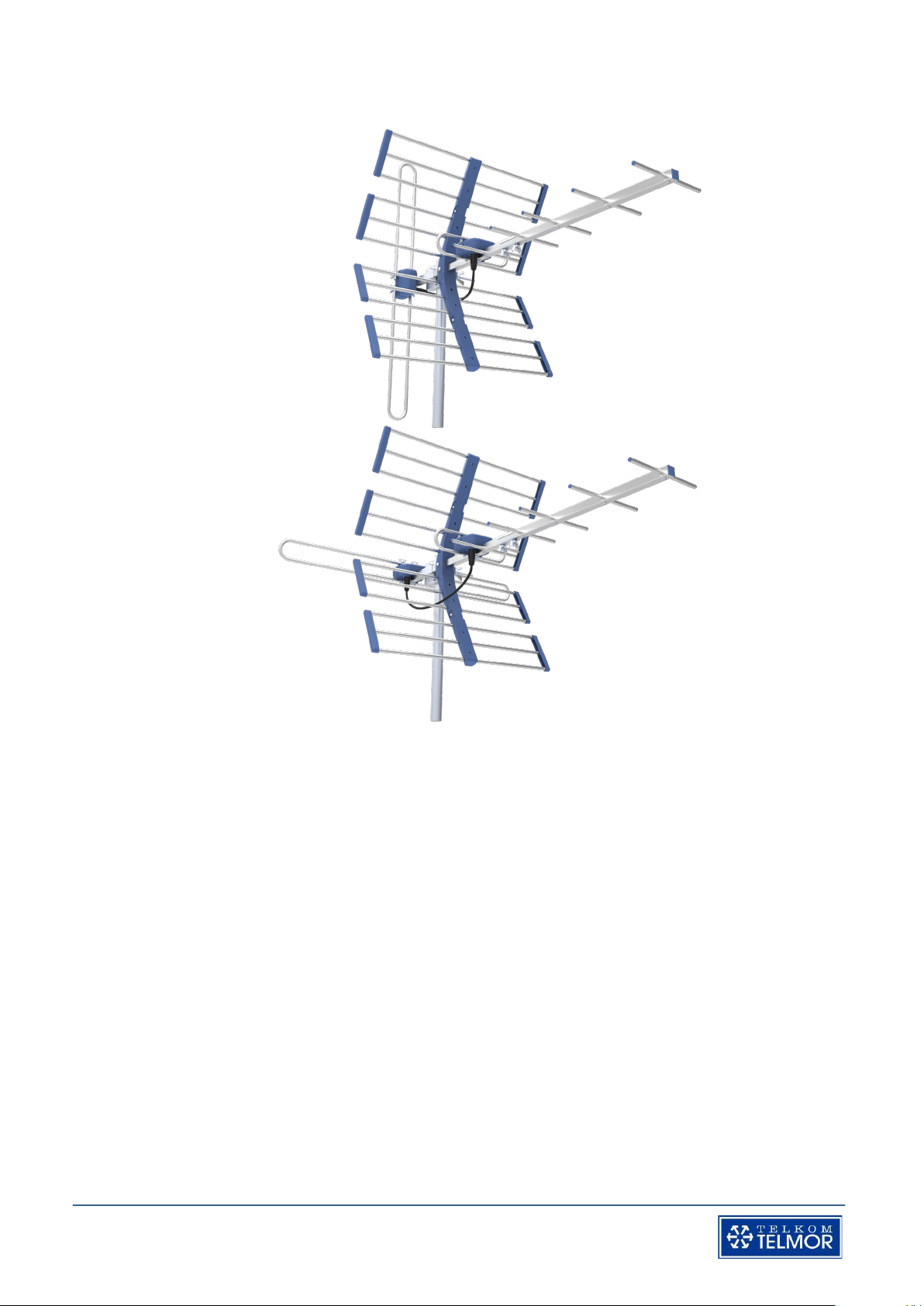

Antena kierunkowa VHF/UHF DVB-T2
TT W19 Silver
5G Protected
Instrukcja obsługi
Page 2
GZT TELKOM-TELMOR Sp. z o.o., ul. Schuberta 104, 80-172 Gdańsk
tel. 58 739 59 59, e-mail: [email protected], www.telmor.pl
Dziękujemy za zakup anteny TT W-19 Silver Combo 5G Protected. Jej poszczególne elementy zostały dobrane tak, aby zoptymalizować
D
F
A
C
B
zysk energetyczny w zakresach 174-230 MHz i 470-694 MHz.
I. Standardowe wyposażenie
Antena TT W19 Silver Combo 5G Protected
II. Sposób złożenia anteny TT W19 Silver 5G Protected

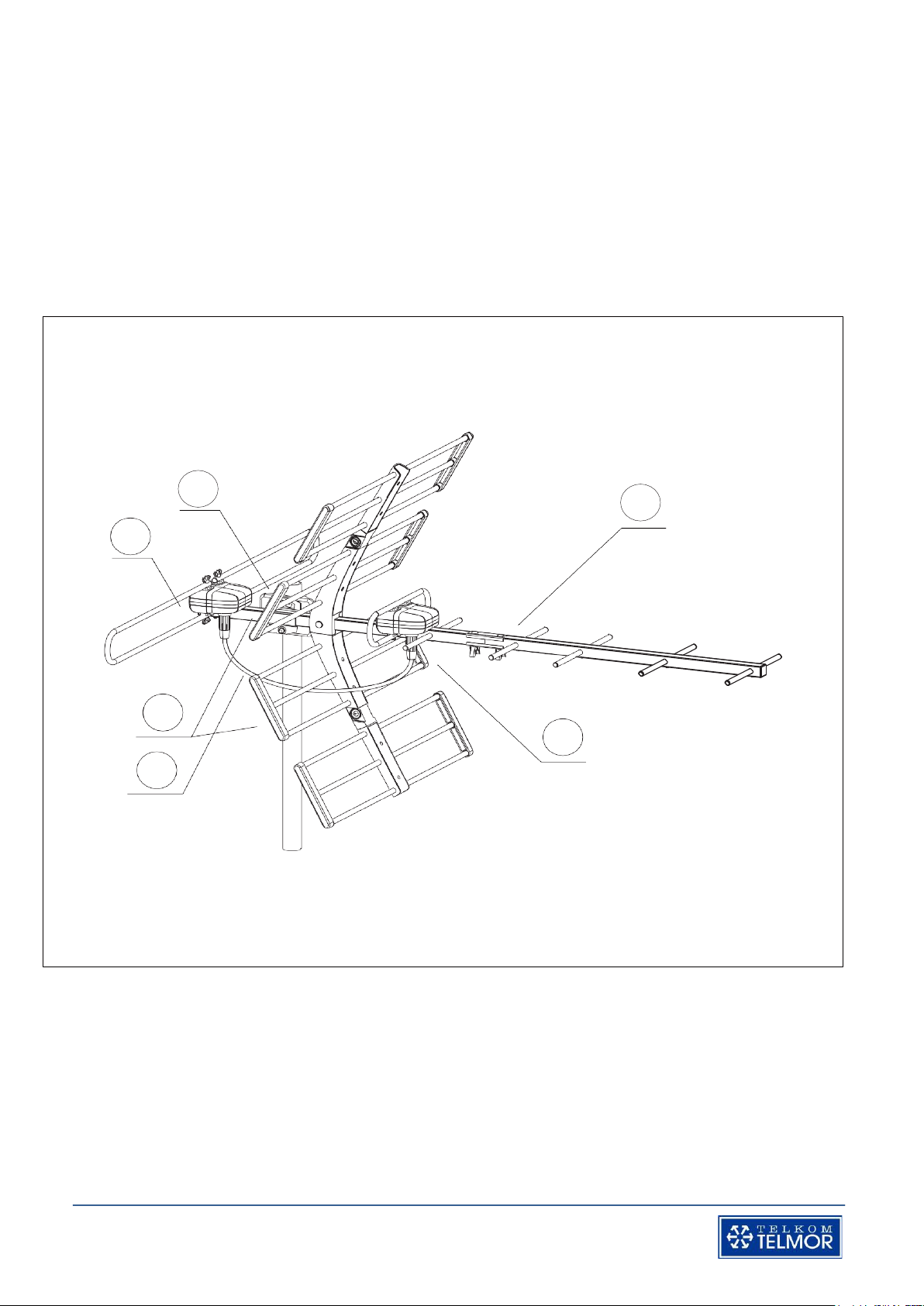

Antena składa się z sześciu podstawowych elementów:
E
A) Zestaw direktorów z łączonym nośnikiem
B) Dipol UHF z symetryzatorem i zwrotnicą
C) Reflektor
D) Dipol VHF z symetryzatorem
E) Kabel łączący dipol VHF z UHF
F) Mocowanie do masztu z regulacją pochylenia
W celu ochrony przed uszkodzeniami, ułatwienia transportu oraz wygody w dostarczeniu zestawu do klienta, antena została częściowo
rozmontowana i złożona tak, by zajmowała jak najmniejszą przestrzeń.
Page 3
GZT TELKOM-TELMOR Sp. z o.o., ul. Schuberta 104, 80-172 Gdańsk
tel. 58 739 59 59, e-mail: [email protected], www.telmor.pl

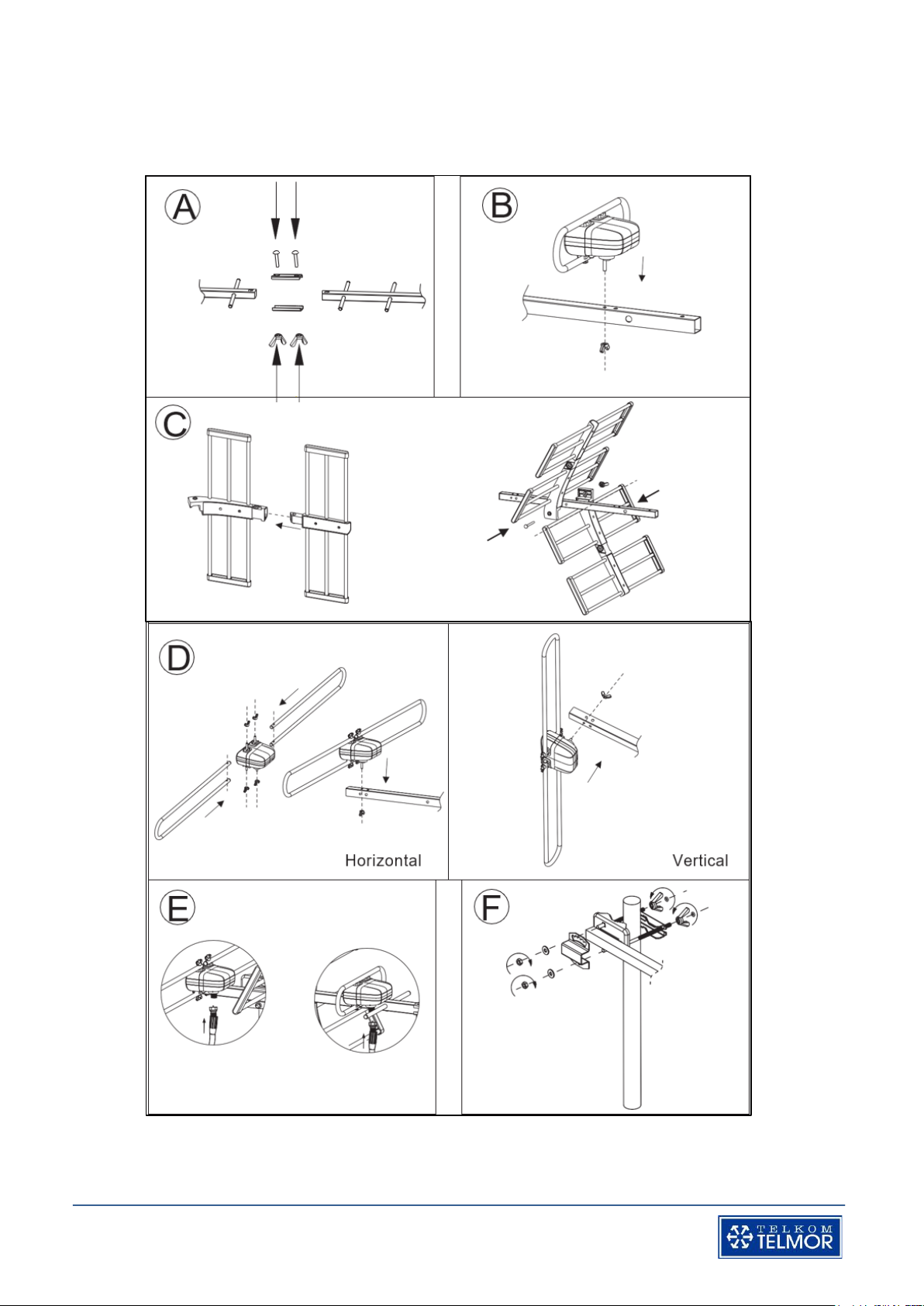

III. Sposób zamocowania i podłączenia anteny TT W19 Silver Combo.
Page 4
GZT TELKOM-TELMOR Sp. z o.o., ul. Schuberta 104, 80-172 Gdańsk
tel. 58 739 59 59, e-mail: [email protected], www.telmor.pl
IV. Parametry techniczne:
Taki symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz
TT W-19 Silver Combo 5G Protected
VHF
UHF
174-230
470-694
3-6
9-13
5-10
15-20
H i V (pozioma i pionowa)
H95°/V110°
H55°/V60°
75
gniazdo „F”
921
1,48
karton
WAN-0103-004-01
Pasmo pracy /
Zakres częstotliwości pracy MHz
Zysk dBi
F/D – promieniowanie przód/tył VHF;UHF dB
Polaryzacja
Szerokość poziomej wiązki (-3dB)
Impedancja wyjściowa
Typ złącza sygnałowego - wyjście
Długość anteny
Waga kg
Opakowanie /
Indeks /
Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Utylizacja niepotrzebnego sprzętu elektrycznego i elektronicznego.
/
0
st.
Ohm
/
mm
Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:
https://www.telmor.pl/Do-pobrania/Deklaracje-zgodnosci-CE
powinien być dostarczony do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu przerobu i
odzysku odpadów.
W krajach Unii Europejskiej i pozostałych krajach europejskich są odrębne systemy segregacji odpadów przeznaczone
do utylizacji sprzętu elektrycznego i elektronicznego. Przez takie proekologiczne zachowanie zapobiegają Państwo
potencjalnym negatywnym wpływom na środowisko naturalne oraz na zdrowie ludzi, jakie mogłyby wystąpić z
niewłaściwego procesu składowania tego produktu. W przypadku zagospodarowywania odpadów oszczędzamy również
środowisko naturalne.
Aby uzyskać bardziej szczegółowe informacje na temat przerobu i odzysku materiałów elektronicznych z tego produktu,
proszę skontaktować się z urzędem miasta i gminy lub lokalnym zakładem.
