Page 1

GZT TELKOM-TELMOR SP. Z O.O, ul. Schuberta 104, 80-172 Gdańsk, Poland

tel. 58 739 59 59, e-mail: [email protected], www.telmor.pl

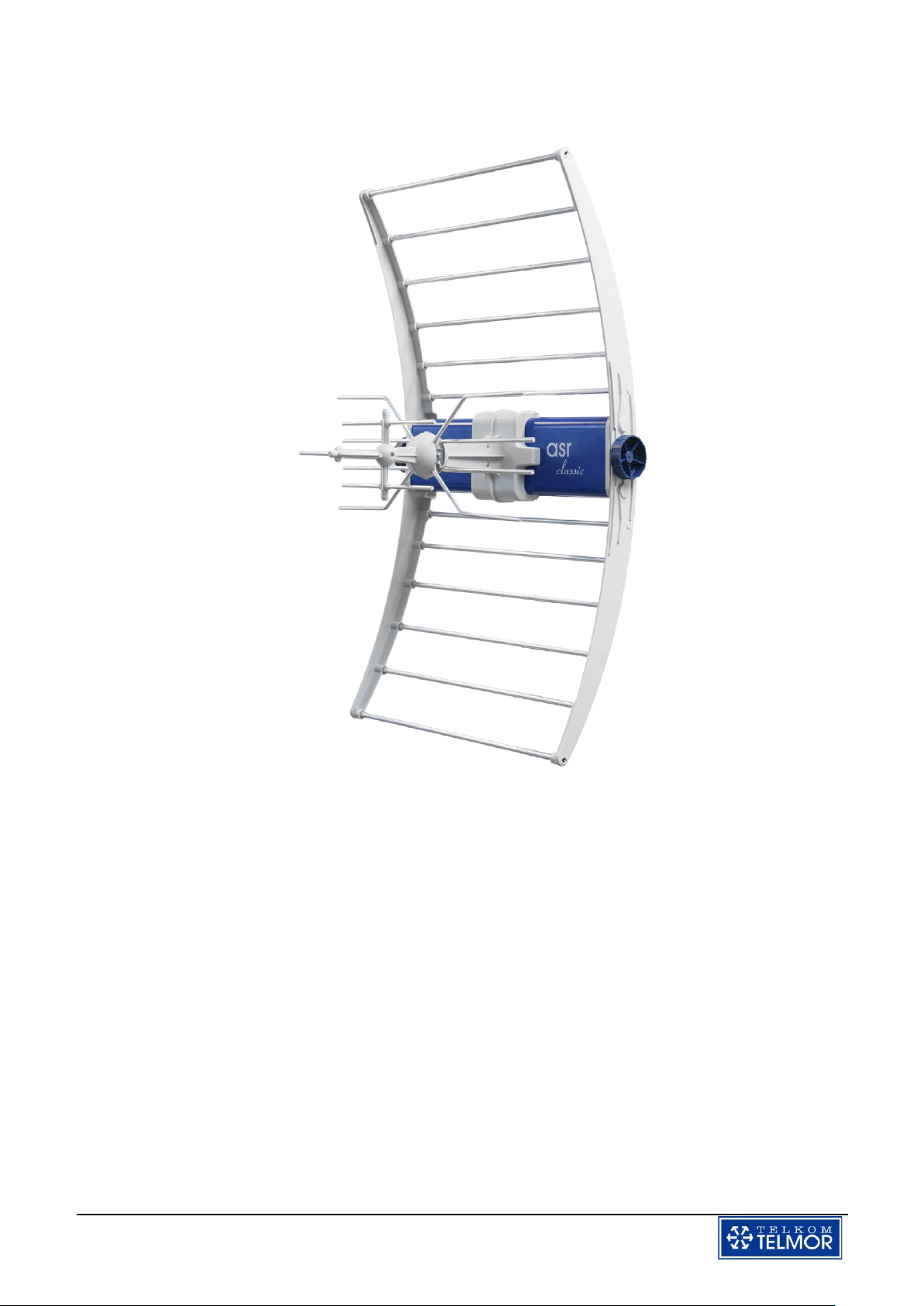

Szerokopasmowa antena DVB-T2 serii

asr/ asr classic

Instrukcja obsługi

IO-6542-078-220

28.09.2023

Page 2

GZT TELKOM-TELMOR SP. Z O.O, ul. Schuberta 104, 80-172 Gdańsk, Poland tel. 58 739 59 59, e-mail: [email protected], www.telmor.pl

Page 3

GZT TELKOM-TELMOR SP. Z O.O, ul. Schuberta 104, 80-172 Gdańsk, Poland tel. 58 739 59 59, e-mail: [email protected], www.telmor.pl

Standardowe wyposażenie anteny

1. nakręcane złącze typu „F-RG6” (z uszczelką) x 1szt.

2. nakręcane złącze typu „IEC-RG6” x 1szt. w komplecie jedynie z „asr”

3. instrukcja obsługi x 1szt.

4. zasilacz i zwrotnica zasilająca typu ZZA-7 - w komplecie jedynie z „asr classic”

Sposób montażu anteny

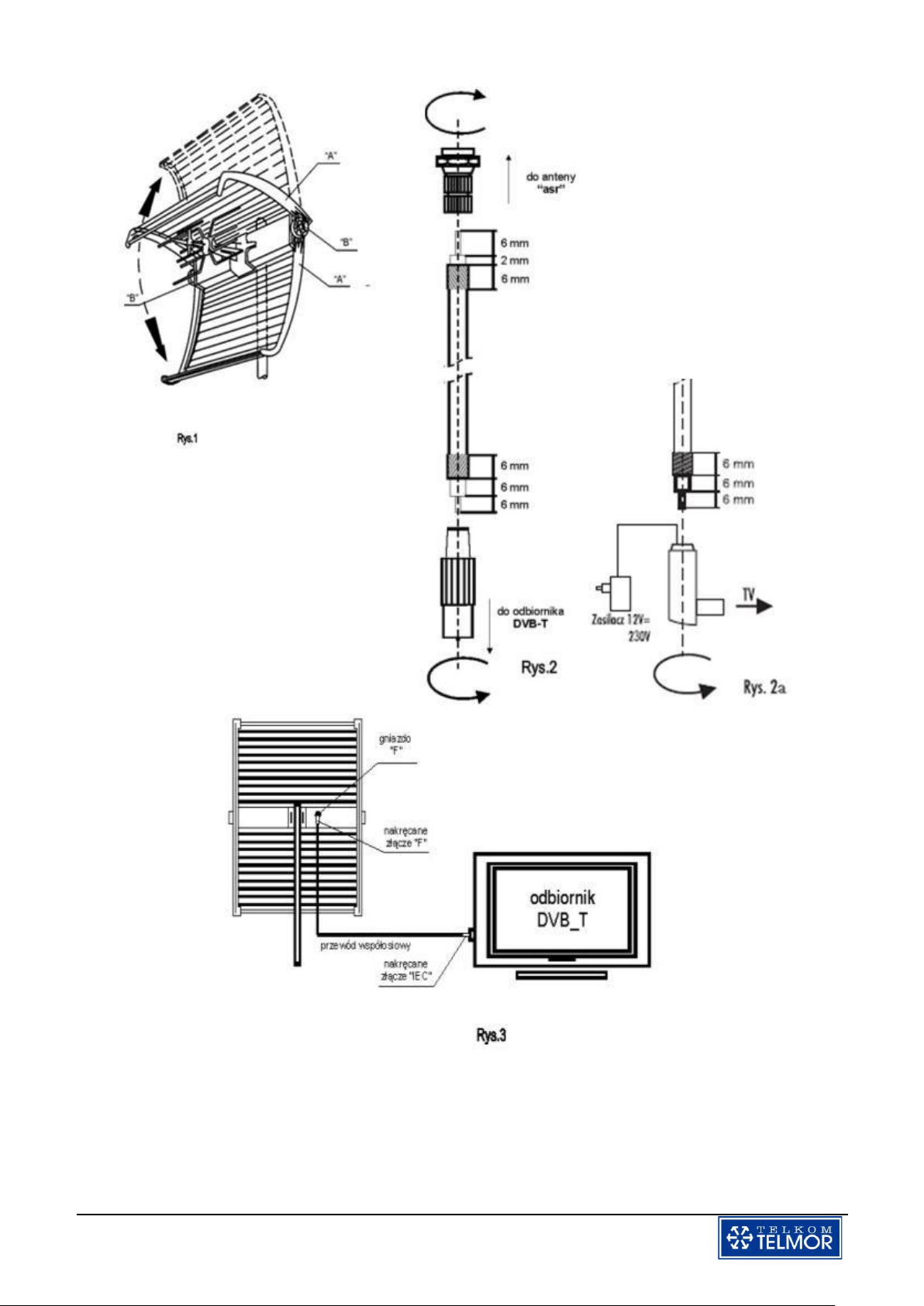

Po zamocowaniu anteny na maszcie, odkręcić pokrętła boczne( „B” – Rys.1) o ok. 3,5 obrotu, rozłożyć reflektory anteny

„A” na obie strony i zablokować je w tym położeniu używając ponownie pokręteł.

UWAGA !!!

Wszystkie podłączenia należy bezwzględnie przeprowadzać przy odłączonych od sieci energetycznej urządzeniach odbiorczych DVB-T2. Nieprzestrzeganie tej zasady może doprowadzić do uszkodzeń, które nie podlegają roszczeniom z tytułu udzielonej GWARANCJI.

Sposób podłączenia anteny – „asr”

Uwaga: Antena bierna, nie podłączać zasilacza i zwrotnicy ZZA-7, nie włączać zasilania anteny w odbiorniku DVB-T/T2!

1. Do podłączenia anteny z odbiornikiem DVB-T stosować dobrej jakości kabel koncentryczny RG6 o impedancji 75 .

2. Od strony anteny „asr” przygotować kabel koncentryczny zgodnie z rys.2. Na tak przygotowany kabel nakręcić złącze

typu “F-RG6”. W przypadku stosowania innego typu kabla, należy zastosować dedykowany do niego typ złącza

„F”.

3. Oprawiony wtyk “F-RG6” nakręcić na gniazdo typu “F” znajdujące się z tyłu belki anteny „asr”.

4. Od strony odbiornika DVB-T przygotować kabel koncentryczny zgodnie z rys.2. Na tak przygotowany kabel nakręcić

złącze typu “IEC-RG6”. W przypadku stosowania innego typu kabla, należy zastosować dedykowany do niego typ

złącza „IEC”.

5. Odbiornik DVB-T (zewnętrzny tuner lub odbiornik TV z wbudowanym tunerem DVB-T) podłączyć do gniazda zasilania 230V, uruchomić urządzenie. Przejść do trybu wyszukiwania programów TV zgodnie z instrukcją obsługi posiadanego

odbiornika DVB-T.

Sposób podłączenia anteny – „asr classic”

1. Do podłączenia anteny z odbiornikiem DVB-T2 stosować dobrej jakości kabel koncentryczny RG6 o impedancji 75 .

2. Od strony anteny „asr classic” przygotować kabel koncentryczny zgodnie z rys.2. Na tak przygotowany kabel nakręcić

złącze typu “F-RG6”. W przypadku stosowania innego typu kabla, należy zastosować dedykowany do niego typ złącza „F”.

3. Oprawiony wtyk “F-RG6” nakręcić na gniazdo typu “F” znajdujące się z tyłu belki anteny „asr classic”.

4. Od strony odbiornika DVB-T przygotować kabel koncentryczny zgodnie z rys.2a. Na tak przygotowany kabel zakręcić (zgodnie z rys.2a) zwrotnicę ZZA-7, która jest dostarczona wraz z anteną „asr classic”. Zasilacz zwrotnicy załączyć do gniazda zasilania 230V.

5. Odbiornik DVB-T2 (zewnętrzny tuner lub odbiornik TV z wbudowanym tunerem DVB-T2) podłączyć do gniazda zasilania 230V, uruchomić urządzenie.

6. W przypadku gdy odbiornik DVB-T2, umożliwia zasilanie przedwzmacniacza napięciem 5V, to można zamiast stosowania zwrotnicy ZZA-7, zakupić dodatkowo złącze IEC męskie (odpowiednie dla zastosowanego kabla antenowego). W takim przypadku po zamontowaniu złącza IEC należy zgodnie z instrukcją odbiornika załączyć napięcie zasilania przedwzmacniacza (5V).

7. Przejść do trybu wyszukiwania programów TV zgodnie z instrukcją obsługi posiadanego odbiornika DVB-T2.

Zasady bezpiecznej eksploatacji urządzeń zasilanych z sieci energetycznej !!!

1. W celu uzyskania stosownej wentylacji nie należy umieszczać innych przedmiotów w odległości mniejszej niż 5 cm od zasilacza.

2. Nie należy przykrywać zasilacza / urządzenia takimi przedmiotami jak: gazety, obrusy, zasłony itp.

3. Nie zaleca się umieszczania w pobliżu zasilacza / urządzenia źródeł otwartego płomienia.

4. Zasilacz / urządzenie należy użytkować w klimacie umiarkowanym.

5. Zasilacz / urządzenie nie powinno być narażone na krople i bryzgi wody.

6. Na / lub w bliskiej odległości od zasilacza/urządzenia nie należy umieszczać żadnych przedmiotów napełnionych cieczą.

7. Podczas burz i wyładowań atmosferycznych, ze względu na zwiększone prawdopodobieństwo uszkodzenia przedwzmacniacza antenowego wskazane jest wyjęcie zasilacza anteny z gniazda zasilania sieciowego 230V.

Page 4

GZT TELKOM-TELMOR SP. Z O.O, ul. Schuberta 104, 80-172 Gdańsk, Poland tel. 58 739 59 59, e-mail: [email protected], www.telmor.pl

PARAMETRY TECHNICZNE

ASR pasywna

ASR CLASSIC P20

Zakres odbieranych częstotliwości

MHz

174-230; 470-862

Zysk

3@174-230*; 14@470-862

Wzmocnienie

brak

>20

Polaryzacja

VHF+ UHF – Horyzontalna

Rozwartość wiązki 3dB (płaszczyzna pozioma)

°(deg)

Stosunek promieniowania – przód / tył

Współczynnik szumów

n/d

<2,5

Maksymalny poziom sygnału TV na wyjściu (DIN)

dBµV

n/d

Zasilanie / pobór prądu

V / mA

n/d

5-24/40mA

Średnica masztu – maksymalna

25-60

Maks. obciążenie od wiatru

120

Impedancja wyjściowa

Ohm

Typ złącza wyjściowego

„F” gniazdo

Wymiary anteny rozłożonej

820 x 455 x 220

Wyposażenie standardowe

1 szt. wtyk F nakręcany

1 szt. ZZA-7 z zasilaczem

Indeksy

WAN-0101-009-01

WAN-0101-012-01

* Antena przystosowana do pracy w UHF. W niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika. ** Antena przystosowana do pracy w UHF. Wzmacniacz anteny jest otwarty na pasmo VHF 174-230. Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.

UWAGA! Antena asr (w przeciwieństwie do asr clasic) nie zawiera wzmacniacza – jest anteną pasywną z symetryzatorem.

Utylizacja niepotrzebnego sprzętu elektrycznego i elektronicznego.

Taki symbol na produkcie lub na jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinien być dostarczony do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu przerobu i odzysku odpadów.

W krajach Unii Europejskiej i pozostałych krajach europejskich są odrębne systemy segregacji odpadów przeznaczone do utylizacji sprzętu elektrycznego i elektronicznego. Przez takie pro ekologiczne zachowanie zapobiegają Państwo potencjalnym negatywnym wpływom na środowisko naturalne oraz na zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego procesu składowania tego produktu. Przez zagospodarowanie materiałów oszczędzamy również surowce naturalne. Aby uzyskać bardziej szczegółowe informacje na temat przerobu i odzysku materiałów elektronicznych z tego produktu, proszę skontaktować się z urzędem miasta lub gminy, lokalnym zakładem.
