Rev1.2
CCD 相机
CS8600i 系列
规格说明书
目 录
1.概述...................................................................................... 1
2.特長...................................................................................... 1
3.组成部分............................................................................... 2
4.规格说明............................................................................... 2
5.附图...................................................................................... 9

1.概述
本产品特别为 FA、图像检测、显微镜使用而开发的超小型轻便 CCD 相机。
2.特長
(1) 高分辨率
采用高像素数(38 万像素)CCD,实现水平分辨率 570 电视线,可以采集到杂波少、抖动量少的
高分辨率图像。
CCIR 规格:44 万像素,水平分辨率 560 电视线。
(2) 超小型轻便
本产品超小型轻便,使用 DV12V 的电源就可采集图像。
(3) 电子快门
具有电子快门功能,即便超动态条件下也能采集到不模糊的清晰图像。
(4) AGC(自动增益控制)
具有自动增益控制功能,可在变化的光量条件下采集到清晰的图像。
(5) 重启/复位
具有重启/复位功能,通过输入R.R 脉冲信号(VD)可在所需要的任意时段采集到图像。
(6) 特殊快门/随机触发快门
通过输入外触发信号,可实时采集到图像的特殊快门及随机触发快门。
(7) 近红外光谱区域感光
CS8620Hi,CS8620Hci采用近红外光谱区域感光CCD,即便接近近红外光谱区域也能采集到清晰鲜
明的图像。
CS8600i 系列特征一览表
规格
型号
CCD 尺寸 TV 方式 近红外光谱区域感光 特殊快门/随机触发快门
CS8620i 1/2 EIA × ○ ○
CS8620Hi 1/2 EIA ○ ○ ○
重启/复位
CS8630i 1/3 EIA × ○ ○
CS8620Ci 1/2 CCIR × ○ ○
CS8620HCi 1/2 CCIR ○ ○ ○
CS8630Ci 1/3 CCIR × ○ ○
- 1 -

3.组成部分
(1) 相机主体部分 ····················· 1
(2) 附件
使用说明书 ······················ 1
4.规格说明
(1) 电视制式 EIA
CCIR
(2) 感光元件 Interline CCD
(CS8620i) ICX418AL
(CS8620Ci) ICX419AL
(CS8630i) ICX408AL
(CS8630Ci) ICX409AL
(CS8620Hi) ICX428AL
(CS8620HCi) ICX429AL
・总像素数
(EIA) 811(H)×508(V)
(CCIR) 795(H)×596(V)
・有效像素数
(EIA) 768(H)×494(V)
(CCIR) 752(H)×582(V)
・图像输出有效像素数
(EIA) 756(H)×485(V)
(CCIR) 742(H)×575(V)
・像素大小
(CS8620i,CS8620Hi) 8.4×9.8μm
(CS8620Ci,CS8620HCi) 8.6×8.3μm
(CS8630i) 6.35×7.4μm
(CS8630Ci) 6.5×6.25μm
・CCD 靶面尺寸
(CS8620i,CS8620Ci,
CS8620Hi,CS8620HCi) 6.5×4.85mm (相当于 1/2)
(CS8630i,CS8630Ci) 4.8×3.6mm (1/3 型相当)
・水平驱动频率
(EIA) 14.31818MHz ±100ppm (内同步操作时)
(CCIR) 14.18750MHz ±100ppm (内同步操作时)
- 2 -

(3) 扫描线数
(EIA) 525 本
(CCIR) 625 本
(4) 扫描方式 2:1 隔行
(5) 同步系统 内同步/外同步 (自动切换)
(6) 扫描频率
(EIA) 水平:15.734kHz ±100ppm(内同步操作时)
垂直:59.94Hz ±100ppm(内同步操作时)
(CCIR) 水平;15.625kHz ±100ppm(内同步操作时)
垂直;50.0Hz ±100ppm(内同步操作时)
(7) 纵横比 4:3
(8) 感光度
・標準 (CS8620i,CS8620BCi,
CS8630i,CS8630Ci) 200 lx 、F5.6 (3100K)
(CS8620Hi,CS8620HCi) 400 lx 、F11 (3100K)
GAIN:MGC、γ=1.0
・最低 (CS8620i,CS8620Ci
CS8630i,CS8630Ci) 0.2 lx 、F1.4
(CS8620Hi,CS8620HCi) 0.1 lx 、F1.4
GAIN:MAX、γ=0.45
(9) 视频出力 VS=1.0 V(p-p)/75Ω(终端)
(10) 分辨率
(EIA) 水平:570 电视线
垂直: 485 电视线(350 电视线)
(CCIR) 水平:560TV本
垂直:575 本(410 电视线)
(11) 信噪比(S/N) 60 dB(p-p/rms)
(GAIN:MGC、γ=1.0)
- 3 -

(12) 信号输入
① 外同步方式 HD・VD/SYNC/ VS
・输入电平 HD・VD,SYNC 2~6V(p-p)
VS:1.0V(p-p)(SYNC 0.3V(p-p))
・输入阻抗 75Ω/HIGH 可通过背部 DIP 开关切换
(初始设定:HIGH)
・扫描系统 2:1 隔行
・极性 负极
・脉冲宽度 HD:6.4±3μs
VD:150~800μs
・频率
(EIA) fH=15.734kHz ±100ppm
fV=2 fV/525
(CCIR) fV=15.625kHz ±100ppm
fV=2 fV/625
・扫描线数
(EIA) 525 本
(CCIR) 625 本
・相位差 相位谱中 VD 的下降沿和 HD 的下降沿之间的相位差
(EIA) 1st FIELD (EIA) 2nd FIELD
(CCIR)2nd FIELD (CCIR)1st FIELD
VD
HD
t1 t2
② 触发快门(TRG)
L
・输入电平 V
V
=0~0.5V
H
=2~5V
・输入阻抗 高阻抗
・极性 正极
・脉冲宽度 2μs~1/4s
- 4 -

(13) 出力信号
① HD・VD 内同步操作时,可通过背部 DIP 开关切换输出
(初始设定:IN)
・输入电平 HD:4.5±0.5V(p-p) (无负荷时)
VD:5.0±0.5V(p-p) (无负荷时)
・方 式 2:1 隔行
・极性 负极
・脉冲宽度
(EIA) HD:6.36±1μs
VD:572±10μs
(CCIR) HD:6.41±1μs
VD:480±10μs
・频率
H
(EIA) f
f
(CCIR) f
f
=15.734kHz ±100ppm
V
=2fH/525
H
=15.625kHz ±100ppm
V
=2fH/625
・扫描线数
(EIA) 525 本
(CCIR) 625 本
② 时钟
・输入电平 2.0±0.3V(p-p) (无负荷时)
・频率
(EIA) 14.31818 MHz±100ppm(内同步操作时)
(CCIR) 14.18750 MHz±100ppm(内同步操作时)

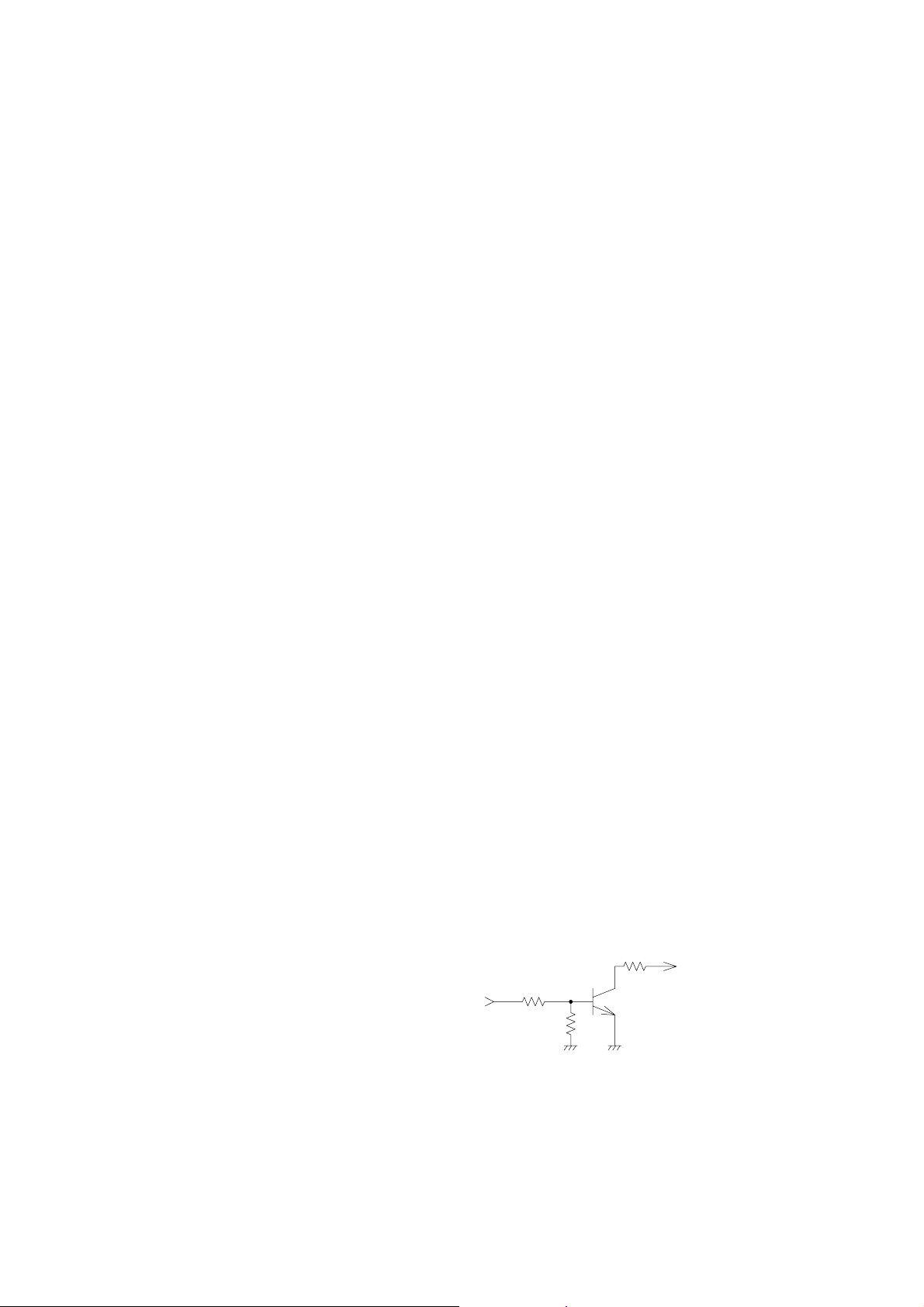

③ WEN 随机触发快门操作时,图像输出的 VD 上升沿阶段 WEN 输出。
・极性 正极
4700
10k
51
2SC4176
WEN
・出力回路
- 5 -

(14) 感度设定 通过背面 DIP 开关切换可调节到以下模式
(初始设定:MGC)
AGC (AUTO GAIN CONTROL)
MGC (MANUAL GAIN CONTROL)
(15) 伽玛 1.0/0.45(背面 DIP 开关切换)
(初始设定:1.0)
(16) White Clip Clip level: 820±40mV(p-p)
(包括 SYNC)
(17) 电子快门 通过背部 DIP 开关切换以下快门速度
(初始设定:normal)
normal,1/125,1/250,1/500,1/1000,1/2000,
1/4000,1/10000, Flicker-less
1FLD,2FLD,4FLD,6FLD,8FLD,10FLD
(低速快门)
- 6 -

(18) 随机触发快门 可选择以下模式
1 快门速度开关设定 内同步 SYNC 不复位
2 快门速度触发宽度设定 内同步 SYNC 不复位
3 快门速度开关设定 内同步 SYNC 复位
4 快门速度触发宽度设定 内同步 SYNC 复位
5 快门速度开关设定 输入连续 HD,连续 VD SYNC 不复位
6 快门速度触发宽度设定 输入连续 HD,连续 VD SYNC 不复位
7 快门速度开关设定 输入连续 HD,单一 VD SYNC 不复位
8 快门速度触发宽度设定 输入连续 HD,单一 VD SYNC 不复位
(19) 特殊快门 控制器背面的开关(ON/OFF)可设定快门触发动作及脉冲
输出的任意快门时间和快门速度。
(初始设定 :OFF)
(20) 存储模式 场存储 / 帧存储 (内部切换)
(初始设定;帧存储)
(21) 重启/复位 重设定 可通过控制器背面开关设定。
(初始设定 :OFF)
(22) 电源 DC12V±10%(噪声波纹宽度: 小于 10mV(p-p))
(23) 功耗 约 1.3W
(24) 周囲条件
性能保证 温度;0℃~40℃
・
湿度;20~80% (没有结露情况下)
操作保证 温度;-10℃~50℃
・
湿度;20~80% (没有结露情况下)
保存 温度;-20℃~60℃
・
湿度;20~95%以下 (没有结露情况下)
(25) 镜头卡口 C 型
(26) 定位截距 17.526mm
- 7 -

(27) 外形尺寸 29 mm (W) x 29 mm (H) x 31 mm (D)
(不含突起部分)
(28) 重量 约 50 g
(29) 选购配件
电源适配器 CA130C,CA130C-01(AC100V)
・
CA140B (AC220V)
电源/视频连接器 HR10A-10P-12S (HIROSE)
・
相机电缆 复合相机电缆(两端插口)
・
CPRC3700(2m,3m,5m,10m)
三脚架装配金属件
・
・红外线阻隔滤镜
关于选购配件的电磁兼容性能
我公司仅保证与以上选购部件组配时的相机电磁兼容性能。
如与非我公司指定的配件组配时,请用户自行确认该设备及器材是否符合电磁兼容
性能标准。
(30) 电源/视频连接器
适配插座 HR10A-10P-12S (HIROSE)
・
Pin
No.
HD VD VS/SYNC 重启/复位
・
外同步
内同步
1 GND GND GND GND
2 +12V +12V +12V +12V
3 GND GND GND GND
4 图像输出 图像输出 图像输出 图像输出
5 GND GND GND GND
6 HD入力 ―――― HD入力 HD出力 (注 1)
7 VD入力 VS/SYNC 入力 R.R入力 VD出力 (注 1)
8 GND GND GND GND
9 CLOCK 出力 CLOCK 出力 CLOCK 出力 CLOCK 出力
10 WEN出力 WEN出力 ―――― WEN出力
11 TRIG入力 TRIG入力 TRIG入力 TRIG入力
12 GND GND GND GND
(注)内同步操作时,可通过相机内部切换开关实现 HD・VD 输出
- 8 -

5.附图
光谱感应特征
※下列图表为代表性光谱感应,不含透镜特征及光源特征
CS8620i,CS8620Ci CS8630i,CS8630Ci
CS8620Hi CS8620HCi
- 9 -

CS8600i 系列外形图
- 10 -

• 请根据本国法律及地方条款分类处理废弃产品。
• 我・ 有可能根据需要修改・ 品信息的内容,恕不另行通知。
