Page 1

Modem RTC

Manual de instrucciones / User manual

Page 2

Page 3

Módem RTC

ESPAÑOL

Í N D I C E

1. Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1.1. Módem RTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1.2. Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.3. Indicación LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2. Aplicación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Page 4

Page 5

Módem RTC

ESPAÑOL

1.- CARACTERÍSTICAS TÉCNICAS

1.1.- MÓDEM RTC ref. 5835

El Módem Ref. 5835 posibilita disponer de rangos de conexiones de datos desde los 300 a los 56.000 bits por segundo (bps), sobre la línea telefónica estándar o básica. La Red Telefónica Conmutada (RTC, también llamada Red Telefónica Básica o RTB) es una red de comunicación diseñada fundamentalmente para voz, aunque puede transmitir datos.

La tasa de transferencia en tiempo real que proporciona el Módem RTC, va desde el estándar industrial V.92 a 56Kbps de bajada para líneas digitales V.92 y rangos de subida de 48Kbps. El Módem RTC negociará si es necesario, velocidades de conexión más bajas automáticamente.

También proporciona compatibilidad con los comandos AT estándar, facilitando la integración de dicho producto con las aplicaciones software actuales de Televés. Además provee corrección de errores, así como compresión de datos para acortar el tiempo de transferencia, asegurando que los datos vayan libres de errores.

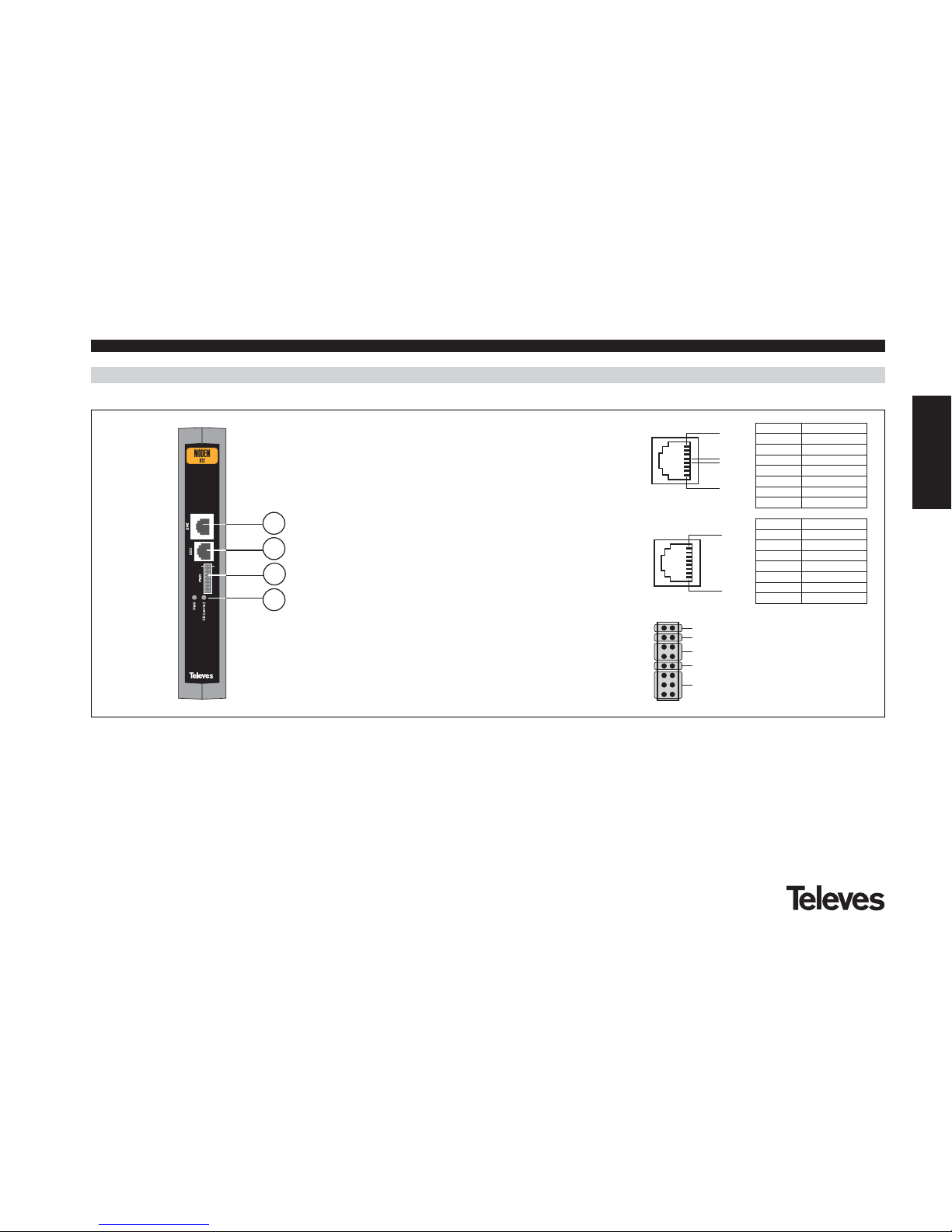

1.- Conector RJ45 (LINE)

2.- Conector RJ45 (CDC)

3.- Conector de Alimentación

4.- Leds indicadores estado

Conector PWR

Conector LINE

Conector CDC

+ 15V

GND

+ 5V

+ 18V

#1 GND #2 GND #3 GND #4 TIP #5 RING #6 GND #7 GND #8 GND

#1 No usado #2 DSR #3 GND #4 TXD #5 RXD #6 RTS #7 RI #8 CTS

Page 6

Módem RTC

1.2.- Características técnicas

Conectores

LINE Conector RJ-45 para la conexión a la RTC o para línea dedicada de 2 hilos CDC Conector RJ-45. Interfaz ITU-T V.24/28 (EIA RS232-C) PWR Conector estándar T-05

Interfaz Telefónico

Datos (Multinorma ITU-T) V.92; V.90, V.34, V.32bis, V.32, V.22bis, V.22, V.23, V.21,Bell 212A & Bell 103 Correción de Errores V.42 (LAP-M o MNP 2–4) Compresión de Datos V.42bis, MNP 5

Modos de Operación Full duplex sobre líneas telefónicas; modo datos, modo comando, modo comando “online”

Control de Flujo XON/XOFF (software), RTS/CTS (hardware)

Características Avanzadas

- Detección de colgado remoto, detección de línea en uso, detección y protección PBX digital.

- Tecnología DAA Inteligente detectando el estado de línea.

- Compatibilidad con comandos AT o V25bis

- Compatibilidad hacia atrás con estándares de datos de bajo velocidad.

- Detección DTMF y reconocimiento de Ring.

- Almacenamiento de 3 números para llamada automática y memoria no volátil (NoVRAM) para almacenar perfiles de usuarios.

- V.22bis Fast Connect

- FastPOS (V.29)

- Circuito de protección de línea

Buffer de Comandos Buffering de comandos en línea de 60-caracteres

Page 7

Módem RTC

ESPAÑOL

Potencia / Temperatura

Potencia máxima 150 mA a 5 Vdc (0.75 W)

Temperatura de Operación máxima +45°C

Países con certificados Telefónicos

Este producto está destinado a su uso en redes telefónicas conmutadas (RTC). Para su conexión es necesario disponer de una línea telefónica o bucle de abonado de 2 hilos, normalmente conector RJ11.

Argentina Australia Austria Belgium Brazil Canada Chile China Cyprus

Czech Republic Denmark Estonia Finland France Germany Greece Hong Kong Hungary

Iceland India Indonesia Ireland Israel Italy Japan Korea Latvia

Liechtenstein Lithuania Luxembourg Malaysia Malta Mexico Netherlands New Zealand Norway

Philippines Poland Portugal Russia Singapore Slovak Republic Slovenia South Africa Spain

Sweden Switzerland Taiwan Thailand Turkey United Kingdom United States

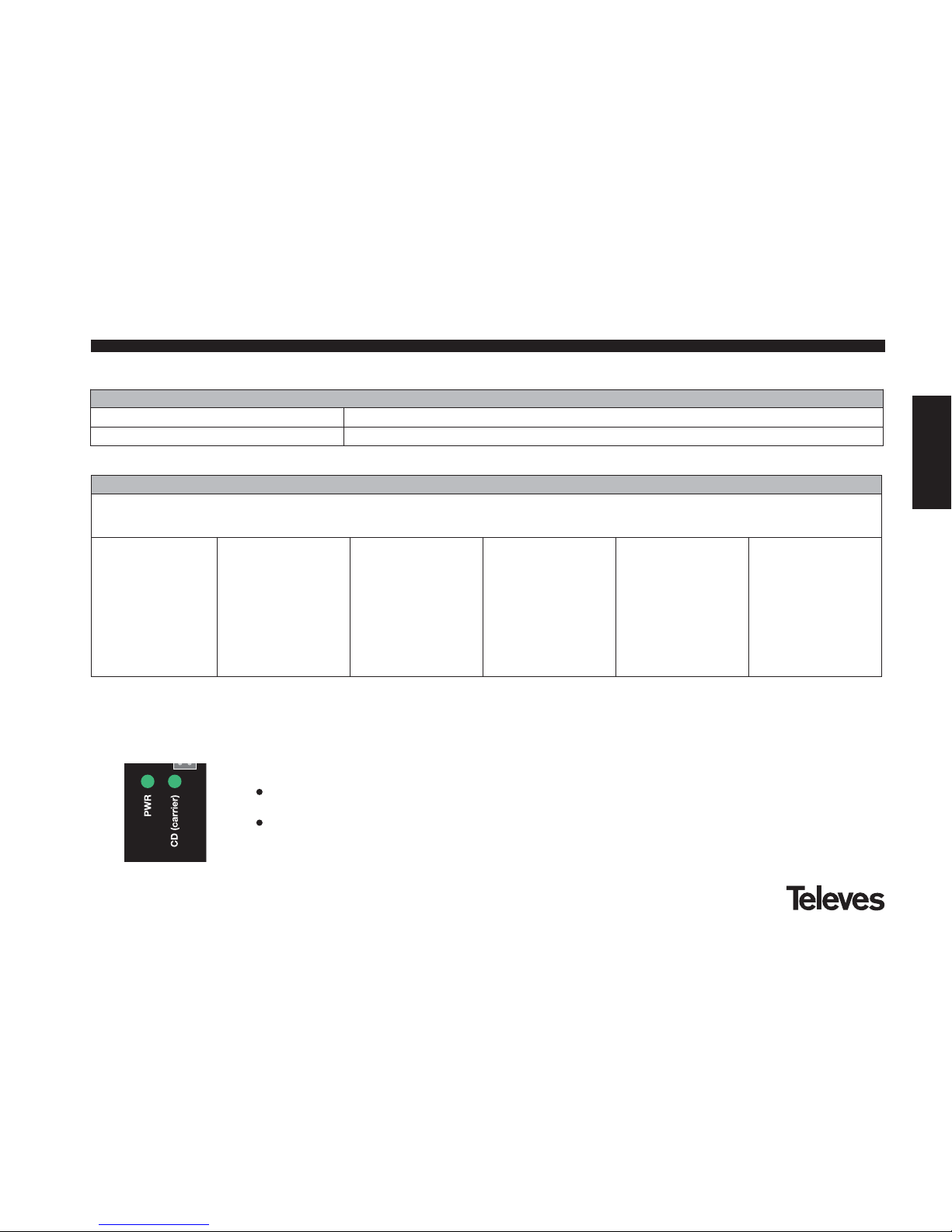

1.3.- Indicación LEDs

LED PWR. Indicador de alimentación ON/OFF

LED CD (carrier). Indicación del establecimiento de una conexión de datos (DCD - Data Carrier Detect) y

de que el Módem está listo para enviar /recibir datos.

Page 8

Módem RTC

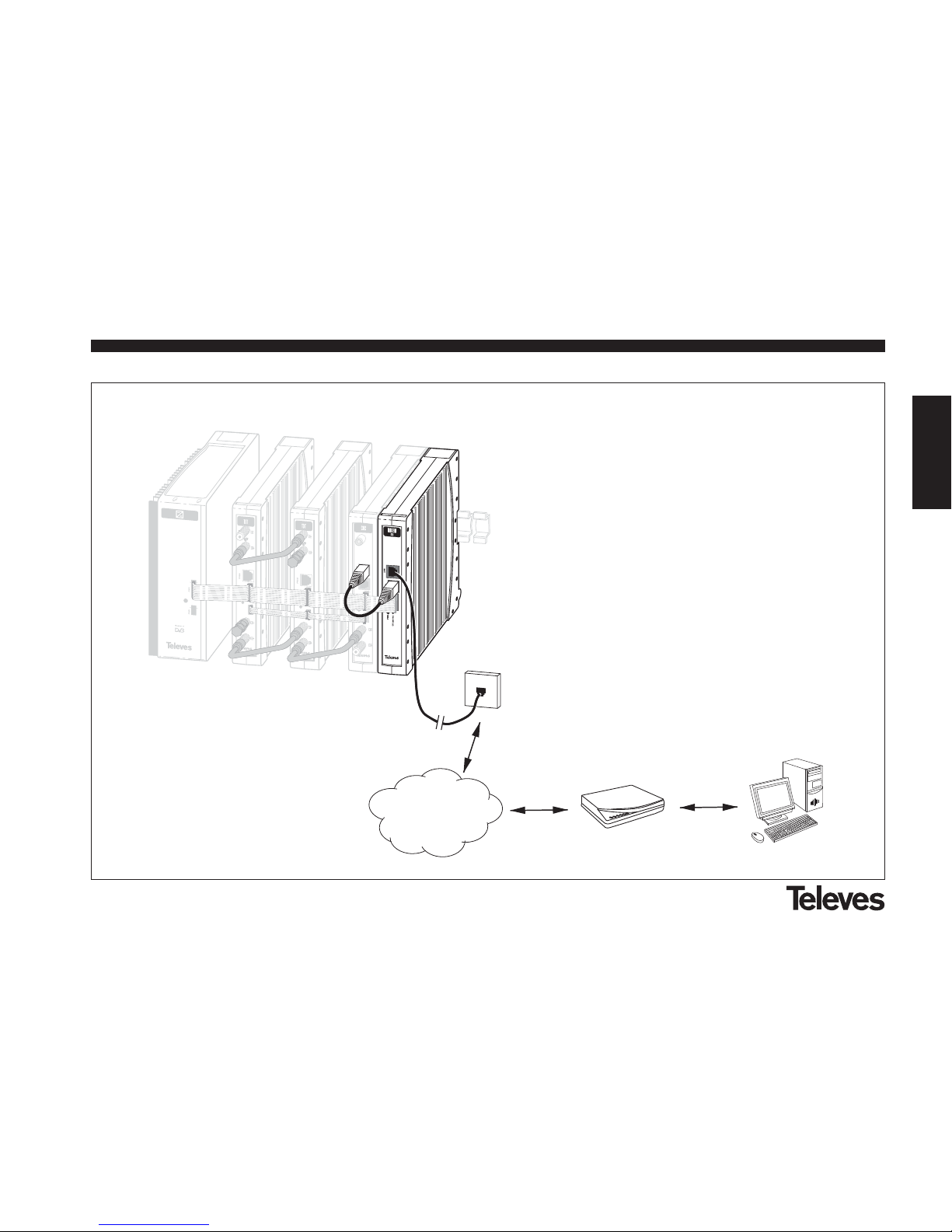

2. - APLICACIÓN

5835

5052

5029

Instalación del producto con Ref. 5051/52 (Control de Cabeceras)

Línea Telefónica Básica conector

RJ11

Cable o par

telefónico

Page 9

Módem RTC

ESPAÑOL

RTC

Red Telefónica

Conmutada

Software Control

de Cabeceras

Televés (Windows)

Módems con

chipset Rockwell

Uso Módem RTC

Page 10

Page 11

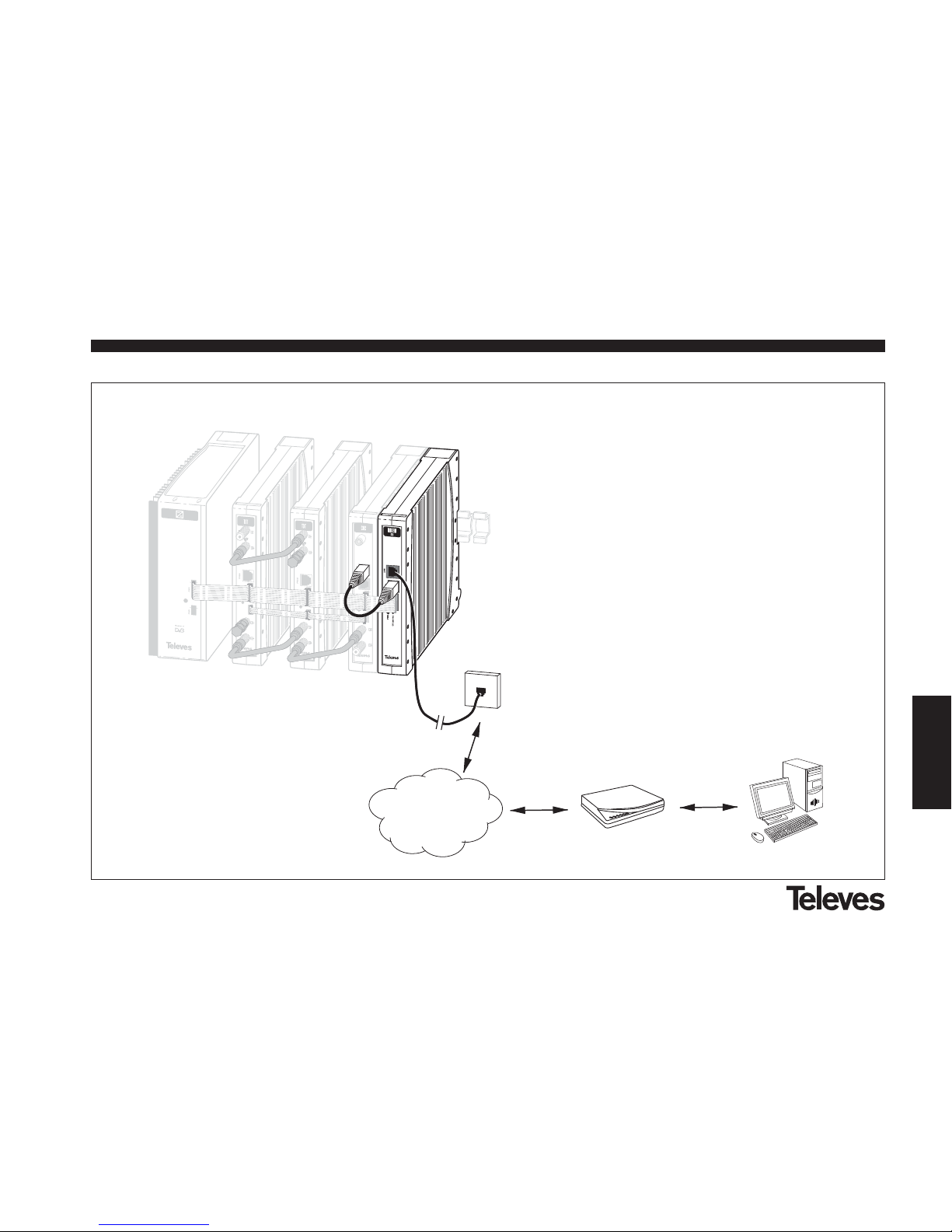

Modem RTC

ENGLISH

I N D E X

1. Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

1.1. Modem RTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

1.2. Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

1.3. LED Indications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2. Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Page 12

Page 13

Modem RTC

ENGLISH

1.- TECHNICAL SPECIFICATIONS

1.1.- MODEM RTC ref. 5835

The Ref. 5835 Modem makes available data connection ranges from 300 to 56,000 bits per second (bps), on standard or basic telephone lines. The Commutated Telephone Network (CTN, also called the Basic Telephone Network or BTN) is basically a voice communications network, although it is also capable of data transfer.

The real-time transfer rate afforded by the CTN Modem goes from the industrial V.92 standard to 56Kbps downloading for digital V.92 lines and 48Kbps ranges of uploading. The CTN Modem will, if necessary, automatically negotiate lower connection velocities.

It is also compatible with AT standard commands, easing this product’s integration with Televés current software applications. It also provides error correction, as well as data compression to shorten transfer time, ensuring that data transfer is free from error.

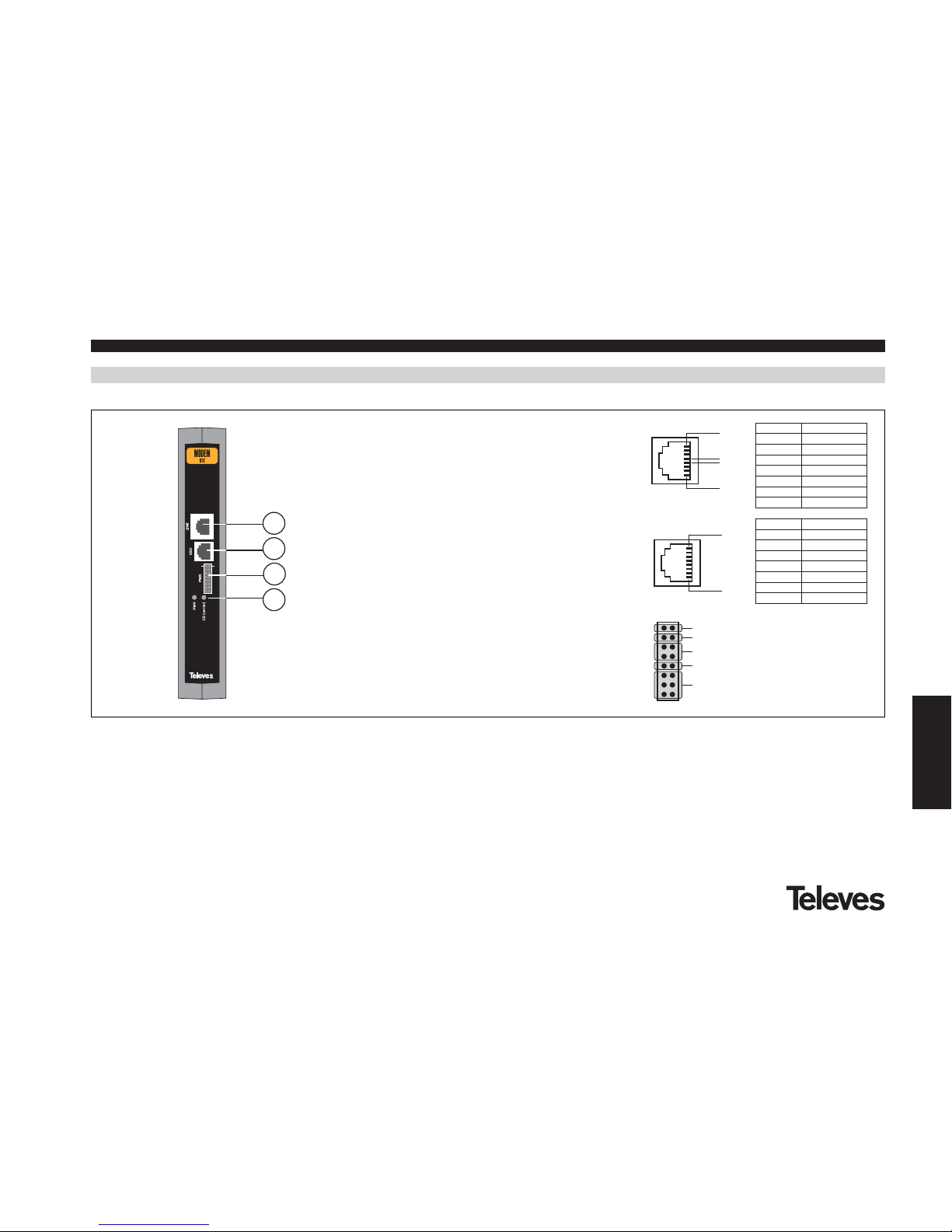

1.- RJ45 Connector (LINE)

2.- RJ45 Connector (CDC)

3.- PWR Connector

4.- Leds indicadores estado

PWR Connector

LINE Connector

Main Control

Connector

+ 15V

GND

+ 5V

+ 18V

#1 GND #2 GND #3 GND #4 TIP #5 RING #6 GND #7 GND #8 GND

#1 Not used #2 DSR #3 GND #4 TXD #5 RXD #6 RTS #7 RI #8 CTS

Page 14

Modem RTC

1.2.- Technical specifications

Connectors

LINE RJ-45 Connector for connection with the CTN or for a CDC permanent 2-strand connection line Main Control Connector RJ-45.

Interface

ITU-T V.24/28 (EIA RS232-C)

PWR Connector standar T-05

Telephone Interface

Data (Multi-norm ITU-T) V.92; V.90, V.34, V.32bis, V.32, V.22bis, V.22, V.23, V.21,Bell 212A & Bell 103 Error Correction V.42 (LAP-M or MNP 2–4) Data Compression V.42bis, MNP 5

Operating Modes Full duplex on phone lines; data mode, command mode, “online” command mode

Flow Control XON/XOFF (software), RTS/CTS (hardware)

Advanced Features

- Remote cutoff detection, line in use detection, PBX digital detection and protection.

- DAA Intelligent Technology detecting line status.

- Compatibility with AT or V25bis commands

- Reverse compatibility with low velocity data standards.

- DTMF Detection and Ring Recognition.

- Three number storage for automatic calls and non-volatile memory (NoVRAM) to store user profiles.

- V.22bis Fast Connect

- FastPOS (V.29)

- Line protection circuit

Command Buffer Command buffering in 60-character lines

Page 15

Modem RTC

ENGLISH

Power / Temperature

Maximum power 150 mA to 5 Vdc (0.75 W)

Maximum operating temperature +45°C

Countries possessing phone certificates

This product is meant for use on commutated telephone lines (CTN). for its connection you need a phone line or a 2-strand user loop, normally with an RJ11 connector.

Argentina Australia Austria Belgium Brazil Canada Chile China Cyprus

Czech Republic Denmark Estonia Finland France Germany Greece Hong Kong Hungary

Iceland India Indonesia Ireland Israel Italy Japan Korea Latvia

Liechtenstein Lithuania Luxembourg Malaysia Malta Mexico Netherlands New Zealand Norway

Philippines Poland Portugal Russia Singapore Slovak Republic Slovenia South Africa Spain

Sweden Switzerland Taiwan Thailand Turkey United Kingdom United States

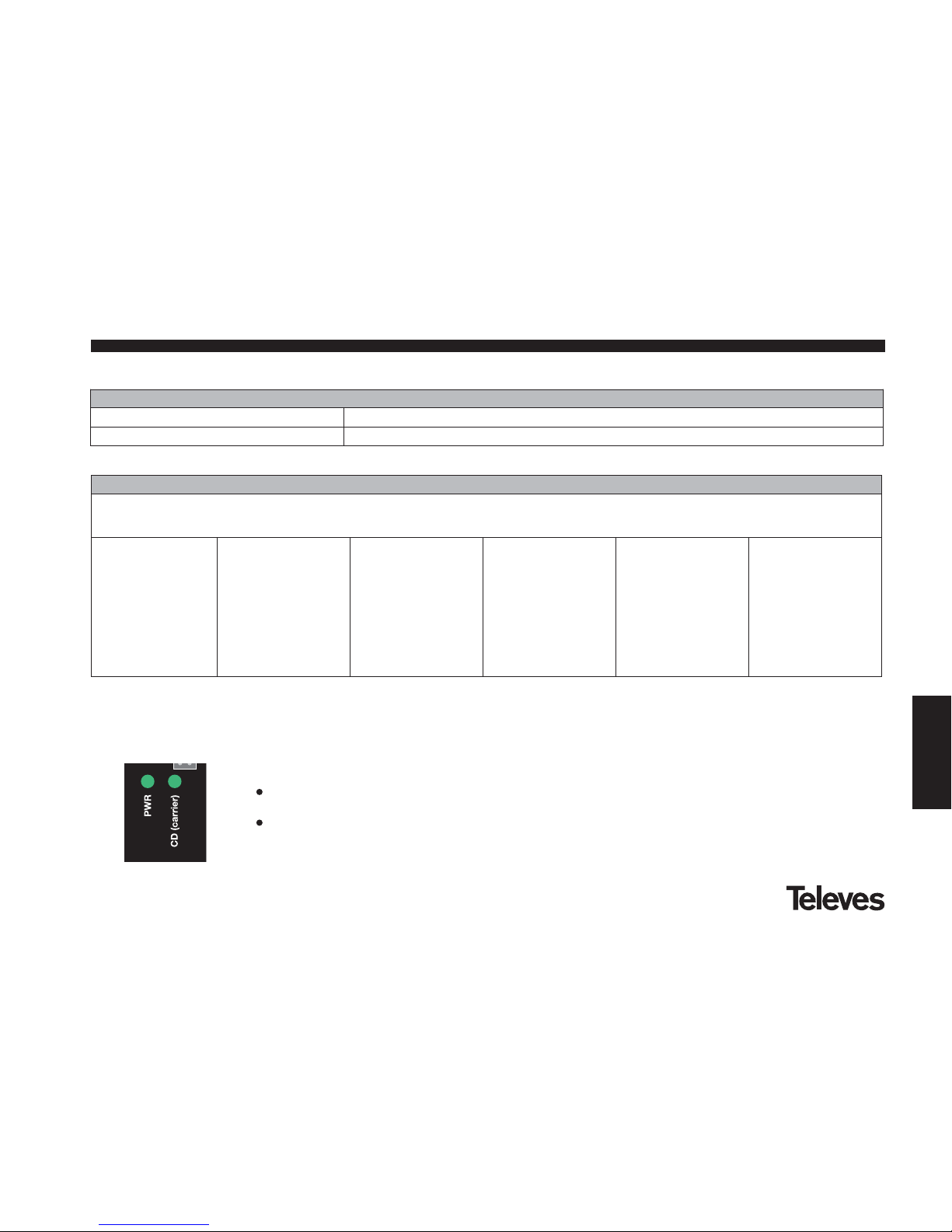

1.3.- LED Indications

LED PWR. Indicator of feed ON/OFF

LED CD (carrier). Indicator of the establishing of a data connection and that the Modem is ready to

send/receive data.

Page 16

Modem RTC

2. - APPLICATION

5835

5052

5029

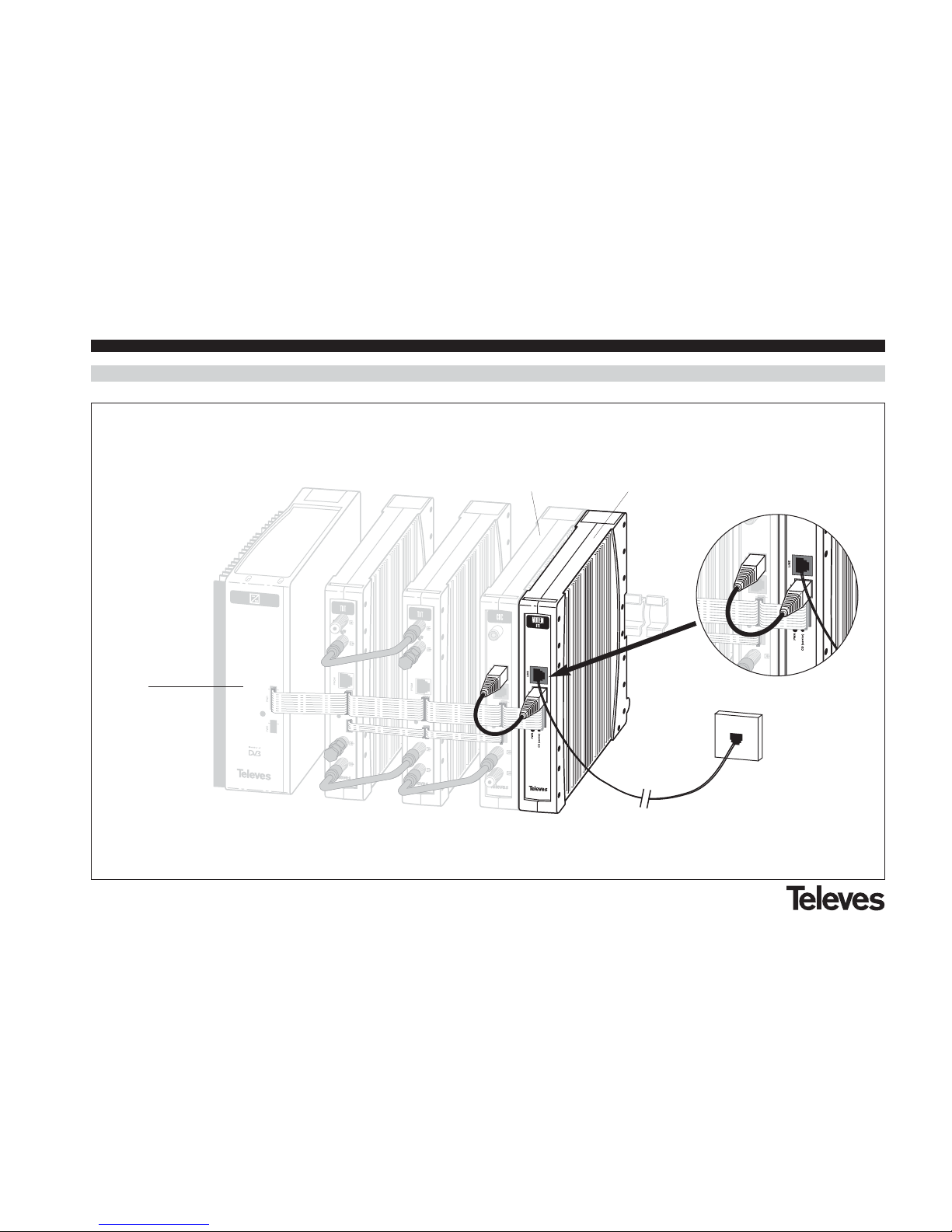

Installation of the product with Ref. 5051/52 (Main Control)

Basic Phone Line

with RJ11 connector

Phone cable or

conductor pair

Page 17

Modem RTC

ENGLISH

RTC

Phone Network

Software of Main

Control of Televés

(Windows)

Modems with

Rockwell chipset

Modem Use

Page 18

Garantía

Televés S.A. ofrece una garantía de dos años calculados a partir de la fecha de compra para los países de la UE. En los países no miembros de la UE se aplica la garantía legal que está en vigor en el momento de la venta. Conserve la factura de compra para determinar esta fecha. Durante el período de garantía, Televés S.A. se hace cargo de los fallos producidos por defecto del material o de fabricación. Televés S.A. cumple la garantía reparando o sustituyendo el equipo defectuoso. No están incluidos en la garantía los daños provocados por uso indebido, desgaste, manipulación por terceros, catástrofes o cualquier causa ajena al control de Televés S.A.

Televés S.A. / Rúa Benéfica de Conxo, 17 / 15706 Santiago de Compostela / Spain / [email protected]

Guarantee

Televés S.A. offers a two year guarantee, beginning from the date of purchase for countries in the EU. For countries that are not part of the EU, the legal guarantee that is in force at the time of purchase is applied. Keep the purchase invoice to determine this date. During the guarantee period, Televés S.A. complies with the guarantee by repairing or substituting the faulty equipment. The harm produced by improper usage, wear and tear, manipulation by a third party, catastrophes or any other cause beyond the control of Televés S.A. is not included in the guarantee.

Televés S.A. / Rúa Benéfica de Conxo, 17 / 15706 Santiago de Compostela / Spain / [email protected]

Page 19

ENGLISH

ESPAÑOL

“Televés, S.A. declara, bajo su responsabilidad, que éste aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de marzo de 1999, traspuesta a la legislación española mediante Real Decreto 1890/2000, de 20 de noviembre". La evaluación de la conformidad de este aparato está garantizada mediante el "aseguramiento de la calidad total (ISO 9001).

“Televés, S.A. hereby states, under its own responsibility, that this product is in compliance with the orders of the Directive 99/05/CE of the European Parliament and Council dated 9th March 1999, adopted by Spanish legislation by Royal Decree 1890/2000 of 20th November”. The assessment of this device's conformity is guaranteed by the "assurance of total quality (ISO 9001)".
