Televes 539201 User Manual

ES

PT

FR

EN

IT

www.televes.com

Manual de Instrucciones

Manual de Instruções

Manuel d´instructions

User´s Manual

Manuale del’Utente

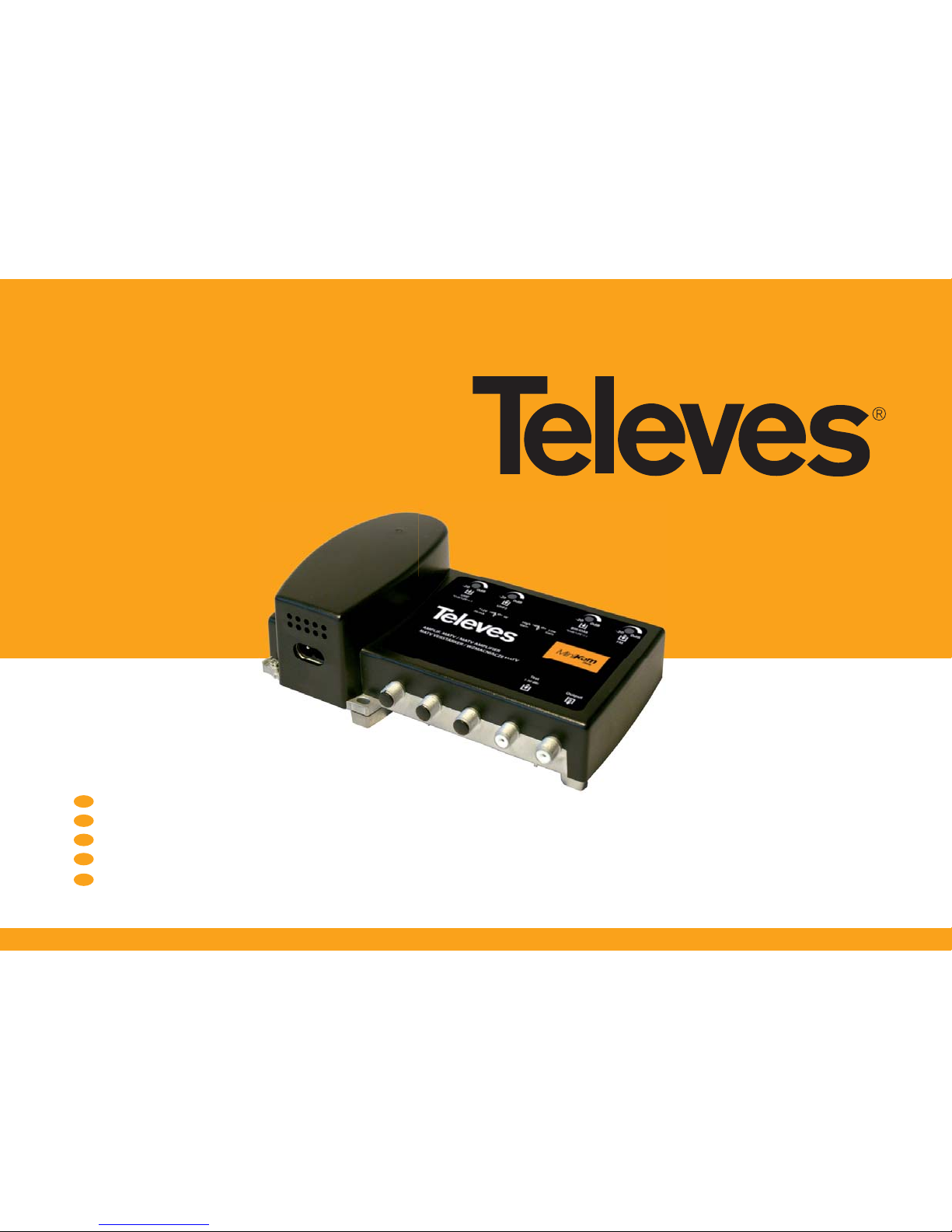

Ref. 539201

Ampli cador MATV 4E/1S

Ampli cador MATV 4E/1S
Ampli cateur MATV 4E/1S
L.P. ampli er 4In/1O
Centralino 4E/1U

2

3

ES

Instrucciones de seguridad

Condiciones generales de instala­ción:

• Antes de manipular o conectar el equipo leer este
manual.

• Para reducir el riesgo de fuego o choque eléctrico,
no exponer el equipo a la lluvia o a la humedad.

• No quitar la tapa del equipo sin desconectarlo de
la red.

• No obstruir las ranuras de ventilación del equipo.

• Deje un espacio libre alrededor del aparato para
proporcionar una ventilación adecuada.

• El aparato no debe ser expuesto a caídas o salpi­caduras de agua. No situar objetos o recipientes
llenos de agua sobre o cerca del aparato si no se
tiene la su ciente protección.

• No situar el equipo cerca de fuentes de calor o en
ambientes de humedad elevada.

• No situar el equipo donde pueda estar sometido
a fuertes vibraciones o sacudidas.

Operación segura del equipo:

• La tensión de alimentación de éste producto es
de: 207-253V~ 50/60Hz.

• Si algún líquido u objeto se cayera dentro del
equipo, por favor recurra al servicio técnico es­pecializado.

• Para desconectar el equipo de la red, tire de la
clavija, nunca del cable de red.

• No conectar el equipo hasta que todas las demás
conexiones del equipo hayan sido efectuadas.

• La base de enchufe al que se conecte el equipo
debe estar situada cerca de éste y será facilmen­te accesible.

Descripción de simbología de se­guridad eléctrica:

• Para evitar el riesgo de choque eléc­trico no abrir el equipo.

• Este símbolo indica que el equipo

cumple los requerimientos de segu­ridad para equipos de clase II.

• Este símbolo indica que el equipo

cumple los requerimientos del mar­cado CE.

4

PT

Instruções importantes de
segurança

Condições gerais de instalação:

• Antes de utilizar ou ligar o equipamento leia este
manual.

• Para reduzir o risco de provocar fogo ou um cho­que eléctrico, não exponha o equipamento à luz
ou à humidade.

• Não trocar a tampa do equipamento sem o des­ligar da rede.

• Não obstruir as ranhuras de ventilação do equi­pamento.

• Deixe um espaço livre ao redor do aparelho para
proporcionar uma ventilação adequada.

• O aparelho não deve ser exposto a possíveis de­rrames ou salpicos de água. Não colocar objectos
ou recipientes com água por cima ou por perto
do aparelho se estes não tiverem a su ciente pro­tecção.

• Não colocar o equipamento perto de fontes de
calor ou em ambientes com humidade elevada.

• Não colocar o equipamento onde possa estar
submetido a fortes vibrações ou sacudidelas

Operação segura do equipamento:

• A tensão de alimentação deste produto é de: 207­253V~ 50/60Hz.

• Se algum líquido ou objecto caia dentro do equi­pamento, por favor recorra a um serviço técnico
especializado.

• Para desligar o equipamento da rede, tire da  cha
eléctrica, nunca do cabo de rede.

• Não ligar o equipamento até que todas as demais
ligações do equipamento tenham sido efectua­das.

• A fonte de ligação à qual se liga o equipamento
deve estar situada perto deste e terá de ser facil­mente acessível.

Descrição de simbologia de segu­rança eléctrica:

• Para evitar o risco de choque eléctri­co não abrir o equipamento.

• Este símbolo indica que o equipa-

mento cumpre os requisitos de segu­rança para equipamentos de classe II.

• Este símbolo indica que o equipa-

mento cumpre os requisitos da CE.

5

FR

Consignes de securite impor­tantes

Conditions générales d´installation:

• Lire la notice avant de manipuler ou brancher
l’appareil.

• A n de réduire le risque d’incendie ou de déchar­ge électrique, ne pas exposer l’appareil à la pluie
ou à des projections d’eau.

• Ne pas retirer le couvercle de l’appareil sans le
débrancher.

• Ne pas obstruer les entrées de ventilation.

• Merci de permettre la circulation d’áir autour de
l’áppareil.

• L’appareil ne doit pas être exposé à des chutes
ou projections d’eau. Ne pas placer d’objets ou de
récipients contenant de l’eau à proximité immé­diate sans protection.

• Ne pas placer l’appareil près d’une source de cha­leur ou dans un milieu fortement humide.

• Ne pas placer l’appareil dans un lieu exposé à de
fortes vibrations ou secousses.

Utilisation de l’appareil en toute sé­curité:

• La tension d’alimentation de ce produit est de:
207-253V~ 50/60Hz.

• Si un liquide / objet tombe à l’intérieur de
l’appareil, référez-en au service technique spé­cialisé.

• Pour débrancher du secteur, tirez sur la prise et
jamais sur le câble.

• Ne pas brancher l’appareil avant que toutes les
autres connections aient été e ectuées.

• La prise à laquelle l’appareil sera branché doit
être située à proximité et facilement accessible.

Description des symboles de sécu­rité électrique

• A n d’éviter le risque de décharge ne
pas ouvrir l’appareil.

• Ce symbole indique que l’appareil ré-

pond aux exigences de sécurité des
appareils de classe II.

• Ce symbole indique que cet appareil

répond aux exigences de la norme
CE.

6

EN

Important safety instructions

General installation conditions:

• Before handling or connecting the equipment,
please read this manual.

• In order to reduce the risk of  re or electric shock,
do not expose the equipment to rain or moisture.

• Do not take the cover o the equipment without
disconnecting it from the mains.

• Do not obstruct the equipment’s ventilation sys­tem.

• Please allow air circulation around the equip­ment.

• The equipment must not come into contact with
water or even be splashed by liquids. Do not pla­ce containers with water on or near the equip­ment if it is not adequately protected.

• Do not place the equipment near sources of heat
or in excessively moisture conditions.

• Do not place the equipment where it may be
a ected by strong vibrations or knocks.

How to use the equipment safely:

• The powering supply of this product is: 207­253V~ 50/60Hz.

• If any liquid or object falls inside the equipment,
please contact a specialized technician.

• To disconnect the equipment from the mains,
pull from the plug, and never pull from the cable.

• Do not connect the equipment until all the other
connections have been made.

• The mains socket that is going to be used to con­nect the equipment should be located nearby
and should be easily accessible.

Description of the electrical safety
symbols:

• To avoid the risk of electric shock, do

not open the equipment.

• This symbol indicates that the equip-

ment complies with the safety requi­rements for class II equipment.

• This symbol indicates that the equi-

pment complies with the require­ments of CE mark.

7

IT

Importanti istruzioni per la
sicurezza

Condizioni generali per
l’installazione:

• Prima di utilizzare o collegare il prodotto, prego
leggere per intero il presente manuale.

• Per evitare il rischio di incendio o folgorazione,
non esporre il prodotto alla pioggia o all’umidità.

• Non togliere il coperchio dell’alimentatore senza
prima averlo staccato dalla rete.

• Non ostruire le feritoie per la ventilazione.

• Permettere la circolazione d’aria intorno al pro­dotto.

• Il prodotto non deve entrare in contatto con
acqua o essere schizzato da liquidi. Non posizio­nare recipienti contenenti acqua sopra o vicino al
prodotto se non adeguatamente protetto.

• Non mettere il prodotto vicino a fonti di calore o
in posti con umidità eccessiva.

• Non posizionare il prodotto in luoghi soggetti a
forti vibrazioni o sollecitazioni meccaniche.

Come utilizzare il prodotto in modo
sicuro:

• L’alimentazione di questo prodotto è 207-253V~
50/60Hz.

• Se del liquido o qualsiasi oggetto penetra nel
prodotto scollegarlo immediatamente dalla rete
e contattare un tecnico specializzato.

• Per scollegare il prodotto dalla rete, non tirare il
cavo ma solo la spina.

• Collegare l’alimentatore alla rete solo dopo aver
e ettuato tutte le altre connessioni.

• La presa di corrente che serve il prodotto deve
essere vicina e facilmente accessibile.

Descrizione dei simboli di sicurez­za elettrici:

• Per evitare il rischio di incendi o fol­gorazioni, non aprire il prodotto.

• Questo simbolo indica che il prodotto

è conforme ai requisiti di sicurezza ri­chiesti per i dispositivi di classe II.

• Questo simbolo indica che il prodotto

è conforme ai requisiti del contras­segno del CE.

7

8

-20 0dB

-20 0dB

-20 0dB

Test

Output

UHF

BIII/DAB

*12V 0V

High
Gain

Low
Gain

70 mA

FM

*(+0/12V )

*(+0/12V

)

(-30 dB)

Serie

AMPLIF. MATV / MATV AMPLIFIER
MATV VERSTÄRKER / WZMACNIACZE MATV

-20 0dB

UHF2

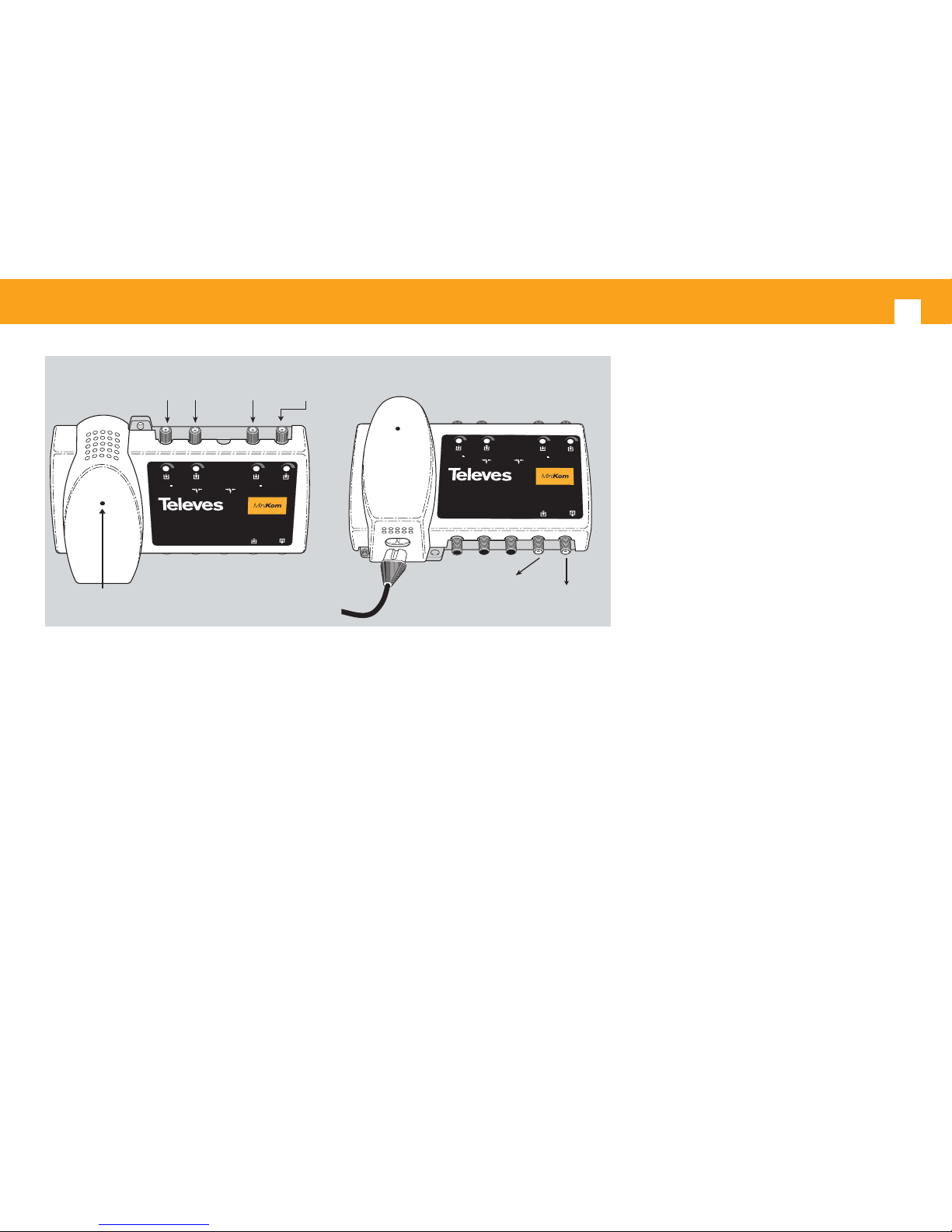

Entradas / Entradas / Entrées / Inputs / Ingressi

ON LED

ES

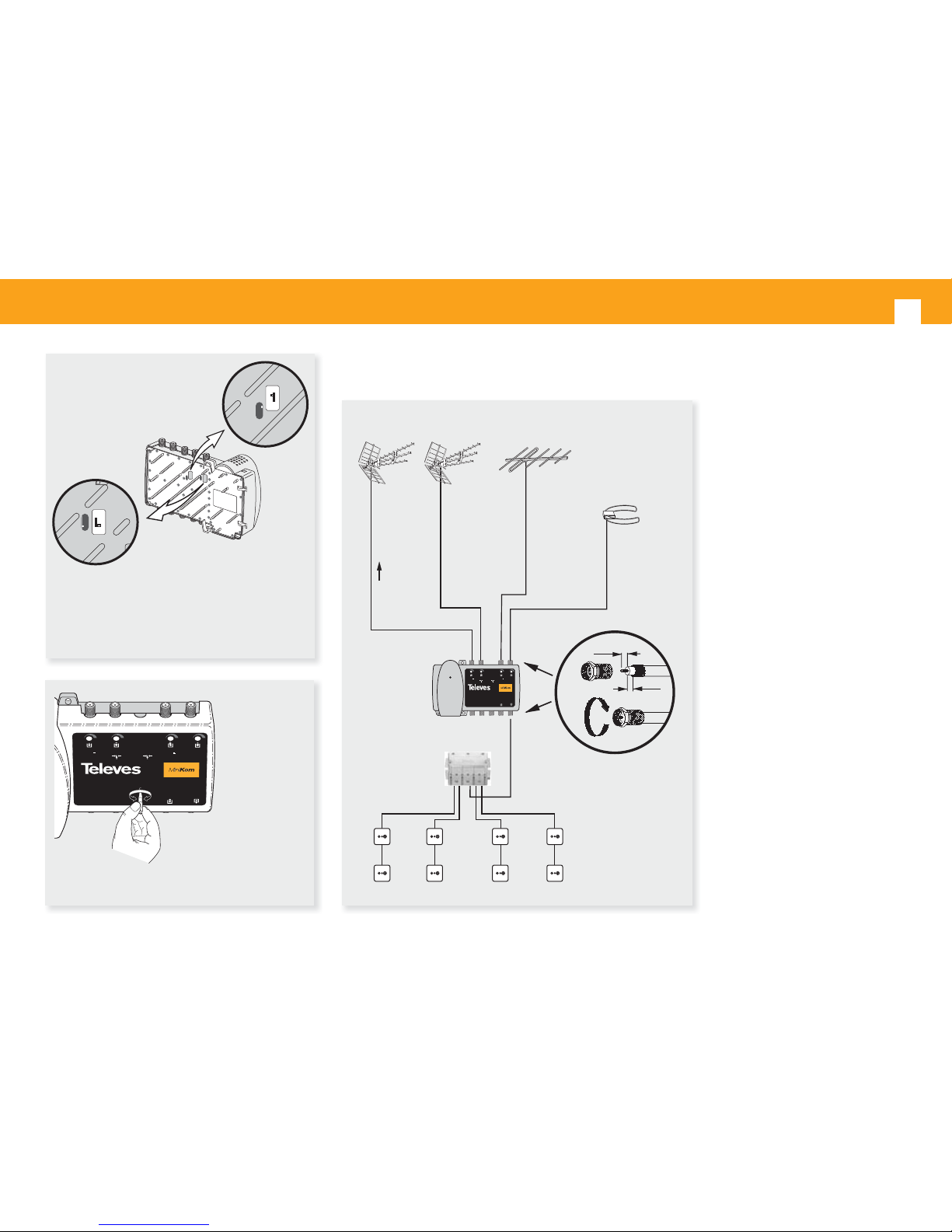

Central ampli cadora de 4 entradas (UHF1-UHF2­BIII/DAB-FM) y 1 salida + test con ampli cación se­parada (VHF-UHF) que garantiza la no interferencia
entre ellas.
Las entradas UHF1 y BIII/DAB permiten, median­te un dispositivo electrónico, alimentar previos a
12Vdc seleccionable mediante un interruptor si­tuado en la parte trasera.
Su aplicación típica es como cabecera en un siste­ma de MATV.

PT

Central ampli cadora de 4 entradas (UHF1-UHF2­BIII/DAB-FM) e 1 saída + test com ampli cação se­parada (VHF-UHF) que garanta a não interferençia

entre as entradas.
As entradas UHF1 e BIII/DAB permitem, através de um
dispositivo electrónico, alimentar pré-ampli cadores,
a 12Vdc seleccionável através de interruptor situado
na parte traseira.
Sua aplicação típica é como cabeceira em sistemas
MATV.

FR

Amplicateur de 4 entrées (UHF1-UHF2- BIII/DAB­FM) et 1 sortie + test à voies séparées (VHF-UHF) ce
qui garantit aucun intererence entre eux.
Les entrées UHF1 et BIII/DAB permettent, à
l’aide d’un dispositif électronique, d’alimenter
d’éventuels préampli cateurs en 12Vdc, con gu­rable par le biais d’un interrupteur situé en face
arrière.

-20 0dB

-20 0dB

-20 0dB

Test

Output

UHF

BIII/DAB

*12V 0V

High
Gain

Low
Gain

70 mA

FM

*(+0/12V )

*(+0/12V

)

(-30 dB)

Serie

AMPLIF. MATV / MATV AMPLIFIER
MATV VERSTÄRKER / WZMACNIACZE MATV

-20 0dB

UHF2

Atenuadores / Atenuadores / Atténuateurs

Attenuators / Atenuattori

207 - 253V~

50Hz

Test

(-30 dB)

Salida / Saída

Sortie/Output / Uscita

Application typique comme ligne de tête dans un
système MATV.

EN

Ampli er with 4 inputs (UHF1-UHF2- BIII/DAB-FM)
and 1 output with an additional test connector, ba­sed on a split-band ampli cation technique (UHF

- VHF) which guarantees no intererence between

both bands.
Inputs UHF1 and BIII/DAB allow, by means of an
electronic device, powering preampli ers at 12Vdc.
This function is selectable by means of a switch pla­ced in the rear of the module.
The typical application is as a MATV system hea­dend.

IT

Centrale di ampli cazione 4 ingressi (UHF1-UHF2­BIII/DAB-BI/FM) e 1 uscita + test ad ampli cazione se­parata (VHF-UHF) che garantisce la non interferenza
tra gli ingressi.
Gli ingressi UHF1 e BIII/DAB permettono, tramite un
dispositivo elettronico, di telealimentare ampli ca­tori da palo a 12 Vdc selezionabili mediante un in-
terruttore che si trova nella parte posteriore del pro­dotto.
Sua aplicazione tipica è come centralino di testa nei
sistemi MATV.

UHF1 FM

BIII-DAB

UHF2

9

Especi caciones
técnicas

Especi caçãos
técnicas

Caracteristiques
techniques

Technical
speci cations

Speci che
tecniche

539201

Banda Banda Bande Band Banda

FM BIII - DAB UHF1 UHF2

Margen de
Frecuencia

Margem de
frequência

Marge de
Fréquence

Frequency
Margin

Margine di
Frequenza

MHz 88-108 174-400 470-862

Ganancia Ganho Gain Gain Guadagno

High

(1)

dB 15

30 37

Low

(2)

20 27

Margen
Atenuación

Margem
Atenuação

Marge
atténuation

Attenuation
margin

Margine
attenuazione

dB 0 - 20

Pérdidas de
retorno E/S (típ.)

Perdas de
retorno E/S (típ.)

Pertes de
retour E/S (typ.)

Return
loss I/O (typ.)

Perdite di
ritorno E/U (típ.)

dB

>10

Figura de ruido Figura de ruido Facteur de bruit Noise  gure Figura di rumore

High

(1)

dB < 9

< 6,5 < 8

Low

(2)

< 7 < 9,5

Nivel de salida
(típ.)

Nivel de saída
(típ.)

Niveau de sortie
(typ.)

Output level
(typ.)

Livello uscita
(típ.)

(DIN45004B)

High

(1)

dBμV

> 114 > 117

Low

(2)

> 112 > 116

IMD3
(2ch-60dB)

High

(1)

dBμV

> 111 > 114

Low

(2)

> 109 > 113

IMD2
(2ch-60dB)

High

(1)

dBμV >103 ---

Low

(2)

Corriente total
para previos

Corrente total
para previos

Total
téléalimentation

DC current for
preamps

Mas. corrente
di telealim.

mA --- 70 @ 12V

---

Alimentación Alimentação Secteur Mains voltage Alimentazione V~ 207 - 253

Consumo de
potencia

Consumo de
potência

Consommation de
puissance

Power
consumption

Assorbimento W 9

Temperatura de
funcionamiento

Temperatura de
funcionamento

Température de
fonction

Operating
temperature

Temperatura di
funzionamento

ºC - 5 ... + 45

Indice Protección Indice Protecção Index Protection Protection Level Indice Protezione IP 20

(1) SW High: Alta ganancia / Alto ganho / Gain élevé / High gain / Alto guadagno.
(2) SW Low: Baja ganancia / Baixo ganho / Gain failble / Low gain / Basso guadagno.

10

12V

0V

LOW

HIGH

Selección

Seleção

Choix

Selection

Selezione

Ajuste del nivel

de Ganancia

Ajuste do nivel

de Ganho

Ajustement du
niveau de Gain

Gain attenuator

Regolazione livello

di Guadagno

Ejemplo de aplicación Exemplo de aplicação Exemple d’application
Typical application Esemp. dell’applicazione

NOTA: Se recomienda no ali-

mentar el ampli cador
mientras no esté realizada
la instalación para evitar
posibles averias.

NOTA: Recomenda-se não alimen-

tar o ampli cador mentras
não esté rematada a insta­lação para evitar possiveis
averias.

NOTE: Pour éviter d’éventuelles

pannes, il est recomman­dé de ne pas alimenter
l’ampli cateur tant que
l’installation n’est pas ter­minée.

NOTE: To avoid damaging the

ampli er, we strongly re­commend switching OFF
the ampli er until the ins­tallation process has been
completed.

NOTA: Si raccomanda di non

alimentare il ampli cato­re  no a chè non è stata
completata l’installazione
per evitare possibili avarie.

-20 0dB -20 0dB -20 0dB

Test

Output

UHF

BIII/DAB

*12V 0V

High
Gain

Low
Gain

70 mA

FM

*(+0/12V )

*(+0/12V

)

(-30 dB)

Serie

AMPLIF. MATV / MATV AMPLIFIER
MATV VERSTÄRKER / WZMACNIACZE MATV

-20 0dB

UHF2

5mm

5mm

UHF1 UHF2 VHF

FM

OUT

+0/12 V

-20 0dB -20 0dB -20 0dB

Test

Output

UHF

BIII/DAB

*12V 0V

High
Gain

Low
Gain

70 mA

FM

*(+0/12V )

*(+0/12V

)

(-30 dB)

Serie

AMPLIF. MATV / MATV AMPLIFIER
MATV VERSTÄRKER / WZMACNIACZE MATV

-20 0dB

UHF2

* SW HIGH: Alta ganancia/Alto ganho/Gain

élevé/High gain/Alto guadagno.

SW LOW: Baja ganancia/Baixo ganho/Gain

failble/Low gain/Basso guadagno.

11
