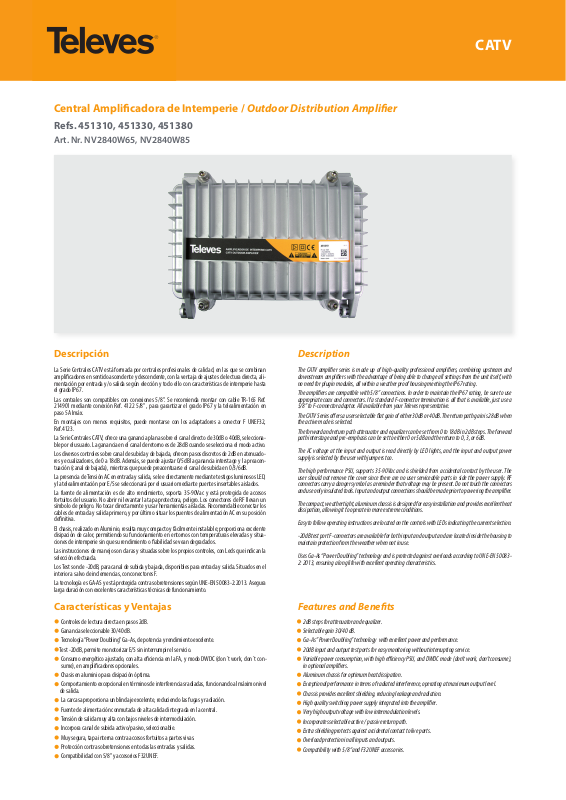

Televes 451310, 451380, 451330 User Manual [es, en]

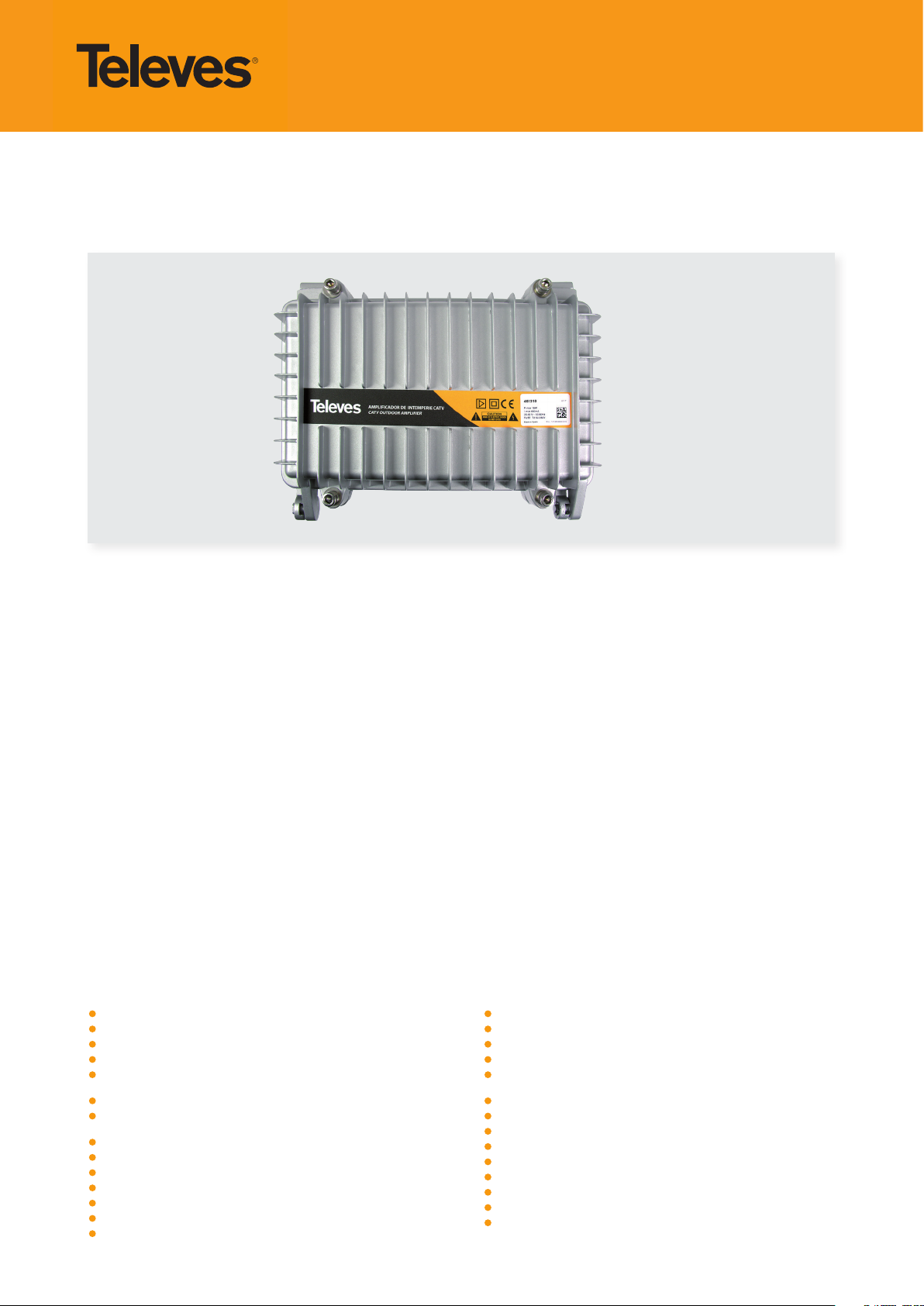

Central Amplicadora de Intemperie / Outdoor Distribution Amplier

Refs. 451310, 451330, 451380

Art. Nr. NV2840W65, NV2840W85

CATV

Descripción

La Serie Centrales CATV está formada por centrales profesionales de calidad, en las que se combinan
amplicadores en sentido ascendente y descendente, con la ventaja de ajustes de lectura directa, ali­mentación por entrada y/o salida según elección y todo ello con características de intemperie hasta
el grado IP67.

Las centrales son compatibles con conexiones 5/8”. Se recomienda montar con cable TR-165 Ref.
214901 mediante conexión Ref. 4122 5/8” , para garantizar el grado IP67 y la telealimentación en
paso 5A Imáx.

En montajes con menos requisitos, puede montarse con los adaptadores a conector F UNEF32,
Ref.4123.

La Serie Centrales CATV, ofrece una ganancia plana sobre el canal directo de 30dB o 40dB, selecciona­ble por el usuario. La ganancia en el canal de retorno es de 28dB cuando se selecciona el modo activo.

Los diversos controles sobre canal de subida y de bajada, ofrecen pasos discretos de 2dB en atenuado­res y ecualizadores, de 0 a 18dB. Además, se puede ajustar 0/5dB la ganancia interstage y la preacen­tuación (canal de bajada), mientras que puede preacentuarse el canal de subida en 0/3/6dB.

La presencia de Tensión AC en entrada y salida, se lee directamente mediante testigos luminosos LED,
y la telealimentación por E/S se seleccionará por el usuario mediante puentes insertables aislados.

La fuente de alimentación es de alto rendimiento, soporta 35-90Vac y está protegida de accesos
fortuitos del usuario. No abrir ni levantar la tapa protectora, peligro. Los conectores de RF llevan un
símbolo de peligro. No tocar directamente y usar herramientas aisladas. Recomendable conectar los
cables de entrada y salida primero, y por último situar los puentes de alimentación AC en su posición
denitiva.

El chasis, realizado en Aluminio, resulta muy compacto y fácilmente instalable; proporciona excelente
disipación de calor, permitiendo su funcionamiento en entornos con temperaturas elevadas y situa­ciones de intemperie sin que su rendimiento o abilidad se vean degradados.

Las instrucciones de manejo son claras y situadas sobre los propios controles, con Leds que indican la
selección efectuada.

Los Test son de -20dB, para canal de subida y bajada, disponibles para entrada y salida. Situados en el
interior a salvo de inclemencias, con conectores F.

La tecnología es GA-AS y está protegida contra sobretensiones según UNE-EN 50083-2:2013. Asegura
larga duración con excelentes características técnicas de funcionamiento.

Características y Ventajas

Controles de lectura directa en pasos 2dB.
Ganancia seleccionable 30/40 dB.
Tecnología “Power Doubling” Ga-As, de potencia y rendimiento excelente.
Test -20dB, permite monotorizar E/S sin interrumpir el servicio.
Consumo energético ajustado, con alta eciencia en la FA, y modo DWDC (don´t work, don´t con-

sume), en amplicadores opcionales.
Chasis en aluminio para disipación óptima.
Comportamiento excepcional en términos de interferencias radiadas, funcionando al máximo nivel

de salida.
La carcasa proporciona un blindaje excelente, reduciendo las fugas y radiación.
Fuente de alimentación conmutada de alta calidad integrada en la central.
Tensión de salida muy alta con bajos niveles de intermodulación.
Incorpora canal de subida activo/pasivo, seleccionable.
Muy segura, tapa interna contra accesos fortuitos a partes vivas.
Protección contra sobretensiones en todas las entradas y salidas.
Compatibilidad con 5/8” y accesorios F32UNEF.

Description

The CATV amplier series is made up of high-quality professional ampliers, combining upstream and
downstream ampliers with the advantage of being able to change all settings from the unit itself, with
no need for plugin modules, all within a weather proof housing meeting the IP67 rating.

The ampliers are compatible with 5/8” connections. In order to maintain the IP67 rating, be sure to use
appropriate coax and connectors. If a standard F-connector termination is all that is available, just use a
5/8” to F-connector adaptor. All available from your Televes representative.

The CATV Series oers a user selectable at gain of either 30dB or 40dB. The return path gain is 28dB when
the active mode is selected.

The forward and return path attenuator and equalizer can be set from 0 to 18dB in 2dB steps. The forward
path interstage and pre-emphasis can be set to either 0 or 5dB and the return to 0, 3, or 6dB.

The AC voltage at the input and output is read directly by LED lights, and the input and output power
supply is selected by the user with jumpers too.

The high performance PSU, supports 35-90Vac and is shielded from accidental contact by the user. The
user should not remove the cover since there are no user serviceable parts in side the power supply. RF
connectors carry a danger symbol as a reminder that voltage may be present. Do not touch the connectors
and use only insulated tools. Input and output connections should be made prior to powering the amplier.

The compact, weather tight, aluminum chassis is designed for easy installation and provides excellent heat
dissipation, allowing it to operate in more extreme conditions.

Easy to follow operating instructions are located on the controls with LEDs indicating the current selection.

-20dB test port F-connectors are available for both input and output and are located inside the housing to
maintain protection from the weather when not in use.

Uses Ga-As “Power Doubling” technology and is protected against overloads according to UNE-EN 50083­2: 2013, ensuring a long life with excellent operating characteristics.

Features and Benets

2dB steps for attenuator and equalizer.
Selectable gain 30/40 dB.
Ga-As ”Power Doubling” technology with excellent power and performance.
20dB input and output test ports for easy monitoring without interrupting service.
Variable power consumption, with high eciency PSU, and DWDC mode (don’t work, don’t consume),

in optional ampliers.
Aluminum chassis for optimum heat dissipation.
Exceptional performance in terms of radiated interference, operating at maximum output level.
Chassis provides excellent shielding, reducing leakage and radiation.
High quality switching power supply integrated into the amplier.
Very high output voltage with low intermodulation levels.
Incorporates selectable active / passive return path.
Ex tra shielding protects against accidental contact to live parts.
Overload protection in all inputs and outputs.
Compatibility with 5/8 “and F32UNEF accessories.

ES

Importantes instrucciones de seguridad

Condiciones generales de instalación

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. Limpie la unidad sólo con un paño seco.

6. Realizar la instalación de acuerdo con las
instrucciones del fabricante.

7. No la instale cerca de fuentes de calor tales
como radiadores, registros de calor, estufas u
otros aparatos (incluyendo amplicadores) que
produzcan calor.

No pise ni pellizque el cable de red; tenga especial

8.

cuidado con las clavijas, tomas de corriente y en el punto
del cual salen del aparato.

9. Utilice solamente los aditamentos/accesorios

especicados por el fabricante.

10. Use únicamente la carretilla, plataforma, trípode,

soporte o tableros especicados por el fabricante,
o vendidos con el aparato. Cuando se usa una

EN

Important Safety Instructions

Important safety instruccions

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Clean only with a dry cloth.

6. Install in accordance with the manufacturer’s

instructions.

7. Do not install near any heat sources such as radiators,

heat registers, stoves, or other apparatus (including
ampliers) that produce heat.

8. Protect the power cord from being walked on or pinched

particularly at plugs, convenience receptacles, and the
point where they exit the apparatus.

9. Only use attachments/accessories specied by the

manufacturer.

10. Use only with the cart, stand, tripod, bracket, or
table specied by the manufacturer, or sold with the
apparatus. When a cart is used, use caution when

carretilla, tenga cuidado al mover el conjunto
carretilla/aparatos para evitar lesiones en caso de
vuelco.

11. Solicite todas las reparaciones a personal de servicio
cualicado. Solicite una reparación cuando el
aparato se haya dañado de cualquiera forma, como
cuando el cable de red o el enchufe están dañados,
se ha derramado líquido o han caído objetos dentro
del aparato, el aparato ha sido expuesto a la lluvia
o humedad, no funciona normalmente, o haya
sufrido una caída.

Cómo utilizar el equipo de forma segura

La tensión de alimentación de este producto ha de

ser: 35-90V~ 50/60Hz.

En el caso de que cualquier líquido u objeto caigan

dentro del aparato, debe de ponerse en contacto con
el servicio técnico.

No quitar la tapa del equipo sin desconectarlo de la

alimentación.

Instalación segura

moving the cart/apparatus combination to avoid
injury from tip-over.

11. Refer all servicing to qualied service personnel.

Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or
plug is damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus has been
exposed to rain or moisture, does not operate normally,
or has been dropped.

Safe operation

Power requirements for this product are 35 - 90V~ 50/60

Hz.

Should any liquid or object fall into the equipment, please

refer to qualied personnel for service.

Do not take the cover o the equipment without

disconnecting it from the power.

Safe installation

Ambient temperature should not be higher than 113°F.

D o not place the equipment in a place where it can suer

vibrations or shocks.

La temperatura ambiente no debe superar los 45°C.
No situar el equipo donde pueda estar sometido a

fuertes vibraciones o sacudidas.

Deje un espacio libre alrededor del aparato para

proporcionar una ventilación adecuada.

No situar sobre el aparato fuentes de llama desnuda,

tales como velas encendidas.

Simbología

El equipo cumple los requerimientos de
seguridad para equipos de clase II.

Precaución, peligro

de descargar eléctrica.

El equipo cumple los requerimientos del

marcado CE.

Please allow air circulation around the equipment.

Do not place naked ames, such as lighted candles on or

near the product.

Simbology

The equipment meets the safety requirements
specied for Class II equipment.

Caution, risk of

The equipment meets the CE marking
requirements.

electrical shock.

Televes Limited Warranty

Televes S.A guarantees this product as per legislation
applicable for this type of product at the time and in the
country of purchase.

(A) Televes warrants, only to the original Purchaser,

all Products be free from any defect in materials
or workmanship for a period of two (2) years
from the date of original purchase, unless
otherwise specied.

(B) Televes shall, free of charge and in its sole

discretion, either repair, replace with a new or
factory reconditioned equivalent, or refund
the purchase price of the Product(s), that has
been determined by Televes to be defective in
material or workmanship, subject to the limits
of this warranty.

(C) This warranty excludes any damage or

inoperability resulting from:

(I) use or installation that is not in strict

compliance with the written instructions and
specications;

(II) any modication or alteration performed by

any third party not authorized in writing by
Televes;

(III) service or repair per formed by any third

party not authorized in writing by Televes;

(IV) misuse, abuse, intentional harm, or lack of

reasonable care;

(V) re, ice, snow, rain, wind, water, volcano,

excessive heat or cold, lightning, ood,
power surge, earthquake, or any other acts
of God;

(VI) war, crime, strike, riot, elec tro-magnetic

pulse, or any other acts beyond the control
of Televes;

(VII) shipping.
(D) All claims under the terms of this warranty must

be made in writing, by the original Purchaser,
within fourteen (14) days of the defect being
known to the Purchaser. Such claims shall be
accompanied by a description of any material
facts related to the claimed defect and the
invoice or other proof of original purchase date
and price. If Televes so requests, the Purchaser
shall, at Purchaser’s expense, deliver the
claimed Product(s) to Televes, within 14 days of
the date of the return authorization. Under no
circumstances shall the Product(s) be returned
to Televes without a return authorization.

(E) Any refund to the Purchaser, shall be limited to

the purchase price of the Product(s), excluding
any applicable taxes, duties, freight costs,
removal costs, installation costs, or any other
charges incident to the purchase of the product.

(F) Any damage caused by shipper shall be

claimed with the shipper in accordance with
the shipper’s policies and procedures.

(G) Televes shall in no event and under no

circumstances be liable or responsible for any
consequential, indirect, incidental, punitive,
direct or special damages based upon breach
of warranty, breach of contract, negligence,
strict tort liability or otherwise or any other
legal theory, arising directly or indirectly from
the sale, use, installation or failure of any
product acquired by Purchaser from Televes.

(H) This limited warranty extends to the original

Purchaser and cannot be assigned or
transferred to any other party without the prior
express written permission of Televes, which
permission Televes may withhold for any
reason or for no reason at all.

(I) Televes will not assume any liabilities for any

other warranties, whether statutory, express or
implied, made by any other person.

(J) Televes reserves the right to modify or

discontinue this warranty at Televes’ sole
discretion without notication. No other
warrantees are expressed or implied.

ENTRADA FWD / SALIDA RET

FWD. INPUT / RET OUTPUT

TEST (-20 dB)

SALIDA FWD / ENTRADA RET

FWD. OUTPUT / RET. INPUT

TEST (-20 dB)

ATT . ATT .

AMPLIFICADOR

AMPLIFIER

+20 dB

AMPLIFICADOR

AMPLIFIER

+10 dB

RETURN PATH AMPLIFIER

AMP. CANAL DE RETORNO

+20 dB

CANAL DE RETORNO PASIVO

PASSIVE RETURN PATH

AMPLIFICADOR PD HÍBRIDO

HYBRID PD AMPLIFIER

+20 dB

CONTROL GANANCIA

GAIN CONTROL

ECUALIZADOR

SLOPE CONTROL

ECUALIZADOR

SLOPE CONTROL

REGUL. G.

REG GAIN

PREACENT.

PRE-EMPH.

HPF 1

LPF 1

HPF 2

LPF 2

AC AC

CONTROL GANANCIA

GAIN CONTROL

AC AC

IN RF

+ V~

OUT
AC

IN
AC

OFF

OFF OFF

OFFON ON

ON ON

OUT RF

+ V~

IN

En el interior se encuentra el diagrama de bloques y las
instrucciones de conguración.

OUT

Block diagram and conguration instructions inside.

FORWARD

28

RETURN

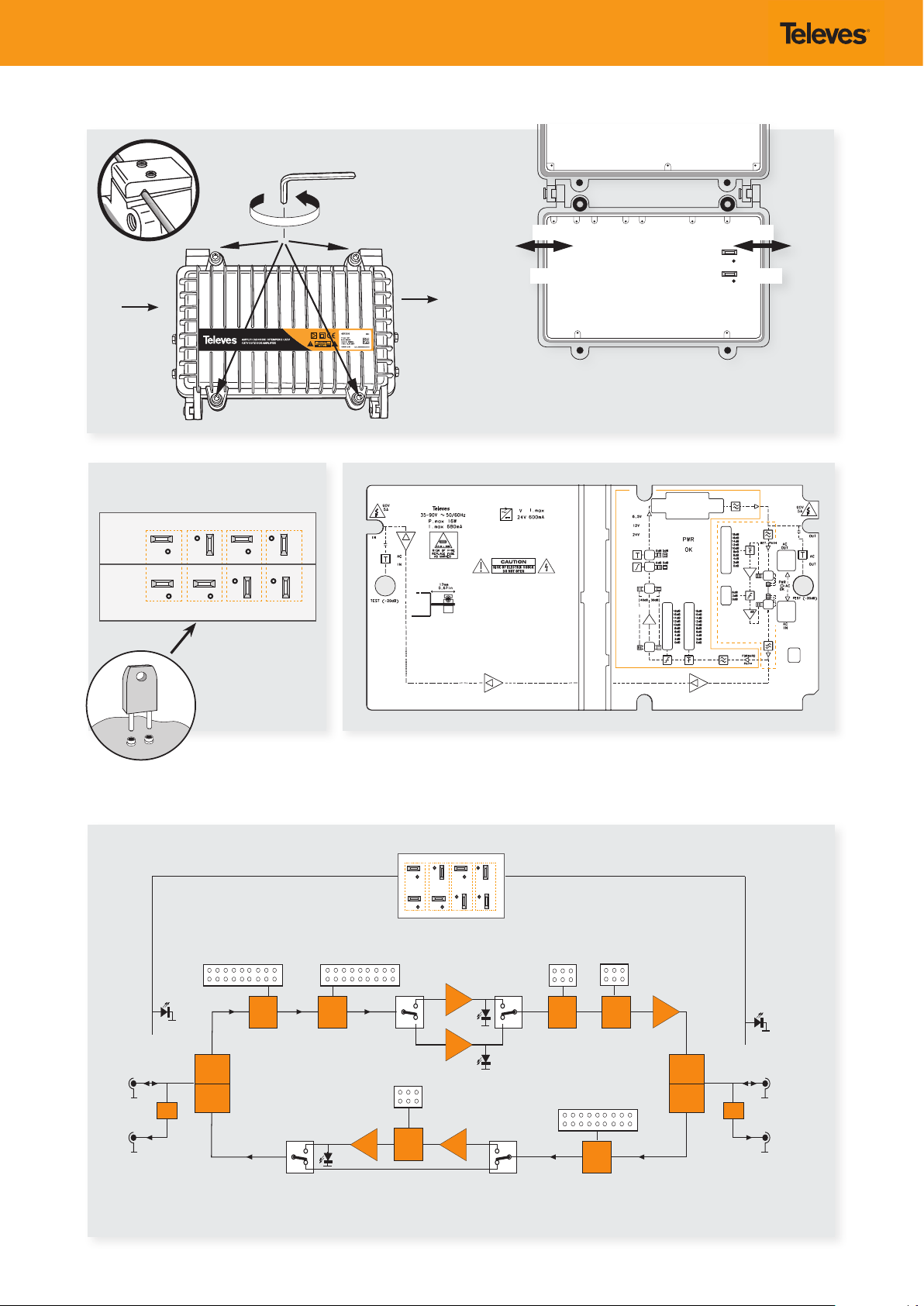

Diagrama de bloques / Block diagram

Filtro Paso Bajo: LPF (Low Pass Filter)
Filtro Paso Alto: HPF (High Pass Filter)

451310

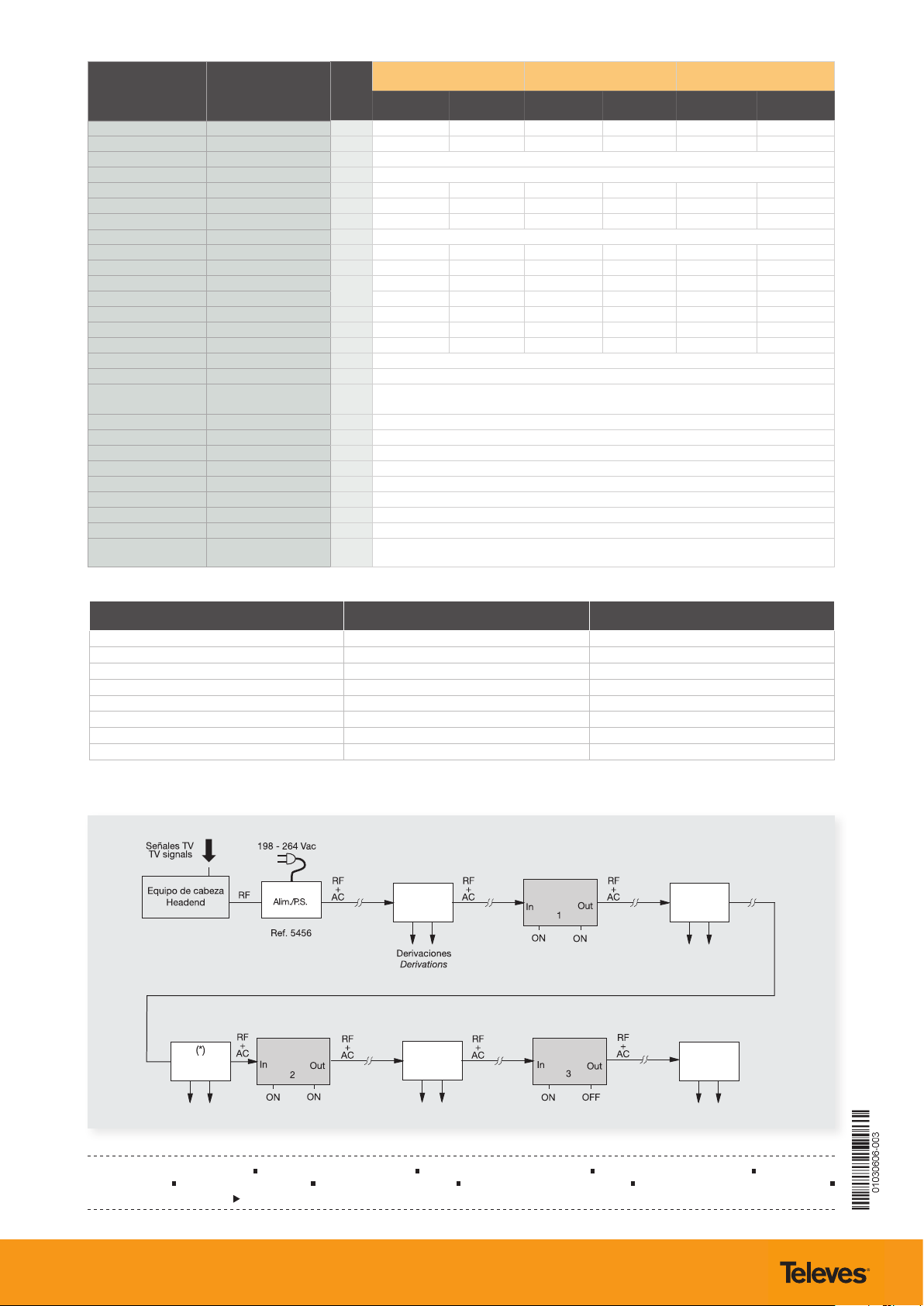

Características técnicas Technical specications

Margen de frecuencia Frequency Range MHz 87 ... 1006 5 ... 65 105 ... 1006 5 ... 85 54 ... 1002 5 ... 42

Ganancia Gain dB 30 / 40 (selec.) 28 / -2 (selec.) 30 / 40 (selec.) 28 / -2 (selec.) 30 / 40 (selec.) 28 / -2 (selec.)

Planicidad Flatness dB ±1.5

Atenuación entrada Gain Control Range dB 0 - 18 *

Ecualización entrada Slope Control Range dB 0 - 18 * 0 - 3 - 6 0 - 18 * 0 - 3 - 6 0 - 18 * 0 - 3 - 6

Reg. Ganancia Reg. Gain Interstage dB 0 / 5 - 0 / 5 - 0 / 5 -

Reg. Ecualización Reg. Slope Interestage dB 0 / 5 - 0 / 5 - 0 / 5 -

Perdidas de retorno E/S Input / Output Return Loss 14

Figura de ruido (G30/G40) Noise Figure (G30/G40) dB 8 / 6 6 8 / 6 6 8 / 6 6

Canales (para CSO, CTB & XMOD) Channels (for CSO, CTB & XMOD) # 42 - 42 - 42 -

Nivel de salida (42CH) Output Level (42CH)

Nivel de salida (DIN 45004B) Output Level (DIN 45004B) 68 (128) 58 (118) 68 (128) 58 (118) 68 (128) 58 (118)

Composite Triple Beat (CTB) Composite Triple Beat (CTB) dB -60 - -60 - -60 -

Modulación cruzada (XMOD) Crossmodulation (XMOD) dB -60 - -60 - -60 -

2nd Order Composite (CSO) 2nd Order Composite (CSO) dB -60 - -60 - -60 -

Impedancia Impedance Ohm 75

Atenuación Test Entrada/Salida Input/Output Test Port Level dB 20

Testigos Leds Leds Testing

Temperatura de funcionamiento Operating Temperature Range ºF (ºC) 14 ... 113 (-10 ... 45)

Alimentación Powering requirements V~/ mA 35-90 / 680

Frecuencia de RED AC Mains frequency range Hz 50/60

Telealimentación Imáx AC por E/S Max remote feed current A 5

Consumo Consumption W 16

Tamaño (LxAnxAl) Size (LxWxH) in (mm) 11 x 5.6 x 1.9 (270 × 86 × 200)

Peso Shipping Weight lb (g) 5.4 (2200)

índice protección Housing protection class IP67

Conguración de fábrica puentes Factory preset jumpers

* 0 - 2 - 4 -6 - 8 - 10 - 12 - 14 - 16 - 18

Unidades

Units

dBmV

(dBµV)

NV2840W65

Canal Directo

Forward path

52 (112) - 52 (112) - 52 (112) -

Canal de retorno

Return path

Canal Directo

Amplicador 30/40dB ON, Retorno 28dB ON

Amp 30 dB, Ret Pasivo, AC OFF ( E/S), todos los ajustes a 0 dB

Main 30 dB, Ret passive, AC OFF (In/Out), all jumpers 0dB

451330

NV2840W85

Forward path

AC In, AC Out, DC General ON

Canal de retorno

Return path

Canal Directo

Forward path

451380

Canal de retorno

Return path

Nº total de canales / Total # of Channels

12 18 / 78 58 / 118
24 15 / 75 55 / 115
36 13 / 73 53 / 113
48 12 / 72 52 / 112
72 10 / 70 50 / 110

96 9 / 69 49 / 109
144 8 / 68 48 / 108
158 7 / 67 47 / 107

Aplicación típica / Typical Application

Nivel de entrada / Input level

dBmV / dBµV (Gain 40dB)

Ref. 451310/30/80

Nivel de salida / Output level

dBmV / dBµV

Ref. 451310/30/80Ref. 451310/30/80

DECLARACIÓN DE CONFORMIDAD DECLARATION OF CONFORMITY DECLARAÇÃO DE CONFORMIDADE DECLARATION DE CONFORMITE DICHIARAZIONE
DI CONFORMITÀ DEKLARACJA ZGODNOŚCI KONFORMITÄTSERKLÄRUNG ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΣΥΜΜΟΡΦΩΣΗΣ FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

https://doc.televes.com

2017 © Copyright, Televés S.A.
