Gentile Cliente,
nel ringraziarvi per l’acquisto del nostro prodotto, vi invitiamo a leggere attentamente le seguenti
istruzioni, prima di mettere in funzione l’apparecchio. Solo così potrete ottenere il funzionamento
ottimale mantenendo inalterate nel tempo le caratteristiche di affidabilità originali. Conservate
questo manuale, in previsione di eventuali consultazioni future. Suggeriamo, inoltre, di tenere
l’imballo del televisore. Per qualsiasi problema, ricordiamo di annotare il numero di
serie del televisore riportato nel retro dell'apparecchio.
Lo staff di TELE System
ATTENZIONE!
• Ricezione e visione dei canali TV digitali dipendono da livello e qualità del segnale d’antenna
(terrestre/satellite) disponibile. Il segnale varia in funzione della zona di residenza, dal
corretto orientamento/funzionamento dell’impianto d’antenna, dalle condizioni
meteorologiche e dalle peculiarità del segnale trasmesso dalle emittenti televisive.
• Analogamente, la fruizione dei contenuti audio-video in streaming in modalità Smart/TV
connessa (tramite apposite applicazioni IP) dipende da diversi fattori, come qualità e velocità
della propria connessione internet e dalle caratteristiche di server/rete del fornitore del
servizio.
NOTA
TELE System Digital Srl comunica, che a seguito di eventuali modifiche software e/o hardware
aventi l’obiettivo di migliorare il prodotto, si potrebbero evidenziare incongruenze tra il contenuto
di questo manuale ed il prodotto in possesso.
Page 4
Indice
1! Sicurezza ...................................................................................................................................... 1!
2! Descrizione del prodotto ............................................................................................................. 2!
2.1! Frontale ............................................................................................................................... 2!
2.2! Tastiera ............................................................................................................................... 2!
2.3! Connessioni ......................................................................................................................... 2!
2.4! Telecomando ....................................................................................................................... 3!
2.4.1! Tasti ............................................................................................................................ 3!
2.4.2! Batterie ....................................................................................................................... 3!
3! Prima installazione ...................................................................................................................... 4!
4! Funzioni principali ....................................................................................................................... 5!
4.1! Modalità TV digitale ............................................................................................................. 5!
4.2! Selezione sorgente ............................................................................................................. 5!
4.3! Menu Principale .................................................................................................................. 6!
4.4! Modalità Smart (Home) ....................................................................................................... 6!
4.4.1! Sezione APPS .............................................................................................................. 6!
4.4.2! Sezione Impostazioni .................................................................................................. 7!
5! Funzioni avanzate ........................................................................................................................ 7!
5.1! Ricerca canali TV ................................................................................................................. 7!
5.1.1! Terrestre/Cavo ........................................................................................................... 7!
5.1.2! Satellite ....................................................................................................................... 8!
5.2! Protezione menu e canali ................................................................................................... 9!
5.3! Menu Common ................................................................................................................... 10!
5.4! Ripristino impostazioni di fabbrica (reset) ........................................................................ 10!
5.5! USB Mediaplayer ............................................................................................................... 10!
6! Specifiche tecniche ..................................................................................................................... 12!
7! Risoluzione dei Problemi ............................................................................................................ 13!
Page 5
SMART24LS09
1
1 Sicurezza
ATTENZIONE: PER RIDURRE RISCHI DI SHOCK ELETTRICO E PER NON FAR DECADERE LA
GARANZIA, NON RIMUOVERE IL COPERCHIO POSTERIORE DEL TELEVISORE!
Prima di connettere il cavo di alimentazione alla presa di corrente, assicurarsi che il valore di
tensione elettrica riportato sull’apparecchio corrisponda a quello utilizzato nella vostra zona.
Prestare attenzione affinché il cavo elettrico e gli altri cavi di collegamento risultino installati in
modo stabile e sicuro.
Sovraccarichi di tensione e prolunghe di alimentazione possono risultare pericolosi, come cavi
logori o prese/spine rotte; queste condizioni possono causare scosse elettriche o incendio.
Contattare un tecnico di fiducia per sostituire le parti danneggiate.
Non inserire oggetti metallici all’interno del televisore, pericolo di elettro-shock.
Per evitare scariche elettriche non toccare parti interne del televisore LED; solo personale
qualificato può intervenire per aprire il televisore.
Il televisore è provvisto di fessure per il ricircolo dell’aria. Per evitare surriscaldamento, queste
aperture non devono essere coperte ne ostruite. Se il TV viene collocato in spazi ristretti (librerie,
mobili…), assicurarsi che vi sia un’adeguata ventilazione.
Non utilizzare il televisore con valori di temperature e umidità estremi o in ambienti polverosi.
Temperatura consigliata: 5÷35°C. Umidità relativa consigliata: 30÷80RH.
Non sottoporre il TV alla pioggia o a spruzzi d’acqua; non installarlo vicino a cucine, piscine, etc…
Se del liquido dovesse penetrare accidentalmente all’interno del televisore, scollegare
immediatamente il cavo d’alimentazione e contattare un tecnico.
Se necessario, pulire lo schermo LED con un panno morbido leggermente inumidito con acqua;
ricordarsi di scollegare il televisore prima di pulirlo. Non usare solventi come benzene, acidi o
alcol per pulire il televisore, si danneggerebbero la superficie dello schermo e lo stesso pannello
LED.
Posizionare il televisore su una superficie solida e maneggiarlo con attenzione. Lo schermo è
formato da un vetro sottile e protetto da una lamina di plastica, liquidi abrasivi/corrosivi o
strisciate rovinano in modo permanente il pannello LED.
Posizionare il televisore in modo che sia facilitato l’accesso alla presa di corrente.
Non avvicinare al televisore fonti di calore o fiamma come ad esempio radiatori, stufe e candele.
Nessun oggetto contenente liquidi come vasi o bottiglie deve essere posizionato sopra o nelle
vicinanze del TV.
Il simbolo del bidoncino sbarrato indica che è vietato disperdere questo prodotto
nell’ambiente o gettarlo nei comuni rifiuti urbani misti. Chi non rispetta tale regola è
sanzionabile secondo legislazione vigente.
Un corretto smaltimento dell’apparecchio consente di evitare potenziali danni
all’ambiente e alla salute umana, nonché di facilitare il riciclaggio dei componenti e
dei materiali contenuti in esso, con un conseguente risparmio di energia e risorse.
Il produttore istituisce un sistema di recupero dei Rifiuti da Apparecchiature Elettriche ed
Elettroniche (RAEE) del prodotto oggetto di raccolta separata e sistemi di trattamento,
avvalendosi di impianti conformi alle disposizioni vigenti in materia.
Page 6
TELE System
2
Portare il prodotto non più utilizzabile (ed eventuali suoi accessori, ivi comprese le batterie)
presso un centro di raccolta autorizzato a gestire rifiuti di apparecchiature elettriche ed
elettroniche. In alternativa, è possibile riconsegnare al rivenditore l’apparecchiatura usata o a fine
vita, all’atto dell’acquisto di una nuova di tipo equivalente oppure a titolo gratuito in caso di
apparecchi ad uso domestico di dimensioni esterne inferiori a 25 cm.
2 Descrizione del prodotto
2.1 Frontale
Nella parte frontale inferiore del televisore, solitamente sulla destra (la posizione può variare a
seconda del modello di televisore ), sono presenti i seguenti componenti attigui:
1. LED: indicatori di stato a LED: acceso (VERDE), stand-by (ROSSO) e azione telecomando
(lampeggio ROSSO).
2. IR: sensore a raggi infrarossi per telecomando.
2.2 Tastiera
La tastiera, normalmente posta sul lato destro del televisore (la posizione può variare a seconda
del modello di televisore ), è composta dai seguenti tasti funzione:
1. VOL+ e VOL-: regolazione volume audio.
2. CH+ e CH-: cambio canale successivo e precedente.
3. MENU: accesso al menu principale.
4. SOURCE: selezione della sorgente di ingresso/modalità TV.
5. POWER: accensione / spegnimento in Stand-by.
2.3 Connessioni
Dietro al televisore sono disponibili gli ingressi e le uscite elencati di seguito:
1. Alimentazione: cavo di alimentazione integrato per l’allacciamento del televisore alla rete
elettrica 230VAC, 50Hz.
2. LAN: porta Ethernet (RJ45) per la connessione alla rete internet, necessaria alla funzione
SmartTV.
3. Cuffie: uscita audio per cuffie (jack 3,5mm).
4. COAXIAL: uscita audio digitale coassiale.
5. HDMI1, HDMI2: ingressi audio-video digitali HDMI (v.1.4) per la connessione di una
sorgente AV esterna (es. un ricevitore o un lettore DVD) dotata di interfaccia HDMI.
6. RF IN (T2/C): ingresso antenna (tipo IEC) per la ricezione del segnale digitale terrestre
(DVB-T/T2) o cavo (DVB-C).
7. RF IN (S2): ingresso Antenna SATELLITE RF (tipo F).
8. USB (x2): porte USB2.0 per il collegamento di dispositivi di memoria di massa di tipo USB
per la riproduzione multimediale (funzione Mediaplayer).
9. YPbPr: ingresso Video Component (YPbPr). Necessario adattatore esterno opzionale.
10. AV RCA: ingressi RCA Video e Audio analogici. Necessario adattatore esterno opzionale.
11. CI/CI+: alloggiamento per moduli Common Interface di tipo CI/CI+.
Page 7
SMART24LS09
3

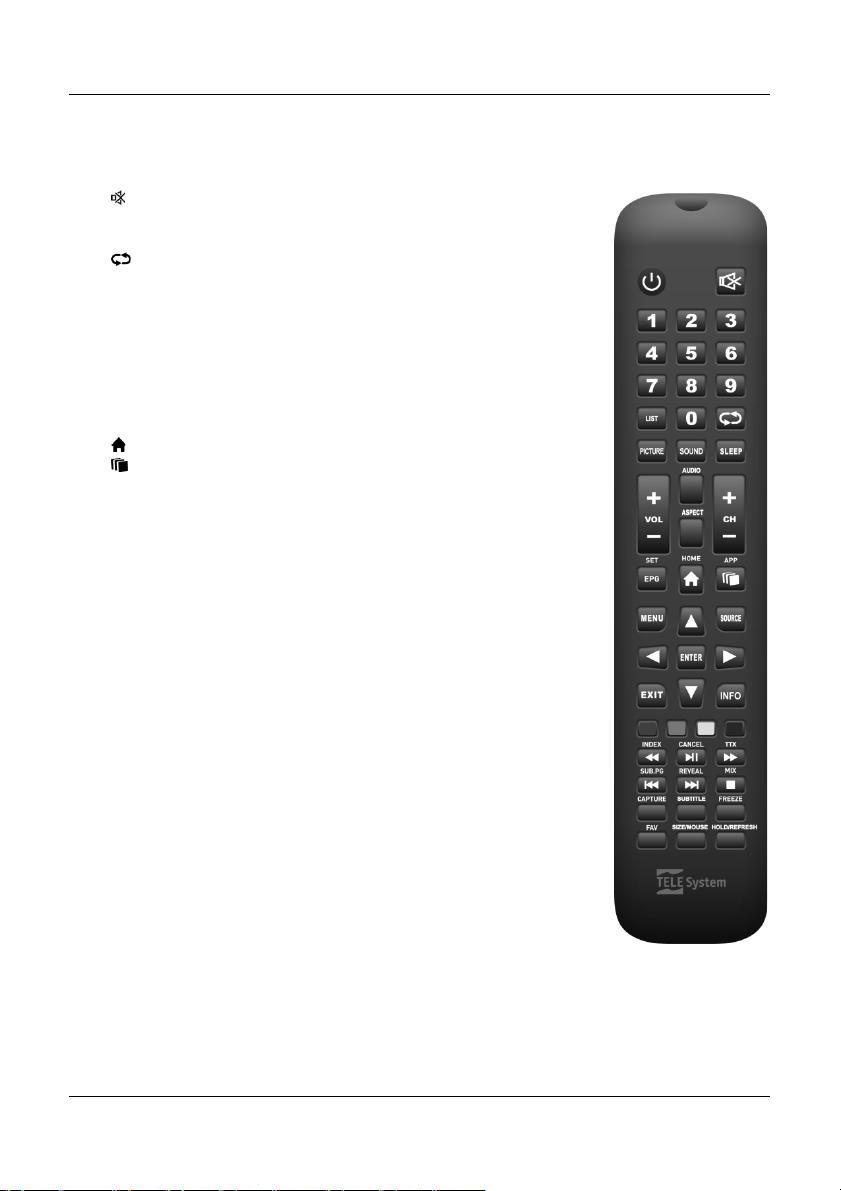

2.4 Telecomando
2.4.1 Tasti
1. q (Power): accensione / spegnimento in Stand-by.
2. (Mute): interruzione temporanea dell’Audio.
3. 0÷9
Tasti numerici
: selezione diretta dei canali.
4. LIST: accesso alla lista canali.
5. (Recall): ritorno all’ultimo programma selezionato.
6. PICTURE: cambio modalità video.
7. SOUND: cambio modalità audio.
8. SLEEP: impostazione il timer per lo spegnimento.
9. VOL-/VOL+: regolazione volume audio.
10. AUDIO: scelta dell’audio.
11. ASPECT: scelta del formato immagine.
12. CH-/CH+: cambio canale precedente/successivo.
13. EPG: accesso alla guida elettronica ai programmi TV.
14. HOME: richiamo dal menu HOME (modalità Smart/connessa).
15. APP: passaggio diretto alla lista applicazioni disponibili.
16. MENU: richiamo MENU principale della sorgente scelta.
17. Source: scelta della sorgente.
18. Tasti Freccia: navigazione all’interno dei menu.
19. ENTER: conferma/selezione sotto-menu/accesso alla lista canali.
20. EXIT: uscita dal menu.
21. INFO: visualizzazione informazioni inerenti il contenuto AV
corrente.
22. ROSSO VERDE GIALLO BLU: tasti funzione contestuale.
23. 5/INDEX: riavvolgimento nel lettore multimediale/indice televideo.
24. ►2/CANCEL: avvio o pausa della riproduzione multimediale/
annullamento temporaneo visione televideo.
25. 6/TXT: avanti veloce nel lettore multimediale/accesso al Televideo.
26. 7/SUB.PG: file multimediale precedente/sottopagina Televideo.
27. 8/REVEAL: file multimediale successivo/visione informazioni
Televideo nascoste.
28. 3/MIX: stop riproduzione multimediale/trasparenza televideo.
29. CAPTURE: cattura schermata del solo menu attivo a video.
30. SUBTITLE: attivazione i sottotitoli (se presenti).
31. FREEZE: fermo immagine.
32. FAV: richiamo lista canali favoriti.
33. SIZE/MOUSE: funzione televideo/attivazione cursore mouse in
modalità Smart.
34. HOLD/REFRESH: fermo sottopagina televideo/aggiornamento
pagina in modalità Smart.
2.4.2 Batterie
Si devono inserire le batterie (non in dotazione) quando il prodotto viene acquistato; è invece
necessario sostituirle quanto il telecomando non funziona correttamente.
Page 8
TELE System
4
Aprire prima l’apposito sportellino posto sul retro del telecomando. Successivamente, per
l’inserimento, introdurre le 2 batterie (formato AAA/ministilo) nel vano facendo attenzione nel
rispettare le corrette polarità come indicato; invece, per la rimozione, estrarre le batterie esaurite
dal vano, che dovranno essere smaltite separatamente dai rifiuti domestici portandole ad un
qualsiasi punto vendita o di raccolta.
AVVERTENZE
• Per evitare che la perdita di liquido corrosivo danneggi il telecomando, si consiglia di togliere
le pile se si pensa di non dover utilizzare il dispositivo per un lungo periodo.
• Evitare di usare differenti tipi di batterie o batterie scariche e nuove allo stesso tempo.
3 Prima installazione
Prima di accendere il televisore, si consiglia di collegare il cavo d’antenna (terrestre e/o satellite)
ed il cavo ethernet (se disponibile). In questo modo, grazie alla procedura d’installazione guidata,
potrete iniziare l’utilizzo del vostro Smart TV eseguendo pochi semplici passi brevemente descritti
di seguito:
Passo 1, Passo 2, Passo 3
Dopo la schermata di benvenuto/avvio, la procedura richiede la scelta della lingua menu, del
Paese di utilizzo e del Fuso orario. Effettuare le scelte spostando il cursore a schermo con il tasto
freccia ▼ del telecomando sul valore desiderato, quindi premere il tasto freccia ► per
proseguire.
Passo 4
Sezione dedicata alla configurazione della connessione del televisore alla rete internet necessaria
per la fruizione delle funzioni Smart/TV connessa. Se il cavo Ethernet è già stato collegato alla
porta RJ45 del TV, la connessione al modem/router di casa avverrà automaticamente; in caso
contrario, collegare il cavo Ethernet ed attendere che il TV si connetta alla rete. Andare quindi al
passaggio successivo con il tasto freccia ► del telecomando. Qualora non fosse possibile
collegare un cavo Ethernet al TV, configurare la connessione Wireless servendosi dei tasti freccia
ed ENTER del telecomando: selezionare la voce
Usa rete WiFi
, scegliere la propria rete Wi-Fi
dalla lista delle reti rilevate, digitare con molta attenzione la password di rete corretta (premere
ENTER per far apparire la tastiera virtuale), quindi selezionare la voce
Connetti
. Premere infine
il tasto freccia ► per andare al passo successivo.
Passo 5
Per alcune funzioni avanzate, il solo telecomando in dotazione non permette la piena e facile
fruizione; a tal proposito è disponibile un’applicazione Andriod/iOS dedicata che renderà il vostro
dispositivo mobile (smartphone o tablet) un mezzo in grado di controllare il vostro TV. Per
scaricare l’applicazione è sufficiente inquadrare il Codice QR visibile a schermo con l’apposito
lettore QR/videocamera del vostro dispositivo mobile, quindi procedere con l’installazione.
ATTENZIONE!
• Assicurarsi che dispositivo mobile e Smart TV siano connessi alla stessa rete dati domestica.
• L’applicazione non sostituisce totalmente il telecomando tradizionale, essa è realizzata
principalmente per controllare le funzionalità Smart del TV (applicazioni, mediaplayer, etc…).
Page 9
SMART24LS09
5
• Alcune applicazioni IP richiedono l’utilizzo di una tastiera e/o di un cursore/mouse; in tal
caso il telecomando tradizionale fornito col TV non è sufficiente al loro controllo.
Passo 6
L’ultimo passaggio della configurazione guidata chiede di scegliere la modalità/sorgente preferita
dell’utente. In particolare, scegliendo TV, il vostro prodotto si avvierà inizialmente in modalità
televisore tradizionale per permettere la scansione e quindi la visione dei canali televisivi,
terrestri e/o satellitari (vedi par. 4.1). Scegliendo invece la voce Home, il TV si avvierà
inizialmente in modalità SmartTV per avere rapido accesso alle applicazioni/browser tipiche delle
TV connesse ad internet (vedi par. 4.4).
4 Funzioni principali
4.1 Modalità TV digitale
Al termine della procedura guidata d’installazione (cap. 3), nel caso si sia scelta la modalità TV, è
necessario eseguire una scansione canali TV digitali. Accedere perciò al menu Canale , impostare
il
Tipo di antenna
tra
Digitale Terrestre
(DVB-T/T2),
Cavo
(DVB-C) o
Digitale Satellitare
(DVBS/S2), assicurarsi che il relativo cavo antenna sia correttamente connesso, definire i parametri di
ricerca e procedere con la scansione (vedi par. 5.1).
Nel caso si opti per la scansione automatica del Digitale Satellitare, il televisore proporrà
all’utente il caricamento di una lista canali satellitari italiani predefinita, con un ordinamento
tipico dei canali della piattaforma TivùSat.
NOTA
• La visione dei canali TivùSat criptati richiede l’impiego di un modulo d’accesso condizionato
dedicato (CAM) e relativa tessera (Smart-card), da acquistare separatamente.
• A causa dei frequenti aggiornamenti canali su satellite, la lista canali satellitari predefinita
potrebbe contenere canali obsoleti e non coincidere esattamente con quella TivùSat.
Terminata la scansione delle frequenze scelta, il TV creerà la lista canali con l’ordinamento
definito (ad es. quello LCN, corrispondente alla numerazione richiesta dalle emittenti dei canali
terrestri).
Se si desidera procedere con la scansione canali da differente ingresso/antenna, procedere come
appena descritto scegliendo il corrispondente
Tipo di antenna
voluto (diverso dal precedente).
Le diverse liste canali disponibili saranno poi consultabili solo se il TV si trova nella corretta
sezione TV (terrestre/cavo/satellite). In particolare, per passare dalla visione di un canale
terrestre ad un canale satellitare, premere il tasto MENU, accedere al menu C anale ed
impostare
Digitale SAT
(satellite) come
Tipo di antenna
. Ovviamente per tornare alla lista
canali terrestri, impostare
Digitale terrestre
come
Tipo di Antenna
.
4.2 Selezione sorgente
Se il televisore è in modalità Smart/TV connessa (menu HOME) è possibile selezionare modalità
di funzionamento/sorgente d’ingresso del TV nella sezione Sorgenti (penultima voce del menu
Page 10
TELE System
6
Home) . Diversamente, in tutte le altre modalità, servirsi del tasto S OURCE oppure seguire il
percorso MENU > Ingresso. Quindi effettuare la scelta tra:
1. TV: per attivare la modalità TV digitale (terrestre/cavo/satellite) e pertanto permettere la
ricezione dei rispettivi programmi.
2. AV
(1)
: per attivare l’ingresso audio-video analogico RCA.
3. YPbPr
(1)
: per attivare l’ingresso video component YPbPr.
4. VGA
(2)
: per attivare la modalità PC, da ingresso video VGA e AUDIO IN PC.
5. HDMI 1/HDMI 2
(2)
: per attivare il relativo ingresso audio-video digitale HDMI 1/2.
NOTE
(1 )
Necessario cavo-adattatore non compreso tra gli accessori in dotazione.
(2 )
Cavo di collegamento audio-video non incluso tra gli accessori in dotazione.
4.3 Menu Principale
Da sorgente TV (oppure da ingressi audio-video), premere il tasto MENU per visualizzare il menu
principale e usare i tasti freccia t/u per navigare attraverso i titoli del menu. Premere il tasto
ENTER per confermare la scelta, MENU per tornare al menu precedente o EXIT per uscire.
I menu sottomenu sono:
1. Home: accesso alla modalità Smart/TV connessa (vedi par. 4.4).
2. Ingresso: selezione sorgente d’ingresso (dispositivo audio-video esterno) o modalità TV
(par. 4.2).
3. Immagine: regolazione delle caratteristiche dell’immagine a schermo.
4. Audio: configurazione delle caratteristiche audio.
5. Canale (disponibile solo in modalità TV): per la gestione dei canali, in particolare per
l’accesso ai diverso tipi di canali TV digitali, terrestre/cavo/satellite (par. 4.1), e la relativa
ricerca canali (vedi par. 5.1).
6. Blocco Sistema (disponibile solo in modalità TV): impostazioni dei protezione canali e
menu (vedi par. 5.2).
7. Config. timer: regolazioni della durata di visualizzazione del menu a schermo (OSD), dello
dello spegnimento automatico in stand-by del televisore e attivazione dello Sleep timer.
8. Common: accesso ad alcune impostazioni aggiuntive. In particolare, nella modalità TV è
possibile anche modificare le preferenze su lingue televideo, audio e sottotitoli. Riferirsi al
paragrafo 5.3.
4.4 Modalità Smart (Home)
Il menu Home, accessibile direttamente anche da tasto HOME del telecomando, permette
principalmente di accedere alla cosiddetta sezione Smart (componente connessa/IP) per gestire
ed utilizzare le applicazioni IP ed il browser per la navigazione, nonché di accedere anche alle
varie sorgenti d’ingesso/modalità.
4.4.1 Sezione APPS
Spostandosi sulla sezione
APPS
del menu Home, si può vedere l’elenco di tutte le applicazioni IP
installate alla voce Lista applicazioni (raggiungibili direttamente dal tasto APP del
telecomando), dove si può anche accedere allo store delle applicazioni per scaricarne e
installarne di nuove.
Page 11
SMART24LS09
7
Il sottomenu Multimedia invece permette di accedere alla funzione di lettore Multimediale
(Mediaplayer), per la per la riproduzione di contenuti audio/video multimediali salvati su
dispositivo di memoria esterno di tipo USB (vedi par. 5.5) oppure per la gestione dei file salvati
nella memoria interna del TV (ad es. installazione APK utenti esperti, procedura consigliata ai soli
utenti esperti).
4.4.2 Sezione Impostazioni
Particolarmente importante è il sottomenu per la configurazione della connessione alla rete
internet (via cavo LAN o via Wi-Fi), indispensabile per la fruizione delle funzioni Smart/TV
connessa. Tale sottomenu è raggiungibile dal percorso: menu Home > Impostazioni > Altre
Impost. > Network ed è utile se si desidera cambiare le impostazioni di rete definite in fase di
prima installazione (vedi cap. 3).
Nel menu Altre Impost. sono presenti inoltre: il sottomenu
Impostazioni ora
per la
regolazione dell’orario e relativi parametri, il sottomenu
Impostazioni comuni
per le modifiche
generali come lingua, tipo tastiera, gestione dei permessi/account ed infine il sottomenu
Info
per
consultare informazioni tecniche di sistema tra le quali i MAC address delle interfacce
Ethernet/LAN e Wi-Fi.
5 Funzioni avanzate
5.1 Ricerca canali TV
Per eseguire una scansione canali, premere il tasto MENU ed accedere al menu Canali, dal
quale si dovranno definire il
Paese
di installazione, se diverso da quello scelto in fase di prima
installazione (cap. 3), e scegliere il
Tipo di Antenna
desiderato tra:
1.
Digitale terrestre
: per ricercare i canali trasmessi in digitale terreste (DVB-T/T2),
2.
DVB-C
: per ricercare i canali trasmessi via cavo (DVB-C),
3.
Digitale SAT
: per ricercare i canali trasmessi via satellite (DVB-S/S2).
A seconda del
Tipo di antenna
selezionato, cambiano del voci del menu
Canali
e quindi la
relativa procedura di ricerca dei canali come descritto nei paragrafi seguenti.
AVVERTENZE
• Accertarsi che il cavo dell’antenna scelta sia propriamente collegato al relativo ingresso
antenna del televisore.
• Effettuando una nuova scansione canali di tipo automatico, l’elenco dei canali memorizzati in
precedenza verrà totalmente eliminato e sostituto da quello generato dalla nuova ricerca.
5.1.1 Terrestre/Cavo
Dal menu Canale, scegliere
Digitale terrestre
come
Tipo di antenna
. Successivamente, per
effettuare una ricerca canali automatica spostarsi sul sottomenu
Scansione automatica
e
confermarne l’avvio con il tasto ENTER sulla voce
Avvia scansione
. Invece, per eseguire una
scansione su una singola frequenza, andare sul sottomenu
Scansione manuale
, definire i
parametri di ricerca voluti (canale/frequenza) e confermare l’avvio della scansione premendo il
tasto ENTER sulla voce
Avvia scansione
.
Page 12
TELE System
8
Seguendo passaggi analoghi a quelli appena descritti, è possibile ricercare canali digitali
trasmessi via cavo scegliendo
DVB-C
come
Tipo di antenna
nel menu Canale.
NOTE
• In qualsiasi momento, si può premere EXIT per concludere la ricerca in corso.
• La trasmissione via cavo (DVB-C) non è normalmente utilizzata sul territorio italiano. Evitare
quindi di selezionarla in caso di ricerca canali con impianto antenna digitale terrestre.
5.1.2 Satellite
Per attivare la modalità di ricezione/visione dei canali digitali satellitari, attivare la relativa
modalità TV: premere MENU, selezionare il sotto-menu CANALE e scegliere Digitale SAT.
Se i canali satellitari non sono già stati memorizzati, si dovrà dapprima configurare i parametri
dell’impianto d’antenna satellitare in uso (vedi par. 5.1.2.1), poi procedere alla scansione canali
(vedi par. 5.1.2.2).
5.1.2.1 Configurazione impianto d’antenna
Le impostazioni di fabbrica prevedono che l’impianto satellitare possa ricevere il segnale
contemporaneamente da 2 satelliti tramite commutatore DiSEqC, HotBird 13° Est in prima
posizione ed Astra 19.2° Est in seconda posizione. Nel caso l’impianto non corrisponda alle
impostazioni indicate, è necessario modificare le impostazioni predefinite per renderle coerenti
con la parabola utilizzata.
NOTE E AVVERTENZE
• Il televisore è compatibile con impianti a singolo convertitore universale, multi-satellite
DiSEqC 1.0 e multi-utenza SCR/Unicable. Non sono supportate le antenne motorizzate
(DiSEqC 1.2 e USALS).
• L’errata configurazione dell’antenna può comportare il mancato caricamento di alcuni o tutti
i canali. Se non si conoscono le caratteristiche del proprio impianto d’antenna e/o non si è in
grado di configurare propriamente il ricevitore da soli, si consiglia di rivolgersi ad un
installatore professionista di fiducia.
• Gli indicatori di Livello e Qualità del segnale si riferiscono al Trasponder del satellite scelto
indicato a schermo. Accertarsi quindi che esso sia valido/aggiornato e realmente attivo.
• Si sconsiglia di evitare di collegare il televisore al segnale satellitare tramite il connettore
antenna passante (LNB Out/Loop Through) di un ricevitore satellitare esterno in quanto
entrambi gli apparecchi non possono funzionare contemporaneamente. Quando il televisore
è acceso, il ricevitore deve essere posizionato in stand-by (col tuner non alimentato) e
viceversa.
Di seguito sono descritti i generici passaggi da seguire per l’impostazione di tipici impianti
d’antenna installati in Italia. Nel menu Canale > Scansione si definisce la tipologia d’antenna
modificando il parametro
Tipo LNB
. I suoi possibili valori sono:
1.
LNB Only
: singolo satellite e singola utenza,
2.
DiSEqC
: multi-satellite con commutatore DiSEqC 1.0 (fino a 4 satelliti),
3.
SatCR
: multi-utenza su singolo-cavo SCR/Unicable.
Impianto singolo
In caso di classico impianto satellitare a singola antenna con singolo convertitore (Low Noise
Block - LNB) universale, impostare
tipo LNB
su
LNB Only
, scegliere il satellite verso il quale
l’antenna è puntata (predefinito HotBird 13°Est).
Page 13
SMART24LS09
9
Impianto DiSEqC
Per impianti d’antenna multi-satellite con distribuzione del segnale tramite protocollo DiSEqC 1.0
(fino a 4 satelliti), impostare prima
DiSEqC
come
tipo LNB
, poi associare ad ogni satellite
dell’impianto la corretta posizione tramite i parametri denominati
DiSEqC A/B/C/D
, nel rispetto
del relativo collegamento fisico dell’antenna al commutatore DiSEqC.
Impianto SCR/Unicable
Per impianti d’antenna a singolo convertitore con tecnologia SCR/Unicable per la distribuzione
del segnale satellitare su più punti di utilizzo (ricevitori) tramite un singolo cavo, impostare
SatCR
come
Tipo LNB
e premere ENTER sulla voce
Posizione A
. Accertarsi che il parametro
Satellite
riporti il nome del satellite desiderato (altrimenti modificarlo), quindi premere ENTER
su
Configurazione Satelliti
e definire:
1.
SatCR IF Canale
: il numero utenza corrispondente al canale SCR (o banda) assegnato al
televisore collegato all’antenna.
2.
SatCR IF Freq.
: la frequenza centrale del suddetto canale SCR (banda) assegnata
all’utenza.
Valori tipici per il corretto interfacciamento con altri ricevitori/sintonizzatori sono:
Canale
SCR
1 2 3
4
Freq. SCR
1210
1420
1680
2040
AVVERTENZE
• Ogni televisore/ricevitore collegato allo stesso impianto deve usare un Canale SCR diverso.
• Per il collegamento di più apparecchi riceventi ad un impianto SCR, non utilizzare l’eventuale
connessione antenna passante (loop through) di un ricevitore satellitare esterno, ma servirsi
di un partitore di segnale esterno dedicato.
5.1.2.2 Scansione canali
Andare al menu Canale > Scansione. Per lanciare una scansione su tutti i transponder
(frequenze) disponibili del/dei satellite/i impostato/i, selezionare Scansione Automatica e
premere ENTER. Riferirsi anche al par. 4.1 per il caricamento della lista canali predefinita.
In alternativa, per ridurre la ricerca canali ad un singolo transponder (frequenza) di un satellite,
scegliere il sottomenu Scansione manuale, dove si potranno anche aggiungere e/o modificare i
dati dei transponder, quindi premere ENTER su
Avvia scansione
per attuare la ricerca.
5.2 Protezione menu e canali
Il menu Blocco Sistema è protetto da password; per accedervi è necessario inserire la
password di sistema (codice PIN) predefinita 0 0 0 0. Sono disponibili le seguenti funzioni:
1.
Cambio password
: permette di modificare la password definita in precedenza.
AVVERTENZA
Annotare e conservare il nuovo codice PIN in un luogo sicuro. Nel caso lo si dimenticasse,
utilizzare il codice universale 4 7 1 1 , col quale si potrà accedere nuovamente al sotto-menu
Cambio Password
e quindi impostare una nuova password.
2.
Blocca sistema
: Se attivo, l’accesso al menu Canali viene protetto da password e
vengono abilitati anche i due controlli aggiuntivi sotto elencati.
Page 14
TELE System
10
3.
Controllo genitori
(disponibile solo in modalità TV): per attuare un controllo sulla visione
di alcuni eventi sensibili, comunemente denominato Parental Control. In particolare, se il
canale sintonizzato trasmette un evento con informazione di protezione di visione da parte di
un pubblico di età uguale e superiore al livello d’età scelto, il TV bloccherà il canale. Apparirà
quindi a video la richiesta di sblocco canale tramite inserimento del codice PIN.
4.
Blocco tastiera
: una volta abilitato, la tastiera fisica del televisore (par. 2.2) verrà
disabilitata e l’utente potrà interagire con il TV solo attraverso il telecomando.
Funzione Hotel
Il televisore dispone di un’ulteriore funzione di protezione e personalizzazione detta funzione
Hotel. Essa consente di disabilitare alcuni menu e qualche funzione o di autorizzarne l’accesso
tramite Password. Per visualizzare il menu nascosto della modalità Hotel, al fine di attivarla /
disabilitarla e personalizzarla, premere in sequenza i tasti del telecomando MENU 7 9 0 6.
5.3 Menu Common
Da questo menu è possibile attivare la funzione HDMI CEC per comandare via HDMI tramite il
telecomando del TV alcune funzioni di un dispositivo esterno compatibile CEC (per soli utenti
esperti), impostare le lingue audio e sottotitoli preferite per i canali TV e, in più, ripristinare le
impostazioni iniziali dei soli parametri disponibili a menu (senza che lista canali venga eliminata).
5.4 Ripristino impostazioni di fabbrica (reset)
E’ possibile ripristinare l’intero televisore, riportando tutte le impostazioni alla condizione iniziale.
Per farlo, nel menu Home (modalità Smart/TV connessa), selezionare Impostazioni > Reset,
quindi dare conferma. Un altro percorso per lo stesso fine è: Home > Impostazioni > Altre
Impost. > Impostazioni Comuni > Ripristino sistema.
AVVERTENZA
Il ripristino delle impostazioni di fabbrica cancella tutte le personalizzazioni effettuate dall’utente,
inclusi i canali memorizzati, le applicazioni scaricate e le impostazioni modificate. Inoltre,
confermando il reset, il televisore eseguirà un riavvio completo del sistema, poi visualizzerà a
schermo la procedura guidata di prima installazione (cap. 3).
5.5 USB Mediaplayer
All’interno del menu Home (modalità Smart/TV connessa) è possibile accedere alla sezione
APPS > Multimedia relativa alla funzione Lettore Multimediale, che visualizza/riproduce i file
multimediali personali contenuti nella memoria interna del televisore (per soli utenti esperti) o in
un dispositivo di memoria di tipo USB collegato all’ingresso USB del televisore.
NOTE
• Si sconsiglia di evitare di utilizzare/occupare la memoria interna del televisore al fine di
conservare risorse di sistema e spazio per le applicazioni IP.
• Non è garantita la compatibilità con tutti i dispositivi di memoria USB 2.0 formattati FAT32 o
NTFS e di tutti i tipi di codec/formati multimediali presenti sul mercato.
• La rimozione della memoria durante la scrittura o lettura dati può danneggiare i contenuti e i
dispositivi coinvolti; spegnere sempre il televisore prima di scollegare la memoria.
Una volta selezionata il tipo file (video/musica/foto), verranno proposti a video solo i file della
tipologia scelta e riconosciuti come validi dal televisore. Navigare tra cartelle e file servendosi dei
Page 15
SMART24LS09
11
tasti freccia ◄/►/▼/▲ ed ENTER del telecomando, infine dare conferma col tasto ENTER sul
nome del file da riprodurre.
Durante la riproduzione è possibile gestire il contenuto con i consueti tasti funzione multimediale:
12 (Play/Pause), 3 (Stop), 5 (Indietro veloce), 6 (Avanti rapido), 7 (Precedente) e 8 (Successivo).
Premere invece in successione il tasto SUBTITLE per abilitare/cambiare gli eventuali sottotitoli
di un video (il file che contiene i sottotitoli esterni deve essere nominato esattamente come il file
video). In aggiunta, premendo il tasto MENU è possibile richiamare tutte le impostazioni/funzioni
disponibili per il tipo di file multimediale corrente.
Page 16
TELE System
12
6 Specifiche tecniche
Modello
SMART24LS09
Pannello
Formato
23,6” (59,9cm) - 16:9 wide
Risoluzione
1366x768 (HD ready)
Contrasto
3000:1
Luminosità
180 (cd/m2)
Angolo di visione
178°/178° (Orizzontale/Verticale)
Ingressi
Component
x1 - YPbPr (adattore non in dotazione)
HDMI
(1)
x2 - HDMI
A/V in
x1 - CVBS+Audio LR (adattore non in dotazione)
USB
x2 - USBv2.0 , compatibile FAT32e NTFS, Funzione
Mediaplayer
LAN
x1 - RJ45, Ethernet 10/100
Segnale
TV
RF input (DTT)
x1- 75 Ω, tipo IEC, VHF/UHF 7MHz/8MHz
RF input (SAT)
x1 - 75 Ω, tipo F
Common Interface
x1 - CI / CI+
Video
MPEG2, MPEG4 H.264/AVC, H.265/HEVC Main10
Audio
(2)
MPEG1 layer1/2; AAC; HE-AAC, Dolby Audio (compatibile
Dolby Digital Plus e Dolby Digital)
Speaker
3Watt x2
Generali
Alimentazione
100÷240V, 50/60Hz
Consumo
<0,5W in Stand.by
36W Max
Formati supportati
via USB
AVI/MP4/MKV
Wi-Fi
IEEE b/g/n, 2,4GHz
Misure TV
(LxAxP)
con supporti
557 x 368 x 176mm
Standard supporto a muro
VESA 100
Accessori in dotazione
x1 telecomando standard
x1 manuale di istruzioni
(1)
I termini HDMI e High-Definition Multimedia Interface HDMI e il logo HDMI sono marchi o marchi registrati di HDMI Licensing,
LLC negli Stati Uniti e in altri paesi.
(2)
Prodotto su licenza di Dolby Laboratories. Dolby, Dolby Audio e il simbolo della doppia D sono marchi di Dolby Laboratories.
Page 17
SMART24LS09
13
7 Risoluzione dei Problemi
Problemi
Possibili cause
Cosa fare
1. Il LED On/Stand.by sul
pannello frontale del TV
non è acceso.
Il cavo di alimentazione non è
collegato alla presa elettrica.
Verificare che il televisore sia
correttamente alimentato, poi
premere il tasto q del TV o del
telecomando per accenderlo.
2. Nessun
segnale/video/audio.
Il segnale d’antenna è assente
o debole.
Controllare la configurazione
dell’antenna e la presenza del
segnale a menu (par. 5.1).
Il canale sintonizzato non sta
trasmettendo o è obsoleto.
Cambiare canale e/o eseguire
una nuova ricerca canali (par.
5.1).
Il cavo audio-video (es. HDMI,
SCART, etc) non è collegato
correttamente o è guasto.
Verificare la connessione
audio-video e il funzionamento
del relativo cavo.
La risoluzione video di un
dispositivo esterno collegato
via HDMI non è compatibile con
quella dello schermo TV.
Regolare propriamente la
risoluzione dell’uscita video del
dispositivo HDMI esterno.
Volume audio basso o muto.
Aumentare il livello di volume
audio del TV e/o del dispositivo
AV esterno connesso al TV.
TV non commutato sull’
ingresso audio-video o sulla
modalità corretta.
Selezionare correttamente la
sorgente del TV desiderata
(par. 4.2).
3. I canali non vengono
caricati.
Segnale d’antenna assente o
debole.
Verificare l’impostazione
antenna e la presenza di
segnale (par. 5.1).
Il transponder/la frequenza
selezionato è obsoleto.
Scegliere un transponder/la
frequenza valida.
Il trasponder del canale
desiderato non è presente nel
database o non è aggiornato.
Aggiungere o aggiornare il
trasponder a mano.
4. Errore di rete / nessuna
connessione internet
Il televisore non è connesso
alla rete.
Controllare il collegamento
Ethernet o Wi-Fi. Vedi anche
Passo 4 del cap. 3.
5. Le regolazioni effettuate a
menu non sono state
memorizzate.
Mancata conferma dopo la
modifica delle impostazioni.
Confermare ogni modifica
premendo l’eventuale tasto di
salvataggio.
Page 18
TELE System
14
Problemi
Possibili cause
Cosa fare
6. Il telecomando non
funziona.
Il telecomando non è puntato
correttamente verso il TV.
Verificare che non vi siano
ostacoli tra telecomando e il
sensore IR frontale del TV.
Le batterie sono scariche.
Sostituire le batterie (par.
2.4.2).
Il telecomando vi è caduto e i
componenti interni si sono
danneggiati.
Rivolgersi al proprio
rivenditore per l’acquisto di un
nuovo telecomando.
7. Le informazioni del
programma non vengono
visualizzate.
Il programma interessato non
trasmette informazioni
sull’evento.
L’orario del ricevitore non è
impostato correttamente.
Accertarsi di aver selezionato il
Paese ed il Fuso orario corretti
in prima installazione (cap. 3).
8. Il televisore non risponde
all’azione dei tasti del
telecomando o della
tastiera frontale.
Blocco temporaneo del
televisore.
Scollegare il televisore dalla
presa elettrica e ricollegarla
dopo qualche istante.
Problemi con il telecomando.
Consultare i suggerimenti
relativi al telecomando di
questa tabella.
9. La memoria USB non
viene riconosciuta.
Memoria USB non formattata
propriamente.
Formattare la memoria con
File System FAT32 o NTFS.
Memoria USB non compatibile.
Provare con un’altra memoria
USB o utilizzare l’eventuale
alimentatore esterno del disco.
La sola porta USB del TV non è
sufficiente ad alimentare la
memoria.
10. Il contenuto multimediale
non viene riconosciuto.
Formato file e/o tipo di codec
audio-video non compatibili.
Utilizzare solamente file e
codec compatibili con TV.
11. È stato dimenticato il PIN.
Vedi paragrafo 5.2.
12. Il televisore si spegne da
solo.
Spegnimento automatico
attivato.
Consultare le impostazioni del
menu Config. Timer.
AVVERTENZA
Generalmente, in caso di comportamento anomalo del televisore, un completo riavvio del sistema
(rimuovere la spina e ridare alimentazione al televisore dopo una decina di secondi) o un ripristino
delle impostazioni di fabbrica tramite reset (par. 5.4) può aiutare a risolvere il problema
riscontrato.
Page 19
Page 20
Televisore LED SMART DVB-T/T2 DVB-S/S2 HEVC
TELE System
SMART24LS09 T2S2HEVC
Codice Prodotto 28000141
Dichiarazione di Conformità CE
Tele System Digital dichiara sotto la propria responsabilità che questo prodotto soddisfa i requisiti
fondamentali delle direttive europee
2014/53/EU (Radio Equipment Directive - RED)
2014/30/EU (Electromagnetic Compatibility - EMC)
2014/35/EU (Low Voltage Directive - LVD)
2009/125/EC (Energy related Product - ErP) reg. 642/2009 e 801/2013
rispettando le seguenti normative tecniche:
RED
LVD
EN 60065:2014+A11:2017
EMCD
EN 55032:2015
EN 55020:2007+A12:2016
EN 55024:2010+A1:2016
EN 61000-3-2:2014
EN 61000-3-3:2013
ETSI EN 301 489-17 V3.1.1 (2017-02)
ETSI EN 301 489-1 V2.1.1 (2017-02)
Radio
ETSI EN 300 328 V2.1.1 (2016-11)
Health
EN 62479:2010
Terrestre
ETSI EN 303 340 V1.1.2 (2016-09)
Satellite
EN 303 372-2 v1.1.1 (2016-04)
Tutta la documentazione a supporto della Conformità rispetto alle direttive e al decreto citato è
disponibile presso TELE System Digital Srl.
Bressanvido, 14/11/2018
Flavio De Poli
Amministratore Delegato
ITALIA
TELE System Digital S.r.l.
Via dell’Artigianato, 35
36050 Bressanvido (VI)
Internet: www.telesystem-world.com
Tel. assistenza guasti: 199 214 455
Rev.00 14/11/2018
Loading...
