Page 1

DDiiSS EEqqCC

1.2

zum Empfang aller frei empfangbaren, digital via Satellit

ausgestrahlten TV- und Radioprogramme

Bedienungsanleitung

DIGITAL-

Satreceiver

DIGITAL-

Satreceiver

DIGITAL-

Satreceiver

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 1

Page 2

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis . . . . . . . . . . . .2, 5

2 Abbildungen . . . . . . . . . . . . . . . . . . .3

3 Bitte zuerst lesen . . . . . . . . . . . . . .8

3.1 Wichtige Hinweise zur Bedienung . . . . . . . .8

3.2 Entsorgungshinweis . . . . . . . . . . . . . . . . . . .8

3.3 Sicherheitshinweise . . . . . . . . . . . . . . . . . . .9

3.4 Betriebspausen . . . . . . . . . . . . . . . . . . . . . .9

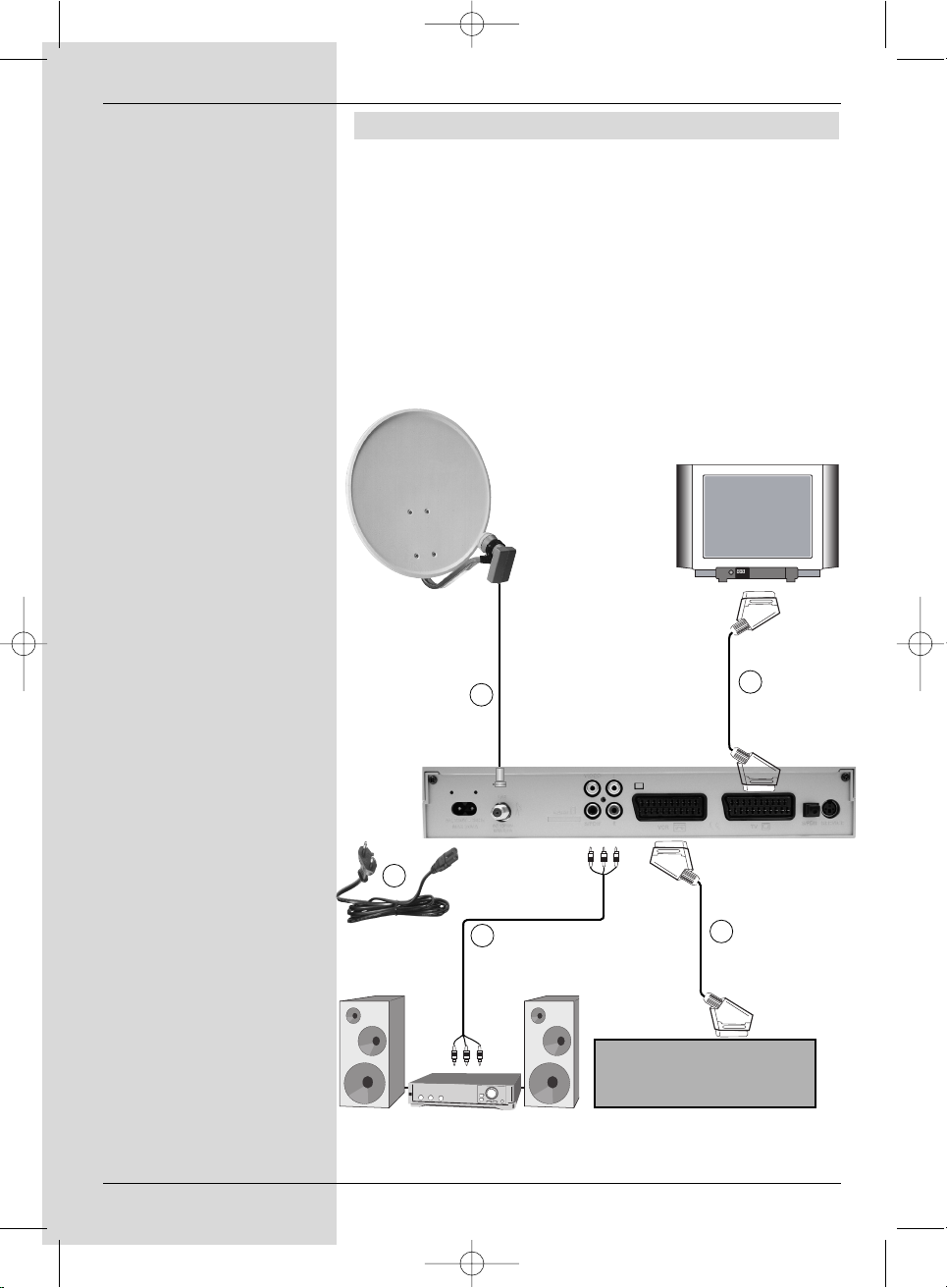

4 Anschluss des DVB-Receivers . . .10

4.1 Außeneinheit . . . . . . . . . . . . . . . . . . . . . . .11

4.2 Anschluss an ein Fernsehgerät . . . . . . . . .11

4.3 Videocassettenrekorder (VCR) . . . . . . . . .11

4.4 HiFi-Verstärker . . . . . . . . . . . . . . . . . . . . . .11

4.4.1 Analog . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4.4.2 Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4.5 Serielle Schnittstelle (RS 232) . . . . . . . . . .12

4.6 Netzanschluss . . . . . . . . . . . . . . . . . . . . . .12

5 Erstinstallation . . . . . . . . . . . . . . .12

6 Einstellungen . . . . . . . . . . . . . . . . .15

6.1 Bediensprache . . . . . . . . . . . . . . . . . . . . . .15

6.2 Grundeinstellungen . . . . . . . . . . . . . . . . . .15

6.2.1 Zeitdifferenz GMT (Std.) . . . . . . . . . . . . . .16

6.2.2 Land . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

6.2.3 Fernbediencode . . . . . . . . . . . . . . . . . . . . .16

6.2.4 Standby-Uhr . . . . . . . . . . . . . . . . . . . . . . . .17

6.3 Audio/Videoeinstellungen . . . . . . . . . . . . .17

6.3.1 Bildformat . . . . . . . . . . . . . . . . . . . . . . . . . .18

6.3.2 Audiosprache . . . . . . . . . . . . . . . . . . . . . . .18

6.3.3 Untertitelsprache . . . . . . . . . . . . . . . . . . . .18

6.3.4 TV SCART-Modus . . . . . . . . . . . . . . . . . . .18

6.3.5 VCR SCART-Modus . . . . . . . . . . . . . . . . .18

6.3.6 Dolby Digital (AC3) . . . . . . . . . . . . . . . . . .18

6.4 Antenneneinstellungen . . . . . . . . . . . . . . .19

6.4.1 Multytenne . . . . . . . . . . . . . . . . . . . . . . . . .20

6.4.2 DiSEqC ein-/ausschalten . . . . . . . . . . . . . .20

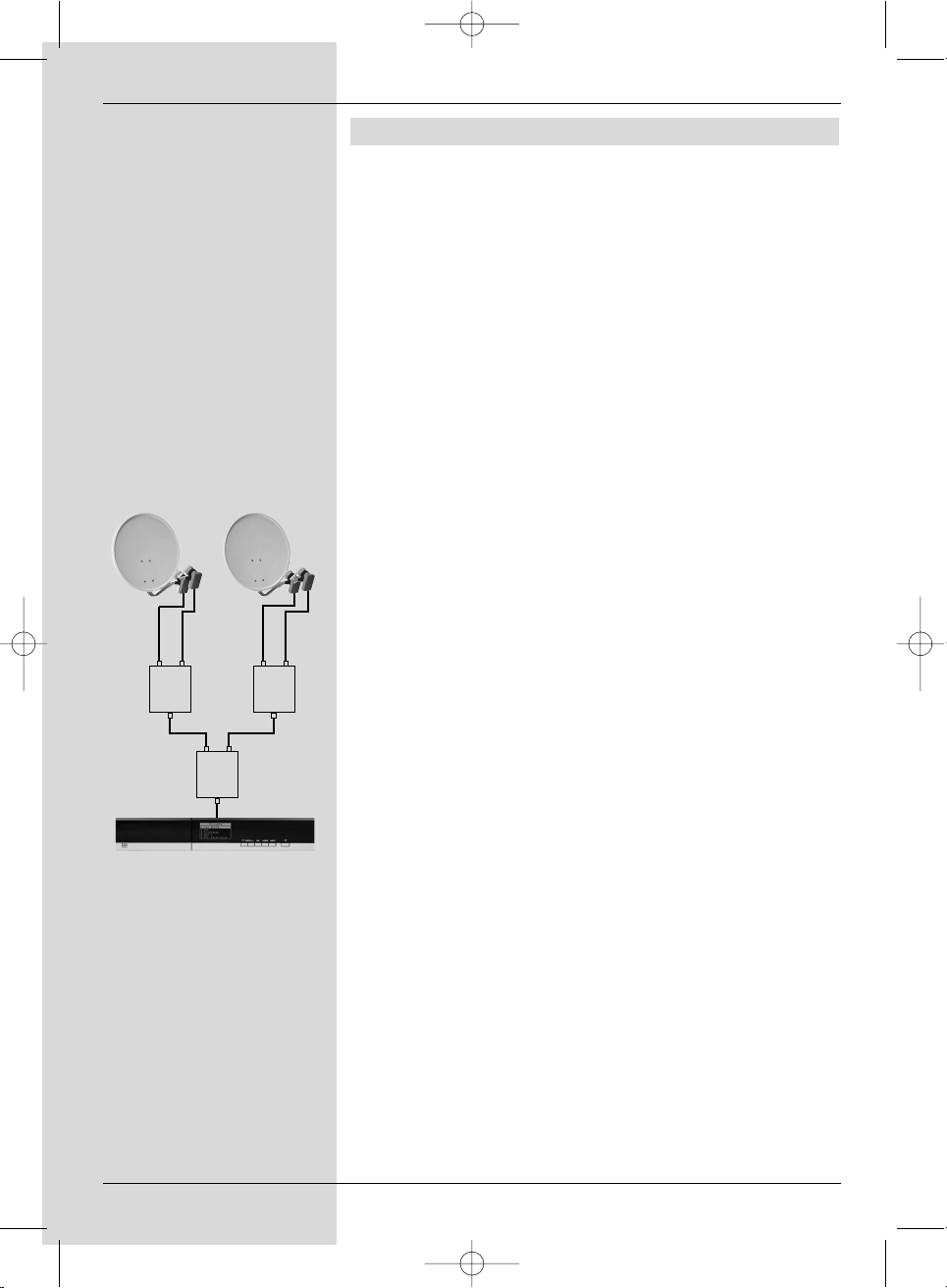

6.4.3 Einstellen der Schaltmatrix . . . . . . . . . . . .20

6.4.4 Weitere Einstellungen/LNB-Eigenschaften 21

6.4.5 Drehanlage . . . . . . . . . . . . . . . . . . . . . . . .23

7 Bedienung . . . . . . . . . . . . . . . . . . .23

7.1 Ein- und Ausschalten . . . . . . . . . . . . . . . . .23

7.2 Programmwahl . . . . . . . . . . . . . . . . . . . . . .23

7.2.1 Mit Hilfe der Programm auf/ab-Tasten . . . .23

7.2.2 Mit Hilfe der Zehnertastatur . . . . . . . . . . . .23

7.2.3 Mit Hilfe des Navigators (Programmliste) .24

7.2.4 Aufrufen gesperrter Programme . . . . . . . .25

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 2

Page 3

7.2.5 Infobox . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

7.3 Lautstärkeregelung . . . . . . . . . . . . . . . . . .25

7.4 TV/Radioumschaltung . . . . . . . . . . . . . . . .26

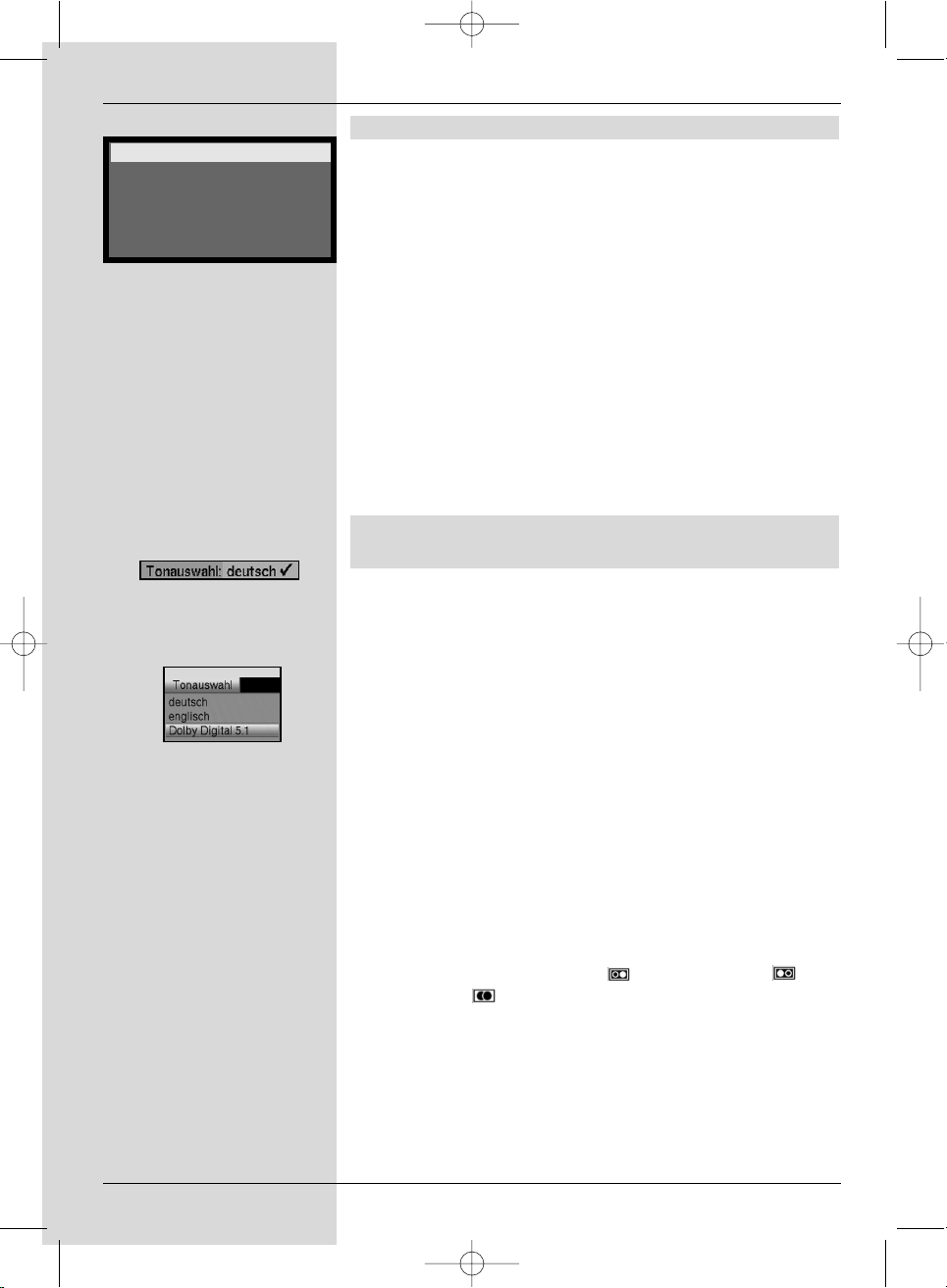

7.5 Auswahl einer anderen Sprache . . . . . . .26

7.6 Dolby Digital (AC3-Betrieb) . . . . . . . . . . . .27

7.7 Rückkehr zum zuletzt eingestellten Progr. 27

7.8 Uhr und Programminfo anzeigen . . . . . . . .27

7.9 Weitere Programminformationen . . . . . . . .27

7.10 Transponder-Info . . . . . . . . . . . . . . . . . . . .28

7.11 Standbild . . . . . . . . . . . . . . . . . . . . . . . . . .28

7.12 Sleep-Timer . . . . . . . . . . . . . . . . . . . . . . . .28

7.13 Videotext . . . . . . . . . . . . . . . . . . . . . . . . . .29

7.14 Untertitel . . . . . . . . . . . . . . . . . . . . . . . . . .30

7.15 Bild zoomen . . . . . . . . . . . . . . . . . . . . . . . .30

7.16 Elektronische Programmzeitschrift SFI/EPI 31

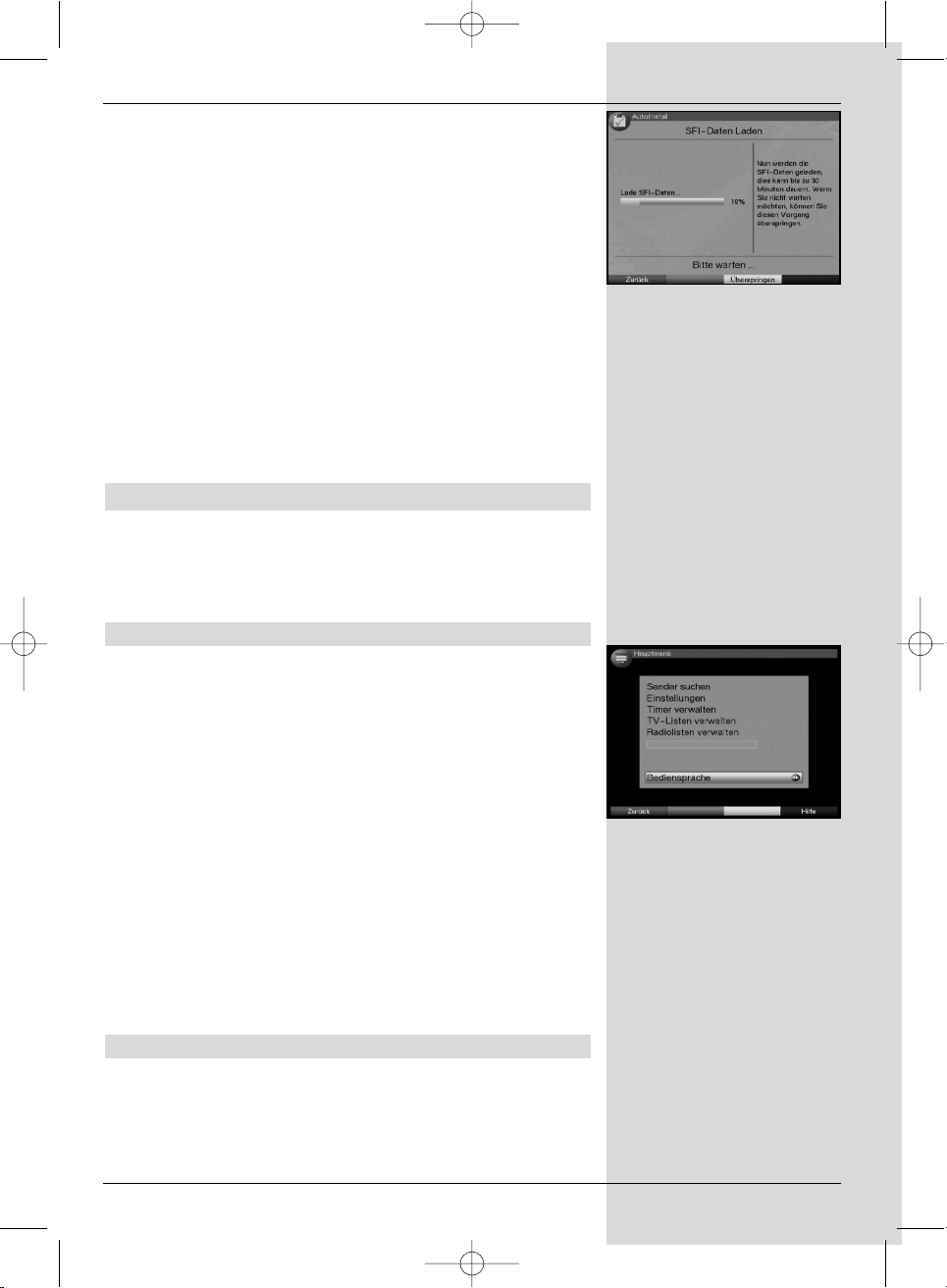

7.16.1 Einlesen der SFI-Daten . . . . . . . . . . . . . . .31

7.16.2 Einlesevorgang unterbrechen . . . . . . . . . .31

7.16.3 Elektr. Programmzeitschrift aufrufen . . . . .32

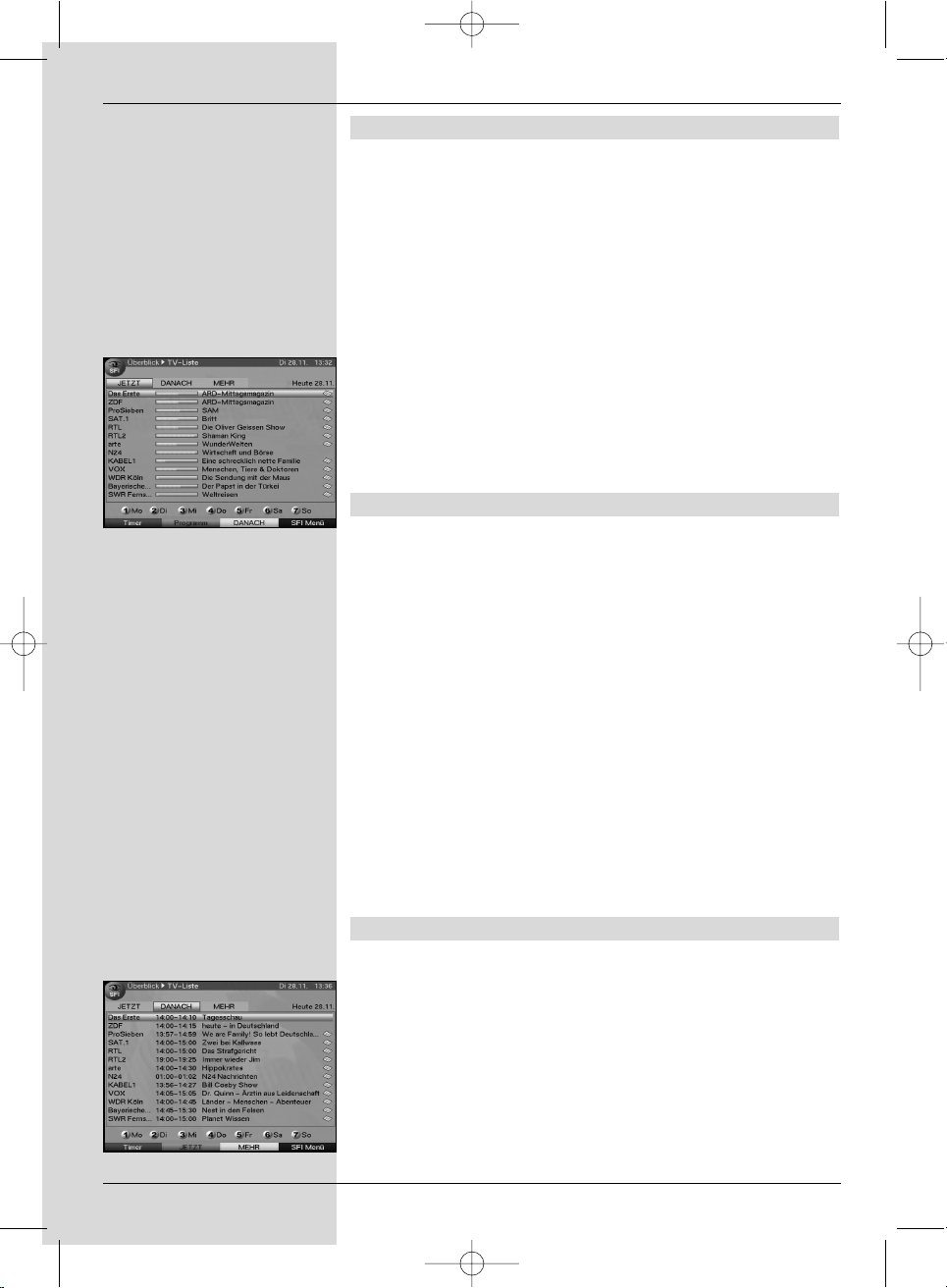

7.16.4 Jetzt . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

7.16.5 Danach . . . . . . . . . . . . . . . . . . . . . . . . . . .32

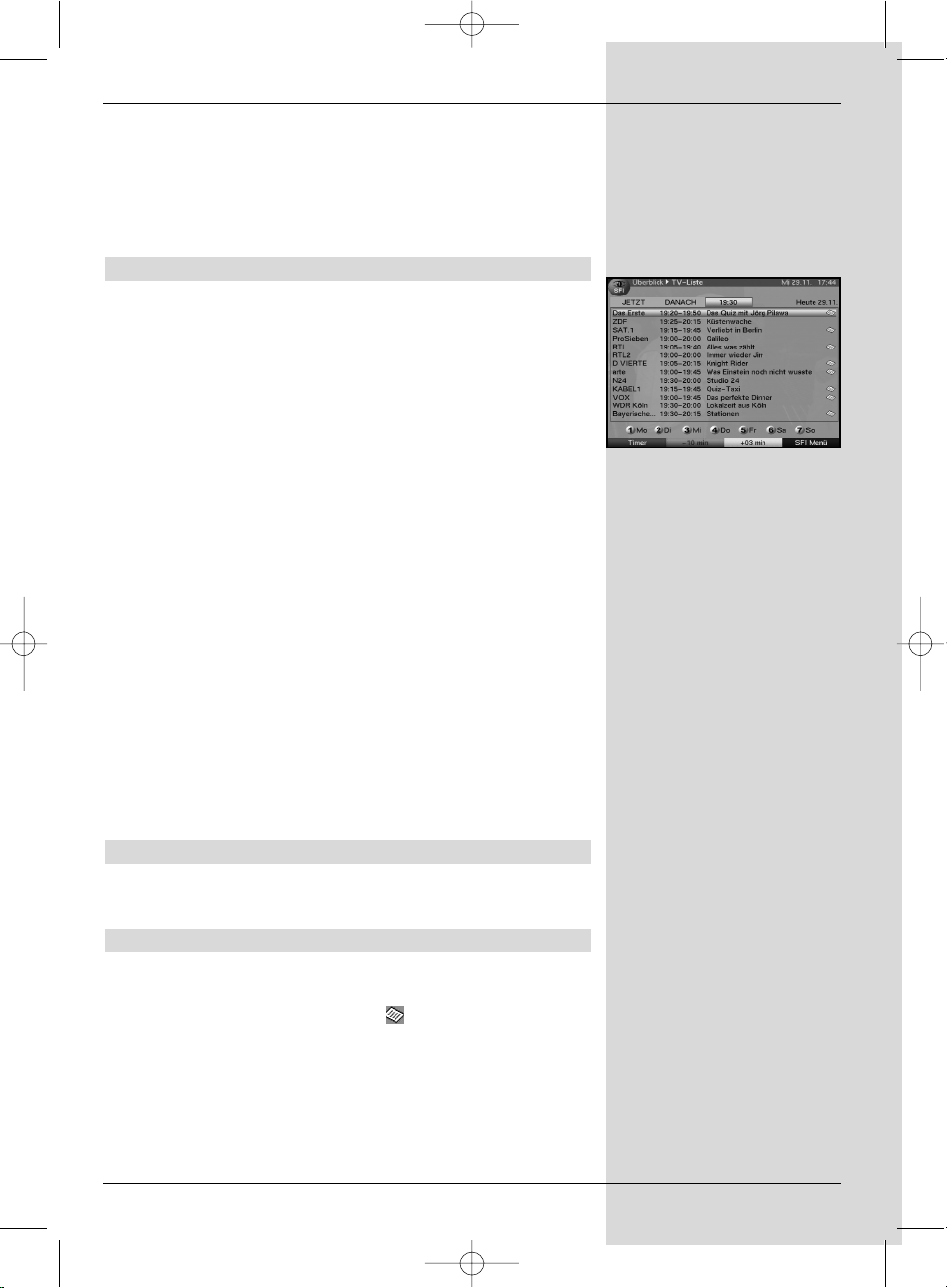

7.16.6 Mehr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

7.16.7 SFI-Funktionen . . . . . . . . . . . . . . . . . . . . .33

7.16.7.1 SFI Info . . . . . . . . . . . . . . . . . . . . . . . . . . .33

7.16.7.2 SFI-Timerprogrammierung . . . . . . . . . . . .34

7.16.7.3 SFI-Programmübersicht . . . . . . . . . . . . . . .35

7.16.7.4 SFI-Übersicht nach Programmart (Genre) .35

7.16.8 SFI beenden . . . . . . . . . . . . . . . . . . . . . . .36

7.17 Timer-Aufnahmen . . . . . . . . . . . . . . . . . . .36

8 Grundprogrammierung ändern . . .40

8.1 Favoritenliste konfigurieren . . . . . . . . . . . .40

8.1.1 Programmlistenverwaltung aufrufen . . . . .40

8.1.2 Programme zur Favoritenliste hinzufügen .41

8.1.3 Programme löschen . . . . . . . . . . . . . . . . . .42

8.1.4 Programme sortieren . . . . . . . . . . . . . . . . .43

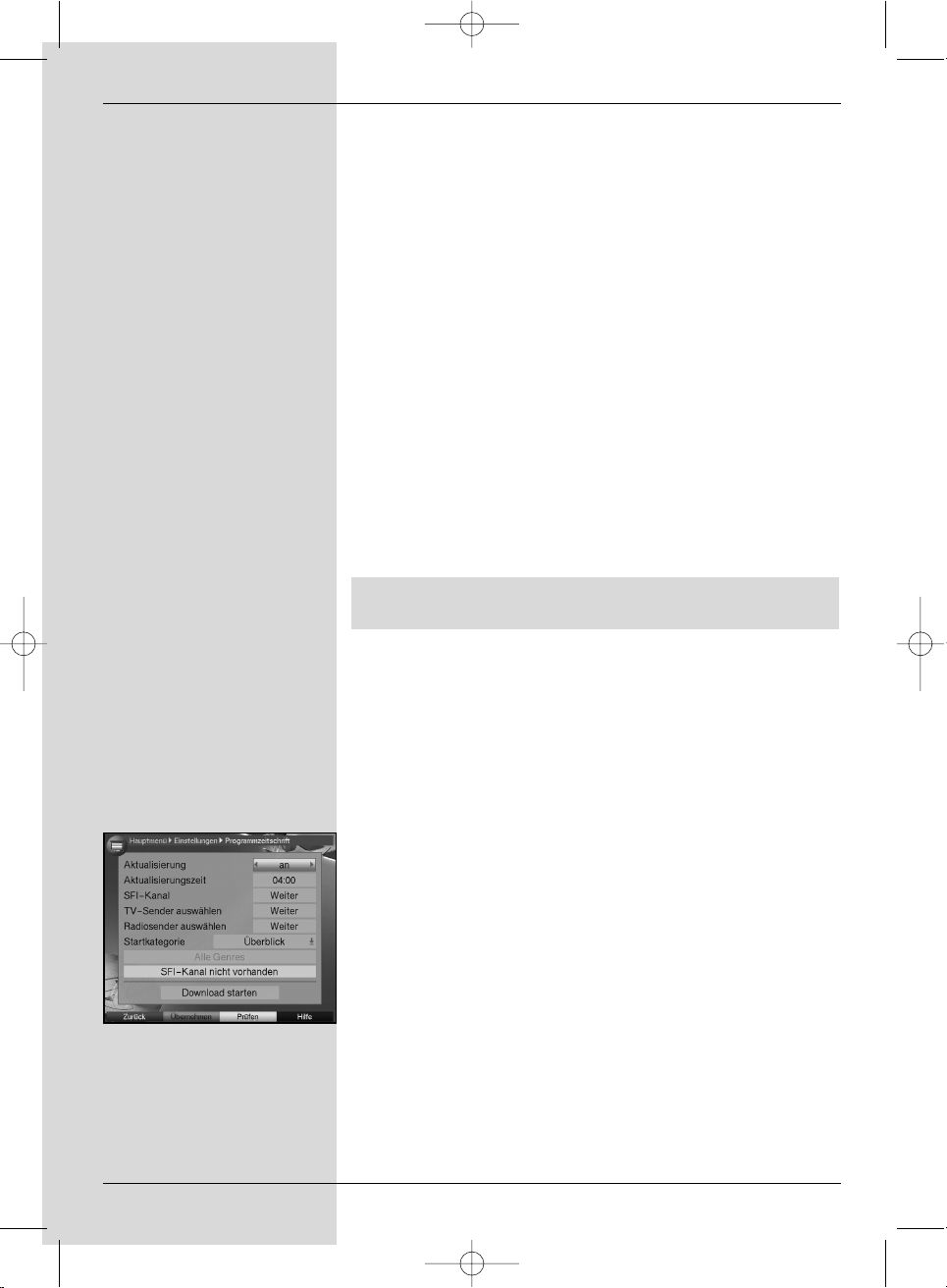

8.2 Progr. der elektr. Programmzeitschrift . . . .44

8.3 Jugendschutz . . . . . . . . . . . . . . . . . . . . . . .47

8.3.1 PIN-Abfrage-Modus . . . . . . . . . . . . . . . . . .47

8.3.2 PIN ändern . . . . . . . . . . . . . . . . . . . . . . . . .48

8.3.3 TV-Sender auswählen . . . . . . . . . . . . . . . .48

8.3.4 Radiosender auswählen . . . . . . . . . . . . . .49

8.4 Programmsuche . . . . . . . . . . . . . . . . . . . . .49

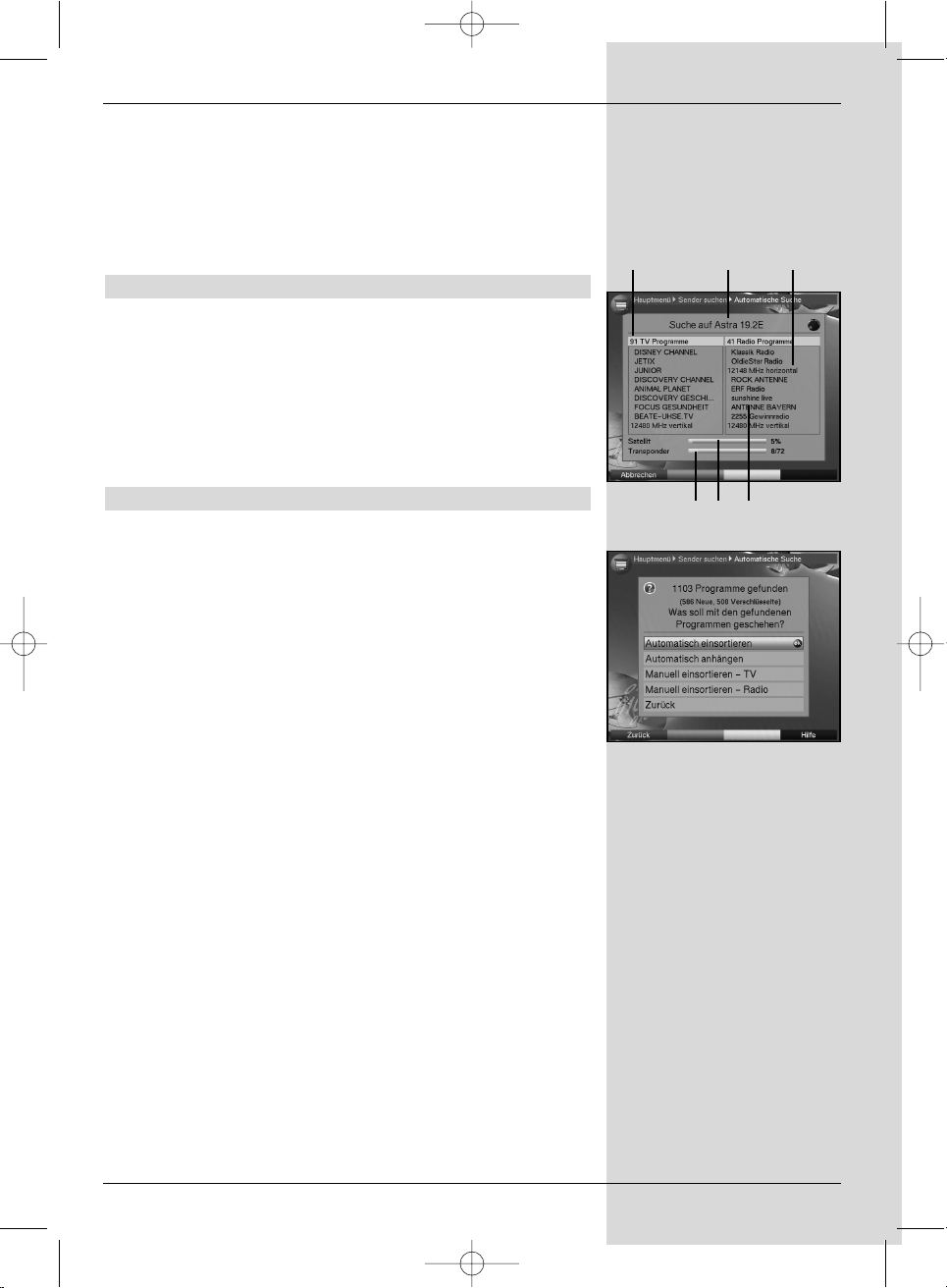

8.4.1 Automatische Suche . . . . . . . . . . . . . . . . .50

8.4.2 Satelliten-Suche . . . . . . . . . . . . . . . . . . . . .50

8.4.3 Transponder-Suche . . . . . . . . . . . . . . . . . .51

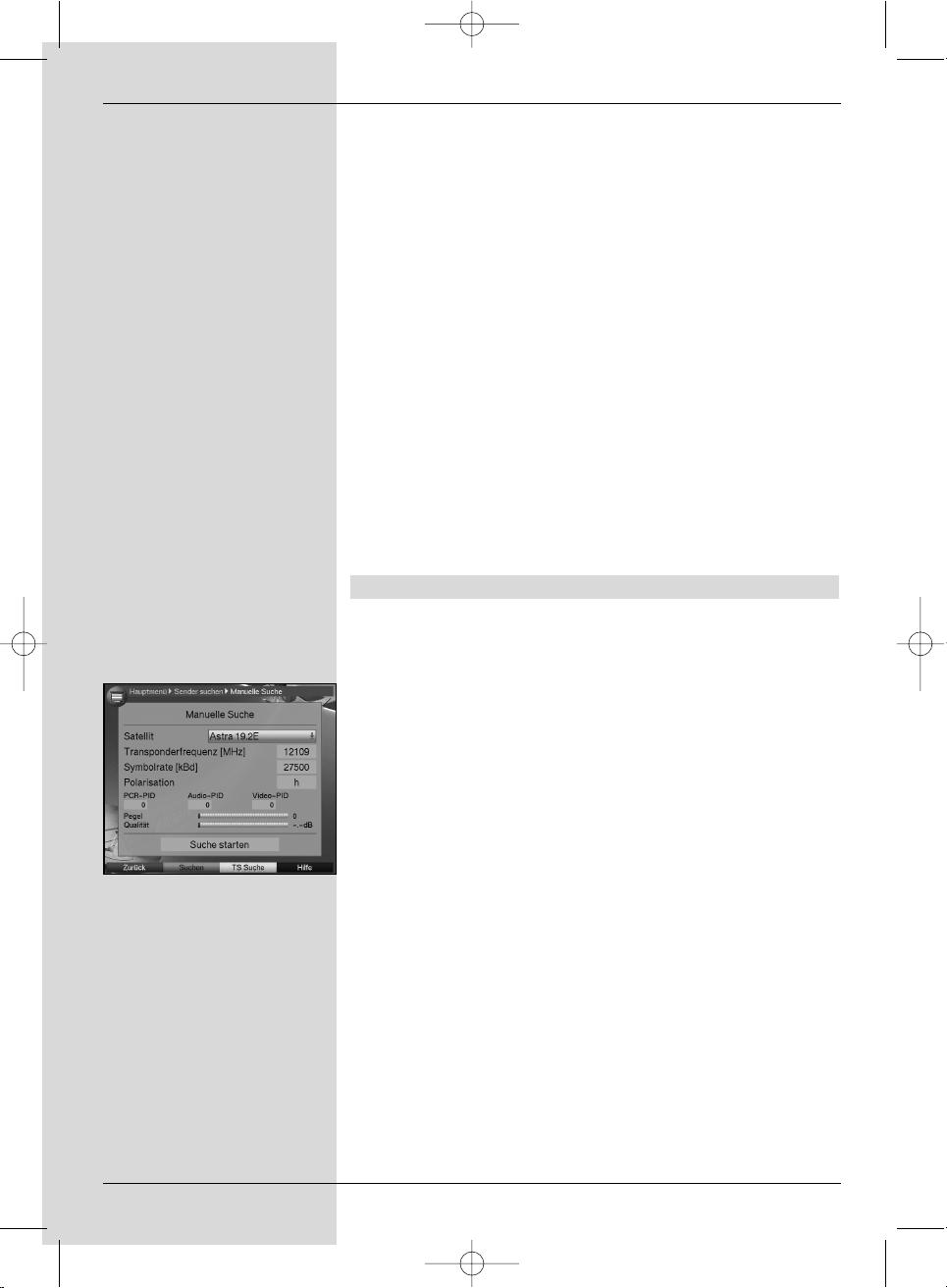

8.4.4 Manuelle Suche . . . . . . . . . . . . . . . . . . . . .52

8.4.5 Während des Suchlaufs . . . . . . . . . . . . . . .53

8.4.6 Nach dem Suchlauf . . . . . . . . . . . . . . . . . .53

8.5 Service-Einstellungen . . . . . . . . . . . . . . . .54

8.5.1 Werkseinstellung aktivieren . . . . . . . . . . . .54

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 3

Page 4

8.5.2 Alle Programme löschen . . . . . . . . . . . . . .55

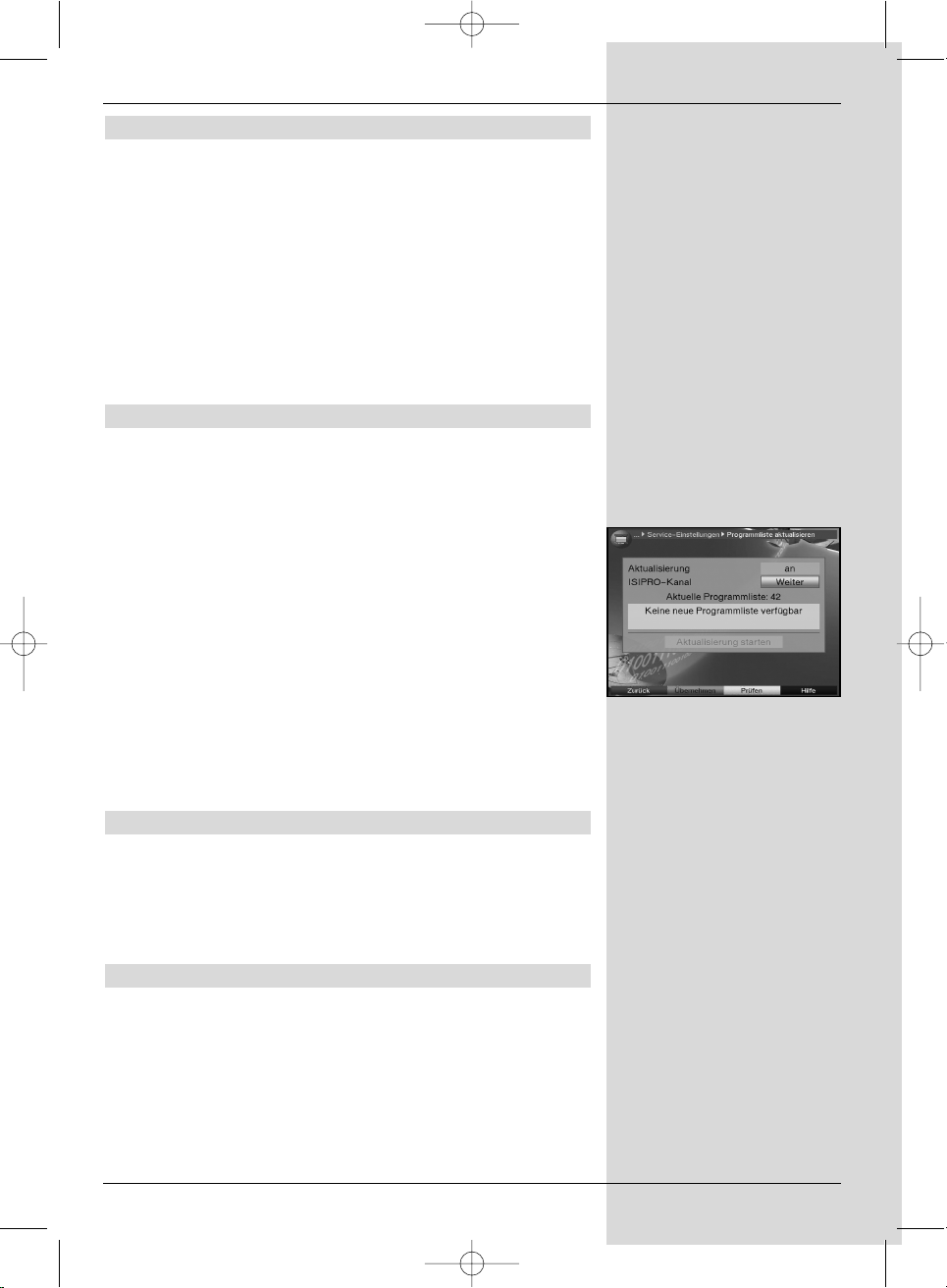

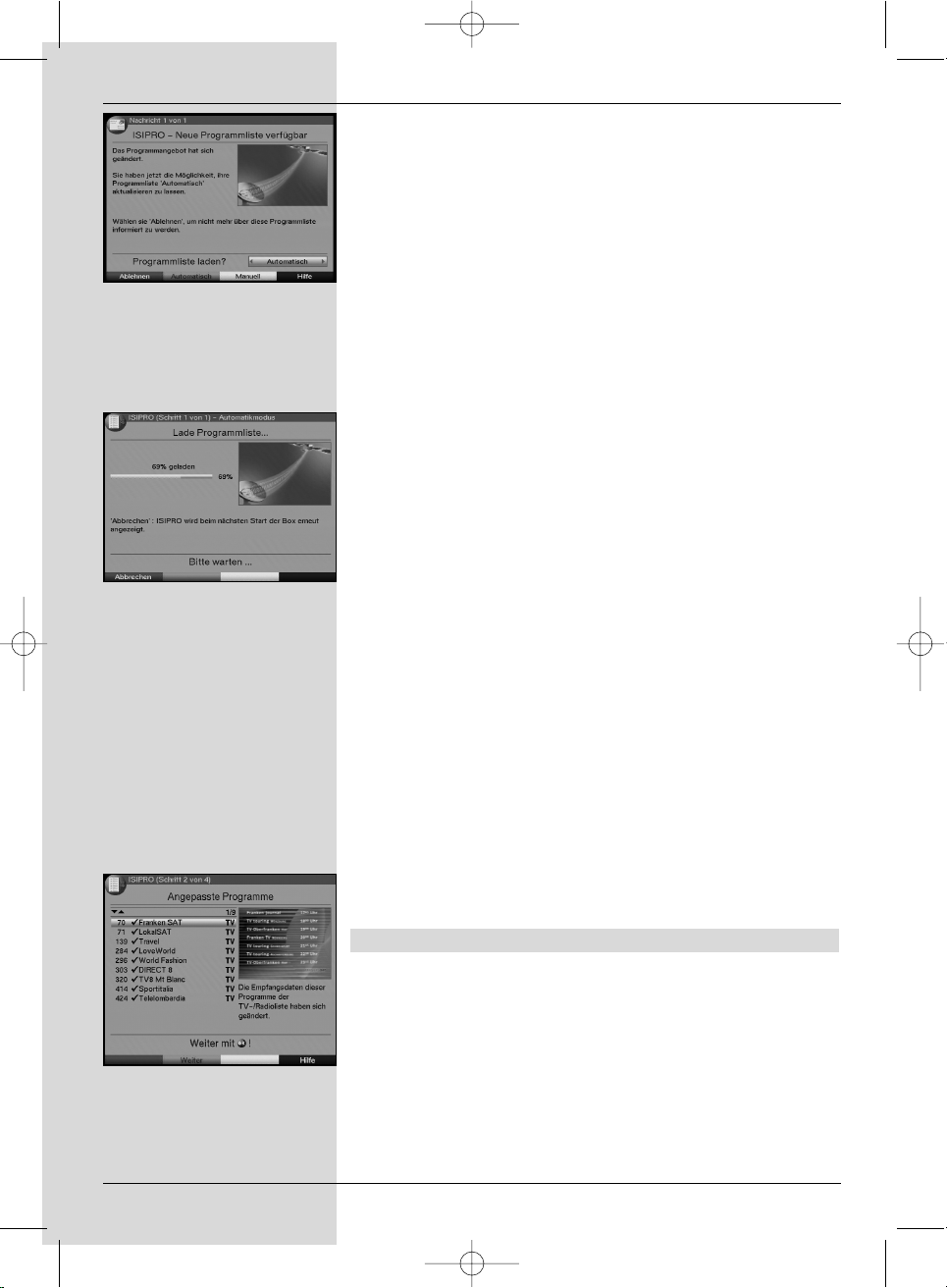

8.5.3 Programmliste aktualisieren (ISIPRO) . . . .55

8.5.3.1 Aktualisierung . . . . . . . . . . . . . . . . . . . . . .55

8.5.3.2 ISIPRO-Kanal . . . . . . . . . . . . . . . . . . . . . .55

8.5.3.3 Programme anpassen . . . . . . . . . . . . . . . .56

8.5.3.4 Programme löschen . . . . . . . . . . . . . . . . . .57

8.5.3.5 TV- bzw. Radioprogramme hinzufügen . . .57

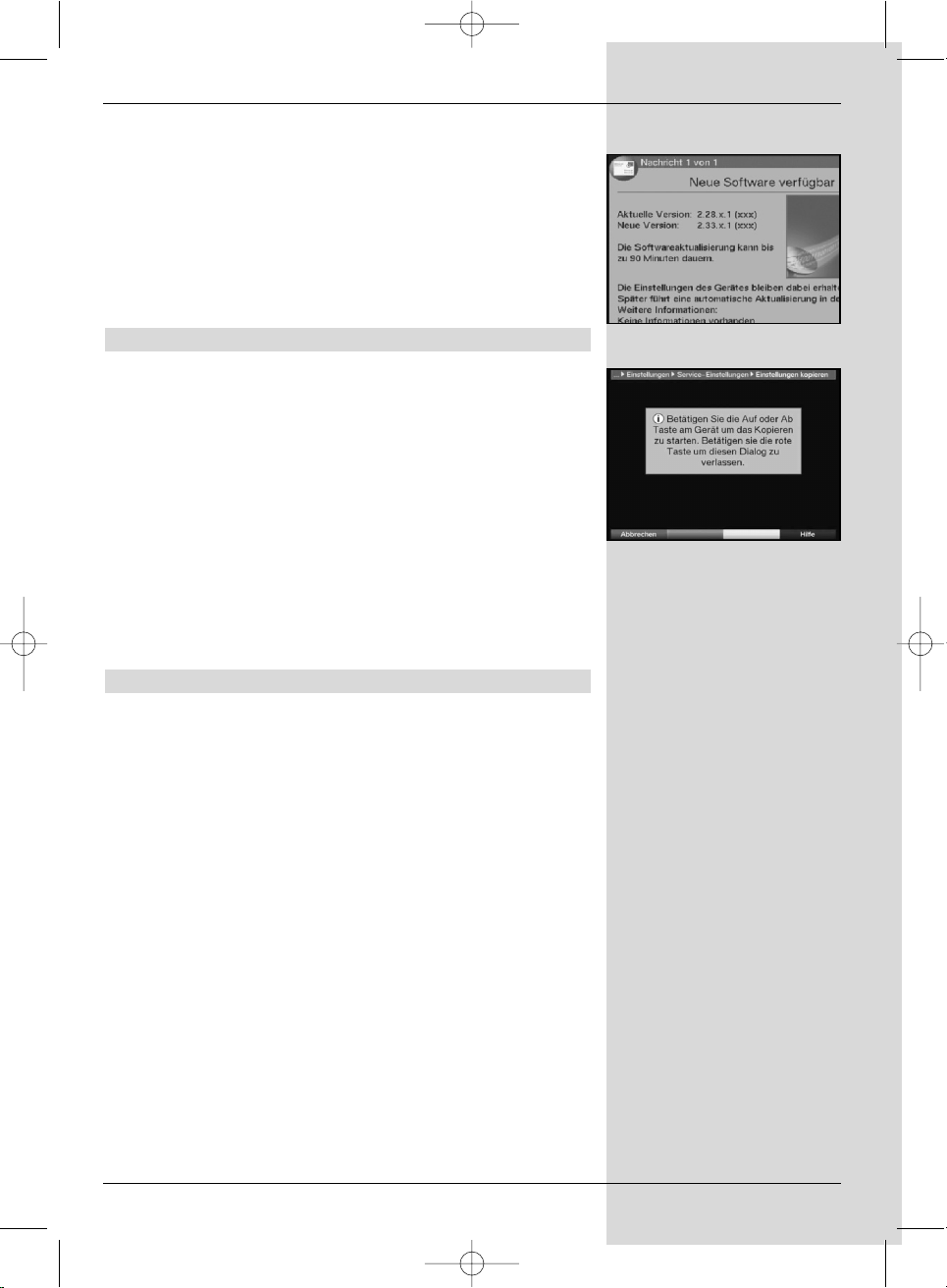

8.5.4 Software-Aktualisierung . . . . . . . . . . . . . . .58

8.5.4.1 Aktualisierung . . . . . . . . . . . . . . . . . . . . . .58

8.5.4.2 Aktualisierungszeit . . . . . . . . . . . . . . . . . . .58

8.5.4.3 Software-Kanal . . . . . . . . . . . . . . . . . . . . .58

8.5.5 Einstellungen kopieren . . . . . . . . . . . . . . . .59

8.6 Systemkonfiguration . . . . . . . . . . . . . . . . .59

9 Betrieb an einer Drehanlage . . . . .60

9.1 Ost- und Westgrenzen . . . . . . . . . . . . . . . .60

9.1.1 Vorhandene Grenzen löschen . . . . . . . . . .60

9.1.2 Ostgrenze setzen . . . . . . . . . . . . . . . . . . . .61

9.1.3 Westgrenze setzen . . . . . . . . . . . . . . . . . .61

9.2 Geo-Positionierung . . . . . . . . . . . . . . . . . .61

9.3 Satellitenposition einstellen . . . . . . . . . . .63

9.3.1 Satellitenposition auswählen . . . . . . . . . . .63

9.3.2 Ausrichten der Satellitenantenne . . . . . . . .65

9.3.2.1 Test-Transponder/LNB-Konfiguration . . . . .65

9.3.2.2 Antenne manuell ausrichten . . . . . . . . . . .65

9.3.2.3 Automatische Feinausrichtung (Autofokus)66

9.3.3 Satellitenposition speichern . . . . . . . . . . . .66

9.4 Aktuelle Satellitenliste . . . . . . . . . . . . . . . .66

9.4.1 Satellitenposition anwählen . . . . . . . . . . . .67

9.5 Satellitenposition löschen . . . . . . . . . . . . .67

9.6 Referenzposition . . . . . . . . . . . . . . . . . . . .67

10 Technische Begriffe . . . . . . . . . . .68

11 Technische Daten . . . . . . . . . . . . .71

12 Fehlersuchhilfen . . . . . . . . . . . . . .73

13 Anhang . . . . . . . . . . . . . . . . . . . . . .75

14 Index . . . . . . . . . . . . . . . . . . . . . . .77

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 04/09

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 4

Page 5

2 Abbildungen

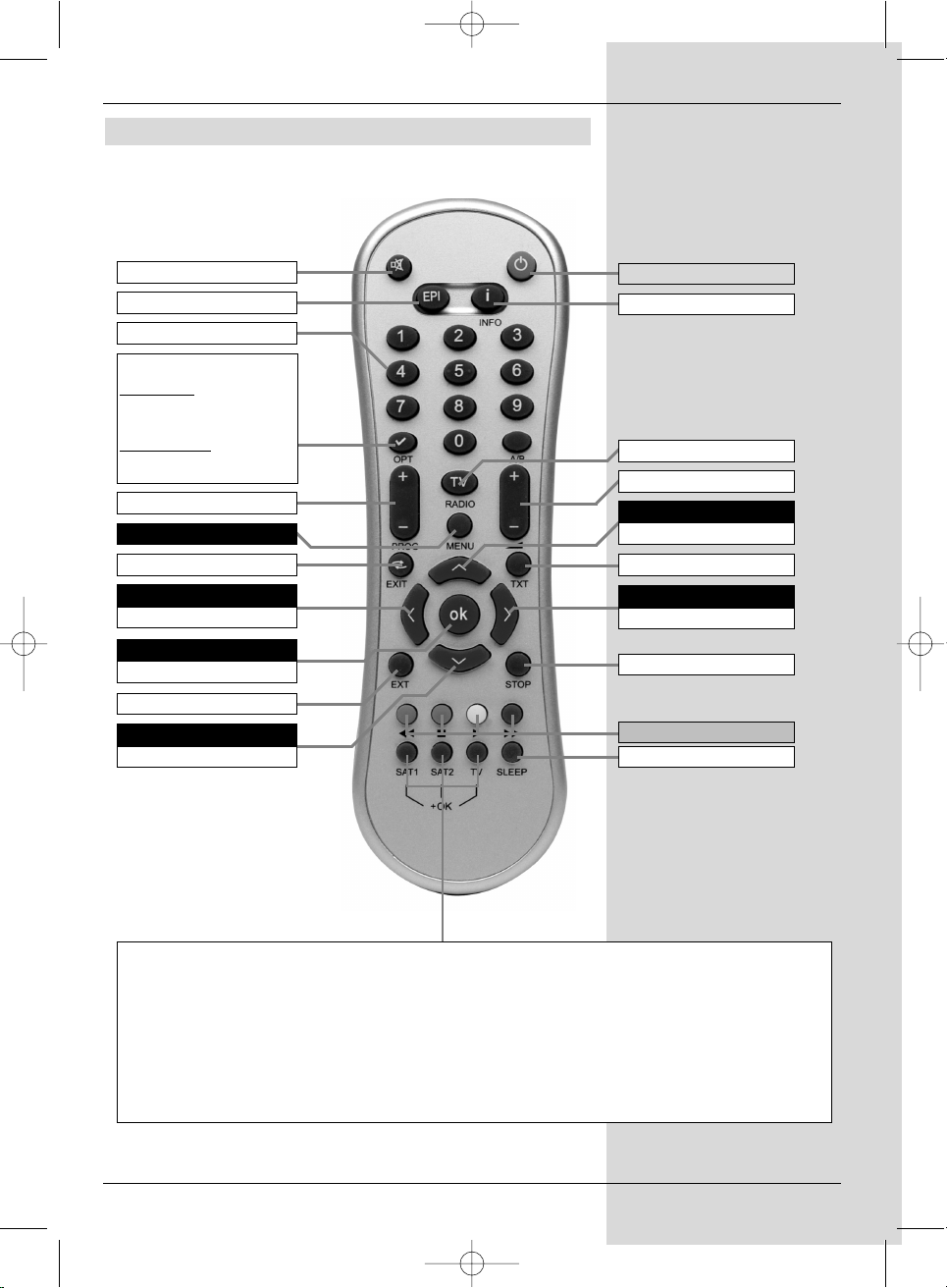

Fernbedienoption: Durch Umschalten der Fernbedienoption können mit dieser Fernbedienung zwei Receiver, ein Fernsehgerät sowie ein weiters Gerät mit gleicher Codierung bedient werden. > Zur Umstellung der Fernbedienoption drücken Sie gleichzeitig die gewünschte

Taste (SAT1, SAT2 oder TV) und OK!!!

Beachten Sie: Zur Bedienung dieses Receivers, müssen die hier gewählte Fernbedienoption der Fernbedienung und der nach Punkt 6.2.3 eingestellte Fernbediencode übereinstimmen.

Ein/Stand-by

Menü Ein/Aus

Multifunktionstasten

Pfeiltaste rechts

Ton Ein/Aus

SFI/EPI

Zehnertastatur

Zurück

Videotext* (Ein/Mix/Aus)

Stop/Standbild

Sleep-Timer

Info

TV/Radio

Option*

im TV-Betrieb: Ton-/Untertitelauswahl, Sonderfunktionen

im Radio-Betrieb: Senderauswahl durch Umschaltung der Tonunterträger

Programm +/-

Pfeiltaste auf

Pfeiltaste links

Pfeiltaste ab

EXTERN

Programmliste

Lautstärke -

Lautstärke +

Programm +

Lautstärke +/-

Programm -

Fernbedienung

* Diese Funktion ist nur dann verfügbar, wenn auf dem eingestellten Programmplatz die

entsprechenden Daten ausgestrahlt werden.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 5

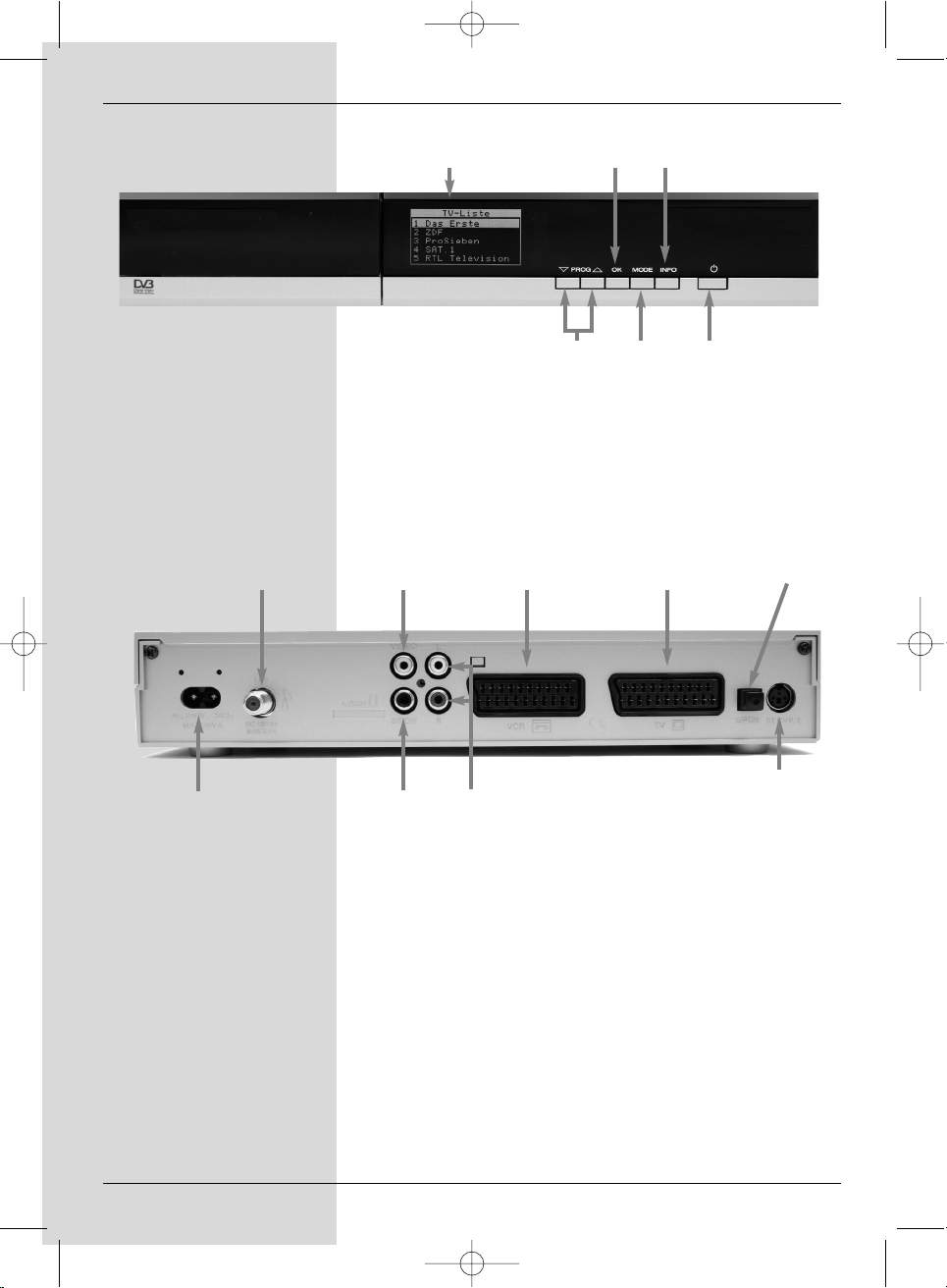

Page 6

LNB-Eingang

SCART-Buchse

VCR

Audioausgang

digital (optisch)

SCART-Buchse

Netzbuchse

Video-

Ausgang

Serielle Schnittstelle

Audioausgänge

analog

Audioausgang

digital

(elektrisch)

Programm

auf/ab

Mode

Info

Ein/Standby

LCD-Anzeige

Abbildung ähnlich

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 6

Page 7

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich für dieses hochwertige Produkt entschieden haben. Sollte ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.

Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!

Technische Hotline

Für Deutschland: 0900-1001013 (Basistarif 0,29 €/min aus dem Festnetz der

Deutschen Telekom, Mobilfunktarife können abweichen. Während des Gespräches kann dieser Tarif für nicht unter die allgemeine Beratung fallende Angelegenheiten mit vorheriger Bestätigung des Anrufers heraufgesetzt werden.)

Für Österreich: 0 820-550 567 (0,14 €/min) oder

Gerne können Sie auch eine E-mail an [email protected] oder ein Fax an 0049-1805-503 409 senden.

Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein:

Für Deutschland:

TELESTAR/Orbitech Servicecenter, Nordstr. 4, D-39418 Staßfurt

Für Österreich:

GERINGER Gesellschaft m.b.H., Gregerstr. 3, A-2401 Fischamend

Diese Bedienungsanleitung für folgende Geräte: TELESTAR DIGINOVA 4 FTA, TELESTAR IQ 100, Orbitech FTA 440

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 7

Page 8

3 Bitte zuerst lesen

> Bevor Sie mit der Inbetriebnahme des Gerätes

beginnen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten: 1 Digital-Receiver, 1 Netzanschlusskabel, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2 Batterien (1,5V Microzelle) 1 SCART-Kabel.

> Legen Sie die beiliegenden Batterien unter

Berücksichtigung der eingeprägten Polarität in das Batteriefach der Fernbedienung ein.

3.1 Wichtige Hinweise zur Bedienung

Durch die Verwendung eines sogenannten "On Screen Display" (Bildschirmeinblendungen) wird die Bedienung des Digital-Receivers vereinfacht und die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden. Zusammengehörende Funktionen sind als "MENÜ" zusammengefasst. Die angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind durch Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt. Diese Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die durch Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”) auf der Fernbedienung ausgelöst werden. Die “Funktionstasten” sind nur aktiv, wenn eine Kurzbezeichnung in dem entsprechenden Feld angegeben ist. Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser Bedienungsanleitung fett gedruckt.

Hilfe:

Sofern vorhanden, kann in den Menüs durch Drücken der blauen Funktionstaste ein Hilfetext ein- bzw. ausgeblendet werden.

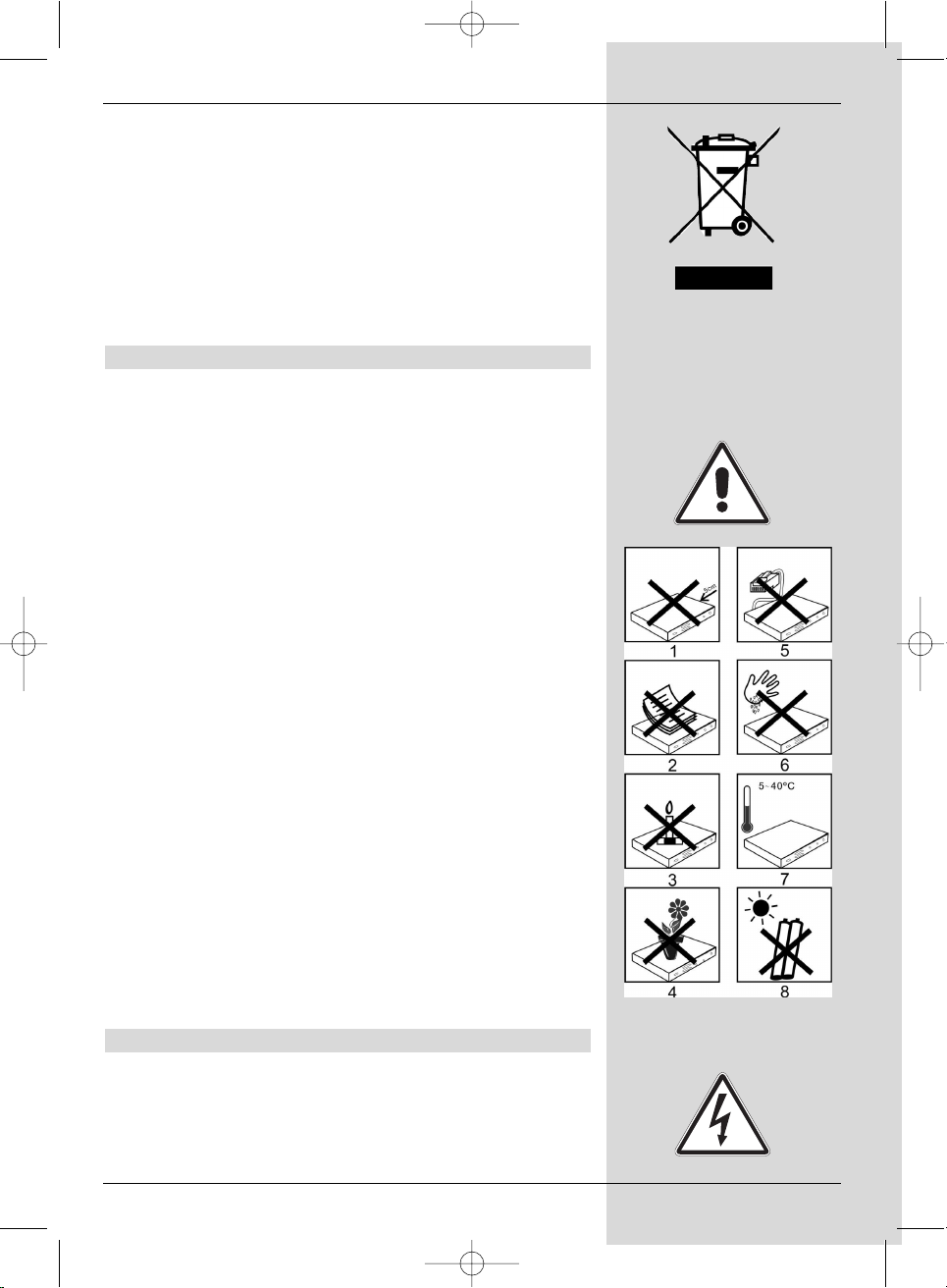

3.2 Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 8

Page 9

Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

3.3 Sicherheitshinweise

Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind. > Um eine ausreichende Belüftung zu gewährleisten,

stellen Sie das Gerät auf einen glatten, ebenen Untergrund und legen keine Gegenstände auf den Deckel des Gerätes. Hier befinden sich Lüftungsschlitze, durch die Wärme aus dem Inneren entweicht.

> Stellen Sie keine brennenden Gegenstände, z.B.

brennende Kerzen, auf das Gerät.

> Setzen Sie das Gerät nicht Tropf- oder Spritzwasser

aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, darauf.

> Das Gerät darf nur in gemäßigtem Klima betrieben

werden.

> Öffnen Sie niemals das Gerät! Es besteht die Gefahr

eines Elektroschocks. Ein eventuell notwendiger Eingriff sollte nur von geschultem Personal vorgenommen werden.

In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:

> das Stromkabel bzw. der Netzstecker ist beschädigt > das Gerät war Feuchtigkeit ausgesetzt bzw.

Flüssigkeit ist eingedrungen > bei erheblichen Fehlfunktionen > bei starken äußeren Beschädigungen

3.4 Betriebspausen

Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Urlaub) vom Netz und der Antenne getrennt werden.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 9

Page 10

4 Anschluss des DVB-Receivers

a. Verbindung des LNBs mit dem LNB-Eingang (LNB IN)

des DVB-Receivers.

b. Scartverbindung des DVB-Receivers mit dem

Fernsehgerät.

c. Scartverbindung eines Videogerätes mit der VCR-

Scartbuchse des DVB-Receivers.

d. Verbindung der Audioausgänge mit einer HiFi-Anlage. e. Netzverbindung

VCR

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 10

Page 11

Die im folgenden erscheinenden Verweise a b c usw. beziehen sich auf die Zeichnung auf Seite 10.

4.1 Außeneinheit

a Verbinden Sie den LNB-Eingang des Digital-

Receivers durch ein geeignetes Koaxialkabel mit dem

LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6

"Einstellungen".

4.2 Anschluss an ein Fernsehgerät

b Verbinden Sie Receiver (SCART-Buchse TV) und

Fernsehgerät (SCART-Buchse) durch das beiliegende

SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend

ausgerüstet sein, wird dieses beim Einschalten des

Digital-Receivers automatisch auf AV und somit auf

Sat-Betrieb umgeschaltet.

4.3 Videocassettenrekorder (VCR)

c Schließen Sie den Videorekorder an der SCART-

Buchse VCR an. Der Videorekorder liefert bei

Wiedergabe ein Schaltsignal an den Digital-Receiver.

Dadurch gelangt das Videorekorder-Signal

automatisch an das TV-Gerät.

Liefert Ihr Videorekorder keine Schaltspannung,

schalten Sie Ihren Digital-Receiver mit Hilfe der Taste

EXTERN auf den externen Eingang AV. Durch

erneutes Drücken dieser Taste kehren Sie wieder in

den Normalbetrieb zurück.

4.4 HiFi-Verstärker

4.4.1 Analog

d Um die bestmögliche Tonqualität zu erreichen, können

Sie den Digital-Receiver an einen HiFi-Verstärker

anschließen. Verbinden Sie dazu die Cinch-Buchsen

Audio R und Audio L des Digital-Receivers durch

ein geeignetes Kabel mit einem Eingang Ihres HiFi-

Verstärkers (z. B. CD oder AUX; Achtung, der

Phonoeingang ist nicht geeignet!).

4.4.2 Digital

d Sollte Ihr Verstärker über einen entsprechenden

elektrischen oder optischen Eingang verfügen, so

verbinden Sie die Buchse AUDIO OUT DIGITAL

elektrisch bzw. AUDIO OUT DIGITAL optisch

mit dem elektrischen bzw. optischen Eingang Ihres

Verstärkers.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 11

Page 12

Es stehen abhängig vom jeweiligen Sender, die Abtastraten von 32, 44,1 und 48 kHz zur Verfügung. Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital-Signal (AC3) zur Verfügung.

4.5 Serielle Schnittstelle (RS 232)

Die RS 232-Schnittstelle dient zum Update der Betriebssoftware und der Vorprogrammierung mittels PC.

4.6 Netzanschluss

Der Digital-Receiver sollte erst dann an das Stromnetz angeschlossen werden, wenn das Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch werden Zerstörungen des Digital-Receivers oder anderer Komponenten ausgeschlossen.

e Nachdem Sie alle Verbindungen hergestellt haben,

verbinden Sie den Receiver durch das beiliegende Netzkabel mit einer Steckdose 230 V/50-60 Hz.

5 Erstinstallation

Nachdem Sie die Sicherheitshinweise durchgelesen haben, und das Gerät wie in Kapitel 4 beschrieben angeschlossen haben, schalten Sie nun wie in Kapitel 7 beschrieben das Gerät ein. Bei der ersten Inbetriebnahme des Gerätes erscheint das Startfenster des Installationsassistenten AutoInstall. Mit Hilfe des Installationsassistenten können Sie auf einfache Art und Weise die wichtigsten Einstellungen des Digital-Receivers vornehmen. Im jeweiligen Installationsschritt wird erläutert, welche Einstellungen vorgenommen werden können. Im Startfenster des Installationsassistenten können Sie die Erstinstallation durch Drücken der roten Funktionstaste abbrechen. In den folgenden Installationsschritten können Sie die vorgenommenen Einstellungen mit Hilfe der grünen Funktionstaste übernehmen und Sie gelangen zum jeweils folgenden Installationsschritt. Durch Drücken der roten Funktionstaste gelangen Sie zum jeweils vorhergehenden Installationsschritt, dadurch können Sie Fehleingaben jederzeit korrigieren. Wird die Erstinstallation nicht ausgeführt bzw. abgebrochen, startet Ihr Gerät mit einer Standard-Vorprogrammierung.

Der hier gezeigte Ablauf der Erstinstallation dient nur als Beispiel. Der genaue Ablauf der Erstinstallation hängt von

den von Ihnen vorgenommenen Einstellungen ab. Folgen Sie daher bitte genau den Anweisungen auf dem Bildschirm.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 12

Page 13

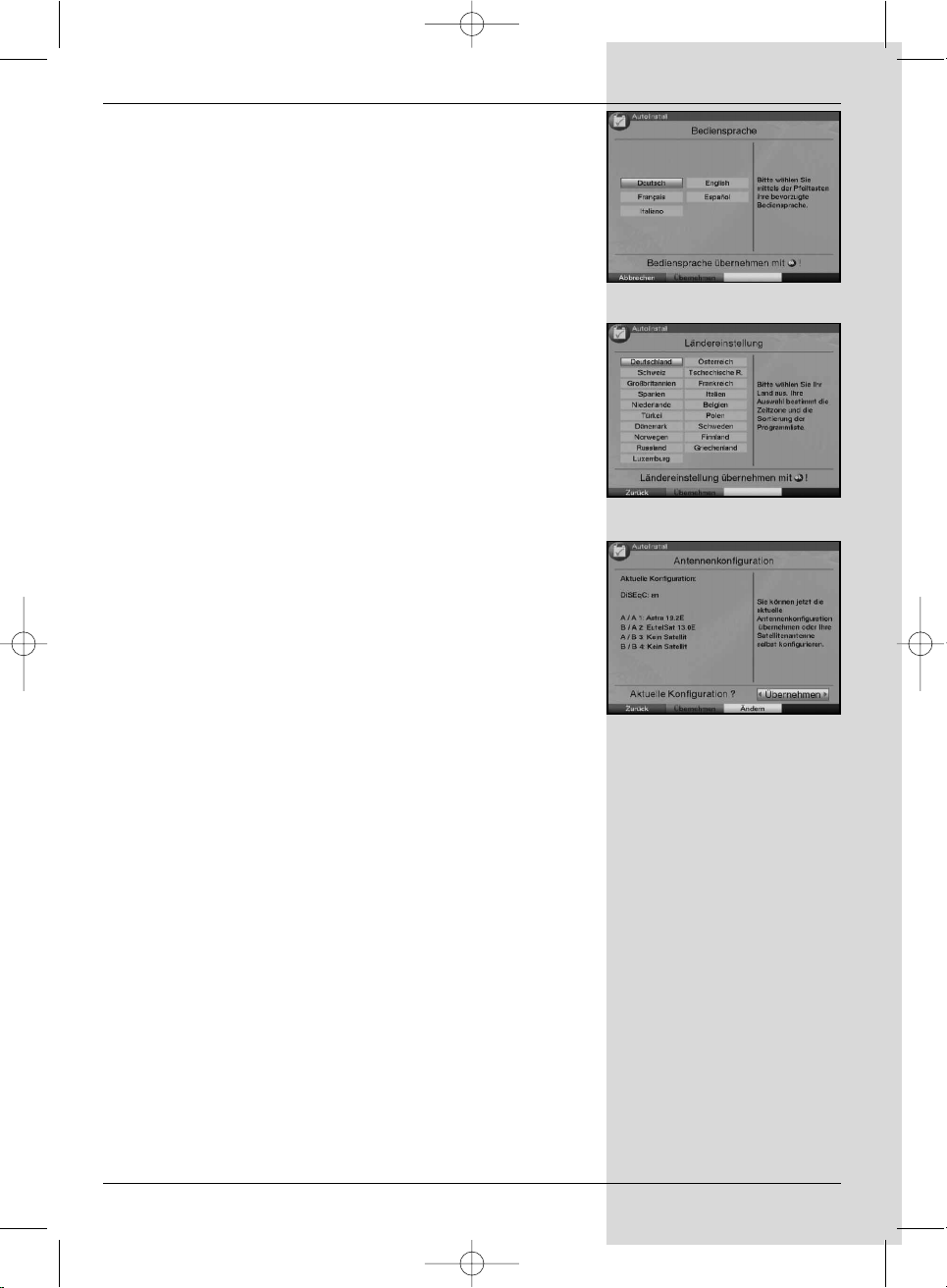

Bediensprache

> Beim Start des Installationsassistenten erscheint

zunächst das Auswahlfenster für die

Bediensprache. (Bild 5-1) > Markieren Sie mit den Pfeiltasten auf/ab die

gewünschte Bediensprache. > Bestätigen Sie mit der grünen Funktionstaste Über-

nehmen.

Ländereinstellung

> Wählen Sie mit den Pfeiltasten Ihr Land aus.

Entsprechend dieser Auswahl erfolgt die Einstellung

der Zeitzone und die Sortierung der Programmliste.

(Bild 5-2)

> Bestätigen Sie mit der grünen Funktionstaste Über-

nehmen, um die Auswahl zu übernehmen und zur

Auswahl der Antennensignale zu gelangen.

Antennenkonfiguration

In diesem Installationsschritt können Sie den Digital-Receiver an die Konfiguration Ihrer Antenne anpassen.

> Wenn Sie die Standard-Antenneneinstellung überneh-

men möchten, drücken Sie die grüne Funktionstaste

Übernehmen. (Bild 5-3)

Fahren Sie in diesem Fall mit dem Punkt “Software-

Aktualisierung” fort. > Wenn die Konfiguration Ihrer Empfangsanlage nicht

der Standard-Einstellung entspricht, drücken Sie die

gelbe Funktionstaste Ändern. > Nehmen Sie nun wie in Punkt 6.4 näher beschrieben,

die Antenneneinstellungen gemäß Ihrer

Empfangsanlage vor. > Durch Drücken der roten Funktionstaste Zurück

kehren Sie zur Übersicht der Antennenkonfiguration

zurück. > Bestätigen Sie mit der grünen Funktionstaste Über-

nehmen, um die Einstellungen zu übernehmen und

zur Software-Aktualisierung zu gelangen.

Software-Aktualisierung

Nachdem Sie die Antennen-Einstellungen vorgenommen haben, überprüft der Digital-Receiver, ob über Satellit eine neue Software für das Gerät zur Verfügung steht. Falls eine neue Software verfügbar ist, können Sie automatisch ein Software-Update durchführen.

(Bild 5-3)

(Bild 5-1)

(Bild 5-2)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 13

Page 14

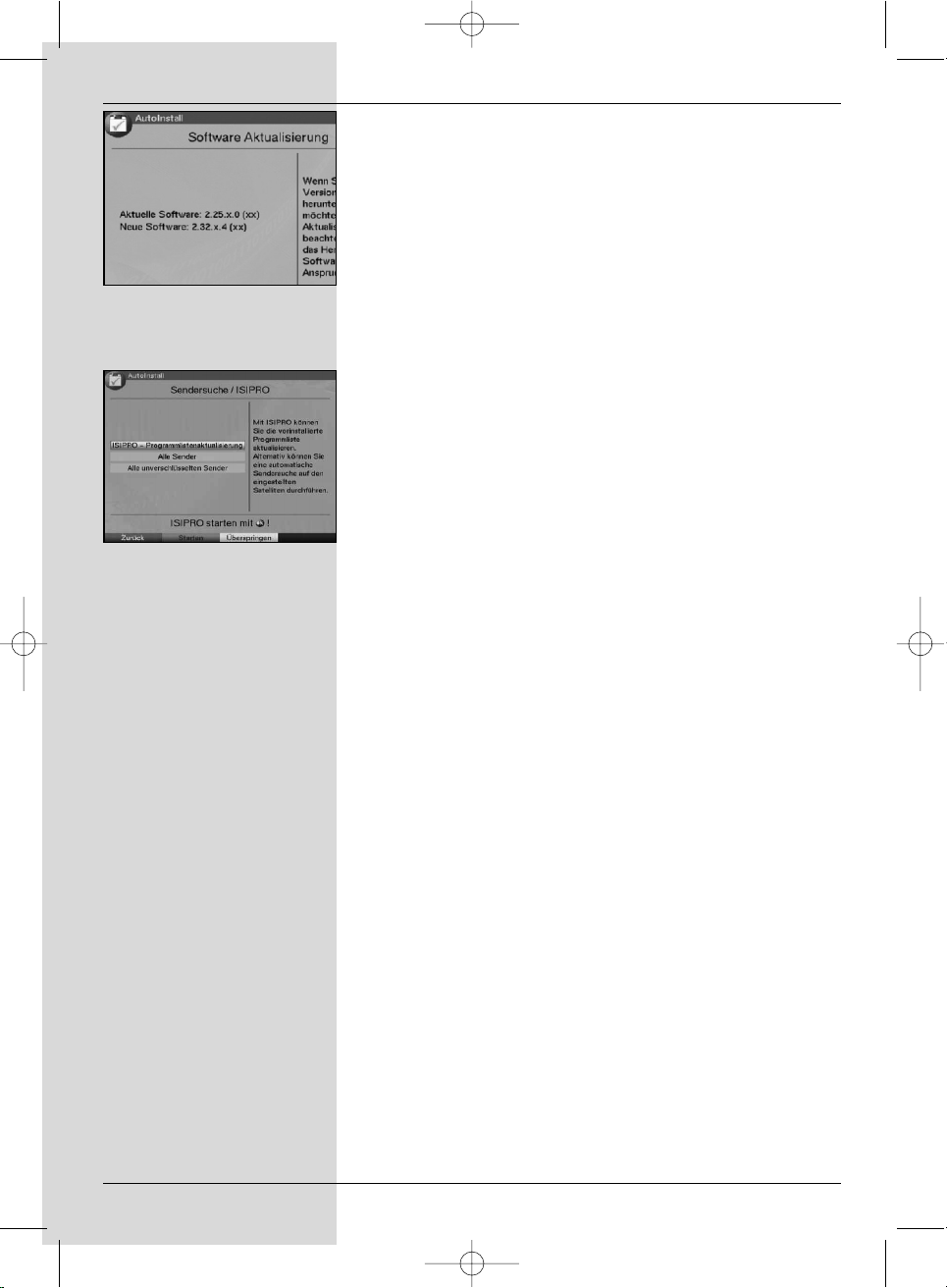

> Drücken Sie die grüne Funktionstaste

Aktualisieren. (Bild 5-4)

Nun wird die neue Software für Ihr Gerät heruntergeladen. Dieser Vorgang kann einige Minuten dauern.

> Möchten Sie die neue Software jetzt nicht herunter-

laden, dann drücken Sie die gelbe Funktionstaste Überspringen.

> Ist zur Zeit keine neue Software verfügbar, drücken

Sie die grüne Funktionstaste Weiter. Anschließend gelangen Sie zur Sendersuche.

Sendersuche / ISIPRO

Sie haben verschiedene Möglichkeiten, neue Sender zu suchen bzw. die Programmliste zu aktualisieren. Sie können entweder mit Hilfe der ISIPRO-Programmlistenfunktion eine neue Programmliste für Ihren Receiver vom Satelliten herunterladen oder einen Sendersuchlauf durchführen.

> Um eine aktuelle Programmliste herunterzuladen,

markieren Sie mit den Pfeiltasten auf/ab die Zeile ISIPRO-Programmlistenaktualisierung.

(Bild 5-5)

> Bestätigen Sie mit der grünen Funktionstaste

Starten.

Die aktuelle Programmliste wird nun über Satellit heruntergeladen. Bitte Beachten Sie die weiteren Bildschirmeinblendungen und die Erläuterungen unter Punkt 8.5.3.

Wenn Sie einen Sendersuchlauf durchführen möchten, dann gehen Sie bitte wie folgt vor:

> Markieren Sie dazu mit den Pfeiltasten auf/ab das

Feld Alle Sender, wenn Sie frei empfangbare und verschlüsselte Programme suchen möchten, oder Alle unverschlüsselten Sender, wenn Sie nur freie Programme suchen möchten.

> Indem Sie die Suche mit der grünen Funktionstaste

starten, wird ein automatischer Sendersuchlauf durchgeführt. Dabei werden alle in der Antennenkonfiguration eingestellten Satelliten nach Programmen abgesucht. Dieser Vorgang kann einige Minuten dauern. Beachten Sie bitte weitere Bildschirmeinblendungen.

SFI-Daten laden

Ihr Digital-Receiver verfügt über eine elektronische Programmzeitschrift SFI (SiehFern Info). Damit die Daten dieser elektronischen Programmzeitschrift dargestellt werden können, muss Ihr Receiver zunächst die SFI-Daten vom Satelliten herunterladen.

(Bild 5-5)

(Bild 5-4)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 14

Page 15

Dazu startet Ihr Receiver, nachdem die Programmlistenaktualisierung bzw. die Sendersuche abgeschlossen ist, automatisch mit dem Laden der SFI-Daten. Dieser Vorgang dauert bis zu 30 Minuten.

> Wenn Sie das Laden der SFI-Daten nicht abwarten

möchten, können Sie den Vorgang überspringen.

Drücken Sie dazu die gelbe Funktionstaste

Überspringen. (Bild 5-6)

Die SFI-Daten werden in der folgenden Nacht

automatisch aktualisiert bzw. Sie können diese auch

jederzeit manuell aktualisieren (siehe Punkt 7.16.1).

Beenden des Installationsassistenten

> Bestätigen Sie den abschließenden Hinweis

(Bild 5-8) des Installationsassistenten mit der grünen

Funktionstaste Abschließen, um zum Normalbetrieb

zu gelangen.

6 Einstellungen

Nachdem Sie nun Ihren neuen Digital-Receiver angeschlossen und in Betrieb genommen haben, können Sie, falls erforderlich, den Digital-Receiver für Ihre Anwendung optimieren.

6.1 Bediensprache

Unter diesem Menüpunkt haben Sie die Möglichkeit, die Menüsprache entsprechend Ihren Wünschen einzustellen. Zum Verändern der Bediensprache gehen Sie wie folgt vor:

> Rufen Sie mit der Taste Menü das Hauptmenü auf.

(Bild 6-1)

> Wählen Sie nun die Menüzeile Bediensprache,

indem Sie diese mit Hilfe der Pfeiltasten auf/ab

markieren. > Bestätigen Sie mit OK.

Es erscheint das Untermenü Bediensprache. > Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

gewünschte Sprache. > Speichern Sie die Eingabe durch Drücken der Taste OK. > Durch Drücken der Taste Zurück kehren Sie zum

Hauptmenü zurück.

6.2 Grundeinstellungen

Um Ihren DVB-Receiver optimal nutzen zu können, müssen Sie diesen noch auf Ihre individuelle Anwendung einstellen.

> Rufen Sie Hauptmenü durch Drücken der Taste

Menü auf.

(Bild 5-6)

(Bild 6-1)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 15

Page 16

> Markieren Sie die Zeile Einstellungen mit Hilfe der

Pfeiltasten auf/ab.

> Bestätigen Sie durch Drücken der Taste OK.

Es erscheint das Untermenü Einstellungen.

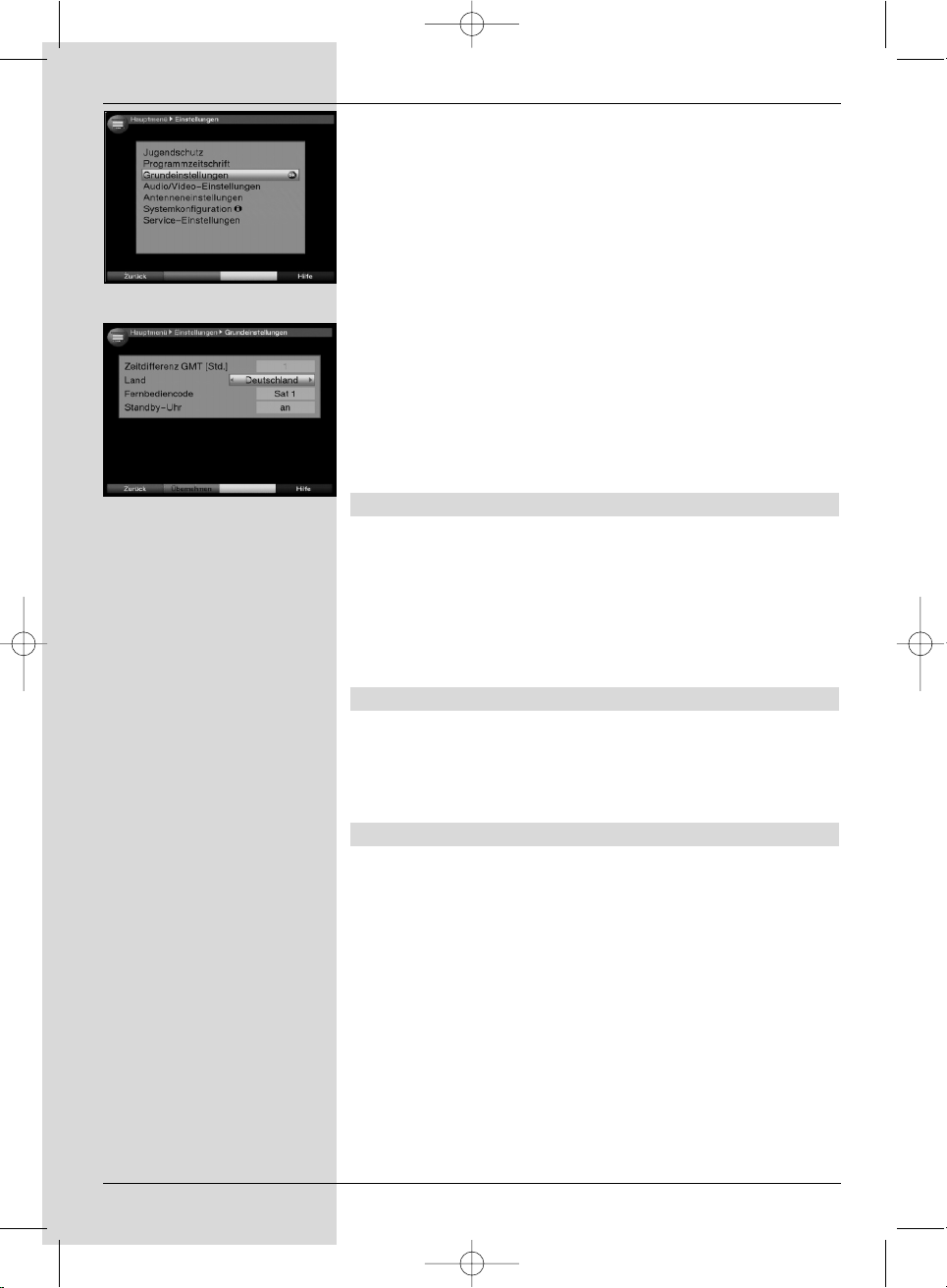

(Bild 6-2)

> Markieren Sie nun die Zeile Grundeinstellungen

mit Hilfe der Pfeiltasten auf/ab.

> Bestätigen Sie mit OK.

Es erscheint das Menü Grundeinstellungen.

(Bild 6-3)

> Mit den Pfeiltasten auf/ab können Sie den Marker

innerhalb des Menüs bewegen und wie angegeben die einzelnen Positionen verändern. Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen. Es können folgende Einstellungen vorgenommen werden:

6.2.1 Zeitdifferenz GMT (Std.)

Ihr Gerät ist mit einer Uhr ausgestattet. Diese wird über den Satempfang auf Greenwich Mean Time synchronisiert. Sofern unter Land (Punkt 6.2.2) die Einstellung Keiner gemacht wurde, müssen Sie lediglich die Uhrzeit mit Hilfe der Pfeiltasten rechts/links entsprechend Ihrer Ortszeit korrigieren. Für Deutschland beträgt diese Differenz +1 Stunde, in der Sommerzeit +2 Stunden.

6.2.2 Land

Durch diese Funktion erfolgt automatisch die Umstellung für die Sommer- und Winterzeit.

> Geben Sie in der Zeile Land mit Hilfe der

Pfeiltasten links/rechts Ihr Heimatland ein.

6.2.3 Fernbediencode

Mit der Fernbedienung Ihres Receivers können Sie bis zu vier verschiedene Geräte, die den gleichen Fernbediencode verwenden, bedienen. Werden zwei Satellitenreceiver im gleichen Raum betrieben, kann es zu unbeabsichtigten Fehlbedienungen kommen. Um diese Fehlbedienungen zu vermeiden, stellen Sie bei beiden Receivern unterschiedliche Fernbedienoptionen ein.

> Betätigen Sie dazu die Taste SAT1 bzw. SAT2 und

die OK Taste gleichzeitig.

(Bild 6-3)

(Bild 6-2)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 16

Page 17

6.2.4 Standby-Uhr

In dieser Zeile entscheiden Sie, ob im Standby-Betrieb im Display die Uhrzeit angezeigt wird.

> In dieser Zeile können Sie mit den Pfeiltasten

rechts/links den Modus der Standby-Uhr auf an

oder aus einstellen. > Durch Drücken der Taste Zurück kehren Sie zum

Menü Einstellungen oder durch Drücken der Taste

Menü in den Normalbetrieb zurück. Die Einstellungen

werden automatisch gespeichert.

Einstellungen übernehmen

Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie folgt vor:

> Durch Drücken der grünen Funktionstaste

Übernehmen werden die vorgenommenen

Änderungen gespeichert und Sie kehren zum Menü

Einstellungen zurück. alternativ: > Drücken Sie die rote Funktionstaste Zurück.

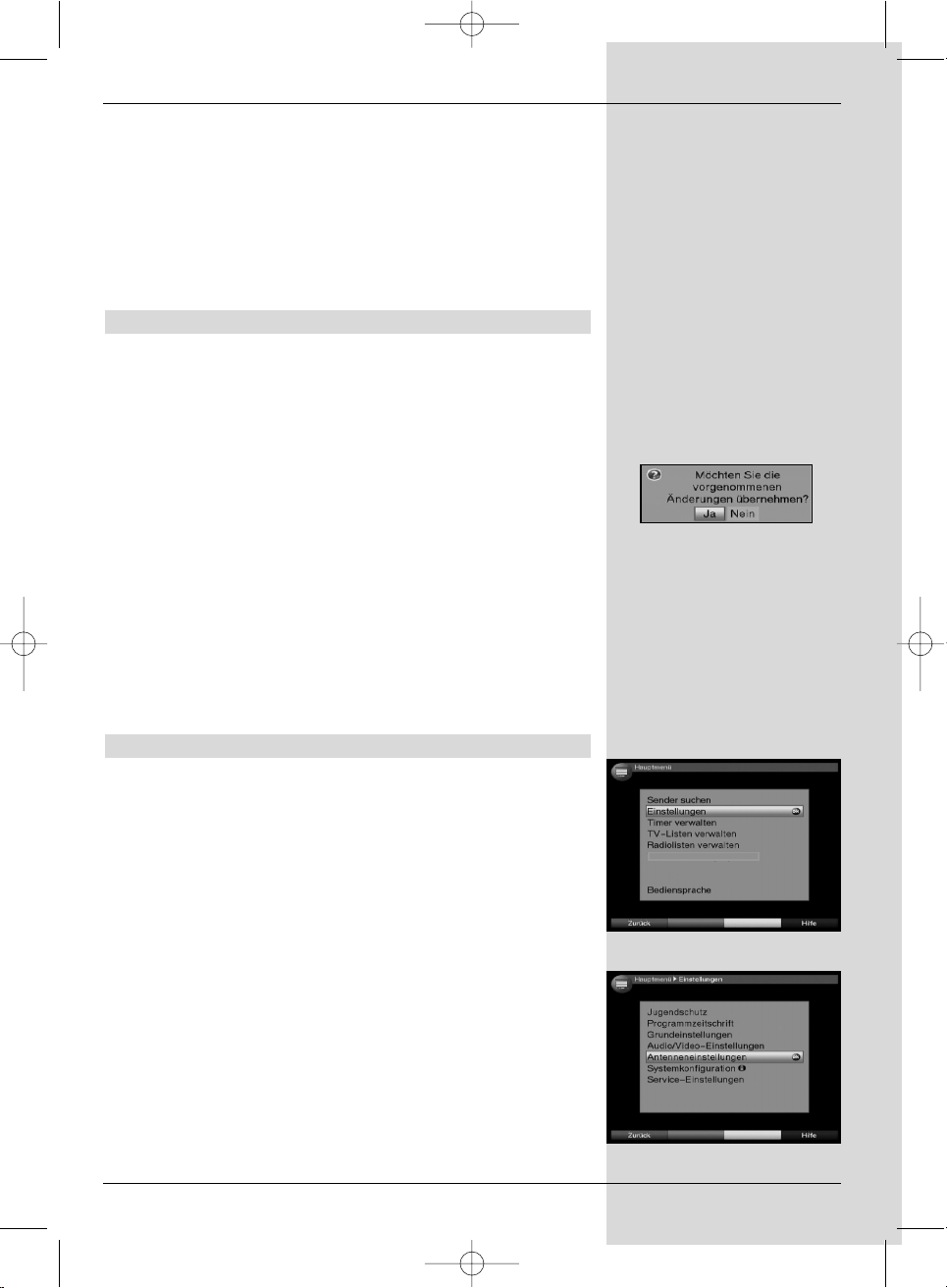

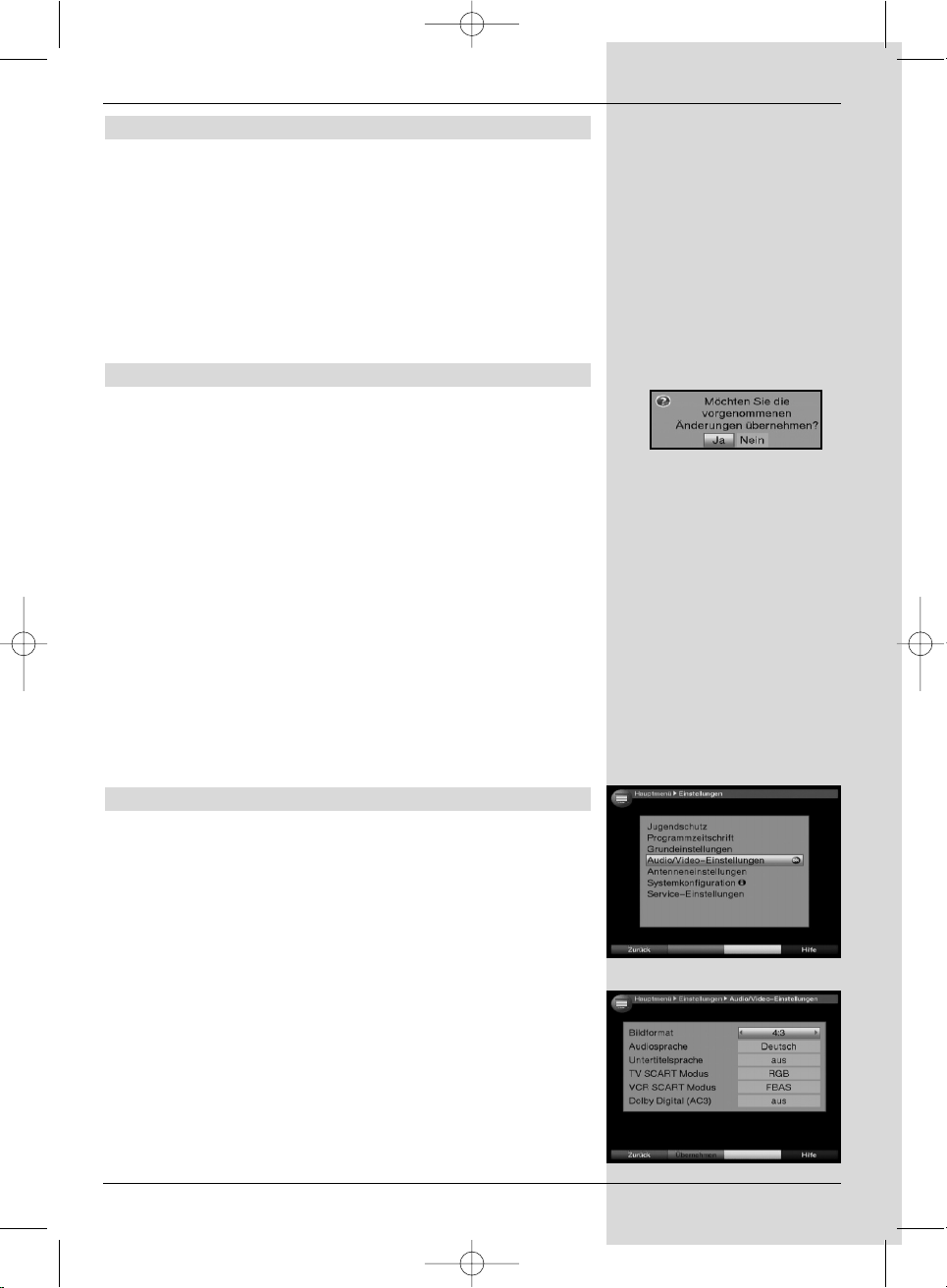

Nun erscheint eine Abfrage. (Bild 6-4) > Markieren Sie mit den Pfeiltasten rechts/links,

das Feld Ja, wenn Sie die Änderungen übernehmen

möchten und bestätigen Sie mit OK.

Sie kehren nun zum vorhergehenden Menü zurück. > Durch Drücken der Taste TV/Radio gelangen Sie in

den Normalbetrieb zurück. Die Einstellungen werden

nicht gespeichert.

6.3 Audio/Videoeinstellungen

Um Ihren Digital-Receiver auf Ihr Fernsehgerät zu optimieren, können Sie weitere Einstellungen im Menü Audio /Video Einstellungen vornehmen.

> Rufen Sie mit der Taste Menü das Hauptmenü auf. > Markieren Sie die Zeile Einstellungen mit Hilfe der

Pfeiltasten auf/ab. > Bestätigen Sie durch Drücken der Taste OK.

Es erscheint das Untermenü Einstellungen.

(Bild 6-5)

> Markieren Sie nun die Zeile Audio/Video

Einstellungen mit Hilfe der Pfeiltasten auf/ab.

> Bestätigen Sie mit OK.

Es erscheint das Menü Audio/Video

Einstellungen. (Bild 6-6)

(Bild 6-5)

(Bild 6-4)

(Bild 6-6)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 17

Page 18

> Mit den Pfeiltasten auf/ab können Sie den Marker

innerhalb des Menüs bewegen und wie im Folgenden angegeben die einzelnen Positionen verändern. Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen. Es können folgende Einstellungen vorgenommen werden:

6.3.1 Bildformat

> Stellen Sie mit Hilfe der Pfeiltasten links/rechts

entsprechend des Bildformates Ihres TV-Gerätes 4:3 oder 16:9 ein. Durch diese Funktion wird automatisch das Bildformat an Ihr Fernsehgerät angepasst.

6.3.2 Audiosprache

> Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten

links/rechts Ihre Vorzugssprache ein. Durch diese

Funktion wird, sofern gesendet, nach einem Suchlauf automatisch diese Sprache eingestellt.

6.3.3 Untertitelsprache

Sie können mit Ihrem DVB-Receiver Untertitel darstellen. Diese werden, sofern die Funktion Untertitel eingeschaltet ist und die festgelegte Sprache gesendet wird, automatisch eingeblendet. Ist die Funktion nicht eingeschaltet, können Untertitel manuell einschaltet werden. Vorhandene Untertitel werden durch die Einblendung Untertitelauswahl signalisiert. Beachten Sie auch Punkt 7.13 der Bedienungsanleitung.

6.3.4 TV SCART-Modus

Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/rechts entsprechend Ihres TV-Gerätes FBAS, RGB oder S-Video ein. Für Standard-Geräte stellen Sie FBAS ein.

6.3.5 VCR SCART-Modus

Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/rechts entsprechend Ihres TV-Gerätes FBAS oder S-Video ein. Für Standard-Geräte stellen Sie FBAS ein.

6.3.6 Dolby Digital (AC3)

Diverse Filme werden im Dolby Digital Format ausgestrahlt. Dieses wird durch das Dolby-Zeichen im Infofenster nach

dem Einstellen eines Programms angezeigt. Sollten Sie über einen Dolby Digital 5.1-Kanal-Verstärker verfügen, können Sie, falls gesendet, entsprechende Filme in

5.1-Kanal-Dolby-Digital-Sound hören. Voraussetzung hierfür ist lediglich die Verbindung des digitalen Ausgangs Audio Out Digital (siehe Punkt 4.5.2) Ihres DVB-Receivers mit dem digitalen Eingang Ihres Dolby Digital 5.1-Kanal-Verstärkers.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 18

Page 19

Wird eine Sendung im Dolby Digital Sound ausgestrahlt, wird dieses beim Einschalten der Sendung im Infofenster durch das Dolby-Zeichen angezeigt. Sofern die Funktion Dolby Digital (AC3) eingeschaltet (an) ist, werden diese Sendungen automatisch im Dolby Digital-Format wiedergegeben. Ist die Funktion nicht eingeschaltet (aus) , kann der Dolby Digital Sound manuell eingeschaltet werden. Beachten Sie dazu auch Punkt 7.6.1 der Bedienungsanleitung.

Einstellungen übernehmen

Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie folgt vor:

> Durch Drücken der grünen Funktionstaste

Übernehmen werden die vorgenommenen

Änderungen gespeichert und Sie kehren zum Menü

Einstellungen zurück. alternativ: > Drücken Sie die rote Funktionstaste Zurück.

Nun erscheint eine Abfrage gemäß (Bild 6-7). > Markieren Sie mit den Pfeiltasten rechts/links,

das Feld Ja, wenn Sie die Änderungen übernehmen

möchten und bestätigen Sie mit OK.

Sie kehren nun zum vorhergehenden Menü zurück. > Durch Drücken der Taste TV/Radio gelangen Sie in

den Normalbetrieb zurück.

Die Einstellungen werden nicht gespeichert.

6.4 Antenneneinstellungen

Nachdem Sie Ihren Digital-Receiver individuell auf Ihre Wünsche eingestellt haben, müssen Sie nun, falls erforderlich, den Digital-Receiver noch auf Ihre Antenne einstellen. Im Menü Antenneneinstellungen befinden sich die im Installationsassistenten eingestellten Satelliten. Wurde der Installationsassistent vorzeitig beendet, sind die Satellitenpositionen ASTRA und EUTELSAT vorprogrammiert. Sollten Sie auch andere Satelliten empfangen wollen bzw. ein anderes LNB verwenden, stellen Sie Ihren DigitalReceiver wie folgt auf Ihre gewünschten Daten ein:

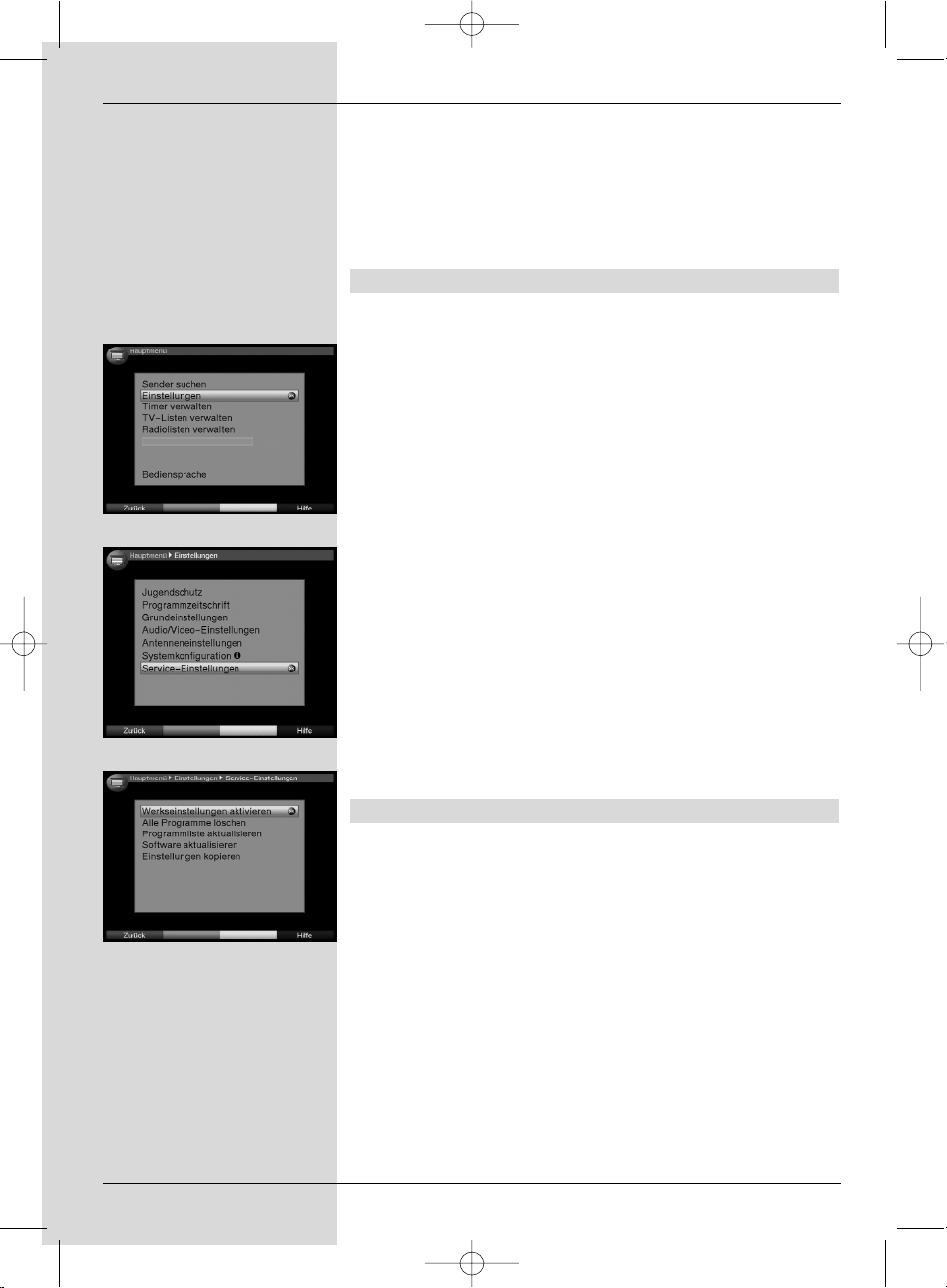

> Rufen Sie mit der Taste Menü das Hauptmenü auf.

(Bild 6-8)

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Einstellungen. > Bestätigen Sie durch Drücken der Taste OK.

Es erscheint das Menü Einstellungen. (Bild 6-9) > Markieren Sie nun die Zeile Antennen-

einstellungen mit Hilfe der Pfeiltasten auf/ab.

(Bild 6-8)

(Bild 6-9)

(Bild 6-7)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 19

Page 20

> Bestätigen Sie mit OK.Es erscheint das Menü

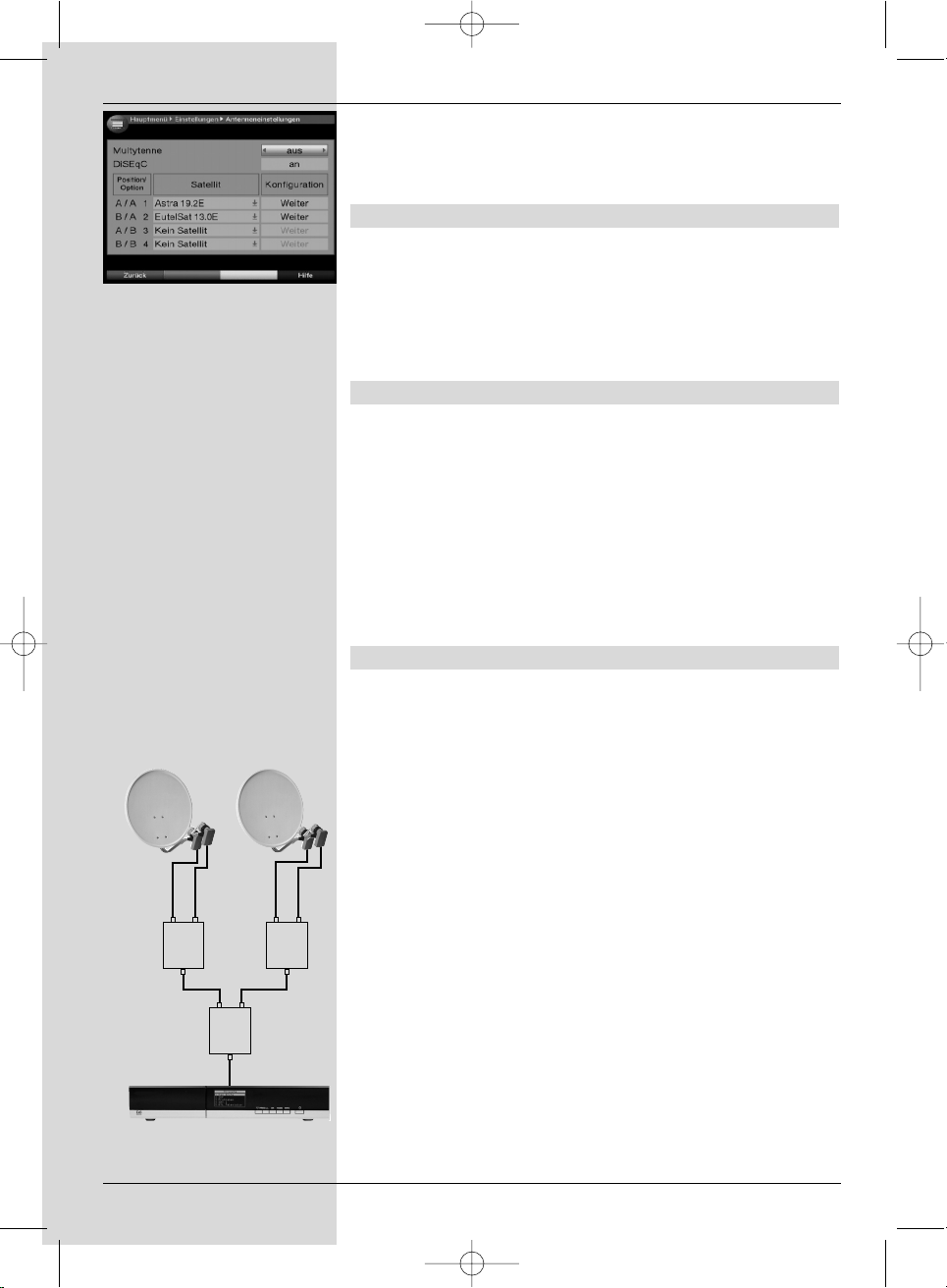

Antenneneinstellungen. (Bild 6-10)

Folgende Einstellungen können in diesem Untermenü vorgenommen werden:

6.4.1 Multytenne

Wird der Receiver an einem Multytenne-LNB betrieben, so können Sie unter diesem Menüpunkt die Schalterpositionen automatisch an das Multytenne-LNB anpassen.

> Wählen Sie in dieser Zeile mit Hilfe der OK Taste an

aus, um die Schalterpositionen automatisch anzupassen.

6.4.2 DiSEqC ein-/ausschalten

DiSEqC (Digital Satelliten Equipment Control) ist ein digitales Steuersignal zum Steuern DiSEqC-tauglicher Komponenten über die Antennenleitung. Verfügt Ihre Außeneinheit über DiSEqC-Komponenten, müssen Sie die DiSEqC-Steuerung einschalten:

> Schalten Sie in dieser Zeile mit Hilfe der Taste OK

DiSEqC ein oder aus. Da bei ausgeschalteter DiSEqC-Steuerung nur ein LNB angesteuert werden kann, wird das Menü auf die Konfiguration eines LNBs beschränkt.

6.4.3 Einstellen der Schaltmatrix

Im Menü sind die vier Schaltkriterien der DiSEqC-Steuerung aufgeführt. Ihr Gerät ist so vorprogrammiert, dass ASTRA auf der Schalterstellung A/A und Eutelsat auf der Stellung B/A eines Multischalters empfangen wird. Sollte die Schaltmatrix Ihrer Empfangsanlage anders aufgebaut sein bzw. andere Satelliten empfangen, können Sie wie folgt den DigitalReceiver an Ihre Empfangsanlage anpassen.

> Wählen Sie mit Hilfe der Pfeiltasten die DiSEqC-

Schalterstellung (1-4) aus, der Sie einen Satelliten zuordnen möchten (z.B. A/B 3 Kein Satellit), indem Sie diese Zeile markieren.

> Drücken Sie die Taste OK.

Es erscheint nun eine Auswahltafel verschiedener Satelliten.

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab den

gewünschten Satelliten. Mit den Pfeiltasten auf/ab wird der Marker jeweils eine Zeile auf- bzw. abbewegt, mit den Pfeiltasten links/rechts wird auf die folgende bzw. vorangegangene Seite umgeschaltet.

(Bild 6-10)

A B

Position

Ausgang

A B

Position

Ausgang

A B

Option

Ausgang

Beispiel:

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 20

Page 21

Sollte der gewünschte Satellit nicht in der Liste

vorhanden sein, wählen Sie bitte einen Reserveplatz,

gekennzeichnet mit User 1 bis User 13. > Bestätigen Sie mit OK. Der markierte Satellit wird nun

an der zuvor markierten Position im Menü

Antenneneinstellungen eingefügt.

Bearbeiten Sie nun auf diese Weise das Menü Antenneneinstellungen, bis die Angaben in diesem Menü denen Ihrer Empfangseinheit entsprechen. Stellen Sie für die Schaltkriterien, die Sie nicht benötigen, Kein Satellit ein.

6.4.4 Weitere Einstellungen/LNB-Eigenschaften

Nachdem Sie nun die Schaltmatrix Ihres DVB-Receivers auf Ihre Empfangsanlage eingestellt haben, müssen Sie nun noch die weiteren Einstellungen für Ihre Empfangseinheit überprüfen und ggf. korrigieren.

> Wechseln Sie dazu mit Hilfe der Pfeiltasten

links/rechts den Marker in die Spalte

Konfiguration.

> Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab,

in der Zeile, deren Einstellungen Sie prüfen bzw.

verändern wollen das Feld Weiter. > Bestätigen Sie mit OK.

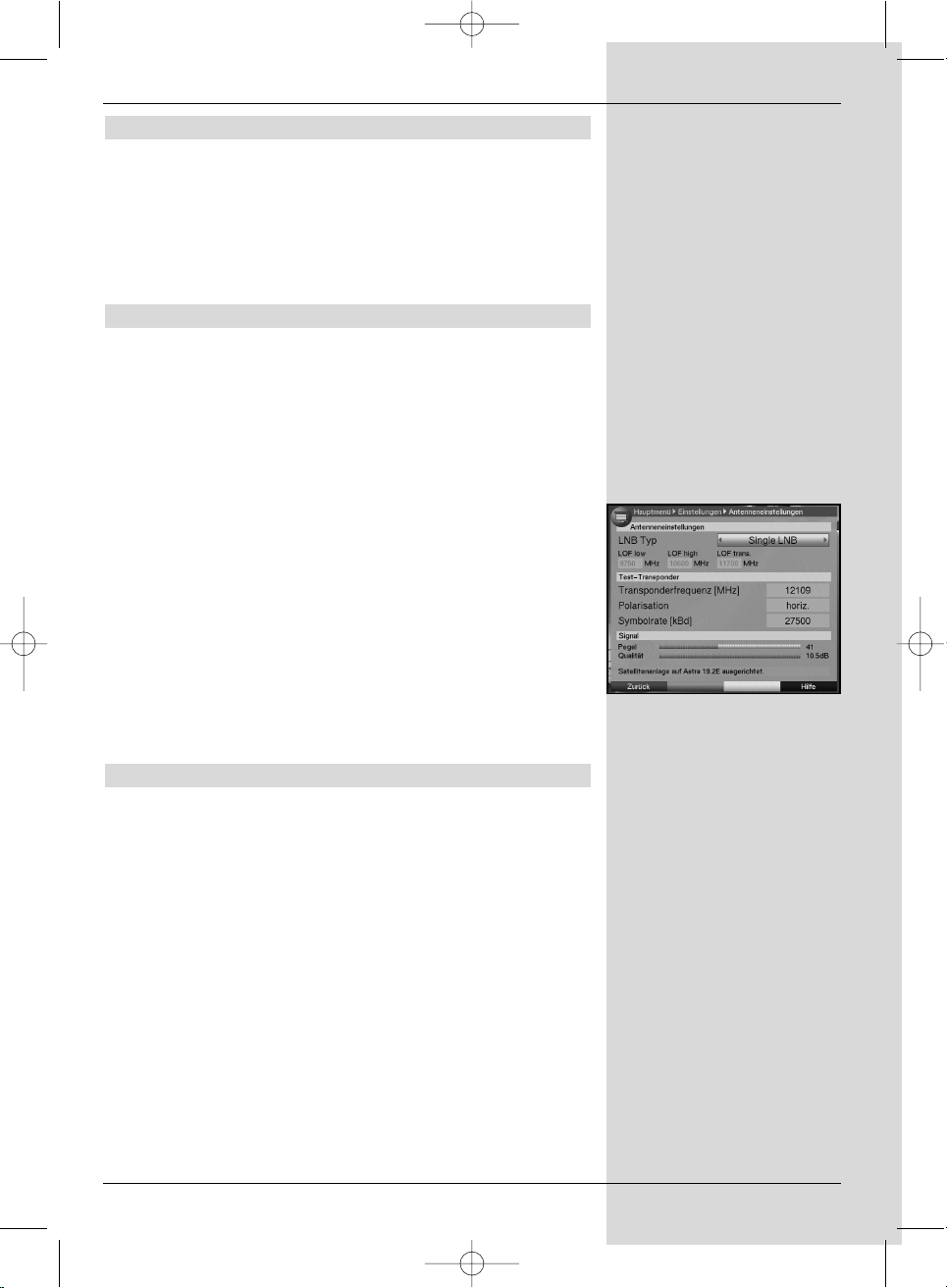

Es erscheint nun ein Untermenü, in dem Sie LNB-

Einstellungen vornehmen und einen Test-Transponder

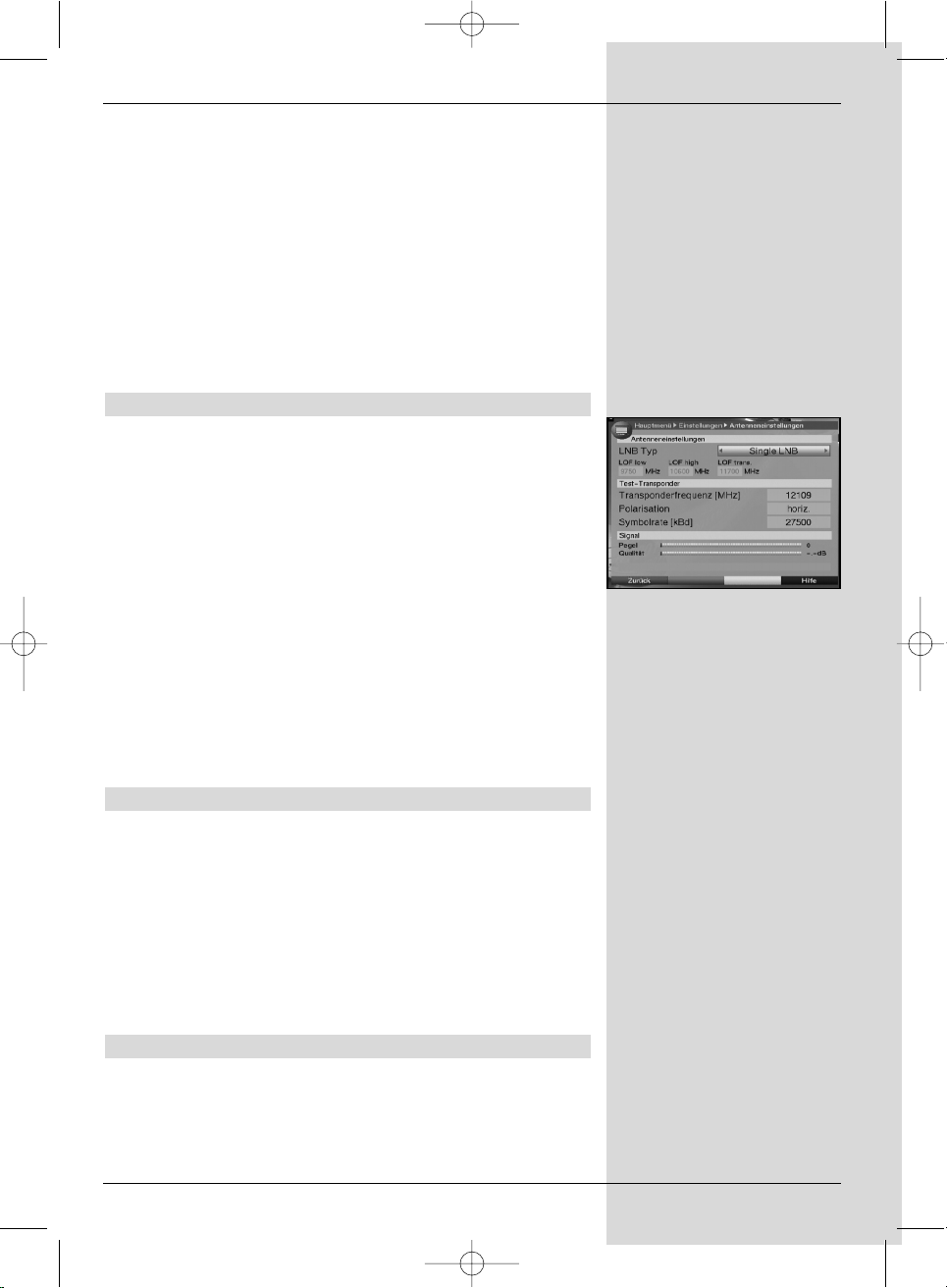

einstellen können. (Bild 6-11) Es können folgende Einstellungen vorgenommen werden:

LNB Typ

> Geben Sie in dieser Zeile mit Hilfe der Pfeiltasten

rechts/links ein, welchen LNB-Typ Sie verwenden.

Zur Auswahl stehen Single LNB, Quatro LNB,

Multytenne LNB, SatCR LNB, DisiCon 1 LNB,

DisiCon 2 LNB, DisiCon 4 LNB, C-Band LNB,

Circular LNB und ein Benutzer LNB zur manuel-

len Eingabe der LNB-Daten. > Durch Drücken der Taste OK wird die Einstellung

übernommen.

Test-Transponder

Die folgenden Punkte dieses Menüs sind nur einzugeben, wenn Sie eine Prüfung eines Sat-Signals eines Satelliten vornehmen möchten.

(Bild 6-11)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 21

Page 22

Transponderfrequenz

> Geben Sie in dieser Zeile mit Hilfe der

Zehnertastatur eine Frequenz ein, auf der digitale Programme gesendet werden.

Polarisation

> Geben Sie mit Hilfe der Pfeiltasten rechts/links

die gewünschte Polarisationsebene (horizontal oder vertikal) ein.

Symbolrate

Die Symbolrate sagt aus, welche Datenmenge pro Sekunde übertragen wird. Diese kann zum Beispiel 27500 betragen (27500 Symbole pro Sekunde).

> Geben Sie mit Hilfe der Zehnertastatur die ent-

sprechende Symbolrate ein.

Benutzer LNB

Haben Sie unter LNB-Type Benutzer-LNB eingegeben, können weitere Einstellungen vorgenommen werden:

LOF low band

LOF (Lokaloszillatorfrequenz) ist die Frequenz, mit der ein LNB die empfangene Frequenz in die sogenannte 1. Zwischenfrequenz umsetzt, die dann vom Digital-Receiver empfangen werden kann. Sogenannte Universal LNBs arbeiten mit 2 LOFs, um den gesamten Empfangsbereich von

10.7 bis 11,8 GHz (low-band) und 11,7 bis 12,75 GHz (highband) umsetzen zu können.

> Geben Sie in dieser Zeile mit Hilfe der Zehner-

tastatur die LOF des Low-Bandes Ihres LNBs ein.

LOF high band

> Geben Sie in dieser Zeile mit Hilfe der Zehner-

tastatur die LOF des High-Bandes Ihres LNBs ein.

Übergang LOF low/high (transition)

> Geben Sie in der Zeile mit Hilfe der Zehnertastatur

die Frequenz ein, bei der Ihr LNB vom Low-Band ins High-Band wechselt.

Signal/Qualität

In diesen Zeilen wird Ihnen, sofern Sie die Angaben des Testtransponders richtig eingegeben haben, die Signalstärke und Qualität angezeigt.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 22

Page 23

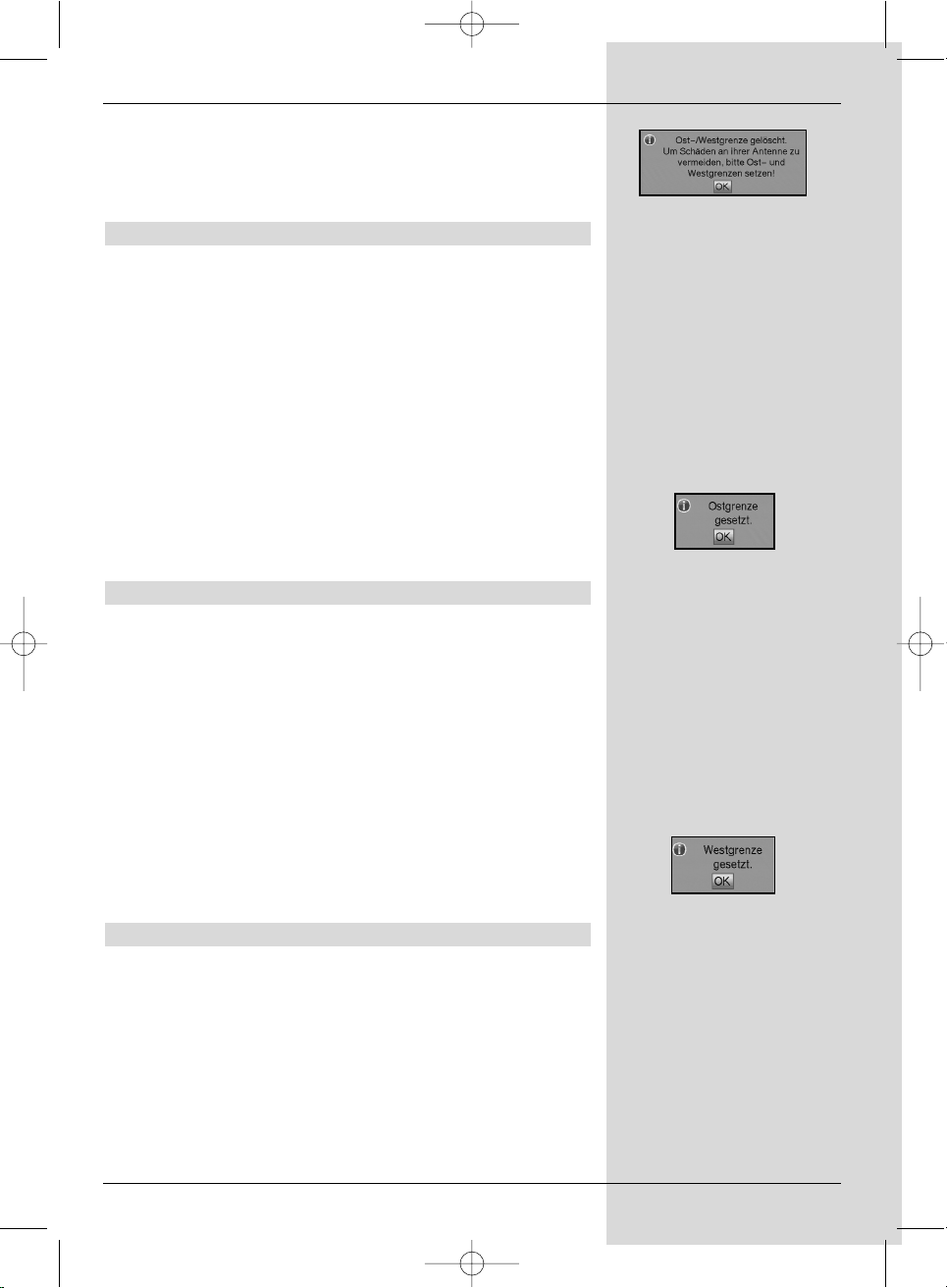

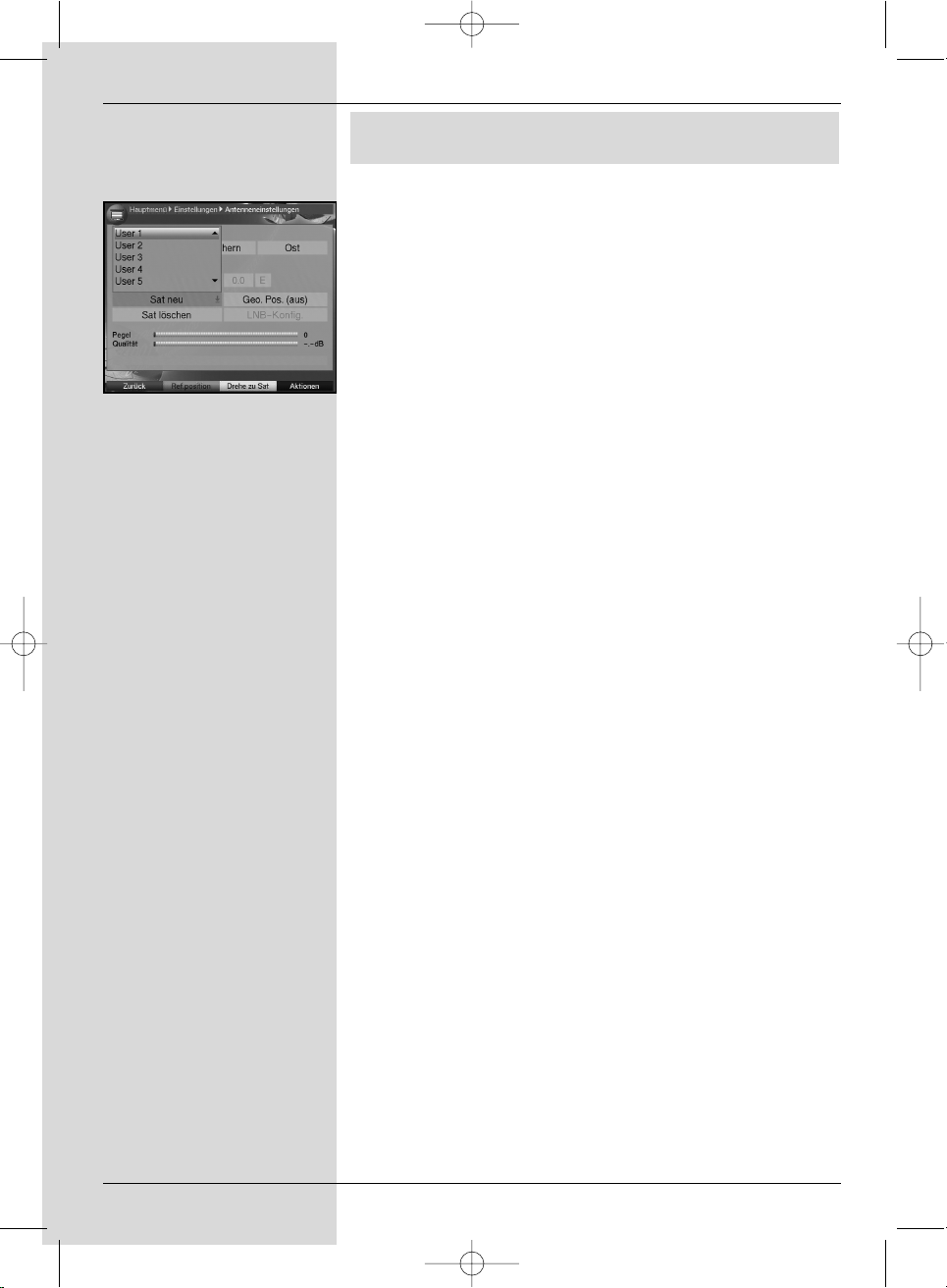

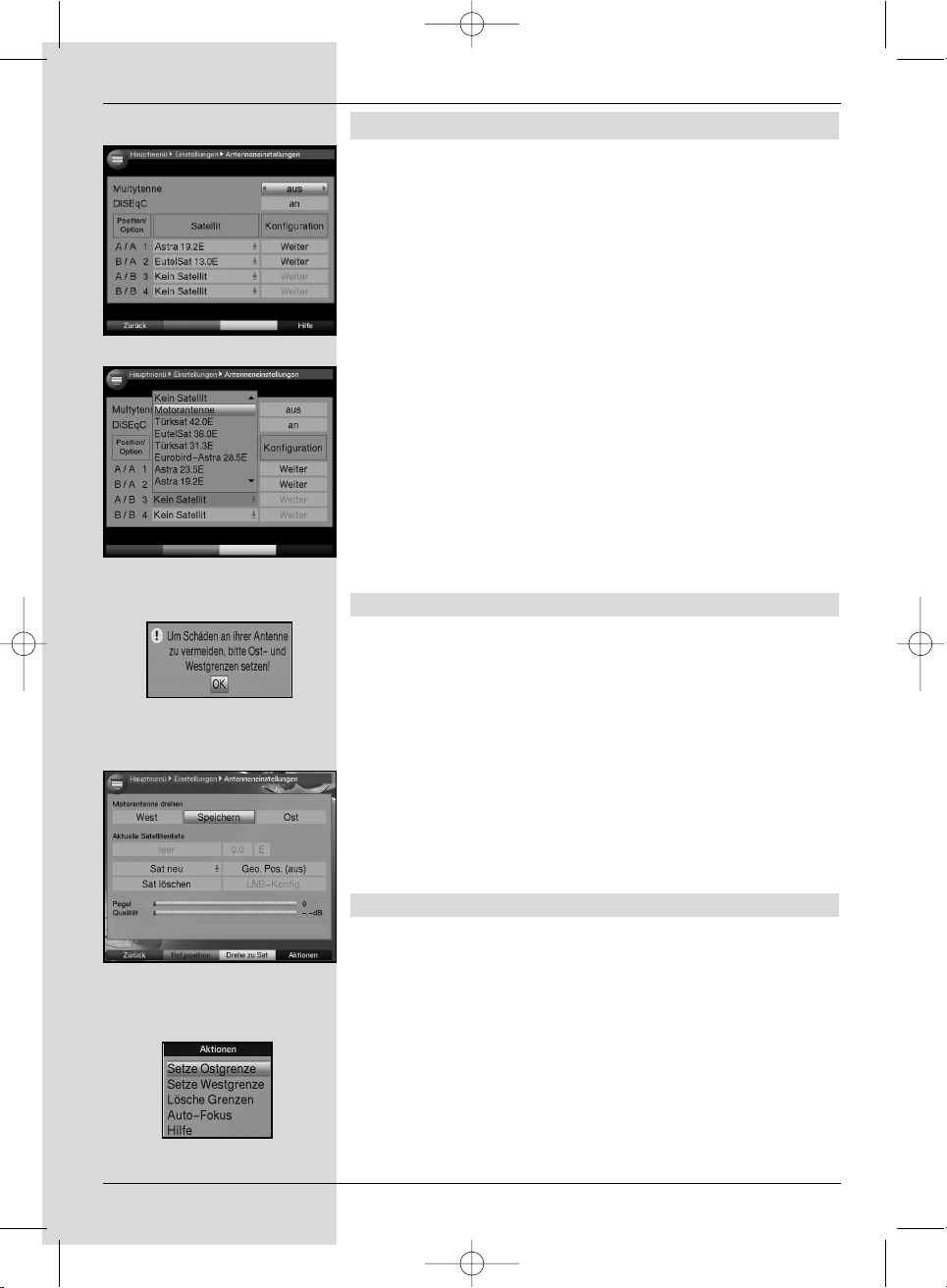

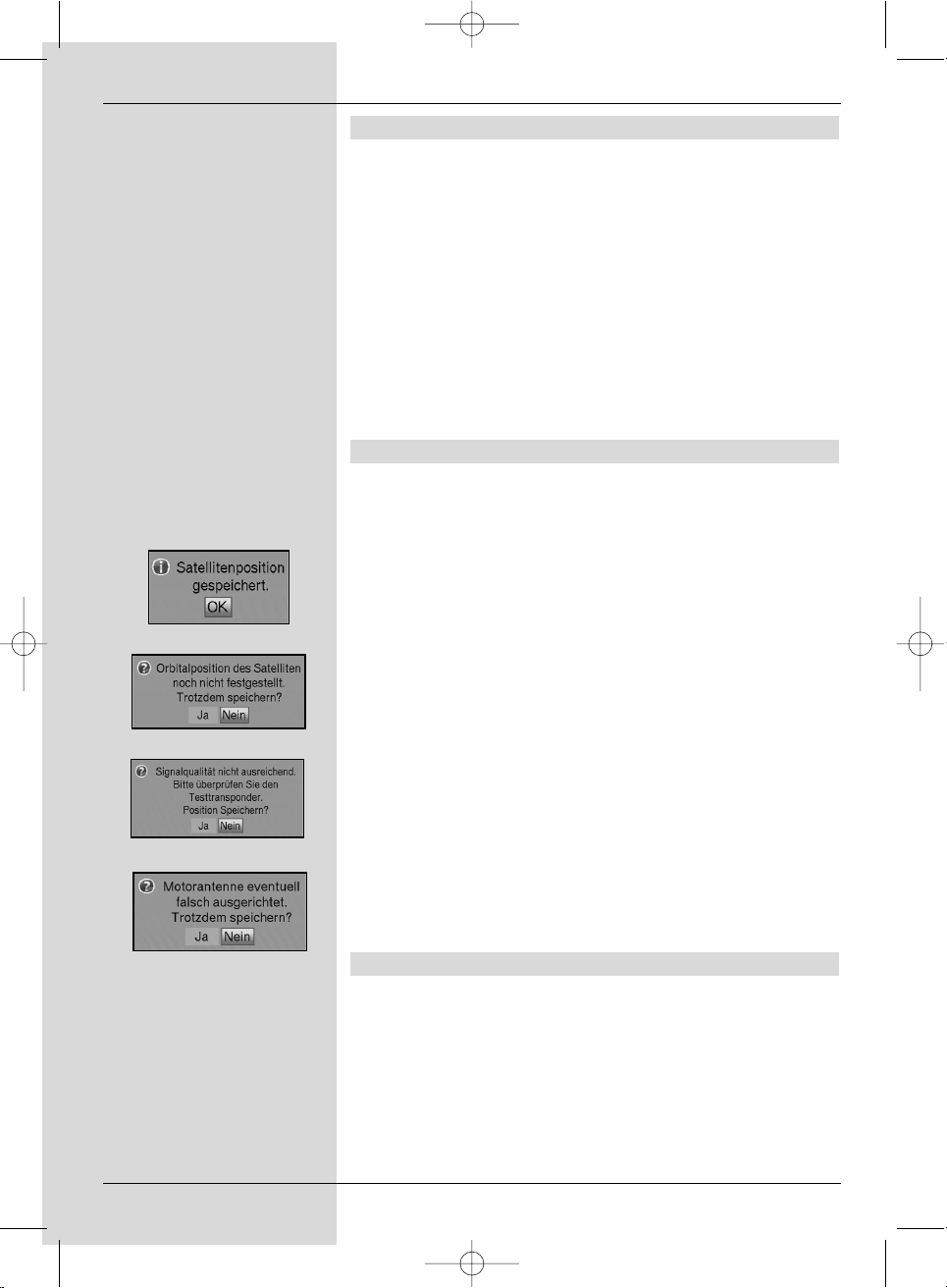

6.4.5 Drehanlage

Beim Betrieb des Digital-Receivers an einer Drehanlage mit einem DiSEqC-Motor (Level 1.2) schalten Sie die DiSEqC- Steuerung (Punkt 6.4.2) ein und beachten bitte Punkt 9 der Bedienungsanleitung.

7 Bedienung

7.1 Ein- und Ausschalten

> Schalten Sie den Digital-Receiver durch Drücken der

Taste Ein/Standby am Gerät oder auf der

Fernbedienung ein. > Durch nochmaliges Drücken dieser Taste am Gerät

oder auf der Fernbedienung schalten Sie das Gerät

wieder aus. > Das Gerät ist nun im Bereitschaftsbetrieb (Standby),

dabei wird (sofern in Punkt 6.2.4 aktiviert) im Display

des Gerätes die Uhrzeit eingeblendet.

Sollte die Uhrzeit nicht angezeigt werden, muss diese

vom Gerät noch eingelesen werden. Schalten Sie

dazu das Gerät ein und empfangen Sie für ca. 30

Sekunden z.B. ZDF, um die Uhrzeit automatisch

einzulesen.

7.2 Programmwahl

7.2.1 Mit Hilfe der Programm auf/ab-Tasten

> Schalten Sie die Programme mit Hilfe der

Programmtasten auf/ab am Receiver oder auf

der Fernbedienung jeweils um einen Programmplatz

auf oder ab.

7.2.2 Mit Hilfe der Zehnertastatur

> Geben Sie mit Hilfe der Zehnertastatur die

gewünschte Programmnummer ein. Zum Beispiel:

1 für Programmplatz 1 1, dann 4 für Programmplatz 14 2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen. Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch längeres Gedrückthalten der letzten Ziffer beschleunigen.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 23

Page 24

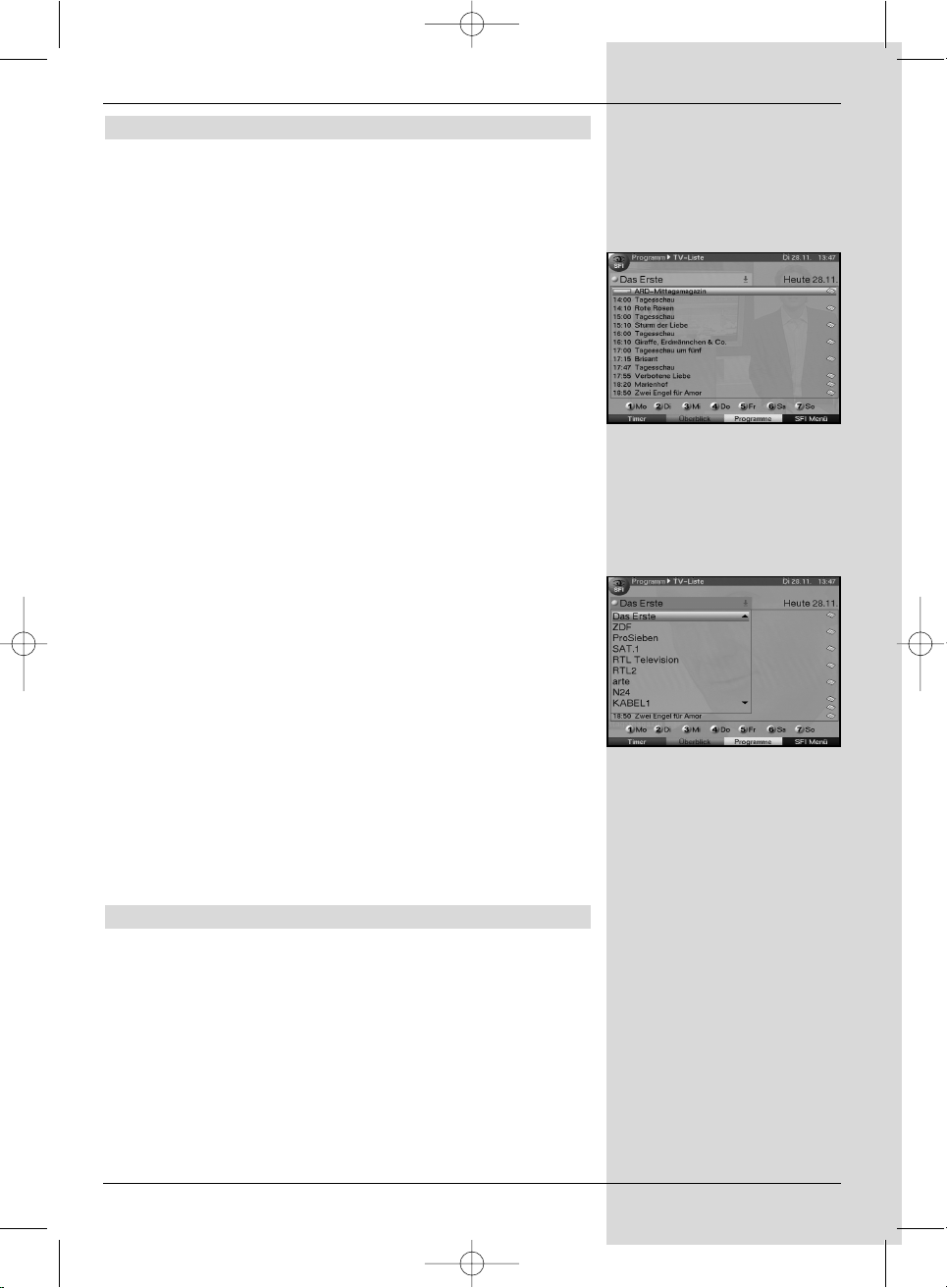

7.2.3 Mit Hilfe des Navigators (Programmliste)

> Drücken Sie die Taste OK auf der Fernbedienung

oder am Gerät. Es erscheint nun der Programmlisten-Navigator. Im TV-Betrieb erscheinen nur TV- und im Radiobetrieb nur Radioprogramme. Das momentan eingestellte Programm ist markiert. (Bild 7-1) und (Bild 7-2)

> Nun können Sie mit den Pfeiltasten auf/ab der

Fernbedienung oder den Programmtasten auf/ab am Gerät das gewünschte Programm markieren.

> Durch Drücken der Taste OK wird das markierte

Programm eingestellt.

> Mit den Pfeiltasten auf/ab der Fernbedienung

bewegen Sie den Marker jeweils um eine Zeile in der Liste.

> Mit den Pfeiltasten links/rechts der Fern-

bedienung wird die Liste seitenweise aufwärts bzw. abwärts geblättert.

7.2.3.1 Liste auswählen

Um das Auffinden von Programmen zu erleichtern, verfügt Ihr Gerät über verschiedene Programmlisten. Sie können Ihre Favoritenliste (siehe Punkt 8.1) auswählen oder sich die Programme in der alphabetisch sortierten Gesamtliste oder nach Anbietern sortiert anzeigen lassen.

> Drücken Sie die Taste OK.

Es erscheint die aktive Programmliste.

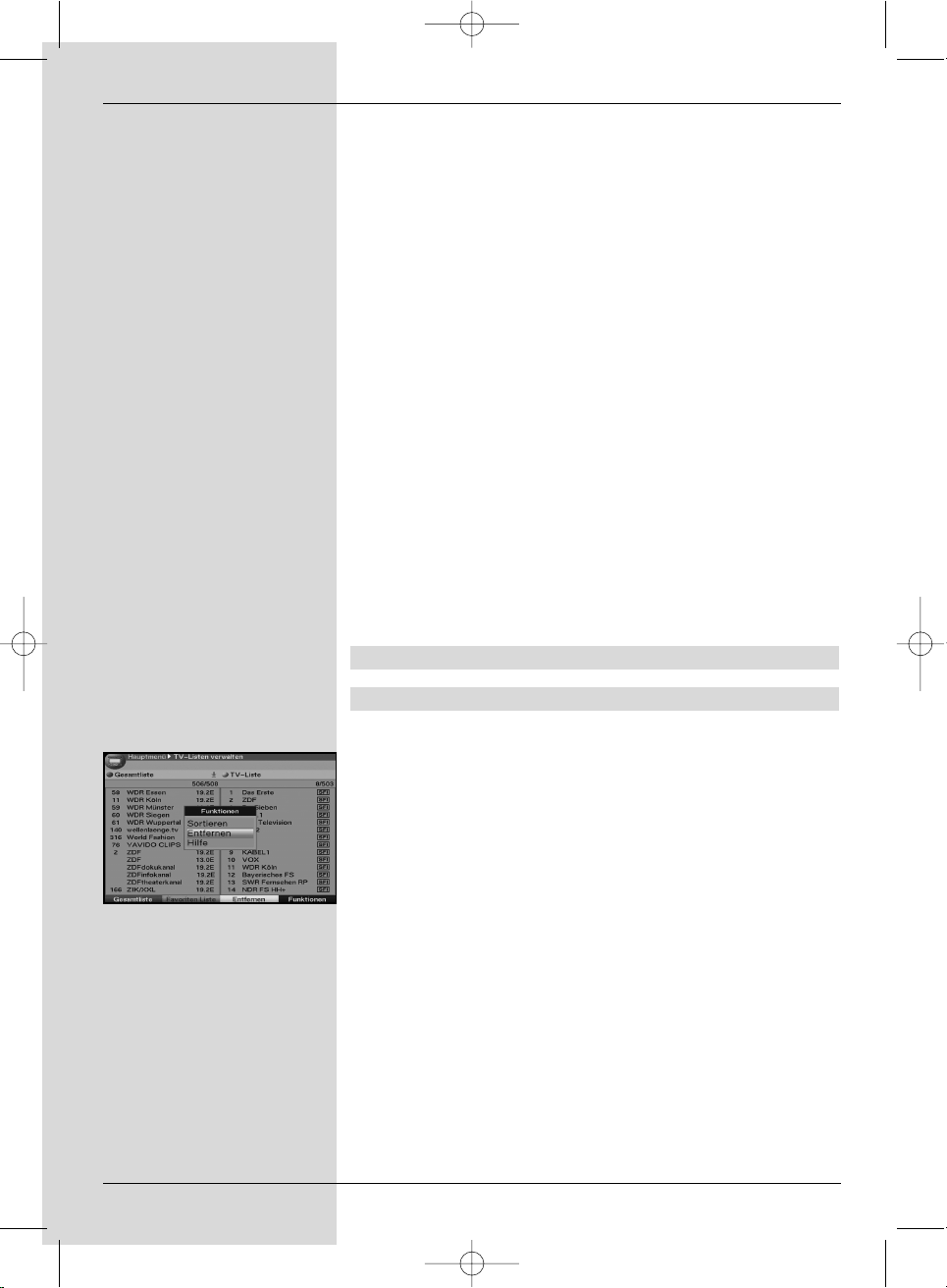

> Mit Hilfe der roten Funktionstaste Kategorie öffnet

sich ein Fenster mit den Programmlistentypen (Favo-

ritenliste (TV-/Radioliste), Anbieterlisten und Gesamtliste). Der aktive Progammlistentyp ist mar-

kiert. (Bild 7-3)

> Wählen Sie mit Hilfe der Pfeiltasten auf/ab z.B.

den Programmlistentyp TV-Gesamtliste aus.

> Bestätigen Sie mit OK.

Es erscheint die alphabetisch sortierte Gesamtliste, in der alle Programme enthalten sind. (Bild 7-4)

> Markieren Sie mit den Pfeiltasten auf/ab das

Programm, das Sie sehen möchten.

> Bestätigen Sie mit OK.

(Bild 7-1)

(Bild 7-2)

(Bild 7-4)

(Bild 7-3)

2 ZDF 3 ProSieben 4 SAT 1

TV-Liste

1 Das Erste

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 24

Page 25

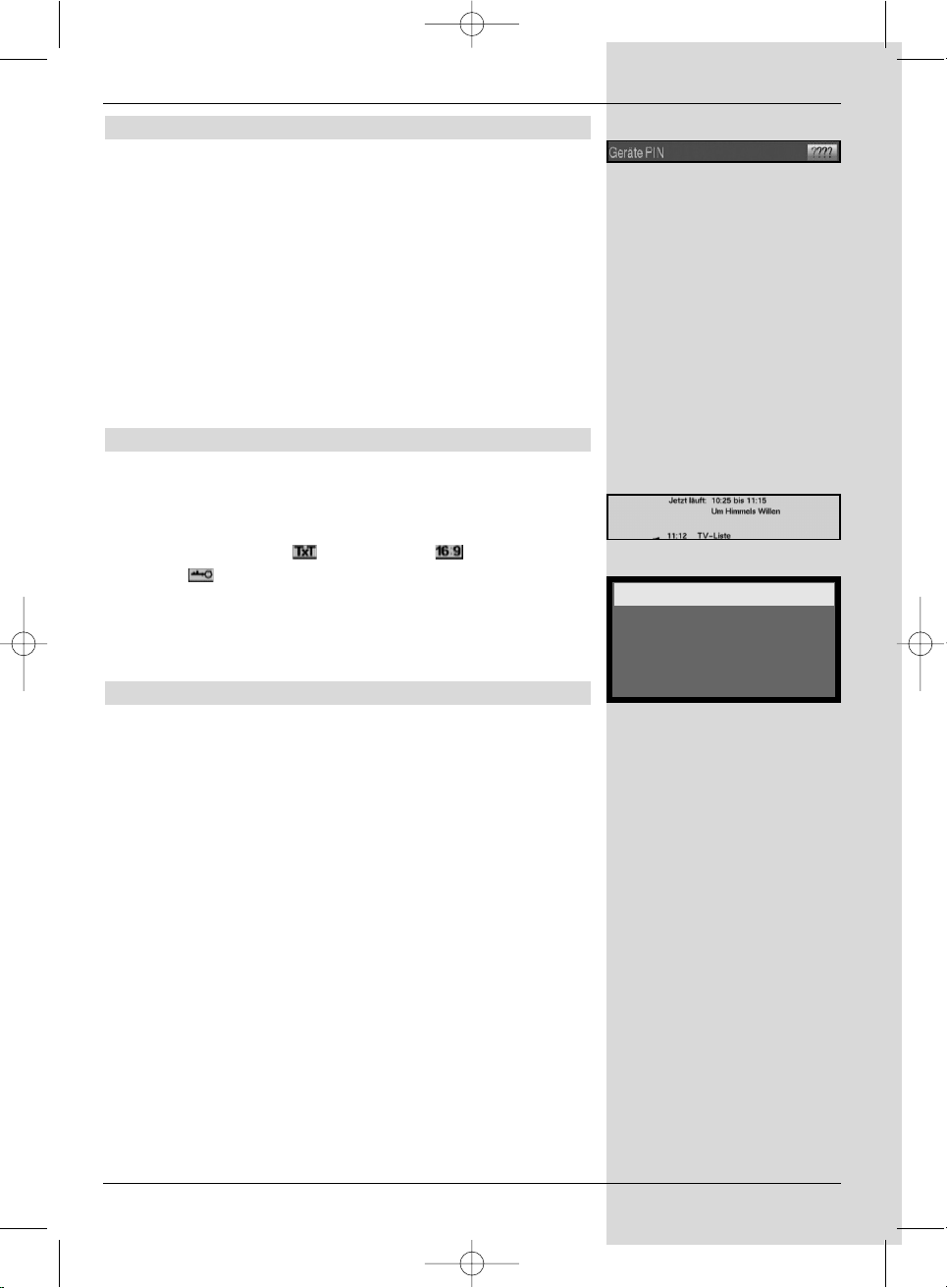

7.2.4 Aufrufen gesperrter Programme

Wird ein Programm eingestellt, das durch die Kindersicherung gesperrt ist, erscheint die Meldung Geräte PIN auf dem Bildschirm. (Bild 7-5)

> Geben Sie mit Hilfe der Zehnertastatur Ihren PIN-

Code ein. Das gewünschte Programm wird eingestellt. oder > Schalten Sie auf ein nicht gesperrtes Programm.

Haben Sie unter Punkt 8.3.2 die Einstellung an gewählt, wird der PIN-Code beim Einschalten eines gesperrten Programmes immer abgefragt. Um den Bedienkomfort zu erhöhen, müssen Sie den PIN-Code in einer Betriebsphase jedoch nur einmal eingeben.

7.2.5 Infobox

Nach jedem Programmwechsel erscheint kurzzeitig auf dem Bildschirm eine Infobox (Bild 7-6) mit dem Programmplatz und dem Programmnamen des eingestellten Programmes. Zusätzlich werden weitere Programmeigenschaften ange-

zeigt, wie zum Beispiel für Videotext, für 16/9 Sendung, für verschlüsselte Programme. Außerdem wird

sofern gesendet das SFI-Genres und die FSK-Altersangabe (Freiwillige Selbstkontrolle der Filmwirtschaft) angezeigt. Zusätzlich wird der Programmplatz und der Programmname auf dem Display dargestellt. (Bild 7-7)

7.3 Lautstärkeregelung

Sie haben die Möglichkeit, die Lautstärke Ihres DigitalReceivers zu regeln. Dieses erleichtert den Umgang mit dem Receiver, da Sie somit alle wichtigen Funktionen auf einer Fernbedienung haben und selten auf die Fernbedienung Ihres Fernsehgerätes zurückgreifen müssen. Nach dem Einschalten des Digital-Receivers wird der Ton mit der zuletzt eingestellten Lautstärke wiedergegeben.

> Regeln Sie die Lautstärke Ihres Digital-Receivers mit

Hilfe der Taste Lautstärke + lauter und mit Hilfe der

Taste Lautstärke - leiser. oder > Drücken Sie dreimal die Taste Mode am Gerät. > Nun können Sie die Lautstärke mit den

Programmtasten auf/ab des Gerätes regeln. > Durch Drücken der Taste Ton ein/aus wird der Ton

aus- bzw. durch erneutes Drücken dieser Taste wieder

eingeschaltet.

(Bild 7-6)

(Bild 7-7)

(Bild 7-5)

Das Erste

16:59 - 17:15

Tagesschau um fünf

P 1 16:57

(Bild 7-7)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 25

Page 26

7.4 TV/Radioumschaltung

Die Vorprogrammierung des Receivers enthält neben den Fernsehprogrammen auch Radioprogramme.

> Schalten Sie mit der Taste TV/Radio den Digital-

Receiver in den Radiobetrieb. Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um.

> Durch erneutes Drücken der Taste TV/Radio wird

wieder das zuletzt gesehene Fernsehprogramm eingestellt.

oder > Drücken Sie zweimal die Taste Mode am Gerät, um

in den TV-Radio-Auswahlmodus zu gelangen. (Bild 7-8) Der aktive Modus ist markiert.

> Markieren Sie nun mit den Programmtasten

auf/ab den gewünschten Modus und stellen Sie diesen durch Drücken der Taste OK am Gerät ein.

7.5 Auswahl einer anderen Sprache (TVBetrieb) bzw. Senders (Radiobetrieb)

Wird eine TV-Sendung in mehreren Sprachen oder mit mehreren Tonkanälen ausgestrahlt bzw. sind auf einem

Radioprogrammplatz mehrere Radioprogramme verfügbar, wird dies durch eine Einblendung (Bild 7-9) angezeigt. Dann können Sie wie folgt eine andere Sprache oder einen anderen Tonkanal einstellen:

> Drücken Sie die Taste Option.

Es erscheint nun eine Liste (Bild 7-10) der zur Zeit ausgestrahlten Sprachen bzw. Radioprogrammen auf dem Bildschirm.

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

gewünschte Sprache bzw. das gewünschte Radioprogramm und bestätigen Sie mit OK.

Nun können Sie den Beitrag in der eingestellten Sprache hören. Mit Ihrem Digital-Receiver ist auch der Empfang von Monosendungen möglich.

> Mit den Pfeiltasten rechts/links können Sie

zwischen Mono-Kanal 1 ( ), Mono-Kanal 2 ( )und Stereo ( ) wählen.

RADIO

(Bild 7-8)

(Bild 7-9)

(Bild 7-10)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 26

Page 27

7.6 Dolby Digital (AC3-Betrieb)

Wird eine Sendung im Dolby Digital Sound ausgestrahlt, wird dieses beim Einschalten der Sendung durch das DolbyZeichen in der Infobox angezeigt. Sofern Sie die Funktion Dolby Digital (AC3) nach Punkt 6.3.6 eingeschaltet haben, wird diese Sendung automatisch in diesem Format wiedergegeben. Ist die Funktion Dolby Digital (AC3) nicht eingeschaltet, stellen Sie Ihr Gerät wie folgt manuell auf AC3-Betrieb um:

> Drücken Sie die Taste Option.

Sofern ausgestrahlt, erscheint nun eine Liste der zur Zeit ausgestrahlten Sprachen und Dolby Digital (AC 3) auf dem Bildschirm.

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Dolby Digital.

> Bestätigen Sie mit OK. Nun können Sie den Beitrag in Dolby-Digital-Sound hören.

Möchten Sie, dass Ihr Gerät Sendungen automatisch in Dolby Digital wiedergibt, so stellen Sie Ihr Gerät wie in Punkt

6.3.6 beschrieben auf automatische AC3 Wiedergabe ein.

7.7 Rückkehr zum zuletzt eingestellten Programm

> Durch Drücken der Taste Zurück auf der

Fernbedienung wird das zuletzt eingestellte Programm wieder eingestellt.

> Drücken Sie die Taste erneut, wird wieder das zuvor

gesehene Programm eingestellt.

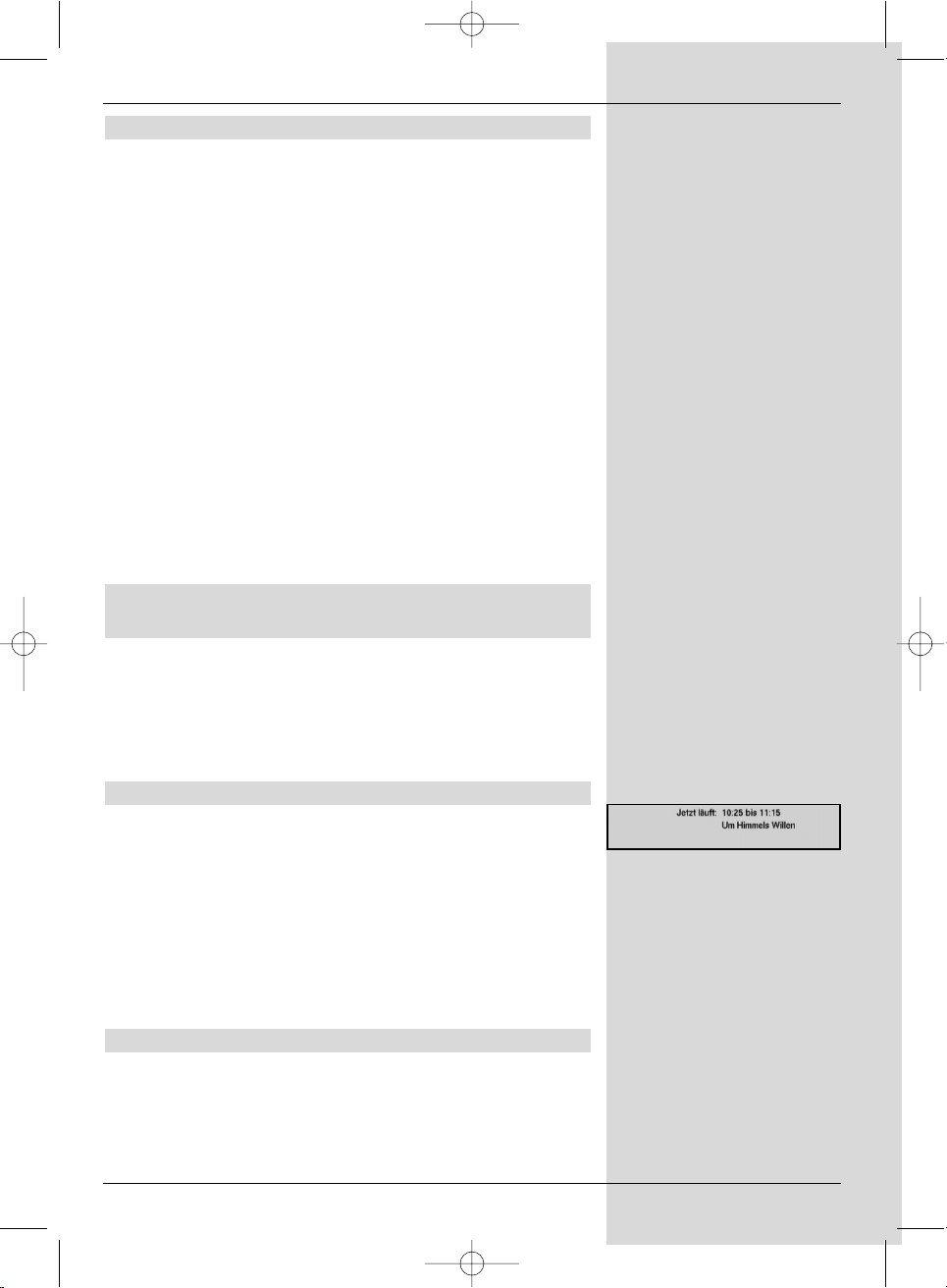

7.8 Uhr und Programminfo anzeigen

Mit dieser Funktion wird es ermöglicht, Programminformationen des eingeschalteten Programms anzusehen.

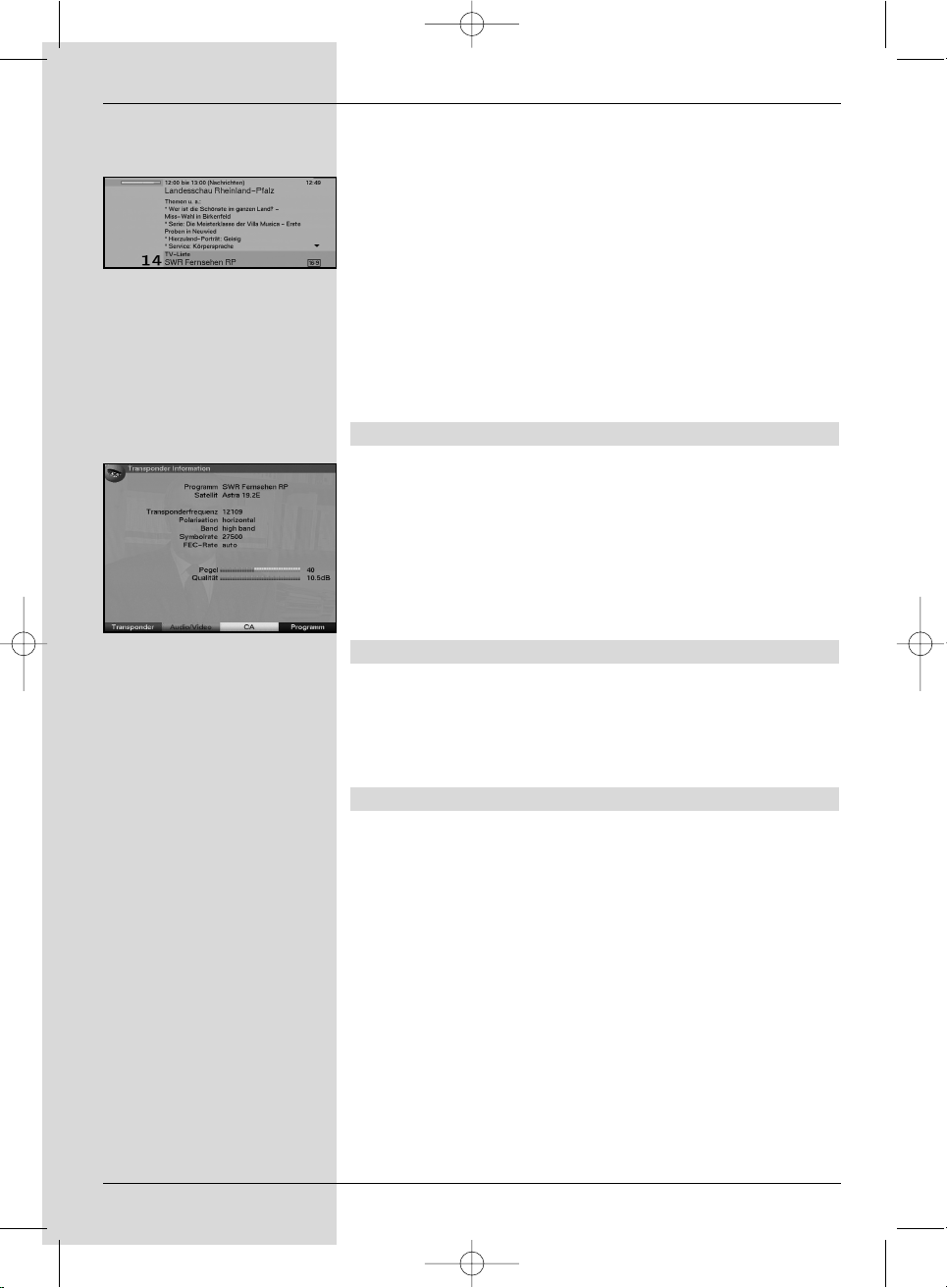

> Drücken Sie die Taste Info, um die Informationen des

eingestellten Programms anzuzeigen (Bild 7-11).

Nun erscheint in der unteren Bildhälfte eine Einblendung mit der aktuellen Uhrzeit, dem Namen des eingestellten Programms und der aktuellen Sendung mit der Anfangs- und Stoppzeit, sofern die erforderlichen Daten von der Sendeanstalt gesendet werden.

7.9 Weitere Programminformationen

Sofern gesendet, können Sie durch die Funktion Programminfo weitere Programminformationen zu dem eingeschalteten Programm erhalten.

(Bild 7-11)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 27

Page 28

> Durch zweimaliges Drücken der Taste Info auf der

Fernbedienung oder einmaliges Drücken der Taste Info am Gerät werden erweiterte Informationen für das derzeitige Programm auf dem Bildschirm (Bild 7-12) bzw. im Display dargestellt.

> Längere Infotexte können mit den Pfeiltasten

rechts/links der Fernbedienung bzw. den Programmtasten auf/ab am Gerät zeilenweise

verschoben werden.

> Sofern gesendet, wird durch erneutes Drücken der

Taste Info die nachfolgende Sendung angezeigt.

> Durch erneutes Drücken der Taste Info wird die

Einblendung wieder abgeschaltet.

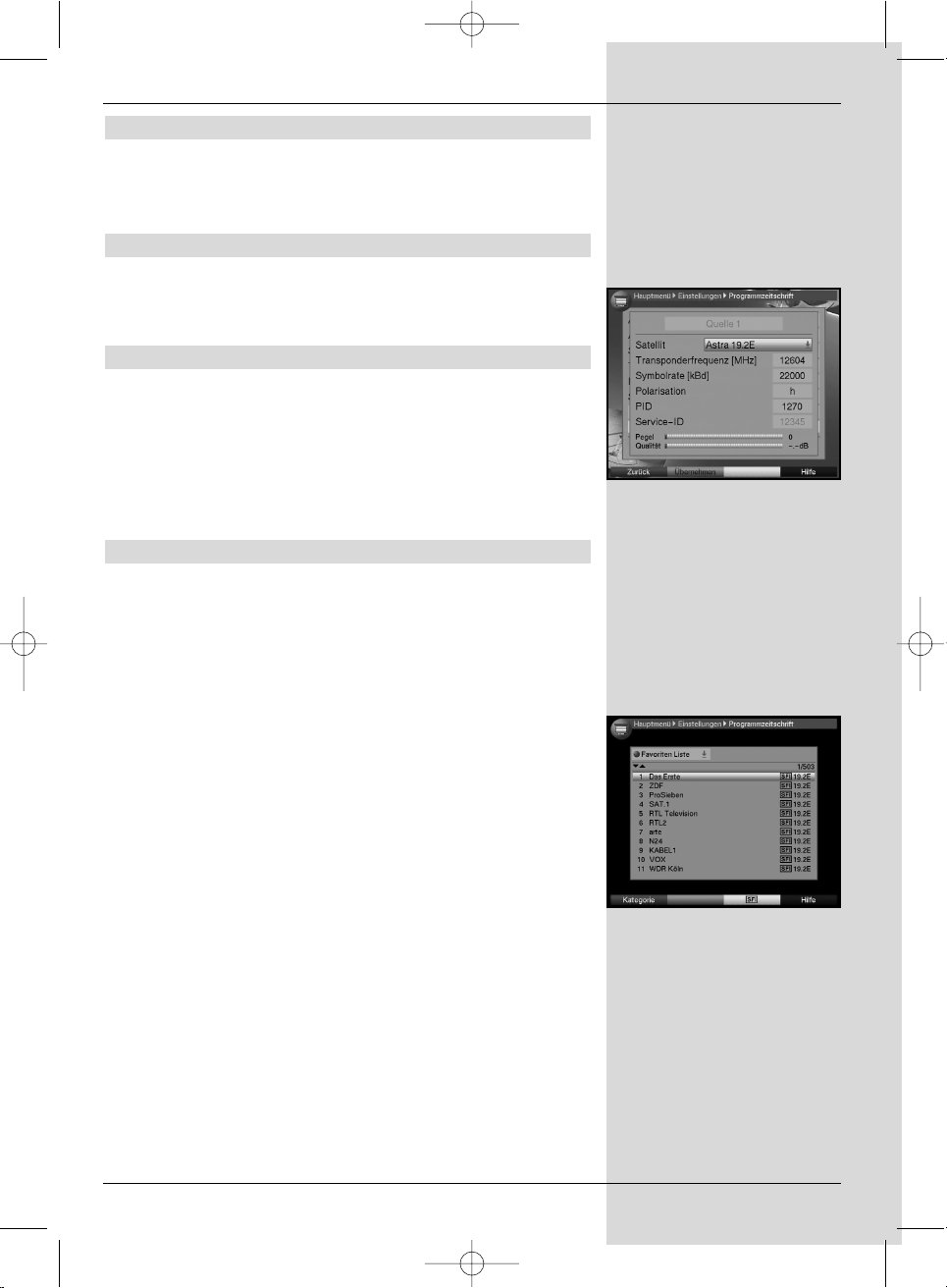

7.10 Transponder-Info

> Durch Drücken der grünen Funktionstaste

(Transponder-Info), werden die Daten des eingestellten Transponders (Bild 7-13) angezeigt.

> Mit den farbigen Funktionstasten können Sie sich

zusätzlich Audio/Video-Informationen und Programm-Informationen anzeigen lassen.

> Verlassen Sie die Info mit der Taste Menü.

7.11 Standbild

> Durch Drücken der Taste Stop/Standbild wird das

aktuelle Fernsehbild als Standbild wiedergegeben.

> Durch nochmaliges Drücken dieser Taste kehren Sie

zum Normalbetrieb zurück.

7.12 Sleep-Timer

> Stellen Sie durch mehrmaliges Drücken der Taste

Sleep-Timer die Abschaltzeit des Receivers von 15 Minuten bis 2 Stunden ein. Nach Ablauf der eingestellten Zeit schaltet der Receiver automatisch in Standby.

(Bild 7-12)

(Bild 7-13)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 28

Page 29

7.13 Videotext

7.13.1 Benutzung des Videotextdecoders Ihres

Fernsehgerätes

Sofern gesendet, wird der Videotext an Ihr Fernsehgerät weitergegeben. Benutzen Sie zur Bedienung des Videotextes die Fernbedienung Ihres Fernsehgerätes. Sollte es bei Ihrem Fernsehgerät zu Störungen kommen, wie zum Beispiel Überlagerung von Videotext und Bildinhalt, sollten Sie Ihren Digital-Receiver auf FBAS-Betrieb (Punkt 6.3.4) einstellen.

7.13.2 Benutzung des internen Videotextdecoders

Alternativ dazu können Sie den integrierten TOP-VideotextDecoder nutzen, um sich die Informationen anzeigen zu lassen. Beim TOP-Videotext werden alle Textseiten thematisch in Gruppen und Blöcke unterteilt, wodurch der Videotext übersichtlicher wird.

> Schalten Sie das Programm ein, von dem Sie sich

Videotext-Informationen ansehen möchten.

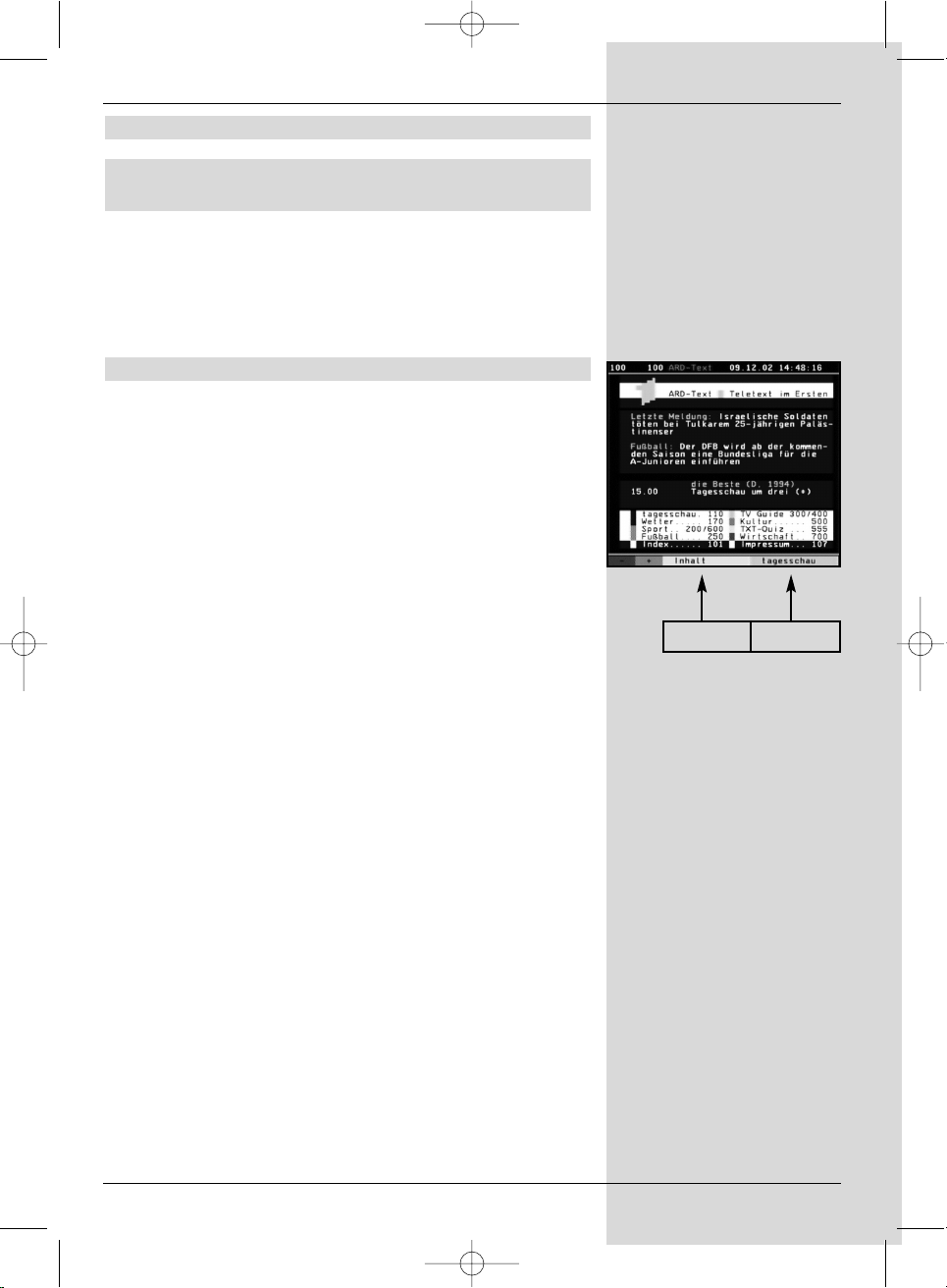

> Durch Drücken der Taste Videotext schalten Sie

den Videotext ein. (Bild 7-14)

> Geben Sie mit Hilfe der Zehnertastatur die

gewünschte Videotextseite ein. Ihre Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die gewünschte Videotextseite einge-geben haben, sucht Ihr Gerät die gewünschte Seite. Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat und auf Ihrem Fernsehbildschirm anzeigt. Für alle Videotextbetreiber stellt die Seite 100 die Inhaltsangabe dar.

> Benutzen Sie die rote bzw. grüne Taste, um eine

Seite vor- bzw. zurückzublättern.

> Mit Hilfe der gelben Funktionstaste wird die im

gelben Feld angezeigte Videotext-Gruppe aufgerufen.

> Mit Hilfe der blauen Funktionstaste wird der im

blauen Feld angezeigte Videotext-Block aufgerufen.

Stoppbetrieb

> Durch Drücken der Taste Stop/Standbild erscheint

in der oberen linken Ecke des Videotextfensters der Schriftzug “Stop”. Dadurch wird das automatische Weiterblättern der Videotextunterseiten verhindert. Durch nochmaliges Drücken der Taste Stop/Standbild schalten Sie den Stoppbetrieb wieder aus.

VT-Gruppe VT-Block

(Bild 7-14)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 29

Page 30

> Durch Drücken der Taste Zurück kehren Sie in den

Normalbetrieb zurück.

7.14 Untertitel

Werden Untertitel gesendet, wird dieses durch die Einblendung Untertitelauswahl angezeigt. Sofern Sie die Funktion Untertitel (nach Punkt 6.3) eingeschaltet haben, werden diese automatisch dargestellt, vorausgesetzt, dass diese in der ausgewählten Sprache gesendet werden. Werden Untertitel nur in anderen Sprachen gesendet oder über Videotext ausgestrahlt, können Sie diese wie folgt manuell einschalten.

> Drücken Sie die Taste Option (evtl. mehrmals), bis

unter dem Eintrag Untertitel eine Auswahltafel mit den gesendeten Untertitel-Sprachen und/oder den Videotextseiten, über die Untertitel ausgestrahlt werden, erscheint.

> Markieren Sie die gewünschte Sprache/Videotextseite

mit Hilfe der Pfeiltasten auf ab.

> Bestätigen Sie mit OK.

Nun werden die Untertitel angezeigt.

Beachten Sie, dass diese Funktionen nur vorhanden sind, wenn tatsächlich Untertitel gesendet werden und dass diese Einstellung nach einem Umschaltvorgang nicht erhalten bleibt.

7.15 Bild zoomen

Mit Hilfe dieser Funktion können Sie 4:3-Sendungen auf Ihrem 16:9 Fernsehgerät formatfüllend und formatgetreu darstellen. Gleiches gilt auch für 16:9-Sendungen, welche nicht als solche signalisiert gesendet werden (kein 16:9Symbol in der Infobox, siehe Punkt 7.2.5). Wichtige Voraussetzungen für diese Zoomfunktion ist jedoch, dass der Digital Receiver nach Punkt 6.3.1 auf 16:9-Betrieb eingestellt ist und Ihr Fernsehgerät die 16:9-Signalisierung über die Scartbuchse unterstützt.

> Drücken Sie zunächst die Taste Option.

Es erscheint die Tonauswahl am Bildschirm.

> Durch Drücken der blauen Funktionstaste wird das

Bild vergrößert dargestellt.

> Verlassen Sie die Tonauswahl durch Drücken der

Taste Zurück.

> Um den Zoom abzuschalten gehen Sie auf die gleiche

Weise vor.

Die Zoomfunktion bleibt eingeschaltet, bis Sie diese wieder abschalten oder das Gerät in Standby schalten.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 30

Page 31

7.16 Elektronische Programmzeitschrift*

SFI (SSiehFFern IInfo)/ EPI (Elektronische Programm Information)

Ihr Digital-Receiver verfügt über eine elektronische Programmzeitschrift. Dadurch können Sie die Programm-informationen einzelner oder mehrerer Programme auf dem Bildschirm darstellen. Sie können sich sehr schnell einen Überblick über die gerade laufenden Sendungen oder über die Sendungen des Tages bzw. der folgenden Tage verschaffen.

Die SFI-Funktionen erlauben Ihnen:

- Informationen über Programminhalte auf dem

Bildschirm darzustellen

- Das Vormerken von Sendungen, die dann zum

Sendebeginn automatisch eingeschaltet werden

- Das Programmieren von Timern

- Sendungen anhand der Programmart (Genre) zu

suchen und einzustellen.

7.16.1 Einlesen der SFI-Daten

Die Programminformationen werden von Ihrem Gerät zu der in Punkt 8.2:2 eingestellten Aktualisierungszeit aktualisiert. Voraussetzung dafür ist, dass sich das Gerät im Standbybetrieb befindet. Der Einlesevorgang wird durch die Anzeige der bereits eingelesenen SFI-Daten im Display angezeigt. Ist Ihr Gerät zu dieser Zeit in Betrieb, wird diese Funktion nicht ausgeführt. Ebenso können Sie nach dem Ausschalten (während das Display “SFI laden?” anzeigt) durch Drücken der Taste SFI den Einlesevorgang manuell starten. Während des Einlesevorgangs erscheint im Display die Anzeige der bereits eingelesenen SFI-Daten. Die Dauer des Einlesevorgangs ist von der Anzahl der einzulesenden Programme abhängig. Es können maximal sieben Tage im Voraus angezeigt werden. Aufgrund der Datenmenge reduziert sich dieser Zeitraum mit steigender Programmanzahl in der elektronischen Programmzeitschrift. Sie selbst können entscheiden, welche Programme in der "elektronischen Programmzeitschrift" aufgeführt werden sollen. Diese können dann, wie in Punkt 8.1.5 beschrieben, aufgenommen werden.

7.16.2 Einlesevorgang unterbrechen

Der Einlesevorgang kann durch das Einschalten (Taste Ein/Standby) des Digital-Receivers unterbrochen werden. Es stehen dann die SFI-Daten der letzten Aktualisierung zur Verfügung.

*Bitte beachten Sie: Die Taste SFI

auf der Fernbedienung kann je nach Ausführung evtl. auch mit EPI bezeichnet sein.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 31

Page 32

7.16.3 Elektronische Programmzeitschrift aufrufen

> Schalten Sie den Digital-Receiver und Ihr

Fernsehgerät ein.

> Drücken Sie die Taste SFI auf der Fernbedienung des

Digital-Receivers. Es erscheint nun die elektronische Programmzeitschrift auf dem Bildschirm (Bild 7-15). Hier werden die von Ihnen bzw. die in der Werksprogrammierung festgelegten Programme mit ihren derzeitigen Sendungen dargestellt (siehe dazu auch Punkt 8.2). Nun können Sie sich mit Hilfe der SFI-Funktion über die Inhalte diverser Sendungen informieren. Außerdem stehen Ihnen die SFI-Funktionen zur Verfügung, um die gewünschte Sendung einstellen, vorzumerken oder in die Timerprogrammierung aufzunehmen.

7.16.4 Jetzt (Tafel mit aktuellen Programminhalten)

Zunächst wird die SFI-Tafel “Jetzt” (Bild 7-15) mit den derzeitig ausgestrahlten Sendungen dargestellt. Der gelbe Balken rechts neben dem Programmnamen zeigt die vergangene Sendezeit der aktuellen Sendung an. Das momentan eingestellte Programm ist markiert.

> Durch Betätigen der Pfeiltasten auf/ab können Sie

die Markierung zeilenweise verschieben. Um die Markierung seitenweise zu verschieben (blättern), betätigen Sie die Pfeiltasten rechts/links.

> Nun stehen Ihnen die SFI-Funktionen (Punkt 7.16.3)

zur Verfügung.

> Durch Drücken der gelben Funktionstaste, gelangen

Sie zur SFI-Tafel “Danach” (Siehe Punkt 7.16.5)

oder > durch Drücken der Taste TV/Radio in den

Normalbetrieb zurück.

7.16.5 Danach

> Mit Hilfe der gelben Funktionstaste können Sie die

Tafel "Danach" (anschließende Sendungen) aufrufen. (Bild 7-16)

> Es stehen die SFI-Funktionen (Punkt 7.16.3) zur

Verfügung.

> Durch Drücken der gelben Funktionstaste gelangen

Sie zur SFI-Tafel “Mehr” (Punkt 7.16.6)

oder

(Bild 7-15)

(Bild 7-16)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 32

Page 33

> durch Drücken der grünen Funktionstaste bzw. der

Taste Zurück zu der vorangegangenen SFI-Tafel “Jetzt”

oder > durch Drücken der Taste TV/Radio in den

Normalbetrieb zurück.

7.16.6 Mehr

> Durch erneutes Drücken der gelben Funktionstaste

bei eingeschalteter SFI-Tafel “Danach” erscheint die SFI-Tafel “Mehr”. (Bild 7-17) Auf dieser Tafel erscheint ein zusätzliches Zeitfenster in der Titelzeile. In diesem Zeitfenster wird die Uhrzeit der angezeigten SFI-Tafel angezeigt.

> Durch Drücken der gelben Funktionstaste wird um

die im gelben Farbfeld angezeigte Zeit weiter geblättert.

> Durch Festhalten der gelben Funktionstaste wird

durchgehend weitergeblättert. Zur besseren Übersicht wird dabei eine Uhr eingeblendet. Durch Drücken der grünen Funktionstaste können Sie die Tafeln entsprechend wieder zurückblättern. Am unteren Bildrand sind die einzelnen Wochentage dargestellt. Stehen für die folgenden Tage Informationen zur Verfügung, sind die entsprechenden Felder markiert.

> Um eine Vorschau über einen gewünschten Tag zu

erhalten, drücken Sie die dem Wochentag entsprechende Zifferntaste der Zehnertastatur.

oder > Durch Drücken der Taste Zurück kehren Sie wieder

zur Tafel “Danach” zurück.

7.16.7 SFI-Funktionen

Um die folgenden SFI-Funktionen ausführen zu können, rufen Sie wie in Punkt 7.16.3 beschrieben den SFI auf.

7.16.7.1 SFI Info

Mit Hilfe der SFI-Info können Sie eine kurze Info über das markierte Programm bzw. die markierte Sendung anzeigen.

Eine vorhandene SFI-Info ist durch neben dem entsprechenden Programm gekennzeichnet.

> Markieren Sie das gewünschte Programm mit Hilfe

der Pfeiltasten bzw. Funktionstasten.

> Drücken Sie die Taste SFI, um die Info anzuzeigen.

Längere Infotexte können mit Hilfe der Pfeiltasten verschoben bzw. geblättert werden.

(Bild 7-17)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 33

Page 34

> Durch Drücken der Taste Zurück kehren Sie wieder

auf die vorausgegangene Tafel zurück.

7.16.7.2 SFI-Timerprogrammierung

Mit Hilfe der elektronischen Programmzeitschrift SFI können Sie auf einfache Weise die Programmierung von TimerEreignissen vornehmen.

> Markieren Sie die gewünschte Sendung mit Hilfe der

Pfeiltasten bzw. mit den Funktionstasten.

> Drücken Sie die rote Funktionstaste Timer, um ein

Auswahlfenster zu öffnen.

> Markieren Sie mit den Pfeiltasten auf/ab den

gewünschten Timer-Typ (siehe Punkt 7.17).

> Bestätigen Sie mit OK. Zu Kontrollzwecken erscheint

das Menü Timer verwalten mit den Daten der ausgewählten Sendung. In diesem können Sie, falls erforderlich, Änderungen vornehmen (siehe 7.17).

> Durch Drücken der Taste Zurück kehren Sie wieder

auf die vorausgegangene Tafel zurück. Die entsprechende Zeile ist markiert. Ihr Gerät wird nun je nach Timer-Typ zum Beginn der ausgewählten Sendung eingeschaltet. Wurde das Gerät durch den Videorekorder-Timer eingeschaltet, wird dieses durch “VCR Timer” im Display angezeigt. Die Funktionen der Fernbedienung sind überwiegend außer Betrieb, um einen versehentlichen Abbruch der Aufnahme zu vermeiden. Im Standby-Betrieb wird der aktive Timer durch das Blinken der Doppelpunkte in der Uhrzeit bzw. der LED angezeigt.

Löschen des SFI-Timer-Ereignisses

> Wollen Sie ein mittels SFI programmiertes

Timerereignis stornieren, verfahren Sie wie oben beschrieben, um die entsprechende Sendung zu markieren.

> Drücken Sie die rote Funktionstaste Timer, um ein

Auswahlfenster zu öffnen.

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Timer löschen.

> Bestätigen Sie mit OK. > Um einen aktiven Timer abzubrechen, schalten Sie

den Digital-Receiver mit der Taste Ein/Standby aus.

> Anschließend können Sie durch erneutes Drücken die-

ser Taste den Receiver wieder in Betrieb nehmen und uneingeschränkt bedienen.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 34

Page 35

7.16.7.3 SFI-Programmübersicht

Mit Hilfe der SFI-Programmübersicht können Sie eine Tafel mit dem Tagesprogramm eines einzelnen Programmes darstellen. Gehen Sie dazu wie folgt vor:

> Drücken Sie die Taste SFI.

Es erscheint die SFI-Tafel “Jetzt”.

> Drücken Sie die gelbe Funktionstaste Programme. oder > Drücken Sie die blaue Funktionstaste SFI Menü,

um ein Auswahlfenster zu öffnen.

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Programme.

> Bestätigen Sie mit OK. Nun erscheint die Tages-

übersicht des eingestellten Programmes. (Bild 7-18)

> Mit Hilfe der Pfeiltasten können Sie nun den

Marker auf die gewünschte Sendung bzw. Uhrzeit verschieben. Am unteren Bildrand sind die einzelnen Wochentage dargestellt. Stehen für die folgenden Tage Informationen zur Verfügung, sind die entsprechenden Felder markiert.

> Um den Programminhalt eines gewünschten Tages

darzustellen, drücken Sie die dem Wochentag entsprechende Zifferntaste der Zehnertastatur.

SFI-Übersicht anderer Programme darstellen

> Drücken Sie die gelbe Funktionstaste Programme.

Es erscheint eine Liste mit den SFI-Programmen.

(Bild 7-19)

> Nun können Sie mit Hilfe der Pfeiltasten das

gewünschte Programm markieren.

> Durch Drücken der Taste OK wird die SFI-Übersicht

des markierten Programms dargestellt.

7.16.7.4 SFI-Übersicht nach Programmart (Genre)

Wenn Sie sich für bestimmte Programmarten interessieren, können Sie sich die Programminformationen nach bestimmten Genres z.B. Film, Nachrichten, usw. anzeigen lassen.

> Drücken Sie die Taste SFI.

Es erscheint die SFI-Tafel “Jetzt”.

> Drücken Sie die blaue Funktionstaste SFI Menü,

um ein Auswahlfenster zu öffnen.

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Genres.

(Bild 7-18)

(Bild 7-19)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 35

Page 36

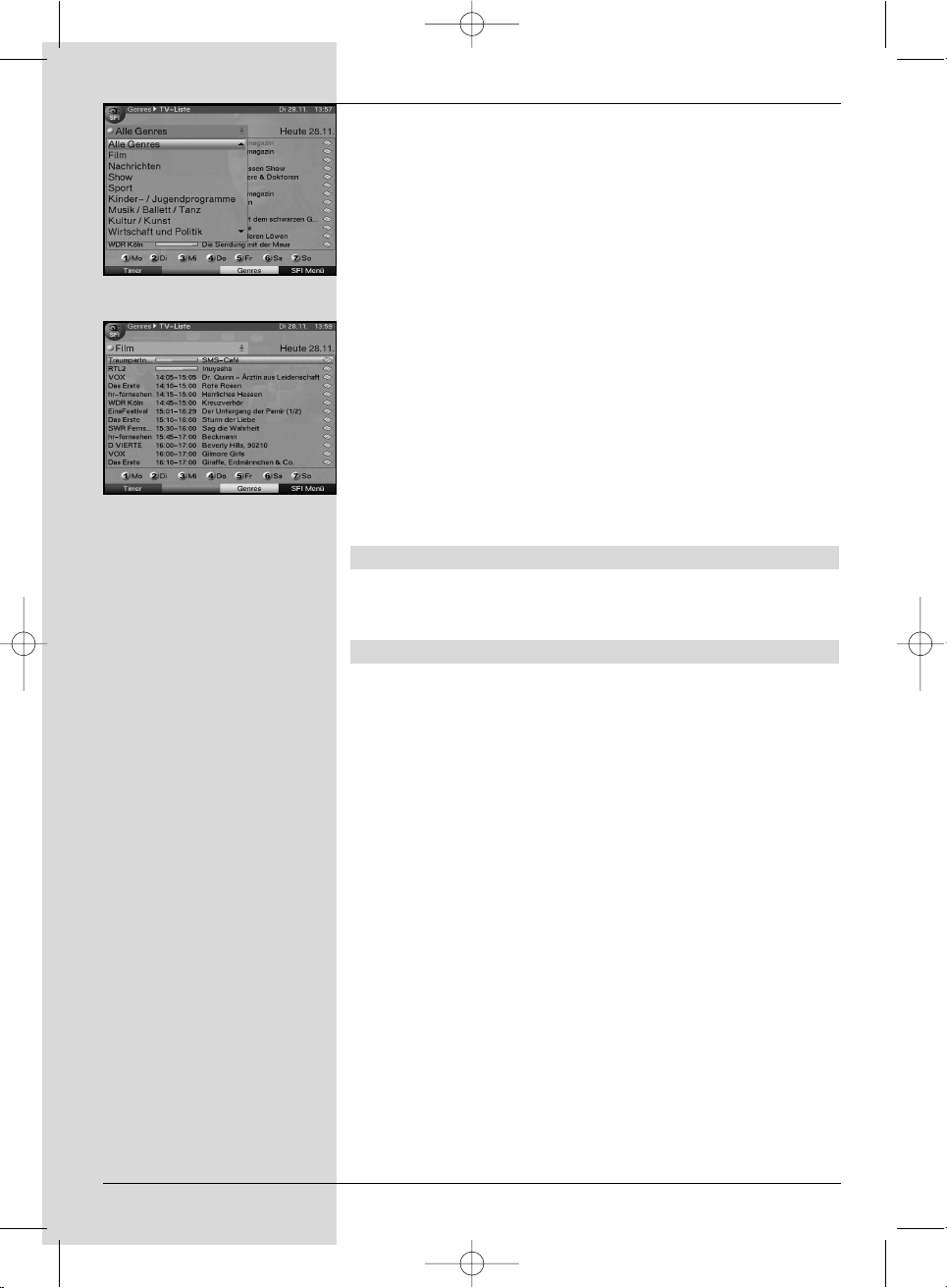

> Bestätigen Sie mit OK. > Mit der gelbe Funktionstaste Genres öffnen Sie ein

Fenster mit den zur Verfügung stehenden Programmarten. (Bild 7-20)

> Wählen Sie mit den Pfeiltasten die gewünschte

Programmart aus und bestätigen Sie mit OK. Nun erscheint eine Tagesübersicht ausschließlich mit Sendungen der gewählten Programmart. (Bild 7-21)

> Mit Hilfe der Pfeiltasten auf/ab können Sie den

Marker auf die gewünschte Sendung verschieben.

> Mit den Pfeiltasten rechts/links können Sie

seitenweise umblättern. Am unteren Bildrand sind die einzelnen Wochentage

dargestellt. Stehen für diese Tage Informationen zur Verfügung, sind die entsprechenden Felder markiert.

> Um den Programminhalt eines gewünschten Tages

darzustellen, drücken Sie die dem Wochentag entsprechende Zifferntaste der Zehnertastatur.

7.16.8 SFI beenden

> Durch Drücken der Taste Menü bzw. TV/Radio

kehren Sie in den Normalbetrieb zurück.

7.17 Timer-Aufnahmen

Ihr Receiver verfügt über Videorekorder-Timer und Senderwechsel-Timer. Hinsichtlich der Programmierung unterscheiden sich diese Timer-Arten nur durch die Angabe des entsprechenden Timer-Typs. Sie können die Timer entweder wie in diesem Kapitel beschrieben manuell oder wie in Punkt 7.16.7.2 erläutert mit Hilfe der SFI-Funktion programmieren.

1. Videorekorder-Timer

Durch einen Videorekorder-Timer wird Ihr Digital-Receiver für die ausgewählte Sendung ein- bzw. ausgeschaltet, um diese in Ihrer Abwesenheit mit einem externen Aufzeichnungsgerät z.B. einem Videorekorder aufzuzeichnen. Beachten Sie, dass Sie zur Aufnahme der Sendung Ihren Videorekorder programmieren müssen. Wurde das Gerät durch den Videorekorder-Timer eingeschaltet, wird dieses durch “VCR Timer” im Display angezeigt. Die Funktionen der Fernbedienung sind überwiegend außer Betrieb, um einen versehentlichen Abbruch der Aufnahme zu vermeiden. Im Standby-Betrieb wird der aktive Timer durch das Blinken der Doppelpunkte in der Uhrzeit bzw. der LED angezeigt.

(Bild 7-20)

(Bild 7-21)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 36

Page 37

2. Senderwechsel-Timer

Befindet sich Ihr Gerät im Normalbetrieb, stellt es beim Erreichen der eingestellten Zeit den programmierten Programmplatz ein. Im Gegensatz zur Einstellung Videorekorder-Timer bleibt das Gerät uneingeschränkt bedienbar und wird nach Ablauf der Sendung nicht abgeschaltet.

7.17.1 Timer manuell programmieren

> Rufen Sie mit der Taste Menü das Hauptmenü auf. > Markieren Sie die Zeile Timer verwalten mit Hilfe

der Pfeiltasten auf/ab.

> Bestätigen Sie durch Drücken der Taste OK.

Es erscheint das Untermenü Timer verwalten.

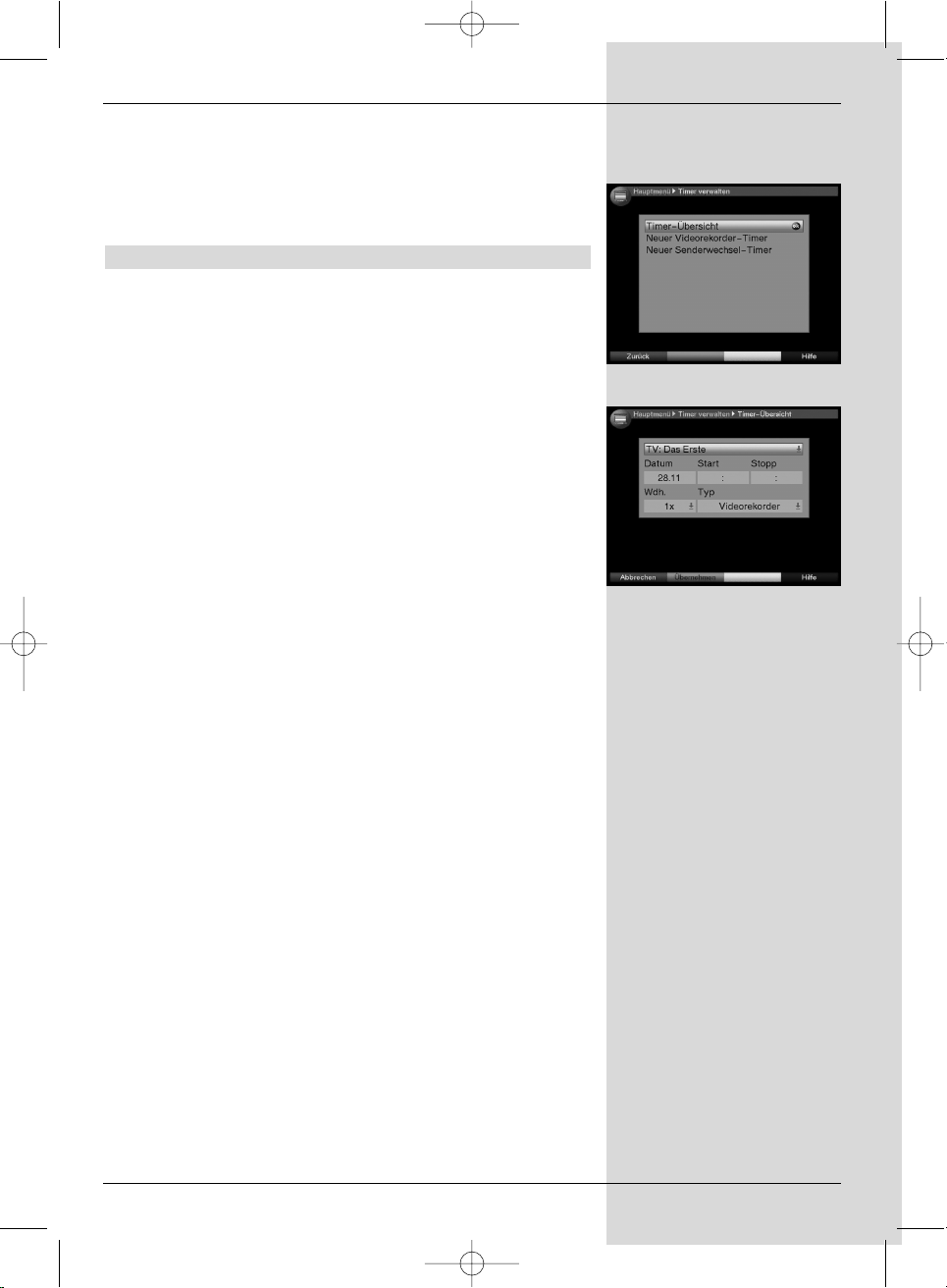

(Bild 7-22)

> Wählen Sie mit den Pfeiltasten auf/ab den Timer-

Typ aus, den Sie programmieren möchten.

> Durch Drücken der Taste OK gelangen Sie in das

Eingabefenster zur Programmierung eines neuen Timer-Ereignisses. (Bild 7-23)

Zur Programmierung gehen Sie wie folgt vor:

Sender

> Markieren Sie mit Hilfe der Pfeiltasten die oberste

Zeile des Menüs.

> Durch Drücken der Taste OK wird zunächst ein klei-

nes Fenster zur Quellenauswahl geöffnet.

> Markieren Sie mit den Pfeiltasten auf/ab die

Quelle (TV oder Radio), von der Sie ein Programm für einen Timer auswählen möchten.

> Bestätigen Sie mit OK.

Es öffnet sich nun ein Fenster mit der Programmliste der gewählten Quelle.

> Markieren Sie nun mit den Pfeiltasten das

gewünschte Programm.

> Durch Drücken der Taste OK wird dieses in den Timer

aufgenommen.

Datum > Markieren Sie mit Hilfe der Pfeiltasten die Spalte

Datum.

> Geben Sie mit Hilfe der Zehnertastatur das Datum

(4-stellig) ein, an dem das Timer-Ereignis stattfinden soll.

(Bild 7-22)

(Bild 7-23)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 37

Page 38

Start > Markieren Sie mit Hilfe der Pfeiltasten die Spalte

Start.

> Geben Sie in dieser Zeile mit Hilfe der

Zehnertastatur die Startzeit für den Timer ein.

Stopp

> Wiederholen Sie die Schritte wie in “Start”

beschrieben, um die Stoppzeit einzugeben (außer Senderwechsel-Timer).

Wiederholung

> Markieren Sie mit den Pfeiltasten die Spalte Wdh. > Drücken Sie die Taste OK.

Es erscheint ein Auswahlfenster mit verschiedenen Wiederholungsvorschlägen.

1x Timer einmal ein T Tägliche Wiederholung 1 W Wiederholung einmal wöchentlich 1-5 Wiederholung nur an Werktagen 6-7 Wiederholung nur an Wochenenden

> Wählen Sie mit Hilfe der Pfeiltasten auf/ab die

gewünschte Funktion aus.

> Durch Drücken der Taste OK wird die Einstellung

übernommen.

Daten in den Speicher übernehmen

> Nachdem Sie die Programmierung beendet haben,

drücken Sie die grüne Funktionstaste Überneh- men, um die Daten in den Speicher zu übernehmen. Haben Sie unter Sender ein nach Punkt 8.3 gesperrtes Programm gewählt, müssen Sie erst den PIN-Code eingeben, bevor die Daten in den Speicher übernommen werden.

> Kehren Sie durch Drücken der Taste TV/Radio in den

Normalbetrieb zurück.

7.17.2 Timerübersicht

Durch die Timerübersicht erhalten Sie einen Überblick über alle bereits programmierten Timer-Ereignisse.

> Um in das Menü Timerübersicht zu gelangen,

rufen Sie wie oben beschrieben das Menü Timer verwalten auf.

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Timerübersicht.

> Bestätigen Sie mit OK.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 38

Page 39

Sollten sich Timerereignisse überschneiden, sind diese Überschneidungen rot gekennzeichnet.

7.17.3 Timerprogrammierung ändern

> Um eine bestehende Timereinstellung zu verändern,

markieren Sie mit Hilfe der Pfeiltasten auf/ab das Timer-Ereignis, das Sie ändern möchten.

> Durch Drücken der grüne Funktionstaste Ändern

gelangen Sie zu den Einstellungen des markierten Timers. Bearbeiten Sie diesen nun entsprechend Punkt 7.17.1.2.

> Nachdem Sie die Programmierung beendet haben,

drücken Sie die grüne Funktionstaste Übernehmen, um die Daten in den Speicher zu übernehmen.

7.17.4 Timerprogrammierung löschen

> Um eine bestehende Timereinstellung zu löschen,

markieren Sie diese mit Hilfe der Pfeiltasten auf/ab.

> Drücken Sie die gelbe Funktionstaste Löschen.

Es erscheint die Meldung “Diesen Timer wirklich löschen ?”

> Markieren Sie mit den Pfeiltasten links/rechts

Ja.

> Zum Löschen des Timers bestätigen Sie mit OK.

7.17.5 Neues Timer-Ereignis programmieren

> Um ein neues Timer-Ereignis zu programmieren,

markieren Sie mit den Pfeiltasten auf/ab eine freie Zeile im Menü Timerübersicht.

> Durch Drücken der grüne Funktionstaste Neu gelan-

gen Sie in das Eingabefenster zur Programmierung eines neuen Timer-Ereignisses. Bearbeiten Sie dieses nun entsprechend Punkt 7.17.1.

> Markieren Sie mit den Pfeiltasten auf/ab das

zusätzlich erscheinende Feld Typ.

> Bestätigen Sie mit OK. Es öffnet sich ein Fenster mit

den zur Verfügung stehenden Timer-Typen.

> Wählen Sie mit den Pfeiltasten auf/ab den

gewünschten Timer-Typ aus.

> Bestätigen Sie mit OK, um den Timer-Typ zu

übernehmen.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 39

Page 40

> Nachdem Sie die Programmierung beendet haben,

drücken Sie die grüne Funktionstaste Übernehmen, um die Daten in den Speicher zu übernehmen.

Achtung!!!

Achten Sie darauf, dass das Gerät die Uhrzeit eingelesen hat. Diese wird im Standbybetrieb im Display angezeit. Sollte dieses nicht der Fall sein, lassen Sie Ihr Gerät ca. 30 Sekunden auf z. B. ZDF eingeschaltet, damit die Uhrzeit eingelesen werden kann. Nun sollte im Standbybetrieb (sofern in Punkt 6.2.4 aktiviert) die Uhrzeit angezeigt werden.

8 Grundprogrammierung ändern

8.1 Favoritenliste konfigurieren

Dieses Kapitel beschreibt, wie Sie die Vorprogrammierung Ihres Digital-Receivers und die Favoritenprogrammliste entsprechend Ihren Wünschen ändern können. Ebenso wird diese Funktion benötigt, um nach einem Suchlauf neu gefundene Programme in die Liste einzusortieren. Hierzu sollten Sie folgendes wissen: Ihr Gerät verfügt über zwei Programmlisten, die Favoritenliste und die Gesamtliste. Die Favoritenprogrammliste enthält alle Programme, die Sie wie im folgenden beschrieben aufgenommen haben. In der Gesamtliste befinden sich alle Programme. Ebenso beschreibt dieses Kapitel, wie Sie Programme löschen, durch eine Kindersicherung verriegeln oder in den SFI aufnehmen können. Beim Aufrufen der Programmliste durch die Taste OK wird die Favoritenprogrammliste angezeigt.

8.1.1 Programmlistenverwaltung aufrufen

Um die Favoritenliste zu bearbeiten, gehen Sie folgendermaßen vor:

> Rufen Sie mit der Taste Menü das Hauptmenü auf.

(Bild 8-1)

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile TV-Listen verwalten, um die TV-Liste zu bearbeiten oder Radiolisten verwalten, um die Radioliste zu bearbeiten.

> Bestätigen Sie mit OK.

Es erscheint die Programmlistenverwaltung zum Bearbeiten der jeweiligen Favoritenliste (TV- oder Radioliste). (Bild 8-2)

(Bild 8-1)

(Bild 8-2)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 40

Page 41

In der rechten Bildhälfte wird die Favoritenliste dargestellt. Diese ist nun aktiv, da das momentan eingestellte Programm markiert ist. In der linken Bildhälfte sehen Sie die alphabetisch sortierte Gesamtliste. In dieser Gesamtliste befinden sich alle verfügbaren Programme.

> Durch Drücken der roten Funktionstaste wechselt

die Markierung zur Gesamtliste. Diese ist nun aktiv.

> Durch nochmaliges Drücken der roten Funktions-

taste erscheint ein Auswahlfenster. Sie haben hier die Möglichkeit, die Gesamtliste nach verschiedenen Auswahlkriterien (z.B. alle Sender, alle freien, alle neuen, alle gefundenen, alle englischen, usw.) sortiert oder nach Anbietern sortiert anzuzeigen.

> Wählen Sie mit Hilfe der Pfeiltasten auf/ab die

gewünschte Programmauflistung aus (z.B. Gesamtliste).

> Bestätigen Sie mit OK.

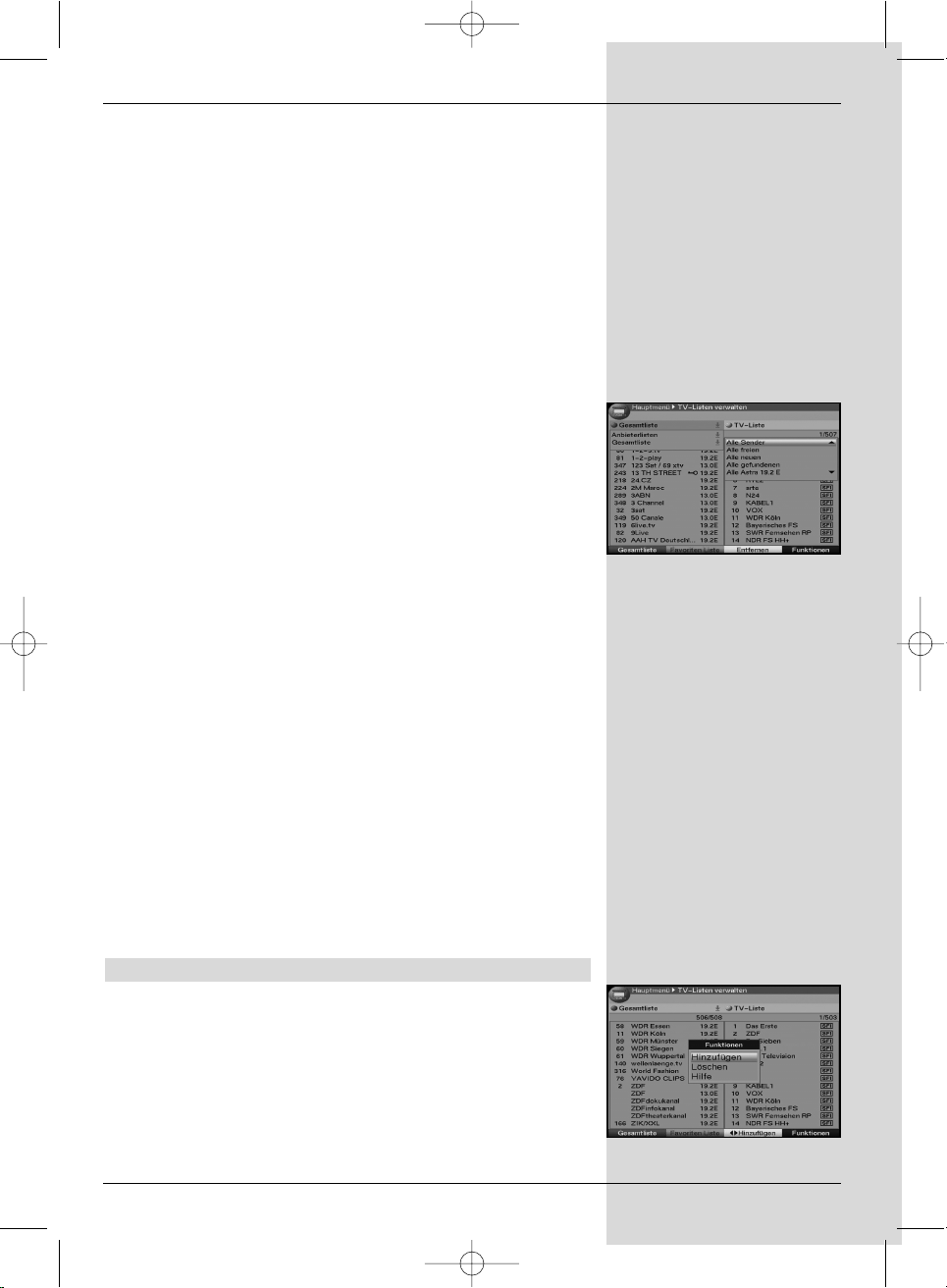

Nun erscheint ein weiteres Auswahlfenster. (Bild 8-3)

> Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab,

das Auswahlkriterium aus, nach dem die Gesamtliste sortiert werden soll. Wählen Sie z.B. Alle Sender, um alle verfügbaren Programme in der Gesamtliste anzuzeigen oder Alle neuen, um nur die beim letzten Suchlauf neu gefundenen Programme anzuzeigen oder Alle englischen, um nur die englischsprachigen Sender anzuzeigen.

> Bestätigen Sie mit OK. Nun wird, je nach Auswahl, eine Programmliste mit z.B. allen,

allen neuen oder allen englischsprachigen Programmen angezeigt. Programme, die sich bereits in der Favoritenliste befinden, sind mit einem Häkchen gekennzeichnet.

> Durch Drücken der roten Funktionstaste

Programme bzw. der grünen Funktionstaste TV-Liste kann zwischen der Favoritenliste und der

Gesamtliste umgeschaltet werden. Die jeweils aktive Liste ist durch die blaue Markierung gekennzeichnet.

8.1.2 Programme zur Favoritenliste hinzufügen

Um Programme aus der Gesamtliste in die Favoritenliste aufzunehmen, rufen Sie wie in Punkt 8.1.1 beschrieben die Programmlistenverwaltung auf und wechseln zur Gesamtliste.

> Betätigen Sie die blaue Funktionstaste

Funktionen. Es erscheint ein Auswahlfenster mit den zur

Verfügung stehenden Funktionen. (Bild 8-4)

(Bild 8-3)

(Bild 8-4)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 41

Page 42

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Hinzufügen.

> Bestätigen Sie mit OK. > Markieren Sie mit den Pfeiltasten auf/ab ein

Programm, das Sie in die Liste aufnehmen möchten.

> Durch Drücken der gelben Funktionstaste

Hinzufügen wird das markierte Programm in die Favoritenliste aufgenommen.

Blockweises Markieren

Um mehrere Programme gleichzeitig zu markieren gehen Sie wie folgt vor:

> Durch Drücken der Taste OK gelangen Sie nun in den

Auswahlmodus. Das markierte Programm wird mit einem Kreuz auf der linken Seite markiert.

> Mit Hilfe der Pfeiltasten auf/ab können nun die

folgenden/vorhergehenden Programme ebenfalls markiert werden.

> Nachdem Sie auf diese Weise die gewünschten

Programme markiert haben, drücken Sie die gelbe Funktionstaste Hinzufügen, um die markierten Programme in die Favoritenliste aufzunehmen.

8.1.3 Programme löschen

8.1.3.1 Entfernen (löschen) aus der Favoritenliste

Um Programme aus der Favoritenliste zu entfernen, rufen Sie wie in Punkt 8.1.1 beschrieben die Programmlistenverwaltung auf. Sie befinden sich in der Favoritenliste.

> Betätigen Sie die blaue Funktionstaste Funktionen.

Es erscheint ein Auswahlfenster mit den zur Verfügung stehenden Funktionen. (Bild 8-5)

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Entfernen. > Bestätigen Sie mit OK. > Markieren Sie mit den Pfeiltasten auf/ab ein

Programm, das Sie aus der Liste entfernen möchten. > Drücken Sie die gelbe Funktionstaste Entfernen.

Es erscheint die Meldung “Programm(e) aus der Liste

entfernen?”. > Markieren Sie mit den Pfeiltasten links/rechts Ja

oder Nein. > Bestätigen Sie die Eingabe mit OK.

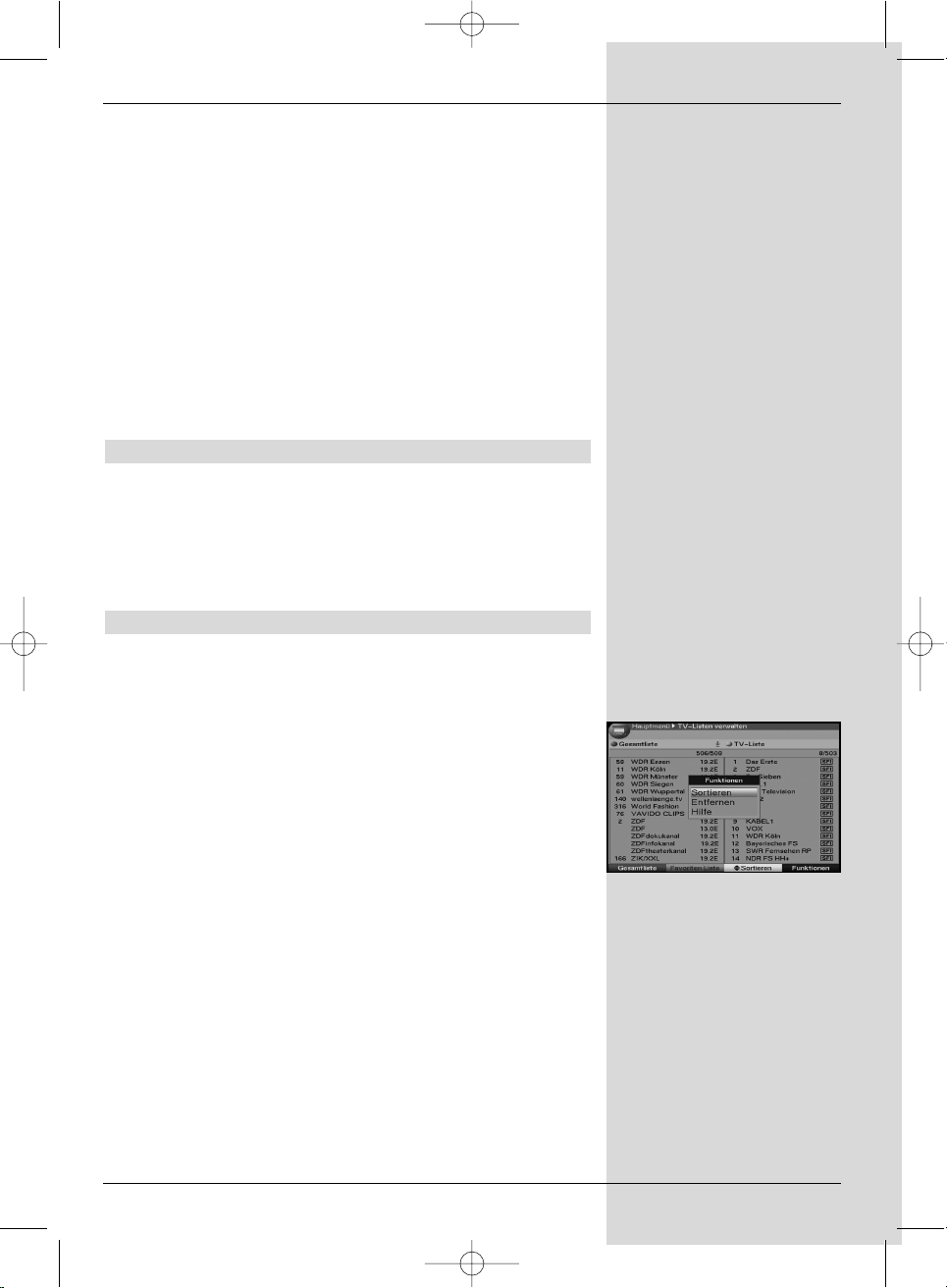

(Bild 8-5)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 42

Page 43

> Um mehrere Programme gleichzeitig zu entfernen,

markieren Sie diese wie in 8.1.2 (Blockweises Markieren) beschrieben.

> Nachdem Sie auf diese Weise die gewünschten

Programme markiert haben, drücken Sie die gelbe Funktionstaste Entfernen. Es erscheint die Meldung “Programm(e) wirklich löschen?”.

> Markieren Sie mit den Pfeiltasten links/rechts

Ja oder Nein.

> Bestätigen Sie die Eingabe mit OK. Die auf diese Weise gelöschten Programme bleiben jedoch

in der Gesamtliste erhalten und können jederzeit wieder in die Favoritenliste aufgenommen werden.

8.1.3.2 Löschen aus der Gesamtliste

Um Programme aus der Gesamtliste zu entfernen, verfahren Sie wie in Punkt 8.1.3.1 beschrieben. Wechseln Sie nach dem Aufruf der Programmlistenverwaltung jedoch durch Betätigen der roten Funktionstaste Programme erst zur Gesamtliste und wählen anschließend die Funktion Löschen.

8.1.4 Programme sortieren

Um die Programmreihenfolge der Favoritenliste Ihren Wünschen entsprechend zu sortieren, rufen Sie wie in Punkt

8.1.1 beschrieben die Programmlistenverwaltung auf. Sie befinden sich in der Favoritenliste.

> Betätigen Sie die blaue Funktionstaste

Funktionen. Es erscheint ein Fenster mit den zur Verfügung stehenden Funktionen. (Bild 8-6)

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

sortieren. > Bestätigen Sie mit OK. > Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab

das Programm, das Sie an einer anderen Stelle in der

Liste plazieren möchten. > Drücken Sie nun die gelbe Funktionstaste

Sortieren. Es erscheint ein Doppelpfeil neben dem

angewählten Programm. > Nun können Sie das markierte Programm mit Hilfe der

Pfeiltasten auf/ab und / oder der

Zehnertastatur an die Stelle in der Programmliste

bewegen, an der Sie es plazieren möchten.

(Bild 8-6)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 43

Page 44

> Durch Drücken der gelben Funktionstaste

Sortieren wird das Programm an der neuen Position

gespeichert.

> Um mehrere Programme gleichzeitig zu sortieren,

markieren Sie diese wie in 8.1.2 (Blockweises Markieren) beschrieben.

> Drücken Sie nun die gelbe Funktionstaste

Sortieren. Es erscheint ein Doppelpfeil neben dem angewählten Programmblock.

> Nun können Sie den markierten Programmblock mit

Hilfe der Pfeiltasten auf/ab und / oder der Zehnertastatur an die Stelle in der Programmliste bewegen, an der Sie ihn plazieren möchten.

> Durch Drücken der gelben Funktionstaste

Sortieren wird der Programmblock an der neuen Position gespeichert.

> Nachdem Sie auf diese Weise die Programmliste

Ihren Wünschen entsprechend konfiguriert haben, kehren Sie durch Drücken der Taste Menü in den Normalbetrieb zurück.

8.2 Programmierung der elektronischen Programmzeitschrift

Ihr Gerät hat die Möglichkeit, über die ASTRA-Satelliten Systeme (19° Ost) einen Datenkanal mit zusätzlichen SFIDaten zu empfangen. Diese ermöglichen die SFI-Vorschau bis zu einer Woche.

> Rufen Sie mit der Taste Menü das Hauptmenü auf. > Markieren Sie die Zeile Einstellungen mit Hilfe der

Pfeiltasten auf/ab.

> Bestätigen Sie durch Drücken der Taste OK.

Es erscheint das Untermenü Einstellungen.

> Markieren Sie die Zeile Programmzeitschrift mit

Hilfe der Pfeiltasten auf/ab.

> Bestätigen Sie durch Drücken der Taste OK.

Es erscheint das Menü Programmzeitschrift.

(Bild 8-7)

> Mit den Pfeiltasten auf/ab können Sie den Marker

innerhalb des Menüs bewegen und wie angegeben die einzelnen Positionen verändern. Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen.

(Bild 8-7)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 44

Page 45

8.2.1 Aktualisierung

> Um den Datenkanal zu empfangen, markieren Sie die

Zeile Aktualisierung.

> Stellen Sie durch Drücken von OK an ein.

8.2.2 Aktualisierungszeit

> Stellen Sie in der Zeile Aktualisierungszeit mit

Hilfe der Zehnertastatur die Zeit ein, zu der der automatische Download der SFI-Daten erfolgen soll.

8.2.3 SFI-Kanal

> Drücken Sie die Taste OK, um das Untermenü SFI

Kanal (Bild 8-8) aufzurufen.

Sollten sich die Parameter des Datenkanals zum Laden der SFI-Liste geändert haben, können Sie diese in diesem Menü korrigieren. Die aktuellen Transponderdaten können Sie beim Fachhandel erfahren. Im Normalfall sollten Sie in diesem Menü keine Umstellung vornehmen.

8.2.4 TV-Sender auswählen

Um einen besseren Überblick zu erhalten, können Sie die elektronische Programmzeitschrift SFI so programmieren, dass diese nur Ihre favorisierten Programme enthält.

Beachten Sie:

Je mehr Programme in der elektronischen Programmzeitschrift aufgenommen werden, desto länger dauert der Einlesevorgang der SFI-Daten! Ebenso kann die maximale Vorausschau von 7 Tagen mit zunehmender Programmanzahl in der elektronischen Programmzeitschrift nicht erreicht werden.

> Drücken Sie die Taste OK.

Es erscheint die Favoritenliste der TV-Liste. Das momentan eingestellte Programm ist markiert. (Bild 8-9)

> Durch Drücken der roten Funktionstaste erscheint

ein Auswahlfenster. Sie haben hier die Möglichkeit, den gewünschten Programmlistentyp zu wählen.

> Wählen Sie mit Hilfe der Pfeiltasten auf/ab den

gewünschten Programmlistentyp aus (z.B. Favoriten Liste).

> Bestätigen Sie mit OK.

Es erscheint die gewählte Programmliste.

> Markieren Sie mit den Pfeiltasten ein Programm,

das Sie in die elektronische Programmzeitschrift aufnehmen möchten.

> Durch Drücken der gelben Funktionstaste SFI wird

das markierte Programm in die elektronische

(Bild 8-8)

(Bild 8-9)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 45

Page 46

Programmzeitschrift aufgenommen.

> Um mehrere Programme gleichzeitig in die

elektronische Programmzeitschrift aufzunehmen, markieren Sie diese wie in 8.1.2 (Blockweises Markieren) beschrieben.

> Nachdem Sie auf diese Weise die gewünschten

Programme markiert haben, drücken Sie die gelbe Funktionstaste SFI, um die markierten Programme in die elektronische Programmzeitschrift aufzunehmen.

> Durch Drücken der Taste Menü kehren Sie in den

Normalbetrieb zurück.

Nun können Sie den Einlesevorgang manuell starten: > Schalten Sie das Gerät mit Hilfe der Taste

Ein/Standby aus (Standby).

> Drücken Sie nun, während im Display “SFI laden?”

erscheint, die Taste SFI. Das Gerät führt nun den Einlesevorgang aus. Dieses wird durch die Meldung Lade SFI gefolgt von der Anzeige der bereits eingelesenen SFI-Daten im Display angezeigt.

> Der Einlesevorgang kann durch das Einschalten

(Taste Ein/Standby) des Digital-Receivers unterbrochen werden.

8.2.5 Radiosender auswählen

Nehmen Sie auf die gleiche Weise, wie in Punkt 8.2.4 beschrieben, die Radiosender in die Programmzeitschrift auf.

8.2.6 Startkategorie

Die elektronische Programmzeitschrift verfügt über verschiedene Darstellungsarten (Kategorien).

Überblick

Diese Darstellungsart bietet Ihnen einen raschen Überblick über alle in die elektronische Programmzeitschrift aufgenommenen Programme.

Programme

Bei dieser Darstellungsart wird eine Tafel mit dem Tagesprogramm eines einzelnen Programmes angezeigt.

Genres

Wenn Sie sich für bestimmte Programmarten interessieren, können Sie sich die Programminformationen nach bestimmten Genres z.B. Film, Nachrichten, usw. anzeigen lassen.

Zuletzt genutzte

Bei dieser Einstellung wird beim Aufruf des SFI immer die zuletzt genutzte Darstellungsart eingestellt.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 46

Page 47

> Stellen Sie in dieser Zeile mit den Pfeiltasten

rechts/links die Darstellungsart ein, die beim Aufruf

der elektronischen Programmzeitschrift erscheinen soll.

> Wenn Sie Genres wählen, können Sie mit den

Pfeiltasten zusätzlich das bevorzugte Genre (z.B. Film, Nachrichten, Show, etc.) auswählen.

Sollten Sie den Empfang der zusätzlichen Daten nicht wünschen bzw. standortbedingt nicht empfangen können, kann der Datenempfang abgeschaltet werden:

> Stellen Sie die Aktualisierung auf aus, um den

Datenempfang auszuschalten.

8.2.7 Download starten

> Um die Aktualisierung der SFI-Daten manuell zu

starten, markieren Sie die Zeile Download starten und betätigen Sie die Taste OK.

8.3 Jugendschutz

Ihr Gerät ist mit einer Kindersicherung ausgestattet. Dadurch können wichtige Funktionen (z.B der Aufruf des Hauptmenüs) vor unbefugter Benutzung gesichert werden. Weiterhin können Programme und Aufnahmen, die Sie gesperrt haben, nur noch durch die Eingabe eines vierstelligen PIN-Codes (Geräte-PIN) eingestellt werden. Zum Bearbeiten des Menüs Jugendschutz gehen sie wie folgt vor:

> Rufen Sie mit der Taste Menü das Hauptmenü auf. > Markieren Sie die Zeile Einstellungen mit Hilfe der

Pfeiltasten auf/ab.

> Bestätigen Sie durch Drücken der Taste OK.

Es erscheint das Untermenü Einstellungen.

> Markieren Sie die Zeile Jugendschutz mit Hilfe der

Pfeiltasten auf/ab.

> Bestätigen Sie durch Drücken der Taste OK.

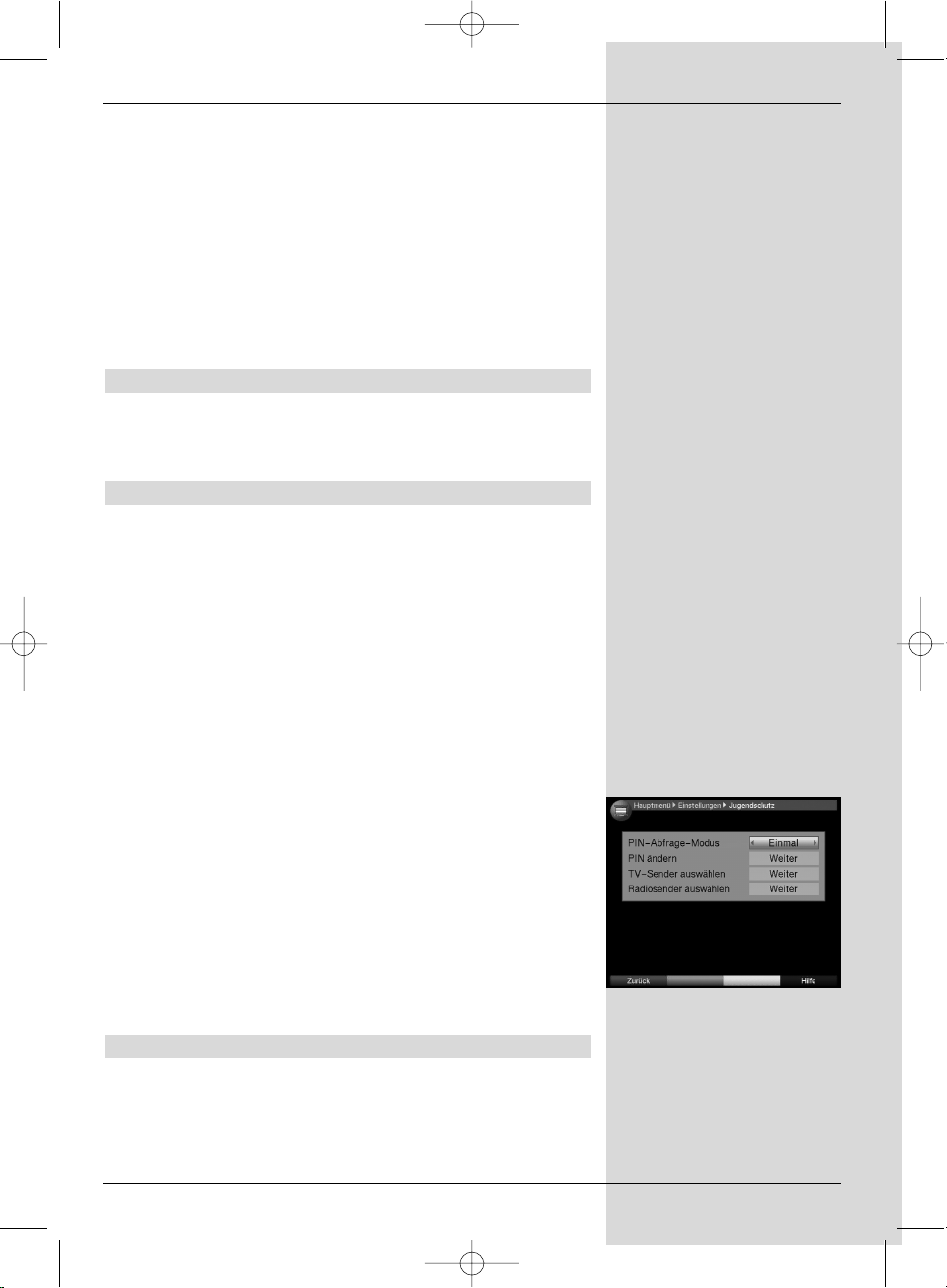

Es erscheint das Menü Jugendschutz. (Bild 8-10)

> Mit den Pfeiltasten auf/ab können Sie den Marker

innerhalb des Menüs bewegen und wie angegeben die einzelnen Positionen verändern. Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen.

8.3.1 PIN-Abfrage-Modus

> Schalten Sie den Pinabfrage-Modus der

Kindersicherung in dieser Zeile mit Hilfe der

Pfeiltasten rechts/links auf Einmal oder Niemals.

(Bild 8-10)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 47

Page 48

Wenn Sie den Pinabfage-Modus auf Einmal einstellen und den PIN noch nicht geändert haben, werden Sie aufgefordert den PIN zu ändern. Gehen Sie dazu wie in Punkt 9.3.2 beschrieben vor.

Niemals

Bei der Einstellung Niemals wird die PIN niemals abgefragt. Die Kindersicherung ist ausgeschaltet.

Einmal

Bei der Einstellung Einmal wird die PIN beim Aufruf des Hauptmenüs oder bei der Anwahl eines gesperrten Programms bzw. Festplattenaufnahme abgefragt. Um den Bedienkomfort zu steigern, wird die PIN innerhalb eines Betriebszyklus nur einmal abgefragt.

8.3.2 PIN ändern

Der Geräte PIN-Code ist ab Werk auf 0000 eingestellt. > Drücken Sie die Taste OK. Es erscheint das Menü

zum Ändern des Geräte-PIN-Codes. (Bild 8-11)

> Geben Sie nun mittels Zehnertastatur den

aktuellen Geräte PIN-Code ein. (Werkseinstellung 0000)

> Geben Sie den gewünschten neuen Geräte PIN-Code

mit der Zehnertastatur ein.

> Wiederholen Sie die Eingabe. > Nachdem Sie auf diese Weise den Geräte PIN-Code

geändert haben, gelangen Sie automatisch zurück zum Menü Jugendschutz.

Achtung!

Sie dürfen den Geräte PIN-Code nicht vergessen. Ist dieses doch einmal der Fall, wenden Sie sich bitte an Ihren Fachhändler!

8.3.3 TV-Sender auswählen

> Drücken Sie die Taste OK.

Es erscheint die Favoritenliste der TV-Liste. Das momentan eingestellte Programm ist markiert.

(Bild 8-12)

> Durch Drücken der roten Funktionstaste erscheint

ein Auswahlfenster. Sie haben hier die Möglichkeit, den gewünschten Programmlistentyp zu wählen.

> Wählen Sie mit Hilfe der Pfeiltasten auf/ab den

gewünschten Programmlistentyp aus (z.B. Favoritenliste).

> Bestätigen Sie mit OK.

Es erscheint die gewählte Programmliste.

(Bild 8-11)

(Bild 8-12)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 48

Page 49

> Markieren Sie nun mit Hilfe der Pfeiltasten das

Programm, das Sie sperren möchten.

> Durch Drücken der gelben Funktionstaste sperren

Sie das Programm. Es erscheint das Kindersicherungssymbol neben

dem angewählten Programm.

> Um mehrere Programme gleichzeitig zu sperren,

markieren Sie diese wie in 8.1.2 (Blockweises Markieren) beschrieben und sperren diese durch Drücken der gelben Funktionstaste.

> Nachdem Sie auf diese Weise die Programmliste

Ihren Wünschen entsprechend konfiguriert haben, kehren Sie durch Drücken der Taste Menü in den Normalbetrieb zurück.

> Um die Sperre einzelner Programme aufzuheben,

verfahren Sie wie oben beschrieben. Markieren Sie das entsprechende Programm und entfernen Sie das Kindersicherungssymbol durch Drücken der gelben Funktionstaste.

8.3.4 Radiosender auswählen

Sperren Sie auf die gleiche Weise, wie in Punkt 8.3.3 beschrieben, die Radiosender.

8.4 Programmsuche

Wie bereits erwähnt, ist Ihr Digital-Receiver zum Empfang der Satelliten ASTRA und EUTELSAT vorprogrammiert. Um neue bzw. Programme anderer Satelliten empfangen zu können, gibt es mehrere Möglichkeiten, einen Programmsuchlauf vorzunehmen.

1. Automatische Suche

Wählen Sie diesen Suchlauf, um alle im Menü LNBEinstellung (Punkt 6.4 u. 9.4) eingestellten Satelliten nach Programmen abzusuchen.

2. Satelliten-Suche

Wählen Sie diesen Suchlauf, um nur einen ausgewählten Satelliten nach Programmen abzusuchen.

3. Transponder-Suche

Wählen Sie diesen Suchlauf, um gezielt einen Transponder eines Satelliten abzusuchen.

4. Manuelle Suche

Wählen Sie diesen Suchlauf, um mit programmspezifischen PID-Nummern gezielt nach einem Programm zu suchen.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 49

Page 50

Nach dem Suchlauf erscheint eine Meldung auf dem Bildschirm mit der Angabe, wie viele Programme Ihr DigitalReceiver gefunden hat, wie viele davon neu hinzugekommen und wie viele verschlüsselt sind. Neue Programme werden in der Gesamtliste gespeichert und können dann nach Punkt

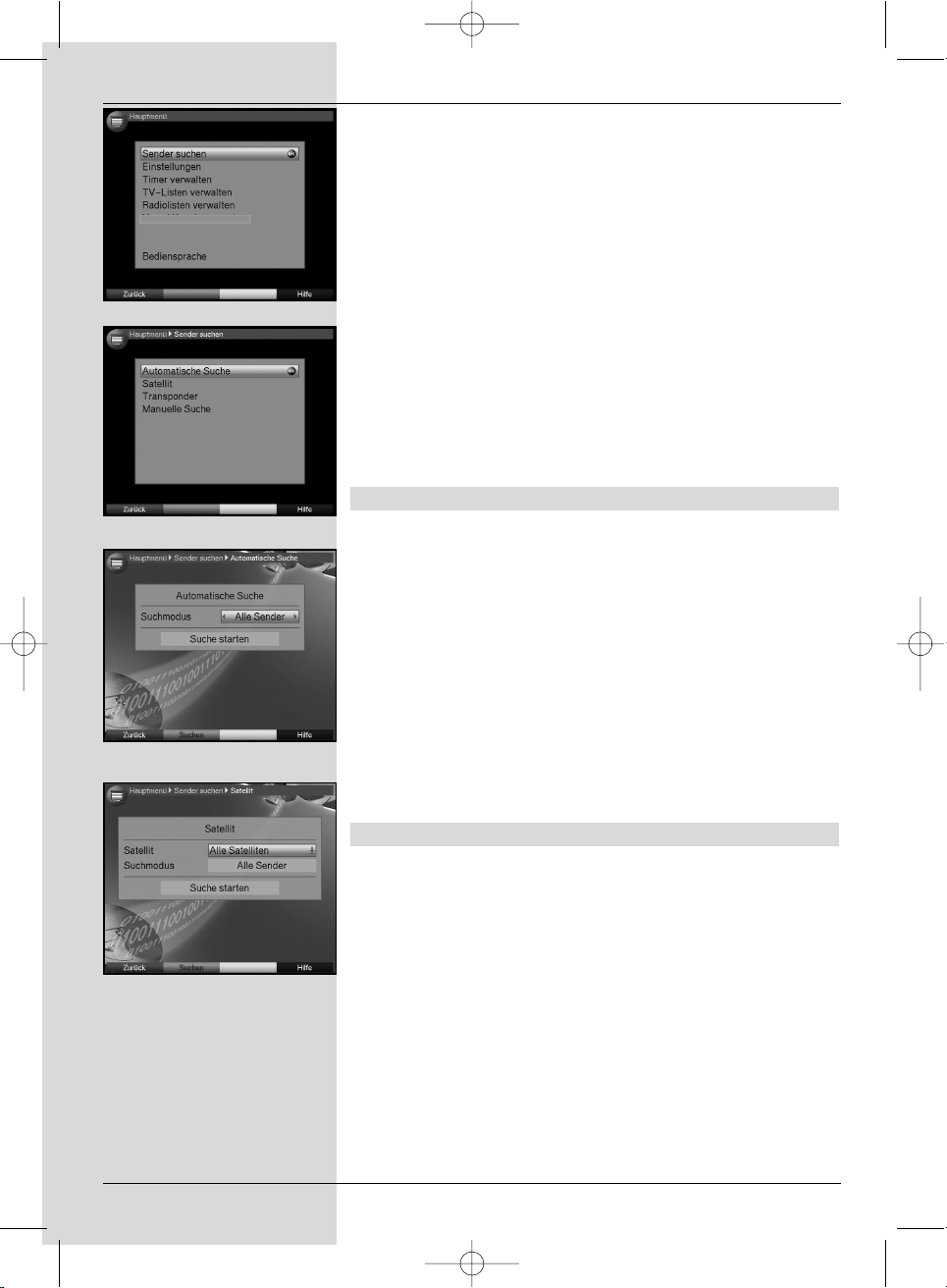

8.1 in die Favoritenliste aufgenommen werden. > Rufen Sie zur Programmsuche zunächst das

Hauptmenü auf. (Bild 8-13)

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Sender suchen.

> Bestätigen Sie mit OK.

Es erscheint das Untermenü Sender suchen.

(Bild 8-14)

> Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab

die Suchlaufmethode, die Sie ausführen möchten und bestätigen Sie mit OK.

8.4.1 Automatische Suche

Bei diesem Suchlauf werden automatisch alle im Menü LNBEinstellungen vorhandenen Satelliten (Punkt 6.4 u. 9.4) nach Programmen abgesucht. Hierbei können Sie entscheiden, ob Sie alle (freie und verschlüsselte) Sender oder nur freie Sender suchen möchten. (Bild 8-15)

> Entscheiden Sie durch Drücken der Taste OK, ob Sie

nur frei empfangbare Programme (Freie Sender) oder auch verschlüsselte Programme (Alle Sender) suchen wollen.

> Bestätigen Sie durch Drücken der grüne

Funktionstaste Suchen. Der Suchlauf kann über 15 Minuten in Anspruch nehmen. Beachten Sie auch die Bildschirmeinblendungen.

8.4.2 Satelliten-Suche

Um einen einzelnen Satelliten nach Programmen abzusuchen, wählen Sie die Satelliten-Suche. (Bild 8-16) Hierbei können Sie entscheiden, ob Sie alle (freie und verschlüsselte) oder nur freie Programme suchen möchten.

> Drücken Sie erneut die Taste OK, um die Auswahltafel

der aktiven Satelliten zu öffnen.

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Menüzeile Alle Satelliten, um alle aktiven Satelliten nach Programmen abzusuchen oder markieren Sie den gewünschten Satelliten, um nur diesen nach Programmen abzusuchen.

> Bestätigen Sie mit OK.

(Bild 8-13)

(Bild 8-14)

(Bild 8-15)

(Bild 8-16)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 50

Page 51

> Markieren Sie mit den Pfeiltasten auf/ab das Feld

Suchmodus.

> Entscheiden Sie durch Drücken der Taste OK, ob Sie

nur frei empfangbare Programme (Freie Sender) oder auch verschlüsselte Programme (Alle Sender) suchen wollen.

> Bestätigen Sie durch Drücken der grünen

Funktionstaste Suchen. Der Suchlauf wird gestartet. Beachten Sie bitte weitere Meldungen auf dem Bildschirm.

> Durch Drücken der roten Funktionstaste können Sie

den Suchlauf abbrechen.

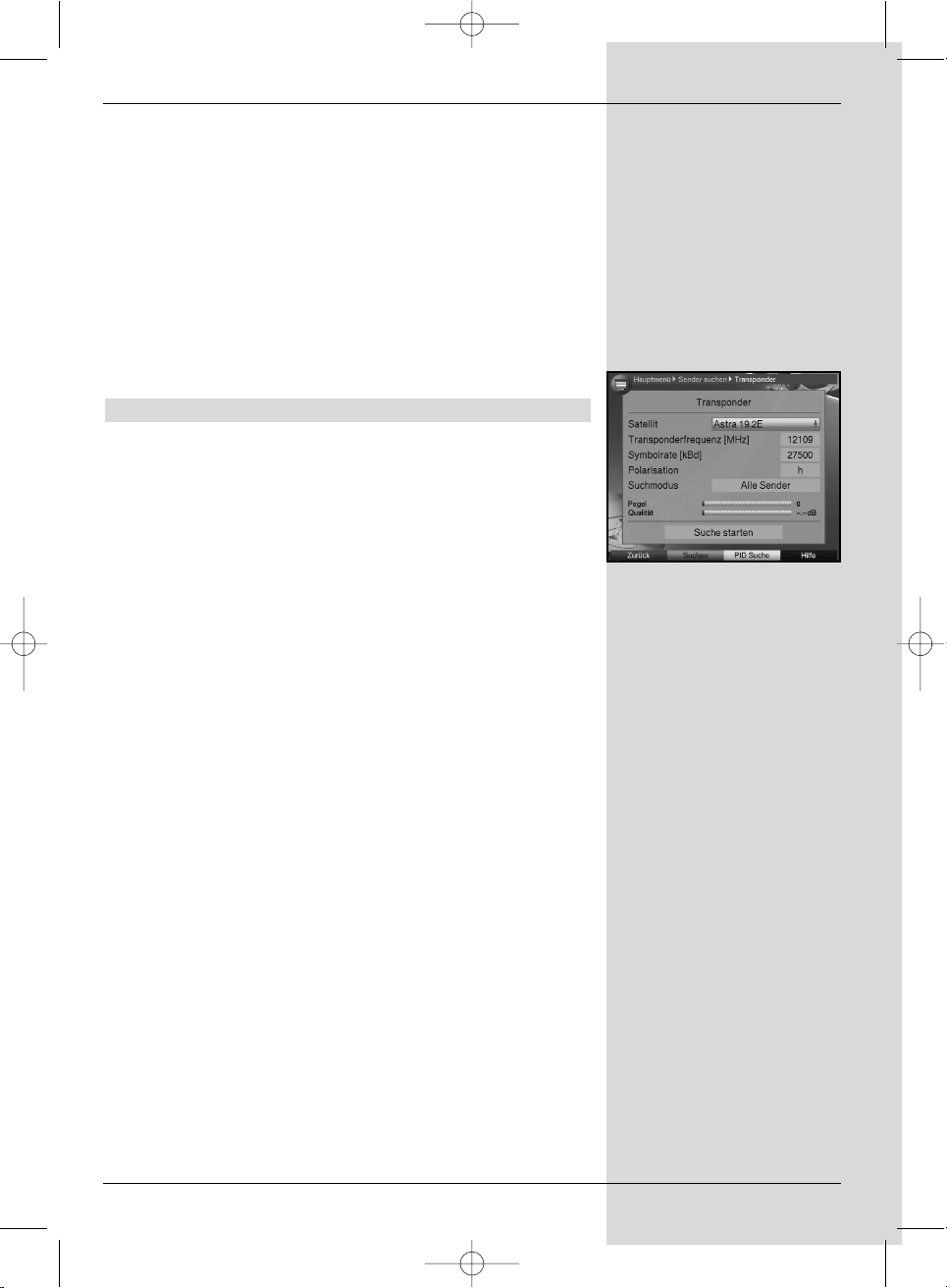

8.4.3 Transponder-Suche

Sie können gezielt einen Transponder (siehe Punkt 10 Technische Begriffe) nach Programmen absuchen. Dazu ist es erforderlich, die Transponderdaten (Bild 8-17) einzugeben.

Satellit

Stellen Sie in dieser Zeile den Satelliten ein, auf dem sich der gewünschte Transponder befindet.

> Markieren Sie dazu die Zeile Satellit mit Hilfe der

Pfeiltasten auf/ab.

> Durch Drücken der Taste OK wird eine Tafel mit den

aktiven Satelliten aufgerufen.

> Markieren Sie nun den gewünschten Satelliten mit

Hilfe der Pfeiltasten auf/ab.

> Bestätigen Sie durch Drücken der Taste OK.

Der angewählte Satellit wird nun in der Zeile Satellit angezeigt.

Transponderfrequenz

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Transponderfrequenz.

> Geben Sie in dieser Zeile mit Hilfe der

Zehnertastatur die gewünschte Frequenz ein.

Symbolrate

Die Symbolrate gibt an, welche Datenmenge pro Sekunde übertragen wird. Diese kann zum Beispiel 27500 betragen (27500 Symbole pro Sekunde).

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Reihe Symbolrate.

> Geben Sie mit Hilfe der Zehnertastatur die

gewünschte Symbolrate ein.

(Bild 8-17)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 51

Page 52

Polarisation

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Polarisation.

> Geben Sie in dieser Zeile mit Hilfe der Taste OK die

Polarisationsebene (horizontal oder vertikal) ein, auf der das gewünschte Programm gesendet wird.

Suchmodus > Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Suchmodus.

> Entscheiden Sie durch Drücken der Taste OK, ob Sie

nur frei empfangbare Programme (Freie Sender) oder auch verschlüsselte Programme (Alle Sender) suchen wollen.

> Bestätigen Sie durch Drücken der grünen

Funktionstaste Suchen. Der Suchlauf wird gestartet. Beachten Sie bitte weitere Meldungen auf dem Bildschirm.

> Durch Drücken der roten Funktionstaste können Sie

den Suchlauf abbrechen.

8.4.4 Manuelle Suche

Sollte ein Programm bei der automatischen Suche oder bei der Transpondersuche nicht gefunden werden, kann es erforderlich sein, dass für dieses Programm zusätzlich programmspezifische PID-Nummern eingegeben werden müssen. Diese Nummern müssen ggf. im Internet oder direkt vom jeweiligen Programmanbieter in Erfahrung gebracht werden. Das Menü (Bild 8-18) unterscheidet sich gegenüber dem Menü Transpondersuche nur durch die Menüpunkte PCR-PID, Audio-PID und Video-PID. Die Angabe des Suchmodus entfällt.

> Verfahren Sie wie unter Transpondersuche

beschrieben.

> Markieren Sie anschließend noch die Zeilen PCR-

PID, Audio-PID und Video-PID mit Hilfe der Pfeiltasten auf/ab und geben Sie mit Hilfe der Zehnertastatur die entsprechenden Nummern ein.

> Durch Drücken der grünen Funktionstaste wird der

Suchlauf gestartet. Beachten Sie bitte weitere Meldungen auf dem Bildschirm. Wird während der PID-Suche kein Programm gefunden, erscheint eine Abfrage, ob dieses Programm genereiert werden soll.

(Bild 8-18)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 52

Page 53

> Soll dieses Programm generiert werden, so wählen

Sie mit den Pfeiltasten rechts/links das Feld Ja und bestätigen Sie mit OK. Das Programm wird nun generiert und an das Ende der Favoritenliste angefügt.

> Durch Drücken der roten Funktionstaste können Sie

den Suchlauf abbrechen.

8.4.5 Während des Suchlaufs

Schon während des Suchlaufs kann das Absuchen der Transponder auf dem Bildschirm mit verfolgt werden. (Bild 8-19) Es werden angezeigt: Der Satellit, auf dem gerade gesucht wird (1), die Anzahl der bereits gefundenen Programme (2), die zuletzt gefundenen Programme (3), der Transponder, welcher gerade abgesucht wurde (4), sowie der Fortschritt der gesamten Suche (5) und der Transponder des gerade abgesuchten Satelliten (6).

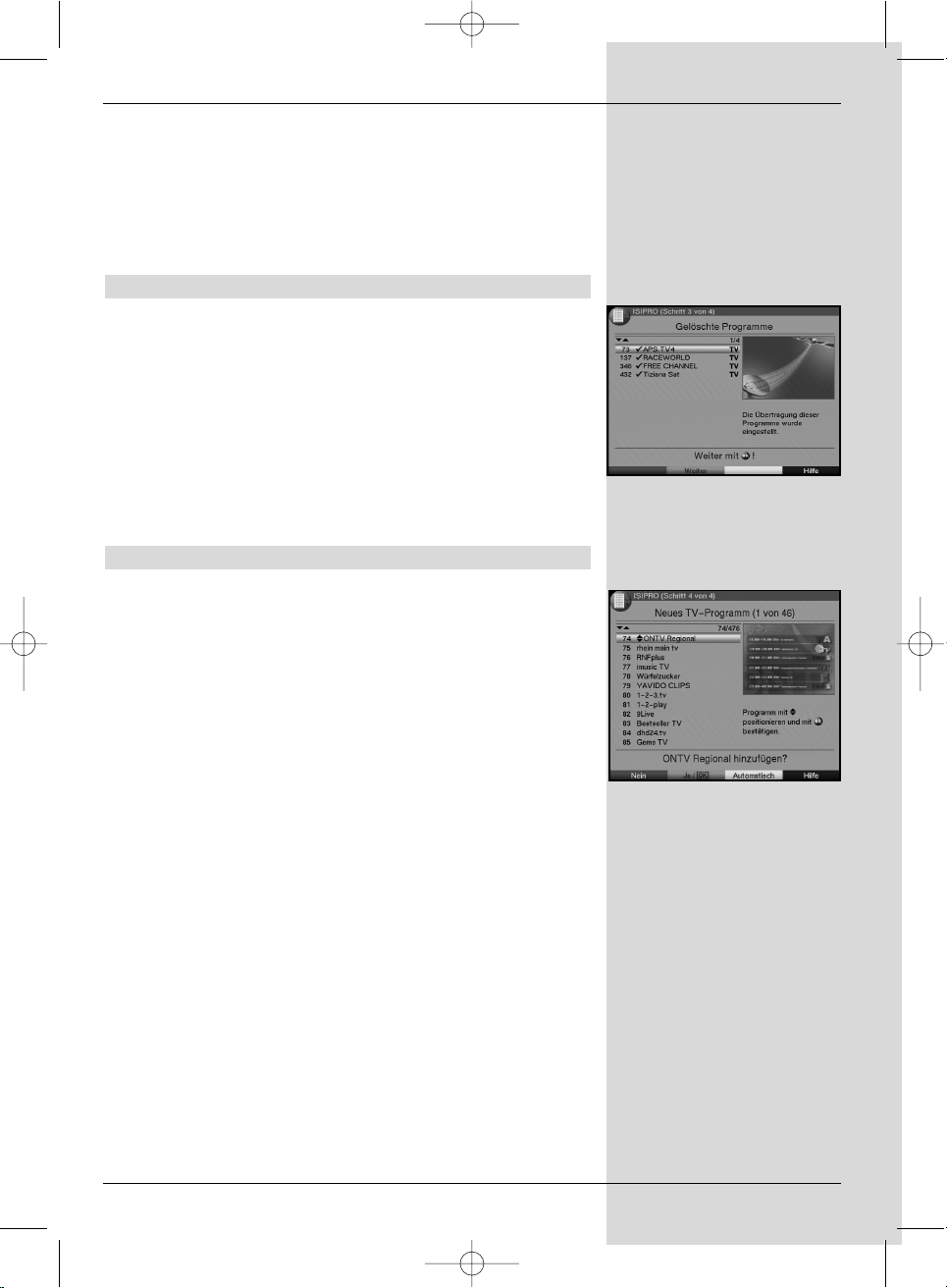

8.4.6 Nach dem Suchlauf

Nach dem Suchlauf erscheint eine Meldung auf dem Bildschirm mit der Angabe, wie viele Programme Ihr DigitalReceiver gefunden hat, wie viele davon neu hinzugekommen sind und wie viele verschlüsselt sind. Zusätzlich erscheint der Hinweis (Bild 8-20), ob Sie die gefundenen Programme in die TV- oder Radioliste automatisch einsortieren, automatisch anfügen oder manuell einsortieren möchten.

Automatisch einsortieren

Die gefundenen Programme werden anhand einer vorprogrammierten Liste in die Hauptfavoritenliste einsortiert. Dabei richtet sich die Reihenfolge der Programme nach der in Punkt 6.3.2 eingestellten Audiosprache bzw. des in Punkt

6.2.2 eingestellten Landes.

Automatisch anhängen

Die neu gefundenen Programme werden unsortiert an das Ende der Hauptfavoritenliste angehängt.

Manuell einsortieren -TV / Manuell einsortieren Radio

Hierbei gelangen Sie direkt in das Menü TV-Listen verwalten bzw. Radiolisten verwalten. Bearbeiten Sie diese Listen wie unter Punkt 9.1 der Bedienungsanleitung beschrieben.

Zurück

Die neu gefundenen Programme werden nicht in die Favoritenliste übernommen, sondern nur in die Gesamtliste.

> Wählen Sie mit den Pfeiltasten auf/ab die

gewünschte Vorgehensweise aus.

> Bestätigen Sie mit OK.

Beachten Sie dabei weitere Bildschirmeinblendungen.

(Bild 8-19)

214

(Bild 8-20)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 53

Page 54

> Durch Drücken der Taste Menü kehren Sie zum

Normalbetrieb zurück. Unabhängig davon, ob Sie die gefundenen Programme automatisch in die Favoritenliste übernommen haben, können Sie die Favoritenlisten weiterhin, wie in Punkt 9.1 beschrieben, manuell bearbeiten.

8.5 Service-Einstellungen

Sie können jederzeit wieder auf die werkseitigen Einstellungen zurückgreifen. Ebenso können Sie, falls die Programmliste durch Änderungen der Programmanbieter veraltet ist, diese komplett löschen, um dann einen neuen Suchlauf auszuführen. Beachten Sie, dass Sie nach der Ausführung der Löschfunktion zunächst einen Suchlauf starten und anschließend die gewünschten Programme aus der Gesamtliste in die Favoritenliste kopieren müssen.

> Rufen Sie mit der Taste Menü das Hauptmenü auf.

(Bild 8-21)

> Wählen Sie nun die Menüzeile Einstellungen,

indem Sie diese mit Hilfe der Pfeiltasten auf/ab markieren.

> Bestätigen Sie mit OK.

Es erscheint das Untermenü Einstellungen.

(Bild 8-22)

> Markieren Sie nun die Menüzeile Service-

Einstellungen mit Hilfe der Pfeiltasten auf/ab.

> Bestätigen Sie mit OK.

Es erscheint das Untermenü Service- Einstellungen. (Bild 8-23)

8.5.1 Werkseinstellung aktivieren

Nach Aufruf dieser Funktion wird wieder die werkseitige Programmierung eingestellt, eigene Einstellungen werden gelöscht und der Installationsassistent AutoInstall wird gestartet.

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Werkseinstellung aktivieren.

> Drücken Sie dieTaste OK.

Es erscheint die Meldung “Werkseinstellung wirklich aktivieren?”.

> Markieren Sie mit den Pfeiltasten links/rechts Ja

oder Abbrechen.

> Bestätigen Sie die Eingabe mit OK.

(Bild 8-21)

(Bild 8-22)

(Bild 8-23)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 54

Page 55

8.5.2 Alle Programme löschen

Durch diese Funktion werden die Programmspeicher komplett gelöscht.

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Alle Programme löschen.

> Drücken Sie die Taste OK.

Es erscheint die Meldung “Wirklich alle Programme löschen?”.

> Markieren Sie mit den Pfeiltasten links/rechts

Ja oder Abbrechen.

> Bestätigen Sie die Eingabe mit OK.

8.5.3 Programmliste aktualisieren (ISIPRO)

Durch die ISIPRO-Programmlistenaktualisierung wird die Programmliste Ihres Receivers automatisch auf einem aktuellen Stand gehalten. Dazu wird in regelmäßigen Abständen eine aktuelle Programmliste über Satellit (ASTRA 19,2° Ost) ausgestrahlt und kann von Ihrem Receiver heruntergeladen werden.

> Wählen Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Programmliste aktualisieren.

> Durch Drücken von OK gelangen Sie in das Unter-

menü Programmliste aktualisieren (Bild 8-24).

Der Receiver prüft nun autoamtisch, ob eine neue Programmliste zum Download bereitsteht.

> Um manuell zu testen, ob eine neue Programmliste

zur Verfügung steht, betätigen Sie die gelbe Funktionstaste Prüfen. Beachten Sie den Hinweis, der nach der Überprüfung erscheint.

8.5.3.1 Aktualisierung

> Damit Ihr Receiver automatisch überprüft, ob eine

neue Programmliste vorhanden ist, markieren Sie die Zeile Aktualisierung.

> Stellen Sie die automatische Programmlisten-

Aktualisierung mit der Taste OK auf an.

8.5.3.2 ISIPRO-Kanal

Sollten sich die Parameter des Datenkanals zum Downloaden der Programmliste geändert haben, können Sie diese in diesem Menü korrigieren. Die aktuellen Transponderdaten können Sie beim Fachhandel erfahren. Im Normalfall sollten Sie in diesem Menü keine Umstellung vornehmen.

(Bild 8-24)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 55

Page 56

> Um die Aktualisierung der Programmliste manuell zu

starten, markieren Sie die Zeile Aktualisierung starten und bestätigen mit OK. Es erscheint die Meldung (Bild 8-25).

> Wenn Sie die neue Programmliste nicht herunterladen

möchten, drücken Sie die rote Funktionstaste Ablehnen. Die Meldung erscheint erst dann wieder, wenn eine noch neuere Programmliste übertragen wird.

Programmliste automatisch aktualisieren

Wenn Sie die Änderungen an der Programmliste automatisch, ohne manuelles Zutun, durchführen lassen möchten, dann wählen Sie diese Option. Die Änderungen werden automatisch durchgeführt. Neue Programme werden in der Regel an das Ende der Hauptfvoritenliste angehängt.

> Um die neue Programmliste automatisch zu

aktualisieren, drücken Sie die grüne Funktionstaste Automatisch. Der Download der Programmliste wird gestartet und kann am Bildschirm (Bild 8-26) mitverfolgt werden.

Programmliste manuell aktualisieren

Nach dem die Programmliste vollständig heruntergeladen wurde, erfolgt die Aktualisierung Ihrer Programmliste. Dabei wird die im Receiver vorhandene Favoritenliste mit der neuen Programmliste verglichen. Die Aktualisierung Ihrer Favoritenliste erfolgt in mehreren Schritten. Dabei werden Ihnen die Unterschiede zwischen Ihrer Favoritenliste und der neuen Programmliste angezeigt. Sie können selbst entscheiden, welche Änderungen Sie vornehmen möchten und welche nicht. Die Anzahl der vorzunehmenden Schritte hängt jeweils vom Umfang der Änderungen in der neuen Liste ab und kann daher von Download zu Download unterschiedlich sein.

> Um die neue Programmliste manuell zu aktualisieren,

drücken Sie die gelbe Funktionstaste Manuell. Der Download der Programmliste wird gestartet und kann am Bildschirm (Bild 8-26) mitverfolgt werden.

8.5.3.3 Programme anpassen

In diesem Schritt werden die Programme Ihrer Favoritenliste angezeigt deren Empfangsdaten sich geändert haben bzw. nicht mehr aktuell sind.(Bild 8-27) Diese Programme können unter Umständen mit diesen Daten nicht mehr korrekt empfangen werden. Damit diese weiterhin problemlos empfangbar sind, sollten die vorgeschlagenen Änderungen vorgenommen werden.

(Bild 8-25)

(Bild 8-26)

(Bild 8-27)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 56

Page 57

> Durch drücken der Taste OK werden die

Empfangsdaten der markierten Programme aktualisiert.

> Möchten Sie die Daten der angezeigten Programme

nicht aktualisieren, dann markieren Sie mit den Pfeiltasten rechts/links das Feld Ablehnen und bestätigen Sie mit OK.

8.5.3.4 Programme löschen

In diesem Schritt können Sie die Programme löschen, die sich zwar noch in Ihrer Favoritenliste befinden, aber nicht mehr gesendet werden.

> Wenn Sie die angezeigten Programme (Bild 8-28), die

nicht mehr gesendet werden, löschen möchten, bestätigen Sie mit OK.

> Möchten Sie diese Programme dennoch in Ihrer

Favoritenliste behalten, dann markieren Sie mit den Pfeiltasten rechts/links das Feld Ablehnen und bestätigen Sie mit OK.

8.5.3.5 TV bzw. Radio-Programm hinzufügen

Im nächsten Schritt werden Ihnen einzeln die Programme der neuen Programmliste angezeigt, die Sie zu Ihrer eigenen Favoritenliste hinzufügen können, da diese dort noch nicht vorhanden sind.

Programme einzeln übernehmen

> Möchten Sie das angezeigte Programm (Bild 8-29) auf

den vorgeschlagenen Programmplatz der Favoritenliste (TV oder Radio) übernehmen, drücken Sie die grüne Funktionstaste Ja (OK).

oder > Betätigen Sie die Pfeiltasten auf/ab, um das

angezeigte Programm an eine andere Stelle der Favoritenliste zu verschieben oder geben Sie den gewünschten Programmplatz mit Hilfe der Zifferntasten ein.

> Um das angezeigte Programm an die gewählte Stelle

der Favoritenliste zu übernehmen, betätigen Sie die

grüne Funktionstaste Ja (OK).

Alle Programme übernehmen

> Um alle neuen Programme ohne vorherige Kontrolle

zu übernehmen, drücken Sie die gelbe Funktionstaste Automatisch. Die Programme werden dabei nach festgelegten Kriterien in die Favoritenliste eingefügt.

(Bild 8-28)

(Bild 8-29)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 57

Page 58

Programm ablehnen (nicht übernehmen)

> Möchten Sie das angezeigte Programm nicht in die

Favoritenliste übernehmen, drücken Sie die rote Funktionstaste Nein. Nun erscheint die Abfrage für das nächste Programm.

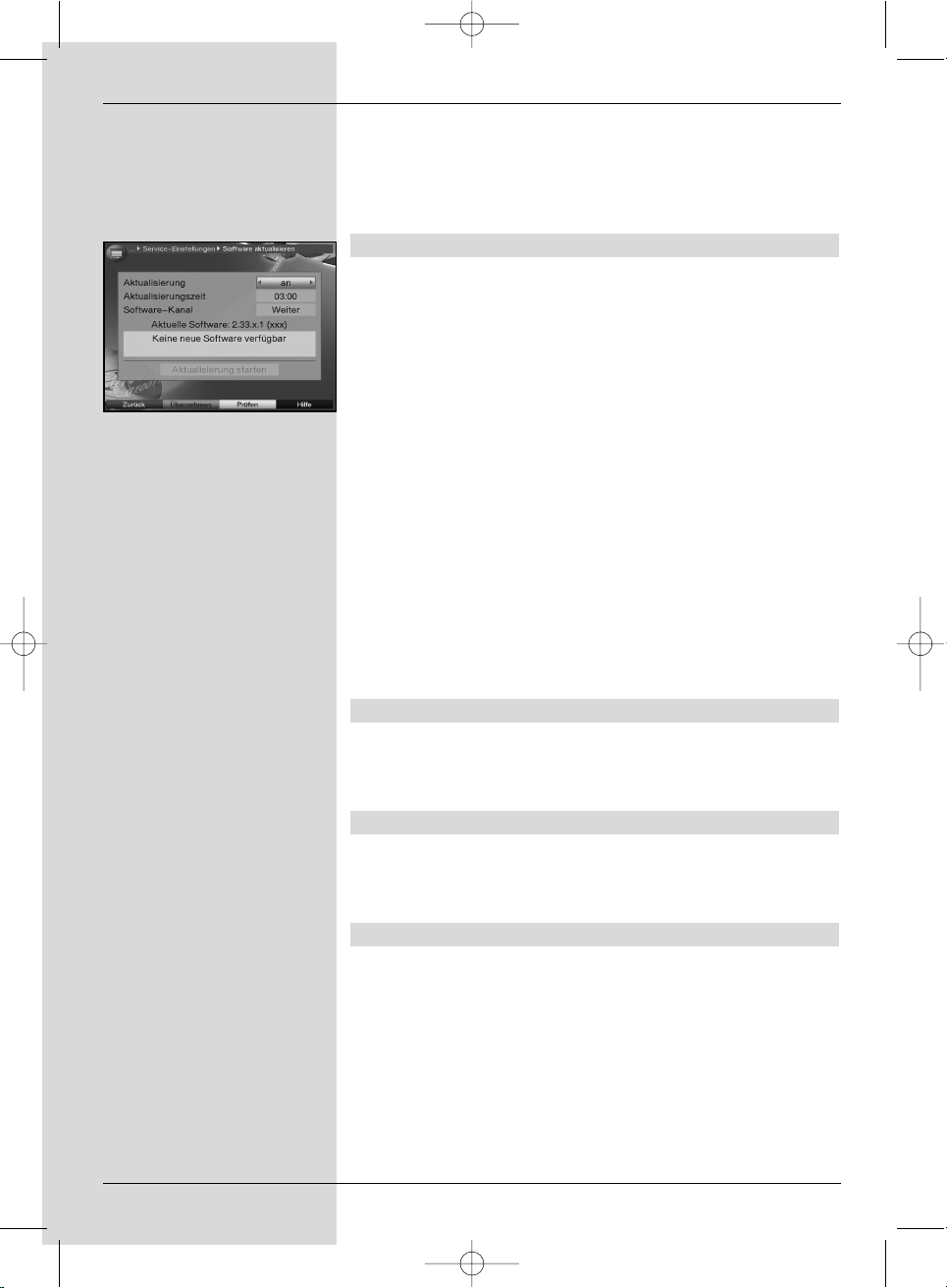

8.5.4 Software-Aktualisierung

Desweiteren haben Sie die Möglichkeit die Betriebssoftware Ihres Digital-Receivers über Satellit (ASTRA 19° Ost) zu aktualisieren (Update).

> Durch Drücken der Taste OK gelangen Sie in das

Untermenü Software aktualisieren (Bild 8-30). Der Receiver prüft nun autoamtisch, ob eine neue Software zum Download bereitsteht.

> Um manuell zu testen, ob eine neue Software zur

Verfügung steht, betätigen Sie die gelbe Funktionstaste Prüfen. Beachten Sie den Hinweis, der nach der Überprüfung erscheint.

> Um die Aktualisierung der Programmliste manuell zu

starten, markieren Sie die Zeile Aktualisierung starten und bestätigen Sie mit OK. Der Download wird im Display durch Update S gefolgt vom Prozentsatz der bereits empfangenen Daten angezeigt. Der Downloadvorgang darf nicht z.B. durch Ein- oder Ausschalten des Gerätes unterbrochen werden.

8.5.4.1 Aktualisierung

> Um die Betriebssoftware automatisch zu aktualisieren,

stellen Sie die Aktualisierung in dieser Zeile mit Hilfe der Taste OK auf an.

8.5.4.2 Aktualisierungszeit

Geben Sie in dieser Zeile mit der Zehnertastatur die Zeit ein, zu der die automatische Aktualisierung der Software erfolgen soll.

8.5.4.3 Software-Kanal

Sollten sich die Parameter des Datenkanals zum Downloaden des Software-Updates geändert haben, können Sie diese in diesem Menü korrigieren. Die aktuellen Transponderdaten können Sie beim Fachhandel erfahren. Im Normalfall sollten Sie in diesem Menü keine Umstellung vornehmen.

Achtung: Damit die neue Software automatisch geladen werden kann, muss sich der Digital-Receiver im Standby-Betrieb befinden. Dieser Vorgang darf nicht z.B. durch Ein- oder Ausschalten des

(Bild 8-30)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 58

Page 59

Gerätes gestört werden.

Unabhängig davon, ob Sie die automatische SoftwareAktualisierung ein- oder ausgeschaltet haben, wird beim Einschalten des Gerätes automatisch überprüft, ob eine neue Betriebssoftware für Ihren Digital-Receiver zur Verfügung steht. Ist eine neue Betriebssoftware verfügbar, wird dies durch eine Meldung (Bild 8-31) auf dem Bildschirm angezeigt. Um die Aktualisierung der Software (Update) zu starten, befolgen Sie die Anweisungen auf dem Bildschirm.

8.5.5 Einstellungen kopieren

Sie haben die Möglichkeit sämtliche Einstellungen wie Programmliste, Antenneneinstellungen usw. Ihres DigitalReceivers (Sender) auf einen anderen Digital-Receiver (Empfänger) gleichen Typs und gleichem Stand der Betriebssoftware zu kopieren. (Bild 8-32)

> Verbinden Sie dazu die beiden Geräte mit einem

Nullmodemkabel. > Schalten Sie den (Empfänger-) Receiver ein. > Betätigen Sie zum Kopieren der Einstellungen eine

Gerätetaste des (Sende-) Receivers.

Die Einstellungen des Sendereceivers werden nun

zum Empfangsreceiver übertragen. Beachten Sie

dabei bitte die Bildschirmeinblendungen.

8.6 Systemkonfiguration

Unter diesem Menüpunkt können Sie die spezifischen Gerätedaten (wie z.B. aktuelle Software Version) ersehen. > Markieren Sie diese Zeile im Untermenü

Einstellungen mit Hilfe der Pfeiltasten auf/ab. > Bestätigen Sie mit OK.

> Durch Drücken der Taste Menü kehren Sie zum

Normalbetrieb zurück.

(Bild 8-31)

(Bild 8-32)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 59

Page 60

9 Betrieb an einer Drehanlage (DiSEqC 1.2)

Ihr Digital-Receiver ist für den Betrieb an einer Drehanlage vorbereitet. Mit Hilfe der DiSEqC-Steuerung (DiSEqC-Level

1.2) haben Sie die Möglichkeit, einen entsprechenden Motor über die Koaxialleitung zu steuern.

> Rufen Sie wie in Punkt 6.4 beschrieben das Menü

Antenneneinstellungen (Bild 9-1) auf und schalten Sie die DiSEqC-Steuerung (Punkt 6.4.1) ein.

> Wählen Sie nun mit Hilfe der Pfeiltasten auf/ab die

DiSEqC-Position (z.B. A/B 3) aus, der Sie die Motorantenne zuordnen möchten.

> Durch Betätigen der Taste OK wird ein Fenster zur

Auswahl der Satelliten bzw. der Motorantenne geöffnet. (Bild 9-2)

> Wählen Sie mit den Pfeiltasten auf/ab die Zeile

Motorantenne aus und bestätigen Sie mit OK.

> Bestätigen Sie den Hinweis (Bild 9-3) zum Setzen der

Ost- und Westgrenzen mit OK.

9.1 Ost- und Westgrenzen

Um mechanische Zerstörungen des Spiegels oder des LNBs durch ein Hindernis zu vermeiden, müssen zunächst die maximalen Drehbereiche nach Osten und nach Westen festgelegt werden. Sofern sich Hindernisse (z.B. eine Wand, Schornstein etc.) im Drehbereich des Spiegels befinden, muss dieser bei der Einstellung der Ost-West-Grenzen unbedingt beobachtet werden. Befindet sich kein Hindernis im Drehbereich des Spiegels, dann legen Sie die Grenzen so fest, dass sich der Spiegel ein wenig über den jeweils äußersten zu empfangenden Satelliten hinwegdrehen lässt.

9.1.1 Vorhandene Grenzen löschen

Zunächst sollten Sie eventuell vorhandene Grenzen löschen. > Markieren Sie dazu mit Hilfe der Pfeiltasten

links/rechts die Spalte Konfiguration.

> Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab,

in der Zeile Motorantenne das Feld Weiter.

> Bestätigen Sie mit OK.

Es erscheint nun das Menü zur Einstellung der Motorantenne. (Bild 9-4)

> Betätigen Sie die blaue Funktionstaste Aktionen,

um ein weiteres Fenster zu öffnen. (Bild 9-5)

(Bild 9-1)

(Bild 9-2)

(Bild 9-3)

(Bild 9-4)

(Bild 9-5)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 60

Page 61

> Markieren Sie nun mit den Pfeiltasten auf/ab die

Zeile Lösche Grenzen. > Zum Löschen der Grenzen drücken Sie die Taste OK. > Bestätigen Sie den Hinweis (Bild 9-6) mit OK.

9.1.2 Ostgrenze setzen

> Um die Ostgrenze einzugeben, markieren Sie

zunächst mit den Pfeiltasten das Feld speichern. > Drehen Sie nun den Spiegel durch Drücken der

Pfeiltaste rechts auf die maximal mögliche bzw.

gewünschte Ostposition. > Betätigen Sie die blaue Funktionstaste Aktionen,

um das Fenster mit den zur Verfügung stehenden

Aktionen zu öffnen. > Markieren Sie nun mit den Pfeiltasten auf/ab die

Zeile Setze Ostgrenze. > Um die Ostgrenze zu setzen, drücken Sie die Taste

OK und bestätigen den folgenden Hinweis (Bild 9-7)

mit OK.

9.1.3 Westgrenze setzen

> Um die Westgrenze einzugeben, markieren Sie mit

den Pfeiltasten das Feld speichern. > Drehen Sie nun den Spiegel durch Drücken der

Pfeiltaste links auf die maximal mögliche bzw.

gewünschte Westposition. > Betätigen Sie die blaue Funktionstaste Aktionen,

um das Fenster mit den zur Verfügung stehenden

Aktionen zu öffnen. > Markieren Sie nun mit den Pfeiltasten auf/ab die

Zeile Setze Westgrenze. > Drücken Sie die Taste OK und bestätigen Sie den

Hinweis (Bild 9-8) mit OK.

9.2 Geo-Positionierung

Bei bekannten geografischen Koordinaten Ihres Standortes und geeignetem Motor erleichtert diese Funktion das Auffinden der einzelnen Satellitenpositionen. Die Koordinaten einiger deutscher Städte finden Sie im Anhang (Punkt 13).

Achtung! Schalten Sie die Geo-Positionierung nur ein, wenn Ihr DiSEqC-Motor diese Funktion auch unterstützt.

> Rufen Sie wie zuvor beschrieben das Menü zur

Einstellung der Motorantenne auf.

(Bild 9-6)

(Bild 9-7)

(Bild 9-8)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 61

Page 62

> Markieren Sie mit den Pfeiltasten das Feld

Geo.Pos.

> Bestätigen Sie mit OK.

Es erscheint das Menü zur Eingabe des Standortes.

(Bild 9-9)

> Schalten Sie durch Drücken der Taste OK die

Funktion Geo-Positionierung an oder aus.

> Wählen Sie mit den Pfeiltasten das Feld zur

Eingabe der geografischen Länge an.

> Geben Sie in diesem Feld durch Drücken der Taste

OK ein, ob es sich um einen Wert östlicher Länge

(East) oder westlicher Länge (W) handelt. > Betätigen Sie nun die Pfeiltaste rechts. > Geben Sie mit den Zifferntasten die geografische

Länge ein. > Markieren Sie nun mit den Pfeiltasten das Feld zur

Eingabe der geografischen Breite. > Geben Sie in diesem Feld durch Drücken der Taste

OK ein, ob es sich um einen Wert nördlicher Breite

(N) oder südlicher Breite (S) handelt. > Betätigen Sie nun die Pfeiltaste rechts. > Geben Sie mit den Zifferntasten die geografische

Breite ein. > Mit der Taste Zurück kehren Sie wieder zu den LNB-

Einstellungen zurück. Die Daten Ihres Standortes müssen als Dezimalwert mit einer

Nachkommastelle eingegeben werden. Da die Koordinaten oft in Grad, Minuten und Sekunden angegeben werden, müssen diese wie folgt in einen Dezimalwert umgerechnet werden: Die Gradzahl bleibt von der Berechnung unberührt. Die Minuten werden durch 60 geteilt und auf eine Stelle nach dem Komma gerundet. Das Ergebnis der Division wird zu der Gradzahl addiert. Die Sekunden bleiben unberücksichtigt, da diese keinen Einfluss auf die erste Nachkommastelle haben.

Beispiel: Koordinaten von Daun

Breitengrad 50° 11‘(45“) N

Längengrad 06° 50‘ (10‘‘) E Umrechnung des Breitengrades (BG):

BG = 50 + 11/60 BG = 50 + 0,2 (gerundet) BG = 50,2

(Bild 9-9)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 62

Page 63

Geben Sie im Menü zur Eingabe der geografischen Breite den auf eine Kommastelle gerundeten Wert (50,2) ein. Auf gleiche Weise wird der dezimale Wert des Längengrades berechnet.

9.3 Satellitenposition einstellen

Führen Sie nacheinander für jede aufzunehmende Satellitenposition die Punkte 9.3.1 bis 9.3.3 durch. Bei der Programmierung der Satellitenpositionen empfiehlt es sich, mit dem äußersten östlichen Satelliten zu beginnen. Nehmen Sie anschließend der Reihe nach alle weiteren gewünschten Positionen in Richtung Westen auf, bis Sie die äußerste westliche Satellitenposition erreicht haben. Ihr DigitalReceiver ist bereits ab Werk auf die gebräuchlichsten Satellitenpositionen vorprogrammiert. Zusätzlich können Sie für jede beliebige Orbitalposition benutzerdefinierte (User-) Satellitenpositionen (User 1 bis User 13) konfigurieren.

9.3.1 Satellitenposition auswählen

9.3.1.1 Vorprogrammierte Satellitenposition auswählen

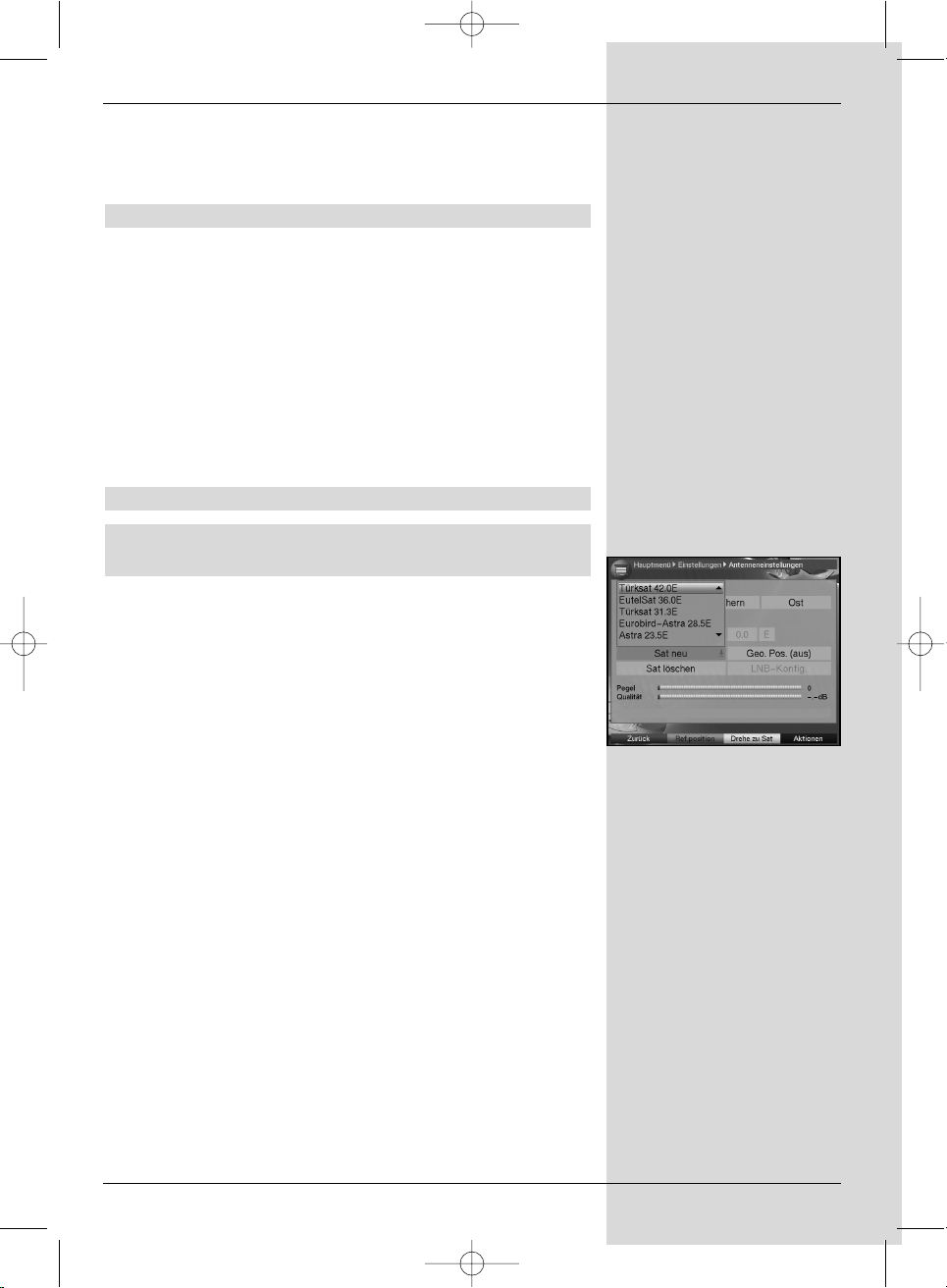

> Um eine Satellitenposition in die Satellitenliste

aufzunehmen, markieren Sie mit den Pfeiltasten das Feld Sat neu.

> Bestätigen Sie mit OK.

Es erscheint eine Liste mit den zur Verfügung stehenden Satellitenpositionen. (Bild 9-10)

> Markieren Sie nun mit den Pfeiltasten auf/ab eine

Satellitenposition, die Sie in die Satellitenliste aufnehmen möchten.

> Drücken Sie die Taste OK, um die Auswahl zu

übernehmen.

Bei eingeschalteter Geo-Positionierung (Punkt 9.2) wird der Spiegel nun automatisch zu der programmierten Satellitenposition gedreht. Der Drehvorgang wird durch den blinkenden Schriftzug “drehe” angezeigt. Bei ausgeschalteter Geo-Positionierung müssen Sie den Spiegel manuell (Punkt 9.3.2.2) zu der gewünschten Satellitenposition drehen.

Sobald der Spiegel den Drehvorgang beendet hat, wird anhand des eingestellten Test-Transponders geprüft, ob auf dieser Position ein Signal empfangen wird. Dabei wird festgestellt, ob es sich bei der zu speichernden Position um eine in der Vorprogrammierung vorhandene Position handelt. Beachten Sie dazu die Einblendungen im unteren Teil des Menüs.

(Bild 9-10)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 63

Page 64

9.3.1.2 Benutzerdefinierte Satellitenposition einstellen (User-Satellit)

> Um eine User-Satellitenposition in die Satellitenliste

aufzunehmen, markieren Sie mit den Pfeiltasten das Feld Sat neu.

> Bestätigen Sie mit OK.

Es erscheint eine Liste mit den zur Verfügung stehenden Satellitenpositionen. (Bild 9-11)

> Markieren Sie nun mit den Pfeiltasten auf/ab eine

User-Satellitenposition (User 1 bis User 13).

> Durch Drücken der Taste OK wuird die Auswahl über-

nommen.

> Markieren Sie nun mit den Pfeiltasten die Zeile

LNB-Konfig. und bestätigen Sie mit OK.

> Stellen Sie in diesem Menü wie in Punkt 6.4.3

beschrieben die Daten des Test-Transponders und des verwendeten LNBs ein.

> Nachdem Sie den Test-Transponder eingestellt haben,

drücken Sie die Taste Zurück, um zum Menü zur Einstellung der Motorantenne zurückzukehren.

> Markieren Sie nun mit den Pfeiltasten das Feld zur

Eingabe der Orbitalposition.

> Geben Sie mit den Zifferntasten die Orbitalposition

des User-Satelliten ein.

> Geben Sie nun durch Drücken der OK-Taste ein, ob

es sich um eine westliche (W) oder östliche (E) Orbitalposition handelt.

Bei eingeschalteter Geo-Positionierung (Punkt 9.2) können Sie den Spiegel nun durch die Funktion Drehe zu Sat (Punkt 9.4.1) zu der programmierten UserSatellitenposition drehen. Bei ausgeschalteter Geo-Positionierung müssen Sie den Spiegel manuell (Punkt 9.3.2.2) zu der gewünschten Satellitenposition drehen.

(Bild 9-11)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 64

Page 65

9.3.2 Ausrichten der Satellitenantenne

Um die Antenne auf den gewünschten Satelliten ausrichten zu können bzw. um feststellen zu können, ob Sie auf der eingestellten Position den gewünschten Satelliten empfangen, ist für jeden Satelliten ein Test-Transponder eingestellt. Erst durch die Anzeige der Signalstärke und Signalqualität dieses Test-Transponders ist eine exakte Ausrichtung der Antenne möglich.

9.3.2.1 Test-Transponder/LNB-Konfiguration

Um die Daten des jeweiligen Test-Transponders zu ändern, gehen Sie folgendermaßen vor:

> Markieren Sie mit den Pfeiltasten das Feld

Aktuelle Satellitenliste.

> Drücken Sie die Taste OK, um die Satellitenliste zu

öffnen.

> Markieren Sie mit den Pfeiltasten auf/ab die

Satellitenposition, deren Daten Sie ändern möchten.

> Bestätigen Sie mit OK. > Markieren Sie nun mit den Pfeiltasten das Feld

LNB-Konfig. und drücken Sie die OK-Taste. Es erscheint das Menü LNB-Einstellungen. (Bild 9-12)

> Geben Sie in diesem Menü wie in Punkt 6.4.3

beschrieben die Daten des Test-Transponders und des verwendeten LNBs ein.

> Durch Drücken der Taste Zurück, kehren Sie zur

Einstellung der Motorantenne zurück.

9.3.2.2 Antenne manuell ausrichten

Die optimale Ausrichtung auf die gewünschte Position können Sie anhand der Anzeige der Signalstärke und der Signalqualität vornehmen. Richten Sie den Spiegel so aus, dass bei beiden Balken ein maximaler Ausschlag angezeigt wird.

> Markieren Sie dazu mit den Pfeiltasten auf/ab das

Feld speichern.

> Drehen Sie nun mit Hilfe der Pfeiltasten rechts

(Feld Ost wird markiert) bzw. links (Feld West wird markiert) den Spiegel zu der gewünschten Position. Dazu halten Sie die jeweilige Taste so lange gedrückt, bis die gewünschte Position erreicht ist.

Sobald der Spiegel den Drehvorgang beendet hat, überprüft der Receiver automatisch die Orbitalposition und zeigt diese, sofern ermittelbar, im unteren Teil des Menüs an.

(Bild 9-12)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 65

Page 66

9.3.2.3 Automatische Feinausrichtung (Autofokus)

Bevor Sie die Satellitenposition speichern, sollten Sie eine automatische Fokussierung vornehmen. Dabei wird der Spiegel meßtechnisch auf optimalen Empfang eingestellt.

> Betätigen Sie die blaue Funktionstaste Aktionen,

um das Fenster mit den zur Verfügung stehenden Aktionen zu öffnen.

> Markieren Sie nun mit den Pfeiltasten auf/ab die

Zeile Auto-Fokus.

> Durch Drücken der Taste OK wird der Autofokus

gestartet. Während die automatische Ausrichtung vorgenommen wird, erscheint der Hinweis “Bitte warten”.

9.3.3 Satellitenposition speichern

Nachdem die Funktion Autofokus abgeschlossen ist, müssen Sie die Satellitenposition noch speichern.

> Markieren Sie dazu mit den Pfeiltasten das Feld

speichern.

> Drücken Sie die Taste OK. Stimmt die Orbitalposition

auf die der Spiegel ausgerichtet ist mit der Orbitalpostion des zu speichernden Satelliten überein, erscheint der Hinweis (Bild 9-13).

> Konnte die Orbitalposition noch nicht ermittelt werden,

erscheint eine Abfrage (Bild 9-14).

> Um die Satellitenposition zu speichern, markieren Sie

mit den Pfeiltasten rechts/links das Feld Ja und bestätigen mit OK. Wird bei der Prüfung des Test-Transponders keine in der Vorprogrammierung vorhandene Position erkannt oder ist das Empfangssignal zu schwach, erscheint ein entsprechender Hinweis. (Bild 9-15 und 9-16)

> Um die Satellitenposition zu speichern, markieren Sie

mit den Pfeiltasten rechts/links das Feld Ja und bestätigen mit OK.

9.4 Aktuelle Satellitenliste

Die gespeicherten Satellitenpositionen befinden sich in der Satellitenliste. Noch nicht gespeicherte Positionen sind in dieser Liste mit einem “*” markiert.

> Um den Spiegel auf eine Position aus der

Satellitenliste zu drehen, markieren Sie mit den Pfeiltasten das Feld Aktuelle Satellitenliste.

(Bild 9-13)

(Bild 9-14)

(Bild 9-15)

(Bild 9-16)

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 66

Page 67

> Drücken Sie die Taste OK. > Wählen Sie mit den Pfeiltasten auf/ab die

gewünschte Position aus.

> Bestätigen Sie mit OK, um den Spiegel zur

gewünschten Position zu drehen. Während dem Drehvorgang blinkt am Bildschirm “drehe”

9.4.1 Satellitenposition anwählen

Um die Antenne zu der in der Satellitenliste eingestellten Position zu drehen, verfügt Ihr Digital-Receiver über die Funktion Drehe zu Sat.

> Durch Drücken der gelben Funktionstaste Drehe

zu Sat wird die Antenne zur gewählten Satellitenposition gedreht.

9.5 Satellitenposition löschen

Um eine Satellitenposition aus der Satellitenliste zu löschen, gehen Sie wie folgt vor:

> Markieren Sie mit den Pfeiltasten das Feld

Aktuelle Satellitenliste.

> Drücken Sie die Taste OK, um die aktuelle

Satellitenliste zu öffnen.

> Wählen Sie mit den Pfeiltasten auf/ab den

Satelliten aus, den Sie löschen möchten.

> Bestätigen Sie mit OK. > Markieren Sie mit den Pfeiltasten das Feld Sat

löschen.

> Um den Satelliten zu löschen, drücken Sie OK und

bestätigen die folgendene Hinweise wiederum mit OK.

9.6 Referenzposition

Bei der Installation der Außenanlage muss sich der Motor in der Referenzposition (0°) befinden. Deshalb können Sie den Motor mit der Funktion “Gehe zur Referenz-Position” jederzeit in diese Position (0°) drehen.

> Durch Drücken der grünen Funktionstaste

Ref.position wird die Antenne automatisch zur Referenzposition gedreht.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 67

Page 68

10 Technische Begriffe

Außeneinheit:

Bezeichnung für das im Freien montierte Gesamtsystem, bestehend aus Parabol/Offsetspiegel und einem oder mehreren LNBs, zum Empfang eines oder mehrerer Satelliten.

AV: siehe SCART Datenkompression/MPEG1/MPEG2:

Zur Übertragung des heutigen Fernsehstandards (625 Zeilen und 50 Hz Bildwiederholfrequenz), ergibt sich eine digitale Datenmenge von 216 MBit/s. Dieses würde Bandbreiten erfordern, die weder terrestrisch noch bei Satellit zur Verfügung stehen. Daher wird eine Reduzierung der Datenmenge durch Datenreduktion vorgenommen. Für Europa ist MPEG-2 als weltweiter Standard für Datenkompression festgelegt worden. MPEG2 ist eine Erweiterung von MPEG1.

DiSEqC: Digital Satellite Equipment Control: Ein digitales Steuersignal

zum Steuern DiSEqC-tauglicher Komponenten der Außeneinheit über die Antennenleitung. Ein Beispiel einer aus DiSEqC-Komponenten bestehenden Anlage zeigt.

DVB:

Digital Video Broadcasting: Eine digitale, universale Übertragungstechnik, für Bild, Grafik, Ton und Text, also für Daten in jeder denkbaren Form und in jeder möglichen, jeweils angemessenen Qualität.

Frequenz:

Physikalische Größe, gibt die Anzahl der Schwingungen pro Sekunde an, Einheit ist das Hertz (Hz).

Frequenzbereich:

a) Satellit beziehungsweise LNB: 11 GHz Bereich von 10,70 GHz-11,70 GHz, 12 GHz Bereich von 11,70 GHz-12,75 GHz b) Receiver: Zwischenfrequenz oder 1.ZF 950 bis 2150 MHz Einheit Bezeichnung Schwingung pro Sekunde 1 Hz 1 Hertz 1 1 kHz 1 Kilohertz 1.000 1 MHz 1 Megahertz 1.000.000 1 GHz 1 Gigahertz 1.000.000.000

Koaxialkabel:

Verbindungskabel zwischen LNB und Satellitenreceiver, zur Übertragung der empfangenen Signale und zur Stromversorgung des LNBs.

LNB/LNC (Low Noise Blockconverter):

Empfangseinheit im Brennpunkt des Parabolspiegels, Umsetzer vom Frequenzbereich des Satelliten in die Zwischenfrequenz des Digital-Receivers.

A B

Position

Ausgang

A B

Position

Ausgang

A B

Option

Ausgang

Beispiel:

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 68

Page 69

LOF:

Lokaloszillatorfrequenz; Angabe in MHz oder GHz; je nach LNB und empfangenem Frequenzbereich unterschiedlich Empfangsfrequenz des Digital-Receivers = Sendefrequenz des Satelliten-LOF.

Modulation mit 22 KHz:

Dient neben der 14/28 Volt-Umschaltung zur Umschaltung zwischen 2 LNBs. Bei Universal-LNB zur Umschaltung in den High-Bereich.

Parabolspiegel:

Parabolisch geformter Spiegel aus Metall oder beschichtetem Kunststoff zur Bündelung der vom Satelliten abgestrahlten elektromagnetischen Wellen in einen Brennpunkt.

Polarisationsebene:

Zur besseren Ausnutzung des verfügbaren Frequenzbereiches senden Satelliten benachbarte Programme mit entgegengesetzter Polarisation (horizontal und vertikal oder linksdrehend und rechtsdrehend). Zum Empfang beider Polarisationsebenen werden zwei Einzel-LNBs oder ein V/H-LNB benötigt.

Receiver: siehe Satellitenreceiver Satellit:

Bezeichnung des Satelliten, meist mit Name und Position auf der Umlaufbahn, ASTRA 19° Ost EUTELSAT 13° Ost

Satellitenreceiver:

Die vom LNB empfangenen und umgesetzten Signale können vom Fernseher nicht verarbeitet werden. Sie werden im Satellitenreceiver so aufbereitet, dass an seinen Ausgängen Audio- und Videosignale (AV) zur Verfügung stehen, die an den Fernseher weitergegeben werden.

SCART:

Steckverbinder an Fernsehern, Videorekordern, Satellitenreceivern und anderen Geräten der Unterhaltungselektronik zur Übertragung von Audio-(Ton) und Video-(Bild) Signalen (AV).

Software-Update:

Beim digitalen Fernsehen handelt es sich um ein neues Medium, welches neben einer verbesserten Bild- und Tonqualität auch die Möglichkeit bietet, interaktive Dienste bereitzustellen. Diese neuen Dienste werden von den Programmanbietern ständig weiterentwickelt und verbessert. Um diese Dienste nutzen zu können, kann es daher erforderlich sein, die Software des Digital-Receivers zu aktualisieren.

Transponder:

Übernimmt die Verarbeitung eines oder mehrerer Programme am Satellit. Das heißt: Empfang der Daten von der Bodenstation, die Verstärkung und die Wiederausstrahlung zur Erde.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 69

Page 70

Universal-LNB:

Zum Empfang der Bereiche FFS (10,70-11,70 GHz), BBS (11,70-12,50 GHz) und FFS High Band (12,50-12,75 GHz). Der gesamte Bereich wird in zwei Bänder aufgeteilt: Low Band: 10,70-11,80 GHz; LOF 9750 MHz High Band 11,70-12,75 GHz ; LOF 10600 MHz

Versorgungsspannung:

LNBs werden über das Koaxialkabel mit Strom versorgt, dazu liefert der Receiver eine Spannung von 14 oder 18 Volt.

Zwischenfrequenz:

Der vom Satelliten ausgestrahlte Frequenzbereich lässt sich nicht durch ein Kabel übertragen und wird daher vom LNB in den Zwischenfrequenzbereich von 950 bis 2150 MHz umgesetzt. Dadurch ist eine Übertragung und Verarbeitung im Digital-Receiver möglich.

1. ZF = Zwischenfrequenz

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 70

Page 71

11 Technische Daten

DBS-Tuner:

Eingangsfrequenzbereich 950 .... 2150 MHz

Eingangspegelbereich -65 dBm ... -25 dBm DBS-Tuner Eingang F-Buchse Eingangsimpedanz 75 Ohm AFC-Fangbereich +/- 3 MHz Demodulation Shaped QPSK Symbolrate 1 ... 45 Mbaud/s, SCPC/ MCPC FEC Viterbi und Reed-Solomon Viterbiraten 1/2, 2/3, 3/4, 5/6, 7/8,

automatische Anpassung

Roll-off Factor 35 %

Display:

Typ LCD-Matrix-Display (128x64)

Stromverbrauch: max. 0,3A/5V

Demultiplexing: gemäß ISO 13818-1

Videodekodierung:

Videokompression MPEG-2 und MPEG-1 kompatibel

Bis zu MP@ML

(main profile @ main level) Videostandard PAL / 25 Hz Aktive Bildfläche 720 Pixel x 576 Zeilen Bildformat 4 : 3 / 16 : 9 Bildmaterial 16:9 Automatische Anpassung für 16:9

TV-Geräte (über SCART)

Letterbox Filterung für 4:3 TV-

Geräte

Audiodekodierung:

Audiokompression MPEG-1 & MPEG-2 Layer I und II Audio Mode Dual (main/sub), Stereo Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz

Audio-Parameter: Ausgang analog:

Ausgangspegel L/R 0,5 V r.m.s. (nominal) Ausgangsimpedanz 600 Ohm THD > 60 dB ( 1 kHz ) S/N > 60 dB Übersprechen < -65 dB

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 71

Page 72

Eingang analog:

Eingangspegel l/r 0,5 V r.m.s. (nominal) Eingangsimpedanz > 40 kOhm Einschaltlautstärke Automatische Übernahme der

zuvor eingestellten Lautstärke

Ausgang digital:

SP/DIF-Ausgang elektrisch, Cinch-Buchse

optisch, Toslink Dolby Digital AC3

Video-Parameter: Ausgang:

Ausgangspegel FBAS 1 Vs-s +/- 0.3 dB an 75 Ohm Ausgangspegel Y 1 Vs-s +/- 0.3 dB an 75 Ohm Ausgangspegel C 1 Vs-s +/- 0.3 dB an 75 Ohm Ausgangspegel ROT 0,7 Vs-s +/- 0.1Vp-p an 75 Ohm Ausgangspegel GRÜN 0,7 Vs-s +/- 0.1Vp-p an 75 Ohm Ausgangspegel BLAU 0,7 Vs-s +/- 0.1Vp-p an 75 Ohm S/N bewertet > 60 dB

Videotext

Teletext Filterung entsprechend ETS 300 472

Standard

Eintastung Teletextdaten (FBAS) entsprechend ITU-R

BT.653-2 Zeilen: 6-22 und 320-335

Soft-Videotext 1000 Seiten Speicher

TV-SCART:

Ausgang: FBAS, RGB oder S-Video

VCR-SCART:

Eingang: FBAS; RGB oder S-Video Ausgang: FBAS oder S-Video

Serielle Schnittstelle RS 232:

Typ RS 232, bidirectional Bitrate 115,2 kBit/s max. Steckverbinder Mini-DIN-Buchse, 3 polig Funktion Update f. Betriebssoftware u.

Vorprogrammierung

LNB Stromversorgung:

LNB Strom 400 mA max.; kurzschlussfest LNB Spannung vertikal <14,0V ohne Last, > 11,5 V bei

400 mA

LNB Spannung horizontal < 20 V ohne Last, > 17,2 V bei

400 mA LNB Abschaltung in Standby-Mode

22 kHz-Modulation: 22 kHz, Amplitude 0.6 V +/- 0.2 V Programmspeicher/Satellitenpositionen:

Programm-Anzahl Favoritenliste TV:

999 TV-Programme

Programm-Anzahl Favoritenliste Radio:

999 RADIO-Programme

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 72

Page 73

Programm-Anzahl:

Gesamtliste TV/Radio: Insgesamt 5000 Programme in

Gesamtliste möglich

DiSEqC:

DiSEqC 1.0 und DiSEqC 1.2

SFI-Daten:

SFI Vorschau: maximal 7 Tage im Voraus

Timer:

Ereignisse: maximal 30 Ereignisse, ein Jahr

im Voraus Fernbedien-System: RC-5 Subsystemadresse 8 (SAT 1), 10 (SAT 2) Modulationsfrequenz 36 kHz Infrarot Wellenlänge 950 nm

Stromversorgung: Schaltnetzteil: Leistungsaufnahme:

<3,0 W in Standby-Mode (Uhr aus) <3,5 W in Standby-Mode (Uhr an) 12 W in Betrieb, ohne LNB 19 W in Betrieb, horizontale Polarisation

/ 400 mA LNB Strom

Nennspannung:

230 V / 50 Hz Wechselspannung

Eingangsspannung:

180 V.... 250 V / 50 Hz Wechselspannung

Allgemeines:

Abmessungen (BxTxH): 282 mm x 136 mm x 50 mm Gewicht: ca. 605 g

12 Fehlersuchhilfen

Fehler Mögliche Ursache Abhilfe

Im Standby-Betrieb wird die Uhrzeit nicht angezeigt

Uhrzeit nicht eingelesen ca. 30 Sek. auf z.B. ZDF laufen

lassen

Gerät lässt sich nicht einschalten bzw. nicht bedienen

Gerät blockiert Flash-Reset durchführen: Achtung!

Dabei gehen alle persönlichen Einstellungen verloren. > Netzstecker ziehen. > Programm auf-und Programm

ab-Taste am Gerät gleichzeitig drücken und gedrückt halten.

> bei gedrückter Programm auf-

und Programm ab-Taste Netzstecker wieder einstecken.

> Tasten ca. 5 Sek. gedrückt

halten bis die Anzeige* “Werkseinstellung” erscheint.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 73

Page 74

Fehler Mögliche Ursache Abhilfe

Div. Programme werden in der Programmliste nicht angezeigt

Falsche Programmliste angewählt Andere Programmliste anwählen

(siehe Punkt 7.2.3.1)

Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV-Betrieb umstellen

Programme wie Pro 7, Sat 1, Neun Live, Kabel 1, DSF und HSE24 sind ztw. gestört

Störungen durch “DECT-Telefone” (Funktelefone)

Abstand zwischen Empfangsstation und Receiver vergrößern

Gerät lässt sich nicht bedienen Defekter Datenstrom-->Gerät

blockiert

Netzstecker für ca. 5 Sekunden ziehen, anschließend Gerät wieder einschalten

Fernbedienung funktioniert nicht Batterien sind leer Batterien austauschen

Im Bild entstehen zeitweise viereckige Klötzchen. Zeitweise schaltet das Gerät auf Standbild, kein Ton. Bildschirm zeitweise schwarz mit der Einblendung “kein Signal”.

Starker Regen oder Schnee Spiegel von Schnee befreien

Antenne falsch ausgerichtet Antenne neu ausrichten

Spiegel ist am Empfangsort zu klein Größere Antenne verwenden

Ein Hindernis steht zwischen Spiegel und Satellit (z.B. ein Baum)

Spiegel mit “freier Sicht” montierten

Kein Bild, kein Ton, Display leuchtet

Kurzschluss in der LNB- Zuleitung Gerät ausschalten, Kurzschluss

beseitigen, Gerät wieder in Betrieb nehmen

Defekte oder fehlende Kabelverbindung

Alle Kabelverbindungen prüfen

Defektes LNB LNB austauschen

Falsche Außeneinheit am Receiver eingestellt

Einstellung korrigieren (siehe Punkt 6.4)

Antenne falsch ausgerichtet Antenne neu ausrichten

Kein Bild, kein Ton, Display leuchtet nicht

Keine Netzspannung Netzkabel und Stecker prüfen

Kein Empfang bei Programmen, die vorher in Ordnung waren

Antenne verstellt oder defekt Antenne überprüfen

Programm wird auf einem anderen Transponder übertragen

Suchlauf vornehmen (siehe Punkt 8.3)

Programm wird nicht mehr übertragen

keine

Antenne lässt sich nicht drehen Motor nicht DiSEqC 1.2 tauglich Geeigneten Motor verwenden

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 74

Page 75

13 Anhang

Koordinaten einiger deutscher Städte (1)

Ort Geografische Länge (E) Geografische Breite (N)

Aachen 6,1 50,8

Augsburg 10,9 48,4 Berlin 13,4 52,5 Beucha 12,7 51,3 Bielefeld 8,5 52,0 Bonn 7,1 50,7 Brandenburg 12,6 52,4 Braunschweig 10,5 52,3 Bremen 8,8 53,1 Bremerhaven 8,6 53,6 Chemnitz 12,9 50,8 Cottbus 14,3 51,8 Daun 6,8 50,2 Dippach 10,1 51,0 Dortmund 7,5 51,5 Dresden 13,7 51,1 Duisburg 6,8 51,4 Düsseldorf 6,8 51,2 Eisenach 10,3 51,0 Emden 7,2 53,4 Erfurt 11,0 51,0 Essen 7,0 51,5 Flensburg 9,4 54,8 Frankfurt/M. 8,7 50,1 Frankfurt/O. 14,5 52,3 Freiburg/Br. 7,9 48,0 Fuerstenberg 14,7 52,1 Fuerth 11,0 49,5 Gera 12,1 50,9 Goerlitz 15,0 51,2 Göttingen 9,9 51,5 Greifswald 13,4 54,1 Halle/Saale 12,0 51,5 Hamburg 10,0 53,6 Hannover 9,7 52,4 Heidelberg 8,7 49,4 Heilbronn 9,2 49,2 Hildesheim 10,0 52,2 Hof 11,9 50,3 Karlsruhe 8,4 49,0

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 75

Page 76

Koordinaten einiger deutscher Städte (2)

Ort Geografische Länge (E) Geografische Breite (N)

Kassel 9,5 51,3 Kiel 10,1 54,3 Koblenz 7,6 50,4 Köln 7,0 51,0 Krefeld 6,6 51,3 Landshut 12,2 48,5 Leipzig 12,4 51,3 Ludwigshafen 8,4 49,5 Lübeck 10,7 53,9 Lüneburg 10,4 53,3 Magdeburg 11,6 52,1 Mainz 8,3 50,0 Mannheim 8,5 49,5 München 11,6 48,1 Neubrandenburg 13,3 53,6 Neumünster 10,0 54,1 Nürnberg 11,1 49,5 Oberhausen 6,9 51,5 Oldenburg/Holsn. 10,9 54,3 Oldenburg 8,2 53,2 Osnabrück 8,1 52,3 Passau 13,5 48,6 Potsdam 13,1 52,4 Regensburg 12,1 49,0 Rostock 12,1 54,1 Saarbrücken 7,0 49,2 Salzgitter 10,4 52,1 Salzwedel 11,2 52,9 Schwerin 11,4 53,6 Solingen 7,1 51,2 Stuttgart 9,2 48,8

Trier 6,7 49,8 Ulm 10,0 48,4 Weimar 11,3 51,0

Wiesbaden 8,2 50,1 Wilhelmshaven 8,1 53,5 Wismar 11,5 53,9 Wuppertal 7,2 51,3 Würzburg 9,9 49,8 Zwickau 12,5 50,7

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 76

Page 77

14 Index

AC3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18, 27

Antenneneinstellung . . . . . . . . . . . . . . . . . . . . . . . . . .19

Autofokus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

Automatische Suche . . . . . . . . . . . . . . . . . . . . . . .49, 50

Bediensprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Betriebspausen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Bildauswahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Bildformat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

DiSEqC . . . . . . . . . . . . . . . . . . . . . . . . .20, 23, 60, 68

Dolby Digital . . . . . . . . . . . . . . . . . . . .12, 18, 19, 27, 72

Drehanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Elektronische Programmzeitschrift . . . . . . . . . . . .31, 32

Entsorgungshinweis . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Erstinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Favoritenliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Fernbediencode . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Fernbedienoption . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Frequenz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

Genre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Geo-Positionierung . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Geräte-PIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

HiFi-Verstärker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Infobox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

ISIPRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14, 55

Jugendschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Lautstärkeregelung . . . . . . . . . . . . . . . . . . . . . . . . . . .25

LNB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21, 68

LOF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Manuelle Suche . . . . . . . . . . . . . . . . . . . . . . . . . .49, 52

Modulation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

MPEG1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

MPEG2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

Multifeed-Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Navigator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Ost- und Westgrenzen . . . . . . . . . . . . . . . . . . . . . . . .60

Programmlistenverwaltung . . . . . . . . . . . . . . . . . . . . .40

PIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Polarisationsebene . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Programme löschen . . . . . . . . . . . . . . . . . . . . . . .42, 55

Programme sortieren . . . . . . . . . . . . . . . . . . . . . . . . .43

Programminfo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Programmliste aktualisieren . . . . . . . . . . . . . . . . . . . .55

Programmsuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Referenzposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

RS 232 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Satellitenposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Satellitenposition einstellen . . . . . . . . . . . . . . . . . . . . .63

Satelliten-Suche . . . . . . . . . . . . . . . . . . . . . . . . . .49, 50

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 77

Page 78

SCART . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Senderwechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Serielle Schnittstelle . . . . . . . . . . . . . . . . . . . . . . . . . .12

SFI . . . . . . . . . . . . . . . . . . . . . . . . . . . .31, 33, 35

SFI Info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Software-Aktualisierung . . . . . . . . . . . . . . . . . . . . . . .58

Sprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Standbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Standby-Uhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Symbolrate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Systemkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . .59

Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . .36,38, 39

Transponder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Transponder-Info . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Transponder-Suche . . . . . . . . . . . . . . . . . . . . . . .49, 51

TV/Radioumschaltung . . . . . . . . . . . . . . . . . . . . . . . . .26

Uhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Universal-LNB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

Untertitel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18, 30

Videocassettenrekorder . . . . . . . . . . . . . . . . . . . . . . .11

Videorekorder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Werkseinstellung . . . . . . . . . . . . . . . . . . . . . . . . .50, 54

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 78

Page 79

Für den täglichen Gebrauch

Ein- und Ausschalten

> Schalten Sie den Digital-Receiver durch Drücken der

Taste Ein/Standby auf der Fernbedienung oder am Gerät ein.

> Durch nochmaliges Drücken dieser Taste schalten Sie

das Gerät wieder aus.

Programmwahl Mit Hilfe der Programm auf/ab-Tasten

> Schalten Sie die Programme mit Hilfe der

Programmtasten auf/ab auf der Fernbedienung oder am Gerät jeweils um einen Programmplatz auf oder ab.

Mit Hilfe der Zehnertastatur

> Geben Sie mit Hilfe der Zehnertastatur die

gewünschte Programmnummer ein. Zum Beispiel:

1 für Programmplatz 1 1, dann 4 für Programmplatz 14 2, dann 3, dann 4 für Programmplatz 234

Mit Hilfe der Programmliste

> Drücken Sie die Taste OK. > Nun können Sie mit den Pfeiltasten auf/ab das

gewünschte Programm markieren.

> Durch Drücken der Taste OK wird das markierte

Programm eingestellt. Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile und mit den Pfeiltasten links/rechts ume eine Seite der Liste.

Lautstärkeregelung

> Regeln Sie die Lautstärke Ihres Digital-Receivers mit

Hilfe der Taste Lautstärke + lauter und mit Hilfe der Taste Lautstärke - leiser.

> Durch Drücken der Taste Ton ein/aus wird der Ton

aus- bzw. eingeschaltet.

TV/Radio-Umschaltung

> Durch Drücken der Taste TV/Radio schalten Sie

zwischen TV- und Radio-Betrieb um.

BDA Diginva 4FTA_04_09final.qxp 09.04.2009 11:42 Uhr Seite 79

Page 80
