Telefunken TF-LED32S19 User Manual [ru, en]

LED TV/
Телевизор цветного
изображения c
жидкокристаллическим
экраном

TF-LED 32S19

Instruction manual

Руководство по
эксплуатации

Table of contents

2

Table of contents

Table of contents
Before you start

Utilization of the product
Important safeguards
Installation

Wall mounting
Stand installation

Connection

Connection

Outdoor antenna connection
Other connections

Operation

Control elements

Front panel
Back panel

Remote controller

Changing the battery

General operations

Teletext operations

OSD operation

Picture setting
Sound setting
Setting page

Geometry setting

Channel setting

USB operation

General information
File playback

General information

Troubleshooting

Causes of interference
Accessories
Specifications

Dear customer!

Thank you for purchasing our product. For safety, it is strongly recommended to read
this manual carefully before connecting, operating and/or adjusting the product and keep
the manual for reference in the future.

2
3
3
3
4
4
4
5
5
5
5
6
6
6
6
7
7
8
8
8
9

9
10
10
10
11
11
11
13
13
13
14
14

Before you start

3

Before you start

If you want to dispose of this product, do not mix it with general household waste. There
is a separate collection system for used electronic products in accordance with legislation
that requires proper treatment, recovery and recycling.

Please contact your local authorities for the correct method of disposal. By doing so,
you will ensure that your disposed product undergoes the necessary treatment, recovery
and recycling and thus prevent potential negative effects on the environment and human
health.

Utilization of the product

Important safeguards

• Before plugging the power cord make sure
that the voltage designation of the LED TV
corresponds to the local electrical supply.

• Please unplug the power cord from the AC
outlet and contact a service center for repair if
the following occurs: any obvious abnormality
appears in the unit, such as smoke, peculiar
smell or strange sound; liquid has been spilled or
other objects have fallen into the unit; no picture
or sound; cover or panel is broken; although you
have operated the unit following the operating
instructions, it still cannot work normally.

• This unit can be connected to a power
supply outlet without the third ground contact
as well as with a ground contact.

• Always disconnect the power cord and
antenna during a storm.

• Do not fix the power cord with a metal nail.

• Unplug the power cord from the AC outlet;
also unplug the signal cables from the input
ports when the unit is unused for long periods
of time.

• When pulling the plug, always hold the
wide slot, do not touch the metal part, and do
not destroy, refit, twist, pull or burn the power
cord.

• Please contact the service center
immediately if you found that the cable core is
bare or has been broken.

• Please replace the AC outlet if the metal

bolt cannot be inserted into the power socket
completely or it cannot be fastened even when
it was pushed in, otherwise, any accidents of
shocks and fires would happen.

• Never touch the antenna lie or power plug

if it stars to thunder.

• Do not touch the power plug with wet

hands.

• Do not use any non-rated power socket
with numerous devices jointed on one power
socket or cable device. The wire of non­designated capacity may cause the fire due to
the generation of heat.

• All instructions must be read and
understood well before you operate the unit.
Heed all warnings and follow all instructions.

• Please use the accessories provided
by the manufacturer. Using inadequate
accessories may result in accidents.

• Please adjust the product through the
panel buttons or the remote controller, do
not remove the cover or attempt to service
the product by yourself. Do not disassemble
back cover and do not make maintenance by
yourself to avoid the electric shock.

• Over-pressing the panel may destroy the
product.

• Do not place the product on an unstable
cart, stand surface, tripod, bracket, or table.
The product may fall, causing serious accidents
as well as the damage to the product.

• Please place the product on a flat surface
in a well-ventilated location. Keep it away from

Before you start

4

4

Before you start

the burning-light, direct sunlight, vibration,

high-temperature and humidity.

• Do not place any vase, potted plant, cup,
medicine and any container with water on this
product. If the liquid is spilt, it may cause the
fire, electric shock or breakdown.

• Do not install it at the place on the strong
magnetic field or current field. It may cause
break down. This equipment may be observed
deterioration of the picture by electromagnetic
radiation in electromagnetic environment.

• Fasten the wheel of the product or shelf
with wheels when installing this product. If it
moves or is tipped over, it may be damaged.

• Do not place any fire source such as

• Do not place the unit into closed space
of TV for better ventilation; it can reduce the
product lifetime. Keep a space at least 10 cm
at above, left and right of the TV.

• Please place all the signal cords behind of
rear panel.

• Do not overexert or touch the panel when
you convey the product. Do not transfer the
LED TV up or down display direction.

• Do not transport it with the power cord
connected. If you move this product with the
power cord or the connection cable connected,
the damaged power cord, connection cable
or connection terminal may cause the fire, the
electric shock or breakdown.

• 2 persons or more shall transport the
device, which is heavier than 18 kg. If you drop
or tip over the device, it may damage it.

• The temperature of the product’s body
becomes a little higher after a long period use.
This phenomenon indicates that heat exchange
in normal working mode, thus please do not
let children or anyone who is sensitive of
temperature to touch.

All images provided herein are schematic

drawings and may differ from of real objects.

Installation

Wall mounting

For wall mounting the back panel of this
unit is equipped with a VESA slot. Use it to fix
the unit to the VESA wall-mounting bracket.
The wall-mounting bracket is not included and
should be acquired separately. Manufacturer is
not responsible for improper mounting resulting
in a damage to the unit.

Stand installation

candlelight close to this product or place it on
this product. If it is tipped over or fallen down, it
may cause damage or fire.

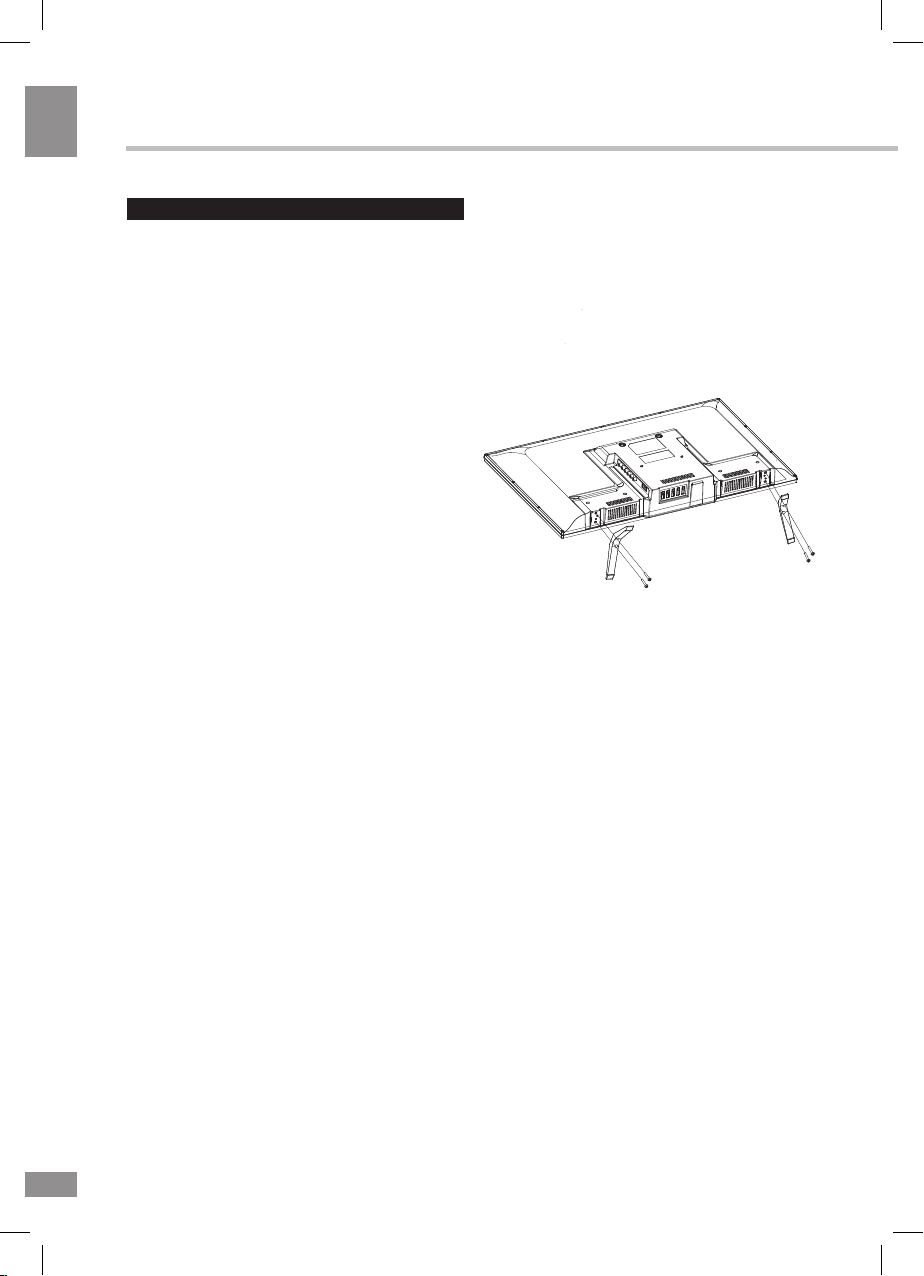

Insert the stands into the unit, then fix
the stands with 4 supplied screws as
shown below.

WARNING

In order to avoid damage, make sure
to secure the unit on
according to the wall mounting
instruction.

the wall

Before you start

5

5

Before you start

Connection

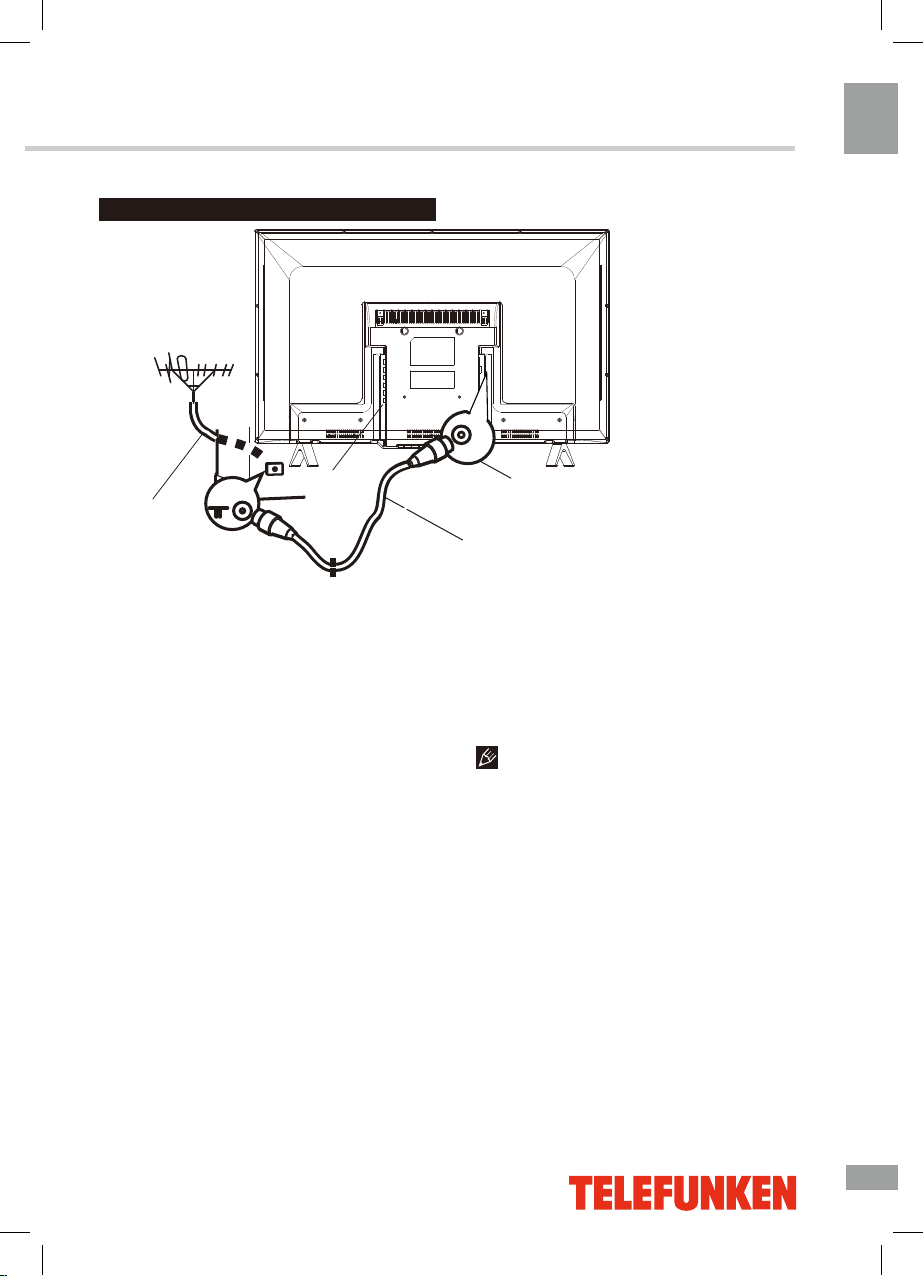

Outdoor antenna connection

Use 75Ω cable plug or 300-75Ω impedance
converter to plug in antenna input terminal on
the rear of the cabinet.

Other connections

• Connect a video source to the Composite

video input jack with RCA cable (not included).

• Connect an audio source to the proper

Audio input jacks (left and right).

• When using the unit as a computer
screen, connect the PC to the VGA jack of
the unit by the relevant cable to get the video
signal from the PC. For audio signal from the
PC, connect the left and right jacks of the
VGA/Component audio input of this unit to the
audio output jack of the PC by using relevant
connector (not included).

• If the video source has a HDMI output

jack, you can connect the signal to the unit by
HDMI cable (not included).

• Component input is intended for receiving
component video signal if connected to the
component output of external signal source.

• Connect an external device (e.g., VCR-/
DVD-recorder) to the proper Audio/Video
output jacks of this unit with AV RCA cable (not
included).

(press the SOURCE button).

TVRF antenna

External aerial
(antenna)

Power cable socket

socket

75 OHM-VHF/UHF
cable

Please note that AV and component
input (YPbPr) share the same socket so make
sure that if the one or the other input is used,
you choose the corresponding source signal

Operation

Operation

Control elements

Front panel

1. IR sensor/power indicator

2. Button panel:
VOL +/- button
PRO +/- button
STANDBY/MENU button

3.

AC IN power input

4-6. Component input

PRO.

7-8. AV/PC/Component audio input

9. SPDIF output

10. TVRF antenna input

VOL. PRO.

2

1

11. AV out

12.

VGA input

HDMI input

13-14.

15. USB port

COMP ONENT I N/AV

R L Y/VIDEO

P

R

/C

R

P

B

/CB

SPDIF

COMPO NENT

AUDIO IN

PC/AV

COMPONENT IN

10

ANTENNA INAV OUTVGA IN

11

12

9

8

7

6

5

4

13

HDMI 1HDMI 2

AC IN ~

14

3

15

USB

6

6

Operation

7

7

Operation

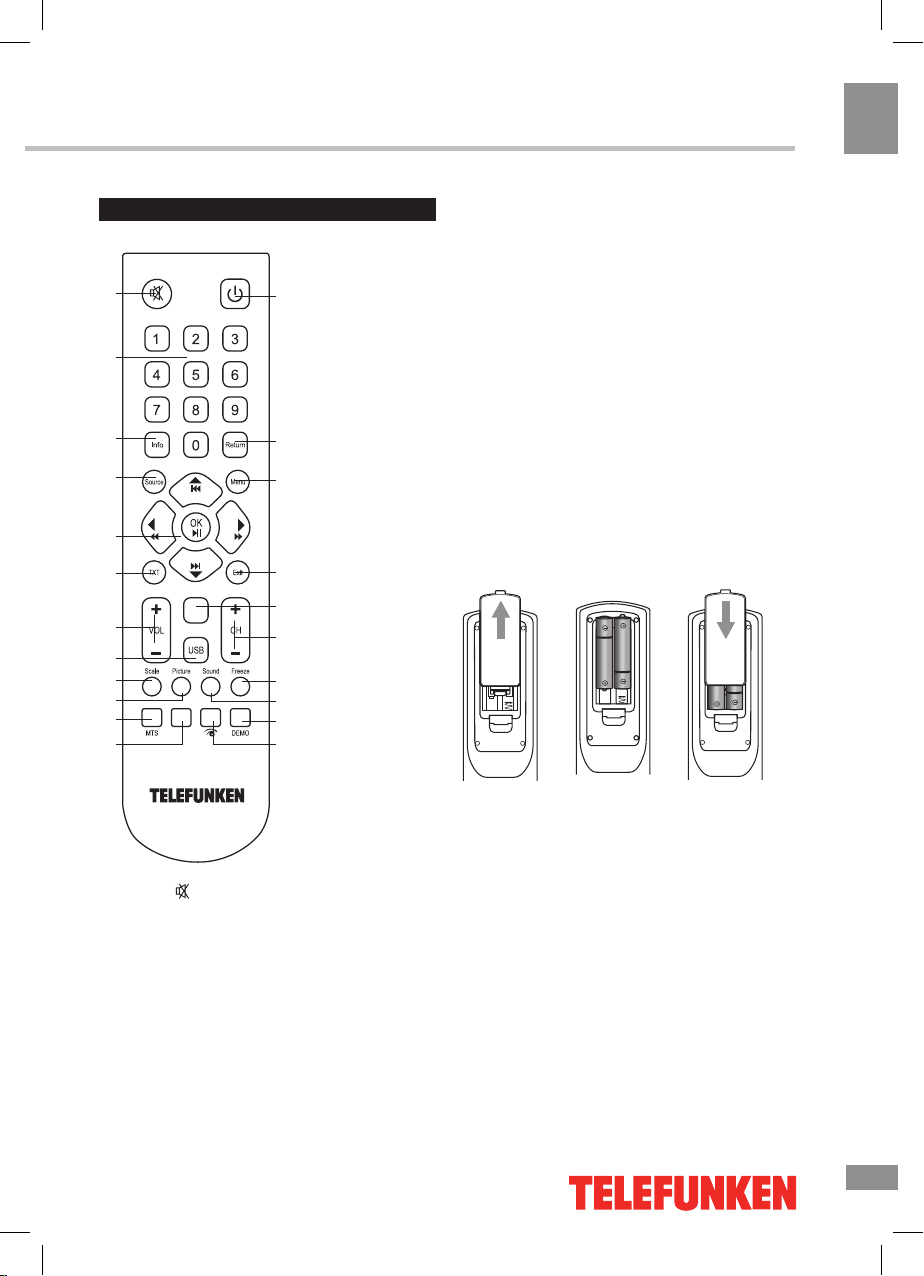

Remote controller (RC)

1

2

3

4

5

6

7

8

9

10
11

12

13

14

15

16

17

18

19
20

21

22

Index

Size Rev. Hold. Sub

1. button

2. Number buttons

3. INFO button

4. SOURCE button

5. Cursor (UP/DOWN/LEFT/RIGHT) buttons/
OK button

6. TXT button

7. VOL+/VOL- buttons

8. USB button

9. SCALE/SIZE button

10. PICTURE/REV button

11. MTS button/Red button

12. Green button

13. POWER button

14. RETURN button

15. MENU button

16. EXIT button

17. INDEX button

18. CH+/CH- buttons

19. FREEZE/SUB button

20. SOUND/HOLD button

21. Blue button

22. Yellow button

Changing the battery

1. Remove the battery compartment cover

on the back of the RC.

2. Insert the batteries into the battery
compartment making sure that the correct
polarity is observed.

3. Install the cover back.

• Use two AAA batteries for the RC. The RC
should be pointed at remote sensor within 8
meters and within 30 degrees at the left or the
right side.

• Take the battery out of the RC if it is not
used for a long time.

• Do not mix new and used batteries or
different types of batteries. Weak batteries can
leak and severely damage the RC.

• Do not expose the RC to shock, liquids,
and do not place it in an area with high
humidity.

1 2

Operation

8

8

Operation

General operations

• Connect the terminal of the power cord
to the power cord input of the TV (the position
of the input is given in paragraph Connection
above). Connect the plug of the power cord to
the power supply outlet, the power indicator will
light showing that the unit is in standby mode.
To switch on the unit, press POWER button on
the panel or on the RC; when the TV is on, the
power indicator is off. Press POWER button
again to switch the unit to the standby mode,
the power indicator will light up. To switch off
the unit completely, disconnect the power cord
plug from the power supply outlet.

• Press VOL- button on the unit or on
the RC repeatedly to decrease the volume;
press VOL+ button on the unit or on the RC
repeatedly to increase the volume.

• Press RETURN button on the RC to select
from the present channel and the previously
displayed channel.

• Press button to mute sound, press
this button again or adjust volume to resume
sound.

• In TV mode press CH+/CH- buttons on
the RC or PROG+/PROG- on the unit to select
previous or next channel; or press number
buttons to enter a channel number directly.

• Press PICTURE button repeatedly to cycle

• Press SOUND button repeatedly to cycle

• Press INFO button to display the preset
TV channel information.

• In TV mode press MTS button to switch
NICAM sound mode (not available for some
channels).

• Press SCALE button repeatedly to select

• Press FREEZE button to freeze the picture

on or off.

TELETEXT operations (option)

• Select the TV source mode. Then press
CH-/CH+ buttons to select TV channel in order
to pick up the picture signal of Teletext.

• Teletext button functions are as follows:

TXT: Press this button to enter into Teletext
mode. Press this button to mix the teletext
and current TV signal image. Press this
button again to return to the channel you are
watching.

HOLD: Press this button to stop the move
to the next page. Press this button again to
cancel operation.

INDEX: Press this button to go to the index
page.

SIZE: Press this button to enlarge the top
part of the page. Press this button again to
enlarge the bottom part of the page. Press this
button third time to normal size text page view.

REV. (Reveal): Press this button to reveal
the cancelled information. Press this button
again to cancel the information.

SUB. (Subpage): Press this button to select
sub-page. Input the number of sub-page and
use numeric buttons in the format 0001 for
sub page 1. The teletext will search for the sub
page. Press SUBPAGE button again to exit the
subpage mode.

Red/Green/Yellow/Blue buttons: Press
these 4 color buttons to access directly to
corresponding color page displayed at the
lower parts of teletext screen.

through the
the following types: Standard => Dynamic =>
Mild => User.

through the available sound modes from the
following types: Standard => Music => Movie

=> Sports => User.

a screen display size from the available list:
16:9, 4:3, Zoom1, Zoom2, Auto, Panorama.
Available aspects may differ for different
signal sources.

available video picture modes from

Press SOURCE button, then press cursor
buttons on the RC to select a source from
available source list: TV => AV => YPbPr =>
PC => HDMI1 => HDMI2. You can press
USB button to access Media source mode
directly; you can press TV button to access
TV source mode directly.

Operation

9

9

Operation

OSD operation

1. Press MENU button to enter the setting

menu displayed on the screen.

2. Press LEFT/RIGHT cursor buttons on the

RC to select setting page.

3. Press OK button on the RC to go to the

parameter list.

4. Press UP/DOWN cursor buttons on the

RC to select a parameter to adjust.

5. Press LEFT/RIGHT cursor buttons on the

RC to adjust the selected parameter.

6. Press MENU button to return to the
previous menu page. Press EXIT button on the
RC to quit the menu.

Some menu items may be in grey color,
in this case they are not adjustable. Pictures
of OSD menu are for reference only; they may
differ from the real screens.

Picture setting page


Backlight
Picture mode

Aspect ratio

Brightness
Contrast

Color

Sharpness
Tint
Color temperature
Noise reduction

• Backlight: adjust the brightness of screen

backlight depending on environmental lighting.

•

Picture Mode: Standard/Dynamic/Mild/

User.

•

Aspect ratio: 16:9, 4:3, Zoom1, Zoom2,
Auto, Panorama.

•

Brightness, Contrast, Color,

Sharpness, Tint (tint available only for NTSC

system).

• Color temperature: Select color

temperature mode of the picture - Normal/
Warm/Cool.

• Noise reduction: Digital noise reduction

effect for reducing the video noise level: Off/
Low/Middle/High, if the broadcast signal
received is weak.

Sound setting page

Sound

Sound mode
Balance

SPDIF mode

Surround sound
EQ

•

Sound mode: User/Standard/Music/Movie/
Sports.

•

Balance: adjust balance between left and

right speaker.

•

SPDIF mode: select between Auto and PCM.

•

Surround sound: select between Off and On.

•

EQ: adjust the audio frequency settings.

Option page

Option

Lock
OSD Language
Startup Setting
Sleep Timer
Auto Sleep
TTX Language
Screen
Default Setting
Software Update(USB)

•

Lock:

this function allows you to effectively stop
anyone without the correct password from
watching TV.
When you select the Lock System is On, the
menu is changed, the options include Set
Password, Block Program.
Set Password: sets a new password for
operating TV. The default password is "0000".
Block Program: locks a selected program.

Note: If you forget the password, enter 0812 to
override any existing codes.

•

OSD Language: select the language of the

OSD menu.

• Startup setting: you can select the default

Operation

10

10

Operation

startup picture or captured picture.

•

Sleep timer: sets a period of time after

which the TV set goes into standby mode.
Press the right direction or OK button to enter
the selectable options, then press the up or
down direction button to scroll through the
options, press the OK button to confirm. To
disable this function, select Off.

Auto Sleep: options include On, Off.

•

Select On, the TV will enter standby mode at
the specific time that you set.

Note: It turns off automatically without input
after 10 minutes (except in the VGA mode).

• TXT Language: select the language of the

teletext subtitles. If selected teletext language
does not correspond to the program language,
subtitles can be diplayed incorrectly.

•

Screen: the function is only available in

•

Default Setting: reset the parameters

to initial factory settings.

Software USoftware Update (USB): updates the TV

•

software from a USB storage drive.

Geometry setting (only for PC mode)

Geometry

Auto adjust
H position
V position
AD clock
Phase

Channel setting

Channel

Auto Tuning
Intelligent Tuning
Manual Tuning
Programme Edit

•

Auto tuning: press OK button to start
automatic search of available channels. To
stop the process press MENU or EXIT button.

•

Intelligent tuning: This operation will
keep all the existed channels and add newly
found channels to the end of the channel list.
To stop search, press MENU button;
detected channels will be

•

Manual tuning: Press OK button to enter
into manual tuning menu. The function
manually searches and stores the channel in
analog mode that have not been stored
after automatic tuning.

•

Programme Edit:

Delete, edit, move or skip a channel.

stored.

• Auto adjust: automatical setting of the

parameters.

• Horizontal Position: adjust horizontal

position of the image.

• Vertical Position: adjust vertical position

of the image.

• AD clock: adjust the image frequency

manually.

• Phase: adjust the phase manually.

Operation

11

11

Operation

General information

USB file systems supported: FAT32.

2.0 USB version is supported. For correct and
satisfactory operation, licensed USB devices
of well-known brands should be used with this
unit. Avoid using USB devices of unknown
brands. Playback of images and music of
only JPEG and MP3 format is supported. The
output capability of the USB port is 1 A.

• This unit supports playback of video files
with 3GP, AVI, DAT, M2TS, TS, MKV, MOV,
VOB extension, with video codecs H264/AVC,
H263, DIVX, XVID, MPEGI, MPEGII and audio
codecs PCM, DD(AC3), MP3, WAV, WMA.

The above list of extensions and codecs
is for information only and is not a guarantee
that all files having the above extensions and
codecs sohuld be read by this unit.

• Some AVI files cannot be played due to
their parameters and recording conditions.
Video files with AVI extension exceeding 2 GB
in size may be played partially.

According to the USB 1.1/2.0 Standard,
usage of a USB device with power current
consumption exceeding 500 mA is not
recommended without supplementary power
supply. Failure to use supplementary power for
connected USB drives with power consumption
exceeding this value as well as defective
USB drives may cause mechanical or thermal
changes of elements of this unit as well as
failure of internal elements of the USB port.
Such damages are not warrantee cases.

Warning: usage of external USB drives

containing BIN files in the root directory may
cause malfunction of the unit or damage to the
software.

File playback

Insert a USB into the USB jack. Press MENU
button, select Media option and press OK
button. The screen will show USB playback
menu:

Multimedia

Movie Show
Photo Show
Music Play

Text Show

Game

• Video file playback: Select Movie Show

item and press OK button. Press cursor but­tons to select a file and press OK button to
start playback. During playback press MENU
button to show playback menu in which you
can select an operation by LEFT/RIGHT cursor
buttons and perform this operation by press­ing OK button. The operations include Play/
Pause, Backward, Forward, Prev., Next, Stop,
Repeat Mode, AB Repeat setting, Playlist,
Info., Slow Forward, Step Forward, Goto
Time, Brightness, Contrast, Zoom out, Zoom
in, Scale, Move View. To exit video playback
press EXIT button.

• Image file playback: Select Photo Show

item and press OK button. Press cursor but­tons to select a file and press OK button to
start playback. During playback press MENU
button to show playback menu in which you
can select an operation by LEFT/RIGHT cursor
buttons and perform this operation by pressing
OK button. The operations include Play/Pause,
Prev., Next, Stop, Rotate Right, Rotate Left,
Music(on/off), Musiclist, Zoom in, Zoom out,
Repeat Mode, Capture and Info. To exit photo
playback press EXIT button.

If you want to capture a picture as start­up, select the Capture icon, press OK button,
then select the Logo in Startup setting page of
OSD menu and press OK button.

Press MENU during Movie or Photo

mode, choose Brightness/Contrast through the
console and press OK, then press LEFT/
RIGHT to change the Brightness/Contrast.

•

Audio file playback: Select Music Play

item and press OK button. Press cursor buttons
to select a file and press OK button to start play­back. During playback press MENU button to
show playback menu in which you can select an

Operation

12

12

Operation

operation by LEFT/RIGHT cursor buttons and
perform this operation by pressing OK button.
The operations include Play/Pause,Backward,
Forward, Prev., Next, Stop, Repeat Mode, Mute,
Playlist, Info. and Goto Time. To exit music
playback press EXIT button.

•

Text file playback: Select Text Show item and

p

ress OK button to enter the USB content

browser.

se the up, down, left or right buttons to select

U
a subfolder. Press OK button to enter. Use the
up, down, left or right buttons to select a file,
then press OK button to display all the content.
Press MENU button to display the control menu.
The menu options include Prev. Page, Next
Page, Prev., Next, Stop, Music On/Off,
Musiclist, Info.
Press OK button to confirm your setting. Press
MENU or EXIT button to exit the control menu.

•

Game: Press OK to start a game.

General information

13

13

General information

Troubleshooting

Below is a table describing simple measures that can help you eliminate most problems likely
to emerge when this unit is in use. If below measures do not help, turn to a service center or to the
nearest dealer.

Symptom Cause Solution

No picture, no
sound, and no
indicator light

The power cord is not plugged in.
Contrast, brightness, color and
volume are all in the minimum value
or TV is in mute mode.

Plug the power cord in.
Alter the value of contrast,
brightness, color and volume.

Picture and
sound with
abnormity

Contrast and color are set improperly.
Color system is set improperly.
Sound system is set improperly.

Set the value of Contrast and color
properly.
Set the sound system properly.

Picture is spotted
or with snow

Signal source is low-grade or the
signal is in a lower quality.

Use the qualified signal cord.

The picture in
VGA mode is
abnormal

The PC settings may be improper. Check and set the resolution

parameters of your PC.

Picture is split in
two parts

Either AV2 or component input is
chosen as a source.

Choose the correct source mode
depending on the cable you use
(AV2 or component)

Blue background No video signal or the signal cord is

improperly/not connected.

Connect the signal cord properly.

No sound No audio signal or the signal cord is

improperly/not connected.

Connect the audio signal cord
properly.
Set the sound system properly.

The RC does not
work

Batteries are improperly installed or
exhausted.

Make sure the positive and the
negative polarities are correct.
Reattach the battery lid.
Replace the batteries.

Causes of interference

Incorporated in your TV receiver are the most up-to-date devices to eliminate interference.
Local radiation however, can create disturbances, which visibly affect your picture. Proper
installations, a good aerial are your best safeguards against these disturbances.

• RF INTERFERENCE: Moving ripples across the screen are caused by nearby transmitting or

receiving short-wave radio equipment.

• DIATHERMY: Herringbone pattern and partial picture loss can result from the operation of

diathermy equipment from a nearby doctor’s surgery or hospital.

• SNOW: Weak TV signals from long distant stations result in an instead picture and give the

effect of falling snow. An antenna adjustment or antenna amplifier may be needed.

General information

General information

• GHOST: Multiple image, caused by TV signals reflected back from surrounding buildings,

hills, aircraft, etc. is minimized by correct aerial positioning.

• CAR IGNITION: Nearby cars and electrical motors can cause small streaks across the picture

or make the picture roll.

Accessories

1. LED TV 1 pc

2. Remote controller 1 pc

3. Battery 2 pcs

4. Stand 1 pc

Specifications

5. Screw 4 pcs

6. Power cord 1 pc

7. Consumer information 1 pc

8. Warranty card 1 pc

9. Instruction manual 1 pc

Size (diagonal)

Response time
Resolution
Aspect ratio
Color system
Sound system
NICAM Stereo
Component video in
AV RCA in
AV RCA out
USB port
VGA
HDMI
Russian and English OSD
Progressive scan
Digital comb filter
Sleep timer
Number of channels
Electric shock protection class
Nominal voltage range:
Unit dimensions: with stand

without stand

Net weight

Operating conditions

Ambient temperature
Relative humidity
Atmospheric pressure

31.5” (80 cm)

6.5 ms
1366 x 768
16:9
PAL, SECAM
B/G, DK, I
2 x 5 W
+
+
+
+
+
+
+
+
+
+
199
II
~110–240 V; 50/60 Hz;

735.9 x 485.7 x 210.2 mm

735.9 x 432.2 x 81 mm

4.5 kg

o

from 5 to 35
from 45 to 75%
from 86 to 106 kPa
(650-800 mm Hg)

C

The LCD panel is a high technology product with many thin film transistors that can
give you a fine picture details. Occasionally, a few non-active pixels may appear on the screen
as a fixed point of blue, green, red, black or white, please note that this does not affect the
performance of your LCD TV.

Warning: For the sake of improvement, unit specifications may be subject to change without

14

prior notice.

14

Содержание

15

15

Содержание

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо­пасно пользоваться приобретенным устройством, рекомендуется тщательно изучить
настоящее руководство перед подключением и эксплуатацией изделия. Сохраняйте
руководство для использования в будущем.

Содержание
Перед началом эксплуатации

Утилизация изделия
Меры предосторожности
Установка

Крепление на стену
Установка на подставку

Подключение

Подключение

Подключение внешней антенны
Прочие подключения

Управление устройством

Элементы управления

Передняя панель

Задняя панель
Пульт дистанционного управления

Установка батареек

Общие операции

Операции с телетекстом
Экранное меню

Настройка изображения
Настройка звука

Общие настройки
Настройки экрана
Настройка каналов

Операции с USB

Общая информация

Воспроизведение файлов

Общая информация

Руководство по устранению
неисправностей

Источники помех

Комплект поставки
Технические характеристики

15
16
16
16
18
18
18
19
19
19
19
20
20
20
20
21
21
22
22
23
23
24
24
25
25
25
25
26
28

28
28
29
30

Перед началом эксплуатации

16

16

Перед началом эксплуатации

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной
утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с
соблюдением обязательных процедур по обработке, утилизации и вторичной пере­работке и, таким образом, предотвратите потенциальное негативное воздействие на
окружающую среду и здоровье людей.

Утилизация изделия

Меры предосторожности

• Перед подсоединением кабеля питания
к телевизору убедитесь, что напряжение
устройства соответствует напряжению
электрической сети.

• Пожалуйста, извлеките шнур пита­ния из розетки и свяжитесь с сервисной
службой в следующих случаях: если в
устройстве имеются явные неисправности,
например, из него идет дым, чувствуется
специфический запах или слышен неха­рактерный звук; если внутрь устройства
попала жидкость или посторонние предме­ты; если нет изображения или звука; если
поврежден корпус или панель; если Вы
пользуетесь устройством согласно инструк­ции, но оно не работает должным образом.

• Данное изделие может подключаться
к розетке питания как без заземляющего
третьего контакта, так и с заземляющим
третьим контактом.

• Во избежание поражения электриче­ским током защищайте шнур питания от
возможного нажатия на него или защемле­ния, особенно рядом с разъемами.

• Не закрепляйте шнур питания метизами.

• Если Вы не пользуетесь устройством
длительное время или в случае грозы,
обязательно отключайте шнур питания из

розетки, а также отключайте все сигналь­ные кабели от входных разъемов.

• При отключении вилки из розетки всег­да держитесь за утолщение на вилке, не
касайтесь металлических частей, не тяните
за шнур, не ломайте и не перегибайте его,
не ремонтируйте, не перекручивайте и не
нагревайте.

• Немедленно свяжитесь с сервисным
центром, в случае если имеются какие-либо
неисправности шнура питания, в нем оголи­лись жилы или он поврежден.

• Замените сетевую розетку, если в
нее невозможно вставить вилку или вилка
плохо закрепляется в розетке. Иначе могут
возникнуть неисправности, или произойти
несчастные случаи или возгорания.

• Не прикасайтесь к проводам мокрыми
руками.

• Запрещается использование розетки, в
которую подключено несколько устройств.
Перегрузка такой розетки может привести
к пожару.

• Место подключения вилки шнура
питания к сети 220 В должно оставаться
легкодоступным.

• Перед работой с устройством необ­ходимо полностью прочитать и понять все
инструкции. Необходимо соблюдать все пред­упреждения и следовать всем инструкциям,

Перед началом эксплуатации

17

17

Перед началом эксплуатации

приведенным в настоящем руководстве.

• Пожалуйста, используйте только реко­мендованные производителем аксессуары.
Использование других аксессуаров может
привести к неисправностям.

• Пожалуйста, проводите все настройки
и регулировки только с помощью кнопок
на боковой панели или на пульте дистан­ционного управления. Ни в коем случае не
снимайте заднюю панель и не пытайтесь
самостоятельно проводить техническое об­служивание устройства, так как существует
опасность поражения электрическим током,
а также возможно возникновение неисправ­ностей.

• Не устанавливайте устройство на
непрочные или неровные поверхности,
тележки, стойки, треноги, кронштейны
или столы. Устройство может упасть, в
результате чего могут возникнуть неисправ­ности или произойти несчастные случаи.
Используйте только те приспособления,
которые рекомендованы производителем
или продавцом.

• Пожалуйста, устанавливайте устрой­ство на горизонтальной поверхности в ме­стах с хорошей вентиляцией. Не допускайте
воздействия на устройство вибрации, пря­мого солнечного света, высокой температу­ры, а также попадания пыли и влаги.

• Не ставьте на устройство вазы, сосуды
с жидкостью. Попадание жидкости внутрь
аппарата может привести к пожару или по­ломке устройства.

• Не устанавливайте устройство в зоне
магнитных волн. Это может привести к по­ломке устройства. В зоне электромагнитно­го излучения может наблюдаться искаже­ние изображения.

• Не устанавливайте вблизи устройства
источники открытого огня, например, свечи.
В случае их падения устройство может быть
повреждено или может произойти возгора­ние.

• Установка телевизора в замкнутое
пространство при эксплуатации может со­кратить срок службы устройства; поэтому

необходимо обеспечить минимальную
дистанцию между LCD-телевизором и
внутренними границами приспособления
под аппарат для нормальной вентиляции
(минимум по 10 см свободного простран­ства со всех сторон).

• Располагайте кабели позади устрой­ства. Не закрепляйте их метизами, не пере­гибайте, не ремонтируйте и не нагревайте.

• При перемещении телевизора не
нажимайте и не касайтесь панели. Не пере­носите телевизор в положении, при котором
экран направлен вверх или вниз.

• Не перемещайте устройство при под­ключенном проводе питания или других
подключенных проводах. Повреждение про­вода питания, подключенный провод или
подключенные устройства могут стать при­чиной пожара, электрошока или поломки.

• Если устройство тяжелее 18 кг, его
должны перемещать не менее 2 человек.
При падении устройство может повредиться.

• Слишком сильное нажатие на панель
может повредить устройство.

• При длительном использовании может
немного повыситься температура корпуса
устройства. Это явление свидетельствует о
теплоотдаче в нормальном рабочем режи­ме. Однако не позволяйте детям и людям с
повышенной температурной чувствительно­стью касаться устройства.

Все иллюстрации, приведенные в на­стоящем руководстве, являются схе­матическими изображениями, которые
могут отличаться от реальных объектов.

Перед началом эксплуатации

18

18

Установка/Подключение

Установка

Крепление на стену

Для крепления на стену на задней панели
телевизора имеются отверстия стандарта
VESA. Используйте эти отверстия, чтобы
прикрепить панель телевизора к настен­ному кронштейну (кронштейн в комплект
поставки не входит и приобретается отдель­но). Производитель не несет ответственно­сти за неправильно выполненный монтаж,
повлекший повреждение телевизора.

Установка на подставку

Поместите телевизор на твердую пло­скую поверхность. Прикройте экран мягкой
тканью во избежание его повреждения. Со­вместите подставку с отверстием в нижней
части корпуса телевизора и зафиксируйте
с помощью 4 винтов, входящих в комплект,
как показано на рисунке:

ПРЕДУПРЕЖДЕНИЕ
Во избежание повреждений надежно
закрепите аппарат на стене в
соответствии с требованиями
инструкции по установке.

Подключение

Внешняя антенна
(наружная)

Разъем кабеля
питания

Установка/Подключение

Антенный
разъем

75 OHM-VHF/UHF
антенный кабель

Перед началом эксплуатации

Подключение внешней антенны

Подсоедините антенну к соответствую­щему разъему, используя коаксиальный
кабель 75 Ом.

Прочие подключения

• Композитный видеовход телевизора
подсоединяется к композитному выходу
другого видеоустройства с помощью видео­кабеля RCA (в комплект не входит).

• Подсоедините источник аудиосигнала
к соответствующим аудиовходам (левый и
правый).

• Подсоедините VGA-кабель к VGA порту
ПК и к входу VGA телевизора для получе­ния видеосигнала от ПК. Для получения
аудиосигнала подсоедините аудиовыход
ПК к левому и правому разъемам аудиов­хода VGA/компонентного видео телевизора
(возможна необходимость использования

переходника, не входящего в комплект).

• Если источник видеосигнала имеет
HDMI-выход, подключите его к HDMI-входу
телевизора, используя специальный HDMI­кабель (не входит в комплект поставки).

• Компонентный видеовход служит для
получения компонентного видеосигнала от
внешнего источника.

• Подсоедините внешнее устройство
(напр., VCR-/DVD-рекордер) к соответ­ствующим аудио-видеовыходам данного
устройства с помощью аудио-видеокабеля
RCA (не входит в комплект).

Обратите внимание, что вход AV
и компонентный вход (YPbPr) используют
один и тот же разъем, поэтому, удостоверь­тесь, что при подключении соответствую­щих кабелей в один из этих входов, выбран
корректный источник сигнала (кнопка
SOURCE).

Для подключения дополнительных периферийных
устройств используйте только
сертифицированные кабели и переходники.
Все соединения производите только после
отключения основного питании телевизора
от сети.

19

19

Управление устройством

Управление устройством

Элементы управления

Передняя панель

COMPONENT/AV IN

R L Y/VIDEO

P

R

/C

R

P

B

/C

B

SPDIF

COMP

AUDIO IN

PC/AV

ONENT

COMPONENT IN

9

8

7

6

5

1. Датчик ПДУ/индикатор питания
Панель с кнопками:

2.

Кнопка VOL +/­Кнопка PRO +/­Кнопка STANDBY/MENU

3.

Разъем кабеля питания

4-6. Компонентный видеовход

PRO.

7-8. AV/PC/Компонентный аудиовход

Цифровой коаксиальный аудиовыход

9.

10. Антенный разъем

VOL. PRO.

2

1

11. Аудиовидеовыход

12.

Компьютерный видеовход VGA

Разъемы HDMI

13-14.

15. USB-порт

10

11

AV OUT ANTENNA INVGA IN

12

4

13

HDMI 1HDMI 2

AC IN ~

14

3

15

USB

20

20

Управление устройством

21

21

Управление устройством

Пульт дистанционного управления

1

2

3

4

5

6

7

8

9

10
11

12

13

14

15

16

17

18

19
20

21

22

Index

Size Rev. Hold. Sub

1. Кнопка

2. Кнопки с цифрами

3. Кнопка INFO

4. Кнопка SOURCE

5. Кнопки курсора (ВВЕРХ/ВНИЗ/ВЛЕВО/
ВПРАВО)/Кнопка OK

6. Кнопка TXT

7. Кнопки VOL+/VOL-

8. Кнопка USB

9. Кнопка SCALE/SIZE

10. Кнопка PICTURE/REV

1 2

11. Кнопка MTS/Красная кнопка

12. Зеленая кнопка

13. Кнопка POWER

14. Кнопка RETURN

15. Кнопка MENU

16. Кнопка EXIT

17. Кнопка INDEX

18. Кнопки CH+/CH-

19. Кнопка FREEZE/SUB

20. Кнопка SOUND/HOLD

21. Желтая кнопка

22. Голубая кнопка

Установка батареек

1. Снимите крышку отсека для батареек на
задней части ПДУ.

2. Поместите батарейки в отсек для батаре­ек с правильным соблюдением полярности.

3. Установите крышку отсека на место.

• Вставьте две батарейки AAA/1.5V в
отсек для батарей ПДУ. Мощность сигна­ла, необходимая для приемного датчика,
обеcпечивается на расстоянии до 8 метров
и в пределах 30 градусов влево и вправо.

• Не используйте одновременно новые и
использованные батарейки или батарейки
разных типов.

Управление устройством

22

22

Управление устройством

Общие операции

• Подключите разъём кабеля питания
к входу для кабеля питания на панели ТВ
(положение входа указано в разделе «Эле­менты управления»). Подключите вилку
кабеля питания в разъём сети питания, при
этом индикатор питания будет светиться –
устройство находится в режиме ожидания.
Для включения устройства используйте
кнопку POWER на панели телевизора
или на ПДУ; когда телевизор включен,
индикатор питания не светится. Нажмите
кнопку POWER ещё раз, чтобы установить
устройство в режим ожидания, при этом
индикатор питания должен загореться. Для
полного отключения устройства от сети
извлеките вилку шнура питания из розетки
сети питания.

• Нажимайте кнопки VOL-/VOL+ на пане­ли или на ПДУ для регулирования уровня
громкости звука.

• Нажмите кнопку RETURN на ПДУ для
переключения между текущим и предыду­щим просматриваемыми каналами.

• Нажмите кнопку для отключения зву-­ка. Для включения звука нажмите эту кноп­ку повторно или регулируйте громкость.

• В режиме ТВ нажимайте кнопки CH+/
CH- на ПДУ или PROG+/- на панели, чтобы
выбрать предыдущий или следующий ка­нал. С помощью кнопок с цифрами можно
непосредственно выбрать номер нужного
канала.

• Нажимайте кнопку PICTURE для пере-

(доступно не для всех ТВ-каналов).

• Нажмите кнопку SCALE для выбора

• Нажмите кнопку FREEZE для включе-

ния стоп-кадра.

• Нажмите кнопку SOURCE, затем на-

Операции с телетекстом (опция)

• Выберите режим TV. Затем с помощью
кнопок CH-/CH+ выберите телеканал, под­держивающий телетекст.

• Кнопки телетекста на ПДУ имеют сле­дующие функции:

Кнопка TXT: нажмите эту кнопку для
входа в режим телетекста. Нажмите еще
раз для перехода к смешанному отобра­жению картинки ТВ и телетекста. Нажмите
кнопку еще раз для возврата к просмотру
телеканала.

Кнопка HOLD: Нажмите, чтобы оста­новить переход к следующей странице.
Нажмите кнопку повторно, чтобы отменить
эту операцию.

Кнопка INDEX: нажмите для перехода к
странице индексов.

Кнопка SIZE: Нажмите для увеличения
текста, отображаемого на верхней по­ловине страницы. Нажмите повторно для
увеличения нижней половины страницы.
Нажмите кнопку еще раз для отображения
текста в нормальном размере.

Кнопка REV. (Reveal): Нажмите эту
кнопку для отображения скрытой информа­ции. Нажмите эту кнопку повторно, чтобы

мещения по меню режимов изображения,
состоящему из следующих пунктов:

Стандартное =>Динамичное =>Мягкое =>
Персональное.

• Нажимайте кнопку SOUND для переме­щения по меню режимов звука, состоящему
из следующих пунктов: Пользовательский/
Стандартный/Музыка/Кино/Спорт.

• Нажимайте кнопку INFO для отображе­ния информации о текущем канале.

• В режиме ТВ нажимайте кнопку MTS
для выборе режима стереозвука NICAM

одного из доступных форматов изо­бражения на экране: 16:9/4:3/Масштаб1/
Масштаб2/Авто/Панорама. Форматы
могут различаться в зависимости от
текущего источника сигнала.

жимайте кнопки курсора на ПДУ, чтобы
выбрать один из доступных источников сиг-

TV (ТВ) => AV => YPbPr => PC (ПК) =>

нала:
HDMI1 => HDMI2. Нажмите кнопку OK на
ПДУ для подтверждения. Для
непосредственного перехода в режим USB
вы можете нажать кнопку USB на ПДУ, а
для перехода в ре-жим ТВ - кнопку TV.

Управление устройством

23

23

Управление устройством

скрыть информацию.

Кнопка SUB. (Subpage): Нажмите эту
кнопку для выбора подстраницы. Ввведи­те номер подстраницы в формате 0001.
Нажмите кнопку SUBPAGE для выхода из
режима подстраницы.

Красная/Зеленая/Желтая/Голубая кнопки:
Используйте четыре цветовых кнопки для
непосредственного перехода на страницу,
имеющую цветовой код, которая отобража­ется в нижней части страницы телетекста.

Экранное меню

1. Нажмите кнопку MENU, чтобы вызвать

экранное меню настройки.

2. Нажимайте кнопки курсора ВПРАВО/

ВЛЕВО для выбора нужной страницы меню.

3. Нажмите кнопку OK, чтобы перейти к

списку параметров.

4. Нажимайте кнопки курсора ВВЕРХ/
ВНИЗ, чтобы выбрать параметр для на­стройки.

5. Нажимайте кнопки курсора ВЛЕВО/
ВПРАВО, чтобы настроить выбранный
параметр.

6. Нажмите кнопку MENU, чтобы вернуть­ся к предыдущей странице меню. Нажмите
кнопку EXIT на ПДУ, чтобы выйти из меню.

Пункты меню, написанные серым
шрифтом, не подлежат настройке. Изобра­жения экранного меню, приводимые ниже,
служат для наглядности и могут отличаться
от изображений в Вашем телевизоре.

Настройка изображения


Подсветка
Режим изображение
Формат
Яркость
Контрастность
Насыщенность
Четкость
Оттенок
Цветовой тон
Шумоподавление
Естеств. свет
Динамич. контраст

• Подсветка: отрегулируйте яркость

подсветки в завимости от окуржающего
освещения.

• Режим изображения: Стандартное/

• Формат: 16:9/4:3/Масштаб1/Масштаб2/

• Яркость, Контраст, Насыщенность,

Четкость, Оттенок (настройка оттенка до­ступна только для системы NTSC).

• Цветовой тон: выберите цветовой тон

изображения - Нормальный/Теплый/Холод­ный.

• Шумоподавление: Настройте режим

коррекции цветовых шумов в случае если
сигнал плохой.

• Естественный свет: яркость подсвет-

ки экрана регулируется в зависимости от
яркости изображения видеосигнала.

• Динамический контраст: автомати-

ческая регулировка контрастности изобра­жения.

Динамичное/Мягкое/Персональное.

Авто/Панорама.

Настройка звука

Звук

Режим звука
Баланс

Режим SPDIF

Объемный звук

Эквалайзер

•

Режим звука: Пользовательский/Стандартный/
Музыка/К ино/Спорт.

• Баланс: отрегулируйте баланс между

Управление устройством

24

24

Управление устройством

правым и левым динамиками.

•

Режим SPDIF: Авто/PCM.

•

Объемный звук: Выкл/вкл.

• Эквалайзер: настройте эквалайзер.

Примечание: при изменении настроек
эквалайзера режим звука автоматически
переключается на Персональный.

Общие настройки

Опции

Блок
Язык OSD
Настройка запуска
Таймер сна
Автоотключение
Язык TTX
Экран
Восстановление
Обновление ПО (USB)

•

Блок:

Функция блокирует просмотр каналов. Для
разблокировки необходимо ввести пароль.
При включении функции доступны
следующие опции.
Задать пароль: установить новый пароль
блокировки. По умолчанию это "0000".
Блок программы: блокировка выбранной
программы.

Примечание: Если вы забыли пароль,
воспользуйтесь мастер-паролем 0812.

•

Язык OSD: выбор языка экранного меню.

•

Настройка запуска: выберите фоновое

изображение при запуске - стандартное или
снимок экрана.

•

Таймер сна: в ыбор периода времени,

после которого телевизор переходит в
режим ожидания. Для отключения функции
выберите Откл.

Автоотключение: з адайте

•

конкретное время отключения телевизора.

•

Язык TTX: в ыбор языка телетекста.

•

Экран: н астройки изображения при подклю-
чении к ПК (VGA).

• Восстановление: сброс выполненных

настроек до заводских значений.

•

Обновление ПО (USB): о бновление
программного обеспечния телевизора с
помощью USB-накопителя.

Настройка экрана (в режиме PC)

Экран

Автонастройка
Гор. положение
Верт. положение
Частота
Фаза

• Автонастройка: автоматическая уста-

новка параметров.

• Гор. положение: отрегулируйте гори-

зонтальную позицию изображения.

• Верт. положение: отрегулируйте вер-

тикальную позицию изображения.

• Частота: отрегулируйте частоту смены

изображения.

• Фаза: отрегулируйте фазу.

Управление устройством

25

25

Управление устройством

Настройка каналов

Канал

Автонастройка
Умная настройка
Ручная настройка
Редактирование каналов

• Автонастройка: нажмите кнопку

курсора OK для запуска автоматического

поиска и сохранения всех доступных кана-

лов. Для остановки поиска нажмите кнопку

MENU или EXIT.

• Умная настройка: автоматическое

сохранение всех найденных ранее каналов,

поиск и добавление новых каналов в конец

списка каналов. Чтобы остановить поиск,

нажмите кнопку MENU; найденные каналы

будут сохранены.

• Ручная настройка: Нажмите кнопку

ОК, чтобы войти в меню ручной настройки.

Функция позволяет искать и сохранять

каналы вручную.

•

Редактирование каналов:

Функция позволяет удалять,
переименовывать, перемещать и
пропускать каналы.

Экранное меню Вашего телевизора
может быть изменено без предварительно­го уведомления и, следовательно,
отличать-ся от меню, представленного в
настоящем Руководстве.

Операции c USB

Общая информация

• Поддержка USB: версия USB 2.0;
файловые системы FAT32. Корректная
работа устройства гарантирована только
при использовании лицензионных USB­накопителей известных производителей.
Нагрузочная способность USB-порта - 1 А.

• Данное устройство поддерживает
видеофайлы с расширением 3GP, AVI, DAT,
M2TS, TS, MKV, MOV, VOB, с видеокоде­ками H264/AVC, H263, DIVX, XVID, MPEGI,
MPEGII и аудиокодеками PCM, DD(AC3),
MP3, WAV, WMA.

Приведенный выше список расши­рений и кодеков является только информа­тивным и не является обязательством по
чтению всех файлов с указанными расши­рениями и кодеками.

• Воспроизведение некоторых AVI­файлов может оказаться невозможным в
зависимости от их конфигурации и параме­тров, а также условий записи. Видеофайлы
с расширением AVI объемом более 2 ГБ
могут воспроизводиться устройством не
полностью.

Согласно стандарту USB 1.1/2.0 ис-

пользование USB-устройства с током

-

потре

Управление устройством

26

26

Управление устройством

бления более 500 мА не рекомендует­ся без использования дополнительного
источника питания. Подключение без
дополнительного питания USB-носителей,
потребляющих ток, который превышает
данное значение, а также неисправных
USB-носителей может вызвать механиче­ские или термические изменения элемен­тов конструкции данного устройства, а
также выход из строя внутренних элемен­тов защиты USB-порта. Такие повреждения
не являются гарантийным случаем.

Внимание: использование внешних USB­устройств, содержащих файлы с расши­рением BIN в корневой директории, может
привести к сбоям в работе устройства или к
повреждению программного обеспечения.

Воспроизведение файлов

Вставьте USB-накопитель в USB-порт
данного устройства. Нажмите кнопку
MENU, выберите источник сигнала Media и
нажмите кнопку OK. На дисплее отобразит­ся меню операции с USB:

Мультимед.

Показ фильмов
Музыка
Фотогалерея

Показ фильмов и нажмите кнопку OK.
С помощью кнопок курсора выберите
файл и нажмите кнопку OK для запуска
его воспроизведения. Во время
воспроизведения нажмите кнопку MENU,
на экране отобразится меню управления
воспроизведением, в котором с помощью
кнопок курсора ВПРАВО/ВЛЕВО вы можете
выбрать операцию и подтвердить ее
выполнение кнопкой ОК. В число операций
входят воспроизведение/пауза, перемотка
назад/вперед, выбор предыдущего/следую­щего файла, остановка, повтор воспроизве­дения, повтор фрагмента (А-В), плей-лист,
замедленное воспроизведение, покадровое
воспроизведение, регулирование яркости/

контрастности, приближение, отдаление,
масштаб, сдвиг изображения. Для выхода
из режима воспроизведения видео нажмите
кнопку EXIT.

• Воспроизведение изображений:

Выберите Фотогалерея и нажмите
кнопку OK. С помощью кнопок курсора
выберите файл и нажмите кнопку OK для
запуска его воспроизведения. Во время
воспроизведения нажмите кнопку MENU,
на экране отобразится меню управления
воспроизведением, в котором с помощью
кнопок курсора ВПРАВО/ВЛЕВО вы можете
выбрать операцию и подтвердить ее
выполнение кнопкой ОК. В число операций
входят воспроизведение/пауза, выбор
предыдущего/следующего файла, останов­ка, вращение изображения вправо/влево,
включение/отключение фонового воспроиз­ведения музыки, повтор воспроизведения,
масштабирование, захват изображения.
Для выхода из режима воспроизведения
фото нажмите кнопку EXIT.

Текст

Игра

• Воспроизведение видео: Выберите

Для захвата изображения и установ­ки его в качестве начальной заставки экра­на выберите в меню управления воспроиз­ведением операцию захвата изображения,
затем выберите опцию “Логотип“ в меню
“Настройка запуска“ на странице общих
настроек и нажмите кнопку ОК.

Для настройки яркости и контраста в
режиме
Яркость/Контрастность в меню, нажмите
ОК, и с помощью кнопок ВПРАВО/ВЛЕВО
отрегулируйте значения.

Фильм или Фото, выберите

Управление устройством

27

27

Управление устройством

• Воспроизведение аудио: Выберите

Музыка и нажмите кнопку OK. С
помощью кнопок курсора выберите
трек и нажмите кнопку OK для запуска
его воспроизведения. Во время
воспроизведения нажмите кнопку MENU,
на экране отобразится меню управления
воспроизведением, в котором с помощью
кнопок курсора ВПРАВО/ВЛЕВО вы можете
выбрать операцию и подтвердить ее
выполнение кнопкой ОК. В число операций
входят воспроизведение/пауза, перемотка
назад/вперед, выбор предыдущего/следую­щего файла, остановка, повтор воспроизве­дения, приглушение звука, плей-лист. Для
выхода из режима воспроизведения музыки
нажмите кнопку EXIT.

•

екст:

Т

Выберите Т ЕКСТ и нажмите
кнопку ОК для

Для прокрутки пользуйтесь кнопками
курсора

•

Игра

Выберите ИГРА и нажмите
кнопку ОК для з апуска игры.

ч тения текстовых файлов.

Общая информация

28

28

Управление устройством

Руководство по устранению

неисправностей

Ниже приводится таблица, в которой описаны простые меры, способные помочь Вам
устранить большую часть проблем, могущих возникнуть при использовании данного
устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к
ближайшему дилеру.

Неисправность Причина Решение

Изображение и
звук отсутству­ют, индикатор
не горит

Шнур питания не подсоединен.
Контрастность, яркость, резкость,
цвет и громкость установлены
на минимальное значение или
телевизор находится в беззвучном
режиме.

Подсоедините шнур питания.

Установите нужное значение
контрастности, яркости, резко­сти, цвета и громкости.

и звук низкого
качества

Контрастность и цвет настроены
неверно.
Установлена неверная система
цвета.
Установлена неверная система
звука.

Настройте контрастность и цвет.
Установите правильную систему
звука.

«заснеженное»

Сигнал низкого качества.

Используйте исправный и каче­ственный кабель.

в режиме VGA
некорректное

Параметры разрешения на
компьютере установлены непра­вильно.

Отрегулируйте параметры раз­решения компьютера.

Изображение на
экране делится
на две части

В качестве источника сигнала вы­бран режим компонентного видео
или AV2

Выберите правильный режим,
соответствующий подключенно­му кабелю (AV2 или компонент­ный).

Синий фон

Отсутствует видео сигнал или
кабель плохо подсоединен/не под­соединен.

Подсоедините кабель должным
образом.

Звук отсутствует

Отсутствует аудио сигнал или
кабель плохо подсоединен/не под­соединен.

Подсоедините кабель должным
образом.
Установите правильную сигналь­ную систему.

ПДУ не работает

Батарейки установлены непра­вильно или устарели.

Убедитесь, что полярность со­блюдена.
Замените батарейки на новые.

Общая информация

29

29

Общая информация

Источники помех

В Вашем телевизоре приняты все самые
современные меры для устранения возмож­ных помех, тем не менее, изображение мо­жет искажаться под воздействием местных
электромагнитных излучений. Лучше всего
в подобных случаях попытаться перенести
телевизор в другое место и подвести к нему
лучшую антенну.

• РАДИОЧАСТОТНЫЕ ПОМЕХИ

Появление на изображении ряби может
свидетельствовать о наличии вблизи теле­визора коротковолнового радиопередатчи­ка или радиоприемника.

• МЕДИЦИНСКОЕ ОБОРУДОВАНИЕ

Появление на экране «елочки» или частич­ное исчезновение изображения может быть
связано с работой медицинского оборудова­ния в близлежащей больнице или клинике.

• «СНЕГ» НА ЭКРАНЕ

В зоне приема слабых сигналов отдален­ных телевизионных станций изображение
становится нестабильным, а на экране по­являются мерцающие белые пятна, так назы­ваемый эффект «падающего снега». В этом
случае помогает более точная настройка
антенны и применение антенного усилителя.

• ФАНТОМНЫЕ ИЗОБРАЖЕНИЯ

Появление на экране нескольких контуров
изображения объясняется тем, что теле­визионный сигнал отражается от окружаю­щих построек, холмов, самолетов и других
объектов. Свести такой эффект к минимуму
можно, изменив направление антенны.

• АВТОМОБИЛЬНЫЕ ДВИГАТЕЛИ

Работающие неподалеку автомобильные
двигатели и электромоторы могут создавать
помехи в изображении в виде небольших по­лосок или дрожания изображения на экране.

Комплект поставки

1. Телевизор 1 шт

2. Пульт дистанционного управления 1 шт

3. Батарея 2 шт

4. Подставка 1 шт

5. Винт 4 шт

5. Кабель питания 1 шт

7. Информация для потребителя 1 шт

8. Гарантийный талон 1 шт

9. Руководство по эксплуатации 1 шт

Общая информация

Общая информация

Технические характеристики

Размер (диагональ)
Время отклика
Разрешение
Формат экрана
Система цветности
Система звука
Стереозвук NICAM
Компонентный видеовход
Аудио-видео RCA вход
Аудио-видео выход
USB-порт
VGA-вход
HDMI-вход
Экранное меню на русском и английском языках
Прогрессивная развертка
Цифровой гребенчатый фильтр
Таймер «сна»
Количество каналов
Класс защиты от поражения электрическим током
Диапазон номинальных напряжений
питания устройства

Размеры устройства с подставкой

без подставки

Вес нетто

Условия эксплуатации

Температура воздуха
Относительная влажность воздуха
Атмосферное давление

31,5” (80 см)
6,5 мс
1366 x 768
16:9
PAL, SECAM
B/G, DK, I
2 x 5 Вт
+
+
+
+
+
+
+
+
+
+
199
II

~110–240 В; 50/60 Гц;

735.9 x 485.7 x 210.2 мм

735.9 x 432.2 x 81 мм

4.5 кг

от 5 до 35

o

C

от 45 до 75%
от 86 до 106 кПа
(650-800 мм рт.ст.)

ЖК-панель является высокотехнологичным устройством, содержащим множество
тонкопленочных транзисторов, которые дают четкие детали изображения. В некоторых
случаях могут появляться неактивные точки на экране, которые имеют постоянный цвет
(синий, зеленый, красный, черный или белый). Это не является дефектом и не влияет на
характеристики Вашего телевизора.

Технические характеристики могут быть изменены заводом-изготовителем без пред­варительного уведомления. Указанные геометрические размеры имеют приблизительные
значения.

Информация о наименовании и местонахождении изготовител я (уполномоченного изготовителем лица),
телефон для связи с ним, а также месяц и год изготовления технического средства указаны в гарантийном
талоне и информации для потребителя со списком сервисных центров

TF-LED32S19_IM_01

30

30

.
