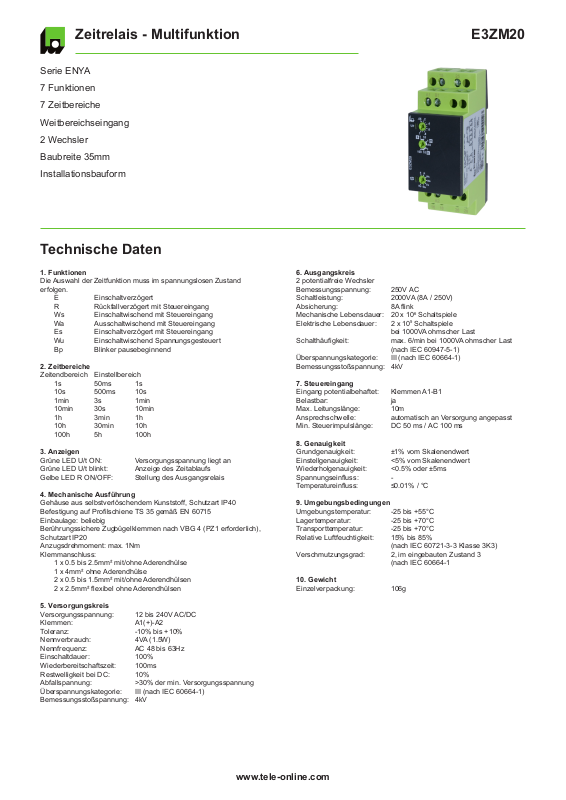

tele E3ZM20 User guide [de]
Zeitrelais - Multifunktion
Serie ENYA
7 Funktionen
7 Zeitbereiche
Weitbereichseingang
2 Wechsler
Baubreite 35mm
Installationsbauform
Technische Daten
E3ZM20
1. Funktionen
Die Auswahl der Zeitfunktion muss im spannungslosen Zustand
erfolgen.
E Einschaltverzögert
R Rückfallverzögert mit Steuereingang
Ws Einschaltwischend mit Steuereingang
Wa Ausschaltwischend mit Steuereingang
Es Einschaltverzögert mit Steuereingang
Wu Einschaltwischend Spannungsgesteuert
Bp Blinker pausebeginnend
2. Zeitbereiche
Zeitendbereich Einstellbereich
1s 50ms 1s
10s 500ms 10s
1min 3s 1min
10min 30s 10min
1h 3min 1h
10h 30min 10h
100h 5h 100h
3. Anzeigen
Grüne LED U/t ON: Versorgungsspannung liegt an
Grüne LED U/t blinkt: Anzeige des Zeitablaufs
Gelbe LED R ON/OFF: Stellung des Ausgangsrelais
4. Mechanische Ausführung
Gehäuse aus selbstverlöschendem Kunststoff, Schutzart IP40
Befestigung auf Profilschiene TS 35 gemäß EN 60715
Einbaulage: beliebig
Berührungssichere Zugbügelklemmen nach VBG 4 (PZ1 erforderlich),
Schutzart IP20
Anzugsdrehmoment: max. 1Nm
Klemmanschluss:
1 x 0.5 bis 2.5mm² mit/ohne Aderendhülse
1 x 4mm² ohne Aderendhülse
2 x 0.5 bis 1.5mm² mit/ohne Aderendhülsen
2 x 2.5mm² flexibel ohne Aderendhülsen
6. Ausgangskreis
2 potentialfreie Wechsler
Bemessungsspannung: 250V AC
Schaltleistung: 2000VA (8A / 250V)
Absicherung: 8A flink
Mechanische Lebensdauer: 20 x 106 Schaltspiele
Elektrische Lebensdauer: 2 x 105 Schaltspiele
bei 1000VA ohmscher Last
Schalthäufigkeit: max. 6/min bei 1000VA ohmscher Last
(nach IEC 60947-5-1)
Überspannungskategorie: III (nach IEC 60664-1)
Bemessungsstoßspannung: 4kV
7. Steuereingang
Eingang potentialbehaftet: Klemmen A1-B1
Belastbar: ja
Max. Leitungslänge: 10m
Ansprechschwelle: automatisch an Versorgung angepasst
Min. Steuerimpulslänge: DC 50 ms / AC 100 ms
8. Genauigkeit
Grundgenauigkeit: ±1% vom Skalenendwert
Einstellgenauigkeit: <5% vom Skalenendwert
Wiederholgenauigkeit: <0.5% oder ±5ms
Spannungseinfluss: -
Temperatureinfluss: ≤0.01%/°C
9. Umgebungsbedingungen
Umgebungstemperatur: -25bis+55°C
Lagertemperatur: -25bis+70°C
Transporttemperatur: -25bis+70°C
Relative Luftfeuchtigkeit: 15% bis 85%
(nach IEC 60721-3-3 Klasse 3K3)
Verschmutzungsgrad: 2, im eingebauten Zustand 3
(nach IEC 60664-1
10. Gewicht
Einzelverpackung: 106g
5. Versorgungskreis
Versorgungsspannung: 12 bis 240V AC/DC
Klemmen: A1(+)-A2
Toleranz: -10% bis +10%
Nennverbrauch: 4VA (1.5W)
Nennfrequenz: AC 48 bis 63Hz
Einschaltdauer: 100%
Wiederbereitschaftszeit: 100ms
Restwelligkeit bei DC: 10%
Abfallspannung: >30% der min. Versorgungsspannung
Überspannungskategorie: III (nach IEC 60664-1)
Bemessungsstoßspannung: 4kV
www.tele-online.com

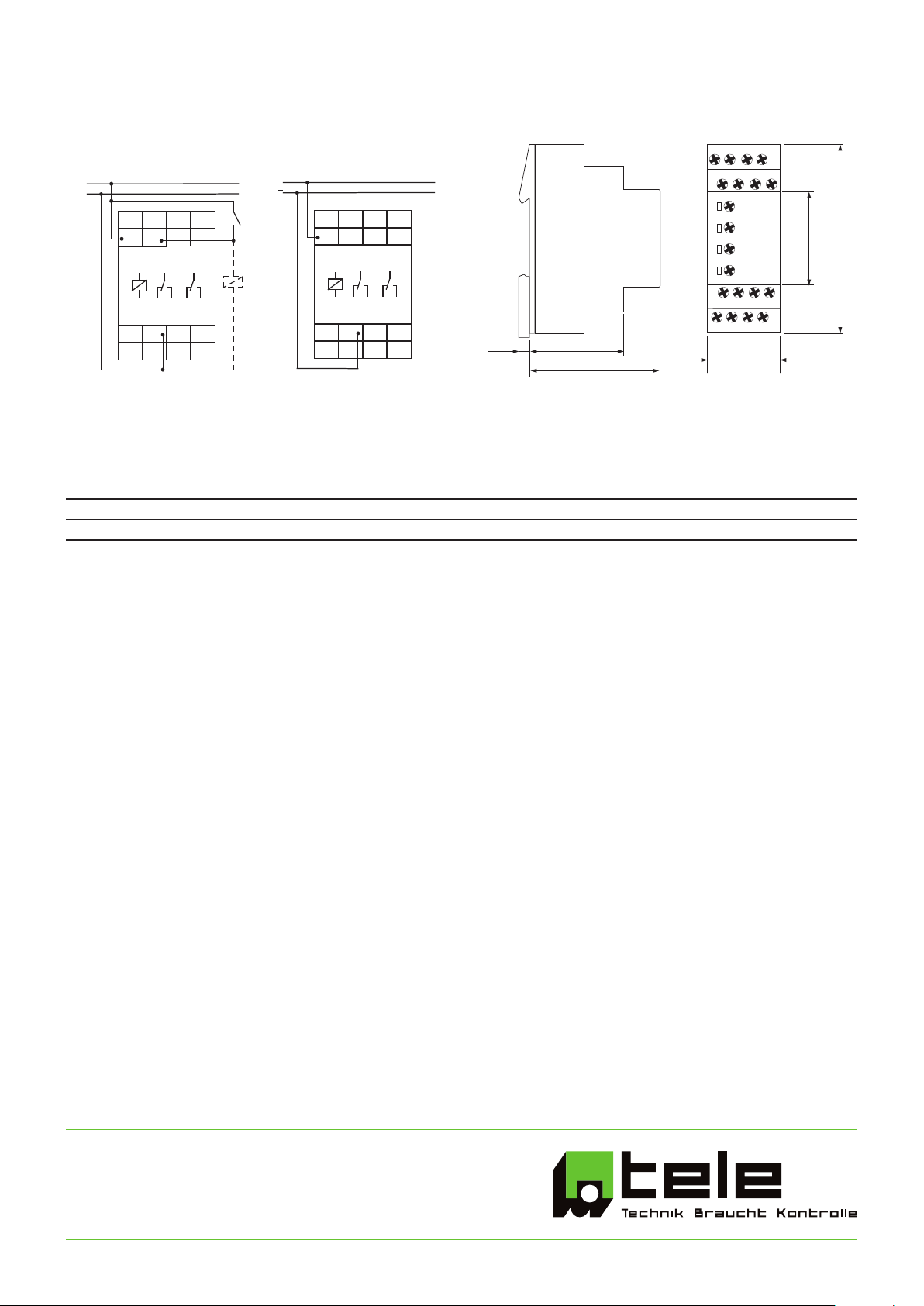

E3ZM20
U
U/t
S
R
LED
t1
<t
U
U/t
R
LED
<t
t
U
U/t
R
LED
t
tt
t
U
U/t
R
LED
<t
t
U
U/t
S
R
LED
<t
t
<t
U
U/t
S
R
LED
t
t
U
U/t
S
R
LED
t
t
Funktionsbeschreibung
Einschaltverzögert (E)
Mit dem Anlegen der Versorgungsspannung U beginnt die eingestellte
Zeit t zu laufen (grüne LED U/t blinkt). Nach Ablauf der Zeit t (grüne LED
U/t leuchtet) zieht das Ausgangsrelais R an (gelbe LED leuchtet). Dieser
Zustand bleibt aufrecht, bis die Versorgungsspannung unterbrochen
wird. Wird die Versorgungsspannung vor Ablauf der Zeit t unterbrochen,
wird die bereits abgelaufene Zeit gelöscht und mit dem nächsten
Anlegen der Versorgungsspannung erneut gestartet.
Rückfallverzögert mit Steuerkontakt (R)
Die Versorgungsspannung U muss ständig am Gerät anliegen (grüne
LED U/t leuchtet). Mit dem Schließen des Steuerkontaktes S zieht das
Ausgangsrelais R an (gelbe LED leuchtet). Wird der Steuerkontakt S
geöffnet, beginnt die eingestellte Zeit t zu laufen (grüne LED U/t blinkt).
Nach Ablauf der Zeit t (grüne LED U/t leuchtet) fällt das Ausgangsrelais
ab (gelbe LED leuchtet nicht). Wird der Steuerkontakt vor Ablauf der Zeit
t erneut geschlossen, wird die bereits abgelaufene Zeit gelöscht und mit
dem nächsten Zyklus erneut gestartet.
Einschaltverzögert mit Steuerkontakt (Es)
Die Versorgungsspannung U muss ständig am Gerät anliegen (grüne
LED U/t leuchtet). Mit dem Schließen des Steuerkontaktes S beginnt die
eingestellte Zeit t zu laufen (grüne LED U/t blinkt). Nach Ablauf der Zeit
t (grüne LED U/t leuchtet) zieht das Ausgangsrelais R an (gelbe LED
leuchtet). Dieser Zustand bleibt aufrecht, bis der Steuerkontakt geöffnet
wird. Wird der Steuerkontakt vor Ablauf der Zeit t geöffnet, wird die
bereits abgelaufene Zeit gelöscht und mit dem nächsten Zyklus erneut
gestartet.
Einschaltwischend spannungsgesteuert (Wu)
Mit dem Anlegen der Versorgungsspannung U zieht das Ausgangsrelais
R an (gelbe LED leuchtet) und die eingestellte Zeit t beginnt zu laufen
(grüne LED U/t blinkt). Nach Ablauf der Zeit t (grüne LED U/t leuchtet)
fällt das Ausgangsrelais ab (gelbe LED leuchtet nicht). Dieser Zustand
bleibt aufrecht, bis die Versorgungsspannung unterbrochen wird. Wird
die Versorgungsspannung vor Ablauf der Zeit t unterbrochen, fällt das
Ausgangsrelais ab. Die bereits abgelaufene Zeit wird gelöscht und mit
dem nächsten Anlegen der Versorgungsspannung erneut gestartet.
Einschaltwischend mit Steuerkontakt (Ws)
Die Versorgungsspannung U muss ständig am Gerät anliegen (grüne
LED U/t leuchtet). Mit dem Schließen des Steuerkontaktes S zieht das
Ausgangsrelais R an (gelbe LED leuchtet) und die eingestellte Zeit t
beginnt zu laufen (grüne LED U/t blinkt). Nach Ablauf der Zeit t (grüne
LED U/t leuchtet) fällt das Ausgangsrelais ab (gelbe LED leuchtet nicht).
Der Steuerkontakt kann während des Zeitablaufes beliebig geschaltet
werden. Ein weiterer Zyklus kann erst gestartet werden, wenn der
gerade ablaufende Zyklus abgeschlossen wurde.
Ausschaltwischend mit Steuerkontakt (Wa)
Die Versorgungsspannung U muss ständig am Gerät anliegen (grüne
LED U/t leuchtet). Das Schließen des Steuerkontaktes S hat keinen
EinussaufdieStellungdesAusgangsrelaisR.MitdemÖffnendes
Steuerkontaktes zieht das Ausgangsrelais an (gelbe LED leuchtet) und
die eingestellte Zeit t beginnt zu laufen (grüne LED U/t blinkt). Nach
Ablauf der Zeit t (grüne LED U/t leuchtet) fällt das Ausgangsrelais
ab (gelbe LED leuchtet nicht). Der Steuerkontakt kann während des
Zeitablaufes beliebig geschaltet werden. Ein weiterer Zyklus kann erst
gestartet werden, wenn der gerade ablaufende Zyklus abgeschlossen
wurde.
Blinker pausebeginnend (Bp)
Mit dem Anlegen der Versorgungsspannung U beginnt die eingestellte
Zeit t zu laufen (grüne LED U/t blinkt). Nach Ablauf der Zeit t zieht das
Ausgangsrelais R an (gelbe LED leuchtet) und die eingestellte Zeit t
beginnt erneut zu laufen. Nach Ablauf der Zeit t fällt das Ausgangsrelais
ab (gelbe LED leuchtet nicht). Das Ausgangsrelais wird solange im
Verhältnis 1:1 angesteuert, bis die Versorgungsspannung unterbrochen
wird.
www.tele-online.com
