Tektronix WVR4000, WVR5000 User Manual
xx
WVR4000 和 WVR5000
波形多功能监测仪
ZZZ
用户手册
www.tektronix.com
071-2447-00
版权所有 © Tektronix. 保留所有权利。许可软件产品由 Tektronix、其子公司或提供商所有，受国家版权
法及国际条约规定的保护。
Tektronix 产品受美
所有以前出版的资料中的信息。保留更改技术规格和价格的权利。
TEKTRONIX 和 TEK 是 Tektronix, Inc. 的注册商标。
国和外国专利权（包括已取得的和正在申请的专利权）的保护。本文中的信息将取代
Tektronix 联系信息
Tektronix, Inc.
14200 SW Karl Braun Drive
P.O. Box 500
Beaverton, OR 97077
USA
有关产品信息、销售、服务和技术支持：
在北美地区，请拨打 1-800-833-9200。
其他地区用户请访问 www.tektronix.com，以查找当地的联系信息。
保修 2
Tektronix 保证本产品自发货之日起一年内，不会出现材料和工艺方面的缺陷。如果在保修期内证实任何此
类产品有缺陷，Tektronix 将自主决定，是修复有缺陷的产品（但不收取部件和人工费用）还是提供替换件
以换回有缺陷的产品。Tektronix 在保修工作中使用的部件、模块和替代产品可能是新的，也可能是具同等
性能的翻新件。所有更换的部件、模块和产品均归 Tektronix 所有。
为得到本保修声明承诺的服务，客户必须在保修期到期前向 Tektronix 通报缺陷，并做出适当安排以便实施
维修。客户应负责将有缺陷的产品打包并运送到 Tektronix 指定的维修中心，同时预付运费。如果产品返回
地是 Tektronix 维修中心所在国家/地区的某地，Tektronix 将支付向客户送返产品的费用。如果产品返回地
是任何其他地点，客户将负责承担所有运费、关税、税金和其他任何费用。
本保修声明不适用于任何由于使用不当或维护保养不足所造成的缺陷、故障或损坏。Tektronix 在本保修
声明下没有义务提供以下服务：a) 修理由 Tektronix 代表以外人员对产品进行安装、修理或维护所导致
的损坏；b) 修理由于使用不当或与不兼容的设备连接造成的损坏；c) 修理由于使用非 Tektronix 提供的
电源而造成的任何损坏或故障；d) 维修已改动或者与其他产品集成的产品（如果这种改动或集成会增加
维修产品的时间或难度）。
这项与本产品有关的保修声明由 TEKTRONIX 订立，用于替代任何其他明示或默示的保证。Tektronix 及其供应
商不提供任何对适销性和适用某种特殊用途的默示保证。对于违反本保修声明的情况，Tektronix 负责为客户
修理或更换有缺陷产品是提供给客户的唯一和独有的补救措施。对于任何间接的、特殊的、附带的或后果性
的损坏，无论 Tektronix 及其供应商是否曾被预先告知可能有此类损坏，Tektronix 及其供应商均概不负责。
目录
常规安全概要 ........................................................... iii
环境注意事项 ............................................................. v
前言................................................................... vi
安装.................................................................... 1
熟悉仪器 ................................................................ 7
检查色度/亮度延迟 . . . ... . . ... . . ... . . ... . . ... . . ... . . ... . . .... . . ... . . ... . . .. 24
检查色域 ............................................................... 25
监视音频 ............................................................... 32
监视安全区域刻度 ... . .... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . ... .. 36
使用报警 ............................................................... 39
目录
主要功能 ............................................................vi
仪器选件 ........................................................... vii
何处查找详细信息 . . . ... . . . ... . . ... . . ... . . ... . . ... . . .... . . ... . . ... . . .. viii
本手册中使用的约定 .. . . ... . . ... . . .... . . ... . . ... . . ... . . ... . . ... . . . ... . viii
安装之前 ............................................................. 2
连接监视器 ............................................................ 3
连接电源和电源开关 .. . . ... . . ... . . .... . . ... . . ... . . ... . . ... . . ... . . . ... . . .. 3
在视频系统中安装 . . . ... . . . ... . . ... . . ... . . ... . . ... . . .... . . ... . . ... . . ... . . 4
仪器显示器 ............................................................ 7

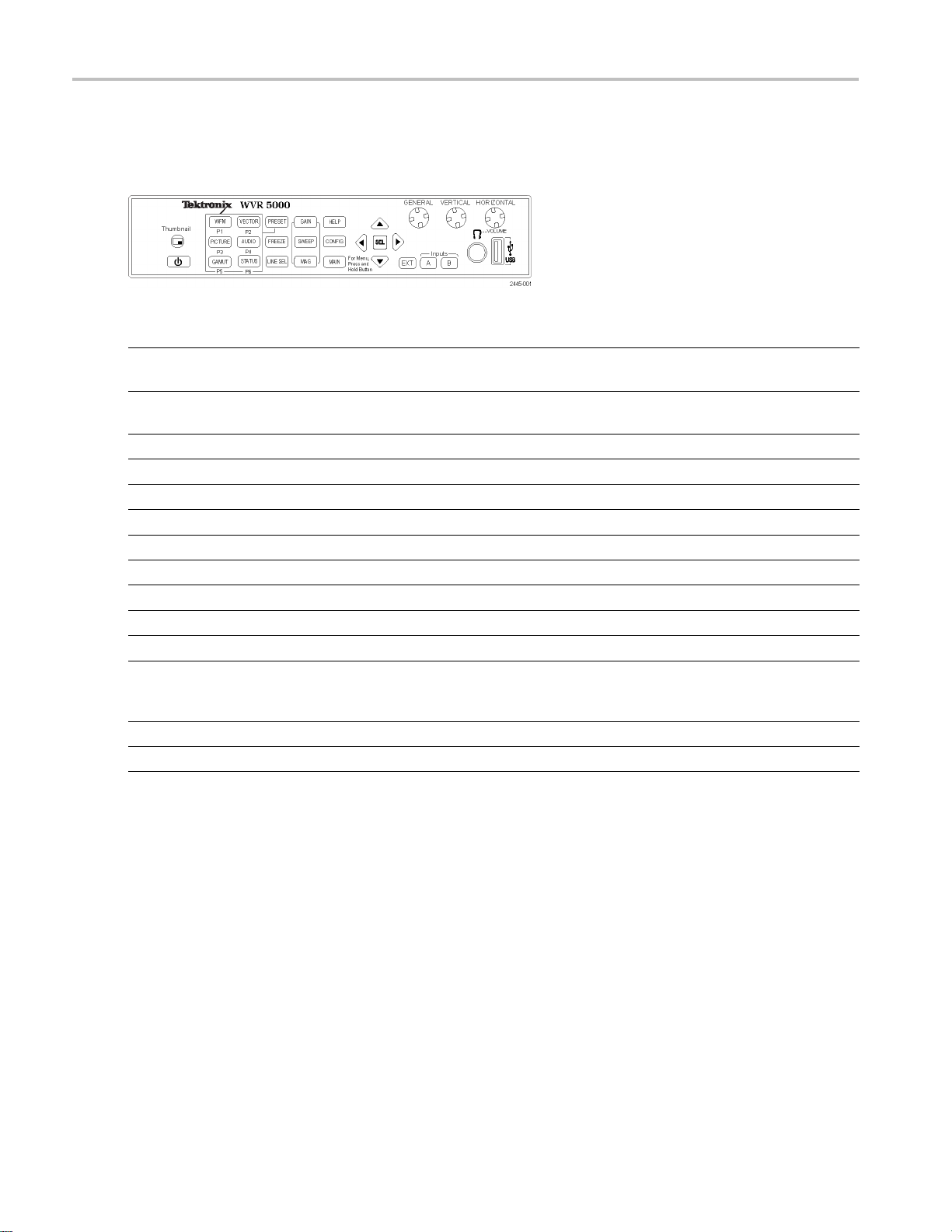

前面板控件 ............................................................ 9
后面板连接器 . . . ... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . ... . . .. 11
选择显示 ............................................................13
设置显示参数 . . . ... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . ... . . .. 14
选择信号输入 . . . ... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . ... . . .. 15
设置增益、扫描和放大.. . . .... . .... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . 16
使用预置 ............................................................17

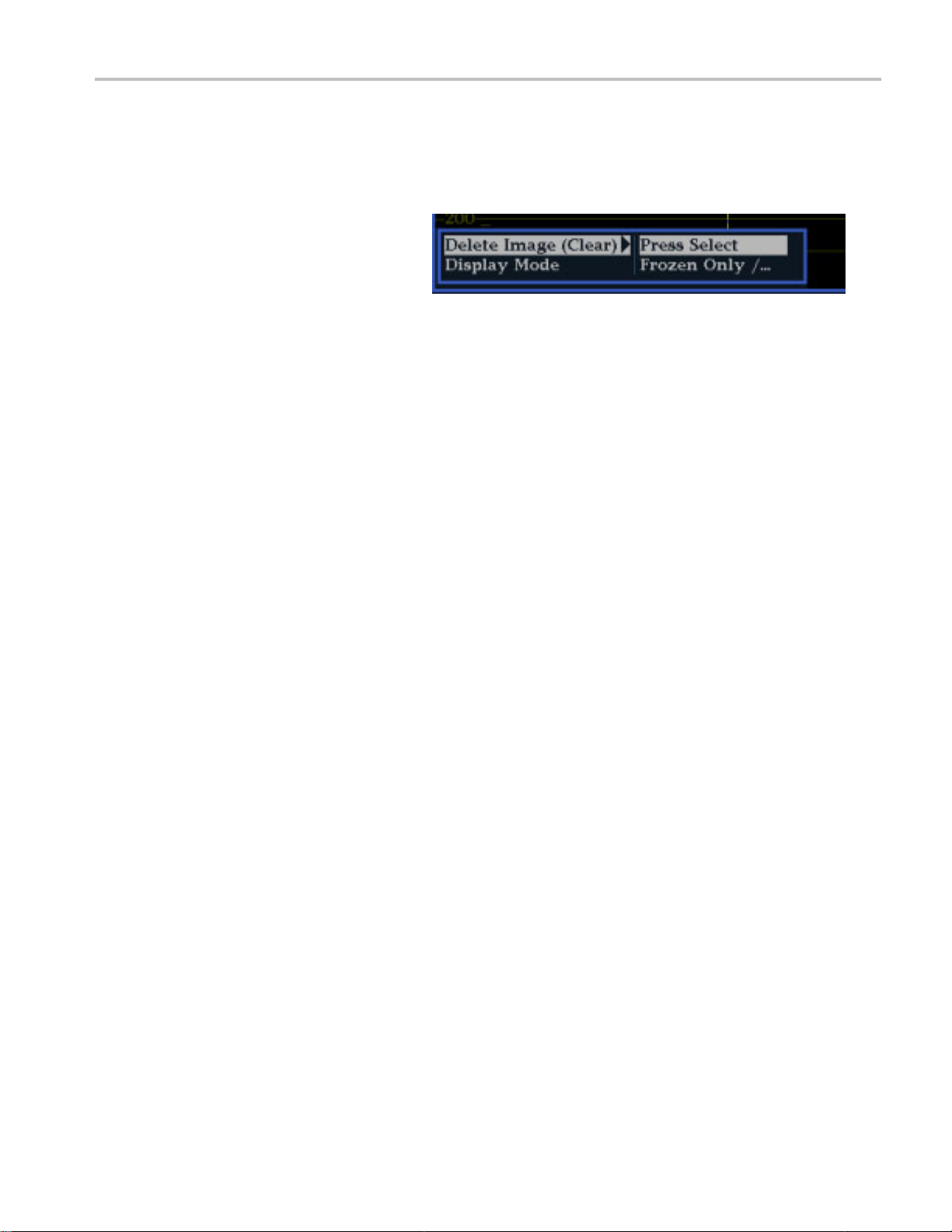

冻结显示 ............................................................18
设置行选模式 . . . ... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . ... . . .. 20
配置仪器 ............................................................20
使用在线帮助 . . . ... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . ... . . .. 21
调节耳机音量和信号源.. . . .... . .... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . 23

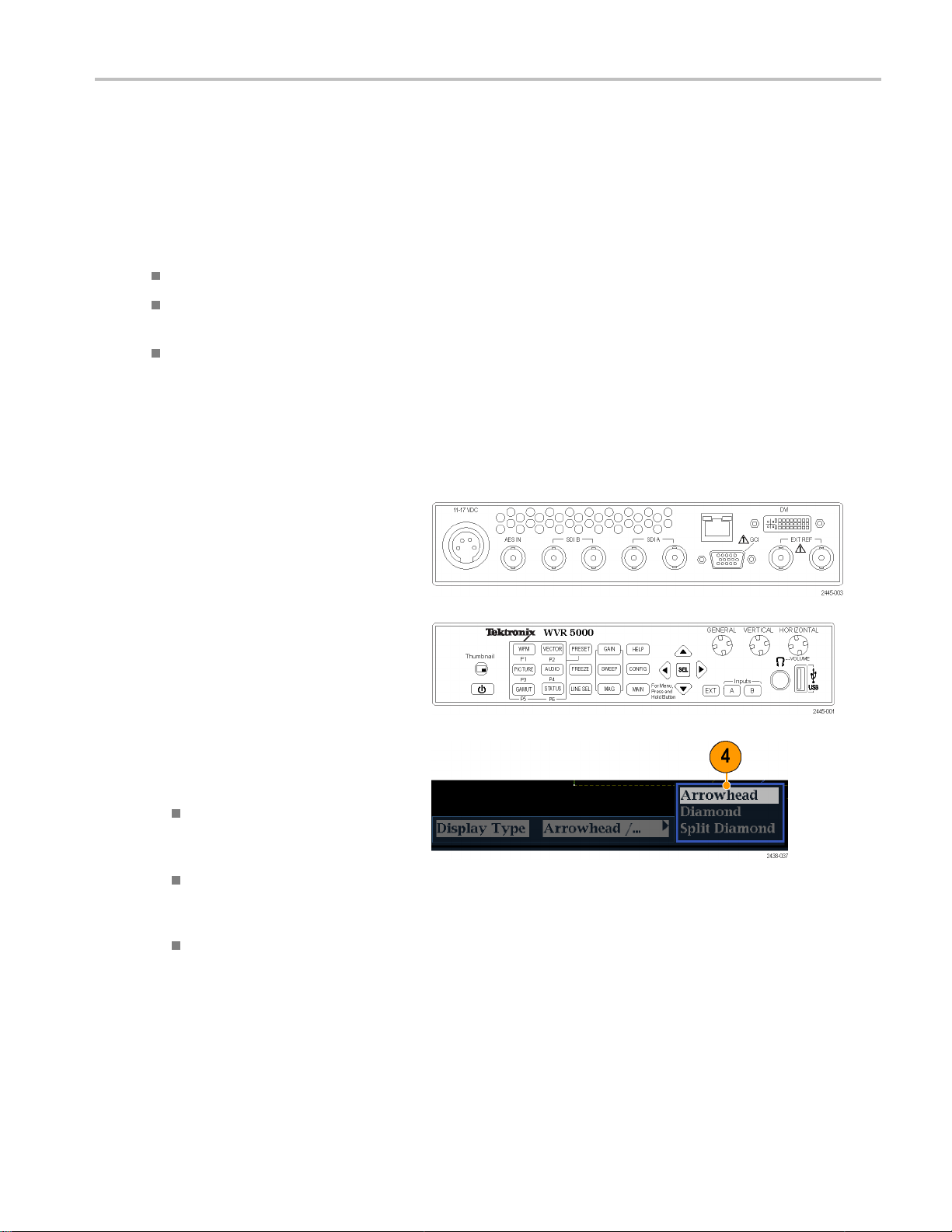

设置色域检查 . . . ... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . ... . . .. 25
检查 RGB 色域 .........................................................26
检查复合色域 . . . ... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . ... . . .. 28
检查亮度色域 . . . ... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . ... . . .. 29
自动化色域检查.. . .... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . .. . . . 30
调整色域限制 . . . ... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . ... . . .. 31
配置音频输入 . . . ... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . ... . . .. 32
选择音频输入 . . . ... . . ... . . ... . . ... . . ... . . . ... . . ... . . ... . . ... . . . ... . . .. 33

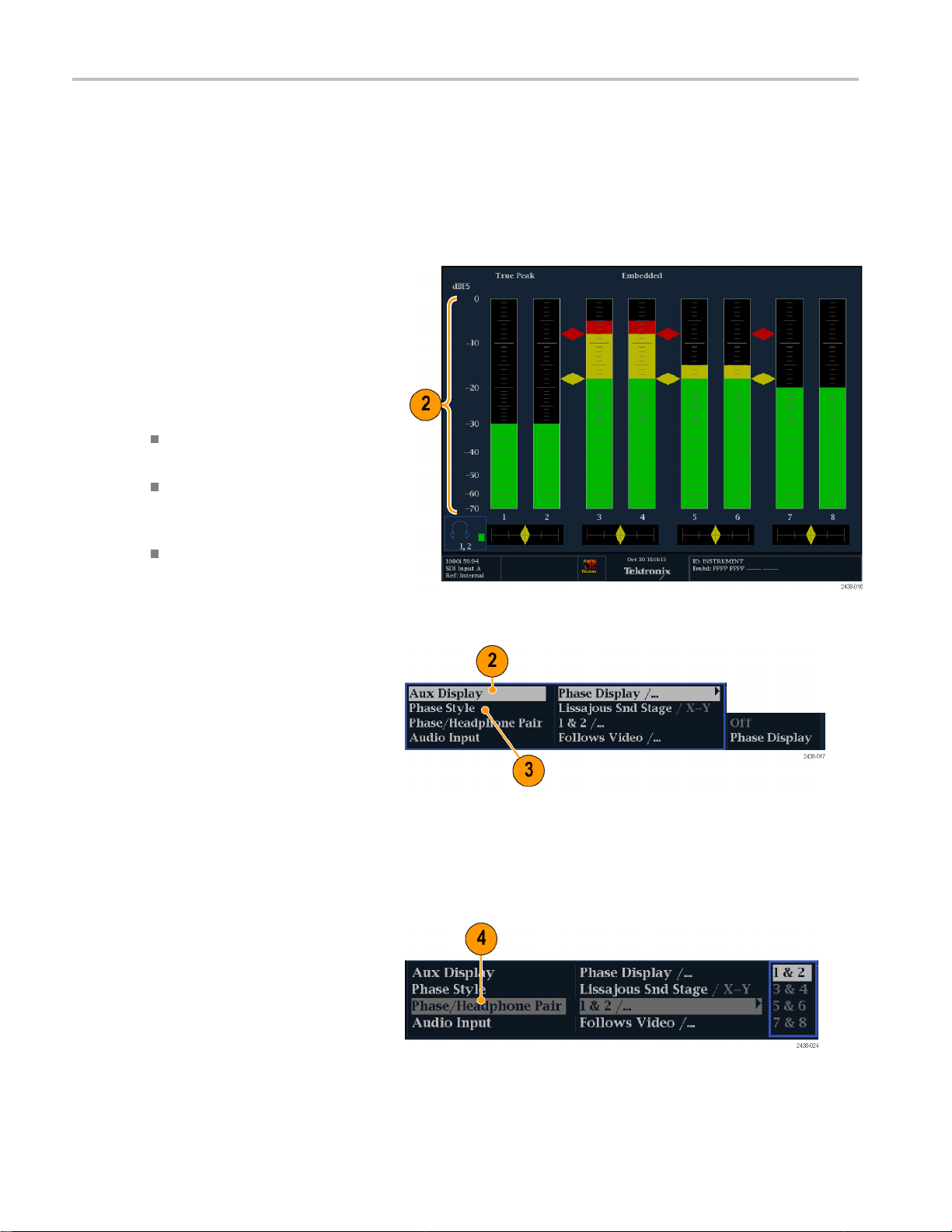

检查音频电平和相位 .. . . ... . . ... . . .... . . ... . . ... . . ... . . ... . . ... . . . ... . . . 34
监视安全区域刻度 . . . ... . . . ... . . ... . . ... . . ... . . ... . . .... . . ... . . ... . . ... . 36

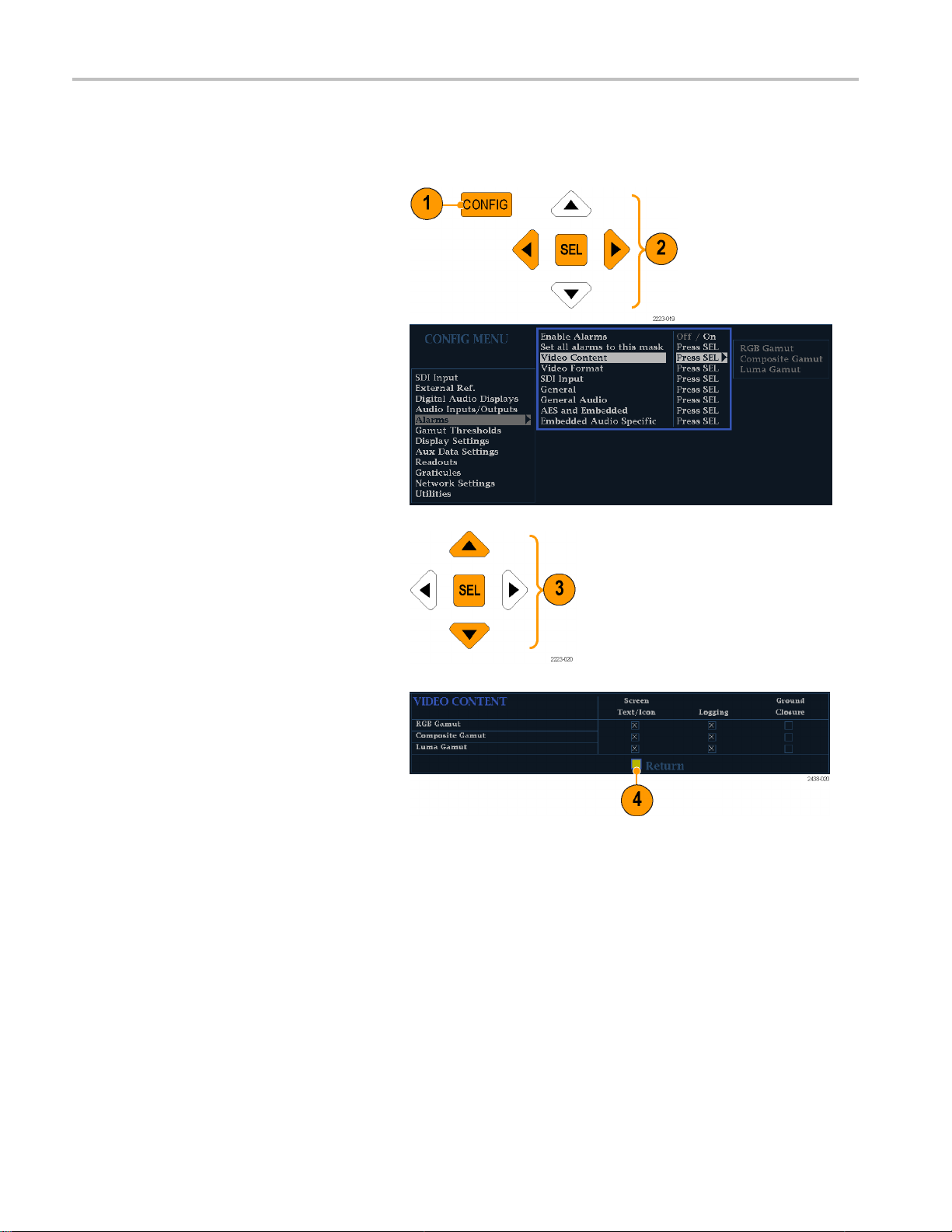

配置报警 ............................................................39
WVR4000 和 WVR5000 波形多功能监测仪用户手册 i
目录
监视报警 ............................................................43

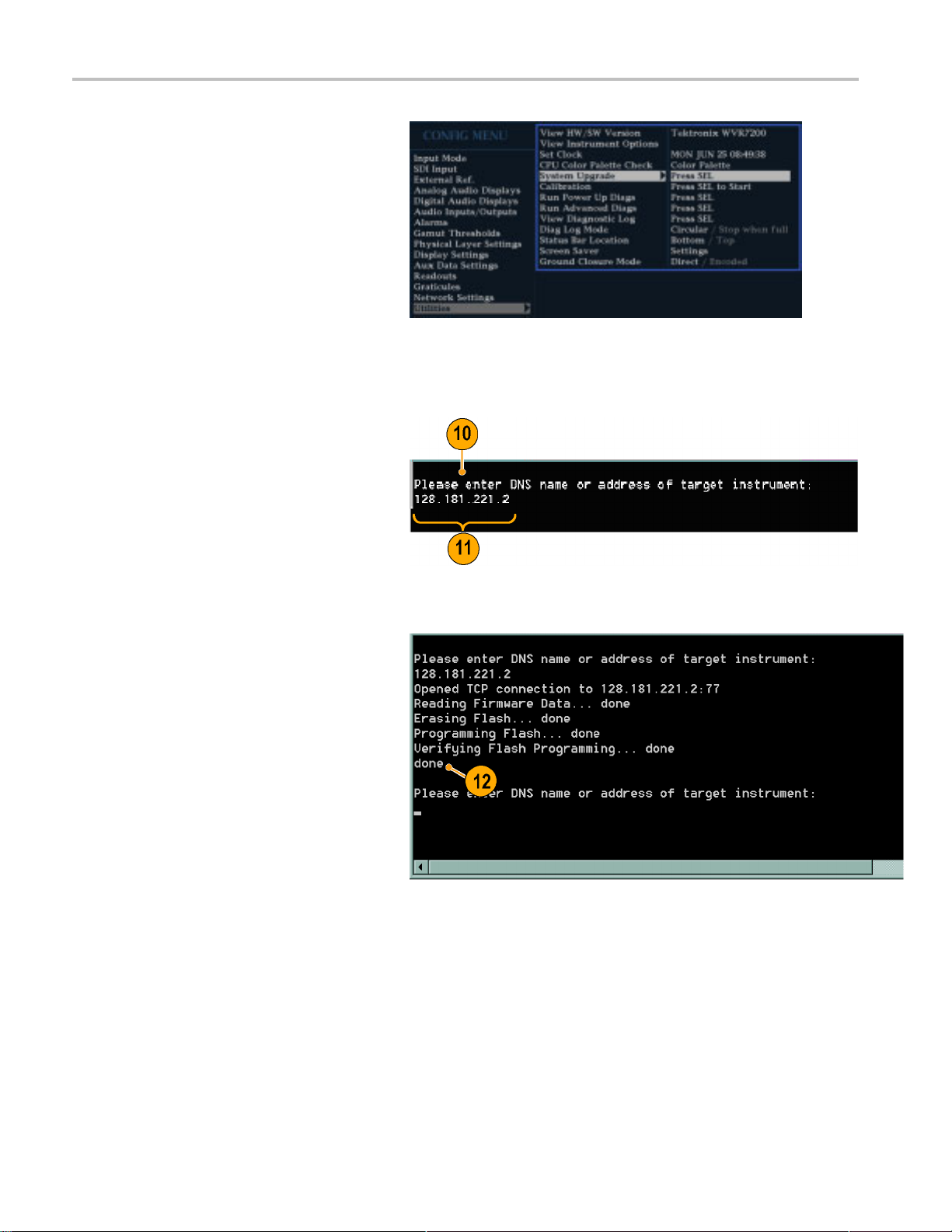

升级仪器软件 . . . ... . . ... . . . ... . . ... . . ... . . ... . . .... . . ... . . ... . . ... . . ..... 45
索引
ii WVR4000 和 WVR5000 波形多功能监测仪用户手册
常规安全概要
详细阅读下列安全性预防措施，以避免人身伤害，并防止损坏本产品或与本产品连接的任何产品。
为避免可能的危险，请务必按照规定使用本产品。
只有合格人员才能执行维修过程。
避免火灾或人身伤害
使用合适的电源线。 请只使用本产品专用并经所在国家/地区认证的电源线。
将产品接地。 本产品通过电源线的接地导线接地。为避免电击，必须将接地导线与大地相连。在对
本产品的输入端或输出端进行连接之前，请务必将本产品正确接地。
遵守所有终端额定值。 为避免火灾或电击，请遵守产品上的所有额定值和标记。在对产品进行连
接之前，请首先查阅产品手册，了解有关额定值的详细信息。
对任何终端（包括公共终端）施加的电压不要超过该终端的最大额定值。
断开电源。 电源线可以使产品断开电源。不要阻挡电源线；用户必须能随时触及电源线。
切勿开盖操作。 请勿在外盖或面板打开时运行本产品。
常规安全概要
怀疑产品出现故障时，请勿进行操作。 如果怀疑本产品已损坏，请让合格的维修人员进行检查。
远离外露电路。 电源接通后，请勿接触外露的线路和元件。
使用合适的交流适配器。 只能使用为本产品指定的专用交流适配器。
请勿在潮湿环境下操作。
请勿在易燃易爆的环境中操作。
请保持产品表面清洁干燥。
请适当通风。
有关如何安装产品使其保持适当通风的详细信息，请参阅手册中的安装说明。
本手册中的术语
本手册中可能出现以下术语：
警告： “警告”声明指出可能会造成人身伤害或危及生命安全的情况或操作。
注意： “注意”声明指出可能对本产品或其他财产造成损坏的情况或操作。
产品上的符号和术语
产品上可能出现以下术语：
“危险”表示当您阅读该标记时会立即发生的伤害。
WVR4000 和 WVR5000 波形多功能监测仪用户手册 iii
常规安全概要
“警告”表示当您阅读该标记时不会立即发生的伤害。
“注意”表示可能会对本产品或其他财产带来的危险。
产品上可能出现以下符号：
iv WVR4000 和 WVR5000 波形多功能监测仪用户手册
环境注意事项
本部分提供有关产品对环境影响的信息。
产品报废处理
回收仪器或元件时，请遵守下面的规程：
设备回收。生产本设备需要提取和使用自然资源。如果对本产品的报废处理不当，则该设备中包含
的某些物质可能会对环境或人体健康有害。为避免将有害物质释放到环境中，并减少对自然资源的使
用，建议采用适当的方法回收本产品，以确保大部分材料可以正确地重复使用或回收。
如下所示符号表示，本产品符合欧盟 2002/96/EC 号指令关于废弃电子和电气设备 (WEEE) 所规定的
要求。有关选件回收的信息，请查看 Tektronix 网站 (www.tektronix.com) 上的 Support/Service
（支持/服务）部分。
环境注意事项
高氯酸盐材料
本产品内含一种或多种类型的 CR 纽扣锂电池。按照加州规定，CR 锂离子电池被归类为高氯酸盐材
料，需要特殊处理。
详情参阅 www.dtsc.ca.gov/hazardouswaste/perchlorate。
有害物质限制
根据分类，本产品属于监视控制设备，不属于 2002/95/EC RoHS Directive 规定的范畴。
WVR4000 和 WVR5000 波形多功能监测仪用户手册 v
前言
前言
本手册介绍了以下仪器的安装和基本操作：
WVR5000 系列波形监视器
WVR4000 系列波形监视器
主要功能
Tektronix 波形多功能监测仪可帮助监视 SD SDI 或 HD SDI 信号。下表列出这些仪器的主要功能。
功能
单区域显示 波形、矢量、色域、图像、音频和状态测量的全视图单区域显示。
缩略图显示 所选波形、色域、音频或矢
预置
全数字处理
波形显示 传统的波形显示允许对信
矢量显示
色域监视
图片区域 支持标准和自定义的图像显示安全刻度，用于监视图形和标记的不
音频监视
状态屏幕
错误跟踪
接地屏蔽盒
说明
量测量显示的图像缩略图显示。
可自定义的预置可快速保存
全数字处理可进行准确、可
设计。
矢量显示带有复合和分量
控件。
箭头、菱形和分离菱形显示提供了用户可选择的色域阈值，从而能
够设置与特定操作相适应的监视限制。色域监视与报警记录和报
告功能完全集成。
当定位。支持两个安全
李萨如显示允许监视音
支持查看和监视 AES
选件。
同时支持音频控制包编码和许多流行的音频缩放（包括 BBC 缩放）。
以下状态显示提供内容状态：报警、事件/错误日志、视频会话、音
频会话和音频控制
可配置的报警和错误日志。
从仪器 GCI 端口发出的信号可远程通知出现的报警状态。
和嵌入式音频常规通道对的两个电平，并提供
和调出常用配置。
重复、无漂移操作，胜过传统的模拟
号进行叠加或并列显示。
罗盘玫瑰色刻度，以及增益、扫描和放大
区域刻度和安全标题刻度。
频通道输入。
vi WVR4000 和 WVR5000 波形多功能监测仪用户手册
仪器选件
可为任何仪器增加以下某些或全部维修选件：
选件 C3。增加 3 年的校准服务。
选件 C5。增加 5 年的校准服务。
选件 D1。增加一个校准数据报告。
选件 D3。增加 3 年的校准数据报告（与选件 C3 同时订购时）。
选件 D5。增加 5 年的校准数据报告（与选件 C5 同时订购时）。
选件 R3。增加 3 年的维修服务（包括保修期时间）。
选件 R5。增加 5 年的维修服务（包括保修期时间）。
前言
WVR4000 和 WVR5000 波形多功能监测仪用户手册 vii
前言
何处查找详细信息
部件 用途 位置
用户手册（本手册） 安装和仪器高级操
作概述
在线帮助
技术规格和性能验证
技术参考
维修手册 支持仪器模块级维
本手册中使用的约定
整本手册中使用以下图标：
顺序步骤
仪器高级操作和用
户界面帮助
技术规格和仪器性
能检查步骤
修的可选手册
viii WVR4000 和 WVR5000 波形多功能监测仪用户手册
安装
安装
要将您的仪器安装在机柜或机架中，请按照可选附件箱随附的说明进行操作，该说明适用于各种安装。
注意： 请勿将仪器安装在所列“附件”表之外的任何机柜中。尝试这样做可能损坏仪器和机柜。
如果将仪器安装在控制台之类的自定义装置中，务必确保有良好的通风条件。切勿阻塞通风孔。
注意： 如无法为仪器提供足够的通风，可能造成仪器关机。如果气流堵塞而仪器未关机，仪器
可能遭到严重损坏。
WVR4000 和 WVR5000 波形多功能监测仪用户手册 1
安装
安装之前
打开仪器包装，检查是否收到列为“标准附件”的所有物品。可能要保留运输用包装箱及包装材料
（包括防静电袋），以备装运仪器时使用。
附件
下表显示哪些项为标准附件、哪些项是可选附件。请访问 Tektronix 网站 (www.tektronix.com)
了解有关附件的最新信息。
附件 标准 可选
WVR4000 和 WVR
WVR4000 和 WVR
WVR4000 和 WVR
此光盘包含以下文档的 PDF 格式。（如无特别说明，所
有文档均为英文）：
用户手册（英文、日文、
技术规格和性能验证技术参考
系统集成人员技术参考
电源插头和适配器
5000 波形多功能监测仪快速起步参考
5000 波形多功能监测仪发行说明
5000 波形多功能监测仪产品文档光盘包
中文）
●
●
●
●
Tektronix 部件
号
071-2474-XX
071-2451-XX
020-2921-XX
不适用
说明： 参见此表后面的国际电源插头列表，了解仪
器中包含的电源插头类型
WVR4000 和 WVR
5000 波形多功能监测仪维修手册
●
071-2449-XX
国际电源插头仪器出厂时带有下面一种电源线选件。供北美地区用户使用的电源线列入 UL 认证
目录，并通过了 CSA 认证。供非北美地区用户使用的电源线经过了产品所在国家（或地区）承认
的至少一家权威机构的认证并获得了许可。
选件A0 – 北美电源
选件A1 – 欧洲通用电源
选件A2 – 英国电源
选件A3 – 澳大利亚电源
选件A5 – 瑞士电源
选件A6 – 日本电源
选件A10 – 中国电源
选件A11 – 印度电源
选件A99 – 无电源线和交流适配器
2 WVR4000 和 WVR5000 波形多功能监测仪用户手册
连接监视器
本仪器的使用可通过或不通过监视器。为了设置，可能需要将仪器连接到监视器。
基本设置
安装
1. 将监视器连接到仪器后面板上
DVI 端口。
2. 将电缆连接到串行信号源。
3. 在仪器上将要使用的 SDI 连接器
上端接环通。
4. 将电缆从串行源输出端连接到仪
器后面板上的一个 SDI 输
连接电源和电源开
交流电源要求
本仪器需要频率为
第2页，
的“技术规格和性能验证”文档。
国际电源插头
50 或 60 Hz，电压范围为 100-240 伏的交流电，除电源线外无需其他配置。( 见
的
入端。
关
)典型功率为 20 瓦特。有关电源和环境要求的更多信息，参见产品文档 CD 上
将附带的电源线连接到交流适配器，然后连接到后面板电源连接器。将电源连接到供电源头以
后，执行完以下
操作后再打开仪器。
打开或关闭仪器电源
连接到 12 V 直流输入时，电源按钮执行以下功能。
按下电源按钮打开仪器。
再次按下电源按钮关闭仪器。
WVR4000 和 WVR5000 波形多功能监测仪用户手册 3
安装
在视频系统中安装
本仪器几乎可在分配系统中的任何位置工作。请参照下图了解串行数字系统输入。
用于监视链路末端处的视频比
特流
如果仪器放在链路的末端，此设置
可使用一个或两个串行信号
1. 将电缆连接到串行信号源。
源。
2. 在仪器上将要使用的 SDI
上端接环通。
3. 将电缆从串行源输出端连接到仪
器后面板上的一个 SDI 输入端。
说明： 有关允许的最大电缆
参见产品文档光盘上的“技术规格
和性能验证”。
用于在运行链路中进
如果仪器安装用来监视运行链路，
则目标接收机和连接电缆将充当终
端。这种监视连接检查整个通路的
性能。仪器的回波损耗非常高，因
此在大多数情况下目标接收机都设
定系统回波损耗。
4. 将电缆连接到串行信号源。
5. 将电缆的另一端连接到仪器后面
板上的一个 SDI 输入端。
连接器
长度，
行监视
6. 将电缆从串行接收机连接到仪器
上的 SDI 环通。
线路终端
仪器使用无源环通回路模拟和参考输入。因此，环通回路输入必须在外部终接。该外部终端必须
满足精度和回波损耗要求。在链路末端设置中，SDI 或参考连接器上的环通端接必须为 75 Ω 和
直流耦合（良
部件编号为 011-0163-XX。
4 WVR4000 和 WVR5000 波形多功能监测仪用户手册
好的回波损耗延伸至直流）。合适的终端为 75 Ω 的线路末端终结器，Tektronix
BNC 中心针脚的兼容性
大部分视频设备的 BNC 连接器不管是 50 Ω 还是 75 Ω，都使用 50 Ω 标准中心针。有些实验室
用的 75 Ω BNC 连接器使用较小直径的中心针。仪器上的 BNC 连接器设计使用 50 Ω 标准（大直
径）中心针脚。
不要使用带有更小中心针脚的连接器或终接器。这可能导致连接断续。
安装
WVR4000 和 WVR5000 波形多功能监测仪用户手册 5
安装
6 WVR4000 和 WVR5000 波形多功能监测仪用户手册
熟悉仪器
仪器显示器
本仪器支持以下显示：
波形
矢量：正常，SDI—> 复合
色域：箭头、菱形、分离菱形
图像
音频：柱状图、李萨如或二者同时
状态：报警状态、事件/错误日志、视频会话、音频会话、音频控制
图像缩略图显示
图像缩略图功能可在所选的测量显示中显示出图像的缩略图。这样能查看已修改的图像，同时仍
能看到所选的显示。
熟悉仪器
1. 按其中一个测量按钮，选择所需
的测量。
2. 要选择图像缩略图，请切
Thumbnail（缩略图）按钮直至
按钮亮起。
缩略图选项也可从菜单
择：CONFIG（配置） > Display
Settings（ 显 示 设置 ） >
Thumbnail（
3. 再次按 Thumbnail（缩略图）按
钮将其熄灭并关闭图像缩略图。
说明： 除了 Pi
外，所有显示均可使用图像缩略图。
缩略图）。
cture（图像）以
换
中选
WVR4000 和 WVR5000 波形多功能监测仪用户手册 7
