Tektronix TBS1000-Serie User manual

xx

TBS1000-Serie

ZZZ

Digitalspeicher-Oszilloskope
Benutzerhandbuch

*P077076301*

077-0763-01

xx

TBS1000-Serie

ZZZ

Digitalspeicher-Oszilloskope
Benutzerhandbuch

www.tektronix.com

077-0763-01

Copyright © Tektronix. Alle Rechte vorbehalten. Lizensierte Software-Produkte stellen Eigentum von Tektronix
oder Tochterunternehmen bzw. Zulieferern des Unternehmens dar und sind durch nationale Urheberrechtsgesetze
und internati

Tektronix-Produkte sind durch erteilte und angemeldete Patente in den USA und anderen Ländern geschützt. Die
Information
Spezifikationen und der Preisgestaltung vorbehalten.

onale Vertragsbestimmungen geschützt.

en in dieser Broschüre machen Angaben in allen früheren Unterlagen h infällig. Änderungen der

TEKTRONIX u

OpenChoice™ ist ein eingetragenes Warenzeichen von Tektronix, Inc.

PictBridge ist eine eingetragene Marke der Standard of Camera & Imaging Products Association (CIPA
DC-001-2003 Digital Photo Solutions for Imaging Devices).

Tektroni

Tektronix, Inc.
14150 SW Karl Braun D rive
P.O . B ox
Beaverton, OR 97077
USA

Informationen zu diesem Produkt und dessen Verkauf, zum Kundendienst sowie zum technischen Support:

x-Kontaktinformationen

In Nordamerika rufen Sie die folgende Nummer an: 1-800-833-9200.

r www.tektronix.com finden Sie die Ansprechpartner in Ihrer Nähe.

Unte

nd TEK sind eingetragene Marken der Tektronix, Inc.

500

TBS1000-Oszilloskope

Garantie

Tektronix lei
(5) Jahren ab Datum des tatsächlichen Kaufs von einem Tektronix-Vertragshändler. Wenn das Produkt innerhalb
dieser Garantiezeit Fehler aufweist, steht es Tektronix frei, das fehlerhafte Produkt kostenlos zu reparieren oder
einen Ersatz dafür zur Verfügung zu stellen. Batterien sind von dieser Garantie ausgeschlossen. Von Tektronix für
Garantiezwecke verwendete Teile, Module und Ersatzprodukte können neu oder in ihrer Leistung neuwertig sein.
Alle ersetzten Teile, Module und Produkte werden Eigentum von Tektronix.

Um mit dieser Garantie Kundendienst zu erhalten, muss der Kunde Tektronix über den Fehler vor Ablauf der
Garantiezeit informieren und passende Vorkehrungen für die Durchführung des Kundendienstes treffen. Der
Kunde ist f
verantwortlich, die Versandgebühren müssen im Voraus bezahlt sein und eine Kopie des Erwerbsnachweises
durch den Kunden muss beigelegt sein. Tektronix übernimmt die Kosten der Rücksendung des Produkts an den
Kunden, wenn sich die Versandadresse im gleichen Land wie das Tektronix Service Center befindet. Der Kunde
übernimmt alle Versandkosten, Fracht- und Zollgebühren sowie sonstige Kosten für die Rücksendung des Produkts
an eine andere Adresse.

Diese Garantie tritt nicht in Kraft, wenn Fehler, Versagen oder Schaden auf die falsc he Verwendung oder
unsachgemäße und falsche Wartung oder Pflege zurückzuführen sind. Tektronix muss keinen Kundendienst

en, wenn a) ein Schaden behoben werden soll, der durch die Installation, Reparatur oder Wartung des Produkts

leist
von anderem Personal als Tektronix-Vertretern verursacht wurde; b) ein Schaden behoben werden soll, der auf
die unsachgemäße Verwendung oder den Anschluss an inkompatible Geräte zurückzuführen ist; c) Schäden oder
Fehler behoben werden sollen, die auf die Verwendung von Komponenten zurückzuführen sind, die nicht von
Tektronix stammen; oder d) wenn ein Produkt gewartet werden soll, an dem Änderungen vorgenommen wurden
oder das in andere Produkte integriert wurde, so dass dadurch die aufzuwendende Zeit für den Kundendienst oder

Schwierigkeit der Produktwartung erhöht wird.

die

stet auf das Produkt Garantie gegen Mängel in Werkstoffen und Herstellung für e ine Dauer von fünf

ür die Verpackung und den Versand des fehlerhaften Produkts an die Service-Stelle von Tektronix

DIESE GARANTIE WIRD VON TEKTRONIX FÜR DAS PRODUKT ANSTELLE ANDERER

SDRÜCKLICHER ODER IMPLIZITER GARANTIEN GEGEBEN. TEKTRONIX UND SEINE

AU
HÄNDLER SCHLIESSEN AUSDRÜCKLICH ALLE ANSPRÜCHE AUS DER HANDELBARKEIT ODER
DER EINSETZBARKEIT FÜR EINEN BESTIMMTEN ZWECK AUS. FÜR TEKTRONIX BESTEHT DIE
EINZIGE UND AUSSCHLIESSLICHE VERPFLICHTUNG DIESER GARANTIE DARIN, FEHLERHAFTE
PRODUKTE FÜR DEN KUNDEN ZU REPARIEREN ODER ZU ERSETZEN. TEKTRONIX UND SEINE
HÄNDLER ÜBERNEHMEN KEINERLEI HAFTUNG FÜR DIREKTE, INDIREKTE, BESONDERE UND
FOLGESCHÄDEN, UNABHÄNGIG DAVON, OB TEKTRONIX ODER DER HÄNDLER VON DER
MÖGLICHKEIT SOLCHER SCHÄDEN IM VORAUS UNTERRICHTET IST.

[W19 – 03AUG12]

Tastköpfe TPP0101 und TPP0201

Garantie

Tektronix gar
Material und Verarbeitung aufweist. Wenn ein Produkt innerhalb dieser Garantiezeit Fehler aufweist, steht es
Tektronix frei, dieses fehlerhafte Produkt kostenlos zu reparieren oder einen Ersatz für dieses fehlerhafte Produkt
zur Verfügung zu stellen. Von Tektronix für Garantiezwecke verwendete Teile, Module und Ersatzprodukte
können neu oder in ihrer Leistung neuwertig sein. Alle ersetzten Teile, Module und Produkte werden Eigentum
von Tektronix.

Um mit dieser Garantie Kundendienst zu erhalten, muss der Kunde Tektronix über den Fehler vor Ablauf der
Garantiezeit informieren und geeignete Vorkehrungen für die Durchführung des Kundendienstes treffen. Der
Kunde ist f
verantwortlich, die Versandgebühren müssen im Voraus bezahlt sein. Tektronix übernimmt die Kosten der
Rücksendung des Produkts an den Kunden, wenn sich die Versandadresse innerhalb des Landes der Tektronix
Service-Stelle befindet. Der Kunde übernimmt alle Versandkosten, Fracht- und Zollgebühren sowie son stige
Kosten für die Rücksendung des Produkts an eine andere Adresse.

Diese Garantie tritt nicht in Kraft, wenn Fehler, Versagen oder Schaden auf die falsche Verwendung oder
unsachgemäße und falsche Wartung oder Pflege zurückzuführen sind. Tektronix muss keinen Kundendienst
leisten, wenn a) ein Schaden behoben werden soll, der durch die Installation, Reparatur oder Wartung des Produkts
von an
die unsachgemäße Verwendung oder den Anschluss an inkompatible Geräte zurückzuführen ist; c) Schäden oder
Fehler behoben werden sollen, die auf die Verwendung von Komponenten zurückzuführen sind, die nicht von
Tektronix stammen; oder d) wenn ein Produkt gewartet werden soll, an dem Änderungen vorgenommen wurden
oder das in andere Produkte integriert wurde, so dass dadurch die aufzuwendende Zeit für den Kundendienst oder
die Schwierigkeit der Produktwartung erhöht wird.

antiert, dass dieses Produkt für einen Zeitraum von einem (1) Jahr ab Versanddatum keine Fehler in

ür die Verpackung und den Versand des fehlerhaften Produkts an die Service-Stelle von Tektronix

derem Personal als Tektronix-Vertretern verursacht wurde; b) ein Schaden behoben werden soll, der auf

DIESE GARANTIE WIRD VON TEKTRONIX FÜR DAS PRODUKT ANSTELLE ANDERER
AUSDRÜCKLICHER ODER IMPLIZITER GARANTIEN GEGEBEN. TEKTRONIX UND SEINE HÄNDLER

HLIESSEN AUSDRÜCKLICH ALLE GARANTIEN HINSICHTLICH DER HANDELSGÄNGIGKEIT

SC
UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK AUS. FÜR TEKTRONIX BESTEHT DIE
EINZIGE UND AUSSCHLIESSLICHE VERPFLICHTUNG DIESER GARANTIE DARIN, FEHLERHAFTE
PRODUKTE FÜR DEN KUNDEN ZU REPARIEREN ODER ZU ERSETZEN. TEKTRONIX UND SEINE
HÄNDLER ÜBERNEHMEN KEINERLEI HAFTUNG FÜR DIREKTE, INDIREKTE, BESONDERE UND
FOLGESCHÄDEN, UNABHÄNGIG DAVON, OB TEKTRONIX ODER DER HÄNDLER VON DER
MÖGLICHKEIT SOLCHER SCHÄDEN IM VORAUS UNTERRICHTET IST.

[W2 – 15AUG04]

Inhalt

Allgemeine Sicherheitshinweise ................................................................................. iv

Informationen zur Konformität ................................................................................. vii

Vorwort ............................... ................................ ................................ .............. xi

Erste Schritte .. ... .... ... ... ........ ... ... ........ ... ... ....... . ... ... ........ ... ... ....... . ... ... ........ ... ... ..... 1

Bedienungsgrundlagen.................................... .................................. ....................... 9

Hintergrundwissen zur Funktionsweise von Oszilloskopen .. ... ... ....... . ... ... ... ....... ... ... ........ ... . 21

Anwendungsbeispiele......... .................................. ................................ .................. 31

EMV-Konformität ........................................................................................... vii

Konformität mit Sicherheitsbestimmungen............................................................... viii

mweltschutzhinweise....................... ................................ ................................. x

U

Hilfesystem.................................................................................................... xi

Firmware-Aktualisierungen über das Internet........... ................................ ................. xii

Konventionen ............................... ................................ ................................. xiii

Allgemeine Funktionen ....................................................................................... 1

Installation............. .................................. ................................ ....................... 2

Funktionstest ...... ................................ .................................. ........................... 3

Tastkopfsicherheit .... ................................ .................................. ....................... 4

Assistent für Spannungstastkopf-Überprüfung................ .................................. ........... 5

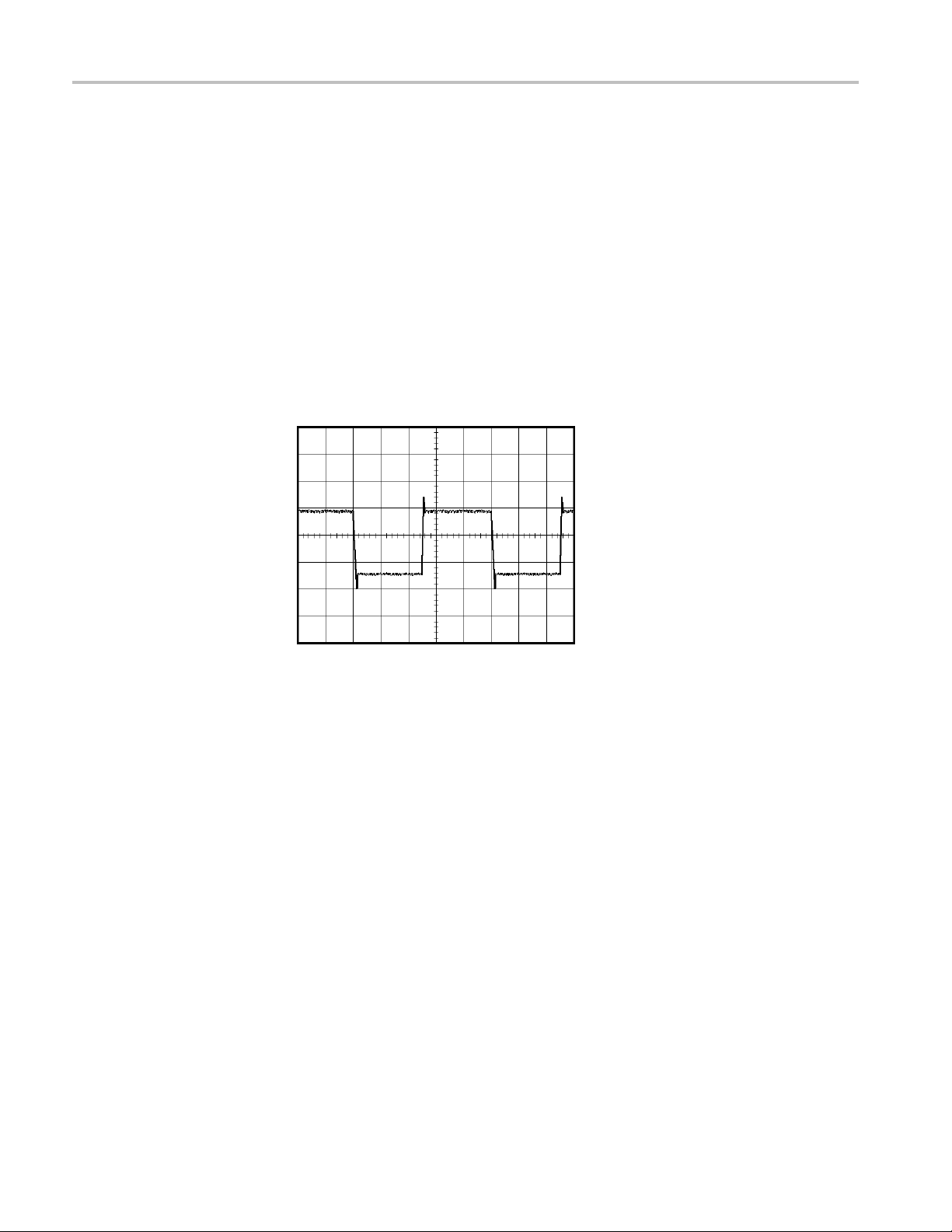

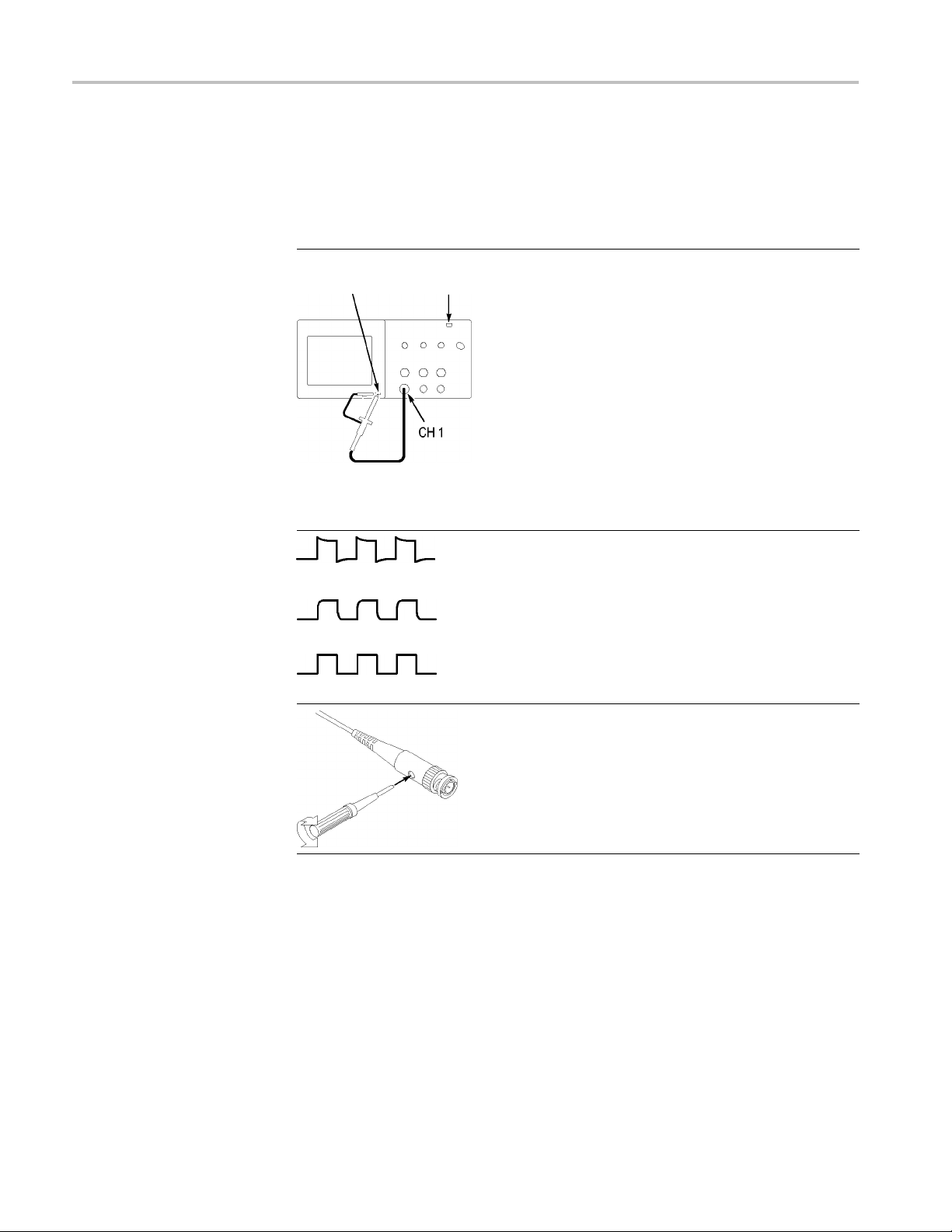

Manuelle Tastkopfkompensation............................................................................. 6

Tastkopfabschwächungseinstellung.......................................................................... 7

Stromtastkopf-Skalierung.............. ................................ ................................ ....... 7

Selbstkalibrierung......... .................................. ................................ ................... 8

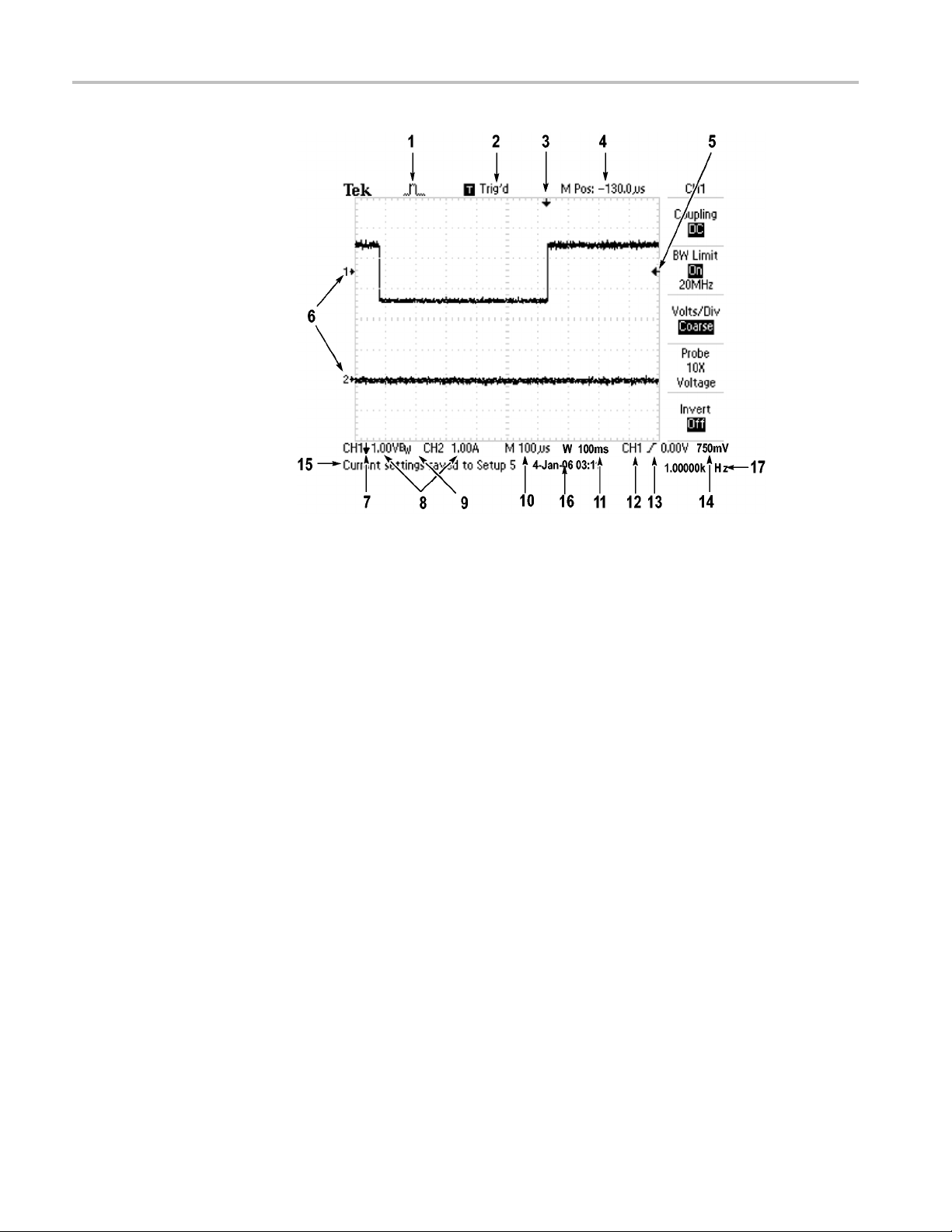

Anzeigebereich................................................................................................. 9

Verwenden des Menüsystems ..... ................................ .................................. ........ 13

Vertikale Bedienelemente.................................................................................... 14

Horizontale Bedienelemente....... ................................ .................................. ........ 15

Trigger-Bedienelemente........................................ ................................ .............. 16

Menü- und Steuerungstasten ................................ .................................. .............. 16

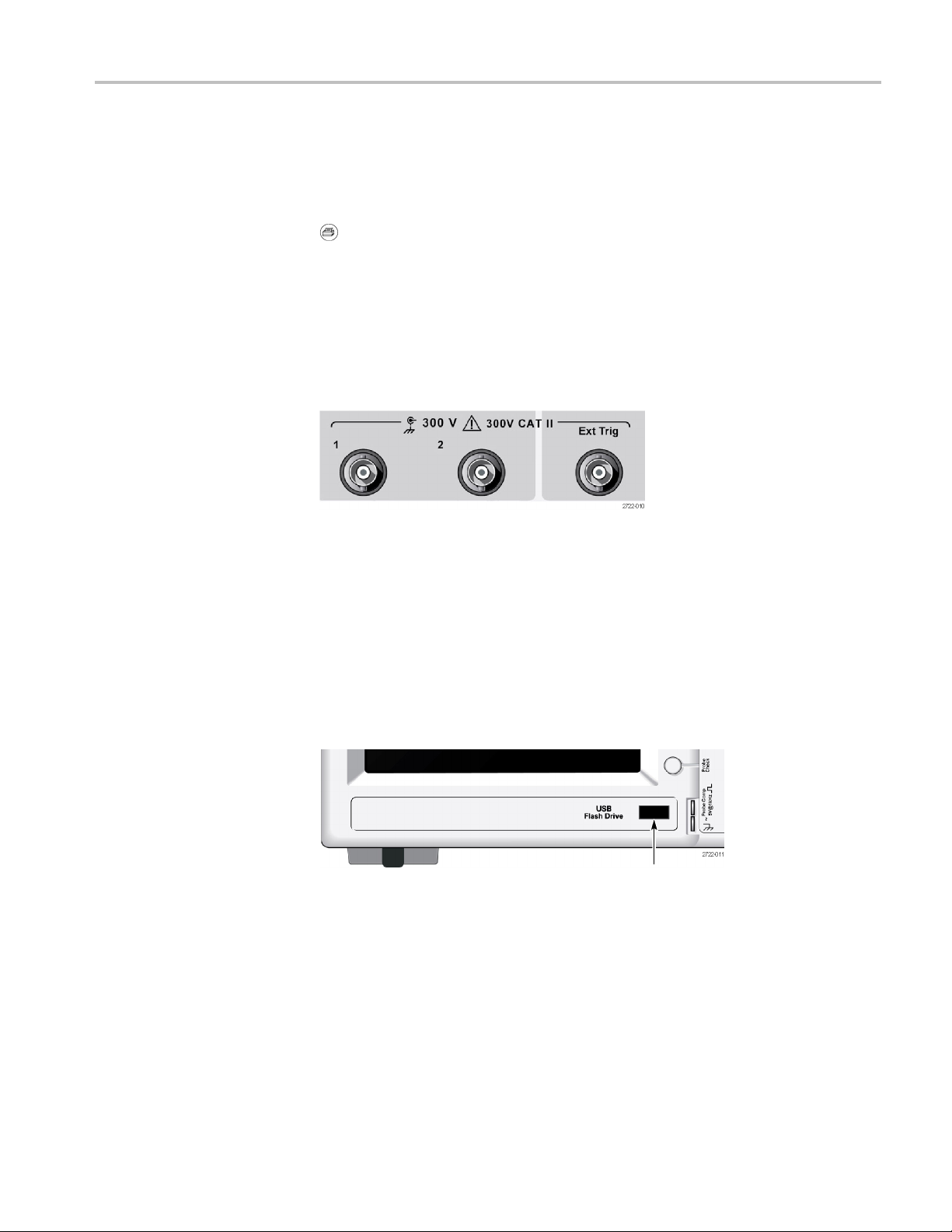

Eingangsstecker................... ................................ ................................ ............ 19

Sonstige Elemente auf der Frontplatte.................. ................................ .................... 19

Einstellen des Oszilloskops..... ... ....... ... ... ..... ... ... ....... ... ........ ... ... ....... ... ....... ... ... ... 21

Triggerung..................................................................................................... 22

Signalerfassung ......................... ................................ ................................ ...... 24

Skalierung und Positionierung von Signalen .. ....... . ... ... ... .... . ... ... ... ....... ... ... ....... ... ... ... 25

Durchführen von Messungen ................................................................................ 28

Durchführen einfacher Messungen ............... .................................. ........................ 32

Untersuchung einer Reihe von Testpunkten mithilfe der automatischen Bereichseinstellung . ...... 36

Durchführen von Cursor-Messungen. .................................. ................................ .... 37

Analyse von Signaldetails ................................................................................... 41

Benutzerhandbuch für Oszilloskope der TBS1000-Serie i

Inhalt

Erfassung eine

Messung der Laufzeitverzögerung.......................................................................... 44

Triggerung auf eine bestimmte Impulsbreite ........ .................................. .................... 45

Triggern auf Video-Signale.......................... ................................ ........................ 46

Analyse eines Differenzial-Kommunikationssignals ..................................................... 50

Anzeige von Impedanzänderungen in einem Netzwerk .................................................. 52

„Data Logging“ (Datenprotokollierung) .. ... ........ ... ... ....... ... ... ....... ... ... ....... ... ... ....... .. 54

Grenzwertprüfung ........................ ................................ .................................. .. 55

Math-FFT........................................................................................................... 57

Einrichten des Zeitbereichssignals.......................................................................... 57

Anzeige des FFT-Spektrums................................................................................. 59

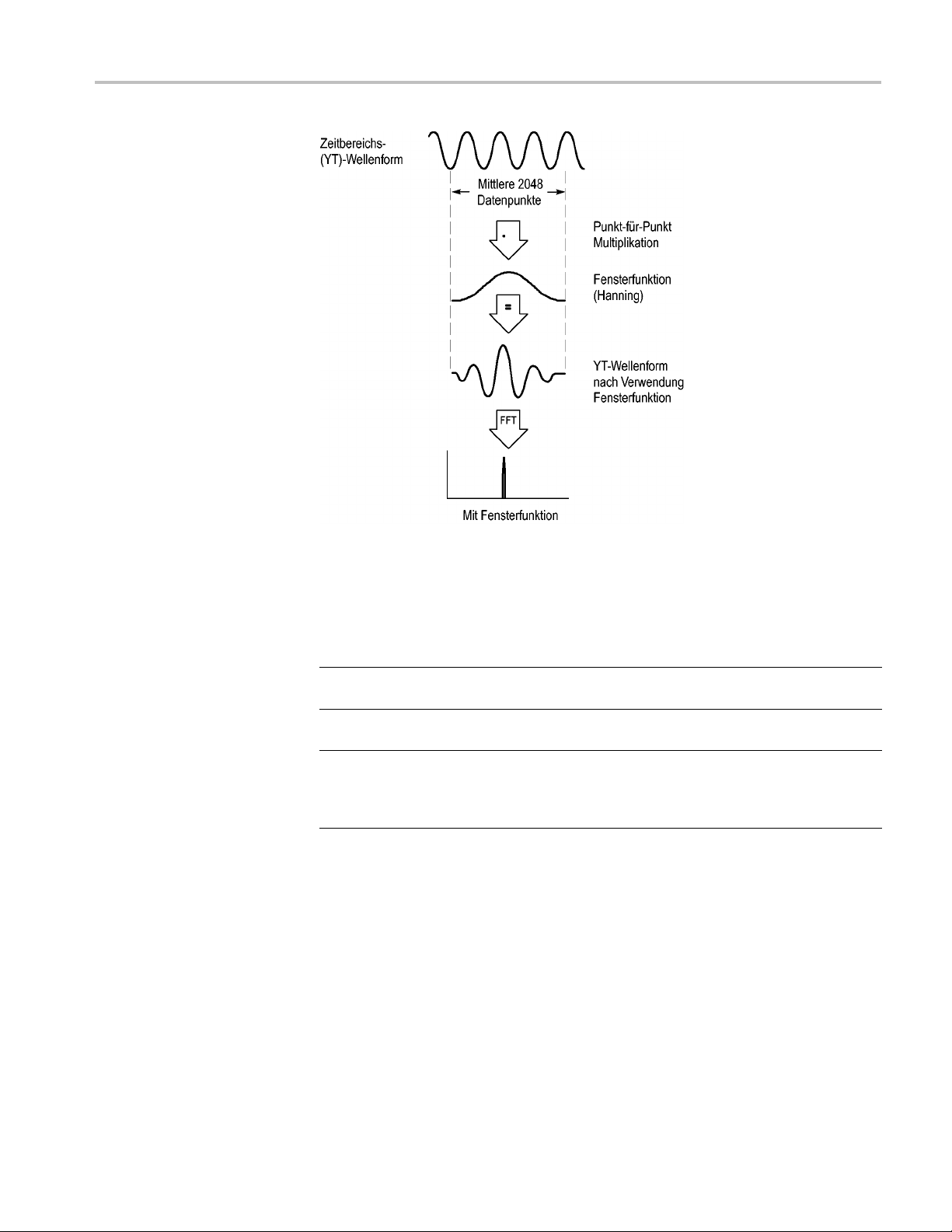

Auswahl eines FFT-Fensters....................... ................................ .......................... 60

Vergrößern und Messen eines FFT-Spektrums ................ ................................ ............ 63

Messen eines FFT-Spektrums mithilfe von Cursorn ...................................................... 63

USB-Anschlüsse für Flash-Laufwerk und externe Geräte .................................................... 65

USB-Flash-Laufwerksanschluss ................ .................................. .......................... 65

Konventionen für die Dateiverwaltung..................................................................... 67

Dateien mit einem USB-Flash-Laufwerk speichern und abrufen ....................................... 67

Verwenden der Speicherfunktion der Taste „Drucken“ an der Frontplatte ............................. 69

USB-Geräteanschluss ........................................................................................ 72

Installieren der PC-Kommunikationssoftware auf einem PC ... ... ....... ... ... ... ....... ... ... ... .... .. 73

Verbindung zu einem PC herstellen ........................................................................ 73

Herstellen der Verbindung mit einem GPIB-System...................................................... 75

Befehlseingabe................ ................................ .................................. .............. 76

Anschließen an einen Drucker .............................................................................. 76

Drucken eines Bildschirminhalts.......................... ................................ .................. 76

Referenz .... ................................ .................................. ................................ ...... 79

Erfassen ...................... ................................ .................................. ................ 79

Bereich....... ................................ .................................. ................................ 82

Auto-Setup............. ................................ ................................ ........................ 84

Cursor...... ................................ ................................ ................................ .... 87

Grundeinstellung...................... ................................ ................................ ........ 88

Anzeige ........................................................................................................ 88

Hilfe ............................................................................................................ 91

Horizontal................ ................................ ................................ ...................... 91

Math.............. ................................ ................................ .............................. 93

Messung ............................... ................................ .................................. ...... 94

Drucken........................................................................................................ 95

Tastkopfüberprüfung . .................................. ................................ ...................... 96

Menü „Ref“.................................................................................................... 96

Speichern/Abrufen............................................................................................ 96

s Einzelschuss-Signals...... ................................ ................................ 42

ii Benutzerhandbuch für Oszilloskope der TBS1000-Serie

Inhalt

Trigger-Bedie

Dienstprogramm ...................... .................................. ................................ .... 109

Vertikale Bedienelemente.................................................................................. 112

Anhang A: Spezifikationen. ................................ .................................. .................. 115

Oszilloskop-Spezifikationen....... ................................ ................................ ........ 115

Anhang B: Informationen zu Tastköpfen der Serien TPP0101 und TPP0201 ...... ... ... ........ ... ... .. 123

Verbindung

Kompensieren des Tastkopfes ............................................................................ 123

Verbindung des Tastkopfs mit dem Schaltkreis ......................................................... 124

Standardzubehör ............................................................................................ 124

Optionales Zubehör......................................................................................... 126

Spezifikationen.............................................................................................. 126

Leistun

Sicherheitshinweise......................................................................................... 128

Anhang C: Zubehör . ................................ ................................ ............................ 131

Anhang D: Reinigung................. ................................ .................................. ........ 133

Allgemeine Pflege .......................................................................................... 133

Reinigung.................................................................................................... 133

ng E: Standardeinstellung .. .................................. ................................ ............ 135

Anha

Anhang F: Schriftartlizenzen. ........ ... ... ....... ... ... ....... ... ... ....... ... ........ ... ... ....... ... ... ..... 139

Index

nelemente.................................................................................... 102

des Tastkopfs mit dem Oszilloskop .............. ................................ .......... 123

gskurven ............ ................................ ................................ ................ 127

Benutzerhandbuch für Oszilloskope der TBS1000-Serie iii

Allgemeine Sicherheitshinweise

Allgemeine Si

Verhütung von Bränden

und Verle

tzungen

cherheitshinweise

Beachten Sie
Schäden an diesem Gerät oder an damit verbundenen Geräten die folgenden
Sicherheitshinweise.

Verwenden Sie dieses Gerät nur gemäß der Spezifikation, um jede mögliche
Gefährdung auszuschließen.

Wartungsarbeiten sind nur von qualifiziertem Personal durchzuführen.

Verwenden Sie ein ordnungsgemäßes Netzkabel. Verwenden Sie nur das mit
diesem Produkt ausgelieferte und für das Einsatzland zugelassene Netzkabel.

Schließen Sie das Gerät ordnungsgemäß an. Schließen Sie den Tastkopfausgang
am Messgerät an, bevor Sie den Tastkopf mit dem Messpunkt verbinden.
Schließen Sie den Tastkopf-Referenzleiter an den Messpunkt an, bevor Sie den

pfeingang anschließen. Trennen Sie den Anschluss des Tastkopfeingangs

Tastko
und den Tastkopf-Referenzleiter vom Messpunkt, bevor Sie den Tastkopf vom
Messgerät trennen.

Erden Sie das Produkt. Das Gerät ist über den Netzkabelschutzleiter geerdet. Zur
Verhinderung von Stromschlägen muss der Schutzleiter mit der Stromnetzerdung
verbunden sein. Vergewissern Sie sich, dass eine geeignete Erdung besteht,
bevor Sie Verbindungen zu den Eingangs- oder A usgangsanschlüssen des Geräts
herstellen.

zum Schutz vor Verletzungen und zur Verhinderung von

Beachten Sie alle Angaben zu den Anschlüssen. Beachten Sie zur Verhütung von
Bränden oder Stromschlägen die Kenndatenangaben und Kennzeichnungen am

rät. Lesen Sie die entsprechenden Angaben im Gerätehandbuch, bevor Sie

Ge
das Gerät anschließen.

chließen Sie den Tastkopf-Referenzleiter nur an die Erdung an.

S

Geben Sie keine Spannung auf Klemmen (einschließlich

asseanschlussklemmen), die den maximalen Nennwert der Kle mme

M
überschreitet.

Trennen vom Stromnetz. Der Netzschalter trennt das Gerät von der
Stromversorgung. Weitere Anweisungen zur Positionierung des Schalters finden
Sie in der Dokumentation. Blockieren Sie den Netzschalter nicht, da er für die
Benutzer jederzeit zugänglich sein muss.

Schließen Sie die Abdeckungen. Nehmen Sie d as Gerät nicht in Betrieb, wenn
Abdeckungen oder Gehäuseteile entfernt sind.

Bei Verdacht auf Funktionsfehler nicht betreiben. Wenn Sie vermuten, dass
das Gerät beschädigt ist, lassen Sie es von qualifiziertem Wartungspersonal
überprüfen.

iv Benutzerhandbuch für Oszilloskope der TBS1000-Serie

Allgemeine Sicherheitshinweise

Vermeiden Sie o

oder Bauteile, wenn diese unter Spannung stehen.

Nicht bei hohe

Nicht in Arbeitsumgebung mit Explosionsgefahr betreiben.

Sorgen Sie für saubere und trockene Produktoberflächen.

Sorgen Sie f

Gewährleistung einer ordnungsgemäßen Kühlung für das Produkt erhalten Sie
im Handbuch.

ffen liegende Kabel. Berühren Sie keine freiliegenden Anschlüsse

r Feuchtigkeit oder Nässe betreiben.

ür die richtige Kühlung. Weitere Informationen über die

Benutzerhandbuch für Oszilloskope der TBS1000-Serie v

Allgemeine Sicherheitshinweise

Begriffe in diesem

Handbuch

Symbole und Begriffe am

Gerät

In diesem Handb

WARNUNG. Warnungen weisen auf Bedingungen oder Verfahrensweisen hin, die

eine Verletzungs- oder Lebensgefahr darstellen.

VORSICHT. Vorsichtshinweise machen auf Bedingungen oder Verfahrensweisen

aufmerksam, die zu Schäden am Gerät oder zu sonstigen Sachschäden führen
können.

Am Gerät si

GEFAHR weist auf eine Verletzungsgefahr hin, die mit der entsprechenden
Hinweiss

WARNUNG weist auf eine Verletzungsgefahr hin, die nicht unmittelbar mit
der ents

VORSICHT weist auf mögliche Sach- oder Geräteschäden hin.

Am Gerät sind eventuell die folgenden Symbole zu sehen:

uch werden die folgenden Begriffe verwendet:

nd eventuell die folgenden Begriffe zu sehen:

telle unmittelbar in Verbindung steht.

prechenden Hinweisstelle in Verbindung steht.

vi Benutzerhandbuch für Oszilloskope der TBS1000-Serie

Informationen zur Konformität

In diesem Abschnitt finden Sie die vom Instrument erfüllten Normen hinsichtlich
EMV, Sicherheit und Umweltschutz.

EMV-Konformität

EG-Konformitätserklärung

–EMV

Entspricht der Richtlinie 2004/108/EG für Elektromagnetische Verträglichkeit.
Die Konfor
nachgewiesen, die im Amtsblatt der Europäischen Union veröffentlicht wurden:

EN 61326-1:2006, EN 61326-2-1:2006. EMV-Anforderungen an die Sicherheit
elektrischer Mess-, Steuer-, Regel- und Laborgeräte

CISPR 11:2003. Störstrahlung und Störspannung, Gruppe 1, Klasse A

IEC 61000-4-2:2001. Störfestigkeit gegen Entladung statischer Elektrizität

IEC 61000-4-3:2002. Störfestigkeit gegen hochfrequente elektromagnetische
Felder

IEC 61000-4-4:2004. Störfestigkeit gegen schnelle transiente elektrische
Störgrößen/Burst

IEC 61000-4-5:2001. Störfestigkeit gegen Stoßspannungen/Surge

IEC 6
Elektrizität

IEC
Kurzzeitunterbrechungen und Spannungsschwankungen

EN 61000-3-2:2006. Grenzwerte für Oberschwingungsströme

mität wurde entsprechend de n folgenden Spezifikationen

123

4

1000-4-6:2003. Störfestigkeit gegen die Entladung statischer

5

61000-4-11:2004. Störfestigkeit gegen Spannungseinbrüche,

6

EN 61000-3-3:1995. Grenzwerte für Spannungsänderungen,

pannungsschwankungen und Flicker

S

Kontaktadresse für Europa.

Tektronix UK, Ltd.
Western Peninsula
Western Road
Bracknell, RG12 1RF

Benutzerhandbuch für Oszilloskope der TBS1000-Serie vii

Informationen zur Konformität

Konformitätserklärung für

Australien/Neuseeland –

EMV

Großbritannie

1

Dieses Gerät ist nur für den Betrieb außerhalb von Wohnbereichen vorgesehen. Der Betrieb dieses Geräts in
Wohnbereichen kann elektromagnetische Störungen verursachen.

2

Diesen Standard überschreitende Emissionen sind möglich, wenn das Gerät an ein Prüfobjekt angeschlossen ist.

3

Um die Einhaltung der hier aufgeführten EMV-Normen zu gewährleisten, dürfen nur qualitativ hochwertige,
abgeschirmte Kabel verwendet werden.

4

Das Gerät weist eine Divisions-Signalverschiebung von ≤ 1,0 und eine Divisions-Zunahme von ≤ 2,0 beim
Spitze-zu-Spitze-Rauschen auf, wenn es gemäß IEC 61000-4-3 einer Störstrahlung ausgesetzt wird.

5

Das Gerät weist eine Divisions-Signalverschiebung von ≤ 0,5 und eine Divisions-Zunahme von ≤ 1,0 beim
Spitze-zu-Spitze-Rauschen auf, wenn es gemäß IEC 61000-4-6 einer Störspannung ausgesetzt wird.

6

Leistungskriterium C bei Spannungseinbruch von 70 %/25 Zyklen und Spannungsunterbrechung von 0 %/250
Zyklen (IEC 61000-4-11). Schaltet sich das Instrument bei Spannungseinbruch, Kurzzeitunterbrechung oder
Spannungsschwankung aus, dauert es länger als 10 Sekunden, bis sich das Gerät wieder im ursprünglichen
Betriebszustand befindet.

n

Entspricht gemäß ACMA folgender Norm der EMV-Bestimmung des
Funkkommunikationsgesetzes:

CISPR 11:2003. Störstrahlung und Störspannung, Gruppe 1, Klasse A, gemäß
EN 61326-1:2006 und EN 61326-2-1:2006.

Konformität mit Sicherheitsbestimmungen

EG‑Konformitätserklärung

– Niederspannung

Liste der in den USA

landesweit anerkannten

Prüflabore

Kanadische Zertifizierung

Zusätzliche

Konformitätserklärungen

Die Konformität wurde entsprechend den folgenden Spezifikationen
nachgewiesen, die im Amtsblatt der Europäischen Gemeinschaften veröffentlicht
wurden:

Niederspannungsrichtlinie 2006/95/EG

EN 61010-1: 2001. Anforderungen an die Sicherheit elektrischer Mess-,
Steuer-, Regel- und Laborgeräte

UL 61010-1:2004, 2. Edition. Norm für elektrische Mess- und Prüfgeräte.

CAN/CSA C22.2 No. 61010-1:2004. Anforderungen an die Sicherheit
elektrischer Mess-, Steuer-, Regel- und Laborgeräte. Teil 1.

IEC 61010-1: 2001. Anforderungen an die Sicherheit elektrischer Mess-,
Steuer-, Regel- und Laborgeräte

Gerätetyp

Prüf- und Messgerät.

viii Benutzerhandbuch für Oszilloskope der TBS1000-Serie

Informationen zur Konformität

Sicherheitsklasse

Beschreibung des

Belastungsgrads

Klasse 1 – geerd

Ein Messwert für die Verunreinigungen, die in der Umgebung um das Gerät
und innerhalb des Geräts auftreten können. Normalerweise wird die interne
Umgebung ein
Geräte sollten nur in der für sie vorgesehenen Umgebung eingesetzt werden.

Belastungs
Verunreinigungen. Geräte dieser Kategorie sind vollständig gekapselt,
hermetisch abgeschlossen oder befinden sich in sterilen Räumen.

Belastungsgrad 2. Normalerweise treten nur trockene, nicht leitende
Verunreinigungen auf. Gelegentlich muss mit zeitweiliger Leitfähigkeit durch
Kondensation gerechnet werden. Dies ist die typische Büro- oder häusliche
Umgebung. Zeitweilige Kondensation tritt nur auf, wenn das Gerät außer
Betrieb ist.

Belastungsgrad 3. Leitende Verunreinigungen oder trockene, nicht leitende
Verunreinigungen, die durch Kondensation leitfähig werden. Dies sind

achte Orte, an denen weder Temperatur noch Feuchtigkeit kontrolliert

überd
werden. Dieser Bereich ist vor direkter Sonneneinstrahlung, Regen und
direktem Windeinfluss geschützt.

Belastungsgrad 4. Verunreinigungen, die bleibende Leitfähigkeit durch Strom
leitenden Staub, Regen oder Schnee verursachen. Typischerweise im Freien.

etes Gerät.

es Geräts als identisch mit der externen Umgebung betrachtet.

grad 1. Keine Verunreinigungen oder nur trockene, nicht leitende

Beschreibungen der

Installationskategorie

(Überspannung)

Überspannungskategorie

Anschlüsse an diesem Gerät weisen unter Umständen unterschiedliche

Die
Bezeichnungen für die Installationskategorie (Überspannung) auf. Die
Installationskategorien sind:

Messkategorie IV. Für Messungen an der Quelle einer
Niederspannungsinstallation.

Messkategorie III. Für Messungen in Gebäudeinstallationen.

esskategorie II. Für Messungen, die an Systemen durchgeführt werden, die

M
direkt mit einer Niederspannungsanlage verbunden sind.

Messkategorie I. Für Messungen an Stromkreisen, die nicht direkt mit dem
Stromnetz verbunden sind.

Überspannungskategorie II (gemäß Definition nach IEC 61010-1)

Benutzerhandbuch für Oszilloskope der TBS1000-Serie ix

Informationen zur Konformität

Umweltschutzhinweise

In diesem Abschnitt finden Sie Informationen zu den Auswirkungen d es Geräts
auf die Umwelt.

Entsorgung von Altgeräten

Beschränkung der

Verwendung gefährlicher

Stoffe

Beachten Sie beim Recycling eines Geräts oder Bauteils die folgenden Richtlinien:

Geräterecycling. Zur Herstellung dieses Geräts wurden natürliche Rohstoffe
und Ressourcen verwendet. Das Gerät kann Substanzen enthalten, die bei
unsachgemäßer Entsorgung des Altgeräts Umwelt- und Gesundheitsschäden
hervorruf
Verbrauch natürlicher Rohstoffe und Ressourcen zu verringern, empfehlen wir
Ihnen, dieses Produkt über ein geeignetes Recyclingsystem zu entsorgen und
so die Wiederverwendung bzw. das sachgemäße Recycling eines Großteils des
Materials zu gewährleisten.

Diese
und muss deshalb bis 22. Juli 2017 nicht die Beschränkungen gefährlicher Stoffe
der neu gefassten RoHS-Richtlinie 2011/65/EU erfüllen.

en können. Um eine solche Umweltbelastung zu vermeiden und den

Dieses Symbol kennzeichnet Produkte, die den Bestimmungen der
Europäischen Union gemäß den Richtlinien 2002/96/EG und 2006/66/EG

ich Elektro- und Elektronik-Altgeräte und Batterien entsprechen.

bezügl
Informationen zu Recyclingmöglichkeiten finden Sie im Abschnitt zu Support
und Service auf der Tektronix-Website (www.tektronix.de).

s Produkt wird als industrielles Überwachungs- und Messgerät klassifiziert

x Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Vorwort

Hilfesystem

Vorw o rt

Dieses Handbuch erläutert die Bedienung der Digitalspeicher-Oszilloskope der
TBS1000-Serie.

Das Oszilloskop verfügt über ein Hilfesystem, in dem alle Oszilloskopfunktionen
behandelt w
Informationen verwenden:

erden. Sie können das Hilfesystem zur Anzeige mehrerer Arten von

Kontextbezogene Hilfe

Hyperlinks

Allgemein
Oszilloskops, z. B. Verwendung des Menüsystems.

Informat
die vertikale Positionseinstellung.

Hinweis
gegebenenfalls auftreten, z. B. Verringerung von Störrauschen.

Sie hab
aufzufinden: über die kontextbezogene Hilfe, über Hyperlinks und über den Index.

Wenn die Taste Hilfe auf der Frontplatte des Oszilloskops gedrückt wird,
werd
aufgerufen. Während der Anzeige von Hilfethemen leuchtet eine LED
neben dem Mehrfunktions-Drehknopf, um anzuzeigen, dass dieser aktiv ist.
Umfasst das Hilfethema mehrere Seiten, gelangen Sie durch Drehen des
Mehrfunktions-Drehknopfes zur jeweils nächsten Seite dieses Hilfethemas.

Die meisten Hilfethemen enthalten Begriffe in spitzen Klammern, z. B. <Autoset>.
Sie sind mit anderen Themen verlinkt. Drehen Sie den Mehrfunktions-Drehknopf,
um von einem so markierten Link zum nächsten zu gelangen. Drücken Sie
die Optionstaste Thema anzeigen, um das entsprechende Hilfethema zu dem
m
zum vorherigen Thema zurückzukehren.

en mehrere Möglichkeiten, die gesuchten Informationen im Hilfesystem

en Informationen über das zuletzt auf dem Bildschirm angezeigte Menü

arkierten Link anzuzeigen. Drücken Sie die Optionstaste Zurück, um wieder

e Informationen über Grundlagen und Verwendung des

ionen über bestimmte Menüs und Bedienelemente wie beispielsweise

e zu Problemen, die bei der Verwendung eines Oszilloskops

Benutzerhandbuch für Oszilloskope der TBS1000-Serie xi

Vorw o rt

Firmware

Index

Drücken Sie zue
Optionstaste „Index“. Drücken Sie die Optionstaste „Seite abwärts“ bzw.
„Seite aufwärts“ so lange, bis Sie die Indexseite mit dem gesuchten Hilfethema
gefunden haben. Drehen Sie den Mehrfunktions-Drehknopf, um ein Hilfethema
auszuwählen. Drücken Sie die Optionstaste „Thema anzeigen“, um das
Hilfethema anzuzeigen.

HINWEIS. We

soll und Sie wieder zur Signalanzeige zurückkehren möchten, drücken Sie die
Optionstaste Beenden oder eine beliebige Taste.

rst die Taste Hilfe auf der Frontplatte und anschließend die

nn der Hilfetext auf dem Bildschirm nicht mehr angezeigt werden

-Aktualisierungen über das Internet

Wenn eine neuere Version der Oszilloskop-Firmware verfügbar wird, können Sie
Ihr Oszilloskop über das Internet und ein USB-Flash-Laufwerk aktualisieren.
Falls Si
Informationen zum Aktualisierungsverfahren zu erhalten.

Zur Akt

1. Drücken Sie die Tasten Dienstpgm. ► System-Status, und notieren Sie sich

e keinen Internet-Zugang haben, wenden Sie sich an Tektronix, um nähere

ualisierung der Firmware über das Internet verfahren Sie wie folgt:

rmware-Versionsnummer des Oszilloskops.

die Fi

2. Greifen Sie von Ihrem Computer auf die Website www.tektronix.com zu, und
prüfen Sie, ob eine neuere Version der Oszilloskop-Firmware verfügbar

über
ist.

3. Fal

4. Kopieren Sie die Firmware-Datei in das Stammverzeichnis des

5. Setzen Sie das USB-Flash-Laufwerk in den USB-Flash-Laufwerksanschluss

6. Drücken Sie auf dem Oszilloskop die Tasten Dienstpgm. ► Datei

Die Aktualisierung der Firmware dauert einige Minuten.

Sobald die Firmware-Aktualisierung abgeschlossen ist, werden Sie vom
Oszilloskop aufgefordert, eine Taste zu drücken. Vor dem Abschluss der
Firmware-Aktualisierung dürfen Sie das USB-Flash-Laufwerk nicht entnehmen
und das Oszilloskop nicht ausschalten!

ls dies der Fall ist, laden Sie die Firmware-Datei von der Webseite herunter.

Die heruntergeladene Datei muss ggf. entpackt werden.

USB-Flash-Laufwerks.

an der Frontplatte des Oszilloskops ein.

Dienstprogr. ► –Weiter–Seite2von2► Firmware aktualisieren.

xii Benutzerhandbuch für Oszilloskope der TBS1000-Serie

Konventionen

In diesem Handbuch werden die folgenden Konventionen verwendet:

Bei Menüoptionen wird nur der Anfangsbuchstabe groß geschrieben.
Beispiel: Spitzenwerterfassung, Zoombereich.

Beschriftung der Tasten und Drehknöpfe auf dem

Mehrfunktions-Drehknopf

Frontpaneel – Anfangsbuchs tabe j eweils groß

Vorw o rt

\
\

Optionstasten - nur der erste Buchstabe des Wortes auf dem Bildschirm ist groß geschrieben

HINWEIS. Die Optionstasten werden eventuell auch als Bildschirmtasten,

Seitenmenü-Tasten, Rahmentasten oder Schaltflächen bezeichnet.

Durch das Begrenzungsz eichen ► wird eine Tastendruckfolge in einzelne
Schritte unterteilt. Beispielsweise bedeutet Dienstpgm. ► Optionen ►

m und Uhrzeit einstellen, dass Sie auf der Frontplatte die Taste

Datu
Dienstpgm., danach die Optionstaste „Optionen“ und zuletzt die Optionstaste

„Datum und Uhrzeit einstellen“ drücken. Um die gewünschte Option
auszuwählen, kann es erforderlich sein, eine Optionstaste mehrfach zu
drücken.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie xiii

Vorw o rt

xiv Benutzerhandbuch für Oszilloskope der TBS1000-Serie

Erste Schritte

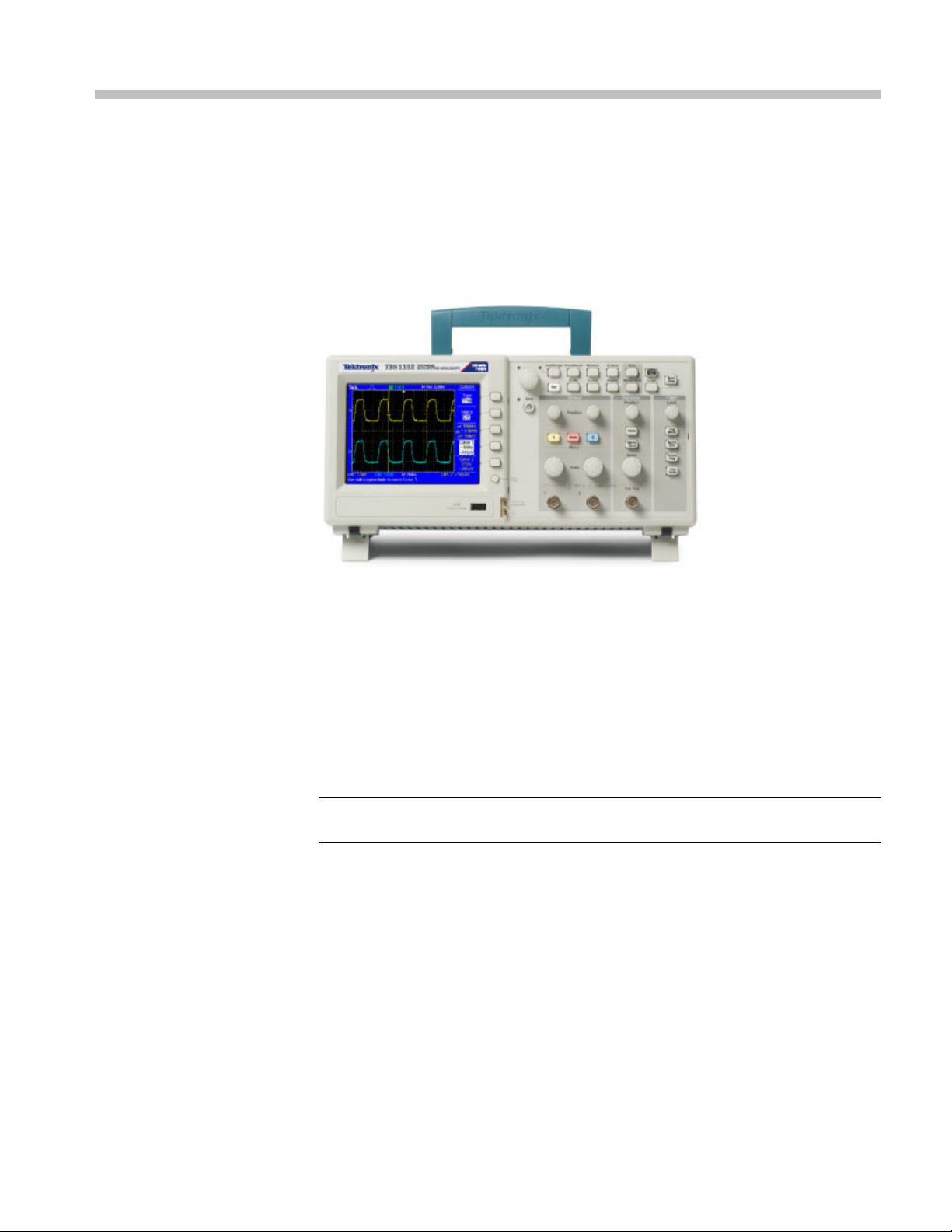

Digitalspeicher-Oszilloskope der TBS1000-Serie sind kleine, handliche und
leichte Tischgeräte, die für massebezogene Messungen eingesetzt werden können.

Hier wird erläutert, wie Sie bei folgenden Aufgaben vorgehen müssen:

Installation des Gerätes

Durchführung eines kurzen Funktionstests

Ausführung einer Tastkopfüberprüfung und Tastkopfkompensation

Einstellen des Tastkopfabschwächungsfaktors

Allgemeine Funktionen

Verwendung des Selbstkalibrierun

gsprogramms

HINWEIS. Beim Einschalten des Oszilloskops können Sie eine Sprache auswählen,

die auf dem Bildschirm angezeigt werden soll. Sie können eine Sprache auch
jederzeit über den Zugriff auf die Option Dienstpgm. ► Language (Sprache)
auswählen.

Die folgende Tabelle und Liste umfasst die allgemeinen Funktionen.

Modell Kanäle Bandbreite Abtastrate Anzeige

TBS1022
TBS1042
TBS1062
TBS1064
TBS1102
TBS1104
TBS1152
TBS1154

225MHz
240MHz
260MHz
460MHz
2 100 MHz
4 100 MHz
2 150 MHz
4 150 MHz

500 MS/s
500 MS/s
1GS/s
1GS/s
1GS/s
1GS/s
1GS/s
1GS/s

Farbe
Farbe
Farbe
Farbe
Farbe
Farbe
Farbe
Farbe

Kontextbezogenes Hilfesystem

Farb-LCD-Anzeige

Auswählbare Bandbreitenbegrenzung 20 MHz

Aufzeichnungslänge von 2500 Punkten für jeden Kanal

Auto-Setup

Automatische Bereichseinstellung

Assistent für Tastkopfüberprüfung

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 1

Erste Schritte

Einstellen und

USB-Flash-Laufwerksanschluss für die Dateispeicherung

Direktes Drucken auf jedem PictBridge-kompatiblen Drucker

PC-Kommunikation über den USB-Geräteanschluss mit
OpenChoice-PC-Kommunikationssoftware

Stellen Sie die Verbindung zum GPIB-Controller über den optionalen
TEK-USB-488-Adapter her

Cursor mit Messwertanzeige

Triggerfrequenzanzeige

Sechzehn automatische Messungen

Mittelw

Zweifachzeitbasis

Math-Funktionen: Operationen +, - und ×

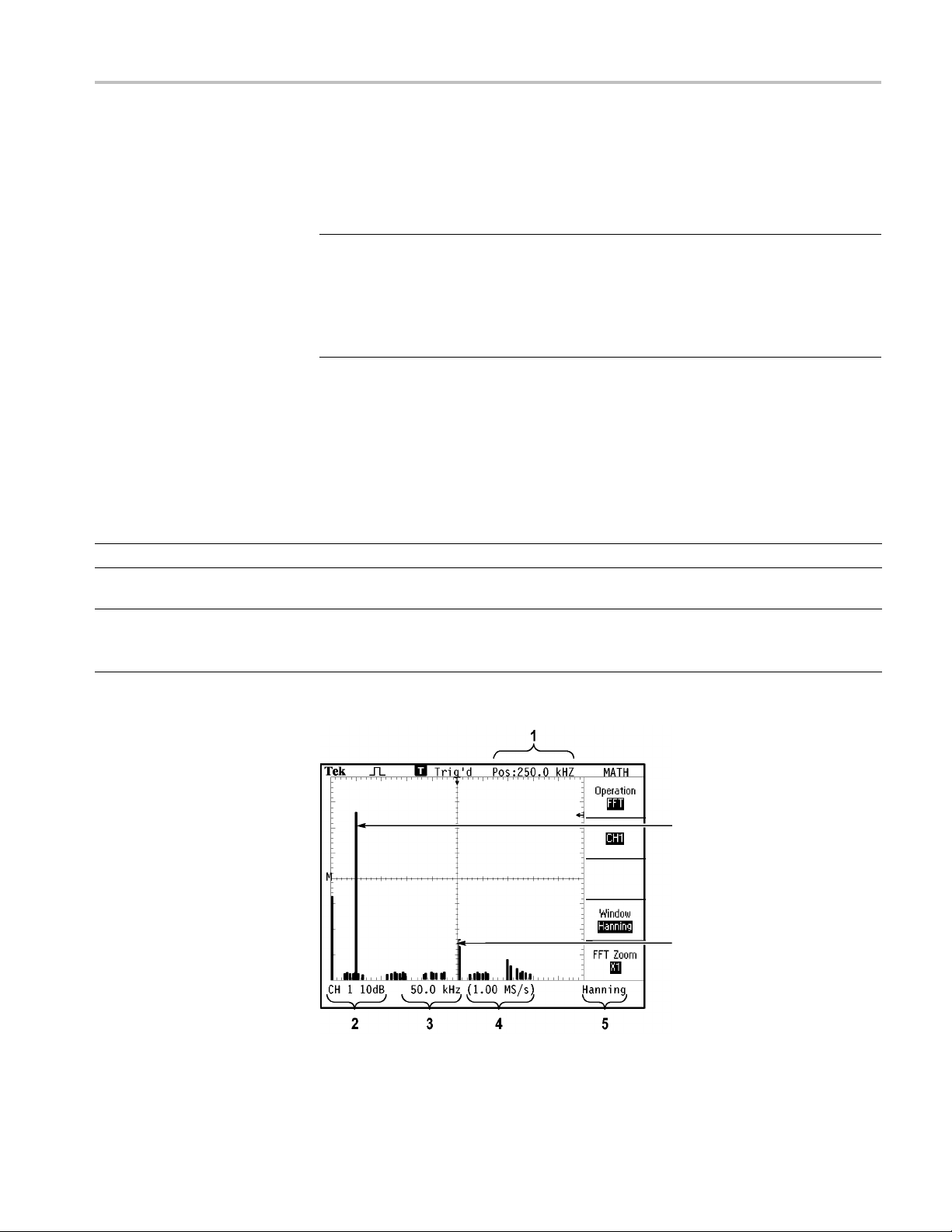

Mathematik Schnelle Fourier-Transformation (FFT)

Impulsbreiten-Triggerfunktion

ert- und Spitzenwerterfassung

Speichern von Signalen

tallation

Ins

Netzkabel

Stromversorgung

Sicherheitsschlaufe

Video-Triggerfunktion mit Triggerung nach Zeilenauswahl

rner Trigger

Exte

Anzeige mit variablem Nachleuchten

Benutzeroberfläche und Hilfethemen in zehn Sprachen

Verwenden Sie nur das mit dem Oszilloskop mitgelieferte Netzkabel. Anhang
B: Zubehör enthält eine Auflistung des standardmäßigen und des optionalen

ubehörs.

Z

Verwenden Sie eine Stromversorgung mit 90 bis 264 VAC
Falls Sie eine Stromversorgung mit 400 Hz nutzen, muss diese 90 bis 132 VA C
und 360 bis 440 Hz bereitstellen.

Verwenden Sie eine standardmäßige Laptop-Computersicherheitssperre, oder
führen Sie ein Sicherheitskabel durch den integrierten Kabelkanal, um das
Oszilloskop am Aufstellungsort zu sichern.

und45bis66Hz.

RMS

eff

2 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Erste Schritte

Funktionstest

Kühlung

Sicherheitskabelkanal

Öffnung für
Sicherheitssperre

Netzkabel

HINWEIS. Das Oszilloskop wird durch Konvektion gekühlt. Halten Sie an den

Seiten und oben einen Abstand von ca. 5 cm, um eine ausreichende Luftzirkulation
zu gewährleisten.

Führen Sie dies

en Funktionstest durch, um zu überprüfen, ob das Oszilloskop

ordnungsgemäß funktioniert.

EIN/AUS-Tast

TASTKOPF-A

e

Taste „Grundeinstellung“

BGL

1. Schalten Sie d
Drücken Sie die Taste Grundeinstellung.
Die standardmäßige

Tastkopfabs
10fach.

2. Schließen
an Kanal 1 des Oszilloskops an. Hierzu richten
Sie den Steckplatz des Tastkopfsteckers am
Gegenstüc
stecken ihn ein und drehen ihn nach rechts, bis
er einrastet.

Schließe
und den Referenzleiter an die
TASTKOPF-ABGL.-Anschlüsse an.

as Oszilloskop ein.

chwächungseinstellung beträgt

Sie den Tastkopf TPP0101/TP0201

k des BNC-Steckers von CH 1 aus,

n Sie die Tastkopfspitze

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 3

Erste Schritte

Tastkopfsicherheit

3. Drücken Sie die Taste AutoSet. Innerhalb

weniger Sekunden wird auf der Anzeige ein
Rechtecksign
1 kHz angezeigt.

Drücken Sie die Menütaste für Kanal 1 auf der
Frontplatte
Drücken Sie die Menütaste für Kanal 2,um
Kanal 2 anzuzeigen, und wiederholen Sie die
Schritte 2 u
wiederholen Sie das Ganze für die Kanäle 3 und

4.

al mit ca. 5 V Spitze-Spitze bei

zweimal, um Kanal 1 zu entfernen.

nd 3. Bei Oszilloskopen mit 4 Kanälen

Überprüf

en und beachten Sie ggf. vor dem Einsatz von Tastköpfen die

Tastkopfnennwerte.

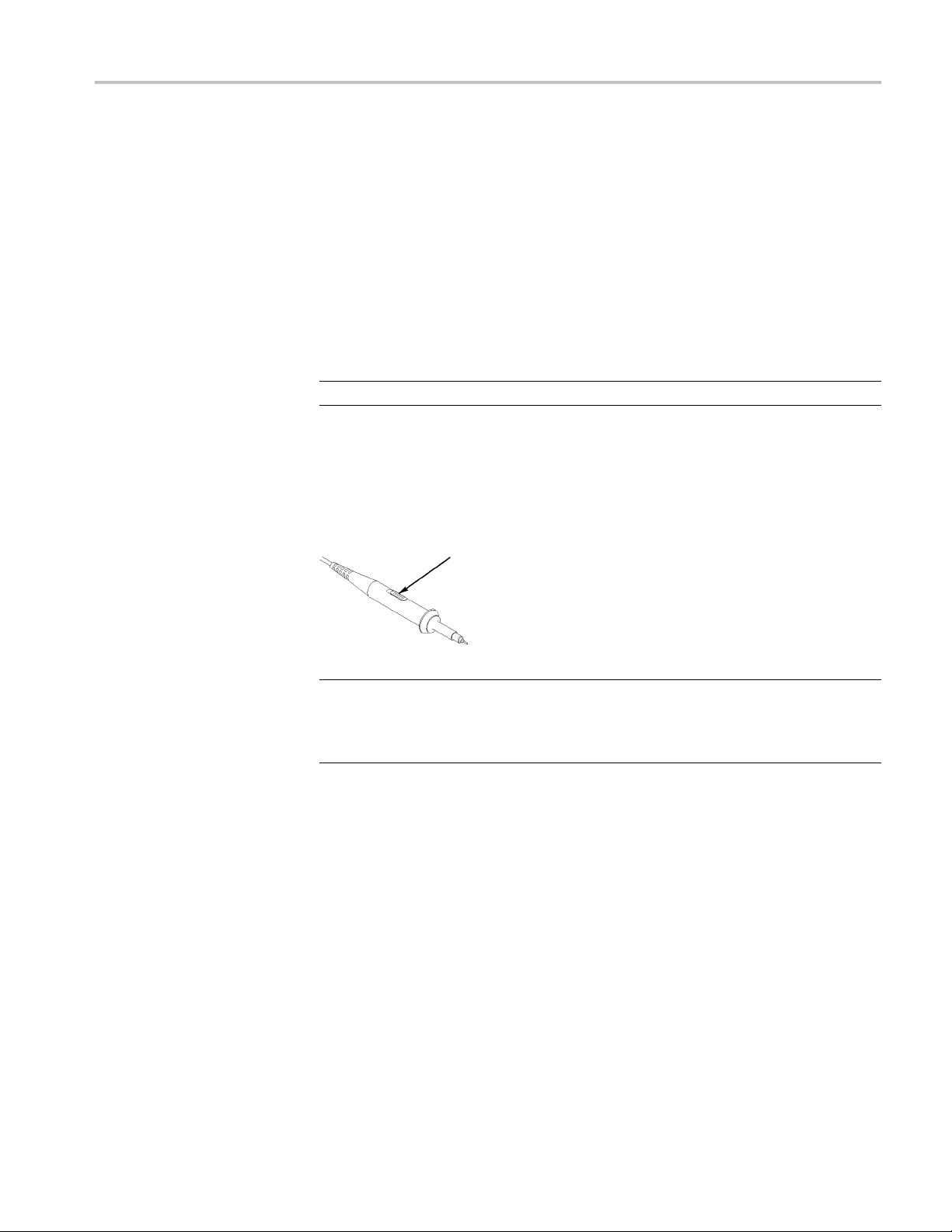

Ein Schu

tz um das Tastkopfgehäuse des TPP0101/TPP0201 herum schützt vor

Stromschlag.

Fingerschutzmanschette

WARNUNG. Um einen Stromschlag bei der Verwendung des Tastkopfs zu

vermeiden, halten Sie das Gerät immer am Tastkopfgehäuseschutz.

nen Stromschlag bei der Verwendung des Tastkopfs zu vermeiden, berühren

Um ei
Sie keine Metallteile des Tastkopfs, wenn der Tastkopf in Betrieb ist.

ließen Sie den Tastkopf an das Oszilloskop und die Erdungsklemme an die

Sch
Erdung an, bevor Sie Messungen vornehmen.

4 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Erste Schritte

Assistent für

Spannungstastkopf-Überprüfung

Mit dem Assistenten für Tastkopfüberprüfung können Sie überprüfen, ob ein
Spannungstastkopf ordnungsgemäß funktioniert. Stromtastköpfe werden vom
Assistenten

Der Assistent unterstützt Sie beim Anpassen der Kompensation für
Spannungst
Tastkopfstecker) und beim Festlegen des Faktors für die Dämpfungsoption für
jedenKanal,z.B.inderOption1 ► Tastkopf ► Spannung ► Teilung.

Es empfiehlt sich, den Tastkopfüberprüfungsassistenten bei jedem Anschließen
eines Spannungstastkopfes an einen Eingangskanal zu verwenden.

Zum Aufrufen des Tastkopfüberprüfungsassistenten drücken Sie die Taste
PROBE CHECK (TASTKOPFÜBERPRÜFUNG). Wenn der Spannungstastkopf
richtig angeschlossen und ordnungsgemäß kompensiert wurde und im Menü
„Vertikal“ des Oszilloskops die richtige Dämpfungsoption eingestellt wurde, wird
am unteren Bildschirmrand die Meldung „in Ordnung“ angezeigt. Andernfalls
werden
angezeigt.

HINWEIS. Der Tastkopfüberprüfungsassistent kann für 1fach-, 10fach-,

20fach-, 50fach- und 100fach-Tastköpfe verwendet werden. Er eignet sich
jedoch nicht für 500fach- bzw. 1000fach-Tastköpfe oder Tastköpfe, die an den
Ext Trig-BNC-Anschluss angeschlossen werden.

nicht unterstützt.

astköpfe (normalerweise mit einer Schraube am Tastkopfgehäuse oder

auf dem Oszilloskop Hinweise zur Behebung der aufgetretenen Probleme

HINWEIS. Nach Abschluss des Vorgangs stellt der Tastkopfüberprüfungsassistent

die Einstellungen des Oszilloskops (mit Ausnahme der Option „Tastkopf“) in

m Zustand wieder her, in dem sie vor dem Drücken der Taste PROBE CHECK

de
(TASTKOPFÜBERPRÜFUNG) vorlagen.

erfahren Sie zum Kompensieren eines Tastkopfes, der mit dem Ext Trig-Eingang

V
verwendet werden soll, wie folgt:

1. Schließen Sie den Tastkopf an einen beliebigen BNC-Eingangskanal-Stecker
an, z. B. an Kanal 1.

2. Drücken Sie die Taste PROBE CHECK (TASTKOPFÜBERPRÜFUNG),
und folgen Sie den Anweisungen auf dem Bildschirm.

3. Nachdem Sie sich davon überzeugt haben, dass der Tastkopf ordnungsgemäß
funktioniert und richtig kompensiert wurde, schließen Sie ihn an den
Ext Trig-BNC-Anschluss an.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 5

Erste Schritte

Manuelle Tast

kopfkompensation

Als Alternative zur Tastkopfüberprüfung mithilfe des Assistenten können
Sie diese Einstellung auch manuell vornehmen, um den Tastkopf mit dem
Eingangskan

PROBE COMP

(TASTKOPF-ABGL.)

Überkompensiert

al abzugleichen.

Taste

„AutoSet“

1. Drücken Sie die Tasten 1 ► Tastkopf ►
Spannung ► Teilung und wählen Sie 10X aus.

Schließen
an Kanal 1 des Oszilloskops an. Wenn Sie die
Hakenspitze des Tastkopfsverwenden, stellen Sie
einen ordn
Sie d ie Spitze fest auf den Tastkopf stecken.

2. Schließen Sie die Tastkopfspitze an den
PROBE COM
und den Referenzleiter an den PROBE
COMP-Gehäuseerdungsanschluss an. Lassen
Sie sich
anschließend die Taste AutoSet.

3. Überpr
Signals.

Sie den Tastkopf TPP0101/TPP0201

ungsgemäßen Anschluss sicher, indem

P ~5 V/1 kHz-Stecker

den Kanal anzeigen, und drücken Sie

üfen Sie die Form des angezeigten

Unterkompensiert

Richtig kompensiert

4. Ändern Sie, falls erforderlich, die
Tastkopfeinstellung.

erholen Sie ggf. die oben beschriebenen

Wied
Vorgänge.

6 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Erste Schritte

Tastkopfabsc

hwächungseinstellung

Tastköpfe sind mit unterschiedlichen Abschwächungsfaktoren verfügbar,
die sich auf die Vertikalskala des Signals auswirken. Mit dem
Tastkopfübe
Dämpfungsfaktor im Oszilloskop der Dämpfung des Tastkopfes entspricht.

Als Alterna
für die Abschwächung des Tastkopfes auch manuell auswählen. Um z. B. einen
auf 10fach festgelegten und an CH 1 angeschlossenen Tastkopf abzugleichen,
drücken Sie die Tasten 1 ► Ta stk opf ► Spannung ► Teilung, und wählen
Sie 10X aus.

HINWEIS. Die Standardeinstellung der Dämpfungsoption ist 10fach.

Wenn Sie den Dämpfungsschalter am Tastkopf P2220 verstellen, müssen
Sie auch die Dämpfungsoption des Oszilloskops entsprechend ändern. Die
Schalt

rprüfungsassistenten können Sie sicherstellen, dass der

tive zur Tastkopfüberprüfung können Sie den entsprechenden Faktor

ereinstellungen lauten 1fach und 10fach.

Dämpfungsschalter

HINWEIS. Wird der Dämpfungsschalter auf 1fach gestellt, begrenzt der

Tastkopf P2220 die Oszilloskopbandbreite auf 6 MHz. Um die volle Bandbreite
des Oszilloskops zu verwenden, stellen Sie sicher, dass der Schalter auf 10fach
ge

Stromtastkopf-Skalierung

An Stromtastköpfen liegt ein Spannungssignal an, das proportional zur
Stromstärke ist. Sie müssen das Oszilloskop so einstellen, dass es der Skala des
Stromtastkopfes entspricht. Die Standardskala ist 10 A/V.

Um z. B. die Skala für einen an CH 1 angeschlossenen Stromtastkopf festzulegen,
drücken Sie die Tasten 1 ► Tastkopf ► Strom ► Skala, und wählen Sie einen
geeigneten Wert aus.

stellt ist.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 7

Erste Schritte

Selbstkalibr

ierung

Mit dem Selbstkalibrierungsprogramm können Sie den Signalpfad des
Oszilloskops für eine maximale Messgenauigkeit optimieren. Sie können die
Routine jede
sich die Umgebungstemperatur um 5 °C (9 °F) oder mehr geändert hat. Die
Routine benötigt ca. 2 Minuten.

Um die Genauigkeit der Kalibrierung zu gewährleisten, schalten Sie das
Oszilloskop ein, und warten Sie ca. 20 Minuten, damit das Gerät seine
Betriebstemperatur erreicht.

Zum Kompensieren des Signalpfades trennen Sie sämtliche Tastköpfe und Kabel
von den Eingangssteckern. Rufen Sie anschließend die Option Dienstpgm. ►
Selbst-Kalibr. auf, und folgen Sie den Anweisungen auf dem Bildschirm.

rzeit ausführen. Sie sollten sie jedoch immer dann ausführen, wenn

8 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Bedienungsgrundlagen

Das vordere Bedienfeld ist in benutzerfreundliche Funktionsbereiche unterteilt.
Dieses Kapitel gibt Ihnen eine kurze Übersicht über die Bedienelemente des
Oszilloskops und die auf dem B ildschirm angezeigten Informationen.

Anzeigebereich

zlich zur Anzeige des Signals selbst enthält der Anzeigebereich eine Fülle

Zusät
von Details über das Signal sowie die Oszilloskopeinstellungen.

HINWEIS. Einzelheiten zur Anzeige der FFT-Funktion,(Siehe Seite 59, Anzeige

des FFT-Spektrums.)

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 9

Bedienungsgrundlagen

10 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Bedienungsgrundlagen

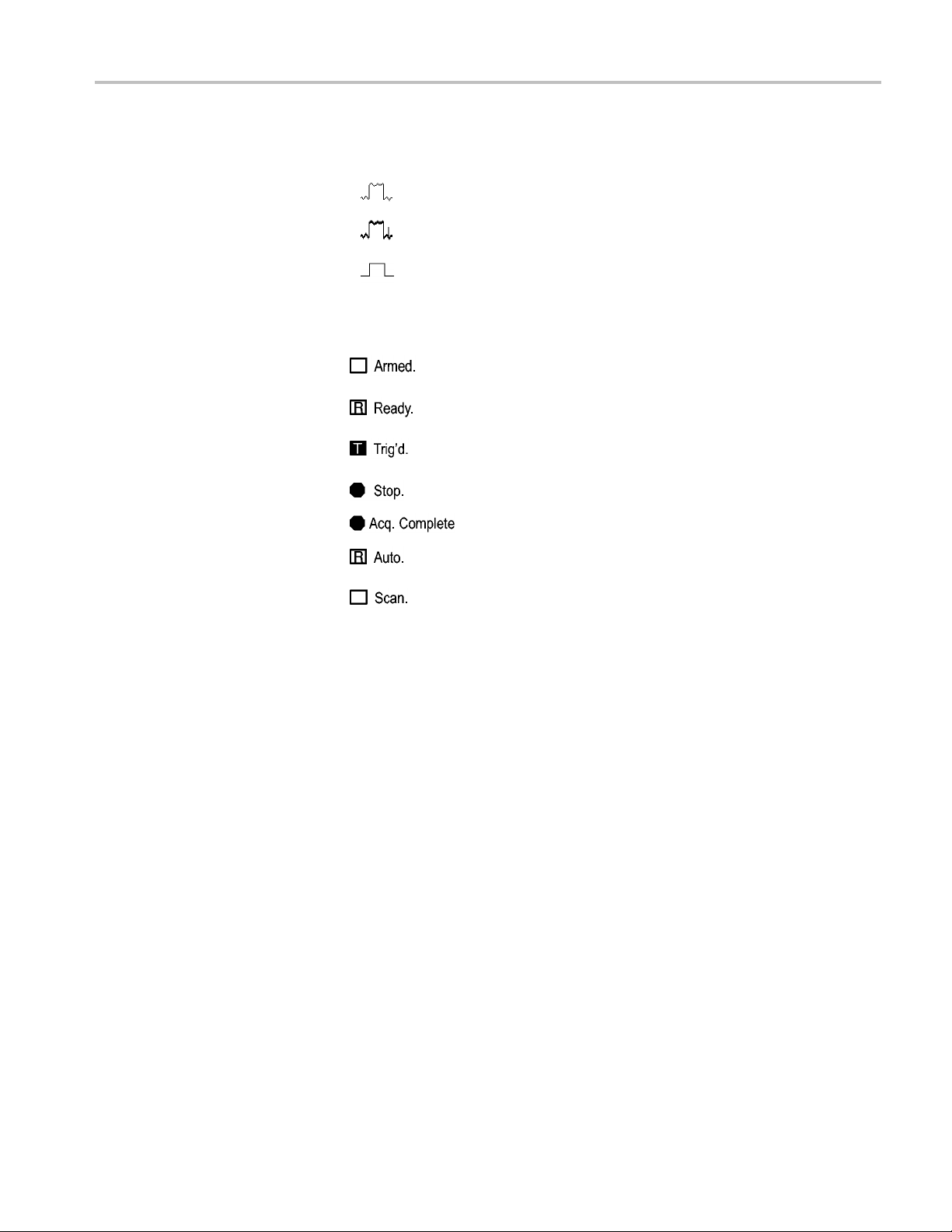

1. Das angezeigte

Symbol steht für den Erfassungsmodus.

Normale Abtastung

Spitzenwert

Mittelwert

2. Der Triggerstatus weist auf Folgendes hin:

Das Oszilloskop erfasst Vortriggerdaten. In diesem Zustand
werden sämtliche Trigger ignoriert.

Alle Vortriggerdaten wurden erfasst, das Oszilloskop ist jetzt
zur Triggererkennung bereit.

Das Oszilloskop hat einen Trigger erkannt und erfasst jetzt die
Nachtriggerdaten.

Das Oszilloskop hat die Erfassung der Signaldaten beendet.

Das Oszilloskop hat eine Einzelfolgeerfassung abgeschlos

Das Oszilloskop arbeitet im Automatikbetrieb und erfasst
Signale in Abwesenheit von Triggern.

Signaldaten werden im Abtastmodus vom Oszilloskop
kontinuierlich erfasst und angezeigt.

sen.

3. Der Marker zeigt die horizontale Triggerposition an. Drehen Sie den
Drehknopf Position im Bereich „Horizontal“, um die Position des Markers
einzustellen.

4. In der Anzeige wird der Zeitpunkt an der Rastermitte angezeigt. Die
Triggerzeit ist Null.

5. Der Marker zeigt den Flankentriggerpegel oder den
Impulsbreiten-Triggerpegel an.

6. Bildschirmmarkierungen zeigen die erdbezogenen Messpunkte der
angezeigten Signale an. Falls keine Markierung vorliegt, wird der Kanal
nicht angezeigt.

7. Ein Pfeilsymbol weist darauf hin, dass das Signal invertiert wird.

8. Die vertikalen Skalenfaktoren der Kanäle werden angezeigt.

9. Das B

-Symbol deutet darauf hin, dass die Bandbreite dieses Kanals begrenzt

W

wurde.

10. Anzeige zeigt die Einstellung der Hauptzeitbasis an.

11. Anzeige zeigt die Einstellung für die Fensterzeitbasis an, wenn diese

verwendet wird.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 11

Bedienungsgrundlagen

12. Anzeige zeigt d

ie zur Triggerung verwendete Triggerquelle an.

13. Das Symbol steht für die jeweils ausgewählte Triggerart:

Flankentrigger auf der steigenden Flanke.

Flankentrigger auf der fallenden Flanke.

Videotrigger auf der Zeilensynchronisation.
Videotrigg
Impulsbreiten-Trigger, positive Polarität.

Impulsbreiten-Trigger, negative Polarität.

er auf der Halbbildsynchronisation.

14. Die Anzeige zeigt den Flankentriggerpegel oder den
Impulsbreiten-Triggerpegel an.

15. Im Anzeigebereich erscheinen Meldungen, die Ihnen weiterhelfen sollen.
Manche werden allerdings nur drei Sekunden lang angezeigt.

Wenn Sie ein gespeichertes Signal abrufen, werden Informationen zum
Referenzsignal angezeigt, z. B. RefA 1,00 V 500 ms.

16. In der Anzeige werden Datum und Uhrzeit angezeigt.

17. Anzeige zeigt die Triggerfrequenz an.

Meldungsbereich

Am unteren Rand des Bildschirms des Oszilloskops befindet sich ein
Meldungsbereich (siehe Listenpunkt 15 im vorherigen Abschnitt), in dem
folgende hilfreiche Informationen ausgegeben werden:

Anweisungen zum Aufrufen eines anderen Menüs, z. B. durch Drücken der
Taste Trig M e nu (Trig.-Menü):

TRIGGER HOLDOFF im HORIZONTAL MENU

Vorschläge, was Sie als Nächstes tun könnten, z. B. beim Drücken der Taste
Messung:

Zum Ändern der Messung Bildschirmtaste drücken

nformationen zu den vom Oszilloskop durchgeführten Aktionen, z. B. beim

I
Drücken der Taste Grundeinstellung:

Grundeinstellung abgerufen

Informationen zum Signal, z. B. beim Drücken der Taste „AutoSet“:

Rechtecksignal oder Impuls erkannt auf CH1

12 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Bedienungsgrundlagen

Verwenden des

Menüsystems

Dank der durchdachten Menüstruktur eröffnet die bedienerfreundliche
Benutzeroberfläche der Oszilloskope leichten Zugriff auf Spezialfunktionen.

Wenn eine Taste auf der Frontplatte des Oszilloskops gedrückt wird, wird das
entsprechende Menü auf der rechten Bildschirmseite angezeigt. Das Menü
enthält die
Optionstasten unmittelbar rechts neben dem Bildschirm aufrufen.

Es gibt ver
Oszilloskop:

Seitenau
Optionstaste zwei oder drei Untermenüs aufrufen. Bei jedem Drücken der
obersten Taste ändern sich die Optionen. Wenn Sie beispielsweise die oberste
Taste im Menü „Trigger“ betätigen, schaltet das Oszilloskop periodisch
zwischen den Trigger-Untermenüs „Flanke“, „Video“ und „Impulsbreite“ um.

Zyklische Liste: Der Parameter wird vom Oszilloskop jedes Mal auf einen
anderen Wert eingestellt, wenn Sie die Optionstaste drücken. So können
Sie beispielsweise die Taste 1 (Menü für Kanal 1) und anschließend die
obere
(Kanal-)Kopplung zu wechseln.

In ei
verwendet werden. In einer Hinweiszeile werden Sie darauf hingewiesen,
wann der Multifunktions-Drehknopf verwendet werden kann, und es leuchtet
eine LED neben dem Multifunktions-Drehknopf auf, wenn dieser aktiv ist.
(Siehe Seite 16, Menü- und Steuerungstasten.)

verfügbaren Optionen, die Sie durch Drücken der unbeschrifteten

schiedene Möglichkeiten zur Anzeige der Menüoptionen auf dem

swahl (Untermenü): Bei einigen Menüs können Sie über die obere

Optionstaste drücken, um zwischen den Optionen für vertikale

nigen Listen kann zur Auswahl einer Option der Multifunktions-Drehknopf

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 13

Bedienungsgrundlagen

Seitenauswahl

TRIGGER CH1

Typ

Flanke

oder oder

TRIGGER CH1

Typ

Video

oder oder

TRIGGER CH1

Typ

Impuls

Zyklische

Kopplung

Kopplung

Kopplung

Liste

DC

AC

Ground

Aktion: Das Osz

illoskop zeigt die Aktionsart an, die durch Drücken einer
Aktionstaste aufgerufen wird. Wenn beispielsweise der Hilfeindex angezeigt
und die Optionstaste Seite abwärts gedrückt wird, wird vom Oszilloskop
sofort die nächste Seite mit Indexeinträgen angezeigt.

Optionstasten: Für jede Option wird eine andere Taste auf dem Oszilloskop
verwendet. Die aktuell ausgewählte Option wird markiert. Beispiel: Wenn Sie
die Menütaste „Erfassung“ drücken, zeigt das Oszilloskop die v erschiedenen
Optionen des Erfassungsmodus an. Um eine Option auszuwählen, drücken
Sie einfach die gewünschte Taste.

Aktion

HILFE

Seite

aufwärts

Seite

abwärts

Option

ERFASSUNG

Normale

Abtastung

Spitzenwert

Mittelwert

Vertikale Bedienelemente

Position (1 und 2). Positioniert ein Signal vertikal.

1&2. Zeigt die Auswahl im Menü VERTIKAL an und schaltet die Anzeige

des Kanalsignals ein und aus.

14 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Bedienungsgrundlagen

Skala(1&2). Di

Math. Ruft das Menü für mathematische Signaloperationen a uf und blendet die

Anzeige des berechneten Signals ein oder aus.

Horizontale Bedienelemente

Position. Dient zur Einstellung der horizontalen Position aller Kanäle und

berechneten Signale. Die Auflösung dieses Bedienelementes variiert je nach
Zeitbasiseinstellung. (Siehe Seite 92, Zoombereich.)

ent zur Auswahl der kalibrierten Skalenfaktoren.

HINWEIS. Um die horizontale Position stark zu verändern, drehen Sie den

Drehknopf Skala im Bereich Horizontal auf einen größeren Wert, ändern die

ontale Position und drehen den Drehknopf anschließend wieder auf den

horiz
vorherigen Wert zurück.

z (Horizontal). Ruft das horizontale Menü auf.

Hori

Auf Null setzen. Setzt die Horizontalposition auf Null.

Skala. Dient zur Auswahl der horizontalen Skalenfaktors (Zeit/Div.) für die

Haupt- oder Fensterzeitbasis. Wenn der Zoombereich aktiviert ist, wird die Breite

s Zoombereichs durch Änderung der Fensterzeitbasis geändert. (Siehe Seite 92,

de
Zoombereich.)

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 15

Bedienungsgrundlagen

Trigger-Bedienelemente

Pegel. Bei Verwendung eines Flanken- oder Impulstriggers wird mit dem

Drehknopf Pegel die Amplitude festgelegt, die vom Signal für die Erfassung
einer Kurve durchlaufen werden muss.

Trig Menu (Trig.-Menü). Ruft das Triggermenü auf.

Auf 50 % setzen. Der Triggerpegel wird auf den vertikalen Mittelpunkt zwischen

den Spitzenwerten des Triggersignals gesetzt.

Trig Zwang. Schließt die Erfassung unabhängig davon ab, ob ein adäquates
Triggersignal vorliegt oder nicht. Wenn die Erfassung bereits angehalten wurde,

ese Taste keinerlei Auswirkungen.

hat di

Trig View (Trig.-Anzeige). Wenn Sie die Taste Tri g Vi ew (Trig.-Anzeige) gedrückt
halten, wird statt des Kanalsignals das Triggersignal angezeigt. So können Sie
beispielsweise feststellen, wie sich die Triggereinstellungen bei Triggerkopplung
auf das Triggersignal auswirken.

Menü- und Steuerungstasten

Mehrfunktions-Drehknopf

16 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Bedienungsgrundlagen

Ausführliche I

nformationen über Menü- und Tastensteuerungen finden Sie im

Kapitel Referenz.

Mehrfunktions-Drehknopf. Die Funktion wird durch das angezeigte Menü
oder über die ausgewählte Menüoption bestimmt. Bei Aktivität leuchtet die
benachbarte LED. In der nächsten Tabelle sind die Funktionen aufgeführt.

Aktives Menü oder
aktive Option Drehknopffunktion Beschreibung

Cursor Cursor 1 oder

Cursor 2

Hilfe Bildlauf

Horizontal

Math

Messung Typ

Speichern/Abrufen

Trigger

Holdoff Legt die Zeitspanne fest, bevor ein

Position
Vertikale Skala

Aktion Legt die Transaktion als

Datei auswählen

Quelle Dient zur Auswahl der Quelle, wenn die

Video-Zeilennummer Dient zur Einstellung einer bestimmten

Impulsbreite Dient zur Einstellung der Impulsbreite,

Positioniert den ausgewählten Cursor

Wählt Einträge im Index aus; wählt
Links in einem Thema aus; ruft die
nächste oder vorhergehende Seite
eines Themas auf.

anderes Triggerereignis akzeptiert
werden kann;(Siehe Seite 108,
Holdoff.)

Positioniert das berechnete Signal.
Ändert die Skala des berechneten

Signals.
Wählt den Typ für die automatische

Messung jeder Quelle aus.

Speichern oder Abrufen für
Setup-Dateien, Signaldateien und
Bildschirmdarstellungen fest.

Dient zur Auswahl von Setup-, Signal­oder Bilddateien zum Speichern oder
von Setup- und Signaldateien zum
Abrufen.

Option Triggerart auf Flanke festgelegt
ist

Zeilennummer auf dem Oszilloskop,
wenn die Triggerart auf Video und die
Synchronisation auf Zeilennummer
gestellt wurde.

wenn die Triggerart auf Impuls gesetzt
ist.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 17

Bedienungsgrundlagen

Aktives Menü oder
aktive Option Drehknopffunktion Beschreibung

Dienstpgm. ► Datei
Dienstprogr.

Dienstpgm.
► GPIB Einstellung ►
Adresse

Dienstpgm. ► Optionen
► Datum un
einstellen

Vertikal ► Tastkopf ►
Spannung ► Teilung

Vertik
Strom ► Skala

► Optionen

dUhrzeit

al ► Tastkopf ►

Datei auswählen Wählt Dateien zum Umbenennen oder

Löschen aus; (Siehe Seite 111,

ogramme für das

s umbenennen.)

ehe Seite 110, Datum und

skop fest
r ein Kanalmenü (z. B. das Menü

Namenseinga

Werteingabe

Werteingabe

Werteing

Werteingabe

abe

be

Dateihilfspr
USB-Flash-Laufwerk.).

Benennt die Datei oder den Ordner
um; (Siehe Seite 112, Datei oder

Verzeichni

Legt die GPI
TEK-USB-488-Adapter fest

Legt den Wert für Datum und U hrzeit
fest; (Si
Uhrzeit einstellen.)

Legt für ein Kanalmenü (z. B. das
Menü CH 1) den Dämpfungsfaktor im
Oszillo

Legt fü
CH 1) die Skala im Oszilloskop fest

B-Adresse für den

Bereich. Zeigt das Menü Bereich an und aktiviert bzw. deaktiviert die
Funktion zur automatischen Bereichseinstellung. Wenn die automatische
Bereichseinstellung aktiv ist, leuchtet die benachbarte LED.

Speichern/Abrufen. Ruft das Menü Speichern/Abrufen für Einstellungen und
Signale auf.

Messung. Ruft das Menü für automatische Messungen a uf.

Erfassung. Ruft das Menü Erfassung auf.

Ref. Ruft das Referenzmenü auf, um im nichtflüchtigen Speicher des

Oszilloskops gespeicherte Referenzsignale schnell anzuzeigen und auszublenden.

Dienstpgm. Ruft das Menü Dienstprogramm auf.

Cursor. Ruft das Menü C ursor auf. Die Cursor werden auch nach Verlassen des

Menüs Cursor angezeigt (es sei denn, die Cursor-Option wurde auf AUS gestellt),
lassen sich aber nicht einstellen.

Display. Ruft das Menü Display auf.

Hilfe. Ruft das Menü Hilfe auf.

Grundeinstellung. Ruft die werkseitige Einstellung ab.

AutoSet. Das Oszilloskop wird automatisch so eingestellt, dass eine verwertbare

Anzeige der Eingangssignale stattfindet.

18 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Bedienungsgrundlagen

Eingangsstecker

Einzelfolge. D

Run/Stop (Ausführen/Anhalten). Das Oszilloskop erfasst Signaldaten

kontinuierlich oder hält die Erfassung an.

Startet den Druckvorgang auf einem PictBridge-kompatiblen Drucker oder

führt die Funktion „Speichern“ auf dem USB-Flash-Laufwerk aus.

Speichern. Eine LED zeigt an, ob die Taste „Drucken“ so konfiguriert wurde,
dass Daten auf dem USB-Flash-Laufwerk gespeichert werden.

1&2. Eingangsstecker für die Signalanzeige.

as Oszilloskop erfasst ein einzelnes Signal und hält dann an.

g. Eingangsstecker für eine externe Triggerquelle. Verwenden Sie das

Ext Tri

Menü „Trigger“, um die Triggerquelle „Ext.“ oder „Ext/5“ auszuwählen. Drücken
und halten Sie die Taste Trig Vie w (Trig.-Anzeige), um feststellen, wie sich die
Triggereinstellungen, z. B. bei Triggerkopplung, auf das Triggersignal auswirken.

Sonstige Elemente auf der Frontplatte

USB-Flash-Laufwerksanschluss. Setzen Sie ein USB-Flash-Laufwerk zum

Speichern und Abrufen von Daten ein. Das Oszilloskop zeigt ein Uhrensymbol

n, wenn das Flash-Laufwerk aktiv ist. Nach dem Speichern oder Abrufen einer

a
Datei wird das Uhrensymbol auf dem Oszilloskop entfernt und eine Hinweiszeile

-Flash-Laufwerksanschluss

USB

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 19

Bedienungsgrundlagen

angezeigt, um m
ist.

Bei Flash-Lau
vom Laufwerk abgerufen werden. Warten Sie mit dem Entfernen des Laufwerks,
bis die LED nicht mehr blinkt.

PROBE COMP (TASTKOPF-ABGL). Ausgang und Gehäuseerdung für die
Spannungstastkopf-Kompensation. Wird verwendet, um den Spannungstastkopf
mit der Ein

Assistent für Spannungstastkopf-Überprüfung.) (Siehe Seite 6, Manuelle
Tastkopfkompensation.)

itzuteilen, dass der Speicher- oder Abrufvorgang abgeschlossen

fwerken mit LED blinkt die LED, wenn Daten gespeichert oder

gangsschaltung des Oszilloskops abzugleichen. (Siehe Seite 5,

20 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Hintergrundwissen zur Funktionsweise von Oszilloskopen

In diesem Kapitel geht es um Grundlagen, die Sie vor der Verwendung eines
Oszilloskops kennen sollten. Zur effizienten Bedienung des Oszilloskops müssen
Sie sich mit d

Einstellung des Oszilloskops

Triggerung

Signalerfassung

Skalierung und Positionierung von Signalen

en folgenden Funktionen vertraut machen:

Messung von Signale

Die Abbildung unten zeigt ein Blockschaltbild der verschiedenen
Oszilloskopfunktionen und deren Bezug zueinander.

Einstellen des Oszilloskops

Machen Sie sich zunächst mit den unterschiedlichen Funktionen vertraut, die
Sie bei der Bedienung des Oszilloskops sicherlich am häufigsten verwenden:
Auto-Setup, automatische Bereichseinstellung, Speichern und Abrufen eines
Setups.

n

Verwendung von

Auto-Setup

Verwenden der

automatischen

Bereichseinstellung

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 21

Mit jedem Drücken der Taste AutoSet ruft die Funktion „Auto-Setup“ eine stabile
Signalanzeige für Sie ab. Hierbei werden die vertikale und horizontale Skala
sowie die Trigger automatisch eingestellt. Beim Auto-Setup werden je nach
Signalart auch einige automatische Messungen im Rasterbereich angezeigt.

Die automatische Bereichseinstellung ist eine kontinuierliche Funktion, die
aktiviert und deaktiviert werden kann. Mit der Funktion werden Einstellungswerte
zum Verfolgen eines Signals eingestellt, wenn dieses große Änderungen aufweist
oder wenn der Tastkopf physisch an einen anderen Punkt verschoben wird.

Hintergrundwissen zur Funktionsweise von Oszilloskopen

Speichern eines Setups

Abrufen eines Setups

Grundeinstellung

Das aktuelle Se
Änderung vor dem Ausschalten des Gerätes fünf Sekunden lang warten. Wenn
Sie das Oszilloskop das nächste Mal einschalten, wird dieses Setup abgerufen.

Im Menü „Speichern/Abrufen“ können Sie bis zu zehn verschiedene Setups
abspeichern.

Sie können Setups auch auf ein USB-Flash-Laufwerk speichern. Das
Oszilloskop enthält einen entnehmbaren Massenspeicher in Form eines
USB-Flash-Laufwerks für das Speichern und Abrufen von Daten. (Siehe Seite 65,
USB-Flash-Laufwerksanschluss.)

Das Oszilloskop kann das vor dem Ausschalten des Geräts zuletzt verwendete
Setup, beliebige gespeicherte Setups oder di e Grundeinstellung abrufen. (Siehe
Seite 96, Speichern/Abrufen.)

Bei der Lieferung ab Werk ist das Oszilloskop auf normalen Betrieb eingestellt.
Hierbei handelt es sich um die Grundeinstellung. Zum Abrufen dieser
Einstellung drücken Sie die Taste Grundeinstellung. Hinweise zur Anzeige der
Grundeinstellungen finden Sie in Anhang D: Grundeinstellung.

tup wird vom Oszilloskop gespeichert, wenn Sie nach der letzten

Triggerung

Über den Trigger wird festgelegt, wann das Oszilloskop mit der Datenerfassung
und Signalanzeige beginnt. Bei richtiger Einstellung des Triggers wandelt das
Oszilloskop instabile Anzeigen oder leere Bildschirme in sinnvolle Signale um.

Getriggertes Signal Ungetriggerte Signale

Oszilloskopspezifische Beschreibungen finden Sie im Kapitel
Bedienungsgrundlagen. (Siehe Seite 16, Trigger-Bedienelemente.) Lesen Sie
auch im Kapitel Referenz nach. (Siehe Seite 102, Trigger-Bedienelemente.)

Wenn Sie die Taste Run/Stop (Ausführen/Anhalten) oder die Taste Einzelfolge
drücken, um die Erfassung zu starten, geschieht auf dem Oszilloskop Folgendes:

1. Es werden genügend Daten erfasst, um den Teil der Signalaufzeichnung links
vom Triggerpunkt auszufüllen. Dies wird als Vortrigger bezeichnet.

2. Es werden fortlaufend Daten erfasst, während das Oszilloskop auf das
Auftreten der Triggerbedingung wartet.

22 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Hintergrundwissen zur Funktionsweise von Oszilloskopen

Quelle

Arten

Modi

3. Die Triggerbed

4. Es werden weiterhin Daten erfasst, bis die Signalaufzeichnung abgeschlossen

ist.

5. Das neu erfasste Signal wird angezeigt.

HINWEIS. Zu

und Impulstriggern die Rate gezählt, in der Triggerereignisse auftreten. Das
Oszilloskop zeigt die Frequenz unten rechts auf dem Bildschirm an.

Die Optionen der Triggerquelle werden benutzt, um das Signal auszuwählen, das
das Oszilloskop als Trigger verwendet. Die Quelle kann die Wechselstromleitung
(nur bei Flankentriggern verfügbar) oder ein beliebiges Signal sein, das über den
Kanal-BNC-Stecker oder über den Ext Trig-BNC-Stecker eingespeist wird.

Das Oszilloskop verfügt über drei Triggerarten: Flanke, Video und Impulsbreite.

nnen den Triggermodus Auto oder Normal auswählen, um festzulegen, wie

Sie kö
Daten vom Oszilloskop erfasst werden, wenn keine Triggerbedingung erkannt
wird. (Siehe Seite 103, Verfügbare Modi.)

ingung wird erkannt.

m Ermitteln der Triggerfrequenz wird vom Oszilloskop bei Flanken-

Kopplung

Zur Durchführung einer Einzelfolgeerfassung drücken Sie die Taste Einzelfolge.

Mit der Option Triggerkopplung können Sie bestimmen, welcher Signalteil zur

ggerschaltung geleitet werden soll. Auf diese Weise lässt sich das Signal

Tri
stabiler anzeigen.

r Verwendung der Triggerkopplung drücken Sie die Taste Trig Me n u

Zu
(Trig.-Menü) und wählen einen Flanken- oder Impu lstrigger sowie eine
Kopplungsoption aus.

HINWEIS. Die Triggerkopplung betrifft nur das Signal, das in das Triggersystem

geleitet wird. Sie hat keinerlei Auswirkung auf die Bandbreite oder Kopplung des
auf dem Bildschirm angezeigten Signals.

Um das konditionierte Signal anzuzeigen, das zur Triggerschaltung geleitet wird,
halten Sie die Taste Tri g View (Trig.-Anzeige) gedrückt.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 23

Hintergrundwissen zur Funktionsweise von Oszilloskopen

Position

Flanke und Pegel

Mi dem Bedienel

ement für die horizontale Position wird die Zeit zwischen dem

Trigger und der Bildschirmmitte festgelegt. Nähere Informationen über dieses
Bedienelement zur Triggerpositionierung finden Sie unter Horizontalskala und

Position; Vortriggerinformationen. (Siehe Seite 25, Horizontalskala und Position;
Vortriggerinformationen.)

Die Bedienelemente „Flanke“ und „Pegel“ helfen bei der Triggerdefinition. Mit
der Option „Flanke“ (nur bei Flankentriggern verfügbar) wird festgelegt, ob der
Triggerpunkt auf der ansteigenden oder abfallenden Flanke liegen soll. Über den
Drehknopf Pegel im Bereich „Trigger“ wird eingestellt, wo der Triggerpunkt
auf der Flanke auftritt.

Steigende Flanke

Der Triggerpegel lässt sich

vertikal anpassen.

Die Triggerflanke kann steigen oder fallen.

Fallende Flanke

Signalerfassung

Erfassungsmodi

Bei der Signalerfassung wird das Signal vom Oszilloskop digitalisiert und als
Kurvenzug angezeigt. Im Erfassungsmodus ist festgelegt, auf welche Weise das
Signal digitalisiert wird. D ie Einstellung der Zeitbasis beeinflusst die Zeitdauer
und Detailgenauigkeit der Erfassung.

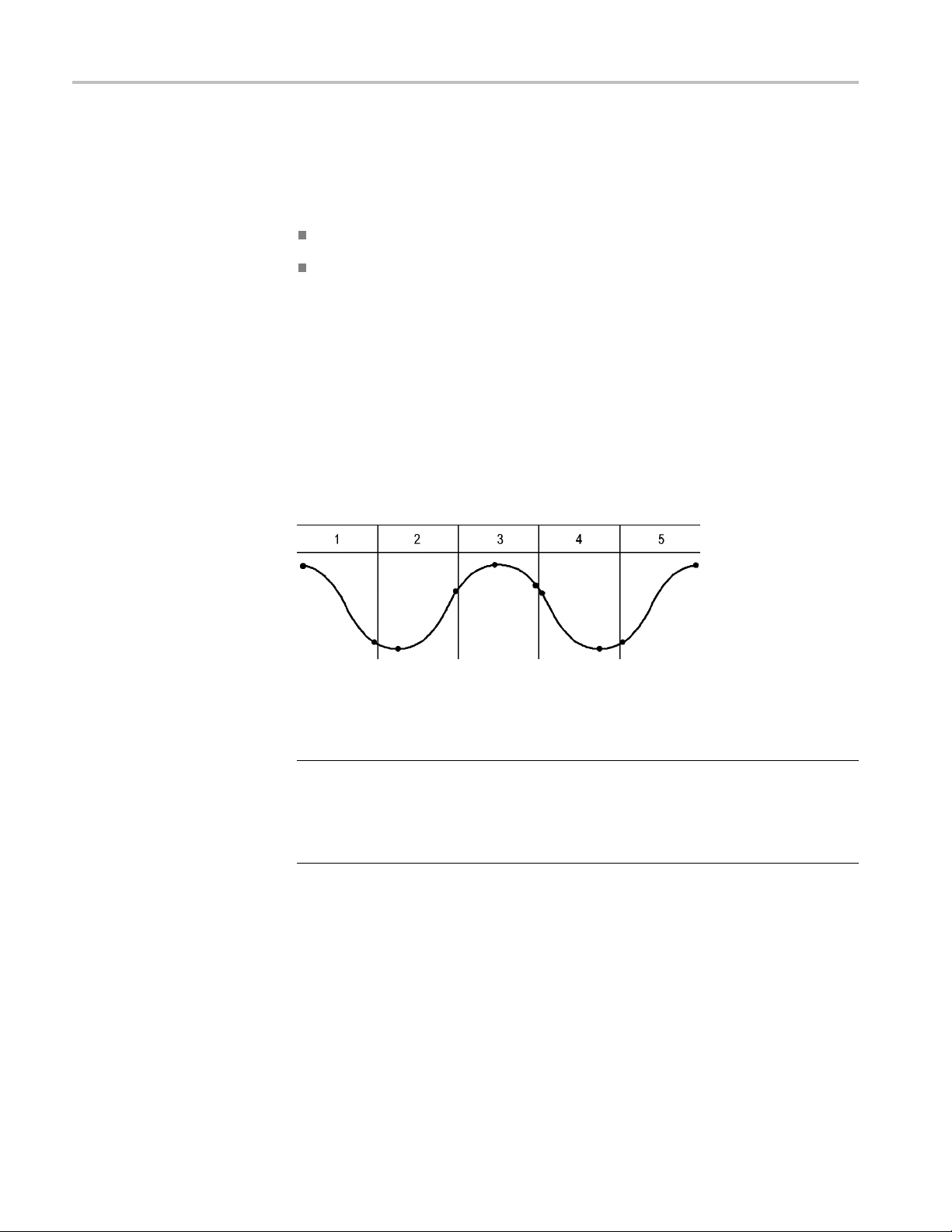

Es gibt drei Erfassungsmodi: Normale Abtastung, Spitzenwert und Mittelwert.

Abtastwert. Bei diesem Erfassungsmodus wird das Signal vom Oszilloskop in
regelmäßigen Zeitabständen abgetastet und als Kurvenzug dargestellt. In diesem
Modus werden Signale meistens sehr präzise wiedergegeben.

In diesem Modus werden jedoch keine schnellen Signalschwankungen erfasst, die
zwischen den einzelnen Abtastungen auftreten können. Dies kann zu Aliasing
führen, sodass schmale Impulse möglicherweise nicht vom Oszilloskop erfasst
werden. In dies

em Fall sollten Sie den Spitzenwerterfassungsmodus zur Erfassung

der Daten verwenden. (Siehe Seite 26, Zeitbere ichs-Aliasing.)

Spitzenwerterfassung. Bei diesem Erfassungsmodus zeichnet das Oszilloskop die
höchsten und niedrigsten Werte des Eingangssignals in jedem Abtastintervall auf
und stellt sie als Kurvenzug dar. Auf diese Weise kann das Oszilloskop schmale
Impulse erfassen und anzeigen, die im Abtastmodus womöglich gar nicht entdeckt
worden wären. Störrauschen tritt in diesem Modus stärker in Erscheinung.

24 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Hintergrundwissen zur Funktionsweise von Oszilloskopen

diesem Modus erfasst das Oszilloskop mehrere Signale, bildet

Zeitbasis

Mittelwert. In

daraus einen Mittelwert und zeigt das daraus resultierende Signal an. In diesem
Modus lässt sich unkorreliertes Rauschen reduzieren.

Das Oszilloskop digitalisiert Signale, indem es den Wert eines Eingangssignals
an einzelnen Punkten erfasst. Anhand der Zeitbasis lässt sich festlegen, wie oft
die Werte digitalisiert werden.

Zur Einstellung der Zeitbasis auf eine für Ihre Zwecke geeignete Horizontalskala
verwenden Sie den Drehknopf Skala im Bereich „Horizontal“.

Skalierung und Positionierung von Signalen

Sie können die Anzeige von Signalen ändern, indem Sie deren Skalierung und
Position ändern. Wenn Sie die Skalierung ändern, wird das Signal größer oder
kleiner angezeigt. Wenn Sie die Position ändern, wird das Signal nach oben,
unten, rechts oder links verschoben.

Anhand der Kanalanzeige im linken Teil des Rasters wird jedes Signal auf der
Anzeige identifiziert. Die Anzeige zeigt auf die Masse (den Referenzpegel) der
Signalaufzeichnung.

Sie können den Anzeigebereich und die Messwertanzeigen ablesen. (Siehe
Seite 9, Anzeigebereich.)

Vertikalskala und Position

Horizontalskala

und Position;

Vortriggerinformationen

Sie können die vertikale Position von Signalen ändern, indem Sie die Signale in
der Anzeige nach oben oder unten verschieben. Zum Datenvergleich können zwei
Signale als Überlagerung oder übereinander dargestellt werden.

Sie können die Vertikalskala eines Signals verändern. Dabei wird die
Signalanzeige bezüglich der Masse (des Bezugspegels) reduziert bzw. erweitert.

Oszilloskopspezifische Beschreibungen finden Sie im Kapitel
Bedienungsgrundlagen. (Siehe Seite 14, Vertikale Be
auch im Kapitel Referenz nach. (Siehe Seite 112, Vertikale Bedienelemente.)

Über das Bedienelement Position im Bereich „Horizontal“ lässt sich einstellen, ob
Signaldaten vor oder nach dem Trigger bzw. an beliebigen dazwischen liegenden
Stellen angezeigt werden. Wenn Sie die horizontale Position eines Signals ändern,
ändern Sie eigentlich die Zeit zwischen dem Trigger und der Bildschirmmitte.
(Dadurch erscheint das Signal auf der Anzeige nach rechts oder links verschoben.)

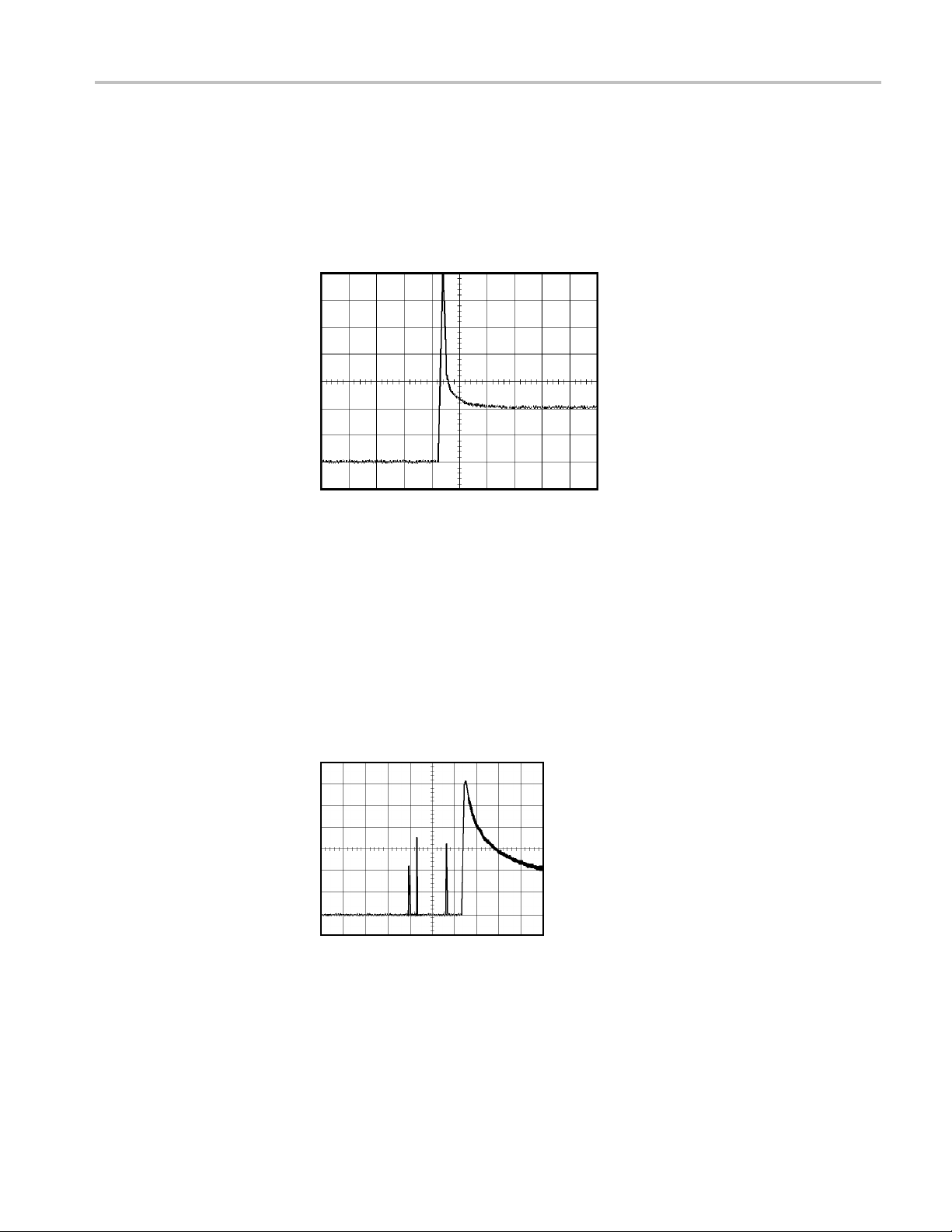

Beispiel: Sie möchten die Ursache für einen Glitch in Ihrer Messschaltung
ermitteln. Hierzu könnten Sie auf den Glitch triggern und den Vortrigger-Zeitraum
vergrößern, um Daten vor dem Glitch zu erfassen. Anschließend analysieren Sie
die Vortriggerdaten und kommen den Ursachen für den Glitch so womöglich
auf die Spur.

dienelemente.) Lesen Sie

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 25

Hintergrundwissen zur Funktionsweise von Oszilloskopen

Durch Drehen de

s Knopfes Skala im Bereich „Horizontal“ ändern Sie die
Horizontalskala aller Signale. Beispiel: Sie wollen nur einen einzigen Zyklus
eines Signals anzeigen, um das Überschwingen auf der steigenden Flanke zu
messen.

Das Oszilloskop zeigt die Horizontalskala als Zeit pro Skalenteil in der
Skalenanzeige an. Da alle aktiven Signale dieselbe Zeitbasis verwenden, zeigt das
Oszilloskop nur einen Wert für alle aktiven Kanäle an, es sei denn, Sie verwenden
den Zoombereich. Informationen zur Verwendung der Fensterfunktion finden Sie
im Zoomber

eich. (Siehe Seite 92, Zoombereich.)

Oszilloskopspezifische Beschreibungen finden Sie im Kapitel

Bedienun

gsgrundlagen. (Siehe Seite 15, Position.) Lesen Sie auch im Kapitel

Referenz nach.(Siehe Seite 91, Horizontal.)

Zeitbereichs-Aliasing. Aliasing tritt dann auf, wenn das Oszilloskop das Signal
nicht schnell genug abtastet, um eine genaue Signalaufzeichnung darzustellen.
In diesem Fall zeigt das Oszilloskop ein Signal m it einer niedrigeren Frequenz
an als d

as tatsächliche Eingangssignal oder zeigt trotz Triggerung ein instabiles

Signal an.

chliches hochfrequentes

Tatsä

Signal

Aufgrund von Aliasing

niederfrequent erscheinendes

Signal

Abtastpunkte

Das Oszilloskop stellt Signale präzise dar, wird jedoch durch die Bandbreite des
Tastkopfs, die Bandbreite des Oszilloskops sowie die Abtastrate eingeschränkt.
Zur Vermeidung von Aliasing muss das Oszilloskop das Signal mehr als doppelt
so schnell abtasten wie die höchste Frequenzkomponente des Signals.

Die höchste Frequenz, die die Oszilloskop-Abtastrate theoretisch darstellen kann,
wird als Nyquist-Frequenz bezeichnet. Die Abtastrate wird als Nyquist-Rate
bezeichnet und beträgt das Doppelte der Nyquist-Frequenz.

Die maximalen Abtastraten des Oszilloskops betragen mindestens das Zehnfache
der Bandbreite. Dank dieser hohen Abtastraten wird die Möglichkeit für Aliasing
deutlich verringert.

Es gibt verschiedene Verfahren, Aliasing zu erkennen:

Drehen Sie den Drehknopf Skala, um die Horizontskala zu ändern. Wenn die
Signalform sich stark verändert, kann dies ein Hinweis auf Aliasing sein.

Wählen Sie den Spitzenwert-Erfassungsmodus aus. (Siehe Seite 24,
Spitzenwerterfassung.) Bei diesem Modus werden die höchsten und
niedrigsten Werte abgetastet, sodass das Oszilloskop schnellere Signale

26 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Hintergrundwissen zur Funktionsweise von Oszilloskopen

erkennen kann.
Hinweis auf Aliasing sein.

Wenn die Trigg
womöglich Aliasing oder ein Signal vor, das den Triggerpegel mehrfach
schneidet. Durch eine Analyse des Signals können Sie feststellen, ob die
Signalform eine einzelne Triggerdurchschreitung pro Zyklus auf dem
ausgewählten Triggerpegel zulässt.

Ist das Auftreten mehrfacher Trigger wahrscheinlich, dann wählen Sie einen
Triggerpegel aus, der nur einen einzigen Trigger pro Zyklus erzeugt. Wenn
die Triggerfrequenz nach wie vor höher ist als vom Display angezeigt, kann
dies ein H

Ist die Triggerfrequenz dagegen langsamer, ist dieser Test nicht sinnvoll.

Wenn das angezeigte Signal auch die Triggerquelle ist, verwenden Sie
das Raster oder die Cursor, um die Frequenz des angezeigten Signals zu

en. Vergleichen Sie diese Frequenz mit der in der unteren rechten

schätz
Bildschirmecke angezeigten Triggerfrequenz. Falls sie sich um einen großen
Betrag voneinander unterscheiden, liegt wahrscheinlich Aliasing vor.

In der folgenden Tabelle sind die Zeitbasiseinstellungen aufgeführt, die
zur Vermeidung von Aliasing bei verschiedenen Frequenzen und der
entsprechenden Abtastrate festgelegt werden sollten. Bei der schnellsten
Horizontalskala-Einstellung tritt Aliasing aufgrund der Bandbreitenbegrenzungen
der Eingangsverstärker des Oszilloskops wahrscheinlich nicht auf.

Wenn die Signalform sich stark verändert, kann dies ein

erfrequenz höher ist als die Daten auf der Anzeige, liegt

inweis auf Aliasing sein.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 27

Hintergrundwissen zur Funktionsweise von Oszilloskopen

Einstellungen

zur Vermeidung von Aliasing im Abtastmodus

Zeitbasis Samples pro Sekunde Maximale

5,0 bis 250,0 n
500,0 ns
1,0 μs
2,5 μs
5,0 μs
10,0 μs
25,0 μs
50,0 μs
100,0 μs
250,0 μ
500,0 μ
1,0 ms

s

2,5 m

s

5,0 m

0ms

10,

0ms

25,

,0 ms

50

0,0 ms

10

50,0 ms

2

00,0 ms

5
1,0 s
2,5 s
5,0 s
10,0 s
25,0 s
50,0 s

†

Bei einem auf 1fach eingestellten Tastkopf P2220 verringert sich die Bandbreite auf 6 MHz.

s

1GS/s
500,0 MS/s
250,0 MS/s
100,0 MS/s
50,0 MS/s
25,0 MS/s
10,0 MS/s
5,0 MS/s

2,5 MS/s
s
s

1,0 MS/s

500,0 kS/s

250,0 kS/s

100,0 kS/s

50,0 kS/s

25,0 kS/s

10,0 kS/s

5,0 kS/s

2,5 kS/s

1,0 kS/s

500,0 S/s

250,0 S/s

100,0 S/s

50,0 S/s

25,0 S/s

10,0 S/s

5,0 S/s

150,0 MHz
150,0 MHz
125,0 MHz
50,0 MHz
25,0 MHz
12,5 MHz
5,0 MHz
2,5 MHz
1,25 MHz

Hz

500,0 k

Hz

250,0 k

kHz

125,0

kHz

50,0

kHz

25,0

5kHz

12,

kHz

5,0

5kHz

2,

25 kHz

1,

00,0 Hz

5

50,0 Hz

2
125,0 Hz
50,0 Hz
25,0 Hz
12,5 Hz
5,0 Hz
2,5 Hz

†

†

†

†

†

†

Durchführen von Messungen

Das Oszilloskop stellt Signale als Spannung über der Zeit dar und hilft Ihnen
beim Messen des angezeigten Signals.

Es gibt verschiedene Arten, eine Messung vorzunehmen. Hierzu k önnen das
Raster, die Cursor oder eine automatische Messung eingesetzt werden.

28 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Hintergrundwissen zur Funktionsweise von Oszilloskopen

Raster

Mit dieser Meth

ode können Sie eine schnelle visuelle Schätzung vornehmen. Sie
können sich beispielsweise die Amplitude eines Signals ansehen und feststellen,
dass sie knapp über 100 mV liegt.

Sie können einfache Messungen vornehmen, indem Sie die größten und kleinsten
betroffenen Rasterteilungen abzählen und mit dem Skalenfaktor multiplizieren.

Wenn beispielsweise fünf größere vertikale Rasterteilungen zwischen dem
Mindest- und Höchstwert eines Signals liegen und der Skalenfaktor 100 mV
pro Skalenteil beträgt, können S ie die Spitze-Spitze-Spannung ganz einfach wie
folgt berechnen:

5 Skalenteile x 100 mV/Skalenteil = 500 mV

Cursor

Cursor

esem Verfahren werden Messungen durch Verschieben der Cursor

Bei di
vorgenommen, die immer paarweise auftreten. Die numerischen Cursor-Werte
lassen sich dabei auf der Messwertanzeige ablesen. Man unterscheidet zwei
Cursor-Arten: Amplitude und Zeit.

Achten Sie bei Verwendung der Cursor darauf, die Quelle auf das am Bildschirm
angezeigte Signal einzustellen, das gemessen werden soll.

Zur Aktivierung der Cursor drücken Sie die Taste Cursor.

Amplituden-Cursor. Amplituden-Cursor erscheinen als horizontale Linien auf der
Anzeige und dienen zur Messung der vertikalen Parameter. Amplituden werden

n Bezug auf den Referenzpegel gemessen. Für die Math-FFT-Funktion messen

i
diese Cursor den Betrag.

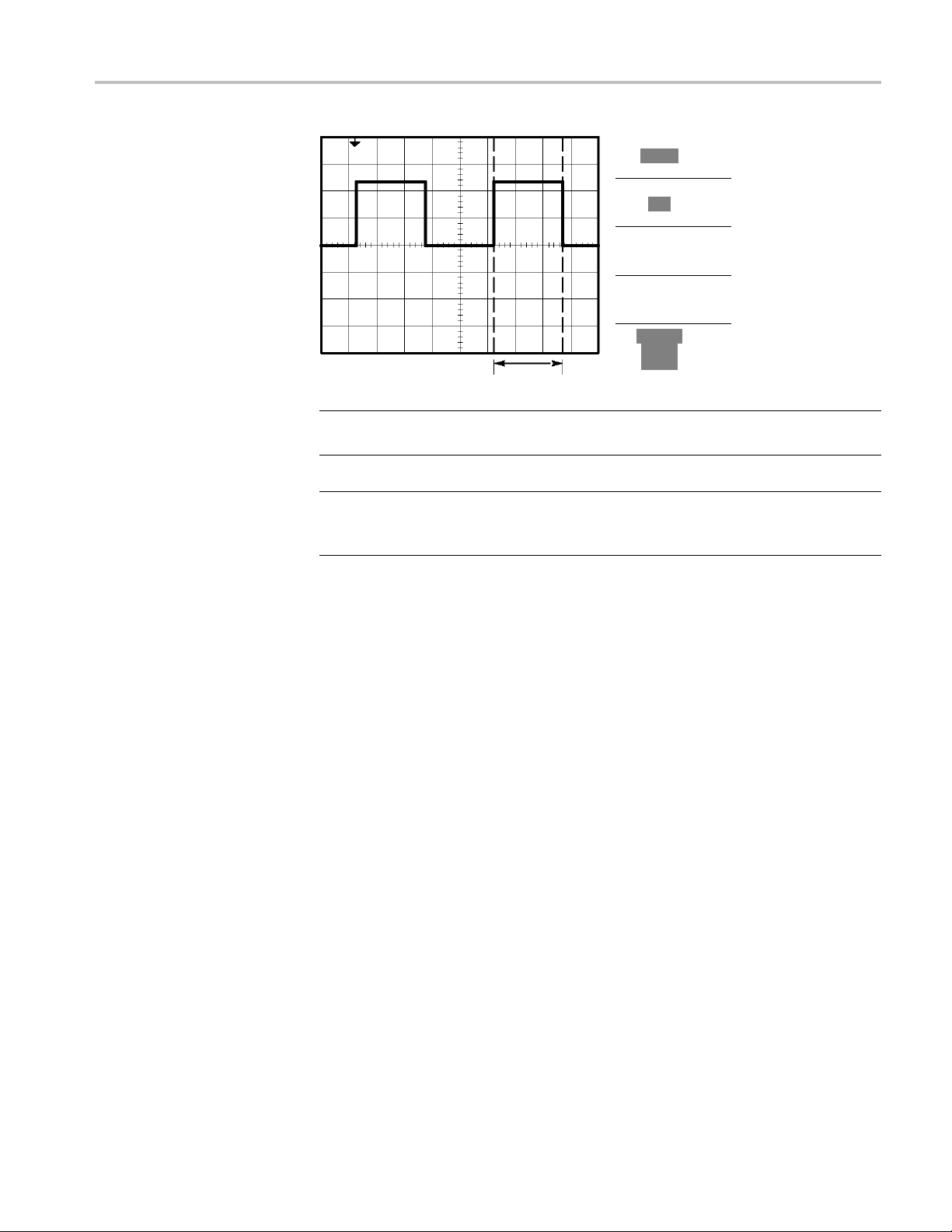

Zeit-Cursor. Zeit-Cursor erscheinen als vertikale Linien auf der Anzeige und
dienen zur Messung der horizontalen und der vertikalen Parameter. Zeiten werden
auf den Triggerpunkt bezogen. Für die Math-FFT-Funktion messen diese Cursor
die Frequenz.

Zeit-Cursor enthalten auch eine Messwertanzeige der Signalamplitude an dem
Punkt, an dem das Signal den Cursor durchläuft.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 29

Hintergrundwissen zur Funktionsweise von Oszilloskopen

Automatische

Im Menü „Messun
werden. Wenn Sie automatische Messungen durchführen, nimmt
Ihnen das Oszilloskop sämtliche Berechnungen ab. Da hierbei die
Signalaufzeichnungspunkte verwendet werden, sind diese Messungen genauer als
die Raster- oder Cursor-Messungen.

Bei automatischen Messungen werden die Messergebnisse als Messwertanzeigen
präsentiert. Die angezeigten Messwerte werden laufend aktualisiert, sobald das
Oszilloskop neue Daten erfasst.

Beschreibungen zu den Messungen finden Sie im Kapitel Referenz.(Siehe
Seite 94, Durchführen von Messungen.)

g“ können bis zu 5 automatische Messungen vorgenommen

30 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Anwendungsbeispiele

Dieses Kapitel befasst sich mit einer Reihe von Anwendungsbeispielen. Mit
diesen vereinfachten Beispielen sollen die Oszilloskopfunktionen erläutert und
Ihnen Ideen vermittelt werden, um eigene Lösungen für Messaufgaben zu finden.

Durchführen einfacher Messungen

Verwendung von Auto-Setup

Durchführen automatischer Messungen mithilfe des Menüs Messung

Messung zw

Untersuchung einer Reihe von Testpunkten mithilfe der automatischen
Bereichs

Durchführen von Cursor-Messungen

Messung der Schwingungsfrequenz und der Schwingungsamplitude

Messung der Impulsbreite

Messung der Anstiegszeit

Analyse von Signaldetails

Analy

Verwendung der Mittelwertfunktion zur Trennung eines Signals vom

rauschen

Stör

Erfassung eines Einzelschusssignals

Optimieren der Erfassung

Messung der Laufzeitverzögerung

Triggerung auf eine Impulsbreite

eier Signale und Berechnung der Verstärkung

einstellung

se von Störsignalen

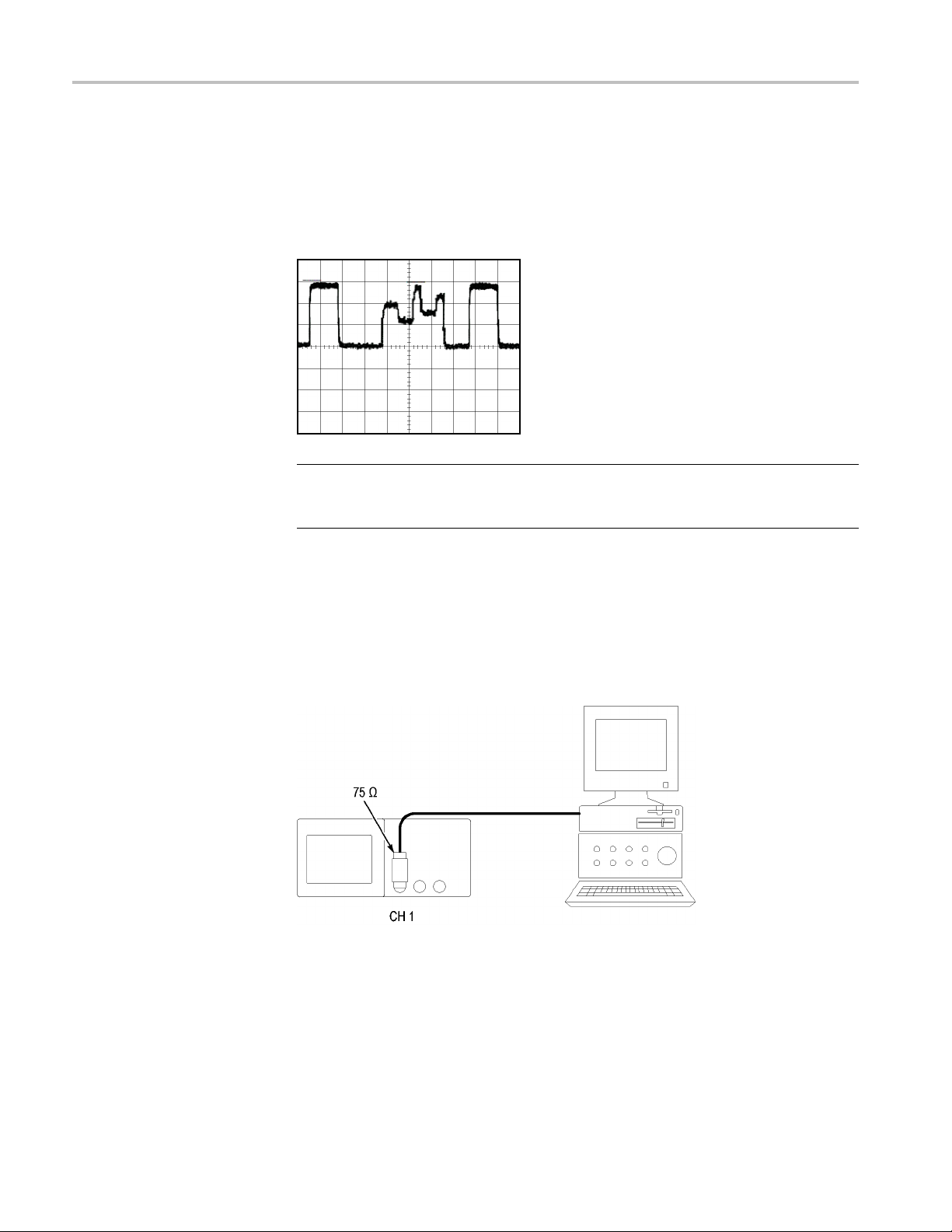

Triggerung auf ein Videosignal

riggerung auf Videohalbbilder und Videozeilen

T

Verwendung der Fensterfunktion zur Anzeige von Signaldetails

Analyse von Differenzialsignalen (Kommunikationssignalen) mithilfe
mathematischer Funktionen

Anzeige von Impedanzänderungen in einem Netzwerk im XY-Modus und
mit Nachleuchten

Datenprotokollierung

Grenzwertprüfung

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 31

Anwendungsbeispiele

Durchführen e

Verwendung von

Auto-Setup

infacher Messungen

Sie möchten ein Signal in einer Schaltung anzeigen, kennen aber die
Signalamplitude oder -frequenz nicht. Sie möchten das Signal schnell anzeigen
und dessen Fr

Um ein Signal schnell anzuzeigen, gehen Sie wie folgt vor:

1. Drücken Sie die Taste 1 (Menü für Kanal 1).

equenz, Periode und Spitze-Spitze-Amplitude messen.

2. Drücken Sie Tastkopf ► Spannung ►Teilung ► 10X.

3. Wenn Sie P2220-Tastköpfe verwenden, stellen Sie die Schalter auf 10X.

4. Schl

5. Drüc

Das Oszilloskop stellt die vertikalen, horizontalen und Triggeroptionen
aut
Optionen auch manuell einstellen.

HINWEIS. Je nach erkanntem Signaltyp zeigt das Oszilloskop relevante

automatische Messungen im Signalanzeigebereich des Bildschirms an.

Oszilloskopspezifische Beschreibungen finden Sie im Kapitel Referenz.(Siehe
Seite 84, Auto-Setup.)

ießen Sie die Tastkopfspitze von Kanal 1 an das Signal an. Schließen Sie

den Referenzleiter an den Referenzpunkt des Prüfkreises an.

ken Sie die Taste AutoSet.

omatisch ein. Falls die Signalanzeige optimiert werden soll, können Sie diese

32 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Anwendungsbeispiele

Durchführen

automatischer Messungen

Die meisten ang
gemessen werden.

HINWEIS. Wenn in der Anzeige für die Messwerte ein Fragezeichen (?) angezeigt

wird, liegt das Signal außerhalb d es Messbereichs. Drehen Sie in diesem Fall
den Drehknopf Vertikale Skala (Volts/Div.) des entsprechenden Kanals, um die
Empfindlichkeit zu verringern, oder ändern Sie die Einstellung der horizontalen
Skala.

Zur Messung der Frequenz, Periode, Spitze-Spitze-Amplitude, Anstiegszeit und
positiven Breite eines Signals verfahren Sie wie folgt:

1. Drücken Sie auf die Taste Messung, um das Menü „Messung“ anzuzeigen.

2. Drücken Sie die oberste Optionstaste, um das Menü Messung 1 aufzurufen.

3. Drücken Sie Typ ► Freq.

Die Messung und aktualisierte Informationen erscheinen in der
Messwertanzeige We rt.

4. Drücken Sie die Optionstaste Zurück.

5. Drücken Sie die zweitoberste Optionstaste, um das Menü Messung 2

aufzurufen.

ezeigten Signale können mit dem Oszilloskop automatisch

6. Drücken Sie Typ ► Periode.

Die Messung und aktualisierte Informationen erscheinen in der
Messwertanzeige We rt.

7. Drücken Sie die Optionstaste Zurück.

8. Drücken Sie die mittlere Optionstaste, um das Menü Messung 3 aufzurufen.

9. Drücken Sie Typ ► Uss.

Die Messung und aktualisierte Informationen erscheinen in der
Messwertanzeige We rt.

10. Drücken Sie die Optionstaste Zurück.

11. Drücken Sie die zweitunterste Optionstaste, um das Menü Messung 4

aufzurufen.

12. Drücken Sie Typ ► Anstiegszeit.

Die Messung und aktualisierte Informationen erscheinen in der
Messwertanzeige We rt.

13. Drücken Sie die Optionstaste Zurück.

14. Drücken Sie die unterste Optionstaste, um das Menü Messung 5 aufzurufen.

15. Drücken Sie Typ ► +Pulsbreite.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 33

Anwendungsbeispiele

Messen zweier Signale

Die Messung und

aktualisierte Informationen erscheinen in der

Messwertanzeige Wert.

16. Drücken Sie di

e Optionstaste Zurück.

CH1

Freq.

1,000 kHz

CH1

Periode

1,000 ms

CH1

Uss

5,04 V

CH1

Anstiegszeit

2,611 µs?

CH1

+Pulsbreite

500,0 µs

Wenn Sie ein Gerät testen und die Verstärkung des Audio-Verstärkers messen
müssen, benötigen Sie einen Audiosignalerzeuger, der am Verstärkereingang ein
Signal eingeben kann. Schließen Sie am Verstärkereingang und -ausgang zwei
Oszilloskopkanäle wie nachfolgend abgebildet an. Messen Sie beide Signalpegel,
und verwenden Sie die Messungen, um die Verstärkung zu berechnen.

34 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Anwendungsbeispiele

CH1

Uss

2,04 V

CH2

Uss

206 mV

CH1
Kein

CH1
Kein

CH1
Kein

Zur Aktivierung und Anzeige der an Kanal 1 und an Kanal 2 anliegenden Signale
und zur Auswahl von Messungen für die beiden Kanäle verfahren Sie wie folgt:

1. Drücken Sie die Taste AutoSet.

2. Drücken Sie auf die Taste Messung, um das Menü „Messung“ anzuzeigen.

3. Drücken Sie die oberste Optionstaste, um das Menü Messung 1 aufzurufen.

4. Drücken Sie Quelle ► CH1.

5. Drücken Sie Typ ► Uss.

6. Drücken Sie die Optionstaste Zurück.

7. Drücken Sie die zweitoberste Optionstaste, um das Menü Messung 2

aufzurufen.

8. Drücken Sie Quelle ► CH2.

9. Drücken Sie Typ ► Uss.

10. Drücken Sie die Optionstaste Zurück.

Lesen Sie die angezeigten Spitze-Spitze-Amplituden für beide Kanäle ab.

11. Zur Berechnung der Spannungsverstärkung des Verstärker dienen folgende

Gleichungen:

Spannungsverstärkung = Ausgangsamplitude/Eingangsamplitude

Spannungsverstärkung (dB) = 20 × log (Spannungsverstärkung)

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 35

Anwendungsbeispiele

Untersuchung
Bereichseins

einer Reihe von Testpunkten mithilfe der automatischen

tellung

Angenommen, Sie müssen bei einer Maschine mit einer Fehlfunktion d ie
Frequenz und Effektivspannung mehrerer Prüfpunkte ermitteln und diese Werte
mit den Idea
Frontplatte nicht verwenden, da Sie zur Messabnahme der schwer zugänglichen
Prüfunkte beide Hände brauchen.

1. Drücken Sie die Taste 1 (Menü für Kanal 1).

2. Drücken Si

Einstellung passend zur Dämpfung des an Kanal 1 angeschlossenen
Tastkopfes vor.

3. Drücken Sie die Taste Bereich, um den automatischen Messbereich zu
aktivieren, und wählen Sie die Option Vertikal und Horizontal aus.

4. Drücken Sie auf die Taste Messung, um das Menü „Messung“ anzuzeigen.

5. Drücke

6. Drücken Sie Quelle ► CH1.

7. Drücken Sie Typ ► Frequenz.

lwerten vergleichen. Sie können allerdings die Bedienelemente an der

e Tastkopf ► Spannung ► Teilung, und nehmen Sie die

n Sie die oberste Optionstaste, um das Menü Messung 1 aufzurufen.

8. Drücken Sie die Optionstaste Zurück.

9. Drücken Sie die zweitoberste Optionstaste, um das Menü Messung 2

aufzurufen.

10. Drücken Sie Quelle ► CH1.

11. Drücken Sie Typ ► Effektiv.

ücken Sie die Optionstaste Zurück.

12.Dr

13. Schließen Sie die Tastkopfspitze und den Referenzleiter am ersten Testpunkt

n. Lesen Sie die Messwerte für Frequenz und Zyklus-Effektivwert

a
am Bildschirm des Oszilloskops ab, und vergleichen Sie diese mit den
Idealwerten.

14. Wiederholen Sie Schritt 13 für jeden Testpunkt, bis Sie die Komponente mit
der Fehlfunktion finden.

HINWEIS. Bei aktivierter automatischer Bereichseinstellung stellt das Oszilloskop

jedes Mal, wenn Sie den Tastkopf an einem neuen Testpunkt anschließen, die
Horizontalskala, die Vertikalskala und den Tr iggerpegel neu ein, damit Sie eine
brauchbare Anzeige erhalten.

36 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Anwendungsbeispiele

Durchführen v

Messung der

Schwingungsfrequenz

und -amplitude

on Cursor-Messungen

Mit den Cursorn können Sie schnelle Zeit- und Amplitudenmessungen am Signal
durchführen.

Um die Schwingungsfrequenz auf der ansteigenden Flanke eines Signals zu
messen, gehen Sie wie folgt vor:

1. Drücken Sie die Taste Cursor, um das Menü „Cursor“ anzuzeigen.

2. Drücken Sie Typ ► Zeit.

3. Drücken Sie Quelle ► CH1.

4. Drücken Sie die Optionsta

5. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die erste

Spitze der Schwingung zu setzen.

6. Drücken Sie die Optionstaste Cursor 2.

7. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die zweite

Spitze der Schwingung zu setzen.

Die Zeitdifferenz Δ (delta), und Frequenz (die gemessene
Schwingungsfrequenz) wird im Menü Cursor angezeigt.

ste Cursor 1.

Typ

Zeit

Quelle

CH1

Δt540,0ns

1/Δt 1,852 MHz

ΔV0,44V

Cursor1

180 ns

1,40 V

Cursor2

720 ns

0,96 V

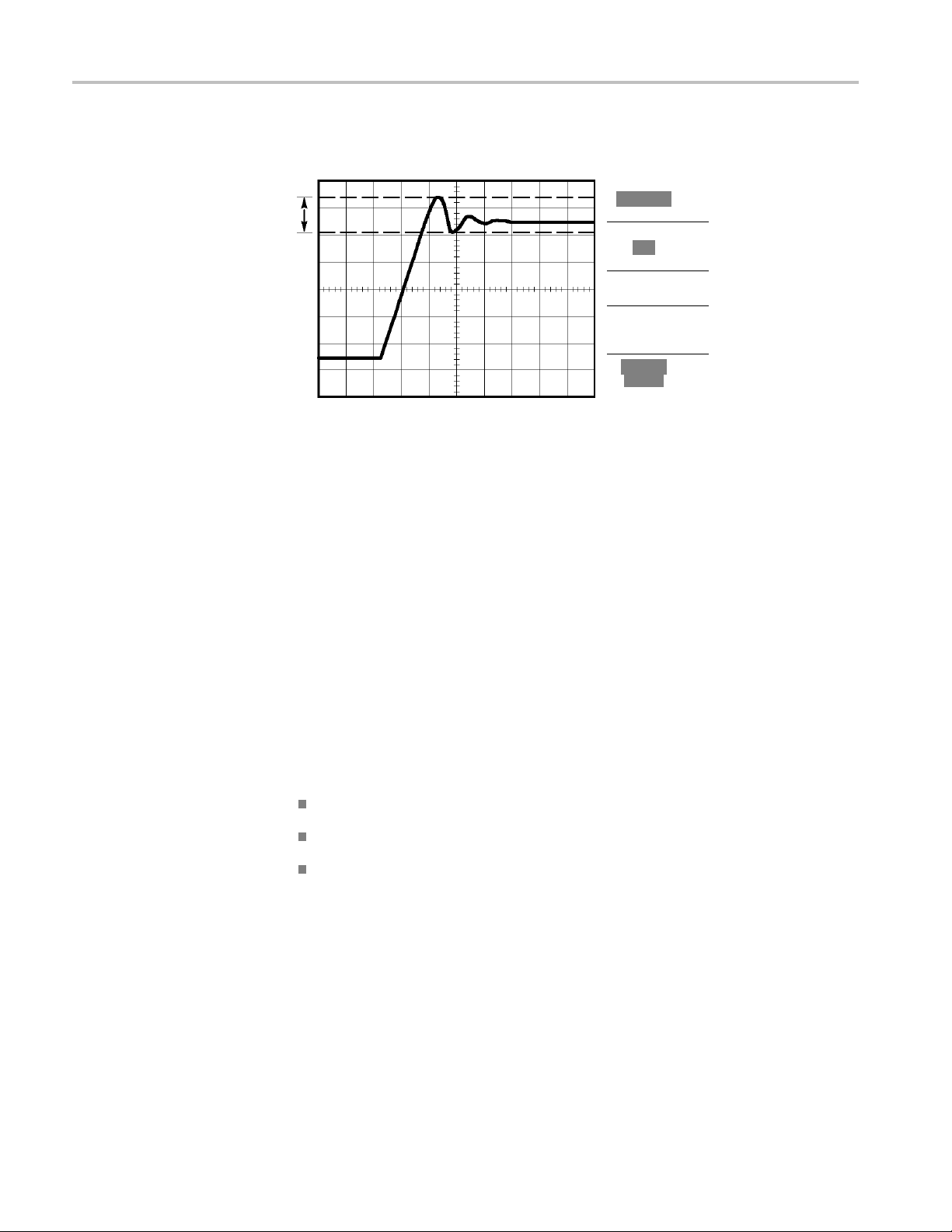

8. Drücken Sie Typ ► Periode.

9. Drücken Sie die Optionstaste Cursor 1.

10. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die erste

Spitze der Schwingung zu setzen.

11. Drücken Sie die Optionstaste Cursor 2.

12. Drehen Sie den Mehrfunktions-Drehknopf, um Cursor 2 auf die tiefste Stelle

der Schwingung zu setzen.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 37

Anwendungsbeispiele

Messung der Impulsbreite

Im Menü Cursor w

ird die Amplitude der Schwingung angezeigt.

Typ

Amplitude

Quelle

CH1

ΔV 640 mV

Cursor 1

1,46 V

Cursor 2

820 mV

Wenn Sie ein Pulssignal analysieren und die B reite des Impulses ermitteln
möchten, gehen Sie wie folgt vor:

1. Drücken Sie die Taste Cursor, um das Menü „Cursor“ anzuzeigen.

2. Drücken Sie Typ ► Zeit.

3. Drücken Sie Quelle ► CH1.

4. Drücken Sie die Optionstaste Cursor 1.

5. Drehen

Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die

ansteigende Flanke des Impulses zu setzen.

6. Drück

en Sie die Optionstaste Cursor 2.

7. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die fallende

ke des Impulses zu setzen.

Flan

Im Menü Cursor werden die folgenden Messungen angezeigt:

Die Zeit bei Cursor 1 in Bezug auf den Trigger.

Die Zeit bei Cursor 2 in Bezug auf den Trigger.

Die Zeitdifferenz (Δ, delta), d.h. die gemessene Impulsbreite.

38 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Typ

Uhrzeit

Quelle

CH1

Δt 500,0 µs

1/Δt 2,000 kHz

ΔV1,38V

Cursor 1

0,00 s

0,98 V

Cursor 2

500 µs

-1,00 V

Anwendungsbeispiele

Messung der Anstiegszeit

HINWEIS. D

ie Messung der positiven Impulsbreite steht als automatische Messung

im Menü Messung zur Verfügung. (Siehe Seite 94, Durchführen von Messungen.)

HINWEIS.

Die Messung der positiven Impulsbreite wird auch angezeigt, wenn Sie
die Option für Einzelzyklus-Rechteckimpuls im Menü „Auto-Setup“ auswählen.
(Siehe Seite 86, Rechtecksignal oder Impuls.)

Nach der Messung der Impulsbreite möchten Sie jetzt die Anstiegszeit des
Impulses überprüfen. Die Anstiegszei t wird üblicherweise im Pegelbereich
zwischen 10 % und 90 % des Signals gemessen. Zur Messung der Anstiegszeit
verfahren Sie wie folgt:

1. Drehen Sie den Drehknopf Skala im Bereich „Horizontal“ (Sec/Div.), um die

ansteigende Flanke des Signals anzuzeigen.

2. Drehen Sie den Vertikale Skala (Volts/Div.) und den Drehknopf Position

im Bereich „Vertikal“, um die Signalamplitude auf ungefähr fünf Skalenteile
einzustellen.

3. Drücken Sie die Taste 1 (Menü für Kanal 1).

4. Drücken Sie Volt/Div ► Fein.

5. Drücken Sie den Drehknopf Vertikale Skala (Volts/Div.), um die

Signalamplitude exakt auf fünf Skalenteile einzustellen.

6. Drehen Sie den Drehknopf Vertikale Position, um das Signal zu zentrieren,

und positionieren Sie die Grundlinie des Signals 2,5 Skalenteile unterhalb
des mittleren Rasters.

7. Drücken Sie die Taste Cursor, um das Menü „Cursor“ anzuzeigen.

8. Drücken Sie Typ ► Zeit.

9. Drücken Sie Quelle ► CH1.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 39

Anwendungsbeispiele

10. Drücken Sie die

Optionstaste Cursor 1.

11. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf den Punkt zu
setzen, an dem

das Signal die zweite Rasterlinie unterhalb der Bildschirmmitte

durchläuft. Hierbei handelt es sich um den 10-%-Pegel des Signals.

12. Drücken Sie

die Optionstaste Cursor 2.

13. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf den Punkt zu
setzen, an d

em das Signal die zweite Rasterlinie oberhalb der Bildschirmmitte

durchläuft. Hierbei handelt es sich um den 90-%-Pegel des Signals.

Die Δt-Anz

5 Skalenteile

eige im Menü Cursor ist die Anstiegszeit des Signals.

Typ

Uhrzeit

Quelle

CH1

Δt 140,0 ns

1/Δt 7,143 MHz

ΔV2,08V

Cursor 1

-80,0 ns

-1,02 V

Cursor 2

60,0 ns

1,06 V

HINWEIS. Die Messung der Anstiegszeit steht als automatische Messung im Menü

Messung zur Verfügung. (Siehe Seite 94, Durchführen von Messungen.)

HINWEIS. Die Messung der Anstiegszeit wird auch angezeigt, wenn Sie die Option

für eine ansteigende Flanke im Menü „Auto-Setup“ auswählen. (Siehe Seite 86,
Rechtecksignal oder Impuls.)

40 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Anwendungsbeispiele

Analyse von Si

gnaldetails

Analyse von Störsignalen

Auf dem Oszilloskop wird ein Störsignal angezeigt. Sie möchten mehr darüber
wissen. Sie vermuten, dass das Signal viel mehr Details enthält, als Sie im
Moment in der

Das Signal scheint zu rauschen, und Sie vermuten, dass dieses Rauschen Probleme
in Ihrem
vor:

1. Drücke

Anzeige sehen können.

Schaltkreis verursacht. Gehen Sie zur Analyse des Rauschens wie folgt

n Sie die Taste Erfassung , um das Menü „Erfassung“ anzuzeigen.

2. Drücken Sie die Optionstaste Spitzenwert.

Bei der Spitzenwerterfassung werden Störspannungsspitzen und Glitches im
Signal hervorgehoben, insbesondere wenn eine langsame Zeitbasis eingestellt

e.

wurd

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 41

Anwendungsbeispiele

Trennung eines Signals

vom Störrauschen

Jetzt möchten S
unkorreliertes Rauschen in der Oszilloskopanzeige zu reduzieren, gehen Sie wie
folgt vor:

1. Drücken Sie die Taste

2. Drücken Sie die Optionstaste Mittelwert.

3. Drücken Sie die Optionstaste Mittelwerte, um die Effekte anzuzeigen, die

eine Variation der Anzahl ausgeführter Mittelwertbildungen auf das Signal
hat.

Durch die Mittelwertbildung wird das unkorrelierte Rauschen reduziert. So ist
es leichter, Details in einem Signal anzuzeigen. Im Beispiel unten wird an den
steigenden und fallenden Flanken des Signals ein Überschwingen angezeigt, wenn
das Rauschen entfernt wird.

ie die Signalform analysieren und das Rauschen ignorieren. Um

Erfassung, um das Menü „Erfassung“ anzuzeigen.

Erfassung eines Einzelschuss-Signals

Die Zuverlässigkeit eines Schutzgasrelais in einem A nlagenteil ist schlecht, und
Sie müssen das Problem untersuchen. Sie vermuten, dass das Problem beim
Öffnen des Relais entsteht. Das kleinste Intervall, in dem das Relais geöffnet und
geschlossen werde
die Spannung am Relais als Einzelschuss erfassen.

Um eine Einzelschusserfassung einzurichten, gehen Sie wie folgt vor:

1. Stellen Sie den Drehknopf Vertikale Skala (Volts/Div.) und den Drehknopf
Skala im Bereich „Horizontal“ (Sec/Div.) auf die Bereiche ein, in denen Sie

das Signal erwarten.

2. Drücken Sie die Taste Erfassung, um das Menü „Erfassung“ anzuzeigen.

3. Drücken Sie die Optionstaste Spitzenwert.

4. Drücken Sie die Taste Tri g Me n u (Trig.-Menü), um das Triggermenü

anzuzeigen.

5. Drücken Sie Flanke: ► Positiv.

n kann, beträgt etwa einmal pro Minute. Deshalb müssen Sie

42 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Anwendungsbeispiele

Optimieren der Erfassung

6. Drehen Sie den D
einzustellen, die genau zwischen der Öffnungs- und Schließspannung des
Relais liegt.

7. Drücken Sie die Taste Einzelfolge, um mit der Erfassung zu beginnen.

Wenn sich da

In der ursprünglichen Erfassung wird abgebildet, wie sich der Relaiskontakt am
Trigge
und die Induktion im Schaltkreis anzeigt. Die Induktion kann zu einem
durchgeschlagenen Kontakt und einem fehlerhaften vorzeitigen Öffnen des Relais
führen.

s Relais öffnet, triggert das Oszilloskop und erfasst das Ereignis.

rpunkt öffnet. Danach folgt eine große Spitze, die d as Kontaktprellen

rehknopf Pegel, um den Triggerpegel auf eine Spannung

Sie können die vertikalen, h orizontalen und Triggeroptionen verwenden, um die
Einstellungen zu optimieren, bevor das nächste Einzelschussereignis erfasst wird.
Wenn die nächste Erfassung mit den neuen Einstellungen aufgezeichnet wird
(drücken Sie erneut die Taste Einzelfolge), ist zu erkennen, dass beim Öffnen

Kontakt mehrmals geprellt wird.

der

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 43

Anwendungsbeispiele

Messung der La

ufzeitverzögerung

Sie vermuten, dass das Speicher-Timing in einem Mikroprozessor-Schaltkreis
nicht optimal ist. Richten Sie das Oszilloskop so ein, dass sich die
Laufzeitver
Daten des Speicherbausteins messen lässt.

zögerung zwischen dem chip-select-Signal und den ausgegebenen

Typ

Uhrzeit

Quelle

CH1

Δt 20,00 ns

1/Δt50,00MHz

ΔV0,28V

Cursor 1

50,0 ns

-0,20 V

Cursor 2

70,0 ns

0,08 V

Zum Einrichten der Mes

sung der Laufzeitverzögerung gehen Sie wie folgt vor:

1. Drücken Sie die Taste AutoSet, um eine stabile Anzeige zu erhalten.

2. Stellen Sie die horizontalen und vertikalen Bedienelemente ein, um die

Anzeige zu optimieren.

3. Drücken Sie die Taste Cursor, um das Menü „Cursor“ anzuzeigen.

4. Drücken Sie Typ ► Zeit.

5. Drücken Sie Quelle ► CH1.

6. Drücken Sie die Optionstaste Cursor 1.

7. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die aktive

Flanke des chip-select-Signals zu setzen.

44 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Anwendungsbeispiele

Triggerung auf e

8. Drücken Sie die

9. Drehen Sie den Mehrfunktions-Drehknopf, um den zwei

Datenausgangsübergang zu setzen.

Bei der Δt-Anzeige im Menü „Cursor“ handelt es sich um die Laufzeitverzögerung
zwischen den Signalen. Die Anzeige ist gültig, weil die beiden Signale die gleiche
Einstellung der horizontalen Skala (Sec/Div.) aufweisen.

Optionstaste Cursor 2.

ine bestimmte Impulsbreite

Sie überprüfen die Impulsbreiten eines Signals in einem Schaltkreis. Es ist
wichtig, dass die Impulse allesamt eine spezifische Breite aufweisen, und genau
das müssen Sie s
wie gewünscht aus, und auch die Impulsbreitenmessung weicht nicht von der
Spezifikation ab. Dennoch vermuten Sie ein Problem.

icherstellen. Hinsichtlich der Flankentriggerung sieht das Signal

ten Cursor auf den

Um auf eine Verzerrung der Impulsbreite zu prüfen, gehen Sie wie folgt vor:

1. Drücken Sie die Taste AutoSet, um eine stabile Anzeige zu erhalten.

2. Drücken Sie im Menü „Auto-Setup“ die Optionstaste

um einen einzelnen Signalzyklus anzuzeigen und eine schnelle Messung der
Impulsbreite vorzunehmen.

3. Drücken Sie die Taste Trig M e nu (Trig.-Menü), um d as Triggermenü
anzuzeigen.

4. Drücken Sie Typ ► Impuls.

5. Drücken Sie Quelle ► CH1.

6. Drehen Sie den Triggerknopf Pegel, um den Triggerpegel nahe dem unteren

Ende des Signals einzustellen.

7. Drücken Sie Wenn ► = (gleich).

8. Drehen Sie den Mehrfunktions-Drehknopf, um die Impulsbreite auf den Wert

einzustellen, der bei der Impulsbreitenmessung in Schritt 2 ausgegeben wurde.

9. Drücken Sie Weiter ► Modus ► Normal.

Einzelzyklus,

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 45

Anwendungsbeispiele

Eine stabile An
Impulse triggert.

1. Drücken Sie di

HINWEIS. Die Triggerfrequenzanzeige zeigt die Frequenz von Ereignissen, die das

Oszilloskop u.U. als Trigger auffasst. Sie kann niedriger sein als die Frequenz
des Eingangssignals im Impulsbreiten-Triggermodus.

Triggern auf Video-Signale

zeige kann erzielt werden, wenn das Oszilloskop auf normale

e Optionstaste Wenn,um≠, < oder > auszuwählen.
Falls tatsächlich verzerrte Impulse vorkommen, auf die die angegebene
Wenn-Bedingung zutrifft, dann triggert das Oszilloskop darauf.

sten den Video-Schaltkreis eines medizinischen Geräts und müssen das

Sie te
Video-Ausgangssignal anzeigen. Bei dem Video-Ausgangssignal handelt es
sich um ein Standard-NTSC-Signal. Verwenden Sie den Videotrigger, um eine
stabile Anzeige zu erhalten.

46 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Anwendungsbeispiele

Triggerung auf

Videohalbbilder

HINWEIS. Di

Oszilloskopeingänge bieten keine ordnungsgemäßen Abschlusswiderstände
für niederohmige Kabel. Zur Vermeidung ungenauer Amplituden aufgrund
falscher Lasten und Reflexionen setzen Sie einen Durchführungsabschluss mit
75 Ohm (Tektronix Teilenummer 011-0055-02 oder gleichwertig) zwischen das
75-Ohm-Koaxialkabel der Signalquelle und den BNC-Eingangsstecker des
Oszillo

Automatisch. Um auf Videohalbbilder zu triggern, gehen Sie wie folgt vor:

1. Drücke
das Oszilloskop das Videosignal mit Synchronisation auf Alle Halbbild an.

Wenn S
Standard eingestellt.

1. Drüc
im Menü Auto-Setup, um nur ungerade oder gerade Halbbilder zu
synchronisieren.

Handbuch. Diese Alternative erfordert mehr Schritte, kann aber je nach
Videosignal erforderlich sein. Hierzu verfahren Sie wie folgt:

1. Drücken Sie die Taste 1 (Menü für Kanal 1).

e meisten Videosysteme sind mit 75 Ohm verkabelt. Die

skops.

n Sie die Taste AutoSet. Wenn das Auto-Setup abgeschlossen ist, zeigt

ie die Funktion Auto-Setup verwenden, wird vom Oszilloskop die Option

ken Sie die Optionstaste Unger. Halbbild oder Gerad. Halbbild

2. Drücken Sie Kopplung ► AC.

3. Drücken Sie die Taste Trig M e nu (Trig.-Menü), um d as Triggermenü

anzuzeigen.

4. Drücken Sie die obere Optionstaste, und wählen Sie Video aus.

5. Drücken Sie Quelle ► CH1.

6. Drücken Sie die Optionstaste Synchr., und wählen Sie Alle Halbbilder,
Unger. Halbbild oder Gerad. Halbbild aus.

7. Drücken Sie Standard ► NTSC.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 47

Anwendungsbeispiele

Triggerung auf Videozeilen

8. Drehen Sie den D
vollständiges Halbbild in der Anzeige zu sehen.

9. Drehen Sie den
dass das gesamte Videosignal auf dem Bildschirm zu sehen ist.

Automatisch. Sie können auch die Videozeilen im Halbbild anzeigen. Um auf
die Videozeilen zu triggern, gehen Sie wie folgt vor:

1. Drücken Sie die Taste AutoSet.

2. Drücken Sie die oberste Optionstaste, um Zeile auszuwählen und alle Zeilen
zu synchronisieren. (Das Menü „Auto-Setup“ umfasst die Optionen Alle
Zeilen und Zeilennummer.)

Handbuch. Diese Alternative erfordert mehr Schritte, kann aber je nach
Videosi

1. Drücken Sie die Taste Tri g Me n u (Trig.-Menü), um das Triggermenü

2. Drücken Sie die obere Optionstaste, und wählen Sie Video aus.

3. Drücken Sie die Optionstaste Synchr., wählen Sie Alle Zeilen bzw.

gnal erforderlich sein. Hierzu verfahren Sie wie folgt:

anzuze

Zeilennummer aus, und drehen Sie den Mehrfunktions-Drehknopf, um eine
besti

igen.

mmte Zeilennummer einzustellen.

rehknopf Skala im Bereich „Horizontal“ (Sec/Div.), um ein

Drehknopf Vertikale Skala (Volts/Div.), um sicherzugehen,

4. Drücken Sie Standard ► NTSC.

5. Drehen Sie den Drehknopf Skala im Bereich „Horizontal“ (Sec/Div.), um

eine vollständige Videozeile in der Anzeige zu sehen.

6. Drehen Sie den Drehknopf Vertikale Skala (Volts/Div.), um sicherzugehen,
dass das gesamte Videosignal auf dem Bildschirm zu sehen ist.

48 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Anwendungsbeispiele

Eingehendes Vi

deosignal

Verwendung der

Fensterfunktion zur

Anzeig

e von Signaldetails

Um einen bestimmten Signalteil zu überprüfen, ohne die Hauptanzeige zu
verändern, können Sie die Fensterfunktion (Zoom) einsetzen.

Wenn Sie den Farbburst im vorherigen Signal detaillierter sehen möchten, ohne
dabei die Hauptanzeige zu verändern, verfahren Sie wie folgt:

1. Drücken Sie die Taste Horiz (Horizontal), um das horizontale Menü
anzuzeigen, und wählen Sie die Option Hauptzeitbasis.

2. Drücken Sie die Optionstaste Zoombereich.

3. Dre

hen Sie den Drehknopf Skala im Bereich „Horizontal“ (Sec/Div.) und
wählen Sie 500 ns. Hierbei handelt es sich um die Sec/Div.-Einstellung der
erweiterten An sicht.

4. Drehen Sie den Drehknopf Position im Bereich „Horizontal“, um das Fenster
um den Bereich des Signals zu setzen, der vergrößert werden soll.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 49

Anwendungsbeispiele

1. Drücken Sie die Optionstaste Dehnen, um d en vergrößerten Teil des Signals
anzuzeigen.

2. Drehen Sie den Drehknopf Skala im Bereich „Horizontal“ (Sec/Div.), um die
Anzeige des vergrößerten Signals zu optimieren.

Um zwischen der Haupt- und Fensteransicht zu wechseln, drücken Sie im Menü
Horizontal die Optionstaste Hauptzeitbasis oder Dehnen.

Analyse eines Differenzial-Kommunikationssignals

Sie haben intermittierende Probleme mit einer seriellen
Datenkommunikationsverbindung und führen das auf schlechte
Signalqualität zurück. Richten Sie das Oszilloskop ein, um einen Schnappschuss

seriellen Datenstroms anzuzeigen, damit Sie die Signalpegel und

des
Übergangszeiten überprüfen können.

es sich hierbei um ein Differenzialsignal handelt, können Sie die

Da
Mathematikfunktion des Oszilloskops nutzen, um das Signal optimiert
darzustellen.

50 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Anwendungsbeispiele

HINWEIS

Unterschiede bei der Tastkopfkompensation führen dazu, dass Fehler im
Differenzialsignal angezeigt werden.

Zur Aktivierung der an Kanal 1 und Kanal 2 anliegenden Differenzialsignale
verfahren Sie wie folgt:

1. Drücken Sie die Taste 1 (Menü für Kanal 1) und stellen Sie die Option unter

2. Drücken Sie die Taste 2 (Menü für Kanal 2) und stellen Sie die Option unter

3. Wenn Sie P2220-Tastköpfe verwenden, stellen Sie die Schalter auf 10X.

4. Dr

5. Drücken Sie die Taste Math., um das Menü „Math.“ anzuzeigen.

6. Drücken Sie die Optionstaste Operation, und wählen Sie - aus.

. Stellen Sie zunächst sicher, dass beide Tastköpfe kompensiert sind.

Tastkopf ► Spannung► Teilung auf 10X.

Tastkopf ► Spannung► Teilung auf 10X.

ücken Sie die Taste AutoSet.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 51

Anwendungsbeispiele

7. Drücken Sie die
das die Differenz zwischen den angezeigten Signalen darstellt.

8. Zum Anpassen d
gehen Sie wie folgt vor:

a. Entfernen S

b. Drehen Sie den Drehknopf Vertikale Skala und den Drehknopf Position

im Bereich „
des Math-Signals einzustellen.

Um eine sta
Signalerfassung zu steuern. J edes Mal, wenn Sie die Taste Einzelfolge drücken,
erfasst das Oszilloskop eine Momentaufnahme des digitalen Datenstroms. Zur
Signalanalyse können die Cursor oder die automatischen Messungen verwendet
werden, oder Sie speichern das Signal, um es zu einem späteren Zeitpunkt zu
analysieren.

bilere Anzeige zu erhalten, drücken Sie die Taste Einzelfolge,umdie

Optionstaste CH1-CH2, um ein neues Signal anzuzeigen,

er vertikalen Skala und Position des berechneten Signals

ie die Signale auf Kanal 1 und 2 vom Bildschirm.

Vertikal“ der Kanäle 1 und 2, um vertikale Skala und Position

Anzeige von Impedanzänderungen in einem Netzwerk

Sie haben eine Schaltung entworfen, die über einen großen Temperaturbereich

g funktionieren muss. Sie müssen die Änderungen der Impedanz des

hinwe
Schaltkreises bei veränderlicher Umgebungstemperatur beurteilen.

ießen Sie das Oszilloskop an, um den Ein- und Ausgang des Schaltkreises

Schl
zu überwachen und Änderungen zu erfassen, die durch geänderte Temperaturen
verursacht werden.

52 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Anwendungsbeispiele

Um den Ein- und Ausgang des Schaltkreises auf der XY-Anzeige zu überwachen,
verfahren Sie wie folgt:

1. Drücken Sie die Taste 1 (Menü für Kanal 1).

2. Drücken Sie Tastkopf ► Spannung ►Teilung ► 10X.

3. Drücken Sie die Taste 2 (Menü für Kanal 2).

4. Drüc

5. Wenn Sie P2220-Tastköpfe verwenden, stellen Sie die Schalter auf 10X.

6. Schließen Sie den Tastkopf von Kanal 1 an den Netzwerkeingang und den

7. Drücken Sie die Taste AutoSet.

8. Drehen Sie den Drehknopf Vertikale Skala (Volts/Div.), um auf jedem Kanal

9. Drücken Sie die Taste Display, um das Menü „Display“ anzuzeigen.

10. Drücken Sie Format ► XY.

ken Sie Tastkopf ► Spannung ►Teilung ► 10X.

Tastkopf von Kanal 2 an den Ausgang an.

ungefähr die gleiche Signalamplitude anzuzeigen.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 53

Anwendungsbeispiele

Auf dem Oszillo
Ausgangscharakteristika des Schaltkreises angezeigt.

11. Drehen Sie die Drehknöpfe Skal
die Anzeige zu optimieren.

12. Drücken Sie Nachleuchten ► unendl.

Während Sie die Umgebungstemperatur verändern, werden Änderungen in
den Schaltkreischarakteristika anhand des Nachleuchten
erfasst.

„Data Logging“ (Datenprotokollierung)

Sie möchten das Oszilloskop zum zeitabhängigen Aufzeichnen von Daten von
einer Quelle verwenden. Dazu können Sie die Triggerbedingungen konfigurieren
und das Oszilloskop so einstellen, dass alle getriggerten Signale zusammen mit
Zeitinformationen über einen bestimmten Zeitraum auf einem USB-Speichergerät
gespeichert werden.

1. Konfigurieren Sie das Oszilloskop so, dass die gewünschten
Triggerbedingungen zum Ermitteln der Daten verwendet werden. Schließen
Sie außerdem ein USB-Speichergerät am USB-Anschluss an der Frontplatte
an.

skop werden Lissajousfiguren mit den Ein- und

a und Position im Bereich „Vertikal“, um

s in der Anzeige

2. Drücken Sie an der Frontplatte die Taste Dienstpgm.

3. Wählen Sie im daraufhin angezeigten seitlichen Menü Protokoll aus, um das

Datenprotokollierungsmenü anzuzeigen.

4. Drücken Sie im seitlichen Menü auf Protokoll undwählenSieEin . Dadurch
wird die Datenprotokollierungsfunktion aktiviert. Wenn die Funktion aktiviert
ist, aber noch nicht getriggert wird, wird auf dem Oszilloskop die Meldung
„Datenprotokollierung – Warten auf Trigger“ angezeigt.

Bevor Sie die Datenprotokollierungsfunktion einschalten können, müssen Sie
zunächst die Quelle, die Zeitdauer und das Verzeichnis auswählen.

5. Drücken Sie die Taste Quelle, um die Signalquelle, von der die Daten
aufgezeichnet werden sollen, auszuwählen. Sie können entweder einen der
Eingangskanäle oder das Math-Signal verwenden.

6. Drücken Sie die Taste Dauer so oft wie erforderlich oder verwenden Sie
den Multifunktions-Drehknopf, um die Dauer der Datenprotokollierung
auszuwählen. Es gibt Auswahlmöglichkeiten von 0,5 Stunden bis 8 Stunden
in Inkrementen von 30 Minuten sowie von 8 Stunden bis 24 Stunden in
Inkrementen von 60 Minuten. Zum Durchführen einer Datenprotokollierung
ohne zeitliche Begrenzung können Sie Unendlich auswählen.

7. Drücken Sie die Taste Verzeichnis auswählen,umzudefinieren, wo die
ermittelten Daten gespeichert werden sollen. In den daraufhin angezeigten

54 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Anwendungsbeispiele

Grenzwertprüfung

Menüauswahlmö
auswählen oder einen neuen Ordner festlegen. Drücken Sie anschließend

Zurück, um zum Hauptmenü der Datenprotokollierung zurückzukehren.

8. Starten Sie die Datenerfassung, z. B. durch Drücken der Taste Einzelfolge
oder Run/Stop (Ausführen/Anhalten) auf der Frontplatte.

9. Wenn das Oszilloskop die gewünschte Datenprotokollierung abgeschlossen

hat, wird die Meldung „Datenprotokollierung abgeschlossen“ angezeigt und
die Datenprotokollierungsfunktion wird ausgeschaltet.

Sie möchten das Oszilloskop zum Überwachen eines aktiven Eingangssignals
im Vergleich zu e iner Toleranzmaske und zum Ausgeben von Pass- oder
Fehlerergebnissen verwenden, wobei beurteilt wird, ob sich das Eingangssignal
innerha

1. Drücken Sie an der Frontplatte die Taste Dienstpgm.

2. Wählen Sie im d araufhin angezeigten seitlichen Menü Grenzwertprüfung

3. Wählen Sie im seitlichen Menü Quelle aus, um die Quelle des Signals

lb der Grenzen der Toleranzmaske bewegt.

aus, um das Grenzwertprüfungsmenü anzuzeigen.

festzulegen, das mit der Grenzwertprüfungs-Toleranzmaske verglichen

en soll.

werd

glichkeiten können Sie entweder einen vorhandenen Ordner

4. Wählen Sie Referenz aus, um die G renzwertprüfungs-Toleranzmaske

tzulegen, mit der die in der Menüoption Quelle ausgewählten Prüfsignale

fes
verglichen werden sollen.

ücken Sie im seitlichen Menü auf Toleranzmsk. einrichten,umden

5. Dr
Grenzwert festzulegen, mit dem die eingespeisten Quellensignale verglichen
werden sollen. Sie können die Toleranzmaske aus internen oder externen
Signalen mit speziellen horizontalen und vertikalen Toleranzen erstellen. Sie
können sie auch aus zuvor gespeic herten Toleranzmasken erstellen.

Führen Sie folgende Schritte auf dem daraufhin angezeigten seitlichen Menü
aus:

Drücken Sie auf Quelle, um die Position der Signalquelle einzustellen, die
zum Erstellen der Grenzwertprüfungs-Toleranzmaske verwendet wird.

Drücken Sie auf Grenzwert V und drehen Sie den Mehrfunktions-Drehknopf,
um den vertikalen Grenzwert in vertikalen Rastereinteilungen festzulegen,
mit denen Sie das Quellensignal beim Erstellen der Toleranzmaske vertikal
verändern können.

Drücken Sie auf Grenzwert H und drehen Sie den M ehrfu nktions-Drehknopf,
um den horizontalen Grenzwert in horizontale n Rastereinteilungen

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 55

Anwendungsbeispiele

festzulegen, m
Toleranzmaske horizontal verändern können.

Drücken Sie au
unter dem Referenzkanal zu speichern, den Sie im Menü Ziel ausgewählt
haben.

Drücken Sie auf Ziel, um den Referenzspeicherort für die
Grenzwertprüfungs-Toleranzmaske einzustellen.

Drücken Sie auf Toleranzmsk. anzeigen und wählen Sie Ein oder Aus,um
eine gespeicherte Toleranzmaske anzuzeigen oder auszublenden.

6. Drücken Sie die Taste Aktion bei Verletzung und wählen Sie eine Aktion aus
dem angezeigten Menü aus, um festzulegen, welche Aktion das Oszilloskop
nach dem Erkennen einer Verletzung durchführen soll. Sie haben die Wahl
zwischen Signal speichern und Bild speichern.

7. Drücken Sie die Taste Anhalten nach und schalten Sie die daraufhin
angezeigte Taste mit demselben Namen um, um die Bedingungen zum
Beenden der Grenzwertprüfung festzulegen. Wählen Sie Signale,

tzungen oder Zeit aus und legen Sie über den Mehrfunktions-Drehknopf

Ver le

die gewünschte Anzahl an Signalen, Verletzungen oder die Zeit in Sekunden
fest, nach deren Ablauf die Grenzwertprüfung beendet werden soll. Sie
können die Prüfung auch manuell beenden.

it denen Sie das Quellensignal beim Erstellen der

f To leranzmsk. anwenden, um das Toleranzmaskensignal

8. Drücken Sie die Taste Test, um die Grenzwertprüfung zu starten oder zu
beenden. Nach Abschluss der Grenzwertprüfung zeigt das Oszilloskop
die Prüfungsstatistiken auf dem Bildschirm an. Dazu zählen die Anzahl
der geprüften Fälle, der Fälle, die bestanden haben und derjenigen, die

rchgefallen sind.

du

56 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Math-FFT

Dieses Kapitel umfasst ausführliche Informationen zur Verwendung
der Math-FFT-Funktion (FFT = schnelle Fourier-Transformation). Der
FFT-Mathematikmodus wird verwendet, um ein Zeitbereichssignal (YT) in seine
Frequenzanteile (Spektrum) umzurechnen. Im Math-FFT-Modus können die
folgenden A

Analysieren der Oberwellen in Stromversorgungsnetzen

Messen von Oberwellengehalt und Verzerrungen in Systemen

Charakterisierung von Störsignalen in Gleichstromversorgungen

Testen der Impulsantwort von Filtern und Systemen

Analysieren von Vibrationen

nalysetypen ausgeführt werden:

Um den Ma

Stellen Sie das Quellensignal (Zeitbereich) ein.

Lassen Sie das FFT-Spektrum anzeigen.

Wählen Sie einen FFT-Fenstertyp aus.

Stellen Sie die Abtastrate so ein, dass die Grundfrequenz und die Oberwellen
ohne Aliasing angezeigt werden.

Verwenden Sie die Zoomfunktion zur Vergrößerung des Spektrums.

Messen Sie das Spektrum mithilfe der Cursor.

th-FFT-Modus anzuwenden, verfahren Sie wie folgt:

Einrichten des Zeitbereichssignals

Vor Verwendung des FFT-Modus müssen Sie das Zeitbereichssignal (YT)
einrichten. Hierzu verfahren Sie wie folgt:

1. Drücken Sie auf AutoSet, um ein YT-Signal anzuzeigen.

rehen Sie den Drehknopf Position im Bereich „Vertikal“, um das YT-Signal

2.D

senkrecht in der Bildmitte zu zentrieren (Nulllinie).

Dadurch wird sichergestellt, dass die FFT einen echten Gleichstromwert
anzeigt.

3. Drehen Sie den Drehknopf Position im Bereich „Horizontal“, um
den zu analysierenden Teil des YT-Signals in den acht mittleren
Bildschirm-Skalenteilen zu positionieren.

Das FFT-Spektrum wird s vom Oszilloskop mithilfe der mittleren 2048 Punkte
des Zeitbereichssignal berechnet.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 57

Math-FFT

4. Drehen Sie den D
dass das gesamte Signal auf dem Bildschirm verbleibt. Falls nicht das gesamte
Signal zu sehen ist, zeigt das Oszilloskop unter Umständen fehlerhafte
FFT-Ergebnisse an (durch Hinzufügen hochfrequenter Anteile).

5. Drehen Sie den Drehknopf Skala im Bereich „Horizontal“ (Sec/Div.), um die
gewünschte Auflösung des FFT-Spektrums einzustellen.

6. Stellen Sie das Oszilloskop so ein, dass möglichst viele Signalzyklen
angezeigt werden.

Wenn Sie den Drehknopf Skala im Bereich „Horizontal“ drehen, um eine
schnellere Einstellung (weniger Zyklen) auszuwählen, wird ein größerer
Frequenzbereich des FFT-Spektrums angezeigt und die Möglichkeit für
FFT-Aliasing verringert. (Siehe Seite 61, FFT-Aliasing.) Allerdings zeigt das
Oszillo

Zum Einrichten der FFT-Anzeige verfahren Sie wie folgt:

1. Drücken Sie die Taste Math., um das Menü „Math.“ anzuzeigen.

2. Drücken Sie Operation ► FFT.

3. Wählen Sie den Quellkanal für Math-FFT aus.

In vielen Fällen ist das Oszilloskop in der Lage, ein zweckmäßiges FFT-Spektrum
anzuzeigen, auch wenn nicht auf das YT-Signal getriggert wird. Dies gilt
besonders für periodische Signale oder unkorrelierte Störsignale.

skop dann auch eine niedrigere Frequenzauflösung an.

rehknopf Vertikale Skala (Volts/Div.), um sicherzugehen,

Nyquist-Frequenz

HINWEIS. Triggern und positionieren Sie a lle transienten bzw. Burstsignale

möglichst nah an der Bildschirmmitte.

Die höchste Frequenz, die ein digitales Echtzeit-Oszilloskop überhaupt fehlerfrei
messen kann, beträgt die Hälfte der Abtastrate. Diese Frequenz wird als

yquist-Frequenz bezeichnet. Frequenzdaten oberhalb der Nyquist-Frequenz

N
werden mit ungenügender Abtastrate erfasst, wodurch es zu FFT-Aliasing kommt.
(Siehe Seite 61, FFT-Aliasing.)

Anhand der Mathematikfunktion werden die mittleren 2048 Punkte des
Zeitbereichssignals in ein FFT-Spektrum umgerechnet. Das daraus resultierende
FFT-Spektrum umfasst 1024 Punkte von Gleichspannung (0 Hz) bis hin zur
Nyquist-Frequenz.

58 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Math-FFT

Normalerweise

wird das FFT-Spektrum bei der Anzeige horizontal auf 250 Punkte
komprimiert. Zur Vergrößerung des FFT-Spektrums können Sie allerdings auch
die Zoomfunktion nutzen, um die Frequenzanteile detaillierter zu betrachten, und
zwar an jedem der 1024 Datenpunkte des FFT-Spektrums.

HINWEIS. Die vertikale Reaktion des Oszilloskops läuft oberhalb seiner

Bandbreite langsam ab (je nach Modell 40 MHz, 60 MHz, 100 MHz oder
200 MHz, bzw

. 20 MHz bei eingeschalteter Bandbreitenbegrenzung). Folglich
kann das FFT-Spektrum gültige Frequenzdaten aufweisen, die höher als die
Bandbreite des Oszilloskops sind. Dennoch sind die Betragsdaten nahe oder
oberhalb der Bandbreite nicht präzise.

Anzeige d

es FFT-Spektrums

Drücken Sie die Taste Math., um das Menü „Math.“ anzuzeigen. Wählen Sie den
Quellkanal, Fensteralgorithmus und FFT-Zoomfaktor aus den Optionen aus. Es
kann je

Math-FFT-Option Einstellungen Anmerkung

Quelle CH1, CH2, CH31, CH4
Fenster Hanning, Flattop, Rectangular

FFT-Zoom X1, X2, X5, X10

1

Nur bei 4-Kanal-Oszilloskopen verfügbar.

weils nur ein einziges FFT-Spektrum angezeigt werden.

1

Zur Auswahl des als FFT-Quelle verwendeten Kanals
Wählt den FFT-Fenstertype aus;(Siehe Seite 60, Auswahl

s FFT-Fensters.)

eine

Ändert die horizontale Vergrößerung der FFT-Anzeige;

he Seite 63, Vergrößern und Messen eines

(Sie
FFT-Spektrums.)

Grundfrequenzanteil

Frequenzanteil

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 59

Math-FFT

1. Frequenz auf de

2. Vertikalskala in dB pro Skalenteil (0 dB = 1 V

3. Horizontalskala in Frequenz pro Skalenteil.

4. Abtastrate in Anzahl der Abtastwerte pro Sekunde.

5. FFT-Fenstertyp

Auswahl eines FFT-Fensters

Mithilfe der Fenster lassen sich Spektralverluste in einem FFT-Spektrum
verringern. Bei FFT wird davon ausgegangen, dass sich das YT-Signal endlos
wiederholt. Bei einer ganzzahligen Anzahl von Zyklen (1, 2, 3 usw.) beginnt
und endet das YT-Signal mit der gleichen Amplitude, und es gibt keine Sprünge
in der Si

Eine nicht ga nz zahlige Anzahl Zyklen im YT-Signal bewirkt unterschiedliche
Amplit
zwischen Start- und Endpunkt verursachen Sprünge im Signal, die
Hochfrequenz-Störspitzen einführen.

r mittleren Rasterlinie

).

eff

gnalform.

uden des Anfangs- und Endpunkts des Signals. Die Übergänge

Durch Anwendung eines Fensters auf das YT-Signal wird das Signal geändert,
sodass die Start- und Endwerte nahe beieinander liegen und FFT-Signalsprünge
reduziert werden.

60 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Math-FFT

FFT-Aliasing

Die Funktion Math-FFT umfasst drei FFT-Fensteroptionen. Bei jedem Fenstertyp
muss zwi

schen Frequenzauflösung und Amplitudengenauigkeit abgewogen
werden. Die zu messenden Parameter und die Eigenschaften des Quellsignals
helfen Ihnen bei der Auswahl des Fensters.

Fenster Messung Technische Daten

Hanning

Flattop

Rectangular Impulse oder

bleme treten auf, wenn das Oszilloskop ein Zeitbereichssignal erfasst, das

Pro

Periodische S ignale

Periodische S ignale Höhere Größen-, geringere

sienten

Tran

Höhere Frequenz-, geringere
Größengenauigkeit als Flattop

enzgenauigkeit als Hanning

Frequ

ialfenster für Signale, die keine

Spez
Sprünge aufweisen. Das Ergebnis fällt im
Wesentlichen genau so aus, als ob kein

ter verwendet wurde.

Fens

höhere Frequenzanteile als die Nyquist-Frequenz aufweist. (Siehe Seite 58,
Nyquist-Frequenz.) Frequenzanteile oberhalb der Nyquist-Frequenz werden
mit ungenügender Abtastrate erfasst und werden als niedrigere Frequenzanteile
dargestellt, die um die Nyquist-Frequenz herum „zurückgefaltet“ werden. Diese
nicht korrekten Anteile werden Aliase genannt.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 61

Math-FFT

Ausschalten von Aliasing

Um Aliasing auszuschalten, versuchen Sie es mit folgenden Maßnahmen:

Drehen Sie den Drehknopf Skala im Bereich „Horizontal“ (Sec/Div.), um
eine schnellere Abtastrate einzustellen. Da Sie mit der Abtastrate auch
die Nyquist-Frequenz erhöhen, werden die Alias-Frequenzkomponenten
mit der
viele Frequenzanteile angezeigt werden, können Sie die FFT-Zoomoption
verwenden, um das FFT-Spektrum zu vergrößern.

Falls die Anzeige von Frequenzanteilen über 20 MHz für Sie unwichtig ist,
schalten Sie die Bandbreitenbegrenzung ein.

Sie können auch einen externen Filter an das Quellsignal anlegen, um seine
Bandbreite auf Frequenzen unterhalb der Nyquist-Frequenz zu beschränken.

Erkennen und ignorieren Sie die Aliasfrequenzen.

Ver
Messung des FFT-Spektrums.

korrekten Frequenz angezeigt. Wenn auf dem Bildschirm zu

wenden Sie die Zoomfunktion und die Cursor zur Vergrößerung und

62 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Math-FFT

Vergrößern un

Horizontalzoom und

kalzoom und Position

Verti

d Messen eines FFT-Spektrums

Sie können das FFT-Spektrum vergrößern und mit den Cursorn Messungen
daran durchführen. Das Oszilloskop verfügt über eine FFT-Zoomoption zur

n Vergrößerung. Zur vertikalen Vergrößerung verwenden Sie die

die Abtastrate zu verändern. Es gibt die Zoomfaktoren X1

Position

horizontale
vertikalen Bedienelemente.

Mit der FFT-Zoomoption können Sie das FFT-Spektrum horizontal vergrößern,
ohne dabei
(Grundeinstellung), X2, X5 und X10. Bei einem Zoomfaktor von X1 und dem
im Raster zentrierten Signal liegt die linke Rasterlinie auf 0 Hz und die rechte
Rasterlinie auf der Nyquist-Frequenz.

Wenn Sie den Zoomfaktor ändern, wird das FFT-Spektrum auf der mittleren
Rasterlinie vergrößert. Mit anderen Worten ist die mittlere Rasterlinie der
Bezugspunkt der horizontalen Vergrößerung.

Drehen Sie den Drehknopf Position im Bereich „Horizontal“ im Uhrzeigersinn,
um das FFT-Spektrum nach rechts zu verschieben. Drücken Sie die Taste Auf
Null setzen, um die Spektrumsmitte auf die Rastermitte zu setzen.

Wenn das FFT-Spektrum angezeigt wird, werden die Kanal-Drehknöpfe im
Bereich „Vertikal“ zu vertikalen Zoom- und Positionssteuerungen für den
jeweiligen Kanal. Über den Drehknopf Vertikale Skala lassen sich die

mfaktoren X0,5, X1 (Grundeinstellung), X2, X5 und X10 einstellen. Das

Zoo
FFT-Spektrum wird rund um den M-Marker vertikal vergrößert (Referenzpunkt
des berechneten Signals auf der linken Bildschirmkante).

Drehen Sie den Drehknopf Position im Bereich „Vertikal“ im Uhrzeigersinn, um
das Spektrum für den Quellkanal nach oben zu verschieben.

Messen eines FFT-Spektrums mithilfe von Cursorn

An FFT-Spektren lassen sich zwei Messungen vornehmen: Betrag (in dB) und
Frequenz (in Hz). Der Betrag wird auf 0 dB bezogen, wobei 0 dB gleich 1 V

Mit den Cursorn können Sie Messungen mit jedem Zoomfaktor durchführen.
Hierzu verfahren Sie wie folgt:

1. Drücken Sie die Taste Cursor, um das Menü „Cursor“ anzuzeigen.

2. Drücken Sie Quelle ► MATH.

3. Drücken Sie die Optionstaste Typ,umentwederAmplitude oder Zeit

auszuwählen.

4. Verschieben Sie Cursor 1 und 2 mithilfe des Mehrfunktions-Drehknopfs.

ist.

eff

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 63

Math-FFT

Mit den horizon

talen Cursorn messen Sie den Betrag, mit den vertikalen Cursorn
die Frequenz. Die Differenz (Delta) zwischen den beiden Cursorn wird angezeigt,
dem Wert an Cursorposition 1 und dem Wert an Cursorposition 2. Delta ist der
absolute Wert von Cursor 1 minus Cursor 2.

Betrag-Cu

rsor

Frequenzcursor

Sie können auch eine Frequenzmessung durchführen, ohne die Cursor zu
verwenden. Hierzu drehen Sie den Knopf Horizontal Position, um einen
Frequenzanteil auf der mittleren Rasterlinie zu platzieren, und lesen die Frequenz
oben rechts von der Anzeige ab.

64 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

In diesem Kapitel wird die Verwendung der USB-Anschlüsse (Universal Serial
Bus) am Oszilloskop für die Ausführung der folgenden Aufgaben beschrieben:

Speichern und Wiederabrufen von Signaldaten oder Setupdaten oder
Speichern in einer Bildschirmgrafik

Drucken eines Bildschirmbildes

Übertragen von Signaldaten, Setupdaten oder eines Bildschirmbildes auf
einen PC

Steuern des Oszilloskops über Remote-Befehle

Wenn Sie die PC-Kommunikationssoftware einsetzen möchten, starten Sie die
Online-Hilfe aus der Software heraus, und lesen Sie dort nach.

USB-Flash-Laufwerksanschluss

An der Vorderseite des Oszilloskops befindet sich ein
USB-Flash-Laufwerksanschluss, an dem ein USB-Flash-Laufwerk für
die Datenspeicherung eingesetzt werden kann. Daten können auf dem

-Laufwerk gespeichert und von diesem abgerufen werden.

Flash

USB-Flash-Laufwerksanschluss

HINWEIS. Das Oszilloskop unterstützt nur Flash-Laufwerke mit einer

eicherkapazität von max. 64 GB.

Sp

Um ein USB-Flash-Laufwerk anzuschließen, gehen Sie folgendermaßen vor:

1. Richten Sie das USB-Flash-Laufwerk mit dem
USB-Flash-Laufwerksanschluss auf dem Oszilloskop aus. Flash-Laufwerke
sind so geformt, dass sich die Art der Anbringung von selbst erklärt.

2. Schieben Sie das Flash-Laufwerk in den Anschluss, bis es vollständig
eingesteckt ist.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 65

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

Dauer des

Einlesevorgangs für

Flash-Laufwerke

Bei Flash-Lauf
während Daten ein- oder ausgelesen werden. Das Oszilloskop zeigt ein
Uhrensymbol an, wenn das Flash-Laufwerk aktiv ist.

Nach dem Speichern oder Abrufen einer Datei hört die LED auf dem
Laufwerk (wenn überhaupt vorhanden) auf zu blinken, und das Oszilloskop
entfernt die Uhr. Eine Hinweiszeile wird angezeigt, die mitteilt, dass das
Speichern oder Abrufen abgeschlossen ist.

Um ein USB-Flash-Laufwerk z u entfernen, warten Sie, bis die LED auf
dem Laufwerk (falls überhaupt vorhanden) mit Blinken aufhört oder bis die
Hinweiszeile aussagt, dass der Vorgang abgeschlossen ist, fassen Sie die Kante
des Laufw

Das Oszilloskop liest bei jeder Installation eines Laufwerks die interne
Struktu
Flash-Laufwerks ab, von der Art der Laufwerksformatierung und von der Anzahl
der Dateien, die auf dem Laufwerk gespeichert ist.

HINWEIS. Um die Dauer des Einlesevorgangs von USB-Flash-Laufwerken mit

einer Größe von 64 MB und mehr zu verkürzen, formatieren Sie das Laufwerk
auf dem PC.

erks, und entfernen Sie das Laufwerk von dem Anschluss.

r eines USB-Flash-Laufwerks. Die Lesedauer hängt von der Größe des

werken, die ein LED aufweisen, "blinkt" das Laufwerk,

Formatieren eines

Flash-Laufwerks

Flash-Laufwerk-Kapazitäten

Die Format-Funktion löscht alle Daten auf dem USB-Flash-Laufwerk. Um ein
Flash-Laufwerk zu formatieren, gehen Sie folgendermaßen vor:

1. Setzen Sie das USB-Flash-Laufwerk in den USB-Flash-Laufwerksanschluss
am vorderen Bedienfeld des Oszilloskops ein.

2. Drücken Sie die Taste Dienstpgm., um das Menü „ Dienstpgm.“ anzuzeigen.

3. Drücken Sie Datei Dienstprogr. ► Weiter ► Formatieren.

4. Wählen Sie die Option Ja aus, um das F lash-Laufwerk zu formatieren.

Vom Oszilloskop können die folgenden D ateitypen und die folgende Anzahl von
Dateien pro 1 MB USB-Flash-Laufwerksspeicher gespeichert werden:

5 Alle-speichern-Aktionen; (Siehe Seite 70, Speichert alles.) (Siehe Seite 97,
Alle speichern.)

16 Bildschirm-Grafikdateien (Kapazität hängt vom Grafikformat ab); (Siehe
Seite 71, Bild speichern.) (Siehe Seite 97, Bild speichern.)

250 Oscilloskopeinstellungs- (.SET) Dateien; (Siehe Seite 98, Setup
speichern.)

18 Signal (.CSV) -Dateien; (Siehe Seite 99, Signal speichern.)

66 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

Konventionen

für die Dateiverwaltung

Für das Oszilloskop gelten bei Datenspeicherungen die folgenden Konventionen
für die Dateiverwaltung:

Der verfügbare Speicherplatz auf dem USB-Flash-Laufwerk wird geprüft,
bevor Dateien geschrieben werden. Falls nicht mehr genügend Speicherplatz
zum Speiche

Der Begriff „Ordner“ verweist auf einen Verzeichnisort auf dem
USB-Flash

Das Standardverzeichnis für die Funktionen zum Speichern und Abrufen von
Dateien i

A:\ ist der Stammordner.

Beim Einschalten des Oszilloskops oder beim Einsetzen eines
USB-Flash-Laufwerks nach dem Einschalten wird das aktuelle Verzeichnis
auf A:\

Dateinamen können bis zu acht Zeichen enthalten, gefolgt von einem Punkt
und de

Auf dem Oszilloskop werden vom Bet riebssystem des PC erstellte lange

inamen mit dem vom Betriebssystem gekürzten Dateinamen angezeigt.

Date

rn der Dateien vorhanden ist, wird eine Warnmeldung ange zeigt.

-Laufwerk

st das aktuelle Verzeichnis.

zurückgesetzt.

r Dateinamenerweiterung mit bis zu drei Zeichen.

Dateinamen unterscheiden nicht zwischen Groß- und Kleinschreibung und

den in Großbuchstaben angezeigt.

wer

Mit dem Menü Datei Dienstprogr. können Sie die folgenden Aufgaben ausführen:

Den Inhalt des aktuellen Verzeichnisses auflisten

Eine Datei oder ein Verzeichnis auswählen

In andere Verzeichnisse gelangen

Dateien und Verzeichnisse erstellen, umbenennen und löschen

as USB-Flash-Laufwerk formatieren

D

(Siehe Seite 111, Dateihilfsprogramme für das USB-Flash-Laufwerk.)

Dateien mit einem USB-Flash-Laufwerk speichern und abrufen

Mit dem USB-Flash-Laufwerk kann auf zweierlei Weise die Speicherung von
Dateien vorgenommen werden.

über das Menü Speichern/Abrufen

über die alternative Speicherfunktion der Schaltfläche PRINT

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 67

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

Optionen Bild speichern,

Setup s

peichern und

Signal speichern

Mithilfe der fo

lgenden Optionen des Menüs Speichern/Wiederabrufen können Sie

Daten auf ein USB-Flash-Laufwerk schre iben oder von dort abrufen:

Bild speicher

n

Setup speichern

Signal speichern

Setup abrufen

Signal abrufen

HINWEIS. Die Taste „Drucken“

kann als Speichertaste bei einer
Schnellspeicherung von Dateien auf ein Flash-Laufwerk verwendet werden.
Informationen zum gleichzeitigen Speichern vieler Dateien oder Speichern von
Grafiken nacheinander finden Sie unter „Verwenden der Speicherfunktion der
Tast e „D

rucken““. (Siehe Seite 69, Verwenden der Speicherfunktion der Taste

„Drucken“ an der Frontplatte.)

Über das Menü Speichern/Abrufen können Sie e in Bildschirmbild, die
Oszilloskopeinstellungen oder die Signaldaten in eine Datei auf dem
USB-Flash-Laufwerk speichern.

Die Speichervorgänge laufen ähnlich ab. Um z. B. eine Bildschirmbild-Datei auf
einem Flash-Laufwerk zu speichern, gehen Sie folgendermaßen vor:

1. Setzen Sie ein USB-Flash-Laufwerk in den USB-Flash-Laufwerksansc hluss

ein.

2. Drücken Sie Dienstpgm. ► Optionen ► Drucker einrichten, und legen Sie

die folgenden Optionen fest:

Ink Saver

Format

n, Aus

Ei

Hochformat, Querformat Legt die Seitenausrichtung des

i Auswahl von Ein wird das

Be
Bildschirmbild auf weißem Hintergrund
gedruckt.

edruckten Mediums fest.

b

3. Greifen Sie auf die Bildschirmdarstellung zu, die Sie speichern möchten.

4. Drücken Sie die Taste Speichern/Abrufen auf der Frontplatte.

5. Wählen Sie die Option Aktion ► Bild speichern ► Speichern aus.

Das Oszilloskop speichert das Bildschirmbild in dem aktuellen Ordner und
generiert automatisch den Dateinamen. (Siehe Seite 96, Speichern/Abrufen.)

68 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

Die Optionen Se

tup

abrufen und Signal abrufen

Über das Menü Speichern/Abrufen können Sie die Oszilloskopeinstellungen oder
die Signaldat

Die Abrufvorgänge laufen ähnlich ab. Um z. B. eine Signaldatei von einem
USB-Flash-Laufwerk abzurufen, gehen Sie folgendermaßen vor:

1. Setzen Sie das USB-Flash-Laufwerk, das das gewünschte Dateisignal
enthält, in den USB-Flash-Laufwerksanschluss am vorderen Bedienfeld des
Oszilloskops ein.

2. Drücken Sie die Taste Speichern/Abrufen auf der Frontplatte.

3. Wählen Sie die Option Aktion ► Signal abrufen ► Datei auswählen aus.

Mithilfe der Option Verzeichnis wechseln können Sie zu ein
Ordner auf dem Flash-Laufwerk navigieren.

4. Drehen Sie den Mehrzweck-Drehknopf, um die abzurufende Datei
auszu

Bei der Durchführung des Bildlaufs ändern sich in der Option Abrufen der
Dateiname.

5. Wählen Sie die Option In, und geben Sie an, an welchem Referenzspeicherort
das Signal zu RefA oder RefB abgerufenwerdenkann.RefCundRefDsind
in 4-Kanal-Modellen verfügbar.

en von einer Datei auf dem USB-Flash-Laufwerk abrufen.

em anderen

wählen.

6. Drücken Sie die Optionstaste FnnnnCHx.CSV abrufen,wobei
FnnnnCHx.CSV der Name der Signaldatei ist.

HINWEIS. Bei Ordnern auf dem Flash-Laufwerk, die eine Signaldatei enthalten,

wählen Sie die Tasten Speichern/Abrufen ► Aktion ► Signal abrufen ►
In, und geben Sie den Referenzspeicherort an, um die Wellenform abzurufen.

Der Name der Datei wird in der Option Abrufen angezeigt.(Siehe Seite 96,
Speichern/Abrufen.)

Verwenden der Speicherfunktion der Taste „Drucken“ an der Frontplatte

Die Taste (Drucken) auf der Frontplatte kann so festgelegt werden, dass a ls
alternative Funktion die Daten auf ein USB-Flash-Laufwerk geschrieben werden.
Um die Funktion der Taste auf das Speichern von Daten festzulegen, greifen Sie
auf eine der folgenden Optionen zu:

Speichern/Abrufen ► Alle speichern ► Taste DRUCKEN

Dienstpgm. ►Optionen ► Drucker einrichten

HINWEIS. Eine LED neben der Taste „Drucken“ leuchtet. Damit wird

die alternative Speicherfunktion ang
USB-Flash-Laufwerk geschrieben werden.

egeben, mit der Daten auf das

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 69

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

Speichert alles

Mit der Option S

peichert alles können Sie die aktuellen Oszilloskopinformationen
in Dateien auf dem USB-Flash-Laufwerk speichern. Für eine einzelne "Speichert
alles"-Aktion wird normalerweise weniger als 700 KB Speicherplatz auf dem
USB-Flash-Laufwerk benötigt.

Bevor Daten auf dem USB-Flash-Laufwerk gespeichert werden können, müssen
Sie die Taste „Drucken“

auf der Frontplatte für die alternative Speicherfunktion
konfigurieren. Wählen Sie dazu die Tasten Speichern/Abrufen ► Alle speichern
► Taste DRUCKEN ► Speichert alles.

Um alle Oszilloskopdateien auf ein USB-Flash-Laufwerk zu speichern, gehen
Sie folgendermaßen vor:

1. Setzen Sie ein USB-Flash-Laufwerk in den USB-Flash-Laufwerksansc hluss

ein.

2. Um den Ordner, der als aktuelle Verzeichnis vorgesehen ist, zu wechseln,

drücken Sie die Optionstaste Verzeichnis auswählen.

Das Oszilloskop erstellt einen neuen Ordner im aktuellen Ordner jedes
Mal, wenn Sie die Taste PRINT auf dem vorderen Bedienfeld drücken, und
generiert automatisch einen Ordnernamen.

3. Einrichten des Oszilloskops zum Erfassen Ihrer Daten

4. Drücken Sie die Taste „Drucken“ (Speichern)

.

szilloskop erstellt einen neuen Ordner im Flash-Laufwerk und speichert

Das O
den Bildschirminhalt, die Signaldaten und die Einstellungsdaten in separaten
Dateien in dem neuen Ordner unter Verwendung der aktuellen Einstellungen
für das Oszilloskop und die Dateiformate. Das Verzeichnis wird ALLnnnn
benannt. (Siehe Seite 96, Speichern/Abrufen.)

Um die mit der Funktion „Speichert alles“ erstellte Dateienliste anzuzeigen,
greifen Sie auf das Menü Dienstpgm. ►Datei Dienstprogr. zu.

Quelle Dateiname

CH(x) FnnnnCHx.CSV, wobei nnnn eine automatisch erzeugte Ziffer ist

und x für die Kanalnummer steht.
MATH
Ref(x) FnnnnRFx.CSV, wobei es sich bei x um den Buchstaben des

Bildschirmabbildung
Einstellungen

FnnnnMTH.CSV

Referenzspeichers handelt.

FnnnnTEK.???, wobei ??? das aktuelle Dateiformat ist.

FnnnnTEK.SET

70 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

Bild spe

ichern

Dateityp Inhalt und Verw

.CSV Enthält ASCII

auf den Trigger) sowie die Amplitudenwerte für jeden der 2500
Signaldatenpunkte aufgeführt sind. Sie können CSV-Dateien in
eine Vielzahl
mathematische Analyse importieren.

.SET Enthält eine ASCII-Textzeichenauflistung der

Oszilloskopeinstellungen. Info rmationen zum Dekodieren
von Zeichen

der Digitaloszilloskope der Serien TBS1000, TDS2000C und
TPS2000.

Bildschirmdarstellungen Importieren von Dateien in Tabellenkalkulations- und

Textverarbeitungsanwendungen. Der Typ der Bilddatei hängt
von der jew

endung

-Textzeichenfolgen, in denen die Zeit (in Bezug

von Anwendungen für Tabellenkalkulationen und

ketten finden Sie unter Programmieranleitung

eiligen Anwendung ab.

HINWEIS. Das Oszilloskop speichert diese Einstellungen so lange, bis sie

geändert werden, selbst wenn die Taste Grundeinstellung betätigt wird.

Mit dieser Option können Sie den Oszilloskopbildschirm in einer Datei namens
TEKnnnn.??? speichern, wobei .??? für das aktuelle Bild speichern-Format steht.
In der folgenden Tabelle sind die Dateiformate aufgeführt.

Dateiformat Erweiterung Anmerkung

BMP BMP Bei diesem Bitmap-Format wird ein

verlustfreier Kompressionsalgorithmus
verwendet. Das Format ist mit
den meisten Textverarbeitungs­und Tabellenkalkulationsprogrammen

kompatibel. Dies ist das Standardformat.
EPSIMAGE EPS
JPEG JPG Dieses Bitmapformat verwendet einen

PCX PCX DOS-Paintbrush-Format
RLE RLE Run-Length Encoding

TIFF TIF Tagged Image File Format

Postscript-Format

verlustreichen Komprimierungsalgorithmus.

Es ist allgemein gebräuchlich bei

Digitalkameras und anderen digitalen

fotografischen Anwendungen.

(Lauflängenkodierung); bei diesem

Format wird ein verlustfreier

Kompressionsalgorithmus verwendet.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 71

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

Bevor Daten auf
Sie die Taste „Drucken“ für die alternative Speicherfunktion konfigurieren.
Wählen Sie dazu die Tasten Speichern/Abrufen ► Alle speichern ► Ta ste
DRUCKEN ► Bild speichern. Die Speicher-LED neben der Taste „Drucken“

leuchtet auf, um auf die alternative Funktion hinzuweisen.

Um den Bildschirminhalt auf ein USB-Flash-Laufwerk zu speichern, gehen Sie
folgendermaßen vor:

1. Setzen Sie ein USB-Flash-Laufwerk in den USB-Flash-Laufwerksansc hluss
ein.

2. Um den Ordner, der als aktuelle Verzeichnis vorgesehen ist, zu wechseln,
drücken Sie die Optionstaste Verzeichnis auswählen.

3. Greifen Sie auf die Bildschirmdarstellung zu, die Sie speichern möchten.

4. Drücken Sie die Taste „Drucken“

Das Oszilloskop speichert den Bildschirminhalt und generiert automatisch
den Dateinamen.

Um die mit der Funktion „Bild speichern“ erstellte Dateienliste anzuzeigen,
greifen Sie auf das Menü Dienstpgm. ► Datei Dienstprogr. zu.

dem USB-Flash-Laufwerk gespeichert werden können, müssen

(Speichern).

USB-Geräteanschluss

Mithilfe eines USB-Kabels können Sie das Oszilloskop an einen PC oder an einen

PictBridge kompatiblen Drucker anschließen. Der USB-Geräteanschluss

mit
befindet sich auf der Rückseite des Oszilloskops.

USB-Geräteanschluss

72 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

Installieren

der PC-Kommunikationssoftware auf einem PC

Bevor Sie das Oszilloskop mit einem PC mit der PC-Kommunikationssoftware
„OpenChoice“ von Tektronix verbinden, müssen Sie die Software unter
www.tektron

VORSICHT. Wenn Sie das Oszilloskop an den PC anschließen, ohne zuvor die

Software installiert zu haben, erkennt der PC das Oszilloskop nicht. Der PC
bezeichnet das Oszilloskop als Unbekanntes Gerät und kommuniziert mit ihm
nicht. Um dies zu vermeiden, installieren Sie die Software auf dem PC, bevor Sie
das Oszilloskop an den PC anschließen.

HINWEIS. Vergewissern Sie sich, dass die aktuelle Version der

PC-Kommunikationssoftware installiert wurde.

Die Software für Ihr Oszilloskop ist über die Softwaresuche auf der
Tektronix-Website verfügbar.

Um die PC-Kommunikationssoftware zu installieren, gehen Sie folgendermaßen
vor:

1. Führen Sie die OpenChoice Desktop-Software auf Ihrem PC aus. Der
InstallShield-Assistent wird auf dem Bildschirm angezeigt.

ix.com/software herunterladen und auf Ihrem PC installieren.

2. Befolgen Sie die Anweisungen auf dem Bildschirm.

3. Beenden Sie den InstallShield-Assistenten.

Verbindung zu einem PC herstellen

Nach der Installation der Software auf dem PC können Sie das Oszilloskop mit
dem PC verbinden.

HINWEIS. Sie müssen die Software installieren, bevor sie das Oszilloskop an den

C anschließen. (Siehe Seite 73, Installieren der PC-Kommunikationssoftware

P
auf einem PC.)

Um das Oszilloskop mit dem PC zu verbinden, gehen Sie folgendermaßen vor:

1. Schalten Sie das Oszilloskop ein.

2. Stecken Sie das eine Ende des USB-Kabels in den USB-Geräteanschluss

an der Rückseite des Oszilloskops.

3. Schalten Sie den PC ein.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 73

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

4. Stecken Sie das
PC.

5. Wenn die Meldung Found New Hardware (Neue Hardware gefunden)
angezeigt wird, befolgen Sie die Anweisungen des Assistenten für gefundene
neue Hardware auf dem Bildschirm.

Suchen Sie die zu installierende Hardware NICHT im Web.

6. Bei einem Windows XP-System befolgen Sie diese Schritte:

a. Wenn das Dialogfeld für Tektronix PictBridge angezeigt wird, klicken

Sie auf „Abbrechen“.

b. Bei Aufforderung wählen Sie die Option aus, die Windows anweist,

NICHT mit Windows Update die Verbindung herzustellen, und klicken
Sie auf Weiter.

c. Im nächsten Fenster sollte angezeigt werden, dass Software für ein

USB-Test- und Messgerät installiert wird. Wenn die Software für das
USB-Test- und Messgerät nicht angezeigt wird, ist die OpenChoice
Desktop-Software nicht ordnungsgemäß installiert.

d. Wählen Sie die Option aus, die die Software automatisch installiert

(empfohlene Option), und klicken Sie auf Weiter.

Windows installiert für das Oszilloskop den Treiber.

andere Kabelende in den gewünschten USB-Anschluss am

e. Wenn in Schritt c das USB-Test- und Messgerät nicht ange zeigt wird oder

wenn Windows den Softwaretreiber nicht finden kann, ist die OpenChoice
Desktop-Software nicht ordnungsgemäß installiert.

Klicken Sie in solchen Situationen auf Abbrechen, um den Assistenten
für gefundene neue Hardware zu beenden. VERHINDERN Sie, dass der
Assistent die Installation fertig stellt.

Trennen Sie das USB-Kabel vom Oszilloskop, und installieren Sie die
OpenChoice Desktop-Software.

Schließen Sie das Oszilloskop erneut an den PC an, und befolgen Sie die
Schritte 6a, 6b, 6c und 6d.

f. Klicken Sie auf „Fertig stellen“

g. Wenn das Dialogfeld „Test- und Messgerät“ angezeigt wird, wählen Sie

die von Windows gewünschte Aktion aus, und klicken Sie auf OK.

7. Für Systeme mit Windows 2000:

a. Bei Aufforderung wählen Sie die Option aus, die Windows anweist, eine

Liste bekannter Treiber anzuzeigen, und klicken Sie auf Weiter.

b. Wählen Sie im nächsten Fenster USB-Test- und Messgerät aus. Wenn

keine Auswahl für das USB-Test- und Messgerät angezeigt wird, wurde
die OpenChoice Desktop-Software nicht ordnungsgemäß installiert.

74 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

c. Klicken Sie im n

für das Oszilloskop installiert.

Windows insta

d. Wenn in Schritt b das USB-Test- und Messgerät nicht angezeigt wird oder

wenn Window
nicht ordnungsgemäß installiert.

Klicken Sie
für gefundene neue Hardware zu beenden. VERHINDERN Sie, dass der
Assistent die Installation fertig stellt.

Trennen Sie das USB-Kabel vom Oszilloskop, und installieren Sie die
Software.

Schließen Sie das Oszilloskop erneut an den PC an, und befolgen Sie
die Schritte 7a, 7b und 7c.

8. Wählen Sie bei Aufforderung „Fertig stellen“.

9. Wenn Si

Sie auf „Abbrechen“.

10. Führe

11. Wenn das Oszilloskop und der PC nicht miteinander kommunizieren, schlagen

Sie i
nach.

e von Windows aufgefordert werden, eine CD einzulegen, klicken

n Sie die PC-Kommunikationssoftware auf dem PC aus.

n der Online-Hilfe und Dokumentation zur PC-Kommunikationssoftware

ächsten Fenster auf Weiter, damit Windows den Treiber

lliert für das Oszilloskop den Treiber.

s den Softwaretreiber nicht finden kann, ist die Software

in solchen Situationen auf Abbrechen, um den Assistenten

Herstellen der Verbindung mit einem GPIB-System

Wenn Sie zwischen dem Oszilloskop und einem GPIB-System kommunizieren
möchten, verwenden Sie einen TEK-USB-488-Adapter und gehen
folgendermaßen vor:

1. Schließen Sie das Oszilloskop mit einem USB-Kabel an einen
TEK-USB-488-Adapter an.

Im Anhang Zubehör finden Sie Informationen zum Bestellen von Adaptern.
(Siehe Seite 131, Zubehör.)

2. Schließen Sie den TEK-USB-488-Adapter mit einem GPIB-Kabel an das
GPIB-System an.

3. Drücken Sie die Optionstasten Dienstpgm. ► Optionen ► GPIB
Einstellung ► Adresse, wählen Sie die entsprechende Adresse für den

Adapter aus, oder verwenden Sie den Mehrfunktions-Drehknopf. Die
Standard-GPIB-Adresse lautet 1.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 75

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

4. Führen Sie die G

5. Wenn das Oszilloskop und das GPIB-System nicht miteinander

kommuniziere
GPIB-System und im Benutzerhandbuch für den TEK-USB-488-Adapter
nach, um das Problem zu lösen.

Befehlseingabe

HINWEIS. Die vollständigen Befehlsinformationen fi nden Sie in der

Programmi
TDS2000C und TPS2000 (Bestellnummer 077-0444-XX).

Anschließen an einen Drucker

Wenn Sie das Oszilloskop an einen zu PictBridge kompatiblen Drucker
anschließen, können Sie das Oszilloskop und den Drucker an- oder ausschalten.
Um das Oszilloskop an einen PictBridge-kompatiblen Drucker anzuschließen,
gehen Sie folgendermaßen vor:

1. Stecken Sie das eine Ende des USB-Kabels in den USB-Geräteanschluss
des Oszilloskops.

PIB-Software auf dem GPIB-System aus.

n, lesen Sie die Informationen über die Software für das

eranleitung für die Digitaloszilloskope der Serien TBS1000,

2. Stecken Sie das andere Kabelende in den PictBridge-Anschluss des
PictBridge-kompatiblen Druckers. Lesen Sie in der Produktdokumentation

s Druckers nach, wo sich der Anschluss befindet.

Ihre

3. Um die Verbindung zu testen, richten Sie das Oszilloskop zum Drucken so

, wie dies in der nächsten Prozedur beschrieben ist.

ein

HINWEIS. Das Oszilloskop wird vom Drucker nur erkannt, wenn der Drucker

eingeschaltet ist.

Wenn Sie vom Oszilloskop aufgefordert werden, einen Drucker anzuschließen,
und dieser Drucker angeschlossen ist, müssen Sie den Drucker einschalten.

Drucken eines Bildschirminhalts

Zum Einrichten eines PictBridge-kompatiblen Druckers gehen Sie wie folgt vor:

1. Schalten Sie Oszilloskop und Drucker ein.

2. Drücken Sie die Tasten Dienstpgm. ► Optionen ► Drucker einrichten ►
Taste DRUCKEN und wählen Sie die Option Druckt.

76 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

3. Legen Sie die Op

4. Drücken Sie die Optionstasten -Weiter-Seite2von3und -Weiter-Seite3
von 3,umdenDr

und zeigt nur die Optionen und Werte an, die vom Drucker unterstützt werden.

Wenn Sie sic
Sie für jede Option den Standardwert.

5. Zum Drucken

auf der Fro

Das Oszilloskop benötigt einige Sekunden zum Erfassen der
Bildschi
Druckereinstellungen und der Druckgeschwindigkeit ab. Je nach
ausgewähltem Format kommen noch einige Sekunden hinzu.

HINWEIS. Während der Drucker druckt, können Sie das Oszilloskop ganz normal

weiter verwenden.

6. Falls
PictBridge-Anschluss des Druckers angeschlossen ist, und versuchen Sie
es erneut.

rmdarstellung. Wie lange es dauert, hängt von den

das Drucken fehlschlägt, überprüfen Sie, dass das USB-Kabel an den

tion Ink Saver auf die Standardeinstellung Ein fest.

ucker einzurichten. Das Oszilloskop fragt den Drucker ab

h bei der Auswahl der Einstellungen nicht sicher sind, wählen

einer Bildschirmdarstellung drücken Sie die Taste „Drucken“
ntplatte.

HINWEIS. Das Oszilloskop speichert diese Einstellungen so lange, bis sie

geändert werden, selbst wenn die Taste Grundeinstellung betätigt oder das
Oszilloskop ausgeschaltet wird.

HINWEIS. Um das Übertrages des Bildschirminhalts an den D rucker zu beenden,

drücken Sie Druckvorgang abbrechen.

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 77

USB-Anschlüsse für Flash-Laufwerk und externe Geräte

78 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie

Referenz

Erfassen

In diesem Kapitel werden die Menüs und Bedienungsdetails zu den einzelnen
Menütasten oder Drehknöpfen auf dem vorderen Bedienfeld erläutert.

Drücken Sie die Taste Erfassung, um die Erfassungsparameter festzulegen.

Optionen Einstellungen Anmerkung

Normale Abtastung Hierbei handelt es sich um die

Grundeinstellung, die sich zur Erfassung
und präzisen Anzeige der meisten Signale
eignet.

Spitzenwert Wird zur Erkennung von Glitches und zur

Reduzierung von Aliasing eingesetzt.

Mittelwert Reduziert unkorreliertes Rauschen in der

Signalanzeige. Die Anzahl der Mittelwerte
kann ausgewählt werden.

Mittelwerte 4, 16, 64, 128 Zum Auswählen der Anzahl von Mittelwerten

Wichtige Punkte

Wenn Sie ein rauschendes Rechtecksignal mit intermittierenden, schmalen
Glitches testen, wird das Sign
unterschiedlich dargestellt.

Normale Abtastung

Normale Abtastung. Verwenden Sie den Modus für normale Abtastung, um
2500 Punkte zu erfassen und mit der horizontalen Skala-Einstellung (Sec/Div.)
anzuzeigen. Dieser Modus ist der Standardmodus.

Erfassungsintervalle im Abtastmodus (2500)

al je nach ausgewähltem Erfassungsmodus

Spitzenwert

Mittelwert

Benutzerhandbuch für Oszilloskope der TBS1000-Serie 79

Referenz

• Abtastpunkt
Im Abtastmodu

e

s wird in jedem Intervall ein einzelner Abtastpunkt erfasst.

Das Oszilloskop weist folgende Abtastraten auf:

Maximal 500

MS/s bei Modellen mit 25 und 40 MHz

Maximal 1 GS/s bei Modellen mit 60, 100 oder 150 MHz

Bei einer Einstellung von 100 ns oder mehr werden in diesem Abtastmodus keine
2500 Punkte erfasst. In diesem Fall interpoliert der digitale Signalprozessor die
Punkte zwi

schen den Abtastpunkten, um einen Kurvenzug mit 2500 Punkten

zu erstellen.

Spitzenwert. Den Spitzenwerterfassungsmodus verwenden Sie, um schmale
Glitches bis zu 10 ns zu erkennen und die Möglichkeit für Aliasing zu verringern.
Dieser Modus ist bei einer horizontalen Skala-Einstellung von 5 ms/Div. oder

mer effektiv.

langsa

Erfassungsintervalle im Spitz enwerterfassungsmodus (1250)

• Angezeigte Abtastpunkte
Beim Spitzenwerterfassungsmodus werden die höchsten und niedrigsten in einem Intervall

assten Spannungen angezeigt.

erf

HINWEIS. Wenn Sie die horizontale Skala-Einstellung (Sec/Div.) auf 2,5 ms/div

oder schneller einstellen, wechselt der Erfassungsmodus auf „Normale
Abtastung“, da die Abtastrate hoch genug ist, sodass keine Spitzenwerterfassung

rforderlich ist. Allerdings zeigt das Oszilloskop keine Meldung an, um auf den

e
geänderten Modus hinzuweisen.

Wenn das Signal über ein hinreichendes Rauschen verfügt, weist eine typische
Spitzenwertanzeige große schwarze Bereiche auf. Zur Verbesserung der
Anzeigeleistung wird dieser Bereich mit Diagonallinien dargestellt.

80 Benutzerhandbuch für Oszilloskope d er TBS1000-Serie
