Tektronix TBS1000B, TBS1000B-EDU User manual

Download

TBS1000B 및 TBS1000B-EDU 시리즈

ZZZ

디지털 스토리지 오실로스코프 사용 설명서

*P077089500*

077-0895-00

TBS1000B 및 TBS1000B-EDU 시리즈

ZZZ

디지털 스토리지 오실로스코프 사용 설명서

www.tektronix.com

077-0895-00

권법과 국제 조약에 의해 보호됩니다.

Tektronix 제품은 출 에 출판된 모든 자료를 대체합니다. 본사는 사양과 가격을 변경할 권리를 보유합니다.

TEKTRONIX 및 TEK는 Tektronix, Inc.의 등록 상표입니다.

OpenChoice™는 Tektronix, Inc.의 등록 상표입니다.

PictBridge는 이미지 장치에 대한 카메라 및 영상 기기 공업회 CIPA DC-001-2003 디지털 사진 솔루션 표준의 등 록 상표입니다.

원되었거나 출원 중인 미국 및 외국 특허에 의해 보호됩니다. 본 출판물에 있는 정보는 이전

Tektronix 연락처

Tektronix, Inc. 14150 SW Karl P.O. Box 500 Beaverton, OR 97077 USA

제품 정보, 영업, 서비스 및 기술 지원에 대한 문의:

북미 지역에서는 1-8 기타 지역에서는 www.tektronix.com에서 각 지역 담당자를 찾으실 수 있습니다.

Braun Drive

00-833-9200번으로 전화하시면 됩니다.

TBS1000B 및 TBS1000B-EDU 오실로스코프

보증

Tektronix는 제품이 그 재료나 공정 기술에 있어서 결함이 없음을 공인 Tektronix 유통업자로부터 제품을 구입한 날부터 5년의 기간 동안 보증합니다. 이 보증 기간 동안 제품에 결함이 있는 것으로 증명되면, Tektronix는 옵션에 따라 부품이나 공임을 청구하지 않고 결함 제품을 수리하거나, 결함 부품에 대해 교체품을 제공합니다. 이 보증에 서 배터리는 제외됩니다. 보증 업무를 위해 Tektronix에서 사용하는 부품, 모듈 및 교체 제품은 신품 또는 신품의 성능에 가깝게 수리된 것일 수 있습니다. 모든 교체 부품, 모듈 및 제품은 Tektronix의 재산이 됩니다.

본 보증에 의거하여 서비스를 받으려면, 보증 기간이 만료되기 전에 Tektronix에 결함을 통지하고 서비스 실시에 필요한 적절한 준비를 해야 합니다. 고객은 결함 제품을 포장하여 Tektronix에서 지정하는 서비스 센터로 발송해 야합니다. 이때운송요금은선불로지불해야하며고객구입증명서복사본을동봉해야합니다.반송주소지가 서비스센터소재지역내에있는경우Tektronix에서는고객에게제품을반송하는운송요금을부담합니다. 기타 지역으로 제품을 반송하는 경우에는 고객이 모든 운송 요금, 관세, 세금 및 기타 비용을 부담합니다.

본 보증은 잘못된 사용 또는 잘못되거나 적절치 못한 유지 보수 및 수리로 인하여 발생한 모든 결함, 고장 또는 손 상에 대해서는 적용되지 않습니다. Tektronix는 본 보증에 의해 가) Tektronix 공인 기술자가 아닌 사람에 의한 제품의 설치, 수리 또는 서비스로 인하여 발생한 손상의 수리, 나) 잘못된 사용 또는 호환되지 않는 장비와의 연결 로 인하여 발생한 손상의 수리, 다) 타사 소모품의 사용으로 인하여 발생한 손상 또는 고장의 수리 또는 라) 개조나 통합 때문에 제품의 서비스 시간이 길어지거나 어려워진 경우에 서비스를 제공할 책임이 없습니다.

이 보증은 명시적이거나 암시적인 다른 모든 보증을 대신해 이 제품과 관련하여 Tektronix에 의해 제공됩니다. Tektronix와 판매업체는 시장성 또는 특정 목적의 적합성에 대한 어떠한 묵시적 보증도 거부합니다. 결함 제 품에 대한 Tektronix의 수리 또는 교체 책임이 본 보증의 위반에 대해 고객에게 제공되는 유일한 보상입니다. Tektronix와 판매업체는 어떤 간접적이거나 특수하거나 부수적이거나 결과적인 손해에 대해 책임을 지지 않으며, 이는 Tektronix와 판매업체가 그와 같은 손해의 가능성을 사전에 통지했든 통지하지 않았든 마찬가지입니다.

[W19 – 03AUG12]

TPP0051, TPP0101, TPP0201 및 P2220 프로브

보증

Tektronix는 제품이 그 재료나 공정 기술에 있어서 결함이 없음을 공인 Tektronix 유통업자로부터 제품을 구입한 날부터 1년의 기간 동안 보증합니다. 이 보증 기간 동안 제품에 결함이 있는 것으로 증명되면, Tektronix는 옵션에 따라 부품이나 공임을 청구하지 않고 결함 제품을 수리하거나, 결함 부품에 대해 교체품을 제공합니다. 이 보증에 서 배터리는 제외됩니다. 보증 업무를 위해 Tektronix에서 사용하는 부품, 모듈 및 교체 제품은 신품 또는 신품의 성능에 가깝게 수리된 것일 수 있습니다. 모든 교체 부품, 모듈 및 제품은 Tektronix의 재산이 됩니다.

본 보증에 의거하여 서비스를 받으려면, 보증 기간이 만료되기 전에 Tektronix에 결함을 통지하고 서비스 실시에 필요한 적절한 준비를 해야 합니다. 고객은 결함 제품을 포장하여 Tektronix에서 지정하는 서비스 센터로 발송해 야 합니다. 이때 운송 요금은 선불로 지불해야 하며 고객 구입 증명서 복사본을 동봉해야 합니다. 반송 주소지가 서비스센터소재지역내에있는경우Tektronix에서는고객에게제품을반송하는운송요금을부담합니다. 기타 지역으로 제품을 반송하는 경우에는 고객이 모든 운송 요금, 관세, 세금 및 기타 비용을 부담합니다.

[W15 – 15AUG04]

중요 안전정보 .......................................................................................... iv

컴플라이언스 정보...................................................................................... ix

시작하기 ................................................................................................ 1

작동 기본사항 .......................................................................................... 9

오실로스코프 기능 이해 ............................................................................... 17

애플리케이션 예제..................................................................................... 25

일반 안전사항 요약 ................................................................................ iv

서비스 안전사항 요약............................................................................. vii

이 설명서의 용어 .................................................................................. vii

제품에 표시된 기호 및 용어 ....................................................................... vii

EMC 컴플라이언스 ................................................................................. ix

안전 컴플라이언스.................................................................................. xi

환경 고려사항..................................................................................... xii

일반 기능 ........................................................................................... 1

설치................................................................................................. 2

기능 검사 ........................................................................................... 3

프로브 안전......................................................................................... 4

수동 프로브 보정 ................................................................................... 5

프로브 감쇠설정 ................................................................................... 5

전류 프로브 스케일 ................................................................................. 6

자체 교정 ........................................................................................... 6

인터넷을 통한 펌웨어 업데이트 .................................................................... 6

디스플레이 영역 .................................................................................... 9

메뉴 시스템 사용 .................................................................................. 11

수직 컨트롤 ........................................................................................ 11

수평 컨트롤 ........................................................................................ 12

트리거 컨트롤 ..................................................................................... 12

메뉴 및 컨트롤 버튼 ............................................................................... 13

입력 커넥터 ........................................................................................ 15

기타 전면패널 항목 ............................................................................... 15

오실로스코프 설정................................................................................. 17

트리거링........................................................................................... 18

신호 획득 .......................................................................................... 20

파형 스케일 및 위치 조정.......................................................................... 20

측정................................................................................................ 22

간단한 측정수행 .................................................................................. 26

자동 범위를 사용하여 일련의 테스트 포인트 검사 ................................................ 28

커서 측정 .......................................................................................... 29

신호 세부사항 분석 ............................................................................... 33

싱글-샷 신호 캡처................................................................................. 34

전파 지연측정..................................................................................... 36

특정 펄스 폭에서 트리거링 . . ...................................................................... 37

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 i

비디오 신호에서 트리거링 .... ..................................................................... 38

차동 통신신호 분석 ............................................................................... 41

네트워크에서 임피던스 변경 보기 .................................................................43

데이터 로깅(비EDU 모델만 해당)....................................................................... 44

한계 테스트(비EDU 모델만 해당)....................................................................... 45

FFT............................................................................................................. 47

시간 도메인 파형 설정............................................................................. 47

FFT 스펙트럼 표시................................................................................ 48

FFT 윈도우선택 .................................................................................. 49

FFT 스펙트럼 확대 및 위치 조정 .................................................................. 52

커서를 사용하여FFT 스펙트럼 측정.............................................................. 52

USB플래시 드라이브 및 장치 포트.................................................................... 55

USB플래시 드라이브 포트........................................................................ 55

파일 관리규약..................................................................................... 56

USB플래시 드라이브가 포함된 파일 저장 및 호출................................................ 57

전면 패널저장 버튼의 저장 기능 사용............................................................. 58

USB장치 포트..................................................................................... 61

PC에 PC 통신 소프트웨어 설치 ................................................................... 61

PC에 연결.......................................................................................... 62

GPIB 시스템에 연결 ............................................................................... 63

명령 항목 .......................................................................................... 64

기준 .................................................................................................... 65

획득................................................................................................ 65

자동 범위 .......................................................................................... 67

자동 설정 .......................................................................................... 69

카운터 ............................................................................................. 72

과정(EDU 모델만 해당) .................................................................................. 73

커서................................................................................................ 74

기본값 설정........................................................................................ 76

디스플레이......................................................................................... 76

FFT ........................................................................................................ 78

기능................................................................................................ 78

도움말 ............................................................................................. 79

수평................................................................................................ 79

연산................................................................................................ 80

측정................................................................................................ 81

측정기능 게이팅 ................................................................................... 84

Menu Off .................................................................................................. 85

인쇄용 스크린샷................................................................................... 85

기준 메뉴 .......................................................................................... 85

Save/Recall ............................................................................................... 86

추이 도표(비EDU 모델만 해당).......................................................................... 90

트리거 컨트롤 ..................................................................................... 90

유틸리티........................................................................................... 96

수직 컨트롤 ....................................................................................... 100

ii TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

줌 컨트롤 ......................................................................................... 102

부록 A: 사양 .......................................................................................... 103

오실로스코프 사양................................................................................ 103

부록 B: TPP0051,

오실로스코프에 프로브 연결 . .................................................................... 109

프로브 보정 ............................................................................................. 109

회로에 프로브 연결 ............................................................................... 110

기본 액세서리 .... ................................................................................ 111

옵션 액세서리 .... ................................................................................ 112

사양............................................................................................... 112

성능 그래프 ....................................................................................... 113

안전 사항요약.................................................................................... 114

부록 C: 액세서리 및 옵션

부록 D: 청소 .......................................................................................... 121

일반 관리 ......................................................................................... 121

청소............................................................................................... 121

부록 E: 기본값 설정................................................................................... 123

부록 F: 글꼴사용권................................................................................... 125

색인

TPP0101 및 TPP0201 시리즈 10X 패시브 프로브 정보......................... 109

............................................................................. 117

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 iii

중요 안전 정보

일반 안전 사항 요약

본 설명서에는 안전한 작동을 보장하고 제품을 안전한 상태로 유지하기 위해 사용 자가 따라야 할 정보와 경고가 포함되어 있습니다.

이 제품에 대해 안전하게 서비스 절차를 실시할 수 있도록 이 섹션 끝 부분에 추가 정보가 제공됩니다.(vii페이지의

제품은 지정된 대로만 사용합니다. 다음 안전 예방책을 검토하여 본 제품 또는 관 련 제품의 손상이나 사용자 부상을 방지합니다. 모든 지침을 주의 깊게 읽습니다. 나중에 참조할 수 있도록 이 지침을 보관해 두십시오.

지역 및 국가 안전 코드를 준수합니다.

서비스안전사항요약

참조)

화재 또는 부상을 방지

하려면

제품을 안전하고 정확하게 작 에 지정된 안전 예방책을 반드시 준수해야 합니다.

이 제품은 숙련된 전문가만 사용해야 합니다.

관련 위험에 대해 제대로 알고 있는 숙련된 전문가만 수리, 유지 관리 또는 조정을 위해 덮개를 제거해야 합니다.

사용하기 전에 항상 알려진 소스를 통해 제품이 제대로 작동하고 있는지 확인합니 다.

이 제품은 위험한 전압을 탐지하기 위한 용도가 아닙니다.

위험한 도체가 노출되는 감전 및 아크 폭발로 인한 부상을 방지하려면 개인 보호 장비를 착용합니다.

이제품을사용하는동안더큰시스템의다른부품에접근해야할경우가있습니 다. 시스템 작동과 관련된 경고 및 주의 사항에 대해서는 기타 구성 요소 설명서의 안전 사항 섹션을 읽어 보십시오.

이장비를시스템에통합할때해당시스템의안전은시스템조립기술자의책임 입니다.

동하려면 일반적으로 승인된 안전 절차와 이 설명서

적절한 전원 코드를 사용합니다: 본 제품에 지정되어 있고, 제품을 사용 중인

국가에서 승인된 전원 코드만 사용합니다.

제공된 전원 코드를 다른 제품에 사용하지 않습니다.

제품을 접지합니다: 본 제품은 전원 코드의 접지 도체를 통해 접지됩니다. 감

전을 예방하기 위해 접지 도체를 접지에 연결해야 합니다. 제품의 입력이나 출력 단자에 연결하기 전에 제품이 적절히 접지되었는지 확인합니다.

전원 코드 접지 연결을 비활성화하지 않습니다.

전원 연결을 해제합니다: 전원 스위치를 꺼서 제품과 전원의 연결을 해제합니

다. 위치 정보는 지침을 참조하십시오. 전원 스위치를 끄기 어렵게 장비를 배치하 지 않습니다. 전원 스위치는 필요한 경우 신속하게 연결을 해제할 수 있도록 항상 사용자가 쉽게 접근할 수 있어야 합니다.

iv TBS1000B 및 TBS1000B-EDU 시리즈오실로스코프사용설명서

중요 안전 정보

적절하게 연결하고 분리합니다

또는 테스트 리드선을 연결하거나 분리하지 않습니다.

텍트로닉스에서 제품에 적합하다고 언급했거나, 제품과 함께 제공된 어댑터, 테스 트 리드선 및 절연된 전압 프로브만 사용합니다.

전압 소스에 연결되어 있는 상태에서 프로브

모든 단자 정격을 준수합니다: 화재나 감전 위험을 피하기 위해 제품의 모든

정격과 표시를 준수합니다. 제품에 연결하기 전에 제품 설명서를 참조하여 자세 한 정격 정보를 확인합니다. 제품, 프로브 또는 액세서리에서 등급이 가장 낮은 개 별 구성 요소의 측정 범주(CAT) 등급, 전압 또는 정격 전류를 초과하지 않습니다. 프로브 팁 전압은 제품에 직접 전송되므로 1:1 테스트 리드선을 사용할 경우 주의 합니다.

공통단자를비롯하여해당단자의최대정격을초과하는단자에는전위를적용하 지 않습니다.

해당 단자의 정격 전압을 초과하는 공통 단자를 플로팅하지 않습니다.

덮개 없이 작동하지 않습니다: 덮개나 패널을 분리한 상태 또는 케이스를 연

상태로 이 제품을 작동하지 않습니다. 위험 수준의 전압에 노출될 수 있습니다.

회로의 노출을 피합니다: 전원이 공급 중일 때는 노출된 연결부와 구성 요소를

만지지 않습니다.

고장이 의심되면 작동하지 않습니다: 제품이 손상된 것 같으면 전문 서비스

직원의 검사를 받습니다.

제품이 손상되었을 경우 비활성화합니다. 제품이 손상되었거나 제대로 작동하지 않을 경우 사용하지 않습니다. 제품 안전과 관련하여 의심되는 내용이 있을 경우 제품의 전원을 끄고 전원 코드를 분리합니다. 향후 제품을 사용하지 않도록 제품 에 안전 관련 내용을 명확하게 표시합니다.

사용하기 전에 기계적 손상이 발생하지 않았는지 전압 프로브, 테스트 리드선 및 액세서리를 검사하고 손상된 경우 교체합니다. 프로브나 테스트 리드선이 손상되 었거나 금속이 노출되었거나 마모 표시기가 표시된 경우에는 프로브나 테스트 리 드선을 사용하지 않습니다.

제품을 사용하기 전에 제품 외부를 검사합니다. 깨지거나 누락된 부품이 있는지 확인합니다.

지정된 교체 부품만 사용합니다.

적절한 퓨즈를 사용합니다: 본 제품에 지정된 퓨즈 종류와 정격만 사용합니다.

눈을 보호하는 장비를 착용합니다: 밝은 광선이나 레이저 방사선에 노출되는

경우 눈을 보호하는 장비를 착용합니다.

축축하고 습기가 많은 환경에서는 사용하지 않습니다: 장치를 서늘한 환경

에서 따뜻한 환경으로 옮기면 응축 현상이 나타날 수 있습니다.

폭발 위험이 있는 장소에서 작동하지 않습니다:

제품 표면을 깨끗하고 건조하게 유지합니다:

호를 제거합니다.

제품을청소하기전에입력신

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 v

중요 안전 정보

프로브 및 테스트 리드

선

적절히 환기합니다: 제품이 적

내용은 설명서의 설치 지침을 참조하십시오.

환기를 위해 제공된 슬롯 및 환기구를 막지 않습니다. 막을 경우 환기가 제대로 이 루어지지 않습니다. 환기구에 이물질을 넣지 않습니다.

절히 환기되도록 설치하는 방법에 대한 자세한

안전한 작업 환경을 제공합니다.: 항상화면및표시기를보기편한위치에제

품을 배치합니다.

키보드, 포인터 및 버튼 패드를 잘못 사용하거나 오래 사용하지 않습니다. 키보드 나 포인터를 잘못 사용하거나 오래 사용하면 중상을 입을 수 있습니다.

작업 구역이 해당 인체 공학 표준을 충족하는지 확인합니다. 스트레스성 부상을 방지하려면 인체 공학 전문가에게 문의하십시오.

프로브나 테스트 리드선을 연결하기 전에 파워 커넥터의 전원 코드를 적절하게 접 지된 전원 콘센트에 연결합니다.

손가락은 프로브의 손가락 가드 뒤에 둡니다.

사용하지 않는 모든 프로브, 테스트 리드선 및 액세서리를 분리합니다.

측정 시 올바른 측정 범주(CAT), 전압, 온도, 고도 및 전류량 정격 프로브, 테스트 리드선 및 어댑터만 사용합니다.

고전압에 주의합니다: 사용 중인 프로브의 전압 정격을 파악하고 이러한 정격

을 초과하지 않도록 합니다. 다음 두 개의 정격을 파악하고 있어야 합니다.

프로브 팁에서 프로브 기준 리드선까지 최대 측정 전압

프로브 기준 리드선에서 접지까지 최대 플로팅 전압

이와 같은 두 개의 전압 정격은 프로브와 애플리케이션에 따라 다릅니다. 자세한 내용은 설명서의 사양 섹션을 참조하십시오.

경고. 감전을 방지하려면 오실로스코프 입력 BNC 커넥터, 프로브 팁 또는 프로

브기준리드선의최대측정전압또는최대플로팅전압을초과하지마십시오.

적절하게 연결하고 분리합니다: 프로브를 테스트 중인 회로에 연결하기 전에

측정 제품에 프로브 출력을 연결합니다. 프로브 입력을 연결하기 전에 프로브 기 준 리드선을 테스트 중인 회로에 연결합니다. 측정 제품에서 프로브를 분리하기 전에 프로브 입력과 프로브 기준 리드선을 테스트 중인 회로에서 분리합니다.

적절하게 연결하고 분리합니다: 테스트중인회로의전원을끊은후에전류

프로브를 연결하거나 분리합니다.

프로브 기준 리드선을 접지에만 연결합니다.

전류 프로브 전압 정격을 초과하는 전압이 흐르는 전선에는 전류 프로브를 연결하 지 않습니다.

프로브 및 액세서리 검사: 매번 사용하기 전에 프로브와 액세서리가 손상되었

는지(프로브 본체, 액세서리 또는 케이블 재킷 등의 잘림, 찢어짐, 결함) 검사합니 다. 손상된 경우에는 사용하지 않습니다.

vi TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

중요 안전 정보

접지 참조된 오실로스코프를 사

할 때 이 프로브의 기준 리드선을 플로팅하지 마십시오. 기준 리드선은 접지 전위 (0V)에 연결해야 합니다.

서비스안전사항요약

서비스안전사항요약섹션에는제품에대해안전하게서비스를실시하는데필 요한 추가 정보가 나와 있습니다. 전문가만이 서비스 절차를 실시해야 합니다. 서 비스 절차를 실시하기 전에 이 서비스 안전 사항 요약 및 일반 안전 사항 요약을 읽 어 보십시오.

감전을 방지하려면: 노출된 연결부를 만지지 않습니다.

혼자 서비스 절차를 실시하지 않습니다: 응급 처치 및 소생술을 실시할 수 있

는 사람이 없는 경우에는 이 제품에 대해 내부 서비스나 조정을 수행하지 않습니 다.

전원 연결을 해제합니다: 감전을 방지하려면 서비스 실시를 위해 덮개, 패널

또는 환기구를 제거하기 전에 제품 전원 스위치를 끄고 주 전원으로부터 전원 코 드를 분리합니다.

전원을 켜고 서비스를 실시할 때 주의를 기울입니다: 이제품에는위험한

전압이나 전류가 흐를 수 있습니다. 보호 패널을 제거하거나 구성 요소를 솔더링 또는 교체하기 전에 전원 연결을 해제하고 배터리를 제거하고(해당하는 경우) 테 스트 리드선을 분리하십시오.

용합니다:

접지 참조된 오실로스코프를 사용

수리 후 안전을 확인합니다: 수리후항상접지연속성및주전원의절연내력

을 다시 확인합니다.

이설명서의용어

다음 용어가 본 설명서에 나타날 수 있습니다.

경고. 경고문은 부상이나 사망을 초래할 수 있는 조건이나 상황을 명시합니다.

주의. 주의문은본제품또는기타재산상에피해를줄수있는조건이나 상황을

명시합니다.

제품에표시된기호및용어

다음 용어가 제품에 나타날 수 있습니다.

위험은 표지를 읽는 동안 곧 발생할 수 있는 부상 위험을 나타냅니다.

경고는 표지를 읽는 동안 즉시 발생하지는 않는 부상 위험을 나타냅니다.

주의는 제품을 포함한 재산상의 위험을 나타냅니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 vii

중요 안전 정보

제품에 이 기호가 표시되면 설명서를 참조하여 잠재적인 위험 의특성및위험을방지하기위해수행해야할동작등을확인 하십시오. 이 기호는 사용자에게 설명서의 정격을 참조하도록 할 때도 사용될 수 있습니다.

다음 기호가 제품에 나타날 수 있습니다.

viii TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

컴플라이언스 정보

이 섹션에서는 장비가 준수하는 EMC(전자파 규정), 안전 및 환경 표준이 나와 있 습니다.

EMC 컴플라이언스

EC적합성선언-EMC

전자파 적합성에 대한 Directive 2004/108/EC의 취지에 부합합니다. 유럽 공동 체의 공식 저널에 실려 있는 다음 사양을 준수하는 것으로 입증되었습니다.

EN 61326-1:2006, EN 61326-2-1:2006: 측정,제어및실험용전기장비에대

한 EMC 요구 사항.

CISPR 11:2003. 복사성 및 전도성 방출, 그룹 1, A 등급

IEC 61000-4-2:2001. 정전기 방전 차단

IEC 61000-4-3:2002. RF 전자기장 차단

IEC 61000-4-4:2004. 전기 고속 과도 전류/버스트 차단

IEC 61000-4-5:2001. 파워라인 서지 차단

IEC 61000-4-6:2003. 전도된 RF 차단

IEC 61000-4-11:2004. 전압 하락과 중단 차단

123

EN 61000-3-2:A1/A2 2009: AC 파워라인 고조파 방출

EN 61000-3-3:2008: 전압 변화, 변동 및 깜박거림

유럽 연락처:

Tektronix UK, Ltd. Western Peninsula Western Road Bracknell, RG12 1RF United Kingdom

EMC 컴플라이언스

사양 목록에 있는 제품을 사용하는 경우 전자파 적응에 대한 Directive 2004/108/EC의 목적을 준수합니다. 제공된 제품은 게시된 EMC 사양을 참조하 십시오. 다른 제품을 사용하는 경우 Directive의 목적을 준수하지 않아도 됩니다.

유럽 연락처:

Tektronix UK, Ltd. Western Peninsula Western Road Bracknell, RG12 1RF

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 ix

컴플라이언스 정보

United Kingdom

본 제품은 비주거 지역에서만 사용하도록 만들어졌습니다. 주거 지역에서 사용하면 전자기 파 간섭이 발생할 수 있습니다

이 장비를 테스트 대상에 연결할 때 이 표준에서 요구하는 레벨을 초과하는 방출이 발 생할 수 있습니다.

위에 나열한 EMC 표준을 준수하려면 고품질 피복 인터페이스 케이블을 사용해야 합니다.

IEC 61000-4-3에 대하여 복사성 간섭의 영향을 받는 경우 장비는 피크-피크 노이즈에서 ≤ 3.0 구간 파형 변위 및 ≤ 6.0 구간 증가를 보입니

IEC 61000-4-6에 대하여 전도성 간섭의 영향을 받는 경우 장비는 피크-피크 노이즈에서 ≤ ≤ 4.0 구간 증가를 보입니다.

성능 기준 C가 70%/2 61000-4-11)에 적용되었습니다. 전압 하락 또는 전압 중단으로 인해 장비 전원이 꺼지면 이 전 작동 상태로 돌아가는 데 10초 이상 걸립니다.

5 사이클 전압-하락 및 0%/250 사이클 전압-중단 테스트 레벨(IEC

다.

2.0구간파형변위및

호주/뉴질랜드 적합성

선언 - EMC

FCC – EMC

러시아 연방

다음 표준에 대해 EMC 무선 통신법 조항을 준수합니다.

CISPR 11:2003. 복사성 및 전도성 방출, 그룹 1, A 등급, EN 61326-1:2006 및 EN 61326-2-1:2006 준수

호주/뉴질랜드 연락처:

Baker & McKenzie Level 27, AMP Centre 50 Bridge Street Sydney NSW 2000, Australia

FCC 47편 CFR, 15부에서 제외됨

이 제품은 러시아 정부로부터 GOST 표시 승인을 받았습니다.

x TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

안전 컴플라이언스

컴플라이언스 정보

이섹션에는제품이준수하는안전표준및기타안전컴플라이언스정보가나와 있습니다.

EU 적합성 선언 - 저전

압

미국 국가 공인 테스트

실험 목록

캐나다 인증

유럽 연합의 공식 저널에 실려 있는 다음 사양을 준수하는 것으로 입증되었습니다.

저전압 Directive 2006/95/EC

EN 61010-1. 측정, 제어 및 실험용 전기 장비에 대한 안전 요구 사항 - 1부: 일반 요구 사항

EN 61010-2-030. 측정, 제어 및 실험용 전기 장비에 대한 안전 요구 사항 2-030부: 회로 테스트 및 측정과 관련된 특정 요구 사항

EN 61010-031. 전기 측정과 테스트 장비를 위한 휴대용 프로브 어셈블리에 대한 특정 요구 사항

UL 61010-1. 측정, 제어 및 실험용 전기 장비에 대한 안전 요구 사항 - 1부: 일반 요구 사항

UL 61010-2-030. 측정, 제어 및 실험용 전기 장비에 대한 안전 요구 사항 2-030부: 회로 테스트 및 측정과 관련된 특정 요구 사항

UL 61010-031. 전기 측정과 테스트 장비를 위한 휴대용 프로브 어셈블리에 대한 특정 요구 사항

CAN/CSA-C22.2 No. 61010-1. 측정, 제어 및 실험용 전기 장비에 대한 안 전요구사항-1부: 일반요구사항

CAN/CSA-C22.2 No. 61010-2-030. 측정 , 제어 및 실험용 전기 장비에 대 한안전요구사항-2-030부:회로테스트및측정과관련된특정요구사항

CAN/CSA-C22.2 No. 61010-031. 전기 측정과 테스트를 위한 휴대용 프로 브 어셈블리에 대한 특정 요구 사항

추가 컴플라이언스

장비 종류

안전 등급

IEC 61010-1. 측정, 제어 및 일반 요구 사항

IEC 61010-2-030. 측정, 제어 및 실험용 전기 장비에 대한 안전 요구 사항 2-030부: 회로 테스트 및 측정과 관련된 특정 요구 사항

IEC 61010-031. 전기 측정과 테스트 장비를 위한 휴대용 프로브 어셈블리에 대한 특정 요구 사항

테스트및측정장비

1등급–접지제품

실험용 전기 장비에 대한 안전 요구 사항 - 1부:

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 xi

컴플라이언스 정보

오염 지수 설명

오염 지수 등급

측정 및 과전압 범주 설

명

제품 주변 환경 및 제품 내에서 발 경과 외부 환경은 일반적으로 동일하다고 간주됩니다. 제품은 지정된 등급의 환 경에서만 사용해야 합니다.

오염 지수 1. 오염이 발생하지 않거나 비전도성 건조 오염 물질만 발생합니다. 이 범주에 속하는 제품은 보통 캡슐화 또는 밀봉되어 있거나 청결한 공간에 배 치되어 있습니다.

오염 지수 2. 일반적으로 비전도성 건조 오염 물질만 발생합니다. 응축으로 인한 일시적인 전도성 물질이 가끔 발생할 수도 있으며, 일반적인 사무실/가 정 환경에 해당합니다. 일시적인 응축 현상은 제품을 사용 중이지 않을 때만 발생합니다.

오염지수3. 전도성오염물질또는응축으로인해전도성을띨수있는비전 도성 건조 오염 물질이 발생합니다. 온도와 습도가 모두 제어되지 않는 보호 장소에 해당하며, 직사광선이나 직접적인 비바람으로부터 보호되어 있습니다.

오염 지수 4. 전도성 먼지나 눈비를 통해 지속적으로 전도성 물질을 생성하는 오염 형태입니다. 보통 실외에서 발생합니다.

오염 지수 2(IEC 61010-1에 정의됨). 실내 및 건조한 장소 전용 등급입니다.

이 제품의 측정 단자는 다음과 같은 범주 중 하나 이상에서 주 전압을 측정하기 위 해 정격 지정될 수 있습니다(제품 및 설명서에 표시된 특

범주 II. 적용 포인트(콘센트 및 유사한 포인트)에서 건물 배선에 직접 연결된 회로

생할 수 있는 오염의 척도입니다. 제품 내부 환

정정격참조).

주전원과전압범주등

급

환경 고려 사항

제품 폐기 처리

범주 III. 건물 배선 및 배전 시스템

범주 IV. 건물의 전기 공급 소스

주석노트. 주 전원 공급 회로에만 과전압 범주 등급이 포함되며, 측정 회로에만

측정 범주 등급이 포함됩니다. 제품 내 그 이외의 회로에는 등급이 포함되지 않습 니다.

과전압 범주 II(IEC 61010-1에 정의됨)

이 섹션에서는 제품이 환경에 미치는 영향에 대한 정보를 제공합니다.

장비나 구성 요소를 재활용할 때 다음 지침을 준수하십시오.

장비 재활용: 이 장비를 생산하기 위해 천연 자원을 추출하여 사용했습니다. 제

품을 부적절하게 폐기하면 장비에 들어 있는 물질이 환경이나 인간의 건강에 해를 끼칠 수 있습니다. 이러한 물질이 환경에 침투하는 것을 막고 천연 자원의 사용량

xii TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

컴플라이언스 정보

유해 물질 제한

을 줄이기 위해서는 대부분의 재 시스템에서 이 제품을 재활용하는 것이 좋습니다.

이 기호는 본 제품이 WEEE(폐전기전자 지침) 및 배터리에 대해 Directive 2002/96/EC 및 2006/66/EC에 의거하여 적용 가능한 유럽 연합의 요구 사항을 준수함을 나타냅니다. 재활용 옵션에 대 한 자세한 내용은 텍트로닉스 웹 사이트(www.tektronix.com)의 고객 지원/서비스 부분을 확인하십시오.

본 제품은 산업용 모니터링 및 제어 장비로 분류되므로 개정된 RoHS Directive 2011/65/EU 물질 제한은 2017년 7월 22일부터 적용됩니다.

료가 올바르게 재사용 또는 재활용되도록 적절한

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 xiii

컴플라이언스 정보

xiv TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

시작하기

일반 기능

TBS1000B 및 TBS1000B-EDU 시리즈 디지털 스토리지 오실 로스코프는 접지 참조된 측정을 수행하는 데 사용할 수 있는 작고 가벼운 벤치탑 장비입니다.

본 장에서는 다음 작업을 수행하는 방법을 설명합니다.

제품 설치

간단한 기능 검사 수행

프로브검사수행및프로브보정

프로브 감쇠 계수 일치

자체 교정 루틴 사용

주석노트. 오실로스코프 전원을 켠 후 화면에 표시할 언어를 선택할 수 있습니다.

또한, 언제든지 유틸리티 ► 언어 옵션에 액세스하여 언어를 선택할 수 있습니다.

모델 채널 대역폭 샘플 속도 디스플레이 TBS1052B-EDU TBS1052B TBS1072B-EDU TBS1072B TBS1102B-EDU TBS1102B TBS1152B-EDU TBS1152B TBS1202B-EDU TBS1202B

2 2 2 2 2 2 2 2 2 2

50MHz 50MHz 70MHz 70MHz 100MHz 100MHz 150MHz 150MHz 200MHz 200MHz

1GS/s 1GS/s 1GS/s 1GS/s 2GS/s 2GS/s 2GS/s 2GS/s 2GS/s 2GS/s

컬러 컬러 컬러 컬러 컬러 컬러 컬러 컬러 컬러 컬러

구문-검색 도움말 시스템

7인치 컬러 LCD 디스플레이

장비에 통합된 교육용 프로그램(EDU 모델만 해당)

한계 테스트, 데이터 로깅 및 추이 도표(비EDU 모델)

이중 채널 독립 카운터

선택 가능한 20MHz 대역폭 제한

각 채널에 대해 2,500 포인트 레코드 길이

자동 설정

자동 범위 설정

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 1

시작하기

설정및파형스토리지

파일 저장을 위한 USB 플래

OpenChoice PC

옵션 TEK-USB-48

판독값이 있는 커서

트리거 주파수 판독값

34개의 자동 측정 및 측정

파형 평균화 및 피크검출

연산 기능: +, -, 및

FFT(고속 퓨 리에 변

펄스폭트리거기능

라인을선택할수있는트

외부 트리거

변수 지속기능 표시

11가지 언어로 된 사

줌기능

통신 소프트웨어를 사용하여 USB 장치 포트를 통해 PC 통신

8 어댑터를 사용하여 GPIB 컨트롤러에 연결합니다.

×연산

환)

리거링을 포함한 비디오 트리거 기능

용자 인터페이스 및 도움말 항목

시드라이브포트

게이팅

설치

전원 코드

전원 소스

보안용 루프

오실로스코프와 함께 제공된 전원 코드만 사용합니다. 부록 C: 액세서리에서는 표 준 및 옵션 액세서리를 나열합니다.

90에서 264 VAC 전원소스를사용하는경우90에서132VAC 니다.

이 제품의 최대 소비 전력은 30W입니다.

표준 랩톱 컴퓨터 보안 잠금을 사용하거나 내장형 케이블 채널을 통해 보안 케이 블을 쓰레드하여 오실로스코프를 안전한 위치에 보호합니다.

, 45에서 66Hz를 제공하는 전원 소스를 사용합니다. 400Hz

RMS

, 360에서 440Hz를 제공해야 합

RMS

2 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

시작하기

기능 검사

환기

보안케이블채널 보안잠금구멍

전원 코드

주석노트. 오실로스코프는 대류 방식으로 냉각시킵니다. 통풍이 잘 되도록 제품

의 옆면과 위쪽 2인치 사이에 아무것도 두지 않습니다.

오실로스코프가 올바르게 작동하고 있는지 확인하려면 이 기능 검사를 수행합니 다.

ON/OFF 버튼

기본값 설정 버튼 PROBE COMP

1. 오실로스코프의 전원을 켭니다. 기본값 설정 버튼을 누릅니다. 기본 프로브 옵션 감쇠 설정은 10X입니

다.

2. TPP0051, TPP0101 또는 TP0201 프로 브를 오실로스코프의 채널 1에 연결합니 다. 이렇게 하려면 프로브 커넥터의 슬롯 을 채널 1 BNC 키에 맞게 정렬하고 눌러 연결한 후 오른쪽으로 감아 프로브가 제 자리에 위치하도록 해야 합니다.

프로브 팁과 기준 리드선을 PROBE COMP 터미널에 연결합니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 3

시작하기

프로브 안전

3. 자동 설정 버튼을누릅니다. 몇초안에 1KHz에서 약 5V의 피크-피크 구형파가 화면에 표시됩니다.

전면 패널의 채널 1 메뉴 버튼을 두 번 눌 러 채널 1을 제거하고, 채널 2 메뉴 버튼 을눌러채널2를표시한다음2~3단계 를 반복합니다.

교정: 통과

프로브를 사용하기 전에 프로브 정격을 확인하고 준수하십시오.

TPP0051, TPP0101 또는 TPP0201 프로브 본체 주변의 보호 장치는 감전을 예 방하기 위한 손가락 보호 장치를 제공합니다.

4. 장비가교정테스트를통과했는지확인 합니다. 유틸리티 ► - 계속 - 1/2페이지 (EDU 모델은 계속을다시누름)►시스 템상태► 기타를 누릅니다. 교정 통과가 표시되는지 확인합니다.

손가락 가드

경고. 프로브를 사용할 때 감전을 예방하려면 손가락은 프로브 본체에 있는 보호

장치 뒤에 두십시오.

프로브 사용 중에 감전을 예방하려면 전압 소스에 연결되어 있는 동안 프로브 헤 드의 금속 부분을 건드리지 마십시오.

프로브를 오실로스코프에 연결하고 측정하기 전에 접지 단자를 접지에 연결합니 다.

4 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

수동 프로브 보정

시작하기

수동으로 다음과 같이 조정하여 사용 중인 프로브와 입력 채널이 일치되도록 할 수 있습니다.

PROBE COMP

과보정됨

부족 보정됨

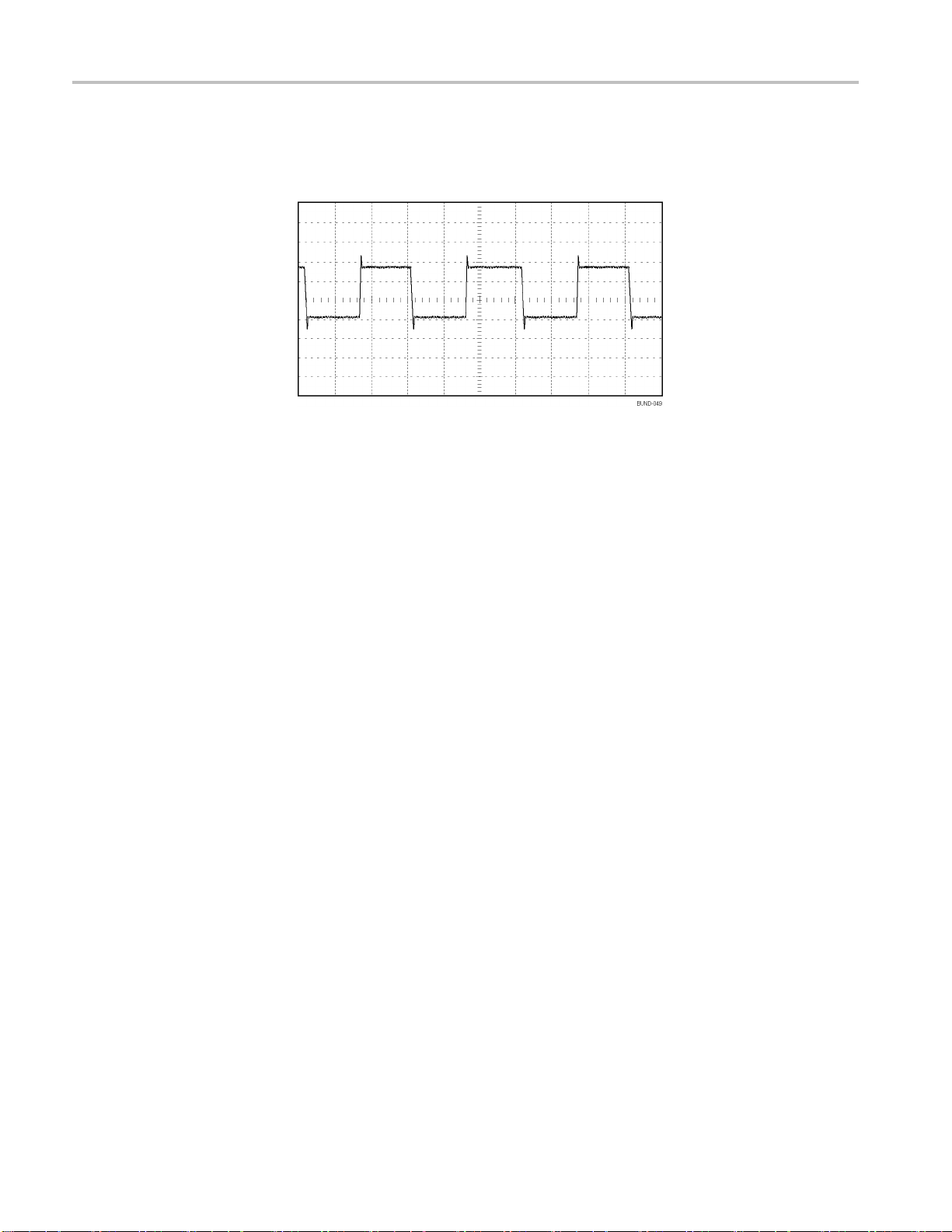

정상 보정됨

자동 설정

버튼

1. 1 ► 프로브 ► 전압 ► 감쇠 옵션을 누르 고 10X를 선택합니다. 적합한 TPP0051, TPP0101 또는 TPP0201 프로브를 오실 로스코프의 채널 1에 연결합니다. 프로 브후크팁을사용하는경우팁을프로브 에 제대로 넣고 적절하게 연결되었는지 확인합니다.

2. 프로브팁은프로브보정의약 5V@1KHz 터미널에 연결하고 기준 리 드선은 프로브 보정 섀시 터미널에 연결 합니다. 채널을 표시한 다음 자동 설정 버튼을 누릅니다.

3. 표시된 파형의 모양을 확인합니다.

4. 필요한 경우 프로브를 조정합니다.

필요하면 반복합니다.

프로브감쇠설정

프로브는 신호의 수직 스케일에 영향을 미치는 다양한 감쇠 계수를 사용할 수 있 습니다.

프로브의 감쇠와 일치하는 계수를 선택합니다. 예를 들어, CH 1에 연결되어 있는 10X로 설정된 프로브와 일치하도록 하려면 1 ► 프로브 ► 전압 ► 감쇠 옵션을 누 른다음10X를 선택합니다.

주석노트. 감쇠 옵션의 기본 설정은 10X입니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 5

시작하기

전류 프로브 스케일

P2220프로브의감쇠스위 쇠 옵션도 변경해야 합니다. 스위치 설정은 1X와 10X입니다.

치를 변경하는 경우 이와 일치하도록 오실로스코프 감

감쇠 스위치

주석노트. 감쇠 스위치를 1X로 설정하면 P2220 프로브는 오실로스코프의 대역

폭을 6MHz로 제한합니다. 오실로스코프의 전체 대역폭을 사용하려면 반드시 스 위치를 10X로 설정합니다.

전류 프로브는 전류에 비례하는 전압 신호를 프로브에 제공합니다. 전류 프로브 의 눈금에 맞도록 오실로스코프를 설정해야 합니다. 기본 눈금은 10A/V입니다.

예를 들어, 채널 1에 연결되어 있는 전류 프로브에 대한 스케일을 설정하려면 1 ► 프로브 ► 전류 ► 스케일 옵션을 누르고 적절한 값을 선택합니다.

자체 교정

자체 교정 루틴을 사용하면 최대 측정 정확도를 위해 오실로스코프 신호 경로를 최적화할 수 있습니다. 언제든지 루틴을 실행할 수 있지만 주변 온도가 5°C(9°F) 이상 변하는 경우 항상 루틴을 실행해야 합니다. 루틴은 약 2분 정도 걸립니다.

정확한 교정을 위해 오실로스코프 전원을 켜고 준비될 때까지 20분 정도 기다립 니다.

신호 경로를 보정하려면 프로브나 케이블을 입력 커넥터에서 분리합니다. 그 다음 유틸리티 ► 자체교정 시작 옵션에 액세스하여 화면에 나타나는 지시를 따릅니다.

인터넷을 통한 펌웨어 업데이트

TBS1000B의 펌웨어를 업데이트하면 새로운 기능과 버그 수정 항목을 적용할 수 있습니다. 인터넷과 USB 플래시 드라이브를 사용하여 오실로스코프를 업데이트 할 수 있습니다. 인터넷에 액세스할 수 없는 경우 업데이트 절차에 대한 내용은 텍 트로닉스에 문의하십시오.

현재 펌웨어 버전 확인

1. 오실로스코프의 전원을 켭니다.

2. TBDS1000B의 경우 유틸리티 ► - 계속 - 1/2페이지 ► 시스템 상태 ► 기타를 누릅니다.

6 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

시작하기

사용 가능한 최신 펌웨

어버전확인

사용 가능한 최신 펌웨

어가 TBS1000B보다 상

위 버전인 경우 제품의

펌웨어 업데이트

TBDS1000B-EDU 이지 ► 시스템 상태 ► 기타를 누릅니다.

3. 오실로스코프에 펌웨어 버전 번호가 표시됩니다.

1. 웹 브라우저를 열고 www.tektronix.com/software로 이동합니다.

2. 검색 상자에 “TBS1000B”를 입력합니다.

3. 사용 가능한 최신 TBS1000B 펌웨어용 소프트웨어 목록을 스캔합니다. 버전 번호를 확인합니다.

1. www.tektronix.com/software에서 PC로 최신 펌웨어 파일을 다운로드합니 다. 필요한 경우 파일의 압축을 풀고 지정된 펌웨어 파일을 USB 플래시 드라 이브의 루트 폴더에 복사합니다.

2. 오실로스코프의 전면 패널 USB 포트에 USB 플래시 드라이브를 삽입합니다.

3. 유틸리티►-계속-1/2페이지►파일유틸리티►-추가-1/2페이지►펌 웨어 업데이트 ► 펌웨어 업데이트를 누릅니다.

펌웨어를 업데이트하는 데 2~3 분 정도 걸립니다. 업데이트가 완료되면 오실로스 코프에 완료 메시지가 표시됩니다. 펌웨어 업데이트가 완료되기 전에 USB 플래 시 드라이브를 제거하거나 오실로스코프의 전원을 끄지 마십시오.

의경우유틸리티 ► - 계속 - 1/3페이지 ►- 계속 - 2/3페

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 7

시작하기

8 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

작동 기본 사항

전면 패널은 사용하기 쉬운 기능 영역으로 구분되어 있습니다. 이 장에서는 화면 에 표시되는 컨트롤과 정보의 간단한 개요를 제공합니다.

디스플레이 영역

디스플레이는 파형을 표시할 뿐 아니라, 파형과 오실로스코프 컨트롤 설정에 대한 다양한 세부 사항을 제공합니다.

주석노트. FFT 기능을 표시하는 방법에 대한 자세한 내용 (48페이지의

펙트럼 표시

아래에 표시된 항목이 디스플레이에 나타날 수 있습니다. 이러한 모든 항목이 항 상 표시되는 것은 아닙니다. 메뉴를 끈 상태에서는 일부 판독값이 계수선 영역 밖 으로 사라집니다.

참조)

FFT 스

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 9

작동 기본 사항

1. 획득 판독값은 획득이 실행 중이거나 정지되었을 때 표시됩니다. 아이콘은 다 음과 같습니다.

실행: 획득이 활성

정지: 획득이 활성

2. 트리거 위치 아이콘 려 마커의 위치를 조정합니다.

3. 트리거 상태 판독값에는 다음 상태가 표시됩니다.

준비: 오실로스코프가 사전 트리거 데이터를 획득 중입니다. 이 상태에서는

모든 트리거가 무시됩니다.

준비: 모든 사전 트리거 데이터가 획득되었고 오실로스코프는 트리거를 받을

준비가되어있습

트리거됨: 오실

득 중입니다.

정지: 오실로스코프가 파형 데이터 획득을 중지했습니다.

획득 완료: 오실로스코프가 단일 순서 획득을 완료했습니다.

자동: 오실로스코프는 자동 모드에 있으며 트리거가 없는 상태에서 파형을 획 득 중입니다.

스캔: 오실로스코프가 스캔 모드에서 계속해서 파형을 획득하고 표시하는 중

입니다.

4. 가운데 계수선 0입니다.

화됨

화되지 않음

은 획득의 트리거 위치를 표시합니다. 수평 위치 노브를 돌

니다.

로스코프가 트리거를 포착하였으며 사전 트리거 데이터를 획

판독값은 가운데 계수선에 시간을 표시합니다. 트리거 시간은

5. 트리거 레벨 아이콘은 파형의 에지 또는 펄스 폭 트리거 레벨을 표시합니다. 아이콘 색상은 트리거 소스 색상에 해당됩니다.

6. 트리거 판독값은 트리거 소스, 레벨 및 주파수를 표시합니다. 다른 트리거 종 류의 트리거

판독값은 다른 매개 변수를 표시합니다.

10 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

작동 기본 사항

메시지 영역

메뉴 시스템 사용

7. 수평 위치/스케일 판독값에는 표시됩니다.

8. 채널 판독값에는 각 채널의 수직 스케일 계수(구간당)가 표시됩니다. 각 채널 의 수직 스케일 노브로 조정합니다.

9. 파형 베이스라인 표시기에는 파형의 접지 기준 포인트(제로 볼트 레벨)가 표 시됩니다(오프셋 효과 무시 없을 경우 채널은 표시되지 않습니다.

오실로스코프는 다음과 같은 유형의 유용한 정보를 전달하는 메시지 영역(앞 그림 의항목번호15)을화면맨아래에표시합니다.

측정 버튼을누른다음CH1 버튼을 누를 때와 같이 다음에 할 수 있는 것을 제 안:

범용노브를사용하여측정종류를선택합니다.

기본값 설정 버튼을 누를 때와 같이 오실로스코프가 수행한 동작에 대한 정보:

기본값 설정을 호출

전면 패널 버튼을 누르면 오실로스코프는 화면 오른쪽에 해당 메뉴를 표시합니다. 메뉴에는 화면 오른쪽의 라벨이 없는 옵션 버튼을 누르면 사용할 수 있는 옵션이 표시됩니다.

주시간기반설정(수평 스케일 노브로 조정)이

). 아이콘 색상은 파형 색상에 해당됩니다. 마커가

수직 컨트롤

위치(1 및 2): 파형을 수직으로 배치합니다.

1및2메뉴: 수직 메뉴 선택을 표시하고 채널 파형 디스플레이를 토글합니다.

스케일(1 및 2): 수직눈금 계수를 선택합니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 11

작동 기본 사항

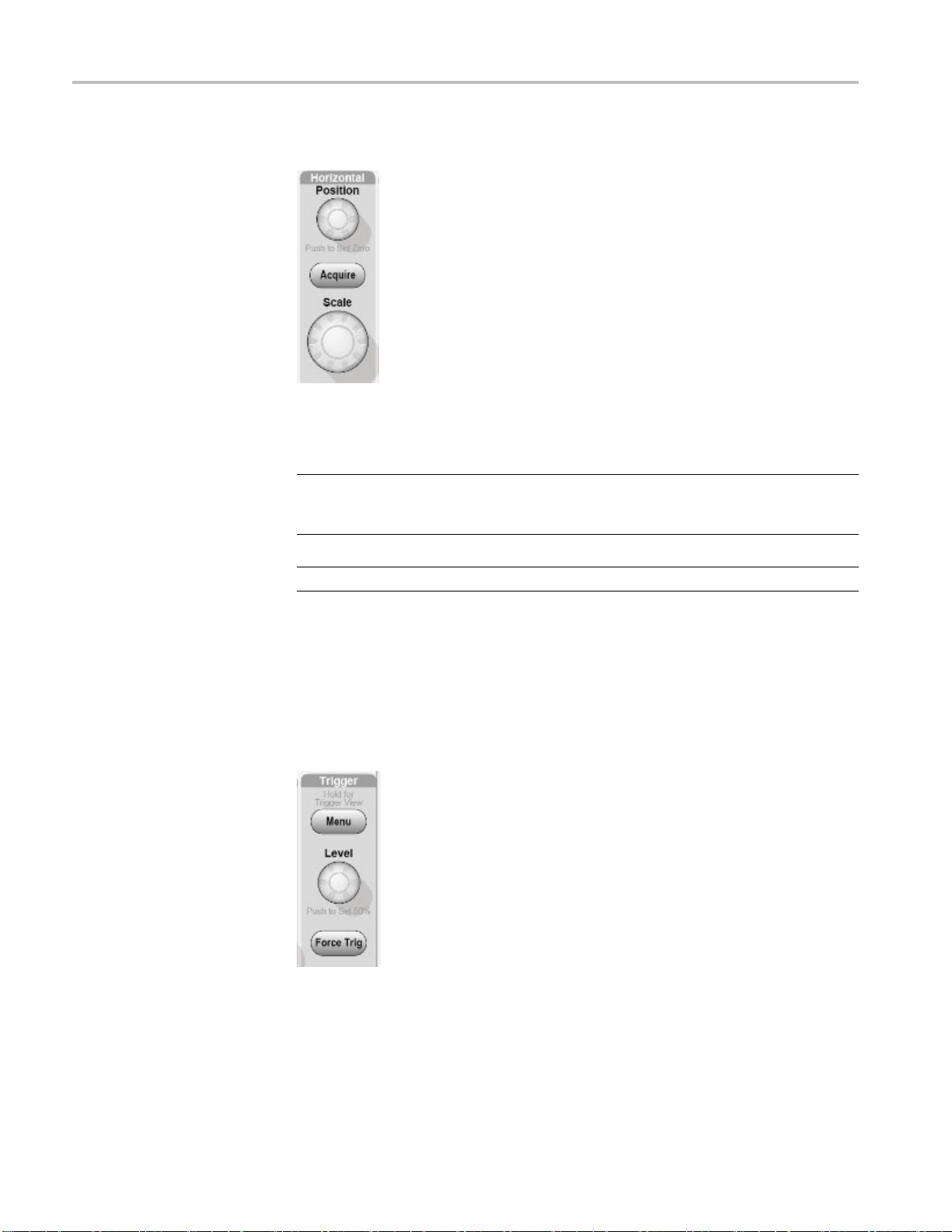

수평 컨트롤

위치: 모든 채널과 연산 파형의 수평 위치를 조정합니다. 이 컨트롤의 해상도는

시간축 설정에 따라 다

주석노트. 수평 위치를 더 큰 값으로 조정하려면 수평 스케일 노브를더큰값으

로 돌리고 수평 위치를 변경한 다음 수평 스케일 노브를 다시 이전 값으로 돌립니 다.

릅니다.

트리거 컨트롤

주석노트. 수평 위치를 제로로 설정하려면 수평 위치 노브를 누르십시오.

획득: 획득 모드(샘플, 피크검출 및 평균)를 표시합니다.

스케일: 수평 시간/구간(스케일 계수)을 선택합니다.

트리거 메뉴: 한 번 누르면 트리거 메뉴가 표시됩니다. 1.5초 이상 누르고 있으

면 트리거 뷰가 표시됩니다. 즉, 채널 파형 대신 트리거 파형이 표시됩니다. 트리

12 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

작동 기본 사항

메뉴 및 컨트롤 버튼

거 뷰를 사용하여 커플링과 같은 치는지 확인할 수 있습니다. 버튼을 놓으면 트리거 뷰가 중지됩니다.

트리거 설정이 트리거 신호에 어떻게 영향을 미

레벨: 에지 또는 펄스 트리거를 사용하면 레벨 노브는파형을획득하기위해신

호가 통과해야 하는 진폭 레벨을 설정합니다. 이 노브를 누르면 트리거 레벨이 트 리거 신호의 피크 사이의 수직 중간 지점으로 설정됩니다(50%로 설정됨).

강제 트리거: 이 버튼을 사용하여 오실로스코프가 트리거 검출 여부에 관계 없

이 현재 파형 획득을 완료할 수 있습니다. 이는 단일 시퀀스 획득 및 보통 트리거 모드에 유용합니다. "자동 트리거" 모드에서 오실로스코프는 트리거가 검출되지 않은 경우 주기적인 강제 트리거를 자동으로 수행합니다.

메뉴와 버튼 컨트롤에 대한 자세한 내용은 참조 장을 참조하십시오.

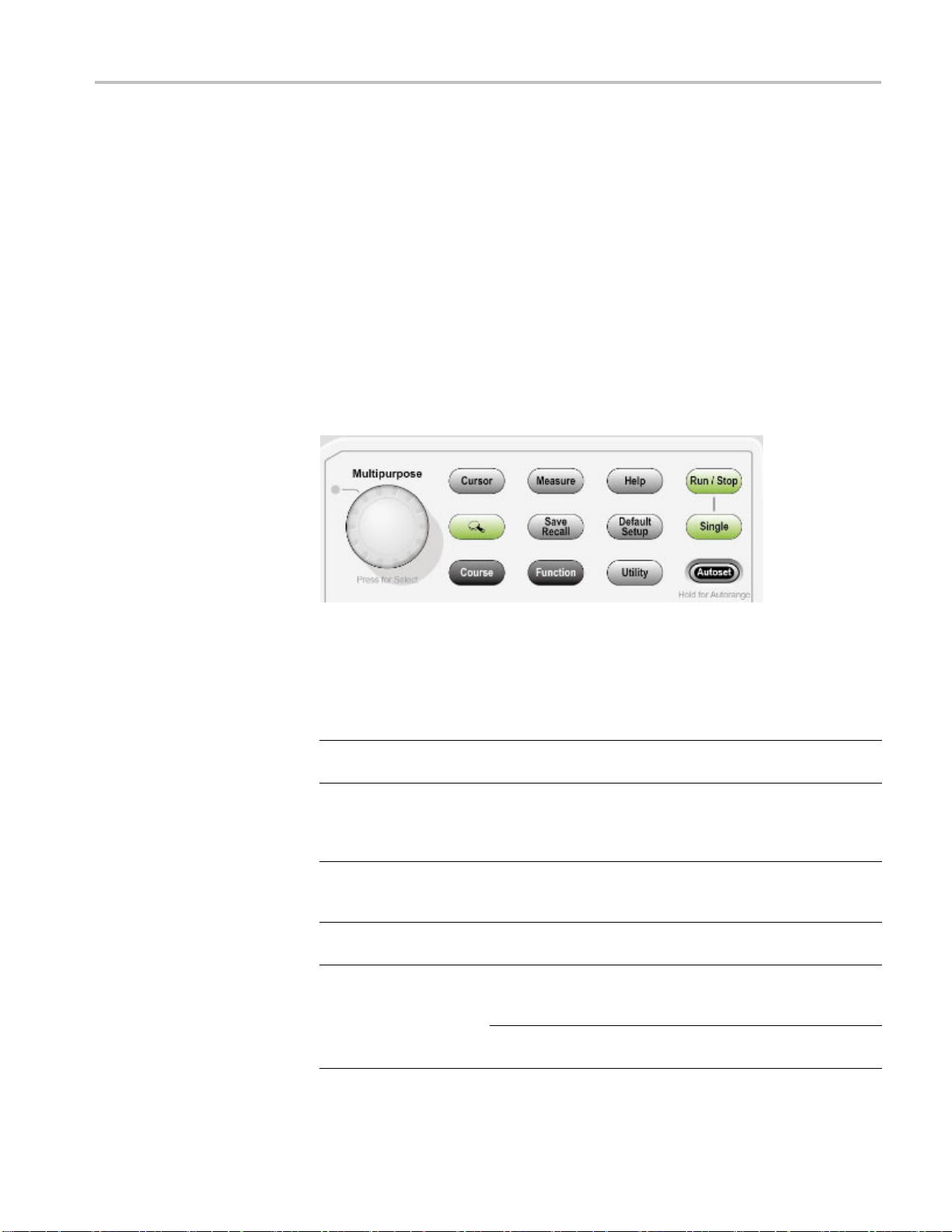

범용 노브: 기능은 표시된 메뉴나 선택된 메뉴 옵션에 따라 결정됩니다. 활성화

되면 옆의 LED가 켜집니다. 다음 표는 기능을 나열합니다.

활성 메뉴 또는 옵션 노브 작동 설명 커서

도움말

연산

FFT

측정

돌림

돌림, 누름

돌림

스크롤하여 선택한 커서의 위치 를 지정합니다.

색인의 항목을 강조 표시합니 다. 항목의 링크를 강조 표시합 니다. 눌러서 강조 표시된 항목 을 선택합니다.

스크롤하여 연산 파형의 스케일 과 위치를 지정합니다. 스크롤한 후 눌러서 작동을 선택합니다.

스크롤한 후 눌러서 소스, 윈도 우 종류 및 줌 값을 선택합니다.

스크롤하여 각 소스의 자동 측 정 종류를 강조 표시한 다음 눌 러서 선택합니다.

스크롤하여 선택한 게이팅 커서 의 위치를 지정합니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 13

작동 기본 사항

활성 메뉴 또는 옵션 노브 작동 설명 저장/호출

트리거

유틸리티

수직

줌 스크롤

돌림, 누름

스크롤, 누름

스크롤하여 작업과 파일 형식을 강조 표시한 후 눌러서 선택합니 다. 파일 목록을 스크롤합니다.

스크롤하여 트리거 종류, 소스, 경사, 모드, 커플링, 양극성, 동 기, 비디오 표준, 작동 시 트리거 를 강조 표시한 후 눌러서 선택 합니다. 돌려서 트리거 홀드오 프와 펄스 폭 값을 선택합니다.

스크롤하여 기타 메뉴 항목을 강조 표시한 후 눌러서 선택합 니다. 돌려서 백라이트 값을 설 정합니다.

스크롤하여 기타 메뉴 항목을 강조 표시한 후 눌러서 선택합 니다.

스크롤하여 줌 창의 스케일과 위치를 변경합니다.

Save/Recall: 설정 및 파형에 대한 저장/호출 메뉴를 표시합니다.

측정: 자동 측정 메뉴를 표시합니다.

획득: 획득 메뉴를 표시합니다.

기준: 기준 메뉴를 표시하여 오실로스코프의 비휘발성 메모리에 저장된 기준 파

형을 빠르게 표시하거나 숨깁니다.

유틸리티: 유틸리티 메뉴를 표시합니다.

커서: 커서 메뉴를 표시합니다. 종류 옵션이 Off로 설정되어 있지 않으면, 커서

메뉴에서 나온 후에도 커서는 계속 표시되지만 조정할 수는 없습니다.

도움말: 도움말 메뉴를 표시합니다.

기본값 설정: 공장 설정을 호출합니다.

자동 설정: 입력 신호의 유용한 디스플레이를 생성하도록 오실로스코프 컨트롤

을 자동으로 설정합니다. 1.5초 이상 누르고 있으면 자동 범위 메뉴를 표 동 범위 기능을 활성화하거나 비활성화합니다.

시하고 자

단발: (단일 시퀀스) 단발적인 파형을 획득한 다음 정지합니다.

실행/정지: 파형을 연속적으로 획득하거나 획득을 중지합니다.

저장: 기본적으로 USB 플래시 드라이브에 대한 저장 기능을 수행합니다.

14 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

입력 커넥터

작동 기본 사항

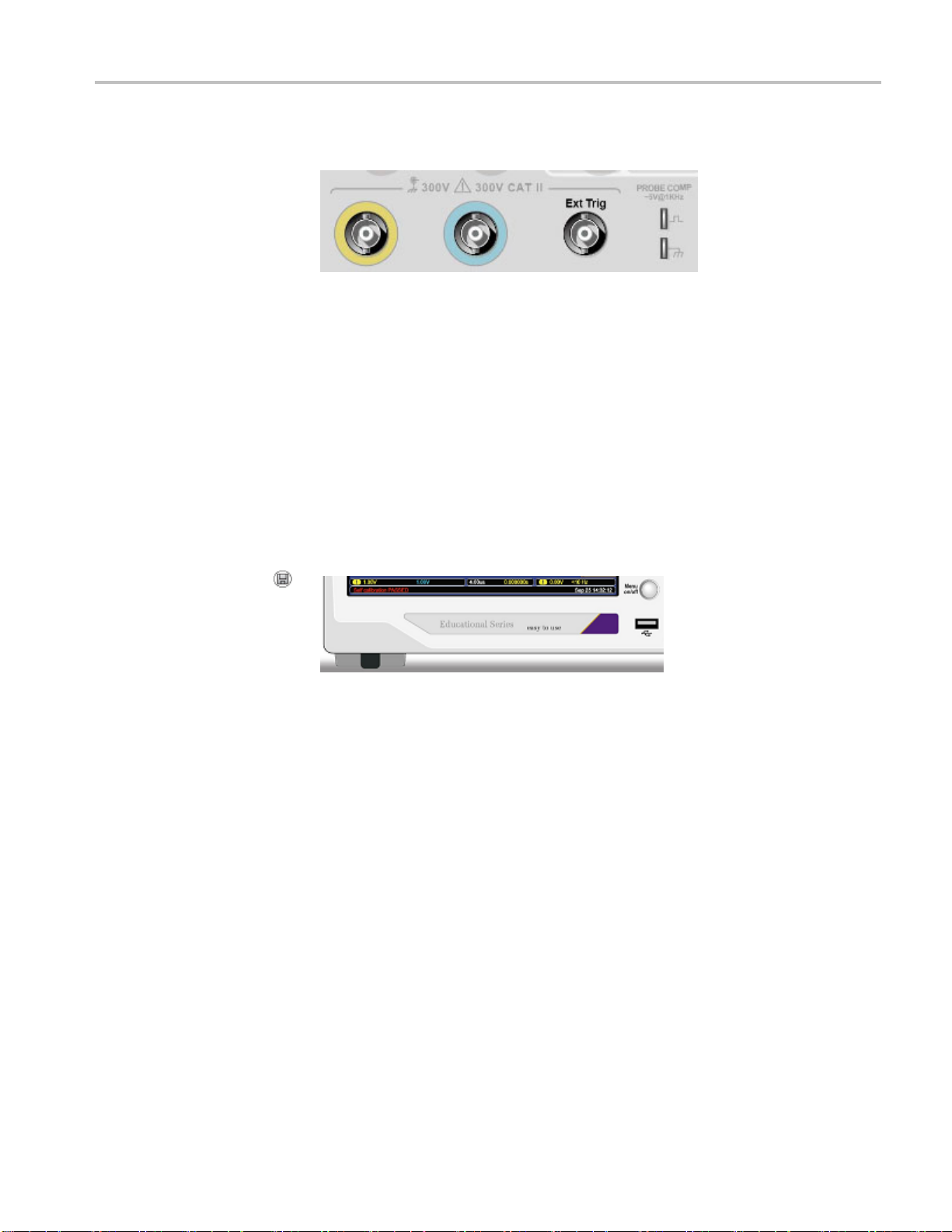

1&2: 파형 표시를 위한 입력 커넥터

Ext Trig: 외부 트리거 소스를 위한 입력 커넥터입니다. 트리거 메뉴를 사용하여

Ext 또는 Ext/5 트리거 소스를 선택합니다. 트리거 메뉴 버튼을 누르고 있으면 트 리거 뷰가 표시되어 트리거 커플링과 같이 트리거 설정이 트리거 신호에 어떻게 영향을 미치는지 확인할 수 있습니다.

프로브 보정: 프로브 보정 출력 및 섀시 기준. 전압 프로브를 오실로스코프 입력

회로에 전기적으로 일치

시키는 데 사용합니다. (5페이지의

수동 프로브 보정

참조)

기타 전면 패널 항목

USB 플래시 드라이브 포트

USB 플래시 드라이브 포트: 데이터를 저장 또는 검색하려면 USB 플래시 드

라이브를 삽입합니다.

LED가 있는 플래시 드라이브인 경우 드라이브에서 데이터를 저장하거나 데이터 를검색할때LED가깜박입니다. LED가깜박이지않을때까지기다린후드라이 브를 제거하십시오.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 15

작동 기본 사항

16 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

오실로스코프 기능 이해

본 장에서는 오실로스코프를 사용하려면 이해할 필요가 있는 정보를 포함하고 있 습니다. 오실로스코프를 효율적으로 사용하려면 다음과 같은 기능을 숙지하고 있 어야 합니다.

오실로스코프 설정

트리거링

신호 획득(파형)

파형 스케일 및 위치 조정

파형 측정

다음 그림은 오실로스코프의 다양한 기능과 상호 관계를 블록 다이어그램으로 보 여 줍니다.

오실로스코프 설정

자동 설정 사용

자동 범위 사용

설정 저장

오실로스코프를 작동할 때 자주 사용되는 자동 설정, 자동 범위, 설정 저장 및 설 정 호출 같은 여러 가지 기능에 익숙해져야 합니다.

자동 설정 버튼을 누를 때마다 자동 설정 기능이 안정된 파형 디스플레이를 자동 으로 표시합니다. 수직 스케일, 수평 스케일 및 트리거 설정을 자동으로 조정합니 다. 또한, 자동 설정은 신호 종류에 따라 계수선 영역에 여러 가지 자동 측정을 표 시합니다.

자동 범위는 사용자가 설정하거나 해제할 수 있는 연속 기능입니다. 이 기능은 신 호가큰변화를보일때나실제로프로브를다른지점으로이동할때신호를추적 하도록 설정 값을 조정합니다. 자동 범위를 사용하려면 자동 설정 버튼을 1.5초 이 상 누르십시오.

오실로스코프는 마지막 변경을 수행한 후 오실로스코프 전원을 끄기 전에 5초 정 도 기다리면 현재 설정을 저장합니다. 다음에 전원을 켜면 오실로스코프는 이 설 정을 호출합니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 17

오실로스코프 기능 이해

트리거링

설정 호출

기본값 설정

저장/호출 메뉴를 사용하여 최

또한 USB 플래시 드라이브 식 데이터 저장 및 검색을 위해 USB 플래시 드라이브를 사용합니다. (55페이지의

USB 플래시 드라이브 포트

오실로스코프는 전원을 끄기 전의 최종 설정, 저장된 설정 또는 기본값 설정을 호 출할 수 있습니다. (86페이지의

오실로스코프는 공장에서 출하될 때 일반 작업에 적합하도록 설정되어 있습니다. 이 설정이 바로 기본값 설정입니다. 기본값 설정을 호출하려면 기본값 설정 버튼 을 누릅니다. 기본값 설정을 보려면 부록 D: 기본값 설정을 참조하십시오.

트리거는 오실로스코프가 데이터 획득을 시작하고 파형을 표시할 때를 결정합니 다. 트리거를 제대로 설정하면 오실로스코프는 불안정한 디스플레이나 빈 화면을 의미 있는 파형으로 변환해줍니다.

대 10가지의 다른 설정을 저장할 수 있습니다.

에 설정을 저장할 수 있습니다. 오실로스코프는 이동

참조)

Save/Recall

참조)

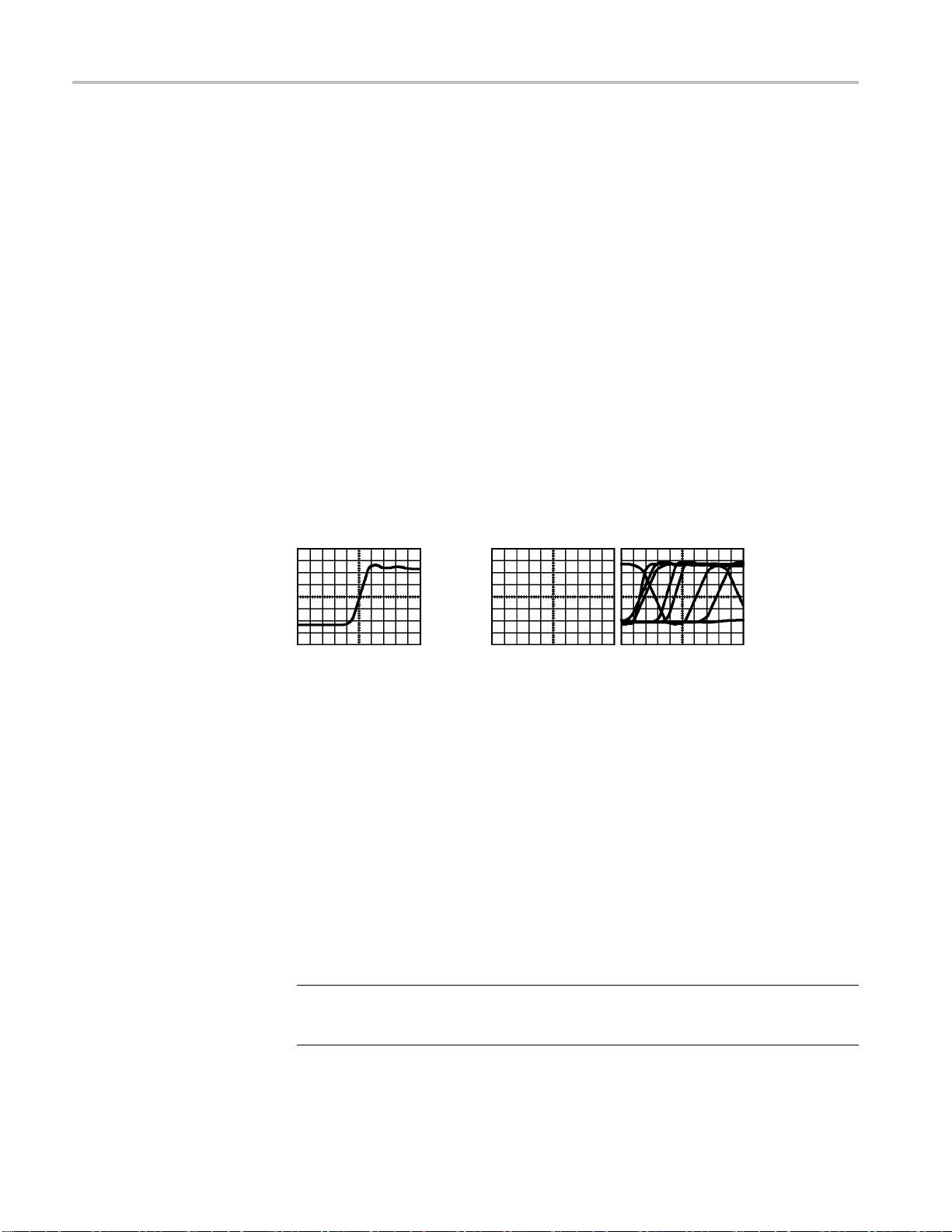

트리거된 파형 트리거되지 않은 파형

각 오실로스코프에 대한 설명은 작동 기본 사항 장을 참조하십시오. (12페이지의

트리거 컨트롤 트롤

참조)

실행/정지 또는 단발 버튼을 눌러 획득을 시작하면 오실로스코프는 다음 단계를 수행합니다.

1. 트리거 포인트의 왼쪽에 파형 레코드 부분을 채울 수 있을 만큼 충분한 데이터 를 획득합니다. 이를 사전 트리거라고 합니다.

2. 트리거 조건이 발생할 때까지 대기하면서 데이터 획득을 계속합니다.

3. 트리거 조건을 검출합니다.

4. 파형 레코드가 가득 찰 때까지 데이터 획득을 계속합니다.

5. 새로 획득한 파형을 표시합니다.

참조) 또한 참조 장도 참조할 수 있습니다. (90페이지의

트리거 컨

주석노트. 에지 및 펄스 트리거의 경우, 트리거 주파수를 알아내기 위해 오실로

스코프는 트리거 이벤트가 발생하는 속도를 계산합니다. 오실로스코프는 화면 하 단 오른쪽 모서리에 주파수를 표시합니다.

18 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

오실로스코프 기능 이해

소스

종류

모드

커플링

"트리거 신호원" 옵션을 사용 할 수 있습니다. 신호원은 채널 BNC 또는 Ext Trig BNC에 연결된 모든 신호 또 는 AC 전원선(에지 트리거에만 사용 가능)이 될 수 있습니다.

오실로스코프는 에지, 비디오 및 펄스 폭과 같은 세 가지 유형의 트리거를 제공합 니다.

자동 또는 보통 트리거 모드를 선택하여 오실로스코프가 트리거 조건을 검출하지 못했을 때 데이터를 획득하는 방법을 정의할 수 있습니다. (91페이지의 참조)

단일 시퀀스 획득을 수행하려면 단발 버튼을 누릅니다.

트리거 커플링 옵션을 사용하여 트리거 회로에 전달할 신호 부분을 결정할 수 있 습니다. 그러면 파형을 안정적으로 표시할 수 있습니다.

트리거 커플링을 사용하려면 트리거 메뉴 버튼을 누르고 에지 또는 펄스 트리거를 선택한 다음 커플링 옵션을 선택합니다.

하면 오실로스코프가 트리거로 사용하는 신호를 선택

모드 옵션

주석노트. 트리거 커플링은 트리거 시스템에 전달된 신호에만 영향을 줍니다. 화

면에 표시된 신호의 대역폭이나 커플링에는 영향을 미치지 않습니다.

위치

기울기및레벨

트리거 회로에 전달된 조건 신호를 보려면 트리거 메뉴 버튼을 1.5초 이상 눌러 트 리거 뷰를 활성화합니다.

수평 위치 컨트롤은 트리거와 화면 중앙 사이의 시간을 설정합니다. 이 컨트롤을 사용하여 트리거 위치를 조정하는 방법에 대한 자 사전 트리거 정보를 참조하십시오. (21페이지의

정보

참조)

경사 및 레벨 컨트롤은 트리거를 정의하는 데 유용합니다. 경사 옵션(에지 트리거 종류 전용)은 오실로스코프가 트리거 포인트를 신호의 상승 에지에서 찾을지 하강 에지에서 찾을지 결정합니다. 트리거 레벨 노브는 에지에서 트리거 포인트가 발 생하는 위치를 제어합니다.

상승 에지 하강 에지

트리거 레벨을 수직으

로 조정할 수 있습니다.

트리거가 상승 또는 하강될 수 있습니다.

세한 내용은 수평눈금 및 위치의

수평눈금 및 위치; 사전 트리거

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 19

오실로스코프 기능 이해

신호 획득

신호를 획득하면 오실로스코프는 신호를 디지털 형식으로 변환하고 파형을 표시 합니다. 획득 모드는 신호를 디지털화하는 방법을 정의하고 시간축 설정은 획득의 시간 범위와 세부 레벨에 영향을 미칩니다.

획득 모드

시간축

획득 모드에는 샘플, 피크검출 및 평균의 세 가지가 있습니다.

샘플: 이획득모드에서오실로스코프는파형을구성하기위해고른간격으로신

호를 샘플링합니다. 이 모드는 대부분의 시간 동안 신호를 정확하게 표현합니다.

그러나이모드는샘플간에발생할수있는신호의급격한변동은획득하지못합 니다. 따라서 앨리어싱이 발생할 수 있으며 폭이 좁은 펄스는 손실될 수 있습니다. 이런 경우에는 피크검출 모드를 사용하여 데이터를 획득해야 합니다. (21페이지 의

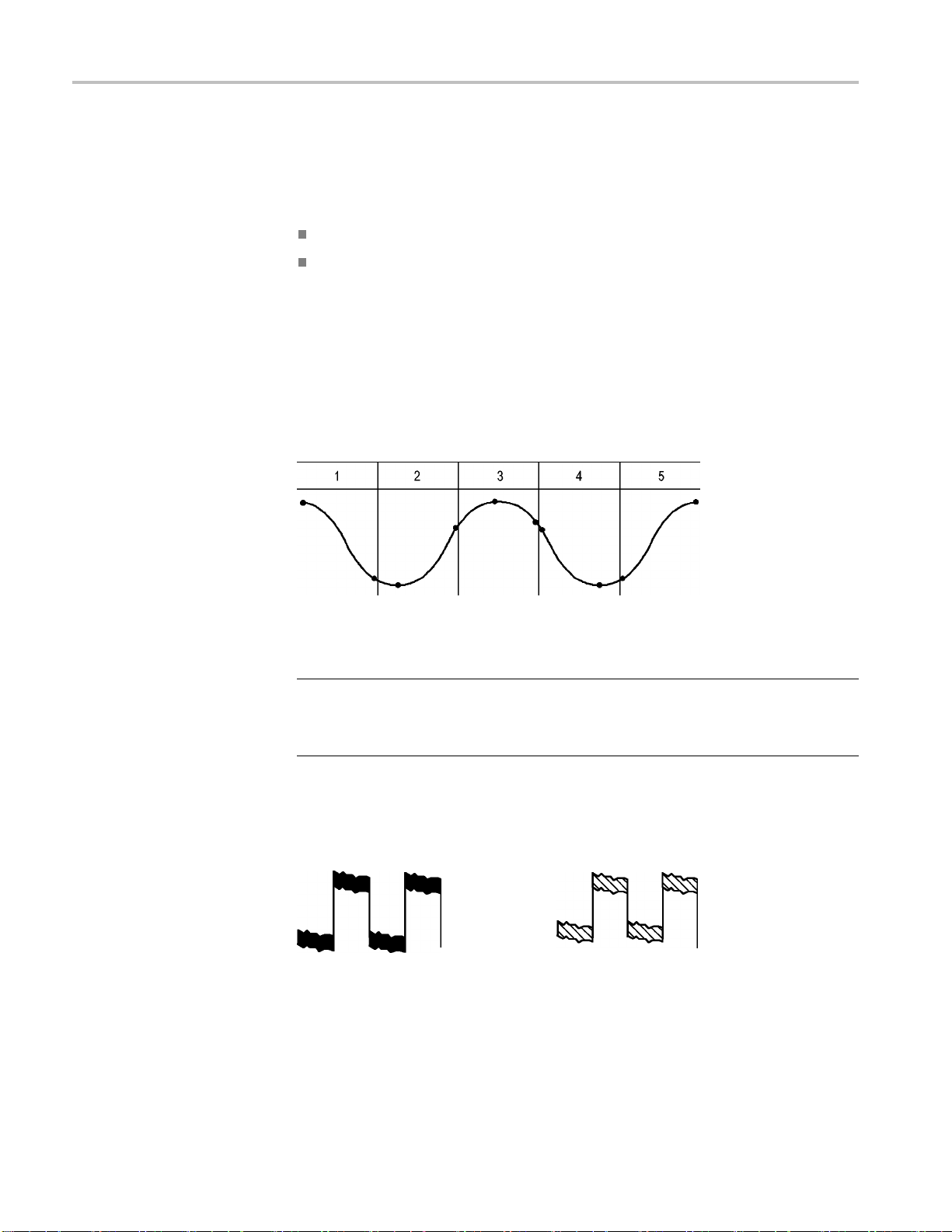

시간 도메인 앨리어싱

참조)

피크검출: 이획득모드에서오실로스코프는각샘플간격에있는입력신호중

최저값과 최고값을 찾고 이 값을 사용하여 파형을 표시합니다. 이런 식으로 오실 로스코프는 샘플 모드에서는 놓칠 수 있는 폭이 좁은 펄스를 획득하고 표시할 수 있습니다. 노이즈는 이 모드에서 더 많이 나타납니다.

평균: 이 획득 모드에서 오실로스코프는 여러 파형을 획득하고 평균한 다음 결과

파형을 표시합니다. 이 모드를 사용하면 랜덤 노이즈를 줄일 수 있습니다.

오실로스코프는 각각 다른 포인트에서 입력 신호의 값을 획득함으로써 파형을 디 지털화합니다. 시간축을 사용하면 값을 디지털화하는 빈도를 제어할 수 있습니다.

용도에 따라 시간축을 수평 스케일로 조정하려면 수평 스케일 노브를 사용합니다.

파형스케일및위치조정

눈금 및 위치를 조정하여 파형의 디스플레이를 변경할 수 있습니다. 눈금을 변경 하면 파형 디스플레이 크기가 증가하거나 감소합니다. 위치를 변경하면 파형은 위, 아래, 오른쪽 또는 왼쪽으로 이동합니다.

계수선 왼쪽에 있는 채널 표시기는 디스플레이의 각 파형을 식별합니다. 표시기 는파형레코드의접지기준레벨을가리킵니다.

디스플레이 영역 및 판독값을 볼 수 있습니다. (9페이지의

수직눈금 및 위치

디스플레이에서 파형을 위나 아래로 이동하여 파형의 수직 위치를 변경할 수 있습 니다. 데이터를 비교하려면 파형을 다른 파형 위에 배치하거나 서로 겹치도록 정 렬할 수 있습니다.

파형의 수직눈금을 변경할 수 있습니다. 파형 디스플레이는 접지 기준 레벨에 상 대적으로 축소되거나 확대됩니다.

각 오실로스코프에 대한 설명은 작동 기본 사항 장을 참조하십시오. (11페이지의

수직 컨트롤 롤

참조)

디스플레이 영역

참조) 또한 참조 장도 참조할 수 있습니다. (100페이지의

참조)

수직 컨트

20 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

오실로스코프 기능 이해

수평눈금 및 위치; 사전

트리거 정보

수평 위치 컨트롤을 조정하여 트 형데이터를볼수있습니다. 파형의 수평 위치를 변경하면 트리거와 화면 중앙 사 이에 있는 시간이 실제로 변경됩니다. (이러한 변경은 화면에서 파형이 오른쪽 또 는 왼쪽으로 이동함으로써 나

예를 들어, 테스트 회로에서 고 글리치 전에 데이터를 포착할 수 있을 만큼 사전 트리거 주기를 크게할수있습 니다. 그런 다음 사전 트리거 데이터를 분석하면 글리치의 원인을 찾을 수 있습니 다.

수평 스케일 노브를 돌려 모 상승 에지에서 오버슈트를 측정하기 위해 파형의 한 사이클만 보아야 할 수 있습 니다.

오실로스코프는 수평 스케일을 눈금 판독값에서 구간당 시간으로 표시합니다. 모 든 활성 파형은 같은 시간축 때를 제외하고는 모든 활성 채널에 대해 하나의 값만 표시합니다.

각 오실로스코프에 대한 설명은 작동 기본 사항장을 참조하십시오. (12페이지의

위치

참조) 또한 참조 장도 참조할 수 있습니다. (79페이지의

리거 전, 트리거 후 또는 각각에 해당하는 일부 파

타납니다.)

글리치의 원인을 찾으려는 경우 글리치에서 트리거하

든 파형에 대한 수평 스케일을 변경합니다. 예를 들어,

을 사용하기 때문에 오실로스코프는 줌 기능을 사용할

수평

참조)

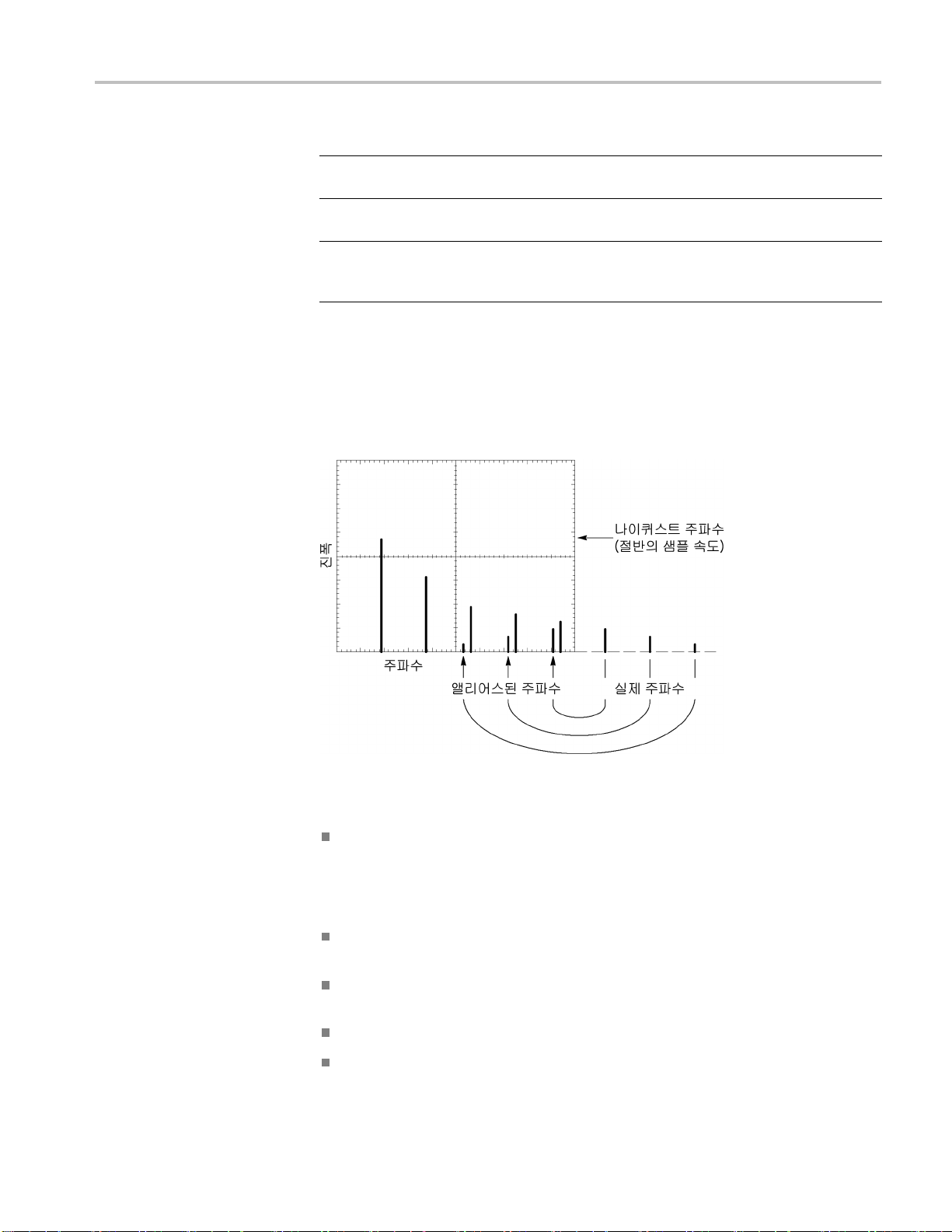

시간 도메인 앨리어싱: 앨리어싱은 오실로스코프가 정확한 파형 레코드를 구

성하도록 충분히 빠른 신호를 샘플링하지 못할 때 발생합니다. 앨리어싱이 발생하 면 오실로스코프는 실제 입력 파형보다 낮은 주파수로 파형을 표시하거나 불안정 한 파형을 트리거하고 표시합니다.

실제 고 주파수 파형 앨리어싱으로 인한 저 주

파수 파형

샘플 포인트

오실로스코프는 신호를 정확하게 표시하지만, 신호 표시는 프로브 대역폭, 오실로 스코프 대역폭 및 샘플링 속도에 의해 제한됩니다. 앨리어싱을 방지하려면 오실 로스코프가 신호의 플링해야 합니다.

오실로스코프샘플링속도가이론적으로표시할수있는가장높은주파수를나이 퀴스트 주파수라고 합니다. 나이퀴스트 속도라고 하는 샘플링 속도는 나이퀴스트 주파수의 두 배입

오실로스코프 최 도는 앨리어싱의 가능성을 줄이는 데 도움이 됩니다.

앨리어싱을 확인하는 방법은 여러 가지가 있습니다.

수평 스케일 노브를 돌려 수평 스케일을 변경합니다. 파형의 모양이 크게 바뀌 면 앨리어싱이 발생할 수 있습니다.

피크검출 획득 모드를 선택합니다. (20페이지의 는 오실로스코

가장높은주파수요소보다세배이상빠른속도로신호를샘

니다.

고 샘플 속도는 대역폭의 10배 이상 됩니다. 이렇게 높은 샘플 속

피크검출

프가 더 빠른 신호를 검출할 수 있도록 가장 높은 값과 가장 낮

참조) 이 모드에서

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 21

오실로스코프 기능 이해

측정

은 값을 샘플링합니다. 파형의 습니다.

트리거 주파수가 디스플레이 정보보다 더 빠를 경우 트리거 레벨보다 여러 배 빠른 앨리어싱이나 파형이 나타날 수 있습니다. 파형을 검토하면 선택된 트리 거 레벨에서 단일 트리거가 사 것인지 여부를 확인할 수 있습니다.

여러트리거가발생할가능성이있는경우사이클당단일트리거만생성하는 트리거 레벨을 선택합니다. 트리거 주파수가 디스플레이에 표시되는 것보다 여전히 빠르면 앨리어싱이

트리거주파수가더느린경

또한 표시되는 신호가 트리 표시된 파형의 주파수를 예측합니다. 이 값을 화면 오른쪽 아래 모서리에 있 는 트리거 주파수 판독값과 비교합니다. 차이가 클 경우 앨리어싱이 발생할 수 있습니다.

오실로스코프는 전압과 시간의 그래프를 표시하며 표시된 파형을 측정하는 데 도 움을 줄 수 있습니다.

측정하는 방법은 여러 가지가 있습니다. 계수선, 커서 또는 자동화된 측정을 사용 할수있습니다.

모양이 크게 바뀌면 앨리어싱이 발생할 수 있

이클마다 교차할 수 있도록 신호 모양을 지정할

발생할 수 있습니다.

우 이 테스트는 적합하지 않습니다.

거 소스인 경우에도 계수선이나 커서를 사용하여

계수선

이 방법을 통해 빠르고 뚜렷한 예측이 가능해집니다. 예를 들어, 파형 진폭을 살펴 보면 100mV보다 약간 큰 것을 알 수 있습니다.

크고 작은 계수선 구간을 카운트하고 눈금 계수를 곱하여 간단한 측정을 수행할 수 있습니다.

예를 들어, 파형의 최소값 및 최대값 사이의 주요 수직 계수선 구간 5개를 카운트 했으며 배율 계수가 100mV/구간인 경우 첨두치 전압을 다음과 같이 쉽게 계산할 수 있습니다.

5 구간 x 100mV/구간 = 500mV

커서

22 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

오실로스코프 기능 이해

커서

자동

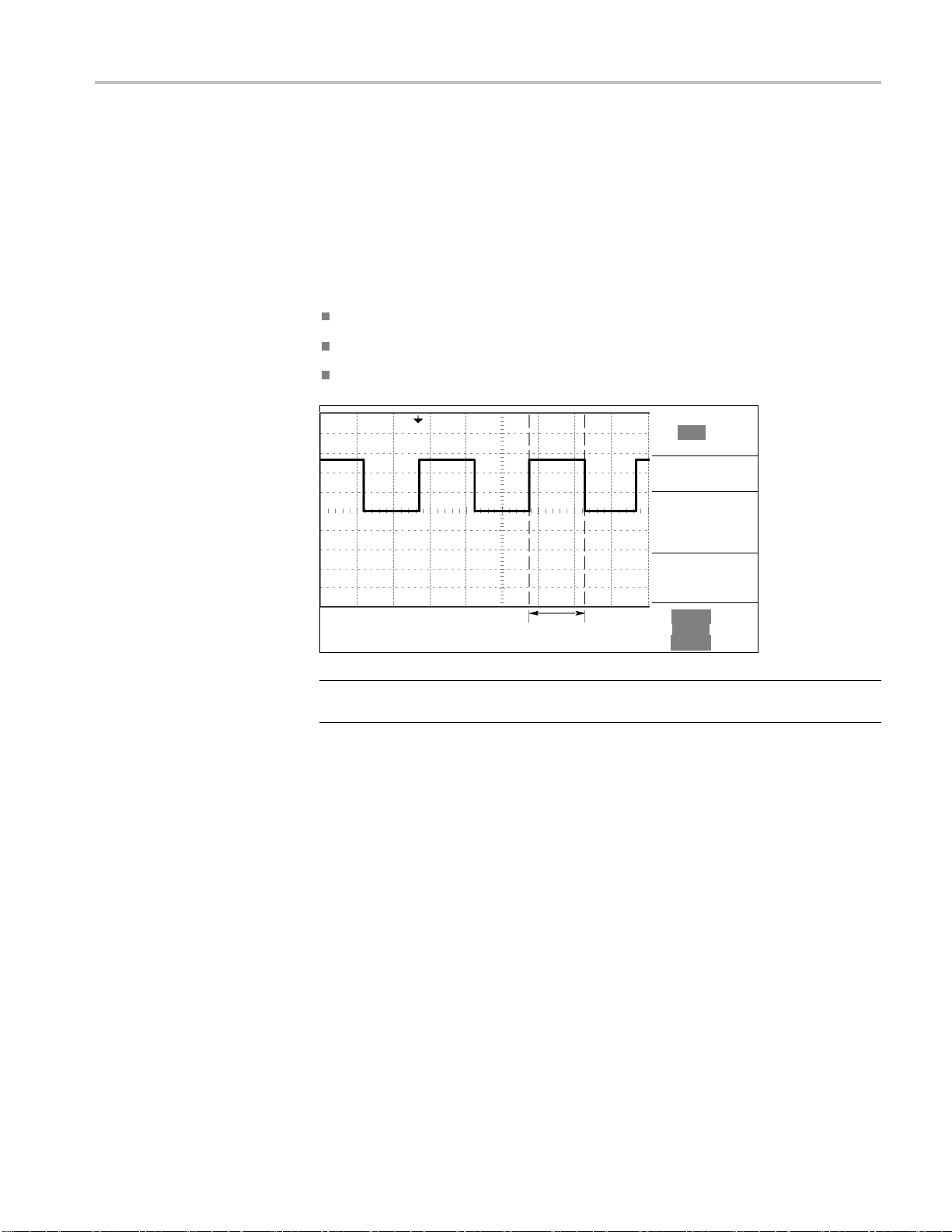

이 방법을 사용하면 항상 쌍으로 서숫자값을읽어측정을수행할수있습니다. 커서는진폭및시간의두종류가 있습니다.

커서를 사용할 때는 소스를 측정할 디스플레이에 있는 파형으로 설정합니다.

측정 메뉴에서 게이팅 측정을 켠 후 커서를 사용하여 측정 게이팅 영역을 정의할 수 있습니다. 사용자가 수행 의 데이터로 제한합니다.

커서를 사용하려면 커서 버튼을 누릅니다.

나타나는 커서를 이동하고 디스플레이 판독값에

하는 게이트 측정을 오실로스코프에서 두 커서 사이

진폭 커서: 진폭 커서는 디스플레이에 수평선으로 나타나며, 수직 매개변수를

측정합니다. 진폭은 접지 기준 레벨을 기준으로 합니다. FFT 기능의 경우 이러한 커서는 크기를 측정합니다.

시간 커서: 시간 커서는

변수를 모두 측정합니다. 시간은 트리거 포인트를 기준으로 합니다. FFT 기능의 경우 이러한 커서는 주파수를 측정합니다.

시간 커서는 파형이 커서를 통과하는 지점에서 파형 진폭의 판독값도 포함합니다.

측정 메뉴를 사용하여 최대 6가지 자동 측정을 수행할 수 있습니다. 자동 측정을 수행하면 오실로스코프가 모든 계산을 자동으로 수행합니다. 자동 측정은 파형 레 코드 포인트를 사용하기 때문에 계수선 측정이나 커서 측정보다 정확합니다.

디스플레이에 수직선으로 나타나며, 수평 및 수직 매개

자동 측정은 판독값을 사용하여 측정 결과를 보여 줍니다. 이러한 판독값은 오실 로스코프가 새로운 데이터를 획득하면 주기적으로 업데이트됩니다.

측정에 대한 설명은 참조 장을 참조하십시오. (81페이지의

측정

참조)

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 23

오실로스코프 기능 이해

24 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

애플리케이션 예제

이 절에서는 몇 가지 애플리케이션 예제를 제공합니다. 이곳에 소개되는 간단한 예제는 오실로스코프 기능을 설명하고 사용자 스스로 테스트 문제를 해결하는 데 도움을 제공합니다.

간단한 측정

자동 설정 사용

측정메뉴를사용하여자동측정

두신호측정및게인계산

자동 범위를 사용하여 일련의 테스트 포인트 검사

커서 측정 수행

링주파수및링진폭측정

펄스폭측정

상승 시간 측정

신호 세부 사항 분석

노이즈 신호 보기

평균 기능을 사용하여 노이즈에서 신호 분리

싱글샷신호포착

획득 최적화

전파 지연 측정

펄스 폭에서 트리거링

비디오 신호에서 트리거링

비디오 필드 및 비디오 라인에서 트리거링

윈도우 기능을 사용하여 파형 세부 사항 보기

Math기능을사용하여차동통신신호분석

XY 모드 및 지속기능을 사용하여 네트워크의 임피던스 변화 보기

데이터 로깅(비EDU 모델만 해당)

한계 테스트(비EDU 모델만 해당)

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 25

애플리케이션 예제

간단한측정수행

회로에신호가나타나도록해야하는데신호의진폭이나주파수를모르고있습니 다. 신호를 신속하게 표시하고 주파수, 주기 및 첨두치 진폭을 측정하려 합니다.

자동 설정 사용

자동 측정 수행

신호를 신속하게 표시하려면 다음 단계를 수행합니다.

1. 1(채널 1 메뉴) 버튼을 누릅니다.

2. 프로브 ► 전압 ►감쇠 ► 10X를 누릅니다.

3. P2220 프로브를 사용하는 경우 스위치를 10X로 설정합니다.

4. 채널 1 프로브 팁을 신호에 연결합니다. 기준 리드선을 회로 기준 포인트에 연 결합니다.

5. 자동 설정 버튼을 누릅니다.

오실로스코프는 수직, 수평 및 트리거 컨트롤을 자동으로 설정합니다. 파형 디스 플레이를 최적화하려는 경우 이러한 컨트롤을 수동으로 조정할 수 있습니다.

주석노트. 오실로스코프는 감지된 신호 유형에 따라 화면의 파형 영역에 관련 자

동 측정을 표시합니다.

각 오실로스코프에 대한 설명은 참조 장을 참조하십시오. (69페이지의 참조)

오실로스코프는 표시된 신호 대부분을 자동으로 측정할 수 있습니다.

자동 설정

주석노트. 값 판독값에 물음표(?)가 표시되면 해당 신호가 측정 범위 밖에 있는

것입니다. 해당 채널의 수직 스케일 노브(volts/division)를 조정하여 감도를 줄이 거나 수평 스케일 설정(seconds/division)을 변경합니다.

26 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

애플리케이션 예제

신호 주파수, 주기, 첨두치 진

폭, 상승 시간 및 포지티브 폭을 측정하려면 다음 단

계를 수행합니다.

1. 측정 버튼을 눌러 측정 메뉴를 표시합니다.

2. 채널 1 또는 2 버튼을 누릅니다. 측정 메뉴가 왼쪽에 나타납니다.

3. 범용 노브를 돌려 원하는 측정을 강조 표시합니다. 노브를 눌러 원하는 측정 을 선택합니다. .

값 판독값은 측정과 업데이트를 표시합니다.

4. 채널 1 또는 2 버튼을 눌러 다른 측정을 선택합니다. 한 번에 최대 6가지 측정 을 화면에 표시할 수 있습니다.

측정

주기 주파수 첨두치

최소

최대

평균

사이클

평균

커서 평

균

RMS

사이클

RMS

사이클

RMS

상승 시

간

측정 게이팅 On/Off

CH1

CH2

연산

두신호측정

장비를 테스트 중이며 오디오 증폭기의 게인을 측정하려는 경우 증폭기 입력에 테 스트 신호를 보낼 수 있는 오디오 생성기가 필요합니다. 두 오실로스코프 채널을 증폭기 입력과 출력에 다음과 같이 연결합니다. 두 신호 레벨을 모두 측정하고 측 정값을 사용하여 게인을 계산합니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 27

애플리케이션 예제

측정 게이팅 On-Off

CH1

CH2

연산

채널1과채널2에연결된신호를활성화하고표시한뒤이두채널에대한측정을 선택하려면 다음 단계를 수행합니다.

1. 자동 설정 버튼을 누릅니다.

2. 측정 버튼을 눌러 측정 메뉴를 표시합니다.

3. CH1 사이드 메뉴를 누릅니다. 측정 종류의 팝업 메뉴가 왼쪽에 나타납니다.

4. 범용 노브를 돌려 첨두치를강조표시합니다.

5. 범용 노브를 눌러 첨두치를 선택합니다. 메뉴 항목 옆에 선택 표시가 나타나고 채널 1의 피크-피크 측정이 디스플레이의 아래쪽에 나타나야 합니다.

6. CH1 사이드 메뉴를 누릅니다. 측정 종류의 팝업 메뉴가 왼쪽에 나타납니다. .

7. 범용 노브를 돌려 첨두치를강조표시합니다.

8. 범용 노브를 눌러 첨두치를 선택합니다. 메뉴 항목 옆에 선택 표시가 나타나고 채널 2의 피크-피크가 디스플레이의 아래쪽에 나타나야 합니다.

9. 두 채널에 대해 표시된 피크-피크 증폭을 판독합니다.

10. 증폭기 전압 게인을 계산하려면 다음 공식을 사용합니다.

VoltageGain = 출력 진폭/입력 진폭

VoltageGain(dB) = 20 x log (VoltageGain)

자동 범위를 사용하여 일련의 테스트 포인트 검사

제대로 작동하지 않는 기계가 있으면 다수 테스트 포인트의 주파수 및 RMS 전압 을 찾고 이러한 값을 원하는 값과 비교해야 할 수 있습니다. 실질적으로 손으로 조 작하기 힘든 테스트 포인트를 프로브할 때는 두 손을 모두 사용해야 하므로 전면 패널 컨트롤에 액세스할 수 없습니다.

1. 1(채널 1 메뉴) 버튼을 누릅니다.

2. 프로브 ► 전압 ► 감쇠를 누릅니다. 범용 노브를 돌린 후 눌러서 선택 가능한 값 팝업 목록에서 채널 1에 연결된 프로브의 감쇠를 선택합니다.

3. 자동 설정 버튼을 1.5초 이상 눌러 자동 범위를 활성화하고 수직 및 수평 옵션 을 선택합니다.

4. 측정 버튼을 눌러 측정 메뉴를 표시합니다.

28 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

5. CH1을 누릅니다.

애플리케이션 예제

커서 측정

링주파수및진폭측정

6. 범용 노브를 돌려 주파수를선

7. CH2를 누릅니다.

8. 범용 노브를 돌려 사이클 RM

9. 프로브팁및기준리드선을 코프 디스플레이에서 주파수 및 사이클 RMS 측정값을 판독하고 이 값을 원하 는 값과 비교합니다.

10. 제대로 작동하지 않는 요소를 찾을 때까지 각 테스트 포인트에 대해 이전 단계 를 반복합니다.

택합니다.

S를 선택합니다.

첫 번째 테스트 포인트에 부착합니다. 오실로스

주석노트. 자동 범위가 활성화되어 있으면 프로브를 다른 테스트 포인트로 이동

할 때마다 디스플레이를 유용하게 활용할 수 있도록 오실로스코프가 수평눈금, 수 직눈금 및 트리거 레벨을

커서를 사용하여 파형에 대한 시간과 진폭을 신속하게 측정할 수 있습니다.

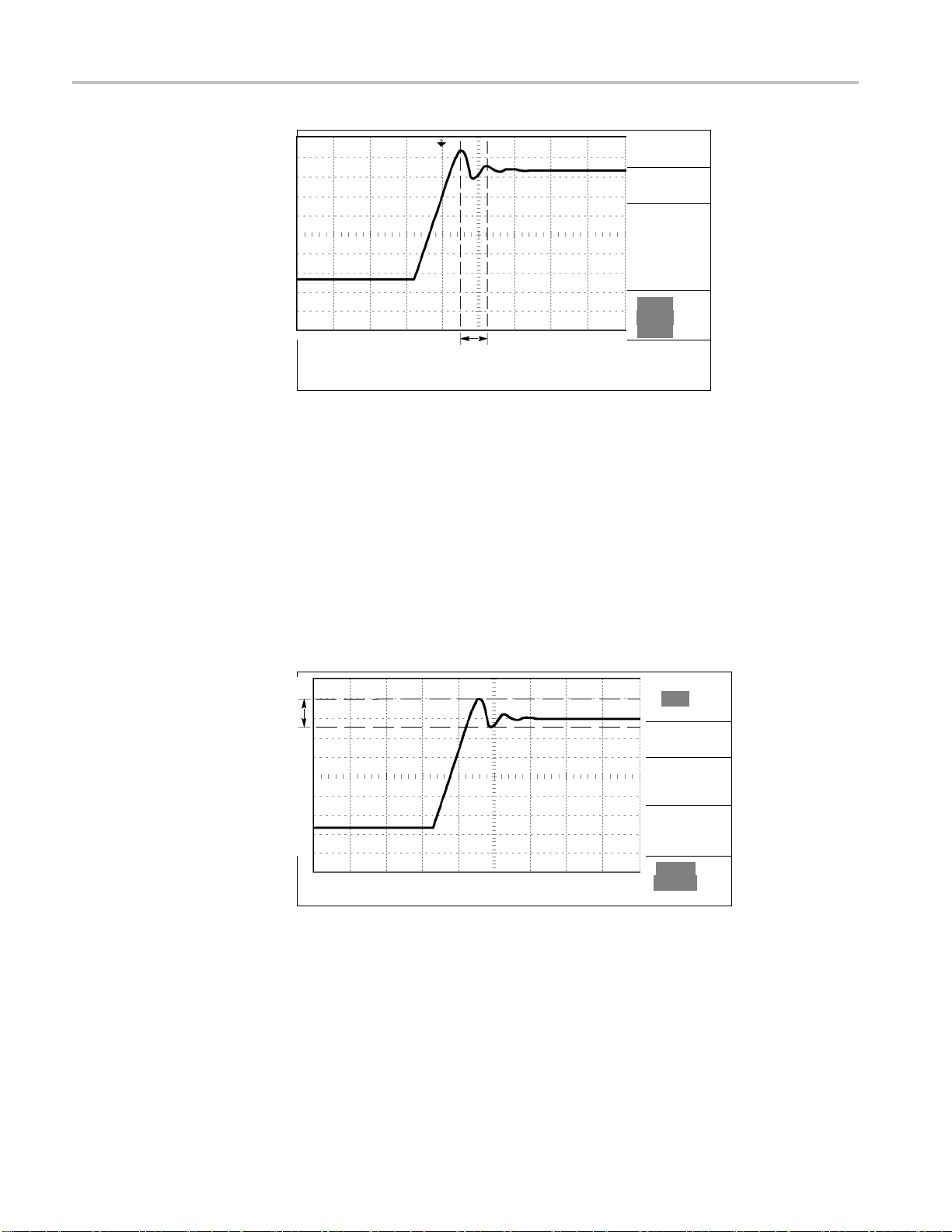

신호의 상승 에지에서 링 주파수를 측정하려면 다음 단계를 수행합니다.

1. 커서 전면 패널 버튼을 눌러 커서 메뉴를 표시합니다.

재조정합니다.

2. 종류 사이드 메뉴 버튼을 누릅니다. 사용 가능하며 스크롤 가능한 커서 종류 목록이 표시된 팝업 메뉴가 나타나야 합니다.

3. 범용 노브를 돌려 시간을 강조 표시합니다.

4. 범용 노브를 눌러 시간을 선택합니다.

5. 소스 사이드 메뉴 버튼을 누릅니다. 사용 가능하며 스크롤 가능한 소스 목록 이 표시된 팝업 메뉴가 나타나야 합니다.

6. 범용 노브를 돌려 CH1을강조표시합니다.

7. 범용 노브를 눌러 CH1을 선택합니다.

8. 커서 1 옵션 버튼을 누릅니다.

9. 범용 노브를 돌려 커서를 링의 첫 번째 피크에 놓습니다.

10. 커서 2 옵션 버튼을 누릅니다.

11. 범용 노브를 돌려 커서를 링의 두 번째 피크에 놓습니다.

커서 메뉴에 Δ(절대차) 시간과 주파수(측정된 링 주파수)가 나타납니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 29

애플리케이션 예제

유형 시간

소스 CH1

Δt

540.0ns 1/Δt

1.852MHz ΔV

0.44V

커서1

180ns

1.40V

커서2 720ns

0.96V

12. 종류 사이드 메뉴 버튼을 누릅니다. 사용 가능하며 스크롤 가능한 커서 종류 목록이 표시된 팝업 메뉴가 나타나야 합니다.

13. 범용 노브를 돌려 진폭을 강조 표시합니다.

14. 범용 노브를 눌러 진폭을 선택합니다.

15. 커서 1 옵션 버튼을 누릅니다.

펄스폭측정

16. 범용 노브를 돌려 커서를 링의 첫 번째 피크에 놓습니다.

17. 커서 2 옵션 버튼을 누릅니다.

18. 범용 노브를돌려커서2를링의가장아랫부분에놓습니다.

커서 메뉴에서 링의 진폭을 볼 수 있습니다.

유형

진폭

소스 CH1

ΔV

640mV

커서 1

1.46V

커서 2

820mV

펄스 파형을 분석 중이며 펄스 폭을 파악하려는 경우 다음 단계를 수행합니다.

1. 커서 버튼을 눌러 커서 메뉴를 표시합니다.

2. 종류 사이드 메뉴 버튼을 누릅니다. 사용 가능하며 스크롤 가능한 커서 종류 목록이 표시된 팝업 메뉴가 나타나야 합니다.

3. 범용 노브를 돌려 시간을 강조 표시합니다.

30 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

애플리케이션 예제

4. 범용 노브를 눌러 시간을 선택합

니다.

5. 커서 1 옵션 버튼을 누릅니다.

6. 범용 노브를 돌려 커서를 펄스의 상승 에지에 놓습니다.

7. 커서 2 옵션 버튼을 누릅니다.

8. 범용 노브를 돌려 커서를 펄스의 하강 에지에 놓습니다.

커서 메뉴에 다음 측정값이 나타납니다.

트리거에 상대적인 커서 1에서의 시간

트리거에 상대적인 커서 2에서의 시간

펄스 폭 측정인 Δ(절대차) 시간

유형

시간

소스 CH1

Δt 500.0µs

1/Δt

2.000kHz ΔV 1.38V

커서 1

0.00s

0.98V

커서 2 500µs

-1.00V

상승 시간 측정

주석노트. 상승 펄스 측정은 측정 메뉴에서 자동 측정으로 사용할 수 있습니다.

(81페이지의

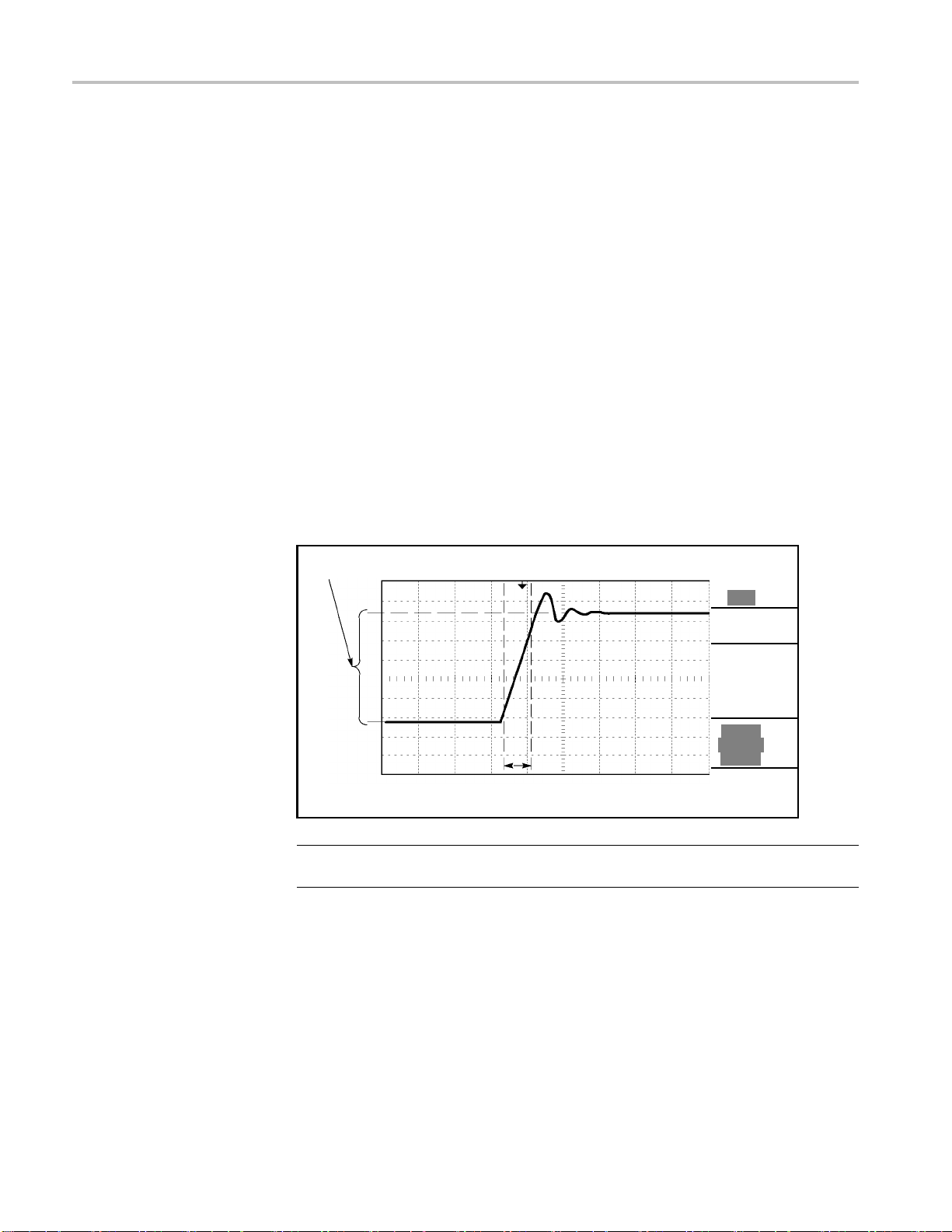

펄스 폭을 측정한 후에 펄스의 상승 시간을 확인해야 할지 결정합니다. 일반적으 로 파형의 10%와 90% 레벨 사이의 상승 시간을 측정합니다. 상승 시간을 측정하 려면 다음 단계를 수행합니다.

1. 수평 스케일(seconds/division) 노브를 돌려 파형의 상승 에지를 표시합니다.

2. 수직 스케일(volts/division) 및 수직 위치 노브를 돌려 파형 진폭을 약 5개 구 간으로 설정합니다.

3. 1(채널 1 메뉴) 버튼을 누릅니다.

4. Volts/Div ► 미세조정을 누릅니다.

5. 수직 스케일(volts/division) 노브를 돌려 파형 진폭을 정확히 5개 구간으로 설 정합니다.

6. 수직 위치 노브를 돌려 파형을 가운데로 놓고 파형의 베이스라인을 중앙 계수 선아래2.5구간에배치합니다.

7. 커서 버튼을 눌러 커서 메뉴를 표시합니다.

측정

참조)

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 31

애플리케이션 예제

8. 종류 사이드 메뉴 버튼을 누릅니

다. 사용 가능하며 스크롤 가능한 커서 종류

목록이 표시된 팝업 메뉴가 나타나야 합니다.

9. 범용 노브를 돌려 시간을 강조 표시합니다.

10. 범용 노브를 눌러 시간을 선택합니다.

11. 소스 사이드 메뉴 버튼을 누릅니다. 사용 가능하며 스크롤 가능한 소스 목록 이 표시된 팝업 메뉴가 나타나야 합니다.

12. 범용 노브를 돌려 CH1을강조표시합니다.

13. 범용 노브를 눌러 CH1을 선택합니다.

14. 커서 1 옵션 버튼을 누릅니다.

15. 범용 노브를 돌려 파형이 중앙 화면 아래 두 번째 계수선을 통과하는 위치에 커서를 놓습니다. 이것

16. 커서 2 옵션 버튼을 누릅

17. 범용 노브를 돌려 파형이

이 파형의 10% 레벨입니다.

니다.

중앙 화면 위의 두 번째 계수선을 통과하는 위치에

커서를 놓습니다. 이것이 파형의 90% 레벨입니다.

커서 메뉴의 Δt 판독값은 파형의 상승 시간입니다.

5구간

유형

시간

소스 CH1

Δt

140.0ns 1/Δt

7.143MHz ΔV 2.08V

커서 1

-80.0ns

-1.02V

커서 2

60.0ns

1.06V

주석노트. 상승 시간 측정은 측정 메뉴에서 자동 측정으로 사용할 수 있습니다.

(81페이지의

측정

참조)

32 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

신호 세부 사항 분석

애플리케이션 예제

오실로스코프에 표시되는 노이즈 신호에 대한 세부 사항을 알려고 합니다. 현재 디스플레이에 표시된 것보다 훨씬 자세한 사항이 신호에 포함되어 있는 것으로 가 정합니다.

노이즈 신호 보기

노이즈에서 신호 분리

신호에 노이즈가 나타나고 노이즈가 회로에서 문제를 일으키는 것으로 의심된다. 노이즈를 자세히 분석하려면 다음 단계를 수행합니다.

1. 획득 버튼을 눌러 획득 메뉴를 표시합니다.

2. 피크검출 옵션 버튼을 누릅니다.

피크검출은 특히 시간축이 느리게 설정되어 있을 때 신호에서 노이즈 스파이크와 글리치를 강조 표시합니다.

이제 신호 모양을 분석하고 노이즈를 무시해야 합니다. 오실로스코프 디스플레이 에서 랜덤 노이즈를 줄이려면 다음 단계를 수행합니다.

1. 획득 버튼을 눌러 획득 메뉴를 표시합니다.

2. 평균 옵션 버튼을 누릅니다.

3. 범용 노브를 돌려 팝업 메뉴에서 여러 개의 평균을 강조 표시합니다. 노브를 눌러 다른 번호를 선택하면 파형 디스플레이에서 평균 실행 횟수가 달라지는 효과를 볼 수 있습니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 33

애플리케이션 예제

싱글-샷 신호 캡처

평균화는 랜덤 노이즈를 줄이고 래의 예에서 링은 노이즈를 제거할 때 신호의 상승 에지와 하강 에지를 보여 줍니 다.

장비에서 리드 릴레이(reed relay)의 안정성이 떨어져 문제를 조사할 필요가 있습 니다. 릴레이가 열릴 때 릴레이 접점에서 충격 신호가 있는 것으로 의심됩니다. 릴 레이를 가장 빠르게 열고 닫는 것은 분당 한 번 정도이므로 싱글-샷 획득으로 릴 레이를 통한 전압을 포착해야 합니다.

싱글-샷 획득을 설정하려면 다음 단계를 수행합니다.

신호의 세부 사항을 쉽게 볼 수 있도록 합니다. 아

1. 수직 스케일(volts/division) 및 수평 스케일(seconds/division) 노브를 보려는 신호에 적합한 범위로 돌립니다.

2. 획득 버튼을 눌러 획득 메뉴를 표시합니다.

3. 피크검출 옵션 버튼을 누릅니다.

4. 트리거 메뉴 버튼을 눌러 트리거 메뉴를 표시합니다.

5. 경사를 누릅니다.

6. 범용 노브를 돌려 팝업 메뉴에서 상승을 강조 표시합니다. 노브를 눌러 해당 항목을 선택합니다.

7. 전면 패널의 레벨 노브를 돌려 릴레이가 열리고 닫히는 전압의 중간 전압으로 트리거 레벨을 조정합니다.

8. 단발 버튼을 눌러 획득을 시작합니다.

릴레이가 열릴 때 오실로스코프는 이벤트를 트리거 및 캡처합니다.

34 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

애플리케이션 예제

획득 최적화

초기 획득은 트리거 포인트에서 열리기 시작하는 릴레이 접점을 보여 줍니다. 그 다음에는 회로에서 접촉 바운스와 인덕턴스를 나타내는 큰 스파이크가 나옵니다. 인덕턴스로 인해 접촉 충격 신호와 이른 릴레이 실패가 발생할 수 있습니다.

다음 싱글-샷 이벤트가 캡처되기 전에 수직, 수평 및 트리거 컨트롤을 사용하여 설 정을 최적화할 수 있습니다. 다음 획득이 새로운 설정을 사용하여 캡처되면(단발 버튼을다시누름)접촉이열릴때여러번바운스하는것을볼수있습니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 35

애플리케이션 예제

전파 지연 측정

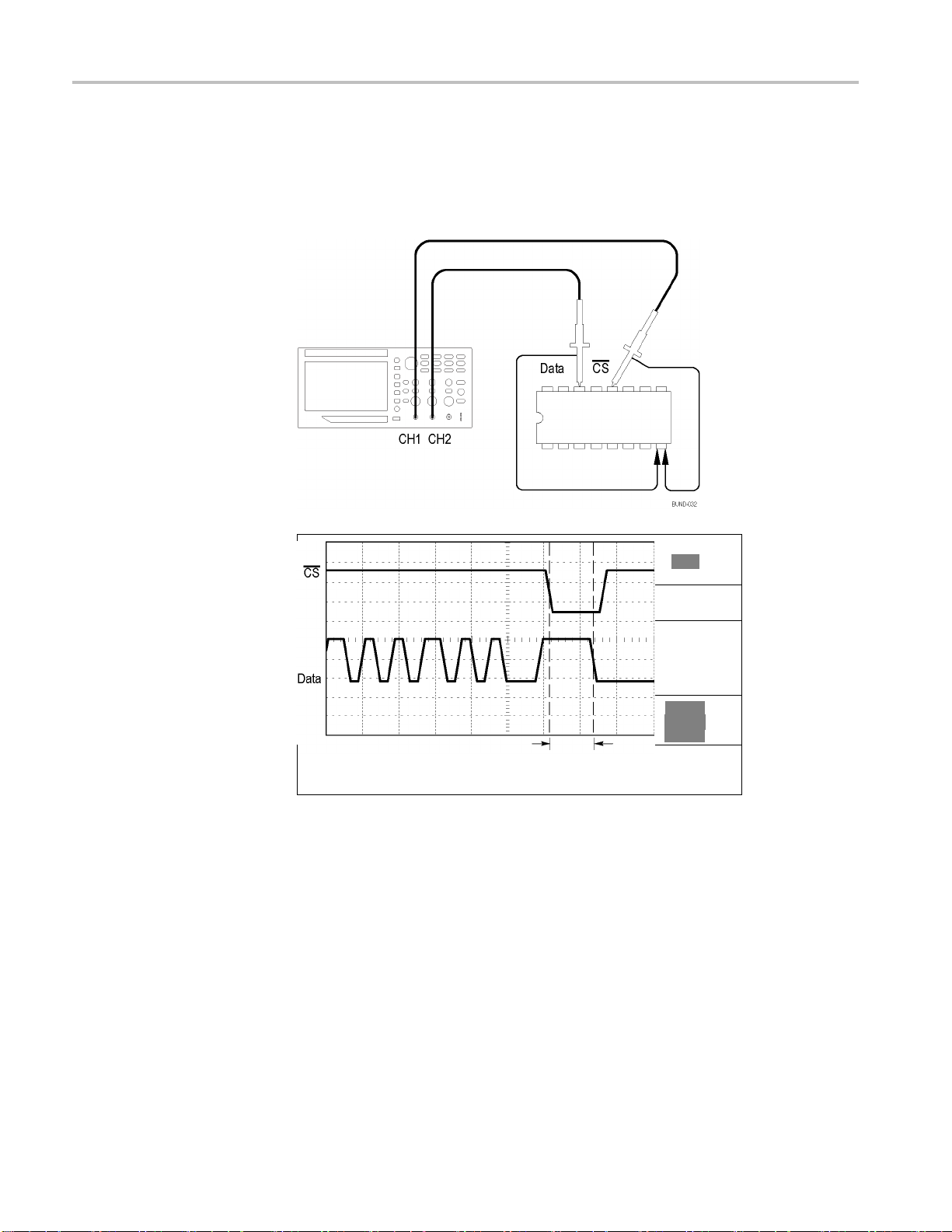

마이크로프로세서의 메모리 타이밍이 한도에 도달한 것으로 의심됩니다. 칩 선택 신호와 메모리 장치의 데이터 출력 간의 전파 지연을 측정하도록 오실로스코프를 설정합니다.

유형

시간

소스 CH1

Δt

20.00ns 1/Δt

50.00MHz ΔV 0.28V

커서 1

50.0ns

-0.20V

커서 2

70.0ns

0.08V

전파 지연을 측정하도록 설정하려면 다음 단계를 수행합니다.

1. 자동 설정 버튼을 눌러 안정된 디스플레이를 트리거합니다.

2. 수평 및 수직 컨트롤을 조정하여 디스플레이를 최적화합니다.

3. 커서 버튼을눌러커서메

뉴를 표시합니다.

4. 종류 사이드 메뉴 버튼을 누릅니다. 사용 가능하며 스크롤 가능한 커서 종류 목록이 표시된 팝업 메뉴가 나타나야 합니다.

5. 범용 노브를 돌려 시간을 강조 표시합니다.

6. 범용 노브를 눌러 시간을 선택합니다.

7. 소스 사이드 메뉴 버튼을 누릅니다. 사용 가능하며 스크롤 가능한 소스 목록 이 표시된 팝업 메뉴가 나타나야 합니다.

36 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

애플리케이션 예제

8. 범용 노브를 돌려 CH1을강조

9. 범용 노브를 눌러 CH1을선

10. 커서1 옵션 버튼을 누릅니다

11. 커서 1 옵션 버튼을 누릅니다

12. 범용 노브를돌려커서를칩

13. 커서 2 옵션 버튼을 누릅니

14. 범용 노브를돌려두번째커

커서 메뉴의 Δt 판독값은 (seconds/division) 설정이 같으므로 판독값은 유효합니다.

특정 펄스 폭에서 트리거링

표시합니다.

택합니다.

선택 신호의 활성 에지에 놓습니다.

다.

서를 데이터 출력 전환에 놓습니다.

파형 사이의 전파 지연입니다. 두 파형의 수평 스케일

펄스 폭 착오에 대한 테스트를 설정하려면 다음 단계를 수행합니다.

1. 자동 설정 버튼을 눌러 안정된 디스플레이를 트리거합니다.

2. 자동 설정 메뉴에서 단일 사이클 을 보고 펄스 폭을 신속하게 측정합니다.

3. 트리거 메뉴 버튼을 눌러 트리거 메뉴를 표시합니다.

4. 종류를 누릅니다.

5. 범용 노브를 돌려 팝업 메뉴에서 펄스를 강조 표시합니다. 노브를 눌러 해당 항목을 선택합니다.

6. 소스를 누릅니다.

7. 범용 노브를 돌려 팝업 메뉴에서 CH1을 강조 표시합니다. 노브를 눌러 해당 항목을 선택합니다.

8. 트리거 레벨 노브를 돌려 트리거 레벨을 신호의 하단 근처로 설정합니다.

9. 시기 ► =(같음)을 누릅니다.

10. 펄스 폭을 누릅니다.

옵션 버튼을 눌러 신호의 단일 사이클

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 37

애플리케이션 예제

11. 범용 노브를돌려단계2의펄스 니다.

12. 추가 ► 모드 ► 보통을 누릅니다.

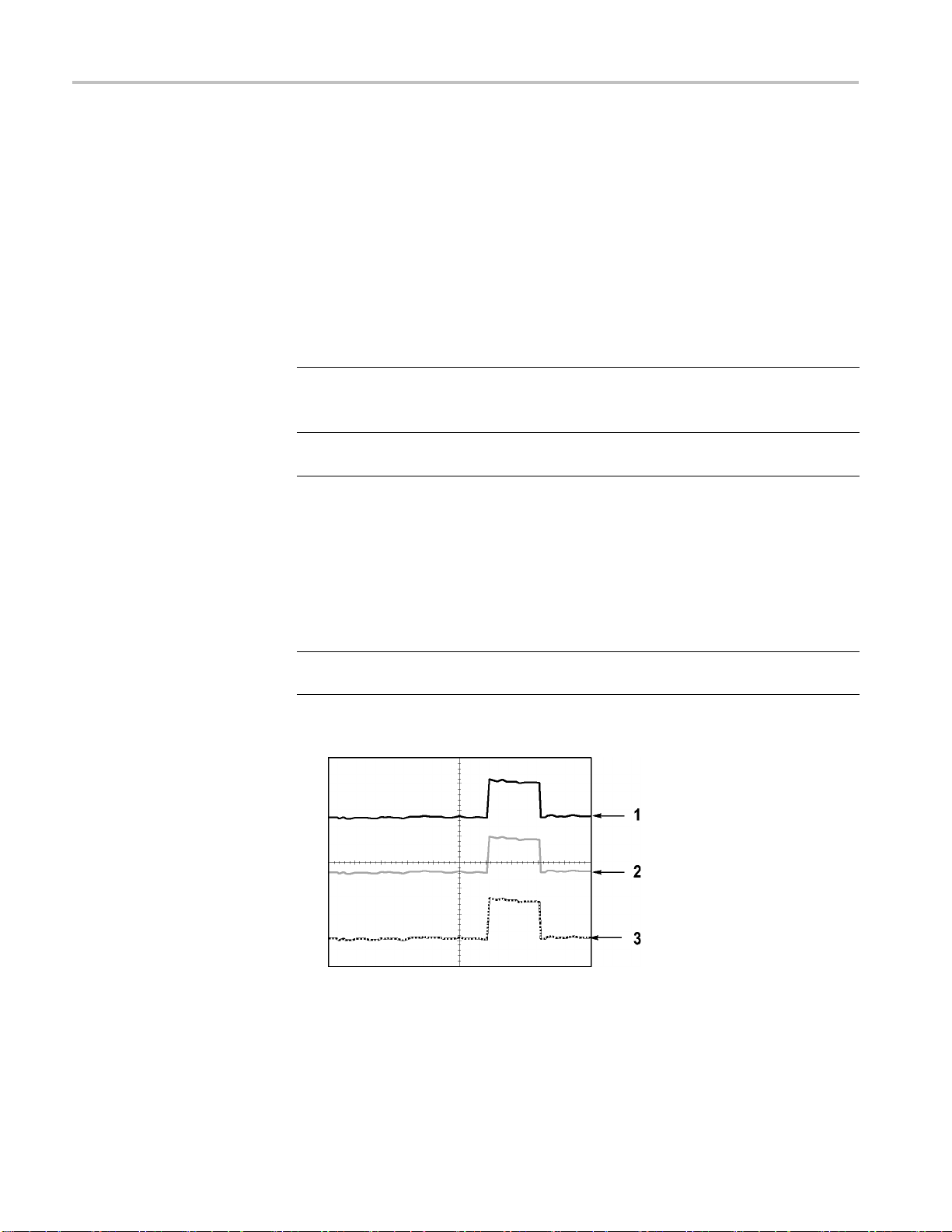

보통 펄스에서 오실로스코프 트리거링을 사용하여 안정된 디스플레이를 얻을 수 있습니다.

1. 시기 옵션 버튼을 눌러 ≠, < 또는 >을(를) 선택합니다. 지정된 시기 조건을 만 족하는 착오 펄스가 있는 경

폭측정에서보고된값으로펄스폭을설정합

우 오실로스코프가 트리거됩니다.

주석노트. 트리거 주파수 판독값은 오실로스코프가 트리거로 간주할 수 있는 이

벤트 주파수를 보여 주며, 펄스 폭 트리거 모드의 입력 신호 주파수보다 적을 수 있 습니다.

비디오 신호에서 트리거링

의료 장비의 비디오 회로를 테스트하는 중이며 비디오 출력 신호를 표시해야 합니 다. 비디오 출력은 NTSC 표준 신호입니다. 비디오 트리거를 사용하여 안정된 디 스플레이를 얻습니다.

38 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

애플리케이션 예제

비디오 필드에서 트리

거링

주석노트. 대부분의 비

코프 입력은 낮은 임피던스 케이블링을 올바르게 중단하지 않습니다. 부적절한 로 딩과 반향으로 인해 진폭이 부정확해지는 현상을 방지하려면 신호 소스의 75 ohm 동축 케이블과 오실로 (Tektronix 부품 번호 011-0055-02 또는 동급 제품)를 배치합니다.

디오 시스템은 75 ohm 케이블링을 사용합니다. 오실로스

스코프 BNC 입력 사이에 75 ohm 입력 통과형 터미네이터

자동: 비디오 필드를 트리거하려면 다음 단계를 수행합니다.

1. 자동 설정 버튼을 누릅니다. 자동 설정이 완료되면 오실로스코프는 모든 필드 에 동기화된 비디오 신호를 표시합니다.

자동 설정 기능을 사용하면 오실로스코프가 표준 옵션을 설정합니다.

1. 자동 설정 메뉴에서 홀수 필드 또는 짝수 필드 옵션 버튼을 눌러 홀수나 짝수 필드에서만 동기화합니다.

설명서: 대체 방법에는 추가 단계가 필요하지만 비디오 신호에 따라 필요할 수

있습니다. 수동 방법을 사용하려면 다음 단계를 수행합니다.

1. 1(채널 1 메뉴) 버튼을 누릅니다.

2. 커플링 ► AC를 누릅니다.

3. 트리거 메뉴 버튼을 눌러 트리거 메뉴를 표시합니다.

4. 상단 옵션 버튼을 누르고 비디오를 선택합니다.

5. 소스 ► CH1을 누릅니다.

6. 동기 옵션 버튼을 누르고 모든 필드, 홀수 필드 또는 짝수 필드를 선택합니다.

7. 사이드 메뉴의 2페이지에서 표준 ► NTSC를 누릅니다.

8. 수평 스케일(seconds/division) 노브를 돌려 화면에 전체 필드를 표시합니다.

9. 수직 스케일(volts/division) 노브를 돌려 화면에 전체 비디오 신호를 표시합니 다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 39

애플리케이션 예제

비디오 라인에서 트리

거링

자동: 필드에서 비디오 라인을

려면 다음 단계를 수행합니다.

1. 자동 설정 버튼을 누릅니다.

2. 상단 옵션 버튼을 눌러 모든 라인에서 동기화할 라인을 선택합니다. (자동 설 정메뉴에는모든 라인과 라인 번호 옵션이포함되어있음)

살펴볼 수도 있습니다. 비디오 라인을 트리거하

설명서: 대체 방법에는 추가 단계가 필요하지만 비디오 신호에 따라 필요할 수

있습니다. 수동 방법을 사용하려면 다음 단계를 수행합니다.

1. 트리거 메뉴 버튼을 눌러 트리거 메뉴를 표시합니다.

2. 상단 옵션 버튼을 누르고 비디오를 선택합니다.

3. 동기 옵션 버튼을 누르고 모든 라인이나 라인 번호를 선택한 다음 범용 노브를 돌려 특정 라인 번호를 설정합니다.

4. 표준 ► NTSC를 누릅니다.

5. 수평 스케일(seconds/division) 노브를 돌려 화면에 전체 비디오 라인을 표시 합니다.

6. 수직 스케일(volts/division) 노브를 돌려 화면에 전체 비디오 신호를 표시합니 다.

입력 비디오 신호

40 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

애플리케이션 예제

줌 기능을 사용하여 파

형세부사항보기

차동 통신 신호 분석

줌 기능을 사용하여 주 디스플레 수 있습니다.

주디스플레이를변경하지않고이전파형에서컬러버스트를자세히보려면다음 단계를 수행합니다.

1. 줌 전면 패널 버튼을 누릅니다.

줌 버튼을 누르면 파형 디스플레이 영역에 원래 파형(약 ¼)과 확대된 파형(약 ¾)이 표시됩니다. 메뉴 영역에는 원래 메뉴가 유지됩니다. 두 채널을 동시에 켠 경우 확대된 두 파형이 위쪽 윈도우에 나타납니다.

2. 스케일 사이드 메뉴 버튼을 누른 다음 범용 노브를 돌려 줌 스케일을 변경합니 다.

3. 위치 사이드 메뉴 버튼을 누른 다음 범용 노브를 돌려 줌 위치를 변경합니다.

4. 수평 스케일(seconds/division) 노브를 돌 려 500ns를 선택합니다. 선택한 500ns가 확장된 보기의 seconds/division 설정이 됩니다.

5. 수평 위치 노브를돌려확장할파형의일부주변에줌창을배치합니다.

직렬 데이터 통신 링크에 간헐적인 문제가 있고 신호 품질이 불량한 것으로 의심 됩니다. 직렬 데이터 스트림의 스냅숏을 표시하도록 오실로스코프를 설정하여 신 호 레벨과 전환 시간을 확인할 수 있도록 합니다.

이를 변경하지 않고 파형의 특정 부분을 검토할

이것은 차동 신호이므로 오실로스코프의 Math 기능을 사용하면 더 나은 모습의 파형을 볼 수 있습니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 41

애플리케이션 예제

주석노트. 먼저 두 프로브를 보정했는지 확인합니다. 프로브 보정의 차이는 여

러 신호에서 오류로 나타납니다.

채널 1과 채널 2에 연결된 차동 신호를 활성화하려면 다음 단계를 수행합니다.

1. 1(채널 1 메뉴) 버튼을 누르고 프로브 ► 전압► 감쇠 옵션을 10X로설정합니 다.

2. 2(채널 2 메뉴) 버튼을 누르고 프로브 ► 전압► 감쇠 옵션을 10X로설정합니 다.

3. P2220 프로브를 사용하는 경우 스위치를 10X로 설정합니다.

4. 자동 설정 버튼을 누릅니다.

5. Math 버튼을 눌러 Math 메뉴를 표시합니다.

6. 연산 옵션 버튼을 누르고 -를 선택합니다.

42 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

애플리케이션 예제

7. 소스 CH1-CH2 옵션 버튼 을 표시합니다.

8. Math 파형의 수직눈금 및 위치를 조정하려면 다음 단계를 수행합니다.

a. 디스플레이에서 채널 1과 채널 2 파형을 제거합니다.

b. 채널 1 및 채널 2 수직 스케일 및 수직 위치 노브를돌려Math파형의수직

보다 안정된 디스플레이를 위해 단발 버튼을 눌러 파형의 획득을 제어합니다. 단 발 버튼을 누를 때마다 오실 니다. 커서나 자동 측정을 사용하여 파형을 분석하거나 나중에 분석하기 위해 파 형을 저장할 수 있습니다.

네트워크에서 임피던스

넓은 범위의 온도에서 작동해야 하는 회로를 설계했습니다. 주변 온도가 변하면 회로의 임피던스에서 변경 내용을 평가해야 합니다.

회로의 입력과 출력을 모니터하기 위해 오실로스코프를 연결하고 온도 변화에 따 라 발생하는 변경 내용을 포착합니다.

을 눌러 표시된 파형 사이의 차이점인 새로운 파형

스케일과 위치를 조정합니다.

로스코프는 디지털 데이터 스트림의 스냅숏을 획득합

변경 보기

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 43

애플리케이션 예제

XY 디스플레이에서 회로의 입

1. 1(채널 1 메뉴) 버튼을 누릅니다.

2. 프로브 ► 전압 ►감쇠 ► 10X를 누릅니다.

3. 2(채널 2 메뉴) 버튼을 누릅니다.

4. 프로브 ► 전압 ► 감쇠 ► 10X를 누릅니다.

5. P2220 프로브를 사용하는 경우 스위치를 10X로 설정합니다.

6. 채널 1 프로브를 네트워크의 입력에 연결하고 채널 2 프로브를 출력에 연결합 니다.

7. 자동 설정 버튼을 누릅니다.

8. 수직 스케일(volts/division) 노브를 돌려 각 채널에 거의 같은 진폭의 신호를 표시합니다.

9. 유틸리티 ► 디스플레이 버튼을 눌러 디스플레이 메뉴를 표시합니다.

10. 형식 ► XY를 누릅니다.

오실로스코프는 회로의 입력과 출력 특성을 표현하는 리사쥬 패턴을 표시합 니다.

11. 수직 스케일 및 수직 위치 노브를 돌려 디스플레이를 최적화합니다.

12. 지속기능 ► 무한대를 누릅니다.

력과 출력을 보려면 다음 단계를 수행합니다.

주변 온도를 조정하면 디스플레이 지속기능은 회로 특성의 변경 내용을 포착 합니다.

데이터 로깅(비EDU 모델만 해당)

오실로스코프를 사용하여 시간에 따라 신호원의 데이터를 기록하고자 할 수 있습 니다. 트리거 상태를 구성하고 오실로스코프가 정의된 시간 동안 트리거된 모든 파형 및 타이밍 정보를 USB 메모리 장치에 저장하도록 지시할 수 있습니다.

전면 패널의 USB 호스트 포트가 데이터 로깅을 지원합니다. 사용자 지정 트리거 파형을 USB 장치에 최대 24시간 동안 저장하도록 오실로스코프를 설정할 수 있 습니다. 또한 "무한대" 옵션을 선택해 계속해서 파형을 모니터링할 수 있습니다. 무한대 모드를 사용하면 메모리의 남아 있는 용량이 없을 때까지 기간 제한 없이 외장 USB 메모리 장치에 트리거된 파형을 저장할 수 있습니다. 메모리 용량이 차 면 오실로스코프가 다른 USB 메모리 장치를 삽입해 계속해서 파형을 저장할 수 있는 방법을 안내합니다.

1. 오실로스코프가 원하는 트리거 상태를 사용하여 데이터를 수집하도록 구성합 니다. 그리고 전면

2. 전면 패널 기능 버튼을 누릅니다.

3. 그다음나타나는사이드메뉴에서데이터 로깅을선택하여데이터로깅메뉴 를 표시합니다.

4. 신호원 버튼을 눌러 데이터를 로깅할 신호 신호원을 선택합니다. 입력 채널 또 는Math파형중하나를사용할수있습니다.

패널 USB 포트에 USB 메모리 장치를 넣습니다.

44 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

애플리케이션 예제

5. 기간 버튼을 누르고 범용 노브를 다. 0.5시간부터 8시간까지 30분 단위로 선택하거나, 8시간부터 24시간까지 60분단위로선택할수있습니다. 무한대를 선택하여 시간 제한을 설정하지 않고 데이터를 실행할 수 있습

6. 폴더 선택 버튼을 눌러 수집한 정보를 저장할 위치를 정의합니다. 그러면 나타 나는 메뉴 선택을 사용하여 기존 폴더를 선택하거나 새 폴더를 정의할 수 있습 니다. 완료되면 뒤로를 눌러 주 데이터 로깅 메뉴로 돌아갑니다.

7. 전면 패널의 단발 또는 실행/정지 버튼을 눌러 데이터를 획득하기 시작합니다.

8. 사이드 메뉴에서 데이터 로깅을눌러On을 선택합니다. 그러면 데이터 로깅 기능이 활성화됩니다. 위 단계에 정의된 대로 데이터 로깅 기능을 켜기 전에 먼저 소스, 기간 및 폴더를 선택해야 합니다.

9. 오실로스코프가 요청된 데이터 로깅 작업을 완료하면 "데이터 로깅 완료(Data logging completed)"라는 메시지가 표시되고 데이터 로깅 기능이 꺼집니다.

한계 테스트(비EDU 모델만 해당)

오실로스코프를 사용하여 템플릿에 대해 활성 입력 신호를 모니터링하고 입력 신 호가 템플릿 경계 내에 있는지 판단하여 합격 또는 실패 결과를 출력할 수 있습니 다.

신호가 양호한지 파악하기 위해 Pass/Fail 테스트를 실시해야 할 경우 한계 테스 트를 사용하십시오. 자동으로 소스 신호를 모니터링하고 획득된 파형이 미리 정 의된 경계 안에 있는지 평가하여 통과 또는 실패 결과를 출력하도록 오실로스코프 를 설정하십시오. 이 한계 테스트 기능을 사용하여 1~2개의 독립된 기준 파형을 토대로 템플릿을 만들 수 있습니다. 실패가 감지되면 일련의 특정 작업이 트리거 될 수 있습니다.

돌린 후 눌러서 데이터 로깅 기간을 선택합니

니다.

1. 전면 패널의 기능 버튼을 누릅니다.

2. 그다음나타나는사이드메뉴에서한계 테스트를선택하여한계테스트메뉴 를 표시합니다.

3. 사이드 메뉴에서 신호원을 선택하여 한계 테스트 템플릿과 비교할 파형의 신 호원을 정의합니다.

4. 비교 대상을 선택하여 신호원 메뉴 항목에서 절단된 테스트 신호를 비교할 한 계 테스트 템플릿을 지정합니다.

5. 사이드 메뉴에서 템플릿 설정을눌러입력소스신호와비교할경계를정의합 니다.

템플릿 설정을누르면특정수평및수직공차를지정한템플릿을만들수있습 니다. 채널 1, 채널 2 또는 연산 파형에서 템플릿을 만들 수 있습니다. 이때 나 타나는 메뉴의 2페이지에서 템플릿을눌러On과 Off 간을 전환하여 저장된 템 플릿을 표시하거나 표시하지 않습니다. 2페이지에서 뒤로를 누르면 한계 테 스트메뉴의맨위로돌아갑니다.

6. - 계속 - 1/2페이지를눌러위반 시 실행 사이드 메뉴 버튼을 표시합니다. 이 버튼을 선택한 다음 나타나는 메뉴에서 실행을 선택하여 오실로스코프가 위 반을 감지한 후에 수행할 작업에 대해 설명합니다. 파형 저장과 이미지 저장 중에서 선택할 수 있습니다. 뒤로를 누르면 한계 테스트 메뉴의 맨 위로 돌아 갑니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 45

애플리케이션 예제

7. 한계 테스트 메뉴 맨 위의 2페이 사이트 메뉴에서 이름이 같은 버튼을 누릅니다. 나타나는 팝업 메뉴에서 범용 노브를 돌린 후 눌러서 한계 테스트를 정지할 조건을 정의합니다. 파형, 위반 또는 시간을 선택한 경우 나타 려서 원하는 파형 수, 위반 수 또는 정지할 시간(초)을 설정합니다. 수동을선 택하여 테스트를 수동으로 정지하도록 선택할 수도 있습니다.

8. 한계 테스트 메뉴 맨 위의 1페이지에서 테스트 실행/정지 사이드 메뉴 버튼을 눌러 한계 테스트의 시작과 종 코프가 화면의 아래쪽에 테스트 통계를 표시합니다. 이 통계에는 테스트한 케 이스의 전체 수, 통과한 케이스의 수 그리고 실패한 케이스의 수가 포함됩니다.

지에서 상태 정지 버튼을 누릅니다. 나타나는

나는사이드메뉴항목을누르고범용 노브를 돌

료 간을 전환합니다. 테스트가 끝나면 오실로스

46 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

FFT

FFT는 시간 영역(YT) 신호를 주파수 성분(스펙트럼)으로 변환합니다. 오실로스 코프에 FFT 파형과 소스 파형을 선택적으로 동시에 표시할 수 있습니다. 다음과 같은 분석 종류에 FFT를 사용하십시오.

전원선의 고조파 분석

시스템의 고조파 성분과 왜곡 측정

DC 전원 공급의 노이즈 특성화

필터와 시스템의 임펄스 응답 테스트

진동 분석

FFT를 사용하려면 다음 작업을 수행해야 합니다.

소스(시간 도메인) 파형 설정

FFT 스펙트럼 표시

FFT윈도우의종류선택

샘플 속도를 조정하여 앨리어싱이 없이 기본 주파수와 고조파 표시

커서를 사용하여 스펙트럼 측정

시간 도메인 파형 설정

FFT를 사용하려면 시간 영역(YT) 파형을 설정해야 합니다. 이렇게 하려면 다음 단계를 수행합니다.

1. 자동 설정을 눌러 YT 파형을 표시합니다.

2. 수직 위치 노브를 돌려 YT 파형을 수직으로 가운데(제로 구간)로 이동합니다.

3. 수평 위치 노브를 화면 중앙의 8개 구간에서 분석할 YT 파형 부분에 배치합니

4. 수직 스케일(volts/division) 노브를 돌려 전체 파형이 화면에 남도록 합니다.

5. 수평 스케일(seconds/division) 노브를 돌려 FFT 스펙트럼에 필요한 해상도

6. 가능하면 많은 신호 사이클이 표시되도록 오실로스코프를 설정합니다.

이렇게 하면 FFT는 실제 DC 값을 표시하게 됩니다.

다.

오실로스코프는 시간 도메인 파형의 중앙 2048포인트를 사용하여 FFT 스펙 트럼을 계산합니다.

전체 파형이 보이지 않을 경우 고주파수 구성 요소를 추가하면 오류 FFT 결과 가 표시될 수 있습니다.

에 맞춥니다.

수평 스케일 노브를 돌려 더 빠른 설정(사이클은 더 적음)을 선택하면 FFT 스 펙트럼은 더 큰 주파수 범위를 표시하고 FFT 앨리어싱의 가능성이 줄어듭니 다. (51페이지의 상도도 표시합니다.

FFT 앨리어싱

참조) 그러나 오실로스코프는 적은 주파수 해

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 47

FFT

나이퀴스트 주파수

FFT 디스플레이를 설정하려

1. FFT 전면 패널 버튼을 눌러

2. 사이드 메뉴의 소스를누릅니

3. 범용 노브를돌려소스채널을 택합니다.

면 다음 단계를 수행합니다.

FFT 사이드 메뉴를 표시합니다.

다.

강조 표시합니다. 노브를 눌러 소스 채널을 선

주석노트. 일시적 파형이나 버스트 파형은 가능한 화면 가운데에 가깝게 트리거

되고 배치됩니다.

실시간 디지타이징 오실로스코프가 오류 없이 측정할 수 있는 가장 높은 주파수는 샘플 속도의 절반입니다. 이 주파수를 나이퀴스트 주파수라고 합니다. 나이퀴스 트 주파수보다 높은 주파수 정보는 FFT 앨리어싱으로 인해 언더샘플됩니다. (51 페이지의

math 기능은 시간 도메인 파형의 중앙 2048 포인트를 FFT 스펙트럼으로 변환합 니다. 그 결과 FFT 스펙트럼에는 DC(0Hz)에서 나이퀴스트 주파수로 이동하는 1024 포인트가 포함되어 있습니다.

일반적으로 디스플레이는 FFT 스펙트럼을 250 포인트로 수평 압축하지만 FFT 확대 기능을 사용하면 FFT 스펙트럼을 확대하여 FFT 스펙트럼의 각 1024 데이 터 포인트에서 주파수 성분을 더욱 분명하게 표시할 수 있습니다.

FFT 앨리어싱

참조)

주석노트. 오실로스코프 수직 응답은 대역폭(모델에 따라 50MHz, 70MHz,

100MHz, 150MHz 또는 200MHz, 대역폭 제한 옵션이 On으로 설정되었을 때는 20MHz) 위부터는 천천히 사라지게 됩니다. 그러므로 FFT 스펙트럼은 오실로스 코프 대역폭보다 높은 유효한 주파수 정보를 표시할 수 있습니다. 그러나 대역폭 근처나 그 이상의 크기 정보는 정확하지 않습니다.

FFT 스펙트럼 표시

FFT 버튼을 누르면 FFT 사이드 메뉴가 표시됩니다. 메뉴의 옵션을 사용하여 소 스채널,윈도우알고리즘및FFT줌계수를선택합니다. 한번에하나의FFT스 펙트럼만 표시할 수 있습니다.

FFT 옵션 설정 설명 소스 On/Off

소스 CH1, CH2

창

FFT 확대

On, Off

Hanning, Flattop, Rectangular

X1, X2, X5, X10

화면에 FFT 파형이 표시될 때 소스 파형을 동 시에 표시할지 여부를 선택합니다.

FFT 소스로 사용되는 채널 선택 FFT 윈도우 유형을 선택합니다.(49페이지의

FFT 윈도우 선택

FFT 디스플레이의 수평 확대를 변경합니다. (52페이지의

정

참조)

FFT스펙트럼확대및위치조

참조)

48 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

1. 가운데 계수선에 있는 주파수

FFT

FFT 윈도우 선

택

2. 구간당 dB 단위의 수직눈금(0dB = 1V

3. 구간당 주파수 단위의 수평눈금

4. 초당 샘플 수의 샘플 속도

5. FFT 윈도우 유형

윈도우는 FFT 스펙트럼의 스펙트럼 누출을 줄입니다. FFT는 YT 파형이 영구적 으로 반복된다고 가정합니다. 정수 사이클(1, 2, 3...)에서는 YT 파형이 동일한 진 폭에서 시작하고 끝나며 신호 모양에 불연속이 없습니다.

YT 파형에 정수가 아닌 사이클이 포함되어 있으면 신호 시작 및 끝 포인트는 다른 진폭에 있게 됩니다. 시작과 끝 포인트 사이에 변화가 있을 경우 신호에 불연속이 발생하여 높은 주파수의 일시적 이벤트가 생성됩니다.

RMS

)

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 49

FFT

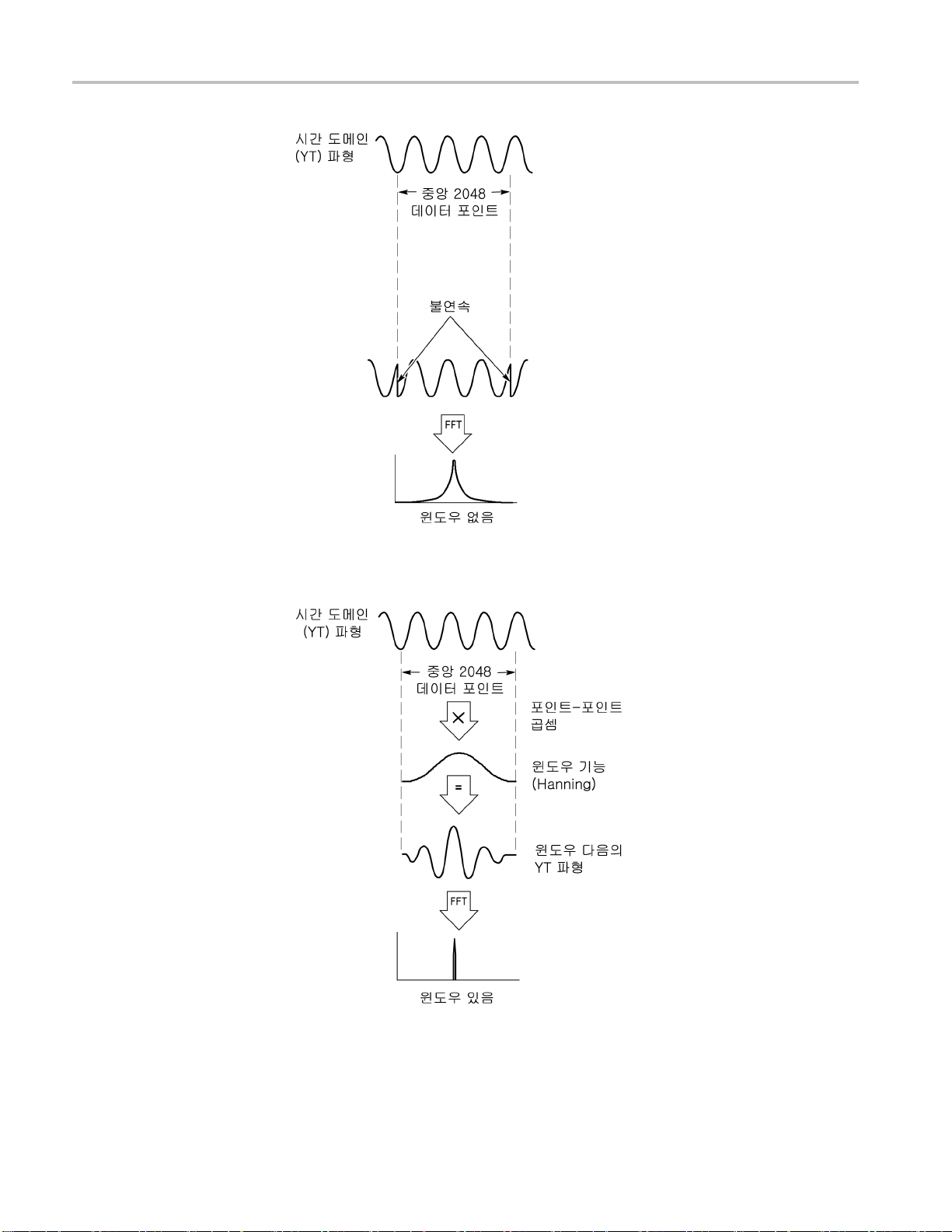

윈도우를YT파형에적용하면파형이변하여시작과정지값이서로가까이에있 게 되므로 불연속이 줄어듭니다.

FFT 기능은 세 개의 FFT 윈도우 옵션을 포함하고 있습니다. 각 윈도우 종류마다 주파수 해상도와 진폭 정확도 사이의 장단점이 있습니다. 측정할 내용과 소스 신 호 특성을 사용하면 사용할 윈도우를 결정할 수 있습니다.

50 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

윈도우 측정 특성 Hanning

Flattop

Rectangular

주기적 파형 Flattop보다 양호한 주파수, 불량한

크기 정확도

주기적 파형 Hanning보다 양호한 크기, 불량한

주파수 정확도

펄스 또는 변이 불연속이 없는 파형을 위한 특수 용

도의 윈도우입니다. 윈도우가 없는 것과 같습니다.

FFT

FFT 앨리어싱

오실로스코프가 나이퀴스트 주파수보다 큰 주파수 구성 요소를 포함하는 시간 도 메인 파형을 획득할 때 문제가 발생합니다. (48페이지의 나이퀴스트 주파수보다 위에 있는 파형 주파수 성분은 나이퀴스트 주파수 주변에 “다시 접히는” 낮은 주파수 성분으로 나타납니다. 이 잘못된 성분을 앨리어싱이 라고 합니다.

나이퀴스트 주파수

참조)

앨리어싱 제거

앨리어싱을 제거하려면 다음 방법을 시도합니다.

수평 스케일(seconds/division) 노브를 돌려 샘플링 속도를 더 빠르게 설정합 니다. 샘플링 속도를 높이면 나이퀴스트 주파수가 높아지기 때문에 앨리어싱 된 주파수 구성 요소가 적절한 주파수에서 나타납니다. 화면에 너무 많은 주 파수 구성 요소가 표시되면 FFT 확대 옵션을 사용하여 FFT 스펙트럼을 확대 할 수 있습니다.

20MHz 이상의 주파수 성분을 볼 필요가 없으면 대역폭 제한 옵션을 On으로 설정합니다.

소스 신호 대역폭에 외부 필터를 사용하여 주파수에 대한 소스 파형을 나이퀴 스트 주파수의 소스 파형보다 낮게 제한합니다.

앨리어싱 주파수를 인식 및 무시합니다.

줌 컨트롤과 커서를 사용하여 FFT 스펙트럼을 확대 및 측정합니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 51

FFT

FFT스펙트럼확대및위치조

확대하고 커서를 사용하여 FFT 스펙트럼에서 측정을 수행할 수 있습니다. 오실 로스코프는 수평으로 확대하기 위한 FFT 확대 옵션을 포함하고 있습니다. 수직으 로 확대하기 위해 수직 컨트롤을 사용할 수 있습니다.

수평 확대 및 위치

수직 확대 및 위치

FFT 확대 옵션을 사용하면 샘플 속도를 변경하지 않고 FFT 스펙트럼을 수평으로 확대할 수 있습니다. 줌 계수는 X1(기본값), X2, X5 및 X10입니다. 줌 계수 X1에 서 파형은 계수선 중앙에 있고, 왼쪽 계수선은 0Hz에 있으며 오른쪽 계수선은 나 이퀴스트 주파수에 있습니다.

줌 계수를 변경하면 FFT 스펙트럼은 가운데 계수선을 중심으로 확대됩니다. 즉, 수평 확대 축이 가운데 계수선입니다.

수평 위치 노브를 시계 방향으로 돌려 FFT 스펙트럼을 오른쪽으로 이동합니다. 노브를 눌러 스펙트럼 가운데를 계수선 중앙에 배치합니다.

채널 수직 노브는 FFT 스펙트럼을 표시할 때 해당 채널에 대한 수직 확대 및 위치 컨트롤이 됩니다.

수직 위치 노브를 시계 방향으로 돌려 신호원 채널의 스펙트럼을 위쪽으로 이동합 니다.

정

커서를 사용하여 FFT 스펙트럼 측정

FFT 스펙트럼에서 다음과 같은 두 가지를 측정할 수 있습니다. 크기(dB 단위) 및 주파수(Hz 단위). 크기는 0dB가 기준입니다. 여기서 0dB는 1V

커서를 사용하여 모든 줌 계수에서 측정을 수행할 수 있습니다. 이렇게 하려면 다 음 단계를 수행합니다.

1. 커서 버튼을 눌러 커서 사이드 메뉴를 표시합니다.

2. 소스 ► FFT를 누릅니다.

3. 종류 옵션 버튼을 누르고 범용 노브를 사용하여 크기 또는 주파수를 선택합니 다.

4. 커서1 또는 커서2를 선택합니다.

5. 범용 노브를 사용하여 선택한 커서를 이동합니다.

수평 커서를 사용하여 주파수 측정을 위한 진폭과 수직 커서를 측정합니다. 옵션 은 커서 1 위치의 값과 커서 2 위치의 값 사이의 절대차를 표시합니다. 절대차는 커서 1에서 커서 2를 뺀 절대값입니다.

와 같습니다.

RMS

52 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

FFT

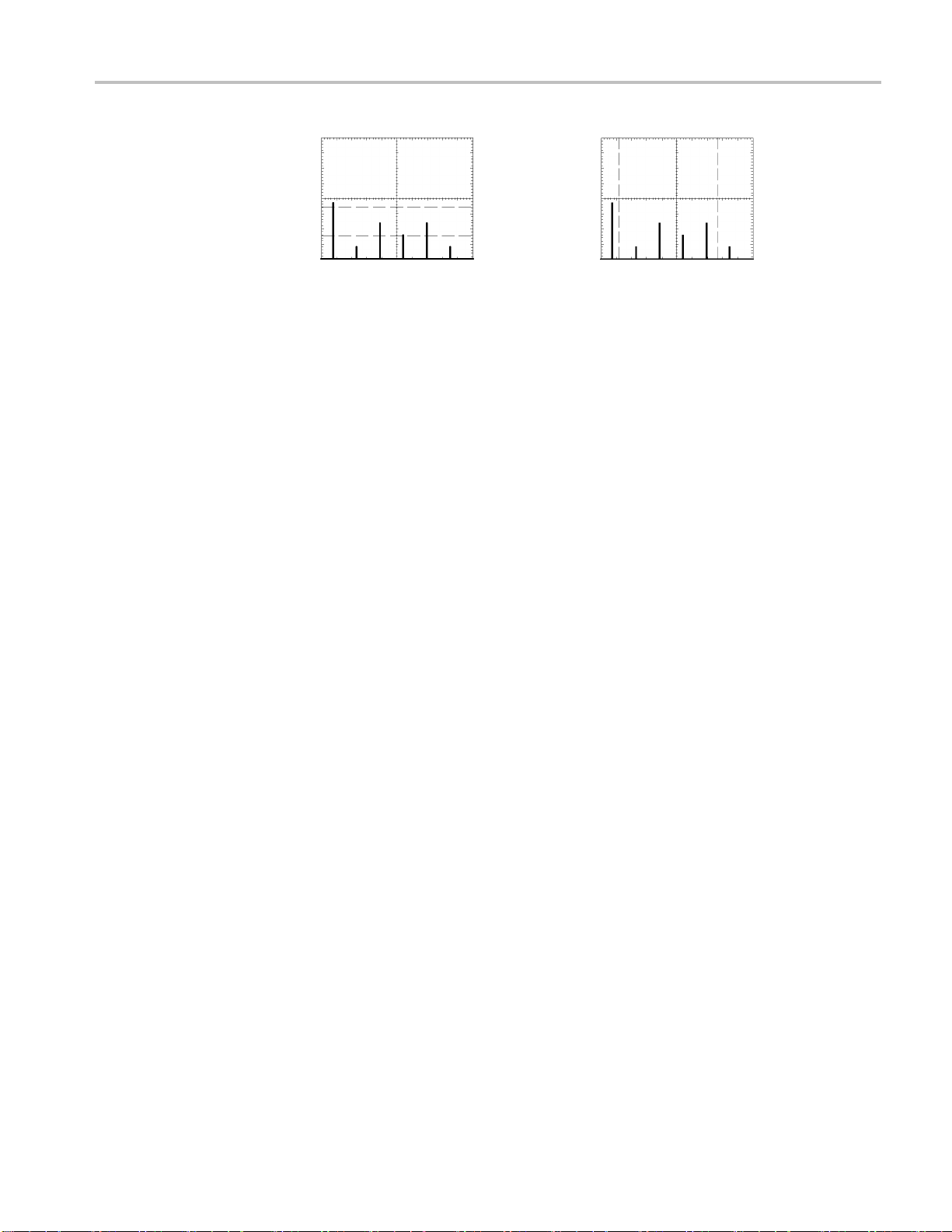

진폭 커서 주파수 커서

커서를 사용하지 않고도 주파수를 측정할 수 있습니다. 이렇게 하려면 수평 위치 노브를 돌려 가운데 계수선에 주파수 성분을 배치하고 디스플레이 오른쪽 상단에 서 주파수를 읽습니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 53

FFT

54 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

USB 플래시 드라이브 및 장치 포트

이 장에서는 다음 작업을 수행하기 위해 오실로스코프에서 범용 직렬 버스(USB) 포트를 사용하는 방법에 대해 설명합니다.

파형 데이터 또는 설정 데이터를 저장 및 호출하거나 화면 이미지를 저장합니 다.

파형 데이터, 설정 데이터 또는 화면 이미지를 PC에 전송합니다.

원격 명령을 사용하여 오실로스코프 제어

PC 통신 소프트웨어를 사용하려면 소프트웨어의 온라인 도움말을 실행하여 참조 하십시오.

USB 플래시 드라이브 포트

오실로스코프의 전면에는 파일 저장용 USB 플래시 드라이브를 연결할 수 있는 USB 플래시 드라이브가 탑재되어 있습니다. 오실로스코프는 플래시 드라이브에 데이터를 저장하고 플래시 드라이브에서 데이터를 검색할 수 있습니다.

USB 플래시 드라이브 포트

주석노트. 오실로스코프는 스토리지 용량이 64GB 이하인 플래시 드라이브만 지

원합니다.

USB 플래시 드라이브를 연결하려면 다음 단계를 수행합니다.

1. 오실로스코프의 USB 플래시 드라이브 포트에 USB 플래시 드라이브를 정렬 합니다. 플래시 드라이브는 설치에 알맞는 모양입니다.

2. 드라이브가 완전히 삽입될 때까지 플래시 드라이브를 포트에 삽입합니다.

LED가 있는 플래시 드라이브인 경우 오실로스코프가 드라이브에 데이터를 쓰거나드라이브에서데이터를읽는동안드라이브가"깜박"입니다. 또한오 실로스코프는 플래시 드라이브가 활성화되면 이를 나타내기 위해 시계 기호 를 표시합니다.

파일이 저장되거나 검색되면 드라이브에 있는 LED(있는 경우)의 깜박임이 중 지되고 오실로스코프에 시계가 나타나지 않습 이 완료되었다는 것을 알리는 정보 라인이 표시됩니다.

USB 플래시 드라이브를 제거하려면 드라이브에 있는 LED(있는 경우)의 깜박임 이 중지될 때까지 기다리거나 작업이 완료되었다는 것을 알리는 정보 라인이 나타 날 때까지 기다리고 드라이브의 가장자리를 잡아당긴 다음 포트에서 드라이브를 꺼냅니다.

니다. 또한 저장 또는 호출 작업

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 55

USB 플래시 드라이브 및 장치 포트

플래시 드라이브 초기

판독 시간

플래시 드라이브 포맷

팅

플래시 드라이브 용량

오실로스코프는 드라이브를 설 판독합니다. 판독을 완료하는 데 걸리는 시간은 플래시 드라이브의 크기와 포맷 방법 및 드라이브에 저장된 파일의 수에 따라 다릅니다.

주석노트. 64MB 이상의

려면 PC에 있는 드라이브를 포맷합니다.

포맷 기능은 USB 플래시 드라이브에서 모든 데이터를 삭제합니다. 플래시 드라 이브를 포맷하려면 다음 단계를 수행합니다.

1. 오실로스코프 전면에 있는 플래시 드라이브 포트에 USB 플래시 드라이브를 삽입합니다.

2. 유틸리티 버튼을 눌러 유틸리티 메뉴를 표시합니다.

3. 파일 유틸리티 ► 계속 ► 포맷을 누릅니다.

4. 예를 선택하여 플래시 드라이브를 포맷합니다.

오실로스코프는 USB 플래시 드라이브 메모리 1MB당 다음과 같은 유형의 파일을 다음 개수만큼 저장할 수 있습니다.

5개의모두저장작업. (59페이지의

두저장

참조)

치할 때마다 USB 플래시 드라이브의 내부 구조를

USB 플래시 드라이브 초기 판독 시간을 크게 단축시키

파일에 모두 저장

참조) (86페이지의

모

파일 관리 규약

16개의 화면 이미지 파일(용량은 이미지 형식에 따라 다름)(60페이지의

에 이미지 저장

250개의 오실로스코프 설정(.SET) 파일. (87페이지의

18개의 파형(.CSV) 파일. (88페이지의

오실로스코프는 데이터 저장에 대해 다음 파일 관리 규약을 사용합니다.

파일을 쓰기 전에 USB 플래시 드라이브의 사용 가능한 공간을 확인하고 사용 가능한 메모리가 충분하지 않을 경우 경고 메시지를 표시합니다.

용어 “폴더”는 USB 플래시 드라이브상의 디렉토리 위치를 의미합니다.

파일 저장 또는 파일 호출 기능을 위한 기본 위치는 현재 폴더입니다.

/usb0/는 루트 폴더입니다.

오실로스코프 전원을 켜거나 전원을 켠 후 USB 플래시 드라이브를 넣으면 오 실로스코프가 현재 폴더를 /usb0/으로 재설정합니다.

파일 이름은 1~8개의 문자로 구성되며 뒤에 마침표와 1~3개의 문자로 된 확 장명이 붙습니다.

오실로스코프에는 운영 체제의 단축 파일 이름과 함께 PC 운영 체제에서 만든

긴 파일 이름이 표시됩니다.

참조) (86페이지의

그림 저장

파형 저장

참조)

설정 저장

참조)

파일

파일 이름은 대/소문자를 구분하지 않고 대문자로 표시됩니다.

56 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

USB 플래시 드라이브 및 장치 포트

파일 유틸리티 메뉴를 사용하여

현재 폴더의 내용을 나열합니다.

파일이나 폴더를 선택합니다.

다른 폴더를 탐색합니다.

파일 및 폴더를 만들고, 이름을 변경하고, 삭제합니다.

USB 플래시 드라이브를 포맷합니다.

(99페이지의

USB 플래시 드라이브의 파일 유틸리티

다음 작업을 수행할 수 있습니다.

USB 플래시 드라이브가 포함된 파일 저장 및 호출

파일 저장을 위해 USB 플래시 드라이브를 작동하는 방법은 두 가지가 있습니다.

SAVE/REC 메뉴 사용

전면 패널 저장 버튼의 대체 저장 기능 사용

다음 SAVE/REC 메뉴 옵션을 사용하여 USB 플래시 드라이브에 데이터를 쓰거나 USB 플래시 드라이브에서 데이터를 검색할 수 있습니다.

이미지 저장

설정 저장

참조)

그림저장, 설정 저장 및

저장 옵션

파형 저장

설정 호출

파형 호출

주석노트. 파일을 플래시 드라이브에 빠르게 저장하려면 전면 패널 저장 버튼

을 저장 버튼으로 사용하면 됩니다. 한번에 많은 파일을 저장하거나 이미지를 하나씩 차례대로 저장하는 방법에 대한 정보는 전면 패널 저장 버튼의 저장 기능 사용을 참조하십시오. (58페이지의

SAVE/REC 메뉴를 사용하여 USB 플래시 드라이브의 파일에 화면 이미지, 오실 로스코프 설정 또는 파형 데이터를 저장할 수 있습니다.

각 저장 옵션은 유사한 방법으로 작동됩니다. 예와 같이 화면 이미지 파일을 플래 시 드라이브에 저장하려면 다음 단계를 수행합니다.

1. USB 플래시 드라이브를 USB 플래시 드라이브 포트에 삽입합니다.

2. 유틸리티 ► 옵션 ► 프린터 설정을 누르고 다음 옵션을 설정합니다.

잉크 절약

인쇄방향 세로 방향, 가로 방

On, Off

향

전면 패널 저장 버튼의 저장 기능 사용

On를 선택하면 흰색 배경에 화면 이미지가 저장됩니다.

스크린샷의 방향을 조정합니다.

참조)

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 57

USB 플래시 드라이브 및 장치 포트

설정호출및파형호출

옵션

3. 저장하려는 화면에 액세스합니

4. 저장/호출 전면 패널 버튼을

5. 실행 ► 그림저장 ► 저장 옵션

오실로스코프는 현재 폴더에 생성합니다. (86페이지의

SAVE/REC 메뉴를 사용하여 USB 플래시 드라이브에 있는 파일에서 오실로스코 프설정또는파형데이터를호출할수있습니다.

각 호출 옵션은 유사한 방법으로 작동됩니다. 예와 같이 USB 플래시 드라이브에 서 파형 파일을 호출하려면 다음 단계를 수행합니다.

1. 원하는 파형 파일이 포함되어 있는 USB 플래시 드라이브를 오실로스코프 전 면에 있는 USB 플래시 드라이브에 삽입합니다.

2. 저장/호출 전면 패널 버튼을 누릅니다.

3. 실행 ► 파형 호출 ► 파일 선택 옵션을 선택합니다.

폴더 변경 옵션을 사용하여 플래시 드라이브의 다른 폴더를 탐색할 수 있습니 다.

4. 범용 노브를 돌려 호출할 파형 파일을 선택합니다.

스크롤하면 호출 옵션의 파일 이름이 변경됩니다.

다.

누릅니다.

을 선택합니다.

화면 이미지를 저장하고 파일 이름을 자동으로

Save/Recall

참조)

5. 위치 옵션을 선택하여 파형을 호출할 기준 메모리 위치를 지정합니다(RefA 또 는RefB).

6. FnnnnCHx.CSV가 파형 파일 이름인 Recall FnnnnCHx.CSV 옵션 버튼을 누 릅니다.

주석노트. 하나의 파형 파일이 포함되어 있는 플래시 드라이브의 폴더인 경우 저

장/호출 ► 실행 ►파형 호출 ► 위치 옵션을 선택하고 파형을 호출할 기준 메모리 위치를 지정합니다. 파일 이름이 호출 옵션(86페이지의 타납니다.

전면 패널 저장 버튼의 저장 기능 사용

대체 기능으로 USB 플래시 드라이브에 데이터를 쓰도록 전면 패널 저장 버튼 을 설정할 수 있습니다. 데이터를 저장하도록 저장 버튼의 기능을 설정하려면 다음 옵션에 액세스합니다.

저장/호출 ► 실행 - 모두 저장

유틸리티 ► -계속-1/2페이지►옵션 ► 프린터 설정

Save/Recall

참조)에 나

58 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

USB 플래시 드라이브 및 장치 포트

파일에 모두 저장

파일에 모두 저장 옵션을 사용하 실로스코프 정보를 저장할 수 있습니다. 일반적으로 파일에 모두 저장을한번실 행하면 플래시 드라이브에서 700KB 미만의 공간이 사용됩니다.

USB 플래시 드라이브에 데이터를 저장하려면 전면 패널 저장 버튼 장 기능으로 변경해야 합니다. 이렇게 하려면 저장/호출 ► 모두 저장 ► 인쇄 버튼 ► 모두 파일에 저장 옵션을 선택합니다.

USB 플래시 드라이브에 모든 오실로스코프 파일을 저장하려면 다음 단계를 수행 합니다.

1. USB 플래시 드라이브 포트에 USB 플래시 드라이브를 삽입합니다.

2. 현재 폴더로 지정된 폴더를 변경하려면 폴더 선택 옵션 버튼을 누르십시오.

오실로스코프는 전면 패널 저장 버튼을 누를 때마다 현재 폴더 내에 새 폴더를 만들고 폴더 이름을 자동으로 생성합니다.

3. 오실로스코프를 설정하여 데이터를 포착합니다.

4. 저장 버튼을 누릅니다.

오실로스코프는 플래시 드라이브에 새 폴더를 만들고 현재 오실로스코프 및 파일 형식 설정을 사용하여 해당 새 폴더의 개별 파일에 화면 이미지, 파형 데 이터 및 설정 데이터를 저장합니다. 오실로스코프는 폴더 이름을 ALLnnnn으 로 지정합니다. (86페이지의

모두 저장 기능을 사용하여 만들어진 파일 목록을 보려면 유틸리티 ► 파일 유틸리 티 메뉴에 액세스합니다.

면 USB 플래시 드라이브에 있는 파일에 현재 오

을대체저

Save/Recall

참조)

소스 파일 이름 CH(x)

연산 Ref(x)

화면 이미지 FnnnnTEK.???, 여기에서 ???는 현재 파일 형식입

설정

FnnnnCHx.CSV, 여기에서 nnnn은 자동으로 생성되 는 번호이며 x는 채널 번호입니다.

FnnnnMTH.CSV

FnnnnRFx.CSV, 여기에서 x는 기준 메모리 문자입 니다.

니다. FnnnnTEK.SET

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 59

USB 플래시 드라이브 및 장치 포트

파일 형식 내용 및 용도 .CSV

.SET

화면 이미지 파일을 스프레드시트와 워드프로세싱 애플리케이

주석노트. 기본값 설정 버튼을 눌러도 설정을 변경할 때까지는 이러한 설정이 저

장됩니다.

2,500개의 각 파형 데이터 포인트에 대한 시간(트리 거에 상대적인)과 진폭 값을 나열하는 ASCII 텍스 트 문자열이 포함되어 있으며, .CSV 파일을 다양한 스프레드시트 및 연산 분석 애플리케이션으로 가 져올수있습니다.

오실로스코프 설정에 ASCII 텍스트 문자열이 들 어 있습니다. 문자열을 디코드하려면 TBS1000B, TDS2000C 및 TPS2000 시리즈 디지털 오실로스코 프 프로그래머 설명서를 참조하십시오.

션으로 가져오며, 이미지 파일 형식은 애플리케이션 에따라다릅니다.

파일에 이미지 저장

이 옵션을 사용하면 오실로스코프 화면 이미지를 TEKnnnn.???라는 파일에 저장 할 수 있으며, 여기에서 .???은 현재 이미지 저장 형식입니다. 다음 표는 파일 형식 을 나열합니다.

파일 형식 확장명 설명 BMP BMP

JPEG JPG

USB 플래시 드라이브에 데이터를 저장하려면 저장 버튼을 대체 저장 기능으로 변 경해야 합니다. 이렇게 하려면 저장/호출 ► 모두 저장 ► 인쇄 버튼 ► 파일에 이미 지저장옵션을 선택합니다.

USB 플래시 드라이브에 화면 이미지를 저장하려면 다음 단계를 수행합니다.

1. USB 플래시 드라이브를 USB 플래시 드라이브 포트에 삽입합니다.

2. 현재 폴더로 지정된 폴더를 변경하려면 폴더 선택 옵션 버튼을 누릅니다.

3. 저장하려는 화면에 액세스합니다.

이 비트맵 형식은 손실이 없는 알고 리즘을 사용하며 대부분의 워드 프로 세싱 및 스프레드시트 프로그램과 호 환됩니다.

이 비트맵 형식은 손실이 없는 알고 리즘을사용하며디지털카메라및 기타 디지털 사진 애플리케이션에 일 반적으로 사용됩니다.

4. 전면 패널의 저장 버튼을 누릅니다.

오실로스코프가 화면 이미지를 저장하고 파일 이름을 자동으로 생성합니다.

이미지 저장 기능을 사용하여 만들어진 파일 목록을 보려면 유틸리티 ► 파일 유틸 리티 메뉴에 액세스합니다.

60 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

USB 장치 포트

USB 플래시 드라이브 및 장치 포트

USB 케이블을 사용하여 오실로스코프를 PC에 연결할 수 있습니다. USB 장치 포 트는 오실로스코프의 후면에 있습니다.

USB 장치 포트

PC에 PC 통신 소프트웨어 설치

Tektronix OpenChoice PC 통신 소프트웨어를 사용하여 오실로스코프를 PC에 연결하기 전에 이 소프트웨어를 www.tektronix.com/software에서 다운로드한 후 PC에 설치해야 합니다.

주의. 소프트웨어를 설치하기 전에 오실로스코프를 PC에 연결한 경우 PC에서

오실로스코프를인식하지못합니다. PC에서오실로스코프를알수없는장치로 인식하여 오실로스코프와 통신할 수 없습니다. 이를 방지하려면 오실로스코프를 PC에 연결하기 전에 PC에 소프트웨어를 설치합니다.

주석노트. 최신 버전의 PC 통신 소프트웨어를 설치했는지 확인하십시오.

Tektronix 웹 사이트에서 소프트웨어 찾기를 통해 사용 중인 오실로스코프에 해 당하는 소프트웨어를 확인할 수 있습니다.

PC 통신 소프트웨어를 설치하려면 다음 단계를 수행합니다.

1. PC에서 OpenChoice Desktop 소프트웨어를 실행합니다. 화면에 InstallShield 마법사가 나타납니다.

2. 화면의 지시를 따릅니다.

3. InstallShield 마법사를 종료합니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 61

USB 플래시 드라이브 및 장치 포트

PC에 연결

PC에 소프트웨어를 설치하면 오실로스코프를 PC에 연결할 수 있습니다.

주석노트. 소프트웨어를 설치한 후 오실로스코프를 PC에 연결해야 합니다. (61

페이지의

오실로스코프를 PC에 연결하려면 다음 단계를 수행합니다.

1. 오실로스코프의 전원을 켭니다.

2. USB 케이블의 한쪽 끝을 오실로스코프의 뒤쪽에 있는 USB 장치 포트에 삽입 합니다.

3. PC의 전원을 켭니다.

4. PC에서 원하는 USB 포트에 케이블의 다른쪽 끝을 삽입합니다.

5. 새 하드웨어 발견 메시지가 나타나면 새 하드웨어 발견 마법사에 대해 화면에 나타나는 지침을 따릅니다.

웹 사이트에서 설치할 하드웨어를 검색하지 마십시오.

PC에 PC 통신 소프트웨어 설치

참조)

6. Windows XP 시스템인 경우 다음 단계를 수행합니다.

a. Tektronix PictBridge 장치 대화 상자가 나타나면 취소를 클릭합니다.

b. 메시지가 나타나면 Windows를 Windows 업데이트에 연결하지 않음 옵션

을 선택하고 다음을 클릭합니다.

c. 다음 창에서 USB 테스트 및 측정 장치용 소프트웨어를 설치하고 있는지

확인해야 합니다. USB 테스트 및 측정 장치 소프트웨어를 확인하지 않으 면 OpenChoice Desktop 소프트웨어가 제대로 설치되지 않습니다.

d. 소프트웨어를 자동으로 설치하는 옵션(권장 옵션)을 선택하고 다음을 클

릭합니다.

Windows에 오실로스코프에 대한 드라이버가 설치됩니다.

e. c단계에서USB테스트및특정장치를확인하지않거나Windows에서소

프트웨어 드라이버를 찾지 못하면 OpenChoice Desktop 소프트웨어가 제 대로 설치되지 않습니다.

이러한 경우 취소를 클릭하여 새 하드웨어 발견 마법사를 종료합니다. 마 법사를 종료할 수 없습니다.

오실로스코프에서 USB 케이블을 분리하고 OpenChoice Desktop 소프트 웨어를 설치합니다

오실로스코프를 PC에 다시 연결하고 6a, 6b, 6c 및 6d 단계를 수행합니다.

f. 마침을 클릭합니다.

g. 테스트 및 측정 장치라고 표시된 대화 상자가 나타나면 Windows에서 수

행할 작업을 선택한 다음 확인을 클릭합니다.

62 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

USB 플래시 드라이브 및 장치 포트

7. Windows 2000 시스

a. 메시지가 나타나면 Wind

옵션을 선택하고 다음을 클릭합니다.

b. 다음 창에서 USB 테스트 및 측정 장치를 선택합니다. USB 테스트 및 측

정 장치의 선택 항목을 확인하지 않으면 OpenChoice Desktop 소프트웨 어가 제대로 설치되지 않습니

c. 다음 창에서 다음를 클릭하

를 설치합니다.

Windows에 오실로스코프에 대한 드라이버가 설치됩니다.

d. b단계에서 USB 테스트 및 측정 장치를 확인하지 않거나 Windows에서 소

프트웨어 드라이버를 찾지 못하면 이 소프트웨어가 제대로 설치되지 않습 니다.

이러한 경우 취소를 클릭 법사를 종료할 수 없습니다.

오실로스코프에서 USB 케이블을 분리하고 소프트웨어를 설치합니다

오실로스코프를 PC에 다시 연결하고 7a, 7b 및 7c 단계를 수행합니다.

8. 메시지가 나타나면 마침을 클릭합니다.

9. CD를 넣을 것인지 묻는 메시지가 나타나면 취소를 클릭합니다.

템인 경우

ows에서 알려진 드라이버의 목록을 표시하도록

다.

여 Windows에 오실로스코프에 대한 드라이버

하여 새 하드웨어 발견 마법사를 종료합니다. 마

GPIB 시스템에

10. PC에서 PC 통신 소프트웨어를 실행합니다.

11. 오실로스코프와 PC가 통신되지 않는 경우 PC 통신 온라인 도움말 및 설명서 를 참조하십시오.

연결

오실로스코프와 GPIB 시스템 간을 통신하려면 TEK-USB-488 어댑터를 사용하 고 다음 단계를 수행합니다.

1. USB 케이블을 사용하여 오실로스코프를 TEK-USB-488 어댑터에 연결합니 다.

액세서리 부록에는 어댑터를 주문하는 방법에 대한 정보가 포함되어 있습니 다. (117페이지의

2. GPIB 케이블을 사용하여 TEK-USB-488 어댑터를 GPIB 시스템에 연결합니 다.

3. 유틸리티 ► 옵션 ► GPIB 셋업 ► 주소 옵션 버튼을 눌러 어댑터에 적합한 주소 를 선택하거나 범용 노브를 사용합니다. 기본 GPIB 주소는 1입니다.

4. GPIB 시스템에서 GPIB 소프트웨어를 실행합니다.

5. 오실로스코프와 GPIB 시스템을 통신하지 못한 경우 GPIB 시스템의 소프트웨 어에대한정보및TEK-USB-488어댑터에대한사용설명서를참조하여문 제를 해결하십히오.

액세서리및옵션

참조)

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 63

USB 플래시 드라이브 및 장치 포트

명령 항목

주석노트. 명 령 정 보 는 TBS1000B, TDS2000C 및 TPS2000 시 리 즈 디

지 털 오 실 로 스 코 프 프 로 그 래 머 설 명 서 (077-0444-XX) 를 참 조 하 십 시 오. www.tektroni

x.com/manuals에서 설명서를 다운로드할 수 있습니다.

64 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

기준

획득

이장에서는각전면패널메뉴버튼이나컨트롤과관련된메뉴와작동세부사항 에 대해 설명합니다.

획득 버튼을 눌러 획득 매개 변수를 설정합니다.

옵션 설정 설명 샘플

피크검출 글리치를 검출하고 앨리어싱의 가능

평균 신호 디스플레이에서 랜덤 노이즈

평균 횟수

4, 16, 64, 128

대부분의 파형을 획득하고 정확하 게 표시하는 데 사용하는 기본 모드 입니다.

성을 줄이는 데 사용합니다.

나 관련이 없는 노이즈를 줄이는 데 사용합니다. 평균 횟수는 선택할 수 있습니다.

평균 횟수를 선택합니다.

요점

간헐적이고 좁은 글리치가 포함된 노이즈 구형파 신호를 프로브하는 경우 표시되 는 파형은 사용자가 선택한 획득 모드에 따라 다릅니다.

샘플

크검출

피

평

균

샘플: 샘플 획득 모드를 사용하여 2500 포인트를 획득하고 수평 스케일

(seconds/division) 설정에 표시합니다. 샘플 모드는 기본 모드입니다.

샘플 획득 간격(2,500)

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 65

기준

•샘플포인트 샘플모드는각간격에서단일샘플포인트를획득합니다.

다음 속도로 오실로스코프를 샘플링합니다.

100MHz, 150MHz 또는 200MHz 모델의 경우 최대 2GS/s

50MHz및70MHz모델의경우최대1GS/s

100ns 이상의 설정에서 이 샘플 속도는 2,500 포인트를 획득하지 않습니다. 이런 경우 디지털 신호 프로세서는 샘플링된 포인트 사이의 포인트를 보간하여 2,500 포인트 파형 레코드를 만듭니다.

피크검출: 피크검출 획득 모드를 사용하여 10ns만큼 좁은 글리치를 검출하고 앨

리어싱의 가능성을 제한합니다. 이 모드는 5ms/구간 이하의 수평 스케일 설정에 서 효과적입니다.

피크검출 획득 간격(1250)

• 표시된 샘플 포인트 피크검출 모드는 각 간격에서 가장 높고 가장 낮은 획득 전압을 표시합니다.

주석노트. 수평 스케일(seconds/division) 설정을 2.5ms/div 이상으로 설정하면

샘플링 속도는 피크검출이 필요하지 않을 만큼 충분히 빠르기 때문에 획득 모드가 샘플로 변경됩니다. 오실로스코프는 모드가 샘플로 변경되었음을 알려 주는 메시 지를 표시하지 않습니다.

충분한 파형 노이즈가 있으면 일반적인 피크 검출 디스플레이는 큰 검정 영역을 보여줍니다. 오실로스코프는 디스플레이 성능을 향상시키기 위해 이 영역을 대각 선으로

일반적인 피크검출 디스플레이 TBS1000B 피크검출 디스플레이

채워 표시합니다.

평균: 평균획득모드를사용하여표시할신호에서랜덤또는관련없는노이즈를

줄일 수 있습니다. 데이터는 샘플 모드에서 획득되며, 많은 파형이 평균화됩니다.

획득 횟수(4, 16, 64 또는 128)를 선택하여 파형에 대해 평균화합니다.

66 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

기준

실행/정지 버튼: 오실로스코

정지 버튼을 누릅니다. 버튼을 다시 눌러 획득을 정지합니다.

프가 파형을 연속적으로 획득하도록 하려면 실행/

단발 버튼: 오실로스코프가 단발적인 파형을 획득한 다음 정지하도록 하려면 단

발(단일 시퀀스) 버튼을 누릅니다. 단발 버튼을 누를 때마다 오실로스코프는 다른 파형을 획득하기 시작합니다. 오실로스코프가 트리거를 검출하면 획득이 완료되 어 정지됩니다.

획득 모드 단발 버튼 샘플, 피크검출 하나의 획득이 끝나면 시퀀스가 완료됩니다. 평균 정의된 획득 수에 도달하면 시퀀스가 완료됩니다.

(65페이지의

획득

참조)

스캔 모드 디스플레이: 수평 스캔 획득 모드(롤 모드라고도 함)를 사용하여 느

리게 변하는 신호를 지속적으로 모니터할 수 있습니다. 오실로스코프는 화면 왼 쪽에서 오른쪽으로 파형 업데이트를 표시하고 새 포인트를 표시할 때 기존 포인트 를 삭제합니다. 화면에서 이동하는 한 구간 넓이의 빈 구역은 새 파형 포인트를 기 존 포인트와 구분합니다.

수평 스케일 노브를 100ms/div 이하로 돌리고 트리거 메뉴에서 자동 모드 옵션을 선택하면 오실로스코프는 스캔 획득 모드로 변경됩니다.

스캔 모드를 비활성화하려면 트리거 메뉴 버튼을 누르고 모드 옵션을 보통으로 설 정합니다.

자동 범위

획득 정지: 획득을 실행하는 동안 파형 화면은 계속 표시됩니다. 실행/정지 버튼

을 눌러 획득을 정지하면 화면이 일시정지됩니다. 어느 모드에서나 수직 및 수평 컨트롤을 사용하여 파형 화면의 스케일을 조정하거나 배치할 수 있습니다.

자동 설정 버튼을 1.5초 이상 누르면 오실로스코프에서 자동 범위 기능을 활성화 하거나 비활성화합니다.

이 기능은 신호를 추적하기 위해 설정 값을 자동으로 조정합니다. 신호가 변경되 어도 이 설정은 신호를 계속 추적합니다. 오실로스코프 전원을 켤 때 자동 범위 설 정은 항상 비활성화되어 있습니다.

옵션 설명 자동 범위 설정 자동 범위 기능을 활성화하거나 비활성화합니다. 수직및수평 수직만

수평만 수평눈금을 추적 및 조정하고 수직 설정은 변경하

자동 범위 설정 취소 오실로스코프가 이전 설정을 호출하도록 합니다.

두축모두추적및조정 수직눈금을 추적 및 조정하고 수평 설정은 변경하

지 않습니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 67

기준

다음 조건은 자동 범위가 설정을

트리거 소스를 선명하게 표시 우(수직만 제외)

파형 진폭이 너무 크거나 너무 작은 경우(수평만 제외)

이상적인 트리거 레벨 변경

자동 설정 버튼을 1.5초 이상 누르면 오실로스코프가 자동 범위 모드로 전환되고 컨트롤을 조정하여 유용한 입력 신호 화면을 생성합니다.

기능 설정 획득 모드 디스플레이 형식 지속 기능 표시 수평 위치 수평 보기 실행/정지 수평 스케일(seconds/division) 트리거 커플링 트리거 홀드오프 최소 트리거 레벨 트리거 모드 에지 수직 대역폭 전체 수직 BW 제한 수직 커플링 수직 반전 수직 스케일(volts/division)

조정하도록 합니다.

하기에는 파형 주기가 너무 많거나 너무 적은 경

샘플

YT Off

조정됨 주 실행 조정됨

조정됨

Off DC Off

조정됨

오실로스코프의 설정에 대한 다음과 같은 변경 내용은 자동 범위 설정을 비활성화 합니다.

수직 스케일의 수직 자동 범위 설정 비활성화

수평 스케일의 수평 자동 범위 설정 비활성화

채널파형을표시또는제거

트리거 설정

단일 시퀀스 획득 모드

설정 호출

XY 디스플레이 형식

지속

68 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

기준

자동 설정

다음과 같은 조건에서는 대개 자

동적으로 변하는 신호 분석

오실로스코프를 조정하지 않고 여러 신호의 시퀀스를 신속하게 비교하는 경 우. 이것은 두 프로브를 동시에 사용해야 하거나 한 손에는 프로브를 잡고 다 른 손으로는 다른 것을 잡아야 하는 경우 매우 유용합니다.

오실로스코프가 자동으로 조정하는 설정을 제어

주파수에 따라 신호는 변하지만 진폭은 비슷한 경우 수평만 자동 범위 설정을 사 용할 수 있습니다. 오실로스코프는 수평 설정은 조정하지만 수직 설정은 변경하지 않습니다. 이런 식으로 수직눈금 변경은 신경쓰지 않고 신호의 진폭을 눈으로 예 측할 수 있습니다. 수직만 자동 범위 설정도 비슷하게 작동합니다. 수직 매개 변수 는 조정되고 수평 매개 변수는 변경되지 않습니다.

자동 설정 버튼을 한 번 누르면 오실로스코프에서 파형의 종류를 식별하고 컨트롤 을 조정하여 유용한 입력 신호 화면을 생성합니다.

이 버튼을 1.5초 이상 누르면 오실로스코프에서 자동 범위 기능을 수행합니다. 또 한 자동 범위 메뉴를 표시하고 자동 범위 기능을 활성화하거나 비활성화합니다.

기능 설정 획득 모드 샘플 또는 피크검출로 조정 커서 디스플레이 형식 디스플레이 유형 비디오 신호의 경우 도트로 설정, FFT 스펙트럼

수평 위치

수평 스케일

(seconds/division) 트리거 커플링 DC, 잡음제거 또는 HF 제거로 조정됨 트리거 홀드오프 최소 트리거 레벨 트리거 모드 자동 트리거 소스 조정됨, 이 표 다음에 나오는 정보 참조(Ext Trig

트리거 기울기 트리거 유형 에지 또는 비디오 비디오 트리거 극성 트리거 비디오 동기 트리거 비디오 표준 수직 대역폭 전체

동 범위 기능이 자동 설정보다 더 유용합니다.

Off

YT로 설정

의경우벡터로설정,그외에는변경되지않음 조정됨 조정됨

50%로 설정

신호에서는 자동 설정을 사용할 수 없음) 조정됨

보통 조정됨 조정됨

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 69

기준

기능 설정 수직 커플링 DC(이전에 접지가 선택된 경우), 비디오 신호의

경우 AC, 그 외에는 변경되지 않음

Volts/Div

자동 설정 기능은 신호에 대해 모든 채널을 검사하고 해당하는 파형을 표시합니 다. 또한 자동 설정은 다음 조건에 따라 트리거 소스를 결정합니다.

여러 채널에 신호가 있는 경우 오실로스코프는 주파수 신호가 가장 낮은 채널 을 표시합니다.

신호가 없는 경우 자동 설정이 호출되면 오실로스코프는 가장 낮은 번호의 채 널을 표시합니다.

신호가 없고 채널이 표시되지 않으면 오실로스코프는 채널 1을 표시하고 사용

합니다.

자동설정을사용중일때오실로스코프가신호유형을결정할수없으면오실로 스코프는 수평눈금과 수직눈금을 조정한 다음 평균 및 첨두치 자동 측정을 수행합 니다.

다음과 같은 조건에서는 일반적으로 자동 설정 기능이 자동 범위보다 더 유용합니 다.

조정됨

사인파

안정된 신호 하나의 문제를 해결하려는 경우

측정된 신호를 자동으로 표시하려는 경우

신호를 표시하는 방법을 쉽게 변경하려는 경우 예를 들어, 파형의 한 사이클 또는 파형의 상승 에지만 표시

비디오신호또는FFT신호를보려는경우

자동 설정 기능을 사용하고 오실로스코프가 사인파와 비슷한 신호로 확인하면 오 실로스코프는 다음 옵션을 표시합니다.

사인파 세부 사항

적절한수직및수평눈금으로여러사이클을표 시합니다. 오실로스코프는 사이클 RMS, 주파수,

다중 사이클 사인

단일 사이클 사인

FFT

자동 설정 실행 취소 오실로스코프가 이전 설정을 호출하도록 합니다.

주기 및 첨두치 자동 측정을 표시합니다. 파형의 한 사이클 정도를 표시하도록 수평 스케

일을 설정합니다. 오실로스코프는 평균 및 첨두 치 자동 측정을 표시합니다.

입력 시간 영역 신호를 주파수 성분으로 변환하 고 결과를 주파수 대 진폭(스펙트럼)의 그래프 로 표시합니다. 자세한 내용은 FFT장을 참조 하십시오.

(47페이지의

FFT

참조)

70 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

기준

구형파 또는 펄스

비디오 신호

자동 설정 기능을 사용하고 오실 인하면 오실로스코프는 다음 옵션을 표시합니다.

구형파 또는 세부 사항

다중 사이클 구형파

단일 사이클 구형파

상승 에지

하강 에지 자동 설정 실행 취소 오실로스코프가 이전 설정을 호출하도록 합니다.

자동 설정 기능을 사용하고 오실로스코프가 신호를 비디오 신호인 것으로 확인하 면 오실로스코프는 다음 옵션을 표시합니다.

로스코프가 구형파 또는 펄스와 비슷한 신호로 확

적절한수직및수평눈금으로여러사이클을표 시합니다. 오실로스코프는 첨두치, 평균, 주기 및 주파수 자동 측정을 표시합니다.

파형의 한 사이클 정도를 표시하도록 수평눈금 을 설정합니다. 오실로스코프는 최소, 최대, 평 균 및 상승 펄스 자동 측정을 표시합니다.

에지, 상승 시간 및 첨두치 자동 측정을 표시합 니다.

에지, 하강 시간 및 첨두치 자동 측정을 표시합 니다.

비디오신호옵션 세부사항

여러 필드가 표시되고 오실로스코프는 모든 필

필드►모든필드

라인►모든라인

라인 ► 번호

홀수 필드

짝수 필드 자동 설정 실행 취소 오실로스코프가 이전 설정을 호출하도록 합니다.

주석노트. 비디오 자동 설정은 디스플레이 유

드에서 트리거합니다.

이전 라인과 다음 라인 일부가 포함된 하나의 완

전한 라인을 표시합니다. 오실로스코프는 모든 라인에서 트리거합니다.

이전 라인과 다음 라인 일부가 포함된 하나의 완

전한 라인을 표시합니다. 범용 노브를 사용하여 오실로스코프가 트리거로 사용할 특정 라인 번 호를 선택할 수 있습니다.

여러 필드가 표시되고 오실로스코프는 홀수 필

드에서만 트리거됩니다.

여러 필드가 표시되고 오실로스코프는 짝수 필

드에서만 트리거됩니다.

형 옵션을 도트 모드로 설정합니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 71

기준

활성화(EDU 모델만 해

당)

카운터

교육 환경에서 EDU 모델의 가 정 기능을 비활성화할 수 있습니다. 예를 들어, 기초 랩에서는 학생이 오실로스코 프의 기본 작동에 대해 배우는 것이 중요하기 때문에 자동 설정을 비활성화하는 것이 좋습니다. 자동 설정 버 프의 작동 지식을 적용해 볼 수 있는 기회가 되기 때문입니다.

이 기능은 암호로 보호되므로 사이드 메뉴 1페이지에서 전면 패널의 유틸리티 ► 사이드 메뉴 2페이지의 - 계속 - 1/3페이지 ► 자동 설정 활성화 설정을눌러자동 설정을 비활성화하거나 활성 설정 활성화 또는 자동 설정 비활성화를 누르고 해당 암호를 입력합니다.

출고 시 기본 암호는 “1946”입니다. 오실로스코프는 4자리 문자 또는 숫자로 된 암호를 허용합니다. 자동 설정 사이드 메뉴의 암호 변경 항목을 사용하여 암호를 변경할 수 있습니다.

기능 버튼 메뉴의 카운터 기능을 사용하여 2개의 신호 주파수를 동시에 모니터링 할 수 있습니다. 이 기능을 사용하면 오실로스코프의 주파수 측정보다 더 정확한 판독값을 제공합니다.

옵션 설정 설명 CH1 On, Off CH2 On, Off CH1 트리거 범용 노브를 사용하여 트리거 레벨

CH2 트리거 범용 노브를 사용하여 트리거 레벨

치를 더욱 높이기 위해 EDU 오실로스코프 자동 설

튼을 사용해 쉽게 설정을 마치는 대신에 오실로스코

화할 수 있습니다. 그런 다음 사이드 메뉴에서 자동

을 설정합니다.

72 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

과정(EDU 모델만 해당)

오실로스코프에서 바로 랩을 실행합니다. 또한 이론과 절차를 읽고 랩 결과를 오 실로스코프에서 바로 캡처합니다.

기준

PC에서 과정 생성:

www.tektronix.com/software에서 다운로드하거나 오실로스코프와 함께 제공된 CD에 포함된 별도의 PC 기반 소프트웨어를 사용해 PC에서 새로운 과정 자료를 만듭니다. 자료를 만든 후 USB 플래시 메모리 장치를 사용하여 TBS1000B-EDU 오실로스코프에 배포할 수 있습니다.

또한 www.tektronix.com의 별도의 Courseware 웹 페이지에서 다른 사람들이 만 들어서 공유하기 위해 업로드한 랩 사본이 있는지 확인할 수 있습니다.

TBS1000B-EDU에 과

정로드:

TBS1000B-EDU에서

랩실행:

TBS1000B-EDU 오실로스코프에 새 과정을 로드하려면

1. 과정이 포함된 USB 메모리 장치를 TBS1000B-EDU의 전면 패널 USB 슬롯 에 삽입합니다.

2. 유틸리티 ► - 계속 - 1/3페이지 ► 과정 업데이트를 누릅니다.

3. 범용 노브를 사용하여 결과 파일 목록을 스크롤하고 원하는 과정 폴더를 강조 표시합니다. 과정 폴더는 끝에 .xpkg가 표시되어 있습니다.

4. 과정 업로드를 눌러 오실로스코프에 과정을 로드합니다.

전면 패널에 위치한 전용 과정 버튼을 통해 랩 콘텐츠에 액세스할 수 있습니다. 오 실로스코프의 소프트 키와 범용 노브를 사용하여 각각 최대 30개의 랩을 포함하 는 최대 8개의 과정에 액세스할 수 있습니다. 최대 100MB의 과정 자료를 오실로 스코프에 저장할 수 있습니다. 랩을 선택하면 개요 섹션을 검토하고, 단계별 절차 를 사용하여 랩을 수행하고, 데이터를 수집하고, 데이터 결과를 확인 및 저장하며, 절차의 각 단계에 대해 생성된 파형을 보여주는 보고서를 작성할 수 있습니다.

원하는 랩을 실행하려면:

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 73

기준

1. 과정 전면 패널 버튼을 눌러 오실

로스코프에서 직접 Courseware를 실행합니

다.

2. 사이드 베젤 메뉴 항목을 눌러 목록에서 원하는 과정을 선택합니다.

3. 범용 노브를 돌려 실행할 랩을 강조 표시합니다. 노브를 눌러 원하는 랩을 선 택합니다.

4. 그 결과 나타나는 화면의 사이드 베젤 메뉴에서 원하는 콘텐츠를 선택합니다. 개요와 단계별 절차를 읽습니다. 데이터 수집을 눌러 USB 메모리 장치에 결과 를 저장합니다.

5. 랩 실행이 완료되면 사이드 베젤 메뉴에서 보고서를선택합니다. 그결과나타 나는 사이드 베젤 메뉴를 사용하여 학생 식별 번호를 입력합니다.

6. 사이드 베젤 메뉴에서 확인을 누릅니다.

7. 그 결과 나타나는 과정 보고서의 사이드 베젤 메뉴에서 저장을 누릅니다. 그 러면 연결된 USB 메모리 장치에 보고서가 저장됩니다.

과정

개요

절차

데이터

수집

보고

서

뒤로

커서

커서 버튼을 눌러 측정 커서와 커서 메뉴를 표시한 다음 범용 노브를돌려커서위 치를 변경합니다.

옵션 설정 설명

유형

신호원 CH1, CH2, FFT, 연

74 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

시간, 진폭, Off

산, Ref A, Ref B

측정 커서를 선택하고 표시합니 다. 시간은 시간과 주파수 및 진폭 을 측정하고 진폭은 전류나 전압 같은 진폭을 측정합니다.

커서 측정을 수행할 파형을 선택 합니다.

커서 판독값은 측정을 표시합니다.

기준

옵션 설정 설명 Δ

커서 1 커서 2

FFT 소스의 경우 주파수와 진폭을 측정합니다.

델타(Δ) 값은 다음과 같이 커서 종류에 따라 다릅니다.

시간 커서는 Δt, 1/Δt 및 ΔV(또는 ΔI, ΔVV 등)를 표시합니다.

진폭 커서 및 크기 커서(FFT 소스)는 ΔV, ΔI, ΔVV 등을 표시합니다.

주파수 커서(FFT 소스)는 1/ΔHz와 ΔdB을 표시합니다.

커서 간 차이(델타)의 절대값을 표

시합니다. 선택된 커서 위치를 표시합니다(시

간은 트리거 위치를 기준으로 하고 진폭은 연결을 기준으로 합니다).

주석노트. 오실로스코프는 커서에 대한 파형과 나타날 커서 판독값을 표시해야

합니다.

주석노트. 시간 커서를 사용하면 오실로스코프는 각 파형에 대해 시간과 진폭 값

을 표시합니다.

요점

커서 움직임: 범용 노브를 사용하여 커서 1이나 커서 2를 이동합니다. 커서 메

뉴가 표시되어 있을 때만 커서를 이동할 수 있습니다. 활성 커서는 진한 선으로 표 시됩니다.

진폭 커서 시간 커서

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 75

기준

기본값 설정

디스플레이

기본값 설정 버튼을 눌러 초기상태 옵션과 컨트롤 설정 대부분을(모두는 아님) 호 출합니다. 부록 D에는 호출할 기본 설정이 나열되어 있습니다.

유틸리티 버튼과 디스플레이 사이드 메뉴 선택 항목을 눌러 파형 표시 방법을 선택 하고 전체 화면의 모양을 변경합니다.

옵션 설정 설명 유형 벡터, 도트 벡터는 디스플레이에서 주변 샘플

포인트 사이의 공간을 채웁니다. 도트는샘플포인트만표시합니다.

지속 기능

포맷

백라이트

OFF, 1초, 2초, 5초, 무한대

YT, XY

0~100%

각 샘플 포인트가 지속적으로 표시

되는 시간을 설정합니다. YT 형식은 시간(수평눈금)과 관련하

여 수직 전압을 표시합니다. XY 형식은 채널 1과 채널 2에서 샘

플을 획득할 때마다 도트를 표시합 니다.

채널 1 전압 또는 전류는 도트의 X 좌표(수평)를 결정하고 채널 2 전압 또는 전류는 Y 좌표(수직)를 결정합 니다.

범용 노브를 사용하여 디스플레이 백라이트를 조정합니다.

종류에 따라 파형은 진하고, 흐리고, 점선 등 세 가지 다른 스타일로 표시됩니다.

1. 진한 파형은 채널(실제) 파형 디스플레이를 나타냅니다. 디스플레이 정확도 를 불확실하게 만들도록 컨트롤을 변경하지 않은 경우 획득이 정지되면 파형 은 진하게 유지됩니다.

정지된획득에서는수직및수평컨트롤변경이허용됩니다.

76 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

기준

요점

2. 기준 파형은 흰색으로 나타나며 타나지만 주 파형보다 덜 밝습니다.

3. 점선은 파형 디스플레이가 더 이상 컨트롤과 일치하지 않음을 나타냅니다. 이 것은 획득을 정지하고 오실로스코프가 표시된 파형에 적용할 수 없는 컨트롤 설정을 변경할 때 발생합니다. 예를 들어, 정지된 획득에서 트리거 컨트롤을 변경하면 점선 파형이 나타납니다.

잔상이 있는 파형은 주 파형과 같은 컬러로 나

지속: 오실로스코프는"실제"파형데이터보다덜밝게지속파형데이터를표시

합니다. 지속을 무한대로 설정한 상태에서 레코드 포인트는 컨트롤을 변경할 때 까지 누적됩니다.

옵션 설명 Off

시간 제한 새 파형을 보통 밝기로 표시하고 이전 파형은 낮은

무한대 기존 파형은 덜 밝지만 항상 볼 수 있습니다. 무한대

새 파형을 표시할 때마다 기본 파형이나 이전 파형 을 제거합니다.

밝기로 표시합니다. 시간 제한에 도달하면 이전 파형 을 삭제합니다.

지속을사용하여비정상적인상황을보고장기첨두 치 노이즈를 측정합니다.

XY 형식: XY 형식을 사용하여 리사쥬 패턴 표현과 같은 위상차를 분석할 수 있

습니다. 이 형식은 채널 1의 전압과 채널 2의 전압을 그립니다. 여기서 채널 1은 수평 축이고 채널 2는 수직 축입니다. 오실로스코프는 트리거되지 않은 샘플 획득 모드를 사용하며 데이터를 도트로 표시합니다. 샘플 속도는 1MS/s로 고정되어 있 습니다.

주석노트. 오실로스코프는 모든 샘플 속도의 보통 YT 모드에서 파형을 포착할

수있습니다. XY모드에서같은파형을볼수있습니다.이렇게하려면획득을정 지하고 디스플레이 형식을 XY로 변경합니다.

XY 형식에서 컨트롤은 다음과 같이 작동합니다.

채널 1 수직 스케일 및 수직 위치 컨트롤은 수평 스케일과 위치를 설정합니다.

채널 2 수직 스케일 및 수직 위치 컨트롤은 수직 스케일과 위치를 설정합니다.

다음 기능은 XY 디스플레이 형식에서는 작동하지 않습니다.

자동 설정(디스플레이 형식을 YT로 재설정)

자동 범위

자동 측정

커서

기준 또는 연산 파형

저장/호출►모두저장

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 77

기준

FFT

기능

시간축 컨트롤

트리거 컨트롤

옵션 설정 설명 소스 파형 소스 윈도우 해닝, Flattop

FFT 줌

On 또는 Off CH1 또는 CH2

또는 직사각형

X1, X2, X5 또 는X10

일반적으로 해닝은 주파수 해상도를 원할 때 사용하고, Flattop은 진폭 정 확도, 직사각형은 과도현상 분석을 원할 때 사용합니다.

비EDU 모델

비EDU 모델의 경우 기능 버튼을 사용하여 한계 테스트, 데이터 로깅, 카운터 및 추이 도표에 액세스할 수 있습니다.

EDU 모델의 경우 기능 버튼을 사용하여 카운터에 액세스할 수 있습니다.

옵션 설정 설명 한계 테스트

소스

비교 대상 소스 메뉴 항목에서 정의한 신호

테스트 실행/정지 한계 테스트 시작 또는 정지 간을

템플릿 설정

위반 시 실행 오실로스코프가 위반을 감지한 후

상태 정지 오실로스코프가 한계 테스트를 끝

템플릿 파형을 실행할 파형 소스

정의합니다.

를 비교할 한계 테스트 템플릿을 지정합니다.

전환합니다. 한계 테스트 파형 템플릿을 설정

하는 것으로서, 입력 소스 신호와 비교할 경계로 정의하는 마스크 신 호입니다. 이 작업은 한계 테스트 를실행하기전에수행하십시오.

에 실행할 동작을 정의합니다.

내게 할 조건을 정의합니다.

78 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

옵션 설정 설명 데이터 로깅

카운터

추이 도표 실행/정지, 소스1, 종

데이터 로깅 데이터 로깅 기능을 켜거나 끕니

다.

소스

기간 데이터 로깅 기간을 0.5시간부터

폴더 선택

CH1, CH2, CH1 트 리거, CH2 트리거

류1, 소스2, 종류2

데이터를 로깅할 소스를 설정합

니다.

8시간까지 30분 단위로 설정하거 나, 8시간부터 24시간까지 1시간 단위로 설정하거나, 무한대로 설 정할 수 있습니다.

파형 데이터를 저장할 폴더를 설

정합니다.

1~2개의 측정 그래프를 시간의 함 수로 나타냅니다.

기준

도움말

수평

EDU 모델

노브및버튼

옵션 설정 설명 카운터

도움말 버튼을 눌러 도움말 메뉴를 표시합니다. 도움말 항목은 오실로스코프의 모 든 메뉴 옵션과 컨트롤을 다룹니다.

수평 컨트롤을 사용하여 획득한 파형에 상대적인 트리거 포인트 위치와 수평 스케 일(시간/구간)을 조정할 수 있습니다.

화면 오른쪽 상단 근처의 판독값은 현재의 수평 위치를 초 단위로 표시합니다. 또 한 오실로스코프는 계수선 상단에 있는 화살표 아이콘으로 수평 위치를 나타냅니 다.

CH1, CH2, CH1 트 리거, CH2 트리거

수평 위치 노브: 화면 중앙과 관련된 트리거의 위치를 제어하는 데 사용합니다.

트리거 포인트는 화면 중앙의 왼쪽이나 오른쪽으로 설정할 수 있습니다. 왼쪽의 최대 구간 수는 수평눈금(시간축) 설정에 따라 다릅니다. 대부분의 눈금에서 최대 값은 적어도 100구간입니다. 트리거 포인트를 화면 왼쪽으로 배치하는 것을 지연 된 스위프라고 합니다.

누르면 화면의 중앙에 트리거를 배치할 수 있습니다.

TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서 79

기준

연산

요점

수평 스케일 노브(secon

하거나 축소하는 데 사용합니다.

ds/division):

수평 시간 눈금을 변경하여 파형을 확대

수평 스케일: 실행/정지 또는 단발 버튼을 사용하여 파형 획득을 정지하면 수평

스케일 컨트롤이 파형을 확장하거나 압축합니다. 파형의 사용합니다.

세부 사항을 확대하는 데

스캔 모드 디스플레이(롤 모드): 수평 스케일 컨트롤을 100ms/div 이하로 설

정하고 트리거 모드를 자동으로 설정하면 오실로스코프는 스캔 획득 모드로 들어 갑니다. 이 모드에서 파형 화면은 왼쪽에서 오른쪽으로 업데이트됩니다. 스캔 모 드 동안에는 파형의 트리거 또는 수평 위치 컨트롤이 없습니다. (67페이지의

모드 디스플레이

연산(M) 버튼을 눌러 파형 연산 작업을 표시합니다. 연산 버튼을다시눌러연산 파형을 제거합니다. (100페이지의

옵션 설명 작동: +, -, × 신호원 위치 범용 노브를 사용하여 결과 연산 파형의 수직 위치

수직눈금

참조)

수직 컨트롤

연산작업은다음표참고 작업에사용되는신호원,다음표참고

를 설정합니다.

범용 노브를 사용하여 결과 연산 파형의 수직눈금

을 설정합니다.

참조)

스캔

요점

연산 메뉴에는 각 작업을 위한 신호원 옵션이 포함되어 있습니다.

작업 신호원 옵션 설명 + (더하기)

- (빼기)

×(곱셈)

CH1 + CH2 CH1 - CH2

CH2 - CH1

CH1×CH2

채널 1과 채널 2를 더합니다.

채널 2 파형을 채널 1 파형

에서 뺍니다.

채널 1 파형을 채널 2 파형

에서 뺍니다. 채널 1과 채널 2를 곱합니다.

파형 단위: 신호원 파형 단위의 결합은 연산 파형의 결과 단위를 결정합니다.

파형 단위 파형 단위 작업 결과 연산 단위 VV AA V VV

+또는+또는+또는-

V A ? VV

80 TBS1000B 및 TBS1000B-EDU 시리즈 오실로스코프 사용 설명서

Tektronix TBS1000B, TBS1000B-EDU User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
