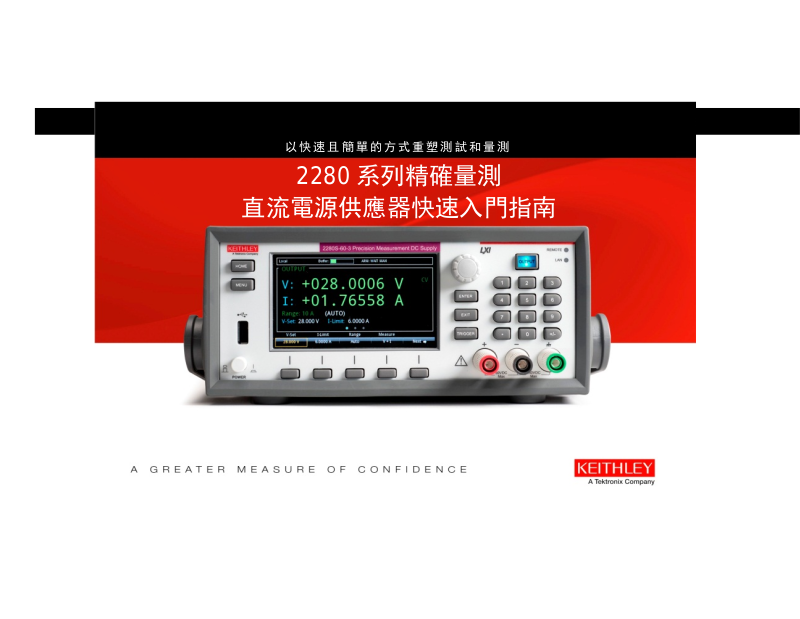

Tektronix Series 2280 Precision Measurement DC Power Supplies Quick Start Guide
2280
以快速且簡單的方式重塑測試和量測
系列精確量測
直流電源供應器快速入門指南
安全注意事項
在使用本產品及任何相關儀器之前，請先詳細閱讀下列安全注意事項。
雖然部分儀器和配件通常使用的電壓不具危險性，但仍有可能會發生
危險的情況。
本產品僅限合格的人員使用，這些人員能辨識觸電危險，並熟悉所需
的安全注意事項以避免可能的傷害。在使用產品之前，請詳細閱讀並
依照所有安裝、操作和維修資訊。如需完整產品規格，請參閱使用者
文件。
如果以未經指示的方式使用產品，由產品保固提供的保護措施可能失
效。
產品使用者的類型包含：
負責人員是專責於設備的使用和維修的個人或小組。他們要確保設備
在其規定的規格和操作範圍內使用，並確保操作員已接受適當訓練。
操作員使用產品預設的功能。他們必須接受有關電器安全程序和適當
使用儀器的訓練。他們必須取得電擊保護，並防止他們接觸帶電的危
險電路。
維修服務人員執行產品的例行程序以確保產品能正常運作，例如設定
線路電壓或更換耗材。維修程序會於使用者文件中加以說明，這些程
序會明確指出是否可供操作員執行。如果為否，則該程序僅能由維修
人員執行。
維修人員受過訓練可操作帶電電路、執行安全安裝並維修產品。只有
受過適當訓練的維修人員可以執行安裝及維修程序。
Keithley Instruments 產品專為搭配低暫態過電壓電器訊號 (測量、控
制及資料I/O連接) 使用所設計，且不可直接與供電電壓或帶有高暫態
過電壓的電源連接。測量類型 II (參照 IEC 60664) 連接需要針對高
暫態過電壓提供保護。這些高電壓一般是與交流主電源接駁有關。某
些 Keithley 測量儀器可能會與供電電壓連接。這些儀器將標示為類
型 II 或更高。
除非在規格、操作手冊和儀器標籤上明確說明允許連接，否則請勿將
任何儀器連接至供電電壓。
當有可能發生觸電的危險時，請特別小心。纜線接頭插孔或測試治具
可能存在致命的電壓。美國國家標準學會 (ANSI) 指出，當電壓位準
超過 30 V RMS、42.4 V 峰值或 60 V DC 時，便可能發生電擊危險。
最安全的作法是在進行量測之前，便預期任何未知電路中可能存在危
險電壓。
本產品的操作員必須隨時自我防護以避免受到電擊。必須確保操作員
身體的相關部位不會接觸到每個連接點，並且/或與每個連接點絕緣。
在某些情況下，連接處必須外露以供人員在必要時接觸。在這些情況
下，產品操作員必須接受訓練以保護自己避免遭受電擊的危險。如果
電路能夠在 1000 伏特或以上的電壓運作，則不應露出電路中有導電
(
性的部分。
請勿將切換卡直接連接至不受限制的電源電路，切換卡只適用於有阻
抗限制的電源。永遠不可將切換卡直接連接至交流主電源。連接電源
到切換卡時，請安裝保護裝置以限制連接到切換卡的故障電流和電壓。
在操作儀器之前，請確定電源線已連接至有適當接地的電源插座。使
用前，請仔細檢查連接纜線、測試線和跳線是否有可能的磨損、裂痕
或斷裂。
將設備安裝在主電源線使用受限的位置 (如機架安裝) 時，必須在靠
近設備且操作員容易取得處，提供一個獨立的主輸入電源斷路裝置。
為了維護最大安全性，在測試中電路通電的狀態下，請勿碰觸產品、
測試纜線或其他任何儀器。在進行下列動作之前，請務必移除整個測
試系統的電源並將任何電容放電：連接或中斷纜線或跳線、安裝或移
除切換卡，或是進行內部變更 (如安裝或移除跳線)。
請勿碰觸任何會提供電流電路至測試中電路共同側或電源線接地端的
物體。進行量測時，請務必保持雙手乾燥，並站立在能抵擋將量測電
壓的乾燥、絕緣表面。
為維護安全，請務必遵照操作指示使用儀器和配件。如果以未經操作
指示的方式使用儀器或配件，由設備提供的保護措施可能失效。
請勿超過規格和操作資訊中所定義，以及儀器或測試治具面板或切換
卡上所示之儀器和配件的最大訊號位準。
當產品中使用保險絲時，請更換同類型和功率的保險絲，以便繼續保
持防火的保護功能。
底盤連接只能作為量測電路的遮罩連接，不能作為保護性的接地 (安
全接地) 連接。
如果您使用測試治具，當測試裝置通電時，請保持蓋子在關閉狀態。
為安全操作需使用蓋子連鎖。
如果有螺絲，請利用使用者文件中建議的電線將螺絲連接至有保護
的接地端
儀器上的這個符號意思為「小心危險」。在任何情況下，當儀器上
標有此符號時，使用者應參考使用者文件中的操作指示。
儀器上的這個符號意思為「小心電擊」。請採用標準的安全預防措
施，以避免人員接觸高壓。
儀器上的這個符號意思是表面可能高溫。請避免人員接觸以免燙
傷。
此符號表示對設備外殼的接線端子。
如果產品上出現汞符號，表示顯示燈內含汞。請注意，此顯示燈必
須依照聯邦、州和當地法律加以適當處理。
安全接地)。
安全
拆封 簡介
連接
測試
常見問題
接續步驟
警告
小心
請勿將儀器和配件連接至人體上。
電源供應器
操作高度
操作溫度
、
儲存溫度
污染等級
在進行任何維修之前，請中斷電源線和所有測試纜線。
為維持儀器的防電擊與防火功能，請務必向美商吉時利儀器購買主電
路中的更換元件，包括電源轉換器、測試線和輸入插孔。如果功率和
類型相同，可以使用符合適用國家安全認證的標準保險絲。其他與安
全無關的元件則可以向其他供應商購買，但其規格與功能必須與原始
元件相同 (請注意，選取的零件只能透過美商吉時利儀器購買，以維
持產品的精確度與功能)。如果您不確定更換元件的適用性，請致電美
商吉時利儀器公司詢問詳細資訊。
若要清潔儀器，請先拔除儀器的電源。請使用濕布或溫和的水性清潔
劑來清潔。請只清潔儀器的外部。請勿將清潔劑直接倒在儀器上，或
是讓液體流入或潑灑在儀器上。如按照指示操作，由沒有機殼或底盤
的電路板 (例如，安裝至電腦中的資料擷取板) 組成的產品永遠不需
要清潔。如基板被污損並影響操作，請將基板送回原廠以進行適當的
清潔及維修。
安全注意事項2013年1月的修訂版。
使用者文件中的這個標題表示這種危險可能導致身體受傷
或死亡。在進行指示的程序前，必須小心閱讀有關資訊。
使用者文件中的這個標題表示了這種危險可能導致儀器損
壞。這種損壞可能令保固失效。
電源和環境規格
僅限於室內使用。
100 V/120 V/220 V/240 V 交流電源，50 Hz 或 60
Hz
最高為海平面上 2000 公尺 (6562 英尺)
0 °C 至 40 °C (32 °F至 104 °F)，最高溫 35 °C (95 °F)
80% 相對濕度時可達到最高精確度，非凝結
-20 °C 至 70 °C (-4 °F 至 158 ° F)，5% 至 95% 相
對濕度時最高溫 40 °C (+104 °F)，40 °C (+104 °F)
以上時 5% 至 60% RH，最高至 70 °C (+158 ° F)
2
在將儀器連接至會傳輸能量的裝置之前，請仔細考慮並設
定適當的輸出關閉狀態、訊號源及相容等級。若您未能考
慮輸出關閉狀態、訊號源及限制等級，可能會導致儀器或
測試中裝置受損。
簡介
型號
描述
感謝您選擇美商吉時利儀器產品。2280 系列精確量測直流電
源供應器是高靈敏度、精確的可編程儀器，其訊號源雜訊低、
電壓穩定，並可監控大動態範圍的負載電流，其範圍涵蓋安培
至奈米安培。此儀器配備 4.3 吋的高解析度彩色顯示器，可顯
示多種描述儀器狀態的參數，能讓您充分掌握儀器的資訊。
2280S-32-6
2280S-60-3
CD 內容
精確量測可編程直流電源供應器。32 V、6 A
精確量測可編程直流電源供應器。60 V、3.2 A
除此之外，您還可以利用內建的繪圖功能監控例如漂移等多種
趨勢。當電源供應器處於自動測試系統中時，會提供模式及觸
發清單，並加快最佳化速度，以縮短測試時間。
安全
拆封 簡介
儀器隨附的 CD 包含以下內容：
手冊和規格。參考手冊、快速入門指南和配件手冊的 PDF 檔。
如需其他支援資訊，請參閱 http://www.keithley.com/support。
連接
測試
常見問題
接續步驟
拆封與檢查儀器
若要拆封與檢查儀器：
1. 檢查盒子是否受損。
2. 打開盒子的頂部。
3. 請取出包裝文件、標準配件、CD 和纜線外殼的袋子。
4. 將包裝附件取出。
5. 將 2280 系列從盒子中取出。
請勿從前方斜面拉起 2280系列，此舉可能會造成儀器受
損。
6. 檢查儀器是否有任何實體損壞的明顯跡象。若有任何損壞，
請立即回報給物流代理商。
2280 系列含有下列配件，如圖所示：
1 電源線
2 KKS-903-01A KickStart 快速入門指南
3 2280 系列快速入門指南 (本文件)
4 2280 系列精確測量直流電源供應器產品資訊 CD
5 Model CA-180-3A CAT5 乙太網路交叉纜線
6 PA-853D 使用者指南安全標準認證資訊
7 纜線外殼
如需其他與儀器一同出貨之項目，請參閱包裝清單
。
安全
拆封 簡介
連接
測試
常見問題
接續步驟
