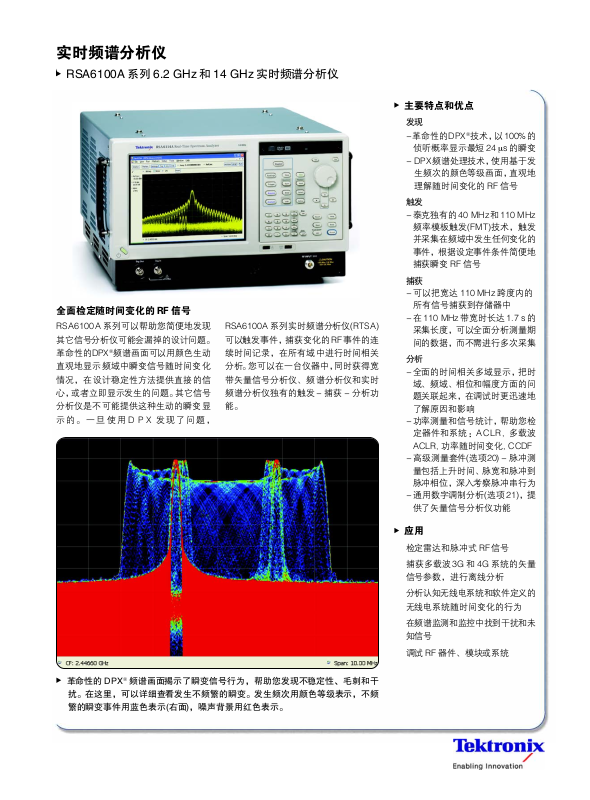

实时频谱分析仪
RSA6100A 系列 6.2 GHz 和 14 GHz 实时频谱分析仪
全面检定随时间变化的 RF 信号
RSA6100A 系列可以帮助您简便地发现
其它信号分析仪可能会漏掉的设计问题。
革命性的DPX®频谱画面可以用颜色生动
直观地显示频域中瞬变信号随时间变化
情况，在设计稳定性方法提供直接的信
心，或者立即显示发生的问题。其它信号
分析仪是不可能提供这种生动的瞬变显
示的。一旦使用 DP X 发现了问题，
RSA6100A 系列实时频谱分析仪(RTSA)
可以触发事件，捕获变化的 RF 事件的连
续时间记录，在所有域中进行时间相关
分析。您可以在一台仪器中，同时获得宽
带矢量信号分析仪、频谱分析仪和实时
频谱分析仪独有的触发 - 捕获 - 分析功
能。
主要特点和优点
发现
-革命性的DPX
侦听概率显示最短 24 µs 的瞬变
- DPX频谱处理技术，使用基于发
生频次的颜色等级画面，直观地
理解随时间变化的 RF 信号
触发
-泰克独有的 40 MHz 和110 MHz
频率模板触发(FMT)技术，触发
并采集在频域中发生任何变化的
事件，根据设定事件条件简便地
捕获瞬变 RF 信号
捕获
- 可以把宽达110 MHz 跨度内的
所有信号捕获到存储器中
- 在 110 MHz 带宽时长达1.7 s的
采集长度，可以全面分析测量期
间的数据，而不需进行多次采集
分析
-全面的时间相关多域显示，把时
域、频域、相位和幅度方面的问
题关联起来，在调试时更迅速地
了解原因和影响
-功率测量和信号统计，帮助您检
定器件和系统：ACLR, 多载波
ACLR, 功率随时间变化, CCDF
- 高级测量套件(选项20) - 脉冲测
量包括上升时间、脉宽和脉冲到
脉冲相位，深入考察脉冲串行为
- 通用数字调制分析(选项 21)，提
供了矢量信号分析仪功能
®
技术，以100%的
革命性的 DPX®频谱画面揭示了瞬变信号行为，帮助您发现不稳定性、毛刺和干
扰。在这里，可以详细查看发生不频繁的瞬变。发生频次用颜色等级表示，不频
繁的瞬变事件用蓝色表示(右面)，噪声背景用红色表示。
应用
检定雷达和脉冲式 RF 信号
捕获多载波 3G 和 4G 系统的矢量
信号参数，进行离线分析
分析认知无线电系统和软件定义的
无线电系统随时间变化的行为
在频谱监测和监控中找到干扰和未
知信号
调试 RF 器件、模块或系统
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
发现
通过采用 DPX 频谱处理引擎专利技术，
频谱分析仪可以实地分析瞬变事件。由
于可以执行每秒>48,000个频率变换，因
此在频域中可以显示最短24 µs的瞬变信
号。这较扫描分析技术改进了1000倍。可
以在位图显示中用不同的颜色等级表示
事件发生的频度，以无可比拟的方式查
看瞬变信号行为。
触发
泰克频率模板触发(FMT)专利技术选项
02可以在宽达110 MHz带宽中简便地捕
获瞬变信号。可以简单地配置FMT，监测
捕获带宽内频率占用的所有变化。功率
触发在时域及任何捕获带宽内工作，可
以监测越过用户设置的功率门限的瞬间
时点。分辨率带宽可以与功率触发一起
使用，限制频带，降低噪声。它为同步测
试系统事件提供了两种外部触发。
触发和捕获：频率模板触发功能监测域频变化，把任何超限捕获到存储器中。三
维频谱图画面(左面的面板)显示了频率和幅度随时间变化情况。通过在三维频谱图
中选择频谱超限触发FMT的时点，频域视图(右面的面板)会自动更新，在该时点上
显示详细的频谱视图。
捕获
可以捕获一次，然后进行多次测量，而不
需重新捕获。捕获带宽中的所有信息将
记录到RSA6100A 系列的深存储器中。
记录长度视选择的捕获带宽而变化，在
配备FMT/深存储选项02的情况下，在带
宽为 110 MHz 时记录长度是 1.7 秒，带
宽为 1 MHz 时记录长度是 102 秒，带宽
为 10 kH 时记录长度是 2.1小时。在 110
MHz 捕获带宽时提供了 73 dB 的无杂散
动态范围 SFDR (选项 110)，当存在大信
号的环境中可以实时捕获小信号。
分析
RSA6100A 系列引入了多种分析功能，
对处理元器件或 RF 系统设计、集成和性
能检验的工程师或处理网络、频谱监测
或监控的运营工程师，提高了他们的生
产效率。三维频谱图同时显示频率和幅
度随时间变化情况。可以在频域、相位
域、幅度域和调制域中进行时间相关测
量。这特别适合包括跳频、脉冲特性、调
制切换、稳定时间、带宽变化和间歇性信
号的信号分析工作。Windows XP环境提
供数量不限的分析窗口，所有窗口都在
时间上相关，使得多域分析变得更加简
便，并可以更深入地查看信号行为。满足
用户偏好(键盘、前面板、触摸屏和鼠标)
的用户界面，使得新用户和资深用户都
能轻松学习 RSA6100A 系列。
2 Real-time Spectrum Analyzers
www.tektronix.com/rsa
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
受益于 RSA6100A 系列主要标配功能和选项的应用实例
分析功能 SDR 和 蜂窝, WLAN, 雷达, 监控,
认知无线电 通用通信 脉冲式信号 频谱监测
DPX®频谱处理 X X X X
频率模板触发(选项 02) X X X X
110 MHz 捕获带宽(选项 110) X X X X
三维频谱图 X X X X
多域相关 X X X X
内部前置放大器(选项 01) X X X X
数字 IQ 和模拟 IF输出(选项 05) X X X X
可移动硬盘(选项 06) XX
通用数字调制分析(选项 21) X X X X
高级(脉冲式)信号分析(选项 20) X X
时间相关的多域视图可以以全新的方式查看传统分析解决方
案不可能查看的设计或操作问题。这里在一个采集上执行
ACLR 和矢量调制质量(选项 21)测量，并结合使用DPX
谱画面的连续监测功能。
高级信号分析套件(选项20)中提供的脉冲测量功能：可以看
到一个脉冲串(左上方)，并提供峰值功率、脉宽、上升时间
®
频
和脉冲到脉冲相位等测量数据(右上方)。左下方是脉冲上升
时间的详细视图，DPX 画面在右下方监视着频谱。
Real-time Spectrum Analyzers
www.tektronix.com/rsa
3
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
特点
触发相关特点
采集模式 -
单次采集或连续采集, 自由运行模式或触
发模式。
触发事件来源 -
触发器1 (前面), 触发器2/选通(背面), 线
路。
触发类型 - 电平或频率模板。
触发设置 -
触发位置可以设置在总采集长度的 0 100%
触发组合逻辑 -
Trig 1 和Trig 2/Gate 可以定义为一个触
发事件。
触发延迟 -
范围: 20 ns - 60 s
分辨率: 20 ns
不确定性: ± 20 ns
功率电平触发
电平范围 -
从参考电平 0 dB 到 -100 dB。
精度 -
(对本底噪声以上>30 dB 的触发电平,
10% - 90% 的信号电平)。
± 0.5 dB (距参考电平≥ -50 dB)。
± 1.5 dB (-50 dB ≥跨参考电平≥ -70
dB)。
触发带宽范围 -
(在最大采集带宽时)
4 kHz - 20 MHz + 全波段 (标配)。
11 kHz - 60 MHz + 全波段 (选项 110)。
触发位置定时不确定性 -
40 MHz 采集带宽, 20 MHz 带宽:
不确定性 = ± 10 ns。
110 MHz 采集带宽, 60 MHz 带宽
(选项 110):
不确定性 = ± 3.3 ns。
频率模板触发
(选项 02)
模板形状态 - 用户定义。
最小水平模板设置分辨率 -
<0.2% 的跨度。
电平范围 - 距参考电平0 dB到-80 dB。
电平精度
*1
-
±(IF 频响 + 1.0 dB),
距参考电平 0 到 -50 dB。
±(IF 频响 + 2.5 dB),
距参考电平 -50 到 -70 dB。
跨度范围 -
100 Hz-40 MHz (选项 02)。
100 Hz-110 MHz (选项02 + 选项110)。
100% 触发概率的最小事件时长-
(在最大采集带宽时)
30.7 µSec
(10.3 µSec, 选项 02 + 选项 110)。
持续时间低于最小事件时长指标的事件
会导致频率模板触发精度下降。
触发位置不确定性 -
跨度 = 40 MHz - ± 10.3 µs。
跨度 = 110 MHz - ± 3.4 µs
(选项 02 + 选项 110)。
外部触发器 1
门限电压 - -2.5 V 到 +2.5 V。
门限电压设置分辨率 - 0.01 V。
触发位置定时不确定性
(50Ω 输入阻抗) -
40 MHz 采集带宽, 40 MHz 跨度:
不确定性 = ± 20 ns。
110 MHz 采集带宽, 110 MHz 跨度
(选项 110):
不确定性 = ± 12 ns。
输入阻抗 -
可以选择 50 Ω/5 kΩ 阻抗。
*1
对超过本底噪声>30 dB 的模板。
外部触发器 2
门限电压 - 固定, TTL。
输入阻抗 - 10 kΩ(标称值)。
触发状态选择 - 高, 低。
触发输出
电压(输出电流<1 mA) -
高: >2.0 V; 低: <0.4 V (LVTTL)。
捕获相关特点
实时捕获带宽 -
40 MHz (110 MHz, 选项 110)。
模数转换器 -
100 MS/s，14 位
(额外 300 MS/s, 12 位, 选项 110)。
采集内存容量 - 256 MB (1 GB, 选项02)。
最小采集长度 - 2 个样点。
采集长度设置分辨率 -1 个样点。
4 Real-time Spectrum Analyzers
www.tektronix.com/rsa
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
内存深度(时间)和最小时域分辨率
采集带宽 取样速率 采集时间 采集时间 最小时间
(对 I 和 Q) (选项 02) 分辨率
110 MHz (选项 110) 150 MS/s 0.426 s 1.706 s 6.6667 ns
60 MHz (选项 110) 75 MS/s 0.852 s 3.413 s 13.33 ns
40 MHz 50 MS/s 1.28 s 5.12 s 20 ns
20 MHz 25 MS/s 2.56 s 10.2 s 40 ns
10 MHz 12.5 MS/s 5.12 s 20.5 s 80 ns
5 MHz 6.25 MS/s 10.2 s 41.0 s 160 ns
*1
2 MHz
1 MHz 1.56 MS/s 20.5 s 81.9 s 640 ns
500 kHz 781 kS/s 41.0 s 164 s 1.28 µs
200 kHz 390 kS/s 81.9 s 328 s 2.56 µs
100 kHz 195 kS/s 164 s 655 s 5.12 µs
50 kHz 97.6 kS/s 328 s 1310 s 10.24 µs
20 kHz 48.8 kS/s 655 s 2620 s 20.48 µs
10 kHz 24.4 kS/s 1310 s 5240 s 40.96 µs
5 kHz 12.2 kS/s 2620 s 10500 s 81.92 µs
2 kHz 3.05 kS/s 10500 s 41900 s 328 µs
1 kHz 1.52 kS/s 21000 s 83900 s 655 µs
500 Hz 762 S/s 41900 s 168000 s 1.31 ms
200 Hz 381 S/s 83900 s 336000 s 2.62 ms
100 Hz 190 S/s 168300 s 671000 s 5.24 ms
*1
在≤ 2 MHz的跨度中，会存储分辨率更高的数据，但会减少采集时间。
3.125 MS/s 10.2 s 41.0 s 320 ns
Real-time Spectrum Analyzers
www.tektronix.com/rsa
5
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
分析相关特点
测量功能 测量项目
频域测量 通道功率, 邻道功率, 多载波邻道功率泄漏比,
dBm/Hz 标尺, dBc/Hz 标尺
时域和统计测量 RF I/Q 随时间变化, 功率随时间变化, 频率随时间变化,
相位随时间变化, CCDF, 峰值均值比
高级测量套件(选项 20) 上升时间, 下降时间, 脉宽, 脉冲峰值功率,
平均功率, 脉冲纹波波动, 脉冲重复间隔, 占空比,
脉冲到脉冲相位频率偏差, 衰落, 趋势, 趋势的 FFT 变换
通用数字调制分析(选项 21) EVM (RMS, 峰值, EVM 对时间),
幅度误差(RMS, 峰值, 幅度误差对时间),
相位误差(RMS, 峰值, 相位误差对时间), 原点偏置, 频率误差,
增益失衡, 正交误差, Rho, 星座图, 符号表
按域划分的视图 视图
频率 频谱(幅度与频率)
DPX®频谱画面(实地 RF 颜色等级频谱)
三维频谱图 (幅度对测量期间频率)
时间和统计 时间对频率
幅度对时间
相位对时间
RF I 和 Q 对时间
时间概况
CCDF
峰值均值比
高级测量套件(选项 20) 脉冲参数测量结果表
脉冲轨迹(按脉冲序列号选择)
脉冲统计(脉冲参数测量结果趋势和趋势 FFT 变换)
数字解调(选项 21) 星座图
EVM 随时间变化
符号表(二进制或十六进制)
6 Real-time Spectrum Analyzers
www.tektronix.com/rsa
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
频谱画面轨迹、检波器和功能
轨迹 -
频谱画面中有三条轨迹 + 1个数学运算波
形。
检波器 - 峰值, - 峰值, 均值。
轨迹功能 -
正常, 平均, 最大保持, 最小保持。
频谱轨迹长度 - 801, 2401, 4001, 8001
或 10401 点。
RF 性能
频率
频率范围 -
9 kHz-6.2/14 GHz
(RSA6106A/RSA6114A)。
初始中心频率设置精度 -
-7
10 分钟预热后 10
中心频率设置分辨率 - 0.1 Hz。
频率光标读数精度 -
±(RE x MF + 0.001 x 跨度 + 2) Hz。
RE: 参考频率误差。
MF: 光标频率 (Hz)。
跨度精度 - ± 0.3% (自动模式)。
参考频率 在校准时初始精度 - 1 x 10
(在 10 分钟预热后)。
每天老化 - 1 x 10
每年老化 - 3 x 10
温度漂移 - 2 x 10
总频率误差 - 4 x 10
(校准后 10 年内, 典型值)。
累积误差(温度 + 老化) - 4 x 10
(在校准后 10 年内，典型值)。
范围内。
-7
-9
(在运行 30 天后)。
-7
(在运行 10 年后)。
-8
(0 - 50℃)。
-7
-7
参考输出电平 - >0 dBm
(已经选择内部参考源)。
参考输出电平(环通) -
从 Ext Ref In 到 Ref Output 为 0 dB 标称
增益, +15 dBm 最大输出。
外部参考输入频率 -
1 - 25 MHz (1 MHz步进) + 1.2288 MHz,
4.8 MHz 和 19.6608 MHz。
外部参考输入频率要求 -
-7
必须位于声称频率输入的±3x10
范围内。
杂散辐射在 100 kHz 偏置范围内<-80
dBc。
输入电平范围: -10 dBm 到+6 dBm。
分辨率带宽
分辨率带宽范围
(频谱分析) -
1 Hz - 5 MHz (1, 2, 3, 5序列, 自动耦合)
或用户选择(任意)。
分辨率带宽形状 -
1 Hz-5 MHz - 近似于高斯分布, 形状系
数 4.1:1 (60:3 dB) ± 10%, 典型值。
分辨率带宽精度 -
1 Hz-5 MHz ± 1% (自动耦合 RBW模式)。
时域带宽
时域带宽范围 -
至少 1/10 - 1/10,000 的采集带宽, 最小
1 Hz。
时域带宽形状 - ≤ 10 MHz, 近似于高斯
分布, 形状系数 4.1:1 (60:3 dB)± 10%,
典型值。
20 MHz (60 MHz, 选项 110), 形状系数
<2.5:1 (60:3 dB), 典型值。
时域带宽精度 -
1 Hz - 20 MHz 和(>20 MHz - 60 MHz,
选项 110), ± 1%。
®
DPX
数字荧光频谱处理
频谱处理速率 - >48,828/s。
轨迹处理 -
颜色等级位图, + 峰值, -峰值, 均值。
100%检测概率最小信号时长(Max-hold
On) - 31 µs (24 µs, 选项 110)。
跨度范围 -
100 Hz - 40 MHz (110 MHz, 选项110)。
分辨率带宽精度 - 7%。
分辨率带宽范围对跨度 (DPX)
跨度 RBW (最小值)
110 MHz 1 MHz
55 MHz 500 kHz
40 MHz 300 kHz
20 MHz 200 kHz
10 MHz 100 kHz
5 MHz 30 kHz
2 MHz 20 kHz
1 MHz 10 kHz
500 kHz 5 kHz
200 kHz 2 kHz
100 kHz 1 kHz
50 kHz 500 Hz
20 kHz 300 Hz
10 kHz 200 Hz
5 kHz 100 Hz
2 kHz 20 Hz
1 kHz 10 Hz
500 Hz 5 Hz
200 Hz 2 Hz
100 Hz 1 Hz
可以设置的最小频谱分析 RBW 对跨度
频率跨度 RBW
>10 MHz 100 Hz
>1 MHz - 10 MHz 10 Hz
≤ 1 MHz 1 Hz
Real-time Spectrum Analyzers
www.tektronix.com/rsa
7
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
所有域中(频域, 时域, 调制域)中多个
相关视图。
革命性 DPX
®
频谱处理技术，无可比拟的
调试和实地瞬变信号分析能力。
触摸屏、鼠标和前面板控制功能，在
视图中直接调节设置。
两个外部触发器，捕获关键事件
信息(1 个在正面, 1个在背面)。
Windows XP 操作系统及泰克
®
OpenChoice
，简便地操作文件、
打印、通过以太网和 GPIB 进行控
制、远程连接等等。
8 Real-time Spectrum Analyzers
www.tektronix.com/rsa
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
两个频率范围：
9 kHz - 6.2 GHz (RSA6106A)或9
kHz - 14 GHz (RSA6114A)。
DVD ± RW (标配)，存储波形。
可移动硬盘(选配)，保证数据安全。
熟悉的频谱分析仪控制功能，
快速进入所有采集和测量设置。
USB 连接(2 个在正面, 2 个在背面)，
用来连接鼠标、键盘和存储设备。
DC 保护输入 ± 40 V DC, 在整个
频率范围内, ± 30 dBm CW, 最
大 75W 脉冲。
Real-time Spectrum Analyzers
www.tektronix.com/rsa
9
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
指定中心频率(CF)上的相噪边带, dBc/Hz
偏置 CF = 1 GHz CF = 2 GHz CF = 6 GHz CF = 10 GHz
(RSA6114A)
指标 典型值 典型值 典型值 典型值
100 Hz -80 -86 -80 -70 -64
1 kHz -100 -106 -106 -96 -91
10 kHz -106 -110 -110 -107 -106
100 kHz -107 -113 -111 -107 -106
1 MHz -128 -134 -133 -132 -132
6 MHz -134 -142 -142 -142 -142
10 MHz -134 -142 -142 -142 -142
稳定性
残余 FM -
1 秒钟内<2 Hzpk-pk
(95% 置信度, 典型值)。
幅度
(技术数据中不包括不匹配误差)
测量范围 -
显示平均噪声电平到最大可测量输入。
输入衰减器范围 - 0 dB - 75 dB, 5 dB
步进。
最大安全输入电平 -
普通连续(RF ATT ≥ 10 dB): +30 dBm。
脉冲式 RF (RF ATT ≥ 30 dB, PW <10
us, 1% 占空比) - 75 W。
最大可测量输入电平 -
普通连续(RF ATT: Auto): +30 dBm。
脉冲式 RF (RF ATT: Auto, PW <10 µs,
1% 占空比): 75 W。
最大 DC 电压 - ± 40 V。
对数显示范围 - 0.1 dB/div到20 dB/div。
线对显示标度 - 10 格。
显示单位 -
dBm, Volts,Watts, Hz为频率测量的单位;
相位测量的单位为度。
光标读数分辨率, dB 单位 - 0.01 dB。
光标读数分辨率, V 单位 - 0.001 uV。
参考电平设置范围 -
0.1 dB步进, -170 dBm到+50 dBm (中
心频率<80 MHz 时最小参考电平 -50
dBm)。
显示范围内的电平线性度 -
± 0.1 dB (从参考电平 0 到 -70 dB)。
10 Real-time Spectrum Analyzers
www.tektronix.com/rsa
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
频响
18 ℃ - 28 ℃, 衰减 = 10 dB, 前置放大器 Off
10 MHz - 3 GHz ± 0.5 dB
>3 GHz - 6.2 GHz ± 0.8 dB
> 6.2 GHz - 14 GHz (RSA6114A) ± 1.0 dB
0 ℃ - 50℃, 所有衰减器设置 (典型值)
9 kHz - 3 GHz ± 0.7 dB
>3 GHz - 6.2 GHz ± 0.8 dB
> 6.2 GHz - 14 GHz (RSA6114A) ± 2.0 dB
前置放大器(选项 01) On (衰减 = 10 dB)
10 MHz - 3 GHz ± 0.7 dB
实时频谱分析仪
校准点上的绝对幅度精度(100 MHz, -20
dBm 信号, 10 dB ATT, 18℃ - 28℃) -
± 0.31 dB。
输入衰减器开关不确定性 - ± 0.2 dB。
绝对幅度精度, 95% 置信度*1 -
10 MHz - 3 GHz: ± 0.5 dB。
3 GHz - 6.2 GHz: ± 0.8 dB。
6.2 GHz - 14 GHz: ± 1.5 dB。
VSWR -
(衰减=10 dB, 前置放大器OFF, CF设置在
VSWR 测试频率的 200 MHz范围内)
10 MHz - 4 GHz: <1.6:1。
4 GHz - 6.2 GHz: <1.8:1。
*1
18℃- 28℃, 参考电平≤-15 dBm, 衰减器自动耦
合, 信号电平 -15 dBm 到-50 dBm。10 Hz ≤
RBW ≤1 MHz, 在执行对准后)。
6.2 GHz - 14 GHz (仅 RSA6114A):
<1.9:1。
采用前置放大器时的 VSWR -
(衰减 =10 dB, 前置放大器 On, CF 设置
在 VSWR 测试频率的 200 MHz范围内)
10 MHz - 3 GHz: <1.9:1.
噪声和失真
三阶交调失真
*2
频率 三阶交调失真 三阶截止点 三阶截止(典型值)
2.130 GHz <-80 dBc +15 dBm +17 dBm
*2
每个信号电平 -25 dBm, 参考电平-20 dBm, 衰减器 =0 dB, 1 MHz 音调隔离。
三阶侦听点从三阶互调制性能中计算得出。
二次谐波失真
*3
频率 二次谐波失真, 典型值
10 MHz - 3.1 GHz <-80 dBc
>3.1 GHz - 7 GHz <-80 dBc
*3
RF 输入上-40 dBm, 衰减器 = 0, 前置放大器 Off, 典型值。
Real-time Spectrum Analyzers
www.tektronix.com/rsa
11
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
显示平均噪声电平,*1 前置放大器 Off
频率 技术数据 典型值
9 kHz - 10 MHz -97 dBm/Hz -100 dBm/Hz
>10 MHz - 100 MHz -147 dBm/Hz -149 dBm/Hz
>100 MHz - 2.3 GHz -149 dBm/Hz -151 dBm/Hz
>2.3 GHz - 4 GHz -147 dBm/Hz -149 dBm/Hz
>4 GHz - 6.2 GHz -143 dBm/Hz -145 dBm/Hz
仅 RSA6114A
4 GHz - 7 GHz -143 dBm/Hz -145 dBm/Hz
>7 GHz - 14 GHz -135 dBm/Hz -137 dBm/Hz
显示平均噪声电平,*1 前置放大器 On (选项 01)
频率 技术数据 典型值
10 MHz - 80 MHz -160 dBm/Hz -170 dBm/Hz
>80 MHz - 1 GHz -165 dBm/Hz -170 dBm/Hz
1 GHz - 2 GHz -166 dBm/Hz -170 dBm/Hz
2 GHz - 3 GHz -164 dBm/Hz -170 dBm/Hz
*1
使用 1 kHz RBW, 100 kHz 跨度, 100次平均, 最小噪声模式, 输入端接测得。
残余响应
*2
频率 技术数据
40 MHz - 200 MHz -90 dBm
>200 MHz - 6.2 GHz -95 dBm
>6.2 GHz - 14 GHz (RSA6114A) -95 dBm (typical)
*2
输入端接, RBW = 1 kHz, Atten = 0 dB。
镜像响应
*3
频率 技术数据
9 kHz - 6.2 GHz <-80 dBc
6.2 GHz - 8 GHz (RSA6114A) <-80 dBc
>8 GHz - 14 GHz (RSA6114A) <-76 dBc
*3
参考电平 = -30 dBm, 衰减 = 10 dB, RF 输入电平= -30 dBm, RBW = 10 Hz
12 Real-time Spectrum Analyzers
www.tektronix.com/rsa
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
带信号的杂散响应
*1
频率 跨度≤ 40MHz, 选项 110
扫描跨度>40 MHz 40 MHz < 跨度 ≤ 110 MHz
技术数据 典型值 技术数据 典型值
10 MHz - 6.2GHz -73 dBc -76 dBc -73 dBc -75 dBc
≥ 6.2 GHz - 14 GHz (RSA6114A) -70 dBc -75 dBc -70 dBc -75 dBc
*1
RF 输入电平, -15 dBm, 衰减 = 10 dB, 偏置≥400 kHz, 模式: Auto
4.75 GHz 时信号的杂散响应 -
<-57 dBc (RF 输入电平, -30 dBm)。
邻道泄漏比动态范围
*2
信号类型, 测量模式 ACLR, 典型值
相邻 迂回
3GPP 下行, 1 DPCH
未校正 -70 dB -70 dB
已校正噪声 -79 dB -79 dB
3GPP TM1 64 通道
未校正 -69 dB -69 dB
已校正噪声 -78 dB -78 dB
*2
使用为最佳性能调节的测试信号幅度测得。(CF = 2.13 GHz)
IF 频响和相位线性度
*3
频率范围 技术数据 典型值(rms)
频率(GHz) 采集带宽 技术数据 幅度 / 相位
0.01 -3.0
*4
≤ 300 kHz ± 0.20 dB 0.05 dB/0.5°
0.03 - 3.0 ≤ 40 MHz ± 0.50 dB 0.18 dB/1.0°
>3 - 6.2
*4
≤ 300 kHz ± 0.20 Db 0.05 dB/0.5°
>3 - 6.2 ≤ 40 MHz ± 0.50 dB 0.26 dB/1.0°
>6.2 - 14 (RSA6114A) ≤ 300 kHz ± 0.20 dB 0.05 dB/1.0°
>6.2 - 14 (RSA6114A) ≤ 40 MHz ± 0.80 dB 0.4 dB/1.0°
选项 110
0.07 - 3.0 ≤ 80 MHz ± 0.90 dB 0.4 dB/1.5°
0.07 - 3.0 ≤ 110 MHz ± 0.90 dB 0.6 dB/1.5°
>3 - 6.2 ≤ 80 MHz ± 0.90 dB 0.6 dB/2.0°
>3 - 6.2 ≤ 110 MHz ± 0.90 dB 0.4 dB/2.0°
>6.2 - 14 (RSA6114A) ≤ 80 MHz ± 1.5 dB 0.7 dB/1.5°
>6.2 - 14 (RSA6114A) ≤ 110 MHz ± 1.5 dB 1.0 dB/2.0°
*3
在捕获带宽上的幅度平坦度和相位变化, 包括 RF 频响。衰减器设置: 10 dB。
*4
选择了高动态范围模式。
Real-time Spectrum Analyzers
www.tektronix.com/rsa
13
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
高级测量套件(选项 20)
测量 -
上升时间, 下降时间, 脉宽, 峰值功率, 平
均功率, 脉冲纹波波动, 脉冲重复间隔, 占
空比, 脉冲到脉冲相位, 频率偏差, 衰落,
趋势, 趋势的 FFT。
系统上升时间(典型值) -
<20 ns (标配), <8 ns (选项 110)。
脉冲测量精度 -
信号条件：除另行指明外，脉宽>450 ns
(150 ns, 选项 110), 信噪比≥ 30 dB, 占
空比 0.5 - 0.001, 温度 18℃- 28℃。
最小检测脉宽 -
150 ns (标配), 50 ns (选项 110)。
测量 精度(典型值)
平均 ON 功率
平均发送功率
峰值功率
*1
*1
*1
± 0.3 dB + 绝对幅度精度
± 0.3 dB + 绝对幅度精度
± 0.3 dB + 绝对幅度精度
脉宽 ± 3% 的读数
占空比 ± 3% 的读数
指定频率和测量带宽时的 在 2 GHz 时 在 10 GHz 时
脉冲到脉冲相位
带宽: 20 MHz ± 1.7° ± 3.2°
带宽: 40 MHz ± 1.7° ± 3.7°
带宽: 60 MHz (选项 110) ± 1.9° ± 4°
带宽: 110 MHz (选项 110) ± 2° ± 5°
*1
脉宽 >300 ns (100 ns, 选项 110)。
*2
脉冲 ON功率≥ -20 dBm, 参考电平上的信号峰值, 衰减器 = Auto, t
测量时间位置不包括从 50% 的 T(上升)或 T(下降)中测得的时间= (10/ 测量 BW)内扩展的脉冲开头和结尾。
meas
- t
≤ 10 ms, 频率估算: Manual, CW (非啁啾)脉冲。
reference
数字调制分析(选项 21)
调制格式 -
BPSK, QPSK, 8 PSK, 16QAM, 64QAM,
256QAM, GMSK, π /4DQPSK DQPSK,
D8PSK。
分析周期 - 最多 8,000个符号。
滤波器类型 测量滤波器：升余弦平方根, 升余弦, 高
斯, 矩形, IS-95, IS-95 EQ, 无。
参考滤波器：升余弦,高斯,矩形,IS-95,无。
Alpha/B*T范围 - 0.001 - 1, 0.001步进。
符号速率范围 -
1 kSymbols/s - 100 MSymbols/s (调制
的信号必须完全包含在 RSA6100A的采
集带宽内)。
14 Real-time Spectrum Analyzers
www.tektronix.com/rsa
调制精度
数字调制(选项 21)
QPSK 残余 EVM (典型值)
*3
符号速率 残余 EVM
100 kSymbols/s <0.6%
1 MSymbol/s <0.7%
10 MSymbol/s <1.0%
30 MSymbol/s <3.0%
80 MSymbols/s (选项 110) <3.0%
*3
CF = 2 GHz, 测量滤波器 = 根升余弦, 参考滤波
器 = 升余弦, 分析长度 = 200个符号。
256 QAM 残余 EVM(典型值)
*4
符号速率 残余 EVM
10 MSymbol/s <1.0%
30 MSymbol/s <3.0%
80 MSymbols/s (选项 110) <4.0%
*4
CF = 2 GHz, 测量滤波器 =升余弦根, 参考滤
波器 = 升余弦, 分析长度 = 400个符号。
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
输入和输出
前面板
RF 输入连接器 - N 型, 50 Ω。
触发输出 -
50 Ω, BNC, 高: >2.0 V, 低: <0.4 V,
输出电流 1 mA(LVTTL)。
触发输入 -
BNC, 50 欧姆/5 千欧阻抗(标称值), ± 5
V 最大输入, -2.5 V 到 +2.5 V 触发电平。
USB 端口 -
1 个USB 2.0 端口, 1 个 USB 1.1 端口。
音频 - 扬声器端口。
后面板
模拟 IF 和数字 IQ 输出 (选项 05)
模拟 IF 输出 (选项 05)
频率 -
500 MHz
(根据选择的中心频率变化± 1 MHz)。
输出电平 -
对 RF 混频器上 -20 dBm 的峰值信号电
平为 0 到 -10 dBm(典型值)。
滤波器控制: 全波段(矩形)或 60 MHz 高
斯。
带宽 (全波段): >150 MHz(典型值)。
带宽 (高斯): 60 MHz, 高斯直到-12 dB。
数字 IQ 输出 (选项 5) 连接器类型 - MDR (3M) 50 针脚 x 2。
数据输出 -
根据幅度和相位响应实时校正数据。
I 数据: 16 位 LVDS; Q 数据: 16位LVDS。
控制输出 -
时钟: LVDS, MAX 50 MHz
(150 MHz, 选项 110)。
DV (数据有效), MSW (最有用字)指示灯,
LVDS。
控制输入 -
启用IQ数据输出, 连接GND可以输出IQ
数据。
时钟上升沿到数据转换时间(保持时间) -
8.4 ns (典型值, 标配), 1.58 ns (典型值,
选项 110)。
数据转换到时钟上升沿(建立时间) - 8.2
ns (典型值, 标配), 1.54 ns (典型值, 选项
110)。
10 MHz REF OUT - 50 欧姆, BNC, >0
dBm。
外部 TRIG IN -
50Ω, BNC, -10 dBm -+6 dBm, 1 MHz
- 25 MHz, 1 MHz 步进, 外加 1.2288
MHz, 4.8 MHz 和 19.6608 MHz。
外部 REF IN 要求的外部参考输入频率精度 -
≤± 0.3 ppm。
TRIG 2/Gate IN -
BNC, 高：1.6 - 5.0 V, 低：0 - 0.5 V。
GPIB 接口 - IEEE 488.2。
LAN 以太网接口 - RJ45, 10/100/1000
Base-T。
USB 端口 - USB 2.0, 两个端口。
VGA 输出 - 兼容 VGA, 15 D-sub。
音频输出 - 3.5 mm 耳机插孔。
噪声源驱动器 - BNC, +28 V, 140 mA (标
称值)。
整体特点
温度范围 -
工作温度: +5℃ 到 +50℃在使用 DVD
(RW 时+5℃到 +40℃)。
非工作温度: -20℃ 到 +60℃。
预热时间 - 20 分钟。
工作高度 -
工作高度：最高 3000 米(10,000 英尺)。
非工作高度：最高 12,000米(40,000英尺)。
相对湿度 -
工作相对湿度和非工作相对湿度：30℃时
90% 相对湿度(无冷凝, 最大湿球, 29℃)。
(在使用 DVD 时最大相对湿度 80%)。
振动 -
工作振动：0.27 G
, 10 Hz - 500 Hz
RMS
(在刻录 DVD及使用选项 06可移动硬盘
时除外)。
非工作振动：2.28 G
, 5 Hz - 500 Hz。
RMS
震动 -
工作震动:15 G, 半正弦, 11 ms 时长。(在刻
录DVD及选项06 可移动硬盘时最大1 G)。
非工作震动：30 G, 半正弦, 11 ms时长。
安全-
UL 61010-1:2004。
CSA C22.2 No.61010-1-04。
电磁兼容能力 - 符合下述标准：
EC Council EMC Directive 89/336/EEC,
附录 93/68/EEC。
EN61326:1997+A1:1998+A2:2001,
Class A。
AS/NZS 2064.1/2, Class A (澳大利亚)。
功率要求 -
90 VAC-240 VAC, 50 Hz-60 Hz。
90 VAC-132 VAC, 400 Hz。
功耗 - 最大 600 VA。
数据存储 - 内置硬驱, USB 端口, DVD
(RW (选项 07), 可移动硬盘(选项 06)。
校准间隔 - 1年。
保修 - 1 年。
GPIB - 兼容 SCPI, 符合 IEEE 488.2 标
准。
物理特点
重量 公斤 磅
带所有选项时 26.4 58
外观尺寸 毫米 英寸
高 267 10.5
宽 437 17.2
厚 413 20.2
Real-time Spectrum Analyzers
www.tektronix.com/rsa
15
实时频谱分析仪
RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
订货信息
RSA6106A
实时频谱分析仪, 9 kHz - 6.2 GHz。
RSA6114A
实时频谱分析仪, 9 kHz - 14 GHz。
这两款均包括：快速入门手册(印刷), 用
户手册, 编程人员手册(光盘), 电源线,
BNC-N适配器, USB键盘, USB鼠标, 包,
前面保护罩。在订货时请指明电源插头和
语言选项。
选项
选项 01 - 内部前置放大器, 10 MHz-3
GHz, 30 dB 增益, 2 GHz 时 4 dB 的噪声
系数, 典型值。
选项 02 - 1 GB 内存, 频率模板触发。
选项 05 - 数字 IQ 输出和 500 MHz 模拟
IF 输出。
选项 06 - 可移动硬盘。
选项 07 - DVD-RW, 必带的选件, 免费
(不兼容选项 06)。
选项20 - 高级信号分析 (包括脉冲测量)。
选项 21 - 通用调制分析。
选项 110 - 110 MHz 实时捕获带宽。
选项 1R - 机架安装套件。
配件
RSA61RHD - 额外的可移动硬盘，用于
选项06 (预装 Windows XP和仪器软件)。
手提箱 - 016-1963-00。
机架安装翻新配件 - 016-1962-00。
额外的快速入门手册(纸面) -
071-1909-xx。
额外的用户手册(光盘) - 063-3930-xx。
维护手册(纸面) - 071-1914-xx。
国际电源插头选项
选项 A0 - 北美电源插头。
选项 A1 - 通用欧洲电源插头。
选项 A2 - 英国电源插头。
选项 A3 - 澳大利亚电源插头。
选项 A4 - 北美 240 V 电源插头。
选项 A5 - 瑞士插头电源插头
选项 A6 - 日本电源插头。
选项 10 - 中国电源插头。
选项 A11 - 印度电源插头。
选项 A99 - 不带电源线或交流适配器。
服务选项
选项 C3 - 三年校准服务。
选项 C3 - 五年校准服务。
选项 D1 - 校准数据报告。
选项 D3 - 三年校准数据报告
(要求选项 C3)。
选项 D5 - 五年校准数据报告
(要求选项 C5)。
选项 R3 - 三年维修服务。
选项 R5 - 五年维修服务。
选项 CA1 - 提供一次校准服务或在指定
校准间隔时校准，以先到者为准。
升级
RSA61UP
选项 01 - 内部前置放大器, 10 MHz - 3
GHz, 30 dB 增益, 2 GHz 时 4 dB的噪声
系数, 典型值。
选项 02 - 1 GB 内存, 频率模板触发。
选项 05 - 数字 IQ 输出和 500 MHz 模拟
IF 输出。
选项 06 - 可移动硬盘。
选项20 - 高级信号分析 (包括脉冲测量)。
选项 21 - 通用调制分析。
选项 110 - 110 MHz 实时捕获带宽。
选项 IF - 安装服务。
选项 IFC - 安装服务 + 校准。
语言
选项 L0 - 英语手册。
选项 L5 - 日语手册。
选项 L7 - 简体中文手册。
选项 L10 - 俄语手册。
公司总部
北京林普欣科贸有限公司
上海林普仪器有限公司 上海市徐汇区凯旋路3500号华苑大厦2号楼18D
深圳市林普仪器有限公司
香港九龙弥敦道612-618号好望角大厦19楼1902室 电话：00852-27810191 传真：00852-27812151
北京市朝阳区呼家楼京广中心商务701室
深圳市益田路4068号卓越时代广场4103-4105室
TOP1@LINPU.COM.CN
WWW.LINPU.COM.CN
邮编：100020 电话：010-65978180、65978229/30/31/32/33
邮编：200030 电话：021-64270891/92/93、64270393/95
邮编：
518048
电话：0755-23995789（82185333）
LINPU INSTRUMENTS
传真：010-65978160
传真：021-64388336
传真：0755-82288771
Loading...
