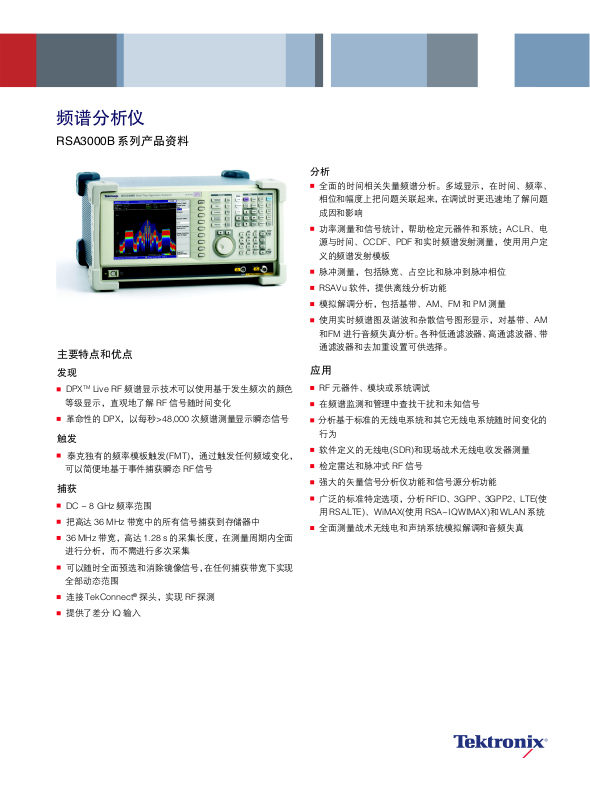

Tektronix RSA3000B DATASHEET

频谱分析仪

RSA3000B 系列产品资料

主要特点和优点

发现

DPXTM Live RF 频谱显示技术可以使用基于发生频次的颜色
等级显示，直观地了解 RF 信号随时间变化

革命性的 DPX，以每秒>48,000 次频谱测量显示瞬态信号

触发

泰克独有的频率模板触发(FMT)，通过触发任何频域变化，

可以简便地基于事件捕获瞬态 RF 信号

捕获

DC - 8 GHz 频率范围

把高达 36 MHz 带宽中的所有信号捕获到存储器中

36 MHz 带宽，高达 1.28 s 的采集长度，在测量周期内全面
进行分析，而不需进行多次采集

可以随时全面预选和消除镜像信号，在任何捕获带宽下实现
全部动态范围

连接 TekConnect®探头，实现 RF 探测

提供了差分 IQ 输入

分析

全面的时间相关失量频谱分析。多域显示，在时间、频率、
相位和幅度上把问题关联起来，在调试时更迅速地了解问题
成因和影响

功率测量和信号统计，帮助检定元器件和系统：ACLR、电
源与时间、CCDF、PDF 和实时频谱发射测量，使用用户定
义的频谱发射模板

脉冲测量，包括脉宽、占空比和脉冲到脉冲相位

RSAVu 软件，提供离线分析功能

模拟解调分析，包括基带、AM、FM 和PM测量

使用实时频谱图及谐波和杂散信号图形显示，对基带、AM
和FM 进行音频失真分析。各种低通滤波器、高通滤波器、带
通滤波器和去加重设置可供选择。

应用

RF 元器件、模块或系统调试

在频谱监测和管理中查找干扰和未知信号

分析基于标准的无线电系统和其它无线电系统随时间变化的
行为

软件定义的无线电(SDR)和现场战术无线电收发器测量

检定雷达和脉冲式 RF 信号

强大的矢量信号分析仪功能和信号源分析功能

广泛的标准特定选项，分析 RFID、3GPP、3GPP2、LTE(使
用 RSALTE)、WiMAX(使用 RSA-IQWIMAX)和WLAN 系统

全面测量战术无线电和声纳系统模拟解调和音频失真

产品资料

革命性的 DPXTM频谱显示技术可以简便地发现其它信号分析仪漏
掉的信号。这里看到的是空中捕获的存在严重屏蔽干扰情况下的跳
频信号。

发现并捕获随时间变化的复杂信号

RSA3000B系列可以简便地发现其它信号分析仪漏掉的设计问
题。革命性的 DPX Live RF 频谱显示技术可以使用颜色直观地
实时显示瞬态信号在频域中随时间变化的情况，使您能够立即
对设计稳定性树立信心，或在发生问题时立即显示问题。其它
信号分析仪是不可能以这种方式实时显示瞬态信号的。一旦使
用DPX发现问题，实时频谱分析仪 (RTSA) 可以设置成在频域
中触发事件，捕获变化的 RF 事件的连续时间记录，在所有域
中执行时间相关分析。您可以在一台仪器中同时实现高性能矢
量信号分析仪、频谱分析仪和实时频谱分析仪独特的发现、触
发、捕获、分析功能。

特点

发现

TM

频谱处理引擎把瞬态事件实时分析功能带到频谱分析仪

DPX
中。它每秒执行 48,000 多次频率变换，在频域中显示最短 31
µs 的瞬态信号。

捕获的快速跳频信号的 FMT 和频谱图。左侧显示了用户自定义频
率模板触发(FMT)，右侧频谱图则显示了捕获的信号跳频模式。

这要比传统分析技术快几个量级。事件按发生速率在位图画面
上标上颜色编码，可以以前所未有的方式查看瞬态信号行为。

触发

可选的频率模板触发 (FMT) 可以简便地在频域中触发信号，以
高达 36 MHz 的带宽捕获瞬态信号。FMT 可以简单地配置成监
测捕获带宽内部频率占用的所有变化。强力触发可以用于任何
捕获带宽中，可以在 RF 输入信号越过用户设定的功率门限时
触发。它提供了外部触发功能，用来同步测试系统事件。

捕获

与许多SA/VSA综合仪器不同，RTSA在任何时间都全面预选，
在任何捕获带宽和频率设置避免杂散和镜像信号。73 dB 无杂
散动态范围 (SFDR) 和同类领先的在所有捕获带宽抑制镜像信
号的功能，可以在存在较大信号的情况下捕获小信号。您只需
使用无缝采集捕获一次，就可以进行多次测量，而不必重复捕
获。记录长度随选择的捕获带宽变化：在配备可选的 FMT/ 深
存储选项时，在36 MHz时记录长度长达1.28秒，在1 MHz时
记录长度长达 51.2 秒，在 10 kHz 带宽时记录长度长达 1.42 小
时。

2 www.tektronix.com.cn/rsa

频谱分析仪－ RSA3000B 系列产品资料

传统 VSA 只能量化中心频率的调制质量，与此不同，RSA3000B
系列可以解调捕获的非中心频率跳频信号，它使用频谱图(左上
角)、频率与幅度(右上角)、信号调制质量(左下角)和星座(右下角)。

RSA3000B 系列还可以使用内置调制域分析仪，自动测量频率稳
定时间。

频率模板触发(FMT)设置成监测频域中任何频谱变化，它触发瞬态
干扰。频谱图(下方的图)显示想要的好信号与干扰瞬态信号之间的
时间关系。频谱画面显示频段中出现干扰信号的那一刻发生的情
况。FMT 为把已知信号与不想要的干扰隔开提供了基本工具。

音频频谱和频谱图使设计人员可以通过查看谐波和非谐波组分随时
间的变化来了解失真的性质。失真参数需要为频谱图中显示的每个
FFT 帧分别计算。

www.tektronix.com.cn/rsa 3

产品资料

RSA3000B 系列支持所有最新的 RFID 标准，包括ISO 18000-6、
18000-7 和ISO 15693。作为领先的RFID测试解决方案，它可以
帮助您充满信心地完成所有测试：从基于标准的 RF一致性测试直
到原型实验室测试中的 RF调试。

强大的脉冲式信号分析功能，检定雷达和其它脉冲式系统。自动测
量 脉宽、重复率、脉冲功率和其它脉冲参数。

分析

提供了优秀的分析功能，提高了处理元器件或从事 RF 系统设
计、集成和性能检验的工程师或处理网络或频谱管理的运营工

程师的工作效率。使用自动域关联和链接标记的时间相关数据
分析可以准确地找到多个域中发生的故障的根源，进而加快调
试和分析。

RSA3000B 系列实时频谱分析仪

泰克提供多款不同的 RSA3000B 实时频谱分析仪，满足各种频率覆盖、实时带宽和动态范围需求。下表汇总了这些型号之间的
差异。

指标或特性 RSA3300B RSA3400B

频率范围 DC - 8.0 GHz DC - 8.0 GHz
最大捕获带宽 15 MHz 36 MHz
标配触发 电平，自由运行，外部 电平，自由运行，外部
选配触发 频率模板，15 MHz 带宽 频率模板，36 MHz 带宽
数字荧光(DPX)频谱更新速率， >48,000 个频谱/ 秒 >48,000 个频谱/ 秒
最大跨度和最小信号捕获时间 15 MHz 最大跨度； 36 MHz 最大跨度；

最小信号捕获时间：41µs 最小信号捕获时间：31µs
存储器 64 MB / 256 MB 64 MB / 256 MB
最大捕获带宽时的无杂散动态范围 -70 dBc/15 MHz -73 dBc/36 MHz
DANL，1 GHz -150 dBm/Hz -151 dBm/Hz
1 GHz 指定偏置时的SSB 相噪， 10 kHz：-108 10 kHz：-112
dBc/Hz(典型值) 1 MHz：-133 1 MHz：-135

10 MHz：-136 10 MHz：-140
屏幕尺寸，用户接口 8.4 英寸屏幕，键盘，鼠标，前面板 8.4 英寸屏幕，键盘，鼠标，前面板
接口端口 GPIB，LAN，USB (2) GPIB，LAN，USB (2)
存储介质 内置硬盘，FDD 内置硬盘，FDD，选配可移动硬盘
IQ 输入选项 20 MHz带宽差分输入 40 MHz 带宽差分输入
IF 输出 无 标配，421 MHz，40 MHz 带宽
数字 I 和 Q 输出选项带宽 无 最高 36 MHz 带宽

4 www.tektronix.com.cn/rsa

频谱分析仪－ RSA3000B 系列产品资料

存储深度(时间)和最大时间分辨率(RSA3300B)

跨度 采样率 记录长度 记录长度 频谱帧 时间分辨率

(对于 I 和 Q) (标配) (选项 02) (时间) (I 和Q)

20 MHz(基带) 25.6 MS/s 0.64 s 2.56 s 40 µs 40 ns
15 MHz 25.6 MS/s 0.64 s 2.56 s 40 µs 40 ns
10 MHz 12.8 MS/s 1.28 s 5.12 s 80 µs 80 ns
5 MHz 6.4 MS/s 2.56 s 10.24 s 160 µs 160 ns
2 MHz 3.2 MS/s 5.12 s 20.48 s 320 µs 320 ns
1MHz 1.6 MS/s 10.24 s 40.96 s 640 µs 640 ns
500 kHz 800 kS/s 20.48 s 81.92 s 1.280 ms 1.280 µs
200 kHz 320 kS/s 51.20 s 200.48 s 3.2 ms 3.2 µs
100 kHz 160 kS/s 102.40 s 409.60 s 6.4 ms 6.4 µs
50 kHz 80 kS/s 204.80 s 819.20 s 12.8 ms 12.8 µs
20 kHz 32 kS/s 512 s 2048 s 32 ms 32 µs
10 kHz 16 kS/s 1024 s 4096 s 64 ms 64 µs
5 kHz 8kS/s 2048 s 8192 s 128 ms 128 µs
2 kHz 3.2 kS/s 5120 s 20480 s 320 ms 320 µs
1kHz 1.6 kS/s 10240 s 40960 s 640 ms 640 µs
500 Hz 800 S/s 20480 s 81920 s 1.28 s 1.28 ms
200 Hz 320 S/s 51200 s 204800 s 2.56 s 2.56 ms
100 Hz 160 S/s 102400 s 409600 s 5.12 s 5.12 ms

存储深度(时间)和最大时间分辨率(RSA3400B)

跨度 采样率 记录长度 记录长度 频谱帧 时间分辨率

(对于 I 和 Q) (标配) (选项 02) (时间) (I 和Q)

40 MHz(基带) 51.2 MS/s 0.32 s 1.28 s 20 µs 20 ns
36 MHz 51.2 MS/s 0.32 s 1.28 s 20 µs 20 ns
20 MHz 25.6 MS/s 0.64 s 2.56 s 40 µs 40 ns
10 MHz 12.8 MS/s 1.28 s 5.12 s 80 µs 80 ns
5 MHz 6.4 MS/s 2.56 s 10.24 s 160 µs 160 ns
2 MHz 2.56 MS/s 6.4 s 25.6 s 400 µs 400 ns
1MHz 1.28 MS/s 1.28 s 51.2 s 800 µs 800 ns
500 kHz 640 kS/s 25.6 s 102.4 s 1.6 ms 1.6 µs
200 kHz 256 kS/s 64 s 256 s 4.0 ms 4.0 µs
100 kHz 128 kS/s 128 s 512 s 8.0 ms 8.0 µs
50 kHz 64 kS/s 256 s 1024 s 16 ms 16 µs
20 kHz 25.6 kS/s 640 s 2560 s 40 ms 40 µs
10 kHz 12.8 kS/s 1280 s 5120 s 80 ms 80 µs
5 kHz 6.4 kS/s 2560 s 10240 s 160 ms 160 µs
2 kHz 2.56 kS/s 6400m s 25600 s 400 ms 400 µs
1kHz 1.28 kS/s 12800 s 51200 s 800 ms 800 µs
500 Hz 640 S/s 25600 s 102400 s 1.6 s 1.6 ms
200 Hz 256 S/s 64000 s 256000 s 4.0 s 4 ms
100 Hz 128 S/s 128000 s 512000 s 8.0 s 8 ms

www.tektronix.com.cn/rsa 5

产品资料

频率模板触发(选项 02)

特点 描述

模板形状 用户自定义
模板点水平 1 个像素
分辨率
电平范围 0 到-60 dBfs，10 dB/div 垂直标度
电平精度 等于仪器参考电平精度加上 0 到 -60 dBfs

范围内的频率响应

跨度范围

开始频率 100 Hz 到15 MHz(RSA3300B)
≥ 20 MHz
开始频率 100 Hz 到20 MHz(RSA3300B)
<20 MHz
开始频率 100 Hz 到36 MHz(RSA3400B)
≥ 40 MHz
开始频率 100 Hz 到40 MHz(RSA3400B)
<40 MHz
100% 触发概率 40 µs(RSA3300B)，20 µs(RSA3400B)
的最小事件周期 (在最大采集带宽时)。如果事件持续时间小于

最小事件周期指标，那么频率模板触发精度

会下降
触发位置 ± 2 个帧(适用于跨度=15 MHz，不确定性 =
不确定性 ± 80 µs，适用于跨度 = 36 MHz，不确定性

= ± 40 µs)

外部触发

电平范围 -1.5 V 到+1.5 V
电平设置分辨率 0.1V
触发位置定时 ± 2 个样点
不确定性
输入阻抗 >2 KQ(标称值)

触发输出

电压
高 ≥ 2.0V
低 <0.4 V(输出电流<1 mA)

触发相关

特点 描述

触发模式 自由运行，已触发(单次或连续)
触发事件源 RF 输入，外部触发输入
触发类型 功率电平：频率模板(选项 02)
触发位置 可以设置成总采集长度的 0 -100%

功率电平触发

电平范围 从参考电平 0 dBfs 到－ 40dBfs

*1

触发带宽范围 100 Hz 到 15 MHz(RSA3300B)
(等于选择的跨度) 100 Hz 到 36 MHz(RSA3300B)
触发位置显示 ± 2 个样点
定时不确定性
(电源和外部触发)

*1

dBfs：相对于全标的 dB

捕获相关

特点 描述

最大实时采集带宽
开始频率 15 MHz(RSA3300B)
>20 MHz(RF)
开始频率 20 MHz(RSA3300B)
<20 MHz(基带)
开始频率 36 MHz(RSA3400B)
>40 MHz(RF)
开始频率 40 MHz(RSA3400B)
<40 MHz(基带)
IQ 输入(选项03) 10 MHz(RSA3300B)

40 MHz(RSA3400B)
模数转换器 102.4 MS/s，14 位
采集存储器容量 64 MB(16.4 M 样点)标配

256 MB(65.6 M 样点)选项 02
最小采集长度 1024 样点
采集长度设置分辨率 1024 样点

6 www.tektronix.com.cn/rsa

频谱分析仪－ RSA3000B 系列产品资料

分析相关特点

选配测量功能，基于标准和离线分析

描述 测量和显示

通用数字调制分析 EVM(RMS，峰值，EVM 对时间)，幅度误差(RMS，峰值,幅度误差对时间)，相位误差(RMS，
(选项 21) 峰值,相位误差对时间），原点偏置，频率误差，增益不平衡，正交误差，Rho，星座，符号表，
调制格式：BPSK，QPSK， 符号定时误差，FSK 偏差和误差，眼图
π/4 DQPSK，OQPSK， PDF：发生概率对功率电平
SOQPSK，8PSK，D8PSK, AM-AM，AM-PM，1 dB 压缩，波峰系数
16/32/64/128/256-QAM，
GMSK，GFSK，C4FM，
2ASK，2FSK，4FSK，
8FSK，16FSK，CPM
(根据 MIL STD 188-181C)
标准支持：
蓝牙，TETRA，P25，
IEEE 802.15.4 OQPSK
(Zigbee)

解调精度
特点 RSA3300B RSA3400B

16/64 QAM EVM CF = 2 GHz(典型值) 0.9%(100 kS/s 时) 0.5%(1 kS/s 时)

0.5%(1 MS/s 时) 0.5%(1 MS/s 时)

1.2%(4MS/s 时) 0.5%(4 MS/s 时)

2.2%(10 MS/s 时) 0.7%(10 MS/s 时)

QPSK EVM CF = 2 GHz(典型值) 0.5%(100 kS/s 时) 0.5%(100 kS/s 时)

0.5%(1 MS/s 时) 0.5%(1 MS/s 时)

1.2%(4 MS/s 时) 0.6%(4 MS/s 时)

2.7%(10 MS/s 时) 0.9%(10 MS/s 时)

调制精度(典型值)

π/4DQPSK 总 EVM：0.65%(95%)

测试条件：符号速率 = 24.3 kHz
测量滤波器：根升余弦，alpha = 0.3
参考滤波器：升余弦，alpha = 0.3
信号功率 = -25 dBm

GMSK EVM：0.94%(95%)

测试条件：
符号速率 = 270.833 kHz
Gaussian BT = 0.3
信号功率 = -25 dBm

GFSK FSK 误差(RMS): 1.01%(95%)

测试条件：
符号速率 = 1.152 MHz
Gaussian BT = 0.5
偏差 = 288 kHz
信号功率 = -25 dBm

www.tektronix.com.cn/rsa 7

产品资料

描述 测量和显示

最大符号速率 RSA3408B：51.2 MS/s
RFID 分析 最大 ERP，杂散信号，脉冲开和脉冲关定时和稳定时间，RF 包络开宽度，包络关宽度和周期，
(包括在选项 21 中) 星座，调制深度，调制指数，符号速率，位速率，Tari 数据 -0，Tari 数据 -1，眼图，符号表，
ISO/IEC 18000 Part OBW，EBW，FSK 包络。
4Mode 1.
ISO/IEC 18000 Part 6
Type A, B, C.
ISO/IEC 18092(424k).
ISO/IEC 14443 Part 2
Type A，B.
EPC Global Generation 1
Class 0，Class 1. ISO/IEC
18000-7ISA/IEC 15693
信号源分析 积分相噪，随机抖动，周期抖动，稳定时间，杂散信号，实时相噪对时间(噪声图)。
(选项 21 中包括)
音频失真分析 S/N，SINAD，THD，TNHD，音频频率，AM 调制，FM 偏差，频谱，频谱图，交流声和噪声比，
(选项 10) 谐波，非谐波
GSM/EDGE(选项 24) 调制精度，平衡功率，功率随时间变化，调制引起的频谱，切换引起的频谱
CDMA2000-1X 前向/ 通道功率，ACPR，频谱触发模板，CCDF，调制精度，码域功率
后向链路(选项 25)
1X EVDO 前向 / 通道功率，ACPR，频谱触发模板，CCDF，调制精度，码域功率
后向链路(选项 26)
TD-SCDMA(选项 28) 通道功率，ACLR，CCDF，调制精度，码域功率

802.11 a/b/g/n(选项 29) 发射功率，频谱模板，调制精度，OFDM 平坦度和线性度，802.11n转函，转函图，延迟曲线，延
迟图，传送效率

3GPP W-CDMA Release 通道功率，ACLR，频谱触发模板，CCDF，调制精度，码域功率，PRACH，ACK/NACK 分析
5 HSDPA(选项 30)
3GPP Release 6 HSUPA 通道功率，ACLR，频谱触发模板，CCDF，调制精度，码域功率，相位不连续，E-RGCH，E-HICH，
(选项 40) E-AGCH 分析
RSALTE 分析软件 频谱模板，符号星座，频谱平坦度和增量频谱平坦度，相位误差，频率误差，CCDF，EVM 对载

波，EVM 对时间，功率，符号定时误差，相噪和 I/Q 不平衡。

RSA-IQWIMAX 分析软件 频谱模板，频谱平坦度，符号星座，导频相位误差，频率误差，EVM 对载波，EVM 对时间

频率稳定时间(典型值，在下述条件下)

输入功率 -5 dBm
RF 衰减器 0 dB
平滑系数 1
跨度 ≥ 10 MHz
输入频率 100 MHz 到 101 MHz
频率稳定门限 100 kHz
跨度 100 kHz

输入频率 10 MHz 到 10.01 MHz

频率稳定门限 -1 kHz
跨度 误差频率稳定时间 来自触发器的误差频率稳定时间

RSA3400B RSA3300B RSA3400B RSA3300B RSA3400B RSA3300B

型号 型号 型号 型号 型号 型号

36 MHz 15 MHz 60 ns 160 ns 100 ns 40 ns
10 MHz 10 MHz 240 ns 240 ns 240 ns 80 ns

100 kHz 100 kHz 19 µs 19 µs 19 µs 13 µs

离线分析

RSAVu 可以在存储的波形上执行的所有测量都可以使用 RSAVu 离线分析软件执行（TD-SCDMA、选项

28、LTE 使用的 RSALTE 外部软件和 WiMax 使用的 RSA-IQWIMAX 外部软件除外）

8 www.tektronix.com.cn/rsa

频谱分析仪－ RSA3000B 系列产品资料

按模式划分的标准测量功能

测量模式 测量和显示

频谱分析仪模式 通道功率，邻道功率，占用带宽，辐射带宽，

载波噪声比，载频，杂散信号搜索，dBm/
Hz 标记，dBc/Hz标记，频谱触发模板

RTSA 模式 通道功率，邻道功率，占用带宽，辐射带宽，

载波噪声比，载频，杂散信号搜索，dBm/

Hz标记，dBc/Hz标记，实时频谱触发模板
RTSA 模式,带缩放 dBm/Hz 标记，dBc/Hz 标记
DPX dBm/Hz 标记，dBc/Hz 标记
模拟调制分析 IQ 对时间，AM 深度，FM 偏差，PM偏差，

脉冲频谱
时间 IQ 对时间，功率对时间，频率对时间，

CCDF，峰均系数
脉冲 脉宽，峰值功率，波纹，脉冲重复间隔，占

空比，脉冲到脉冲相位，频率偏差，通道功

率，OBW，EBW

频谱模式显示曲线、检测器和功能

特点 描述

曲线 两条曲线
检测器 Max，Min，Max-Min
曲线函数 Normal，Average，Max Hold，Min Hold
频谱曲线长度 801 点(自动模式)

RF 性能频率

特点 描述

频率范围 DC - 8 GHz
初始中心频率 10 分钟预热后 10
设置精度
中心频率设置 0.1 Hz
分辨率
频率标记 <20 MHz，±(RExMF+0.001x 跨度 +0.2)Hz
读数精度 (RSA3300B)

≥ 20 MHz，±(RE x MF+0.001x 跨度 +2)Hz

(RSA3300B)

<40 MHz，±(RExMF+0.001x 跨度 +0.2)Hz

(RSA3400B)

≥40 MHz，±(RExMF+0.001x跨度 +2)Hz

(RSA3400B)

注:RE = 参考频率误差，MF = 标记频率(Hz)
跨度精度 ± 0.3%(自动模式)
参考频率

每天老化 1 x 10-9(在运行 30 天后)
每年老化 1 x 10-7(在运行 30 天后)
温度漂移 1x10-7(10-40℃)

整体频率误差 2x10-7(校准后一年内)
参考输出电平 >0dBm
外部参考输入频率 10 MHz
外部参考输入 -10 dBm 到 + 6 dBm，在 100 kHz 偏置
电平范围 范围内，无杂散信号电平必须< -80 dBc

-7

范围内

解析带宽(频谱分析模式)

特点 描述

范围 1 Hz到10 MHz(自动耦合或用户选择(任意))
形状 1 Hz 到 10 MHz -大体呈高斯形状，典型

形状系数<5:1(60:3 dB)。还可以选择矩
形、Nyquist 和 Root Nyquist 形状。

精度 位于 6% 以内(参考 -3 dB带宽)。

± 0.1%(参考噪声带宽)

可以设置的最小频谱分析 RBS 对跨度
扩展分辨率 ON
频率跨度 RBW

>2GHz 100 kHz
>1 GHz-2 GHz 50 kHz
>500 MHz-1 GHz 20 kHz
>20 MHz-500 MHz 10 kHz
>500 kHz-20 MHz 1kHz
>200 kHz-500 kHz 500 Hz
>100kHz-200kHz 200 Hz
>50 kHz-100 kHz 100 Hz
>20 kHz - 50 kHz 50 Hz
>10kHz-20kHz 20 Hz
>5 kHz -10 kHz 10 Hz
>2 kHz-5 kHz 5 Hz
>1 kHz-2 kHz 2 Hz
>100 Hz- 1 kHz 1 Hz

频率分辨率

(RTSA 模式和频谱模式下FFT 分析)
特点 描述

噪声带宽范围， 0.250545 Hz 到 100.218 kHz
RTSA 模式
FFT 性能， 每个帧样点数-64- 8192(每个帧 65,
频谱模式 536 个样点，扩展分辨率)
窗口类型 矩形，Parzen，Welch，单瓣，Hanning，

Sine-Cubed，Sine-to-the 4th，
Hamming，Blackman，Rosenfield，
Blackman-Harris 3A，Blackman­Harris 3B，Blackman-Harris 4A，
Blackman-Harris 4B，FlatTop

DPX 数字荧光频谱处理

特点 描述

频谱处理速率 48,000/s，与跨度无关
曲线数量 2
曲线类型 颜色等级位图，+Peak，Max Hold，

-Peak，Min-Hold，平均
100% 侦听概率 41 µs(RSA3300B)
最小信号周期 31µs(RSA3400B)
跨度范围 100 Hz 到 15 MHz(RSA3300B)

100 Hz 到 36 MHz(RSA3400B)
解析带宽精度 -7%

www.tektronix.com.cn/rsa 9

产品资料

解析带宽范围对跨度(DPX)

采集 RBW(最小值)
带宽 RSA3300B RSA3400B

36 MHz 300 kHz
20 MHz 200 kHz
15 MHz 200 kHz
10 MHz 100 kHz 100 kHz
5 MHz 30 kHz 30 kHz
2 MHz 20 kHz 20 kHz
1MHz 10 kHz 10 kHz
500 kHz 5 kHz 5 kHz
200 kHz 2 kHz 2 kHz
100 kHz 1 kHz 1 kHz
50 kHz 500 Hz 500 Hz
20 kHz 200 Hz 200 Hz
10 kHz 100 Hz 100 Hz
5 kHz 30 Hz 30 Hz
2 kHz 20 Hz 20 Hz
1kHz 10 Hz 10 Hz
500 Hz 5 Hz 3 Hz
200 Hz 2 Hz 2 Hz
100 Hz 1 Hz 1 Hz

稳定性

残余 FM - <2 Hz

相噪边带，指定中心频率(CF)上 dBc/Hz。

噪声边带，dBc/Hz(RSA3300B)

1 GHz 中心频率上 2 GHz 中心频率上 6 GHz 中心频率上

偏置 技术指标 典型值 技术指标 典型值 技术指标 典型值

1kHz ≤ -100 ≤-103 ≤ -96 ≤ -99 ≤ -87 ≤ -90
10 kHz ≤ -105 ≤ -108 ≤ -104 ≤ -107 ≤ -104 ≤ -107
20 kHz ≤ -105 ≤ -108 ≤ -105 ≤ -108 ≤ -105 ≤ -108
30 kHz ≤ -105 ≤ -108 ≤ -105 ≤ -108 ≤ -105 ≤ -108
100 kHz ≤ -112 ≤-115 ≤ -112 ≤ -115 ≤ -112 ≤ -115
1MHz ≤ -132 ≤ -135 ≤ -132 ≤ -135 ≤ -128 ≤ -131
5 MHz ≤ -135 ≤-138 ≤ -135 ≤ -138 ≤ -130 ≤ -133
7 MHz ≤ -135 ≤-138 ≤ -135 ≤ -138 ≤ -130 ≤ -133

噪声边带，dBc/Hz(RSA3400B)

1 GHz 中心频率上 2 GHz 中心频率上 6 GHz 中心频率上

偏置 技术指标 典型值 技术指标 典型值 技术指标 典型值

1kHz ≤ -105 ≤-107 ≤ -103 ≤ -105 ≤ -97 ≤ -99
10 kHz ≤ -110 ≤ -112 ≤ -109 ≤ -111 ≤ -106 ≤ -108
100 kHz ≤ -112 ≤-115 ≤ -112 ≤ -115 ≤ -111 ≤ -113
1MHz ≤ -132 ≤ -135 ≤ -132 ≤ -135 ≤ -132 ≤ -134
5 MHz ≤ -138 ≤-140 ≤ -138 ≤ -140 ≤ -137 ≤ -139
10 MHz ≤ -138 ≤ -140 ≤ -138 ≤ -140 ≤ -137 ≤ -139

，典型值

p-p

RSA3303B，RSA3308B RSA3308B

10 www.tektronix.com.cn/rsa

频谱分析仪－ RSA3000B 系列产品资料

幅度(技术指标中不包括失配误差)

特点 描述

测量范围 显示的平均噪声电平到最大安全输入
输入衰减器范围
RF/ 基带输入 0 dB-50 dB，<3.5 GHz 时步长为 2 dB；

≥ 3.5 GHz 时步长为 10dB
0 dB-55 dB，5 dB 步长(RSA3400B)

IQ 输入(选项03) 0 dB-30 dB，10 dB 步长(RSA3300B)

0 dB - 35 dB，5 dB 步长(RSA3400B)
最大安全输入电平
平均连续 +30 dBm
(RF 频段，RF
ATT>10 dB)
MAX DC 电压 RF频段，±0.2 V，基带，± 5 V，IQ输入，

选项 03. ± 5 V
最大可测量 平均连续( R F ATT: Auto)－ +30 dBm
输入电平
对数显示标度 10 udB/div 到10 dB/div
显示分格 10 格
显示单位 频率测量显示单位为dBm，dBμV，Volts，

Watts，Hz；相位测量显示单位为度
标记读数分辨率， 0.01 dB
dB 单位
标记读数分辨率， 0.001 µV
伏特单位
参考电平设置范围
RF -50 dBm 到 +30 dBm，1 dB 步长
基带 -30 dBm 到 +20 dBm，5 dB步长
IQ 输入(选项03) -10 dBm 到 +20 dBm，5 dB 步长
显示范围内的 ± 0.2 dB，技术指标； ± 0.12 dB，典型值
电平线性度

频率响应(20℃到 30℃，衰减>10 dB)
频率 技术指标 典型值

100 kHz-40 MHz ± 0.5 dB ± 0.3 dB
>40 MHz - 3.5 GHz ± 1.2 dB ± 0.5 dB
>3.5GHz-6.5GHz ± 1.7 dB ± 1.0 dB
>6.5GHz-8GHz ± 1.7 dB ± 1.0 dB

幅度精度(-20 dBm 信号，0 dB ATT，20℃到 30℃)

特点 描述

校准点上绝对幅度精度
RF 50 MHz 时为± 0.5 dB(RSA3300B)

100 MHz 时为± 0.5 dB(RSA3400B)

基带 10 MHz 时为± 0.3 dB(RSA3300B)

25 MHz 时为± 0.3 dB(RSA3400B)
输入衰减器设置 ± 0.5 dB(RSA3300B)
不确定性 ± 0.2 dB(RSA3400B)
参考电平精度 ± 0.2 dB(50 MHz 时：-10 dBm 到

-50 dBm)(RSA3300B)

± 0.2 dB(100 MHz 时：-10 dBm 到

-50 dBm)(RSA3400B)

VSWR (衰减>10 dB，前置放大器关)，典型值

<1.4:1(300 kHz 到 40 MHz)，< 1.3:1

(40 MHz 到 3 GHz），< 1.4:1(3 GHz 到

8 GHz)(RSA3308B 和RSA3400B)

FeliCa RFID 测试条件

特点 描述

幅度精度 绝对精度：± 0.57 dB(99%，2.58σ)
(可变衰减器) 相对精度：± 0.15 dB(99%，2.58σ)

测试条件：
中心频率：13.56 MHz
跨度：5 MHz
RF 衰减器设置：0 到 14 dB

输入功率范围：全范围内0到-20 dB
幅度精度 绝对精度：± 0.45 dB(99%，2.58σ)
(固定衰减器) 相对精度：± 0.15 dB(99%，2.58σ)

测试条件：

中心频率：13.56 MHz

跨度：5 MHz

RF 衰减器设置：0 到 0 dB

输入功率范围：全范围内 -20 dB
重复幅度精度 重复精度：± 0.04 dB(99%，2.58σ)

测试条件：

中心频率：13.56 MHz

跨度：5 MHz

参考电平：0 dBm

输入功率：-10 dBm

自我增益校准后 1 小时内
AM 调制指数精度 精度：± 0.17%(99%，2.58σ)

测试条件：

中心频率：13.56 MHz

跨度：5 MHz

载波电平：+4 dBm

AM 调制指数范围：1% 到 10%

AM 频率：212 kHz，正弦波
ASK 调制指数精度 精度：± 0.21%(99%，2.58σ)

设置条件:

中心频率：13.56 MHz

跨度：5 MHz

载波电平：+4 dBm

RSA 上的 RFID 分析模式：

ASK 调制指数范围：1% 到 10%

ASK 频率：212 kHz，方波

失真
特点 描述

三阶互调失真

(总信号功率 = -7 dBm，参考电平 +5 dBm，
为最优性能调节衰减器)
频率 三阶 IM

100 MHz 到 3 GHz < -74 dBc(RSA3300B)
3 GHz 到8 GHz < -72 dBc(仅 RSA3308B)

2.0 GHz < -78 dBc(RSA3400B)

二阶谐波失真(输入混频器上 30 dBm 音调)
频率 二阶谐波失真，典型值

10 MHz 到 1.5 GHz < -56 dBc(RSA3300B)
10 MHz 到 1.75 GHz < -56 dBc(仅 RSA3308B)
10 MHz 到 1.4 GHz < -65 dBc(RSA3400B)

1.4 GHz 到 1.75 GHz < -70 dBc(RSA3400B)

www.tektronix.com.cn/rsa 11

产品资料

显示的平均噪声电平(输入已端接)

频率 技术指标

1kHz-10 kHz -144dBm/Hz
>10 kHz -100 MHz -151 dBm/Hz
>100 MHz-3 GHz -150dBm/Hz
>3 GHz - 8 GHz -142 dBm/Hz

残余响应

(已端接输入，参考电平 = -30 dBm，RBW = 100 kHz)

RSA3303B 型号

频率和跨度 技术指标

1 MHz 到20 MHz， -93 dBm
跨度 20 MHz

0.5 GHz 到 3 GHz， -90 dBm
跨度 3 GHz

RSA3308B 型号

频率和跨度 技术指标

1 MHz 到20 MHz， -93 dBm
跨度 20 MHz

0.5 GHz 到 3.5 GHz， -90 dBm
跨度 3 GHz

3.5 GHz 到 8 GHz， -85 dBm
跨度 3 GHz

RSA3408B 型号

频率和跨度 技术指标

1 MHz 到40 MHz， -93 dBm
跨度 20 MHz

0.5 GHz 到 3.5 GHz， -90 dBm
跨度 3 GHz

3.5 GHz 到 8 GHz， -85 dBm
跨度 3 GHz

信号杂散响应

(信号位于中心频率，跨度 = 10 MHz，参考电平 = 0 dBm，
RBW = 50 kHz，信号电平 = -5 dBm)

信号频率 杂散响应

25 MHz -73 dBc
2 GHz -73 dBc
5 GHz -70 dBc
5 GHz -70 dBc

邻道泄漏比动态范围

(典型值，CF = 2.1425 GHz，调节测试信号幅度，以实现最优
性能)

ACLR
信号类型， RSA3300B RSA3400B
测量模式

3GPP 下行，1 DPCH 相邻 间隔 相邻 间隔
实时(技术指标) -60 dB-66dB -66 dB-68 dB
步进(典型值) -63 dB-70dB -70 dB-72 dB
IF 频响和IF 相位线性度 -(400 MHz 中心频率，36.6 MHz 带
宽，典型值)(RSA3400B)
幅度－± 0.3 dB
相位－± 2.5°

模拟调制分析

特点 描述

显示画面 幅度对时间，频率对时间，相位对时间
测量
AM +AM, -AM, 总 AM, 调制深度
FM +peak, -peak, 峰到峰值,(峰到峰值)/2, RMS
PM 标记上的相位
精度 (-10 dBfs 信号，CF 输入，典型值)
AM ± 2%（调制深度 10% - 60 %）
FM ± 1% 的跨度
PM ± 3°

音频失真分析

特点 描述

解调类型 基带，AM 和 FM
测量范围 20 Hz 到 100 kHz
显示画面 频谱和频谱图
测量 S/N，SINAD，THD，TNHD，交流声和噪声

比，音频频率
音频滤波器
去加重 25 µs，50 µs，75 µs，750 µs
低通滤波器 3 kHz，15 kHz，30 kHz，80 kHz
高通滤波器 50 Hz，300 Hz，400 Hz
CCITT
C-Message
精度
失真 ± 1 dB(基础音调失真产物>-70 dB)
SINAD ± 1 dB(SINAD电平 <70 dB)
残余失真和噪声 -80 dB 或 15uV，20 Hz - 20 kHz
音频频率 在分析仪和信号源共享公共参考时± 0.1%

(突发条件下的信号周期>1 秒)

12 www.tektronix.com.cn/rsa

频谱分析仪－ RSA3000B 系列产品资料

脉冲测量

特点 描述

显示画面 脉冲测量表，脉冲曲线
测量 脉宽，脉冲峰值功率，On/Off比，脉冲波纹，

脉冲重复间隔，占空比，脉冲到脉冲相位，
通道功率，OBW，EBW，频率偏差

最小检测脉宽 20个样点(RSA3300B型号 = 最大采样率时

800 ns，RSA3400B 型号 = 最大采样率时
400 ns)

最大脉冲长度 260,000 个样点

输入和输出

特点 描述
前面板

RF 和基带输入 N 型，50 欧姆
连接器 I 和 Q 输入(选项 03)－ BNC 型
前置放大器 Lemo，6 极:
电源连接器 针脚 1 = NC

针脚 2 = ID1
针脚 3 = ID2
针脚 4=-12 V
针脚 5 = GND
针脚 6 =+12 V

后面板

模拟 IF 输出 BNC 型, 频率 - 421 MHz(RSA3400B)
10MHzREFOUT 50 欧姆, BNC，> -3 dBm
10MHzREFIN 50 欧姆, BNC，-10 dBm 到 +6 dBm
EXTTRIGIN Ext Trig, BNC, 高: 1.6 到 5.0 V, 低: 0 到 0.5 V
GPIB 接口 IEEE 488.2
触发输出 50 欧姆，BNC，高：>2.0 V，

低：<0.4 V(输出电流 1 mA)
数字 IQ 输出(适用于 RSA3400B 型号选项 5)
连接器类型 MDR (3M) 50 针脚 x 2
数据输出
I 数据 16 位 LVDS
Q 数据 16 位 LVDS
控制输出 时钟：LVDS，MAX 51.2 MHz
控制输入 启动 IQ 数据输出，连接 GND 可以输出

IQ 数据
时钟上升沿到数据 >5 ns
跳变时间(保持时间)
数据跳变到时钟 >5 ns
上升沿(设置时间)

侧面板

LAN 接口以太网 10/100Base-T
串行接口 USB 1.1，两个端口
VGA 输出 兼容 VGA，15DSUB
软驱 3.5 英寸，1.44 MB

注：选项 05 的数据要求对 IQ 数据使用校正因数，以实现与RSA3408B 相当的
RF 性能。

整体特点

特点 描述

温度范围
工作温度 +10℃到 +40℃
贮存温度 -20℃到 +60℃
预热时间 20 分钟
工作高度
工作高度 最高 3000 米(大约 10,000 英尺)
非工作高度 最高 12,190 米(40,000 英尺)
安全和电磁 UL 61010-1；CSAC22.2 No. 61010-1-xx
兼容能力 IEC61010，第二版(自行声明)

低压指令 2006/95/EC；EN61010-1：2001
测量控制和实验室使用的电气设备安全要求
EC 委员会 EMC 指令 2004/108/EEC；
EN61326：1997 测量、控制和实验室使用
的电气设备的产品系列标准— EMC 要求
无线通信法案：1992，EMC Regulatory
Arrangements，AS/NZS CISPR 11(工业设
备，科学设备和医疗设备)

电源要求 90 VAC 到 250 VAC，47 Hz 到 63 Hz

(RSA3300B)
90 VAC 到 264 VAC，47 Hz 到 63 Hz

(RSA3400B)
功耗 最大 400 VA
数据存储 内置硬盘，USB 端口，FDD，可移动硬盘

(RSA3400B 型号选项 06)
校准间隔 一年
保修 一年
GPIB 兼容 SCPI，满足 IEEE488.2 标准

物理特点

外观尺寸 毫米 英寸

不带缓冲器和支脚 215 毫米(高)x 8.5 英寸(高)x

425 毫米(厚)x 16.7 英寸(厚)x

425 毫米(宽) 16.7 英寸(宽)

带缓冲器和支脚 238 毫米(高)x 9.4 英寸(高)x

470 毫米(厚)x 17.5 英寸(厚)x

445 毫米(宽) 18.5 英寸(宽)

重量 公斤 磅

带有所有选项时 20 公斤 44 磅

www.tektronix.com.cn/rsa 13

产品资料

订货信息

RSA3303B

实时频谱分析仪，DC-3 GHz

RSA3308B

实时频谱分析仪，DC-8 GHz

RSA3408B

实时频谱分析仪，DC-8 GHz
包括：用户手册、编程人员手册(光盘)、电源线、BNC-N适配
器、USB 键盘、USB 鼠标和正面保护罩。

选项

选项 描述

选项 02 65.5 M 样点深存储器，频率模板触发
选项 03 IQ，差分 IQ 输入
选项 05 数字 IQ 输出(仅适用于 RSA3400B 型号)
选项 06 可移动硬盘(40 GB)(仅适用于 RSA3400B

型号)
选项 10 音频失真分析
选项 21 高级测量套件(GP调制分析、RFID、信号源)
选项 24 GSM/EDGE 分析
选项 25 CDMA 1X 前向 / 后向链路分析
选项 26 1X EVDO 前向 / 后向链路分析
选项 28 TD-SCDMA 分析
选项 29 WLAN 802.11a/b/g/n Analysis

(仅适用于 RSA3400B 型号)
选项 30 3GPP Release 99(W-CDMA)和 Release

5 UL/DL(HSDPA)分析
选项 40 3GPP Release 6(HSUPA UL/DL)分析

(要求选项 30)

应用软件和附件

软件 / 附件 描述

RSAVu 实时频谱分析仪、示波器和逻辑分析仪使

用的离线分析软件。可以从下述网址下载

免费的演示版本：http://www.tek.com/rsa。

详情请参阅 RSAVu 产品技术资料。
RSALTE 泰克实时频谱分析仪使用的 LitePoint

IQsignalTM LTE 分析软件。
RSA-IQWIMAX 泰克实时频谱分析仪使用的 LitePoint

IQsignalTM WiMAX 分析软件。
外置硬盘 额外的 40 GB可移动硬盘，用于选项 06。

订购部件编号 650-5150-xx(仅适用于

RSA3400B 型号)
RSA3KR 用来机架安装 RSA33/34B 系列实时频谱
机架安装套件 分析仪(客户可以自行安装)
RTPA2A TekConnect 有源探头和无源探头使用的

适配器
E 和 H 近场探头 用于EMI调试订购部件编号119-4146-xx

国际电源插头

选项 描述

选项 A0 北美电源插头
选项 A1 欧洲通用电源插头
选项 A2 英国电源插头
选项 A3 澳大利亚电源插头
选项 A4 240V北美电源插头
选项 A5 瑞士电源插头
选项 A6 日本电源插头
选项 A10 中国电源插头
选项 A11 印度电源插头
选项 A99 没有电源线或 AC 适配器

手册

选项 订购部件编号
额外的用户手册，纸面

英语 071-2363-xx(RSA3300B)

071-2364-xx(RSA3300B)

日语 071-2362-xx(RSA3300B)

071-2365-xx(RSA3400B)
维护手册 071-2367-xx(RSA3300B)
(纸面，英语) 071-2366-xx(RSA3400B)
操作人员手册 071-2369-xx(RSA3000 系列)
(纸面，俄语)

服务

选项 描述

选项 CA1 提供一次校准服务或按指定校准间隔校准，

以先到者为准。
选项 C3 三年校准服务
选项 C5 五年校准服务
选项 D1 校准数据报告
选项 D3 三年校准数据报告(要求选项 C3)
选项 D5 五年校准数据报告(要求选项 C5)
选项 R3 三年维修服务(包括保修)
选项 R5 五年维修服务(包括保修)

14 www.tektronix.com.cn/rsa

频谱分析仪－ RSA3000B 系列产品资料

升级

RSA3BUP(RSA3300B)
RSA34BUP(RSA3400B）

选项 描述

选项 02 65.5 M 样点深存储器，频率模板触发

(客户可以自行安装)
选项 03 IQ，差分 IQ 输入(客户可以自行安装)
选项 05 数字 IQ 输出(客户可以自行安装)

(仅适用于 RSA3400B 型号)
选项 06 可移动硬盘(仅适用于 RSA3400B 型号)
选项 10 音频失真分析
选项 21 高级测量套件(客户可以自行安装)
选项 24 GSM/EDGE 分析(客户可以自行安装)
选项 25 CDMA 1X 前向 / 后向链路分析

(客户可以自行安装)
选项 26 1X EVDO 前向 / 后向链路分析

(客户可以自行安装)
选项 28 TD-SCDMA 分析(客户可以自行安装)
选项 29 WLAN 802.11a/b/g/n Analysis(客户可以自

行安装)(仅适用于 RSA3400B 型号)
选项 30 3GPP Release 99(W-CDMA)和 Release 5

(W-CDMA)UL/DL分析(客户可以自行安装)
选项 40 3GPP Release 6(HSUPA UL/DL)分析(要求

选项 30，客户可以自行安装)
选项 IF RSA34BUPxx 安装服务(不要求校准)
选项 IFC RSA34BUPxx 安装服务(要求校准)

语言

选项 描述
用户 / 程序员手册

选项 L0 英语
选项 L5 日语
选项 L10 俄语

产品按 ISO注册设备制造。

产品符合 IEEE标准 488.1-1987，RS-232-C，以及泰克公司标准代码和格式。

www.tektronix.com.cn/rsa 15

泰克科技(中国)有限公司

上海市浦东新区川桥路1227号
邮编：201206
电话：[phone]
传真：[phone]

泰克北京办事处

北京市海淀区花园路4号
通恒大厦1楼101室
邮编：100088
电话：[phone]/1230
传真：[phone]

泰克上海办事处

上海市静安区延安中路841号
东方海外大厦18楼1802-06室
邮编：200040
电话：[phone]
传真：[phone]

泰克深圳办事处

深圳市罗湖区深南东路5002号
信兴广场地王商业大厦G1-02室
邮编：518008
电话：[phone]
传真：[phone]

泰克成都办事处

成都市人民南路一段86号
城市之心23层D-F座
邮编：610016
电话：[phone]
传真：[phone]

泰克西安办事处

西安市东大街
西安凯悦(阿房宫)饭店345室
邮编：710001
电话：[phone]
传真：[phone]

泰克武汉办事处

武汉市汉口建设大道518号
招银大厦1611室
邮编：430022
电话：[phone]/2831

更多信息。泰克公司备有内容丰富的各种应用文章、技术简介和其他资料，
并不断予以充实，可为从事前沿技术研究的工程师提供帮助。请访问泰克公
司网站 www.tektronix.com.cn

版权所有© 泰克有限公司。泰克公司保留所有权利。泰克公司的产品受美国
和国外专利权保护，包括已发布和尚未发布的产品。以往出版的相关资料信
息由本出版物所代替。泰克公司保留更改产品规格和定价的权利。
TEKTRONIX 和TEK 是泰克有限公司的注册商标。所有其他相关商标名称是
各自公司的服务商标、或注册商标。
24 Jul 2009 37C-23236-1

泰克香港办事处

香港铜锣湾希慎道33号
利园3501室
电话：[phone]
传真：[phone]
