P5200 型
高電圧差動プローブ
取扱説明書
*P071129603*
071-1296-03
xx
ZZZ
P5200 型
高電圧差動プローブ
取扱説明書
www.tektronix.com
071-1296-03
Copyright © Tektronix. All rights re
Tektronix またはその子会社や供給者が所有するもので、米国著作権法およ
び国際条約の規定によって保護されています。
Tektronix 製品は、登録済および出願中の米国その他の国の特許等により保
護されています。 本書の内容は、既に発行されている他の資料の内容に代
わるものです。 また、本製品の仕様および価格は、予告な
だく場合がございますので、予めご了承ください。
served. 使用許諾ソフトウェア製品は、
く変更させていた
TEKTRONIX および TEK は Tektron
ix, Inc. の登録商標です。
Tektronix 連絡先
Tektronix, Inc.
14200 SW Karl Braun Drive
P.O. Box 500
Beaverton, OR 97077
USA
製品情報、代理店、サービス、およびテクニカル・サポート：
北米内：1-800-833-9200 までお電話ください。
世界の他の地域では、www.tektronix.com にアクセスし、お近くの代理店
をお探しください。
保証
当社では、本製品において、出荷の日から 1 年間、材料およびその
て欠陥がないことを保証します。この保証期間中に製品に欠陥があることが判明した
場合、当社では、当社の裁量に基づき、部品および作業の
陥製品を修理するか、あるいは当該欠陥製品の交換品を提供します。保証時に当社
が使用する部品、モジュール、および交換する製品は、
するために、新品の場合、または再生品の場合もあります。交換したすべての部品、
モジュール、および製品は当社で保有されます。
本保証に基づきサービスをお受けいただくため、お客様には、本保証期間の満了前
に当該欠陥を当社に通知していただき、サービス実施のための適切な措置を講じて
いただきます。お客様には、当該欠陥製品を梱包していただき、送料前払いにて当社
指定のサービス・センターに送付していただきます。本製品がお客様に返送される場
合において、返送先が当該サービス・センターの設置されている国内の場所であると
きは、当社は、返送費用を負担します。しかし、他の場所に返送される製品について
は、すべての送料、関税、税金その他の費用をお客様に負担していただきます。
本保証は、不適切な使用または不適切もしくは不十分な保守および取り扱いにより生
じたいかなる欠陥、故障または損傷にも適用されません。当社は、以下の事項につい
ては、本保証に基づきサービスを提供する義務を負いません。a）当社担当者以外の
者による本製品のインストール、修理またはサービスの試行から生じた損傷に対する
修理。b）不適切な使用または互換性のない機器への接続から生じた損傷に対する修
理。c）当社製ではないサプライ用品の使用により生じた損傷または機能不全に対す
る修理。d）本製品が改造または他の製品と統合された場合において、改造または統
合の影響により当該本製品のサービスの時間または難度が増加したときの当該本製
品に対するサービス。
この保証は、明示的または黙示的な他のあらゆる保証の代わりに、製品に関して当社
がお客様に対して
に対する適合性についての一切の黙示保証を否認します。欠陥製品を修理または交
換する当社の責
な法的救済となります。間接損害、特別損害、付随的損害または派生損害について
は、当社およ
ず、一切の責任を負いません。
[W2 – 15AUG04]
提供するものです。当社およびベンダは、商品性または特定目的
任は、本保証の不履行についてお客様に提供される唯一の排他的
びそのベンダは、損害の実現性を事前に通知されていたか否に拘わら
費用を請求せずに当該欠
新しいパフォーマンスに適応
仕上がりについ
目次
安全にご使用いただくために................................. ii
安全に保守点検していただくために ......................... iv
適合性に関する情報......................................... v
EMC......................................................... v
安全性 ................................................. vii
環境条件について...................................... ix
機能およびアクセサリ ........................................ 1
はじめに..................................................... 5
インストール ................................................. 5
機能チェック............................................. 6
基本操作.................................................... 7
プローブの安全な使用................................... 7
動作特性とプロービング・テクニック...................... 10
仕様........................................................ 15
保証特
代表特性............................................... 16
公称特性............................................... 17
ユーザ・サービス............................................ 19
クリーニング ............................................ 19
輸送用の梱包 .......................................... 19
性能確認................................................... 21
特製 BNC アダプタの制作 .............................. 22
準備 ................................................... 23
振幅確度............................................... 24
立上り時間 ............................................. 26
DC CMRR ................................................. 27
交換部品................................................... 29
部品注文情報 .......................................... 29
交換部品リストの使用................................... 30
性............................................... 15
P5200 型取扱説明書 i
安全にご使用いただくために
安全にご使用いただくために
人体への損傷を避け、本製品や本製品に接続されている製品
損傷を防止するために、次の安全性に関する注意をよくお読みくだ
さい。
安全にご使用いただくために、本製品の指示に従ってください。
資格のあるサービス担当者以外は、保守点検手順を実
ださい。
行しないでく
への
火災や人体への損傷を避けるには
接続と切断は正しく行ってください。 プローブ出力を測定機器に接続
してから、プローブを被測定回路に接続してください。被測定回路に
プローブの基準リードを接続してから、プローブ入力を接続してくだ
さい。プローブ入力とプローブの基準リードを被測定回路から取り外
した後で、プローブを測定機器から取り外してください。
本製品を接地してください。 本製品は、メインフレームの電源コードの
グランド線を使用して間接的に接地します。 感電を避けるため、グラ
ンド線をアースに接続する必要があります。 本製品の入出力端子に
接続する前に、製品が正しく接地されていることを確認してください。
すべての端子の定格に従ってください。 火災や感電の危険を避ける
ために、本製品のすべての定格とマーキングに従ってください。 本
製品に電源を接続する前に、定格の詳細について、製品マニュアル
を参照してください。
カバーを外した状態で動作させないでください。 カバーやパネルを外
した状態で本製品を動作させないでください。
故障の疑いがあるときは動作させないでください。 本製品に故障の疑
いがある場合、資格のあるサービス担当者に検査してもらってくださ
い。
露出した回路への接触は避けてください。 電源がオンのときに、露出
した接続部分やコンポーネントに触れないでください。
ii P5200 型取扱説明書
安全にご使用いただくために
湿気の多いところでは動作させないでください。
爆発性のあるガスがある場所では使用しないでください。
製品の表面を清潔で乾燥した状態に保ってください。
適切に通気してください。
適切な通気が得られるような製品の設置方
法の詳細については、マニュアルの設置方法を参照してください。
本マニュアル内の用語
本マニュアルでは、次の用語を使用します。
警告： 人体や生命に危害をおよぼすおそれのある状態や行為を示しま
す。
注意： 本製品やその他の接続機器に損害を与える状態や行為を示し
ます。
本製品に関する記号と用語
本製品では、次の用語を使用します。
DANGER: ただちに人体や生命に危険をおよぼす可能性がある
ことを示します。
WARNING: 人体や生命に危険をおよぼす可能性があることを示
します。
CAUTION: 本製品を含む周辺機器に損傷を与える可能性があ
ることを示します。
本製品では、次の記号を使用します。
P5200 型取扱説明書 iii
安全に保守点検していただくために
安全に保守点検していただくために
資格のあるサービス担当者のみが、保守点検手順を実行する必要が
あります。保守点検手順を実行する前に、この『安全に保守点検して
いただくために』と『安全にご使用いただくために』をお
一人だけで保守点検しないでください: 応急処置と救急蘇生ができる
人の介在がないかぎり、本製品の内部点検や調整を行わないでくだ
さい。
電源を切断してください: 感電を避けるため、機器の電源を切り、電
源コードを電源コンセントから抜いてくださ
電源オン時の保守点検には十分注意してください: 本製品には、危険
な電圧や電流が存在している可能性があります。保護パネルの取り
外し、はんだ付け、コンポーネントの交換をする前に、電源の切断、
バッテリの取り外し（可能な場合）、試験導線の切断を行ってください。
感電を避けるため、露出している接続部には触れないでください。
い。
読みください。
iv P5200 型取扱説明書
適合性に関する情報
このセクションでは、本機器が適合している EMC 基準、安全基準、
および環境基準について説明します。
EMC
EC 適合宣言 - EMC
指令 2004/108/EC 電磁環境両立性に適合します。『Official Journal
of the European Communities』に記載の以下の仕様に準拠します。
EN 61326-1:2006、EN 61326-2-1:2006: 測定、制御、および実験用途
の電子機器を対象とする EMC 基準。
CISPR 11:2003：グループ 1、クラス A、放射および伝導エミッショ
ン
IEC 61000-4-2:2001：静電気放電イミュニティ
IEC 61000-4-3:2002：RF 電磁界イミュニティ
IEC 61000-4-4:2004：電気的ファスト・トランジェント／バースト・
イミュニティ
IEC 61000-4-5:2001：電源サージ・イミュニティ
IEC 61000-4-6:2003：伝導 RF イミュニティ
IEC 61000-4-11:2004：電圧低下と停電イミュニティ
EN 61000-3-2:2006: AC 電源高調波エミッション
EN 61000-3-3:1995: 電圧の変化、変動、およびフリッカ
欧州域内連絡先:
Tektronix UK, Ltd.
Western Peninsula
Western Road
Bracknell, RG12 1RF
United Kingdom
123
4
P5200 型取扱説明書 v
適合性に関する情報
1
本製品は住居区域以外での使用を目的としたものです。住居区域で使用
すると、電磁干渉の原因となることがあります。
2
本製品をテスト対象に接続した状態では、この規格が要求するレベルを超
えるエミッションが発生する可能性があります。
3
ここに挙げた各種 EMC 規格に確実に準拠するには、高品質なシールドを持
つインタフェース・ケーブルが必要です。
4
70%/25 サイクルの電圧低下および 0%/250 サイクル瞬断の各テスト・レベル
において、性能基準 C を適用します（IEC 61000-4-11）。
オーストラリア／ニュージーランド適合宣言 - EMC
ACMA に従い、次の規格に準拠することで Radiocommunications Act
の EMC 条項に適合しています。
CISPR 11:2003：グループ 1、クラス A、放射および伝導エミッショ
ン（EN61326-1:2006 および EN61326-2-1:2006 に準拠）
vi P5200 型取扱説明書
安全性
EC 適合宣言 - 低電圧指令
『Official Journal of the European Communities』に記載の以下の基準
に準拠します。
低電圧指令 73/23/EEC（93/68/EEC により修正）
米国の国家認定試験機関のリスト
カナダ認証
適合性に関する情報
EN 61010-1/A2:1995：測定、制御、および研究用途の電子装置
に対する安全基準
EN 61010-2-031:1994：電子計測およびテスト機器用ハンドヘル
ド・プローブ部品固有の必要条件
UL3111-1：電子計測機器のスタンダード
IEC 10106-2-031：電子計測およびテスト用ハンドヘルド・プロー
ブ部品固有の必要条件
CAN/CSA-C22.2 No. 1010.1-92 および CAN/ CSA-C22.2 No.
1010.2.031-94：測定、制御、および研究用途の電子装置に対す
る安全基準
測定カテゴリ／過電圧カテゴリの記述
本製品の各端子には、それぞれ異なる測定（過電圧）カテゴリが指
定されている場合があります。各測定カテゴリは次のように定義され
ています。
CAT III 配電レベルの電源（通常、常時接続）。通常、このレベ
ルの機器は固定された工業設備環境に設置されています。
CAT II 局所レベルの電源（壁面ソケット）。このレベルの機器に
は、各種器具、携帯用機器などがあります。通常、機器はコード
で接続されています。
CAT I 電子機器の二次（信号レベル）またはバッテリ駆動回路。
汚染度
汚染度2：導電性の汚染物質が存在する環境では動作させないでく
ださい。
P5200 型取扱説明書 vii
適合性に関する情報
放射エミッションと伝導エミッション
FCC Code 47 CFR.Part 15、Subpart B、Class A
VFG 0243 エンクロージャ：放射エミッションに関する EN 5502 Class
B規制
AC 電源：伝導エミッションに関する EN 55022 Class B 規制および
AC 電源の高調波エミッションに関する EN 60555-2 規制
上記要件に適合するため、本器には高品質のシールド付きインタ
フェース・ケーブルのみを接続してください。高品質のケーブルとは、
両端のコネクタ・ハウジングに低インピーダンスで接続された、高信
頼性の連続した外皮シールド（網や箔）を持つものです。次のケーブ
ルはこの条件に適合します。
GPIB：当社部品番号 012-0991-00、-01、-02、-03
RS-232：当社部品番号 012-1380-00
プリンタ：当社部品番号 012-1250-00
イミュニティ、エンクロージャ、無線周波数電磁界
IEC 801–3：TDS460 型を垂直軸 50 mV/div および水平軸 500 μs/div
に設定して試験済み
イミュニティ、エンクロージャ、静電気放電（ESD）
8 kV、IEC 801–2
イミュニティ、ファスト・トランジェント、コモン・モード
IEC 801-4
イミュニティ、AC 電源ライン・トランジェント
IEC 801-5
viii P5200 型取扱説明書
環境条件について
このセクションでは本製品が環境に及ぼす影響について説明します。
使用済み製品の処理方法
機器またはコンポーネントをリサイクルする際には、次のガイドライン
を遵守してください。
適合性に関する情報
機器のリサイクル: 本製品の製造には天然資源が使
す。本製品には、環境または人体に有害となる可能性のある物質が
含まれているため、製品を廃棄する際には適切に処理する必要があ
ります。有害物質の放出を防ぎ、天然資源の
材の大部分を再利用またはリサイクルできる適切な方法で処理して
ください。
この記号は、本製品が WEEE（廃棄電気・電子機
器） お よび バッ テリ に 関 す る Directive 2002/96/EC
および 2006/66/EC に 基づき、EU の 諸 要 件 に 準 拠
していることを示しています。リサイクル方法につ
いて は、Tektronix Web サイト（www.tektronix.com）の
「Service/Support」のセクションを参照してください。
使用を減らすため、機
用されていま
有害物質に関する規制
本製品は Monitoring and Control（監視および制御）装置に分類され
ており、2002/95/EC RoHS Directive（電気・電子機器含有特定危険
物質使用制限指令）の適用範囲外です。
P5200 型取扱説明書 ix
適合性に関する情報
x P5200 型取扱説明書
機能およびアクセサリ
P5200 型高電圧差動プローブを使用すると、対地電圧で最大
1,000 V
のフローティング電圧回路を安全に測定することができます。この
プローブは、入力 BNC コネクタがグランド電位に保たれているオシ
ロスコープあるいは測定機器に接続してください。このプローブを
使用すると、フローティング測定を行うためにオシロスコープのグラ
ンドを外すという非常に危険な行為を行わずに、安全に測定するこ
とができます。
P5200 型プローブを使用すると、高速トランジションを明確かつ正確
に測定でき、またノイズの多い信号に対して優れたコモン・モード除
去が可能となります。両入力端子とも、高インピーダンスで低容量と
なっています。これらの特長により、本プローブではデバイスを破損
することなく、IGBT、パワー MOSFET、サイリスタ、GTO、バイポーラ・
トランジスタなどのスイッチング・パワー・デバイスにおける高速電圧ト
ランジェントを安全に測定することができます。
P5200 型プローブの他の応用として、高電圧モータ制御回路および
電源ラインに接続されたスイッチモード電源の試験が挙げられます。
警告： 感電 を 防 止 す る た めに 、 P5200 型 高 電圧差動プローブは、
Tektronix TPS2000 シリーズ・オシロスコープおよび THS700 シリーズ・オ
シロスコープなどのフローティング入力（絶縁入力）を持つオシロスコー
プでは使用できません。P5200 型高電圧差動プローブは、グランドされ
た入力を備えたオシロスコープあるいは他の測定機器で使用できます。
CAT II、差動電圧で最大 1,300 V（DC + ピーク AC）まで
RMS
警告： 高周波やけどを避けるために、入力リードが指定の電圧制限お
よび周波数制限を超える回路に接続された状態では、プローブを取り扱
わないでください。(9 ページ 「安全範囲」 参照)。 用途に応じた定格を
持つプローブ・アクセサリ以外は使用しないでください。
注意： いずれかの入力がグランドから 1,000 V
間で ± 1,300 V（DC + ピーク AC）を超えている状態では、P5200 型高
電圧差動プローブを使用しないでください。
CAT II、またはリード
RMS
P5200 型取扱説明書 1
機能およびアクセサリ

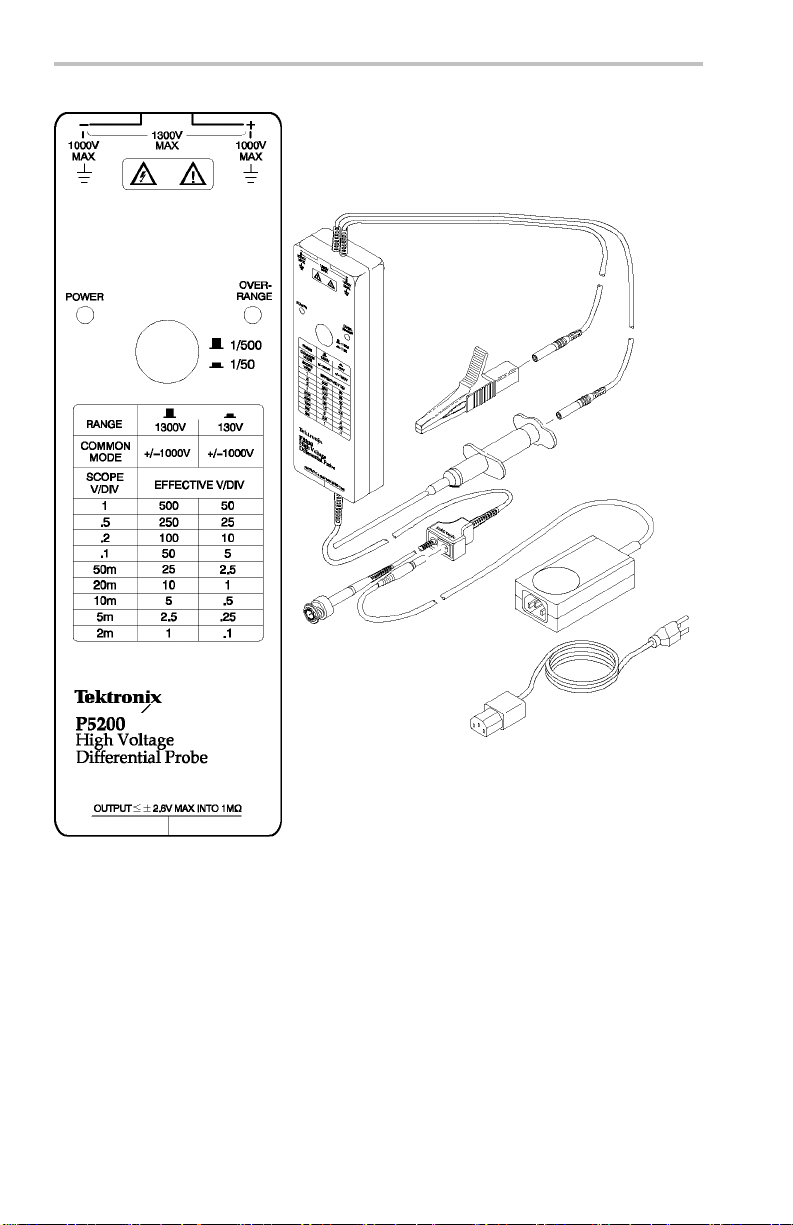

図 1: P5200 型高電圧差動プローブ
2 P5200 型取扱説明書
機能およびアクセサリ
P5200 型プローブには、プロービングと測定を容易にするための機
能とアクセサリがいくつか用意されています。それらの機能とアクセ
サリについて次に記します。
Power（電源）インジケータ。 AC アダプタか
ら電源が供給されている場合、電源インジ
ケータが緑色に点灯します。
オーバーレンジ・インジケータ。 入力信号
電圧がレンジ設定の線形範囲を超えた場
合は、オーバーレンジ・インジケータが赤色
に点灯します。この場合、プローブの出力
信号はプローブの入力信号と正確に一致
しません。
レンジ・ボタン。 レンジ・ボタンが出た状態
で減衰は 1/500 となり、押下された状態で
減衰は 1/50 となります。
130 V を超え、最高 1,300 V までの差動接
続では 1/500 を使用してください。信号の
分解能を改善するために、130 V（DC + ピー
ク AC）未満の接続では 1/50 を使用してく
ださい。いずれのレンジ設定でも、コモン・
モードの最大定格は 1,000 V
CAT II とな
RMS
ります。
スケール変換表。 この表は、1/500 と 1/50
のレンジ設定において、測定器のスケー
ル・ファクタが 2 mV ～ 1 V の場合に有効
なV/divを表します。
有効な V/div は、減衰比 500 または 50 と
測定器のスケール・ファクタを掛けた値と
なります。たとえば、レンジを 1/500 に設定
し、測定器の感度を 0.5 V/div に設定する
と、有効な V/div は 500× 0.5、つまり 250 V
となります。
差動入力。 グランドといずれかの入力間で
最大 1,000 V
CAT II、両入力間で最大差
RMS
1,300 V（DC + ピーク AC）の信号が入力可
能です。これらの入力定格はいずれのレン
ジ設定にも有効です。
P5200 型取扱説明書 3
機能およびアクセサリ
入力リード。 差動プローブの入力リードは、
プローブに付属したワニ口クリップおよびプ
ランジャ・プローブに接続します。コネクタは
安全のために二重絶縁されています。
注： P5200 型プローブに付属のアクセサリ
以外は使用しないでください。
プランジャ・プローブ。 プランジャ・プローブ
には長いスリーブと引込み式のフックが付
いています。これらのプローブは、奥まって
届きにくいテスト・ポイントにも安全に接続
できます。コネクタは安全のために二重絶
縁されています。
ワニ口クリップ。 大きな絶縁クリップで大き
なボルトやバス・バーに容易に接続できま
す。コネクタは安全のために二重絶縁され
ています。
出力リード。 オシロスコープに接続する BNC
出力は、高インピーダンス（1 MΩ）負荷用
に校正されています。
アダプタ・ジャック。 プローブ出力にある電
源ジャックは、AC アダプタの 9 VDC プラグ
に接続します。
AC アダプタ。 AC 入力電圧をプローブの電
源である 9 VDC に変換します。
注： P5200 型プローブに付属した AC ア
ダプタは、このプローブで使用できる唯一
のアダプタです。他のアダプタを使用する
と製品の保証は無効となり、また電磁妨
害の原因となることがあります。他国の
電源電圧用のアダプタも入手可能です。
「交換部品」のセクションをご覧ください。
(29 ページ参照)。
4 P5200 型取扱説明書
はじめに
P5200 型高電圧差動プローブを安全にインストールし、
を行うには、このセクションの手順に従います。
インストール
次の手順に従って P5200 型プローブをインストールします。
1. オシロスコープまたは他の測定器の BNC 入力にプローブの出
力を接続します。測定器の入力にはグランド基準が必要です。
2. AC アダプタをプローブの出力リードにあるジャックに接続します。
3. AC アダプタを適切な AC ラインに接続します。プローブ上の電
源 LED が緑色に点灯します。
4. 測定器の入力の垂直軸オフセット（または位置）を調整します。
5. 適切なレンジ設定を選択します。130 V より低い信号を高分解
能、低ノイズで測定するには減衰を 1/50 にします。オーバーレ
ンジ・インジケータが点灯したり点滅した場合は、出力信号が不
正確なことがあります。設定を 1/500 に切り替えてください。
6. 測定器の V/div 設定をプローブのフロント・パネルの表に示され
るレンジに設定します。
警告： 感電防止のため、60 VDC または 30 VAC
り扱う場合は、安全に関する適切な予防措置をよくお読みください。これ
らの電圧レベルでは感電の危険性があります。テスト・リードの状態に問
題がないことを確認してください。P5200 型プローブに付属したアクセサ
リ以外は使用しないでください。
機能チェック
を超える電圧を取
RMS
7. プローブの適切なアクセサリを使用して、プローブ入力を電圧信
号源に接続します。
注意： P5200 型プローブの入力回路を破損しないために、いずれかの
入力とグランド間で 1,000 V
（DC + ピーク AC）を超える電圧信号源には接続しないでください。この
電圧定格は 1/50 および 1/500 の両方のレンジに適用されます。
CAT II を超えたり、2 入力間で 1,300 V
RMS
P5200 型取扱説明書 5
はじめに
機能チェック
P5200 型プローブの簡単な機能チェックを行うには、AC ライン電圧
を信号源として選択し、次の手順に従います。この手順でプローブ回
路の大部分をチェックできます。完全な性能検査を行うには「性能確
認」のセクションを参照してください。 (21 ページ参照)。
1. インストール手順に従って P5200 型プローブの出力を測定器に
接続します。 (5 ページ 「インストール」 参照)。
2. 入力を接続し、レンジを設定し、次の表の各行に従ってチェック
を行います。
表1: 機能チェック
入力 1
（+ または
-）
ホット
ホット
ホット ホット（同一
入力 2
（– または
+）
グランドま
たは中性点
グランドま
たは中性点
接続）
これで機能チェック手順は完了です。
モード レンジ設定
差動
差動
コモン・モー
ド
1/500（out）
1/50（in）
1/50 ま た
は 1/500
チェック項
目
測定器がラ
イン電圧を
表示するか
指示するこ
と
入力電圧
>130 Vp の
場合オー
バーレン
ジ・インジ
ケータが点
灯すること
信号がない
こと
6 P5200 型取扱説明書
基本操作
P5200 型高電圧差動プローブを効果的に安全に使用できるように、
このセクションでは安全な範囲、動作特性およびプロービング方法に
関する重要事項について説明します。
警告： 高電圧測定には固有の危険が伴います。本製品は、このような
高電圧測定のトレーニングを受けた有資格のユーザのみご使用くださ
い。このマニュアルに記述された注意事項をよく読み、それらに従ってく
ださい。
オシロスコープを使用して測定を開始する前に、使用する機器のユー
ザ・マニュアルとサービス・マニュアル
項をすべてお読みください。電気機器の使用や修理に関する一般
的ルールをここに記します。
使用する機器の安全指示記号を遵守してください。
に記述された安全上の注意事
使用する機器の指示やサービス・
爆発性のガスがある場所では、機器を動作させたり、修理したり
しないでください。
電源が入った状態で被測定回路の露出した接続部や部品に触
らないようにし、負傷し
プローブの安全な使用
プローブ入力を回路
を読み、適切なアクセサリをプローブの入力コネクタに取り付けます。
高周波やけどの危険を抑える（プローブ・リード）
警告： 負傷を避けるために、リードが上限電圧および上限周波数を超
える信号源に接続されている状態ではプローブ・リードに触れないでくだ
さい。(9 ページ 「安全範囲」 参照)。 これらの限度を超える領域では高
周波やけどの危険があります。
に接続する前に、このセクションの安全上の注意
マニュアルを参照してください。
ないようにしてください。
P5200 型取扱説明書 7
基本操作
高周波やけどの危険性のある領域でプローブを使用する場合は、必
ず信号源の電源を切断してから、プローブ・リードの取り付け、取り外
しを行ってください。
最大入力制限値
注意： P5200 型プローブの入力回路を破損しないために、いずれかの
入力とグランド間で 1,000 V
（DC + ピーク AC）を超える電圧信号源には接続しないでください。3 MHz
より上では周波数の増加に伴い、電圧制限値が低下します。(9 ページ
「安全範囲」 参照)。 この入力制限値は 1/50 および 1/500 の両方の設
定に適用されます。
CAT II を超えたり、2 入力間で 1,300 V
RMS
8 P5200 型取扱説明書
基本操作
安全範囲: このグラフはいずれかの入力とグランド間の電圧を示しま
す。
1. Category II の最大電圧制限値
2. 高周波やけどの危険領域
（灰色）
3. 周波数に伴う定格電圧の低下
P5200 型取扱説明書 9
基本操作
動作特性とプロービング・テクニック
このセクションでは、P5200 型プローブの動作特性と、プローブの性
能を最大限活用するためのテクニックについて説明します。
動作範囲
P5200 型プローブには、フロント・パネルの ATTENUATION ボタンで
選択できる 2 つの動作レンジがあります。
0V～130V（DC+ピークAC）の入力には50Xのレンジを選択
します。
130 V ～ 1300 V（DC + ピーク AC）の入力には 500X のレンジを
選択します。
両方のレンジとも最大入力制限値が定格ですが、入力電圧が動作
レンジに指定された制限以内の場合のみ有用な測定結果が得られ
ます。
オーバーレンジの検出
動作レンジ外の差動電圧ではプローブの回路がオーバードライブ
され、出力信号が歪みます。差動オーバーレンジとなると、プローブ
がこの状態を検出し、オーバーレンジ・インジケータが点灯します。
Audible Overrange がオンの場合はアラーム音も鳴ります。
コモンモード電圧が 1,000 V
を超える場合、出力信号が歪むこと
RMS
がありますが、プローブはオーバーレンジ状態を示しません。
同相除去
同相除去比（CMRR）は、両方の入力に共通の信号を除去する P5200
型高電圧差動プローブの能力を表します。より正確には、CMRR は
コモン・モード・ゲインに対する差動ゲインの比率です。比率が高い
ほどコモン・モード信号を除去するプローブの能力も高くなります。正
確な仕様については「仕様」セクションをご覧ください。 (16 ページの
表3参照)。
入力周波数が高いほど同相除去比は低下します。次の図は、入力
周波数に対するプローブの標準的な CMRR を示したものです。たと
えば、60Hz、500V
に接続すると、プローブは信号を 80 dB（標準値） 分除去し、オシロ
スコープ画面上で信号は 50 mV
10 P5200 型取扱説明書
のライン電圧をプローブの両方の入力リード
P-P
まで低下します。
P-P
基本操作

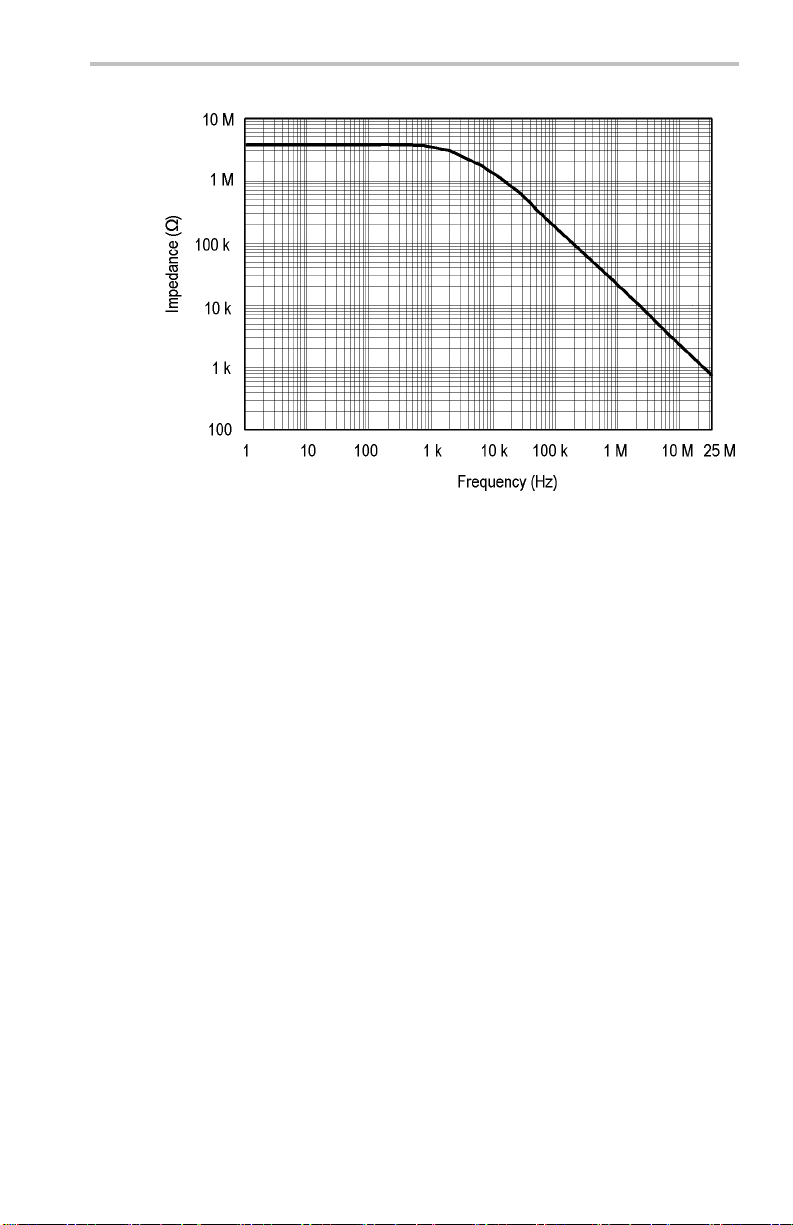

図 2: 入力インピーダンス対周波数
コモンモード信号を最大限除去するために、入力リードは一緒にツイ
ストし、延長リードは使用しないでください。 (図 3 参照)。
入力リードのツイスト
入力リードをツイストすると、入力リードに誘導されるノイズがキャンセ
ルされ、また入力の高周波応答が改善されます。最善の応答を得る
ためには、延長リードは使用しないでください。
P5200 型取扱説明書 11
基本操作
図 3: 入力リードのツイスト
延長リード
延長リードを使用すると離れた接続点に到達できます。付属のアダプ
タを使用して延長リードを入力リードに接続します。入力リードの長さ
が同じになるように、両方の延長リードを使用するようにしてください。
しかし延長リードを使用すると、プローブの高周波性能に影響を及ぼ
します。リードが長くなるので、入力リードに誘導される差動ノイズが
増加します。また、リードのインダクタンスが増加するので、約 10 MHz
を超える周波数での電圧測定の確度が落ちます。次の図は、延長
リードを使用した場合（左の波形）と使用しない場合（右の波形）の
HF 過渡応答に及ぼす影響を示します。 (13 ページの 図 4 参照)。
帯域を 5 MHz に設定した場合は、延長リードによるプローブへの影
響はありません。
12 P5200 型取扱説明書
基本操作
図 4: 延長リードを使用した場合（左の波形）と使用しない場合（右の波
形）の HF 過渡応答
プローブ負荷
回路要素にプローブ・チップを接触さ
キャパシタンス、インダクタンスが持ち込まれたことになります。
信号源の周波数とインピーダンスに
及ぼす負荷が決まります。信号源の周波数が 1 kHz を超えると、プ
ローブの入力インピーダンスが低下し始めます。信号源のインピーダ
ンスに比してプローブのインピ
与えるプローブの負荷が増します。
インピーダンスと周波数が
の影響はほとんどありません。
ーダンスが低いほど、被測定回路に
比較的低い信号源では、プローブの負荷
せると、回路に新たな抵抗、
より、プローブが被測定回路に
P5200 型取扱説明書 13
基本操作
14 P5200 型取扱説明書
仕様
次の表に示す仕様は Tektronix TDS460A 型オシロスコープにイン
ストールした P5200 型高電圧差動プローブに適用されます。プロー
ブを他のオシロスコープで使用する場合は、入力インピーダンス 1
M Ω、入力容量 15 pF ～ 20 pF、周波数帯域 100 MHz 以上のオシ
ロスコープが必要です。
プローブは、許容値を超えない環境で少なくとも 20 分間ウォーム・
アップする必要があります。 (表 2 参照)。
P5200 型プローブの仕様は、保証特性、代表特性、および公称特性
の 3 つに分けられます。
警告： 最大レベルの周波数および電圧で仕様を確認するには特殊なア
ダプタが必要となります。この作業は資格のあるサービス担当者のみが行
うことができます。詳細についてはサービスのセクションをご覧ください。
保証特性
保証特性とは、許容限界または一定のタイプ・テスト要件の範囲内で
保証されている性能です。「性能確認」セクションに確認手順が記載
されている保証特性には、
マークが付いています。
表 2: 保証電気特性
特性 説明
立上り時間
DC 同相除去比
（20～30°C、<70%RH）
帯域
動作時最大入力電圧
<14 ns（1/50 レンジ設定）
> 3000:1（500 VDC）
DC ～ 25 MHz（-3dB）（1/50 レンジ設定）
1/500 差動：±1.3 kV（DC + ピーク AC）
RMS
RMS
CAT II
CAT II
1/500 コモン モード：±1 kV
1/50 差動：±130 V（DC + ピーク AC）
1/50 コモン モード：±1 kV
P5200 型取扱説明書 15
仕様
表 2: 保証電気特性 （続き）
特性 説明
最大非破壊入力電圧
レンジ確度
温度 動作時：0 ～ 40 ℃
湿度 動作時：25 ～ 85% RH、+25 ～ +35 °C
1/500 および 1/50 差動：±1.3 kV（DC + ピー
ク AC）1/500 および 1/50 コモン モード：±1
kV
CAT II
RMS
±3% （20-30 °C）、<70% RH （20 分のウォー
ム・アップ後）
非動作時： -30 ～ +70 ℃
非動作時： 25 ～ 85% RH、+25 ～ +60 ℃
代表特性
次の表に示す代表特性は
はありません。
表 3: 代表的な電気特性
特性 説明
立上り時間
帯域
AC 同相除去比（20 ～ 30
℃、<70% RH）
ノイズ（タンジェンシャル法
による）
入力インピーダンスおよび
入力容量
DC 出力ドリフト
伝搬遅延
<14 ns（1/500 レンジ設定）
DC ～ 25 MHz（-3dB）（1/500 レンジ設定）
60 Hz：>10,000:1、–80 dB
100 kHz：>300:1、-50 dB
1 MHz：>300:1、-50 dB
<4 mV
8M
MΩ、7 pF（各入力とグランド間）
4
±0.5 mV/°C
20ns
、代表的な性能であり保証された性能で
RMS
Ω、3.5 pF（入力間）
16 P5200 型取扱説明書
表 4: 代表的な機械特性
特性 説明
寸法、ケース
寸法、入力リード
寸法、出力ケーブル
質量（プローブのみ）
出荷時の質量（アクセサリ
を含む）
185 mm × 66 mm × 32 mm
（7.2in×2.6in×1.3in）
46 cm （18 インチ）
1.8 m （6 フィート）
315 g （11 oz）
1.42 kg（ 3 lb、2 oz）
公称特性
次の表に示す公称特性は保証されている特性を表しますが、この特
性には公差制限がありません。
表 5: 公称電気特性
特性 説明
入力の種類 平衡差動
出力の種類
レンジ設定
シングルエンド、確度を
より大きな負荷インピー
切り替え：1/500 および 1/50
仕様
維持するには 50 kΩ
ダンスが必要
P5200 型取扱説明書 17
仕様
18 P5200 型取扱説明書
ユーザ・サービス
P5200 型高電圧差動プローブには、ユーザが修理できる
整箇所はありません。アクセサリは交換可能です。 (29 ページ 「交換
部品」 参照)。
製品の保証条件についてはマニュアルの冒頭をご覧ください。保証
条件のもとでプローブを交換する必要がある場合は、プローブを当
社サービス・センターに返送してください。その際は
送り先住所、当社からの問合せ先となる方のお名前と電話番号、購
入日、不具合の内容をお知らせください。また、巻頭の「Tektronix 連
絡先」も参照してください。
クリーニング
プローブ材料の損傷を防ぐためにベン
シレン、アセトンまたは同様の溶剤を含有する薬品を使用しないでく
ださい。
プローブを液体に浸したり、研磨剤を含むクリーナを使用しないでく
ださい。
汚れた場合は、薄めた中性洗剤に浸した柔らかい布かイソプロピル・
アルコールで落とすこともできます。
輸送用の梱包
部品や調
、購入者の名前、
ジン、ベンゼン、トルエン、キ
元の梱包資材が使用に適していないか、見つからない場合は、次の
ガイドラインに従って
1. 内寸がプローブの寸法より少なくとも 2.5 cm 大きい、丈夫な輸送
用の段ボール箱を用
2. プローブを湿気から防ぐために、プラスチックの袋または包装材
に収めます。
3. プローブを段ボール箱に収め、軽い梱包材を使用して動かない
ようにします
P5200 型取扱説明書 19
梱包してください。
意します。
。ガムテープで段ボール箱を密閉します。
ユーザ・サービス
20 P5200 型取扱説明書
性能確認
次の手順は P5200 型高電圧差動プローブの保証電気特性を検証
するためのものです。次の表では、必要な機材、機材の例や部品番
号、その使用目的を説明します。
表 6: 必要な機材のリスト
説明
テスト・オシロス
コープ
標準振幅ゼネ
レータ
レベル・サイン
波ゼネレータ
DC 電圧源
プランジャ・プ
ローブ
（2 個必要）
特製 BNC アダプタBNC-オス-デュ
BNC アダプタ
同軸ケーブル
（2 本必要）
ターミネーション
最低限の必要
条件
周波数帯域：
≥100 MHz、垂直
軸確度： ≤1.5%
振幅確度：
≤0.75%
立上り時間（標
準振幅）：≦3 ns
アクセサリ・キッ
トに含まれるプ
ローブを使用
アル・バインディ
ング・ポスト
BNC-メス-デ ュ
アル・バナナ
0.9144 m
（36 in）、精密
50 Ω
50 Ω 精 密
フィード・スルー
例または部品
番号
TDS460A ま た
は TDS784A
Fluke/Wavetek
9100、オシロ ス
コープ 250 型オ
プション付き
アクセサリ・キッ
ト 020-2106-00
103-0035-00
103-0090-00
012-0482-00
011-0049-01
目的
プローブ出力の
表示
プローブの減
衰、周波数帯
域、同相除去比
の確認
バインディング・
ポストへの接続
プローブとゼネ
レータ間の相互
接続。 (22 ペー
ジの 図 5 参
照)。
プローブとゼネ
レータ間の相互
接続
オシロスコープ
とゼネレータ間
の相互接続
立上り時間測定
時のプローブと
ゼネレータ間の
相互接続
P5200 型取扱説明書 21
性能確認
特製 BNC アダプタの制作
特製 BNC アダプタを BNC-オス-デュアル・バインディング・ポスト・ア
ダプタ（当社部品番号： 103-0035-00）から作成します。(図 5 参照)。
図 5: BNC-オス-デュアル・バインディング・ポスト・アダプタ
P5200 型高電圧差動プローブのリードの接続先であるポストを露出
するには、BNC-オス-デュアル・アダプタの黒と赤のプラスチックのポ
スト・カバーを取り除く必要があります。万力でアダプタを固定し、プ
ライヤを使用してカバーを取り除いてください。 (図 6 参照)。
22 P5200 型取扱説明書
準備
性能確認
図 6: バインディング・ポストからカバーを取り除く
警告： この手順では高電圧を P5200 型プローブの入力に印加する必
要があります。このアダプタには金属が露出しているため、30 V rms を
超える電圧レベルのテストは資格のあるサービス担当者以外は行えませ
ん。高電圧測定に関するすべての安全規則とガイドラインに従い厳守す
る必要があります。
1. プローブの出力をテスト用オシロスコープのチャンネル 3 に接続
します。プローブ
2. AC アダプタの 9 VDC 出力プラグをプローブの入力ジャックに
接続し、次に A
ローブ上の電源 LED が緑色に点灯します。
3. テスト結果を
ます。 (28 ページの 表 7 参照)。
P5200 型取扱説明書 23
を 20 分間ウォーム・アップさせます。
C アダプタを正しい電源ラインに接続します。プ
表に記入するために、テスト記録のコピーを作成し
性能確認
振幅確度
1. オシロスコープのチャンネル 2 の V/div を 2 V に設定します。
2. オシロスコープのチャンネル 1 の V/div を 20 mV に設定します。
3. Sec/div を 200 µs に、アクイジション・モードをアベレージ 32 に
4. ゼネレータの SIG OUT（Wavetek 9100のリア・パネル）とオシロス
5. ゼネレータを 0.1 V、1 kHz（AUX、方形波、1 MΩ 負荷）に設定
6. オシロスコープで振幅測定を選択し、方形波の DC 振幅（～
トリガをチャンネル 2 にします。
インピーダンスを 1 MΩ にします（オシロスコープで選択で
きる場合）
ゼネレータのTRIG OUT（Wavetek 9100のリア・パネル）とオ
シロスコープのチャンネル 2 を同軸ケーブルで接続します。
設定します。
コープのチャンネル 1 を同軸ケーブルで接続します。
します。出力を有効にします。
100 mV）を記録します。これはオシロスコープのみで測定した結
果です。
7. ゼネレータの出力を無効にします。オシロスコープのチャンネル
1 とゼネレータの SIG OUT 間の同軸ケーブルを外します。
8. プローブの出力をオシロスコープのチャンネル 1 に接続します。
9. 特製 BNC アダプタをゼネレータの SIG OUT に取り付けます。
10. 差動プローブの入力リードのバナナ・プラグを（アクセサリを何も
使わずに）特製 BNC アダプタのバインディング・ポストに差し込
みます。 (図 7 参照)。
24 P5200 型取扱説明書
性能確認
図 7: プローブのリードをバインディング・ポストに差し込む
警告： 感電の危険性を減らすために、電圧を 30 V rms より上げる前に、
ゼネレータ出力を必ず無効にしてください。
11. プローブ上のレンジ・ボタンを1/
（out）に設定します。ゼネレー
500
タを 50 V、1 kHz の標準振幅（AUX、方形波、1 MΩ 負荷）に設
定します。
警告： ゼネレータの出力は危険な電圧となります。感電の危険を避ける
ために、ゼネレータの出力を有効にした後は、露出した金属部分に触れ
ないようにしてください。
12. ゼネレータの出力を有効にします。
13. 方形波の DC 振幅を記録します。オシロスコープのみの場合の
振幅で割ります（ステップ 6 を参照）。プローブのみのゲイン確
度が ±3% 以内であることを確認します。
14. 校正用ゼネレータを 5 V 標準振幅（方形波）出力に設定します。
1
プローブ上のレンジ・ボタンを
/50（in）に設定します。
15. 方形波の DC 振幅を記録します。オシロスコープのみの場合の
振幅で割ります（ステップ 6 を参照）。プローブのみのゲイン確
度が ±3% 以内であることを確認します。
16. ゼネレータの振幅を最小まで落とし、次にゼネレータの出力を無
効にし、接続を解除します。
P5200 型取扱説明書 25
性能確認
立上り時間
1. ゼネレータを 50 Ω負荷（AUX、立上り、50 Ω負荷、立上りエッ
ジ）のファスト・ライズ出力に設定します。
警告： ゼネレータの出力は危険な電圧となります。感電の危険を避ける
ために、ゼネレータの出力を有効にした後は、露出した金属部分に触れ
ないようにしてください。
2. 50 Ωターミネータをゼネレータのファスト・ライズ出力に取り付け、
特製 BNC アダプタを ターミネータに取り付けます。
3. ゼネレータをファスト・ライズ（<3 ns）100 kHz、1 V に設定します。
4. オシロスコープの垂直軸を 5 mV/div
、水平軸をスロープに応じ
て 20 ns/div または 25 µs/div に設定します。
1
5. プローブのレンジを
）に設定します。
/50（in
6. 差動プローブの入力リードのバナナ・プラグを（アクセサリを何も
使わずに）特製 BNC アダプタの
バインディング・ポストの金属ス
リーブに差し込みます。(25 ページの 図 7 参照)。 ゼネレータの
出力を有効にします。
7. 立上り時間が、表示されたパルスの 10% ～ 90% の所まで <14 ns
であることを確認します。
8. ゼネレータの振幅を最小まで落とし、次にゼネレータの出力を無
効にし、接続を解除します。
26 P5200 型取扱説明書
DC CMRR
1. プローブのレンジを1/50に設定します。
2. オシロスコープの入力カップリングを DC、垂直軸を 50 mV/div、
3. BNC-メス-デュアル・バナナ・アダプタをゼネレータの DC 出力
4. 差動プローブの入力リードにプランジャ・クランプを取り付けます。
5. 2 本の入力リードをツイストし、両方のプローブ入力を特製 BNC
警告： ゼネレータの出力は危険な電圧となります。感電の危険を避ける
ために、ゼネレータの出力を有効にした後は、露出した金属部分に触れ
ないようにしてください。
性能確認
Sec/div を 200 µs に設定します。輝線を画面の中央に調整しま
す。アクイジション・モードをアベレージ 32 に設定します。
（Wavetek 9100 のフロント・パネル）に取り付けます。特製 BNC ア
ダプタを BNC-メス-デュアル・バナナ・アダプタに取り付けます。
アダプタの（+）ターミナルに接続します。 (12 ページの 図 3 参
照)。
6. キャリブレータの出力を 500
V に設定し、出力を有効にします。
7. オシロスコープ上の輝線のオフセットが中央から 3.33 目盛
（167 mV）以内に収ま
警告： 露出した金属部分
険を避けるために、テ
タの出力を無効にして
出力振幅を最小にす
ることを確認します。
は危険な電位の可能性があるので、感電の危
スト用の接続を変更したり取り外す前に、ゼネレー
ください。出力を無効にする前に、ゼネレータの
ることを推奨します。
8. キャリブレータの出力を無効にして、すべてのテスト機器を取り
外します。
これにより、性能確認手順が完了しました。
P5200 型取扱説明書 27
性能確認
表 7: P5200 テスト記録
シリアル番号：____________________ 検査証番号： _________________________
温度：_________________________ RH %： _________________________
校正日：________________________ 担当者名： _________________________
性能試験 最小値 結果 最大値
振幅確度
立上り時間
DC CMRR -167 mV +167 mV
–3% +3%
—
<14ns
28 P5200 型取扱説明書
交換部品
このセクションには P5200 型高電圧差動プローブ用交換モジュール
のリストが記載されています。このリストを使用して交換部品を識別
し、注文してください。
部品注文情報
交換部品は最寄りの当社営業所から注文することができます。
当社製機器の部品は改良されていることがあります。この改良版に
交換することで、最新の回路がもたらすメリットを受けることができま
す。したがって、部品をご注文の際は、次の情報も一緒にお知らせく
ださい。
部品番号
機器のタイプまたはモデル番号
機器のシリアル番号
機器の改修番号（該当する場合）
ご注文の部品が別の部品または改良版の部品によって代替されて
いる場合は、当社販売店より部品番号の変更についてご連絡を差し
上げます。
モジュール交換
機器のモジュールは、ご希望によっては、再生版のモジュールと交換
することもできます。再生版は新品に比べて格安ですが、新品と同じ
仕様を満たしていることが保証されています。モジュール交換の詳細
については、巻頭の「Tektronix 連絡先」までお問い合わせください。
P5200 型取扱説明書 29
交換部品
交換部品リストの使用
このセクションでは、P5200 型プローブの交換可能な機械部品およ
び電気部品のリストを示します。このリストを使用して交換部品を識別
し、注文してください。次の表は、部品リストの各列について説明して
います。
表 8: 部品リストの列の説明
列
1
2
3
4
列の見出し
図およびインデックス
番号
当社部品番号
必要数 これは使用されている部品の数量を
名称および説明
説明
以下に掲載の図の図番号とインデッ
クス番号を組み合わせたもの。部品
の照合に使用します。
当社に交換部品を注文する場合は、
この部品番号を使用してください。
示します。
品目の名称、コロン（：）、そして説明
という順番で記載しています。品目の
名称は、スペースの都合上、略称と
なっているケースもあります。品目の
正式名称は、『U.S. Federal Catalog
handbook H6-1』でご確認ください。
略称
略称は全米規格 ANSI Y1.1-1972 に準拠しています。
30 P5200 型取扱説明書
交換部品
図 8: P5200 型高電圧差動プローブと交換可能アクセサリ
P5200 型取扱説明書 31
交換部品
図およびイ
ンデックス番号当社部品
番号
8-1 119-4784-00 1 PROBE,DIF ACT:POWER,1KV,25 MHZ
-2 020-2106-00 1
-3 119-7538-00 1 POWER SUPPLY; 11.7W, EXTERNAL,
必
要
数名称および説明
（プローブ、差動アクティブ:電源付、
1kV、25 MHz）
スタンダード・アクセサリ
ACCESS PKG:(1) RED,(1) BLAC
CROCODILE CLIP& (1) RED, (1
BLACK INSULATED PLUNGER
CLAMP CLIP,COMPONENT K
セサリ・パッケージ：（1）赤、（1）黒ワ
ニ口及び（1）赤、（1）黒の絶縁プラン
ジャ・クランプ・クリップ、コンポ・キ
ト）
DESK-TOP; 9VDC, 1.3A OUT;
100-240 VAC IN, 47-63 HZ, 2.1 MM
BARREL CONNECTOR, ENERGY
STAR COMPLIANT, SAFETY
CONTROLLED（電源 ; 11.7W、 外 部、
デスクトップ;出力9VDC、1.3A;入力
100-240 VAC、47-63 Hz、2.1 mm バ
レル・コネクタ、ENERGY STAR 準拠、
安全基準準拠）
IT（アク
K
)
ッ
32 P5200 型取扱説明書
交換部品
図およびイ
ンデックス番号当社部品
番号
-4
161-0066-00 1 CABLE ASSY PWR; 3,18 AWG,
161-0066-09 1 CABLE ASSY, PWR; 3,0.75
161-0066-10 1 CABLE ASSY, PWR; 3,1.0 MM SQ,
必
要
数 名称および説明
250V/10A, 98.0 L, STR, IEC320,
RCPT X NEMA 5-15P, US, SAFETY
CONTROLLED, (OPTION A0) （ 電 源
ケーブル・アセンブリ; 3、18 AWG、
250V/10A 、 98.0 L 、 STR 、 IEC320 、
RCPT X NEMA 5-15P、米国、 安全
基準準拠、（オプション A0））
250V/10A, 99.0 L, STR I
EUROPEAN, SAFETY CON
(OPTION A1)（電源ケーブル・
ブリ; 3、0.75 mm SQ、250
L、STR IEC320、RCP
準準拠、（オプション A1））
250V/10A, 2.5 METER, STR, IEC320,
RCPT X 13A, FUSED UK PLUG (13A
FUSE), UNITED KINGDOM, SAFETY
CONTROLLED, (OPTION A2) （ 電 源
ケーブル・アセンブリ; 3、1.0 mm
SQ、250V/10A、2.5 m、STR、IEC320、
RCPT X 13A、ヒューズ付英国プラグ
（13A ヒューズ）、英国、安全基準準
拠、（オプション A2））
T、欧州、安全基
MM SQ,
EC320, RCPT,
TROLLED,
アセン
V/10A、99.0
P5200 型取扱説明書 33
交換部品
図およびイ
ンデックス番号当社部品
番号
-4
---
161-0154-00 1 CA ASSY, PWR; 3,1.0MM
161-0298-00 1
161-0304-00 1 CABLE ASSY, PWR; 3,1.0MM SQ,
070-9018-XX 1 MANUAL, TECH:INSTRUCTIONS,
必
要
数名称および説明
SQ,250V/10A, 2.5 METER, STR,
IEC320, RCPT, SWISS, SAFETY
CONTROLLED, (OPTION A5) （ 電 源
ケーブル・アセンブリ; 3、1.0 mm SQ、
250V/10A 、 2.5 m 、 STR 、 IEC320 、
RCPT、スイス、安全基準準拠、（オ
プション A5））
CABLE ASSY, PWR; 3,125V/7A,
JAPAN, 98 LONG, STR, NEMA 5-15P
PLUG X IEC320/C-13 RECEPTACLE,
SAFETY CONTROLLED, (OPTION
A6)（電源ケーブル・アセンブリ; 3、
125V/7A 、 日 本 、 98 LONG 、 STR 、
NEMA 5-15P プラ グ X IEC320/C-13
レセプタクル、安全基準準拠、（オプ
ション A6））
250V/10A,2.5 METER, STR, IEC320,
3C CERTIFICATION, RCPT, CHINA,
SAFETY CONTROLLED, (OPTION
A10)（電源ケーブル・アセンブリ; 3、
1.0 mm SQ、250V/10A、2.5 m、STR、
IEC320 、 3C 認 証 、 レ セ プ タ ク ル 、
中国、安全基準準拠、（オプション
A10））
P5200, ENG, (OPTION L0)（インストラ
クション・マニュアル、P5200、英語、
（オプション L0））
34 P5200 型取扱説明書
Loading...
