ユーザ・マニュアル

MTX100B 型 MPEG レコーダ & プレーヤ

071-1928-01

このマニュアルはファームウェア・バージョン

9.0以降に対応しています。

www.tektronix.com

Tek tr on ix 製品は、認定済みおよび申請中の米国およびその他の国の特許により保護されています。本書の内容は、すでに発行されている他の資料の内容に代わるものです。仕様および価格は、予告なしに変更することがあります。

TEKTRONIX および TEK は、Tektronix, Inc. の登録商標です。

Tektronix 連絡先

Tektronix, Inc. 14200 SW Karl Braun Drive

P.O. Box 500 Beaverton, OR 97077 USA

製品情報、セールス／サービス／テクニカル・サポートについては、下記にお問い合わせください。

H 北米： 1-800-833-9200 H 世界の他の地域： Tektronix の営業所または代理店にお問い合わせください。営業所のリストについては、

www.tektronix.com を参照してください。

保証2

Tektronix では、本製品において、出荷の日から 1 年間、材料およびその仕上りについて欠陥がないことを保証します。この保証期間中に製品に欠陥があることが判明した場合、Te k t roni x では、当社の裁量に基づき、部品および作業の費用を請求せずに当該欠陥製品を修理するか、あるいは当該欠陥製品の交換品を提供します。保証時にTe k tron i x が使用する部品、モジュール、および交換する製品は、新しいパフォーマンスに適応するために、新品の場合、または再生品の場合もあります。交換したすべての部品、モジュール、および製品は Tektronix で所有されます。

本保証に基づきサービスをお受けいただくため、お客様には、本保証期間の満了前に当該欠陥を当社に通知していただき、サービス実施のための適切な措置を講じていただきます。お客様には、当該欠陥製品を梱包していただき、送料前払いにて当社指定のサービス・センターに送付していただきます。本製品がお客様に返送される場合において、返送先が当該サービス・センターの設置されている国内の場所であるときは、当社は、返送費用を負担します。ただし、他の場所に返送される製品については、総ての送料、関税、税金その他の費用をお客様に負担していただきます。

本保証は、不適切な使用または不適切もしくは不十分な保守および取り扱いにより生じたいかなる欠陥、故障または損害にも適用されません。当社は、以下の事項については、本保証に基づきサービスを提供する義務を負いません。a) 当社担当者以外の者による本製品のインストール、修理またはサービスの試行から生じた損害に対する修理。b) 不適切な使用または互換性のない機器への接続から生じた損害に対する修理。c) 当社製ではないサプライ用品の使用により生じた損害または機能不全に対する修理。d) 本製品が改造または他の製品と統合された場合において、改造または統合の影響により当該本製品のサービスの時間または難度が増加したときの当該本製品に対するサービス。

この保証は、明示的または黙示的な他のあらゆる保証の代わりに、製品に関してTe k t r onix がお客様に対して提供するものです。当社およびそのベンダは、商品性または特定目的に対する適合性についての一切の黙示保証を否認します。欠陥製品を修理または交換する当社の責任は、本保証の不履行についてお客様に提供される唯一の排他的な法的救済となります。間接損害、特別損害、付随的損害または派生損害については、当社およびそのベンダは、損害の実現性を事前に通知されていたか否かに拘らず，一切の責任を負いません。

IMPORTANT

READ BEFORE OPERATING EQUIPMENT

This software is provided under license from Tektronix, Inc. Retention of this program for more than thirty (30) days or use of the program in any manner constitutes acceptance of the license terms.

CAREFULLY READ THE ENCLOSED SOFTWARE LICENSE AGREEMENT. If you cannot agree to the license terms, promptly contact the nearest Tektronix Field Office for return assistance.

TEKTRONIX SOFTWARE LICENSE AGREEMENT

THE PROGRAM, OR PROGRAMS, ENCODED OR INCORPORATED WITHIN EQUIPMENT, IS FURNISHED SUBJECT TO THE TERMS AND CONDITIONS OF THIS AGREEMENT. RETENTION OF THE PROGRAM FOR MORE THAN THIRTY DAYS OR USE OF THE PROGRAM IN ANY MANNER WILL BE CONSIDERED ACCEPTANCE OF THE AGREEMENT TERMS. IF THESE TERMS ARE NOT ACCEPTABLE, THE UNUSED PROGRAM AND ANY ACCOMPANYING DOCUMENTATION SHOULD BE RETURNED PROMPTLY TO TEKTRONIX FOR A FULL REFUND OF THE LICENSE FEE PAID. (FOR INFORMATION REGARDING THE RETURN OF PROGRAMS ENCODED OR INCORPORATED WITHIN EQUIPMENT, CONTACT THE NEAREST TEKTRONIX SALES OFFICE.)

DEFINITIONS. “Tektronix” means Tektronix, Inc., an Oregon corporation, or local Tektronix’ legal entity that is supplying

the equipment.

“Program” means the Tektronix software product (executable program and/or data) enclosed with this Agreement or included within the equipment with which this Agreement is packed.

“Customer” means the person or organization in whose name the Program was ordered.

LICENSE. Customer may:

a. Use the Program on a single machine at any one time;

b. If the Program is provided in connection with a floating−user license, the Program may be used on multiple machines

provided that the user is authorized, and the total number of users at any one time does not exceed the total number of licensed concurrent users;

c. Modify the Program or merge it with another for use on the single machine; and

d. Copy the Program for archival or backup purposes, provided that no more than one (1) such copy is permitted to exist

at any one time. If the Program is provided in connection with a floating−user license, the Program may be copied onto multiple machines for use by authorized users.

Each copy of the Program made by Customer must include a reproduction of any copyright notice or restrictive rights legend appearing in or on the copy of the Program as received from Tektronix.

Customer may not:

a. Use the Program on more than one machine at any one time, unless covered by a floating−user license or separate

site license;

b. Transfer the Program to any person or organization outside of Customer or the corporation of which Customer is a part

without the prior written consent of Tektronix, except in connection with the transfer of the equipment within which the programs are encoded or incorporated;

c. Export or re−export, directly or indirectly, the program, any associated documentation, or the direct product thereof, to

any country to which such export or re−export is restricted by law or regulation of the United States or any foreign government having jurisdiction without the prior authorization, if required, of the Office of Export Administration, Department of Commerce, Washington, D.C. and the corresponding agency of such foreign government;

d. For object−code Programs only, reverse compile or disassemble the Program for any purpose; or

e. Copy the documentation accompanying the Program.

For Programs designed to reside on a single−machine and support one or more additional machines, either locally or remotely, without permitting the Program to be transferred to an additional machine for local execution, the additional machines shall be considered within the definition of ”single machine”. For programs permitting the Program to be transferred to an additional machine for local execution, a separate license shall be required for each such machine with which the Program may be used, or each concurrent user authorized under a floating−user license.

Title to the Program and all copies thereof, but not the media on which the Program or copies may reside, shall be and remain with Tektronix or others for whom Tektronix has obtained a respective licensing right.

Customer shall pay when due all property taxes that may now or hereafter be imposed, levied or assessed with respect to the possession or use of the Program or this license and shall file all reports required in connection with such taxes.

Any portion of the Program modified by Customer or merged with another program shall remain subject to these terms and conditions.

If the Program is acquired by or for an agency of the U.S. Government, the Program shall be considered computer software developed at private expense and the license granted herein shall be interpreted as granting Customer restricted rights in the Program and related documentation as defined in the applicable acquisition regulation.

THE PROGRAM MAY NOT BE USED, COPIED, MODIFIED, MERGED, OR TRANSFERRED TO ANOTHER EXCEPT AS EXPRESSLY PERMITTED BY THESE TERMS AND CONDITIONS.

UPON TRANSFER OF ANY COPY, MODIFICATION, OR MERGED PORTION OF THE PROGRAM, THE LICENSE GRANTED HEREIN IS AUTOMATICALLY TERMINATED.

TERM. The license granted herein is effective upon acceptance by Customer, and shall remain in effect until terminated as

provided herein. The license may be terminated by Customer at any time upon written notice to Tektronix. The license may be terminated by Tektronix or any third party from whom Tektronix may have obtained a respective licensing right if Customer fails to comply with any term or condition and such failure is not remedied within thirty (30) days after notice hereof from Tektronix or such third party. Upon termination by either party, Customer shall return to Tektronix or destroy, the Program and all associated documentation, together with all copies in any form.

LIMITED WARRANTY. Tektronix warrants that the media on which the Program is furnished and the encoding of the Program on the media will be free from defects in materials and workmanship for a period of three (3) months from the date of shipment. If any such medium or encoding proves defective during the warranty period, Tektronix will provide a replacement in exchange for the defective medium. Except as to the media on which the Program is furnished, the Program is provided ”as is” without warranty of any kind, either express or implied. Tektronix does not warrant that the functions contained in the Program will meet Customer’s requirements or that the operation of the Program will be uninterrupted or error−free.

In order to obtain service under this warranty, Customer must notify Tektronix of the defect before the expiration of the warranty period. If Tektronix is unable to provide a replacement that is free from defects in materials and workmanship within a a reasonable time thereafter, Customer may terminate the license for the Program and return the Program and any associated materials for credit or refund.

THIS WARRANTY IS GIVEN BY TEKTRONIX WITH RESPECT TO THE PROGRAM IN LIEU OF ANY OTHER WARRANTIES, EXPRESS OR IMPLIED. TEKTRONIX AND ITS VENDORS DISCLAIM ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TEKTRONIX’ RESPONSIBILITY TO REPLACE DEFECTIVE MEDIA, OR REFUND CUSTOMER’S PAYMENT IS THE SOLE AND EXCLUSIVE REMEDY PROVIDED TO THE CUSTOMER FOR BREACH OF THIS WARRANTY.

LIMITATION OF LIABILITY, IN NO EVENT SHALL TEKTRONIX OR OTHERS FROM WHOM TEKTRONIX HAS OBTAINED A LICENSING RIGHT BE LIABLE FOR ANY INDIRECT, SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES ARISING OUT OF OR CONNECTED WITH CUSTOMER’S POSSESSION OR USE OF THE PROGRAM, EVEN IF TEKTRONIX OR SUCH OTHERS HAS ADVANCE NOTICE OF THE POSSIBILITY OF SUCH DAMAGES.

THIRD−PARTY DISCLAIMER. Except as expressly agreed otherwise, third parties from whom Tektronix may have ob-

tained a licensing right do not warrant the program, do not assume any liability with respect to its use, and do not undertake to furnish any support or information relating thereto.

GENERAL. This Agreement contains the entire agreement between the parties with respect to the use, reproduction, and transfer of the Program.

Neither this Agreement nor the license granted herein is assignable or transferable by Customer without the prior written consent of Tektronix.

This Agreement and the license granted herein shall be governed by the laws of the state of Oregon.

All questions regarding this Agreement or the license granted herein should be directed to the nearest Tektronix Sales Office.

本ライセンス契約書の和訳は、便宜上のものであり、本和訳と前述の英語版契約書との間に矛盾が生じた場合、英語版契約書が優先されます。

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

重要

装置ご使用前にお読み下さい

本ソフトウェアは、Tektronix, Inc. からのライセンスに基づき提供されます。30 日間を超えて本プログラムを保有された場合、又は方法の如何を問わず本プログラムを使用された場合、本ライセンス条項を承諾されたものとみなされます。

同梱のソフトウェア・ライセンス契約書をよくお読み下さい。本ライセンス条項にご同意頂けない場合、最寄りのテクトロニクス営業所までお早めにお問い合わせの上、返品に関する手配をご用命下さい。

テクトロニクス・ソフトウェア・ライセンス契約書

装置内に搭載された本プログラムは、本契約条項を条件として提供されます。30 日間を超えて本プログラムを保有された場合、又は方法の如何を問わず本プログラムを使用された場合、本契約条項を承諾されたものとみなされます。万一、本契約条項をご承諾頂けない場合、お支払済ライセンス料の全額を返金致しますので、本プログラム及び関連資料を未使用の状態でお早めにテクトロニクスまでご返却下さい。（装置内に搭載された本プログラムの返却に関する情報については、最寄りのテクトロニクス営業所までお問い合わせ下さい。）

定義

「テクトロニクス」とは、装置を供給している米国オレゴン州法人 Tektronix, Inc. 又は他の国若しくは地域のテクトロニクス・グループ法人を意味します。

「本プログラム」とは、本契約書と共に同封されている又は本契約書添付の装置内に搭載されているテクトロニクス・ソフトウェア製品（実行可能プログラム及び／又はデータ）を意味します。

「お客様」とは、本プログラムを発注された個人又は法人を意味します。

ライセンス

お客様は、次の各号に定める行為をすることができます。

a. 一時点で１台の装置上において本プログラムを使用すること。 b. 本プログラムがフローティング・ユーザ・ライセンスに基づき提供された場合、複数台の装置上において本プ

ログラムを使用すること。但し、ユーザが許可済であり、且つ一時点でのユーザ総数が許可済の同時使用ユーザ総数を超えないことを条件とします。

c. 上記の１台の装置上における使用の目的で本プログラムを改変し又は他のプログラムと併合すること。 d. 本プログラムを保管又はバックアップの目的で複製すること。但し、斯かる複製物が一時点で１部を超えて存

在しないことを条件とします。本プログラムがフローティング・ユーザ・ライセンスに基づき提供された場合、許可済ユーザによる使用の目的で複数台の装置上に本プログラムを複製すること。お客様は、自己の作成した本プログラムの複製物に対し、テクトロニクスから受領した本プログラム上の著作権表示及び権利制限事項を再現します。

お客様は、次の各号に定める行為をすることができません。

a. フローティング・ユーザ・ライセンス又は別途のサイト・ライセンスに基づく場合を除き、一時点で１台を超

える装置上において本プログラムを使用すること。

b. テクトロニクスの事前の書面による同意なく、第三者に対し本プログラムを譲渡すること。但し、本プログラ

ムが搭載されている装置の譲渡に関する場合を除きます。

c. 管轄権を有する米国又は他国政府の法令により輸出又は再輸出が制限されている国に対し、必要とされる場合

の米国商務省輸出管理局及び斯かる他国政府機関の事前の許可なく、本プログラム、関連資料又はこれらの直接的産物を直接又は間接的に輸出又は再輸出すること。

d. オブジェクトコード形式の本プログラムについて、目的の如何を問わず逆コンパイル又は逆アセンブルを行う

こと。

e. 本プログラムの関連資料を複製すること。

１台の装置に搭載された本プログラムが他の機器に移転されることなく１台又は２台以上の他の機器を遠隔的に支援する場合、斯かる他の機器は、「１台の装置」の定義に含まれます。また、１台の装置に搭載された本プログラムが他の機器に移転された上で実行される場合、本プログラムが使用される斯かる他の機器毎、又はフローティング・ユーザ・ライセンスに基づく許可済同時使用ユーザ毎に別個のライセンスが必要となります。

本プログラム及びその総ての複製物（本プログラム又は斯かる複製物が存するメディアを除きます）に係る権利は、テクトロニクス又はテクトロニクスが各ライセンス権を取得した第三者に帰属します。

お客様は、本プログラムの保有若しくは使用又は本ライセンスについて本契約発効以後に課される総ての財産税を期限に従って支払い、斯かる財産税につき必要とされる総ての届出を行います。

本プログラムのうちお客様により改変され又は他のプログラムと併合された部分は、斯かる改変又は併合後も継続して本契約条項の適用を受けます。

本プログラムが米国政府機関により又は当該機関のために取得された場合、本プログラムは、私的な費用負担にて開発されたコンピュータ・ソフトウェアとみなされ、本契約におけるライセンス許諾は、調達関係の適用法令にて定義される通り、本プログラム及び関連資料における制限された権利をお客様に許諾することとして解釈されます。

本契約条項により明示的に許可された場合を除き、本プログラムは、使用、複製、改変、併合、又は第三者に譲渡されません。

本プログラムの複製物、改変物、又は併合部分が譲渡された場合、本契約において許諾されたライセンスは、自動的に直ちに終了します。

期間

本契約において許諾されたライセンスは、お客様による承諾を以て発効し、本契約に規定される通り解約されるまで有効に存続します。お客様は、何時といえども、テクトロニクスに対する書面による通知を以て直ちに本ライセンスを解約することができます。お客様が本契約条項に違反した場合において、テクトロニクス又はテクトロニクスが各ライセンス権を取得した第三者からのその旨の通知後３０日以内に斯かる違反が是正されなかったときは、テクトロニクス又は斯かる第三者は、本ライセンスを解約することができます。何れかの当事者による解約後、お客様は、本プログラム及び関連資料を、形態の如何を問わずその複製物の総てと共に、直ちにテクトロニクスに返還又は破棄します。

制限保証

テクトロニクスは、本プログラムが提供されたメディア、及び当該メディアへの本プログラムの記録状態に材質及び製造上の欠陥がないことを、発送日から３ヵ月間保証します。当該保証期間中に斯かるメディア又は記録状態に欠陥があることが判明した場合、テクトロニクスは、斯かる欠陥メディアと交換に代替品を提供します。本プログラムが提供されたメディアに関する場合を除き、本プログラムは、明示又は黙示の何等の保証なく現状のままで提供されます。

テクトロニクスは、本プログラムに含まれている機能がお客様の要求を満たすこと、及び本プログラムに動作の中断又は誤動作がないことについては保証しません。

本保証に基づくサービスを受けるため、お客様は、当該保証期間の満了前に欠陥をテクトロニクスに通知します。その後合理的な期間内にテクトロニクスが材質及び製造上の欠陥のない代替品を提供することができなかった場合、お客様は、斯かる本プログラムのライセンスを解約し、本プログラム及び関連資料を返却して払戻を受けることができます。

本保証は、明示であると黙示であるとを問わず、他の一切の保証に代わって、本プログラムにつきテクトロニクスにより為されます。テクトロニクス及びその販売店は、商品性又は特定目的に対する適合性についての一切の黙示保証を否認します。本保証の違反につきお客様に為される救済は、テクトロニクスが欠陥メディアを交換し、又はお客様からお支払い頂いた金額を払い戻すことに限定されます。

責任の制限

お客様による本プログラムの保有又は使用に起因又は関係する間接損害、特別損害、付随的損害、及び派生損害については、テクトロニクス及びテクトロニクスがライセンス権を取得した第三者は、斯かる損害が発生し得る旨の事前通知を受けていた場合といえども、何等の責任を負いません。

第三者による否認

別途明示的に合意した場合を除き、テクトロニクスがライセンス権を取得した第三者は、本プログラムにつき何等の保証もせず、本プログラムの使用につき何等の責任も負わず、また、本プログラムに関する支援又は情報を提供する如何なる義務をも負いません。

一般条項

本契約書は、本プログラムの使用、複製、及び譲渡に関する当事者間の完全なる合意事項を規定したものです。お客様は、テクトロニクスの事前の書面による同意なく、本契約及び本契約において許諾されたライセンスを譲渡

することができません。本契約及び本契約において許諾されたライセンスは、米国オレゴン州の法令により支配されます。本契約又は本契約において許諾されたライセンスにつきご不明な点がございましたら、最寄りのテクトロニクス営

業所までお問い合わせ下さい。

以上

安全にご使用いただくために

安全にご使用いただくため、機器をご使用になる前に、次の事項を必ずお読みください。

人体保護における注意事項

適切な電源コードの使用

発火などの恐れがありますので、指定された電源コード以外は、使用しないでください。

過電圧の保護

感電または発火などの恐れがありますので、コネクタに指定範囲外の電圧を加えないでください。

適切な接地

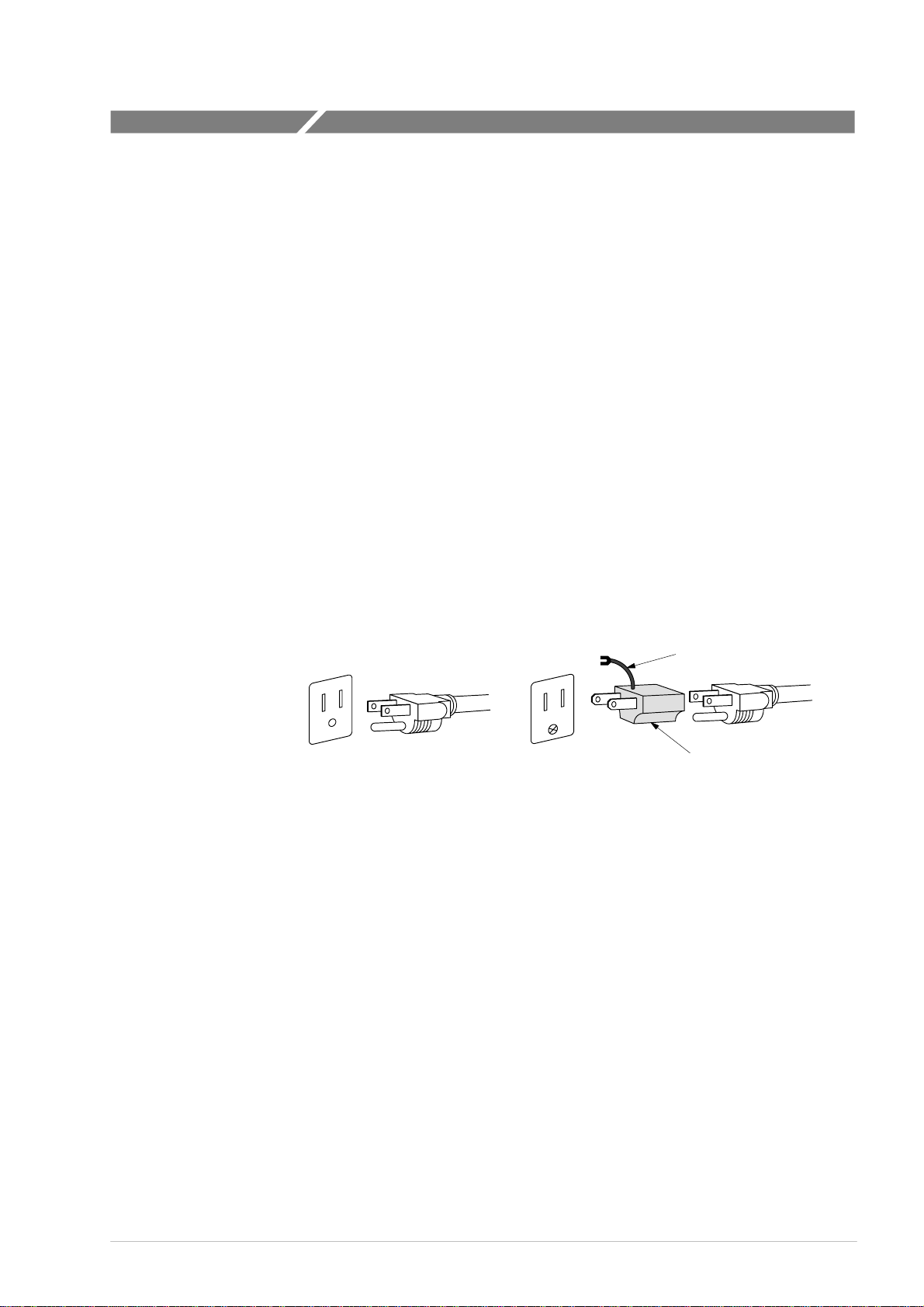

本機器は、アース線付きの 3 線式電源コードを通して接地されます。感電を避けるために、必ずアース端子のあるコンセントに差し込んでください。3-2 アダプタを使用して 2 線式電源に接続する場合も、必ずアダプタのアース線を接地してください。

アース線

3-2 アダプタ

キャビネットやカバーの取り外し

機器内部には高電圧の箇所がありますので、カバーやパネルを取り外したまま使用しないでください。

機器が濡れた状態での使用

感電の恐れがありますので、機器が濡れた状態で使用しないでください。

ガス中での使用

発火の恐れがありますので、爆発性ガスが周囲に存在する場所では使用しないでください。

ユーザ・マニュアル

安全にご使用いただくために

機器保護における注意事項

電源

本機器は、90 〜 250 V の AC 電源電圧、50 〜 60 Hz の電源周波数で使用できます。適正な電源の詳細は、このマニュアルの「仕様」を参照してください。コンセントに接続する前に、電源電圧が適切であることを確認してください。また、指定範囲外の電圧および周波数を加えないでください。

機器の放熱

本機器が過熱しないよう、十分に放熱してください。

故障と思われる場合

故障と思われる場合は、必ず販売店または当社サービス受付センターまでご連絡ください。

修理と保守

修理・保守は、当社サービス員だけが行えます。修理が必要な場合には、最寄りの販売店または当社サービス受付センターにご相談ください。

用語とマークについて

H マニュアルに使用されている用語およびマークの意味は次のとおりです。

警告：人体や生命に危害をおよぼす恐れのある事柄について記してあります。

注意：取り扱い上の一般的な注意事項や本機器または他の接続機器に損傷をおよぼす恐れ

のある事柄について記してあります。

注：操作を理解する上での情報など、取り扱い上の有益な情報について記してあります。

H 機器に表示されている用語およびマークの意味は次のとおりです。

DANGER：ただちに人体や生命に危害をおよぼす危険があることを示しています。

WARNING：間接的に人体や生命に危害をおよぼす危険があることを示しています。

CAUTION：機器および周辺機器に損傷をおよぼす危険があることを示しています。

高電圧箇所です。絶対に手を触れないでください。

保護用接地端子を示します。

注意、警告、危険を示す箇所です。内容については、マニュアルの該当箇所を参照してください。

MTX100B 型 MPEG レコーダ＆プレーヤ

部品の寿命について

本機器に使用されている以下の部品は、推奨交換時期を目安に交換されることをお勧めします。なお、当該部品の寿命は、機器の使用環境、使用頻度、および保管環境によって大きく影響されます。このため、記載の寿命より交換時期が早くなる場合がありますので、ご注意ください。

寿命部品と推奨交換時期

寿命部品推奨交換時期

ファン・モータバックアップ用電池 (リチウム) 液晶パネル電源ユニットハード・ディスク・ドライブ

安全にご使用いただくために

4.5 年 5 年

5.5 年 5 年

2.2 年

ユーザ・マニュアル

iii

安全にご使用いただくために

MTX100B 型 MPEG レコーダ＆プレーヤ

第 1 章はじめに

安全にご使用いただくために i..............................

このマニュアルについて xiii..................................

はじめに 1-1.......................................................

MTX100B 型の概要 1-1..........................................

初期検査 1-2...................................................

アクセサリ 1-2.................................................

オプション 1-3.................................................

インストレーション 1-6.........................................

Windows 操作について 1-8.......................................

第 2 章基本操作

基本操作 2-1.......................................................

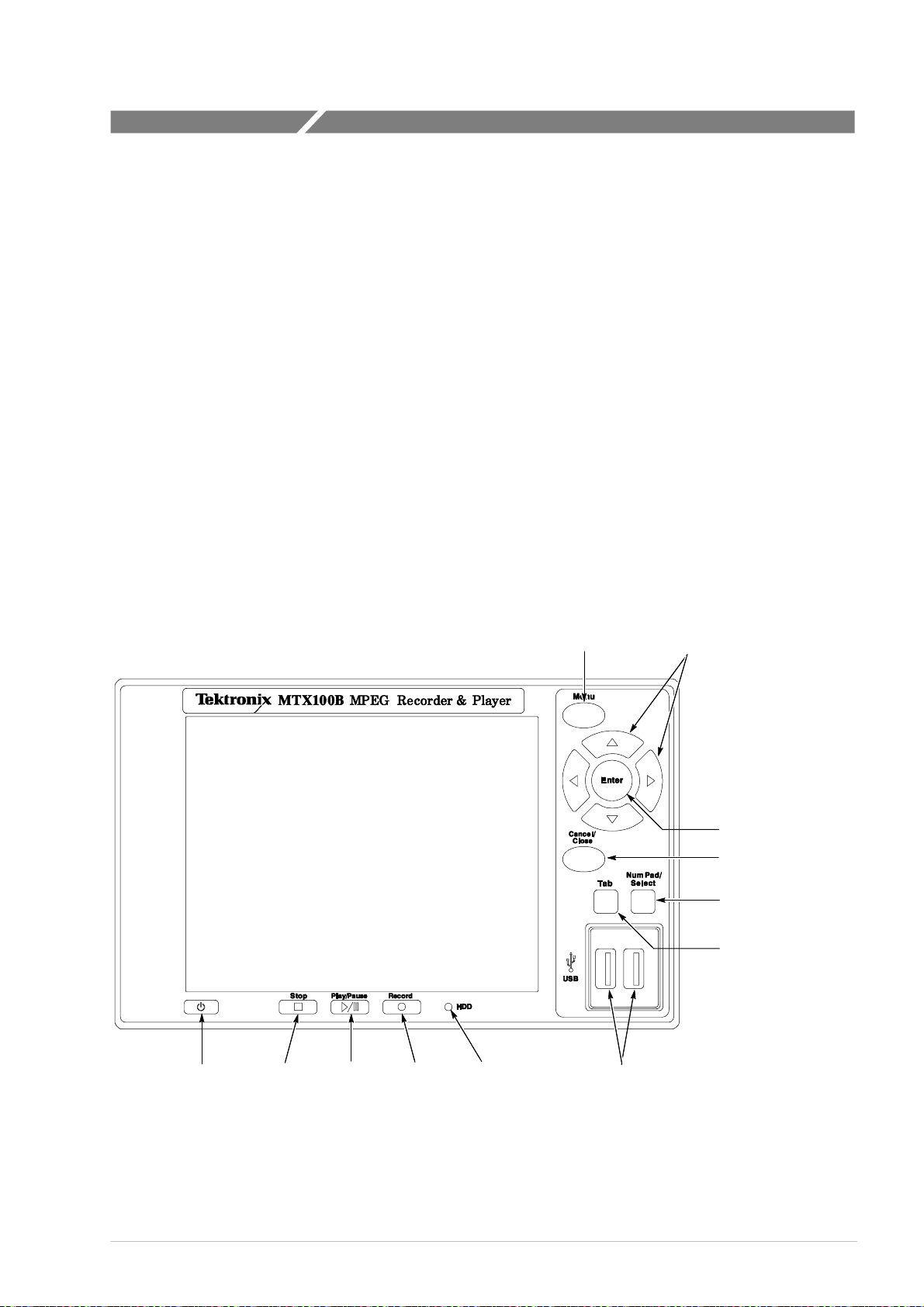

フロント・パネル 2-1...........................................

リア・パネル 2-4...............................................

インタフェース・オプション 2-6.................................

スクリーン表示 2-9.............................................

メニューの操作 2-14.............................................

数値の入力 2-15.................................................

データ出力ソースについて 2-17...................................

チュートリアル 2-19.................................................

必要な機器 2-19.................................................

チュートリアル 1：トランスポート・ストリームの出力 2-19..........

チュートリアル 2：トランスポート・ストリームの記録 2-22..........

第 3 章リファレンス

メニュー 3-1.......................................................

Play スクリーンでのメニュー 3-1.................................

Record スクリーンでのメニュー 3-21..............................

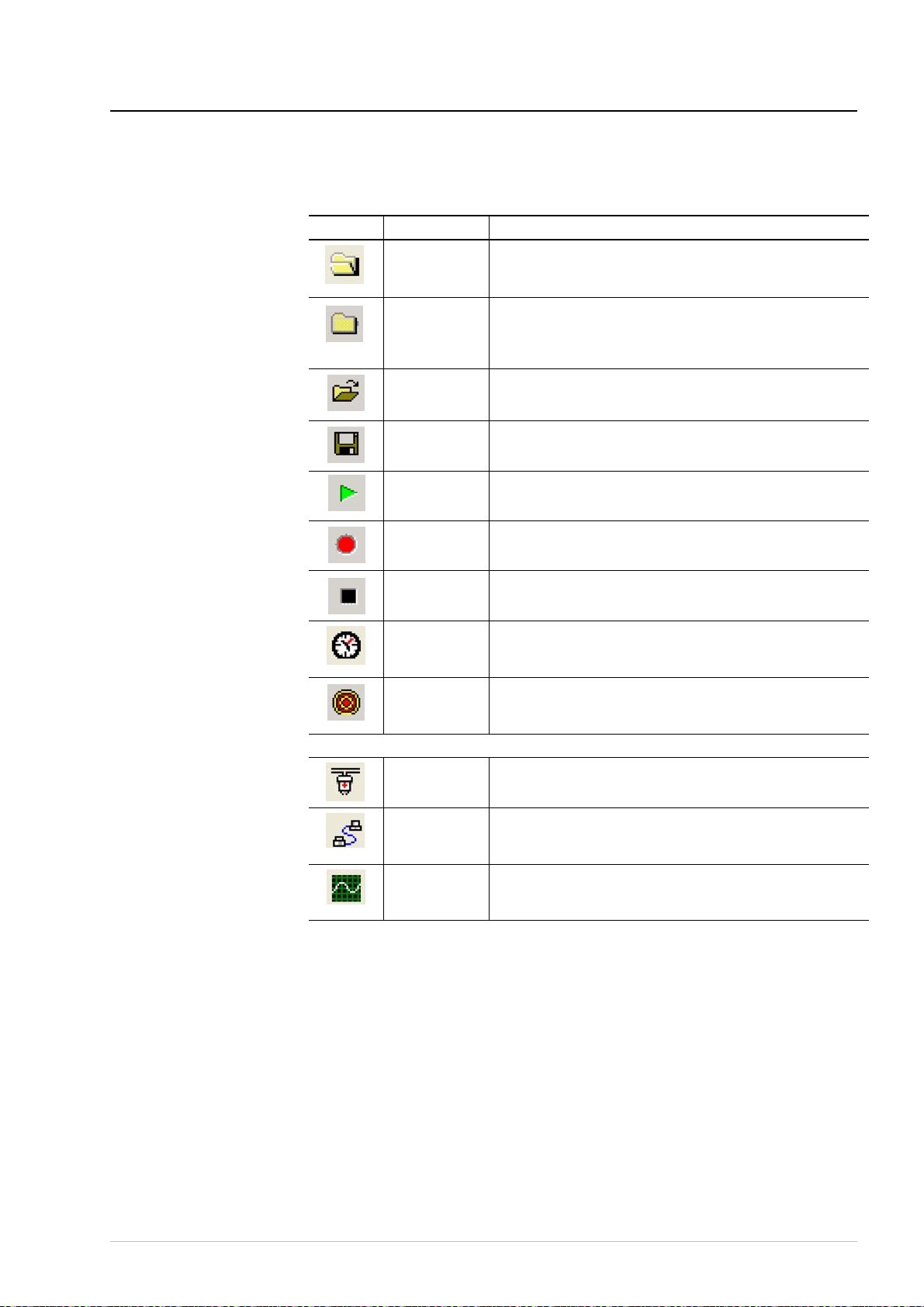

ツールバー・ボタンとその機能 3-28...............................

ヒエラルキー表示 3-31...............................................

ヒエラルキー表示の概要 3-31.....................................

コンポーネント情報とダイアログ・ボックス 3-38...................

ユーザ・マニュアル

PCR へのジッタの挿入 3-45...........................................

ジッタの挿入手順 3-45...........................................

コンティニュアス・レコーディング機能 3-49...........................

機能概要 3-49...................................................

基本動作 3-49...................................................

コンティニュアス・レコーディングの実行 3-50.....................

プリセット・ファイル 3-53...........................................

プリセット・ファイルの内容 3-53.................................

プリセット・ファイルの保存 3-53.................................

プリセット・ファイルの読み込み 3-54.............................

ネットワークとの接続 3-55...........................................

MTX100B 型と PC との接続 3-55...................................

ネットワーク・パラメータの設定 3-55.............................

ISDB-T トランスポート・ストリームの出力 3-59........................

出力手順 3-59...................................................

コマンド文法 3-63...................................................

SCPI コマンド 3-63..............................................

IEEE 488.2 共通コマンド 3-67.....................................

リモート・コマンド 3-69.............................................

共通コマンド 3-70...............................................

DISPLAY コマンド 3-72...........................................

MASS MEMORY コマンド 3-72....................................

PLAY コマンド 3-74..............................................

RECORD コマンド 3-85...........................................

SYSTEM コマンド 3-89...........................................

オプショナル・コマンド 3-91.....................................

コマンドのデフォルト設定値 3-99.....................................

エラー・コードとエラー・メッセージ 3-103.............................

コマンド・エラー

実行エラー 3-104.................................................

デバイス固有エラー 3-106.........................................

問い合わせコマンド・エラー 3-107.................................

ネットワーク・インタフェース仕様 3-109...............................

ネットワーク・インタフェースの概要 3-109.........................

リモート・コマンドの動作確認方法 3-109...........................

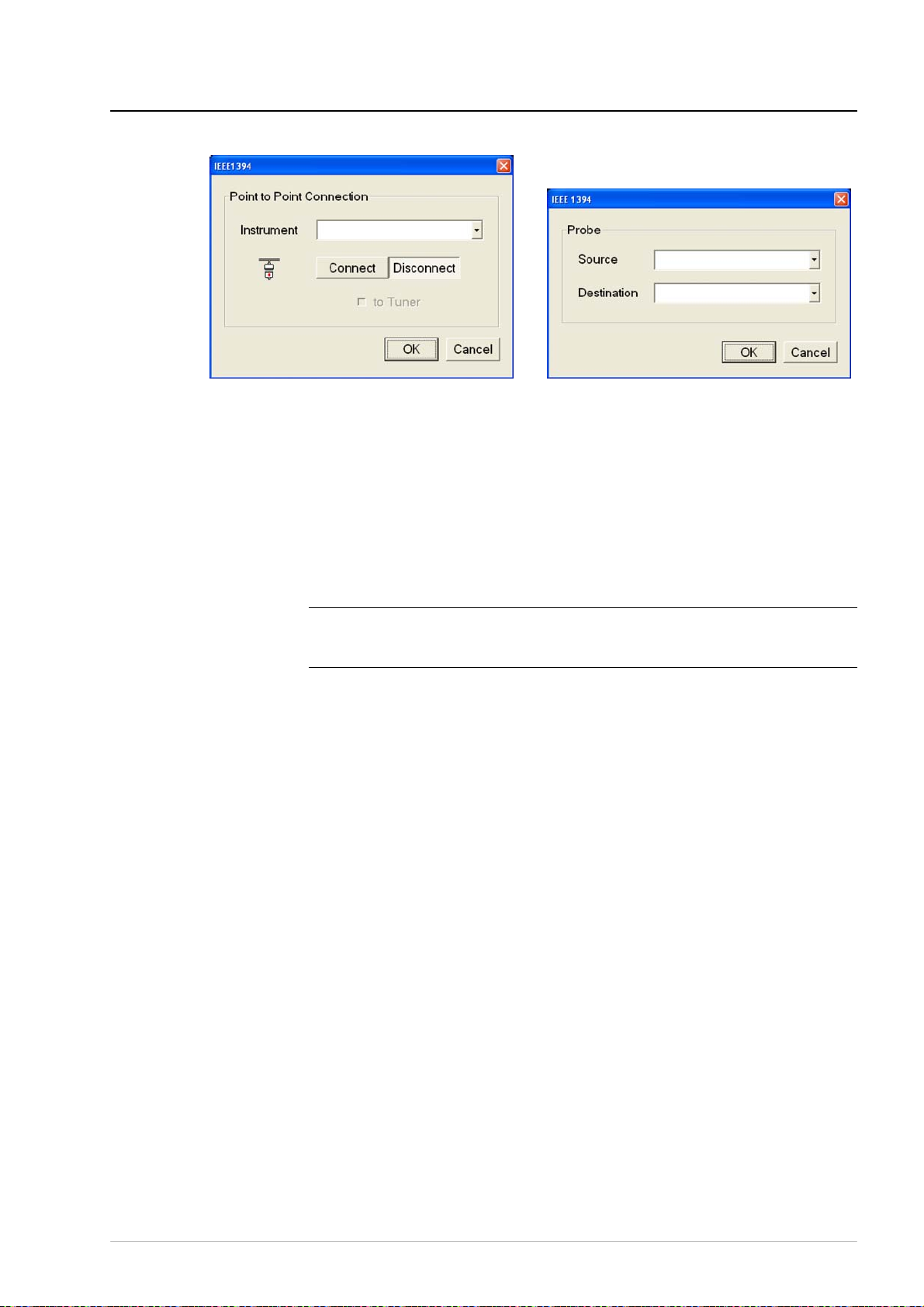

IEEE 1394 インタフェースの使用 (オプション 05 型のみ) 3-111............

機器接続についての注意 3-111.....................................

ポイント間接続機能 3-112.........................................

データ・プロービング機能 3-114...................................

ASI/ IEEE 1394 入出力変換機能 3-115...............................

パーシャル TS について 3-117......................................

3-103...........................................

MTX100B 型 MPEG レコーダ＆プレーヤ

付録

付録 A 仕様 A-1.......................................

仕様条件 A-1.......................................................

機能特性 A-2.......................................................

電気特性 A-2.......................................................

機械特性 A-11.......................................................

環境特性 A-11.......................................................

規格と承認 A-12.....................................................

付録 B ReMux アプリケーション B-1......................

ReMux の起動と終了 B-1.............................................

アプリケーション・ウィンドウの機能 B-2.............................

Make S-TMCC TS モード B-7.........................................

ReMux to M-TMCC TS from S-TMCC TS モード B-11.....................

ReMux to M-TMCC TS モード B-15.....................................

DeMux M-TMCC TS モード B-17.......................................

付録 C Scheduler アプリケーション

(オプション SC 型のみ)C-1.............................

Scheduler の起動と終了 C-1..........................................

アプリケーション・ウィンドウの機能 C-2.............................

Scheduler メニュー C-5..............................................

ステータス／コントロール・パネル C-15...............................

チュートリアル C-17.................................................

付録 D MTS400 アプリケーションの使用

(MTS400 ソフトウェア・オプションのみ)D-1............

ソフトウェア・キーの取り付け D-1...................................

ソフトウェア・アプリケーション D-2.................................

アプリケーションの起動 D-4.........................................

TSCA の起動 D-5....................................................

スタンダードの設定 D-6.............................................

オフライン解析 D-7.................................................

リアルタイム解析 D-8...............................................

付録 D Universal In/Out コネクタからの出力信号変更 (オプショ

ユーザ・マニュアル

ン 02 型のみ)E-1......................................

付録 E デフラグの実行 F-1...............................

デフラグの実行手順 F-1.............................................

vii

付録 F システムの復旧 G-1...............................

復旧手順 G-1.......................................................

付録 G 再梱包とクリーニング H-1.........................

再梱包 H-1.........................................................

クリーニング H-1...................................................

用語集索引

viii

MTX100B 型 MPEG レコーダ＆プレーヤ

図一覧

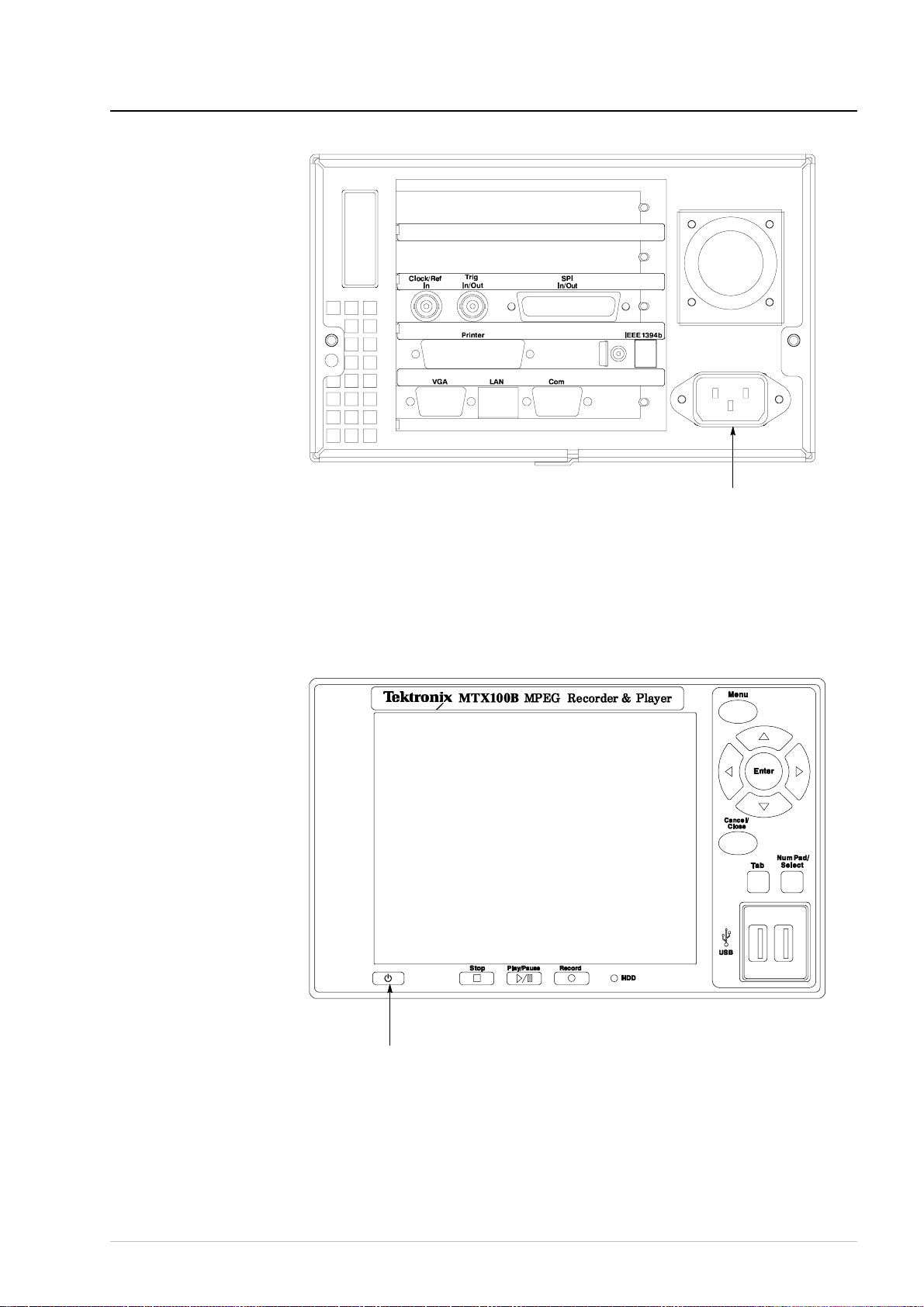

図 1-1：リア・パネルの電源コード・コネクタ 1-7..............................

図 1-2：フロント・パネルのOn/Standby スイッチ 1-7..........................

図 2-1：フロント・パネル 2-1................................................

図 2-2：リア・パネル 2-4....................................................

図 2-3：ASI インタフェース 2-6.............................................

図 2-4：ユニバーサル・パラレル／シリアル・インタフェース 2-6...............

図 2-5：IEEE 1394/ASI インタフェース 2-7...................................

図 2-6：SMPTE310M/ASI/SPI インタフェース 2-8.............................

図 2-7：Play スクリーンでの表示項目 2-9.....................................

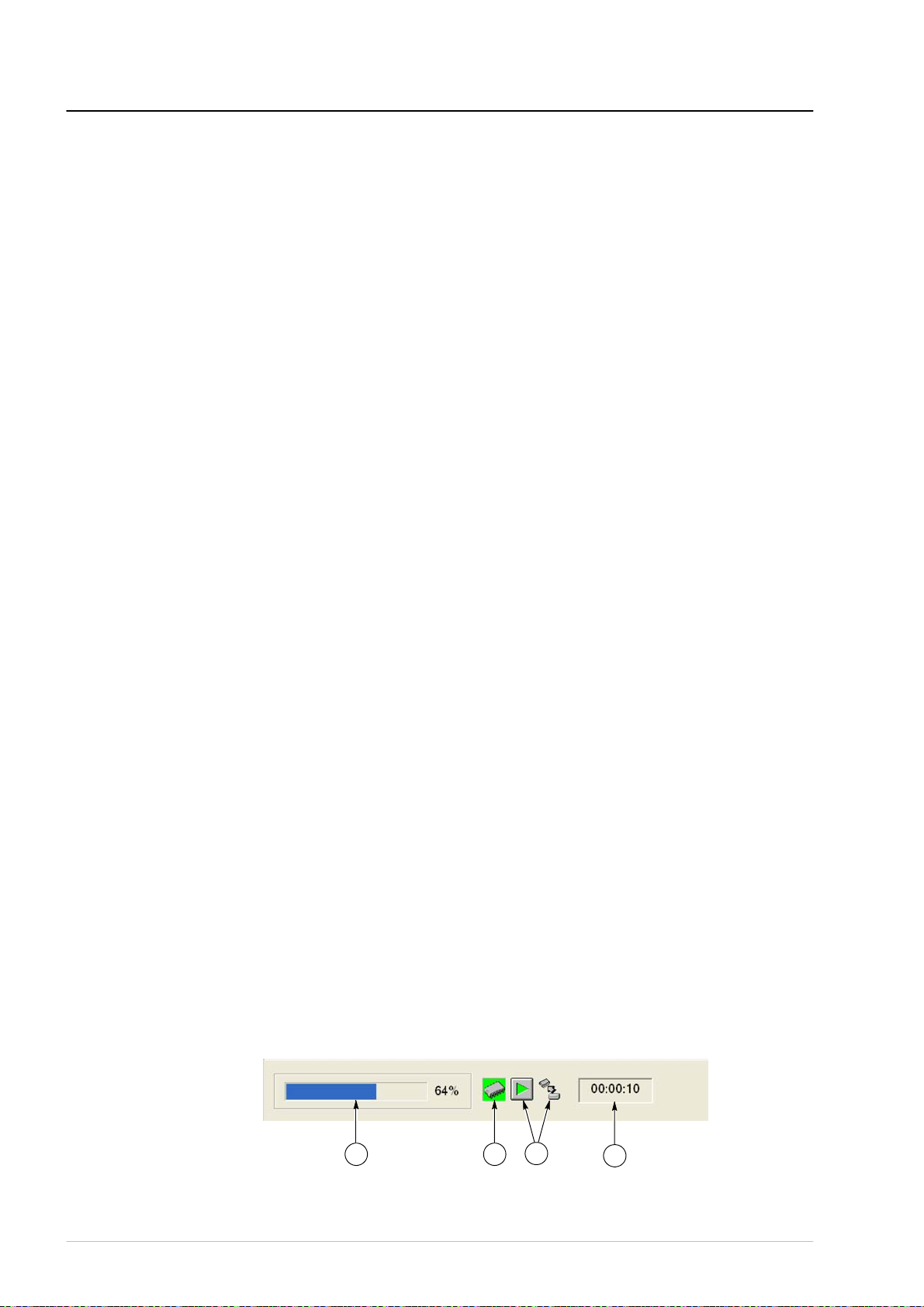

図 2-8：プレイ／レコード・ステータス・インジケータ 2-10......................

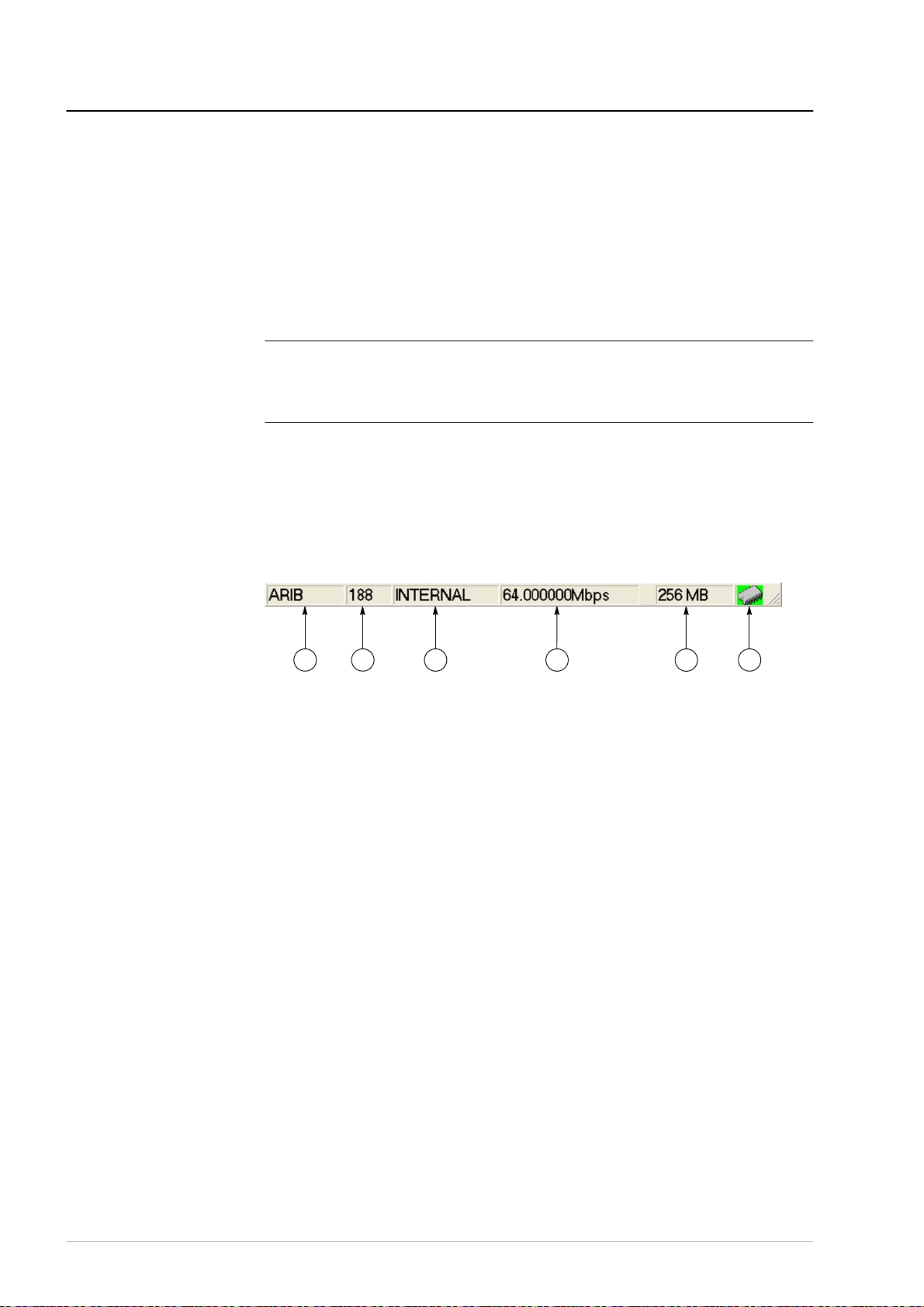

図 2-9：ステータス・バー 2-12................................................

図 2-10：メニュー操作に使用するボタン 2-14..................................

図 2-11：メニュー・コマンド項目の表示状態 2-15..............................

図 2-12：10 Key Pad ダイアログ・ボックス 2-16................................

図 2-13：Select Fileダイアログ・ボックス 2-20.................................

図 2-14：トランスポート・ストリームのヒエラルキー表示 2-20..................

図 2-15：プレイ・ステータス・インジケータ 2-21..............................

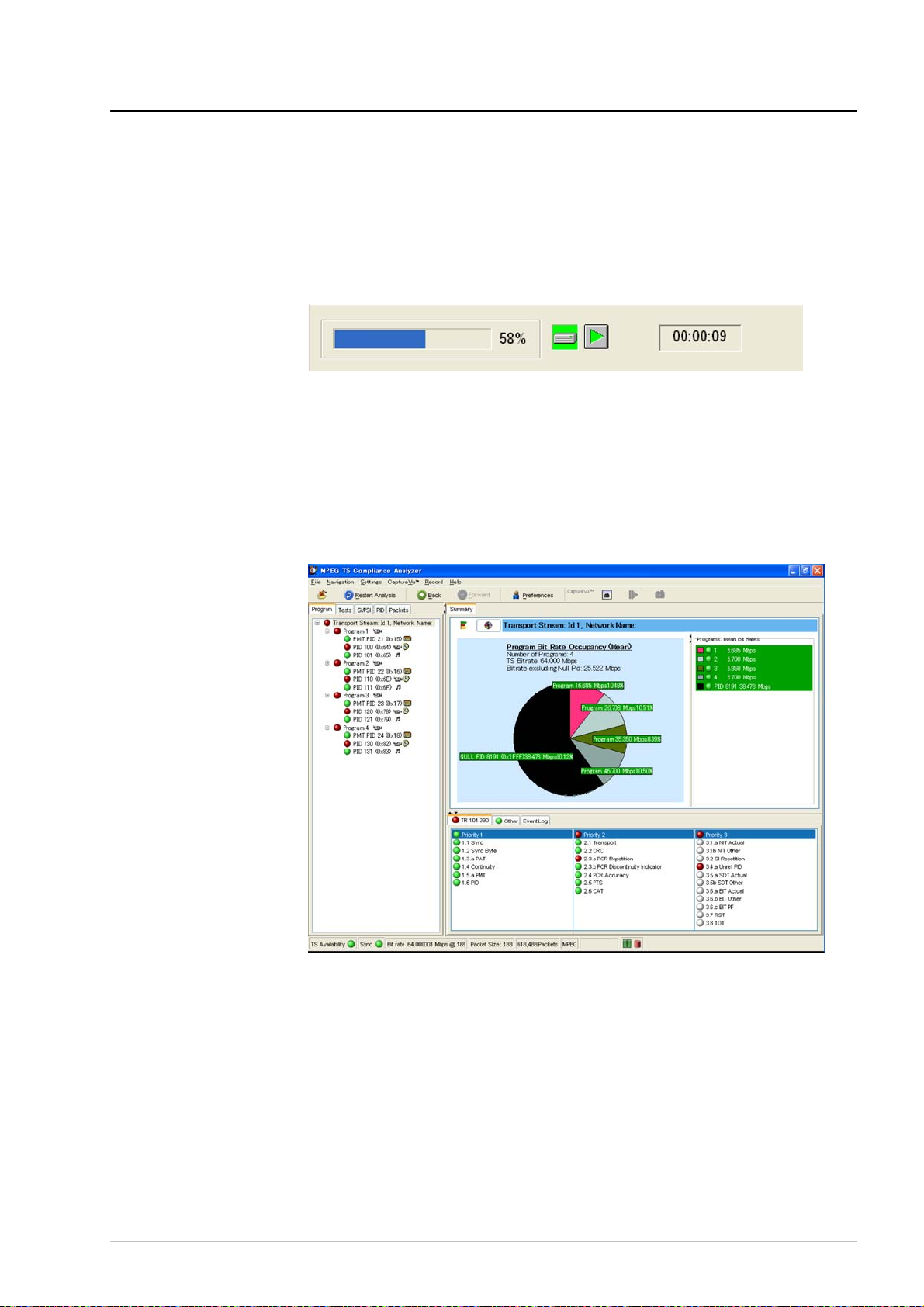

2-16：MPEG テスト・システムで取り込んだトランスポート・ストリーム 2-21..

図

図 2-17：No Signal メッセージ 2-22...........................................

図 2-18：レコード・ステータス・インジケータ 2-22............................

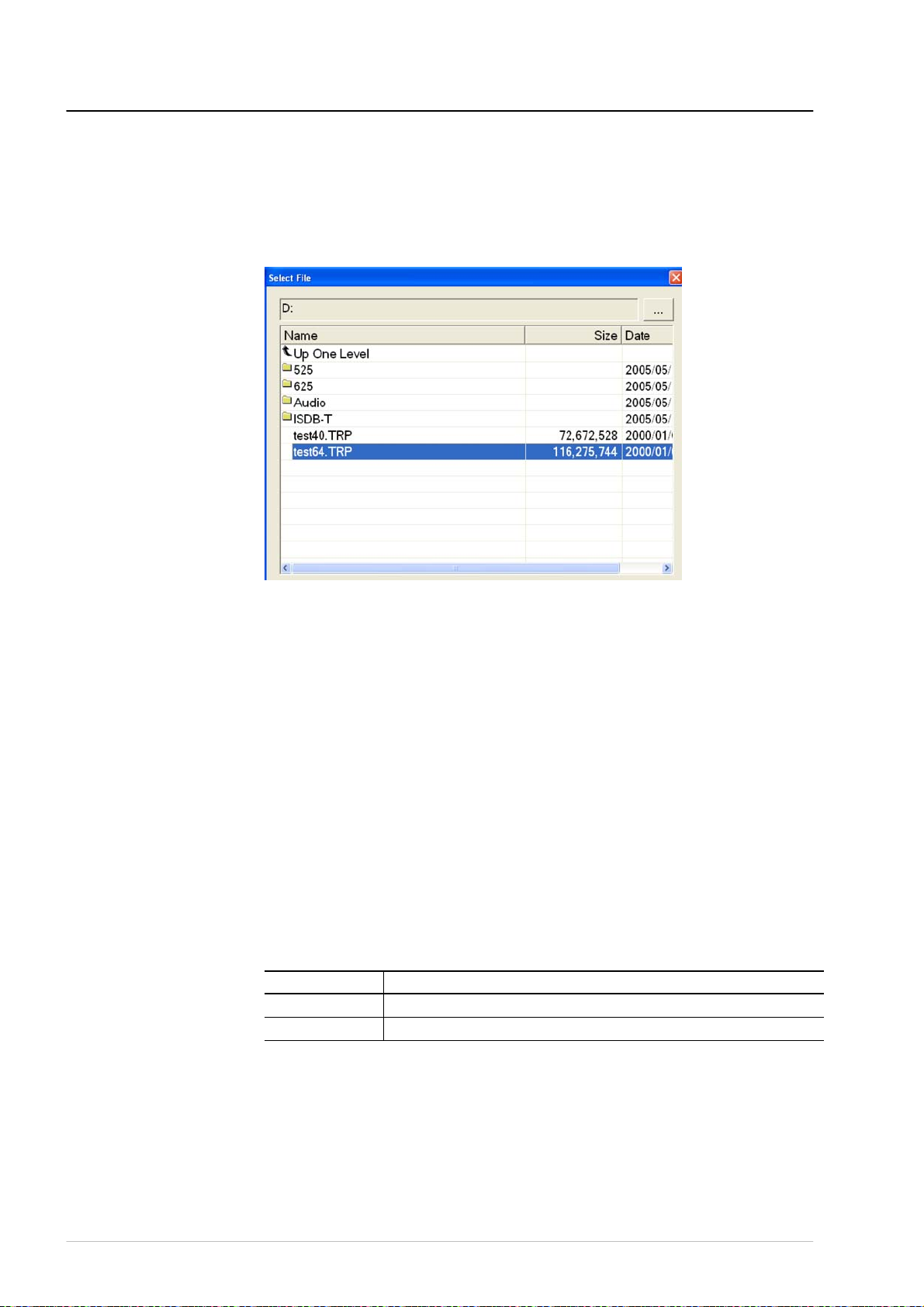

図 3-1：Select File ダイアログ・ボックス 3-2..................................

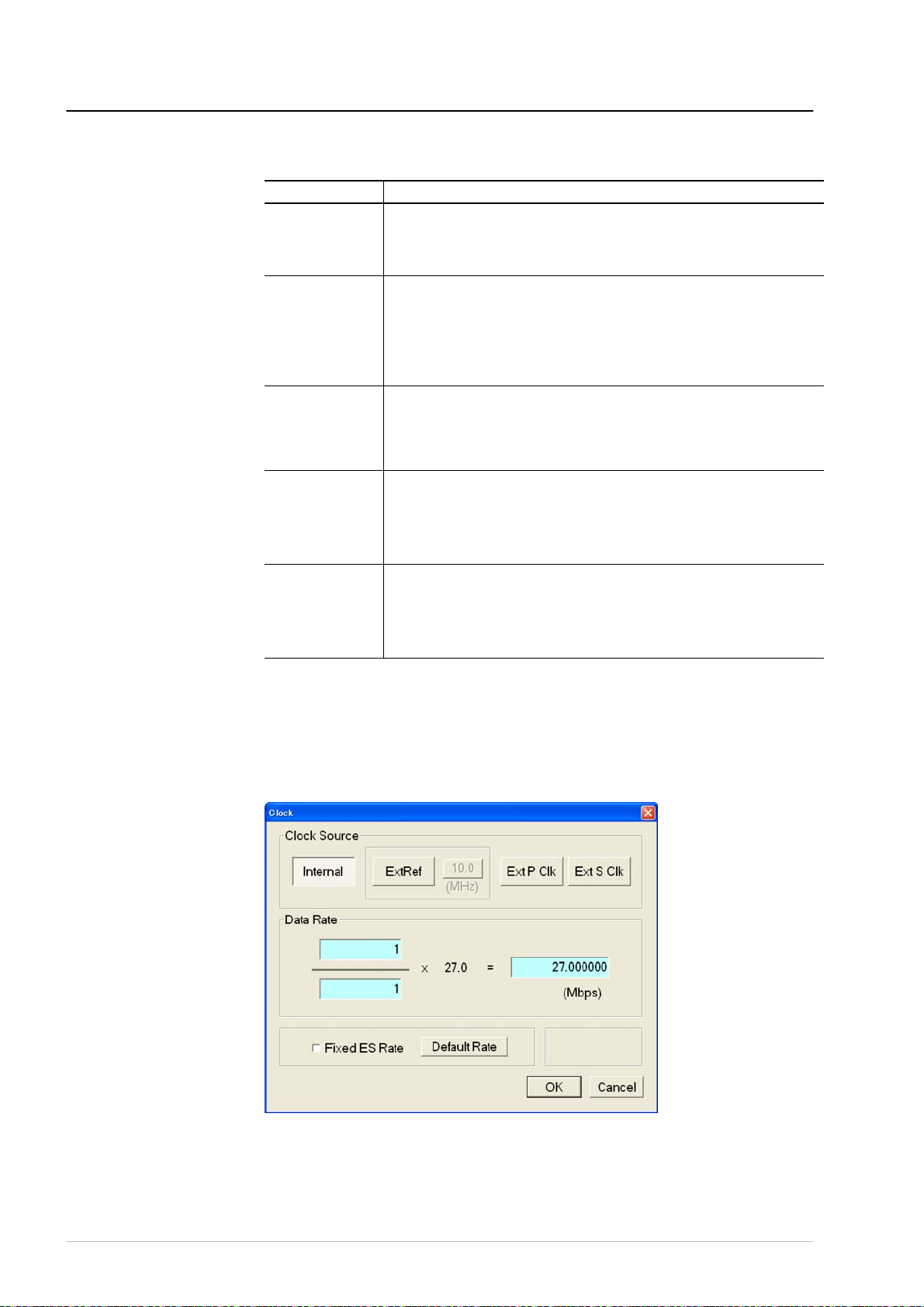

図 3-2：Clock ダイアログ・ボックス 3-4......................................

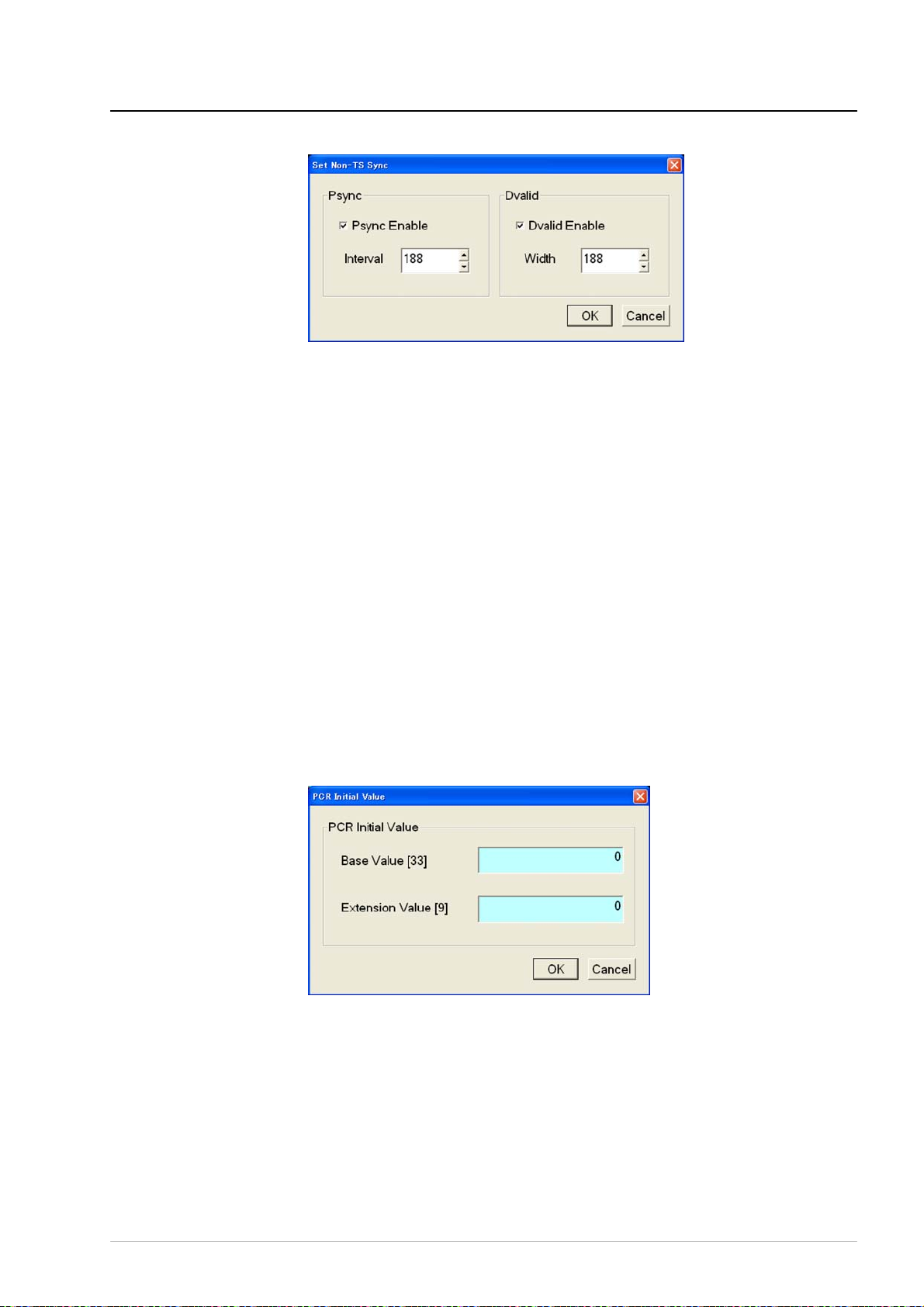

図 3-3：Set Non-TS Sync ダイアログ・ボックス 3-7............................

図 3-4：PCR Initial Value ダイアログ・ボックス 3-7............................

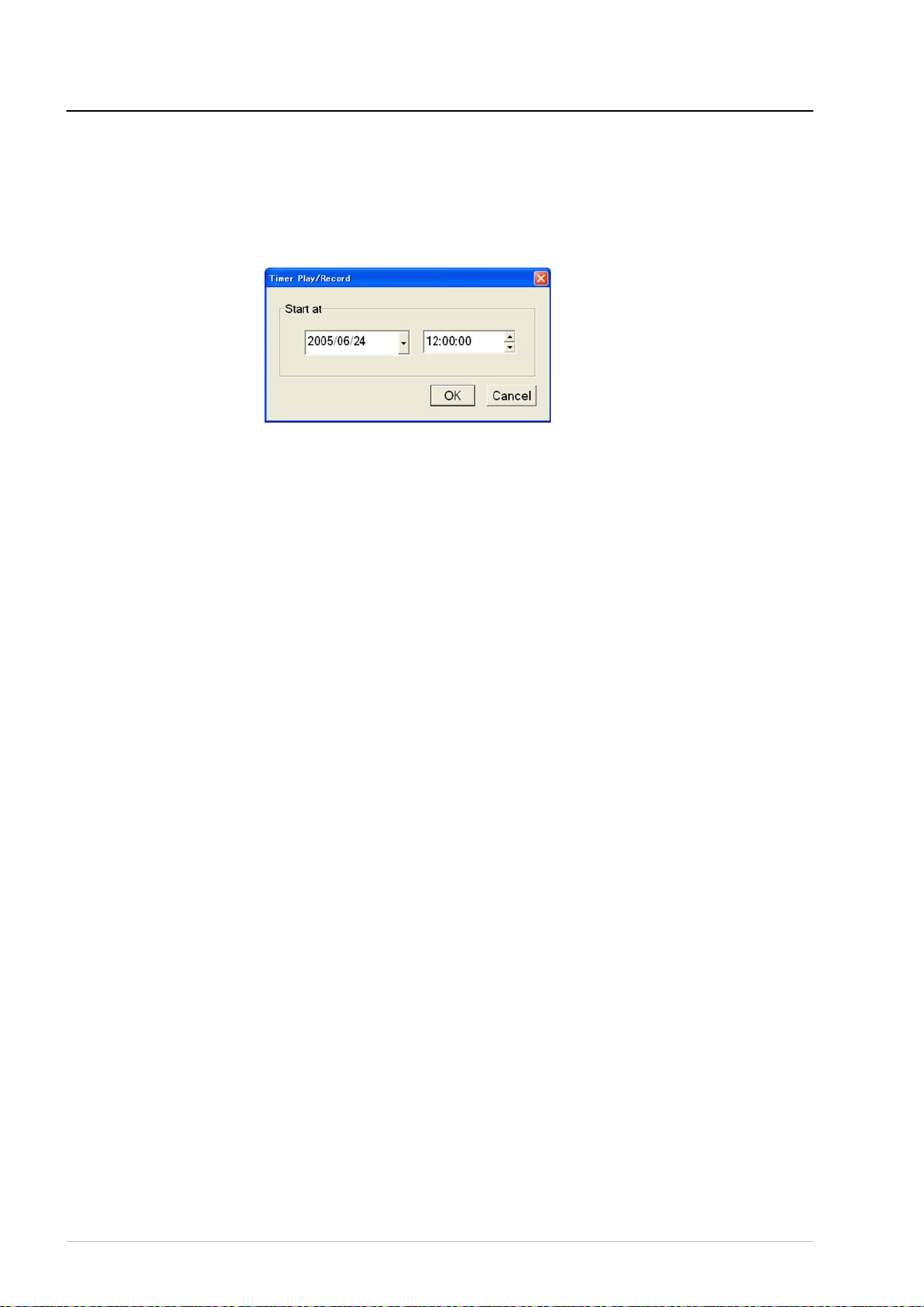

図 3-5：Timer Play/Record ダイアログ・ボックス 3-8..........................

図 3-6：Start/Stop Position ダイアログ・ボックス 3-9..........................

図 3-7：Others ダイアログ・ボックス 3-11.....................................

図 3-8：IEEE1394 ダイアログ・ボックス (Play スクリーン) 3-16..................

図 3-9：Communication ダイアログ・ボックス 3-18.............................

図 3-10：Option Key ダイアログ・ボックス 3-19................................

図 3-11：Status ダイアログ・ボックス 3-20....................................

図 3-12：Target

図 3-13：Others ダイアログ・ボックス 3-24....................................

図 3-14：IEEE1394 ダイアログ・ボックス (Record スクリーン) 3-27..............

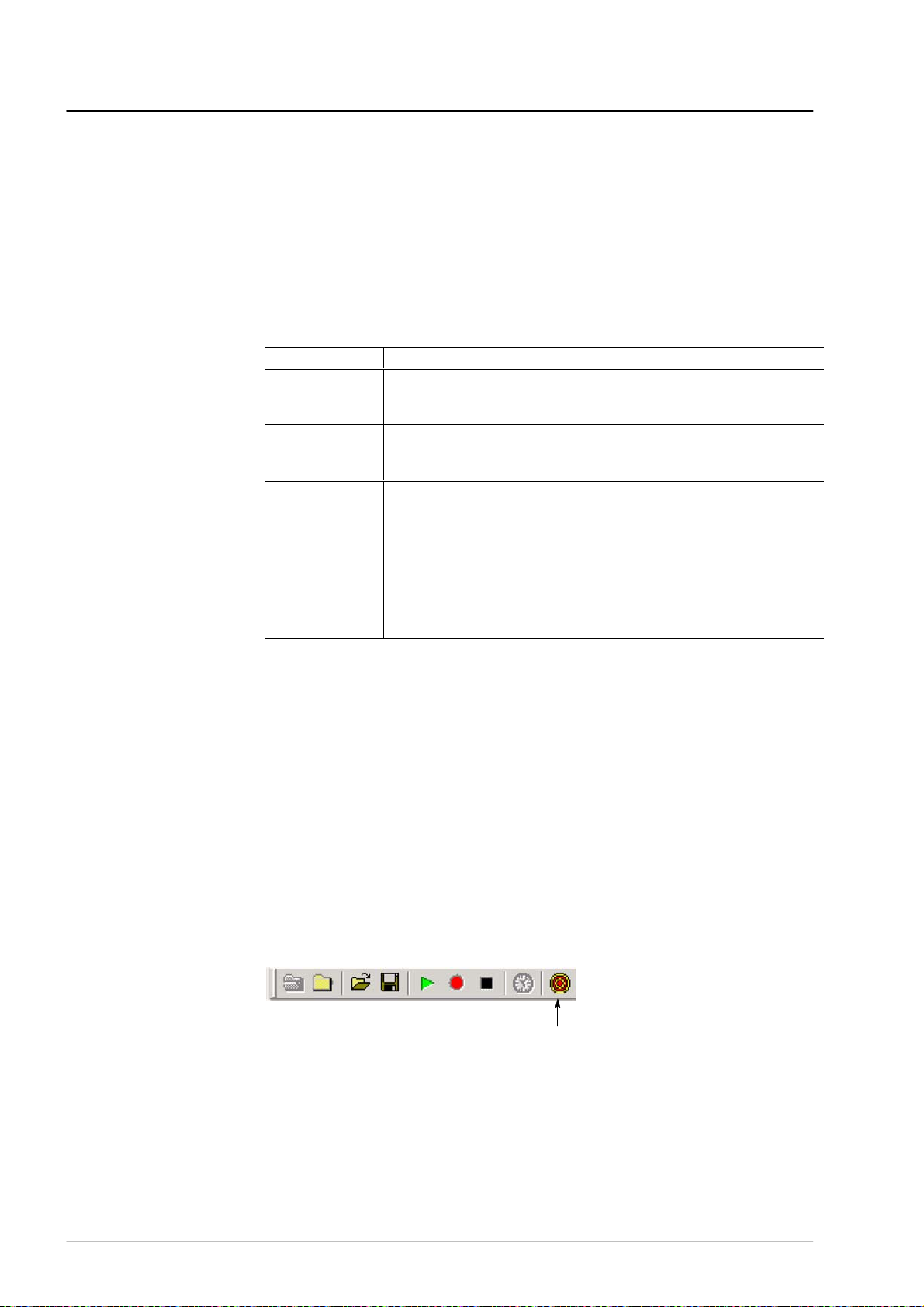

図 3-15：ツールバーとツールバー・ボタン 3-28................................

図 3-16：ヒエラルキー表示 3-31..............................................

図 3-17：PCR Inaccuracy ダイアログ・ボックス 3-40............................

図 3-18：PCR Inaccuracy ダイアログ・ボックス 3-45............................

図 3-19：ジッタ・パターンとして正弦波を選択した場合のパラメータの関係と

PCR 値の変化 3-47.......................................................

図 3-20：Continuous Recording チェック・ボックス 3-51........................

図 3-21：ファイル・カウンタ 3-51............................................

ダイアログ・ボックス 3-22....................................

ユーザ・マニュアル

図一覧

図 3-22：Save As ダイアログ・ボックス 3-53...................................

図 3-23：Open ダイアログ・ボックス 3-54.....................................

図 3-24：Network Connections ウィンドウ 3-56.................................

図 3-25：Local Area Connection Status ダイアログ・ボックス 3-56...............

図 3-26：Local Area Connection Properties ダイアログ・ボックス 3-57............

図 3-27：Internet Protocol (TCP/IP) Properties ダイアログ・ボックス 3-57.........

図 3-28：ISDB-T トランスポート・ストリーム・ファイルのヒエラルキー表示 3-59..

図 3-29：ISDB-T Information ダイアログ・ボックス 3-60.........................

図 3-30：SCPI サブシステムのツリー構造 3-63.................................

図 3-31：コマンドの短縮 3-65................................................

図 3-32：設定コマンドおよび問い合わせコマンドの連結 3-65....................

図 3-33：連結されたメッセージ内でのルート・ノードと下位レベル・ノードの

省略 3-66...............................................................

図 3-34：telnet ウィンドウ 3-110...............................................

図 3-35：ポイント間接続機能での接続例 3-112..................................

図 3-36：データ・プロービング機能での接続例 3-114............................

3-37：ASI → IEEE 1394 変換機能での接続例 3-115............................

図

図 3-38：IEEE 1394 → ASI 変換機能での接続例 3-116............................

図 3-39：パーシャル TS 3-117.................................................

図 A-1：SPI およびユニバーサル・パラレル／シリアル・インタフェースにおける

信号間のタイミング関係 A-10.............................................

図 B-1：ReMux のアプリケーション・ウィンドウ B-2...........................

図 B-2：OPTION ダイアログ・ボックス B-5...................................

図 B-3：Select Remux Mode ダイアログ・ボックス B-7.........................

図 B-4：Make S-TMCC TS モードの編集ウィンドウ B-7.........................

図 B-5：Edit TS Information ダイアログ・ボックス B-8..........................

図 B-6：トランスポート・ストリーム・アイコンが表示されたウィンドウ B-9.....

図 B-7：Edit TMCC Information ダイアログ・ボックス B-10......................

図 B-8：ReMux to M-TMCC TS from S-TMCC TS モードの編集ウィンドウ B-11.....

図 B-9：多重されたトランスポート・ストリーム B-12...........................

図 B-10：Edit TMCC Information ダイアログ・ボックス B-13.....................

図 B-11：Add TMCC ダイアログ・ボックス

図 B-12：ReMux to M-TMCC TS モードの編集ウィンドウ B-16....................

図 B-13：DeMux M-TMCC TS モードの編集ウィンドウ B-17......................

図 B-14：DEMUX ダイアログ・ボックス B-18...................................

図 C-1：アプリケーション・ウィンドウ C-2...................................

図 C-2：MTX/RTX Host Name ダイアログ・ボックス C-6........................

図 C-3：Scheduler Settings ダイアログ・ボックス C-7..........................

図 C-4：Play Properties ダイアログ・ボックス C-10.............................

図 C-5：Save as ダイアログ・ボックス C-13....................................

図 C-6：Record Properties ダイアログ・ボックス C-14..........................

図 C-7：ステータス／コントロール・パネル (スケジュール・プレイ・モード)C-15.

図 C-8：Schedule Property ダイアログ・ボックス C-16..........................

B-14................................

MTX100B 型 MPEG レコーダ＆プレーヤ

表一覧

図 D-1：ソフトウェア・キー D-1..............................................

図 E-1：Universal In/Outコネクタにおける信号間のタイミング関係 E-2...........

図 F-1：Disk Defragmenter ウィンドウ F-1....................................

図 F-2：Defragmentation Complete ダイアログ・ボックス F-2...................

表 1-1：スタンダード・アクセサリとオプショナル・アクセサリ 1-2.........

表 1-2：電源コード・オプション 1-5........................................

表 3-1：File メニュー・コマンド (Play スクリーン)3-1........................

表 3-2：View メニュー・コマンド 3-2........................................

表 3-3：Play メニュー・コマンド 3-3........................................

表 3-4：ASI I/Fメニュー・コマンド (Play スクリーン)3-15......................

表 3-5：Univ I/F メニュー・コマンド (Play スクリーン)3-15.....................

表 3-6：ASI/1394 メニュー・コマンド (Play スクリーン)3-16....................

表 3-7：310M/ASI/SPI メニュー・コマンド (Play スクリーン)3-17...............

表 3-8：Utility メニュー・コマンド 3-18.......................................

表 3-9：File メニュー・コマンド (Record スクリーン)3-21......................

表 3-10：Record メニュー・コマンド 3-22....................................

表 3-11：ASI I/Fメニュー・コマンド (Record スクリーン)3-25..................

表 3-12：Univ I/F メニュー・コマンド (Record スクリーン)3-25.................

表 3-13：ASI/1394 メニュー・コマンド (Record スクリーン)3-26................

表 3-14：310M/ASI/SPI メニュー・コマンド (Record スクリーン)3-28............

表 3-15：ツールバー・ボタンとその機能 3-29.................................

表 3-16：ヒエラルキー表示に使用するボタン 3-32............................

表 3-17：MPEG-2/DVB/ARIB/ATSC フォーマットで共通に使用されるアイコン 3-33

表 3-18：DVB フォーマットで使用されるアイコン 3-35.........................

表 3-19：ARIB フォーマットで使用されるアイコン 3-36........................

表 3-20：ATSC フォーマットで使用されるアイコン 3-37........................

表 3-21：パラメータのタイプ 3-64...........................................

表 3-22：BNF シンボルとその意味 3-67...................................

表 3-23：コマンドのデフォルト設定値 3-99...................................

表 3-24：コマンド・エラー 3-103.............................................

表 3-25：実行エラー 3-104...................................................

表 3-26：デバイス固有エラー 3-106........................................

表 3-27：問い合わせコマンド・エラー 3-107................................

ユーザ・マニュアル

表 A-1：機能特性 A-2......................................................

表 A-2：メインフレーム A-2.................................................

表 A-3：ASI インタフェース (オプション 01 型)A-5...........................

表一覧

表 A-4：ユニバーサル・パラレル／シリアル・インタフェース

(オプション 02 型)A-6.................................................

表 A-5：IEEE 1394/ASI インタフェース (オプション 05 型)A-8..................

表 A-6：SMPTE310M/ASI/SPI インタフェース (オプション 07 型)A-8............

表 A-7：機械特性 A-11......................................................

表 A-8：環境特性 A-11......................................................

表 A-9：規格と承認 A-12....................................................

表 D-1：アプリケーションの概要 D-2.........................................

表 D-2：MTS400 システム・スタート・メニュー D-4..........................

表 E-1：Universal In/Out コネクタのピン割り当て E-1.........................

xii

MTX100B 型 MPEG レコーダ＆プレーヤ

このマニュアルについて

このマニュアルは、MTX100B 型 MPEG レコーダ＆プレーヤのユーザ・マニュアルです。このマニュアルは、次の章から構成されています。

「第 1 章はじめに」では、MTX100B 型の概要、インストレーション手順などについて説明します。

「第 2 章基本操作」では、はじめにMTX100B 型の各部の名称およびその機能を説明します。次に、機器の一般的な操作方法について説明します。また、操作例として、トランスポート・ストリーム・データを出力したり記録したりする方法について説明します。

「第 3 章リファレンス」では、メニューとその機能、ヒエラルキー表示、リモート・コマンド、および各種機能について詳しく説明します。

付録では、MTX100B 型の仕様、付属の ReMux アプリケーションの操作方法、デフラグの実行方法、リカバリ・ディスクを使用したシステムの復旧方法などについて説明します。

用語の定義

はじめに

MTX100B 型の概要

このセクションでは、次の項目について説明します。

H MTX100B 型の概要

H 初期検査

H アクセサリ

H オプション

H インストレーション

H Windows 操作について

MTX100B 型は、ATSC/DVB/ARIB スタンダードに準拠したMPEG-2 トランスポート・ストリームおよび ISDB-S で定義されるトランスポート・ストリームの出力および取り込みが行える MPEG レコーダ／プレーヤです。

MTX100B 型は、次の機能を備えています。

H 最高データ・レート 200 Mbps (システム RAM 使用時)

H 出力されるストリームの階層表示

H continuity_counter、PCR/PTS/DTS、TDT/TOT/STT、NPT、および ISDB-T 放送トラ

ンスポート・ストリームのリード・ソロモン符号の自動更新機能

H PCR ジッタ挿入機能

H イーサネット・インタフェースを使用したリモート・コントロール

H 188 バイト、204 バイト、208 バイト、S-TMCC、M-TMCC、Non TS、および Partial

TS の 7 種類の出力フォーマット

H 複数のストリームを連続して記録できるコンティニュアス・レコーディング機能

H 作成したスケジュールに従い自動的にストリームの出力／記録が行えるScheduler ア

プリケーション (オプション SC 型)

H インタフェース拡張オプション

H ASI インタフェース (オプション 01 型)

H ユニバーサル・パラレル・シリアル・インタフェース (オプション 02 型)

ユーザ・マニュアル

H IEEE 1394/ASI インタフェース (オプション 05 型)

H SMPTE310M/ASI/SPI インタフェース (オプション 07

H 軽量、ポータブル・サイズ

型)

1-1

第1章 30

はじめに

初期検査

MTX100B 型には、MPEG-2 トランスポート・ストリームから ISDB-S で定義されているスーパ・フレーム構造のトランスポート・ストリームを作成することができるアプリケーション・ソフトウェア ReMux が付属しています。ReMux アプリケーションの詳しい説明については、「付録 B ReMux アプリケーション」を参照してください。

また、MTX100B 型は、別売のアプリケーション・ソフトウェアMTXS01 で作成された

ISDB-T 用多重化トランスポート・ストリームを読み込んで出力することができます。詳

しい説明については、MTXS01 に付属のユーザ・マニュアルを参照してください。

注：MTX100B 型では、ストリームを長時間にわたり入出力した場合、ハード・ディスクのフラグメント状況や Windows XP のシステム・プロセスの負荷状況によっては、ストリームが瞬断されることがあります。

パッケージから MTX100B 型を取り出し、輸送による損傷がないことを確認してください。また付属品がすべて揃っていることを確認してください。付属品については、次の「アクセサリ」を参照してください。

アクセサリ

MTX100B 型は、電気／機械検査を受けた後、出荷されます。損傷や故障などがあった場合は、当社営業所またはサービス受付センターにご連絡ください。

表 1-1 に、MTX100B 型のスタンダード・アクセサリとオプショナル・アクセサリを示します。

表 1-1：スタンダード・アクセサリとオプショナル・アクセサリ

アクセサリ名アクセサリの種類当社部品番号

MTX100B 型 MPEG レコーダ & プレーヤ・ユーザ・マニュアル

MTX100B MPEG Recorder & Player

、和文 (オプション L5 型)

スタンダード

071-1928-XX

071-1927-XX

User Manual、英文 (オプション L0 型)

Sample Stream CD-ROM

Nero CD/DVD 書き込みソフトウェアCD-ROM インタフェース・ケーブル (D-Sub、25 ピン) スタンダード USB キーボードスタンダード USB マウススタンダード

フロント・カバースタンダード電源コード 125 V / 6 A スタンダードソフトウェア・キー (MTS400 ソフトウェア・オ

プションのみ)

MTX100B MPEG Recorder & Player Service

Manual (英文) WFM7F05 オプション NN 型ラックマウント・

キット 1700F06 型ブランク・パネルオプショナル

スタンダードスタンダード

スタンダード

オプショナル

063-3932-XX

063-3781-XX

012-A220-00

119-B146-00

119-6936-00

200-4716-00

161-0216-00

−−−−−−−

071-1929-XX

−−−−−−−

1-2

MTX100B 型 MPEG レコーダ＆プレーヤ

オプション

MTX100B 型には、次のオプションが用意されています。

製品オプション

H オプション 01 型： ASI インタフェースが追加されます。

H オプション 02 型：ユニバーサル・パラレル／シリアル・インタフェースが追加され

ます。

H オプション 05 型：IEEE 1394 インタフェースおよび ASI インタフェースが追加され

ます。

H オプション 07 型：SMPTE 310M/ASI インタフェースおよび SPI インタフェースが追

加されます。

H オプション SC 型：Scheduler アプリケーションが追加されます。

次のソフトウェア・オプションでは、MTX100B 型に MTS400 MPEG テスト・システム・アプリケーションが追加されます。

H オプション IPE 型：リアルタイム Video over IP アナライザが追加されます。

H オプション MX 型：デファードタイム・マルチプレクサが追加されます。

H オプション ES 型：ES アナライザが追加されます。

H オプション PB 型：PES & バッファ・アナライザが追加されます。

H オプション DB 型：カルーセル・アナライザが追加されます。

H オプション CG 型：カルーセル・ゼネレータが追加されます。

H オプション DBCG 型：カルーセル・アナライザ & ゼネレータが追加されます。

H オプション TSCA 型：トランスポート・ストリーム・コンプライアンス・アナライ

ザが追加されます。

H オプション TSCX 型：リアルタイム・トランスポート・ストリーム・コンプライア

ンス・アナライザが追加されます。

ユーザ・マニュアル

1-3

第1章 32

はじめに

サービス・オプション

H オプション C3 型：製品出荷時の検査校正を含む3 年間の校正サービスを提供します。

H オプション C5 型：製品出荷時の検査校正を含む5 年間の校正サービスを提供します。

H オプション D1 型：製品出荷時のデータ・シートを発行します。

H オプション D3 型：製品出荷時データ (D1 型) および校正オプションC3 型で実施する

各測定値を校正時の成績書として発行します (オプション C3 型が必要)。

H オプション D5 型：製品出荷時データ (D1 型) および校正オプションC5 型で実施する

各測定値を校正時の成績書として発行します (オプション C5 型が必要)。

H オプション R3 型：製品保証期間を含む 3 年間の保証を提供します。

H オプション R5 型：製品保証期間を含む 5 年間の保証を提供します。

電源コード・オプション

電源コード・オプションでは、各仕様に応じて電源コードが用意されています。表1-2 に、各電源コード・オプションのプラグ形状および主な使用地域を示します。

1-4

MTX100B 型 MPEG レコーダ＆プレーヤ

表 1-2：電源コード・オプションプラグ形状

主な使用地域オプション名

北アメリカ

115 V

ヨーロッパ

220 V

イギリス

240 V

オーストラリア

240 V

北アメリカ

250 V

オプション A0 型 (標準型)

オプション A1 型

オプション A2 型

オプション A3 型

オプション A4 型

スイス

240 V

日本

100 V

中国

240 V

電源コードなし

オプション A5 型

オプション A6 型

オプション A10 型

オプション 99 型

ユーザ・マニュアル

1-5

第1章 34

はじめに

インストレーション

MTX100B 型のインストレーションを行う前に、必ず、このマニュアルの「安全にご使用いただくために」に記載されている安全に関する注意事項をお読みください。

動作環境の確認

MTX100B 型は、周囲温度が＋5 ℃〜＋40 ℃、相対湿度が 20% 〜 80% の範囲で正常に動作します。保存時の周囲温度が動作温度の範囲外の場合は、本体の温度が動作温度に達するまで電源を投入しないでください。その他の動作環境については、「付録A 仕様」の環境特性を参照してください。

MTX100B 型は、リア・パネルのファンで強制排気することによって外気を取り込み、冷却を行っています。キャビネットの底部と側面には、空気を取り込む穴が設けてあります。空気の流れを妨げないために、機器の周囲には次の間隔を空けるようにしてください。

上部 5.0 cm 左および右側面 5.0 cm 後部 5.0 cm (ファン・ガードから)

また、MTX100B 型を19 インチ・ラックにインストールして使用する場合は、本体上部に

1 ユニット以上の間隔を開けるようにしてください。

電源の確認

MTX100B 型は、電源電圧範囲 90 V 〜250 V、電源周波数範囲 50 Hz 〜 60 Hz で運用してください。

電源コードの確認

MTX100B 型には、通常 115 V 系専用の電源コードが標準で付属しています。MTX100B 型を 230 V 系の電源で使用する場合は、使用電源に適合した電源コードを使用してください。電源コードの種類については、1-5 ページの表 1-2 を参照してください。

電源の接続

MTX100B 型の動作環境、使用する電源、および電源コードを確認した後、電源コードでリア・パネルの電源コード・コネクタ (図 1-1 参照) と電源を接続します。

注意：電源コードを接続すると、内部回路には電源が供給されます。機器を使用しないときや異常が発生したときには、必ず電源コードを抜いてください。

1-6

MTX100B 型 MPEG レコーダ＆プレーヤ

電源コード・コネクタ

図 1-1：リア・パネルの電源コード・コネクタ

フロント・パネル左下の On/Standby スイッチ (図 1-2 参照) を押して、MTX100B 型の電源をオンにします。電源投入後は、リア・パネルのファンが動作していることを確認してください。

ユーザ・マニュアル

On/Standbyスイッチ

図 1-2：フロント・パネルのOn/Standby スイッチ

1-7

第1章 36

はじめに

Windows 操作について

MTX100B 型のすべての操作は、Windows XP オペレーティング・システム上のアプリケーション (MTX100B アプリケーション) として実行されます。このため、フロント・パネルの USB コネクタに、付属のキーボードとマウスを接続することによりWindows PC と同じ環境で MTX100B 型を操作することができます。

Play/Record スクリーンでの操作

キーボードとマウスを接続すると、Play/Record スクリーンでのメニューの選択、ダイアログ・ボックスでのパラメータの設定など、MTX100B 型の操作をキーボードとマウスを使用して行うことができます。なお、これらすべての操作は、他の Windows アプリケーションの操作に準じています。

Windows スクリーン (デスクトップ) の表示

Windows スクリーンを表示するには、電源投入後に表示される Play スクリーンの File メニューから Minimize または Exit を選択します。Minimize では、MTX100B アプリケーション・ウィンドウが最小化され(タスクバーに入れられ)、Windows XP のデスクトップが表示されます。Exit では、MTX100B アプリケーションが終了し、Windows XP のデスクトップが表示されます。

ファイル操作

MTX100B アプリケーションには、ファイル操作に関するメニュー・コマンドはありません。したがって、ファイルのコピー、削除、アップロード／ダウンロードなどのすべての操作は、Windows 上で実行してください。なお、ファイル操作については、Windows XP オンライン・ヘルプや他のドキュメンテーションを参照してください。

MTX100B アプリケーションは、工場出荷時には、C:\Program Files\Tektronix\MpegPlayer フォルダに収められています。また、サンプル・トランスポート・ストリーム (test64.TRP および test40.TRP) は、D ドライブに収められています。

システム設定

このマニュアルでは、Windows の設定に関して、MTX100B 型を使用する上で必要なネットワークの設定についてのみ説明しています。Windows に関する基本設定については、 Windows XP オンライン・ヘルプや他のドキュメンテーションを参照してください。

1-8

MTX100B 型 MPEG レコーダ＆プレーヤ

第 2 章基本操作

基本操作

フロント・パネル

このセクションでは、次の項目について説明します。

H フロント・パネル

H リア・パネル

H インタフェース・オプション

H スクリーン表示

H メニューの操作

H 数値の入力

H データ出力ソースについて

このサブセクションでは、フロント・パネルのボタン、スイッチ、コネクタなどの名称とその機能について説明します。図 2-1 に、MTX100B 型のフロント・パネルを示します。

On/Standby

スイッチ

Stop

ボタン

Paly/Pause

ボタン

Record

ボタン

HDD アクセスインジケータ

Menuボタン

USB コネクタ

矢印ボタン

Enterボタン

Cancel/Close

ボタン

Num Pad/Select

ボタン

Tab ボタン

図 2-1：フロント・パネル

ユーザ・マニュアル

2-1

第2章 40基本操作

On/Standby スイッチ

MTX100B 型の電源をオン／オフします。

注意：On/Standby スイッチを使用して機器の電源をオフにした場合、機器の設定は保存されません (この操作は、Windows XP の緊急時シャットダウンに相当します)。機器の設定を保存した状態で電源をオフにする場合は、必ず、File メニューの Shutdown コマンドを使用してください。

Stop ボタン

データ出力中にこのボタンを押すと、出力が停止します。プリトリガ領域のデータが書き込まれているとき、プリトリガ領域のデータが満たされトリガ待ちのとき、またはポストトリガ領域のデータが書き込まれているときにこのボタンを押すと、ボタンが押された時点までのデータがファイルに書き込まれます。

Play/Pause ボタン

選択されているストリームの出力を開始します。Record スクリーンが表示されている場合は、Play スクリーンに切り替えます。ストリーム・データを出力中にこのボタンを押すと、データの出力が一時停止します。もう一度押すと、停止した位置からストリームの出力を開始します。

M-TMCC フォーマットのトランスポート・ストリームでは、スーパー・フレームの先頭パケットからスーパー・フレームの整数倍でループできる最大のパケット数で出力が行われます。また、ISDB-T フォーマットのトランスポート・ストリームでは、OFDM (Ort- hogonal Frequency Division Multiplexing) フレームの2×N 倍でループできる最大のパケット数で出力が行われます。なお、ファイルの途中で変調パラメータが変更されている

ISDB-T トランスポート・ストリームをループ出力する場合は、Play メニューの Pack-

et Size コマンドで NonTS を選択してください (Play メニューについては、3-3 ページを参

照してください)。

データの出力中は、ボタン内のインジケータが点灯します。また、データの出力が一時停止している場合は、点滅します。

Record ボタン

取り込まれているストリームを記録します。Play スクリーンが表示されている場合は、 Record スクリーンに切り替えます。Play スクリーンから Record スクリーンに切り替えた

ときに、適切なストリーム・データが入力されていない場合は、“No Signal” のメッセージが表示されます。

2-2

ボタン内のインジケータは、sync_word が検索されているとき、またはプリトリガ領域のデータが満たされトリガ待ちのときに点滅します。また、プリトリガ領域のデータが書き込まれているとき、またはポストトリガ領域のデータが書き込まれているときに点灯します。

HDD アクセス・インジケータ

内蔵のハード・ディスク・ドライブにアクセスしているときに点灯します。

MTX100B 型 MPEG レコーダ＆プレーヤ

基本操作

Menu ボタン

メニューを表示します。メニューが表示されている状態でこのボタンを押すと、メニューが閉じます。

矢印 (YBA") ボタン

H ヒエラルキー表示では、トランスポート・ストリーム・アイコンに沿って、アイコ

ン・カーソルを移動したり、下層のストリーム・コンポーネントの表示／非表示を切り替えたりします。

H プルダウン・メニューでは、メニュー項目間の移動 (

ニュー・コマンド間の移動 (

Y または B ボタン) に使用します。

A または " ボタン) およびメ

Enter ボタン

選択されているメニュー・コマンドを実行したり、ダイアログ・ボックス内で選択した項目を有効にしたりします。

Cancel/Close ボタン

選択した操作を無効にします。メニューが表示されているときは、一時的にコマンド・リストを閉じます。また、:SYSTem:KLOCk:STATe ON リモート・コマンドにより、フロント・パネル・ボタンおよびマウス入力がロック状態になっているとき、ロック状態を解除します。

Tab ボタン

ダイアログ・ボックス内で、項目間を移動します。

Num Pad/Select ボタン

ダイアログ・ボックス内の設定を有効／無効にします。また、数値入力が必要なテキスト・ボックスでは、このボタンを押すと、数値入力用の 10 Key Pad ダイアログ・ボックスが表示されます。

ユーザ・マニュアル

Play スクリーンで ISDB-T ファイルが選択されている場合、または Record スクリーンで

ISDB-T 信号が入力されている場合は、このボタンを押すと、IIP (ISDB-T Information

Packet) 内の変調パラメータを確認することができます。

USB コネクタ

付属のキー・ボードおよびマウスを接続するための USB 2.0 対応のコネクタです。他の

USB 機器を接続することもできます。

2-3

第2章 42

基本操作

リア・パネル

このサブセクションでは、リア・パネルのコネクタの名称とその機能について説明します。図 2-2 に、MTX100B 型のリア・パネルを示します。

Clock/RefIn

コネクタ

Printer

コネクタ

VGA

コネクタ

TrigIn/Out

コネクタ

LAN

コネクタ

SPI In/Out

コネクタ

Com

コネクタ

カード・スロット

IEEE1394b

コネクタ

電源コード・コネクタ

図 2-2：リア・パネル

カード・スロット

オプションのインタフェース・カードをインストールするためのスロットです。オプションのインタフェース・カードについては、2-6 ページの「インタフェース・オプション」を参照してください。

Clock/Ref In コネクタ

外部クロック／リファレンス信号を入力する BNC コネクタです。入力できるクロック／リファレンス信号の周波数とレベルについては、「付録 A 仕様」を参照してください。

注：外部クロック／リファレンス信号には、必ず、連続信号を使用してください。

Trig In/Out コネクタ

ストリームの記録に使用する外部トリガ・イベントを入力する BNC コネクタです。入力できるトリガ信号のレベルについては、「付録 A 仕様」を参照してください。

2-4

MTX100B 型 MPEG レコーダ＆プレーヤ

基本操作

また、このコネクタからは、27 MHz リファレンス・クロック信号またはISDB-T フレーム・パルス信号を出力することができます。入／出力の切り替えは、 Play メニューから行います (Play メニューの詳しい説明については、3-3 ページから始まる「Play メニュー」を参照してください)。

SPI In/Out コネクタ

SPI (Synchronous Parallel Interface) 信号の入力または出力に使用する25 ピン D サブ・コネクタです。

Printer コネクタ

プリンタを接続するための 25 ピン D サブ・コネクタです。

IEEE1394b コネクタ

外付けの HDD や MO ドライブなどの IEEE1394b 機器を接続します。

VGA コネクタ

VGA モニタまたはプロジェクタを接続します。

外部 VGA モニタ出力は、モニタが接続された状態で機器の電源を入れた場合にのみ自動的にオンになります。機器の電源投入後にモニタ出力をオンにする場合は、次の手順を実行してください。

2. Play スクリーンを閉じ、Windows XP のデスクトップを表示します。

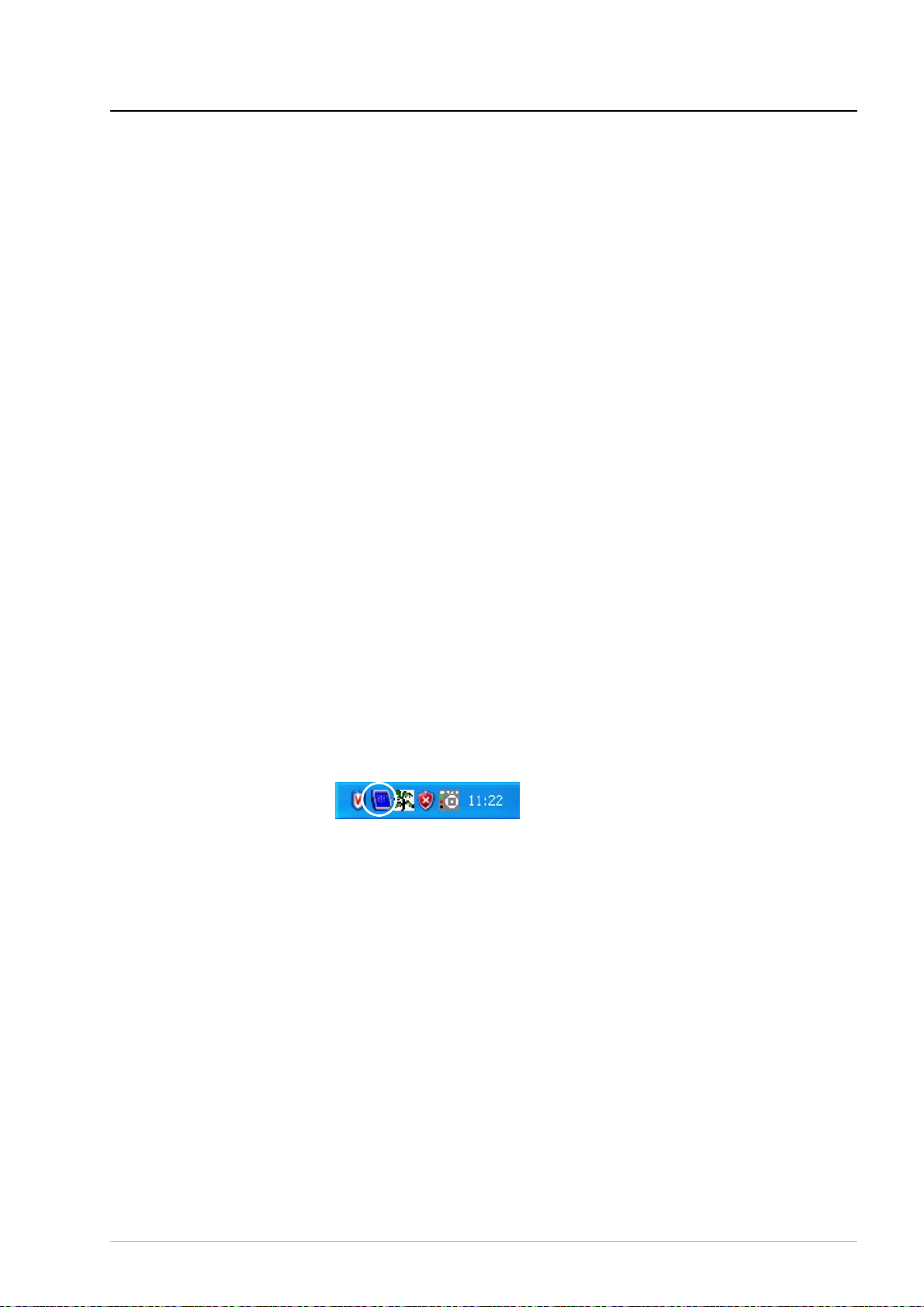

3. タスク・バー右側にある Intel(R) Extreme Graphics 2M アイコン (下図参照) をクリッ

クします。

4. 表示されるメニューから、Graphics Options → Output To → Intel(R) Dual Display Clone → Monitor+Notebook を選択します。

LAN コネクタ

MTX100B 型をイーサネット・ネットワークに接続するための1000/100/10 BASE-T 対応のネットワーク・インタフェースです。

Com コネクタ

ユーザ・マニュアル

RS-232C 規格に準拠したシリアル・インタフェース・ポートです。

電源コード・コネクタ

付属の電源コードを接続します。

2-5

第2章 44

基本操作

インタフェース・オプション

MTX100B 型は、リア・パネルに、オプションのインタフェース・カードを追加するためのカード・スロットを 1 スロット備えています。このスロットには、次のいずれかのインタフェース・カードを挿入して、インタフェース機能を拡張することができます。

H ASI インタフェース (オプション 01 型)

H ユニバーサル・パラレル／シリアル・インタフェース (オプション 02 型)

H IEEE 1394/ASI インタフェース (オプション 05 型)

H SMPTE310M/ASI/SPI インタフェース (オプション 07 型)

このサブセクションでは、オプションのインタフェース・カードについて説明します。

ASI インタフェース (オプション 01 型)

図 2-3 に、ASI インタフェースを示します。このインタフェースの詳しい仕様については、「付録 A 仕様」を参照してください。

図 2-3：ASI インタフェース

ASI In コネクタ

ASI (Asynchronous Serial Interface) 信号を入力する BNC コネクタです。一方が、ループ・スルー出力になっています。

ASI Out コネクタ

ASI (Asynchronous Serial Interface) 信号を出力する BNC コネクタです。

ユニバーサル・パラレル／シリアル・インタフェース (オプション 02 型)

図 2-4 に、ユニバーサル・パラレル／シリアル・インタフェースを示します。このインタフェースの詳しい仕様については、「付録 A 仕様」を参照してください。

図 2-4：ユニバーサル・パラレル／シリアル・インタフェース

2-6

MTX100B 型 MPEG レコーダ＆プレーヤ

基本操作

Event Out コネクタ

イベント信号を出力する BNC コネクタです。この信号は、パラレル出力のPSYNC 信号と同じです。

Universal In/Out コネクタ

ECL/TTL/LVDS 信号を、パラレル・フォーマットまたはシリアル・フォーマットで入力または出力します。

IEEE 1394/ASI インタフェース (オプション 05 型)

図 2-5 に、IEEE 1394/ASI インタフェースを示します。このインタフェースの詳しい仕様については、「付録 A 仕様」を参照してください。

図 2-5：IEEE 1394/ASI インタフェース

ASI Input コネクタ

ASI (Asynchronous Serial Interface) 信号を入力する BNC コネクタです。

ASI Output コネクタ

ASI (Asynchronous Serial Interface) 信号を出力する BNC コネクタです。ASI Output コネクタからは、次の場合、常に信号が出力されています。

H IEEE 1394 コネクタを使用してデータを出力しているとき

H IEEE 1394 コネクタを使用してデータを記録しているとき

H ASI Input コネクタを使用してデータを記録しているとき

IEEE 1394 コネクタ

4 ピンの IEEE 1394 コネクタです。IEEE 1394 コネクタを持つ BS/CS チューナや D-VHS デジタル・レコーダなどに接続します。IEEE 1394 コネクタを使用したデータの入／出力方法については、3-111 ページの「IEEE 1394 インタフェースの使用」を参照してください。

ユーザ・マニュアル

2-7

第2章 46

基本操作

SMPTE310M/ASI/SPI インタフェース (オプション 07 型)

図 2-6 に、SMPTE310M/ASI/SPI インタフェースを示します。このインタフェースの詳しい仕様については、「付録 A 仕様」を参照してください。

図 2-6：SMPTE310M/ASI/SPI インタフェース

注：SMPTE310M インタフェースでは、19.392658 Mbps (8 VSB、188 バイト／パケット)

のデータ・レートをサポートしています。

SMPTE310M/ASI Output コネクタ

SMPTE310M 信号または ASI (Asynchronous Serial Interface) 信号を出力する BNC コネクタです。出力する信号のフォーマットは、310M/ASI /SPI メニューから設定します (310M/ ASI/SPI メニューの詳しい説明については、3-17 ページから始まる「310M/ASI/SPI メニュー」を参照してください)。

SMPTE310M/ASI Input コネクタ

SMPTE310M 信号または ASI (Asynchronous Serial Interface) 信号を入力する BNC コネクタです。入力する信号のフォーマットは、310M/ASI /SPI メニューから設定します (310M/ ASI/SPI メニューの詳しい説明については、3-28 ページから始まる「310M/ASI/SPI メニュー」を参照してください)。

SPI Input コネクタ

SPI (Synchronous P arallel Interface) 信号の入力に使用する 25 ピンD サブ・コネクタです。

注：SPI Input コネクタは、入力専用です。信号の出力は行えません。

2-8

MTX100B 型 MPEG レコーダ＆プレーヤ

スクリーン表示

基本操作

MTX100B 型の操作は、次の 2 つのスクリーンを使用して行います。

H Play スクリーン：Play スクリーンは、ストリームの出力を行うときに使用します。

電源をオンにしたときには、常にこのスクリーンが表示されます。

H Record スクリーン：Record スクリーンは、ストリームの記録を行うときに使用しま

す。Play スクリーンが表示されているときに REC ボタンを押すか、または File メニューの Record コマンドを実行すると、このスクリーンが表示されます。

このサブセクションでは、これらのスクリーンを構成する表示項目の名称とそれらの機能について説明します。

図 2-7 に、Play スクリーンでの表示項目を示します。

メニュー・バー

ツールバー

アイコン・カーソル

ヒエラルキー表示

プレイ・ステータス・インジケータ

ステータス・バー

メニュー

リモート接続ステータス・アイコン

スクロール・バー

メニュー・コマンド・リスト

ユーザ・マニュアル

図 2-7：Play スクリーンでの表示項目

2-9

第2章 48

基本操作

メニュー・バー

各スクリーンで使用できるメニューを表示します。Play スクリーンでは File、View、 Play、および Utility が、Record スクリーンでは File、View、Record、およびUtility が表

示されます。オプションのインタフェース・モジュールがインストールされている場合は、そのモジュールの入／出力パラメータを設定するためのメニューが追加されます。

メニューの詳しい説明については、3-1 ページの「メニュー」を参照してください。

ツールバー

使用頻度の高いメニュー・コマンドのショートカット・ボタンが表示されます。ボタンをクリックすると、そのボタンに対応するコマンドが実行されます。

ツールバーの詳しい説明については、3-28 ページの「ツールバー・ボタンとその機能」を参照してください。

ヒエラルキー表示

Play スクリーンでは、出力するストリームに含まれるコンポーネントが、アイコンにより階層表示されます。各アイコンの右側には、そのコンポーネントの情報が表示されます。

Record スクリーンでは、取り込まれているストリームに含まれるコンポーネントが、アイコンにより階層表示されます。各アイコンの右側には、そのコンポーネントの情報が表示されます。

ヒエラルキー表示の詳しい説明については、3-31 ページの「ヒエラルキー表示」を参照してください。

アイコン・カーソル

現在選択されているストリーム・コンポーネント(アイコン) を示す、赤い枠のカーソルです。アイコン・カーソルの移動には、

アイコン・カーソルがスクリーンの最上部または最下部に達した場合は、ヒエラルキー表示がスクロールします。

プレイ／レコード・ステータス・インジケータ

プレイ・ステータス・インジケータは、選択されているストリームが出力されているときに表示されるインジケータで、ストリームの出力状況を示します。また、レコード・ステータス・インジケータは、ストリームが記録されているときに表示されるインジケータで、ストリームの記録状況を示します。

プレイ／レコード・ステータス・インジケータには、図 2-8 に示すように 4 つの情報が表示されます。

Y または B ボタンを使用します。

2-10

1 2

図 2-8：プレイ／レコード・ステータス・インジケータ

MTX100B 型 MPEG レコーダ＆プレーヤ

基本操作

1. ポジション・インジケータ：Play スクリーンでは、ストリームの出力状況をバー・グラフで表示します。

Record スクリーンでは、ストリームの記録状況をバー・グラフで表示します。

なお、バー・グラフのアップデート周期は、およそ 1 秒です。繰り返し周期が 3 秒程度のストリームを出力する場合は、バー・グラフが正しく表示されないことがあります。

2. 出力ソース／記録ターゲット：Play スクリーンでは、ストリームの出力に使用されている出力ソース (ハード・ディスクまたは RAM) を表示します。

Record スクリーンでは、ストリームの記録に使用されている記録ターゲット (ハード・ディスクまたは RAM) を示します。

選択されている出力ソースまたは記録ターゲットに応じて、次のいずれかのアイコンが表示されます。

ハード・ディスクが使用されていることを示します。

RAM が使用されていることを示します。

3. 動作ステータス：現在の機器の動作状態を表示します。

Play スクリーンでは、次のアイコンが使用されます。

ストリームを出力中であることを示します。

ストリームの出力を停止していることを示します。

ストリームをハード・ディスクから RAM に読み出していることを示します。

Record スクリーンでは、次のアイコンが使用されます。

ストリームを記録中であることを示します。

ストリームの記録を停止していることを示します。

トリガ待ち状態 (アーミング状態) であることを示します。

トリガが発生したことを示します。

ユーザ・マニュアル

取り込んだストリームをハード・ディスク上で処理していることを示します。

取り込んだストリームをRAM からハード・ディスクに保存していることを示します。

2-11

第2章 50

基本操作

4. 経過時間表示：Play スクリーンでは、ストリームが出力されてからの経過時間を表示します。

Record スクリーンでは、ストリームの記録が開始されてからの経過時間を表示します。

スクロール・バー

ストリームに含まれるコンポーネントがスクリーン上に一度に表示できない場合に、表示されます。

注：Record スクリーンにおいて、ヒエラルキー表示をスクロールした場合、フォーカスがずれて表示が見にくくなります。この場合は、スクリーン上でアイコン・カーソルを選択して、フォーカスを元に戻してください。

ステータス・バー

Play スクリーンでは、ストリームの出力に関する情報を表示します。また、Record スクリーンでは、ストリームの取り込みまたは記録に関する情報を表示します。ステータス・バーには、図 2-9 に示すように、6 つの情報が表示されます。

1 2 3 4 5 6

図 2-9：ステータス・バー

1. スタンダード：Play スクリーンでは、選択されているストリームの表示に使用しているスタンダード (MPEG2、ARI B、DVB、ATS C、S-TMCC、M-TMCC、ISDB−T、

NON TS、またはPartial TS (オプション 05 型のみ)) を表示します。

Record スクリーンでは、取り込まれているストリームの表示に使用しているスタン

ダードを表示します。

2. パケット・サイズ：Play スクリーンでは、出力されるストリームのパケット長 (188、 204、208、または Non TS) を表示します。

Record スクリーンでは、取り込まれているストリームのパケット長を表示します。

3. クロック・ソース：選択されている基準クロック・ソースを表示します。

4. ビット・レート：Play スクリーンでは、出力されるストリームのビット・レートを表

示します。 Record スクリーンでは、ストリームの記録レートを表示します。

2-12

MTX100B 型 MPEG レコーダ＆プレーヤ

基本操作

5. RAM 空き容量：Play スクリーンでは、ストリームの出力に使用できる RAM の空き容量を示します。この項目は、出力ソースとしてRAM が選択されている場合にのみ表示されます。

Record スクリーンでは、ストリームの記録に使用できる RAM の空き容量を示します。この項目は、記録ターゲットとして RAM が選択されている場合にのみ表示されます。

6. 出力ソース／記録ターゲット：Play スクリーンでは、ストリームの出力に使用される出力ソース (ハード・ディスクまたはRAM) を示します。プレイ・ステータス・インジケータに表示される、出力ソース表示と共通です。

Record スクリーンでは、ストリームの記録に使用される記録ターゲット (ハード・ディスクまたは RAM ) を示します。レコード・ステータス・インジケータに表示される、記録ターゲット表示と共通です。

リモート接続ステータス・アイコン

MTX100B 型をリモート・コントロールするための TCP/IP 接続が確立されると表示されます。右側のアイコンは TCP/IP の接続状態を示し、接続が行われている間は常に表示されています。また、左側のアイコンは、フロント・パネル・ボタンおよびマウス入力のロック状態を示します。

リモート・ステータス表示には、次の 2 種類の表示状態があります。

リモート・コントロールのためのTCP/IP 接続が確立されていることを示します。

リモート・コントロールのための TCP/IP 接続が確立され、かつ :SYSTem:KLOCk:STATe ON コマンドにより、フロント・パネル・ボタンおよびマウス入力がロック状態になっていることを示します。

フロント・パネル・ボタンおよびマウス入力のロック状態を解除するには、:SYSTem:KLOCk:STATe OFF コマンドを使用するか、またはフロント・パネルの Cancel/Close ボタン (キー・ボードが接続されている場合は、キー・ボードの Esc キー) を押します。

ネットワーク接続を解除すると、リモート接続ステータス・アイコンは消えます。

ユーザ・マニュアル

2-13

第2章 52

基本操作

メニューの操作

メニューは、Play スクリーンまたは Record スクリーンの最上部にあるメニュー・バーに表示されます。メニュー・コマンドの選択とパラメータの設定には、 Men u ボタン、矢印

(

Y、B、A、") ボタン、Enter ボタン、Cancel/Close ボタン、 Ta b ボタン、および Num

Pad/Selectボタンを使用します (図 2-10 参照)。

矢印ボタン

Menuボタン

Enterボタン

Cancel/Closeボタン

Tab ボタン

Num Pad/Select

ボタン

図 2-10：メニュー操作に使用するボタン

メニューへのアクセス

メニューを有効にするには、Menu ボタンを押します。Menu ボタンを押すと、File メニューのコマンド・リストが表示されます。

コマンド・リスト内の項目を選択するには、表示された項目が上下に移動します。Enter ボタンを押すと、選択されたコマンドが実行されます。

メニュー項目間を移動するには、

A または " ボタンを押します。コマンド・リストが開

いた状態で、左右に移動することができます。コマンド・リストを一時的に閉じる場合は、Cancel/Close ボタンを押します。

Y または B ボタンを押します。ハイライト

2-14

注：Fi le メニューが表示されているときにニューが表示されているときに

" ボタンを押した場合、Windows のコントロール・メ

ニューが表示されます。

A ボタンを押した場合、または Utility メ

MTX100B 型 MPEG レコーダ＆プレーヤ

基本操作

メニュー・コマンドの表示状態

メニュー・コマンドには、次に示す 3 種類の表示状態があります (図 2-11 参照)。

数値の入力

H コマンド項目の右端に

" ボタンを押すと、サブメニューが表示されます。

H コマンド名の後に“...”が付けられているコマンドは、項目を選択すると、設定を行

うためのダイアログ・ボックスが表示されます。

H コマンド名だけが表示されている場合は、Enter ボタンを押すと、そのコマンドがす

ぐに実行されます。

図 2-11：メニュー・コマンド項目の表示状態

" マークが表示されているコマンドでは、Enter ボタンまたは

サブメニューが表示されます。

コマンド項目に関連したダイアログ・ボックスが表示されます。

コマンドがすぐに実行されます。

出力クロック・レートの設定や PCR の初期値の設定などでは、表示されたダイアログ・ボックス内で数値を入力します。数値の入力には、10 Key Pad ダイアログ・ボックスを使用する方法と矢印ボタンを使用する2 つの方法があります。このサブセクションでは、これらを使用した数値の入力方法について説明します。

10 Key Pad ダイアログ・ボックスによる数値の入力

次に、10 Key Pad ダイアログ・ボックスを使用した数値の入力方法を示します。

1. パラメータを変更したいテキスト・ボックスのあるダイアログ・ボックス (たとえば

PCR Initial Value ダイアログ・ボックス) を表示します。

2. Tab ボタンを繰り返し押して、値を変更したいテキスト・ボックスの数値をハイライト表示します。

3. Num Pad/Select ボタンを押します。

この操作で、10 Key Pad ダイアログ・ボックスが表示されます(図 2-12 参照)。

ユーザ・マニュアル

2-15

第2章 54

基本操作

数値入力フィールド

CLRキー：数値入力フィールドのすべての数字を消去します。

BS キー：数字を 1 文字づつ消去します。

CNCL キー：入力を無効にし、ダイアログ・ボック

スを閉じます。 ENT キー：入力を有効にし、ダイアログ・ボックスを

とじます。

図 2-12：10 Key Pad ダイアログ・ボックス

4. Tab ボタンまたは矢印ボタンを押し、点線の枠を、入力したい数字上に移動します

(この枠はダイアログ・ボックスを表示した時点では、ENT キー上にあります)。

5. Num Pad/Select ボタンを押します。

この操作で、選択された数字が数値入力フィールドに表示されます。

6. 手順 4 と 5 を繰り返し、必要なすべての数字を入力します。

7. すべての数字の入力が完了したら、Enter ボタンを押します(または、ENT キーを選択

して、Num Pad/Select ボタンを押します)。

この操作で、数値入力フィールドの数値が有効になり、10 Key Pad ダイアログ・ボックスが閉じます。

矢印ボタンによる数値の入力

次に、矢印ボタンを使用した数値の入力方法を示します。

1. パラメータを変更するためのテキスト・ボックスのあるダイアログ・ボックス (たとえば PCR Initial Value ダイアログ・ボックス) を表示します。

2. Tab ボタンを繰り返し押して、値を変更したいテキスト・ボックスの数値をハイライト表示します。

A ボタンを押して、入力モードを有効にします。

4. 数字を変更したい桁をハイライト表示します。

5. Y または B ボタンを押して、数字を選択します。

2-16

6. 手順 4 と 5 を繰り返し、必要なすべての数字を入力します。入力桁を追加したい場合は、

A ボタンを押します。

7. すべての数字の入力が完了したら、Enter ボタンを押します。

MTX100B 型 MPEG レコーダ＆プレーヤ

データ出力ソースについて

MTX100B 型では、ストリーム・データを出力する際に、出力ソースとしてRAM またはハード・ディスク (Disk) のいずれかを選択することができます。ここでは、各出力ソースを選択した場合の MTX100B 型の動作について説明します。

RAM

出力ソースとして RAM を選択した場合、MTX100B 型は次のように動作します。

H データの出力レートが 120 Mbps 以下の場合：最初のデータはハード・ディスクから

RAM に転送しながら出力し、それ以降のループ出力のためのデータは RAM から出

力します。

H データの出力レートが 120 Mbps を超える場合：出力するデータをいったんハード・

ディスクから RAM に転送した後、RAM からデータを出力します。

なお、RAM を選択している場合は、データ出力用に確保される RAM 領域 ( 最大

256 MB) 以上のサイズのデータを出力することができません。データ出力に使用できる

RAM 領域は、ステータス・バーで確認することができます。ステータス・バーについて

は、2-12 ページの「ステータス・バー」を参照してください。

基本操作

ハード・ディスク (Disk)

出力ソースとしてハード・ディスク (Disk) を選択した場合、データの出力レートに関わらず、常にデータがハード・ディスクから出力されます。ただし、データの読み込み速度が、データの出力レートに追い付かない場合は、“Error : Output Buffer Empty”のエラーが表示されます。

出力ソースの選択は、Play メニューの Source コマンドで行います。Play メニューについては、3-3 ページの「Play メニュー」を参照してください。

また、選択されている出力ソースは、ステータス・バーで確認することができます。ステータス・バーについては、2-12 ページの「ステータス・バー」を参照してください。

ユーザ・マニュアル

2-17

第2章 56

基本操作

2-18

MTX100B 型 MPEG レコーダ＆プレーヤ

チュートリアル

必要な機器

このセクションでは、MTX100B 型の基本操作を習得するための簡単な操作例(チュートリアル) について説明します。チュートリアルは、次の 2 つの項目から構成されています。

H トランスポート・ストリームの出力

H トランスポート・ストリームの記録

これらのチュートリアルで使用するメニューとその機能の詳しい説明については、 3-1 ページから始まる「メニュー」を参照してください。

注：これらのチュートリアルは、MTX100B 型の基本機能の実行に必要な操作を習得するためのものです。すべての機能を網羅したものではありません。

チュートリアルを開始する前に、MTX100B 型が適切に設置されていることを確認してください。詳しい説明については、1-6 ページの「インストレーション」を参照してください。

チュートリアルを実行するには、次の機器が必要です。 H MPEG テスト・システム (出力用のトランスポート・ストリーム・ファイルが保存さ

れていることが必要です。)

例：当社 MTS400 型 MPEG テスト・システム

H インタフェース・ケーブル (スタンダード・アクセサリ)

チュートリアル1：トランスポート・ストリームの出力

MTX100B 型のハード・ディスクには、あらかじめ、テスト用のトランスポート・ストリーム・ファイルが収められています。チュートリアル1 では、このトランスポート・ストリーム・ファイルを使用し、データを出力する手順を示します。

1. Play スクリーンが表示されていることを確認します。Play スクリーンが表示されていない場合は、Play/Pause ボタンを押して Play スクリーンを表示します。

2. Menu ボタンを押して、メニューを有効にします。

File メニューが表示されます。

Y またはB ボタンを押して、コマンド・リストから Open を選択し、Enter ボタンを

押します。この操作で、図 2-13 に示す Select File ダイアログ・ボックスが表示されます。

ユーザ・マニュアル

2-19

第2章 58基本操作

図 2-13：Select Fileダイアログ・ボックス

Y または B ボタンを押して、 test64.TRP を選択し、Enter ボタンを押します。

この操作で、選択されたトランスポート・ストリーム・ファイルがスクリーン上にヒエラルキー表示されます (図 2-14 参照)。

2-20

図 2-14：トランスポート・ストリームのヒエラルキー表示

次に、MPEG テスト・システムを使用して、リア・パネルのコネクタからトランスポート・ストリームが正しく出力されているかどうかを確認します。

MTX100B 型 MPEG レコーダ＆プレーヤ

チュートリアル

5. 付属のインタフェース・ケーブルを使用して、MTX100B 型リア・パネルの SPI In/Out コネクタを MPEG テスト・システム・リア・パネルの SPI In コネクタと接続します。

6. Play/Pause ボタンを押し、トランスポート・ストリームの出力を開始します。

PLAY ボタンを押すと、スクリーン上に、プレイ・ステータス・インジケータが現れます (図 2-15 参照)。また、ボタン内のインジケータが点灯します。

図 2-15：プレイ・ステータス・インジケータ

7. MPEG テスト・システムを、入力されたトランスポート・ストリームがモニタできるように設定し、スクリーン上にトランスポート・ストリームが表示されていることを確認します。図 2-16 に、MPEG テスト・システムで取り込んだトランスポート・ストリームを示します。

ユーザ・マニュアル

図 2-16：MPEG テスト・システムで取り込んだトランスポート・ストリーム

8. フロント・パネルの Stop ボタンを押し、トランスポート・ストリームの出力を停止

します。

2-21

第2章 60

基本操作

チュートリアル2：トランスポート・ストリームの記録

チュートリアル 2 では、リア・パネルの SPI In/Out コネクタに入力されたトランスポート・ストリームを、ハード・ディスクに記録する手順を示します。

1. Record ボタンを押して、Record スクリーンを表示します。

現在、信号が入力されていないので、スクリーン上部には No Signal のメッセージが表示されます (図 2-17 参照)。

図 2-17：No Signal メッセージ

2. 付属のインタフェース・ケーブルを使用して、MTX100B 型リア・パネルの SPI In/

Out コネクタを MPEG テスト・システム・リア・パネルの SPI コネクタと接続します。

3. MPEG テスト・システムから、トランスポート・ストリームを出力します。

出力を開始すると、MTX100B 型の Record スクリーンには、取り込まれたデータがヒエラルキー表示されます。

4. MTX100B 型のRecord ボタンを押します。

REC ボタンを押すと、スクリーン上に、レコード・ステータス・インジケータが現れます (図 2-15 参照)。また、ボタン内のインジケータが点灯します。

図 2-18：レコード・ステータス・インジケータ

トランスポート・ストリームの記録が完了すると、レコード・ステータス・インジケータの表示が消え、現在の日付 (yymmdd) をファイル名として、データが D: ドライブに保存されます。

2-22

MTX100B 型 MPEG レコーダ＆プレーヤ

第 3 章リファレンス

メニュー

このセクションでは、Play スクリーンおよびRecord スクリーンに表示されるメニュー項目とそれらのメニューから実行できるすべてのコマンドについて説明します。また、ツールバーに含まれるボタンとそれらのボタンから実行できるコマンドについても説明します。このセクションは、次の 5 つのサブセクションから構成されています。

H Play スクリーンでのメニュー

H Record スクリーンでのメニュー

H ツールバー・ボタンとその機能

Play スクリーンでのメニュー

このサブセクションでは、Play スクリーンからアクセスできるメニューとそれらのメニューから実行できるコマンドについて説明します。

File メニュー

Play スクリーンでの File メニューは、ストリーム・ファイルを開いたり、プリセット・ファイル (機器の設定が記述されたファイル) の読み込み／保存を行ったりするときに使用します。また、MTX100B アプリケーションを終了したり、機器をシャットダウンしたりするときにも使用します。

表 3-1 に、File メニューから選択できるコマンドを示します。

表 3-1：File メニュー・コマンド (Play スクリーン)

コマンド名機能

Open ストリーム・ファイルを開きます。ファイルが選択されると、パケッ

Load Preset 指定されたプリセット・ファイル (*.set) を読み込みます。ファイルが

Save Preset 現在の機器設定を、指定されたプリセット・ファイルとして保存しま

Record Record スクリーンに切り替えます。 Scheduler オプション SC 型がインストールされている場合、Scheduler アプリ

Minimize MTX100B アプリケーション・ウィンドウを最小化します。 Exit MTX100B アプリケーションを終了し、Windows スクリーンを表示し

Shutdown 現在の設定を保存して、MTX100B 型の電源を切ります。

ト・サイズがチェックされ、トランスポート・ストリームの場合、データはパケット単位で出力されます。なお、有効な最小ファイル・サイズは、104 K バイトです。

このコマンドを選択すると、Select File ダイアログ・ボックスが表示されます。Select File ダイアログ・ボックスについては、3-2 ページの「Select File ダイアログ・ボックス」を参照してください。

読み込まれると、機器のすべての設定は、このファイルの内容に変更されます。プリセット・ファイルの読み込み方法については、3-53 ページの「プリセット・ファイル」を参照してください。

す。プリセット・ファイルの保存方法については、3-53 ページの「プリセット・ファイル」を参照してください。

ケーションを起動します。

ます。MTX100B アプリケーションの設定は保存されます。

ユーザ・マニュアル

3-1

第3章 64リファレンス

Select File ダイアログ・ボックス

File メニューの Open コマンドを選択すると、図 3-1 に示す Select File ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、出力するストリーム・ファイルを選択することができます。

図 3-1：Select File ダイアログ・ボックス

フロント・パネルの押すと、選択されたファイルが開きます。1 つ上のディレクトリに移動する場合は、 Up One Level を選択し、Enter ボタンを押します。

ダイアログ・ボックス右上の“...”ボタンを選択すると、フォルダの参照ダイアログ・ボックスが表示され、他のファイルを選択することができます。

Y または B ボタンを押してファイルを選択した後、Enter ボタンを

View メニュー

View メニューは、ツール・バーとステータス・バーの表示／非表示を切り替えるために使用します。

表 3-2 に、View メニューから選択できるコマンドを示します。

表 3-2：View メニュー・コマンド

コマンド名機能

Toolbar ツール・バーの表示または非表示を切り替えます。 Status Bar ステータス・バーの表示または非表示を切り替えます。

3-2

MTX100B 型 MPEG レコーダ＆プレーヤ

メニュー

Play メニュー

Play メニューは、データを出力する場合のパケット・サイズ、出力クロック・レート、出力ソースなどの出力パラメータを設定するために使用します。

表 3-3 に、Play メニューから選択できるコマンドを示します。

表 3-3：Play メニュー・コマンド

コマンド名機能

Packet Size 出力するトランスポート・ストリームのパケット・サイズを選択しま

Clock リファレンス・クロックとして使用するクロックの種類と出力クロッ

Update ストリームをループ出力する場合、ストリーム内に含まれるパラメー

Sync SPI In/Out コネクタから出力される PSYNC 信号のフォーマットを選

PCR Initial Value

Source データを出力するためのソースを選択します。選択項目は、RAM (シ

す。選択項目は、188 (188+0) バイト、204 (188+16) バイト、

208 (188+20) バイト、および Non TS です。これらのパケット・サイ

ズは、MPEG フォーマットのトランスポート・ストリームの場合に設定することができます。

パケット・サイズは、S−TMCC および M-TMCC フォーマットのトランスポート・ストリームでは204 バイトに、Non TS フォーマットのストリームでは Non TS に固定されます。また、オプション 07 型で SMPTE 310M 信号を出力する場合は、188 バイトに固定されます。

トランスポート・ストリームを Non TS フォーマットで出力すると、データはパケット単位ではなくバイト単位で扱われ、ファイル内のすべてのデータが出力されます。また、エラーを含んでいるトランスポート・ストリームの場合でも、Non TS を指定することで出力することができます。

ク・レートを設定します。このコマンドを選択すると、Clock ダイアログ・ボックスが表示され

ます。Clock ダイアログ・ボックスについては、3-4 ページの「Clock ダイアログ・ボックス」を参照してください。

タを更新するかどうかを設定します。設定項目は、On またはOff です。ストリーム内のどのパラメータを更新するかは、Others ダイアログ・

ボックスを使用して設定することができます。Others ダイアログ・ボックスについては、3-11 ページを参照してください。

択します。選択項目は、TS Packet、SF、または Non TS です。 TS Packet では、188 バイトの各パケットの先頭にシングル・パルスが出力されます。また、SF では、204×48×8 バイトごとの SF の先頭にシングル・パルスが出力されます。Non TS を選択した場合は、 Set Non-TS Sync ダイアログ・ボックスが表示され、PSYNC 信号および DVALID 信号のステータスを設定することができます。

Set Non-TS Sy nc ダイアログ・ボックスについては、3-6ページの「Set Non-TS Sync ダイアログ・ボックス」を参照してください。

program_clock_reference_base および program_clock_reference_extension の初期値を設定します。この項目は、Update コマンドが On に設

定されているときにのみ選択することができます。このコマンドを選択すると、PCR Initial Value ダイアログ・ボックス

が表示されます。PCR Initial Value ダイアログ・ボックスについては、3-7 ページの「PCR Initial Value ダイアログ・ボックス」を参照してください。

ステム RAM)、または Disk (ハード・ディスク) です。データ出力ソースの詳しい説明については、2-17 ページの「データ出

力ソースについて」を参照してください。

ユーザ・マニュアル

3-3

第3章 66

リファレンス

表 3-3：Play メニュー・コマンド

コマンド名機能

Loop ストリームを出力するときに、ループ方式で繰り返しデータを出力す

るかどうかを設定します。選択項目は、On または Off です。On に設定すると、選択されているストリームが繰り返し出力されます。Off に設定した場合は、ストリームが 1 回だけ出力されます。

Start/Stop ストリームを出力する場合の開始位置／停止位置、およびループ出力

時の最初の出力開始位置を、パケット数または時間で設定します。このコマンドを選択すると、Start/Stop Position ダイアログ・ボックス

が表示されます。Start/Stop Position ダイアログ・ボックスについては、3-8 ページの「Start/Stop Position ダイアログ・ボックス」を参照してください。

Auto Play 電源をオンにしたときに、最後に電源をオフにしたときの機器設定で

自動的にストリームを出力するかどうかを設定します。選択項目は、 On または Off です。On に設定した場合は、電源をオフにした時点での機器の出力レベル設定と、接続されている機器の入力レベルに注意することが必要です。

Timer Play ストリームを自動的に出力するための日付と時刻を設定します。

このコマンドを選択すると、Timer Play/Record ダイアログ・ボックスが表示されます。Timer Play/R ecord ダイアログ・ボックスについては、3-8 ページの「Timer Play/Record ダイアログ・ボックス」を参照してください。

Other 選択されているストリームの表示に使用するスタンダード、数値表示

に使用する基数などを指定します。このコマンドを選択すると、Others ダイアログ・ボックスが表示され

ます。Others ダイアログ・ボックスについては、3-11 ページの「Others ダイアログ・ボックス」を参照してください。

(続き)

Clock ダイアログ・ボックス

Play メニューの Clock コマンドを選択すると、図 3-2 に示す Clock ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、リファレンス・クロックとして使用するクロックの種類と出力クロック・レートを設定することができます。

図 3-2：Clock ダイアログ・ボックス

3-4

MTX100B 型 MPEG レコーダ＆プレーヤ

メニュー

H Clock Source：ストリーム・データを出力するときに使用する、リファレンス・ク

ロックを選択します。

Internal：MTX100B 型の内部クロックを使用します。

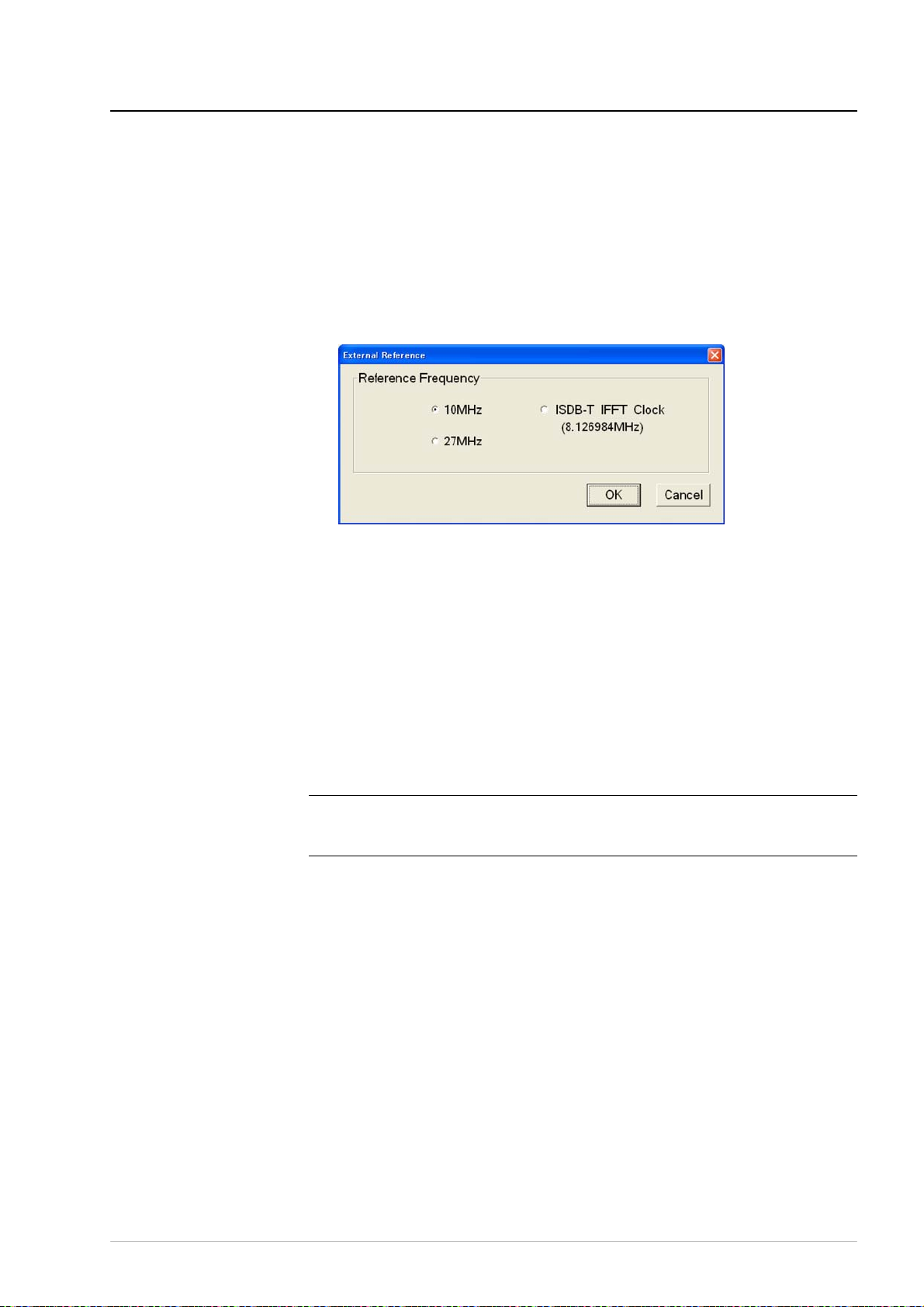

Ext Ref：Clock/Ref In コネクタに入力されたリファレンス信号を使用します。周波数

が表示されているボタンを選択すると、次に示す External Reference ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、外部リファレンス信号の周波数を選択することができます。

H 10 MHz：Clock/Ref In コネクタに入力された 10 MHz の信号を使用します。

H 27 MHz：Clock/ Ref In コネクタに入力された 27 MHz の信号を使用します。

H ISDB-T IFFT Clock ：Clock/Ref In コネクタに入力された IFFT サンプル・ク

ロック・レート (8.126984 MHz) に相当する信号を使用します。

Ext P Clk：Clock/Ref In コネクタに入力されたクロック信号をパラレル・クロックとして使用します。

Ext S Clk：Clock/Ref In コネクタに入力されたクロック信号をシリアル・クロックとして使用します。

注：Internal 以外の項目が選択されている場合、適切なクロック／リファレンス信号が入力されていない状態でストリームを出力すると、不定なデータが出力されます。

H Data Rate：ストリーム・データを出力するためのクロック・レートを設定します。

クロック・レートの設定方法には、分周比により設定する方法と直接クロック・レートを入力して設定する方法があります。分周比 (X/Y) による設定方法では、より高い確度でクロック・レートを設定することができます。直接クロック・レートを入力する方法では、入力された値から分周比が算出されますが、算出された値によっては、丸め処理が行われることがあります。

ユーザ・マニュアル

リファレンス・クロックとして Ext P Clk または Ext S Clk を選択している場合は、外部クロック信号と内部のリファレンス・クロックとを同期させるため、入力しているクロックと同じ値に設定してください。また、リファレンス・クロックとして

Ext S Clk が選択されている場合は、32 Mbps 以上の値に設定することはできません。

3-5

第3章 68

リファレンス

H Fixed ES Rate：クロック・レートの設定に関わらず、エレメンタリ・ストリーム・

レートを一定にするかどうかを指定します。この項目にチェック・マークを付けると、エレメンタリ・ストリーム・レートが一定になります。なお、エレメンタリ・ストリーム・レートを一定にすると、クロック・レートの設定を、ファイルのダウンロード時に設定された値よりも低い値に設定することはできません。

また、この項目にチェック・マークを付けると、Select Update Item ダイアログ・ボックス (3-14 ページ参照) の PCR/PTS/DTS UPdate Method が自動的に Hardware に設定されます。

Default Rate ボタンを選択すると、次に示す Default Clock ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、ストリーム・ファイルが読み込まれたときのクロック・レートおよびパケット・サイズを表示して、変更することができます。

Default Data Rate：ストリーム・ファイルが読み込まれたときのクロック・レートを変更します。

読み込まれたストリーム・ファイルのクロック・レートは、ファイル内の PCR を基に自動計算されるため、実際のクロック・レートと異なることがあります。エレメンタリ・ストリーム・レートを一定にする場合は、読み込まれたときのクロック・レートが参照されるため、この値が実際のクロック・レートと異なっているときは適切な値に設定する必要があります。この値を変更すると、Clock ダイアログ・ボックスの Data Rate 設定値も変更されます。

Packet Size：ストリーム・ファイルが読み込まれたときのパケット・サイズを変更します。この値を変更すると、Play メニューの Packet Size 設定も変更されます。

Set Non-TS Sync ダイアログ・ボックス

Play メニューのSync コマンドから Non TS を選択すると、図 3-3 に示す Set Non-TS Sync ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、 Non TS フォーマットのデータを出力するときの PSYNC 信号および DVALID 信号の有効／無効を設定することができます。

3-6

MTX100B 型 MPEG レコーダ＆プレーヤ

メニュー

図 3-3：Set Non-TS Sync ダイアログ・ボックス

H Psync Enable：SPI In/Out コネクタから出力される PSYNC 信号の有効／無効を設定

します。この項目にチェック・マークを付けると、Interval 項目が有効になります。

H Interval：PSYNC 信号の出力間隔を16 〜 255 バイトの範囲で設定します。なお、In-

terval 値は、Dvalid フィールドの Width 値と同じかそれ以上の値に設定する必要があ

ります。

H Dvalid Enable：SPI In/Out コネクタから出力されるDVALID 信号の有効／無効を設

定します。この項目にチェック・マークを付けると、Width 項目が有効になります。

H Width：DVALID 信号のデータ幅を 16 〜 255 バイトの範囲で設定します。

PCR Initial Value ダイアログ・ボックス

Play メニューの PCR Initial Value コマンドを選択すると、図 3-4 に示す PCR Initial V alue ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、pro- gram_clock_reference_base および program_clock_reference_extension の初期値を設定することができます。

ユーザ・マニュアル

図 3-4：PCR Initial Value ダイアログ・ボックス

H Base Value：program_clock_reference_base の初期値を設定します。設定範囲は、0 〜

8589934591 です。

H Extension Value： program_clock_reference_extension の初期値を設定します。設定範

囲は、0 〜 299 です。

3-7

第3章 70

リファレンス

Timer Play/Record ダイアログ・ボックス

Play メニューの Timer Play コマンドを選択すると、図 3-5 に示す Timer Play/Record ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、指定した日時に自動的にストリームを出力したり、記録したりすることができます。

図 3-5：Timer Play/Record ダイアログ・ボックス

H Start at：ストリームを出力または記録する日付と時刻を設定します。

MTX100B 型にマウスが接続されている場合は、日付表示の右側にあるリックすると、日付設定用のカレンダーが表示されます。

時刻設定後、フロント・パネルの Enter ボタンを押すと、設定された日時と現在の日時が表示されたダイアログ・ボックスが表示されます。設定された日時になると、ダイアログ・ボックスが閉じ、自動的にデータの出力または記録が開始されます。

操作を取り消す場合は、Enter ボタン、Cancel/Close ボタン、または Num Pad/Se- lect ボタンを押します。操作取り消しの確認のダイアログ・ボックスが表示されたら、Num Pad/Select ボタンまたは Enter ボタンを押します。

Start/Stop Position ダイアログ・ボックス

Play メニューの Start/Stop コマンドを選択すると、図 3-6 に示す Start/Stop Position ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、出力するストリームの開始位置、停止位置、およびループ出力を行う場合の最初の出力開始位置を指定することができます。

B ボタンをク

3-8

MTX100B 型 MPEG レコーダ＆プレーヤ

スライダ

メニュー

図 3-6：Start/Stop Position ダイアログ・ボックス

H Start：ストリームの出力開始位置を時間 (h:m:s) またはパケット単位 (M-TMCC ファイ

ルではスーパー・フレーム単位、Non TS ファイルではバイト単位) で指定します。どちらの方法で指定するかは、Format リスト・ボックスで切り替えます。

H Stop：ストリームの出力停止位置を時間 (h:m:s) またはパケット単位 (M-TMCC ファイ

H Initial：ループ出力を行う場合の最初の出力開始位置を時間 (h:m:s) またはパケット単

位 (M-TMCC ファイルではスーパー・フレーム単位、Non TS ファイルではバイト単位) で指定します。どちらの方法で指定するかは、Format リスト・ボックスで切り替えます。

H Play：Start および Stop 項目での設定値から算出された、実際の出力時間またはパケッ

ト数 (M-TMCC ではスーパー・フレーム数、Non TS ではバイト数) を表示します。

H Format：出力開始位置、出力停止位置、およびループ出力開始位置の設定方法を指定

します。選択項目は、トランスポート・ストリーム・ファイルの場合 Time または

Packets、M-TMCC ファイルの場合 Time または SF (スーパー・フレーム)、Non TS

ファイルの場合 Time または Bytesです。

ISDB-T ファイルの場合、開始パケットは、指定された出力開始位置後の最初に現れる OFDM フレーム先頭フラグを含むパケットになります。また、終了パケットは、指定された出力停止位置前の最後に現れる OFDM フレーム先頭フラグを含むパケットになります。このとき、開始パケットと終了パケット間のOFDM フレーム数が偶数でない場合は、OFDM 先頭フラグを含むさらに一つ前のパケットが終了パケットになります。

ユーザ・マニュアル

出力開始／停止位置およびループ出力時の最初の出力開始位置は、スライダ(図 3-6 参照) を使用して指定する方法と、テキスト・ボックスに直接数値を入力する方法とがあります。次にその手順を示します。

3-9

第3章 72

リファレンス

スライダを使用する方法：

1. 出力開始位置および出力停止位置の場合：

a. Tab ボタンを繰り返し押して、ダイアログ・ボックス上部にあるスライダを選択

します。選択状態になると、スライダが点線で囲まれます。

A または " ボタンを押して、出力開始位置として設定したい値(%) までスライ

ダを移動します。

c. Tab ボタンを繰り返し押して、Stop ラジオ・ボタンを選択します。

d. Num Pad/Select ボタンを押します。

これにより、出力停止位置の設定用モードに切り替わり、スライダが右端に移動します。

e. Tab ボタンを繰り返し押して、ダイアログ・ボックス上部にあるスライダを選択

します。選択状態になると、スライダが点線で囲まれます。

A または " ボタンを押して、出力停止位置として設定したい値(%) までスライ

ダを移動します。

g. フロント・パネルの Enter ボタンを押して、設定を有効にします。

2. ループ出力時の開始位置の場合：

a. Tab ボタンを繰り返し押して、Initial チェック・ボックスを選択します。

b. Num Pad/Select ボタンを押します。

これにより、スライダの上に赤い矢印 (↓) が表示されます。

c. Tab ボタンを繰り返し押して、赤い矢印を選択します。選択状態になると、赤い

矢印が点線で囲まれます。

A または " ボタンを押して、ループ出力時の最初の出力開始位置として設定し

たい値 (%) まで赤い矢印を移動します。

e. フロント・パネルの Enter ボタンを押して、設定を有効にします。

テキスト・ボックスに直接数値を入力する方法：

1. TAB ボタンを繰り返し押して、Start 、Stop、または Initial テキスト・ボックスを選択します。時間を指定する場合は、時、分、または秒を設定するためのいずれかのテキスト・ボックスを選択します。

2. Num Pad/Select ボタンを押します。

3-10

この操作で、10 Key Pad ダイアログ・ボックスが表示されます。

3. 表示されたダイアログ・ボックスを使用して数値を入力します。

4. 時間を指定する場合は、1 から 3 の手順を繰り返し、時、分、および秒を設定します。

5. フロント・パネルの Enter ボタンを押して、設定を有効にします。

MTX100B 型 MPEG レコーダ＆プレーヤ

メニュー

設定した値を、設定前の値に戻したい場合は、TAB ボタンを繰り返し押して Reset を選択した後、Num Pad/Select ボタンを押します。

Others ダイアログ・ボックス

Play メニューの Others コマンドを選択すると、図 3-7 に示す Others ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、選択されているストリームの表示に使用するスタンダード、コンポーネント情報として表示される数値の基数などを設定することができます。

図 3-7：Others ダイアログ・ボックス

H Standard：選択されているストリームを、どのスタンダードで表示するかを選択しま

す。選択項目は、ARIB、AT SC、DVB、または MPEG2 です。なお、S-TMCC フォーマット、M-TMCC フォーマット、または ISDB-T フォーマットのファイルでは、ARIB を選択しておくことが必要です。

H Numeric：ヒエラルキー表示のコンポーネント情報に使用される数値の基数を選択し

ます。選択項目は、Decimal (10 進)、Hex (16 進)、または Octal (8 進) です。

H Ext Play Start：Tri g I n/Out コネクタに入力されたトリガ信号により、データの出力を

行うかどうかを設定します。選択項目は、Off、Rise、または Fall です。Rise では、入力された信号の立ち上がりエッジでデータの出力が開始されます。また、Fall では、入力された信号の立ち下がりエッジでデータの出力が開始されます。Off では、外部トリガ信号によるデータの出力を行いません。

H SPI Output Enable：SPI In/Out コネクタからの出力を有効にするかどうかを指定しま

す。チェック・マークを外すと、SPI In/Out コネクタからの出力は行われません。この機能を使用すると、ユニバーサル・パラレル／シリアル・インタフェース・オプションがインストールされている場合、SPI In/Out コネクタを入力専用として、Uni- versal In/Out コネクタを出力専用として使用することができます。なお、Record メニューの Source コマンドで STD が選択されている場合は、この項目を選択しても、 SPI In/Out コネクタからの出力は行われません。

ユーザ・マニュアル

3-11

第3章 74

リファレンス

H Ext Trigger BNC：このボタンを選択すると、次に示す Ext Trigger BNC ダイアログ・

ボックスが表示されます。このダイアログ・ボックスを使用すると、Tri g I n / O u t コネクタの入／出力構成、出力する信号の種類、および ISDB-T フレーム・パルスのディレイを設定することができます。

BNC IN/OUT：リア・パネルのTr i g I n / O u t コネクタを、外部トリガ信号入力として使用するか、またはリファレンス・クロック信号／ISDB-T フレーム・パルス信号出力として使用するかを設定します。選択項目は、Input または Output です。Input では、Trig In/Out コネクタが外部トリガ信号入力として機能します。また、Output では、Tr ig I n / O ut コネクタが 27 MHz リファレンス・クロック信号出力またはISDB-T フレーム・パルス信号出力として機能します。出力する信号の種類は、次のSelec- tion 項目で選択します。

BNC OUT property：BNC IN/OUT 項目が Output に設定されている場合、Tr i g In/ Out コネクタから出力する信号を選択します。選択項目は、27 MHz または ISDB-T Frame Pulse です。27 MHz では、27 MHz の内部リファレンス・クロック信号が出力

されます。また、ISDB-T Frame Pulse では、ISDB-T フレーム・パルス信号が出力されます。

ISDB-T Frame Pulse Delay：ISDB-T フレームの先頭パケット・パルスを、SPI 出力の

1 パラレル・クロック単位でディレイします。設定範囲は、0 〜 15 です。

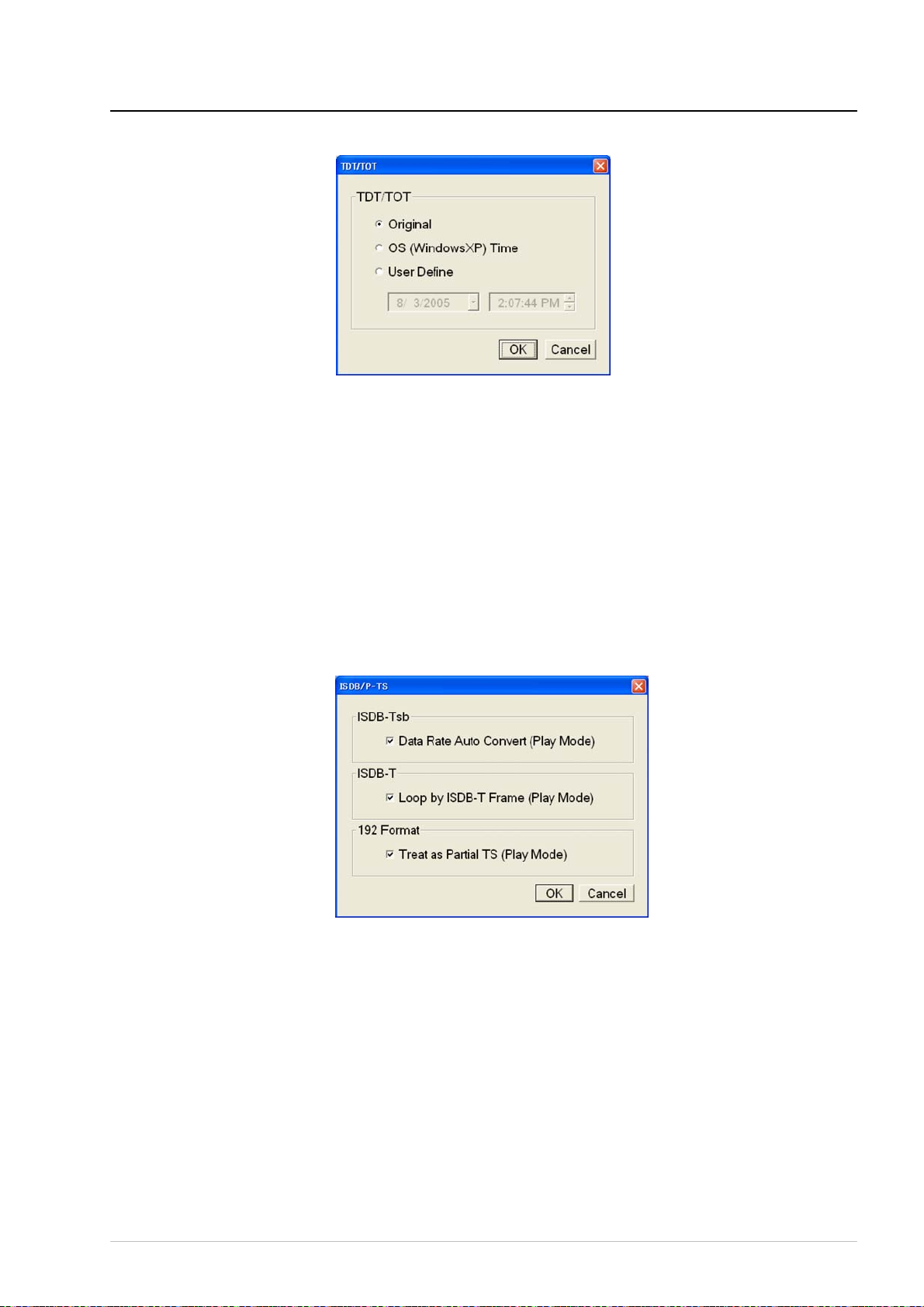

H TDT/TOT または STT：このボタンを選択すると、次に示す TDT/TOT ダイアログ・

ボックスが表示されます。このダイアログ・ボックスを使用すると、選択されているストリームの TDT (Time and Data Table)、TOT (Time Offset Table)、または

STT (System Time Table) の日付と時刻の初期値を変更することができます。このボタンは、Standard 項目で ARIB または DVB が選択されている場合は TDT/TOTに、 ATSC が選択されている場合は STT になります。なお、このボタンは、Standard 項目でMPEG2 が選択されている場合は無効です。

3-12

MTX100B 型 MPEG レコーダ＆プレーヤ

メニュー

Original：選択されているストリーム内の TDT、TOT、または STT のデフォルト値を使用します。

OS (WindowsXP) Time：TDT、TOT、または STT の初期値を、Windows XP の時計を基準にして設定します。この項目を選択すると、ストリーム内のすべての TDT、 TOT、または STT の日付と時刻が Windows XP の時計に同期します。

User Define：TDT、TOT、またはSTT の初期値を、任意の値に設定します。この項目を選択すると、日付と時刻を設定するためのリスト・ボックスが有効になります。

H ISDB/P-TS：このボタンを選択すると、次に示すISDB/P-TS ダイアログ・ボックスが

表示されます。このダイアログ・ボックスを使用すると、ISDB-T フォーマットのストリームを出力するときの設定などを行うことができます。

Data Rate Auto Convert (Play Mode)：地上デジタル音声放送 (ISDB- TSB) のデータ・ファイルを読み込んだときに、クロック・レートを自動設定するかどうかを指定します。この項目にチェック・マークを付けると、クロック・レートが自動的に

(2048/1701) × 27 MHz に設定され、FixedESRate項目(3-6 ページ参照) の設定に関

わらず、エレメンタリ・ストリーム・レートが一定になります。

ユーザ・マニュアル

Loop by ISDB-T Frame (Play Mode)：ISDB-T フォーマットのストリームをループ出力するときに、OFDM フレーム単位で出力を行うかどうかを設定します。この項目にチェック・マークが付いていない場合は、トランスポート・ストリーム・パケット単位でループ出力が行われます。

3-13

第3章 76

リファレンス

Treat as Partial TS (Play Mode)：192 バイトのパケット・サイズのストリーム・ファイルをパーシャル・トランスポート・ストリームとして出力するかどうかを設定します。この項目にチェック・マークが付いていない場合は、Non TS フォーマットのストリームとして出力されます。

H Update：このボタンを選択すると、次に示す Select Update Item ダイアログ・ボック

スが表示されます。このダイアログ・ボックスを使用すると、ストリームをループ出力するときに更新するパラメータを選択することができます。

Continuity Counter：continuity_counter を更新するかどうかを指定します。

PCR/PTS/DTS：PCR、PTS、および DTS を更新するかどうかを指定します。

Update Method：PCR/PTS/DTS を更新する場合の更新方法を指定します。

Hardware：出力ボード上の 27 MHz クロックのカウンタ値を使用して、PCR/

PTS/DTS を更新します。データ出力と PCR が完全にロックしているため、長時間の出力を行ったときでもファイルのループ・ポイントで PCR の連続性が保たれます。ただし、PTS/DTS では、演算を行うタイミングによる誤差が生じます。

Software：ループあたりの時間をあらかじめ計算しておき、出力時にループごとにこの時間を加算することで、PCR/PTS/DTS を更新します。PTS/DTS に誤差が含まれることはありませんが、出力ボード上のクロックと非同期に更新が行われるため、ファイルのループ・ポイントで PCR の連続性が保たれにくくなります。これは、ループ時間が長くなるほど顕著になります。なお、NPT の更新はこの方法で行われるため、NPT の更新を有効にした場合には、自動的に Software が選択されます。

TDT/TOT/STT：TDT、TOT、および STT を更新するかどうかを指定します。

NPT：ISO/IEC 18318-6 で規定される、NPT Reference Descripter 内の STC_Refer-

ence field を更新するかどうかを指定します。

3-14

この項目は、PCR/PTS/DTS にチェック・マークが付けられ、Update Method が

Software に設定されているときにのみ有効です。なお、NPT の更新を有効にする

と、PCR/PTS/DTS の更新も有効になり、Update Method が Software に設定されます。また、Clock ダイアログ・ボックスの Fixed ES Rate 項目は無効になります。

Reed Solomon (ISDB-T only)：ISDB-T 放送トランスポート・ストリームにおいて、 ISDB-T_information の後に位置する 8 バイト・パリティを更新するかどうかを指定し

ます。

MTX100B 型 MPEG レコーダ＆プレーヤ

メニュー

ASI I/Fメニュー (オプション 01 型のみ)

ASI I/F メニューは、ASI インタフェース・オプションがインストールされているときに表示されるメニューで、出力フォーマットなどを設定します。

表 3-4 に、ASI I/F メニューから選択できるコマンドを示します。

表 3-4：ASI I/Fメニュー・コマンド (Play スクリーン)

コマンド名機能

Format ASI 信号の出力フォーマットを選択します。選択項目は、Byte または

Packet です。Byte では、有効データがバイト単位で出力されます。ま

た、Packet では、有効データがトランスポート・ストリーム・パケット単位で出力されます。

Through Out ストリーム出力を行っていないときに、ASI In コネクタに入力された

信号を ASI Out コネクタから出力するかどうかを指定します。選択項目は、On または Off です。

Univ I/F メニュー (オプション 02 型のみ)

Univ I/F メニューは、ユニバーサル・パラレル／シリアル・インタフェース・オプションがインストールされているときに表示されるメニューで、出力レベルやフォーマットなどを設定します。

表 3-5 に、Univ I/F メニューから選択できるコマンドを示します。

表 3-5：Univ I/F メニュー・コマンド (Play スクリーン)

コマンド名機能

Level Univer sa l In/Out コネクタから出力される信号のレベルを選択します。

選択項目は、TTL、ECL、または LVDS です。出力レベルの詳細については、「付録 A 仕様」の表 A-4 を参照してく

ださい。

Format Universal In/Out コネクタから出力される信号のフォーマットを選択し

ます。選択項目は、Parallel または Serial です。

Clock 出力するクロック信号の極性を選択します。選択項目は、Rise または

Fall です。

PI Clock* パケット・インフォメーション (Packet Information) クロックの、TS

クロックに対する倍率を選択します。選択項目は、×1、×2、×4、または ×8 です。

* このメニュー・コマンドは、ISDB-T トランスポート・ストリーム・ファイルが読み

込まれている場合にのみ有効です。

ユーザ・マニュアル

3-15

第3章 78

リファレンス

ASI/1394 メニュー (オプション 05 型のみ)

ASI/1394 メニューは、IEEE 1394/ASI インタフェース・オプションがインストールされているときに表示されるメニューで、AS I 信号の出力フォーマットの設定および

IEEE 1394 機器との接続設定を行います。

表 3-6 に、ASI/1394 メニューから選択できるコマンドを示します。

表 3-6：ASI/1394 メニュー・コマンド (Play スクリーン)

コマンド名機能

ASI Format ASI 信号の出力フォーマットを選択します。選択項目は、Byte または

Packet です。Byte では、有効データがバイト単位で出力されます。ま

た、Packet では、有効データがトランスポート・ストリーム・パケット単位で出力されます。

1394 Mode IEEE 1394 インタフェースを使用して、MTX100B オプション 05 型と

IEEE 1394 機器とのポイント間接続を行うときの設定を行います。こ

のコマンドからは、PtoP Connect 項目が選択できます。この項目を選択すると、IEEE1394 ダイアログ・ボックスが表示され

ます。IEEE 1394 ダイアログ・ボックスについては、3-16 ページの「IEEE1394 ダイアログ・ボックス」を参照してください。

Bus Reset IEEE 1394 バスをソフトウェア的にリセットします。MTX100B オプ

ション 05 型が、接続されている機器を認識しない場合、または接続されている機器が MTX100B オプション 05 型を認識しない場合、機器接続状況の更新に使用します。

注：MTX100B オプション05 型がデータの入出力を行っているときに IEEE 1394 バスをリセットすると、データの入出力は終了します。また、IEEE 1394 接続が切断され、再接続は行われません。

IEEE1394 ダイアログ・ボックス

ASI/1394 メニューの 1394 Mode コマンドから PtoP Connect を選択すると、図 3-8 に示す

IEEE1394 ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用する

と、MTX100B オプション05 型と IEEE 1394 機器とのポイント間接続を行うときの機器の選択および接続／接続解除を行うことができます。

図 3-8：IEEE1394 ダイアログ・ボックス (Play スクリーン)

3-16

MTX100B 型 MPEG レコーダ＆プレーヤ

メニュー

H Instrument：データ送出先の IEEE 1394 機器を選択します。

H Connect または Disconnect：選択された IEEE 1394 機器との接続または接続解除を行

います。

注：ポイント間接続が確立されているときに IEEE 1394 ケーブルの抜き差しなどによりバス・リセットが生じた場合は、ポイント間接続は解除されます。

H to Tuner：MTX100B オプション 05 型と IEEE 13 94 機器をポイント間接続する場合

に、相手機器側から接続設定を行うかどうかを指定します。接続する機器によっては、MTX100B オプション 05 型から接続設定を行うと、接続が

行われないことがあります。このような場合は、この項目にチェック・マークを付けると、相手機器側が主導でポイント間接続が行われます。一般的に、D-VHS レコーダなどとの接続ではこの項目にチェック・マークを付ける必要はありませんが、BS/ CS チューナなどとの接続では、チェック・マークを付ける必要があります。

ポイント間接続を行う場合の機器の接続方法および MTX100B オプション 05 型の設定方法については、3-111 ページの「IEEE 1394 インタフェースの使用」を参照してください。

310M/ASI/SPI メニュー (オプション 07 型のみ)

310M/ASI/SPI メニューは、SMPTE310M/ASI/SPI インタフェース・オプションがインストールされているときに表示されるメニューで、BNC コネクタから出力する信号のフォーマットや ASI 信号の出力フォーマットの設定を行います。

表 3-7 に、310M/ASI/SPI メニューから選択できるコマンドを示します。

表 3-7：310M/ASI/SPI メニュー・コマンド (Play スクリーン)

コマンド名機能

BNC Port SMPTE310M/ASI Output コネクタから出力する信号のフォーマットを

選択します。選択項目は、ASI または 310M 8VSB (8VSB、188 bytes/ packet のSMPTE 310M 信号) です。

Through Out ストリーム出力を行っていないときに、SMPTE310M/ASI Input コネ

クタに入力された信号を SMPTE310M/ASI Output コネクタから出力するかどうかを指定します。選択項目は、On または Off です。

ASI Format ASI 信号の出力フォーマットを選択します。選択項目は、Byte または

Packet です。Byte では、有効データがバイト単位で出力されます。ま

た、Packet では、有効データがトランスポート・ストリーム・パケット単位で出力されます。

ユーザ・マニュアル

3-17

第3章 80

リファレンス

Utility メニュー

Utility メニューは、MTX100B 型のリモート・コントロールに必要なパラメータを設定したり、インストールされているインタフェース・モジュールのバージョンを表示したりするのに使用します。

表 3-8 に、Utility メニューから選択できるコマンドを示します。

表 3-8：Utility メニュー・コマンド

コマンド名機能

Communication MTX100B 型をイーサネット・ネットワークを使用してリモート・コ

ントロールする場合に必要なポート番号およびコマンドなどの送受信に使用する区切り文字を設定します。

このコマンドを選択すると、Communication ダイアログ・ボックスが表示されます。Communication ダイアログ・ボックスについては、 3-18 ページの「Comminication ダイアログ・ボックス」を参照してください。

Option Key ソフトウェア・オプションを有効にするためのオプション・キーを入

力します。このコマンドを選択すると、Option Key ダイアログ・ボックスが表示

されます。Option Key ダイアログ・ボックスについては、3-19 ページの「Option Key ダイアログ・ボックス」を参照してください。

Status MTX100B アプリケーションのバージョンおよびインストールされて

いるインタフェース・モジュールのバージョンを表示します。このコマンドを選択すると、Status ダイアログ・ボックスが表示され

ます。Status ダイアログ・ボックスについては、3-20 ページの「Sta- tus ダイアログ・ボックス」を参照してください。

Communication ダイアログ・ボックス

Utility メニューの Communication コマンドを選択すると、図 3-9 に示す Communication ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、 MTX100B 型をイーサネット・ネットワークを使用してリモート・コントロールする場合に必要なポート番号およびコマンドなどの送受信に使用する区切り文字を設定することができます。

図 3-9：Communication ダイアログ・ボックス

3-18

MTX100B 型 MPEG レコーダ＆プレーヤ

メニュー

H Port Number：MTX100B 型をイーサネット・ネットワークを使用してリモート・コント

ロールする場合のポート番号を設定します。設定範囲は、1024 〜 65535 です。

H Terminator Tx：MTX100B 型がコントローラに対して情報を送信するときの区切り

文字を設定します。選択項目は、LF (ラインフィード)、CR (キャリッジ・リターン)、 CRLF (キャリッジ・リターン+ラインフィード)、またはLFCR (ラインフィード+キャリッジ・リターン) です。

H Term inato r Rx：MTX100B 型がコントローラからコマンドなどを受信するときの区切

り文字を設定します。選択項目は、LF または CR です。

Option Key ダイアログ・ボックス

Utility メニューのOption Key コマンドを選択すると、図3-10 に示す Option Key ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、ソフトウェア・オプションを有効にするためのオプション・キー(英数字列) を入力することができます。

図 3-10：Option Key ダイアログ・ボックス

H Instrument Name：機器の名称を表示します。

H Serial Number：機器のシリアル番号を表示します。

H Opt. Key：ソフトウェア・オプションを有効にするためのオプション・キーを入力しま

す。オプション・キーは、ソフトウェア・アップグレード・キットに付属しています。

注意：Option Key 欄にあらかじめ入力されている英数字は、オプション・キーを入力するとき以外は、絶対に変更しないでください。変更した場合、機器が正常に動作しなくなる可能性があります。

購入されたソフトウェア・オプションを有効にするための手順については、ソフトウェア・アップグレード・キットに付属のインストレーション・マニュアルを参照してください。

H Update：オプション・キーを入力後、このボタンを選択すると、入力されたキーが有

効になります。

H Show Option：現在機器にインストールされているオプションを表示します。

ユーザ・マニュアル

3-19

第3章 82

リファレンス

Status ダイアログ・ボックス

Utility メニューの Status コマンドを選択すると、図 3-11 に示す Status ダイアログ・ボックスが表示されます。このダイアログ・ボックスでは、MTX100B アプリケーションのバージョンおよびインストールされているインタフェース・モジュールとそのバージョンを確認することができます。

図 3-11：Status ダイアログ・ボックス

3-20

MTX100B 型 MPEG レコーダ＆プレーヤ

Record スクリーンでのメニュー

このサブセクションでは、Record スクリーンからアクセスできるメニューとそれらのメニューから実行できるコマンドについて説明します。

File メニュー

Record スクリーンでの File メニューは、取り込んでいるストリーム・データを保存したり、プリセット・ファイル (機器の設定が記述されたファイル) の読み込み／保存を行ったりするときに使用します。また、MTX100B アプリケーションを終了し、Windows スクリーンを表示するときにも使用します。

表 3-9 に、File メニューから選択できるコマンドを示します。

表 3-9：File メニュー・コマンド (Record スクリーン)

コマンド名機能

Save ストリーム・データを保存する際のファイル名を指定します。このコ

Save Mode ストリーム・データを保存する際のモードを指定します。選択項目

Load Preset 指定されたプリセット・ファイル (*.set) を読み込みます。ファイルが

Save Preset 現在の機器設定を、指定されたプリセット・ファイルとして保存しま

PLAY Play スクリーンに切り替えます。 Scheduler オプション SC 型がインストールされている場合、Scheduler アプリ

Minimize MTX100B アプリケーション・ウィンドウを最小化します。 Exit MTX100B アプリケーションを終了し、Windows スクリーンを表示し

Shutdown 現在の設定を保存して、MTX100B 型の電源を切ります。

メニュー

マンドを選択すると、“名前を付けて保存”ダイアログ・ボックスが表示されます。デフォルトでは、現在の日付 (yymmdd) がファイル名になります。

は、Over Write または New File です。Over Write では、データを保存する毎に、Save 項目で指定されたファイル名で上書きされます。 New File では、データを保存する毎に、Save 項目で指定されたファイル名に番号が付けられ、新しいファイルが作成されます。

読み込まれると、機器のすべての設定は、このファイルの内容に変更されます。プリセット・ファイルに保存される機器設定およびプリセット・ファイルの読み込み方法については、3-53 ページから始まる「プリセット・ファイル」を参照してください。

す。プリセット・ファイルに保存される機器設定およびプリセット・ファイルの保存方法については、3-53 ページから始まる「プリセット・ファイル」を参照してください。

ケーションを起動します。

ます。MTX100B アプリケーションの設定は保存されます。

ユーザ・マニュアル

View メニュー

View メニューは、ツール・バーとステータス・バーの表示／非表示を切り替えるために使用します。Record スクリーンでの View メニューは、Play スクリーンの View メニューと共通です。詳しい説明については、3-2 ページの表 3-2 を参照してください。

3-21

第3章 84

リファレンス

Record メニュー

Record メニューは、ストリーム・データの取り込みに使用するインタフェースの選択、記録するデータ・サイズやトリガ・ポジションの設定などを行うために使用します。

表 3-10 に、Record メニューから選択できるコマンドを示します。

表 3-10：Record メニュー・コマンド

コマンド名機能

Source ストリーム・データを取り込むインタフェースを指定します。選択項

目は、STD (スタンダード) および現在インストールされているインタフェース・オプション名 (Univ I/F、ASI、ASI/1394、ASI/310M) です。STD では、SPI In/Out コネクタが使用されます。

Target データを記録する際の記録時間またはファイル・サイズ、トリガ・ポ

ジションなどを指定します。このコマンドを選択すると、Ta r g e t ダイアログ・ボックスが表示され

ます。Targ e t ダイアログ・ボックスについては、3-22 ページの「Tar- get ダイアログ・ボックス」を参照してください。

Timer Record ストリームを自動的に記録するための時刻を設定します。

Other 取り込まれたストリームの表示に使用するスタンダード、数値表示に

使用する基数などを指定します。このコマンドを選択すると、Others ダイアログ・ボックスが表示され

ます。Others ダイアログ・ボックスについては、3-24 ページの「Others ダイアログ・ボックス」を参照してください。

Targetダイアログ・ボックス

Record メニューの Ta r g e t コマンドを選択すると、図 3-12 に示す Ta r g e t ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、データの記録時間またはデータ・サイズ、トリガ・ポジションなどを設定することができます。

図 3-12：Target ダイアログ・ボックス

3-22

MTX100B 型 MPEG レコーダ＆プレーヤ

メニュー

H Record Size：データを記録する際の記録時間(h:m:s) またはファイル・サイズ (MB) を

指定します。どちらの方法で指定するかは、Format リスト・ボックスで設定します。

レコード・サイズを指定するテキスト・ボックスの下側には、RAM またはハード・ディスクで使用可能な空き容量が表示されます。記録するファイルのサイズは、この容量以上に設定することはできません。

Without Limit チェック・ボックスを使用すると、ハード・ディスクまたは RAM の空き容量までデータを取り込むことができます。このチェック・ボックスにチェック・マークを付けると、記録可能時間とファイル・サイズが自動的に設定されます。なお、この項目にチェック・マークを付けると、Continuous Recording 項目は無効になります。

注：プリトリガを設定する場合は、レコード・サイズと同じサイズの空き容量が必要になります。

また、Record Size フィールドには、リスト・ボックスがあり、データを記録するときに RAM またはハード・ディスク (Disk) のどちらを使用するかを選択することができます。

H Trigger Position：データを記録する際のトリガ・ポジションを、時間 (h:m:s) または

ファイル・サイズ (MB) で指定します。

TAB ボタンを繰り返し押してスライダを選択した後、矢印ボタンを押してスライダを移動します。スライダの右側には、記録されるデータ・サイズに対するトリガ・ポジションのパーセンテージが表示されます。

H Continuous Recording：コンティニュアス・レコーディング機能を有効にするかどう

かを指定します。コンティニュアス・レコーディングでは、複数のストリーム・ファイルを連続して記録することができます。

この項目にチェック・マークを付けると、右側にあるスピン・ボックスが有効になります。このスピン・ボックスを使用すると、コンティニュアス・レコーディングを停止するためのファイル数を指定することができます。指定された数のファイルが作成されると、ストリームの取り込みが自動的に停止します。設定範囲は、2 〜 32767 です。

なお、コンティニュアス・レコーディング機能を有効にすると、W ithout Limit 項目は無効になります。

コンティニュアス・レコーディング機能の詳しい説明については、3-49 ページの「コンティニュアス・レコーディング機能」を参照してください。

H Ignore D valid：データを取り込む際に、選択されたインタフェースの DV ALID 信号

を無視するかどうかを指定します。チェック・マークを付けると、DVALID 信号が無視され、外部クロックに合わせてデータの取り込みが行なわれます。この項目は、 ASI インタフェース・オプションでは選択できません。

ユーザ・マニュアル

H Format：レコード・サイズおよびトリガ・ポジションの設定方法を指定します。選択

項目は、Time または File Size です。

3-23

第3章 86

リファレンス

Others ダイアログ・ボックス

Record メニューの Other コマンドを選択すると、図 3-13 に示す Others ダイアログ・ボックスが表示されます。このダイアログ・ボックスを使用すると、取り込まれたストリームの表示に使用するスタンダード、コンポーネント情報として表示される数値の基数などを設定することができます。

図 3-13：Others ダイアログ・ボックス

H Standard：機器に取り込まれたストリームを、どのスタンダードで表示するかを選択

します。選択項目は、ARIB、ATSC、DVB、または MPEG2 です。

H Numeric：ヒエラルキー表示のコンポーネント情報に使用される数値の基数を選択し

ます。選択項目は、Decimal (10 進)、Hex (16 進)、または Octal (8 進) です。

H Ext Record Start：Trig I n / O ut コネクタに入力されたトリガ信号により、データの記録

を行うかどうかを設定します。選択項目は、Off、Rise、または Fall です。Rise では、入力された信号の立ち上がりエッジでデータの記録が開始されます。また、Fa ll では、入力された信号の立ち下がりエッジでデータの記録が開始されます。Off では、外部トリガ信号によるデータの記録を行いません。

外部トリガ信号によるデータの記録では、プリトリガが設定されている場合、有効な外部トリガ信号の発生によりプリトリガ領域へデータが取り込まれ、トリガ待ち状態になります。ここで、再び有効な外部トリガ信号が発生すると、ポストトリガ領域へデータが取り込まれ、ファイルが作成されます。

H Ext T rigger BNC：この項目は、Play スクリーンと共通です。詳しい説明については、

3-12 ページを参照してください。

3-24

MTX100B 型 MPEG レコーダ＆プレーヤ

メニュー

ASI I/Fメニュー (オプション 01 型のみ)

ASI I/F メニューは、ASI インタフェース・オプションがインストールされているときに表示されるメニューで、入／出力コネクタ間のステータスを設定します。

表 3-11 に、ASI I/F メニューから選択できるコマンドを示します。

表 3-11：ASI I/Fメニュー・コマンド (Record スクリーン)

コマンド名機能

Through Out ASI In コネクタに入力された信号を ASI Out コネクタから出力するか

どうかを指定します。選択項目は、On または Off です。

Univ I/F メニュー (オプション 02 型のみ)

Univ I/F メニューは、ユニバーサル・パラレル／シリアル・インタフェース・オプションがインストールされているときに表示されるメニューで、入力レベルやフォーマットなどを設定します。

表 3-12 に、Univ I/F メニューから選択できるコマンドを示します。

表 3-12：Univ I/F メニュー・コマンド (Record スクリーン)

コマンド名機能

Level Universal In/Out コネクタに入力する信号のレベルを選択します。選択

項目は、TTL、ECL、または LVDS です。入力レベルの詳細については、「付録 A 仕様」の表 A-4 を参照してく

ださい。

Format Universa l In/Out コネクタに入力する信号のフォーマットを選択しま

す。選択項目は、Parallel または Serial です。

Clock 入力するクロック信号の極性を選択します。選択項目は、Rise または

Fall です。

Use Psync シリアル入力時に、PSYNC 信号を使用するかどうかを選択します。選

択項目は、On または Off です。PSYNC 信号により MSB を決めるときは On に、0x47 のビット・パターンで MSB を決めるときは Off に設定します。

Receive パラレル・インタフェース・モードでの信号の入力形態を指定しま

Termination 内部ターミネーションのオン(On) またはオフ (Off) を切り替えます。

す。選択項目は、Differential (差動) または Single End (シングル・エンド) です。

Receive 項目で Single End を選択している場合は、Off を選択することはできません。

ユーザ・マニュアル

3-25

第3章 88

リファレンス

ASI/1394 メニュー (オプション 05 型のみ)

ASI/1394 メニューは、IEEE 1394/ASI インタフェース・オプションがインストールされているときに表示されるメニューで、データ入力に使用するコネクタの選択、パーシャル

TS モードの設定、および IEEE 1394 機器との接続設定を行います。

表 3-13 に、ASI/1394 メニューから選択できるコマンドを示します。

表 3-13：ASI/1394 メニュー・コマンド (Record スクリーン)

コマンド名機能

Input Port データ入力に使用するコネクタを指定します。選択項目は、

ASI (ASI Input コネクタ) または 1394 (IEEE 1394 コネクタ) です。

Partial TS IEEE 1394 コネクタから取り込まれているトランスポート・ストリー

ム (TS) データをパーシャル TS フォーマットで記録するかどうかを指定します。選択項目は、On または Off です。パーシャル TS フォーマットのデータを記録する場合は、必ず、このコマンドを On に設定してください。注：このコマンドを On に設定すると、パケット・サイズが 188 バイト以外のトランスポート・ストリーム・データを取り込むことはできません (Record スクリーンに“No Signal”のメッセージが表示されます)。

パーシャル TS の詳しい説明については、3-117 ページの「パーシャル

TS について」を参照してください。

1394 Mode IEEE 1394 インタフェースを使用する場合の機器の動作モードを設定

します。選択項目は、PtoP Connect (ポイント間接続モード)、または

Probe (データ・プロービング・モード) です。

ポイント間接続モードでは、MTX100B オプション 05 型と IEEE 1394 機器を1 対 1 でポイント間接続することができます。また、データ・プロービング・モードでは、2 台の IEEE 1394 機器の接続が確立されているときに、機器間で伝送されているトランスポート・ストリーム・データを MTX100B オプション05 型に取り込むことができます。

これらの項目を選択すると、IEEE1394 ダイアログ・ボックスが表示されます。IEEE 1394 ダイアログ・ボックスについては、3-26 ページの「IEEE1394 ダイアログ・ボックス」を参照してください。

Bus Reset IEEE 1394 バスをソフトウェア的にリセットします。MTX100B オプ

3-26

IEEE1394 ダイアログ・ボックス

ASI/1394 メニューの1394 Mode コマンドから PtoP Connect または Probe を選択すると、図 3-14 に示す IEEE1394 ダイアログ・ボックスが表示されます。図に示すように、 IEEE1394 ダイアログ・ボックスの内容は、選択する項目により異なります。

これらのダイアログ・ボックスを使用すると、データ送出元 (およびデータ送出先) の

IEEE 1394 機器を選択し、接続することができます。

MTX100B 型 MPEG レコーダ＆プレーヤ

PtoP Connectを選択した場合 Probeを選択した場合

図 3-14：IEEE1394 ダイアログ・ボックス (Record スクリーン)

H PtoP Connect を選択した場合：

H Instrument：データ送出元の IEEE 1394 機器を選択します。

メニュー

H Connect または Disconnect：選択された IEEE 1394 機器との接続または接続解除

を行います。

H to Tuner：MTX100B オプション 05 型と IEEE 1394 機器をポイント間接続する場

合に、相手機器側から接続設定を行うかどうかを指定します。この項目は、In- put Port コマンドで ASI が選択されている場合に有効です。

接続する機器によっては、MTX100B オプション05 型から接続設定を行うと、接続が行われないことがあります。このような場合は、この項目にチェック・マークを付けると、相手機器側が主導でポイント間接続が行われます。一般的に、 D-VHS レコーダなどとの接続ではこの項目にチェック・マークを付ける必要はありませんが、BS/CS チューナなどとの接続では、チェック・マークを付ける必要があります。

H Probe を選択した場合：

H Source：データ送出元の IEEE 1394 機器を選択します。

H Destination：データ送出先の IEEE 1394 機器を選択します。

ユーザ・マニュアル

ポイント間接続またはデータ・プロービングを行う場合の機器の接続方法および

MTX100B オプション 05 型の設定方法については、3-111 ページの「IEEE 1394 インタ

フェースの使用」を参照してください。

3-27

第3章 90

リファレンス

310M/ASI/SPI メニュー (オプション 07 型のみ)

310M/ASI/SPI メニューは、SMPTE310M/ASI/SPI インタフェース・オプションがインストールされているときに表示されるメニューで、ストリーム・データの入力に使用するコネクタを選択したり、BNC コネクタに入力する信号のフォーマットを設定したりします。

表 3-14 に、310M/ASI/SPI メニューから選択できるコマンドを示します。

表 3-14：310M/ASI/SPI メニュー・コマンド (Record スクリーン)

コマンド名機能

Input Port ストリーム・データの入力に使用するコネクタを指定します。選択項

目は、BNC (SMPTE310M/ASI Input コネクタ) または SPI (SPI Input コネクタ) です。

BNC Port Input コネクタに入力する信号のフォーマットを選択します。選択項目

は、ASI または 310M 8VSB (8VSB、188 bytes/packet の SMPTE310M 信号) です。

Time Stamp 入力されるストリームへのタイム・スタンプ機能を有効にするかどう

かを設定します。選択項目は、On または Off です。On に設定すると、トランスポート・ストリーム内の各パケットに、パケットが取り込まれた時刻が記録されます。

この機能では、204 バイト・パケットの最後に、5 バイトのタイム・スタンプ情報を含む 8 バイトのデータが追加されます。188 バイト・パケットの場合は、タイム・スタンプ情報を付加するためにパケット・サイズが 204 バイトに拡張されます。204 バイト・パケットでは、最後の 8 バイトは、このデータにより上書きされます。

Utility メニュー

Utility メニューは、リモート・コントロールに必要なパラメータを設定したり、インストールされているインタフェース・モジュールのバージョンを表示したりするのに使用します。Record スクリーンでの Utility メニューは、Play スクリーンの Utility メニューと共通です。詳しい説明については、3-18 ページの表 3-8 を参照してください。

ツールバー・ボタンとその機能

ツールバー (図 3-15 参照) には、使用頻度の高いメニュー・コマンドのショートカット・ボタンが表示されます。ツールバーを使用すると、ボタンをクリックするだけで、そのボタンに割り当てられているコマンドをすぐに実行することができます。

図 3-15：ツールバーとツールバー・ボタン

なお、ツールバーにアクセスするには、フロント・パネルの USB コネクタにマウスが接続されていることが必要です。

ツールバー・ボタン

3-28

MTX100B 型 MPEG レコーダ＆プレーヤ

表 3-15 に、ツールバー・ボタンとその機能を示します。

表 3-15：ツールバー・ボタンとその機能アイコン

名称機能

LOAD TS file

SAVE TS file

LoadPreset

Save Preset

Select File ダイアログ・ボックスを表示します。このボタンは、Play スクリーンが表示されているときに有効です。 File メニューの Open コマンドと同じ機能を持ちます。

“名前を付けて保存”ダイアログ・ボックスを表示します。

このボタンは、Record スクリーンが表示されているときに有効です。File メニューのSave コマンドと同じ機能を持ち

ます。 “ファイルを開く”ダイアログ・ボックスを表示します。

File メニューの Load Preset コマンドと同じ機能を持ちま

す。 “名前を付けて保存”ダイアログ・ボックスを表示します。

File メニューのSave Preset コマンドと同じ機能を持ちます。

メニュー

Play

Record

Stop

Clock

Target

オプション 05 型でのみ使用できるツールバー・ボタン

Connect

PtoP Connect

Probe

選択されているストリームを出力します。フロント・パネルの Play/Pause ボタンと同じ機能を持ちます。

取り込まれているストリームを記録します。フロント・パネルの Record ボタンと同じ機能を持ちます。

ストリームの出力または記録を停止します。フロント・パネルの Stop ボタンと同じ機能を持ちます。

Clock ダイアログ・ボックスを表示します。このボタンは、

Play スクリーンが表示されているときに有効です。Play メ

ニューの Clock コマンドと同じ機能を持ちます。

Ta r g e t ダイアログ・ボックスを表示します。このボタンは、 Record スクリーンが表示されているときに有効です。Record メニューの Target コマンドと同じ機能を持ちます。

IEEE 1394 機器との接続を開始します。IEEE1394 ダイアロ

グ・ボックスの Connect ボタンと同じ機能を持ちます。ポイント間接続を行うための IEEE1394 ダイアログ・ボッ

クスを表示します。ASI/1394 メニューの 1394 Mode コマンドで、PtoP Connect を選択した場合と同じです。

データ・プロービングのための IEEE1394 ダイアログ・ボックスを表示します。ASI/1394 メニューの 1394 Mode コマンドで Probe を選択した場合と同じです。

ユーザ・マニュアル

3-29

第3章 92

リファレンス

3-30

MTX100B 型 MPEG レコーダ＆プレーヤ

ヒエラルキー表示

MTX100B 型は、出力するストリームの内容をヒエラルキー表示により階層構造で表示します。このセクションでは、ヒエラルキー表示の概要、ヒエラルキー表示で使用されるアイコンの種類、およびヒエラルキー表示を構成する各コンポーネントに対して実行できる機能について、詳しく説明します。

ヒエラルキー表示の概要

ヒエラルキー表示 (図3-16 参照) では、ストリームを構成する各コンポーネントがアイコンで示され、アイコンの右側には各コンポーネントに関する情報が表示されます。また、スクリーン上には、アイコン・カーソルが現れ、アイコン上を移動します。

アイコンの左横に表示される “+”マークは、このコンポーネントがさらに下層のコンポーネントを含んでいることを示します。左ボタンを使用して下層のコンポーネントを表示すると、“+”マークは“−”マークに変わります。

ヒエラルキー表示がスクリーンの表示エリアに一度に表示できない場合は、スクリーンの右端にスクロール・バーが表示されます。

スクロール・バー

アイコン・カーソル

ユーザ・マニュアル

図 3-16：ヒエラルキー表示

注：すべての PSI または PSIP 情報は、トランスポート・ストリーム・ファイルの最初の

8Mバイト内に含まれていることが必要です。そうでない場合は、ヒエラルキー表示にお

いて対応するアイコンが正しく表示されないことがあります。

3-31

第3章 94リファレンス

アイコン・カーソル

アイコン・カーソルは、アイコン上を移動する赤い枠のカーソルで、ストリームを構成するコンポーネントを選択するのに使用します。

アイコン・カーソルの移動には、フロント・パネルの矢印ボタンを使用します。表 3-16 に、ヒエラルキー表示に使用するボタンの機能を示します。

アイコン・カーソルがスクリーンの上端または下端に達した場合は、ヒエラルキー表示がスクロールします。

表 3-16：ヒエラルキー表示に使用するボタンボタン名

A ボタンあるコンポーネントがさらに下位レベルのコンポーネントを含む場

" ボタンあるコンポーネントがさらに下位レベルのコンポーネントを含む場

Y ボタン表示されているコンポーネントに沿って、アイコン・カーソルを上方

B ボタン表示されているコンポーネントに沿って、アイコン・カーソルを下方

機能

合、それらのコンポーネントの表示を無効にします。アイコン左側の “−”マークが“+”マークに変わります。

合、それらのコンポーネントの表示を有効にします。アイコン左側の “+”マークが“−”マークに変わります。

表示されているコンポーネントに沿って、アイコン・カーソルを下方に移動します。

に移動します。

アイコン

表 3-17 〜表 3-20 に、ヒエラルキー表示に使用されるアイコンを示します。

H 表 3-17 では、MPEG-2、DVB、ARIB、および ATSC フォーマットで共通に使用され

るアイコンについて説明します。

H 表 3-18 では、DVB フォーマットで使用されるアイコンについて説明します。

H 表 3-19 では、ARIB フォーマットで使用されるアイコンについて説明します。

H 表 3-20 では、ATSC フォーマットで使用されるアイコンについて説明します。

3-32

MTX100B 型 MPEG レコーダ＆プレーヤ

ヒエラルキー表示

表 3-17：MPEG-2/DVB/ARIB/ATSC フォーマットで共通に使用されるアイコンアイコン

説明

ISDB-T

ARIB STD-B31 で定義されている放送トランスポート・ストリーム。

S-TMCC (シングル TMCC) 16 バイトのリード・ソロモン部の 8 バイトに TMCC 情報が挿入されて

いるトランスポート・ストリーム M-TMCC (マルチ TMCC) 同期バイト部にTMCC 情報が挿入され、スーパー・フレーム構造を持つトラ

ンスポート・ストリーム

Non TS

Non TS フォーマットでダウンロードされた、トランスポート・ストリー

ム以外のデータ・ストリーム。

TS (トランスポート・ストリーム)

PAT (プログラム・アソシエーション・テーブル) PID=0x00、table_id=0x00 の値を持つパケット。

TSDT (トランスポート・ストリーム・ディスクリプション・テーブル) PID=0x02、table_id=0x03 の値を持つパケット。

NIT (ネットワーク・インフォメーション・テーブル) PID が、PAT の network_PID により指定されているパケット。

CAT (コンディション・アクセス・テーブル) PID=0x01、table_id=0x0001 の値を持つパケット。

PMT (プログラム・マップ・テーブル) PID が PAT の program_map_PID により指定され、table_id=0x02 の値

を持つパケット。

PCR (プログラム・クロック・リファレンス) PID が PMT のPCR_PID により指定され、PCR_flag=1 の値を持つパ

ケット。

VIDEO (ビデオ・エレメンタリ・ストリーム) PID が PMT の elementary_PID により指定され、stream_type=0x01 また

は 0x02 の値を持つパケット。 transport_scrambling_control=01 の場合は、鍵付きアイコンになります。

VIDEO_H264 (H.264 ビデオ・エレメンタリー・ストリーム) PID が PMT のelementary_PID により指定され、stream_type=0x1B の値

を持つパケット。

transport_scrambling_control=01 の場合は、鍵付きアイコンになります。

VIDEO_MP4 (MPEG4 ビデオ・エレメンタリー・ストリーム) PID が PMT の elementary_PID により指定され、stream_type=0x10 の値

を持つパケット。 transport_scrambling_control=01 の場合は、鍵付きアイコンになります。

ユーザ・マニュアル

3-33

第3章 96

リファレンス

表 3-17：MPEG-2/DVB/ARIB/ATSC フォーマットで共通に使用されるアイコン (続き) アイコン説明

AUDIO (オーディオ・エレメンタリ・ストリーム) PID が PMT の elementary_PID により指定され、stream_type=0x03、

0x04、または 0x11 の値を持つパケット。 transport_scrambling_control=01 の場合は、鍵付きアイコンになります。

AUDIO_AAC (ATSC フォーマットでは AUDIO_AC3) PID が PMT の elementary_PID により指定され、stream_type=0x0F の

値を持つパケット (ATSC フォーマットでは、stream_type=0x81 の値を持つパケット)。

transport_scrambling_control=01 の場合は、鍵付きアイコンになります。 DATA (データ・ストリーム) PID が PMT の elementary_PID により指定され、stream_type=0x01〜

0x05、0x08、および 0x0F (ATSC フォーマットでは 0x81) 以外の値を持

つパケット。

transport_scrambling_control=01 の場合は、鍵付きアイコンになります。 DATA_SECT (プライベート・セクション)

PID が PMT の elementary PID により指定され、stream_type=0x05 の値

を持つパケット。

transport_scrambling_control=01 の場合は、鍵付きアイコンになります。

DSM_CC (デジタル・ストレージ・メディア・コマンド／コントロール) PID が PMT の elementary_PID により指定され、stream_type=0x08 の

値を持つパケット。

transport_scrambling_control=01 の場合は、鍵付きアイコンになります。

ECM (エンタイトルメント・コントロール・メッセージ)* PID が PMT の CA descriptor の CA_PID により指定され、pay-

load_start_unit_indicator=1 の値を持つパケットで、Payload が 000001

で始まっていないパケット (セクション) または Payload が 000001 で始まっているパケット (PES) 。

EMM (エンタイトルメント・マネージメント・メッセージ)* PID が CAT の CA descriptor の CA_PID により指定され、pay-

load_start_unit_indicator=1 の値を持つパケットで、Payload が 000001

で始まっていないパケット (セクション) または Payload が 000001 で始まっているパケット (PES) 。

GHOST (ゴースト) トランスポート・ストリーム・ファイルが本機器にダウンロードされた

ときに、PID が、PSI または Private Section PID ファイルに定義されていないパケット。

NULL (ヌル) PID=0x1FFF の値を持つパケット。

GARBAGE (ガーベジ)

セクションの途中から始まっているため、table_id が確認できないパケット。

ADFERR (アダプテーション・フィールド・エラー) adaptation_field_control=0x00 の値を持つパケット。

3-34

*セクション・データの場合は、コンポーネント名の後にSECT の文字が追加されます。

MTX100B 型 MPEG レコーダ＆プレーヤ

表 3-18：DVB フォーマットで使用されるアイコンアイコン

説明

SDT (サービス・ディスクリプション・テーブル) PID=0x0011、table_id=0x42 の値を持つパケット BAT (ブーケ・アソシエーション・テーブル) PID=0x0011、table_id=0x4A の値を持つパケット。 EIT (イベント・インフォメーション・テーブル) PID=0x0012、table_id=0x4E〜0x6F の値を持つパケット。 RST (ランニング・ステータス・テーブル) PID=0x0013、table_id=0x71 の値を持つパケット。 ST (スタッフィング・テーブル) PID=0x0010〜0x0013、table_id=0x72 の値を持つパケット。 DIT (ディスコンティニュイティ・インフォメーション・テーブル) PID=0x001E、table_id=0x7E の値を持つパケット。 SIT (セレクション・インフォメーション・テーブル) PID=0x001F、table_id=0x7F の値を持つパケット。 TDT (タイム／データ・テーブル) PID=0x0014、table_id=0x72 の値を持つパケット。 TOT (タイム・オフセット・テーブル) PID=0x0014、table_id=0x73 の値を持つパケット。

ヒエラルキー表示

ユーザ・マニュアル

3-35

第3章 98

リファレンス

表 3-19：ARIB フォーマットで使用されるアイコン

アイコン

説明

SDT (サービス・ディスクリプション・テーブル) PID=0x0011、table_id=0x42 の値を持つパケット BAT (ブーケ・アソシエーション・テーブル) PID=0x0011、table_id=0x4A の値を持つパケット。 EIT (イベント・インフォメーション・テーブル) PID=0x0012、table_id=0x4E〜0x6F の値を持つパケット。 RST (ランニング・ステータス・テーブル) PID=0x0013、table_id=0x71 の値を持つパケット。 ST (スタッフィング・テーブル) PID=0x0010〜0x0013、table_id=0x72 の値を持つパケット。 DIT (ディスコンティニュイティ・インフォメーション・テーブル) PID=0x1E、table_id=0x7E の値を持つパケット。 SIT (セレクション・インフォメーション・テーブル) PID=0x1F、table_id=0x7F の値を持つパケット。 LIT (ローカル・イベント・インフォメーション・テーブル) PID=0x0020、table_id=0xD0 の値を持つパケット。または、PID が

PMT の elementary_PID により指定され、stream_type=0x05 のときに

table_id=0xD0 の値を持つパケット。 ERT (イベント・リレーション・テーブル) PID=0x0021、table_id=0xD1 の値を持つパケット。または、PID が

PMT の elementary_PID により指定され、stream_type=0x05 のときに

table_id=0xD1 の値を持つパケット。 ITT (インデックス・トランスミッション・テーブル) PID が PMT の elementary_PID により指定され、table_id=0xD2 の値を

持つパケット。

PCAT (パーシャル・コンテント・アナウンスメント・テーブル) PID=0x22、table_id=0xC2 の値を持つパケット。 SDTT (ソフトウェア・ダウンロード・トリガ・テーブル) PID=0x23、table_id=0xC3 の値を持つパケット。 DCT (ダウンロード・コントロール・テーブル) PID=0x17、table_id=0xC0 の値を持つパケット。 DLT (ダウンロード・テーブル) PID が DCT の DL_PID により指定され、table_id=0xC1 の値を持つパ

ケット。

transport_scrambling_control=01 の場合は、鍵付きアイコンになります。 BIT (ブロードキャスタ・インフォメーション・テーブル) PID=0x24、table_id=0xC4 の値を持つパケット。 NBIT (ネットワーク・ボード・インフォメーション・テーブル) PID=0x25、table_id=0xC5 または 0xC6 の値を持つパケット。 LDT (リンクド・ディスクリプション・テーブル) PID=0x25、table_id=0xC7 の値を持つパケット。 TDT (タイム／データ・テーブル) PID=0x0014、table_id=0x72 の値を持つパケット。 TOT (タイム・オフセット・テーブル) PID=0x0014、table_id=0x73 の値を持つパケット。

3-36

MTX100B 型 MPEG レコーダ＆プレーヤ

表 3-20：ATSC フォーマットで使用されるアイコンアイコン

説明

MGT (マスタ・ガイド・テーブル) PID=0x1FFB、table_id=0xC7 の値を持つパケット。 TVCT (テレストリアル・バーチャル・チャンネル・テーブル) PID=0x1FFB、table_id=0xC8 の値を持つパケット。 CVCT (ケーブル・バーチャル・チャンネル・テーブル) PID=0x1FFB、table_id=0xC9 の値を持つパケット。 RRT (レイティング・リージョン・テーブル) PID=0x1FFB、table_id=0xCA の値を持つパケット。 EIT (イベント・インフォメーション・テーブル) PID が MGT のtable_type_PID により指定され、table_id=0xCB の値を

持つパケット。

CETT (チャンネル・エクステンディド・テキスト・テーブル) PID=0x1FFB、table_id=0xC8 の値を持つパケット。 EETT (イベント・エクステンディド・テキスト・テーブル) PID=0x1FFB、Table id=0xC9 の値を持つパケット。 PIT (プログラム・アイデンティファイア・テーブル) PID が PMT の elementary_PID により指定され、stream_type=0x85 の

とき table id=0xD0 の値を持つパケット。 STT (システム・タイム・テーブル) PID=0x1FFB、Table id=0xCD の値を持つパケット。

ヒエラルキー表示

ユーザ・マニュアル

3-37

第3章 100

リファレンス

コンポーネント情報とダイアログ・ボックス

ストリームを構成する各コンポーネント (アイコン) の横には、そのコンポーネントに関する情報がテキストで表示されます。また、PCR アイコンでは PCR にジッタを挿入するためのダイアログ・ボックスを表示することができます。

このサブセクションでは、ストリームを構成する各コンポーネントの情報と、PC R アイコンについてはそのダイアログ・ボックスから実行できる機能について説明します。

ISDB-T アイコン

ISDB-T アイコンでは、次のコンポーネント情報が表示されます。

H “xxx.xx”：放送トランスポート・ストリームのファイル名を示します。

H Packets：放送トランスポート・ストリームに含まれるパケットの総数を示します。

S-TMCC アイコン

S-TMCC アイコンでは、次のコンポーネント情報が表示されます。

H “xxx.xx”：ファイル名を示します。

H TC8PSK/xx、BPSK/xx、またはQPSK/xx：変調方式および割り当てスロット数を示し

ます。また、階層化伝送を行っている場合は、高階層および低階層における変調方式と割り当てスロット数を示します。

M-TMCC アイコン

M-TMCC アイコンでは、次のコンポーネント情報が表示されます。

H “xxx.xx”：ファイル名を示します。

H SF：スーパー・フレーム数を示します。

Non TS アイコン

Non TS アイコンでは、次のコンポーネント情報が表示されます。

H “xxx.xx”：ファイル名を示します。

H FileSize：ファイル・サイズをバイト単位で示します。

TS アイコン

3-38

TS (トランスポート・ストリーム) アイコンでは、次のコンポーネント情報が表示されます。

H “xxx.xx”：トランスポート・ストリームのファイル名を示します。

H Packets：トランスポート・ストリームに含まれるパケットの総数を示します。

TS アイコンが、S-TMCC アイコンまたは M-TMCC アイコンの下層に表示された場合は、次のコンポーネント情報が表示されます。

MTX100B 型 MPEG レコーダ＆プレーヤ
