Tektronix FCA3003, FCA3020, FCA3100, FCA3103, FCA3120 Quick Start Guide

...

Download

FCA3000 and FCA3100 Series Timer/Counter/Analyzer MCA3000 Series Microwave Counter/Analyzer

ZZZ

Quick Start User Manual

*P071278703*

071-2787-03

FCA3000 and FCA3100 Series Timer/Counter/Analyzer MCA3000 Series Microwave Counter/Analyzer

ZZZ

Quick Start User Manual

www.tek.com

071-2787-03

tional copyright laws and international treaty provisions.

Tektronix pro previously published material. Speciﬁcations and price change privileges reserved.

TEKTRONIX and TEK are registered trademarks of Tektronix, Inc.

LabVIEW, National Instruments, NI, and SignalExpress are trademarks of National Instruments.

TimeView is a trademark of Pendulum Instruments AB .

ducts are covered by U.S. and foreign patents, issued and pending. Information in this publication supersedes that in all

Contacting Tektronix

Tektronix, Inc. 14150 SW Karl Braun Drive P.O. Box 500 Beaverton, OR 97077 USA

For product information, sales, service, and technical support:

In North America, call 1-800-833-9200. Worldwide, visit www.tek.com to ﬁnd contacts in your area.

Warranty

Tektronix warrants that this product will be free from defects in materials and workmanship for a period of three (3) years from the date of shipment. If any such product proves defective during this warranty period, Tektronix, at its option, either will repair the defective product without charge for parts and labor, or will provide a replacement in exchange for the defective product. Parts, modules and replacement products used by Tektronix for warranty work may be new or reconditioned to like new performance. All replaced parts, modules and products become the property of Tektronix.

In order to obtain service under this warranty, Customer must notify Tektronix of the defect before the expiration of the warranty period and make suitable arrangements for the performance of service. Customer shall be responsible for packaging and shipping the defective product to the service center designated by Tektronix, with shipping charges prepaid. Tektronix shall pay for the return of the product to Customer if the shipment is to a location within the country in which the Tektronix service center is located. Customer shall be responsible for paying all shipping charges, duties, taxes, and any other charges for products returned to any other locations.

This warranty shall not apply to any defect, failure or damage caused by improper use or improper or inadequate maintenance and care. Tektronix shall not be obligated to furnish service under this warranty a) to repair damage resulting from a ttempts by personnel other than Tektronix representatives to install, repair or service the product; b) to repair damage resulting from improper use or connection to incompatible equipment; c) to repair any damage or malfunction caused by the use of non-Tektronix supplies; or d) to service a product that has been modiﬁed or integrated with other products when the effect of such modiﬁcation or integration increases the time or difﬁculty of servicing the product.

THIS WARRANTY IS GIVEN BY TEKTRONIX WITH RESPECT TO THE PRODUCT IN LIEU OF ANY OTHER WARRANTIES, EXPRESS OR IMPLIED. TEKTRONIX AND ITS VENDORS DISCLAIM ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TEKTRONIX' RESPONSIBILITY TO REPAIR OR REPLACE DEFECTIVE PRODUCTS IS THE SOLE AND E XCLU S IVE REMEDY PROVIDED TO THE CUSTOMER FOR BREACH OF THIS WARRANTY. TEKTRONIX AND ITS VENDORS WILL NOT BE LIABLE FOR ANY INDIRECT, SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES IRRESPECTIVE OF WHETHER TEKTRONIX OR THE VENDOR HAS ADVANCE NOTICE OF THE POSSIBILITY OF SUCH DAMAGES.

[W4 – 15AUG04]

Table of Contents

Important safety information .......................................................................................................... iii

General safe

Service safety summary ......................................................................................................... v

Terms in this manual .......................................................................... . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v

Symbols and

Compliance Information ............................................................................................................... vi

EMC Compliance................................................................................................................. vi

Safety Co m

Environmental Considerations................................................................................................. viii

Preface................................................................................................................................. ix

Key Featur

Documentation ...................................................................................................................x

Conventions Used in This Manual......... . ......................................... . ......................................... . . x

tion.............................................................................................................................. 1

Installa

Unpacking theInstrument ....................................................................................................... 1

Operating Considerations........................................................................................................ 1

Powerin

Functional Check............................................................... . . ........................................ . . ......2

Getting Acquainted with Your Instrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Front P

Rear Panel . ...................................... . . .................................. . . .................................. . . ......4

Input Connectors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Contro

Main Screen......................................................................................................................9

Application Examples................................................................................................................. 12

Resto

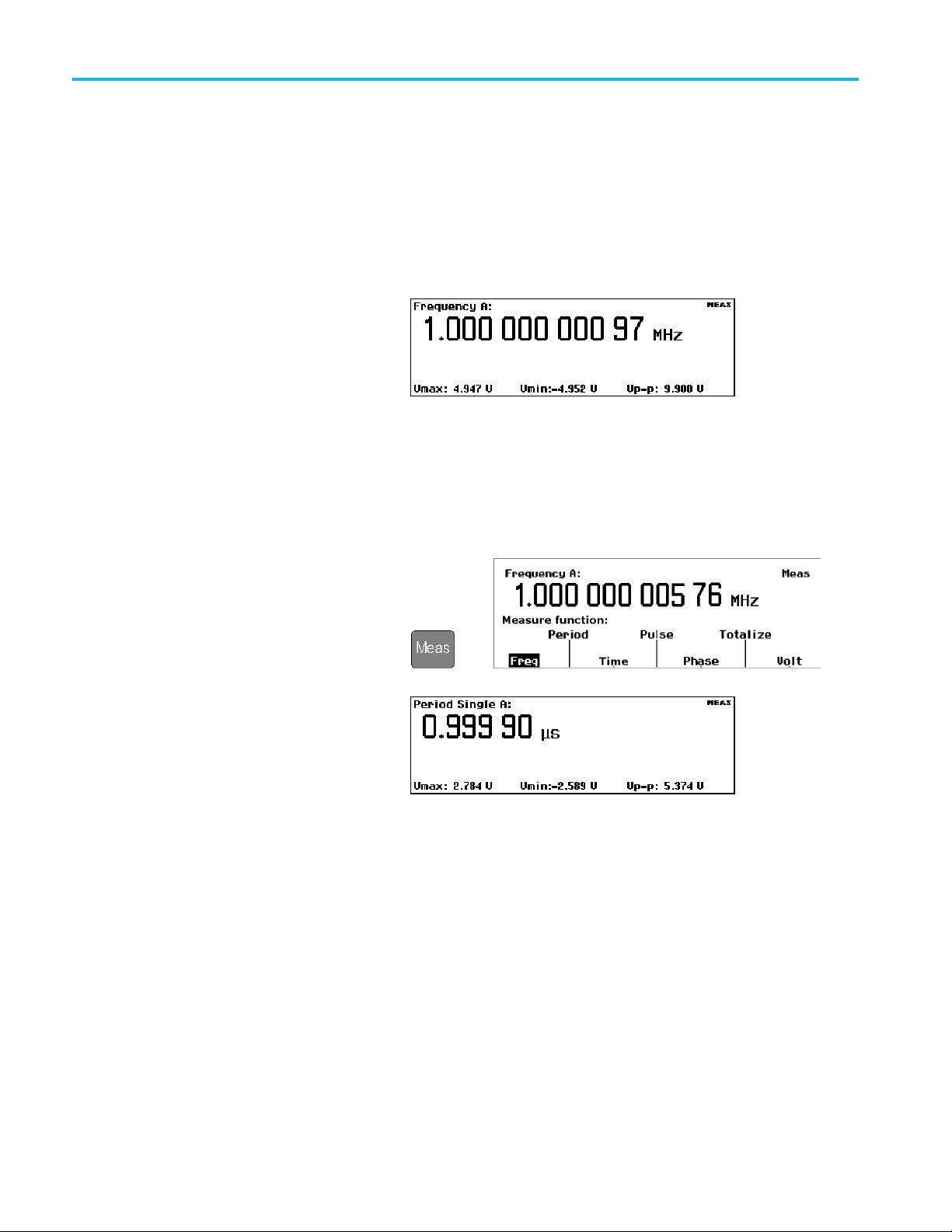

Basic Measurements............................................................................................................ 12

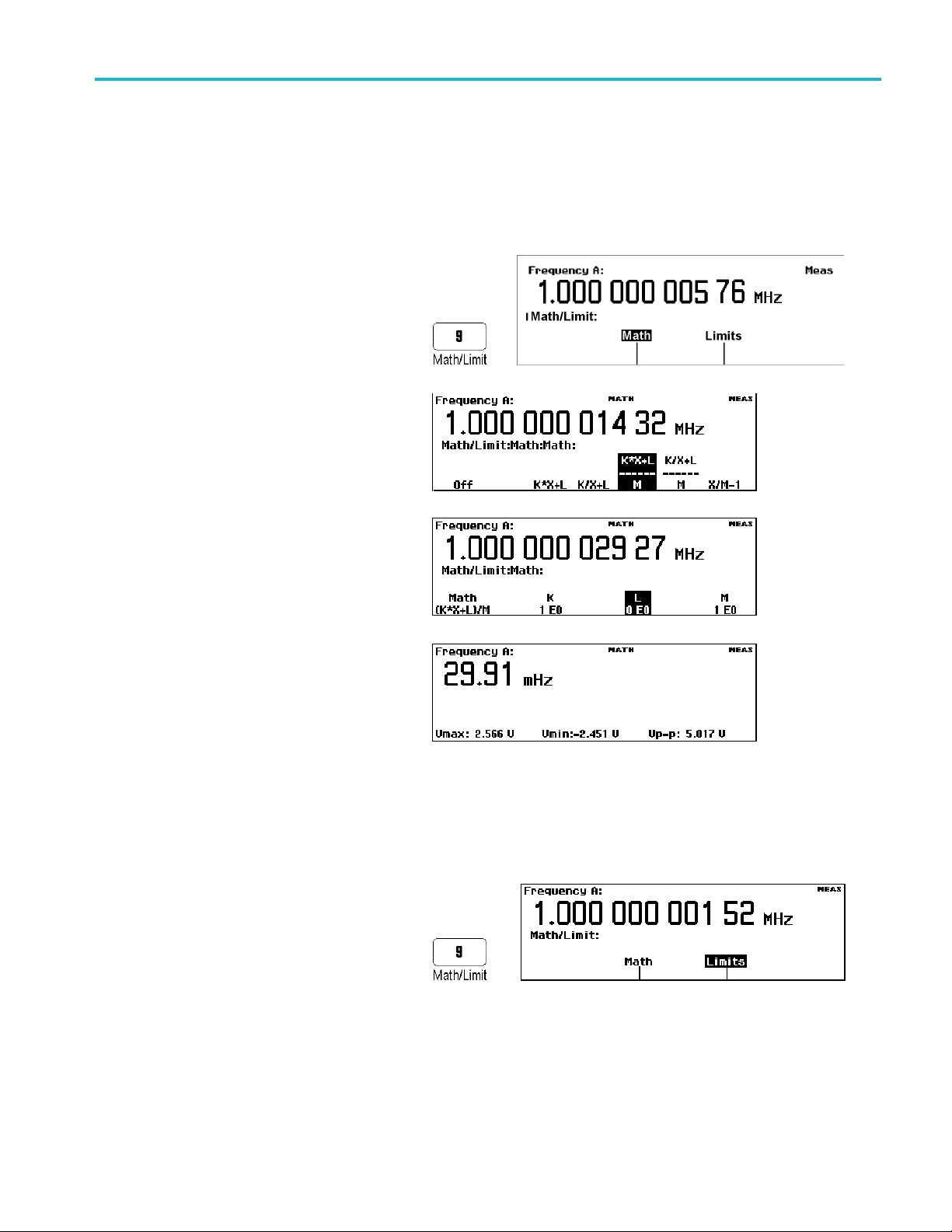

Math Measurement ............................................................................................................. 13

t Testing..................................................................................................................... 13

Limi

Two-Channel Measurements ...................................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . ................. 15

Input C Measurements.. .................................................... . . ............................ . ..................... 15

e an Instrument Setup ...................................................................................................... 16

Sav

Connectivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ........ 18

ty summary......................................................................................................... iii

terms on the product................................................................. . ............................ v

pliance .............................................................................................................. vii

es ..................................................................................................................... ix

g the Instrument On and Off ............................................................................................ 2

anel .................................... . . ......................... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ......... 3

ls........................................................................................................................... 6

re Default Settings ........................................................................................................ 12

Table of Content

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual i

Table of Content

ii FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

Important safet

y information

Important saf

This manual contains information and warnings that must be followed by the user for safe operation and to keep the product in a safe condition.

To safely perform service on this product, additional information is provided at the end of this section. (See page v, Service safety summary.)

ety information

General safety summary

Use the product only as speciﬁed. Review the following safety precautions to avoid injury and prevent damage to this product or any products connected to it. Carefully read all instructions. Retain these instructions for future reference.

Comply with local and national safety codes.

For c orrect and safe operation of the product, it is essential that you follow generally accepted safety procedures in addition to the safety precautions speciﬁed in this manual.

The product is designed to be used by trained personnel only.

Only qualiﬁed personnel who are aware of the hazards involved should remove the cover for repair, maintenance, or adjustment.

Before use, always check the product with a known source to be sure it is operating correctly.

This product is not intended for detection of hazardous voltages.

Use personal protective equipment to prevent shock and arc blast injury where hazardous live conductors are exposed.

While using this product, you may need to access other parts of a larger system. Read the safety sections of the other component manuals for warnings and cautions related to operating the system.

When incorporating this equipment into a system, the safety of that system is the responsibility of the assembler of the system.

To avoid ﬁre or personal injury

Use proper power cord. Use only the power cord speciﬁed for this product and certiﬁed for the country of use.

Do not use the provided power cord for other products.

Ground the product. This product is grounded through the grounding conductor of the power cord. To avoid electric

shock, the grounding conductor must be connected to earth ground. Before making c onnections to the input or output terminals of the product, make sure that the product is properly grounded.

Do not disable the power cord grounding connection.

Power disconnect. The power cord disconnects the product from the power source. See instructions for the location.

Do not position the equipment so that it is difﬁcult to access the power cord; it m ust remain accessible to the user at all times to allow for quick disconnection if needed.

Connect and disconnect properly. Do not connect or disconnect probes or test leads while they are connected

to a voltage source.

Observe all terminal ratings. To avoid ﬁre or shock hazard, observe all ratings and markings on the product. Consult

the product manual for further ratings information before making connections to the product.

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual iii

Important safet

Do not apply a potential to any terminal, including the common terminal, that exceeds the maximum rating of that terminal.

The measuring terminals on this product are not rated for connection to mains or Category II, III, or IV circuits.

Do not operate without covers. Do not operate this product with covers or panels removed, or with the case open.

Hazardous voltage exposure is possible.

y information

Avoid expose

d circuitry.

Do not touch exposed connections and components when power is present.

Do not operate with suspected failures. If you suspect that there is damage to this product, have it inspected by

qualiﬁed service personnel.

Disable the product if it is damaged. Do not use the product if it is damaged or operates incorrectly. If in doubt about safety of the product, turn it off and disconnect the power cord. Clearly mark the product to prevent its further operation.

Use only speciﬁed replacement parts.

Use proper fuse. Use only the fuse type and rating speciﬁed for this product.

Do not operate in wet/damp conditions. Be aware that condensation may occur if a unit is moved from a cold to a

warm environment.

Do not operate in an explosive atmosphere.

Keep product surfaces clean and dry.

Remove the input signals before you clean the product.

Provide proper ventilation. Refer to the installation instructions in the manual for details on installing the product

so it has proper ventilation.

Slots and openings are provided for ventilation and should never be covered or otherwise obstructed. Do not push objects into any of the openings.

Provide a safe working environment. Always place the product in a location convenient for viewing the d isplay

and indicators.

Be sure your work area meets applicable ergonomic standards. Consult with an ergonomics professional to avoid stress

ries.

inju

iv FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

Servicesafetysummary

The Service safety summary section contains additional information required to safely perform service on the product. Only qualiﬁed personnel should perform service procedures. Read this Service safety summary and the General safety summary before performing any service procedures.

To avoid electric shock. Do not touch exposed connections.

Do not service alone. Do not perform internal service or adjustments of this product unless another person capable of

rendering ﬁrst aid and resuscitation is present.

Disconnect power. To avoid electric shock, switch off the product power and disconnect the power cord from the mains

power before removing any covers or p

Use care when servicing with power on. Dangerous voltages or currents may exist in this product. Disconnect

power, remove battery (if applicable), and disconnect test leads before removing protective panels, soldering, or replacing components.

Verify safety after repair. Always recheck ground continuity and mains dielectric strength after performing a repair.

Terms in this manual

anels, or opening the case for servicing.

Important safet

y information

These terms may appear in this manual:

WARNING. Warning statements identify conditions or practices that could r esult in injury or loss of life.

CAUTION. Caution statements identify conditions or practices that could result in damage to this product or other property.

Symbols and terms on the product

These terms may appear on the product:

DANGER indicates an injury hazard immediately accessible as you read the marking.

WARNING indicates an injury hazard not immediately accessible as you read the marking.

CAUTION indicates a hazard to property including the product.

When this symbol is marked on the product, be sure to consult the manual to ﬁnd out the nature of the potential hazards and any actions which have to be taken to avoid them. (This symbol may also be used refer the user to ratings in the manual.)

The following symbol(s) m ay appear on the product:

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual v

Compliance Info

rmation

Compliance In

This section lists the EMC (electromagnetic compliance), safety, and environmental standards with which the instrument complies.

EMC Compliance

EC Declarati

Meets intent of Directive 2004/108/EC for E lectromagnetic Compatibility. Compliance was demonstrated to the following speciﬁcations as listed in the Ofﬁcial Journal of the European Communities:

EN 61326-1, EN 61326-2-1. EMC requirements for electrical equipment for measurement, control, and laboratory use.

CISPR 11; IEC 61000-4-2: IEC 61000-4-34; IEC 61000-4-4; IEC 61000-4-5; IEC 61000-4-64; IEC 61000-4-11

EN 61000-

European contact.

Tektronix UK, Ltd. Western Peninsula Western Road Bracknell, RG12 1RF

This pro

Emissions that exceed the levels required by this standard may occur when this equipment is connected to a test object.

For compliance with the EMC standards listed here, high quality shielded interface cables s hould be used.

With a 10 MHz 0.1 Vp-p sine wave signal applied to the A or B input channels, the instrument's frequency readout value can typically vary up to ±1 Hz beyond the inherent base variance, when the instrument is subjected to the ﬁelds and signals as deﬁned in the IEC 61000-4-3 and IEC 61000-4-6 tests.

on of Conformity – EMC

3-2, EN 61000-3-3.

duct is intended for use in nonresidential areas only. Use in residential areas may cause electromagnetic interference.

formation

123

Australia / New Zealand Declaration of Conformity – E MC

ies with the EMC provision of the Radiocommunications Act per the following standard, in accordance with ACMA:

Compl

CISPR

Australia / New Zealand contact.

Baker & McKenzie Level 27, AMP Centre 50 Bridge Street Sydney NSW 2000, Australia

vi FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

Safety Compliance

This section lists the safety standards with which the product complies and other safety compliance information.

EU Declaration of Conformity – Low Voltage

Compliance was demonstrated to the following speciﬁcation as listed in the Ofﬁcial Journal of the European Communities:

Low Voltage Directive 2006/95/EC.

EN 61010-1

Compliance Info

rmation

U.S. Natio

UL 61010-1

nally Recognized Testing Laboratory Listing

Canadian Certiﬁcation

CAN/CSA

-C22.2 No. 61010-1

Additional Compliances

IEC 61010-1

Equipment type

Test and measuring equipment.

Safety class

Class 1 – grounded product.

Pollution degree rating

Pollution Degree 2 (as deﬁned in IEC 61010-1). Rated for indoor, dry location use only.

ins overvoltage category rating

Overvoltage category II (as deﬁned in IEC 61010-1).

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual vii

Compliance Info

rmation

Environmental Considerations

This section provides information about the environmental impact of the product.

Product End-of-Life Handling

Observe the following guidelines when recycling an instrument or component:

Equipment recycling. Production of this equipment required the extraction and use of natural resources. The equipment

may contain substances that could be harmful to the environment or human health if improperly handled at the product’s end of life. To avoid release of s uch substances into the environment and to reduce the use of natural resources, we encourage you to recycle this product in an appropriate system that will ensure that most of the materials are reused or recycled appropriately.

This symbol indicates that this product complies with the applicable European Union requirements according to Directives 2012/19/EU and 2006/66/EC on waste ele ctrical and electronic equipment (WEEE) and batteries. For information about recycling options, c heck the Support/Service section of the Tektronix Web site (www.tektronix.com).

Restriction of Hazardous Substances

This product is classiﬁed as an industrial monitoring and control instrument, and is not required to comply with the substance

tions of the recast RoHS Directive 2011/65/EU until July 22, 2017.

restric

viii FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

Preface

This manual describes the installation and basic operati ons of the FCA3000 Series, FCA3100 Series, and MCA3000 Series instruments. For more detailed information see the FCA3000 Series, FCA3100 Series, and MCA3000 Series User Manual (provided as a PDF ﬁle on the product CD). This m anual supports the following instruments:

FCA3000 Series: FCA3000, FCA3003, and FCA3020

FCA3100 Series: FCA3100, FCA3103, and FCA3120

MCA3000 Series: MCA3027 and MCA3040

Key Features

Preface

Wide measu

Fastest mi

Industry’

High reso

Simultan

Trigger s

Voltage

Fast USB

Zero-de

Best ov

MCA300

Progra

10 MHz

Measu

Histo

rement frequency range to 40 GHz

crowave counter on the market (25 ms acquisition time)

s only frequency counter with a graphical display

lution down to 50 ps single shot (time), or 12 digits/s (frequency)

eous display of signal frequency and voltage parameters

ensitivity of 15 mVrms from DC to 200 MHz

resolution to 1 mV

/GPIB bus transfer speeds, up to 15k measurements per second (block mode)

ad time frequency/period measurements

en-controlled crystal oscillator (OCXO) time base options (1.5 E-8/year)

0 S eries offers microwave CW frequency measurements and very short burst measurements down to 40 ns

mmable Pulse output from 0.5 Hz to 50 MHz (FCA3100 Series)

reference output oscillator

rement Statistics Mode

gram Mode

Plot mode

Tend

t or rear input connection options

Fron

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual ix

Preface

Documentation

Review the following for the location of different types of information available for this product.

To read about Use these documents

Installation and Operation (overviews) Quick Start User Manual. Pro vides general operating information.

In-Depth Operation and User Interface Help User Manual (on the documentation browser disc). Provides detailed

Programmer Commands Programmer Manual (on the documentation browser disc). Includes GPIB

Analysis and Connectivity Tools National Instruments SignalView Express CD and the Connectivity

Conventions Used in This Manual

The following icons are used throughout this manual.

instructions for using instrument functions.

command syntax.

Installation Instructions (on the documentation browser disc).

Sequence Step

Sequential button pushes are separated with a > symbol. For example, Meas > Pulse > Width Positive > A means to push the Meas button, the Pulse menu button, the Width Positive menu button, and then the A menu button

Front pa power

nel

Connect power

USB

x FCA3000, FCA3100, and MCA3000 Series Q uick Start User Manual

Installation

Unpacking the Instrument

Unpack the instrument and check that you received all items listed as Standard Accessories. Check the Tektronix Web site (www.tektronix.com) for the most current information, recommended accessories, instrument options, and upgrades.

Standard Accessories

Accessory

FCA3000 and FCA3100 Series Timer/Counter/Analyzer, MCA3000 Series Microwave Counter/Analyzer Quick Start User Manual (English/Simpliﬁed Chinese/Japanese)

Product documentation CD-ROM

NI LabVIEW SignalExpress CD-ROM

Power cord

Type-N male to BNC adapter (FCA3003, FCA3103 only) N/A

Certiﬁcate of Calibration N/A

Installation

Tektronix p art number

071-2787-xx

063-4288-xx

063-4253-xx

Country-speciﬁc

Operating Considerations

e verify that the area in which you will use the instrument meets the following operating requirements:

Pleas

Requirement Description

Clearance Top and bottom: 0 mm (0 in)

ePower

Lin

perature

Tem

Humidity

Altitude (maximum) 2000 m (6500 feet)

aximum input voltage without

M damage, Input A and Input B

Maximum input level without damage, Input C

and right side: 51 mm (2 in)

Left Rear: 51 mm (2 in)

100 – 240 VAC ±10% , CAT II: 50 – 400 Hz ±10%: 40 W

Operating: 0 °C to +50 °C (32 °F to 122 °F) Nonoperating: –40 °C to +71 °C (–40 °F to +160 °F)

+10°Cto+30°C(50°Fto86°F):5%to95%

0 °C to +40 °C (86 °F to 104 °F): 5% to 75%

+40 °C to +50 °C (104 °F to 122 °F): 5% to 45%

50 Ω:12V

,35V

rms

for duty factor less than 0.1%

peak

1MΩ, 1X attenuator: 350 V (DC + AC pk) to 440 Hz, falling to 12 V 1MΩ, 10X attenuator: 350 V (DC + AC pk) to 440 Hz, falling to 12 V

rms

)

rms

FCA3003, FCA3103: +34 dBm (12 V FCA3020, FCA3120: +27 dBm (5 V MCA3027, MCA3040: +18 dBm (1.78 V

at 1 M Hz

rms

at 1 MHz

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual 1

Installation

Powering the Instrument On and Off

This instrument operates from a single-phase power source with the neutral conductor at or near earth ground. (See page 1, Operating Considerations.) A protective ground connection through the grounding conductor in the power cord is essential for safe operation.

Functional Check

1. Power on the instrument

2. Push User Opt > Test.

3. Push the Test Mode menu button and select All.

4. Push the Start test menu button. Verify that all tests pass.

5. Push the OK menu button to return to the previous measurements display.

6. Connect a 50 Ω cable from the 10 MHz Output connector on the rear panel to the Input A connector on the front panel.

7. Push Input A and select 50 Ω input impedance.

8. Push Meas > Freq > Freq > A. The instrument should read 10 MHz.

2 FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

Getting Acquain

tedwithYourInstrument

Getting Acqua

Front Panel

inted w ith Your Instrument

1. P ower button (See page 6, Power Button.)

2. Main screen (See page 9, Main Screen.)

3. Measurement buttons (See page 6, Measurement Buttons.)

4. Navigation buttons (See page 7, Navigation Buttons .)

5. Input connectors (See page 5, Input Connectors.)

6. K e ypad buttons (See page 7, Keypad Buttons.)

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual 3

Getting Acquain

ted with Your Instrument

Rear Panel

1. Pulse Out

2. ID label,

3. Line pow

4. USB 2.0 1

5. GPIB por

6. Option

available for MCA3000 Series instruments. (See page 5, Preventing ESD.)

7. External Arm Input connector (for external arming (synchronization) of measurements). The main inputs A and B can also be selected for measurement arming from the Settings Menu. (See page 5, Preventing ESD.)

8. External Reference Input connector (If the Measurement Reference is set to Auto in the Settings Menu, this input is autom

9. 10 MHz external reference). The measurement reference source is set in the Settings Menu. (See page 5, Preventing ESD.)

put connector (FCA3100 Series only). (See page 5, Preventing ESD.)

including model, serial, installed options, and instrument electrical ratings.

er connector.

2 Mb/s port to connect to PC.

t to connect to controller.

al input connectors (a factory-installed option that moves the front panel input connectors to the rear panel). Not

atically selected, provided a valid signal is present). (See page 5, Preventing ESD.)

Output connector. Provides a reference signal derived from the active measurement reference (internal or

4 FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

Input Connectors

1. Input A and Input B connectors, and input trigger indicators.

2. Gate indicator. The GATE indicator is on when the counter is busy counting input cycles.

3. Input C prescaler (3 GHz or 20 GHz, FCA3000 Series and FCA3100 Series) or down converter (27 GHz or 40 GHz,

MCA3000 Series) for measuring higher frequencies.

Getting Acquain

tedwithYourInstrument

NOTE. Ins

instruments only). The Gate and Trig A/B LED indicators remain on the front panel.

Prevent

CAUTION. A direct electrostatic discharge can damage the instrument input. To learn how to avoid this damage, read

the following information.

Electrostati protection, however it is possible that large discharges of static electricity directly into the signal input may damage the instrument. To avoid damage to the instrument, use the following techniques to remove electrostatic charge from yourself and test cabl

truments with Option RP have the input connectors on the rear panel (FCA3000 Series and FCA3100 Series

ing ESD

c discharge (ESD) is a concern when handling any electronic equipment. The instrument is designed with ES D

es before connecting any cables to the instrument:

Discharge th disconnecting cables.

A cable that is left unconnected on a bench can develop a large static charge. Discharge the static voltage from all cables before connecting them to the instrument or device under test by momentarily grounding the center conductor of the cable, o

e static voltage from your body by wearing a grounded antistatic wrist strap while connecting and

r by connecting a 50 Ω termination to one end, before attaching the cable to the instrument.

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual 5

Getting Acquain

Controls

Power Button

Item Description

Measurement Buttons

Use the Measurement buttons to select and display a measurement.

Item Description

ted with Your Instrument

The Power button is a toggling secondary power switch. Part of the instrument is always on as soon as line power is applied, indicated by the red LED above the button. Push the Power button to power on or off the instrument.

Use the Meas button to display the instrument measurement menu along the bottom of the screen. Push a menu button directly below a menu item to select that menu item and open a sub-menu as needed.

Typical measurements include frequency, period, time, pulse, phase, totalize ( FCA3100 Series only), and volts. The available menu items depend on the i nstrument model and conﬁguration.

Use the Value button to display the current measurement as a numerical value. The instrument also displays supplementary measurements along the lower part of the screen.

Use the Analyze button to display the current measurement in one of three statistical analysis display modes. Repeate

Use the Auto Set button to automatically set trigger levels for the measurement function and input signal amplitude (for relatively normal signals). This enables you to quickly set the instrument to display a me

Push the Auto Set button twice within two seconds to re set most instrument settings (such as measuring time, m athematics, ﬁlter and arming) to their default values. The intention is to prevent possible lockups and mi

dly push the Analyze button to cycle through the statistical display modes:

cal display: The instrument displays statistical data as numerical data. The statistical data

Numeri

readouts i nclude Mean (running mean value of the main measurement over N samples), Max (maximum value), Min (minimum value), P-P (peak-to-peak deviation), Adev (Allan deviation), and Std (standard

ion). (See page 10, Numerical display.)

deviat

Histogram display: The instrument displays successive main measurement results as a histogram. The

n the histogram are autoscaled based on the measured data. Limits, if active, and the running mean

bins i value X are shown as vertical dotted lines. The center of the graph is indicated by a ﬁlled triangle on the X-axis. The plot scale factor, plot center measurement value, and measurement percent complete

s are shown along the bottom of the plot. Limit settings affect the autoscaling to show the current

value measurements and the set limits simultaneously. (See page 11, Histogram display.)

Use the Settings > Stat > No. Of Samples menu to set the number of bins along the horizontal axis.

Trend Plot display: The instrument displays successive main measurement results as a trend plot. This mode is useful for observing periodic ﬂuctuations or possible trends. The trend plot autoscales based

he measured data, starting with 0 at restart. Limits (if active) are shown as horizontal lines. (See

on t page 11, Trend plot display.)

asurement.

sinterpretations when changing measurement function or test setup.

6 FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

Getting Acquain

tedwithYourInstrument

Navigation Buttons

Use the Navigation buttons to select menu items, increment or decrement numeric setting values, and clear numeric values.

Item Description

The Navigation buttons provide multiple functions depending on the instrument mode:

Menu mode: Use the left-arrow, right-arrow, and Enter buttons to display and select menu items (as an alternative to using the keypad menu select buttons).

Numeric entry mode: Use the left-arrow button to clear the right-most digit in a settings ﬁeld. Use the up- and down-arrow buttons to increment or decrement a numeric value in a settings ﬁeld (in a 1-2-5 pattern).

Use the Enter button to accept the displayed value or menu and return to the previous menu.

When the instrument is not displaying a menu or prompting for input, use the up- and down-arrow buttons to set the LCD screen contrast.

Use the Save/Exit button to conﬁrm the current selection and exit to the previous menu level.

Use the Esc button to exit to the previous menu level without conﬁrming the current selection.

Keypad Buttons

Use the keypad buttons to select menu items and enter setting values.

Item Description

Numeric buttons Use buttons 1-0, ., and ± to enter numeric parameter values.

Menu select buttons

Menu access buttons

Use the top row of the keypad buttons (1-5 and the two blank buttons) to select the corresponding screen menu items.

Use the bottom row of the keypad buttons (6-0) to display the menu for that button (Input A, Input B, Settings, and so on).

Use the Input A or Input B buttons to display the input channel conﬁguration menu for the selected channel.

The Input A and Input B menus provide c hannel-related settings, including trigger slope, signal coupling (AC or DC), input impedance (50 Ω or 1 MΩ), input attenuation (1x or 10x), trigger mode (Manual or Auto), Trigger level, and Filter (frequency cutoff).

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual 7

Getting Acquain

Item Description

ted with Your Instrument

Use the Settings button to display the m easurement settings conﬁguration menu.

The Settings m (for frequency measurements), Burst (for pulse-modulated signals), Arming ( conditional measurement start/stop), Trigger Holdoff (stop trigger delay), Statistics (settings for statistical measurements Miscellaneous (such as the input signal timeout period and the auto trigger low frequency setting).

See the FCA30 instrument menus and settings.

Use the Math/L imit button to display the math and limit testing conﬁ guration menus.

The Math menu provides predeﬁned formulas and user-deﬁned constants to mathematically postproce measurement to take into account a mixer or multiplier that is part of the signal under test.

The Limits menu lets you set numerical limits and select how the instrument reports limit violation

Use the Us

The User Options menu provides instrument settings, including saving or recalling instrument setups (factory default or up to twenty user setups in nonvolatile memory, each with a unique

bus interface selection (USB or GPIB), GPIB bus con ﬁguration (mode, address),

label), instrument self-tests, conditional pulse output signal setup (FCA3100 Series only), and instrument con ﬁguration information (model, serial number, ﬁrmware, and con ﬁguration).

The User calibration process requires password access. See the FCA3000 and FCA3100 Series

Timer/Counter/Analyzers and MCA3000 Series Microwave Counter/Analyzers Technical

nce Manual for instructions on how to do an internal instrument calibration.

Refere

Use the between run (constantly acquiring measurements) and hold (measurement pause) modes.

The measurement indicator in the upper right corner of the screen changes from MEAS to HOLD w again to resume the normal (continuous) m easurement mode.

While in the hold mode, you can push the Restart button to take single m easurements. The

urement indicator in the upper right corner of the screen changes from HOLD to SING

meas when the instrument is taking a single measurement.

he Restart button to zero the measurement values and retake a measurement. This

Use t is useful when you need to initiate a new measurement after a change in the input signal, especially when using long measuring times.

ake a single measurement, push Hold/Run to put the instrument in Hold mode (the

To t measurement indicator changes from MEAS to HOLD), and then push the Restart button. The measurement indicator changes from HOLD to SING, the instrument takes the measurement,

the indicator returns to HOLD.

and

Restart does not affect any instrument settings.

enu provides measurement-related settings, including Measure Time

including number of samples), Time base Reference (internal or external), and

00 Series and MCA3000 Series User Manual for full information on these

ss the measurement result. A typical use for math processing is to convert a

er Opt button to display the user options conﬁguration menu.

Options menu also provides an instrument calibration function. This internal

Hold/Run button to control measurement acquisition. Push the button to toggle

hen the instrument is in the measurement hold mode. Push the Hold/Run button

8 FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

Main Screen

The instrument uses a monochrome LCD to show signal sources, instrument measurements (numerical and graphical), and menu items. What items are shown depends on the display mode.

Measurement Value Mode

Getting Acquain

tedwithYourInstrument

Push the Val

1. The current measurement.

2. The measurement signal source.

3. The main measurement readout. The readout at the bottom of the screen shows electrical information for the source

signal. The readouts or display changes depending on the measurement or analysis mode.

4. Measurement status. Shows the math or limit testing mode (MATH or LIM), the measure status (MEAS, HOLD, or SING),

and if the instrument is being remotely controlled from the GPIB bus (REM). The measurement status is present in all display modes.

5. Limit Alarm readout (when active). Lower l imit (LL) and upper limit (UL) settings are shown as vertical bars with their

associated limit value. An emoticon icon shows the relative measurement value and limit pa ss/fail state (a sm iling face when the measurement is within the limits, and a frowning face w hen the measurement is outside the limits). The LIM status text at the top of the screen ﬂashes when the measurement exceeds the limits, and continues to ﬂashevenwhen the measurement is back within limits. Push the Restart button to reset the LIM indicator.

ue button to enable this mode and show a high-resolution numeric readout of the current measurement.

Menu Mode

Pushing a menu button (Meas, Input A, Input B, Settings, Math/Limit, or User Opt) replaces the lower screen area with the menu items for that button. The following ﬁgure shows the menu items for the Meas button.

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual 9

Getting Acquain

1. The Path area shows the menu path of the current menu selections.

2. The Menu area shows the available menu options. Push the keypad button directly below a menu item to select that

item and/or op buttons to highlight and select menu items.

Analyze Modes

The Analyze m odes (accessible by repeatedly pushing the Analyze button) apply basic statistical analysis to measurements to display numerical, histogram, or trend plot statistical analysis readouts.

Numerical display. The instrument takes successive measurements and displays the results as numeric statistical

readouts.

ted with Your Instrument

en a lower-level menu. The current selection is s hown in inverse text. You can also use the Navigation

MEAN: The main measurement shows the running mean value over N samples.

N: The number of measurement samples (set in the Settings > Stat menu).

Max, Min: The maximum and minimum measurement values.

P-P: The peak-to-peak deviation.

Adev: Allan deviation.

Std: Standard deviation.

10 FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

Getting Acquain

tedwithYourInstrument

Histogram display. The instrument displays successive measurements as a histogram. The number of bins along

the horizontal

1. The upper and lower Limits A larm levels (if active). When limit testing is active, the instrument autoscales the graph to

show both the histogram and the limit. The instrument only uses data inside the limits for autoscaling; measurements outside the visible graph area are shown by an arrowhead at the left or the right edge of the display.

axis are set in the Settings > Stat menu.

2. The running mean measurement value (X

3. The percent of the measurement completed.

4. The graph center (marked with a dark triangle) and corresponding frequency.

5. The graph horizontal scale per division. Limits Alarm (if active) sets the scale to show both the current measurements

and the limit settings. The instrument continually autoscales the histogram bins based on the measured data.

Trend plot display. The instrument takes successive measurements and plots the values over time. This mode is useful

for observing ﬂuctuations or measurement deviation trends. A trend plot stops (if Hold is activated) or restarts (if Run is activated) after the set number of samples is completed. The trend plot graph continually autoscales based on the measured data, starting with zero at restart. Limit Alarms, if active, are shown as horizontal lines.

1. The upper and lower frequency range of the plot display. The trend plot graph continually autoscales based on the

measured data to show the measurement trend values.

2. The percent of the measurement completed.

3. The horizontal units per division.

4. The Limits Alarm levels (if active) . When limit testing is active, the instrument sets the graph scale to show both the

measurement trend plot and the limit values (horizontal dashed lines).

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual 11

Application Exa

mples

Application Examples

Assumptions for the examples in this section unless noted otherwise; 1 MHz signal, 5 Vpp square wave source connected to the instrument using 50 Ω cables; input signals levels and frequency are within acceptable range.

Restore Default Settings

1. Push User Opt > Save/Recall > Setup > Recall Setup > Default to recall (load)

the instrument default setup. The instrument displays the Frequency measurement by default.

Basic Measurements

Prerequisite: Reset the instrument to the default settings. (See page 12, Restore Default Settings.)

1. Push Meas to open the Measurement menu.

2. S e lect a measurement by using the menu softkeys below a menu item.

mple, select Period > Single > A

For exa to display the period measurement for Input A.

12 FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

Math Measurement

The built-in math functions let you apply postprocessing operations, such as scaling and offsetting to the measurement. One use for this is to display the deviation from a desired value. This is known as offsetting. The value X in the formulas represents the instrument measurement value.

Prerequisite: Reset the instrument to the default settings. (See page 12, Restore Default S ettings.)

1. Push Math/Limit to open the Math and

Limits menu.

2. Select Math > Math Off > (K*X+L)/M.

3. Select L and enter –1 EE6.

Application Exa

mples

4. Repeatedly push Save/Exit to exit

the men measurement readout. T he instrument displays the deviation frequency from 1MHz(

Limit Testing

This example tests frequency limits, but you can set test limits for most measurements.

1. Reset the instrument to the default

ings. (See page 12, Restore Default

sett Settings.)

2. Push Math/Limit and select Limits.

u levels and return to the

in this case, 29.91 milliHertz).

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual 13

Application Exa

3. Push Limit Behavior Off and select

4. Verify that the Limit Mode is set to

5. Select Lower Limit and enter the lower

mples

Alarm_Stop. The instrument returns to the previous m Behavior menu label to Alarm_Stop.

Range.

measureme Save/Exit to accept the value.

Repeat this step to set the Upper L imit value.

enu and changes the Limit

nt limit value. Push Enter or

6. Repeatedly push Save/Exit to exit the menu system and return to the measurement display. Then push Restart.

The range mode limit test readout uses vertical lines to represent the lower and upper limit values, and an emoticon (smiley face) to indicate when the measurement is within or outside the limits.

Measurements that are outside the displayed limits are shown with a frowning emoticon and a ﬂashing LIM status indicator.

Measurements that are outside the limit testscaleareshownwithanarrowatthe left or the right edge of the screen. The instrument only uses data that is inside the limits for autoscaling.

14 FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

Application Exa

mples

7. You can also dis

as part of other readouts. For example, push the Analyze button repeatedly until the instrumen readout.

8. To stop (disable) limit testing, push

Math/Limit > Limit Behavior > Off.

play the limit settings

t shows the Histogram

Two-Channel Measurements

Prerequisite: Reset the instrument to the default settings. (See page 12, Restore Default S ettings.)

1. Push the Input A and Input B

buttons and verify that the settings are appro The input settings are identical for this example.

2. Connect signals to inputs A and B.

3. Push Meas and select Phase > B Rel

A. The instrument displays the B input

phase di

priate for your measurement.

fference relative to the A input.

4. Push Meas and select Time > Time

Interval > A to B. The instrument

displays the time interval from the rising edge of Input A to the rising edge of Input B.

t C Measurements

Inpu

Instruments that include the Input C high-frequency prescaler (FCA3000 Series, FCA3100 Series) or down converter (MCA3000 Series) provide a subset of measurements for the C input. These measurements are Frequency, Frequency Ratio (C to A and C to B), Frequency Burst, and Period (Average). Input C is added to the relevant menus on the instrument.

Use normal processes to set the instrument to take measurements on Input C. See the FCA3000 Series, FCA3100 Series, and MCA3000 Series User Manual for m ore information on Input C measurements.

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual 15

Application Exa

mples

Save an Instrument Setup

The instrument provides 20 nonvolatile m emory locations in which to store instrument setup information. All instrument parameters are stored including measurement settings, trigger levels, mathematical constants, and so on. You can label each stored setup with a unique identiﬁer (up to seven characters long).

NOTE. Restoring the default instrument setup does not erase the setups stored in memory.

1. S e t the instrument to the conﬁguration that you want to save.

2. Push User Opt > Save/Recall > Setup > Save Current Setup.

3. Select Next until the instrument displays

an available location (indicated by a

nt number). Locations that are

black fo empty or unavailable are shown in gray text.

4. Push the menu key to select a location

number

NOTE.

protected by default to prevent accidental overwriting of their contents. See the User manua protection.

5. Use t

6. Use the Navigation buttons to backspace

7. Push Enter or Save/Exit to accept the

Setup locations 1 through 10 are

l for information on setup location

he menu softkeys to enter a label (up to seven characters long) for the instrument setup ﬁle. The default label is

ived from the current measurement.

der

er characters or move the insertion

ov cursor to a new position.

label text and save the instrument setup.

16 FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

Recall a Setup

Application Exa

mples

1. Push User Opt >

Recall Setup.

2. Push the Next menu button to display

the location from which to recall the instrument s empty are shown in gray text.

3. Push the menu button for the setup

location. The instrument loads the setup and di associated with that setup.

Save/Recall > Setup >

etup. Locations that are

splays the measurement

FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual 17

Connectivity

With the fast USB and GPIB bus transfer speeds of your FCA3000, FCA3100, and MCA3000 Series bench instrument, you can easily capture, save, and analyze measurement results by using the special Tektronix edition of National Instruments LabVIEW SignalExpress™ software. Every instrument ships with a free copy of the Tektronix version of SignalExpress for basic instrument control, data logging and analysis. An optional Full Edition offers over 200 built-in functions that provide additional signal processing, advanced analysis, sweeping, limit testing and user-deﬁned step capabilities.

SignalExpress connects the entire range of Tektronix bench instruments to let you access the feature-rich tools of each instrument from one intuitive software interface. A single interface lets you automate complex measurements requiring multiple instruments, time correlate data from multiple instruments, log data for an extended period of time, and easily capture and analyze your results, all from your PC.

An optional TimeView™ Modulation Domain Analysis PC software application (TVA3000) allows for instrument remote control and the analysis and display of measurement results in a choice of graphs. You can analyze practically any type of dynamic variation of time or frequency, including modulation, jitter, wander, sweep linearity, frequency agile communication, wireless LANs, Bluetooth frequency hopping, VCO frequency response and much more. For example, you can display results as raw data, as a statistical histogram, as a waveform graph (as if you were using an oscilloscope), or as an FFT spectrum graph. TimeView also lets you analyze modulation parameters such as modulation depth or frequency modulation index. You can download a 30-day trial version of TimeView from the Tektronix Web site (www.tektronix.com).

18 FCA3000, FCA3100, and MCA3000 Series Quick Start User Manual

FCA3000 および FCA3100 シリーズ・タイマ／カウンタ／アナライザ MCA3000 シリーズ・マイクロ波カウンタ／アナライザ

ZZZ

クイック・スタート・ユーザ・マニュアル

*P071278803*

071-2788-03

FCA3000 および FCA3100 シリーズ・タイマ／カウンタ／アナライザ MCA3000 シリーズ・マイクロ波カウンタ／アナライザ

ZZZ

クイック・スタート・ユーザ・マニュアル

www.tek.com

071-2788-03

法および国際条約の規定によって保護されています。

Tektronix 製品は発行されている他の資料の内容に代わるものです。また、本製品の仕様および価格は、予告なく変更させていただく場合がございますので、予めご了承ください。

TEKTRONIX および TEK は Tektronix, Inc. の登録商標です。

LabVIEW、National Instruments、NI、および SignalExpress は National Instruments の商標です。

TimeView は Pendulum Instruments AB の商標です。

Tektronix 連

Tektronix, Inc. 14150 SW Karl Braun Drive P.O. Box 500 Beaverton, OR 97077 USA

製品情報、代理店、サービス、およびテクニカル・サポート：

北米内：1-800-833-9200 までお電話ください。世界の他の地域では、www.tektronix.com にアクセスし、お近くの代理店をお探しください。

、登録済および出願中の米国その他の国の特許等により保護されています。本書の内容は、既に

絡先

保証

当社では、本製品において、出荷の日から 3 年間、材料およびその仕上がりについて欠陥がないことを保証します。この保証期間中に製品に欠陥があることが判明した場合、当社では、当社の裁量に基づき、部品および作業の費用を請求せずに当該欠陥製品を修理するか、あるいは当該欠陥製品の交換品を提供します。保証時に当社が使用する部品、モジュール、および交換する製品は、新しいパフォーマンスに適応するために、新品の場合、または再生品の場合もあります。交換したすべての部品、モジュール、および製品は当社で保有されます。

本保証に基づきサービスをお受けいただくため、お客様には、本保証期間の満了前に当該欠陥を当社に通知していただき、サービス実施のための適切な措置を講じていただきます。お客様には、当該欠陥製品を梱包していただき、送料前払いにて当社指定のサービス・センターに送付していただきます。本製品がお客様に返送される場合において、返送先が当該サービス・センターの設置されている国内の場所であるときは、当社は、返送費用を負担します。しかし、他の場所に返送される製品については、すべての送料、関税、税金その他の費用をお客様に負担していただきます。

本保証は、不適切な使用または不適切もしくは不十分な保守および取り扱いにより生じたいかなる欠陥、故障または損傷にも適用されません。当社は、以下の事項については、本保証に基づきサービスを提供する義務を負いません。 a）当社担当者以外の者による本製品のインストール、修理またはサービスの試行から生じた損傷に対する修理。b）不適切な使用または互換性のない機器への接続から生じた損傷に対する修理。c）当社製ではないサプライ用品の使用により生じた損傷または機能不全に対する修理。d）本製品が改造または他の製品と統合された場合において、改造または統合の影響により当該本製品のサービスの時間または難度が増加したときの当該本製品に対するサービス。

この保証は、明示的または黙示的な他のあらゆる保証の代わりに、製品に関して当社がお客様に対して提供するものです。当社およびベンダは、商品性または特定目的に対する適合性についての一切の黙示保証を否認します。欠陥製品を修理または交換する当社の責任は、本保証の不履行についてお客様に提供される唯一の排他的な法的救済となります。間接損害、特別損害、付随的損害または派生損害については、当社およびそのベンダは、損害の実現性を事前に通知されていたか否に拘わらず、一切の責任を負いません。

[W4 – 15AUG04]

安全性に関する重要な情報........................................................................... iii

適合性に関する情報................................................................................. vi

まえがき .............................................................................................. x

設置.................................................................................................. 1

機器の概要........................................................................................... 3

使用例 .............................................................................................. 12

拡張性 .............................................................................................. 1

安全にご使用いただくために...................................................................... iii

安全に保守点検していた

本マニュアル内の用語............................................................................ vi

本製品に使用される記号と用語 ................................................................... vi

EMC 適合性..................................................................................... vii

安全性 .......................................................................................... viii

環境への配慮 .................................................................................... ix

主な特長 ......................................................................................... x

マニュアル ....................................................................................... xi

このマニュアルで使用する表記規則............................................................... xi

機器の開梱 ...................................................................................... 1

動作条件......................................................................................... 1

機器の電源投入と切断 ........................................................................... 2

機能チェック...................................................................................... 2

前面パネル....................................................................................... 3

後部パネル....................................................................................... 4

入力コネクタ...................................................................................... 5

コントロール ...................................................................................... 6

メイン画面........................................................................................ 9

デフォルト設定のリストア ......................................................................... 12

基本的な測

演算測定........................................................................................ 13

リミット・テスト .................................................................................... 13

2 チャン

Input C の測定 .................................................................................. 15

機器の設定値の保存 ............................................................................ 16

定 ................................................................................... 12

ネルの測定.............................................................................. 15

だくために............................................................... v

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル i

ii FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

安全性に関する重要な情報

このマニュアルには、操作を行うユーザの安全を確保し、製品を安全な状態に保つために順守しなければならない情報および警告が記載されています。

このセクションの最後には、製品を安全に保守するために必要な追加情報が記載されています。(v ページ「安全に保守点検していただくために」参照)。

安全にご使用いただくために

製品は指定された方法でのみご使用ください。人体への損傷を避け、本製品や本製品に接続されている製品の破損を防止するために、安全性に関する次の注意事項をよくお読みください。すべての指示事項を注意深くお読みください。必要なときに参照できるように、説明書を安全な場所に保管しておいてください。

該当する地域および国の安全基準に従ってご使用ください。

本製品を正しく安全にご使用になるには、このマニュアルに記載された注意事項に従うだけでなく、一般に認められている安全対策を徹底しておく必要があります。

本製品は訓練を受けた専門知識のあるユーザによる使用を想定しています。

製品のカバーを取り外して修理や保守、または調整を実施できるのは、あらゆる危険性を認識した専門的知識のある適格者のみに限定する必要があります。

安全性に関する重要な情報

使用前に、既知の情報源と十分に照らし合わせて、製品が正しく動作していることを常にチェックしてください。

本製品は危険電圧の検出用にはご利用になれません。

危険な通電導体が露出している部分では、感電やアーク・フラッシュによってけがをするおそれがありますので、保護具を使用してください。

本製品をご使用の際に、より大きな他のシステムにアクセスしなければならない場合があります。他のシステムの操作に関する警告や注意事項については、その製品コンポーネントのマニュアルにある安全に関するセクションをお読みください。

本機器をシステムの一部としてご使用になる場合には、そのシステムの構築者が安全性に関する責任を果たさなければなりません。

火災や人体への損傷を避けるには

適切な電源コードを使用してください: 本製品用に指定され、使用される国で認定された電源コードの

みを使用してください。

他の製品の電源コードは使用しないでください。

本製品を接地してください: 本製品は、電源コードのグランド線を使用して接地します。感電を避けるた

め、グランド線をアースに接続する必要があります。本製品の入出力端子に接続する前に、本製品が正しく接地されていることを確認してください。

電源コードのグランド接続を無効にしないでください。

断:

電源の切

明書を参照してください。電源コードの取り扱いが困難な場所には設置しないでください。必要に応じてすぐに電源を遮断できるように、ユーザが常にアクセスできる状態にしておく必要があります。

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル iii

電源コードの取り外しによって主電源が遮断されます。スイッチの位置については、使用説

安全性に関する重要な情報

接続と切断は正しく行ってください: プローブとテスト・リードが電圧源に接続されている間は接続また

は切断しないでください。

すべての端子の定格に従ってください: 火災や感電の危険を避けるために、本製品のすべての定格と

マーキングに従ってください。本製品に電源を接続する前に、定格の詳細について、製品マニュアルを参照してください。

コモン端子を含むいかなる端子にも、その端子の最大定格を超える電圧をかけないでください。

本製品の測定端子は、AC 電源、カテゴリ II、 III、および IV 回路には使用できません。

カバーを外した状態で動作させないでください: カバーやパネルを外した状態やケースを開いたまま

動作させないでくださ

露出した回路への接触は避けてください: 電源が投入されているときに、露出した接続部分やコンポー

ネントに触れないでください。

故障の疑いがあるときは使用しないでください: 本製品に故障の疑いがある場合には、資格のある

サービス担当者に検査を依頼してください。

製品が故障している場合には、使用を停止してください。製品が故障している場合や正常に動作していない場合には、製品をり外してください。誤って使用されることがないように、問題のある製品を区別できるようにしておいてください。

使用しないでください。安全上の問題が疑われる場合には、電源を切って電源コードを取

い。危険性の高い電圧に接触してしまう可能性があります。

指定された交換部品のみを使用するようにしてください。

適切なヒューズを使用してください: 本製品用に指定されたヒューズ・タイプおよび定格のみを使用し

てください

湿気の多いところでは動作させないでください: 機器を寒い場所から暖かい場所に移動する際には、

結露にご注意

ください。

爆発性のガスがある場所では使用しないでください:

製品の表面を清潔で乾燥した状態に保ってください:

外してください。

適切に通

を参照してください。

製品には通気用のスロットや開口部があります。その部分を覆ったり、通気が妨げられたりすることがないようにしてください。開口部には異物を入れないでください。

気してください:

適切な通気が得られるように製品を設置できるように、マニュアルの設置手順

製品の清掃を開始する前に、入力信号を取り

安全な作業環境を確保してください: 製品は常にディスプレイやインジケータがよく見える場所に設置

してください。

作業場が該当する人間工学規格を満たしていることを確認してください。ストレスに由来するけががないように、人間工学の専門家に助言を求めてください。

iv FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

安全に保守点検していただくために

「安全に保守点検していただくために」のセクションには、製品の保守点検を安全に行うために必要な詳細な情報が記載されています。資格のあるサービス担当者以外は、保守点検手順を実行しないでください。保守点検を行う前には、この「安全に保守点検していただくために」と「安全にご使用いただくために」を読んでください。

安全性に関する重要な情報

感電を避けてください:

露出した接続部には触れないでください。

保守点検は単独で行わないでください: 応急処置と救急蘇生ができる人の介在がないかぎり、本製品

の内部点検や調整を行わないでください。

電源を切断してください: 保守点検の際にカバーやパネルを外したり、ケースを開く前に、感電を避ける

ため、製品の電源を切り、電源コードを電源コンセントから抜いてください。

電源オン時の保守点検には十分注意してください: 本製品には、危険な電圧や電流が存在している

可能性があります。保護パネルの取り外し、はんだ付け、コンポーネントの交換をする前に、電源の切断、バッテリの取り外し（可能な場合）、テスト・リードの切断を行ってください。

修理後の安全確認: 修理を行った後には、常にグランド導通と電源の絶縁耐力を再チェックしてください。

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル v

安全性に関する重要な情報

本マニュアル内の用語

このマニュアルでは次の用語を使用します。

警告：人体や生命に危害をおよぼすおそれのある状態や行為を示します。

注意：本製品やその他の接続機器に損害を与えるおそれのある状態や行為を示します。

本製品に使用される記号と用語

本製品では、次の用語を使用します。

危険：ただちに人体や生命に危険をおよぼす可能性

警告：人体や生命に危険をおよぼす可能性がある

注意：本製品を含む周辺機器に損傷を与える可

製品にこの記号が表記されているときは、マニ回避するために必要な行動について確認してください。（マニュアルでは、この記号はユーザに定格を示すために使用される場合があります）。

本製品では、次の記号を使用します。

があることを示します。

ことを示します。

能性があることを示します。

ュアルを参照して、想定される危険性とそれらを

vi FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

適合性に関する情報

このセクションでは、本製品が適合している EMC 基準、安全基準、および環境基準について説明します。

EMC 適合性

EC 適合宣言 - EMC

指令 2004/108/EC 電磁環境両立性に適合します。『Ofﬁcial Journal of the European Communities』に記載の以下の基準に準拠します。

適合性に関する情報

EN 61326-1、EN 61326-2-1: 測定、制御、および実験用途の電子機器を対象とする EMC 基準

CISPR 11、IEC 61000-4-2、 IEC 61000-4-34、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-64、 IEC 61000-4-11

EN 61000-

3-2, EN 61000-3-3:

欧州域内連絡先:

Tektronix UK, Ltd. Western Peninsula Western Road Bracknell, RG12 1RF

本製品は住居区

本製品をテスト対象に接続した状態では、この規格が要求するレベルを超えるエミッションが発生する可能性があります。

ここに挙げた各種 EMC 規格に確実に準拠するには、高品質なシールドを持つインタフェース・ケーブルが必要です。

機器に IEC 61000-4-3 および IEC 61000-4-6 の各試験で定義する電磁界と信号をかけ、10 MHz、0.1 Vp-p の正弦波信号を A または B 入力チャンネルに印加した場合、機器の周波数リードアウト値は固有基本変動に超えて標準で最大 ±1 Hz まで変化することがあります。

域以外での使用を目的としたものです。住居区域で使用すると、電磁干渉の原因となることがあります。

オーストラリア／ニュージーランド適合宣言 - EMC

ACMA に

従い、次の規格に準拠することで Radiocommunications Act の EMC 条項に適合しています。

CISPR

123

オーストラリア／ニュージーランドの連絡先:

Baker & McKenzie Level 27, AMP Centre 50 Bridge Street Sydney NSW 2000, Australia

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル vii

適合性に関する情報

安全性

このセクションでは、製品が適合している安全規格およびその他の基準について説明します。

EU 適合宣言 - 低電圧指令

『Ofﬁcial Journal of the European Communities』に記載の以下の基準に準拠します。

低電圧指令 2006/95/EC

EN 61010-1

米国の国家認定試験

UL 61010-1

機関のリスト

カナダ規格

CAN/CSA

-C22.2 No. 61010-1

その他の基準に対する適合性

IEC 61010-1

機器の種類

テスト機器および計測機器

安全クラス

クラス 1 - アース付き製品

汚染度

汚染度 2（IEC 61010-1 の定義による）。乾燥した屋内でのみ使用できます。

源過電圧カテゴリ定格

主電

過電圧カテゴリ II（IEC 61010-1 の定義による）。

viii FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

環境への配慮

このセクションでは本製品が環境におよぼす影響について説明します。

使用済み製品の処理方法

機器またはコンポーネントをリサイクルする際には、次のガイドラインを順守してください。

機器のリサイクル: 本製品の製造には天然資源が使用されています。本製品には環境または人体に有

害となる可能性のある物質が含まれているため、製品を廃棄する際には適切に処理する必要があります。有害物質の放出を防ぎ、天然資源の使用を減らすため、本製品の部材の再利用とリサイクルの徹底にご協力ください。

このマークは、本製品が WEEE（廃棄電気・電子機器）およびバッテリに関する指令 2012/19/EC および 2006/66/EC に基づき、EU の諸要件に準拠していることを示しています。リサイクル方法については、当社の Web サイト（www.tektronix.com）のサービス・セクションを参照してください。

適合性に関する情報

有害物質に関する

本機は産業用監視および制御装置に分類されており、2017 年 7 月 22 日までは、改訂 RoHS Directive 2011/65/EU の含有物質制限に準拠する義務はありません。

規制

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル ix

まえがき

本マニュアルでは、FCA3000 シリーズ、FCA3100 シリーズ、および MCA3000 シリーズの機器のインストールおよび基本的な操作について説明します。詳細については、FCA3000 シリーズ、FCA3100 シリーズ、および MCA3000 シリーズ・ユーザ・マニュアル（製品 CD 内の PDF ファイルとして提供されます）を参照してください。このマニュアルは次の機器を対象にしています。

FCA3000 シリーズ：FCA3000 型、FCA3003 型、FCA3020 型

FCA3100 シリーズ：FCA3100 型、FCA3103 型、FCA3120 型

MCA3000 シリーズ：MCA3027 型、MCA3040 型

主な特長

40 GHz の幅広い

業界最高速のマイク

業界唯一のグラフ

50 ps シングル

信号の周波数と電

DC ～ 200 M

1mVの電圧分

高速 USB/G

ゼロ・デッド

最上位の OC

MAC300

0.5 Hz

10 MHz

測定値統計

ヒストグ

0 シリーズはマイクロ波 CW 周波数測定、および 40 ns までの極短バースト測定が可能

～50MHzのプログラマブル・パルス出力（FCA3100シリーズ）

リファレンス出力オシレータ

ラム・モード

測定周波数レンジ

ィカル・ディスプレイ付き周波数カウンタ

・ショット（時間）、または 12 桁／s（周波数）の高分解能

Hz で 15 mVrms のトリガ感度

解能

PIB バス転送速度、最大で毎秒 15k の測定（ブロック・モード）

・タイムの周波数／周期測定

XO（恒温槽型水晶発振器）タイム・ベース・オプション（1.5 E-8／年）

モード

ロ波カウンタ（25 ms のアクイジション・タイム）

圧パラメータの同時表示

トレンド

フロント

x FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

・プロット・モード

またはリアの入力接続オプション

マニュアル

本製品に関する各種マニュアルの参照先は次のとおりです。

参照項目参照するマニュアル

インストレーション、操作概要

操作方法の詳細とユーザ・インタフェースに関するヘルプ

プログラマ・コマンド

解析、接続ツール

クイック・スタート・ユーザ・マニュアル：操作情報の概要を提供します。

ユーザ・マニュアル（ドキュメンテーション・ブラウザ・ディスクに搭載）：機器の機能を使用するための詳細な指示を提供します。

プログラマ・マニュアル（ドキュメンテーション・ブラウザ・ディスクに搭載）：GPIB のコマンド構文が含まれています。

National Instruments の SignalView Express CD および Connectivity Installation Instructions（ドキュメンテーション・ブラウザ・ディスクに搭載）

このマニュアルで使用する表記規則

まえがき

このマニュアル

実行順序フロントパネ

連続したボタタン、Pulse メニュー・ボタン、Width Positive メニュー・ボタン、そして A メニュー・ボタンを押すことを意味します。

では、次のアイコンが使用されています。

電源の接続

ルの電源

ン操作は > 記号で区切られています。例えば、Meas>Pulse>WidthPositive>Aは、Meas ボ

USB

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル xi

まえがき

xii FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

設置

機器の開梱

本機を開梱し、スタンダード・アクセサリとして記載されているすべての付属品が含まれていることを確認します。最新の情報、推奨アクセサリ、機器のオプション、およびアップグレードについては、当社 Web サイト（www.tektronix.com）を参照してください。

スタンダード・アクセサリ

アクセサリ当社部品番号

FCA3000 および FCA3100 シリーズ・タイマ／カウンタ／アナライザ、MCA3000 シリーズ・マイクロ波カウンタ／アナライザ・クイック・スタート・ユーザ・マニュアル（英語版／簡体中国語版／日本語版）

製品マニュアル CD-ROM NI LabVIEW SignalExpress CD-ROM

電源ケーブル各国固有 N オス-BNC アダプタ（FCA3003 型、FCA3103 型）校正証明書

設置

071-2787-xx

063-4288-xx 063-4253-xx

動作条件

機器を使用する場所が、以下の動作要件を満たしていることを確認してください。

要件概要

周囲のスペース

AC 電源温度

湿度 +10℃～+30℃（50ﾟF～86ﾟF）：5%～95%

高度（最大）非破壊最大入力電圧、入力 A

および入力 B

非破壊最大入力レベル、入力 C

上部および底部：0 mm 左側および右側：51 mm 後部：51 mm

100 ～ 240 VAC ±10%、CAT II： 50 ～ 400 Hz ±10%：40 W

動作時：0 ℃ ～ +50 ℃（32 °F ～ 122 °F）非動作時：-40 ℃ ～ +71 ℃（-40 ﾟF ～ +160 ﾟF）

+30 ℃ ～ +40 ℃（86 ﾟF ～ 104 ﾟF）：5% ～ 75% +40 ℃ ～ +50 ℃（104 ﾟF ～ 122 ﾟF）：5% ～ 45%

2,000 m（198,120.00 cm） 50 Ω：12 V

、デューティ・ファクタ 0.1% 未満で 35 V

rms

peak

、

1 MΩ、1X アッテネータ：440 Hz までは 350 V（DC + AC pk）、1 MHz では12V

まで低下

rms

1 MΩ、10X アッテネータ：440 Hz までは 350 V（DC + AC pk）、1 MHz では12V

FCA3003 型、FCA3103 型：+34 dBm（12 V FCA3020 型、FCA3120 型：+27 dBm（5 V MCA3027 型、MCA3040 型：+18 dBm（1.78 V

まで低下

rms

）

rms

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル 1

設置

機器の電源投入と切断

本製品は接地電位近傍の中性線を有する単相電源で動作します。(1 ページ「動作条件」参照)。安全な操作のために、電源コードの接地線を通じた保護用グランド接続が不可欠です。

機能チェック

1. 機器の電源の投入

2. User Opt > Test の順に押します。

3. Test Mode メニュー・ボタンを押して、All を選択します。

4. Start test メニュー・ボタンを押します。すべてのテストに合格することを確認します。

5. OK メニュー・ボタンを押して、前の測定画面に戻ります。

6. リア・パネルの 10 MHz Output コネクタから、フロント・パネルの Input A コネクタに 50 Ω のケーブルを接続します。

7. Input A を押して、50 Ω の入力インピーダンスを選択します。

8. Meas>Freq>Freq>Aの順に押します。機器が 10 MHz を示します。

2 FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

機器の概要

前面パネル

機器の概要

1. 電源ボタン(6 ページ「電源ボタン」参照)。

2. メイン画面(9 ページ「メイン画面」参照)。

3. 測定ボタン(6 ページ「測定ボタン」参照)。

4. ナビゲーション・ボタン(7 ページ「ナビゲーション・ボタン」参照)。

5. 入力コネクタ(5 ページ「入力コネクタ」参照)。

6. キーパッド・ボタン(7 ページ「キーパッド・ボタン」参照)。

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル 3

機器の概要

後部パネル

1. パルス出力コネクタ（FCA3100 シリーズのみ） (5 ページ「ESD の防止」参照)。

2. 型番、シリアル番号、インストール・オプション、および機器の電気定格を記載した ID ラベル

3. AC 電源コネクタ

4. PC 接続用の USB 2.0 12 Mbps ポート

5. コントローラ接続用の GPIB ポート

6. オプションの入力コネクタ（フロント・パネルの入力コネクタ類をリア・パネルに移動する工場出荷時オプション）。MCA3000 シリーズの機器では使用できません。 (5 ページ「ESD の防止」参照)。

7. 外部アーミング入力コネクタ（測定の外部アーミング（同期）用）。Settings メニューで、メイン入力 A およびBも測定

8. 外部リファ信号が入力されている場合、この入力が自動的に選択されます）。 (5 ページ「ESD の防止」参照)。

9. 10 MHz 出力コネクタ。アクティブな測定リファレンス（内部または外部リファレンス）からのリファレンス信号を出力します。測定リファレンス・ソースは Settings メニューで設定されます (5 ページ「ESD の防止」参照)。

アーミングに選択できます。 (5 ページ「ESD の防止」参照)。

レンス入力コネクタ（Settings メニューで Measurement Reference が Auto に設定され、有効な

4 FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

入力コネクタ

1. 入力 A および入力 B コネクタ、および入力トリガ・インジケータ。

2. ゲート・インジケータ。カウンタによる入力サイクルのカウント中は Gate インジケータが点灯します。

3. 入力 C プリスケーラ（3 GHz または 20 GHz、FCA3000 シリーズおよび FCA3100 シリーズ）または、高周

波測定用ダウン・コンバータ（27 GHz または 40 GHz、MCA3000 シリーズ）

機器の概要

注：機器にオプシ

よび FCA3100 シリーズの機器のみ）。Gate および Trig A/B の LED インジケータは、フロント・パネルに残ります。

ョン RP 型が付属する場合、入力コネクタはリア・パネルとなります（FCA3000 シリーズお

ESD の防止

注意：直接的

ついて、以下の情報をお読みください。

どのような電子機器を取り扱う場合でも、ESD（静電気放電）に常に注意を払う必要があります。本器には ESD 対策が施されていますが、信号入力への直接の大きな静電気放電が生じると機器を損傷する可能性があります。機器への損傷テスト・ケーブルから静電気帯電を除去してください。

ケーブルの取り付けまたは取り外しの際には、接地された帯電防止リスト・ストラップを付けて、人体から静電気を放電します。

未接続で放置されたままのケーブルは、大量の静電気を帯びている可能性があります。すべてのケーブルは機器やテスト対ブルの一端を 50 Ω ターミネータに接続して放電します。

な静電気放電により機器の入力が損傷することがあります。このような損傷を回避する方法に

を回避するために、機器にケーブル類を接続する前に、次の要領で人体および

象デバイスに接続する前に、ケーブルの中心導体を一時的に接地するか、ケー

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル 5

機器の概要

コントロール

電源ボタン

項目概要

測定ボタン

測定ボタンを使用して、測定の選択および表示を行います。

項目概要

この電源ボタンにより、電源のオン・オフを切り替えます。電源が接続されると同時に、機器の一部は常時オンになり、ボタン上部の赤い LED が点灯します。このとき電源ボタンを押すと、機器の電源がオンになります。

Meas ボタンは、画面の下部に機器の測定メニューを表示します。メニュー項目の直下にあるメニュー・ボタンを押してそのメニュー項目を選択すると、必要に応じてサブメニューが開きます。

一般的な測定項目には、周波数、周期、時間、パルス、位相、積算（FCA3100 シリーズのみ）、および電圧があります。使用できるメニュー項目は、機器の型式および構成によって異なります。

Value ボタンは、現在の測定値を数値で表示します。本器の画面下部には補足的な測定値も表示されます。

Analyze Analyze ボタンを繰り返し押すと、統計表示モードが切り替わります。

Aut （標準的な信号の場合）。この機能により、本器の測定表示をすばやく設定できます。

Auto Set ボタンを 2 秒以内に 2 回押すと、機器の多くの設定（測定時間、演算、フィルタ、および更時に生じがちなロックアップを防いだり、解釈を誤らないようにするためのものです。

ボタンは、現在の測定値を次の 3 つの統計解析表示モードの 1 つで表示します。

数値表示：統計データが数値データとして表示されます。統計データのリードアウトには、 Mean（メイン測定値の N サンプルの移動平均値）、Max（最大値）、Min（最小値）、P~P（ピーク間偏差）、示」参照)。

ヒストグラは、測定データに基づいてオートスケールされます。アクティブな場合はリミット値、および移動平均値 X が縦の点線で表示され、グラフの中央は X 軸上の塗りつぶしの三角形で示されますおよび測定完了率の値が表示されます。リミット値を設定すると、オートスケールが変化して、現在の測定値と設定されているリミット値を同時に表示します。 (10 ページ「ヒストグラム表示」

Settings > Stat > No. Of Samples メニューを使用して、水平軸に沿ったビン数を設定します。

トレンドドは、周期的な変動や傾向の観察に便利です。トレンド・プロットは、測定データを元にオートスケールされ、リスタート時には 0 から開始されます。リミット（アクティブな場合）は水平の実線で

oSetボタンは、測定機能のトリガ・レベルおよび入力信号の振幅を自動的に設定します

アーミング）がデフォルト値にリセットされます。これは測定機能やテストのセットアップの変

Adev（アラン偏差）、および Std（標準偏差）があります。 (10 ページ「数値表

ム表示：連続したメイン測定値をヒストグラムとして表示します。ヒストグラムのビン

。プロットの下に沿って、プロットのスケール・ファクタ、プロットの中央測定値、

参照)。

・プロット表示：連続したメイン測定値をトレンド・プロットとして表示します。このモー

示されます。 (11 ページ「トレンド・プロット表示」参照)。

6 FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

機器の概要

ナビゲーション・ボタン

ナビゲーション・ボタンを使用して、メニュー項目の選択、設定数値の増減、および数値のクリアを行います。

項目概要

ナビゲーション・ボタンは、以下のモードによって異なった機能を提供します。メニュー・モード：左矢印、右矢印、および Enter の各ボタンを使用して、メニュー項目

の表示と選択を行います（キーパッドのメニュー選択ボタンと同様の機能）。数値入力モード：左矢印ボタンは、設定フィールドの右端の桁をクリアします。上下の

矢印ボタンを使用して、設定フィールドの数値を増減します（1-2-5 のパターンで）。 Enter ボタンは、表示された値またはメニューを確定して、前のメニューに戻ります。機器にメニューや入力プロンプトが表示されない場合は、上下の矢印ボタンで LCD

画面のコントラストを設定します。 Save/Exit ボタンは、現在の選択を確定して終了し、前のメニュー・レベルに戻ります。

Esc ボタンは、現在の選択を確定せずに前のメニュー・レベルに戻ります。

キーパッド・ボタン

キーパッド・ボタンを使用してメニュー項目を選択し、設定値を入力します。

項目概要

数値ボタン 1 ～ 0、.、および ± ボタンで、数値パラメータの値を入力します。メニュー選択ボタン

メニュー・アクセス・ボタンキーパッド・ボタンの下の列（6 ～ 0 ）で、ボタンのメニュー（ Input A、Input B、

キーパッド・ボタンの上の列（1 ～ 5 および 2 つのブランク・ボタン）で、対応する画面メニュー項目を選択します。

Settings、など）が表示されます。 Input A または Input B ボタンで、選択したチャンネルの入力チャンネル構成メ

ニューを表示します。 Input A および Input B のメニューではチャンネル関連の設定が可能で、トリガ・

スロープ、信号カップリング（AC または DC）、入力インピーダンス（50 Ω または 1 MΩ）、入力減衰（1× または 10×）、トリガ・モード（手動または自動）、トリガ・レベル、およびフィルタ（カットオフ周波数）が設定できます。

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル 7

機器の概要

項目概要

Settings ボタンは測定の構成メニューを表示します。 Settings メニュー

スト（パルス変調信号用）、アーミング（条件付き測定開始／停止）、トリガ・ホールドオフ（停止トリガ遅延）、統計（サンプル数など統計測定の設定）、タイム・ベースのリファレンス（内部またトリガの低周波設定など）が設定できます。

これらの機器のメニューおよび設定の詳細情報は、『FCA3000 シリーズおよび MCA3000 シリーズ

Math/Limit ボタンは、演算およびリミット・テストの構成メニューを表示します。演算メニューでは、測

ユーザ定義の定数を提供します。一般的な演算処理の使用目的としては、テスト対象信号の一部のミキサやマルチプライヤを考慮した測定結果の変換などが挙げられます。

リミット・メニューでは、数値リミットを設定し、リミット違反を報告する方法を選択します。

User Opt ボ User Options メニューでは機器の設定が行えます。機器のセットアップの保存や

呼び出し（工場出荷時のデフォルトまたは不揮発メモリに最大 20 のユーザセットアップを固有のラ GPIB バスの構成（モード、アドレス）、機器のセルフテスト、条件付きパルス出力信号のセットアップ（FCA3100 シリーズのみ）、および機器の構成情報（型式、シリアル番号、フ

User Options メニューでは、機器の校正もあわせて行えます。この内部校正プロセスを実行するには、パスワードの入力が必要になります。内部校正プロセスを実行する手順ライザ・テクニカル・リファレンス・マニュアル』を参照してください。

Hold/Run ボタンは、測定の実行を制御します。このボタンを押して、実行（常に測定値を取得）モードおよびホールド（測定の一時停止）モードを切り替えます。

機器が測定から HOLD に変わります。Hold/Run ボタンをもう一度押すと、通常の（連続）測定モードに戻ります。

ホールド・ングル測定の実施中、画面右上の測定インジケータは HOLD から SING に変わります。

Restart ボタンは、測定値をゼロに戻して測定を再度行います。これは、特に測定時間の長す。

単発の測定を行うには、Hold/Run を押して機器をホールド・モードにし（測定イン

タが MEAS から HOLD に変化）、次に Restart ボタンを押します。測定イ

ジケーンジケータが HOLD から SING に変わり、測定が行われ、インジケータが HOLD に戻ります。

tart は機器の他の設定には影響を及ぼしません。

Res

では測定関連の設定が可能で、測定時間（周波数測定用）、バー

は外部）、その他（入力信号タイムアウト期間および自動

・ユーザ・マニュアル』を参照してください。

定結果を数学的に後処理するために、定義済みの式や

タンは、ユーザ・オプションの構成メニューを表示します。

ベル付きで）、バス・インタフェースの選択（USB または GPIB）、

ァームウェア、および構成）の設定が可能です。

の詳細については、『MCA3000 シリーズ・マイクロ波カウンタ／アナ

のホールド・モードになると、画面の右上の測定インジケータが MEAS

モードの状態で、Restart ボタンを押すと、単発の測定が行えます。シ

い場合に、入力信号を変えた後で新しい測定を開始する場合に便利で

8 FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

メイン画面

本器はモノクロ LCD を使用し、信号ソース、測定値（数値およびグラフィカル）、およびメニュー項目を表示します。表示される項目は、表示モードによって異なります。

測定値モード

Value ボタンを押してこのモードを有効にし、現在の測定値について高分解能の数値リードアウトを表示します。

機器の概要

1. 現在の測定項目です。

2. 測定信号ソースです。

3. メイン測定リードアウト。画面の下部のリードアウトは、ソース信号の電気的情報を表します。リードアウトや表示は測定や

4. 測定ステータまたは SING）、また機器が GPIB バスからリモート・コントロールされているか（REM）を表示します。測定ステータスはすべての表示モードで表示されます。

5. リミット・アラームのリードアウト（アクティブな場合）。下限（LL）および上限（UL）の設定は、関連のリミット値と併せて垂タスを示します（測定値がリミット内の場合は笑顔、測定値がリミットを超えた場合はしかめ顔）。測定値がリミットを超えると画面最上部の LIM ステータス・テキストが点滅し、測定値がリミット内に戻っても点滅し続けます。

解析のモードによって変わります。

ス。演算またはリミット・テスト・モード（MATH または LIM）、測定ステータス（MEAS、HOLD、

直バーで表示されます。顔文字は、相対的な測定値およびリミットの合／不合格のステー

LIM インジケータをリセットするには、Restart ボタンを押します。

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル 9

機器の概要

メニュー・モード

メニュー・ボタン（Meas、Input A、Input B、Settings、Math/Limit、User Opt）を押すと、画面の下部がそのボタンのメニュー項目に置き換わります。次の図は、Meas ボタンのメニュー項目を示しています。

1. パス領域には、現在のメニュー選択のメニュー・パスが表示されます。

2. メニュー領域には、使用可能なメニュー・オプションが表示されます。メニュー項目のすぐ下のキーパッド・ボタンを押すとその項目が選択されるか、またはその下位レベルのメニューが表示されます。選択されている項目は反転文字で表示されます。ナビゲーション・ボタンを使用しても、メニュー項目のハイライトや選択が行えます。

解析モード

解析モード（Analyze ボタンを繰り返し押してアクセス）では、測定値に基本統計解析を適用して、数値、ヒストグラム、ま

数値表示: 連続して測定を行い、結果を数値統計リードアウトとして表示します。

MEAN：メイン測定値は、N サンプルの移動平均を示します。

N：測定サンプル数（Settings > Stat メニューで設定）

Max、Min：測定の最大値と最小値

P~P:ピーク間偏差

Adev：アラン偏差

Std：標準偏差

たはトレンド・プロットの統計解析リードアウトを表示します。

ヒストグラム表示: 連続した測定値をヒストグラムとして表示します。水平方向のビンの数は、Settings >

Stat メニューで設定します。

10 FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

機器の概要

1. Limits Alarm の上限および下限レベル（アクティブな場合）。リミット・テストがアクティブな場合、グラフは

オートスケールされヒストグラムとリミットの両方が表示されるようにします。オートスケールにはリミット内のデータのみが使用され、グラフの表示領域外の測定値はディスプレイの左端または右端に矢印で示されます。

2. 移動平均測定値（X

3. 完了した測定のパーセンテージ

4. グラフの中央（黒い三角マーク）およびその周波数

5. グラフ目盛の水平スケール。Limits Alarm（アクティブな場合）は、現在の測定値とリミット設定の両方を表

示するようにスケールが設定されます。測定したデータに基づいて、ヒストグラムのビンが連続的にオートスケールされます。

）

トレンド・プロット表示: 連続した測定を行い、値の時間変化をプロットします。このモードは、変動や測定

値の偏差トレンドの観察に便利です。設定されたサンプル数が完了すると、トレンド・プロットは停止（Hold がアクティブな場合）またはリスタート（Run がアクティブな場合）します。トレンド・プロットのグラフは、測定データを元に連続的にオートスケールされ、リスタート時には 0 から開始されます。Limit Alarms がアクティブな場合は、水平線で表示されます。

1. プロット表示の周波数レンジの上限と下限。トレンド・プロット・グラフは、測定したデータに基づいて、測

定トレンド値を示すためにオートスケールされます。

2. 完了した測定のパーセンテージ

3. 目盛の水平方向の単位

4. Limits Alarm レベル（アクティブな場合）。リミット・テストがアクティブな場合、測定トレンド・プロットとリミッ

ト値（水平の破線）の両方を示すために、グラフのスケールが設定されます。

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル 11

使用例

特に断りがない限り、本セクションの例では、1 MHz の信号、50 Ω のケーブルを使用して機器に接続された 5 Vpp 方形波のソース、入力信号レベルおよび周波数は許容範囲であると仮定します。

デフォルト設定のリストア

1. User Opt > Save/Recall > Setup > Recall Setup > Default を押して機器のデフォルトの設定を呼び出します（ロード）。デフォルトで、Frequency 測定が表示されます。

基本的な測定

必要条件：機器をデフォルト設定にリセットします。 (12 ページ「デフォルト設定のリストア」参照)。

1. Meas を押して、Measurement メニューを開きます。

2. メニュー項目の下のメニュー・ソフトキーを使用して、測定項目を選択します。

例えば、Per して、Input A の周期測定を表示します。

iod > Single > A を選択

12 FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

演算測定

本器内の演算機能により、スケーリングおよびオフセットなどのポストプロセス操作を測定結果に適用できます。この使用例の 1 つが、目標値からの偏差の表示です。これはオフセットとして知られています。式内の値 X は機器の測定値を表しています。

必要条件：機器をデフォルト設定にリセットします。 (12 ページ「デフォルト設定のリストア」参照)。

1. Math/Limit を押して Math と Limits

のメニューを表示します。

2. Math>MathOff>(K*X+L)/Mを

選択します。

使用例

3. L を選択して、-1 EE6 と入力しま

す。

4. Save/E

ニュー・レベルを終了し、測定のリードアウトに戻ります。1 MHz からの周波数偏移が表スでは、29.91 milliHertz）。

リミット・テスト

この例では周波数リミットをテストしますが、テスト・リミットは多くの測定項目で設定可能です。

1. 機器をデフォルト設定にリセットしま

す。 (12 ページ「デフォルト設定の

ア」参照)。

リスト

2. Mat

h/Limit を押して Limits を選

択します。

xit を繰り返し押してメ

示されます（このケー

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル 13

使用例

3. Limit Behavior Off を押して、 Alarm_Stop を選択します。前のメニューに戻り、Limit ニューのラベルが Alarm_Stop に変わります。

4. Limit Mode が Range に設定されていることを確認します。

5. Lower Limit を選択し、測定の下限値を入力します。Enter または Save/Exit

このステップを繰り返して、Upper

Limit 値を設定します。

を押して値を確定します。

Behavior メ

6. Save/Exit を繰り返し押してメニュー・システムを終了し、測定表示に戻ります。次に Restart を押します。

レンジ・モードにおけるリミット・テストのリードアウトでは垂直ラインで下限値と上限値を表し、顔文字により測定がリミット内かリミット外かを示します。

表示リミット外の測定値では、しかめ面の顔文字が表示され、LIM ステータス・インジケータが点滅します。

リミット・テストのスケール外の測定は、画面の左端または右端の矢印で示されます。本機器ではリミット内のデータのみを使用してオートスケールされます。

7. リミット設定を他のリードアウトに追加して表示することもできます。例えば、ヒストグラムのリードアウトが表示されるまで、Analyze ボタンを繰り返し押します。

14 FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

8. リミット・テストを停止（無効）にする

には、Math/Limit > Limit Behavior >Offを押します。

2 チャンネルの測定

必要条件：機器をデフォルト設定にリセットします。 (12 ページ「デフォルト設定のリストア」参照)。

1. Input A および Input B のボタンを

押して、測定に適した設定であることを確認します。この例では、入力設定は同じ内容です。

2. 信号を入力 A および B に接続しま

す。

3. Meas を押して、Phase > B Rel A を

選択します。A 入力と比較した B 入力の位相差が表示されます。

使用例

4. Meas を押し

Interval > A to B を選択します。 Input A の立上りエッジから Input B の立上りエターバルが表示されます。

Input C の測定

Input C 高周波プリスケーラを持つ機器（FCA3000 シリーズ、FCA3100 シリーズ）またはダウン・コンバータを持つ機器波数、周波数レシオ（C と A、および C と B）、周波数バースト、および周期（平均）です。機器のメニューに Input C が追加されます。

通常の手順で Input C の測定を行います。Input C での測定に関する詳細は、『FCA3000 シリーズ、FCA3100 シリーズ

（MCA3000 シリーズ）では、C 入力の測定サブセットが使用可能です。これらの測定項目は、周

、および MCA3000 シリーズ・ユーザ・マニュアル』を参照してください。

て、Time > Time

ッジまでのタイム･イン

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル 15

使用例

機器の設定値の保存

機器では、20 の設定情報を不揮発メモリに保存することができます。測定項目の設定、トリガ・レベル、演算の定数などを含めたすべての機器パラメータが保存されます。保存するセットアップごとに固有の識別子でラベルを付けることができます（最長 7 文字）。

注：デフォルトの機器設定を復元しても、メモリに保存された設定が消去されることはありません。

1. 保存したい構成に機器を設定します。

2. User Opt > Save/Recall > Setup > Save Current Setup を押します。

3. 使用可能なメモリト番号で示す）が表示されるまで、 Next を選択します。空または使用できないメモリで示されます。

4. メニュー･キーを押して、メモリの番号を選択します。

注：内容を誤って上書きするのを防ぐ

ために、セッはデフォルトで保護されています。セットアップ・メモリの保護に関する詳細は、ユーザ・マ

5. メニューの器の設定ファイルにラベルを入力します（最長 7 文字）。デフォルトのラベルは現たものです。

6. ナビゲ挿入カーソルを移動します。

7. Enter または Save/Exit を押してラベル・テキストを確定し、機器の設定を保

トアップ・メモリの 1 ～ 10

ニュアルを参照してください。

ソフトキーを使用して、機

在の測定を元に生成され

ーション・ボタンを使用して、

存します。

位置（黒いフォン

位置はグレーの文字

16 FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

セットアップの呼び出し

1. User Opt > Save/Recall > Setup >

Recall Setup を押します。

2. Next メニュー・ボタンを押して、機

器のセットアップを呼びを表示します。空の場所はグレーの文字で示されます。

3. セットアップ・メモリのメニュー・ボタ

ンを押します。セットアップがロードされ、そのセットアッ測定項目が表示されます。

出すメモリ

プに基づいた

使用例

FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル 17

拡張性

FCA3000、FCA3100、および MCA3000 の各シリーズのベンチ機器に備わる高速 USB および GPIB バスを利用すると、当社専用エディションの National Instruments LabVIEW SignalExpress ソフトウェアを使用して、測定結果の収集、保存、および解析がすばやく簡単に行えます。すべての機器には、基本的な機器のコントロール、データ・ロギング、および解析が可能な SignalExpress のテクトロニクス・バージョンの無償コピーが付属しています。オプションの完全版では、詳細な信号処理、拡張解析、掃引、リミット・テスト、およびユーザによるステップ定義など、200 以上の機能を備えています。

SignalExpress は当社のすべてのベンチ機器を接続でき、各機器のさまざまな機能に、単一の直感的なソフトウェア・インタフェースを介してアクセスすることができます。単一のインタフェースにより、複数の機器を必要とする複雑な測定、複数の機器の時間相関データ、長時間にわたるデータ・ロギングを自動化することができ、結果を簡単に収集し解析することができます。これらすべてを手元の PC から操作することが可能です。

オプションの TimeView™ Modulation Domain Analysis PC ソフトウェア・アプリケーション（TVA3000）を使用すると、機器のリモート・コントロールが可能になり、測定結果の解析と表示がグラフの選択だけで行えます。変調、ジッタ、ワンダ、スイープの線形性、周波数可変型通信、ワイヤレス LAN、Bluetooth 周波数ホッピング、VCO 周波数応答など、時間と周波数に関するほぼすべてのダイナミック変動が解析できます。例えば、結果を生データ、統計ヒストグラム、波形グラフ（オシロスコープを使用しているかのように）、また FFT のスペクトル・グラフとして表示できます。TimeView ではさらに、変調度や周波数変調指数などの変調パラメータの解析も行えます。TimeView は、当社 Web サイト（www.tektronix.com）から 30 日間のトライアル版をダウンロードできます。

18 FCA3000、FCA3100、および MCA3000 シリーズ・クイック・スタート・ユーザ・マニュアル

FCA3000 和 FCA3100 系列定时器/计数器/分析仪 MCA3000 系列微波计数器/分析仪

ZZZ

快速入门用户手册

*P071278903*

071-2789-03

FCA3000 和 FCA3100 系列定时器/计数器/分析仪 MCA3000 系列微波计数器/分析仪

ZZZ

快速入门用户手册

www.tek.com

071-2789-03

Tektronix 产品受有以前出版的资料中的信息。保留更改技术规格和价格的权利。

TEKTRONIX 和 TEK 是 Tektronix, Inc. 的注册商标。

LabVIEW、National Instruments、NI 和 SignalExpress 是 National Instruments 的商标。

TimeView 是 Pendulum Instruments AB 的商标。

美国和外国专利权（包括已取得的和正在申请的专利权）的保护。本文中的信息将取代所

Tektronix 联系信息

Tektronix, Inc. 14150 SW Karl Braun Drive P.O. Box 500 Beaverton, OR 97077 USA

有关产品信息、销售、服务和技术支持：

在北美地区，请拨打 1-800-833-9200。其他地区用户请访问 www.tektronix.com，以查找当地的联系信息。

保证声明

Tektronix 保证，本产品自发货之日起三 (3) 年内不会出现材料和工艺缺陷。如果在保修期内证明任何此类产品有缺陷，Tektronix 将会选择对缺陷产品进行维修或更换，不收部件和人工费用。 Tektronix 作保证用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。所有更换的部件、模块和产品将成为 Tektronix 的财产。

为得到本保证声明承诺的服务，客户必须在保修期内向 Tektronix 通报缺陷，并为服务的履行做适当安排。客户应负责包装缺陷产品并托运到 Tektronix 指定的维修中心，同时预付运费。如果产品运送到 Tektronix 维修中心所在国之内的地点，Tektronix 应支付向客户送返产品的费用。如果产品送返到任何其他地点，客户应负责支付所有的运费、关税、税金及任何其他费用。

本保证声明不适用于由于使用不当或者维护保养不当或不足所造成的任何缺陷、故障或损坏。 Tektronix 在本保证声明下没有义务提供以下服务：a) 修理由非 Tektronix 服务代表人员对产品进行安装、修理或维护所导致的损坏；b) 修理由于使用不当或与不兼容的设备连接造成的损坏；c) 修理由于使用非 Tektronix 提供的电源而造成的任何损坏或故障；d) 维修已改动或者与其他产品集成的产品（如果这种改动或集成会增加产品维修的时间或难度）。

本保证由 TEKTRONIX 关于本产品而订立，用于替代任何其他的明示或暗示的保证。 TEKTRONIX 及其供应商拒绝对用于特殊目的的适销性或适用性做任何暗示的保证。对于违反本保证的情况，TEKTRONIX 负责修理或更换有缺陷产品是提供给客户的唯一和独有的补救措施。无论 TEKTRONIX 及其供应商是否被预先告知可能发生任何间接、特殊、意外或引发的损坏，TEKTRONIX 及其供应商对这些损坏都不负有责任。

[W4 – 15AUG04]

重要安全信息.............................................................................................. iii

合规性信息 ................................................................................................ vi

前言........................................................................................................ ix

安装........................................................................................................ 1

认识仪器................................................................................................... 3

应用示例.................................................................................................. 12

连接能力.................................................................................................. 18

常规安全概要 ........... . . . . . . . ............... . . . . . . . ............... . . ................................ iii

维修安全概要 ........... . . . . . . . ............... . . . . . . . ............... . . ................................ iv

本手册中的术语........... . . . . . . . ............... . . . . . . . ................ ................................ v

产品上的符号和术语........ . . . . . . . . ............... . . . . . . . . .............. . ............................. v

EMC 符合性........................................................................................... vi

安全符合性............................................................................................ vii

环境注意事项 ........... . . . . . . . ............... . . . . . . . ............... . . ............................... viii

主要功能 .............................................................................................. ix

文档 .................................................................................................... x

本手册中使用的约定........ . . . . . . . . ............... . . . . . . . . .............. . ............................. x

打开仪器包装 ........... . . . . . . . ............... . . . . . . . ............... . . ................................ 1

操作注意事项 ........... . . . . . . . ............... . . . . . . . ............... . . ................................ 1

接通和断开仪器

功能检查 .............................................................................................. 2

前面板................................................................................................. 3

后面板................................................................................................. 4

输入连接器............................................................................................ 5

控件 ................................................................................................... 5

主屏幕................................................................................................. 9

恢复默认设

基本测量 ............................................................................................. 12

数学测量 ............................................................................................. 13

极限测试

双通道测量........................................................................................... 15

输入 C 测量 .......................................................................................... 15

保存仪器

设置 ........................................................................................ 16

电源.................................................................................. 2

置 ........................................................................................ 12

............................................................................................. 13

FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 i

ii FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册

重要安全信息

本手册包含用户必须遵守的信息和警告，以确保安全操作并保证产品安全。

重要安全信息

为保证安全地对本产品进行维修，本部分结尾还提供其他信息。( 见第iv页，

常规安全概要

请务必按照规定使用产品。详细阅读下列安全性预防措施，以避免人身伤害，并防止损坏本产品或与本产品连接的任何产品。认真阅读所有说明。保留这些说明以备将来参考。

遵守当地和国家安全法令。

为了保证正确安全地操作产品，除本手册规定的安全性预防措施外，您还必须遵守普遍公认的安全规程。

产品仅限经过培训的人员使用。

只有了解相关危险的合格人员才能进行开盖维修、保养或调整。

使用前，请务必检查产品是否来自已知来源，以确保正确操作。

本产品不适用于检测危险电压。

如果有危险的带电导体暴露，请使用个人保护装备以防电击和强电弧伤害。

使用本产品时，您可能需要使用一套大型系统的其他部件。有关操作这类系统的警告和注意事项，请阅读其他组件手册的安全性部分。

将本设备集成到某系统时，该系统的安全性由系统的组装者负责。

维修安全概要

)

避免火灾或人身伤害

使用合适的电源线: 只使用本产品专用并经所在国家/地区认证的电源线。

不要使用为其他产品提供的电源线。

将产品接地: 本产品通过电源线的接地导线接地。为避免电击，必须将接地导线与大地相连。在对

本产品的输入端或输出端进行连接之前，请务必将本产品正确接地。

不要切断电源线的接地连接。

断开电源: 电源线可以使产品断开电源。请参阅有关位置的说明。请勿将设备放在难以接近电源线

的位置；必须保证用户可以随时操作电源线，以在需要时快速断开连接。

正确连接并正确断开连接: 探头或测试导线连接到电压源时请勿插拔。

遵守所有终端额定值: 为避免火灾或电击危险，请遵守产品上所有的额定值和标记说明。在连接产

品之前，请先查看产品手册，了解额定值的详细信息。

对任何终端（包括公共终端）施加的电压不要超过该终端的最大额定值。

本产品的测量端子额定值不适用于连接到市电或 II、III 或 IV 类型电路。

切勿开盖操作: 请勿在外盖或面板拆除或机壳打开的状态下操作本产品。可能有危险电压暴露。

FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 iii

重要安全信息

远离外露电路: 电源接通后请勿接触外露的接头和元件。

怀疑产品出现故障时，请勿进行操作: 如果怀疑本产品已损坏，请让合格的维修人员进行检查。

产品损坏时请勿使用。本产品损坏或运行错误时请勿使用。如果怀疑产品存在安全问题，请关闭产品并断开电源线。并做清晰标记以防其再被使用。

仅使用规定的替换部件。

使用合适的保险丝: 只能

请勿在潮湿环境下操作: 请注意，如果某个单元从冷处移到暖处，则可能发生凝结情况。

请勿在易燃易爆的环境下操作: 请保持产品表面清洁干燥:

请适当通风: 有关如何安装产品使其保持适当通风的详细信息，请参阅手册中的安装说明。

所提供的狭槽和开口用于通风，不得遮盖或阻挡。请勿将物体放进任何开口。

提供安全的工作环境: 始终将产品放在方便查看显示器和指示器的地方。

请确保工作区符合适用的人体工程学标准。请咨询人体工程学专家，以避免应激损伤。

维修安全概要

维修安全概要部分包含安全执行维修所需的其他信息。只有合格人员才能执行维修程序。在执行任何维修程序之前，请阅读此维修安全概要和常规安全概要。

避免电击: 接通电源时，请勿触摸外露的连接。

不要单独维修: 除非现场有他人可以提供急救和复苏措施，否则请勿对本产品进行内部维修或调整。

使用为本产品指定的保险丝类型和额定值。

在清洁本产品时，请先拔掉输入信号线。

断开电源: 为避免电击，请先关闭仪器电源并断开与市电电源的电源线，然后再拆下外盖或面板，

或者打开

机壳以进行维修。

带电维修时要格外小心: 本产品中可能存在危险电压或电流。在卸下保护面板，进行焊接或更换元

件之前，请先断开电源，卸下电池（如适用）并断开测试导线。

维修之后验证安全性: 请务必在维修后重新检查接地连续性和市电介电强度。

iv FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册

本手册中的术语

本手册中可能使用以下术语：

警告： “警告”声明指出可能会造成人身伤害或危及生命安全的情况或操作。

注意： “注意”声明指出可能对本产品或其他财产造成损坏的情况或操作。

产品上的符号和术语

产品上可能出现以下术语：

重要安全信息

“危险”表示您看到该标记时可直接导致人身伤害

“警告”表示您看到该标记时不会直接导致人身伤

“注意”表示会对本产品或其他财产造成损害的

产品上标示此符号时，请确保查阅手册，以了解的措施。（此符号还可能用于指引用户参阅手册中的额定值信息。）

产品上可能出现以下符号：

的危险。

害的危险。

危险。

潜在危险的类别以及避免这些危险需采取

FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 v

合规性信息

此部分列出仪器遵循的 EMC（电磁兼容性）、安全和环境标准。

EMC 符合性

EC 一致性声明 - EMC

符合 Directive 2004/108/EC 有关电磁兼容性的要求。已证明符合《欧洲共同体公报》中所列的以下技术规格：

EN 61326-1

CISPR 11；I IEC 61000-4-11

、EN 61326-2-1:

EC 61000-4-2： IEC 61000-4-3

测量、控制和实验室用电气设备的 EMC 要求。

；IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-64；

123

EN 61000-3-2, EN 61000-3-3: 欧洲联系方式:

Tektronix UK, Ltd. Western Peninsula Western Road Bracknell, RG12 1RF

本产品仅在非居民区内使用。在居民区内使用可能造成电磁干扰。

当该设备与测试对象连接时，可能产生超过此标准要求的辐射级别。

为确保符合上面列出的 EMC 标准，应使用高质量的屏蔽接口电缆。

如果在 A 或 B 输入通道上施加 10 MHz 0.1 Vp-p 正弦波信号，则当仪器置于 IEC 61000-4-3 和 IEC 61000-4-6 测试中定义的磁场和信号环境时，仪器的频率读数值通常可超出固有基准方差，达到 ±1 Hz 的差异。

澳大利亚/新西兰一致性声明 – EMC

根据 ACMA，符合 Radiocommunications Act（无线电通信法）有关 EMC 规定的以下标准：

CISPR 11

澳大利亚

Bake Level 27, AMP Centre 50 Bridge Street Syd

vi FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册

/新西兰联系方式:

r & McKenzie

ney NSW 2000, Australia（澳大利亚）

安全符合性

本部分列出了产品遵循的安全标准及其他安全合规性信息。

EU 一致性声明 - 低电压

合规性信息

经证明符合《欧洲共同体

低电压指令 2006/

EN 61010-1

官方公报》中所列的以下技术规范：

95/EC。

美国国家认可的测试实验室列表

UL 61010-1

加拿大认证

CAN/CSA-C22.2 No. 61010-1

其他符合性

IEC 61010-1

设备类型

测试和测量设备。

安全级别

1级-接地产品。

污染度评级

度 2（如 IEC 61010-1 中定义）。仅适合在室内的干燥场所使用。

污染

主线过压类别额定值

过压类别 II（如 IEC 61010-1 中的定义）。

FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 vii

合规性信息

环境注意事项

本部分提供有关产品对环境影响的信息。

产品报废处理

回收仪器或元件时，请遵守下面的规程：

设备回收: 生产本设备需要提取和使用自然资源。如果对本产品的报废处理不当，则该设备中包含

的某些物质可能会对环境或人体健康有害。为避免将有害物质释放到环境中，并减少对自然资源的使用，建议采用适当的方法回收本产品，以确保大部分材料可以得到恰当的重复使用或回收。

此符号表示该产品符合欧盟有关废旧电子和电气设备 (WEEE) 以及电池的 2012/19/EU 和 2006/66/EC 号指令所规定的相关要求。有关回收方式的信息，请查看 Tektronix 网站 (www.tektronix.com) 上的 Support/Service（支持/服务）部分。

有害物质限制

本产品属于工业监视和控制仪器，并且无须符合 RoHS 指令 2011/65/EU 重订版的物质限制要求（截至2017年7月22日）。

viii FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册

前言

本手册介绍了 FCA3000 系列、FCA3100 系列及 MCA3000 系列仪器的安装和基本操作。有关详细信息，请参阅《FCA3000 系列、FCA3100 系列和 MCA3000 系列用户手册》（产品光盘上的 PDF 文件）。本手册适用于以下仪器：

FCA3000 系列：FCA3000、FCA3003 和 FCA3020

FCA3100 系列：FCA3100、FCA3103 和 FCA3120

MCA3000 系列：MCA3027 和 MCA3040

主要功能

前言

测量频率范围达 40

市面上最快的微波计

业界唯一带图形显示

高分辨率，单次可

同时显示信号频率

触发灵敏度为 15

电压分辨率达 1

USB/GPI

零停滞时间频率

最佳的恒温晶

MCA300

0.5 Hz 至

10 MHz

测量统计模

直方图模式

B 总线传输速度高，每秒多达 15k 次测量（块模式）

0 系列提供微波载波频率测量以及低至 40 ns 的极短突发脉冲测量

50 MHz 的可编程脉冲输出（FCA3100 系列）

基准输出振荡器

式

达 50 ps（时间），即相当于 12 位/秒（频率）

和电压参数

mVrms，从直流到 200 MHz

/周期测量

体振荡器 (OCXO) 时基选项（1.5 E-8/年）

GHz

数器（采集时间为 25 ms）

的频率计数器

趋势图模

前后输入

FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 ix

式

连接选项

前言

文档

查看以下内容，了解在哪些地方可以获取本产品的各类信息。

需获取的信息使用的文档

安装和操作（概述）快速入门用户手册。提供一般的操作信息。详细的操作和用户界面帮助用户手册（位于文档浏览器光盘上）。提供有关仪器功能使

程序员命令程序员手册（位于文档浏览器光盘上）。包含 GPIB 命令语

分析和连接工具 National Instruments SignalView Express 光盘和连接安装

本手册中使用的约定

整本手册中使用以下图标。

用的详细说明。

法。

说明（位于文档浏览器光盘）。

顺序步骤前面板电源连接电源

用 > 符号分隔一＞正频宽＞ A）的意思是依次按下 Meas（测量）按钮、Pulse（脉冲）菜单按钮、Width Positive （正频宽）菜单按钮和 A 菜单按钮

系列按钮的按击操作。例如，Meas > Pulse > Width Positive > A（测量＞脉冲

USB

x FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册

安装

打开仪器包装

打开仪器包装，检查是否收到列为“标准附件”的所有物品。请访问 Tektronix 网站 (www.tek-

tronix.com) 了解最新信息、推荐的附件、仪器选件和升级。

标准附件

附件泰克部件编号

FCA3000 和 FCA3100 系列定时器/计数器/分析仪、MCA3000 系列微波计数器/分析仪快速入门用户手册（英文/简体中文/日文）

产品文档光盘 NI LabVIEW SignalExpress 光盘电源线因国家/地区而异类型 N 针型至 BNC 适配器（仅适用于 FCA3003、FCA3103）校准证明

安装

071-2787-xx

063-4288-xx 063-4253-xx

N/A N/A

操作注意事项

请验证要使用仪器的区域是否符合以下操作要求：

要求说明

间隙

工作电源温度工作状态：0 ℃ 至 +50 ℃（32 °F 至 122 °F）

湿度

海拔高度（最大值）最大无损输入电压，输入 A

和输入 B

最大无损输入电平，输入 C

顶部和底部：0 毫米(0 英寸) 左右两侧：51 毫米(2 英寸）后部：51 毫米(2 英寸）

100 ~ 240 VAC ±10%，CAT II： 50 ~ 400 Hz ±10%：40 W

非工作状态：–40 ℃ 至 +71 ℃（–40 °F 至 +160 °F） +10 ℃ 至 +30 ℃（50 °F 至 86 °F）：5% 到 95%

+30 ℃ 至 +40 ℃（86 °F 至 104 °F）：5% 到 75% +40 ℃ 至 +50 ℃（104 ℉ 至 122 ℉）：5% 到 45%

2000 m（6500 英尺） 50 Ω：12 V

1 MΩ，1X 衰减器：350 V (DC + AC pk) 至 440 Hz，在 1 MHz 时降至12V 1 MΩ，10X 衰减器：350 V (DC + AC pk) 至 440 Hz，在 1 MHz 时降至 12 V

FCA3003、FCA3103：+34 dBm (12 V FCA3020、 FCA3120：+27 dBm (5 V MCA3027、MCA3040：+18 dBm (1.78 V

，35 V峰值，占空比低于 0.1%

rms

)

rms

FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 1

安装

接通和断开仪器电源

本仪器使用带接地或近地中性导线的单相电源。( 见第1页，提供保护性接地对于安全操作十分重要。

功能检查

1. 接通仪器电源

2. 按下 User Opt > Test（用户选项＞测试）。

操作注意事项

)通过电源线中的接地导线

3. 按下 Test Mode（测试模式）菜单按钮并选择 All（全部）。

4. 按下 Start test（开始测试）菜单按钮。检查是否通过了所有测试。

5. 按下 OK（确定）菜单按钮返回到上一个测量显示。

6. 将一根 50 Ω 电缆从后面板上的 10 MHz Output（10 MHz 输出）连接器连接到前面板上的 Input A（输入 A

7. 按下 Inp

8. 按下 Mea

）连接器上。

ut A（输入 A）并选择 50 Ω 输入阻抗。

s > Freq > Freq > A（测量＞频率＞频率＞ A）。仪器显示的值应该为 10 MHz。

2 FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册

认识仪器

前面板

认识仪器

1. 电源按钮( 见第5页，

2. 主屏幕( 见第9页，

3. 测量按钮( 见第6页，

4. 导航按钮( 见第6页，

5. 输入连接器( 见第5页，

6. 键盘按钮( 见第7页，

电源按钮

主屏幕

测量按钮

导航按钮

小键盘按钮

)

输入连接器

)

FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 3

认识仪器

后面板

1. 脉冲输出连接器（仅适用于 FCA3100 系列）。 ( 见第5页，

2. ID 标签，包括型号、序列号、所安装的选件和仪器电源额定值。

3. 线路电源连接器。

4. USB 2.0 12 Mb/s 端口，用于连接 PC。

5. GPIB 端口，用于连接控制器。

6. 可选输入连接器（工厂安装的选件，用于将前面板输入连接器移至后面板）。不适用于 MCA3000 系列仪器。 (

7. 外部启动输入择主输入 A 和 B 进行测量启动。 ( 见第5页，

8. 外部基准输入连接器（如果在 Settings（设置）菜单中将 Measurement Reference（测量基准）设置为 Auto（自动），则只要存在有效的信号，此输入就会自动选中）。 ( 见第5页，

9. 10 MHz 输出连接器。提供源自活动测量基准（内部或外部基准）的基准信号。测量基准源在

ngs（设置）菜单中设定。 ( 见第5页，

Setti

见第5页，

连接器（用于外部启动（同步）测量）。另外，也可从 Settings（设置）菜单中选

防止 ESD

)

防止 ESD

)

防止 ESD

)

防止 ESD

)

4 FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册

输入连接器

1. 输入 A 和 B 连接器以及输入触发指示器。

2. 选通指示器。当计数器在统计输入周期数时，Gate（选通）指示器就会亮起。

3. 输入 C 预定标器（3 GHz 或 20 GHz，FCA3000 系列和 FCA3100 系列）或下变频器（27 GHz 或

40 GHz，MCA3000 系列），用于测量较高的频率。

说明：带有选件 RP 的仪器在后面板上有输入连接器（仅适用于 FCA3000 系列和 FCA3100 系列仪

器）。Gate（选通）和 Trig（触发）A/B LED 指示器仍位于前面板上。

认识仪器

控件

防止 ESD

注意：直接静电放电可能会损坏仪器输入端。要了解如何避免这种损坏，请阅读以下信息。

静电放电 (ESD) 是操作任何电子设备时都需注意的事项。虽然仪器在设计时就带有 ESD 保护，但较大的静电放电直接进入信号输入端仍有可能损坏仪器。为避免损坏仪器，请在对仪器连接任何电缆之前使用以下方法消除您身上以及测试电缆中所带的静电：

连接和断开电缆时，佩戴接地的防静电腕带以释放您身上所带的静电。

工作台上闲置未连接的电缆会积累大量静电电荷。对准备测试的仪器或设备连接电缆之前，将电缆的中心导线暂时接地，或将一端连接 50 Ω 终端，以便放掉电缆上的静电，然后再将其连接到仪器上。

电源按钮

项目说明

电源按钮是一种切换式二次电源开关。仪器中有一部分会在线路电源接通后就立即保持开

启状态，通过该按钮上方的红色 LED 进行指示。按电源按钮即可接通或断开仪器电源。

FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 5

认识仪器

测量按钮

使用测量按钮可以选择并显示测量值。

项目说明

使用 Meas（测量）按钮可在屏幕底部显示仪器测量菜单。按下某一菜单项正下方的菜单按钮可选择该菜单项并根据需要打开子菜单。

典型的测量值包括频率、周期、时间、脉冲、相位、总计（仅适用于 FCA3100 系列）和伏特。可用的菜单项根据仪器型号和配置而异。

使用 Value（值）按钮可显示当前测得的数值。仪器还会在屏幕下方显示补充测量值。

导航按钮

使用 Analyze（下 Analyze（分析）按钮可循环出现以下统计显示模式：

Numerical display（数字显示）：仪器以数字形式显示统计数据。统计数据读数包括 Mean（N 个取样主测量值的移动平均值）、Max（最大值）、Min（最小值）、P~P （峰-峰偏差）、A

Histogram 方图中的容器会根据测得的数据自动缩放。门限（如果有效）和移动平均值 X 显示为垂直虚线。图形中心由 X 轴上的实心三角形表示。直方图底部显示有直方图标度因数、直方图中心测当前测量值以及设定的门限。 ( 见第10页，

使用 Settings > Stat > No. Of Samples（设置＞统计＞取样数）菜单可设置水平轴上的容器数

Trend Pl 模式有助于观察周期性的波动或可能的趋势。趋势图会根据测得的数据自动缩放，重新开始时以 0 为起点。门限（如果有效）以水平线显示。 ( 见第11页，

使用 Auto Setx（趋势图显示）按钮可为测量功能和输入信号幅度（对相对正常的信号而言）自动设置

在两秒钟内按两次 Auto Set（自动设置）按钮可将大部分仪器设置（例如测量时间、运算、过滤和启动）复位到默认值。这样是为了防止在更改测量功能或测试设置时发生锁定和误解。

分析）按钮可通过三种统计分析显示模式之一显示当前测量值。反复按

dev（艾伦偏差）和 Std（标准差）。 ( 见第10页，

display（直方图显示）：仪器以直方图形式显示连续的主测量结果。直

量值和测量完成百分比值。门限设置会影响自动缩放，以同时显示

直方图显示

量。

ot display（趋势图显示）：仪器以趋势图形式显示连续的主测量结果。此

)

数字显示

)

趋势图显示

触发电平。这样可以快速设置仪器以便显示测量值。

)

使用导航按钮可选择菜单项、增加或减小数字设定值以及清除数值。

6 FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册

项目说明

导航按钮根据各仪器模式提供菜单模式：使用向左箭头、向右箭头和 Enter（输入）按钮可显示和选择菜单项

（作为使用小键盘菜单选择按钮的替代方式）。数字输入模式：使用左箭头

下箭头按钮可增加或减小设置字段中的数值（以 1-2-5 的方式）。使用 Enter（输入）按钮可接受所显示的值或菜单并返回到上一个菜单。当仪器未显示菜单或提示

比度。使用 Save/Exit（保存/退出）按钮确认当前选择并退回到上一级菜单。

使用 Esc（退出）按钮直接退回到上一级菜单而不确认当前选择。

小键盘按钮

认识仪器

了多种不同的功能：

按钮可清除设置字段中最右端的数字。使用上箭头和

输入时，请使用向上和向下箭头按钮设置 LCD 屏幕对

使用小键盘按钮可选择菜单项并输入设定值。

项目说明

数字按钮菜单选择按钮菜单访问按

钮

使用按钮 1~0、. 和 ± 可输入数字参数值。使用小键盘顶使用小键盘底行按钮 (6~0) 可显示该按钮对应的菜单，如 Input A（输入

A）、In 使用 Inp

通道配置。 Input A（输入 A）和 Input B（输入 B）菜单提供了与通道相关的设置，包

括触发斜入衰减（1x 或 10x）、触发模式（手动或自动）、触发电平和滤波器（频率截止）。

使用 Settings（设置）按钮可显示测量设置配置菜单。

tings（设置）菜单提供了与测量相关的设置，包括测量时间（用于频率

Set 测量）、突发脉冲（用于脉冲调制信号）、启动（条件测量开始/停止）、触发释抑（停止触发延迟）、统计（包括取样数在内的统计测量设置）、时基基准置）。

有关这些仪器菜单和设置的完整信息，请参阅《FCA3000 系列和 MCA3000 系列用

（内部或外部）和杂项（例如输入信号超时时间段和自动触发低频设

户手册》。

行按钮（1~5 和两个空白按钮）可选择相应的屏幕菜单项。

put B（输入 B）、Settings（设置）等。

ut A（输入 A）或 Input B（输入 B）按钮可显示所选通道的输入

率、信号耦合（交流或直流）、输入阻抗（50 Ω 或 1 MΩ）、输

FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 7

认识仪器

项目说明

使用 Math/Limit（ Math（数学）菜单提供了预定义的公式和用户定义的常数，用于对测量结果

进行数学后处理。数学处理的典型用途是转换测量值，以便将作为待测信号一部分的混音器或倍增器考

通过 Limits（极限）菜单可设置数字极限以及选择仪器报告极限违例的方式。

使用 User Opt（用户选项）按钮可显示用户选项配置菜单。 User Options

设置（出厂默认设置或者在非易失性存储器中存储的最多二十个用户设置，每个设置都带有唯一的标签）、总线接口选择（USB 或 GPIB）、GPIB 总线配置（模式、地址）、仪系列）和仪器配置信息（型号、序列号、固件和配置）。

User Options（用户选项）菜单还提供仪器校准功能。此内部校准程序需要密码才能使用。请参及 MCA3000 系列微波计数器/分析仪技术参考手册》，获取如何进行内部仪器校准的说明。

使用 Hold/Run（保持/运行）按钮可控制测量值采集。按下此按钮可在运行（不断采集测量值

仪器处于测量保持模式时，屏幕右上角的测量指示器将从 MEAS（测量）变为 HOLD（保持）。再次按下 Hold/Run（保持/运行）按钮可继续正常（连续）测量模式。

处于保持模式时，可以按下 Restart（重新启动）按钮进行单次测量。仪器进行单次测量时，屏幕右上角的测量指示器将从 HOLD（保持）变为 SING（单次）。

使用 Resta 输入信号发生更改后需要启动新测量时（尤其是使用较长的测量时间时）十分有用。

要进行单次测模式（测量指示器从 MEAS（测量）变为 HOLD（保持）），然后按下 Restart （重新启动）按钮。测量指示器从 HOLD（保持）变为 SING（单次），仪器进行测量，

重启不会影响任何仪器设置。

数学/极限）按钮显示数学和极限测试配置菜单。

虑在内。

（用户选项）菜单提供了多个仪器设置，包括保存或调出仪器

器自检、条件脉冲输出信号设置（仅适用于 FCA3100

阅《FCA3000 和 FCA3100 系列定时器/计数器/分析仪

）和保持（测量暂停）模式之间进行切换。

rt（重新启动）按钮可将测量值归零，然后重新进行测量。这在

量，请按下 Hold/Run（保持/运行）以将仪器置于 Hold（保持）

然后指示器恢复为 HOLD（保持）。

8 FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册

主屏幕

仪器使用单色 LCD 显示信号源、仪器测量结果（数字和图形）和菜单项。所显示的项目内容取决于显示模式。

测量值模式

按下 Value（值）按钮启用此模式并显示当前测量项的高分辨率数字读数。

1. 当前测量项。

认识仪器

2. 测量信号源。

3. 主测量读数。屏

4. 测量状态。显示量）、HOLD（保持）或 SING（单次）），以及当前是否从 GPIB 总线远程控制 (REM) 仪器。在所有显示模式下都会显示测量状态。

5. 门限告警读数（如果有效）。下限 (LL) 和上限 (UL) 设置显示为带有关联极限值的垂直条。表情符号图标显在门限范围之外时显示皱眉表情）。当测量值超出极限时，屏幕顶部的 LIM（极限）状态文本会闪烁，即使测量值恢复到极限范围内也会继续闪烁。按下 Restart（重新启动）按钮可复位 LIM （门限）指

幕底部的读数显示源信号的电气信息。读数或显示会随测量项或分析模式而变化。

数学或门限测试模式（MATH（数学）或 LIM（门限））、测量状态（MEAS（测

示相关的测量值和门限通过/不通过状态（测量值在门限范围内时显示笑脸，测量值

示器。

FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 9

认识仪器

菜单模式

按下菜单按钮（Meas（测量）、Input A（输入Ａ）、Input B（输入 B）、Settings（设置）、 Math/Limit（数学/门限）或 User Opt（用户选项）），可将屏幕下方区域替换为该按钮的菜单项。下图显示了 Meas（测量）按钮的菜单项。

1. 路径区域显示当前菜单选项的菜单路径。

2. 菜单区域显示可用的菜单选项。按下某菜单项正下方的小键盘按钮可选择该项和/或打开下一级别的菜单。当前选项以反白文本显示。另外，还可以使用导航按钮突出显示和选择菜单项。

分析模式

分析模式（可通过反复按下 Analyze（分析）按钮进行访问）用于将基本的统计分析应用于测量项，以便通过数字、直方图或趋势图方式显示统计分析结果。

数字显示: 仪器进行连续测量并以数字统计读数显示测量结果。

MEAN：主测量值显示 N 个取样的移动平均值。

N：测量取样数（在 Settings > Stat （设置＞统计）菜单中设置）。

Max、Min：最大测量值和最小测量值。

P~P（峰-峰）：峰-峰偏差。

Adev（艾伦偏差）：艾伦偏差。

Std（标准）：标准差。

直方图显示: 仪器以直方图形式显示连续的测量结果。水平轴上的容器数量在 Settings > Stat（设

置＞

10 FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册

统计）菜单中设置。

认识仪器

1. 上限和下限告警电平（如果有效）。当极限测试处于活动状态时，仪器会自动缩放图形以显示直

方图和极限。仪器仅使用极限范围内的数据进行自动缩放；对于可见图形区域之外的测量值，显示屏左边沿或右边沿将会显示一个箭头。

2. 移动平均测量值 (X

3. 测量完成的百分比。

4. 图形中心（以黑色三角形标记）和相应频率。

5. 每格的图形水平标度。极限告警（如果有效）将标度设置为显示当前测量值和极限设置。仪器根

据测得的数据持续自动缩放直方图容器。

)。

趋势图显示: 仪器进行连续测量并按时间的发展绘制测量值的点线图。此模式有助于观察波动或测

量值的偏差趋势（如果激活 Run（运行））。趋势图会根据测得的数据连续自动缩放，重新启动时以 0 为起点。极限告警（如果有效）以水平线显示。

1. 趋势图显示的上段和下段频率范围。趋势图会根据测得的数据持续自动缩放以显示测量趋势值。

。设定的取样数完成后，趋势图将会停止（如果激活 Hold（保持））或者重新启动

2. 测量完成的百分比。

3. 每格的水平单位。

4. 极限告警电平（如果有效）。当极限测试处于活动状态时，仪器会设置图形标度以显示测量趋势

图和极限值（水平虚线）。

FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 11

应用示例

本部分示例的假设条件如下（除非另有说明）：1 MHz 的信号；使用 50 Ω 电缆与仪器相连的 5 Vpp 方波信号源；输入信号电平和频率在可接受的范围内。

恢复默认设置

1. 按下 User Opt > Save/Recall > Setup > Recall Setup > Default （用户选项＞保存/调出＞设置＞调出设置＞默认设置）可调出（加载）仪器默认设置。仪器默认显示 Frequency（频率）测量项。

基本测量

前提条件：将仪器

1. 按下 Meas（测 surement（测量）菜单。

2. 使用菜单项下方菜单软键选择测量项。

例如，选择 Period > Single > A （周期＞单次＞A）可显示输入 A 的周期测量。

复位到默认设置。 ( 见第12页，

量）以打开 Mea-

恢复默认设置

)

12 FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册

数学测量

内置的数学函数可用于应用后处理运算，例如对测量值进行缩放和偏置。此功能的其中一个用途便是显示理想值的偏差。这称为偏置。公式中的 X 值代表仪器测量值。

应用示例

前提条件：将仪器复位到默认设置。 ( 见第12页，

1. 按下 Math/Limit（数学/门限）

以打开 Math and Limits（数学和门限）菜单。

2. 选择 Math > Math Off >

(K*X+L)/M 算＞ (K*X+L)/M）。

3. 选择 L 并输入 –1 EE6。

4. 反复按下 Sa

出）以退出各级菜单并返回到测量读数。仪器会显示 1 MHz 的偏差频率（在赫）。

（数学＞关闭数学运

ve/Exit（保存/退

本例中为 29.91 毫

恢复默认设置

)

极限测试

此示例测试频率门限，但大多数测量都可设置测试门限。

1. 将仪器复

第12页，

2. 按下 Math/Limit（数学/门限）

并选择 Limits（门限）。

FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册 13

位到默认设置。 ( 见

恢复默认设置

)

应用示例

3. 按下 Limit Behav 限行为关闭）并选择 Alarm_Stop （告警_停止）。仪器会返回到上一个菜单并将 Limit （门限行为）菜单标签更改为 Alarm_Stop（告警_停止）。

4. 验证 Limit Mode（门限模式）是否设置为 Range（范

5. 选择 Lower Limit （下限）并输入测量下限值。按下 Enter（输入）或 Save/Exit（保存/退出）以接受该值。

重复执行此步骤以设置 Upper

Limit（上限）值。

6. 反复按下 Save/Exit （保存/退出）以退出菜单量显示。然后按下 Restart （重新启动）。

范围模式门限线表示下限和上限值，使用笑脸表情符号表示测量值在门限范围内。

ior Off（门

Behavior

围）。

系统并返回到测

测试读数使用垂直

在所显示的以皱眉表情符号和闪烁的 LIM（门限）状态指示器表示。

超出门限测试标度的测量值将以屏幕左边沿仪器仅使用门限范围内的数据进行自动缩放。

7. 您也可以将门限设置显示为其他读数的 Analyze（分析）按钮，直到仪器显示直方图读数为止。

14 FCA3000、FCA3100 和 MCA3000 系列快速入门用户手册

门限之外的测量值将

或右边沿的箭头表示。
