任意波形发生器
AWG7000B 系列 (AWG7122B
AWG7121B
AWG7000B 系列任意波形发生器为日益提高的测量挑战提供了业内最优
秀的混合信号激励解决方案
AWG7000B系列任意波形发生器提供了
独一无二的组合，包括：杰出信号激励，
无可比拟的采样率、带宽和信号保真度，
完善的可用性。
该系列为设计人员在检验、检定和调试
复杂电子设计时面临的信号产生问题提
供了业内最优秀的解决方案。
直接合成信号生成技术可以实现各种信
号输出，包括多电平、预加重/去加重、抖
动(Rj、Pj、ISI、DCD)、SSC 和漂移要素。
拥有 6 GS/s - 24 GS/s 的采样率(高达
10 位分辨率)及 1- 2 条输出通道，其可
以轻松解决高速串行通信和宽带 RF 应
用中最棘手的测量挑战。基于 Windows
(Windows XP)的开放仪器使用简便，可以
连接外设，兼容第三方软件。
AWG7062B
应用实例
对高性能任意波形生成的需求非常广，
涵盖了各种各样的应用。AWG7000B系
列是泰克公司业内领先的任意波形发生
器，在性能、采样率、信号保真度和定时
分辨率上代表着全新的基准。
能够创建、生成或复现理想的、失真的或
“现实生活”中的信号在设计和测试流程
中至关重要。生成具有可控上升时间和
下降时间、噪声和抖动、预加重、多电平
和混合信号、宽带 RF 和快速变化等特性
的信号，这些仅是 AWG7000B 系列的部
分功能。
AWG7061B)
主要特点和优点
12 GS/s (24 GS/s)和 6 GS/s型号
9.6 GHz 有效 RF 频率输出
1 个或2 个任意波形输出
－ 准确定时，总抖动仅 20 ps
(在 10-12 BER 时，典型值)
－ 35 ps TR/TF (20% - 80%)
－ ±100 ps范围 (1 ps分辨率)的通道间
偏移控制
2 个或4 个可变电平标记输出
－ 准确定时，总抖动仅 30 ps
(在 10-12 BER 时，典型值)
－ 45 ps Tr/Tf (20% - 80%)
－ 高达300 ps范围 (1 ps分辨率)的延迟
控制
提供了高达10位的垂直分辨率：10位(无
标记输出)或 8 位(带有两个标记输出)
高达 64 M (64,800,000)点的记录长度，
提供了更长的数据流
低至 100 fs 分辨率的边沿定时位移控制
16,000 步序列功能，创建无穷大波形循
环、跳转和条件分支
实时序列功能，创建无穷大波形循环、跳
转和条件分支
直观的用户界面，缩短测试时间
集成PC，支持网络连接，提供内置DVD、
可拆卸硬盘、LAN 和USB 端口
p-p
p-p
应用
高速串行通信
通信和国防电子宽带 RF
磁盘驱动器(磁性 / 光学)读 / 写：
－ 高达6 Gbps的数据速率(2点 /单元)或
42 ps 的定时分辨率
混合信号设计和测试：
－ 2 通道模拟输出外加4 通道标记输出
高速、低抖动的数据、脉冲和时钟源
生成实际环境的、理想的或失真的信号，
包括所有毛刺、异常事件和损伤
回放示波器捕获的信号，包括增强效应，
如增加预失真效应
从第三方工具中导入波形矢量，如
MathCAD、MatLab、Excel 及其它程序
任意波形发生器
AWG7000B 系列 (AWG7122B
图1. 24 GS/s、6 Gb/s SATA Gen3 测试信
号，AWG7122B 选项06。
AWG7121B
AWG7062B
AWG7061B)
图2. 20 GS/s输出的5 Gbps去加重信号。
生成高速串行信号
随着传输速度的提高及为了补偿“有损
耗的”介质的频率特性，预加重 / 去加重
技术正日益得到应用。PCI Express 及其
它串行数据标准在要求中也包括预加重/
去加重测试，以满足各自的一致性测试
规范。
预加重的基本原理是对相同值的任何一
系列位，第一位的电压总是要高于后面
的位。如此，可以补偿传输线的频率特
性，从而提高接收机一侧的信号保真度。
由于其性能和模拟输出，AWG7000B系
列使得用户能够为下一代串行数据标准
直接生成预加重 /去加重信号。它还使得
用户能够生成SATA带外(OOB)测试要求
的三电平信号。
图3. 20 Gbps 4PAM信号(5 GS/s; AWG7121B)。
直接生成这些信号提高了信号质量，避
免通过多条通道和功率组合器来繁琐地
生成信号。参见图 1 和图 2。
生成多电平信号
对串行接口的要求正在持续提高。人们
要求越来越高的数据速率，电缆和电路
的性能正越来越接近理论极限。在不提
高转换速率的情况下提高数据速率的技
术之一是应用多电平信号，其中一个信
号采用的不仅仅是标准的两个二进制电
平。
在多电平信令中，可以把多电平看成离
散的信号幅度。这种现象称为脉冲幅度
调制或 PAM。在不提高信号转换速率的
情况下，4PAM信号(即拥有4个不同幅度
的信号)会把数据速率提高两倍。多电平
信号不仅仅适用于数据传输。业内正在
生产多电平内存芯片，在一个存储单元
中存储一个以上的位。同时，人们正考虑
在光盘存储中采用多电平数据编码，来
有效提高存储容量。
通过生成任何类型的混合信号或多电平
信号，AWG7000B 系列使您能够测试最
新设计。参见图 3
图 4. 硬盘读通道信号(5 Gbps, 2 点/ 单元);
AWG7121B, 采样率 10 GS/s。
为存储设备测试生成信号
对存储设备的容量要求不断提高，要求
为磁性及光学存储设备开发新的速度更
快的读写策略。人们正考虑在光盘存储
中采用多电平数据编码，来有效提高存
储容量。
由于能够准确地复现读写信号，
AWG7000B 系列使得用户能够设计、开
发和测试最新的存储设备。拥有高达 24
GS/s的采样率及能以100 ps的时钟定时
分辨率生成最多 6 个信号(2 个模拟信号
加 4 个标记信号)，AWG7000B 系列代表
着业内的最新基准。参见图 4。
生成宽带 RF 信号
在RF领域中，从无线鼠标到卫星图像，各
种技术都要求测试设备能够提供足够的
采样率和分辨率，重建最复杂的RF行为。
最新的数字RF技术通常会超出当前测试
设备的能力，不能生成雷达、UWB 及其
它无线应用中日益常见的宽带宽和快速
变化的信号。
2 AWG7000B 系列
www.tektronix.com.cn/products/signal_sources
图5. 使用RFXpress 和 AWG7122B及选项
06 通道复用，简便地创建直接 WiMedia 信
号。
AWG7000B 系列 (AWG7122B
SerialXpress 软件。
AWG7121B
任意波形发生器
AWG7062B
AWG7061B)
AWG7000B 系列可以通过数模转换器，
直接生成 RF 信号，支持高达9.6 GHz 的
有效频率，并能够增加现实生活中的异
常信号。直接生成 IF或RF信号避免了采
用 I/Q 调制器的传统发生技术中的 I/Q劣
化和繁琐的调节工作。参见图 5。
扩展波形生成功能的其它应用软件
工具
SerialXpress® (SDX100)
SerialXpress可以创建所需的波形，对高
速串行数据接收机进行全面、可重复的
设计验证、余量检定和一致性测试。它大
大简化了信号创建和抖动仿真工作，降
低了整体开发和测试时间。除支持生成
抖动(随机抖动、周期性抖动(正弦曲线)、
ISI和DCD)外，SerialXpress还支持SSC、
预加重和增加噪声。用户可以同时创建
各种损伤组合，测试接收机极限。
SSC 还支持自定义配置文件和 df/dt，测
试PLL设计极限。编程接口可以简便地把
SerialXpress 集成到测试自动化系统中。
®
RFXpress
RFXpress
(RFX100)
®
是以数字方式合成调制基带、
IF和RF信号的软件包。它把 IQ、IF和RF
信号生成功能带到新的水平，全面利用
任意波形发生器(AWG)的宽带信号生成
功能。该软件支持广泛的调制及符号映
射功能，允许用户定义各种独特的调制
和跳频方案。
RFXpress 校准功能使信号预失真，在
AWG外面提供平坦的频响和线性相位响
应。此外，您还可以校准 fs/2 和fs之间的
映像，从而为采样不足的信号提供平坦
的响应。
RFXpress创建UWB-WiMedia信号的软
件模块(参见图4)能够以数字方式合成和
生成 UWB 频谱频段组 1 和 2 中的 RF 信
号。根据最新的WiMedia规范，UWB 信
号将在1.5 GHz调制带宽上实时跳频，包
括复杂的前置码同步序列，可以同时在
跳频(TFI)和非跳频(FFI)模式下运行。可
以通过各种方式生成全部 6 个频段组
(BG1- BG6)，包括 IQ、IF 或直接 RF 生
成中的跳频。一致性测试模式可以生成
RFXpress创建雷达信号的软件模块为您
创建脉冲式雷达波形提供了最大的灵活
性。您可以从一个脉冲到脉冲串、再到脉
RFXpress
®
满足 WiMedia 规范的信号，自定义模式
则可以在信号中增加复杂的调节内容，
进行极限和余量测试。
冲组建立自己的雷达脉冲套件。它支持
各种调制方案，包括 LFM、Barker 和多
相位编码、用户自定义编码、阶跃FM、非
线性FM、用户自定义 FM和自定义调制。
它还可以生成带有可变 PRI 的脉冲串来
解析多普勒效应及用于电子对抗的
(ECCM)跳频信号和脉冲到脉冲幅度变化
来模拟旋转(Swerling)目标模型。
RFXpress 和 SerialXpress 都是强大而又
简便易用的软件包，分别为任意波形发
生器(AWG)合成高速串行数据信号和RF
信号。它可以作为 AWG7000B 系列任意
波形发生器的内置部分运行，也可以从
外部 PC 上运行。
如需更详细地了解 RFXpress和 SerialXpress,
请访问网站：www.tektronix.com.cn。
AWG7000B 系列
www.tektronix.com.cn/products/signal_sources 3
任意波形发生器
AWG7000B 系列 (AWG7122B
AWG7121B
特点
任意波形
AWG7122B AWG7121B AWG7062B AWG7061B
任意波形输出
数模转换器
分辨率 10 位 (没有标记输出)或 8 位 (提供 2 通道标记，每条通道可以选择)
输出数量 2 1 2 1
输出类型 差分
输出阻抗 50Ω
输出连接器类型 SMA (前面板)
采样率
(标配)(选项 06) 10 M-12 Gsample/sec; 10 M-12 Gsample/sec 10 M-6 Gsample/sec
12 G-24 Gsample/sec
频率特点
有效 RF 频率输出(Fmax) Fmax 以“有效带宽(-6 dB)”或“最大采样率 / 每个周期 2.5 点”中较低者为准
标配(典型值) 3.5 GHz 2.4 GHz
选项 02 (典型值) 无 4.8 GHz 无
选项 06 (典型值) 9.6 GHz 无 无
有效频率切换时间 最小频率切换时间(从选定频率 F1切换到 F２)通过“1/Fmax”确定
标配 (典型值) 170 ns 300 ns
选项 02 (典型值) 无 170 ns 无
选项 06 (典型值) 400 us 无 无
选项 08 (典型值) 286 ps 417 ps
选项 02/08 (典型值) 无 208 ps 无
选项 06/08 (典型值) 104 ps 无 无
幅度特点
上升时间带宽(-3dB) 通过模拟输出和滤波电路从上升时间(0.35/Tr, 高斯跳变)特点中转换而来的带宽
标配 (典型值) 正常: 750 MHz 直接: 3.5 GHz
选项 02 (典型值) 无 7.5 GHz 无
选项 06 (典型值) 7.5 GHz 无 无
标准输出
低通滤波器 正常: 50 MHz, 200 MHz (Bessel 型) 直接: 无
幅度
范围 正常: 50 mV - 2.0 V
分辨率 1 mV
精度 ± (3.0% 的幅度 ± 2 mV), 在偏置 = 0 V时
AWG7062B
AWG7061B)
直接: 50 mV - 1.0 V
p-p
p-p
4 AWG7000B 系列
www.tektronix.com.cn/products/signal_sources
任意波形发生器
AWG7000B 系列 (AWG7122B
AWG7121B
任意波形(续)
AWG7122B AWG7121B AWG7062B AWG7061B
偏置
范围 正常: -0.5 V 到 + 0.5 V 直接: 无
分辨率 1 mV
精度 ± (2% 的偏置 ± 10 mV), 在最小幅度时
失真特点 12 Gsample/s 时钟, 32 个波形点, 6 Gsample/s 时钟, 32 个波形点,
375 MHz 信号频率, 1.0 V 幅度 187.5 MHz 信号频率, 1.0 V 幅度
谐波失真 正常: ≤ -35 dBc 直接: ≤ -42 dBc 正常: ≤ -40 dBc 直接: ≤ -45 dBc
非谐波失真 ≤ -50 dBc (DC - 6 GHz) ≤ -50 dBc (DC - 3.0 GHz)
无杂散动态范围 12 Gsample/sec时钟, 幅度: 1V
, 6 Gsample/sec 时钟, 幅度: 1V
p-p
偏置: 0V 10 位 DAC 运行模式, DC-6 GHz 偏置: 0V 10 位 DAC 运行模式, DC-3 GHz
(典型值) 正常: 45 dBc 直接: 45 dBc (在 375.0 MHz 时) 正常: 51 dBc 直接: 51 dBc (在 187.5 MHz 时)
相噪 12 Gsample/sec 时钟, 幅度: 1V
, 6 Gsample/sec 时钟, 幅度: 1 V
p-p
偏置: 0 V 载频 375.0 MHz 偏置: 0 V 载频 187.5 MHz
(典型值) -90 dBc/Hz, 在 10 kHz偏置时 ≤ -90 dBc/Hz, 在 10 kHz 偏置时
随机抖动 1010 时钟码型
rms (典型值) 正常: 1.6 ps 直接: 0.9 ps
总抖动 2
峰峰值(
) 正常: 0.5 Gbps 时 50 ps 直接: 6 Gbps 时 30 ps
p-p
15-1
PN 数据码型 (@10
-12
BER)
(典型值)
脉冲特点
脉冲响应
上升时间 / 下降时间(20 - 80%) 正常: 350 ps (在 2.0 V
时) 直接: 75 ps (在 1.0 V
p-p
定时偏移(典型值) <20 ps (在每条通道(+)正输出和(-)负输出之间)
标记输出延迟 直接: 0.5 ns, 正常 + 50 MHz: 9.7 ns, 正常 + 200 MHz: 3.9 ns, 正常 + 直通: 2.1 ns
AWG7062B
时)
p-p
AWG7061B)
p-p
p-p
,
,
AWG7000B 系列
www.tektronix.com.cn/products/signal_sources 5
任意波形发生器
AWG7000B 系列 (AWG7122B
AWG7121B
选项：02 和选项：06
输出 AWG7122B AWG7121B
(通道复用模式) (非通道复用模式)
低通滤波器 无
清零控制 打开或关闭 无
幅度
范围 清零打开: 250 mV
清零关闭: 500 mV
分辨率 1 mV
精度 清零打开: ±(40% 的幅度 + 2 mV)以内, ± (2.0% 的幅度 ± 2 mV)
清零关闭: ±(8% 的幅度 + 2 mV)以内
偏置 无
失真特点
24 Gsample/s 时钟, 32 个波形点, 12 Gsample/s 时钟, 32个波形点,
750 MHz 信号频率 375 MHz 信号频率, 1.0 V
谐波失真 清零打开: ≤ -40 dBc (0.5V
清零关闭: ≤ -40 dBc (1V
非谐波杂散信号 清零打开: ≤ -45 dBc (0.5V
清零关闭: ≤ -45 dBc (1V
DC - 6 GHz
无杂散动态范围 24 Gsample/s 时钟, 12 Gsample/sec时钟, 幅度: 1V
10 位 DAC 运行模式, DC-12 GHz 10 位 DAC 运行模式, DC - 6 GHz
(典型值) 清零打开: 30 dB, 44 dB (在 375 MHz时),
清零关闭: 40 dB, (3.0 GHz) 48 dB (在 187.5 MHz 时)
相噪 24 Gsample/s 时钟, 750.0 MHz 12 Gsample/sec 时钟,
(典型值) 清零打开: ≤ -85 dBc/Hz (0.5V
清零关闭: ≤ -85 dBc/Hz (1V
10 kHz 偏置时
随机抖动 1010 时钟码型
rms (典型值) 0.9 ps
总抖动 2
峰峰值(
) (典型值) 2 G-12 Gbps 时 20 ps
p-p
脉冲特点
脉冲响应
上升时间 / 下降时间(20 - 80%) 35 ps (在 1.0 V
定时偏移(典型值) <12 ps (在每条通道(+)正输出和(-)负输出之间)
标记输出延迟 0.9 ns 1.2 ns 0.2 ns
通道复用偏移 / 偏移: 采样率 +/-180 度 无
电平调节 (如 24 Gsample/s: 83 ps =360 度),
0.1 度分辨率, 幅度: 1 mV 分辨率
输出频响 参见图 6
相对于 100 MHz 的幅度, (相对于 100 MHz 的幅度, 使用脉冲波形谐波测得)，
使用脉冲波形谐波测得。 包括 sin(x)/x 滚降, 采样率 12 Gsample/s
包括 sin(x)/x 滚降,
采样率 24 Gsample/s
清零打开: 500 MHz: -0.5 dB, 1 GHz: 500 MHz: -0.5 dB, 1 GHz: -0.5 dB, 2 GHz: -1.4 dB, 3 GHz:
-0.5 dB, 2 GHz: -1.0 dB, 3 GHz: -1.5 dB, 4 GHz: -1.9 dB, 4 GHz: -2.7 dB, 5 GHz: -4.8 dB, 6 GHz: -6.6 dB
-1.9 dB, 5 GHz: -2.7 dB, 6GHz: -3.5 dB, 7 GHz:
-4.0dB, 8 GHz: -4.5dB, 9 GHz: -5.7dB, 10 GHz:
-6.8 dB, 11 GHz: -8.0 dB;
清零关闭: 500 MHz:
-0.5 dB, 1 GHz: -0.5 dB, 2 GHz: -1.4 dB, 3 GHz:
-1.9 dB, 4 GHz: -2.7 dB, 5 GHz: -4.8 dB, 6 GHz:
-6.6 dB, 7 GHz: -8.2dB, 8 GHz: -10.4dB, 9 GHz:
-14.0dB, 10 GHz: -18.0 dB, 11 GHz: -25.0 dB
电平平坦度(典型值) +/- 2 dB +/- 2 dB
6 AWG7000B 系列
www.tektronix.com.cn/products/signal_sources
AWG7062B
- 0.5 V
p-p
- 1.0 V
p-p
AWG7061B)
, 500 mV - 1.0 V
p-p
p-p
), ≤ -42 dBc
p-p
)
p-p
), ≤ -50 dBc, DC - 6 GHz
p-p
),
p-p
幅度: 1V
), ≤ -90 dBc/Hz, 10 kHz 偏置时
p-p
),
p-p
15-1
PN 数据码型(@10
, 载频 375.0 MHz
p-p
p-p
p-p
-12
时)
p-p
BER)
p-p
,
任意波形发生器
AWG7000B 系列 (AWG7122B

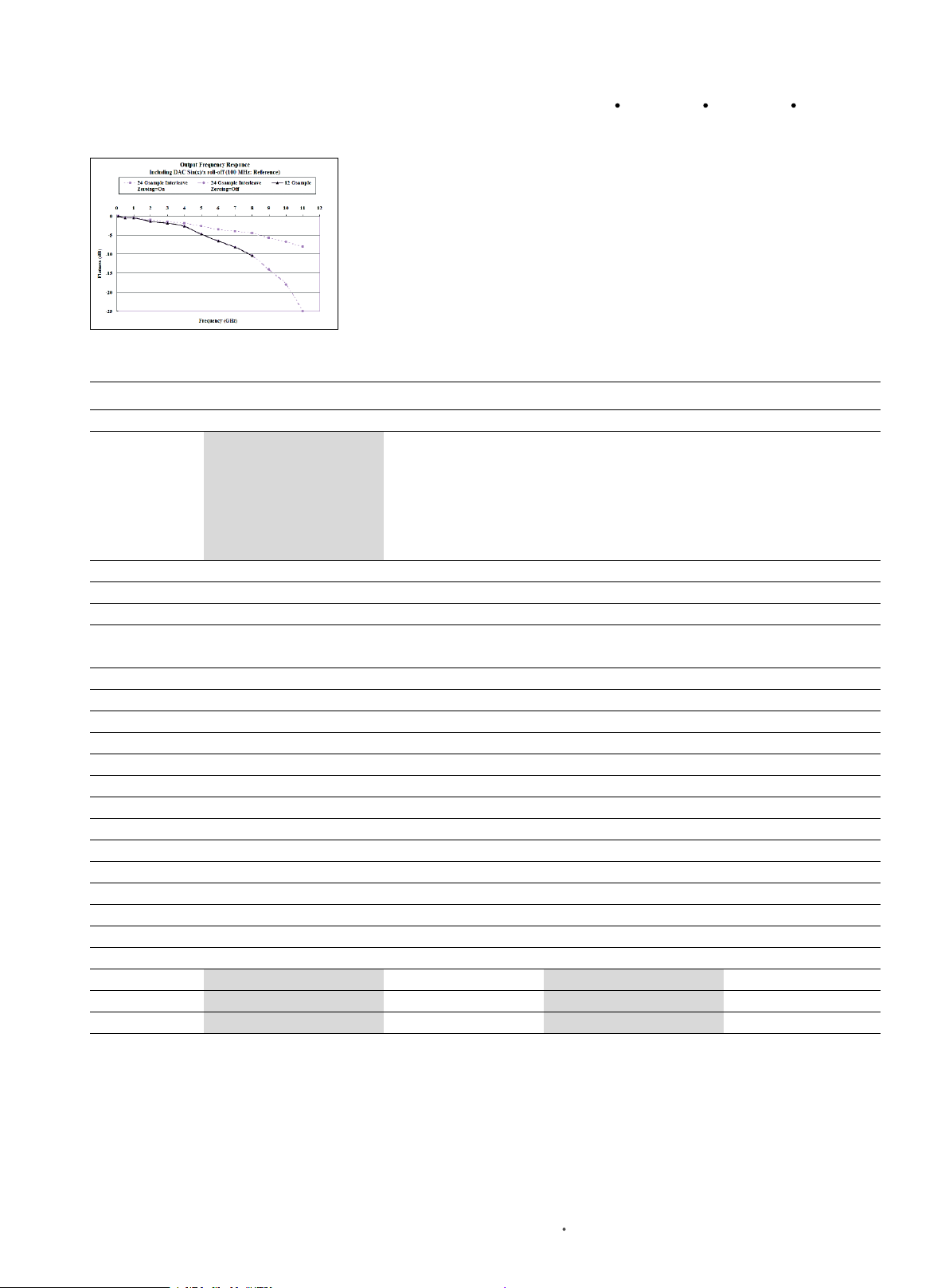

图 6. 输出频响曲线
AWG7122B AWG7121B AWG7062B AWG7061B
波形长度
波形长度 2 - 32,400,000点 2 - 32,400,000 点 (或 2 - 64,800,000 点, 选项 01), 为 4 的倍数。
(或 2 - 64,800,000 点,
选项 01), 为 4 的倍数。
选项 06: 2 - 64,800,000 点
(或 2 - 129,600,000 点,
选项 01) , 为 8 的倍数
波形数 1 - 16,000
序列长度 1 - 16,000 步
序列重复计数器 1 - 65,536 或无穷大
序列控制 重复数量, 等待触发, Go-to-N 和跳转。标准型号对所有序列步长定义要求
“Wait for Trigger ON”，选项 08 (快速序列切换)对每个序列步长可以选择 On 或 Off
跳转模式 同步和异步
运行模式
连续运行 反复输出波形。如果定义了一个序列，那么可以应用序列顺序和重复功能
触发运行 只在收到外部触发、内部触发、GPIB 触发、LAN 触发或手动触发时输出波形一次
选通运行 在选通为真时开始输出波形，在选通为假时复位到起始位置
序列 根据序列定义输出波形
采样时钟
分辨率 8 位
精度 ±(1 ppm+ 老化)以内, 老化: ± 1 ppm/ 年以内
内部触发发生器
内部触发速率
范围 1.0 µs - 10.0 s
分辨率 3 位, 最小 0.1 µs
输出间的偏移控制
范围 -100 ps - +100 ps 无 -100 ps - +100 ps 无
分辨率 1 ps 无 1 ps 无
偏移准确性 ±(设定值的 10% +10 ps) 无 ±(设定值的 10% +10 ps) 无
AWG7121B
AWG7062B
AWG7061B)
AWG7000B 系列
www.tektronix.com.cn/products/signal_sources 7
任意波形发生器
AWG7000B 系列 (AWG7122B
AWG7121B
AWG7122B AWG7121B AWG7062B AWG7061B
辅助输出
标记输出
输出数量 4 (每条通道 2个) 2 4 (每条通道 2 个) 2
输出样式 差分
输出阻抗 50 Ω
连接器 SMA 正面
电平(至 50 Ω)
(高阻输入为两倍)
输出窗口 -1.4 V - +1.4 V
幅度 0.5 V
分辨率 10 mV
外部端接 -2.8 V - +2.8 V
电平准确性 ±(设定值的 10% +75 mV)
上升 / 下降时间 (20% - 80%) 45 ps (1.0 V
标记定时偏移
内部偏移 <13 ps (每条通道(+)正输出和(-)负输出之间) (典型值)
同一通道 <30 ps (标记 1 和标记 2 输出之间) (典型值)
标记间 30 psp-p 控制
范围 0 - 300 ps
分辨率 1 ps
准确性 ±(设定值的 5% +50 ps)
随机抖动 1010 时钟码型
RMS (典型值) 1 ps
总抖动 (2
峰峰值 (典型值) 30 ps
10 MHz 参考输出
幅度 1.2 V
阻抗 50 Ω, AC 耦合
连接器 BNC 后面
DC 输出
输出数量 4 个: 独立控制的输出
范围 -3.0 - +5.0 V
分辨率 10 mV
输出电压精度 ±(设定值的 3% +120 mV)
最大电流 ± 30 mA
连接器 前面板上 2x4 针头
AWG7062B
AWG7061B)
15-1
PN 数据码型，在 10
至 50 Ω。最大 2.5 V
p-p
- 1.4 V
p-p
, Hi+1.0 V, Lo 0 V)
p-p
p-p
-12
BER 时)
开路
p-p
8 AWG7000B 系列
www.tektronix.com.cn/products/signal_sources
任意波形发生器
AWG7000B 系列 (AWG7122B
AWG7121B
AWG7122B AWG7121B AWG7062B AWG7061B
辅助输入
触发 */ 选通输入
阻抗 1 kΩ 或50Ω
极性 POS 或 NEG
连接器 BNC 正面
输入电压范围 1 kΩ: ± 10 V。
50 Ω: ± 5 V
门限
电平 -5.0 V - 5.0 V
分辨率 0.1 V
触发到输出 不确定性
内部 / 外部时钟和 10 GS/s 时0.7 ns, 9 GS/s 时 0.8 ns, 6 GS/s 时 1.0 ns
触发定时之间异步
(典型值)
外部时钟和触发定时 12 GS/s, x1 时钟分频器, 与特定定时同时触发模式: 50 ps
之间同步(典型值)
外部 10 MHz 参考源和 12 GS/s 设置, 与特定定时同时触发模式: 120 ps
触发定时之间同步
(典型值)
外部不定的参考源和触 2N (N: 整数)参考时钟设置, 与特定定时同时触发模式: 50 ps
发定时之间同步(典型值)
触发模式
最小脉冲 20 ns
触发抑制 832 * 采样周期 -100 ns
模拟输出延迟 128 * 采样周期 +250 ns
选通模式
最小脉宽 1024 * 采样周期 +10 ns
模拟输出延迟 640 * 采样周期 +260 ns
事件输入
阻抗 1 kΩ 或 50 Ω
极性 POS 或 NEG
连接器 BNC 正面
输入电压范围 1 kΩ: ± 10 V。50 Ω: ±5 V
门限电平 -5.0 V - 5.0 V
分辨率 0.1 V
序列模式
最小脉宽 20 ns
事件触发抑制 900 * 采样周期 +150 ns
模拟输出延迟 1024 * 采样周期 +280 ns (跳转定时: 异步跳转)
外部时钟输入
输入电压摆幅 +7 - +11 dBm
阻抗 50 Ω, AC 耦合
频率范围 6 GHz 到 12 GHz: (可以接受的频率漂移是± 0.5%)
时钟分频器 1/1, 1/2, 1/4⋯⋯1/256 1/2, 1/4⋯⋯1/256
连接器 SMA 后面
固定参考时钟输入
输入电压范围 0.2 V
- 3.0 V
p-p
p-p
阻抗 50 Ω, AC 耦合
频率范围 10 MHz, 20 MHz, 100 MHz (± 0.1%)
连接器 BNC 后面
可变参考时钟输入
输入范围 5 MHz - 800 MHz (可以接受的频率漂移是± 0.1%)
输入电压范围 0.2 V
p-p
- 3 V
p-p
阻抗 50 Ω, AC 耦合
倍乘率 1 - 2400 1 - 2400 1 - 1200
(隔行扫描时 2 - 4800)
连接器 BNC 后面
AWG7062B
p-p
, 30 ps
p-p
p-p
, 10 ps
rms
, 10 ps
AWG7061B)
rms
rms
AWG7000B 系列
www.tektronix.com.cn/products/signal_sources 9
任意波形发生器
AWG7000B 系列 (AWG7122B
AWG7121B
AWG7062B
AWG7061B)
AWG7000B 系列公共特点
波形文件导入功能－泰克TDS5000/6000,
TDS/CSA7000B, TDS/CSA/DSA8000,
DPO7000B, DPO/DSA70000B (*.wfm)。
TDS3000, DPO4000 (*.ISF) AWG400s/
500s/610/615/710/710B (*.wfm, *.pat, *.
seq), AFG3000 (*.TFW), DTG5000s (*.
DTG)文本数据文件(第三方软件创建波形
数据: MATLAB, MathCad, Excel)。
波形文件导出 － 导出AWG400/500/600/
700 系列的波形格式。(xxx.wfm 或 xxx.
pat)和文本格式。
第三方软件驱动程序 － IVI-COM驱动程
序和 MATLAB 库。
仪器控制 / 数据传送端口
GPIB－ 远程控制和数据传送。(满足IEEEStd 488.1 标准, 兼容IEEE 488.2 和
SCPI-1999.0)
以太网(10/100/1000Base-T) － 远程控
制和数据传送。(满足 IEEE 802.3 标准)。
RJ-45。
TekLink － 泰克产品本地通信使用的专
有总线。
计算机系统和外设－ Windows XP
Professional, 2 GB SDRAM, 后面80 GB
可拆卸硬盘(提供了前面安装套件), 正面
光盘刻录机/DVD驱动器, 带有USB紧凑
型键盘和鼠标。
PC I/O端口－ USB 2.0标准端口(共6个,
前面 2 个, 后面 4 个), PS/2 鼠标和键盘连
接器(后面板), RJ-45以太网连接器(后面
板)支持 10/100/1000Base-T, XGA 输
出。
显示器特点－ 10.4 英寸, LCD 彩色显示
器, 带触摸屏, 1024 (水平) x 768 (垂直)
(XGA)。
物理特点
外观尺寸 毫米 英寸
高 245 9.6
宽 465 18.0
长 500 19.7
重量(近似) 公斤 磅
净重 19 41.9
带包装时的净重 28 61.7
机械冷却
要求的间隙 厘米 英寸
顶部和底部 2 0.8
侧面 15 6
后面 7.5 3
环境特点
工作 非工作
温度 +10℃到 +40℃ -20℃到 +60℃
湿度 +30℃及以下时5% - 80% +30℃及以下时5% - 90% RH
相对湿度(% RH), +30℃到 +50℃时 (相对湿度), +30℃到 +50℃时
5% - 45% 相对湿度 5% - 45% 相对湿度
高度 最高 3,048 米 (10,000 英尺) 最高 12,192 米 (40,000 英尺)
随机振动 0.27 G
, 5 - 500 Hz, 2.28 G
RMS
, 5 - 500 Hz,
RMS
每个轴 10 分钟 每个轴 10 分钟
正弦振动 0.33 mm
(0.013 英寸
p-p
)－
p-p
恒定位移, 5 - 55 Hz
机械撞击 半正弦机械撞击, 30 g 峰值幅度, 半正弦机械撞击, 10 g 峰值幅度,
11 ms 时长, 每个轴每个 11 ms 时长, 每个轴每个
方向下跌 3 次 方向下跌 3 次
机械冷却
要求的间隙－
顶部和底部－ 2 厘米(0.8 英寸)。
侧面 -15 厘米(6 英寸)。
后面 -7.5 厘米(3 英寸)。
电源－ 100 - 240 VAC, 47 - 63 Hz。
功耗 -450 W。
安全－ UL61010-1,CAN/CSA-22.2, No.
61010-1-04, EN61010-1, IEC61010-1。
辐射－ EN 55011 (Class A), IEC610003-2, IEC61000-3-3。
抗扰度－ IEC61326, IEC61000-4-2/3/
4/5/6/8/11。
地区认证－
欧洲 -EN61326。
澳大利亚 / 新西兰 -AS/NZS 2064。
10 AWG7000B 系列
www.tektronix.com.cn/products/signal_sources
任意波形发生器
AWG7000B 系列 (AWG7122B
AWG7121B
AWG7122B/AWG7121B/ AWG7121B AWG7122B
AWG7062B/AWG7061B
标配 选项 02 选项 06(包括选项 02)
正常输出 直接输出 高带宽 高带宽 高带宽
没有通道复用 清零打开
最大幅度 2 V
最小幅度 50 mV
p-p
p-p
1 V
50 mV
p-p
p-p
1 V
p-p
500 mV
p-p
500 mV
偏置 ± 500 mV 无 无 无 无
Tr/Tf (20 - 80%) 350 ps 75 ps 35 ps 35 ps 35 ps
输出带宽 750 MHz 3.5 GHz 7.5 GHz 7.5 GHz 7.5 GHz
1 V
p-p
p-p
AWG7062B
1 V
500 mV
AWG7061B)
(清零关闭)
(0.5 V
p-p
(250 mV
p-p
p-p
)
)
p-p
订货信息
任意波形发生器
AWG7122B
12.0 GS/s (通道复用时24 GS/s), 8/10位,
32 M 点, 2通道任意波形发生器。
AWG7121B
12.0 GS/s, 8/10 位, 32 M 点, 1 通道任意
波形发生器。
AWG7062B
6.0 GS/s, 8/10 位, 32 M 点, 2 通道任意
波形发生器。
AWG7061B
6.0 GS/s, 8/10 位, 32 M 点, 1 通道任意
波形发生器。
所有型号均包括：配套袋, 前面保护罩,
USB 鼠标, 紧凑型 USB 键盘, DC 输出线
束, 触摸屏铁笔(每套 2 个), AWG7000B
系列产品软件光盘和说明, 文档光盘和浏
览器, 快速入门用户手册, 注册卡, 校准证
明, 电源线, 50 Ω SMA终结器(每套3个)。
注：在订货时请指明电源线和语言选项。
仪器选项
产品选项
AWG7122B, AWG7121B, AWG7062B,
AWG7061B
选项 01 － 扩展波形长度
(从 32 M 到 64 M)。
选项 08 － 快速序列切换
(要求出口控制许可证)，ECCN:3A002。
AWG7122B
选项 06 － 集成输出, 24 Gsample/sec
(包括选项02-高带宽输出)，(替代标准输
出)。
AWG7121B
选项 02 －高带宽输出(替代标准输出)。
国际电源线
选项 A0 － 北美电源线。
选项 A1 － 欧洲通用电源线。
选项 A2 － 英国电源线。
选项 A3 － 澳大利亚电源线。
选项 A5 － 瑞士插头电源线
选项 A6 － 日本电源线。
选项 10 － 中国电源线。
选项 A11 － 印度电源线。
选项 A99 －不带电源线或交流适配器。
语言选项
选项 L0 － 英语。
选项 L5 －日语。
选项 L7 －简体中文。
选项 L8 －繁体中文。
选项 L10 － 俄语。
AWG7000B 系列
www.tektronix.com.cn/products/signal_sources 11
应用软件
RFX100－ 通用IQ、IF 和RF信号创建软
件包。
选项UWBCF－ RFXpress插件，用来创
建UWB-WiMedia IQ、IF 和RF标准信号
(要求 RFX100 作为前提条件)。
选项 UWBCT － RFXpress插件，用来创
建UWB-WiMedia IQ、IF 和RF自定义和
标准信号(要求 RFX100作为前提条件，
包括选项 UWBCF)。
选项 RDR － RFXpress 插件，用来创建
雷达信号(要求 RFX100 作为前提条件)。
SDX100 － 抖动生成软件包(包括 USB
加密狗)。
选项 ISI － S 参数和 ISI 创建软件(要求
SDX100 作为前提条件)。
选项 SSC － 扩频时钟增加选项
(要求 SDX100 作为前提条件)。
服务选项
服务选项(如 AWG7122B 选项 C3)。
选项 CA1 － 提供一次校准服务。
选项 C3 － 三年校准服务。
选项 C5 － 五年校准服务。
选项 D1 － 校准数据报告。
选项 D3 － 三年校准数据报告
(要求选项 C3)。
选项 D5 － 五年校准数据报告
(要求选项 C5)。
选项 R3 －三年维修服务。
选项 R5 － 五年维修服务。
追加购买售后服务：
(如 AWG7122B-CA1)。
CA1 － 校准一次。
R3DW － 三年维修服务。
R5DW － 五年维修服务
R2PW － 过保修期后两年维修服务。
R1PW － 过保修期后一年维修服务。
任意波形发生器
AWG7000B 系列 (AWG7122B
AWG7121B
产品升级
产品 订货选项 说明
AWG7122B AWG70BUP 选项 M12 把波形长度从 32 M 扩展到 64 M
AWG7062B AWG70BUP 选项 M02
AWG7121B AWG70BUP 选项 M11
AWG7061B AWG70BUP 选项 M01
AWG7122B AWG70BUP 选项 S48 从标配升级到选项 08(快速序列切换)
AWG7062B AWG70BUP 选项 S38
AWG7121B AWG70BUP 选项 S28
AWG7061B AWG70BUP 选项 S18
推荐附件
项目 说明 部件编号
针头
SMA 电缆 102 cm (40 英寸) 012-1690-00
SMB 电缆 51cm (20 英寸) 012-1503-00
机架安装套件 机架安装套件，带说明 016-1983-01
正面可拆卸硬盘托盘 正面可拆卸硬盘托盘 016-1979-01
用于 AWG5000/7000 系列 SATA 磁盘组件(不安装软件)， 065-0811-00
更换硬盘 说明书
快速入门用户手册 英语 071-2481-00
保养手册 保养手册，英语 访问泰克公司网站
保修
一年部件和人工。
AWG7062B
AWG7061B)
要求出口许可证
日语 071-2482-00
简体中文 071-2483-00
繁体中文 071-2484-00
俄语 071-2485-00
泰克科技(中国)有限公司
上海市浦东新区川桥路1227号
邮编：201206
电话：(86 21) 5031 2000
传真：(86 21) 5899 3156
泰克成都办事处
成都市人民南路一段86号
城市之心23层D-F座
邮编：610016
电话：(86 28) 8620 3028
传真：(86 28) 8620 3038
泰克北京办事处
北京市海淀区花园路4号
通恒大厦1楼101室
邮编：100088
电话：(86 10) 6235 1210/1230
传真：(86 10) 6235 1236
泰克西安办事处
西安市东大街
西安凯悦(阿房宫)饭店345室
邮编：710001
电话：(86 29) 8723 1794
传真：(86 29) 8721 8549
泰克上海办事处
上海市静安区延安中路841号
东方海外大厦18楼1802-06室
邮编：200040
电话：(86 21) 6289 6908
传真：(86 21) 6289 7267
泰克香港办事处
香港铜锣湾希慎道33号
利园3501室
电话：(852) 2585 6688
传真：(852) 2598 6260
更详尽信息
泰克公司备有内容丰富、并不断予以充实的应用文章、技术简介和
其他资料，以帮助那些从事前沿技术研究的工程师们。请访问
www.tektronix.com.cn
产品按 ISO注册设备制造。
产品符合 IEEE标准 488.1-1987，RS-232-C，以及泰克公司标准代码和格式。
版权 © 2008, 泰克公司。泰克公司保留所有权利。泰克公司的产品受美国和
国外专利权保护，包括已发布和尚未发布的产品。以往出版的相关资料信息由
本出版物的信息代替。泰克公司保留更改产品规格和定价的权利。
TEKTRONIX 和 TEK 是泰克有限公司的注册商标。所有其他相关商标名称是
各自公司的服务商标或注册商标。
08/08 HB/WOW 76C-22259-1
泰克深圳办事处
深圳市罗湖区深南东路5002号
信兴广场地王商业大厦G1-02室
邮编：518008
电话：(86 755) 8246 0909
传真：(86 755) 8246 1539
Loading...
