Page 1

AFG3000-Serie

ZZZ

Arbiträrsignal-/Funktionsgeneratoren Schnellstart-Benutzerhandbuch

*P071163307*

071-1633-07

Page 2

Page 3

AFG3000-Serie

ZZZ

Arbiträrsignal-/Funktionsgeneratoren Schnellstart-Benutzerhandbuch

www.tektronix.com

071-1633-07

Page 4

Copyright © Tektronix. Alle Rechte vorbehalten. Lizensierte Software-Produkte stellen Eigentum von Tektronix oder Tochterunternehmen bzw. Zulieferern des Unternehmens dar und sind durch nationale Urheberrechtsgesetze und internati

Tektronix-Produkte sind durch erteilte und angemeldete Patente in den USA und anderen Ländern geschützt. Die Information Speziﬁkationen und der Preisgestaltung vorbehalten.

onale Vertragsbestimmungen geschützt.

en in dieser Broschüre machen Angaben in allen früheren Unterlagen h infällig. Änderungen der

TEKTRONIX u

Hier können weitere Marken-Hinweise hinzugefügt werden.

Tektronix

Tektronix, Inc. 14150 SW Karl Braun D rive P.O . B ox 5 Beaverton, OR 97077 USA

Informationen zu diesem Produkt und dessen Verkauf, zum Kundendienst sowie zum technischen Support:

In Nordamerika rufen Sie die folgende Nummer an: 1-800-833-9200. Unter

nd TEK sind eingetragene Marken der Tektronix, Inc.

-Kontaktinformationen

www.tektronix.com ﬁnden Sie die Ansprechpartner in Ihrer Nähe.

Page 5

Garantie

Tektronix leistet auf das Produkt Garantie gegen Mängel in Werkstoffen und Herstellung für eine Dauer von drei (3) Jahren ab Datum des tatsächlichen Kaufs von einem Tektronix-Vertragshändler. Wenn das Produkt innerhalb dieser Garantiezeit Fehler aufweist, steht es Tektronix frei, das fehlerhafte Produkt kostenlos zu reparieren oder einen Ersatz dafür zur Verfügung zu stellen. Batterien sind von dieser Garantie ausgeschlossen. Von Tektronix für Garantiezw Alle ersetzten Teile, Module und Produkte werden Eigentum von Tektronix.

ecke verwendete Teile, Module und Ersatzprodukte können neu oder in ihrer Leistung neuwertig sein.

Um mit diese Garantiezeit informieren und passende Vorkehrungen für die Durchführung des Kundendienstes treffen. Der Kunde ist für die Verpackung und den Versand des fehlerhaften Produkts an die Service-Stelle von Tektronix verantwortlich, die Versandgebühren müssen im Voraus bezahlt sein und eine Kopie des Erwerbsnachweises durch den Kunden muss beigelegt sein. Te ktronix übernimmt die Kosten der Rücksendung des Produkts an den Kunden, wenn sich die Versandadresse im gleichen Land wie das Tektronix Service Center beﬁndet. Der Kunde übernim an eine andere Adresse.

Diese G unsachgemäße und falsche Wartung oder Pﬂege zurückzuführen sind. Tektronix muss keinen Kundendienst leisten, wenn a) ein Schaden behoben werden soll, der durch die Installation, Reparatur oder Wartung des P rodukts von anderem Personal als Tektronix-Vertretern verursacht wurde; b) ein Schaden behoben werden soll, der auf die unsachgemäße Verwendung oder den Anschluss an inkompatible Geräte zurückzuführen ist; c) Schäden oder Fehler behoben werden sollen, die auf die Verwendung von Komponenten zurückzuführen sind, die nicht von

ronix stammen; oder d) wenn ein Produkt gewartet werden soll, an dem Änderungen vorgenommen wurden

Tekt oder das in andere Produkte integriert wurde, so dass dadurch die aufzuwendende Zeit für den Kundendienst oder die Schwierigkeit der Produktwartung erhöht wird.

DIESE GARANTIE WIRD VON TEKTRONIX FÜR DAS PRODUKT ANSTELLE ANDERER AUSDRÜCKLICHER ODER IMPLIZITER GARANTIEN GEGEBEN. TEKTRONIX UND SEINE HÄNDLER SCHLIESSEN AUSDRÜCKLICH ALLE ANSPRÜCHE AUS DER HANDELBARKEIT ODER DER EINSETZBARKEIT FÜR EINEN BESTIMMTEN ZWECK AUS. FÜR TEKTRONIX BESTEHT DIE EINZIGE UND AUSSCHLIESSLICHE VERPFLICHTUNG DIESER GARANTIE DARIN, FEHLERHAFTE

RODUKTE FÜR DEN KUNDEN ZU REPARIEREN ODER ZU ERSETZEN. TEKTRONIX UND SEINE

P HÄNDLER ÜBERNEHMEN KEINERLEI HAFTUNG FÜR DIREKTE, INDIREKTE, BESONDERE UND FOLGESCHÄDEN, UNABHÄNGIG DAVON, OB TEKTRONIX ODER DER HÄNDLER VON DER MÖGLICHKEIT SOLCHER SCHÄDEN IM VORAUS UNTERRICHTET IST.

r Garantie Kundendienst zu erhalten, muss der Kunde Tektronix über den Fehler vor Ablauf der

mt alle Versandkosten, Fracht- und Zollgebühren sowie sonstige Kosten für die Rücksendung des Produkts

arantie tritt nicht in Kraft, wenn Fehler, Versagen oder Schaden auf die falsche Verwendung oder

[W16 – 15AUG04]

Page 6

Page 7

Inhalt

Allgemeine Sicherheitshinweise.................................................................................. v

Informationen zur Einhaltung von Vorschriften............................................................... vii

Vorwort . ................................ .................................. ................................ .......... xi

Erste Schritte .. ... .... ... ... ........ ... ... ........ ... ... ....... . ... ... ........ ... ... ....... . ... ... ........ ... ... ..... 1

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts .................................................. 25

EMV-Kompatibilität..... ... ....... ... ....... ... ....... ... ........ ... ... .... ... ... ....... ... ....... ... ....... vii

Einhaltung von Sicherheitsbestimmungen................................................................ viii

mweltschutzhinweise..................... .................................. ................................ . x

Weitere Informationen ... .................................. ................................ .................. xi

In diesem Handbuch verwendete Konventionen ......................................................... xii

Allgemeine Funktionen ....................................................................................... 1

Vor der Installation ........... .................................. ................................ ............... 2

Betriebsvoraussetzungen............................................. ................................ ......... 2

Standardzubehör ............................................................................................... 3

Optionales Zubehör............................................................................................ 4

Reinigung....................................................................................................... 5

Ein- und Ausschalten des Geräts.......................................... ................................ ... 5

Ändern der Geräteeinstellungen beim Einschalten......................................................... 6

Geräteeinstellungen und Signale aus dem Speicher löschen..................................... ......... 7

Selbsttest und Selbstkalibrierung des Geräts durchführen ................................................ 7

Auswählen einer Sprache..................................................................................... 9

Schutz des Geräts vor Missbrauch ............ ................................ .............................. 10

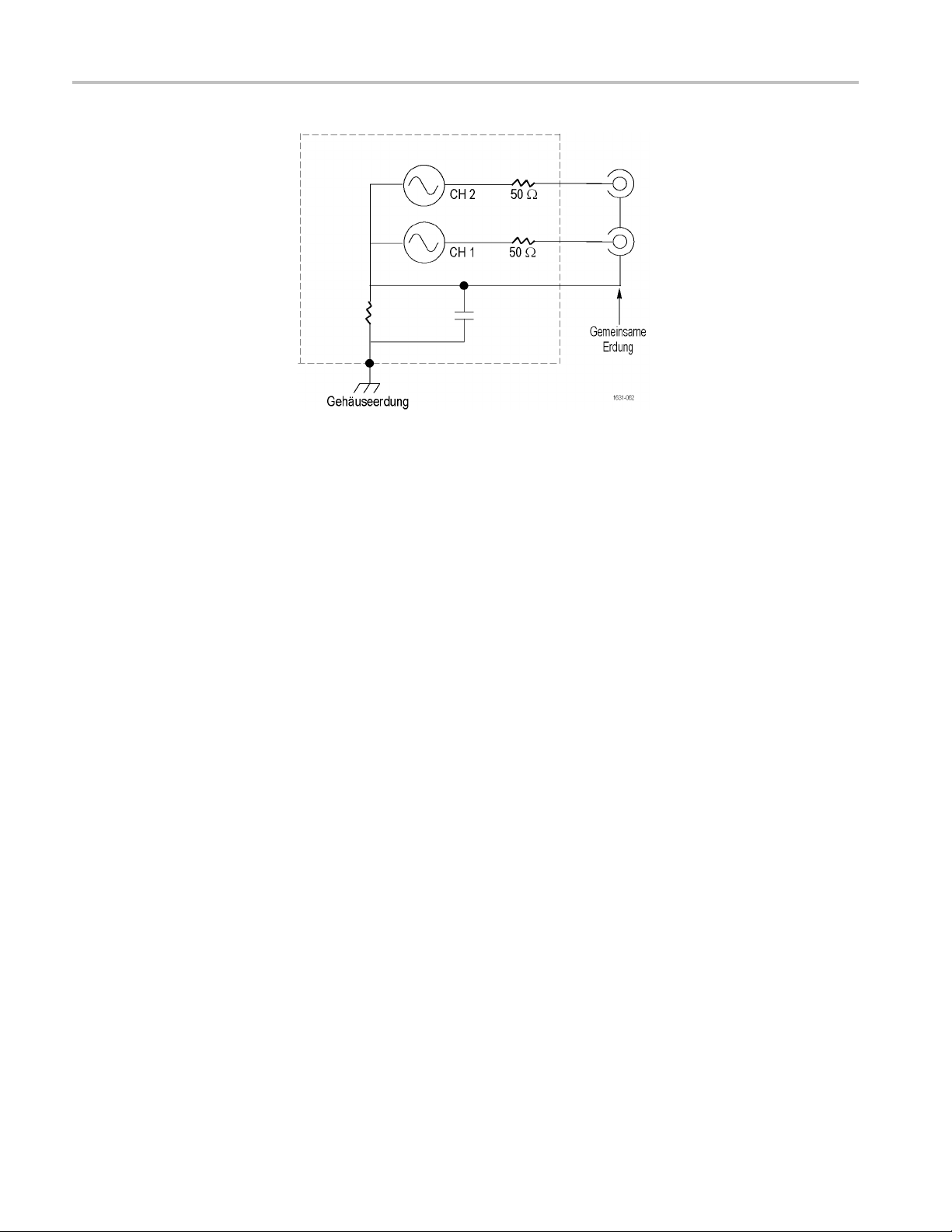

Potenzialfreie Erdung ...................... ................................ ................................ .. 11

Schutz des Prüﬂings ...................... ................................ .................................. .. 12

Aktualisieren der Geräte-Firmware............................. .................................. .......... 14

Herstellen einer Netzwerkverbindung...................................................................... 17

Äquivalente Ausgangsschaltkreise.......................................................................... 22

Thermischer Überlastungsschutz (nur Modelle AFG3011/3011C).... ................................ .. 24

Übersicht über das Frontpaneel ... ................................ .................................. ........ 25

Komponenten der Bildschirmbenutzeroberﬂäche ......................................................... 26

Taste View (Ansicht) ......................................................................................... 27

Schnelltasten ...................... .................................. ................................ .......... 29

Standardeinstellungen.......... ................................ .................................. ............ 30

Signalauswahl ....................... ................................ .................................. ........ 31

Auswahl des Betriebsmodus....................... ................................ .......................... 35

Anpassen von Signalparametern .... ................................ ................................ ........ 36

Kanalauswahl (nur Zweikanalmodell).......................... ................................ ............ 39

Ausgang EIN/AUS ........................................................................................... 40

Rückseite .......... ................................ ................................ ............................ 41

Schnellstart-Benutzerhandbuch für die AFG3000-Serie i

Page 8

Inhalt

Bedienungsgru

Kurzanleitung: Auswählen eines Signals und Anpassen von Parametern................ .............. 43

Kurzanleitung: Generieren eines Sinussignals .................................. .......................... 44

Kurzanleitung: Hilfesystem für das Gerät ................................................................. 47

Generieren von Impulssignalen ... ................................ ................................ .......... 49

Speichern/Abrufen von Arbiträrsignalen..................... .................................. ............ 51

Generieren

Ändern von Arbiträrsignalen (Menü Edit (Bearbeiten)).................................................. 54

Generieren von Rauschen/Gleichstrom .................................................................... 59

Generieren von Burst-Signalen.............................................................................. 60

Wobbeln von Signalen ....................................................................................... 62

Modulieren von Signalen .................. .................................. ................................ 65

Trigger

Anpassen der Parameter von Zweikanalsignalen (nur Zweikanalmodelle) .................... ........ 72

Einrichten der Lastimpedanz ........ ................................ .................................. ...... 75

Invertieren der Signalpolarität....................... ................................ ........................ 76

Hinzufügen von Rauschen................................................................................... 77

Hinzufügen von Signalen (AFG3100- und AFG3200-Serie) ........................ .................... 78

Gene

Externer Referenztakt ...... ................................ .................................. ................ 81

Synchronbetrieb............................................................................................... 82

USB-Speicher ................................................................................................. 84

Menü Utility (Dienstprogramm) ... ... ........ ... ... ....... ... ....... ... ... .... . ... ... ....... ... ....... ... .. 85

Speichern/Abrufen der Geräteeinstellung.............................. ................................ .... 88

eichern des Bildschirminhalts .... ................................ .................................. ...... 90

Verwenden des Menüs Security (Sicherheit) ........................ .................................. .... 91

ArbExpress .................. .................................. ................................ ................ 95

Anwendungsbeispiele........... ................................ ................................ ................ 101

Lissajous-Figuren........................................................................................... 101

Messen von Filtermerkmalen............................ ................................ .................. 103

Motordrehzahlsteuerung durch Pulsweitenmodulation........................... ...................... 104

Carrier Null (Frequenzmodulation)....................................................................... 105

Index

ndlagen............................................................................................ 43

von Arbiträrsignalen.............. ................................ .............................. 53

ausgang................................................................................................ 70

rieren eines Differenzsignals .......................................................................... 79

ii Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 9

Liste der Abbildungen

Abbildung 1: Sicherung und Sicherungsadapter............................................................... 11

Schnellstart-Benutzerhandbuch für die AFG3000-Serie iii

Page 10

Inhalt

Liste d er Tabellen

Tabelle i: Unterstützte Produkte ................................................................................. xi

Tabelle 1: Allgemeine Funktionen für reguläre Modelle und B-Modelle ............................. ....... 1

Tabelle 2: Allgemeine Funktionen für C-Modelle.............................................................. 1

Tabelle 3: S

Tabelle 4: Optionales Zubehör.................................................................................... 4

tandardzubehör .................... ................................ .................................. . 3

iv Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 11

Allgemeine Sicherheitshinweise

Allgemeine Si

Verhütung von Bränden

und Verletzungen

cherheitshinweise

Beachten Sie Schäden an diesem Gerät oder an damit verbundenen Geräten die folgenden Sicherheitshinweise.

Verwenden Sie dieses Gerät nur gemäß der Speziﬁkation, um jede mögliche Gefährdung auszuschließen.

Wartungsarbeiten sind nur von qualiﬁziertem Personal durchzuführen.

Während de eines umfassenderen Systems zugreifen. Beachten Sie die Sicherheitsangaben in Handbüchern für andere Komponenten bezüglich Warn- und Vorsichtshinweisen zum Betrieb des Systems.

Verwenden Sie ein ordnungsgemäßes Netzkabel. Verwenden Sie nur das mit diesem

Erden Sie das Produkt. Das Gerät ist über den Netzkabelschutzleiter geerdet. Zur

nderung von Stromschlägen muss der Schutzleiter mit der Stromnetzerdung

Ver hi verbunden sein. Vergewissern Sie sich, dass eine geeignete Erdung besteht, bevor Sie Verbindungen zu den Eingangs- oder Ausgangsanschlüssen des Geräts herstellen.

zum Schutz vor Verletzungen und zur Verhinderung von

r Verwendung des Geräts müssen Sie eventuell auf andere Teile

Produkt ausgelieferte und für das Einsatzland zugelassene Netzkabel.

Beachten Sie alle Angaben zu den Anschlüssen. Beachten Sie zur Verhütung von

nden oder Stromschlägen die Kenndatenangaben und Kennzeichnungen am

Brä Gerät. Lesen Sie die entsprechenden Angaben im Gerätehandbuch, bevor Sie das Gerät anschließen.

Geben Sie keine Spannung auf Klemmen (einschließlich Masseanschlussklemmen), die den maximalen Nennwert der Klemme überschreitet.

Trennen vom Stromnetz. Das Netzkabel trennt das Gerät von der Stromversorgung. Blockieren Sie das Netzkabel nicht, da es für die Benutzer jederzeit zugänglich sein muss.

Schließen Sie die Abdeckungen. Nehmen Sie das Gerät nicht in Betrieb, wenn Abdeckungen oder Gehäuseteile entfernt sind.

Bei Verdacht auf Funktionsfehler nicht betreiben. Wenn Sie vermuten, dass das Gerät beschädigt ist, lassen Sie es von qualiﬁziertem Wartungspersonal überprüfen.

Vermeiden Sie offen liegende Kabel. Berühren Sie keine freiliegenden Anschlüsse oder Bauteile, wenn diese unter Spannung stehen.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie v

Page 12

Allgemeine Sicherheitshinweise

Begriffe in diesem

Handbuch

Symbole und Begriffe am

Gerät

Nicht bei hoher

Nicht in Arbeitsumgebung mit Explosionsgefahr betreiben.

Sorgen Sie für saubere und trockene Produktoberﬂächen.

Sorgen Sie fü

Gewährleistung einer ordnungsgemäßen Kühlung für das Produkt erhalten Sie im Handbuch.

In diesem H

WARNUNG. Warnungen weisen auf Bedingungen oder Verfahrensweisen hin, die

eine Verletzungs- oder Lebensgefahr darstellen.

VORSICHT. Vorsichtshinweise machen auf Bedingungen oder Verfahrensweisen

aufmerksam, die zu Schäden am Gerät oder zu sonstigen Sachschäden führen können.

Am Ger

ät sind eventuell die folgenden Begriffe zu sehen:

GEFAHR weist auf eine Verletzungsgefahr hin, die mit der entsprechenden Hinw

Feuchtigkeit oder Nässe betreiben.

r die richtige Kühlung. Weitere Informationen über die

andbuch werden die folgenden Begriffe verwendet:

eisstelle unmittelbar in Verbindung steht.

WARNUNG weist auf eine Verletzungsgefahr hin, die nicht unmittelbar mit

ntsprechenden Hinweisstelle in Verbindung steht.

der e

VORSICHT weist auf mögliche Sach- oder Geräteschäden hin.

Am Gerät sind eventuell die folgenden Symbole zu sehen:

vi Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 13

Informationen zur Einhaltung von Vorschriften

In diesem Abschnitt ﬁnden Sie die vom Gerät erfüllten Normen hinsichtlich EMV (elektromagnetischer Verträglichkeit), Sicherheit und Umweltschutz.

EMV-Kompatibilität

EG-Konformitätserklärung

–EMV

Entspricht der Richtlinie 2004/108/EG für elektromagnetische Verträglichkeit. Die Einhal

tung der folgenden Speziﬁkationen, wie im Amtsblatt der Europäischen

Union aufgeführt, wurde nachgewiesen:

EN 61326-1 2006. EMV-Anforderungen an die Sicherheit elektrischer Mess-, Steuer-, Regel- und Laborgeräte.

123

CISPR 11:2003. Störstrahlung und Störspannung, Gruppe 1, Klasse A

IEC 61000-4-2:2001. Störfestigkeit gegen Entladung statischer Elektrizität

IEC 61000-4-3:2002. Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder

IEC 61000-4-4:2004. Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst

IEC 61000-4-5:2001. Störfestigkeit gegen Stoßspannungen/Surge

1000-4-6:2003. Prüfung der Störfestigkeit gegen die Entladung

IEC 6 statischer Elektrizität

61000-4-11:2004. Prüfung der Störfestigkeit gegen Spannungseinbrüche,

IEC Kurzzeitunterbrechungen und Spannungsschwankungen

EN 61000-3-2:2006. Grenzwerte für Oberschwingungsströme

EN 61000-3-3:1995. Grenzwerte für Spannungsänderungen,

pannungsschwankungen und Flimmern

Kontaktadresse für Europa.

Tektronix UK, Ltd. Western Peninsula Western Road Bracknell, RG12 1RF Großbritannien

Dieses Gerät ist nur für den Betrieb außerhalb von Wohnbereichen vorgesehen, da dieses Gerät elektromagnetische Störungen verursachen kann.

Diesen Standard überschreitende Emissionen sind möglich, wenn das Gerät an ein Prüfobjekt angeschlossen ist.

Um die Einhaltung der hier aufgeführten EMV-Normen zu gewährleisten, dürfen nur qualitativ hochwertige, abgeschirmte Kabel verwendet werden.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie vii

Page 14

Informationen zur Einhaltung von Vorschriften

Konformitätserklärung

für Australien/Neuseeland

–EMV

Entspricht gem Funkkommunikationsgesetzes:

CISPR 11:2003 EN 61326-1:2006

Kontaktadresse für Australien/Neuseeland. Baker & McKenzie Level 27, AMP Centre 50 Bridge Street Sydney NSW

äß ACMA folgender Norm der EMV-Bestimmung des

. Störstrahlung und Störspannung, Gruppe 1, Klasse A, gemäß

2000, Australien

Einhaltung von Sicherheitsbestimmungen

EG-Konformitätserklärung

– Niederspannung

Liste der in den USA

landesweit anerkannten

Prüﬂabore

Die Einha Union aufgeführt, wurde nachgewiesen:

Nieders

ltung der folgenden Speziﬁkationen, wie im Amtsblatt der Europäischen

pannungsrichtlinie 2006/95/EG.

EN 61010-1: 2001. Sicherheitsanforderungen für elektrische Mess-, Steuer-, Regel-

UL 61010-1:2004, 2.Ausgabe. Norm für elektrische Mess- und Prüfgeräte.

und Laborgeräte.

Kanadische Zertiﬁzierung

Zusätzliche

Konformitätserklärungen

Gerätetyp

Sicherheitsklasse

CAN/CSA C22.2 No. 61010-1:2004. Sicherheitsanforderungen für elektrischer Mess-, Steuer-, Regel- und Laborgeräte. Teil 1.

61010-1: 2001. Sicherheitsanforderungen für elektrische Mess-, Steuer-,

IEC Regel- und Laborgeräte.

Prüf- und Messgerät.

asse 1 – geerdetes Gerät.

viii Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 15

Informationen zur Einhaltung von Vorschriften

Beschreibung des

Belastungsgrads

Ein Messwert fü und innerhalb des Geräts auftreten können. Normalerweise wird die interne Umgebung eines Geräts als identisch mit der externen Umgebung betrachtet. Geräte sollten nur in der für sie vorgesehenen Umgebung eingesetzt werden.

Belastungsgrad 1. Keine Verunreinigungen oder nur trockene, nicht leitende Verunreinigungen. Geräte dieser Kategorie sind vollständig gekapselt, hermetisch abgeschlossen oder beﬁnden sich in sterilen Räumen.

Belastungsgrad 2. Normalerweise treten nur trockene, nicht leitende Verunreinigungen auf. Gelegentlich muss mit zeitweiliger Leitfähigkeit durch Kondensation gerechnet werden. Dies ist die typische Büro- oder häusliche Umgebung Betrieb ist.

Belastu Verunreinigungen, die durch Kondensation leitfähig werden. Dies sind überdachte Orte, an denen weder Temperatur noch Feuchtigkeit kontrolliert werden. Dieser Bereich ist vor direkter Sonneneinstrahlung, Regen und direktem Windeinﬂuss geschützt.

Belastungsgrad 4. Verunreinigungen, die bleibende Leitfähigkeit durch Strom leitenden Staub, Regen oder Schnee verursachen. Typischerweise im Freien.

r die Verunreinigungen, die in der Umgebung um das Gerät

. Zeitweilige Kondensation tritt nur auf, wenn das Gerät außer

ngsgrad 3. Leitende Verunreinigungen oder trockene, nicht leitende

Belastungsgrad

Beschreibungen der

Installationskategorie

erspannung)

(Üb

Überspannungskategorie

Belastungsgrad 2 (gemäß Deﬁnition nach IEC 61010-1). Hinweis: Nur für Verwendung in Innenräumen.

Die Anschlüsse an diesem Gerät weisen unter Umständen unterschiedliche Bezeichnungen für die Installationskategorie (Überspannung) auf. Die Installationskategorien sind:

Messkategorie IV. Für Messungen an der Quelle einer Niederspannungsinstallation.

Messkategorie III. Für Messungen in Gebäudeinstallationen.

Messkategorie II. Für Messungen, die an Systemen durchgeführt werden, die direkt mit einer Niederspannungsanlage verbunden sind.

Messkategorie I. Für Messungen an Stromkreisen, die nicht direkt mit dem Stromnetz verbunden sind.

Überspannungskategorie II (gemäß Deﬁnition nach IEC 61010-1)

Schnellstart-Benutzerhandbuch für die AFG3000-Serie ix

Page 16

Informationen zur Einhaltung von Vorschriften

Umweltschutzhinweise

In diesem Abschnitt ﬁnden Sie Informationen zu den Auswirkungen d es Geräts auf die Umwelt.

Entsorgung von Altgeräten

Beschränkung der

Verwendung gefährlicher

Stoffe

Beachten Sie beim Recycling eines Geräts oder Bauteils die folgenden Richtlinien:

Geräterecycling. Zur Herstellung dieses Geräts wurden natürliche Rohstoffe und Ressourcen verwendet. Das Gerät kann Substanzen enthalten, die bei unsachgemäßer Entsorgung nach Produktauslauf Umwelt- und Gesundhei vermeiden und den Verbrauch natürlicher Rohstoffe und Ressourcen zu verringern, empfehlen wir Ihnen, dieses Produkt über ein geeignetes Recyclingsystem zu entsorgen und so die Wiederverwendung bzw. das sachgemäße Recycling eines Großteils des Materials zu gewährleisten.

Diese unterliegt daher nicht dem Geltungsbereich der Richtlinie 2002/95/EG RoHS.

tsschäden hervorrufen können. Um eine solche Umweltbelastung zu

Dieses Symbol kennzeichnet Produkte, die den Bestimmungen der Europäischen Union gemäß den Richtlinien 2002/96/EG und 2006/66/EG für

o- und Elektronik-Altgeräte und Batterien entsprechen. Informationen zu

Elektr Recyclingmöglichkeiten ﬁnden Sie im Abschnitt zu Support und Service auf der Tektronix-Website (www.tektronix.de).

s Gerät wurde als Überwachungs- und Steuerungsgerät klassiﬁziert und

x Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 17

Vorwort

Weitere Informationen

In diesem Handbuch werden Installation und Betrieb des Arbiträrsignal-/Funktionsgenerators der AFG3000-Serie von Tektronix sowie die grundlegende Bedienung und Funktionsweise beschrieben. Dieses Handbuch bezieht sich auf folgende Geräte:

Tabelle i: Unterstützte Produkte

AFG3011 AFG3021B AFG3011C AFG3101 AFG3022B AFG3021C AFG3102 AFG3022C AFG3251 AFG3051C AFG3252 AFG3052C

AFG3101C AFG3102C AFG3251C AFG3252C

In der folgenden Tabelle ﬁnden Sie eine Liste der für Ihr Gerät verfügbaren weiterführenden Dokumentationen. Die Dokumentationen sind sowohl auf der Dokumentations-CD als auch auf der Website von Tektronix (www.tektronix.com/downloads) verfügbar.

Artikel Inhalt Quelle

SchnellstartBenutzerhandbuch

Integrierte Hilfe Hilfe zur

Programmierhandbuch

Wartungshandbuch Wartung durch

Informationen zum Auspacken, Installieren und Betrieb sowie Anleitungen und Übersichten

Benutzeroberﬂäche und zum Betrieb

Informationen zu den Menüstrukturen, zur Benutzeroberﬂäche und zum Programmieren

den Benutzer und Leistungsprüfung

Schnellstart-Benutzerhandbuch für die AFG3000-Serie xi

Page 18

Vorw o rt

Artikel Inhalt Quelle

Technisches Referenzhandbuch

Speziﬁkationen und Verfahren zur Leistungsübe

rprüfung

ArbExpressSoftware-CD

Signalerzeugung Importieren von

Signalen aus Oszilloskopen oder PCs

In diesem Handbuch verwendete Konventionen

Die folgenden Symbole werden in diesem Handbuch verwendet.

Netzschalter auf dem Frontpaneel

Die Tasten auf der rechten Seite der Anzeige werden in diesem Handbuch Rahmentasten genannt. In anderen Dokumenten werden sie möglicherweise auch Optionstasten oder Seitenmenü-Tasten genannt.

Netzanschluss Netzwerk

USB

xii Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 19

Erste Schritte

Allgemeine Funktionen

Der Arbiträrsignal-/Funktionsgenerator der AFG3000-Serie bietet den Funktionsumfang von drei Generatoren in einem Gerät:

Funktionsgenerator 10 MHz bis 240 MHz

5 MHz bis 120 MHz Pulsgenerator

14-Bit-Frequenzgenerator für Arbiträrsignale

In der folgenden Tabelle sind einige allgemeine Funktionen des Geräts aufgeführt. Ein “X” bedeutet, dass die betreffende Funktion in das Modell integriert ist.

Tabelle 1: Allgemeine Funktionen für reguläre Modelle und B-Modelle

AFG3021B/

Funktion AFG3011

Kanal 1 Sinus Impuls 5 MHz 12,5 MHz 50 MHz 120 MHz Speicher

Abtastrate Amplitude Anzeige Farbdisplay

Schnittstelle USB, LAN,

Masseisolierung X X X X Synchronbetrieb Kontextbezogenes

Hilfesystem ArbExpress®-Software

10 MHz 25 MHz 100 MHz 240 MHz

2 b is 131.072 2 b is 131.072 2 bis 16.384 >16.384 bis

250 MS/s 250 MS/s 1 GS/s 250 MS/s 2 GS/s 250 MS/s 20 VSp-Sp 10 VSp-Sp 10 VSp-Sp 5 VSp-Sp

GPIB

XXX X XXX X

XXX X

AFG3022B AFG3101/ AFG3102 AFG3251/ AFG3252

1/2 1/2 1/2

2 bis 16.384 >16.384 bis

131.072

Monochrom/ Farbdisplay

USB, LAN, GPIB

Farbdisplay Farbdisplay

USB, LAN, GPIB USB, LAN, GPIB

131.072

Tabelle 2: Allgemeine Funktionen für C-Modelle

Funktion AFG3011C AFG3021C/AFG3022C AFG3051C/AFG3052C AFG3101C/AFG3102C AFG3251C/AFG3252C

Kanal 1 Sinus Impuls 5 MHz 25 MHz 40 MHz 50 MHz 120 MHz Speicher

10 MHz 25 MHz 50 MHz 100 MHz 240 MHz

2bis

131.072

1/2 1/2 1/2 1/2

2 bis 131.072 2 bis 131.072 2 bis

16.384

>16.384 bis

131.072

2bis

16.384

>16.384 bis

131.072

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 1

Page 20

Erste Schritte

Tabelle 2: Allgemeine Funktionen für C-Modelle (Fortsetzung)

Funktion AFG3011C AFG3021C/AFG3022C AFG3051C/AFG3052C AFG3101C/AFG3102C AFG3251C/AFG3252C

Abtastrate Amplitude Anzeige Farbdisplay Farbdisplay Farbdisplay Farbdisplay Farbdisplay Schnittstelle USB, LAN,

Masseisolierung X X X X X Synchronbetrieb Kontextbezogenes

Hilfesystem ArbExpress®-

Software

250 MS/s 250 MS/s 1 GS/s 1 G S/s 250 MS/s 2 GS/s 250MS/s 20 VSp-Sp 10 VSp-Sp 10 VSp-Sp 10 VSp-Sp 5 VSp-Sp

USB, LAN, GPIB USB, LAN, GPIB USB, LAN, GPIB USB, LAN, GPIB

GPIB

XX X X X XX X X X

XX X X X

Vor der Installation

Überprüfen Sie den Gerätekarton auf äußerliche Schäden. Wenn der Karton beschädigt ist, informieren Sie das Frachtunternehmen.

Entfernen Sie das Gerät aus der Verpackung und überprüfen Sie, ob es beim Transport beschädigt wurde. Stellen Sie fest, ob der Karton das G erät und das Standardzubehör enthält.

Betriebsvoraussetzungen

gebung

1. Stellen Sie das Gerät auf einen Rollwagen

oder einen Labortisch, und beachten Sie die erforderlichen Abstände:

Seitlich: 50 mm

Hinten: 50 mm

2. Stellen Sie vor Inbetriebnahme sicher, dass die

Umgebungstemperatur zwischen 0 °C und +50 °C beträgt.

VORSICHT. Halten Sie beide Seiten des Geräts frei, um die erforderliche Kühlung

zu gewährleisten.

2 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 21

Erste Schritte

Voraussetzung

en für die

Stromversorgung

WARNUNG. Stellen Sie zur Verringerung der Brand- und Stromschlaggefahr

sicher, dass

die Spannungsschwankungen des Stromnetzes nicht größer sind als

10 % des Betriebsspannungsbereichs.

Anforderung AFG3000-Serie / AFG3000B-Serie / AFG3000C-Serie

Quellenspannung und -frequenz Leistungsaufnahme

100 V bis 240 V, 47 Hz bis 63 Hz oder 115 V, 360 Hz bis 440 Hz Unter 120 W

Standardzubehör

Packen Sie das Gerät aus und überprüfen Sie, ob Sie alle als Standardzubehör angegeb der Website von Tektronix (www.tektronix.com).

Tabelle 3: Standardzubehör

Beschreibung Tektronix-Teilenummer

Schnellstart-Benutzerhandbuch für Arbiträrsignal-/Funktionsgeneratoren der AFG3000-Serie

Englisch (Option L0) Französisch (Option L1) Italienisch (Option L2) Deutsch (Option L3) Spanisch (Option L4) Japanisch (Option L5) Portugiesisch (Option L6) Chinesisch (vereinfacht) (Option L7) Chinesisch (traditionell) (Option L8) Koreanisch (Option L9) Russisch (Option L10) Kein gedrucktes Handbuch (Option L99)

Dokumentations-CD für die AFG3000-Serie mit folgenden PDF-Dokumenten:

Programmierhandbuch für Arbiträrsignal-/Funktionsgeneratoren der AFG3000-Serie

Wartungshandbuch für Arbiträrsignal-/Funktionsgeneratoren der AFG3000-Serie

Speziﬁkations- und Leistungsprüfungshandbuch für Arbiträrsignal-/Funktionsgeneratoren der AFG3000-Serie

enen Teile erhalten haben. Die aktuellsten Informationen ﬁnden Sie auf

631-xx

071-1

1632-xx

071-

1669-xx

071-

-1633-xx

071

-1670-xx

071

1-1634-xx

1-3042-xx

71-1635-xx

71-1636-xx

0 071-1637-xx 071-1638-xx

--063-3828-xx 077-0743-xx

077-0744-xx

077-0691-XX

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 3

Page 22

Erste Schritte

Tabelle 3: Standardzubehör (Fortsetzung)

Beschreibung Tektronix-Teilenummer

CD mit ArbExpress ( Anwendungssoftware für Arbiträrsignal-/Funktionsgeneratoren von Tektronix)-Software

Netzkabel

Nordamerika (Option A0) Europa allgemein (Option A1) Großbritannien (Option A2) Australien (Option A3) Schweiz (Option A5) Japan (Option A6) China (Option A10) Indien (Option A11) Brasilien (A12) Kein Netzkabel oder Netzteil (Option A99)

e Handbücher enthalten ein Frontpaneel-Overlay in der jeweiligen Sprache.

Dies

063-3763-xx

161-0066-00 161-0066-09 161-0066-10 161-0066-13 161-0154-00 161-0298-00 161-0304-00 161-0400-00 161-0357-00

---

Optionales Zubehör

r Ihr Gerät wird das folgende optionale Zubehör empfohlen:

Fü

Tabelle 4: Optionales Zubehör

Beschreibung Tektronix-Teilenummer

50 Ω BNC-Kabel, doppelt abgeschirmt, 91 cm 50 Ω BNC-Kabel, doppelt abgeschirmt, 250 cm GPIB-Schnittstellenkabel, doppelt abgeschirmt, 200 cm Gestelleinbausatz Sicherungsadapter (BNC-P auf BNC-R) 0,125 Sicherungssatz (enthält drei Sicherungen)

HINWEIS. Schließen Sie nur qualitativ hochwertige geschirmte Kabel an

dieses Gerät an, um die Einhaltung der EMV-Konformität entsprechend der Speziﬁkationen zu gewährleisten. Hochwertige abgeschirmte Kabel sind typischerweise umﬂochtene und mit Folie beschichtete Typen mit einem niederohmigen Anschluss an abgeschirmte Anschlüsse an beiden Enden.

012-0482-XX 012-1256-XX 012-0991-XX RM3100 013-0345-XX 159-0454-XX

4 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 23

Reinigung

Erste Schritte

Reinigen Sie das Gerät so oft, wie es die Betriebsbedingungen erfordern. Gehen Sie wie folgt vor, um die Oberﬂäche zu reinigen:

1. E ntfernen Sie den Staub außen am Gerät mit einem fusselfreien Tuch. Gehen Sie vorsichtig vor, damit das Display nicht zerkratzt wird.

2. Verwenden Sie ein mit Wasser befeuchtetes, weiches Tuch zur Reinigung. Bei stärkerer Verschmutzung können Sie auch eine wässerige Lösung mit 75 % Isopropylalkohol verwenden.

VORSICHT. Um Beschädigungen der Geräteoberﬂäche zu vermeiden, verwenden

Sie keine

VORSICHT. Vermeiden Sie, dass beim Reinigen von außen Feuchtigkeit in das

Innere d nur an.

ätzenden oder chemischen Reinigungsmittel.

er Einheit gelangt. Feuchten Sie das Tuch mit der Reinigungslösung

Ein- und Ausschalten des Geräts

genden werden die Schritte zum Anschließen des Geräts an das Stromnetz

Im Fol sowie zum Ein- und Ausschalten des Geräts beschrieben.

Einschalten

1. Stecken Sie das Netzkabel in den Stromanschluss an

der Rückseite.

2. Drücken Sie den Netzschalter auf dem Frontpaneel,

um das G e rät einzuschalten. Warten Sie mit der Inbetriebnahme des Geräts, bis

auf der Anzeige auf dem Frontpaneel angezeigt wird, dass alle Selbsttests beim Einschalten ordnungsgemäß durchgeführt wurden.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 5

Page 24

Erste Schritte

Ausschalten

1. Drücken Sie den Netzschalter auf dem Frontpaneel,

um das Gerät auszuschalten.

Ändern der Geräteeinstellungen beim Einschalten

Beim Einschalten des Geräts werden die Standardeinstellungen wiederhergestellt. Sie können die Geräteeinstellungen beim Einschalten über das Menü Utility (Dienstprogramm) auf die Werte der Einstellungen beim letzten Ausschalten ändern, i

HINWEIS. Sie können jederzeit die Standardwerte des Geräts wiederherstellen,

indem Sie auf dem Frontpaneel die Taste Default (Standard) drücken.

ndem Sie wie folgt vorgehen:

1. Drücken Sie auf dem

aneel die Taste Utility

Frontp (Dienstprogramm).

2. Drücken Sie die Rahmentaste

System

3. Drücken Sie die Rahmentaste

On (Ein), um unter den folgenden Einschalteinstellungen eine Auswahl zu treffen:

Mit Default (Standard) wird

das Gerät beim Einschalten auf die werkseitigen Standardeinstellungen zurückgesetzt.

Mit Last (Letzte) werden die

gleichen Einstellungen wie beim letzten Ausschalten des Geräts wiederhergestellt.

6 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 25

Erste Schritte

Geräteeinste

llungen und Signale aus dem Speicher löschen

Sie können auch alle Geräteeinstellungen und Signale aus dem internen Speicher des Geräts löschen, indem Sie wie folgt vorgehen:

HINWEIS. Si

zurücksetzen, ohne Speicher zu löschen, indem Sie auf dem Frontpaneel die Taste Default (Standard) drücken.

1. Drücken Sie auf dem Frontpane (Dienstprogramm).

2. Drücken Sie die Rahmentaste System.

3. Drücken Sie die Rahmentaste Secure

4. Drücken Sie die Rahmentaste OK, um alle im internen Speicher

gespei und Signale zu löschen, oder drücken Sie die Rahmentaste

Cance

Vorgang abzubrechen.

e können das Gerät jederzeit auf seine Standardeinstellungen

el die Taste Utility

cherten Einstellungen

l (Abbrechen), um den

Selbsttest und Selbstkalibrierung des Geräts durchführen

Das Gerät führt beim Einschalten eine begrenzte Zahl von Hardwaretests durch. Sie können auch das Menü Utility (Dienstprogramm) verwenden, um die folgende manuelle Diagnose und/oder Selbstkalibrierung durchzuführen.

Diagnose (Selbsttest): Führen Sie den Selbsttest durch, um zu überprüfen, ob das Gerät ordnungsgemäß funktioniert.

Kalibrierung (Selbstkalibrierung): Das Selbstkalibrierungsprogramm überprüft mithilfe der internen Kalibrierungsroutinen hauptsächlich die DC-Genauigkeit.

HINWEIS. Um zu veriﬁzieren, ob das Gerät die garantierten Speziﬁkationen

erfüllt, führen Sie alle im Speziﬁkations- und Leistungsprüfungshandbuch angegebenen Verfahren zur Leistungsüberprüfung durch.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 7

Page 26

Erste Schritte

1. Drücken Sie auf dem

Frontpaneel die Taste Utility ( Dien

2. Drücken Sie die

Rahmentaste -more(-weiter-).

3. Drücken Sie die

Rahmentaste Diagnostics (Diagnose/Kalibrierung).

4. Um die Gerätediagnose

auszuführen, drücken Sie die R ahmen Diagnostics (Diagnose ausführen).

Um die Selb auszuführen, drücken Sie die R ahmentaste Execute Calibrat ausführen).

5. Bei fehlerfreiem

Abschlu wird die Meldung „PASSED“ (Bestanden) angezei

stprogramm).

/Calibration

taste Execute

stkalibrierung

ion (Kalibrierung

ss der Diagnose

gt.

Schnelltipps

VORSICHT. Schalten Sie das Gerät während der Selbstkalibrierung nicht aus.

Wenn Sie während der Selbstkalibrierung die Stromversorgung abschalten, gehen die Daten im internen Speicher möglicherweise verloren.

Stellen Sie vor der Selbstkalibrierung sicher, dass die Umgebungstemperatur zwischen +20° C und +30° C liegt. Warten Sie vor der Selbstkalibrierung 20

ten, damit das Gerät die erforderliche Betriebstemperatur erreicht.

Minu

Trennen Sie alle Kabel vom Gerät, wenn Sie einen Selbsttest oder eine

bstkalibrierung durchführen.

Sel

Führen Sie die Selbstkalibrierung mindestens einmal pro Jahr durch,

die DC-Genauigkeit aufrecht zu erhalten. Es wird empfohlen,

um die Selbstkalibrierung zusammen mit einer regelmäßigen Inspektion durchzuführen.

8 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 27

Erste Schritte

Auswählen ein

er Sprache

Sie können die Sprache auswählen, die für die Bildschirmanzeige verwendet werden soll.

1. Drücken Sie auf dem

2. Drücken Sie die Rahmentaste

3. Wählen Sie die gewünschte

Frontpaneel die Taste Utility (Dienstprogramm).

Language (

Sprache aus. Sie können Englisch,

Französisch, Deutsch, Japanisch, Koreanisch, Chinesisch (vereinfacht), Chinesisch (traditionell) oder Russisch auswählen.

Sprache).

Schnelltipps

Wenn Sie das Gerät zum ersten Mal einschalten, ist standardmäßig Englisch ausgewählt. Wenn Sie eine Sprache ausgewählt haben, werden alle Rahmenmenüs, Popup-Meldungen und die integrierte Hilfe in der angegebenen Sprache angezeigt. Der Hauptanzeigebereich ist nicht übersetzt.

Verwenden Sie das der jeweiligen Sprache entsprechende Frontpaneel-Overlay.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 9

Page 28

Erste Schritte

Schutz des Ger

Eingangs- und

Ausgangsanschlüsse

überprüfen

äts vor Missbrauch

1. Suchen Sie die

Ausgangsanschlüsse auf dem Frontpaneel. Siesindinder Abbildung dargestellt.

2. Suchen Sie den

Eingangssteckverbinder auf dem Frontpaneel. Einige Geräte haben mehr als einen Eingang.

HINWEIS. Achten Sie beim Anschließen eines Kabels darauf, dass Sie Ein- und

Ausgangsanschluss nicht verwechseln, damit keine falsche Verbindung hergestellt wird.

Die Ein- und Ausgangsanschlüsse des Geräts sind potenzialfreie Ein-/Ausgänge.

WARNUNG. Um Personenschäden durch elektrischen Schlag zu verhindern,

dürfen keine Spannungen über 42 Vpk auf einen BNC-Masseverbinder oder die Gehäuseerdung angewendet werden.

Verwendung eines

Sicherungsadapters

VORSICHT. Schließen Sie Ausgangs-Pins nicht kurz, und wenden Sie keine

externen Spannungen auf Ausgangsanschlüsse an. Das Gerät könnte beschädigt

en.

werd

VORSICHT. Die Spannungszufuhr zum Trigger-Eingangsanschluss darf +5 V

nicht überschreiten. Das Gerät könnte beschädigt werden.

Das Gerät wird beschädigt, wenn die Ausgangs- oder Eingangsanschlüsse mit einer zu hohen Gleich- oder Wechselstromspannung in Berührung kommen. Zum Schutz der Ausgangsschaltkreise wird ein Sicherungsadapter als optionales Zubehör angeboten. Wenn das Gerät von Studenten oder unerfahrenen Benutzern verwendet wird, befestigen Sie stets den Sicherungsadapter an den Ausgangsanschlüssen, um Schäden zu vermeiden. (Siehe Seite 4, Optionales Zubehör.)

10 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 29

Erste Schritte

Potenzialfreie Erdung

Abbildung 1

1. Sicherungs

2. Sicherung

Da die Masse (Masse des Eingangs- und Ausgangskanals) des Arbiträ und die Erdung des Wechselstrom-Anschlusses) elektrisch getrennt ist, kann eine potenzialfreie Verbindung zwischen dem Gerät und anderen Geräten hergestellt werden.

Alle Signalausgangsanschlüsse sind mit der gemeinsamen Erdung verbunden, und der Anschluss der Fernsteuerungsschnittstelle ist an die Gehäuseerdung angeschlossen.

WARNUNG. Um Stromschläge zu vermeiden, sollte die Summe der

Schw nicht überschreiten. Berühren Sie nicht die Mitte des BNC-Steckers, während das Gerät in Betrieb ist.

: Sicherung und Sicherungsadapter

adapter

rsignal-/Funktionsgenerators von der Gehäuseerdung (die Geräteerdung

ebespannung und der Ausgangsspannung bei Verwendung des Geräts 42 Vpk

VORSICHT. Die maximale Nennspannung zwischen der Gehäuseerdung

d der gemeinsamen Erdung ist 42 VSp-Sp (DC + Peak-AC). Wenn die

un Potenzialspannung zwischen der Gehäuseerdung und der gemeinsamen Erdung 42 Vp-p übersteigt, wird der interne Schutzschaltkreis aktiviert, um die Schaltkreise zu schützen. Eine höhere Spannung kann jedoch dazu führen, dass die internen Schaltkreise des Geräts beschädigt werden.

Wenn eine Potenzialspannung zwischen der Gehäuseerdung und der gemeinsamen Erdung besteht, verursacht ein Kurzschluss vom Ausgang zur Erdung den Ausfall einer internen Sicherung und der Ausgang wird blockiert. Wenn die Sicherung ausfällt, wenden Sie sich an Ihren lokalen Tektronix Service-Support.

Wenn eine Potenzialspannung zwischen der gemeinsamen Erdung und der Gehäuseerdung besteht, kann ein Kurzschluss zwischen beiden zu einem übermäßigen Stromﬂuss führen und die internen oder die externen Schaltkreise können beschädigt werden.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 11

Page 30

Erste Schritte

Schutz des

Prüﬂings

Gehen Sie vorsichtig vor, wenn Sie den Channel Output (Kanalausgang) des Geräts mit dem Prüﬂing (DUT; „Device under Test“) verbinden. Die folgenden Vors i ch Führen Sie diese Schritte aus, um die Grenzwerte für hohe und niedrige Pegel festzulegen.

tsmaßnahmen dienen zur Vermeidung von Beschädigungen am Prüﬂing.

12 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 31

1. Drücken Sie auf dem Frontpaneel die Taste Top Menu (Hauptme Das Menü Output (Ausgabe) wird unten im Rahmenmenü an Wählen Sie das Menü Output (Ausgabe).

2. In diesem Bei Limit (Obere Grenze) auf 5,000 V und Low Limit (Unterer Gr

-5,000 V festgelegt.

3. Drücken Sie die Rahmentaste Limit (Grenze).

4. Wählen Sie High Limit (Obere Grenze) aus. Verwende Zifferntasten oder den Allzweckdrehknopf, um einen We

Geben Sie 50 mV für High Limit (Obere Grenze) und

-50 mV fü (Unterer Grenzwert) ein.

5. Drücken Sie die Taste Sine (Sinus) auf dem

aneel des Geräts,

Frontp um den Signalparameter anzuzeigen. Bestätigen

ass die

Sie, d Spannungspegel High (Hoch) und Low (Niedrig)

ert wurden.

geänd Sie können für den

Pegel High (Hoch) keine

e größer als 50 mV

Wert eingeben.

nü).

gezeigt.

spiel ist High

enzwert) auf

nSiedie

rt einzugeben.

r Low Limit

Erste Schritte

HINWEIS. Wenn Sie die Grenzwerte über das Menü Output (Ausgabe) festlegen,

d links unten im Graphbereich eine Pegelanzeige eingeblendet.

wir

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 13

Page 32

Erste Schritte

Aktualisiere

nderGeräte-Firmware

Sie können den USB-Anschluss am Frontpaneel verwenden, um Ihre Geräte-Firmware zu aktualisieren.

VORSICHT. D

der zur Beschädigung des Geräts führen kann, wenn nicht alle Anweisungen genau befolgt werden. Um Beschädigungen des Geräts zu vermeiden, dürfen Sie während des Aktualisierungsvorgangs niemals den USB-Speicher entfernen oder das Gerät ausschalten.

HINWEIS. Die Bildschirmdarstellungen in der folgenden Verfahrensbeschreibung

dienen lediglich als Beispiel. Die tatsächliche Bildschirmanzeige kann je nach Konﬁguration des Geräts abweichen.

1. Drücken Sie auf dem

Frontpaneel die Taste Utility (Dienstprogramm), um das Menü Utility (Dienstprogramm) anzuzeigen.

Die Versionsinformationen werden auf dem Bildschirm angezeigt. Bestätigen Sie die Firmware-Version des Geräts.

2. Unter www.tektronix.com

können Sie überprüfen, ob Tektronix bereits eine neuere Firmware-Version anbietet. Laden S ie die aktuellste Firmware als komprimierte ZIP-Datei auf den PC herunter.

Entpacken Sie die heruntergeladene Datei, und kopieren Sie sie in das Stammverzeichnis Ihres USB-Speichergeräts.

3. Stecken Sie das

USB-Speichergerät in den USB-Anschluss am Frontpaneel, und überprüfen Sie, ob die Datei im Stammverzeichnis des USB-Speichergeräts gespeichert ist.

ie Aktualisierung der Geräte-Firmware ist ein kritischer Vorgang,

14 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 33

4. Drücken Sie im Menü Utility (Dienstprogramm) zweimal die Rahmentaste -

5. Die dritte Seite im Menü Utility (Dienstprogramm) wird geöffnet. Wählen Sie Fi (Firmware-Update) aus.

more- (-weiter-).

rmware Update

HINWEIS. Wenn der USB-Speicher

nicht anges Rahmentaste Firmware Update (Firmware-Update) deaktiviert.

chlossen ist, ist die

Erste Schritte

HINWEIS. W

(Zugriffsschutz) aktiviert ist, ist die Rahmentaste Firmware Update (Firmware Zum Zugriffsschutz sind weitere Informationen erhältlich. (Siehe Seite 91.)

6. Wählen S des Allzweckdrehknopfs die heruntergeladene Firmwar drücken Sie anschließend die Rahmentaste Execute (Ausfü

7. Befolgen Sie die Anweisungen auf dem Bildschirm.

8. Vergewissern Sie sich, dass das Uhrsymbol in der oberen rechten Ecke des Bildschirm anzeigt, dass die Aktualisierung durchgeführt wird.

enn Access Protection

-Update) deaktiviert.

ie durch Drehen

e-Datei aus, und

hren).

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 15

Page 34

Erste Schritte

VORSICHT. Ein Firmware-Update

dauert gewöhnlich etwa 2 Minuten. Entfernen Sie nicht den USB-Speicher während der Aktualisierung.

VORSICHT. Wenn Sie während

des Aktualisierungsvorgangs den USB-Speicher versehentlich entfernt haben, dürfen Sie keinesfalls das Gerät ausschalten. Wiederholen Sie den Installationsvorgang ab Schritt 3.

9. Warten Sie, bis das Gerät die

Meldung „Operation completed“ (Vorgang abgeschlossen) anzeigt.

10. Drücken Sie OK.

VORSICHT. Wenn „Operation

completed“ (Vorgang abgeschlossen) nicht angezeigt wird, dürfen Sie das Instrument keinesfalls ausschalten. Wiederholen Sie den Installationsvorgang ab Schritt 2, und verwenden Sie dabei eine andere Art von USB-Speichergerät.

11. Entfernen Sie den USB-Speicher

aus dem USB-Anschluss des Frontpaneels.

12. Schalten Sie das Gerät aus und

dann wieder ein.

13. Drücken Sie auf dem

Frontpaneel die Taste Utility (Dienstprogramm), um das Menü Utility (Dienstprogramm) anzuzeigen.

Prüfen Sie, ob die Firmware aktualisiert wurde.

HINWEIS. Über das Menü Security (Sicherheit) können Sie den Zugriff auf

Firmware-Updates schützen.

16 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 35

Herstellen einer Netzwerkverbindung

Die Kommunikationsschnittstelle des arbiträren Funktionsgenerators der AFG3000-Serie ermöglicht die Kommunikation mit dem Gerät bzw. die Fernsteuerung des Geräts. Sie können eine USB-, Ethernet- oder GPIB-Schnittstelle verwenden.

Erste Schritte

USB-Schnit

Ethernet

tstelle

-Setup

Zum Einrichten der USB-Schnittstelle müssen weder das Frontpaneel des Geräts noch die Rahmenmenüs verwendet werden. Verwenden Sie ein USB-Kabel, um das Gerät an einen PC anzuschließen.

Um eine Verbindung des Geräts mit einem Netzwerk herzustellen, benötigen Sie zunächst Informationen von Ihrem Netzwerkadministrator. Die Vorgehensweise beim Eingeben der Ethernet-Netzwerkparameter richtet sich nach Ihrer Netzwer

kkonﬁguration. Unterstützt das Netzwerk DHCP (Dynamic Host

Conﬁguration Protocol), verfahren Sie wie folgt:

1. Schließen Sie ein LAN-Kabel an den LAN-Anschluss an der Rückseite des Geräts an.

2. Drücken Sie auf dem Frontpaneel die Taste Utility (Dienstprogramm).

3. Drücken Sie die Rahmentasten I/O Interface (E/A-Schnittstelle) > Ethernet.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 17

Page 36

Erste Schritte

4. Das Menü Ether

Network Settings (Ethernet-Netzwerkeinstellgn.) wird angezeig

Durch Auswahl von On (Ein) für DHCP kann das Gerät dur seine Netzwerkadresse automatisch festlegen.

net

ch DHCP

18 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 37

Erste Schritte

Wenn durch die von DHCP auf On (DHCP Ein) keine Verbindung hergestellt werden kann, m manuell eine IP-Adresse und ggf. eine Subnetzmaske einrichten. folgt:

5. Zeigen Sie das Menü Ethernet Network Set (Ethernet-Netzwerkeinstellungen) an, und wählen Sie DHCP Off (D aus.

6. Drücken Sie die Rahmenta Address (IP-Adresse), um eine IP-Adresse einzugeb erwendende IP-Adresse erhalten Sie von Ihrem Netzwer

7. Drücken Sie die Rahmentaste Subnet Mask (S um eine Subnetzmaske einzugeben. Fragen Netzwerkadministrator, ob eine Subnet-Maske erfor

8. Drücken Sie die Rahmentaste Defau (Standard-Gateway), um eine Gateway-Adresse einz Fragen Sie Ihren Netzwerkadministrator nach Gateway-Adresse.

Einstellung

üssen Sie

Verfahren Sie wie

tings

HCP aus)

ste IP

en. Die zu

kadministrator.

ubnetzmaske),

Sie Ihren

derlich ist.

lt Gateway

ugeben.

der

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 19

Page 38

Erste Schritte

GPIB-Setup

So konﬁguriere

1. Schließen Sie ein

GPIB-Kabel an GBIP-Anschluss an der Rückseite des Geräts an.

2. Drücken Sie auf dem

Frontpaneel die Taste Utility (Dienstprogramm).

n Sie die GPIB-Schnittstelle des Geräts:

den

20 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 39

3. Drücken Sie die Rahmentasten I/O Interface (E/A-Schnittstelle) > GPIB.

4. Drücken Sie die Rahmentaste Address (Adresse), eine eindeutige Adresse zuzuweisen.

Die GPIB-A eine eindeutige Adresse für das Gerät fest. Stellen Sie siche an den GPIB-Bus angeschlossene Gerät ein GPIB-Adresse besitzt. Die GPIB-Adresse muss zwische

5. Drücken Sie die Rahmentaste Conﬁgu (Konﬁguration), um die Bus-Kommunikation des Ger auszuschalten.

um dem Gerät

dresse legt

r, dass jedes

e eindeutige

n 0 und 30 liegen.

ration

äts ein- und

Erste Schritte

Talk/Listen

(Sprechen/Hören) –

n Sie diesen

Wähle Modus aus, um das Gerät von

m externen

eine Host-Computer fernzusteuern.

Off Bus (Bus aus) –

en Sie diesen

Wähl Modus aus, um die Verbindung des

äts zum GPIB-Bus

Ger zu trennen.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 21

Page 40

Erste Schritte

Schnelltipp

Weitere Inform Programmierhandbuch für Arbiträrsignal-/Funktionsgeneratoren der AFG3000-Serie.

Äquivalente Ausgangsschaltkreise

Die folgenden Abbildungen zeigen die äquivalenten Ausgangsschaltkreise für die Geräte der AFG3000-Serie:

1. AFG3011/3011C

Ausgangssignale

überschreiten einen Wert von ±20 V nicht, wenn eine Lastimpedanz >50 Ω verwendet wird.

2. AFG3021B/3021C/AFG3022B/3022C/3051C/3052C

Amplitude und Offset

der Ausgangssignale werden durch die Lastimpedanz nicht beeinﬂusst.

ationen zu Fernsteuerungsbefehlen ﬁnden Sie im

22 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 41

3. AFG3101/3101C/3102/3102C

Ausgangssignale

überschreiten einen Wert von ±10 V nicht, wenn eine Lastimpedanz >50 Ω verwendet w

ird.

Erste Schritte

Spannungen

Maximalpegel werden abgeschnitten.

Amplitude und

Offset wer durch Änderungen der Lastimpedanz beeinﬂuss Maximal- und Minimalpegel überschr Vnicht.

4. AFG3251/3251C/3252/3252C

Ausgangssignale

überschreiten einen Wert von nicht, wenn eine Lastimpedanz >50 Ω verwe

über dem

den

t. Der

eiten ±10

±10 V

ndet wird.

olgende Tabelle gibt den Ausgangspegelbereich (Maximal- und

Die f Minimalwerte) für Sinussignale bei Änderung der Lastimpedanz (L) an. Die Lastimpedanz beeinﬂusst den Ausgangspegelbereich.

G3011/3011C

Maximalwert

nimalwert

Mi (Maximalamplitude)

AFG3021B/3021C/3022B/3022C/3051C/3052C

0 Ω

L=5

10 V -10 V

0 VSp-Sp)

och Z

L=H

20 V -20 V

0 VSp-Sp)

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 23

Page 42

Erste Schritte

Maximalwert Minimalwert (Maximalamplitude)

AFG3101/3101C/3102/3102C

Maximalwert Minimalwert (Maximalam

AFG3251/32

51C/3252/3252C

Maximalwert Minimalwe (Maximalamplitude)

plitude)

L=50Ω L=HochZ

5V-5V (10 VSp-Sp)

10 V -10 V (10 VSp-Sp)

5V-5V(5VS

p-Sp)

10 V -10 V (20 VSp-Sp)

10 V -10 V (10 VSp-Sp

)

Thermisc

her Überlastungsschutz (nur Modelle AFG3011/3011C)

Die Innentemperatur des Geräts wird bei den Modellen AFG3011 und AFG3011C überwacht. Wenn die Innentemperatur einen Schwellenwert erreicht, wird eine Warnmel Wenn die Warnmeldung angezeigt wird, überprüfen Sie, ob folgende Bedingungen zutreffen:

dung angezeigt, und die Signalausgabe wird automatisch ausgeschaltet.

Die erforderliche Umgebungstemperatur wird eingehalten.

forderliche Kühlabstand wird eingehalten.

Der er

Der Lüfter des Geräts funktioniert ordnungsgemäß.

24 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 43

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

Benutzerober

ﬂäche, Frontpaneel und Rückseite des Geräts

Übersicht über das Frontpaneel

Das Frontpa Abschnitt enthält eine kurz e Übersicht über die Bedienelemente auf dem Frontpaneel und die Bildschirmbenutzeroberﬂäche. Die folgende Abbildung zeigt das Frontpaneel des Zweikanalmodells.

neel ist in benutzerfreundliche Funktionsbereiche unterteilt. Dieser

1. Rahmenmenütasten

2. Hauptmenütaste

3. Funktionstasten

4. Schnelltasten

5. N umerisches Tastenfeld

6. Trigger-LED – leuchtet, wenn das Gerät ein internes oder externes

Triggersignal empfängt

7. Triggereingangsanschluss

8. Triggerausgangsanschluss

9. Menütasten

10. Ausgangsanschluss für Kanal 1 und Kanal 2

11. Taste zum Zurückkehren zum vorherigen Menü

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 25

Page 44

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

icht)

Sperren oder Entsperren

der Steuerelemente auf

dem Frontpaneel

12. Taste View (Ans

13. USB-Anschluss

14. Netzschalter

Um die Steuerelemente auf dem Frontpaneel zu entsperren, verwenden Sie den folgenden Fernsteuerungsbefehl:

SYSTem:KLOCk[:STATe]

Um das Frontpaneel ohne Fernsteuerungsbefehl zu entsperren, drücken Sie zweimal auf dem Frontpaneel die Taste Cancel (Abbrechen).

Komponenten der Bildschirmbenutzeroberﬂäche

Rahmenmenü. Beim Drücken einer Taste auf dem Frontpaneel wird das

sprechende Menü auf der rechten Bildschirmseite angezeigt. Das Menü

ent enthält die verfügbaren Optionen, die Sie durch Drücken der unbeschrifteten Rahmentasten unmittelbar rechts neben der Bildschirmanzeige aufrufen können. (Die Rahmentasten werden in manchen Dokumentationen auch als Optionstasten, Seiten-Menütasten oder Bildschirmtasten bezeichnet.)

auptanzeigebereich und Registerkarte View (Ansicht). Durch Drücken der Taste

View (Ansicht) auf dem Frontpaneel können Sie zwischen den verschiedenen Anzeigeformaten des Hauptanzeigebereichs umschalten. Die Registerkarten View (Ansicht) entsprechen dem aktuellen Anzeigeformat. Das Gerät kann drei verschiedene Bildschirmformate anzeigen.

26 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 45

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

Ausgabestatus

. Wenn der Ausgang deaktiviert ist, wird in diesem Bereich

die Meldung Output Off (Ausgabe aus) angezeigt. Wenn Sie die Taste für die Kanalausgabe auf dem Frontpaneel drücken, um den Ausgang zu aktivieren, wird diese Meldung nicht mehr angezeigt.

Meldungsanzeigebereich. In diesem Bereich werden Meldungen zum Hardwarest

atus, z. B. Takt oder Trigger, angezeigt.

Pegelanzeige. Der Pegel der Amplitude wird angezeigt. Die folgende Abbildung beschreibt die Pegelanzeige.

1. Zeigt den maximalen Amplitudenpegel des Geräts an.

2. Zeigt den Bereich zwischen dem vom Benutzer festgelegten oberen und unteren Grenzwert an.

3. Zeigt den derzeit ausgewählten Amplitudenpegel an.

Taste View (Ansicht)

Das Gerät verfügt über die drei folgenden Bildschirmanzeigeformate:

Signalparameter- und Graphanzeige

Graphvergleich

alparametervergleich

Sign

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 27

Page 46

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

1. Drücken Sie auf dem

Frontpaneel die Taste View (Ansicht Bildschirmanzeigeformat zu ändern.

2. Im ersten Format

werden die Einkanalsignalparameter und der Graph angezeigt.

(Nur Zweikanalmodell): Durch Drücken der Kanalauswahltaste können Sie zwischen den Informationen zu Kanal 1 und Kanal 2 umschalten.

Wenn Sie die Taste View (Ansicht) ein Mal drücken, ändert sich das Anzeigeformat zum Format des Graphvergleichs.

Drücken Sie die Taste View (Ansicht) erneut, um das dritte Format anzuzeigen. Die Ansicht ermöglicht den Vergleich der Kanalparameter.

), um das

Schnel

ltipps

Wenn sich das Gerät gerade im Menü Save (Speichern), Recall (Abrufen), Utility (Dienstprogramm, Help (Hilfe) oder Output (Ausgabe) beﬁndet, hat das Drücken der Taste View (Ansicht) keine Wirkung.

Wenn sich das Gerät im Menü Edit (Bearbeiten) beﬁndet, wird durch Drücken der Taste View (Ansicht) zwischen den Ansichten zum Bearbeiten von Text

raphischen Ansichten umgeschaltet. Dies ist die einzige Funktion der

und g Taste View (Ansicht) beim Ein-Kanal-Modell.

28 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 47

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

Schnelltaste

Die Schnelltasten sind für erfahrene Benutzer geeignet. Mithilfe der Schnelltasten auf dem Frontpaneel können Setup-Parameter ausgewählt und numerische Werte eingegeben w werden, ohne dabei die Rahmenmenüauswahl zu verwenden.

1. Schnelltasten beﬁnden sich unter den Betriebsmodus-Tasten auf dem Frontpaneel.

In diesem Beispiel wird ein Impulssignal verwendet.

2. Durch ein der Schnelltaste Amplitude/High (Amplitude/Hoch) wird Amplitude aktivie

erden. Über die Schnelltasten kann ein Signalparameter ausgewählt

maliges Drücken

rt.

3. Durch erneutes Drücken der Schnelltaste Amplitude/High (Amplitude/Hoch) wird High Level (Hoher Pegel) aktiviert.

Sie können auf die gleiche Weise auch die Parameter für Frequency/Period (Frequenz/Periode), Offset/Low (Offset/Niedrig), Duty/Width (Tastverh./Breite) oder Leading/Trailing (Vordere/Hintere) einstellen.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 29

Page 48

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

Standarde

Schnelltipps

instellungen

Wenn Sie die Sch

nelltaste Phase | Delay (Phase | Verzögerung) drücken, wird Delay (Verzögerung) aktiviert. Ein erneutes Drücken der Schnelltaste Phase | Delay (Phase | Verzögerung) ist unwirksam, da kein Phasenparameter im Impulsparametermenü vorhanden ist.

Die Schnelltasten Duty/Width (Tastverh./Breite) und Leading/Trailing (Vordere/Hintere) sind nur funktionsfähig, wenn sich das Gerät im Impulsparametermenü beﬁndet.

Wenn Sie die Standardwerte der Geräteeinstellungen wiederherstellen möchten, verwenden Sie die Taste Default (Standard) auf dem Frontpaneel.

1. Drücken Sie auf dem

Frontpaneel die Taste Default (Standard).

2. Auf dem Bildschirm wird eine

Popup-Meldung zur Bestätigung angezeigt.

Drücken Sie OK, um die Standardeinstellungen abzurufen.

Drücken Sie Cancel (Abbrechen), um den Abrufvorgang abzubrechen.

3. Wenn Sie OK wählen, zeigt das

Gerät eine Sinussignalamplitude mit einer Frequenz von 1 MHz und 1 VSp-Sp als Grundeinstellung an.

30 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 49

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

Schnelltipps

Signalauswahl

Im Programmier

handbuch für Arbiträrsignal-/Funktionsgenerator der AFG3000-Serie werden die Grundeinstellungen ausführlicher beschrieben. Dieses Handbuch ist auf der beiliegenden Dokumentations-CD oder unter www.tektronix.com/downloads verfügbar.

Die folgenden Einstellungen werden durch Drücken der Taste Default (Standard) nicht zurückgesetzt:

Sprachoption

Einstellungen beim Einschalten

Systembezogene Einstellungen (Anzeigekontrast, Bildschirmschoner,

Klickton und Summer)

Gespeicherte Setups und Arbiträrsignaldaten

Kalibrierdaten

GPIB- und Ethernet-Setups

Zugriffsschutz

Das Gerät kann 12 Standardsignale (Sinus, Rechteck, Rampe, Impuls, Sinus(x)/x, Rauschen, Gleichstrom, Gauß, Lorentz, Exponentieller Anstieg, Exponentieller Abfall und Haversinus) bereitstellen. Das Gerät kann auch benutzerdeﬁnierte arbiträre Signale erzeugen. Sie können eigene benutzerdeﬁnierte Signale erstellen, bearbeiten und speichern.

Sie können mithilfe der Menüs Run Mode Modulation (Betriebsmodusmodulation) auch modulierte Signale erzeugen. Die folgende Tabelle zeigt mögliche Kombinationen von Modulationstyp und Ausgangssignalform.

Die folgende Tabelle zeigt, welche Signale mit den einzelnen Betriebsmodi zulässig sind.

Sinus, Rechteck, Rampe, Arbiträr, Sin(x)/x, Gauß, Lorentz, Exponentieller Anstieg,

Betriebsmodus

Continuous (Kontinuierlich)

Modulation

AM (Amplitudenmodulation)

FM (Frequenzmodulation)

PM (Phasenmodulation)

Exponentieller Abfall, Haversinus Impuls

√√√

√

Rauschen, Gleichstrom

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 31

Page 50

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

Sinus, Rechteck, Rampe, Arbiträr, Sin(x)/x, Gauß, Lorentz, Exponentieller Anstieg,

Betriebsmodu

FSK (Frequenzumtastung)

PWM (Pulsweitenmodulation)

Sweep (Wobbeln)

Burst

Exponentiell

√

√√

HINWEIS. Wenn das Gerät ein Arbiträrsignal ausgibt, zeigt VSp-Sp in der

Geräteeinstellung den VSp-Sp-Wert für normalisierte Signaldaten an.

Wenn das Gerät die Signaltypen Sin(x)/s, Gauß, Lorentz, Exponentieller Anstieg, Exponentieller Abfall oder Haversinus ausgibt, ist Vp-p als das Doppelte des Werts zwischen Null und dem Peak-Wert deﬁniert.

er Abfall, Haversinus

Impuls

√

Rauschen, Gleichstrom

32 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 51

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

Gehen Sie wie fo

1. Um ein

kontinuierliches Sinussignal auszuwählen, SiedieTasteSine (Sinus) auf dem Frontpaneel anschließend die Taste Continuous (Kontinuier

2. Über die Tasten unter

Function (Funktion) auf dem Fron können Sie eines der vier Standardsignale direkt aus

3. Um ein arbiträres

Signal auszuwählen, drücken S Arb (Arbiträr).

4. Um andere

Standard Sin(x)/x, Rauschen, Gleichstrom oder Gauß aus drücken Sie die Taste More... (Weiter...) und ansc oberste Rahmentaste.

5. Diese A

zeigen Signalbeispiele für Sin(x)/x und

hen.

Rausc

lgt vor, um ein Ausgangssignal auszuwählen:

drücken

und

lich).

tpaneel

wählen.

ie die Taste

signale wie

zuwählen,

hließend die

bbildungen

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 33

Page 52

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

6. Diese Abbildu

zeigen Signalbeispiele für Gleichstrom und Gauß.

7. Diese Abbil

zeigen Signalbeispiele für Lorentz und Haversinu

8. Diese Abb

zeigen Signalbeispiele für exponentiellen Anstieg exponentiellen A bfall.

dungen

ildungen

und

ngen

34 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 53

Auswahl des Betriebsmodus

Drücken Sie eine der vier Betriebsmodus-Tasten, um die Signalausgabemethode des Geräts auszuwählen.

1. Der

Standardbetriebsmodus ist Continuous (Kontinuierlich).

Zur Änderung von Signalparametern sind weitere Informationen verfügbar. (Siehe Seite 36.)

2. Um ein

moduliertes Signal auszuwählen, drücken Sie die Taste Modulation.

Zur Modulation von Signalen sind weitere Informationen verfügbar. (Siehe Seite 65,

Modulieren von Signalen.)

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 35

Page 54

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

3. Um ein

Wobbelsignal auszuwählen, drücken Sie di Taste Sweep (Wobbelung).

Zum Wobbeln v Signalen sind weitere Informationen verfügbar. (Siehe Seit

4. Um ein Burst-Signal

Zum Burst weitere Informationen verfügbar. (Siehe Seite 60.)

e62.)

auszuwähl drücken Sie die Taste Burst.

-Modus sind

en,

Anpassen von Signalparametern

Beim Einschalten des Geräts ist das Standardausgangssignal ein Sinussignal von 1 MHz mit einer Amplitude von 1 VSp-Sp. Im folgenden Beispiel s ehen Sie, wie Sie die Frequenz und die Amplitude des ursprünglichen Ausgangssignals ändern können.

1. Drücken Sie auf

dem Frontpaneel die Taste Default (Standard), um das Standardausgangssignal anzuzeigen.

2. Um die Frequenz

zu ändern, drücken Sie die Schnelltaste Frequency/Period (Frequenz/Periode).

36 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 55

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

3. Frequenz ist j

Sie können den Wert über das Tastenfeld und das Rahmenmenü Un (Einheiten) oder mit dem Allzweckdrehknopf ändern.

4. Drücken Sie erneut

die Schnelltaste Frequency/ (Frequenz/Periode), um den Parameter auf Period (Periode) u

5. Ändern Sie als Nächstes

die Amplit Sie die Schnelltaste Amplitude/High (Amplitu

etzt aktiviert.

its

Period

mzuschalten.

ude. Drücken

de/Hoch).

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 37

Page 56

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

6. Amplitude ist

Sie können den Wert über das Tastenfeld und das Rahmenmen (Einheiten) oder mit dem Allzweckdrehknopf ändern.

7. Drücken Sie erneut

die Schnelltaste Amplitude/ (Amplitude/Hoch), um den Parameter auf High Level (Hohe umzuschalten.

Die Werte für Phase und Offset kön Weise geändert werden.

8. Um die

Amplitudeneinheiten zu ändern, drücken Sie die Rahmentaste

-more- (-weiter-), u m die zweite Seite des Menüs anzuzeigen.

9. Drücken Sie die

Rahmentaste Units (Einheiten), um das Rahmenmenü für die Auswahl der Einheiten anzuzeigen. Als Standardeinstellung ist Vp-p (VSp-Sp) ausgewählt.

jetzt aktive.

üUnits

High

r Pegel)

nen in gleicher

Schn

elltipp

Die folgende Konvertierungstabelle verdeutlicht das Verhältnis zwischen VSp-Sp, Veff und dBm.

Sp-Sp

00 VSp-Sp

20,

,00 VSp-Sp

828 VSp-Sp

,000 VSp-Sp

,414 VSp-Sp

1 632 mVSp-Sp 224 mVeff

eff

7Veff

7,0

54 Veff

00 Veff

07 mVeff

00 mVeff

dBm

+30,00 dBm +23,98 dBm +13,01 dBm +10,00 dBm +6,99 dBm 0,00 dBm

38 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 57

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

Sp-Sp

283 mVSp-Sp 100 mVeff 200 mVSp-Sp 70,7 mVeff 10,0 mVSp-Sp 3,54 mVeff

Kanalauswahl (nur Zweikanalmodell)

1. Drücken Sie auf dem

Frontpaneel die Taste zur Kanalauswahl, um die Bildschirmanzeige zu steuern. Sie können zwischen den beiden Kanälen umschalten.

HINWEIS. Wenn Sie die Taste zur Kanalauswahl drücken, während Sie sich im

Menü Utility (Dienstprogramm), Save (Speichern), Recall (Abrufen) oder Help (Hilfe) beﬁnden, kehrt die Bildschirmanzeige zur vorherigen Ansicht zurück. Die Kanäle können nicht umgeschaltet werden.

eff

dBm

-6,99 dBm

-10,00 dBm

-36,02 dBm

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 39

Page 58

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

Ausgang EIN/A

1. Um eine Signalausgabe

zu aktivieren, drücken Sie auf dem Frontpaneel die Taste Channel Output On (Kanal Ausgabe Ein). Die Taste wird durch eine LED-Anzeige beleuchtet, wenn sie eingeschaltet ist.

Sie können das Signal konﬁgurieren, während die Ausgabe deaktiviert ist. Dadurch wird die Gefahr verringert, dass ein problematisches Signal an einen Prüﬂing gesendet wird.

2. (Nur Zweikanalmodell)

Sie können die Signalausgabe für Kanal 1 und Kanal 2 unabhängig voneinander aktivieren bzw. deaktivieren.

Sie können einen der beiden Kanäle oder beide Kanäle jederzeit aktivieren.

40 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 59

Rückseite

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

In der folgenden Abbildung sind die Anschlüsse auf der Rückseite des Geräts dargestellt.

1. ADD INPUT (Eingang hinzufügen): Der ADD INPUT-Anschluss ist bei den Modellen AFG3101/3101C/3102/3102C/3251/3252/3252C vorhanden. Mit diesem Anschluss können Sie dem CH1-Ausgangssignal ein externes Signal hinzufügen.

2. E XT MODULATION INPUT (CH1 und CH2) (Ext Modulation Eingang (CH1 und CH2)): CH1 INPUT und CH2 INPUT sind voneinander

hängig. Der Signaleingangspegel dieser Anschlüsse steuert die

unab Modulationsparameter.

3. EXT

4. EXT REF OUTPUT (Ext Ref Ausgang): Dies ist ein BNC-Anschluss für den

5. USB: Wird zum Anschliessen eines USB-Controllers verwendet. (Typ B)

6. LAN: Wird zum Verbinden des Geräts mit einem Netzwerk verwendet.

REF INPUT (Ext Ref Eingang): Dies ist ein BNC-Anschluss

für den externen Referenzeingang. Wenn Sie mehrere Arbiträrsignal-/Funktionsgeneratoren der AFG3000-Serie oder Ihren arbiträren Funktionsgenerator mit einem anderen Gerät synchronisieren möchten, verwenden Sie den Anschluss für den externen Referenzeingang.

externen Referenzausgang. Wenn Sie mehrere arbiträre Funktionsgeneratoren der AFG3000-Serie oder Ihren arbiträren Funktionsgenerator mit einem anderen Gerät synchronisieren möchten, verwenden Sie den Anschluss für den externen Referenzausgang.

Schließen Sie hier ein 10BASE-T- oder ein 100BASE-T-Kabel an.

7. GPIB : Wird zum Steuern des Geräts über GPIB-Befehle verwendet.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 41

Page 60

Benutzeroberﬂäche, Frontpaneel und Rückseite des Geräts

8. Schraube zur Ge

Erden des Geräts verwendet. Verwenden Sie eine genormte Schraube (Nr. 6-32, Länge bis 6,35 mm)

9. Diebstahlsicherung: Sichern Sie das Gerät an seinem Standort mit einem Standardsicherheitskabel für Laptops.

häuseerdung: Die Gehäuseerdungsschraube wird zum

42 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 61

Bedienungsgrundlagen

Kurzanleitung: Auswählen eines Signals und Anpassen von Parametern

Wenn Sie kein erfahrener Benutzer sind, führen Sie die im Folgenden beschriebenen Schritte durch. Auf diese Weise lernen Sie, wie Sie ein Signal auswählen und Signalparameter anpassen.

1. Drücken Sie den Netzschalter, um das Gerät einzuschalten.

2. Verbinden Sie den CH1-Ausgang des Geräts über ein BNC-Kabel mit dem

Oszilloskop-Eingang.

3. Wählen Sie ein Signal aus.

4. A ktivieren Sie den Signalausgang.

5. Ein Sign

6. W ählen Sie über die Schnelltasten auf dem Frontpaneel des Geräts einen

Signal

7. Wählen Sie Frequency (Frequenz) als zu ändernden Parameter aus.

8. Ändern Sie den Frequenzwert unter Verwendung der numerischen Tasten.

9. Ändern Sie die Signalparameter mithilfe des Allzweckdrehknopfs und der

Pfeiltasten.

al wird auf dem Oszilloskopbildschirm angezeigt.

parameter aus.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 43

Page 62

Bedienungsgrundlagen

Kurzanleitun

g: Generieren eines Sinussignals

Wenn Sie kein erfahrener Benutzer sind, führen Sie die im Folgenden beschriebenen Schritte durch. Auf diese Weise lernen Sie, wie Sie ein kontinuierl

1. Schließen Sie das Netzkabel a Sie den Netzschalter auf dem Frontpaneel, um das Gerät einz

2. Verbinden Sie CH1 Output (CH1 Ausgang) d Arbiträrsignal-/Funktionsgenerators über ein BNC-Kabel mit einem Eingangsanschluss des Oszilloskops.

3. Drücken Sie auf dem Frontpa Sine (Sinus) und dann die Taste Coninuous (Konti Signal auszuwählen.

iches Sinussignal generieren.

n und drücken

uschalten.

neel die Taste

nuierlich), um ein

4. Drücke

5. Verwenden Sie

n Sie auf dem Frontpaneel die Taste CH1OutputOn(CH1

ng Ein), um die

Ausga Ausgabe zu aktivieren.

utomatische

die a Skalierungsfunktion des Oszilloskops, um

Sinussignal auf dem

das Bildschirm anzuzeigen.

Wenn das Gerät ein

ndardsinussignal

Sta ausgibt, kann das Oszilloskop manuell wie

lgt eingestellt werden:

5 μs/div

0 mV/div

44 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 63

Bedienungsgrundlagen

6. Um die Frequen

ändern, drücken Sie auf dem Frontpaneel die Schnellta Frequency/Period (Frequenz/Periode).

7. Das Menü

Frequency/Period/Phase (Freq./Per wird angezeigt, und Freq wird ausgewählt. Der Frequenzwe geändert werden.

ste

iode/Phase)

rt kann jetzt

zzu

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 45

Page 64

Bedienungsgrundlagen

8. Verwenden Sie das

Tastenfeld und die Rahmentasten (Einheiten), um den Frequenzwert zu ändern.

Wenn Sie beis den Wert „2“ über das Tastenfeld eingeben, w die Rahmenmenüs automatisch zu Units (Einheiten

Nach der Eingabe des Frequenzwerts drücken Sie die Rah Units (Einheiten) oder die Eingabetaste auf dem Front Eingabe abzuschließen.

Die Werte für Amplitude, Phase und ebenfalls auf diese Weise geändert werden.

9. Sie können auch den

Frequen Verwendung des Allzweckdrehknopfs und

iltasten ändern.

der Pfe Um den Wert zu erhöhen,

drehen Sie den Knopf im

igersinn.

Uhrze Um eine bestimmte Ziffer

zu ändern, wählen Sie

rch Drücken der

sie du Pfeiltasten aus. Ändern Sie sie anschließend,

m Sie den Knopf

inde drehen.

Units

pielsweise

erden

) geändert.

mentaste

paneel, um die

Offset können

zwert unter

Schnelltipps

Wählen Sie unter Verwendung der Schnelltasten auf dem Frontpaneel einen Signalparameter aus.

Sie können einen Signalparameter auch mithilfe des Rahmenmenüs angeben. Bei dieser Methode werden die Schnelltasten auf dem Frontpaneel nicht verwendet.

Wenn Sie einen Signalparameter unter Verwendung der Schnelltasten oder des Rahmenmenüs angeben, wird im Graphenbereich der aktive Parameter grün angezeigt.

46 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 65

Bedienungsgrundlagen

Kurzanleitun

g: Hilfesystem für das Gerät

So greifen Sie auf das

Hilfesystem für das Gerät

Das Hilfesystem für das Gerät ermöglicht es Ihnen, bei Bedarf Informationen zu speziellen Menüpunkten und Gerätefunktionen abzurufen. Sie können auf dieses Hilfesystem

über die Tasten und Knöpfe auf dem Frontpaneel zugreifen und darin navigieren. Folgen Sie hierzu einfach den Anweisungen, die auf dem Bildschirm angezeigt werden. Die einzelnen Hilfethemen können auch über Verknüpfungen mit anderen Themen verbunden sein. Sie können darauf zugreifen, indem Sie die Anweisungen auf dem Bildschirm befolgen.

Um auf das Hilfesystem des Geräts zuzugreifen, führen Sie die folgenden Schritte durch:

1. Drücken Sie auf

dem Frontpaneel die Taste Help (Hilfe), um den Hilfebildschirm anzuzeigen.

2. Drehen Sie den

Allzweckdrehknopf, um von einer markierten Verknüpfung zur nächsten zu wechseln.

3. Drücken Sie die

Rahmentaste Show Topic (Thema anzeigen), um das Hilfethema zu der markierten Verknüpfung anzuzeigen.

4. Drücken Sie die

Rahmentaste Index, um eine Indexseite anzuzeigen.

5. Drücken Sie die

Rahmentaste Exit (Beenden) oder eine beliebige Taste auf dem Frontpaneel, um den Hilfetext vom Bildschirm zu entfernen und wieder zur Graﬁkoder Parameteranzeige zurückzukehren.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 47

Page 66

Bedienungsgrundlagen

Möglichkeiten für Zugriff

und Navigation im

Geräte-Hilfesystem

Drücken Sie die zuletzt auf dem Bildschirm angezeigten Menü anzuzeigen.

Drehen Sie den von einer Seite zur nächsten zu wechseln.

Drücken Sie

Drücken Sie die Rahmentaste Page Up (Seite zurück) bzw. Page Down (Seite vor), um nac

Drehen Sie den Allzweckdrehknopf, um ein Hilfethema im Index zu markieren

Drücken Sie die Rahmentaste Show Topic (Thema anzeigen), um das Thema von der In

Drücken Sie die Taste Utility (Dienstprogramm) und anschließend die Rahment Hilfethemen, Rahmenmenüs und Bildschirmmeldungen anzeigen möchten.

aste Language (Sprache). Wählen Sie die Sprache aus, in der Sie die

TasteHelp(Hilfe),umInformationen(einThema)zudem

Allzweckdrehknopf, um innerhalb eines angezeigten Themas

die Rahmentaste Index, um eine Hilfe-Indexseite anzuzeigen.

h der Indexseite mit dem gewünschten Hilfethema zu suchen.

dexseite anzuzeigen.

48 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 67

Bedienungsgrundlagen

Generieren vo

n Impulssignalen

1. Drücken Sie auf dem

Frontpaneel die Taste Pulse (Impuls), um den Bildschirm Pulse (Impuls) anzuzeigen.

2. Drücken Sie

die Schnelltaste Frequency/Period (Frequenz/Periode), um Frequenz oder Periode auszuwählen.

3. Drücken Sie die

Schnelltaste Duty/Width (Tastverh./Breite), um zwischen Tastverh. und Breite umzuschalten.

4. Drücken Sie

die Schnelltaste Leading/Trailing (Vordere/Hintere), um zwischen den Parametern für Vordere Flanke und Hintere Flanke umzuschalten.

5. Sie können die Flankenverzögerung einstellen, indem Sie die Schnelltaste Phase

| Delay (Phase | Verzögerung) drücken, um den Einstellungsbildschirm für die Flankenverzögerung anzuzeigen und den Parameter nach Bedarf anzupassen. Sie können auch im Rahmenmenü die Option Lead Delay (Flankenverzögerung) auswählen.

Impulssignalformeln

Die folgenden Formeln beziehen sich auf die Anstiegs- bzw. Abfallzeit der vorderen und hinteren Flanke sowie die Impulsperiode und Impulsbreite von Signalen.

vFlanke (Anstiegszeit der vorderen Flanke)

hFlanke (Abfallzeit der hinteren Flanke)

Maximale Anstiegszeit der vorderen Flanke. Bei diesem Wert handelt es sich jeweils um den Mindestwert der drei Werte.

Wenn Betriebsmodus = Continuous (Kontinuierlich):

Temp1=0,8*2,0*Impulsbreite–hFlanke;

Temp2 = (Periode – Impulsbreite) * 0,8 * 2,0 – hFlanke;

Temp3 = 0,625 * Periode.

Dann:

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 49

Page 68

Bedienungsgrundlagen

Temp1=0,8*2,0

Temp2 = (Periode – Flankenverzögerung – Impulsbreite) * 0,8 * 2,0 – hFlanke;

Temp3=0,625*Periode.

Maximale Abfallzeit der hinteren Flanke. Bei diesem Wert handelt es sich jeweils um den Mindestwert der drei Werte.

Wenn Betriebsmodus = Continuous (Kontinuierlich):

Temp1 = 0,8

Temp2=(Periode–Impulsbreite)*0,8*2,0–vFlanke;

Temp3=0,625*Periode.

Dann:

Temp1 = 0,8 * 2,0 * Impulsbreite – vFlanke;

Temp2 = (Periode – Flankenverzögerung – Impulsbreite) * 0,8 * 2,0 – vFlanke;

Temp3=0,625*Periode.

*Impulsbreite–hFlanke;

*2,0*Impulsbreite–vFlanke;

50 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 69

Bedienungsgrundlagen

Speichern/Ab

rufen von Arbiträrsignalen

Sie können im internen Speicher des Geräts bis zu vier Arbiträrsignale speichern. Wenn Sie weitere Signale speichern möchten, verwenden Sie einen USB-Speicher.

1. Zum Abrufen oder

Speichern eines Arbiträrsignals drücken Sie auf dem Frontpaneel die Taste Edit (Bearbeiten), um das Menü Edit (Bearbeiten) anzuzeigen.

2. Wenn Sie ein

Arbiträrsignal abrufen möchten, wählen Sie Read from... (Lesen aus...).

3. Die Seite Read Waveform

(Signal lesen) wird angezeigt.

4. Wenn Sie Signale

speichern möchten,

n Sie Write to...

wähle (Schreiben in...), um die Seite Write Waveform

al schreiben)

(Sign anzuzeigen.

5. Wenn Sie ein Signal in

m USB-Speicher

eine speichern, wird eine Datei mit der

nserweiterung

Name TFW gespeichert.

6. Sie können auch Signale

ufen, indem Sie

abr auf dem Frontpaneel die Rahmentasten Arb

biträr) > Arb Waveform

(Ar Menu (Menü Arbiträr Signal) drücken.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 51

Page 70

Bedienungsgrundlagen

Schnelltipps

Drücken Sie die (Schreiben in...), um die Menüs Lock/Unlock (Sperren/Sperre aufheben) und Erase (Löschen) anzuzeigen.

Mit der Funktion Lock/Unlock (Sperren/Sperre aufheben) kann verhindert werden, dass Dateien versehentlich überschrieben werden.

Rahmentaste -more- (-weiter-) im Untermenü Write to...

52 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 71

Bedienungsgrundlagen

Generieren vo

n Arbiträrsignalen

Das Gerät kann ein Arbiträrsignal ausgeben, das im internen Speicher oder einem USB-Speicher gespeichert wird.

1. Drücken Sie auf dem

Frontpaneel die Taste Arb (Arbiträr).

2. Drücken Sie die Rahmentaste

Arb Waveform Menu (Menü Arbiträr Signal).

3. Das Arb Waveform Menu (Menü

Arbiträr Signal) wird angezeigt. Sie können jetzt eine Liste mit Signaldateien im internen Speicher oder USB-Speicher durchsuchen.

Wählen Sie Internal (Intern) aus. Sie können eine Datei von folgenden Speicherorten festlegen:

User 1 (Benutzer 1), User 2 (Benutzer 2), User 3 (Benutzer 3) oder User 4 (Benutzer 4)

Edit Memory 1 (Speicher 1 bearbeiten) oder Edit Memory 2 (Speicher 2 bearbeiten)

HINWEIS. Edit Memory 2

(Speicher 2 bearbeiten) ist nur bei Zweikanalgeräten verfügbar. Edit Memory 1 (Speicher 1 bearbeiten) bezieht sich auf Channel 1 (Kanal

1) und Edit Memory 2 (Speicher 2 bearbeiten) auf Channel 2 (Kanal 2).

Verwenden Sie den Allzweckdrehknopf auf dem Frontpaneel, um die Dateien zu durchblättern. Wählen Sie dann eine Datei aus und drücken Sie OK.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 53

Page 72

Bedienungsgrundlagen

Schnelltipps

Dateinamen wer

den nur mit Zeichen des englischen Zeichensatzes angezeigt. Wenn Sie andere Zeichen zum Benennen einer Datei verwenden, werden diese Zeichen durch romanische Zeichen wie #, $, % ersetzt.

Verwenden Sie das Rahmenmenü Write to... (Schreiben in...), um eine Signaldatei vom USB-Speicher in den internen Speicher zu kopieren.

Ändern von Arbiträrsignalen (Menü Edit (Bearbeiten))

Um ein arbiträres Signal zu ändern, verwenden Sie das Menü Edit (Bearbeiten). Das Menü Edit (Bearbeiten) unterstützt verschiedene Signalbearbeitungsfunktionen und ermöglicht das Importieren oder Speichern von bearbeiteten Signaldaten. Zweikanalgeräte verfügen über zwei Bearbeit 2 (Speicher 2 bearbeiten)). Außerdem können mit dem Menü Edit (Bearbeiten) Signaldaten zwischen diesen beiden Speichern kopiert werden.

1. Drücke

ungsspeicher (Edit Memory 1 (Speicher 1 bearbeiten) und Edit Memory

n Sie auf dem Frontpaneel die Taste Edit (Bearbeiten), um das Menü Edit

eiten) anzuzeigen.

(Bearb

2. Wähle

3. Wählen Sie New (Neu) aus,

4. Wählen Sie O peration aus,

5. Wählen Sie Read from...

n Sie Number of Points (Anzahl der Punkte) aus, um die Anzahl der zu bearbeitenden

lpunkte festzulegen.

Signa

um ein Standardsignal in den

cher Edit (Bearbeiten) zu

Spei schreiben. Das geschriebene Signal hat die unter Number

ints (Anzahl der Punkte)

of Po festgelegte Punktzahl. Es kann einer von fünf Signaltypen

gewählt werden: Sine

aus (Sinus), Square (Rechteck), Pulse (Impuls), Ramp (Rampe)

Noise (Rauschen).

und

um das Untermenü Operations

perationen) anzuzeigen.

(Lesen aus...) aus, um einen

peicherort für Signaldaten

S von Internal (Intern) oder USB anzugeben.

54 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 73

6. Wählen Sie Operation aus,

um das Untermenü Operations (Operationen

) anzuzeigen.

Bedienungsgrundlagen

Drücken Sie L

das Bearbeitungsuntermenü von L ine (Zeile) anzuzeigen.

Drücken Sie Data (Daten), um

das Bearbei von Data Point (Datenpunkt) anzuzeigen.

Drücken Sie Cut

(Ausschne Untermenü Cut Data Points (Datenpunkte ausschneiden) anzuzeige

7. Wählen Si

(Am Beginn einfügen) aus, um ein Signal am Beginn des B ear anzuhängen.

Wählen Sie Paste at End (Am Ende um ein Signal am Ende des B earbeitungssignals

ngen.

anzuhä

8. Wählen Sie Copy to

EMEM1/EMEM2 (Nach EMEM1/ um Signaldaten zwischen Edit Memory 1 (Speicher 1 bearb 2 (Speicher 2 bearbeiten) zu kopieren.

9. Wähl

(Schreiben in...) aus, um ein Untermenü anzuzeigen, in das S werden können.

EMEM2 kopieren),

eiten) und Edit Memory

en Sie Write to...

ignaldaten geschrieben

ine (Zeile), um

tungsuntermenü

iden), um das

e Paste at Beginning

beitungssignals

einfügen) aus,

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 55

Page 74

Bedienungsgrundlagen

Beispiel 1: Arbiträrsignal

bearbeiten

Das folgende Be

ispiel veranschaulicht, wie Sie die Bearbeitungsfunktion Line

(Zeile) verwenden. Fügen Sie vor einem Sinussignal ein Rampensignal ein:

1. Wählen Sie Number

of Points (Anzahl der Punkte), um die Anzahl der Signalpunkte auf 1000 einzustellen.

2. Wählen Sie New (Neu)

und dann Sine (Sinus) aus. Speichern Sie dieses Signal unter Benutzer1.

3. Erstellen Sie

anschließend ein Rampensignal mit 500 Punkten.

4. Wählen Sie dann

Operation und anschließend Line (Zeile) aus. Bearbeiten Sie die Zeile dann wie folgt:

X1: 1, Y1: 8191

X2: 250, Y2: 16382

Drücken Sie Execute (Ausführen). Wählen Sie erneut unter Operation Line (Zeile) aus, und bearbeiten Sie die Zeile wie folgt:

X1: 251, Y1: 16382

X2: 500, Y2: 8191

5. Drücken Sie

Execute (Ausführen). Speichern Sie dieses Signal unter Benutzer2.

56 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 75

6. Fügen Sie danach ein

Signal ein. Drücken SieReadfrom. (Lesen aus...), und wählen Sie Benutzer1.

7. Drücken Sie P

at Beginning (Am Beginn einfügen). Wählen Sie da Benutzer2 und dann Paste (Einfügen).

8. Das hier dar

Signal wird erstellt.

aste

s Signal

gestellte

Bedienungsgrundlagen

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 57

Page 76

Bedienungsgrundlagen

Beispiel 2: Arbiträrsignal

bearbeiten

Das folgende Be

ispiel veranschaulicht, wie Sie ein Signal über die Datenpunkte

bearbeiten. In diesem Beispiel fügen Sie dem Sinussignal eine Rauschspitze hinzu.

1. Drücken Sie Read

from... (Lesen aus...), und wählen Sie Benutzer1.

2. Drücken Sie auf dem

Frontpaneel die Taste View (Ansicht), um zur Tabellenansicht zu wechseln.

3. Drücken Sie Operation,

und wählen Sie Data (Daten) aus.

4. Bearbeiten Sie die

Datenpunkte dann wie folgt:

X: 250, Y: 8191

X: 251, Y: 8191

X: 750, Y: 8191

X: 751, Y: 8191

5. Drücken Sie nach jedem

Bearbeiten der Daten Execute (Ausführen), um die aktualisierten Daten zu übernehmen. Speichern Sie dieses Signal unter Benutzer3.

6. Hier ist das Signal

Benutzer3 als Beispiel auf einem Oszilloskopbildschirm dargestellt.

58 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 77

Bedienungsgrundlagen

Schnelltipps

Wenn Sie arbitr

äre Signaldaten in Edit Memory 1 (Speicher 1 bearbeiten) ode r 2 bearbeiten, während das Gerät ein Signal aus dem bearbeiteten Edit Memory (Speicher bearbeiten) erstellt, werden die bearbeiteten Daten automatisch vom erstellten Signal des entsprechenden Kanals widergespiegelt.

Drücken Sie auf dem Frontpaneel die Taste View (Ansicht) im Menü Edit (Bearbeiten), um zwischen Bearbeitungstexten und Graﬁkansichten umzuschalten.

Drücken Sie auf dem Frontpaneel die Taste Channel Select (Kanalauswahl), um zwischen den Menüs für Edit Memory 1 (Speicher 1 bearbeiten) und Edit Memory 2 (Spei cher 2 bearbeiten) umzuschalten.

Generieren von Rauschen/Gleichstrom

1. Drücken Sie auf dem

Frontpaneel die Taste

(Weiter...).

More...

2. Drücken Sie die

Rahmentaste More

rm Menu (Menü

Wavefo Weitere Signale).

3. Wählen

(Rauschen) aus.

4. Sie können

Signa Noise (Rauschen) festlegen. Dies ist ein Beisp Oszilloskopbildschirm angezeigtes Gaußsches Raus

Sie Noise

lparameter für

iel für ein auf dem

chen.

5. Drücken Sie auf DC

(Gleichstrom), um die Gleichstromparameter anzuzeigen.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 59

Page 78

Bedienungsgrundlagen

Schnelltipp

Gleichstromsi werden.

Generieren von Burst-Signalen

Das Gerät kann durch die Verwendung von Standardsignalen einen Burst ausgeben, wie z. B. Sinus, Rechteck, Rampe und Impuls oder Arbiträrsignale. Mit dem Gerät können Sie die folgenden zwei Burst-Modustypen verwenden:

Modus Getriggerter Burst. Wenn das Gerät ein Triggersignal von der internen Triggerqu Taste Manual Trigger (Manueller Trigger) erhält, wird eine angegebene Anzahl (Burstanzahl) von Signalzyklen ausgegeben.

Modus Gate-gesteuerter Burst. Wenn extern ein effektives Gate-Signal anliegt, die Taste Manual Trigger (Manueller Trigger) gedrückt wird, ein

euerungsbefehl angewendet wird oder während 50 % des ausgewählten

Fernst internen Triggerintervalls gibt das Gerät ein kontinuierliches Signal aus.

gnale und Rauschen können w eder moduliert noch abgelenkt

elle, einer externen Triggerquelle, einem Fernsteuerungsbefehl oder der

60 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 79

Bedienungsgrundlagen

So generieren Sie ein

getriggertes Burst-Signal

Im folgenden Be

ispiel wird beschrieben, wie Sie im Burst-Modus einen

Doppelimpuls generieren.

1. Wählen Sie Pulse

(Impuls) als Ausgangssignal, und drücken Sie dann auf dem Frontpaneel die Taste Burst.

2. Bestätigen Sie,

dass 1-Cycle (1 Zyklus), N-Cycles (N Zyklen) oder Inf-Cycles (Unendliche Zyklen) ausgewählt ist. Dies bedeutet, dass der getriggerte Burst-Modus aktiviert ist.

Zum Erstellen eines Doppelimpulses stellen Sie die Burstanzahl (N Zyklen) auf 2 ein.

3. Dies ist ein Beispiel für

einen Doppelimpuls.

4. Dieses Signal ist ein

Triggerausgangssignal.

So generieren Sie

ein Gate-gesteuertes

Burst-Signal

Im Gate-gesteuerten Burst-Modus wird die A usgabe basierend auf dem internen Gate-Signal oder einem externen Signal, das am Anschluss Trigger Input (Trigger Eingang) am Frontpaneel anliegt, aktiviert bzw. deaktiviert. Solange das Gate-Signal „wahr“ ist oder die Taste Manual Trigger (Manueller Trigger) auf

Frontpaneel gedrückt wird, gibt das Gerät ein kontinuierliches Signal aus.

dem

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 61

Page 80

Bedienungsgrundlagen

1. Drücken Sie die Taste

Burst am Frontpaneel, um das Menü Bur anzuzeigen.

2. Wählen Sie Gate (Gatter)

aus.

3. Dies ist ein

Beispiel fü Oszilloskopbildschirm. Das obere Signal ist ein Triggeraus

4. Dies ist ein Beispiel für ein

Gate-gesteuertes Signal.

r einen

gangssignal.

Wobbe

Schnelltipps

ln von Signalen

Das Gerät bietet folgende drei Triggerquellen für den Modus Burst:

Internes oder e xternes Triggersignal

Manuel

ler Trigger

Fernsteuerungsbefehl

Ist Gate ausgewählt, werden die Parameter für die Burstanzahl ignoriert.

Durch das Wobbeln wird ein Signal mit einer Ausgabesignalfrequenz ausgegeben, die linear oder logarithmisch variiert.

Folgende Parameter können für Sweep (Wobbeln) festgelegt werden:

Startfrequenz

Stoppfrequenz

Wobbelzeit

ückkehrzeit

Mittenfrequenz

62 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 81

Bedienungsgrundlagen

Frequenzspann

Haltezeit

1. Wählen Sie ein Signal

aus, und drücken Sie anschließend auf dem Frontpaneel die Taste Sweep (Wobbelung).

2. Sie können im

Wobbelmenü Folgendes angeben: Start Frequency (Startfrequenz), Stop Frequency (Stoppfrequenz), Sweep Time (Wobbelzeit) und Return Time (Rückkehrzeit).

Return Time (Rückkehrzeit) ist die Zeitspanne zwischen Stop Frequency (Stoppfrequenz) und Start Frequency (Startfrequenz).

Drücken Sie die Taste

-more- (-weiter-), um das zweite Wobbelmenü anzuzeigen.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 63

Page 82

Bedienungsgrundlagen

3. Auf dieser Seite können

die Parameter für Center Freque (Mittenfrequenz), Frequency Span (Frequenzsp Hold Time (Haltezeit) festgelegt und der Wobbeltyp a werden.

Hold Time (Haltezeit) ist die Zeit der die Frequenz nach dem E rreichen der Stoppfreq bleiben muss.

Drücken Sie die Taste

-more- (das zweite Wobbelmenü anzuzeigen.

4. Sie können auf dieser

Seite de (Repeat (Wiederholung) oder Trigger) sowie die Trigger

ncy

anne),

usgewählt

spanne, in

uenz stabil

weiter-), um

n Wobbelmodus

quelle auswählen.

5. Dies ist ein

Beispiel für einen Oszilloskopbildschirm. Das obere Beispiel zeigt ein Wobbelsignal.

6. Dies ist ein

Triggerausgangssignal.

64 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 83

Bedienungsgrundlagen

Schnelltipps

Modulieren von Signalen

So gebe

n Sie ein AM-Signal

aus

1. Wählen Sie ein Signal aus und

2. Drücken Sie die obere

Für die Frequen

zwobbelung kann ein Sinus-, ein Rechteck-, ein Rampenoder ein Arbiträrsignal ausgewählt werden. Die Signalarten Pulse (Impuls), DC (Gleichstrom) und Noise (Rauschen) können nicht ausgewählt werden.

Wenn die Wobbelung ausgewählt ist, wird die Frequenz von der Wobbelstartfrequenz bis zur Wobbelstoppfrequenz gewobbelt.

Wenn die Startfrequenz niedriger ist als die Stoppfrequenz, wird von der niedrigen Frequenz zur hohen Frequenz gewobbelt.

Wenn die Startfrequenz höher ist als die Stoppfrequenz, wird von der hohen Frequenz zur niedrigen Frequenz gewobbelt.

Wenn Sie nach der Auswahl anderer Menüs zum Menü Sweep (Wobbeln) zurückkehren möchten, drücken Sie erneut die Taste Sweep (Wobbelung) auf dem Frontpaneel.

n Sie die Taste Modulation

drücke auf dem Frontpaneel.

In diesem Beispiel wird das

-Signal als Ausgabesignal

Sinus (Trägersignal) verwendet.

Rahmentaste, um das

lationsauswahlmenü

Modu anzuzeigen.

Wählen Sie AM als

lationsart aus.

Modu

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 65

Page 84

Bedienungsgrundlagen

3. Wählen Sie die

Modulationsquelle aus.

4. Legen Sie die

Modulationsfrequenz fest.

5. Wählen Sie die Modulationsform

aus.

6. Legen Sie die Modulationstiefe

fest.

7. Dies ist ein Beispiel für eine auf

dem Oszilloskopbildschirm angezeigte Amplitudenmodulation.

Schnell

tipps

Sie können Frequenzmodulations- oder Phasenmodulationssignale auf die gleiche Weise ausgeben.

Die Signalarten Pulse (Impuls), Noise (Rauschen) oder DC (Gleichstrom) können nicht als Trägersignal ausgewählt werden.

Sie können ein internes oder externes Signal als AM-Quelle auswählen. Wenn Sie ein externes Signal auswählen und die Modulationstiefe auf 120% festlegen, erreicht die Ausgabe die maximale Amplitude, wenn ein Signal ±1 V

am Anschluss EXT MODULATION INPUT (Ext Modulation

Sp-Sp

Eingang) auf der Rückseite des Geräts anliegt.

können im internen Speicher oder im USB-Speicher eine Modulationsform

Sie auswählen.

e folgenden Gleichungen zeigen die Ausgangsamplitude bei AM-, FM-

Di und PM-Modulation (in diesem Beispiel wird ein Sinussignal als Trägerund Modulationssignal verwendet):

AM: Ausgang(V

)= (1 +

Sp-Sp

)

FM: Ausgang(V

PM: Ausgang(V

Sp-Sp

66 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 85

Bedienungsgrundlagen

Trägeramplitude A [V

Sp-Sp

]

Trägerfrequenz: fc [Hz] Modulationsfrequenz fm [Hz] Zeit

t [Sek] AM-Modulationstiefe M [%] FM-Abweich PM-Abweichung

ung

D[Hz]

P [Grad]

In der folgenden Tabelle ist der Zusammenhang zwischen der Modulationstiefe und der maximalen Amplitude bei einem Signal mit AM-Modulation (interne Modulationsquelle gewählt) dargestellt:

Tiefe Maximalamplitude

120% A (V 100% A (V 50% A (V 0% A (V

Sp-Sp

) ) * 0,909 ) * 0,682 ) * 0,455

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 67

Page 86

Bedienungsgrundlagen

So geben Sie ein

FSK-Signal aus

Die FSK-Modula

tion (Frequency Shift Keying, Frequenzumtastung) ist eine Modulationstechnik, die zwischen den Ausgabesignalfrequenzen zweier Frequenzen wechselt: Trägerfrequenz und Sprungfrequenz.

1. Führen Sie di

geben Sie ein AM-Signal aus" beschriebenen Schritte durch, um das Unter der Modulationsart anzuzeigen. (Siehe Seite 65, Modulieren von Signalen.)

In diesem Beispiel w urde FSK als M odulationsart ausgewählt.

2. Die Anzeige für die

FSK-Parametereinstellung wird eing

Wählen Sie Internal (Intern) oder External (Extern) als FSK-Quelle aus.

3. Wenn Sie Internal (Intern)

auswählen, können Sie die FSK-Rat

Wenn Sie External (Extern) auswählen, wird die FSK-Rate nicht b

4. Stellen Sie Hop Frequency

(Sprungfrequenz) ein. Die Tr

wechselt mit der angegebenen FSK-Rate zur Sprungfrequenz und ke ursprünglichen Frequenz zurück.

e unter „So

menü zur Auswahl

eblendet.

e festlegen.

erücksichtigt.

ägersignalfrequenz

hrt anschließend zur

68 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 87

Bedienungsgrundlagen

Schnelltipp

So geben Sie ein

PWM-Signal a

DieGerätederA

FG3000-Serie generieren ein phasenkontinuierliches

FSK-Signal.

Führen Sie die folgenden Schritte durch, um ein PWM-Signal auszugeben:

1. Drücken Sie auf

dem Frontpaneel die Taste Pulse (Impuls). Drücken Sie dann die Rahmentaste Pulse Parameter Menu (Menü Impuls Parameter), um den Bildschirm für die Einstellung der Impulsparameter anzuzeigen.

2. Drücken Sie die

Taste Modulation auf dem Frontpaneel, um den Bildschirm für die Einstellung der PWM-Parameter anzuzeigen.

Wählen Sie die PWM-Quelle aus.

3. Wählen Sie

PWM Frequency (PWM-Frequenz) aus.

4. Wählen Sie Modulation

Shape (Modulationsform) aus.

5. Legen Sie Deviation

(Abweichung) fest (Impulsbreitenabweichung).

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 69

Page 88

Bedienungsgrundlagen

Schnelltipp

Triggerausgang

Sehen Sie sich e

in Beispiel zur Pulsweitenmodulation an. (Siehe Seite 104,

Motordrehzahlsteuerung durch Pulsweitenmodulation.)

Das Triggerausgangssignal des Geräts ist mit dem Betriebsmodus und der in CH1 gewählten Funktion verbunden, wenn es sich bei dem Gerät um ein Zweikanalmodell handelt.

1. Schließen Sie den

Anschluss Trigger Output (Trigger Ausg.) auf dem Frontpaneel an den externen Triggereingangsanschluss des Oszilloskops an. Der Anschluss Trigger Output (Trigger A usgang) stellt das Triggersignal für das angeschlossene Oszilloskop bereit.

2. Modus Continuous

(Kontinuierlich): Der Triggerausgang ist ein Rechtecksignal und die ansteigende Flanke beﬁndet sich am Beginn jeder Signalperiode.

Bei Ausgangsfrequenzen von mehr als 4,9 MHz gelten einige Einschränkungen. Siehe die nachfolgenden Schnelltipps.

3. Modus Sweep

(Wobbeln): Wenn der Wobbelmodus Repeat (Wiederholung) oder Trigger und eine interne Triggerquelle ausgewählt sind, ist der Triggerausgang ein Rechtecksignal, und die ansteigende Flanke beﬁndet sich am Beginn jeder Ablenkung.

70 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 89

Bedienungsgrundlagen

4. Modus Modulat

Wenn eine interne Modulationsquelle ausgewählt wi der Triggerausgang ein Rechtecksignal, dessen Frequenz mit modulierenden Signals übereinstimmt.

Bei Auswahl einer externen Modulationsquelle wird der Trigger deaktiviert.

5. Modus Burs

Auswahl einer internen Triggerquelle ist der Triggerau Rechtecksignal und die ansteigende Flanke beﬁndet s jeder Burstperiode.

Wenn eine externe Trigger wurde, ist am Triggerausgang solange der Pege wie dieser auch am Triggereingang hoch ist.

ausgang

t: Bei

sgang ein

ich am Beginn

quelle ausgewählt

l hoch,

ion:

rd, ist

der des

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 71

Page 90

Bedienungsgrundlagen

Schnelltipps

Wenn die einges

tellte Frequenz eines Ausgangssignals größer als 4,9 MHz ist, wird ein Signal m it einer Teilfrequenz kleiner als 4,9 MHz über den Triggerausgang ausgegeben. Vgl. die nachfolgende Tabelle.

Eingestellte Frequenz des Ausgangssig

〜4,900 000 000 00 Fs 4,900 000 000 01 bis 14,700 000 000 0 14,700 000 000 1 bis 24,500 000 000 0 24,500 000 000 1 bis 34,300 000 000 0 34,300 000 000 1 bis 44,100 000 000 0 44,100 000 000 1 bis 50,000 000 000 0 50,000 000 000 1 〜

nals (MHz)

Triggerausg

Fs/3 Fs/5 Fs/7 Fs/9 Fs/11 Kein Signal

angsfrequenz (MHz)

HINWEIS. Das Triggerausgangssignal kann nicht ausgegeben werden, wenn

das Gerät ein kontinuierliches Signal mit einer Frequenz von mehr als 50 MHz ausgibt.

HINWEIS. Wenn das Gerät ein Modulationssignal ausgibt und Sie als

Modulationsquelle External (Extern) auswählen, kann das Triggerausgangssignal nicht ausgegeben werden.

Anpassen der Parameter von Zweikanalsignalen (nur Zweikanalmodelle)

Phase

Die AFG3000-Serie verwendet zum Ändern der Frequenz eine Methode mit Phasenkontinuität. Wenn Sie die Frequenz eines Kanals ändern, beeinﬂusst dies die Phasenbeziehung zwischen den beiden Kanälen.

Das Instrument generiert z. B. ein S inussignal mit 5 MHz für CH1 und CH2, und die Phase wird zwischen den beiden Kanälen eingestellt. Wenn Sie die Frequenz von CH2 auf 10 MHz ändern und dann wieder auf 5 MHz senken, kehrt die Phase von CH2 nicht zu ihrem ursprünglichen Zustand zurück. Um die Phasenbeziehung zwischen den beiden Kanälen einzustellen, müssen Sie die Signalerzeugung abbrechen und neu starten. Das Gerät verfügt über eine Phasenabgleichfunktion, um die Phasenbeziehung anzupassen.

72 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 91

Bedienungsgrundlagen

1. In diesem Beisp

ein kontinuierliches Sinussignal mit 5 MHz verwendet. Be Sie, dass beide Phasen auf 0 Grad festgelegt sind.

2. Ändern Sie die Frequenz

von CH1 auf 1 und anschließend wieder zurück auf 5 MHz. In diesem Zus die Phase von CH2 nicht zu ihrem ursprünglichen Zustand z

3. Um die Phase von

zwei Kana abzugleichen, drücken Sie die Rahmentaste Align P h abgleichen).

4. Wenn Sie die Taste

Align P h abgleichen) drücken, stellt das Gerät die

erzeugung ein,

Signal passt die Phasen von beiden Kanälen an und

et automatisch die

start Signalerzeugung neu.

iel wird

stätigen

0MHz

tand kehrt

urück.

lsignalen

ase (Phase

Amplitude

Um die CH1- und Ch2-Amplitude auf d en gleichen Pegel festzulegen, gehen Sie wie folgt vor:

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 73

Page 92

Bedienungsgrundlagen

1. Drücken Sie auf

dem Frontpaneel die Schnellta Amplitude/High (Amplitude/Hoch).

2. Drücken Sie d

Rahmentaste -more(-weiter-).

3. Die zweite Seite von

Amplitude/Level Menu (Menü Amplitude Pegel) wird angezeigt.

Sie können die CH1- und CH2-Amplitude auf den gleichen Pegel festlegen, indem Sie im zweiten Rahmenmenü von oben On (Ein) auswählen.

ste

Frequenz (Periode)

Um die CH1-und Ch2-Frequenz auf denselben Wert festzulegen, gehen Sie wie folgt vor:

1. Drücken Sie auf

dem Frontpaneel die Schnelltaste Frequency/Period (Frequenz/Periode), um das Menü Frequency/Period Parameter (Frequenz/Periode Parameter) anzuzeigen.

2. Sie können die CH1- und

CH2-Frequenz auf den gleichen Wert festlegen, indem Sie im dritten Rahmenmenü von oben On (Ein) auswählen.

74 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 93

Einrichten der Lastimpedanz

Die Ausgangsimpedanz der AFG3000-Serie beträgt 50 Ω.Wenneinevon 50 Ω abweichende Last angeschlossen wird, unterscheiden sich die angezeigte Amplitude, der Offset und der hohe/niedrige Pegel von der Ausgangsspannung. Damit die angezeigten Werte denen der Ausgangsspannung entsprechen, müssen Sie die Last die Lastimpedanz einzurichten.

1. Drücken Sie auf dem

Frontpaneel die Taste Top Menu (Hauptmenü), und drücken Sie dann die Rahmentaste Output Menu (Menü Ausgabe). Das Menü Output (Ausgabe) wird angezeigt.

2. Drücken Sie auf

Load Impedance (Lastimpedanz), um das Untermenü Load Impedance (Lastimpedanz) anzuzeigen.

3. Um die Lastimpedanz

anzupassen, wählen Sie Load (Last) aus.

4. Sie können die

Lastimpedanz auf einen beliebigen Wert von 1 Ω bis 10 kΩ festlegen.

5. Wenn eine von 50

Ω abweichende Lastimpedanz eingestellt ist, wird der eingestellte Wert im Ausgangsstatus angezeigt.

Bedienungsgrundlagen

impedanz einstellen. Verwenden Sie das Menü Output (Ausgabe), um

Sch

nelltipps

Die Lastimpedanz wird auf die Amplitude, den Offset und den hohen/niedrigen Pegel angewendet.

Sofern als Einheit der Ausgabeamplitude ein dBm-Wert festgelegt ist, wird die Einstellung der Amplitudeneinheit automatisch zu Vpp geändert, wenn Sie eine hohe Impedanz wählen.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 75

Page 94

Bedienungsgrundlagen

Invertieren d

er Signalpolarität

Verwenden Sie das Menü Output (Ausgabe), um die Signalpolarität zu invertieren. Im folgenden Beispiel wird gezeigt, wie Sie mithilfe der Funktion Invertieren im Doppelkanal

1. Wählen Sie das

CH1-Signal

2. Drücken Sie auf dem

Frontpaneel die Taste Frequency (Frequenz/Periode).

3. Drücken Sie die

Rahmentas (Frequenz), um die CH1-Frequenz einzuste

4. Stellen Sie die

Frequenzen der beiden Kanäle ü Rahmentaste von oben auf den gleichen Wert ein.

5. Drücke

Frontpaneel die Taste für die Kanalauswahl, um CH2 aus

6. Drücken Sie die

Rahmentasten Output Menu ( > Invert (Invertieren), um das CH2-Signal zu

rtieren.

inve

modell ein Differenzsignal erzeugen:

/Period

te Frequency

llen.

ber die dritte

n Sie auf dem

zuwählen.

Menü Ausgabe)

7. Drüc

8. So erhalten Sie ein

ken Sie auf dem Frontpaneel die Taste CH1OutputOn(CH1

gang Ein), um die

Aus Ausgabe zu aktivieren.

ferenzsignal.

Dif

76 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 95

Bedienungsgrundlagen

Hinzufügen vo

n Rauschen

Um das interne Rauschsignal zu einem Signal hinzufügen, verwenden Sie das Menü Output (Ausgabe).

1. Drücken Sie auf

dem Frontpaneel die Taste Sine (Sinus) > Continuous (Kontinuierlich), um die Sinus-Signalanzeige einzublenden.

2. Befolgen Sie die auf

den vorherigen Seiten beschriebenen Schritte, um das Menü Output (Ausgabe) anzuzeigen. (Siehe Seite 75.) Um einem Sinussignal Rauschen hinzuzufügen, drücken Sie Noise (Rauschen).

3. Das Untermenü Noise

Add (Rauschen hinzufügen) wird angezeigt. Drücken Sie auf Noise Add (Rauschen hinzufügen), um On (Ein) auszuwählen.

4. Um den Rauschpegel

anzupassen, drücken Sie auf Noise Level (Rauschpegel). Verwenden Sie den Allzweckdrehknopf oder das numerische Tastenfeld, um den Wert einzugeben.

5. Dies ist ein Signal vor

dem Hinzufügen von Rauschen.

6. Dies ist ein Signal nach

dem Hinzufügen von Rauschen.

Um einen Überlauf durch das Hinzufügen von Rauschen zu verhindern, wird die Amplitude des Ausgangssignals automatisch halbiert.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 77

Page 96

Bedienungsgrundlagen

Schnelltipps

Um Rauschen hin

zuzufügen, wird ein interner (digitaler) Rauschgenerator

verwendet.

Die Rauschsig

nale von CH1 und CH2 sind nicht korreliert.

Der Status des Ausga ngs wechselt von Output Off (Ausgang A us) zu Noise (Rauschen)

, wenn Sie auf dem Frontpaneel die Taste Channel Output (Kanal

Ausgang) drücken, um den Ausgang zu aktivieren.

HINWEIS. Wenn Sie Noise Add (Rauschen hinzufügen) auf On (Ein) einstellen,

wird die Amplitude des Ausgangssignals auf 50 % gesenkt.

Hinzufügen von Signalen (AFG3100- und AFG3200-Serie)

Der Anschluss ADD INPUT (Eingang hinzufügen) auf der Rückseite der Modelle AFG3101 dem CH1-Ausgangssignal ein externes Signal hinzuzufügen.

1. Schließen Sie eine

/3101C/3102/3102C und AFG3251/3251C/3252/3252C ermöglicht es,

externe Signalquelle an den Anschluss ADD INPUT (Eingang hinzufügen) auf der Rückseite des Geräts an.

2. Drücken Sie auf dem

Frontpaneel die Taste Top Menu (Hauptmenü), und drücken Sie dann die Rahmentaste Output Menu (Menü Ausgabe).

3. Drücken Sie External Add

(Ext. Signal addieren), um diese Funktion auf On (Ein) zu schalten.

78 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 97

4. Das folgende Beispiel

veranschaulicht das Hinzufügen vo Rauschen als externes Signal. Bei dem oberen Signal hande ein externes Signal.

5. Unten ist das

Rechtecksi dem Hinzufügen von Rauschen dargestellt.

6. Dieses Beispiel zeigt

ein R echtecksignal nach dem Hi eines externen Signals (Rauschen).

lt es sich um

gnal vor

nzufügen

Bedienungsgrundlagen

Schnell

tipp

Der Status des Ausgangs wechselt von Output Off (Ausgang Aus) zu Ext Add (Ext. Signal addieren), wenn Sie auf dem Frontpaneel die Taste CH1 Output (CH1 Ausgang) drücken, um den Ausgang zu aktivieren.

Generieren eines Differenzsignals

Ein Zweikanalgerät kann zur Generierung eines Differenzsignals verwendet

en, wenn CH2 so programmiert wird, dass darüber das Komplement

werd von CH1 ausgegeben wird. Die CH2-Einstellungen können bequem über die CH1-Komplementfunktion konﬁguriert werden.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 79

Page 98

Bedienungsgrundlagen

1. Wenn Sie die

CH1-Signalparameter eingestellt h drücken Sie auf dem Frontpaneel die Taste zur Kanalausw wählen CH2 aus.

aben,

ahl und

2. Drücken Si

Frontpaneel die Taste Top Menu (Hauptmenü), und drücke die Rahmentaste Output Menu (Menü Ausgabe).

3. Drücken S

Rahmentaste CH1 Complement (CH1-Ko

4. Die CH2-

und Timing-Parameter werden von CH1 kopier CH2-Amplitudeneinstellungen von CH1 invertiert.

e auf dem

n Sie dann

ie die

mplement).

Signalform-

t und die

HINWEIS. Wenn in einem Gerät der Serien AFG310x oder AFG325x die Option

CH1 ausgewählt wird, zeigt das Gerät im Menü Output (Ausgabe) die Option External Add Off/On (Externes Signal addieren Ein/Aus) an.

80 Schnellstart-Benutzerhandbuch für die AFG3000-Serie

Page 99

Bedienungsgrundlagen

Externer Refe

renztakt

1. Der externe

Referenzeingang (EXT REF INPUT) und der externe Referenzausgang (EXT REF OUTPUT) beﬁnden sich auf der Rückseite der Geräte der AFG3000-Serie.

2. Das Gerät kann das

interne oder das externe Signal als Referenzsignal verwenden.

Um ein Referenzsignal auszuwählen, drücken Sie auf dem Frontpaneel die Taste Utility (Dienstprogramm) und anschließend die Rahmentaste System.

3. Drücken Sie die

Rahmentaste Clock Ref (Referenztakt), um zwischen Internal (Intern) und External (Extern) umzuschalten.

Schnelltipps

Die Anschlüsse für den externen Ein- und Ausgang werden zum

hronisieren von mehreren Geräten der Serie AFG3000 verwendet.

Sync

Das Gerät kann sowohl die interne als auch die externe Quelle als

renzsignal verwenden. Wenn die interne Referenz aktiviert ist, wird

Refe ein 10 MHz-Referenzsignal an der Rückseite des Anschlusses EXT REF OUT ausgegeben. Dieses Ausgangssignal synchronisiert andere Gerät mit diesem Gerät.

Wenn die externe Referenzeingabe aktiviert ist, wird der Anschluss EXT REF INPUT (Ext Ref Eingang) an der Rückseite als Eingang für ein externes Referenzsignal verwendet. Das Gerät wird durch dieses externe Referenzsignal synchronisiert.

Der Anschluss EXT REF OUTPUT (Ext Ref Ausgang) ist bei den Modellen AFG3021, AFG3022 AFG3051 und AFG3052 nicht vorhanden.

Schnellstart-Benutzerhandbuch für die AFG3000-Serie 81

Page 100

Bedienungsgrundlagen

Synchronbetr

ieb

Um mehrere Arbiträrsignal-/Funktionsgeneratoren zu synchronisieren, verwenden Sie das Menü Utility (Dienstprogramm). In einigen Dokumentationen wird möglich Synchronbetrieb verwendet.

1. Verwenden Sie ein BNC-Kabel, um den

Trigger Output (Trigger Ausgang) am Frontpaneel eines Geräts (Master) mit dem Trigger Input (Trigger Eingang) einer anderen Einheit (Slave) zu verbinden.

Das übergeordnete Gerät (Master) sendet ein Triggersignal an das untergeordnete Gerät (Slave).

2. Verbinden Sie EXT REF OUT (Master)

und EXT REF IN (Slave) mit einem weiteren BNC-Kabel.

Der Takt des übergeordneten (Master) und des untergeordneten Geräts (Slave) werden synchronisiert.

3. Drücken Sie auf dem Frontpaneel die

Taste Utility (Dienstprogramm) und anschließend die Rahmentaste System der Master-Einheit, um das Menü System anzuzeigen.

4. Hiermit stellen Sie Folgendes ein:

erweise auch der Begriff Master-Slave-Betrieb anstelle von

Trigger Out (Trigger Ausg.) - Sync

(Synchron.)

Clock Ref (Referenztakt) - Internal

(Intern)

5. Stellen Sie das untergeordnete

Instrument ein. Öffnen Sie das Menü System, und

drücken Sie dann die Rahmentaste Clock Ref (Referenztakt), um External (Extern) auszuwählen.

82 Schnellstart-Benutzerhandbuch für die AFG3000-Serie
