Tektronix AD953A DATASHEET

MPEG 测试系统

AD953A

码流播放和记录

循环码流的连续播放，并可自动刷新时
间标记

可存储数据包到达时间信息的码流记录
功能，便于码流的离线定时分析

可同时播放和记录(可选项)

实时监视

PID 和与节目相关的动态条形图和饼状图
示。

可调整的PCR定时、TS数据率和填充度图
示。

显示PSI/SI/PSIP 信息。
方便灵活的基于触发的错误俘获功能。
强大的记录功能，并具有彩色故障识别显

示。
按照TR 101 290 和 ATSC 标准进行的一致

性查验。

特点

MPEG、DVB、ATSC和ISDB一致性测试

深入的离线分析，便于迅速排查故
障并解决问题

执行TR 101 290 实时监视，具有强
大的触发模式，可快速跟踪工作过
程中的运行故障

实时和延时的传输流定时测量，其
中包括PCR 到达时间间隔、PCR 准
确度 ( PC R_A C)、PC R 全抖动
(PCR_OJ)、PCR 到达时间 (网络抖
动）、PCR 频率偏置 (PCR_FO) 和延
时漂移率 (PCR_DR) 测量和图示

具有码流播放和记录功能，提供可
重复的码流测试信号源，并具有开
发环境应用的码流俘获功能

实时和离线分析工具，提供简洁明
了的细节图形显示

范围广泛的工业标准接口，提供即
插即用的连通性

模块式设计，用户可按当前需要进
行配置

一旦有新的测试需求可随时方便升
级

具有高分辨率集成显示的便携式平
台

应用

设备开发
设备生产
节目传输

－卫星传输
－有线传输
－地面传输

1 MPEG Test Systems

www.tektronix.com/video

MPEG 测试系统

AD953A

提供以下项目的细节图形显示和
离线测试：

使用霍夫曼解码的PSI/SI/PSIP 表。
传输流和PES 包。
包括AC-3 音频的T-STD 缓存器分析。

PCR/PTS/DTS 时间标记。
GOP(图象组)、象条、宏块和运动矢量以

及MPEG/AC-3 音频信息(可选项)。

码流创建和处理

提供复用器/ 解复用器功能，创建多节目
传输流，并包含有符合DVB 和ATSC 标准
的用户SI。

提供码流剪切器、数据包编辑器和PSI/SI/
PSIP 编辑器功能。

传送带分析仪和发生器

DVB数据传送带和对象传送带分析，包括
AIT 表显示和ARIB B15/B24 数据传送带分

析（可选项）。
创建和复用多媒体家庭平台(MHP)和交互

电视测试应用的对象传送带(可选项)。

应用

设备开发

在设备开发环境中AD953A是一种方便的
信号源和具有强大功能的诊断工具。它
能重复播放同一测试码流，为综合接收
机/解码器(IRD)及调制器的研制和开发提
供激励信号源。

可以在传输流上附加经过校正的 PCR 不
准确度，用以测试IRD 时钟恢复锁相环路
的性能。

AD953A 能够俘获和分析长码流，便于工
程技术人员快速地搜索并识别被测设备
中导致故障的传输流包。

设备生产

在生产环境中把AD953A作为可重复播放
的测试信号源，以便于IRD 接收解码器及
调制器的测试和调整。AD953A 测试系统
的稳定性，所包含的诊断和模块功能将
大大减少运行设备的停机检修时间。

传输监视

对节目供应商和业务供应商来说，通过
AD953A 系统的实时监视功能，他们就能
够确定他们提供的节目素材是否满足
MPEG、DVB和ATSC 标准，并且能够节省
后期处理和评估离线数据时的所需要的
时间延迟。

测试方法

为了满足用户的各种需求，AD953A 能够
以不同的方式提交测试结果：

实时监视测试纪录(在线)－当 AD953A 发
现某个错误时，就会在错误记录窗口中
出现带有说明的显示，还可下拉记录窗
口以在屏幕上滚动显示。这种监视访问
形式既可以在当地进行，也可以在远程
测试点进行，用户还可以对色彩过滤设
置编程以突出显示特定的差错。

延时测试模式(离线)－在每个延时文件测
试应用（传输流分析仪，PES分析仪和缓
存器分析仪）中，可提供与上述类似的延
时错误记录，可以打印这些记录及其所
有的图形，或者将它们保存在硬盘中。

接口

具有范围广泛的各种接口，其中包括DVB
－SPI（标准型）和ASI、DHEI、M2S和SMPTE

310M 的可选项。

2 MPEG Test Systems

www.tektronix.com/video

MPEG 测试系统

AD953A

回归测试模式(ES 分析仪选项)－在回归
测试模式中，除了能够提供与上述两种
记录窗口类似的基本码流分析仪功能之
外，它还可以提供一种自动的回归模式，
即对 GOP 层和宏块层的复杂视音频基本
层进行“健康检查”，可运行所有的菜单
和测试项目而无需用户的干预。

在上述测试模式中均设有差错过滤器，
为使显示清楚明了起见，可以临时除去
频繁报告的差错类型。

记录和播放

通过适当的接口，AD953A 播放器的视频
码流记录和播放数据率可达87.5Mb/s。按
照所使用的不同接口，所发送的记录和
播放数据包的长度可以是188字节，还可
以为204 或208 字节。码流文件可以只播
放一次，也可以连续循环播放多次。播放
文件的起点和终点既可以是文件自身的
起始端和结束端，也可以在文件中间设
置起点和终点。可以在存储的文件中从
PCR数值中自动确定时钟速率，也可以人
工选取播放速率。

连续时间标记

在码流播放器中，含有一个“连续时间标
记”选项。这个选项可以在码流循环重放
期间对源码流中的定时信息进行实时修
改。采用这样的处理方法，可以消除循环
点处可能产生的定时不连续性。

可以对以下数值进行修改：

连续性计数
PCR、PTS、DTS
时间偏置表(TOTA)，时间和日期表(TDT)

和系统时间表(STT ATSC)

上述特性可以从码流播放器用户接口处
进行配置，将以最大的播放速率实时运
行。

含有时间标记信息的记录码流

AD953A 的记录码流应用支持带有时间标
记信息的传输流记录功能。所接收的输
入传输流包在接口处含有已作标记的时
间，以便于离线定时分析应用。

同时播放和记录(双工可选项)

在这种具有同时播放和记录特性的升级
组件中，包括带有两个高速 SCSI 硬盘驱
动器的增强硬件。它能够同时播放和记
录码流并使AD953A能在某一数字传输链
路中同时具备码流信号产生和分析 (“环
通”)功能。其它的应用包括在播放码流文
件的同时记录另一码流文件，它使
AD953A 可执行多项任务，便于实验室开
发环境应用。

传输流的编辑和剪切

在传输流的编辑和剪切功能中，包含有
可对码流直接操作的三个组件，即码流
生成器(Stream Maker)、TS 剪切器(TS
Cutter)和 TS 编辑器(TS Editor)。利用包头
解释程序指南，通过十六进制显示来对
码流包进行编辑，用户还可以对PID进行
再变换，对PCR 值进行再计算，并按照几
个规则(高斯、随机性、正弦波等)人为地
引入经过校正的PCR 不准确度。

更复杂的码流操作控制，可参见随后的
复用器部分。

MPEG Test Systems

www.tektronix.com/video 3

MPEG 测试系统

AD953A

实时监视应用

AD953A 码流监视器 Plus 是一种实时的
MPEG-2、DVB 和ATSC 码流监视和记录系

统。它给码流监视增添了“实时”的码流
图示、条形图示和饼状图示。这些图示连
同一致性状态指示和记录，进一步增强
了系统的监视功能，用以控制码流的不
正常状态，进一步提高服务质量。

显示

码流条形图－给出与当前码流相关的状
态浏览（at-a-glance）简明信息，包括各
节目名称的分类摘要，当前的数据率和
码流模式，以及接口是否处于硬件同步
状态。

错误显示－给出错误状态屏面图示，显
示出各项测试的当前状态，并带有彩色
码指示(绿色表示合格，红色表示失效，黄
色表示失效/恢复)。提供各项测试的完整
解释以及相应标准中的定义参考。允许
用户按其要求对每项测试的门限作出设
定，例如，用户可对特定的测试设定表格
的最大重复周期或者 PCR 的最大不准确
度。

错误 LED 显示－它是上述状态浏览(at-a-
glance)的简化显示版，类似于LED前面板

显示。

PID 显示－一种条形图显示，包括：

当前码流中各PID的相关复用占有情况
各个PID 的序号、类型和数据率
用户为上述PID定义的容限，无论这些

容限是否超出，在这些PID 容限上均附
加有彩色编码指示。

PID依次按节目分组，以非节目PID 结束。
综合周期为500ms，屏幕按此速率刷新。

节目显示－类似于PID显示，但不是每个
PID 的单一直方图显示，而是单一条形图

显示，它代表每个节目所有被引用PID的
总数。

结构显示－当前传输流中描述符和 PSI/SI/
PSIP表句法的十六进制显示，这种显示格

式与MPEG －2、DVB 和ATSC 标准及其导
出格式十分相似。用户可以快速刷新这
种显示并保存在行首缩进的文本文件中。

PCR 测量－可进行6 个PCR 测量项目：

PCR 到达时间间隔
PCR 准确度(PCR_AC)
PCR 全抖动(PCR_OJ)
PCR 频率偏置(PCR_FO)
PCR 漂移率(PCR_DR)
PCR 到达时间(网络抖动)

以上所有测量项目均按 TR 101 290 规范
进行，所有测量均有图形显示。共同特性
包括：

同时显示传输流中全部PCR PID 数据。
滚动数据的不断刷新。
具有缩放功能，可以放大精密细节，也

可缩小粗糙图案或杂散数值。

在指定的PCR PID 中，显示和报告末尾

250 个PCR 的有关信息。

以不同的彩色突出显示超出用户定义

容限的相应样值。

提供菜单选项，以快速调整与该显示

图形相对应的测试参数。

4 MPEG Test Systems

www.tektronix.com/video

MPEG 测试系统

AD953A

记录显示－当任一项测试越限时，均可
作出说明，其显示个数可达6400个以上，
并能给出测试的准确时间和细节，其中
包括PID、表格ID 和有问题传输流包等的
相应细节。可用颜色对记录图形加亮显
示，以便跟踪特定的错误并将其保存在
硬盘中，以备日后需要时查看。

PCR 瞬时传输率显示－对于两个连续的
PCR，它们的比特间距与它们的PCR时钟
数值的时间宽度的比值，即为 ITR 数值。
该数值并不等于实际的传输率。

TS 填充度显示－在TS 填充度显示中，使
用的是与PCR图示类似的格式，它能给出
传输流填充度的变化情况，即能显示出
全部PID(但不包括空值 PID-0x1fff)的比特
率总和。在TS 填充度显示中，还能给出
以往测试的填充率最小值和最大值指示。

PID 占有率的饼状图显示－在PID 占有率
的饼状图显示中，能够迅速查看传输流
复用的统计信息，可用来测定业务带宽
的占有情况或者从空值PID段中确定可用
带宽情况。在 PID 占有率的饼状图显示
中，空值PID 总是采用相同的颜色显示，
这样一眼便可识别。

记录特性

码流监视器Plus具有灵活方便的、可自动
触发的记录特性，它能够俘获预触发器
数据。可以灵活配置指配给预触发器的
缓存器部分。对接口处接收的输入传输
流包作以时间标记以用于实时分析或离
线分析。

触发－除了手动触发之外，任何测试（参
见以下说明）均可用来启动记录。

在 TR 101 290 的情况下，测试本身是由
其它测试(如2.3 PCR)组成的，既可以通过
子测试(sub-tests)(如PCR 不连续性和PCR
计时器)启动触发，也可以通过组成事件
本身以启动触发。可使用某一PID子集上
的MPEG包头内容以触发记录。在监视器
中将表现出这一特性，例如，如果某一传
输流包在PID0x100至0x1fff上含有净荷单
元起始指示符(payload_unit_start indicator)
集，就可以导致触发的产生。用户可以将
创建的触发设置保存下来，以便日后再
次使用。

预触发记录－不是在记录码流文件的起
始处触发事件，最好是在触发事件附近
有着某种关联。这样，码流监视器Plus 就
可以提供预触发记录，允许用户规定在
事件触发之前包含已接收数据的文件百
分比。

MPEG Test Systems

www.tektronix.com/video 5

MPEG 测试系统

AD953A

过滤－码流监视器允许用户规定记录过
滤器，而只需记录PID 子集。这个特性是
很有用的。例如，在解复用的过程中，只
希望抽取单个视频或音频PID，一个替代
方法是，将记录时间最大化以监视不常
发生的SI 问题，用户可以取消视音频PID
数据，这样就能够以较低的数据率实现
长时间记录。用户可以保存已创建的过
滤器设置，以便日后使用。

操作向导－该向导将帮助用户按照记录
的设置步骤，从选择文件数及其大小直
至记录和倒带。

多事件记录－码流监视器 Plus 允许进行
多码流文件记录而无需人员值守，它可
以对需要记录的文件按序排队，每当收
到一个触发事件，即可开始记录，直至全
部排序文件均被记录完毕。

输入－可以同时监视两个码流
(需要双工选项)。

速率－码流监视器 Plus 能以高达 60Mb/s
的数据率监视和记录单个码流。

测试

实时测试DVB 表单

可按照 TR 101 154、TR 101 211、TR 101
290和EN 300 468 的定义进行自动查验和
显示，以察看是否满足DVB 标准。

TS_sync_loss(传输流同步丢失)
Sync_byte_error(同步字节错误)
PAT_error(节目相关表错误)
Continuity_count_error(连续计数错误)
PMT_error(节目对应表错误)
PID_error(包识别符错误)
Transport_error(传输包错误)
CRC_error(循环冗余校验错误)
PCR_error(节目时钟基准错误)

PCR_accuracy_error

(节目时钟基准精度错误)

PTS_error（显示时间标记错误）
CAT_error（条件接收表错误）
NIT_error（网络信息表错误）
SI_repetition_error（业务信息重复错误）
Unreferenced_PID（未被引用的PID）
SDT_error（业务描述表错误）
EIT_error（事件信息表错误）
RST_error，TDT_error

(运行状态表错误，时间和日期表错误)

实时测试ATSC(A53 和A65)表单

TS_sync_loss(传输流同步丢失)
Sync_byte_error(同步字节错误)
PAT_error(节目相关表错误)
Continuity_count_error(连续计数错误)
PMT_error(节目对应表错误)
PID_error(包识别符错误)
Transport_error(传输包错误)
CRC_error(循环冗余校验错误)
PCR_error(节目时钟基准错误)

PCR_accuracy_error

(节目时钟基准精度错误)

PTS_error(显示时间标记错误)
CAT_error(条件接收表错误)
Unreferenced_PID(未被引用的PID)
PID occupancy test(包识别符占有测试)
Program paradigm error(节目范例错误)
Program occupancy test(节目占有错误)
MGT_error(版本指南表错误)
VCT_error(虚拟通道表错误)
EIT_error(事件信息表错误)
RRT_error(分级区域表错误)
Base_PID(基础包识别符)
PID/Program occupancy(包识别符/ 节目

占有): 用户可以对每个PID/节目的比特
率规定最大值和最小值容限。并可将
这些规定保存下来以备后用。

6 MPEG Test Systems

www.tektronix.com/video

MPEG 测试系统

AD953A

其它实时测试

除了上述所列出的测试项目外，还可作出其它错误报告，其中包括：

表ID 错误 保留比特错误 字段长度错误

指示域无效 描述符循环长度错误 PMT 最后字段数不为0
表的大小超出容限 描述符错误 PMT 节目信息长度无效
表字段连续性错误 节目项的PAT 数无效 PMT 基本码流信息长度无效
禁用表ID PMT 字段数不为0
字段句法错误

离线分析应用

TS 分析仪－传输流显示和分析

TS 分析仪可以给出延时的传输流包显示
和分析，包括定时和统计显示， PCR信息
的计算和图示(基于逐个PID 的每个PCR)，
PID比特率分析图示和电子节目指南(EPG)
分析图示。

传输流包显示和分析－显示和分析单个
传输流包的包头解释和自适应区信息。
以十六进制的方式显示传输流包头和有
效载荷信息。显示与包头中某一特定状
态相匹配的传输流包的定位信息。

定时和统计显示－传输流组件及其与基
于节目相关数据率的统计显示。计算和
图示来自节目时钟基准(PCR)时间标记数
值的整个传输流和每个PID的瞬时比特率
和平均比特率，同时以PID占有饼状图的

方式给出复用统计显示。此外，基于逐个
PID 的每个 PCR，给出PCR 信息的计算和
图形显示：

连续PCR 之间的重复周期
PCR 的不准确度(PCR_AC)
PCR 全抖动(PCR_OJ)
PCR 到达时间抖动
PCR 频率偏置(PCR_FO)
PCR 漂移率(PCR_DR)

*1

*1

*1

*1

PID比特率分析图示－按照DVB 测量指导
MGB2 标准来进行。

EPG 分析图示－DVB 和ATSC 码流的电子
节目指南（EPG）分析图示。

码流解释对话框－一种用户友好的脚本
载入程序会自动载入相应的脚本和模块，
包括区域和数据标准(即Nordig，MHP等)。

*1

应当使用MTM400、AD953A 或AD95X 及ASI 时间标记接口

卡来俘获码流。

MPEG Test Systems

www.tektronix.com/video 7

MPEG 测试系统

AD953A

MPEG-2 显示表－ MPEG 节目专用信息
(PSI)表的显示和解释：

节目关联表(PAT)
条件接收表(CAT)
TS 节目映像表(PMT)
网络信息表(NIT)
TS 描述表(TSDT)

DVB 显示表－DVB 业务信息(SI)表的显示

和解释：

由DVB 定义的网络信息表(NIT)
节目组相关表(BAT)
业务描述表(SDT)
事件信息表(EIT)
运行状态表(RST)
时间和日期表(TDT)
填充表(ST)
时间偏置表(TOT)
选择信息表(SIT)

不连续性信息表(DIT)

增强的DVB SI －英国数字电视使用的UK
DTG(数字电视组)描述符。可使用用户 SI

描述符脚本组装程序。

ATSC PSIP 显示表：

版本指南表(MGT)
地面虚拟频道表(TVCT)
有线虚拟频道表(CVCT)
分级区域表(RRT)
事件信息表(EIT)
扩展文本表(ETT)
系统时间表(STT)

TSA解码并识别AC-3。TSA解码并识别使
用中传输流的节目标识符码流(A57)。

MPEG-2 传输流测试

MPEG-2

ISO/IEC 13818-4 的传输包头测试包括：

Sync_byte(同步字节）

Payload_unit_start_indicator

(净荷单元起始指示符)

PID semantic checks(PID 语义查验)

Transport_scrambling_control

(传输加扰控制)

Adaptation_field_control(自适应区控制)
TS continuity(TS 连续性)
Duplicate_packet(复制包)
Adaptation_field_length(自适应区长度)

Random_access_indicator

(随机存取指示符)

Random_access_PCR(随机存取PCR)
Random_access_PTS(随机存取PTS)
PCR_OPCR_flags(PCR OPCR 标志)
Transport_private_data(传输专用数据)

Section_syntax_indicator = 1

(字段句法指示符＝1)

9 ≤ section_length ≤ 1021

(9 ≤字段长度 ≤ 1021)

Zero bit = 0(零比特＝0)
Reserved bits = 1(保留比特＝1)

CRC_32(CRC 32)

Program ID duplicated(复制的节目ID)
Network PID invalid(网络PID 无效)
PMT PID invalid(PMT PID 无效)

8 MPEG Test Systems

www.tektronix.com/video

MPEG 测试系统

AD953A

PMT 一致性测试

Section_syntax_indicator = 1

(字段句法指示符＝1)

9 ≤ section_length ≤1021

(9 ≤ 字段长度 ≤1021)

Zero bit = 0(零比特＝0)
Reserved bits = 1(保留比特＝1)

Program_info_length < 1008

(节目信息长度< 1008)

Program_info_length and descriptor lengths

are compatible(兼容的节目信息长度和描
述符长度)

Section_syntax_indicator = 1

(字段句法指示符＝1)

Elementary_PID > 10 and elementary_PID !

=0x1fff(基本 PID> 10 和基本 PID !

=0x1fff)

ES_info_length < 1003

(ES 信息长度< 1003)

1 = descriptor tag ≤ 16 or descriptor_tag >

63(1 = 描述符标签 ≤ 16 或描述符标
签> 63)

CAT 一致性测试

Section_syntax_indicator = 1

(字段句法指示符＝1)

9 ≤ section_length ≤1021

(9 ≤ 字段长度 ≤1021)

Zero bit = 0(零比特＝0)
Reserved bits = 1(保留比特＝1)

CRC_32(CRC 32)

MPEG-2 描述符测试

以下各项查验是在描述符长度有效的情
况下进行的。

Video_stream_descriptor

(视频码流描述符)

Audio_stream_descriptor

(音频码流描述符)

Hierarchy_descriptor（分层描述符）
Registration_descriptor（注册描述符）

Data_stream_alignment_descriptor

(数据码流校准描述符)

Target_background_grid_descriptor

(目标背景栅格描述符)

Video_window_descriptor

(视频窗口描述符)

CA_descriptor（CA 描述符）

ISO_639_language_descriptor

(ISO 639 语言描述符)

System_clock_descriptor

(系统时钟描述符)

Multiplex_buffer_utilization_descriptor

(复用缓存器应用描述符)

Copyright_descriptor(版权描述符）

Maximum bit rate descriptor

(最大比特率描述符）

Private date indicator descriptor

(专用数据指示符描述符）

Smoothing buffer descriptor

(平滑缓存器描述符)

STD_descriptor(STD 描述符)
IBP descriptor(IBP 描述符)

ISO/IEC 13818-1 规范的MPEG-2 定时测试

PCR Accuracy(PCR 准确度)
PCR repetition interval(PCR 重复周期)
6个类别的T-STD 缓存器过溢/下溢测试:

－简单类，主类，SNR 类，高类和4:2:
2 类

支持4 个级别:

－高级，高级－1440，主级和低级

MPEG 视频，音频和系统缓存器

DVB 传输流测试

DVB 表测试

按照 TR 101 154、TR 101 211、EN 300
468T 和TR 101 290 定义进行的测试项目

包括：

BAT 一致性测试

Checks section_syntax_indicator is 1

(检查字段句法指示符为1)

Checks section_length is 11-1021

(检查字段长度为11-1021)

Checks '0' is 0(检查'0' 为 0)
Checks reserved is 1(检查保留为1)

Checks section_length agrees with actual

size(检查字段长度与实际大小相符)

CRC_32(CRC 32)

Bouquet descriptor length invalid

(节目组描述符长度无效)

Transport descriptor length invalid

(传输描述符长度无效)

MPEG Test Systems

www.tektronix.com/video 9

MPEG 测试系统

AD953A

EIT 一致性测试

Checks section_syntax_indicator is 1

(检查字段句法指示符为1)

Checks section_length is 15-4093

(检查字段长度为15-4093)

Checks '0' is 0（检查'0' 为0）
Checks reserved is 1（检查保留为1）

Checks section_length agrees with actual

size(检查字段长度与实际大小相符)

CRC_32(CRC 32)
Descriptor loop length invalid

(描述符循环长度无效)

EIT_error

*2

(EIT 错误

*2

)

RST 一致性测试

Checks section_syntax_indicator is 0

(检查字段指示符为0)

CRC_32（CRC 32）

RST_error

*2

(RST 错误

*2

)

SDT 一致性测试

Checks section_syntax_indicator is 1

(检查字段句法指示符为1)

Checks section_length is 12-1021

(检查字段长度为12-1021)

Checks section_length agrees with actual

size(检查字段长度与实际大小相符)

CRC_32（CRC 32）

Descriptor loop length invalid

(描述符循环长度无效)

SDT_error

*2

(SDT 错误

*2

)

TDT 一致性测试

Checks section_syntax_indicator is 0

(检查字段句法指示符为0)

CRC_32(CRC 32)
TDT_error

*2

(TDT 错误

*2

)

TOT 一致性测试

Checks section_syntax_indicator is 0

(检查字段句法指示符为0)

Checks section_length is 11-1021

(检查字段长度为11-1021)

Checks section_length agrees with actual

size(检查字段长度与实际大小相符)

CRC_32(CRC 32)
Descriptor loop length invalid

(描述符循环长度无效)

PAT 一致性测试

PAT_error

*2

(PAT 错误

*2

)

CAT 一致性测试

CAT_error
Unreferenced PID
PID_error

*2

(CAT 错误

*2

(PID 错误

*2

)

*2

(未被引用的PID

*2

)

PMT 一致性测试

PMT_error

*2

(PMT 错误

*2

)

NIT 一致性测试

Section length agrees with actual size

(字段长度与实际大小相符)

CRC 32
Network descriptors length invalid

(网络描述符长度无效)

Transport descriptors length invalid

(传输描述符长度无效)

NIT_error(NIT 错误

SI_repetition_error

*2

按照DVB 测量指南TR 101 290 说明。

*2

)

*2

(SI 重复错误

*2

DVB 描述符测试

在描述符长度有效的情况下进行以下各
项查验：

Network_name_descriptor

(网络名称描述符)

Service_list_descriptor(业务列表描述符)
Stuffing_descriptor(填充描述符)

Satellite_delivery_system_descriptor

(卫星传送系统描述符)

Cable_delivery_system_descriptor

(有线传送系统描述符)

Service_descriptor(业务描述符)

Country_availability_descriptor

(国家有效性描述符)

Linkage_descriptor(链接描述符)

*2

)

NVOD_reference_descriptor

(准视频点播参考描述符)

Time_shifted_service_descriptor

(时间移位业务描述符)

Short_event_descriptor(短事件描述符)

Extended_event_descriptor

(扩展事件描述符)

Time_shifted_event_descriptor

(时间移位事件描述符)

Component_descriptor(组件描述符)
Mosaic_descriptor(马赛克描述符)

Stream_identifier_descriptor

(码流标识描述符)

CA_identifier_descriptor

)

(条件接收标识描述符)

Content_descriptor(内容描述符)

Parental_rating_descriptor

(家长分级描述符)

Teletext_descriptor(图文电视描述符)
Telephone_descriptor(电话描述符)

10 MPEG Test Systems

www.tektronix.com/video

Local_time_offset_descriptor

(本地时间偏移描述符)

Subtitling_descriptor(字幕描述符)

Terrestrial_delivery_system_descriptor

(地面传送系统描述符)

Multilingual_network_name_descriptor

(多语种网络名称描述符)

Multilingual_bouquet_name_descriptor

(多语种节目组名称描述符)

Multilingual_service_name_descriptor

(多语种业务名称描述符)

Multilingual_component_descriptor

(多语种组件描述符)

Private_data_specifier_descriptor

(专用数据说明符描述符)

Service_move_descriptor

(业务转移描述符)

Short_smoothing_buffer_descriptor

(短平滑缓存器描述符)

Frequency_list_descriptor

(频率列表描述符）

Partial_transport_stream_descriptor

(部分传输流描述符)

Data_broadcast_descriptor

(数据广播描述符)

CA_system_descriptor

(条件接收系统描述符)

Data_broadcase_id_descriptor

(数据广播标识描述符)

ATSC 传输流测试

节目范例测试

节目识别符表测试(A57)

Section_syntax_indicator = 0

(字段句法指示符＝0)

Private_indicator = 1(专用指示符＝1)
CRC_32（CRC 32）

PSIP 表测试
MGT 一致性测试

Section_syntax_indicator = 1

(字段句法指示符＝1)

Private_indicator = 1(专用指示符＝1)

Current_next_indicator = 1

(当前/ 后续指示符＝1)

14 ≤ section_length ≤ 4,093

(14 ≤ 字段长度≤ 4,093)

Zero bit = 0(零比特＝0)
Reserved bits = 1(保留比特＝1)
Last_section = 0(末尾字段＝0)

CRC_32(CRC 32)

RRT 一致性测试

Section_syntax_indicator = 1

(字段句法指示符＝1)

Private_indicator = 1(专用指示符＝1)

Current_next_indicator = 1

(当前/ 后续指示符＝1)

14 ≤ section_length ≤ 1,021

(14 ≤ 字段长度 ≤ 1,021)

Zero bit = 0(零比特＝0)
Reserved bits = 1(保留比特＝1)
Last_section = 0(末尾字段＝0)

CRC_32(CRC 32)

MPEG 测试系统

AD953A

CVCT 一致性测试

Section_syntax_indicator = 1

(字段句法指示符＝1)

Private_indicator = 1(专用指示符＝1)

Current_next_indicator = 1

(当前/ 后续指示符＝1)

13 ≤ section_length ≤ 1,021

(13 ≤ 字段长度 ≤ 1,021)

Zero bit = 0(零比特＝0)
Reserved bits = 1(保留比特＝1)

CRC_32(CRC 32)

TVCT 一致性测试

Section_syntax_indicator = 1（字段句法

指示符＝1）

Private_indicator = 1(专用指示符＝1)

Current_next_indicator = 1

(当前/ 后续指示符＝1)

13 ≤ section_length ≤ 1,021

(13 ≤ 字段长度 ≤ 1,021)

Zero bit = 0(零比特＝0)
Reserved bits = 1(保留比特＝1)

CRC_32(CRC 32)

EIT 一致性测试(EIT 的 ATSC 版)

Section_syntax_indicator = 1

(字段句法指示符＝1)

Private_indicator = 1(专用指示符＝1）

Current_next_indicator = 1

(当前/ 后续指示符＝1)

11 ≤ section_length ≤ 4,093

(11 ≤ 字段长度 ≤ 4,093)

CRC_32（CRC 32）

MPEG Test Systems

www.tektronix.com/video 11

MPEG 测试系统

AD953A

STT 一致性测试

Section_syntax_indicator = 1

(字段句法指示符＝1)

Private_indicator = 1(专用指示符＝1)

Current_next_indicator = 1

(当前/ 后续指示符＝1)

14 ≤ section_length ≤ 4,093

(14 ≤ 字段长度 ≤ 4,093)

Reserved bits = 1(保留比特＝1)
Last_section = 0(末尾字段＝0)

CRC_32(CRC 32)

ETT 一致性测试

Section_syntax_indicator = 1

(字段句法指示符＝1)

Private_indicator = 1(专用指示符＝1)

Current_next_indicator = 1

(当前/ 后续指示符＝1)

14 ≤ section_length ≤ 4,093

(14 ≤ 字段长度≤ 4,093)

Zero bit = 0(零比特＝0)
Reserved bits = 1(保留比特＝1)
Last_section = 0(末尾字段＝0)

CRC_32(CRC 32)

ATSC 描述符

在描述符长度有效的情况下进行以下各
项查验：

Stuffing descriptor(填充描述符)
AC-3 audio descriptor(AC-3 音频描述符)

Program identifier descriptor

(节目识别符描述符)

Caption service descriptor

(标题业务描述符)

Content advisory descriptor

(内容咨询描述符)

Extended channel name descriptor

(扩展通道名称描述符)

Service location descriptor

(业务定位描述符)

Time-shifted service descriptor

(时间移位业务描述符)

Component name descriptor

(组件名称描述符)

定时测试－ATSC

PCR tests as for MPEG

(按照MPEG 测试PCR)

T-STD Buffer overflow/underflow test

(T-STD 缓存器上溢/ 下溢测试)

MPEG video and AC-3 audio

(MPEG 视频和AC-3 音频)

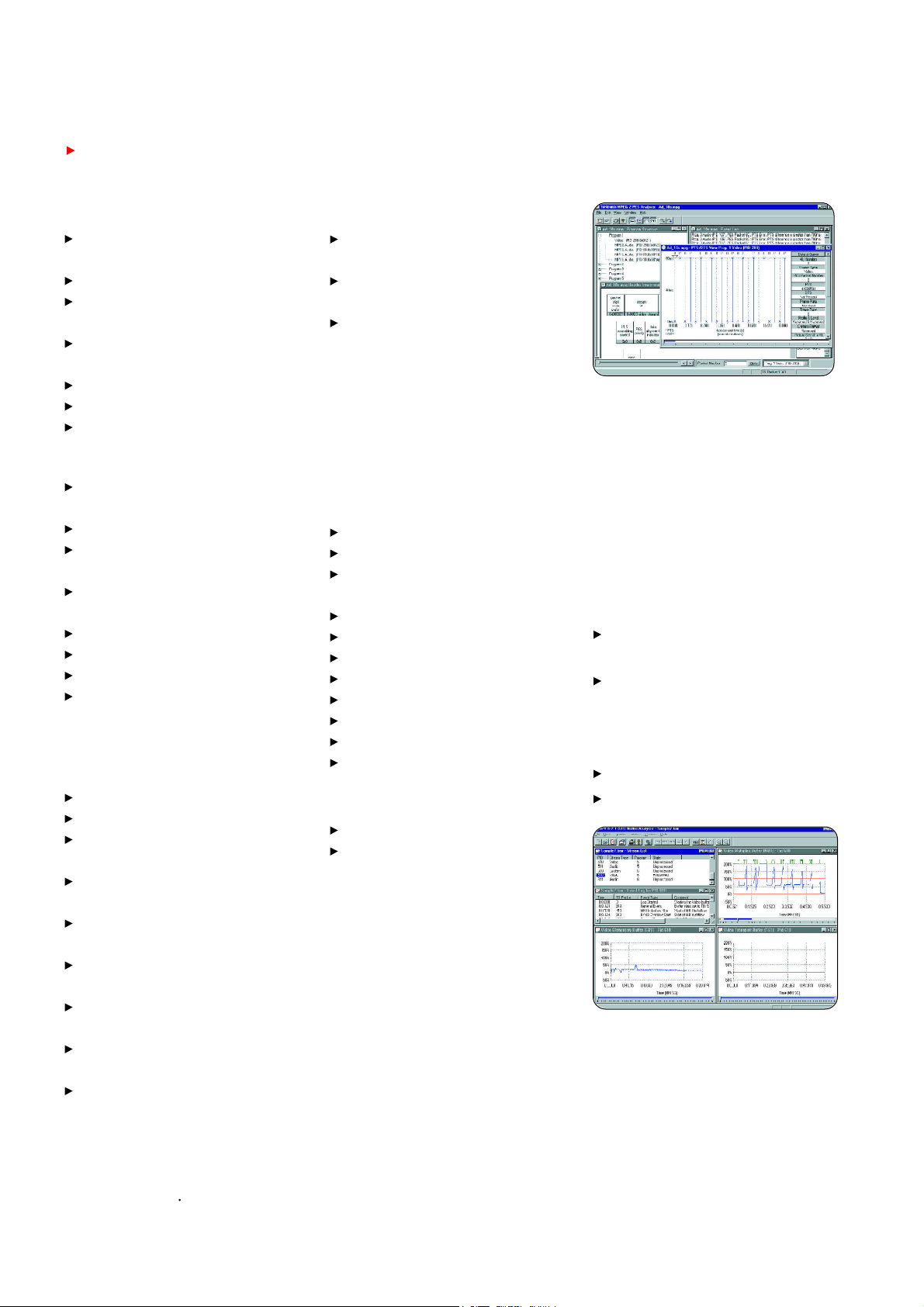

PES 分析仪

PES分析仪可以提供PES包头信息的图形
显示，此外还可提取并显示传输流包头
中的显示时间标记（PTS）和解码时间标
记(DTS)。

PES 包头的测试

PES_packet_length（PES 包长度）
PTS_DTS-flags（PTS 和DTS 标志）

PES_header_data_length

(PES 包头数据长度)

Rep_cntrl（复制控制）
Previous_PES_packet_CRC(先前PES包CRC)
Pack_header_field_flag(包头区域标志)
Program_packet(节目包)
Sequence_counter(序列计数器)
Original_stuff_length(原始填充长度)
Stuffing_byte(填充字节)
Padding_byte(填补字节)

PES 定时测试

Relationship PTS/DTS(PTS/DTS 关联)
PTS repetition interval(PTS 重复周期)

T-STD 缓存器模式分析仪

T-STD 缓存器分析仪可给出T-STD 缓存器
填充度的计算和图形显示，这种T-STD缓
存器是基于MPEG-2传输流系统目标解码
器(T-STD)的缓存器模式。分析仪是按照
ISO/IEC 13818-1 和ATSC A53/A65 规范来
对T-STD 缓存器进行上溢和下溢检测的。
它支持3:2下拉码流及平滑缓存器和最大
比特率描述符处理分析。

缓存器测试

T-STD 缓存器的上溢/ 下溢测试，共7

个缓存器

可在6 个类别上进行测试：

－简单类，主类，SNR类，空间分级类，
高级类和4:2:2类(支持4个级别：高级，
高级-1440，主级和低级)

MPEG 视频
音频和AC-3 音频

10 MPEG Test Systems

www.tektronix.com/video

MPEG 测试系统

AD953A

复用器和DVB/ATSC 表单编辑器

为什么要复用？

我们在测试传输链路中的设备或机顶盒
时，往往是缺少那种有代表性的传输流。
即使是有一种类似的传输流，但其中某
些重要组件有可能丢失或损坏，或者缺
少系统信息或其它表格，或是仅通过简
单的复用构成对这种应用所不正确的传
输流速率。

该软件可以再复用：

MPEG-2 视频基本码流
MPEG-2 音频基本码流
AC-3 音频基本码流
MPEG-2 视频 PES(打包的基本码流)
MPEG-2 音频 PES
AC-3 音频PES
来自其它传输流的PID
其它数据－比特率应作出规定

解决方案

用户通过复用器可将硬盘或CD/DVD-ROM
上记录的各个码流成分组合在一起，其
操作方式是多种多样的，不管它们作何
应用，必须重建一个完全符合标准的输
出码流。利用这种方式，系统会自动检查
表格中的句法结构和描述符以确保码流
的顺应性，使复用器最终输出的是高质
量的传输流。

分解现有的码流

在复用器中，任一种已记录的传输流均
可作为输入信源来接收。用户也可以将
这种传输流分解成其分量组件PES，并可
将所得到的PES和ES 码流保存在硬盘上。

重新组合已存储的码流

可以将上述 PES 或基本视频码流和基本
音频码流组合在一起，以形成逻辑组合
－视频、音频或其它相关数据(专用数据，
如图文电视)的“节目”。而原始的定时关
系则仍被保留。然后再次将这些码流与
其它预先已录制好的PES 或 ES 码流组合
在一起，形成一种用户所希望的全新传
输流。基本码流或节目的再次组合可以
在现有的传输流中进行，必要时可以转
换某个码流识别符(PID)。

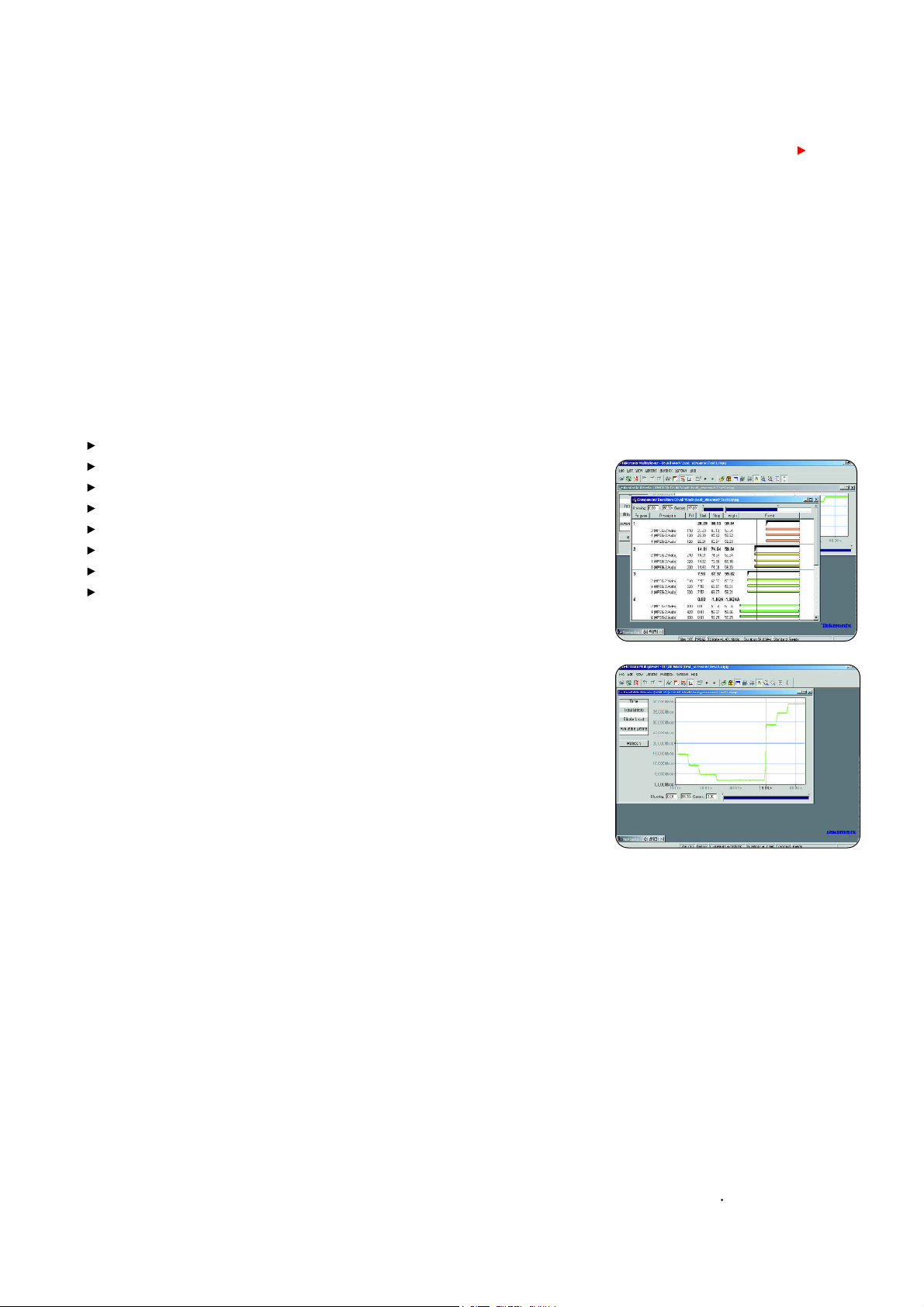

码流组件的图示和可用带宽图示

在码流组件的比特持续时间图示中，可
以显示出每个 PID 的持续时间以及每个

PID 的起始和停止时间，但不包含PSI/SI/
PSIP信息。采用编辑小盒或用“点击和拖

放”的方法，可以改变PID 的持续时间以
及PID的起始和停止时间。也可以将节目
按照码流类型、PID、起始时间、停止时
间、持续时间或比特率进行分组或予以
保存。在可用带宽图示中，可以清楚地观
察到在整个传输流比特率中，用户还可
以给某一传输流增加多少节目内容。

码流组件持续时间图示可以与可用带宽
图示同步，这样用户可以在两种图示中，
在转换某一个图示时，就能自动刷新另
一个图示。

MPEG Test Systems

www.tektronix.com/video 11

MPEG 测试系统

AD953A

变换、查验和重建您的码流复用

可以将上述码流重新构建为一个较大的
复用码流，用户可自行定义并插入新的
系统信息表。强大的句法自动查验功能
会提示用户变换是否有误，通知用户保
留或复制PID，包括节目范例，通过自动
更新PAT、PMT和导出字段（在其“标准”
模式中），以创建一个最终合法的 DVB、
ATSC 或ISDB 顺应性输出码流。使用复用
器，用户可以构建新的传输流，其数据率
等于或大于被复用的各个组件的数据率
总和。此外，还可以在用户定义的PID 上
为复用器插入正确的 PCR 值。所插入的
PCR 既可以是一个单独的PID，也可以是
嵌入在现有的PID 上。

按照需要创建顺应性定时和输出比特率

用户能以正确的重复速率在复用器中插
入PCR值，如果需要的话，他也可以指定
PCR 重复速率。

灵活方便地创建、添加或修改SI

在复用器中，用户可以对所有符合MPEG/
DVB/ATSC/ISDB标准的系统信息表进行编

辑，通过码流解释对话框，用户可以自动
地载入预先定义码流类型的相应脚本。
准许用户产生非法的状态，以对解码器
或传输链路中的设备进行增强性试验，
从而检验其可靠性。此外，还可产生专用
表或专用描述符。

测试特点－人为地创建非法码流

在创建某种非法状态时，可以使用
AD953A 中的软件以设置生成用户自选
的告警提示，这种告警提示可以清晰地
呈现在用户界面上。采用类似的方式，
用户还可以通过复用器为每个表添加合
法的描述符。各个表的重复周期是可以
改变的，以压倒或消除有故障的重复周
期值。同样的，如果定义了非法的重复
周期，也会产生状态告警。

“专家”模式和“标准”模式

在标准模式中，用户无须太费心思就可
计算相关字段和表指示符(例如校验和)，
但在专家模式中，用户可以将它们设置
成非法状态以进行测试，参见前面介绍
的内容。

14 MPEG Test Systems

www.tektronix.com/video

MPEG 测试系统

AD953A

通用任务的测试向导

创建新的传输流
支持MPEG、DVB 和ATSC 标准
添加节目
添加事件

创建无缝循环码流

在连续循环播放某一传输流时，有可能
因定时信息的不连续而导致循环点处出
现错误。使用创建无缝模块，就能够创建
出无缝的MPEG-2 文件。

TS 分析仪的Sky XSI 分析模块－
可选项(仅限认可用户)

插入XSI 专利的DTV 标准模块。

TS 分析仪的Viaccess 模块－
可选项(仅限认可用户)

插入Viaccess 专利的DTV 标准模块。

TS 分析仪的Open TV 模块－
可选项(仅限认可用户)

插入Open TV 专利的DTV 标准模块。

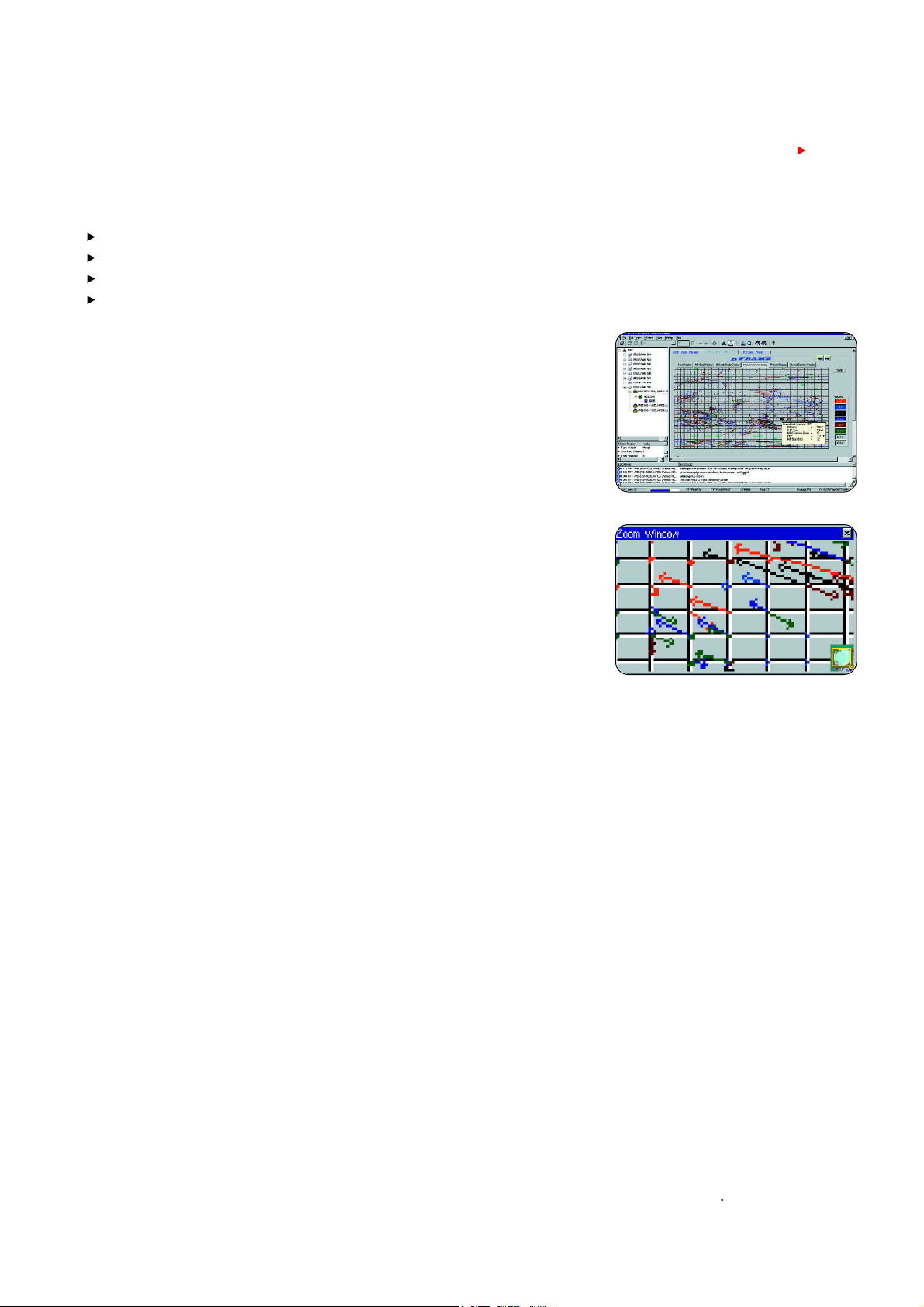

ES 分析仪－可选项

在ES 分析仪应用中，用户实际上可以在
某一PES流中观察到运动图象，这种崭新
的、全范围的复杂测试，需要在传输复用
中基本码流的较低层进行。这种方法将
增强码流分析的置信度，因为它能够深

入到象条和宏块层上连同运动矢量一起
查验编码器的性能。在对基于低价位 PC
的MPEG-2 编码器和DVD 的节目流进行分
析时，ES 分析仪也支持节目流的节目(系
统)码流分析。

MPEG Test Systems

www.tektronix.com/video 15

MPEG 测试系统

AD953A

分析和显示GOP层、图象层、象条层和宏
块层。

图象质量分析包括有量化器比例因子的
分配，运动矢量图形，宏块和图象尺寸
图。

在MPEG －2音频分析中，可给出定位比
特图，子带的比例因子分组和SCFSI（比
例因子选择信息）。

支持PES 中 VBI（场消隐期）图文电视信
令应用，其中包括WSS（宽屏幕信令）和
PVR（感觉视频记录器）控制的VPS（视
频节目系统）应用。

在ES 分析仪中，可以观察到序列头及其
扩展部分。在显示序列头时，会在状态栏
中出现被观测图象的速率、色度格式和
视频类型（NTSC，PAL 等）。在码流分析
中，直至在图象层或在宏块层中可对码
流的任一部分进行分析。在分析图象组

（GOP）时，可以随机存取图象组中的任

一图象，观察图象的类型、频谱并显示图
象尺寸图。用户可以在象条层或宏块层
放大图象以察看其细节，或者察看已编
码的图象。还可运行图象播放器直至觉
察到图象质量的劣化，暂停图象以审视

其细节部分，这样一直可以进行到宏块
层。在ES 分析仪中，提供了一种方便灵
活的机制，使之能够在图象显示和数字
分析窗口之间进行切换。

在AD953A的ES分析仪中，还可选择宏块
以进行深入细致的研究。通过使用量化
器比例因子的分配图、象条大小分布图、
宏块大小频谱图和运动矢量图等专用显
示，可对图象进行仔细的分析。

在ES 分析仪中，可以下载任意图象中的
量化器矩阵，最多为四个量化器矩阵，它
们分别称为帧内量化器矩阵、非帧内量
化器矩阵、色度帧内量化器矩阵和色度
非帧内量化器矩阵。

图象编码的扩展部分总是可以显示的，
其它图象的扩展信息显示在有标记的文
件夹中，它们是版权扩展信息，图象显示
扩展（PDE），图象空间可分级扩展（PSSE）
和图象时间可分级扩展（PTSE）。在B 帧
和P 帧运动矢量显示中，您可以从中选择
宏块，后向运动模式和前向运动模式，以
及宏块量化、量化器标度DCT类型和运动
矢量格式。

在ES 分析仪中，在码流分析期间可以给
出全面的差错记录，并可选择使用差错
过滤器。还有一种自动的“回归”测试模
式，它可用来存放被选区域中的数据，给
出报告文件以便日后察看。

在ES 分析仪的音频分析中，可引导您至
任一音频帧并观察其细节、序列头和帧
数据图。在较高层的码流中显示和解释
音频描述符，对照码流以确定是否有效。

最后，ES 分析仪还能对传输流中所携带
的图文电视和字幕信息作出分析。

16 MPEG Test Systems

www.tektronix.com/video

MPEG 测试系统

AD953A

广播卫星数字复用器－可选项

对日本使用的ISDB-S标准码流来说，广播
卫星数字复用器是一套完整的复用器、
解复用器和编辑、分析工具。它能提供现
有传输流的离线复用和 TMCC(传输和复
用结构控制)信息，以便产生ISDB-S 传输
流。它还可用于现有ISDB-S传输流的解复
用并对TMCC 信息进行编辑。

广播有线数字复用器－可选项

对日本使用的ISDB－C标准码流来说，广
播有线数字复用器是一套完整的复用器、
解复用器和编辑、分析工具。它能提供现
有传输流的离线复用和TSMF(传输流复用
帧)信息，以便产生ISDB-C 传输流。它还
可用于现有 ISDB-C 传输流的解复用并对
TSMF 信息进行编辑。

传送带分析仪－可选项

对涉及开发交互电视系统的使用者而言，
AD953A 中的传送带分析仪提供了一种理
想的分析工具，无论是用于软件研发和

MHP 机顶盒设计，或是用于传送带复用，
均十分合用。它能提供：

DVB 数据传送带和对象传送带分析
可给出许多信息的比特率和重复速率

显示，这些信息包括：数据块、模块、
对象和UN 信息，以及SI 表和视频/ 音
频PID 等

BIOP、DSI、DII、DDB 和DSM-CC 字段和

显示和解释

MHP AIT 表的显示
ARIB B15/B24 数据传送带分析
MPE 分析，包括数据报部分的句法

传送带分析仪的典型应用包括对含有数
据传送带和对象传送带的码流进行性能
查验，还可分析应用程序的载入时间和
循环周期。

MPEG Test Systems

www.tektronix.com/video 17

MPEG 测试系统

AD953A

传送带发生器－可选项

传送带发生器提供了一种方法，使用这
种方法可以创建对象传送带并将它们复
用至传输流中，以作为多媒体家庭平台
(MHP)和交互电视的测试应用。该传输流
将被选视音频和传送带以及 MHP 所需的
相关AIT 表组合在一起。此外还可对SI 进
行配置，这种配置至少应包括相关标准
所必需的强制性信息。因此，所产生的传
输流可用于播放，并且无须再作进一步
的处理即可直接送入机顶盒，这样就能
对机顶盒上的MHP 应用进行快速查验。

技术特性

产品规格
记录

最长记录时间(速率为60Mb/s)－

1 小时以上。

最大数据率－87.5 Mb/s。
触发/ 监视－60 Mb/s。
最小数据率－250kb/s。

数据包处理－记录

输入格式 存储格式

188 字节 204 字节
188 字节 Y
204 字节 Y Y
208 字节（GPSI） Y

数据包处理－播放

存储格式 输出格式

188 字节 204 字节 208 字节(GPSI)
188 字节 Y Y(模拟RS) Y(零RS)
204 字节 Y Y

播放

最大数据率－87.5 Mb/s。
最小数据率－

使用内部时钟：250kb/s。
使用外部时钟：250kb/s。

比特率分辨率－1b/s。

外接时钟

信号输入－AC 耦合。
最小信号电平－200mV。
输入阻抗－50Ω。
连接器形式－BNC。

频率分辨率－0.03Hz。
时钟精度－±1ppm。
老化和漂移－每年小于±1ppm。

硬件配置

36GB SCSI 硬盘(用作码流存储器)。
DVD 只读, CD 读 / 写驱动器。
外接存储器的Ultra-wide SCSI 端口。
100Base-T 以太网。

18 MPEG Test Systems

www.tektronix.com/video

MPEG 测试系统

传输流接口选项

接口卡选项 模式 比特率 连接器

GPSI 接口－选项GPPC SMPTE310M 19.392Mb/s38.785Mb/s BNC

（支持8VSB 和16VSB）

DHEI 至48Mb/s 26 芯高密度D 型
ECL（AC） 至50 Mb/s 26 芯高密度D 型
ECL（DC） 至50 Mb/s 26 芯高密度D 型

RS422 差分 至 20 Mb/s 26 芯高密度D 型

SSI（DVB 串行） 至 44 Mb/s BNC
ASI 和M2S（DIVICOM） 数据，数据包 数据率至 87.5 Mb/s BNC
选项ASPT 字符组 传输率270 Mb/s

AD953A

显示

集成LCD，1024x768 分辨率

电源需求

电压范围－120V 至240V

±10%。

RMS

频率范围－50 Hz/60Hz。
电源消耗(典型值)－105W。
认证－ CSA C22.2 No.1010.1-92 ，

UL61010B-1，低电压指令 73/23/EEC ，按
93/68/EEC 修正。

环境要求

运行温度：最低5℃，最高40℃。

传输流接口

并行输入和输出端口－

输入连接器形式：25 芯 D 型。
输出连接器形式：25 芯 D 型。

电规范－LVDS(差分)。
输入阻抗－100Ω。
输出阻抗－100Ω。

物理特性

尺寸 毫米 英寸

高(不含底座支架) 226 8.9
宽 432 17
深 560 22

重量(系统单元) 公斤 磅

净重 15.5 34

订购信息

AD953A

标准型AD953A 包括：

带有高分辨率显示器的主机
1 个I/O 卡(包括DVB SPI 接口)
记录和播放软件
TSA，PES 和缓存器，以及监视器 Plus

软件

MUX 软件
创建无缝码流、码流剪切、码流生成

和码流编辑软件

键盘(带有集成指示器)

MPEG Test Systems

www.tektronix.com/video 19

MPEG 测试系统

AD953A

选项

选项DU－添加第二个I/O卡和HDD，用于
双工运行。

选项ASPT －ASI 接口卡，带有时间标记。
选项GPPC －GPSI 接口卡。
选项DB －传送带分析仪。
选项CG －传送带发生器。
选项DBCG－包括传送带分析仪和传送带

发生器的软件组合。

选项ES －ES 分析仪。
选项IX －卫星复用器，日本用。
选项BC －有线复用器，日本用。
选项RM －机架安装件。

电源插头选项

选项A0 －北美电源。
选项A1 －通用欧洲电源。
选项A2 －英国电源。
选项A3 －澳大利亚电源。
选项A4 －240V，北美电源。
选项A5 －瑞士电源。
选项A6 －日本电源。
选项A10 －中国电源。
选项A99 －无电源线或AC 附加器。

服务选项

选项R3 －3 年维修服务。

泰克电子(中国)有限公司

北京市海淀区花园路4号
通恒大厦1楼101室
邮编：100088
电话：[phone]/1230
传真：[phone]

泰克成都办事处

成都市人民南路一段86室
城市之心23层D-F座

邮编：610016
电话：[phone]
传真：[phone]

4 Video Test

Picture Quality

www.tektronix.com/video_audio

泰克上海办事处

上海市静安区延安中路841号
东方海外大厦18楼
邮编：200040

电话：[phone]
传真：[phone]

泰克西安办事处

西安市东大街
西安凯悦(阿房宫)饭店322室
邮编：710001
电话：[phone]

传真：[phone]

泰克广州办事处

广州市环市东路403号
广州国际电子大厦2107室
邮编: 510095

电话：[phone]
传真：[phone]

泰克武汉办事处

武汉市武昌区民主路788号
白玫瑰大酒店924室
邮编：430071

电话：[phone]
传真：[phone]

© 美国泰克公司(Tektronix, Inc.)2004年版权所有。全权所有。泰克公司的产品受正在申请或
已批准的美国和外国专利保护。本手册之内容取代以前所有出版物的内容。本公司保留随时
更改技术规格和产品价格的权利。TEKTRONIX 和TEK 是本公司的注册商标，本文述及之所有
其它商业名称分别为其各自公司的服务标志、商标或注册商标。

泰克深圳办事处

深圳市罗湖区深南东路5002号
信兴广场地王商业大厦4302室

邮编：518008
电话：[phone]
传真：[phone]

泰克香港办事处

香港铜锣湾希慎道33号
利园3501室
电话：[phone]
传真：[phone]

02

/04 HB/WOW 2AC-14844-4
