Teka EWH 50 H, EWH 80 H User guide
EWH 50 H
EWH 80 H
Manual de Instrucciones
Calentador de agua eléctrico de tanque sellado
EWH 50 H
EWH 80 H
Lea atentamente este manual antes del
uso y la instalación
Gracias por seleccionar nuestro calentador de agua eléctrico. Por favor
lea atentamente este manual antes de usarlo y aprenda correctamente
los métodos de la instalación y el uso de este calentador de agua
eléctrico para asegurar el pleno uso de sus excelentes funciones.
Adve rtencias especiales
Antes de instalar este calentador de agua, debe comprobar que el
electrodo de tierra en la toma de corriente está puesto a tierra,sin
electricidad.
Si no, este calentador de agua eléctrico no puede ser instalado ni usado.
No use una toma de corriente móvil
La incorrecta instalación y uso de este calentador de agua puede causar
graves daños materiales y personas.
.
Contenido:
..
..
... ...
..
.
.
.
.
.
.
.
.
.
.
.
.
(6)
..
..
..
.
.
.
.
.
.
.
.
. (
9 )
Características del producto................................................ ... (1)
Especificaciones.................................................................... 2( )
Breve introducción a la estructura del producto......................... 2( )
Métodos de instalación........................................................... (3)
Utilización.......................................................................
Advertencias........................................................................ . (6)
Condiciones de conservación y mantenimiento
Fallos y tratamiento................................................................ (9)

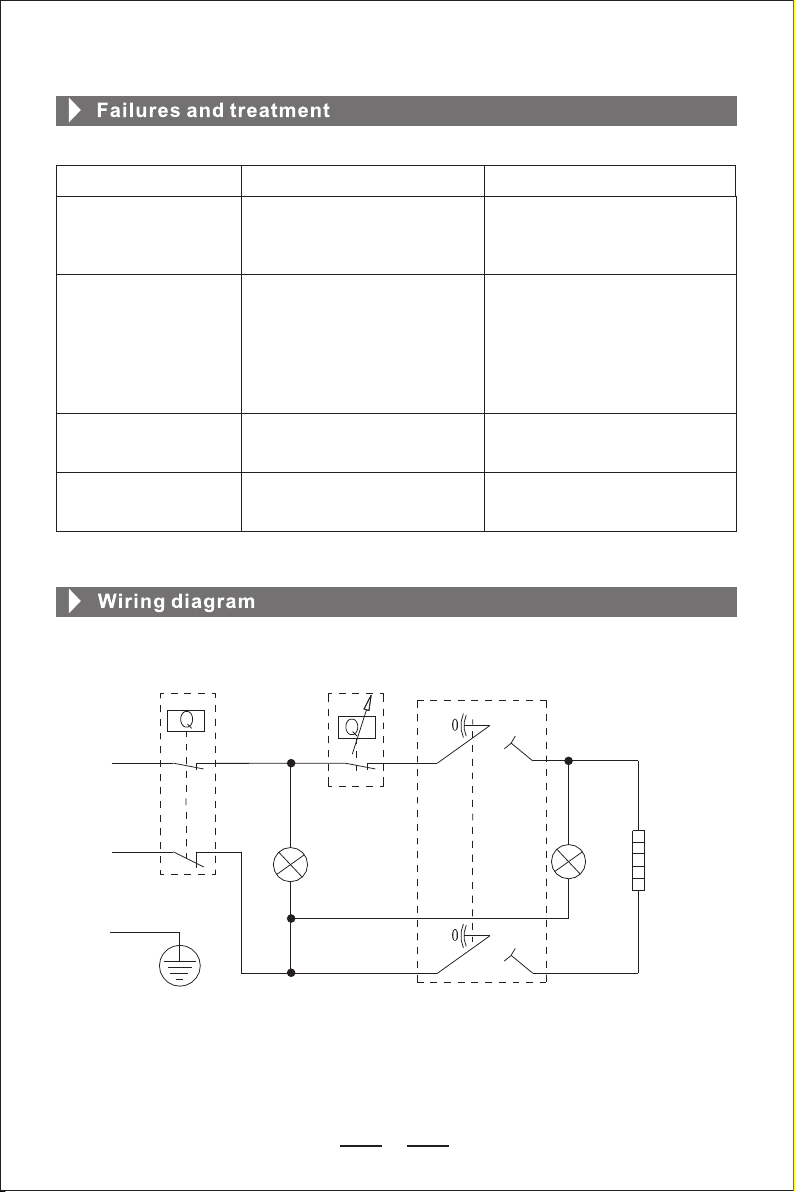

Diagrama eléctrico ......... ........ .................................................
.. ............................ 8( )
Características del producto
Control completamente automático: adición automática de agua
1.
fría,calentamiento automático.
Protección cuatro veces más segura: múltiples dispositivos de protección
2.
segura, como la protección contra el calentamiento en seco, protección
contra extra-temperatura, protección contra fuga de electricidad, protección
contra alta presión hidráulica, etc, seguro y fiable.
Depósito interior de esmalte de zafiro: fabricado con la avanzada tecnología
3.
de esmalte del método electrostático seco, antioxidante, resistente a la
corrosión, incrustación-resistente, prevención de fuga, de larga vida.
Tubería de calentamiento diseñada con baja carga térmica: segura y fiable,
4.
de larga vida.
Equipado con equipamientos resistentes a la corrosión e incrustación:
5.
productos duraderos.
Densa espuma integral de uretano: excelente aislante térmico, eficacia de
6.
energía y ahorro de electricidad.
Controlador de temperatura: control exacto y fiable de temperatura.
7.
El rango de ajuste de temperatura de agua es de 30 a 75℃.
8.
Manejo simple y uso fácil.
9.
Especificaciones
Modelo
EWH 50 H
EWH 80 H
Volumen
(L)
46
73
Potencia
Nominal
(W)
1500
1500
Voltaje
nominal
(ACV)
220-240
220-240
Presión
nominal
(MPa)
Temperatura
máxima de agua
Breve introducción a la estructura del producto
Elemento de
calentamiento
B
Entrada de agua fría
On/Off(Opcional)
Luz indicadora de electricidad
B
A
C
Cubierta
Termómetro
Tanque interior
Aislante térmico
Anodo
Salida del agua caliente
Ajuste de temperatura
Luz indicadora de calentamiento
D
(℃)
Tipo
eléctrico
Tipo I
Tipo I
E
Grado de
impermeabilidad
A
C
(Fig.1)
EWH 80 HEWH 50 H
A
B
C
D
E
385
711
296
310
196
385
1030
296
612
196
2
Métodos de instalac ió n
Atención: Asegúrese de utilizar los accesorios proporcionados por
nuestra compañía al instalar este calentador de agua eléctrico. Este
calentador de agua no puede ser colgado en el soporte hasta ser
confirmado que es consistente y fiable. Si no, es posible que el
calentador de agua se caiga de la pared y se produzcan deterioros al
mismo e incluso grav
es accidentes a las personas. Al determinar los
espacios de los orificios de perno, debe asegurarse de que hay un
espacio no menor de 0.2m en el lado derecho del calentador eléctrico
con el fin de facilitar su mantenimiento si es necesario.

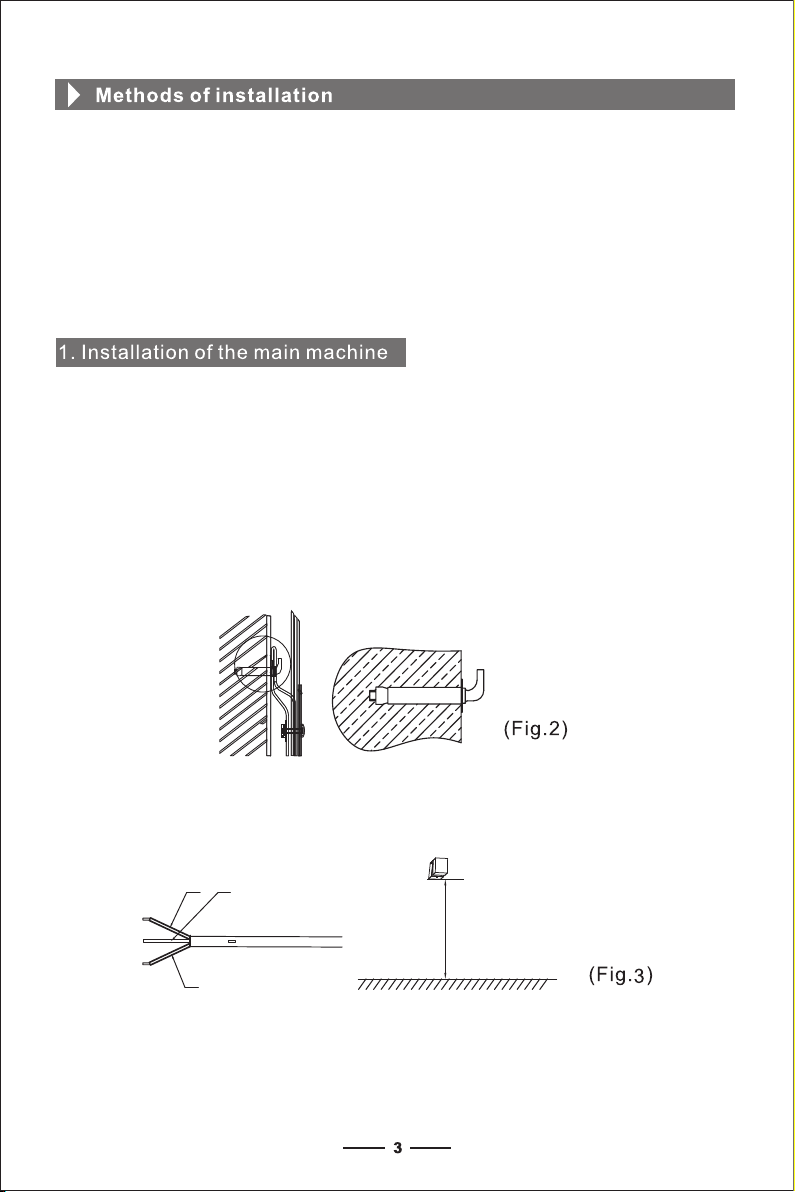

1. Instalación del aparato principal
1.1
Este calentador de agua el
éctrico debe ser instalado en una pared
sólida. Si la pared no puede soportar un peso dos veces más que el
peso total del calentador lleno de agua, es necesario instalar un
soporte especial
1.2
Después de seleccionar el lugar adecuado, determine las posiciones
de los dos orificio
s de instalación para los tacos. Con una taladradora
haga dos orificios de longitud adecuada al tamaño de los tacos. Inserte
los tacos y enrosque el tornillo como se muestra en el Cuadro 2. Luego
cuelgue el calentador de agua eléctrico.
Instale en la pared la toma de corriente, cuyos requisitos son los
1.3
siguientes: 250V/10, monofásica, tres electrodos. Es recomendable
colocar la toma de corriente a la derecha por encima del calentador. La
altura de la toma
de corriente al suelo no debe ser menor de 1.8 m (vea
Cuadro 3).
L (Marrón)
E (Amarillo/Verde)
≥1.8m
N (Azul)
(Fig.2)
(Fig.3)
El calentador puede ser instalado en cualquier lugar de la casa, pero no
1.4
debe estar expuesto al sol o la lluvia. Sin embargo, con el fin de reducir
la pérdida de calor de las tuberías, el lugar de instalación del calentador
debe estar lo más cerca posible del lugar donde se usa el agua.

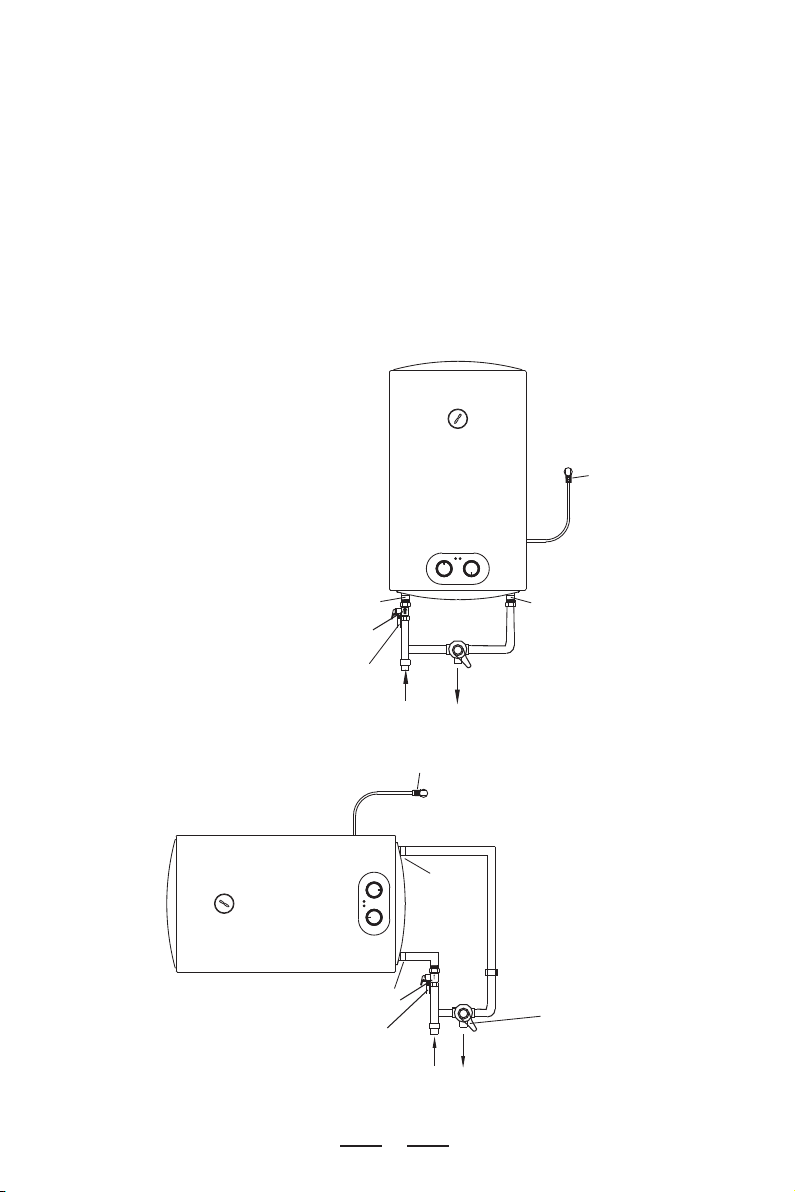

2. Conexion de tuberí as :
2.1 La dimensión de cada tubería es de G1/2.
Conexión de la válvula de seguridad de un solo sentido: instale la
2.2
válvula de seguridad de un solo sentido calentador en la entrada de
agua del aparato principal. (mantenga los tubos flexibles de drenaje de
la válvula de seguridad inclinados hacia abajo y conectados con la
atmósfera.).
2.3
A fin de evitar fugas al conectar los
tubos, las juntas de goma provistas
con el calentador deben ser añadidas al final de los tubos (vea Cuadro
4).
Cable de
suministro
de electricidad
Entrada de agua fría
Válvula de seguridad
Salida del
agua caliente
de un solo sentido
Agujero de liberación de presión
Agua CalienteAgua fría
(Fig.4)
Cable de suministro
de electricidad
Salida del agua caliente
Válvula de seguridad de un solo sentido
Agujero de liberación de presión
2.4
Si el usuario quiere realizar un sistema de suministro de múltiples
sentidos, consulte los métodos mostrados en Cuadro 5 para la
Entrada de agua fría
Agua fría
Agarradero de ajuste
para la válvula mixta
Agua Caliente
tuberías.de
Cable de suministro
de electricidad
Válvula de seguridad
de un solo sentido
Válvula de entrada de agua
Regadera de agua
Válvula de entrada
de agua
Tubería de corriente
de agua
Entrada
de agua
fría
Válvula mixta
Salida
del
agua
caliente
Junta triple
Piscina de agua
(Fig.4)
conexión
(Fig.5)
Utiliz ación
Primero, abra una de las válvulas de salida en la salida del calentador
1.
de agua, luego abra la válvula de entrada. El calentador de agua empieza a llenarse de agua. Cuando salga agua normalmente por la válvula
de salida, esto implica que el calentador está lleno y la válvula de
puede cerrar.
Atención: durante la operación normal, la válvula de entrada debe
estar en el estado de ¨abierto¨.
2.
Inserte el enchufe de suministro en la toma de corriente y las dos luces
indicadoras se encenderán a la vez.
3.
Este aparato puede controlar automáticamente la temperatura. Cuando
la temperatura del agua dentro del aparato haya alcanzado la temperatura fijada(75º), se apagará automáticamente, y pasará al estado
aislante térmico; evitando que el uso de agua caliente no se vea interrumpido. El calentador se apagará automáticamente y el indicador de
calentamiento también se apagará.
Adve rtencias
La toma de corriente deberá estar conectada a tierra de forma
1.
correcta.La corriente nominal de la toma de corriente no será inferior a
10A. La toma de corriente y el enchufe se mantendrán secos para evitar
fugas eléctricas. Inspeccione con frecuencia la toma de corriente y el
enchufe. El método de inspección es el siguiente: inserte el enchufe
suministro en la toma de corriente. Después de utilizarlo durante media
hora, apague la unidad y desenchufe. Inspeccione si el enchufe escalda
la mano. Si escalda (más de 50º), enchufarlo en otro sitio para evitar
daños a la clavija,incendios u otros accidentes personales, resultado de
una mala conexión.
2.
Para los lugares o la pared donde el agua pueda salpicar, la altura de
instalación de la toma de corriente no será inferior a los 1,8 metros.
3.
La pared en la que el calentador está instalado deberá estar en condiciones de soportar la carga más de dos veces del calentador completamente lleno de agua, sin distorsión ni grietas. En caso contrario, se
deberán adoptar otras medidas de fortalecimiento.
4.
La válvula de seguridad de un solo sentido adjuntada al calentador debe
estar instalada en la entrada de agua fría de este equipo (vea Cuadro 6).
de
Válvula de seguridad de
un solo sentido
Agua calienteAgua fría
5.
Para el uso por primera vez(o la primera utilización después de manten-
Válvula de seguridad de
un solo sentido
Agua
fría
Agua
caliente
imiento limpieza), el calentador no puede estar encendido hasta que
esté totalmente lleno de agua En el proceso de llenado,al menos una de
las Válvula de salida en la salida del calentador debe estar abierta para
que el aire escape Esta Válvula se puede cerrar después de que el
calentador se haya llenado totalmente con agua.
6.
Durante el calentamiento,puede haber gotas de agua que salen del orificio
de lliberación de un solo sentido.Se trata de un fenómeno normal. Si sale
mucha cantidad de sgua, póngase en contacto con los profesionales de
mantenimento para su reparación.Esta orificio de liberación de presión no
debe ser bloqueado bajo ninguna circunstancia,De lo contrario, el calentador
puede dañarse, e incluso se pueden producir accidentes de seguridad.
7.
El tubo de drenaje conectado al orificio de liberación
depresión
debe
mantenerse inclinado hacia abajo.
8.
Dado que la temperatura del agua en el interior
del calentador puede llegar hasta 75℃,ajuste la
temperatura del agua a un punto adecado para
evitar la escaldadura.
En cuanto a drenar el agua dentro del recipiente
9.
Orificio de
liberación
de presión
Hilo de
rosca
Tirador
de drenaje
interior,puede ser drenada en el puerto de salida
(Desenrosque del hilo de rosca del puerto de salida),y también puede ser
drenada en la válvula de seguridad de un solo sentido(Desenrosque del
hilo de rosca de la válvula de seguridad y levante el tirador de drenaje
hacia arriba).(Vea Cuadro 6)
Si el cable de suministro de electricidad flexible está dañado, se debe
10.
utilizar el cable especial de suministro proporcionado por el fabricante,y
debe ser sustituido por profesionales de mantenimiento.
(Fig.6)
(Fig.6)
11.
Si cualquiera de las partes y componentes de este calentador eléctrico
de agua están dañados, póngase en contacto con profesionales de
mantenimiento para la reparación y utilice piezas especiales compo
nentes de repuesto provistos por nuestra empresa.
Inspeccione el enchufe de suministro de electricidad y la toma de co-
.
1
rriente con frecuencia para asegurarse de que están bien y correctam-
conectados y que tienen buena conexión a tierra, sin el fenóme-
ente
no
de sobrecalentamiento.
Si el calentador no se utiliza por un largo tiempo, especialmente en las
.
2
regiones de baja temperatura ambiental (inferior a 0º), a fin de prevenir
daños al calentador debido a la congelación del agua en el interior del
contenedor, se debe drenar el agua dentro el calentador (véase artículo
9, advertencia de este manual sobre el método de drenar el agua en el
interior del contenedor).
.
3

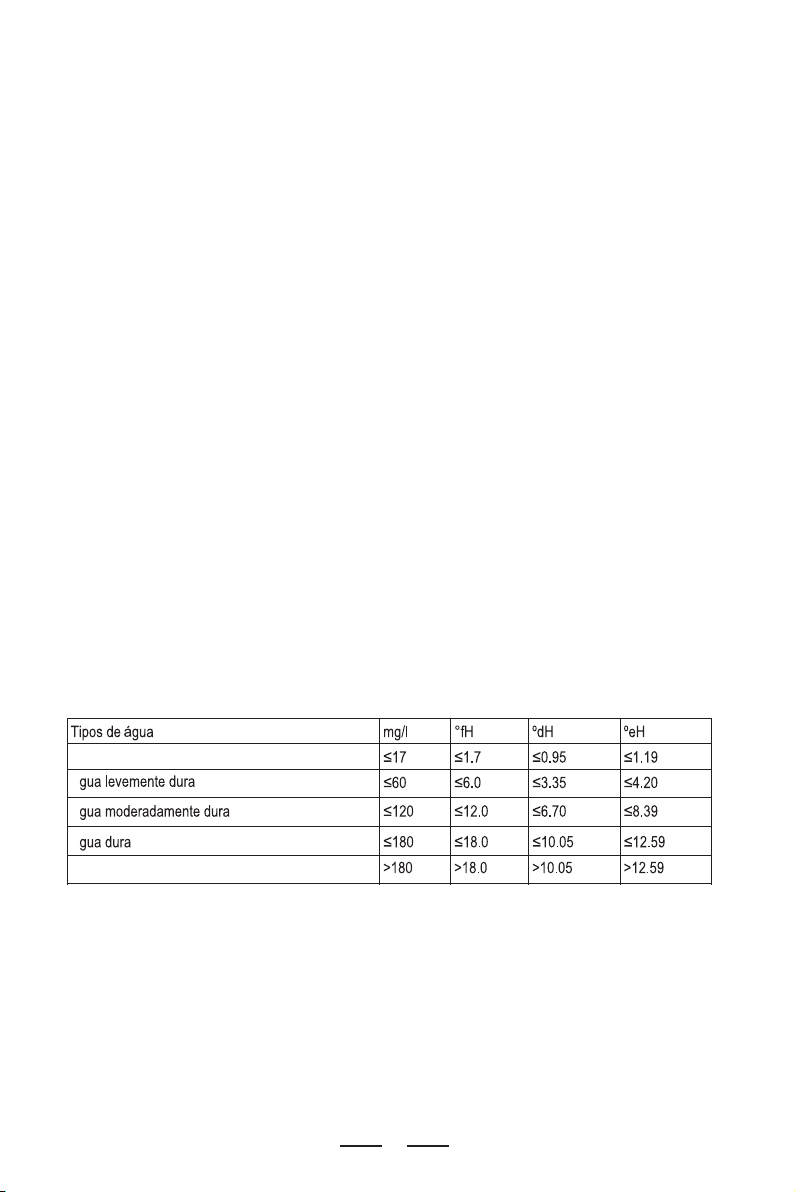

La dureza del agua recomendada para un correcto funcionamiento del
calentador no debería exceder de 120 mg/l de CaCo3, (Carbonato
Cálcico). En caso de existir una dureza de agua superior, se recomienda
la utilización de sistemas alternativos de descalcificación. (Puede
consultar la dureza del agua en el Servicio de Aguas de su Ayuntamiento)
Cualquier fallo del calentador debido a deposiciones provenientes del
tipo o calidad del agua, no quedaran cubiertos por la garantía.
.
4
Con el fin de garantizar que el calentador de agua pueda funcionar de
manera eficiente a largo plazo, se sugiere limpiar periódicamente el
interior del contenedor y las deposiciones en los componentes de
calentamiento de este aparato.
.
5
De la misma manera, se sugiere revisar el estado del ánodo de
de magnesio, periódicamente (mínimo una vez al año, siendo recomendable cada seis meses dependiendo de la dureza del agua).
Si el ánodo de sacrificio de magnesio de su termo está degradado por la
.
6
acción de cualquier deposición proveniente de la calidad del agua, el
Servicio Técnico Oficial debe sustituirlo por uno nuevo, quedando
cubierto dentro del periodo de garantía el coste de los materiales del
citado ánodo, no así los servicios (mano de obra y disposición de servicio) derivados de su sustitución.
.
7
La limpieza exterior del termo debe efectuarse utilizando agua jabonosa,
en ningún caso productos abrasivos o disolventes.
.
8
Durante el periodo de garantía el mantenimiento se realizará por el
S.A.T. Oficial de TEKA, quedando excluidos de tal garantía cualquier
trabajo realizado por servicios técnicos no oficiales de Teka.
sacrificio
-
Fallos y Tr atamiento
F a llo s
La luz indicadora del
calentamiento está
apagada.
No sale agua de la
salida de agua
caliente.
La temperatura del
agua es demasiado
alta.
Fugas de agua
Diagrama electrico
Limitador de
temperatura
Marrón
L
M o tivo s Tra tam ie n to
Fallos del controlador
de la temperatura.
1.El suministro de agua
corriente está cortado.
2. La presión hidráulica
es demasiado baja.
La válvula de entrada de
agua corriente no está
abierta.
Fallos del sistema de
control de la temperatura.
Problemas de cierre de
la articulación de cada
tubo.
Termostato
On/Off
Póngase en contacto con
los profesionales de
mantenimiento para la
reparación
1.Espere a que se
restaure el suministro
de agua corriente.
2.Utilice el calentador de
nuevo cuando la presión
hidráulica aumente.
Abra la válvula de entrada
de agua corriente.
Póngase en conta
cto con
los profesionales de
mantenimiento para la
reparación
Cierre las articulaciones.
Azul
N
Amarillo/Verde
E
Luz
indicadora
de
electricidad
Luz indicadora
del calentamiento
Elementos del calentamiento
Información de producto regulación EU
El calentador de agua eléctrico EWH 50 H de la compañía TEKA Industrial, S.A.
ha sido testado con el perfil de carga declarado “M”
El producto cumple y se corresponde con los requisitos de las normas del
Reglamento (No 814/2013) para calentadores eléctricos de agua de
almacenamiento y logró una eficiencia energética de calentamiento de agua
η
wh=36%
Q
que corresponde a la clase de eficiencia de calentamiento de agua “C”
de acuerdo con el Anexo Ⅱ Clases de eficiencia energética, artículo 1 del
Reglamento (No 812/2013)
La evaluación de los resultados de este informe con respecto a la conformidad
con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es
sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.
Consumo de electricidad Q
elec, Eficiencia energética de calentamiento de agua
ηwh y agua mezclada a 40℃ (V40)
Descripción
Valor k
Conformidad con el control inteligente smart
Factor de control inteligente
Coeficiente de conversión
Factor de corrección ambiente
Energía de referencia
Contenido de energía útil
Ratio de corrección Energía Referencia/Util
Consumo diario de electricidad (medido)
Temperatura del agua al inicio del ciclo de medición de 24h
Temperatura del agua al final del ciclo de medición de 24h
Capacidad de Almacenamiento
Capacidad de Almacenamiento
Consumo diario de electricidad
Eficiencia Energética de Calentamiento de Agua
Consumo anual de electricidad
Clase de Eficiencia Energética
Descripción
Temperatura del agua con grifos cerrados
Temperatura media del agua en la salida de agua caliente
Temperatura media del agua en la entrada de agua fria
Valor normalizado de la media de temperatura
Volumen de agua calentada al menos 40º C
Agua mixta a 40 °C
10
Parámetro Valor Unidad
2.5
0
5.845 kWh
6.221
7.091
73.5
74.0
46.3
kWh
kWh
kWh
kg
℃
℃
46.3 L
6.637
36.2
1418 kWh
C
kWh
k 0.23
smart
0
SCF
CC
Q
-0.455 kWh
cor
Q
ref
Q
H2O
Q
0.939
ref/QH2O
Q
test_elec
T3
T5
M
act
C
act
Q
elec
ηwh
AEC
Parámetro Valor Unidad
T
set
θ'
p
θ
c
68.3
θ
p
V
40exp
V
40
73.7
68.4
10.2
39 L
76 L
℃
℃
℃
℃
El calentador de agua eléctrico EWH 80 H de la compañía TEKA Industrial, S.A.
ha sido testado con el perfil de carga declarado “M”
El producto cumple y se corresponde con los requisitos de las normas del
Reglamento (No 814/2013) para calentadores eléctricos de agua de
almacenamiento y logró una eficiencia energética de calentamiento de agua
η
wh=33%
que corresponde a la clase de eficiencia de calentamiento de agua “D”
Q
de acuerdo con el Anexo Ⅱ Clases de eficiencia energética, artículo 1 del
Reglamento (No 812/2013)
La evaluación de los resultados de este informe con respecto a la conformidad
con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es
sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.
Consumo de electricidad Q
elec, Eficiencia energética de calentamiento de agua
ηwh y agua mezclada a 40℃ (V40)
Descripción
Valor k
Conformidad con el control inteligente smart
Factor de control inteligente
Coeficiente de conversión
Factor de corrección ambiente
Energía de referencia
Contenido de energía útil
Ratio de corrección Energía Referencia/Util
Consumo diario de electricidad (medido)
Temperatura del agua al inicio del ciclo de medición de 24h
Temperatura del agua al final del ciclo de medición de 24h
Capacidad de Almacenamiento
Capacidad de Almacenamiento
Consumo diario de electricidad
Eficiencia Energética de Calentamiento de Agua
Consumo anual de electricidad
Clase de Eficiencia Energética
Descripción
Temperatura del agua con grifos cerrados
Temperatura media del agua en la salida de agua caliente
Temperatura media del agua en la entrada de agua fria
Valor normalizado de la media de temperatura
Volumen de agua calentada al menos 40º C
Agua mixta a 40 °C
11
Parámetro Valor Unidad
2.5
0
5.845 kWh
6.280
7.996
73.8
73.8
73.1
kWh
kWh
kWh
kg
℃
℃
73.2 L
7.442
33.0
1554 kWh
D
kWh
k 0.23
smart
0
SCF
CC
Q
-0.918 kWh
cor
Q
ref
Q
H2O
Q
0.931
ref/QH2O
Q
test_elec
T3
T5
M
act
C
act
Q
elec
ηwh
AEC
Parámetro Valor Unidad
T
set
θ'
p
θ
c
68.7
θ
p
V
40exp
V
40
73.3
68.7
10.1
68 L
133 L
℃
℃
℃
℃
Descripcion Anexo I
DESCRIPCION ANEXO I
(1) Nombre o marca comercial del proveedor.
(2) Identificación del modelo del proveedor.
(3) el perfil de carga declarada, expresada por la letra apropiada y el uso típico de
acuerdo con la Tabla 3 del Anexo VII.
(4) la clase de eficiencia energética del calentamiento de agua del modelo, determinada
de acuerdo con el punto 1 del anexo II.
(5) la eficiencia energética del calentamiento de agua de en%, redondeado al entero
más cercano.
(6) el consumo eléctrico anual en kWh en términos de energía final y / o el consumo de
combustible anual en GJ en términos de GCV, redondeado al número entero más
próximo y calculado de conformidad con el punto 4 del anexo VIII.
(7) los ajustes de temperatura del termostato del calentador de agua, de acuerdo como
se coloca en el mercado.
(8) el consumo diario de electricidad Q elec en kWh, redondeado a tres decimales.
(9) del perfil de carga declarada, expresada por la letra correspondiente de acuerdo con
la Tabla 1 del presente anexo.
(10) el agua mezclada a 40 ℃ V40 en litros, redondeado al entero más cercano
(11) la temperatura máxima del termostato.
(12) el modo "fuera de la caja” es la condición de funcionamiento estándar, el fabricante
establece este modo a nivel de la fábrica, que se activa inmediatamente después de
la instalación del aparato, apto para el uso normal por el usuario final de acuerdo con
el patrón del agua para el que el producto ha sido diseñado y puesto en el mercado.
(13) el calentamiento de agua de la eficiencia energética en%, redondeado a un
decimal.
(14) Todas las precauciones específicas para su montaje, instalación y mantenimiento
se describen en las instrucciones de uso e instalación. Lea y siga las instrucciones
de uso e instalación.
(15) Todos los datos que se incluyen en la información del producto se determinaron
mediante la aplicación de las especificaciones de las directivas europeas
pertinentes. Las diferencias de información sobre los productos señalados pueden
ser causa de diferentes condiciones de ensayo. Sólo los datos que contiene esta
información de producto son válidos y están en vigor.
12
Loading...
