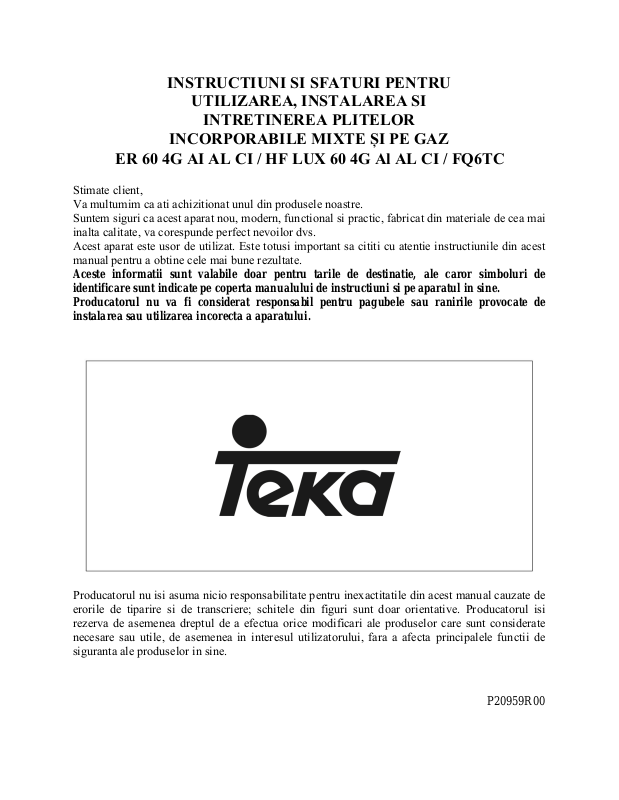

INSTRUCTIUNI SI SFATURI PENTRU
P20959R00
UTILIZAREA, INSTALAREA SI
INTRETINEREA PLITELOR
INCORPORABILE MIXTE ȘI PE GAZ
ER 60 4G AI AL CI / HF LUX 60 4G Al AL CI / FQ6TC
Stimate client,
Va multumim ca ati achizitionat unul din produsele noastre.
Suntem siguri ca acest aparat nou, modern, functional si practic, fabricat din materiale de cea mai
inalta calitate, va corespunde perfect nevoilor dvs.
Acest aparat este usor de utilizat. Este totusi important sa cititi cu atentie instructiunile din acest
manual pentru a obtine cele mai bune rezultate.
Aceste informatii sunt valabile doar pentru tarile de destinatie, ale caror simboluri de
identificare sunt indicate pe coperta manualului de instructiuni si pe aparatul in sine.
Producatorul nu va fi considerat responsabil pentru pagubele sau ranirile provocate de
instalarea sau utilizarea incorecta a aparatului.
Producatorul nu isi asuma nicio responsabilitate pentru inexactitatile din acest manual cauzate de
erorile de tiparire si de transcriere; schitele din figuri sunt doar orientative. Producatorul isi
rezerva de asemenea dreptul de a efectua orice modificari ale produselor care sunt considerate
necesare sau utile, de asemenea in interesul utilizatorului, fara a afecta principalele functii de
siguranta ale produselor in sine.
ER 60 4G AI AL CI / HF LUX 60 4G Al AL CI / FQ6TC
DESCRIEREA PLITELOR
1 Arzator rapid pe gaz de 3000 W
2. Arzator semirapid pe gaz de 1750 W
3 Arzator auxiliar pe gaz de 1000 W
4 Suport pentru recipient din otel emailat pentru arzator rapid
5 Suport pentru recipient din otel emailat pentru arzator semirapid
6 Suport pentru recipient din otel emailat pentru arzator auxiliar
8 Buton control arzator nr.1
9 Buton control arzator nr.2 (stanga)
10 Buton control arzator nr.2 (dreapta)
11 Buton control arzator nr.3 (spate)
12 Buton control plita electrica nr.3 (fata)
13 Plita electrica diametrul 145 mm 1500 W
14 Buton de control aprindere plita electrica
15. Arzator ultrarapid pe gaz de 300 W
16. Suport din otel emailapt pentru arzatorul ultrarapid
Atentie: acest dispozitiv a fost fabricat doar pentru uz casnic si individual
ARZATOARE
Pe panoul frontal este imprimata o diagrama deasupra
fiecarui buton. Aceasta diagrama indica arzatorul caruia
ii corespunde butonul respectiv. Dupa ce ati pornit
alimentarea cu gaz sau robinetul buteliei de gaz,
aprindeti arzatoarele astfel:
- Aprindere manuala
Apasati si intoarceti butonul corespunzator arzatorului
dorit in sens invers acelor ceasornicului pana cand
ajunge in pozitia maxima (flama mare fig.1), apoi duceti
un chibrit langa arzator.
- Aprindere electrica
Apasati si intoarceti butonul corespunzator arzatorului
dorit in sens invers acelor ceasornicului pana cand
ajunge in pozitia maxima (flama mare fig.1), apoi luati
degetul si atingeti butonulde aprindere.
- Aprindere electrica automata
Apasati si intoarceti butonul corespunzator arzatorului
dorit in sens invers acelor ceasornicului pana cand
ajunge in pozitia maxima (flama mare fig.1), apoi luati
degetul.
- Aprindeti arzatoarele echipate cu un dispozitiv de
protectie a flacarei
Butoanele arzatoarelor sunt echipate cu un dispozitiv de
protectie
a flacarei care trebuie intors in sens invers acelor
ceasornicului
pana cand ajung in pozitia maxima (flara mare fig.1) si
ajung la un punct de oprire. Luati degetul de pe butonul
respectiv si repetati operatia de mai sus. Tineti butonul
apasat timp de 10 secunde dupa ce
arzatorul s-a aprins.
CUM SA UTILIZATI ARZATOARELE
Trebuie sa retineti urmatoarele indicatii pentru a dobandi o eficienta
maxima cu un consum redus de gaz:
-Utilizati tigai adecvate pentru fiecare arzator (consultati
urmatorul tabel si fig.2)
- Dupa ce recipientul incepe sa fiarba reglati
butonul intr-o pozitie mai inferioara
(flacara mai mica fig.1).
-Asezati intotdeauna un capac per ecipient.
- Utilizati recipient cu baza plata.
- Arzatoare Nivel putere Recipient cm
Rapid 3000 20-22
Semirapid 1750 16-18
Auxiliar 1000 10-14
AVERTIZARI
Arzatoarele cu sistem de protectie a flacarei
pot fi aprinse doar cand butonul a fost reglat
in pozitia Full on(flacara mare fig.1)
- Puteti utiliza chibritele pentru
aprinderea arzatoarelor in cazul unei
pane de curent.
- Nu lasati aparatul nesupravegheat cand
utilizati arzatoarele. Asigurati-va ca nu se
afla copii in preajma. Asigurati-va ca manerele
recipientelor sunt pozitionate corect
si verificati preparatele care necesita
ulei si grasime deoarece aceste
produse sunt usor inflamabile.
Nu utilizati aerosoli in preajma
aparatului cand acesta este in functiune
- Daca plita incorporata are un capac, orice
mancare care a curs trebuie
indepartata imediat inainte de
deschiderea capacului. Daca plita
are un capac din sticla acesta se poate
aburi cand plita se incalzeste. Opriti
intotdeauna arzatoarele inainte de
inchiderea capacului.
-Avertizare: Recipientele nu trebuie
sa depaseasca marginile plitei
1) ARZATOARE
UTILIZARE
Ultra rapid 300 24-26
UTILIZARE
Observatii:
Utilizarea unei plite gaz favorizeaza producerea caldurii si umiditatii in incaperea in care
aceasta este instalata. Din acest motiv, incaperea trebuie sa fie bine aerisita, avand grija ca
deschiderile prin care patrunde aerul in incapere sa nu fie blocate (fig. 3) si activand
dispozitivele de aerisire mecanice (hote aspirante sau ventilator electric fig. 4 si fig. 5).
Utilizarea intensa sau prelungita a plitei poate necesita o aerisire suplimentara. Acest lucru
poate fi obtinut prin deschiderea unei ferestre sau marind puterea sistemului de evacuare
mecanica daca este instalat.
(*)ORIFICIU DE AER: VEDETI CAPITOLUL INSTALAREA (PARAGRAFELE 6 SI 7)
.
PLITA NORMALA
SAU RAPIDA
INTENSITATEA
CALDURII
PROCESELE POSIBILE DE COACERE
0
Oprit
1
Slab
Pentru topirea untului, ciocolatei, etc..Pentru
incalzirea cantitatilor mici de lichid.
2
Redus
Pentru incalzirea cantitatilor mari de lichid.
Pentru prepararea cremelor si sosurilor care
necesita durate lungi si reduse de preparare.
3
Incet
Pentru dezghetarea preparatelor si prepararea
tocanitelor, incalzirea pana la punctul de fierbere
sau inabusire.
4
Mediu
Pentru a incalzi preparate pana la punctul de
fierbere. Pentru a rumeni portiile de carne si
peste.
5
Puternic
Pentru escalop si fripturi. Pentru inabusirea
cantitatilor mari de preparate.
6
Ridicat
Pentru fierberea cantitatilor mari de lichid. Pentru
prajire.
UTILIZARE
2) CUM SE UTILIZEAZA PLITELE ELECTRICE
Plitele mixte pot fi echipate cu o plita electrica normala sau rapida. Aceasta este controlata de
comutatoarele care au pozitii diferite (vedeti fig. 6) si se porneste prin rotinrea butonului in
dreptul setarii dorite. Diagrama imprimata a circuitului se afla deasupra fiecarui buton pe panoul
de control. Aceasta diagrama indica butonul corespunzator fiecărei plite electrice (vedeti fig. 6).
Un indicator luminos de avertizare rosu se va aprinde pentru a indica ca plita functioneaza. Mai
jos este prezentat un tabel pur indicativ pentru valorile de reglare.
UTILIZARE
AVERTIZARI:
Atunci cand plita este pornita pentru prima oara, sau daca a ramas neutilizata pe o durata mai
lunga, trebuie sa fie uscata timp de 30 de minute sau sa o porniti in pozitia nr. 2. Acest lucru
va elimina orice umezeala care ar fi putut fi absorbita de materialul izolator.
Pentru a utiliza corect plita, urmariti retineti:
- Porniti alimentarea electrica doar dupa ce asezati un vas pe zona de preparare.
- Utilizati vase cu baza plata si solida (vedeti fig. 7)
- Utilizati vase cu acelasi diametru ca al zonelor de preparare.
- Stergeti baza vasului inainte de a-l aseza pe zonele de preparare.
- Nu lasati niciodata aparatul nesupravegheat. In timpul utilizarii zonelor de preparare, tineti
copiii departe de plita fierbinte. Aveti grija ca manerele vaselor sa fie pozitionate corect spre
interior. Retineti ca grasimea si uleiul supraincalzite pot produce flacari.
- Zonele de preparare vor ramane calde dupa utilizare; nu lasati obiecte pe zonele de
preparare si nu le atingeti cu mainile pentru a evita arsurile, pana cand se va stinge
indicatorul luminos.
- Deconectati imediat aparatul de la sursa de alimentare de indata ce sesizati fisuri pe
suprafetele plitei.
- Avertizare: recipientele nu trebuie sa treaca de marginea plitei?
AVERTIZARE: Dispozitivul si piesele accesibile se incalzesc in timpul functionarii. Atingerea
elementelor de incalzire trebuie evitata. Copii sub 8 ani trebuie tinuti la distanta daca nu pot fi
monitorizati in continuu.
Acest dispozitiv poate fi utilizat de copii peste 8 ani, copii cu capacitati fizice, auditive sau
mentale sau oameni cu lipsa de experienta sau lipsa de cunostinte; atata timp cat acestia sunt
controlati sau se asigura evitarea pericolelor. Copii nu trebuie sa intre in contact cu
dispozitivul. Curatarea si mentenanta nu trebuie efectuate de copii fara supraveghere.
AVERTIZARE: Operatiunile de curatare efectuate asupra cuptorului cu neglijenta fara
grasime sau ulei pot fi periculoase si se pot inflama.
Nu incercati NICIODATA sa stingeti focul cu apă, deconectati aparatul de la sursa de
alimentare si apoi acoperiti flacara cu un capac sau cu o patura extinctoare.
AVERTIZARE: Pericol de incendiu: Nu depozitati materialul pe suprafata de coacere.
AVERTIZARE: Daca suprafata este fisurata, deconectati circuitul aparatul pentru a evita
riscul de scurtcircuitare.
IMPORTANT:
Deconectati intotdeauna aparatul de la
retelele .
de gaz si electricitate inainte de a efectua
orice operatiune de curatare
2) PLITA

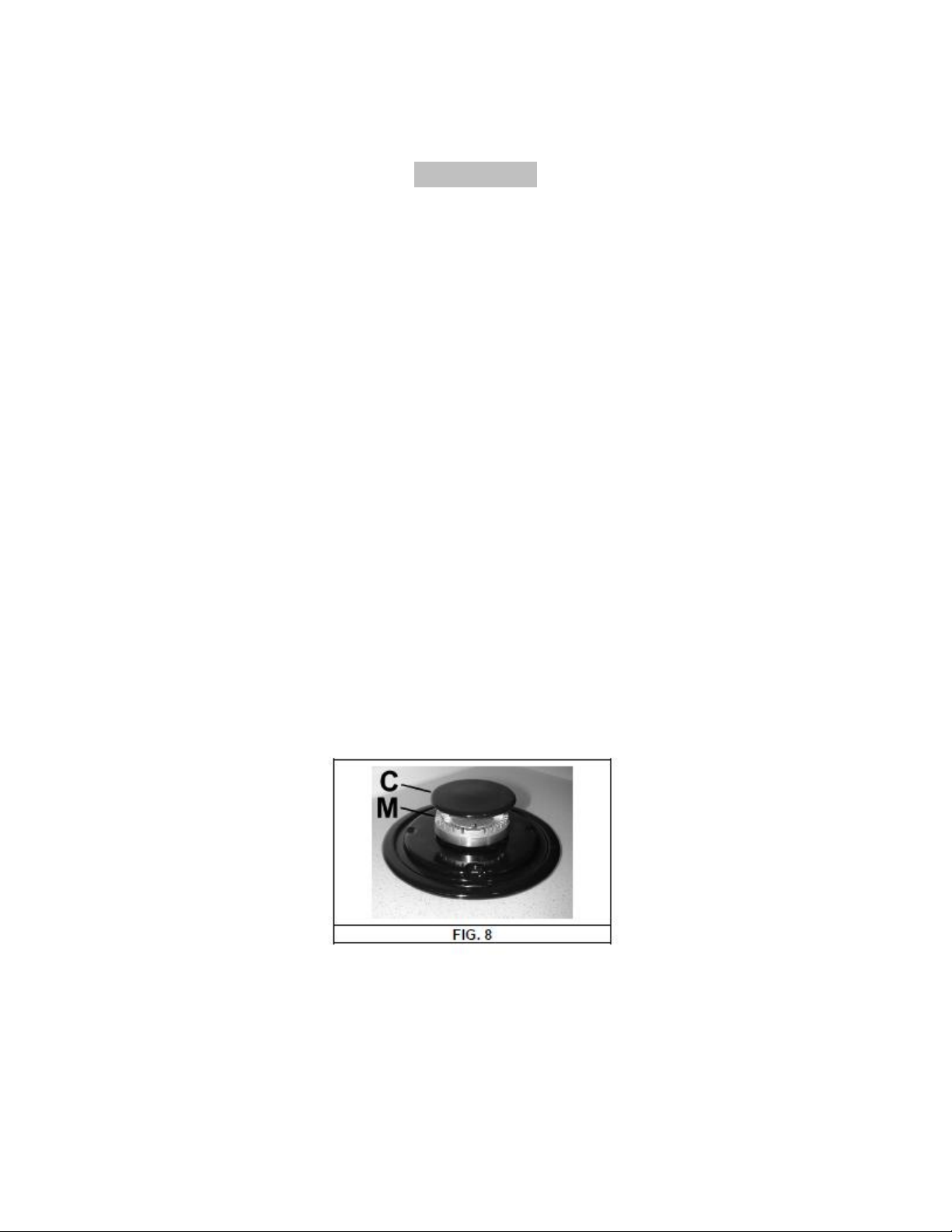

Spalati periodic plita, suportul din otel emailat
pentru recipiente, capacele emailate ale
arzatorului C” si capetele arzatoarelor “M”
(vezi fig. 8 ) cu apa calduta si sapun. Urmand
aceste indicatii, toate componentele trebuie
bine clatite si uscate. Nu le spalati cat inca sunt
calde si nu utilizati praf de curatat
abraziv.Evitati contactul indelungat al
suprafetelor emailate cu substante ca otet,
cafea, lapte, apa sarata, suc de lamaie sau de
rosii.
ATENTIONARI:
Inainte de a monta componentele la loc,
respectati urmatoarele instructiuni:
- Asigurati-va ca orificiile capetelor
arzatoarelor “M”(fig.8) sa nu fie infundate cu
diverse particule.
- Asigurati-va ca ati asezat corect capacul
emailat al arzatorului C (fig. 8 ) pe capetele
acestora. Trebuie sa fie bine fixate.
- Pozitia exacta a suportului de recipiente
este data de colturile rotunjite, care trebuie
asezate spre marginea laterala a plitei.
- Nu fortati butoanele daca aveti dificultati la
deschidere sau la inchidere. Contactati
serviciul de asistenta tehnica pentru reparatii.
- Intretineti plita in mod corect dupa utilizare,
aplicand produsele speciale care se gasesc
in comert. Astfel suprafata plitei se va
mentine
curata si stralucitoare.De asemenea, aceasta
operatiune va preveni formarea ruginii.
- Nu utilizati jetul de abur pentru curatarea
aparatului.
CURATARE
INFORMATII TEHNICE PENTRU
INSTALATOR
Instalarea, reglarea butoanelor de control
si intretinerea trebuie efectuate numai de
catre un mecanic calificat.
Instalarea incorecta poate cauza daune
oamenilor, animalelor sau proprietatii, pentru
care producatorul nu va putea fi tras
la raspundere.
Pe durata de functionare a sistemului plitei,
dispozitivele de protectie sau reglare automate
ale acesteia pot fi modificate numai de
producator sau de dealerii autorizati.
4) INSTALAREA PLITEI
Asigurati-va ca aparatul este in stare buna dupa
ce ati indepartat toate ambalajele, inclusiv cele
care invelesc componentele nemontate. Daca
aveti indoieli, nu utilizati aparatul si contactati
personalul calificat.
Nu lasati ambalajele (carton, pungi, spuma
de polistiren, cuie etc.) la indemana copiilor
deoarece acestea sunt potentiale surse
de pericol.

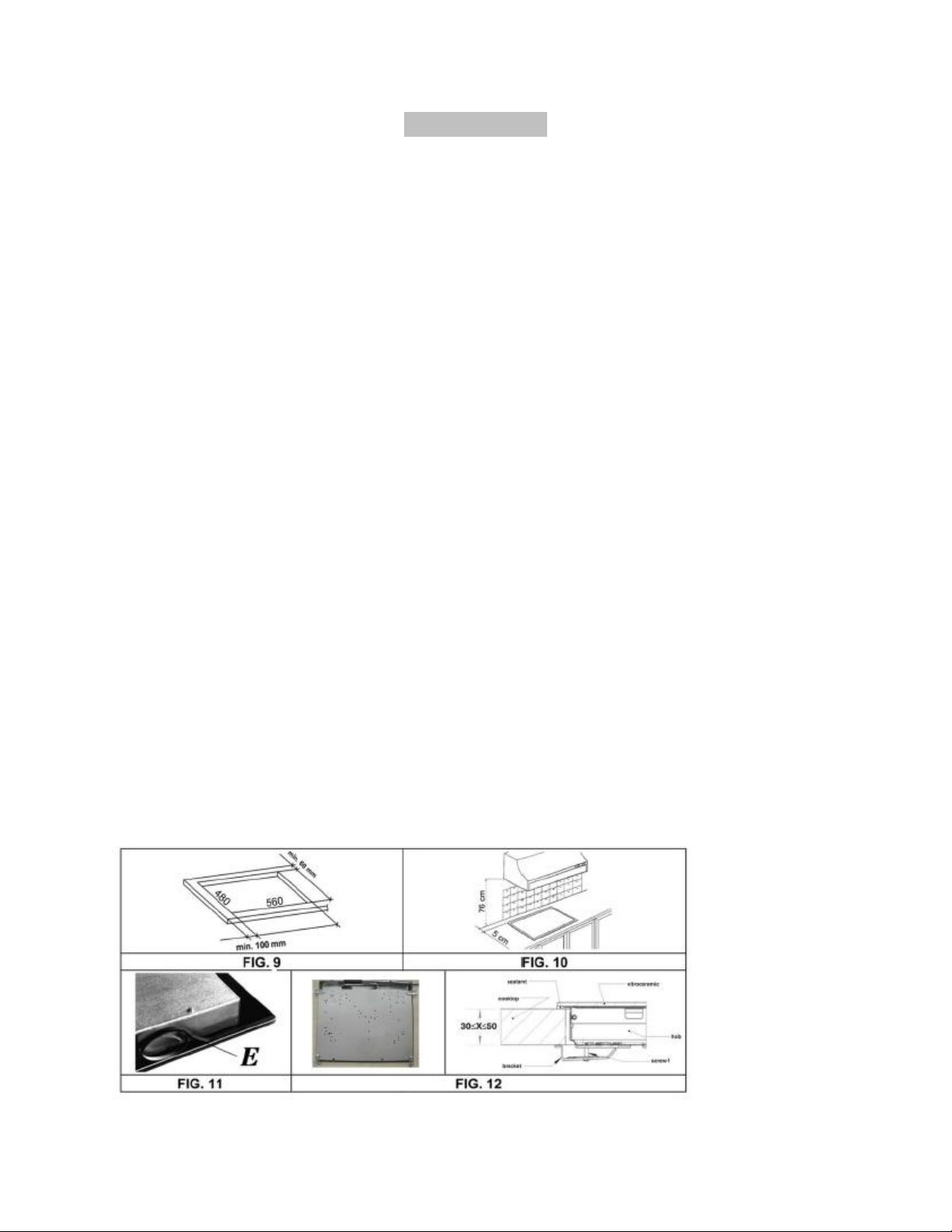

Masuratorile orificiilor realizate in paartea de
sus a mobilierului modular in care va fi
instalata plita sunt indicate in cele doua fig. 9.
Respectati intotdeauna dimensiunile indicate
pentru orificiul in care va fi incastrata plita
(vezi fig. 10).
Aparatul se incadreaza in clasa 3 si de
aceea se afla sub incidenta tuturor
prevederilor stabilite de regulamentele privind
acest tip de aparate.
5) FIXAREA PLITEI
Plita este prevazuta cu un sigiliu special care
impiedica infiltrarea lichidelor in mobilier.
Pentru a monta corect acest sigiliu, urmati cu
strictete urmatoarele instructiuni:
- Indepartati sigiliile de pe garnitura,
asigurandu-va ca protectia transparenta este
inca aderenta la sigiliu.
- Rasturnati plita si asezati corect sigiliul “E”
(fig. 11) chiar sub marginea plitei, in asa fel
incat partea exterioara a sigiliului se muleaza
perfect pe suprafata marginii exterioare a plitei.
Capetele benzilor trebuie sa se lipeasca, fara a
se suprapune.
- Fixati sigiliul de plita in mod sigur si
uniform, apasandu-l cu degetele si indepartati
folia de protectie de pe sigiliu si asezati plita in
orificiul incorporabil.
- Peretii eventuali (stanga sau dreapta) care
depasesc suprafata de lucru in inaltime trebuie
sa fie la o distanta minima de taietura, asa cum
este mentionat atat in tabel cat si in schema.
-Pentru a evita atingerea accidental cu fundul
supraîncălzit in timpul functionarii este necesar
sa asezat o insertie din lemn, fixate in suruburi
la o distanta minina de 50 mm de partea
superioara (vedeti fig. 12).
INSTALAREA
INSTALAREA
INSTRUCTIUNI DE INSTALARE IMPORTANTE
Instalatorul trebuie sa tina cont de faptul ca inaltimea peretilor laterali nu trebuie sa
depaseasca inaltimea plitei in sine. Mai mult, peretele din spate, suprafetele care
inconjoara si se afla in apropierea plitei trebuie sa fie rezistente la temperaturi de peste 65
K.
Adezivul folosit pentru lipirea plasticului stratificat la dulap trebuie sa fie rezistent la
temperaturi de peste 150° C altfel plasticul se poate dezlipi.
Plita trebuie instalata in concordanta cu prevederile in vigoare.
Aceasta plita nu este conectata la un mecanism de eliminare a fumurilor rezultate din
combustie. Aceasta trebuie astfel conectata in conformitate cu standardele de instalare
mentionate mai sus. Trebuie acordata o atentie deosebita urmatoarelor prevederi
referitoare la ventilatie si aerisire.
6) AERISIREA INCAPERII
Pentru a asigura o functionare corecta a plitei, este important ca incaperea in care aceasta a
fost instalata sa fie in permanenta aerisita. Cantitatea necesara de aer este cea pentru
combustia normala a gazului si aerisirea incaperii respective, al carei volum nu trebuie sa fie
mai mic decat 20 m3. Aerul trebuie sa patrunda direct prin orificiile permanente din peretii
incaperii. Acestea trebuie sa permita evacuarea fumului in exterior si trebuie sa aiba o
sectiune de cel putin 100 cm2 (vezi fig. 3). Deschiderile trebuie construite astfel incat sa nu
poata fi blocata circularea aerului. Aerisirea indirecta prin extractia aerului din incaperi
alaturate este permisa doar in stricta concordanta cu prevederile in vigoare.
7) AMPLASAREA SI AERISIREA
Fumurile rezultate din combustie in cazul masinilor de gatit pe gaz trebuie sa fie evacuate
prin hote. Acestea trebuie conectate la conducte, horn sau direct in exterior. Daca nu este
posibila instalarea unei hote, trebuie instalat un ventilator electric pe o fereastra sau pe un
perete cu fata spre exterior (vezi fig. 4). Acesta trebuie pus in functiune in acelasi timp cu
plita (vezi fig. 5), respectand cu strictete specificarile prevederilor in vigoare.
INSTALAREA
8) CONECTAREA GAZULUI
Inainte de a conecta aparatul, verificati daca valorile inscrise pe eticheta de pe partea de
sub plita corespund cu cele ale alimentarii cu gaz si retelei electrice din casa.
Pe o eticheta de pe plita sunt indicate conditiile de reglare: tipul de gaz si presiunea de
functionare. Conexiunea gazului trebuie sa respecte standardele si prevederile in vigoare.
Cand gazul este distribuit prin conducte, plita trebuie conectata la sistemul de alimentare cu
gaz:
- printr-o teava rigida de otel. Imbinarile acestei tevi constau din garnituri filetate care
respecta standardele UNI – ISO 7/1.
- Printr-o teava de cupru. Imbinarile acestei tevi trebuie sa fie reprezentate de racorduri cu
izolari mecanice.
- Printr-o teava flexibila fara sudura din otel inoxidabil. Lungimea acestei tevi trebuie sa fie
de cel mult 2 metri iar garniturile de etansare trebuie sa respecte standardele.
Cand gazul este alimentat de la butelie, plita trebuie alimentata printr-un regulator de
presiune, conform prevederilor in vigoare si trebuie conectata:
- Printr-o teava de cupru. Imbinarile acestei tevi trebuie sa fie reprezentate de racorduri cu
izolari mecanice.
- Printr-o teava flexibila fara sudura din otel inoxidabil. Lungimea acestei tevi trebuie sa fie
de cel mult 2 metri iar garniturile de etansare trebuie sa respecte standardele. Se recomanda
aplicarea adaptorului special la teava flexibila. Acesta poate fi gasit in magazine si faciliteaza
conectarea filetului furtunului la regulatorul de presiune al buteliei.
- Printr-un furtun de cauciuc care respecta standardele. Diametrul acestui furtun trebuie sa fie
de 8 mm iar lungimea trebuie sa nu fie mai mica decat 400 mm si sa nu depaseasca 1500
mm. Trebuie fixat ferm la filetul furtunului cu un colier de siguranta specificat de standarde.
AVERTIZARI:
- Retineti ca racordul de alimentare cu gaz al plitei este un niplu de 1/2 " paralel de gaz
care respecta standardele ISO 228-1.
- Aparatul este in conformitate cu prevederile Directivei CEE: referitoare la
siguranta gazului.
- Instalatorul trebuie sa ia in considerare ca aparatul mixt este de tipul Y. Peretele din
spate, suprafetele adiacente si suprafetele inconjuratoare trebuie sa poata sa reziste la
o temperatura de peste 65K.
INSTALAREA
9) CONEXIUNEA ELECTRICA
Conexiunile electrice ale plitei trebuie efectuate in conformitate cu prevederile si
standardele in vigoare.
- Inainte de a conecta aparatul verificati daca priza sau sistemul are o legare la pamant
eficienta in concordanta cu prevederile si standardele in vigoare. Producatorul nu isi asuma
nicio responsabilitate pentru nerespectarea acestor prevederi.
Atunci cand aparatul este conectat la reteaua de energie electrica printr-o priza:
- Montati o fisa standard adecvata sarcinii indicate pe eticheta cu date tehnice de pe cablul

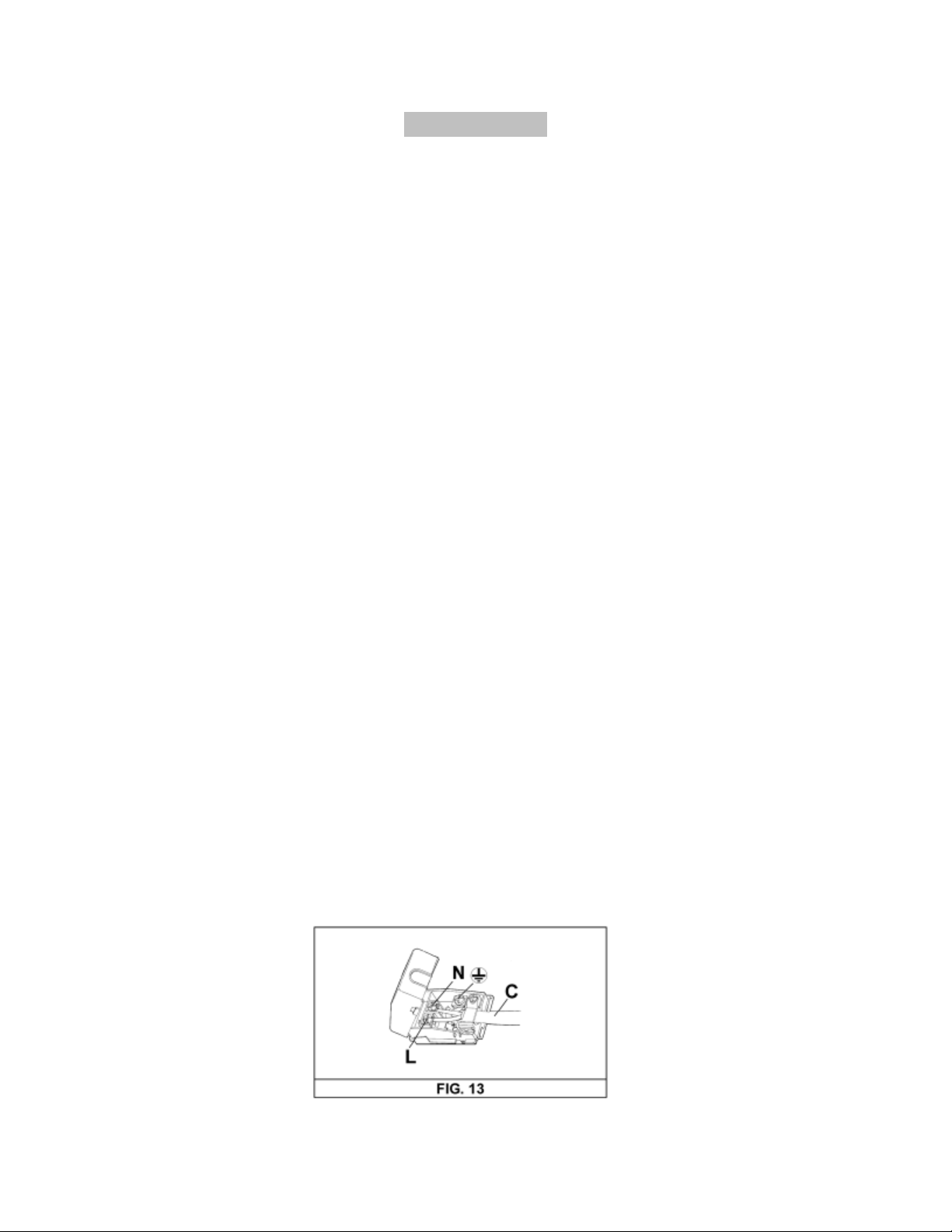

de alimentare. Montati firele conform indicatiilor din fig. 15, respectand urmatoarele
corespondente:
Litera L (faza) = firul maro;
Litera N (nul) = firul albastru;
Simbol punere la pamant = firul verde – galben.
- Cablul de alimentare cu energie electrica trebuie pozitionat astfel incat sa nu atinga o
temperatura de peste 75 K in nicio portiune a acestuia.
- Nu folositi reductii, adaptori pentru derivatii pentru conexiune deoarece acestea pot cre
contacte false si pot provoca supraincalziri periculoase.
Atunci cand aparatul este conectat direct la sursa de alimentare:
- Instalati un intrerupator omnipolar intre aparat si sursa de alimentare. Acest intrerupator trebuie
sa corespunda nivelului aparatului si deschiderea dintre contacte trebuie sa fie de cel putin 3 mm.
- Cablul impamantat nu trebuie intrerupt de comutator.
- Conexiunea electrica poate fi protejata si de un intrerupator diferential.
Instalatorii sunt sfatuiti sa conectele cablul de impamantare galben verzui de un sistem eficient
de impamantare.
AVERTIZARI
Instalatorul trebuie sa isi aminteasca ca plita mixta este tipul Y. Panoul din spate si
suprafetele inconjuratoare trebuie sa reziste la temperaturi peste 65 K. Toate produsele
noastre sunt create si produse conform standardelor Europene
EN 60 335-1 si EN 60 335-6 si a amendamentelor respective.
Produsul respecta prevederile urmatoarelor directive CEE:
-(& referitoare la compatibilitatea electromagnetica;
- CEE 2006/95 referitoare la securitatea electrica.
REGLARI
Deconectati intotdeauna plita de la reteaua de electricitate inainte de a incepe orice
operatiune de reglare. Toate sigiliile trebuie inlocuite de un tehnician la finalul
operatiunilor de reglare. Arzatoarele noastre nu necesita o aerisire prealabila.
10) ROBINETE
Reglarea ”nivelului redus”
- Porniti arzatorul si rotiti butonul relativ in pozitia ”nivel redus” 9flacara mica, fig.1).

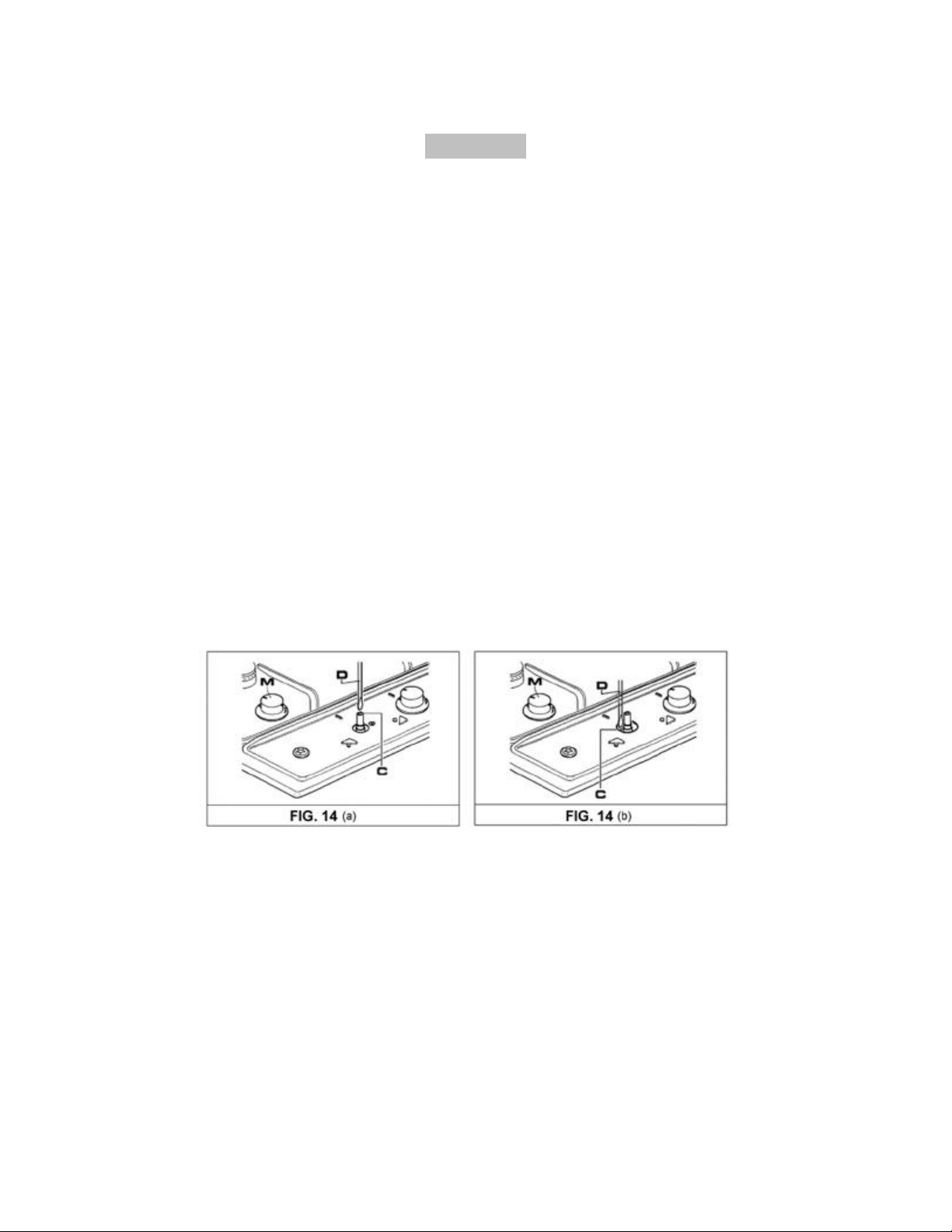

- Inlaturati butonul ”M” (fig. 14 a/b) al robinetului prin simpla apasare.
- Introduceti o surubelnita ”D” in orificiul ”C” (fig. 14a/b) si rotiti surubul de admisie la
stanga sau la dreapta pana cand flacara arzatorului a fost reglata la ”nivel redus”.
Verificati daca flacara nu se stinge atunci cand butonul este oprit rapid de la ”nivel maxim”
la ”nivel redus”.
Surubul trebuie blocat cand arzatoarele functioneaza cu G30 sau G31 (rotiti in sens
invers acelor ceasornicului).
CONVERSIA
NORMAL
RATE
INJECTOR
DIAMETER
NOMINAL
HEAT INPUT (W)
g/h
MAX.
218
214
3000
3000
3000
127
125
1750
1750
1750
73
71
1000
1000
1000
11) INLOCUIREA INJECTOARELOR
Arzatoarele pot fi adaptate la diferite tipuri de gaz prin montarea injectoarelor adecvate
pentru tipul de gaz respectiv. Pentru a efectua aceasta operatiune, mai intai indepartati partea
superioara a arzatoarelor folosind o cheie "B". Apoi desurubati injectorul "A" (vezi fig. 16) si
montati un injector adecvat tipului de gaz in locul acestuia.
Se recomanda fixarea stransa a injectorului
Dupa inlocuirea injectoarelor, arzatoarele trebuie reglate conform indicatiilor de la
paragraful 10. Tehnicianul trebuie sa monteze din nou orice garnitura de etansare la
mecanismele de reglaj si de pre-reglaj si sa fixeze pe plita eticheta corespunzatoare noului
tip de gaz in locul celei existente. Eticheta este furnizata in pachetul care contine
injectoarele de schimb.
In tabelul cu valori nominale sunt prezentate si aportul de caldura al arzatoarelor, diametrul
injectoarelor si presiunile de lucru ale diverselor tipuri de gaz.

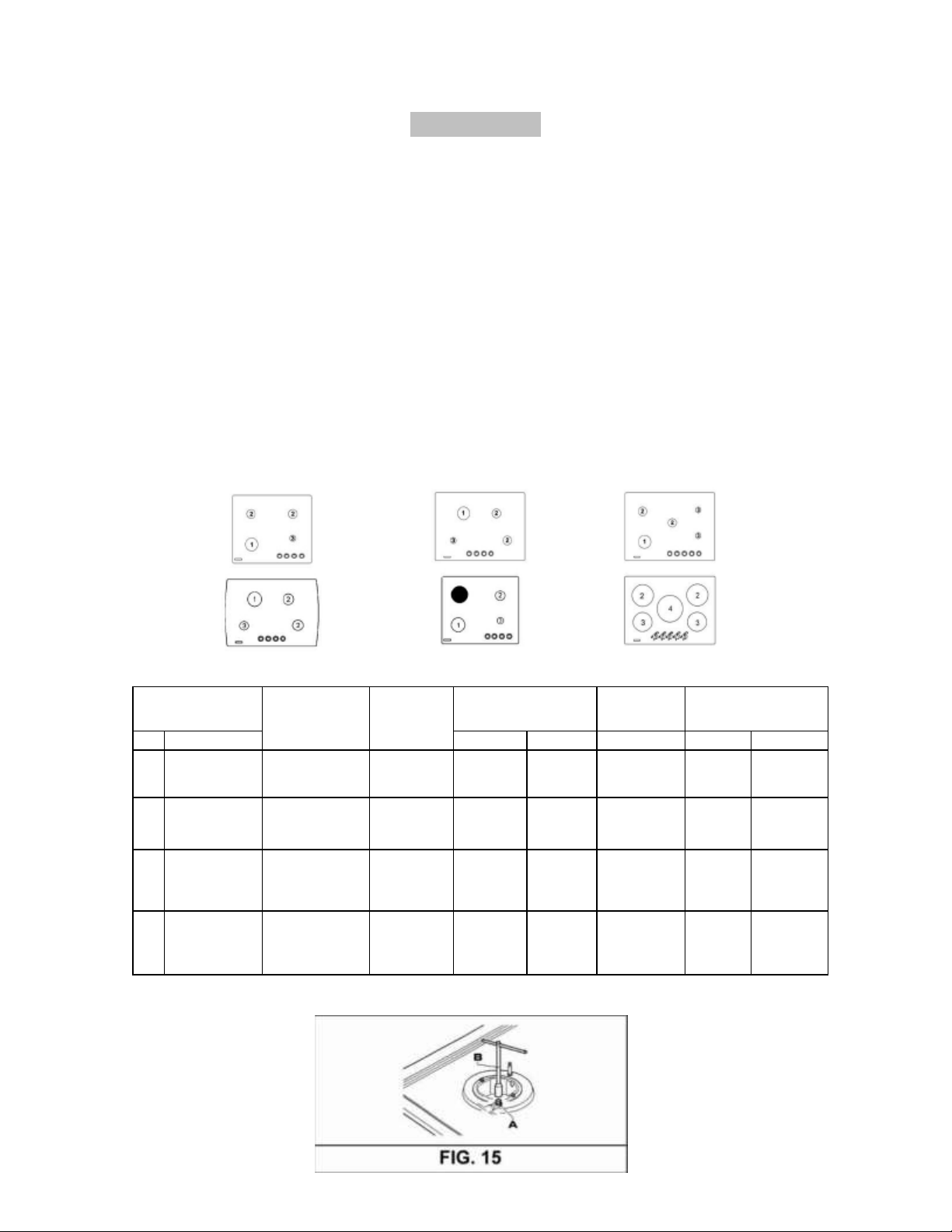

POZITIA ARZATOARELOR PE PLITA
BURNERS GAS NORMAL
N° DESCRIPTION
1 RAPID G30- BUTANE
2 SEMIRAPID
3 AUXILIARY G30- BUTANE
4 ULTRA RAPID G30- BUTANE
G31 - PROPANE
G20 – NATURAL
G30
G31
G20
G31 - PROPANE
G20 – NATURAL
G31 - PROPANE
G20 – NATURAL
BUTANE
-
–
PROPANE
NATURAL
ALTE PIETE
PRESSURE
mbar
30
30
20
30
30
20
30
30
20
30
30
20
224
239
l/h 1/100 mm MIN.
286
167
95
314
85
85
117Y
68
68
98 Z
51
51
72 X
90
90
132 K
750
750
750
500
500
500
400
400
400
1
30
30
3
DEPANARE
Deconectați întotdeauna aparatul de la sursa de alimentare cu energie electrica si gaz inate de
a efectua orice operatiune de depanare.

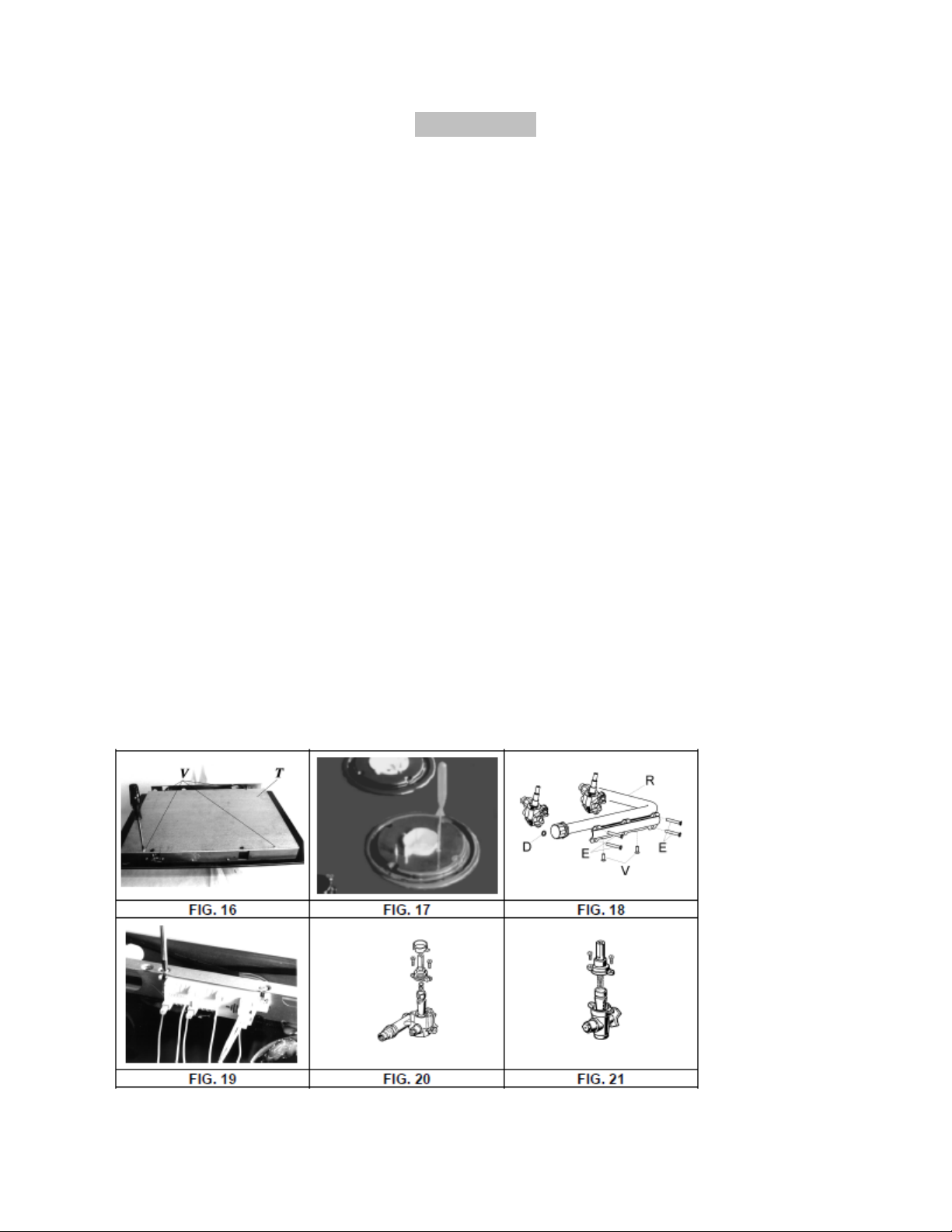

12) INLOCUIREA COMPONENTELOR PLITEI
Pentru a înlocui componentele din interiorul plitei, scoateti mai intai plita, suruburile in V de pe
arzatoare si piesa T (vedeti fig. 16).
Dupa ce ati efectuat operatiunile de mai sus, arzatoarele puteți inlocui arzatoarele (fig.17)
robinetii (fig.18) și componentele electrice.
Este recomandat sa schimbati sigiliul D oricand robinetul este inlocuit pentru a asigura o
etanseitate perfecta.
Ungerea robinetilor (vedeti fig. 20-21)
Daca un robinet este prea rigid pentru a functiona trebuie sa fie uns imediat in conformitate cu
urmatoarele instructiuni:
-indepartati robinetul
-curatati conul si carcasa utilizand o laveta inmuiata in diluant.
-ungeti usor conul cu vaselina
-fixati conul la loc, utilizati-l de cateva ori si apoi scoateti-l din nou. Eliminati orice grasime in
exces si verificati daca conductele de gaz nu sunt infundate.
- Fixati toate componentele, respectand ordinea inversa.
- testul de inchidere trebuie efectuat cu un lichid spumant. Utilizarea flacarii este interzisa.
Pentru a facilita sarcina de depanare a tehnicianului mai jos aveti un tabel cu tipurile si sectiunile
cablurilor si valorile componenteleor electrice.
Indepartati suruburile si butoanele indicate cu litera V care conecteaza arzatoarele. Dupa
indepartarea suruburilor de jos de pe carcasa Y, puteti inlocui componentele electrice. Cupele
sunt conectate de sticla cu silicon. Nu le indepartati.
TIPUL PLITEI
TIPUL CABLULUI
MONOFAZIC
ALIMENTARE CU
CURENT
Plita pe gaz
H05 RR – F
Sectiunea 3 x 0.75 mm²
Plita mixta cu 1 plita electrica
rapida (1500 W)
H05 RR – F
Sectiunea 3 x 1 mm²
DEPANARE
TIPURI DE CABLURI SI SECTIUNI
ATENTIE!!!

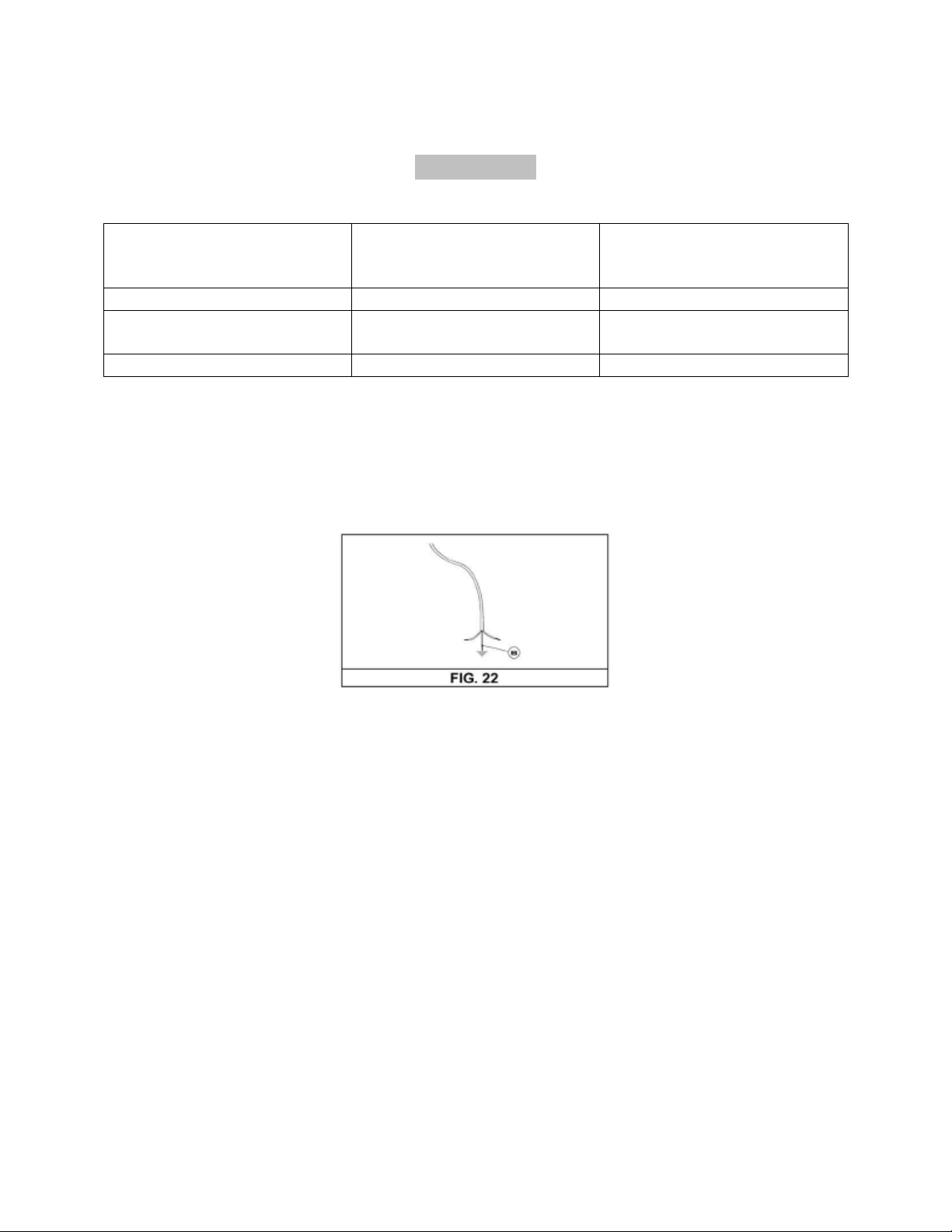

Daca inlocuiti cablul de alimentare electrica, instalatorul trebuie sa lase firul de impamantare
mai lung decat conductoarele de faza (fig. 22) si sa respecte recomandarile indicate in
paragraful 9.

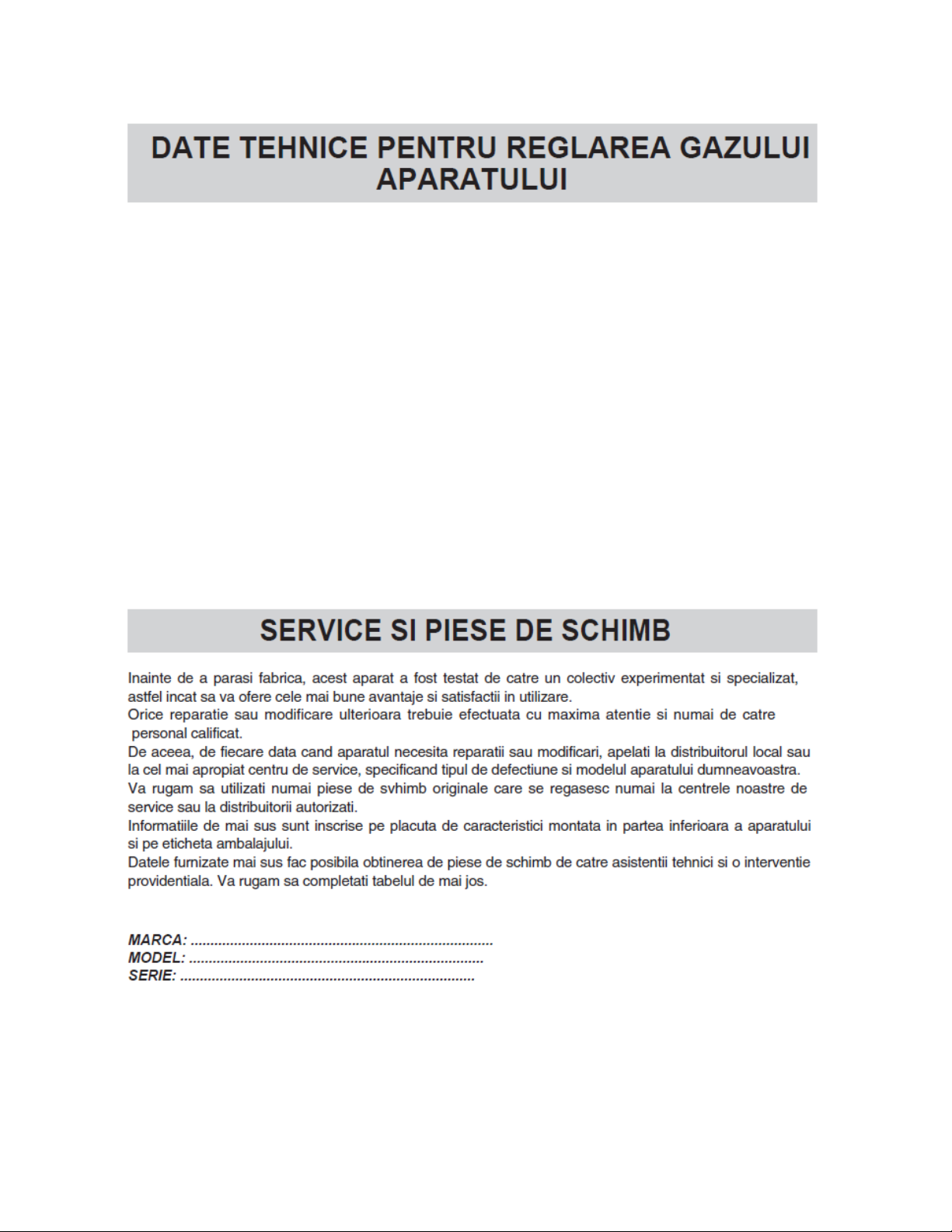

DATELE TEHNICE DE PE PLACUTA CU DATE
4 ARZATOARE
CATEGORIA = II 2h3B/P
G30 BUTAN = 30 mbar
G20 NATURAL = 20 mbar
Debit tot. nom. gaz = 7.5 kW
Debit tot. nom. LPG =
545g/oră
Tensiune = 230-240 V
Frecvență 50 Hz
5 ARZATOARE CU UR
CENTRAL
CATEGORIA = II 2h3B/P
G30 BUTAN = 30 mbar
G20 NATURAL = 20 mbar
Debit tot. nom. gaz = 8.6 kW
Debit tot. nom. LPG =
625g/oră
Tensiune = 230-240 V
Frecvență 50 Hz
3 ARZATOARE+1 PLITA
ELECTRICA RAPIDA
CATEGORIA = II 2h3B/P
G30 BUTAN = 30 mbar
G20 NATURAL = 20 mbar
Debit tot. nom. gaz = 5.75
kW
Debit tot. nom. LPG =
418g/oră
Tensiune = 230-240 V
Frecvență 50 Hz
Put. tot. nom. = 1500 W
G31 PROPAN = 37 mbar
G31 PROPAN = 37 mbar
G31 PROPAN = 37 mbar
Loading...
