Page 1

RU Руководство пользователя

www.teka.com

EH/30 - 60 СЕРИЯ

Page 2

Инструкция по установке

и использованию

EH/60 4G AI AL TR CI

EGW 60 4G AI AL TR CI

EH/30 2G AI AL

Инструкция

EH/60 4G AI AL TR CI

EGW 60 4G AI AL TR CI

EH/30 2G AI AL

Page 3

ОПИСАНИЕ ВАРОЧНЫХ ПОВЕРХНОСТЕЙ

МОДЕЛЬ:EH/30 2G AI AL МОДЕЛЬ: EH/60 4G AI AL TR CI

МОДЕЛЬ: EGW 60 4G AI AL TR CI

1 Конфорка «тройная корона» 2800 ÷ 3100 Вт 2 Скоростная конфорка 2700 ÷ 2800 Вт 3 Полускоростная конфорка 1700 Вт 4 Вспомогательная конфорка 1000 Вт 5 Решётка из чугуна или эмалированной стали в зависимости от модели 6 Ручка включения конфорки № 1 7 Ручка включения конфорки № 2 8 Ручка включения конфорки № 3 9 Ручка включения конфорки № 4

Внимание: прибор должен использоваться только в целях, для которых он был сконструирован, то есть для приготовления пищи в домашних условиях. Использование прибора для каких-либо других целей считается использованием не по назначению, то есть представляющим опасность.

Эта варочная поверхность была разработана для использования только как устройство для приготовления пищи: любое другое использование (например, для отопления помещений) является недопустимым и опасным.

Page 4

ПРАВИЛА ПОЛЬЗОВАНИЯ

1) ПОЛЬЗОВАНИЕ ГАЗОВЫМИ КОНФОРКАМИ

На передней панели над каждой ручкой имеется схема, указывающая, к какой конфорке она относится. После того как Вы откроете газовый кран сет и или ба ллона, следует за жечь конфорки, как описано ниже:

- pучной розжиг

Нажать и повернуть против часовой стрелки ручку, соответс тву ю щую используем о й конфорке, установить ее в положение Максимум (большое пламя рис. 1 - 1/A) и поднести к конфорке зажженную спичку.

- Электророзжиг

Нажать и повернуть против часовой стрелки ручку, соответс тву ю щую используем о й конфорке, установить ее в положение Максимум (большое пл а мя рис. 1), затем на жать и отпустить кнопку розжига.

- Автоматический электророзжиг

Нажать и повернуть против часовой стрелки ручку, соответс тву ю щую используем о й конфорке, установить ее в положение Максимум (большое пламя рис. 1 - 1/A) и нажать ручку до упора.

- Розжиг конфорок, оснащенных системой

газ-контроль

Для розжига конфорок, оснащенных системой газ-контроль, следует повернуть против часовой стрелки ручку, соответствующую используемой конфорке, установить ее в положение Максимум (большое пламя рис. 1 - 1/A), пока она не сможет поворачиваться дальше, а затем нажать ручку и произвести розжиг, как описано выше. После во з гор а ния пла м ени продолжа й те нажимать ручку еще около 10 секунд.

КАК ПОЛЬЗОВАТЬСЯ КОНФОРКАМИ

Чтобы добиться максимальной эффективности приготовления и экономии газа рекомендуется следовать нижеприведенным рекомендациям:

- для каждой конфорки используйте подходящие

кастрюли (см. нижеследующую таблицу и рис. 2).

- После закипания переведите ручку в положение

Минимум (маленькое пламя рис. 1 - 1/A).

- Пользуйтесь только кастрюлями с крышкой.

- Используйте сковороды только с плоским дном.

ВНИМАНИЕ:

- розжиг конфорок с предохранительной термопарой (системой “газ-контроль”) можно произвести только если ручка уста новле на в по ложение Максимум (большое пламя рис. 1 - 1/A).

- При отк лючении электроэне ргии конфорки можно разжечь при помощи спичек.

- Во врем я пользования газовыми или электрическими конф орками не оставляйте прибор без присмотра и следите, чтобы дети не находились вблизи него. Проследите, чтобы ручки кастрюль были повернуты в безопасном напр авлении, и сле дите за приготовлением блюд с использованием растительных масел и жиров, так как они могут воспламениться.

- Во врем я работы прибора не разбрызгивайте жидк ость из аэрозольной упаковки.

- Перед тем как открыть крышку (если предусм отре на в данно й модели), удалите с ее поверхности все попавшие ту да ос татк и пищ и. Если крышк а изготовлена из стекла, при нагревании она может расколоться. Поэтому, перед тем как ее закрыть, следует выключить все конфорки и дать им остыть.

- Используйте только посуду с плоским дном.

- Для очистки не используйте спреи или аэрозоли.

Конфорки

Мощность

Вт

Ø Кастрюли

см

«Тройная корона» 2800 ÷ 3100 24 ÷ 26

Скоростная 2700 ÷ 2800 20 ÷ 22

Полускоростная 1700 16 ÷ 18

Вспомогательная 1000 10 ÷ 14

РИС. 1 РИС. 1/A

РИС. 2

В закрытом положении

Положение с максимальной подачей газа

Положение с минимальной подачей газа

Page 5

ПРАВИЛА ПОЛЬЗОВАНИЯ

РИС. 3 РИС. 4

РИС. 5

(*) ПРИТОК ВОЗДУХА: СМ. ГЛАВУ “УСТАНОВКА” (РАЗДЕЛЫ 5 И 6)

ВНИМАНИЕ! В процессе использования прибора его рабочие поверхности могут быть очень горячими: не подпускайте детей к прибору!

ПРЕДОСТЕРЕЖЕНИЯ И РЕКОМЕНДАЦИИ

●При сгорании газа выделяется тепло и влажность. Поэтому в помещении необходимо обеспечить хорошую циркуляцию воздуха, не загораживать отверстия для естественной вентиляции (рис. 3) и включить вытяжку (вытяжной колпак или электрический вентилятор, рис. 4 и 5).

●

При длительном и интенсивном пользовании прибором может возникнуть необходимость в

дополнительной вентиляции, для чего надо будет открыть окно или увеличить мощность вытяжки.

●Запрещается изменять технические характеристики изделия. Это может быть опасно.

●Перед утилизацией прибора (вследствие замены на новую модель или по другой причине) в соответствии с действующим законодательством по охране здоровья и окружающей среды его необходимо вывести из строя и обезвредить опасные части. Это особенно важно для защиты детей, которые могут затеять игру с оставленным без присмотра прибором.

●Не дотрагивайтесь до прибора мокрыми или влажными руками или ногами.

●Не используйте прибор босиком.

●Производитель не несет ответственность за любые повреждения, вызванные неправильным или нецелевым использованием прибора.

●В процессе использования и непосредственно после него отдельные части варочной панели могут быть очень горячими: не дотрагивайтесь до них.

●После использования варочной панели установите ручку в закрытое положение и перекройте главный кран газовой сети или баллона.

●Если краны не функционируют надлежащим образом, обратитесь в сервисную службу.

Page 6

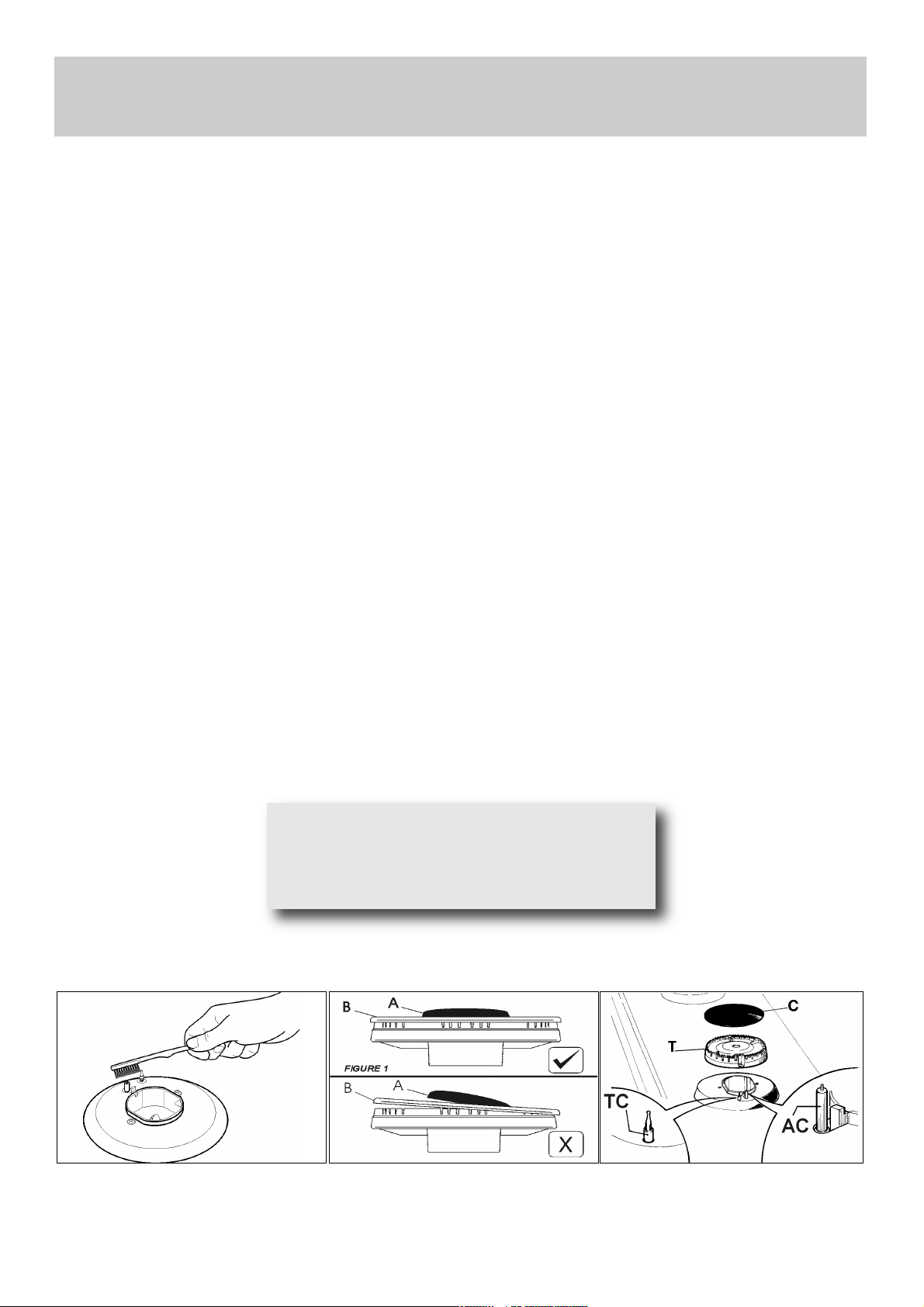

ВНИМАНИЕ: перед тем как приступить к каким-либо операциям по очистке, следует отключить прибор от газовой и электрической сети.

2) РАБОЧАЯ ПОВЕРХНОСТЬ

Если Вы хотите, чтобы поверхность пли ты всегда блестела, а все остальные детали всегда были в хоро ш ем со ст о янии п е риод ически промывать горя ч ей плит ы, решетки, эмалированные крышки "A - B - C", и горелка возглавляет "T" (см. рис. 6 - 6/A) Также должны быть вымыты и зажигание элементов "AC" и безопасности отключения датчиков «TС» (см. рис . 6/A) должны быть очищены. Не мойте их в посудомоечной машине. Очистите их мягко с небольшим нейлоновой щеткой, как показано (см. рис. 6/B) и хорошо просушите. Не мойте в посудомоечной машине. Очистка должна производится, после того как по верхность и все детали остынут. Нельзя пользоваться металлическими мочалк ами, использовать абразивные моющие порошки и разъедающие аэрозоли. Не оставляйте надолго на поверхности прибора уксус, кофе, молоко, соленую воду и лимонный или томатный сок.

ПРЕДУПРЕЖДЕНИЕ: при обратной установке деталей следует строго выполнять нижеследующие рекомендации:

- проверьте, чтобы отверстия рассекателей „Т” не были засорены (рис. 6/A).

- Проверьте, чтобы крышки конфорок

«A - B - С» (рис. 6 - 6/A) были правильно установлены на своих местах. Правильно установленная крышка фиксируется на своем месте и не сдвигается.

- Решетка должна устанавливаться закругленными углами к внешним краям варочной поверхности.

- Если после сборки конфорок или спустя какое-то время становится трудно повернуть одну из ручек, не пытайтесь повернуть ее силой. Следует срочно обратиться в авторизованный сервисный центр, который произведет смазку или замену вентиля.

- Не используйте паровые очистители для очистки оборудования.

ИНСТРУКЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

ПО УХОДУ И ОЧИСТКЕ

Прим ечани е. прод олжительное испо льзование может приве сти к изменению цвета конфорок вследствие высокой температуры.

РИС. 6/B РИС. 6

РИС. 6/A

Page 7

ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ

УСТАНОВЩИКОВ Установка, регулировка и техническое обслужива ние прибора должны выпо лняться только квалифицированными специалистами. При уста новке прибора не обходимо соблюдать дейс твующее зако нодательство и инструкции производителя. Прои зводи тель не не сет ответственн ость за ущерб людям, животным или имуще ству, который может бы ть на несен всле дствие неправильной установки прибора. Устройс тва бе зопасности или автоматической регулировки в течение срок а слу жбы системы м огут быть модифицированы только производителем или авторизованным дилером.

3) ВСТРАИВАНИЕ ВАРОЧНОЙ

ПОВЕРХНОСТИ

После сн я т и я н аружно й у п а к овки и внут р е нн их упаковочных элементов для подвижн ых деталей проверьте внешний вид и комплектность прибора. В сл учае со м нений н е пол ьзуйтесь пр ибором. Для решения вопросов по прете нз и ям о б р ати те с ь в торгующую организацию.

Детали упаковки (картон, пластиковые мешки, пенопласт и т. д.) не следует оставлять в местах доступных для детей, поскольку они представляют собой потенциальный источник опасности.

На поверхн ости р абоч его стола следует сделать прямоугольное отверстие для встраивания варочной поверхности, размеры которого приведены на рис. 7. Предварительно следует проверить соответствие минимальных допусков между поверхностью, боковой и задней стенками. Подвесные полки или вытяжки

следует устанавливать на высоте не менее 760 см от поверхности прибора (см. рис. 7 и 8).

В соответствии с действующими нормами газовой безопасности полностью газовые и комбинированные приборы относятся к 3 классу и н а ни х рас простран яютс я все нормы безопасн ости, пр е дусмот ре нные для этих приборов.

4) КРЕПЛЕНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ

Прибо р снабж е н спе ц и ал ьной п рокла д к ой, предназначенной для предотвращения попадания жидкости внутрь мебели. Для правильной установки прокладки просим тщательно выполнять приведенные ниже инструкции:

- снимите полоски прокладки с держателей, следя,

чтобы от прок л а дки не ото рвалась прозр ачная защитная бумага.

- Пер еверн ите р абочую поверхн ость, Прави льно

расположите прок ладку “E” (рис. 9) под краями рабочей поверхности таким образом, чтобы внешняя сторона прок ладки точно совпа дала с внешним краем рабочей поверхности. Края полосок должны совпадать, не выступая друг над другом.

- Наложите прокладк у на рабочую поверх н о с т ь ,

равномерно распределив ее пальцами. Снимите с прокладки полоску защитной бумаги и вставьте рабочую поверхность в подготовленное в мебели отверстие.

- Закр е п ите рабочу ю поверх н о сть ск о ба м и „S”,

совместив их выпуклую часть с прорезями в нижней части „Н” и прикрутив винтами „F” (см. рис. 10).

- Во избежа н и е сл учайно го со п рико с н о ве ния с

горячей варочной панелью во время проведения работ, н еобх о д и мо у с т а новить дере в я н ну ю прокладку, прикрученную болтами на минимальном расстоянии 70 мм от верха (см рис. 7).

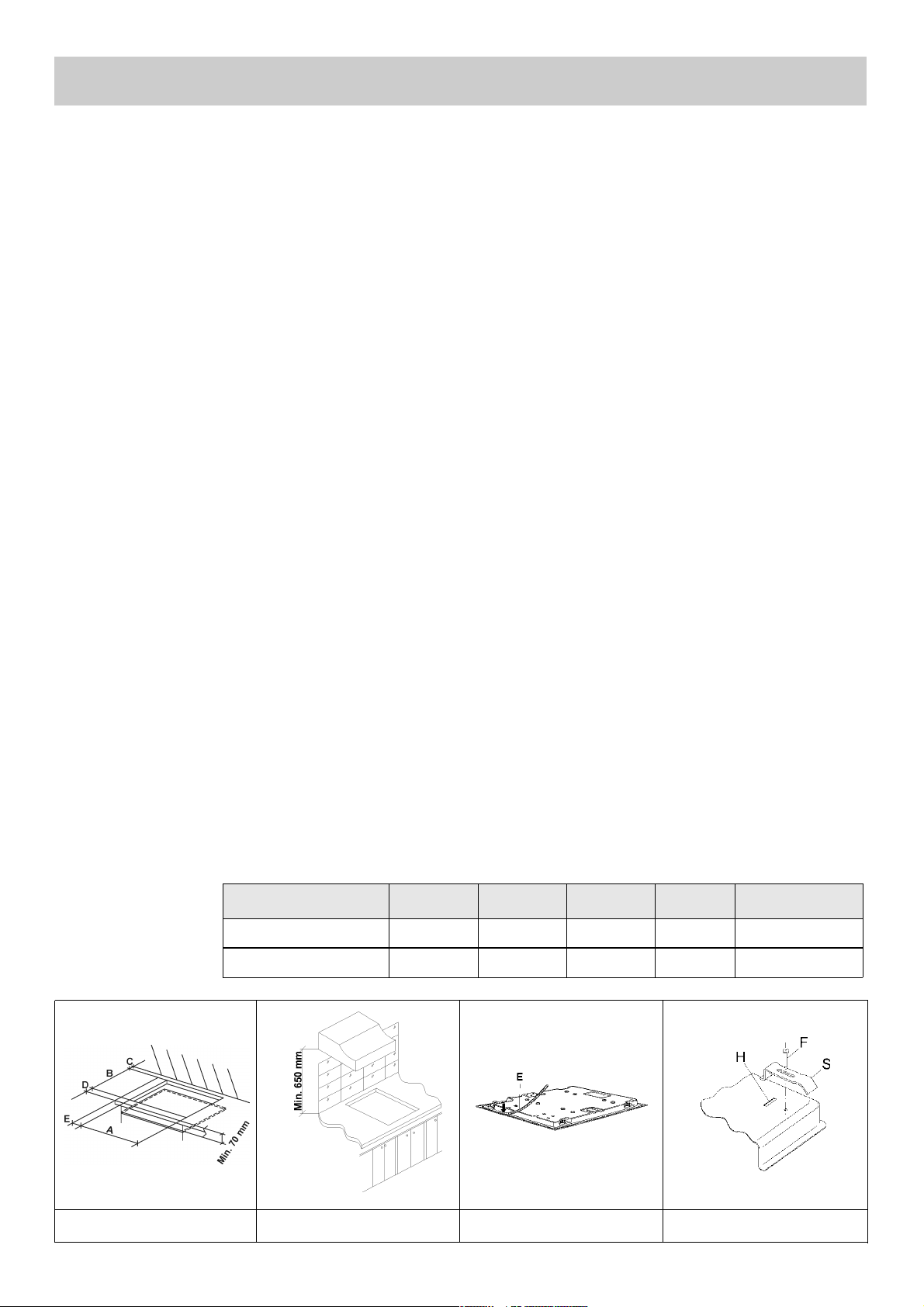

РАЗМЕРЫ, ПРЕДУСМОТРЕННЫЕ ДЛЯ ВСТРАИВАНИЯ

РАБОЧЕЙ ПОВЕРХНОСТИ (мм)

РИС. 7

РИС. 8 РИС. 9

РИС. 10

A B C D E

2 КОНФОРОК

282 482 59 59 100

мин.

4 КОНФОРОК 553 473 63.5 63.5 100

мин.

Page 8

ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

ВАЖНАЯ ИНФОРМАЦИЯ ДЛЯ

УСТАНОВЩИКА Боковые стенки не должны превышать по высоте варочную поверхность. Кроме того, задняя сте нка, прилегающие и окружающие поверхности должны быть изготовлены из термостойкого материала, выдерживающего 90 °C. Клей, используемый для крепления ламината к мебели, должен выдерживать температуру не менее 15 0 °С, что бы избежать отслоения покрытия. Комбинирова нные приборы долж ны устанавливаться и использоваться в помещениях с постоянной вентиляцией в соответствии с действующими нормами. Данн ый приб ор не соединен с оборудованием для удаления продуктов горения. Тем не менее, он должен быть подс оед инен в соответствии с существующи ми нормами. Ос обое вним ание следует уделить ниже приве денным инст рукци ям п о вентиляции и воздухоочистке.

5) ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЙ

Использование прибора для приготовления пищи на газе ведет к повышению температуры и вл ажно сти в п омещ е нии . П о этом у в пом е щени и ку хни должн а бы ть хо роша я вентиляция, для чего необходимо держать открытым и е с тественные вентиляционные отвер стия и л и долж н о быт ь у с тано вл ено механическое вентиляционное устройство. При и нтен с ивн о м и прод ол житель ном использовании прибора может потребоваться дополнительная вентиляция (открывание окна и эффективное проветривание или включение механического вентиляционного устройства).

Для правильного функционирования прибора нео бх од имо , чтоб ы по м ещен ие, где он устанавливается, постоянно вентилировалось. Количество воздуха должно быть достаточным для нормального сжигания газа и вентиляции помещения о бъемом 20 м³ . Ес те с тве нн ый приток воздуха должен происходить напрямую через вент и л яц и о нн ы е отверстия в стене, выходящие наружу и имеющие сечение не

менее 100 см² (см. рис . 3 ). Э т и отверстия должны быть расположены таким образом, чтобы доступ воздуха в них всегда оставался открытым.

Разрешается также применение непрямой ве нтиляции пос редством вытяжки воздуха из помещений, прилегающих к кухне, при соблюдении действующих норм.

6) РАЗМЕЩЕНИЕ И ВЕНТИЛЯЦИЯ ПРИБОРА

Продукты сгорания, образующиеся при готовке на газ о вых п лита х дол ж ны о бя зательн о удаляться при помощи вытяжек, соединенных с вент иляц ион н ыми тру бопр овода ми, дымоходами или с отверстиями, выходящими наружу (см. рис. 4). Если нет возможности исп о л ьзов а т ь выт я жк у, д о пуск ается использование вентилятора, устанавливаемого на окне, или на выходящей на улицу стене, который должен включаться одновременно с прибором (см. рис. 5), при этом обязательно долж н ы с обл юд ат ься нор м ы ве н тил яции помещений.

Предупреждающие указания: "Перед подключением проверить, соответствуют ли условия подключения (вид газа и давление газа) настройке прибора". "Параметры настройки прибора приведены в маркировке". "Прибор не следует присоединять к дымоходу. Прибор должен быть установлен в соответствии с указаниями руководства по эксплуатации и действующих правил. Следует обратить внимание на меры по вентиляции помещений".

Page 9

ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

7) ГАЗОВОЕ ПОДКЛЮЧЕНИЕ

Перед подсоединением прибора необходимо

убедиться, что все значения на табличке данных, прикрепленных к нижней части плиты, соответствуют данным, относящимся к газу и электросети в доме. Табличк а на приборе указывает регулирующие условия: тип газа и раб очее давление. Газовое подключение долж н о удовлетворять соответс т вующим действующим стандартам и положениям. Когда газ поставляется по каналам, прибор должен быть подключен к системе подачи газа:

●Посредст во м ж е сткой сталь но й тру бы. Соединения этой трубы должны состоять из рез ьбовых фи ти нго в, соответствующих стандартам.

●Посредством медной трубы. Соединения этой трубы должны с остоять из муфт с механическими уплотнениями.

●Посредством бесшовной гибкой трубы из нержавеющей стали . Д л ин а так ой тру бы должна составлять самое большее 2 метра, и уплотнен и я долж н ы с оответствовать стандартам.

Когда газ подается из баллона, прибор должен

заправлят ь ся рег уля то р ом давле н ия, соответствующим действующим положениям, и должен быть подключен:

●Посредством медной трубы. Соединения этой трубы должны с остоять из муфт с механическими уплотнениями.

●Посредством бесшовной гибкой трубы из нержавеющей стали . Д л ин а так ой тру бы должна составлять самое большее 2 метра, и уплотнен и я долж н ы с оответствовать стандартам. Рек о мендуетс я пр и менять специальный переходник гибкой трубы. Его легко можно найти в магазинах; он облегчает соединен и е н и ппел я шла нга регуля то ра давления на баллоне.

●Посредст во м г и бкой резино во й т ру бы в соответствии со стандартами. Диаметр этой гибкой трубы должен составлять 8 мм, а его длина не должна быть меньше 400 мм и больше 1500 мм. Она должна быть прочно закреплена на ниппеле шланга посредством предохранительного зажима, указанного в стандартах.

ПРЕДОСТЕРЕЖЕНИЯ:

- Необходимо помнить, что входная газовая муфта на приборе представляет собой 1/2" газовое коническое соединение охватываемого типа в соответствии со стандартами EN 10226.

РИС.11

РИС.11/B

РИС.11/A

ВАЖНО! Работы по установке или регулировке варочной панели под использование других газов должны выполняться КВАЛИФИЦИРОВАННЫМ УСТАНОВЩИКОМ: невыполнение этого требования влечет за собой потерю гарантии.

ВАЖНО:

Устройство соответствует положениям подпунктов для европейских директив:

- 2009/142 / EC (до 20 апреля 2018 года);

- Постановление (ЕС) 2016/426 (от 21 апреля 2018 года).

Page 10

ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

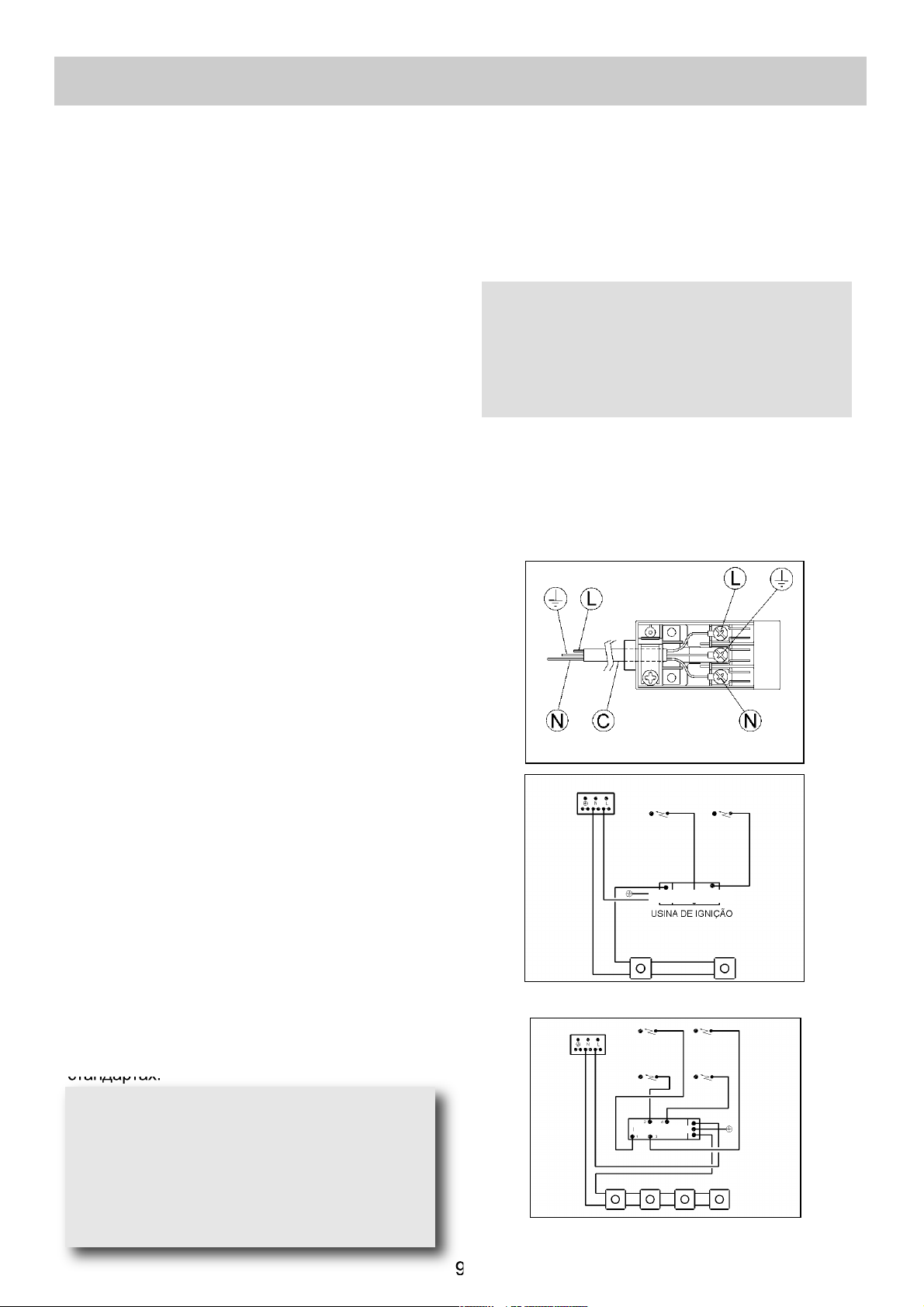

8) ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Электрические соединения прибора должны выполняться в соответствии с действующими поло ж ени ями и ста ндарт а ми. Пе ред подключением прибора необходимо убедиться, что:

-На пр я жение со ответствует значен и ю, указанному на паспортной табличке, и сечение проводов элект ри ческой си стемы может поддерживать нагрузку, которая также указана на паспортной табличке.

-Электрическая мощность питающей сети и розетк и удовлетворяет мак си мальной мощности прибора (см. табличку данных, прикрепленную к нижней части плиты).

- Ро зетк а и ли система об о рудован а эффективным заземляющим соединением в соответствии с действующими положениями и стандартами. И зготови тель не н есет от в етствен но сти з а нев ы пол н ение эти х пол ожений. Когда прибор подк люч ен к электрической сети через розетку:

-использовать с входным кабелем “C”, если не предусмотрено ( с м. рис. 11) стандартизи ро ва нн ый разъ ем, соответствующий нагрузке, указанно й на паспортной табличке. Подсоединить кабели в соответствии со схемой на рис. 11, убедившись в то м, что учтен ы ниж еп ривед енные соответствия:

буква L (фаза) = коричневый провод; буква N (нейтраль) = синий провод; символ заземления = зелено-желтый провод.

-Силовой кабель должен располагаться так, чтобы ни одна его часть не могла нагреться до температуры 90 °C.

-За пр ещает с я использо вать пониж аю щие переходники, переходные колодки шунтов для соединения, поскольку это может создать неправильные контакты и привести к опасному перегреву.

-Розетк а дол жн а бы ть дос т упна после встраиван и я. Ко гда пр и бор п одк люч е н напрямую к электрической сети:

-Установить многополюсный автоматический выключатель между прибором и электрической

сетью. Этот автоматический выключатель дол жен иметь р аз м ер в с оот в етств и и с номиналом нагрузки прибора и иметь как минимум 3 мм зазор между контактами.

Если подсоединение прои зводи тся непосредственно к электросети: Уб едитесь , что эта вл асть точка заземлен надлежащим образом

-Необходимо помнить, что провод заземления не должен прерыватьс я автоматичес ким выключателем.

-Электрическое соединение также может быть защ и щено вы сок оч увст витель ным диф ф ере нциа льны м а втомат ичес ким выключателем. Настоятельно рекомендуется подс оедин ить с о ответст в у ющи й ж ел тозеленый провод заземления к эффективной системе заземления.

До выполнения любой работы на электрической части прибора необходимо полностью отключить прибор от

электрической сети.

ВАЖНО! все наши продукты соответствуют с Европейские нормы и относительные изменения. Продукт поэтому соответствовать требования Европейского Directivesin силой в отношении:

- Электромагнитная совместимость (ЭМС);

- Электрическая безопасность (LVD);

- Ограничение использования некоторых опасных веществ (RoHS);

- EcoDesign (ERP).

Необходимо убедиться, что электрическая розетка должным образом заземлена. См. подключение электрических контуров (рис. 11/A и рис. 11/B).

ВАЖНО! При установке прибора необходимо соблюдать инструкции производителя. Производитель не несет ответственн ость за ущер б людям, животным или имуществу, который может быть нанесен всле дствие неправильной установки прибора.

Если для установки прибора требуется изменить домашнюю электросеть или сменить розетку для обеспечения соответствия с вилкой, для выполнения этой работы следует обратиться к квалифицированному специалисту. В частности, этот специалист должен проверить соответствие сечений проводов розетки потребляемой мощности прибора.

Page 11

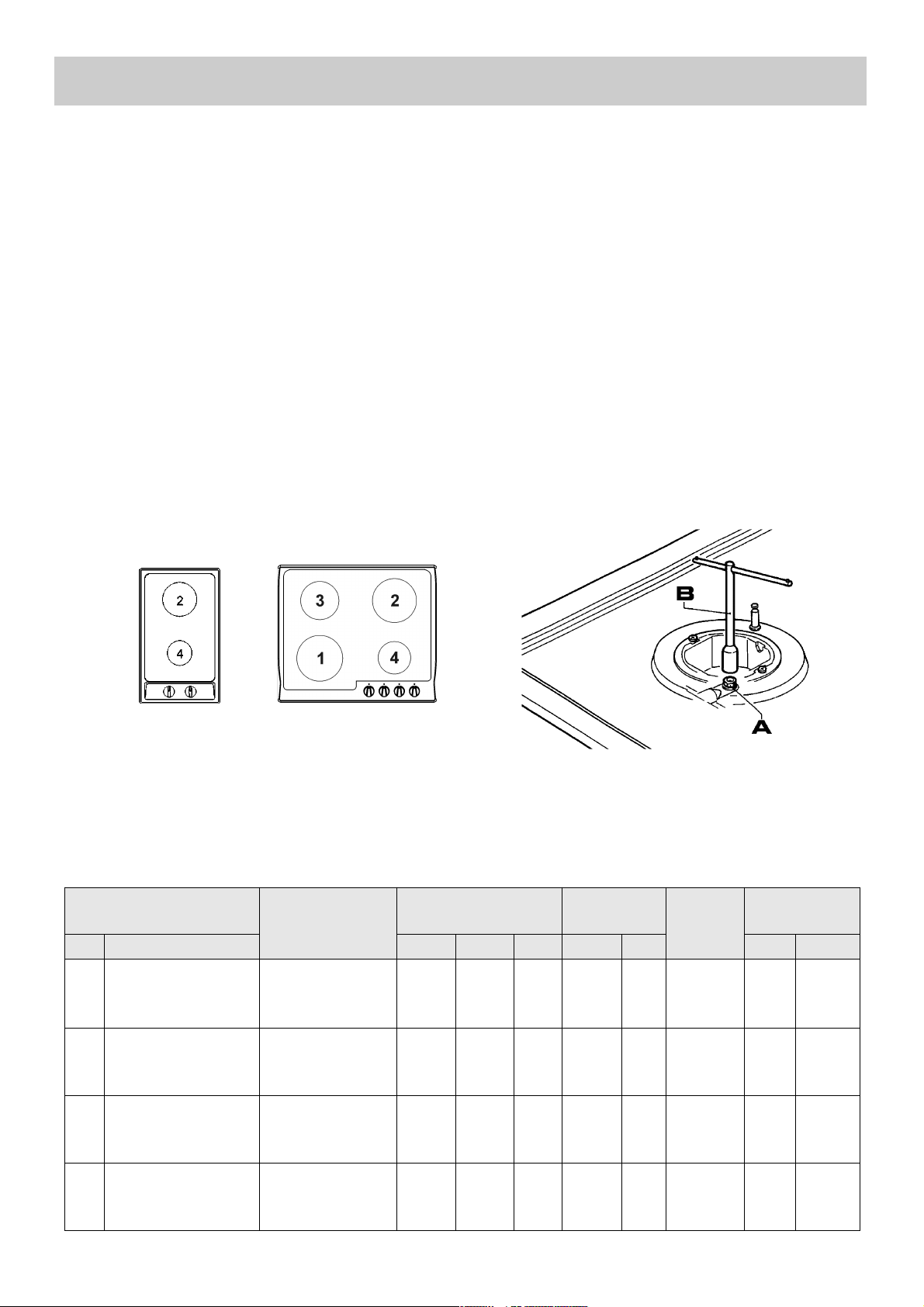

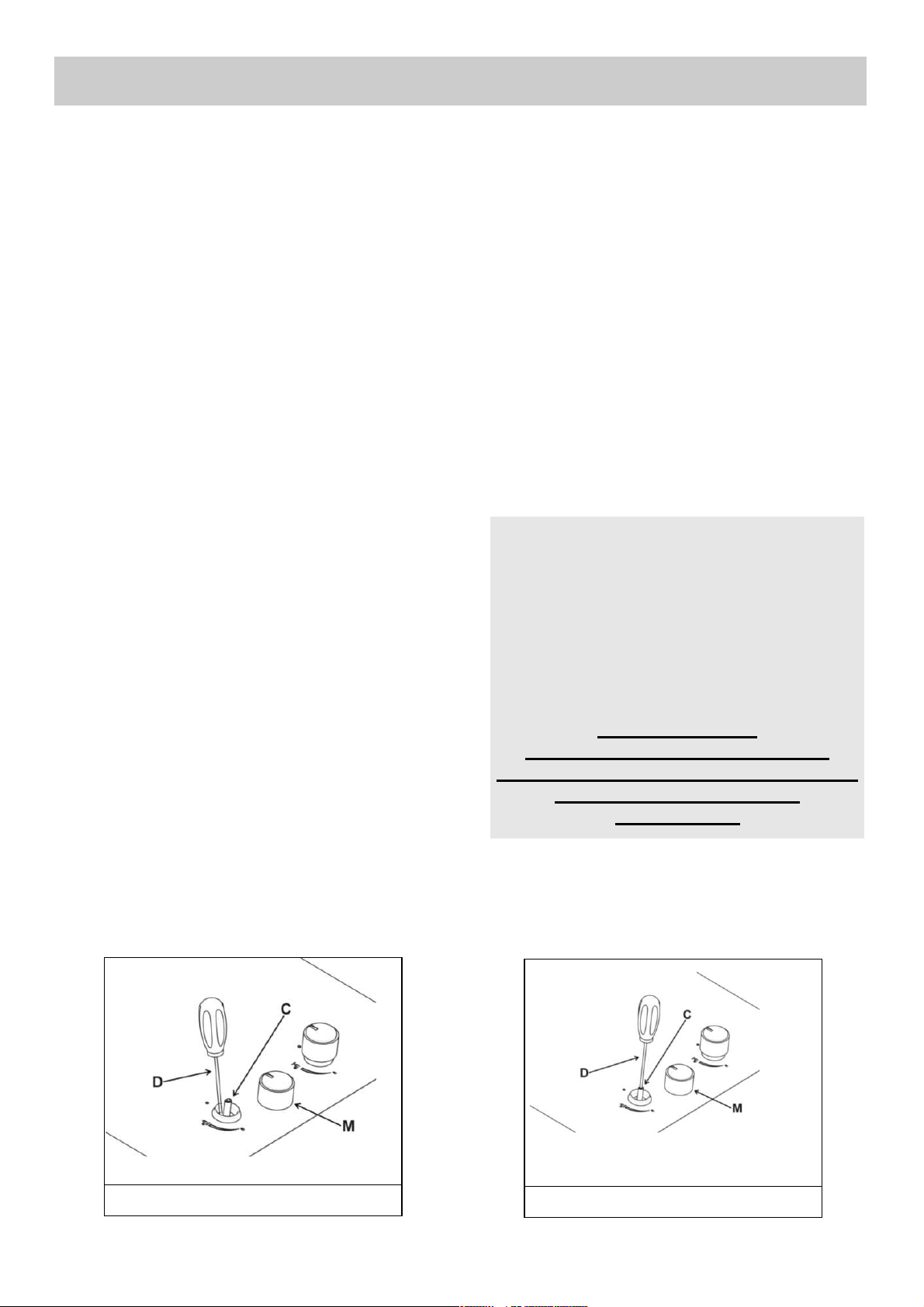

РЕГУЛИРОВКА

Перед тем как приступать к работам по регулировке, необходимость в которых может возникнуть при установке, или при переналадке прибора следует отключить прибор от сети. По окончании регулировки или предварительной регулировки следует восстановить пломбы. Производить регулировку первичного потока воздуха на наших конфорках не обязательно.

9) РЕГУЛИРОВКА ВЕНТИЛЕЙ

Регулировка «Минимума» выполняется следующим образом:

- зажг и те конфо рк у и уста н овить руч ку в положение «Минимум» (маленькое пламя

рис. 1).

- снимите ручку М (рис. 12 и 12А) стационарного вентиля; для этого нажмите на его щуп. Винт регулирован ия м ин имального п оток а находится на боковой части вентиля (рис. 12) или на внутренней част и щ упа. В любом случае выполнять регулиров к у следует маленькой отверткой D на боковой част и вентиля (рис. 12) или через отверстие С внутри щупа вентиля (рис. 12А).

- поверните регулятор вправо или влево и отрегулируйте пламя до минимального уровня. На минимальном уровне пламя не должно быть сл и шком боль ш им, однак о го р ение должно быть непрерывным и устойчивым. Установите снятые компоненты на место.

Подразумевается, что вышеописанная регулировка производится только с конфорками, предназначенными для газа типа G20, в то время как при регулировке конфорок для газа типа G30 винт должен быть закручен до конца (по часовой стрелке).

РИС. 12/A

РИС. 12

Для того чтобы проверить

стабильность работы горелки,

поверните ручку от минимального

положения в максимальное положение

трижды в течение секунды. Пламя не

должно отключиться.

Смазка газовых кранов

Смазка кранов

Если кран заблокирован, не

применяйте силу и обратитесь

в Службу Технической

поддержки.

Page 12

ПЕРЕНАЛАДКА

10) ЗАМЕНА ЖИКЛЕРОВ

Конфорки можно приспособить к различным типам газа путем установки жиклеров, соответствующих тому типу газа, который вы используете. Жиклеры прилагаются в комплекте или приобретаются в авторизованных сервисных центрах. Для замены жиклеров следует снять рассекатели, при помощи торцевого ключа „В” открутить жиклер „А” (см. рис. 13) и з а менить его на жи к лер, соответствующий типу используемого газа. Жиклер рекомендуется прикрутить потуже.

После того как мастер произвел вышеописанную переналадку, ему следует приступить к регулировке минимума, в

соответствии с инструкциями, приведенными в разделе 9. Затем следует установить пломбу на регулировочных винтах и прикрепить к прибору взамен ранее имевшейся новую табличку, соответствующую новой регулировке газа, произведенной на приборе. Эта табличка находится в пакете с запасными форсунками.

Для удобства установщика ниже приводим таблицу со следующими данными: расход газа, мощность конфорок, диаметр жиклеров и рабочее давление для разных типов газа.

РАСПОЛОЖЕНИЕ КОНФОРОК

РИС. 13

ТАБЛИЦА

Конфорки

Газ

Рабочее давление

мбар

Нормальная

частота

Диаметр

жиклеров

1/100

Мощность Вт

№

НАЗВАНИЕ

номин. мин. Макс

г/ч л/ч Мин Макс

«тройная корона»

G30 - Сжиженный G20 - Природный G20 - Природный

30 13 20

25 10 17

35 16 25

225

297 295

85 128 Y 121 Y

1800 1800 1800

3100 2800 3100

Скоростная

G30 - Сжиженный G20 - Природный G20 - Природный

30 13 20

25 10 17

35 16 25

196

286 267

80 126 Y

117 S

800 800 800

2700 2700 2800

Полускоростная

G30 - Сжиженный G20 - Природный G20 - Природный

30 13 20

25 10 17

35 16 25

124

180 162

65 102 Y

97 Z

550 550 550

1700 1700 1700

Вспомогательная

G30 - Сжиженный G20 - Природный G20 - Природный

30 13 20

25 10 17

35 16 25

106

85 X 72 X

450 450 450

1000 1000 1000

Page 13

Неисправность Возможная причина Способ устранения

Устройство электроподжига не работает

Отсутствует электропитание

Проверьте, включен ли прибор в сеть и имеется ли напряжение в сети.

Горелка не зажигается

Возможно, закрыт вентиль подачи газа

Убедитесь, что вентиль открыт

Неравномерное горение газа по периметру горелки

Пламерассекатель может быть засорен остатками пищи

Прочистите пламерассекатель в соответствии с указаниями по чистке и удостоверьтесь в том, что он не засорен остатками пищи.

Если прибор не работает...

Перед тем как обращаться в сервисный центр:

1.Обратитесь к "Руководству по поиску и устранению неисправностей” и попробуйте устранить

неисправность самостоятельно.

2.Включите варочную панель еще раз, чтобы проверить, восстановился ли нормальный режим

работы.

3 .Если неисправность не устранена,

обратитесь в сервисный центр.

Для корректной работы устройства производите регулярную чистку (см стр. 5, главу 2) после каждого использования.

Page 14

ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ

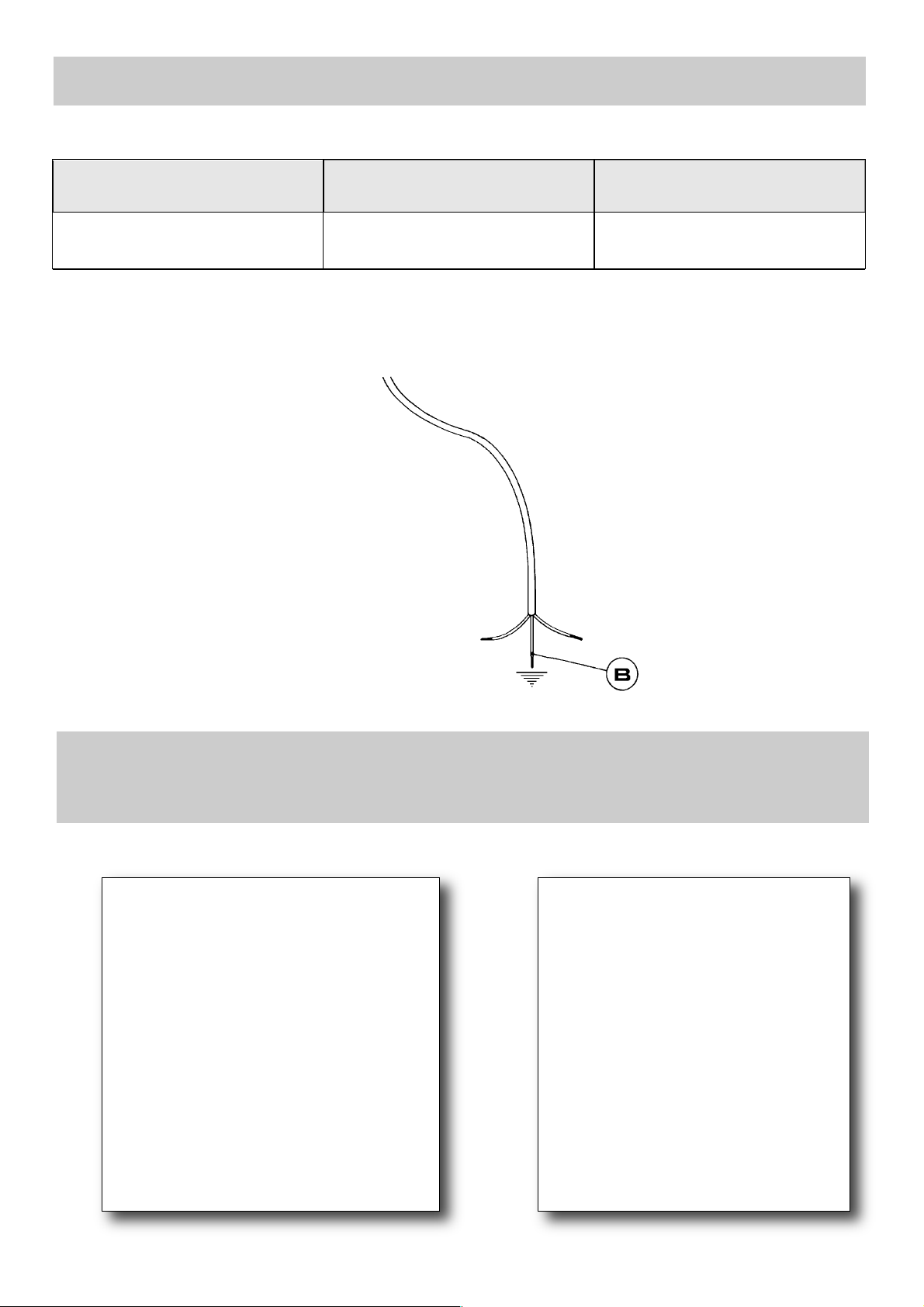

РИС. 14

ТИПЫ И СЕЧЕНИЯ ПОДВОДЯЩИХ КАБЕЛЕЙ

ВНИМАНИЕ!!! В случае замены подводящего кабеля провод заземления (B) следует оставлять длиннее проводов фазы (см. рис. 14), кроме того следует соблюдать правила, приведенные в разделе 8.

Газовая H05 RR-F Сечение 3 х 0.75 мм²

ТИП ВАРОЧНОЙ

ПОВЕРХНОСТИ

ТИП КАБЕЛЯ

ОДНОФАЗНОЕ ПИТАНИЕ

ТЕХНИЧЕСКИЕ ДАННЫЕ, ПРИВЕДЕННЫЕ НА

МАРКИРОВОЧНОЙ ТАБЛИЧКЕ

4 КОНФОРОК

КАТЕГОРИЯ = II

2H3+

G30 - Сжиженный = 30

мбар

G20 - Природный = 13

мбар

G20 - Природный = 20

мбар

Σ Qn Общ. ном. мощность = 8.20 kВт Σ Qn G30 = 618

г/ч

НАПРЯЖЕНИЕ = 220 – 230 B ~ ЧАСТОТА = 50 Гц

2 КОНФОРОК

КАТЕГОРИЯ = II

2H3+

G30 - Сжиженный = 30

мбар

G20 - Природный = 13

мбар

G20 - Природный = 20

мбар

Σ Qn Общ. ном. мощность = 3.80 kВт Σ Qn G30 = 276

г/ч

НАПРЯЖЕНИЕ = 220 – 230 B ~ ЧАСТОТА = 50 Гц

Page 15

ОТМЕТКИ РЕГУЛИРОВКИ ПРИБОРА

Перед отгрузкой с завода-производителя этот прибор был испытан и отрегулирован опытными специалистами, чтобы обеспечить наилучшие результаты при его использовании. Оригинальные запасные части можно найти только в наших авторизованных сервисных центрах. Любой ремонт или регулировка, в которых возникнет необходимость, должны производиться крайне внимательно и осторожно персоналом, имеющим специальную подготовку и лицензию на производство соответствующих работ. Поэтому рекомендуем Вам обращаться в ближайший авторизованный сервисный центр, адрес которого Вы найдете в гарантийной книжке. При обращении в сервисный центр сообщите марку, модель, заводской номер и характер неисправности вашего бытового прибора. Соответствующая информация воспроизведена на опознавательной табличке, укрепленной в нижней части прибора а также на упаковочной этикетке. Эта информация позволит специалисту сервисного центра подготовить необходимые запасные части и обеспечить своевременный и целенаправленный ремонт. Рекомендуется записать эти данные, чтобы всегда иметь их под рукой:

МАРКА: …………………………………………

МОДЕЛЬ: ………………………………………

ЗАВОДСКОЙ НОМЕР: ……………………….

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЗАПАСНЫЕ ЧАСТИ

Page 16

COD. 04037RUUCTK - 06.02.2019
