Estimado cliente:

Le felicitamos por su elección. Estamos
seguros que este aparato, moderno, funcional
y práctico, construido con materiales de
primera calidad, ha de satisfacer plenamente

EE

sus necesidades.
Lea todas las secciones de este MANUAL DE
INSTRUCCIONES antes de utilizar la
campana por primera vez, a fin de obtener el
máximo rendimiento del aparato y evitar
aquellas averías que pudieran derivarse de
un uso incorrecto, permitiéndole además
solucionar pequeños problemas.
Guarde este manual, le proporcionará
información útil sobre su campana en todo
momento y facilitará el uso de la misma por
parte de otras personas.

Instrucciones de Seguridad

• Respete las disposiciones locales vigentes en
cuanto a instalaciones eléctricas domésticas y
evacuación de gases.

• Compruebe que la tensión y frecuencia de la
red corresponden con las indicadas en la
etiqueta situada en el interior de la campana.

• Debe ser incorporado un medio de desconexión
de la red de alimentación en la instalación fija de
acuerdo a las reglamentaciones de instalación.
NO SE PUEDE SUSTITUIR EL CABLE DE
ALIMENTACIÓN, SALVO POR UN SERVICIO
TÉCNICO AUTORIZADO.

• Una vez instalada la campana asegúrese de
que el cable de alimentación a la red no está en
contacto con aristas metálicas vivas.

• Evite conectar el aparato a conductos que se
utilicen para la evacuación de humos originados
por una energía distinta a la eléctrica. p.ej:
calderas, chimeneas, etc.

• La habitación debe estar provista de una
ventilación adecuada si se va a utilizar la
campana simultáneamente con aparatos
alimentados por energía diferente a la eléctrica.
p. ej: cocinas a gas.

• La acumulación excesiva de grasa en la
campana y filtros metálicos origina riesgo de
incendio y goteo, es por ello necesario lavar el
interior de la campana y los filtros metálicos una
vez al mes como mínimo.

• La parte inferior de la campana debe situarse

como mínimo a 50 cm. de altura sobre
encimeras eléctricas y a 65 cm. en encimeras a
gas o mixtas. OBSERVE LAS INDICACIONES
MÍNIMAS DEL FABRICANTE DE LA
ENCIMERA.

• Nunca deje los quemadores de gas encendidos
sin un recipiente que los cubra. La grasa
acumulada en los filtros puede gotear o
inflamarse por efecto del aumento de
temperatura.

• Evite cocinar debajo de la campana si no están
colocados los filtros metálicos, p.ej. mientras se
están limpiando en el lavavajillas.

• No está permitido flamear debajo de la
campana.

• Desconecte el aparato antes de realizar
cualquier manipulación en su interior. p.ej
durante la limpieza o el mantenimiento.

• Le recomendamos usar guantes y extremar la
precaución cuando limpie el interior de la
campana.

• Su campana está destinada para el uso
doméstico y únicamente para la extracción y
purificación de los gases provenientes de la
preparación de alimentos. El empleo para otros
usos es bajo su responsabilidad y puede ser
peligroso. El fabricante no se responsabiliza de
los daños originados por un uso indebido del
aparato.

• Para cualquier reparación debe dirigirse al
Servicio de Asistencia Técnica de
cercano, usando siempre repuestos originales.
Las reparaciones o modificaciones realizadas
por personal no cualificado pueden ocasionar
daños al aparato o un mal funcionamiento,
poniendo en peligro su seguridad.

• Este aparato cumple con la Directiva europea
2002/96/CE sobre aparatos eléctricos y
electrónicos identificada como “Residuos de
Aparatos Eléctricos y Electrónicos”. La directiva
proporciona el marco general válido en todo el
ámbito de la Unión Europea para la retirada y
reutilización de los residuos de los aparatos
eléctricos y electrónicos, .

• Cuando la campana de cocina se ponga en fun­cionamiento al mismo tiempo que otros aparatos
alimentados por una energía distinta de la
eléctrica, la salida de aire no debe ser superior
a 4Pa (4 x 10

-5

bar).

TTEEKKAA

más

2

Indice

PPáággiinnaa

DDeessccrriippcciióónn ddeell aappaarraattoo 33

IInnssttrruucccciioonneess ddee uussoo 33

LLiimmppiieezzaa yy mmaanntteenniimmiieennttoo 44

SSii aallggoo nnoo ffuunncciioonnaa 44

DDiimmeennssiioonneess yy CCaarraacctteerrííssttiiccaass 44

AAcccceessoorriiooss ssuummiinniissttrraaddooss 55

IInnssttaallaacciióónn 55

FFiillttrrooss ddee ccaarrbbóónn aaccttiivvoo 55

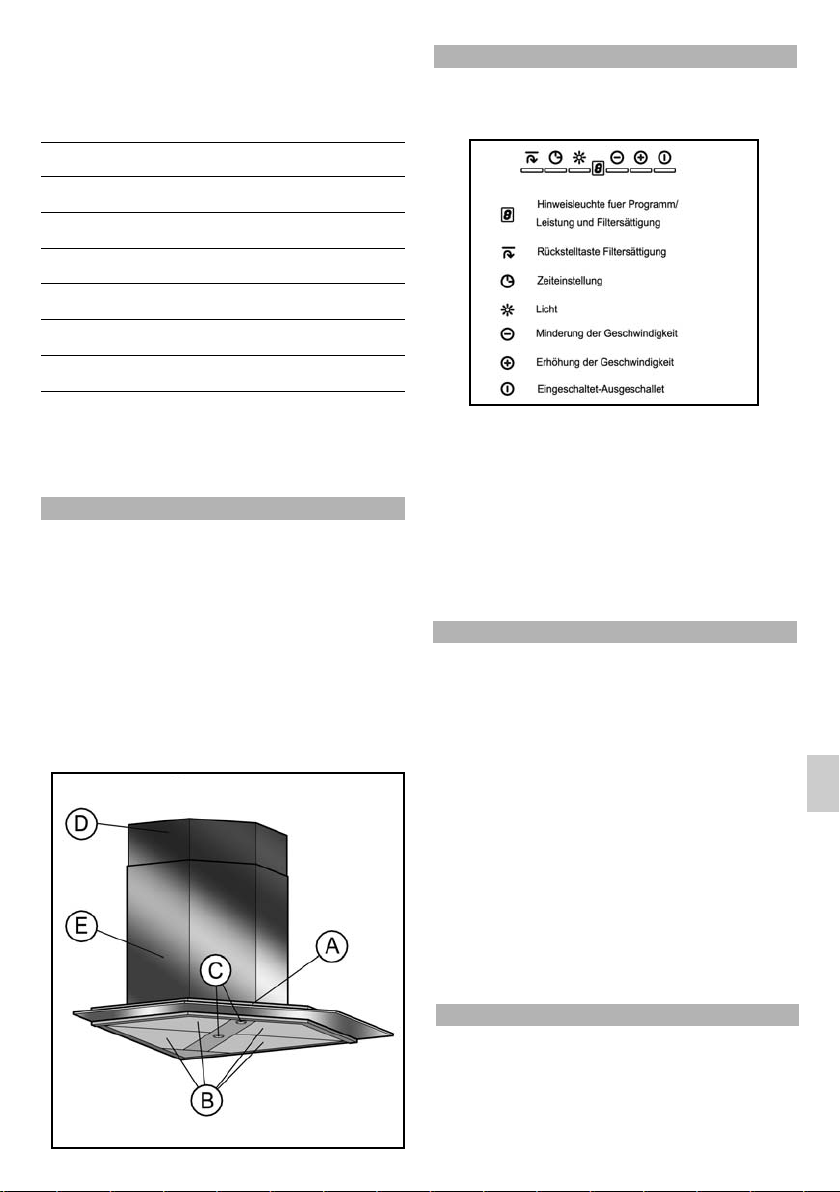

DDeessccrriippcciióónn ddeell aappaarraattoo

AA

Mando electrónico programador con
botones para luz y velocidades con
DISPLAY indicativos de funciona­miento.

BB

Filtros metálicos.

CC

Lámparas - 20 W (G-4).

DD,, EE

Cubretubos, regulables en altura.

IInnssttrruucccciioonneess ddee uussoo

Accionando el mando como se indica en la figura
podrá controlar las funciones de la campana.

EE

Para conseguir una mejor aspiración le
recomendamos poner en funcionamiento la
campana unos minutos antes de cocinar para que
el flujo de aire sea contínuo y estable al momento
de aspirar los humos.
De igual modo, mantenga la campana funcionando
unos minutos después de cocinar para el total
arrastre de humos y olores al exterior.

Proceda del modo siguiente:

Programación tiempo de aspiración

1) Encienda la campana y elija la velocidad
de aspiración deseada.

2) Pulse en “Temporizador”. El “DISPLAY de
programa” comenzará a parpadear.

3) Escoja el tiempo de programación deseado
pulsando en “Aumento y Disminución de la
velocidad”. La variación es de 5 en 5
minutos (Mín. = 5 min., máx. = 45 min.).

4) Una vez seleccionado el tiempo deseado,
vuelva a pulsar en “Temporizador” para
memorizar el programa.

5) La campana se apagará una vez
transcurrido el tiempo programado.

La velocidad intensiva “H” se selecciona sólo
manualmente y pasará a velocidad 2
transcurridos 10 min. aprox.

Indicador saturación de filtros “F”

Cuando el indicador de saturación de filtros
se encienda proceda a la limpieza de los
mismos. (Véase pag. 4, apdo. Limpieza de
filtros).
Una vez limpios, con la campana apagada,
pulse “Reinicio Saturación de filtros” durante
más de 3 segundos y el indicador se apagará.

3

LLiimmppiieezzaa yy MMaanntteenniimmiieennttoo

AAll rreeaalliizzaarr llaabboorreess ddee lliimmppiieezzaa yy
mmaanntteenniimmiieennttoo aasseeggúúrreessee ddee ccuummpplliirr llaass
IInnssttrruucccciioonneess ddee SSeegguurriiddaadd i
llaa ppáággiinnaa 22..

Limpieza del cuerpo de la campana

EE

• Si su campana es de acero inoxidable,
utilice limpiadores especializados para
este material siguiendo las instrucciones
del proveedor del producto.

• En ningún caso use estropajos metálicos
ni productos abrasivos o corrosivos.

• Seque la campana utilizando un paño que
no desprenda pilosidades.

• No es aconsejable la utilización de
aparatos de limpieza por vapor para
realizar esta tarea.

Limpieza de Filtros Metálicos

Para extraer los filtros de sus alojamientos
haga una leve presión sobre los dispositivos
de enclavamiento y luego tire de ellos.
Los filtros metálicos se pueden limpiar
dejándolos en agua caliente y detergente
neutro hasta que se disuelva la grasa y
después aclarando bajo el grifo o utilizando

innddiiccaaddaass eenn

productos específicos para grasa. También se
pueden limpiar en lavavajillas. En este caso,
es aconsejable colocarlos en posición vertical
para evitar que se depositen restos de
comida sobre los mismos.
La limpieza en lavavajillas puede deteriorar la
superficie metálica (ennegreciéndola) sin que
esto afecte a su capacidad de retención de
grasas.
Una vez limpios déjelos secar libremente y
posteriormente colóquelos en la campana.

Cambio de Luces

Fig. 2 (Pag. 31)

Proceda del modo siguiente:

• Retire los filtros metálicos. Afloje los
tornillos (sin quitarlos) del limpiafácil (A),
desplácelo suavemente y retírelo.

• Desmonte los soportes (C) aflojando los
tornillos (B).

• Cambie la lámpara averiada/ fundida (D).
La potencia máxima de las lámparas es de
20 W (G-4).

• Vuelva a montar los soportes (C).

• Vuelva a montar el limpiafácil (A). Coloque
los filtros metálicos.

_________________________________________________________

SSii aallggoo nnoo ffuunncciioonnaa

Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:

DDiimmeennssiioonneess yy CCaarraacctteerrííssttiiccaass

Veáse pág. 30.

TTEEKKAA IINNDDUUSSTTRRIIAALL SS..AA..

que considere necesarias sin perjudicar sus características esenciales.

4

, se reserva el derecho de introducir en sus aparatos las correcciones

AAcccceessoorriiooss ssuummiinniissttrraaddooss

1 Reducción 150/ 120 mm.
2 Soportes para cubretubo.
2 Soportes pared.
4 Tornillos M4 x 12.
6 Tacos de sujeción (Ø8 x 40).
6 Tirafondos (Ø5 x 45).
4 Tacos de sujeción (Ø6 x 30).
4 Tirafondos (Ø4 x 30).
2 Arandelas (Ø6,4 x Ø18).
2 Arandelas (Ø6,4 x Ø12).
2 Tornillos (Ø3,9 x 13).
2 Grapas tuerca.

IInnssttaallaacciióónn

AAll iinnssttaallaarr llaa ccaammppaannaa aasseeggúúrreessee ddee
ccuummpplliirr llaass IInnssttrruucccciioonneess ddee SSeegguurriiddaadd
iinnddiiccaaddaass eenn llaa ppáággiinnaa

Para obtener un rendimiento óptimo el
conducto al exterior no deberá ser superior a
CUATRO METROS, tener más de dos ángulos
de 90°, y su diámetro debe ser al menos Ø120.

FFiigg.. 11aa ((PPaagg.. 3311))

1) Trace y taladre en la pared los puntos para
fijar los tacos de sujeción (P) (Ø8 x 40), (J) y E
(Ø6 x 30).

2) Atornille los soportes (O) a la pared con los
tirafondos (Q) (Ø5 x 45) y los soportes (H) y
(C) con los tirafondos (I) y (D) (Ø4 x 30).

FFiigg.. 11bb ((PPaagg.. 3311))

3) Coloque las grapas (F) en el soporte (C).

4) Retire los filtros metálicos. Afloje los tornillos
(sin quitarlos) del limpiafácil (A19), desplácelo
suavemente y retírelo.

5) Cuelgue la campana en los soportes
montados (O). Nivele el aparato apretando los
tornillos (L) (M4 x 12), según detalle de la fig. 1b.

6) Trace la situación de los tacos de seguridad
(R) (Ø8 x 40) a través del interior de la
campana.

7) Taladre la pared y coloque los tacos (R) (Ø8
x 40) y apriete los tirafondos (S) (Ø5 x 45) con
las arandelas (T) (Ø6,4 x Ø18).

8) Coloque la pieza (B) si el tubo interior (no
suministrado) es Ø120.

22..

9) Fije el tubo interior con una abrazadera (no
suministrada) a (B) o a la salida del motor
según sea el caso.

10) Afloje los tornillos (U) (M4 x 25) del
cubretubo inferior. Una vez colocado el tubo
interior, monte los cubretubos fijando el
inferior en el soporte (H), según detalle de la
fig. 1b.

11) Fije el cubretubo inferior con los tornillos
(U) (M4 x 25) a través del interior de la
campana. Eleve y fije el cubretubo superior
con los tornillos (G) (Ø3,9 x 13).

12) Vuelva a montar el limpiafácil (A19).
Coloque los filtros metálicos.

FFiillttrrooss ddee CCaarrbbóónn AAccttiivvoo ((OOppcciioonnaall))

Cuando no sea posible la evacuación de gases
al exterior, la campana puede configurarse
para purificar el aire recirculándolo a través de
filtros de carbón activo.
La duración de los filtros de carbón activo es
de tres a seis meses, dependiendo de las
condiciones particulares de uso. Estos filtros
no son lavables ni regenerables. Una vez
agotada su vida útil deberán reemplazarse.

FFiigg.. 33 ((PPaagg.. 3311))

1) Retire los filtros metálicos. Afloje los tornillos
(sin quitarlos) del limpiafácil (K), desplácelo
suavemente y retírelo.

2) Retire los tornillos (U) (M4 x 25) y los
cubretubos (H). Coloque las tuercas-soporte
(G) en el difusor (C).

3) Coloque el difusor (C) en el interior del
cubretubo inferior (H) con los tornillos (D) (M4
x 12). Vuelva a colocar los cubretubos (H) con
los tornillos (U) (M4 x 25).

4) Sitúe los filtros en la sección lateral de
aspiración del motor haciendo coincidir los
orificios de los filtros (A) con los pivotes (B) de
la carcasa del motor. Gire en el sentido que se
indica en la figura.

5) Vuelva a montar el limpiafácil (K). Coloque
los filtros metálicos.

EE

5

Sehr geehrte Kundin, sehr geehrter Kunde,
Wir möchten Ihnen zu Ihrer Wahl gratulieren.

Wir sind überzeugt, dass dieses moderne,
funktionelle und praktische Gerät, das aus
hochwertigem Material hergestellt wurde,
Ihren Ansprüchen voll gerecht wird.
Bitte lesen Sie die Bedienungsanleitung
sorgfältig, bevor Sie die Dunstabzugshaube in
Gebrauch nehmen, damit Sie das Gerät
optimal nutzen und Schäden vermeiden, die
durch unsachgemässe Handhabung auftreten
können; auch finden Sie Hinweise, um
kleinere Probleme selbst beheben zu
können.
Bitte bewahren Sie diese Gebrauchs­anweisung auf, damit Sie jederzeit nützliche
Informationen zu Ihrer Dunstabzugshaube
nachschlagen können und auch andere
Personen das Gerät mühelos bedienen
können.

SSiicchheerrhheeiittsshhiinnwweeiissee

• Beachten Sie die geltenden örtlichen
Bestimmungen bezüglich der Installation von
elektrischen Haushaltsgeräten und
Entlüftungseinrichtungen.

• Versichern Sie sich, dass die Spannung und
Frequenz des Stromnetzes mit den Angaben auf
dem Aufkleber im Innern der
Dunstabzugshaube übereinstimmen.

• Zur Trennung der Haube vom Stromnetz muss
Netzseitig eine Sicherungsvorrichtung
entsprechend den nationalen Normen
vorhanden sein. DAS STROMKABEL DARF

DD

NICHT AUSGETAUSCHT WERDEN,
AUSGENOMMEN DURCH EINEN
ZUGELASSENEN KUNDENDIENST.

• Vergewissern Sie sich nach dem Anschluss des
Gerätes, dass das Stromkabel nicht mit
scharfen Metallkanten in Berührung kommt.

• Vermeiden Sie den Abluftanschluss der
Dunstabzugshaube an Entlüftungsleitungen für
Rauch aus nichtelektrischen Energiequellen,
z.B. offene Kamine, Heizkessel, etc.

• Der Raum muss über eine angemessene
Lüftung verfügen, falls Sie die
Dunstabzugshaube gleichzeitig mit nicht­elektrischen Geräten wie Gasherden, etc.
benutzen.

• Die übermäßige Fettansammlung in der
Dunstabzugshaube und in den Metallfiltern kann
Fettabtropfen und Brandgefahr zur Folge haben.
Um dies zu vermeiden, ist es notwendig, das

Innere der Dunstabzugshaube sowie die
Metallfilter mindestens einmal monatlich zu
reinigen.

• Der Höhenabstand zwischen der Unterkante der
Dunstabzugshaube und dem Kochherd muss
bei Elektroherden mindestens 50 cm und bei
Gasherden oder kombinierten Gas­Elektroherden mindestens 65 cm betragen.
BEACHTEN SIE BITTE DIE GRUNDANWEI­SUNGEN DES HERSTELLERS DER HERD
PLATTE.

• Lassen Sie niemals eine Gasflamme offen
brennen, ohne dass Sie ein Kochgefäss auf das
Kochfeld stellen. Das in den Filtern
angesammelte Fett kann in die Flamme tropfen
oder sich durch den Temperaturanstieg
entzünden.

• Kochen Sie nicht unter der Dunstabzugshaube,
ohne dass die Filter montiert sind, z. B. wenn Sie
diese im Geschirrspüler reinigen.

• Unter der Dunstabzugshaube darf nicht
flambiert werden.

• Unterbrechen Sie die Stromzufuhr vor jedweder
Handhabung im Inneren der
Dunstabzugshaube, z. B. bei der Reinigung oder
Wartung.

• Wenn Sie das Gerät von innen reinigen,
empfehlen wir Ihnen, Handschuhe zu tragen und
vorsichtig vorzugehen.

• Ihre Dunstabzugshaube ist für den häuslichen
Gebrauch und nur zum Abzug und Reinigung
von Kochdämpfen aus der Zubereitung von
Lebensmitteln bestimmt. Jede andere Nutzung
unterliegt Ihrer Eigenverantwortung und kann
gefährlich sein. Der Hersteller übernimmt
keinerlei Haftung für Schäden durch den
unsachgemäßen Einsatz des Gerätes.

• Für jegliche Reparaturarbeiten wenden Sie sich
bitte an den nächsten
verwenden Sie stets Originalersatzteile.
Reparaturen oder Änderungen, die nicht von
Fachleuten ausgeführt werden, können
Schäden am Gerät und Fehlfunktionen
verursachen und somit Ihre Sicherheit
gefährden.

• Dieses Gerät ist entsprechend der europäischen
Richtlinie 2002/96/EG über Elektro- und elektro­nikaltgeräte “Waste Electrical and Electronic
Equipment” (WEEE) gekennzeichnet. Die
Richtlinie gibt den Rahmen für eine EU-weit
gültige Rücknahme und Verwertung der
Altgeräte vor, .

• Bei gleichzeitigem Betrieb von
Dunstabzugshauben im Abluftbetrieb und
Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4Pa

-5

(4 x 10

bar) sein.

TTEEKKAA

-Kundendienst und

6

Inhaltsverzeichnis

SSeeiittee

GGeerräätteebbeesscchhrreeiibbuunngg 77

BBeeddiieennuunnggssaannlleeiittuunngg 77

RReeiinniigguunngg uunndd WWaarrttuunngg 88

FFaallllss eettwwaass nniicchhtt ffuunnkkiioonniieerrtt 88

GGeerräätteemmaaßßee uunndd tteecchhnniisscchhee DDaatteenn 88

MMiittggeelliieeffeerrtteess ZZuubbeehhöörr 99

EEiinnbbaauu 99

AAkkttiivvkkoohhlleeffiilltteerr 99

GGeerräätteebbeesscchhrreeiibbuunngg

AA

Elektronische Programmschaltung mit
Schaltknöfen zur Kontrolle von
Geschwindigkeit, Licht und
Betriebsanzeige.

BB

Metallfilter.

CC

Glühlampen 20 W (G-4).

DD,, EE

Abzugsrohrverkleidung, höhenverstell­bar.

GGeebbrraauucchhssaannlleeiittuunngg

Sie können die Funktionen der Dunstabzugshaube
durch Betätigung der Bedientasten, wie in der
Zeichnung angegeben, einstellen.

Um eine bessere Absaugleistung zu erzielen,
empfehlen wir Ihnen, das Gerät einige
Minuten vor dem Kochen einzuschalten,
damit der Luftstrom bei Kochbeginn den
Dunst dauerhaft und gleichmässig absaugt.
Ebenso sollten Sie das Gerät nach dem
Kochen einige Minuten eingeschaltet lassen,
um den vollständigen Abzug aller Dämpfe und
Gerüche nach draußen sicherzustellen.

Programmierung der Abzugszeit

Gehen Sie wie folgt vor:

1) Schalten Sie die Abzugshaube ein und wählen

Sie die gewünschte Abzugsgeschwindigkeit.

2) Drücken Sie "Zeiteinstellung". Der

"Programmanzeige" beginnt jetzt zu blinken.

3) Wählen Sie die gewünschte Programmierzeit,

indem Sie " + + + oder - - - Absaugleistung"
einstellen. Sie können die Zeit im 5-Minuten
Abstand einstellen (Minimum.= 5 Minuten.;
Maximum.= 45 Minuten.).

4) Sobald Sie die gewünschte Zeit gewählt haben,

drücken Sie nochmals auf "Zeiteinstellung", damit
das Programm gespeichert wird.

5) Die Abzugshaube schaltet sich nach Ablauf der

eingeschalteten Zeit automatisch ab.
Die Intensivstufe "H" kann nur manuell eingestellt
werden und schaltet automatisch nach ca. 10
Minuten auf Stufe 2 um.

Kontrolleuchte Filtersättigung “F”

Wenn die Kontrolleuchte Filtersättigung aufleuchtet,
sollten Sie die Filter reinigen (Siehe Seite 8, unter
Reinigung der Filter).
Sind die Filter gereinigt, drücken Sie bei abges­chalteter Haube 3 Sekunden lang die
Rückstelltaste, so erlischt die Hinweisleuchte.

DD

7

RReeiinniigguunngg uunndd WWaarrttuunngg

BBeeaacchhtteenn SSiiee bbeeii ddeerr RReeiinniigguunngg uunndd
WWaarrttuunngg ddeess GGeerräätteess ddiiee SSiicchheerrhheeiittss--
hhiinnwweeiissee aauuff SSeeiittee 66..

Reinigung des Gehäuses

• Wenn Ihre Dunstabzugshaube aus
rostfreiem Edelstahl ist, benutzen Sie bitte
die speziellen Reinigungsmittel für dieses
Material und befolgen Sie die
Gebrauchsanweisung des
Reinigungsmittelherstellers.

• Benutzen Sie keinesfalls metallische
Schwämme bzw. Bürsten und scheuernde
oder ätzende Produkte.

• Trocknen Sie die Dunstabzugshaube mit
einem fusselfreien Tuch.

• Der Einsatz von Dampfreinigungsgeräten
ist nicht empfehlenswert.

Reinigung der Metallfilter

Zum Entfernen der Filter aus dem
Filterrahmen üben Sie leichten Druck auf die
Einfügevorrichtung aus und nehmen Sie dann
die Filter heraus.
Zur Reinigung können Sie die Filter in
heissem Wasser mit neutraler Seife
einweichen, bis sich das Fett löst und sie

oder Sie benutzen spezielle Fettlöser. Die
Filter können auch in der Spülmaschine
gereinigt werden; in diesem Fall empfehlen
wir Ihnen, sie senkrecht zu stellen, damit
keine Speisereste zurückbleiben. Der Einsatz
von scharfen Reinigungsmitteln in der
Geschirrspülmaschine kann die
Metalloberfläche der Filter angreifen
(Einschwärzung), ohne dass sich dies jedoch
negativ auf die Fettabsorptionsfähigkeit der
Filter auswirkt.
Lassen Sie die Filter nach der Reinigung an
der Luft trocknen, bevor Sie sie wieder in die
Dunstabzugshaube einsetzen.

Lampenwechsel

Zeichnung 2 (S. 31)

Gehen Sie wie folgt vor:

• Entfernen Sie die Metallfilter. Lockern Sie die
Schrauben (ohne sie auszuschrauben) der
EASYCLEAN-Blenden (A), schieben Sie die
Blenden vorsichtig auseinander und nehmen Sie
sie heraus.

• Entfernen Sie die Träger (C) indem Sie die
Schrauben (B) lösen.

• Wechseln Sie die defekte Lampe (D) aus;
Höchstleistung 20 W (G-4).

• Bringen Sie die Gehäuse wieder an (C).

• "Easyclean"-Blende (A) wieder anschrauben.
Fügen Sie die Filter wieder ein.

dann unter fließendem Wasser abspülen,

_________________________________________________________

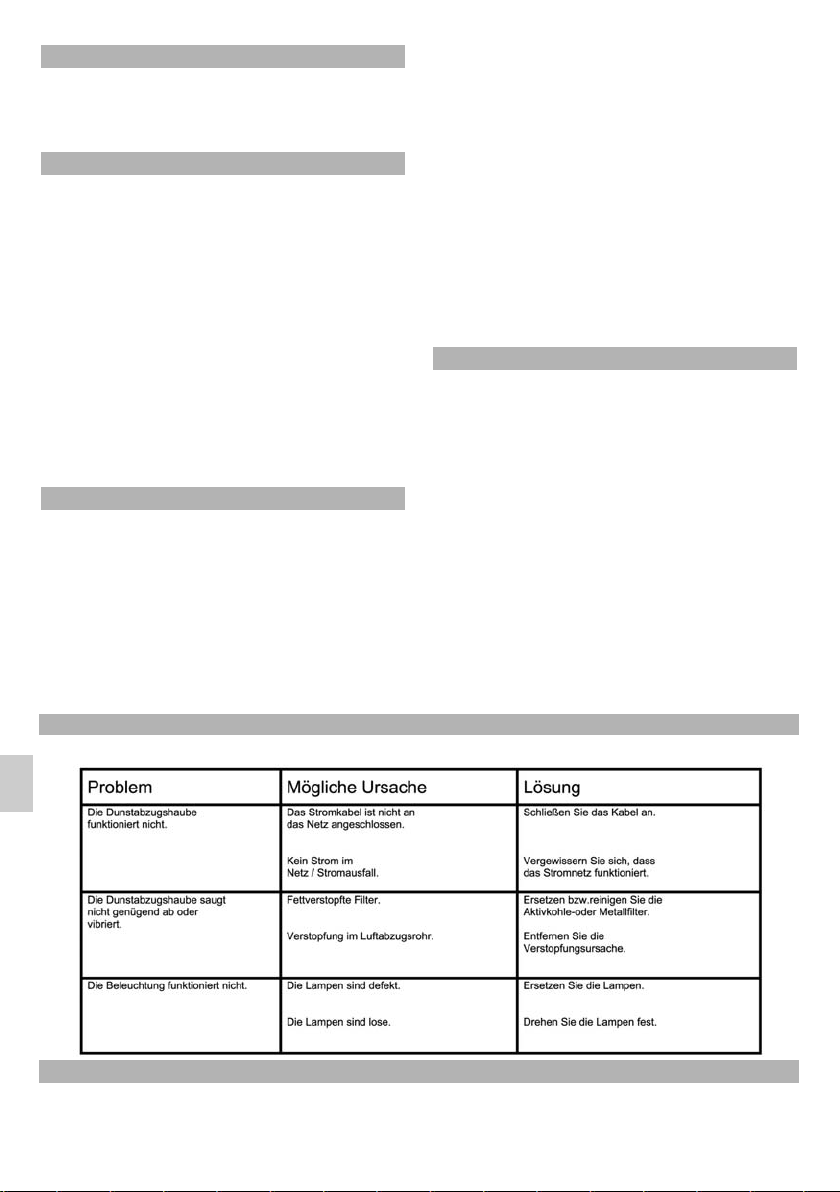

FFaallllss eettwwaass nniicchhtt ffuunnkkttiioonniieerrtt

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

DD

GGeerräätteemmaaßßee uunndd TTeecchhnniisscchhee MMeerrkkmmaallee

Siehe Seite 30.

TTEEKKAA IINNDDUUSSTTRRIIAALL SS..AA..

vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.

8

behält sich das Recht vor, an seinen Geräten ggf. Änderungen

MMiittggeelliieeffeerrtteess ZZuubbeehhöörr

1 Reduzierstück 150/ 120 mm.
2 Wandhalterungen (O).
2 Halterung für den Kamin (C und H).
6 Wandbesfestigungsdübel Ø8 x 40.
6 Wandbefestigungsschrauben(Ø5x45)
4 Befestigungsdübel Ø6 x 30.
4 Wandbefestigungsschrauben(Ø4x30)
2 U-Scheiben Ø6,4 x Ø12 für

Wandbefestigungsschrauben.

2 U-Scheiben Ø6,4 x Ø18 für

Wandbefestigungsschrauben.

4 Senkkopfschrauben Nirosta Ø4 x 12

für die obere Kaminbefestigung.

2 Senkkopfschrauben Nirosta Ø3,7 x

10 für die obere Kaminbefestigung.

2 Klammern.

Einbau

Beim Einbau der Dunstabzugshaube
beachten Sie bitte die Sicherheitshinweise
auf Seite 6.

Für eine optimale Leistung der
Dunstabzugshaube sollte das Abzugsrohr
nach außen nicht länger als VIER METER
sein, nicht mehr als zwei 90° Winkel haben und
der Durchmesser sollte mindestens Ø120
betragen.

Zeichnung 1a (S. 31)

1) Zeichnen Sie gemäß Zeichnung 1 (S. 31) die
Bohrlöcher für die Wandhalterungen an und bohren
Sie die Löcher für die Befestigungsdübel (P) (Ø8 x

40), (J) und (E) (Ø6 x 30).

2) Schrauben Sie die beiden Aufhängungen (O),
wobei zu beachten ist, dass die geschlossene Seite
der Wanddanfhängungen nach oben zeigt, an die
Wand und zwar mit den Schrauben (Q) (Ø5 x 45) und
die Halterungen (H) und (C) mit den Schrauben (I)
und (D) (Ø4 x 30),

Zeichnung 1b (S. 31)

3) Bringen Sie die Klammern (F) an der Halterung
(C) an.

4) Entfernen Sie die Metallfilter. Lockern Sie die
Schrauben (ohne sie auszuschrauben) der
EASYCLEAN-Blenden (A19), schieben Sie die
Blenden vorsichtig auseinander und nehmen Sie sie
heraus.

5) Hängen Sie die Haube in die befestigte
Aufhängung (O). Nivellieren Sie das Gerät durch
Anziehen der Schrauben (L) (M4 x 12), wie in der
Zeichnung 1b genau dargestellt.

6) Zeichnen Sie die Löcher für die Dübel (R) (Ø8 x

40) aus dem Haubeninnern an.

7) Bohren Sie die Dübellöcher und bringen Sie die
Dübel (R) (Ø8 x 40) an und ziehen Sie die
Schrauben (S) (Ø5 x 45) mit den Unterlegscheiben
(T) (Ø6,4 x Ø18) fest.

8) Bringen Sie das Teil (B) an, wenn das Innenrohr
(nicht mitgeliefert) einen Durchmesser von Ø120.

9) Befestigen Sie das Innenrohr mit einer Schelle
(nicht mitgeliefert) entsprechend an (B) bzw. über
die Luftabzugsöffnung des Motors an.

10) Lockern Sie die Schrauben (U) (M4 x 25) der
Rohrverkleidung. Nach der Anbringung des
Innenrohres, montieren Sie die
Abzugsrohrverkleidungen durch Befestigung des
Unterteils an der Halterung (H), wie in der Zeichnung
1b genau dargestellt.

11) Befestigen Sie die Rohrverkleidung mittels
Schrauben (U) (M4 x 25) durch das innere der
Haube. Heben Sie die obere Rohrverkleidung an und
befestigen Sie diese mit den Schrauben (G)

(Ø3,9 x

13).

12) "Easyclean"-Blende (A19) wieder anschrauben.
Fügen Sie die Filter wieder ein.

Aktivkohlefilter (Optional)

Falls ein Dunstabzug nach außen nicht
möglich ist, kann die Dunstabzugshaube
mittels Aktivkohlefiltern so betrieben werden,
dass die Reinigung der Luft mit Umluftbetrieb
über diese Filter erfolgt.
Die Nutzungsdauer dieser Aktivkohlefilter
beträgt, je nachdem wie oft und lange Sie das
Gerät einschalten, zwischen drei bis sechs
Monaten. Diese Filter sind nicht wasch- oder
wiederverwendbar. Sie müssen nach der
Abnutzung erneuert werden.

Zeichnung 3 (S. 31)

1) Entfernen Sie die Metallfilter. Lockern Sie die
Schrauben (ohne sie auszuschrauben) der
EASYCLEAN-Blenden (K), schieben Sie die Blenden
vorsichtig auseinander und nehmen Sie sie heraus.

2) Entfernen Sie die Schrauben (U) (M4 X 25) und

Rohrverkleidungen (H). Bringen Sie die
Halterung (G) an den Diffusor(C) an.

3) Befestigen Sie den Diffusor (C) im Inneren
der unteren Rohrverkleidung (H) mit den
Schrauben (D) (M4 x 12). Bringen Sie die
Rohrverkleidung (H) wieder an mit den
Schrauben (U) (M4 x 25).

4) Setzen Sie die Filter jeweils in das Ansaugteil an
beiden Seiten des Motors ein, indem Sie die
Filteröffnungen (A) in die Raster (B) des
Motorgehäuses einstecken. Anschliessend drehen
Sie in die auf der Zeichnung angegebene Richtung.

5) "Easyclean"-Blende (K) wieder anschrauben.
Fügen Sie die Filter wieder ein.

DD

9

Dear client:

Congratulations on your choice. We are sure
that this modern, functional and practical
appliance, made with top quality materials,
will fully satisfy your needs.
Please read every section of this
INSTRUCTIONS MANUAL before using your
kitchen hood for the first time, to ensure
maximum performance from the appliance
and to avoid breakdowns, which may be
caused by incorrect use, as well as to allow
any minor problems to be solved.
Store this manual, as it will provide useful
information about your kitchen hood at all
times and will also help other people to use it.

Safety Instructions

• Please be aware of current local
regulations with reference to domestic
electrical fittings and gas eduction.

• Verify that the tension and frequency of the
network match those indicated on the label
located inside the kitchen hood.

• For disconnection from the supply mains

ENG

must be incorporated in the fixed wiring in
accordance with the wiring rules. THE NET
CABLE MUST NOT BE SUBSTITUTED,
EXCEPT BY AN AUTHORIZED
TECHNICAL SERVICE.

• Once the kitchen hood has been installed,
ensure that the mains cable to the network
is not in contact with any live metal edges.

• Avoid connecting the appliance to
conductors used as exits for fumes
produced by a non-electric energy source,
e.g.: boilers, chimneys, etc.

• If the extractor fan is going to be used
simultaneously with equipment powered by
a non-electric energy source, e.g.: gas
cookers, then the room must have
sufficient ventilation.

• Excessive fat accumulation in the kitchen
hood and metal filters is a fire risk and may
also cause dripping, therefore the inside of
the kitchen hood and the metal filters must
be cleaned at least once a month.

• The lower part of the kitchen hood must be
fitted at least 50 cm. over electric hobs and
65 cm. over gas or mixed hobs. FOLLOW

THE HOBS´ MANUFACTURER'S
MINIMUM RECOMMENDATIONS.

• Never leave gas hobs lit if not covered by a
container.The fat accumulated in the filters
may drip or catch fire when the
temperature increases.

• Avoid cooking under the kitchen hood if the
metal filters are not fitted, e.g.: while they
are being cleaned in the dishwasher.

• You must not produce flames under the
kitchen hood.

• Disconnect the appliance before any
interior manipulation, e.g. during cleaning
or maintenance.

• We recommend the use of gloves and to be
extremely careful when cleaning the
kitchen hood's interior.

• Your kitchen hood is designed for domestic
use and only for extraction and purification
of fumes produced during food preparation.
It will be your responsibility if it is used for
other purposes, which may be dangerous.
The manufacturer cannot accept responsi­bility for damage caused by improper use
of the appliance.

• For repairs please contact the nearest

TTEEKKAA

Technical Assistance Service, and
always use genuine spare parts. Repairs or
modifications carried out by unqualified
personnel can cause malfunctions or may
damage the appliance, putting your safety
in danger.

• This appliance is marked according to the
European directive 2002/96/EC on “Waste
Electrical and Electronic Equipment”
(WEEE). This guideline is the frame of a
European-wide validity of return and
recycling on Waste Electrical and
Electronic Equipment, .

• When the cooker hood is run at the same
time as other than electrical appliance or
equipment with different energy source, the
air extraction (underpressure) must no be

-5

higher than 4Pa (4 x 10

bar).

• The appliance is not intended for use by
young children or infirm persons without
supervision. Young children should be
supervised to ensure they do not play with
the appliance.

10
