Manual de Instrucciones
Campanas Extractoras DBV-60/ DBV-70/ DBV-90
Bedienungsanleitung
Dunstabzugshauben DBV-60/ DBV-70/ DBV-90
Instructions Manual
Kitchen Hoods DBV-60/ DBV-70/ DBV-90
Manuel d’instructions
Hottes aspirantes DBV-60/ DBV-70/ DBV-90
Exaustores DBV-60/ DBV-70/ DBV-90
Ο∆ΗΓΙΕΣ ΧΡΗΣΕΩΣ
ΚΑΜΙΝΑ∆Α ΤΟΙΧΟΥ DBV-60/ DBV-70/ DBV-90
Kullaným Kýlavuzu
Davlumbaz DBV-60/ DBV-70/ DBV-90
Rev. 0308
Page 2
Estimado cliente:
Le felicitamos por su elección. Estamos seguros que este aparato, moderno, funcional y práctico, construido con materiales de primera calidad, ha de satisfacer plenamente sus necesidades.
Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la campana por primera vez, a fin de obtener el máximo rendimiento del aparato y evitar aquellas averías que pudieran derivarse de un uso incorrecto, permitiéndole además solucionar pequeños problemas.
Guarde este manual, le proporcionará información útil sobre su campana en todo momento y facilitará el uso de la misma por parte de otras personas.
• Respete las disposiciones locales vigentes en cuanto a instalaciones eléctricas domésticas y evacuación de gases.
• Compruebe que la tensión y frecuencia de la red corresponden con las indicadas en la etiqueta situada en el interior de la campana.
• Debe ser incorporado un medio de desconexión
de la red de alimentación en la instalación fija de acuerdo a las reglamentaciones de instalación. NO SE PUEDE SUSTITUIR EL CABLE DE ALIMENTACIÓN, SALVO POR UN SERVICIO TÉCNICO AUTORIZADO.
• Una vez instalada la campana asegúrese de que el cable de alimentación a la red no está en contacto con aristas metálicas vivas.
• Evite conectar el aparato a conductos que se utilicen para la evacuación de humos originados por una energía distinta a la eléctrica. p.ej: calderas, chimeneas, etc.
• La habitación debe estar provista de una ventilación adecuada si se va a utilizar la campana simultáneamente con aparatos alimentados por energía diferente a la eléctrica. p. ej: cocinas a gas.
• La acumulación excesiva de grasa en la campana y filtros metálicos origina riesgo de incendio y goteo, es por ello necesario lavar el interior de la campana y los filtros metálicos una vez al mes como mínimo.
• La parte inferior de la campana debe situarse como mínimo a 50 cm. de altura sobre
encimeras eléctricas y a 65 cm. en encimeras a gas o mixtas. OBSERVE LAS INDICACIONES MÍNIMAS DEL FABRICANTE DE LA ENCIMERA.
• Nunca deje los quemadores de gas encendidos sin un recipiente que los cubra. La grasa acumulada en los filtros puede gotear o inflamarse por efecto del aumento de temperatura.
• Evite cocinar debajo de la campana si no están colocados los filtros metálicos, p.ej. mientras se están limpiando en el lavavajillas.
• No está permitido flamear debajo de la campana.
• No colocar objetos encima de la campana.
• Desconecte el aparato antes de realizar cualquier manipulación en su interior. p.ej durante la limpieza o el mantenimiento.
• Le recomendamos usar guantes y extremar la precaución cuando limpie el interior de la campana.
• Su campana está destinada para el uso doméstico y únicamente para la extracción y purificación de los gases provenientes de la preparación de alimentos. El empleo para otros usos es bajo su responsabilidad y puede ser peligroso. El fabricante no se responsabiliza de los daños originados por un uso indebido del aparato.
• Para cualquier reparación debe dirigirse al Servicio de Asistencia Técnica de TEKA más cercano, usando siempre repuestos originales. Las reparaciones o modificaciones realizadas por personal no cualificado pueden ocasionar daños al aparato o un mal funcionamiento, poniendo en peligro su seguridad.
• Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como “Residuos de Aparatos Eléctricos y Electrónicos”. La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y reutilización de los residuos de los aparatos eléctricos y electrónicos, .
• Cuando la campana de cocina se ponga en fun­cionamiento al mismo tiempo que otros aparatos alimentados por una energía distinta de la eléctrica, la salida de aire no debe ser superior a 4Pa (4 x 10
-5
bar).
Instrucciones de Seguridad
2
E
Page 3
Indice
Página
Descripción del aparato 3
Instrucciones de uso 3
Limpieza y mantenimiento 4
Si algo no funciona 4
Dimensiones y Características 4
Accesorios suministrados 5
Instalación 5
A Mando deslizante con control de
encendido, luz y piloto de funciona­miento.

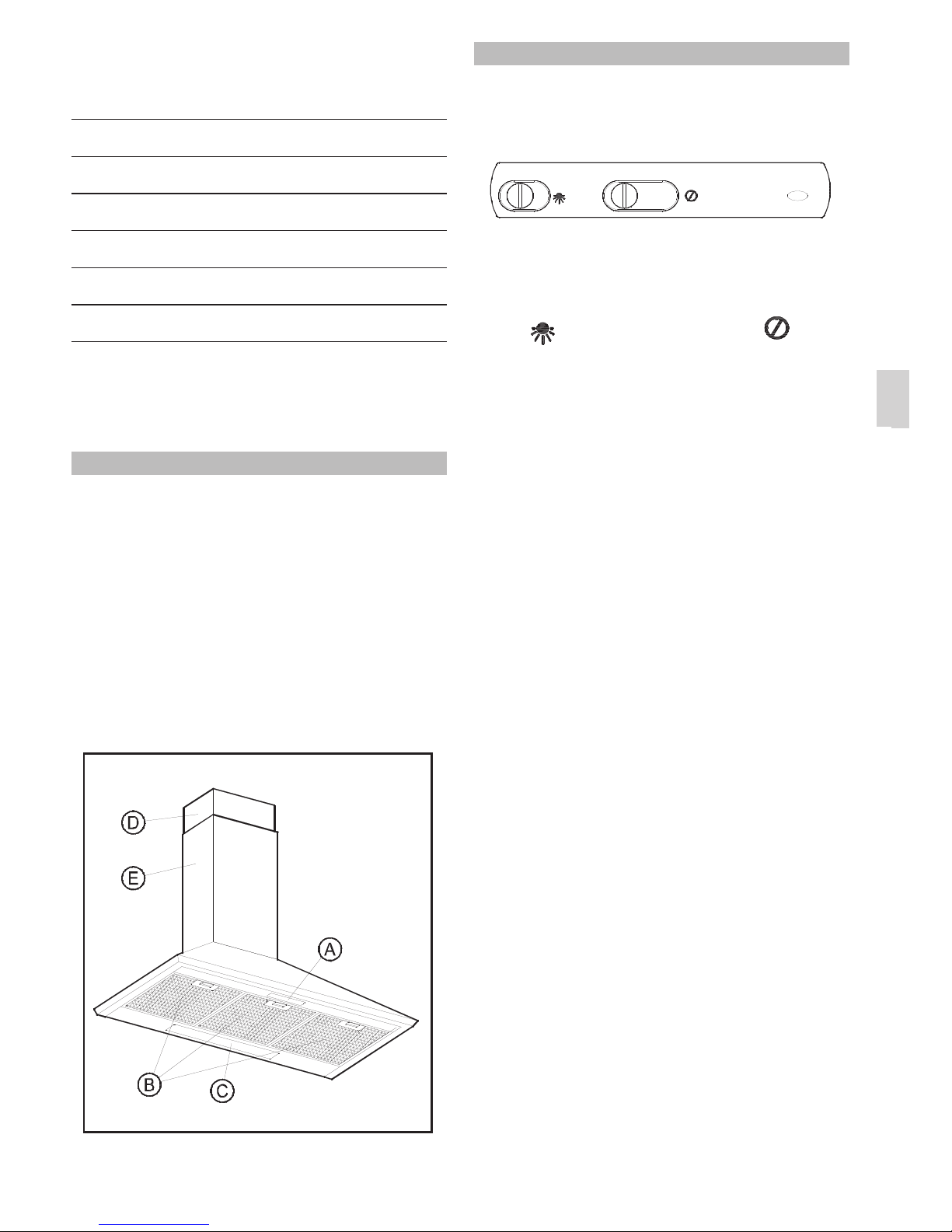

B Filtros metálicos. C Lámpara con dos luces - 40 W (E-14). D, E Cubretubos, regulables en altura.
Para conseguir una mejor aspiración le recomendamos poner en funcionamiento la campana unos minutos antes de cocinar para que el flujo de aire sea contínuo y estable al momento de aspirar los humos.
De igual modo, mantenga la campana funcionando unos minutos después de cocinar para el total arrastre de humos y olores al exterior.
Instrucciones de uso
Descripción del aparato
3
E
Accionando el mando como se indica en la figura podrá controlar las funciones de la campana.
Luz Cerrado / Abierto
0. Cerrado.
1. Abierto.
0. Apagado
1. Encendido
Page 4
4
E
Al realizar labores de limpieza y mantenimiento asegúrese de cumplir las Instrucciones de Seguridad indicadas en la página 2.
• Si su campana es de acero inoxidable, utilice limpiadores especializados para este material siguiendo las instrucciones del proveedor del producto.
• Si su campana es pintada, use agua tibia y jabón neutro. Evite usar productos con sustancias corrosivas, abrasivas o disolventes.
• En ningún caso use estropajos metálicos ni productos abrasivos o corrosivos.
• Seque la campana utilizando un paño que no desprenda pilosidades.
Para extraer los filtros de sus alojamientos haga una leve presión sobre los dispositivos de enclavamiento y luego tire de ellos.
Los filtros metálicos se pueden limpiar dejándolos en agua caliente y detergente neutro hasta que se disuelva la grasa y después aclarando bajo el grifo o utilizando productos específicos para grasa. También se pueden limpiar en lavavajillas. En este caso, es aconsejable colocarlos en posición vertical para evitar que se depositen restos de comida sobre los mismos. La limpieza en lavavajillas puede deteriorar la superficie metálica (ennegreciéndola) sin que esto afecte a su capacidad de retención de grasas. Una vez limpios déjelos secar libremente y posteriormente colóquelos en la campana.
Proceda del modo siguiente:
• Retire los filtros metálicos.
• Cambie la lámpara averiada/ fundida. La potencia máxima de las lámparas es de 40 W (E-14).
• Coloque los filtros metálicos.
Limpieza y Mantenimiento
Limpieza de Filtros Metálicos
Cambio de Luces
Limpieza del cuerpo de la campana
_________________________________________________________
Si algo no funciona
Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:
TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las correcciones que considere necesarias sin perjudicar sus características esenciales.

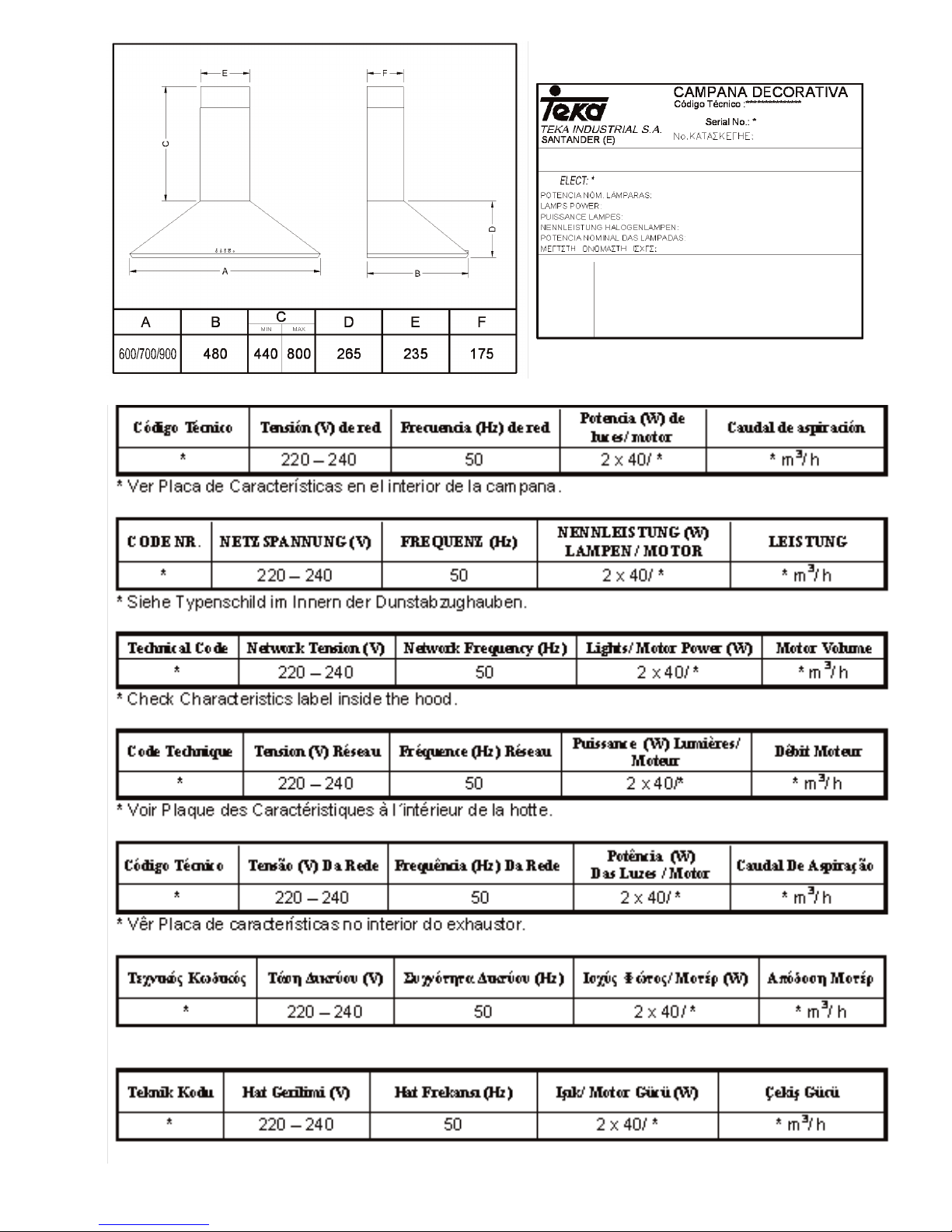

Dimensiones y Características
Veáse pág. 30.
Page 5
1 Soporte para cubretubo. 4 Tacos de sujeción (Ø8 x 40). 4 Tirafondos de seguridad (Ø5 x 45). 2 Tacos de sujeción (Ø6 x 30). 2 Tirafondos (Ø4 x 30). 2 Arandelas (Ø6,4 x Ø18). 2 Tornillos (Ø3,9 x 13). 2 Grapas tuerca.
Fig. 1 (Pag. 31)
Al instalar la campana asegúrese de cumplir las Instrucciones de Seguridad indicadas en la página 2.
Para obtener un rendimiento óptimo el conducto al exterior no deberá ser superior a CUATRO METROS, tener más de dos ángulos de 90°, y su diámetro debe ser al menos Ø120.
1) Trace y taladre en la pared los puntos para fijar los tacos de sujeción (A1) (Ø8 x 40). Ver figura 1.
2) Coloque los tacos de sujeción (A1) y atornille los tirafondos (A2) (Ø5 x 45) dejandolos sobresalir 5 mm. de la pared.
3) Cuelgue la campana en los tirafondos (A2). Nivele el aparato y apriete los tirafondos.
4) Trace la situación de los tacos de seguridad (R) (Ø8 x 40) a través del interior de la campana.
5) Afloje los tirafondos (A2) y descuelgue la campana.
6) Taladre la pared y coloque los tacos (R).
7) Cuelgue la campana, apriete los tirafondos (A2) y los (S) (Ø5 x 45) con las arandelas (T) (Ø6,4 x Ø18).
8) Monte los cubretubos. Eleve el cubretubo superior hasta el lugar deseado y marque su
contorno en la pared. Retire los cubretubos.
9) Coloque las grapas (F) en el soporte (C).
10) Centre el soporte (C) sobre el contorno marcado; trace y taladre los puntos de fijación de los tacos (E) (Ø6 x 30). Fije el soporte (C) con los tirafondos (D) (Ø4 x 30).
11) Fije el tubo interior con una abrazadera (no suministrada) a la salida de la válvula.
12) Una vez colocado el tubo interior, coloque el cubretubo inferior sobre la campana y fije el cubretubo superior con los tornillos (G) (Ø3,9 x
13).
Instalación
Accesorios suministrados
5
E
Page 6
6
D
Sehr geehrte Kundin, sehr geehrter Kunde, Wir möchten Ihnen zu Ihrer Wahl gratulieren.
Wir sind überzeugt, dass dieses moderne, funktionelle und praktische Gerät, das aus hochwertigem Material hergestellt wurde, Ihren Ansprüchen voll gerecht wird. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie die Dunstabzugshaube in Gebrauch nehmen, damit Sie das Gerät optimal nutzen und Schäden vermeiden, die durch unsachgemässe Handhabung auftreten können; auch finden Sie Hinweise, um kleinere Probleme selbst beheben zu können. Bitte bewahren Sie diese Gebrauchs­anweisung auf, damit Sie jederzeit nützliche Informationen zu Ihrer Dunstabzugshaube nachschlagen können und auch andere Personen das Gerät mühelos bedienen können.
• Beachten Sie die geltenden örtlichen Bestimmungen bezüglich der Installation von elektrischen Haushaltsgeräten und Entlüftungseinrichtungen.
• Versichern Sie sich, dass die Spannung und Frequenz des Stromnetzes mit den Angaben auf dem Aufkleber im Innern der Dunstabzugshaube übereinstimmen.
• Zur Trennung der Haube vom Stromnetz muss
Netzseitig eine Sicherungsvorrichtung entsprechend den nationalen Normen vorhanden sein. DAS STROMKABEL DARF NICHT AUSGETAUSCHT WERDEN, AUSGENOMMEN DURCH EINEN ZUGELASSENEN KUNDENDIENST.
• Vergewissern Sie sich nach dem Anschluss des Gerätes, dass das Stromkabel nicht mit scharfen Metallkanten in Berührung kommt.
• Vermeiden Sie den Abluftanschluss der Dunstabzugshaube an Entlüftungs-leitungen für Rauch aus nichtelektrischen Energiequellen, z.B. offene Kamine, Heizkessel, etc.
• Der Raum muss über eine angemessene Lüftung verfügen, falls Sie die Dunstabzugshaube gleichzeitig mit nicht­elektrischen Geräten wie Gasherden, etc. benutzen.
• Die übermäßige Fettansammlung in der Dunstabzugshaube und in den Metallfiltern kann Fettabtropfen und Brandgefahr zur Folge haben. Um dies zu vermeiden, ist es notwendig, das Innere der Dunst-abzugshaube sowie die Metallfilter mindestens einmal monatlich zu
reinigen.
• Der Höhenabstand zwischen der Unterkante der Dunstabzugshaube und dem Kochherd muss bei Elektroherden mindestens 50 cm und bei Gasherden oder kombinierten Gas­Elektroherden mindestens 65 cm betragen. BEACHTEN SIE BITTE DIE GRUNDANWEI­SUNGEN DES HERSTELLERS DER HERD PLATTE.
• Lassen Sie niemals eine Gasflamme offen brennen, ohne dass Sie ein Kochgefäss auf das Kochfeld stellen. Das in den Filtern angesammelte Fett kann in die Flamme tropfen oder sich durch den Temperaturanstieg entzünden.
• Kochen Sie nicht unter der Dunstabzugshaube, ohne dass die Filter montiert sind, z.B. wenn Sie diese im Geschirrspüler reinigen.
• Unter der Dunstabzugshaube darf nicht flambiert werden.
• Bitte stellen Sie keine Gegenstände auf die Dunstabzugshaube.
• Unterbrechen Sie die Stromzufuhr vor jedweder Handhabung im Inneren der Dunstabzugshaube, z.B. bei der Reinigung oder Wartung.
• Wenn Sie das Gerät von innen reinigen, empfehlen wir Ihnen, Handschuhe zu tragen und vorsichtig vorzugehen.
• Ihre Dunstabzugshaube ist für den häuslichen Gebrauch und nur zum Abzug und Reinigung von Kochdämpfen aus der Zubereitung von Lebensmitteln bestimmt. Jede andere Nutzung unterliegt Ihrer Eigenverantwortung und kann gefährlich sein. Der Hersteller übernimmt keinerlei Haftung für Schäden durch den unsachgemäßen Einsatz des Gerätes.
• Für jegliche Reparaturarbeiten wenden Sie sich bitte an den nächsten TEKA-Kundendienst und verwenden Sie stets Originalersatzteile. Reparaturen oder Änderungen, die nicht von Fachleuten ausgeführt werden, können Schäden am Gerät und Fehlfunktionen verursachen und somit Ihre Sicherheit gefährden.
• Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und elektro­nikaltgeräte “Waste Electrical and Electronic Equipment” (WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor, .
• Bei gleichzeitigem Betrieb von Dunstabzugshauben im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4Pa (4 x 10
-5
bar) sein.
Sicherheitshinweise
Page 7
7
D
Inhaltsverzeichnis
Seite
Gerätebeschreibung 7
Bedienungsanleitung 7
Reinigung und Wartung 8
Falls etwas nicht funkioniert 8
Gerätemasse und technische Daten 8
Mitgeliefertes Zubehör 9
Einbau 9

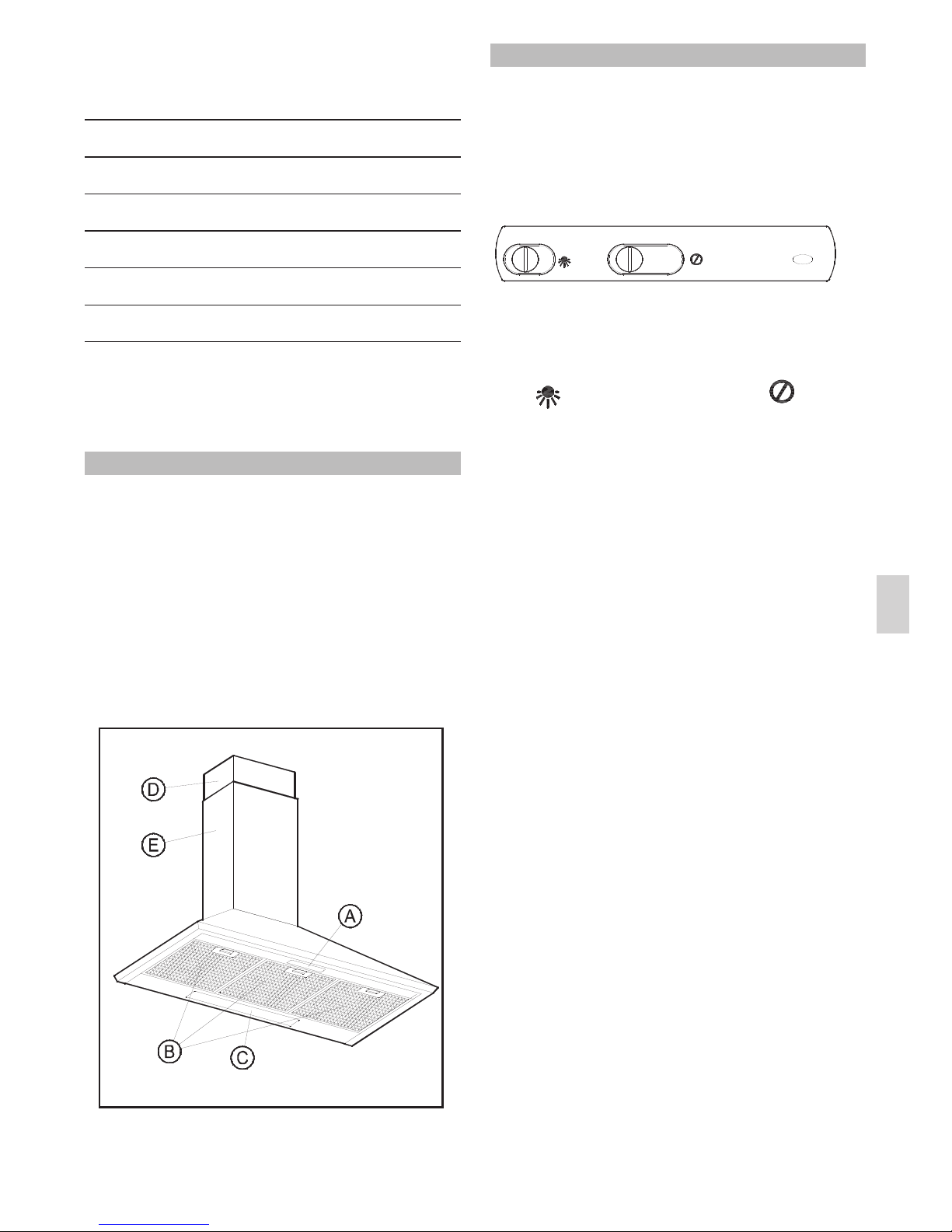

A Gleitschalter mit Einschaltkontrolle,
Beleuchtung und Funktionsleuchte.
B Metallfilter. C Beleuchtung mit zwei Lampen - 40 W
(E-14).
D, E Abzugsrohrverkleidung, höhenverstell-
bar.
Um eine bessere Absaugleistung zu erzielen, empfehlen wir Ihnen, das Gerät einige Minuten vor dem Kochen einzuschalten, damit der Luftstrom bei Kochbeginn den Dunst dauerhaft und gleichmässig absaugt.
Ebenso sollten Sie das Gerät nach dem Kochen einige Minuten eingeschaltet lassen, um den vollständigen Abzug aller Dämpfe und Gerüche nach draußen sicherzustellen.
Gerätebeschreibung
Gebrauchsanleitung
Sie können die Funktionen der Dunstabzugshaube durch Betätigung der Bedientasten, wie in der Zeichnung angegeben, einstellen.
Beleuchtung Geschlossen/ Offen
0. Geschlossen.
1. Offen.
0. Ausgeschaltet
1. Eingeschaltet
Page 8
8
D
TEKA INDUSTRIAL S.A. behält sich das Recht vor, an seinen Geräten ggf. Änderungen
vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.
Beachten Sie bei der Reinigung und Wartung des Gerätes die Sicherheits­hinweise auf Seite 6.
• Wenn Ihre Dunstabzugshaube aus rostfreiem Edelstahl ist, benutzen Sie bitte die speziellen Reinigungsmittel für dieses Material und befolgen Sie die Gebrauchsanweisung des Reinigungs­mittelherstellers.
• Wenn Ihre Dunstabzugshaube lackiert ist, verwenden Sie lauwarmes Wasser und neutrale Seife. Vermeiden Sie Reinigungsmittel die ätzende oder scheuernde Stoffe sowie Lösungsmittel enthalten.
• Benutzen Sie keinesfalls metallische Schwämme bzw. Bürsten und scheuernde oder ätzende Produkte.
• Trocknen Sie die Dunstabzugshaube mit einem fusselfreien Tuch.
Zum Entfernen der Filter aus dem Filterrahmen üben Sie leichten Druck auf die
Einfügevorrichtung aus und nehmen Sie dann die Filter heraus. Zur Reinigung können Sie die Filter in heissem Wasser mit neutraler Seife einweichen, bis sich das Fett löst und sie dann unter fließendem Wasser abspülen, oder Sie benutzen spezielle Fettlöser. Die Filter können auch in der Spülmaschine gereinigt werden; in diesem Fall empfehlen wir Ihnen, sie senkrecht zu stellen, damit keine Speisereste zurückbleiben. Der Einsatz von scharfen Reinigungsmitteln in der Geschirrspülmaschine kann die Metalloberfläche der Filter angreifen (Einschwärzung), ohne dass sich dies jedoch negativ auf die Fettabsorptionsfähigkeit der Filter auswirkt. Lassen Sie die Filter nach der Reinigung an der Luft trocknen, bevor Sie sie wieder in die Dunstabzugshaube einsetzen.
Gehen Sie wie folgt vor:
• Entfernen Sie die Metallfilter.
• Wechseln Sie die defekte Lampe aus; Höchstleistung 40 W (E-14) .
• Fügen Sie die Filter wieder ein.
Lampenwechsel
Reinigung der Metallfilter
Reinigung des Gehäuses
Reinigung und Wartung
_________________________________________________________
Falls etwas nicht funktioniert
Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:
Gerätemaße und Technische Merkmale
Siehe Seite 30.
Page 9
9
D
1 Befestigungswinkel für den Kamin. 4 Wandbesfestigungsdübel Ø8 x 40. 4 Wandbefestigungsschrauben(Ø5x45) 2 Befestigungsdübel Ø6 x 30. 2 Wandbefestigungsschrauben(Ø4x30) 2 U-Scheiben Ø6,4 x Ø18 für
Wandbefestigungsschrauben.
2 Senkkopfschrauben Nirosta Ø3,7 x
10 für die obere Kaminbefestigung.
2 Klammern.
Zeichnung 1 (S. 31) Beim Einbau der Dunstabzugshaube beachten Sie bitte die Sicherheitshinweise auf Seite 6.
Für eine optimale Leistung der Dunstabzugshaube sollte das Abzugsrohr nach außen nicht länger als VIER METER sein, nicht mehr als zwei 90° Winkel haben und der Durchmesser sollte mindestens Ø120 betragen.
1) Zeichnen Sie mit Hilfe die Bohrlöcher an und bohren Sie die Löcher für die Befestigungsdübel (A1) (Ø8 x 40). Siehe Zeichnung 1.
2) Setzen Sie die Dübel (A1) ein und bringen Sie die Dübelschrauben (A2) (Ø5 x 45) so an, dass diese etwa 5 mm aus der Wand überstehen.
3) Hängen Sie die Dunstabzugshaube in die Schrauben (A2) ein. Richten Sie das Gerät aus und ziehen Sie die Schrauben fest.
4) Zeichnen Sie die Löcher für die Dübel (R) (Ø8 x 40) aus dem Haubeninnern an.
5) Lockern Sie die Dübelschrauben (A2) etwas und nehmen Sie die Dunstabzugshaube ab.
6) Bohren Sie die Dübellöcher und bringen Sie die Dübel (R) an.
7) Hängen Sie die Dunstabzugshaube wieder ein und schrauben Sie die Schrauben (A2) und (S) (Ø5 x 45) mit den Unterlegscheiben (T) (Ø6,4 x Ø18) ein.
8) Bringen Sie die Rohrverkleidung an. Heben Sie die obere Rohrummantelung auf die gewünschte Höhe an und markieren Sie den Umriss an der Wand. Entfernen Sie die
Rohrummantelungen.
9) Bringen Sie die Klammern (F) an der Halterung (C) an.
10) Zentrieren Sie die Halterung (C) innerhalb des markierten Umrisses; zeichnen Sie die Bohrlöcher an und bohren Sie die Löcher für die Dübel (E) (Ø6 x 30). Befestigen Sie die Halterung (C) mit den Dübelschrauben (D) (Ø4 x 30).
11) Befestigen Sie das Innenrohr mit einer Schelle (nicht mitgeliefert) entsprechend an über die Luftabzugsöffnung des Ventils an.
12) Nach der Anbringung des Innenrohres setzen Sie die untere Rohrverkleidung auf die Dunstabzugshaube und befestigen Sie die obere Rohrummantelung mit den Schrauben (G) (Ø3,9 x 13).
Einbau
Mitgeliefertes Zubehör
Page 10
10
ENG
Dear client:
Congratulations on your choice. We are sure that this modern, functional and practical appliance, made with top quality materials, will fully satisfy your needs.
Please read every section of this INSTRUCTIONS MANUAL before using your kitchen hood for the first time, to ensure maximum performance from the appliance and to avoid breakdowns, which may be caused by incorrect use, as well as to allow any minor problems to be solved.
Store this manual, as it will provide useful information about your kitchen hood at all times and will also help other people to use it.
• Please be aware of current local regulations with reference to domestic electrical fittings and gas eduction.
• Verify that the tension and frequency of the network match those indicated on the label located inside the kitchen hood.
• For disconnection from the supply mains must
be incorporated in the fixed wiring in accordance with the wiring rules. THE NET CABLE MUST NOT BE SUBSTITUTED, EXCEPT BY AN AUTHORIZED TECHNICAL SERVICE.
• Once the kitchen hood has been installed, ensure that the mains cable to the network is not in contact with any live metal edges.
• Avoid connecting the appliance to conductors used as exits for fumes produced by a non­electric energy source, e.g.: boilers, chimneys, etc.
• If the extractor fan is going to be used simulta­neously with equipment powered by a non­electric energy source, e.g.: gas cookers, then the room must have sufficient ventilation.
• Excessive fat accumulation in the kitchen hood and metal filters is a fire risk and may also cause dripping, therefore the inside of the kitchen hood and the metal filters must be cleaned at least once a month.
• The lower part of the kitchen hood must be fitted at least 50 cm. over electric hobs and 65 cm.
over gas or mixed hobs. FOLLOW THE HOBS´ MANUFACTURER'S MINIMUM RECOMMEN­DATIONS.
• Never leave gas hobs lit if not covered by a container. The fat accumulated in the filters may drip or catch fire when the temperature increases.
• Avoid cooking under the kitchen hood if the metal filters are not fitted, e.g.: while they are being cleaned in the dishwasher.
• You must not produce flames under the kitchen hood.
• Do not place anything on top of the cooker hood.
• Disconnect the appliance before any interior manipulation, e.g. during cleaning or maintenance.
• We recommend the use of gloves and to be extremely careful when cleaning the kitchen hood's interior.
• Your kitchen hood is designed for domestic use and only for extraction and purification of fumes produced during food preparation. It will be your responsibility if it is used for other purposes, which may be dangerous. The manufacturer cannot accept responsibility for damage caused by improper use of the appliance.
• For repairs please contact the nearest TEKA Technical Assistance Service, and always use genuine spare parts. Repairs or modifications carried out by unqualified personnel can cause malfunctions or may damage the appliance, putting your safety in danger.
• This appliance is marked according to the European directive 2002/96/EC on “Waste Electrical and Electronic Equipment” (WEEE). This guideline is the frame of a European-wide validity of return and recycling on Waste Electrical and Electronic Equipment, .
• When the cooker hood is run at the same time as other than electrical appliance or equipment with different energy source, the air extraction (underpressure) must no be higher than 4Pa (4 x 10
-5
bar).
• The appliance is not intended for use by young children or infirm persons without supervision. Young children should be supervised to ensure they do not play with the appliance.
Safety Instructions
Page 11
11
ENG
Index
Page
Description of the appliance 11
Instructions for use 11
Cleaning and maintenance 12
Problem solving 12
Sizes and specifications 12
Accessories supplied 13
Installation 13

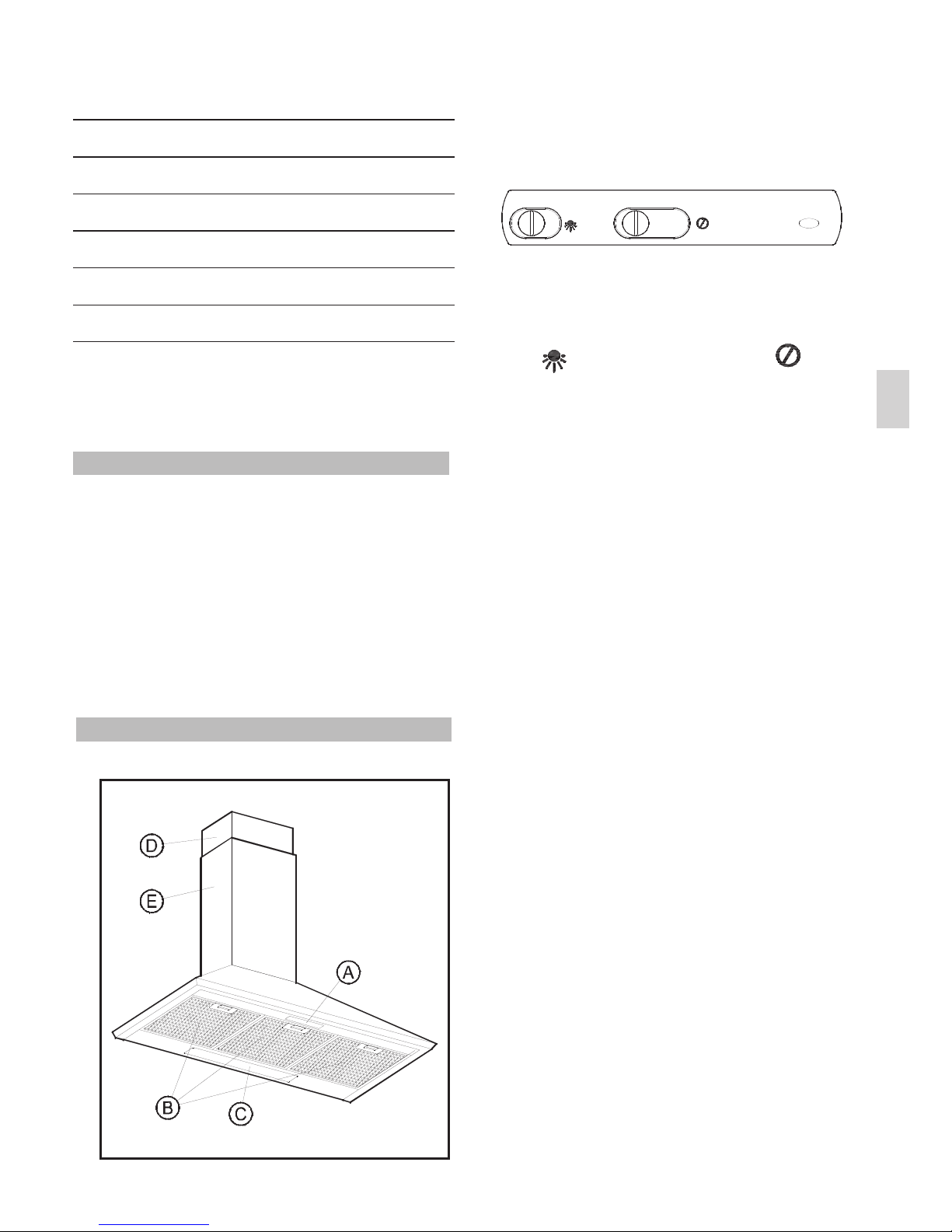

A Sliding control with on/off, light and
working pilot control.
B Metal filters. C Lamp with two bulbs - 40 W (E-14). D, E Vertically adjustable tubecovers.
Switch on the extractor fan a few minutes before you start to cook in order to ensure that a steady air flow has been established before fumes appear.
Allow the extractor fan to run for several minutes after you have finished cooking (between 3 to 5 minutes) in order to expel all the grease from the outlet duct. This prevents the return of grease, smoke and smells.
Description of the appliance
Instructions for use
You may control the kitchen hood by operating the controls as shown in the diagram.
10 10
Light Closed / Open
0. Closed.
1. Open.
0. Off
1. On
Page 12
12
ENG
TEKA INDUSTRIAL S.A. reserves the right to make changes and corrections to its products as it deems necessary, without altering their basic characteristics.
During cleaning and maintenance work, make sure the safety instructions set out on page 10 are complied with.
• If your kitchen hood is made from stainless steel, use proprietary cleaners mentioned in the product instructions.
• If your kitchen hood is painted, use lukewarm water and a neutral soap.
• Never use metallic scourers, nor abrasive or corrosive products.
• Dry the kitchen hood using a cloth that does not produce fibres.
To remove the filters from their fittings, press lightly on the locks and then pull them off.
The metal filters can be cleaned by soaking them in hot water with neutral detergent until the fat dissolves and then rinsing them under the tap or using special anti-grease products. They can also be washed in a dishwasher. In this case, it is advisable to stack them vertically to avoid food residues to stick to them. Cleaning in a dishwasher may damage the metallic surface (blackening it), although this will not affect its fat retention capacity. Once clean, leave them to dry off and then fit them onto the kitchen hood.
Proceed as follows:
• Remove the metal filters.
• Change the broken/burnt out lamp. Maximum lamp power is 40 W (E-14).
• Fit the metal filters.
Cleaning the metal filters
Cleaning the hood body
Cleaning and maintenance
_________________________________________________________

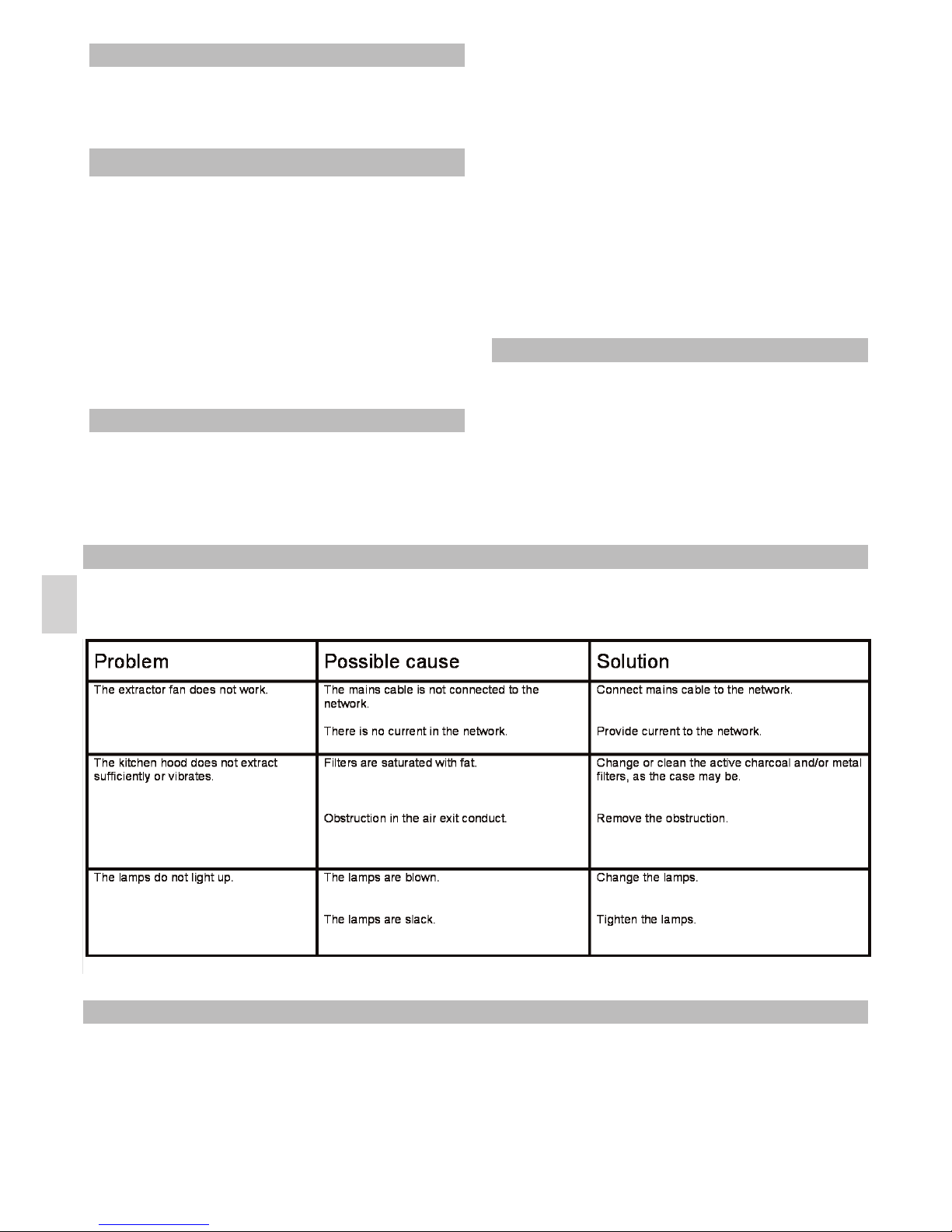

Problem solving
Proceed with the following checks before calling the Technical Service:
Changing light bulbs
Sizes and specifications
See page 30.
Page 13
13
ENG
1 Support for tubecover. 4 Wall plugs (Ø8 x 40). 4 Long bolts (Ø5 x 45). 2 Wall plugs (Ø6 x 30). 2 Long bolts (Ø4 x 30). 2 Ø6,4 x Ø18, washers. 2 Screws (Ø3,9 x 13). 2 Clips.

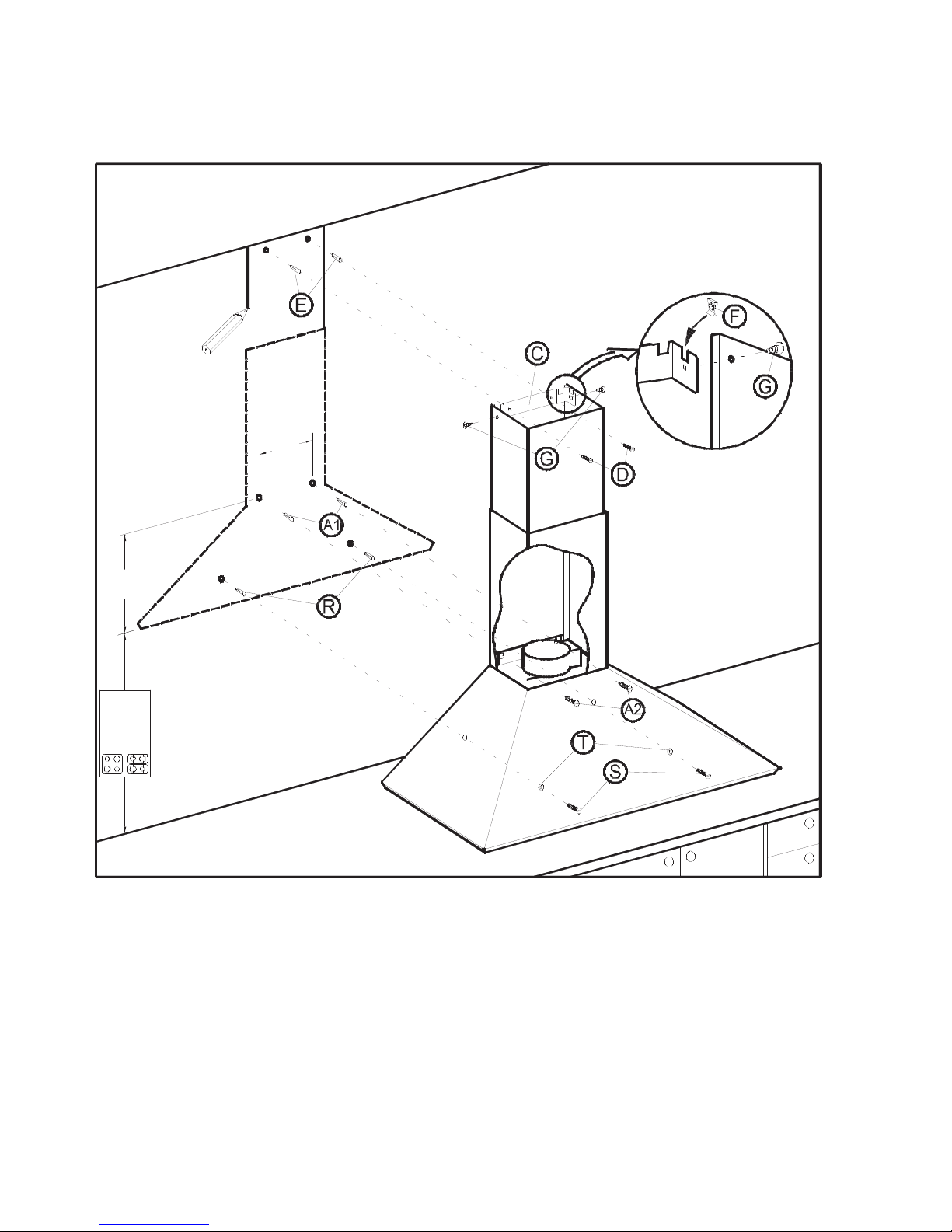

Fig. 1 (Page 31)
On installing the kitchen hood make sure that the Safety Instructions set out on page 10 are complied with.
To obtain optimum performance, the external conduct must not be more than FOUR METRES long, have no more than two 90° angles and its diameter must be at least Ø120.
1) Trace and drill the points for fitting the wall plugs onto the wall (A1) (Ø8 x 40). See figure nr. 1.
2) Fit the wall plugs (A1) and screw in the long bolts (A2) (Ø5 x 45) leaving them protruding 5 mm out of the wall.
3) Attach the kitchen hood to the long bolts (A2). Straighten the apparatus and tighten the long bolts.
4) Trace the location of the wall plugs (R) (Ø8 x 40), through the inside of the kitchen hood.
5) Loosen the long bolts (A2) and take the kitchen hood off.
6) Drill into the wall and fit the wall plugs (R).
7) Attach the kitchen hood, tighten the long bolts (A2) and (S) (Ø5 x 45) with the washers (T) (Ø6,4 x Ø18).
8) Mount the tubecovers. Lift the upper tubecover up to the desired height and mark its shape on the wall. Remove the tubecovers.
9) Fit the clips (F) to the support (C).
10) Centre the support (C) around the shape marked; trace and drill the fixing points for the wall plugs (E) (Ø6 x 30). Attach the support (C) with the long bolts (D) (Ø4 x 30).
11) Attach the inner tube with a clamp (not supplied) to the outlet of the valve.
12) Once the inner tube is fitted, fit the lower tubecover around the extractor fan outlet and attach the upper tubecover with the screws (G) (Ø3,9 x 13).
Installation
Accesories supplied
Page 14
14
FR
Cher client, toutes nos félicitations! Vous avez fait un excellent choix. Nous sommes sûrs et certains que cet appareil, moderne, fonctionnel et pratique qui a été construit avec des matériaux de première qualité, pourra largement répondre à vos besoins. Avant d'utiliser la hotte pour la première fois, lisez attentivement les sections de ce MANUEL D'INSTRUCTIONS. Cela vous permettra non seulement d'obtenir un meilleur rendement de l'appareil mais aussi d'éviter les pannes qui pourraient se produire par la suite, en cas de mauvaise utilisation de l'appareil ; par ailleurs, cela vous permettra surtout de résoudre les petits problèmes auxquels vous pourrez être confrontés. Conservez ce manuel, il vous fournira, à tout moment, une information utile concernant votre hotte et facilitera, par ailleurs, son utilisation à d'autres personnes.
• Respectez les dispositions légales en vigueur aussi bien concernant les installations électriques domestiques que concernant les dégagements de gaz.
• Vérifiez si la tension tout comme la fréquence du réseau correspondent bien avec celles indiquées sur l'étiquette située à l'intérieur de la hotte.
• Un système de coupure du courant électrique
doit être mis en place en conformité avec la norme en vigueur. VOUS NE DEVEZ PAS REMPLACER LE CÂBLE D´ALIMENTATION, SEUL UN SERVICE TECHNIQUE AUTORISÉ PEUT LE FAIRE.
• Une fois que la hotte a été installée, faites en sorte que le câble d'alimentation qui doit être branché sur le réseau ne soit pas en contact avec des arêtes métalliques vivantes.
• Évitez de brancher l'appareil à des conduits devant être utilisés pour le dégagement de fumées produites par une source d'énergie différente à l´électrique par exemple; chaudières, cheminées,etc.
• Dans la pièce, la ventilation doit être adéquate dans le cas où la hotte serait utilisée en même temps que des appareils devant être branchés sur une source d'énergie différente à l´électrique par exemple; cuisinières à gaz, etc.
• L'accumulation excessive de graisse dans la hotte tout comme dans les filtres métalliques peut provoquer des incendies et des égouttements, c'est pourquoi il est nécessaire de laver l'intérieur de la hotte et des filtres métalliques au moins une fois par mois.
• La partie inférieure de la hotte doit être située au moins à 50 cm. de haut sur des plaques électriques et à 65 cm., sur des plaques à gaz ou mixtes. RESPECTEZ LES INDICATIONS FONDAMENTALES DU FABRICANT DE LA PLAQUE À CUISSON.
• Ne jamais laisser les brûleurs à gaz allumés sans placer un récipient dessus. La graisse accumulée dans les filtres peut dégoutter ou s'enflammer à cause de l'augmentation de température.
• Éviter de faire la cuisine sous la hotte si les filtres métalliques ne se trouvent pas à leur place, par exemple; pendant qu'ils sont nettoyés dans le lave-vaisselle.
• Il est interdit de flamber sous la hotte.
• Ne mettez pas d´objets au-dessus la hotte.
• Débrancher l'appareil avant de faire n'importe quelle manipulation à l'intérieur de ce dernier ; par exemple, pendant le nettoyage ou l'entretien.
• Nous vous recommandons d'utiliser des gants et de prendre toutes les précautions nécessaires au moment de nettoyer l'intérieur de la hotte.
• La hotte est destinée à l'usage domestique et exclusivement à l'extraction et à la purification des gaz produits par la préparation d'aliments. L'utilisation à d'autres fins est sous votre entière responsabilité et peut être dangereuse. Le fabricant ne se responsabilise pas des dommages causés par une mauvaise utilisation de l'appareil.
• Pour tout type de réparation, veuillez vous adresser au Service d'Assistance Technique de TEKA le plus proche, et utiliser toujours des pièces de rechange originales. Les réparations ou modifications réalisées par un personnel non qualifié peuvent causer des dommages à l'appareil ou peuvent entraîner un mauvais fonc­tionnement et peuvent même mettre en danger votre propre sécurité.
• Cet appareil respecte la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés “Waste Electrical and Electronic Equipment” (WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE, .
• Lorsqu´on met en marche la hotte en même temps que d´autres appareils alimentés par une énergie autre qu´électrique, la sortie d´air ne doit pas être supérieure à 4Pa (4 x 10
-5
bar).
Instructions de Sécurité
Page 15
15
FR
Index
Page
Description de l'appareil 15
Mode d'emploi 15
Nettoyage et Entretien 16
Si quelque chose ne marche pas 16
Dimensions et caractéristiques 16
Accessoires livrés 17
Installation 17

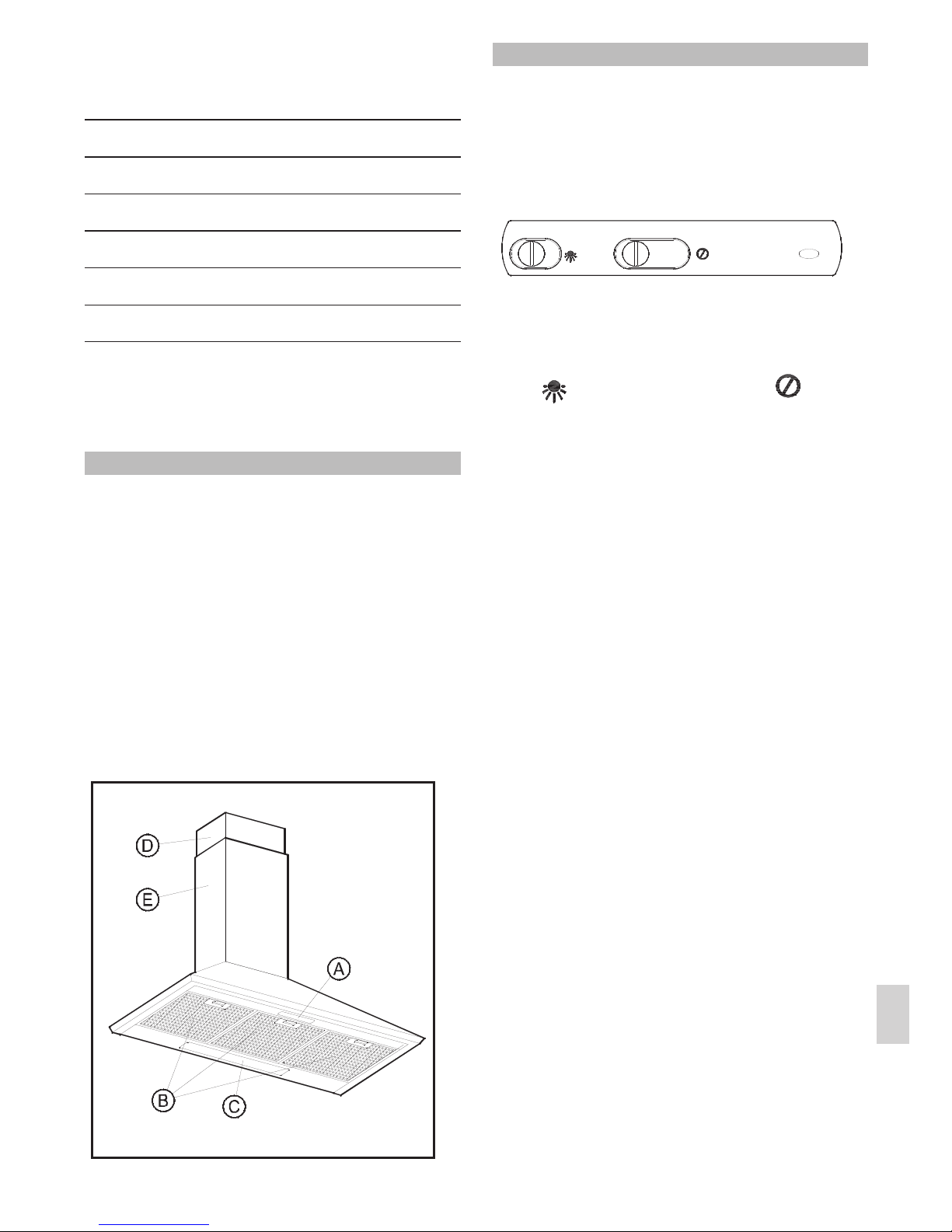

A Commande de coulisseau dotée d'un
contrôle de mise en marche, de lumière et de témoin lumineux de fonctionnement.
B Filtres métalliques. C Lampes dotées de deux ampoules - 40
W (E-14).
D, E Couvre-tuyaux, réglables en hauteur.
Afin d'obtenir une meilleure aspiration, nous vous recommandons de mettre en marche la hotte quelques minutes avant de faire la cuisine pour que le flux d'air soit soutenu et stable au moment d'aspirer les fumées.
De même, laissez la hotte allumée quelques minutes après avoir fini de faire la cuisine pour que les fumées tout comme les odeurs soient entièrement évacuées à l'extérieur.
Description de l'appareil
En appuyant sur la commande comme cela est indiqué sur la figure, vous pourrez contrôler les fonctions de la hotte.
10 10
Mode d'emploi
Lumière Fermé / Ouvert
0. Fermé.
1.Ouvert.
0.- Extinction
1.- Allumage
Page 16
16
FR
La Société TEKA INDUSTRIAL S.A. se réserve le droit d'introduire dans ses appareils les modifications qu'elle jugera opportunes sans pour autant modifier leurs caractéristiques fondamentales.
Au moment de procéder au nettoyage et à l'entretien, veuillez respecter les instructions de Sécurité indiquées à la page 14.
• Si votre hotte est en acier inoxydable, utilisez des produits de nettoyage spécialisés pour ce type de matériau en suivant les instructions du fabricant du produit.
• Si votre hotte est peinte, utilisez de l'eau tiède et du savon neutre. Éviter d'utiliser des produits contenant des substances corrosives, abrasives ou dissolvantes.
• N'utilisez, en aucun cas, des éponges métalliques ni des produits abrasifs ou corrosifs.
• Séchez la hotte en utilisant un linge ne contenant pas des pilosités.
Pour retirer les filtres de l'endroit où ils sont placés, exercez une légère pression sur les dispositifs d'enclavement et ensuite, tirez.
Les filtres métalliques peuvent être nettoyés en les plongeant dans de l'eau chaude contenant du détergent neutre jusqu'à ce que la graisse disparaisse et ensuite en les rinçant sous le jet de l'eau du robinet ou en utilisant des produits spécifiques pour la graisse. De même, ils peuvent être lavés dans un lave­vaisselle. Dans ce cas, il est recommandé de le faire en les plaçant verticalement pour éviter que des restes de nourriture ne se déposent dessus. Le fait de laver les filtres dans un lave­vaisselle peut détériorer la surface métallique (en la noircissant) sans pour autant que cela n'ait des répercussions sur leur capacité de retention de graisses. Une fois qu'ils sont propres, il faudra les laisser sécher en plein air et ensuite les placer dans la hotte.
Procédez de la façon suivante:
• Retirez les filtres métalliques.
• Changez l'ampoule abîmée/ grillée. La puissance maximum des ampoules est de 40 W (E-14).
• Placez les filtres métalliques.
Changement des ampoules
Nettoyage des filtres métalliques
Nettoyage du corps de la hotte
Nettoyage et entretien
_________________________________________________________

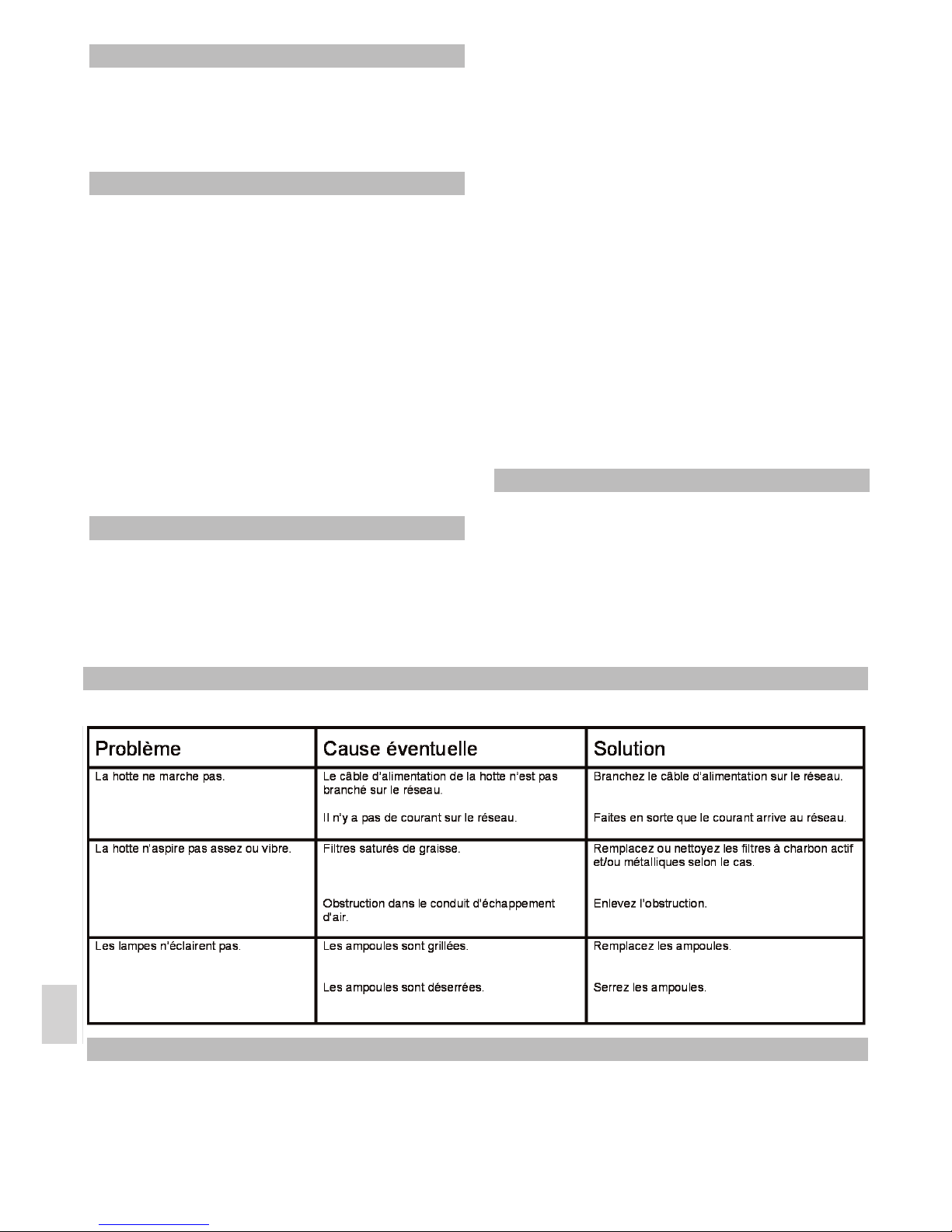

Si quelque chose ne marche pas
Avant d'appeler le Service Technique, procédez aux vérifications suivantes:
Dimensions Caractéristiques
Voir page 30.
Page 17
17
FR
1 Support pour couvre-tuyau. 4 Sabot de retenue (Ø8 x 40). 4 Vis à bois (Ø5 x 45). 2 Sabot de retenue (Ø6 x 30). 2 Vis à bois (Ø4 x 30). 2 Rondelles (Ø6,4 x Ø18). 2 Vis (Ø3,9 x 13). 2 Agrafes.
Fig. 1 (Page 31)
Faites tout pour respecter les Instructions de Sécurité indiquées à la page 14 au moment d'installer la hotte.
Pour obtenir un meilleur rendement, la conduite située à l'extérieur ne devra pas dépasser les QUATRE MÈTRES et ne devra pas non plus avoir plus de deux angles de 90°. Par contre, elle devra avoir au moins Ø120 de diamètre.
1) Tracez et perforez dans le mur les points pour fixer les sabots de retenue (A1) (Ø8 x 40). Voir figure 1.
2) Placez les sabots de retenue (A1) et vissez les vis à bois (A2) (Ø5 x 45) en faisant en sorte qu'elles ressortent de 5 mm. du mur.
3) Accrochez la hotte dans les vis à bois (A2). Nivelez l'appareil et serrez les vis à bois.
4) Tracez le placement des sabots (R) (Ø8 x
40), à l'intérieur de la hotte.
5) Déserrez les vis à bois (A2) et décrocher la hotte.
6) Perforez le mur et accrocher les sabots (R).
7) Accrochez la hotte, serrez les vis à bois (A2) et les (S) (Ø5 x 45) avec des rondelles (T) (Ø6,4 x Ø18).
8) Montez les couvre-tuyaux. Élevez le couvre­tuyau supérieur jusqu'à l'endroit souhaité et marquez son contour sur le mur. Enlevez les
couvre-tuyaux.
9) Placez les agrafes (F) dans le support (C).
10) Centrez le support (C) sur le contour marqué; tracez et perforez les points de fixation des sabots (E) (Ø6 x 30). Fixez le support (C) avec des vis à bois (D) (Ø4 x 30).
11) Fixez le tuyau intérieur avec une griffe (non livré) au conduit d´évacuation.
12) Une fois que le tuyau intérieur est placé, placez le couvre-tuyau inférieur sur la hotte et fixez le couvre-tuyau supérieur avec des vis (G) (Ø3,9 x 13).
Installation
Accessoires livrés
Page 18
18
P
Estimado cliente:
Parabéns pela sua preferência. Estamos certos que este aparelho, moderno, funcional e prático, construído com materiais de primeira qualidade, irá satisfazer plenamente as suas necessidades.
Leia todas as secções deste MANUAL DE INSTRUÇÕES antes de utilizar o exaustor de campânula pela primeira vez, a fim de obter o máximo rendimento do aparelho e evitar avarias provocadas por uma utilização incorrecta, permitindo-lhe ainda solucionar pequenos problemas.
Guarde este manual, pois fornecer-lhe-á informações úteis sobre o seu exaustor em qualquer altura e facilitará a utilização do mesmo por outras pessoas.
• Respeite as normas locais em vigor que regulam as instalações eléctricas domésticas e evacuação de gases.
• Certifique-se que a tensão e frequência da rede correspondem às indicadas na etiqueta situada no interior do exaustor.
• Deve ser incorporado um meio de desconexão
da rede eléctrica, de acordo com as regulamen­tações da instalação. NÃO SE PODE SUBSTITUIR O CABO DE ALIMENTAÇÃO, SOMENTE POR UM TÉCNICO AUTORIZADO.
• Uma vez instalado o exaustor, certifique-se que o cabo de alimentação à rede não está em contacto com arestas metálicas vivas.
• Evite ligar o aparelho a condutas utilizadas para a evacuação de fumos originados por uma energia que não seja eléctrica. Por exemplo: caldeiras, chaminés, etc.
• O compartimento deve estar provido de uma ventilação adequada se o exaustor for utilizado, simultaneamente, com aparelhos alimentados por uma energia que não seja eléctrica. Por exemplo: cozinhas a gás.
• A acumulação excessiva de gordura no exaustor e filtros metálicos aumenta o risco de incêndio e saturação, sendo, por isso, necessário lavar a parte interior do exaustor e os filtros metálicos pelo menos uma vez por mês.
• A parte inferior do exaustor deve estar, no
mínimo, a 50 cm de altura das placas de fogão eléctricas e a 65 cm das placas a gás ou mistas. OBSERVE AS INDICAÇÕES MíNIMAS DO FABRICANTE DO FOGÃO.
• Nunca deixe os bicos do fogão acesos sem que tenham um recipiente a cobri-los. A gordura acumulada nos filtros pode escorrer ou inflamar­se devido ao aumento de temperatura.
• Evite cozinhar por baixo do exaustor se os filtros metálicos não estiverem colocados, por exemplo: enquanto estiverem a ser lavados na máquina de lavar a loiça.
• Não deve flamejar debaixo do exaustor.
• Evite colocar objetos emcima do exaustor.
• Desligue o aparelho antes de efectuar qualquer manipulação no seu interior. Por exemplo: durante a limpeza ou manutenção.
• Recomendamos o uso de luvas e extrema precaução durante a limpeza do interior do exaustor.
• O seu exaustor destina-se a uso doméstico e unicamente para a extracção e purificação dos gases provenientes da preparação de alimentos. A sua utilização para outros fins é da sua inteira responsabilidade e pode ser perigosa. O fabricante não se responsabiliza por danos causados por uma utilização indevida do aparelho.
• Para qualquer reparação, deverá dirigir-se ao Serviço de Assistência Técnica da TEKA mais próximo e utilizar sempre peças originais. As reparações ou modificações realizadas por pessoal não qualificado podem originar danos no aparelho ou um mau funcionamento, colocando em perigo a sua segurança.
• Este aparelho cumpre com a Directiva Europeia 2002/96/CE sobre aparelhos eléctricos e electrónicos identificada como “Resíduos de Aparelhos Eléctricos e Electrónicos”. A directiva proporciona um ponto padrão válido para toda a União europeia para a recolha e reciclagem dos resíduos dos aparelhos eléctricos e electrónicos, .
• Quando a Chaminé de cozinha se liga ao mesmo tempo de outros electrodomésticos com energia distinta da eléctrica, a saída de ar não deve ser superior a 4Pa (4 x 10
-5
bar).
Instruções de Segurança
Page 19
19
P
˝ndice
Página
Descrição do aparelho 19
Instruções de utilização 19
Limpeza e manutenção 20
Em caso de alguma avaria 20
Dimensões e características 20
Acessórios fornecidos 21
Instalação 21

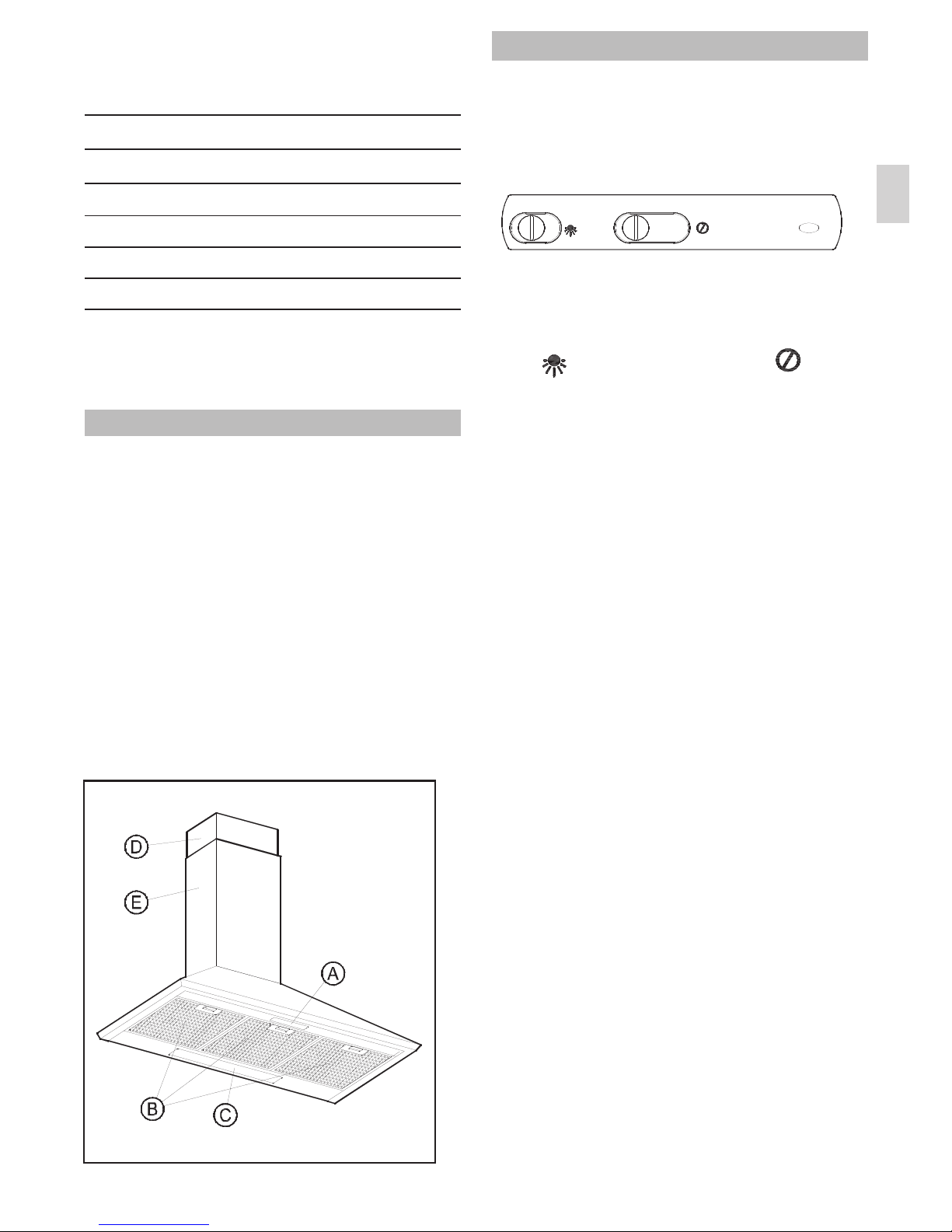

A Comando deslizante com controlo de
ligado/ desligado, luz e piloto de funcionamento.
B Filtros metálicos. C Lâmpada com dois pontos de luz - 40
W (E-14).
D, E Condutas, reguláveis em altura.
Para conseguir uma melhor aspiração, recomendamos que ponha o exaustor em funcionamento uns minutos antes de cozinhar para que o fluxo de ar seja contínuo e estável no momento de aspirar os fumos.
De igual modo, mantenha o exaustor em funcionamento uns minutos depois de cozinhar para que a totalidade dos fumos e odores sejam aspirados para o exterior.
Descrição do Aparelho
Instruções de Utilização
10 10
Ao accionar o comando como indica a figura poderá controlar as funções do exaustor.
Luz Fechada / Abrir
0. Fechada.
1. Abrir.
0.- Apagada
1.- Acesa
Page 20
20
P
A TEKA INDUSTRIAL S.A. reserva-se o direito de introduzir nos seus aparelhos as alterações que considerar necessárias sem prejuízo das suas características básicas.
Ao efectuar os trabalhos de limpeza e manutenção, certifique-se que cumpre as instruções de Segurança indicadas na página 18.
• Se o seu exaustor for em aço inoxidável deve utilizar produtos específicos para este material, conforme as instruções do fornecedor do produto.
• Se o seu exaustor for pintado, utilize água tépida e sabão neutro. Evite usar produtos com substâncias corrosivas, abrasivas ou dissolventes.
• Nunca utilize esfregões metálicos nem produtos abrasivos ou corrosivos.
• Seque o exaustor com um pano que não liberte pêlos.
Para retirar os filtros faça uma ligeira pressão sobre os encaixes e retire-os.
Os filtros metálicos podem ser limpos deixando-os em água quente e detergente neutro até que a gordura se dissolva e enxugando-os debaixo da torneira ou utilizando produtos próprios para gordura. Também podem ser lavados na máquina de lavar a loiça. Neste caso, é aconselhável colocar os filtros na vertical a fim de evitar que se depositem restos de comida nos mesmos. A lavagem dos filtros na máquina de lavar loiça pode deteriorar a superfície metálica (enegrecendo-a), no entanto não afecta a sua capacidade de retenção de gorduras. Uma vez limpos, deixe os filtros secar ao ar e depois volte a colocá-los no exaustor.
Proceda do seguinte modo:
• Retire os filtros metálicos.
• Troque a lâmpada avariada/fundida. A potência máxima das lâmpadas é de 40 W (E-14).
• Coloque os filtros metálicos.
Substituição de Luzes
Limpeza dos Filtros Metálicos
Limpeza do Corpo do Exaustor
Limpeza e Manutenção
_________________________________________________________

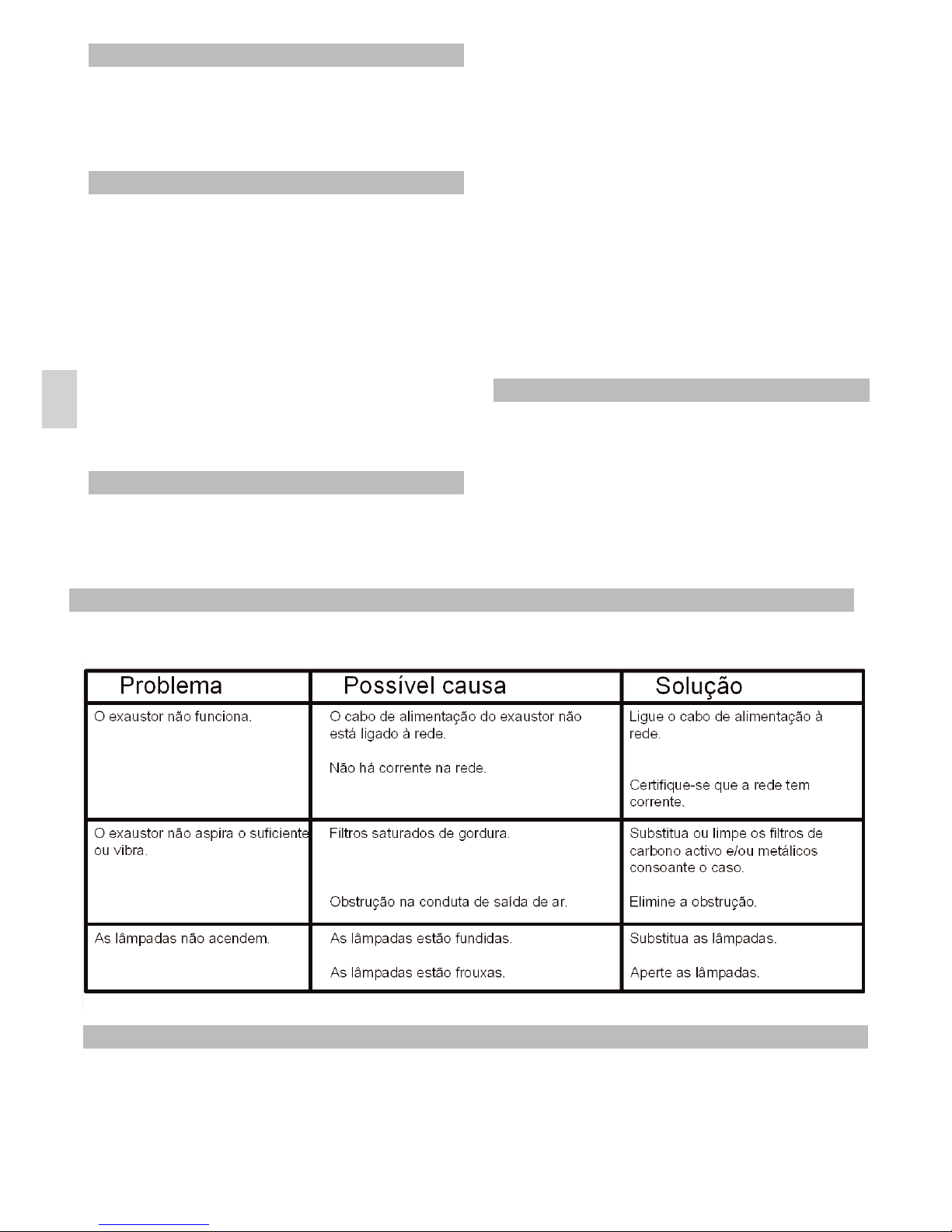

Em caso de Alguma Avaria
Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:
Dimensões e Características
Veja na página 30.
Page 21
21
P
1 Suporte para conduta. 4 Buchas (Ø8 x 40). 4 Tira-fundos (parafuso de cabeça
hexagonal) (Ø5 x 45). 2 Buchas (Ø6 x 30). 2 Tira-fundos (parafuso de cabeça
hexagonal) (Ø4 x 30). 2 Anilhas Ø6,4 x Ø18. 2 Parafusos (Ø3,9 x 13). 2 Ganchos.
Fig. 1 (Pag. 31) Durante a instalação do exaustor certifique-
se que cumpre as Instruções de Segurança indicadas na página 18.
Para obter o máximo rendimento, a conduta para o exterior não deverá ser superior a QUATRO METROS, ter mais de dois ângulos de 90°, e o seu diâmetro deve ser de pelo menos Ø120.
1) Marque e fure na parede os pontos de fixação das buchas (A1) (Ø8 x 40). Vêr figura
1.
2) Coloque as buchas (A1) e aperte os tira­fundos (A2) (Ø5 x 45) deixando-os sobressair 5 mm. da parede.
3) Pendure o exaustor nos tira-fundos (A2). Nivele o aparelho e aperte os tira-fundos.
4) Marque a localização das buchas (R) (Ø8 x
40), a partir do interior do exaustor.
5) Afrouxe os tira-fundos (A2) e retire o exaustor.
6) Fure a parede e coloque as buchas (R).
7) Volte a pendurar o exaustor, aperte os tira­fundos (A2) e os (S) (Ø5 x 45) com as anilhas (T) (Ø6,4 x Ø18).
8) Monte as condutas. Suba a conduta superior até ao local desejado e marque o seu contorne na parede. Retire as condutas.
9) Coloque os ganchos (F) no suporte (C).
10) Centre o suporte (C) no contorno marcado; marque e fure os pontos de fixação das buchas (E) (Ø6 x 30). Fixe o suporte (C) com os tira-fundos (D) (Ø4 x 30).
11) Fixe o tubo interior com uma braçadeira (não fornecida) na saída da válvula.
12) Uma vez colocado o tubo interior, coloque a conduta inferior sobre o exaustor e fixe a conduta superior com os parafusos (G) (Ø3,9 x
13).
Instalação
Acessórios Fornecidos
Page 22
22
GR
Αγαπητέ Πελάτη,
Συγχαρητήρια για την επιλογή σας. Είµαστε βέβαιοι ότι αυτή η σύγχρονη, λειτουργική και πρακτική συσκευή, κατασκευασµένη µε τα καλύτερης ποιότητας υλικά, θα ικανοποιήσει πλήρως τις ανάγκες σας. Πριν την πρώτη χρήση της συσκευής, θα πρέπει να διαβάσετε προσεκτικά τις πληροφορίες αυτού του φυλλαδίου ώστε να εξασφαλίσετε τη µέγιστη απόδοση από τη συσκευή και για να αποφύγετε µηχανικές βλάβες που µπορεί να προκληθούν από λανθασµένη χρήση, καθώς επίσης και να µπορέσετε να λύσετε οποιαδήποτε µικροπροβλήµατα µπορεί να προκύψουν. Φυλάξτε αυτό το εγχειρίδιο σε ασφαλές µέρος, καθώς προσφέρει πάντοτε χρήσιµες πληροφορίες για τον απορροφητήρα σας και επίσης θα βοηθήσει άλλους να το χρησιµοποιήσουν.
- Παρακαλούµε, ενηµερωθείτε για τους ισχύοντες τοπικούς κανονισµούς που αφορούν τις εγχώριες ηλεκτρικές εγκαταστάσεις και τον τρόπο εξαγωγής αέριων.
- Επιβεβαιώστε ότι η τάση και η συχνότητα του ηλεκτρικού δικτύου ταιριάζουν µε αυτές που υποδεικνύονται στην ετικέτα που βρίσκεται εντός του απορροφητήρα.
- Για αποσύνδεση από την παροχή πρέπει να είναι ενσωµατωµένο στη σταθερή καλωδίωση σύµφωνα µε τους κανόνες καλωδίωσης. ΤΟ ΚΑΛΩ∆ΙΟ ΠΑΡΟΧΗΣ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ ΜΠΟΡΕΙ ΝΑ ΑΝΤΙΚΑΤΑΣΤΑΘΕΙ ΜΟΝΟ ΑΠΟ ΤΟ ΕΞΟΥΣΙΟ∆ΟΤΗΜΕΝΟ ΣΕΡΒΙΣ.
- Όταν ο απορροφητήρας εγκατασταθεί, βεβαιωθείτε ότι το κεντρικό καλώδιο της σύνδεσης δεν είναι σε επαφή µε ‘’ζωντανά’’ /αιχµηρά µεταλλικά άκρα.
- Αποφύγετε τη σύνδεση εξόδου της συσκευής µε αγωγούς που χρησιµοποιούνται ως έξοδοι καπνών που παράγονται από πηγές που δεν λειτουργούν µε ηλεκτρική ενέργεια, π.χ. καυστήρες, καπνοδόχο κλπ.
- Εάν ο ανεµιστήρας εξαγωγής πρόκειται να χρησιµοποιηθεί ταυτόχρονα µε εξοπλισµό που λειτουργεί µε µία µη ηλεκτρικής ενέργειας πηγή π.χ. κουζίνα υγραερίου, τότε ο χώρος πρέπει να έχει επαρκή εξαερισµό.
- Η υπερβολική συσσώρευση σταγονιδίων λίπους στον απορροφητήρα και στα µεταλλικά φίλτρα είναι επικίνδυνο να προκαλέσει πυρκαγιά καθώς και υγροποίηση των ατµών (σταγονίδια νερού). Εποµένως το εσωτερικό του απορροφητήρα και τα µεταλλικά φίλτρα πρέπει να καθαρίζονται
τουλάχιστον µια φορά τον µήνα.
- Το κατώτερο µέρος του απορροφητήρα πρέπει να τοποθετηθεί σε απόσταση τουλάχιστον 50 εκ πάνω από τις ηλεκτρικές εστίες και 65 εκ πάνω από τις εστίες υγραερίου ή από µικτού συστήµατος εστίες.
ΑΚΟΛΟΥΘΕΙΣΤΕ ΠΙΣΤΑ ΤΙΣ Ο∆ΗΓΙΕΣ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ.
- Ποτέ να µην αφήνετε εστίες υγραερίου αναµµένες εάν δεν υπάρχει µαγειρικό σκεύος πάνω τους. Τα συσσωρευµένα σταγονίδια λίπους στα µεταλλικά φίλτρα µπορεί να δηµιουργήσει υγροποίηση των ατµών ή να προκαλέσουν πυρκαγιά, όταν αυξηθεί η θερµοκρασία.
- Αποφύγετε να µαγειρεύετε κάτω από τον απορροφητήρα όταν τα µεταλλικά φίλτρα δεν είναι τοποθετηµένα, π.χ. όταν καθαρίζονται στο πλυντήριο πιάτων.
- ∆εν πρέπει να παράγετε φλόγες κάτω από τον απορροφητήρα.
- Μην τοποθετείτε αντικείµενα πάνω στην καµινάδα.
- Αποσυνδέστε την συσκευή από την ηλεκτρική παροχή πριν από οποιαδήποτε εσωτερική επέµβαση, π.χ. κατά τη διάρκεια καθαρισµού ή συντήρησης.
- Όταν καθαρίζετε το εσωτερικό του απορροφητήρα, συνιστούµε να χρησιµοποιείτε γάντια και να είστε εξαιρετικά προσεκτικοί.
- Ο απορροφητήρας είναι σχεδιασµένος για οικιακή χρήση και µόνο για την αποβολή και τον καθαρισµό των οσµών που δηµιουργούνται από την ετοιµασία του φαγητού. Η χρήση του για οποιονδήποτε άλλο σκοπό είναι µε δική σας ευθύνη και µπορεί να αποδειχθεί επικίνδυνη. Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για ζηµιά που έχει προκληθεί από ακατάλληλη χρήση της συσκευής.
- Σε περίπτωση βλάβης, θα πρέπει να απευθυνθείτε στο εξουσιοδοτηµένο σέρβις της ”Teka” και πάντοτε να χρησιµοποιείτε γνήσια ανταλλακτικά. Επισκευές ή τροποποιήσεις από οποιονδήποτε άλλο, µπορεί να προκαλέσουν ζηµιά στη συσκευή, δυσλειτουργία και κίνδυνο για την ασφάλειά σας.
- Η συσκευή αυτή συµµορφώνεται προς την Κοινοτική Οδηγία 2002/96/ΕC (ανακύκλωση Ηλεκτρικού και Ηλεκτρονικού Εξοπλισµού –WEEE). Η οδηγία αυτή αποτελεί το ευρωπαϊκό πλαίσιο για την επιστροφή και ανακύκλωση των Ηλεκτρικών και Ηλεκτρονικών Συσκευών, .
- Εάν ο απορροφητήρας πρόκειται να χρησιµοποιηθεί ταυτόχρονα µε εξοπλισµό που λειτουργεί µε µία µη ηλεκτρικής ενέργειας πηγή π.χ. κουζίνα υγραερίου, θα πρέπει η έξοδος του αέρα (υποπίεση) να µην είναι
µεγαλύτερη από 4Pa (4 x 10
-5
bar).
Κανονισµοί ασφάλειας
Page 23
GR
ΠΕΡΙΕΧΟΜΕΝΑ
Σελίδα
Περιγραφή της συσκευής 23
Οδηγίες χρήσεως πληκτρολογίου 23
Καθαρισµός και συντήρηση 24 Οδηγός αντιµετώπισης προβληµάτων 24 ∆ιαστάσεις και τεχνικά χαρακτηριστικά 24 Παρεχόµενα αξεσουάρ 25 Εγκατάσταση 25
A Συρόµενο χειριστήριο µε on/off, φωτισµό
και ενδεικτική λυχνία λειτουργίας.
B Μεταλλικά φίλτρα. C Φωτισµός µε δυο λαµπτήρες έκαστος – 40
W (E-14).
D, E Κάθετα ρυθµιζόµενα διακοσµητικά
στοιχεία (φουγάρα).
Μπορείτε να ρυθµίσετε την λειτουργία του
απορροφητήρα χρησιµοποιώντας τους διακόπτες ως υποδεικνύονται στο ακόλουθο διάγραµµα.
Θέστε σε λειτουργία τον απορροφητήρα λίγα λεπτά πριν ξεκινήσετε το µαγείρεµα ώστε να δηµιουργηθεί µία σταθερή ροή του αέρα στους σωλήνες εξαγωγής ατµών πριν εµφανιστούν οι ατµοί του µαγειρέµατος. Ξεκινώντας µε την µικρή ταχύτητα, ανεβάστε σταδιακά τις ταχύτητες µέχρι εκεί που επιθυµείτε. Έτσι διευκολύνετε την λειτουργία του µοτέρ.
Όταν τελειώσετε το µαγείρεµα, αφήστε σε λειτουργία τον απορροφητήρα για µερικά λεπτά (3 µε 5 λεπτά) για να διαφύγουν όλοι οι ατµοί από τον σωλήνα εξόδου. Έτσι, εµποδίζεται η επιστροφή των ατµών και των οσµών στην κουζίνα σας.
ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ
Ο∆ΗΓΙΕΣ ΧΡΗΣΕΩΣ ΠΛΗΚΤΡΟΛΟΓΙΟΥ
10 10
23
Φωτισµός Κλειστό
/ Avoixtó
0.
Κλειστό
1. Avoixtó
0.
Σβηστό το φως
1.
Αναµµένο το φως
Page 24
24
GR
Κατά την διάρκεια της εργασίας του καθαρισµού και της συντήρησης, βεβαιωθείτε ότι τηρούνται οι κανονισµοί ασφαλείας που υπάρχουν στη σελίδα 22.
- Αν ο απορροφητήρας σας είναι φτιαγµένος από ανοξείδωτο χάλυβα, σας συνιστούµε να χρησιµοποιήσετε ειδικά προϊόντα καθαρισµού για ανοξείδωτο χάλυβα.
- Αν ο απορροφητήρας είναι φτιαγµένος από βαµµένο µέταλλο, χρησιµοποιείστε διάλυµα χλιαρού νερού και ουδέτερου απορρυπαντικού.
- Μην χρησιµοποιείτε συρµατάκια ή λειαντικά και διαβρωτικά προϊόντα.
- Στεγνώστε τον απορροφητήρα χρησιµοποιώντας ένα πανί που δεν αφήνει χνούδι.
Για να αφαιρέσετε τα µεταλλικά φίλτρα από τη θέση τους, πιέστε ελαφρώς τις ειδικές λαβές και τραβήξτε τα.
Τα µεταλλικά φίλτρα µπορούν να καθαριστούν “µουλιάζοντάς” τα σε ζεστό διάλυµα νερού και ουδέτερου απορρυπαντικού µέχρι να διαλυθούν τα λίπη και µετά ξεπλένοντάς τα κάτω από τη βρύση, ή χρησιµοποιώντας ειδικά καθαριστικά λίπους. Μπορούν επίσης να πλυθούν σε πλυντήριο πιάτων. Σε αυτή τη περίπτωση συνιστούµε να τα τοποθετήσετε κάθετα (όρθια) για να µην πέσουν επάνω τους υπολείµµατα φαγητών. Το πλύσιµο σε πλυντήριο πιάτων µπορεί να “µαυρίσει” τις µεταλλικές επιφάνειες, χωρίς ωστόσο να επηρεάσει την ικανότητα συγκράτησης ατµών. Μετά τον καθαρισµό, αφήστε τα να στεγνώσουν καλά και τέλος τοποθετήστε τα στον απορροφητήρα.
Ακολουθήστε την παρακάτω διαδικασία:
- Αφαιρέστε τα µεταλλικά φίλτρα από την θέση
τους.
- Αλλάξτε τον σπασµένο/ καµένο λαµπτήρα. Η
µέγιστη ισχύς του λαµπτήρα είναι 40 W (Ε-14).
- Τοποθετήστε τα µεταλλικά φίλτρα πάλι στην
θέση τους.
ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ
ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΣΩΜΑΤΟΣ ΤΟΥ
ΑΠΟΡΡΟΦΗΤΗΡΑ
ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΜΕΤΑΛΙΚΩΝ ΦΙΛΤΡΩΝ
ΑΛΛΑΓΗ ΛΑΜΠΤΗΡΩΝ ΦΩΤΙΣΜΟΥ
_________________________________________________________
Ο∆ΗΓΟΣ ΑΝΤΙΜΕΤΩΠΙΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ

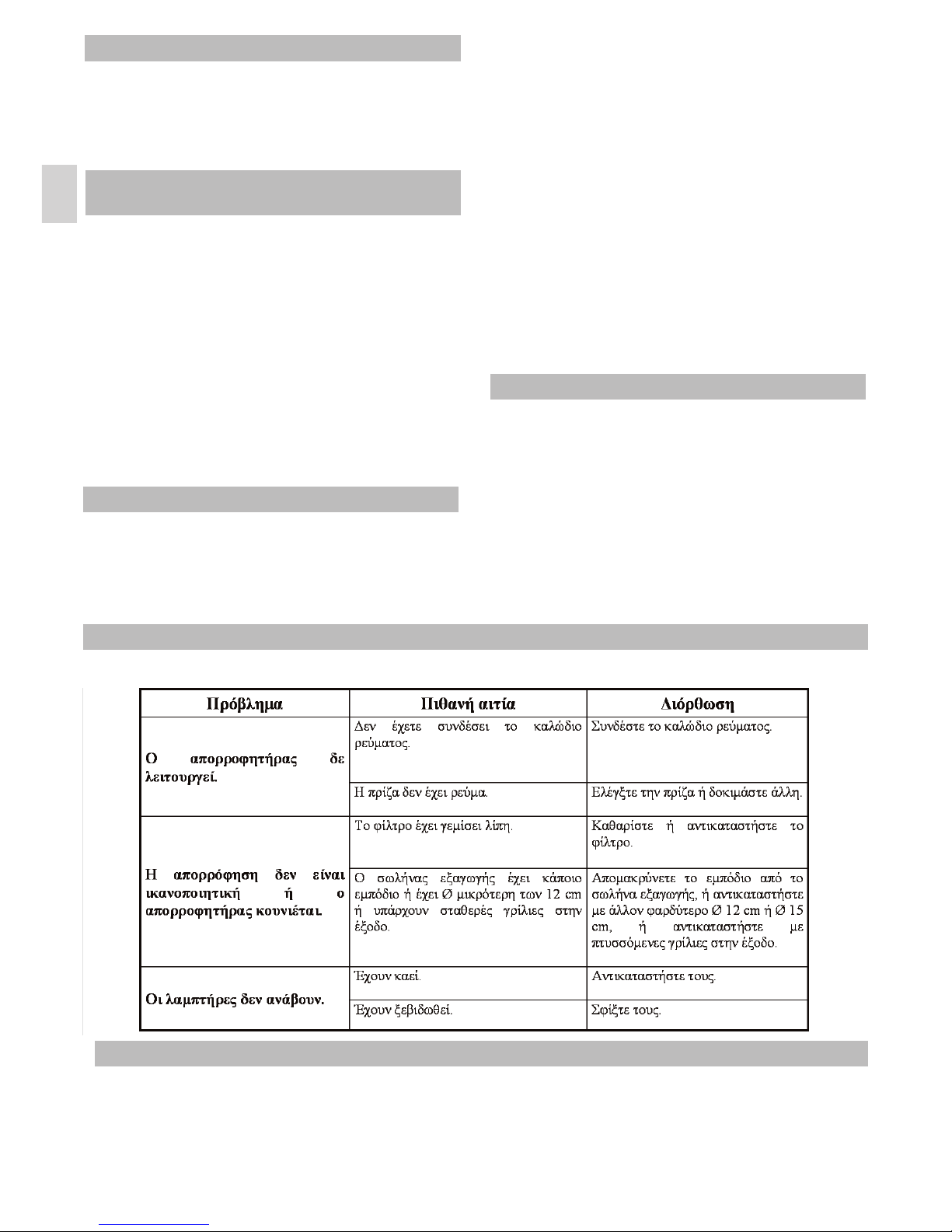

Πριν καλέσετε το εξουσιοδοτηµένο σέρβις, κάνετε τους παρακάτω ελέγχους:
∆ΙΑΣΤΑΣΕΙΣ ΚΑΙ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Βλεπε σελιδα 30.
Η εταιρεία TEKA INDUSTRIAL S.A. διατηρεί το δικαίωµα να κάνει αλλαγές και διορθώσεις στα προϊόντα της όταν το κρίνει αναγκαίο, χωρίς να αλλάξει τα βασικά τους χαρακτηριστικά. Η “Teka” δεν ευθύνεται για τυχόν λάθη στο κείµενο των οδηγιών χρήσεως που προέρχονται από την απόδοση στην Ελληνική κατά τη µετάφραση.
Page 25
1 Στήριγµα για διακοσµητικό κάλυµµα
του σωλήνα εξόδου. 4 Ούπα (∅8 x 40). 4 Μεγάλα µπουλόνια (∅5 x 45). 2 Ούπα (∅6 x 30). 2 Μεγάλα µπουλόνια (∅4 x 30). 2 Ροδέλες ∅6,4 x ∅18. 2 Βίδες (∅3,9 x 13). 2 Συνδετήρες.
(Σχήµα 1, σελίδα 31)
Πριν την εγκατάσταση του απορροφητήρα, βεβαιωθείτε ότι τηρούνται οι Κανονισµοί Ασφαλείας που εκτίθενται στη σελίδα 22.
Για την καλύτερη δυνατή απόδοση, η σωλήνωση µέσα στην κουζίνα δεν πρέπει να είναι περισσότερο από ΤΕΣΣΕΡΑ ΜΕΤΡΑ ΜΗΚΟΣ, να µην έχει περισσότερο από δυο γωνίες 90° και η διάµετρος της, πρέπει να είναι τουλάχιστον Ø120 mm (ή ∅150 mm).
1) βρείτε και τρυπήστε τα σηµεία για να τοποθετήσετε τα ούπα πάνω στον τοίχο (Α1) (Ø8 x 40), Βλέπετε σχήµα 1.
2) Βάλτε τα ούπα (Α1) στον τοίχο χρησιµοποιώντας µακριά µπουλόνια (Α2) (Ø5 x
45) αφήνοντάς τα προεξέχουν 5mm από τον τοίχο.
3) Κρεµάστε τον απορροφητήρα στα µακριά µπουλόνια (Α2) και αφού αλφαδιάστε την συσκευή βιδώστε τα.
4) Εντοπίστε την θέση των ούπα (R) (Ø8 x 40), από το εσωτερικό της συσκευής.
5) Ξεβιδώστε λίγο τα µεγάλα µπουλόνια (Α2) και ξεκρεµάστε τον απορροφητήρα.
6) Τρυπήστε τον τοίχο και τοποθετήστε τα ούπα (R).
7) Κρεµάστε τον απορροφητήρα, σφίξτε τα µακριά µπουλόνια (Α2) και (S) (Ø5 x 45) µε τις ροδέλες (Τ) (Ø6,4 x Ø18).
8) Μοντάρετε τα καλύµµατα σωληνώσεως. Ανασηκώστε το κάλυµµα του άνω σωλήνα πάνω στο επιθυµητό ύψος και µαρκάρετε το σχήµα του στον τοίχο. Αφαιρέστε τα καλύµµατα του σωλήνα.
9) Τοποθετήστε τους συνδετήρες (F) στο στήριγµα (C).
10) Κεντράρετε το στήριγµα (C) γύρω από το µαρκαρισµένο σχήµα, βρείτε και τρυπήστε τα σταθερά σηµεία για τα ούπα (Ε) (Ø6 x 30). Βάλτε το στήριγµα (C) µε τα µακριά µπουλόνια (D) (Ø4 x 30).
11) Συνδέστε τον εσωτερικό σωλήνα µε ένα σφιγκτήρα (δεν παρέχεται) µε την έξοδο της βαλβίδας.
12) Όταν ο εσωτερικός σωλήνας έχει τοποθετηθεί, τοποθετήστε το χαµηλότερο διακοσµητικό κάλυµµα του σωλήνα γύρω από την έξοδο του ανεµιστήρα εξαγωγής και βάλτε το άνω διακοσµητικό κάλυµµα του σωλήνα µε τις βίδες (G) (Ø3.9 x 13).
25
ΠΑΡΕΧΟΜΕΝΑ ΑΞΕΣΟΥΑΡ
ΕΓΚΑΤΑΣΤΑΣΗ
GR
Page 26
26
TR
Sayýn Müþterimiz,
Yaptýðýnýz seçimden ötürü sizi tebrik ederiz. En kaliteli malzemelerle üretilmiþ bu modern, fonksiyonel ve pratik cihazýn ihtiyaçlarýnýzý tamamýyla karþýlayacaðýndan eminiz.
Cihazýnýzdan maksimum performansý alabilmeniz, hatalý kullanýmlardan dolayý oluþabilecek arýzalarý önlemeniz ve oluþabilecek küçük hatalarýn çözümünü saðlamanýz için cihazýn ilk kullanýmýndan önce muhakkak bu kullanma kýlavuzunun her bölümünü okuyunuz.
Her zaman baþvurabileceðiniz bir kaynak olmasý ve davlumbazýnýzý sizden baþkalarýnýn da kullanmasý durumunda faydalanmalarý için bu kýlavuzu saklayýnýz.
• Lütfen bulunduðunuz yerde geçerli olan
elektrik baðlantý ve gaz tahliyesi (baca) kurallarýna dikkat ediniz.
• Kullanacaðýnýz hattýn geriliminin ve
frekansýnýn davlumbazýn içindeki etikette yazýlý olan deðerlere uyduðundan emin olunuz.
• Elektrik şebeke bağlantısının kesilmesi için,
ana giriş kablosu, sabitlenmiş kablo sistemi ile kablolama kurallarına uygun biçimde birleşti­rilmelidir. GÜÇ KABLOSUNUN DEĞİŞMESİ GEREKEN HALLERDE BU DEĞİŞİM MUTLAKA TEKA YETKİLİ SERVİSLERİ TARAFINDANYAPILMALIDIR.
• Cihazýn baca baðlantýsýnýn, elektrikli
olmayan cihazlar tarafýndan üretilen dumanlarýn çýkmasý için kullanýlan bacalara yapýlmamasýna dikkat ediniz (örnek: kalorifer bacasý)
• Eðer cihaz sürekli olarak elektrikli olmayan bir
enerji kaynaðýyla beraber çalýþtýrýlacaksa, (örneðin bir gazlý ýsýtýcý) odanýn yeterli derecede havalandýðýndan emin olunuz.
• Davlumbazda ve filtrelerinde oluþabilecek yað
birikimi bir yangýn riski oluþturabileceði gibi damlamaya da sebep olabilir. Bu birikimin oluþmamasý için davlumbazýn filtreleri en azýndan ayda bir temizlenmelidir.
• Davlumbaz, alt tarafý elektrikli ocaklardan minimum 50 cm, gazlý ocaklardan ise minimum 65 cm. yukarýda olacak þekilde monte edilmelidir. KULLANACAGINIZ OCAGIN ÜRETICI FIRMASININ MINIMUM ÖLÇÜ IÇIN VERDIGI TAVSIYELERE UYUNUZ.
• Davlumbazýn altýndaki gazlý ocaklarý üzerinde tencere yokken açýk býrakmayýnýz. Isýnýn yükselmesiyle birlikte filtrelerde biriken yað damlayabilir ya da alev alabilir.
• Metal filtreler takýlý olmadan davlumbazýn altýnda yemek piþirmeyiniz. (örneðin filtreler bulaþýk makinesinde yýkanýrken)
• Davlumbazýn altýnda ateþ yakmayýnýz.
• Davlumbaz üzerine herhangibir şey koyulmaz.
• Iç kýsmýna herhangi bir müdahale yapýlmadan önce cihazýn elektrik baðlantýsýný kesiniz. (örnek: iç kýsmýn temizliði, tamir)
• Davlumbazin iç temizliði yapýlýrken çok dikkatli olunmasýný ve eldiven kullanýl­masýný tavsiye ederiz.
• Davlumbazýnýz ev kullanýmý için ve sadece yemek piþirme sýrasýnda oluþabilecek gazlarýn arýndýrýlmasý ve dýþarýya atýmý için tasarlanmýþtýr. Tehlikeli oabilecek baþka amaçlar için kullanýmý sizin sorumluluðunuz­dur. Üretici firma cihazýn hatalý kullanýmýndan dolayý oluþabilecek tehlikelerle ilgili sorumluluk kabul etmez.
• Tamir ve bakým hizmetleri için lütfen size yakýn bir "Teka Yetkili Servisi" ne baþvurunuz ve gerçek Teka yedek parçalarý kullanýnýz. Yetkili olmayan servislerce yapýlacak tamir ve bakým hizmetleri arýzalara yol açabilir, cihazýnýzý bozabilir ve sizi tehlikeye sokabilir.
• Elektrikli ve Elektronik Cihazların Atıkları Yönetmeliğine (WEEE) uygundur. Bu yönetmelik Avrupa çapında Elektrikli ve Elektronik Cihazların Atıkları ile ilgili gerekli­likleri açıklar, .
• Davlumbazınızla aynı anda enerji kaynağı
elektrik olmayan başka cihazlar da çalışıyorsa hava çıkış basıncı 4 Pa (4 x 10
-5
bar)’dan fazla
olmamalıdır.
Güvenlik Talimatlarý
Page 27
Içindekiler
Sayfa
Cihazýn Tanýmý 27
Kullaným Talimatlarý 27
Temizlik ve Bakým 28
Sorun Giderme 28
Ölçüler ve Özellikler 28
Aksesuarlar 29
Montaj 29
A Pilot kontrol modu,aydınlatma ve açma
kapamalı siliding kontrol sistemi.
B Metal filtreler. C Iki ampullü aydýnlatma - 40 W (E-14). D, E Yüksekliði ayarlanabilen bacalar.
Çekiþ gücünü artýrmak için piþirme iþlemine baþlamadan birkaç dakika önce cihazý çalýþtýr­manýzý öneririz. Böylece buharlar oluþmaya baþladýðýnda sürekli ve sabit çekiþ elde etmiþ olursunuz.
Ayný þekilde, buhar ve kokularý tamamýyla dýþarý atabilmek için, piþirme iþlemi bittikten sonra davlumbazý birkaç dakika (3-5 dakika) daha açýk tutunuz. Bu iþlem yaðlarýn, dumanýn ve kokularýn geri dönmesini engelleyecektir.
Cihazýn Tanýmý
TR
Kullaným Talimatlarý
Davlumbazý aþaðýdaki þekilde görülen kontrolleri kullanarak çalýþtýrabilirsiniz.
10 10
Isık Kapalý / Açýk
0. Kapalý.
1. Açýk.
0. Açık
1. Kapalı
27
Page 28
28
TR
TEKA INDUSTRIAL S.A. gerekli gördüðü taktirde ürünlerinde, ürünün genel karakterini deðiþtirmeden, deðiþiklik yapma hakkýný saklý tutar.
Temizlik ve bakým iþlemlerini gerçekleþtirir­ken, "Sayfa 26" daki güvenlik iþlemlerinin yapýldýðýndan emin olunuz.
• Paslanmaz çelikten üretilmiþ olan davlum­bazýnýzý, bu malzeme için özel olarak üretilmiþ temizlik maddeleriyle temizleyiniz.
• Asla metal ovucu malzemeler (bulaþýk teli), aþýndýrýcý ve yýpratýcý malzemeler (firçalar, bulaþýk süngerinin sert tarafý vb.) kullanmayýnýz.
• Davlumbazý tüy býrakmayan bir bezle kurulayýnýz.,
• Sterilizörler, karbonlu çelikten mamul ürünler ve klorid ihtiva eden benzeri maddelerin paslanmaz çelikle temasý siyah gölgelere, paslanmaya ve kalýcý izlere neden olabilir.
Filtreleri yerlerinden çýkartmak için, kilitlerine hafifçe bastýrýp çekiniz.
Metal filtreler, yaðlar eriyene kadar sýcak su içerisinde zararsýz bir deterjanla yýkanarak ve sonra durulanarak veya yaðlar için özel üretilmiþ temizlik malzemeleri kullanýlarak temizlenebilir. Ayrýca bulaþýk makinesinde de yýkanabilirler. Bu durumda, filtrelerin, üzerlerine baþka yiyecek artýklarý yapýþmamasý için dik konulmalarý tavsiye edilir.
Bulaþýk makinesi içinde yýkanmak filtrelerin kararmasýna sebep olabilir. Ama bu, filtrelerin yað tutma kapasitesini etkilemez.
Temizlendikten sonra, kurumaya býrakýnýz ve sonra da yerlerine takýnýz.
Aþaðýdaki iþlemleri uygulayýnýz :
• Metal filtreleri çýkartýnýz.
• Bozuk/ yanmýþ ampulu deðiþtiriniz. Maksimum ampul gücü 40 Wattir. (E-14)
• Metal filtreleri yerine takýnýz.
Temizlik ve Bakým
Davlumbazýn gövdesinin temizlenmesi
Metal filtrelerin temizlenmesi
Ampullerin degiþtirilmesi
_________________________________________________________
Sorun Giderme

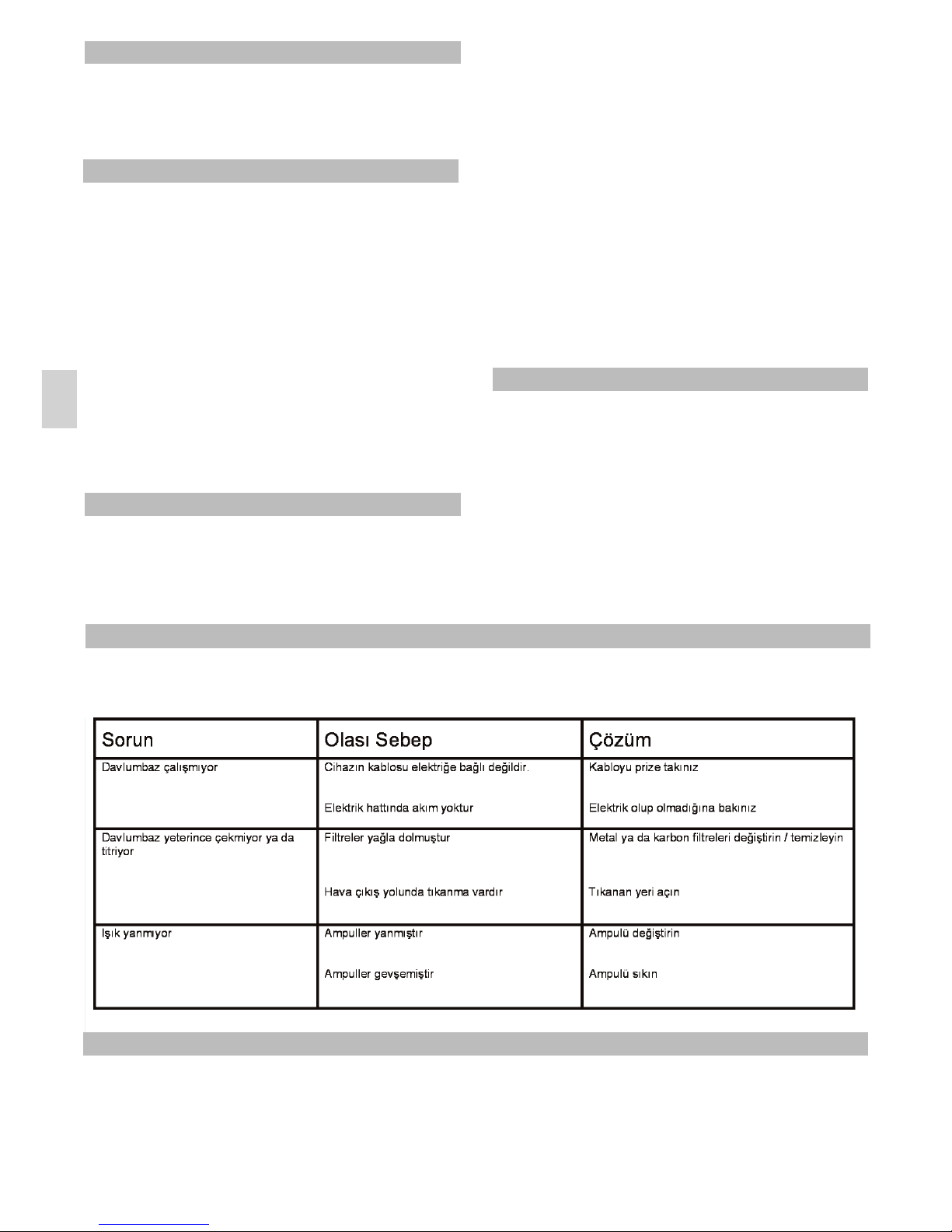

Teknik servisi çaðýrmadan önce aþaðýdaki kontrolleri yapýnýz :
Ölçüler ve Özellikler
Bakýnýz Sayfa 30.
Page 29
29
TR
1 adet Baca desteði. 4 adet Dübel (Ø8 x 40). 4 adet Uzun vida (Ø5 x 45). 2 adet Dübel (Ø6 x 30). 2 adet Uzun vida (Ø4 x 30). 2 adet Ø6.4 x Ø18, pul. 2 adet Vida (Ø3.9 x 13). 2 adet Klips.
Þekil 1 (Sayfa 31) Montaj iþlemlerini gerçekleþtirirken, "Sayfa
26" daki güvenlik iþlemlerinin yapýldýðýndan emin olunuz.
Optimum performans saðlamak için, çýkýþ borusu 4 metreden uzun olmamalý, boruda 2 taneden fazla 90° lik dönüþ (dirsek) olmamalý ve borunun çapý en az 120 mm. olmalýdýr.
1) Ürünün içinden çýkan þablonu kullanarak duvara çakýlacak (A1) (Ø8 x 40) dübellerinin yerlerini iþaretleyiniz ve deliniz. Bkz. Sekil 1.
2) Dübelleri (A1) çakýnýz ve (A2) (Ø5 x 45) uzun vidalarýný kafalarý duvardan 5 mm. dýþarýda kalacak þekilde dübellerin içine yerleþtiriniz.
3) Davlumbazý uzun vidalara (A2) tutturunuz. Cihazý düzeltip vidalarý sýkýþtýrýnýz.
4) Davlumbazýn iç kýsmýný takip ederek (R) (Ø8 x 40) dübellerinin yerlerini iþaretleyiniz.
5) Uzun vidalarý (A2) gevþetiniz ve davlumbazý yerinden çýkartýnýz.
6) Duvarý deliniz ve dübelleri (R) çakýnýz.
7) Davlumbazý tekrar yerleþtirip, (A2) ve (S) (Ø5 x 45) uzun vidalarýný (T) (Ø6,4 x Ø18) pullarýyla beraber sýkýnýz.
8) Bacalarý takýnýz. Üst baca parçasýný istenilen
yüksekliðe ayarlayýp yerini duvarda iþaretleyiniz. Bacalarý çýkartýnýz.
9) (F) klipslerini (C) desteðine takýnýz.
10) (C) desteðini iþaretlere göre ortalayýnýz ve
(E) (Ø6 x 30) dübellerinin yerlerini iþaretleyip deliniz. (C) desteðini (D) (Ø4 x 30) uzun vidalarýný kullanarak monte ediniz.
11) Redüksiyon dışına kelepçeler ile boru
sabitlenir.
12) Iç hortum sabitlendikten sonra bacanýn alt
parçasýný çýkýþ fanýnýn çevresine takýnýz ve bacanýn üst parçasýný da (G) (Ø3.9 x 13) vidalarýný kullanarak tutturunuz.
Aksesuarlar
Montaj
Page 30
30
* Ελέγξτε την Ταµπέλα Τεχνικών Χαρακτηριστικών µέσα στον απορροφητήρα.
* Cihazýn üzerindeki teknik özellikler etiketini kontrol ediniz.
Page 31
31
273
1
6
5
MIN 500
MIN 650
1
Loading...
