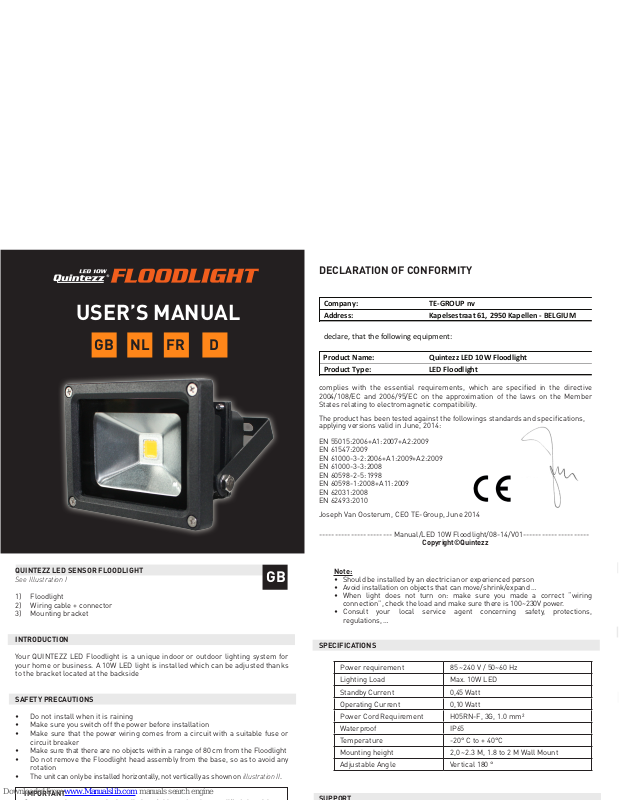

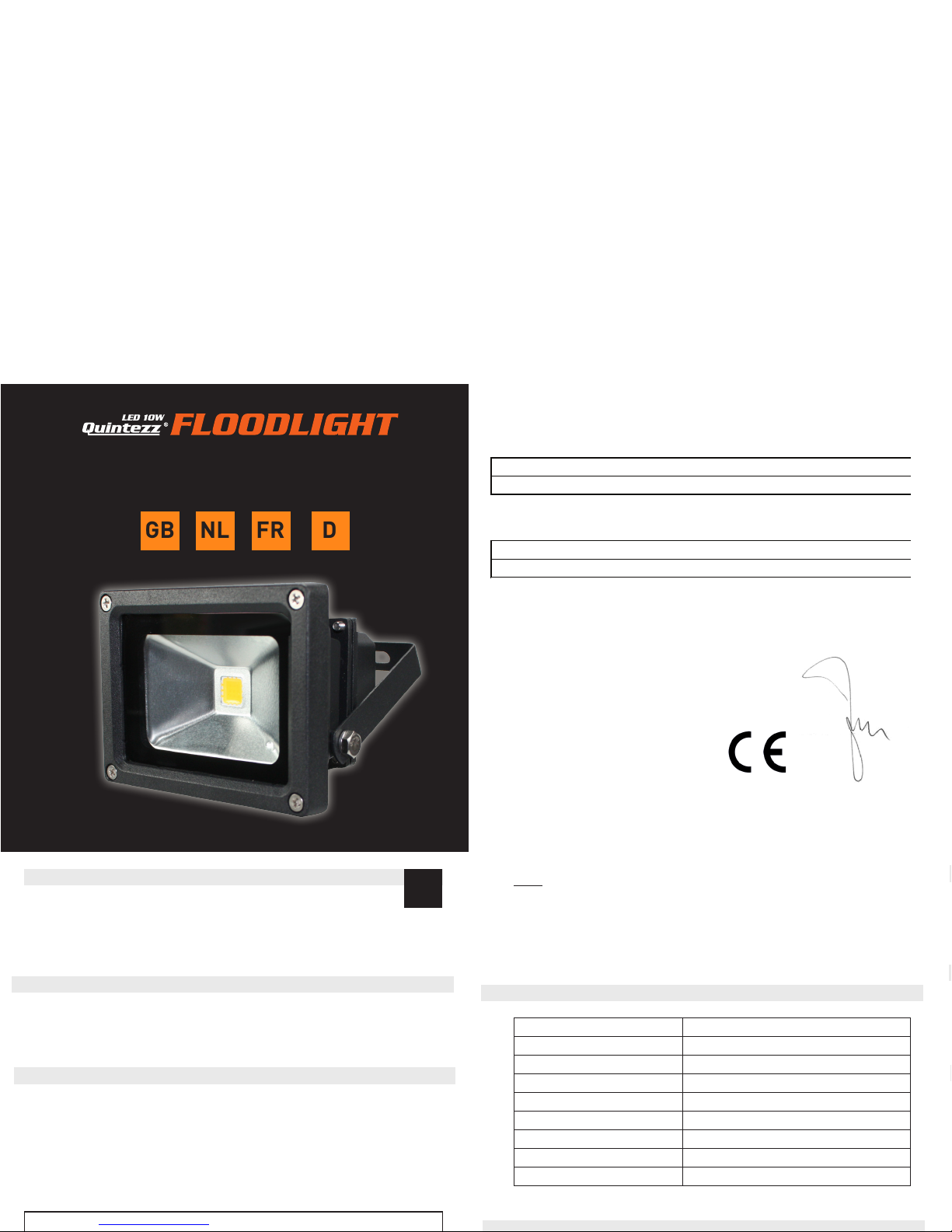

Page 1
GB
USER’S MANUAL
DFRNLGB
We, the undersigned
Company: TE-GROUP nv
Address: Kapelsestraat 61, 2950 Kapellen - BELGIUM
declare, that the following equipment:
Product Name: Quintezz LED 10W Floodlight
Product Type: LED Floodlight
DECLARATION OF CONFORMITY
complies with the essential requirements, which are specified in the directive
2004/108/EC and 2006/95/EC on the approximation of the laws on the Member
States relating to electromagnetic compatibility.
The product has been tested against the followings standards and specifications,
applying versions valid in June, 2014:
EN 55015:2006+A1:2007+A2:2009
EN 61547:2009
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2008
EN 60598-2-5:1998
EN 60598-1:2008+A11:2009
EN 62031:2008
EN 62493:2010
Joseph Van Oosterum, CEO TE-Group, June 2014
----------------------- Manual/LED 10W Floodlight/08-14/V01---------------------
Copyright©Quintezz
Note:
• Should be installed by an electrician or experienced person
• Avoid installation on objects that can move/shrink/expand …
• When light does not turn on: make sure you made a correct “wiring
connection”, check the load and make sure there is 100~230V power.
• Consult your local service agent concerning safety, protections,
regulations, …
SPECIFICATIONS
Power requirement 85 ~240 V / 50~60 Hz
Lighting Load Max. 10W LED
Standby Current 0,45 Watt
Operating Current 0,10 Watt
Power Cord Requirement H05RN-F, 3G, 1.0 mm²
Waterproof IP65
Temperature -20° C to + 40°C
Mounting height 2,0 ~2.3 M, 1.8 to 2 M Wall Mount
Adjustable Angle Vertical 180 °
QUINTEZZ LED SENSOR FLOODLIGHT
See Illustration I
1) Floodlight
2) Wiring cable + connector
3) Mounting bracket
INTRODUCTION
Your QUINTEZZ LED Floodlight is a unique indoor or outdoor lighting system for
your home or business. A 10W LED light is installed which can be adjusted thanks
to the bracket located at the backside
SAFETY PRECAUTIONS
• Do not install when it is raining
• Make sure you switch off the power before installation
• Make sure that the power wiring comes from a circuit with a suitable fuse or
circuit breaker
• Make sure that there are no objects within a range of 80 cm from the Floodlight
• Do not remove the Floodlight head assembly from the base, so as to avoid any
rotation
•
The unit can only be installed horizontally, not vertically as shown on illustration II.
IMPORTANT
Page 2

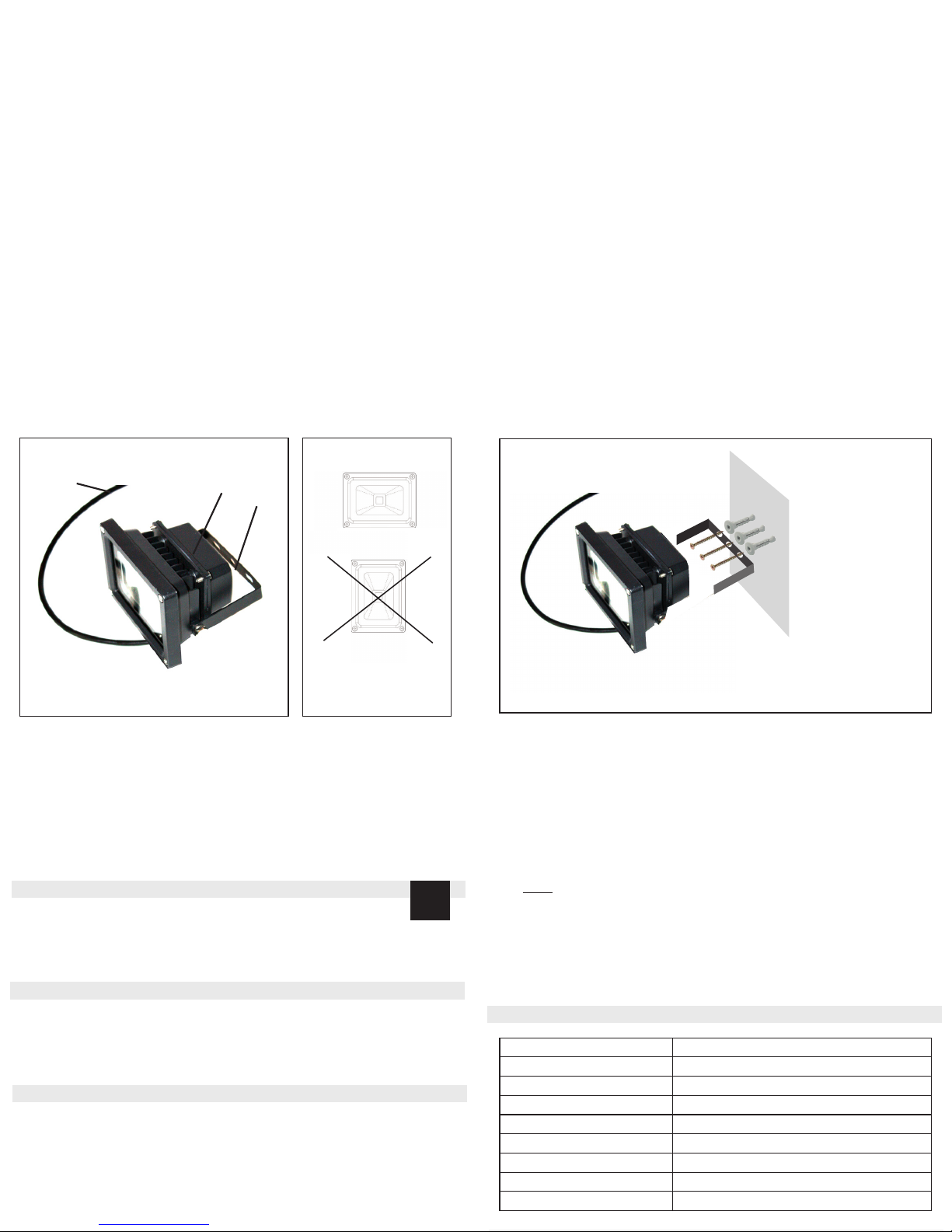

ILLUSTRATIONS
Illustration I
Illustration II
Illustration III
QUINTEZZ LED SENSOR FLOODLIGHT
Zie illustratie I
1) Floodlight
2) Bedradingskabel + connector
3) Bevestigingsbeugel
INLEIDING
UW QUINTEZZ LED Floodlight is een uniek indoor of outdoor verlichtingssysteem
voor uw huis of bedrijf.
Standaard werd een 10W LED-licht geïnstalleerd, welke kan ingesteld worden
dankzij de beugel aan de achterkant.
VEILIGHEID
• Installeer het apparaat niet als het regent.
• Schakel de stroom uit voordat u de installatie aanvangt.
• Zorg ervoor dat de bedrading afkomstig is van een stroomcircuit met een
geschikte zekering of een stroomonderbreker.
• Zorg ervoor dat er zich geen objecten binnen een bereik van 80 cm van de
Floodlight bevinden.
• Verwijder nooit de hoofdunit van de basis. Dit om elke rotatie te voorkomen.
• Het toestel kan alleen horizontaal worden geïnstalleerd, niet verticaal zoals in
illustratie II.
Nota:
• Moet worden geïnstalleerd door een elektricien of een ervaren persoon
• Vermijd installatie op objecten die kunnen bewegen / krimpen / uitzetten...
• Indien de Floodlight niet aan gaat: zorg ervoor dat u een juiste bekabeling
hebt uitgevoerd, de stroomlading correct is en het voltage 100-230V bedraagt.
• Raadpleeg uw plaatselijke service-agent met betrekking tot veiligheid,
bescherming, reglementen, ...
SPECIFICATIES
Stroomvereisten 85 ~240 V / 50~60 Hz
Verlichtingsbelasting Max. 10W LED
Normaal verbruik 0,45 Watt
Standby verbruik 0,10 Watt
Netsnoer vereisten H05RN-F, 3G, 1.0 mm²
Waterproof IP65
Temperatuur -20° C to + 40°C
Montagehoogte 2,0 ~2.3 M, 1.8 tot 2 M muurbevestiging
Draaibare hoek Verticaal 180 °
NL
1
3
2
Page 3
QUINTEZZ LED SENSOR FLOODLIGHT
Zie illustratie I
1) Floodlight
2) Bedradingskabel + connector
3) Bevestigingsbeugel
INLEIDING
UW QUINTEZZ LED Floodlight is een uniek indoor of outdoor verlichtingssysteem
voor uw huis of bedrijf.
Standaard werd een 10W LED-licht geïnstalleerd, welke kan ingesteld worden
dankzij de beugel aan de achterkant.
VEILIGHEID
• Installeer het apparaat niet als het regent.
• Schakel de stroom uit voordat u de installatie aanvangt.
• Zorg ervoor dat de bedrading afkomstig is van een stroomcircuit met een
geschikte zekering of een stroomonderbreker.
• Zorg ervoor dat er zich geen objecten binnen een bereik van 80 cm van de
Floodlight bevinden.
• Verwijder nooit de hoofdunit van de basis. Dit om elke rotatie te voorkomen.
• Het toestel kan alleen horizontaal worden geïnstalleerd, niet verticaal zoals in
illustratie II.
BELANGRIJK
Sommige landen vereisen dat de installatie van dit product door een erkend
elektricien gebeurt. Controleer de wetten en voorschriften hierover in uw land.
Als de bedrading in uw huis van aluminium is, dient u met een elektricien de
correcte aansluitingsmethoden te bespreken. In elk geval dient u de stroom
van het verlichtingscircuit aan de zekeringkast of stroomonderbreker uit te
schakelen om elektrische schokken te voorkomen.
KIES EEN MONTAGE-LOCATIE
• Voor de beste resultaten bevestigt u de Floodlight best op een stevige
ondergrond en op een hoogte tussen 2,0 ~ 2,3 m.
• Voor buitenopstelling: een locatie onder de dakrand geniet de voorkeur.
BEDRADINGSINSTRUCTIES
1) Schakel de stroom uit.
2) Verwijder de bevestigingsbeugel van de Floodlight. Boor de wand en schroef
de beugel op de wand met geschikte pluggen en schroeven (niet meegeleverd).
Controleer of de beugel stevig gemonteerd staat op de muur. Zie illustratie III.
O
pmerking: in dit stadium nooit de Floodlight opnieuw aan de beugel bevestigen.
3) Verwijder ongeveer 6-8 mm isolatiegedeelte van de stroomkabel en originele
draad (indien nodig). Voor aansluiting checkt u dat de aansluitdoos stevig in zijn
oorspronkelijke plaats bevindt.
4)
Verbind de BRUINE draad (fasedraad +) met het klemmenblok met de “L” markering.
Verbind de BLAUWE draad (0 draad) met het klemmenblok met de “N” markering.
Verbind de GEEL/GROENE draad (aardedraad) met het klemmenblok met de
markering. (in het geval deze aanwezig is).
5) Bevestig de Floodlight opnieuw aan de beugel en zet de kabel vast aan de
muur met behulp van geschikte klemmen (niet inbegrepen). Zorg ervoor dat de
kabel de Floodlight niet raakt en dat er voldoende speling is om de Floodlight
te kunnen instellen, dit door de metalen behuizing van de Floodlight vast te
nemen en de positie te bepalen.
Nota:
• Moet worden geïnstalleerd door een elektricien of een ervaren persoon
• Vermijd installatie op objecten die kunnen bewegen / krimpen / uitzetten...
• Indien de Floodlight niet aan gaat: zorg ervoor dat u een juiste bekabeling
hebt uitgevoerd, de stroomlading correct is en het voltage 100-230V bedraagt.
• Raadpleeg uw plaatselijke service-agent met betrekking tot veiligheid,
bescherming, reglementen, ...
SPECIFICATIES
Stroomvereisten 85 ~240 V / 50~60 Hz
Verlichtingsbelasting Max. 10W LED
Normaal verbruik 0,45 Watt
Standby verbruik 0,10 Watt
Netsnoer vereisten H05RN-F, 3G, 1.0 mm²
Waterproof IP65
Temperatuur -20° C to + 40°C
Montagehoogte 2,0 ~2.3 M, 1.8 tot 2 M muurbevestiging
Draaibare hoek Verticaal 180 °
KLANTENONDERSTEUNING
Voor alle vragen in verband met het product kunt u contact opnemen met
support@quintezz.com of kijk op www.quintezz.com voor meer informatie.
GARANTIE
Copyright © Quintezz. Quintezz® is een gedeponeerd handelsmerk van TE-Group
NV. Het merk Quintezz® staat voor producten van superieure kwaliteit en een
uitstekende klantenservice. Daarom garandeert Quintezz® dat dit product vrij is
van materiaal- en fabricagefouten gedurende een periode van twee (2) jaar na de
oorspronkelijke aankoopdatum van het product. De voorwaarden van deze garantie
en de omvang van de verantwoordelijkheid van Quintezz® onder deze garantie kunt
u downloaden vanaf de website: www.quintezz.com.
NL
