TEFCOLD USS300Y, USS300YSC, USS300SD User guide

Model:

USS300Y-YSC-SD

Brugsvejledning DK 4
Instruction Manual UK 10
Bedienungsanleitung DE 16
Mode d’emploi FR 22
Manual de Instrucciones ES 28
Manual de Instruções PT 34

1

DK Indholdsfortegnelse

Vigtige instruktioner 4
Udpakning og opstilling 4
El-tilslutning 4
Opstart 5
Lastelinie 5
Lås 5
Termostaten 6
Termometer 6
Afrimning 7
Vedligeholdelse 7
Service 7
Bortskaffelse 8

UK Contents

Important instructions 9
Unpacking and setting up 9
Connection to mains electricity 9
Start-up 10
Max. capacity line 10
Lock 10
Thermostat 11
Thermometer 11
Defrosting 12
Maintenance 12
Servicing 12
Disposal 13

D Inhaltsverzeichnis

Wichtige Hinweise 14
Auspacken und Aufstellen 14
Anschluss ans Stromnetz 14
Inbetriebnahme 15
Max. Nutzinhalt-Linie 15
Steckschloss 15
Thermostat 16
Thermometer 16
Abtauen 17
Pflege 17
Wartung 17
Entsorgung 18

2

FR Table des matières

Consignes importantes 19
Déballage et installation 19
Raccordement à l’alimentation électrique 19
Démarrage 20
Ligne de capacité max. 20
Verrou 20
Thermostat 21
Thermomètre 21
Dégivrage 22
Maintenance 22
Entretien 23
Mise au rebut 23

ES Índice

Instrucciones importantes 24
Desembalaje y configuración 24
Conexión a la red eléctrica 24
Puesta en marcha 25
Línea de máxima capacidad 25
Cierre 25
Termostato 26
Termómetro 26
Descongelación 27
Mantenimiento 27
Servicio 28
Eliminación 28

PT Índice

Instruções importantes 29
Desempacotamento e instalação 29
Ligação à alimentação eléctrica 29
Início de operação 30
Linha de capacidade máxima 30
Fechadura 30
Termóstato 31
Termómetro 31
Descongelamento 32
Manutenção 32
Detecção de falhas 33
Eliminação 33

3

DK

Vigtige informationer

1. For at få det fulde udbytte af boksen, bør De læse denne brugsvejledning igennem.

2. Det er brugers ansvar at anvende boksen i henhold til instruktionerne.

3. Kontakt omgående forhandleren, såfremt der opstår fejl ved boksen.

4. Boksen bør anbringes i et tørt og tilstrækkeligt ventileret rum.

5. Boksen bør ikke placeres i nærheden af varmekilder eller direkte sollys.

6. Bemærk at alle elektriske apparater kan medføre farer.

7. Opbevar ikke eksplosionsfarlige stoffer, f.eks. gas, benzin, æter og lignende.

8. Der er ikke brugt asbest eller CFC i konstruktionen.

9. Olien i kompressoren indeholder ikke PCB.

Udpakning og opstilling

Boksen leveres emballeret og på træpalle, fjern dette.

Boksen er forsynet med hjul, de 2 forreste er desuden forsynet med bremse der sikrer en stabil
opstilling, se fig. 1.1.

Fig. 1.1

El-tilslutning

Boksen er beregnet for tilslutning til 220-240 V/50 Hz. Tilslutningen skal ske ved en stikkontakt,
der bør være let tilgængelig.

Dette kølemøbel skal ekstrabeskyttes ifølge stærkstrømsreglementet. Dette gælder også, selvom der
er tale om udskiftning af et eksisterende kølemøbel, der ikke har været ekstrabeskyttet. I bygninger
opført før 1. april 1975 er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som
beskytter den stikkontakt skabet skal tilsluttes.

I begge disse tilfælde skal der, hvis stikkontakten er for trebenet stikprop, benyttes en trebenet
stikprop, og lederen med grøn/gul isolation skal tilsluttes jordklemmen (mærket ).
Hvis stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop. Hvis brugeren selv
monterer denne, skal lederen med grøn/gul isolation klippes af så tæt som muligt på det sted, hvor
lederen går ind i stikproppen.
I alle andre tilfælde bør De lade en autoriseret el-installatør undersøge, hvordan De nemmest får
ekstrabeskyttet boksen. Hvis De ikke har ekstrabeskyttelse i bygningen i forvejen, anbefaler
Elektricitetsrådet, at De lader el-installatøren opsætte en PFI- eller HPFI afbryder.

4

Opstart

Inden boksen tages i brug, anbefales det at rengøre denne, se afsnit om vedligeholdelse.

Vigtigt !

Hvis boksen har ligget ned under transport, vent 2 timer før opstart.

Lastelinie

Boksen er forsynet med en lastelinie der markerer hvor meget der må fyldes i fryseren, se fig. 1.2.

Fig. 1.2

Lås

Boksen er leveret med en lås, denne kan isættes lågene, se fig. 1.3.

Fig. 1.3

5

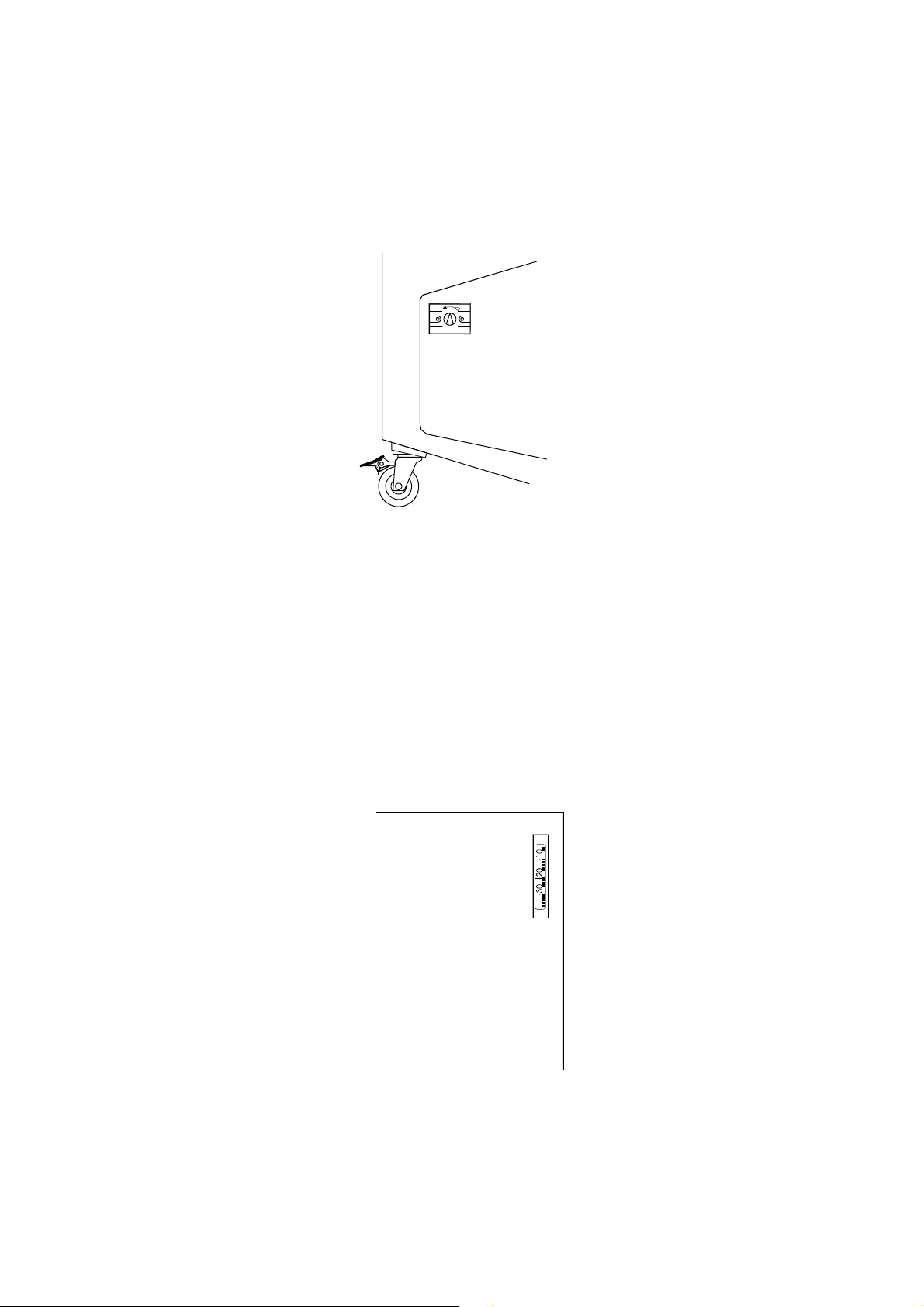

Termostaten

Termostaten er placeret i kompressorrum, for at få adgang til denne fjernes ventilationsristen,
se fig. 1.4.

Fig. 1.4

Termostaten er fabriksindstillet til ca. +2 ºC.

Termostaten kan indstilles fra -6 ºC til +10 ºC, drej med uret for lavere temperatur.

Termometer:

Boksen kan være forsynet med et termometer der viser temperaturen i boksen,se fig. 1.5.

Fig. 1.5

6

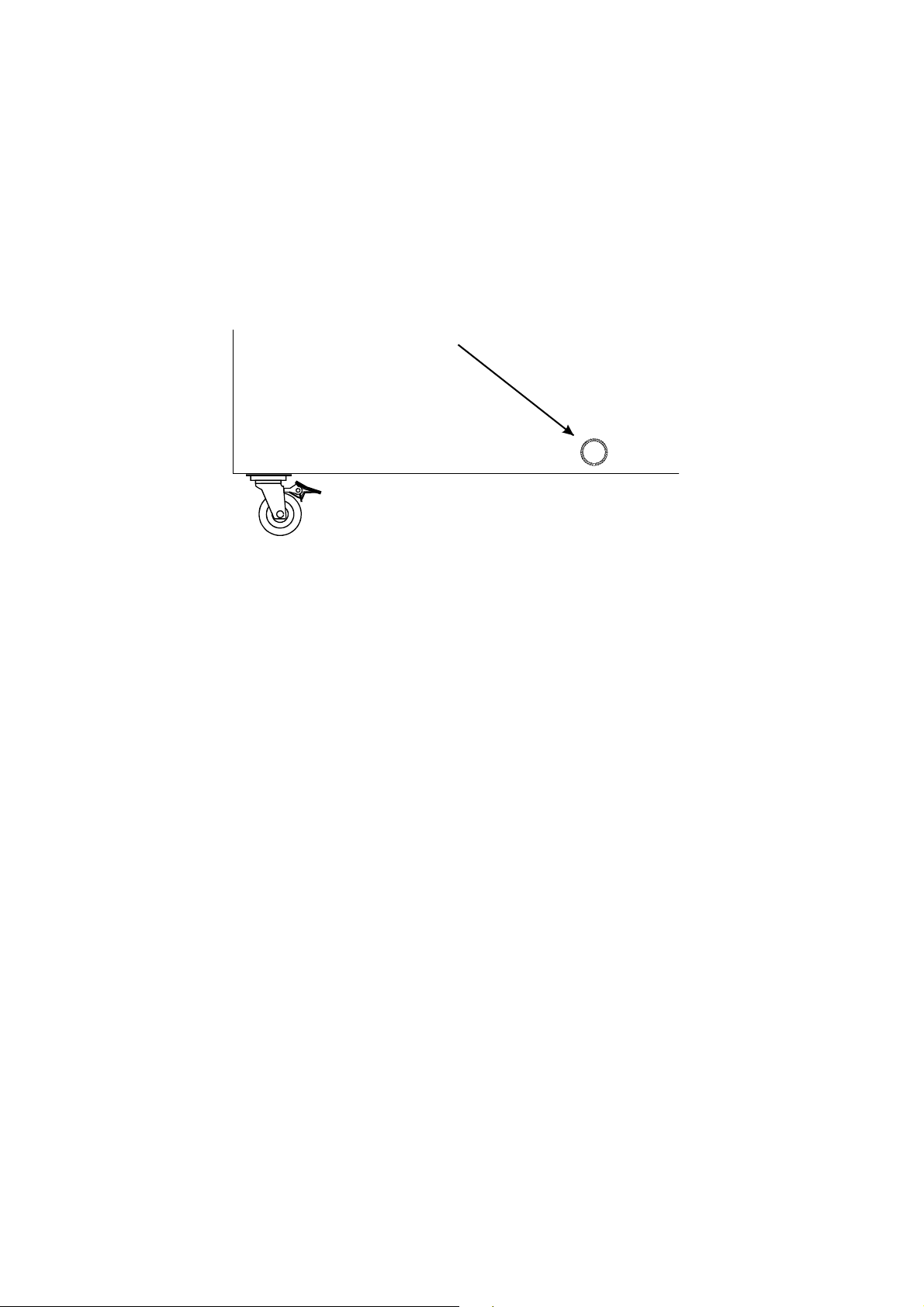

Afrimning

Afrimning foretages efter behov, dette fortages ved at afbryde boksen på stikkontakten og fjerne
bundproppen og åbne for drænventil, se fig. 2.0.
Lad lågene være åbne.
Brug plastic-skraberen til at fjerne is fra inderbeholderen, brug ALDRIG skarpe genstande eller
knive.

Fig. 2.0

Der placeres en beholder under ventilen for at opsamle tøvand.
HUSK ! Efter afrimning, skal bundproppen monteres og drænventilen atter lukkes.

Vedligeholdelse

Afbryd boksen på stikkontakten.

Med passende mellemrum skal boksen rengøres. Udvendig og indvendige rengøring foretages med
svag sæbeopløsning og aftørres grundigt.

Rengøringsmidler må IKKE indeholde klor, klorforbindelser eller andre aggresive midler, da de kan
forårsage tæringer.

Ventilationsristen holdes bedst rent ved hjælp af en støvsuger og en stiv børste.

Der må ikke spules med vand ind i kompressorrummet, da der kan opstå kortslutninger og skader på
de elektriske dele.

Service

Kølesystemet er et hermetisk lukket system og kræver ikke tilsyn, kun renholdelse.

Ved svigt i kølevirkningen, undersøg om årsagen er afbrydelse i stikkontakt eller sikringsgruppe.

Kan grunden til svigt ikke findes, må De henvende Dem til Deres leverandør. Ved al henvendelse
bedes De oplyse boksens typenavn og serienummer. Disse oplysninger findes på typenummerskiltet
placeret bag på boksen i venstre side.

7

Bortskaffelse

Når det udtjente kølemøbel skal bortskaffes, skal det ske på en miljømæssig forsvarlig måde. Vær
opmærksom på reglerne for bortskaffelse. Der kan være særlige krav og betingelser, der skal
overholdes.

8

UK

Important instructions

1. To get the best out of your cabinet, read these instructions thoroughly.

2. The user is responsible for correct use of the cabinet in accordance with instructions.

3. Contact your dealer immediately in the event of faults.

4. Place cabinet in a dry, well ventilated room.

5. Do not place close to sources of heat or in direct sunlight.

6. NB: all electrical appliances can be hazardous.

7. Do not store explosive substances such as gas, petrol, ether or the like in the cabinet.

8. No asbestos or CFC has been used in manufacture.

9. The compressor oil does not contain PCB.

Unpacking and setting up

Remove the cabinet from its packaging and pallet.

The two front wheels are fitted with brakes to ensure stability. See fig. 1.1.

Fig. 1.1

Connection to mains electricity

The cabinet is rated for connection to 220-240 V/50 Hz. Connect to mains electricity via an easily
accessible socket outlet.

This appliance requires extra protection in accordance with the Low Voltage Directive. This also
applies even if replacing an existing cabinet which did not have extra protection. Extra protection is
provided in buildings erected after 1 April 1975 if an HFI circuit-breaker has been installed, which
protects the mains socket to which the cabinet is connected.

If the socket is a three pin socket, a three pin plug must be used in both the above scenarios, with
the yellow and green earth wire connected to the earth terminal (marked ).
If the socket is a two pin socket, only a two pin plug is needed. If fitting a plug yourself, cut the
green/yellow earth wire as close to the body of the plug as possible.
In all other instances, we recommend using an authorised electrician to check which is the best way
to provide extra protection for the cabinet. If the building in which the cabinet is to be installed does
not have extra protection, use an electrician to install a PFI or HPFI circuit-breaker.

9

Startup

Clean the cabinet before use. See section on maintenance.

Important note:

If the cabinet has been lying down during transport, wait 2 hours before starting.

Max. capacity line

The cabinet has a line marked inside which indicates the maximum level to which it can be filled.
See fig. 1.2.

Fig. 1.2

Lock

The cabinet has a lock which can be fitted to the lids. See fig. 1.3.

Fig. 1.3

10
