Tefcold BA6H, DB301S-3, BA11H, BA21S, BA21H User Manual

BACKBAR COOLERS

Original instructions

Models:

BA-Series
DB-Series

EN

DE

DK

SV

FR

ES 41

PT 49

CZ 57

3

9

17

25

33

PL 65

NL 73

2

CONTENTS

1.

2.

General information

Important safety instructions .................................................................................. 4

Unpacking and installation ..................................................................................... 4

Electrical connection .............................................................................................. 5

Start-up of the cabinet ........................................................................................... 5

Thermostat ............................................................................................................ 6

Defrosting .............................................................................................................. 6

Moving the shelves ................................................................................................ 7

Door reversal ......................................................................................................... 7

Cleaning and maintenance .................................................................................... 7

Service ................................................................................................................... 7

Disposal ................................................................................................................. 7

Thermostat technical manual

DT-01 ................................................................................................................... 81

3

IMPORTANT SAFETY INSTRUCTIONS

Before you use your cooler please read this instruction manual carefully.
This appliance can be used by children aged from 8 years and above and persons with reduced

physical, sensory or mental capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be
made by children without supervision.

The instructions concerning persons (including children) with reduced physical, sensory or mental
capabilities or lack of experience and knowledge and children playing with the appliance are not
required.

Do not store explosive substances such as aerosol cans with a ammable propellant in this

appliance.

WARNING: Keep clear of obstruction all ventilation openings in the appliance enclosure or in the
structure for building-in.

WARNING: Do not use mechanical devices or other means to accelerate the defrosting process,
other than those recommended by the manufacturer.

WARNING: Do not damage the refrigerant circuit.

WARNING: Do not use electrical appliances inside the food storage compartments of the appliance,
unless they are of the type recommended by the manufacturer.

The refrigerant is R600a/R290 and insulation blowing gases is cyclopentane, servicing and disposal

of appliance should be done by qualied person.

Appliance information
Climatic class: 4, the user should use the appliance below 32 °C.
The A-weighted emission sound pressure level is below 70 dB(A).
The max load for each shelf is no greater than 230kg/m².

This Symbol means risk of re and ammable materials used in appliance.

UNPACKING AND INSTALLATION

Remove the wooden pallet and the packing. External surfaces are supplied with a protection foil,
which must be removed before installation.

4

ELECTRICAL CONNECTION

The cabinet operates on 220-240 V/50 Hz.

The wall socket should be easily accessible.

All earthing requirements stipulated by the local electricity authorities must be observed. The cabinet
plug and wall socket should then give correct earthing. If in doubt, contact your local supplier or
authorized electrician.

The main electrical connections must be done by skilled electricians.

START-UP OF THE CABINET

Before use, we recommend that the cabinet is cleaned, see the section on maintenance and
cleaning.

Important !

If the cabinet has been horizontally placed during transport, please wait 2 hours before starting up
the cabinet.

5

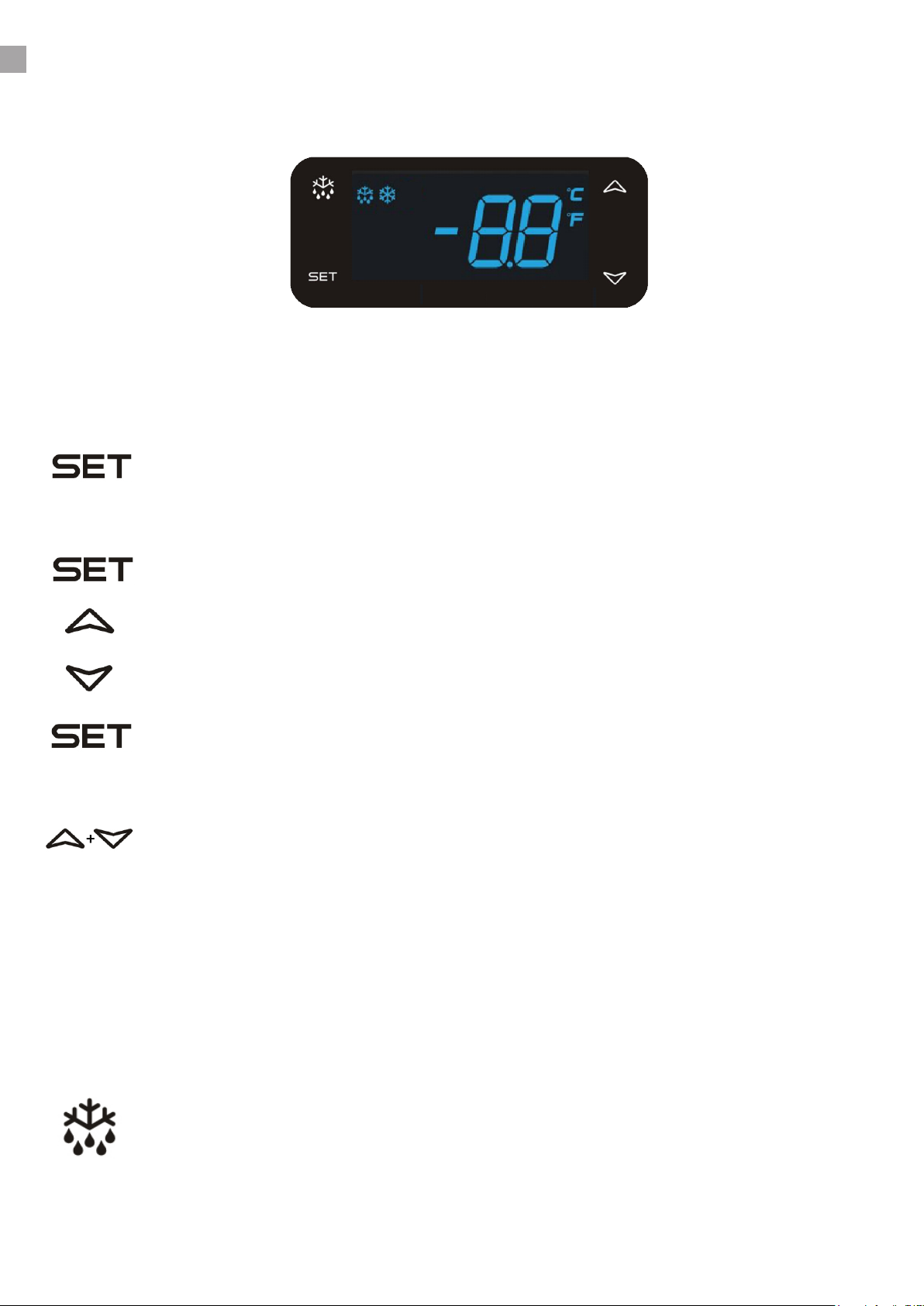

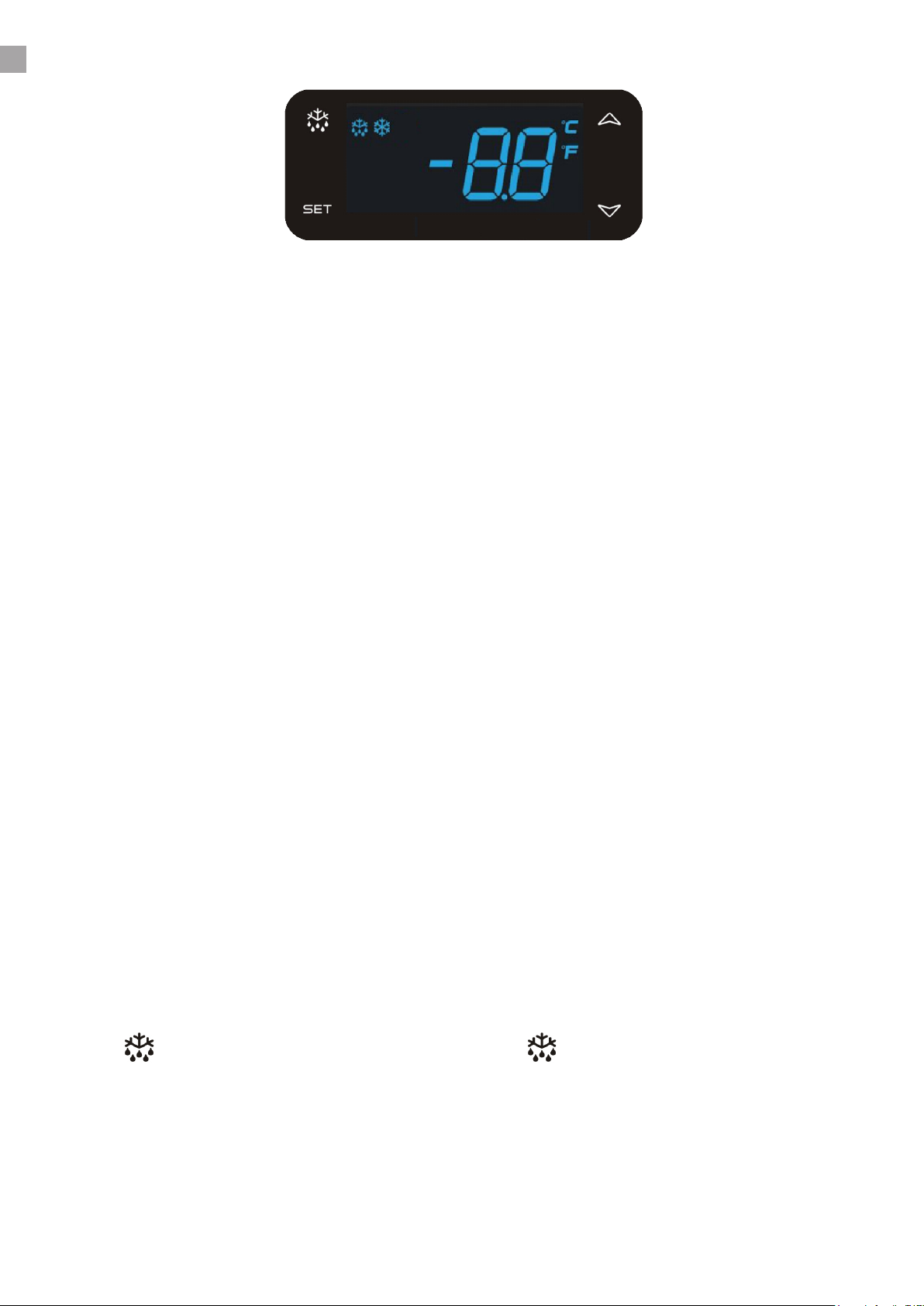

THERMOSTAT

The thermostat and the light switch is placed in the bottom panel.

The thermostat has been pre-set and in most cases it is not necessary to adjust the settings.
When turning on the cabinet the display will show the current temperature in the cabinet.

Display set temperature:

Press this key and the display will show the set temperature. Press the key again to
return to normal reading

Set new temperature:

Press this key continuously for more than 3 seconds and the display shows the set
temperature.

Press this key to increase the set temperature.

Press this key to lower the set temperature.

Press this key to save the new settings. The display will ash with the new value and

will then return to normal reading.

Keyboard lock/unlock:
Press these keys simultaneously for 3 seconds. To lock the display reads ‘oF’.

To unlock the display reads ‘on’.

Alarm codes:

‘P1’ Flashing in the display: indicates that the cabinet sensor is defective.
The cabinet will strive to keep the set temperature until it has been repaired.

DEFROSTING

The cabinet defrosts automatically with pre-set intervals. If the door to the cabinet is opened or
the contents of the cabinet is changed frequently it may become necessary to defrost the cabinet
manually.

Pressing this key continuously for more than 3 seconds will start a manual defrosting
and then return to normal operation.

Defrosted water runs to a container placed in the compressor compartment and evaporates.
6

MOVING THE SHELVES

The shelf guides is moved by squeezing them together and lifting them upwards at the same time.
Check that all 4 shelf guides are placed in the same height before placing the shelf in the cabinet.

DOOR REVERSAL

Single door cabinets only !

Remove the 3 screws in the bottom hinge and let the door slide out of the top hinge.
Move the top hinge to the opposite side and remount the door and bottom hinge.

CLEANING AND MAINTENANCE

Switch o󰀨 the electrical connection at the socket.

The cabinet must be periodically cleaned. Clean the external and internal surfaces of the cabinet with
a light soap solution and subsequently wipe dry.
Do not spray the appliance with direct jets of water or using high pressure appliances.
Do NOT use cleansers containing chlorine or other harsh cleansers, as these can damage the
surfaces and the internal cooling system.

Clean the condenser and the compressor compartment using a vacuum cleaner and a sti󰀨 brush.

SERVICE

The cooling system is a hermetically sealed system and does not require supervision, only cleaning.

If the cabinet fails to cool, check if the reason is a power cut.

If you cannot locate the reason to the failure of the cabinet, please contact your supplier. Please

inform model and serial number of the cabinet. You can nd this information on the rating label which

is placed inside the cabinet in the top right hand side.

DISPOSAL

Disposal of the cabinet must take place in an environmentally correct way. Please note existing
regulation on disposal. There may be special requirements and conditions which must be observed.

7

rfj_220610

Specications subject to changes without prior notication.

© TEFCOLD A/S 2022

BACKBAR KÜHLSCHRÄNKE

Bedienungsanleitung

Modelle:

BA-Series
DB-Series

EN

DE

DK

SV

FR

ES 41

PT 49

CZ

3

9

17

25

33

57

PL 65

NL 73

10

INHALT

1.

2.

Allgemeine Information

Wichtige Sicherheitsvorschriften ......................................................................... 12

Aufstellen ............................................................................................................. 12

Anschlieβen ......................................................................................................... 13

Einschalten .......................................................................................................... 13

Temperaturregelung ............................................................................................ 14

Abtauen ............................................................................................................... 14

Umstellung der Roste .......................................................................................... 15

Wechseln des Türanschlages ............................................................................. 15

Reinigen .............................................................................................................. 15

Wartung und Kundendienst ................................................................................. 15

Entsorgung .......................................................................................................... 15

Technische Anleitung

DT-01 ................................................................................................................... 81

11

WICHTIGE SICHERHEITSVORSCHRIFTEN

1. Vor Inbetriebnahme des Gerätes machen Sie sich bitte mit der Gebrauchanweisung
insbesondere der Sicherheitsvorschriften vertraut.

2. Bei Zuwiderhandlung gegen diese oder fahrlässigem Gebrauch übernimmt der Anwender des
Produktes die Haftung für eventuell dadurch entstehende Sach- sowie Personschäden.

3. Im Falle einer Störung kontaktieren Sie bitte daher umgehend Ihren Fachhändler.

4. Platzieren Sie den Schrank an einem trockenen Standort.

5. Der Schrank darf nicht in der Nähe von Hitzeabstrahlenden Geräten platziert werden.
Vermeiden Sie Standorte mit direktem Sonnenlicht.

6. Bitte denken Sie daran, dass alle elektrischen Geräte gefährlich sein können.

7. Bewahren Sie keine explosiven Sto󰀨e wie z.B. chemische Verdünnungsmittel und Benzin in

diesem Gerät auf.

8. Wir erklären, dass kein Asbest noch CFC im Aufbau verwendet worden ist.

9. Das Öl im Kompressor enthält nicht PWB.

Der Kühlschrank enthält das energiee󰀩ziente und nicht ozonabbauende Kältemittel

R600a/R290. Weil R600a/R290 ein sehr brennbares Gas ist, muss unbedingt darauf
geachtet werden, dass der Kühlschrank im Transport und bei der Installation nicht

beschädigt wird. Wenn der Kühlschrank doch beschädigt wird, darf kein o󰀨enes Feuer

in der Nähe vom Schrank verwendet werden. In dem Fall darf der Schrank auch nicht
Strom zugeschlossen werden. Sorgen Sie außerdem für eine gute Entlüftung vom
Raum. Bei Zweifel kontaktieren Sie bitte sofort Ihren Lieferanten.

AUFSTELLUNG

Der Schrank wird auf einer Holzpalette für sicheren Transport geliefert. Entfernen Sie diese und
stellen Sie den Schrank in einer geraden/waagrechten Position auf.

12

ANSCHLIEβEN

Das Gerät hat eine Spannung von 220-240 V/50 Hz.

Der Stecker muss geerdet sein (Schuko).

Sollten Sie das Kabel ersetzen müssen, benutzen Sie unbedingt ein entsprechendes geerdetes
Kabel.

Bitte beachten Sie, dass der Anschluss lediglich durch einen erfahrenen Elektriker erfolgen darf.

Wenn der Kabel beschädigt ist sollte es bei entweder der Hersteller oder ein Service Vertreter ersetzt
werden um Gefahr zu vermeiden.

EINSCHALTEN

Es empehlt sich das Gerät vor Inbetriebnahme zu reinigen (Näheres unter „Reinigen“).

Wichtig!

Wenn der Schrank auf dem Rücken liegend geliefert ist, nehmen Sie 2 Stunden vor Einschalten.

13

TEMPERATURREGELUNG

Der Thermostat und der Lichtschalter benden sich in der Bodenplatte.

Der Regler ist voreingestellt für den Schrank und normalerweise es ist nicht notwendig die
Einstellung zu regulieren. Bei Anschließen zeigt das Display die aktuelle Temperatur im Schrank.

Eingestellt Temperatur gezeigt:

Drücken Sie auf diesen Taster und Display zeigt die eingestellte Temperatur. Nochmal
drücken um normale Temperatur zu zeigen .

Neue Temperatur einstellen:

Drücken Sie auf diesen Taster mehr als 3 Sekunden und Display zeigt die eingestellt
Temperatur.

Drücken Sie auf diesen Taster um die eingestellte Temperatur zu erhöhen.

Drücken Sie auf diesen Taster um die eingestellte Temperatur zu senken.

Drücken Sie auf diesen Taster um die neue Einstellung zu lagern. Display blinkt mit den
neuen Wert und geht zurück zu der normalen Funktion.

Tastaturschloss:
Drücken Sie gleichzeitig auf diese Tasten für 3 Sekunden um die Tastatur zu

verschliessen (Display zeigt „of“) oder aufzuschliessen ( Display zeigt ’on’).

Störungsanzeigen:

‘P1’ Erscheint in Display, bedeutet das der Raum-Sensor defekt ist. Kundendienst heranziehen.
Der Schrank versuch die eingestellte Temperatur zu halten bis Reparatur.

ABTAUEN

Der Schrank wird in vorprogrammierten Intervallen automatisch abgetaut. Falls der Schrank mit

häugen Ö󰀨nungen von Tür order häuge Auswechseln von Gefriergut äußerst belastet wird es ist

vielleicht notwendig der Schrank manuell abzutauen.

Drücken Sie auf diesen Taster mehr als 3 Sekunden fängt die manuellen Abtauung
statt, und dann zu normalen Betrieb zurückkehren.

Tauwasser zur Verdampfung wird in einen Behälter im Kompressorraum abgelassen.
14

UMSTELLUNG DER ROSTE

Die Rostträger werden umgestellt um gleichzeitig sie zusammen zu drücken und aufwärts heben.
Prüfen Sie dass alle 4 Rostträger auf gleiche Höhe platziert sind, bevor die Roste wieder im Gerät
eingelegt werden.

WECHSELN DES TÜRANSCHLAGES

Einzeltürschränke nur !

Die 3 Schrauben im Bodenscharnier entfernen und die Tür vom Obenscharnier ausgleiten lassen.
Dann den Obenscharnier zu der anderen Seite des Schranks rücken und wieder Tür und
Bodenscharnier montieren.

REINIGEN

Der Schrank auf Steckdose ausschalten.

In regelmäßigen Zwischenräumen den Schrank reinigen mit mildem Geschirrspülmittel innen und
außen. Alles mit einem Tuch gut trocken.

Verwenden Sie keine säurehaltige Putz- und chemische Lösungsmittel, diese möchten Rostfraß auf

die oberächen und Innenkühlsystem verursachen.

Kondensator und das übrige Kompressorraum mit Staubsauger reinigen und eine steife Bürste.

Achten Sie darauf, dass kein Wasser im Kompressorraum und in de elektrischen Teile kommt, das
Kurzschluss verursachen kann

WARTUNG UND KUNDENDIENST

Das Kühlsystem ist ein hermetisches geschlossenes System und fordert kein Besichtigung nur
Reinigung.

Bei Ausfall der Kühlung prüfen Sie ob der Netzstecker richtig in der Stockdose ist und die Sicherung
der Stockdose in Ordnung ist.

Wenn keine Ursachen vorliegen und Sie die Störung nicht selbst beseitigen konnten, wenden Sie
sich bitte an die Kundendienststelle. Teilen Sie die Typenbezeichnung und Seriennummer mit. Diese

Informationen nden Sie auf den Typenschild in Schrank an der rechten Seite oben.

ENTSORGUNG

Wenn der Schrank ausgedient hat, muss die Entsorgung durch eine anständig umweltmäßige
Wiese vorgenommen werden. Beachten Sie die Vorschriften für Entsorgung. Es gibt z.B.
Spezialforderungen und Bedingungen zu beachten.

15

rfj_220610

Specications subject to changes without prior notication.

© TEFCOLD A/S 2022

BACKBAR KØLERE

Brugsvejledning

Model:

BA-Series
DB-Series

EN

DE

DK

SV

FR

ES 41

PT 49

CZ

3

9

17

25

33

57

PL 65

NL 73

18

INDHOLD

1.

2.

Generel information

Vigtige informationer ............................................................................................ 20

Udpakning og opstilling ....................................................................................... 20

El-tilslutning ......................................................................................................... 21

Opstart ................................................................................................................. 21

Termostaten ......................................................................................................... 22

Afrimning ............................................................................................................. 22

Flyt hylder ............................................................................................................ 23

Vending af dør ..................................................................................................... 23

Vedligeholdelse ................................................................................................... 23

Service ................................................................................................................. 23

Bortska󰀨else ........................................................................................................ 23

Teknisk manual til termostaten

DT-01 ................................................................................................................... 81

19

VIGTIGE INFORMATIONER

1. For at få det fulde udbytte af kølemøblet, bør De læse denne brugsvejledning igennem.

2. Det er brugers ansvar at anvende kølemøblet i henhold til instruktionerne.

3. Kontakt omgående forhandleren, såfremt der opstår fejl ved kølemøblet.

4. Kølemøblet bør anbringes i et tørt og tilstrækkeligt ventileret rum.

5. Kølemøblet bør ikke placeres i nærheden af varmekilder eller direkte sollys.

6. Bemærk at alle elektriske apparater kan medføre farer.

7. Opbevar ikke eksplosionsfarlige sto󰀨er, f.eks. gas, benzin, æter og lignende.

8. Der er ikke brugt asbest eller CFC i konstruktionen.

9. Olien i kompressoren indeholder ikke PCB.

Kølemøblet indeholder det energirigtige og ikke ozonnedbrydende kølemiddel R600a/
R290. Da R600a/R290 er en brandfarlig gasart, er det vigtigt, at kølekredsløbet ikke
beskadiges under transport og ved installering.

Hvis kølekredsløbet alligevel beskadi¬ges, skal du undgå at bruge åben ild i nærheden
af køleskabet, ligesom der heller ikke må tilsluttes strøm til skabet. Sørg desuden for
god udluftning i rummet. Er du i tvivl, skal du kontakte din leverandør.

UDPAKNING OG OPSTILLING

Produktet leveres emballeret, undersøg denne for skader inden udpakning.

20

EL-TILSLUTNING

Kølemøblet er beregnet for tilslutning til 220-240 V/50 Hz. Tilslutningen skal ske ved en stikkontakt,
der bør være let tilgængelig.

Dette kølemøbel skal ekstrabeskyttes ifølge stærkstrømsreglementet. Dette gælder også, selvom der
er tale om udskiftning af et eksisterende kølemøbel, der ikke har været ekstrabeskyttet. I bygninger
opført før 1. april 1975 er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som
beskytter den stikkontakt kølemøblet skal tilsluttes.

I begge disse tilfælde skal der, hvis stikkontakten er for trebenet stikprop, benyttes en trebenet
stikprop, og lederen med grøn/gul isolation skal tilsluttes jordklemmen (mærket ).

Hvis stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop. Hvis brugeren selv
monterer denne, skal lederen med grøn/gul isolation klippes af så tæt som muligt på det sted, hvor
lederen går ind i stikproppen.

I alle andre tilfælde bør De lade en autoriseret el-installatør undersøge, hvordan De nemmest får
ekstrabeskyttet kølemøblet. Hvis De ikke har ekstrabeskyttelse i bygningen i forvejen, anbefaler
Elektricitetsrådet, at De lader el-installatøren opsætte en PFI- eller HPFI afbryder.

OPSTART

Inden kølemøblet tages i brug, anbefales det at rengøre dette, se afsnit om vedligeholdelse.

Vigtigt !

Hvis kølemøblet har ligget ned under transport, vent 2 timer før opstart.

21

TERMOSTATEN

Termostaten og lyskontakten er placeret i bundpanelet

Termostaten er for-programmeret så kølemøblet er klar til brug. Hvis der skal justeres i indstillinger
følg denne vejledning. Når skabet tændes vil display vise den aktuelle temperatur i møblet.

Vis indstillet temperatur:

Tryk på denne tast og display viser den indstillede temperatur, tryk igen for at vende
tilbage til normal visning.

Indstil ny temperatur:

Tryk på denne tast i mere end 3 sec. og display viser den indstillede temperatur.

Tryk på denne tast for at hæve den indstillede temperatur.

Tryk på denne tast for at sænke den indstillede temperatur.

Tryk på denne tast for at gemme den nye indstilling, display blinker med den nye værdi
og vender derefter tilbage til normal visning.

Tastatur lås:
Tryk på disse taster samtidigt i 3 sek. for at låse, display viser ’of’ eller for at låse

op, display viser ’on’.
Fejlkoder:

‘P1’ Blinkende i display, betyder at kølemøblets rum- føler er defekt, tilkald service.
Møblet vil tilstræbe at holde den indstillede temperatur indtil reparation.

AFRIMNING

Kølemøblet afrimer automatisk med forprogrammerede intervaller. Hvis møblet belastes ekstremt
med hyppige åbninger af dør eller hyppig udskiftning af varer, kan det blive nødvendigt at udføre en
manuel afrimning.

Tryk på denne tast i mere end 3 sec., dette vil starte en manuel afrimning og derefter
vende tilbage til normal drift.

Tøvand ledes ud til fordampning i en beholder, der er placeret i kompressorrum.
22

FLYTNING AF HYLDER

Hyldebærer kan yttes ved at klemme dem sammen og løfte opad samtidigt. Kontroller at alle 4

hyldebærer sidder i samme højde før hylden placeres.

VENDING AF DØR

Kun enkeltdørs kabinetter !

Fjern de 3 skruer i bundhængsel og lad døren glide ud af tophængsel.
Flyt tophængsel til modsatte side og monter døren og bundhængsel igen.

VEDLIGEHOLDELSE

Afbryd kølemøblet på stikkontakten.

Med passende mellemrum skal kølemøblet rengøres. Udvendig og indvendige rengøring foretages
med svag sæbeopløsning og aftørres grundigt.

Rengøringsmidler må IKKE indeholde klor, klorforbindelser eller andre aggresive midler, da de kan

forårsage tæringer på overader og på det indvendige kølesystem.

Ventilationsristen holdes bedst rent ved hjælp af en støvsuger og en stiv børste.

SERVICE

Kølesystemet er et hermetisk lukket system og kræver ikke tilsyn, kun renholdelse.

Ved svigt i kølevirkningen, undersøg om årsagen er afbrydelse i stikkontakt eller sikringsgruppe.

Kan grunden til svigt ikke ndes, må De henvende Dem til Deres leverandør. Ved al henvendelse
bedes De oplyse skabets typenavn og serienummer. Disse oplysninger ndes på typenummerskiltet

placeret indvendigt i højre side.

BORTSKAFFELSE

Når det udtjente kølemøbel skal bortska󰀨es, skal det ske på en miljømæssig forsvarlig måde. Vær
opmærksom på reglerne for bortska󰀨else. Der kan være særlige krav og betingelser, der skal

overholdes.

23

rfj_220610

Specications subject to changes without prior notication.

© TEFCOLD A/S 2022

BARKYLAR

Bruksanvisning

Model:

BA-Series
DB-Series

EN

DE

DK

SV

FR

ES 41

PT 49

CZ

3

9

17

25

33

57

PL 65

NL 73

26

INNEHÅL

1.

2.

Allmänna anvisningar

Viktiga anvisningar .............................................................................................. 28

Uppackning och uppställning ............................................................................... 28

Elanslutning ......................................................................................................... 29

Driftsstart ............................................................................................................. 29

Termostaten ......................................................................................................... 30

Avfrostning ........................................................................................................... 30

Flytta hyllor .......................................................................................................... 31

Vända dörren ....................................................................................................... 31

Underhåll ............................................................................................................. 31

Service ................................................................................................................. 31

Bortska󰀨ande ...................................................................................................... 31

Teknisk handbok för termostat

DT-01 ................................................................................................................... 81

27

VIKTIG INFORMATION

1. Läs den här bruksanvisningen så att du får bästa möjliga nytta av kylskåpet.

2. Det är användarens ansvar att använda kylskåpet enligt anvisningarna.

3. Kontakta återförsäljaren omgående om det uppstår fel på kylskåpet.

4. Kylskåpet bör placeras i ett torrt rum med god ventilation.

5. Kylskåpet bör inte placeras i närheten av värmekällor eller i direkt solljus.

6. Observera att alla elektriska apparater kan innebära fara.

7. Förvara inte explosionsfarliga ämnen som t.ex. gas, bensin eter eller liknande.

8. Ingen asbest och inga freoner (CFC) har använts vid konstruktionen.

9. Oljan i kompressorn innehåller inte PCB.

Kylen innehåller det energigodkända och icke ozonnedbrytande kylmedlet R600a/
R290. R600a/R290 är en brandfarlig typ av gas och det är därför viktigt att
kylkrets¬loppet inte skadas under transport och installering.

Om kylkretsloppet trots detta skadas ska man undvika att använda öppen eld i
närheten av kylen och enheten får heller inte anslutas till strömuttag. Sörj dessutom för
god ventilation i rummet. Vid tveksamhet: kontakta din leverantör.

UPPACKNING OCH UPPSTÄLLNING

Kontrollera att det inte nns några skador på emballaget före uppackning.

28

ELANSLUTNING

Kylskåpet är beräknat för anslutning till 220–240 V/50 Hz. Anslutningen ska göras med en
stickkontakt som bör vara lätt åtkomlig.

Detta kylskåp ska extraskyddas enligt starkströmsbestämmelserna. Detta gäller också även vid

utbyte av ett bentligt kylskåp som inte haft sådant extraskydd. I byggnader som uppförts före den

första april 1975 är extraskyddet i ordning om en HFI-brytare installeras som skyddar det uttag där
kylskåpet ska anslutas.

I båda dessa tillfällen ska en trepolig (jordad) stickkontakt användas, och den grön/gula ledaren ska
anslutas till jord (märkt ).

Om uttaget är avsett för en tvåpolig stickkontakt används en stickkontakt med två poler. Om
användaren själv monterar denna ska ledaren med grön/gul isolering klippas av så tätt som möjligt
intill den plats där ledaren går in i stickkontakten.

I alla övriga situationer bör en ni låta en behörig elinstallatör kontrollera hur kylskåpet kan

extraskyddas på bästa sätt. Om det inte nns extraskydd i fastigheten tidigare rekommenderar

Elektricitetsrådet (Danmark) att elinstallatören monterar en PFI- eller HPFI-brytare.

DRIFTSSTART

Innan kylskåpet tas i bruk ska det rengöras. Se avsnittet om underhåll.

Viktigt !

Om kylskåpet har legat ner under transporten ska du vänta två (2) timmar innan det startas.

29

TERMOSTATEN

Termostaten och ljusomkopplaren är placerad i den nedre panelen

Termostaten är förprogrammerad för skåpet, och oftast behöver inga inställningar justeras.
När skåpet startas kommer displayen att visa den aktuella temperaturen i skåpet.

Visa inställd temperatur:

Tryck på den här knappen så visar displayen den inställda temperaturen.
Tryck på nytt för att återvända till normal visning.

Ställa in ny temperatur:

Tryck på den här knappen i minst 3 sekunder så visar displayen den inställda
temperaturen.

Tryck på den här knappen för att höja temperaturen.

Tryck på den här knappen för att sänka temperaturen.

Tryck på den här knappen för att spara den nya inställningen. Det nya värdet blinkar på
displayen och därefter återgår displayen till normal visning.

Knapplås:
Tryck på dessa knappar samtidigt i 3 sek för att låsa, displayen visar ’of’ om

du ska låsa upp visar displayen ’on’.

Felkoder:

‘P1’ Blinkande display betyder att skåpets rumstemperaturgivare är defekt.
Skåpet försöker hålla den inställda temperaturen fram tills reparationen.

AVFROSTNING

Skåpet avfrostas automatiskt enligt förprogrammerade intervall. Om skåpet belastas extremt mycket
med återkommande öppningar av dörren eller återkommande byte av innehållet kan en manuell
avfrostning bli nödvändig.

Tryck på den här knappen i minst 3 sekunder. Då startar den manuella
avfrostningen och därefter återgår skåpet till normal drift.

Smältvatten leds ut till förångning i en behållare som sitter i kompressorutrymmet.
30

FLYTTA HYLLOR

Hyllplanen kan yttas genom att klämma ihop dem och lyfta uppåt samtidigt. Kontrollera att alla fyra

hyllplanen har samma inbördes höjd innan hyllan sätts in.

VÄNDA DÖRREN

Endast enstaka dörr skåp !

Ta bort de tre skruvar i nedre gångjärnet och låt dörren glida ur det övre gångjärnet.
Flytta det övre gångjärnet till motsatta sidan och montera dörren och nedre gångjärnet igen.

UNDERHÅLL

Bryt strömmen till kylskåpet genom att dra ut stickkontakten.

Kylskåpet ska rengöras med lämpliga mellanrum. Utvändig och invändig rengöring ska utföras med
en svag tvållösning (milt diskmedel) och därefter ska skåpet torkas av noggrant.

Rengöringsmedel får INTE innehålla klor, klorföreningar eller andra aggressiva medel eftersom de
kan orsaka skador på ytorna och på det interna kylsystemet.

Ventilationsgallret ska rengöras med dammsugare och en styv borste.

SERVICE

Kylsystemet är ett hermetiskt slutet system och kräver ingen tillsyn – endast rengörning.

Vid dålig kylverkan: kontrollera först om orsaken är ett avbrott i stickkontakten eller proppskåpet.

Kontakta återförsäljaren om det inte går att lokalisera felet. Vi ber dig alltid uppge skåpets
typbeteckning och serienummer vid alla kontakter med oss. Informationen sitter på skåpets insida, på
märkskylten överst på högra sidan.

BORTSKAFFANDE

Ett uttjänt kylskåp måste bortska󰀨as på ett miljömässigt försvarbart sätt. Var uppmärksam på vilka
regler som gäller för bortska󰀨ande. Det kan nnas särskilda krav och bestämmelser som måste

följas.

31

rfj_220610

Specications subject to changes without prior notication

© TEFCOLD A/S 2022

ARRIÈRES DE BAR

Mode d’ emploi

Models:

BA-Series
DB-Series

EN

DE

DK

SV

FR

ES 41

PT 49

CZ

3

9

17

25

33

57

PL 65

NL 73

34

SOMMAIRE

1.

2.

Informations générales

Instructions importantes ...................................................................................... 36

Désassemblage et mise en place ........................................................................ 36

Branchement électrique ....................................................................................... 37

Démarrage ........................................................................................................... 37

Thermostat .......................................................................................................... 38

Dégivrage ............................................................................................................ 38

Déplacement des clayettes ................................................................................. 39

Inversement de la porte ....................................................................................... 39

Entretien .............................................................................................................. 39

Service ................................................................................................................. 39

Élimination ........................................................................................................... 39

Manuel technique du thermostat

DT-01 ................................................................................................................... 81

35

INSTRUCTIONS IMPORTANTES

1. Avant d’utiliser votre armoire, nous vous recommandons de lire ce mode d’emploi dans son
entier.

2. C’est la responsabilité de l’utilisateur de manier l’appareil selon les instructions données.

3. Contacter votre revendeur immédiatement en cas de défauts de fonctionnement de l’armoire.

4. L’armoire doit être placée dans un endroit sec et ventilé.

5. L’armoire ne doit pas être exposée aux rayons du soleil ou à tout autre source de chaleur.

6. N’oublier pas que tous les appareils électriques sont des sources de danger potentiel.

7. Ne conserver pas et n’utilisez pas des produits qui pourraient provoquer des explosions ou qui

sont inammables, tels que gaz, briquets, essence, éther etc. dans l’armoire.

8. Aucune asbeste ou CFC est utilisée dans la construction de l’armoire.

9. L’huile dans le compresseur ne contient pas de PCB.

Ce symbole désigne le risque d’incendie et les matériaux inammables utilisés dans

les appareils.

DÉSASSEMBLAGE ET MISE EN PLACE

L’armoire est livrée avec une palette en bois an de l’assurer pendant le transport.

36

BRANCHEMENT ÉLECTRIQUE

L’armoire doit être branchée par une prise d’un accès facile avec la tension de 220-240V/ 50Hz.

Les installations électriques doivent être e󰀨ectués par un électricien spécialisé.

DÉMARRAGE

Avant d’utiliser votre armoire, nous vous recommandons de la nettoyer, voir la section « entretien ».

Important !

Si l’armoire a été transportée aux horizontal, il faut attendre 2 heures après l’installation pour
démarrer l’appareil.

37

THERMOSTAT

Le thermostat et l’interrupteur sont placés dans le panneau inférieur.

Il est préprogrammé pour l’armoire ; dans la plupart des cas il est donc inutile de le régler.

Quand l’armoire est allumée, l’a󰀩cheur va montrer la température actuelle à l’intérieur de l’armoire.

Montrer la température réglée:

Presser ce bouton et l’a󰀩cheur montre la température réglée, presser encore une fois

pour retourner à l’indication normale.

Régler la nouvelle température:

Presser ce bouton pendant plus de 3 secondes, et l’a󰀩cheur montre la température

réglée.

Presser ce bouton pour augmenter la température réglée.

Presser ce bouton pour baisser la température réglée.

Presser ce bouton pour garder le nouveau réglage, l’a󰀩cheur clignote avec la nouvelle

température, puis il retourne à l’indication normale.

Serrure de clavier:
Presser ces boutons simultanément pendant 3 secondes pour bloquer, l’a󰀩cheur

montre ‘of’ ou pour débloquer, l’a󰀩cheur montre ‘on’.

Codes d’érreurs:

‘P1’ Clignotant dans l’a󰀩cheur signie que la sonde du thermostat est défectueuse.

L’armoire va tendre à maintenir la température réglée jusqu’à réparation.

DÉGIVRAGE

L’armoire se dégivre automatiquement avec des intervalles programmés. Si l’armoire est exposée
aux ouvertures de la porte ou remplacements des marchandises très fréquents, un dégivrage manuel
peut être nécessaire.

Presser ce bouton pendant plus de 3 secondes ; cela va lancer un dégivrage manuel et
après retourner au fonctionnement normal.

L’eau de dégivrage est évacuée et s’évapore dans un récipient placé dans le compartiment
compresseur.

38

DÉPLACEMENT DES CLAYETTES

Les supports de clayettes pourraient être déplacés en les serrant et levant au même temps. Il faut

vérier que tous les quatre supports sont placés au même niveau avant placer la clayette.

INVERSEMENT DE LA PORTE

Unique pour un enclos de porte !

Enlever les 3 vis dans la charnière de fond et sortir la porte de la charnière en haut.
Déplacer la charnière en haut au côté inverse et remonter la porte et la charniere de fond.

ENTRETIEN

Débrancher l’armoire pendant le nettoyage.

Le nettoyage de l’intérieur et l’extérieur de l’armoire doit être e󰀨ectué par intervalles convenables

à l’aide d’un produit à vaisselle non parfumé. L’armoire doit être essuyée minutieusement après le
nettoyage. L’extérieur peut être maintenu avec un produit (creme, huile) pour l’inox.

N’utiliser pas des produits à vaisselle chlorés ou d’autres produits aggrésifs, parce qu’ils pourraient

causer la corrosion de l’acier inox et du système frigorique interne.

SERVICE

Le système frigorique est étanche à l’air ; il n’est donc pas nécesssaire de le surveiller, il su󰀩t de le

nettoyer.

Si l’armoire ne rafraîchit pas, vérier que la che est bien enfoncée, que la fusible est intact et qu’il

n’y a pas de coupure de courant.

Si vous ne pouvez pas trouver la cause du défaut, contacter votre revendeur. Informer la référence
et le numéro de série de l’armoire, ce que vous pouvez trouver à l’intérieur de l’armoire sur l’étiquette
placée en haut à droite.

ÉLIMINATION

Quand l’armoire usée doit être éliminée, il doit se passer d’une manière qui ne compromet pas
l’environnement. Veuillez prendre note des règles d’élimination et examiner s’il existe des demandes

et conditions spéciques qu’il faut respecter.

39

rfj_220610

Specications subject to changes without prior notication.

© TEFCOLD A/S 2022

REFRIGERADORES BACKBAR

Manual de instrucción

Modelos:

BA-Series
DB-Series

EN

DE

DK

SV

FR

ES 41

PT 49

CZ

3

9

17

25

33

57

PL 65

NL 73

42

ÍNDICE

1.

2.

Información general

Instrucciones de seguridad importantes .............................................................. 45

Desembalaje e instalación ................................................................................... 45

Conexión eléctrica ............................................................................................... 46

Puesta en marcha del armario ............................................................................ 46

Termostato ........................................................................................................... 47

Descongelación ................................................................................................... 47

Desplazamiento de los estantes .......................................................................... 48

Inversión de la puerta .......................................................................................... 48

Mantenimiento y limpieza .................................................................................... 48

Servicio ................................................................................................................ 48

Eliminación .......................................................................................................... 48

Manual Técnico para el termostato

DT-01 .................................................................................................................... 81

43

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1. Para obtener el máximo rendimiento del armario, recomendamos la lectura de este manual de
instrucciones.

2. Es responsabilidad del usuario utilizar el electrodoméstico de acuerdo con las instrucciones
facilitadas.

3. Póngase en contacto inmediatamente con su concesionario en caso de cualquier anomalía.

4. Coloque el armario en un lugar seco y ventilado.

5. Mantenga el armario alejado de fuentes de mucho calor y no lo exponga a la luz solar directa.

6. Tenga siempre en cuenta que todos los dispositivos eléctricos pueden ser el origen de
peligros potenciales.

7. No almacene materiales inamables como disolvente, gasolina, etc., en el armario.

8. Declaramos que no se ha usado amianto ni CFC en su construcción.

9. El aceite del compresor no contiene PCB.

Este símbolo indica que el riesgo de incendio y los materiales inamables que se usan

en los dispositivos.

DESEMBALAJE E INSTALACIÓN

Retire el palet de madera y el embalaje. Las supercies exteriores llevan una lámina de protección

que se debe retirar antes de la instalación.

44

CONEXIÓN ELÉCTRICA

El aparato está hecho para una conexión de 220-240 V/50 Hz.

Las conexiones eléctricas principales deben ser hechas por electricistas autorizados.

PUESTA EN MARCHA DEL APARATO

Antes del uso, recomendamos limpiar el armario; remítase a la sección sobre mantenimiento y
limpieza.

Importante

Si el armario se ha colocado en posición vertical durante el transporte, espere 2 horas antes de
ponerlo en marcha.

45

TERMOSTATO

El termostato y el interruptor de la luz se coloca en el panel inferior

El termostato ya está programado para este aparato. En la mayoria de los casos, no es necesario
ajustar las posiciones. Al encender el aparato, el display/pantalla mostrará la temperatura actual en
el aparato.

Para indicar temperatura:

Apriete esta tecla y la pantalla mostrará la temperatura ja. Apriete la tecla otra vez

para normalizar la lectura.

Cambio a nueva temperatura:

Apriete esta tecla, más de 3 segundos, la pantalla mostrará la temperatura ja.

Apriete esta tecla para aumentar la temperatura ja.

Apriete esta tecla para bajar la temperatura ja.

Apriete esta tecla para guardar la nueva posición. La pantalla destellará con el nuevo
valor, y después volverá a la lectura normal.

Cierre del teclado:
Para cerrar o activar el teclado, apriete estas teclas simultáneamente durante

3 segundos. Para cerrar, la pantalla muestra ‘of’, para activar, la pantalla muestra
‘on’.

Codigos de alarma:

‘P1’ Destellando en la pantalla, indica que el sensor del aparato está defectuoso.

El aparato se esforzará por mantener la temperatura ja hasta que haya sido reparado.

DESCONGELACIÓN

El aparato descongela automáticamente con intervalos jos programados. Si la puerta del aparato

está abierta o el contenido del aparato se cambia con frecuencia, puede llegar a ser necesario
descongelar el aparato manualmente.

Apriete esta tecla continuamente, más de 3 segundos, esto activará una escongelación
manual, y después volverá a operar normalmente.

El agua de la descongelación circula para su evaporación a un contenedor, que está situado en el
compartimento del compresor.

46

DESPLAZAMIENTO DE LOS ESTANTES

Las guías del estante se desplazan oprimiéndolas entre sí y levantándolas hacia arriba al mismo
tiempo. Compruebe que las 4 guías del estante estén colocadas a la misma altura antes de colocar
el estante en el armario.

INVERSIÓN DE LA PUERTA

Sólo uno recintos de puertas !

Retire los 3 tornillos de la bisagra inferior y deje deslizar la puerta fuera de la bisagra superior.
Traslade la bisagra superior al otro lado y vuelva a montar la puerta y la bisagra inferior.

MANTENIMIENTO Y LIMPIEZA

Desenchufe el refrigerador por la toma de corriente.

El armario se debe limpiar periódicamente. Limpie las supercies externas e internas del armario con

una solución jabonosa ligera y séquelas después con un trapo.

NO use productos de limpieza que contengan cloro u otros productos abrasivos, puesto que pueden

dañar las supercies y el sistema de refrigeración interno.

Limpie el compartimento del condensador y del compresor con un aspirador y un cepillo rígido.

SERVICIO

El sistema de refrigeración es un sistema sellado herméticamente que no requiere supervisión, solo
limpieza.

Si el armario no enfría, compruebe si el motivo es un corte de suministro eléctrico.

Si no puede encontrar el motivo de la avería del armario, póngase en contacto con su proveedor.
Indique el modelo y el número de serie del armario. Puede encontrar dicha información en la etiqueta
de características situada en el interior del armario, en el lado superior derecho.

ELIMINACIÓN

El desechado del armario se debe realizar de forma respetuosa con el medio ambiente. Tenga en
cuenta la normativa existente en cuanto a residuos. Es posible que haya requisitos y condiciones
especiales que deban cumplirse.

47

rfj_220610

Specications subject to changes without prior notication.

© TEFCOLD A/S 2022

REFRIGERADORES BACKBAR

Manual de Instruções

Modelos:

BA-Series
DB-Series

EN

DE

DK

SV

FR

ES 41

PT 49

CZ

3

9

17

25

33

57

PL 65

NL 73

50

ÍNDICE

1.

2.

Informações gerais

Instruções importantes de segurança ................................................................. 52

Desembalagem e instalação ............................................................................... 52

Ligações Eléctricas .............................................................................................. 53

Arranque da arca ................................................................................................. 53

Termóstato ........................................................................................................... 54

Descongelamento ................................................................................................ 54

Movimentar as prateleiras ................................................................................... 55

Inversão da porta ................................................................................................. 55

Manutenção e Limpeza ....................................................................................... 55

Assistência Técnica ............................................................................................. 55

Eliminação ........................................................................................................... 55

Manual Técnico para termostato

DT-01 ................................................................................................................... 81

51

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

1. Para se obter uma utilização plena desta arca vertical, recomendamos-lhe que leia este
manual de instruções.

2. A utilização do aparelho de acordo com as instruções fornecidas é da inteira responsabilidade
do utilizador.

3. Contacte imediatamente o distribuidor em caso de avarias.

4. Coloque a máquina num local seco e ventilado.

5. Mantenha o aparelho afastado de fontes de calor intenso e não o exponha a luz solar directa.

6. Tenha sempre presente que qualquer dispositivo eléctrico é uma fonte de perigo potencial.

7. Não armazene na arca quaisquer materiais inamáveis, como diluente, gasolina, etc.

8. Declara-se que não foi usado amianto ou CFC na construção deste aparelho.

9. O óleo no compressor não contém PCB.

Este símbolo indica que o risco de fogo e materiais inamáveis utilizados nos

dispositivos.

DESEMBALAGEM E INSTALAÇÃO

Retire a palete de madeira e a embalagem. As superfícies externas encontram-se revestidas com
uma película de protecção que deverá ser removida antes da instalação

52

LIGAÇÕES ELÉCTRICAS

A arca funciona a 220-240 V/50 Hz.

A tomada de parede deverá estar facilmente acessível.

Todas as ligações à terra estipuladas pelas autoridades eléctricas locais deverão ser observadas.

A cha da arca e a tomada de parede deverão fornecer a ligação à terra adequada. Se houver
qualquer dúvida, contacte o distribuidor local ou um electricista qualicado.

ARRANQUE DA ARCA

Antes de utilizá-la, recomendamos que a arca seja limpa; consulte a secção sobre manutenção e
limpeza.

Importante

Se a arca tiver sido colocada na vertical durante o transporte, aguarde duas horas até ligá-la.

53

TERMÓSTATO

Termostato e interruptor de luz está colocado no painel inferior

O termóstato foi pré-regulado e, na maioria dos casos, não é necessário qualquer ajuste.
Quando a arca é ligada, o visor irá exibir a temperatura actual na câmara.

Exibir a temperatura denida:

Pressione este botão e o visor vermelho irá exibir, piscando, a temperatura denida.

Prima a tecla novamente para regressar à leitura normal.

Denir uma nova temperatura:

Pressione este botão for premido continuamente durante mais de 3 segundos, e o visor

vermelho irá exibir a temperatura denida.

Pressione este botão para aumentar a temperatura denida.

Pressione este botão para diminuir a temperatura denida.

Pressione este botão para guardar o novo parâmetro. O visor irá exibir o novo valor a
piscar e gressará à leitura normal.

Bloqueio do teclado:
Para bloquear ou desbloquear o teclado, prima estas teclas simultaneamente durante

cerca de 3 segundos (para bloquear, o visor exibe ‘of’, para desbloquear, o visor
exibe ‘of’.

Códigos de Alarme:

‘P1’ Pressione este botão para guardar o novo parâmetro. O visor irá exibir o novo valor a
piscar e gressará à leitura normal.

DESCONGELAMENTO

A arca descongela automaticamente em intervalos pré-denidos. Se houver frequentes aberturas da

porta da arca ou mudanças do conteúdo, poderá ser necessário descongelar a arca manualmente.

Se este botão for premido continuamente durante mais de 3 segundos, dá-se início à
descongelação manual e depois regressará ao funcionamento normal.

A água daí resultante é recolhida num receptáculo colocado no compartimento do compressor e
depois evapora.

54

MOVIMENTAR AS PRATELEIRAS

As guias das prateleiras são movidas comprimindo-as e elevando-as ao mesmo tempo. Verique se

as 4 guias de prateleiras estão colocadas na mesma altura antes de colocar a prateleira na arca.

INVERSÃO DA PORTA

Apenas um gabinetes de porta

Retire os 3 parafusos na dobradiça da base e deixe a porta deslizar para fora da dobradiça superior.
Movimente a dobradiça superior para o lado oposto e torne a instalar a porta e dobradiça da base.

MANUTENÇÃO E LIMPEZA

Desligue a arca da tomada de parede.

A arca deve ser limpa periodicamente. Limpe as superfícies interna e externa da arca com uma
solução ligeiramente ensaboada e seque de seguida.

NÃO utilize produtos de limpeza que contenham cloro ou produtos abrasivos pois poderão danicar

as superfícies e o sistema de arrefecimento interno.

Limpe o condensador e o compartimento do compressor utilizando um aspirador e uma escova de
cerdas duras.

ASSISTÊNCIA TÉCNICA

O sistema de arrefecimento é hermeticamente selado e não requer supervisão; apenas limpeza.

Se a arca não arrefecer, verique se isso se deve a uma falta de electricidade.

Se não conseguir diagnosticar a causa da falha da arca, contacte o distribuidor. Informe o modelo
e o número de série da arca. Poderá encontrar esta informação na etiqueta de características
localizada na parte de dentro da arca, do lado superior direito.

ELIMINAÇÃO

A eliminação da arca deverá efectuar-se de modo ambientalmente correcto. Aquando da eliminação,
tenha em consideração a legislação existente. Poderá haver requisitos e condições especiais a
serem observados.

55

rfj_220610

Specications subject to changes without prior notication.

© TEFCOLD A/S 2022

BAROVÉ CHLADNIČKY

Originální návod

Models:

BA-Series
DB-Series

EN

DE

DK

SV

FR

ES 41

PT 49

CZ

3

9

17

25

33

57

PL 65

NL 73

58

OBSAH

1.

2.

Všeobecné informace

Důležité bezpečnostní pokyny .............................................................................. 60

Vybalení a instalace ............................................................................................. 60

Elektrické zapojení .............................................................................................. 61

Uvedení zařízení do provozu................................................................................ 61

Termostat.. ............................................................................................................ 62

Odmrazování ........................................................................................................ 62

Vyjmutí polic ........................................................................................................ 63

Otočení otevírání dveří ........................................................................................ 63

Čištění a údržba ................................................................................................... 63

Servis. .................................................................................................................. 63

Likvidace .............................................................................................................. 63

Technická příručka termostatu

DT-01 ................................................................................................................... 81

59

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

Před použitím chladničky si pozorně přečtěte návod k použití.
Toto zařízení mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými či

duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo
byly poučeny o bezpečném používání spotřebiče a jsou si vědomi případných nebezpečí z toho
plynoucích. Dětem je zakázáno hrát si se zařízením. Čištění a údržbu nesmějí provádět děti, pokud

nejsou pod dohledem.

Pokyny pro osoby (včetně dětí) se sníženými fyzickými, smyslovými či duševními schopnostmi nebo
s nedostatkem zkušeností a znalostí a pro dětí hrající si s chladničkou nejsou vyžadovány.

Neskladujte v chladničce výbušné látky, jako například aerosolové nádobky s hořlavou

náplní.

VAROVÁNÍ: Všechny odvětrávací otvory v krytu chladničky a vestavěné konstrukci musí zůstat volné.
VAROVÁNÍ: Pro urychlení odmrazování nepoužívejte mechanické nástroje. Pro tyto účely používejte

pouze prostředky doporučené výrobcem.
VAROVÁNÍ: Nepoškozujte chladicí okruh.
VAROVÁNÍ: V prostoru pro uložení potravin spotřebiče nepoužívejte elektrické spotřebiče, jejichž typ

není doporučen výrobcem.
Jako chladivo se používá R600a/R290 a jako nadouvadlo je v izolaci použit cyklopentan. Servis a

likvidaci zařízení by měla provádět kvalikovaná osoba.

Informace o chladničce
Klimatická třída: 4, uživatel by měl chladničku používat při teplotě nižší než 32 °C.

Vážená normalizovaná hladina akustického tlaku nepřekračuje hranici 70 dB(A).
Maximální zatížení každé police je maximálně 230 kg/m².

Tento symbol znamená nebezpečí požáru a použití hořlavých materiálů v chladničce.

VYBALENÍ A INSTALACE

Odstraňte dřevěnou paletu a obalový materiál. Vnější povrchy jsou opatřeny ochrannou fólií, kterou je
před instalací nutné odstranit.

60

ELEKTRICKÉ ZAPOJENÍ

Chladnička pracuje s napětím 220-240 V/50 Hz.

Zásuvka ve zdi musí být snadno přístupná.

Musí být dodrženy veškeré požadavky na uzemnění stanovené příslušnými regulačními úřady.
Vidlice zařízení i elektrická zásuvka musí splňovat požadavky na uzemnění. Pokud si nejste jisti,

kontaktujte svého místního dodavatele nebo autorizovaného elektrotechnika.

Hlavní elektrické zapojení musí být provedeno zkušeným elektrikářem.

UVEDENÍ CHLADNIČKY DO PROVOZU

Před použitím doporučujeme chladničku umýt – viz kapitola týkající se údržby a čištění.

Důležité!

Pokud byla chladnička při přepravě uložena vodorovně, vyčkejte před uvedením do provozu 2

hodiny.

61

TERMOSTAT

Termostat a světelný spínač jsou umístěny na spodním panelu.

Termostat byl předem nastaven a ve většině případů není nutné toto nastavení měnit.
Po zapnutí chladničky se na displeji zobrazí skutečná teplota v chladničce.

Zobrazení nastavené teploty:

Stisknutím tohoto tlačítka zobrazíte na displeji nastavenou teplotu. Opětovným
stisknutím tlačítka se vrátíte k zobrazení aktuálních údajů.

Nastavení nové teploty:

Stiskněte toto tlačítko na více než 3 sekundy, na displeji se zobrazí nastavená teplota.

Stisknutím tohoto tlačítka zvýšíte nastavenou teplotu.

Stisknutím tohoto tlačítka snížíte nastavenou teplotu.

Stisknutím tohoto tlačítka uložíte nové nastavení. Na displeji začne blikat nová hodnota

a poté se zobrazí aktuální údaje.

zamknout/odemknout klávesnici:
Stiskněte současně tato tlačítka na 3 sekundy. Pro zamknutí displeje čte ‘oF’.

Pro odemknutí se na displeji zobrazí nápis ‘on’.

Chybové kódy:

‘P1’ Bliká na displeji: indikuje vadný snímač chladničky.
Chladnička se bude až do opravy snažit o udržení nastavené teploty

ODMRAZOVÁNÍ

Chladnička se v předem nastavených intervalech odmrazuje automaticky. Jsou-li dveře skříně
otevřené nebo se obsah skříně často mění, bude potřeba chladicí skříň odmrazit ručně.

Stisknete-li toto tlačítko déle než 3 sekundy, dojde ke spuštění manuálního
odmrazování a potom se chladnička vrátí do normálního provozu.

Odmrazená voda stéká po kapkách do nádobky v prostoru kompresoru a zde se odpařuje.

62

PŘEMÍSTĚNÍ POLIC

Lišty police lze vyjmout stlačením k sobě při současném zvedání lišt nahoru. Před umístěním police
do skříně chladničky zkontrolujte, zda jsou všechny 4 lišty police umístěny ve stejné výšce.

OTOČENÍ OTEVÍRÁNÍ DVEŘÍ

Skříně jen s jednokřídlými dveřmi!

Odšroubujte 3 šrouby ve spodním pantu a nechejte dveře vyklouznout z horního pantu. Přemístěte
horní pant na opačnou stranu a dveře a spodní pant namontujte.

ČIŠTĚNÍ A ÚDRŽBA

Odpojte chladničku z elektrické sítě.

Chladničku je potřeba pravidelně čistit. Vnější a vnitřní povrchy skříně očistěte slabým roztokem
čisticího prostředku a vytřete do sucha.

Nečistěte chladničku přímým vodním proudem nebo pomocí vysokotlakých zařízení.
NEPOUŽÍVEJTE čisticí prostředky obsahující chlór nebo jiné agresivní chemikálie. Mohlo by dojít k
poškození povrchů z nerezové oceli a vnitřního chladicího systému.
Kondenzátor a prostor okolo kompresoru vyčistěte pomocí vysavače a tuhého kartáče.

SERVIS

Chladicí systém je hermeticky uzavřený a nevyžaduje žádný dozor, pouze čištění.

Pokud chladnička nechladí, zkontrolujte, zda nedošlo k přerušení přívodu energie.

Pokud nedokážete odhalit příčinu závady, kontaktujte svého dodavatele. Uveďte model a sériové
číslo chladničky. Tyto informace jsou uvedeny na výrobním štítku, který je umístěn uvnitř chladničky
vpravo nahoře.

LIKVIDACE

Likvidace chladničky musí být provedena v souladu s požadavky na ochranu životního prostředí.
Dodržujte stávající směrnice týkající se likvidace. Mohou obsahovat zvláštní požadavky a podmínky,
které je třeba dodržet.

63

rfj_220610

Specications subject to changes without prior notication.

© TEFCOLD A/S 2022

CHŁODZIARKI BAROWE

Instrukcje obsługi

Modele:

BA-Series
DB-Series

EN

DE

DK

SV

FR

ES 41

PT 49

CZ

3

9

17

25

33

57

PL 65

NL 73

66

ZAWARTOŚĆ

1.

2.

Informacje ogólne

Ważne instrukcje bezpieczeństwa ....................................................................... 68

Rozpakowywanie i instalacja ............................................................................... 68

Podłączenie do prądu .......................................................................................... 69

Uruchomienie chłodziarki .................................................................................... 69

Termostat ............................................................................................................. 70

Rozmrażanie ....................................................................................................... 70

Przekładanie półek .............................................................................................. 71

Zmiana strony otwierania drzwi ........................................................................... 71

Konserwacja i czyszczenie .................................................................................. 71

Serwisowanie ...................................................................................................... 71

Utylizacja ............................................................................................................. 71

Instrukcja obsługi termostatu

DT-01 ................................................................................................................... 81

67

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

1. Aby wykorzystać wszystkie możliwości chłodziarki, zachęcamy do przeczytania instrukcji
obsługi

2. Użytkownik ma obowiązek użytkować sprzęt zgodne z daną instrukcją

3. W momencie problemów z urządzeniem niezwłocznie skontaktuj się ze sprzedawcą.

4. Chłodziarka powinna być użytkowana w suchym i wentylowanym pomieszczeniu.

5. Chłodziarka nie może mieć kontaktu ze źródłem wysokiej temperatury oraz nie może być
wystawiana na bezpośrednie działanie promieni słonecznych

6. Pamiętaj, że wszystkie elektroniczne urządzenia mogą być źródłem potencjalnego zagrożenia.

7. Zabrania się przechowywania w środku chłodziarki łatwopalnych materiałów takich jak:

wszelkie rozpuszczalniki, benzyna itd.

8. Informujemy, że chłodziarka nie zawiera w konstrukcji azbestu ani CFC.

9. Olej w kompresorze nie zawiera polichlorowanych bifenyli (PCB).

Zastosowany czynnik chłodniczy R600a jest przyjazny dla środowiska, nie niszczy warstwy
ozonowej. Jako że R600a jest gazem palnym należy unikać uszkodzenia układu chłodniczego
podczas transportu i instalacji. W przypadku uszkodzenia układ chłodniczy należy unikać użycia
otwartego ognia z uwagi na możliwość zapalenia czynnika oraz odłączyć zasilanie chłodziarki.
Również należy się upewnić że pomieszczenie jest wentylowane. W razie wątpliwości skontaktować
się z dostawcą.

ROZPAKOWYWANIE I INSTALACJA

Zdejmij drewnianą paletę i opakowanie. Urządzenie jest opakowane w ochronną folię, którą należy
usunąć przed instalacją urządzenia.

68

PODŁĄCZENIE DO PRĄDU

Urządzenie przystosowane jest do napięcia 220-240 V/50 Hz.

Gniazdo sieciowe powinno być łatwo dostępne.

Wszystkie wymogi ochrony przeciwporażeniowej powinny być zgodne z lokalnymi przepisami. Tylko
wówczas wtyczka urządzenia oraz gniazdo sieciowe zagwarantują prawidłowo działającą ochronę
przeciwporażeniową. W momencie wątpliwości zgłoś się do swojego dostawcy lub autoryzowanego

serwisu elektrycznego.

Giętki przewód podłączeniowy zakończony jest wtyczką z trzema bolcami 15 AMP.
Poszczególne żyły przewodu podłączeniowego mają różny kolor izolacji:
Zielony/Żółty: Ochronny, Niebieski: Zerowy, Brązowy: Fazowy (Pod napięciem).

URUCHOMIENIE CHŁODZIARKI

Przed uruchomieniem chłodziarki zaleca się aby urządzenie było wyczyszczone, patrz podpunkt

konserwacja i czyszczenie.

Ważne!

Jeśli chłodziarka były przewożona w pozycji leżącej należy odczekać 2 godziny zanim urządzenie

zostanie uruchomione.

69

TERMOSTAT

Termostat i przełącznik światła umieszcza się w dolnym panelu.

Termostat został ustawiony wstępnie iw większości przypadków nie jest konieczne dostosowywanie
ustawień. Podczas włączania szafy na wyświetlaczu pojawi się aktualna temperatura w szafce.

Wyświetlacz temperatury:

Naciśnij ten przycisk, na wyświetlaczu pojawi się ustawiona temperatura.
Naciśnij ponownie klawisz, aby powrócić do normalnego odczytu.

Ustaw nową temperaturę:

Naciśnij ten przycisk ciągle przez ponad 3 sekundy, a na wyświetlaczu pojawi się

zestaw temperatura.

Naciśnij ten przycisk, aby zwiększyć ustawioną temperaturę.

Naciśnij ten przycisk, aby obniżyć ustawioną temperaturę.

Naciśnij ten przycisk, aby zapisać nowe ustawienia. Na wyświetlaczu pojawi się nowa
wartość i powróci do normalnego czytania.

Blokada/odblokowanie klawiatury.
Naciśnij te klawisze jednocześnie przez 3 sekundy. Aby zablokować odczyty na

wyświetlaczu ‘oF’. Aby odblokować wyświetlacz odczytuje ‘on’.

Kody alarmowe:

‘P1’ Miga na wyświetlaczu: wskazuje, że czujnik szafy jest uszkodzony.
Szafka będzie starała się utrzymywać ustawioną temperaturę, aż zostanie naprawiona.

ROZMRAŻANIE

Szafka rozmraża się automatycznie z ustalonymi przedziałami. Jeśli drzwi do szafy są otwarte lub
często zmienia się treść szafy, może okazać się konieczne ręczne rozmrażanie szafki.

Naciśnięcie tego przycisku przez ponad 3 sekundy powoduje ręczne odszranianie i

powrót do normalnej pracy.

Odszraniana woda przechodzi do pojemnika umieszczonego w komorze sprężarki i odparowuje.

70

PRZEKŁADANIE PÓŁEK

Prowadnice półek mogą zostać przesunięte poprzez jednoczesne ściśnięcie i podniesienie ich do
góry. Należy sprawdzić czy wszystkie 4 prowadnice półek są umieszczone na tej samej wysokości
przed umieszczeniem półek w chłodziarce.

ZMIANA STRONY OTWIERANIA DRZWI

Tylko szafy drzwiowe !

Odkręć 3 śruby dolnego zawiasu i wyjmij drzwi z górnego zawiasu. Przełóż górny zawias na
przeciwną stronę i dokręć śruby górnego i dolnego zawiasu po przeciwnej stronie.

KONSERWACJA I CZYSZCZENIE

Wyłącz zasilanie chłodziarki.

Urządzenie musi być okresowo czyszczone. Oczyść zewnętrzną i wewnętrzną powierzchnie
chłodziarki przy użyciu ciepłej wody z użyciem niewielkiej ilości środka myjącego i od razu wytrzyj do

sucha.

Zabrania się używania środków czyszczących zawierających w swoim składzie chlor lub innych
drażniących środków ponieważ mogą one zniszczyć powierzchnie i wewnętrzny układ chłodniczy.
Należy czyścić skraplacz i części sprężarki przy użyciu odkurzacza oraz szczotki.
Zabrania się polewania części sprężarki wodą ponieważ może to doprowadzić do zwarcia i
uszkodzenia części elektrycznych urządzenia.

SERWISOWANIE

System chłodniczy jest hermetycznie zamknięty i nie wymaga serwisowania, jedynie czyszczenia.

Jeśli chłodziarka przestanie chłodzić sprawdź czy powodem nie jest brak prądu.

Jeśli nie jesteś w stanie określić przyczyny dlaczego urządzenie nie działa należy się skontaktować
ze sprzedawcą. Poinformuj dostawcę o modelu, numerze seryjnym urządzenia. Informacje te
znajdziesz na tabliczce znamionowej która jest w środku chłodziarki w prawym, górnym rogu.

UTYLIZACJA

Utylizacja chłodziarki musi odbyć się zgodnie z obowiązującymi przepisami środowiska w danym

kraju.

71

rfj_220610

Specications subject to changes without prior notication.

TEFCOLD A/S, Industrivej 25, DK-8800 Viborg

© TEFCOLD A/S 2022

BACKBAR-KOELERS

Originele instructies

Modellen:

BA-Series
DB-Series

EN

DE

DK

SV

FR

ES 41

PT 49

CZ

3

9

17

25

33

57

PL 65

NL 73

74

INHOUD

1.

2.

Algemene informatie

Belangrijke veiligheidsinstructies ......................................................................... 76

Uitpakken en installeren ...................................................................................... 76

Elektrische aansluiting ......................................................................................... 77

De kast starten ..................................................................................................... 77

Thermostaat ........................................................................................................ 78

Ontdooien ............................................................................................................ 78

De schappen verplaatsen ..................................................................................... 79

Deur omkeren ....................................................................................................... 79

Reiniging en onderhoud ....................................................................................... 79

Service ................................................................................................................. 79

Verwijderen .......................................................................................................... 79

Technische handleiding voor de thermostaat

DT-01 ................................................................................................................... 81

75

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees deze handleiding aandachtig door voordat u de koeler gebruikt.
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke,

zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, indien zij op een veilige
manier toezicht op of instructies hebben gekregen over het gebruik van het apparaat en de risico’s
ervan begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de
gebruiker mag niet zonder toezicht door kinderen worden uitgevoerd.

De instructies met betrekking tot personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of
mentale capaciteiten of gebrek aan ervaring en kennis en kinderen die met het apparaat spelen, zijn
niet vereist.

Bewaar geen explosieve sto󰀨en, zoals spuitbussen met een brandbaar drijfgas, in dit

apparaat.

WAARSCHUWING: Houd alle ventilatieopeningen in de apparaatbehuizing of in de inbouwstructuur
vrij van obstakels.

WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces
te versnellen, behalve die door de fabrikant worden aanbevolen.

WAARSCHUWING: Beschadig het koelmiddelcircuit niet.

WAARSCHUWING: Gebruik geen elektrische apparaten in de voedselopslagcompartimenten van het
apparaat, tenzij deze van het door de fabrikant aanbevolen type zijn.

Het koelmiddel is R600a/R290 en de isolerende blaasgassen zijn cyclopentaan. Onderhoud en

verwijdering van het apparaat moet worden uitgevoerd door een gekwaliceerd persoon.

Apparaatinformatie
Klimaatklasse: 4, de gebruiker moet het apparaat onder 32 °C gebruiken. Het niveau van de

A-gewogen geluidsdruk ligt onder 70 dB(A). De maximale belasting per schap is niet meer dan 230
kg/m².

Dit symbool betekent risico op brand en brandbare materialen die in het apparaat worden gebruikt.

UITPAKKEN EN INSTALLEREN

Verwijder de houten pallet en de verpakking. De buitenkant is voorzien van een beschermende folie
die voor installatie moet worden verwijderd.

76

76

ELEKTRISCHE AANSLUITING

De kast werkt met 220-240 V/50 Hz. Het stopcontact moet goed bereikbaar zijn.
Alle aardingsvoorschriften van het plaatselijke elektriciteitsbedrijf moeten worden gevolgd. De stekker

van de kast en het stopcontact moeten correct geaard zijn. Neem in geval van twijfel contact op met
de verkoper of een elektricien.

De belangrijkste elektrische aansluitingen moeten worden uitgevoerd door een elektricien.

DE KAST STARTEN

We raden aan om de kast voor gebruik te reinigen; zie de paragraaf over onderhoud en reiniging.

Belangrijk!

Als de kast tijdens het vervoer verticaal is geplaatst, moet u 2 uur wachten voordat u de kast
inschakelt.

77

THERMOSTAAT

De thermostaat en de lichtschakelaar zijn in het onderpaneel geplaatst.

De thermostaat is vooraf ingesteld en in de meeste gevallen is het niet nodig om de instellingen aan
te passen. Bij het inschakelen van de kast geeft de display de actuele temperatuur in de kast aan.

Ingestelde temperatuur weergeven:

Druk op deze toets. De display zal vervolgens de ingestelde temperatuur weergeven.

Druk nogmaals op de toets om terug te keren naar de normale aezing.

Nieuwe temperatuur instellen:

Druk langer dan 3 seconden continu op deze toets. De display geeft vervolgens de
ingestelde temperatuur weer.

Druk op deze toets om de ingestelde temperatuur te verhogen.

Druk op deze toets om de ingestelde temperatuur te verlagen.

Druk op deze toets om de nieuwe instellingen op te slaan. De display zal knipperen met

de nieuwe waarde en zal vervolgens terugkeren naar de normale aezing.

Toetsenbord vergrendelen/ontgrendelen:
Druk deze toetsen tegelijkertijd gedurende 3 seconden in. Om het display te

vergrendelen leest ‘oF’. Om het display te ontgrendelen leest u ‘on’.

Alarmcodes:

‘P1’ Knippert op de display: geeft aan dat de kastsensor defect is.
De kast probeert de ingestelde temperatuur vast te houden tot hij gerepareerd is.

ONTDOOIEN

De kast ontdooit automatisch op vooraf ingestelde intervallen. Als de deur vaak open gaat of
de inhoud van de kast wordt regelmatig vervangen, kan het nodig zijn om de kast handmatig te
ontdooien.

Door deze toets ruim 3 seconden in te drukken, start handmatig ontdooien waarna de
normale werking wordt hervat.

Dooiwater stroomt naar een bak in het compressorvak en verdampt.
78

DE SCHAPPEN VERPLAATSEN

De schapgeleiders worden bewogen door ze samen te knijpen en tegelijkertijd omhoog te tillen.
Controleer of alle 4 de schapgeleiders op dezelfde hoogte zijn geplaatst voordat u het schap in de
kast plaatst.

DEUR OMKEREN

Alleen bij kasten met één deur!

Verwijder de 3 schroeven in het onderste scharnier en laat de deur uit het bovenste scharnier glijden.
Verplaats het bovenste scharnier naar de tegenovergestelde zijde en plaats de deur terug op het
onderste scharnier.

REINIGING EN ONDERHOUD

Trek de stekker uit het stopcontact.

De kast moet regelmatig worden gereinigd. Reinig de buiten- en binnenkant van de kast met een
verdunde zeepoplossing en veeg hem vervolgens droog.
Spuit het apparaat niet met directe waterstralen of met hogedrukapparaten af.
Gebruik GEEN schoonmaakmiddelen die chloor bevatten of andere bijtende middelen, omdat deze
het oppervlak en het interne koelsysteem kunnen beschadigen.
Reinig de condensor en het compressorvak met een stofzuiger en een harde borstel.

SERVICE

Het koelsysteem is een hermetisch afgesloten systeem waarvoor geen toezicht nodig is, alleen
reinigen.

Als de kast niet meer koelt, moet u controleren of een stroomstoring de oorzaak is.

Neem contact op met de leverancier als u de oorzaak van de storing van de kast niet kunt vinden.
Geef het model en het serienummer van de kast door. U kunt deze informatie op het typeplaatje
vinden dat zich binnen in de kast in de rechterbovenhoek bevindt.

VERWIJDEREN

De kast moet op een milieuvriendelijke wijze worden verwijderd. Houd bij het verwijderen rekening

met de betre󰀨ende regelgeving. Mogelijk moeten specieke eisen en voorwaarden worden gevolgd.

79

rfj_220610

Specicaties onder voorbehoud van wijzigingen zonder voorafgaande kennisgeving.

© TEFCOLD A/S 2022

DT-01 TECHNICAL MANUAL

Set point (SP):

Check the set point: Push and immediately release the SET key, the set point will be showed, no LED
blinking. It will return to normal temperature display after 5s without pressing a key.

Change the set point: Push the SET key for 2s to change the set point value.The value of the set

point will be displayed and the “°C” or “°F” LED starts blinking (0.5s on and 0.5s o󰀨). Push the “˅”
or “˄” within 10s to change the set value. The set point value is stored immediately. It will return to

normal temperature display after 10s without pressing a key.

Changing parameters:

Enter the programming mode by pressing the SET+ “˅” keys for 3s, the“°C” or “°F” LED starts
blinking (0.5s on and 0.5s o󰀨). Select the required parameter by pressing the “˅” or “˄”, press the
“SET” key to display its value, then use “˅” or “˄” to change its value. Press SET again, the new
parameter value and the “°C” or “°F” LED starts blinking(0.5s on and 0.5s o󰀨) and lasts 2s, the new

value is stored and move to the following parameter.

Another way to store the set value: The set value is stored immediately after setting. It will return to
normal temperature display after 10s without pressing a key and exit the programming mode at the
same time.

Lock/unlock the keyboard:

Keep pressed for more than 3s the “˅” and “˄”, the “oF” message will be displayed and start blinking
(0.5s on and 0.5s o󰀨), It will return to normal temperature display after 3s without pressing a key. And

the keyboard is locked.

Keep pressed for more than 3s the “˅” and “˄”, the “on” message will be displayed and start blinking
(0.5s on and 0.5s o󰀨), It will return to normal temperature display after 3s without pressing a key. And

the keyboard is unlocked.

Manual defrost:

Push the key for 2s to start a manual defrost, the LED will be always on until end of defrost.

Alarm codes:

‘P1’ Room probe failure, compressor output according to ‘Cy’ and ‘Cn’.
‘HA’ Maximum temperature alarm, compressor outputs unchanged.
‘LA’ Minimum temperature alarm, compressor outputs unchanged.

81

DT-01 PARAMETER LIST

No. Description Range Default Remarks

1 SP Set point Cut-out temperature "-55~99°C /

2 dF Di󰀨erential Intervention di󰀨erential for set point. When the

3 LL Minimum set point Set the minimum value for the set point. "-55°C~SP /

4 UL Maximum set point Set the maximum value for set point. "SP~99°C /

5 CA Probe calibration Allow to adjust possible o󰀨set "-10~10°C /

6 d1 Outputs activation delay at

start up

7 d2 Anti-short cycle delay Minimum interval between the compressor stop

8 Cy Compressor ON time with

faulty probe

9 Cn Compressor OFF time with

faulty probe

10 CF Measurement unit °C =Celsius; °F =Fahrenheit. WARNING: When

11 rE Resolution Only for °C, dE= decimal between -9.9 and

12 d3 Display delay when the temperature increases, the display is

13 d4 Interval between defrost cycles Determine the time interval between the begin-

14 d5 Maximum length for defrost Set the maximum length for defrost,with 0 no

15 dt Display during defrost rt= real temperature; it= start defrost tempera-

16 AH Maximum temperature alarm When this temperature is reached, the alarm is

17 AL Minimum temperature alarm When this temperature is reached, the alarm is

18 A1 Temperature alarm delay Time interval between the detection of an alarm

19 A2 Exclusion of temperature alarm

at startup

temperature ≥SP+dF, compressor Cut IN , when
the temperature ≤SP, compressor Cut OUT.

This function is enabled at the initial start up of
the instrument and inhibits any output activation
for the period of time set in the parameter.

and the following restart.
Time during which the compressor is active in

case of faulty thermostat probe.
Time during which the compressor is OFF in case

of faulty thermostat probe.

the measurement unit is changed the set point
SP and the values of the parameters dF. LL. UL.

AH. AL etc have to be checked and modied if

necessary.

9.9°C; in= integer

updated of 1 °C/1°F after this time.

ning of two defrost cycles.

defrost

ture;SP= set point SP; dF= label dF.

enabled after the “A1” delay time.

enabled after the “A1” delay time.

condition and alarm signalling.
Time interval between the detection of the tem-

perature alarm condition after instrument power
on and alarm signalling.

-67~99 °F"
"0.1~25°C /

1~45°F"

-67°F~SP"

SP~99°F"

-17~17 °F"
0~99min 0

0~50min 5

0~99min 20

0~99min 20

°C / °F °C

dE / in dE

0~15min 5

0~99hours 4

0~99min 25

rt / it / SP / dF it

"AL~99°C /
AL~99 °F"

"-55°C~AH /

-67°F~AH"
0~99min 10

0~99min 99

4

3

0

8

3,5

15

-2

82

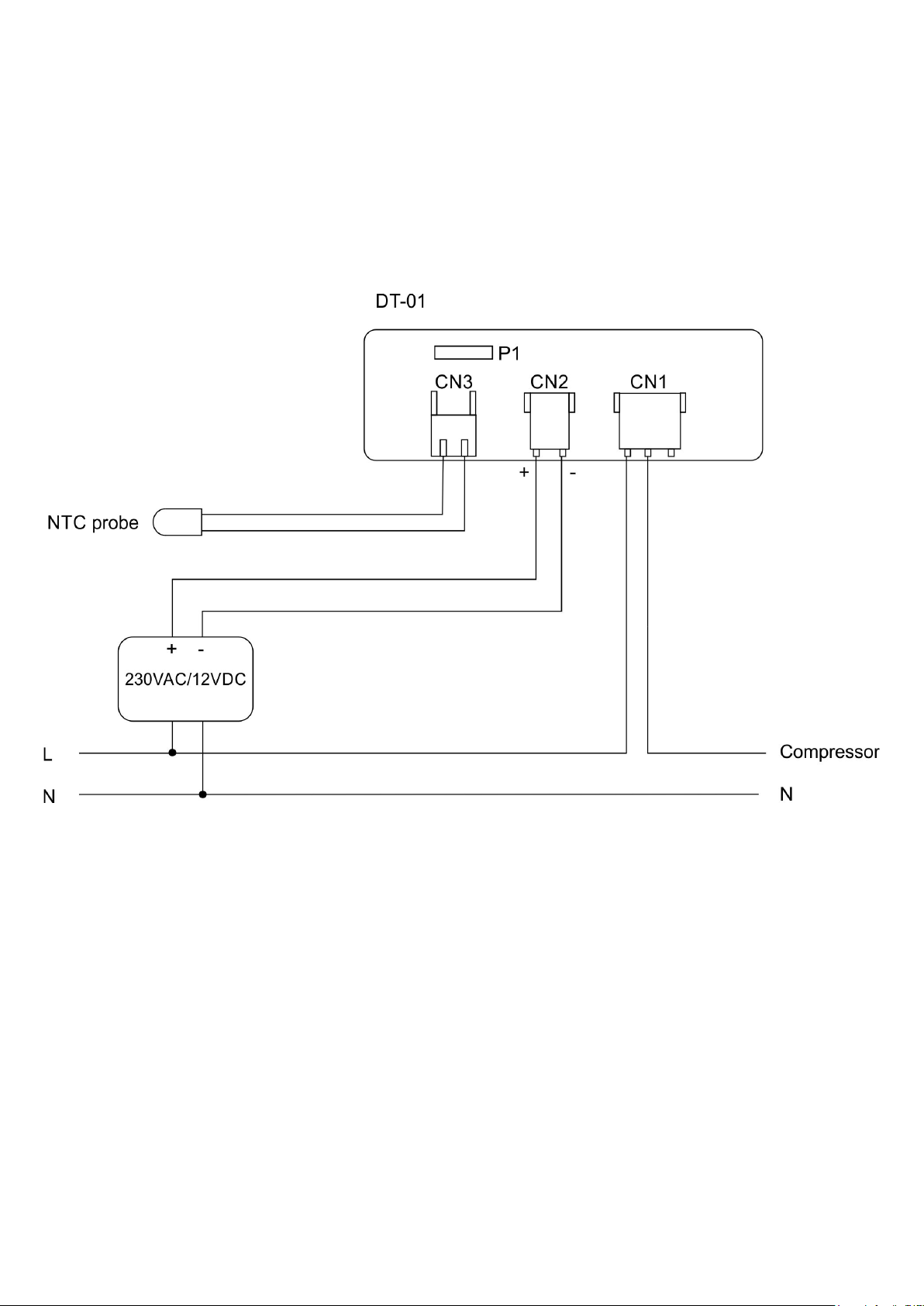

DT-01 WIRING DIAGRAM

8383

rfj_220610

Specications subject to changes without prior notication.

© TEFCOLD A/S 2022
