第一章 产品概述
1.1 功能
TECVIEW MD204L 是一个小型的人机界面，主要与各类 PLC（或带通信口的智能控制器）
配合使用，以文字或指示灯等形式监视、修改 PLC 内部寄存器或继电器的数值及状态，从而使
操作人员能够自如地控制机器设备。
MD204L 可编程文本显示器有以下特点：
通过编辑软件 TP200 在计算机上制作画面，自由输入汉字及设定 PLC 地址，使用串
口通讯下载画面
通讯协议和画面数据一同下载到显示器，无须 PLC 编写通讯程序
对应机种广泛，包括，西门子、三菱、欧姆龙、松下、施耐德、永宏、LG、台达、丰
炜、AB 等主流 PLC，包括 Modbus RTU、自由通讯等通用协议
具有密码保护功能
具有报警列表功能，逐行实时显示当前报警信息
具有可选的具有时钟模块的型号，可以提供实时时钟
20 个按键可被定义成功能键，有数值输入小键盘，操作简单，可替代部分控制柜上机
械按键
自由选择通讯方式，RS232/RS422/RS485 任选
带背景光 STN 液晶显示，可显示 24 个英文字符×4 行，即 12 个汉字×4 行
显示器前表面符合 IP65 构造，防水、防油
1.2 一般规格
电气规格
警告！如果输入电压超出范围或正负极错接，将可能损坏产品。
环境条件
输入电压 DC12V-DC24V
功耗 低于 4W (TYP2.0W)
允许瞬时停电 小于 20ms
耐电压
绝缘阻抗
AC1000V-10mA
1 分钟(信号与地间)
DC500V-约 10MΩ
（信号与地间）
1
操作温度 0~50℃
保存温度 –10~60℃
环境湿度 20~85%（无凝露）
耐振动 10~25Hz(X,Y,Z 方向各 30 分钟 2G)
抗干扰 电压噪声： 1000Vp-p
周围空气 无腐蚀性气体
保护结构 符合 IP65F
MD204L V4 用户手册
1.3 各部分名称
MD204L 的正面除液晶显示窗之外，还有 20 个薄膜开关按键,触摸手感好、使用寿命长、安全
可靠。所有的 20 个按键除了具备基本功能外，还能被设定成特殊功能按键，直接完成画面跳转，开
关量设定等功能。
MD204L 可编程文本显示器的前面板如下图：
所有 20 个按键都能被用户定义成特定功能。如 Bit 置位、Bit 复位、画面跳转等。如果未定义
成特殊功能则只能执行基本功能。基本功能包括设定寄存器数值、初始画面复位、前页后页画面跳
转。
功能按键的基本功能如下表：
按键 基本功能
[ESC]
[ALM]
[←]
[→]
[↑]
[↓]
不论显示器处于显示任何画面，一旦按此键，返回系统初始画面。系统初
始画面由用户设计画面时指定(缺省值为 1 号画面，0 号画面禁用)。一般将
系统初始画面设置成主菜单或使用频度最高的画面。
一旦按此键,返回系统自动切换到定义的报警信息画面，也可定义为功能按
键使用。
修改寄存器数据时，左移被修改的数据位，即闪烁显示数字左移一位.
修改寄存器数据时，右移被修改的数据位，即闪烁显示数字右移一位.
将画面翻转到前页，前页画面号由用户在
面号-1)
如果在数据设定状态，被修改的数字位加 1，递增范围：0—＞9—＞0
将画面翻转到次页，次页画面号由用户在
面号+1)
如果在数据设定状态，被修改的数字位减 1，递减范围：9—＞0—＞9
画面属性
画面属性
中指定(缺省值为当前画
中指定(缺省值为当前画
2
MD204L V4 用户手册
[SET]
[ENT]
注意：按键的基本功能如果与用户定义的功能键冲突，除 SET 键外，基本功能都将被屏蔽。SET
键在执行设定寄存器这一基本功能时，具有最高的优先级。因此，如果画面上存在寄存器设定功能，
请不要再定义 SET 键用于其它功能。
MD204L 的侧面装有电源端子，通讯插座及对比度调整电位器
按此键开始修改寄存器数值，当前正在被修改的寄存器窗反色显示，其中
被修改的位数闪烁显示。如果当前画面没有寄存器设定窗部件，则执行一
次空操作。在按[ENT]键之前再按一次[SET]键，则当前修改操作被取消，
并继续修改下一个数据寄存器。
注意：SET 键设定寄存器具有最高优先级，不能被用户功能键定义所屏蔽。
用户使用了加密功能的情况下，按此键弹出口令设定画面。
在寄存器设定状态下，将修改后的数据写入寄存器，并继续修改下一个数
据寄存器。当前画面的最后一个寄存器被修改后，退出修改寄存器状态。
产品背面的左侧为外接 DC 电源端子和 9 针 D 型公座的通讯端口，RS232、RS485 和 RS422
通讯端口都是置于 9 针 D 型插座中，下载画面数据时，使用通讯电缆 MD2-PC 将 MD204L 的 9 芯
通讯口和个人计算机的 9 芯通讯口连接起来，和 PLC 通讯时，根据 PLC 机型确定通讯口连接方式
（在组态软件中设定）。
调试当中，如果发现液晶屏对比度不合适，可以用小尺寸螺丝刀旋转产品背面右侧的对比度调
节电位器，直到对比度达到合适程度为止。
MD204L 显示屏自带 LED 背景光灯，只要有按键操作，背景光打开。持续 3 分钟以上没有任何
键按下，背景光自动熄灭。（缺省设置）

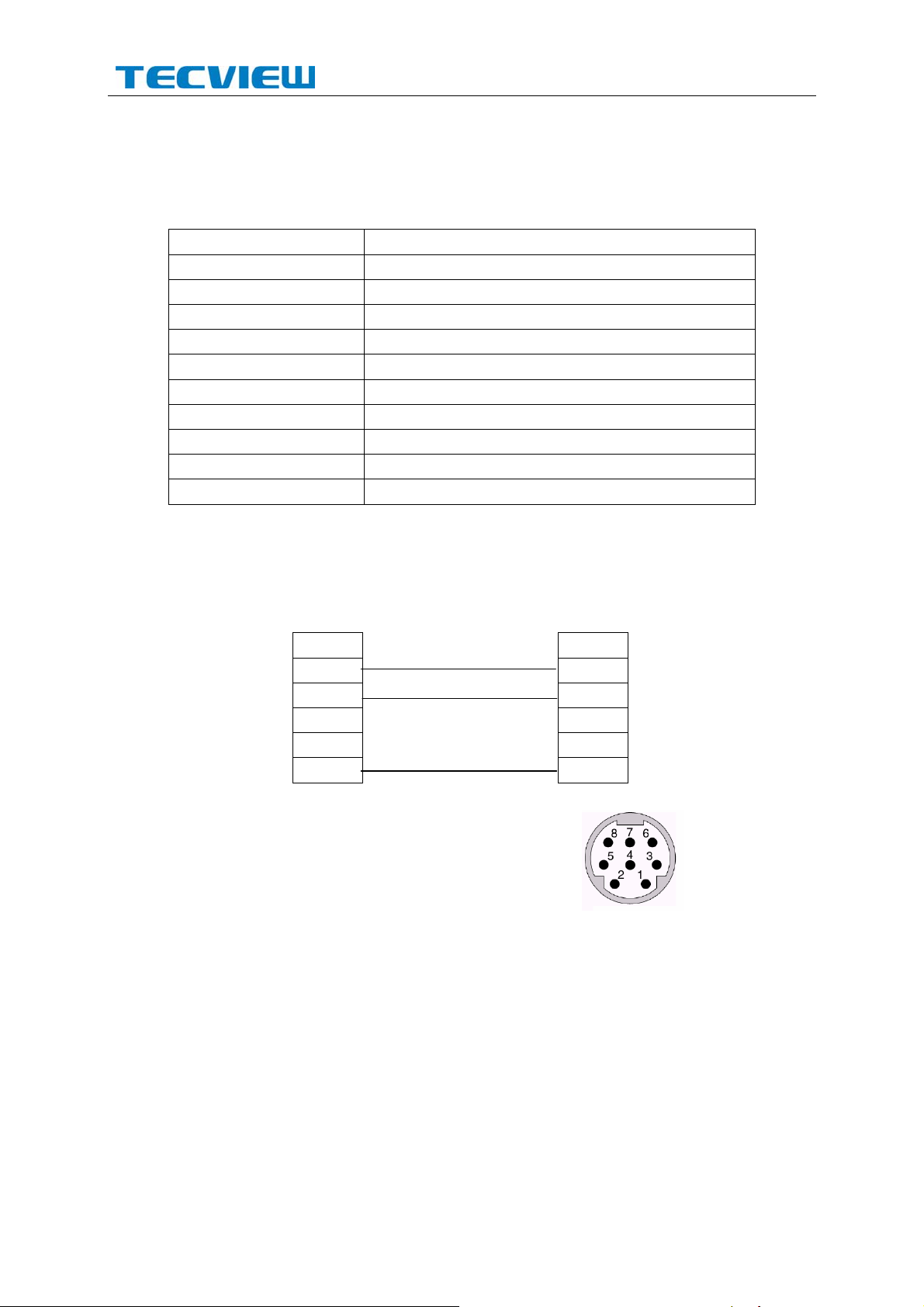

MD204L 串行通讯口引脚定义号：
引脚号 定义
1 TD+
2 RXD
3 TXD
4 NC
5 GND
6 TD-
7 RTS
8 RD-
9 RD+
MD2-PC 连线图：
MD204L（9PIN 母头） 计算机（9PIN 母头）
3
RXD 2 2 RXD
TXD 3 3 TXD
RTS 7 7 CTS
GND 5 5 GND
1.4 外型尺寸及安装方法
MD204L 实物尺寸：172×95×30 （单位：mm）
安装孔尺寸：
MD204L V4 用户手册
MD204L 出厂随机配备 4 个铁制安装螺钉，显示器的背部外壳的上下侧面各有两个方形固定孔，
使用安装螺钉将显示器紧密固定在控制柜安装孔上。装配步骤如下：
参照上图尺寸，在控制柜的面板上开一个矩形安装孔；
将显示器底部插入控制柜的安装孔；
将安装螺钉嵌入显示器侧面固定孔并旋紧螺丝；
用通讯电缆连接显示器及 PLC 通讯口，通讯电缆可由厂家提供或用户根据连接图自己加
工，接入 24V 直流电源开始工作。
4
MD204L V4 用户手册
第二章 编辑软件 TP200
2.1 TP200 基本概述
TP200 V4.8.0 是可编程文本显示器 MD204L V4 专用的组态软件，运行于 WINDOWS
98/2000/xp 之下。该软件使用方便，简洁易学，能直接输入中英文字符。
2.1.1 关于工程和画面
用户针对某项目制作的画面都保存在一个工程之中，工程的基本要素是画面。每一幅画面完成
一些特定功能，通过设计可以实现不同画面之间自由跳转。由所有画面组成的集合，就是设计人员
开发完成的应用工程文件。
2.1.2 画面内容
打开工程后，用户就可以新建或打开画面。每幅画面都可以放置文字（中英文）、指示灯、开关、
数据显示设定窗、跳转键等元素。每幅画面之间可实现自由跳转，操作者可完成数据监视、参数设
定、开关控制、报警列表监视等操作。
2.1.3 TP200 的使用流程
TP200 的基本使用流程如下：
安装软件
运行软件
创建
或打开
工程
创建
或打开
画面
编辑
画面
保存
工程
传送
画面
运行
2.2 编辑用户画面
2.2.1 创建工程
运行 TP200 软件并新建工程后，屏幕显示画面编辑器：
5
编辑器的顶部是菜单和工具条；左侧表格栏的内容是画面号以及画面描述。
画面：
显示工程中所有画面的序号，可以帮助快速定位；
描述：
画面功能的简单文字描述。
编辑器的中央是画面编辑区。在显示区域均匀放置白色网点，网点上下左右之间的距离为 16
点间距，整个画面为 192×64 点阵。设计者放置或移动部件时，参照临近网点的位置，便于将部品
对齐。当设计者用鼠标拖动部件移动时，每次移动的距离为 4 点的整数倍。如果需要得到任意位置
的点，可以直接调节部件的 X，Y 坐标值。
以下是工具条中所有按键及其功能说明：
按键 功能
MD204L V4 用户手册
创建一个新工程
打开一个已经保存的工程
保存正在编辑的工程
剪切文本框中的文字，另可作部件删除之用
复制文本框中的文字
粘贴文本框中的文字
新建画面，其功能和画面指示窗中的[新建]按键相同
将一幅画面拷贝成另一幅画面
删除当前画面
指定系统初始画面，显示器工作时， 按[ESC]键即直接返回此画
面。一般此画面为主菜单或使用频度最高的画面;设置系统口令；
6
设置交互控制寄存器定义号

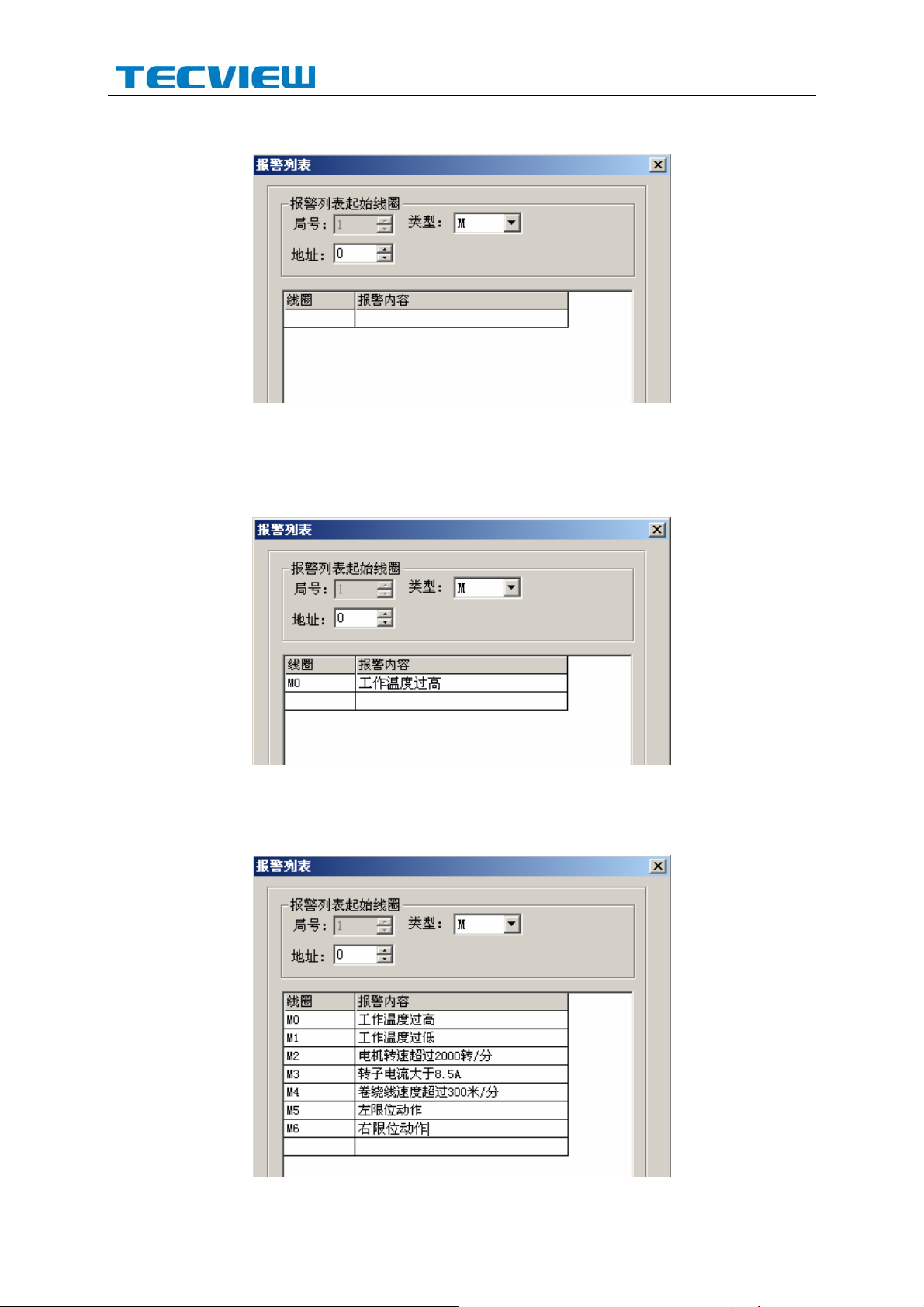

登录报警列表信息，每条报警信息对应一个中间继电器

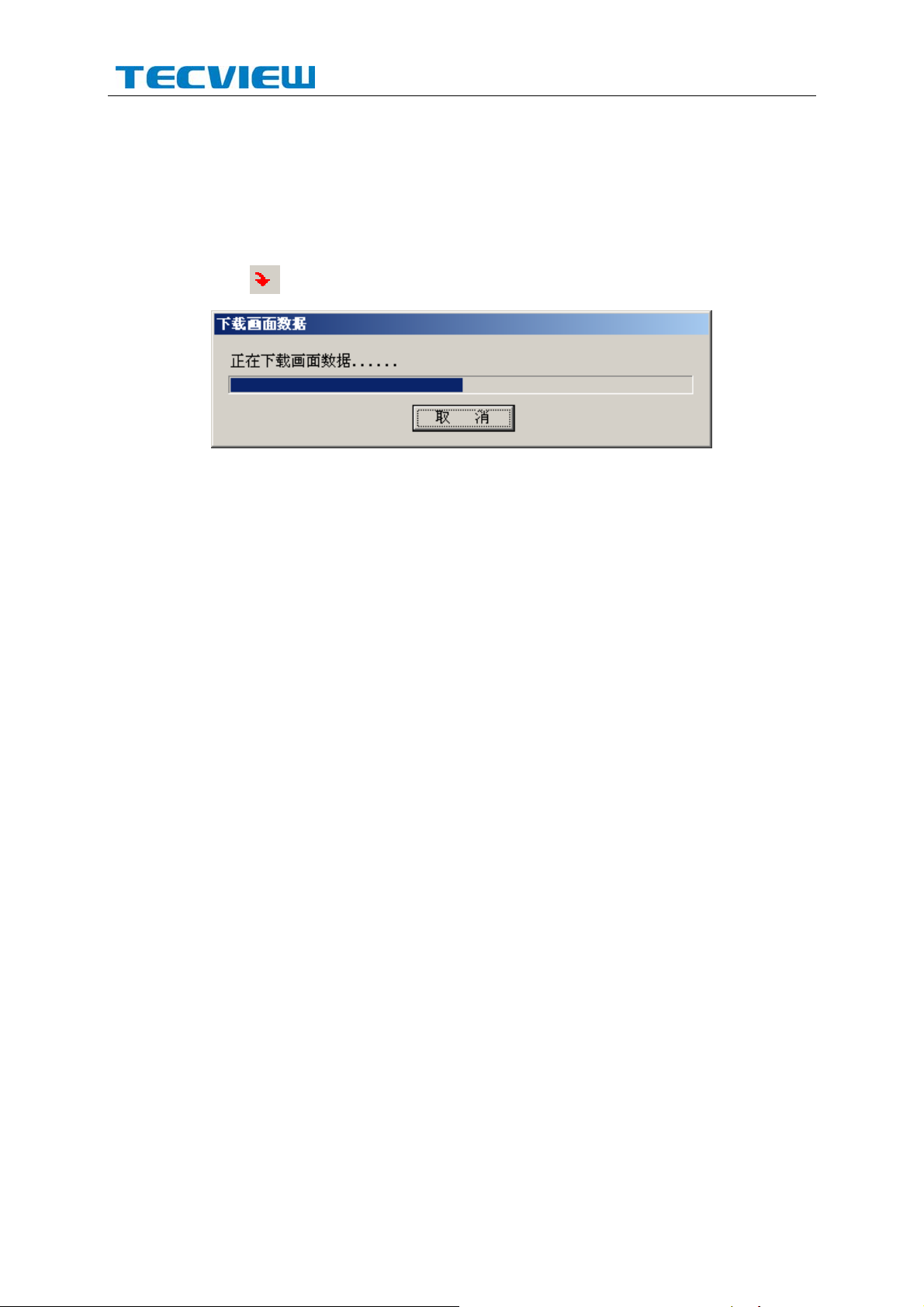

通过计算机 RS232 口，将编辑完成的工程文件下载到 MD204L
显示屏
按 键或击活[文件]—＞[新建工程]命令，屏幕中弹出 PLC 机型选择对话窗：
MD204L V4 用户手册
在这个窗口选择了正确的 PLC、波特率、数据位、停止位和校验位。
根据显示器通讯对象，选择 PLC 机型。TP200 下载画面时，将指定的 PLC 通讯协议和画面数
据一同传送给 MD204L 显示器，显示器工作时，通过此协议和 PLC 通讯。
2.2.2 制作基本画面
下例以三菱 FX 系列 PLC 为对象进行说明。
首先进入系统初始画面（缺省为 1 号画面）的编辑状态。界面的右下边是当前编辑画面（1 号
画面）的属性，每幅画都有属性，包括三项内容：
画面描述：
描述画面的性质，便于设计者管理，只有提示作用，亦可不用填写。举例输入“主菜单”；
按[]∧ 键至画面号：
该数值为按[]∧ 键，显示器跳转至画面号；
按[]∨ 键至画面号：
该数值为按[]∨ 键，显示器跳转至画面号。
显示器运行时，按[ESC]键、[]∧ 键或[]∨ 键是最简捷的切换画面方法。除此之外，通过设置功
能键也能实现画面跳转。
注：
如果当前画面的[]∧ 键或[]∨ 键设定成功能键，则画面属性中跳转画面参数不起作用。
如果[]∧ 键或[]∨ 键指定画面不存在，则实际跳转画面号依次向上或向下顺延，向上到 1 为
止。
如果画面中包含数据设定部件，在数据设定过程中，[]∧ 键或[]∨ 键完成数值加减功能，当
退出数值设定状态后，[]∧ 键或[]∨ 键又能恢复画面跳转功能。
7
MD204L V4 用户手册
2.2.3 设置 MD204L

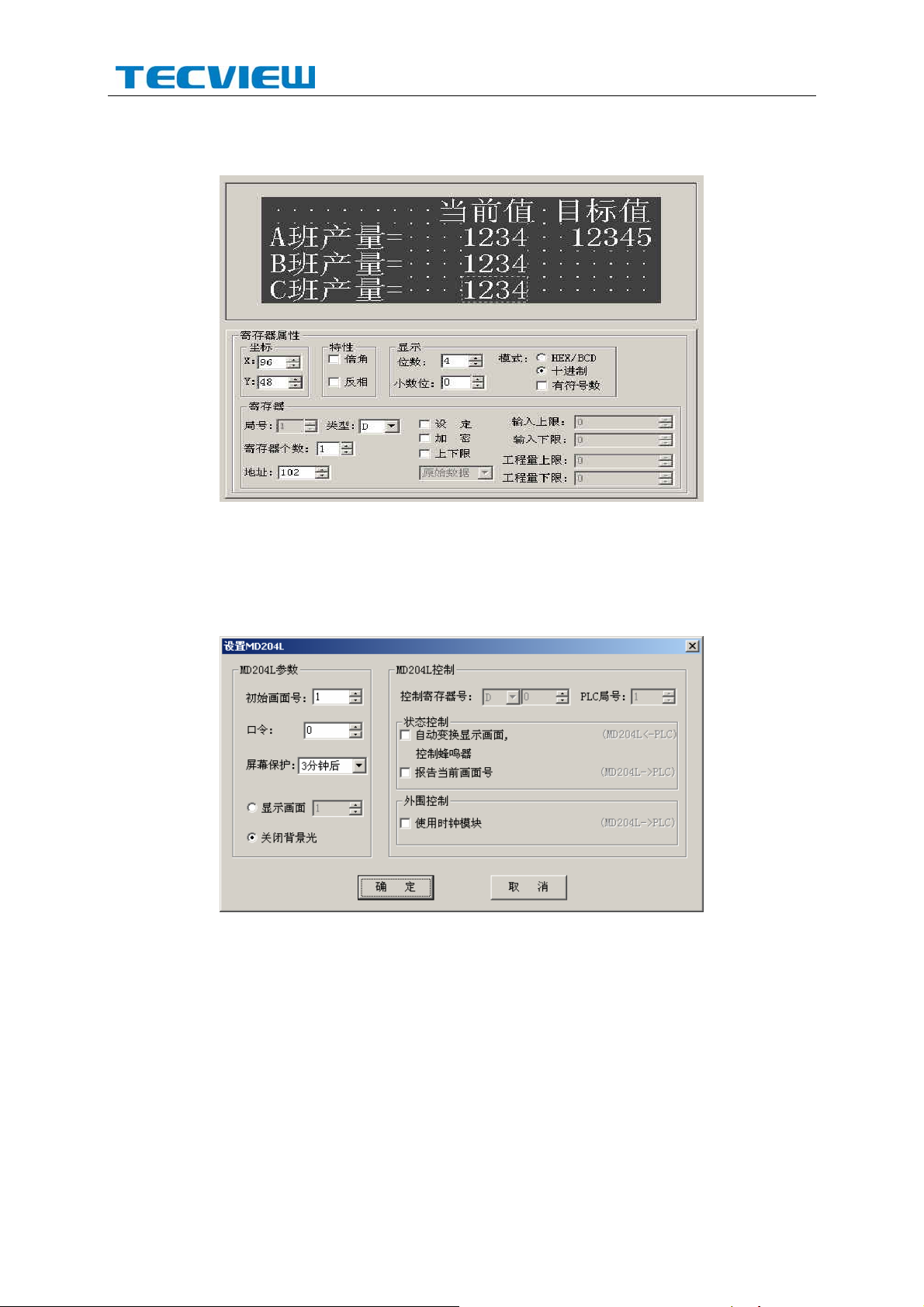

按 键，或击活“工具”—＞“设置 MD204L”命令，出现 MD204L 系统参数设置对话窗：
初始画面号
上电后，MD204L 显示的第一幅画面。一般将此画面设置为主菜单画面或使用频度最高的
画面。运行时按[ESC]键即能直接跳转到此画面。

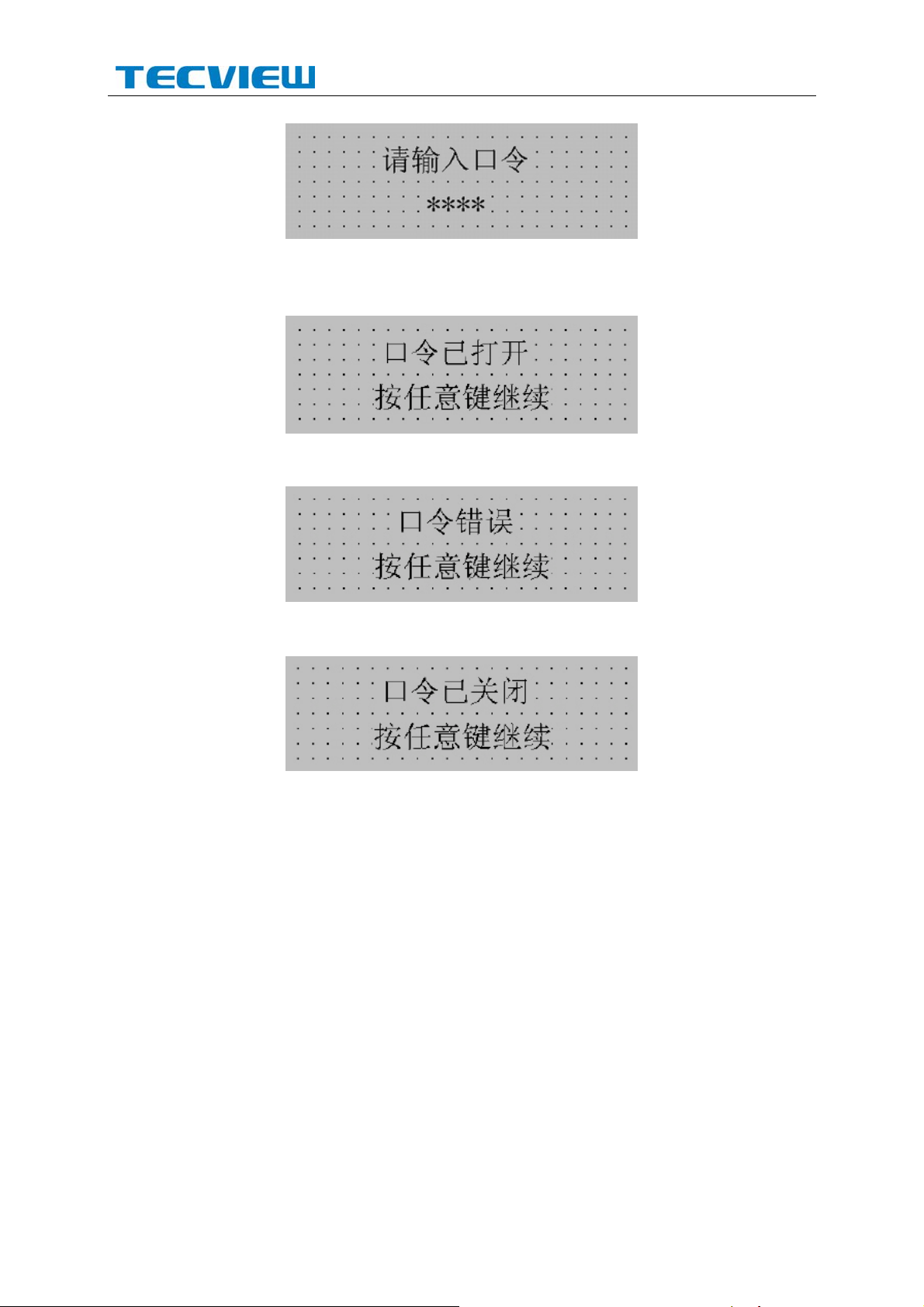

口令
一个工程中所有画面共用同一个口令，当“数据设定窗”、“功能键”等部件的“加密”属性有效
时，只有当系统口令被打开时，以上部件才能执行动作。使用此功能可以方便实现画面隐藏及
设定数据加密。口令操作详见下文。
注：只有工程所有画面中存在选中了加密属性的部件时，口令才有效。口令可以是 0－9999
之间的任意整数。
屏幕保护
背景光保持时间缺省为 3 分钟，亦可自由设定。当设定为“从不”时，表示背景光始终亮；
也可以选择在 3 分钟时间内不按按键的话，让 MD204L 自动切换显示某个画面。
注：屏幕保护跳转画面下如果有键操作，将是无效的。任何键都是唤醒屏幕保护回到原来
画面。屏幕保护画面只允许文本或者图片部件。因此，寄存器，棒图等动态显示部件不能用作
屏幕保护。
MD204L 状态控制
通常情况下，画面切换都是按键来完成。除此之外 PLC 也可以通过修改寄存器数值来切换
画面。如果该属性有效，运行时将数值 n 写入控制寄存器 D300（例），MD204L 自动将显示屏
切换到第 n 幅画面。随后控制寄存器 D300 的数值自动被清零。
MD204L 将当前画面号数据写入 D301，这样 PLC 能得知显示器状态。
注：设计者能自由定义交互控制寄存器号。
MD204L 外围控制
MD204L 附带有实时时钟模块（需定制产品），用户可以选择使用时钟模块，系统会把时钟
的数据传递给用户自己定义的控制寄存器。
注：设计者能自由定义交互控制寄存器号。
8
2.2.4 文本
在编辑画面之前，先说明一下画面编辑窗体上方 8 种部件的功能：
部件 功能
输入文字，包括汉字或英文字母
制作动态文本，文本内容可以由 PLC 的寄存器控制切换

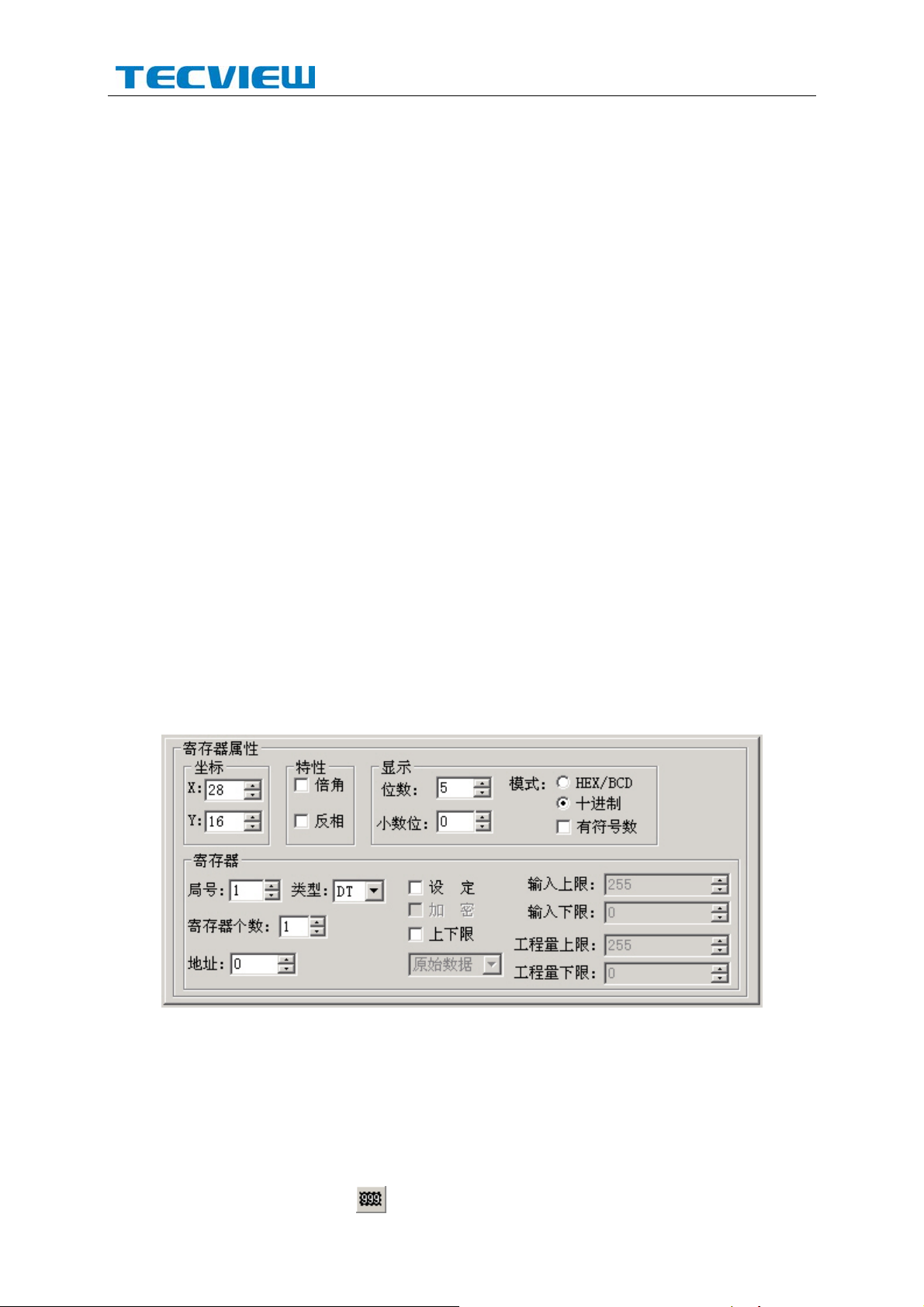

寄存器元件，可以放置数据监视或数据设定元件（操作对象为 PLC 数据寄存器）

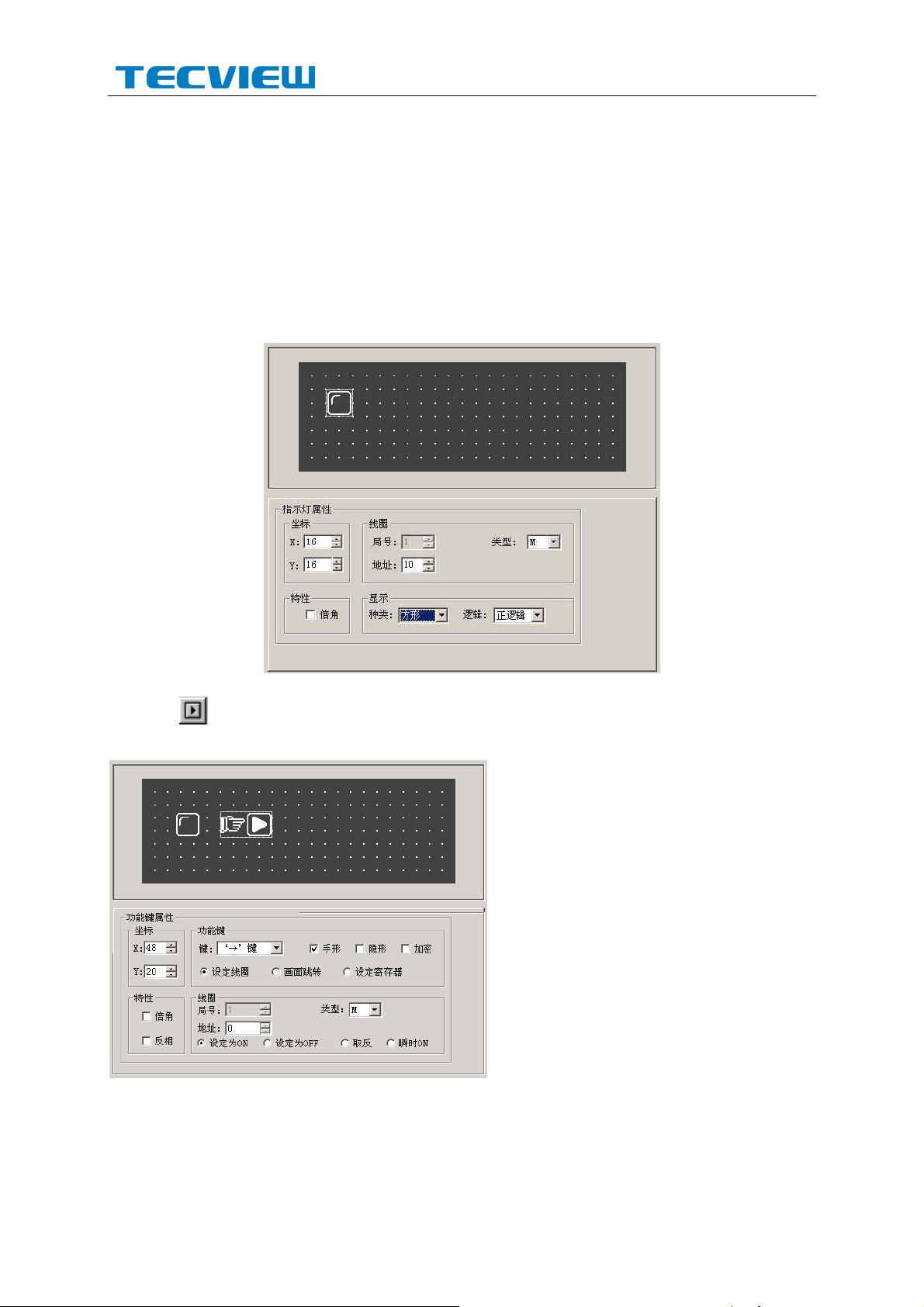

指示灯，显示 PLC 内部中间继电器的开关状态
功能键，MD204L 底部的 8 个按键和其它的 12 个数值输入按键都可以被定义功能
键。功能键的作用包括画面跳转和开关控制等
MD204L V4 用户手册

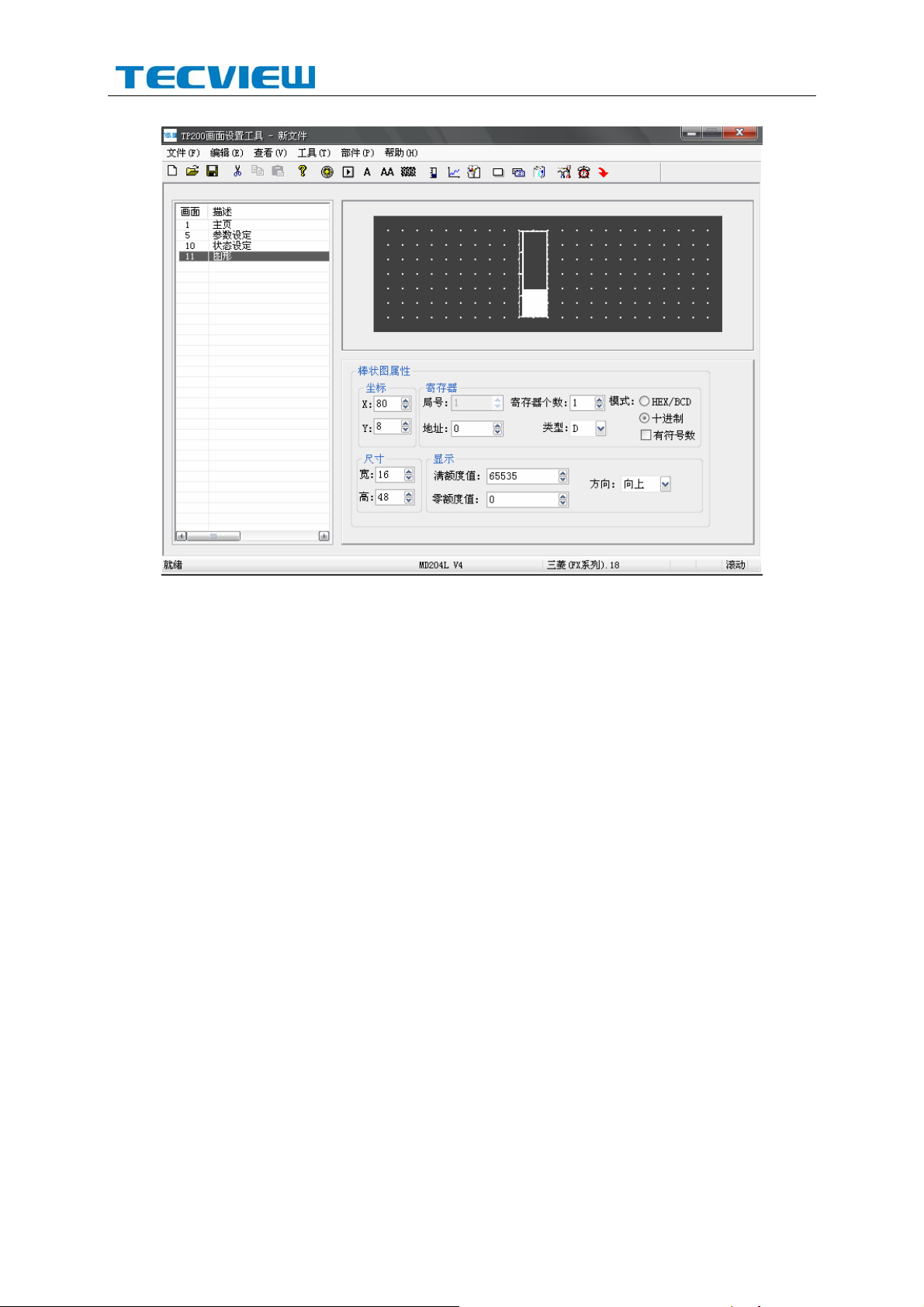

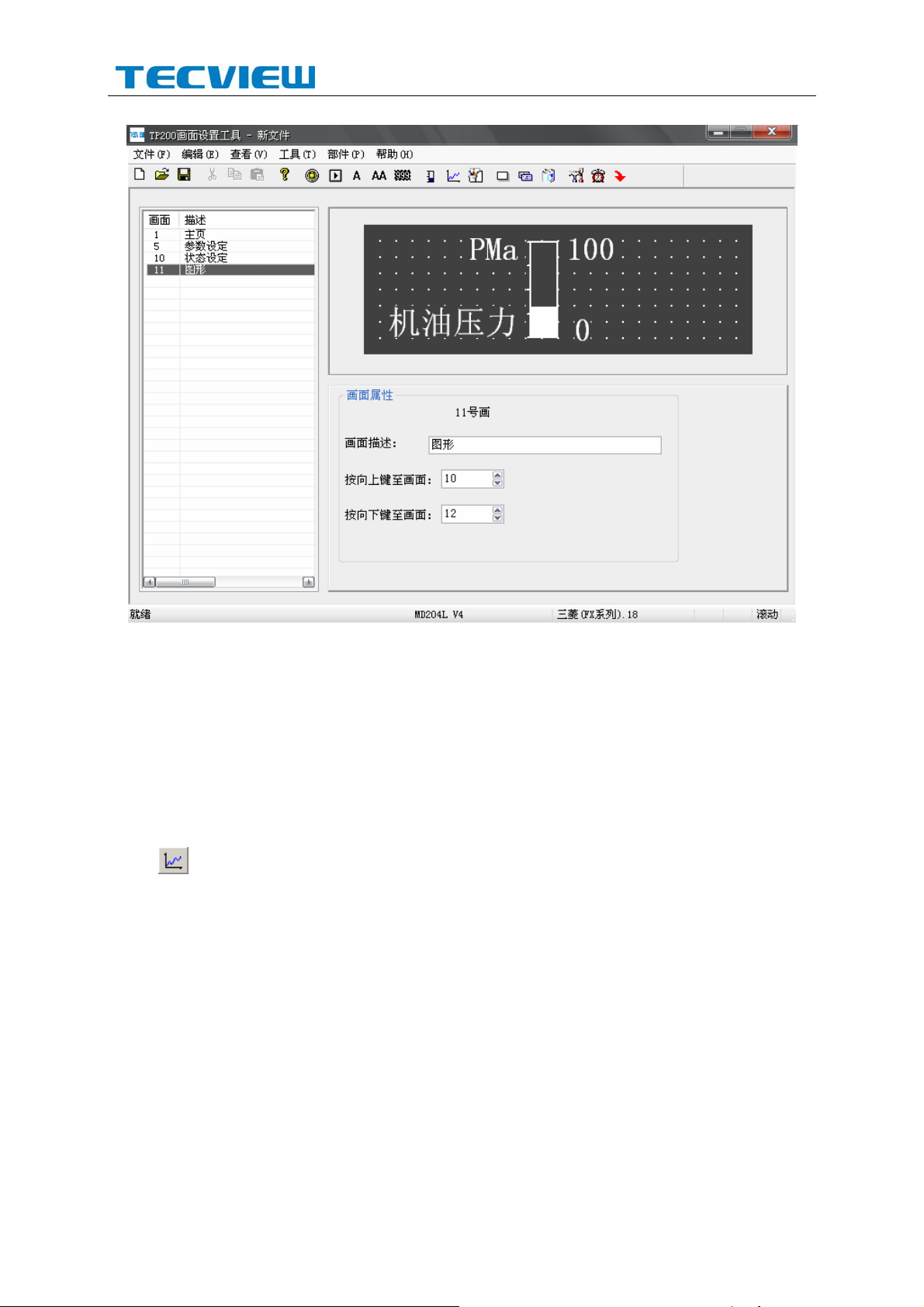

棒图，可以用棒图的形式监控 PLC 内部数据的变化
曲线图，可以用曲线图的形式监控 PLC 内部数据的变化
粘贴图片，可以把制作好的单色 BMP 图片（注意控制大小要小于 192×64 象素）
粘贴到画面上。
下面举例将 1 号画面设计成主菜单画面。
首先放置文本“主菜单”，按
按鼠标左键确认后，窗体上显示缺省内容“文字串”，同时界面的下方显示该文本的属性，文字串跟随
鼠标移动，移动距离为 4 点的整数倍。如果需要放置到任意位置，可以直接调节部件的 X,Y 坐标值。
键，在编辑画面上点击，此时按鼠标左键确认，按鼠标右键取消。
9
MD204L V4 用户手册
坐标
X 数值表示该文本的水平方向位置。
Y 数值表示该文本的竖直方向位置。
坐标原点位置在整幅画面的左上角。
特性
倍角：文字的横向和纵向都加倍显示。
反相：文字和背景颜色颠倒显示
文字串
实际显示的内容，可通过各种汉字输入法直接输入汉字或英文字母，该栏内容可以被剪切、
复制或粘贴。
例：反色显示文本“TECVIEW 文本显示器”。在设定栏中输入“TECVIEW 文本显示器”，并选中
反相复选框。
10
MD204L V4 用户手册
2.2.5 动态文本
按 键，在编辑画面上点击，此时按鼠标左键确认，按鼠标右键取消。按鼠标左键确认后，
窗体上显示缺省内容“动态文字串”，同时界面的下方显示该文本的属性，文字串跟随鼠标移动，移动
距离为 4 点的整数倍：如果需要放置到任意位置，可以直接调节部件的 X,Y 坐标值。
11
MD204L V4 用户手册
坐标
X 数值表示该文本的水平方向位置。
Y 数值表示该文本的竖直方向位置。
坐标原点位置在整幅画面的左上角。
特性
倍角：文字的横向和纵向都加倍显示。
反相：文字和背景颜色颠倒显示。
寄存器
用来控制动态文本的状态切换的 PLC 数据寄存器。
模式：
用来控制数据寄存器的数据格式。此格式将影响显示文本中“数值”项的显示格式。
显示文本
对应寄存器不同数值时的不同的文本内容，最多可以登记 32 个状态的显示文本。

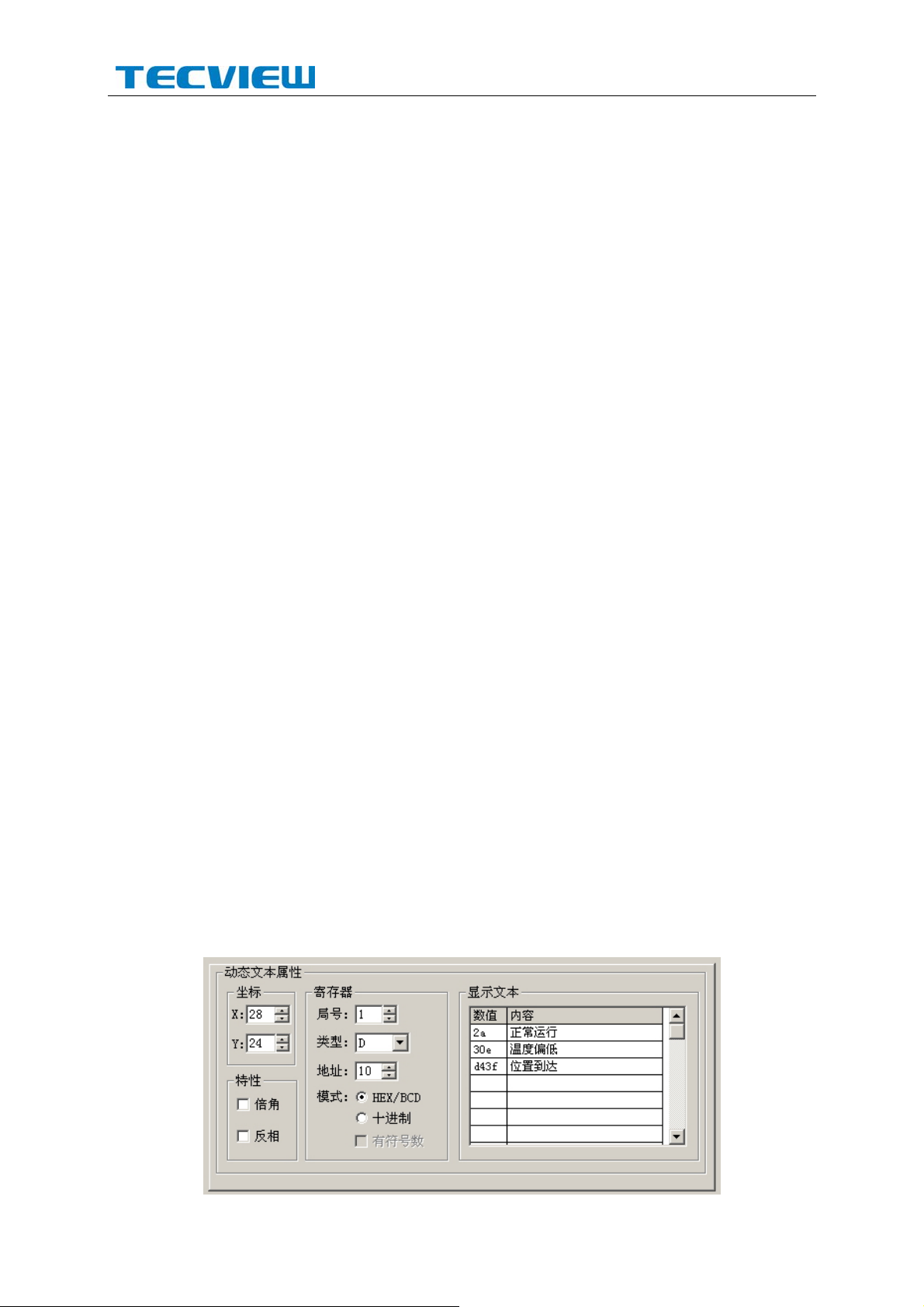

例：显示 D10 控制的动态文本，显示文本有三个状态“温度正常”“温度过高”和“温度过低”分
别对应的 D10 寄存器值为 10 进制数 1，2 和 3。在显示文本设定中第一条数值栏输入“1”，右 侧
内容中输入“温度正常”四个字，依次输入其它两条。当 D10 的数值为 1 时，文本显示为“温度正
常”，当值为 2 时显示“温度过高”，其余依此类推。
如下图：
12
MD204L V4 用户手册

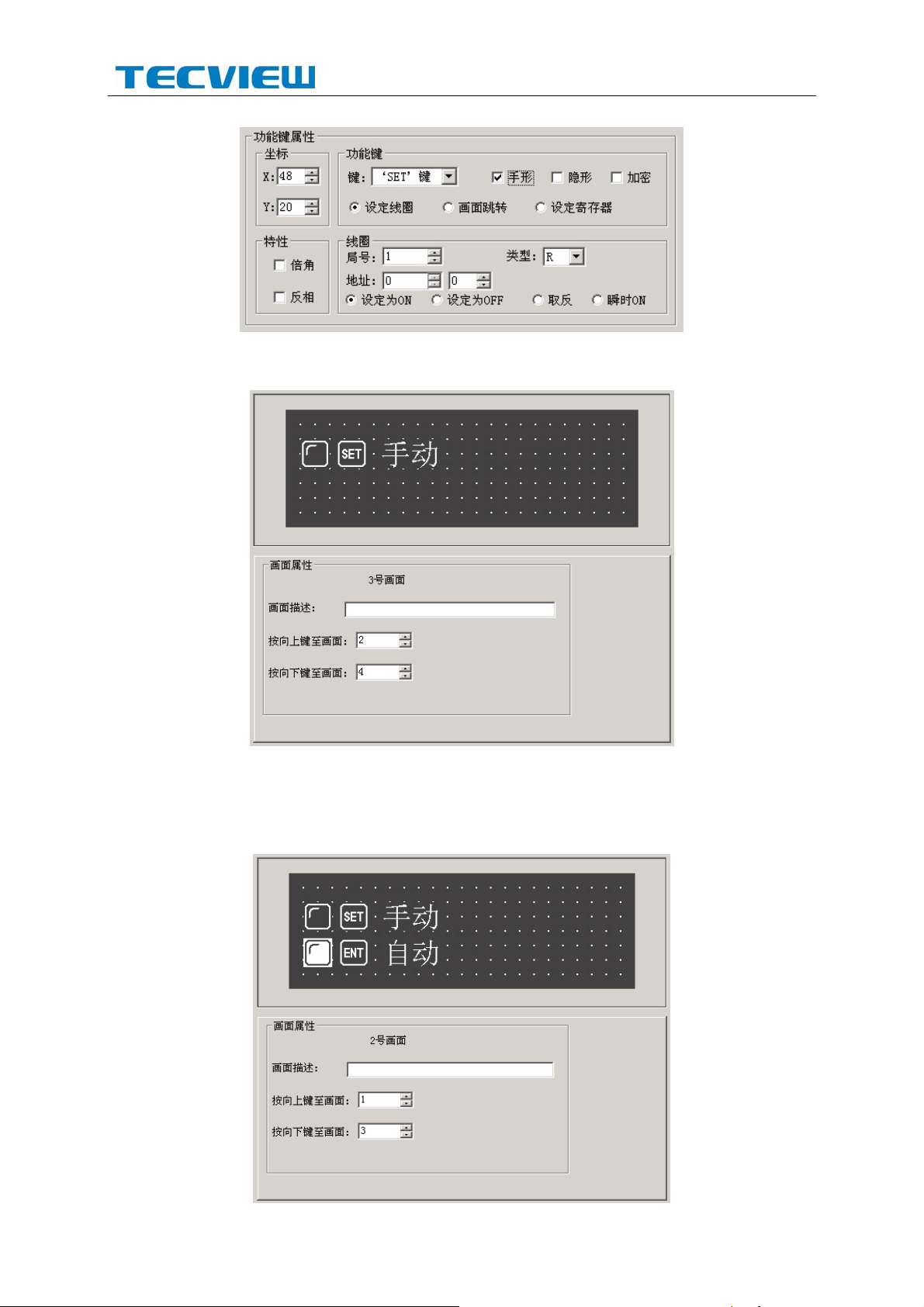

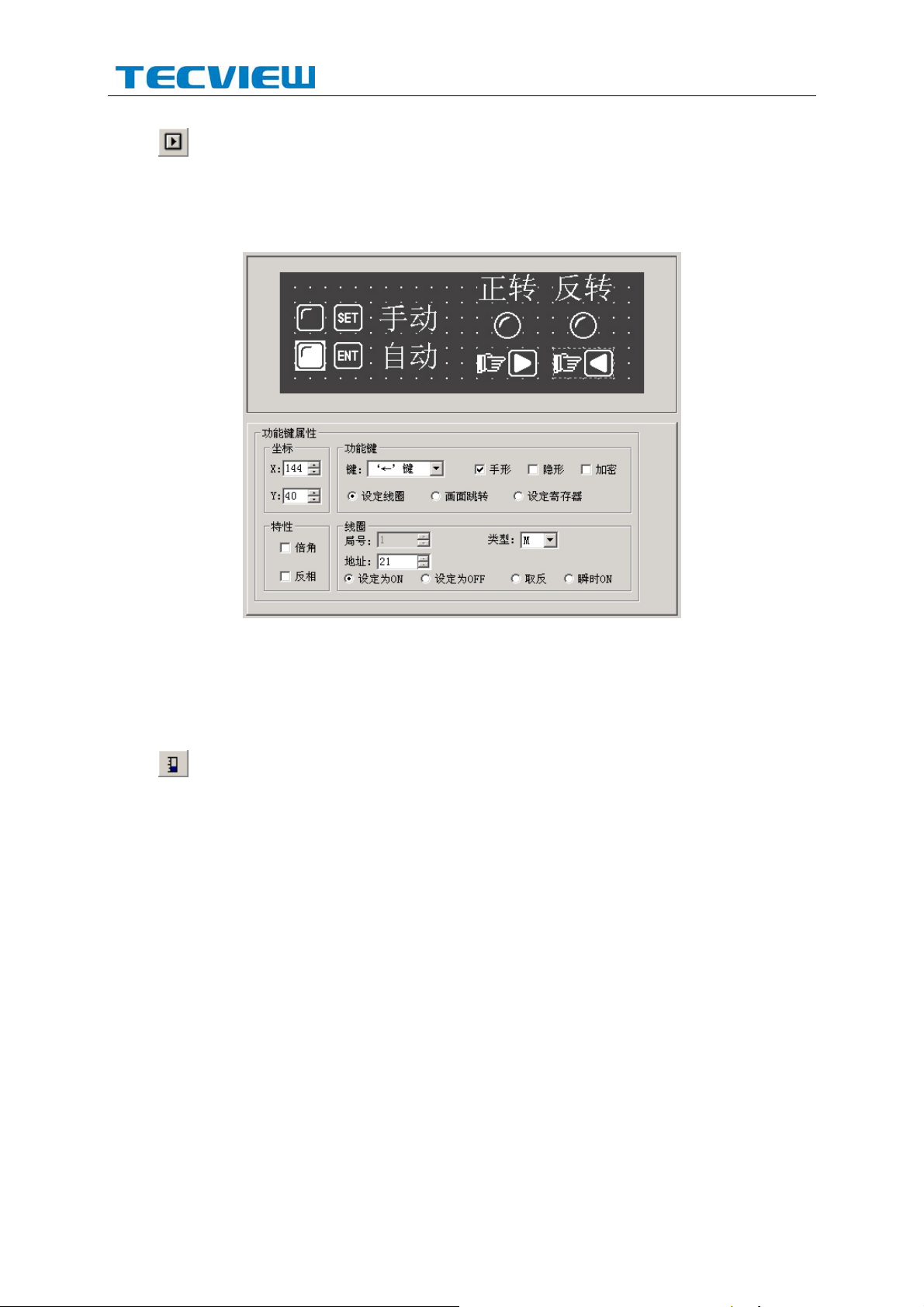

2.2.6 功能键（画面跳转）
接下来在主菜单画面中设置功能键，实现画面跳转功能。例: 运行时，按“＜”键进入参数设定画
面，按“＞”键进入模式设定画面。设置功能键的步骤如下：
键，出现跟随鼠标移动虚线矩形框，点击鼠标左键确定功能键位置。此时窗体中显示出
按
手形和将要设置的功能键（缺省为“>”键），界面的右下角显示功能键属性，其中坐标和特性与文本
属性中的相同，用于指示位置、确定图形大小及正反色。
出现的元件设定画面如下图：
13
键
从 20 个按键中选择合适的按键。
手形
为了便于使用者准确、迅速操作，在按键符号前增加一个手形符号，表示按下指定按键即
能完成一个动作。如果为了节省空间，可以不选择手形。
隐形
用户可以选择在画面上不出现按键的图形，但按键的功能仍然存在。
加密
只有当系统口令被打开时，此功能键才能有效。
设定线圈
该功能键的动作为开关量设置。
画面跳转
该功能键的动作为画面跳转。
设定寄存器
该功能键的动作为设定指定寄存器参数
局号
PLC 的设备局号
类型
当功能键的动作为开关量设置时，确定开关动作对应的 PLC 内部中间继电器定义号。
地址
设定中间继电器地址
设定为 ON
将指定的中间继电器置为 ON。
设定为 OFF
将指定的中间继电器置为 OFF。
取反
将指定的中间继电器置为反逻辑。
MD204L V4 用户手册
14
瞬时 ON
按键按下时，将指定的中间继电器置为 ON；按键弹起时，将指定的中间继电器置为 OFF。
MD204L V4 用户手册
点击对话窗中键选单旁边的箭头键，弹出 20 个按键的标记符，从中选择合适按键。
如果为了简明起见，可以取消手形显示，屏幕只显示按键外形。随后将功能设定为画面跳转，
此时在其下方设定跳转画面号，将目标画面号设定为 5，即第 5 号画面为参数设定画面。
15
MD204L V4 用户手册
为了隐藏设定画面，置“加密”属性有效，只有当系统口令打开时，才能跳转到 5 号画面。
功能键设定之后，在按键图形的右边放置文本“参数设定”，提示操作人员，按下“>”键便能直接
进入参数设定画面。
以同样方法在画面右侧放置功能键“<”键及文本“状态设定”，表示按“<”键进入状态设定画面。

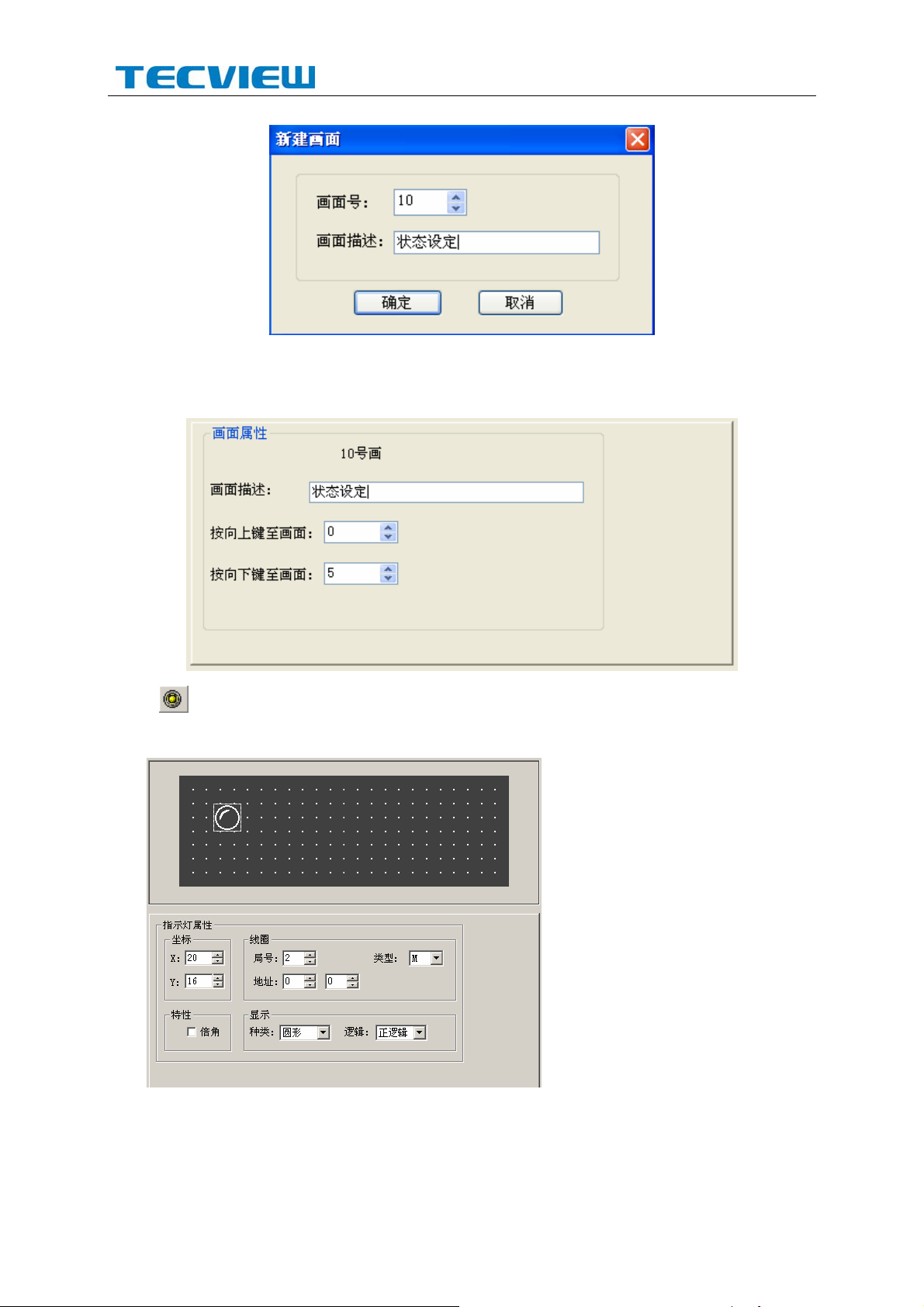

可以将 10 号画面确定为状态设定画面。
注：为了随时插入新画面，最好将不同类型画面的画面号分开。例如：若要增加一幅参数设定
画面，可以将其放置在第 11 号画面。
16
MD204L V4 用户手册

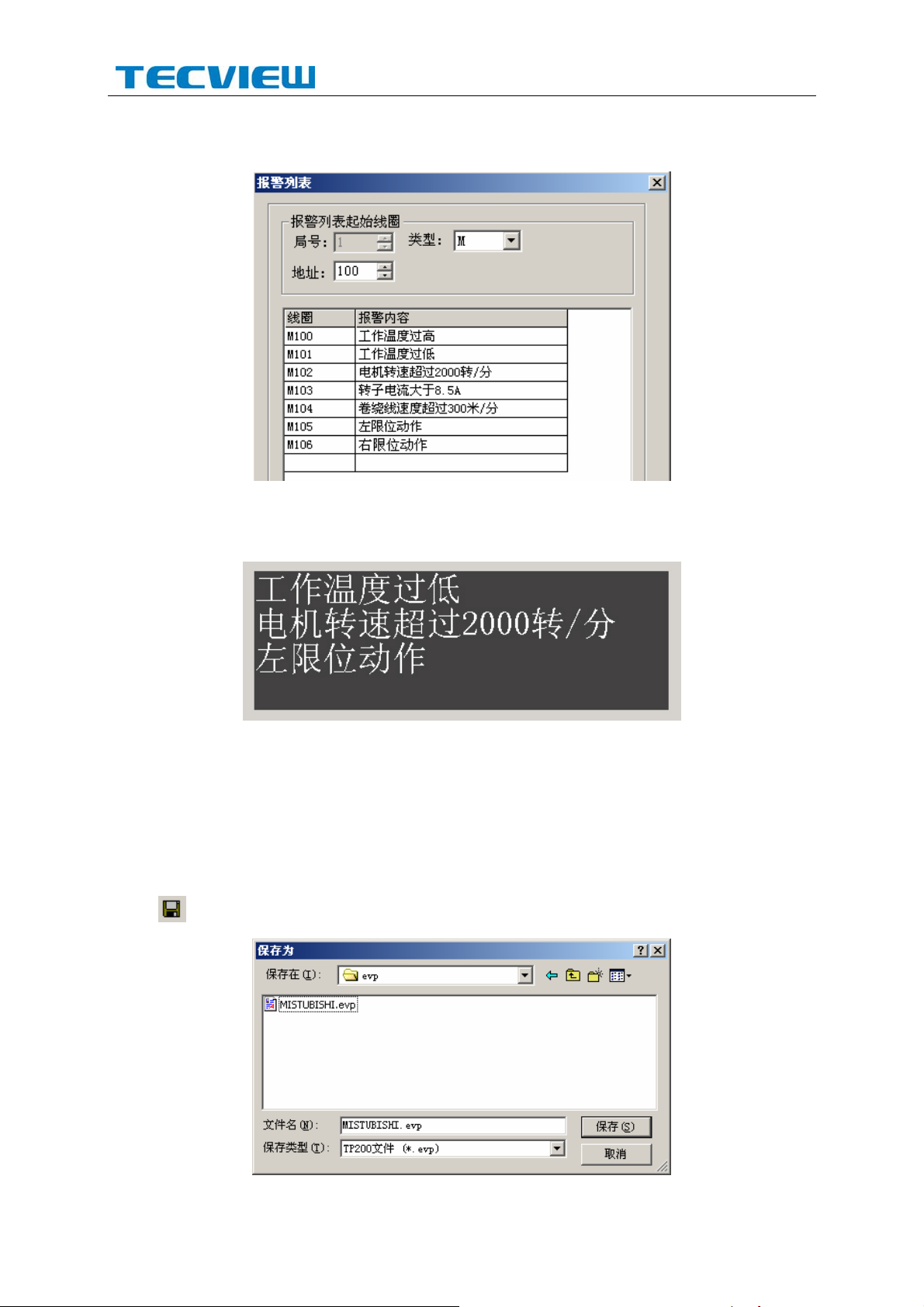

在主菜单画面中再增加一个报警画面跳转按键。当按下此键，即能跳转到报警列表画面,查阅报
警信息。

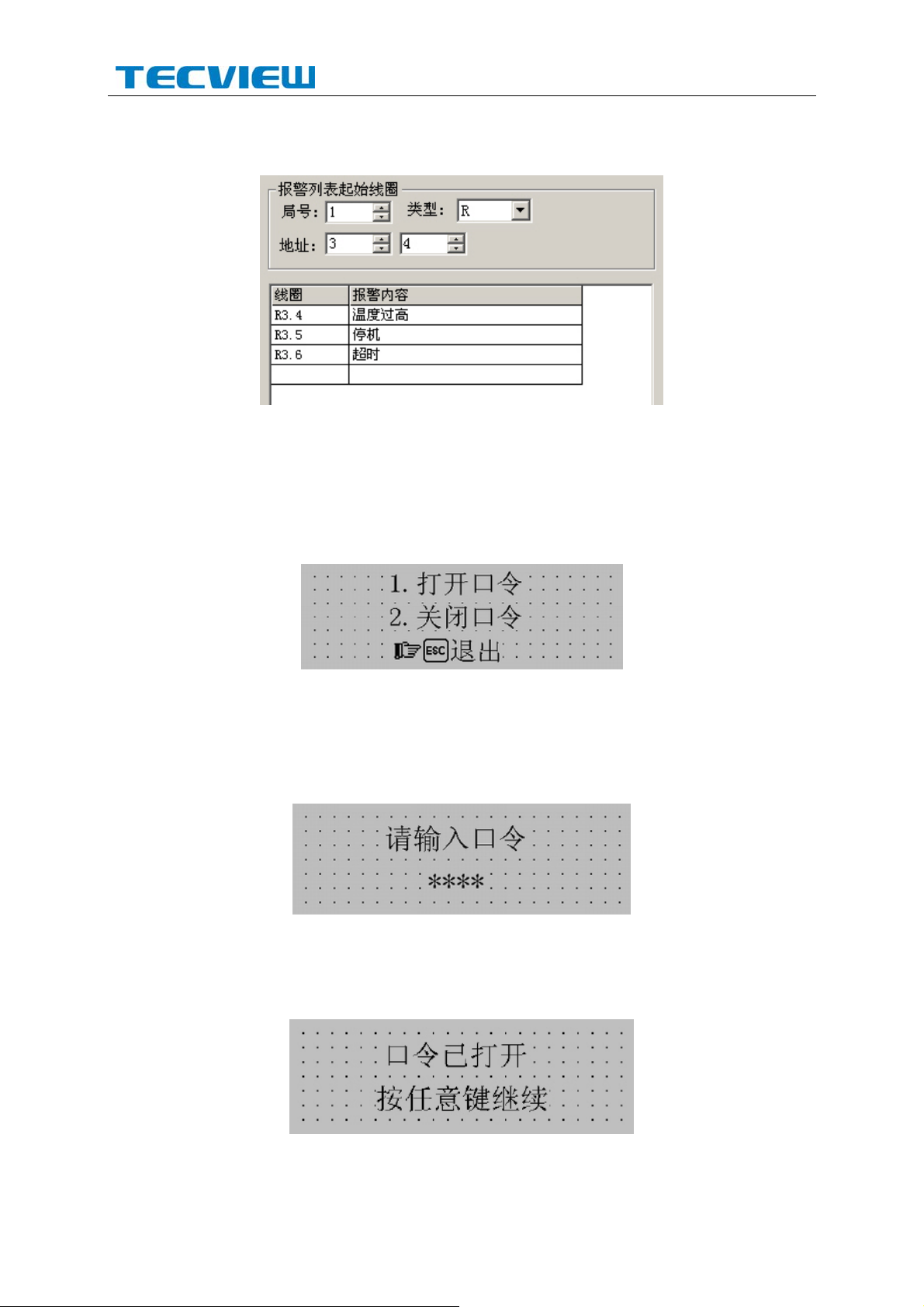

登录报警信息方法请参考 2.2.13
17

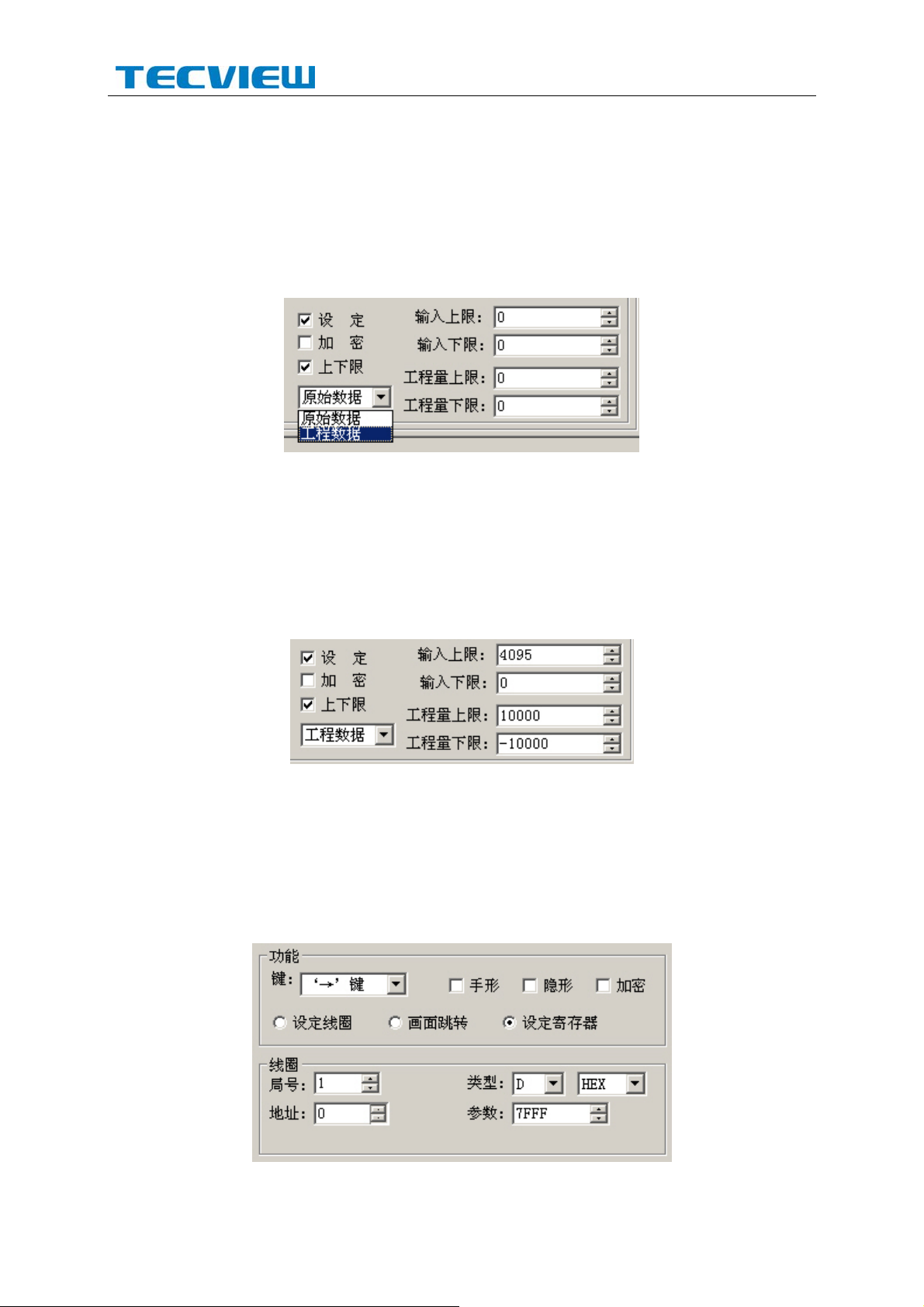

功能键单键设定寄存器参数功能:
设定一个功能键，选择“设定寄存器”，可以设定一个参数值（常数）到指定的数据寄存器。运行
中，按下这一功能键，参数值立即被写入指定寄存器中。下图的设定可以将十六进制数 7FFF 写入
PLC 的 D 型寄存器地址 0 中。
MD204L V4 用户手册
2.2.7 数据显示
下面介绍
如何设定密码。

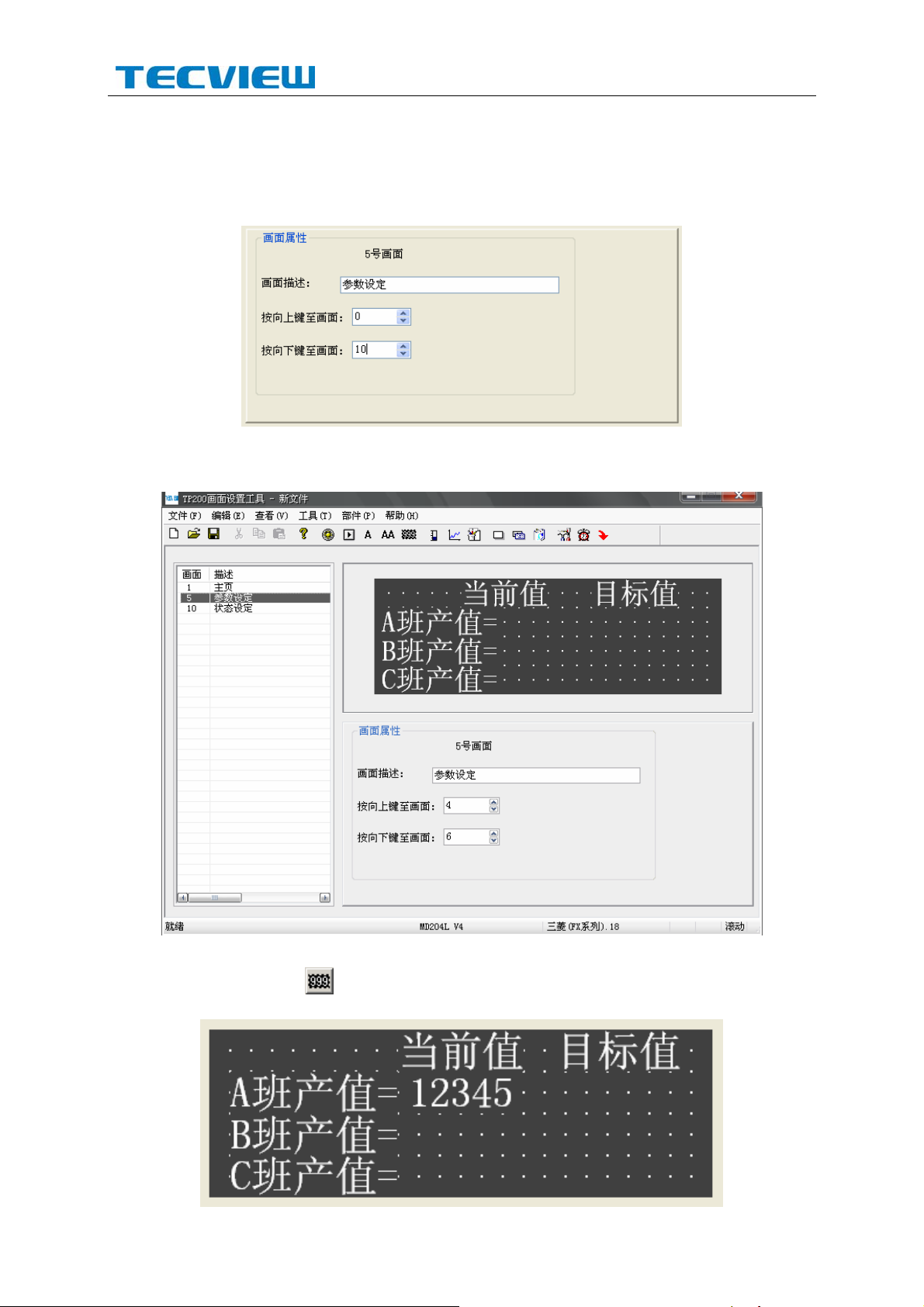

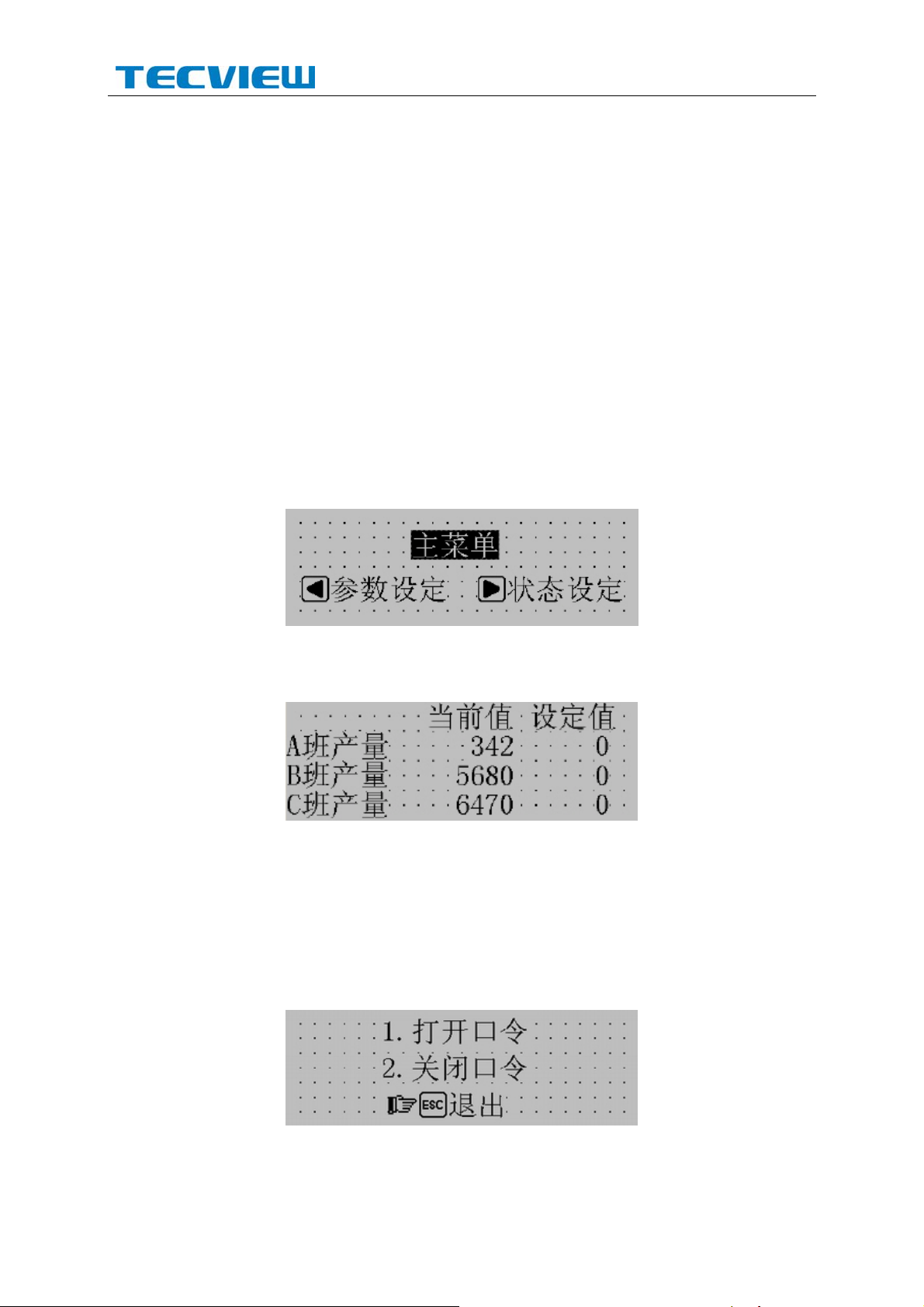

例：5 号画面能够监视和设定 3 组参数，分别对应 A 班产量、B 班产量、C 班产量，左面一列
为当前值，右面一列为目标值。其中当前值只能监视数据，目标值即能监视也能修改数据。三组参
数和 PLC 数据寄存器对应关系如下：
制作画面步骤如下：
按[新建]键，弹出画面号和画面描述设定对话窗。
参数设定
A 班产量
B 班产量
C 班产量
画面制作过程，同时详细说明参数显示和参数设定等部件的设定方法，以及
当前值对应地址 目标值对应地址
D100 D110
D101 D111
D102 D112
画面号
新建画面的序号
画面描述
新建画面的性质描述
设定画面号为“5”，输入画面描述“参数设定”。
18
Loading...
