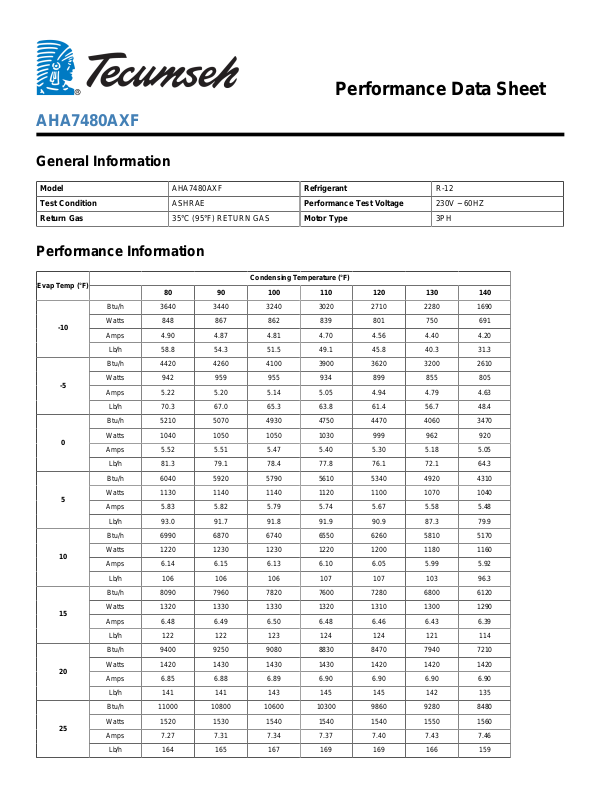

Tecumseh AHA7480AXF Performance Data Sheet

Performance Data Sheet
AHA7480AXF
General Information
Model AHA7480AXF Refrigerant R-12 Test Condition ASHRAE Performance Test Voltage 230V ~ 60HZ Return Gas 35°C (95°F) RETURN GAS Motor Type 3PH
Performance Information
-10
-5
0
5
10
15
20
25
Condensing Temperature (°F)
80 90 100 110 120 130 140
Btu/h 3640 3440 3240 3020 2710 2280 1690 Watts 848 867 862 839 801 750 691 Amps 4.90 4.87 4.81 4.70 4.56 4.40 4.20
Lb/h 58.8 54.3 51.5 49.1 45.8 40.3 31.3
Btu/h 4420 4260 4100 3900 3620 3200 2610 Watts 942 959 955 934 899 855 805 Amps 5.22 5.20 5.14 5.05 4.94 4.79 4.63
Lb/h 70.3 67.0 65.3 63.8 61.4 56.7 48.4
Btu/h 5210 5070 4930 4750 4470 4060 3470 Watts 1040 1050 1050 1030 999 962 920 Amps 5.52 5.51 5.47 5.40 5.30 5.18 5.05
Lb/h 81.3 79.1 78.4 77.8 76.1 72.1 64.3
Btu/h 6040 5920 5790 5610 5340 4920 4310 Watts 1130 1140 1140 1120 1100 1070 1040 Amps 5.83 5.82 5.79 5.74 5.67 5.58 5.48
Lb/h 93.0 91.7 91.8 91.9 90.9 87.3 79.9
Btu/h 6990 6870 6740 6550 6260 5810 5170 Watts 1220 1230 1230 1220 1200 1180 1160 Amps 6.14 6.15 6.13 6.10 6.05 5.99 5.92
Lb/h 106 106 106 107 107 103 96.3
Btu/h 8090 7960 7820 7600 7280 6800 6120 Watts 1320 1330 1330 1320 1310 1300 1290 Amps 6.48 6.49 6.50 6.48 6.46 6.43 6.39
Lb/h 122 122 123 124 124 121 114
Btu/h 9400 9250 9080 8830 8470 7940 7210 Watts 1420 1430 1430 1430 1420 1420 1420 Amps 6.85 6.88 6.89 6.90 6.90 6.90 6.90
Lb/h 141 141 143 145 145 142 135
Btu/h 11000 10800 10600 10300 9860 9280 8480 Watts 1520 1530 1540 1540 1540 1550 1560 Amps 7.27 7.31 7.34 7.37 7.40 7.43 7.46
Lb/h 164 165 167 169 169 166 159
Btu/h 12900 12600 12400 12000 11500 10900 9980
30
COEFFICIENTS CAPACITY POWER CURRENT MASS FLOW
C1 1.176394E+04 -1.570140E+02 4.233722E+00 3.071368E+02 C2 7.941212E+01 3.638714E+01 7.804551E-02 -1.785670E-01 C3 -1.974135E+02 3.103098E+01 3.501884E-02 -6.685017E+00 C4 3.096291E+00 -6.511097E-02 -1.412899E-04 3.242751E-02 C5 1.522578E+00 -3.954152E-01 -5.778845E-04 3.898425E-02 C6 2.050845E+00 -2.482145E-01 -2.733043E-04 6.551213E-02 C7 6.861533E-02 1.518229E-03 1.520436E-05 1.261098E-03 C8 -2.500812E-02 8.130528E-04 1.711508E-06 -2.669836E-04 C9 -6.380370E-03 2.154593E-03 4.449881E-06 -1.100420E-04
C10 -7.599361E-03 5.823214E-04 4.631938E-07 -2.153773E-04
Watts 1630 1650 1650 1660 1670 1680 1700 Amps 7.74 7.79 7.85 7.90 7.95 8.01 8.08
Lb/h 192 194 196 198 198 195 188
Value = C1 + C2 * Te + C4 * Te^2 + C7 * Te^3 + (C3 + C5 * Te + C8 * Te^2) * Tc + (C6 + C9 * Te) * Tc^2 + C10 * Tc^3
Te = Evaporator Temperature
Tc = Condensing Temperature
