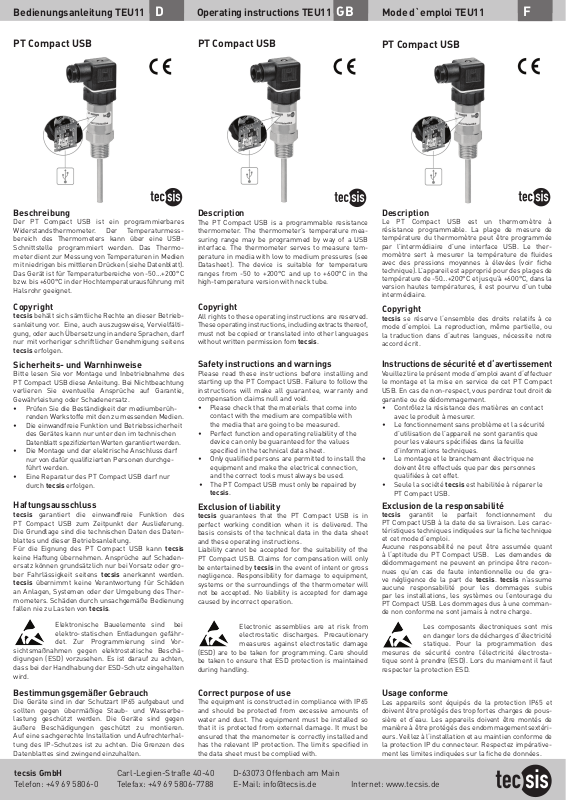

Bedienungsanleitung TEU11 Operating instructions TEU11 Mode d`emploi TEU11
D GB
F
PT Compact USB

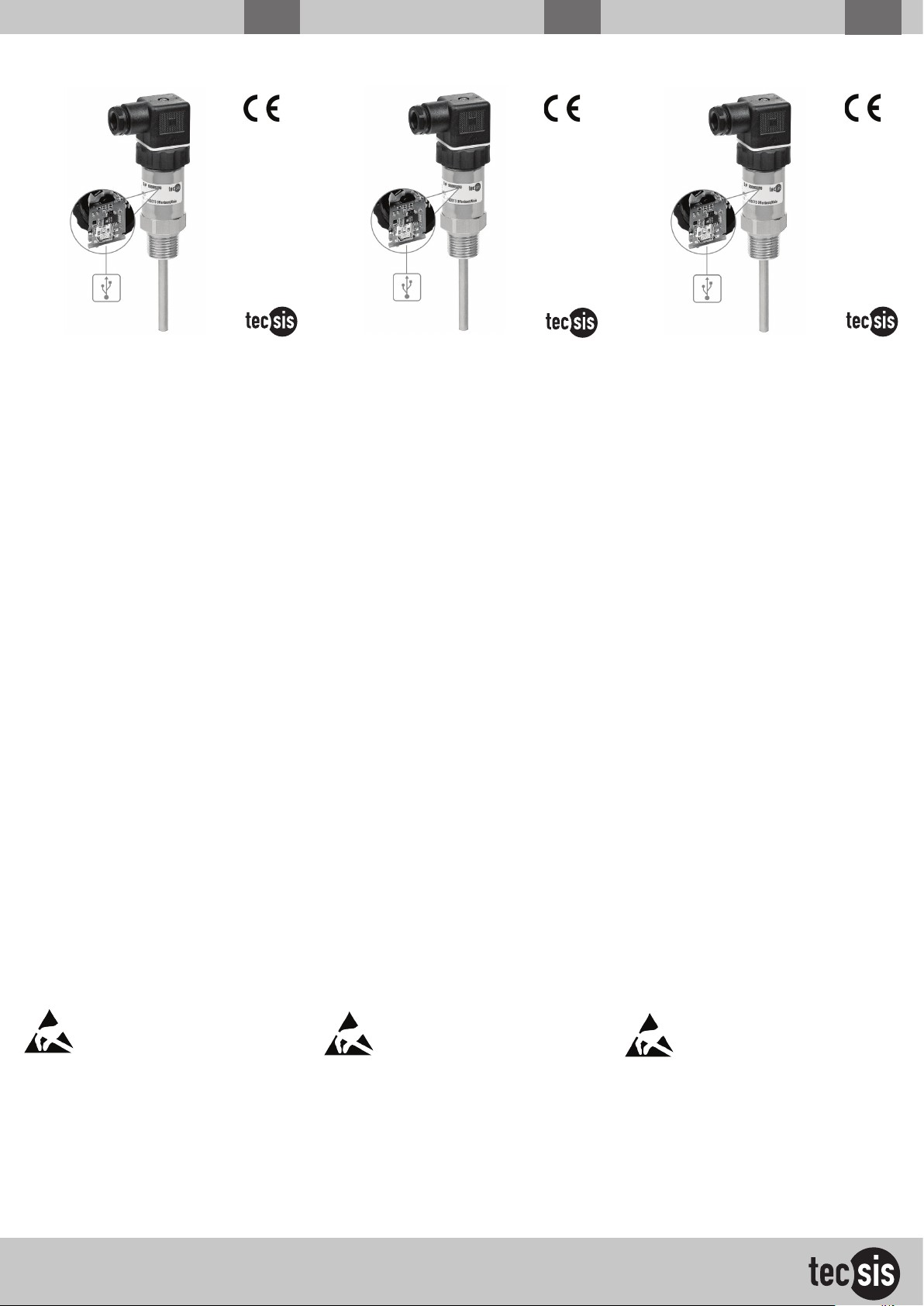

Beschreibung
Der PT Compact USB ist ein programmierbares
Widerstandsthermometer. Der Temperaturmessbereich des Thermometers kann über eine USBSchnittstelle programmiert werden. Das Thermometer dient zur Messung von Temperaturen in Medien
mit niedrigen bis mittleren Drücken (siehe Datenblatt).
Das Gerät ist für Temperaturbereiche von -50…+200°C
bzw. bis +600°C in der Hochtemperaturausführung mit
Halsrohr geeignet.
Copyright
tecsis behält sich sämtliche Rechte an dieser Betrieb-
sanleitung vor. Eine, auch auszugsweise, Vervielfältigung, oder auch Übersetzung in andere Sprachen, darf
nur mit vorheriger schriftlicher Genehmigung seitens
tecsis erfolgen.
Sicherheits- und Warnhinweise
Bitte lesen Sie vor Montage und Inbetriebnahme des
PT Compact USB diese Anleitung. Bei Nichtbeachtung
verlieren Sie eventuelle Ansprüche auf Garantie,
Gewährleistung oder Schadenersatz.
• Prüfen Sie die Beständigkeit der mediumberüh renden Werkstoffe mit den zu messenden Medien.
• Die einwandfreie Funktion und Betriebssicherheit
des Gerätes kann nur unter den im technischen
Datenblatt spezifizierten Werten garantiert werden.
• Die Montage und der elektrische Anschluss darf
nur von dafür qualifizierten Personen durchge führt werden.
• Eine Reparatur des PT Compact USB darf nur
durch tecsis erfolgen.
Haftungsausschluss
tecsis garantiert die einwandfreie Funktion des
PT Compact USB zum Zeitpunkt der Auslieferung.
Die Grundlage sind die technischen Daten des Datenblattes und dieser Betriebsanleitung.
Für die Eignung des PT Compact USB kann tecsis
keine Haftung übernehmen. Ansprüche auf Schadenersatz können grundsätzlich nur bei Vorsatz oder grober Fahrlässigkeit seitens tecsis anerkannt werden.
tecsis übernimmt keine Verantwortung für Schäden
an Anlagen, Systemen oder der Umgebung des Thermometers. Schäden durch unsachgemäße Bedienung
fallen nie zu Lasten von tecsis.
Elektronische Bauelemente sind bei
elektro-statischen Entladungen gefähr det. Zur Programmierung sind Vorsichtsmaßnahmen gegen elektrostatische Beschädigungen (ESD) vorzusehen. Es ist darauf zu achten,
dass bei der Handhabung der ESD-Schutz eingehalten
wird.
PT Compact USB
Description
The PT Compact USB is a programmable resistance
thermometer. The thermometer’s temperature measuring range may be programmed by way of a USB
interface. The thermometer serves to measure temperature in media with low to medium pressures (see
Datasheet). The device is suitable for temperature
ranges from -50 to +200°C and up to +600°C in the
high-temperature version with neck tube.
Copyright
All rights to these operating instructions are reserved.
These operating instructions, including extracts thereof,
must not be copied or translated into other languages
without written permission fom tecsis.
Safety instructions and warnings
Please read these instructions before installing and
starting up the PT Compact USB. Failure to follow the
instructions will make all guarantee, warranty and
compensation claims null and void.
• Please check that the materials that come into
contact with the medium are compatible with
the media that are going to be measured.
• Perfect function and operating reliability of the
device can only be guaranteed for the values
specified in the technical data sheet.
• Only qualified persons are permitted to install the
equipment and make the electrical connection,
and the correct tools must always be used.
• The PT Compact USB must only be repaired by
tecsis.
Exclusion of liability
tecsis guarantees that the PT Compact USB is in
perfect working condition when it is delivered. The
basis consists of the technical data in the data sheet
and these operating instructions.
Liability cannot be accepted for the suitability of the
PT Compact USB. Claims for compensation will only
be entertained by tecsis in the event of intent or gross
negligence. Responsibility for damage to equipment,
systems or the surroundings of the thermometer will
not be accepted. No liability is accepted for damage
caused by incorrect operation.
Electronic assemblies are at risk from
electrostatic discharges. Precautionary
measures against electrostatic damage
(ESD) are to be taken for programming. Care should
be taken to ensure that ESD protection is maintained
during handling.
PT Compact USB
Description
Le PT Compact USB est un thermomètre à
résistance programmable. La plage de mesure de
température du thermomètre peut être programmée
par l’intermédiaire d’une interface USB. Le thermomètre sert à mesurer la température de fluides
avec des pressions moyennes à élevées (voir fiche
technique). L’appareil est approprié pour des plages de
température de -50…+200°C et jusqu’à +600°C, dans la
version hautes températures, il est pourvu d’un tube
intermédiaire.
Copyright
tecsis se réserve l‘ensemble des droits relatifs à ce
mode d‘emploi. La reproduction, même partielle, ou
la traduction dans d‘autres langues, nécessite notre
accord écrit.
Instructions de sécurité et d‘avertissement
Veuillez lire le présent mode d‘emploi avant d‘effectuer
le montage et la mise en service de cet PT Compact
USB. En cas de non-respect, vous perdrez tout droit de
garantie ou de dédommagement.
• Contrôlez la résistance des matières en contact
avec le produit à mesurer.
• Le fonctionnement sans problème et la sécurité
d’utilisation de l’appareil ne sont garantis que
pour les valeurs spécifiées dans la feuille
d’informations techniques.
• Le montage et le branchement électrique ne
doivent être effectués que par des personnes
qualifiées à cet effet.
• Seule la société tecsis est habilitée à réparer le
PT Compact USB.
Exclusion de la responsabilité
tecsis garantit le parfait fonctionnement du
PT Compact USB à la date de sa livraison. Les caractéristiques techniques indiquées sur la fiche technique
et cet mode d‘emploi.
Aucune responsabilité ne peut être assumée quant
à l‘aptitude du PT Compact USB. Les demandes de
dédommagement ne peuvent en principe être reconnues qu‘en cas de faute intentionnelle ou de grave négligence de la part de tecsis. tecsis n‘assume
aucune responsabilité pour les dommages subis
par les installations, les systèmes ou l‘entourage du
PT Compact USB. Les dommages dus à une commande non conforme ne sont jamais à notre charge.
Les composants électroniques sont mis
en danger lors de décharges d’électricité
statique. Pour la programmation des
mesures de sécurité contre l’électricité électrostatique sont à prendre (ESD). Lors du maniement il faut
respecter la protection ESD.
Bestimmungsgemäßer Gebrauch
Die Geräte sind in der Schutzart IP65 aufgebaut und
sollten gegen übermäßige Staub- und Wasserbelastung geschützt werden. Die Geräte sind gegen
äußere Beschädigungen geschützt zu montieren.
Auf eine sachgerechte Installation und Aufrechterhaltung des IP-Schutzes ist zu achten. Die Grenzen des
Datenblattes sind zwingend einzuhalten.
Correct purpose of use
The equipment is constructed in compliance with IP65
and should be protected from excessive amounts of
water and dust. The equipment must be installed so
that it is protected from external damage. It must be
ensured that the manometer is correctly installed and
has the relevant IP protection. The limits specified in
the data sheet must be complied with.
Usage conforme
Les appareils sont équipés de la protection IP65 et
doivent être protégés des trop fortes charges de poussière et d‘eau. Les appareils doivent être montés de
manière à être protégés des endommagementsextérieurs. Veillez à l‘installation et au maintien conforme de
la protection IP du connecteur. Respectez impérativement les limites indiquées sur la fiche de données.
tecsis GmbH Carl-Legien-Straße 40-40 D-63073 Offenbach am Main
Telefon: +49 69 5806-0 Telefax: +49 69 5806-7788 E-Mail: [email protected] Internet: www.tecsis.de
Page 2
Bedienungsanleitung TEU11 Operating instructions TEU11 Mode d`emploi TEU11
Elektrischer Anschluss
Der elektrische Anschluss erfolgt über einen Winkelstecker gem. DIN EN 175301-803A oder über einen
M12x1 Rundsteckverbinder. Um die Anforderungen
an die EMV-Festigkeit gem. DIN EN 61362 zu erfüllen,
muss der elektrische Anschluss über ein geschirmtes
Kabel erfolgen. Der Schirm ist in den Stecker zu
führen und wird nicht an einem Pin angelegt.

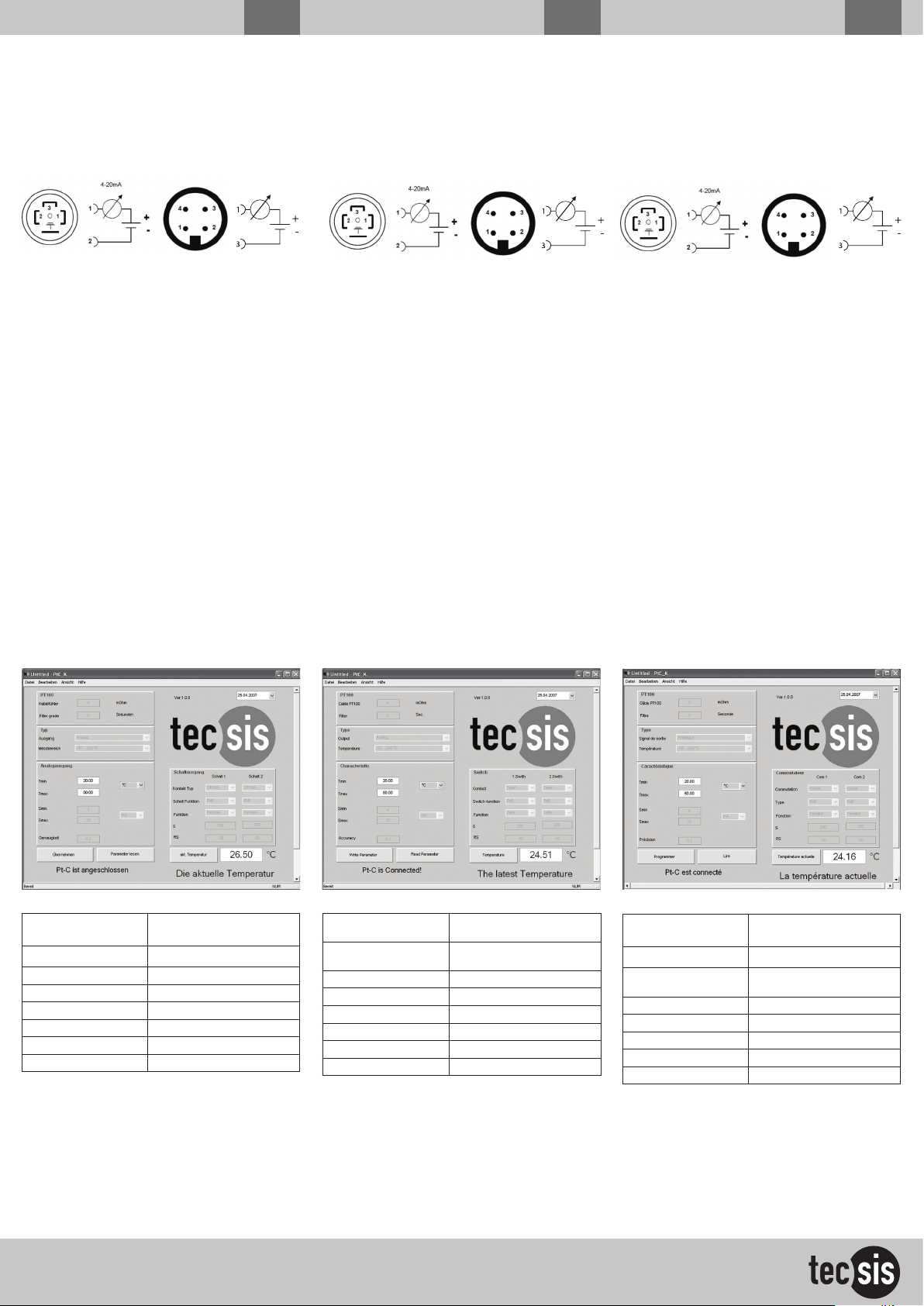

Pinbelegung:
D GB
Electrical connection
Electrical connection is by way of a right-angle plug
in accordance with DIN EN 175301-803A or an M12x1
circular connector. The electrical connection must be
made using a shielded cable in order to comply with
the requirements for immunity to noise in accordance
with DIN EN 61362. The shield must be routed into the
plug and is not to be attached to a pin.
Pin Assignment:
Branchement électrique
Le branchement électrique se fait par l’intermédiaire
d’un connecteur rectangulaire coudé selon
DIN EN 175301-803A ou un connecteur cylindrique
M12x1. Afin de remplir les exigences à la résistance
électromagnétique selon DIN EN 61362, le branchement électrique doit être effectué avec un câble blindé.
Le blindage doit être introduit dans le connecteur, mais
ne sera pas raccordé.
Positions du branchement:
F
Programmierung
Die Programmierung des Messeinsatzes erfolgt
über eine USB-Schnittstelle per PC oder Pocket-PC.
Die benötigten Treiber und die Programmiersoftware können auf einer CD direkt von tecsis bezogen
werden.
Vor dem ersten Programmiervorgang Treiber
installieren!
Folgende Vorgehensweise muss beim Programmieren
des Temperaturbereiches unbedingt eingehalten werden:
1) Zunächst ist die Verbindung des Winkelsteckers
bzw. des Rundsteckverbinders zu lösen.
2) Nach dem Entfernen des Steckers die Rändel mutter lösen und den Messeinsatz aus dem Gerät
entnehmen.
3) Per USB-Kabel Verbindung zum PC herstellen.
A-Stecker/Mini USB-5P
4) Programmiersoftware starten
5) Sprache wählen
Wenn das Gerät ordnungsgemäß angeschlossen ist,
erscheint die Meldung „PT-C ist angeschlossen“. Über
den Button „Parameter lesen“ werden die aktuell
eingestellten Messbereichsgrenzen in der gewählten
Temperatureinheit angezeigt. Ebenso wird die aktuelle
Temperatur des Fühlers angezeigt.
Zum Einstellen des Temperaturbereichs kann man in
den voreingestellten Messbereichsgrenzen die Werte für Tmin und Tmax verändern. Durch Drücken der
Schaltfläche „Übernehmen“ werden diese Werte in
das Gerät überschrieben.
Programming
Programming of the measuring element is performed
via a USB interface by PC or Pocket-PC. The drivers
required and the programming software may be
purchased on a CD directly from tecsis.
Install the drivers prior to the first programming
procedure!
It is imperative that the following procedure is adhered
to when programming the temperature range:
1) First of all unscrew the connection of the right angle plug or circular connector.
2) Unscrew the knurled nut after removing the plug
and take the measuring insert out of the device.
3) Create a connection to the PC via the USB cable
(A-plug/Mini-USB-5P)
4) Launch programming software
5) Select language
The message “PT-C is connected” appears when
the device is properly connected. The measuring
range limits currently set are displayed in the chosen
temperature unit by pressing the “Read parameter”
button. The sensor’s current temperature is displayed
as well.
The values for Tmin and Tmax may be altered in the
pre-set measuring range limits to set the temperature
range. These values are written over to the device by
pressing the “Write parameter” button.
Programmation
La programmation de l’élément de mesure se fait par
l’intermédiaire de l’interface USB avec un PC ou PC
de poche. Les pilotes et le logiciel de programmation sur un CD peuvent être directement commandés à
l’entreprise tecsis.
Installer les pilotes avant d’effectuer la première
programmation!
Lors de la programmation de la plage de température,
la procédure suivante doit absolument être respectée:
1) Tout d’abord il faut détacher la liaison du connecteur
rectangulaire coudé ou connecteur circulaire.
2) Après avoir enlevé le connecteur, il faut dévisser
l’élément de mesure et le retirer de l’appareil.
3) A l’aide du câble USB établir la liaison avec le PC
(Connecteur A / Mini-USB-5P)
4) Démarrer le logiciel de programmation
5) Choisir le langage
Si l’appareil a été branché correctement, le message
suivant apparaît „PT-C est connecté“. Par la touche
„lire“ les limites de l’étendue de mesure actuelles
pour la plage de température choisie seront affichées.
La température actuelle de la sonde est également
affichée.
Pour régler la plage de température, on peut changer les valeurs limites des étendues de mesure
préréglées pour Tmin et Tmax. En appuyant sur la
surface de commutation „programmer“, les anciennes
valeurs seront écrasées.
Technische Daten
Möglicher
Einsatzbereich
Minimale Messspanne 30K
USB-Schnittstelle Mini USB – Form B 5-polig
Spannungsversorgung 10 – 30 V DC
Umgebungstemperatur -40°C bis +85°C
Material Edelstahl 1.4571
Schutzart IP 65 nach EN 60529/IEC 529
EMV-Festigkeit gem. DIN EN 61326
-50°C...+200°C
(mit Halsrohr: -50…600°C)
CE-Konformität
Der PT Compact USB erfüllt alle Anforderungen der
EN 61 326 für den Einsatz im Industriebereich bei
Verwendung abgeschirmter Leitungen. Um den hohen Schutz des Gerätes gegen elektromagnetische
Störungen nicht zu beeinträchtigen, ist die Installation
und Kabelverlegung fachgerecht auszuführen.
Wartung
Das hier beschriebene Thermometer ist wartungsfrei.
Technische Änderungen vorbehalten.
BD_BE_BF 1129 c
ADPR1X714010
Technical data
Possible range of use -50°C...+200°C
Minimum measuring
span
USB interface Mini USB – Shape B 5-pin
Voltage supply 10 – 30 V DC
Ambient temperature -40°C to +85°C
Material Stainless steel 1.4571
Degree of protection IP 65 to EN 60529/IEC 529
Immunity to noise to DIN EN 61326
(with neck tube: -50…600°C)
30K
CE – conformity
The PT Compact USB complies with all requirements
of EN 61 326 with regard to interference emission and
immunity for use in industrial areas and with the use
of shielded cables. Installation and cable routing must
be carried out correctly in order to maintain the effective protection from electromagnetic interference.
Maintenance
The thermometer described here is maintenance-free.
Technical alternations rights reserved.
Caractéristiques techniques
Plages d’utilisation
possibles
Etendue minimale 30K
Interface USB Mini USB – forme B à 5
Tension d’alimentation 10 – 30 V DC
Température ambiante -40°C à +85°C
Matière Acier inox 1.4571
Indice de protection IP 65 selon EN 60529/IEC 529
Compatibilité électrom. selon DIN EN 61326
-50°C...+200°C (avec
prolongateur: -50…600°C)
connecteurs
Conformité CE
Le PT Compact USB répond aux exigences de la
norme EN 61 326 pour application dans le domaine
industriel avec d‘utiliser des lignes déparasitées.
L‘installation et la pose des câbles doivent être
effectuées de manière professionnelle pour ne pas
influencer la haute protection de l‘appareil contre les
dérangements électromagnétiques.
Entretien
Le thermomètre décrits sont sans entretien.
tecsis se réserve le droit de changer ses spécifications sans notification.
Loading...
