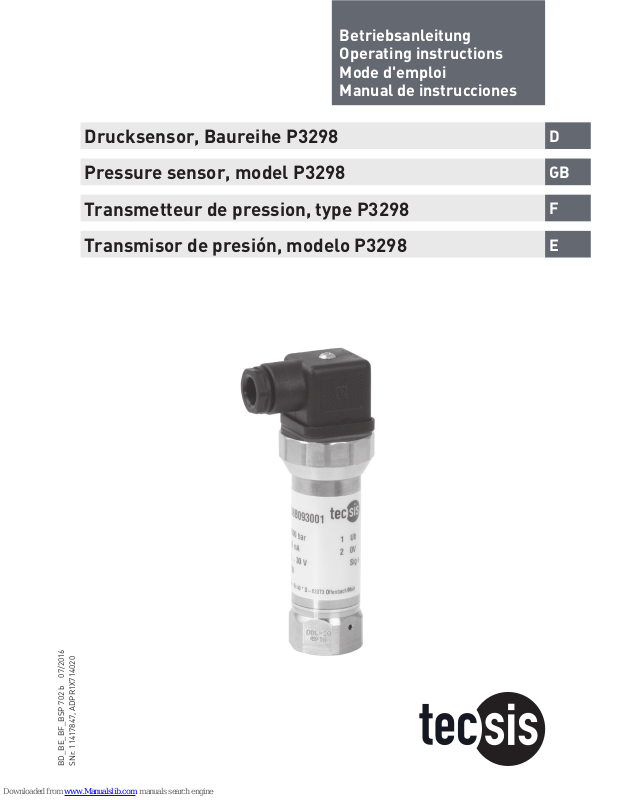

Tecsis P3298 Operating Instructions Manual

Betriebsanleitung
Operating instructions
Mode d'emploi
Manual de instrucciones

D

GB

F

E

Pressure sensor, model P3298

Drucksensor, Baureihe P3298

Transmetteur de pression, type P3298

Transmisor de presión, modelo P3298

BD_BE_BF_BSP 702 b 07/2016

SNr. 11417847, ADPR1X714020

2

06/2016 D/GB/F/E

Operating instructions Pressure sensor, P3298

D

GB

F

E

© 2016 tecsis GmbH
All rights reserved. / Alle Rechte vorbehalten.

Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Zum späteren Gebrauch aufbewahren!

Prior to starting any work, read the operating instructions!
Keep for later use!

Lire le mode d'emploi avant de commencer toute opération !
A conserver pour une utilisation ultérieure !

¡Leer el manual de instrucciones antes de comenzar cualquier trabajo!
¡Guardar el manual para una eventual consulta!

Betriebsanleitung P3298 Page

3 - 16

Operating instructions model P3298 Seite

17 - 31

Mode d'emploi type P3298 Page

32 - 45

Manual de instrucciones modelo P3298 Página

46 - 59

3

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

Inhalt

Inhalt

1. Allgemeines 4

2. Sicherheit 5

3. Technische Daten 8

4. Aufbau und Funktion 10

5. Transport, Verpackung und Lagerung 10

6. Inbetriebnahme, Betrieb 11

7. Einstellung Nullpunkt und Spanne 14

8. Wartung und Reinigung 15

9. Störungen 15

10. Demontage, Rücksendung und Entsorgung 16

4

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

1. Allgemeines

1. Allgemeines

■

Der in der Betriebsanleitung beschriebene Drucksensor wird nach dem aktuellen
Stand der Technik konstruiert und gefertigt.
Alle Komponenten unterliegen während der Fertigung strengen Qualitätskriterien.
Unsere Managementsysteme sind nach ISO 9001 zertifiziert.

■

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät.
Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicher­heitshinweise und Handlungsanweisungen.

■

Die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvor­schriften und allgemeinen Sicherheitsbestimmungen einhalten.

■

Die Betriebsanleitung ist Produktbestandteil und muss in unmittelbarer Nähe des
Gerätes für das Fachpersonal jederzeit zugänglich aufbewahrt werden.

■

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig
durchgelesen und verstanden haben.

■

Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige
Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualifi­zierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät.

■

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen.

■

Technische Änderungen vorbehalten.

■

Weitere Informationen:

- Internet-Adresse: www.tecsis.de / www.tecsis.com

- zugehöriges Datenblatt: DD702

5

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

1. Allgemeines / 2. Sicherheit

Symbolerklärung

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die zum Tod
oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.

VORSICHT!

… weist auf eine möglicherweise gefährliche Situation hin, die zu gering­fügigen oder leichten Verletzungen bzw. Sach- und Umweltschäden führen
kann, wenn sie nicht gemieden wird.

Information

… hebt nützliche Tipps und Empfehlungen sowie Informationen für einen
effizienten und störungsfreien Betrieb hervor.

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die durch heiße
Oberflächen oder Flüssigkeiten zu Verbrennungen führen kann, wenn sie
nicht gemieden wird.

Abkürzungen

2-Leiter Die zwei Anschlussleitungen dienen zur Spannungsversorgung.

Der Speisestrom ist das Messsignal.

3-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung.

Eine Anschlussleitung dient für das Messsignal.

U

B

, +5V Positive Hilfsenergie
0V, GND Bezugspotential
S

+

Positiver Messanschluss

2. Sicherheit

WARNUNG!

Vor Montage, Inbetriebnahme und Betrieb sicherstellen, dass der richti­ge Drucksensor hinsichtlich Messbereich, Ausführung und spezifischen
Messbedingungen ausgewählt wurde.
Der Betreiber muss die Verträglichkeit des Fluides mit dem eingesetzen

Werkstoff sicherstellen. Bei Medium Wasserstoff den Hersteller
kontaktieren.

Bei Nichtbeachten können schwere Körperverletzungen und/oder
Sachschäden auftreten.

6

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

2. Sicherheit

WARNUNG!

■

Anschlüsse nur im drucklosen Zustand öffnen.

■

Betriebsparameter gemäß Kapitel 3 „Technische Daten“ beachten.

■

Drucksensor immer innerhalb der Überlast-Druckgrenze betreiben.

Weitere wichtige Sicherheitshinweise befinden sich in den einzelnen
Kapiteln dieser Betriebsanleitung.

2.1 Bestimmungsgemäße Verwendung

Der Drucksensor dient zum Umwandeln von Druck in ein elektrisches Signal.

Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwen­dungszweck konzipiert und konstruiert und darf nur dementsprechend verwendet
werden.

Die technischen Spezifikationen in dieser Betriebsanleitung sind einzuhalten. Eine
unsachgemäße Handhabung oder ein Betreiben des Gerätes außerhalb der techni­schen Spezifikationen macht die sofortige Stilllegung und Überprüfung durch einen
autorisierten tecsis-Servicemitarbeiter erforderlich.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind
ausgeschlossen.

2.2 Personalqualifikation

WARNUNG!
Verletzungsgefahr bei unzureichender Qualifikation!

Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschä­den führen.
Die in dieser Betriebsanleitung beschriebenen Tätigkeiten nur durch
Fachpersonal nachfolgend beschriebener Qualifikation durchführen lassen.

Fachpersonal

Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der
Mess- und Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landesspe­zifischen Vorschriften, geltenden Normen und Richtlinien in der Lage, die beschriebe­nen Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen.

Spezielle Einsatzbedingungen verlangen weiteres entsprechendes Wissen, z. B. über
aggressive Medien.

7

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

2. Sicherheit

2.3 Besondere Gefahren

WARNUNG!

Bei gefährlichen Messstoffen wie z. B. Sauerstoff, Acetylen, brennbaren
oder giftigen Stoffen, sowie bei Kälteanlagen, Kompressoren etc. müssen
über die gesamten allgemeinen Regeln hinaus die einschlägigen Vorschrif­ten beachtet werden.

WARNUNG!

Es sind keine Anlagenzustände gestattet, die zur Bildung von atomarem
Wasserstoff im Anschlusskanal des Drucksensors führen können.

WARNUNG!

Messstoffreste im ausgebauten Drucksensor können zur Gefährdung von
Personen, Umwelt und Einrichtung führen.
Ausreichende Vorsichtsmaßnahmen ergreifen.

Dieses Gerät nicht in Sicherheits- oder in Not-Aus-Einrichtungen benutzen.
Fehlerhafte Anwendungen des Gerätes können zu Verletzungen führen

.

Am Gerät können im Fehlerfall aggressive Medien mit extremer Temperatur
und unter hohem Druck oder Vakuum anliegen.

2.4 Beschilderung, Sicherheitskennzeichnungen

Typenschild

Wird die Seriennummer durch mechanische Beschädigung oder Übermalen
unleserlich, ist eine Rückverfolgbarkeit nicht mehr möglich.

S# Serien-Nr.

Messbereich

Hilfsenergie

Ausgangssignal

Anschlussbelegung

Genauigkeit

8

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

2. Sicherheit / 3. Technische Daten

Symbolerklärung

CE, Communauté Européenne

Geräte mit dieser Kennzeichnung stimmen überein mit den zutreffenden
europäischen Richtlinien.

3. Technische Daten

WARNUNG!

Bei der Auslegung der Anlage ist zu beachten, dass die angegebenen Werte
(z. B. Berstdruck, Überlast-Druckgrenze) in Abhängigkeit vom verwendeten
Material und Gewinde gelten.

Messbereiche

Relativdruck

bar Messbereich 0 ... 1.600 0 ... 2.500 0 ... 4.000 0 ... 5.000

Überlast-Druckgrenze 2.300 3.500 5.000 6.000
Berstdruck 4.000 6.000 8.000 10.000

Messbereich 0 ... 6.000 0 ... 7.000 0 ... 8.000 0 ... 10.000

Überlast-Druckgrenze 7.000 8.000 10.000 11.000
Berstdruck 11.000 11.000 12.000 12.000

Messbereich 0 ... 12.000 0 ... 15.000

Überlast-Druckgrenze 12.500 15.500
Berstdruck 14.000 16.000

psi Messbereich 0 ... 23.000 0 ... 36.000 0 ... 58.000 0 ... 72.000

Überlast-Druckgrenze 33.300 50.500 72.500 87.000
Berstdruck 58.000 87.000 116.000 145.000

Messbereich 0 ... 87.000 0 ... 100.000 0 ... 115.000 0 ... 145.000

Überlast-Druckgrenze 101.500 116.000 145.000 159.000
Berstdruck 159.500 159.500 174.000 174.000

Lebensdauer

Auf Anfrage, da die Lebensdauer vom tatsächlichen Druckverlauf abhängt.

Trotz seiner hervorragenden Lastwechselfestigkeit ist eine Dauerlastwechselfestigkeit
nur bedingt gegeben. Grund dafür sind die extremen Belastungen, denen die
hochdruckbeaufschlagten Materialien ausgesetzt sind. Dies gilt insbesondere für
dynamische Anwendungen. Dementsprechend handelt es sich bei den druckbelasteten
Teilen des P3298 um Verschleißteile, die nicht unter die Gewährleistung fallen.

9

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

3. Technische Daten

Ausgangssignale

Signalart Signal

Strom (2-Leiter) 4 ... 20 mA
Spannung (3-Leiter) DC 0 ... 5 V

DC 0 ... 10 V

Hilfsenergie

Die Hilfsenergie ist abhängig vom gewählten Ausgangssignal

■

4 ... 20 mA: DC 10 ... 30 V

■

DC 0 ... 5 V: DC 10 ... 30 V

■

DC 0 ... 10 V: DC 14 ... 30 V

Bürde in Ω

■

Stromausgang (2-Leiter): ≤ (Hilfsenergie - 10 V) / 0,02 A

■

Spannungsausgang (3-Leiter): > maximales Ausgangssignal / 1 mA

Schutzarten (nach IEC 60529)

■

Winkelstecker DIN 175301-803 A: IP 65

■

Rundstecker M12 x 1 (4-polig): IP 67

■

Kabelausgang: IP 67

Die angegebenen Schutzarten gelten nur im gesteckten Zustand mit Gegensteckern
entsprechender Schutzart.

Zulässige Temperaturbereiche

■

Medium: 0 ... +80 °C

■

Umgebung: -20 ... +80 °C

■

Lagerung: -40 ... +85 °C

CE-Konformität

■

EMV-Richtline

2014/30/EU

■

Druckgeräterichtlinie 2014/68/EU

RoHS-Konformität

Ja

Bei Sondertypennummer, Spezifikationen gemäß Lieferschein beachten.
Weitere technische Daten siehe tecsis-Datenblatt DD702 und Bestellunterlagen.

10

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

4. Aufbau und Funktion / 5. Transport, Verpackung und ...

4. Aufbau und Funktion

4.1 Kurzbeschreibung

Der anstehende Druck wird mittels Membranverformung am Sensorelement gemes­sen. Unter Zuführung von Hilfsenergie wird diese Membranverformung in ein elekt­risches Signal umgewandelt. Das vom Drucksensor ausgegebene Signal ist verstärkt
und standardisiert.

4.2 Lieferumfang

Lieferumfang mit dem Lieferschein abgleichen.

5. Transport, Verpackung und Lagerung

5.1 Transport

Den Drucksensor auf eventuell vorhandene Transportschäden untersuchen.
Offensichtliche Schäden unverzüglich mitteilen.

5.2 Verpackung

Verpackung erst unmittelbar vor der Montage entfernen.
Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen
Schutz (z. B. wechselnder Einbauort, Reparatursendung).

5.3 Lagerung

Zulässige Bedingungen am Lagerort:

siehe Kapitel 3 „Technische Daten“

Den Drucksensor in der Originalverpackung an einem Ort lagern, der die oben geliste­ten Bedingungen erfüllt.

WARNUNG!

Vor der Einlagerung des Gerätes (nach Betrieb) alle anhaftenden
Messstoffreste entfernen. Dies ist besonders wichtig, wenn der Messstoff
gesundheitsgefährdend ist, wie z. B. ätzend, giftig, krebserregend, radioak­tiv, usw.

11

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

6. Inbetriebnahme, Betrieb

6. Inbetriebnahme, Betrieb

VORSICHT!

Vor der Inbetriebnahme den Drucksensor optisch prüfen.
Den Drucksensor nur in sicherheitstechnisch einwandfreiem Zustand
einsetzen.

6.1 Mechanische Montage

■

Dichtflächen am Gerät und an der Messstelle
müssen unbeschädigt und frei von Verschmutzun­gen sein.

■

Beim Einschrauben des Gerätes darf die dazu
erforderliche Kraft nicht über das Gehäuse aufge­bracht werden, sondern nur mit geeignetem
Werkzeug über die dafür vorgesehene Schlüssel­fläche.

Die für die Montagestelle gültigen Werte für
Anzugsmoment und Maximaldruck sind aus den
Unterlagen des Hochdruckrohr-Lieferanten zu
entnehmen.

■

Beim Einschrauben die Gewindegänge nicht verkanten.

6.2 Elektrische Montage

■

Das Gerät über den Prozessanschluss erden.

■

Den Drucksensor mit geschirmter Leitung betreiben und den Schirm auf mindes­tens einer Leitungsseite erden, wenn die Leitungen länger als 30 m (3- bzw.
4-Leiter) sind oder das Gebäude verlassen.

■

Den Kabeldurchmesser passend zur Kabeldurchführung des Steckers wählen.
Darauf achten, dass die Kabelverschraubung des montierten Steckers korrekt sitzt
und dass die Dichtungen vorhanden und nicht beschädigt sind. Die Verschraubung
festziehen und den korrekten Sitz der Dichtungen überprüfen, um die Schutzart zu
gewährleisten.

■

Beim Kabelausgang sicherstellen, dass am Ende des Kabels keine Feuchtigkeit
eintritt.

■

Technische Daten gemäß Kapitel 3 „Technische Daten“ einhalten.

Schlüsselfläche

Maulschlüssel
(Schlüsselweite 27)

12

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

6. Inbetriebnahme, Betrieb

Rundstecker M12 x 1 (4-polig)

2-Leiter 3-Leiter

4

3

1

2

UB1 1

0V 3 3

S

+

- 4

Kabelausgang

2-Leiter 3-Leiter

U

B

braun braun

0V grün grün

S+ - weiß

Winkelstecker DIN 175301-803 A

2-Leiter 3-Leiter

U

B

1 1

0V 2 2

S+ - 3

Elektrischer Anschluss Aderquerschnitt Kabel-Ø Kabellängen

Winkelstecker DIN 175301-803 A max. 1,5 mm

2

6 ... 8 mm ­Rundstecker M12 x 1 (4-polig) - - ­Kabelausgang 0,5 mm

2

(AWG 20) 6,8 mm 1,5 m

Anschlussschemen

Abkürzungen siehe Seite 25

13

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

6. Inbetriebnahme, Betrieb

Montage des Winkelsteckers DIN 175301-803 A

1. Die Schraube  lösen.

2. Die Kabelverschraubung  lösen.

3. Die Winkeldose  +  vom Gerät abziehen.

4. Über die Montageöffnung  den Klemmblock 
aus dem Gehäuse  hebeln.

5. Das Kabel mit passendem Leitungsaußendurch­messer durch Kabelverschraubung , Ring ,
Dichtung  und das Gehäuse  schieben.

6. Die Kabelenden entsprechend der Belegung in den
Anschlussklemmen des Klemmblocks  anschlie­ßen (Belegung siehe „Anschlussschemen“).

7. Den Klemmblock  in das Gehäuse  drücken.

8. Das Kabel über die Kabelverschraubung 
verschrauben. Darauf achten, dass die Kabelver­schraubung und Dichtung unbeschädigt ist und
korrekt sitzt, um die Schutzart zu gewährleisten.

9. Die quadratische Flachdichtung  über die
Anschlusspins des Drucksensors legen.

10.

Die montierte Winkeldose  +  auf die
Anschlusspins des Drucksensors schieben.

11. Über die Schraube  die Winkeldose am Druck­sensor handfest verschrauben.



Montageöffnung















14

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

7. Einstellung Nullpunkt und Spanne

7. Einstellung Nullpunkt und Spanne

Das Potentiometer zur Spanneeinstellung nur verstellen, wenn eine Kalib­rierausstattung vorhanden ist, die mindestens die dreifache Genauigkeit
des Drucksensors aufweist.

7.1 Vorbereitung (Abbildung A)

Um Zugang zu den Potentiometern zu erhalten, das Gerät
wie folgt öffnen:

■

Den elektrischen Anschluss  vom Gerät trennen.

■

Den Griffring  lösen.

■

Den Gerätestecker  vorsichtig aus dem Gerät ziehen.

■

Den Gerätestecker  gemäß Anschlussschema mit
der Hilfsenergie und einer Anzeigeeinheit (z. B. Strom­messgerät, Spannungsmessgerät) verbinden.

7.2 Einstellung Nullpunkt (Abbildung B)

■

Den Messbereichsanfang anfahren.

■

Über das Potentiometer „Z“ das minimale Ausgangs­signal justieren (z. B. 4 mA).

7.3 Einstellung Spanne (Abbildung B)

■

Den Messbereichsendwert anfahren.

■

Über das Potentiometer „S“ das maximale
Ausgangssignal justieren (z. B. 20 mA).

■

Den Nullpunkt überprüfen und bei Abweichung erneut
justieren.

■

Den Vorgang solange wiederholen bis Nullpunkt und
Spanne korrekt eingestellt sind.

7.4 Einstellung abschließen (Abbildung A)

■

Den Gerätestecker  von der Hilfsenergie und Anzeigeeinheit trennen.

■

Den Gerätestecker  vorsichtig in das Gerät stecken, ohne Litzen und Dichtungen zu
beschädigen. Die Dichtungen müssen sauber und unbeschädigt sein, um die angege

-

bene Schutzart sicherzustellen.

■

Den Griffring  festziehen.

Nach dem Justieren die korrekte Arbeitsweise des Systems überprüfen.
Empfohlener Nachkalibrierzyklus: halbjährlich







A

B

15

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

8. Wartung und Reinigung / 9. Störungen

8. Wartung und Reinigung

8.1 Wartung

Reparaturen sind ausschließlich vom Hersteller durchzuführen.

8.2 Reinigung

VORSICHT!

■

Vor der Reinigung den Drucksensor ordnungsgemäß von der Druck­versorgung trennen, ausschalten und von der Spannungsversorgung
trennen.

■

Das Gerät mit einem feuchten Tuch reinigen.

■

Elektrische Anschlüsse nicht mit Feuchtigkeit in Berührung bringen.

■

Ausgebautes Gerät vor der Rücksendung spülen bzw. säubern, um
Personen und Umwelt vor Gefährdung durch anhaftende Messstoffreste
zu schützen.

■

Messstoffreste im ausgebauten Drucksensor können zur Gefährdung
von Personen, Umwelt und Einrichtung führen.
Ausreichende Vorsichtsmaßnahmen ergreifen.

Hinweise zur Rücksendung des Gerätes siehe Kapitel 10.2 „Rücksendung“.

9. Störungen

Bei Störungen zuerst überprüfen, ob der Drucksensor mechanisch und elektrisch
korrekt montiert ist.

Störungen Ursachen Maßnahmen

Kein Ausgangssignal Leitungsbruch Anschlussleitung austauschen

Keine/Falsche Hilfsenergie Hilfsenergie korrigieren

Kein/Falsches Ausgangssignal Verdrahtungsfehler Verdrahtung gemäß Anschluss-

schema korrigieren

Gleichbleibendes Ausgangssignal
bei Druckänderung

Falsche Hilfsenergie Gerät austauschen

Abweichendes Ausgangssignal Nullpunktänderung durch Druck-

dynamik

Nullpunkt nachjustieren

Signalspanne zu hoch Druckspitzen, Kavitationen Gerät mit Kavitations- und Druck-

spitzenschutz einsetzen
Signalspanne zu klein Falsche Hilfsenergie Hilfsenergie korrigieren
Signalspanne schwankend EMV-Störquellen in der Nähe Gerät und Leitungen abschirmen,

Störquelle entfernen

Gerät nicht geerdet Gerät erden
Stark schwankender Druck des

Messstoffes

Dämpfung (Beratung durch

Hersteller)
Leckage am Prozessanschluss Haarriss im Druckkanal Beratung durch Hersteller,

evtl. Gerät austauschen

Im unberechtigten Reklamationsfall werden die Bearbeitungskosten berechnet.

16

Betriebsanleitung Drucksensor, P3298

07/2016 D/GB/F/E

D

9. Störungen / 10. Demontage, Rücksendung und Entsorgung

VORSICHT!

Können Störungen mit Hilfe der oben aufgeführten Maßnahmen nicht
beseitigt werden, ist der Drucksensor unverzüglich außer Betrieb zu
setzen, sicherzustellen, dass kein Druck bzw. Signal mehr anliegt und
gegen versehentliche Inbetriebnahme zu schützen.
In diesem Falle Kontakt mit dem Hersteller aufnehmen.
Bei notwendiger Rücksendung die Hinweise unter Kapitel

10.2 „Rücksendung“ beachten.

10. Demontage, Rücksendung und Entsorgung

WARNUNG!

Messstoffreste im ausgebauten Drucksensor können zur Gefährdung von
Personen, Umwelt und Einrichtung führen.
Ausreichende Vorsichtsmaßnahmen ergreifen.

10.1 Demontage

WARNUNG!

Verbrennungsgefahr!
Vor dem Ausbau das Gerät ausreichend abkühlen lassen!
Beim Ausbau besteht Gefahr durch austretende, gefährlich heiße Messstoffe.

Druckmessgerät nur im drucklosen Zustand demontieren!

10.2 Rücksendung

WARNUNG!
Beim Versand des Gerätes unbedingt beachten:

Alle an tecsis gelieferten Geräte müssen frei von Gefahrstoffen (Säuren,
Laugen, Lösungen, etc.) sein.

Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transport­verpackung verwenden.

Hinweise zur Rücksendung befinden sich in der Rubrik „Service“ auf
unserer lokalen Internetseite.

10.3 Entsorgung

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen.
Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezifi­schen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen.

17

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

Contents

Contents

1. General information 18

2. Safety 19

3. Specifications 22

4. Design and function 24

5. Transport, packaging and storage 24

6. Commissioning, operation 25

7. Adjustment of zero point and span 28

8. Maintenance and cleaning 29

9. Faults 29

10. Dismounting, return and disposal 30

18

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

1. General information

1. General information

■

The pressure sensor described in the operating instructions has been designed
and manufactured using state-of-the-art technology. All components are subject to
stringent quality and environmental criteria during production. Our management
systems are certified to ISO 9001.

■

These operating instructions contain important information on handling the instru­ment. Working safely requires that all safety instructions and work instructions are
observed.

■

Observe the relevant local accident prevention regulations and general safety
regulations for the instrument's range of use.

■

The operating instructions are part of the product and must be kept in the immedi­ate vicinity of the instrument and readily accessible to skilled personnel at any time.

■

Skilled personnel must have carefully read and understood the operating instruc­tions prior to beginning any work.

■

The manufacturer's liability is void in the case of any damage caused by using the
product contrary to its intended use, non-compliance with these operating instruc­tions, assignment of insufficiently qualified skilled personnel or unauthorised
modifications to the instrument.

■

The general terms and conditions contained in the sales documentation shall apply.

■

Subject to technical modifications.

■

Further information:

- Internet address: www.tecsis.de / www.tecsis.com

- Relevant data sheet: DE702

19

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

1. General information / 2. Safety

Explanation of symbols

WARNING!

... indicates a potentially dangerous situation that can result in serious
injury or death, if not avoided.

CAUTION!

... indicates a potentially dangerous situation that can result in light injuries
or damage to equipment or the environment, if not avoided.

Information

... points out useful tips, recommendations and information for efficient and
trouble-free operation.

WARNING!

... indicates a potentially dangerous situation that can result in burns,
caused by hot surfaces or liquids, if not avoided.

Abbreviations

2-wire The two connection lines are used for the voltage supply.

The measurement signal also provides the supply current.

3-wire Two connection lines are used for the voltage supply.

One connection line is used for the measurement signal.

U

B

, +5V Positive power supply
0V, GND Reference potential
S+ Positive output terminal

2. Safety

WARNING!

Before installation, commissioning and operation, ensure that the appropri­ate pressure sensor has been selected in terms of measuring range, design
and specific measuring conditions.
The operator must ensure the compatibility of the fluid with the material
used. Where the medium is hydrogen, contact the manufacturer.

Non-observance can result in serious injury and/or damage to the equip­ment.

20

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

2. Safety

WARNING!

■

Open the connections only after the system has been depressurised.

■

Observe the working conditions in accordance with chapter 3 “Specifica­tions”.

■

Always operate the pressure sensor within the overpressure limit.

Further important safety instructions can be found in the individual
chapters of these operating instructions.

2.1 Intended use

The pressure sensor is used to convert pressure into an electrical signal.

The instrument has been designed and built solely for the intended use described here,
and may only be used accordingly.

The technical specifications contained in these operating instructions must be
observed. Improper handling or operation of the instrument outside of its techni­cal specifications requires the instrument to be taken out of service immediately and
inspected by an authorised tecsis service engineer.

The manufacturer shall not be liable for claims of any type based on operation contrary
to the intended use.

2.2 Personnel qualification

WARNING!
Risk of injury should qualification be insufficient!

Improper handling can result in considerable injury and damage to equip­ment.
The activities described in these operating instructions may only be carried
out by skilled personnel who have the qualifications described below.

Skilled personnel

Skilled personnel are understood to be personnel who, based on their technical
training, knowledge of measurement and control technology and on their experience
and knowledge of country-specific regulations, current standards and directives, are
capable of carrying out the work described and independently recognising potential
hazards.

Special operating conditions require further appropriate knowledge, e.g. of aggressive
media.

21

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

2. Safety

2.3 Special hazards

WARNING!

For hazardous media such as oxygen, acetylene, flammable or toxic gases
or liquids, and refrigeration plants, compressors, etc., in addition to all
standard regulations, the appropriate existing codes or regulations must
also be followed.

WARNING!

No plant conditions are permitted that could lead to the formation of atomic
hydrogen in the connection channel of the pressure sensor.

WARNING!

Residual media in the dismounted pressure sensor can result in a risk to
persons, the environment and equipment.
Take sufficient precautionary measures.

Do not use this instrument in safety or emergency stop devices. Incorrect use
of the instrument can result in injury.

Should a failure occur, aggressive media with extremely high temperature
and under high pressure or vacuum may be present at the instrument.

2.4 Labelling, safety marking

Product label

If the serial number becomes illegible due to mechanical damage or overpainting,
traceability will no longer be possible.

S# Serial no.

Measuring range

Power supply

Output signal

Pin assignment

Accuracy

22

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

2. Safety / 3. Specifications

Explanation of symbols

CE, Communauté Européenne

Instruments bearing this mark comply with the relevant European
directives.

3. Specifications

WARNING!

When designing the system, please note that the values given (e.g. burst
pressure, overpressure limit) are dependent upon the material and thread
used.

Measuring ranges

Relative pressure

bar Measuring range 0 ... 1,600 0 ... 2,500 0 ... 4,000 0 ... 5,000

Overpressure limit 2,300 3,500 5,000 6,000
Burst pressure 4,000 6,000 8,000 10,000

Measuring range 0 ... 6,000 0 ... 7,000 0 ... 8,000 0 ... 10,000

Overpressure limit 7,000 8,000 10,000 11,000
Burst pressure 11,000 11,000 12,000 12,000

Measuring range 0 ... 12,000 0 ... 15,000

Overpressure limit 12,500 15,500
Burst pressure 14,000 16,000

psi Measuring range 0 ... 23,000 0 ... 36,000 0 ... 58,000 0 ... 72,000

Overpressure limit 33,300 50,500 72,500 87,000
Burst pressure 58,000 87,000 116,000 145,000

Measuring range 0 ... 87,000 0 ... 100,000 0 ... 115,000 0 ... 145,000

Overpressure limit 101,500 116,000 145,000 159,000
Burst pressure 159,500 159,500 174,000 174,000

Service life

On request, since the service life depends on the actual pressure profile.

Despite its excellent load cycle stability a permanent load cycle stability is only given
conditionally. This is due to the extreme loadings faced by the highly pressurised
materials. This applies particularly to dynamic applications. Accordingly, the pressure­loaded parts of the P3298 are considered as wear parts that are not covered by the
warranty.

23

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

3. Specifications

Output signals

Signal type Signal

Current (2-wire) 4 ... 20 mA
Voltage (3-wire) DC 0 ... 5 V

DC 0 ... 10 V

Power supply

The power supply depends on the selected output signal

■

4 ... 20 mA: DC 10 ... 30 V

■

DC 0 ... 5 V: DC 10 ... 30 V

■

DC 0 ... 10 V: DC 14 ... 30 V

Load in Ω

■

Current output (2-wire): ≤ (power supply - 10 V) / 0.02 A

■

Voltage output (3-wire): > maximum output signal / 1 mA

Ingress protection (per IEC 60529)

■

Angular connector DIN 175301-803 A: IP 65

■

Circular connector M12 x 1 (4-pin): IP 67

■

Cable outlet: IP 67

The stated ingress protection only applies when plugged in using mating connectors
that have the appropriate ingress protection.

Permissible temperature ranges

■

Medium: 0 ... +80 °C

■

Ambient: -20 ... +80 °C

■

Storage: -40 ... +85 °C

CE conformity

■

EMC directive 2014/30/EU

■

Pressure equipment directive 2014/68/EU

RoHS conformity

Yes

For special model numbers, please note the specifications stated on the delivery note.

24

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

4. Design and function / 5. Transport, packaging and ...

4. Design and function

4.1 Short description

The prevailing pressure is measured at the sensor element through the deformation
of a diaphragm. By supplying power, this deformation of the diaphragm is converted
into an electrical signal. The output signal from the pressure sensor is amplified and
standardised.

4.2 Scope of delivery

Cross-check scope of delivery with delivery note.

5. Transport, packaging and storage

5.1 Transport

Check the pressure sensor for any damage that may have been caused during
transportation.
Obvious damage must be reported immediately.

5.2 Packaging

Do not remove packaging until just before mounting.
Keep the packaging as it will provide optimum protection during transport
(e.g. change in installation site, sending for repair).

5.3 Storage

Permissible conditions at the place of storage:

see chapter 3 “Specifications”

Store the pressure sensor in its original packaging in a location that fulfils the
conditions listed above.

WARNING!

Before storing the instrument (following operation), remove any residual
media. This is of particular importance if the medium is hazardous to
health, e.g. caustic, toxic, carcinogenic, radioactive, etc.

25

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

6. Commissioning, operation

6. Commissioning, operation

CAUTION!

Prior to commissioning, the pressure sensor must be subjected to a visual
inspection.
Only use the pressure sensor in perfect condition with respect to safety.

6.1 Mechanical mounting

■

The sealing faces at the instrument have to be
undamaged and clean.

■

When screwing the instrument in, the force
required to do this must not be applied through
the case, but only through the spanner flats
provided for this purpose and using a suitable
tool.

For the installation point, the valid values for
tightening torque and maximum pressure
should be taken from the high-pressure pipe
supplier's documentation.

■

When screwing in, do not cross the threads.

6.2 Electrical mounting

■

The instrument must be grounded via the process connection.

■

Use the pressure sensor with shielded cable, and ground the shield on at least one
end of the lead, if the lines are longer than 30 m (3- or 4-wire) or leave the building.

■

Select a cable diameter that matches the cable gland of the plug. Make sure that the
cable gland of the mounted plug has a tight fit and that the seals are present and
undamaged. Tighten the threaded connection and check that the seal is correctly
seated, in order to ensure the ingress protection.

■

For cable outlets, make sure that no moisture enters at the cable end.

■

Observe the specifications in accordance with chapter 3 “Specifications”.

Spanner flats

Open-ended spanner
(spanner width 27)

26

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

6. Commissioning, operation

Circular connector M12 x 1 (4-pin)

2-wire 3-wire

4

3

1

2

UB1 1

0V 3 3

S

+

- 4

Cable outlet

2-wire 3-wire

U

B

brown brown

0V green green

S+ - white

Angular connector DIN 175301-803 A

2-wire 3-wire

U

B

1 1

0V 2 2

S+ - 3

Electrical connection Wire cross-section CableØ Cable lengths

Angular connector DIN 175301-803 A max. 1.5 mm

2

6 ... 8 mm ­Circular connector M12 x 1 (4-pin) - - ­Cable outlet 0.5 mm

2

(AWG 20) 6.8 mm 1.5 m

Connection diagrams

For abbreviations see page 5

27

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

6. Commissioning, operation

Fitting the DIN 175301-803 A angular connector

1. Loosen the screw .

2. Loosen the cable gland .

3. Pull the angled socket  +  from the
instrument.

4.

Via the mounting hole , lever the
terminal block  out of the case .

5. Pass the cable with the appropriate cable outer
diameter through the cable gland , ring ,
sealing  and the case .

6. Connect the cable ends to the connection termi­nals on the terminal block  in accordance with
the pin assignment (see “Connection diagrams”
for the pin assignment).

7. Press the terminal block  into the case .

8. Tighten the cable gland  around the cable.
Make sure that the cable gland and seal are not
damaged and that they are assembled correctly
in order to ensure ingress protection.

9. Place the flat, square gasket  over the pressure
sensor's connection pins.

10. Slide the assembled angled socket  +  onto
the pressure sensor's connection pins.

11. Using the screw , screw the angled socket to the
pressure sensor, hand-tight.

 Mounting hole















28

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

7. Adjustment of zero point and span

7. Adjustment of zero point and span

Only adjust the span-setting potentiometer if calibration equipment is avail­able which has at least three times the accuracy of the pressure sensor.

7.1 Preparation (figure A)

To gain access to the potentiometers, open the instru­ment as follows:

■

Disconnect the electrical connection  from the
instrument.

■

Remove the clamping nut .

■

Carefully pull the instrument connector  from the
instrument.

■

Connect the instrument connector  to the power
supply and a display unit (e.g. ammeter, voltmeter)
according to the connection diagram.

7.2 Adjustment of zero point (figure B)

■

Go to the start of the measuring range.

■

Using potentiometer “Z”, adjust the minimum output
signal (e.g. 4 mA).

7.3 Setting the span (figure B)

■

Go to the end of the measuring range.

■

Using potentiometer “S”, adjust the maximum output
signal (e.g. 20 mA).

■

Check the zero point and if there is any deviation,
re-adjust it.

■

Repeat the procedure until the zero point and the span
are set correctly.

7.4 Finish the adjustment (figure A)

■

Disconnect the instrument connector  from the power supply and the display unit.

■

Carefully push the instrument connector  onto the instrument, without damaging
the wires or the seals. The seals must be clean and undamaged in order to guarantee
the given ingress protection.

■

Tighten the clamping nut .

After the adjustment, check that the system is functioning correctly.
Recommended recalibration cycle: Half-yearly







A

B

29

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

8. Maintenance and cleaning /

9. Faults

8. Maintenance and cleaning

8.1 Maintenance

Repairs must only be carried out by the manufacturer.

8.2 Cleaning

CAUTION!

■

Before cleaning, correctly disconnect the pressure sensor from the
pressure supply, switch it off and disconnect it from the voltage supply.

■

Clean the instrument with a moist cloth.

■

Electrical connections must not come into contact with moisture.

■

Wash or clean the dismounted instrument before returning it, in order to
protect persons and the environment from exposure to residual media.

■

Residual media in the dismounted pressure sensor can result in a risk to
persons, the environment and equipment. Take sufficient precautionary
measures.

For information on returning the instrument see chapter 10.2 “Return”.

9. Faults

In the event of any faults, first check whether the pressure sensor is mounted
correctly, mechanically and electrically.

Faults Causes Measures

No output signal Cable break Replace connecting cable

No/wrong power supply Correct the power supply

No/wrong output signal Wiring error Rectify the wiring in accordance

with the connection diagram

Constant output signal upon
change in pressure

Wrong power supply Replace instrument

Deviating output signal Zero point change through

dynamic pressure

Re-adjust zero point

Signal span too high Pressure spikes, cavitations Use instrument with cavitation and

pressure-spike protection
Signal span too small Wrong power supply Rectify the power supply
Signal span varies EMC interference sources in the

environment

Shield the instrument and cables,

remove source of interference

Instrument not grounded Ground the instrument
Strongly varying pressure of the

medium

Damping (consulting by the

manufacturer)
Leakage at the process connection Hairline crack in the pressure port Consult with manufacturer, if

required, replace instrument.

If complaint is unjustified, the handling costs will be charged.

30

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

GB

9. Faults / 10.

Dismounting, return and disposal

CAUTION!

If faults cannot be eliminated by means of the measures listed above, shut
down the pressure sensor immediately, and ensure that pressure and/or
signal are no longer present, and secure the instrument from being put
back into operation inadvertently.
In this case, contact the manufacturer.
If a return is needed, please follow the instructions given in chapter

10.2 “Return”.

10. Dismounting, return and disposal

WARNING!

Residual media in the dismounted pressure sensor can result in a risk to
persons, the environment and equipment.
Take sufficient precautionary measures.

10.1 Dismounting

WARNING!

Risk of burns!
Let the instrument cool down sufficiently before dismounting it!
During dismounting there is a risk of dangerously hot pressure media
escaping.

Only disconnect the pressure gauge once the system has been depressurised!

10.2 Return

WARNING!
Strictly observe the following when shipping the instrument:

All instruments delivered to tecsis must be free from any kind of hazardous
substances (acids, bases, solutions, etc.).

When returning the instrument, use the original packaging or a suitable transport
package.

Information on returns can be found under the heading “Service” on our
local website.

10.3 Disposal

Incorrect disposal can put the environment at risk.
Dispose of instrument components and packaging materials in an environmentally
compatible way and in accordance with the country-specific waste disposal regula­tions.

31

Mode d’emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

Sommaire

Sommaire

1. Généralités 32

2. Sécurité 33

3. Spécifications 36

4. Conception et fonction 38

5. Transport, emballage et stockage 38

6. Mise en service, exploitation 39

7. Réglage du point zéro et étendue 42

8. Entretien et nettoyage 43

9. Dysfonctionnements 43

10. Démontage, retour et mise au rebut 44

32

Mode d'emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

1. Généralités

1. Généralités

■

Le transmetteur décrit dans le mode d'emploi est conçu et fabriqué selon les
dernières technologies en vigueur. Tous les composants sont soumis à des critères
de qualité et d'environnement stricts durant la fabrication. Nos systèmes de gestion
sont certifiés selon ISO 9001.

■

Ce mode d'emploi donne des indications importantes concernant l'utilisation
de l'instrument. Il est possible de travailler en toute sécurité avec ce produit en
respectant toutes les consignes de sécurité et d'utilisation.

■

Respecter les prescriptions locales de prévention contre les accidents et les
prescriptions générales de sécurité en vigueur pour le domaine d'application de
l'instrument.

■

Le mode d'emploi fait partie de l'instrument et doit être conservé à proximité
immédiate de l'instrument et accessible à tout moment pour le personnel qualifié.

■

Le personnel qualifié doit, avant de commencer toute opération, avoir lu soigneuse­ment et compris le mode d'emploi.

■

La responsabilité du fabricant n'est pas engagée en cas de dommages provo­qués par une utilisation non conforme à l'usage prévu, de non respect de ce mode
d'emploi, d'utilisation de personnel peu qualifié de même qu'en cas de modifica­tions de l'instrument effectuées par l'utilisateur.

■

Les conditions générales de vente mentionnées dans les documents de vente
s'appliquent.

■

Sous réserve de modifications techniques.

■

Pour obtenir d'autres informations :

- Consulter notre site Internet : www.tecsis.com

- Fiche technique correspondante : DE702

33

Mode d’emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

1. Généralités / 2. Sécurité

Explication des symboles

AVERTISSEMENT !

… indique une situation présentant des risques susceptibles de provoquer
la mort ou des blessures graves si elle n'est pas évitée.

ATTENTION !

… indique une situation potentiellement dangereuse et susceptible de
provoquer de légères blessures ou des dommages matériels et pour l'envi­ronnement si elle n'est pas évitée.

Information

… met en exergue les conseils et recommandations utiles de même que les
informations permettant d'assurer un fonctionnement efficace et normal.

AVERTISSEMENT !

… indique une situation présentant des risques susceptibles de provoquer
des brûlures dues à des surfaces ou liquides chauds si elle n'est pas évitée.

Abréviations

2 fils Les deux lignes de raccordement servent à l'alimentation en tension.

Le signal de mesure fournit également le courant d'alimentation.

3 fils Deux lignes de raccordement servent à l'alimentation en tension.

Un câble de raccordement est utilisé pour le signal de mesure.

U

B

, +5V Alimentation positive
0V, GND Potentiel de référence
S+ Borne de sortie positive

2. Sécurité

AVERTISSEMENT !

Avant le montage, la mise en service et le fonctionnement, s'assurer que
le transmetteur de pression a été choisi de façon adéquate, en ce qui
concerne l'étendue de mesure, la version et les conditions de mesure
spécifiques.
L'opérateur doit veiller à ce que le fluide soit compatible avec le matériau
utilisé. Lorsque le fluide est de l'hydrogène, contacter le fabricant.

Un non respect de cette consigne peut entraîner des blessures corporelles
graves et/ou des dégâts matériels.

34

Mode d'emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

2. Sécurité

AVERTISSEMENT !

■

N'ouvrez les connexions qu'après que le système ait été dépressurisé.

■

Observez les conditions de fonctionnement conformément au chapitre 3
“Spécifications”.

■

Ne faites fonctionner le transmetteur de pression que dans les limites
de surpression.

Vous trouverez d'autres consignes de sécurité dans les sections indivi­duelles du présent mode d'emploi.

2.1 Utilisation conforme à l'usage prévu

Le transmetteur de pression permet de convertir la pression en un signal électrique.

L'instrument est conçu et construit exclusivement pour une utilisation conforme à
l'usage prévu décrit ici et ne doit être utilisé qu'en conséquence.

Les spécifications techniques mentionnées dans ce mode d'emploi doivent être
respectées. En cas d'utilisation inadéquate ou de fonctionnement de l'instrument en
dehors des spécifications techniques, un arrêt et contrôle doivent être immédiatement
effectués par un collaborateur autorisé du service de tecsis.

Aucune réclamation ne peut être recevable en cas d'utilisation non conforme à l'usage
prévu.

2.2 Qualification du personnel

AVERTISSEMENT !
Danger de blessure en cas de qualification insuffisante!

Une utilisation non conforme peut entraîner d'importants dommages corpo­rels et matériels.
Les opérations décrites dans ce mode d'emploi ne doivent être effectuées
que par un personnel ayant la qualification décrite ci-après.

Personnel qualifié

Le personnel qualifié est, en raison de sa formation spécialisée, de ses connaissances
dans le domaine de la technique de mesure et de régulation et de ses expériences de
même que de sa connaissance des prescriptions nationales, des normes et directives
en vigueur, en mesure d'effectuer les travaux décrits et de reconnaître automatique­ment les dangers potentiels.

Les conditions d'utilisation spéciales exigent également une connaissance adéquate
par exemple des liquides agressifs.

35

Mode d’emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

2. Sécurité

2.3 Dangers particuliers

AVERTISSEMENT !

Dans le cas de fluides de mesure dangereux comme notamment l'oxygène,
l'acétylène, les substances combustibles ou toxiques, ainsi que dans le cas
d'installations de réfrigération, de compresseurs etc., les directives appro­priées existantes doivent être observées en plus de l'ensemble des règles
générales.

AVERTISSEMENT !

Toutes conditions d'installation pouvant entraîner la formation d'hydrogène
atomique dans le canal de raccordement du transmetteur de pression sont
interdites.

AVERTISSEMENT !

Les restes de fluides se trouvant dans le transmetteur de pression démon­té peuvent mettre en danger les personnes, l'environnement ainsi que
l'installation.
Prendre des mesures de sécurité suffisantes.

Ne pas utiliser cet instrument dans des dispositifs de sécurité ou d'arrêt
d'urgence. Une utilisation incorrecte de l'instrument peut occasionner des
blessures.

En cas d'erreur, des fluides agressifs peuvent être présents à une tempéra

­ture extrême et sous une pression élevée ou sous vide au niveau de l'instru­ment.

2.4 Etiquetage, marquages de sécurité

Plaque signalétique

Si le numéro de série devient illisible à cause de dommages mécaniques ou de
peinture, aucune traçabilité n'est plus possible.

S# N° Série

Etendue de mesure

Alimentation

Signal de sortie

Configuration du raccordement

Incertitude

36

Mode d'emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

2. Sécurité / 3. Spécifications

Explication des symboles

CE, Communauté Européenne

Les instruments avec ce marquage sont conformes aux directives
européennes pertinentes.

3. Spécifications

AVERTISSEMENT !

Lors de la conception du système, noter que les valeurs indiquées (par ex.
pression d'éclatement, limite de surpression) dépendent du matériau et du
filetage utilisés.

Etendues de mesure

Pression relative

bar Etendue de mesure 0 ... 1.600 0 ... 2.500 0 ... 4.000 0 ... 5.000

Limite de surpression 2.300 3.500 5.000 6.000
Pression d'éclatement 4.000 6.000 8.000 10.000

Etendue de mesure 0 ... 6.000 0 ... 7.000 0 ... 8.000 0 ... 10.000

Limite de surpression 7.000 8.000 10.000 11.000
Pression d'éclatement 11.000 11.000 12.000 12.000

Etendue de mesure 0 ... 12.000 0 ... 15.000

Limite de surpression 12.500 15.500
Pression d'éclatement 14.000 16.000

psi Etendue de mesure 0 ... 23.000 0 ... 36.000 0 ... 58.000 0 ... 72.000

Limite de surpression 33.300 50.500 72.500 87.000
Pression d'éclatement 58.000 87.000 116.000 145.000

Etendue de mesure 0 ... 87.000 0 ... 100.000 0 ... 115.000 0 ... 145.000

Limite de surpression 101.500 116.000 145.000 159.000
Pression d'éclatement 159.500 159.500 174.000 174.000

Durée de vie

Sur demande, car la durée de fonctionnement dépend du cycle de pression réelle.

Malgré son excellente stabilité de cycle de charge, une stabilité permanente de cycle
de charge est relative. Cela est dû aux contraintes extrêmes auxquelles sont soumis
les matériaux hautement pressurisés. Cela vaut en particulier pour les applications
dynamiques. Les pièces sous pression du P3298 sont donc des pièces d'usure qui ne
sont pas couvertes par la garantie.

37

Mode d’emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

3. Spécifications

Signaux de sortie

Type de signal Signal

Courant (2 fils) 4 ... 20 mA
Tension (3 fils) 0 ... 5 VDC, 0 ... 10 VDC

Alimentation

L'alimentation dépend du signal de sortie choisi

■

4 ... 20 mA : 10 ... 30 VDC

■

0 ... 5 VDC : 10 ... 30 VDC

■

0 ... 10 VDC : 14 ... 30 VDC

Charge en Ω

■

Sortie courant (2 fils) : ≤ (alimentation - 10 V) / 0,02 A

■

Sortie tension (3 fils) : Signal de sortie max. / 1 mA

Indice de protection (selon CEI 60529)

■

Connecteur coudé DIN 175301-803 A : IP 65

■

Connecteur circulaire M12 x 1 (4 broches) : IP 67

■

Sortie câble : IP 67

L'indice de protection mentionné n’est valable que lorsque le contre-connecteur
possède également l'indice de protection requis.

Plages de température admissibles

■

Fluide : 0 ... +80 °C

■

Ambiante : -20 ... +80 °C

■

Stockage : -40 ... +85 °C

Conformité CE

■

Directive CEM 2014/30/EU

■

Directive relative aux équipements sous pression 2014/68/EU

Conformité RoHS

Oui

Pour les numéros de type spéciaux, prière de tenir compte des spécifications figurant
sur la notice de livraison.

38

Mode d'emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

4. Conception et fonction / 5. Transport, emballage et ...

4. Conception et fonction

4.1 Brève description

La pression de référence est mesurée sur l'élément capteur par la déformation d'une
membrane. En fournissant du courant, on convertit cette déformation de la membrane
en un signal électrique. Le signal de sortie en provenance du transmetteur de pression
est amplifié et standardisé.

4.2 Détail de la livraison

Comparer le détail de la livraison avec le bordereau de livraison.

5. Transport, emballage et stockage

5.1 Transport

Vérifier s'il existe des dégâts sur le transmetteur de pression liés au transport.
Communiquer immédiatement les dégâts constatés.

5.2 Emballage

N'enlever l'emballage qu'avant le montage.
Conserver l'emballage, celui-ci offre, lors d'un transport, une protection optimale (par
ex. changement de lieu d'utilisation, renvoi pour réparation).

5.3 Stockage

Conditions admissibles sur le lieu de stockage :

voir chapitre 3 “Spécifications”

Conserver le transmetteur de pression dans l'emballage original dans un endroit qui
satisfait aux conditions susmentionnées.

AVERTISSEMENT !

Enlever tous les restes de fluides adhérents avant l'entreposage de l'ins­trument (après le fonctionnement). Ceci est particulièrement important
lorsque le fluide représente un danger pour la santé, comme p. ex. des
substances corrosives, toxiques, cancérogènes, radioactives etc.

39

Mode d’emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

6. Mise en service, exploitation

6. Mise en service, exploitation

ATTENTION !

Avant la mise en service, le transmetteur de pression doit être soumis
à un contrôle visuel.
Le transmetteur de pression ne doit être utilisé qu'en parfait état de
sécurité technique.

6.1 Montage mécanique

■

Les surfaces d'étanchéité sur l'instrument
doivent être non-endommagées et propres.

■

Lors du vissage de l'instrument, le couple de
serrage ne doit pas être appliqué sur le boîtier
mais seulement sur les surfaces prévues et ce
avec un outil approprié.

Pour le point d'installation, les valeurs valables
pour le couple de serrage et la pression
maximale doivent être celles indiquées dans
la documentation du fournisseur de tuyauterie
haute pression.

■

Lorsque vous vissez, ne pas croiser les filets.

6.2 Montage électrique

■

L'instrument doit être mis à la terre par le raccord process.

■

Utiliser le transmetteur de pression avec un câble blindé, et mettre le blindage à la
terre à une extrémité du fil de sortie au moins, si les lignes sont longues de plus de
30 m (3 ou 4 fils) ou sortent du bâtiment.

■

Choisir un diamètre de câble qui correspond au passe-câble de la prise. Vérifier que
le passe-câble de la prise montée est bien serré et que les joints sont bien présents
et intacts. Serrer la liaison filetée et vérifier que le joint est bien fixé pour assurer
l'indice de protection.

■

Protéger les départs de câble contre la pénétration d'humidité.

■

Respectez les spécifications conformément au chapitre 3 “Spécifications”.

Surface de clé

Clé à fourche
(clé d’une largeur de 27)

40

Mode d'emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

6. Mise en service, exploitation

Connecteur circulaire M12 x 1 (4-plots)

2 fils 3 fils

4

3

1

2

UB1 1

0V 3 3

S

+

- 4

Sortie câble

2 fils 3 fils

U

B

marron marron

0V vert vert

S+ - blanc

Connecteur coudé DIN 175301-803 A

2 fils 3 fils

U

B

1 1

0V 2 2

S+ - 3

Raccordement électrique Section du conducteur Ø de câble Longueurs de

câble

Connecteur coudé DIN 175301-803 A max. 1,5 mm

2

6 ... 8 mm ­Connecteur circulaire M12 x 1 (4-plots) - - ­Sortie câble 0,5 mm

2

(AWG 20) 6,8 mm 1,5 m

Diagrammes de connexion

Pour les abréviations, se référer à la page 45.

41

Mode d’emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

6. Mise en service, exploitation

Pose du connecteur coudé DIN 175301-803 A

1. Desserrer la vis .

2. Desserrer le passe-câble .

3. Enlever la prise coudée  +  de l'instrument.

4. Par le trou de montage , hisser le bloc terminal
 hors du boîtier .

5. Passer le câble ayant le diamètre extérieur qui
convient à travers le presse-étoupe , la bague ,
le joint d'étanchéité  et le boîtier .

6. Relier les extrémités de câble aux bornes de
raccordement correspondantes situées sur le bloc
terminal  en respectant la distribution des plots
(voir “Diagrammes de connexion” pour la distribu

-

tion des plots).

7. Presser le bloc terminal  dans le boîtier .

8. Serrer le passe-câble  autour du câble. Assurez­vous que les joints ne sont pas endommagés et
que le passe-câble et les joints sont assemblés
correctement pour obtenir une protection contre
l'intrusion.

9. Placer le joint plat et carré  sur les fiches de
connexion du transmetteur de pression.

10. Glisser l'embase coudée assemblée  +  sur
les plots de raccordement du transmetteur de
pression.

11. Au moyen de la vis , visser la prise coudée sur le
transmetteur de pression, serrer à la main.

 Trou de montage















42

Mode d'emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

7. Réglage du point zéro et étendue

7. Réglage du point zéro et étendue

N'ajuster le potentiomètre qui règle l'échelle que si on dispose d'un
équipement d'étalonnage ayant au moins trois fois la précision du trans­metteur de pression.

7.1 Préparation (figure A)

Pour accéder au potentiomètre, ouvrir l'instrument
comme suit :

■

Déconnecter l'alimentation électrique  de l'instru­ment.

■

Retirer l'écrou de serrage .

■

Retirer soigneusement la prise d'instrument .

■

Raccorder la prise de l'instrument  à l'alimenta­tion électrique et une unité d'affichage (par exemple,
ampèremètre, voltmètre) suivant le diagramme de
connexion.

7.2 Réglage du point zéro (figure B)

■

Aller sur le démarrage de l'étendue de mesure.

■

Au moyen du potentiomètre “Z”, régler le signal de
sortie minimum (par exemple 4 mA).

7.3 Réglage de l'échelle (figure B)

■

Aller sur le fin de l'étendue de mesure.

■

Au moyen du potentiomètre “S”, régler le signal de
sortie maximum (par exemple 20 mA).

■

Vérifiez le point zéro et s'il y a un écart, corrigez-le.

■

Répéter la procédure jusqu'à ce que le point zéro et
l'échelle soient réglés correctement.

7.4 Finir le réglage (figure A)

■

Débrancher la prise d'instrument  et l'unité d'affichage de l'alimentation
électrique.

■

Poussez soigneusement la prise d'instrument  sur l'instrument sans endommager
les fils ou les joints d'étanchéité. Les joints d'étanchéité doivent être propres et en
bon état pour pouvoir garantir l'indice de protection annoncé.

■

Serrer l'écrou de serrage .

Après le réglage, vérifiez que le système fonctionne correctement.
Fréquence de réétalonnage recommandée : deux fois par an







A

B

43

Mode d’emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

8. Kit de pièces de rechange / 9. Dysfonctionnements

8. Entretien et nettoyage

8.1 Entretien

Les réparations ne doivent être effectuées que par le fabricant.

8.2 Nettoyage

ATTENTION !

■

Avant le nettoyage, il est impératif de mettre le transmetteur de pression
hors pression, de le mettre hors circuit et de le débrancher du secteur.

■

Nettoyer l'instrument avec un chiffon humide.

■

Eviter tout contact des raccords électriques avec l'humidité.

■

Laver ou nettoyer l'instrument démonté avant de le renvoyer, afin de
protéger les personnes et l‘environnement contre le danger lié aux
restes de fluides adhérents.

■

Les restes de fluides se trouvant dans le transmetteur de pression
démonté peuvent mettre en danger les personnes, l'environnement ainsi
que l'installation. Prendre des mesures de sécurité suffisantes.

Pour des indications concernant le retour de l'instrument, voir chapitre

10.2 “Retour”.

9. Dysfonctionnements

Dans le cas de pannes, vérifier d'abord si le transmetteur de pression est monté
correctement, mécaniquement et électriquement.

Dysfonctionnements Raisons Mesures

Pas de signal de sortie Câble sectionné Remplacer le câble de raccorde-

ment

Pas de / mauvaise alimentation Corriger l'alimentation

Pas de / mauvais signal de sortie Erreur de raccordement

électrique

Modifier le raccordement
électrique conformément au
schéma de raccordement.

Signal de sortie constant après
une variation de pression

Mauvaise alimentation Remplacer l'instrument

Déviation du signal de sortie Variation de point zéro par la

pression dynamique

Réajuster le point zéro

Echelle de signaux trop élevée Pics de pression, cavitations Utiliser un instrument avec protec-

tion contre la cavitation et les pics

de pression.
Echelle de signaux trop petite Mauvaise alimentation Corriger l'alimentation
Le signal de sortie varie Sources d'interférence CEM dans

l'environnement

Utiliser un blindage pour l'instru-

ment et les câbles, se débarrasser

de la source d'interférences.

Instrument non mis à la terre Mettez l'instrument à la terre
Pression du fluide qui varie

fortement

Amortissement (consultation

auprès du fabricant)
Fuite au niveau du raccord process Fissure au niveau du port de

pression

Consulter le fabricant et, si néces-

saire, remplacer l'instrument.

44

Mode d'emploi Transmetteur de pression, P3298

F

07/2016 D/GB/F/E

10. Dysfonctionnements /

11. Démontage, retour ..

Si la réclamation n'est pas justifiée, nous vous facturerons les frais de traitement de la
réclamation.

ATTENTION !

Si des dysfonctionnements ne peuvent pas être éliminés à l'aide des
mesures indiquées ci-dessus, arrêter immédiatement le transmetteur de
pression et s'assurer de l'absence de pression et/ou de signal. Puis, sécuri­ser l'instrument afin d'empêcher toute remise en service involontaire.
Contacter dans ce cas le fabricant.
S'il est nécessaire de retourner l'instrument au fabricant, respecter les
indications mentionnées au chapitre 10.2 “Retour”.

10. Démontage, retour et mise au rebut

AVERTISSEMENT !

Les restes de fluides se trouvant dans le transmetteur de pression démon­té peuvent mettre en danger les personnes, l'environnement ainsi que
l'installation.
Prendre des mesures de sécurité suffisantes.

10.1 Démontage
AVERTISSEMENT !

Danger de brûlure !
Avant le démontage du thermomètre, laisser refroidir suffisamment
l'instrument !
Danger de brûlure lié à la sortie de fluides dangereux chauds.

Démonter le manomètre uniquement qu‘en état exempt de pression !

10.2 Retour
AVERTISSEMENT !
En cas d'envoi de l'instrument, il faut respecter impérativement ceci :

Tous les instruments envoyés à tecsis doivent être exempts de toute
substance dangereuse (acides, solutions alcalines, solutions, etc.).

Pour retourner l'instrument, utiliser l'emballage original ou un emballage adapté pour
le transport.

Des informations relatives à la procédure de retour sont disponibles sur
notre site Internet à la rubrique “Services”.

10.3 Mise au rebut

Une mise au rebut inadéquate peut entraîner des dangers pour l'environnement.
Eliminer les composants des instruments et les matériaux d'emballage conformément
aux prescriptions nationales pour le traitement et l'élimination des déchets et aux lois
de protection de l'environnement en vigueur.

45

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

Contenido

Contenido

1. Información general 46

2. Seguridad 47

3. Datos técnicos 50

4. Diseño y función 52

5. Transporte, embalaje y almacenamiento 52

6. Puesta en servicio, funcionamiento 53

7. Ajuste de punto cero y span 56

8. Mantenimiento y limpieza 57

9. Errores 58

10. Desmontaje, devolución y eliminación de residuos 59

46

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

1. Información general

1. Información general

■

El transmisor de presión descrito en el manual de instrucciones está construido y
fabricado según el estado actual de la técnica. Todos los componentes están sujetos
a rigurosos criterios de calidad y medio ambiente durante la producción. Nuestros
sistemas de gestión están certificados según ISO 9001.

■

Este manual de instrucciones proporciona indicaciones importantes acerca del
manejo del instrumento. Para un trabajo seguro, es imprescindible cumplir con
todas las instrucciones de seguridad y manejo indicadas.

■

Cumplir siempre las normativas sobre la prevención de accidentes y las normas de
seguridad en vigor en el lugar de utilización del instrumento.

■

El manual de instrucciones es una parte integrante del instrumento y debe guardar­se en la proximidad del mismo para que el personal especializado pueda consultar­lo en cualquier momento.

■

El personal especializado debe haber leído y entendido el manual de instrucciones
antes de comenzar cualquier trabajo.

■

El fabricante queda exento de cualquier responsabilidad en caso de daños causa­dos por un uso no conforme a la finalidad prevista, la inobservancia del presente
manual de instrucciones, un manejo por personal insuficientemente cualificado así
como una modificación no autorizada del instrumento.

■

Se aplican las condiciones generales de venta incluidas en la documentación de
venta.

■

Modificaciones técnicas reservadas.

■

Para obtener más informaciones consultar:

- Página web: www.tecsis.com

- Hoja técnica correspondiente: DE702

47

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

1. Información general / 2. Seguridad

Explicación de símbolos

¡ADVERTENCIA!

… indica una situación probablemente peligrosa que puede causar la
muerte o lesiones graves si no se la evita.

¡CUIDADO!

... indica una situación probablemente peligrosa que puede causar lesiones
leves o medianas, o daños materiales y medioambientales, si no se la evita.

Información

... marca consejos y recomendaciones útiles así como informaciones para
una utilización eficaz y libre de errores.

¡ADVERTENCIA!

... indica una situación probablemente peligrosa que pueda causar quema­duras debido a superficies o líquidos calientes si no se evita.

Abreviaturas

2 hilos Las dos líneas de conexión se utilizan para la alimentación de corriente.

La alimentación se realiza a través de la señal de medición.

3 hilos Se utilizan dos líneas de conexión para la alimentación de corriente.

Una línea de conexión es utilizada para la señal de medición.

U

B

, +5V Energía auxiliar positiva
0V, GND Potencial de referencia
S

+

Conexión positiva

2. Seguridad

¡ADVERTENCIA!

Antes del montaje, la puesta servicio y el funcionamiento asegurarse de
que se haya seleccionado el transmisor de presión adecuado con respecto
a rango de medida, versión y condiciones de medición específicas.
La empresa operadora debe asegurarse de la compatibilidad del fluido con

el material utilizado. Para medio hidrógeno consultar al fabricante.

Riesgo de lesiones graves y/o daños materiales en caso de inobservancia.

48

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

2. Seguridad

¡ADVERTENCIA!

■

Abrir las conexiones sólo cuando no estén sometidas a presión.

■

Tener en cuenta los parámetros de servicio según el capítulo 3 “Datos
técnicos”.

■

Operar el transmisor de presión únicamente dentro de los límites de
presión admisibles!

Los distintos capítulos de este manual de instrucciones contienen otras
importantes indicaciones de seguridad.

2.1 Uso conforme a lo previsto

El transmisor de presión convierte la presión en una señal eléctrica.

El instrumento ha sido diseñado y construido únicamente para la finalidad aquí descrita
y debe utilizarse en conformidad a la misma.

Cumplir las especificaciones técnicas de este manual de instrucciones. Un manejo
no apropiado o una utilización del instrumento no conforme a las especificaciones
técnicas requiere la inmediata puesta fuera de servicio y la comprobación por parte de
un técnico autorizado por tecsis.

No se admite ninguna reclamación debido a una utilización no conforme a lo previsto.

2.2 Cualificación del personal

¡ADVERTENCIA!
¡Riesgo de lesiones debido a una insuficiente cualificación!

Un manejo no adecuado puede causar considerables daños personales y
materiales.
Las actividades descritas en este manual de instrucciones deben realizarse
únicamente por personal especializado con la consiguiente cualificación.

Personal especializado

Debido a su formación profesional, a sus conocimientos de la técnica de regulación
y medición así como a su experiencia y su conocimiento de las normativas, normas
y directivas vigentes en el país de utilización el personal especializado es capaz de
ejecutar los trabajos descritos y reconocer posibles peligros por sí solo.

Algunas condiciones de uso específicas requieren conocimientos adicionales, p. ej.
acerca de medios agresivos.

49

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

2. Seguridad

2.3 Riesgos específicos

¡ADVERTENCIA!

En el caso de sustancias peligrosas a medir, como p. ej. oxígeno, acetileno,
sustancias inflamables o tóxicas, así como en instalaciones de refrigera­ción, compresores, etc., deben observarse en cada caso, además de todas
las reglas generales, las disposiciones pertinentes.

¡ADVERTENCIA!

No están permitidos estados de la instalación que puedan conducir a la
formación de hidrógeno atómico en el canal de conexión del transmisor de
presión.

¡ADVERTENCIA!

Medios residuales en los transmisores de presión desmontado pueden
causar riesgos para personas, medio ambiente e instalación.
Tomar adecuadas medidas de precaución.

No utilizar este instrumento en sistemas de seguridad o dispositivos de
parada de emergencia. Una utilización incorrecta del instrumento puede
causar lesiones.

En caso de fallo es posible que haya medios agresivos con temperaturas
extremas o de bajo presión o que haya un vacío en el instrumento.

2.4 Rótulos, marcajes de seguridad

Placa indicadora de modelo

Si el número de serie queda ilegible por daños mecánicos o tras pintar por encima, ya
no se puede mantener la trazabilidad.

S# nº de serie

Rango de medida

Alimentación
auxiliar

Señal de salida

Detalles del conexionado

Exactitud

50

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

2. Seguridad / 3. Datos técnicos

Explicación de símbolos

CE, Communauté Européenne

Los instrumentos con este marcaje cumplen las directivas europeas aplica­bles.

3. Datos técnicos

¡ADVERTENCIA!

Tener en cuenta en la configuración de la instalación que los valores
especificados (p. ej. presión de estallido, límite de sobrecarga) son válidos
en función de material, y rosca utilizados.

Rangos de medida

Presión relativa

bar Rango de medida 0 ... 1.600 0 ... 2.500 0 ... 4.000 0 ... 5.000

Límite de presión de sobrecarga 2.300 3.500 5.000 6.000
Presión de estallido 4.000 6.000 8.000 10.000

Rango de medida 0 ... 6.000 0 ... 7.000 0 ... 8.000 0 ... 10.000

Límite de presión de sobrecarga 7.000 8.000 10.000 11.000
Presión de estallido 11.000 11.000 12.000 12.000

Rango de medida 0 ... 12.000 0 ... 15.000

Límite de presión de sobrecarga 12.500 15.500
Presión de estallido 14.000 16.000

psi Rango de medida 0 ... 23.000 0 ... 36.000 0 ... 58.000 0 ... 72.000

Límite de presión de sobrecarga 33.300 50.500 72.500 87.000
Presión de estallido 58.000 87.000 116.000 145.000

Rango de medida 0 ... 87.000 0 ... 100.000 0 ... 115.000 0 ... 145.000

Límite de presión de sobrecarga 101.500 116.000 145.000 159.000
Presión de estallido 159.500 159.500 174.000 174.000

Duración

A petición, ya que la duración depende de la curva de presión real.

A pesar de su excelente resistencia a cambios de carga, la resistencia a cambios
de carga continuada a largo plazo presenta limitaciones. El motivo son las cargas
extremas a las que están expuestos los materiales sometidos a altas presiones. Esto
es válido especialmente en el caso de aplicaciones dinámicas. En consecuencia, las
piezas del P3298 sometidas a presión son piezas de desgaste y, por tanto, quedan
excluidas de la garantía.

51

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

3. Datos técnicos

Señales de salida

Clase de señal Señal

Corriente (2 hilos) 4 ... 20 mA
Tensión (3 hilos) DC 0 ... 5 V, DC 0 ... 10 V

Alimentación auxiliar

La alimentación auxiliar permitida depende de la señal de salida seleccionada

■

4 ... 20 mA: DC 10 ... 30 V

■

DC 0 ... 5 V: DC 10 ... 30 V

■

DC 0 ... 10 V: DC 14 ... 30 V

Carga en Ω

■

Salida de corriente (2 hilos): ≤ (alimentación auxiliar - 10 V) / 0,02 A

■

Salida de tensión (3 hilos): > Señal de salida max. / 1mA

Clases de protección (nach IEC 60529)

■

Conector angular DIN 175301-803 A: IP 65

■

Conector circular M12 x 1 (4-pin): IP 67

■

Salida de cable: IP 67

El tipo de protección indicado sólo es válido en estado conectado con conectores según
el modo de protección correspondiente.

Rangos de temperatura admisibles

■

Medio: 0 ... +80 °C

■

Ambiente: -20 ... +80 °C

■

Almacenamiento: -40 ... +85 °C

Conformidad CE

■

Directiva de EMC 2014/30/EU

■

Directiva de equipos a presión 2014/68/EU

Conformidad RoHS

Sí

Observar las especificaciones en el albarán para números de tipos especiales.

52

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

4. Diseño y función / 5. Transporte, embalaje y ...

4. Diseño y función

4.1 Descripción breve

La presión actual se deduce mediante la deformación de la membrana en el elemento
sensible. Con alimentación auxiliar, esta deformación de la membrana se transforma
en una señal eléctrica. La señal de salida del transmisor de presión está amplificada y
estandarizada.

4.2 Volumen de suministro

Comparar mediante el albarán si se han entregado todas las piezas.

5. Transporte, embalaje y almacenamiento

5.1 Transporte

Comprobar si el transmisor de presión presenta eventuales daños causados en el
transporte.
Notificar daños obvios de forma inmediata.

5.2 Embalaje

No quitar el embalaje hasta justo antes del montaje.
Guardar el embalaje ya que es la protección ideal durante el transporte (por ejemplo si
el lugar de instalación cambia o si se envía el instrumento para posibles reparaciones).

5.3 Almacenamiento

Condiciones admisibles en el lugar de almacenamiento:

véase capítulo 3 “Datos técnicos”

Almacenar el transmisores de presión en su embalaje original en un lugar que cumple
las condiciones arriba mencionadas.

¡ADVERTENCIA!

Antes de almacenar el instrumento (después del funcionamiento), eliminar
todos los restos de medios adheridos. Esto es especialmente importante
cuando el medio es nocivo para la salud, como p. ej. cáustico, tóxico, cance­rígeno, radioactivo, etc.

53

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

6. Puesta en servicio, funcionamiento

6. Puesta en servicio, funcionamiento

¡CUIDADO!

Comprobar el transmisor de presión visualmente antes de utilizarlo.
Utilizar el transmisor de presión sólo en condiciones absolutamente
seguras.

6.1 Montaje mecánico

■

Las superficies de obturación en el instrumento
y en el punto de medición deben estar libres de
suciedad.

■

Para atornillar el instrumento, la fuerza necesaria
debe aplicarse, mediante el uso de herramientas
adecuadas, sólo sobre las superficies planas de
ajuste previstas para este fin, y no a través de la
caja.

Los valores para par de apriete y presión máxima
válidos para el lugar de montaje deben tomarse de
la documentación del fabricante del tubo de alta
presión.

■

No bloquear las vueltas de la rosca al enroscar.

■

Las indicaciones sobre taladros para roscar y para soldar se detallan en nuestra
información técnica IN 00.14 en www.tecsis.es.

6.2 Montaje eléctrico

■

Poner a tierra el instrumento a través de la conexión.

■

Utilizar el transmisor de presión acoplable con un cable blindado y poner a tierra
el blindaje en un lado del cable como mínimo, si los cables tienen una longitud
superior a 30 m (3 o 4 hilos) o si salen del edificio.

■

Seleccionar el correcto diámetro de cable para la entrada de cable del conector.
Prestar atención a que el prensaestopas del conector montado esté correctamente
fijado y que las juntas estén presentes y no dañadas. Apretar el racor y comprobar
si las juntas están bien asentadas, para garantizar el tipo de protección.

■

Con salida de cable, asegurarse de que no penetre humedad en las salidas en el
extremo del cable.

■

Tener en cuenta los datos técnicos según el capítulo 3 “Datos técnicos”.

Superficie plana
de ajuste

Llave de boca
(ancho 27)

54

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

6. Puesta en servicio, funcionamiento

Conector circular, M12 x 1 (4-pin)

2 hilos 3 hilos

4

3

1

2

UB1 1

0V 3 3

S

+

- 4

Salida de cable

2 hilos 3 hilos

U

B

marrón marrón

0V verde verde

S+ - blanco

Conector angular DIN 175301-803 A

2 hilos 3 hilos

U

B

1 1

0V 2 2

S+ - 3

Conexión eléctrica Sección de hilo Ø cable Longitudes de cable

Conector angular DIN 175301-803 A máx. 1,5 mm

2

6 ... 8 mm ­Conector circular, M12 x 1 (4-pin) - - ­Salida de cable 0,5 mm

2

(AWG 20) 6,8 mm 1,5 m

Esquemas de conexiones

Abreviaturas véase página 65

55

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

6. Puesta en servicio, funcionamiento

Montaje del conector angular DIN 175301-803 A

1. Soltar el tornillo .

2. Soltar el prensaestopas .

3. Sacar el conector angular  +  del instrumento.

4. Quitar el bloque de terminales  del conector
angular  sacándolo de la ranura de montaje .

5. Pasar el cable con el diámetro exterior correspon­diente a través del prensaestopas , el anillo , la
junta  y la caja .

6. Conectar los extremos asignación de cable en
forma correspondiente en los bornes de conexión
del bloque de terminales  (Asignación véase el
cuadro “Esquemas de conexiones”

7. Apretar el conector angular  en la caja .

8. Cerrar el prensaestopas . Asegurarse de que las
juntas no estén dañadas y que el prensaestopas
y las juntas estén montados correctamente para
garantizar el tipo de protección.

9. Poner la junta plana cuadrada  por encima de los
conectores del transmisor de presión.

10.

Deslizar el conector angular montado  +  sobre
los conectores del transmisor de presión.

11. Usando el tornillo , atornillar a mano el conector
angular al transmisor de presión.

 Ranura de montaje















56

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

7. Ajuste de punto cero y span

7. Ajuste de punto cero y span

Sólo ajustar el potenciómetro en span si se dispone de un equipo de
calibración con una exactitud mejor que el triple de la precisión del trans­misor de presión.

7.1 Preparación (ilustración A)

Para acceder a los potenciómetros, abrir el instrumento como sigue:

■

Desconectar la conexión eléctrica  del instrumento.

■

Soltar  el anillo roscado.

■

Retire con cuidado el conectore  desde el instrumento.

■

Conectar el conector  a la alimentación auxiliar y a una unidad indicadora (p. ej.
un amperímetro, un voltímetro) según el esquema de conexión.

7.2 Ajuste de punto cero (ilustración B)

■

Alcanzar el valor inicial del rango de medida

■

Ajustar mediante el potenciómetro “Z” la señal mínima de salida (p. ej. 4 mA).

7.3 Ajuste span (ilustración B)

■

Alcanzar el valor final del rango de medida

■

Acerca de los potenciómetro “S” ajustar la señal
máxima de salida (p. ej. 20 mA).

■

Comprobar el punto cero y volver a ajustar en caso de
desviación.

■

Repetir el proceso hasta que el punto cero y el span
estén correctamente ajustados.

7.4 Finalizar el ajuste (ilustración A)

■

Desconectar el conector  de la alimentación auxiliar
y unidad indicadora.

■

Cuidadosamente, introducir el conector  en el
instrumento sin dañar los hilos conductores ni las juntas. Las juntas tienen que estar
limpias y sin daños para asegurar el tipo de protección indicado.

■

Apretar el anillo roscado .

Tras el ajuste comprobar si el sistema trabaja correctamente.
Ciclo de recalibración recomendado: semestral







A

B

57

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

8. Kit de piezas de repuesto

8. Mantenimiento y limpieza

8.1 Mantenimiento

Todas las reparaciones solamente las debe efectuar el fabricante.

8.2 Limpieza

¡CUIDADO!

■

Antes de proceder con la limpieza hay que separar debidamente el
transmisor de presión de cualquier fuente de presión, desactivarlo y
desconectarlo del suministro de corriente la red.

■

Limpiar el instrumento con un trapo húmedo.

■

Asegurarse de que las conexiones eléctricas no se humedecen.

■

Una vez desmontado el instrumento se debe enjuagar y limpiar antes
de devolverlo para proteger a las personas y el medio ambiente contra
residuos del medio de medición.

■

Medios residuales en los transmisores de presión desmontado pueden
causar riesgos para personas, medio ambiente e instalación. Tomar
adecuadas medidas de precaución.

Véase el capítulo 10.2 “Devolución” para obtener más información acerca
de la devolución del instrumento.

58

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

9. Errores

9. Errores

En caso de averías, comprobar en primer lugar la conexión mecánica y eléctrica.

Errores Causas Medidas

Ninguna señal de salida Cable roto Reemplazar el cable de conexión

Alimentación auxiliar errónea/
ausente

Corregir la corriente auxiliar

Señal de salida ausente/errónea Error de cableado Corregir el cableado conforme al

esquema de conexión

La señal de salida no cambia
cuando cambia la presión

Alimentación auxiliar errónea Sustituir el instrumento

Señal de salida discrepante Modificación del punto cero

debido a la dinámica de la presión

Reajustar el punto cero

Span de señal demasiado alto Picos de presión, cavitaciones Utilizar un dispositivo con protec-

ción contra cavitación y picos de

presión
Insuficiente span de señal Alimentación auxiliar errónea Corregir la corriente auxiliar
Span de señal oscilante Fuentes de interferencias CEM en

el entorno

Blindar el instrumento y los cables,

quitar la fuente de interferencias

Instrumento no conectado a tierra Conectar a tierra el instrumento
Presión del medio fuertemente

ciclante

Amortiguación (asesoramiento por

parte del fabricante)
Fugas en la conexión al proceso Fisuras en el canal de presión Asesoramiento por

parte del fabricante,

event. reemplazar el dispositivo

En caso de reclamación injustificada se facturarán los costes de tramitación.

¡CUIDADO!

Si no es posible eliminar los errores mediante las medidas arriba mencio­nadas, poner inmediatamente el instrumento fuera de servicio; asegurarse
de que ya no esté sometido a ninguna presión o señal y proteger el instru­mento contra una puesta en servicio accidental o erronea.
En este caso ponerse en contacto con el fabricante.
Si desea devolver el instrumento, observar las indicaciones en el capítulo

10.2 “Devolución”.

59

Manual de instrucciones Transmisor de presión, P3298

E

07/2016 D/GB/F/E

10. Desmontaje, devolución y eliminación de residuos

10. Desmontaje, devolución y eliminación de residuos

¡ADVERTENCIA!

Medios residuales en los transmisores de presión desmontado pueden
causar riesgos para personas, medio ambiente e instalación.
Tomar adecuadas medidas de precaución.

10.1 Desmontaje

¡ADVERTENCIA!

¡Riesgo de quemaduras!
¡Dejar enfriar el instrumento lo suficiente antes de desmontarlo!
Peligro debido a medios muy calientes que se escapan durante el desmon­taje.

¡Desmontar el manómetro sólo si no está sometido a presión!

10.2 Devolución

¡ADVERTENCIA!
Es imprescindible observar lo siguiente para el envío del instrumento:

Todos los instrumentos enviados a tecsis deben estar libres de sustancias
peligrosas (ácidos, lejías, soluciones, etc.).

Utilizar el embalaje original o un embalaje adecuado para la devolución del instru­mento.

Comentarios sobre el procedimiento de las devoluciones encuentra en el
apartado “Servicio” en nuestra página web local.

10.3 Eliminación de residuos

Una eliminación incorrecta puede provocar peligros para el medio ambiente.
Eliminar los componentes de los instrumentos y los materiales de embalaje conforme
a los reglamentos relativos al tratamiento de residuos y eliminación vigentes en el país
de utilización.

60

Operating instructions Pressure sensor, P3298

07/2016 D/GB/F/E

tecsis GmbH

Carl-Legien-Str. 40-44
63073 Offenbach
Germany
Phone: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.tecsis.de
