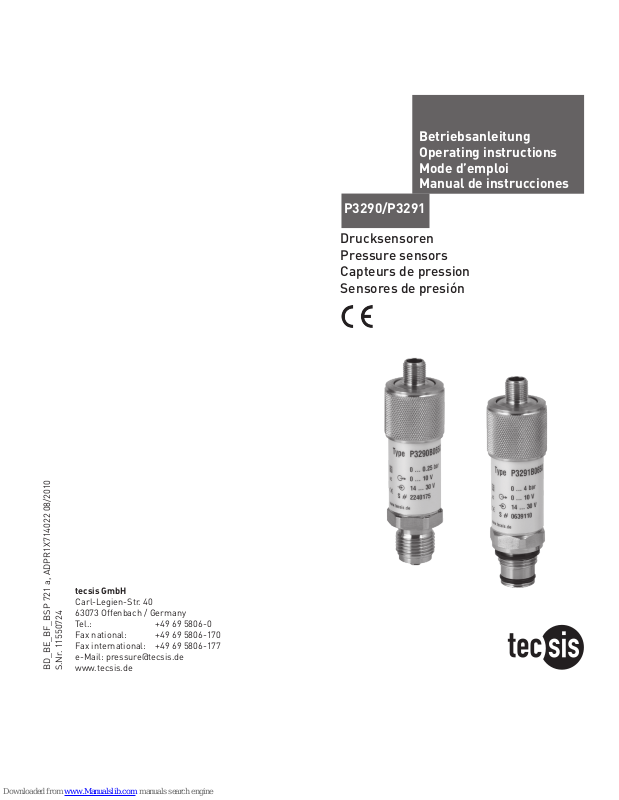

Tecsis P3290, P3291 Operating Instructions Manual

BD_BE_BF_BSP 721 a, ADPR1X714022 08/2010

S.Nr. 11550724

tecsis GmbH

Carl-Legien-Str. 40
63073 Offenbach / Germany
Tel.: [phone]
Fax national: [phone]
Fax international: [phone]
e-Mail: [e-mail]
www.tecsis.de

Betriebsanleitung
Operating instructions
Mode d’emploi
Manual de instrucciones

P3290/P3291

Drucksensoren
Pressure sensors
Capteurs de pression
Sensores de presión

BD_BE_BF_BSP 721 a

2 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Contents Page 23-42 GB

1. Important details for your information

2. A quick overview for you

3. Signs, symbols and abbreviations

4. Function

5. For your safety

6. Packaging

7. Starting, operation

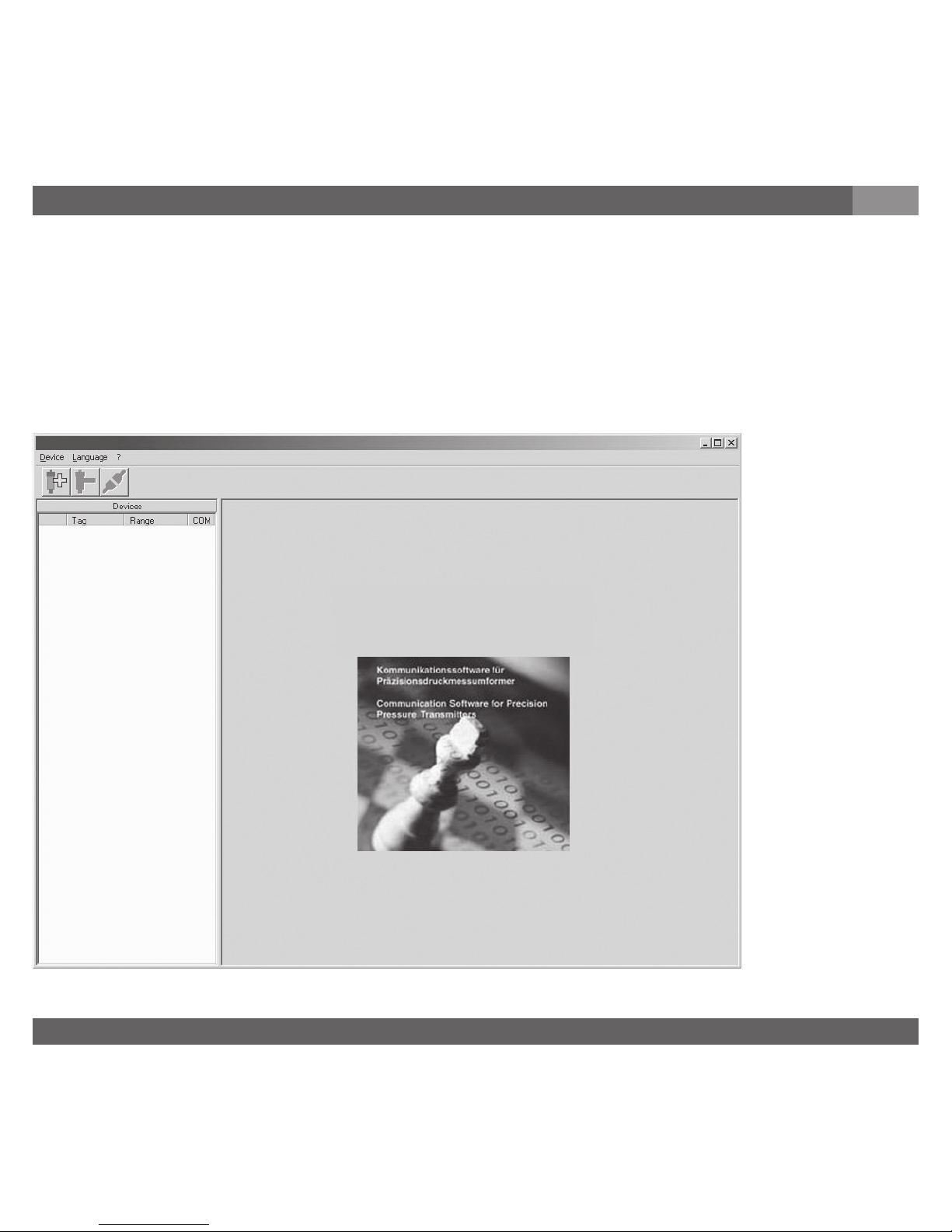

8. Communication Software

9. Maintenance, accessories

10. Trouble shooting

11. Storage, disposal

Inhalt Seite 3-22 D

1. Wichtiges zu Ihrer Information

2. Der schnelle Überblick für Sie

3. Zeichenerklärungen, Abkürzungen

4. Funktion

5. Zu Ihrer Sicherheit

6. Verpackung

7. Inbetriebnahme, Betrieb

8.

Communication Software

9. Wartung, Zubehör

10. Störbeseitigung

11. Lagerung, Entsorgung

Contenu Page 43-62 F

1. Informations inportantes

2. Aperçu rapide

3. Explication des symboles, abréviations

4. Fonction

5. Pour votre sécurité

6. Emballage

7. Mise en service, exploitation

8.

Communication Software

9. Entretien, accessoires

10. Elimination de perturbations

11. Stockage, mise au rebut

Contenido Paginás 63-82 E

1. Detalles importantes para su información

2. Resumen rápido para usted

3. Signos, símbolos y abreviaciones

4. Función

5. Para su seguridad

6. Embalaje

7. Puesta en servicio, funcionamiento

8.

Software de comunicación

9. Mantenimiento, accesorios

10. Eliminación de perturbaciones

11. Almacenaje, eliminación de desechos

E

F

Contents / Inhalt / Contenu / Contenido

GBD

BD_BE_BF_BSP 721 a

3Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

1. Wichiges zu Ihrer Information

D

Ihre erforderlichen Kenntnisse: Montieren und nehmen Sie das Druckmessgerät nur in Betrieb,
wenn Sie mit den zutreffenden landesspezifischen Richtlinien vertraut sind und die entspre­chende Qualifikation besitzen. Sie müssen mit den Kenntnissen von Mess- und Regeltechnik
sowie elektrischen Stromkreisen vertraut sein, da das Druckmessgerät ein „elektrisches
Betriebsmittel“ nach EN 50178 ist. Je nach Einsatzbedingung müssen Sie über entsprechendes
Wissen verfügen, z. B. über agressive Medien.

1. Wichtiges zu Ihrer Information

Lesen Sie diese Betriebsanleitung vor Montage und Inbetriebnahme des Druckmessgerätes.
Bewahren Sie die Betriebsanleitung an einem für alle Benutzer jederzeit zugänglichen Ort auf.
Die nachfolgenden Einbau- und Betriebshinweise haben wir mit Sorgfalt zusammengestellt.
Es ist jedoch nicht möglich, alle erdenklichen Anwendungsfälle zu berücksichtigen. Sollten Sie
Hinweise für Ihre spezielle Aufgabenstellung vermissen, können Sie hier weitere Informationen
finden:

Über unsere Internet-Adresse www.tecsis.de
Die Bezeichnung des zugehörigen Datenblattes ist DD/DE721
Anwendungsberater: [phone]





Bestimmungsgemäße Produktverwendung

Verwenden Sie den Drucksensor, um Druck in ein elektrisches Signal zu wandeln.

Bei Sondertypennummer, z. B. P3290 oder P3291, beachten Sie die Spezifikationen gemäß
Lieferschein. Wird die Seriennummer unleserlich (z. B. durch mechanische Beschädigung
oder Übermalen), ist eine Rückverfolgbarkeit nicht mehr möglich.
Die in der Betriebsanleitung beschriebenen tecsis-Druckmessgeräte werden nach den
neuesten Erkenntnissen konstruiert und gefertigt. Alle Komponenten unterliegen während
der Fertigung strengen Qualitäts- und Umweltkriterien.

Der P3290 / P3291 ist ein hochwertiges Präzisionsdruckmessgerät. Einbaubedingte Einflüsse
(z. B. Lageabhängigkeit, Offset Ihrer Anzeigeeinheit oder Steuerung etc.) sind bei Relativ­druckgeräten durch Korrektur des Nullpunktes in Ihrer Anlage oder über die Communication
Software und die integrierte Schnittstelle am Gerät zu beseitigen (Details sind unter Kapitel 8
beschrieben). Dadurch erhalten Sie die optimale Messgenauigkeit des Gesamtsystems.

BD_BE_BF_BSP 721 a

4 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

2. Der schnelle Überblick für Sie

Wollen Sie sich einen schnellen Überblick verschaffen, lesen Sie Kapitel 3, 5, 7 und 11. Dort
erhalten Sie kurze Hinweise zu Ihrer Sicherheit und wichtige Informationen über Ihr Produkt
und zur Inbetriebnahme. Lesen Sie diese unbedingt.

2. Der schnelle Überblick für Sie / 3. Zeichenerklärungen, Abkürzungen / 4. Funktion

D

2-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung.
Der Speisestrom ist das Mess-Signal.
3-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung.
Eine Anschlussleitung dient für das Mess-Signal.
U+ Positiver Versorgungsanschluss
U- Negativer Versorgungsanschluss
S+ Positiver Messanschluss

4. Funktion

P3290: Druckanschluss mit innenliegender Membran (Standardausführung).
P3291: Druckanschluss mit frontbündiger Membrane für hochviskose oder kristallisie-

rende Medien, die die Bohrung des Druckanschlusses zusetzen können.

3. Zeichenerklärungen, Abkürzungen

Mögliche Gefahr für Ihr
Leben oder schwerer
Verletzungen.

Hinweis, wichtige Informa­tion, Funktionsstörung.

Das Produkt stimmt mit den
zutreffenden europäischen
Richtlinien überein.

Mögliche Gefahr für Ihr
Leben oder schwerer
Verletzungen durch
wegschleudernde Teile.

Mögliche Gefahr von
Verbrennungen durch
heisse Oberflächen.

!

Warnung

Vorsicht

Warnung

BD_BE_BF_BSP 721 a

5Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

4. Funktion / 5. Zu Ihrer Sicherheit

D

5. Zu Ihrer Sicherheit

Wählen Sie das richtige Druckmessgerät hinsichtlich Messbereich, Ausfüh­rung und spezifischen Messbedingungen vor Montage oder Inbetriebnahme.
Halten Sie die entsprechenden landesspezifischen Vorschriften ein (z. B.:
EN 50178) und beachten Sie bei speziellen Anwendungen die geltenden
Normen und Richtlinien (z. B. bei gefährlichen Messstoffen wie Acetylen,
brennbaren oder giftigen Stoffen sowie bei Kälteanlagen und Kompressoren).
Wenn Sie die entsprechenden Vorschriften nicht beachten, können schwere

Körperverletzungen und Sachschäden entstehen!
Öffnen Sie Anschlüsse nur im drucklosen Zustand!
Betreiben Sie das Druckmessgerät immer innerhalb des Überlastgrenzbereiches!
Beachten Sie die Betriebsparameter gemäß Punkt 7 „Technische Daten“.
Beachten Sie die Technischen Daten zur Verwendung des Druckmessgerätes in Verbindung
mit agressiven / korrosiven Medien und zur Vermeidung von mechanischen Gefährdungen.
Stellen Sie sicher, dass das Druckmessgerät nur bestimmungsgemäß -also wie in der
folgenden Anleitung beschrieben- betrieben wird.
Unterlassen Sie unzulässige Eingriffe und Änderungen am Druckmessgerät, welche nicht
in dieser Betriebsanleitung beschrieben sind.
Setzen Sie das Druckmessgerät außer Betrieb und schützen Sie es gegen versehentliche
Inbetriebnahme, wenn Sie Störungen nicht beseitigen können.
Ergreifen Sie Vorsichtsmaßnahmen für Messstoffreste in ausgebauten Druckmessgeräten.
Messstoffreste können zur Gefährdung von Menschen, Umwelt und Einrichtung führen!
Lassen Sie Reparaturen nur vom Hersteller durchführen
Öffnen Sie den Stromkreis, bevor Sie den Stecker / Deckel abnehmen.





















Funktion: Mittels Sensorelement und unter Zuführung von Hilfsenergie wird über die Verfor­mung einer Membran der anstehende Druck in Ihrer Anwendung in ein verstärktes standardi­siertes elektrisches Signal umgewandelt. Dieses elektrische Signal verändert sich proportional
zum Druck und kann entsprechend ausgewertet werden.

!

Warnung

BD_BE_BF_BSP 721 a

6 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

6. Verpackung / 7. Inbetriebnahme, Betrieb

D

6. Verpackung

Zum Schutz der Membran ist der Druckanschluss des Gerätes P3291 mit einer speziellen
Schutzkappe versehen.

7. Inbetriebnahme, Betrieb

Es ist erforderlich, dass Sie vor Inbetriebnahme des Druckmessgerätes die Membran optisch
prüfen, denn sie ist ein sicherheitsrelevantes Teil.

Überprüfen Sie den Lieferumfang:

Komplett montierte Druckmessgeräte.
Bei frontbündiger Ausführung (P3291) mit vormontierten Dichtungen und Schutzkappe.




Untersuchen Sie das Druckmessgerät auf eventuell entstandene Transportschäden.
Sind offensichtlich Schäden vorhanden, teilen Sie dies dem Transportunternehmen
und tecsis unverzüglich mit.
Bewahren Sie die Verpackung auf, denn diese bietet bei einem Transport einen opti­malen Schutz (z. B. wechselnder Einbauort, Reparatursendung).
Achten sie darauf, dass das Druckanschluss-Gewinde und die Anschlusskontakte nicht
beschädigt werden.







Entfernen Sie diese Schutzkappe von Hand erst kurz vor dem Einbau, damit die
Membran bzw.das Druckanschluss-Gewinde nicht beschädigt wird.
Bewahren Sie die Schutzkappe des Druckanschluss-Gewindes und der Membran zur
späteren Lagerung oder Transport auf.
Montieren Sie die Schutzkappe bei Ausbau und Transport des Gerätes.







Benötigtes Werkzeug: Maulschlüssel SW 27, Schraubendreher

Achten Sie auf auslaufende Flüssigkeit, denn sie ist ein Hinweis auf eine­Membranbeschädigung.
Prüfen Sie die Membran optisch auf Beschädigung (P3291).
Setzen Sie das Druckmessgerät nur ein, wenn die Membran unbeschädigt
ist.
Setzen Sie das Druckmessgerät nur in sicherheitstechnisch einwandfreiem­Zustand ein.








Membran-Prüfung zu Ihrer Sicherheit

Wurde alles geliefert?

!

Warnung

BD_BE_BF_BSP 721 a

7Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

7. Inbetriebnahme, Betrieb

D

Montage mechanischer Anschluss

Typenschild (Beispiel)

Dichtung

Entfernen Sie die Schutzkappe von Hand erst kurz vor dem Einbau und achten Sie
unbedingt darauf, dass die Membran auch während des Einbaus nicht beschädigt wird
(P3291).
Bei Typ P3290 müssen Sie eine Dichtung vorsehen; Ausnahme sind Geräte mit
selbstdichtendem Gewinde (z. B. NPT-Gewinde). Bei Typ P3291 ist der Dichtring im
Lieferumfang enthalten.
Achten Sie bei der Montage auf saubere und unbeschädigte Dichtflächen am Gerät
und Messstelle.
Schrauben Sie das Gerät nur über die Schlüsselflächen mit einem geeigneten
Werkzeug und dem vorgeschriebenen Drehmoment ein bzw. aus. Das richtige
Drehmoment ist abhängig von der Dimension des Druckanschlusses sowie der
verwendeten Dichtung (Form/Werkstoff). Verwenden Sie zum Ein- bzw.
Ausschrauben nicht das Gehäuse als Angriffsfläche.
Beachten Sie beim Einschrauben, dass die Gewindegänge nicht verkantet werden.











max.
10 Nm

Spannungsversorgung
S # Serien-Nr.

P # Baureihe
Signal
Codiertes Herstelldatum

Anschlussbelegung

BD_BE_BF_BSP 721 a

8 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

7. Inbetriebnahme, Betrieb

D

Montage elektrischer Anschluss

Erden Sie das Gerät über den Druckanschluss.
Betreiben Sie den Drucksensoren mit geschirmter Leitung und erden Sie den Schirm
auf mindestens einer Leitungsseite, wenn die Leitungen länger als 30 m (2-Leiter) bzw.
3 m (3-Leiter) sind oder das Gebäude verlassen.
Schutzart IP nach IEC 60 529 (Die angegebenen Schutzarten gelten nur im gesteckten
Zustand mit Leitungsteckern (Buchsen) entsprechender Schutzart).
Wählen Sie den Kabeldurchmesser passend zur Kabeldurchführung des Steckers.
Achten Sie darauf, dass die Kabelverschraubung des montierten Steckers korrekt
sitzt und dass die Dichtungen vorhanden und nicht beschädigt sind. Ziehen Sie die
Verschraubung fest und überprüfen Sie den korrekten Sitz der Dichtungen, um die
Schutzart zu gewährleisten.
Stellen Sie bei Kabelausgängen sicher, dass am Ende des Kabels keine Feuchtigkeit
eintritt.










BD_BE_BF_BSP 721 a

9Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Elektrische Anschlüsse

Winkeldose
DIN 175301-803 A

Rundsteckverbinder
M12x1, 4-polig

Kabelausgang

Bajonett-Steck­verbinder, 6-polig

Rundsteckverbinder
M16x0,75, 5-polig

2-Leiter U+ = 1 U- = 2 U+ = 1 U- = 3 U+ = braun U- = blau U+ = A U- = B U+ = 3 U- = 1
3-Leiter U+ = 1 U- = 2 S+ = 3 U+ = 1 U- = 3 S+ = 4 U+ = braun U- = blau U+ = A U- = B U+ = 3 U- = 4

S+ = black S+ = C S+ = 1

Kabelschirm

-

- grey - -

Aderquer­schnitt

bis max. 1,5 mm

2

- 0,5 mm2 (AWG 20) - -

Kabeldurch­messer

6-8 mm - 6,8 mm - -

Schutzart
nach
IEC 60 529

IP 65 IP 67 IP 67 IP 67 IP 65

Die angegebenen Schutzarten gelten nur im gesteckten Zustand mit Leitungssteckern entsprechender
Schutzart.

7. Inbetriebnahme, Betrieb

D

BD_BE_BF_BSP 721 a

10 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

(D) Montageöffnung

Montage des Winkelsteckverbinders nach DIN EN 175301-803 Form A

(6)

(5)

(1)

(2)

(3)

(4)

Griffring,
Gerätestecker(Stift),
Gehäuse mit
Druckanschluss

Dichtung

Leitungsstecker
(Buchse)

1. Lösen Sie die Schraube (1).

2. Lösen Sie die Kabelverschraubung (2).

3. Ziehen Sie Winkelgehäuse (5) mit Klemm­ block (6) vom Gerät ab.

4. Hebeln Sie mit dem Schraubendreher in
die Montageöffnung (D), so dass Sie den
Klemmblock (6) aus dem Winkelgehäuse (5)
herausdrücken. Drücken Sie nicht den
Klemmblock (6) durch die Schraubenöffnung (1) bzw. Kabelverschraubung (2) heraus,
sonst beschädigen Sie die Dichtungen des Winkelgehäuses.

5. Wählen Sie den Leitungsaußendurchmesser passend zur Kabeldurchführung des Winkel
gehäuses. Schieben Sie das Kabel durch Kabelverschraubung (2), Ring (3), Dichtung (4)
und Winkelgehäuse (5).

6. Schließen Sie die Kabelenden entsprechend der Belegungszeichnung in den Anschluß
klemmen des Klemmblocks (6) an.

7. Drücken Sie das Winkelgehäuse (5) auf den Klemmblock (6).

8. Verschrauben Sie das Kabel mit der Kabelverschraubung (2). Achten Sie darauf, dass die
Dichtungen unbeschädigt sind und Kabelverschraubung und Dichtungen korrekt sitzen,
um die Schutzart zu gewährleisten.

9. Legen Sie die quadratische Flachdichtung über die Anschlußpins im Gehäuse.

10. Schieben Sie den Klemmblock (6) auf die Anschlußpins im Gehäuse.

11. Verschrauben Sie mit der Schraube (1) das Winkelgehäuse (5) mit dem Klemmblock (6) im
Gerät.

7. Inbetriebnahme, Betrieb

D

BD_BE_BF_BSP 721 a

11Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Technische Daten Typ P3290, P3291

Messbereich bar 0,25 0,4 0,6 1 1,6 2,5 4 6 10 16
Überlastgrenze bar 2 2 4 5 10 10 17 35 35 80
Berstdruck bar 2,4 2,4 4,8 6 12 12 20,5 42 42 96
Messbereich bar 25 40 60 100 160 250 400 600 1000

1)

Überlastgrenze bar 50 80 120 200 320 500 800 1200 1500
Berstdruck bar 96 400 550 800 1000 1200 1700 2)2400 2)3000

{Unterdruck, Überdruck, +/- , sowie Absolutdruck erhältlich}
{± Druckbereiche: Mindestspanne 400 mbar, z.B. -200 mbar ... +200 mbar}

1)

Nur für Typ P3290 gültig.

2)

Bei Typ P3291: Der Tabellenwert gilt ausschließlich bei Abdichtung mittels Dichtring

unterhalb vom Sechskant. Andernfalls gilt max. 1500 bar.

Werkstoff

Messstoffberührte Teile

Typ P3290» CrNi-Stahl (bei Messbereich > 25 bar zusätzlich 2.4711 / UNSR 30003)

Typ P3291» CrNi-Stahl; O-Ring: NBR {FPM/FKM oder EPDM}

Gehäuse CrNi-Stahl

Interne Übertragungsflüssigkeit

3)

Synthetisches Öl

3)

Nicht vorhanden bei Typ P3290 für Messbereiche > 25 bar.
Hilfsenergie U+ U+ in VDC 9 ... 30 (14 ... 30 bei Ausgang 0 ... 10 V)
Ausgangssignal und zulässige RA in Ohm

4 ... 20 mA, 2-Leiter RA ≤ (U+ – 9 V) / 0,02 A

max. ohmsche Bürde RA 0 ... 20 mA, 3-Leiter RA ≤ (U+ – 9 V) / 0,02 A

4 ... 20 mA, 3-Leiter R

A ≤ (U+ – 9 V) / 0,02 A

0 ... 5 V, 3-Leiter R

A > 5 k

0 ... 10 V, 3-Leiter R

A > 10 k

Einstellbarkeit

Nullpunkt % -5 ... +20 {Einstellung über Communication Software}

7. Inbetriebnahme, Betrieb

D

BD_BE_BF_BSP 721 a

12 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Technische Daten Typ P3290, P3291

Spanne % -20 ... +5 {Einstellung über Communication Software}
Messrate ms 1 (bei Ausführung 3-Leiter); 3 (bei Ausführung 2-Leiter)
Anwärmzeit min < 10
Isolationsspannung VDC 500
Genauigkeit

5)

% d. Spanne ≤ 0,10 im Bereich 10 ... 60 °C {< 0,05 bei 20 °C}

6)

5)

Einschließlich Nichtlinearität, Hysterese, Nullpunkt- und Endwertabweichung
(entspricht Messabweichung nach IEC 61298-2).
Kalibriert bei senkrechter Einbaulage Druckanschluss nach unten.

6)

Nicht möglich bei: ±-Messbereichen und Messbereichen ≤ 0,4 bar.
Nichtlinearität % d. Spanne ≤ 0,04 (BFSL) nach IEC 61298-2
Stabilität pro Jahr % d. Spanne ≤ 0,1 (bei Referenzbedingungen)
Zulässige Temperaturbereiche

Messstoff °C -20 ... +105
Umgebung °C -20 ... +80
Lagerung °C -40 ... +85

Nenntemperaturbereich °C -20 ... +80
Temperaturkoeffizienten im

Nenntemperaturbereich

% d. Spanne

(Die Temperaturfehler im Bereich 10 ... 60 °C sind bereits in der
Genauigkeit enthalten)

Mittlerer TK des Nullpunktes % d. Spanne ≤ 0,1 / 10 K
Mittlerer TK der Spanne % d. Spanne ≤ 0,1 / 10 K

CE-Konformität

Druckgeräterichtlinie 97/23/EG

EMV-Richtlinie

2004/108/EG, EN 61326 Emission (Gruppe 1, Klasse B) und Störfestig­keit (industrieller Bereich)

Schockbelastbarkeit g 200 nach IEC 60068-2-27 (Schock mechanisch)
Vibrationsbelastbarkeit g 10 nach IEC 60068-2-6 (Vibration bei Resonanz)
Elektrische Schutzarten

Kurzschlussfestigkeit S+ gegen U-
Verpolschutz U+ gegen U-

7. Inbetriebnahme, Betrieb

D

BD_BE_BF_BSP 721 a

13Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Technische Daten Typ P3290, P3291

Gewicht kg Ca. 0,3

7. Inbetriebnahme, Betrieb

D

{ } Angaben in geschweiften Klammern beschreiben gegen Mehrpreis lieferbare Sonderheiten.

Beachten Sie bei der Auslegung Ihrer Anlage, dass die angegebenen Werte
(z. B. Berstdruck, Überlastgrenze) in Abhängigkeit vom verwendeten Material,
Gewinde und Dichtung gelten.

Funktionsprüfung

Öffnen Sie Anschlüsse nur im drucklosen Zustand!
Beachten Sie die Betriebsparameter gemäß Punkt 7„Technische Daten“.
Betreiben Sie das Druckmessgerät immer innerhalb des Überlastgrenz­bereichs!





Beachten Sie beim Berühren des Druckmessgerätes, dass die Oberflächen
der Gerätekomponenten während des Betriebes heiß werden können.

Das Ausgangssignal muss sich dem anstehenden Druck proportional verhalten.
Wenn dies nicht so ist, kann das ein Hinweis auf eine Beschädigung der Membran sein.
Lesen Sie in diesem Fall in Kapitel 10 „Störbeseitigung“ nach.

Warnung

Vorsicht

BD_BE_BF_BSP 721 a

14 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

8. Communication Software

Voraussetzungen

Notwendige Hardwarevoraussetzungen:

- einen freien USB-Port

- USB-Adapterkabel

- Spannungsversorgung für Messumformer z. B. 24 VDC Netzteil

Notwendige Softwarevoraussetzungen:

- Betriebssystem Microsoft® Windows® 2000 / XP oder Vista

- tecsis Communication Software (CD mit Software)

8. Communication Software

D

Anschluss-Vorbereitung

Der Drucksensoren sollte drucklos sein.

1. Griffring lösen. Einsatz herausziehen und
seitlich abklappen.

2. USB-Adapterkabel mit Flachstecker an
der dazugehörigen Anschlussbuchse im
Inneren des Drucksensors ver­ binden und das andere Kabelende auf
einen freien USB-Port aufstecken.

3. Drucksensoren an Hilfsenergie
anschließen. Hilfsenergie noch nicht
einschalten.

USB-Anschluss

Leitungs­stecker
(Buchse)

Dichtung

Griffring

Geräte­stecker
(Stift)

Dichtung

Gehäuse
mit Druck­anschluss

A

B

BD_BE_BF_BSP 721 a

15Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

8. Communication Software

D

Inbetriebname

1. Microsoft

®

Windows® starten.

2. Treiber für USB-Adapterkabel installieren (befindet sich auf der CD)

3. Kommunikations-Software der CD über „Setup“ auf die Festplatte installieren und
starten.

4. Hilfsenergie für Drucksensoren einschalten. Der Drucksensoren ist jetzt
betriebsbereit.

BD_BE_BF_BSP 721 a

16 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

5. Um das angeschlossene Gerät zu aktivieren, muss der Geräteauswahldialog
gestartet werden. Dies geschieht über die Werkzeugleiste „Geräte“ oder den Button
„Geräte“ und „Hinzufügen“ des entsprechenden COM-Ports.

6. Button „Verbinden“ drücken.

Hinweis: Über den Geräteauswahldialog können mehrere Geräte an freie USB-Ports
(COM-Ports) gleichzeitig angeschlossen und zugewiesen werden.

Rechts am Bildschirm stehen alle wichtigen „Informationen“ des angeschlossenen Druck­messumformers. Die aktuellen Druck- und Temperaturwerte werden angezeigt.

8. Communication Software

D

BD_BE_BF_BSP 721 a

17Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Verschieben des Nullpunktes und der Spanne

8. Communication Software

D

Wir empfehlen Ihnen, die Spanne nicht zu verstellen. Die werkseitige Justage sollte
nur von Ihnen verstellt werden, wenn Sie über die ausreichende Kalibrierausstattung
(mindestens 3x genauer als die angegebene Genauigkeit) verfügen.
Für Geräte mit Absolutdruckmessbereichen oder +/- Messbereichen ist auch für die
Nullpunkteinstellung eine ausreichende Kalibrierausstattung sowie eine Vakuumpumpe
erforderlich.

Das Verschieben des Nullpunktes und die Einstellung der Spanne sind unter dem Register
„Justage“ möglich. Dort wird der entsprechende Button „Nullpunkt“ bzw. „Spanne“ gewählt.

Der Nullpunkt bzw. die Spanne können stufenweise mit den Pfeiltasten und anschließender
Bestätigung mit der Taste „Übernehmen“ verschoben werden.

Hinweis: Durch Spanneverstellung mit einem nicht geeignetem Kalibriernormal kann die
Genauigkeitsklasse nicht mehr garantiert werden.

Über die Schalt­fläche Werksein­stellungen
„Wiederher­stellen“ kann der
Nullpunkt und die
Spanne auf die
ursprünglichen
Werte der Werks­auslieferung
zurückgesetzt
werden.

(Empfohlener
Nachkalibrier­Zyklus: 1 Jahr)

BD_BE_BF_BSP 721 a

18 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Digitale Messwertausgabe

Zunächst wird im Button „Datenlogger“ das Register „Tabelle“ gewählt und die Start- und
Endzeit eingegeben und die Messrate in ms festgelegt. Mit der Schaltfläche „Start“ wird die
Übertragung der Messdaten aktiviert, die dann im eingegebenen Zeitraum erfolgt. Mit der
Schaltfläche „Stop“ kann die Übertragung vorab beendet werden.

8. Communication Software

D

BD_BE_BF_BSP 721 a

19Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Graphische Anzeige des Druck- und Temperaturverlaufs

Der Druck- bzw. Temperaturverlauf kann über das Register „Diagramm“ graphisch dargestellt
und ausgegeben werden.

8. Communication Software

D

BD_BE_BF_BSP 721 a

20 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

9. Wartung, Zubehör / 10. Störbeseitigung

9. Wartung, Zubehör

Zubehör

Entnehmen Sie bitte Zubehörangaben (z. B. Stecker) unserer aktuellen Standardpreisliste oder
setzen Sie sich mit unserem Vertriebsmitarbeiter in Verbindung.

10. Störbeseitigung

Öffnen Sie Anschlüsse nur im drucklosen Zustand!

tecsis Druckmessgeräte sind wartungsfrei.
Lassen Sie Reparaturen nur vom Hersteller durchführen.




Verwenden Sie keine spitzen bzw. harten Gegenstände zur Reinigung, denn die Membran
des Druckanschlusses darf nicht beschädigt werden.

Ergreifen Sie Vorsichtsmaßnahmen für Messstoffreste in ausgebauten
Druckmessgeräten. Messstoffreste können zur Gefährdung von Menschen,
Umwelt und Einrichtung führen!
Setzen Sie das Druckmessgerät außer Betrieb und schützen Sie es gegen
versehentliche Inbetriebnahme, wenn Sie Störungen nicht beseitigen
können.
Lassen Sie Reparaturen nur vom Hersteller durchführen.







D

Warnung

!

Warnung

BD_BE_BF_BSP 721 a

21Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Störung Mögliche Ursache Maßnahme

Kein Ausgangssignal Leitungsbruch Durchgang überprüfen

Keine/Falsche Versorgungsspannung
oder Stromstoß

Versorgungsspannung gemäß Betriebs­anleitung korrigieren

Kein/Falsches Ausgangssignal

Verdrahtungsfehler (z. B. 2-Leiter als
3-Leiter verdrahtet)

Anschlussbelegung beachten (siehe
Typenschild / Betriebsanleitung)

Gleichbleibendes Ausgangssignal bei
Druckänderung

Mechanische Überlastung durch
Überdruck

Gerät austauschen; bei wiederholtem
Ausfall Rücksprache mit Hersteller

Signalspanne zu klein / fällt ab

Mechanische Überlastung durch
Überdruck

Gerät austauschen; bei wiederholtem
Ausfall Rücksprache mit Hersteller

Membranbeschädigung, z. B. durch
Schläge, abrasives/agressives Medium;
Korrosion an Membran/Druckan­schluss; Übertragungsmedium fehlt

Hersteller kontaktieren und Gerät
austauschen

Dichtung/Dichtfläche beschädigt/
verschmutzt, Dichtung sitzt unkorrekt,
Gewindegänge verkantet

Dichtung/-Fläche säubern, evtl. Dich­tung austauschen

Signalspanne schwankend / ungenau

EMV-Störquellen in Umgebung, z. B.
Frequenzumrichter

Gerät abschirmen; Leitungsabschir­mung; Störquelle entfernen

Zu hohe/niedrige Einsatztemperaturen

Zulässige Temperaturen gemäß

Betriebsanleitung einhalten
Gerät nicht geerdet Gerät erden
Stark schwankender Druck des

Prozessmediums

Dämpfung; Beratung durch Hersteller

Abweichendes Nullpunkt-Signal Zu hohe/niedrige Einsatztemperaturen

Zulässige Temperaturen gemäß

Betriebsanleitung einhalten

Abweichende Einbaulage

Nullpunkt mittels Potentiometer oder

Bedienfeld oder Software korrigieren

Überlastgrenze überschritten

Zulässige Überlastgrenze einhalten

(siehe Betriebsanleitung)

10. Störbeseitigung

D

Im unberechtigtem Reklamationsfall berechnen wir die Reklamationsbearbeitungs-Kosten.

Prüfen Sie bitte vorab, ob Druck ansteht (Ventile/Kugelhahn usw. offen) und ob Sie die richtige
Spannungsversorgung und die richtige Verdrahtungsart (2-Leiter/3-Leiter) gewählt haben.

BD_BE_BF_BSP 721 a

22 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

10. Störbeseitigung / 11. Lagerung, Entsorgung

D

11. Lagerung, Entsorgung

Ergreifen Sie bei Lagerung und Entsorgung Vorsichtsmaßnahmen für
Messstoffreste in ausgebauten Druckmessgeräten. Wir empfehlen eine
geeignete und sorgfältige Reinigung. Messstoffreste können zur Gefährdung
von Menschen, Umwelt und Einrichtung führen!

Montieren Sie die Schutzkappe bei Lagerung des Druckmessgerätes, damit die Membran
nicht beschädigt wird (P3291).

Entsorgen Sie Gerätekomponenten und Verpackungsmaterialien entsprechend den
einschlägigen landesspezifischen Abfallbehandlungs- und Entsorgungsvorschriften des
Anliefergebietes.

Lagerung

Entsorgung

Technische Änderungen vorbehalten.

Wenn das Problem bestehen bleibt, setzen Sie sich mit unserem Vertriebsmitarbeiter in
Verbindung.

Prozess-Material-Zertifikat (Kontaminationserklärung im Servicefall)

Spülen bzw. säubern Sie ausgebaute Geräte vor der Rücksendung, um unsere Mitarbeiter und
die Umwelt vor Gefährdung durch anhaftende Messstoffreste zu schützen.
Eine Überprüfung ausgefallener Geräte kann nur sicher erfolgen, wenn das vollständig
ausgefüllte Rücksendeformular vorliegt. Eine solche Erklärung beinhaltet alle Materialien,
welche mit dem Gerät in Berührung kamen, auch solche, die zu Testzwecken, zum Betrieb oder
zur Reinigung eingesetzt wurden. Das Rücksendeformular ist über unsere Internet-Adresse
(www.tecsis.de) verfügbar.

Warnung

!

BD_BE_BF_BSP 721 a

23Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

1. Important details for your information

GB

1. Important details for your information

Read these operating instructions before installing and starting the pressure sensor.
Keep the operating instructions in a place that is accessible to all users at any time.
The following installation and operating instructions have been compiled by us with great care
but it is not feasible to take all possible applications into consideration. These installation and
operation instructions should meet the needs of most pressure measurement applications.
If questions remain regarding a specific application, you can obtain further information:

Via our Internet address www.tecsis.de
The product data sheet is designated as DD/DE721
Contact tecsis for additional technical support [phone]





tecsis pressure sensors are carefully designed and manufactured using state-of-the-art tech­nology. Every component undergoes strict quality and environmental inspection
before assembly and each instrument is fully tested prior to shipment.

Use of the products in accordance with the intended use:

Use the pressure sensor to transform the pressure into an electrical signal.
Knowledge required: Install and start the pressure sensor only if you are familiar with the

relevant regulations and directives of your country and if you have the qualification required.
You have to be acquainted with the rules and regulations on measurement and control techno­logy and electric circuits, since this pressure sensor is „electrical equipment“ as defined by
EN 50178. Depending on the operating conditions of your application you have to have the
corresponding knowledge, e.g. of aggressive media.

With special model number, e.g. P3290 or P3291, please note specifications in the delivery note.
If the serial number gets illegible (e.g. by mechanical damage or repainting), the retraceability
of the instrument is not possible any more.

The P3290 / P3291 is a high-quality precision pressure measuring instrument. Installation­related influences (e.g. position dependence, offset of your display unit or control unit, etc.)
of relative pressure equipment must be eliminated by correcting the zero point in your system
or via the Communication Software and the integrated interface at the instrument (details are
described in chapter 8). This gives you optimum measuring precision of the overall system.

BD_BE_BF_BSP 721 a

24 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

2. A quick overview for you / 3. Signs, symbols and abbreviations / 4. Function

GB

3. Signs, symbols and abbreviations

4. Function

P3290: Pressure connection with internal diaphragm (standard version).
P3291: Pressure connection with flush diaphragm for highly viscous or

solids entrained media which might clog the pressure port.

2-wire Two connection lines are intended for the voltage supply.
The supply current is the measurement signal.
3-wire Two connection lines are intended for the voltage supply.
One connection line is intended for the measurement signal.
U+ Positive supply connection
U- Negative supply connection
S+ Positive measurement connection

Function: The pressure prevailing within the application is transformed into a standardised
electrical signal through the deflection of the diaphragm, which acts on the sensor element
with the power supply fed to the transmitter. This electric signal changes in proportion to the
pressure and can be evaluated correspondingly.

Potential danger of life or of
severe injuries.

Notice, important informa­tion, malfunction.

The product complies with
the applicable European
directives.

Potential danger of life or
of severe injuries due to
catapulting parts.

Potential danger of burns
due to hot surfaces.

2. A quick overview for you

If you want to get a quick overview, read Chapters 3, 5, 7 and 11. There you will get some short
safety instructions and important information on your product and its starting. Read these
chapters in any case.

!

Warning

Caution

Warning

BD_BE_BF_BSP 721 a

25Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

5. For your safety

5. For your safety

GB

Select the appropriate pressure sensor with regard to scale range,
performance and specific measurement conditions prior to installing and
starting the instrument.
Observe the relevant national regulations (e.g. EN 50178) and observe the
applicable standards and directives for special applications (e.g. with
dangerous media such as acetylene, flammable gases or liquids and toxic
gases or liquids and with refrigeration plants or compressors). If you do
not observe the appropriate regulations, serious injuries and/or damage

can occur!
Open pressure connections only after the system is without pressure!
Please make sure that the pressure sensor is only used within the overload threshold limit
all the time!
Observe the ambient and working conditions outlined in section 7 „Technical data”.
Observe the technical data for the use of the pressure sensor in connection with
aggressive / corrosive media and for the avoidance of mechanical hazards.
Ensure that the pressure sensor is only operated in accordance with the provisions i.e. as
described in the following instructions.
Do not interfere with or change the pressure sensor in any other way than described in
these operating instructions.
Remove the pressure sensor from service and mark it to prevent it from being used again
accidentally, if it becomes damaged or unsafe for operation.
Take precautions with regard to remaining media in removed pressure sensor. Remaining
media in the pressure port may be hazardous or toxic!
Have repairs performed by the manufacturer only.
Open circuit before removing connector / cover.






















!

Warning

BD_BE_BF_BSP 721 a

26 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

6. Packaging / 7. Starting, operation

GB

6. Packaging

Has everything been supplied?

Check the scope of supply:

Completely assembled pressure sensors.
With flush version (P3291) including pre-assembled sealings and protection cap.




Inspect the pressure sensor for possible damage during transportation. Should there
be any obvious damage, inform the transport company and tecsis without delay.
Keep the packaging, as it offers optimal protection during transportation (e.g. changing
installation location, shipment for repair).
Ensure that the pressure connection thread and the connection contacts will not be
damaged.







In order to protect the diaphragm, the pressure connection of the instrument P3291 is provided
with a special protection cap.

Remove this protection cap by hand only just before installing the pressure sensor in
order to prevent any damage to the diaphragm or the thread.
Keep the protection cap of the pressure connection thread and the diaphragm for later
storage or transport.
Mount the protection cap when removing and transporting the instrument.







7. Starting, operation

Required tools: wrench (flats 27), screw driver

Diaphragm test for your safety

It is necessary that before starting the pressure sensor you test the diaphragm visually, as this
is a safety-relevant component.

Pay attention to any liquid leaking out, for this points to a diaphragm damage.

Check the diaphragm visually for any damage (P3291).

Use the pressure sensor only if the diaphragm is undamaged.

Use the pressure sensor only if it is in a faultless condition as far as the

safety-relevant features are concerned.






!

Warning

BD_BE_BF_BSP 721 a

27Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Power Supply
S # Serial No.

P # Product No.
Signal
Coded manufacture date

7. Starting, operation

GB

Sealing

Mechanical connection Product label (example)

Remove the protection cap by hand only just before installation and absolutely avoid
any damage to the diaphragm during installation as well (P3291).
For Model P3290 you have to provide for a sealing element; exceptions are instruments
with self-sealing threads (e.g. NPT thread). For Model P3291 the sealing is included in
delivery.
When mounting the instrument, ensure that the sealing faces of the instrument and
the measuring point are clean and undamaged.
Screw in or unscrew the instrument only via the flats using a suitable tool and the
prescribed torque. The appropriate torque depends on the dimension of the pressure
connection and on the sealing element used (form/material). Do not use the case as
working surface for screwing in or unscrewing the instrument.
When screwing the transmitter in, ensure that the threads are not jammed.











max.
10 Nm

Pin assignment

BD_BE_BF_BSP 721 a

28 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Connect the instrument to earth via the pressure connection.
Operate the pressure sensor with a shielded cable and earth the shield at least on one
side of the cable, if the cable is longer than 30 m (2-wire) or 3 m (3-wire), or if it is run
outside of the building.
Ingress protection per IEC 60529 (The ingress protection classes specified only apply
while the pressure sensor is connected with female connectors that provide the corre­sponding ingress protection).
Ensure that the cable diameter you select fits to the cable gland of the connector.
Ensure that the cable gland of the mounted connector is positioned correctly and that
the sealings are available and undamaged. Tighten the threaded connection and check
the correct position of the sealings in order to ensure the ingress protection.
Please make sure that the ends of cables with flying leads do not allow any ingress of
moisture.










Electrical connection

7. Starting, operation

GB

BD_BE_BF_BSP 721 a

29Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Electrical connections

L-connector DIN
175301-803 A

Circular connector
M12x1

Flying leads

Bayonet connector,
6-pins

2-wire U+ = 1 U- = 2 U+ = 1 U- = 3 U+ = brown U- = blue U+ = A U- = B
3-wire U+ = 1 U- = 2 S+ = 3 U+ = 1 U- = 3 S+ = 4 U+ = brown U- = blue S+ = black U+ = A U- = B S+ = C
Cable screen

-

- grey -

Wire gauge up to max. 1.5 mm

2

- 0.5 mm2 (AWG 20) -

Diameter of
cable

6-8 mm - 6.8 mm -

Ingress
protection per
IEC 60 529

IP 65 IP 67 IP 67 IP 67

The ingress protection classes specified only apply while the pressure sensor is connected with female
connectors that provide the corresponding ingress protection.

7. Starting, operation

GB

BD_BE_BF_BSP 721 a

30 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

(D) Mounting hole

1. Loosen the screw (1).

2. Loosen the cable gland (2).

3. Pull the angle housing (5), with the
terminal block (6) inside, away from the
instrument.

4. Using the head of a small screwdriver in
the mounting hole (D), lever the terminal
block (6) out of the angle housing (5).
In order not to damage the sealing of the angle housing, do not try to push the terminal
block (6) out using the screw hole (1) or the cable gland (2).

5. Ensure that the conductor outer diameter you select is matched to the angle housing’s
cable gland. Slide the cable through the cable gland nut (2), washer (3), gland seal (4) and
angle housing (5).

6. Connect the flying leads to the screw terminals on the terminal block (6) in accordance
with the pin-assignment drawing.

7. Press the terminal block (6) back into the angle housing (5).

8. Tighten the cable gland (2) around the cable. Make sure that the sealing isn’t damaged
and that the cable gland and seals are assembled correctly in order to ensure ingress
protection.

9. Place the flat, square gasket over the connection pins on the top of the instrument
housing.

10. Slide the terminal block (6) onto the connection pins.

11. Secure the angle housing (5) and terminal block (6) to the instrument with the screw (1).

Assembly of L-connector DIN EN 175301-803 Form A

(6)

(5)

(1)

(2)

(3)

(4)

Clamping nut,
Male connector,
Case with
pressure connection

Sealing

Female
connector

7. Starting, operation

GB

BD_BE_BF_BSP 721 a

31Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Specifications Model P3290, P3291

Pressure ranges bar

0.25 0.4 0.6 1 1.6 2.5 4 6 10 16

Over pressure safety bar

2 2 4 5 10 10 17 35 35 80

Burst pressure bar

2.4 2.4 4.8 6 12 12 20.5 42 42 96

Pressure ranges bar

25 40 60 100 160 250 400 600 1000

1)

Over pressure safety bar

50 80 120 200 320 500 800 1200 1500

Burst pressure bar

96 400 550 800 1000 1200 1700 2)2400 2)3000

{Vacuum, gauge pressure, compound range, absolute pressure are available}
{compound ranges: minimum span 400 mbar, z.B. -200 mbar ... +200 mbar}

1)

Only Model P3290.

2)

For Model P3291: the value specified in the table applies only when sealing is

realised with the sealing ring underneath the hex. Otherwise max. 1500 bar applies.

Materials

Wetted parts

Model P3290»

Stainless steel (pressure ranges > 25 bar additional 2.4711 / UNSR

30003)

Model P3291» Stainless steel; O-Ring: NBR {FPM/FKM or EPDM}

Case Stainless steel

Internal transmission fluid

3)

Synthetic oil

3)

Not for P3290 with pressure ranges > 25 bar
Power supply U+ U+ in VDC 9 ... 30 (14 ... 30 with signal output 0 ... 10 V)
Signal output and 4 ... 20 mA, 2-wire RA ≤ (U+ – 9 V) / 0.02 A
maximum load RA 0 ... 20 mA, 3-wire RA ≤ (U+ – 9 V) / 0.02 A

4 ... 20 mA, 3-wire R

A ≤ (U+ – 9 V) / 0.02 A

0 ... 5 V, 3-wire R

A > 5 k

0 ... 10 V, 3-wire R

A > 10 k

Adjustability

zero

% of span

-5 ... +20 {adjustment via Communication Software}

7. Starting, operation

GB

BD_BE_BF_BSP 721 a

32 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Specifications Model P3290, P3291

span

% of span

-20 ... +5 {adjustment via Communication Software}
Measuring rate ms 1 (with 3-wire); 3 (with 2-wire)
Warm-up time min < 10
Insulation voltage VDC 500
Accuracy

5)

% of span ≤ 0.10 in the range 10...60 °C / 50...160 °F {< 0.05 at 20 °C / 68 °F}

6)

5)

Including non-linearity, hysteresis, zero point and full scale error (corresponds to
error of measurement per IEC 61298-2).
Adjusted in vertical mounting position with lower pressure connection.

6)

Cannot be manufactured for: compound ranges and pressure ranges ≤ 0.4 bar

Non-linearity % of span ≤ 0.04 (BFSL) according to IEC 61298-2
1-year stability % of span ≤ 0.1 (at reference conditions)
Permissible temperature of

Medium -20 ... +105 °C -4 ... +221 °F
Ambience -20 ... +80 °C -4 ... +176 °F
Storage -40 ... +85 °C -40 ... +185 °F

Rated temperature range -20 ... +80 °C -4 ... +176 °F
Temperature coefficients within

rated temperature range

(the temperature related deviations in the range 10 ... 60 °C /
50 ... 160 °F are already covered by the accuracy above)

Mean TC of zero % of span ≤ 0.1 / 10 K
Mean TC of range % of span ≤ 0.1 / 10 K

CE-conformity

Pressure equipment directive 97/23/EC

EMC directive

2004/108/EEC, EN 61 326 Emission (Group 1, Class B) and Immunity

(industrial locations)
Shock resistance g 200 according to IEC 60068-2-27 (mechanical shock)
Vibration resistance g 10 according to IEC 60068-2-6 (vibration under resonance)

7. Starting, operation

GB

BD_BE_BF_BSP 721 a

33Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Specifications Model P3290, P3291

Wiring protection

Short-circuit proofness  S+ towards U-
Reverse polarity protection  U+ towards U-

Weight kg Approx. 0.3

7. Starting, operation

GB

{ } Items in curved brackets are optional extras for additional price.

When designing your plant, take into account that the stated values (e.g.burst pressure,
over pressure safety) apply depending on the material, thread and sealing element used.

Functional test

Open pressure connections only after the system is without pressure!
Observe the ambient and working conditions outlined in section 7
„Technical data".
Please make sure that the pressure sensor is only used within the overload
threshold limit at all times!






The output signal must be proportional to the pressure. If not, this might point to a
damage of the diaphragm. In that case refer to chapter 10 „Troubleshooting“.

When touching the pressure sensor, keep in mind that the surfaces of the
instrument components might get hot during operation.

Warning

Caution

BD_BE_BF_BSP 721 a

34 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Female
connector

Sealing

Clamping
nut

Male
connector

Sealing

Case with
pressure
connection

8. Communication Software

A

B

USB-interface

Requirements

Hardware requirements:

- spare USB port

- USB adapter cable

- Power supply for transmitter, for example 24 VDC power supply unit

Software requirements:

- Operating system Microsoft® Windows® 2000 / XP or Vista

- tecsis Communication Software

8. Communication Software

GB

Preparing the instrument for connection

The pressure sensor should be depressu­rised.

1. Remove clamping nut. Pull out insert and
fold down laterally.

2. Connect USB adapter cable to the
corresponding female connector in the
pressure sensor interior using a flat
plug and plug the other cable tail into a
spare USB port.

3. Connect the pressure sensor to an
auxiliary power supply. Do not yet switch
on the auxiliary power supply.

BD_BE_BF_BSP 721 a

35Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

8. Communication Software

GB

Putting into operation

1. Start Microsoft® Windows®.

2. Install driver for USB adapter cable

3. Install communication software of the CD via „Setup“ on the hard disk and start it.

4. Switch on auxiliary power supply for pressure sensor. The pressure sensor is
now ready for operation.

BD_BE_BF_BSP 721 a

36 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

5. To activate the connected instrument, the instrument selection dialog must be
started. This is done via the „Instruments“ toolbar or the „Instruments“ button and
„Add“ corresponding USB port.

6. Press „Connect“ button.

Note: The instrument selection dialog allows several instruments to be connected and assigned
simultaneously to spare USB ports (COM ports).

On the right-hand side of the screen, the important „information“ of the connected pressure
sensor is listed. The current pressure and temperature values are displayed.

8. Communication Software

GB

BD_BE_BF_BSP 721 a

37Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Shifting the zero point and the span

8. Communication Software

GB

Shifting the zero point and setting the range can be done under the „Adjustment“ tab. There you
can select the corresponding button „Zero point“ or „Span“.

The zero point and the span can be shifted in steps using the arrow keys and then confirmed by
pressing the „Apply“ key.

Note: Adjusting the span using an unsuitable calibrating standard will no longer guarantee the
accuracy class.

We recommend you not to change the span. The in-factory adjustment should be changed
by you only if you have available sufficient calibration equipment (at least 3-times better
precision than the accuracy given).
For instruments with absolute pressure measuring ranges or +/- measuring ranges, a
sufficient calibration equipment as well as a vacuum pump are also necessary for the
zero point adjustment.

The zero point and the
span can be reset to
the original factory
settings by using
the „Reset factory
settings“ button.

(Recommended recali­bration cycle: yearly)

BD_BE_BF_BSP 721 a

38 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Digital measured value output

First select the „Table“ tab in the „Data logger“ button, enter the start and end times and enter
the measuring rate in ms. Press the „Start“ button to activate transmission of the measured
data, which will take place within the period entered. To abort transmission prematurely,
press the „Stop“ button.

8. Communication Software

GB

BD_BE_BF_BSP 721 a

39Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Graphic display of the pressure and temperature curves

The change in pressure or temperature with time can be displayed graphically via the
„Diagram“ tab and output.

8. Communication Software

GB

BD_BE_BF_BSP 721 a

40 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

9. Maintenance, accessories / 10. Trouble shooting

GB

9. Maintenance, accessories

Accessories

For details about the accessories (e. g. connectors), please refer to tecsis‘s price list or contact
our sales department.

10. Trouble shooting

Open pressure connections only after the system is without pressure!

tecsis pressure sensors require no maintenance.
Have repairs performed by the manufacturer only.




Do not insert any pointed or hard objects into the pressure port for cleaning to prevent
damage to the diaphragm of the pressure connection.

Take precautions with regard to remaining media in removed pressure
sensors. Remaining media in the pressure port may be hazardous or
toxic!
Remove the pressure sensor from service and mark it to prevent it from
being used again accidentally, if it becomes damaged or unsafe for operation.
Have repairs performed by the manufacturer only.







Warning

!

Warning

BD_BE_BF_BSP 721 a

41Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Failure Possible cause Procedure

No output signal Cable break Check connections and cable

No/incorrect voltage supply or current
spike

Adjust the voltage supply to correspond
with the Operating Instructions

No/False output signal

Incorrectly wired (e.g. Connected as
2-wire instead of 3-wire system)

Follow pin assignment (see Instrument
Label / Operating Instructions)

Output signal unchanged after change
in pressure

Mechanical overload through
overpressure

Replace instrument; if failure reoccurs,
consult the manufacturer

Signal span dropping off/too small

Mechanical overload through
overpressure

Replace instrument; if failure reoccurs,
consult the manufacturer

Diaphragm is damaged, e.g. through
impact, abrasive/agressive media;
corrosion of diaphragm/pressure
connector; transmission fluid missing.

Contact the manufacturer and replace
the instrument

Seal/Sealing face damaged/conta­minated, seal mounted incorrectly,
threads crossed

Clean the seal/sealing face, possibly
replace the seal.

Signal span erratic / incorrect

Electromagnetic interference source
in the vicinity, e.g. inverter drive

Shield the device; shield the cables;
remove the interference source

Working temperature too high/too low

Ensure permissible temperatures as per

the Operating Instructions
Instrument not grounded Ground instrument
Violent fluctuations in the process

media pressure

Damping; consult with manufacturer

Abnormal zero point signal Working temperature too high/too low

Ensure permissible temperatures as per

the Operating Instructions

Abnormal mounting position

Correct the zero point through the poten-

tiometer, control panel or software

Overload limits exceeded

Ensure permissible overload limits are

observed (see Operating Instructions)

10. Trouble shooting

GB

In case of unjustified reclamation we charge the reclamation handling expenses.

Please verify in advance if pressure is being applied (valves/ ball valve etc. open) and if the right
voltage supply and the right type of wiring (2-wire/ 3-wire) has been chosen?

BD_BE_BF_BSP 721 a

42 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

If the problem persists, contact our sales department.

USA, Canada

If the problem continues, contact tecsis or an authorized agent for assistance. If the pressure
sensor must be returned obtain an RMA (return material authorization) number and shipping
instructions from the place of purchase. Be sure to include detailed information about the
problem. Pressure transmitters received by tecsis without a valid RMA number will not be
accepted.

Process material certificate (Contamination declaration for returned goods)

Purge / clean dismounted instruments before returning them in order to protect our employees
and the environment from any hazard caused by adherent remaining media.
Service of instruments can only take place safely when a Product Return Form has been
submitted and fully filled-in. This Return Form contains information on all materials with which
the instrument has come into contact, either through installation, test purposes, or cleaning.
You can find the Product Return Form on our internet site (www.tecsis.de).

10. Trouble shooting / 11. Storage, disposal

GB

11. Storage, disposal

When storing or disposing of the pressure sensor, take precautions with
regard to remaining media in removed pressure sensors. We recommend
cleaning the transmitter properly and carefully. Remaining media in the
pressure port may be hazardous or toxic!

Mount the protection cap when storing the pressure sensor in order to prevent any
damage to the diaphragm (P3291).

Dispose of instrument components and packaging materials in accordance with the
respective waste treatment and disposal regulations of the region or country to which the
instrument is supplied.

Storage

Disposal

tecsis reserves the right to alter these technical specifications.

!

Warning

BD_BE_BF_BSP 721 a

43Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

1. Informations importantes

F

Veuillez lire ce mode d’emploi avant le montage et la mise en service de capteur de pression.
Conservez ce mode d’emploi dans un endroit accessible en tout temps pour tous les utilisa­teurs. Les instructions de montage et de service présentées ci-après ont été établi avec grand
soin. Il reste toutefois impossible d’envisager tous les cas d’applications possibles. Dans le cas
où vous constateriez des lacunes dans ces instructions pour les tâches spéciales qu’il vous faut
exécuter, vous avez la possibilité de recevoir des compléments d’informations:

Sous notre adresse internet www.tecsis.de
La fiche technique de ce produit a la désignation DD/DE721

Par contact direct avec notre conseiller applications [phone]
Pour les modèles avec numéros spéciaux comme par exemple P3291 ou P3291, veuillez
prendre en considération les spécifications selon le bordereau de livraison.
Si le numéro de série n’est plus lisible (par exemple par endommagement mécanique ou si le
numéro est recouvert de peinture), la traçabilité n’est plus assurée.
La conception et la fabrication des transmetteurs de mesure tecsis, tels que décrits dans les
instructions de service, satisfont aux toutes dernières règles de l’art. Tous les composants sont
soumis à un contrôle strict des critères de qualité et d’environnement en cours de fabrication.





Vos connaissances nécessaires: N’installez et ne mettez en service le capteur de pression
que si vous avez les connaissances exactes des directives spécifiques nationales et si vous
êtes en possession de la qualification en rapport. Vous devez posséder des connaissances des
prescriptions pour la technique de mesure et régulation et des circuits électriques étant donné
que le capteur de pression est un équipement électrique selon EN 50178. Suivant les conditions
d’utilisation vous devez disposer de connaissances parti-culières, par exemple sur les fluides
agressifs.

Définition conforme d’utilisation du produit

Utilisez le capteur de pression afin de transformer la presssion en signal électrique.

1. Informations importantes

Le P3290/P3291 est un instrument de mesure de pression de grande précision. Les influences
liées au montage (par exemple en fonction de la position de l’appareil, de l’offset de l’afficheur
ou du module de commande etc.) doivent, pour les instruments pour pression relative, être
éliminées par la correction du point zéro dans votre installation ou au moyen du logiciel
Communication Software et de l‘interface intégrée à l‘appareil (détails voir chapitre 8).
Cela permet d‘avoir une précision de mesure optimale de l‘ensemble du système.

BD_BE_BF_BSP 721 a

44 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Si vous voulez vous procurer un résumé rapide, veuillez lire les chapitres 3, 5, 7 et 11. Là vous
trouverez des indications concernant votre sécurité et des informations importantes sur votre
produit et sa mise en service. Veuillez absolument en prendre connaissance.

2. Aperçu rapide

2. Aperçu rapide / 3. Explication des symboles,abréviations/ 4. Fonction

F

3. Explication des symboles,abréviations

Risque de danger de mort
ou de blessures graves.

Remarques, informations
importantes, dérangement
de fonction.

Ce produit est conforme aux
directives européennes
correspondantes.

Risque de danger de mort
ou de blessures graves par
des pièces éjectées.

Possibilité de danger de
brûlures par surfaces
brûlantes.

P3290: Raccord pression avec membrane intérieure (exécution standard)
P3291: Raccord de pression avec membrane affleurante pour fluides hautement visqueux

ou cristallisants pouvant obstruer le trou du raccord de pression standard.

4. Fonction

Fonction: A l'aide d'un capteur et sous alimentation électrique, on obtient la transformation en

un signal amplifié, normalisé et électrique de la pression appliquée, par la déformation d'une
membrane. Ce signal électrique varie proportionnellement par rapport à la pression et peut
être exploité en rapport.

U+ Alimentation positive raccord
U- Alimentation négative raccord
S+ Positive raccord mesure

2-fils Deux conducteurs servent à l’alimentation.
Le courant de l’alimentation est le
signal de mesure.
3-fils Deux conducteurs servent à l’alimentation.
Un conducteur servent au signal de mesure.

!

Avertissement

Attention

Avertissement

BD_BE_BF_BSP 721 a

45Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

5. Pour votre sécurité

F

5. Pour votre sécurité

Choisissez le capteur de pression adéquat, avant le montage et la mise en
service, en rapport à l’étendue de mesure, l’exécution et les conditions de
mesure spécifiques
Respectez les prescriptions de sécurité nationales (comme par exemple:
EN 50178) et observez lors d’applications spéciales les normes et règlements
en rigueur (par exemple pour fluides dangereux tels que : acétylène, fluides
combustibles ou toxiques ainsi que les installations frigorifiques et compres­seurs). Si vous ne respectez pas les prescriptions correspodantes, de graves

lésions corporelles et dégâts matériels peuvent en résulter!
N’ouvrez les raccords que hors pression!
N'utilisez le capteur de pression qu'à l'intérieur de la zone limite!
Prenez en considération les paramètres de service selon le chapitre 7 „Caractéristiques
techniques”.
Prenez en considération les données techniques pour l’utilisation de capteur de pression
liaison avec des fluides agressifs / corrosifs et pour éviter des mises en danger
mécaniques.
Assurez-vous que le capteur de pression ne soit utilisé qu’en accord avec le règlement,
c’est-à-dire comme décrit dans la directive suivante.
Abstenez-vous d’effectuer des empiétements et changements inadmissibles sur le tran­metteur de pression n’étant pas décrits dans le mode d’emploi.
Si vous ne pouvez pas éliminer des dérangements sur le capteur de pression, mettez celui­ci hors service et protégez le contre une remise en service par inadvertance.
Prenez des mesures de sécurité pour les restes de fluides se trouvant dans les trans­metteurs de pression démontés. Ces restes de fluides peuvent mettrent en danger les
personnes, l’environnement ainsi que l’installation !
Ne faites effectuer les réparations que par le fabricant.
Ouvrez le circuit avant d'enlever le connecteur / le couvercle.






















!

Avertissement

BD_BE_BF_BSP 721 a

46 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

6. Emballage / 7. Mise en service, exploitation

F

6. Emballage

Est-ce que la livraison est complète ?

Contrôlez le volume de la livraison:

Transmetteurs de pression complets.
Pour l’exécution à membrane affleurante (P3291) avec le joint prémonté et le capuchon
de protection.




Examinez le capteur de pression en vue de dommages éventuels résultant du
transport. Si des dommages sont évidents, veuillez en informer immédiatement
i’entreprise de transport et tecsis.
Conservez l’emballage, celui-ci offre lors d’un transport une protection optimale (par
exemple changement du lieu d’utilisation, renvoi pour réparation).
Veillez à ce que le filetage du raccord pression ainsi que les contacts de branchement
ne soient pas détériorés.







Afin de protéger la membrane, le raccord pression de l’appareil P3291 est muni d’un capuchon
de protection.

N’enlevez ce capuchon à la main que juste avant le montage afin que la membrane ne
soit pas endommagée.
Conservez le capuchon de protection du filetage du raccord pression et la membrane
pour un stockage ou pour un transport futur.
Remontez le capuchon de protection lors du démontage ou transport de capteur de
pression.







7. Mise en service, exploitation

Outillage nécessaire: clé à fourche de 27, tournevis

Pour votre sécurité contrôler la membrane

Il est nécessaire que, avant la mise en service de capteur de pression, vous contrôlez visuelle­ment la membrane, car celle-ci est une pièce élémentaire de sécurité.

Surveillez les fuites de liquide, celles-ci pouvant indiquer une membrane

endommagée.

Contrôlez visuellement si la membrane est endommagée (P3291).

N’utilisez le capteur de pression que si la membrane est intacte.






!

Avertissement

BD_BE_BF_BSP 721 a

47Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Alimentation
S # No. Série

P # Code Article
Signal de sortie
Date de fabrication (Code)

Joint d’etanchéité

Montage du raccord Plaque de fabrication (exemple)

N’enlevez le capuchon de protection à la main que juste avant le montage et faites
absolument attention à ne pas endommager la membrane lors du montage (S-11).
Pour le type P3290 veuillez prévoir un joint; à l’exception des appareils avec filetage
autoétanchéifiant (par exemple filetage NPT). Pour le type P3291 le joint fait partie de
la livraison.
Veuillez faire attention lors du montage à ce que les surfaces d’étanchéité de l’appareil
et du point de mesure ne soient pas détériorées ou malpropres.
Serrez ou desserrez l’appareil uniquement par l’intermédiaire des surfaces pour clés
à l’aide d’un outil approprié en respectant le couple de serrage. Le couple de serrage
correct dépend de la dimension du raccord de pression ainsi que du joint utilisé (forme
/ matière). Pour visser ou dévisser l’appareil, n’utilisez pas le boîtier en tant que
surface d’attaque.
Prenez garde lors du vissage de l’appareil, que le pas de vis ne se coince pas.











7. Mise en service, exploitation

F

Utilisez le capteur de pression uniquement s’il est dans un état parfait quant

à la sécurité technique.



max.
10 Nm

Position des connections

BD_BE_BF_BSP 721 a

48 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

7. Mise en service, exploitation

F

Veuillez mettre l'appareil à la terre par l'intermédiaire du raccord pression.
Utilisez le transducteur de pression avec un câble blindé et mettez-le à la terre au
moins d’un côté si la longueur du câble dépasse 30 m (système à deux fils) ou dépasse
3 m (système à 3 fils) ou si vous sortez le câble d’un bâtiment.
Protection IP selon IEC 60 529 (les degrés de protection indiqués ne sont valables que
pour les connecteurs enfichés avec connecteurs femelles possédant l’indice de protec­tion correspondant).
Choisissez le diamètre du câble en rapport au presse étoupe du connecteur. Faites
attention à ce que le serre-câble du connecteur assemblé soit bien positionné et que
les joints soient tous présents et non endommagés. Serrez les raccords à fond et
contrôlez la position correcte des joints afin d’assurer l’indice de protection.
En cas d’utilisation de sorties par câble, veuillez vous assurer qu’aucune humidité ne
puisse entrer à la sortie du câble.










Montage branchement électrique

BD_BE_BF_BSP 721 a

49Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Branchement electrique

Connecteur coudé
DIN 175301-803 A

Connecteur M12x1,
4-pôles

Sortie câble

Connecteur baio-nnette,
6-pôles

2-fils U+ = 1 U- = 2 U+ = 1 U- = 3 U+ = brun U- = bleu U+ = A U- = B
3-fils U+ = 1 U- = 2 S+ = 3 U+ = 1 U- = 3 S+ = 4 U+ = brun U- = bleu S+ = noir U+ = A U- = B S+ = C
Gaine de câble gris -

Section de
conducteur

jusqu’à un maximum
de 1,5 mm

2

- 0,5 mm2 (AWG 20) -

Diamètre
extérieur du
conducteur

6 à 8 mm - 6,8 mm -

Protection
selon
IEC 60 529

IP 65 IP 67 IP 67 IP 67

Les degrés de protection indiqués ne sont valables que pour les connecteurs enfichés avec connecteurs
femelles possédant l’indice de protection correspondant.

7. Mise en service, exploitation

F

BD_BE_BF_BSP 721 a

50 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

7. Mise en service, exploitation

F

(D) Fente

Montage de Connecteur coudé DIN EN 175301-803 A

(6)

(5)

(1)

(2)

(3)

(4)

Anneau moleté,
Connecteur mâle,
Boîtier avec
raccord de pression

Joint
d’etanchéité

Connecteur
femelle

1. Desserrez la vis (1).

2. Desserrez le presse-étoupe (2).

3. Retirez le connecteur femelle (5) de
l’appareil y compris le porte-contact (6).

4. A l’aide d’un tournevis introduit dans la
fente (D), dégagez le porte-contact du boîtier
du connecteur. N’essayez pas de dégager le
porte-contact (6) en introduisant le tournevis dans le trou de la vis (1) ou dans le presse­ étoupe (2), vous endommageriez les joints du boîtier.

5. Choisissez le diamètre du câble par rapport au presse-étoupe du boîtier. Introduisez le
câble dans le presse-étoupe (2), l’anneau (3), le joint (4) et le boîtier (5).

6. Branchez les conducteurs conformément au plan de câblage sur les bornes de branche
ment du porte-contact (6).

7. Pressez le porte-contact (6) dans le boîtier (5).

8. Vissez le presse-étoupe (2) avec le câble. Afin de garantir le degré de protection, veillez à
ce que les joints ne soient pas endommagés et que ceux-ci et le presse-étoupe soient
correctement positionnés.

9. Enfilez le joint carré plat sur les contacts du boîtier.

10. Connectez le porte-contact (6) sur l’embase mâle du boîtier.

11. A l’aide de la vis (1), vissez le boîtier (5) avec le porte-contact (6) sur l’appareil.

BD_BE_BF_BSP 721 a

51Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Données techniques Type P3290, P3291

Etendue de mesure bar 0,25 0,4 0,6 1 1,6 2,5 4 6 10 16
Limites de surcharge bar 2 2 4 5 10 10 17 35 35 80
Pression de destruction bar 2,4 2,4 4,8 6 12 12 20,5 42 42 96
Etendue de mesure bar 25 40 60 100 160 250 400 600 1000

1)

Limites de surcharge bar 50 80 120 200 320 500 800 1200 1500
Pression de destruction

bar 96 400 550 800 1000 1200 1700 2)2400 2)3000
{Livrable pour le vide, la pression, pression positive/négative, la pression absolue}.

{± Plages de pression : écart minimal 400 mbars, par exemple -200 mbars ... +200
mbars}

1)

Seulement type P3290.

2)

Pour le type P3291: La valeur du tableau est uniquement valable en utilisant le joint
plat en-dessous de l’hexagone pour étancher l’appareil. Autrement, la valeur maxi est
de 1500 bar.

Matériaux

Parties en contact avec le

fluide



Type P3290» Acier inox (avec etendue de mesure > 25 bar additionnel

2.4711 / UNSR 30003)

Type P3291» Acier inox; Joint torique: NBR {FPM/FKM ou EPDM}

Boîtier Acier inox

Liquide interne de transmission de
pression

3)

Huile synthétique

3)

Non existant avec type P3290 pour des étendues de mesure > 25 bar

Alimentation U+ U+ in VDC 9 ... 30 (14 ... 30 avec signal de sortie 0 ... 10 V)
Signal de sortie et RA in Ohm

4 ... 20 mA, 2-fils RA ≤ (U+ – 9 V) / 0,02 A

charge ohmique max autorisée RA 0 ... 20 mA, 3-fils RA ≤ (U+ – 9 V) / 0,02 A

4 ... 20 mA, 3-fils RA

≤ (U+ – 9 V) / 0,02 A
0 ... 5 V, 3-fils RA > 5 k
0 ... 10 V, 3-fils RA > 10 k

7. Mise en service, exploitation

F

BD_BE_BF_BSP 721 a

52 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Données techniques Type P3290, P3291

Réglage

point zero % -5 ... +20 {via logiciel Communication Software}

gain % -20 ... +5 {via logiciel Communication Software}
Taux de mesure ms 1 (pour version 3-fils); 3 (pour version 2-fils)
Durée de préchauffage min < 10
Tension d’isolement VDC 500
Précision

5)

% du gain ≤ 0,10 dans l'étendue 10 ... 60 °C {< 0,05 à 20 °C}

6)

5)

Inclusif non-linéarité, hys térésis, zéro et déviation de l’étendue de mesure
(correspond à l’erreur de mesure selon IEC 61298-2).
Calibré en position verticale, raccord de pression vers le bas.

6)

impossible pour : ±-les plages de mesure et celles ≤ 0,4 bar.
Non-linéarité % du gain ≤ 0,04 (BFSL) selon IEC 61298-2
Stabilité sur un an % du gain ≤ 0,1 (pour les conditions de référence)
Température autorisée

Du fluide °C -20 ... +105
De l’environnement °C -20 ... +80
Storage  °C -40 ... +85

Plage de température nominale °C -20 ... +80
Coefficient de température sur

plage température nominale

% du gain

(Les défauts de température dans la plage 10 ... 60 °C son déjà conte­nues dans la précision)

Coef. de temp. moy. du point 0 % du gain ≤ 0,1 / 10 K
Coef. de temp. moy. % du gain ≤ 0,1 / 10 K

CE- conformitié

Directive Equipements sous

Pression



97/23/EG

CEM Directive

2004/108/EG, Emission de perturbations (group 1, classe B) et rési­stance aux perturbations

Résistance aux chocs g 200 selon IEC 60068-2-27 (chock méchanique)
Résistance aux vibrations g 10 selon IEC 60068-2-6 (vibration en cas de résonance)

7. Mise en service, exploitation

F

BD_BE_BF_BSP 721 a

53Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Données techniques Type P3290, P3291

Protection électrique

Résistance au court-circuit S+ contre U-
Protection fausse polarité U+ contre U-

Poids kg Environ 0,3

7. Mise en service, exploitation

F

{ } Les données entre accolades précisent les options disponibles contre supplément de prix.

Veuillez prendre en considération lors de la conception de votre installation, que les
valeurs indiquées (par exemple pression d’éclatement, limite de surcharge) dépendent
de la matière utilisée, du filetage et du joint utilisé.

Vérification du fonctionnement

N’ouvrez les raccords que hors pression!
Prenez en considération les paramètres de service selon le chapitre 7
“Caractéristiques techniques”.
N'utilisez le capteur de pression qu'à l'intérieur de la zone limite de
surcharge!






Considérez que quand vous touchez le capteur de pression en fonctionne­ment, la surface des composants des appareils peut être brûlante.

Le signal de sortie doit se comporter proportionnellement à la pression présente. Si ce
n’est pas le cas, ceci peut être une indication que la membrane est endommagée. Dans
ce cas veuillez lire “élimination de perturbations” dans le chapitre 10.

Avertissement

Attention

BD_BE_BF_BSP 721 a

54 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Connecteur
femelle

Joint
d’etanchéité

Anneau
moleté

Connecteur
mâle

Joint
d’etanchéité

Boîtier avec
raccord de
pression

A

B

Port USB

8. Communication Software

Conditions préalables

Exigences du point de vue matériel :

- un port USB libre

- câble adaptateur USB (n° de commande: 13193075 CD logiciel incl.)

- alimentation en tension pour le transmetteur par exemple bloc d‘alimentation 24 VDC

Exigences du point de vue logiciel :

- système d‘exploitation Microsoft® Windows® 2000 / XP ou Vista

-

logiciel Communication Software tecsis (CD)

8. Communication Software

F

Préparation du raccordement de l'appareil

Le capteur de pression doit être hors pres­sion.

1. Desserrer l‘anneau moleté. Retirer
l‘insert
et rabattre latéralement.

2. Relier le câble adaptateur USB (n° de
commande: 13193075 CD logiciel incl.)
avec la fiche plate à la prise de raccor­ dement correspondante à l‘intérieur du
capteur de pression et brancher
l‘autre extrémité du câble au port USB
libre.

3. Raccorder le capteur de pression à
l'alimentation auxiliaire. Ne pas
encore le mettre sous tension.

BD_BE_BF_BSP 721 a

55Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

8. Communication Software

F

Mise en service

1. Démarrer Microsoft® Windows®.

2. Installer le pilote pour le câble adaptateur (se trouve sur le CD)

3. Installer le logiciel de communication en le copiant du CD sur le disque dur à l‘aide
du «Setup»et lancer le logiciel.

4. Mettre sous tension l‘alimentation pour le capteur de pression. Le transmetteur
de pression est maintenant opérationnel.

BD_BE_BF_BSP 721 a

56 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

5. Pour activer les appareils raccordés, le dialogue de sélection des appareils doit être
démarré.
Vous pouvez le faire en utilisant la barre d‘outils «appareils» ou le bouton «appareils»
et «ajouter» du port COM correspondant.

6. Appuyer sur le bouton «Connect».

Remarque : plusieurs appareils peuvent être raccordés en même temps aux ports USB libres et
assignés à l‘aide du dialogue de sélection des appareils.

Toutes les informations importantes du capteur de pression raccordé sont disponibles à droite
de l‘écran. Les valeurs de pression et de température en cours sont affichées.

8. Communication Software

F

BD_BE_BF_BSP 721 a

57Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Déplacement du point zéro et de l‘écart

8. Communication Software

F

Le déplacement du point zéro et le réglage de l‘échelle sont possibles en utilisant la fonction
«Réglage» (« Adjustment »). Sélectionner le bouton «Point zéro» (« zero point ») ou «Echelle»
(« span »).

Le point zéro ou l‘écart peut être déplacé par étapes à l‘aide des touches fléchées et confirmé
avec la touche «valider» (« apply »).

Nous vous recommandons de ne pas modifier l’échelle. Vous ne devez modifier le
réglage effectué à l‘usine que si vous disposez d’un équipement d‘étalonnage suffisant
(au moins 3x plus précis que la précision indiquée).
Pour les instruments équipés d‘une étendue de mesure de la pression absolue ou d‘une
étendue de mesure +/-, un équipement de calibrage suffisant et une pompe à vide sont
également requis pour le réglage du point zéro.

Remarque : En
cas de réglage de
l‘écart au moyen
d‘un étalon de
calibrage non
approprié, la
classe de préci­sion ne peut plus
être garantie.

Le point zéro et
l‘échelle peuvent
être remis sur les
valeurs initiales
telles que réglées
à l‘usine en utili­sant la fonction «
Rétablir » (« Reset
factory settings »)

BD_BE_BF_BSP 721 a

58 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Sortie numérique des valeurs de mesure

Sélectionner tout d‘abord dans la fonction «Acquisition de données» (« Data logger ») le bouton
«Tableau» (« Table ») puis entrer l‘heure de démarrage et de l‘arrêt ainsi que le taux de mesure
en ms. Avec le bouton «Démarrage » (« Start »), on active la transmission des données de
mesure qui s‘effectue dans un laps de temps défini. Avec le bouton «Arrêt» (« Stop »), il est
possible d‘interrompre la transmission avant que ce laps de temps soit écoulé.

8. Communication Software

F

BD_BE_BF_BSP 721 a

59Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Affichage graphique du tracé de la pression ou de la température

Les courbes de pression ou de température peuvent être représentés graphiquement et édités
au moyen du Registre «Diagramme».

8. Communication Software

F

BD_BE_BF_BSP 721 a

60 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

9. Entretien, Accessoires / 10. Elimination de perturbations

F

9. Entretien, accessoires

Accessoires

Les renseignements concernant les accessoires (par exemple connecteurs) figurent dans le
tarif de stock actuel ou veuillez prendre contact avec notre département commercial.

10. Elimination de perturbations

N’ouvrez les raccords que hors pression!

Les transmetteurs tecsis ne demandent aucune maintenance.
Ne faites effectuer les réparations que par le fabricant.




N’utilisez aucun objet pointu ou dur pour le nettoyage, car la membrane du raccord pres­sion ne doit en aucun cas être endommagée.

Prenez des mesures de sécurité pour les restes de fluides se trouvant dans
les transmetteurs de pression démontés. Ces restes de fluides peuvent mett­rent en danger les personnes, l’environnement ainsi que l’installation !
Si vous ne pouvez pas éliminer des dérangements sur le capteur de pression,
mettez celui-ci hors service et protégez le contre une remise en service par
inadvertance.
Ne faites effectuer les réparations que par le fabricant.







Avertissement

!

Avertissement

BD_BE_BF_BSP 721 a

61Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Perturbations Cause Mesures à prendre

Pas de signal de sortie Rupture de conducteur Contrôler le passage du courant

Tension d‘alimentation manquante /
fausse ou pointe de surtension

Corriger la tension d‘alimentation selon
le mode d‘emploi

Pas de / ou faux signal de sortie

Erreur de câblage (par ex. systeme a
deux fils connecté en systeme a trois
fils)

Respecter la position des raccords (voir
plaquette signalétique / mode d‘emploi)

Lors d‘une variation de pression le
signal de sortie reste constant

Surcharge mécanique par pression
excessive

Remplacer l‘appareil; en cas de panne
répétitive consulter le fabricant

Gain du signal trop faible / tombe

Surcharge mécanique par pression
excessive

Remplacer l‘appareil; en cas de panne

répétitive consulter le fabricant
Endommagement de la membrane, par
ex. par des coups, des fluides abrasifs /
agressifs; corrosion sur la membrane /
sur les raccords de pression; liquide de
transmission manque

Prendre contact avec le fabricant et

remplacer l‘appareil

Joint / surface d‘étanchéité endom­magé / souillé, le joint n‘est pas monté
correctement, pas de vis coincé

Nettoyer le joint / la surface

d‘étanchéité, éventuellement remplacer

le joint

Gain du signal fluctuant/ imprécis

Source de compabilité électromagné­tique aux environs, par ex. convertis­seur de fréquence

Blinder l‘appareil; blinder les

conducteurs; éliminer la source de

parasites
Températures de service trop élevées /

trop basses

Respecter les températures autorisées

selon le mode d‘emploi
Appareil non mis a la terre Mettre l‘appareil a la terre
Pression du fluide de processus

soumise a de fortes fluctuations

Amortissement; conseils par le fabri-

cant

Zéro du signal diverge

Températures de service trop élevées /
trop basses

Respecter les températures autorisées

selon le mode d‘emploi

Position de montage déviée

Corriger le zéro a l‘aide du potentio-

metre ou du clavier ou du logiciel

Limite de surcharge dépassée

Respecter la limite de surcharge (voir le

mode d‘emploi)

Veuillez contrôler au préalable si la pression est présente (vannes / robinets à boisseau sphé­rique, etc. ouvert) et si vous avez choisi la tension d’alimentation correcte et le système de
câblage correspondant (2 fils / 3 fils).

10. Elimination de perturbations

F

En cas de réclamation non justifiée, nous mettrons en facture les coûts de traitement de celle-ci.

BD_BE_BF_BSP 721 a

62 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

11. Stockage, mise au rebut

F

Si un problème reste présent, veuillez prendre contact avec notre département commercial.

11. Stockage, mise au rebut

Veuillez prendre les précautions de sécurité pour la mise au rebut et pour
le stockage des fluides se trouvant dans les transmetteurs de pression
démontés. Nous recommandons un nettoyage approprié et méticuleux. Ces
restes de fluides peuvent mettrent en danger les personnes, environnement
ainsi que l’installation !

Remontez le capuchon de protection lors du stockage de l’appareil afin d’éviter que la
membrane ne soit endommagée (P3291).

Mettez les composants des appareils et les emballages au rebut en respectant les
prescriptions nationales pour le traitement et la mise au rebut des régions de livraison.

Stockage

Mise au rebut

tecsis se réserve le droit de modifier les présentes spécifications.

Certificat de matière de processus (déclaration de contamination en cas de réparation)
Veuillez laver ou nettoyer les appareils démontés avant de les renvoyer afin de protéger nos
employés et l’environnement des risques présentés par les résidus de fluide adhérents.
Un contrôle des appareils en panne ne peut être effectué de façon sure que si la déclaration
de contamination est complète. Cette déclaration comporte toutes les matières ayant été en
contact avec l’appareil, également celles ayant été utilisées lors d’essais, en service ou lors du
nettoyage. La "Product Return Form" peut être déchargée de notre adresse Internet
(www.tecsis.de)

Avertissement

!

BD_BE_BF_BSP 721 a

63Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

1. Detalles importantes para su información

E

Utilización del producto según el uso de destinación

Utilice el transmisor de presión para convertir la presión en una señal eléctrica.

1. Detalles importantes para su información

Lea estas instrucciones de servicio antes del montaje y puesta en servicio del transmisor de
presión. Guarde las instrucciones de servicio en un lugar accesible a cualquier usuario en
cualquier momento.
Las siguientes instrucciones de montaje y de servicio han sido redactadas cuidadosamente.
Pero a pesar de ello no es posible tener en cuenta todos los casos de aplicación. Si echara en
falta informaciones para su problemática específica, podrá obtener más información:

A través de nuestra dirección de Internet www.tecsis.de
La designación de la ficha técnica correspondiente DD/DE721

Asesores de utilización [phone]
Para números de modelos especiales, p.ej. P3290 o P3291, tenga en cuenta las especificaci­ones según albarán de entrega. Si el número de serie se vuele ilegible (p. ej. por daños mecá­nicos o sobrepintado) ya no es posible la posibilidad de seguimiento.





Los transmisores de presión tecsis descritos en las instrucciones de servicio son diseñados y
fabricados conforme a los conocimientos más recientes. Todos los componentes están some­tidos a unos estrictos criterios de calidad y medioambientales durante la fabricación.

Conocimientos requeridos: Instale y ponga en servicio el transmisor de presión sólo si está
familiarizado con las regulaciones y directivas relevantes de su país y si posee la cualifica­ción necesaria. Debe estar familiarizado con las reglas y las regulaciones de la tecnologia
de medicíon y control y los circuitos eléctricos, ya que el transmisor de presión es „equipo
eléctrico“ definido por EN 50178. Según las condiciones de aplicación, debe poseer los conoci­mientos corres-pondientes de, p.ej. medios agresivos.

El P3290/P3291 es un manómetro de alta presión. Las influencias debidas a la instalación
(p. ej. dependencia de la posición, desviación de la unidad de visualización o de la unidad de
control) deben eliminarse en manómetros relativos corrigiendo el punto cero en la instalación
o a través del Communication Software y el puerto integrado en el aparato (para detalles, véase
el capítulo 8). De ese modo se obtiene una precisión de medida óptima del sistema completo.

BD_BE_BF_BSP 721 a

64 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

2. Resumen rápido para usted / 3. Signos, símbolos y abrevaciones / 4. Función

E

3. Signos, símbolos y abrevaciones

Peligro potencial para su
vida o lesiones graves.

Nota, información impor­tante, falla de funciona­miento.

El producto cumple con las
directivas europeas respec­tivas.

Peligro potencial para su
vida o lesiones graves por
coponentes proyectados.

Peligro potencial de
quemaduras por superfi­cies calientes.

4. Función

P3290: Conexión de presión with internal diaphragm (versión estándar).
P3291: Conexión de presión con membrana enrasada para medios altamente viscosos o
cristalizantes pudiendo embotar el agujero de la conexión de presión.

2. Resumen rápido para usted

Si quiere un resumen rápido, léase las secciones 3, 5, 7 y 10. Allí, encontrará instrucciones
para su seguridad y importantes informaciones sobre su producto y la puesta en funciona­miento. Es imprescindible leerlas.

2 hilos Dos conexiones sirven para la energía auxiliar.
El corriente de alimentación es el señal de medición.
3 hilos Dos conexiones sirven para la energía auxiliar.
Una conexión sirve para la señal de medición.
U+ Conexión de alimentación positiva
U- Conexión de alimentación negativa
S+ Conexión de medición positiva

!

Advertencia

Cuidado

Advertencia

BD_BE_BF_BSP 721 a

65Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

5. Para su securidad

5. Para su securidad

E

Seleccione el transmisor de presión adecuado con respecto al rango de
medición, versión, condiciones de medición específicas antes de instalar o
poner en servicio el instrumento.
Observe el reglamento nacional relevante (p.ej. EN 50178) y, para aplica­ciones especiales, tenga en cuenta las normas y directivas vigentes (p.ej.
en medios de medición peligrosos tales, materias inflamables o tóxicas así
como en instalaciones de refrigeración y compresores). Si no se observan las
prescripciones de seguridad, ¡eso puede tener consecuencias graves como

lesiones físicas graves y daños materiales!
¡Abrir las conexiones de presión sólo en estado sin presión!
Hay que respetar los límites de sobrecarga del rango de medición correspondiente.
Observe los parámetros de servicio según sección 7 „Datos técnicos“.
Asegurése de que se utilizen los instrumentos de acuerdo con su destinación, comodescrito
en las siguientes instrucciones.
Abstenerse de intervenciones y modificaciones en el transmisor de presión no descritas en
estas instrucciones de servicio.
Ponga fuera de servicio el instrumento y protejalo contra la puesta en servicio por error, si
no puede eliminar las perturbaciones.
¡Tome medidas de precaución en cuanto a residuos de medios de medición en transmisores
de presión desmontados. Medios residuales pueden causar daños en personas, medio
ambiente y equipo!
Sólo el fabricante puede efectuar reparaciones.
Abra el circuito eléctrico antes de retirar el enchufe / la tapa.



















Función: Mediante un elemento sensor y el suministro de energía auxiliar, la presión existente
en su aplicación se convertirá en una señal eléctrica reforzada, estandarizada , a través de la
deformación de una membrana. Esta señal eléctrica cambia de forma proporcional respecto de
la presión y puede ser evaluada respectivamente.

!

Advertencia

BD_BE_BF_BSP 721 a

66 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

6. Embalaje / 7. Puesta en servicio, funcionamiento

E

6. Embalaje

¿Se entregó todo?

Verifique el volumen del suministro:

Transmisores de presión completos.
En versión frontalemente enrasada (P3291) con juntas premontadas y capuchón de
protección.




Rogamos revisen los equipos por eventuales daños que se hayan producido durante el
transporte. Si detectara daños visibles, debe comunicarlo inmediatamente al tranpor­tista y a tecsis.
Guárdese el embalaje ya que éste ofrece una protección ideal durante el transporte
(p.ej. lugar de instalación cambiante, envío para revisión).
Procure que la rosca de conexión de presión y los contactos de unión no resulten
dañados.







Para proteger la membrana, hemos provisto la conexión de presión del instrumento P3291 de
un capuchón protector especial.

Saque este capuchón manualmente solamente justo antes de la instalación para evitar
una avería de la membrana.
Guárdese la tapa de protección de la rosca y del diafragma para almacenaje o trans­porte posterior.
Reinstale el capuchón protector al desmontaje y transporte del instrumento.







7. Puesta en servicio, funcionamiento

Herramienta necesaria: llave de boca SW 27, destornillador

Control de la membrana para su seguridad

Es necesario que controle visual la membrana antes de la puesta en servicio del transmisor de
presión, puesto que es un componente relevante de seguridad.

Asegúrese de que no se escape líquido siendo eso un indicio de un defecto de

la membrana.

Haga un control visual de la membrana para deterioro (P3291).

Utilice el transmisor de presión sólo si la membrana es indemne.

Utilice el transmisor de presión sólo si está en un estado impecable en razón

de la seguridad.







!

Advertencia

BD_BE_BF_BSP 721 a

67Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Alimentación
S # N° de serie

P # Código artículo
Señal de salida
Fecha de fabricación codificadaxiones

7. Puesta en servicio, funcionamiento

E

Junta anular

Montaje de la conexión mecánica

Placa de identificación (ejemplo)

Saque este capuchón manualmente solamente justo antes de la instalación para evitar
una avería de la membrana tambien durante de la instalación (P3291).
Para el tipo P3290 hay que prever una junta; a excepción de instrumentos con filete
autosellador (p. ej. filete NPT). Para el modelo P3291 la junta anular esta incluido en la
entrega.
Asegúrese, al montaje, de que las superficies de estanqueidad del instrumento y de los
puntos de medición queden limpias y intactas.
Atornille o destornille el instrumento sólo a través de las superficies de llave utilizando
una herramienta apropiada y el momento de torsión prescrito. El momento de torsión
prescrito depende de la dimensión de la conexión de presión y de la junta utilizada
(forma/material). No utilize la caja del instrumento para atornillar o destornillarlo.
Al atornillar, asegúrese de que las vueltas de rosca no resulten ladeadas.











max.
10 Nm

Ocupación de las conexiones

BD_BE_BF_BSP 721 a

68 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Conecte a tierra el instrumento a través de la conexión de presión.
Utilice el transmisor de presión con un cable blindado y ponga a tierra el blindaje,
como mínimo en un lado del cable, cuando los cables tengan una longitud superior a
30 m (sistema 2 hilos) o 3 m (sistema 3 hilos) o salgan al exterior del edificio.
Modo de protección IP según IEC 60 529 (las clases de protección indicadas se aplican
sólo cuando el transmisor de presión esté conectado a unas hembrillas procurando el
modo de protección correspondiente).
Escoje el diámetro de cable de forma que sea apropiado para la boquilla de paso de la
clavija. Asegúrese de que el racor de cable de la clavija ensamblada sea posicionado
correctamente y que existan juntas no deterioradas. Aprete el racordaje y verifique la
posición correcta de las juntas para asegurar el modo de protección.
Asegúrese de que en las salidas de cables no entre ninguna humedad a la extremidad
del cable.










Montaje de la conexión eléctrica

7. Puesta en servicio, funcionamiento

E

BD_BE_BF_BSP 721 a

69Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Conexión eléctrica

Conector
DIN 175301-803 A

Conector circular
M12x1

Salida de cable

Conector circular de
bayoneta

Sistema 2 hilos U+ = 1 U- = 2 U+ = 1 U- = 3 U+ = marrón U- = azul U+ = A U- = B
Sistema 3 hilos U+ = 1 U- = 2 S+ = 3 U+ = 1 U- = 3 S+ = 4 U+ = marrón U- = azul S+ = negro U+ = A U- = B S+ = C
cable apantal-

lado

gris -

Para sección de
conductores

a max. 1,5 mm

2

- 0,5 mm2 (AWG 20) -

Diámetro
exterior del
conductor

6-8 mm - 6,8 mm

Modo de protec­ción según IEC
60 529

IP 65 IP 67 IP 67 IP 67

Las clases de protección indicadas se aplican sólo cuando el transmisor de presión esté conectado a
unas hembrillas procurando el modo de protección correspondiente.

7. Puesta en servicio, funcionamiento

E

BD_BE_BF_BSP 721 a

70 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

(D) Ranura de montaje

1. Destornille el tornillo central (1).

2. Abre el prensaestopas (2).

3. Estire el conector angular (5) con el
bloque de terminales (6) en su interior, del
instrumento.

4. Saque el bloque de terminales (6) del conector angular (5), usando un destornillador
pequeño como palanca en la ranura de montaje (D). Para no dañar la junta del conector
angular, por favor no trate de expulsar el bloque de terminales (6) a través del prensaes
topas (2) o del tornillo central (1).

5. Asegúrese que el diametro exterior del cable usado es adecuado para el prensaestopas
del conector angular. Pase el cable a través de la rosca (2), de la junta metalica (3), de la
junta de goma (4) y del conector angular (5).

6. Conecte los conductores a los terminales del bloque (6) según el dibujo de asignación.

7. Monte el bloque de terminales (6) a presión adentro del conector angular (5).

8. Cierre el prensaestopas (2). Asegúrese que la junta de goma no este dañada y que todas
las juntas estén montadas de forma correcta para asegurar la protección IP.

9. Ponga la junta plana cuadrada por encima de los conectores en el tope de la caja del
instrumento.

10. Enchufe el bloque de terminales (6) a los conectores.

11. Monte el conector angular (5) y el bloque de conectores (6) al instrumento atornillando el
tornillo central (1).

Conexión eléctrica DIN EN 175301-803 A

(6)

(5)

(1)

(2)

(3)

(4)

Clavija para
aparatos (ficha
macho),
carcasa con
conexion de presión

Junta

Clavija de
conductor
(hembrilla)

7. Puesta en servicio, funcionamiento

E

BD_BE_BF_BSP 721 a

71Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Datos técnicos Tipo P3290, P3291

Rango de medición bar 0,25 0,4 0,6 1 1,6 2,5 4 6 10 16
Límite de sobrecarga bar 2 2 4 5 10 10 17 35 35 80
Presión de rotura bar 2,4 2,4 4,8 6 12 12 20,5 42 42 96
Rango de medición bar 25 40 60 100 160 250 400 600 1000

1)

Límite de sobrecarga bar 50 80 120 200 320 500 800 1200 1500
Presión de rotura

bar 96 400 550 800 1000 1200 1700 2)2400 2)3000
{Vacío, presiones positivas,escalas compuestas, presión absoluta disponibles}.
{± Gama de presión: margen mínimo 400 mbar, p. ej. -200 mbar ... +200 mbar}

1)

Solamente en el modelo P3290.

2)

Para el modelo P3291: el valor especificado en la tabla solo se aplica cuando
la estanqueidad se realiza con la junta anular debajo de la hexagonal. Si no aplica
max 1500 bar.

Material

Piezas en contacto con el

medio



Tipo P3290»

Acero CrNi (en el rango de medida > 25 bar también 2.4711 / UNSR

30003)

Tipo P3291» Acero CrNi ; Junta tórica: NBR {FPM/FKM oder EPDM}

Carcasa Acero CrNi

Líquido interno de transmisión

3)

Aceite sintético

3)

No existe en el tipo P3290 para rangos de medición > 25 bar.

Energía auxiliar U+ U+ en VDC 9 ... 30 (14 ... 30 en salida 0 ... 10 V)
Señal de salida y RA en Ohm

4 ... 20 mA, 2-hilos RA ≤ (U+ – 9 V) / 0,02 A

carga óhmica máx. admisible RA 0 ... 20 mA, 3-hilos RA ≤ (U+ – 9 V) / 0,02 A

4 ... 20 mA, 3-hilos RA

≤ (U+ – 9 V) / 0,02 A
0 ... 5 V, 3-hilos RA > 5 k
0 ... 10 V, 3-hilos RA > 10 k

7. Puesta en servicio, funcionamiento

E

BD_BE_BF_BSP 721 a

72 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Datos técnicos Tipo P3290, P3291

Posibilidad de ajuste

punto cero % -5 ... +20 {ajustes a través del Communication Software}

rango % -20 ... +5 {ajustes a través del Communication Software}
Frecuencia de medición ms 1 (con versión de 3 conductores); 3 (con versión de 2 conductores)
Tiempo de calentamiento min < 10
Tensión de aislamiento VDC 500
Precisión

5)

% del rango ≤ 0,10 en el rango 10 ... 60 °C {< 0,05 con 20 °C}

6)

5)

No-Linealidad, histéresis y error de punto cero y span incluidas (correspondiente
al error de medición según IEC 61298-2).
Ajuste con posición vertical de instalación, conexión de presión hacia abajo.

6)

No posible con: ±-rangos de medida y rangos de medida ≤ 0,4 bar.
No-Linealidad % del rango ≤ 0,04 (BFSL) conforme a IEC 61298-2
Estabilidad al año % del rango ≤ 0,1 (con condiciones de referencia)
Rangos de temperatura admisibles

Medio °C -20 ... +105
Entorno °C -20 ... +80
Almacenamiento °C -40 ... +85

Rango de temperatura nominal °C -20 ... +80
Coeficientes de temperatura en el

rango de temperatura nominal

% del rango

(Los errores de temperatura en el rango 10 ... 60 °C están contenidos
en la precisión)

CT medio del punto cero % del rango ≤ 0,1 / 10 K
CT medio del rango % del rango ≤ 0,1 / 10 K

CE- Indicativo

Directiva para aparatos de

presión



97/23/EG

CEM-Directiva

2004/108/EG, EN 61326 Emisión (grupo 1, clase B) y resistencia (sector
industrial)

Resistencia a choques g 200 conforme a IEC 60068-2-27 (impacto mecánico)
Resistencia a vibraciones g 10 conforme a IEC 60068-2-6 (vibración con resonancia)

7. Puesta en servicio, funcionamiento

E

BD_BE_BF_BSP 721 a

73Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Datos técnicos Tipo P3290, P3291

Tipos de protección eléctrica

Resistencia a cortocircuitos S+ con U-
Protección contra polaridad

inversa



U+ con U-

Peso kg Aprox. 0,3

7. Puesta en servicio, funcionamiento

E

{ } Datos entre corchetes describen las especialidades que se pueden suministrar por un precio adicional.

Prueba de funcionamiento

¡Abra las conexiónes sólo en estado sin presión!
Tenga en cuenta los parámetros de servicio según sección 7 „Datos
técnicos“.
¡Respete el límite de sobrecarga del rango de medición respectivo!






Al tocar el transmisor de presión, tenga en cuenta de que las superficies
de los compontes del instrumento puedan calentarse durante el funciona­miento.

En el momento de diseñar su instalación, por favor tome en cuenta que los valores indi­cados (por ej. presión de rotura, seguridad de sobrepresión) dependen del material, de la
rosca y de la junta usado.

La señal de salida debe ser proporcional a la presión. Si no lo es, eso podría ser un
indicio de un deterioro de la membrana. Léase en este caso en la sección 10 „Elimina­ción de perturbaciones“.

Advertencia

Advertencia

BD_BE_BF_BSP 721 a

74 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Clavija de
conductor
(conector
hembrilla)

Junta
Anillo roscado

Clavija
para
aparatos
(conector
macho)

Junta

Carcasa
con cone­xion de
presión

A

B

Puerto USB

8. Software de comunicación

Requisitos

Requisitos necesarios del hardware:

- Un puerto USB libre

- Un cable de adaptación USB (nº de pedido: 13193075 con CD de software)

- Alimentación de corriente para convertidores de medición p. ej. fuente de alimentación de
24 VDC

Requisitos necesarios del software:

- Sistema operativo Microsoft® Windows® 2000 / XP o Vista

- Communication Software de tecsis (CD)

8. Software de comunicación

E

Preparación la conexión

El transmisor de presión debe estar sin
presión.

1. Soltar el anillo roscado. Extraer el inserto
y colocarlo hacia un lateral lateralmente.

2. Conectar el cable de adaptación USB
(nº de pedido: 13193075 con CD de soft­ ware) con el enchufe plano en la caja de
unión correspondiente en el interior del
transmisor de presión y enchufar la
cabeza terminal del cable en el puerto
USB libre.

3. Con la fuente de alimentación sin
conexión a la red, conectarla al
transmisor de presión.

BD_BE_BF_BSP 721 a

75Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

8. Software de comunicación

E

Puesta en servicio

1. Arrancar Microsoft® Windows®.

2. Instalar el excitador para el cable de adaptación USB (en el CD)

3. Instalar el software de comunicación del CD mediante „Setup“ en el disco fijo y
arrancarlo.

4. Conectar la fuente de alimentación a la red. El transmisor de presión
está listo para el funcionamiento.

BD_BE_BF_BSP 721 a

76 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

5. Para activar los aparatos conectados hay que iniciar la ventana de selección del
aparato. La ventana se selecciona pulsando „Aparatos“ en la barra de herramientas o
los botones „Aparatos“ y „Añadir“ del puerto COM correspondiente.

6. Pulsar el botón „Conectar“.

Nota: A través de la ventana de selección del aparato pueden conectarse y asignarse varios
aparatos a los puertos USB libres (puertos COM).

En la pantalla a la derecha están todas las informaciones importantes del transmisor de
presión conectado. Se visualizan los valores actuales de presión y temperatura.

8. Software de comunicación

E

BD_BE_BF_BSP 721 a

77Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Desviación del punto cero y del margen

8. Software de comunicación

E

En el registro „Ajuste“ puede desplazarse el punto cero y ajustarse el margen. Seleccionar el
botón correspondiente „Punto cero“ o „Margen“.

El punto cero y el margen pueden modificarse gradualmente pulsando las teclas de flechas y
confirmando pulsando la tecla „Aceptar“.

Nota: Si modifica el margen con un estándar de calibración no adecuado, no se podrá garan­tizar la clase de precisión.

Recomendamos no modificar el margen. El ajuste de fábrica sólo debe modificarse si se
dispone de los equipos de calibración adecuados (por lo menos 3 veces más preciso de la
precisión indicada).
Los instrumentos con rangos de medición de presión absoluta o rangos de medición
+/- requieren un equipo de calibración lo suficiente grande y una bomba de vacío también
para el ajuste del punto cero.

A través del
botón Ajustes de
fábrica „Reponer“
pueden reponerse
el punto cero y
el margen a los
valores originales
de fábrica.

(Recomendamos
realizar una
recalibración cada
año.)

BD_BE_BF_BSP 721 a

78 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Salida digital de los valores medidos

Primero, seleccionar en el botón „Logger de datos“ el registro „Tabla“, introducir el tiempo
de arranque y de parada y después definir la frecuencia de medición. Pulsando el botón
„Arranque“ se activa la transmisión de los datos de medición que se realiza en el periodo intro­ducido. Pulsando el botón „Parada“ se interrumpe la transmisión antes del tiempo definido.

8. Software de comunicación E

E

BD_BE_BF_BSP 721 a

79Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Indicación gráfica del desarrollo de la presión y de la temperatura

El desarrollo de la presión y de la temperatura puede visualizarse y emitirse gráficamente a
través del registro „Diagrama“.

8. Software de comunicación

E

BD_BE_BF_BSP 721 a

80 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

9. Mantenimiento, accessorios / 10. Eliminación de perturbaciones

E

9. Mantenimiento, accessorios

Accesorios

Detalles para los accesorios (p. ej. conectores) encontrará en la lista de precios tecsis o
póngase en contacto con nuestro departamento de venta.

10. Eliminación de perturbaciones

¡Abrir las conexiones de presión sólo en estado sin presión!

¡Los transmisores tecsis estan libres de mantenimiento!
Sólo el fabricante puede efectuar reparaciones.




Para no dañar las membranas de la conexión de presión, no utilizar para la limpieza
objetos puntiagudos ni duros.

¡Tome medidas de precaución en cuanto a residuos de medios de medición
en transmisores de presión desmontados. Medios residuales pueden causar
daños en personas, medio ambiente y equipo!
Ponga fuera de servicio el instrumento y protejalo contra la puesta en
servicio por error, si no puede eliminar perturbaciones.
Sólo el fabricante es autorizado para efectuar reparaciones.







Advertencia

!

Advertencia

BD_BE_BF_BSP 721 a

81Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Avería Posible causa Medida

Sin señal de salida Ruptura de línea Comprobar continuidad

Sin o falsa tensión de alimentación o
golpe de corriente

Corregir tensión de alimentación según
instrucciones de servicio

Sin o falsa señal de salida

Error de cableado (p. ej. sistema a 2
hilos cableado en 3 hilos)

Observar empleo de los conductores
(ver placa indicad. de tipo / instruc­ciones de uso)

Señal de salida constante en caso de
cambio de presión

Sobrecarga mecánica por presión
excesiva

Cambiar el instrumento; en caso de
fallo repetido, consultar con el fabri­cante

Alcance de la señal demasiado pequeño
/ dropping off

Sobrecarga mecánica por sobrepresión

Cambiar el instrumento; en caso de
fallo repetido, consultar con el fabri-

cante
Deterioro de membrana, p. ej. por
golpes, medio abrasivo/agresivo;
corrosión en membrana/racor de
presión ; falta el medio de transmisión

Contactar con el fabricante y cambiar el

instrumento

Junta/superficie de obturación deterio­rada/ensuciada, posición incorrecta de
la junta, espiras bloqueadas

Limpiar junta/superficie de junta, even-

tualmente cambiar junta

Alcance de la señal inconstante /
inexacto

Fuentes de interferencias perturba­ciones electromagnéticas en la proxi­midad, p. ej. convertidor de frecuencias

Blindar aparato; blindaje de línea;

eliminar fuente de interferencias

Temperaturas de aplicación altas/bajas

Ensure permissible temperatures as

per the Operating Instructions
Instrumento no puesto a tierra Poner instrumento a tierra
Presión del medio de proceso muy

inestable

Atenuación; consultar con el fabricante

Desviación de la señal del cero Temperaturas de aplicación altas/bajas

Observar temperaturas admisibles

según instrucciones de uso

Posición de montaje divergente

Corregir cero por potenciómetro o panel

de control o software

Límite de sobrecarga sobrepasado

Observar límite de sobrecarga (ver in-

strucciones de uso

10. Eliminación de perturbaciones

E

En caso de reclamación sin justificación alguna, tendrá que abonar los costes de tramitación de la reclamación.

Compruebe previamente si hay presión (válvulas/llave esférica, etc. abiertas), y si ha elegido la
fuente de tensión correcta y el tipo de cableado correspondiente (2 hilos/3 hilos).

BD_BE_BF_BSP 721 a

82 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Si el problema perdura, póngase en contacto con nuestro departamento de venta.

Certificado de process material (declaración de contaminación en caso de asistencia técnica)
Fregue / limpie los instrumentos desmontados antes de la devolución a la fábrica, con el fin de
proteger a nuestros empleados y al medio ambiente de los peligros ocasionado por los resi­duos de medios de medición adheridos. Una revisión de instrumentos con avería sólo se puede
efectuar seguramente, si se ha presentado una declaración de contaminación completamente
llenada. Tal declaración contiene informaciones sobre todos materiales en contacto con el
instrumento hasta los que se utilizaban por fines de prueba, funcionamiento o limpieza. La
declaración de contaminación es disponible a través de nuestra página web
(www.tecsis.de).

10. Eliminación de perturbaciones / 11. Almacenaje, eliminación de desechos

E

11. Almacenaje, eliminación de desechos

Al almacenar los instrumentos o eliminar los desechos tome medidas de
precaución en cuanto a residuos de medios de medición en transmisors de
presión desmontados. Recomendamos que la limpieza se realice de forma
adecuada y cuidadosa.
Medios residuales pueden causar daños en personas, medio ambiente y
equipo.

Al almacenaje del transmisor de presión hay que montar el capuchón de protección para
no deteriorar la membrana (P3291).

Elimine los desechos de componentes de instrumentos y materiales de embalaje según
el reglamento respectivo del tratamiento de residuos y eliminación de desechos de la
región o del país donde el instrumento se ha suministrado.

Almacenaje

Eliminación de los desechos

tecsis se reserva el derecho de modificar las especificaciones detalladas.

!

Advertencia

BD_BE_BF_BSP 721 a

83Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio

Notice

Betriebsanleitung / Operating manual / Instructions de service / Instrucciones de uso

China

tecsis GmbH
Shanghai Representative Office
German Center, Room 710, Tower 3
88 Ke Yuan Road
Shanghai 201203
Phone: [phone]
Fax: [phone]
E-mail: sales

tecsis.com.cn

Singapore

tecsis GmbH
Singapore Representative Office
51 Goldhill Plaza
#21-01
Singapore 308900
Phone: +65 63 52 - 63 10
Fax: +65 63 52 - 63 12
E-mail: l.choong

tecsis.sg

Headquarter

tecsis GmbH
Carl-Legien-Str. 40
D-63073 Offenbach am Main
Germany
Phone: [phone]
Fax: [phone]
E-mail: info

tecsis.de

India

tecsis GmbH
India Representative Office
209, Tara Tycoon, Plot # 12-13-97
Opposite Aradhana Theatre,
Tarnaka, Secunderabat - 500 017
Phone: [phone]
Fax: [phone]
E-mail: tecsisindia

tecsis.in

Advisory assistance, service and support – worldwide close to the customer

For further information: www.tecsis.de
