1. OVERVIEW
Fresneled 3100 MKII is a fresnel LED luminaire powered
by 31 x 10W White LEDs that works at 3100K and exceeds
the brightness of traditional 2000W halogen fixtures, with a
90Ra color rendering. Equipped with a motorized zoom that
allows a beam angle variation from 15º to 60º, the fixture
adds great versatility to any fresnel application. Fresneled
3100 MKII sports long-life LEDs with a very low heat generation and power consumption, essential attributes for both
theater and broadcasting. Finally, the fixture has a 16-bit
dimmer with four dimming curves, strobe effect and motorized focus, besides ensuring flicker free operation thanks to
its refresh rate.
SPECIFICATIONS
Source & Optic
• Light Source: 32 x 10W LEDs
• Color temperature: 3100K
• LEDs life: 50,000 hours
• Zoom: 15º-60º linear zoom
• Refresh rate: 600 Hz
Photometric Data
• Luminous Flux: 8400 Lm
• Peak intensity: 82091 cd
• Color rendering: >90Ra
• Flux: 15º: 2277 Lux @ 19 ft.
• 60º: 251 Lux @ 19 ft.
Effects & Functions
• Dimmer: Full range 0-100% (16-bit)
• 4 dimming curves
• Motorized focus
• Strobe effect: 0-20 flashes per second
• 15º-60º Electronic zoom
• Flicker free
Control
• DMX channels: 1/2/5
• Operational modes: DMX, Static, Master/Slave
& On-board control
Electrical
• Input voltage range: AC100–240V, 50-60Hz
• Power consumption: 300W
Physical
• LED display
• DMX connectors: 4 XLR connectors (XLR-3 In
and Out; XLR-5 In and Out)
• Power supply connectors: PowerCON® In/Out
• Cooling: Forced convection
• Dimensions: 455x333x318 mm. / 18x13x12.5 in.
• Weight: 7.5 Kg. / 16 Lbs.
ENGLISH VERSION
FRESNELED MKII
P.
3
2. SAFETY WARNING
• This product must be installed by a qualified pro-
fessional ONLY.
• All maintenance must be carried out by a qualified
electrician ONLY.
• All minimum distance of 0.5m must be maintained
between the equipment and a combustible surface.
• The product must always be operated in a well
ventilated area.
• DO NOT stare directly into the LED light source.
• Always disconnect the power before carrying out
any maintenance.
• The earth must always be connected to the ground
• Ensure that all parts of the equipment are kept
clean and free of dust.
• A minimum distance of 0.8m must be maintained
between the light and projecting surface.
ENGLISH VERSION
FRESNELED MKII
P.
4
ENGLISH VERSION
3. INSTALLATION
The LED fixture can be mounted in a hanging position using
the supporting bracket. The bracket should be secured to the
mounting truss or structure using a standard mounting clamp.
Please note that when hanging the unit a safety cable should
also be used.
Hanging
MOUNTING-
POWER CONNECTIONS
220-240V: 13 UNITS may be connected in series
110-120V: 6 UNITS may be connected in series
FRESNELED MKII
P.
5
ENGLISH VERSION
4. DISPLAY PANEL OPERATION
MENU: Return to the previous menu
ENTER: Enter the currently selected menu.
UP: Scroll down through the current menu list or decrease the
value of the current function.
DOWN: Scroll up through the current menu list or increase the
value of the current function.
DISPLAY OPERATION
QUICK-ACCESS KEYS
MENU: By press and holding the MENU key when at the
main menu it is possible to directly access the DIM function.
MENU MAP
FRESNELED MKII
P.
6
ENGLISH VERSION

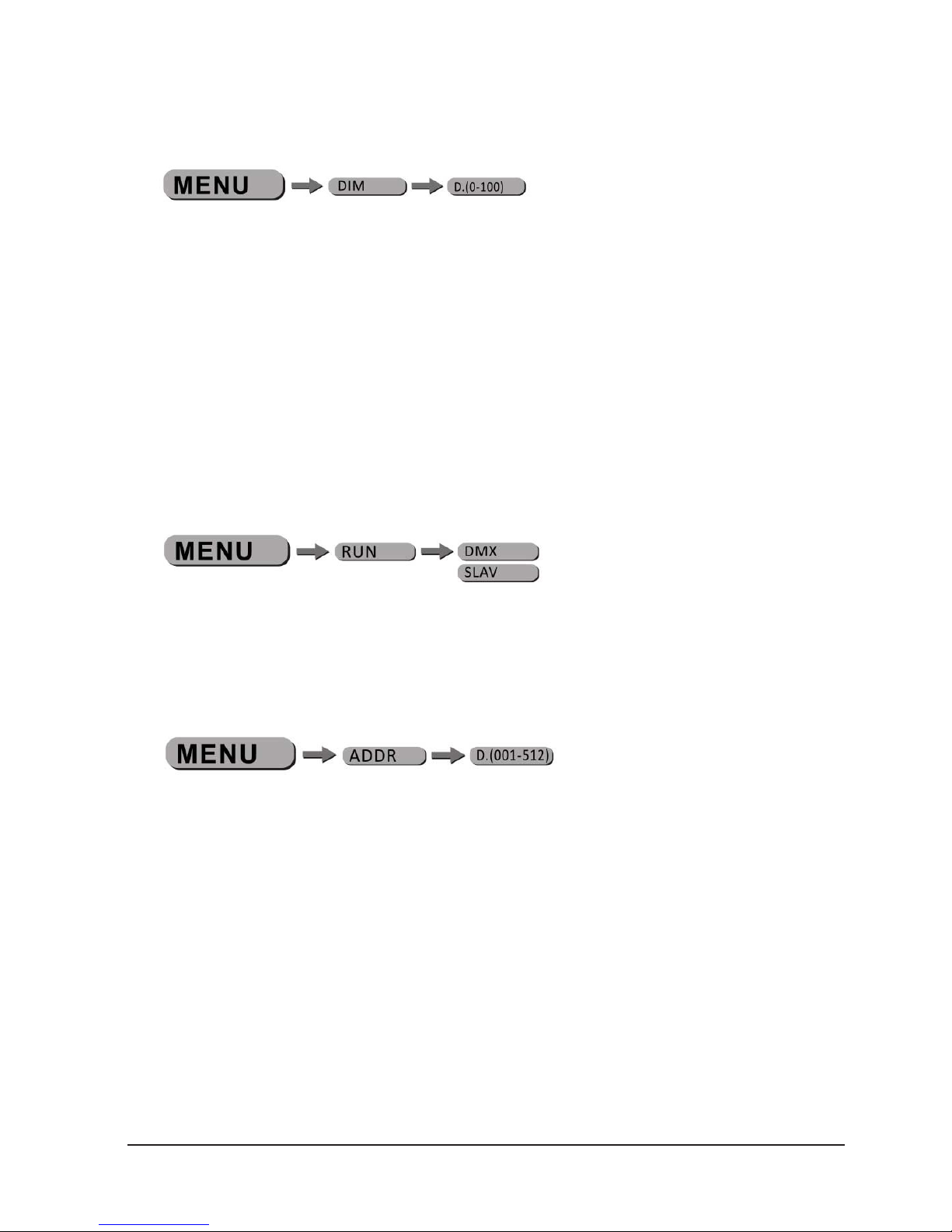

DIMMER (DIM)
• DIM: This menu allows the user to manually control
the intensity of the fixture. Use <UP> or <DOWN>
keys to select required intensity.
NOTES:
• When using this function, if the MCON menu is set
as MAST, then the fixture will transfer the DIM val ues to other fixtures.
• When DMX data is received at the fixture, it will
automatically return to main menu after 2 minutes
of no key operation.
RUN MODE
• RUN: This menu allows the user to select the op-
erating mode of the fixture. Select DMX for nor mal DMX operation or SLAV for slave operation.
DMX ADDRESS
• ADDR: This menu allows the user to select the
start address of the fixture. Use <UP> or <DOWN>
keys to select required start address.
FRESNELED MKII
P.
7
ENGLISH VERSION
• SET: This menu allows the user to adjust key op-
eration settings for this fixture. KEY: Select <ON>
for automatic lock-out. Password to re-enter the
display is <UP>+<DOWN>+<UP>+<DOWN>.
• Select <DIM1>, <DIM2>, <DIM3> or <DIM4>
for different dimming speeds. <DIM4> is the slow-
est dimming speed).
• CURV: allows the user to adjust the shape of the
dimming curve. See the CURV chart to under stand more about actual dimming curves.
• PERF: this setting allows the user to select the
performance characteristics of the fixture.
• SLCK is used to lock the settings menu. When
SLCK is set to <ON> then user must insert pass-
code (UP+DOWN+UP+DOWN) in order to ac-
cess the settings menu.
• PERS this setting allows the user to select the
DMX personality of the fixture. Refer to DMX per sonality charts for specific details.
• DERR Chosose <SAV E> in order to save the last
DMX data incase of DMX signal error. Choose
<BLACK> in order to blackout in case of DMX signal error.
• In order to reset custom modes to default values
select <REST>.
• MCON: This function allows the user to select
whether the fixture will send DMX data to other
fixtures during stand-alone operation. The <MAST>
setting allows data to be sent to Other fixtures.
The <SELF> setting is default and will not send DMX
data to other fixtures.
SPECIAL SETTINGS
FRESNELED MKII
P.
8
ENGLISH VERSION
CURV Dimming
WHITES CALIBRATION (CAL)
• Enter the <CAL> to select white color of different
color temperature.
FRESNELED MKII
P.
9
ENGLISH VERSION
5. USING A DMX512 CONTROLLER
CHANNEL ASSIGNMENT
NOTES:
• This product have two DMX512 channel configura-
tion: <UNO> / <DOS> / <STD.P>
FRESNELED MKII
P.
10
ENGLISH VERSION
6. APPENDIX
FRESNELED MKII
P.
11
ENGLISH VERSION
PARTS DIAGRAM
FRESNELED MKII
P.
12
VERSION ESPAÑOL
1. DESCRIPCIÓN
Fresneled 3100 MKII es un Fresnel LED que tiene 32 LEDs
blancos de 10W, trabaja a 3100K y alcanza los niveles de
luminosidad de los tradicionales equipos halógenos de
2000W, con una reproducción de color de 90Ra. Equipado
con un zoom que permite variar su ángulo de haz entre 15º
y 60º, Fresneled 3100 MKII le agrega una gran versatilidad
a los clásicos fresneles de la industria. Gracias a sus fuentes
de luz LED de larga vida, por otra parte, el equipo posibilita
un gran ahorro energético y una generación de calor muy
baja, atributos importantes tanto para teatro como para
broadcasting. Fresneled 3100 MKII, por último, cuenta con
un dimmer de 16-bit con cuatro curvas de dimmeo, efecto
estrobo y foco motorizado, además de garantizar un funcionamiento sin parpadeo.
ESPECIFICACIONES
Fuente & Óptica
• Fuente de luz: 32 LEDs de 10W
• Temperatura color: 3100K
• Vida útil promedio: 50.000 horas
• Zoom: 15º-60º lineal
• Frecuencia de refresco: 600Hz
Datos fotométricos
• Flujo lumínico: 8400 Lm
• Intesidad de pico: 82091 cd
• Reproducción de color: >90Ra
• Flux: 15º: 2277 Lux @ 6M
• 60º: 251 Lux @ 6M
Efectos & Funciones
• Dimmer: 0-100% (16-Bit)
• 4 curvas de dimmeo
• Foco motorizado
• Efecto estrobo: 0-20 flashes por segundo
• Zoom: 15º-60º lineal
• Sin parpadeo
Control
• Canales DMX: 1/2/5
• Modos de operación: DMX, Estático, Maestro/
Esclavo & control a bordo
Eléctrico
• Rango de voltaje de entrada: AC100–240V, 50-60Hz
• Consumo de potencia: 300W
Físico
• Display LED
• Conectores DMX: 4 conectores XLR (XLR-3 en-
trada y salida; XLR-5 entrada y salida)
• Conectores de alimentación: PowerCON® de
Entrada/Salida
• Enfriamiento por convección forzada
• Dimensiones: 455x333x318 mm. / 18x13x12,5 pulg.
• Peso: 7,5 Kg. / 16 Lbs.
FRESNELED MKII
P.
13
VERSION ESPAÑOL
• Toda persona involucrada con la instalación, oper-
ación y mantenimiento de este dispositivo debe:
- Estar calificada para la tarea.
- Seguir las instrucciones del manual.
• Instale el equipo a una distancia mínima de 50 cm
de otros objetos para garantizar la buena ventilación.
• Mantenga el equipo alejado de llamas expuestas
o líquidos inflables.
• No mire de forma directa hacia la fuente de luz
cuando el equipo esté encendido. La luz puede
generar convulsiones en las personas fotosen sitivas o con epilepsia. Se recomienda tomar estas
precauciones especialmente con el efecto beam.
• Desconecte el equipo del suministro eléctrico an-
tes de realizar cualquier tarea de mantenimiento.
• El equipo cuenta con grado de protección I, por lo
cual debe procurar la conexión a tierra.
• Se recomienda la limpieza regular del equipo para
prolongar su vida útil y optimizar la salida de luz.
Utilice un paño suave que no genere pelusa para
eliminar la acumulación de polvo de las piezas óp ticas, el ventilador y el tubo de flujo de aire.
• Mantenga una distancia mínima de 80 cm entre la
unidad y la superficie a proyectar.
2. INSTRUCCIONES DE SEGURIDAD
FRESNELED MKII
P.
14
VERSION ESPAÑOL
3. INSTALACIÓN
El equipo se puede instalar sobre una superficie plana y también de forma colgante mediante la abrazadera de montaje.
Asegúrese de fijar la abrazadera al sistema de trussing o estructura fija donde instalará la unidad. En caso de colgar la unidad,
utilice un cable de seguridad para prevenir que el equipo sufra
una caída mayor a 20cm.
Rigging
MONTAJE-
CONEXIÓN
220-240 V: Este voltaje admite conectar hasta 13 unidades en serie.
110-120 V: Este voltaje admite conectar hasta 6 unidades en serie.
FRESNELED MKII
P.
15
VERSION ESPAÑOL
4. PANEL DE CONTROL
MENU: Abandona el menú o submenú actual.
ENTER: Se desplaza arriba o aumenta el valor de la selección.
UP: Se desplaza hacia abajo o disminuye el valor de la selección.
DOWN: Accede a la función deseada o confirma el valor se-
leccionado.
OPERACIÓN DEL DISPLAY
TECLA DE ACCESO RÁPIDO
El usuario puede acceder de manera rápida a la función
dimmer [DIM], si en el menú principal, mantiene presionada la tecla [MENU].
MENU DE FUNCIONES
FRESNELED MKII
P.
16
VERSION ESPAÑOL
DIMMER (DIM)
MODO DE EJECUCIÓN
CONFIGURACIÓN DMX 512
• [DIM] Le permite al usuario controlar de forma man-
ual el nivel de intensidad de la salida de luz de la un idad. Utilice las flechas <UP> y <DOWN> para selec-
cionar el nivel deseado.
NOTAS:
• Si utiliza esta función cuando la unidad se encuen-
tra en modo maestro ([MAST] en el menú
[MCON]), los valores de dimmer se enviarán tam bién a otras unidades conectadas.
• Cuando la unidad recibe los datos DMX, regresará
automáticamente al menú principal luego de 2
minutos de inactividad.
• Ingrese [RUN] para establecer el modo de oper-
ación. Seleccione [DMX] para utilizar un controlador DMX
512 para manejar las unidades. De lo contrario, seleccione
[SLAV] para activar el modo maestro/esclavo.
• Ingrese a la opción [ADDR] para configurar la di-
rección DMX de inicio de la unidad. Utilice las fe-
chas UP y DOWN para seleccionar la dirección necesaria.
FRESNELED MKII
P.
17
VERSION ESPAÑOL
CONFIGURACIONES ESPECIALES
• [SET] Este menú le permite al usuario ajustar los
parámetros principales de la unidad.
• [KEY] Active esta función [ON] para bloquear
automáticamente la pantalla. El sistema le pedirá
una contraseña para acceder al menú. La con traseña por defecto es [UP], [DOWN], [UP],
[DOWN]. Seleccione la opción [OFF] para desac-
tivar el uso de contraseña.
• Utilice [DIM1], [DIM2], [DIM3] o [DIM4] para regular la
velocidad de dimming. [DIM4] es la velocidad más lenta.
• [CURV] Utilice esta opción para regular la forma
de la curva de dimming. Para obtener más infor mación, refiérase al gráfico correspondiente.
• [PERF] le permite seleccionar las características
de desempeño de la unidad.
• [LIVE] Es el modo por defecto que equilibra los
requerimientos de la salida de luz y el nivel de ruido.
• [SLCK] Utilice esta opción para bloquear el menú
de operaciones de la unidad. Si activa la función
[ON], el sistema le pedirá una contraseña ([UP],
[DOWN], [UP], [DOWN]) para acceder al menú.
• [PERS] Utilice esta opción para seleccionar la
personalidad DMX de la unidad. Para obtener más
información, refiérase al cuadro de DMX.
• [DERR] Dentro de este menú, seleccione [SAVE ]
para guardar los datos DMX actuales en caso de
que exista un error de señal. De lo contrario, selec cione [BLACK] para que la unidad pase al modo
blackout en caso de que exista un error de señal.
• [MCON] Utilice esta opción para determinar si la
unidad enviará datos DMX a otras unidades cuan do opere en modo stand alone. Seleccione
[MAST] para permitir el envío de datos a otras un idades. De lo contrario, seleccione [SELF], que es
la configuración predeterminada.
FRESNELED MKII
P.
18
VERSION ESPAÑOL
CURVA de Dimming
CALIBRACIÓN DE BLANCOS (CAL)
• Ingrese al menú [CAL] para seleccionar blancos con
diferentes temperaturas de color.
• Tenga en cuenta que al usar DMX para controlar la
unidad, el usuario sólo podrá acceder hasta la op ción que regula la posición de zoom. No es posible
avanzar con los ajustes siguientes.
FRESNELED MKII
P.
19
VERSION ESPAÑOL
5. USANDO UN CONTROLADOR DMX 512
ASIGNACIÓN DE CANALES
NOTAS:
• Esta unidad cuenta con las siguientes configura-
ciones de canales DMX: [UNO], [DOS], [STD.P].
CANAL VALOR
FUNCIÓN
CANAL VALOR
FUNCIÓN
CANAL VALOR
FUNCIÓN
DIMMER FINO
DIMMER
DIMMER
DIMMER FINO
SIN FUNCIÓN
ESTROBO (Velocidad Creciente)
SIN FUNCIÓN
LUZ DE ESTROBO
SIN FUNCIÓN
ESTROBO ALEATORIO (Velocidad Creciente)
FRESNELED MKII
P.
20
6. DESCRIPCIÓN DEL PRODUCTO

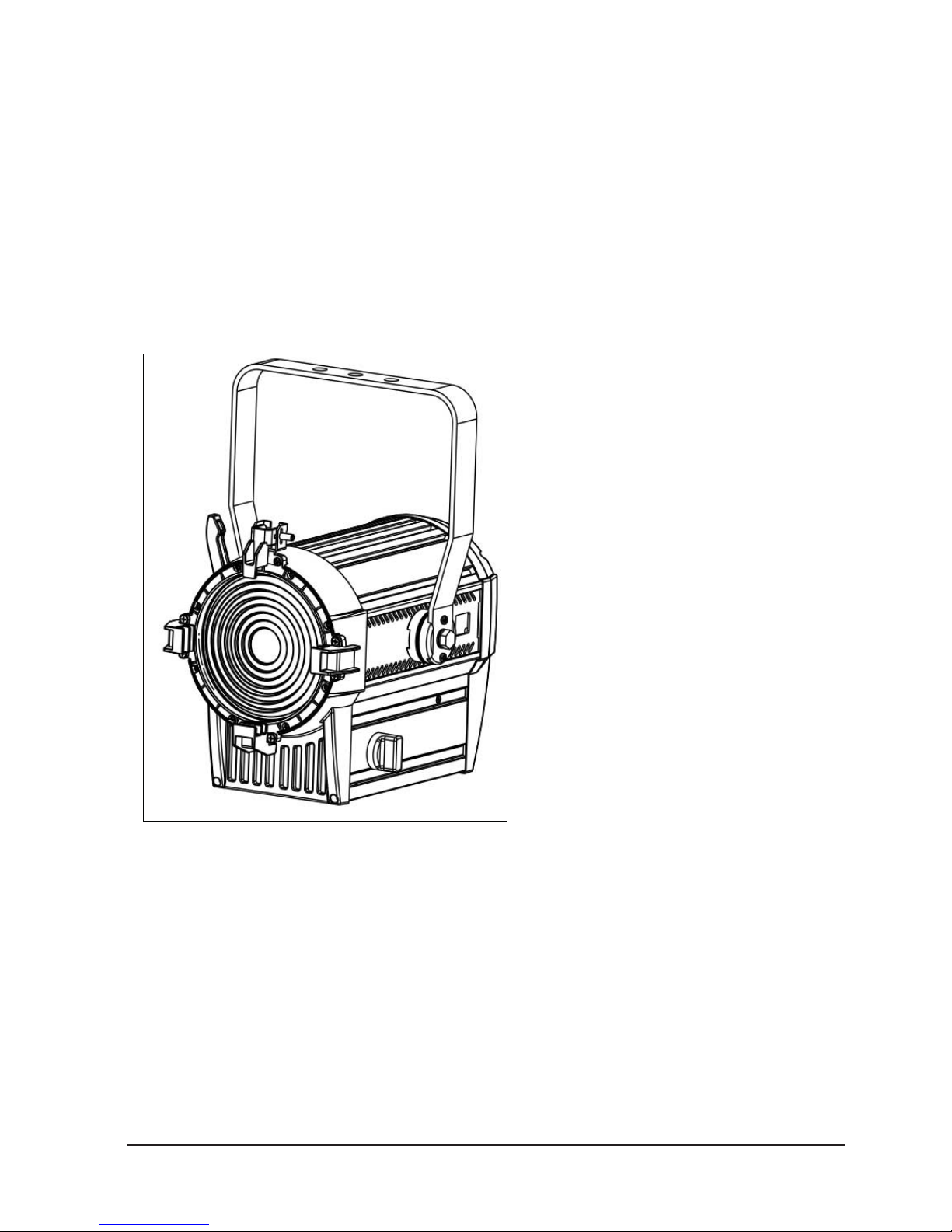

PARTES DEL DIAGRÁMA
VERSION ESPAÑOL
FRESNELED MKII
P.
21
VERSION ESPAÑOL
CIERRE DE LA VISERA DEL LENTE
ESPEJO 150
CUBIERTA FRONTAL
PERILLA
FUENTE DE ALIMENTACIÓN
PLACA DE AISLAMIENTO
PERNO DE BLOQUEO
POLEA
CORREA
RUEDA CÓNICA
ADAPTADOR DEL CIRCUITO IMPRESO
CONECTOR PS/2 (macho)
PANTALLA PLACA CIRCUITO IMPRESO
TAPA DE PERILLA
CUBIERTA DORSAL
PLACA DE CONTROL
PLACA DE AISLAMIENTO
PLACA DEL CONTROLADOR
PORTAFUSIBLE
CONECRTOR PS/2 (macho)
ROSCA DE TORNILLO EJE DE TRANSMISIÓN
GUÍA
VENTILADOR
INTERRUPTOR TÉRMICO
TABLERO LED
MONTURA DEL LENTE
ESPEJO DE RECOGIDA 52
EJE DE VISERA
MUELLE DE TORSIÓN
SOPORTE DE MONTAJE DE LA VISERA
CIERRE 1
MANGO
ABRAZADERA DE MONTAJE
FOR MORE INFO ON THIS PRODUCT PLEASE CHECK WWW.NEO-PROFESSIONAL.COM
PARA MAS INFORMACION SOBRE ESTE PRODUCTO VISITE WWW.NEO-PROFESSIONAL.COM
Loading...
