一. 系統簡介
串櫃連接線
DX 360F 為全數位式電話系統，主機與各型數位話機均為數位式設計。主機採用最
先進的 PCM 與 TDM 整合技術，而主機與各數位話機間，採用 2 芯無極性配線（如配
線短路，系統會自動閉鎖）。其傳輸模式為 2B＋D，所以本系統可以在 2 芯配線上同
時傳送聲音（VOICE）與資料（DATA）之功能。更利用 2B＋D 之架構應用，提供雙
向式的秘書插話（OHVA）。因此，現在已可為您在辦公室內預設整體服務數位網路，
享受數位系統所能提供的各種彈性服務，以滿足新時代的需求。
二. 主機容量
DX 360F系統主裝置採用串櫃設計，第一機櫃有10個自由槽位，容量擴充滿時，可
再串接第二機櫃，第二機櫃有11個自由槽位，大大提升容量擴充的彈性，其容量分述如
下：
1. 第一機櫃：
外線容量：c一般外線：基本0門，最大80門外線。
dT1 PRI線：基本0門，最大46門外線(提供兩槽位裝T1或E1 PRI卡)。
eE1 PRI線：基本0門，最大60門外線(提供兩槽位裝T1或E1 PRI卡)。
分機容量：c數位分機：基本0門，最大160門分機。
d單機分機：基本0門，最大160門單機。
2. 串第二機櫃：
外線容量：c一般外線：基本0門，最大88門外線。
dT1 PRI線：基本0門，最大46門外線(提供兩槽位裝T1或E1 PRI卡)。
eE1 PRI線：基本0
分機容量：c數位分機：基本0門，最大176門分機。
d單機分機：基本0門，最大176門單機。
門，最大60門外線(提供兩槽位裝T1或E1 PRI卡)。
三. 數位話機型號 四. 主機各單體型式
1.DX-9810D
2.DX-9824D
3.DX-9824E
4.DX-9848X
5.DU-7706A
10鍵顯示型數位話機
24鍵顯示型數位話機
24鍵豪華型數位話機
48鍵中繼台
6鍵無線手機
1. 360F / 主機櫃 / 擴充櫃
2. DX-3600CC / 中央控制卡
3. DU-3600SB / 中央服務卡
4. DU-3600AT / 8路外線卡
5. DU-3600PR / T1/E1 PRI卡
6. DU-3600DE / 8路數位分機卡
7. DU-3600DD / 16路數位分機卡
8. DU-3600AE / 16路單機卡
9. DU-3600VM / 12路語音信箱
10. DU-1400PS / 電源供應器
－1－
11. DU-3600EC /
五. 系統安裝說明
1 安裝環境條件：
a.安裝場所須通風良好，避免裝在高溫、高濕及腐蝕性氣體之場所。
b.安裝場所濕度須在20％∼80％，溫度須在+5℃∼+40℃。
c.請勿裝於電視、影印機、微波爐、高周波機、醫療儀器等旁，以免產生雜音、斷
話或不可預知之情形，請注意避免。
d.系統電源請用專用插座，以免被誤拔掉。
e.主機接地之接地阻抗須在15Ω以下。
2 安裝注意事項：
a. 配線須用0.5mm以上絞線為佳，數位話機配線須避免用扁平線。數位話機配線距
離500 公尺，單機配線距離1500公尺。

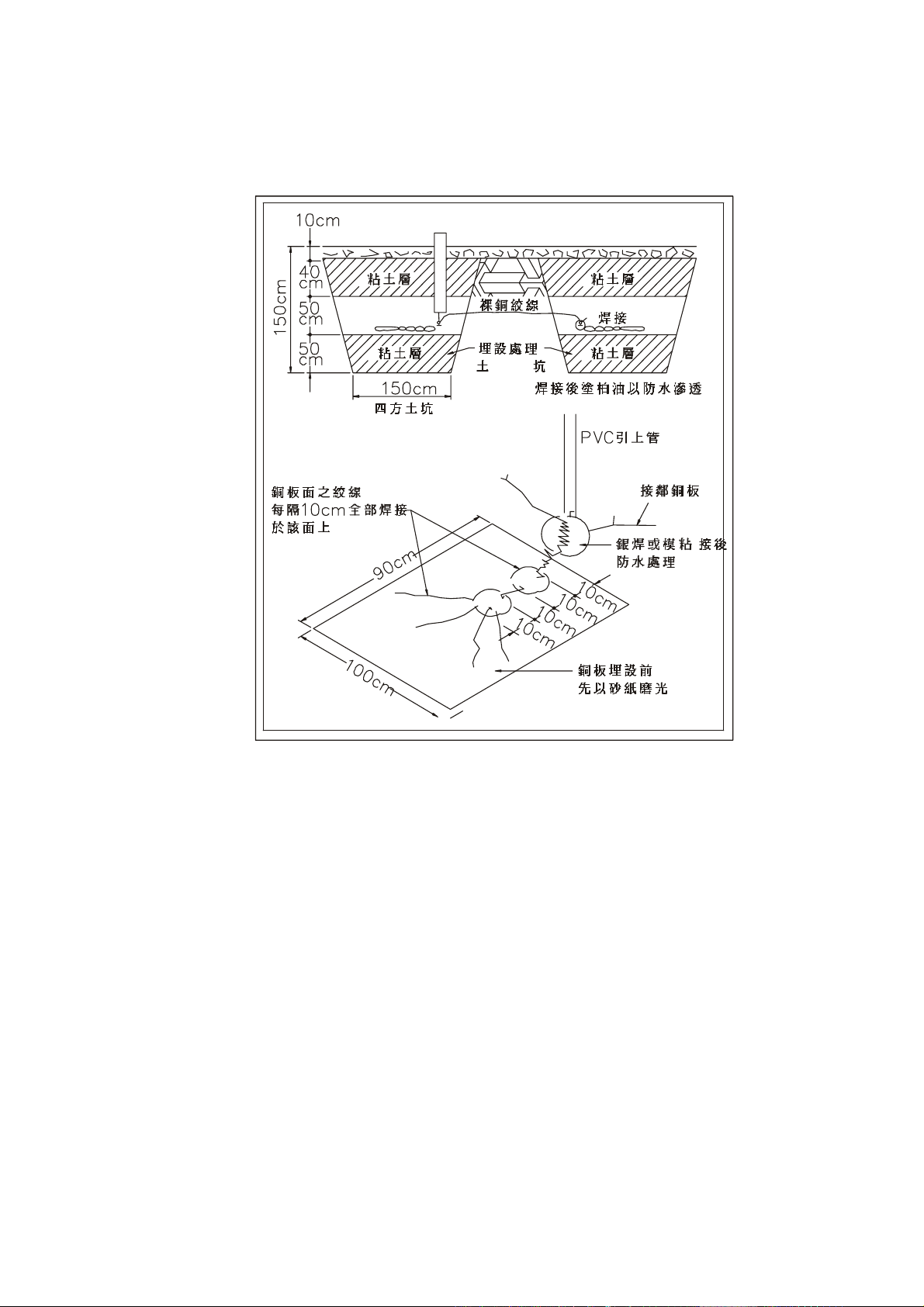

b. 電信設備之接地不能與避雷針及電力設備共用，並應與各接地棒分別區隔5m及
2m以上。
c. 若話機受到其他機器或儀器干擾時，線材應改用隔離線或變更佈線路徑做改善。
d. 機櫃須裝置至少離地50公分以上，避免主機受潮濕。
e. 新裝機前中央控制卡須做JE1清除程式（COLD START）動作，以免有未知的測
試設定值存在，造成設定上的困擾。
f. 主機建議安裝備用電池，否則停電無法使用外，另瞬間跳電時，容易產生強大的
雜訊，嚴重時會造成設定程式恢復出廠設定值。
g. 在串接機櫃時，兩機櫃都須同時裝備用電池，如只裝在第一機櫃停電時，整套系
統會不動作。
－2－
六. 產品介紹
■
360F/主機櫃、擴充櫃
360F 機櫃的設計為主機櫃與擴充櫃兩用。
1.主機櫃具 12 槽位，第一槽為中央控制卡專用、第二槽為中央服務卡專用，第 3∼12
為 10 個自由槽，可裝數位分機卡、單機卡、外線卡，第8 及 10 為T1/E1 PRI 卡專用
槽。
2.擴充櫃具 12 槽位，第 2∼12 為 11 個自由槽，可裝數位分機卡、單機卡、外線卡，
第 10 及12 為 T1/E1 PRI 卡專用槽。
外觀尺寸：435×320×390 mm
■
電源供應器（型號：DU-1440PS）
輸入電源：AC110V/ 50-60Hz 輸出電壓：DC 24V(24∼35V)/ 10A
充電電壓：DC 26.2V∼27.0V 充電電流：1A
外加電池：24V/40 AH
外觀尺寸：295×145×168 mm
■
中央控制卡（型號：DX-3600CC）
中央控制卡負責控制各卡片的資料與聲音處理、程式處理及儲存，中央處理器採用
32 位元等級的處理器，提供串櫃等擴充插座、2 組 RS-232 供流水資料輸出
（
SMDR）及電腦設定（RMP）專用。
■
中央服務卡（型號：DU-3600SB）
中央服務卡負責提供系統音源介面，提供內部保留音樂、兩組外接音樂源輸入端口、
兩組外部廣播輸出端口、兩組擴大鈴控制端口，另提供 12 路語音信箱安裝連接座。
8 路外線卡（型號：DU-3600AT）
■
本外線卡提供 8 路外線及兩路停電單機介面，具有來電顯示收碼及極性反轉偵測功
能，並可安裝於機櫃任一自由槽位中。
■
T1/E1 PRI 卡（型號：DU-3600PR）
本 PRI 中繼卡為T1/E1 PRI 兩用卡，T1 PRI 提供 23 門中繼線，E1 PRI 提供 30 門
中繼線，具有 RJ45 連接端口及DB15P 傳統端口，360F 系統每一機櫃至多可裝兩片
PRI 卡。
■
8 路數位分機卡（型號：DU-3600DE）
本 8 路數位分機卡，每片提供 8 門(2B+D)數位話機回路，可安裝於機櫃任一自由槽
位中，並可接各型數位話機或兩路單機卡，對 30 鍵豪華型話機則具秘書插話功能。
－3－
■
16 路數位分機卡（型號：DU-3600DD）
本 16 路數位分機卡，每片提供 16 門(1B+D)數位話機回路，可安裝於機櫃任一自由
槽位中，並可接各型數位話機，對 30 鍵豪華型話機則無秘書插話功能。
■
16 路單機卡（型號：DU-3600AE）
本 16 路單機卡，提供 16 門單機分機回路，具反極性留言點燈及複頻來電顯示轉送
功能，可安裝於機櫃任一自由槽位中。
■
12 路語音信箱（型號：DU-3600VM）
此為內建式信箱，不佔任何數位分機或單機迴路，提供 12 路自動總機及 1000 小時
的信箱留言或同步錄音。
■
擴充連接線（型號：DU-3600EC）
本連接線為串接主櫃與擴充櫃連接專用。
■

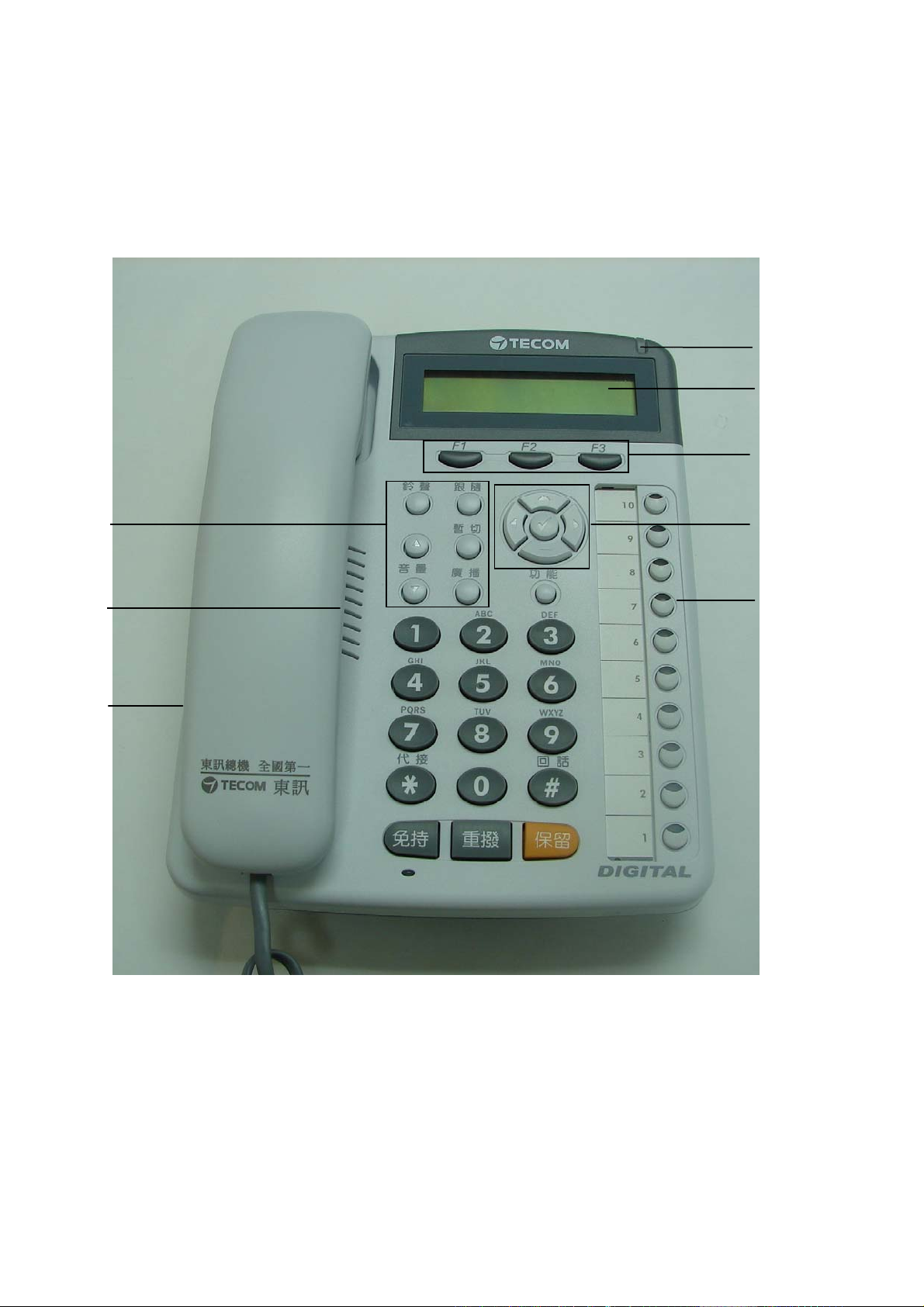

10 鍵顯示型話機（型號：DX-9810D）
擁有 10 個固定功能鍵及 1 組導航鍵、具免持撥號功能、10 個可程式鍵（10 個雙色
燈）、含雙色來電指示燈、20 首 40和弦音樂、16x2 大型顯示幕。
■

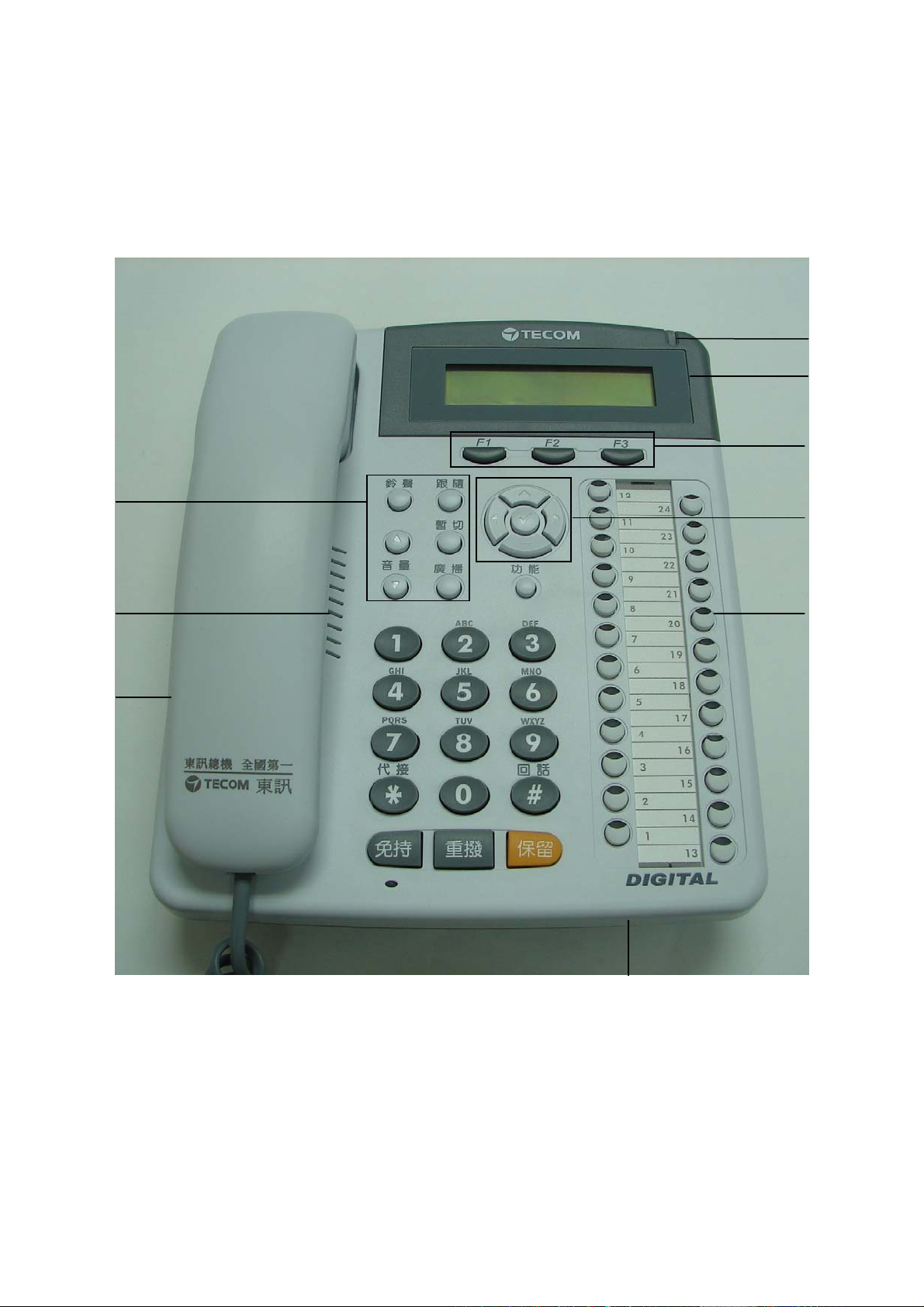

24 鍵顯示型話機（型號：DX-9824D）
擁有 10 個固定功能鍵及 1 組導航鍵、具免持撥號、24 個可程式鍵（24 個雙色燈）、
含雙色來電指示燈、20 首 40和弦音樂、16x2 大型顯示幕。
■

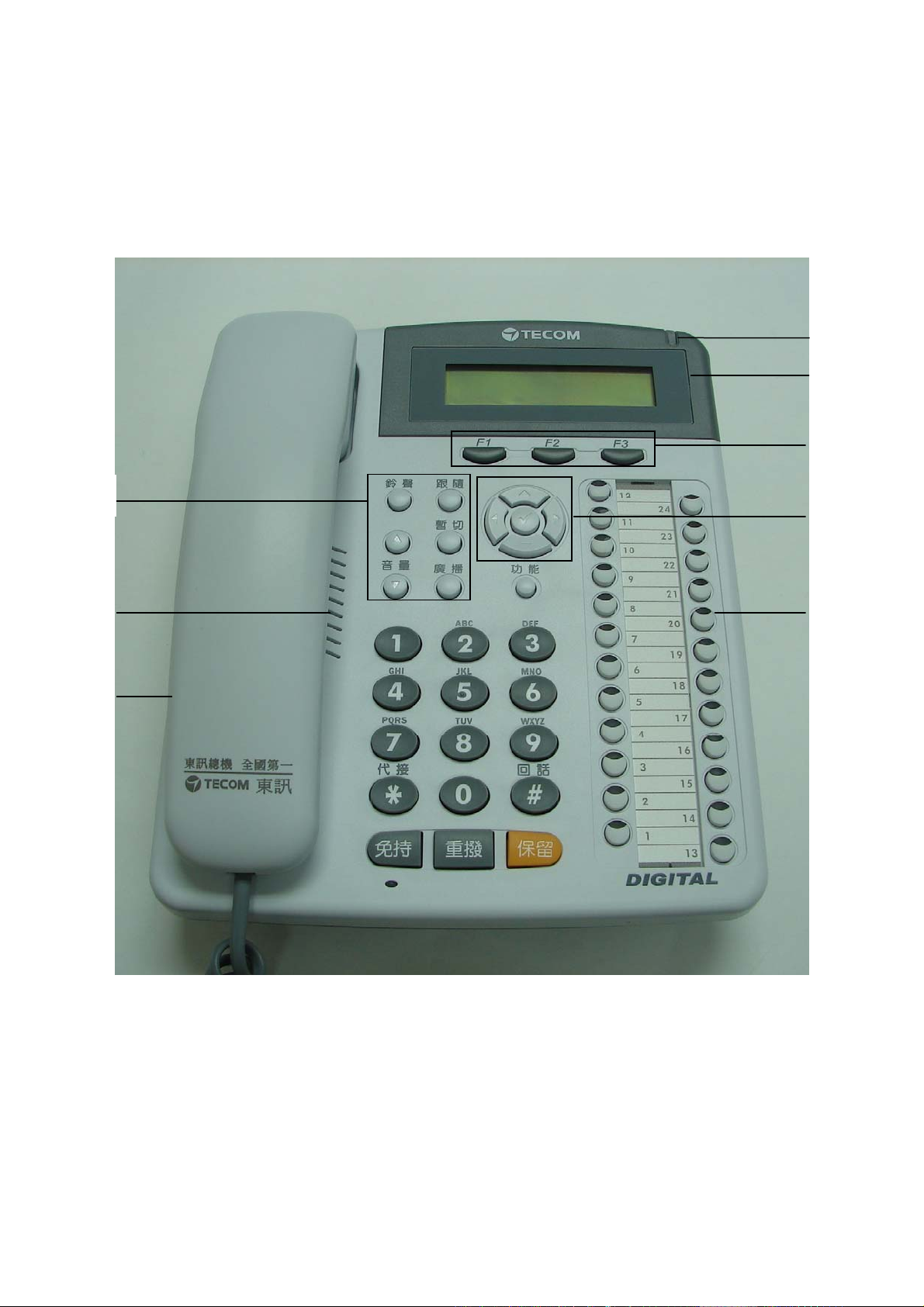

24 鍵豪華型話機（型號：DX-9824E）
擁有 10 個固定功能鍵及1 組導航鍵、具免持對講、祕書插話功能、耳機功能、24 個
可程式鍵（24 個雙色燈）、含雙色來電指示燈、20 首 40 和弦音樂、16x2 大型顯示
幕。

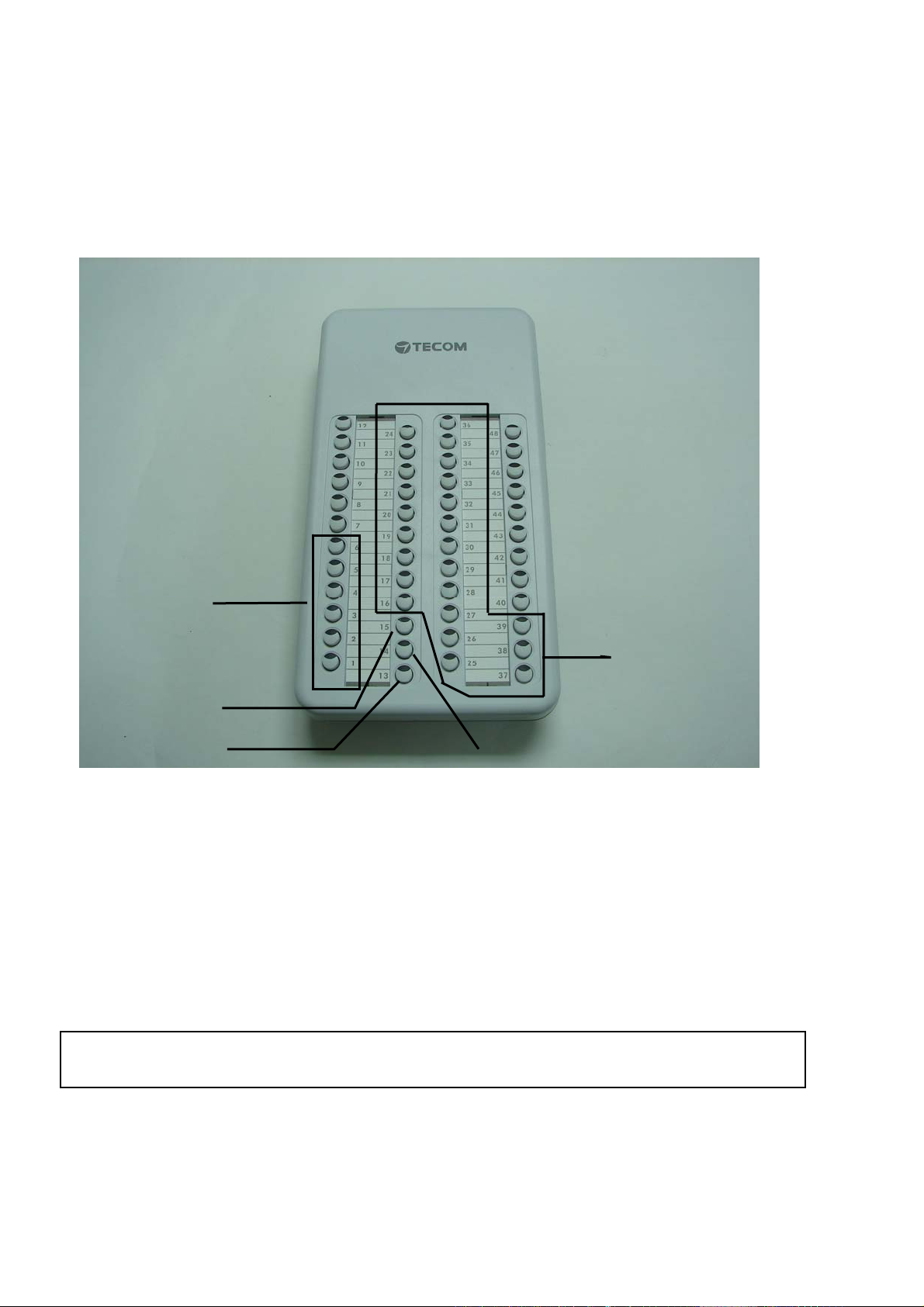

48 鍵中繼台（型號：DX-9848X）
■
具有可程式 48 個雙色燈號。
■

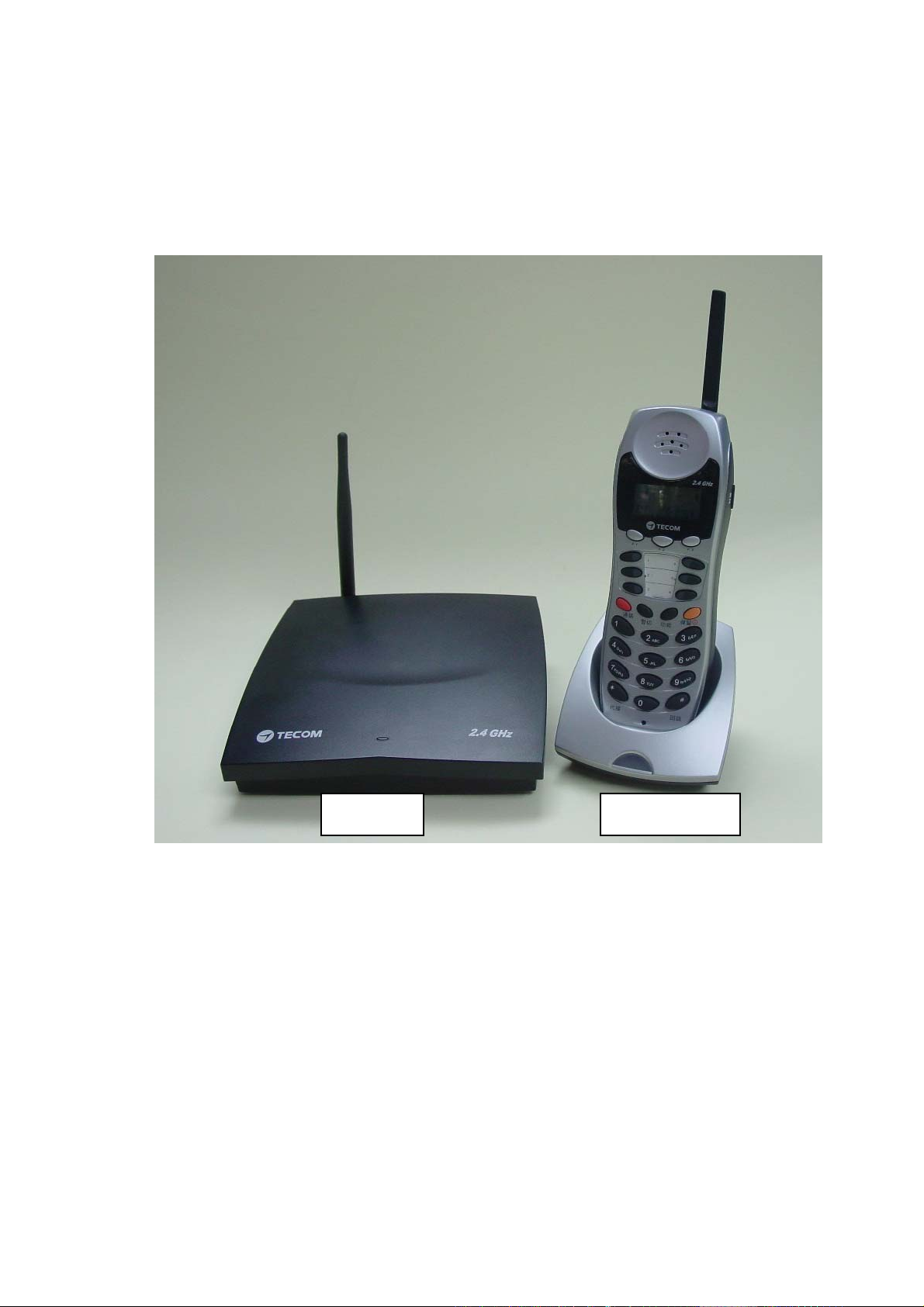

6 鍵無線手機（型號：DU-7706A）
2.4GHZ 無線主機搭配數位迴路埠，直接使用主機的分機埠電源，並可提供再擴充一
支 6 鍵手機使用；手機具免持對講、廣播功能、6 個可程式鍵（雙色燈）、16x3 顯示
幕。
－4－
七. 系統說明與配線

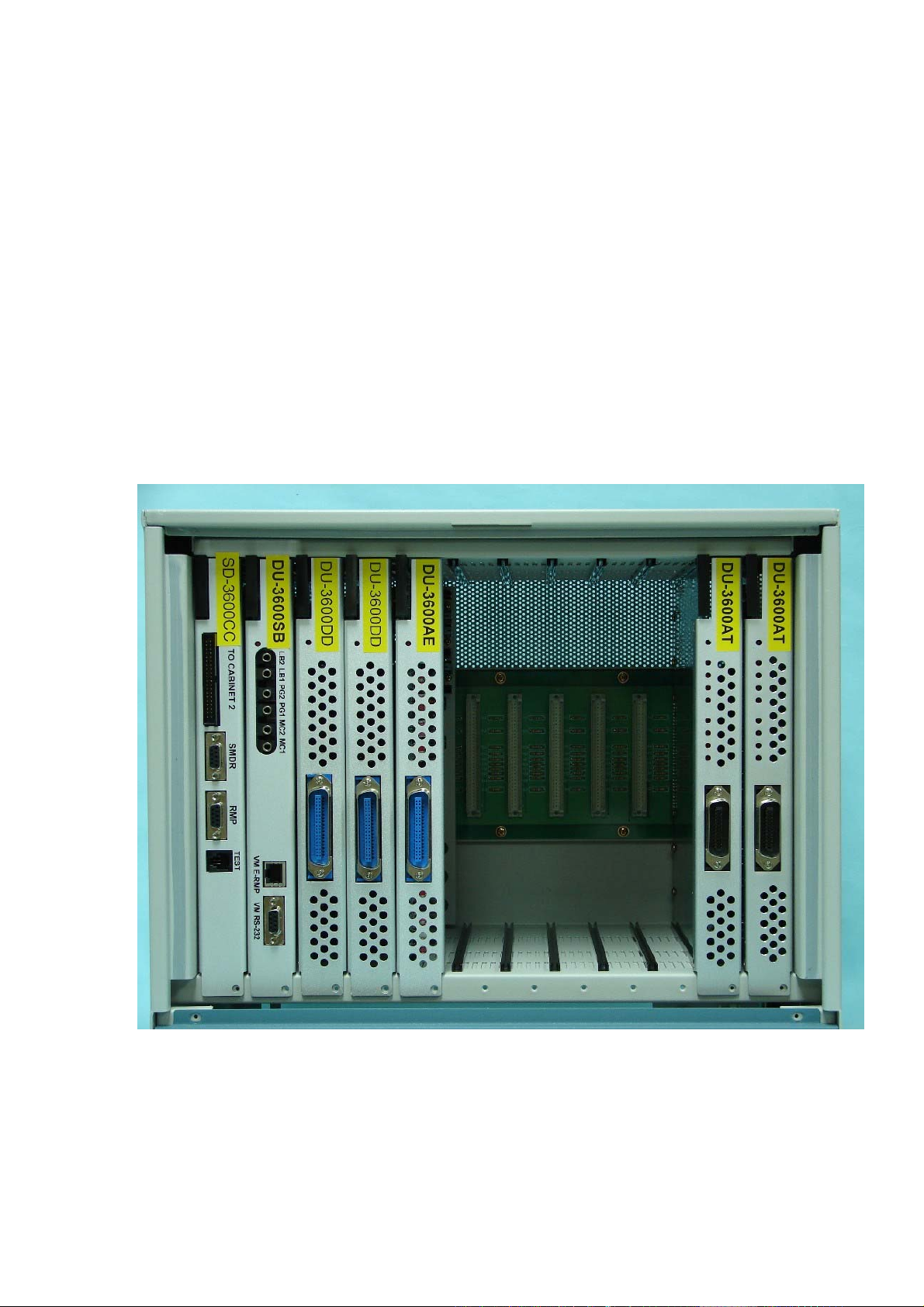

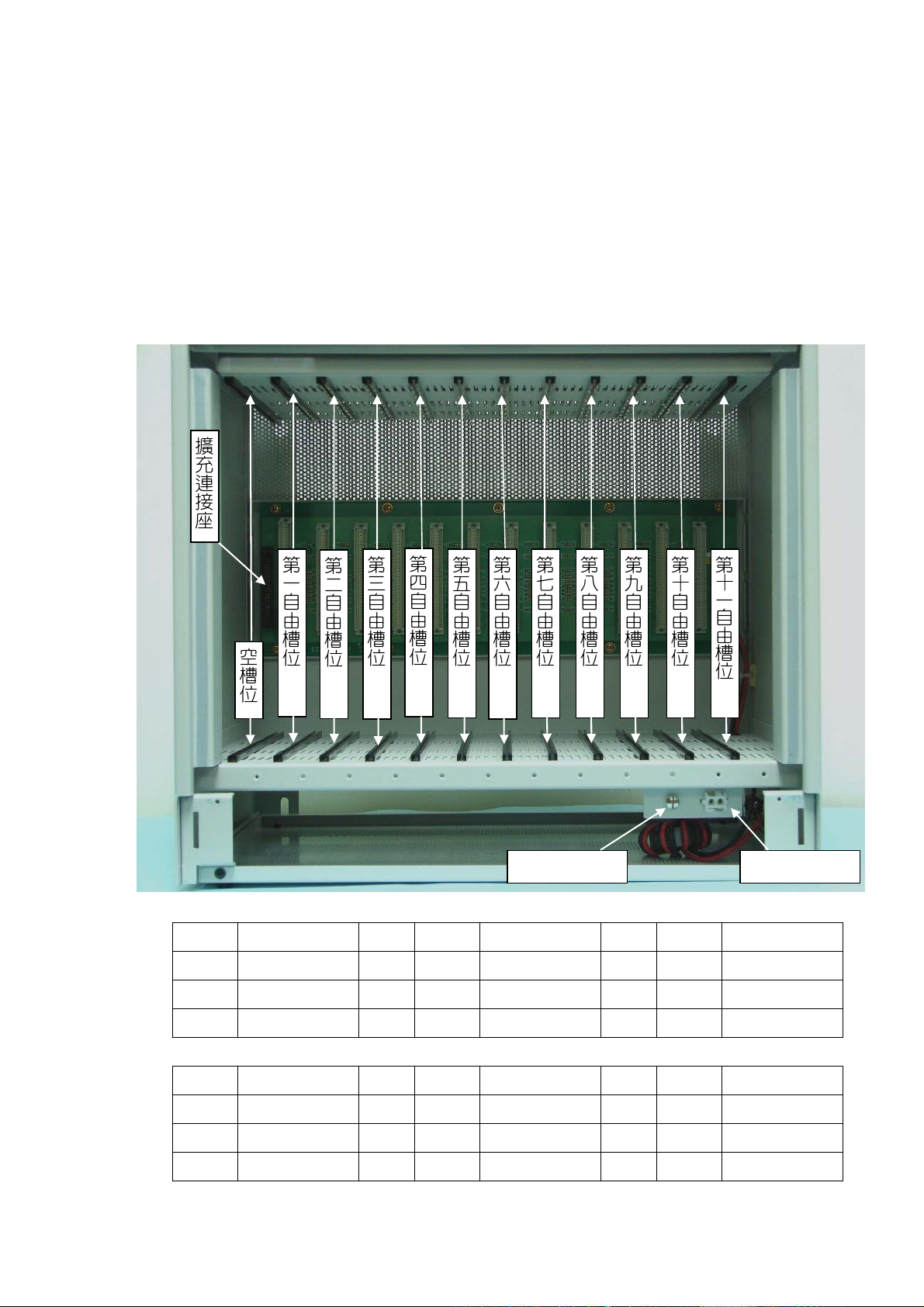

7.1.SD 360F 主機櫃及擴充機櫃外觀
7.2.DU-1440PS/電源供應器外觀
－5－
7.3. DX-3600CC/中央控制卡外觀
7.4.DU-3600SB/中央服務卡外觀
－6－
7.5.DU-3600AT/8 路外線卡外觀
7.6.DU-3600PR/T1/E1 PRI 中繼卡外觀
－7－
7.7.DU-3600DE/8 路數位分機卡外觀
7.8.DU-3600DD/16 路數位分機卡外觀
－8－
7.9.DU-3600AE/16 路單機卡外觀
7.10.DU-3600VM/12 路語音信箱外觀
－9－

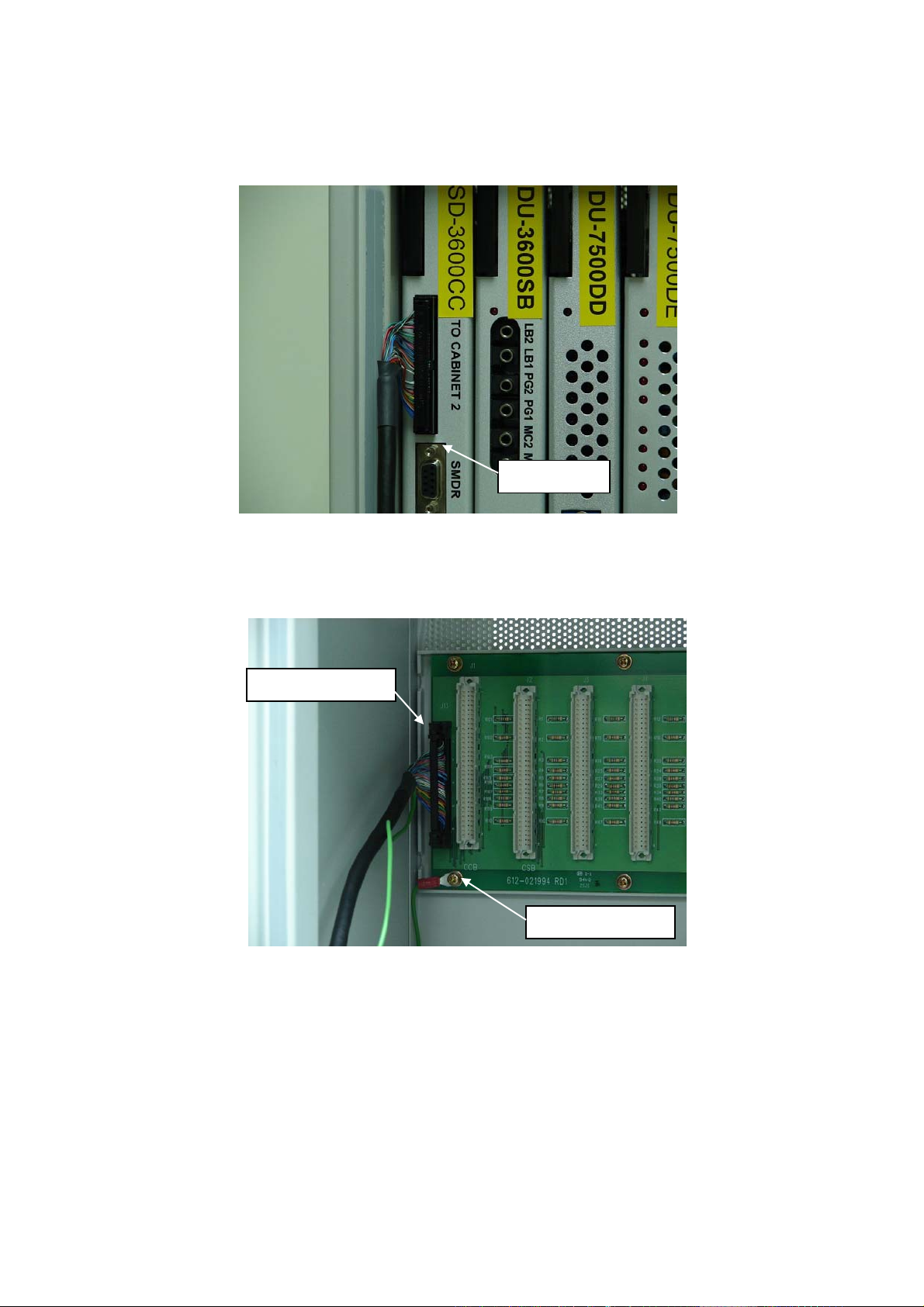

7.11.DU-3600EC/擴充連接線外觀
7.12.主機外加MODEM 專用線
－10－
7.13.各卡片配線說明
7.13.1 8 路外線卡配線
24芯連接線（色線）配線圖
埠碼 纜線對應連接器 埠碼 配線
T1
T2
T3
T4
T5
T6
T7
T8
白點藍
白點橙
白點綠
白點棕
白點灰
紅點藍
紅點橙
紅點綠
紅點棕
紅點灰
黑點藍
黑點橙
13 1
14 2
15 3
16 4
17 5
18 6
19 7
20 8
21 9
22 10
23 11
24 12
藍點白
橙點白
綠點白
棕點白
灰點白
藍點紅
橙點紅
綠點紅
棕點紅
灰點紅
藍點黑
橙點黑
局線1
R1
局線2
R2
局線3
R3
局線4
R4
局線5
R5
局線6
R6
局線7
R7
局線8
R8
空接
空接
空接
空接
24芯連接線（點線）配線圖
埠碼 纜線對應連接器 埠碼 配線
T1
藍．紅
T2
桃．紅
T3
綠．紅
T4
棕．紅
T5
灰．紅
T6
藍．．紅
T7
桃．．紅
T8
綠．．紅
棕．．紅
灰．．紅
藍．．．紅
桃．．．紅
13 1
14 2
15 3
16 4
17 5
18 6
19 7
20 8
21 9
22 10
23 11
24 12
藍．黑
桃．黑
綠．黑
棕．黑
灰．黑
藍．．黑
桃．．黑
綠．．黑
棕．．黑
灰．．黑
藍．．．黑
桃．．．黑
R1
局線1
R2
局線2
R3
局線3
R4
局線4
R5
局線5
R6
局線6
R7
局線7
R8
局線8
空接
空接
空接
空接
註：可接入局線、PBX線、VOIP線、磁石線、門口機、擴音設備。
