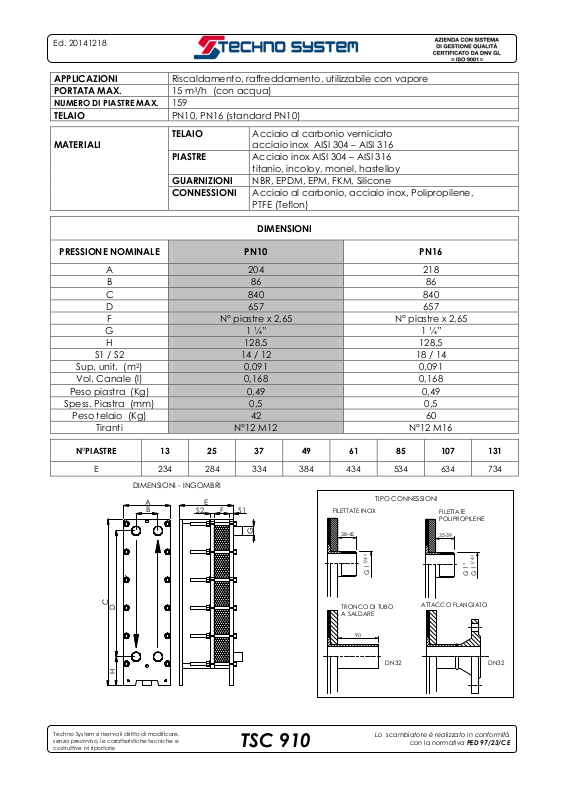

Techno System TSC 910 SCHEDA TECNICA

Page 1

Ed. 20141218

APPLICAZIONI Riscaldamento, raffreddamento, utilizzabile con vapore PORTATA MAX. 15 m3/h (con acqua)

NUMERO DI PIASTRE MAX.

TELAIO PN10, PN16 (standard PN10)

MATERIALI

159

TELAIO Acciaio al carbonio verniciato

acciaio inox AISI 304 – AISI 316

PIASTRE Acciaio inox AISI 304 – AISI 316

titanio, incoloy, monel, hastelloy

GUARNIZIONI NBR, EPDM, EPM, FKM, Silicone CONNESSIONI Acciaio al carbonio, acciaio inox, Polipropilene,

PTFE (Teflon)

DIMENSIONI

PRESSIONE NOMINALE PN10 PN16

A 204 218

B 86 86 C 840 840 D 657 657

F N° piastre x 2,65 N° piastre x 2,65 G 1 ¼” 1 ¼” H 128,5 128,5

S1 / S2 14 / 12 18 / 14 Sup. unit. (m2) 0,091 0,091 Vol. Canale (l) 0,168 0,168

Peso piastra (Kg) 0,49 0,49

Spess. Piastra (mm) 0,5 0,5

Peso telaio (Kg) 42 60

Tiranti N°12 M12 N°12 M16

N°PIASTRE 13 25 37 49 61 85 107 131

E 234 284 334 384 434 534 634 734

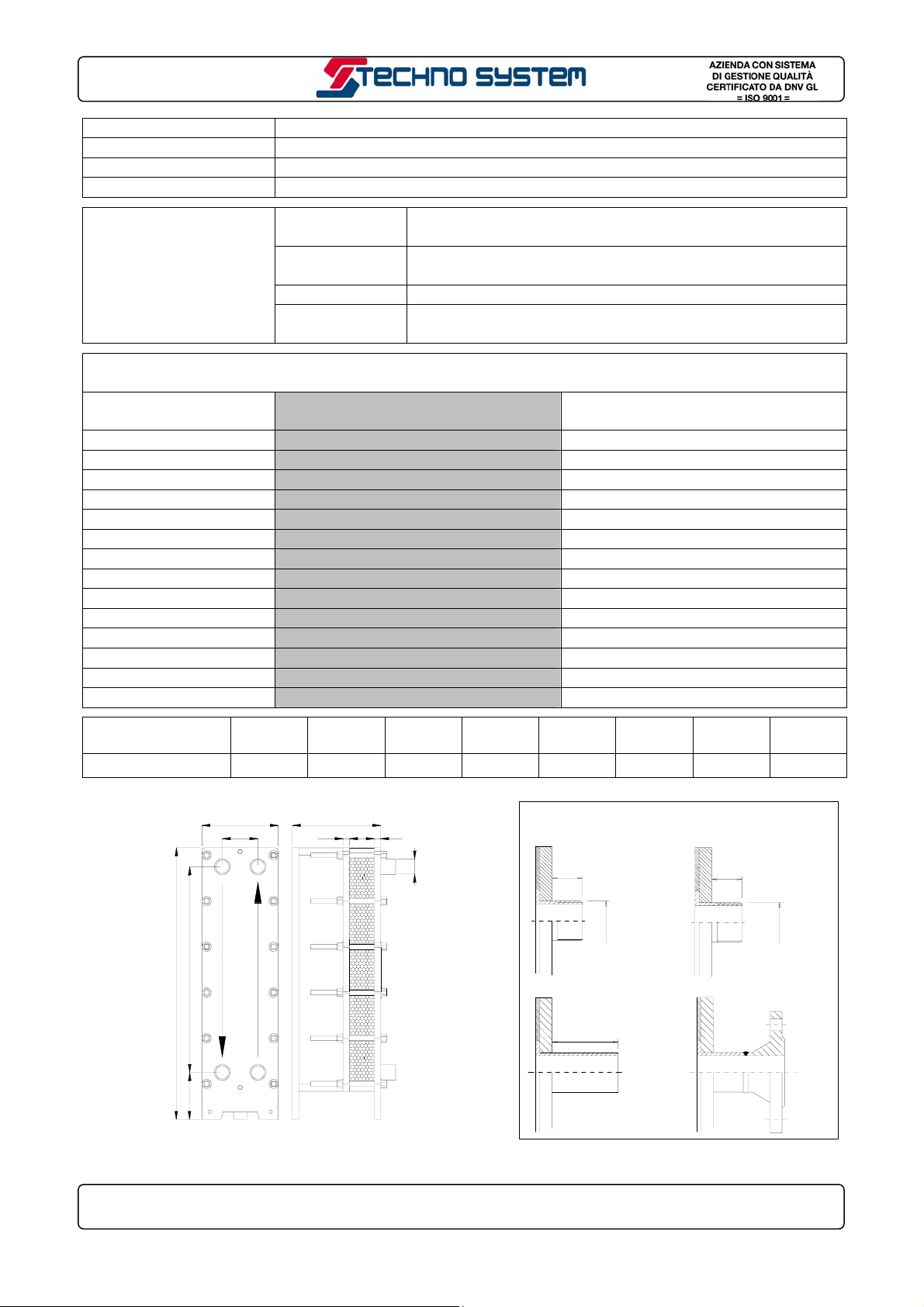

DIMENSIONI - INGOMBRI

A B

Techno System si riserva il diritto di modificare, senza preavviso, le caratteristiche tecniche e costruttive ivi riportate.

S1S2

FILETTATE INOX

38-42

TRONCO DI TUBO A SALDARE

TIPO CONNESSIONI

1/4

G 1 "

DN32 DN32

FILETTATE POLIPROPILENE

35-39

1/4

G 1"

G 1 "

ATTACCO FLANGIATO

Lo scambiatore è realizzato in conformità

TSC 910

con la normativa PED 97/23/CE
