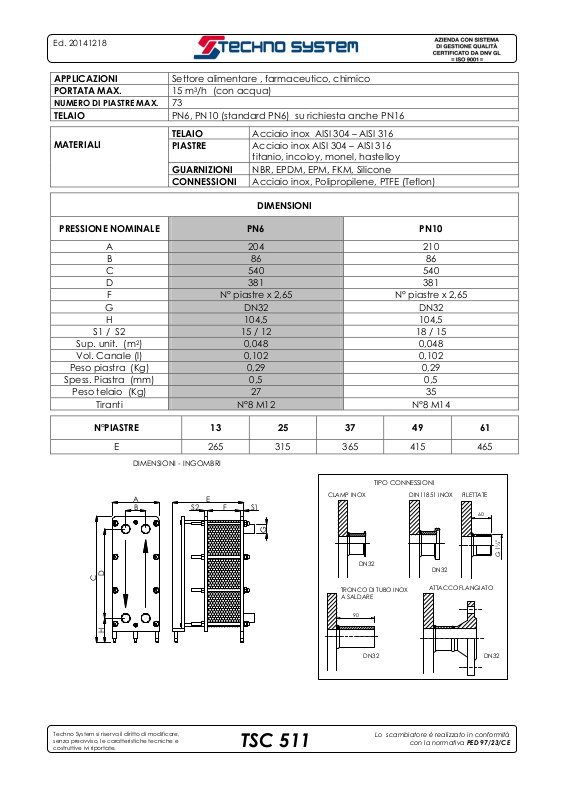

Ed. 20141218
APPLICAZIONI Settore alimentare , farmaceutico, chimico
PORTATA MAX. 15 m3/h (con acqua)
NUMERO DI PIASTRE MAX.
TELAIO PN6, PN10 (standard PN6) su richiesta anche PN16
MATERIALI
73
TELAIO Acciaio inox AISI 304 – AISI 316
PIASTRE Acciaio inox AISI 304 – AISI 316
titanio, incoloy, monel, hastelloy
GUARNIZIONI NBR, EPDM, EPM, FKM, Silicone
CONNESSIONI Acciaio inox, Polipropilene, PTFE (Teflon)
DIMENSIONI
PRESSIONE NOMINALE PN6 PN10
A 204 210
B 86 86
C 540 540
D 381 381
F N° piastre x 2,65 N° piastre x 2,65
G DN32 DN32
H 104,5 104,5
S1 / S2 15 / 12 18 / 15
Sup. unit. (m2) 0,048 0,048
Vol. Canale (l) 0,102 0,102
Peso piastra (Kg) 0,29 0,29
Spess. Piastra (mm) 0,5 0,5
Peso telaio (Kg) 27 35
Tiranti N°8 M12 N°8 M14
N°PIASTRE 13 25 37 49 61
E 265 315 365 415 465

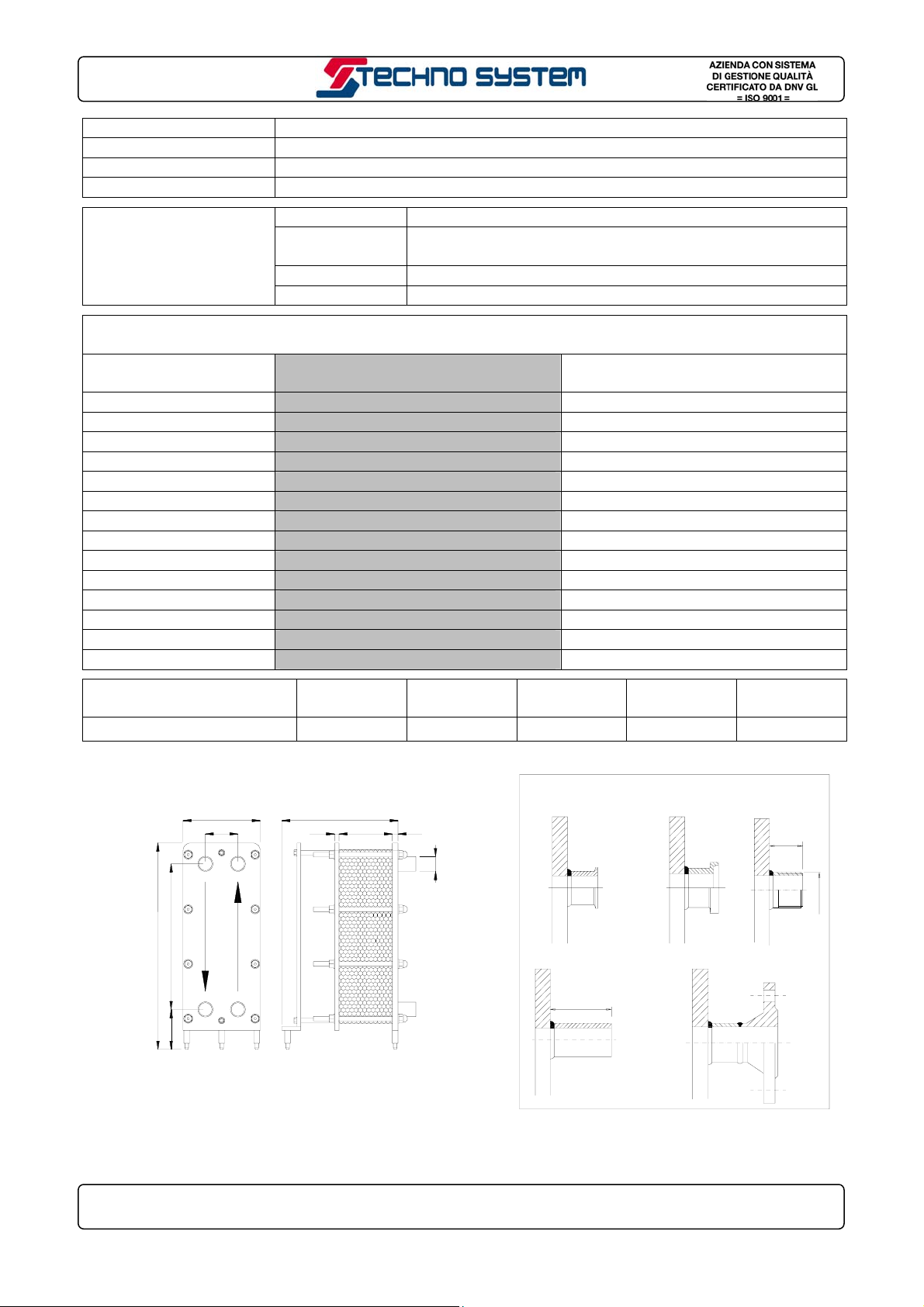

DIMENSIONI - INGOMBRI
TIPO CONNESSIONI
A
B
D
C
H
S2
E
S1
F
G
DN32
TRONCO DI TUBO INOX
A SALDARE
90
DN32
DIN11851 INOXCLAMP INOX
DN32
ATTACCO FLANGIATO
FILETTATE
60
G 1¼"
DN32
Techno System si riserva il diritto di modificare,
senza preavviso, le caratteristiche tecniche e
costruttive ivi riportate.
TSC 511
Lo scambiatore è realizzato in conformità
con la normativa PED 97/23/CE
