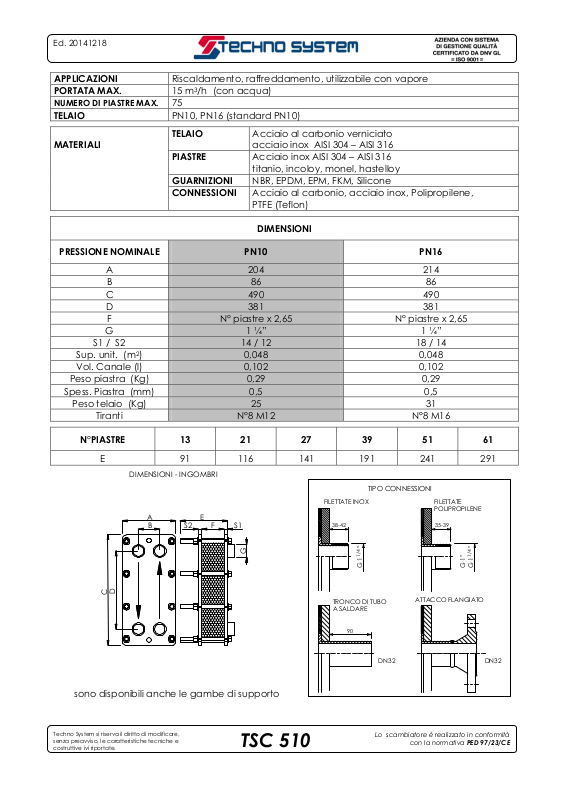

Techno System TSC 510 SCHEDA TECNICA [it]

Page 1

Ed. 20141218

APPLICAZIONI Riscaldamento, raffreddamento, utilizzabile con vapore PORTATA MAX. 15 m3/h (con acqua)

NUMERO DI PIASTRE MAX.

TELAIO PN10, PN16 (standard PN10)

MATERIALI

TELAIO Acciaio al carbonio verniciato

acciaio inox AISI 304 – AISI 316

PIASTRE Acciaio inox AISI 304 – AISI 316

titanio, incoloy, monel, hastelloy

GUARNIZIONI NBR, EPDM, EPM, FKM, Silicone CONNESSIONI Acciaio al carbonio, acciaio inox, Polipropilene,

PTFE (Teflon)

DIMENSIONI

PRESSIONE NOMINALE PN10 PN16

A 204 214

B 86 86 C 490 490 D 381 381

F N° piastre x 2,65 N° piastre x 2,65 G 1 ¼” 1 ¼”

S1 / S2 14 / 12 18 / 14 Sup. unit. (m2) 0,048 0,048 Vol. Canale (l) 0,102 0,102

Peso piastra (Kg) 0,29 0,29

Spess. Piastra (mm) 0,5 0,5

Peso telaio (Kg) 25 31

Tiranti N°8 M12 N°8 M16

N°PIASTRE 13 21 27 39 51 61

E 91 116 141 191 241 291

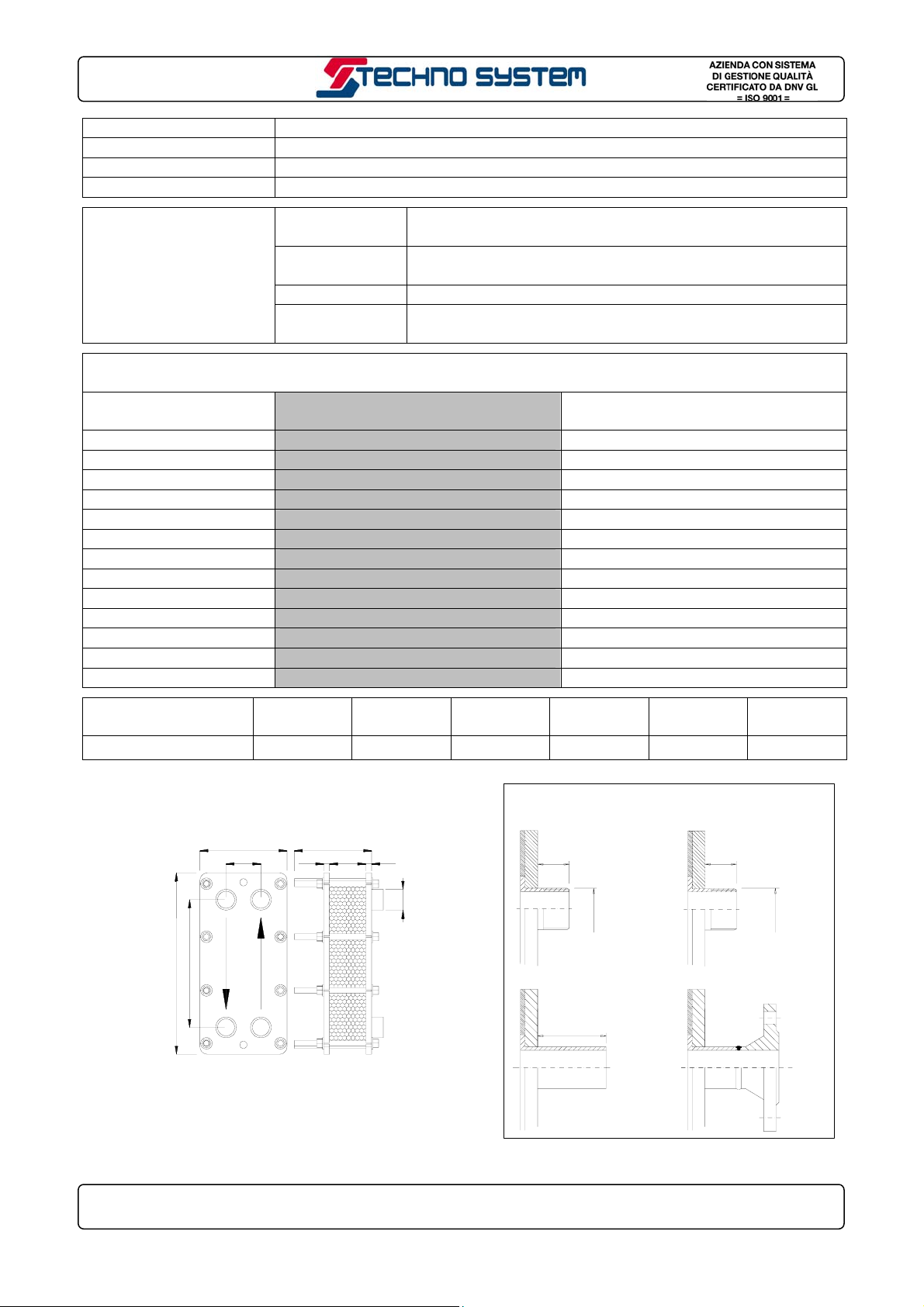

DIMENSIONI - INGOMBRI

TIPO CONNESSIONI

FILETTATE INOX FILETTATE

S2 S1

38-42

1/4

G 1 "

TRONCO DI TUBO A SALDARE

POLIPROPILENE

35-39

1/4

G 1 "

G 1"

ATTACCO FLANGIATO

sono disponibili anche le gambe di supporto

DN32DN32

Techno System si riserva il diritto di modificare, senza preavviso, le caratteristiche tecniche e costruttive ivi riportate.

TSC 510

Lo scambiatore è realizzato in conformità

con la normativa PED 97/23/CE
