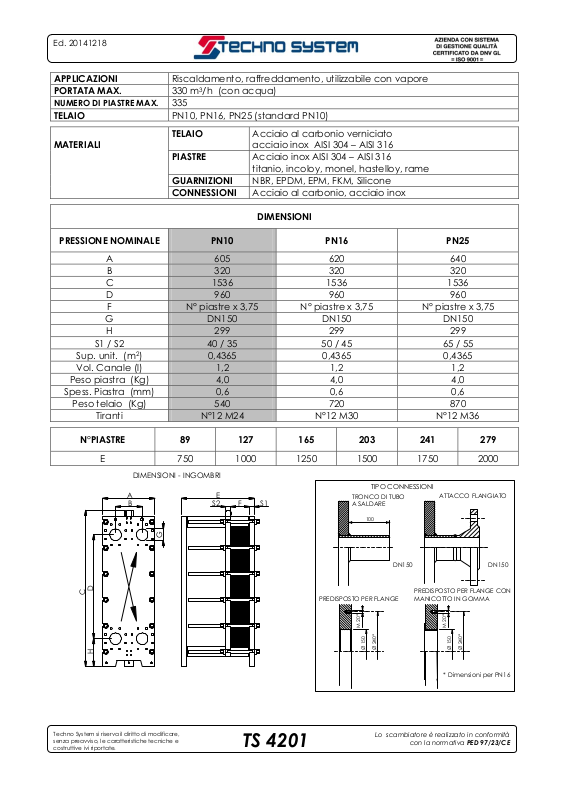

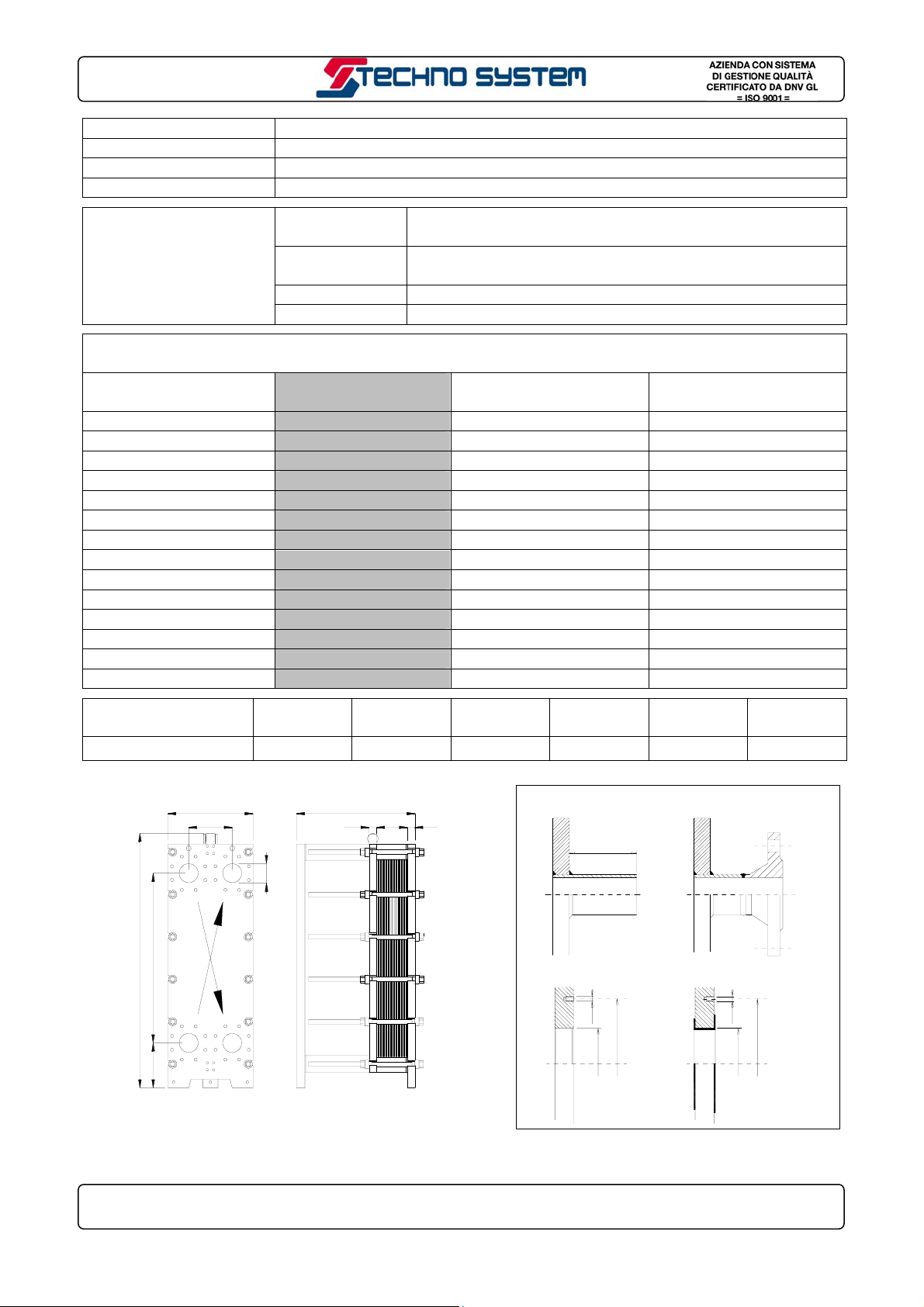

Techno System TS 4201 SCHEDA TECNICA

Page 1

Ed. 20141218

APPLICAZIONI Riscaldamento, raffreddamento, utilizzabile con vapore PORTATA MAX. 330 m3/h (con acqua)

NUMERO DI PIASTRE MAX.

TELAIO PN10, PN16, PN25 (standard PN10)

MATERIALI

335

TELAIO Acciaio al carbonio verniciato

acciaio inox AISI 304 – AISI 316

PIASTRE Acciaio inox AISI 304 – AISI 316

titanio, incoloy, monel, hastelloy, rame

GUARNIZIONI NBR, EPDM, EPM, FKM, Silicone CONNESSIONI Acciaio al carbonio, acciaio inox

DIMENSIONI

PRESSIONE NOMINALE PN10 PN16 PN25

A 605 620 640

B 320 320 320 C 1536 1536 1536 D 960 960 960

F N° piastre x 3,75 N° piastre x 3,75 N° piastre x 3,75 G DN150 DN150 DN150 H 299 299 299

S1 / S2 40 / 35 50 / 45 65 / 55 Sup. unit. (m2) 0,4365 0,4365 0,4365 Vol. Canale (l) 1,2 1,2 1,2

Peso piastra (Kg) 4,0 4,0 4,0

Spess. Piastra (mm) 0,6 0,6 0,6

Peso telaio (Kg) 540 720 870

Tiranti N°12 M24 N°12 M30 N°12 M36

N°PIASTRE 89 127 165 203 241 279

E 750 1000 1250 1500 1750 2000

DIMENSIONI - INGOMBRI

TIPO CONNESSIONI

TRONCO DI TUBO A SALDARE

100

M 20*

Ø 240*

Ø 150

ATTACCO FLANGIATO

PREDISPOSTO PER FLANGE CON MANICOTTO IN GOMMAPREDISPOSTO PER FLANGE

M 20*

Ø 240*

Ø 150

* Dimensioni per PN16

A B

DN150DN150

Techno System si riserva il diritto di modificare, senza preavviso, le caratteristiche tecniche e costruttive ivi riportate.

TS 4201

Lo scambiatore è realizzato in conformità

con la normativa PED 97/23/CE
