Techno Line WS 9215 - IT Alu Instruction Manual

www.conrad.pl

INSTRUKCJA OBSŁUGI

Nr produktu 1589374

Stacja pogodowa radiowa Techno Line WS

9215 - IT Alu, -39,9 do +59,9 °C

Strona 1 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Wprowadzenie

Gratulujemy zakupu tej stacji pogodowej z transmisją bezprzewodową 868 MHz temperatury zewnętrznej i wyświetlaniem temperatury wewnętrznej, ikony prognozy pogody i wskaźnika tendencji pogodowych. Jest ona dodatkowo wyposażona w zegar sterowany radiem DCF-77 i dostępne jest ręczne ustawienie czasu. Dzięki czterem łatwym w użyciu klawiszom funkcyjnym ten innowacyjny produkt idealnie nadaje się do użytku w domu lub w biurze.

Cechy Stacja Pogodowa:

- Czas sterowany radiowo DCF-77 z opcją ręcznych ustawień czasu

- Funkcja włączenia/ wyłączenia czasu DCF

- Wyświetlacz 24 godzinowy

- Kalendarz (rok, miesiąc i dzień tylko w trybie ustawień)

- Strefa czasowa +/- 12 godzin

- Wyświetlacz temperatury w stopniach Celsjusza (OC)

- Funkcja pomiarów temperatury wewnętrznej i zewnętrznej zapisem wartości maksymalnych i minimalnych

- Funkcja ręcznego resetu wartości minimalnych / maksymalnych

- 3 symbole prognozy pogody ze wskaźnikiem tendencji pogody

- Bezprzewodowa transmisja o częstotliwości 868 MHz

- Odbiór sygnału w przedziałach co 4 sekundy

- Wskaźniki wyładowanej baterii

- Możliwość montażu na ścianie lub za pomocą rozkładanej podstawki

Strona 2 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Czujnik zewnętrzny

- Zdalna transmisja temperatury zewnętrznej do stacji pogodowej za pomocą sygnałów 868 MHz

- Obudowa bryzgoszczelna

- Montaż ścienny i za pomocą podstawki.

Ustawienie Uwaga: ta stacja pogodowa otrzymuje dane tylko z jednego czujnika zewnętrznego

1. W pierwszej kolejności włóż baterie do czujnika zewnętrznego (zobacz „instalacja i wymiana baterii w czujniku zewnętrznym)

2. Natychmiast po i w ciągu 30 sekund włóż baterie do stacji pogodowej (patrz "instalacja i wymiana baterie w stacji pogodowej"). Po umieszczeniu akumulatorów na krótko zaświecą się wszystkie segmenty wyświetlacza LCD. Po czasie pojawi się 0:00 oraz symbol chłopca pogodowego". Jeśli nie wyświetlają się po 60 sekundach, wyjmij baterie i odczekaj co najmniej 10 sekund przed ich ponownym włożeniem.

3. Po włożeniu baterii stacja pogodowa zacznie odbierać dane z czujnika zewnętrznego. Symbol temperatury zewnętrznej i symbol odbioru sygnału powinny być wtedy wyświetlane na stacji pogodowej. Jeśli to nie nastąpi po 3 minutach, baterie będą musiały zostać usunięte z obu jednostek i

zresetowane od kroku 1.

4. Aby zapewnić odpowiednią transmisję na częstotliwości 868 MHz, odległość między stacją pogodową a czujnikiem zewnętrznym nie powinna być większa niż 100 metrów (zobacz rozdziały „montaż” oraz „odbiór na częstotliwości 868 MHZ”).

5. Po odebraniu i wyświetleniu zdalnej temperatury na stacji pogodowej, ustawienie to zajmuje

zazwyczaj 3-5 minut w dobrych warunkach.

Uwaga:

Codzienny odbiór DCF odbywa się codziennie o godzinie 02:00 i 03:00. Jeśli odbiór o 03:00 nie powiedzie się, to o godzinach 04:00 i 05:00 i 06:00 będą przeprowadzane kolejne próby odbioru , aż do pomyślnego zakończenia. Jeśli odbiór o godzinie 06:00 nie powiedzie się, następna próba ma miejsce w 02:00 następnego dnia. Jeśli odbiór zakończy się powodzeniem, odebrany czas zastąpi ustawiony ręcznie czas. (Należy również zapoznać się z uwagami dotyczącymi "Czas sterowany

radiowo DCF-77" i "Ręczne ustawianie czasu").

Strona 3 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Jak wkładać i wymieniać baterie w stacji pogodowej

Stacja pogodowa korzysta z 2 baterii AA, IEC LR6, 1,5 V. Gdy baterie wymagają wymiany, na wyświetlaczu LCD pojawi się symbol niskiego poziomu naładowania baterii. Aby zainstalować i wymienić baterie, wykonaj następujące czynności:

1. Podnieś pokrywę komory baterii.

2. Włóż baterie z zachowaniem prawidłowej biegunowości (patrz oznaczenie).

3. Wymień pokrywę komory

Jak włożyć i wymienić baterie w czujniku zewnętrznym

Czujnik zewnętrzny wykorzystuje 2 baterie AAA, IEC LR3, 1,5 V. Aby włożyć i wymienić baterie, wykonaj następujące czynności:

1. Zdejmij pokrywę komory baterii z tyłu nadajnika.

2. Włóż baterie, przestrzegając prawidłowej biegunowości (patrz oznaczenie).

3. Wymień pokrywę komory baterii na urządzeniu.

Uwaga:

W przypadku wymiany baterii w dowolnej jednostce, wszystkie jednostki należy zresetować, postępując zgodnie z procedurami konfiguracyjnymi. Wynika to z faktu, że kod nadawany jest przez nadajnik podczas rozruchu, a kod ten musi zostać odebrany i zapamiętany przez stację pogodową w ciągu pierwszych 3 minut od dostarczonego zasilania.

Strona 4 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Wymiana baterii

Zaleca się regularną wymianę baterii we wszystkich urządzeniach w celu zapewnienia optymalnej dokładności tych urządzeń (żywotność baterii patrz "Dane techniczne").

Prosimy o wzięcie udziału w ochronie środowiska. Zwróć zużyte baterie do autoryzowanego skupu.

Przyciski sterujące

Stacja pogodowa:

Stacja pogodowa posiada cztery łatwe w użyciu przyciski funkcyjne.

Przycisk SET (ustawień)

- Naciśnij i przytrzymaj aby wejść do ręcznych trybów ustawień: strefy czasowej, ręcznego ustawienia czasu, kalendarza oraz włączenia i wyłączenia odbioru czasu DCF.

Przycisk +

- Służy do zmiany wartości w ręcznych trybach ustawień

Przycisk INDOOR/RESET

- Służy do wyświetlania minimalnych/maksymalnych odczytów temperatury

- Naciśnij i przytrzymaj aby zresetować wszystkie wewnętrzne i zewnętrzne minimalne / maksymalne odczyty temperatury za jednym razem.

Przycisk OUTDOOR

- Służy do wyświetlania zewnętrznych minimalnych / maksymalnych odczytów temperatury.

Strona 5 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Wyświetlacz LCD:

* - Kiedy sygnał zewnętrzny zostanie pomyślnie odebrany przez stacją pogodową, ta ikona zostanie

włączona. (Jeśli nie powiedzie się, ikona nie pojawi się na wyświetlaczu LCD), więc użytkownik może łatwo sprawdzić, czy ostatni odbiór zakończył się powodzeniem (ikona włączona), czy nie (ikona wyłączona).

Aby uzyskać lepszą przejrzystość wyświetlacza, ekran LCD jest podzielony na 4 sekcje.

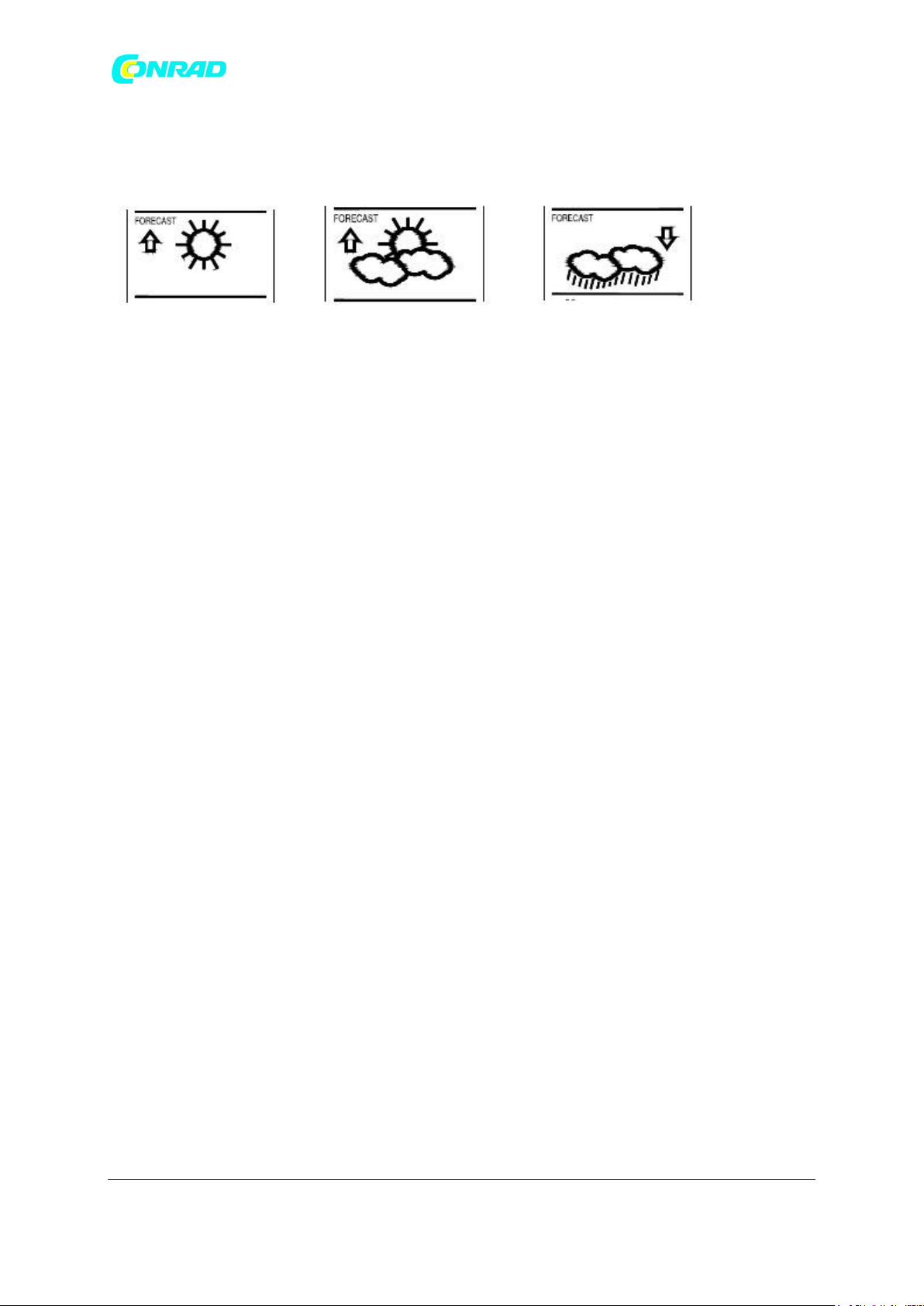

Sekcja 1 – prognoza pogody oraz symbole tendencji pogody

Wyświetlanie pogody, której należy się spodziewać w postaci trzech symboli pogody i dwóch wskaźników tendencji pogodowych w postaci strzałki, które zmieniają swój wygląd w zależności od rozwoju ciśnienia powietrza

Sekcja 2 – Czas

- W trybie normalnym wyświetlanie czasu sterowanego radiowo

- Wyświetlony zostanie symbol wieży odbiorczej wskazujący, że sygnał czasu DCF-77 jest skanowany (symbol migający) lub odbierany (symbol stały)

Uwaga:

Symbol nie będzie wyświetlany, gdy odbiór radiowy nie powiedzie się lub gdy funkcja odbioru czasu jest wyłączona.

Strona 6 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl
