EINFÜHRUNG:

Herzlichen Glückwunsch zum Erwerb dieser modernen Wetterstation, einem Beispiel für hervorragendes Design und feine Handwerkskunst. Die Station bietet Ihnen funkgesteuerte Zeitanzeige, Anzeige von Datum, Kalender, Mondphasen, Raum- und Außentemperatur, Raum- und Außenluftfeuchtigkeit sowie eine Luftdruckstatistik in Form einer Balkengrafik. Das Gerät wird Sie nie wieder über aktuelle oder kommende Wetterkonditionen im Unklaren lassen. Der Betrieb des Produkts ist einfach und leicht verständlich. Lesen Sie bitte für besseres Verständnis der Wetterstation und optimale Ausnutzung aller ihrer Vorzüge diese Betriebsanleitung trotzdem aufmerksam durch.

Betriebsanleitung

MERKMALE: Die Wetterstation

Aufhängeöse

Batteriefach

LCD-Anzeige

Ständer

Funktionstasten

• Funkgesteuerte DCF77-Zeitanzeige mit manueller Einstelloption

• Zeitempfang EIN/AUS (ON/OFF) vom Benutzer wählbar

• 12-/24-Stunden-Anzeigeformat

• Zeitzone einstellbar (±12 Stunden)

• Anzeige von Wochentag und Tagesdatum (Jahr und Monat nur im Einstellmodus)

• Anzeige von jeweils 12 Mondphasen während des ganzen Jahres

• Wettervorhersage mit 3 Wettersymbolen und Wettertendenzanzeige

• Anzeige der Raumkomfortstufe

• Temperaturanzeige in ºC/ºF

• Raum- und Außentemperaturanzeige mit Speicherung der Minimal- und Maximalwerte sowie des Zeitpunkts der

Speicherung

• Anzeige der Luftfeuchtigkeit als RH% (Relative Humidity)

• Raum- und Außenluftfeuchtigkeitsanzeige mit Speicherung der Minimal- und Maximalwerte

• Anzeige des Relativen Luftdrucks in hPa / inHg mit einstellbarem Referenzwert

• Wettersymbol-Empfindlichkeitseinstellung

• Statistik des Relativen Luftdrucks für die letzten 24 Stunden (Elektronisches Barometer mit Trendanzeige des barometrischen Druckes)

• LCD-Kontrast wählbar

• Empfängt bis zu drei Außensender

• Signalemfangsintervalle 4 s

• Drahtlose 868 MHz-Signalübertragung

• Batterietiefstandsanzeige

• Tischaufstellung oder Wandmontage

Der Thermo-Hygro-Außensender

•

MHz-Signal

•

Fernübertragung von Außentemperatur und Außenluftfeuchtigkeit zur Wetterstation per 868

Zeigt auf dem LCD wechselweise die gemessene Temperatur und Luftfeuchtigkeit an Spritzwassergeschütztes Gehäuse Gehäuse wandmontierbar An einem geschützten Ort montieren. Direkten Regen oder Sonnenschein vermeiden

INSTALLATION UND AUSTAUSCH DER BATTERIEN IN DER WETTERSTATION:

Die Wetterstation arbeitet mit zwei 1,5 V-Batterien vom Typ AA, IEC LR6. Zur Installation oder zum Austausch folgen Sie bitte den Schritten unten:

1. Greifen Sie mit dem Finger oder einem anderen festen Gegenstand in die Lücke an der unteren Mitte des Batteriefachs und heben Sie den Deckel ab.

2. Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein.

3. Setzen Sie den Batteriefachdeckel wieder ein.

INSTALLATION UND AUSTAUSCH DER BATTERIEN IM THERMO-HYGRO-AUSSENSENDER:

Der Thermo-Hygro-Sender arbeitet mit 2 x 1,5V-Batterien vom Typ Mignon AA, IEC LR6. Bitte beachten Sie beim Einlegen und Ersetzen der Batterien folgende Hinweise:

1. Batteriefachdeckel abnehmen.

2. Batterien unter Beachtung der korrekten Polarität (siehe Markierung) einlegen.

3. Batteriefachdeckel wieder einsetzen.

Hinweis:

Im Falle eines Batteriewechsels bei einer der Einheiten muss bei allen Einheiten eine neue

Grundeinstellung vorgenommen werden. Dies ist nötig, da der Außensender bei Inbetriebnahme einen Zufallssicherheitscode an die Wetterstation sendet, der von dieser innerhalb der ersten 3 Minuten nach Inbetriebnahme empfangen und gespeichert werden muss.

BATTERIEWECHSEL:

Um eine optimale Funktion zu gewährleisten, wird empfohlen, die Batterien aller Einheiten einmal jährlich zu erneuern.

GRUNDEINSTELLUNG:

BEI BENÜTZUNG VON EINEM AUßENSENDER

Bitte beteiligen Sie sich am aktiven Umweltschutz und entsorgen Sie Altbatterien nur bei den hierfür vorgesehenen Sammelstellen.

Legen Sie zuerst die Batterien in den Außensender ein (siehe “ Installation und austausch der Batterien im Thermo-Hygro-Aussensender” oben). Legen Sie innerhalb von 2 Minuten nach Inbetriebnahme des Thermo-Hygro-Aussensender die Batterien in die Wetterstation ein (siehe “ Installation und austausch der Batterien in der Wetterstation” oben). Sind alle Batterien eingelegt, so werden alle Anzeigesegmente des LCD kurz sichtbar und ein kurzer Signalton wird ertönen. Im Folgenden werden die Raumtemperatur und Raumluftfeuchtigkeit, und die Zeit als 0:00 angezeigt und das Signalempfangssymbol wird anfangen zu blinken. Kommen diese Anzeigen nicht innerhalb von 60 Sekunden auf dem LCD-Bildschirm zur Darstellung, so müssen die Batterien für mindestens 60 Sekunden

entnommen und dann erneut eingelegt werden. Werden die Raumdaten angezeigt, so fahren Sie mit dem nächsten Schritt fort.

Nach dem Einlegen der Batterien wird die Wetterstation beginnen, Daten vom Außensender zu empfangen. Es sollten nun die Außentemperatur und Außenluftfeuchtigkeit auf der Wetterstation angezeigt werden. Ist dies nicht innerhalb von zwei Minuten der Fall, so müssen die Batterien aus beiden Einheiten entnommen und der Vorgang nochmals ab Schritt 1 wiederholt werden.

Zur Sicherstellung einer ausreichenden 868 MHz-Übertragung sollte zwischen den endgültigen Montagepositionen von Wetterstation und Außensender unter guten Bedingungen keine größere Entfernung als 100 m liegen (Sehen Sie dazu die Hinweise unter “Platzierung” und “868 MHz-Empfangstest”).

Hinweis:

Für den Fall eines Batteriewechsels achten Sie bitte darauf, dass die Batterien nicht aus den Kontakten springen. Es ist ferner darauf zu achten, dass nach der Entnahme der Batterien immer mindestens 1 Minute bis zum erneuten Einlegen verstreichen muss, da andernfalls Start- und Übertragungsproblemen auftreten können.

BEI BENÜTZUNG VON MEHR ALS EINEM AUßENSENDER

1. Wurde die Einstellung ursprünglich mit einem Außensender vorgenommen, so sollte der Anwender alle Batterien

aus Wetterstation und Außensender entfernen und mindestens 60 Sekunden warten.

2. Setzen Sie jetzt die Batterien in den ersten Außensender ein.

3. Legen Sie innerhalb von 2 Minuten nach Inbetriebnahme des ersten Außensenders die Batterien in die

Wetterstation ein. Sind alle Batterien eingelegt, so werden alle Anzeigesegmente des LCD kurz sichtbar und ein kurzer Signalton wird ertönen. Im Folgenden werden die Raumtemperatur und Raumluftfeuchtigkeit, und die Zeit als 0:00 angezeigt. Kommen diese Anzeigen nicht innerhalb von 60 Sekunden auf dem LCD-Bildschirm zur Darstellung, so müssen die Batterien für mindestens 60 Sekunden entnommen und dann erneut eingelegt werden.

4. Es sollten nun die Außentemperatur und Außenluftfeuchtigkeit des ersten Außensenders (Kanal 1) auf der

Wetterstation angezeigt werden. Ferner kommt auch das Signalempfangssymbol zur Anzeige. Ist dies nicht innerhalb von zwei Minuten der Fall, so müssen die Batterien aus beiden Einheiten entnommen und der Vorgang nochmals ab Schritt 1 wiederholt werden.

5. Nachdem die Außentemperatur des ersten Außensenders auf der Wetterstation angezeigt werden, setzen Sie

die Batterien in den zweiten Außensender ein. Hinweis: Der Anwender sollte die Batterien des zweiten Außensenders innerhalb von 45 Sekunden nach dem Empfang der Daten des ersten Außensenders einsetzen.

6. Es sollten nun die Außentemperatur Außentemperatur und Außenluftfeuchtigkeit des zweiten Außensenders

sowie das Symbol "Kanal 2" auf der Wetterstation angezeigt werden. Ist dies nicht innerhalb von zwei Minuten

der Fall, so müssen die Batterien aus allen Einheiten entnommen und der Vorgang nochmals ab Schritt 1 wiederholt werden.

7. Nachdem die Außenbereichsdaten sowie das Symbol "Kanal 2" auf der Wetterstation angezeigt werden, setzen

Sie die Batterien in den dritten Außensender ein. Innerhalb von 2 Minuten sollten nun die Außenbereichsdaten des dritten Außensenders als Kanal 3 zur Anzeige kommen. Wird der dritte Außensender erfolgreich empfangen, so schaltet das Kanalsymbol wieder auf "1" zurück. Ist dies nicht der Fall, so muss eine erneute Einstellung ab Schritt 1 vorgenommen werden. Hinweis: Der Anwender sollte die Batterien spätestens innerhalb von 45 Sekunden, nachdem die Wetterstation die Informationen des ersten Außensenders anzeigt, oder sofort nach Empfang der Daten des zweiten Außensenders in den dritten Außensender einlegen.

8. Zur Sicherstellung einer ausreichenden 868 MHz-Übertragung sollte zwischen den endgültigen

Montagepositionen von Wetterstation und Außensendern unter guten Bedingungen keine größere Entfernung als 100 m liegen (Sehen Sie dazu die Hinweise unter “Platzierung” und “868 MHz-Empfangstest”).

WICHTIG:

Wenn die Einstellungen für zusätzliche Sender nicht wie oben beschrieben vorgenommen werden, so ist mit Übertragungsdproblemen zu rechnen. Sollten Übertragungsprobleme auftreten, so sind aus allen Geräteteilen die Batterien zu entfernen und einen neue Grundeinstellung ab Schritt 1 ist vorzunehmen.

NEUEINSTELLUNG:

Wetterstation und Thermo-Hygro-Außensender müssen neu eingestellt werden, wenn einer der folgenden Fälle eintritt:

•

Erfolgloser Empfangsversuch des 868 MHz-Signals

•

Fehlfunktion der Geräte

•

Batterietausch Zur Neueinstellung sind alle Batterien aus allen Geräteteilen zu entfernen. Warten Sie mindestens 1 Minute, bevor Sie eine erneute Grundeinstellung der Wetterstation vornehmen. Beginnen Sie hierzu wieder mit Schritt 1 des Abschnitts “Grundeinstellung”)

FUNKGESTEUERTE DCF77-ZEITANZEIGE:

Die Zeitbasis für die funkgesteuerte Zeitanzeige ist eine von der Physikalisch Technischen Bundesanstalt Braunschweig betriebene Cäsium-Atomuhr mit einer rechnerischen Ganggenauigkeit von 1 Sekunde in 1 Mio. Jahren. Diese Uhrzeit wird zum DCF77-Zeitsignal (77,5kHz) codiert und von einem Langwellensender in Mainflingen bei Frankfurt über einen Senderadius von etwa 1500 km abgestrahlt. Ihre Wetterstation empfängt dieses Signal, decodiert es und zeigt unabhängig von Sommer oder Winter stets die genaue Zeit. Die Empfangsqualität ist stark von den geografischen und baulichen Gegebenheiten abhängig. Im Normalfall sollten jedoch in einem Radius von 1.500 km um Frankfurt keine Empfangsprobleme auftreten.

Nachdem der Lernen des Zeitraums für die Außendaten beendet ist, wird das DCF-Sendemastsymbol in der oberen linken Ecke des LCD-Bildschirms zu blinken beginnen. Dies zeigt an, dass die Uhr ein DCF77-Signal erkannt hat und versucht, es zu empfangen. Nachdem der Zeitcode empfangen wurde, bleibt das DCF-Symbol permanent sichtbar und die Uhrzeit wird angezeigt.

Der normale DCF-Empfang erfolgt täglich morgens um 02:00 Uhr und um 03:00 Uhr. Bleibt der Empfang bis 03:00 Uhr erfolglos, so wird bis 06:00 Uhr zu jeder vollen Stunde ein neuer Empfangsversuch gestartet. Ist bis 06:00 Uhr kein erfolgreicher Empfang zu verzeichnen, so findet der nächste Empfangsversuch erst wieder am nächsten Morgen um 02:00 Uhr statt.

Blinkt das Symbol, stellt aber keine korrekte Zeit ein oder erscheint das DCF-Symbol überhaupt nicht, so beachten Sie bitte folgende Punkte:

• Es wird empfohlen, einen Mindestabstand von 1,5 – 2 Metern zu eventuell störenden Geräten wie

Computerbildschirmen, Fernsehgeräten, usw. einzuhalten.

• In Stahlbetonbauten (Kellern, Hochhäusern, etc.) ist das empfangene Signal zwangsläufig schwächer. In

Extremfällen wird empfohlen, das Gerät in Fensternähe und/oder mit der Vorder- oder Rückseite in Richtung des

DCF77-Senders in Frankfurt auszurichten.

• Nachts sind die atmosphärischen Störungen gewöhnlich geringer und ein Empfang ist in den meisten Fällen

möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeitsabweichung unter 1 Sekunde zu halten.

FUNKTIONSTASTEN: Wetterstation:

Die Projektions-Wetterstation verfügt über vier einfach bedienbare Tasten:

SET-Taste

CH-Taste

IN-Taste OUT/+ -Taste

SET-Taste (Einstellung)

• Drücken und halten Sie die Taste zum Eintritt in folgende manuelle Einstellmodi: LCD-Kontrast, Zeitzone,

Zeitempfang EIN/AUS (ON/OFF), 12-/24-Stunden-Zeitanzeigeformat, Manuelle Zeiteinstellung, Kalender,

Temperaturanzeige °C/°F, Luftdruckanzeige hPa / inHg, Relativer Referenzluftdruckwert und

Schaltempfindlichkeit der Wettersymbole.

• Rückstellung aller minimalen und maximalen Speicherwerte.

IN-Taste (Innenraum)

• Kurz drücken zur Umschaltung zwischen den Anzeigen der minimalen, maximalen und aktuellen

Raumtemperatur- und Raumluftfeuchtigkeitswerte

• Verminderung des Relativen Referenzluftdruckwertes (im Manuellen Einstellmodus)

OUT/+-Taste (Außenbereich/+)

• Kurz drücken zur Umschaltung zwischen den Anzeigen der minimalen, maximalen und aktuellen

Außentemperatur- und Außenluftfeuchtigkeitswerte

• Erhöhung, Änderung, Umschaltung aller Werte im Manuellen Einstellmodus CH-Taste (Kanal)

• Verlassen des Manuellen Einstellmodus

• Umschaltung zwischen den Kanal-Anzeigen (bei Benützung von mehr als einem Außensender)

LCD-BILDSCHIRM:

Der LCD-Bildschirm ist in 4 Sektionen aufgeteilt, die der Anzeige der Informationen für Zeit/Kalender/Mondphase, Daten des Innenraums, Wettervorhersage und Daten des Außenbereichs dienen.

Mondphasensymbol

Zeitempfangssymbol (für

Zeit)

Außentemperatur

in ºC/ ºF

Balkengrafik der

Relativen

DCF-

Batterietiefstandsanzeige

Raumtemperatur

in ºC/ ºF

Wettertendenz-anzeige

Luftdruckstatistik

Zeit

Kalender

Anzeige der Komfortstufe

Raumluftfeuchtigkeit in RH%

Wettervorhersage-symbole

Relativer Luftdruck in hPa / inHg

Empfangsanzeige der Außenbereichssignale*

Relative Außenluftfeuchtigkeit in RH%

* Wenn das Sendesignal des Außensenders von der Wetterstation erfolgreich empfangen wurde, wird dieses Symbol eingeschaltet (bei Fehlempfang wird das Symbol nicht angezeigt). Der Anwender kann damit erkennen, ob der letzte Empfang erfolgreich (Symbol EIN) oder nicht erfolgreich war (Symbol AUS). Ein kurzes Blinken zeigt ferner an, dass gerade ein Signalempfang stattfindet.

MANUELLE EINSTELLUNGEN:

Die folgenden Einstellungen können nach Drücken der SET-Taste manuell geändert werden:

• Einstellung des LCD-Kontrasts

• Einstellung der Zeitzone

• Einstellung Zeitempfang EIN/AUS (ON/OFF)

• Einstellung 12-/24-Stunden-Zeitanzeigeformat

• Manuelle Zeiteinstellung

• Kalendereinstellung

• Einstellung Temperaturanzeige °C/°F

• Einstellung Luftdruckanzeige hPa / inHg

• Einstellung des Relativen Referenzluftdrucks

• Einstellung der Schaltempfindlichkeit für die Wettervorhersagesymbole

EINSTELLUNG DES LCD-KONTRASTS:

Letzte Stelle blinkend

Der LCD-Kontrast kann in 8 Stufen von LCD 0 bis LCD 7 eingestellt werden (Voreinstellung LCD 4):

1. Drücken und halten Sie die SET-Taste, bis die Anzeige blinkt.

2. Benützen Sie die OUT/+-Taste, um alle Kontraststufen zu prüfen.

3. Wählen Sie den gewünschten LCD-Kontrast. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den

Modus Einstellung der Zeitzone die SET-Taste.

EINSTELLUNG DER ZEITZONE:

Die Zeitzonen-Voreinstellung der Projektions-Wetterstation ist “0”. Einstellung einer anderen Zeitzone wie folgt:

1. Der aktuelle Wert der Zeitzone beginnt zu blinken.

2. Stellen Sie mit der OUT/+-Taste die neue Zeitzone ein. Der Einstellbereich läuft in 1-stündigen Intervallen von 0

bis -12, schaltet dann auf +12 und läuft zurück auf 0.

3. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus Einstellung Zeitempfang EIN/AUS

(ON/OFF) die SET-Taste.

blinkend

EINSTELLUNG ZEITEMPFANG EIN/AUS (ON/OFF):

In Gegenden, in denen der Empfang des DCF77-Zeitcodes nicht möglich ist, kann die DCF-Zeitempfangsfunktion abgeschaltet werden. Die Uhr arbeitet dann wie eine normale Quarzuhr (Voreinstellung EIN).

1. Die Anzeige “ON” (EIN) auf dem LCD beginnt zu blinken.

2. Benützen Sie die OUT/+-Taste, um die Zeitempfangsfunktion abzuschalten.

3. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus Einstellung 12-/24-Stunden-

Anzeigeformat die SET-Taste. Hinweis:

Ist die Zeitempfangsfunktion manuell abgeschaltet (AUS = OFF), so findet so lange kein Empfangsversuch für das DCF77-Zeitsignal statt, bis die Empfangsfunktion wieder aktiviert wird (EIN = ON).

blinkend

Im Zustand OFF wird das Zeitempfangssymbol sowie das DCF-Sendemastsymbol auf dem LCD-Bildschirm nicht dargestellt.

EINSTELLUNG 12-/24-STUNDEN-ANZEIGEFORMAT:

Die Uhrenanzeige kann so eingestellt werden, dass die Zeit im 12- oder 24-Stundenformat angezeigt wird

blinkend

(Voreinstellung 24-Stunden-Anzeige):

1. Benützen Sie die OUT/+-Taste, um zwischen “12H” oder “24H” umzuschalten.

2. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus Manuelle Zeiteinstellung die SET-Taste.

MANUELLE ZEITEINSTELLUNG:

Für den Fall, dass die Wetterstation kein DCF-Zeitsignal erkennen kann (z. B. durch Störungen, Sendeentfernung, etc.), ist manuelle Zeiteinstellung möglich. Die Uhr arbeitet dann als normale Quarzuhr.

Stunden blinkend

1. Die Stundenstellen beginnen zu blinken.

Minuten blinkend

2. Stellen Sie mit der OUT/+-Taste die Stunden ein.

3. Drücken Sie zur Einstellung der Minuten erneut die SET-Taste. Die Minutenstellen beginnen zu blinken.

4. Stellen Sie mit der OUT/+-Taste die Minuten ein.

5. Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in den Modus Kalendereinstellung die SET-Taste.

Hinweis:

Trotz manueller Zeiteinstellung wird das Gerät weiter versuchen, das DCF77-Zeitsignal zu empfangen. Bei erfolgreichem Empfang überschreibt die empfangene Zeitinformation die manuell eingestellte Zeit. Während der Empfangsversuche blinkt das DCF-Sendemastsymbol. Findet kein erfolgreicher Empfang statt, so wird das DCFSymbol verschwinden. Zur nächsten vollen Stunde wird jedoch ein erneuter Empfangsversuch gestartet.

KALENDEREINSTELLUNG:

Datum und Monat (24-Std.-Zeitformat) Monat und Datum (12-Std.-Zeitformat)

Jahr

Die Kalendervoreinstellung der Projektions-Wetterstation ist der 1.1. des Jahres 2006. Wird das funkgesteuerte DCF77-Zeitsignal empfangen, wird damit automatisch auch das Kalenderdatum auf den neuesten Stand gebracht. Ist kein DCF-Signalempfang möglich, so kann das Datum auf folgende Weise auch manuell eingestellt werden:

1. Die Jahreszahl beginnt zu blinken.

2. Stellen Sie mit der OUT/+-Taste das Jahr ein (zwischen 2003 – 2029).

3. Drücken Sie zur Bestätigung der Jahreszahl und zur Einstellung des Monats erneut die SET-Taste. Der Monat

beginnt zu blinken.

4. Stellen Sie mit der OUT/+-Taste den Monat ein.

5. Drücken Sie zur Bestätigung des Monats und zur Einstellung des Tagesdatums erneut die SET-Taste. Das

Tagesdatum beginnt zu blinken.

6. Stellen Sie mit der OUT/+-Taste das Tagesdatum ein.

7. Drücken Sie zur Bestätigung der Kalendereinstellung und zum Eintritt in den Modus Einstellung

Temperaturanzeige °C/°F die SET-Taste ein weiteres Mal.

EINSTELLUNG TEMPERATURANZEIGE °C/°F:

Die Temperaturanzeige kann so eingestellt werden, dass die Temperaturdaten in °C oder °F ausgegeben werden (Voreinstellung °C):

1. Benützen Sie die OUT/+-Taste, um zwischen “°C” oder “°F” umzuschalten.

2. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus Einstellung Luftdruck hPa / inHg die

SET-Taste

blinkend

EINSTELLUNG LUFTDRUCKANZEIGE hPa / inHg:

blinkend

Die Luftdruckanzeige kann so eingestellt werden, dass der Relative Luftdruck in hPa oder inHg ausgegeben wird (Voreinstellung hPa).

1. Benützen Sie die OUT/+-Taste, um zwischen “hPa” oder “inHg” umzuschalten.

2. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus Einstellung des Relativen

Referenzluftdrucks die SET-Taste Hinweis:

Die Einheiten der Wettersymbol-Empfindlichkeit und der Luftdruckstatistik sind hiervon nicht betroffen. Sie werden stets in hPa ausgedrückt.

EINSTELLUNG DES RELATIVEN REFERENZLUFTDRUCKS:

Der Wert des Relativen Referenzluftdrucks beträgt in der Voreinstellung 1013 hPa (29,92 inHg). Er kann zur Höhenlagenkorrektur im Bereich von 960 – 1040 hPa (28,35 – 30,72 inHg) auf einen anderen Wert eingestellt werden.

blinkend

1. Der aktuelle Relative Referenzluftdruckwert beginnt zu blinken.

2. Benützen Sie die OUT/+-Taste zur Erhöhung oder die IN-Taste zur Verminderung des Wertes. Stetes Drücken

der Tasten bewirkt eine schnelle Weiterschaltung.

3. Drücken Sie zur Bestätigung des eingestellten Wertes und zum Eintritt in den Modus Einstellung der

Schaltempfindlichkeit für die Wettervorhersagesymbole die SET-Taste.

EINSTELLUNG DER SCHALTEMPFINDLICHKEIT FÜR DIE WETTERVORHERSAGESYMBOLE:

blinkend

Für Gegenden mit sich rasch ändernden Wetterverhältnissen können die Wettersymbole auf eine andere Schaltempfindlichkeit gestellt werden, um die geänderten Verhältnisse schneller anzeigen zu können.

1. Der aktuelle Empfindlichkeitswert beginnt zu blinken.

2. Stellen Sie mit der OUT/+-Taste den Wetterempfindlichkeitspegel ein. Es sind die Schaltpegel 2, 3 und 4

verfügbar. Der Wert kennzeichnet die Luftdruckänderung in hPa, die eine Umschaltung der Wettersymbole in

einen anderen Zustand bewirkt. Hierbei steht Pegel 2 für die empfindlichste (schnellste), Pegel 4 für die

unempfindlichste (langsamste) Einstellung (Voreinstellung Schaltpegel 3).

3. Drücken Sie zur Bestätigung der Wahl und zum Verlassen der Manuellen Einstellungen die SET-Taste.

VERLASSEN DES MANUELLEN EINSTELLMODUS:

Um den Manuellen Einstellmodus zu verlassen, kann während der manuellen Einstellung zu jedem Zeitpunkt einfach die CH-Taste gedrückt oder aber so lange gewartet werden, bis automatische Abschaltung erfolgt. Der Modus kehrt damit zur normalen Zeitanzeige zurück.

Zunehmender

Halbmond

Erstes Viertel

Zunehmend

Zunehmender

Abnehmender

Halbmond

Abnehmender

MONDPHASENSYMBOL:

Das Mondphasensymbol auf der Wetterstation zeigt in Abhängigkeit der Kalendereinstellungen während des ganzen Jahres in den folgenden 12 Schritten die entsprechenden Mondphasen:

Neumond

Mond (5/6)

Mond (1/6)

Mond (2/3)

Mond (1/3)

Letzt. Viertel

Mond (1/3)

Mond (2/3)

Mond (1/6)

Mond (5/6)

Vollmond

RAUMTEMPERATUR UND RELATIVE RAUMLUFTFEUCHTIGKEIT:

Raumtemperatur, Raumluftfeuchtigkeit sowie Raumkomfortstufe werden ständig automatisch auf den neuesten Stand gebracht und in der zweiten Sektion des LCD-Bildschirms angezeigt.

Raumtemperatur in °C oder ºF

DIE KOMFORTSTUFENANZEIGE:

MAX-Symbol

Relative Raumluftfeuchtigkeit

Angenehm : Das Symbol eines heiteren Gesichts “☺” zeigt einen Raumtemperaturbereich zwischen 20°C und

Unangenehm : Das Symbol eines betrübten Gesichts “” kennzeichnet alle Werte außerhalb jener der

25,9°C und eine Relative Raumluftfeuchtigkeit zwischen 45% und 65% an.

angenehmen Komfortstufe.

ANSICHT UND RÜCKSTELLUNG DER INNENRAUM-MESSWERTE:

1. Benützen Sie die IN-Taste, um zwischen den Anzeigen der aktuellen und gespeicherten minimalen und

maximalen Raumtemperatur- und Raumluftfeuchtigkeitswerte umzuschalten. Zeit und Datum der

Datenspeicherung kommt gleichzeitig in der Zeit- und Kalendersektion des LCD-Bildschirms zur Anzeige (nur für

Temperaturdaten). Drücken Sie:

Einmal zur Anzeige der maximalen Raumtemperatur- und Raumluftfeuchtigkeitsdaten mit Zeit und Datum der

Speicherung.

Zweimal zur Anzeige der minimalen Raumtemperatur- und Raumluftfeuchtigkeitsdaten mit Zeit und Datum der

Speicherung.

Dreimal zur Rückkehr zu der Anzeige der aktuellen Werte.

2. Während der Anzeige der minimalen oder maximalen Daten können die entsprechenden gespeicherten Werte

sowie die Zeitpunkte der Speicherung durch Drücken und Halten der SET-Taste für etwa 3 Sekunden auf die

aktuellen Temperatur- und Luftfeuchtigkeits- sowie Zeit- und Datumswerte zurück gesetzt werden. Hinweis: Die minimalen oder maximalen Daten müssen individuell zurück gesetzt werden.

FORECAST

WETTERVORHERSAGE UND WETTERTENDENZ:

FORECAST FORECAST

WETTERVORHERSAGESYMBOLE:

Die Wettervorhersagesymbole in der dritten Sektion des LCD-Bildschirms werden in einer der folgenden Kombinationen angezeigt:

Sonnig Bewölkt mit sonnigen Abschnitten Regen

Bei plötzlichen oder größeren Schwankungen des Luftdrucks werden die Anzeigesymbole aktualisiert, um die Wetterveränderung anzuzeigen. Ändern sich die Anzeigesymbole nicht, dann hat sich entweder der Luftdruck nicht verändert oder die Veränderung ist so langsam eingetreten, dass sie von der Wetterstation nicht registriert werden konnte. Wenn die Anzeigesymbole Sonne oder Regen anzeigen, verändert sich die Anzeige auch dann nicht, wenn

sich das Wetter bessert (Anzeige Sonnig) oder verschlechtert (Anzeige Regen), da die Anzeigesymbole bereits die beiden Extremsituationen darstellen.

Die Anzeigesymbole zeigen eine W etterbesserung oder -verschlechterung an, was aber nicht unbedingt, wie durch die Symbole angegeben, Sonne oder Regen bedeutet. Ist das aktuelle Wetter zum Beispiel wolkig und es wird Regen angezeigt, deutet dies nicht auf eine Fehlfunktion des Gerätes hin, sondern gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss.

Hinweis: Nach Grundeinstellung der Wetterstation sollten die Messwerte für die ersten 12 - 24 Stunden nicht beachtet werden, da die Station erst über diesen Zeitraum auf konstanter Meereshöhe Luftdruckdaten sammeln muss, um eine genauere Vorhersage treffen zu können.

Wie bei jeder Wettervorhersage können auch hier keine absolut genauen Vorhersagen getroffen werden. Bedingt durch die verschiedenen Benutzungsmöglichkeiten, für die die Wetterstation ausgelegt ist, liegt die Genauigkeit der Wettervorhersage bei etwa 75%. In Gebieten mit häufigen plötzlichen Wetterwechseln (z.B. von Sonnig zu Regen) wird die Anzeige genauer sein als in Gebieten, in denen das Wetter relativ stabil ist (z.B. meist Sonnig).

Wird die Wetterstation von einem Ort an einen anderen verlegt, der bedeutend höher oder tiefer liegt als der ursprüngliche Standort (zum Beispiel vom Erdgeschoss in das oberen Stockwerk des Hauses), so sollten wiederum die während der ersten 12 - 24 Stunden angezeigten Werte ignoriert werden. Dadurch wird gewährleistet, dass die Wetterstation die Verlegung nicht als Änderung des Luftdrucks wahrnimmt, wenn es sich in Wirklichkeit nur um eine Änderung der Höhe des Standorts handelt.

WETTERTENDENZANZEIGE:

Die Wettertendenzanzeige in Form von Pfeilen (links und rechts neben den Wettersymbolen) arbeitet mit den Wettervorhersagesymbolen zusammen. Zeigt der Tendenzpfeil nach oben, so bedeutet dies einen Anstieg des Luftdrucks und somit eine zu erwartende Wetterbesserung. Zeigt der Pfeil nach unten, so bedeutet dies sinkenden Luftdruck und damit eine zu erwartende Wetterverschlechterung.

Zieht man dies in Betracht, kann man ersehen, wie sich das Wetter verändert hat und welche Veränderungen zu erwarten sind. Zeigt die Tendenzanzeige z. B. nach unten bei gleichzeitiger Anzeige der Symbole von Sonne und Wolken (Wolkig mit sonnigen Abschnitten), dann fand die letzte registrierte Wetteränderung während einer sonnigen

Periode statt (nur das Symbol Sonne). Da die Tendenzanzeige nach unten zeigt, folgt daraus für die nächste Wetteränderung das Symbol Wolken mit Regen.

Hinweis: Hat die Wettertendenzanzeige einmal eine Luftdruckänderung registriert, so wird sie permanent auf dem LCDBildschirm sichtbar bleiben.

LUFTDRUCKSTATISTIK (ELEKTRONISCHES BAROMETER MIT TRENDANZEIGE DES BAROMETRISCHEN DRUCKES)

Die dritte Sektion des LCD-Bildschirms zeigt die Werte des Relativen Luftdrucks sowie eine Luftdruckstatistik.

Luftdruckverlauf über die letzten 24 Stunden

Die Balkengrafik zeigt den statistischen Luftdruckverlauf über die letzten 24 Stunden in 7 Schritten zum Zeitpunkt 0h, 3h, -6h, -9h, -12h, -18h und -24h an. Der Zeitpunkt “0h” repräsentiert den gespeicherten Luftdruckwert der aktuellen vollen Stunde. Die Balken stellen die Luftdruckwerte in “hPa” (0, ±2, ±4, ±6) zu den entsprechenden Zeitpunkten dar. Die “0” in der Skalenmitte entspricht dem aktuellen Luftdruck und jede Abweichung (±2, ±4, ±6) zeigt an, wie hoch oder niedrig der zurück liegende “hPa”-Wert im Vergleich zum aktuellen Luftdruck war.

Steigen die Balken an, so bedeutet dies eine durch steigenden Luftdruck verursachte Wetterbesserung. Fallende Balken bedeuten sinkenden Luftdruck und damit eine vom aktuellen Zeitpunkt “0h“ zu erwartende Wetterverschlechterung.

Hinweis:

Für eine genaue barometrische Luftdrucktrendanzeige sollte die Wetterstation auf konstanter Meereshöhe betrieben werden. Das heißt, dass die Station z. B. nicht vom Erdgeschoss in die oberen Stockwerke des Hauses verlegt werden sollte. Sollte dennoch eine Verlegung an eine höher oder tiefer gelegene Örtlichkeit erfolgen, so ist die Anzeige für die nächsten 12 - 24 Stunden zu ignorieren.

AUSSENTEMPERATUR UND RELATIVE AUSSENLUFTFEUCHTIGKEIT:

Empfangssymbol

Die vierte Sektion des LCD-Bildschirms zeigt die Außentemperatur und Außenluftfeuchtigkeit, ein Empfangssymbol, die Außensender-Kennziffer sowie die minimalen oder maximalen Außenbereichsdaten.

Außentemperatur in °C/ °F

MIN-Symbol

Relative Außenluftfeuchtigkeit

Außensender-Kennziffer

ANSICHT UND RÜCKSTELLUNG DER AUSSENBEREICHS-MESSDATEN:

1. Benützen Sie die OUT/+-Taste, um zwischen den Anzeigen der aktuellen und gespeicherten minimalen und maximalen Außentemperatur- und Außenluftfeuchtigkeitswerte umzuschalten. Zeit und Datum der Datenspeicherung kommt gleichzeitig zur Anzeige (nur für Temperaturdaten). Drücken Sie:

Einmal zur Anzeige der maximalen Außentemperatur- und Außenluftfeuchtigkeitsdaten mit Zeit und Datum der

Speicherung.

Zweimal zur Anzeige der minimalen Außentemperatur- und Außenluftfeuchtigkeitsdaten mit Zeit und Datum

der Speicherung.

Dreimal zur Rückkehr zu der Anzeige der aktuellen Werte.

2. Während der Anzeige der minimalen oder maximalen Daten können die entsprechenden gespeicherten Werte sowie die Zeitpunkte der Speicherung durch Drücken und Halten der SET-Taste für etwa 3 Sekunden auf die aktuellen Temperatur- und Luftfeuchtigkeits- sowie Zeit- und Datumswerte zurück gesetzt werden.

Hinweis: Die minimalen oder maximalen Daten müssen individuell zurück gesetzt werden.

BEI BENÜTZUNG VON MEHR ALS EINEM AUßENSENDER:

1. Zum Umschalten zwischen den einzelnen Außensendern drücken Sie die CH -Taste:

Ein Mal zur Anzeige des Senderkanals 2

Zwei Mal zur Anzeige des Senderkanals 3

Drei Mal zur Rückkehr zur Anzeige des Senderkanals 1

2. Benützen Sie zur Anzeige der minimalen und maximalen Temperatur- und Luftfeuchtigkeitsdaten des gewählten

Außensenders die OUT/+ -Taste.

3. Zur Rückstellung der minimalen und maximalen Temperatur- und Luftfeuchtigkeitsdaten sowie der Zeiten von

deren Speicherung drücken Sie die SET-Taste für etwa 3 Sekunden. Dies stellt die gespeicherten Minimal- und

Maximaldaten auf die aktuellen Werte von Zeit, Datum, Temperatur und Luftfeuchtigkeit zurück. Die aktuell

benützte Zeit ist die normal angezeigte Zeit und betrifft nicht die eingestellte Zeitzone des Geräts. Hinweis:

Die minimalen und maximalen Daten müssen für jeden Außensender einzeln und separat zurückgestellt werden.

HINWEIS ZU DEN AUSSENSENDERN:

Außentemperatur

Auf der LCD-Anzeige des Temperatursenders wird die aktuelle Temperatur und Luftfeuchtigkeit am Standort des Senders angezeigt. Die Temperatur und Luftfeuchtigkeit wird etwa alle 4 Sekunden.

Die Sendereichweite des Außensenders kann unter Umständen von der Umgebungstemperatur und Luftfeuchtigkeit beeinflusst werden. Bei Kälte kann die Sendereichweite vermindert sein. Bitte beachten Sie dies bei der Plazierung

in °C

des Senders. Temperaturen unter Null °C können sich ferner negativ auf den LC

Batterien auswirken.

D-Kontrast und auf die Lebensdauer der

BATTERIETIEFSTANDSANZEIGE

Wenn die Batterien erneuert werden müssen, erscheint auf dem LCD ein Batteriesymbol als Batterietiefstandanzeige.

HINWEIS ZU DEN THERMO-HYGRO-AUSSENSENDERN:

Der Sendebereich der Thermo-Hygro-Außensender kann durch die Umgebungstemperatur beeinflusst werden. Bei kalten Temperaturen kann sich die Sendeentfernung vermindern. Ebenso ist eine Verminderung der Batterieleistung möglich. Beachten Sie dies bitte bei der Platzierung der Außensender.

868 MHz-EMPFANGSTEST:

Werden die Außentemperatur- und Außenluftfeuchtigkeitsdaten nicht innerhalb von 3 Minuten nach der Grundeinstellung empfangen und angezeigt (oder zeigt die Außenbereichsanzeige der Wetterstation im normalen Betriebsmodus nur “- -. -”), so überprüfen Sie bitte folgende Punkte:

1. Der Abstand von Wetterstation und Außensender zu Störquellen wie z.B. Computermonitoren oder

Fernsehgeräten sollte mindestens 2 Meter betragen.

2. Vermeiden Sie, den/die Thermo-Hygro-Außensender direkt an oder in die Nähe von metallischen Fensterrahmen

zu platzieren.

3. Die Benutzung anderer, auf der selben Frequenz (868 MHz) arbeitender Geräte wie z.B. Kopfhörer oder

Lautsprecher kann die korrekte Signalübertragung verhindern. Störungen des Empfangs können auch von

Nachbarn verursacht werden, die auf der selben Frequenz (868 MHz) arbeitende Geräte betreiben. Hinweis:

Erfolgt eine korrekte Übertragung des 868 MHz-Signals, so sollten die Batteriefächer von Wetterstation und Außensendern nicht mehr geöffnet werden. Es könnten sich dadurch die Batterien aus den Kontakten lösen und damit eine unerwünschte Rückstellung herbeiführen. Sollte dies trotzdem versehentlich vorkommen, so müssen zur Vermeidung von Übertragungsproblemen alle Einheiten neu eingestellt werden (siehe “Grundeinstellung“ oben).

Die maximale Sendeentfernung vom Thermo-Hygro-Außensender zur Wetterstation beträgt im freien Feld etwa 100 Meter. Dies ist jedoch von den Umgebungsbedingungen und deren Einflüssen abhängig. Ist trotz Beachtung dieser Faktoren kein Empfang möglich, so müssen alle Einheiten neu eingestellt werden (siehe “Grundeinstellung“ oben).

PLATZIERUNG DER WETTERSTATION:

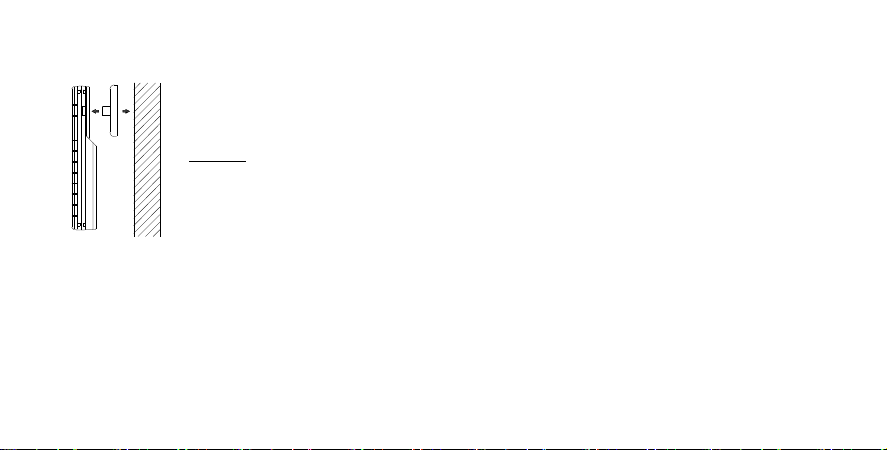

Die Wetterstation bietet die Option von Tischaufstellung oder Wandmontage. Bitte stellen Sie vor der Wandmontage sicher, dass die Außenbereichsdaten an der gewünschten Montagestelle korrekt empfangen werden können.

Wandmontage wie folgt:

1. Schraube (nicht im Lieferumfang) an der gewünschten Stelle in die Wand drehen. Dabei den Schraubenkopf etwa 5 mm von der Wand abstehen lassen.

2. Wetterstation mit der Aufhängeöse an der Rückseite an der Schraube einhängen. Nach unten ziehen und darauf achten, dass die Wetterstation sicher an der Schraube einrastet.

Ausklappbarer Tischständer:

Der ausklappbare Tischständer befindet sich auf der Rückseite der Wetterstation. Ziehen Sie den Ständer unterhalb des Batteriefachs nach hinten heraus und stellen Sie das Gerät an der gewünschten Örtlichkeit auf.

PLATZIERUNG DES THERMO-HYGRO-AUSSENSENDERS:

Der Außensender ist mit einer Konsole ausgerüstet, die mithilfe zweier mitgelieferter Schrauben an eine Wand montiert werden kann. Mithilfe der an der Unterseite des Außensenders fixierbaren Konsole kann dieser auch auf jeder ebenen Fläche aufgestellt werden.

Wandmontage wie folgt:

1. Befestigen Sie die Konsole mithilfe von Schrauben und Dübeln an der gewünschten Stelle an einer Wand.

2. Klinken Sie den Thermo-Hygro-Außensender in die Konsole. .

Hinweis:

Bevor Sie die Konsole(n) der/ des Außensender(s) fest montieren, platzieren Sie bitte alle Geräteteile an den gewünschten Aufstell- oder Montageorten und prüfen damit, ob die Außenbereichsdaten korrekt empfangen werden. Sollte dies nicht der Fall sein, so genügt in den meisten Fällen ein geringfügiges Verschieben der Montagestelle(n) für einen ausreichenden Signalempfang.

PFLEGE UND INSTANDHALTUNG:

• Extreme Temperatureinwirkungen, Vibrationen und Stossbelastungen sollten vermieden werden, da dies zu Beschädigungen der Geräte und falschen Vorhersagen und Angaben führen kann.

• Reinigung von Anzeigen und Gehäusen nur mit einem weichen, leicht feuchten Tuch. Keine lösenden oder scheuernden Reinigungsmittel verwenden, da diese LCD-Anzeigen sowie Gehäuse angreifen könnten.

• Geräte nicht in Wasser tauchen.

• Leistungsschwache Batterien sofort entnehmen, um ein Auslaufen und dadurch verursachte Folgeschäden zu

verhindern. Zum Austausch nur Batterien des empfohlenen Typs verwenden.

• Reparaturbedürftige Geräte zum Händler bringen und dort von qualifiziertem Fachpersonal überprüfen lassen. Öffnen des Gehäuses sowie eigene Reparaturversuche führen zum Erlöschen der Garantieansprüche.

• Gerät keinen extremen und plötzlichen Temperaturschwankungen aussetzen, da dies zu schnellem Wechsel der Anzeigeangaben und damit zur Beeinträchtigung der Genauigkeit der Messwerte führt.

TECHNISCHE DATEN:

Temperaturmessbereich: Innenraum : -9,9°C bis +59,9°C mit 0,1°C Auflösung 14,2°F bis 139,8°F mit 0,2°F Auflösung (Anzeige “OF.L” außerhalb dieses Bereichs) Außenbereich : -39,9°C bis +59,9°C mit 0,1°C Auflösung

-39,8°F bis +139,8°F mit 0,2°F Auflösung

(Anzeige “OF.L” außerhalb dieses Bereichs) Raumluftfeuchtigkeitsbereich : 1% bis 99% mit 1% Auflösung (Anzeige “- -“ bei außerhalb dieser Strecke oder Raumtemperatur = OL.F) Außenluftfeuchtigkeitsbereich : 1% bis 99% mit 1% Auflösung (Anzeige 1% wenn < 1% und 99% wenn > 99%) Datenprüfintervalle: Raumtemperatur : alle 15 Sekunden Raumluftfeuchtigkeit : alle 20 Sekunden Luftdruck : alle 15 Sekunden Außentemperatur und Außenluftfeuchtigkeit : alle 4 Sekunden (oder alle 15 Minuten, falls die Daten verloren wurden und nur “-

Sendebereich : bis zu 100 m (im Freifeld) Stromversorgung: (Alkali-Batterien empfohlen) Wetterstation : 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6 Thermo-Hygro-Außensender : 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6 Batterielebensdauer : etwa 24 Monate

-.-“ angezeigt wird)

Abmessungen (L x B x H): Wetterstation : 101 x 28.5 x 179 mm Thermo-Hygro-Außensender : 38.2 x 21.2 x 128.3 mm

HAFTUNGSAUSSCHLUSS:

•

Elektrischer und elektronischer Abfall enthält schädliche Substanzen. Die Entsorgung von Elektronikabfall in der freien Natur und/oder auf nicht genehmigten Schuttabladeplätzen zerstört nachhaltig die Umwelt.

•

Zur Erlangung der Adressen legaler Schuttabladeplätze mit selektiver Abfallverwertung kontaktieren Sie bitte Ihre lokalen und/oder regionalen Verwaltungsbehörden.

•

Alle elektronischen Geräte müssen ab sofort dem Recycling zugeführt werden. Dazu muss jeder Anwender seinen aktiven Beitrag bei der Erfassung, dem Recycling und der Wiederverwendung von elektrischem oder elektronischem Abfall leisten.

•

Die uneingeschränkte Entsorgung von Elektronikabfall schadet der öffentlichen Gesundheit und der Qualität der Umwelt.

•

Elektronischer Abfall darf unter keinen Umständen mit dem normalen Restmüll entsorgt werden.

•

Wie auf der Geschenkverpackung und auf dem Produkt vermerkt, ist es für den Anwender höchst empfehlenswert, die “Bedienungsanleitung“ aufmerksam zu lesen.

• Hersteller und Händler übernehmen keine Verantwortung für inkorrekte Messwerte und Folgen, die sich daraus

R&TTE Directive 1999/5/EC

ergeben.

• Dieses Produkt darf nicht für medizinische Zwecke oder für die Information der Öffentlichkeit benützt werden.

• Dieses Produkt ist nur für den Heimgebrauch als Indikator des künftigen Wetters gedacht und liefert keine 100%-

ige Genauigkeit. Die Wettervorhersagen dieses Gerätes sind als Anhaltswerte zu sehen und stellen keine absoluten genauen Voraussagen dar.

• Die technischen Daten dieses Gerätes können ohne vorherige Ankündigung geändert werden.

• Dieses Gerät ist kein Spielzeug. Außerhalb der Reichweite von Kindern aufbewahren.

• Diese Anleitung darf ohne schriftliche Genehmigung durch den Hersteller auch nicht auszugsweise vervielfältigt

werden.

Zusammenfassung der Konformitätserklärung: Wir erklären hiermit, dass dieses Gerät für die drahtlose Datenübertragung den wesentlichen Anforderungen der R&TTE Directive 1999/5/EC entspricht.

Techno Line WS 9040 IT User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
