ESTACION METEOROLOGICA 868 MHz
Funcionamiento
INTRODUCCION:
Le felicitamos por la compra de esta pequeña estación meteorológica
868MHz, la cual le suministra los datos de la hora, la temperatura interior y
exterior y la humedad en interiores. Tiene solamente dos teclas de
funcionamiento fáciles de utilizar, este producto es ideal para ser utilizado en
la casa u oficina.
FUNCIONES Y CARACTERISTICAS:
Pantalla
LCD
Manual de Instrucciones
106
Soporte
plegable
Agujero para
colgar
Tapa del
compartimiento
de las pilas
Teclas de
La Estación Meteorológica
•
Tiene reloj de cuarzo, muestra la hora en el formato de las 12 o 24horas (la hora y minutos pueden ponerse manualmente)
•
Lectura de la temperatura interior y exterior en grados centígrados
(°C) o Fahrenheit (°F)
•
Lectura de la humedad interior en %RH
•
Puede recibir la información de hasta dos transmisores en exteriores
(canales).
•
Transmisor de temperatura a distancia con dos canales de
transmisión; tiene una sonda externa opcional de 3 metros para la
transmisión de los datos de la temperatura del canal 2.
•
Transmisión inalámbrica vía 868 MHz
•
Recibe la señal de recepción cada 4.5 segundos (Transmisión
instantánea)
•
Registra los mínimos y máximos registros de la temperatura y
humedad interior y la temperatura exterior
•
Indicador de pilas bajas
•
Se puede colocar sobre una mesa o colgar en la pared (incorpora un
soporte plegable)
107
Transmisor de Temperatura a distancia con dos canales de transmisión
Sonda externa
Opcional
*TRANSMISOR CON DOS CANALES DE INFORMACION-
El transmisor tiene un canal para el sensor integrado y un canal destinado
para los datos de la sonda externa.
Los datos medidos por el sensor integrado y los datos de la sonda externa
serán mostrados en la pantalla del transmisor como Canal "1" y canal "2"
respectivamente. Las dos lecturas se intercambian automáticamente. Sin
embargo, si la sonda es desconectada solamente se verán en el transmisor
los datos de su sensor integrado.
Después que el sensor este conectado correctamente con la estación, El
Canal 1 de la estación muestra los datos de la temperatura medidos por el
sensor integrado del transmisor y el Canal 2 muestra los datos registrados por
la sonda.
•
Transmisión inalámbrica de la temperatura
exterior a la estación de temperatura
mediante señales de 868 MHz
•
Transmisor con dos canales*: un canal
integrado en la unidad y un canal para la
sonda externa.
•
Cubierta de protección contra la humedad
•
Soporte para colgar la unidad
Este enchufe esta destinado
solamente para la sonda
externa. No lo conecte a la
corriente eléctrica.
108
Si la sonda es desconectada, el canal destinado a la sonda muestra el
siguiente símbolo "---", pero los datos del sensor integrado seguirán
visualizados en el Canal 1.
La sonda puede ser conectada al sensor en exteriores en cualquier momento
después de que este haya sido puesto en funcionamiento por primera vez. No
es necesario reajustar las unidades en caso que la sonda sea desconectada y
conectada nuevamente. La estación detecta automáticamente los datos de la
sonda y los visualiza en el canal 2, por supuesto después de conectar la
sonda.
PUESTA EN FUNCIONAMIENTO:
Cuando se utiliza más de un transmisor:
1. Primero, ponga las pilas en el transmisor (lea las instrucciones sobre
“Cómo instalar y cambiar las pilas en el transmisor de temperatura”
anotadas más adelante.
2. En un periodo de dos minutos después de haber puesto las pilas en el
transmisor, ponga las pilas en la Estación de Temperatura (lea el
punto sobre “Cómo instalar y Cambiar las pilas en la Estación
Meteorológica” indicado más adelante). Una vez que las pilas estén
en su sitio, todas las secciones de la pantalla se iluminarán
brevemente. Al momento se mostrarán los datos de la temperatura
interior y la hora en las 0:00. Si estos datos no son mostrados en
pantalla después de un minuto, quite las pilas y espere por lo menos
un minuto antes de volver a colocarlas. Una vez que se visualicen los
datos en la pantalla puede continuar con el siguiente paso.
3. Después de poner las pilas en la estación, esta empieza a recibir los
datos del transmisor.
109
4. Si ha conectado la sonda exterior opcional al transmisor, la
temperatura exterior debe visualizarse en la estación en los canales 1
y 2. También aparece el símbolo de la señal de recepción en la
pantalla. Si estos datos no son mostrados en pantalla después de 2
minutos, quite las pilas de ambas unidades y vuelva a comenzar
desde el paso 1.
Nota:
El Canal 1 muestra los datos de la temperatura medidos por el sensor
integrado y el Canal 2 muestra los datos registrados por la sonda. Si la sonda
es desconectada, el canal 2 destinado a la sonda muestra el siguiente
símbolo "---".
5. Con el fin de asegurar una buena cobertura de la señal de transmisión
de 868 MHz, bajo buenas condiciones de transmisión, las unidades
deben ser colocadas dentro de una distancia no mayor a 100 metros,
esta distancia se contabiliza entre la posición final de la Estación y el
transmisor (vea las instrucciones sobre “Instalación” y “Recepción de
la señal de 868 MHz”)
Cuando se utilizan dos transmisores a la vez
1. Debe quitar todas las pilas de la estación y del transmisor y esperar
un minuto, si ya ha hecho la instalación de un transmisor
anteriormente.
2. Ponga las pilas en el primer transmisor.
3. En un periodo de dos minutos después de haber puesto las pilas en el
primer transmisor, ponga las pilas en la Estación de Temperatura. Una
vez que las pilas estén en su sitio, todas las secciones de la pantalla
se iluminarán brevemente. Acto seguido muestra los datos de la
110
temperatura interior y la hora en las 0:00. Si estos datos no son
mostrados en pantalla después de un minuto, quite las pilas y espere
por lo menos un minuto antes de volver a colocarlas.
4. Luego deben visualizarse en la estación los datos de la temperatura
exterior del primer transmisor (canal 1 y 2) si se ha conectado la
sonda al primer transmisor. Si estos datos no son mostrados en
pantalla después de 2 minutos, quite las pilas de ambas unidades y
vuelva a comenzar desde el paso 1.
5. Tan pronto como se vean en la pantalla los datos de la temperatura
exterior del primer transmisor, ponga las pilas en el segundo
transmisor.
Nota: Las pilas del segundo transmisor deben ser puestas 30 segundos
después de la recepción de los datos del primer transmisor.
6. Luego se deben ver en la pantalla los datos de la temperatura exterior
del segundo transmisor y el "canal" debe devolverse al número "1",
indicando que todos los tres canales están funcionando
correctamente. Si estos datos no son mostrados en pantalla después
de 2 minutos, quite las pilas de ambas unidades y vuelva a comenzar
desde el paso 1.
Nota: Después que la estación haya recibido correctamente los datos del
segundo transmisor, el Canal 3 muestra los datos medidos por el sensor
integrado del segundo transmisor. Sin embargo, los datos de la sonda del
segundo transmisor no son mostrados en la estación de temperatura.
111
COMO INSTALAR Y CAMBIAR LAS PILAS EN LA ESTACION DE
TEMPERATURA
La estación utiliza 2 pilas del tipo AA, IEC LR6, 1.5V. Cuando las pilas deben
ser cambiadas, aparece el símbolo de pilas bajas en la pantalla. Para instalar
y cambiar las pilas, por favor siga los siguientes pasos:
COMO INSTALAR Y CAMBIAR LAS PILAS EN EL TRANSMISOR DE
TEMPERATURA
El transmisor necesita dos pilas del tipo AAA, IEC LR3, 1.5V. Cuando las
pilas deban ser cambiadas, aparece el símbolo de pilas bajas en la pantalla.
Para instalar y cambiar las pilas, por favor siga los siguientes pasos:
1. Levante la tapa del compartimiento de
las pilas.
2. Ponga las pilas observando la
polaridad correcta (vea las
señalizaciones).
3. Vuelva a colocar la tapa.
112
1. Retire la tapa del compartimiento en la parte
trasera de la unidad.
2. Ponga las pilas observando la polaridad correcta
(vea las señalizaciones).
3. Vuelva a colocar la capucha de protección y la
tapa de las pilas.
Nota:
Cuando cambie las pilas en alguna de las unidades, todas las unidades
necesitarán ser reajustadas siguiendo los pasos descritos para la puesta en
funcionamiento. Esto se debe a que el transmisor asigna un código de
seguridad aleatorio al inicio de su funcionamiento, este código debe ser
recibido y almacenado por la estación meteorológica en los primeros minutos
después de ponerle las pilas.
CAMBIO DE LAS PILAS:
Se recomienda cambiar las pilas en todas las unidades cada dos años para
asegurar una óptima exactitud y un buen funcionamiento en todas estas
unidades
Por favor participe en la conservación del medio
ambiente. Deseche las pilas agotadas en un
punto de reciclaje autorizado para este fin.
113
TECLAS DE FUNCIONAMIENTO:
MIN/
SET/CH
Estación de Temperatura:
La estación tiene solamente 2 teclas de funcionamiento fáciles de utilizar.
Tecla
MAX/+
Tecla SET/CH (Configuración/Canal)
•
Presione esta tecla durante aprox. 3 segundos para entrar en el modo
de configuración manual.
•
Pulse brevemente para intercambiar entre las lecturas de los
diferentes canales.
Tecla MIN/MAX/+ (Min/ Max temperatura)
•
Se utiliza para cambiar entre los datos registrados de la mínima y
máxima temperatura en interiores & exteriores y la humedad en
interiores.
•
Presione esta tecla para reajustar los mínimos y máximos registros
cuando se visualicen los min. o máx. registros en la pantalla.
Tecla
114
PANTALLA LCD Y CONFIGURACIONES:
terior en
Indicador de
pilas bajas
para la
estación
Indoor
Temperatur
a ex
grados °C
humidity %RH
* Cuando la señal del transmisor es recibida correctamente por la estación,
este símbolo de recepción se enciende. (Si la señal no se recibe
correctamente, este símbolo no aparece en pantalla). De manera que el
usuario puede ver fácilmente si la última recepción fue buena (símbolo
encendido) o no (símbolo apagado). De otra parte, cuando el símbolo
Indicador de
pilas bajas
para el
Transmisor
Número de
canal
Hora
Temperatura
Interior en grados
°C
Outdoor Reception
Signal icon*
115
parpadea brevemente indica que se esta realizando la recepción en ese
momento.
Para una mejor visualización y distinción de los datos, la pantalla está dividida
en 3 secciones, las cuales visualizan la información de la hora, temperatura
en interiores y en exteriores.
Sección 1 - Temperatura exteriores
Sección 2 - Humedad interiores
Sección 3- Hora
Sección 4- Temperatura interiores
CONFIGURACION MANUAL:
CONFIGURACION DEL FORMATO DE LA HORA 12 / 24- HORAS Y LA
UNIDAD DE TEMPERATURA (°°°°C/°°°°F)
El usuario puede seleccionar el formato de visualización de la hora en 12horas o 24-hora militar:
Nota:
Cuando se fije el formato de las 12-horas, la unidad de temperatura es puesta
en grados °F; cuando se seleccione la hora militar 24-horas, la unidad de
temperatura es ajustada en grados centígrados °C.
1. En el modo de visualización normal, presione la tela SET/CH durante
aprox. 3 segundos. El dígito de "12h" o "24h" parpadeará en la
pantalla.
2. Presione la tela MIN/MAX/+ para seleccionar el formato de
visualización deseado.
116
3. Presione brevemente la tecla SET/CH para pasar al modo de
CONFIGURACION MANUAL DE LA HORA
CONFIGURACION MANUAL DE LA HORA
El usuario puede poner la hora manualmente en la estación siguiendo los
siguientes pasos:
1. El dígito de la hora parpadea en la pantalla.
2. Pulse la tecla MIN/MAX/+ para ajustar la hora (Presione y sostenga
para avanzar más rápidamente). Presione la tela ‘’ SET/CH para
confirmar y pasar al ajuste de los minutos.
3. El dígito del minuto parpadea en la pantalla. Pulse la tecla MIN/MAX/+
para ajustar los minutos (Presione y sostenga para avanzar más
rápidamente). Presione la tela SET/CH una vez más para volver a la
pantalla normal.
VISUALIZACION DE LOS MINIMOS Y MAXIMOS REGISTROS:
El usuario puede ver los mínimos y máximos registros de la temperatura
interior, humedad interior, mínimos y máximos de la temperatura exterior,
siguiendo los siguientes pasos:
1. Pulse la tecla MIN/MAX/+ una vez para ver los mínimos de la
temperatura interior, la mínima temperatura y humedad exterior.
117
Mínimos datos
2. Pulse la tecla MIN/MAX/+ una vez más para ver los máximos registros
de la temperatura y humedad interior, los máximos de la temperatura
exterior.
Número de canal
118
Máximos datos
REAJUSTE DE LOS MINIMOS Y MAXIMOS REGISTROS:
El usuario puede reajustar los mínimos y máximos registros de la temperatura
y humedad anteriores con respecto a los valores actuales, siguiendo los
siguientes pasos:
1. Pulse la tecla MIN/MAX/+ para ver los mínimos valores.
2. Pulse la tecla MIN/MAX/+ durante aprox. 3 segundos para reajustar
3. Los datos de todos los sensores exteriores e interiores son
los mínimos y máximos datos con respecto a los valores actuales con
una sola operación.
reajustados al mismo tiempo.
Número de canal.
119
TRANSMISOR DE TEMPERATURA:
Los datos de la temperatura y humedad exterior son medidos y transmitidos
cada 4.5 segundos aproximadamente.
El rango de cobertura del transmisor de la temperatura puede verse afectado
por la temperatura misma. En ambiente con temperaturas muy bajas la
distancia de transmisión puede reducirse. Por favor tenga esto en cuenta
cuando instale el transmisor.
CHEQUEO DE LA SEÑAL DE RECEPCION 868 MHz
La estación debe recibir los datos de la temperatura exterior dentro de pocos
minutos después de la puesta en funcionamiento. Si los datos de la
temperatura no son recibidos 2 minutos después de la puesta en marcha (la
pantalla no muestra el símbolo de recepción, por favor verifique los siguientes
puntos:
1. La estación o el transmisor deben ser colocados a una distancia de por
lo menos 1.5 a 2 metros de distancia de cualquier fuente de
interferencia, tal como monitores de ordenadores o televisores.
2. Evite poner la estación de temperatura en marcos de ventanas
metálicas o en sus alrededores.
3. La utilización de otros productos eléctricos como auriculares o
altavoces que operen con la misma frecuencia de radio de (868MHz)
puede causar interferencia en la transmisión o recepción correctas.
4. Vecinos que usen aparatos eléctricos que operan con la misma señal
de frecuencia de 868MHz también pueden causar interferencia.
Nota:
Cuando la señal de la hora 868MHz sea recibida correctamente, no vuelva a
abrir la tapa de las pilas del transmisor o de la estación, porque las pilas
120
pueden saltar por fuera de los contactos y puede precisar un reajuste
innecesario de las unidades. Si esto llegase a pasar accidentalmente reajuste
todas las unidades (vea las notas sobre “Poniendo en Funcionamiento”
anotadas anteriormente). De lo contrario podrán presentarse problemas de
transmisión,
La extensión o alcance de transmisión del transmisor a distancia hasta la
Estación es de alrededor de 100 (en espacios abiertos). Sin embargo, esto
depende en gran medida del ambiente circundante y de los niveles de
interferencia. Si no es posible recibir ninguna señal de recepción a pesar de la
observación de los factores antes mencionados, todas las unidades del
sistema tienen que ser reajustadas (vea las notas sobre “Poniendo en
Funcionamiento” anotadas anteriormente.
INSTALACION DE LA ESTACION DE TEMPERATURA:
La estación de temperatura viene con un soporte plegable integrado, lo cual le
da la opción de colocarla libremente sobre cualquier mesa o colgarla en la
pared. Antes de colgarla en la pared por favor asegúrese que se reciban los
datos de la temperatura y humedad desde los lugares de ubicación deseados.
Para colgar en la pared:
121
1. Fije un tornillo (no incluido) en la pared escogida,
deje la cabeza del tornillo 5mm por fuera de la
pared.
2. Cuelgue la estación en el tornillo. Asegúrese que
quede perfectamente encajada en su lugar antes
de soltarla.

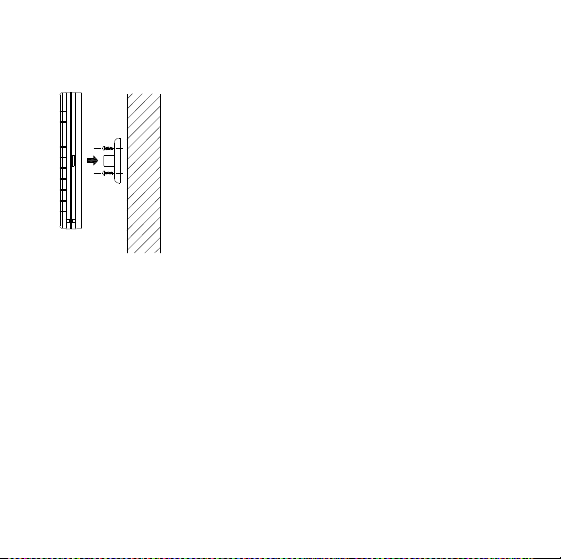

INSTALACION DEL TRANSMISOR DE TEMPERATURA
El Transmisor viene provisto con un soporte o travesaño
que puede ser colgado en una pared con los dos tornillos
suministrados. El Transmisor también puede ser colocado
en una superficie llana asegurando el stand o soporte a la
parte baja del Transmisor.
122
Para colgar en la pared:
Sin embargo, la superficie de montaje puede afectar el rango o alcance de
transmisión. Si por ejemplo, la unidad es instalada sobre una pieza metálica,
esto puede reducir o incrementar el rango de transmisión, por lo tanto, le
recomendamos no colocar la unidad sobre superficies metálicas o cerca de
cualquier lugar donde haya grandes fuentes de interferencia en la cercanía
(Ej. puertas de garajes, vidriados dobles, etc.). Antes de asegurar el
transmisor en su lugar, por favor asegúrese que la estación de temperatura
pueda recibir la señal de transmisión de 868MHz del transmisor desde los
lugares donde desea instalar ambas unidades.
CUIDADO Y MANTENIMIENTO:
•
Evite exponer las unidades a temperaturas extremas, vibraciones y
choques eléctricos para prevenir daños en las unidades y evitar lecturas
el registro de lecturas equivocadas.
1. Marque la pared con un lápiz a través de los
orificios del travesaño, para tener la posición
exacta donde debe taladrar.
2. Haga los agujeros en los puntos demarcados.
3. Atornille el soporte en la pared.
4. Instale el transmisor en el soporte.
123
•
Limpie las pantallas y las unidades con un paño suave húmedo. No use
detergentes corrosivos o frotantes; estos pueden rayar las unidades y
las cubiertas.
•
No sumerja la unidad en el agua. Además, debe fijar todas las
partes/componentes de la unidad en un lugar donde queden
adecuadamente protegidas contra la humedad y la lluvia.
•
Retire las pilas agotadas inmediatamente para evitar escapes y daños
en la unidad. Cuando cambie las pilas utilice solamente pilas nuevas y
del tipo recomendado.
•
No intente hacerle reparaciones a las unidades. Devuélvalas a su punto
original de compra para que sean reparadas por un ingeniero calificado.
Abriendo y tocando las partes internas de las unidades puede invalidar
su garantía.
•
No exponga las unidades a condiciones extremas de temperatura, esto
puede causar cambios repentinos en los pronósticos y reducir su
exactitud.
•
ESPECIFICACIONES TECNICAS:
Rango de medición de la Temperatura
Interior : -9.9ºC a +59.9ºC con una resolución de 0.1ºC
(Se visualizará “OF.L" si esta por fuera de este intervalo)
Exterior : -39.9ºC a +59.9ºC con una resolución de 0.1ºC
(Se visualizará “OF.L" si esta por fuera de este intervalo)
Medición de la Humedad Interior : 1 1 a 99% (Muestra "1%" cuando es
de ≤ 1%; muestra "99%" cuando es de
≥ 99%)
124
Intervalo de chequeo de la temperatura interior : Cada 15 segundos
Intervalo de chequeo de la temperatura exterior : Cada 4.5 segundos
Fuente de Energía
Estación Meteorológica : 2 pilas AA, IEC LR6, 1.5V
Transmisor de Temperatura exterior : 2 pilas AAA, IEC LR3, 1.5V
Ciclo de duración de las pilas : Aproximadamente 24 meses, (Se
Medidas (L x A x A)
Estación Meteorológica : 147.1 x 23.6 x 139.1 mm
Transmisor de Temperatura exterior : 36.6 x 19.3 x 121.8 mm
EXCLUSION DE RESPONSABILIDADES:
•
Los desechos eléctricos y electrónicos contienen sustancias peligrosas.
El desecho de objetos electrónicos en el campo y/o en zonas no
autorizadas daña enormemente el medio ambiente.
•
Por favor contacte a las autoridades locales o/y regionales de su ciudad
para obtener las direcciones de los lugares autorizados legalmente para
arrojar este tipo de desechos y realizar así una recolección selectiva de
los mismos.
•
A partir de la fecha todos los instrumentos electrónicos deberán ser
reciclados. El usuario deberá tomar parte activa en la reutilización,
reciclaje y recuperación de los desechos eléctricos y electrónicos.
•
El desecho indiscriminado de los desechos electrónicos puede causar
daños en la salud pública y en la calidad del medio ambiente.
recomiendan las pilas alcalinas)
125
•
Tal como se indica en el empaque del producto y tal como esta
marcado también en el producto mismo, se recomienda leer el “Manual
del Usuario” en beneficio del usuario mismo. Este producto sin
embargo, no debe ser arrojado en los puntos generales de recolección
de basura
•
El fabricante y el distribuidor no aceptan ninguna responsabilidad por
lecturas incorrectas y cualquier consecuencia que se pueda ocurrir por
la toma de una lectura inexacta.
•
Este producto esta diseñado únicamente para ser utilizado en casa
como un indicador de la temperatura.
•
Este producto no debe ser utilizado con propósitos médicos o para
información pública. Las especificaciones técnicas de este producto
pueden variar sin previo aviso
•
Este producto no es un juguete, manténgalo fuera del alcance de los
niños. Ninguna parte de este manual puede ser reproducido sin
consentimiento por escrito del fabricante
126
Directiva R&TTE 1999/5/EC
83010010
Resumen de Declaración de Conformidad: Por este medio declaramos que
este aparato con radio-transmisión inalámbrica cumple con los requerimientos
esenciales de la Directiva R&TTE 1999/5/EC.
For use in:
Germany, Austria, UK.,
France, Belgium, The
Netherlands, Italy, Spain
EJIN
127
Loading...
