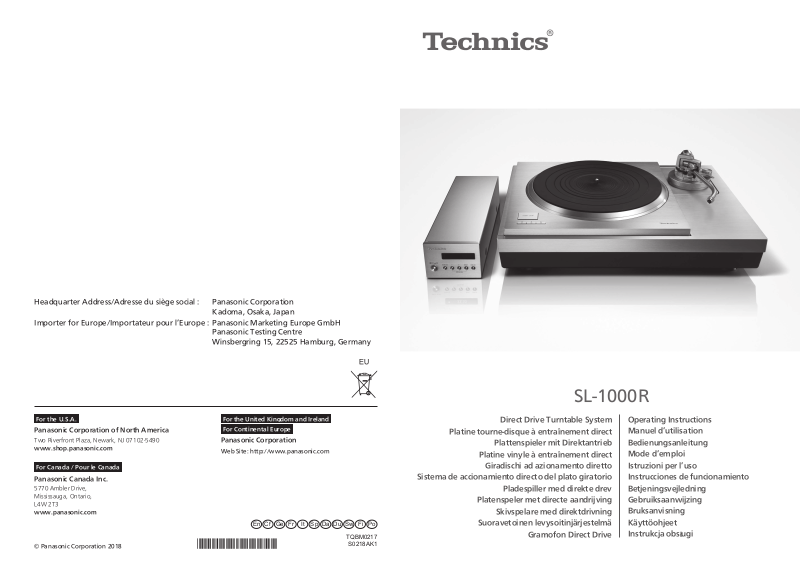

Technics SL-1000R User guide [en, fr, de, it, es +1]

Page 1

Headquarter Address/Adresse du siège social : Panasonic Corporation Kadoma, Osaka, Japan

Importer for Europe/Importateur pour l’Europe : Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany

SL-1000R

For the U.S.A.

Panasonic Corporation of North America

Two Riverfront Plaza, Newark, NJ 07102-5490

www.shop.panasonic.com

For Canada / Pour le Canada

Panasonic Canada Inc.

5770 Ambler Drive, Mississauga, Ontario, L4W 2T3

www.panasonic.com

For the United Kingdom and Ireland

For Continental Europe

Panasonic Corporation

Web Site: http://www.panasonic.com

En Cf Ge Fr It Sp Du SwDa Fi Po

TQBM0217

S0218AK1

Direct Drive Turntable System

Platine tourne-disque à entraînement direct

Plattenspieler mit Direktantrieb

Platine vinyle à entraînement direct

Giradischi ad azionamento diretto

Sistema de accionamiento directo del plato giratorio

Pladespiller med direkte drev

Platenspeler met directe aandrijving

Skivspelare med direktdrivning

Suoravetoinen levysoitinjärjestelmä

Gramofon Direct Drive

Operating Instructions Manuel d’utilisation Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Instrucciones de funcionamiento Betjeningsvejledning Gebruiksaanwijzing Bruksanvisning Käyttöohjeet Instrukcja obs

ugi

Page 2

Music is borderless and timeless, touching people’s

hearts across cultures and generations.

Each day the discovery of a truly emotive experience

from an unencountered sound awaits.

Let us take you on your journey to rediscover music.

Delivering the Ultimate Emotive Musical Experience to All

At Technics we understand that the listening experience is not purely about technology but the magical and emotional relationship between people and music. We want people to experience music as it was originally intended and enable them to feel the emotional impact that enthuses and delights them. Through delivering this experience we want to support the development and enjoyment of the world’s many musical cultures. This is our philosophy. With a combination of our love of music and the vast high-end audio experience of the Technics team, we stand committed to building a brand that provides the ultimate emotive musical experience by music lovers, for music lovers.

Director

Michiko Ogawa

(02)

English

Page 3

Table of contentsIntroduction

Thank you for purchasing this product. Please read these instructions carefully before using this product, and save this manual for future use.

zAbout descriptions in these operating instructions

- Pages to be referred to are indicated as “( 00)”.

- The illustrations shown may differ from your unit.

For the U.S.A. and Canada

If you have any questions, visit: U.S.A.: http://shop.panasonic.com/support Canada: www.panasonic.ca/english/support

For the United Kingdom and Ireland customers

Sales and Support Information

Customer Communications Centre

zFor customers within the UK: 0333 222 8777 zFor customers within Ireland: 01 447 5229 zMonday–Friday 9:00 am – 5:00 pm, (Excluding public holidays). zFor further support on your product, please visit our website: www.technics.com/uk/

Features

Coreless direct drive motor for smooth and accurate rotation

zThe new coreless direct drive motor can

reduce minute vibration during rotation by ensuring strong torque to drive the grand class turntable.

zThe high-precision motor control technology

changes the drive mode according to the motor operation status to achieve high rotation accuracy.

Three-layer turntable for stable rotation

zThe three-layer turntable structure is

consisting of brass, aluminum die-cast and deadening rubber that is against unwanted resonance and attached to the bottom surface.

zDense tungsten weights are located on the

outer periphery of the brass part to deliver large inertial mass.

High-sensitivity tone arm for accurate reading of record grooves

zA lightweight, high damping magnesium tone

arm pipe has been adopted.

zThe tone arm base is tightly integrated with

the turntable to minimize vibration of the turntable base.

(04)

04 05

English

Thorough anti-vibration design with the five-layer cabinet and insulator

zThe high-rigidity five-layer cabinet is

composed of different types materials such as aluminum, aluminum die-cast and BMC.

z Silicon rubber with high damping

characteristics and excellent long-term reliability is used in the insulator to shut out external vibration.

Seeking for ideal sound with excellent system scalability

zWhen combined with a separately sold

tone arm base ( 32), in addition to the standard tone arm, maximum three short or long tone arms in total (regardless of the manufacturer), including the standard tone arm.

Special control unit that can eliminate unwanted noise interference with the main unit

zThe power circuit and control circuit are

separated to minimize unwanted external noise interference with the main unit and stored in a single control unit.

zThe new switching power supply with a

noise-reduction circuit has been developed to reduce noise in voltage supply.

Before use

Safety precautions ............................................................. 06

IMPORTANT SAFETY INSTRUCTIONS .................................. 07

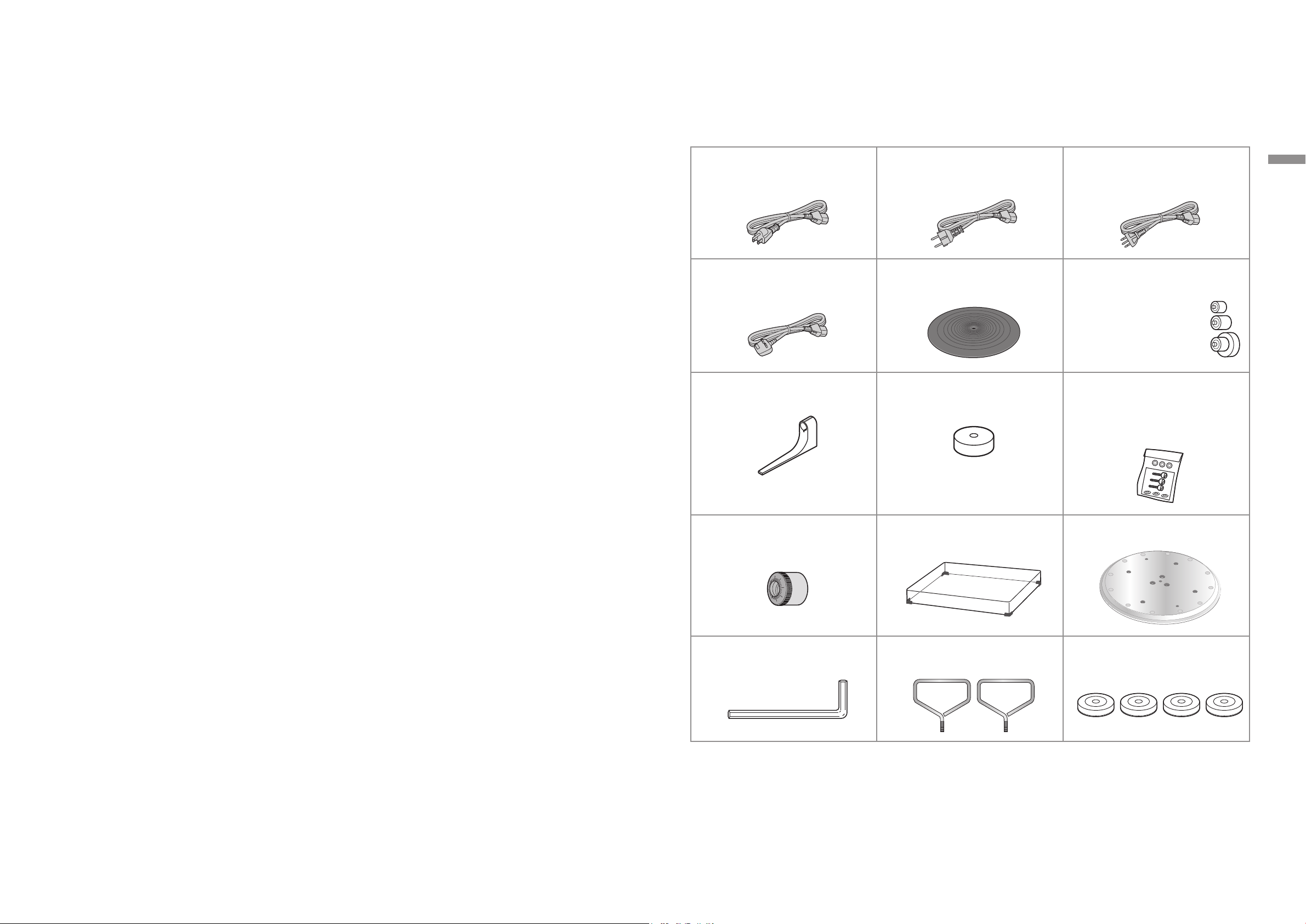

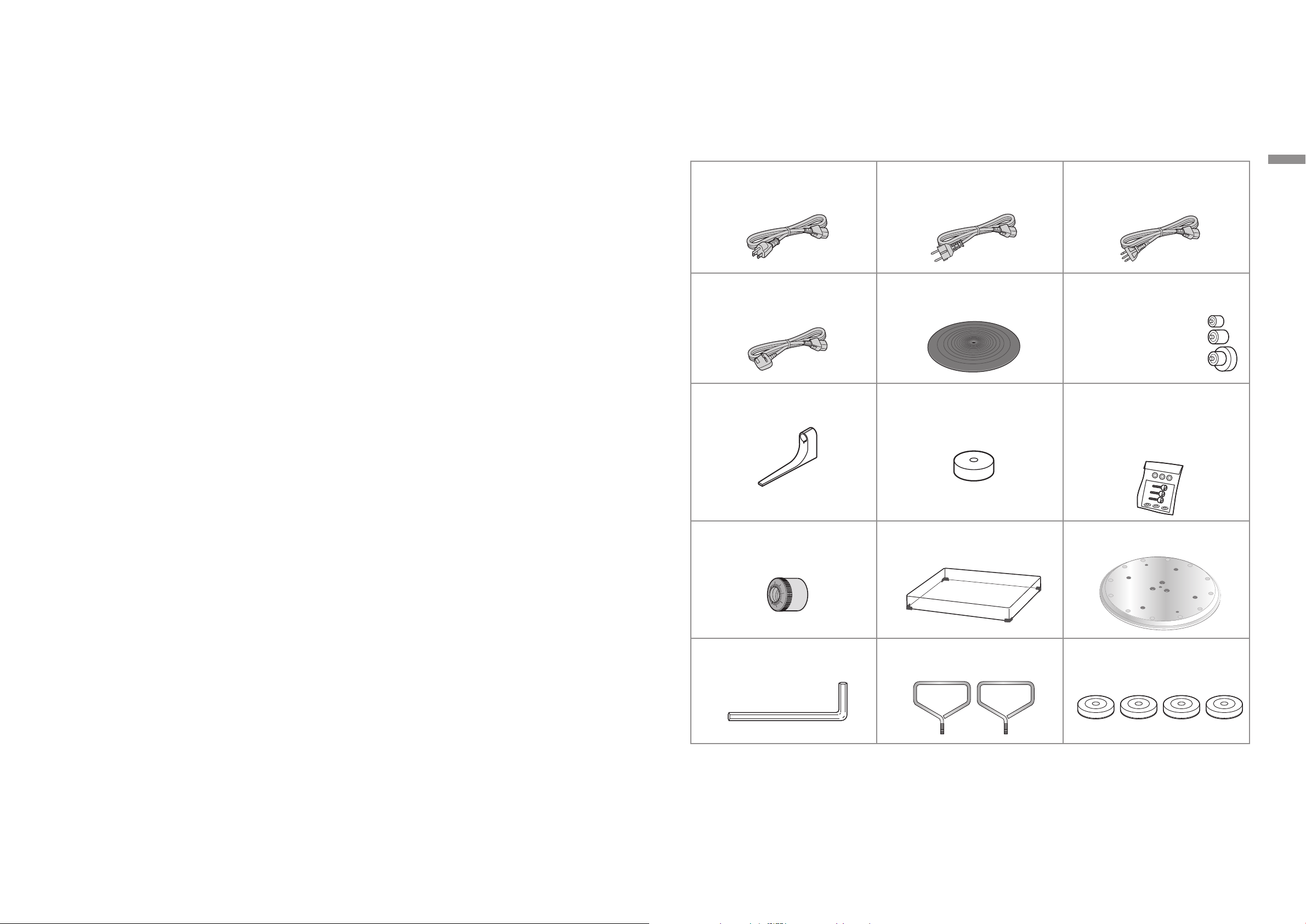

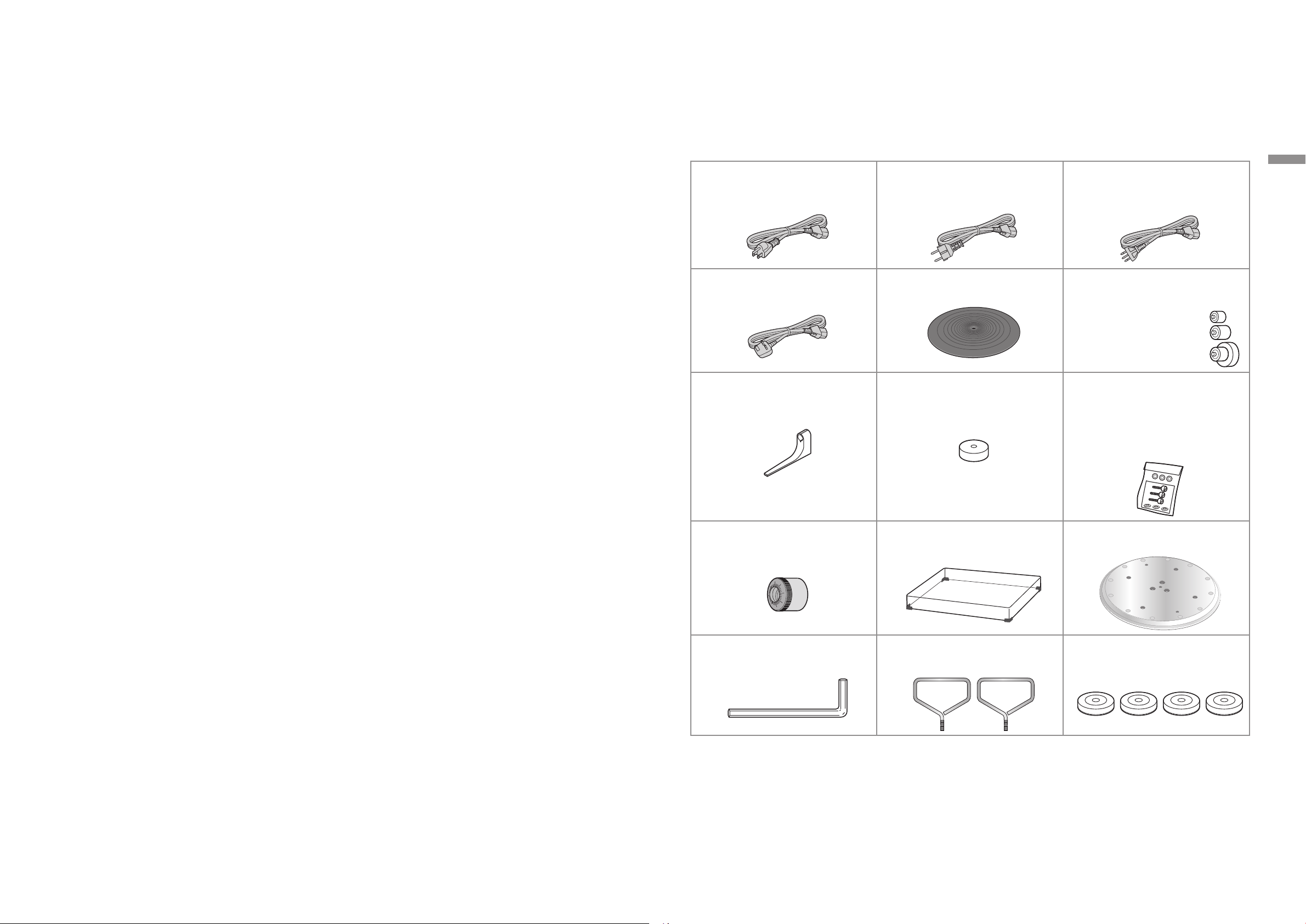

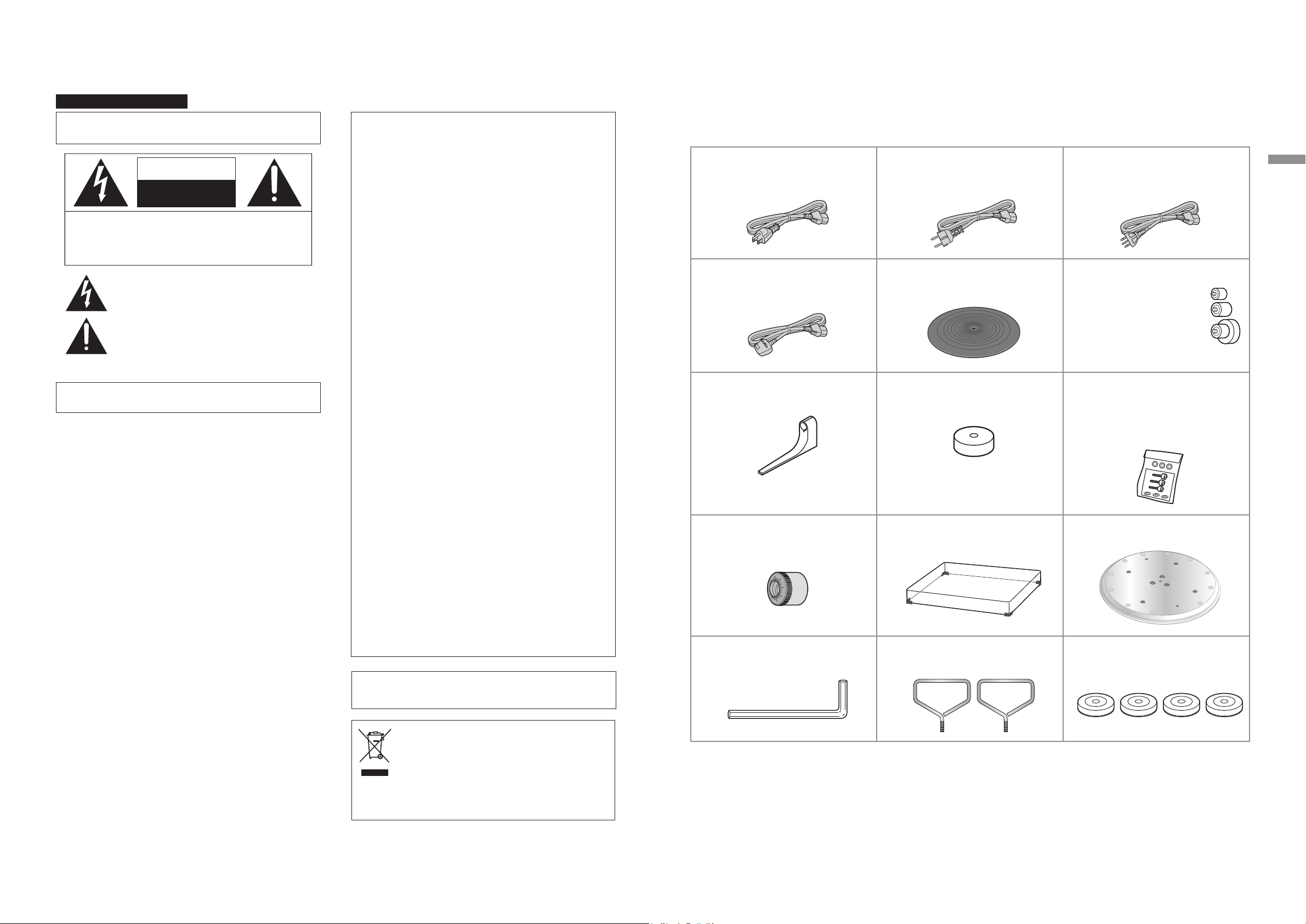

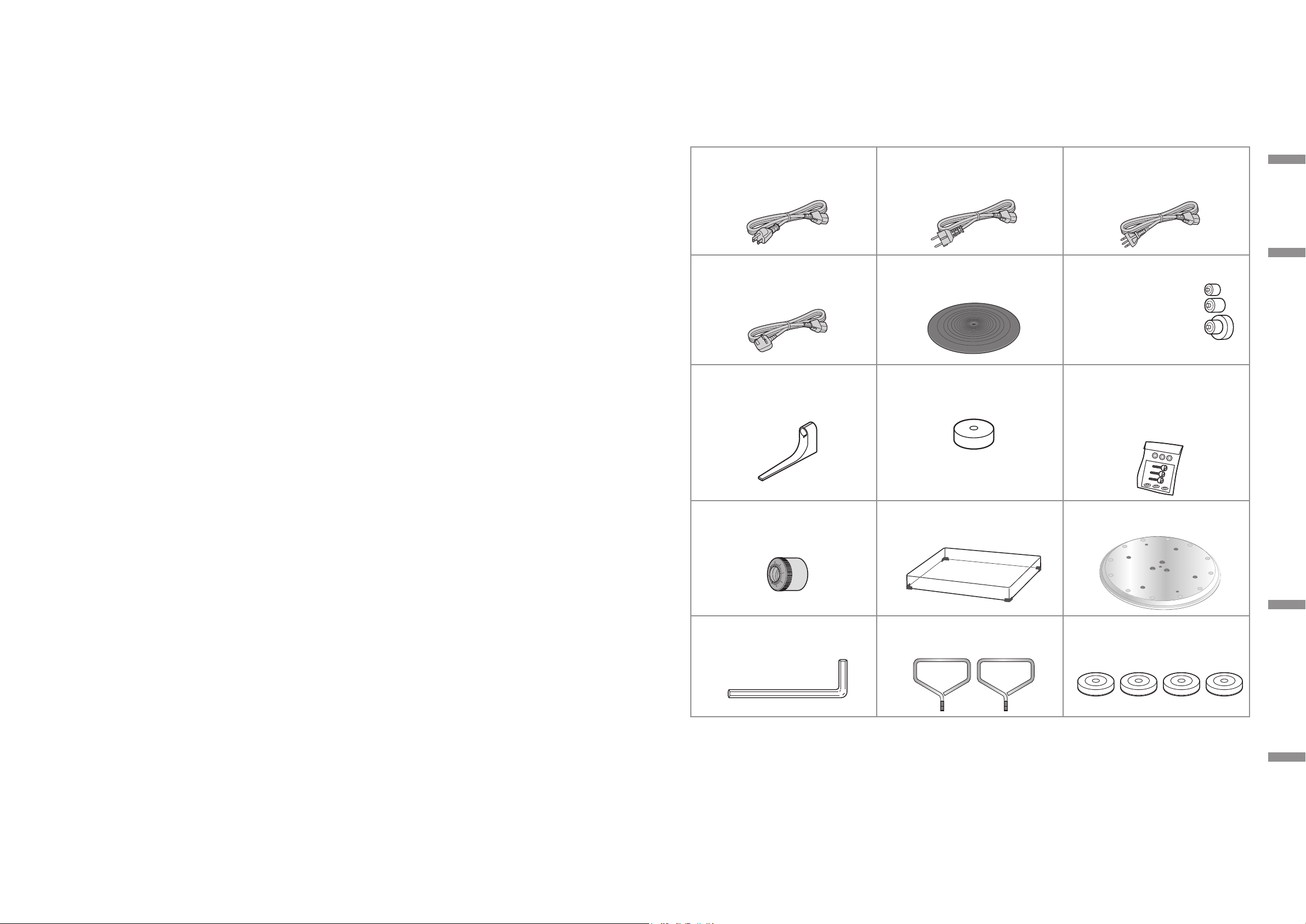

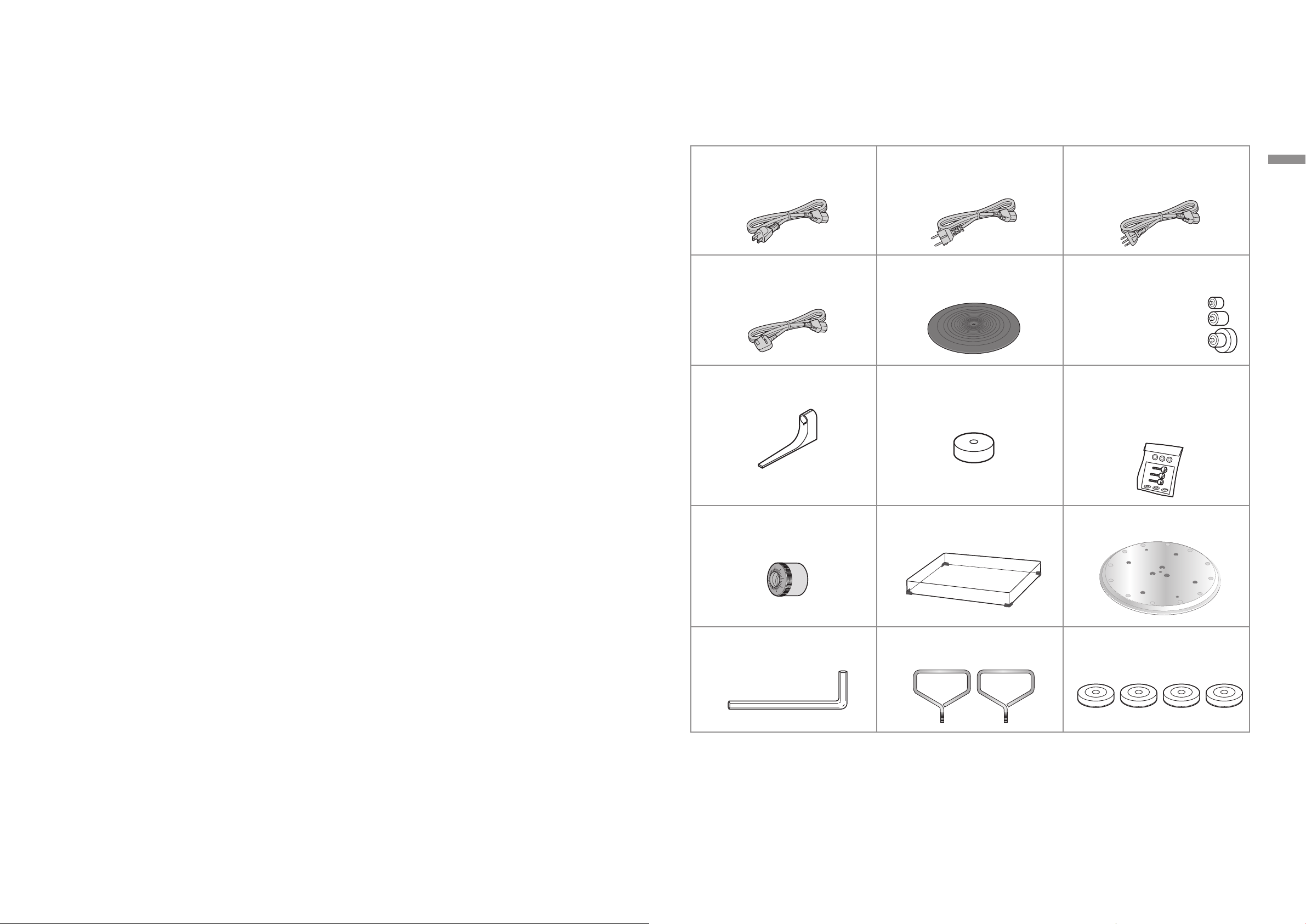

Accessories ......................................................................... 09

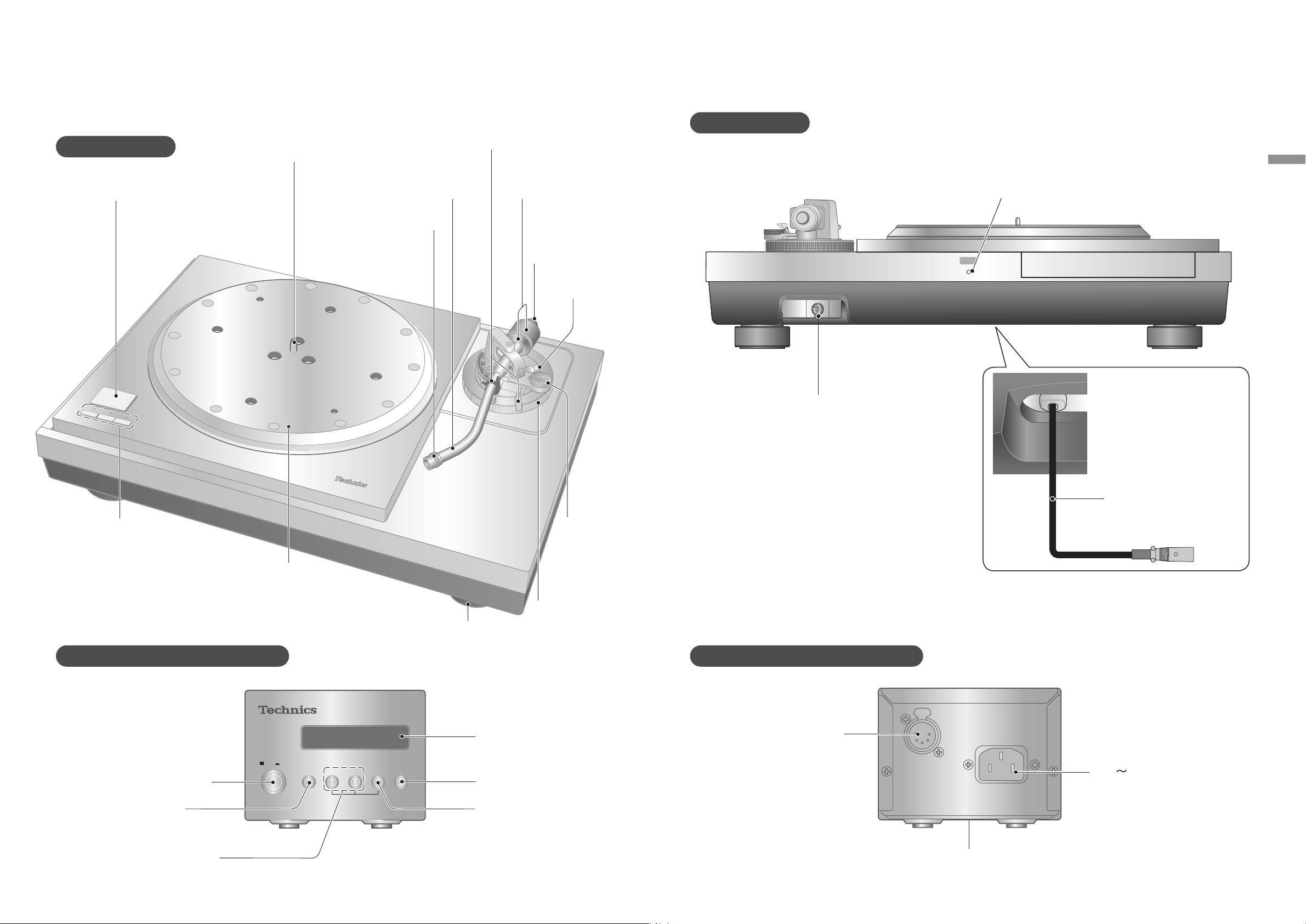

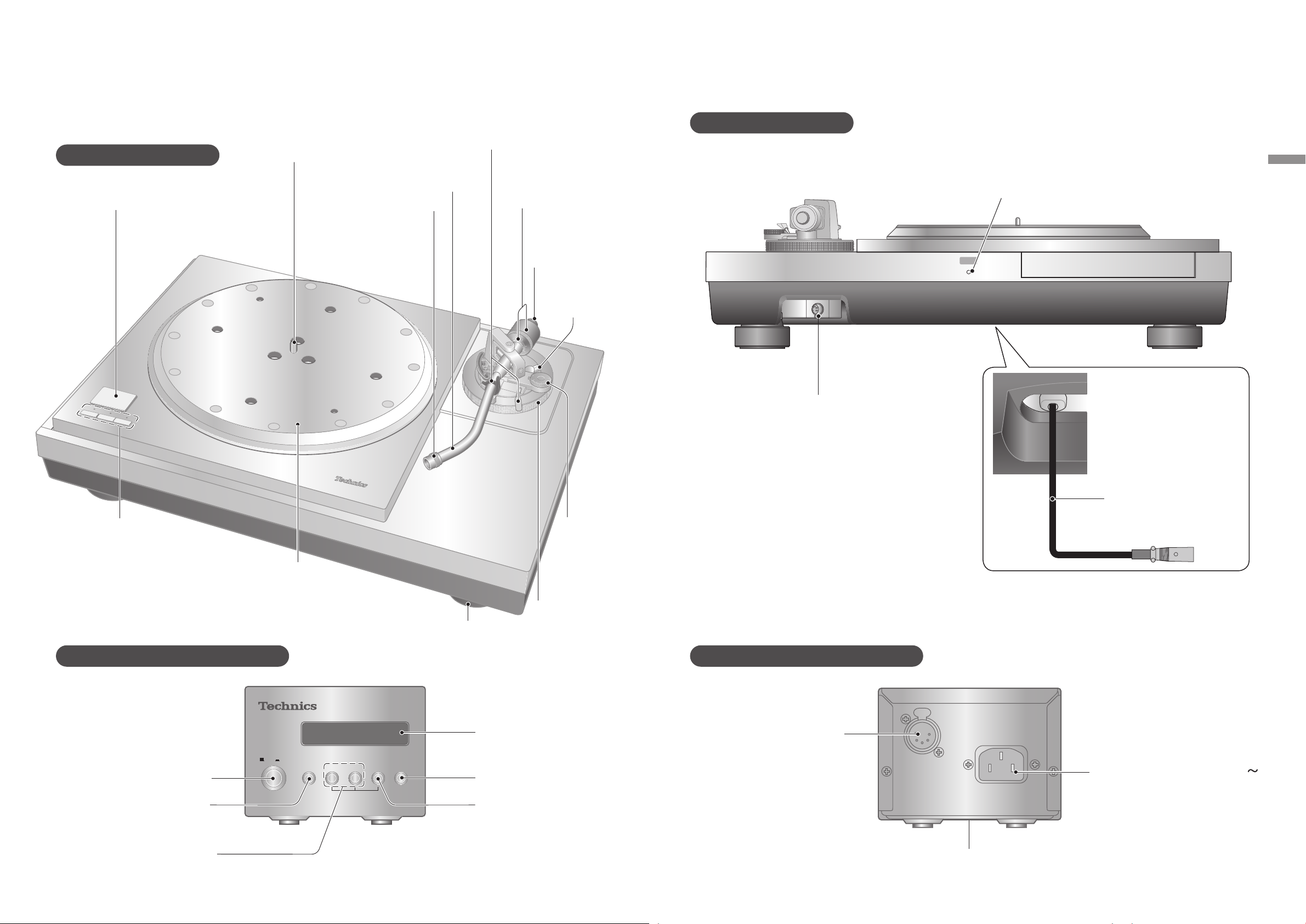

Parts Name ......................................................................... 10

Getting started

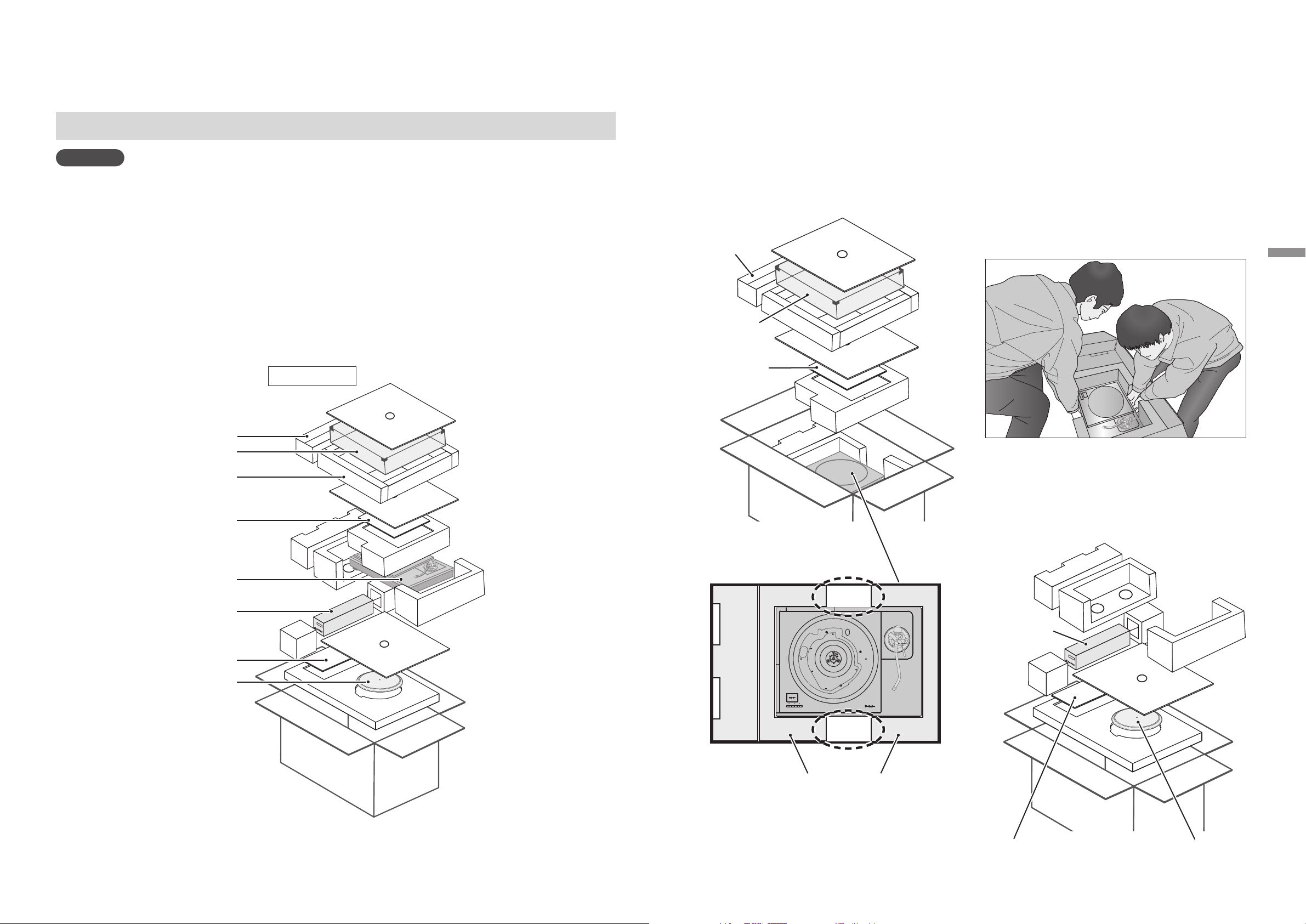

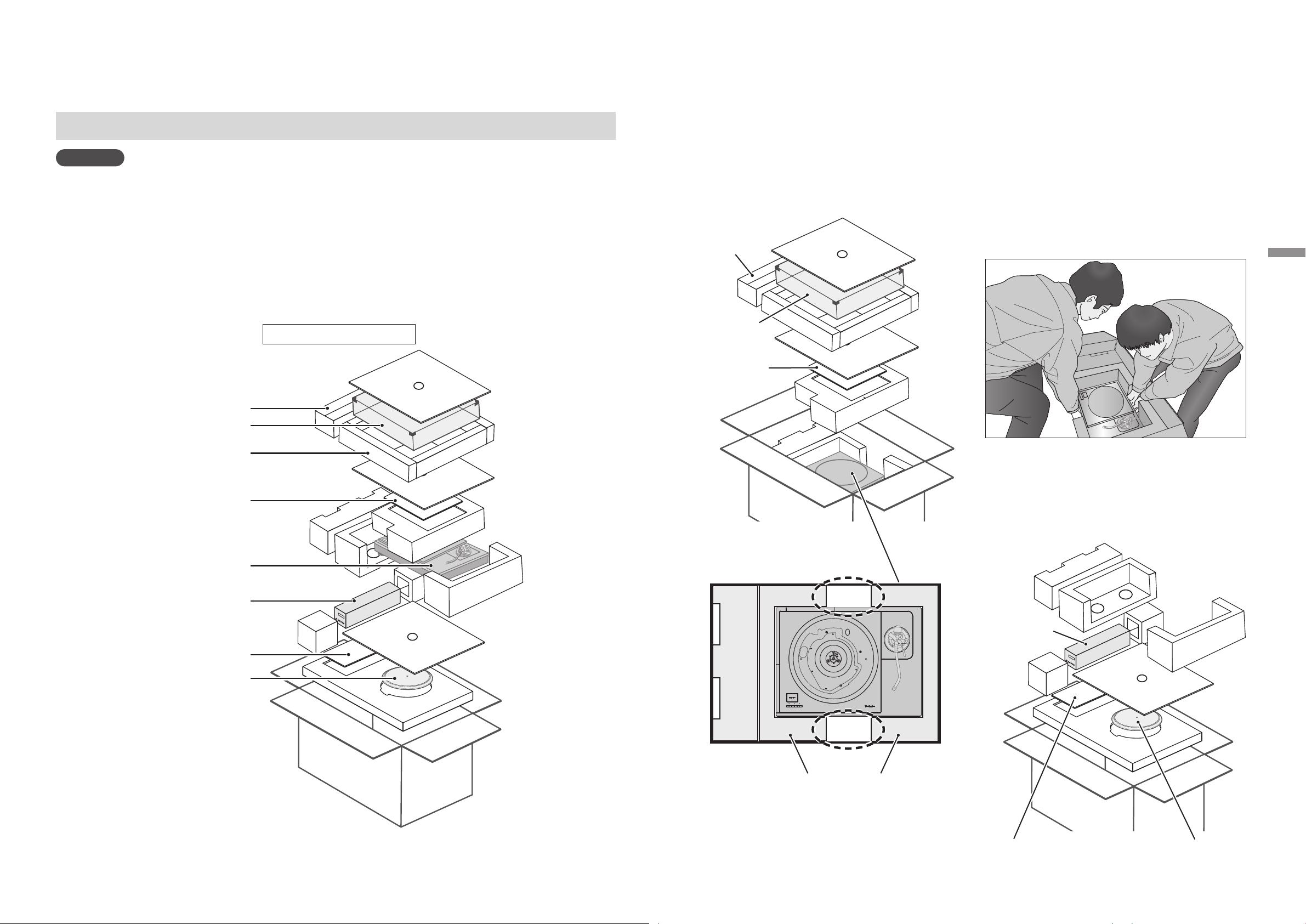

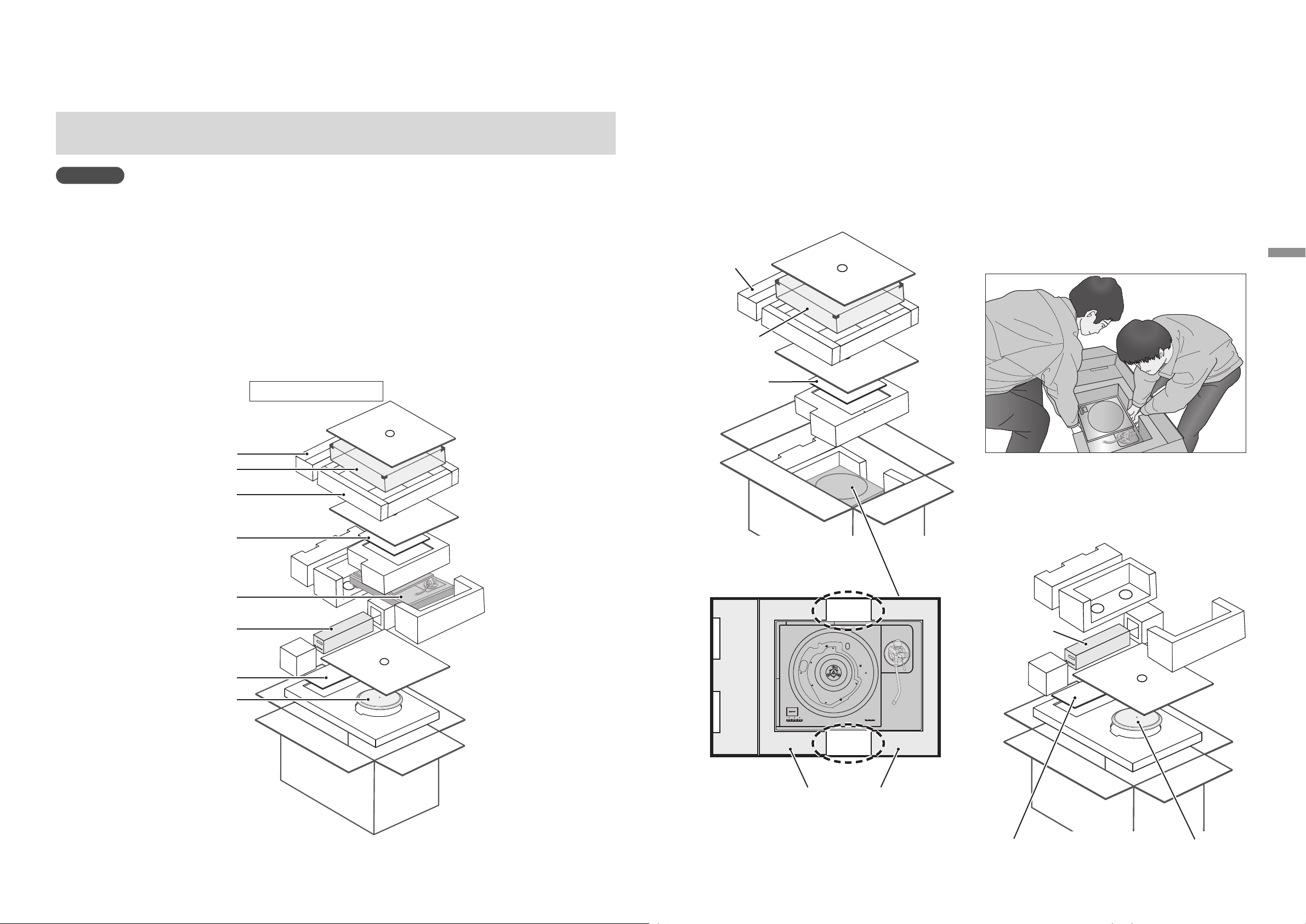

Unpacking and preparation .................................................12

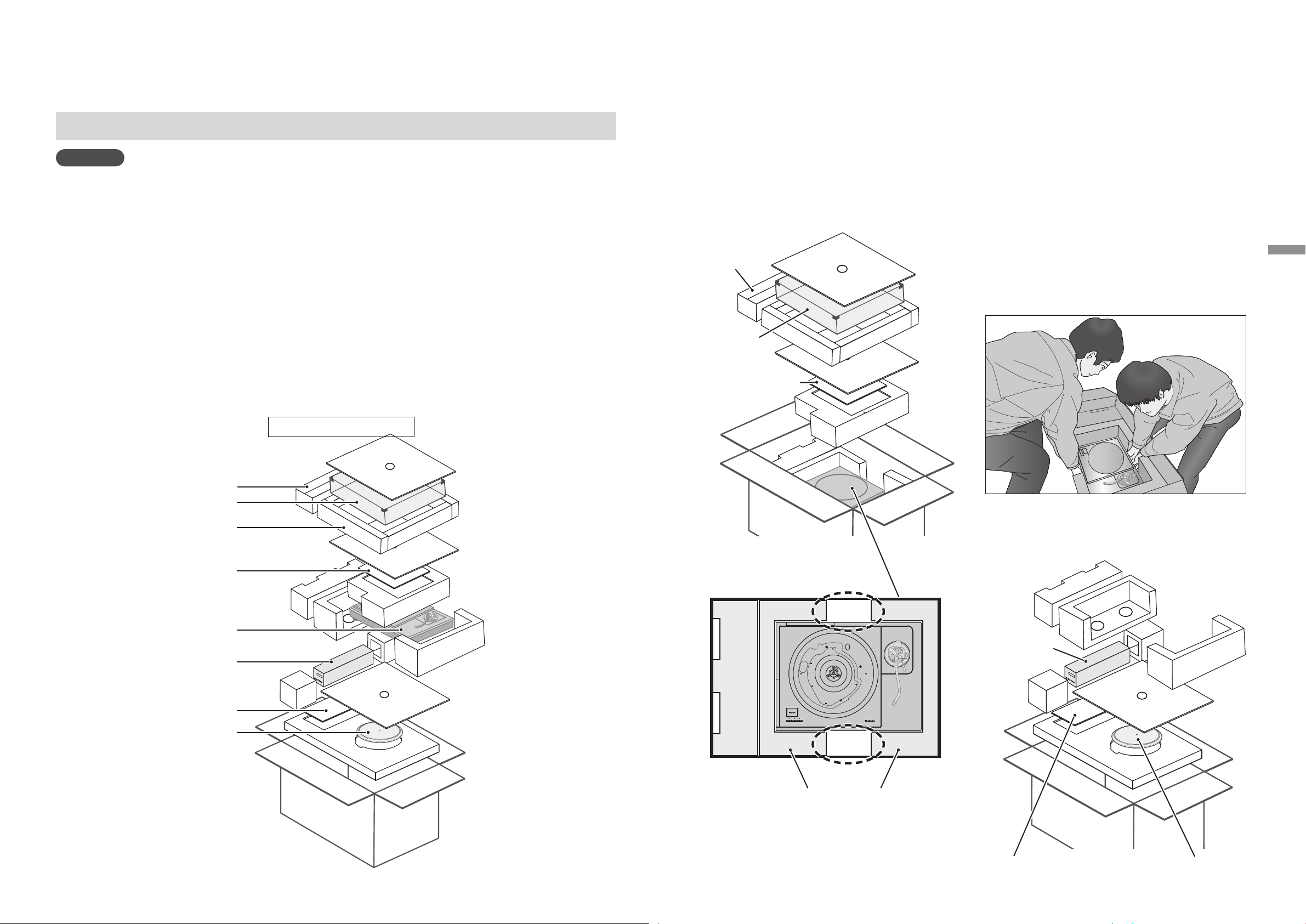

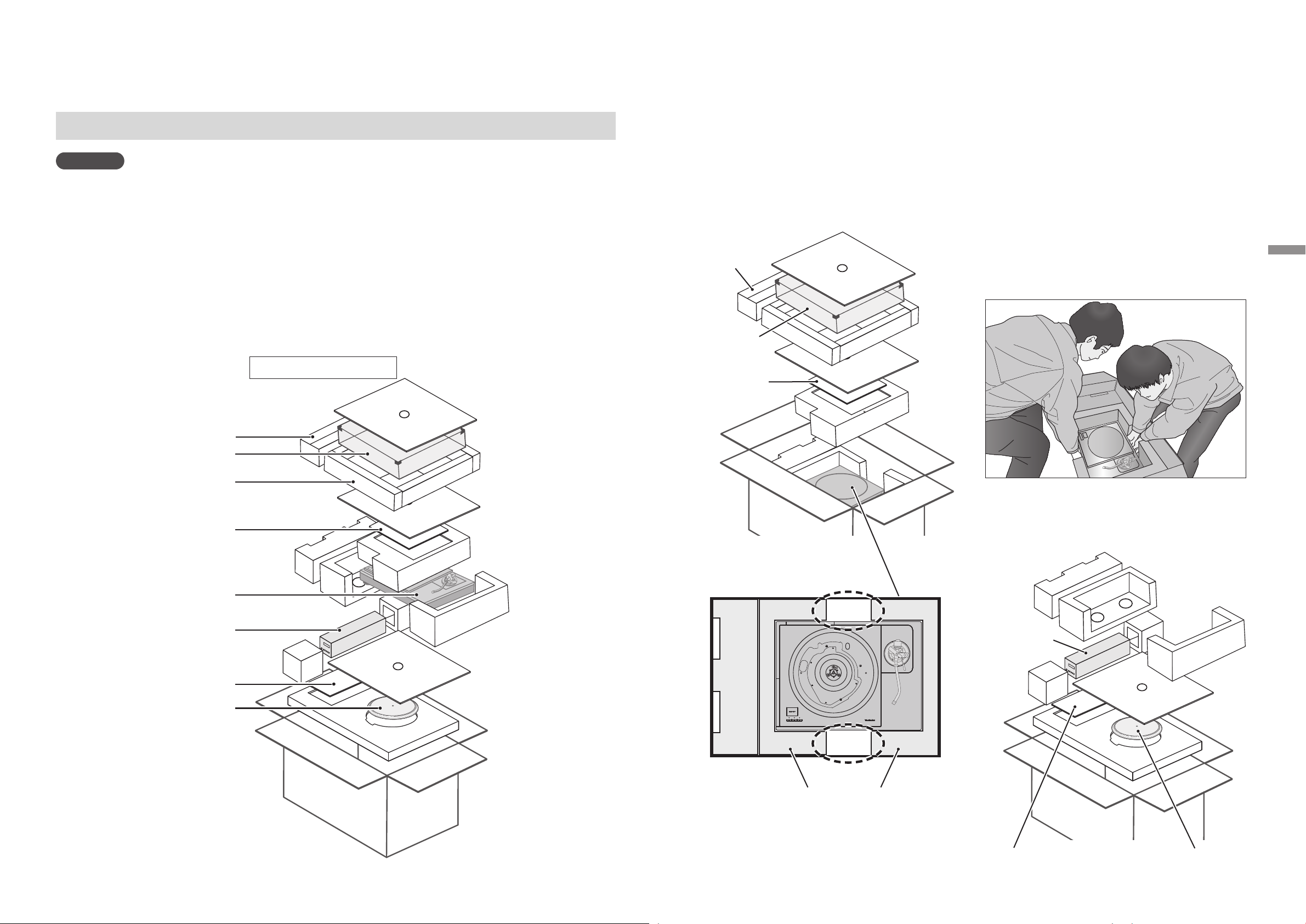

z Notes for taking out the goods from the package

box and transporting .............................................. 12

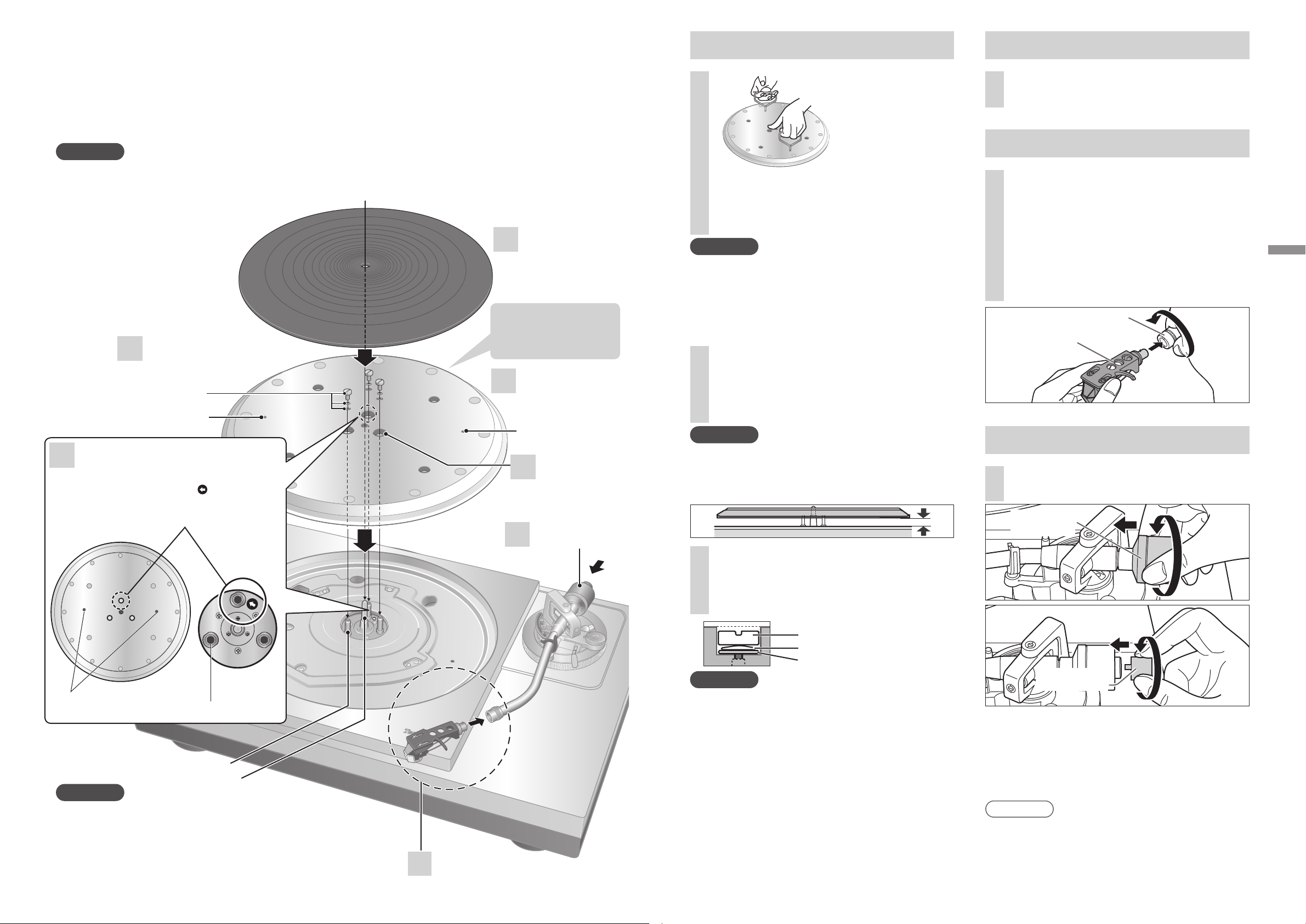

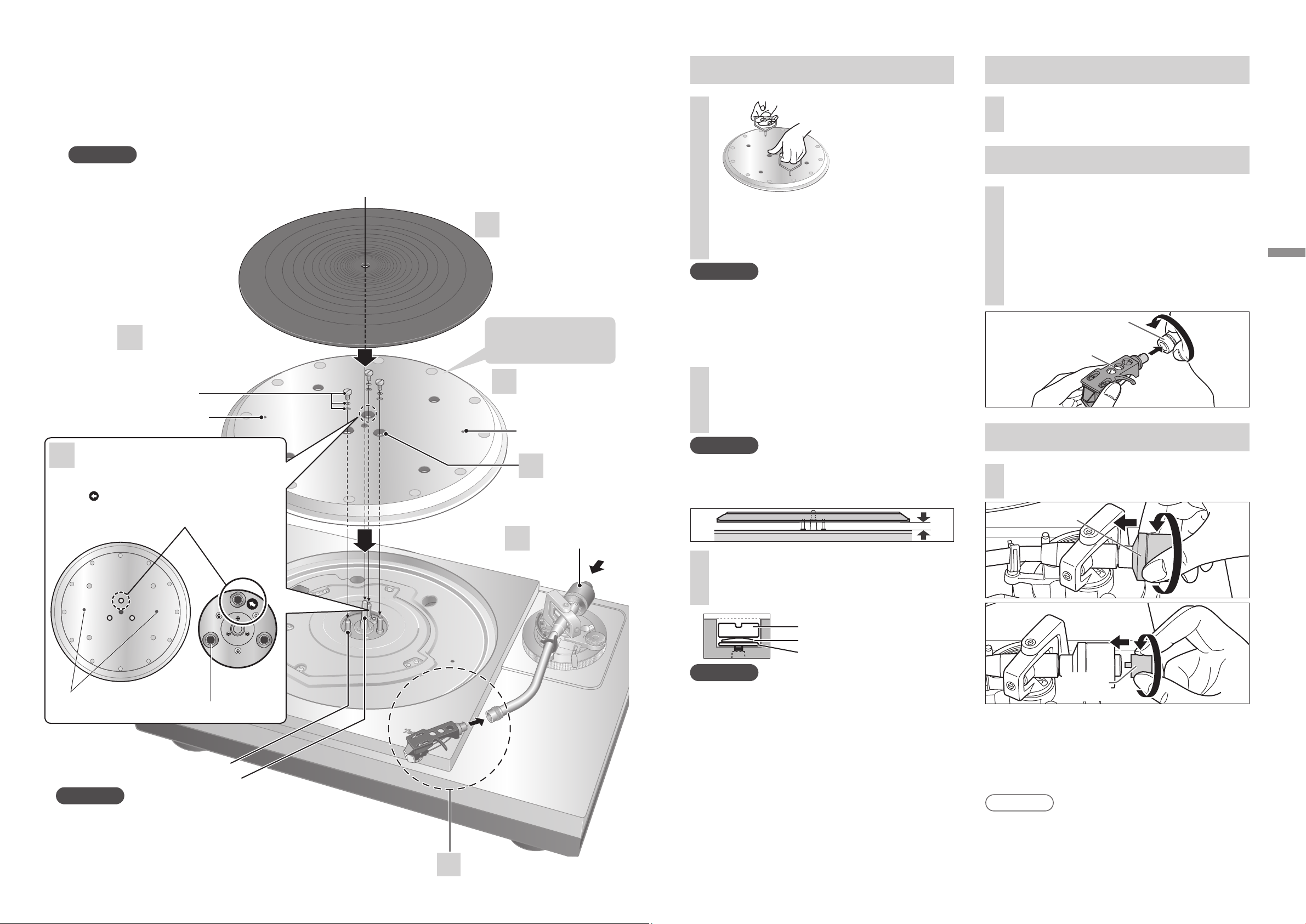

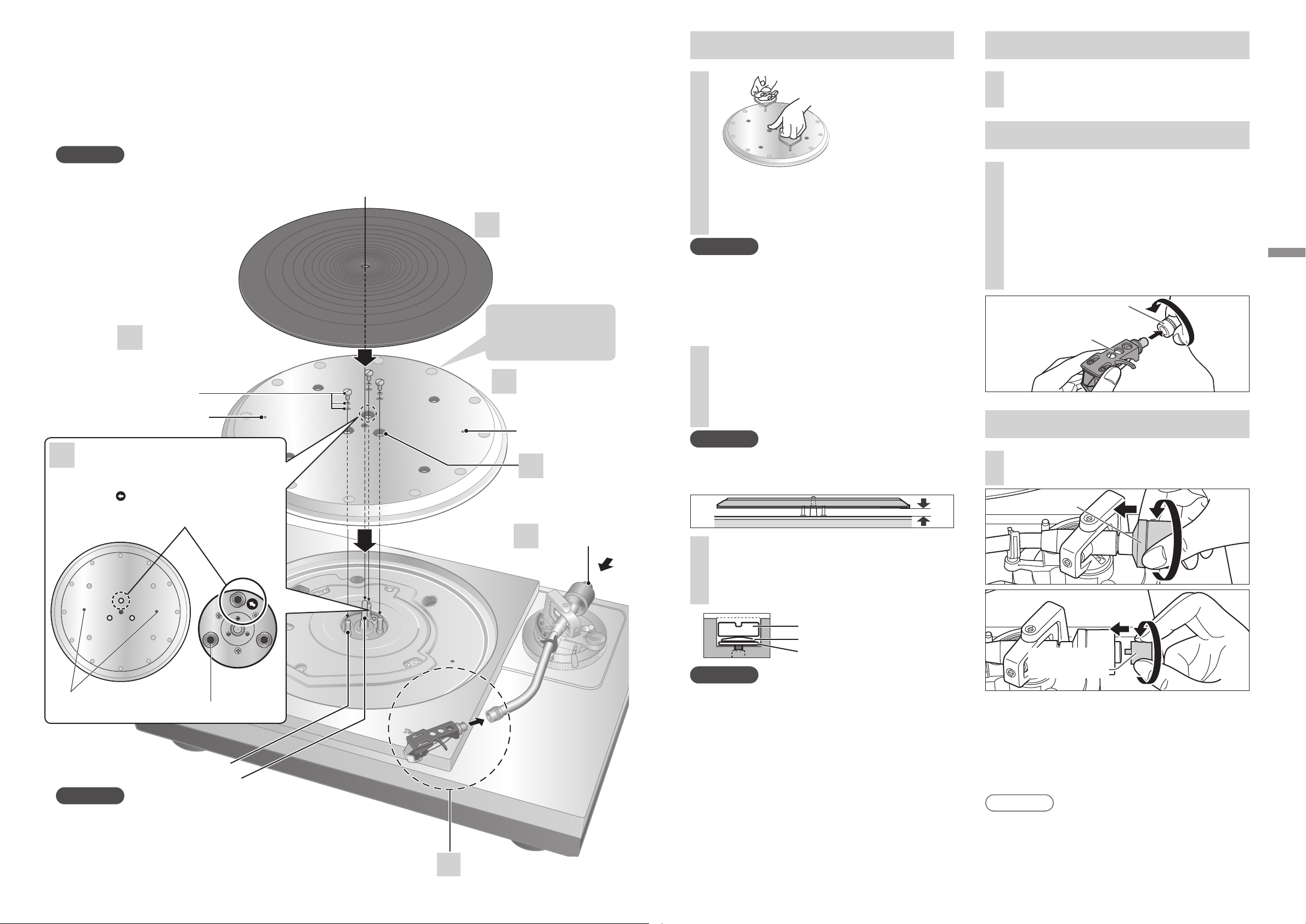

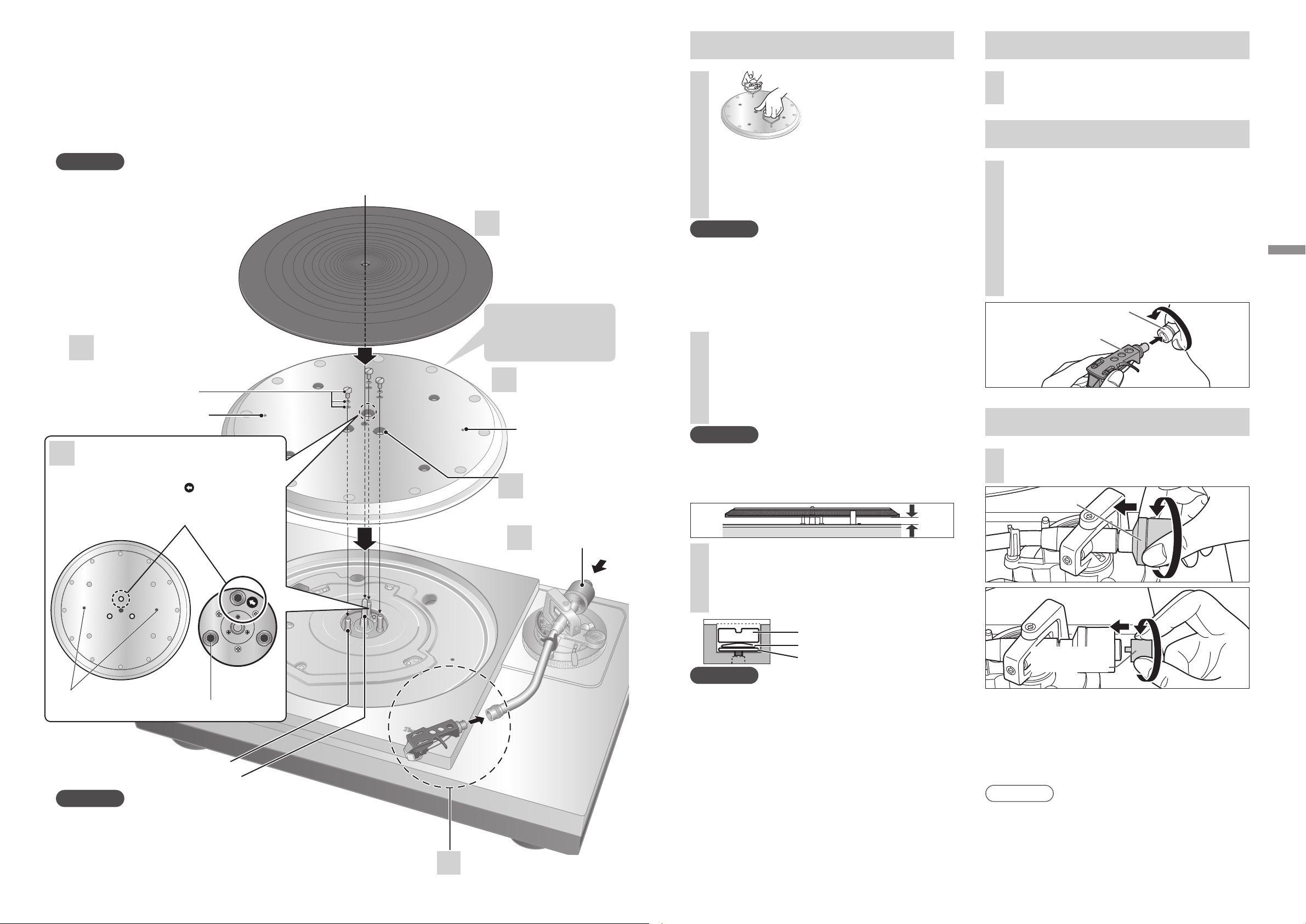

Putting the player together .................................................14

zFitting the turntable ............................................... 15

zFitting the turntable mat ........................................ 15

zAttaching the head shell ......................................... 15

zAttaching the balance weight ................................. 15

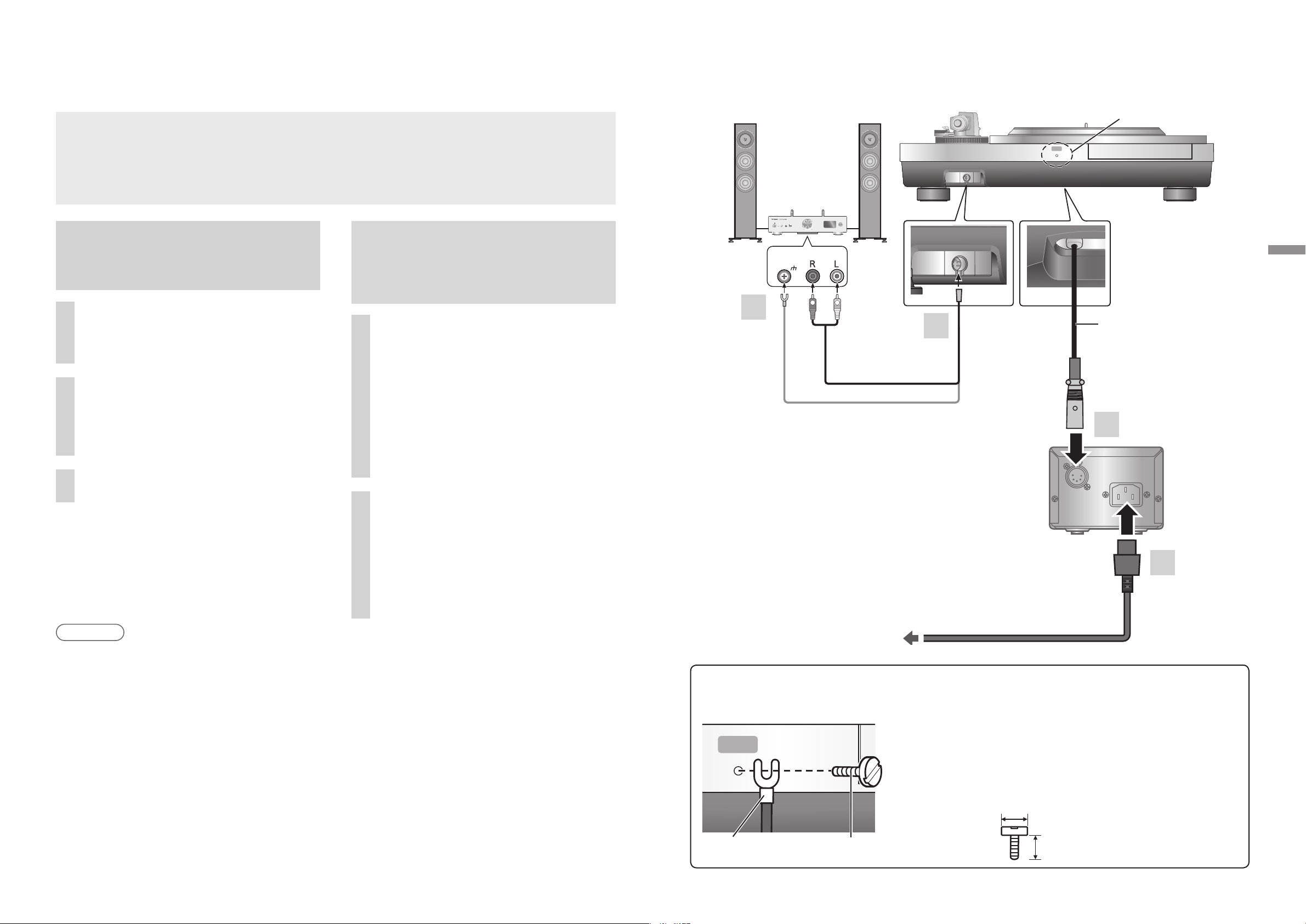

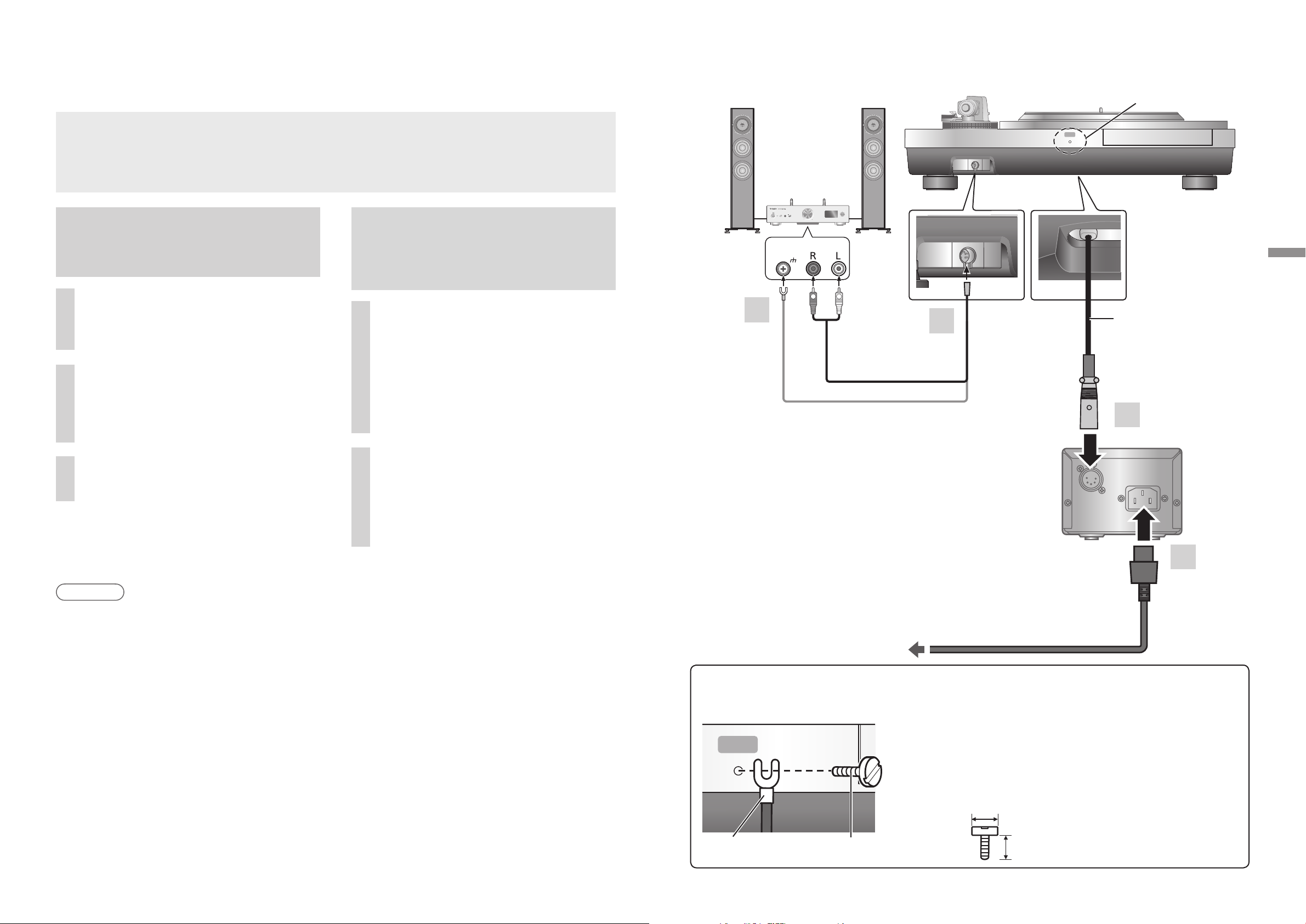

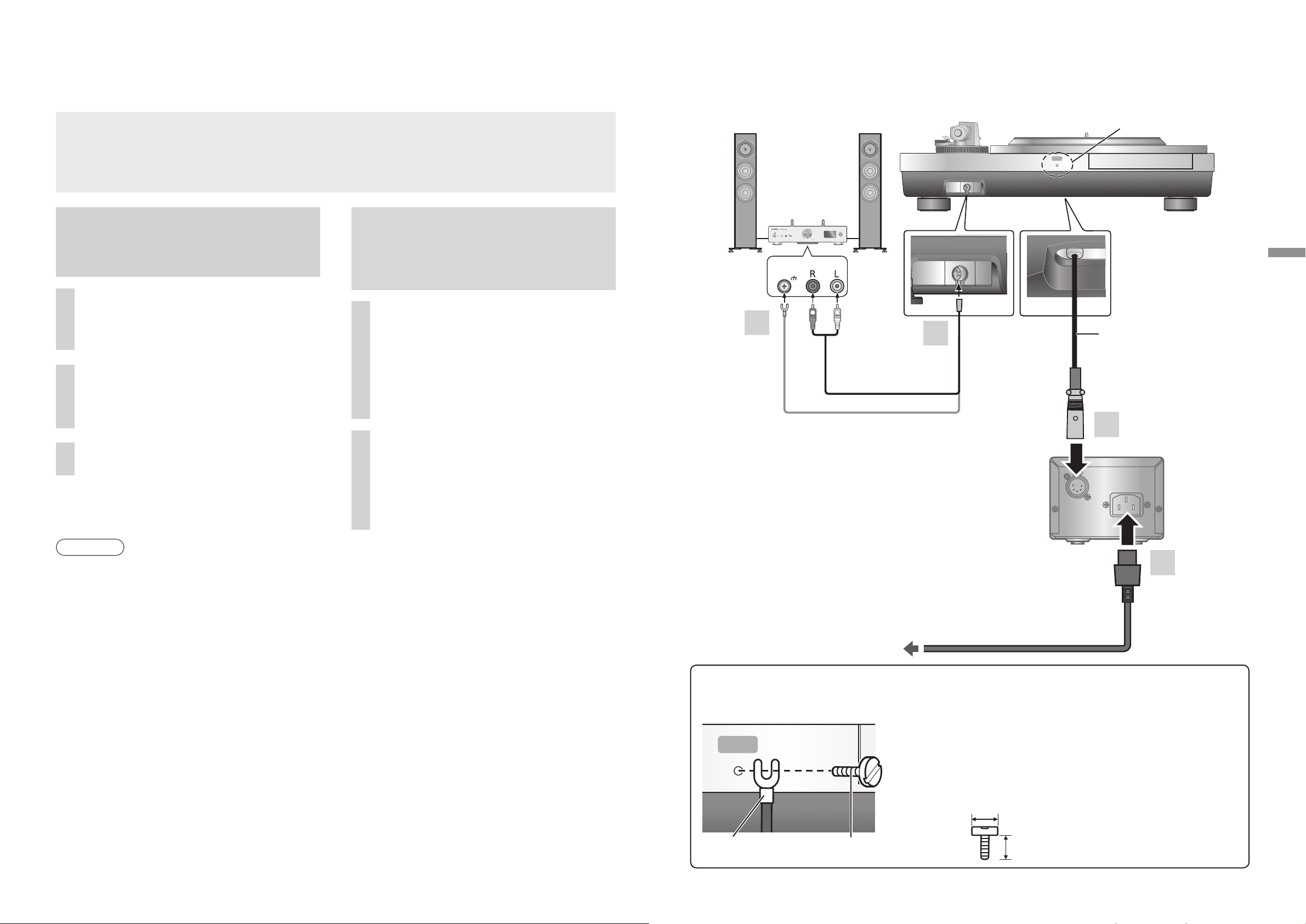

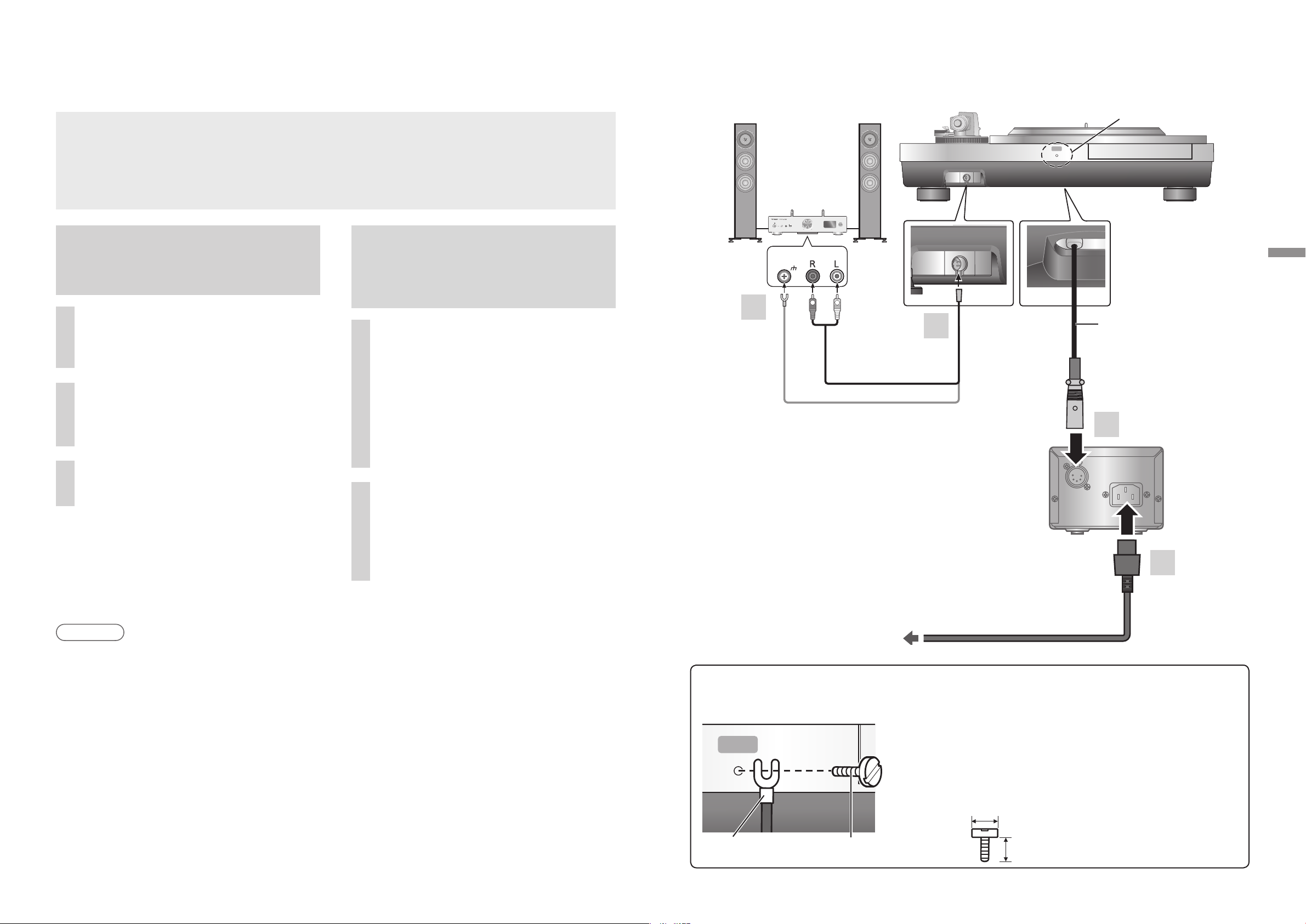

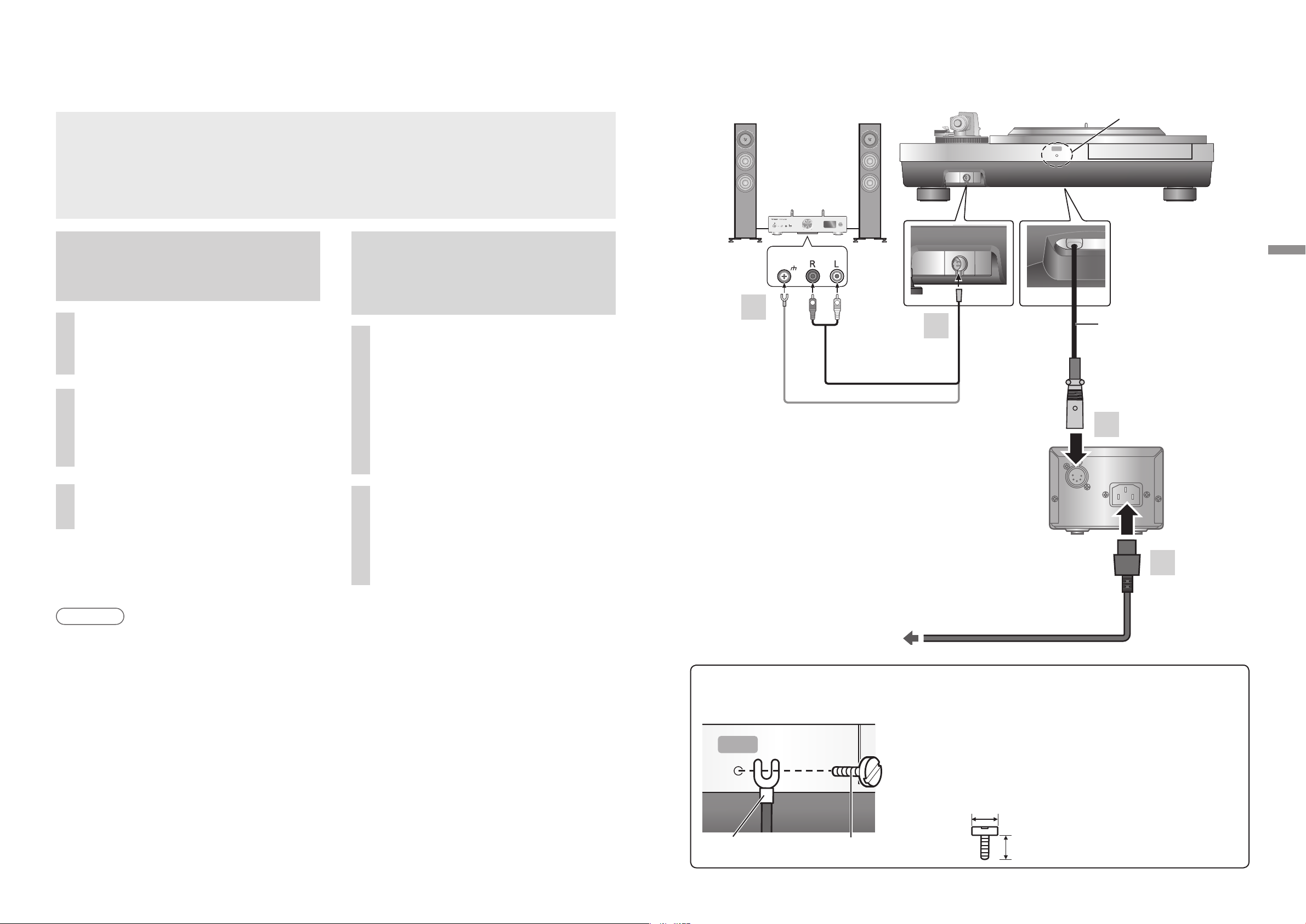

Connections and installation ............................................... 16

z Connecting the output terminal and AC IN terminal /

Connecting the control unit .................................... 16

Connecting the pre-main amplifier and component /

zzz

Connecting the power plug and earth ground ........ 16

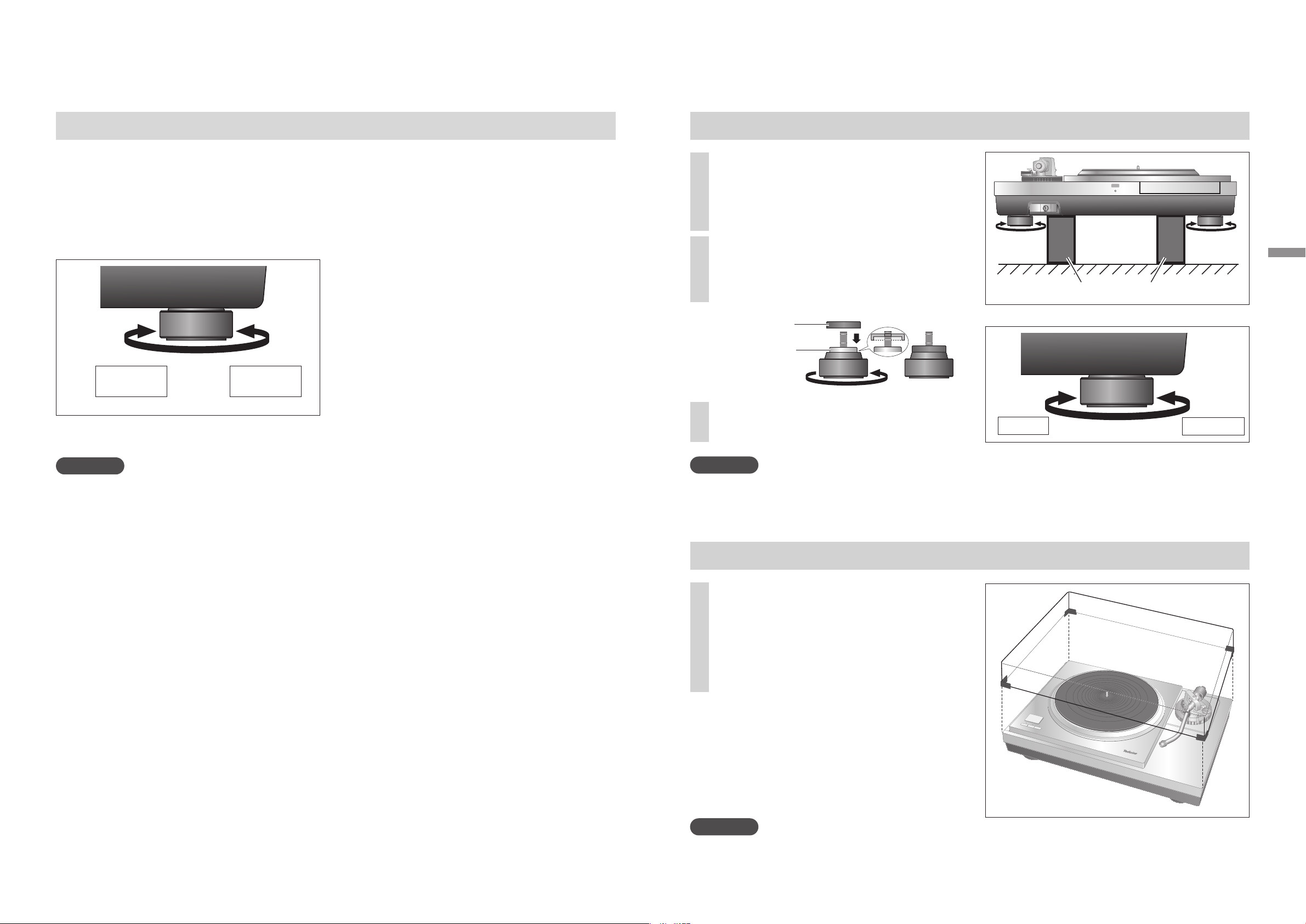

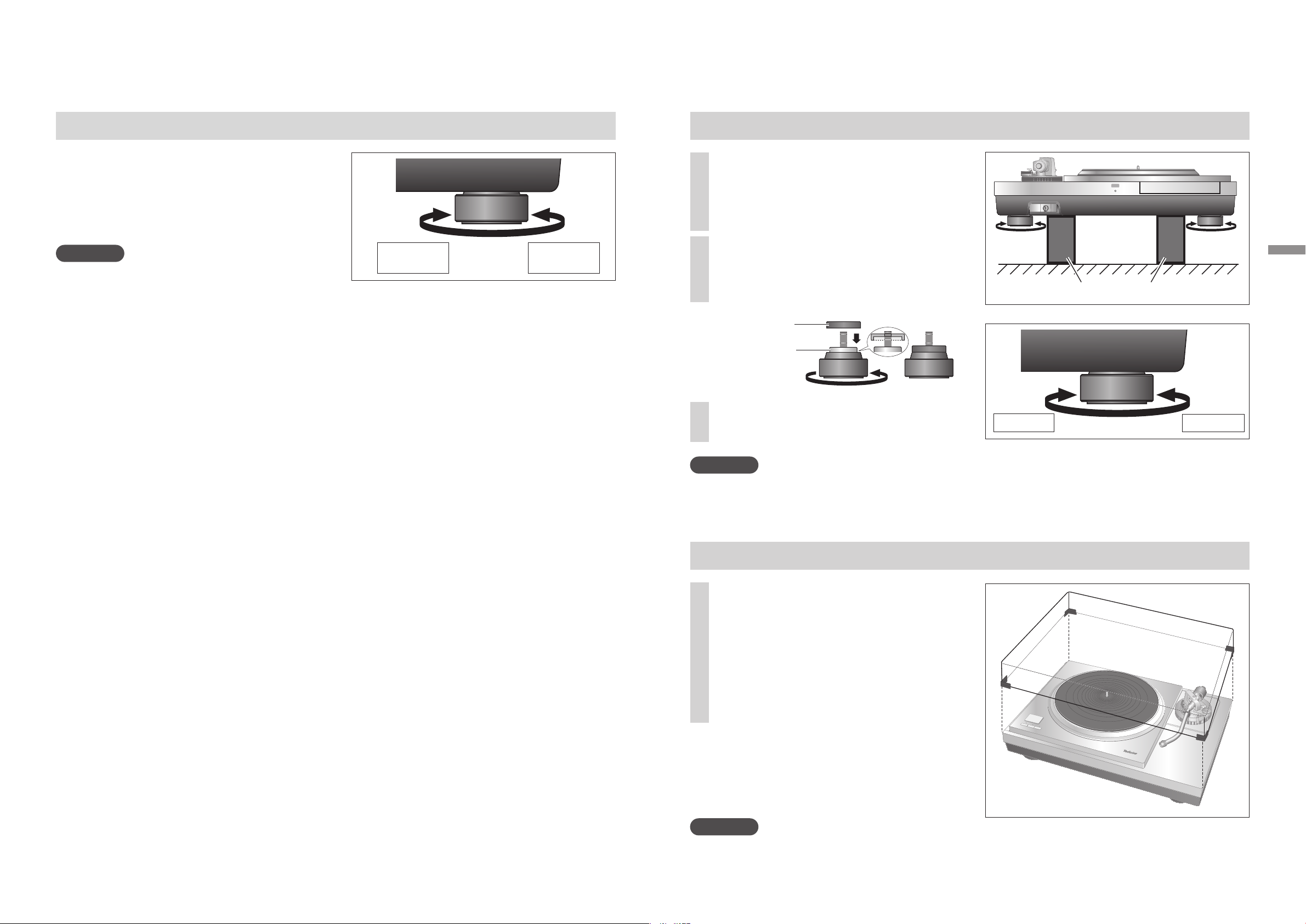

zInstallation ............................................................. 18

zInsulator attachment .............................................. 19

zFit the dust cover .................................................... 19

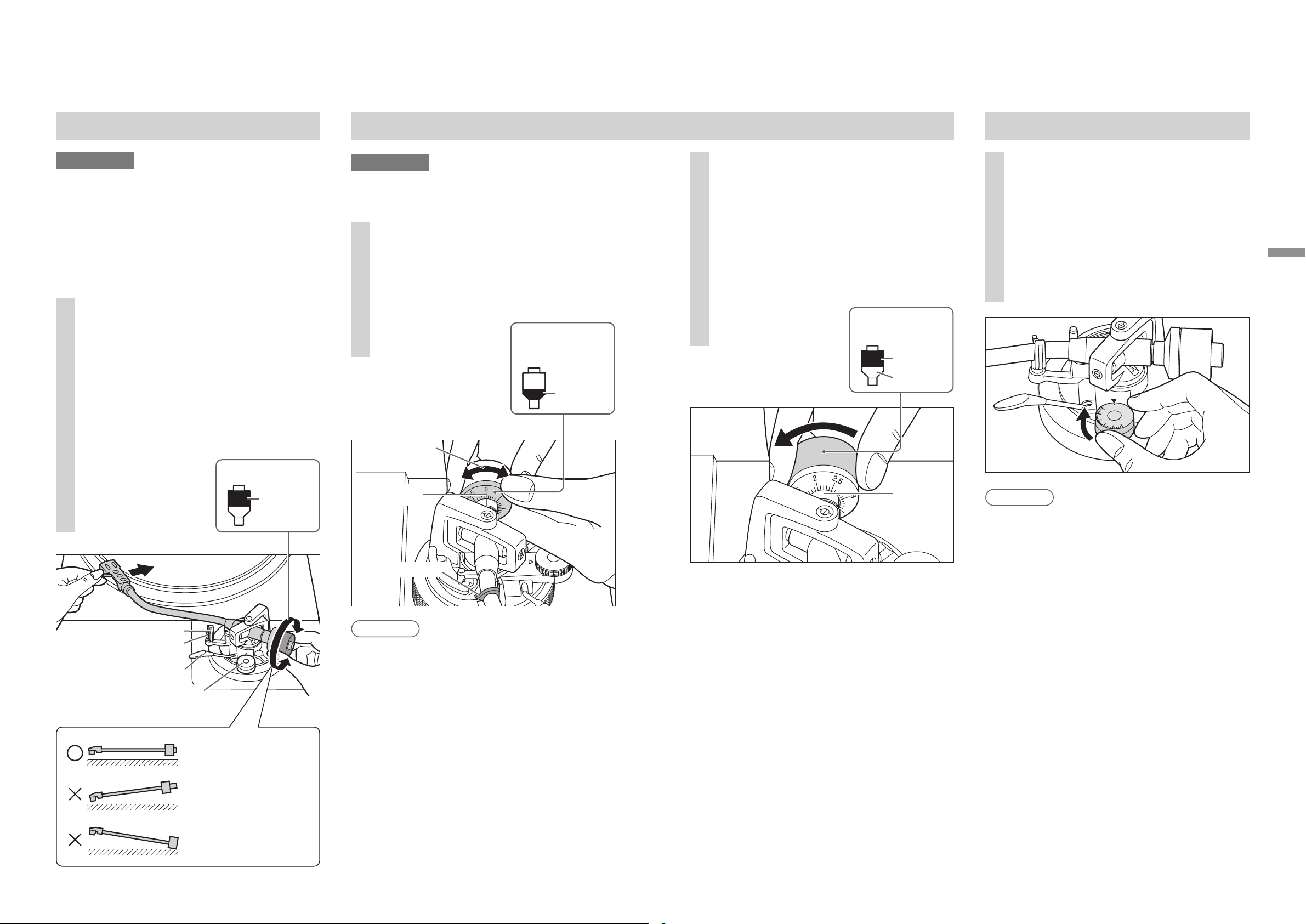

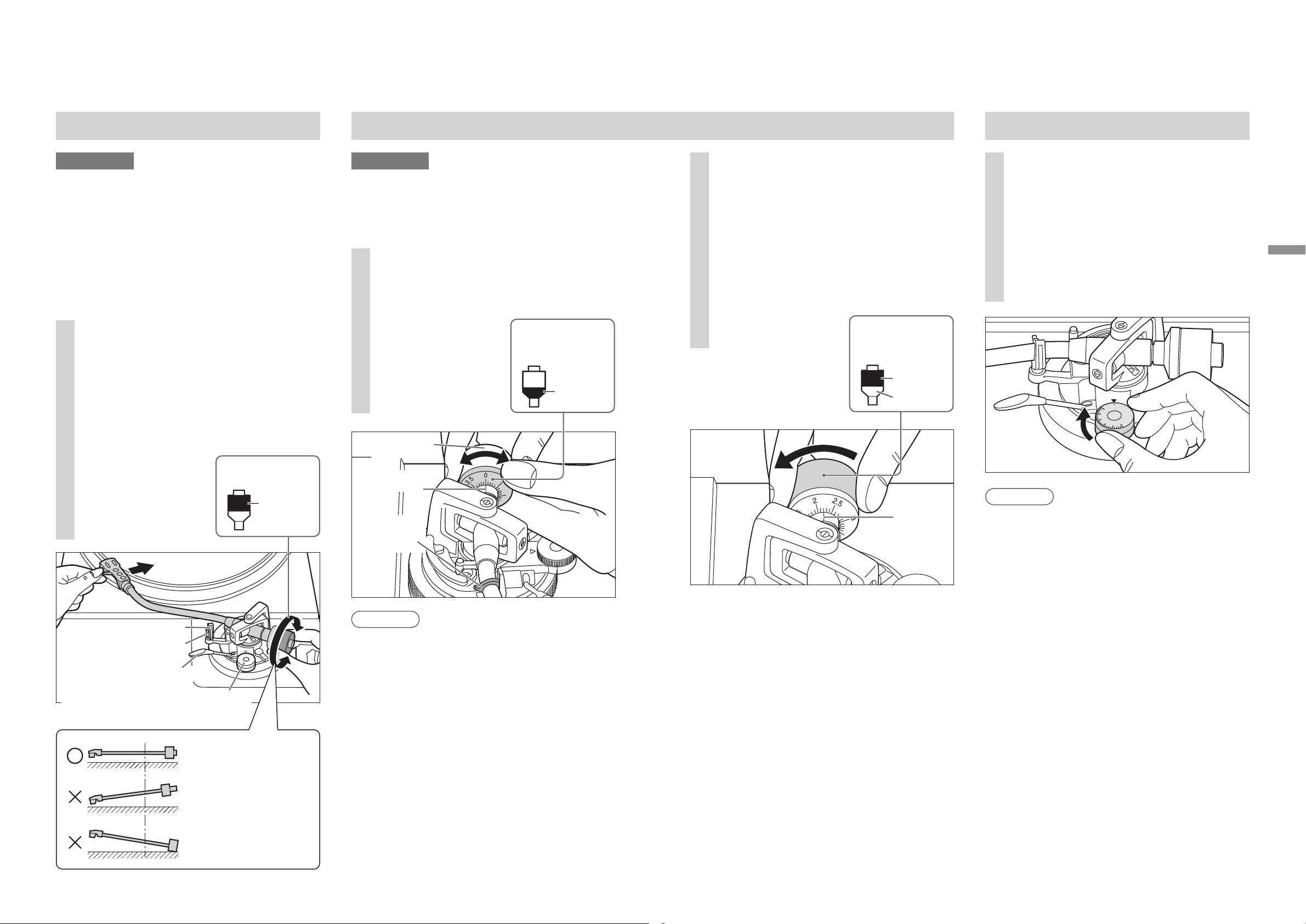

Adjustment ......................................................................... 20

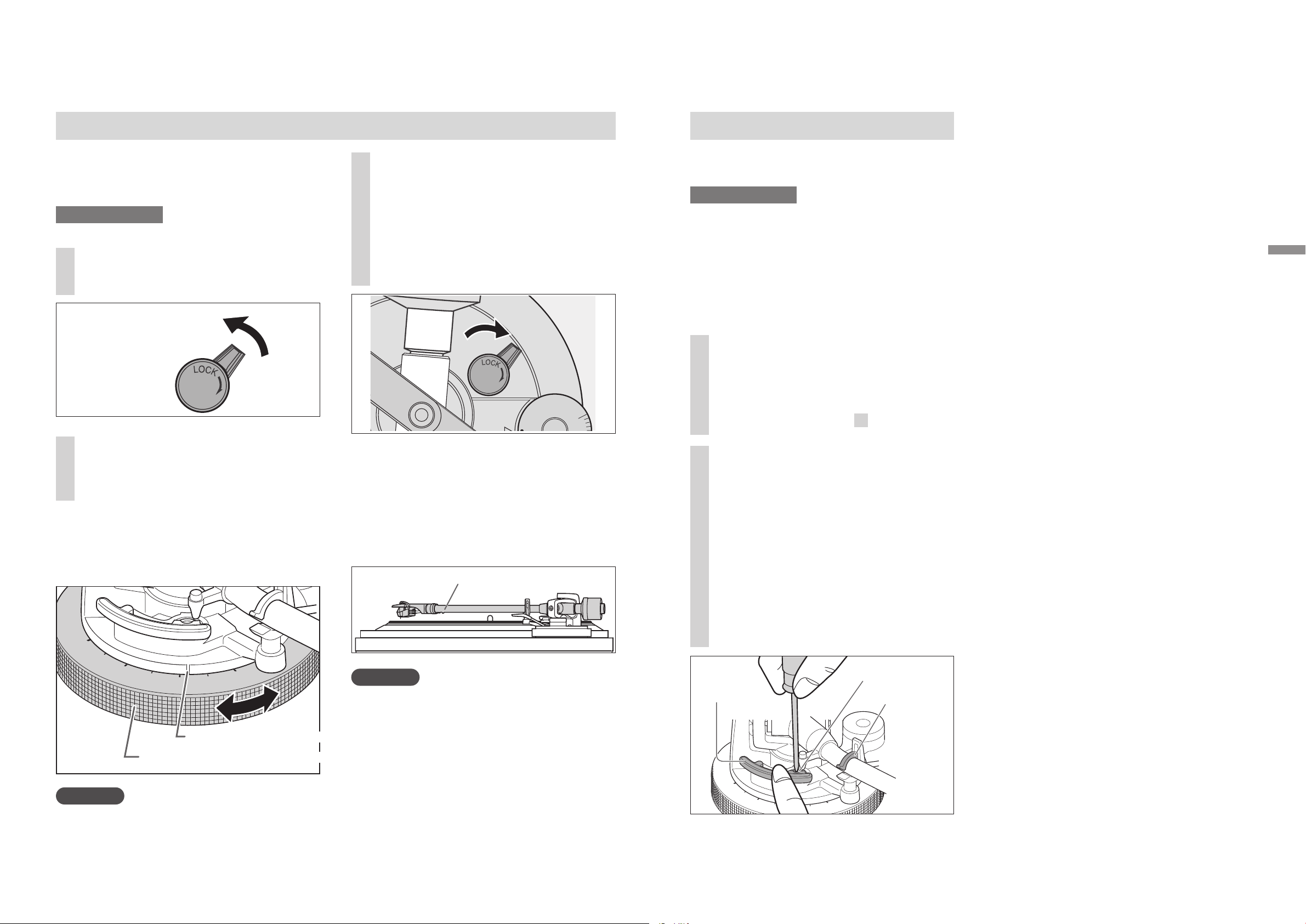

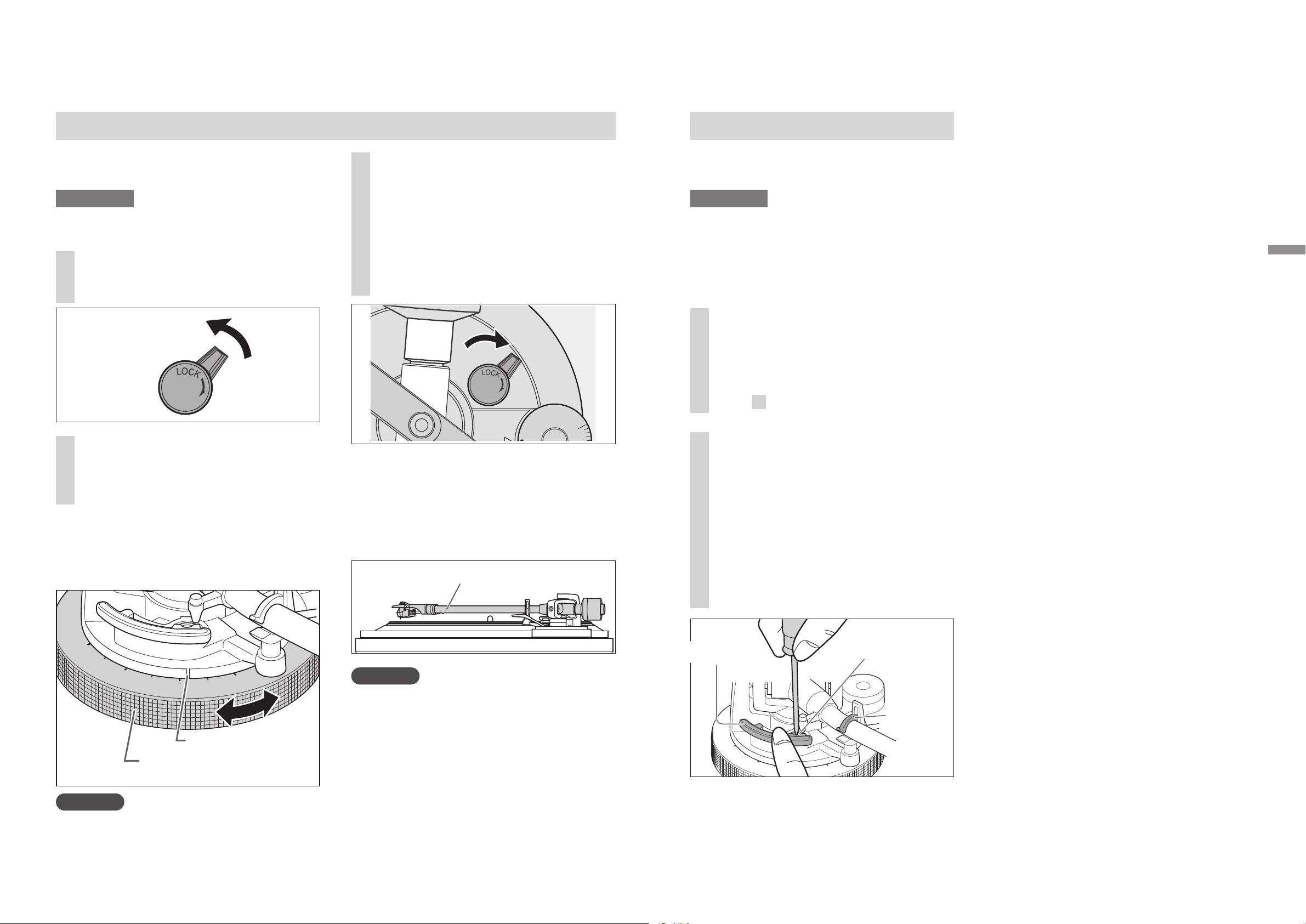

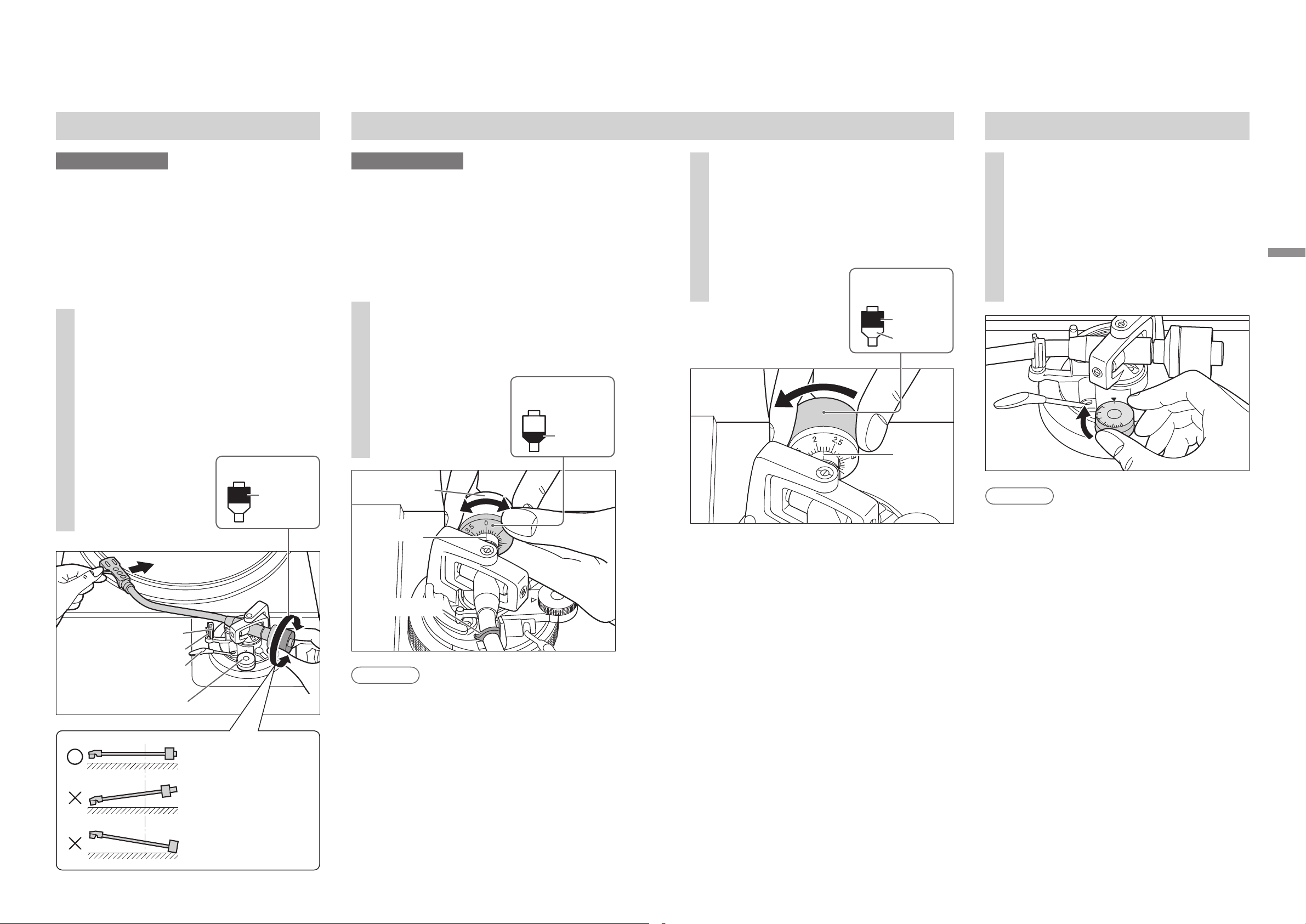

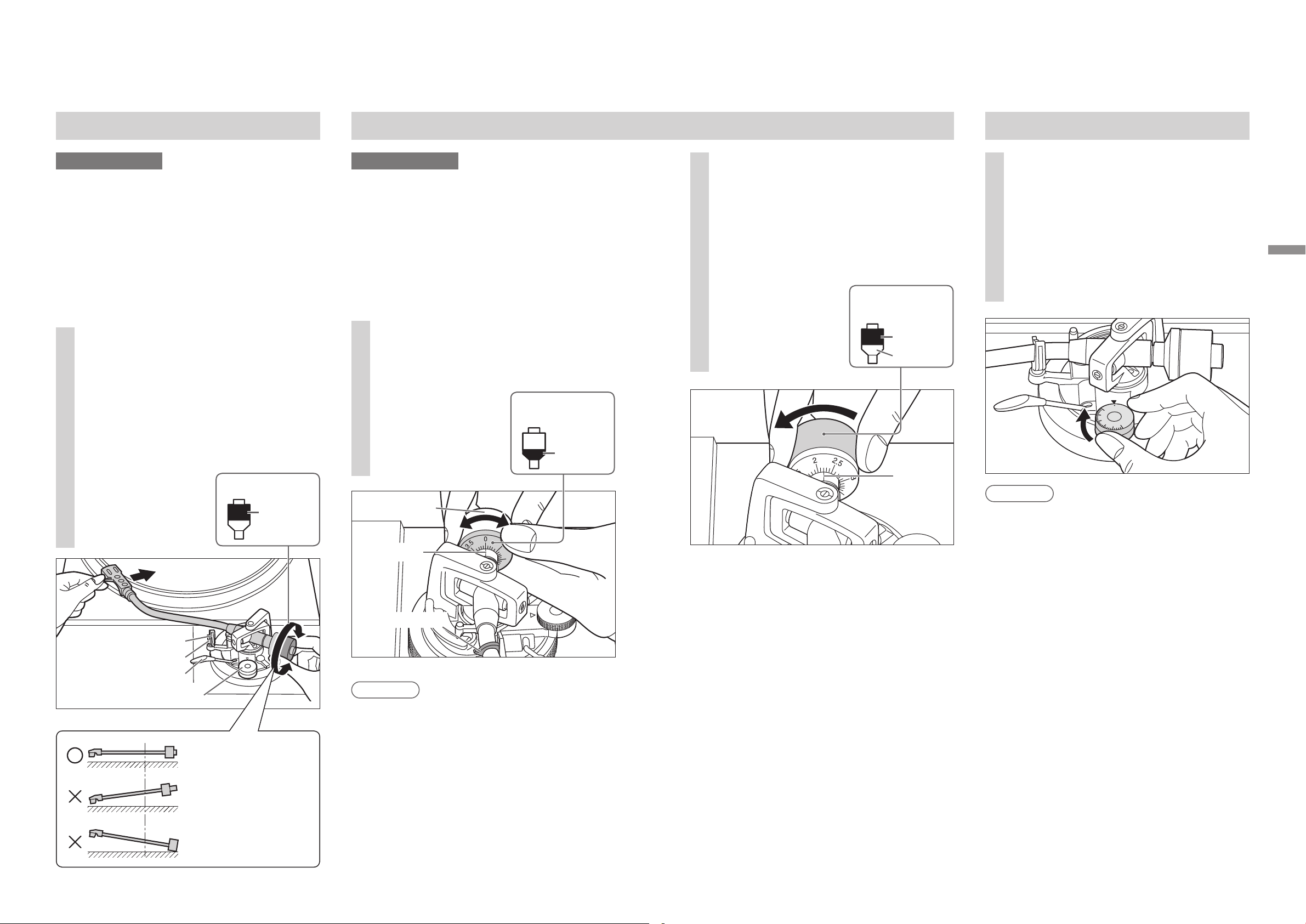

zHorizontal balance ................................................. 20

zStylus pressure ....................................................... 20

zAnti-skating ............................................................ 21

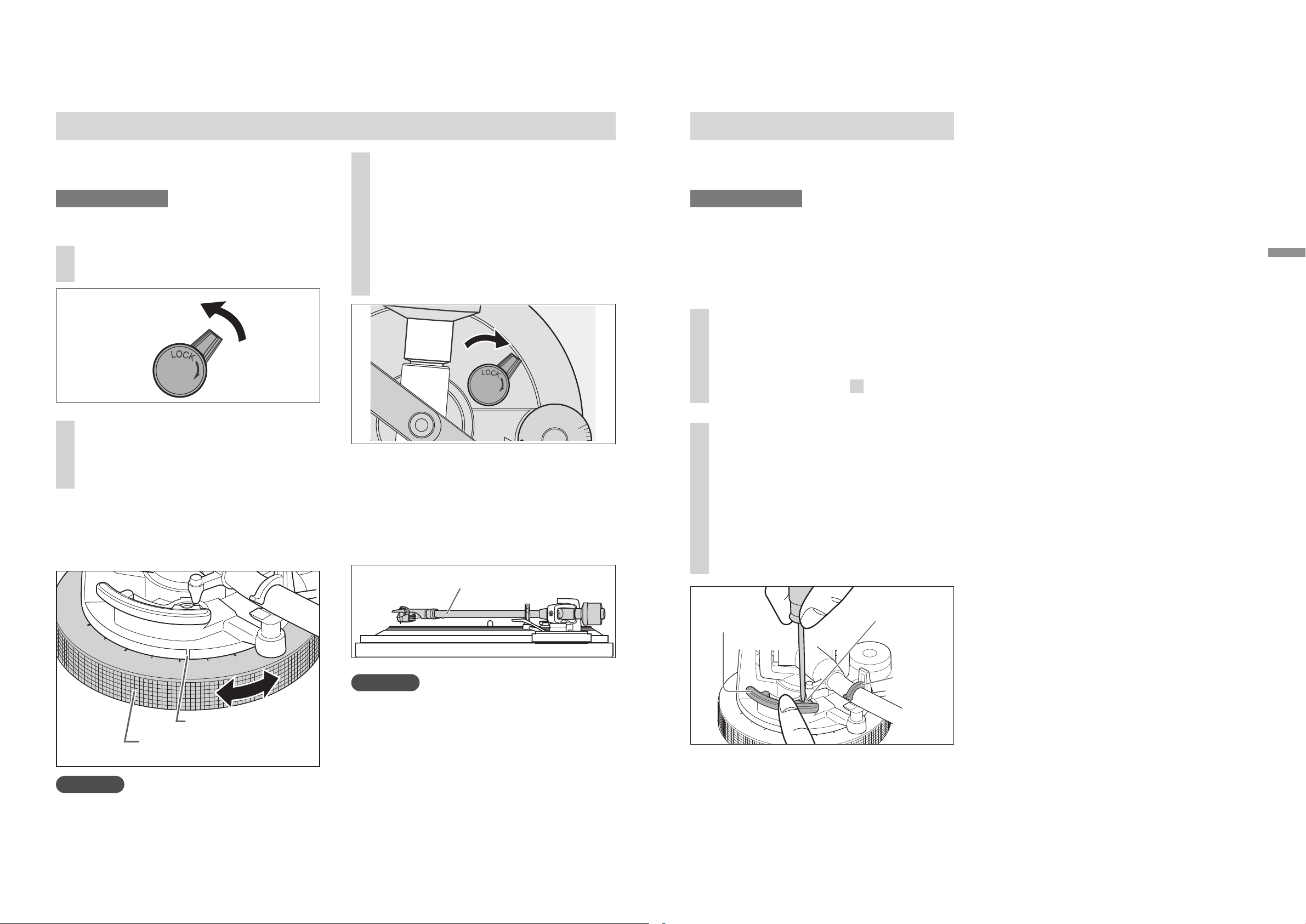

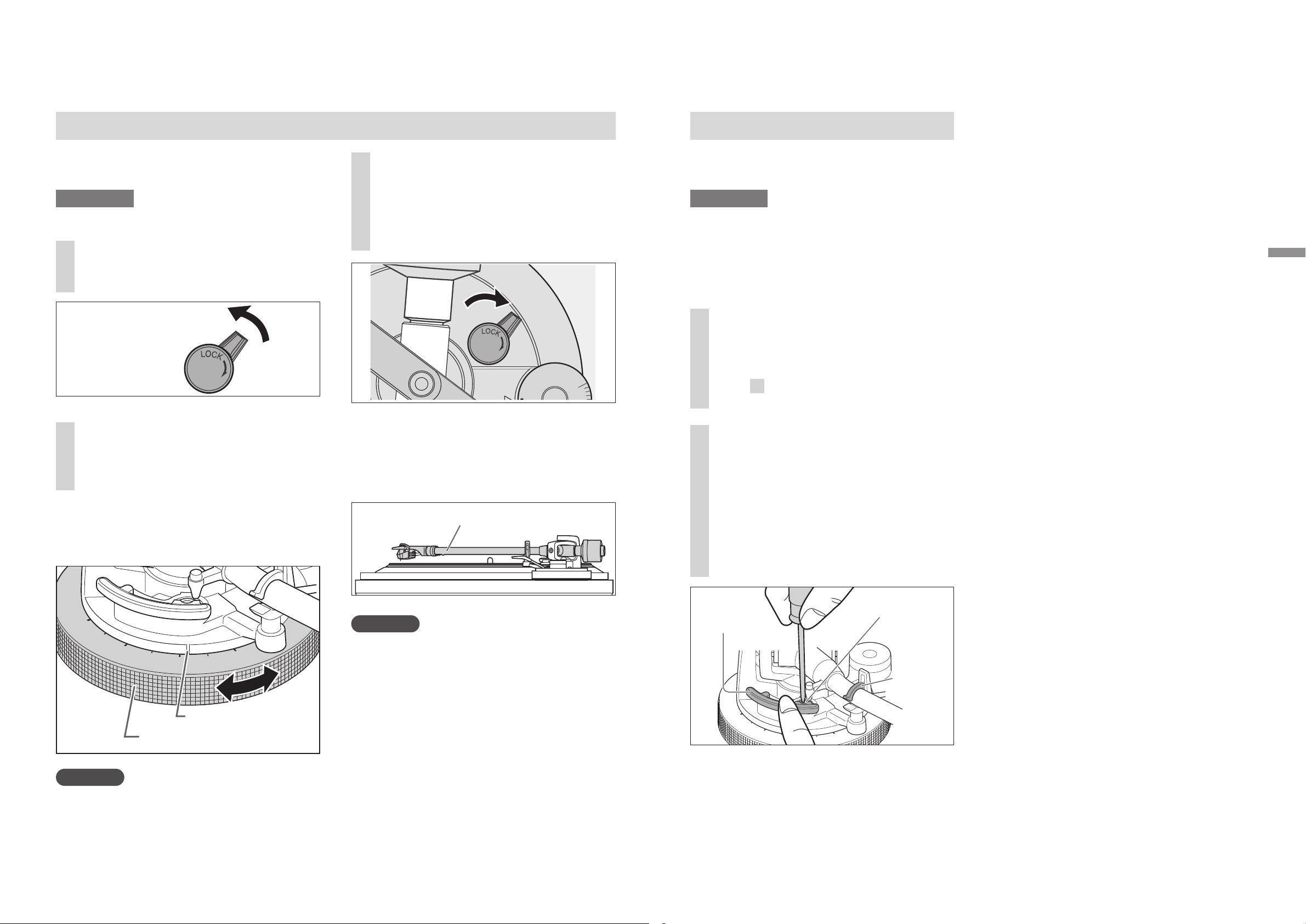

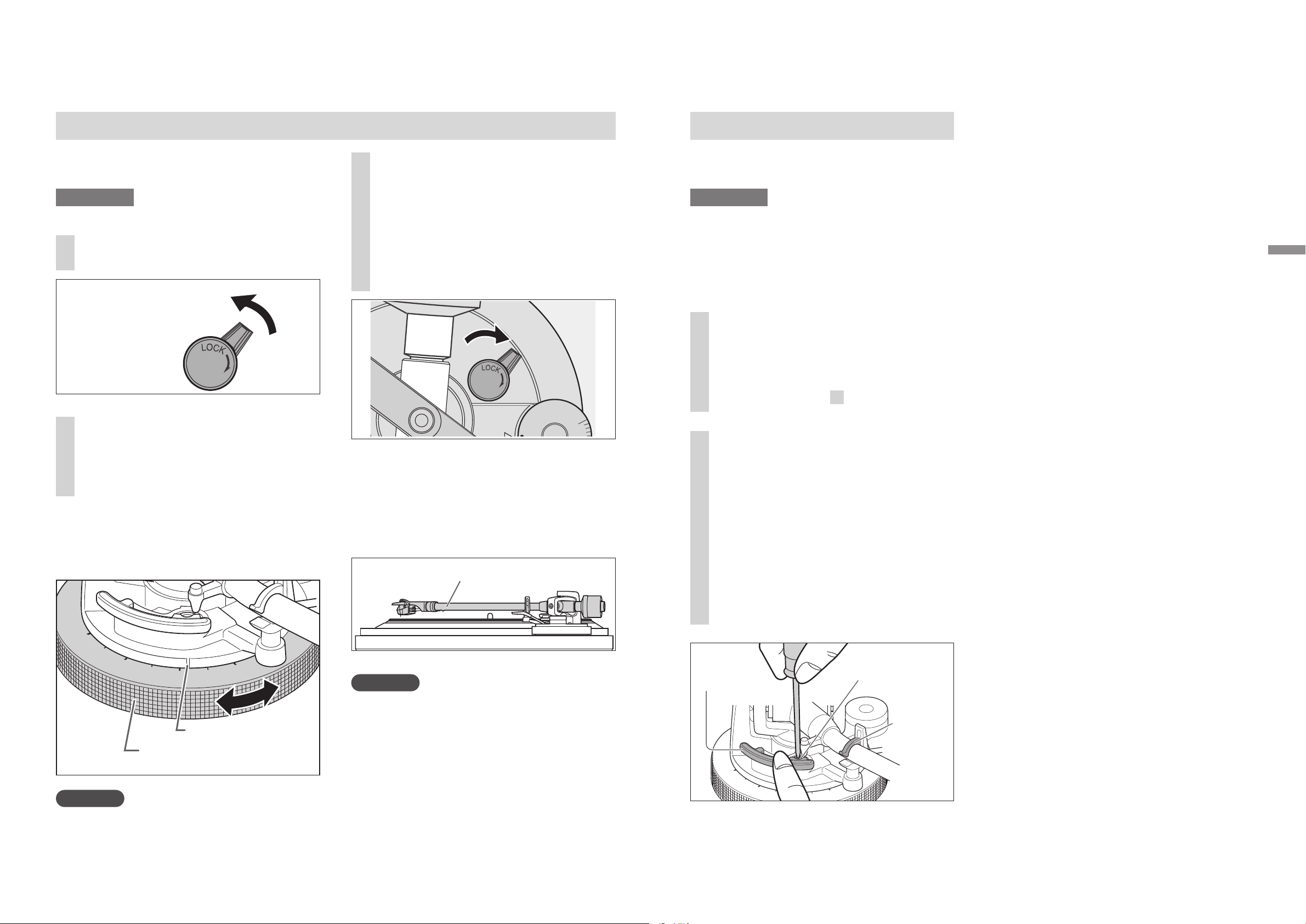

zTone arm height ..................................................... 22

zArmlift height ......................................................... 23

Playing back

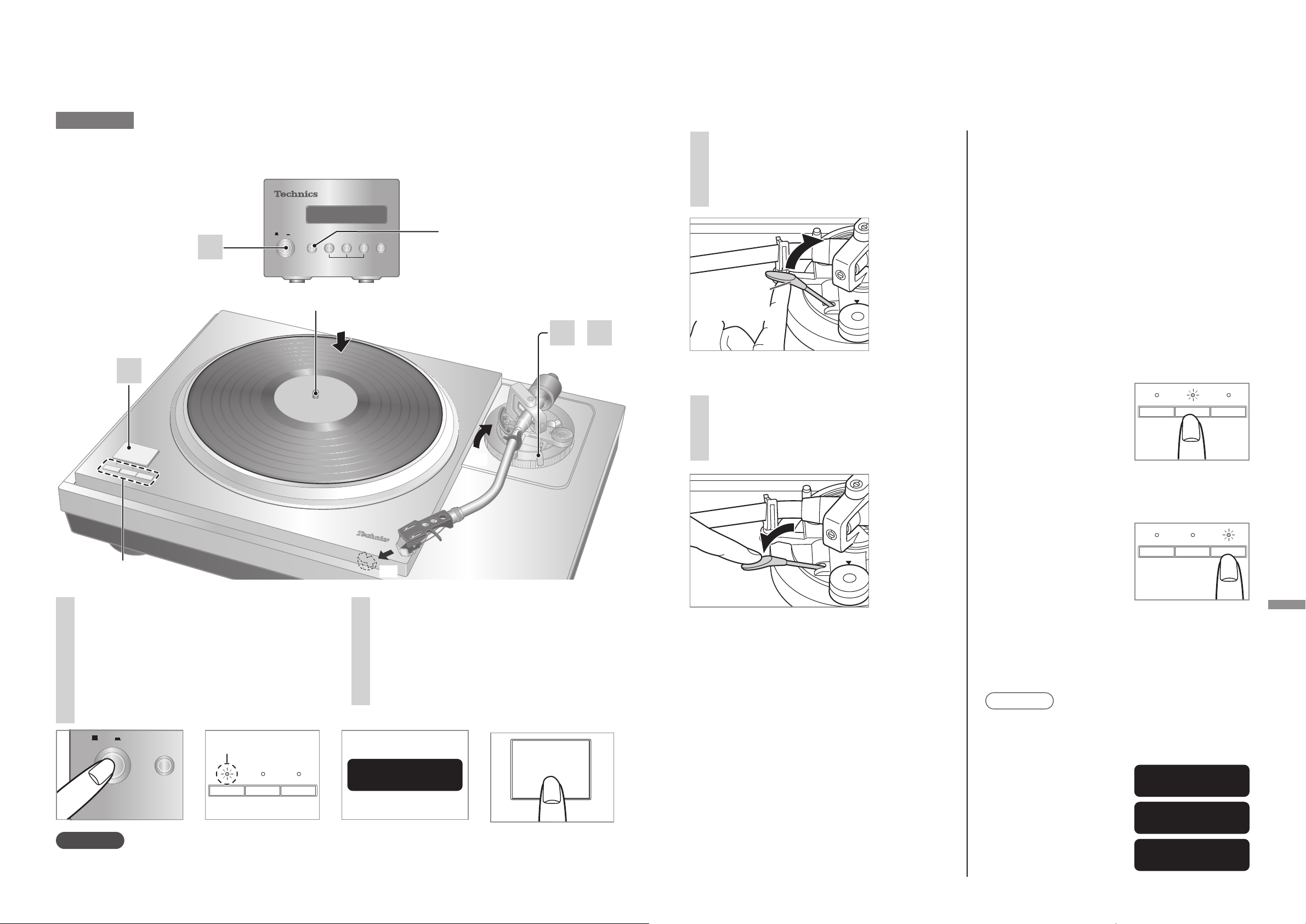

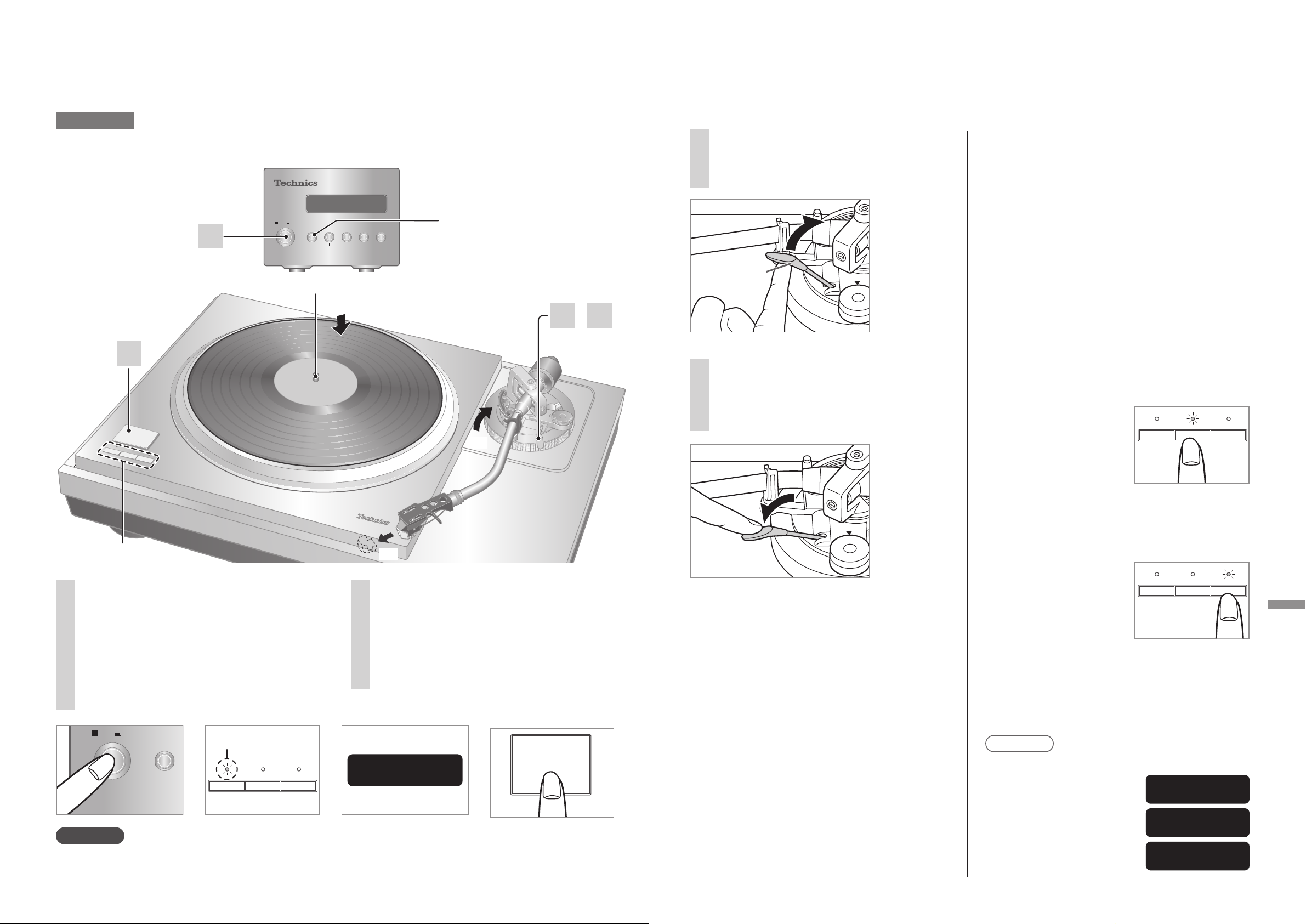

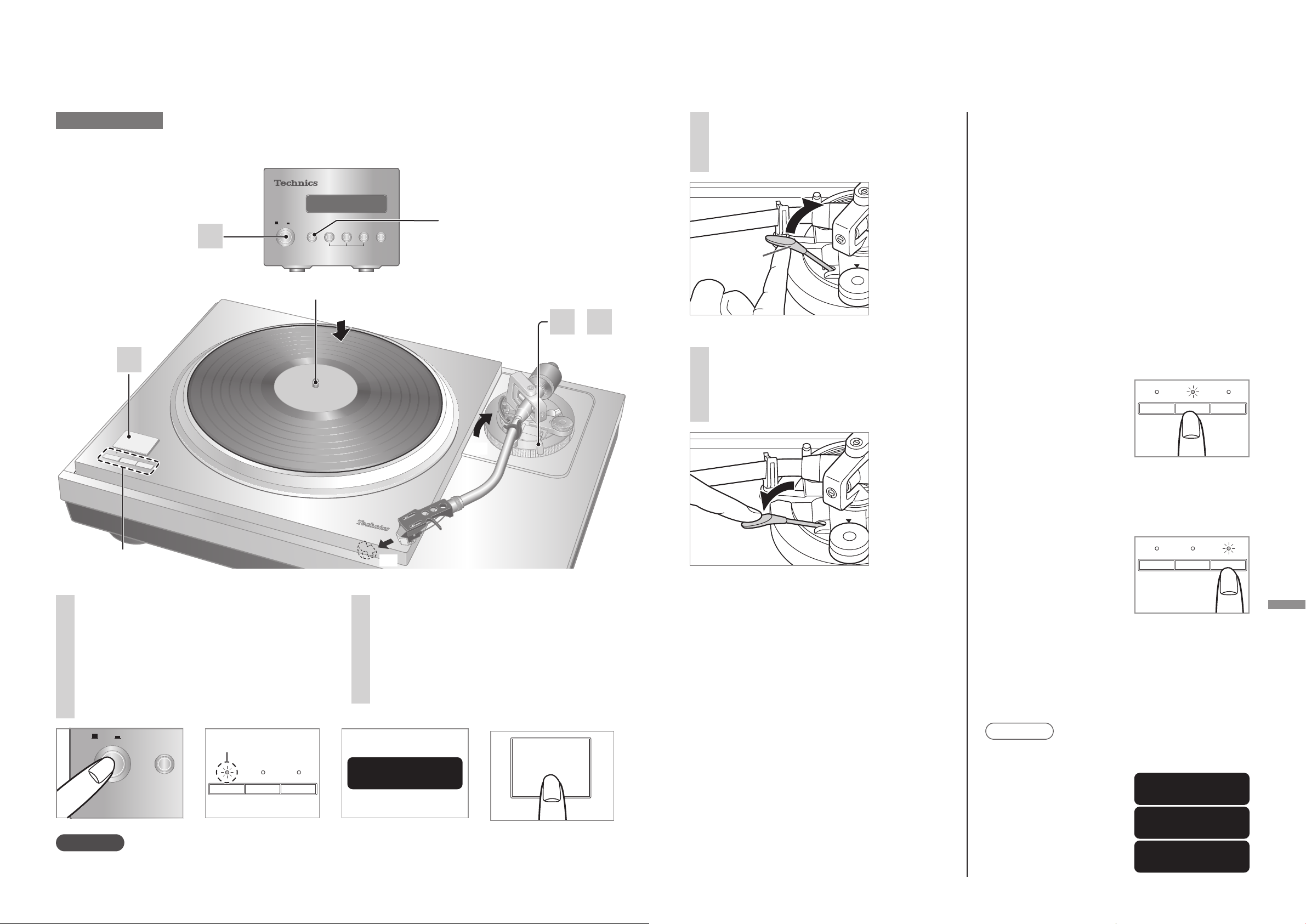

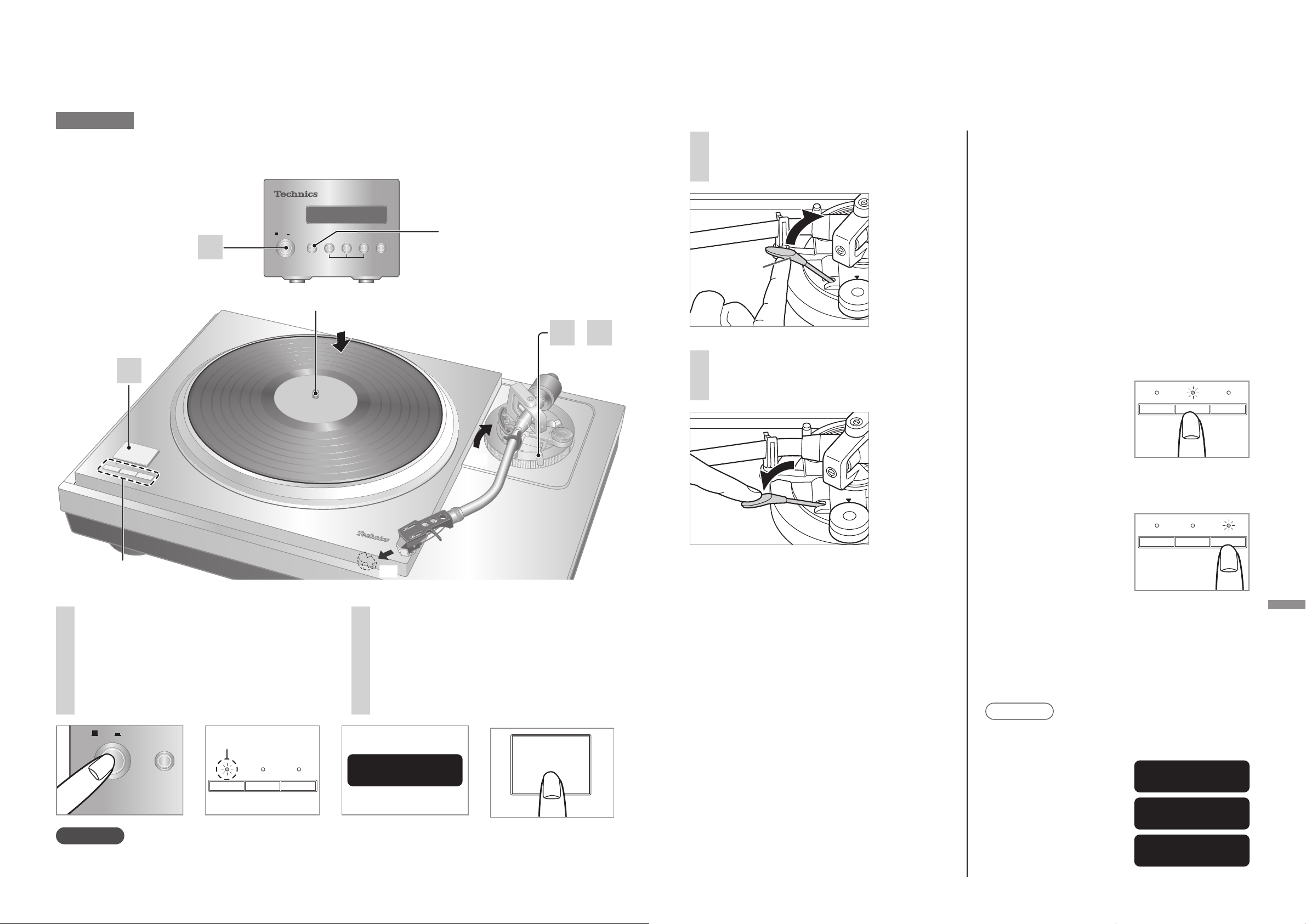

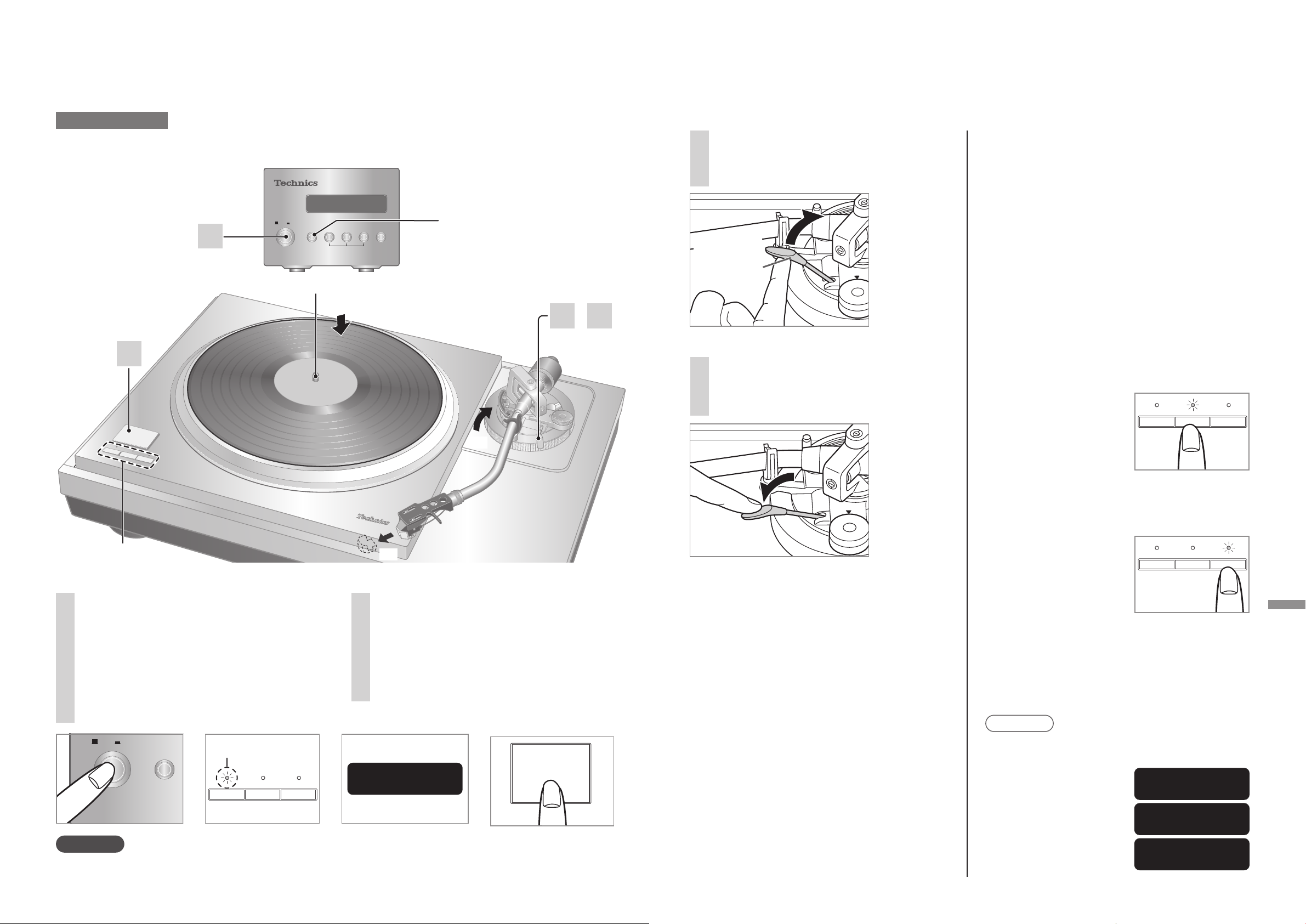

Playing records .................................................................... 24

Pitch control (fine adjustment to pitch) ................................ 26

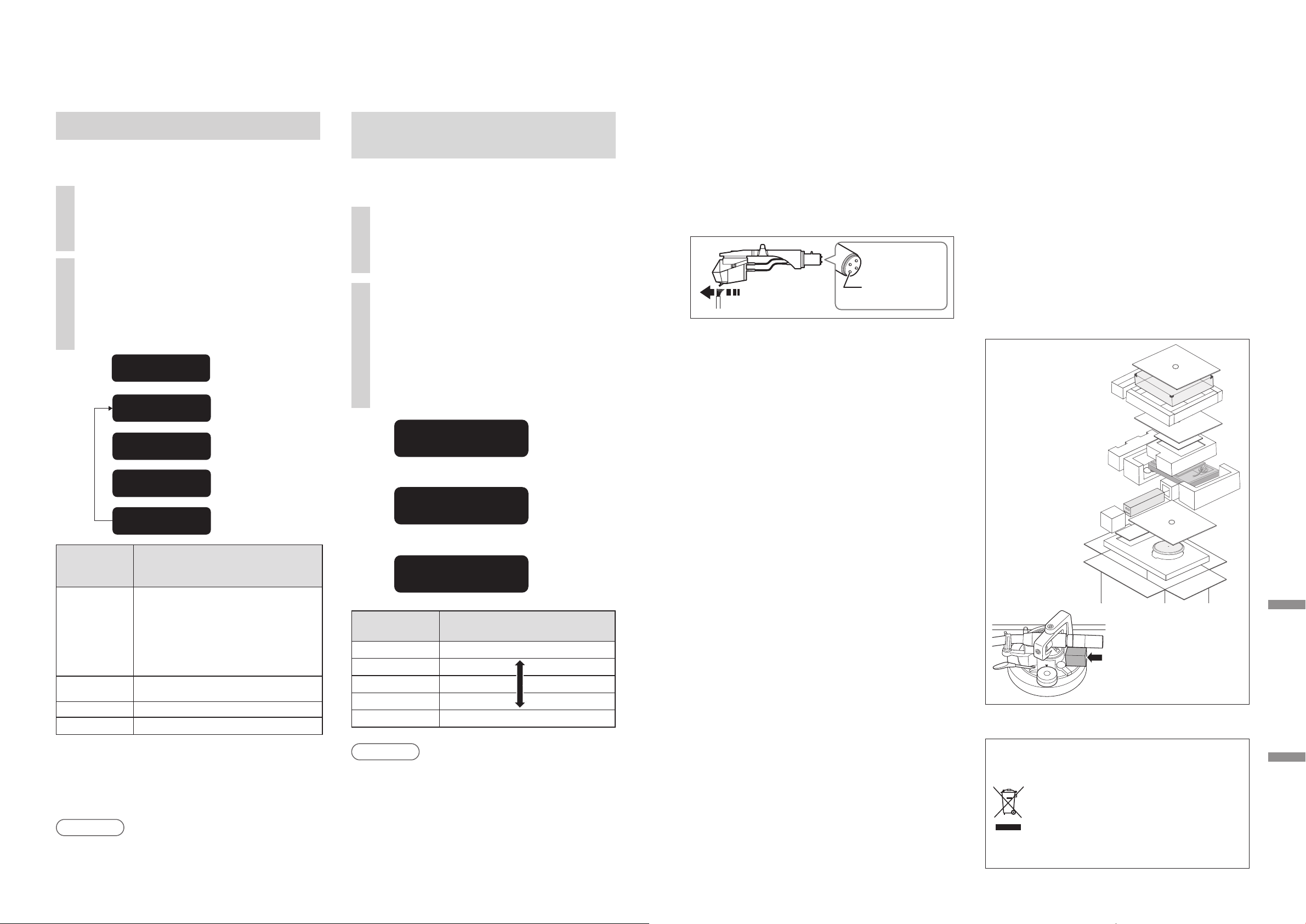

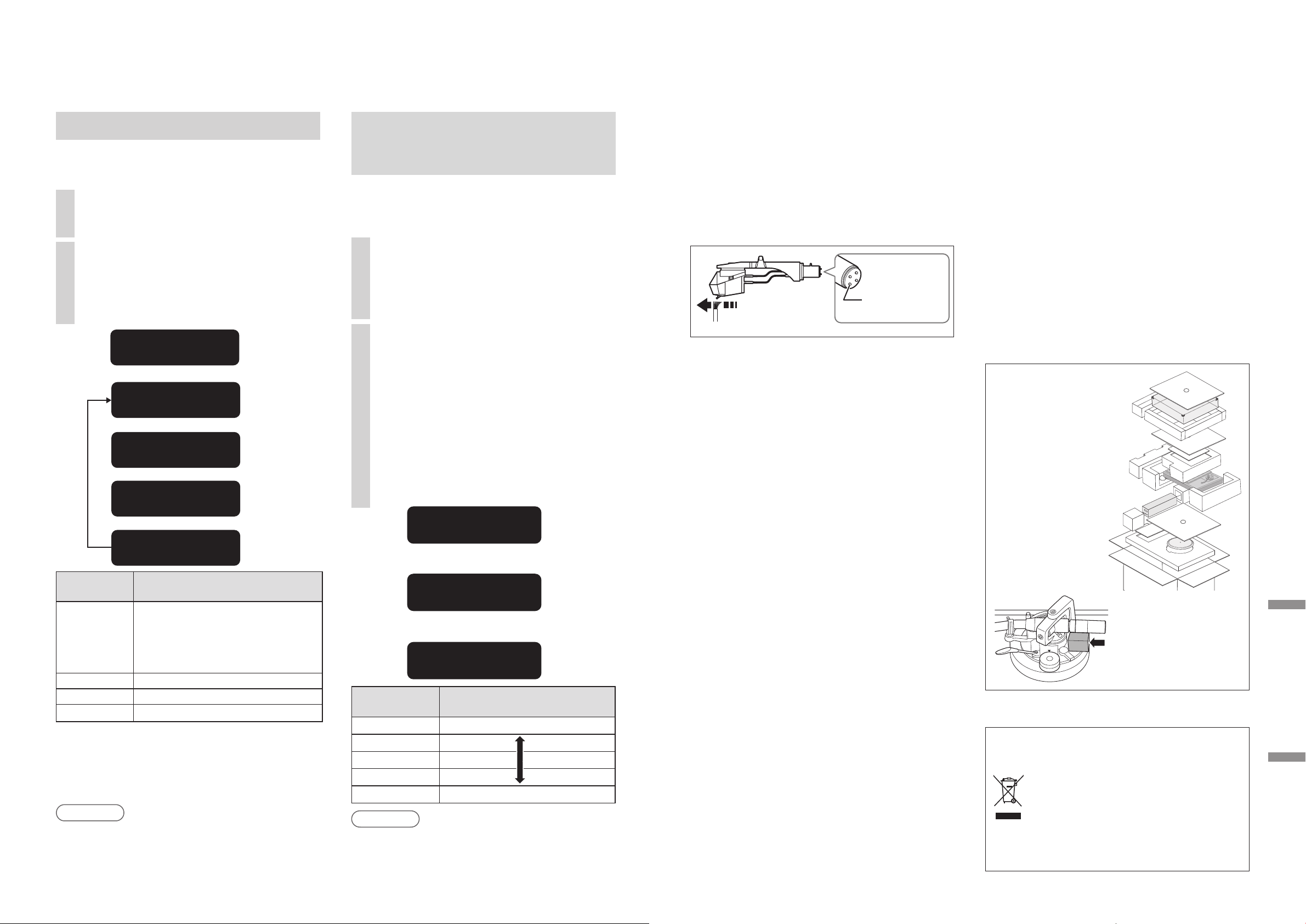

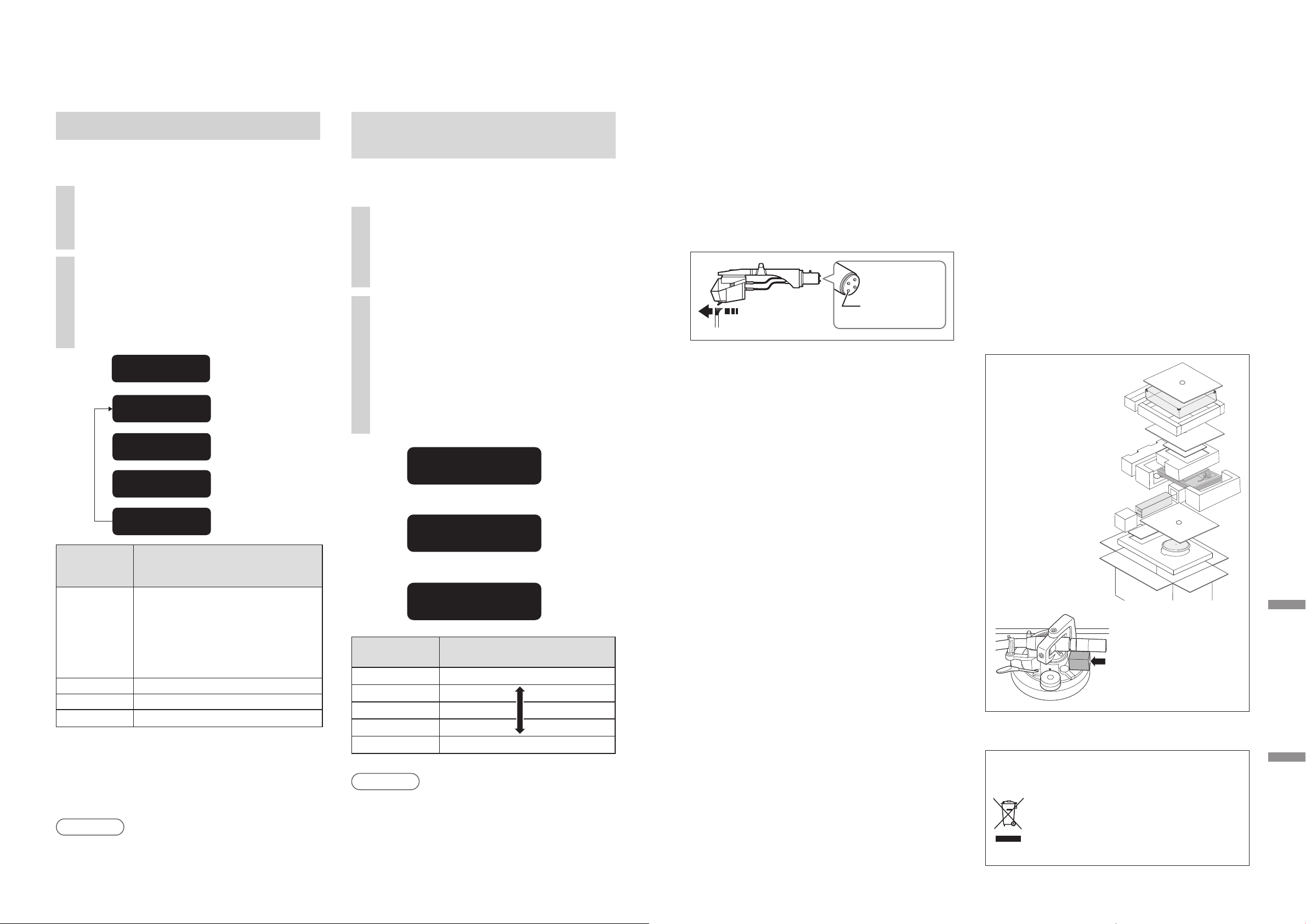

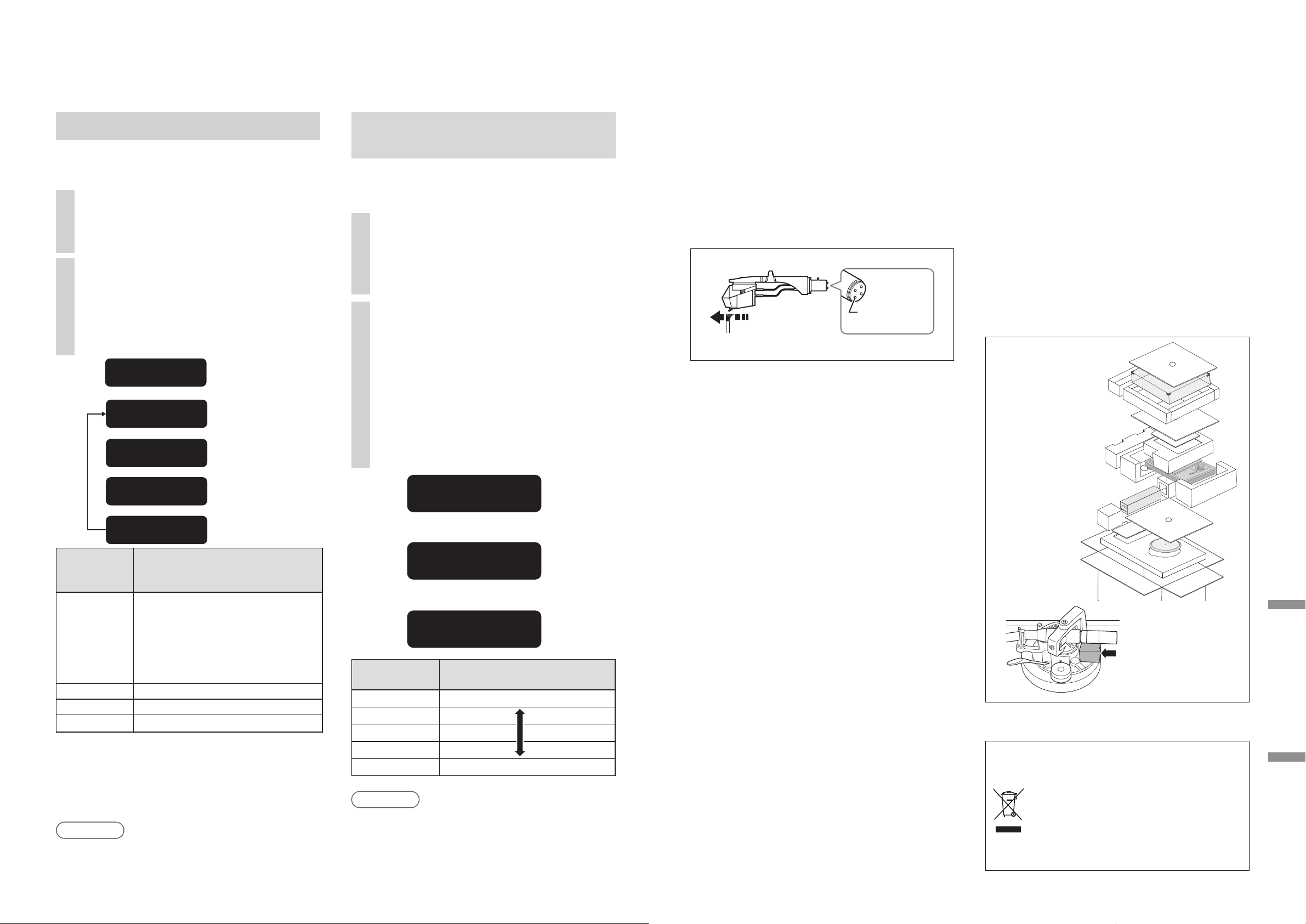

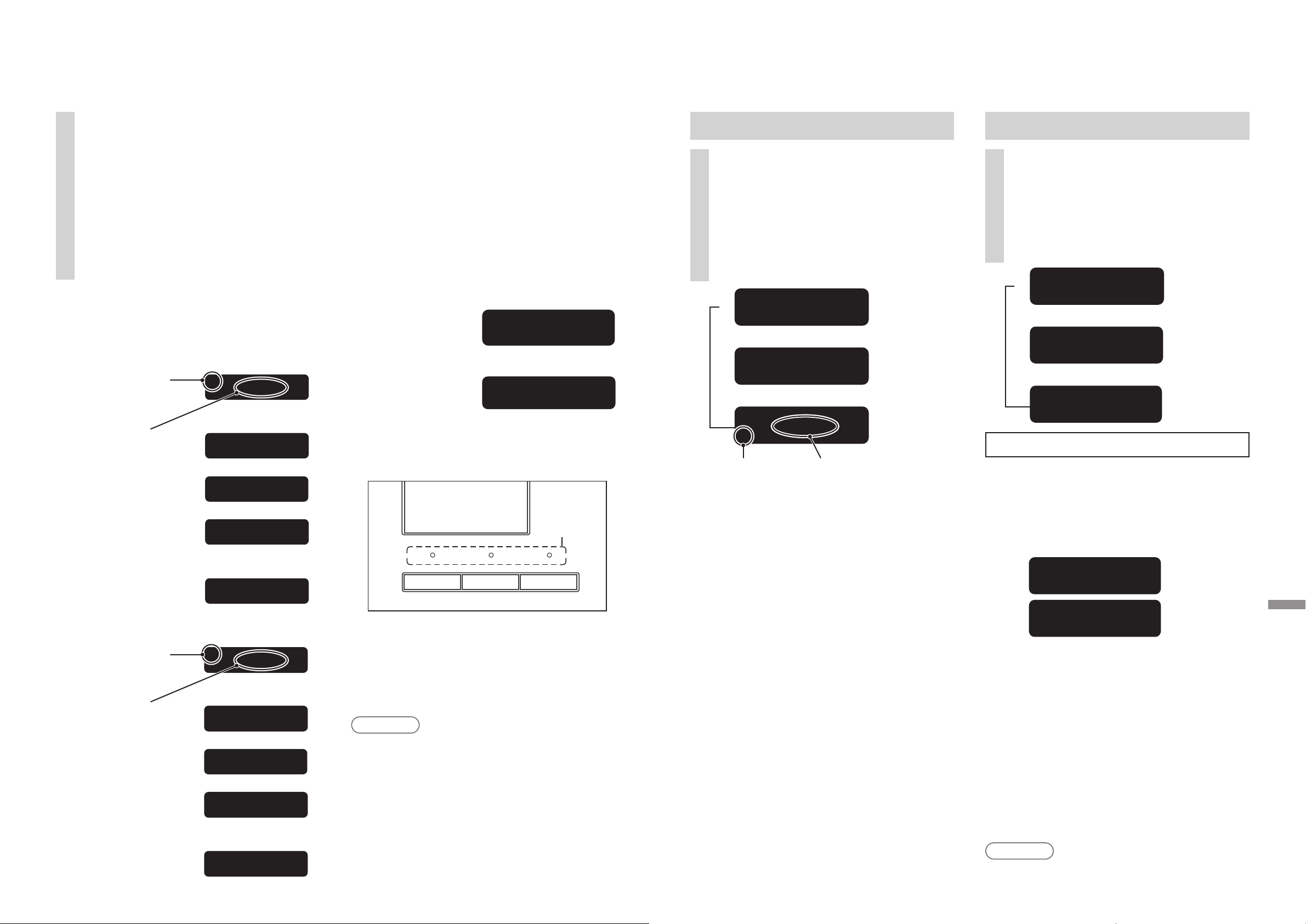

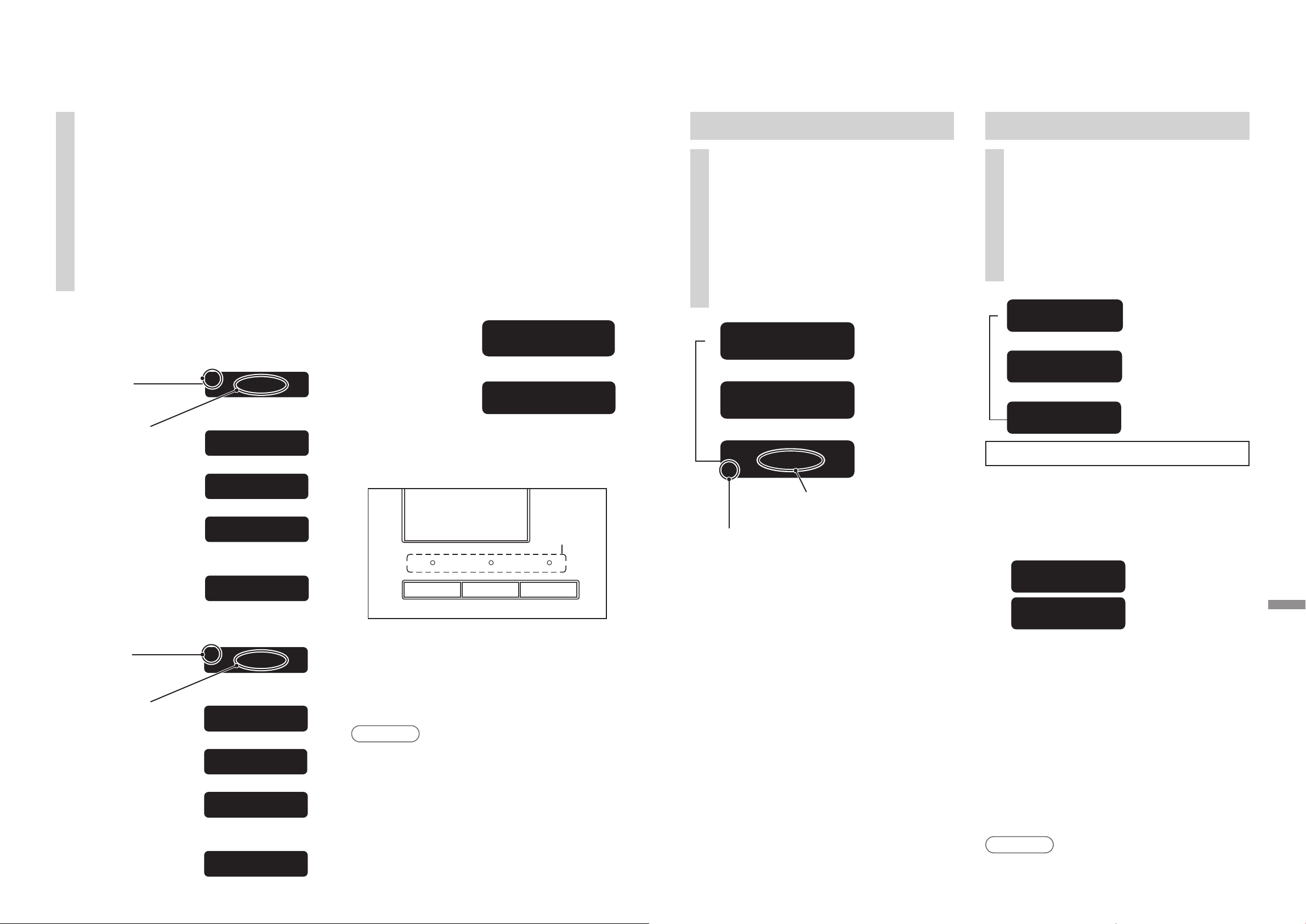

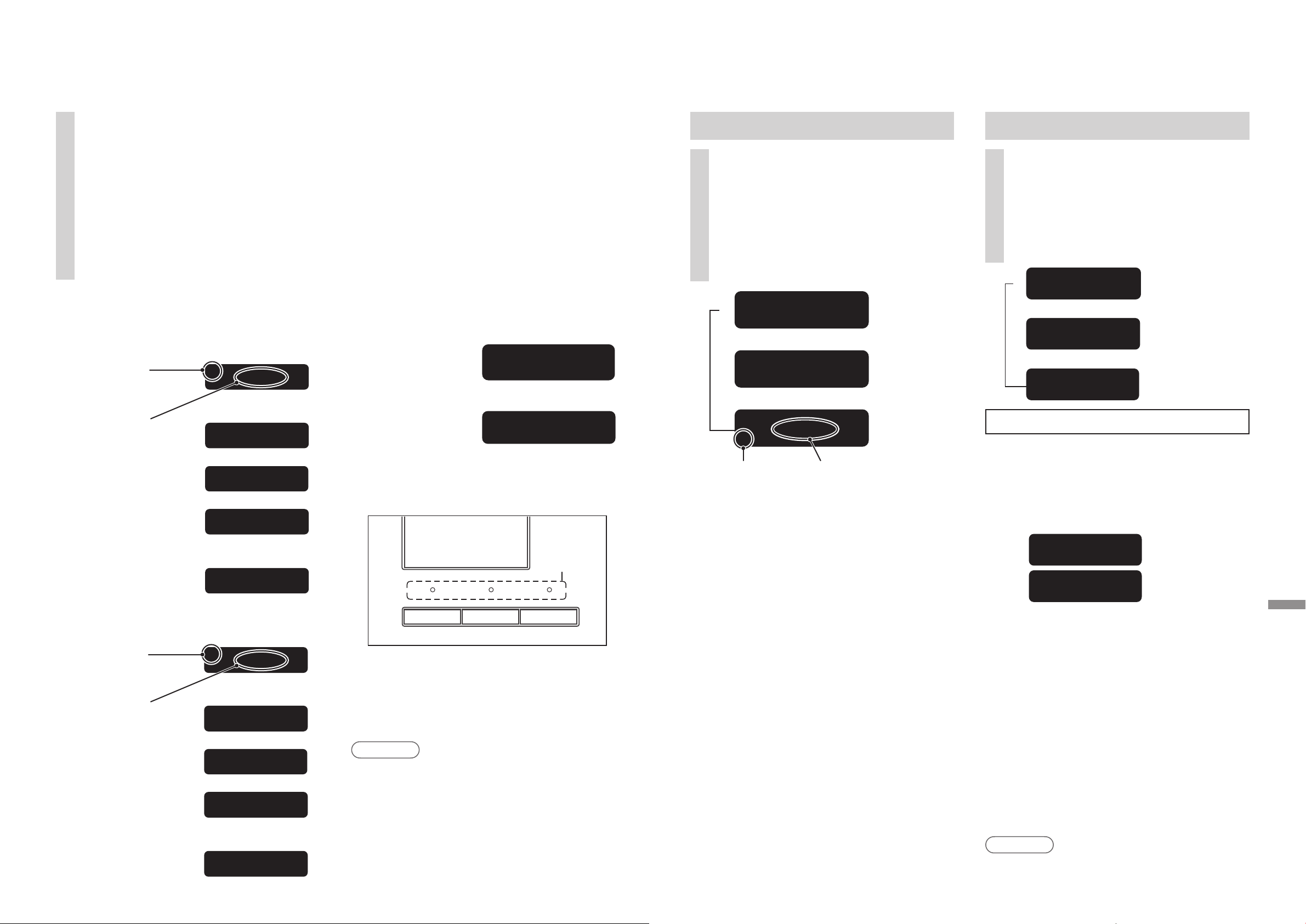

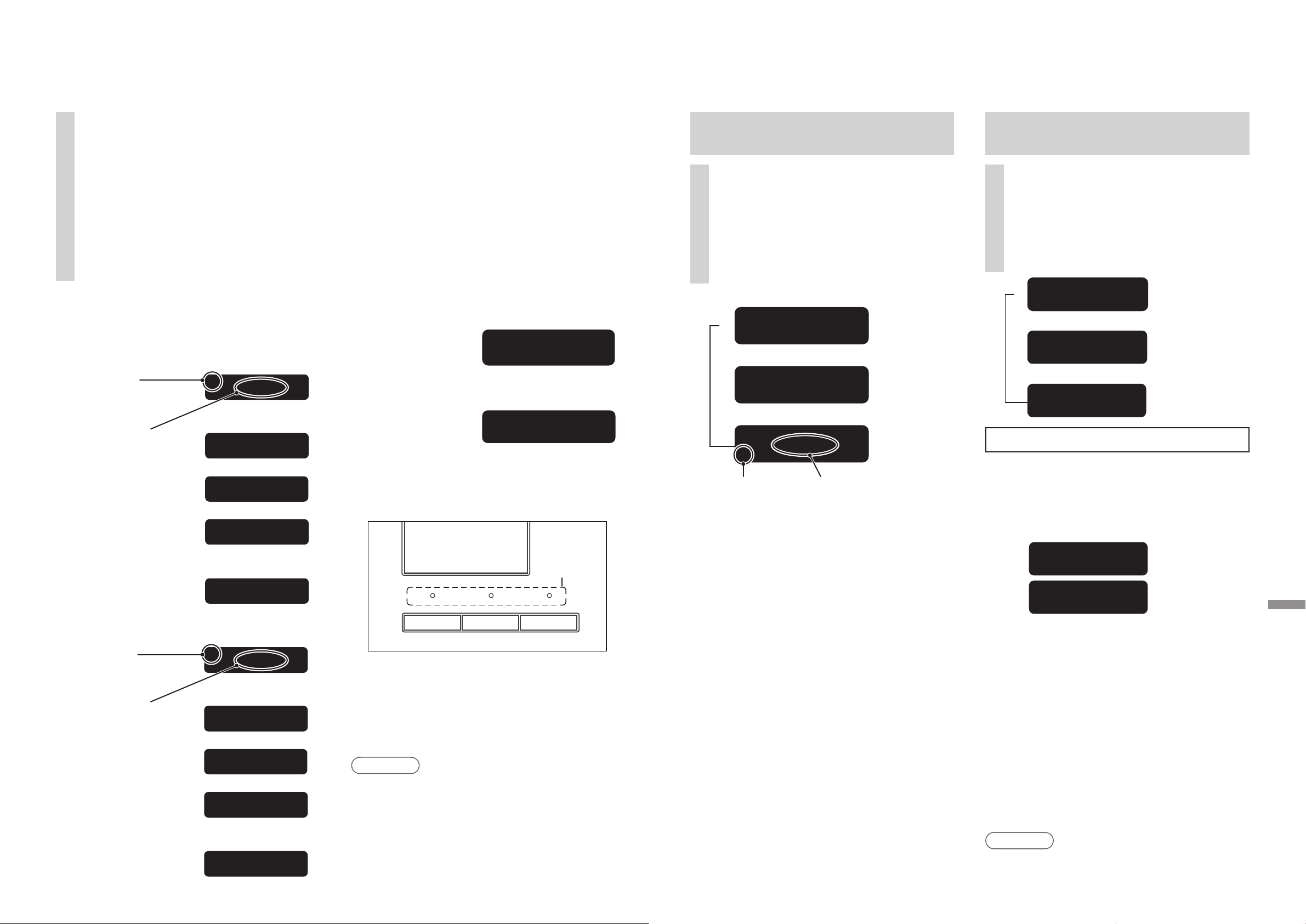

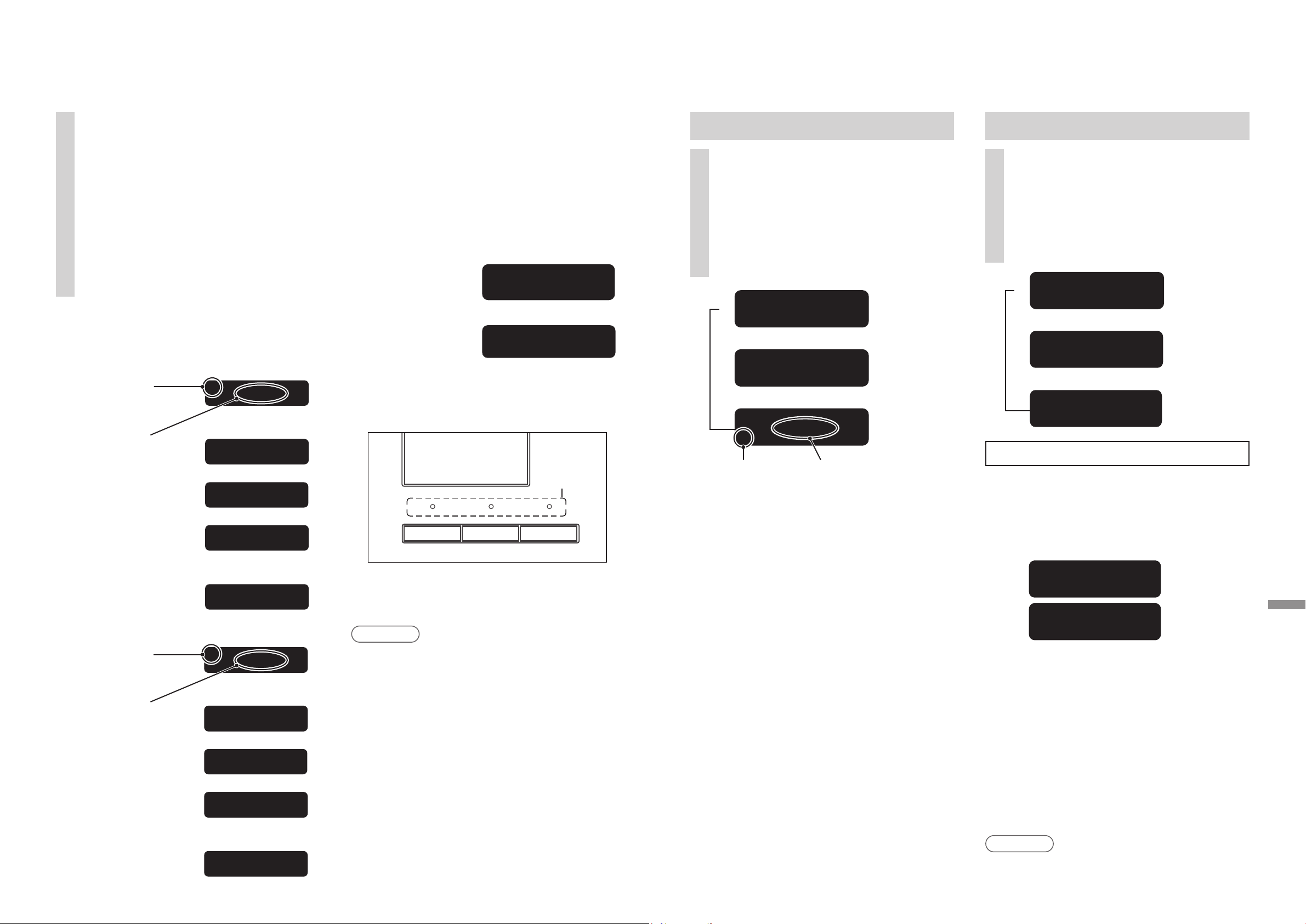

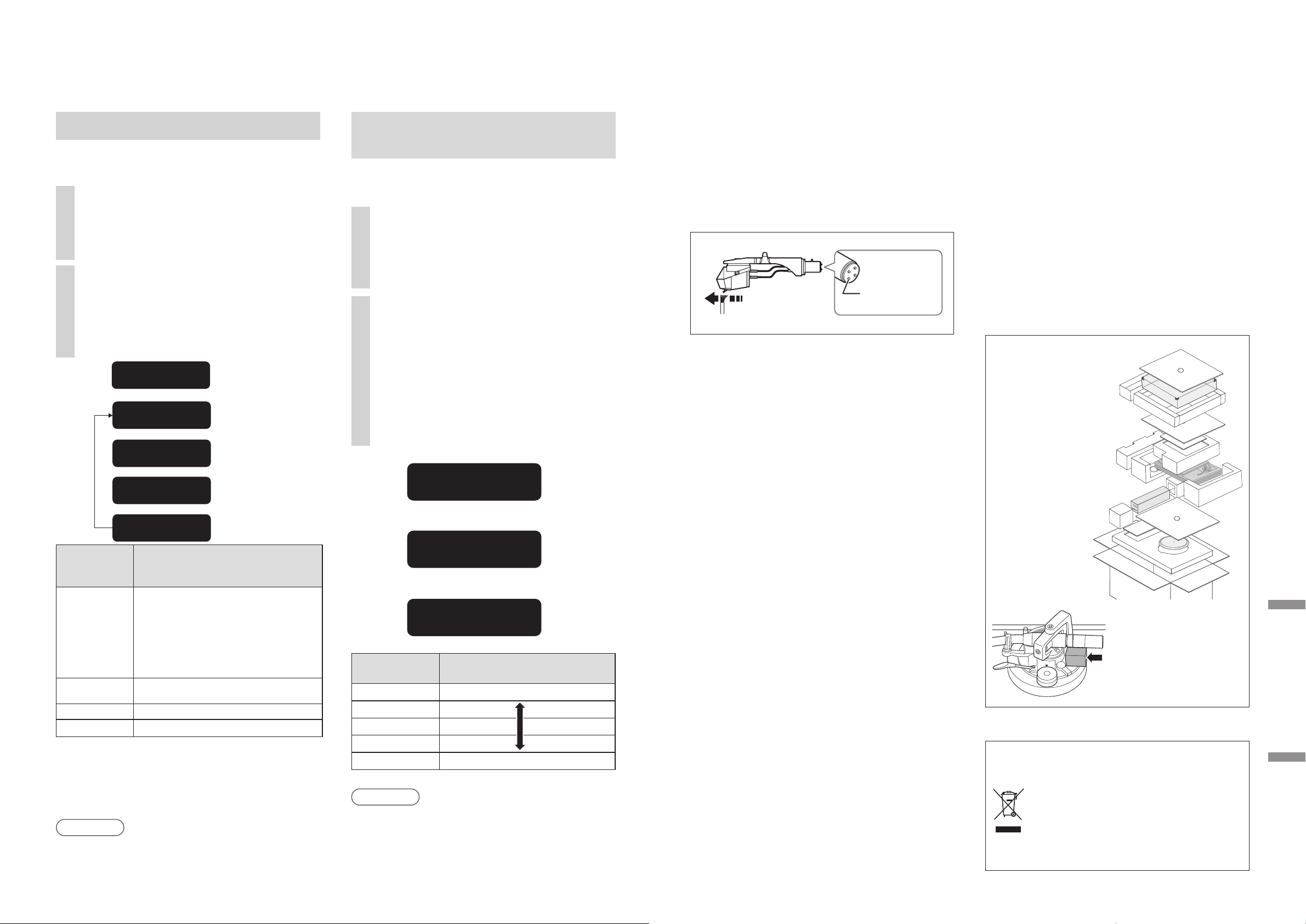

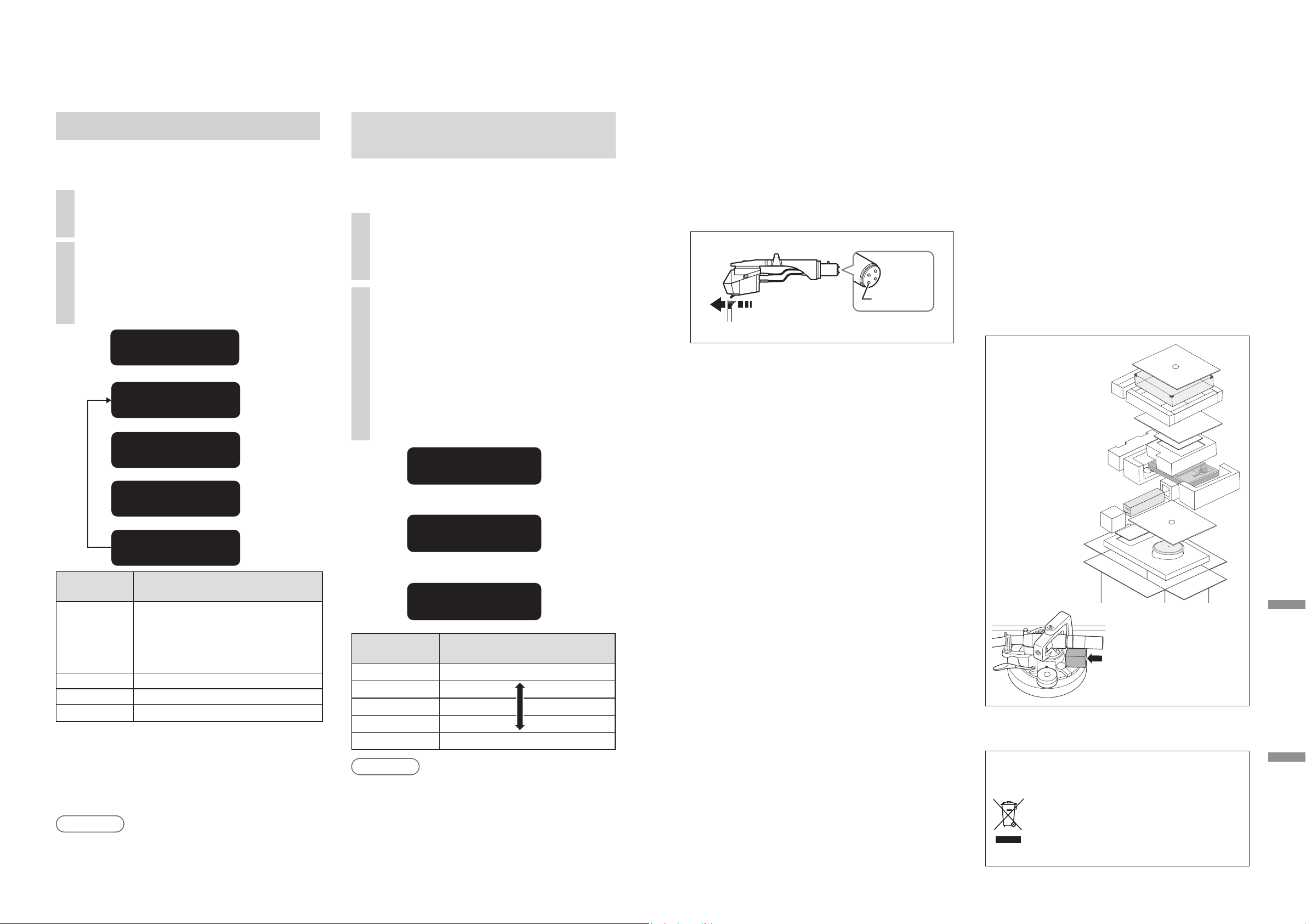

Operation and display of the control unit ............................ 27

zTurntable speed setting .......................................... 27

zSwitching the display mode .................................... 27

zTurntable speed measurement ............................... 27

zDisplay dimmer setting ........................................... 28

z Adjusting the torque to rotate the turntable

at a constant speed ................................................ 28

Maintenance

Maintenance ....................................................................... 29

Troubleshooting guide ........................................................ 30

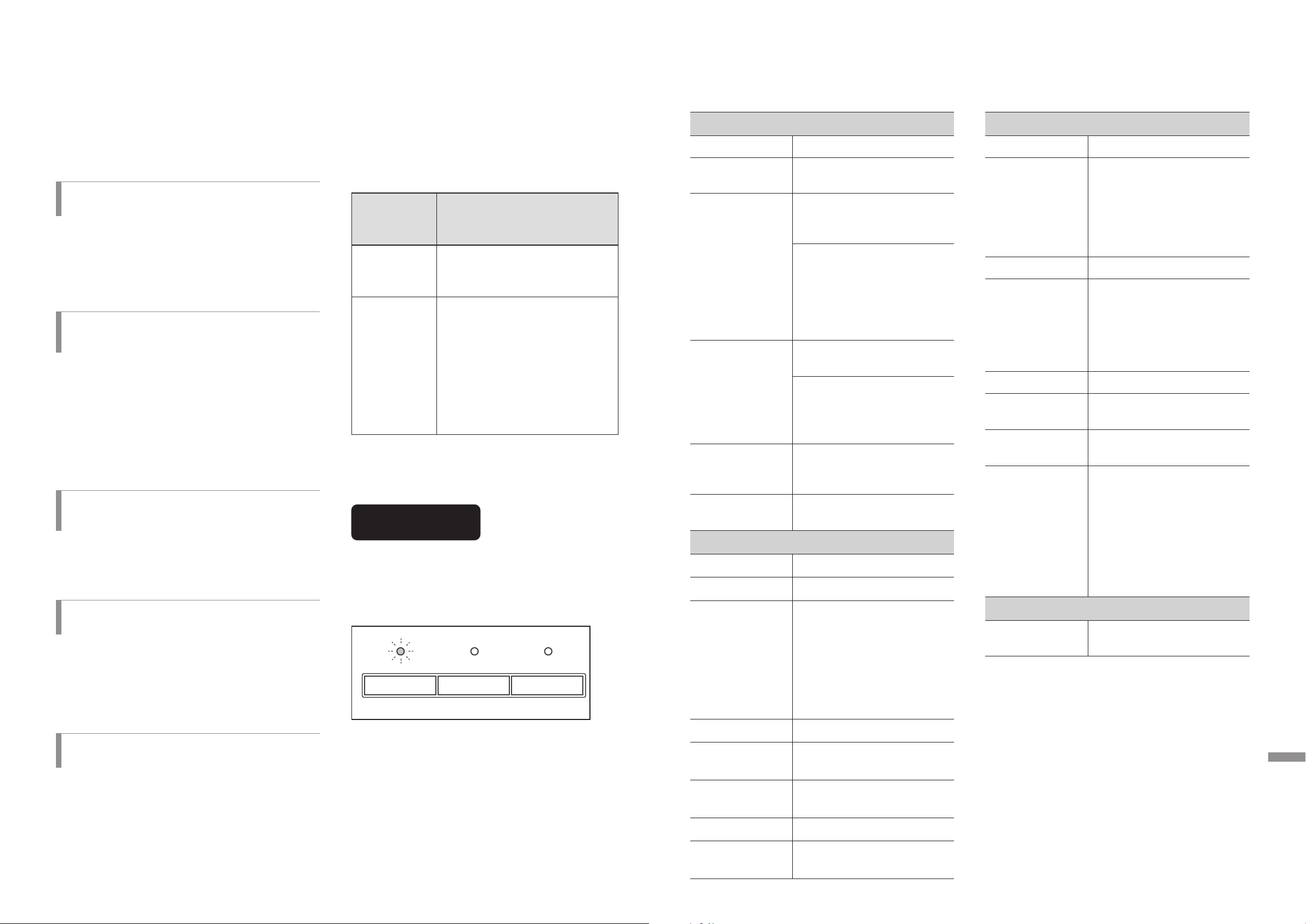

Specifications ...................................................................... 31

Optional Products ............................................................... 32

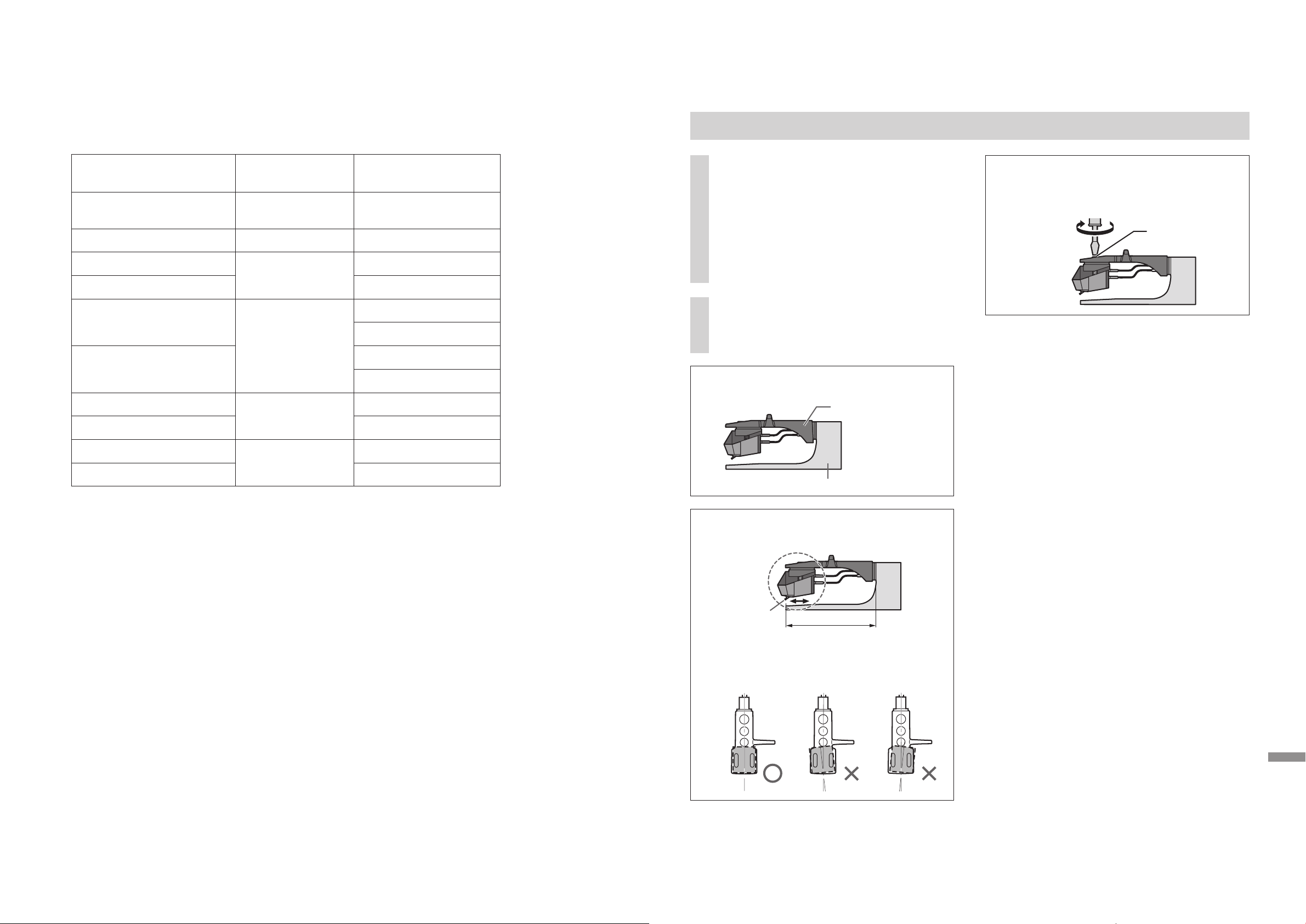

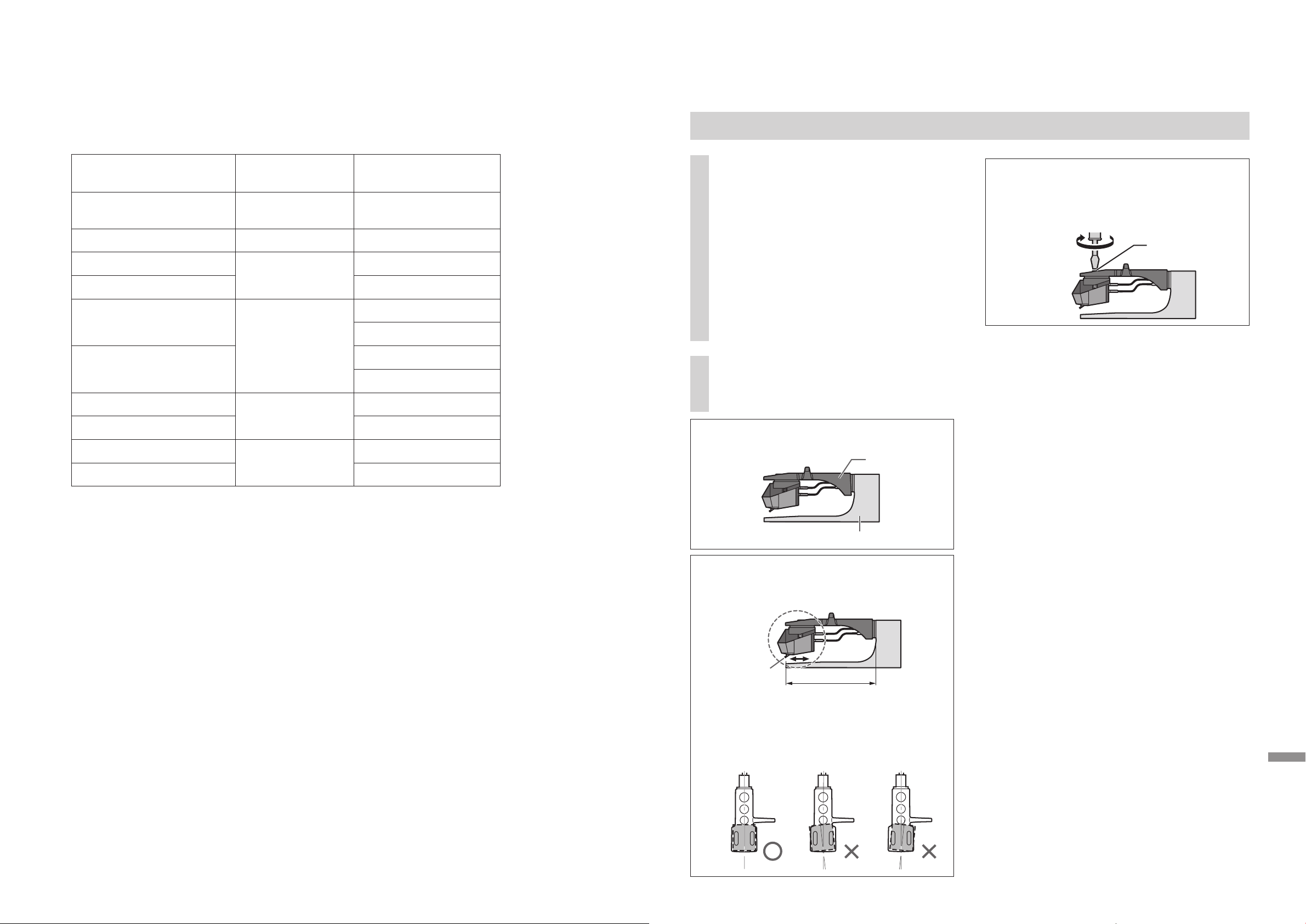

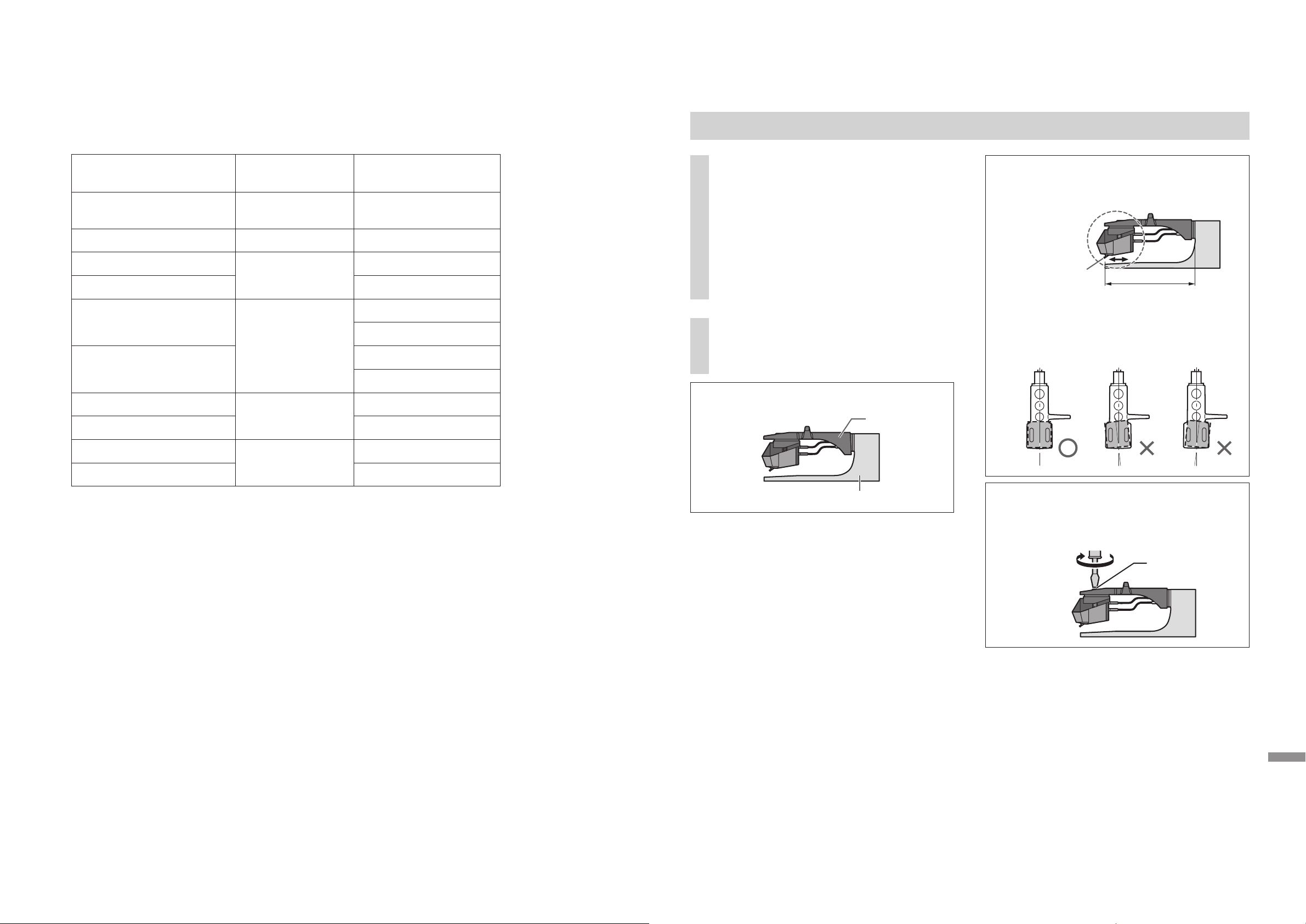

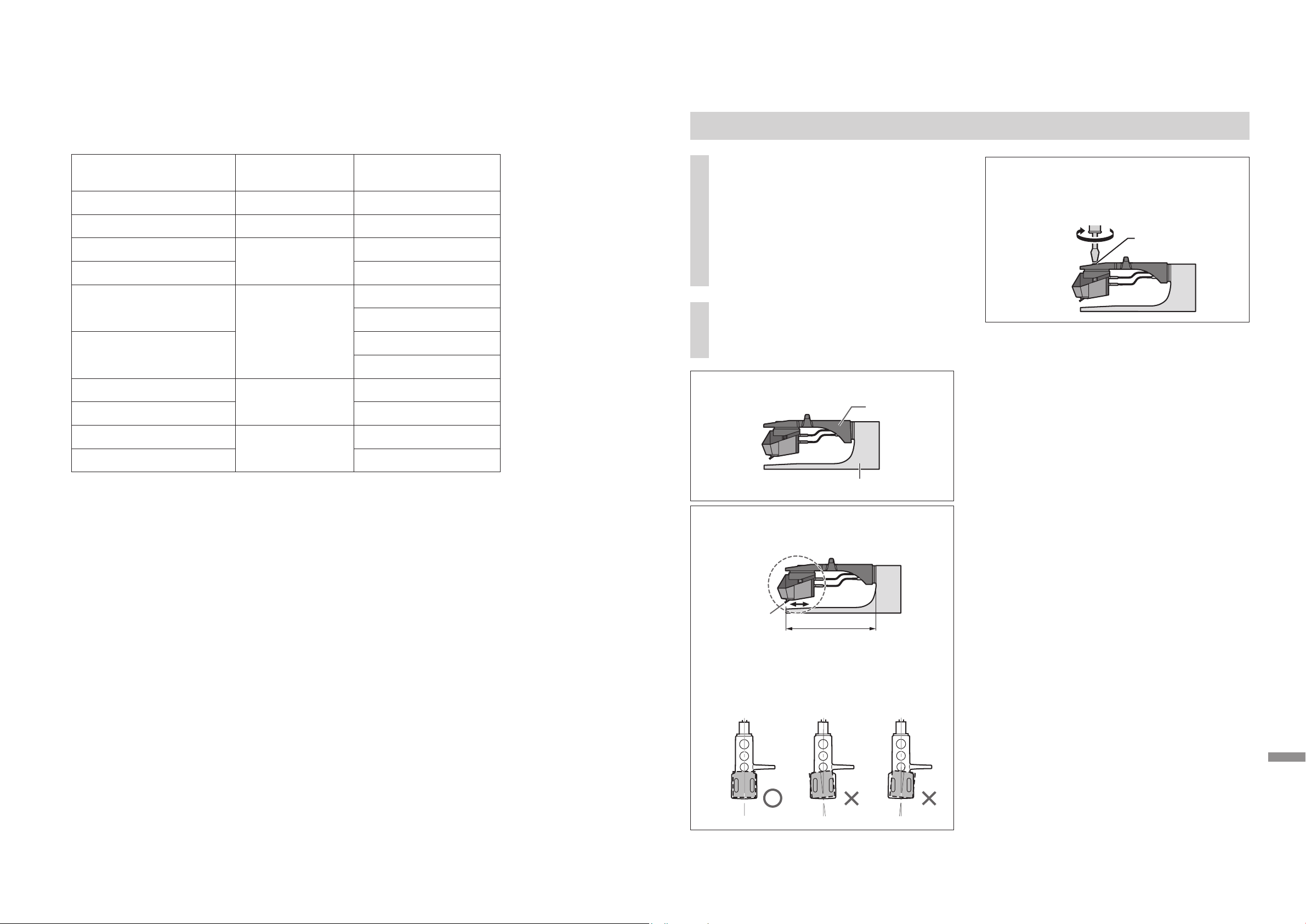

Preparing the head shell / cartridge (not included) .............. 33

Limited Warranty (ONLY FOR U.S.A.) ................................ 336

Limited Warranty (ONLY FOR CANADA) ............................ 337

(05)

English

Before use

Getting started Playing back

Maintenance

Page 4

Safety precautions

Warning

Unit

zTo reduce the risk of fire, electric shock or product

damage,

- Do not expose this unit to rain, moisture, dripping or splashing.

- Do not place objects filled with liquids, such as vases, on this unit.

- Use only the recommended accessories.

- Do not remove covers.

- Do not repair this unit by yourself. Refer servicing to qualified service personnel.

- Do not let metal objects fall inside this unit.

- Do not place heavy items on this unit.

AC mains lead

zTo reduce the risk of fire, electric shock or product

damage,

- Ensure that the power supply voltage corresponds to the voltage printed on this unit.

- Insert the mains plug fully into the socket outlet.

Do not pull, bend, or place heavy items on the lead.

- Do not handle the plug with wet hands.

- Hold onto the mains plug body when disconnecting the plug.

Do not use a damaged mains plug or socket outlet.

zThe mains plug is the disconnecting device.

Install this unit so that the mains plug can be unplugged from the socket outlet immediately.

zEnsure the earth pin on the mains plug is securely

connected to prevent electrical shock.

- An apparatus with CLASS I construction shall be connected to a mains socket outlet with a protective earth connection.

Caution

Unit

zDo not place sources of naked flames, such as lighted

candles, on this unit.

zThis unit may receive radio interference caused by mobile

telephones during use. If such interference occurs, please increase separation between this unit and the mobile telephone.

zThis unit is intended for use in moderate and tropical

climates.

zDo not put any objects on this unit.

This unit becomes hot while it is on.

zAlways use two people or more to install or move the

unit.

Placement

zPlace this unit on an even surface. zTo reduce the risk of fire, electric shock or product

damage,

- Do not install or place this unit in a bookcase, built-in cabinet or in another confined space. Ensure this unit is well ventilated.

- Do not obstruct this unit’s ventilation openings with newspapers, tablecloths, curtains, and similar items.

Do not expose this unit to direct sunlight, high temperatures, high humidity, and excessive vibration.

zEnsure that the placement location is sturdy enough to

accommodate the weight of this unit ( 31).

zDo not lift or carry this unit by holding the knobs. Doing

so may cause this unit to fall, resulting in personal injury or malfunction of this unit.

(06)

06 07

English

Caution for AC Mains Lead

(For the AC mains plug of three pins) For your safety, please read the following text carefully. This appliance is supplied with a moulded three pin mains plug for your safety and convenience. A 10-ampere fuse is fitted in this plug. Should the fuse need to be replaced please ensure that the replacement fuse has a rating of 10-ampere and that it is approved by ASTA or BSI to BS1362. Check for the ASTA mark of the fuse. If the plug contains a removable fuse cover you must ensure that it is refitted when the fuse is replaced. If you lose the fuse cover the plug must not be used until a replacement cover is obtained. A replacement fuse cover can be purchased from your local dealer.

Before use

Remove the connector cover.

How to replace the fuse

The location of the fuse differ according to the type of AC mains plug (figures A and B). Confirm the AC mains plug fitted and follow the instructions below. Illustrations may differ from actual AC mains plug.

1. Open the fuse cover with a screwdriver.

Figure A Figure B

Replace the fuse and close or attach the fuse cover.

Figure A Figure B

Fuse (10 ampere)

Disposal of Old Equipment Only for European Union and countries with recycling systems

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products must not be mixed with general household waste. For proper treatment, recovery and recycling of old products, please take them to applicable collection points in accordance with your national legislation. By disposing of them correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment. For more information about collection and recycling, please contact your local municipality. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

or the BSI mark on the body

Fuse cover

Fuse (10 ampere)

IMPORTANT SAFETY INSTRUCTIONS

For the U.S.A. and Canada

Read these operating instructions carefully before using the unit. Follow the safety instructions on the unit and the applicable safety instructions listed below. Keep these operating instructions handy for future reference.

1 Read these instructions. 2 Keep these instructions. 3 Heed all warnings. 4 Follow all instructions. 5 Do not use this apparatus near water. 6 Clean only with dry cloth. 7 Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8 Do not install near any heat sources such as

radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

9 Do not defeat the safety purpose of the polarized

or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.

10 Protect the power cord from being walked on or

pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.

11 Only use attachments/accessories specified by the

manufacturer.

12 Use only with the cart, stand,

tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/ apparatus combination to avoid injury from tip-over.

13 Unplug this apparatus during lightning storms or when

unused for long periods of time.

14 Refer all servicing to qualified service personnel.

Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

Warning

Unit

zTo reduce the risk of fire, electric shock or product

damage,

- Do not expose this unit to rain, moisture, dripping or splashing.

- Do not place objects filled with liquids, such as vases, on this unit.

- Use only the recommended accessories.

- Do not remove covers.

- Do not repair this unit by yourself. Refer servicing to qualified service personnel.

AC power supply cord

zThe power plug is the disconnecting device.

Install this unit so that the power plug can be unplugged from the socket outlet immediately.

zEnsure the earth pin on the power plug is securely

connected to prevent electrical shock.

- An apparatus with CLASS I construction shall be connected to a power socket outlet with a protective earthing connection.

Caution

Unit

zDo not place sources of naked flames, such as lighted

candles, on this unit.

zAlways use two people or more to install or move the

unit.

Placement

zTo reduce the risk of fire, electric shock or product

damage,

- Do not install or place this unit in a bookcase, built-in cabinet or in another confined space. Ensure this unit is well ventilated.

- Do not obstruct this unit’s ventilation openings with newspapers, tablecloths, curtains, and similar items.

Before use

(07)

English

Page 5

IMPORTANT SAFETY INSTRUCTIONS

English

For the U.S.A. and Canada

The following mark and symbols are located on bottom of the unit.

CAUTION

RISK OF ELECTRIC SHOCK

NOT OPEN

CAUTION :

Conforms to UL STD 62368-1. Certified to CAN/CSA STD C22.2 No.62368-1.

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE SCREWS. NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

THE FOLLOWING APPLIES ONLY IN THE U.S.A. FCC Note:

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

zReorient or relocate the receiving antenna. zIncrease the separation between the equipment and

receiver.

zConnect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

zConsult the dealer or an experienced radio/TV

technician for help.

FCC Caution: To assure continued compliance, follow the attached installation instructions and use only shielded interface cables when connecting to peripheral devices. Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Responsible Party: Panasonic Corporation of North America Two Riverfront Plaza, Newark, NJ 07102-5490 Support Contact: http://shop.panasonic.com/support

THE FOLLOWING APPLIES ONLY IN CANADA.

CAN ICES-3(B)/NMB-3(B)

(continued)

Accessories

In order to prevent damage during shipping some of the equipment has been disassembled. Please check and identify the supplied accessories.

AC mains lead (1 pc.) (K2CG3YY00191)

AC mains lead (1 pc.) (K2CT3YY00081)

Overhang gauge (1 pc.) (RMR2210-W)

Balance weight (1 pc.) (TYL0189)

Hex wrench (1 pc.) (TTK0004)

AC mains lead (1 pc.) (K2CM3YY00041)

Turntable mat (1 pc.) (RGS0008)

EP record adaptor (1 pc.) (TEKX077)

Dust cover (1 pc.) (TXP0046)

Detachable handle (2 pc.) (TXQ0020)

AC mains lead (1 pc.) (K2CS3YY00033)

Auxiliary weight (1 set)

small (TPAKK61) mid (TPAKK62) big (TKKH51561)

Screw set for turntable (1 (TYL0194)

zScrews-long (3 pc.) zWashers (3 pc.) zBelleville springs (3 pc.)

Turntable (1 pc.) (TYL0195)

Insulator attachment (4 pc.) (TEKL021)

set

Before use

)

Information on Disposal in other Countries outside the European Union

This symbol is only valid in the European

Union. If you wish to discard this product, please

contact your local authorities or dealer and ask for the correct method of disposal.

zThe model numbers of the accessories are as of February 2018.

They are subject to change without notice.

zKeep the packaging materials after taking out the goods.

You will need them when carrying the product for a long distance. zFollow the local regulations when disposing of the product. zDo not use any other AC mains lead except the supplied one. zKeep the auxiliary weight, screws and washers out of reach of children to prevent swallowing.

(08)

08 09

English

(09)

English

Page 6

Parts Name

Numbers such as ( 00) indicate reference pages.

Main unit (Front)

Centre spindle ( 14)

START-STOP button ( 24)

Tone arm ( 15)

Locking nut (

Arm clamp ( Arm rest ( 20) Cue lever ( 20)

15)



20)



Balance weight

(

Stylus pressure control ( 20)

Auxiliary weight mounting location ( 15)

Arm lock

( 22)



15)

Main unit (Back)

Output terminal ( 16) * Connect a commercially available PHONO cable.

Use a straight 5-pin PHONO cable.

Before use

Chassis ground (17)

Speed select buttons ( 24)

Control unit (Front)

Power button ( 24)

Turntable speed selector button 33/45/78 ( 27)

Pitch adjust -/+ button ( 26)

(10)

10 11

English

Turntable ( 14)

OFF ON

33/45/78

ー

PITCH ADJ

Control unit connection cable ( 16)

Anti-

skating control ( 21)

Arm-height

Insulator ( 18)

control ring ( 22)

Control unit (Back)

Display ( 24 - 28)

DISPLAY

RESET

Terminal for connecting with the main unit

( 16)

AC (

) input terminal ( 16)

DISPLAY button ( 27)

RESET button ( 26)

Rating plate The product number is shown in the rating plate.

(11)

English

Page 7

Unpacking and preparation

Notes for taking out the goods from the package box and transporting

Attention

zAlways use two or more people to take out and transport the main unit. zBe careful not to lose balance if lifting the unit with your hands at non-optimal position.

You may damage your back.

・

You may lose balance on the stairs and the like, which may lead to injury.

・

zBe careful not to catch your fingers when taking out the main unit. zBe careful not to catch your fingers in the gap between the bottom of the main unit and floor. zKeep the packaging materials after taking out the goods. zTake out the goods after deciding the installation location. zFor notes regarding installation, see “Installation” (18).

Packing order

Take out the accessory box, dust cover,



packing cushion, and turntable sheet.

• Keep accessories out children’s reach.

• The main unit, dust cover, and control unit

are wrapped in protective sheets.

Accessory

box

Dust cover

Turntable

sheet

Put your hands between the packing cushions

(dotted line area of the package box top view) and slowly lift the main unit to take it out. Always perform this task using two or more people.

• Be very careful when lifting the main unit.

• Hold the main unit from the bottom to

prevent it from slipping from your hands.

• Perform the task using both hands to not lose

balance.

Getting started

Accessory box

Dust cover

Packing cushion

Turntable sheet

Unit

Control unit

Operating Instructions

Turntable

Package box top view

Lifting task image

Take out the control unit, turntable, and

operating instructions

Control unit

(12)

English

Packing cushion

Operating Instructions

Turntable

(13)

English

Page 8

Putting the player together

Fitting the turntable

Fitting the turntable mat

In order to prevent damage during shipping, some of the equipment has been disassembled. Put the player together in the following order.

Attention

zDo not connect the AC mains lead until set up is complete. zWhen fitting the turntable, prevent foreign material from getting in between the main unit and

turntable.

Turntable mat

Mounting screw

for turntable Belleville

spring Washers

Detachable handle mounting hole

Mount the turntable by aligning the rotor

shaft fix hole (dotted line area in the figure below) located at the peak of the triangle with the rotor shaft marked with an arrow (

). Be sure to check the figure below to not mix up the positional relationship of the turntable mounting holes.

Handle carefully as this is heavy.

Turntable

Detachable handle mounting hole

Rotor

shaft fix hole

Balance weight

turntable. Slowly lift the turntable and then lower it in such a way as to insert the center spindle into the hole in the center of the turntable.

Attention

Tighten the detachable handle by turning it 5

or more times. If you have tightened it until the end, loose a little bit. Do not tighten it firmly.

zBe careful when handling the turntable, as it

is heavy.

zWipe off fingerprints or dirt with a soft cloth.

Slowly lower the turntable while aligning

the rotor shaft fix holes (three locations) with the rotor shafts.

zMount by using the rotor shaft with the

arrow mark as a guide. ( 14)

Attention

f the rotor shafts are misaligned, a gap remains between the turntable and main unit and you cannot mount the turntable correctly. Do not force the turntable downward.

Attach the washers, belleville

springs, and screws for turntable to the rotor shaft fix holes, and tighten the mounting screws securely.

Mounting screw for turntable

Belleville spring Washers

Tighten the

detachable handle screws into the detachable handle mounting holes (two locations) on the

Lay the turntable mat on the

turntable.

Attaching the head shell

Fit the head shell (not included) with

the cartridge (not included) into the tone arm. Keep the head shell horizontal and tighten the locking nut.

zPreparing the head shell / cartridge (not

included) ( 33)

zBe careful not to touch the stylus tip.

Locking nut

Head shell (not included)

Attaching the balance weight

Attach the balance weight to the

rear of the tone arm.

Balance weight

Getting started

Attention

Turntable

Detachable handle mounting hole

Attention

zDo not use an electric screwdriver or

impact wrench to tighten screws.

zNote that using a screwdriver not fitting to the screws for

mounting the turntable may damage the main unit.

(14)

14 15

Rotor shaft

Centre spindle

Head shell

(not included)

zWhen tightening screws, do not allow screw

heads to protrude from the top surface of the turntable.

zTighten the three screws uniformly. Failing

to do so may make the turntable rattle or rotate unstably. Make sure none of the screws are loose.

To remove the turntable



Loosen the mounting screws for turntable



and remove them.

- Keep the screws, belleville springs, and washers carefully.

Tighten the detachable handle screws into

②

the detachable handle mounting holes (two locations) on the turntable and slowly lift the turntable straight up.

zAttach the included auxiliary weight to the

rear of the tone arm according to the weight of your cartridge. For adjustable cartridge weight ranges, see

"Applicable cartridge weight range". (31)

Note

zUsing auxiliary weights in tandem may cause

the auxiliary weight to come into contact with the dust cover.

zThe inside of the balance weight is greased.

English

Auxiliary weight

(15)

English

Page 9

Connections and installation

zTurn off all units and disconnect the AC mains lead from the socket before making any

connections. zConnect the AC mains lead only after all other connections are completed. zBe sure to connect the PHONO earth lead. Otherwise mains hum may occur. zRefer also to the instruction manual of the connected device.

Connecting the output

terminal and AC IN terminal /

Connecting the control unit

Connecting the pre-main

amplifier and component /

Connecting the power plug

and earth ground

Connect a commercially available

phono cable to the output

terminal.

Connect the control unit

connection cable by inserting it

until it clicks into place.

Connect the AC mains lead.

Connect the commercially

available phono cable to the PHONO input terminals of the amplifier connected to the unit.

zYou will not have adequate volume or

sound quality if the connected amplifier has no PHONO input terminals.

Connect the power plug and

earth ground.

zConfirm the wattage of the AC outlet on

the connected equipment before using it for this unit. (This unit consumes 10 W.)

(not included)

EARTH

Amplifier

VOLUME

5V2.1APHONES

INPUTSELECTOR

PHONOPHONO

PHONO cable (not included)

Use a 5-pin straight phono cable.

●

Back of main unit

Chassis ground

Getting started

Control unit connection cable

Note

zThe operation switch does not separate entire unit from mains even if in “OFF“ position.

Remove the plug from the mains socket if you will not be using the unit for an extended period of time. Place the unit so that the plug can be easily removed.

Chassis ground

※

Earth lead with lug

To a household mains socket

M3 screw

Back of Control unit

AC mains lead

Basically, there is no need to connect the chassis ground. If you are concerned about the noise, connect as described below. The noise may decrease though it depends on your environment of use.

Using a commercially available M3 screw, attach an earth

①

lead with lug to the chassis ground.

Connect the earth lead to the earth terminal on the

②

amplifier.

M3 screw (coarse thread)

13 mm or less

12 mm or less

Use a conductive screw.

●

(16)

16 17

English

(17)

English

Page 10

Connections and installation

(continued)

Installation

Install the unit on a horizontal surface protected from vibrations.

Keep this unit as far as possible from speakers.

Adjusting the height to make the



unit horizontal

Increases the height

Raise the main unit to turn the insulators and adjust the height.

Attention

zAlways use two people or more to perform

the task.

zDo not turn the insulators too far.

Doing so may cause them to come off or damage them.

(18)

18 19

Reduces the height

Notes for installation



zAlways use two people or more to install or

move the unit.

zBefore you move the unit, remove all devices

connected and turn off the power supply. Moving the unit with the control unit connected may make it fall off and cause injury.

zEnsure the unit is not exposed to direct

sunlight, dust, humidity, and heat from a heating appliance.

zThis unit may pick up interference from a

radio if there is one nearby.

Keep the unit as far as possible from a radio. zDo not install the unit on a heat source. zAvoid a place with large temperature variations. zAvoid a place with frequent condensation. zIf anti-tip measures are required, consult a

contractor. The floor and wall strength need

to be checked. zAvoid an unstable place. zIf the unit rattles when installed, adjust by

inserting insulators. (Left) zDo not draw the unit forcibly after

installation. Doing so may damage the

insulator or floor surface. zDo not put an object on the unit. zDo not install the unit in a confined space

such as a book shelf. zInstall the unit at a position well away from

walls or other devices to ensure effective

heat radiation from the inside of the unit. zMake sure the installation location is

sufficiently strong to withstand the total

weight of the unit and system. zNote that the unit may be damaged by

cigarette smoke or moisture from an

ultrasonic humidifier.

Condensation



Think of taking out a cold bottle from a refrigerator. If you leave it in a room for a while, dewdrops will form on the bottle surface. This phenomenon is called “condensation“.

zConditions causing condensation

Rapid temperature change (caused by



moving from a warm place to a cold place or vice versa, rapid cooling or heating, or direct exposure to cooled air) High humidity in a room with much steam,



etc. Rainy season



zCondensation may damage the unit. If it

has occurred, turn the unit off and leave it

until it adapts to the ambient temperature

(approximately 2 to 3 hours).

Rotate the insulator to remove it

from the unit.

zPerform the task by placing the packing

cushion or the like under the unit.

Fix the insulator attachment by

screwing it into the insulator.

zThis makes the insulator lose its

cushioning function.

Insulator

attachment

Cushion

Rotate the insulator to attach it

to the unit.

Attention

zBe careful not to lose balance. zHowling may occur as a result of attaching insulator attachments.

While holding the dust cover

from both sides, put it in place by aligning its four corners with the four corners of the unit.

zWhen removing, lift the dust cover

straight up.

Attention

zDo not use the dust cover if you have a second tone arm connected. zRemove the dust cover while playing.

English

Insulator attachment

Detach

Fit the dust cover

Packing cushion

Attach

(19)

English

Getting started

Page 11

Adjustment

Horizontal balance Stylus pressure

Preparation

z Turn the arm-height control ring to raise the

arm to the maximum height. (

zRemove the stylus cover, taking care not

to damage the stylus, then release the arm

clamp. zLower the cue lever. zTurn the anti-skating control to “0”.

Free the tone arm from the arm

rest and adjust horizontal balance by turning the balance weight.

Hold the tone arm and turn the balance weight in the arrow direction to adjust the balance until the arm is approximately

horizontal.

zTake care not to

allow the stylus tip to touch the turntable mat or main unit.

22)



Balance weight

Hold here to turn

Preparation

zReturn the tone arm to the arm rest and fix it

with the arm clamp.

Turn the stylus pressure control

until “0“ comes to the centre line of the rear of the tone arm.

zHold the balance

weight still while doing this.

Balance weight

Centre line

Stylus pressure

control

Hold here to turn

Turn the balance weight to adjust

to the appropriate stylus pressure for the cartridge.

zThe stylus pressure control will turn

together with the balance weight.

zTurn until the centre line points to the

appropriate stylus pressure.

Balance weight

Hold here to turn

Turns together

Centre line

Anti-skating

Turn the anti-skating control to

adjust it to the same value as the stylus pressure control.

Getting started

Arm clamp

Arm rest

Cue lever

Anti-skating control

Balanced and the tone arm is parallel to the turntable.

The balance weight is too far forward.

The balance weight is too far back.

Arm clamp

Note

zRefer to the user's guide for your stylus for

the appropriate stylus pressure.

Note

zFor stylus pressures 3 g and above, adjust

anti-skating control to “3”.

(20)

20 21

English

(21)

English

Page 12

Adjustment

(continued)

Tone arm height Armlift height

Make this adjustment only if the cartridge you are using makes it necessary.

Preparation

zPut a record on the turntable.

Release the arm lock.

Arm lock

Adjust the height with the

(Released)

(Locked)

arm-height control ring.

Adjust the arm-height until the tone arm becomes parallel to the record.

Turn the arm-height control ring to align the position mark with the index line. 0 to 15 mm are marked on the arm height control ring.

After arm height adjustment is

finished, lock the tone arm by turning the arm lock knob.

zBe sure to turn the arm lock knob to the

end as shown in the figure below. You may need to apply some force to do so.

Remove the stylus cover, taking care not to damage the stylus, then release the arm clamp. Lower the cue lever, rest the stylus on the record and adjust the height control until the tone arm and record are parallel.

Parallel to a record

Make an adjustment according to your cartridge if necessary.

Preparation

zPut a record on the turntable. zRemove the stylus cover, taking care not

to damage the stylus, then release the arm clamp.

zLift the cue lever and move the tone arm over

the record.

Check the armlift height (distance

between the stylus tip and record surface).

If adjustment is needed, go to step

Return the tone arm to the arm

rest, clamp it with the arm clamp and while pressing the armlift down with your finger, turn the screw to adjust the height.

zTurning the screw clockwise lowers the

armlift.

zTurning the screw anti-clockwise raises

the armlift.

Getting started

Index line

Arm-height control ring

Attention

zSelecting a smaller scale mark lowers the

arm-height control ring.

Prevent an object from being caught by the

arm-height control ring.

(22)

22 23

Attention

zBe careful not to damage the stylus tip. zDo not use the product with the arm lock

released.

zFor finer adjustment, use a level (not included)

to adjust the arm-height so that the cartridge becomes parallel to a record.

Armlift

English

Armlift screw

Arm clamp

(23)

English

Page 13

Playing records

ー

PITCH ADJ

RESET

DISPLAY

START・STOP

Preparation

1 Put a record (not included) on the turntable.



2 Take off the stylus cover (not included) and release the arm clamp.



OFF ON

33/45/78

Centre spindle

ー

PITCH ADJ



DISPLAY

RESET

Turntable speed selector button 33/45/78

●

3 4

Lift the cue lever and move the

tone arm over the record.

Cue lever

Lower the cue lever slowly.

The tone arm moves down slowly.

When play finishes



Lift the cue lever, return the tone arm to the



arm rest and lower the cue lever. Press [START-STOP].

The electronic brake gently stops the turntable. Press the power button of the control unit to

turn it off. Clamp the tone arm with the arm clamp.



Put the stylus cover back on (to protect the



stylus tip).

When playing EP records



zPress the speed select button [45]

([45] lights).

zFit the EP record adaptor over the centre

spindle.

Speed select buttons Indicators

Press the power button of the

control unit to turn it on.

The speed is automatically set to 331/3 turns, the [33] indicator lights on the main unit and the turntable speed of [33.33] appears on the display of the control unit.



Press [START-STOP].

The turntable starts revolving.

Play starts.

To temporarily stop play



Lift the cue lever.

zThe stylus lifts off the record. zTo start play again, lower the cue lever.

33 45 78

When playing SP records



zPress the speed select button [78]

([78] lights).

33 45 78

When using a record stabilizer (not



included)

zSee the instruction manual of the record

stabilizer.

zMaximum weight: 1 k

Note

Playing back

OFF ON

Attention

Do not press [START-STOP] when the turntable is removed.

(24)

24 25

33/45/78

Indicator

33.33

33 45 78

START・STOP

English

zPressing [33/45/78] on the control unit can

also change the turntable speed. (27)

33.33

45.00

78.26

(25)

English

Page 14

33.33

START・STOP

0.0%

33.33 rpm

--.--

rpm

Pitch control

Press [-] or [+] on the control unit

to make adjustment.

zThe pitch can be set within

approximately ±16% of the currently set turntable speed [33/45/78].

zThe current set value appears on the

display of the control unit. The display differs depending on the display mode. (Switching the display mode

zThe turntable speed changes each time

the pitch is set while the turntable is rotating.

* Pressing the button increases or decreases the

value.

* Holding the button down accelerates the increase

or decrease.

When the display mode is “Turntable



speed setting”

The specified turntable speed

The adjusted value (turntable speed)

zThe value to two

decimal places is displayed.

zThe turntable speed

can be adjusted in increments of ±0.01 turn.

When the display mode is “Pitch setting”



The specified turntable speed

The adjusted value (percentage)

(Initial setting)

zThe value to one

decimal place is displayed.

zThe pitch can

be adjusted in increments of ±0.1%.

(26)

26 27

English

(fine adjustment to pitch)

27)



38.67

・・

[＋]

↑

[＋]

[

ー

33.34

↑

33.33

]

33.32

↑

・・

[

ー

]

28.00

＋ 16.0%

・・

[＋]

↑

＋ 0.1%

[＋]

↑

ー

]

[

－ 0.1%

・・

ー

]

[

－ 16.0%

0.0%

↑

To return to the prescribed turntable speed



Press [RESET] on the control unit. The value immediately returns to the prescribed turntable speed. (331/3, 45 or 78.26 rpm) * The display of the control unit shows the

prescribed setting. The turntable speed becomes the prescribed turntable speed in the turntable speed setting mode and 0.0% in the pitch setting mode.

(Display mode: Turntable speed setting)

(Display mode: Pitch setting)

0.0%

Speed selector button indicators of the



main unit during pitch control

Indicators

33 45 78

zBlue LED on: Without pitch control (0.0%) zOrange LED on: During pitch control

Note

zThe pitch can be set for each turntable

speed.

zTurning off the power button cancels the

pitch control setting. Turning on the power button again returns the value to the initial setting.

Operation and display of the control unit

Turntable speed setting

Press [33/45/78] on the control

unit.

Each time [33/45/78] is pressed, the turntable speed changes in order of “33”

“45” → “78” → “33” → ...

→

zThe turntable speed changes each time

the pitch is set while the turntable is rotating.

↑

33.33

↑

45.00

↑

The specified turntable speed

78.26

The adjusted value (turntable speed)

(331/3 turns)

(45

turns)

(78

Switching the display mode

Press [DISPLAY] on the control

unit.

Each time [DISPLAY] is pressed, the display mode changes in order of “turntable speed setting” → “Pitch setting” → “Turntable speed measurement” → “Turntable speed setting” → ...

↑

33.33

(Turntable speed setting)

↑

(Pitch setting)

↑

(Turntable speed measurement) (See below.)

Turntable speed measurement

The actual turntable speed can be measured in this display mode. Switch the display mode (see above) to enter this mode.

z“rpm” appears after the numerical value. z“--.-- rpm” appears when the turntable has

stopped.

(Stop state)

(During rotation)

Operation during “Turntable speed



measurement”

Operating the buttons as below changes the display mode to “Turntable speed setting” allowing you to make the setting. * The display mode returns to “Turntable

speed measurement” if no operation is performed within three seconds.

· [-]/[+]: The pitch can be adjusted.

· [RESET]: The value immediately returns to the prescribed turntable speed.

· [33/45/78]: The turntable speed changes each time the button is pressed.

Note

zAn averaged value is displayed.

(



(27)

English

Playing back

26)

Page 15

Operation and display of the control unit

(continued)

Maintenance

Display dimmer setting

The display dimmer will be activated if the control unit is not operated for 20 seconds. There are four dimming patterns.

On the control unit, hold [RESET]

down and press [DISPLAY].

zThe dimmer setting is displayed.

Press [DISPLAY] on the control unit.

The setting changes each time [DISPLAY] is pressed. (See below.)

zThe display returns to the original display

if no operation is performed within three seconds.

33.33

[RESET][DISPLAY]

Display OFF

[DISPLAY]

↑

(Initial setting)

↑

Dimmer OFF

[DISPLAY]

↑

Adjusting the torque to rotate

the turntable at a constant speed

Press [START·STOP] and then adjust the torque (rotational force) at five levels to rotate the turntable at a constant speed.

On the control unit, hold [RESET]

down and press [-] and [+] simultaneously.

zThe torque setting is displayed.

Press [-] or [+] on the control unit

to make adjustment.

zSelect one of the five levels from

“TORQUE1” to “TORQUE5”. Pressing the button increases or

decreases the value. zUse the table below as a guide. zThe display returns to the original display

if no operation is performed within three

seconds.

33.33

Care of the parts



Thoroughly clean dust off the stylus and record.

zTake off the head shell with the cartridge and

clean the stylus using a soft brush. Brush from the base to the tip.

zUse a record cleaner to keep your records

clean.

Head shell terminals

Wipe the head shell terminals occasionally.

Wipe the head shell terminals with a soft cloth and fit the head shell to the tone arm.

Turn the amplifier volume down or turn the amplifier off before fitting or removing the head shell.

Damage to your speakers can occur if the head shell is moved while the volume is turned up.

Moving the unit



Repackage the unit in the packaging it came in. ( 12)

Keep the packaging materials after taking out the goods. If you no longer have the packaging, do the following:

zTake off the turntable and turntable mat and

carefully wrap them.

zRemove the head shell and balance weight

from the tone arm and carefully wrap them.

zClamp the tone arm with the arm clamp and

tape it in place.

zCarefully wrap the main unit in a blanket or

paper.

Repackaging

↑

Dimmer 1

[DISPLAY]

↑

Dimmer 2

Display

Display OFF

Dimmer OFF Dimmer 1 Dimmer 2

zAfter setting, brightness is immediately adjusted

to the set value. The display is immediately turned off if “Display OFF” is selected.

zOperating a button (any button other than

the power button) on the control unit while the dimmer is active returns the display to full brightness.

Note

zThe setting is saved. When the power is turned on

the next time, the setting when the power was turned off last will be recovered.

(28)

28 29

Display dimmer when no operation

is performed for 20 seconds

Brightness is reduced by one level.

(No operation for further five seconds)

⇒

Brightness is reduced by two levels.

⇒

(No operation for further five seconds)

⇒

Off

⇒

No dimming (Always on) Brightness is reduced by one level. Brightness is reduced by two levels.

English

[RESET][ー][＋]

TORQUE 5

(Initial setting)

↑

[+] [

↑

TORQUE 1

Display

TORQUE5 Maximum (Initial setting) TORQUE4 TORQUE3 TORQUE2 TORQUE1 Minimum

Note

zThe setting is saved. When the power is turned on

the next time, the setting when the power was turned off last will be recovered.

Torque to rotate at a

constant speed

]

Cleaning the dust cover and



cabinet

Wipe the dust cover and cabinet with a soft cloth.

When dirt is heavy, wring a wet cloth tightly to wipe the dirt, and then wipe it with a soft cloth.

zDo not use solvents including benzene,

thinner, alcohol, kitchen detergent, a chemical wiper, etc. This might cause the exterior case to be deformed or the coating to come off.

zDo not wipe the dust cover while playing a

record. This can cause static electricity. This static can cause the tone arm to be attracted towards the dust cover.

Before repackaging, remove the balance weight and insert the tone arm support under the tone arm.

WEEE symbol



Disposal of the product outside the EU countries

This symbol is valid within the EU only. Contact a local governmental office or your dealer to confirm a right manner of disposal.

English

(29)

Playing back

Maintenance

Page 16

SpecificationsTroubleshooting guide

START・STOP

Before requesting service, make the below checks. If you are in doubt about some of the check points, or if the remedies indicated in the chart do not solve the problem, contact your dealer.

No power

zIs the AC mains lead plugged in?

Plug the mains lead in firmly. ( 16)

zIs the control unit connected with the main

unit?

¨

Insert the control unit connection cable until it clicks. ( 16)

No indication on the display of the control unit

zIs the power plug connected?

Insert it firmly. ( 16)

zIs the power on?

¨

Press the power button to turn on the power. ( 24)

zIs the display dimmer activated?

¨

Operate a button (any button other than the power button) on the control unit. ( 28)

There is power but no sound. Sound is weak

zAre connections to the amplifier/receiver’s

PHONO terminals correct?

¨

Connect the PHONO cables to the amplifier’s PHONO input terminals. ( 16)

Left and right sounds are reversed

zAre the stereo connection cable connections

to the amplifier or receiver reversed?

Double check all connections. ( 16)

zAre connections of the head shell's lead wires

to the cartridge terminals correct?

Double check all connections.

Error code



Occurrence of an error will be notified as necessary on the display of the control unit and with the speed selector button indicators of the main unit.

Display of

the control

unit

Check that the control unit is

Unconnected

F58 F76 F17

(Example of the display of the control unit in case of an error)

connected with the main unit. ( 16)

Consult your dealer.

zOne of the [33/45/78] speed

selector button indicators of the main unit blinks (rapidly or slowly) in orange.

zProvide the displayed

number and the LED’s blinking status at the time of consultation.

Measure

Unconnected

(Example of the speed selector button indicators of the main unit in case of an error) Flashes in orange.

33 45 78

General

Power supply AC 110-240 V, 50/60 Hz Power

consumption Dimensions

(W×H×D)

Mass

Operating temperature range

Operating humidity range

Turntable section

Drive method Direct drive

Motor Brushless DC motor

Turntable Brass and Aluminum die-cast

Turntable speeds 33-1/3, 45 and 78* rpm

10 W (Power ON)

0.05 W (Power OFF) <Control unit>

110×84×350 mm

11/32

(4-

<Main unit without dustcover> 524×168×392 mm

21/32

(20-

<Main unit with dustcover> 531×188×399 mm

29/32

(20-

<Control unit> Approx. 2.1 kg

<Main unit without dust cover> Approx. 38.0 kg

<Main unit with dust cover> Approx. 40.2 kg

0 °C to 40 °C (32 °F to 104 °F

35 % to 80 % RH (no condensation)

combined Diameter: 323 mm

23/32 inch

(12Mass: Approx. 7.9 kg

(17.5 lbs) (

includeing the turntable sheet

×3-

×6-

×7-

5/16

5/8

13/32

)

25/32 inch

×13-

7/16 inch

×15-

(4.7 lbs)

(83.8 lbs)

(88.7 lbs)

)

23/32 inch

)

Tone arm section

Type Universal Static Balance Effective length

Overhang 15 mm ( Tracking error

angle

)

Offset angle 21° Arm-height

adjustment range Stylus pressure

adjustment range Applicable

cartridge weight range (Including the head shell and mounting screws)

Terminal section

Output terminal PHONO (DIN Jack)

Specifications are subject to change without notice.

* The turntable speed will be 78.26 rpm when

set to 78 rpm (pitch control 0.0%).

<Distance from the tone arm rotation axis to the stylus tip> 254 mm (10

<Distance from the tone arm rotation axis to the spindle> 239 mm (9-

Within 1° 48' (at the outer groove of 30 cm (12“) record) Within 0° 30' (at the inner groove of 30 cm (12“) record)

0 – 15 mm

0 – 4 g (direct reading)

(Without the auxiliary weight)

15.9 to 19.7 (With the small auxiliary weight)

18.8 to 23.6 (With the mid auxiliary weight)

22.5 to 26.3 (With the big auxiliary weight)

26.0 to 31.0

·straight type cable only

inch

13/32 inch

19/32 inch

)

Humming is heard during play

zAre there other appliances or their AC mains

lead near the stereo connection cable?

¨

Separate the appliances and their AC mains lead from this unit.

zIs the earth lead connected?

¨

Make sure the earth lead is correctly connected. ( 16)

(30)

30 31

English

Variable range pitch

Starting torque 0.39 N·m (4.0 kg·cm)

Braking system Electronic brake

Wow and flutter 0.015 % W.R.M.S.

±16 %

/ 3.47 lb-in

(JIS C5521)

(31)

English

Maintenance

Page 17

Optional Products

Tonearm base



Consult your dear for optional products.

Preparing the head shell / cartridge (not included)

Attaching the cartridge

Model number

SH-TB10-S

SH-TB10TC1-S Technics EPA-100mk2

SH-TB10SM1-S

SH-TB10SM2-S M2-12R

SH-TB10RT1-S

SH-TB10RT2-S

SH-TB10JL1-S

SH-TB10JL2-S SA-750L

SH-TB10KD1-S

SH-TB10KD2-S IT-407 CR-1

* The product does not have mounting holes.

Process the product according to your tone arm.

Supported

manufacturer

ー

SME

Ortofon

JELCO

IKEDA

Supported model

Blank tonearm base*

M2-9R

AS-212S

RS-212D

AS-309S

RS-309D

SA-250

IT-345 CR-1

Attach a cartridge (store-bought)

tentatively.

Follow the cartridge’s instructions to correctly attach it to the head shell, and tighten the screws lightly.

zWhen playing SP records, use a cartridge

for SP records.

zBe careful not to touch the stylus tip.

Adjust the overhang.

Use the included overhang gauge.

Fit the overhang gauge to the head shell.



Head shell

Overhang gauge

Tighten the screw for cartridge.

z Be careful not to allow the cartridge to

slip out of place.

Screw for cartridge

The overhang can be adjusted optimally.

Move the cartridge to line the stylus tip up

with the end of the gauge.

Stylus tip

z The cartridge should be parallel on

the shell head when viewed from the top and side (the illustration is the top view).

52 mm

Maintenance

(32)

32 33

English

(33)

English

Page 18

Nous vous remercions d’avoir arrêté votre choix sur cet appareil. Veuillez lire attentivement ces instructions avant d'utiliser ce produit et conservez ce manuel pour une utilisation future.

zÀ propos des descriptions dans ce mode d'emploi

- Les pages auxquelles se reporter sont indiquées comme suit « ( 00) ».

- Les illustrations présentées peuvent différer de votre tourne-disque.

Caractéristiques

Moteur d'entraînement direct sans mandrin pour une rotation douce et précise

zLe nouveau moteur à entraînement direct

sans mandrin peut réduire les vibrations/ minute pendant la rotation en assurant un couple puissant pour l'entraînement de la platine haute gamme.

zLa technologie de commande du moteur

de haute précision modifie le mode d'entraînement en fonction de l'état de fonctionnement du moteur pour obtenir une précision de rotation élevée.

Platine à trois couches pour une rotation stable

zLa structure de la platine à trois couches se

compose de laiton, d'aluminium moulé sous pression et de caoutchouc amortissant contre toute résonance indésirable et est fixée sur la surface inférieure.

zLes poids compacts en tungstène sont

situés à la périphérie extérieure de la partie en laiton pour procurer une grande masse d'inertie.

Bras de lecture haute sensibilité pour une lecture précise des rainures d'enregistrement

zUn bras de lecture en magnésium léger et

hautement amortissant a été adopté.

zLa base du bras de lecture est étroitement

intégrée à la platine pour minimiser les vibrations de la base de la platine.

Conception anti-vibration complète avec un meuble à cinq couches et un isolateur

zLe meuble à cinq couches haute rigidité est

composé de différents types de matériaux tels que l'aluminium, l'aluminium moulé sous pression et le BMC.

zLe caoutchouc de silicone aux spécificités

d'amortissement élevées et une excellente fiabilité à long terme est utilisé dans l'isolateur pour exclure les vibrations externes.

Recherche d'un son idéal avec une excellente évolutivité du système

zCombiné à une base de bras de lecture

vendue séparément ( 32), en plus du bras de lecture standard, maximum trois bras de lecture courts ou longs (quel que soit le fabricant), y compris le bras de lecture standard.

Unité de commande spéciale qui peut éliminer les interférences sonores indésirables avec l'unité principale

zLe circuit d'alimentation et le circuit de

commande sont séparés pour minimiser les interférences sonores externes indésirables avec l'unité principale et stockés dans une unité de commande unique.

zLa nouvelle alimentation à découpage

avec un circuit de réduction du bruit a été développée pour réduire le bruit dans l'alimentation en tension.

Table des matièresIntroduction

Avant toute utilisation

IMPORTANTES MISES EN GARDE ........................................06

Accessoires ......................................................................... 09

Nom des pièces ...................................................................10

Démarrage

Déballage et préparation ..................................................... 12

z Remarques pour sortir les marchandises

de la boîte d'emballage et les transporter ............... 12

Assemblage du tourne-disque .............................................14

zMontage du plateau.............................................. 15

zMise en place du tapis du plateau ........................... 15

zFixation de la coquille ............................................. 15

zFixation du contrepoids .......................................... 15

Raccordements et installation .............................................. 16

Connexion de la borne de sortie et de la borne d'entrée CA / Connexion de l'unité de commande

z Connexion du préamplificateur principal et des

composants / Connexion de la prise

d'alimentation et de la prise de terre ....................... 16

zInstallation ............................................................. 18

zFixation de l'isolateur .............................................. 19

zMise en place du couvercle ..................................... 19

Réglage .............................................................................. 20

zÉquilibrage horizontal ............................................. 20

zForce d’appui de la pointe de lecture ...................... 20

zAntipatinage .......................................................... 21

zHauteur du bras de lecture ..................................... 22

zHauteur du lève-bras .............................................. 23

Lecture

Lecture de disques .............................................................. 24

Commande de hauteur tonale (réglage précis de la vitesse de rotation)

Fonctionnement et affichage de l'unité de commande ......... 27

zRéglage de la vitesse de la platine........................... 27

zCommutation du mode d'affichage ........................ 27

zMesure de la vitesse de la platine ........................... 27

zRéglage du variateur d'affichage ............................ 28

z Réglage du couple pour faire tourner la platine

à une vitesse constante ..........................................28

Entretien

Entretien ............................................................................. 29

Guide de dépannage ........................................................... 30

Spécifications ...................................................................... 31

Produits optionnels ............................................................. 32

Préparation de la coquille/cellule (non incluse) .................... 33

Certificat de garantie limitée (SEULEMENT POUR LE CANADA)

... 16

... 26

.337

Avant toute

utilisation

Démarrage Lecture Entretien

(34)

04 05

Français (Canada

)

Français (Canada

(35)

)

Page 19

IMPORTANTES MISES EN GARDE

Français (Canada)

Avant d’utiliser l’appareil, lire attentivement les instructions qui suivent. Se conformer tout particulièrement aux avertissements inscrits sur l’appareil et aux consignes de sécurité indiquées ci-dessous. Conserver le présent manuel pour consultation ultérieure.

1 Lire attentivement ces instructions. 2 Conserver ces instructions. 3 Lire toutes les mises en garde. 4 Suivre toutes les instructions. 5 Ne pas utiliser cet appareil près d’une source d’eau. 6 Ne nettoyer qu’avec un chiffon sec. 7 Ne pas bloquer les évents d’aération. Installer l’appareil

selon les instructions du fabricant.

8 Ne pas installer l’appareil près d’un appareil de chauffage

tel qu’un radiateur, une cuisinière, un registre de chaleur ou tout dispositif émettant de la chaleur (y compris un amplificateur).

9 Pour des raisons de sécurité, ne pas modifier la fiche

polarisée ou celle de mise à la terre. Une fiche polarisée est une fiche à deux lames, dont une plus large. Une fiche de mise à la terre est une fiche à deux lames avec une broche de masse. La lame plus large ou la broche de masse procure une protection accrue. Si ce genre de fiche ne peut être inséré dans une prise de courant, communiquer avec un électricien pour remplacer la prise.

10 S’assurer que le cordon est placé dans un endroit

où il ne risque pas d’être écrasé, piétiné ou coincé. Faire particulièrement attention à ses extrémités de branchement, y compris sa fiche.

11 N’utiliser que les accessoires ou périphériques

recommandés par le fabricant.

12 N’utiliser l’appareil qu’avec un chariot,

meuble, trépied, support ou table recommandé par le fabricant ou vendu avec l’appareil. Lors de l’utilisation d’un chariot, le déplacer avec le plus grand soin afin d’éviter tout dommage.

13 Débrancher cet appareil lors d’un orage ou en cas de

non-utilisation prolongée.

14 Confier l’appareil à un technicien qualifié pour

toute réparation : cordon d’alimentation ou fiche endommagé, liquide renversé ou objet tombé dans l’appareil, exposition à la pluie ou à une humidité excessive, mauvais fonctionnement ou échappement de l’appareil.

Cordon d’alimentation c.a.

zLa fiche d’alimentation permet de déconnecter

l’appareil. L’appareil doit être installé à proximité d’une prise secteur facile d’accès.

zAssurez-vous que la lame pour la mise à la terre est

insérée bien à fond afin de prévenir tout choc électrique.

- Un appareil de classe 1 peut être branché dans une prise secteur avec une protection pour mise à la terre.

ATTENTION

Appareil

zNe placer sur l'appareil aucune source de flamme nue,

telles des bougies allumées.

zSoyez toujours au moins deux personnes pour sortir et

transporter l'unité principale.

Emplacement

zPour réduire les risques d’incendie, de choc électrique ou

de dommages à l’appareil,

- Ne pas installer cet appareil dans une bibliothèque, une armoire ou tout autre espace confiné. S’assurer que la ventilation de l’appareil est adéquate.

- Ne pas obstruer les évents d’aération de l’appareil avec des journaux, des nappes, des rideaux ou d’autres objets similaires.

La marque et le symbole suivants sont situés sous le fond l’appareil.

AVIS

RISQUE DE CHOC ÉLECTRIQUE

NE PAS OUVRIR

AVIS: AFIN DE PRÉVENIR LE RISQUE DE CHOCS

ÉLECTRIQUES, NE PAS RETIRER LES VIS. CONFIER TOUTE RÉPARATION À UN TECHNICIEN QUALIFIÉ.

Le symbole de l’éclair dans un triangle équilatéral indique la présence d’une tension suffisamment élevée pour engendrer un risque de chocs électriques.

Le point d’exclamation dans un triangle équilatéral indique que le manuel d’utilisation inclus avec l’appareil contient d’importantes recommandations quant au fonctionnement et à l’entretien de ce dernier.

Conforme à la norme CAN/CSA STD C22.2 No.62368-1.

CE QUI SUIT NE S’APPLIQUE QU’AU CANADA.

CAN ICES-3(B)/NMB-3(B)

Information sur la mise au rebut dans les pays n’appartenant pas à l’Union européenne

Ce symbole est uniquement valide dans l’Union européenne. Si vous désirez mettre ce produit au rebut, contactez l’administration locale ou le revendeur et informez-vous de la bonne façon de procéder.

Avant toute

utilisation

AVERTISSEMENT

Appareil

zPour réduire les risques d’incendie, de choc électrique ou

de dommages à l’appareil,

- N’exposez pas cet appareil à la pluie, à l’humidité, à l’égouttement ou aux éclaboussements.

- Ne placez sur l’appareil aucun objet rempli de liquide, comme par exemple des vases.

- Utilisez exclusivement les accessoires recommandés.

- Ne retirez pas les couvercles.

- Toute réparation doit être faite par un personnel qualifié et non par l’usager.

(36)

06 07

Français (Canada

)

Français (Canada

(37)

)

Page 20

Accessories

Dans le but de prévenir tout risque de dommages pendant l’expédition, le tourne-disque a été démonté. Vérifier la présence et l’état des pièces et accessoires suivants.

Cordon d'alimentation (1 pc.) (K2CG3YY00191)

Cordon d'alimentation (1 pc.) (K2CM3YY00041)

Cordon d'alimentation (1 pc.) (K2CS3YY00033)

Avant toute

utilisation

Cordon d'alimentation (1 pc.) (K2CT3YY00081)

Jauge du porte-à-faux (1 pc.) (RMR2210-W)

Contrepoids (1 pc.) (TYL0189)

Tapis du plateau (1 pc.) (RGS0008)

Adaptateur pour 45 tours prolongé (1 pc.) (TEKX077)

Couvercle (1 pc.) (TXP0046)

Contrepoids supplémentaire (1 jeu)

Petit (TPAKK61) Moyen (TPAKK62) Gros (TKKH51561)

Jeu de vis pour plateau (1 (TYL0194)

zVis-longues (3 pc.) zRondelles (3 pc.) zRessorts Belleville (3 pc.)

Plateau (1 pc.) (TYL0195)

jeu

)

Clé hexagonale (1 pc.) (TTK0004)

zLes numéros de modèle des accessoires sont ceux de février 2018.

Ils sont sujets à changements sans préavis.

zConserver les matériaux d'emballage après avoir sorti les marchandises.

Vous en aurez besoin lors du transport du produit sur une longue distance. zSuivre les règlements locaux concernant la mise au rebut du produit. zN'utilisez aucun autre cordon d'alimentation secteur que celui fourni. zGardez le poids auxiliaire, les vis et les rondelles hors de portée des enfants pour qu'ils ne les

avalent pas.

(38)

08 09

Français (Canada

)

Poignée détachable (2 pc.) (TXQ0020)

Fixation de l'isolateur (4 pc.) (TEKL021)

(39)

Français (Canada

)

Page 21

Nom des pièces

Les numéros tels que ( 00) indiquent les pages de référence.

Unité principale (avant)

Touche de marche/arrêt de la rotation [START/STOP] (

Axe central ( 14)

24)



Agrafe du bras ( 20) Reposoir ( 20) Levier de positionnement du bras ( 20)

Bras de lecture ( 15)

Écrou de blocage (



15)

Contrepoids

15)

(



Commande de la force d’appui de la pointe de lecture ( 20)

Emplacement de montage du contrepoids supplémentaire ( 15)

Verrou du bras

22)

(



Unité principale (arrière)

Masse du châssis ( 17)

Avant toute

utilisation

Sélecteurs de vitesse ( 24)

Unité de commande (avant)

Bouton d'alimentation ( 24)

Bouton de sélection de vitesse de la platine 33/45/78 ( 27)

Bouton -/+ du réglage de hauteur ( 26)

(40)

10 11

Français (Canada

Borne de sortie ( 16) * Connectez un câble PHONO disponible dans

le commerce. Utilisez un câble PHONO droit à 5 broches.

Câble de connexion de l'unité de commande

Commande anti

patinage

( 16)

( 21)

Plateau ( 14)

Bague de

Isolant ( 18)

réglage de hauteur du bras de lecture ( 22)

Unité de commande (arrière)

Borne pour la

Affichage ( 24 - 28)

connexion avec l'unité principale ( 16)

OFF ON

33/45/78

ー

PITCH ADJ

RESET

DISPLAY

Bouton AFFICHAGE ( 27)

CA ( ( 16)

) borne d'entrée

Touche de RÉINITIALISATION ( 26)

Plaque signalétique

zLe numéro de produit est indiqué sur

la plaque signalétique.

)

Français (Canada

(41)

)

Page 22

Déballage et préparation

Remarques pour sortir les marchandises

de la boîte d'emballage et les transporter

Attention

zSoyez toujours au moins deux personnes pour sortir et transporter l'unité principale. zVeillez à ne pas perdre l'équilibre si vous soulevez l'appareil avec vos mains à une position non

optimale.

Vous pourriez vous faire mal au dos.

・

Vous pourriez perdre l'équilibre dans les escaliers ou autre, ce qui pourrait entraîner des blessures.

・

zVeillez à ne pas vous coincer les doigts lorsque vous sortez l'unité principale. zVeillez à ne pas vous coincer les doigts dans l'espace entre le bas de l'unité principale et le sol. zConserver les matériaux d'emballage après avoir sorti les marchandises. zSortez les marchandises après avoir décidé de l'emplacement d'installation. zPour les remarques concernant l'installation, voir « Installation » (18).

Ordre pour l'emballage

Retirez la boîte d'accessoires, le cache-



poussière, le coussin d'emballage et la feuille

de protection de la platine.

•Tenez les accessoires hors de portée des

enfants.

• L'unité principale, le cache-poussière et l'unité

de commande sont enveloppés dans des feuilles de protection.

Boîte d'accessoires

Couvercle

Tapis du

plateau

Placez vos mains entre les coussins d'emballage

(zone en pointillés de la vue supérieure de la boîte) et soulevez lentement l'unité principale pour la retirer. Soyez toujours au moins deux personnes pour effectuer cette tâche.

•Soyez très prudent lorsque vous soulevez

l'unité principale.

•Tenez l'unité principale par le bas pour

l'empêcher de glisser de vos mains.

•Effectuez la tâche avec les deux mains pour ne

pas perdre l'équilibre.

Démarrage

Boîte d'accessoires

Couvercle

Coussin d'emballage

Tapis du plateau

Unité principale

Unité de commande

Manuel d’utilisation

Plateau

Vue supérieure de la boîte d'emballage

Image de la tâche de levage

Sortez l'unité de commande, la platine et les

instructions d'utilisation.

Unité de

commande

(42)

Français (Canada

Coussin d'emballage

Manuel d’utilisation

)

Français (Canada

Plateau

(43)

1312

)

Page 23

Montage du plateau

Mise en place du tapis du plateau

Assemblage du tourne-disque

Serrez les vis de la

poignée

Déposer le tapis du plateau sur le

plateau.

détachable dans

Dans le but de prévenir tout risque de dommages pendant l’expédition, le tourne-disque a été démonté. Assembler le tourne-disque dans l’ordre suivant.

Attention

zNe pas brancher le cordon d’alimentation avant d’avoir terminé l’assemblage. zLors du montage du plateau, empêcher tout matériau étranger de pénétrer entre l'unité

principale et le plateau.

Tapis du plateau

Manipuler avec

Vis de fixation pour le

plateau Ressort

Belleville Rondelle

Trou de montage de la poignée détachable

Montez la platine en alignant l'orifice de

fixation de l'arbre du rotor (zone en pointillé sur la figure ci-dessous) situé au sommet du triangle avec l'arbre du rotor marqué d'une flèche ( ci-dessous pour ne pas mélanger la relation de position des trous de montage de la platine.

). Assurez-vous de vérifier la figure

précaution car il est lourd.

Plateau

Trou de montage de la poignée détachable

Trou de

fixation d'arbre du rotor

Contrepoids

sur la platine. Soulevez lentement la platine, puis abaissez-la de manière à insérer la broche centrale dans le trou au centre de la platine.

Attention

zSerrez la poignée détachable en la tournant au

moins 5 fois. Si vous l'avez serrée jusqu'au bout,

desserrez-la un peu. Ne la serrez pas fermement. zSoyez prudent lorsque vous manipulez le plateau,

car il est lourd. zEssuyer les traces de doigts ou la poussière avec

un chiffon doux.

Abaisser lentement le plateau tout en

alignant les orifices de fixation d'arbre du rotor (trois emplacements) avec les arbres du rotor.

zMontez en utilisant l'arbre du rotor avec la

flèche comme guide. ( 14)

Attention

zSi les arbres du rotor sont mal alignés, il

subsiste un écart entre le plateau et le tourne-

disque et vous ne pouvez pas monter le plateau

correctement. Ne pas forcer le plateau vers le bas.

Fixez les rondelles, les ressorts

Belleville et les vis du plateau dans

les trous de montage de la poignée détachable (deux emplacements)

Fixation de la coquille

Fixer la coquille (non inclus) avec la

cartouche (non inclus) dans le bras de lecture. Maintenir la coquille horizontale et serrer l'écrou de blocage.

zPréparation de la coquille/cellule (non

incluse) ( 33)

zVeillez à ne pas toucher l'extrémité de la

pointe de lecture.

Écrou de blocage

Coquille (non inclus)

Fixation du contrepoids

Fixer le contrepoids à l’arrière du

bras de lecture.

Contrepoids

les trous de fixation d'arbre du rotor, et serrer fermement les vis de montage.

Vis de fixation pour le plateau

Ressort Belleville Rondelle

Plateau

Trou de montage de la poignée détachable

Arbre du rotor

Attention

zNe pas utiliser de tournevis électrique ou

de clé à chocs pour serrer les vis.

zPour le montage du plateau, l'utilisation d'un tournevis non

adapté aux vis risque d'endommager l'unité principale.

(44)

14 15

Français (Canada

Arbre du rotor

Axe central

)

Coquille

(non inclus)

Attention

zLors du serrage des vis, ne pas laisser les têtes de

vis dépasser de la surface supérieure du plateau. zSerrez les trois vis uniformément. Si vous ne

respectez pas cette consigne, la platine peut

vibrer ou tourner de façon instable. Assurez-vous

qu'aucune des vis n'est desserrée.

To remove the turntable



Desserrer les vis de montage du plateau et les



retirer.

- Conservez précieusement les vis, les ressorts Belleville, et les rondelles.

Serrez les vis de la poignée détachable dans

②

les trous de montage de la poignée détachable (deux emplacements) sur la platine et soulevez lentement la platine vers le haut.

zFixer le contrepoids auxiliaire inclus à l'arrière

du bras de lecture en fonction du poids de votre cellule. Pour les différentes gammes de poids des cellules réglables, voir « Plage applicable pour

le poids de la cellule ». (31)

zL'utilisation de poids auxiliaires en tandem

peut faire en sorte que le poids auxiliaire entre en contact avec le cache-poussière.

zL'intérieur du contrepoids est graissé.

Contrepoids supplémentaire

Nota

(45)

Français (Canada

Démarrage

)

Page 24

Raccordements et installation

zMettre tous les appareils hors marche et débrancher le cordon d'alimentation de la prise avant

d'effectuer tout branchement. zNe brancher les cordons d’alimentation qu’après avoir terminé tous les autres raccordements. zVeiller à connecter le fil de terre PHONO. Sinon des ronflements peuvent se produire. zSe reporter également au mode d'emploi de l'appareil connecté.

Connexion de la borne de sortie et

de la borne d'entrée CA/

Connexion de l'unité de commande

Connectez un câble phono

disponible dans le commerce à la

borne de sortie.

Connectez le câble de connexion

de l'unité de commande

en l'insérant jusqu'à ce qu'il

s'enclenche.

Connexion du préamplificateur

principal et des composants/

Connexion de la prise d'alimentation

et de la prise de terre

Connectez un câble phono

disponible dans le commerce aux bornes d'entrée PHONO de l'amplificateur connecté à l'unité.

zSi l’amplificateur connecté n’est pas

muni de connecteurs d'entrée PHONO, vous n'obtiendrez ni le volume ni le rendu sonore adéquat.

Amplificateur

(vendu séparément)

VOLUME

5V2.1APHONES

EARTH

PHONOPHONO

Utilisez un câble phono droit à 5 broches.

●

INPUTSELECTOR

Câble PHONO (non inclus)

Arrière de l'unité principale

Masse du châssis

Démarrage

Câble de connexion de l'unité de commande

Connectez la fiche d'alimentation

Branchez le cordon

d'alimentation CA.

Nota

zBien que l'interrupteur d'alimentation soit en position « OFF », le tourne-disque n'est pas

complètement déconnecté du secteur. Retirer la fiche de la prise secteur si le tourne-disque n'est pas utilisé pendant une période de temps prolongée. Installer le tourne-disque de manière que la prise puisse être facilement retirée.

et la terre.

zVérifier le courant minimal de la prise

d’alimentation de l'équipement connecté avant d'y brancher cet appareil. (Ce tourne-disque consomme 10 W.)

Masse du châssis

※

Vers une prise de courant de la maison

Vis M3 (gros fil)

Face arrière de l'unité de commande

Cordon d'alimentation

Il n'est pas fondamentalement nécessaire de connecter la masse du châssis. Si vous êtes préoccupé par le bruit, connectez comme décrit ci-dessous. Le bruit peut diminuer mais cela dépend de votre environnement d'utilisation.

À l'aide d'une vis M3 disponible dans le commerce, fixez un

①

fil de terre avec cosse à la masse du châssis.

Connectez le fil de terre à la borne de terre sur

②

l'amplificateur.

13 mm ou moins

zUtilisez une vis conductrice.

Câble de terre avec cosse

(46)

16 17

Français (Canada

)

M3 screw

12 mm ou moins

(47)

Français (Canada

)

Page 25

Raccordements et installation

(suite)

Installation

IInstaller le tourne-disque sur une surface de niveau, à l’abri de toute vibration.

Éloigner le tourne-disque le plus loin possible des enceintes.

Réglage de la hauteur pour mettre



le tourne-disque au niveau

Augmente

la hauteur

Soulever le tourne-disque pour tourner les isolateurs et régler la hauteur.

Attention

zSoyez toujours aux moins deux personnes

pour effectuer cette tâche.

zNe pas tourner trop loin les isolateurs.

Cela peut les amener à se détacher ou peut les endommager.

(48)

18 19

Français (Canada

)

Réduit la

hauteur

Remarques pour l'installation



zSoyez toujours aux moins deux personnes pour

installer ou déplacer l'unité.

zAvant de déplacer le tourne-disque, retirer tous les

périphériques connectés et couper l'alimentation. Déplacer l'unité avec l'unité de commande connectée peut la faire tomber et provoquer des blessures.

zProtéger l’appareil contre les rayons directs du

soleil, la poussière, l’humidité et les sources de chaleur.

zIl est possible que l’appareil capte les interférences

d’une radio, s'il y en a une à proximité. Éloigner le plus possible le tourne-disque d'une radio.

zNe pas installer le tourne-disque sur une source de

chaleur. Éviter tout endroit présentant de grandes variations

de température.

zÉviter tout endroit présentant fréquemment de la

condensation.

zSi des mesures anti-basculement sont nécessaires,

consultez un professionnel. La résistance du sol et

des murs doit être vérifiée. zÉviter tout endroit instable. zSi l'unité fait un bruit de ferraille lorsqu'elle est

installée, réglez-la en insérant des isolateurs.

(Gauche) zAssurez-vous que l'emplacement de l'installation

est suffisamment solide pour supporter le poids

total de l'unité et du système. zNe pas placer d'objet sur le tourne-disque. zNe pas installer le tourne-disque dans un espace

confiné tel qu'une étagère. zInstaller le tourne-disque dans un emplacement

suffisamment éloigné des murs ou d'autres

dispositifs pour assurer un rayonnement

thermique efficace de l'intérieur de l'appareil. zNe tirez pas l'unité avec force après l'installation.

Cela pourrait endommager l'isolateur ou la surface

du sol. zNoter que le tourne-disque peut être endommagé

par la fumée de cigarette ou l'humidité d'un

humidificateur à ultrasons.

Condensation



Penser à l'exemple d'une bouteille froide sortie d'un réfrigérateur. Si elle est laissée dans une pièce pendant un certain temps, de la condensation se forme sur la surface de la bouteille. Ce phénomène est appelé « condensation ».

zConditions provoquant de la condensation

Changement rapide de température (provoqué



par un déplacement d'un endroit chaud à un endroit froid ou vice versa, par un refroidissement ou un chauffage rapide, ou une exposition directe à l'air froid) Une forte humidité dans une pièce avec



beaucoup de vapeur, etc. Saison des pluies



zLa condensation peut endommager le tourne-

disque. Si cela se produit, mettre le tourne-

disque hors marche et attendre qu'il s'adapte à

la température ambiante (environ 2 à 3 heures).

Tournez l'isolateur pour le retirer

de l'unité.

zEffectuez la tâche en plaçant le coussin

d'emballage ou autre sous l'unité.

Fixez l'accessoire isolant en le

vissant dans l'isolateur.

zCela fait perdre sa fonction d'amortisseur

à l'isolateur.

Fixation de

l'isolateur

Coussin

Tournez l'isolateur pour le fixer à

l'unité.

Attention

zVeillez à ne pas perdre l'équilibre. zDes hurlements peuvent se produire à la suite de la fixation des accessoires isolants.

Tout en maintenant le cache-

poussière des deux côtés, mettezle en place en alignant ses quatre coins avec les quatre coins de l'unité.

zLors du retrait, soulevez le cache-

poussière vers le haut.

Attention

zN'utilisez pas le cache-poussière si vous avez connecté un second bras de lecture. zRetirez le cache-poussière pendant la lecture.

Fixation de l'isolateur

Coussin d'emballage

Détacher

Mise en place du couvercle

Attacher

(49)

Français (Canada

Démarrage

)

Page 26

Réglage

Équilibrage horizontal

Préparatifs

zTournez la bague de commande de hauteur

de bras pour élever le bras à la hauteur maximale. (

zRetirer le couvercle de la pointe de lecture,

en prenant bien soin de ne pas l’abîmer, puis

dégager l’agrafe du bras. zAbaisser le levier de positionnement du bras. zMettre la commande d’antipatinage sur « 0 ».

Libérer le bras de lecture du

reposoir et régler l'équilibre horizontal en tournant le contrepoids.

Maintenir le bras de lecture et tourner le contrepoids dans le sens de la flèche pour régler l'équilibre jusqu'à ce que le

bras soit horizontal le plus possible.

zPrendre soin de ne pas

laisser l'extrémité de la pointe de lecture toucher le plateau ou l'unité principale.



22)

Contrepoids

Tenir ici pour tourner

Force d’appui de la pointe de lecture

Préparatifs

zRamener le bras sur le reposoir et le fixer

avec l'agrafe du bras.

Tourner la commande de la force

d'appui de la pointe de lecture jusqu'à ce que « 0 » arrive sur la ligne centrale de l'arrière du bras de lecture.

zTenir le contrepoids

pendant ce réglage.

Contrepoids

Repère

central

Commande de la force d’appui de la pointe de lecture

Tenir ici pour tourner

Tourner le contrepoids de

manière à régler la force d'appui de la pointe de lecture appropriée pour la cellule.

zLa commande de la force d'appui de la

pointe de lecture tourne conjointement avec le contrepoids.

zTourner jusqu'à ce que la ligne centrale

pointe vers la force d'appui de la pointe de lecture appropriée.

Contrepoids

Tenir ici pour tourner

Tournent ensemble

Repère central

Antipatinage

Tourner la commande

antipatinage pour la régler sur la même valeur que celle de la commande de la force d'appui de la pointe de lecture.

Nota

zPour des forces d'appui de la pointe de

lecture de 3 g et plus, régler la commande antipatinage sur « 3 ».

Démarrage

Agrafe du bras

Reposoir

positionnement du bras

Commande d’antipatinage

(50)

20 21

Français (Canada

Levier de

Le bras de lecture équilibré est parallèle au plateau.

Le contrepoids est trop en avant.

Le contrepoids est trop en arrière.

)

Nota

zSe reporter au guide de l'utilisateur de la

pointe de lecture pour connaître la force d'appui appropriée de la pointe de lecture.

(51)

Français (Canada

)

Page 27

Réglage

(suite)

Hauteur du bras de lecture

Ne faire ce réglage que si la cellule utilisée le rend nécessaire.

Préparatifs

zMettre un disque en place sur le plateau.

Dégager le bras de son agrafe.

Verrou du bras

Régler la hauteur à l'aide de la

bague de réglage de hauteur du bras de lecture.

Régler la hauteur du bras jusqu'à ce que le bras de lecture soit parallèle au disque.

Tourner la bague de commande de hauteur du bras pour aligner le repère de position avec la ligne de repérage. De 0 à 15 mm sont indiqués sur la bague de commande de hauteur du bras de lecture.

(Dégagé)

(Verrouillé)

Après le réglage de la hauteur du

bras, verrouiller le bras de lecture en tournant le verrou du bras.

zS'assurer de tourner le bouton de

verrouillage du bras jusqu'au bout, comme indiqué sur la figure ci-dessous. Il faudra peut-être appliquer une certaine force pour y parvenir.

Retirer le couvercle de la pointe de lecture, en prenant bien soin de ne pas l’abîmer, puis dégager l’agrafe du bras. Abaisser le levier de positionnement du bras, reposer la pointe de lecture sur un disque et régler la commande de la hauteur jusqu'à ce que le bras de lecture et le disque soient parallèles.

Parallèlement à un disque

Hauteur du lève-bras

Procéder à un ajustement en fonction de votre cellule, si nécessaire.

Préparatifs

zMettre un disque en place sur le plateau. zRetirer le couvercle de la pointe de lecture,

en prenant bien soin de ne pas l’abîmer, puis dégager l’agrafe du bras.

zSoulever le levier de positionnement du bras

et déplacer le bras au-dessus de la surface du disque.

Vérifier la hauteur du lève-bras

(distance entre l'extrémité de la pointe de lecture et la surface du disque). Si un réglage est nécessaire, passer à l'étape

Replacez le bras de lecture sur le

reposoir, serrez-le avec l'agrafe du bras et, tout en appuyant vers le bas sur le levier avec le doigt, tournez la vis pour régler la hauteur.

zTourner la vis dans le sens des aiguilles

d'une montre pour abaisser le lève-bras.

zTourner la vis dans le sens inverse des

aiguilles d'une montre pour lever le lèvebras.

Démarrage

Vis de réglage

Lève-bras

du lève-bras

Agrafe du bras

Attention

Veiller à ne pas endommager l'extrémité de la

Ligne de repérage

Bague de réglage de hauteur du bras de lecture

Attention

pointe de lecture.

zNe pas utiliser le produit sans que le bras ne

soit verrouillé.

zPour un réglage plus fin, utiliser un niveau

(non inclus) pour régler la hauteur du bras de sorte que la cellule de lecture devienne

parallèle au disque.

zSélectionner un repère d'échelle plus petit

abaisse la bague de commande de hauteur

de bras. Empêchez tout objet de se prendre

dans l'anneau de commande de hauteur de

bras.

(52)

22 23

Français (Canada

)

Français (Canada

(53)

)

Page 28

Lecture de disques

ー

PITCH ADJ

RESET

DISPLAY

START・STOP

Préparatifs

1 Mettre un disque (non inclus) en place sur le plateau.



2 Retirer le couvercle de la pointe de lecture et dégager l’agrafe (non inclus) .



Bouton de sélection

OFF ON

33/45/78

Axe central

ー



PITCH ADJ

RESET

DISPLAY

de vitesse de la platine 33/45/78

●

3 4

Soulever le levier de

positionnement du bras et déplacer le bras au-dessus de la surface du disque.

Levier de

positionnement

du bras

Après la fin de la lecture



Lever le levier de positionnement du bras,



ramener le bras de lecture sur le reposoir et abaisser le levier de positionnement du bras. Appuyer sur [start-stop].

k

Le frein électrique arrête la rotation du plateau en douceur. Appuyez sur le bouton d'alimentation de

l'unité de commande pour l'éteindre. Fixer le bras de lecture avec l'agrafe du bras.



Remettre le couvercle de la pointe de lecture



(pour protéger l'extrémité de la pointe de lecture).

Lors de la lecture de 45 tours prolongé



zAppuyer sur le bouton de sélection de vitesse

[45] ([45] s'allume).

zMonter l'adaptateur pour 45 tours prolongé

sur l'axe central.

Sélecteurs de vitesse Indicateurs

Appuyez sur le bouton

d'alimentation de l'unité de commande pour l'allumer.

zLa vitesse est automatiquement réglée sur

1/3

tours, l'indicateur [33] s'allume sur l'unité principale et la vitesse de la platine, [33,33], apparaît sur l'affichage de l'unité de commande.

OFF ON

33/45/78

Indicateur

33 45 78



Appuyer sur [START-STOP].

La rotation du plateau s’amorce.

33.33

START・STOP

Abaisser lentement le levier de

positionnement du bras.

Le bras de lecture s'abaisse lentement.

La lecture commence.

Pour interrompre



momentanément la lecture

Lever le levier de positionnement du bras.

zLa pointe de lecture s’élève au-dessus du

disque.

zPour reprendre la lecture, abaisser le levier de

positionnement du bras.

33 45 78

Lors de la lecture de 78 tours



zAppuyer en même temps sur les touches de

sélection de vitesse [78] ([78] s'allument).

33 45 78

Lors de l'utilisation d'un stabilisateur



de disque (non inclus)

zConsulter le manuel d'instruction du

stabilisateur de disque.

zPoids maximum : 1 k

Nota

zAppuyer sur [33/45/78] sur l'unité de

commande peut également modifier la vitesse de la platine. (27)

33.33

Lecture

Attention

N'appuyez pas sur [START-STOP] lorsque le plateau est retiré.

(54)

24 25

Français (Canada

)

Français (Canada

45.00

78.26

(55)

)

Page 29

33.33

START・STOP

0.0%

33.33 rpm

--.--

rpm

Commande de hauteur tonale

Appuyez sur [-] ou [+] sur l'unité de

commande pour effectuer le réglage.

zLa hauteur peut être réglée dans une

plage d'environ ± 16% de la vitesse actuelle de la platine [33/45/78].

zLa valeur de réglage actuelle apparaît

sur l'affichage de l'unité de commande. L'affichage diffère en fonction du mode d'affichage. (Commutation du mode

d'affichage  27)

zLa vitesse de la platine change à chaque

fois que la hauteur est réglée pendant que la platine tourne.

zAppuyer sur le bouton augmente ou diminue

la valeur.

zMaintenir le bouton enfoncé accélère

l'augmentation ou la diminution.

Lorsque le mode d'affichage est « Réglage



de la vitesse de la platine »

La vitesse de la platine spécifiée

La valeur ajustée (vitesse de la platine)

(Réglage initial)

[

＋

[＋]

38.67

・・・・

]

↑

33.34

↑

33.33

↑

ー

]

zLa valeur à deux

décimales s'affiche.

zLa vitesse de

la platine peut être ajustée par incréments de ± 0,01 tour.

Lorsque le mode d'affichage est « Réglage



de la hauteur »

La vitesse de la platine spécifiée

La valeur ajustée (pourcentage)

(Réglage initial)

z La valeur à une

décimale s'affiche.

zLa hauteur peut

être réglée par incréments de ± 0,1%.

(56)

26 27

Français (Canada

[

33.32

↑

[

ー

]

28.00

＋ 16.0%

・・・・

[＋]

↑

＋ 0.1%

[＋]

)

↑

ー

]

[

－ 0.1%

ー

]

[

－ 16.0%

0.0%

↑



Appuyez sur [RESET] sur l'unité de commande. La valeur revient immédiatement à la vitesse de la platine prescrite. (33 * L'affichage de l'unité de commande indique le

réglage prescrit. La vitesse de la platine devient la vitesse de la platine prescrite dans le mode de réglage de la vitesse de la platine et 0,0% dans le mode de réglage de la hauteur.



zDEL bleue allumée : Sans contrôle de hauteur

zDEL orange allumée : Pendant le contrôle de

zLa hauteur peut être réglée pour chaque

zLa mise hors tension du bouton

(réglage précis de la vitesse de rotation)

Pour revenir à la vitesse de la platine prescrite

1/3

, 45 ou 78,26 rpm)

(Mode d'affichage : Réglage de la

vitesse de la platine)

(Mode d'affichage : Réglage de la

hauteur)

0.0%

Indicateurs du sélecteur de vitesse de l'unité principale pendant le contrôle de la hauteur

Indicateurs

33 45 78

(0,0%)

la hauteur

Nota

vitesse de la platine.

d'alimentation annule le réglage de commande de la hauteur. Si vous activez à nouveau le bouton d'alimentation, la valeur revient au réglage initial.

Fonctionnement et affichage de l'unité de commande

Réglage de la vitesse de la platine

Appuyez sur [33/45/78] sur l'unité

de commande.

À chaque fois que vous appuyez sur [33/45/78], la vitesse de la platine change dans l'ordre suivant « 33 » → « 45 » → « 78 » → « 33 » →...

zLa vitesse de la platine change à chaque

fois que la hauteur est réglée pendant que la platine tourne.

↑

33.33

(331/3 tours)

↑

45.00

(45

tours)

↑

La vitesse de la platine spécifiée

78.26

La valeur ajustée (vitesse de la platine)

(78

tours)

Commutation du mode d'affichage

Appuyez sur [DISPLAY] sur l'unité

de commande.

À chaque fois que vous appuyez sur [DISPLAY], le mode d'affichage change dans l'ordre suivant « Réglage de la vitesse de la platine » → « Réglage de la hauteur »

« Mesure de la vitesse de la platine » →

→

« Réglage de la vitesse de la platine » → ...

↑

33.33

↑

(Réglage de la vitesse de la platine)

(Réglage de la hauteur)

↑

(Mesure de la vitesse de la platine) (ci-dessous.)

Mesure de la vitesse de la platine

La vitesse actuelle de la platine peut être mesurée dans ce mode d'affichage. Changez le mode d'affichage (voir ci-dessus) pour entrer dans ce mode.

z« rpm » apparaît après la valeur numérique. z« --.-- rpm » apparaît lorsque la platine est

arrêtée.

(État d'arrêt)

(Pendant la rotation)

Fonctionnement pendant la « Mesure de



la vitesse de la platine »

Utiliser les touches comme ci-dessous change le mode d'affichage sur « Réglage de la vitesse de la platine », vous permettant d'effectuer le réglage. * Le mode d'affichage revient à « Mesure de

la vitesse de la platine » si aucune opération n'est effectuée dans les trois secondes.

· [-]/[+]: La hauteur peut être réglée.

· [RESET]: La valeur revient immédiatement à la vitesse de la platine prescrite.

· [33/45/78]: La vitesse de la platine change

à chaque fois que vous appuyez sur le bouton.

Nota

zUne valeur moyenne s'affiche.

Français (Canada

(

(57)



Lecture

26)

)

Page 30

Fonctionnement et affichage de l'unité de commande

(suite)

Entretien

Entretien des pièces

Réglage du variateur d'affichage

Le variateur d'affichage est activé si l'unité de commande n'est pas utilisée pendant 20 secondes. Il y a quatre modèles de gradation.

Sur l'unité de commande,

maintenez [RESET] enfoncé et appuyez sur [DISPLAY].

zLe réglage du variateur s'affiche.

Appuyez sur [DISPLAY] sur l'unité de

commande.

Le réglage change à chaque fois que vous appuyez sur [DISPLAY]. (ci-dessous.)

zL'affichage revient à l'affichage d'origine

si aucune opération n'est effectuée dans les trois secondes.

[RESET][DISPLAY]

[DISPLAY]

Affichage

Display OFF

Dimmer OFF Dimmer 1 Dimmer 2

zAprès le réglage, la luminosité est immédiatement

réglée à la valeur définie. L'affichage est immédiatement désactivé si « Display OFF » est sélectionné.

zL'utilisation d'un bouton (n'importe quel bouton autre

que le bouton d'alimentation) sur l'unité de commande pendant que le variateur est actif ramène l'affichage à la luminosité maximale.

Nota

zLe réglage est sauvegardé. Lorsque l'appareil est mis

sous tension la prochaine fois, le réglage actif quand l'alimentation a été coupée en dernier sera rétabli.

(58)

28 29

Français (Canada

33.33

↑

Display OFF

↑

Dimmer OFF

Dimmer 1

Dimmer 2

↑

Affichez le variateur lorsqu'aucune

opération n'est effectuée pendant

La luminosité est réduite d'un niveau.

(Aucune opération pendant cinq

⇒

secondes supplémentaires)

La luminosité est réduite de deux

⇒

niveaux.

(Aucune opération pendant cinq

⇒

secondes supplémentaires) Arrêt

⇒

Aucune variation (Toujours activé) La luminosité est réduite d'un niveau. La luminosité est réduite de deux niveaux.

(Réglage d'usine)

20 secondes

)

Réglage du couple pour faire tourner

la platine à une vitesse constante

Appuyez sur [START·STOP] puis réglez le couple (force de rotation) sur cinq niveaux pour faire tourner la platine à vitesse constante.

Sur l'unité de commande,

maintenez [RESET] enfoncé et appuyez simultanément sur [-] et [+].

zLe réglage du couple s'affiche.

Appuyez sur [-] ou [+] sur l'unité

de commande pour effectuer le réglage.

zSélectionnez l'un des cinq niveaux de

« TORQUE1 » à « TORQUE5 ». Appuyer sur le bouton augmente ou diminue la valeur.

zReportez-vous au tableau ci-dessous

comme guide.

zL'affichage revient à l'affichage d'origine

si aucune opération n'est effectuée dans les trois secondes.

33.33

↑

[RESET][ー][＋]

(Réglage

TORQUE 5

d'usine)

↑

[+] [

↑

TORQUE 1

Affichage

TORQUE5 Maximum ( TORQUE4 TORQUE3 TORQUE2 TORQUE1 Minimum

Nota

zLe réglage est sauvegardé. Lorsque l'appareil est mis

sous tension la prochaine fois, le réglage actif quand l'alimentation a été coupée en dernier sera rétabli.

Couple pour tourner à une

vitesse constante

]

Réglage d'usine

)



Enlever toute poussière sur la pointe de lecture et sur le disque.

zEnlever la coquille avec la cellule et nettoyer

la pointe de lecture à l'aide d'un pinceau doux. Brosser depuis la base jusqu’à la pointe.

zUtiliser un nettoyant pour disque pour garder

vos disques propres.

Connecteurs de la coquille

Essuyer occasionnellement les connecteurs de la coquille.

Essuyer les connecteurs de la coquille avec un chiffon doux et fixer la coquille sur le bras de lecture.

Baisser le volume de l'amplificateur ou mettre l'amplificateur hors tension avant de fixer ou de retirer la coquille.

Si la coquille est retirée alors que le volume n’est pas coupé, les haut-parleurs pourraient être endommagés.

Nettoyage du couvercle et du



boîtier

Essuyer le couvercle et le boîtier avec un chiffon doux.

Lorsque la saleté est tenace, essorer un chiffon humide pour enlever la saleté, puis essuyer avec un chiffon doux.

zNe pas utiliser de solvants, benzène, diluant,

alcool, détergent de cuisine, liquide d'essuieglace, etc. Cela pourrait déformer le boîtier externe ou décoller le revêtement.

zNe pas essuyer le couvercle pendant la

lecture d’un disque. Cela peut provoquer de l'électricité statique. Ces parasites peuvent attirer le bras de lecture vers le couvercle.

Transport du tourne-disque



Remettre l’appareil dans son emballage d’origine. ( 12)

Conserver les matériaux d'emballage après avoir sorti les marchandises. Si l’emballage d’origine n’a pas été conservé, procéder comme suit :

zRetirer le plateau et le tapis, et bien les

empaqueter.

zRetirer la coquille et le contrepoids du bras de

lecture et les envelopper soigneusement.

zFixer le bras de lecture avec l'agrafe de bras

et l'attacher avec du ruban adhésif.

zEnvelopper l'unité principale dans une

serviette ou du papier.

Reconditionnement

Avant le reconditionnement, retirer le contrepoids d'équilibrage et insérer le support de bras de lecture sous le bras de lecture.

Symbole WEEE



Mise au rebut du produit en dehors des pays de l'UE

Ce symbole est uniquement valable dans l'UE. Contacter un service gouvernemental local ou votre revendeur pour savoir comment mettre ce produit au rebut convenablement.

(59)

Français (Canada

Lecture Entretien

)

Page 31

SpécificationsGuide de dépannage

START・STOP

Avant de faire appel au service, procédez aux vérifications ci-dessous. Si vous avez un doute concernant certains des points de vérification, ou si les solutions proposées dans le tableau ne résolvent pas le problème, communiquez avec votre revendeur.

Pas d’alimentation.

zLe cordon d'alimentation est-il branché?

Brancher le cordon en prenant soin d’introduire la

fiche à fond dans la prise. ( 16)

zL'unité de commande est-elle connectée à l'unité

principale ?

Insérez le câble de connexion de l'unité de

commande jusqu'à ce qu'il s'enclenche. ( 16)

Aucune indication sur l'affichage de l'unité de commande.

zLa fiche d'alimentation est-elle connectée ?

Insérez-la fermement. (

→



16)

zLe courant est-il allumé ?

Appuyez sur le bouton d'alimentation pour

→

activer l'alimentation. (



24)

zLe variateur d'affichage est-il activé ?

Actionnez un bouton (n'importe quel

→

bouton autre que le bouton d'alimentation) sur l'unité de commande. (



28)

Aucun son n’est entendu. Le volume est faible.

zLes connexions aux prises PHONO de

l’amplificateur/récepteur sont-elles adéquates?

Connecter les câbles PHONO aux prises PHONO

de l'amplificateur. ( 16)

Les signaux des canaux gauche et droit sont inversés.

zLes connexions du câble de raccordement stéréo

à l'amplificateur ou au récepteur sont-elles inversées?

Vérifier tous les raccordements. ( 16)

zLes connexions des fils conducteurs de la coquille

aux connecteurs de la cellule sont-elles adéquates?

Vérifier tous les raccordements.

Un ronflement se produit pendant la lecture.

zLes câbles stéréo se trouvent-ils près d’appareils

électriques ou de leur cordon d'alimentation?

Éloigner tout appareil électrique (et leur cordon

d’alimentation) du tourne-disque.

zLe fil de terre est-il raccordé?

S’assurer que le fil de terre est bien raccordé.

( 16)

Code d'erreur



L'apparition d'une erreur sera notifiée si nécessaire sur l'affichage de l'unité de commande et avec les indicateurs du bouton de sélection de vitesse de l'unité principale.

Affichage

de l'unité de

Mesure

commande

Vérifiez que l'unité de

Unconnected

commande est connectée à l'unité principale. ( 16)

Consultez votre revendeur.

zL'un des indicateurs

de sélecteur de vitesse

F58 F76 F17

[33/45/78] de l'unité principale clignote (rapidement ou lentement) en orange.

zIndiquez le numéro affiché et

l'état clignotant de la DEL au moment de la consultation.

(Exemple d'affichage de l'unité de commande en cas d'erreur)

Unconnected

(Exemple d'indicateurs de bouton de sélection de vitesse de l'unité principale en cas d'erreur) Clignote en orange.

33 45 78

Divers

Alimentation 110-240 V c.a., 50/60 Hz Consommation 10 W (EN MARCHE)

0,05 W (HORS MARCHE)

Dimensions (L×H×P)

<Unité de commande> 110×84×350 mm

11/32

(4-

Unité principale sans cache-poussière

× 3-

5/16

× 13-

25/32 po

524×168×392 mm

21/32

(20-

Unité principale avec cache-poussière

× 6-

5/8

× 15-

7/16 po

531×188×399 mm

Poids

Température de fonctionnement

29/32

(20<Unité de commande>

Approx. 2.1 kg

Unité principale sans cache-poussière

< Approx. 38.0 kg

Unité principale avec cache-poussière

< Approx. 40.2 kg

0 °C à +40 °C (+32 °F à +104 °F)

× 7-

13/32

(4.7 lbs)

23/32 po

× 15-

(83.8 lbs)

(88.7 lbs)

Humidité relative 35 % à 80 %

(sans condensation)

Section tourne-disque

Méthode

Entraînement direct

d'entraînement

Moteur Moteur c.c. sans balais Plateau Laiton et aluminium moulé

sous pression combinés Diamètre : 323 mm

23/32

(

12Poids : Env. 7.9 k (

17.5

po)

lb) (y compris une feuille de caoutchouc)

Vitesses de

33-1/3, 45 et 78* rpm

rotation Plage de hauteur

± 16 %

tonale Couple de

démarrage Système de

0,39 N·m (4,0 kg-cm) / 3,47 lb-po

Frein électronique

freinage Pleurage /

scintillement

0,015 % eff. pondéré (JIS C5521)

Section bras de lecture

Type Type statique équilibré Longueur

effective

<Distance entre l'axe de rotation du bras de lecture et la pointe du stylet> 254 mm (10

)

<Distance entre l'axe de rotation du bras de lecture

)

et la broche>

)

Porte-à-faux 15 mm ( Angle d’erreur de

)

poursuite

239 mm (9-

Moins de 1° 48' (au début d’un disque de 30 cm (12 po))

13/32 po

19/32 po

)

Moins de 0° 30' (à la fin d’un disque de 30 cm (12 po))

Angle correcteur

21°

d'erreur de piste

Plage de réglage

0 - 15 mm

de la hauteur Plage de réglage

0 – 4 g (lecture directe) de la force d’appui de la pointe de lecture

Plage applicable pour le poids de la cellule (Y compris la coquille de tête et les vis de montage)

(Sans le poids auxiliaire)

15.9 to 19.7

(Avec le petit poids auxiliaire)

18.8 to 23.6

(Avec le poids auxiliaire moyen)

22.5 to 26.3

(Avec le gros poids auxiliaire)

26.0 to 31.0

Section de la borne

Borne de sortie PHONO (prise DIN)

· câble de type droit uniquement

Sujet à changements sans préavis.

* La vitesse de la platine est de 78,26 rpm avec

un régime de 78 rpm (contrôle de hauteur de 0,0%).

Entretien

(60)

30 31

Français (Canada

)

Français (Canada

(61)

)

Page 32

Produits optionnels

Base du bras de lecture



Consultez votre revendeur pour les produits optionnels.

Préparation de la coquille/cellule (non incluse)

Fixation de la cellule

Numéro de modèle Fabricant pris en

charge

SH-TB10-S

SH-TB10TC1-S Technics EPA-100mk2

SH-TB10SM1-S

SH-TB10SM2-S M2-12R

SH-TB10RT1-S

SH-TB10RT2-S

SH-TB10JL1-S

SH-TB10JL2-S SA-750L

SH-TB10KD1-S

SH-TB10KD2-S IT-407 CR-1

ー

SME

Ortofon

JELCO

IKEDA

Modèle pris en charge

Base de bras de lecture vide*

M2-9R

AS-212S

RS-212D

AS-309S

RS-309D

SA-250

IT-345 CR-1

Fixer provisoirement une cellule

(achetée en magasin).

Suivre les instructions d'installation de la cellule pour la fixer correctement à la coquille, et serrer légèrement les vis.

zLors de la lecture de 78 tours, utiliser une

cellule spécifique pour 78 tours.

zVeiller à ne pas toucher l'extrémité de la

pointe de lecture.

Réglage du porte-à-faux.

Utiliser la jauge du porte-à-faux incluse.

Fixer la jauge à la coquille.



Coquille

Déplacer la cellule pour aligner l'extrémité

de la pointe de lecture avec l'extrémité de la jauge.

Extrémité de la pointe de lecture

z La cellule doit être parallèle à

la coquille lorsque l'on regarde latéralement ou du dessus (l'illustration présente la vue du dessus).

52 mm

(2-3/64 po)

* Le produit n'a pas de trous de montage.

Traitez le produit en fonction de votre bras de lecture.

Jauge du porte-à-faux

Serrer les vis de la cellule.

z Veiller à ne pas laisser la cellule glisser

hors de l'emplacement.

Vis pour cellule de lecture

Le porte-à-faux peut être réglé de façon optimale.
