Page 1

SB-G90M2

Speaker System

Enceinte acoustique

Lautsprecheranlage

Enceintes acoustiques

Cassa acustica

Cajas acústicas

Højttalersystem

Luidsprekersysteem

Högtalarsystem

Kaiutinjärjestelmä

Zestaw głośników

Акустическая система

Акустична система

Owner’s Manual Manuel d’utilisation Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Instrucciones de funcionamiento Betjeningsvejledning Gebruiksaanwijzing Bruksanvisning Käyttöohjeet

Instrukcja obsługi Инструкция по эксплуатации Інструкція з експлуатації

Page 2

(002)

Page 3

Music is borderless and timeless,

touching people’s hearts across cultures and generations.

Each day the discovery of a truly emotive experience

from an unencountered sound awaits.

Let us take you on your journey to rediscover music.

(003)

Page 4

(004)

Page 5

(005)

Page 6

Thank you for purchasing this product. Please read these instructions carefully before using this product, and save this manual for future use.

If you have any questions, visit: U.S.A.: http://shop.panasonic.com/support Canada: http://panasonic.ca/english/support

(U.S. customers only)

Sales and Support Information

Customer Communications Centre

≥For customers within the UK: 0333 222 8777 ≥For customers within Ireland: 01 447 5229 ≥Monday–Friday 9:00 am – 5:00 pm, (Excluding public holidays). ≥For further support on your product, please visit our website: www.technics.com/uk/

Safety precautions

WARNING

≥ Do not disassemble or modify the product. Doing so may cause

damage or fire. Do not place the speakers in unstable locations, such as on a wobbly

≥

table or sloping surface. Do not place the speakers on high or uneven surfaces or on surfaces vulnerable to vibrations or shocks. If the speakers tip over or fall, personal injury may result.

≥ Keep small accessories out of reach of children. If accidentally

ingested, there will be adverse physical effects. Should you suspect that small accessories have been ingested, consult your physician immediately.

≥ Do not hang the speakers from the ceiling or on the wall. Doing so

may cause the speaker to fall off, causing personal injury.

≥ Do not insert objects into the holes of the bass reflex ports on the

rear side. Doing so may cause a fire or personal injury. Be extra cautious when children are near.

CAUTION

≥ Do not stand on or hang down from the speakers. If the speakers

tip over or are damaged, personal injury may result.

≥ Do not use the speakers over a long period of time when the

sound is distorted. Doing so may cause the speakers to overheat, resulting in a malfunction or fire.

≥ Do not place heavy or large items on the speakers. If the speakers

tip over or fall, personal injury may result.

≥ Do not touch the diaphragms. Doing so may deform the

diaphragms, and as a result, sound may not be output correctly.

≥ Keep the speakers out of reach of children, including infants. Not

doing so may cause personal injury if the speakers tip over. Do not place the speakers in locations subject to extremely high

≥

temperatures. In particular, avoid locations exposed to direct sunlight and near heating equipment. Please also note that doing so may cause the outer casing or internal components to deteriorate.

≥ Do not place the speakers in locations subject to greasy fumes or

steam, or in humid or dusty locations. Doing so may cause electricity to be conducted through oil, moisture or dust, resulting in a fire or electric shock.

≥ Keep magnetic items away from the product. Powerful magnets

inside the speakers and speaker nets may damage debit cards, travel cards (transit passes), clocks and other objects. Do not insert a finger into the bass reflex ports on the rear of the speakers.

≥

Pay close attention to children as doing so may cause personal injury.

≥ Do not connect the speakers to an amplifier with an output greater

than their allowable input. Doing so may cause the speakers to overheat, resulting in a fire.

≥ Do not attempt to lift or carry the main unit with the knobs on the

main unit. Injury may result if the units drop. This can also cause damage to the product, so care should be taken.

≥ Each speaker must be carried and installed by at least two people.

Dropping it may cause injury. Secure the speakers against tipping over. If they tip over in a disaster such

≥

as a powerful earthquake or in an accident, personal injury may result.

≥

Before use, be sure to attach the base plates and either the spikes or the rubber feet. Otherwise, the product may tip over, causing injury.

Disposal of Old Equipment Only for European Union and countries with recycling systems

This symbol on the products, packaging, and/or accompanying documents means that used electrical and electronic products must not be mixed with general household waste. For proper treatment, recovery and recycling of old products, please take them to applicable collection points in accordance with your national legislation. By disposing of them correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment. For more information about collection and recycling, please contact your local municipality. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

(006)

Page 7

Table of contents

Safety precautions............................................................. 6

Accessories........................................................................ 7

About this unit.................................................................... 8

Installation .......................................................................... 9

Connections ..................................................................... 16

Attaching the speaker nets ............................................. 18

About descriptions in this Owner’s Manual

≥The illustrations shown may differ from your unit.

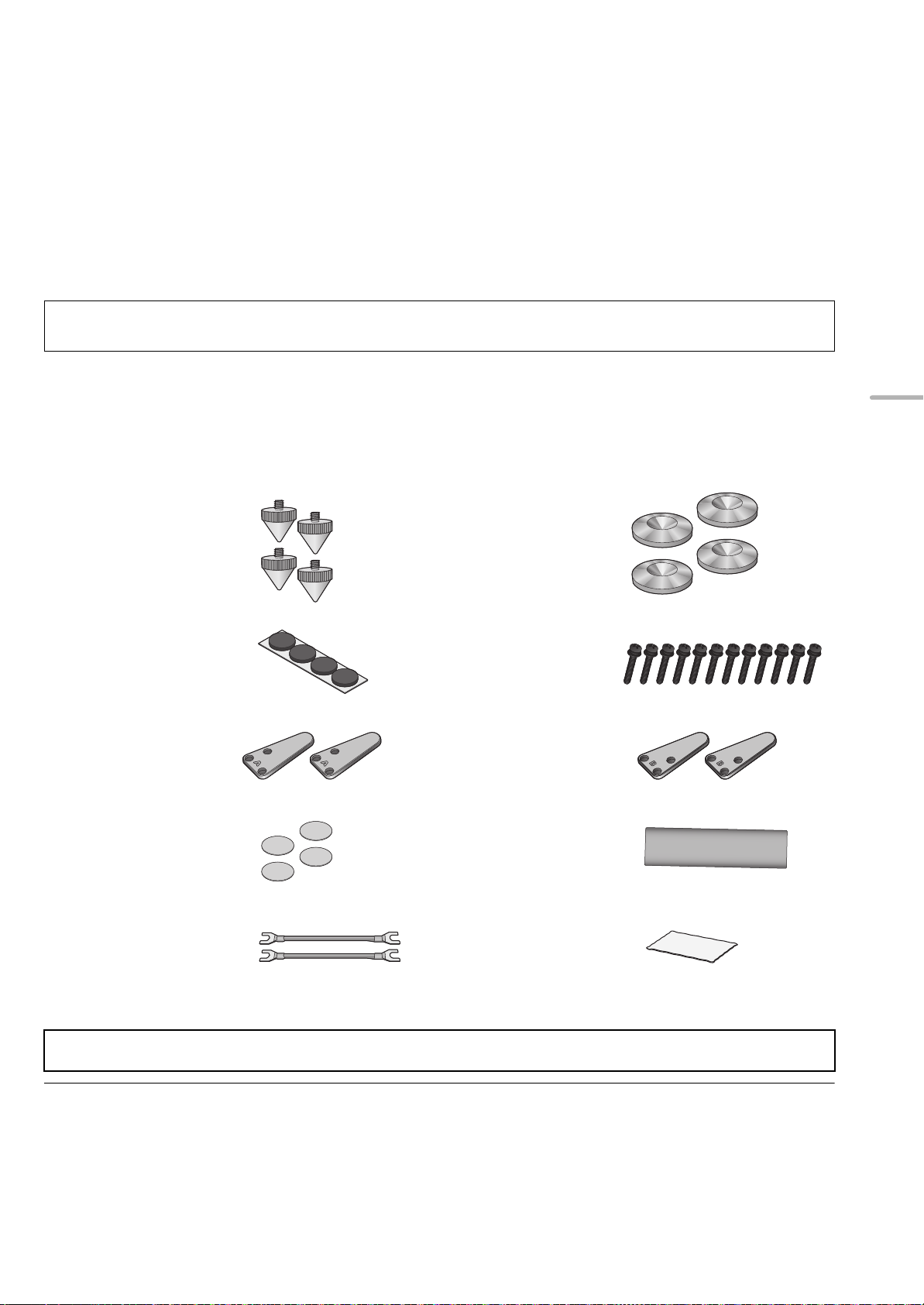

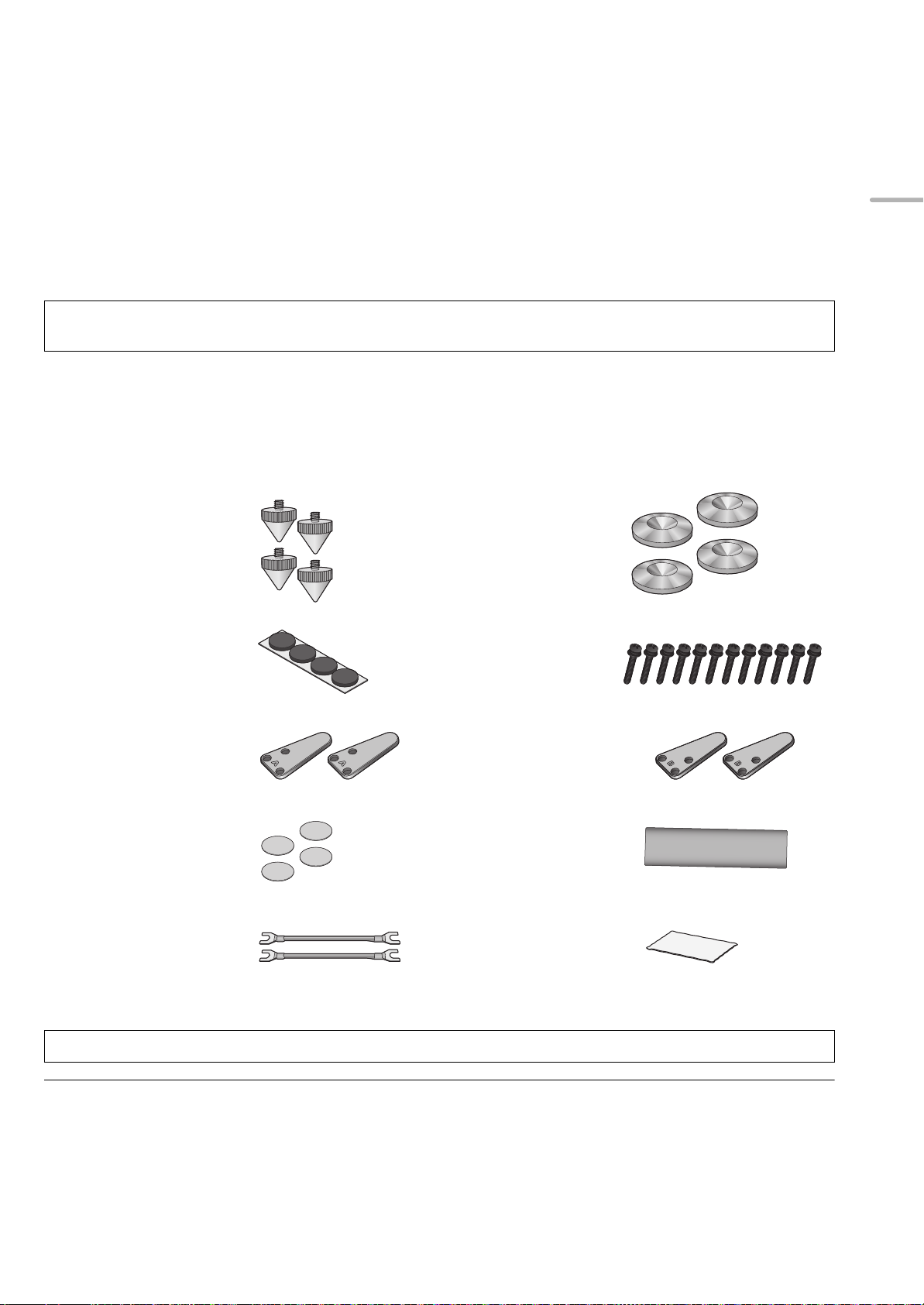

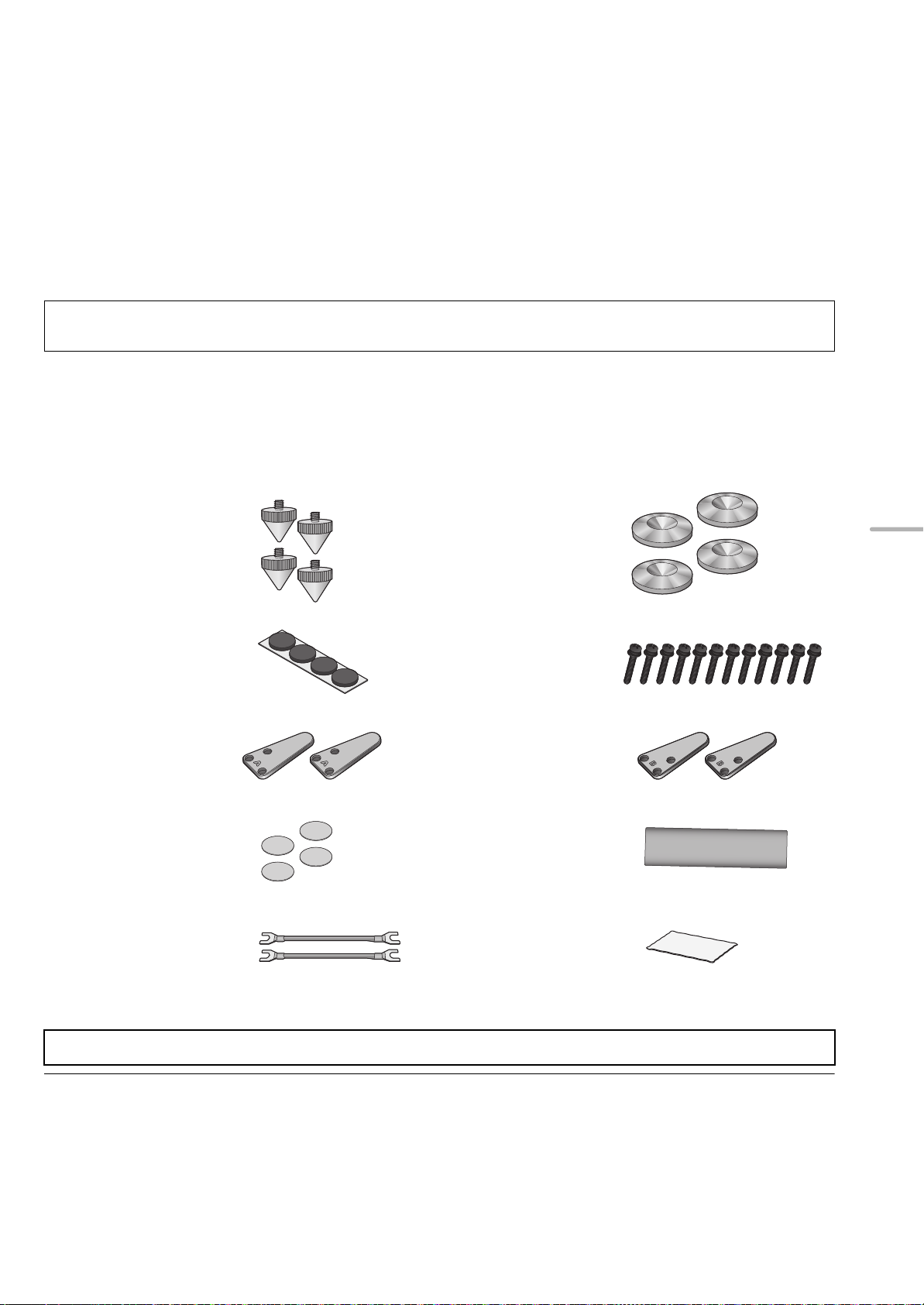

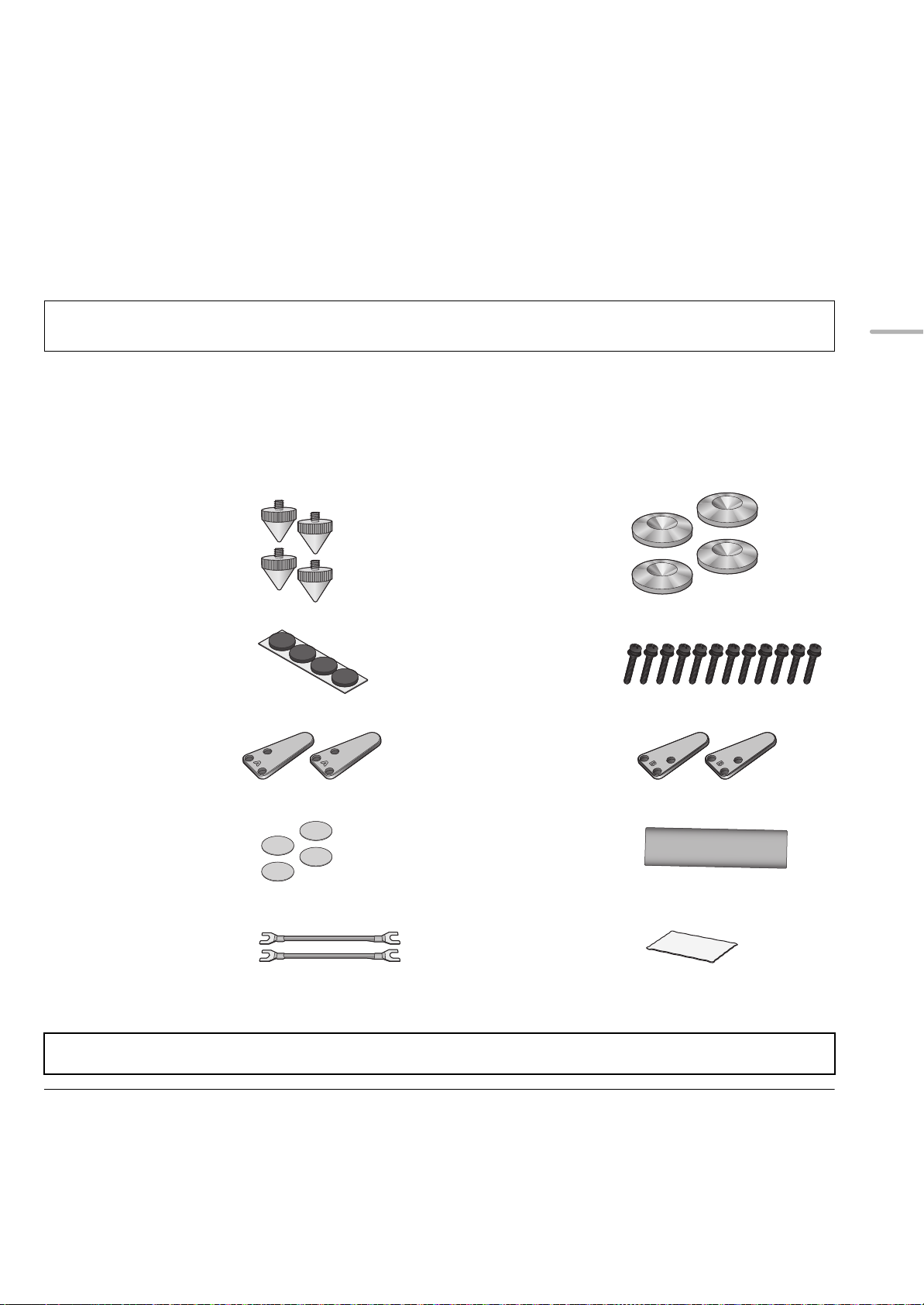

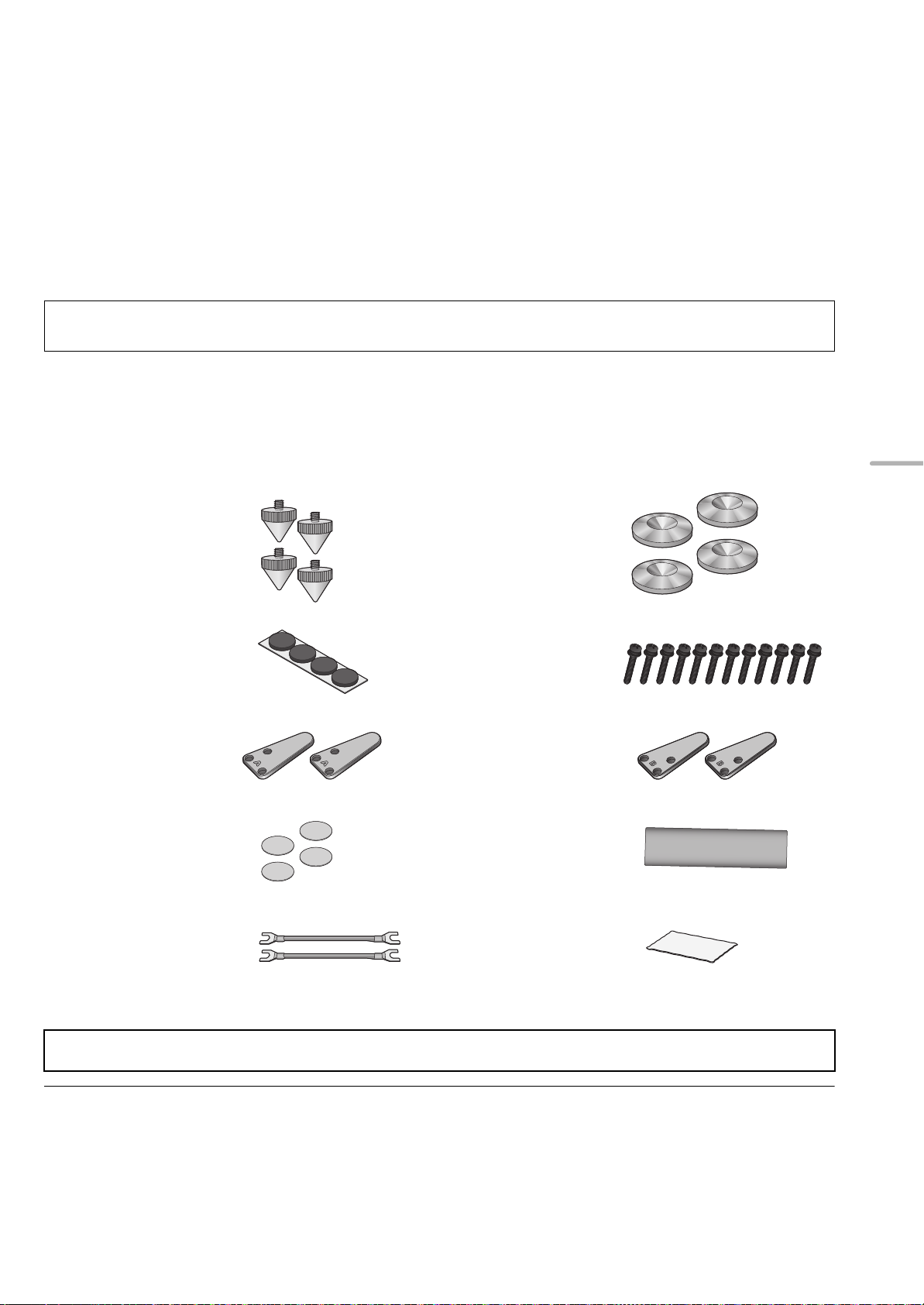

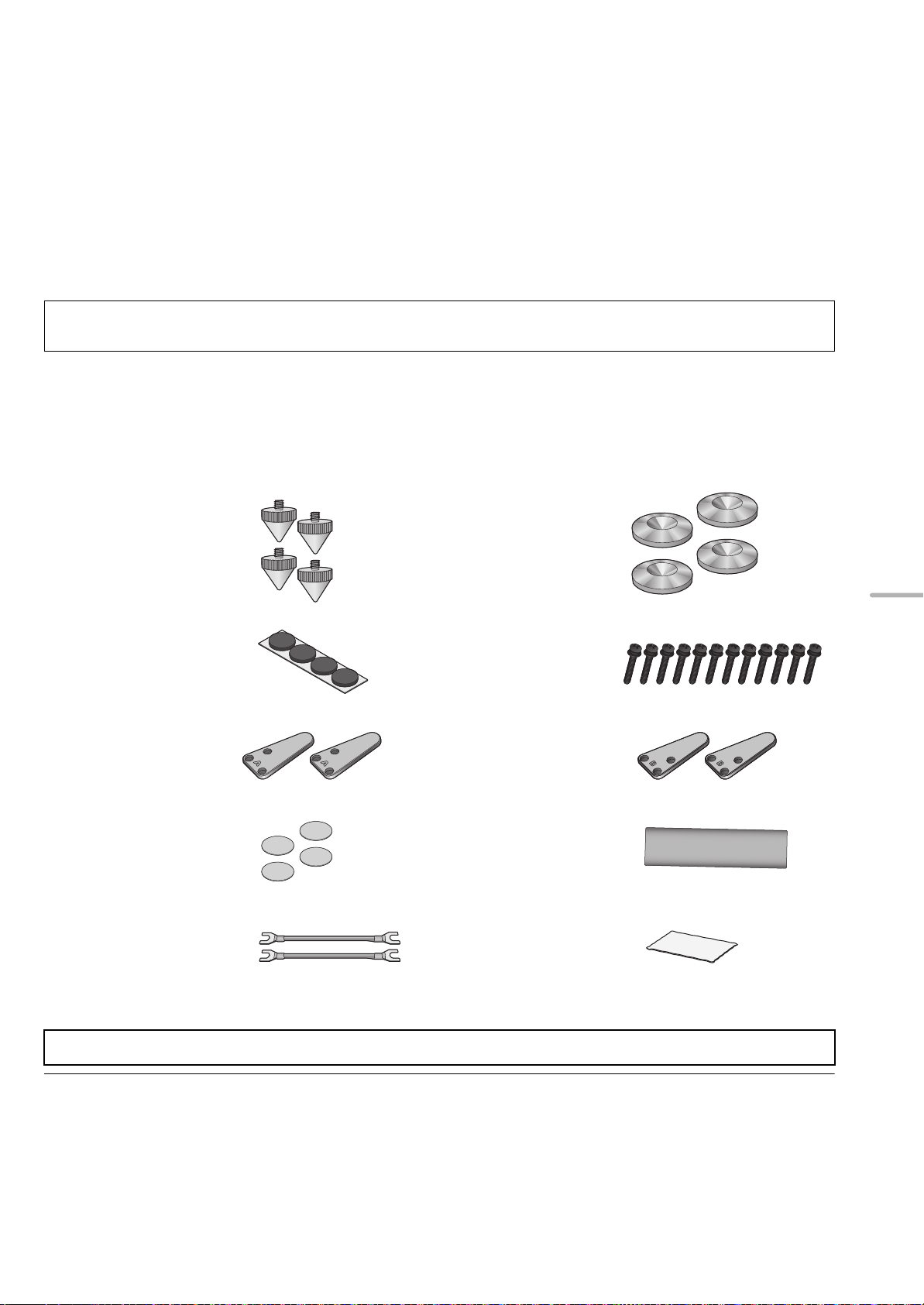

Accessories

∏ 4 Spikes

(TBLA40861A)

Notes on use.....................................................................19

Unit care............................................................................19

Specifications...................................................................19

Limited Warranty (ONLY FOR U.S.A.)...........................188

Limited Warranty (ONLY FOR CANADA) ...................... 189

∏ 4 Spike shoes

(TYL0079-A)

English

∏ 4 Rubber feet

(TBLG32691)

∏ 2 Base plates A

(TBLA40852)

∏ 4 Spacers

(TMKK653)

∏ 2 Short wires

(TXJ001BP3E)

Before use, be sure to attach the base plates and either the spikes or the rubber feet.

≥Keep small accessories out of reach of children to prevent swallowing.

∏ 12 Base plate screws

(THEL168)

∏ 2 Base plates B

(TBLA41091)

∏ 1 Speaker net

(TTJ0006-A)

∏ 1 Cleaning cloth

(TXFPE01LHUU)



≥ Product numbers provided in this Owner’s Manual are correct as of July 2021. These may be subject to change. ≥ The speakers are not supplied with speaker cables. For connection, use commercially-available speaker cables.

(007)

Page 8

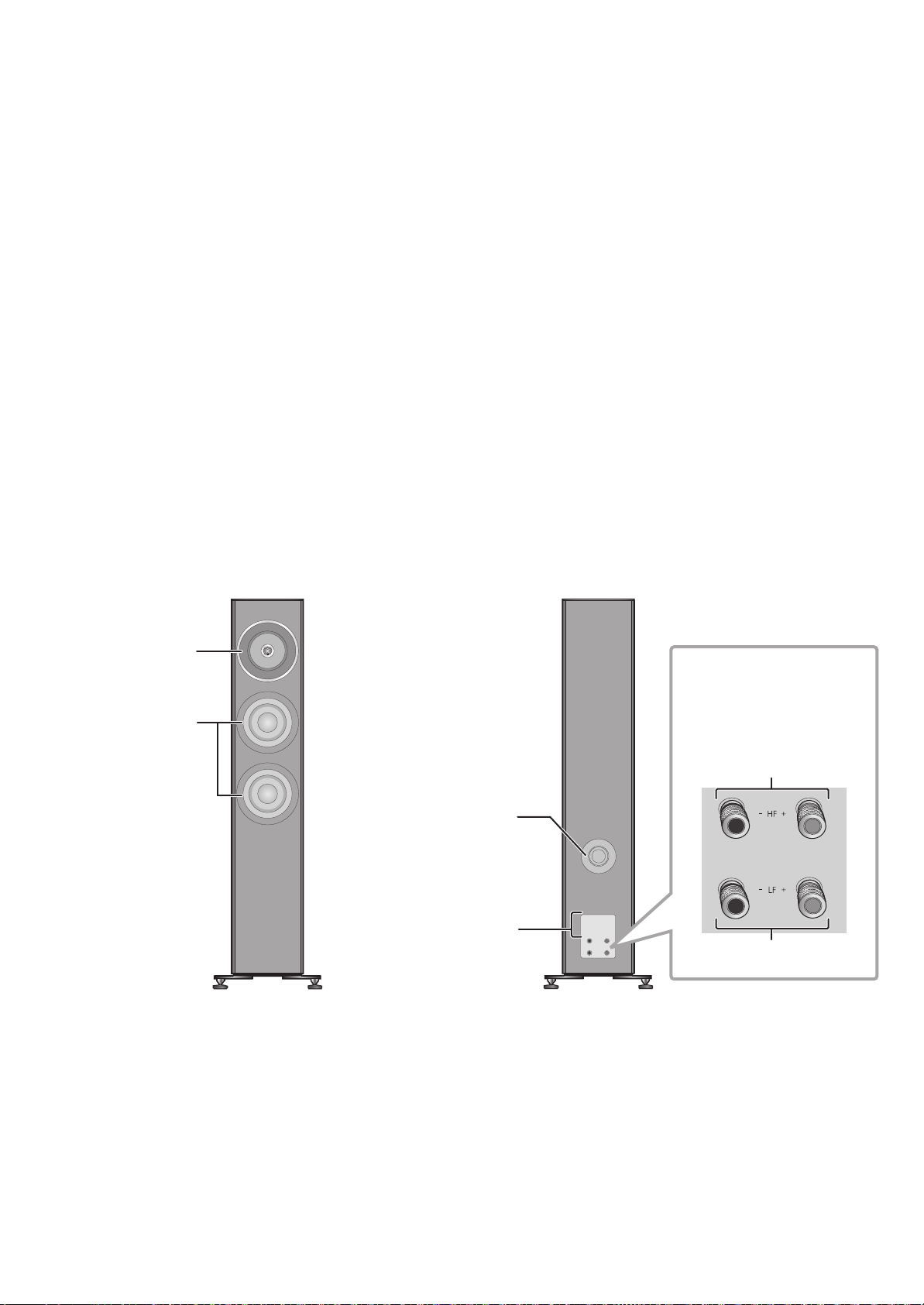

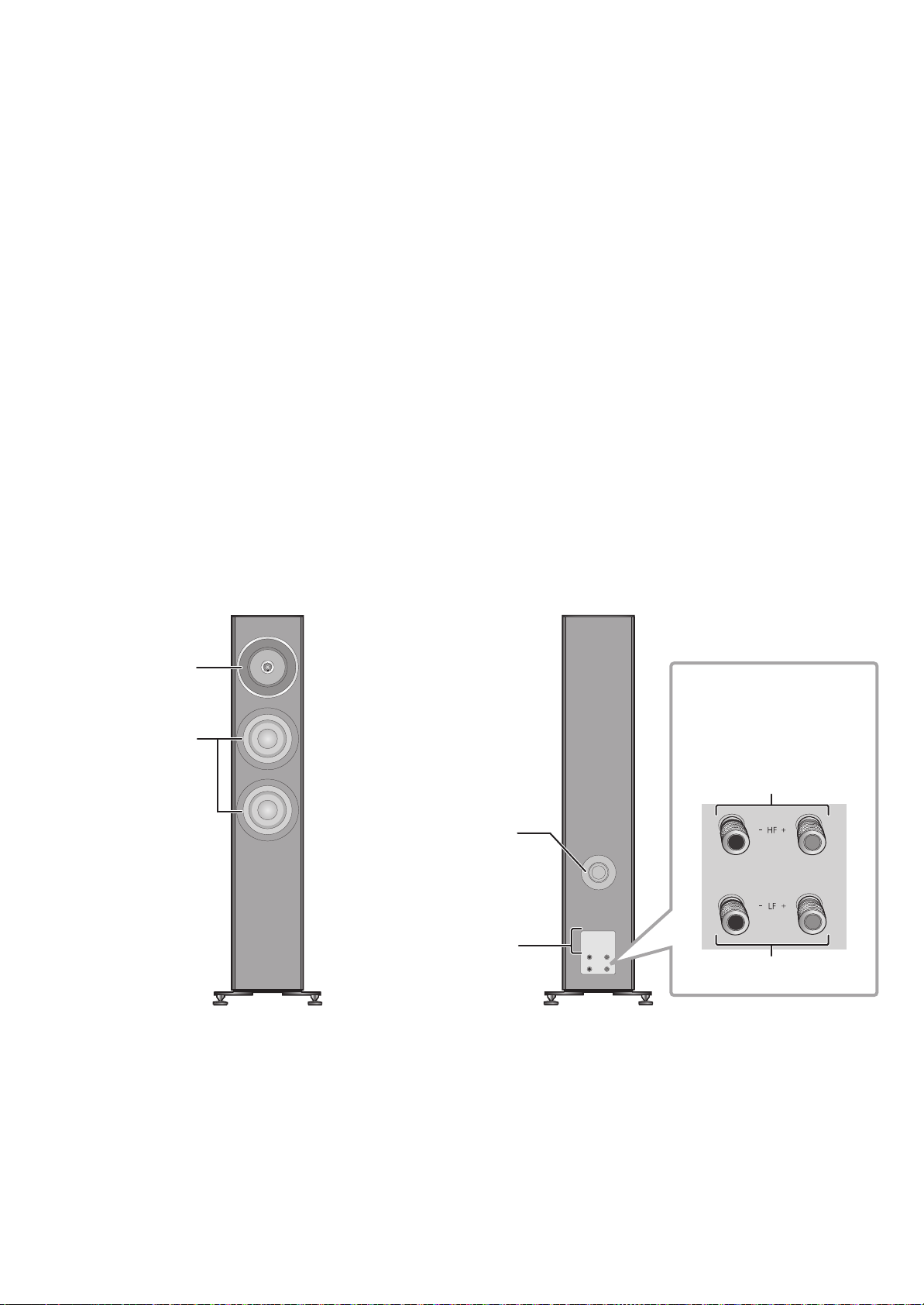

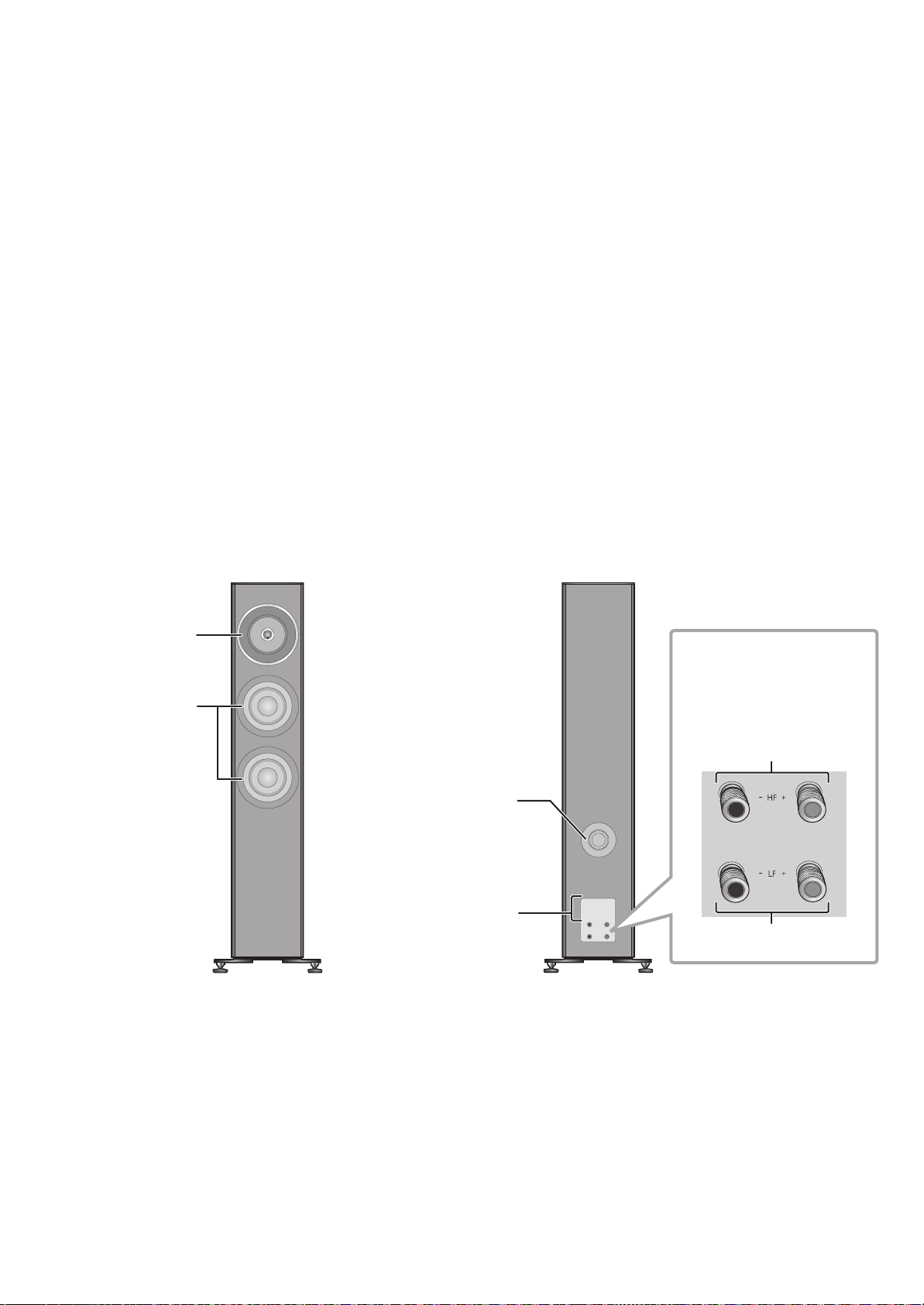

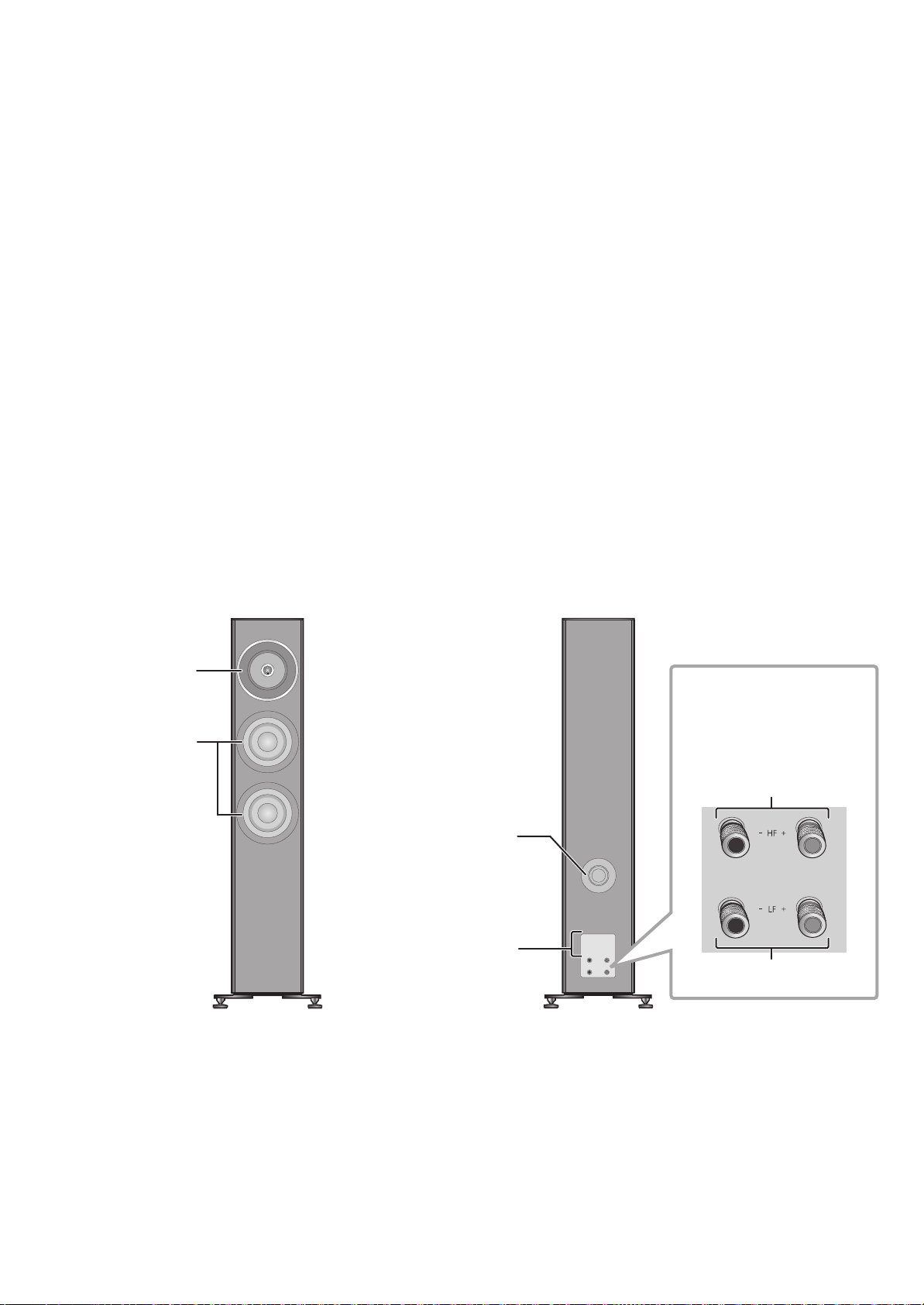

About this unit

Front Rear

Bass reflex port

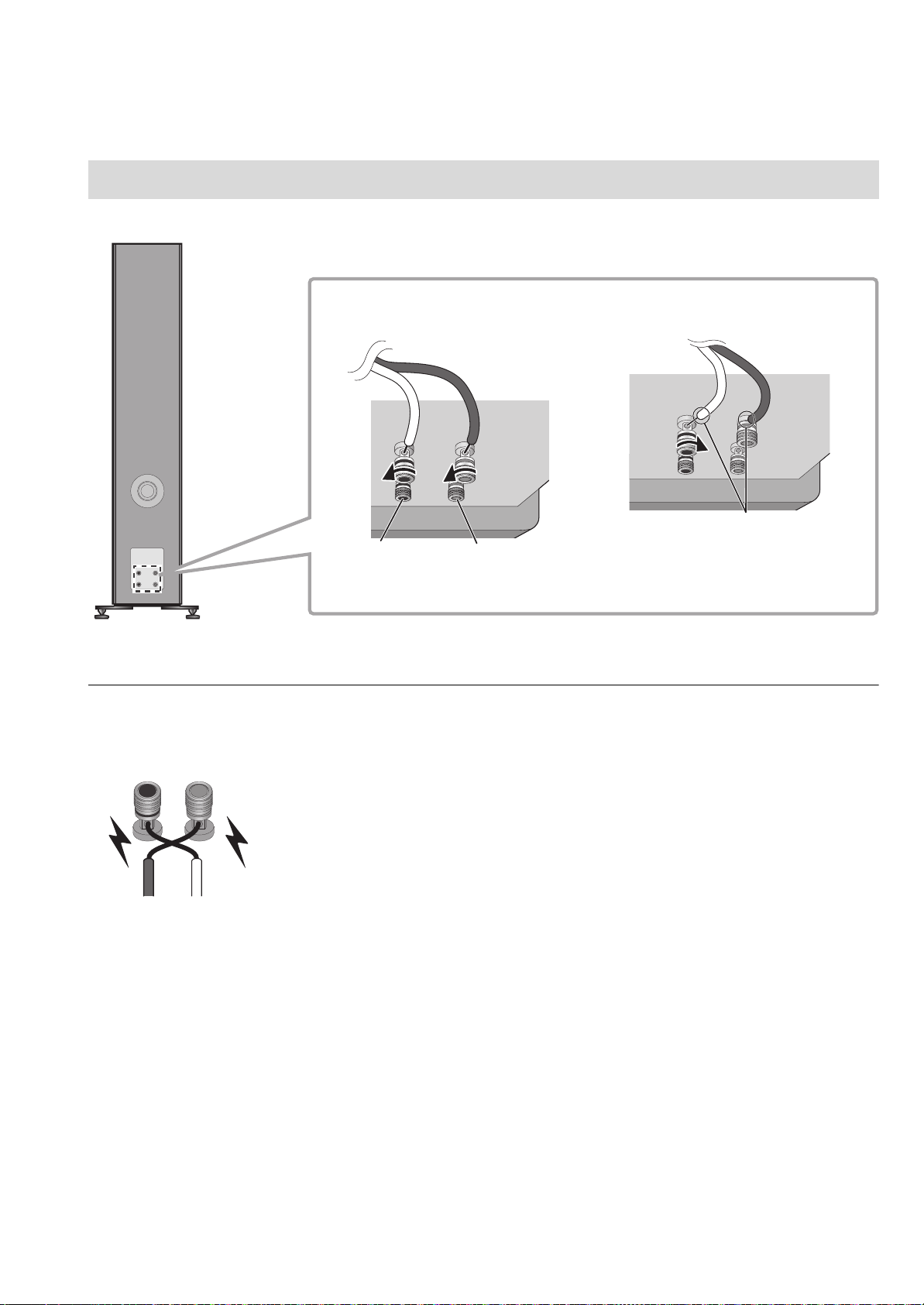

Speaker terminals

≥These units have two sets

of speaker terminals each.

Product Identification

Marking

The model number is located on

the Product Identification Marking

on the rear of this unit.

High frequency range

Low frequency range

Woofers

Coaxial Two-

Way Unit

∫ Features of the speakers

Newly-developed two-way coaxial cone units enable precise sound localisation and deliver smooth

and rich sound

In pursuit of their point source of sound and linear phase concepts, in these new coaxial units Technics has employed smooth edges, from the uniquely shaped phase plugs, slim mid-range diaphragms, right through to the baffles. These generate spherical waves with clean wave fronts that reproduce the sound being played back so that it possesses smooth and rich quality and precise sound localisation.

Balanced Driver Mounting Architecture ensures reduced sound distortion and degradation of sound

quality

By installing the speaker unit on a speaker mounting baffle at the center of gravity in the cabinet, we were able to suppress the vibrations being transmitted from the speaker unit to the baffle. The base plate has been further strengthened, with the speaker mount baffle for the woofer being extended down to the base plate so that a realistic sound with energy and good granularity can be reproduced.

Powerful and natural reproduction of mid and bass range sounds is achieved with minimal use of

absorbent acoustic materials

The energy of the standing waves generated within the cabinet is concentrated using our unique sound path architecture, and absorbent acoustic materials are positioned to efficiently eliminate the standing waves. This means that we can greatly reduce reliance on absorbent acoustic materials to control the sound and the energy of necessary sounds is not lost, resulting in powerful and natural mid and bass range sounds.

∫ Names of parts

(008)

Page 9

Installation

e.g.,

The angle is approximate.

§ Speaker units

60°

≥Each speaker must be carried and installed by at least two people. ≥Do not touch the speaker units. Doing so may result in incorrect audio quality. ≥Place the speakers at approximately the same distance from the listening position. ≥The speakers produce bass sound from the bass reflex ports on the rear as well as from the front. Install the speakers at least

5cm (2z) away from the walls so that they do not cover the bass reflex ports on the rear.

≥Keep the amplifier or any other device and the speakers at least 1 cm (

/32z) away from each other.

English

∫ For optimum position

The quality and volume of the bass sound, sound localisation performance, sound ambience, and other factors that determine the audio quality vary depending on the installation location of this unit, listening position, room conditions, and other factors. Refer to the information below when installing the speakers.

Determining an installation location.

≥Each speaker has a mass of approximately 35 kg (78 lbs). Check that the installation location is strong enough to bear this

mass.

≥If you need to secure the speakers against tipping over, consult an installation specialist. The strength of the floor and wall must

be verified. (> 15)

≥Put the speakers on a flat safe surface.

If the speakers wobble when placed, use the spacers. (> 13, 15)

≥To minimize the gap in audio quality between the left and right speakers, install them so that acoustic conditions (reflection and

absorption of sound) around them are the same.

Adjusting the distances between the rear of the speakers and the walls

If you install the speakers close to a wall or in a corner, the bass sound will be more powerful; however, when the speakers are too close to it, sound localisation performance and sound ambience may deteriorate. If this occurs, adjust the distance between the speakers and the front wall, which should be between 30 cm (12z) to 60 cm (24z). (Please note that the distance between the speakers and the side walls should be greater than 60 cm (24z).) ≥Do not drag the speakers by force. Doing so may damage the speaker and the floor.

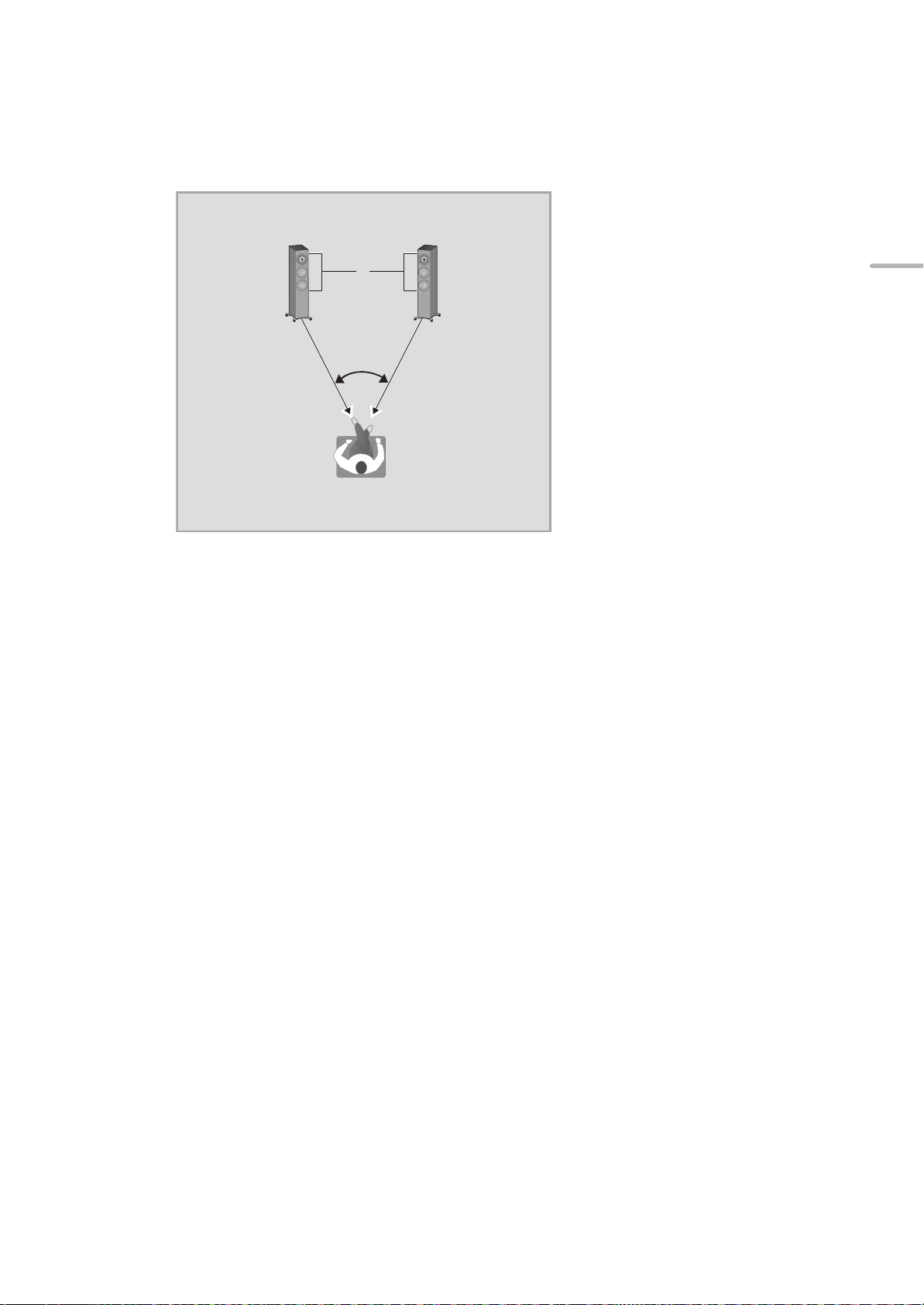

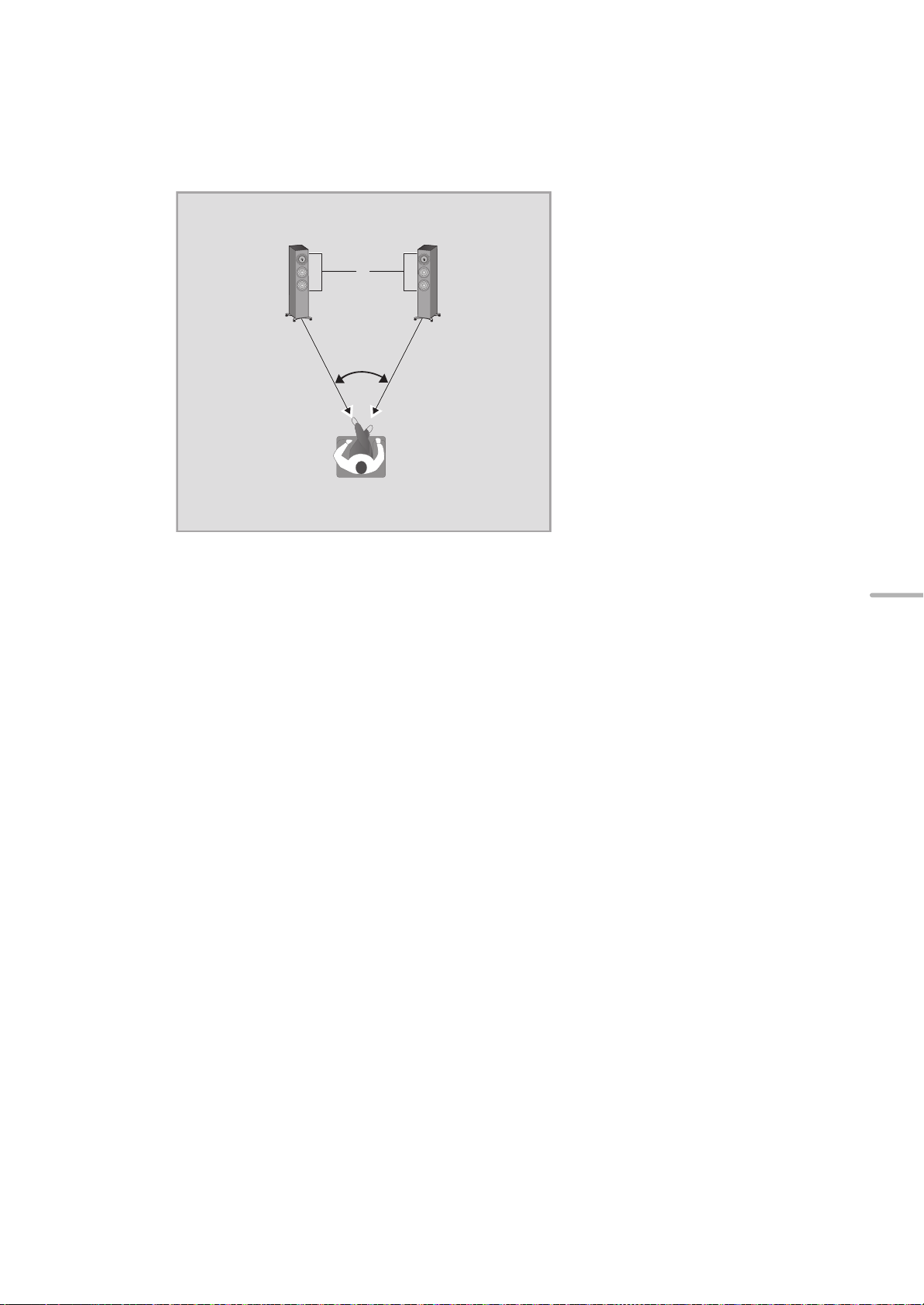

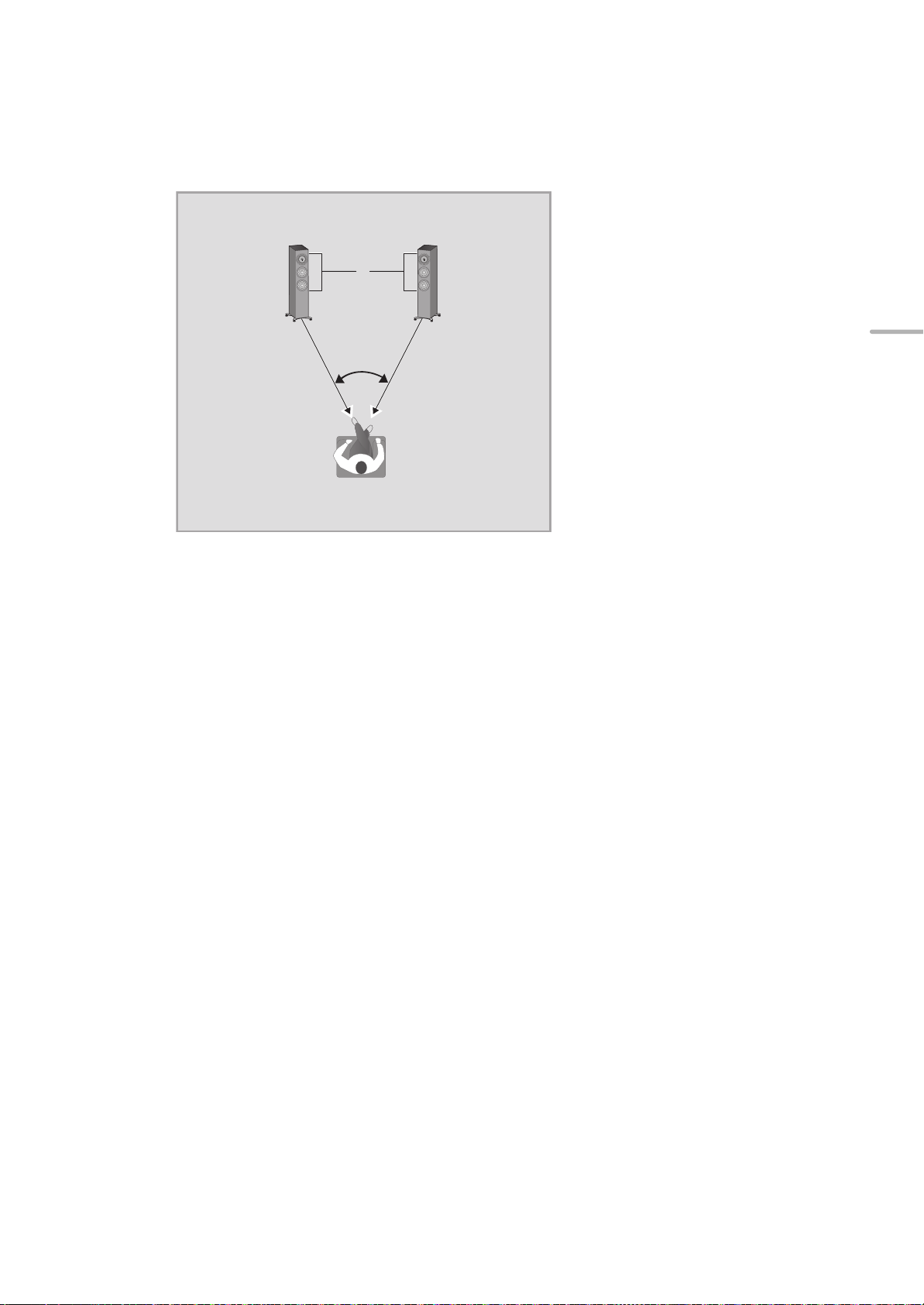

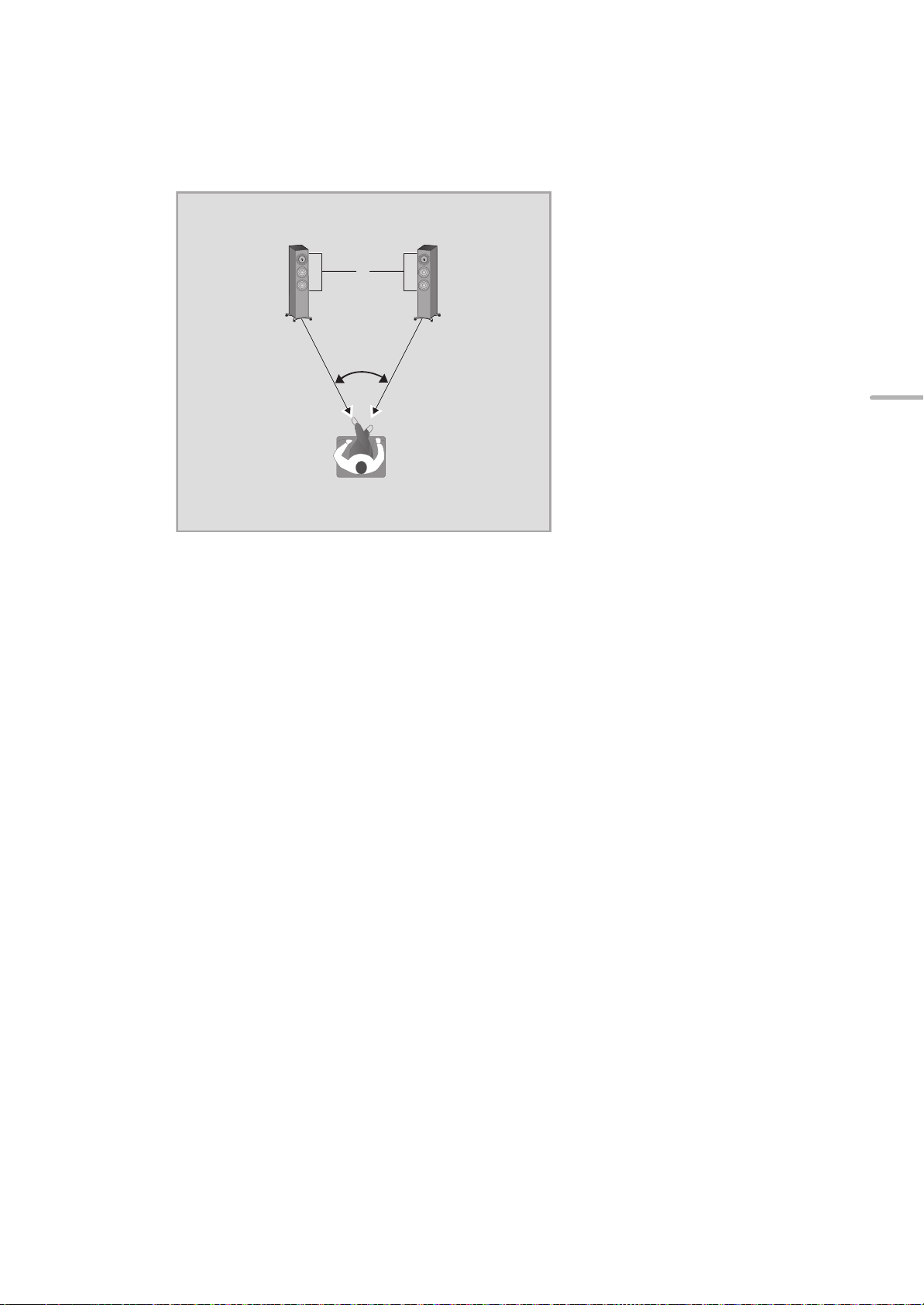

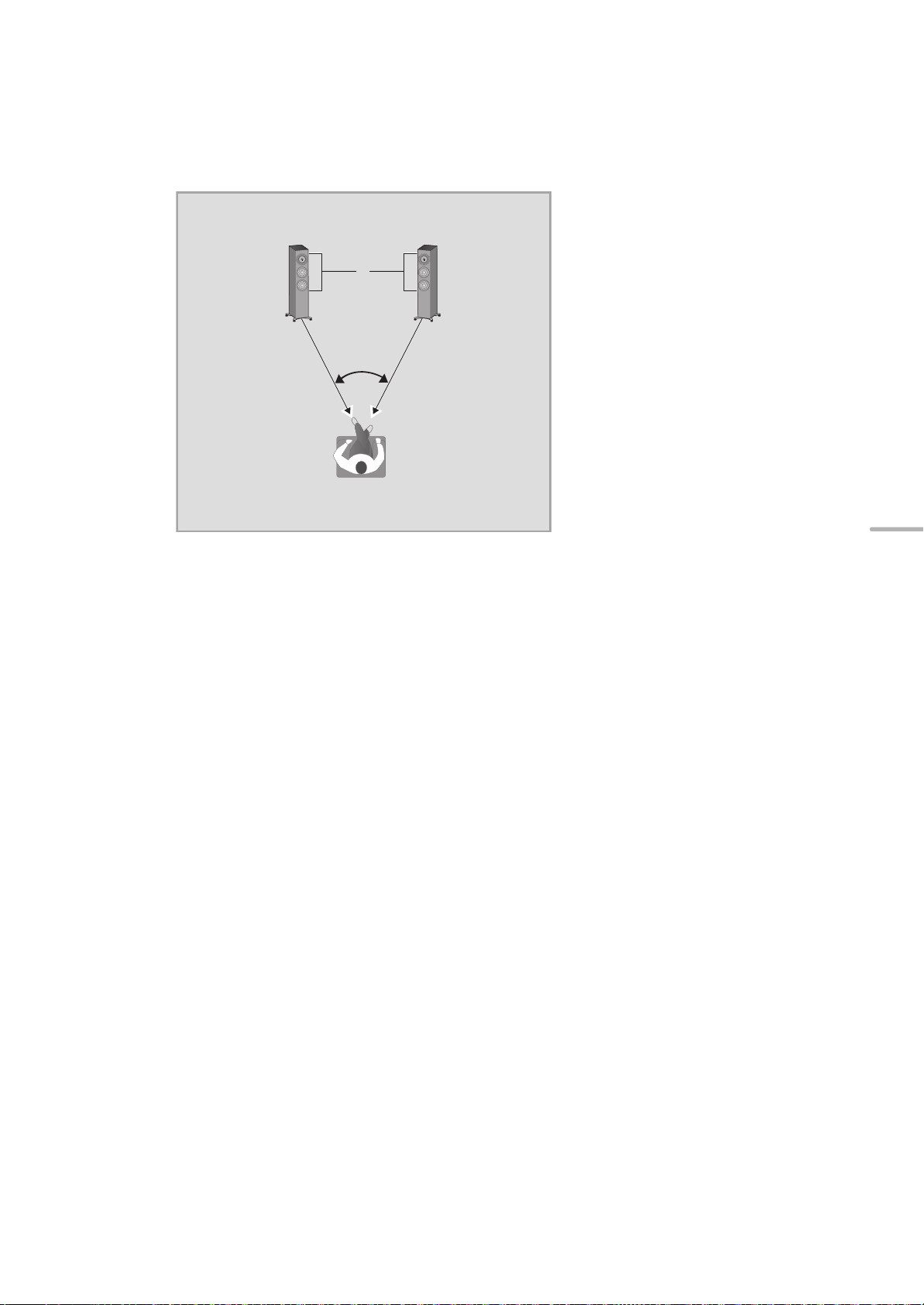

Adjusting the angle of the speakers

Angle the front side of the speakers toward the listener. Following these steps will help the speakers deliver more precise sound localisation.

Adjusting the acoustics of the room and speaker layout

Depending on the room environment (including the size and shape of the room, distance to the walls and reverberation level), certain sounds may be exaggerated or suppressed, making them difficult to hear. In such cases, adjusting the reverberation level by moving the speakers, changing your listening position or covering the walls and windows with thick curtains may help resolve the problem. ≥The spikes may enhance the audio quality. (> 12)

(009)

Page 10

Attaching the base plates

②②

③

Leave the cardboard in place to protect the speaker unit.

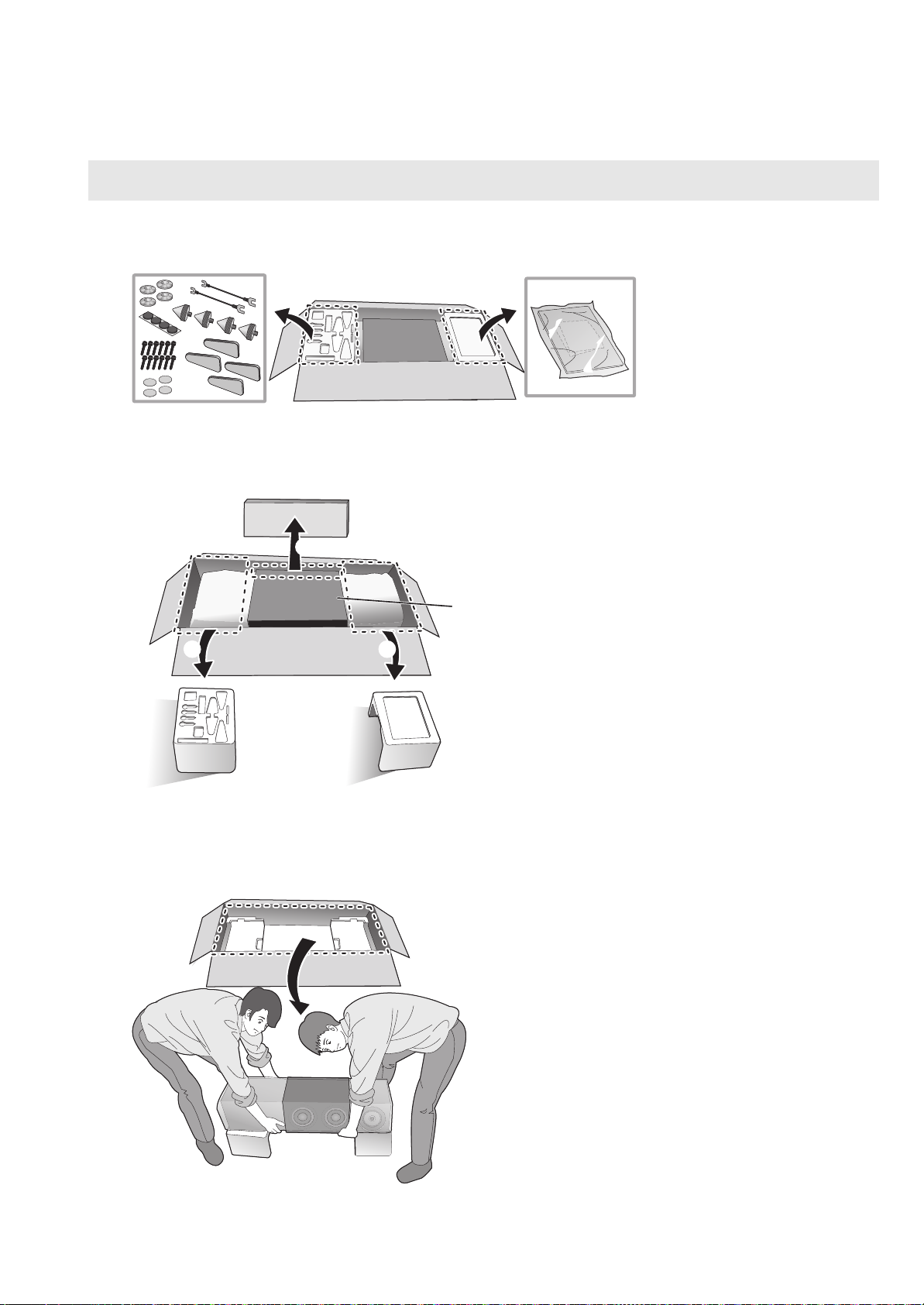

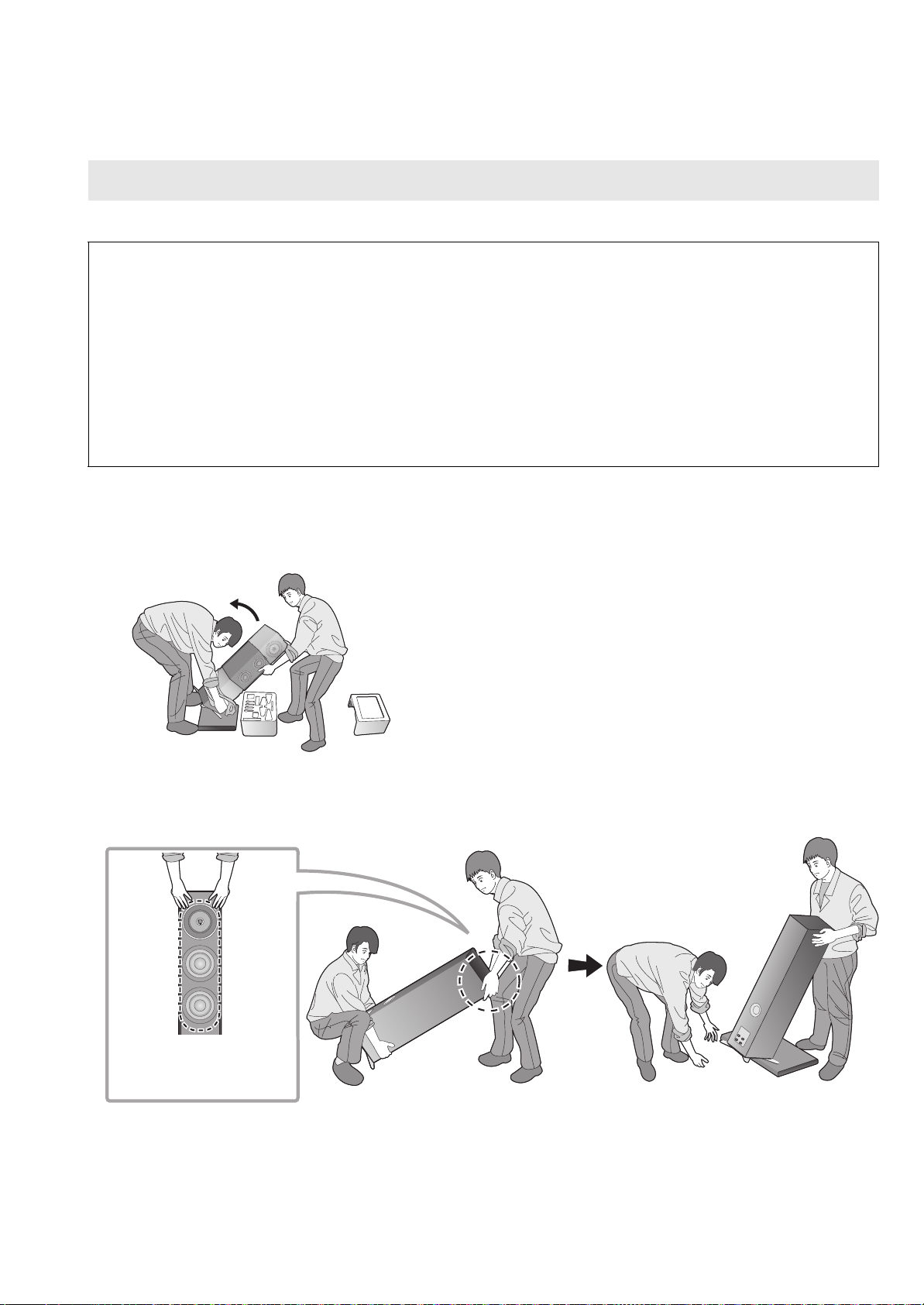

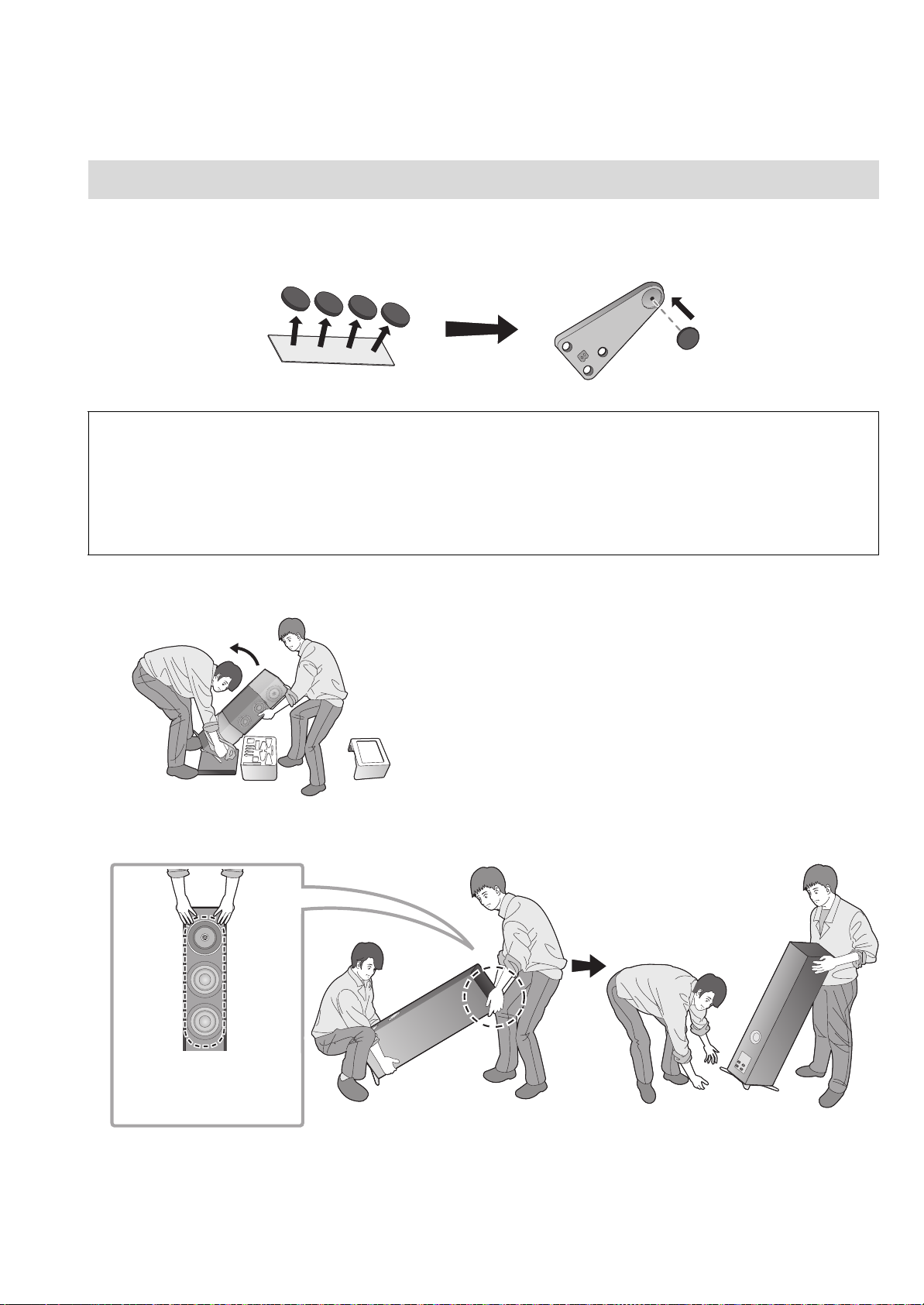

1 Remove the accessories.

≥Remove the accessories from the styrofoam blocks, and place them in a location away from children.

2 Place the styrofoam blocks in an area suitable for work. 3 Remove the packaging box of the speaker net.

4 Place the speaker on the styrofoam blocks removed in Step 2.

≥Keep the following points in mind when lifting up the speaker.

jHold the bottom so that your hands do not slip.

(010)

Page 11

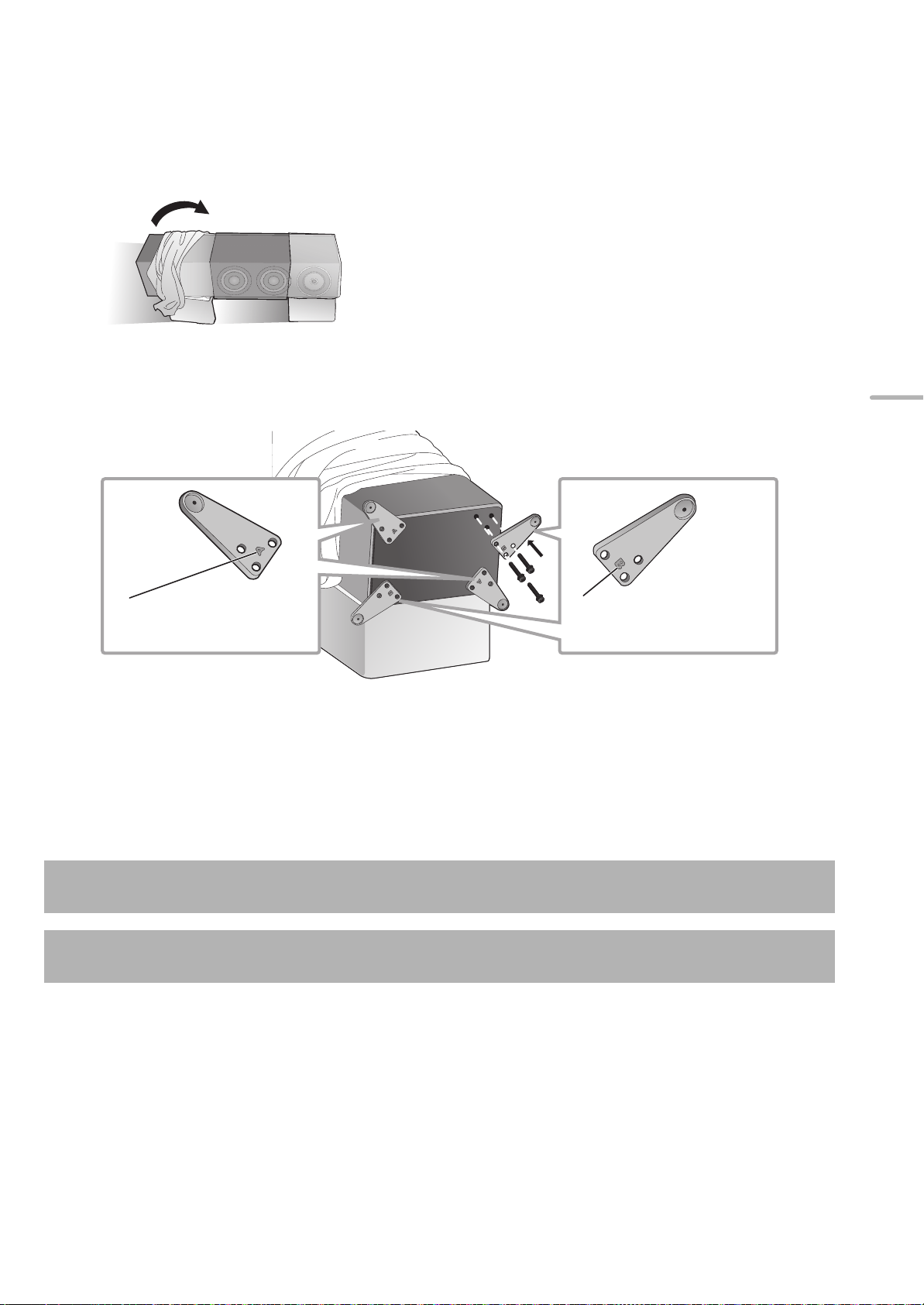

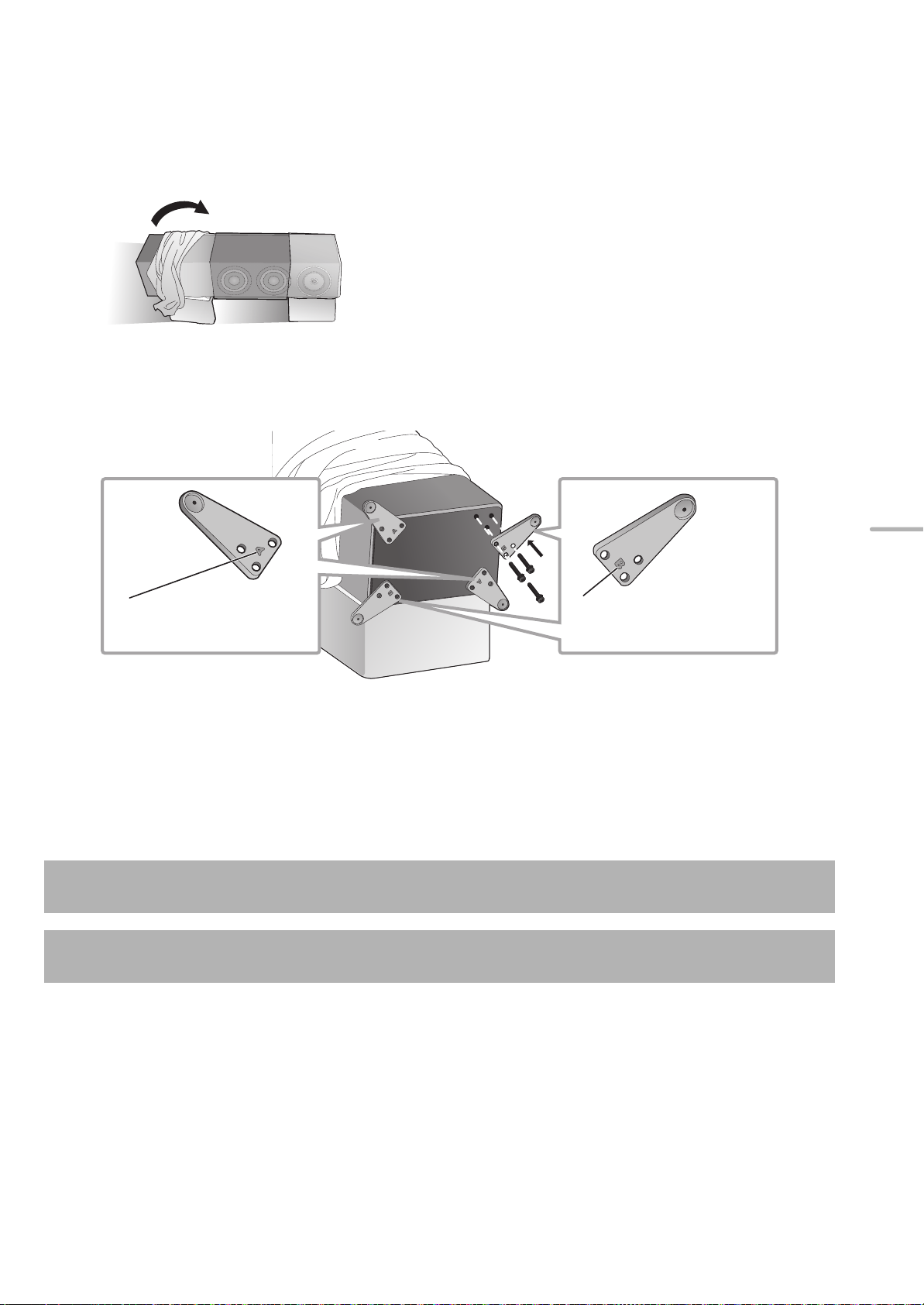

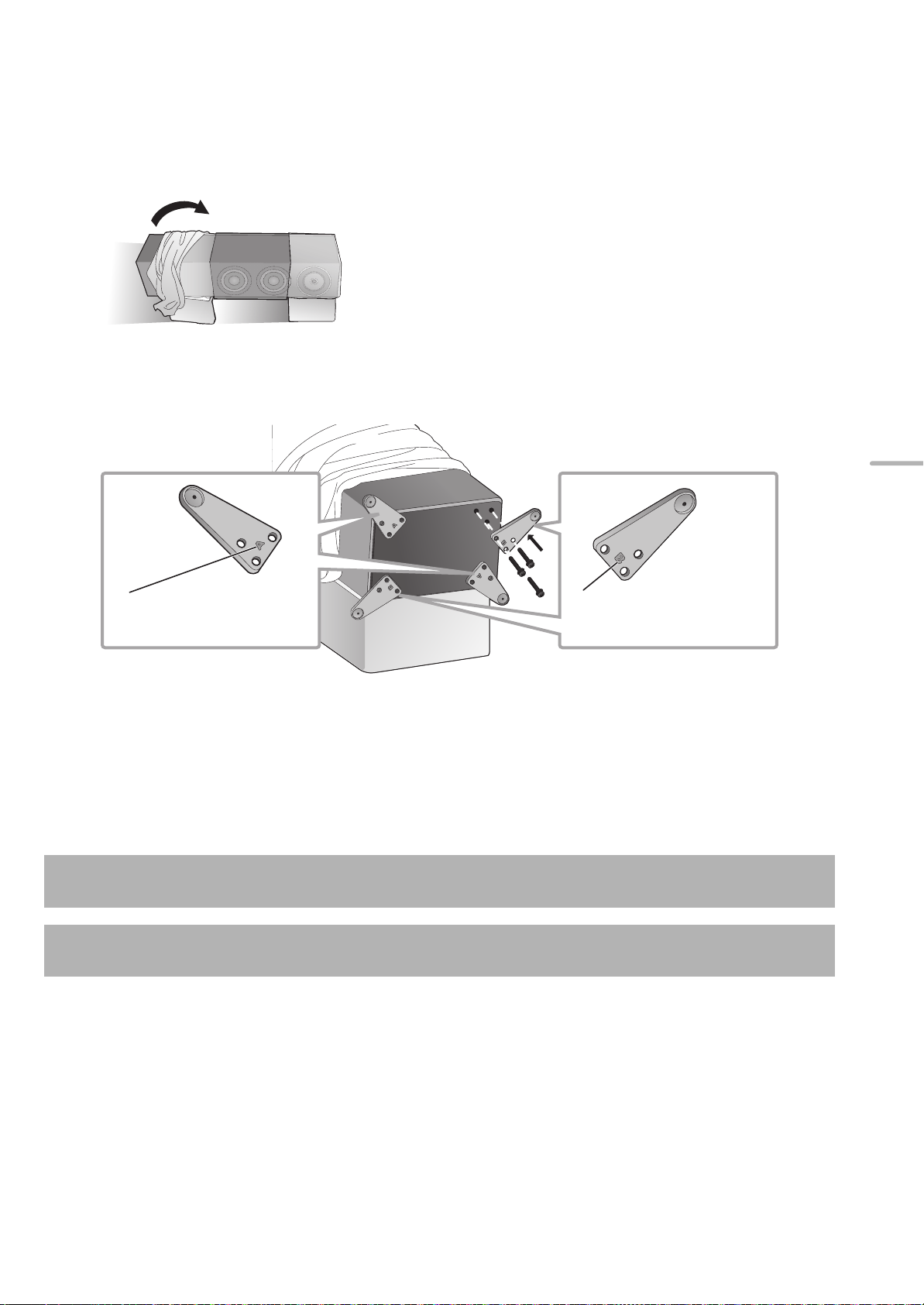

5 Roll up the protective bags (2 pcs) to uncover the bottom of the speaker.

Attach so that the side A will face the floor.

Attach so that the side B will face the floor.

6 Attach the base plates (4 pcs) to the speaker securely with the supplied screws.

≥Loosely pre-mount the three screws with your hands first, and then tighten them with a screwdriver.

English

≥After attaching the base plates, ensure that they do not wobble.

Placing the speakers using the spikes (> 12)

Placing the speakers using the rubber feet (> 14)

(011)

Page 12

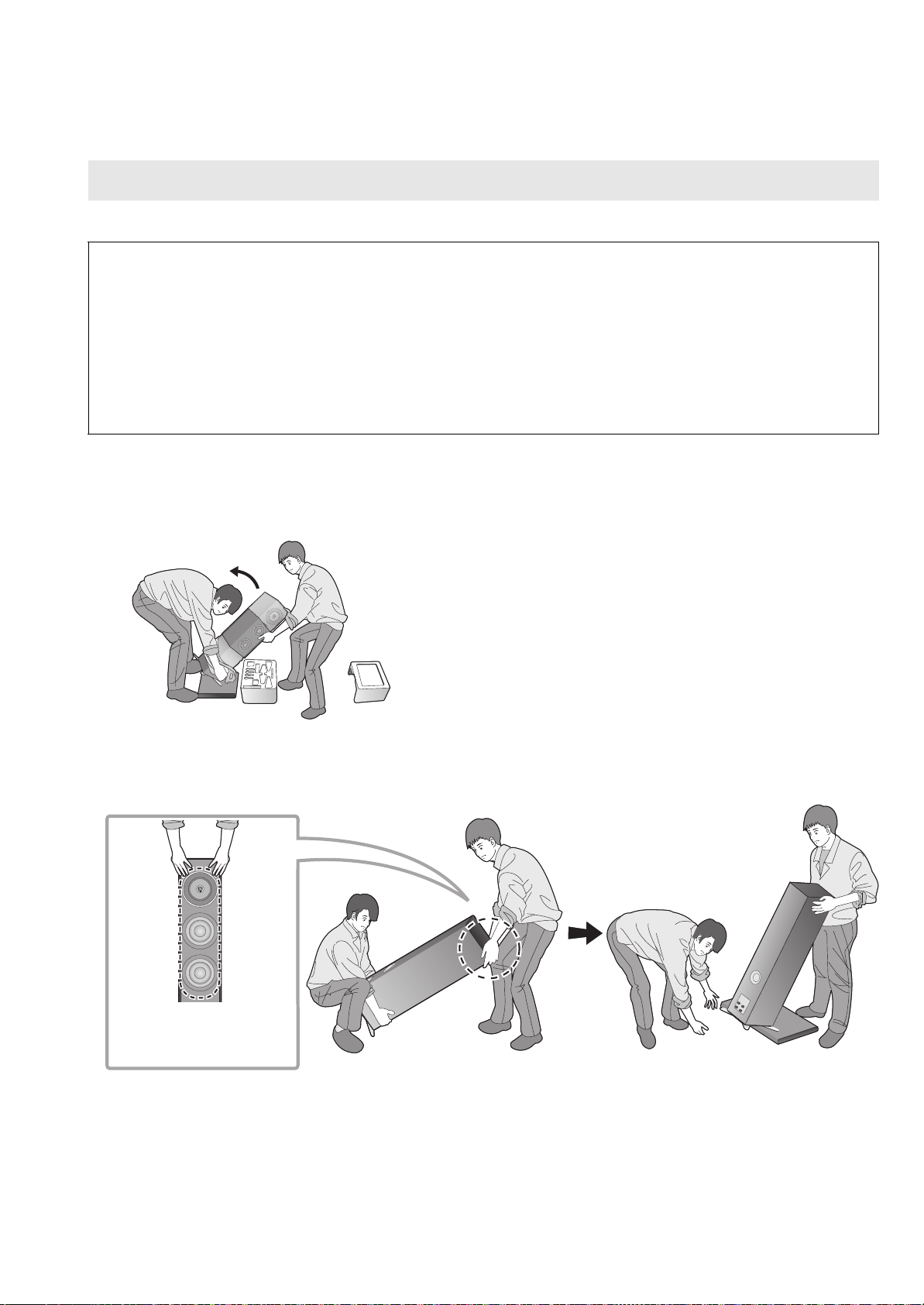

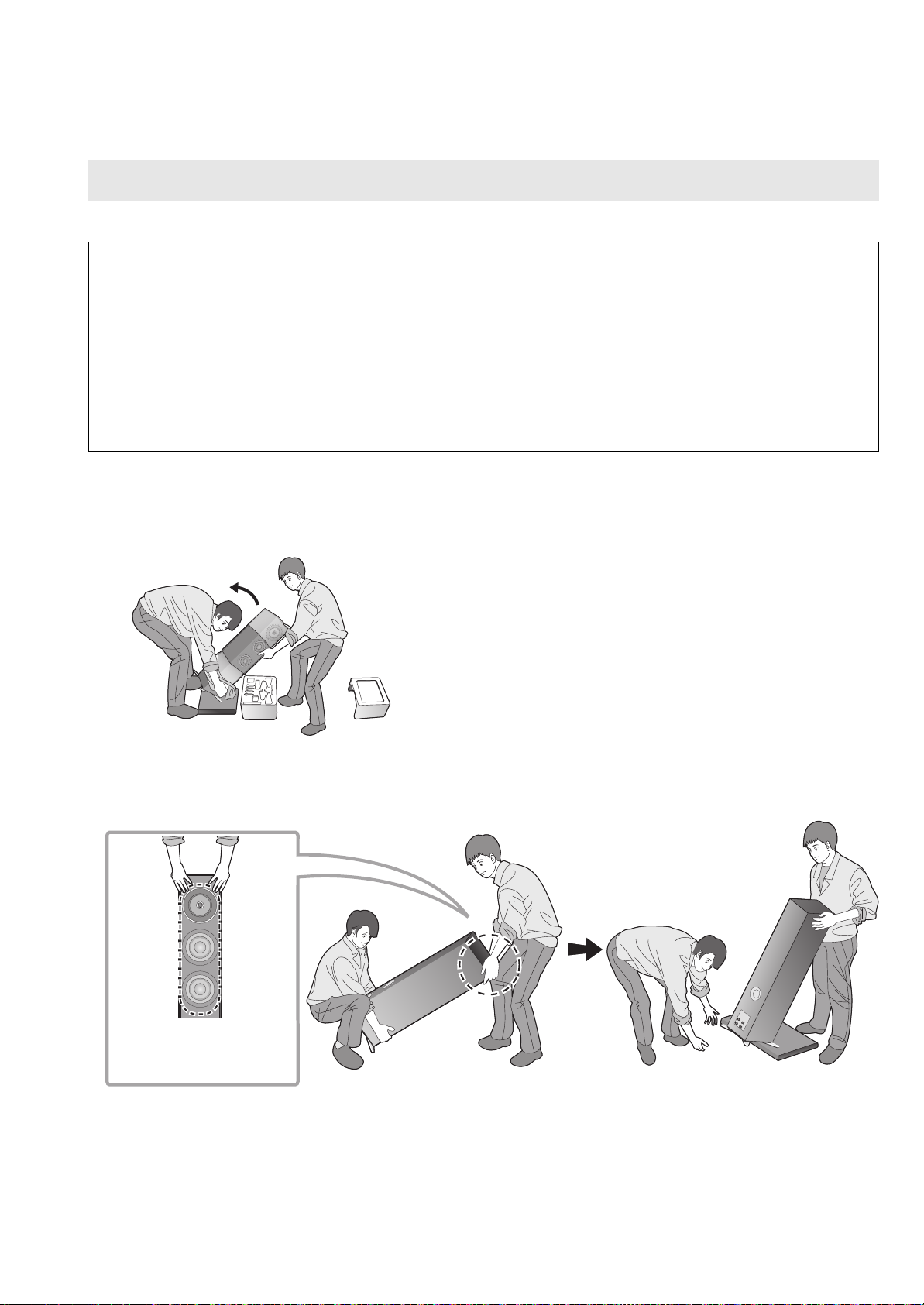

Placing the speakers using the spikes

Hold the speaker so that your hands do not touch the speaker unit.

The spikes may enhance the audio quality.

≥Panasonic is not responsible for any accidents or damage caused by improper assembly or handling of the product. Do

not attach the accessories in any other way than instructed in this Owner’s Manual.

≥Each speaker has a mass of approximately 35 kg (78 lbs). When tilting the speakers to attach the spikes, ensure that the

work is done by at least two people. When attaching the spikes, exercise caution to avoid catching your fingers or toes between the speakers and floor or tipping the speakers over. In addition, ensure that you spread a thick mat or similar item on the side of the floor where you will be tilting the speakers to prevent damage to the floor.

≥Each spike will be taking weights of 8 kg (17.6 lbs.) or more. This means that marks and indentations can occur in the

installation location. To prevent the spikes from damaging the area, use the supplied spike shoes or purchase spike shoes with large contact surfaces and adequate strength.

≥Moving the speakers with the spikes attached may cause damage to the floor. Before changing the installation location,

remove the spikes.

To avoid floor damage, have two thick mats (or similar) available. Place them in the unpacking location and the installation location in advance.

1 Place the speaker vertically on a thick mat (or similar).

2 Remove the protective bags (2 pcs) and the cardboard covering the speaker. 3 Carry the speaker to the installation location while tilting it forward, and place it on a thick mat (or similar).

(012)

Page 13

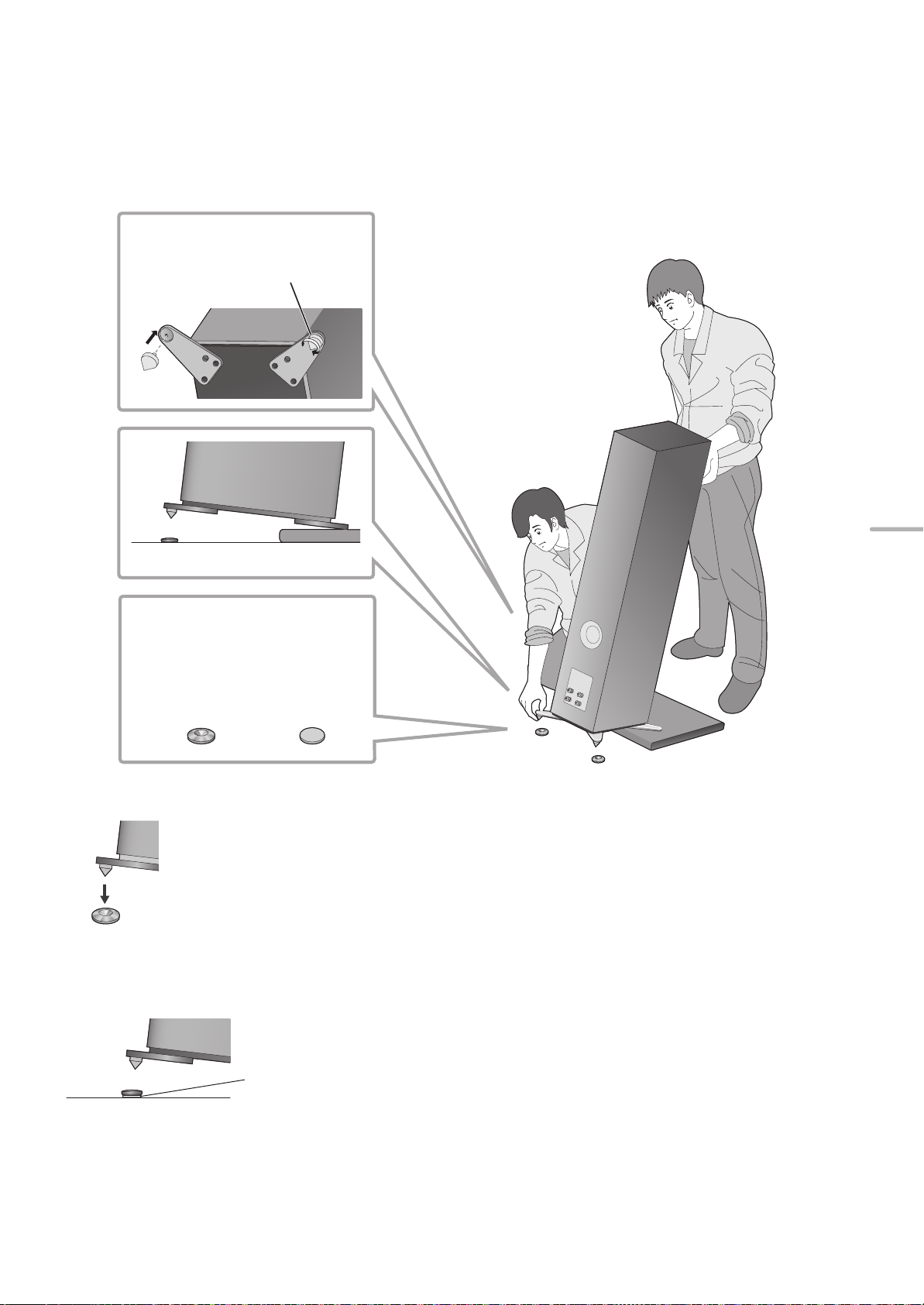

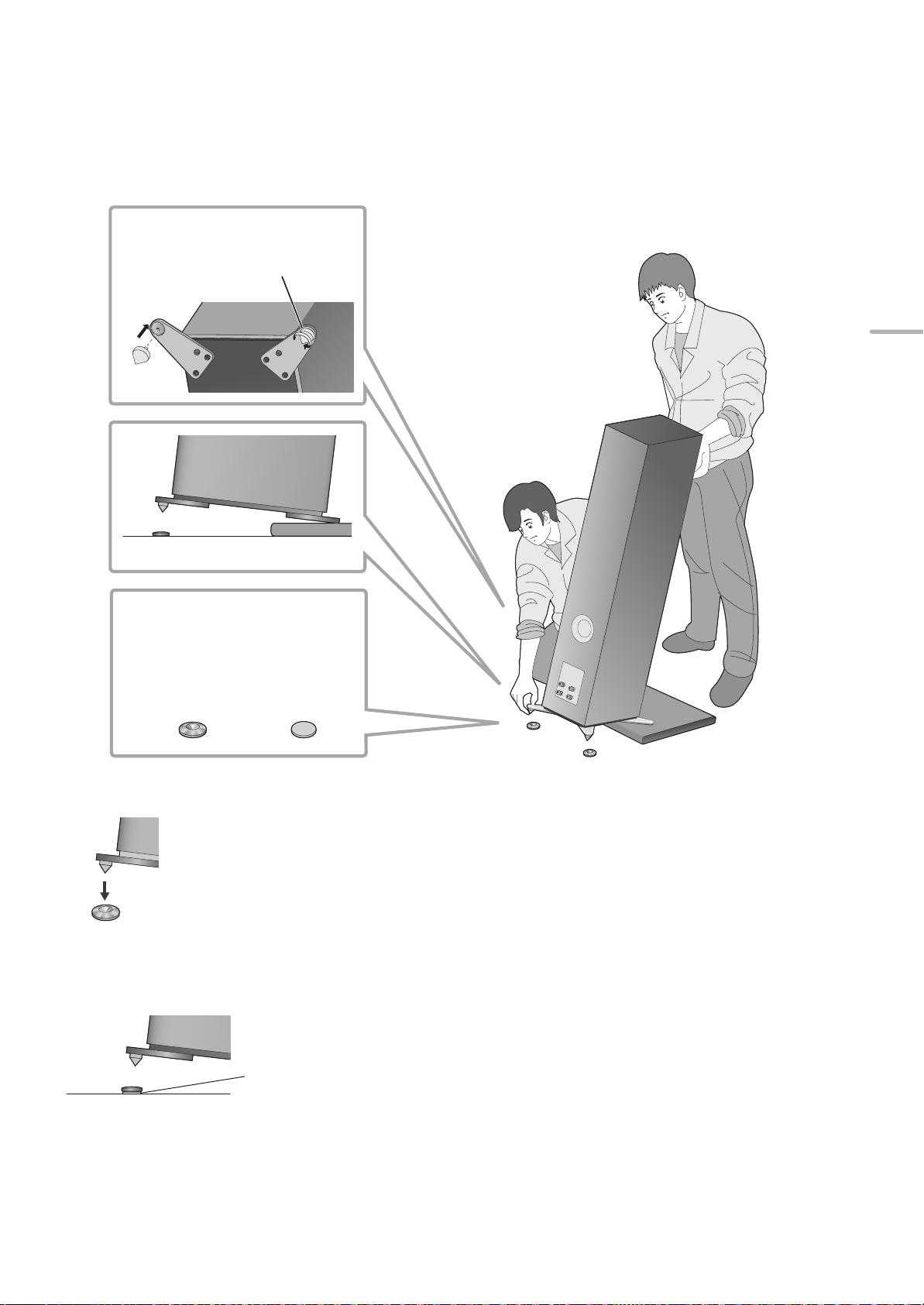

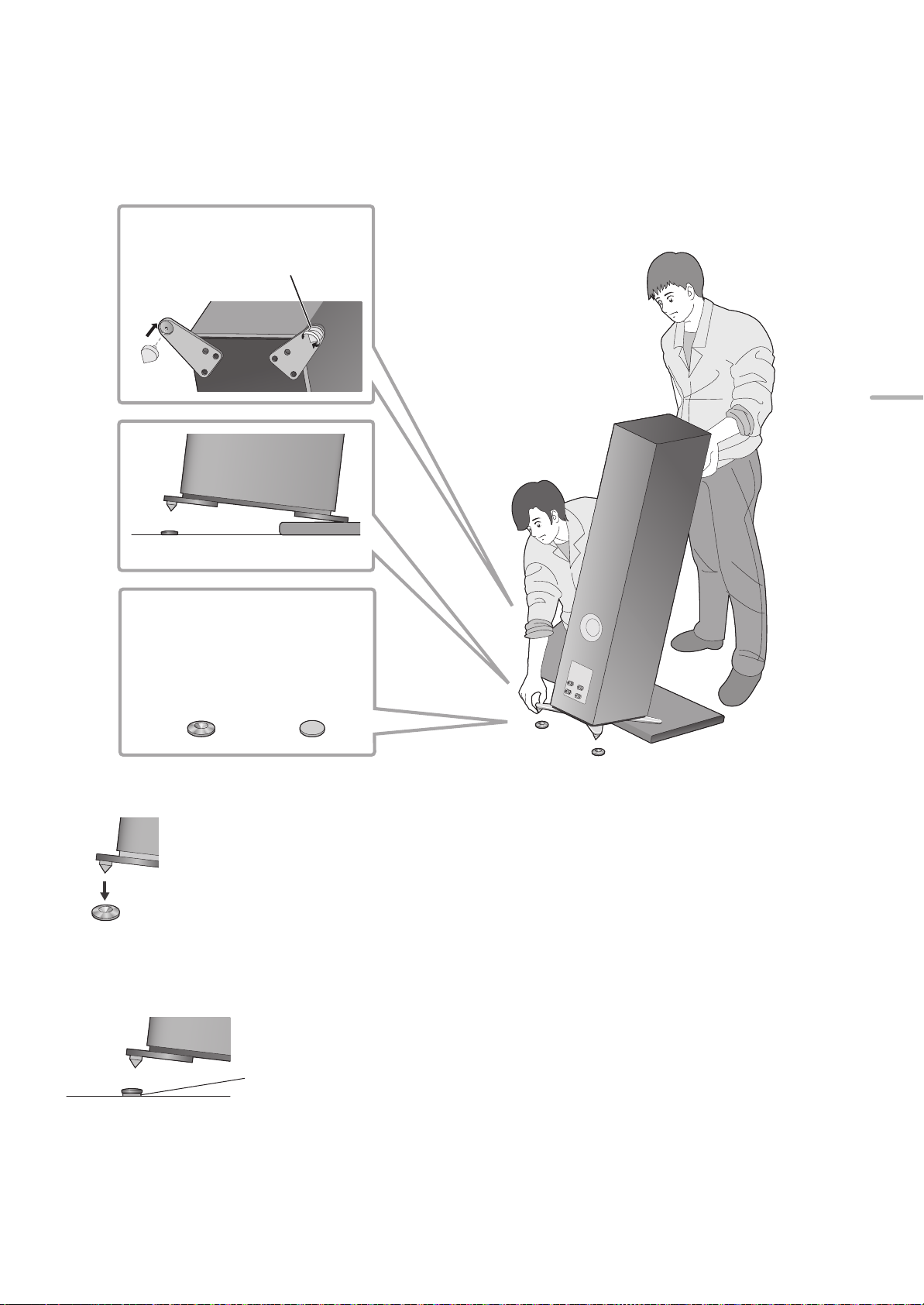

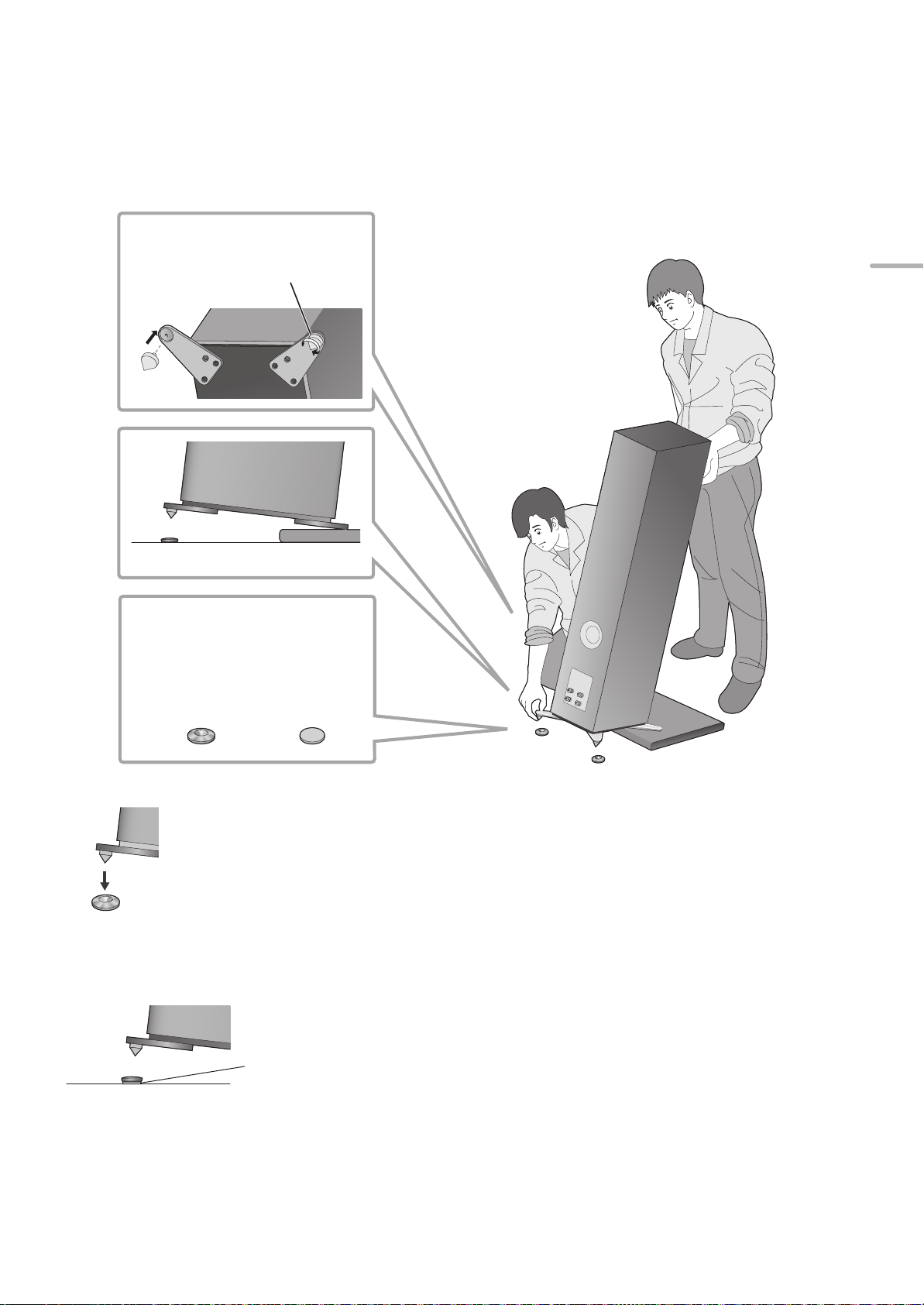

4 Tilt the speaker forward, and screw the spikes into the two rear-side base plates.

Spike shoes

Speaker (rear)

Thick mat, etc.

Screw the spikes firmly until they stop.

Place each spike shoe so that the side with an indented center faces up.

DO NOT

Spacer

When using the spike shoes, place them under the spikes.

English

5 While aligning the tips of the spikes with the indentations on the spike shoes, slowly bring the speaker back to the upright

position.

6 In the same way as Step 4, tilt the speaker backwards and remove the thick mat (or similar). 7 Screw the spikes into the two front-side base plates.

When using the spike shoes, place them under the spikes.

8 If the speakers wobble, place the spacers under the spike shoes.

(013)

Page 14

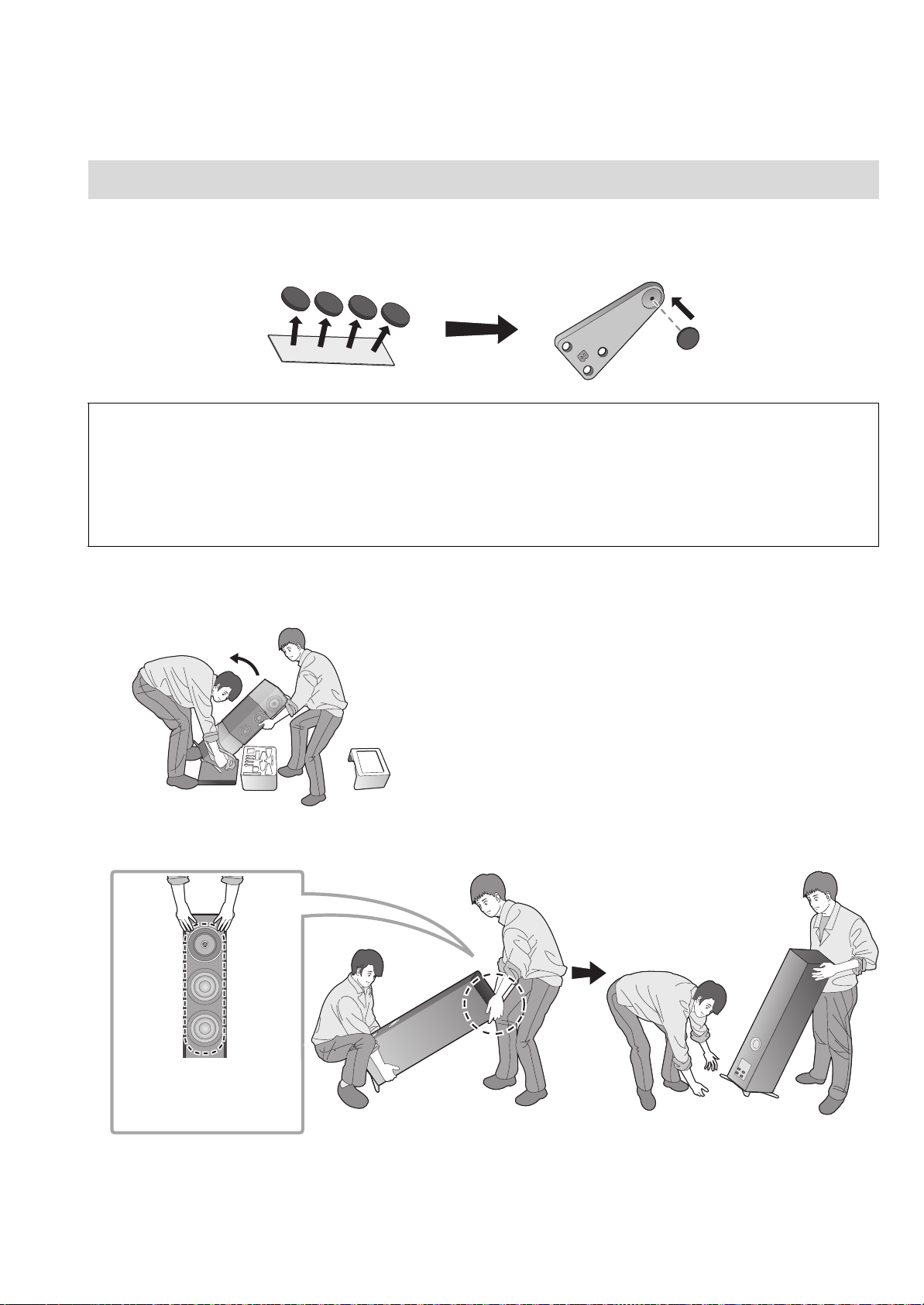

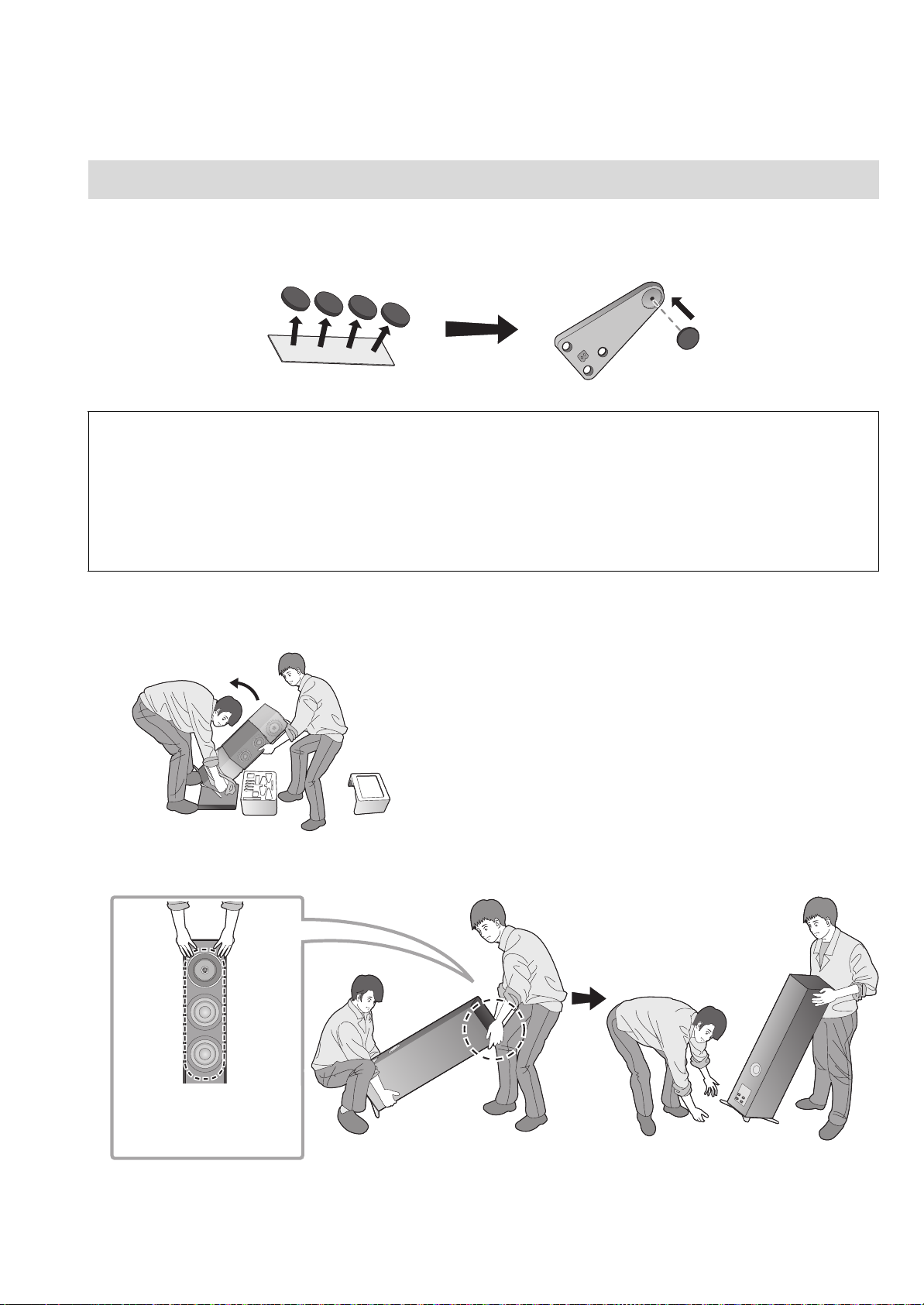

Placing the speakers using the rubber feet

Hold the speaker so that your hands do not touch the speaker unit.

Attach the rubber feet (4 pcs) to the recesses on the base plates in advance.

≥Peel off the backing paper from the rubber feet, and push them firmly into the base plates without touching the adhesive

surface of the rubber feet.

≥Panasonic is not responsible for any accidents or damage caused by improper assembly or handling of the product. Do

not attach the accessories in any other way than instructed in this Owner’s Manual.

≥Each speaker weighs approximately 35 kg (78 lbs). Ensure that the work is done by at least two people. Be careful not to

catch your fingers or toes between the speaker and the floor or tip over the speaker.

≥Each rubber feet will be taking weights of 8 kg (17.6 lbs.) or more. This means that marks and indentations can occur in the

installation location.

≥Dragging the speaker along the floor may cause the rubber feet to peel off.

When changing the installation location of the speaker, always use at least two people to lift it.

To avoid floor damage, have a thick mat (or similar) available. Place it in the unpacking location in advance.

1 Place the speaker vertically on a thick mat (or similar).

2 Remove the protective bags (2 pcs) and the cardboard covering the speaker. 3 Hold the speaker so that it is tilted forward and move it to the installation location.

(014)

Page 15

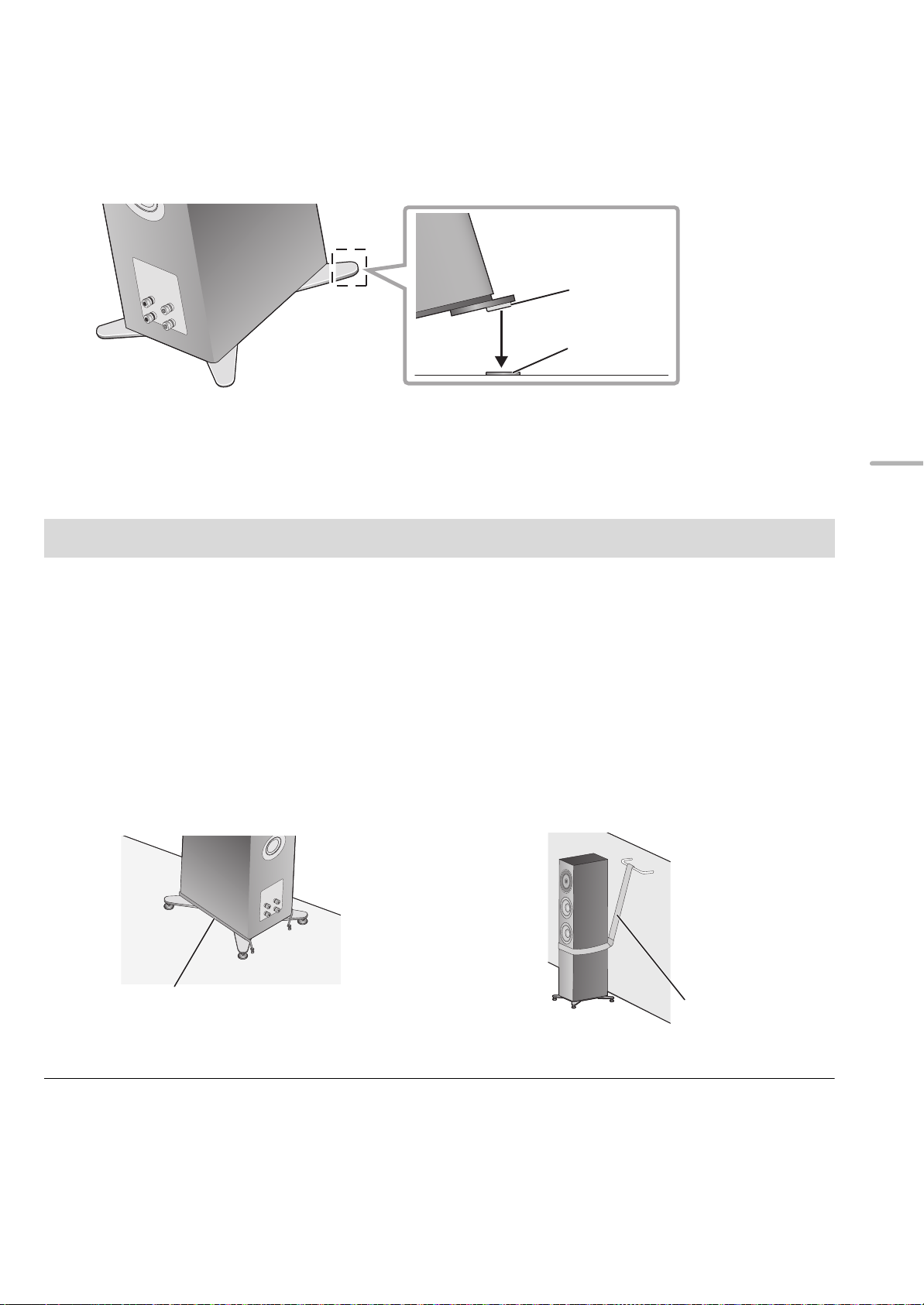

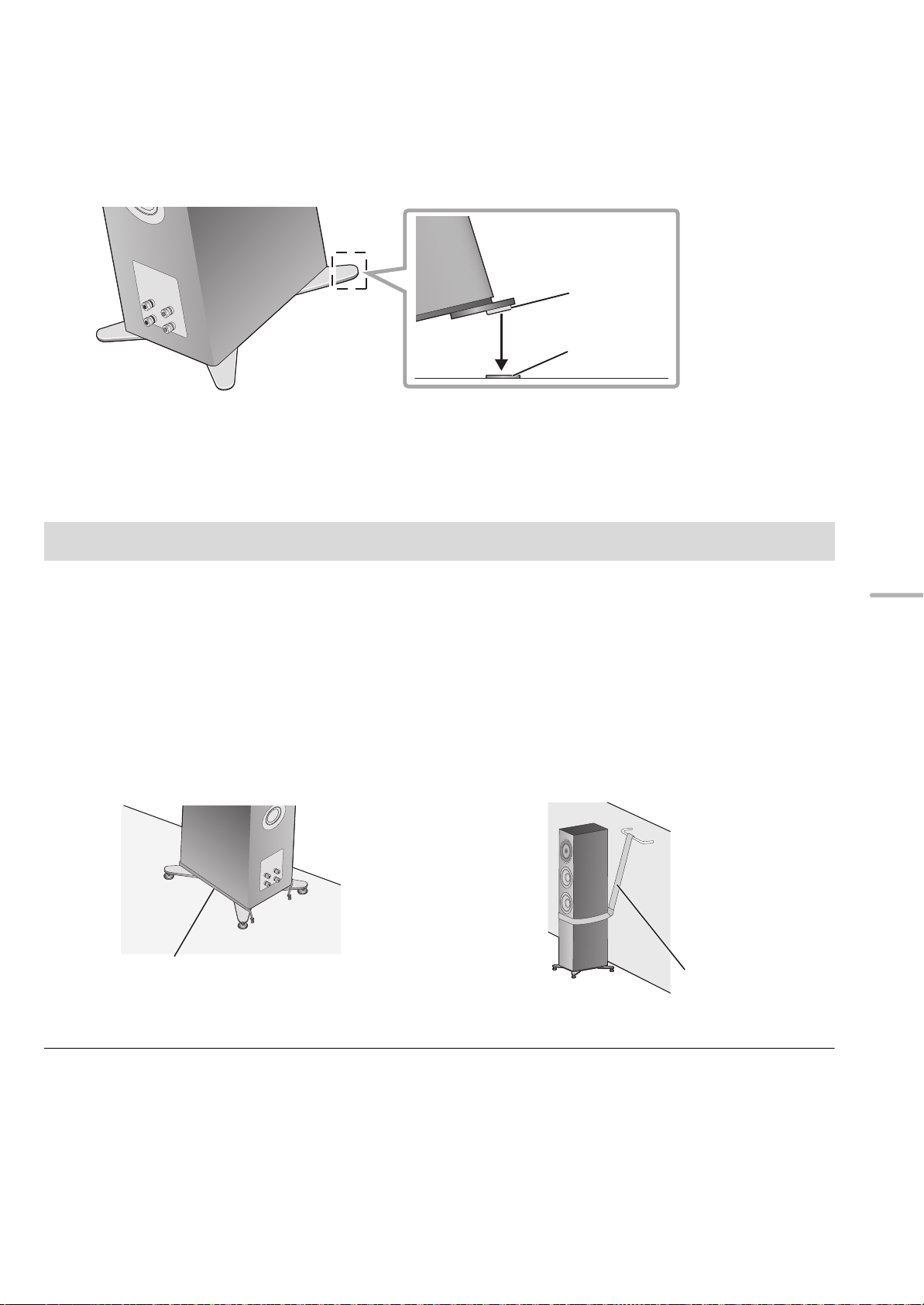

4 If the speakers wobble after being placed, place the spacers under the rubber feet. This will prevent the rubber feet from

Rubber feet

Spacer

Wire

Stout wire, chain, etc.

wobbling on the installation surface.

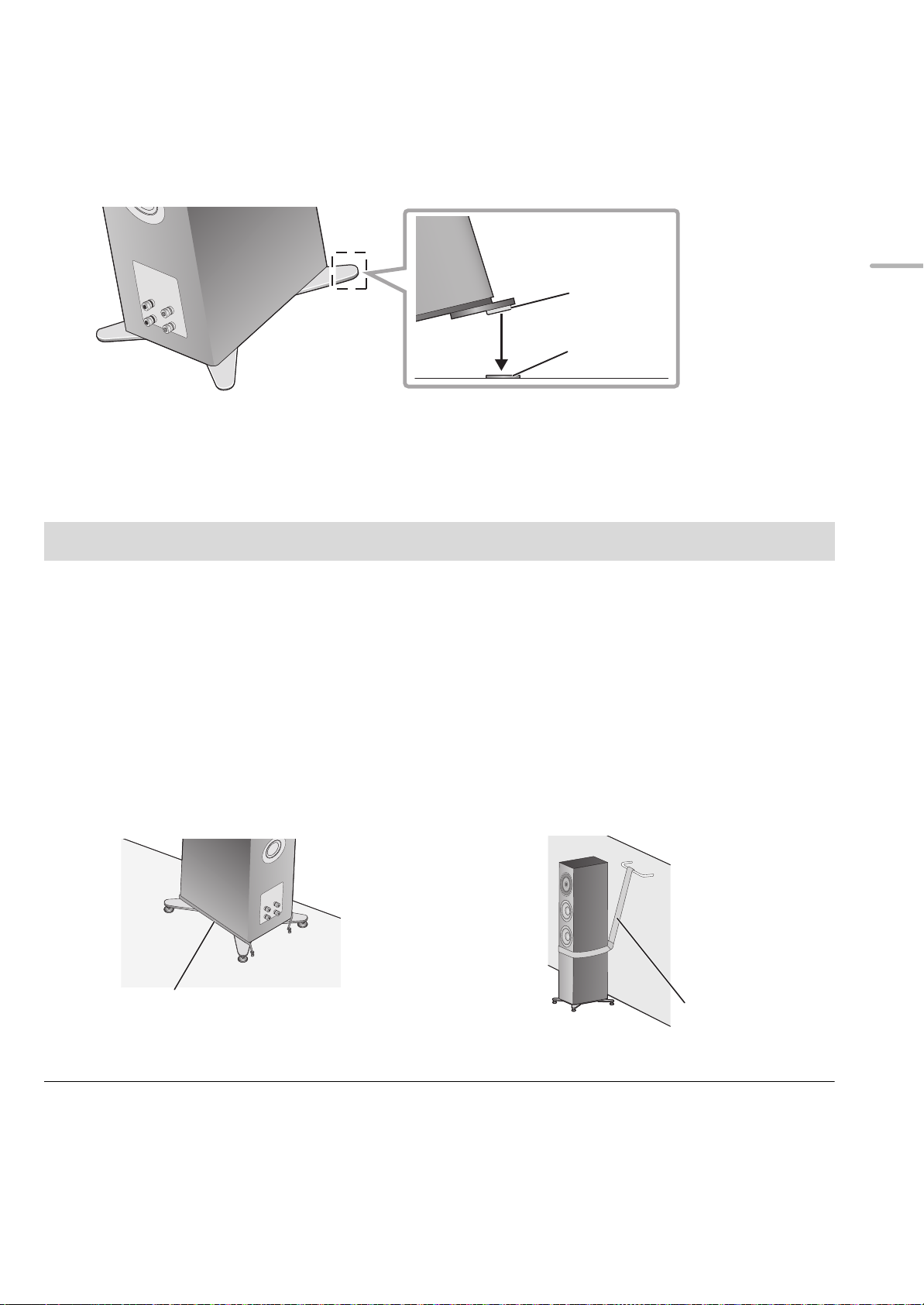

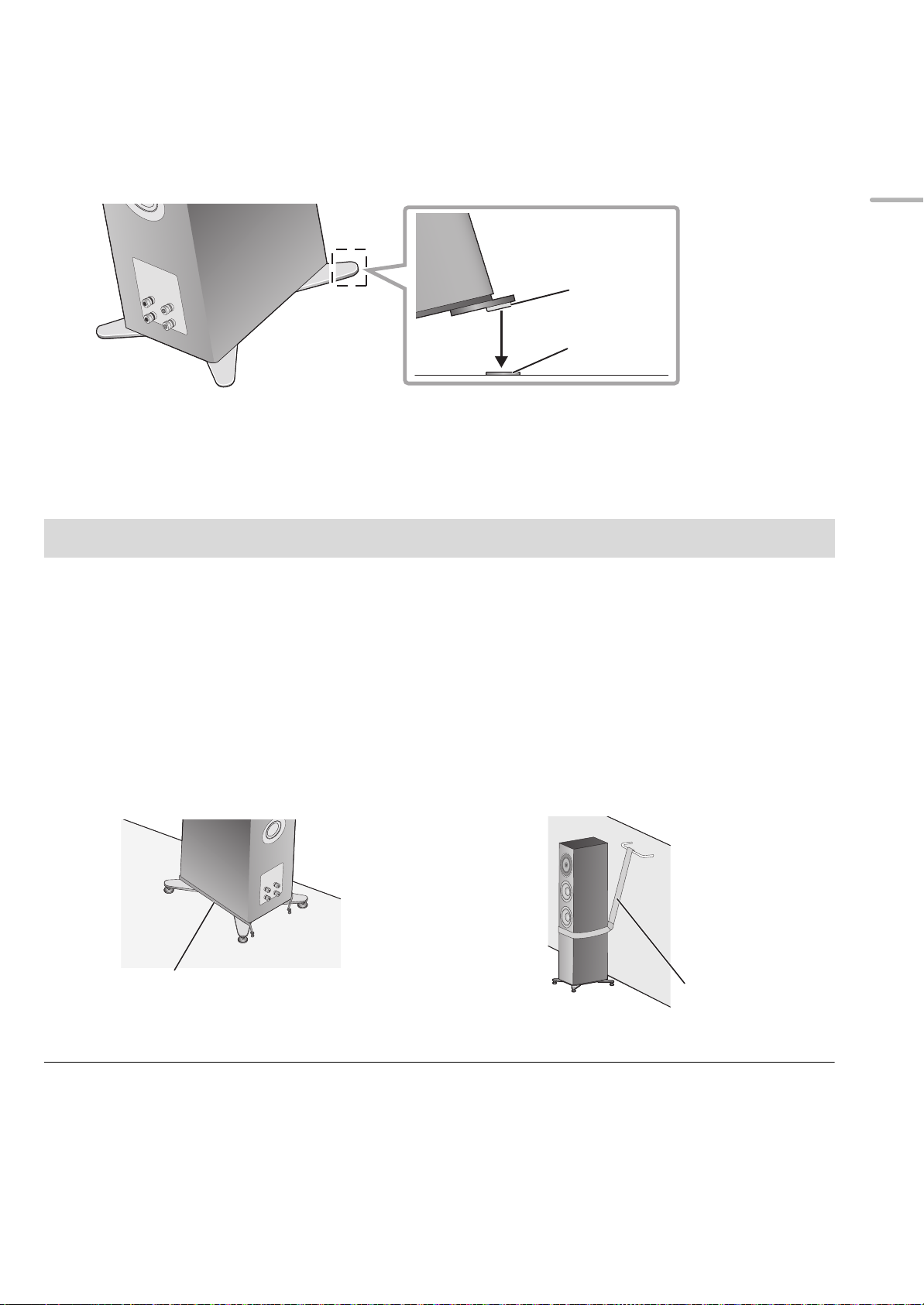

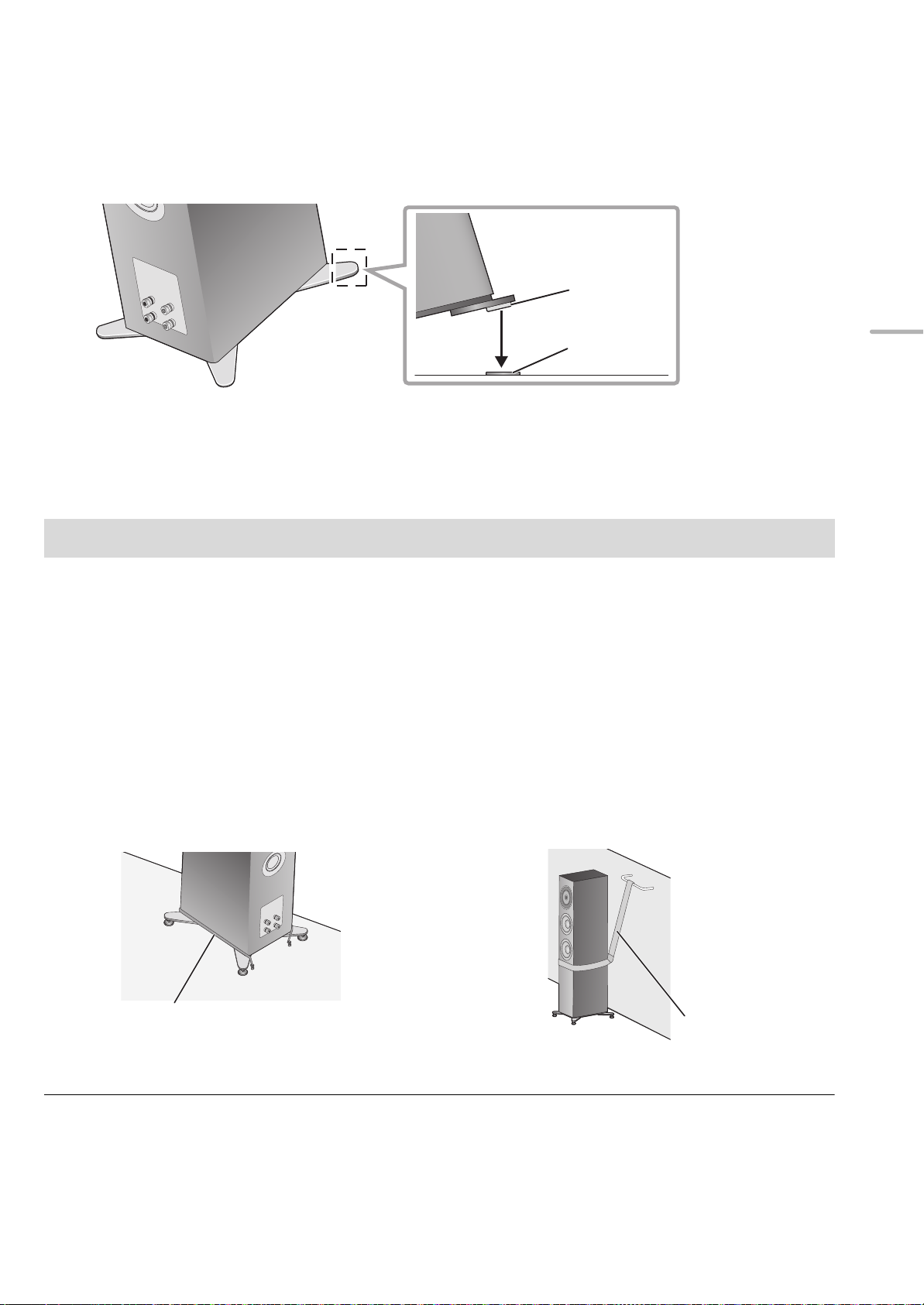

Preventing the speakers from tipping over

The speakers may tip over in a disaster such as a powerful earthquake or in an accident. For your safety, be sure to secure the speakers against tipping over.

Each speaker weighs approximately 35 kg (78 lbs) in total. Verify that the speaker locations are strong enough to withstand this weight. For details, consult an installation specialist.

English

∫ When securing the speakers to a

horizontal surface (floor, etc.)

Secure each speaker to the floor with wires or similar items as shown in the illustration.

∫ When securing the speakers to a vertical

surface (wall, etc.)

Loop a band or similar item around each speaker, and connect it to a sturdy wall or column with a stout wire, chain or similar item, as shown in the illustration.



≥The measures described above do not guarantee protection against all disasters and accidents, including earthquakes.

Please note that Panasonic is not responsible for any damage to the speakers, their installation locations or other objects caused by the work performed to secure the speakers from tipping over.

≥Use of the spikes will make the speakers more vulnerable to tipping over.

(015)

Page 16

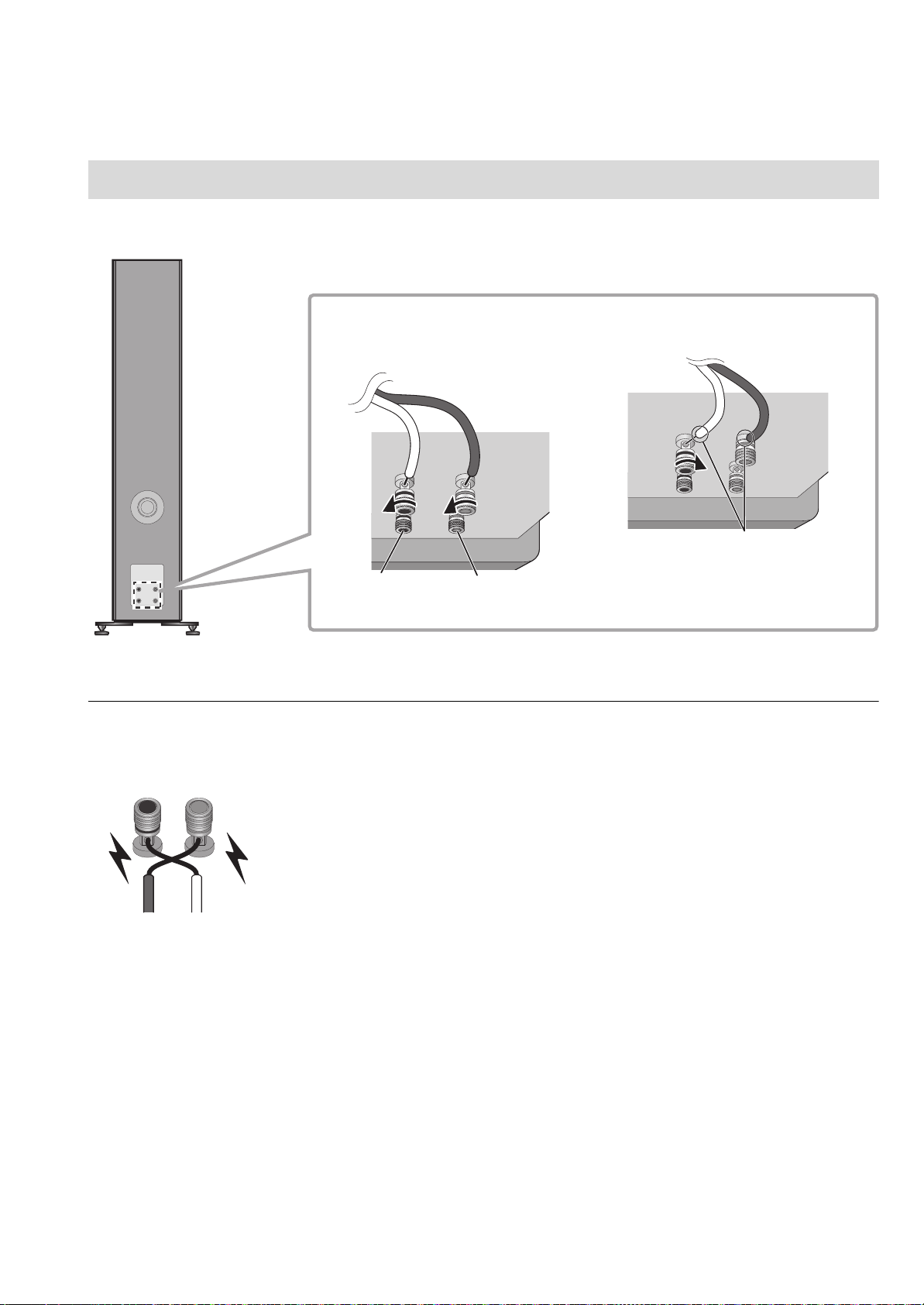

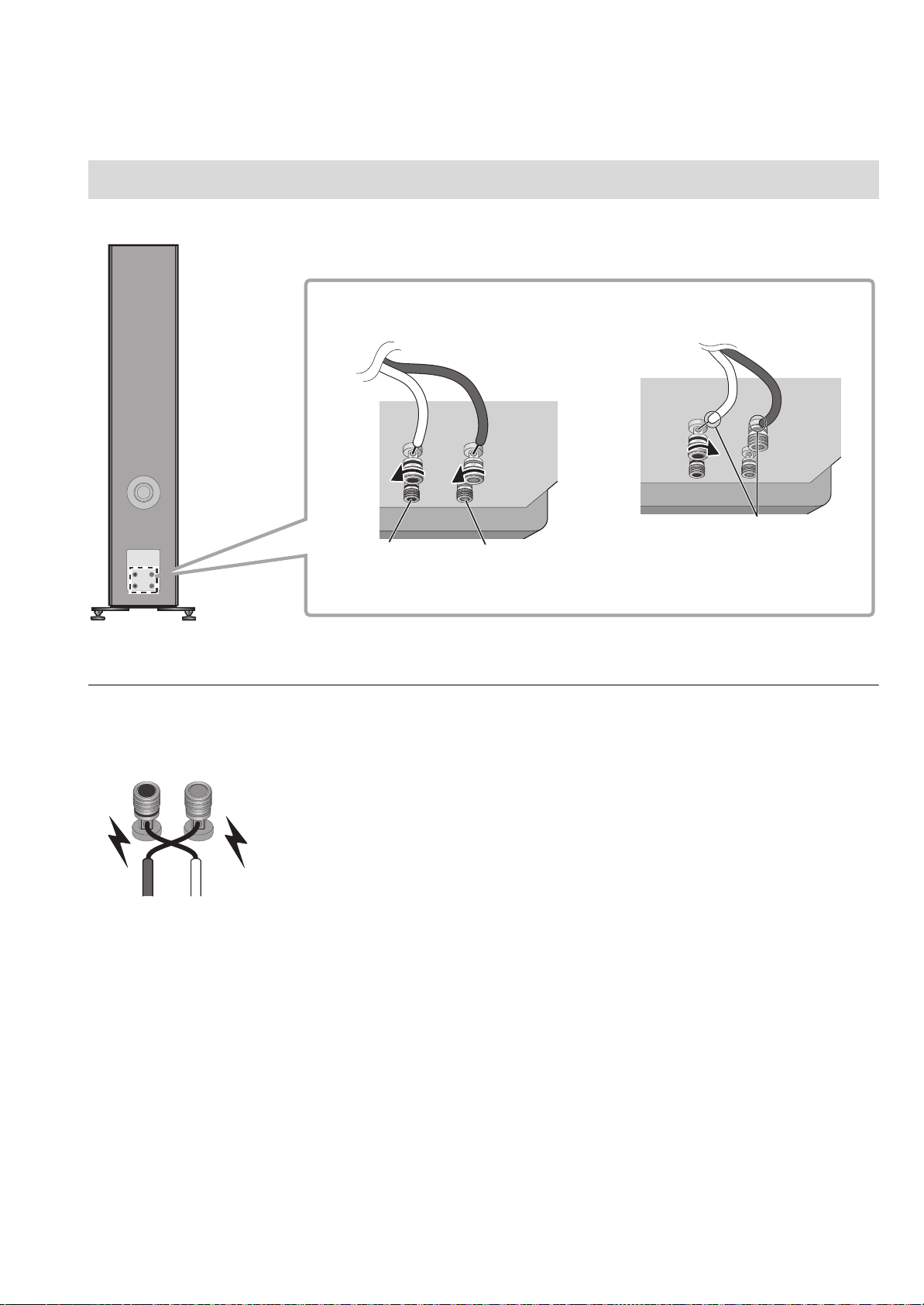

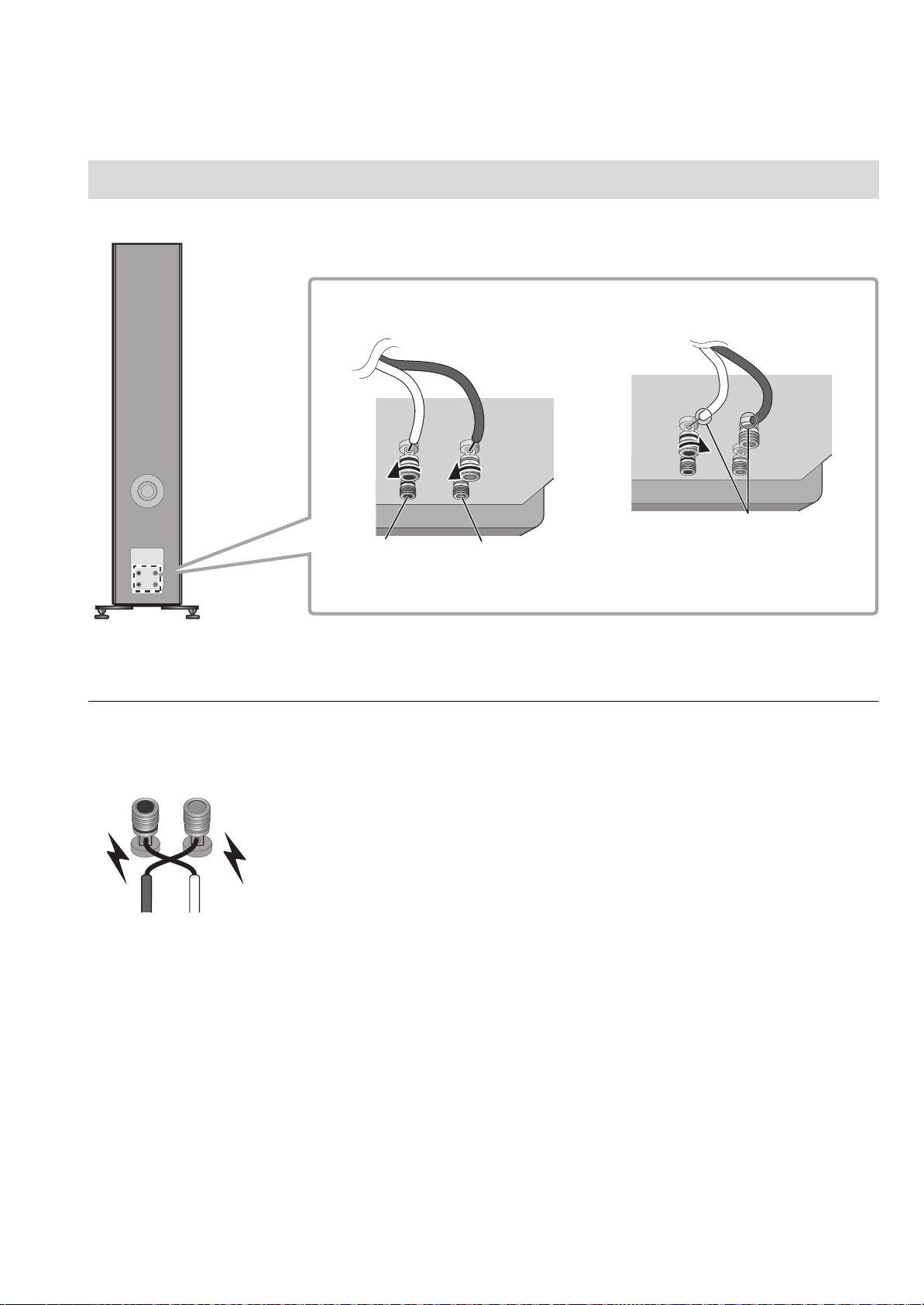

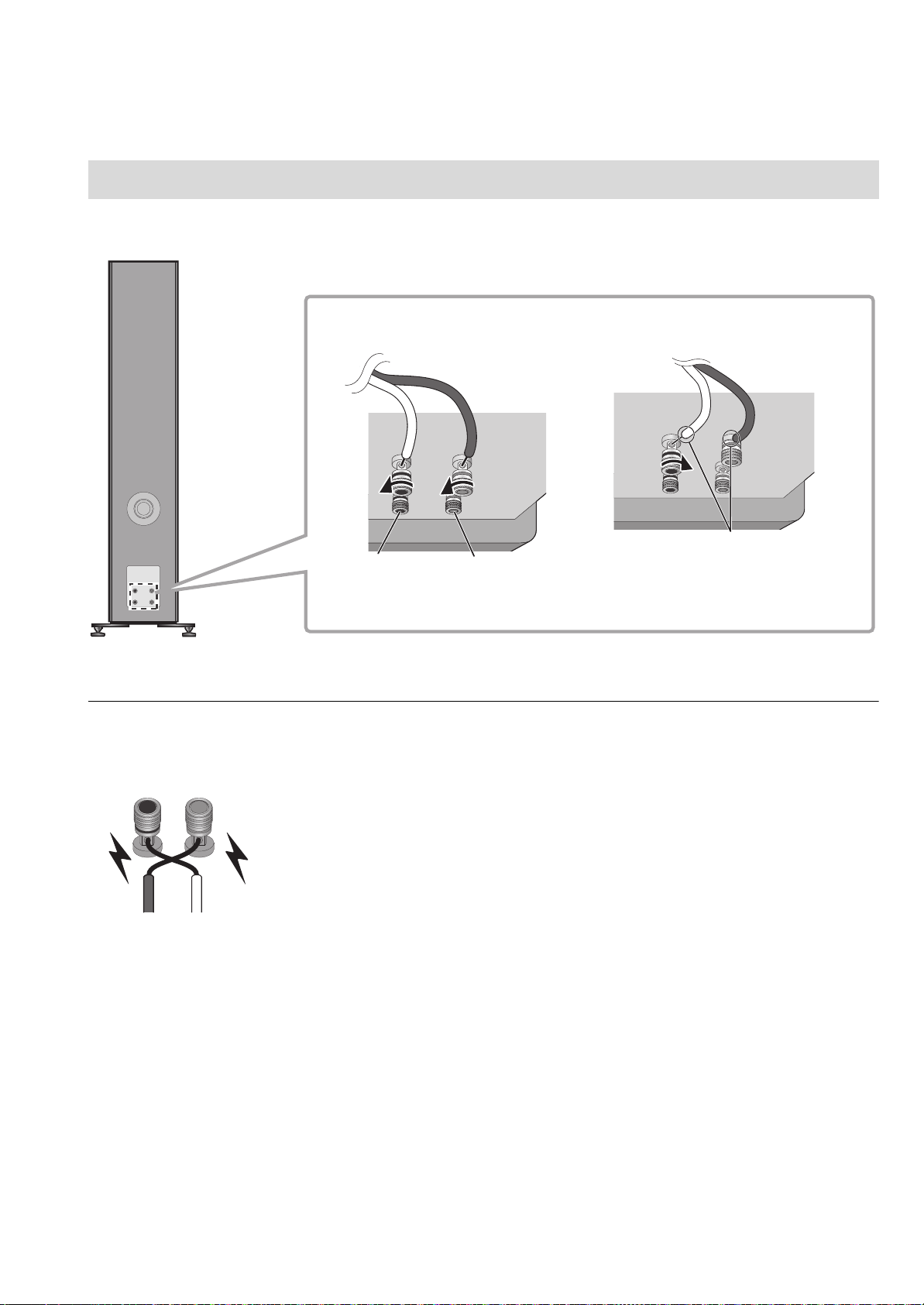

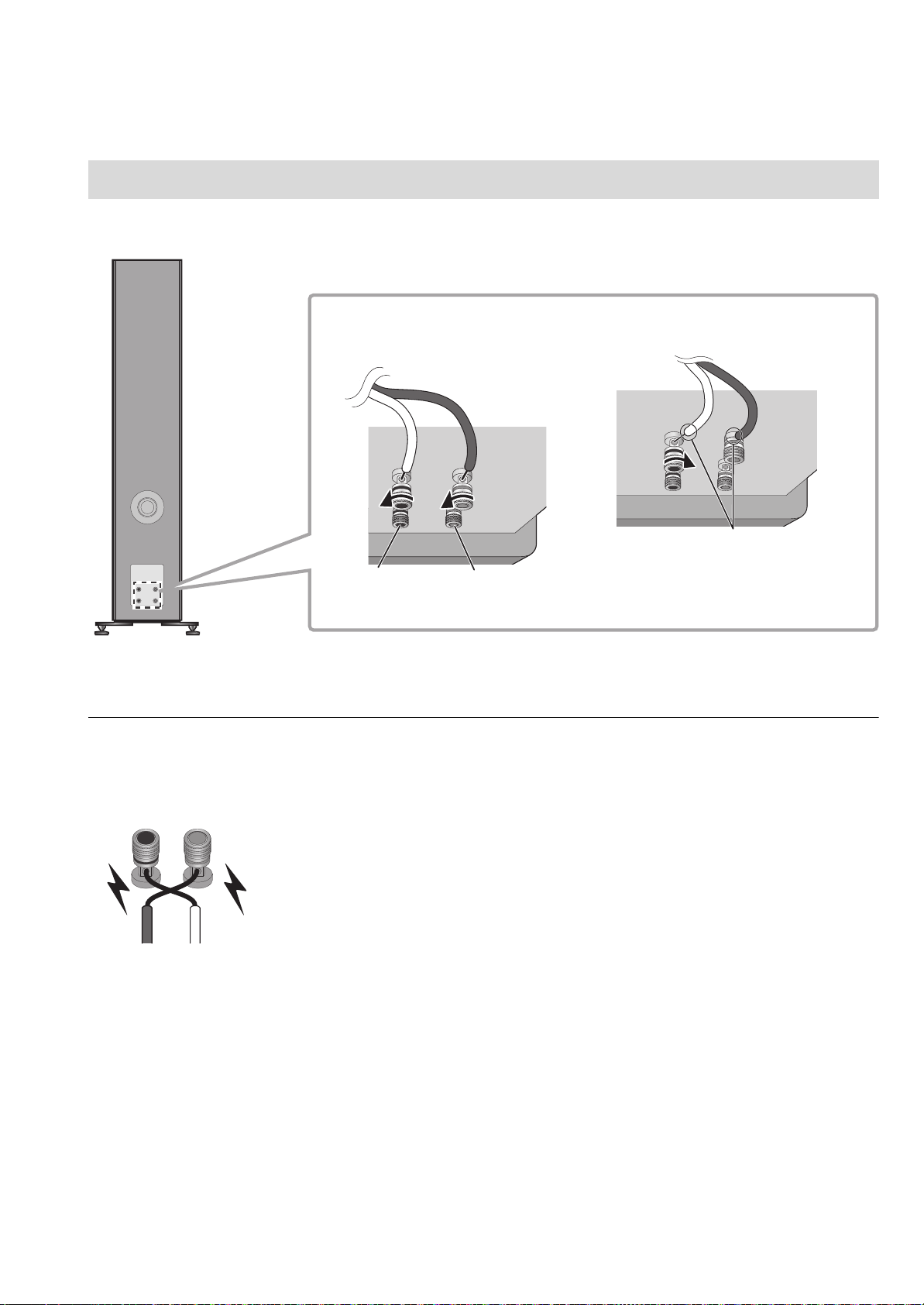

Connections

1 Turn the knobs to loosen them, and

insert the core wires into the holes.

2 Tighten the knobs.

- (Black) + (Red)

Do not insert the vinyl insulation.

Speaker (rear)

DO NOT

Connecting the speaker cables

The speakers are not supplied with speaker cables. For connection, use commercially-available speaker cables.

If it is difficult to connect the speaker cables, loosen the knobs as far as possible, then connect.



≥ Be careful not to cross (short-circuit) or reverse the polarity of the speaker wires as doing so may damage the amplifier.

(016)

Page 17

Connecting with an amplifier

e.g.,

Speaker (rear)

Speaker (left)Speaker (right)

Short wires (supplied)

- (Black) + (Red)

2 Connect the amplifier and speaker with the speaker cable (commercially available)

Amplifier (rear)

≥Before connection, turn off the amplifier and disconnect its power cord. ≥For details, refer to the operating instructions of the amplifier.

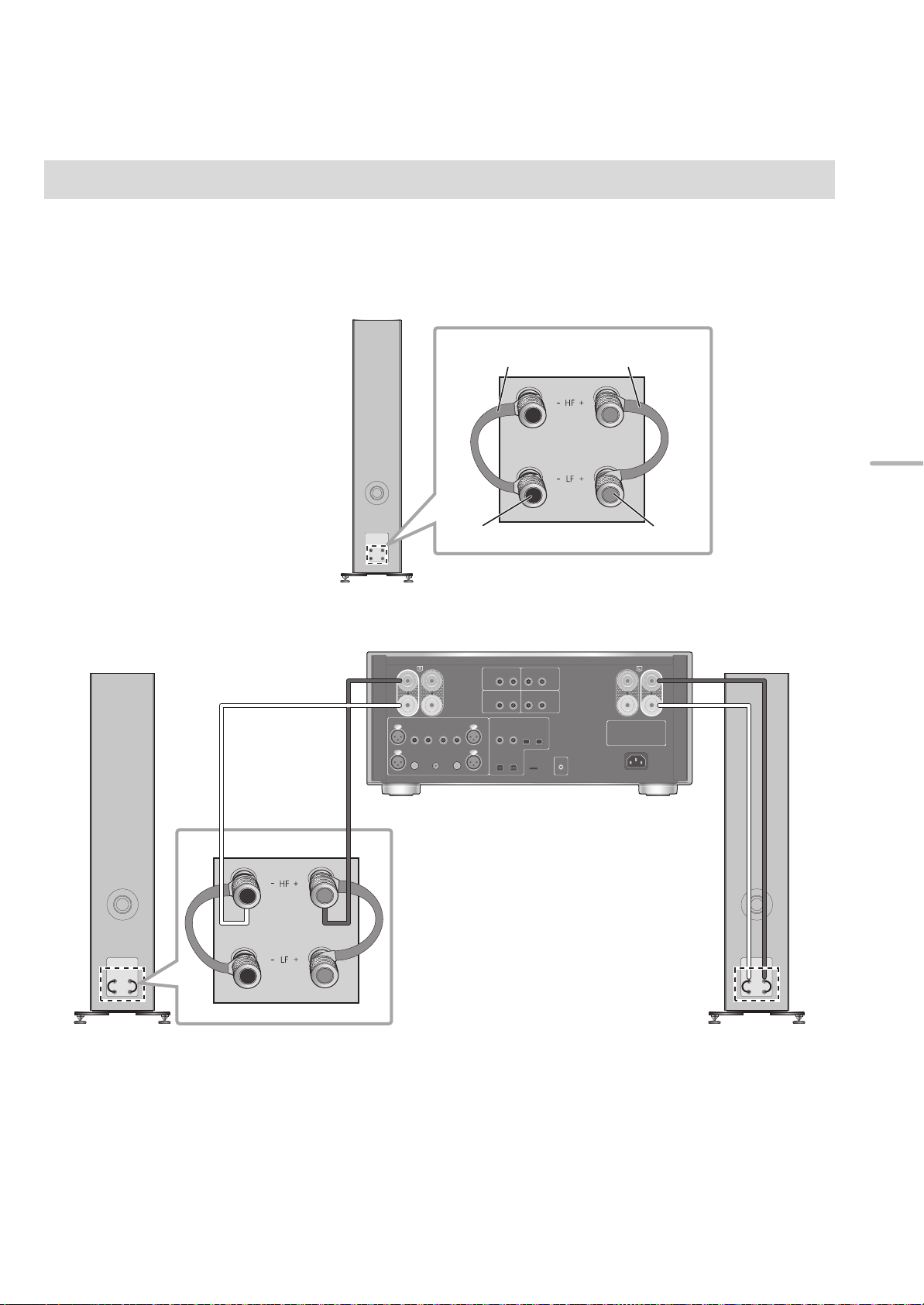

∫ Single wiring connection

1 Connect the short wires (supplied)

English

≥The speaker cable is connected to the HF knob in the above diagram, but you will still achieve a normal stereo effect if you

connect to the LF knob.

(017)

Page 18

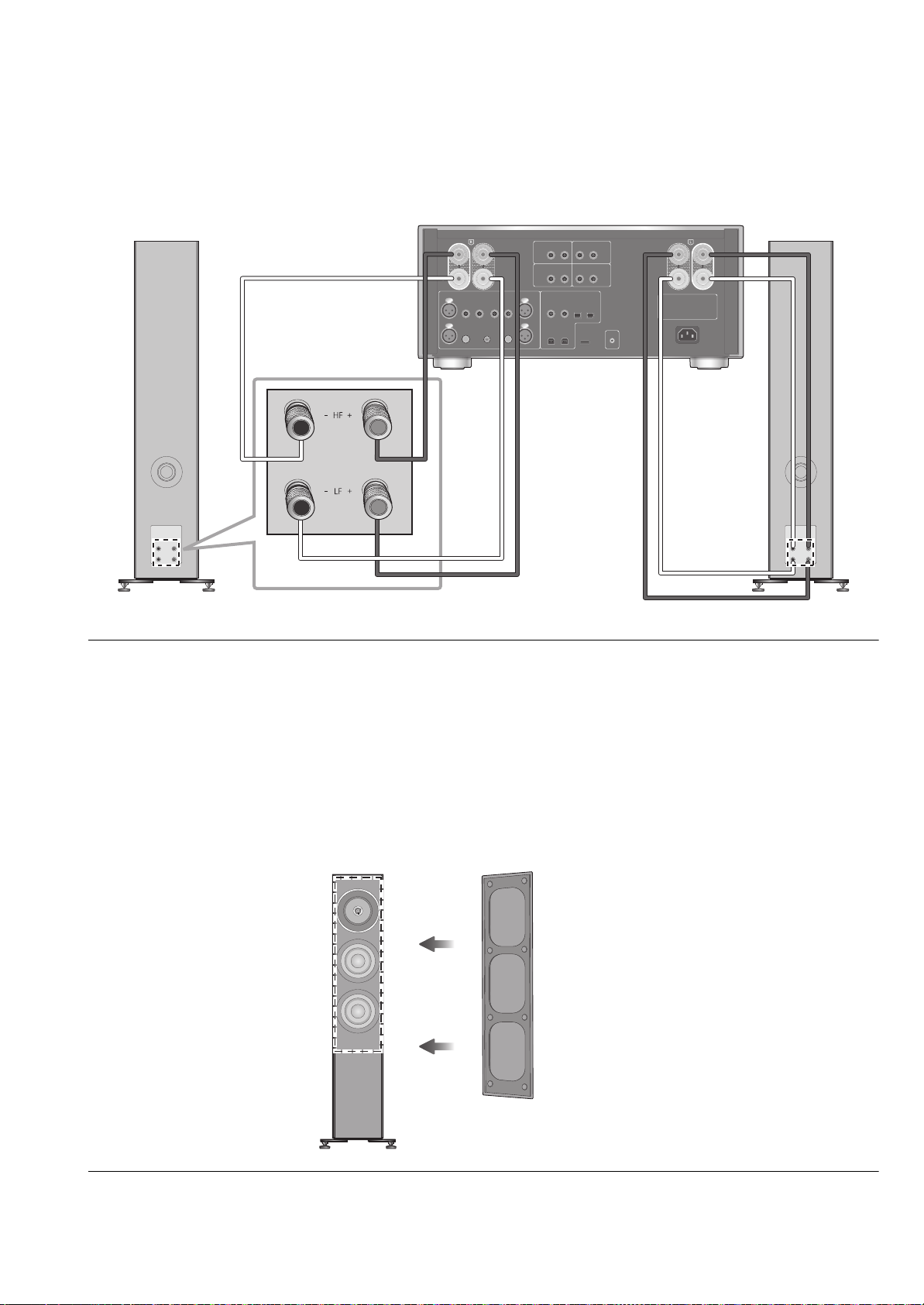

∫ Bi-wiring connection

e.g.,

Speaker (left)

Speaker (right)

Amplifier (rear)

Speaker (front)

Speaker net (rear)

≥Do not use the short wires (supplied) when using bi-wiring connection.



≥ Do not move the speaker while the speaker cables are connected. This may cause a short circuit. ≥ When the connections are completed, pull the speaker cables lightly to check that they are connected firmly. ≥ Wire the polarity (+/-) of the terminals correctly. Not doing so may adversely affect stereo effects or cause malfunction.

Attaching the speaker nets

The speakers are supplied with speaker nets, which protect the speaker units from dust. Use the magnets to fix the speaker nets to the speaker units.



≥ You can enjoy superior quality audio by removing the speaker nets before playback.

(018)

Page 19

Notes on use

To protect the speakers from damage caused by excessive input, observe the following precautions:

≥Reduce the volume in the following cases to avoid damage:

jWhen playing distorted sound. jWhen the speakers are receiving howling from a microphone or record player, noise from FM broadcasts, or continuous

signals from an oscillator, test disc, or electronic instrument.

jWhen adjusting the sound quality.

jWhen turning the amplifier on or off. ≥Avoid raising the volume level too much when enhancing the treble sound with a graphic equalizer or any other controls. ≥Avoid outputting excessively loud sound with a small power amplifier. Doing so will increase the amplifier’s harmonic distortion

and may damage the speakers.

≥You can damage your speakers and shorten their useful life if you play sound at high levels over extended periods. ≥Do not touch the speaker terminals with your hands or other objects while the speakers are in use. Depending on the conditions

of use, doing so may expose you to high voltage.

Unit care

Wipe the speakers with the supplied cleaning cloth.

≥When dirt is heavy, wring a wet cloth tightly to wipe the dirt, and then wipe it with a dry cloth. ≥Do not use solvents including benzine, thinner, alcohol, kitchen detergent, a chemical wiper, etc. This might cause the exterior

case to be deformed or the coating to come off.

English

Specifications

Type 3-way 4 speakers, bass-reflex type

(coaxial 2-way midrange/built-in tweeters)

Speaker unit

Woofer 16 cm (6

Midrange/Tweeter Coaxial 16 cm (6 Impedance 4 ≠ Input power (IEC) 200 W (MAX)

Sound pressure level 86 dB (2.83 V/m)

Frequency range 33 Hz to 90 kHz (-10 dB) Crossover frequency 500 Hz, 3.4 kHz Dimensions (WkHkD)

With the spikes With the rubber feet

Mass (Weight) Approx. 35 kg (78 lbs) Operating temperature range 0 Operating humidity range 20 % to 80 % RH (no condensation)

292 mmk1,114 mmk366 mm (11

292 mmk1,093 mmk366 mm (111/2qk43

/2q) cone type k1 / 2.5 cm (1q) dome type k1

C to i40oC (i32oF to i104oF)



≥ Specifications are subject to change without notice. ≥ Mass and dimensions are approximate.

/2q) cone type k2

100 W (RATED)

83 dB (W/m)

/2qk4327/32qk142/5q)

1/32qk142/5q)

(019)

Page 20

Nous vous remercions d’avoir arrêté votre choix sur cet appareil. Il est recommandé de lire attentivement ce manuel avant d’utiliser l’appareil et de le conserver pour consultation ultérieure.

Pour toute assistance supplémentaire, visiter : www.panasonic.ca/french/support

IMPORTANTES MISES EN GARDE

AVERTISSEMENT

≥ Ne pas démonter ni modifier le produit. Cela pourrait causer des

dommages ou un incendie.

≥ Ne pas placer les enceintes sur des endroits instables, comme peut

l'être une table bancale ou une surface inclinée. Ne pas placer les enceintes sur des surfaces élevées ou inégales ou sur des surfaces vulnérables aux vibrations ou aux chocs. Si les enceintes se renversent ou tombent, cela pourrait causer des blessures.

≥ Conserver les petits accessoires hors de portée des enfants. En cas

d'ingestion accidentelle, il y aura des effets physiques indésirables. En cas de doute d'ingestion de petits accessoires, consulter immédiatement votre médecin.

≥ Ne pas suspendre les enceintes du plafond ou les installer au mur.

Les enceintes pourraient tomber et causer des blessures.

≥ Ne pas insérer d'objets dans les ouvertures des ports à évent réflex

à l'arrière des enceintes. Cela pourrait provoquer un incendie ou des blessures. Porter une attention supplémentaire lorsque des enfants se trouvent à proximité.

ATTENTION

≥ Ne pas monter sur les enceintes et ne pas s'y accrocher. Si les

enceintes se renversent ou sont endommagées, cela pourrait causer des blessures.

≥ Ne pas utiliser les enceintes pendant une longue période lorsque le

son est déformé. Autrement les enceintes pourraient surchauffer, causant un dysfonctionnement ou un incendie.

≥ Ne pas poser d'objets lourds ou de gros objets sur les enceintes. Si

les enceintes se renversent ou tombent, cela pourrait causer des blessures.

≥ Ne pas toucher les diaphragmes.

Autrement, cela pourrait déformer les diaphragmes et, comme résultat, le son pourrait ne plus être reproduit correctement.

≥ Conserver les enceintes hors de portée des enfants et plus

particulièrement des nourrissons. Si les enceintes se renversent, cela pourrait provoquer des blessures.

≥ Ne pas placer les enceintes à des endroits où la température est

très élevée. Éviter plus particulièrement les endroits exposés directement au soleil et ceux situés près d'un chauffage. Ne pas respecter ces consignes pourrait causer la détérioration du revêtement extérieur ou des composants internes.

≥ Ne pas placer les enceintes dans des endroits exposés à des

fumées grasses ou à la vapeur, ou bien dans des endroits humides ou poussiéreux. Cela pourrait permettre à l'électricité d'être conduite à travers l'huile, l'humidité ou la poussière, provoquant ainsi un incendie ou une électrocution.

≥ Conserver les objets magnétiques loin du produit. Les puissants

aimants se trouvant à l'intérieur des enceintes et des treillis d'enceinte pourraient endommager les cartes de crédit, les cartes de voyage, les horloges et d'autres objets.

≥ Ne pas insérer un doigt dans l’ouverture du port à évent réflex à

l’arrière de l’enceinte. Porter une attention particulière aux enfants car cela pourrait causer des blessures.

≥ Ne pas raccorder les enceintes

supérieure à l'entrée admissible. Autrement les enceintes pourraient surchauffer, causant un incendie.

≥ Ne pas tenter de soulever ou porter l’appareil principal à l’aide des

boutons situés sur ce dernier. Son éventuelle chute pourrait provoquer des blessures. Cela peut également endommager le produit, il faut donc faire preuve de prudence.

≥ Chaque enceinte doit être transportée et installée par au moins deux

personnes. Toute chute pourrait entraîner une blessure.

≥ Sécuriser les enceintes contre le renversement. Si celles-ci se

renversent durant une catastrophe comme un puissant tremblement de terre ou un accident, des blessures peuvent être occasionnées. Avant utilisation, s’assurer de bien fixer les embases ainsi que les

≥

pointes ou les pieds en caoutchouc. renverser et causer des blessures.

à un amplificateur avec une sortie

Autrement, le produit pourrait se

(020)

Page 21

Table des matières

IMPORTANTES MISES EN GARDE................................... 6

Accessoires........................................................................ 7

À propos de cet appareil ................................................... 8

Installation .......................................................................... 9

Raccordements ................................................................ 16

Installation du treillis de haut-parleurs .......................... 18

À propos des illustrations dans le présent manuel

≥Les illustrations peuvent différer de votre appareil.

Accessoires

∏ 4 pointes

(TBLA40861A)

Remarques sur l’utilisation.............................................19

Entretien de l’appareil......................................................19

Spécifications...................................................................19

Certificat de garantie limitée.........................................190

Français (Canada)

∏ 4 supports à pointe

(TYL0079-A)

∏ 4 pieds en

caoutchouc

(TBLG32691)

∏ 2 embases A

(TBLA40852)

∏ 4 espaceurs

(TMKK653)

∏ 2 câbles courts

(TXJ001BP3E)

Avant utilisation, s’assurer de bien fixer les embases ainsi que les pointes ou les pieds en caoutchouc.

≥Conserver les petits accessoires hors de portée des enfants pour éviter qu'ils les avalent.

∏ 12 vis pour embase

(THEL168)

∏ 2 embases B

(TBLA41091)

∏ 1 treillis de haut-

parleurs

(TTJ0006-A)

∏ 1 chiffon de nettoyage

(TXFPE01LHUU)



≥ Les numéros de produit fournis dans ce manuel de l'utilisateur sont corrects à compter de juillet 2021. Ceux-ci peuvent être sujets à des

changements.

≥ Les enceintes ne sont pas fournies avec des câbles d'enceintes. Pour le branchement, utiliser des câbles d'enceintes disponibles dans le

commerce.

(021)

Page 22

À propos de cet appareil

Avant Arrière

Port à évent réflex

Prises des haut-parleurs

≥Ces appareils comportent

chacun deux séries de prises.

Marque d'identification du

produit

Le numéro du modèle se trouve sur la marque d'identification du

produit, située à l'arrière de cet

appareil.

Haut-parleurs

de graves

Haut-parleur

coaxial à deux

voies

Plage de fréquence élevée

Plage de fréquence basse

∫ Caractéristiques des haut-parleurs

Les nouveaux appareils à cônes coaxiaux à deux voies permettent une localisation précise du son et

offrent un son fluide et riche

Suivant ses concepts de point source sonore et de phase linéaire, pour ces nouveaux appareils coaxiaux Technics a utilisé des bords lisses, des fiches de phase à la forme unique aux écrans acoustiques, en passant par la finesse des diaphragmes des moyennes. Les haut-parleurs génèrent des ondes sphériques à front net qui reproduisent un son fluide et riche, avec une localisation précise.

L’architecture de montage haut-parleur équilibrée garantit une réduction de la distorsion du son et de

la dégradation de sa qualité

En montant le haut-parleur sur un écran acoustique au centre de gravité de l’enceinte, nous sommes parvenus à supprimer les vibrations transmises du haut-parleur à l’écran acoustique. Nous avons également renforcé l’embase, l’écran acoustique du haut-parleur de graves s’étendant jusqu’à cette dernière pour produire un son réaliste avec un bon niveau de granularité.

La reproduction puissante et naturelle des graves et des moyennes est obtenue avec une utilisation

minimale de matériaux acoustiques absorbants

L’énergie des ondes stationnaires générées à l’intérieur de l’enceinte est concentrée grâce à notre architecture unique de la trajectoire acoustique, et les matériaux acoustiques absorbants sont placés de manière à éliminer efficacement les ondes stationnaires. Cela permet un recours bien moindre aux matériaux acoustiques absorbants pour contrôler le son, sans perte d’énergie des sons nécessaires, pour une reproduction des graves et des moyennes à la fois puissante et naturelle.

∫ Noms des pièces

(022)

Page 23

Installation

Ex. :

L'angle est approximatif.

§ Haut-parleurs

60°

≥Chaque enceinte doit être transportée et installée par au moins deux personnes. ≥Ne pas toucher les haut-parleurs. Cela pourrait rendre le son de mauvaise qualité. ≥Placer les enceintes environ à la même distance de la position d'écoute. ≥

Les enceintes produisent des sons des graves depuis les ports à évent réflex situés à l'arrière ainsi que depuis la partie avant des enceintes. Installer les enceintes à au moins 5 cm (2 po) de distance des murs afin de ne pas bloquer les ports à évent réflex à l’arrière.

≥Garder l'amplificateur ou un autre dispositif et les enceintes à 1 cm (13/32po) de distance minimum.

Français (Canada)

∫ Emplacement optimal

La qualité et le volume du son des graves, la performance de localisation du son, l’ambiance sonore et d’autres facteurs déterminants de la qualité sonore varient selon l’emplacement des enceintes, la position d'écoute, les conditions de la pièce et d'autres facteurs. Se référer aux informations ci-dessous lors de l'installation des enceintes.

Choix de l'emplacement de l'installation.

≥Chaque enceinte a une masse d'environ 35 kg (78 lb). Vérifier que l'emplacement de l'installation est assez solide pour

supporter cette masse.

≥Si vous devez prévenir le basculement des enceintes pour des raisons de sécurité, consulter un spécialiste pour l’installation.

La résistance du plancher et du mur doit être vérifiée. (> 15)

≥Installer les enceintes sur une surface plane en sécurité.

Si les enceintes vacillent lors de leur positionnement, utiliser les espaceurs. (> 13, 15)

≥Afin de réduire l’écart de qualité sonore entre l’enceinte de droite et celle de gauche, positionner les enceintes en assurant un

équilibre des conditions acoustiques (réflexion et absorption acoustique).

Réglage des distances entre l'arrière des enceintes et les murs

Si les enceintes sont installées à proximité d’un mur ou dans un coin, les graves seront plus puissants, mais si les enceintes en sont trop proches, les performances de localisation du son et l’ambiance sonore seront perturbées. Dans un tel cas, régler la distance entre les enceintes et le mur avant entre 30 cm (12 po) et 60 cm (24 po). (Il est à noter que la distance entre les enceintes et les murs latéraux devrait être supérieure à 60 cm (24 po)). ≥Ne pas faire glisser trop violemment les enceintes. Cela pourrait endommager l’enceinte et le sol.

Réglage de l'angle des enceintes

Orienter la partie avant vers l’auditeur. Le fait d’observer ces recommandations permettra une localisation du son plus précise aux enceintes.

Réglage de l'acoustique de la pièce et de la disposition des enceintes

Selon l'environnement (notamment la taille et la forme de la pièce, la distance aux murs et le niveau de réverbération), il est possible que certains sons soient exagérés ou supprimés, ce qui les rendra difficiles à entendre. Dans de tels cas, il peut être utile d'ajuster le niveau de réverbération en déplaçant les enceintes, en changeant de position d'écoute ou en recouvrant les murs et fenêtres de rideaux épais afin de résoudre le problème. ≥Les pointes pourraient rehausser la qualité sonore. (> 12)

(023)

Page 24

Fixation des embases

②②

③

Garder le carton en place pour protéger les haut-parleurs.

1 Retirer les accessoires.

≥Retirer les accessoires des blocs de polystyrène et les placer dans un endroit hors de portée des enfants.

2 Placer les blocs de polystyrène à l’endroit prévu pour le montage. 3 Retirer les treillis d’enceinte de la boîte d’emballage.

Poser l’enceinte sur les blocs de polystyrène retirés à l’étape 2.

≥Garder les points suivants à l’esprit en soulevant l’enceinte.

jLa tenir par en-dessous pour qu’elle ne puisse pas glisser des mains.

(024)

Page 25

5 Enrouler les sacs de protection (2 pièces) pour découvrir le bas de l’enceinte.

Fixer de manière à ce que le côté A soit contre le sol.

Fixer de manière à ce que le côté B soit contre le sol.

6 Bien fixer les embases (4 pièces) à l’enceinte à l’aide des vis fournies.

≥Commencer par visser les trois vis à la main, puis les serrer à l’aide d’un tournevis.

Français (Canada)

≥Une fois les embases fixées, s’assurer qu’elles ne bougent pas.

Positionnement des enceintes en utilisant les pointes (> 12)

Positionnement des enceintes en utilisant les pieds en caoutchouc (> 14)

(025)

Page 26

Positionnement des enceintes en utilisant les pointes

Tenir l’enceinte de manière à ce que les mains ne touchent pas les haut-parleurs.

Les pointes pourraient rehausser la qualité sonore.

≥Panasonic n'est pas responsable d'accidents ou d'endommagements dus à un mauvais montage ou à la mauvaise

manipulation du produit. Ne pas installer les accessoires d'une façon autre que celle décrite dans ce manuel d'utilisation.

≥Chaque enceinte a une masse d'environ 35 kg (78 lb). Lorsque vous penchez les enceintes afin d'installer les pointes,

s'assurer que cette tâche est effectuée par au moins deux personnes. Lors de l'installation des pointes, faire attention à ne pas coincer vos doigts ou orteils entre les enceintes et le sol et à ne pas renverser les enceintes. De plus, poser un tapis épais ou tout autre objet similaire sur le côté du sol vers lequel vous pencherez les enceintes afin d'éviter d'endommager le sol.

≥Chaque pointe supporte un poids de 8 kg (17,6 lb) ou plus. Les pointes peuvent donc laisser des marques et des rayures

à l’emplacement de l’installation. Afin d'éviter que les pointes n'endommagent la zone, utiliser les supports à pointe fournis ou acheter des supports à pointe disposant de grandes surfaces de contact et d'une force adéquate.

≥Si vous déplacez les enceintes en laissant les pointes installées, vous risquez d'endommager le sol. Avant de changer

d'emplacement, retirer les pointes.

Pour éviter d’endommager le sol, avoir à disposition deux tapis épais (ou similaire). Les placer préalablement à l’endroit du désemballage et à celui de l’installation.

1 Placer l’enceinte verticalement sur un tapis épais (ou similaire).

2 Retirer les sacs de protection (2 pièces) et le carton recouvrant l’enceinte. 3 Transporter l’enceinte à l’endroit de l’installation en l’inclinant vers l’avant et la placer sur un tapis épais (ou similaire).

(026)

Page 27

4 Incliner l’enceinte vers l’avant et visser les pointes dans les deux embases arrière.

Supports à pointe

Enceinte (arrière)

Tapis épais, etc.

Visser les pointes à fond.

Placer chaque support à pointe de façon à ce que le côté ayant un centre dentelé soit orienté vers le haut.

À NE PAS

FAIRE

À FAIRE

Espaceur

Pour utiliser les supports à pointe, les placer sous les pointes.

Français (Canada)

5 Tout en alignant les pointes avec les marques sur les supports à pointe, ramener doucement l’enceinte en position verticale.

6 De la même manière qu’à l’étape 4, incliner l’enceinte vers l’arrière et retirer le tapis épais (ou similaire). 7 Visser les pointes dans les deux embases avant.

Pour utiliser les supports à pointe, les placer sous les pointes.

8 Si les enceintes sont bancales, placer les espaceurs sous les supports à pointe.

(027)

Page 28

Positionnement des enceintes en utilisant les pieds en caoutchouc

Tenir l’enceinte de manière à ce que le s mains ne touchent pas les haut-parleurs.

Fixer préalablement les pieds en caoutchouc (4 pièces) dans les enfoncements des embases.

≥Décoller les pieds en caoutchouc du papier et les positionner aux endroits prévus sur les embases en appuyant fermement

et sans toucher leur surface adhésive.

≥Panasonic n'est pas responsable d'accidents ou d'endommagements dus à un mauvais montage ou à la mauvaise

manipulation du produit. Ne pas installer les accessoires d'une façon autre que celle décrite dans ce manuel d'utilisation.

≥Chaque enceinte pèse environ 35 kg (78 lb). S'assurer que cette tâche est effectuée par au moins deux personnes. Faire

attention à ne pas se coincer les doigts ou les orteils entre l’enceinte et le sol et à ne pas renverser l’enceinte.

≥Chaque pied en caoutchouc supporte un poids de 8 kg (17,6 lb) ou plus. Les pieds peuvent donc laisser des marques et

des rayures à l’emplacement de l’installation.

≥Trainer l’enceinte sur le sol peut causer le décollement des pieds en caoutchouc.

Pour changer le lieu d’installation de l’enceinte, toujours être au moins deux pour la soulever.

Pour éviter d’endommager le sol, avoir à disposition un tapis épais (ou similaire). Le placer préalablement à l’endroit du désemballage.

1 Placer l’enceinte verticalement sur un tapis épais (ou similaire).

2 Retirer les sacs de protection (2 pièces) et le carton recouvrant l’enceinte. 3 Tenir l’enceinte de manière à ce qu’elle soit inclinée vers l’avant et la déplacer vers l’endroit de l’installation.

(028)

Page 29

4 Si une fois positionnées, les enceintes sont bancales, placer les espaceurs sous les pieds en caoutchouc. Cela évitera que

Pieds en caoutchouc

Espaceur

Fil

Fil solide,

chaîne, etc.

les pieds en caoutchouc soient déséquilibrés sur la surface d’installation.

Prévention contre le renversement des enceintes

Les enceintes peuvent se renverser durant une catastrophe comme un puissant tremblement de terre ou un accident. Pour votre sécurité, s'assurer de sécuriser les enceintes contre le renversement.

Chaque enceinte pèse environ 35 kg (78 lb) au total. Vérifier que l'endroit où est positionnée l'enceinte est suffisamment résistant pour supporter ce poids. Pour plus de détails, consulter un installateur spécialisé.

Français (Canada)

∫ Pour sécuriser les enceintes sur une

surface horizontale (sol, etc.)

Sécuriser chaque enceinte au sol avec des fils ou quelque chose de similaire comme illustré.

∫ Pour sécuriser les enceintes sur une

surface verticale (mur, etc.)

Passer l'enceinte dans la boucle d'une lanière ou quelque chose de similaire, et accrocher cette dernière à un mur ou une colonne robuste à l'aide d'un fil solide, d'une chaîne ou similaire, comme illustré.



≥Les mesures décrites ci-dessus ne garantissent pas la protection contre les catastrophes et les accidents, y compris les

tremblements de terre. Prendre note que Panasonic n'est en aucun cas responsable des dommages causés aux enceintes, à l'endroit de leur positionnement ou à d'autres objets, occasionnés par le travail effectué pour sécuriser les enceintes contre le renversement.

≥Utiliser les pointes rend les enceintes plus vulnérables au renversement.

(029)

Page 30

Raccordements

1 Dévisser les boutons, et insérer les

fils électriques dans les trous.

2 Revisser les boutons.

- (Noir) + (Rouge)

Ne pas insérer l'isolant en vinyle.

Enceinte (arrière)

À NE PAS FAIRE

Raccordement des câbles de l'enceinte

Les enceintes ne sont pas fournies avec des câbles d'enceintes. Pour le branchement, utiliser des câbles d'enceintes disponibles dans le commerce.

S’il est difficile de raccorder les câbles d’enceinte, desserrer les boutons autant que possible avant de le faire.



≥ Prendre garde à ne pas croiser (court-circuiter) ou inverser la polarité des câbles des enceintes car cela pourrait endommager l'amplificateur.

(030)

Page 31

Connexion à un amplificateur

Ex. : Amplificateur (arrière)

Enceinte (gauche)

Enceinte (droite)

- (Noir)

+ (Rouge)

2 Raccorder l'amplificateur à l’enceinte à l'aide du câble d'enceinte (disponible dans le commerce)

Câbles courts (fournis)

Enceinte (arrière)

≥Avant la connexion, mettre l'amplificateur hors marche et débrancher son câble d'alimentation. ≥Pour plus de détails, consulter les instructions de fonctionnement de l'amplificateur.

∫ Branchement mono-câblage

1 Brancher les câbles courts (fournis)

Français (Canada)

≥Le câble d’enceinte est branché au bouton HF sur le schéma ci-dessus, mais l’effet sonore obtenu reste normal si vous le

branchez au bouton LF.

(031)

Page 32

∫ Branchement bi-câblage

Ex. : Amplificateur (arrière)

Enceinte (gauche)

Enceinte (droite)

Enceinte (avant)

Treillis de haut-parleur (arrière)

≥Ne pas utiliser les câbles courts (fournis) pour un branchement bi-câblage.



≥ Ne pas déplacer l'enceinte lorsque les câbles d'enceinte sont connectés. Cela pourrait entraîner un court-circuit. ≥ Une fois les branchements effectués, tirer légèrement sur les câbles d'enceinte afin de vérifier qu'ils sont bien branchés. ≥ S'assurer de respecter la polarité (+/-) des prises. Le cas contraire, les effets stéréo pourraient en pâtir, ou l'appareil pourrait ne plus fonctionner

correctement.

Installation du treillis de haut-parleurs

Les enceintes sont fournies avec des treillis de haut-parleurs, qui protègent les haut-parleurs de la poussière. Utiliser les aimants pour fixer le treillis de haut-parleur à l’enceinte.



≥ Vous pouvez bénéficier d'une qualité sonore supérieure en retirant les treillis d'enceinte avant l'écoute.

(032)

Page 33

Remarques sur l’utilisation

Afin de protéger les enceintes d'un endommagement causé par un voltage d'entrée trop fort, prendre les précautions suivantes :

≥Afin de prévenir tout dommage aux enceintes, réduire le volume dans les conditions suivantes :

jLors de l’écoute avec distorsion. jLors de la réception de sifflement à cause d’un micro ou d’une table tournante, d’émissions FM avec interférence, ou de

signaux continus en provenance d’un oscillateur, instrument électrique ou disque d’essai.

jLors du réglage de la qualité sonore.

jLors de la mise en ou hors contact de l’amplificateur. ≥Éviter de trop augmenter le volume lors du rehaut des aigus avec un égaliseur graphique ou toutes autres commandes. ≥Éviter de produire un son trop fort avec un petit amplificateur de puissance. Ceci augmenterait la distorsion harmonique de

l'amplificateur et pourrait endommager les enceintes. ≥Ne pas effectuer d’écoute à un niveau élevé pendant une période prolongée car cela pourrait endommager les enceintes et en

réduire leur durée de vie. ≥Ne pas toucher les prises de l'enceinte avec vos mains ou d'autres objets lorsque les enceintes sont en cours d'utilisation. En

fonction des conditions d'utilisation, cela pourrait vous exposer à une haute tension.

Entretien de l’appareil

Essuyer les enceintes à l'aide du chiffon de nettoyage fourni.

≥Si les surfaces de l’appareil deviennent souillées, les nettoyer avec un linge humide, puis les essuyer avec un linge sec. ≥Ne pas utiliser de solvants tels que la benzine, du diluant, de l'alcool, des détergents de cuisine, etc. Cela pourrait modifier

l'apparence du boîtier externe ou décoller son revêtement.

Français (Canada)

Spécifications

Type 4 haut-parleurs 3 voies, type à évent réflex

(Haut-parleur des moyennes fréquences coaxial bidirectionnel/haut-

parleur des aigus intégrés)

Haut-parleur

Graves 16 cm (6

Moyennes fréquences/aigus Coaxial 16 cm (6 Impédance 4 ≠ Puissance d'entrée (CEI) 200 W (MAX.)

Niveau de pression sonore 86 dB (2,83 V/m)

Gamme de fréquences 33 Hz à 90 kHz (-10 dB) Fréquence de croisement 500 Hz, 3,4 kHz Dimensions (LkHkP)

Avec les pointes Avec les pieds en caoutchouc

Poids Environ 35 kg (78 lb) Température de fonctionnement 0 Humidité relative 20 % à 80 % (sans condensation)

/2po) de type cone k1/2,5 cm (1 po) de type dôme k1

292 mmk1114mmk366 mm (11

292 mmk1093mmk366 mm (111/2pok431/32pok142/5po)

C à i40oC (r32oF à r104oF)



≥ Spécifications sous réserve de modifications. ≥ Le poids et les dimensions sont approximatifs.

/2po) de type cône k2

100 W (NOMINALE)

83 dB (W/m)

/2pok4327/32pok142/5po)

(033)

Page 34

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Vorsichtsmaßnahmen

WARNUNG

≥ Verändern oder zerlegen Sie das Gerät nicht. Anderenfalls kann

es zu Schäden oder Bränden kommen.

≥ Stellen Sie die Lautsprecher nicht auf instabile Unterlagen wie

wackelige Tische oder unebenen Böden. Stellen Sie die Lautsprecher nicht auf hohe oder unebene Oberflächen oder auf Oberflächen, die Vibrationen oder Stößen ausgesetzt sind. Wenn die Lautsprecher umkippen oder fallen, besteht Verletzungsgefahr.

≥ Bewahren Sie alle Kleinteile außerhalb der Reichweite von

Kindern auf. Wenn die Spikes verschluckt werden, bestehen Gesundheitsrisiken. Falls Sie den Verdacht haben, dass Kleinteile verschluckt wurden, konsultieren Sie unverzüglich den Arzt.

≥ Hängen Sie die Lautsprecher nicht an die Decke oder an die

Wand. Der Lautsprecher kann sonst herunterfallen und Verletzungen verursachen.

≥ Führen Sie keine Gegenstände in die Bassreflex-Ports auf der

Lautsprecherrückseite ein. Anderenfalls kann es zu Bränden oder Verletzungen kommen. Seien Sie besonders vorsichtig, wenn sich Kinder in der Nähe befinden.

ACHTUNG

≥ Stellen Sie sich nicht auf die Lautsprecher und hängen Sie sich

auch nicht daran. Wenn die Lautsprecher umkippen oder beschädigt werden, besteht Verletzungsgefahr.

≥ Betreiben Sie die Lautsprecher nicht über einen längeren

Zeitraum, wenn der Ton verzerrt ist. Anderenfalls kann es zur Überhitzung der Lautsprecher und in der Folge zu Fehlfunktionen und Bränden kommen.

≥ Platzieren Sie keine schweren oder großen Gegenstände auf den

Lautsprechern. Wenn die Lautsprecher umkippen oder fallen, besteht Verletzungsgefahr.

≥ Berühren Sie nicht die Membranen. Anderenfalls können die

Membranen verformt werden, wodurch die Tonausgabe beeinträchtigt wird.

Entsorgung von Altgeräten Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

≥ Halten Sie die Lautsprecher außerhalb der Reichweite von

Säuglingen und Kindern. Wenn die Lautsprecher umkippen, besteht Verletzungsgefahr.

≥ Setzen Sie die Lautsprecher keinen hohen Temperaturen aus.

Vermeiden Sie vor allem Umgebungen mit direkter Sonneneinstrahlung oder nahen Heizkörpern. Anderenfalls kann es zu Schäden an den Gehäusen oder Bauteilen kommen.

≥ Stellen Sie die Lautsprecher nicht in Umgebungen mit fettigen

Dünsten, in feuchten oder staubigen Umgebungen auf. Anderenfalls kann es zu elektrischen Stromflüssen durch Öl, Feuchtigkeit oder Staub und in der Folge zu Bränden oder elektrischen Schlägen kommen,

≥ Halten Sie magnetische Gegenstände von den Lautsprechern

fern. In den Lautsprechern und Lautsprechernetzen befinden sich starke Magnete, die Kreditkarten, Netzkarten, Uhren und weitere Gegenstände beschädigen können.

≥ Führen Sie keine Finger in die Bassreflex-Ports auf der Rückseite

der Lautsprecher ein. Achten Sie besonders auf Kinder, da dies zu Verletzungen führen kann.

≥ Verbinden Sie die Lautsprecher nicht mit einem Verstärker, der

eine größere Ausgangsleistung hat als ihre zulässige Eingangsleistung. Anderenfalls kann es zur Überhitzung der Lautsprecher und in der Folge zu Bränden kommen.

≥ Versuchen Sie nicht, das Hauptgerät an den Schraubklemmen

anzuheben oder zu tragen. Wenn die Geräte herunterfallen, kann es zu Verletzungen kommen. Dies kann auch zu einer Beschädigung des Produkts führen, daher ist Vorsicht geboten.

≥ Jeder Lautsprecher muss von mindestens zwei Personen

getragen und aufgestellt werden. Wird ein Lautsprecher fallengelassen, besteht Verletzungsgefahr.

≥ Sichern Sie die Lautsprecher gegen ein Umkippen. Wenn sie auf

Grund einer Katastrophe, wie bei einem starken Erdbeben oder in einem Unfall umkippen, kann es zu Verletzungen kommen. Achten Sie darauf, vor dem Gebrauch die Bodenplatten sowie

≥

entweder die Spikes oder die Gummifüße anzubringen. kann das Produkt kippen, und es kann zu Verletzungen kommen.

Anderenfalls

(034)

Page 35

Inhaltsverzeichnis

Vorsichtsmaßnahmen........................................................ 6

Zubehör............................................................................... 7

Über dieses Gerät .............................................................. 8

Installation .......................................................................... 9

Anschlüsse....................................................................... 16

Anbringen der Lautsprechernetze.................................. 18

Hinweise zu Beschreibungen in dieser Bedienungsanleitung

≥Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden.

Hinweise zur Nutzung......................................................19

Gerätepflege ..................................................................... 19

Technische Daten.............................................................19

Zubehör

∏ 4 Spikes

(TBLA40861A)

∏ 4 Spike-Schuhe

(TYL0079-A)

Deutsch

∏ 4 Gummifüße

(TBLG32691)

∏ 2 Bodenplatten A

(TBLA40852)

∏ 4 Abstandhalter

(TMKK653)

∏ 2 kurze Kabel

(TXJ001BP3E)

Achten Sie darauf, vor dem Gebrauch die Bodenplatten sowie entweder die Spikes oder die Gummifüße anzubringen.

≥Bewahren Sie alle Kleinteile außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.

∏ 12 Schrauben für

Bodenplatten

(THEL168)

∏ 2 Bodenplatten B

(TBLA41091)

∏ 1 Lautsprechernetz

(TTJ0006-A)

∏ 1 Reinigungstuch

(TXFPE01LHUU)



≥ Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist Juli 2021. Änderungen vorbehalten. ≥ Die Lautsprecher werden ohne Lautsprecherkabel ausgeliefert. Verwenden Sie im Handel erhältliche Lautsprecherkabel, um die Lautsprecher

anzuschließen.

(035)

Page 36

Über dieses Gerät

Vorderseite Rückseite

Bassreflex-Port

Lautsprecheranschlüsse

≥Diese Geräte haben

jeweils zwei Sätze von Lautsprecheranschlüssen.

Produktkennzeichnung

Die Modellnummer befindet sich

auf der Produktkennzeichnung

unten an diesem Gerät.

Tieftöner

Zweiwege-

Koaxialsystem

Hochfrequenzbereich

Niederfrequenzbereich

∫ Merkmale der Lautsprecher

Neu entwickelte Zwei-Wege-Koaxial-Konuseinheiten ermöglichen eine präzise Schallortung und

bieten einen runden und satten Klang

Um das Punktschallquellen- und Linearphasenkonzept von Technics zu realisieren, wurden bei diesen neuen Koaxialeinheiten abgerundete Kanten verwendet – von den einzigartig geformten Phasensteckern über die schlanken Mitteltonmembranen bis hin zu den Schallwänden. Diese erzeugen sphärische Schallwellen mit definierten Wellenfronten, die bei der Klangwiedergabe eine runde, satte Charakteristik und eine präzise Klangortung gewährleisten.

Symmetrische Treibermontagearchitektur wirkt Klangverzerrungen und Verschlechterungen der

Klangqualität entgegen

Durch die Montage der Lautsprechereinheit auf einer Montageschallwand im Schwerpunkt des Gehäuses werden die Vibrationen, die von der Lautsprechereinheit auf die Schallwand übertragen werden, unterdrückt. Die Bodenplatte wurde weiter verstärkt, wobei die Montageschallwand für den Tieftöner bis zur Grundplatte verlängert wurde, um eine realistische Klangwiedergabe mit Kraft und Detailreichtum zu erzielen.

Kraftvolle und natürliche Mittel- und Basstonwiedergabe dank einer minimalen Verwendung von

schallabsorbierenden Materialien

Die Energie der im Gehäuse entstehenden Stehwellen wird durch unsere einzigartige Schallpfadarchitektur konzentriert, und schallabsorbierende Materialien sind so positioniert, dass sie die Stehwellen effizient auslöschen. Dies bedeutet, dass wir die Abhängigkeit von schallabsorbierenden Materialien zur Klangkontrolle erheblich reduzieren konnten, sodass die Energie der erwünschten Schallwellen nicht reduziert wird und eine kraftvolle, natürliche Wiedergabe im Mittel- und Bassbereich gewährleistet wird.

∫ Bezeichnungen der Teile

(036)

Page 37

Installation

z.B.

Beim Winkel handelt es sich um eine Naherungsangabe.

§ Lautsprecher

60°

≥Jeder Lautsprecher muss von mindestens zwei Personen getragen und aufgestellt werden. ≥Berühren Sie die Lautsprecher nicht. Anderenfalls kann die Audioqualität beeinträchtigt werden. ≥Stellen Sie die Lautsprecher in etwa derselben Distanz zur Hörposition auf. ≥Die Lautsprecher erzeugen Bassklänge über die Bassreflex-Ports auf der Rückseite sowie der Vorderseite. Installieren Sie die

Lautsprecher mindestens 5 cm von den Wänden entfernt, sodass diese nicht die Bassreflex-Ports bedecken.

≥Behalten Sie den Verstärker oder andere Geräte und die Lautsprecher mindestens 1 cm voneinander entfernt.

Deutsch

∫ Für eine optimale Positionierung

Die Qualität und Lautstärke des Bassklangs, die Leistung der Klanglokalisierung, die Klanglandschaft sowie andere Faktoren, die die Audioqualität bestimmen, variieren je nach Installationsstandort dieses Geräts, der Hörposition, den Raumbedingungen sowie anderen Faktoren. Beachten Sie bei der Installation der Lautsprecher die folgenden Informationen.

Bestimmung eines Installationsstandorts.

≥Jeder Lautsprecher hat etwa eine Masse von 35 kg. Vergewissern Sie sich, dass der gewünschte Installationsort die

entsprechende Tragfähigkeit aufweist.

≥Wenn Sie die Lautsprecher gegen Umkippen sichern müssen, wenden Sie sich an einen Installationsfachmann. Die Boden-

und Wandstärke muss überprüft werden. (> 15)

≥Stellen Sie die Lautsprecher auf eine sichere und ebene Oberfläche.

Wenn die Lautsprecher nach dem Aufbau wackeln, verwenden Sie die Abstandshalter. (> 13, 15)

≥Um die Lücke der Audioqualität zwischen dem linken und rechten Lautsprecher zu minimieren, installieren Sie diese so, dass

die akustischen Bedingungen (Sound-Reflexion und -Absorption) um diese herum dieselben sind.

Anpassung der Entfernungen zwischen der Rückseite der Lautsprecher und der Wände

Wenn Sie die Lautsprecher nahe an einer Wand oder in einer Ecke installieren, ist der Bassklang kraftvoller; befinden sich die Lautsprecher jedoch zu nahe daran, können sich die Leistung der Klanglokalisierung und die Klanglandschaft beeinträchtigen. Passen Sie in diesem Fall den Abstand zwischen den Lautsprechern und der Längswand an, der zwischen 30 cm und 60 cm liegen sollte. (Beachten Sie, dass der Abstand zwischen den Lautsprechern und den Seitenwänden größer als 60 cm sein sollte.) ≥Ziehen Sie die Lautsprecher nicht mit Gewalt. Anderenfalls können Lautsprecher und Fußboden beschädigt werden.

Anpassung des Winkels der Lautsprecher

Richten Sie die Vorderseite der Lautsprecher in Richtung des Hörers aus. Durch das Befolgen dieser Schritte können die Lautsprecher eine präzisere Klanglokalisierung erzielen.

Anpassung der Raumakustik und Lautsprecheranordnung

Je nach Raumumgebung (einschließlich der Größe und Form des Raums, der Entfernung zu den Wänden und dem Schallpegel), können bestimmte Klänge überspitzt oder unterdrückt werden, sodass diese schwer zu hören sind. In solchen Fällen kann das Anpassen des Schallpegels durch das Bewegen der Lautsprecher, das Ändern Ihrer Hörposition oder das Bedecken der Wände oder Fenster mit dicken Vorhängen dabei helfen, das Problem zu lösen. ≥Die Spikes können die Audioqualität verbessern. (> 12)

(037)

Page 38

Anbringen der Bodenplatten

②②

③

Lassen Sie den Karton, wo er ist, um den Lautsprecher zu schützen.

1 Entfernen Sie das Zubehör.

≥Nehmen Sie das Zubehör aus den Styroporblöcken und bewahren Sie es außerhalb der Reichweite von Kindern auf.

2 Platzieren Sie die Styroporblöcke beim gewünschten Aufstellungsort. 3 Entfernen Sie den Verpackungskarton des Lautsprechernetzes.

4 Platzieren Sie den Lautsprecher auf den Styropor-Blöcken, die Sie in Schritt 2 entfernt haben.

≥Beachten Sie beim Anheben des Lautsprechers folgende Punkte:

jHalten Sie die Unterseite so, dass Ihre Hände nicht abrutschen.

(038)

Page 39

5 Rollen Sie die Schutzhüllen (2 Stück) auf, um die Unterseite des Lautsprechers freizulegen.

Bringen Sie die Bodenplatte so an, dass A nach unten zeigt.

Bringen Sie die Bodenplatte so an, dass B nach unten zeigt.

6 Bringen Sie die Bodenplatten (4 Stück) mithilfe der mitgelieferten Schrauben sicher am Lautsprecher an.

≥Befestigen Sie die Schrauben zunächst provisorisch mit der Hand und ziehen Sie sie dann mit einem Schraubendreher an.

Deutsch

≥Vergewissern Sie sich nach dem Anbringen der Bodenplatten, dass die Platten nicht wackeln.

Aufstellen des Lautsprechers mithilfe der Spikes (> 12)

Aufstellen des Lautsprechers mithilfe der Gummifüße (> 14)

(039)

Page 40

Aufstellen des Lautsprechers mithilfe der Spikes

Halten Sie den Lautsprecher so, dass Ihre Hände die Lautsprechereinheit nicht berühren.

Die Spikes können die Audioqualität verbessern.

≥Panasonic übernimmt keinerlei Haftung für Unfälle oder Schäden durch unsachgemäßen Aufbau oder Umgang mit dem

Produkt. Bringen Sie das Zubehör ausschließlich entsprechend der Bedienungsanleitung an.

≥Jeder Lautsprecher hat etwa eine Masse von 35 kg. Wenn Sie die Lautsprecher kippen, um die Spikes anzubringen,

führen Sie diese Arbeit mit mindestens zwei Personen aus. Wenn Sie die Spikes anbringen, achten Sie darauf, dass Sie Ihre Finger oder Zehen nicht zwischen Lautsprecher und Fußboden einklemmen und dass die Lautsprecher nicht umfallen. Bedecken Sie den Boden außerdem dort, wo der Lautsprecher abgelegt werden soll, mit einer dicken Matte oder einem ähnlichen Gegenstand, um Schäden am Fußboden zu vermeiden.

≥Jeder Spike wird mit 8 kg oder mehr belastet. Dadurch können am Aufbauort Abdrücke und Einkerbungen entstehen.

Verwenden Sie die mitgelieferten Spike-Schuhe oder erwerben Sie Spike-Schuhe mit großen Kontaktflächen und angemessener Stärke, um Schäden an der Umgebung durch die Spikes zu vermeiden.

≥Beim Bewegen der Lautsprecher mit angebrachten Spikes kann es zu Schäden am Fußboden kommen. Entfernen Sie die

Spikes, bevor Sie den Installationsort wechseln.

Halten Sie zwei dicke Matten o. ä. bereit, um Schäden am Fußbodenbelag zu vermeiden. Platzieren Sie sie vorab am Auspackund Aufstellungsort.

1 Platzieren Sie den Lautsprecher vertikal auf einer dicken Matte o. ä.

2 Entfernen Sie die 2 Schutzhüllen sowie den Karton, mit denen der Lautsprecher bedeckt ist. 3 Tragen Sie den Lautsprecher nach vorne gekippt zum Aufstellungsort und stellen Sie ihn auf einer dicken Matte o. ä. auf.

(040)

Page 41

4 Kippen Sie den Lautsprecher nach vorne und schrauben Sie die Spikes in die beiden rückseitigen Bodenplatten.

Spike-Schuhe

Lautsprecher (Rückseite)

Dicke Matte etc.

Schrauben Sie die Spikes fest, bis sie stoppen.

Platzieren Sie jeden Spike-Schuh so, dass die Seite mit der Einsenkung in der Mitte nach oben weist.

FALSCH

RICHTIG

Abstandhalter

Wenn Sie die Spike-Schuhe verwenden, platzieren Sie sie unter den Spikes.

Deutsch

5 Während Sie die Enden der Spikes mit den Kerben an den Spike-Schuhen ausrichten, bringen Sie den Lautsprecher langsam

in die aufrechte Position zurück.

6 Entsprechend Schritt 4 kippen Sie den Lautsprecher nun nach hinten und entfernen die dicke Matte o. ä. 7 Schrauben Sie die Spikes in die beiden vorderen Bodenplatten.

Wenn Sie die Spike-Schuhe verwenden, platzieren Sie sie unter den Spikes.

8 Wenn die Lautsprecher wackeln, legen Sie die Abstandshalter unter die Spike-Schuhe.

(041)

Page 42

Aufstellen des Lautsprechers mithilfe der Gummifüße

Halten Sie den Lautsprecher so, dass Ihre Hände die Lautsprechereinheit nicht berühren.

Passen Sie zuvor die Gummifüße (4 Stück) in die entsprechenden Aussparungen der Bodenplatten ein.

≥Entfernen Sie das Schutzpapier von den Gummifüßen, vermeiden Sie ein Berühren der Klebeflächen und pressen Sie die

Gummifüße fest in die Bodenplatten.

≥Panasonic übernimmt keinerlei Haftung für Unfälle oder Schäden durch unsachgemäßen Aufbau oder Umgang mit dem

Produkt. Bringen Sie das Zubehör ausschließlich entsprechend der Bedienungsanleitung an.

≥Jeder Lautsprecher wiegt ca. 35 kg. Achten Sie darauf, die Arbeit mit mindestens zwei Personen auszuführen. Achten Sie

darauf, Ihre Finger und Zehen nicht zwischen Lautsprecher und Fußboden einzuklemmen und die Lautsprecher nicht umfallen zu lassen.

≥Jeder Gummifuß wird mit 8 kg oder mehr belastet. Dadurch können am Aufbauort Abdrücke und Einkerbungen entstehen. ≥Ziehen Sie den Lautsprecher nicht über den Boden, da sich ansonsten die Gummifüße lösen können.

Heben Sie den Lautsprecher stets nur mit zwei Personen an, wenn Sie den Installationsort des Lautsprechers ändern.

Halten Sie eine dicke Matte o. ä. bereit, um Schäden am Fußbodenbelag zu vermeiden. Platzieren Sie sie vorab am Auspackort.

1 Platzieren Sie den Lautsprecher vertikal auf einer dicken Matte o. ä.

2 Entfernen Sie die 2 Schutzhüllen sowie den Karton, mit denen der Lautsprecher bedeckt ist. 3 Halten Sie den Lautsprecher so, dass er nach vorne gekippt ist, um ihn zum Aufstellungsort zu bewegen.

(042)

Page 43

4 Wenn die Lautsprecher nach dem Aufstellen wackeln, platzieren Sie die Abstandhalter unter den Gummifüßen. So wird ein

Gummifüße

Abstandhalter

Draht

Stabiles Seil,

Kette usw.

Wackeln der Gummifüße auf der Oberfläche des Aufstellungsorts vermieden.

Verhindern der Lautsprecher gegen ein Umkippen

Die Lautsprecher können in einer Katastrophe, wie bei einem starken Erdbeben oder in einem Unfall umkippen. Vergewissern Sie sich zu Ihrer eigenen Sicherheit, dass die Lautsprecher gegen ein Umkippen gesichert sind.

Jeder Lautsprecher wiegt insgesamt ca. 35 kg. Überprüfen Sie, ob die Lautsprecherorte stark genug sind, um diesem Gewicht standzuhalten. Wenden Sie sich für Details an einen Installationsfachmann.

Deutsch

∫ Bei der Sicherung der Lautsprecher an

einer horizontalen Oberfläche (Boden etc.)

Sichern Sie jeden Lautsprecher mit Drähten oder ähnlichen Gegenständen am Boden, wie in der Abbildung angezeigt.

∫ Bei der Sicherung der Lautsprecher an

einer vertikalen Oberfläche (Wand etc.)

Schlingen Sie ein Band oder einen ähnlichen Gegenstand um jeden Lautsprecher und verbinden Sie diesen mit Hilfe eines kräftigen Drahts, einer Kette oder einem ähnlichen Gegenstand mit einer stabilen Wand oder Säule, wie in der Abbildung angezeigt.



≥Die oben beschriebenen Maßnahmen gewährleisten keinen Schutz für alle Katastrophen und Unfälle, einschließlich Erdbeben.

Bitte beachten Sie, dass Panasonic nicht für Beschädigungen an den Lautsprechern, ihren Installationsstandorten oder anderen Gegenständen verantwortlich ist, die durch die ausgeführten Arbeiten zur Sicherung der Lautsprecher gegen ein Umkippen verursacht werden.

≥Durch die Nutzung der Spikes werden die Lautsprecher anfälliger für ein Umkippen.

(043)

Page 44

Anschlüsse

1 Drehen Sie die Knöpfe, um sie zu

lösen, und führen Sie die Kerndrähte in die Löcher ein.

2 Ziehen Sie die Knöpfe fest.

- (Schwarz) + (Rot)

Führen Sie die Vinylisolierung nicht ein.

Lautsprecher (Rückseite)

FALSCH

Anschließen der Lautsprecherkabel

Die Lautsprecher werden ohne Lautsprecherkabel ausgeliefert. Verwenden Sie im Handel erhältliche Lautsprecherkabel, um die Lautsprecher anzuschließen.

Wenn Sie beim Anschließen der Lautsprecherkabel Schwierigkeiten haben, lockern Sie zunächst die Schraubklemmen bis zum Anschlag, und versuchen Sie es dann erneut.



≥ Achten Sie darauf, die Polarität der Lautsprecherdrähte nicht zu überkreuzen (Kurzschluss) oder umzukehren, da dies zur Beschädigung des

Verstärkers führen kann.

(044)

Page 45

Anschluss über einen Verstärker

z.B.

Verstärker (Rückseite)

Lautsprecher (links)

Lautsprecher (rechts)

Kurze Kabel (mitgeliefert)

2 Verbinden Sie den Verstärker und den Lautsprecher mit einem Lautsprecherkabel (im Handel erhältlich)

- (Schwarz) + (Rot)

Lautsprecher

(Rückseite)

≥Schalten Sie den Verstärker aus und ziehen Sie dessen Netzkabel, bevor Sie den Verstärker anschließen. ≥Detaillierte Informationen finden Sie in der Bedienungsanleitung des Verstärkers.

∫ Einfache Kabelverbindung

1 Verbinden Sie die Kabelbrücken (mitgeliefert)

Deutsch

≥Das Lautsprecherkabel ist in der obigen Abbildung an die HF-Klemme angeschlossen, aber auch beim Anschließen an die LF-

Klemme wird ein normaler Stereoeffekt erzielt.

(045)

Page 46

∫ Bi-Wiring-Verbindung

z.B.

Lautsprecher (links)

Lautsprecher (rechts)

Verstärker (Rückseite)

Lautsprecher (Vorderseite)

Lautsprechernetz

(Rückseite)

≥Verwenden Sie bei einer Bi-Wiring-Verbindung nicht die mitgelieferten Kabelbrücken.



≥ Bewegen Sie den Lautsprecher nicht, während die Lautsprecherkabel angeschlossen sind. Dies kann zu einem Kurzschluss führen. ≥ Wenn die Verbindungen hergestellt wurden, ziehen Sie leicht an den Lautsprecherkabeln, um sicherzustellen, dass diese fest verbunden sind.

Verdrahten Sie die Polarität (+/-) der Anschlüsse richtig. Andernfalls können die Stereo-Effekte beeinträchtigt werden oder es kann zu Fehlfunktionen kommen.

≥

Anbringen der Lautsprechernetze

Die Lautsprecher werden mit Lautsprechernetzen geliefert, welche die Lautsprechergeräte vor Staub schützen. Verwenden Sie die Magnete, um die Lautsprechernetze an den Lautsprechereinheiten zu befestigen.



≥ Sie können eine hochwertige Audiowiedergabe genießen, wenn Sie zuvor die Lautsprechernetze entfernen.

(046)

Page 47

Hinweise zur Nutzung

Um die Lautsprecher vor Schäden durch eine übermäßige Eingabe zu schützen, beachten Sie folgende Vorsichtsmaßnahmen:

≥Drehen Sie die Lautstärke in den folgenden Situationen zurück, um eine Beschädigung der Lautsprecher zu vermeiden:

jWenn eine Programmquelle mit verzerrtem Klang wiedergegeben wird. jWenn die Lautsprecher Rückkopplungsheulen von einem Mikrofon oder Plattenspieler, Rauscheinstreuungen von einem

UKW-Sender oder Sinussignale auffangen, die von einem Oszillator, einer Test-Disc oder einem elektronischen Musikinstrument erzeugt werden.

jBeim Einstellen des Klangcharakters. jBeim Ein- und Ausschalten des Verstärkers.

≥Vermeiden Sie ein zu starkes Erhöhen der Lautstärke, wenn Sie Höhen mit einem Grafik-Equalizer oder einer anderen

Steuerung verstärken.

≥Vermeiden Sie die Ausgabe von übermäßig lauten Klängen mit einem Verstärker mit niedriger Leistung. Andernfalls erhöht sich

die harmonische Verzerrung des Verstärkers und die Lautsprecher können beschädigt werden.

≥Durch Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg können die Lautsprecher beschädigt werden,

und ihre Lebensdauer verkürzt sich.

≥Berühren Sie die Lautsprecheranschlüsse nicht mit den Händen oder mit Gegenständen, während die Lautsprecher betrieben

werden. Anderenfalls besteht je nach Gebrauchsbedingungen das Risiko, dass Sie hohen Stromspannungen ausgesetzt sind.

Gerätepflege

Reinigen Sie die Lautsprecher mit dem mitgelieferten Reinigungstuch.

≥Wenn Schmutz hartnäckig ist, wringen Sie ein nasses Tuch gründlich aus, um den Schmutz abzuwischen und trocknen Sie es

mit einem trockenen Tuch ab.

≥Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Alkohol, Haushaltsreiniger, einen chemischen Wischer etc. Diese

könnten dazu führen, dass sich das äußere Gehäuse verformt oder die Beschichtung abblättert.

Deutsch

Technische Daten

Typ 3-Wege-4-Lautsprecher, Bassreflex-Typ

(2-Wege-Koaxial-Mitten/integrierte Tweeter)

Lautsprechereinheit

Woofer 16 cm Konustyp k2

Mitten/Tweeter Koaxial-16 cm-Kegeltyp k1/2,5 cm-Kuppeltyp k1 Impedanz 4 ≠ Eingangsleistung (IEC) 200 W (MAX)

100 W (RATED)

Schalldruckpegel 86 dB (2,83 V/m)

83 dB (W/m) Frequenzbereich 33 Hz bis 90 kHz (-10 dB) Übergangsfrequenz 500 Hz, 3,4 kHz Abmessungen (BkHkT)

Mit Spikes Mit Gummifüßen

Gewicht Ca. 35 kg Betriebstemperaturbereich 0 Betriebsfeuchtigskeitsbereich 20 % bis 80 % Rel. Feuchte (keine Kondensbildung)



≥ Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten. ≥ Die Gewichtsangaben und Abmessungen sind ungefähre Werte.

292 mmk1.114 mmk366 mm

292 mmk1.093 mmk366 mm

C bis i40oC

(047)

Page 48

Merci d’avoir porté votre choix sur cet appareil. Veuillez lire attentivement les présentes instructions avant d’utiliser ce produit, et conserver ce manuel pour utilisation ultérieure.

Consignes de sécurité

AVERTISSEMENT

≥ Ne pas démonter ni modifier le produit. Cela pourrait causer des

dommages ou un incendie.

≥ Ne placez pas les enceintes sur des endroits instables, comme peut

l'être une table bancale ou une surface en pente. Ne placez pas les enceintes sur des surfaces élevées ou inégales ou sur des surfaces vulnérables aux vibrations ou aux chocs. Si les enceintes se renversent ou tombent, cela pourrait causer des blessures.

≥ Conservez les petits accessoires hors de portée des enfants. En cas

d'ingestion accidentelle, il y aura des effets physiques indésirables. Si vous pensez que des petits accessoires ont été ingérés, consultez immédiatement votre médecin.

≥ N'accrochez pas les enceintes au plafond ou sur le mur. Celles-ci

pourraient tomber et causer des blessures corporelles.

≥ N'insérez pas d'objets dans les ouvertures des ports bass-reflex à

l'arrière des enceintes. Cela pourrait provoquer un incendie ou des blessures. Portez une attention particulière aux enfants lorsque ceux-ci se trouvent à proximité.

ATTENTION

≥ Ne montez pas sur les enceintes et ne vous y accrochez pas. Si les

enceintes se renversent ou sont endommagées, cela pourrait provoquer des blessures.

≥ N'utilisez pas les enceintes pendant une longue période lorsque le

son est déformé. Les enceintes pourraient surchauffer, causant un dysfonctionnement ou un incendie.

≥ Ne posez pas d'objets lourds ou de gros objets sur les enceintes. Si

les enceintes se renversent ou tombent, cela pourrait provoquer des blessures.

≥ Ne touchez pas les membranes. Autrement, cela pourrait déformer

les membranes, et comme résultat, le son pourrait ne plus être reproduit correctement.

≥ Conservez les enceintes hors de portée des enfants, et tout

particulièrement des nourrissons. Si les enceintes se renversent, cela peut provoquer des blessures.

≥ Ne placez pas les enceintes à des endroits où la température est

très élevée. Évitez plus particulièrement les endroits exposés directement au soleil et ceux situés près d'un chauffage. Ne pas respecter ces consignes pourrait causer la détérioration du revêtement extérieur ou des composants internes.

≥ Ne placez pas les enceintes dans des endroits exposés à des

≥ Conservez les objets magnétiques loin du produit. Les puissants

aimants se trouvant à l'intérieur des enceintes et des grilles des enceintes pourraient endommager les cartes de crédit, les cartes de voyage, les horloges et d'autres objets.

≥ Ne mettez pas les doigts dans le port bass-reflex situé à l'arrière des

enceintes. Portez une attention particulière aux enfants car cela peut causer des blessures.

raccordez pas les enceintes à un amplificateur ayant une sortie

≥ Ne

supérieure à l'entrée admissible. Les enceintes pourraient surchauffer, provoquant ainsi un incendie.

≥ Ne tentez pas de soulever ou porter l’appareil principal à l’aide des

boutons situés sur ce dernier. Son éventuelle chute pourrait provoquer des blessures. Cela peut également endommager le produit, il faut donc faire preuve de prudence.

≥ Chaque enceinte doit être transportée et installée par au moins deux

personnes. Les faire tomber peut causer des blessures.

≥ Sécurisez les enceintes contre le renversement. Si celles-ci se

renversent durant une catastrophe comme un puissant tremblement de terre ou un accident, des blessures peuvent être occasionnées.

≥ Avant utilisation, assurez-vous de bien fixer les embases ainsi que

les pointes ou les patins en caoutchouc. Autrement, le produit pourrait se renverser et causer des blessures.

L’élimination des équipements usagés Applicable uniquement dans les pays membres de l’Union européenne et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que les appareils électriques et électroniques usagés, doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur. En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement. Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

(048)

Page 49

Table des matières

Consignes de sécurité....................................................... 6

Accessoires........................................................................ 7

A propos de cet appareil ................................................... 8

Installation .......................................................................... 9

Connexions....................................................................... 16

Installation des grilles de l'enceinte............................... 18

A propos des descriptions dans ce mode d’emploi

≥Les illustrations montrées peuvent être différentes de votre appareil.

Accessoires

∏ 4 Pointes

(TBLA40861A)

∏ 4 Patins pour pointe

Notes sur l'utilisation....................................................... 19

Entretien de l’appareil......................................................19

Caractéristiques ...............................................................19

Français

(TYL0079-A)

∏ 4 Patins en

caoutchouc

(TBLG32691)

∏ 2 Embases A

(TBLA40852)

∏ 4 Boulons

d'espacement

(TMKK653)

∏ 2 Câbles courts

(TXJ001BP3E)

Avant utilisation, assurez-vous de bien fixer les embases ainsi que les pointes ou les patins en caoutchouc.

≥Conservez les petits accessoires hors de portée des enfants pour éviter qu’ils les avalent.

∏ 12 Vis pour embases

(THEL168)

∏ 2 Embases B

(TBLA41091)

∏ 1 Grille pour enceinte

(TTJ0006-A)

∏ 1 Chiffon nettoyant

(TXFPE01LHUU)



≥ Les références des produits fournies dans ce mode d'emploi sont correctes à compter de juillet 2021. Elles peuvent être soumises à des

changements.

≥ Les enceintes ne sont pas fournies avec les câbles d’enceinte. Pour effectuer le raccordement, utilisez des câbles d’enceinte disponibles dans

le commerce.

(049)

Page 50

A propos de cet appareil

Devant Derrière

Port bass-reflex

Prises de l'enceinte

≥Ces appareils comportent

chacun deux séries de prises.

Marquage d'identification du

produit

Le numéro du produit est situé sur

le marquage d'identification du

produit à l'arrière de cet appareil.

Woofers (haut-

parleurs des

graves)

Deux voies

coaxiales

Gamme de fréquence élevée

Gamme de fréquence basse

∫ Caractéristiques des haut-parleurs

Les nouveaux haut-parleurs à cônes coaxiaux à deux voies permettent une localisation précise du

son et offrent un son fluide et riche

Suivant ses concepts de source sonore ponctuelle et de phase linéaire, pour ces nouveaux appareils coaxiaux Technics a utilisé des bords lisses, des fiches de phase à la forme unique aux baffles, en passant par la finesse des diaphragmes des médiums. Les haut-parleurs génèrent des ondes sphériques à front net qui reproduisent un son fluide et riche, avec une localisation précise.

L’architecture équilibrée de monture du haut-parleur garantit une réduction de la distorsion du son et

de la dégradation de sa qualité

En montant le haut-parleur sur un baffle au centre de gravité du caisson, nous sommes parvenus à supprimer les vibrations transmises du haut-parleur au baffle. Nous avons également renforcé l’embase, le baffle du haut-parleur de graves s’étendant jusqu’à cette dernière pour produire un son réaliste avec un bon niveau de granularité.

La reproduction puissante et naturelle des graves et des médiums est obtenue avec une utilisation

minimale de matériaux acoustiques absorbants

L’énergie des ondes stationnaires générées à l’intérieur du caisson est concentrée grâce à notre architecture unique de la trajectoire acoustique, et les matériaux acoustiques absorbants sont placés de manière à éliminer efficacement les ondes stationnaires. Cela permet un recours bien moindre aux matériaux acoustiques absorbants pour contrôler le son, sans perte d’énergie des sons nécessaires, pour une reproduction des graves et des médiums à la fois puissante et naturelle.

∫ Noms des pièces

(050)

Page 51

Installation

ex:

L'angle est approximatif.

§ Haut-parleurs

60°

≥Chaque enceinte doit être transportée et installée par au moins deux personnes. ≥Ne touchez pas les haut-parleurs. Cela pourrait rendre le son de mauvaise qualité. ≥Placez les enceintes approximativement à la même distance de la position d'écoute. ≥Les enceintes produisent un son de basse provenant du port bass-reflex à l'arrière aussi bien qu'à l'avant. Installez les

enceintes à au moins 5 cm des murs pour qu'ils ne puissent pas couvrir les ports bass-reflex à l'arrière de celles-ci.

≥Gardez l'amplificateur ou un autre dispositif et les enceintes à 1 cm de distance minimum.

Français

∫ Pour une disposition optimale

La qualité et le volume du son de basse, les performances de la localisation du son, l'ambiance sonore, et les autres facteurs qui déterminent la qualité sonore, varient en fonction de l'emplacement d'installation de cet appareil, de la position d'écoute, de l'état de la pièce et d'autres facteurs. Consultez les informations qui suivent pour installer les enceintes.

Déterminer un emplacement d'installation.

≥Chaque enceinte pèse environ 35 kg. Vérifiez que l'endroit de l'installation est assez résistant pour supporter ce poids. ≥Si vous avez besoin de sécuriser les enceintes contre le basculement, consultez un installateur spécialisé. La résistance du sol

et du mur doit être vérifiée. (> 15)

≥Placez les enceintes sur une surface plane en toute sécurité.

Si l'enceinte est bancale lorsqu'elle est installée, utilisez les boulons d'espacement. (> 13, 15)

≥Pour minimiser l'écart de qualité sonore entre l'enceinte de gauche et l'enceinte de droite, installez-les de telle manière que les

conditions acoustiques (réflexion et absorption du son) autour d'elles soient les mêmes.

Réglage de la distance entre l'arrière des enceintes et les murs

Si vous installez les enceintes près d'un mur ou d'un coin, le son de basse sera plus puissant; cependant, si les enceintes sont trop près de celui-ci, les performances de la localisation du son et l'ambiance sonore peuvent en être amoindrie. Si cela survient, réglez la distance entre les enceintes et le mur de devant, qui devrait être de 30 cm à 60 cm. (Veuillez noter que la distance entre les enceintes et les murs latéraux devra être supérieure à 60 cm.) ≥Ne faites pas glisser l'enceinte trop violemment sur le sol. Cela pourrait endommager l’enceinte et le sol.

Réglage de l'angle des enceintes

Dirigez l'avant des enceintes vers l'auditeur. Suivre ces étapes aidera les enceintes à reproduire des sons de localisation plus précis.

Réglage de l'acoustique de la pièce et disposition des enceintes

En fonction de la pièce (taille et forme de la pièce, distance des murs et niveau de réverbération), certains sons peuvent être exagérés ou supprimés, rendant leur écoute difficile. Dans ce cas, le réglage du niveau de réverbération en déplaçant les enceintes, en changeant la position d'écoute ou en couvrant les murs et les fenêtres avec d'épais rideaux peut aider à résoudre le problème. ≥Les pointes peuvent améliorer la qualité du son. (> 12)

(051)

Page 52

Fixation des embases

②②

③

Gardez le carton en place pour

protéger les haut-parleurs.

1 Retirez les accessoires.

≥Retirez les accessoires des blocs de polystyrène et placez-les dans un endroit hors de portée des enfants.

2 Placez les blocs de polystyrène à l’endroit prévu pour le montage. 3 Retirez les grilles des enceintes de la boite d'emballage.

4 Posez l’enceinte sur les blocs de polystyrène retirés à l’étape 2.

≥Gardez les points suivants à l’esprit en soulevant l’enceinte.

jTenez-la par en-dessous pour qu’elle ne puisse pas glisser des mains.

(052)

Page 53

5 Enroulez les sacs de protection (2 unités) pour découvrir le bas de l’enceinte.

Fixez de manière à ce que le côté A soit contre le sol.

Fixez de manière à ce que le côté B soit contre le sol.

6 Fixez solidement les embases (4 unités) sur l'enceinte à l'aide des vis fournies.

≥Commencez par visser les trois vis à la main, puis serrez-les à l’aide d’un tournevis.

≥Une fois les embases fixées, assurez-vous qu’elles ne bougent pas.

Français

Positionnement des enceintes en utilisant les pointes (> 12)

Positionnement des enceintes en utilisant les patins en caoutchouc (> 14)

(053)

Page 54

Positionnement des enceintes en utilisant les pointes

Tenez l’enceinte de manière à ce que vos mains ne touchent pas les haut-parleurs.

Les pointes peuvent améliorer la qualité du son.

≥Panasonic ne sera en aucun cas responsable des accidents ou des dommages causés par un montage ou une

manipulation incorrecte du produit. Pour installer les accessoires, suivez exclusivement les instructions de ce Mode d’emploi.

≥Chaque enceinte pèse environ 35 kg. Pour incliner les enceintes afin de fixer les pointes, assurez-vous qu'au moins deux

personnes effectuent le travail. Lors de la fixation des pointes, faites attention à ne pas vous coincer les doigts ou les orteils entre les enceintes et le sol ou en inclinant les enceintes. Par ailleurs, assurez-vous de poser un tapis assez épais ou quelque chose de similaire au sol à l'endroit où vous inclinerez les enceintes pour ne pas endommager le plancher.

≥Chaque pointe supporte un poids de 8 kg ou plus. Les pointes peuvent donc laisser des marques et des rayures à

l’emplacement de l’installation. Pour éviter que les pointes endommagent la zone, utilisez les patins pour pointe fournis ou achetez des patins ayant une large surface de contact et une résistance adéquate.

≥Déplacer les enceintes alors que les pointes sont encore fixées peut endommager le plancher. Avant de changer l'endroit

d'installation, retirez les pointes.

Pour éviter d’endommager le sol, ayez à disposition deux tapis épais (ou similaire). Placez-les préalablement à l’endroit du déballage et à celui de l’installation.

1 Placez l’enceinte verticalement sur un tapis épais (ou similaire).

2 Retirez les sacs de protection (2 unités) et le carton recouvrant l'enceinte. 3 Transportez l’enceinte à l’endroit de l’installation en l’inclinant vers l’avant et placez-la sur un tapis épais (ou similaire).

(054)

Page 55

4 Inclinez l’enceinte vers l’avant et vissez les pointes dans les deux embases arrière.

Patins pour pointe

Enceinte (Derrière)

Tapis épais, etc.

Vissez les pointes à fond.

Positionnez chaque patin pour pointe de façon à ce que le coté marqué soit dirigé vers le haut.

A NE PAS

FAIRE

A FAIRE

Boulon d'espacement

Pour utiliser les patins pour pointe, placez-les sous les pointes.

Français

5 Tout en alignant les extrémités des pointes avec les indentations sur les patins pour pointe, remettez lentement l'enceinte

droite.

6 De la même manière qu’à l’étape 4, inclinez l’enceinte vers l’arrière et retirez le tapis épais (ou similaire). 7 Vissez les pointes dans les deux embases avant.

Pour utiliser les patins pour pointe, placez-les sous les pointes.

8 Si l'enceinte est bancale, placez les boulons d'espacement sous les patins pour pointe.

(055)

Page 56

Positionnement des enceintes en utilisant les patins en caoutchouc

Tenez l’enceinte de manière à ce que vos mains ne touchent pas les haut-parleurs.

Fixez préalablement les patins en caoutchouc (4 unités) dans les renfoncements des embases.

≥Décollez les pieds en caoutchouc du papier et positionnez-les aux endroits prévus sur les embases en appuyant fermement

et sans toucher leur surface adhésive.

≥Panasonic ne sera en aucun cas responsable des accidents ou des dommages causés par un montage ou une

manipulation incorrecte du produit. Pour installer les accessoires, suivez exclusivement les instructions de ce Mode d’emploi.

≥Chaque enceinte pèse environ 35 kg. Assurez-vous que cette tâche est effectuée par au moins deux personnes. Faites

attention à ne pas vous coincer les doigts ou les orteils entre l’enceinte et le sol et à ne pas renverser l'enceinte.

≥Chaque patin en caoutchouc supporte un poids de 8 kg ou plus. Les patins peuvent donc laisser des marques et des

rayures à l’emplacement de l’installation.

≥Trainer l'enceinte sur le sol peut causer le décollement des patins en caoutchouc.

Pour changer le lieu d'installation de l'enceinte, soyez toujours au moins deux pour la soulever.

Pour éviter d’endommager le sol, ayez à disposition un tapis épais (ou similaire). Placez-le préalablement à l’endroit du déballage.

1 Placez l’enceinte verticalement sur un tapis épais (ou similaire).

2 Retirez les sacs de protection (2 unités) et le carton recouvrant l'enceinte. 3 Tenez l’enceinte de manière à ce qu’elle soit inclinée vers l’avant et déplacez-la vers l’endroit de l’installation.

(056)

Page 57

4 Si après son installation les enceintes sont bancales, placez les boulons d'espacement sous les patins en caoutchouc. Ceci

Patins en caoutchouc

Boulon d'espacement

Fil

Fil solide, chaîne, etc.

empêchera les patins en caoutchouc d'être déséquilibrés sur la surface d'installation.

Prévention contre le renversement des enceintes

Les enceintes peuvent se renverser lors d'une catastrophe comme un puissant tremblement de terre ou un accident. Pour votre sécurité, sécurisez les enceintes contre le renversement.

Chaque enceinte pèse environ 35 kg au total. Vérifiez que l'endroit où est positionnée l'enceinte est suffisamment résistant pour supporter ce poids. Pour plus de détails, consultez un installateur spécialisé.

Français

∫ Pour sécuriser les enceintes sur une

surface horizontale (sol, etc.)

Sécurisez chaque enceinte au sol avec des fils ou quelque chose de similaire comme illustré.

∫ Pour sécuriser les enceintes sur une

surface verticale (mur, etc.)

Passez l'enceinte dans la boucle d'une lanière ou quelque chose de similaire, et accrochez cette dernière à un mur ou une colonne robuste à l'aide d'un fil solide, d'une chaine ou similaire, comme illustré.



≥Les mesures décrites ci-dessus ne garantissent pas la protection contre les catastrophes et les accidents, y compris les

tremblements de terre. Veuillez prendre note que Panasonic n'est en aucun cas responsable des dommages causés aux enceintes, à l'endroit de leur positionnement ou à d'autres objets, occasionnés par le travail effectué pour sécuriser les enceintes contre le renversement.

≥Utiliser les pointes rend les enceintes plus vulnérables au renversement.

(057)

Page 58

Connexions

1 Tournez les boutons pour les

desserrer et insérez les fils conducteurs dans les trous.

2 Serrez les boutons.

- (Noir)

+ (Rouge)

N'insérez pas l'isolant en vinyle.

Enceinte (Derrière)

A NE PAS FAIRE

Pour connecter les câbles de l’enceinte

Les enceintes ne sont pas fournies avec les câbles d’enceinte. Pour effectuer le raccordement, utilisez des câbles d’enceinte disponibles dans le commerce.

S'il est difficile de raccorder les câbles d'enceinte, desserrez les boutons avant de le faire.



≥ Faites attention de ne pas croiser (court-circuit) ou inverser la polarité des fils de l'enceinte car cela peut endommager l'amplificateur.

(058)

Page 59

Raccordement d'un amplificateur

ex.:

Amplificateur (arrière)

Enceinte (gauche)

Enceinte (droite)

- (Noir)

+ (Rouge)

Câbles courts (fournis)

2 Raccordez l'amplificateur et l’enceinte avec le câble d’enceinte (disponible dans le commerce)

Enceinte (arrière)

≥Avant le raccordement, éteignez l'amplificateur et débranchez son cordon d'alimentation. ≥Pour plus de détails, consultez le mode d’emploi de l'amplificateur.

∫ Raccordement simple

1 Raccordez les câbles courts (fournis)

Français

≥Le câble d’enceinte est branché au bouton HF sur le schéma ci-dessus, mais l’effet sonore obtenu reste normal si vous le

branchez au bouton LF.

(059)

Page 60

∫ Raccordement double

ex.: Amplificateur (arrière)

Enceinte (gauche)

Enceinte (droite)

Enceinte (Devant)

Grille pour enceinte (arrière)

≥N’utilisez pas les câbles courts (fournis) pour le raccordement double.



≥ Ne déplacez pas l'enceinte lorsque ses câbles sont branchés. Ceci peut créer un court-circuit. ≥ Une fois les raccordements effectués, tirez légèrement sur les câbles d'enceinte pour vérifier qu'ils sont solidement branchés. ≥ Branchez correctement la polarité (+/-) des prises. Si non, cela pourrait nuire aux effets stéréo ou causer un dysfonctionnement.

Installation des grilles de l'enceinte

Les enceintes sont fournies avec des grilles, qui protègent les haut-parleurs de la poussière. Utilisez les aimants pour fixer les grilles aux enceintes.



≥ Vous pouvez bénéficier d'une qualité audio supérieure en retirant les grilles des enceintes avant la lecture.

(060)

Page 61

Notes sur l'utilisation

Pour protéger les enceintes des dommages causés par une entrée trop forte, suivez les précautions suivantes :

≥Pour éviter les dommages, réduisez le volume dans les cas suivants :

jLorsque le son est distordu. jLorsqu’il y a une réaction acoustique sur les enceintes depuis un microphone ou un tourne-disque, des parasites d’émissions

FM ou l’émission continue de signaux par un oscillateur, un disque de test ou un instrument électronique.

jLors du réglage de la qualité sonore.

jLors de la mise sous ou hors tension de l’amplificateur. ≥Évitez de trop élever le niveau du volume pour améliorer les sons aigus avec un égaliseur graphique ou tout autre commande. ≥Évitez de reproduire des sons excessivement forts avec un amplificateur de faible puissance. Cela augmente la distorsion

harmonique de l'amplificateur et peut endommager les enceintes. ≥Vous risquez d’endommager les enceintes et de réduire leur durée de vie si vous laissez le son à un niveau élevé sur des

périodes prolongées. ≥Ne touchez pas les prises de l'enceinte avec les mains ou d'autres objets lorsque les enceintes sont en cours d'utilisation. En

fonction des conditions d'utilisation, cela pourrait vous exposer à une électrocution.

Entretien de l’appareil

Nettoyez les enceintes à l’aide du chiffon de nettoyage fourni.

≥Si la saleté est importante, utilisez un chiffon mouillé bien essoré pour nettoyer la saleté, puis essuyez-le à l’aide un chiffon sec. ≥N'utilisez pas de solvants, y compris essence, diluant, alcool, liquide vaisselle, lingette chimique, etc. Cela peut déformer le

boitier externe ou décoller le revêtement.

Français

Caractéristiques

Type 4 haut-parleurs 3 voies, type bass-reflex

(Médium coaxial 2 voies/tweeters intégrés)

Haut-parleur

Woofer (Haut-parleur des graves) 16 cm type cône k2

Médium/Tweeter Coaxial type conique 16 cmk1 / type dôme 2,5 cm k1 Impédance 4 ≠ Entrée alimentation (CEI) 200 W (MAX)

100 W (RATED)

Niveau de pression sonore 86 dB (2,83 V/m)

83 dB (W/m) Gamme de fréquence 33 Hz à 90 kHz (-10 dB) Fréquence Crossover 500 Hz, 3,4 kHz Dimensions (LkHkP)

Avec les pointes Avec les patins en caoutchouc

Poids Environ 35 kg Plage de température en fonctionnement 0 Plage d’humidité de service 20 % à 80 % RH (sans condensation)



≥ Ces caractéristiques peuvent être soumises à des changements sans avis préalable. ≥ La masse et les dimensions sont approximatives.

292 mmk1.114 mmk366 mm

292 mmk1.093 mmk366 mm

C à i40oC

(061)

Page 62

La ringraziamo dell’acquisto di questo prodotto. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

Precauzioni per la sicurezza

ATTENZIONE

≥ Non smontare o modificare il prodotto, perché si potrebbero

causare danni o sviluppare incendi.

≥ Non posizionare i diffusori su supporti instabili, come un tavolo

instabile o una superficie inclinata. Non posizionare i diffusori su superfici elevate o irregolari o su superfici vulnerabili a vibrazioni o colpi. Se i diffusori si inclinano o cadono, potrebbero provocare lesioni personali.

≥ Mantenere i piccoli accessori fuori dalla portata dei bambini. Se

ingeriti accidentalmente, provocano effetti avversi sul fisico. Se si sospetta che siano stati ingeriti dei piccoli accessori, consultare immediatamente un medico.

≥ Non appendere gli altoparlanti al soffitto o a una parete. In caso

contrario gli altoparlanti potrebbero cadere, procurando lesioni alle persone presenti.

≥ Non inserire oggetti all'interno dei fori delle porte bass reflex nella

parte posteriore. Esiste il rischio che si sviluppi un incendio, o che qualcuno rimanga ferito. Prestare grande attenzione ai bambini.

AVVERTENZA

≥ Non stare in piedi sopra ai diffusori e non appendersi ad essi. Se i

diffusori si ribaltano o si danneggiano, questo potrebbe causare lesioni personali.

≥ Non usare a lungo i diffusori quando il suono è distorto. Farlo

potrebbe causare il riscaldamento eccessivo dei diffusori e causare un malfunzionamento o un incendio.

≥ Non posizionare oggetti pesanti o di grandi dimensioni sui

diffusori. Se i diffusori si ribaltano o cadono, questo potrebbe causare lesioni personali.

≥ Non toccare i diaframmi. I diaframmi potrebbero danneggiarsi, e di

conseguenza, il suono potrebbe non essere emesso correttamente.

≥ Mantenere i diffusori fuori dalla portata dei bambini, altrimenti la

caduta dei diffusori potrebbe causare lesioni personali.

≥ Non posizionare i diffusori in posizioni soggette a temperature

estremamente elevate. In particolare, evitare posizioni esposte a luce del sole diretta e vicino ad apparecchiature di riscaldamento. Notare anche che questo potrebbe causare il deterioramento della struttura esterna o dei componenti interni.

≥ Non posizionare i diffusori in posizioni soggette a fumi o vapori

grassi, o in posizioni umide o polverose. L'elettricità potrebbe essere condotta attraverso olio, umidità o polvere, causando un incendio o una scossa elettrica.

≥ Tenere lontano dal prodotto gli oggetti magnetici. I potenti magneti

che si trovano all'interno dei diffusori e sulle griglie dei diffusori potrebbero danneggiare carte e schede con banda magnetica, orologi ed altri oggetti.

≥ Non mettere le dita all'interno delle porte Bass reflex nella parte

posteriore degli altoparlanti. Prestare grande attenzione ai bambini, perché potrebbero ferirsi.

≥ Non collegare i diffusori ad un amplificatore caratterizzato da una

potenza superiore a quella consentita dai diffusori. Potrebbe provocare il riscaldamento eccessivo dei diffusori, con conseguente principio di incendio.

≥ Non tentare di sollevare o trasportare l'unità principale usando le

manopole dei terminali sull'unità principale. Se le unità cadono, possono provocare lesioni. Questo può anche provocare danni al prodotto, quindi è necessario fare attenzione.

iascun diffusore deve essere trasportato ed installato da almeno

≥ C

due persone. La caduta dei diffusori può provocare lesioni.

≥ Fissare i diffusori per evitare che si ribaltino. Il ribaltamento, nel

caso ad esempio di un potente terremoto o di un incidente, può provocare lesioni personali.

≥ Prima dell'uso, installare le piastre base e le punte o i piedini in

gomma. Altrimenti, il prodotto potrebbe ribaltarsi, causando lesioni.

Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

(062)

Page 63

Indice

Precauzioni per la sicurezza ............................................. 6

Accessori............................................................................ 7

Informazioni su questa unità ............................................ 8

Installazione........................................................................ 9

Connessioni...................................................................... 16

Fissaggio delle griglie dei diffusori................................ 18

Descrizioni contenute in queste istruzioni per l’uso

≥L’aspetto dell’unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell’unità in dotazione.

Note sull'utilizzo ...............................................................19

Cura dell’unità .................................................................. 19

Specifiche ......................................................................... 19

Accessori

∏ 4 punte

(TBLA40861A)

∏ 4 sottopunte

(TYL0079-A)

Italiano

∏ 4 Piedini in gomma

(TBLG32691)

∏ 2 Piastre base A

(TBLA40852)

∏ 4 distanziatori

(TMKK653)

∏ 2 cavetti

(TXJ001BP3E)

Prima dell'uso, installare le piastre base e le punte o i piedini in gomma.

≥Tenere i piccoli accessori fuori della portata dei bambini, per evitare che li possano ingerire.

∏ 12 Viti piastre base

(THEL168)

∏ 2 Piastre base B

(TBLA41091)

∏ 1 griglia dei diffusori

(TTJ0006-A)

∏ 1 panno per pulizia

(TXFPE01LHUU)



≥ I codici prodotto forniti in questo Manuale Utente sono aggiornati a luglio 2021. Possono essere soggetti a modifiche. ≥ I diffusori non sono muniti di cavi di potenza. Per il collegamento usare cavi di potenza disponibili in commercio.

(063)

Page 64

Informazioni su questa unità

Parte anteriore Parte posteriore

Porta Bass reflex

Terminali diffusori

≥Ognuna di queste unità ha

due set di terminali dei diffusori.

Marcatura di identificazione

del prodotto

Il numero del modello si trova sulla

marcatura di identificazione del

prodotto sul retro di questa unità.

Gamma alte frequenze

Gamma basse frequenze

Woofer

Unità coassiale

a due vie

∫ Caratteristiche degli altoparlanti

Le nuove unità a due vie coassiali a cono consentono una localizzazione precisa del suono e

forniscono un suono fluido e ricco

Per perseguire i suoi concetti di sorgente puntiforme di suono e fase lineare, in queste nuove unità coassiali Technics ha utilizzato bordi lisci, dalle ogive rifasatrici con una speciale forma, ai sottili diaframmi mid-range, sino alle superfici di montaggio dei diffusori. Queste generano onde sferiche con fronti d'onda puliti che riproducono il suono in modo che possieda una qualità fluida e ricca e una localizzazione del suono precisa.

Balanced Driver Mounting Architecture assicura una distorsione e una degradazione della qualità

audio ridotta

Installando l'altoparlante su una superficie di montaggio presso il centro di gravità nel cabinet, abbiamo potuto sopprimere le vibrazioni trasmesse dall'altoparlante alla superficie di montaggio. La piastra base è stata ulteriormente rafforzata con la superficie di montaggio per il woofer estesa sino alla piastra base in modo che possa essere riprodotto un suono realistico con energia e buona granularità.

La riproduzione potente e naturale dei medi e dei bassi viene ottenuta con un uso minimo di materiali

fonoassorbenti

L'energia delle onde stazionarie generate all'interno del cabinet viene concentrata usando la nostra speciale architettura del percorso del suono. Per eliminare in modo efficiente le onde stazionarie vengono posizionati materiali fonoassorbenti. Questo significa che possiamo ridurre notevolmente la dipendenza dai materiali fonoassorbenti per controllare il suono. L'energia del suono non viene persa, ottenendo medi e bassi potenti e naturali.

∫ Nomi delle parti

(064)

Page 65

Installazione

es.

L'angolo e approssimativo.

§ Diffusori

60°

≥Ciascun diffusore deve essere trasportato ed installato da almeno due persone. ≥Non toccare i diffusori. In caso contrario si rischia di compromettere la qualità dell'audio. ≥Posizionare i diffusori all'incirca alla stessa distanza dalla posizione di ascolto. ≥Diffusori emettono i suoni bassi dalle porte bass reflex sul retro dell'unità, oltre che dal davanti. Installare i diffusori ad una

distanza di almeno 5 cm dalle pareti, in modo che le porte bass reflex sul retro non risultino coperte.

≥Tenere l'amplificatore o qualsiasi altro dispositivo lontano dai diffusori almeno 1 cm.

Italiano

∫ Per un posizionamento ottimale

La qualità ed il volume dei bassi, la localizzazione del suono, l'ambiente sonoro e altri fattori che determinano la qualità dell'audio, variano a seconda del punto in cui è installata questa unità, della posizione di ascolto, delle condizioni della stanza e di altri fattori. Quando si installano gli altoparlanti, tenere conto di quanto segue.

Scelta del punto di installazione.

≥Ciascun diffusore ha una massa di circa 35 kg. Verificare che la posizione di installazione sia sufficientemente robusta da

sopportare questo peso.

≥Se è necessario assicurare i diffusori in modo che non si ribaltino, consultare un installatore specializzato. È necessario

verificare la robustezza del pavimento e della parete. (> 15)

≥Posizionare i diffusori su una superficie piana sicura.

Se i diffusori non sono stabili quando vengono posizionati, usare i distanziatori. (> 13, 15)

≥Per minimizzare la differenza della qualità sonora tra il diffusore sinistro e quello destro, installarli in modo che le condizioni

acustiche (riflessione ed assorbimento del suono) attorno ad essi siano le stesse.

Regolazione della distanza tra il retro degli altoparlanti e le pareti

Se si installano i diffusori vicino ad una parete o in un angolo, i bassi saranno più potenti; tuttavia, quando i diffusori sono troppo vicini alla parete o all'angolo, la localizzazione e il soundstage possono peggiorare. In tal caso, regolare la distanza tra i diffusori e la parete anteriore, che dovrebbe essere tra 30 cm e 60 cm. (Notare che la distanza tra i diffusori e le pareti laterali dovrebbe essere superiore a 60 cm.) ≥Non trascinare i diffusori con forza. Farlo può danneggiare il diffusore ed il pavimento.

Regolazione dell'angolazione dei diffusori

Angolare il lato anteriore dei diffusori verso l'ascoltatore. In questo modo la localizzazione del suono dei diffusori migliorerà.

Regolazione dell'acustica della stanza e disposizione degli altoparlanti

A seconda delle caratteristiche dell'ambiente (tra cui le dimensioni e la forma della stanza, la distanza dalle pareti e il livello di riverbero), alcuni suoni possono essere amplificati o soppressi, rendendo problematico l'ascolto. In tali casi, per provare a risolvere il problema modificare il livello di riverbero spostando gli altoparlanti, cambiando la posizione di ascolto o coprendo le pareti e le finestre con tende spesse. ≥Le punte possono migliorare la qualità audio. (> 12)

(065)

Page 66

Installazione delle piastre base

②②

③

Non rimuovere il cartone in quanto protegge l'unità.

1 Rimuovere gli accessori.

≥Rimuovere gli accessori dai blocchi in polistirolo, e posizionarli lontano dai bambini.

2 Posizionare i blocchi in polistirolo in un'area adatta al lavoro. 3 Rimuovere la scatola dell'imballaggio della griglia del diffusore.

4 Posizionare il diffusore sui blocchi in polistirolo rimossi nel Passaggio 2.

≥Tenere conto dei seguenti punti quando si solleva il diffusore.

jTenere il fondo in modo che non scivoli dalle mani.

(066)

Page 67

5 Arrotolare verso l'alto gli imballi protettivi (2) per scoprire la parte inferiore del diffusore.

Fissare in modo che il lato A sia rivolto verso il pavimento.

Fissare in modo che il lato B sia rivolto verso il pavimento.

6 Fissare strettamente le piastre base (4) al diffusore con le viti in dotazione.

≥Per prima cosa fissare con le mani senza stringere le tre viti, quindi stringerle con un cacciavite.

Italiano

≥Dopo aver fissato le piastre base, accertarsi che siano stabili.

Posizionamento dei diffusori usando le punte (> 12)

Posizionamento dei diffusori usando i piedini in gomma (> 14)

(067)

Page 68

Posizionamento dei diffusori usando le punte

Tenere il diffusore in modo che le mani non tocchino l'altoparlante.

Le punte possono migliorare la qualità audio.

≥Panasonic non è responsabile per incidenti o danni causati da montaggio o movimentazione inappropriata del prodotto.

Non montare gli accessori in modi diversi da quelli indicati in queste Istruzioni per l’uso.

≥Ciascun diffusore ha una massa di circa 35 kg. Quando si inclinano i diffusori per montare le punte, accertarsi che il lavoro

venga effettuato da almeno due persone. Quando si montano le punte, fare attenzione ad evitare che le dita delle mani o dei piedi rimangano intrappolate tra i diffusori ed il pavimento o che i diffusori si ribaltino. Inoltre, accertarsi di posizionare un tappetino spesso o un oggetto simile sul pavimento nel punto dove appoggerete i diffusori per evitare danni al pavimento.

≥Ogni punta è in grado di sopportare pesi di 8 kg o più. Questo significa che presso la posizione di installazione si possono

verificare segni e rientranze. Per evitare che le punte danneggino l'area, usare le sottopunte in dotazione o acquistare sottopunte con superfici di contatto estese ed adeguata robustezza.

≥Spostare i diffusori con le punte montate può causare danni al pavimento. Prima di modificare la posizione di installazione,

rimuovere le punte.

Per evitare danni al pavimento, munirsi di due tappetini spessi (o simile). Posizionarli in anticipo nel punto in cui è stato effettuato il disimballaggio e nel punto di installazione.

1 Posizionare il diffusore verticalmente su un tappetino spesso (o simile).

2 Rimuovere gli imballi protettivi (2) e il cartone che coprono il diffusore. 3 Trasportare il diffusore nel punto di installazione inclinandolo in avanti, e posizionarlo su un tappetino spesso (o simile).

(068)

Page 69

4 Inclinare il diffusore in avanti, ed avvitare le punte nelle due piastre sul lato posteriore.

Sottopunte

Altoparlante

(Parte posteriore)

Tappetino spesso, ecc.

Avvitare le punte a fondo sino al loro arresto.

Posizionare ciascuna sottopunta in modo che il lato con un'indentazione al centro sia rivolto verso l'alto.

Distanziatore

Quando si usano le sottopunte, posizionarle sotto le punte.

Italiano

5 Mentre si allineano le estremità delle punte con le indentazioni sulle sottopunte, riportare lentamente il diffusore in posizione

eretta.

6 Come nel Passaggio 4, inclinare il diffusore indietro e rimuovere il materassino spesso (o simile). 7 Avvitare le punte nelle due piastre pase sul lato anteriore.

Quando si usano le sottopunte, posizionarle sotto le punte.

8 Se i diffusori non sono stabili, posizionare i distanziatori sotto le sottopunte.

(069)

Page 70

Posizionamento dei diffusori usando i piedini in gomma

Tenere il diffusore in modo che le mani non tocchino l'altoparlante.

Fissare prima i piedini in gomma (4) alle aree rientranti sulle piastre base.

≥Rimuovere la carta protettiva dai piedini in gomma, e spingerli a fondo nelle piastre base senza toccare la superficie adesiva

dei piedini in gomma.

≥Panasonic non è responsabile per incidenti o danni causati da montaggio o movimentazione inappropriata del prodotto.

Non montare gli accessori in modi diversi da quelli indicati in queste Istruzioni per l’uso.

≥Ciascun diffusore pesa circa 35 kg. Accertarsi che l'operazione venga effettuata da almeno due persone. Fare attenzione

che le dita delle mani o dei piedi non rimangano schiacciate tra il diffusore ed il pavimento e a non rovesciare il diffusore.

≥Ogni piedino in gomma è in grado di sopportare pesi di 8 kg o più. Questo significa che presso la posizione di installazione

si possono verificare segni e rientranze.

≥Trascinare il diffusore sul pavimento può causare il distacco dei piedini in gomma.

Quando si cambia la posizione di installazione del diffusore, usare sempre almeno due persone per sollevarlo.

Per evitare danni al pavimento, munirsi di un tappetino spesso (o simile). Posizionarlo in anticipo nel punto in cui è stato effettuato il disimballaggio.

1 Posizionare il diffusore verticalmente su un tappetino spesso (o simile).

2 Rimuovere gli imballi protettivi (2) e il cartone che coprono il diffusore. 3 Tenere il diffusore in modo che sia inclinato in avanti e spostarlo nel punto di installazione.

(070)

Page 71

4 Se i diffusori non sono stabili dopo essere stati posizionati, posizionare i distanziatori sotto ai piedini in gomma. Questo

Piedini in gomma

Distanziatore

Filo

Cavo resistente, catena, ecc.

eviterà che i piedini in gomma si muovano sulla superficie di installazione.

Prevenzione del rischio di ribaltamento dei diffusori

I diffusori possono ribaltarsi nel caso ad esempio di un potente terremoto o di un incidente. Ai fini della sicurezza, accertarsi di fissare i diffusori per evitarne il ribaltamento.

Ciascun diffusore pesa circa 35 kg in totale. Verificare che il punto dove vengono posizionati i diffusori sia sufficientemente robusto da sopportare questo peso. Per maggiori informazioni, consultare un installatore specializzato.

Italiano

∫ Quando si fissano i diffusori ad una

superficie orizzontale (pavimento, ecc.)

Fissare ciascun diffusore al pavimento con cavi o dispositivi simili come mostrato nell'illustrazione.

∫ Quando si fissano i diffusori ad una

superficie verticale (parete, ecc.)

Avvolgere una fascia o un dispositivo simile attorno a ciascun diffusore, e fissarlo ad una parete o colonna robusta con un cavo resistente, una catena o un dispositivo simile, come mostrato nell'illustrazione.



≥Le misure descritte sopra non garantiscono la protezione da tutti i disastri ed incidenti, tra cui i terremoti.

Panasonic non è responsabile per eventuali danni ai diffusori, alle loro posizioni di installazione o ad altri oggetti causati dal lavoro effettuato per prevenire il ribaltamento dei diffusori.

≥L'uso delle punte renderà i diffusori più vulnerabili al ribaltamento.

(071)

Page 72

Connessioni

1 Ruotare le manopole per allentarle,

quindi inserire i fili centrali nei fori.

2 Serrare le manopole.

- (Nero) + (

Rosso)

Non inserire l'isolamento in vinile.

Altoparlante (Parte posteriore)

Collegamento dei cavi degli altoparlanti

I diffusori non sono muniti di cavi di potenza. Per il collegamento usare cavi di potenza disponibili in commercio.

Se risulta difficile collegare i cavi di potenza, allentare le manopole dei terminali per quanto possibile, quindi effettuare il collegamento.



≥ Fare attenzione a non incrociare (cortocircuitare) o a non invertire la polarità dei fili dell'altoparlante, per evitare di danneggiare l'amplificatore.

(072)

Page 73

Collegamento con un amplificatore

es.

Amplificatore (Parte posteriore)

Altoparlante (destra) Altoparlante (sinistra)

Altoparlante (Parte posteriore)

Cavetti (in dotazione)

2 Collegare l'amplificatore al diffusore con un cavo di potenza (disponibile in commercio)

- (Nero) + (

Rosso)

≥Prima di effettuare il collegamento, spegnere l'amplificatore e scollegare il relativo cavo dell'alimentazione. ≥Per ulteriori informazioni, vedere le istruzioni per l’uso dell'amplificatore.

∫ Connessione mono-wiring

1 Collegare i cavetti (in dotazione)

Italiano

≥Il cavo di potenza è collegato alla manopola del terminale HF nello schema precedente, ma si otterrà un normale effetto stereo

se si collega alla manopola del terminale LF.

(073)

Page 74

∫ Connessione bi-wiring

es. Amplificatore (Parte posteriore)

Altoparlante (destra) Altoparlante (sinistra)

Altoparlante (Parte anteriore)

Griglia dei diffusori (Parte posteriore)

≥Non usare i cavetti (in dotazione) in caso di collegamento bi-wiring.



≥ Non spostare l'altoparlante mentre i relativi cavi sono collegati. In caso contrario potrebbe verificarsi un cortocircuito. ≥ Una volta ultimati i collegamenti, tirare leggermente i cavi dei diffusori per controllare che siano collegati saldamente.

Rispettare la corretta polarità (+/-) dei terminali. In caso contrario la qualità dell'effetto stereo potrebbe risentirne, o potrebbe verificarsi un malfunzionamento.

≥

Fissaggio delle griglie dei diffusori

Insieme ai diffusori vengono fornite delle apposite griglie, che li proteggono dalla polvere. Utilizzare i magneti per fissare le griglie ai diffusori.



≥ È possibile ottenere una qualità audio superiore rimuovendo le griglie dei diffusori prima della riproduzione.

(074)

Page 75

Note sull'utilizzo

Per proteggere gli altoparlanti dai danni causati da un livello eccessivo dei segnali in ingresso, osservare le seguenti precauzioni:

≥Per evitare danni, ridurre il volume nei casi seguenti:

jQuando il suono riprodotto è distorto. jQuando i diffusori ricevono la controreazione da un microfono o giradischi, rumore da trasmissioni in FM o segnali continui da

un oscillatore, disco di test o strumento elettronico.

jQuando si regola la qualità del suono. jQuando si accende o spegne l’amplificatore.

≥Evitare di alzare troppo il livello del volume quando si accentuano i suoni acuti con un equalizzatore grafico o eventuali altri

controlli.

≥Evitare di trasmettere suoni a volume troppo alto con un amplificatore di potenza ridotta. In caso contrario aumenterebbe la

distorsione armonica dell'amplificatore e gli altoparlanti potrebbero danneggiarsi.

≥Si potrebbero danneggiare i diffusori e ridurre la loro vita di servizio se si riproduce il suono agli alti livelli del volume per lunghi

periodi di tempo.

≥Non toccare i terminali dei diffusori con le mani o altri oggetti durante l'uso dei diffusori. A seconda delle condizioni di utilizzo,

questo potrebbe esporre a tensioni elettriche elevate.

Cura dell’unità

Pulire i diffusori con un panno asciutto e morbido.

≥Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno asciutto. ≥Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, panni chimici, ecc. In caso contrario l'involucro

esterno potrebbe deformarsi o il rivestimento potrebbe staccarsi.

Italiano

Specifiche

Tipo 3 vie, 4 altoparlanti, tipo bass-reflex

(midrange a 2 vie coassiali/tweeter incorporati)

Unità diffusori

Woofer Tipo a cono 16 cm k2

Midrange/Tweeter Coassiale 16 cm a cono k1 / 2,5 cm a cupola k1 Impedenza 4 ≠ Potenza di ingresso (IEC) 200 W (MAX)

100 W (RATED)

Livello di pressione sonora 86 dB (2,83 V/m)

83 dB (W/m) Gamma di frequenza 33 Hz a 90 kHz (-10 dB) Frequenza di crossover 500 Hz, 3,4 kHz Dimensioni (LkAkP)

Con le punte Con i piedini in gomma

Peso Circa 35 kg Temperatura di esercizio 0 Gamma di umidità tollerata 20 % a 80 % RH (nessuna condensa)



≥ Le specifiche possono essere modificate senza preavviso. ≥ La massa e le dimensioni sono approssimate.

292 mmk1.114 mmk366 mm

292 mmk1.093 mmk366 mm

C a i40oC

(075)

Page 76

Gracias por comprar este producto. Lea detenidamente estas instrucciones antes de usar este producto y conserve este manual para consultarlo en el futuro.

Normas de seguridad

AVISO

≥ No desarme o modifique el producto. Hacerlo podría provocar

daños o causar un incendio.

≥ No coloque los altavoces en ubicaciones inestables como sobre una

mesa tambaleante o una superficie inclinada. No coloque los altavoces en superficies elevadas o irregulares o sobre superficies vulnerables a las vibraciones o los golpes. Si los altavoces se vuelcan o caen pueden provocar daños personales.

≥ Mantenga los accesorios pequeños fuera del alcance de los niños.

Si se ingieren accidentalmente, provocarán efectos físicos adversos. Si sospecha que los accesorios pequeños han sido ingeridos, consulte con su médico inmediatamente.

≥ No cuelgue los altavoces del techo o de la pared. Esto podría

ocasionar que los altavoces se caigan y lesionen a alguien.

≥ No introduzca objetos en los agujeros de los puertos de reflexión de

los graves ubicados en la parte trasera. Esto podría ocasionar un incendio o causar daños personales. Tenga especial cuidado con los niños.

ADVERTENCIA

≥ No se ponga de pie sobre los altavoces o se cuelgue de ellos. Si los

altavoces se vuelcan o se dañan podrían provocar daños personales.

≥ No use los altavoces durante un periodo prolongado de tiempo

cuando el sonido está distorsionado. Hacerlo podría causar que los altavoces se calienten provocando un funcionamiento defectuoso o causando un incendio.

≥ No coloque objetos grandes o pesados sobre los altavoces. Si los

altavoces se vuelcan o se caen podrían provocar daños personales.

≥ No toque los diafragmas. Hacerlo podría deformar los diafragmas y

como resultado el sonido podría no reproducirse correctamente.

≥ Mantenga los altavoces fuera del alcance de los niños, incluidos los

bebés. No hacerlo podría causar daños personales si los altavoces se vuelcan.

≥ No coloque los altavoces en ubicaciones sometidas a temperaturas

extremadamente altas. Evite especialmente las ubicaciones expuestas a la luz directa del sol o cercanas a instalaciones de calefacción. Por favor, tenga también en cuenta que hacerlo puede causar que la cubierta exterior o los componentes internos se deterioren.

≥ No coloque los altavoces en ubicaciones cercanas a gases

grasientos o vapores, o en ubicaciones húmedas o polvorientas. Hacerlo podría causar que la grasa, la humedad o el polvo condujesen la electricidad provocando un incendio o una descarga eléctrica.

≥ Mantenga los objetos magnéticos lejos del producto. Los imanes

potentes del interior de los altavoces y las rejillas de estos podrían causar daños en tarjetas de crédito, tarjetas de viajes, relojes y otros objetos.

≥ No introduzca los dedos en los puertos de reflexión de los graves,

ubicados en la parte trasera de los altavoces. Tenga especial cuidado con los niños, ya que si introducen los dedos podrían lastimarse.

≥ No conecte los altavoces a un amplificador con una salida mayor

que su entrada permitida. Hacerlo podría causar que los altavoces se calentaran causando un incendio.

≥ No intente levantar ni transportar la unidad principal por las perillas.

Podrían producirse lesiones si la unidad se cayese. Lo cual también podría causar daños al producto, por lo que debe tener cuidado.

da altavoz debe ser transportado e instalado por al menos dos

≥ Ca

personas. Si el altavoz se cayera podría lesionar a alguien.

≥ Asegure los altavoces ante posibles vuelcos. Estos pueden

provocar daños personales si se vuelcan a causa de una catástrofe como un fuerte terremoto o un accidente.

≥ Antes de usar, asegúrese de poner las placas de asiento y los

pinchos o los pies de goma. De lo contrario, el producto podría volcarse provocando lesiones.

Eliminación de Aparatos Viejos Solamente para la Unión Europea y países con sistemas de reciclado.

Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional. Si los elimina correctamente ayudará a preservar valuosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente. Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento. Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

(076)

Page 77

Índice

Normas de seguridad ........................................................ 6

Accesorios.......................................................................... 7

Acerca de este aparato...................................................... 8

Instalación .......................................................................... 9

Conexiones....................................................................... 16

Colocar las rejillas de los altavoces............................... 18

Acerca de las descripciones en este Manual del propietario

≥Las ilustraciones que se muestran pueden ser distintas a las de su aparato.

Notas sobre el uso ...........................................................19

Cuidados de la unidad.....................................................19

Especificaciones .............................................................. 19

Accesorios

∏ 4 pinchos

(TBLA40861A)

∏ 4 bases para pinchos

(TYL0079-A)

Español

∏ 4 Pie de goma

(TBLG32691)

∏ 2 Placas de asiento A

(TBLA40852)

∏ 4 espaciadores

(TMKK653)

∏ 2 cables cortos

(TXJ001BP3E)

Antes de usar, asegúrese de poner las placas de asiento y los pinchos o los pies de goma.

≥Mantenga los accesorios pequeños fuera del alcance de los niños para evitar que los ingieran.

∏ 12 Tornillos de la

placa de asiento

(THEL168)

∏ 2 Placas de asiento B

(TBLA41091)

∏ 1 rejilla de altavoz

(TTJ0006-A)

∏ 1 paño de limpieza

(TXFPE01LHUU)



≥ Los números de producto que se suministran en este Manual del Usuario son correctos a partir de julio de 2021. Estos números podrían estar

sujetos a cambios.

≥ Los altavoces no se suministran con los cables de los altavoces. Para realizar la conexión, use los cables de los altavoces disponibles en

comercios.

(077)

Page 78

Acerca de este aparato

Parte frontal Parte trasera

Puerto de reflexión de graves

Terminales del altavoz

≥Estas unidades tienen dos

juegos de terminales de altavoz cada una.

Marca de identificación del

producto

El número de modelo se

encuentra en la marca que

identifica el producto en la parte

trasera de este aparato.

Rango de alta frecuencia

Rango de baja frecuencia

Woofers

Unidad de dos

vías coaxiales

∫ Características de los altavoces

Las unidades de cono coaxial de dos vías recientemente desarrolladas permiten una localización

precisa del sonido y ofrecen un sonido suave y rico

Siguiendo sus conceptos de fuente de sonido puntual y fase lineal, en estas nuevas unidades coaxiales Technics ha empleado bordes suaves, desde los conectores de fase de forma especial y los finos diafragmas de rango medio hasta los bafles. Estos generan ondas esféricas con frentes de onda limpios que reproducen el sonido que se está reproduciendo de modo que este posea una calidad suave y rica y una localización sonora precisa.

La Arquitectura de Montaje de Controlador Equilibrado garantiza la reducción de la distorsión del

sonido y la degradación de la calidad sonora

Al instalar la unidad de altavoz en un bafle con altavoz en el centro de gravedad de la caja, pudimos suprimir las vibraciones que se transmiten de la unidad de altavoz al bafle. La placa base se ha reforzado aún más y el bafle con altavoz para el woofer se ha prolongado hasta la placa base para poder reproducir un sonido realista con energía y buena granularidad.

Se consigue una reproducción potente y natural de los sonidos de la gama de medios y graves con

un uso mínimo de materiales acústicos absorbentes

La energía de las ondas estacionarias generadas en el interior de la caja se concentra usando nuestra exclusiva arquitectura de trayectoria sonora y los materiales acústicos absorbentes están colocados para eliminar eficazmente las ondas estacionarias. Esto significa que podemos reducir en gran medida la dependencia de los materiales acústicos absorbentes para controlar el sonido y que la energía de los sonidos necesarios no se pierde, lo que da lugar a sonidos potentes y naturales de la gama de medios y bajos.

∫ Nombres de las partes

(078)

Page 79

Instalación

p.ej.

El ángulo es aproximado.

Unidades de altavoz

60°

≥Cada altavoz debe ser transportado e instalado por al menos dos personas. ≥No toque las unidades de altavoz. Si lo hace, la calidad del audio podría ser incorrecta. ≥Coloque los altavoces aproximadamente a la misma distancia desde la posición donde los va a escuchar. ≥Los altavoces producen los sonidos graves desde los puertos de reflexión de los graves, ubicados tanto en la parte trasera

como en la parte frontal. Instale los altavoces al menos 5 cm alejados de las paredes para que no cubran los puertos de reflexión de los graves.

≥Mantenga el amplificador o cualquier otro dispositivo y los altavoces a al menos 1 cm de distancia entre ellos.

Español

∫ Para una posición óptima

La calidad y el volumen de los sonidos graves, el desempeño de la localización del sonido, el ambiente de sonido y otros factores que determinan la calidad del audio varían dependiendo del lugar donde se instale este aparato, la posición desde la que se escucha, las condiciones de la sala y otros factores. Cuando instale los altavoces, consulte la información que se presenta a continuación.

Determinar el sitio para la instalación.

≥Cada altavoz tiene un peso de 35 kg aproximadamente. Compruebe que el sitio donde se realizará la instalación sea lo

suficientemente fuerte para aguantar este peso.

≥Si necesita asegurar los altavoces ante posibles vuelcos, consulte a un especialista de instalaciones. Se debe verificar la

resistencia del suelo y de la pared. (> 15)

≥Ponga los altavoces en una superficie plana segura.

Si el altavoz se tambalea estando colocado, use los espaciadores. (> 13, 15)

≥Para minimizar la brecha en la calidad del audio entre el altavoz derecho y el izquierdo, instálelos de tal forma que las

condiciones acústicas (reflexión y absorción del sonido) a su alrededor sean las mismas.

Ajustar la distancia entre la parte trasera de los altavoces y las paredes

Si instala los altavoces cerca de una pared o en una esquina, los sonidos graves serán más potentes. Sin embargo, si los altavoces están muy cerca de las paredes o de las esquinas, el desempeño de la localización del sonido y el ambiente de sonido pueden deteriorarse. En caso de que esto ocurra, ajuste la distancia entre los altavoces y la pared frontal, que debería ser de 30 cm a 60 cm. (Tenga en cuenta que la distancia entre los altavoces y las paredes laterales debería ser mayor a 60 cm.) ≥No arrastre los altavoces por la fuerza. Hacerlo podría causar daños en el altavoz y en el suelo.

Ajustar la altura y el ángulo de los altavoces

Dirija la parte frontal de los altavoces hacia el oyente. Si sigue estos pasos, los altavoces podrán ofrecer una localización de sonido más precisa.

Ajustar la acústica de la sala y la distribución de los altavoces

Dependiendo del ambiente de la sala (incluyendo el tamaño y la forma de la sala, la distancia a las paredes y el nivel de resonancia), ciertos sonidos podrían exagerarse o suprimirse, y podría ser difícil escucharlos. En esos casos, ajustar el nivel de resonancia moviendo los altavoces, cambiando la posición del oyente o cubriendo las paredes y ventanas con cortinas gruesas, podría ayudar a solucionar el problema. ≥Los pinchos pueden mejorar la calidad del audio. (> 12)

(079)

Page 80

Cómo colocar las placas de asiento

②②

③

Deje el cartón puesto para proteger la unidad de altavoz.

1 Saque los accesorios.

≥Saque los accesorios de los bloques de poliestireno y colóquelos en un lugar alejado del alcance de los niños.

2 Ponga los bloques de poliestireno en una área adecuada para trabajar. 3 Saque la caja de embalaje de la rejilla del altavoz.

4 Coloque el altavoz en los bloques de poliestireno retirados en el Paso 2.

≥Cuando levante el altavoz, tenga en cuenta lo siguiente.

jAgarre por abajo de modo que no se le resbalen las manos.

(080)

Page 81

5 Enrolle las bolsas protectoras (2 unidades) para destapar la parte inferior del altavoz.

Móntelo de modo que el lado A mire hacia el suelo.

Móntelo de modo que el lado B mire hacia el suelo.

6 Monte las placas de asiento (4 unidades) en el altavoz firmemente con los tornillos suministrados.

≥Primero coloque manualmente los tres tornillos sin apretarlos y después apriételos con un destornillador.

Español

≥Después de colocar las placas de asiento, asegúrese de que no se tambalean.

Colocación de los altavoces usando los pinchos (> 12)

Colocación de los altavoces usando los pies de goma (> 14)

(081)

Page 82

Colocación de los altavoces usando los pinchos

Sujete el altavoz de modo que no toque la unidad de altavoz con las manos.

Los pinchos pueden mejorar la calidad del audio.

≥Panasonic no se hace responsable de ningún accidente o daño causado por un montaje o manejo inadecuado del

producto. No coloque los accesorios de otra forma que no sea la forma indicada en estas instrucciones de funcionamiento.

≥Cada altavoz tiene un peso de 35 kg aproximadamente. Cuando incline los altavoces para colocar los pinchos, asegúrese

de que el trabajo se realice entre al menos dos personas. Cuando coloque los pinchos, tenga precaución de que sus dedos de las manos o de los pies no se queden atrapados entre los altavoces y el suelo, también tenga cuidado de no volcar los altavoces. Además, asegúrese de colocar una esterilla gruesa o algo similar en el lado del suelo donde inclinará los altavoces para evitar dañar el suelo.

≥Cada pincho soporta pesos de 8 kg o más. Esto significa que podrían producirse marcas y muescas en el lugar de

instalación. Para evitar que los pinchos dañen la zona, use las bases para pinchos suministradas o compre unas bases para pinchos con grandes superficies de contacto y la fuerza adecuada.

≥Mover los altavoces con los pinchos colocados podría dañar el suelo. Antes de cambiar la ubicación de la instalación,

retire los pinchos.

Para evitar daños en el suelo, tenga a su disposición dos alfombras gruesas (o similar). Colóquelas de antemano en el lugar del desembalaje y en el lugar de la instalación.

1 Coloque el altavoz verticalmente sobre una alfombra gruesa (o similar).

2 Quite las bolsas de protección (2 unidades) y el cartón que cubre el altavoz. 3 Lleve al altavoz al lugar de instalación mientras lo inclina hacia adelante y colóquelo sobre una alfombra gruesa (o similar).

(082)

Page 83

4 Incline el altavoz hacia adelante y atornille los pinchos en las dos placas de asiento de la parte trasera.

Bases para pinchos

Altavoz (Parte trasera)

Esterilla gruesa o algo similar.

Atornille los pinchos firmemente hasta que se detengan.

Coloque las bases para pinchos de tal manera que el lado con la hendidura en el centro quede boca arriba.

SÍ

Espaciador

Cuando use las bases para pinchos, colóquelas bajo los pinchos.

Español

5 Mientras alinea las puntas de los pinchos con las hendiduras de las bases para pinchos, vuelva a colocar el altavoz

6 Del mismo modo que en el Paso 4, incline el altavoz hacia atrás y retire la alfombra gruesa (o similar). 7 Atornille los pinchos en las dos placas de asiento de la parte delantera.

8 Si los altavoces se tambalean, coloque los espaciadores bajo las bases para pinchos.

lentamente en posición vertical.

Cuando use las bases para pinchos, colóquelas bajo los pinchos.

(083)

Page 84

Colocación de los altavoces usando los pies de goma

Sujete el altavoz de modo que no toque la unidad de altavoz con las manos.

Coloque los pies de goma (4 unidades) en los huecos de las placas de asiento con antelación.

≥Despegue el papel adhesivo de los pies de goma y métalos firmemente en las placas de asiento sin tocar la superficie

adhesiva de los pies de goma.

≥Panasonic no se hace responsable de ningún accidente o daño causado por un montaje o manejo inadecuado del

producto. No coloque los accesorios de otra forma que no sea la forma indicada en estas instrucciones de funcionamiento.

≥Cada altavoz pesa aproximadamente 35 kg. Asegúrese de que el trabajo lo realizan al menos dos personas. Tenga

cuidado de no pillarse los dedos de las manos o pies entre el altavoz y el suelo y de no caerse sobre el altavoz.

≥Cada uno de los pies de goma soporta pesos de 8 kg o más. Esto significa que podrían producirse marcas y muescas en

el lugar de instalación.

≥Si arrastra el altavoz por el suelo, los pies de goma podrían pelarse.

Cuando cambie el lugar de instalación del altavoz, deberá recurrir como mínimo a dos personas para que lo levanten.

Para evitar daños en el suelo, tenga a su disposición una alfombra gruesa (o similar). Colóquela de antemano en el lugar del desembalaje.

1 Coloque el altavoz verticalmente sobre una alfombra gruesa (o similar).

2 Quite las bolsas de protección (2 unidades) y el cartón que cubre el altavoz. 3 Sujete el altavoz de modo que esté inclinado hacia adelante y muévalo hasta el lugar de la instalación.

(084)

Page 85

4 Si los altavoces se tambalean después de ubicarlos, coloque los espaciadores bajo los pies de goma. Esto evitará que los

Pie de goma

Espaciador

Cable

Cable robusto, cadena, etc.

pies de goma de tambaleen en la superficie de instalación.

Evitar que se vuelquen los altavoces

Los altavoces pueden volcarse a causa de un desastre como un fuerte terremoto o un accidente. Para su seguridad, asegúrese de proteger los altavoces ante posibles vuelcos.

Cada altavoz pesa aproximadamente 35 kg en total. Compruebe que la ubicación de los altavoces es lo suficientemente robusta como para soportar este peso. Para más detalles, consulte con un especialista en instalaciones.

Español

∫ Al sujetar los altavoces a una superficie

horizontal (suelo, etc.)

Fije cada altavoz al suelo con cables o elementos similares como se muestra en la ilustración.

∫ Al sujetar los altavoces a una superficie

vertical (pared, etc.)

Enrolle una cinta o un elemento parecido alrededor de cada altavoz y amárrelo como se muestra en la ilustración a una pared robusta o a una columna con un cable, cadena o similar que sea fuerte.



≥Las medidas descritas arriba no garantizan las protección ante todas las catástrofes y accidentes, incluidos los terremotos.

Por favor, tenga en cuenta que Panasonic no es responsable de los daños causados en los altavoces, en sus ubicaciones de instalación o en otros objetos debido a las tareas realizadas para asegurar los altavoces ante posibles vuelcos.

≥El uso de los pinchos hará que los altavoces sean más vulnerables a los vuelcos.

(085)

Page 86

Conexiones

1 Gire las perillas para aflojarlas e

inserte los núcleos de los cables en los agujeros.

2 Apriete las perillas.

- (Negro) + (Rojo)

No inserte el aislamiento de vinilo.

Altavoz (Parte trasera)

Preparación de los cables y conexión

Los altavoces no se suministran con los cables de los altavoces. Para realizar la conexión, use los cables de los altavoces disponibles en comercios.

Si le resulta difícil conectar los cables de los altavoces, afloje las perillas al máximo y luego conéctelos.



≥ Tenga cuidado de no cruzar (cortocircuito) o invertir la polaridad de los cables del altavoz, ya que eso puede dañar el amplificador.

(086)

Page 87

Conexión con un amplificador

p.ej.

Amplificador (Parte trasera)

Altavoz (izquierda)Altavoz (derecha)

- (Negro) + (Rojo)

Altavoz (Parte trasera)

Cables cortos (suministrados)

2 Conecte el amplificador y el altavoz con el cable del altavoz (disponible en comercios)

≥Antes de realizar la conexión, apague el amplificador y desconecte su cable de alimentación. ≥Para obtener más información, consulte las instrucciones de funcionamiento del amplificador.

∫ Conexión de un solo cableado

1 Conecte los cables cortos (suministrados)

Español

≥En el diagrama anterior, el cable de altavoz está conectado a la perilla HF, pero también logrará un efecto estéreo normal si lo

conecta a la perilla LF.

(087)

Page 88

∫ Conexión de bicableado

p.ej. Amplificador (Parte trasera)

Altavoz (izquierda)Altavoz (derecha)

Altavoz (Parte frontal)

Rejilla de altavoz

(Parte trasera)

≥No utilice los cables cortos (suministrados) cuando use conexión de bicableado.



≥ No mueva el altavoz mientras los cables del altavoz estén conectados. Esto podría ocasionar un cortocircuito. ≥ Cuando las conexiones estén terminadas, tire de los cables del altavoz ligeramente para comprobar que estén conectados con firmeza. ≥ Conecte la polaridad (+/-) de las terminales correctamente. De lo contrario, podría repercutir de forma negativa en los efectos estéreo o

provocar un mal funcionamiento.

Colocar las rejillas de los altavoces

Los altavoces se suministran con rejillas, que protegen las unidades de altavoz del polvo. Use los imanes para fijar las rejillas de los altavoces a las unidades de altavoz.



≥ Puede disfrutar de una calidad de audio superior si quita las rejillas de los altavoces antes de la reproducción.

(088)

Page 89

Notas sobre el uso

Para proteger los altavoces del daño causado por una entrada excesiva, tome en cuenta las siguientes precauciones:

≥Para evitar daños, reduzca el volumen en los casos siguientes:

jCuando reproduzca sonido distorsionado. jCuando los altavoces reciban aullido procedente de un micrófono o giradiscos, ruido de emisiones de FM o señales

continuas procedentes de un oscilador, disco de prueba o instrumento electrónico.

jCuando ajuste la calidad del sonido.

jCuando encienda o apague el amplificador. ≥Evite elevar demasiado el volumen cuando aumente el sonido de los agudos con un ecualizador gráfico u otros controles. ≥Evite emitir sonidos excesivamente altos con un amplificador de poca potencia. Esto aumenta la distorsión armónica del

amplificador y podría dañar los altavoces. ≥Si reproduce el sonido con niveles altos durante períodos de tiempo prolongados podrá estropear sus altavoces y reducir su

duración. ≥No toque los terminales de altavoz con las manos u otros objetos mientras estos están en funcionamiento. Dependiendo de las

condiciones de uso, hacerlo podría exponerle a altos voltajes.

Cuidados de la unidad

Limpie los altavoces con el paño de limpieza suministrado.

≥Cuando esté muy sucio, humedezca un paño en agua para limpiar el aparato; a continuación limpie otra vez con un paño seco. ≥No use solventes, como por ejemplo, bencina, disolvente, alcohol, detergente de cocina, limpiador químico, etc. Esto podría

provocar que la caja exterior se deforme o que el revestimiento se caiga.

Español

Especificaciones

Tipo 3 vías, 4 altavoces, tipo de reflexión de los graves

(coaxial de dos vías de rango medio/tweeters integrados)

Unidad de altavoz

Woofer 16 cm Tipo cono k2

Rango medio/Tweeter (altavoz de alta frecuencia) Coaxial 16 cm tipo cono k1 / 2,5 cm tipo domo k1 Impedancia 4 ≠ Potencia de entrada (IEC) 200 W (MAX)

100 W (RATED)

Nivel de presión del sonido 86 dB (2,83 V/m)

83 dB (W/m) Rango de frecuencia 33 Hz a 90 kHz (-10 dB) Frecuencia de traspaso 500 Hz, 3,4 kHz Dimensiones (AnkAlkProf)

Con los pinchos Con los pies de goma

Masa Aprox. 35 kg Gama de temperaturas de funcionamiento 0 Gama de humedades de funcionamiento De 20 % a 80 % RH (sin condensación)



≥ Las especificaciones se encuentran sujetas a cambio sin previo aviso. ≥ La masa y las direcciones son aproximadas.

292 mmk1.114 mmk366 mm

292 mmk1.093 mmk366 mm

C a i40oC

(089)

Page 90

Tak fordi du har købt dette produkt. Læs venligst disse instruktioner omhyggeligt igennem, før du anvender dette produkt, og gem vejledningen til fremtidig brug.

Sikkerhedsforskrifter

ADVARSEL

≥ Produktet må ikke afmonteres eller ændres. Det kan medføre en

skade eller brand.

≥ Anbring ikke højttalerne på et ustabilt sted, f.eks. på et bord, der

rokker, eller på en hældende flade. Anbring aldrig højttalerne på en forhøjning eller ujævn flade eller på overflader, som kan blive udsat for vibrationer eller stød. Hvis højttalerne vælter eller falder ned, kan det medføre personskade.

≥ Opbevar de små tilbehørsdele utilgængelige for børn. Hvis de

sluges ved en fejl, vil det have en skadelig fysisk virkning. Kontakt straks lægen, hvis du har mistanke om, at de små tilbehørsdele er blevet slugt.

≥ Hæng ikke højttalerne fra loftet eller direkte på væggen. Det kan

resultere i, at højttaleren falder ned, hvilket kan medføre personskade.

≥ Anbring ikke genstande i basrefleksportene bag på højttalerne. Det

kan medføre brand eller personskade. Hold øje med børnene, hvis de er i nærheden.

FORSIGTIG!

≥ Stå ikke ovenpå eller hæng ikke ned fra højttalerne. Hvis højttalerne

vipper forover eller bagover, kan det medføre personskade.

≥ Brug ikke højttalerne i længere tid, hvis lyden er forvrænget. Det kan

medføre, at højttalerne overopheder, som kan forårsage en fejl eller en brand.

≥ Anbring ikke tunge eller store genstande på højttalerne. Hvis

højttalerne vælter eller falder ned, kan det medføre personskade.

≥ Rør aldrig membranerne. Det kan ødelægge membranerne, som

kan medføre, at lyden ikke udsendes korrekt.

≥ Opbevar højttalerne utilgængeligt for børn, også småbørn. I modsat

fald kan det medføre personskade, hvis højttalerne vælter.

≥ Anbring ikke højttalerne på steder, der kan blive udsat for meget

høje temperaturer. Undgå især steder, som er udsat for direkte sollys eller ved siden af varmeapparater eller lignende. Bemærk også, at hvis dette sker, kan yderbeklædningen eller de indvendige dele blive forringet.

≥ Anbring ikke højttalerne på steder, som er udsat for fedtet røg eller

damp, eller på fugtige eller støvede steder. Det kan nemlig medføre, at der føres elektricitet gennem olie, fugt eller støv, som kan forårsage en brand eller elektrisk stød.

≥ Hold magnetiske genstande væk fra produktet. Kraftige magneter

inden i højttalerne og højttalernet kan ødelægge kreditkort, rejsekort, ure og andre genstande.

≥ Sæt ikke fingeren i basrefleksportene bag på højttalerne. Pas især

på børn, da de kan komme til skade.

≥ Højttalerne må ikke tilsluttes en forstærker med et output på mere

end det tilladelige input. Dette kan medføre, at højttalerne overopheder, som kan forårsage en brand.

≥ Prøv ikke på at løfte eller bære hovedapparatet i grebene på

hovedapparatet. Det kan forårsage en skade, hvis du taber det. Det kan også medføre skade på produktet, så du skal være forsigtig.

≥ Hver højttaler skal bæres og installeres af mindst to personer. Hvis

man taber den, skal den blive beskadiget.

≥ Fastgør højttalerne, så de ikke vipper frem- eller bagover. Hvis de

vipper frem- eller bagover i en katastrofelignende situation, f.eks. et kraftigt jordskælv, eller ved et uheld, kan det medføre personskade.

≥ Før brug skal du fastgøre grundpladerne og enten spidserne eller

mifødderne. Ellers kan produktet vippe forover og forårsage en

gum skade.

Indsamling af elektronikskrot Kun for Den Europæiske Union og lande med retursystemer

Dette symbol på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter ikke må blandes med almindeligt husholdningsaffald. For korrekt behandling, indsamling og genbrug af gamle produkter, skal du tage dem til indsamlingssteder i overensstemmelse med den nationale lovgivning. Ved at skaffe sig af med dem på korrekt vis hjælper du med til at spare værdifulde ressourcer og forhindre eventuelle negative påvirkninger af menneskers sundhed og miljøet. Ønsker du mere udførlig information om indsamling og genbrug skal du kontakte din kommune. Usagkyndig bortskaffelse af elektronikskrot kan eventuelt udløse bødeforlæggelse.

(090)

Page 91

Indholdsfortegnelse

Sikkerhedsforskrifter......................................................... 6

Tilbehør............................................................................... 7

Om denne enhed................................................................ 8

Installation .......................................................................... 9

Tilslutninger...................................................................... 16

Fastgørelse af højttalernet .............................................. 18

Om beskrivelserne i denne betjeningsvejledning

≥De viste illustrationer kan være forskellige fra dit apparat.

Tilbehør

∏ 4 spidser

(TBLA40861A)

Bemærkninger om brug af højttalere .............................19

Vedligeholdelse af apparatet........................................... 19

Specifikationer..................................................................19

∏ 4 spidssko

(TYL0079-A)

Dansk

∏ 4 Gummifødder

(TBLG32691)

∏ 2 Grundplader A

(TBLA40852)

∏ 4 afstandsholdere

(TMKK653)

∏ 2 korte ledninger

(TXJ001BP3E)

Før brug skal du fastgøre grundpladerne og enten spidserne eller gummifødderne.

≥Hold små tilbehørsdele uden for børns rækkevidde for at forhindre, at de sluger dem.

∏ 12 Skruer til

grundplader

(THEL168)

∏ 2 Grundplader B

(TBLA41091)

∏ 1 højttalernet

(TTJ0006-A)

∏ 1 rengøringsklud

(TXFPE01LHUU)



≥ Korrekte produktnumre angivet i denne betjeningsvejledning gælder fra og med juli 2021. Ændringer kan ske. ≥ Der følger ikke højttalerkabler med højttalerne. Benyt højttalerkabler, som kan købes i handelen.

(091)

Page 92

Om denne enhed

For Bag

Basrefleksport

Højttalerterminaler

≥Disse enheder har to sæt

højttalerterminaler hver.

Produktidentifikationsmærk

ning

Modelnummeret findes på

produktidentifikationsmærkningen

bag på denne enhed.

Woofere

Koaksial

tovejsenhed

Lavt frekvensområde

Højt frekvensområde

∫ Højttalernes funktioner

Den nye tovejs koaksiale kone tilbyder en nøjagtig lokalisering af lyden og leverer en god og

klangfuld lyd

Med henblik på at udvikle en punktkilde med lyd og lineære fasekoncepter har Technics i disse nye koaksiale enheder anvendt glatte kanter ud fra de særligt udformede fasestik og tynde, mellemstore membraner, hele vejen igennem til bafflerne. Disse genererer sfæriske bølger med rene bølgefronter, der gengiver den lyd, der afspilles, så den får en god og klangfuld lokalisering af lyden, som er af en høj kvalitet og meget nøjagtig.

Monteringsarkitekturen til den balancerede driver sikrer en nedsat lydforvrængning og en nedsat

forringelse af lydkvaliteten

Ved at installere højttalerenheden på en højttalers monteringsbaffler i tyngdepunktet i kabinettet var vi i stand til at undertrykke de vibrationer, der overføres fra højttalerenheden til baffleren. Desuden er grundplade yderligere forstærket, hvor højtalerene monteringsbaffler til wooferen er blevet forlænget ned til grundpladen, så der kan gengives en realistisk lyd med god energi og granularitet.

Kraftfuld og naturlig gengivelse af lyd i mellem- og basområdet opnås ved minimal brug af

absorberende akustiske materialer

Energien af standbølger, der genereres i selve kabinettet, er koncentreret ved brug af vores unikke lydsti-arkitektur, og absorberende akustiske materialer er placeret, så de effektivt fjerner standbølgerne. Det betyder, at vi drastisk kan reducere afhængigheden af absorberende akustiske materialer til styring af lyden, og energien fra nødvendige lyde går ikke tabt. Det resulterer i en kraftfuld og naturlig lyd i mellem- og basområdet.

∫ Navne på dele

(092)

Page 93

Installation

f.eks.

Vinklen er omtrentlig.

§ Højttalerenheder

60°

≥Hver højttaler skal bæres og installeres af mindst to personer. ≥Højttalerenhederne bør ikke berøres. Det kan medføre en forkert lydkvalitet. ≥Anbring højttalerne i ca. samme afstand fra lytteposition. ≥Højttalerne frembringer baslyden fra basrefleksportene bagpå og foran. Installér højttalerne i en afstand på mindst 5 cm væk fra

væggene, så de ikke dækker basrefleksportene bagpå.

≥Hold forstærkeren eller andre enheder og højttalerne i en afstand på mindst 1 cm væk fra hinanden.

∫ For en optimal position

Lydstyrken og kvaliteten af baslyden, lydlokalisering, lydmiljø og andre faktorer, som bestemmer lydkvaliteten, varierer afhængigt af denne enheds installationssted, lyttepositionen, rumforholdene og andre faktorer. Se informationen nedenfor ved installation af højttalerne.

Sådan bestemmer du en installationsplacering.

≥Hver højttaler har en masse på ca. 35 kg. Kontrollér, at installationsstedet er tilstrækkeligt stærkt for at bære denne masse. ≥Hvis du skal sikre, at højttalerne ikke vipper over, skal du kontakte en installatør. Gulvets og væggenes styrke skal kontrolleres.

(> 15)

≥Placer højtalerne på en flad og sikker overflade.

Hvis højttalerne rokker, når de er placeret, skal du bruge afstandsholderne. (> 13, 15)

≥For at minimere forskellen i lydkvaliteten mellem venstre og højre højttaler, skal de installeres, så lydforholdene (lydrefleksion

og -absorption) omkring disse er den samme.

Justering af afstande mellem bagsiden af højttalerne og væggene

Hvis du installerer højttalerne tæt på en væg eller i et hjørne, bliver baslyden kraftigere. Men hvis højttalerne stilles for tætte på væggen eller hjørnet, kan lydlokaliseringen og lydmiljøet blive forringet. Hvis dette sker, skal du justere afstanden mellem højttalerne og frontvæggen, så den er mellem 30 cm til 60 cm. (Bemærk, at afstanden mellem højttalerne og sidevæggen skal mindst være 60 cm.) ≥Brug ikke overdrevne kræfter til at trække i højttalerne. Det kan beskadige højttaleren og gulvet.

Dansk

Justering af højtalernes højde og vinkel

Anbring forsiden af højttalerne på skrå mod lytteren. Følg disse trin, så højttalerne leverer en mere nøjagtig lydlokalisering.

Justering af rummets akustik og speaker-placering

Afhængigt af rummets miljø (herunder størrelsen og udformningen af rummet, afstand til vægge og genlydniveau), kan visse lyde forekomme overdrevne eller dæmpede, så de bliver svære at høre. I sådanne tilfælde kan det afhjælpe problemet, hvis du justerer genlydniveauet, ændrer lyttepositionen eller dækker vægge og vinduer til med tykke gardiner. ≥Spidserne kan fremhæve lydkvaliteten. (> 12)

(093)

Page 94

Fastgøring af grundpladerne

②②

③

Lad pappet være, så højttalerenheden holdes beskyttet.

1 Fjern tilbehøret.

≥Fjern tilbehør fra styroskumblokkene, og anbring dem uden for børns rækkevidde.

2 Anbring styroskumblokke i et område, der er velegnet til arbejde. 3 Fjern højttalernettets emballageæske.

4 Anbring højttaleren på blokkene af styroskum, som angivet under trin 2.

≥Husk følgende punkter, når du løfter op i højttaleren.

jHold fast i bunden, så dine hænder ikke slipper.

(094)

Page 95

5 Rul beskyttelsesposerne (2 stk.) op, så bunden af højttaleren fritlægges.

Fastgør den så A-siden peger mod gulvet.

Fastgør den, så B-siden peger mod gulvet.

6 Fastgør grundpladerne (4 stk.) korrekt til højttaleren med de medfølgende skruer.

≥Montér først de tre skruer løst med hænderne, og stram dem derefter med en skruetrækker.

Dansk

≥Efter at du har fastgjort grundpladerne, skal du sikre dig, at de ikke rokker.

Placering af højttalerne ved hjælp af spidserne (> 12)

Placering af højttalerne ved hjælp af gummifødderne (> 14)

(095)

Page 96

Placering af højttalerne ved hjælp af spidserne

Hold højttaleren, så dine hænder ikke rører ved højttalerenheden.

Spidserne kan fremhæve lydkvaliteten.

≥Panasonic er ikke ansvarlig for personskader eller beskadigelser, som skyldes forkert samling eller håndtering af

produktet. Man må ikke fastgøre tilbehør på andre måder end vist og anvist i denne betjeningsvejledning.

≥Hver højttaler har en masse på ca. 35 kg. Hvis du vipper højttalerne for at fastgøre spidserne, skal du sørge for, at arbejdet

udføres af mindst to personer. Når du fastgør spidserne, skal du passe på, at du ikke får fingrene eller tæerne i klemme mellem højttalerne og gulvet, eller når du vipper højttalerne. Desuden skal du sørge for, at du lægger en tyk måtte eller lignende på siden af gulvet, når du vipper højttalerne over for at forhindre, at gulvet bliver ødelagt.

≥Hver spids kan klare en vægt på mindst 8 kg. Det betyder, at der kan komme mærker og fordybninger på

installationsstedet. For at forhindre, at spidserne ødelægger noget, skal du bruge de medfølgende spidssko eller købe spidssko med store kontaktflader og af en passende styrke.

≥Når du flytter højttalerne med spidser på, kan det ødelægge gulvet. Før du ændrer installationssted, skal du flytte

spidserne.

For at undgå mærker i gulvet skal du have to tykke måtter (eller lignende) klar. Læg dem der, hvor du pakker kassen ud og på installationsstedet på forhånd.

1 Sæt højttaleren lodret på en tyk måtte (eller lignende).

2 Fjern beskyttelsesposerne (2 stk.) og pappet, som beskytter højttaleren. 3 Bær højttaleren til installationsstedet, mens den vippes forover, og sæt den på en tyk måtte (eller lignende).

(096)

Page 97

4 Vip højttaleren forover, og skru spidserne ind i de to grundplader fortil.

Spidssko

Højttaler (Bag)

Tyk måtte osv.

Skru spidserne helt ind, til de stopper.

Placér hver spidssko, så siden med takker vender opad.

DU SKAL IKKEDU SKAL

Afstandsholder

Hvis du bruger spidssko, skal de anbringes under spidserne.

Dansk

5 Mens du justerer spidserne med indhakkene på spidsskoenen, skal du langsomt bringe højttaleren tilbage til opretstående

position.

6 Ligesom under trin 4 skal du vippe højttalerne bagover og fjerne den tykke måtte (eller lignende). 7 Skru spidserne ind i de to grundplader fortil.

Hvis du bruger spidssko, skal de anbringes under spidserne.

8 Hvis højttalerne rokker, skal du anbringe afstandsholderne under spidsskoene.

(097)

Page 98

Placering af højttalerne ved hjælp af gummifødderne

Hold højttaleren, så dine hænder ikke rører ved højttalerenheden.

Fastgør gummifødderne på forhånd (4 stk.) i hullerne på grundpladerne.

≥Tag papiret bag på gummifødderne af, og skub dem helt ind i grundpladerne uden at røre gummiføddernes klæbende

overflade.

≥Panasonic er ikke ansvarlig for personskader eller beskadigelser, som skyldes forkert samling eller håndtering af

produktet. Man må ikke fastgøre tilbehør på andre måder end vist og anvist i denne betjeningsvejledning.

≥Hver højttaler vejer ca. 35 kg. Sørg for, at arbejdet udføres af mindst to personer. Pas på, at dine fingre eller tæer ikke

sidder fast mellem højttaleren og gulvet, eller vip højttaleren.

≥Hver gummifod kan klare en vægt på mindst 8 kg. Det betyder, at der kan komme mærker og fordybninger på

installationsstedet.

≥Hvis du trækker højttaleren langs gulvet, kan du risikere, at gummifødderne glider af.

Hvis du ændrer højttalerens installationssted, skal mindst to personer altid bære den.

For at undgå mærker i gulvet skal du have en tyk måtte (eller lignende) klar. Læg den der, hvor du pakker kassen ud.

1 Sæt højttaleren lodret på en tyk måtte (eller lignende).

2 Fjern beskyttelsesposerne (2 stk.) og pappet, som beskytter højttaleren. 3 Hold højttaleren, så den vippes forover, og flyt den til installationsstedet.

(098)

Page 99

4 Hvis højttalerne rokker, når de er sat på plads, skal der anbringes afstandsholderne under gummifødderne. Det forhindrer, at

Gummifødder

Afstandsholder

Ledning

Kraftig ledning, kæde osv.

gummifødderne rokker på installationsoverfladen.

Sådan forhindrer du, at højttalerne vipper frem- eller bagover

Højttalerne kan vippe frem- eller bagover i en katastrofelignende situation, f.eks. et kraftigt jordskælv, eller ved et uheld. For din sikkerheds skyld bør du fastgøre højttalerne, så de ikke kan vippe frem- eller bagover.

Hver højttaler vejer ca. 35 kg i alt. Kontrollér, at højtalerplaceringerne er tilstrækkeligt stærke for at modstå denne vægt. Kontakt en montør for yderligere oplysninger.

∫ Når højttalerne fastgøres på en vandret

overflade (gulv osv.)

Fastgør hver af højttalerne på gulvet med ledninger eller lignende, som vist på illustration.

∫ Når højttalerne fastgøres på en lodret

overflade (væg osv.)

Læg et bånd eller lignende omkring hver af højttalerne, og forbind det til en solid væg eller søjle vha. en solid ledning, kæde eller lignende, som vist på illustration.

Dansk



≥Ovennævnte foranstaltninger garanterer ikke beskyttelse mod alle katastrofer og uheld, herunder jordskælv.

Bemærk, at Panasonic ikke er ansvarlig for eventuelle skader på højttalerne, installationsstederne eller på andre genstande som et resultat af det arbejde, der udføres for at sikre, at højttalerne ikke vipper frem- eller bagover.

≥Brugen af spidser eller lignende nedenunder gør, at højttalerne lettere kan vippe frem- eller bagover.

(099)

Page 100

Tilslutninger

1 Drej knopperne for at løsne dem, og

sæt kernetrådene ind i hullerne.

2 Stram knopperne igen.

- (Sorte) + (Røde)

Der må ikke isættes isolering af vinyl.

Højttaler (Bag)

DU SKAL IKKE

Tilslutning af højttalerkabler

Der følger ikke højttalerkabler med højttalerne. Benyt højttalerkabler, som kan købes i handelen.

Hvis det er vanskeligt at tilslutte højttalerkablerne, skal knopperne løsnes så meget som muligt, før kablerne tilsluttes.



≥ Pas på ikke at krydse (kortslutte) højttalerledninger eller vende polariteten om, da forstærkeren kan blive beskadiget.

(100)
