Bruksanvisning
DVBT-956
Digitalbox

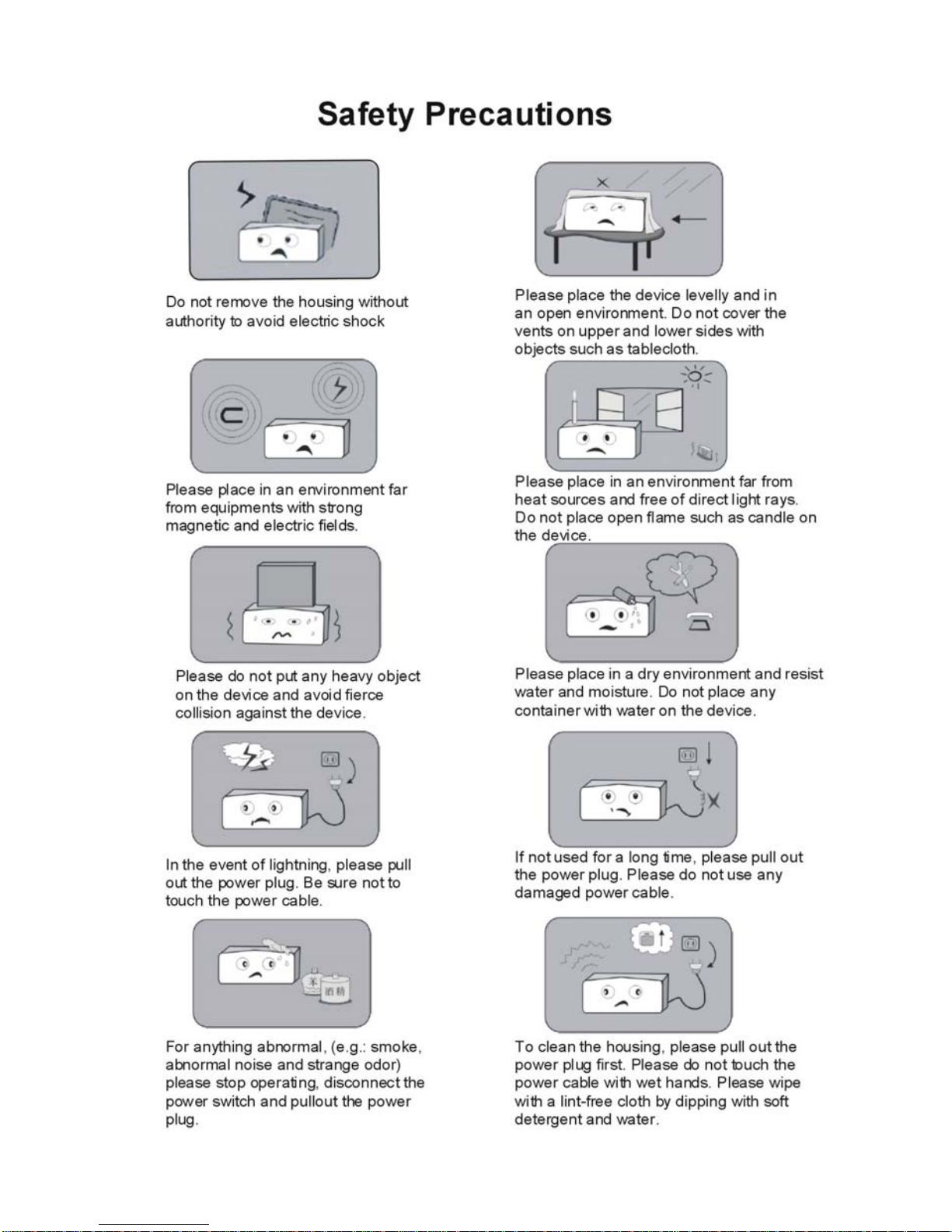

Säkerhetsföreskrifter
Ställ apparaten vågrät och luftigt. Täck inte
ventilationshålen upptill och nedtill med
exempelvis en duk.
Ta inte bort höljet runt apparaten – risk
för elektrisk stöt.
Placera apparaten i en miljö långt från
värmekällor och fritt från direkta ljusstrålar.
Ställ ingen öppen eld som stearinljus på
apparaten.
Ställ inte apparaten nära utrustning med
krafti
g
a magnetiska eller elektriska fält.
Placera inga tunga föremål på apparaten
och undvik att stöta emot apparaten med
föremål.
Ställ apparaten på en torr plats i skydd mot
vatten och fukt. Ställ inga behållare med
vatten
p
å apparaten.
SW-1
Dra ut stickkontakten vid åskväder. Se till
att inte röra vid nätkabeln.
Dra ut stickkontakten om apparaten inte ska
användas på länge. Använd ingen skadad
nätkabel.
Dra ut stickkontakten innan du rengör
apparatens hölje. Rör inte vid elkabeln om
du är blöt om händerna. Torka med en
luddfri trasa som doppas i milt
rengöringsmedel och vatten.
Vid onormal funktion, (ex rök, onormala ljud
eller konstig lukt), får du inte använda
apparaten. Koppla bort strömbrytaren och
dra ut stickkontakten.
SW-2
Innehåll
1
1. Anvisningar ......................................................................................................... 3
2. Översikt............................................................................................................... 4
3. Fjärrkontroll ......................................................................................................... 5
4. Digitalbox och tillbehör........................................................................................ 6
5. Grundfunktioner .................................................................................................. 6
5.1 Öppna systemet, sätta på och stänga av, viloläge ........................................... 6
5.2 TV/RADIO-omkopplare..................................................................................... 6
5.3 Kanalbyte .......................................................................................................... 7
5.4 Visa programinformation................................................................................... 7
5.5 Återgå till spelat program.................................................................................. 7
5.6 Ljudspråk och vänster/höger kanal................................................................... 7
5.7 Zooma............................................................................................................... 7
5.8 Elektronisk programguide (EPG)...................................................................... 8
5.9 Text-TV.............................................................................................................. 8
6. Digital-TV ............................................................................................................ 9
6.1 Installation......................................................................................................... 9
6.2 Kanalhanteraren ............................................................................................. 11
6.3 Konfiguration................................................................................................... 11
6.4 Uppgradering av programvara........................................................................ 12
6.5 Version ............................................................................................................ 13
7. Tekniska specifikationer.................................................................................... 13
SW-3
1. Anvisningar
1. Nätkabeln får inte placeras nära ett värmeelement – risk för kortslutning om kabelhöljet
smälter.
2. Ställ inga tunga föremål på nätkabeln – risk för elstöt vid skador på isoleringen.
3. Slå av strömmen och dra ut stickkontakten ur vägguttaget om apparaten inte används
på länge.
4. Apparatens livslängd förlängs om man väntar minst 30 s mellan det att man slår på och
av strömmen.
5. Strömmen i vägguttaget måste vara samma som på apparatens märkskylt, annars
fungerar inte spelaren, alternativt brännskadas den.
6. Utsätt inte apparaten för kraftiga vibrationer. Då kan det uppstå skador på apparatens
delar.
7. Ställ inte apparaten nära värmekällor eller i direkt starkt ljus, eftersom komponenterna
kan överhettas.
8. Placera inte apparaten på en dammig plats – risk för skador.
9. Apparatens hölje får inte utsättas för stötar. Ställ inte heller några tunga föremål på
apparaten. Risk för skador!
2.Översikt
2.1 Reglage på frontpanelen
1. IR：IR-mottagare
2. STRÖMBRYTARE: Standbyläge, på/av
3. CH+: Välj kanal, flytta markören uppåt
4. CH-: Välj kanal, flytta markören nedåt
5.LED：Visar status
2.2 Baksida
1. RF IN: ingång, DVB-T RF-signal
2. RF OUT: Utgång, DVB-T RF-signal och inkoppling till annan DVB-T-mottagare.
3. COAXIAL: Digital ljudutgång，använd RCA-kabel för att koppla till ljudanläggningens
SPDIF-uttag.
4. L/R: Ljudutgång, använd RCA-kabel för att koppla till TV:ns AUDIO-uttag.
5. CVBS: kompositvideoutgång, anslut till TV:ns kompositvideouttag
6. SCART: SCART-utgång，koppla till TV:ns SCART-uttag
SW-4

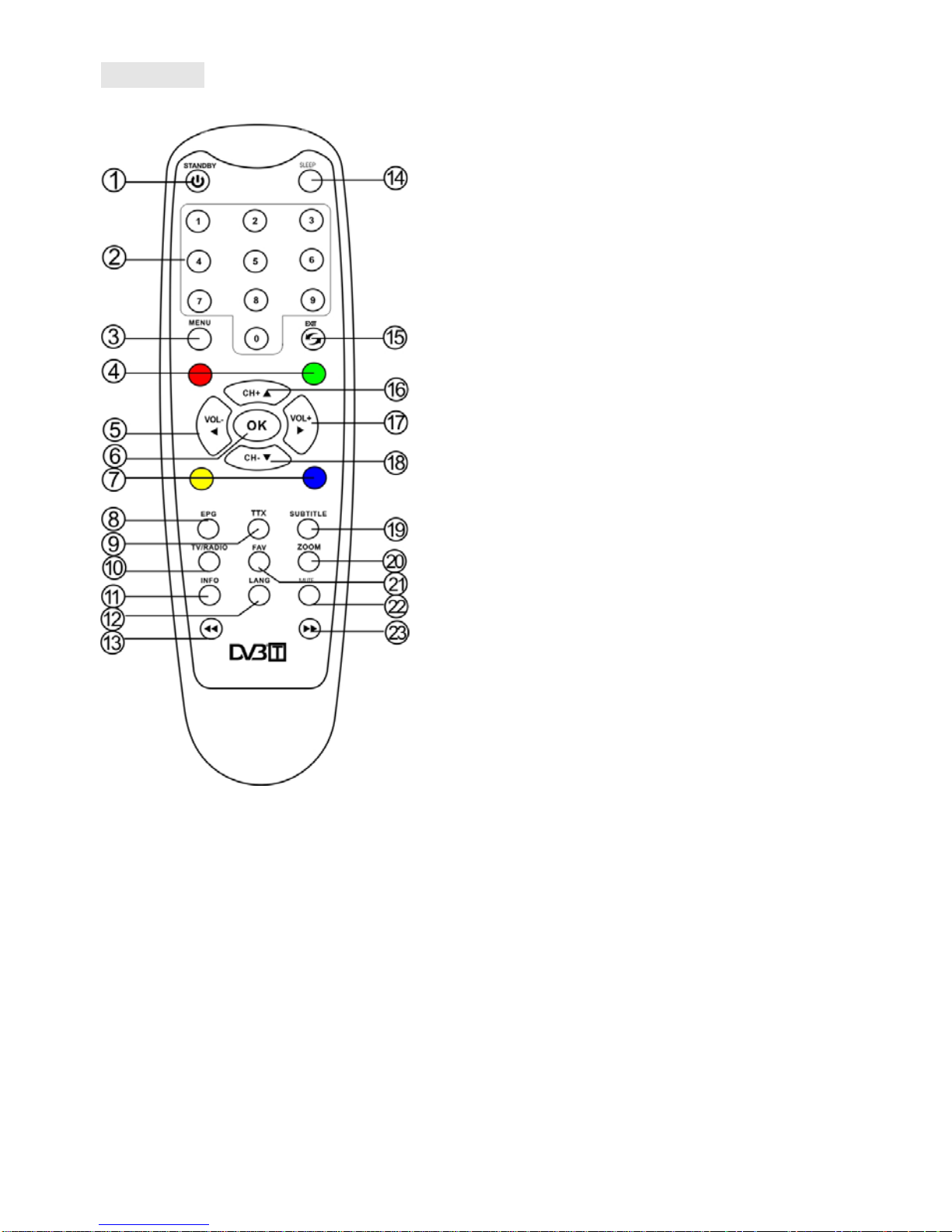

3. Fjärrkontroll
SW-5
1. ST A NDBY: Strömbrytare.
2. Sifferknappar 0-9: Tryck in nummer för att byta kanal
3. Menu: Öppna huvudmenyn
4.Röd/Grön: funktionsknappar
5.
VOL-: Flyttar markören till vänster/Sänker volymen
vid spelning
6. OK: Bekräfta/Visa programmets spellista.
7. Gul/Blå: funktionsknappar
8. EPG: Öppnar programmenyn (elektronisk
programguide).
9. TTX: Öppnar menyn med text-TV-information
10. TV/RADIO: Växlar mellan TV och radio.
11. INFO: Visar programinformation
12. LANG: ljudspråk och vänster/höger kanal
13. Snabbspola bakåt: zoomar in
14. SLEEP: Viloläge
15. EXIT: Avslutar aktuell uppgift och återgår till
föregående meny och program
16. CH+: Flyttar markören uppåt/Ändrar kanal vid
spelning
17.
VOL+: Flyttar markören till höger/Höjer volymen vid
spelning
18. CH-: Flyttar markören nedåt/Ändrar kanal vid
spelning
19. SUBTITLE: T extning, digitalbox
20. ZOOM: aktivera/avaktivera zoom
21. FAV : Ange favoritprogram
22. MUTE: Växla mellan tyst läge och normalt läge
23. Snabbspolning framåt: zoomar ut
Att tänka på när du använder fjärrkontrollen
Fjärrkontrollens effektiva funktionsavstånd är 8 meter och vinkeln får vara ±20 grader. Rikta
IR-sändaren upptill på fjärrkontrollen mot IR-fönstret på framsidan av digitalboxen.
4. Digitalbox och tillbehör
Alternativ
Beskrivning Antal
1 Digitalbox 1
2 Fjärrkontroll 1
3 Bruksanvisning 1
5. Grundfunktioner
5.1 Öppna systemet, sätta på och stänga av, viloläge
Kontrollera att apparaten är ansluten till nätet, att spänningen är stabil, antennen ansluten
och undersök att det inte finns några fysiska skador på kretskortet.
1). Öppna digitalsystemet
Digitalläget öppnas när strömmen slås på. “Database Empty” visar systemets
gränssnitt när det inte finns några TV- och radioprogram i databasen:
Systemet fortsätter att spela det program som spelades innan apparaten stängdes av
förra gången om det finns TV- eller radioprogram i databasen.
2). På
Om apparaten är i standby-läge slås strömmen till när du trycker på strömbrytaren.
3). Av
Om du trycker på strömbrytaren medan apparaten är igång övergår den till
standbyläge.
4). SLEEP
Om du trycker på “SLEEP” medan apparaten är igång övergår den till viloläge.
5.2 TV/RADIO-omkopplare
Tryck på "TV/RADIO" för att växla program när full skärmbild visas.
SW-6
5.3 Kanalbyte
1). Tryck på pilknapparna UPP/NED om du vill växla till föregående eller nästa program.
2). Tryck på “OK” för att byta till programlistan, tryck på vänster-eller högerpil för att välja en
annan programklass och tryck på upp- eller nedpil för att välja program.
Tryck på “OK” för att bekräfta programval och tryck på “EXIT” för att stänga menyn.
5.4 Visa programinformation
Om du trycker på "INFO" visas information om det
aktuella programmet när det är i normalt spelläge.
5.5 Återgå till spelat program
Tryck på "EXIT" vid full skärmbild för att återgå till det
närmast föregående programmet.
5.6 Ljudspråk och vänster/höger kanal
1）Tryck på “LANG” för att växla ljudspråk på aktuellt program och växla mellan vänster och
höger stereoingång.
2）Tryck på vänster- och högerpil för att växla mellan vänster och höger stereoingång och
tryck på upp- och nedpil för att ändra ljudspråk.
3）Tryck på “OK” för att bekräfta valet och återgå till full skärmbild och tryck på “EXIT” för att
återgå till full skärmbild utan att spara inställningen.
5.7 Zooma
1. Tryck på “ZOOM” för att aktivera zoomläge och visa förstoringsglaset överst till vänster på
skärmen.
2. Tryck på knapparna för snabbspolning（
/ ）för
att zooma in (zoom 2, zoom 3, zoom 4) eller ut (zoom
1/2, zoom 1/3, zoom 1/4). 3. Under zoomningen kan
du flytta bilden till rätt plats med pilknapparna (vänster,
höger, upp och ned).
4. Tryck på “ZOOM” eller “EXIT” för att avbryta
zoomläget.
SW-7
5.8 Elektronisk programguide (EPG)
1) Tryck på “EPG” på fjärrkontrollen för att öppna den elektroniska programguiden och få
mer information om programmen som ska spelas. Se bild nedan:
Öppna EPG-menyn på dagligt läge (Daily mode). Tryck på “INFO” för att öppna
funktionsbeskrivningen (operation guide). Du kan använda EPG-funktionerna enligt
funktionsbeskrivningen.
2） Tryck på den gröna knappen för att öppna veckoläge och visa programmen och
programinformation i olika tidsskalor på den aktuella programlistan inom en vecka
3）Tryck på den blå knappen för att öppna menyn för uppvakningstimern och ange program
4）Tryck på "EXIT" för att gå ur EPG.
5.9 Text-TV
Om du vill titta på text-TV trycker du på "TTX" på
fjärrkontrollen. Då öppnas EPG-sidan. Se bild nedan:
2）Tryck på tre sifferknappar för att komma till önskad
sida.
3）Tryck på uppil om du vill gå till föregående sida, och
tryck på nedpil om du vill gå till nästa sida.
4）Tryck på vänsterpil för att bläddra tillbaka 100 sidor
och tryck på högerpil för att bläddra fram 100 sidor.
5）Tryck på "TTX" eller "EXIT" för att gå ur text-TV.
5.10 Textning
1）Textningen är förinställd på “av”. Tryck på SUBTITLE på fjärrkontrollen för att öppna
det aktuella programmets textningsmeny.
2）Tryck på vänster- eller högerpil för att välja om du vill öppna textning, tryck på upp- eller
nedpil för att välja språk enligt bild:
SW-8
6. Digital TV
I systemets huvudmeny under alternativet
digital-TV, finns alternativ som program för
automatisk TV-sökning eller sändning,
programhantering, systeminställning,
uppdatering av programvara och information om
programvarans version osv.
Om du vill ställa in information om digital-TV:n
när plattformen har öppnats, öppnar du systemets digital-TV-meny. Tryck först på
MENU-knappen för att komma till huvudmenyn.
Tryck på upp- eller nedpil i huvudmenyn för att välja alternativet digital-TV och tryck på OK
för att öppna digital-TV-menyn.
6.1 Installation
Det finns tre typer av Installationsläge:
1). Områdessökning: sökning av program genom sökområde;
2). Manuell sökning
3). Automatisk sökning. Gå till parametern “installationssida” via ett inmatat lösenord (det
förinställda lösenordet är “0000”).
6.1.1 Områdessökning
Områdessökning är en intelligent och bekväm programsökningsmetod, som täcker in
program från alla större stationer i det aktuella landet eller regionen. Detta system täcker för
närvarande många länder och regioner, bland andra: Tyskland, England, Italien, Frankrike,
Spanien, Holland, Taiwan, Kina, Norge, Sverige och Finland. Det förinställda landet
(regionen) är Taiwan (du kan välja vilka länder du vill under systeminställning, sökområde).
1) Flytta markören till ”områdessökning” genom att trycka på upp- eller nedpil under
“installationsmenyn” och tryck på “OK” för att gå till områdessökning.
2) När systemet befinner sig på autosökningssidan, söker det i tur och ordning av alla
program från större stationer i de automatiskt valda länderna eller regionerna.
3) Under sökningen trycker man på EXIT för att avbryta och gå ur sökningen.
4) Om ett program upptäcks och sökprocessen avslutas går systemet ur söksidan och
sparar programmet, går tillbaka till installationsmenyn och spelar automatiskt upp det.
SW-9
SW-10
6.1.2 Manuell sökning
Om du är förtrogen med digital-TV och känner till programmens frekvenser, eller om du vill
söka efter program vid en viss frekvens, kan du spara tid genom att välja Manuell sökning.
1) Flytta markören till ”Manuell sökning” genom att trycka på upp- eller nedpil under
“installationsmenyn” och tryck på “OK” för att gå till manuell sökning.
2) Innan den manuella sökningen börjar, måste du konfigurera vissa parametrar, bland
annat:
(A) Frekv. (kHz): Den förinställda frekvensen är 474 000 kHz. Mata in frekvensen i siffror om du
vill ändra den.
(B) Bandbredd: Det förinställda värdet är 6 MHz. Du kan ställa in bandbredden till 6 MHz, 7
MHz, 8 MHz.
3) Tryck på OK när parametrarna konfigurerats för att starta den manuella sökningen.
4) Om ett program upptäcks och sökprocessen avslutas går systemet ur söksidan och
sparar programmet, går samtidigt tillbaka till installationsmenyn och spelar automatiskt
upp det.
6.1.3
Automatisk sökning
Du kan söka program från vilken kanal som helst.
1) Flytta markören till ”Automatisk sökning” genom att trycka på upp- eller nedpil under
“installationsmenyn” och tryck på “OK” för att gå till automatisk sökning.
2). Före den automatiska sökningen måste du konfigurera vissa parametrar, bland annat:
(1) Startfrekv. (kHz): Den förinställda frekvensen är 474 000 kHz. Mata in frekvensen i siffror
om du vill ändra den.
(2) Slutfrekv. (kHz): Den förinställda frekvensen är 474 000 kHz. Mata in frekvensen i siffror
om du vill ändra den.
(3) Bandbredd: Det förinställda värdet är 6 MHz. Du kan ställa in bandbredden till 6
MHz7MHz och 8 MHz.
3) Tryck på OK när parametrarna konfigurerats för att starta den manuella sökningen.
4) Om ett program upptäcks och sökprocessen avslutas går systemet ur söksidan och
sparar programmet, går tillbaka till installationsmenyn och spelar automatiskt upp det.
SW-11
6.2 Kanalhanteraren
Systemet har en effektiv kanalhanteringsfunktion som omfattar radering, markering, flyttning
låsning och indelning av kanaler i grupper. Det finns två oberoende sidor för
kanalhanteringen, TV och Radio. Öppna sidan via alternativet ”digital-TV Æ kanalhanterare”.
1) Organisera kanaler: Denna sida innehåller favoritkanaler samt radera, flytta, låsa och
döpa om kanaler.
2) Sortera kanaler: Kanalerna sorteras i en lista med hänsyn till en viss sekvens så att du
lätt kan hitta dem.
3) Dela in kanalerna i grupper: Kanalerna kan delas in i grupper: Film, Sport, Musik, Barn,
Mode osv.
4) Ändra kanaler: Här kan du lägga till, ta bort och döpa om kanaler.
5) Radera alla:
Du kan ta bort en eller flera kanaler som du inte gillar i
kanalorganiseringsmenyn. Om du inte vill behålla en enda TV- eller radio-kanal kan du
öppna menyn Ta bort alla och välja att ta bort alla kanaler.
Välj Ta bort alla, tryck på OK och
dialogrutan där du ska fylla i lösenord visas (det förinställda lösenordet är “0000”).
6.3 Konfiguration
Konfigurationen innehåller en funktion för individuell inställning av systemet. Du kan
konfigurera systemet efter på intresse och önskemål. Öppna konfigurationsmenyn via
(MENY -> Digital-TV -> Konfiguration):
1) OSD (skärmspråk) Via inställning av OSD kan du ställa in visningsläge på
användargränssnittet efter önskemål. Öppna OSD-menyn via (MENY -> Digital-TV ->
Konfiguration -> OSD).
2) TV:
TV-inställningen har ett praktiskt TV IN-läge. Öppna inställningssidan för TV via
(MENY -> Digital-TV -> Konfiguration -> TV). En lista med alla alternativ visas till vänster i
menyn. När du har flyttat markören till ett alternativ till vänster i TV-menyn visas värdena för
detta alternativ till höger.
Följande alternativ finns i OSD-menyn: (1) Visningsläge, (2) Bildyta, (3) Videoutgång, (4)
Ljusstyrka (5) Kontrast, (6) Färgton, (7) Färgmättnad.
3) Systeminställning I systeminställningsmenyn kan du ställa in systemet. Öppna
systeminställningsmenyn via (MENY -> Digital-TV -> Konfiguration -> Systeminställning).
Följande alternativ finns i OSD-menyn:
(1) EQ-läge, (2) Surround, (3) Skärm av, (4) Skärmens ljusstyrka, (5), Område
4) TID: Du kan ställa in timerläge på tidinställningssidan. Öppna tidsinställningssidan via
(MENY -> Digital-TV -> Konfiguration -> Tid).
(1) Timerläge: ställ in tidläge (2) Datum: ställ in datum, (3) Tid: ställ in tid, (4) inställning i
förhållande till GMT: ställ in tid i förhållande till Greenwich Mean Time, 5) Sommartid: ställ in
sommartid.
5). Väckningtimer
Om du vill ställa in en särskild tid använd Wake UP Timer menyn. Åtta olika timers kan ställas
in.
Wakeup Timer: ställ in ett nummer mellan 1 och 8.
Timer Mode: ställ in klockan
Wakeup Mode: ställ in väckningstid.
Wakeup Message: ställ in väckningsmeddelande
Wakeup Channel: ställ in kanal
Wakeup Date: ställ in väckningsdatum
On Time: ställ in väckningstid.
Duration: ställ in varaktighet
OBS! om någon av ovan inställningar är gjord, try ck inte på STANDBY för då komme r
inte inställningarna att gälla. Tryck istället på SLEEP.
6). Barnlås: Du kan ändra systemets lösenord. Öppna barnspärrmenyn via (MENY ->
Digital-TV -> Konfiguration -> Barnspärr).
1) Mata in det gamla lösenordet med sifferknapparna 0-9 på fjärrkontrollen. Systemets
förinställda lösenord är ”0000”.
2) Om lösenordet matas in korrekt, flyttas markören till alternativet Ange nytt lösenord. Ange
ett nytt 4-siffrigt lösenord med fjärrkontrollens sifferknappar.
3. Markören flyttas till alternativet Bekräfta det nya lösenordet. Ange det nya 4-siffriga
lösenordet med fjärrkontrollens sifferknappar. Om lösenordet som matades in nu är inte är
exakt samma som under Ange nytt lösenord, ombes du mata in det nya lösenordet igen, tills
siffrorna stämmer. När du med framgång har angett ett nytt lösenord visas ett meddelande
om detta. Spara inställningen och det nya lösenordet gäller.
6.4 Uppgradering av programvara
Du kan automatiskt uppdatera apparatens
programvara. Den nya versionen av programvara
stödet fler områden och fler funktioner och
innehåller mer problemlösning. Via (MENY ->
Digital-TV -> Uppgradering av programvara)
öppnar du menyn för uppgradering av
programvara.
SW-12
SW-13
6.5 Version
Öppna sidan via menyn (MENY -> Digital-TV -> Version). Här finns information om
programmets programvara inklusive hårdvaruversion, programvaruversion, radiotyp, datum
och tid. Tryck på RETURN för att återgå till föregående meny.
7.Tekniska specifikationer
Standard DVB-T
Inkontakt IEC169-2, honkontakt
Utkontakt IEC169-2, hankontakt
Ingående signalfrekvens 468 MHz till 858 MHz
Ingående signalnivå -78 dBm
Ingångsimpedans 75 Ω
Demodulering COFDM:2/8K;QPSK 16/64QAM
Bandbredd 7/8 MHz
MPEG2-profilnivå
ISO/IEC 13818-2, MPEG-2 MP@HL
Bildformat 4:3, 16:9, Letterbox, PanScan, Full
Utgångstyp STEREO, S/PDIF
Ljudläge Stereo/Vänster kanal/Höger kanal
Samplingsfrekvens 32, 44,1, 48 kHz
SCART SCART x 1
RCA-4 CVBS x 1、L-CH x 1、R-CH x 1、COAXIAL x 1
Inspänning 100-240V~50/60Hz
Effekt Max 10 W
Förbrukning i standbyläge Max 0,3 W
Mått (B x H x D) 190*33*100 mm
Vikt 0.8 kg
Drifttemperatur 0 ℃ ～ 45℃

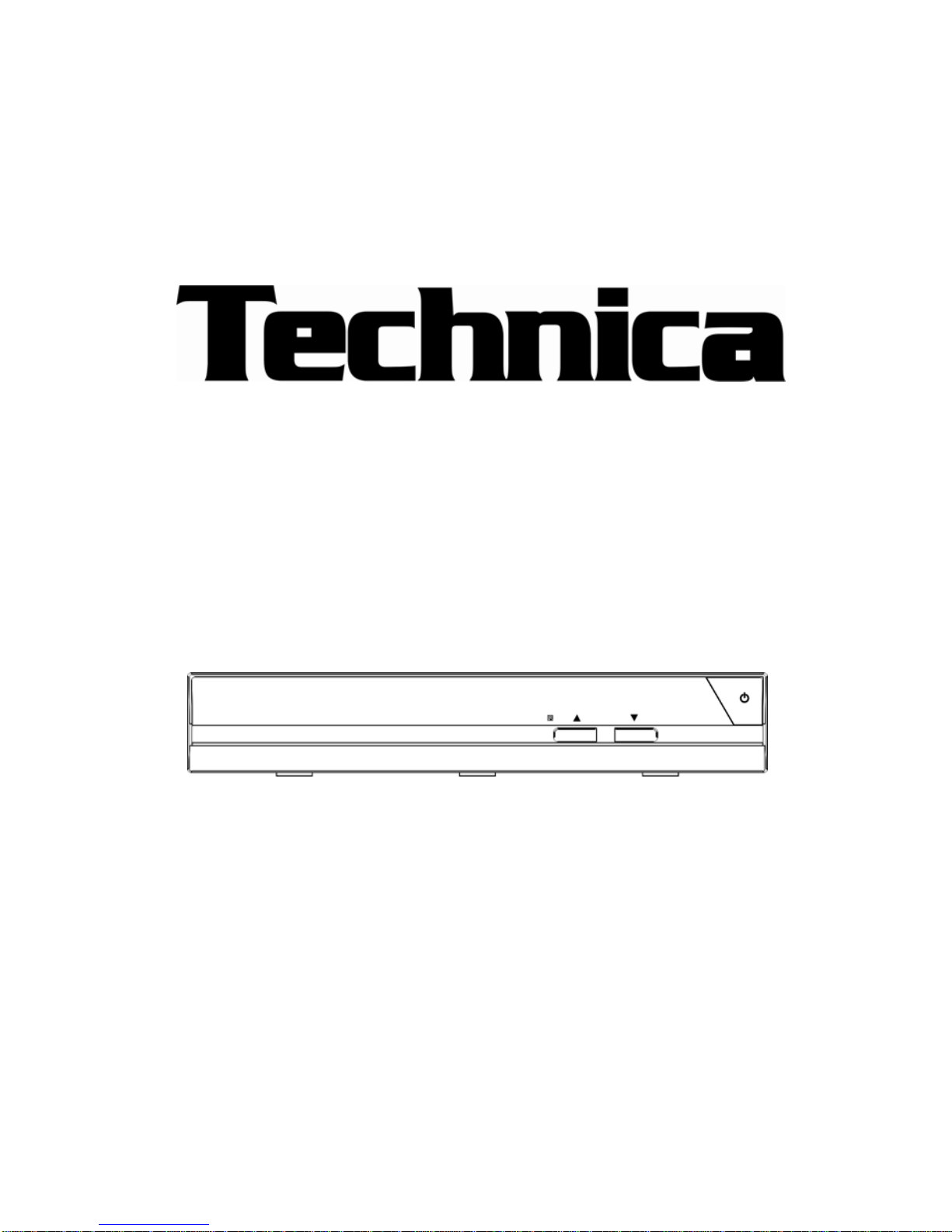

Instruction Manual
DVBT-956
Set-top Box
GB-1
GB-2
Table of Contents
1.Notice for Use……………………………………………………………………………........2
2.Overview …………………………………………………………………………..................3
3.Remote…………………………………………………………...........................................4
4.HD DVB-T player and accessories………………………………….….…………………..5
5.Basic functions………………………………………………………………………..………5
6.Digital TV……………………………………………………………………………...………7
7.Specifications………………
.……………………………….……………………………….11
1.Notice for Use
1. The power cable must be far from any heating device to avoid short circuit accident
caused by circuit melting.
2. Do not place any heavy object on the power cable to avoid electric shock caused by
damages of insulators.
3. If this device will not be used for a long time, please switch off the power and pull the
power cable out of the power socket.
4. To extend the service life of this device, the interval of consecutive power-ON/OFF
must be more than 30s.
5. The power supply applied shall be consistent with the rated voltage marked on this
device, or it will not play, or even the device will be burned.
6. Please place this device away from violent mechanical vibration to avoid damages
against the parts of the device.
7. Please place this device away from heat sources or direct and strong light rays to
prevent components from aging by heating.
8. Please do not place this device in a dusty place to avoid anything abnormal during
operation.
9. Please do not crush or place any heavy object on the housing of this device, to prevent
this device from being distorted and appearance being influenced.
2.Overview
2.1 Front Panel Controls
1.IR：IR receiver area
2.POWER KEY :Power standby ON/OFF
3. CH+ : select channel，Move the cursor up
4. CH- : select channel，Move the cursor down
5.LED：Display the situation of player
2.2 Rear Panel
1. RF IN: Input DVB-T RF signal
2. RF OUT: DVB-T RF signal output and connect to another DVB-T
3.
COAXIAL: Digital Audio output，use RCA cable connect to AUDIO SYSTEM SPDIF
connecter
4. L/R: Audio output，use RCA cable connect to TV AUDIO connecter
5. CVBS: composite video output, connect to TV composite video connecter
6. SCART: SCART output，connect to TV SCART connecter
GB-3
3. Remote
GB-4
1.STA NDBY: Power Switch between on /off.
2.Number keys 0-9: Input numbers and switch
channels
3. Menu:Enter the maind menu page
4.Red / Green:function key
5.
VOL-: Move the cursor left/Adjust volume during play
6.OK:Confirm/Display program play list.
7.Yellow/ Blue :function key
8.EPG: Enter the EPG menu page.
9.TTX: Enter picture/text information menu
10.TV/RADIO: Switch between TV and radio.
11.INFO: Display program information
12.LANG:
Audio pid switch and left/right channel
13.REV : Iamge zoom in
14.SLEEP: Into the sleep mode
15.EXIT: Exit from the current task or back to the
previous menu and program
16.CH+: Move the cursor up/Switch program channels
during play
17.VOL+: Move the cursor right/Adjust volume during
play
18.CH-: Move the cursor down/Switch program
channels during play
19.SUBTITLE: DVB subtitle
20.ZOOM: Enable/disable zoo
21. FAV : Enter your favorite programs
22. MUTE: Switch between mute and normal
23.FWD: Iamge zoom out
Precautions on Use of Remote:
The remote’s effective operating distance is 8m and included angle ±20 degrees. To use the
remote, please align the IR transmitter on the top of the remote with the remote receiver on
the front panel of the digital TV STB.
4. DVB-T player and accessories
Item Description Quantity
1 DVB-T player 1
2 Remote control 1
3 Instruction Manual 1
5.Basic functions
5.1 Enter into system and power on-off and Sleep
Please check up whether it is good connection with power, whether the voltage is
stable, whether the antennae is connected, and whether there is any physical damage to
the circuit board.
1). Enter into DVB system
It will enter DVB mode as soon as system power on. “Database Empty” shows the
system interface while none TV/RADIO programs in the database:
It will continue to play the latest program befoe previous power off if the database
having ang TV or RADIO program.
2). Power on
When it is in “standby” mode, press “Standby” to power on.
3). Power off
When it is running, press “Standby” will enter into standby mode.
4). SLEEP
When it is running, press “SLEEP” will enter into SLEEP mode.
5.2 TV/RADIO programs switch
Press “TV/RADIO” to switch the programs when it is in full screen.
5.3 Station switch
1). Press “UP/DOWN” to switch to the previous or next program.
2). Press “OK” to switch to the speediness program list, press “LEFT/RIGHT” to select
GB-5
different program class; press “UP/DOWN” to select program.
Press “OK” to affirm program selection, press “EXIT” return to hide menu
5.4 Display information of programs
Press key “INFO” to show the information of current
programs when it is in normal palying state.
5.5 Program return
Press “EXIT” under state of full-screen to return to
the previous program palyed.
5.6 Audio language switch and L/R channel
switch
1）.Press “LANG” key to switch the language of
sound of current programs and switch among stereo-left channel-right channel.
2）.Press “LEFT/RIGHT” to switch among “stereo” “left” “right”(stereo left channel right
channel), press “UP/DOWN” to switch the language of sound.
3）.Press “OK” key confirm the selection and return to full-screen play mode, press “EXIT” to
return to full-screen play mode but not save the setting.
5.7 Screen zoom
1. Press “ZOOM” to enable zoom mode and show a reading glass on screen left-up.
2. Press “F.R&F.F（
/ ）” to zoom current image
being palyed if in full-screen, zoom in scaling order is:
“zoom 2zoom 3zoom 4 ” ,zoom out scaling order is:
“zoom 1/2zoom 1/3zoom 1/4 ”. 3. When zooming in,
press “LEFT”, “RIGHT”, “UP” and “DOWN” to move
the image to the destination.
4. Press “ZOOM” or “EXIT” to cancel current image
zoom mode.
5.8 Electronic programs guide(EPG)
1）. You can press key “EPG” on the remote controller to enter into the EPG page to know
more about the programs to be played. As shown in the figure below:
Enter into EPG menu default enter Daily Mode. Press “INFO” key to enter into”
operation
guide”,
You can operate the EPG functions according to the “operation guide”
2）. Press “GREEN” key to enter into Weekly Mode to display the programs and program
information in different time ranges of the currenty program list within one week
3）.press the “blue “key to enter Wakeup Timer menu to book programs
4）. Press “EXIT” to exit from EPG.
GB-6
5.9 Teletext
1）. If you want to watch teletext, please press “TTX”
on the romte controller to enter into EPG page. As
shown in the figure below:
2）. Input three digits to go to corresponding page you
want;
3）. Press “UP” to go to the previous page, while
press “DOWN” to go to the next page;
4）. Press “LEFT” to back for 100pages, while press
“RIGHT” to advance for 100 pages.
5）. Press “TTX” or “EXIT” to exit from teletext.
5.10 Subtitle
1）. Subtitle is defaulted to be off; to see the capitation information, press the “SUBTITLE”
key on the remote controller to enterthe Subtitle menu of the current programs,
2）. Press” LEFT/RIGHT” key to choose whether to open Subtitle, press “UP/DOWN” key
move upward and downward to choose language, as shown in the following figure:
6. Digital TV
In the main menu of the system, under Digital
TV, there are such as options as auto TV
search or broadcast programs, program
management, system setup, software update
and software version information view etc.
After the platoform is opened,, as shown in, to
set some information about Digital TV, enter Digital TV menu of the system; and press
MENU key firstly to enter the main menu
In Main Menu, press UP/DOWN key to choose Digital TV option and then Press OK key
once to enter Digital TV menu
6.1 Installation
There are three kinds of Installation mode as follow:
1). Area Search: searching programs by scan aera;
2). Manual Search
GB-7
GB-8
3). Auto Search You can enter into parameter “installation page” via input password
digitals(default password is “0000”).
6.1.1 Area Search
Area search is a kind of intelligent and convenient mode of programs searching, which
covers programs of all frenquent points of target countries or regions. At present, this
system covers many targets countrier and regions including: Germany/ England/ Italy/
France/ Spain/ Holland/ Taiwan/ China/Norway/Swead/Finland; The default country(region)
of system is Taiwan( you can select target countries you want under system setting scan
Area).
1).You can move the cursor to “area search” via press “UP/DOWN” key under “installation
menu”,then press “OK” to entr into area searching page.
2).After entering into area search page,system will scan all programs one by one under
frequency points of current countries or regions selected automatically.
3).During scanning, press “EXIT” key to stop and exit scanning.
4).If any program is detected and the scanning process is finished, system will exit the
scanning page and save the program, at the same time return to the “installation menu”
and to play them in vpp window automatically.
6.1.2 Manual Search
If you understand much about digital TV and know the frequency of the program or if you
want to scan the program at any frequency required, you can select manual scaning, whitch
can save your much time.
1). You can move the cursor to “Manual search” via press “UP/DOWN” key under
“installation menu”,then press “OK” to entr into Manual search page.
2). Prior manual scaning, you need to configure relevant parameters including:
(A).Freq(KHz): the default frequency is 474000KHz,you can input relevant digitals to modify it.;
(B).BandWidth: the default value of bandwidth is 6MHz.while you can set it to
6MHz,7MHz,8MHz.
3). Press “OK” key after configuration of parameters to start manual scan.
4). If any program is detected and the scanning process is finished, system will exit the
scanning page and save the program, at the same time return to the “installation menu”
and to play them in vpp window automatically.
6.1.3
Auto Search
You can search the programs of any channel.
1). You can move the cursor to “Auto search” via press “UP/DOWN” key under “installation
menu”,then press “OK” to entr into Auto searching page:
GB-9
2). Prior to auto searching, you need to configure relevant parameters including:
(1).Start Freq (KHz): the default frequency is 474000 KHz. You can input relevant digitals to
modify it;
(2).End Freq (KHz): the default frequency is 474000 KHz. You can input relevant digitals to
modify it;
(3).Band Width: the default value of bandwidth is 6MHz.while you can set it to 6MHz, 7MHz,
and 8MHz.
3). Press “OK” key after configuration of parameters to start manual scan.
4). If any program is detected and the scanning process is finished, system will exit the
scanning page and save the program, at the same time return to the “installation menu” and
to play them in vpp window automatically.
6.2 Channel Manager
System offer an efficient function of channel management such as channel deleting,
marking, moving, locking, sorting and grouping., There are two independent pages for
channel management, TV and RADIO. You can enter the page via “digital TV Æchannel
manager”.
1)Channel Organizer: Channel organizer page includes favorite channels, channel
deleting, moving, locking and rename.
2)
Channel Sorting: The channels shall be listed according to certain sequence so that the
user can easily find them.
3)Channel Grouping: Group channels according to Movies, Sport, Music, Kids, Fashion
etc.
4)Edit Channel:
Have such operations as Add, Delte and Rename to channels.
5)Delete All:
If you do not like one or some channels, you can delte it/them in Channel
Organizer menu, but, if you do not like all TV or Radio, you can enter Delete All menu to
choose to delete all TV, RADIO, Carriers.
Choose Delete All option, press OK key , then the
system will hint with the dialogue box of inputting password which is defaulted as “0000”.
6.3 Configuration
Configuration provides individualized system setup function, you can configure the system
according to your own hobby and demand.You can enter Configuration menu via the
menu(MENU->Digita TV->Configuration):
1).OSD:
Via OSD option setup, you can set the user interface display mode according to
your own demand.Via the menu ( MENU->Digita TV->Configuration -> OSD), you can enter
OSD menu.
2).TV:
TV setup provides convenient TV input mode, you can via menu ( MENU->Digita
GB-10
TV->Configuration -> TV) enter TV set,
All options are listed on the left of the menu, when
the cursor moves to the option on the left of the TV menu, the values corresponding to this
option can be displayed on the right of the menu.
There are following options in OSD menu:(1).Display Mode;(2).Aspect Ratio; (3)Video
Output; (4).Brightness; (5). Contrast;(6)HUE;(7)Saluration.
3).System Setup:
System Setup menu can provide convenient system setup, you can via
menu ( MENU->Digital TV->Configuration -> System Setup) enter System Setup menu
There are following options in OSD menu:
(1).EQ Setup;(2).Surround; (3)Display OFF; (4).LCD Brightness; (5). Area.
4).TIME:You can set Timer Mode in Time page,Via menu ( MENU->Digita
TV->Configuration -> Time), enter time set:
(1).Timer Mode: set time mode, (2).Date: set date, (3).Time: set time, (4).GMT Offset: set
GMT Offset, 5).Summe Time: set summer time.
5).Wakeup Timer
If you want to set channel playing at certain time or giving some hint information such as
Birthday.You can set via Wakeup Timer menu.In Wakeup Timermenu, you can set Timer No:
set Wakeup event number, the system can support at most 8 events, Timer Mode: set time
mode, Wakeup Mode: set wakeup mode, Wakeup Messag: set wakeup message, Wakeup
Channel: set wakeup channel name ,Wakeup Date: set wakeup date, On Time: set wakeup
time, Duration: set duration.
Notice
：
if you had setting wakeup timer,don’ t press STANDBY key into the standby
mode,
otherwise the system wiil not wakeup on your setting timer,you can press
SLEEP key into sleep mode.
6). Paren tal Lock: You can revise system Password, you can via menu ( MENU->Digita
TV->Configuration -> Parental Lock)to enter Parental Lock menu ,
1). Press the０－９number key on the remote controller to input Old Password, the
system defaults Password as“００００”.
2).If the password is input correctly, the cursor can move onto Input New Password
option, press０－９number key on the remote controller to input new 4-digit Password;
3. The cursor move Confirm New Password option, press ０－９number key press on the
remote controller to input new 4-digit Password; if it is confirmed the new password is
different from the new Password input, the system will hint to input new password again,
until they are consistent. After the password is set successfully,the system will hint the
success and save the setting, and the new password will come into effect.
6.4 Software Upgrade
You can automatically update the software of the equipment.The software of the new
version can support more areas and more functions or solve more problems. Via menu
( MENU->Digita TV-> Software Upgrade) enter Software Upgrade menu
6.5 Version
Via menu ( MENU->Digita TV-> Version),
enter the page.
You can be provided with system
software information, including H/W Version, S/W
Version, Tuner Type, Date, Time, Press EXIT key
to return previous menu.
7.Specifications
Standard DVB-T
Input connector IEC169-2,female
Output connector IEC169-2,male
Input Singal Frequency 468MHz to 858MHz
Input Singal Level -78dBm
Input impedance 75Ω
Demodulation COFDM:2/8K;QPSK 16/64QAM
Bandwidth 7/8MHz
MPEG2 Profile Level
ISO/IEC 13818-2, MPEG-2 MP@HL;
Bildformat 4:3、16:9、Letterbox、PanScan、Full
Output Type STEREO, S/PDIF
Audio mode Stereo/Left channel/Right channel
Sampling rate 32、44.1、48KHz
SCART SCART x 1
RCA-4 CVBS x 1、L-CH x 1、R-CH x 1、COAXIAL x 1
Input Voltage 100-240V~50/60Hz
Power consumption Max. 10W
Standby power MAX. 0.3W
Size (B x H x D) 190*33*100 mm
Weight 0.8Kg
Operating temperature 0℃ ～ 45℃
GB-11
Loading...
