Revisión 3 Noviembre-07 Manual de instrucciones 50100XXX Pág. 1
Este manual es parte inseparable del aparato por lo que debe estar
disponible a todos los usuarios del equipo. Le recomendamos leer
atentamente el presente manual y seguir rigurosamente los procedimientos de uso para obtener las máximas prestaciones y una
mayor duración del mismo.
This manual should be available for all users of these equipments. To get
the best results and a higher duration of this equipment it is advisable to
read carefully this manual and follow the processes of use.
Nous vous recommandons lire attentivement cet manuel d’instructions et suivre tous les procédures d’usage, à fin d’obtenir les meilleures preestations et une mayeur duration de l’equipe.
MICROSCOPIOS PROFESIONALES
PROFESSIONAL MICROSCOPES
MICROSCOPES PROFFESIONELS
Serie / Series / Série 100
CASTELLANO
Pág. 2 Manual de instrucciones 50100XXX Revisión 3 Noviembre-07
Gracias por haber adquirido este equipo. Deseamos sinceramente que disfrute del microscopio profesional serie 100 Ura Technic. Le recomendamos que cuide el equipo conforme a
lo expuesto en este manual.
Ura Technic desarrolla sus productos según las directrices del marcado CE y haciendo hincapié en la ergonomía y seguridad del usuario. La calidad de los materiales empleados en la
fabricación y el correcto proceder le permitirán disfrutar del equipo por muchos años.
El uso incorrecto o indebido del equipo puede dar lugar a accidentes, descargas eléctricas,
cortocircuitos, fuegos, lesiones, etc. Lea el punto de Mantenimiento, donde se recogen aspectos de seguridad.
Tenga especialmente presente lo siguiente:
Este manual es parte inseparable del microscopio profesional Ura Technic serie 100, por
lo que debe estar disponible para todos los usuarios del equipo.
Debe manipularse siempre con cuidado evitando los movimientos bruscos, golpes, caídas de objetos pesados o punzantes; evitar el derrame de líquidos en su interior
Nunca desmonte el equipo para repararlo usted mismo, además de perder la garantía
podría producir un funcionamiento deficiente de todo el equipo, así como daños a las personas que lo manipulan.
Para prevenir fuego o descargas eléctricas, evite los ambientes secos y polvorientos. Si
esto ocurre, desenchufar inmediatamente el equipo de la toma de corriente.
Cualquier duda puede ser aclarada por su distribuidor (instalación, puesta en marcha,
funcionamiento). Usted puede también mandarnos sus dudas o sugerencias a la siguiente dirección de correo del Servicio Técnico Ura Technic (asistencia@auxilab.com) o bien
llamando al Tel: 807117040 (0,30Euros/min).
Este equipo está amparado por la Ley de garantías y bienes de consumo (10/2003).
No se consideran en garantía las revisiones del equipo.
La manipulación del equipo por personal no autorizado provocará la pérdida total de
la garantía.
Los fusibles o accesorios, así como la pérdida de los mismos, no están cubiertos por
dicha garantía. Tampoco estarán cubiertos por el periodo de garantía las piezas en su desgaste por uso natural.
Asegúrese de guardar la factura de compra para tener derecho de reclamación o prestación de la garantía. En caso de enviar el equipo al Servicio Técnico adjuntar factura o
copia de la misma como documento de garantía.
Rellene y envíe la garantía antes de los 15 días después de la compra.
El fabricante se reserva los derechos a posibles modificaciones y mejoras sobre este
manual y equipo.
¡ATENCION! NO SE ADMITIRA NINGUN APARATO PARA REPARAR
QUE NO ESTE DEBIDAMENTE LIMPIO Y DESINFECTADO.
LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE
OPERAR CON ESTE EQUIPO CON EL FIN DE OBTENER LAS MÁXIMAS PRESTACIONES Y UNA MAYOR DURACIÓN DEL MISMO.
INDICE DE IDIOMAS
Castellano
Inglés
Francés
2-16
17-31
32-46
CASTELLANOFRANÇAIS
Revisión 3 Noviembre-07 Manual de instrucciones 50100XXX Pág. 3
INDICE DE CONTENIDOS
1. APLICACIONES DEL INSTRUMENTO
2. DESCRIPCIÓN
3. ESPECIFICACIONES TÉCNICAS
4. INSTALACIÓN / PUESTA EN MARCHA
5. MANTENIMIENTO Y LIMPIEZA
6. ELECCIÓN DE OBJETIVOS Y OCULARES
7. CAUSAS DE UNA MALA IMAGEN
8. RESOLUCION DE PROBLEMAS
9. RECOMENDACIONES PRÁCTICAS
10. ACCESORIOS
ANEXO I: CERTIFICADO CE
3
3
4
7
10
12
12
12
13
14
16
1. APLICACIONES DEL INSTRUMENTO
2. DESCRIPCIÓN
Los microscopios profesionales serie 100 Ura Technic son unos equipos muy firmes
específicamente diseñados para brindar la mayor satisfacción en un gran campo de necesidades. Están equipados con una óptica de gran calidad y una gran cantidad de accesorios para completarlo.
Los microscopios profesionales serie 100 Ura Technic son adecuados para educación,
veterinaria, hospitales, etc.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1. Oculares
2. Cabezal
3. Objetivos
4. Estativo
5. Mando enfoque macrométrico
6. Mando enfoque micrométrico
7. Mando movimiento platina
8. Platina
9. Pinza / carro
10. Condensador
11. Diafragma iris
12. Precondensador
13. Interruptor
14. Regulador de la intensidad de la luz
Figura 1
Page 46 Manual d’usage 50100XXX Revision 3 Novembre-07
ANNEX I: CERTIFICAT CE
AUXILAB S.L.
Sont dessinés et fabriqués conformément à la:
Directive 89/392/CEE, incluant les modifications de celle-ci, et les réglementations nationales qui las transpose.
Directive 73/23/CEE modifiée sur la sécurité électrique.
Directive 89/336/CEE modifiée sur la comptabilité électromagnétique.
Et que les normes harmonisées suivantes (ou une partite) ont été appliquées :
UNE 292-1, UNE 292-2, UNE 292-2/A1, UNE 614-1, UNE 1050, UNE 294,
UNE 894-1, UNE 894-2, UNE 60204, UNE 61010-1.
Polígono Morea Norte, 8 31191 Beriain (Navarra) - Spain. Tel. 948 310 513 Fax 948 312 071
Internet:
www.auxilab.es · Email: correo@auxilab.es
DÉCLARATION CE DE CONFORMITÉ
MICROSCOPES PROFESSIONNELS URA TECHNIC SÉRIE 100 D'AUXILAB, SL con-
formément à la Directive pour les Machines (89/392/CEE modifiée)
et aux réglementations adopter pour sa transposition.
NOM DU FABRICANT/IMPORTATEUR:
AUXILAB, S.L.
ADRESSE: Polígono Morea Norte, 8
31191 Beriáin (Navarra)
DÉCLARONS QUE:
MICROSCOPES URA TECHNIC SÉRIE 100
RÉFÉRENCES 50100106, 50100107, 50100117, 50100204, 50100126, 50100127,
50100128, 50100153 et 50100155.
BERIAIN le 16 Juillet 2004
Signé par: ALFONSO AINCIBURU SANZ
PRÉSIDENT DIRECTEUR GÉNÉRAL
CASTELLANO FRANÇAIS
Pág. 4 Manual de instrucciones 50100XXX Revisión 3 Noviembre-07
3. ESPECIFICACIONES TÉCNICAS
Cabezal
Monocular
Binocular
Triocular
Cabezal múltiple
WF10x
P16x
Oculares
Cuádruple
4X,10X,40X(R),100X(R)(I)
Quíntuple
4X,10X,20X,40X(R),100X(R)(I)
Revólver
Acromáticos
Objetivos
Abbe AN 1.25
con diafragma y portafiltros
Condensador
106 107 117 204 126 127 128 153 155
Revision 3 Novembre-07 Manual d’usage 50100XXX Page 45
La série professionnelle des microscopes, peut être complétée avec divers accessoires,
que augmentent ses applications:
Équipe contraste phase
Il y a deux modèles d'équipe contraste phase:
- Simple: Il faut combiner divers condenseurs avec les objectives correspondants (réfé-
rence 90100022).
- En tourelle: le grossissement nécessaire est choisi en changeant le condenseur, et
après, ils se combinent avec les objectives appropriés (référence 90137022).
Condenseur fond noir
Un condenseur champ noir peut être installé en remplaçant au condenseur champ clair.
Le condenseur champ noir peut être sec, pour l'utilisation avec des objectives que n'ont
pas besoin d'user de l'huile immersion (référence 90137024), ou d'immersion, pour des
objectives de grossissement supérieur qu'utilisent obligatoirement de l'huile d'immersion
(référence 90137026).
Platine pétr
ographique (référence 90118901)
Pour l’observation et l’étude des propriétés optiques des différents substances. Avec un
filtre analisateur incluse.
Platine thermostatizable
(référence 90100597)
Cette platine permet maintenir l'échantillon à une température déterminée. C'est très
utile pour l'observation des corps vivants (cellules, microorganismes, etc.).
Set de polarisation simple
(référence 90100430)
L'équipe de lumière polarisée informe sur les propriétés optiques des structures de l'échantillon, selon sa biréfringence.
Oculair
es
Ample gamme des oculaires des différents grossissements, grand champ, micrométriques, etc. Consultez votre distributeur ou dans notre page web www.auxilab.es
Objectives
Ample gamme des objectives des différents grossissements, achromatiques, semi-plans,
plans. Consultez votre distributeur ou dans notre page web www.auxilab.es
Camera oculair
e (pour modèles monoculaire, binoculaire et trioculaire)
- Sortie vidéo composé, 640x480 pixels (référence 59140052)
- Sortie USB, 640x480 pixels (référence 59140060)
- Sortie USB, 1280x1024 pixels (référence 59150060)
- Accesoire de dessin (référence 90137030)
- Adaptateur photographique, filet C (référence 90100417)
- Adaptateurs pour appareil-photo digitaux compactes (références 90100415, 90100416 et
90100418)
- Caisse en aluminium (référence 90100980)
CASTELLANOFRANÇAIS
Revisión 3 Noviembre-07 Manual de instrucciones 50100XXX Pág. 5
Estativo
Metálico, muy estable, con mandos coaxiales a ambos lados para enfoque macro y micro.
El mando derecho esta provisto de un anillo de control de fricción y el izquierdo de un dispositivo de enfoque rápido. El revólver es cuádruple y quíntuple, según el modelo.
Recorrido del enfoque
- Macro= 25 mm con parada final.
- Micro= 25 mm, 0-200 micras en 2 micras
Cabezal
Disponemos de diversos cabezales, dependiendo del modelo:
- Monocular, inclinado 45º y giratorio 360º. Puede fijarse en cualquier posición
- Binocular, inclinado 45º y giratorio 360º. Graduación simétrica interpupilar con escala
entre 53 y 72 mm; y anillos de ecualización de dos dioptrías con escala de ecualización del
tubo (160 mm).
- Triocular, dispone de un cabezal binocular inclinado 45º y giratorio 360º. Graduación
simétrica interpupilar con escala entre 53 y 72 mm; y anillos de ecualización de dos dioptrías y un tubo vertical para adaptarlo a una cámara fotográfica o a un video.
- Cabezal múltiple, para coobservación simultánea en la misma dirección, intensidad y
aumento, con un separador del adaptador de rayo
Condensador
Abbe doble lente.
- Apertura numérica: 1.25.
- Porta filtro móvil. Incluye filtros verde y azul (32 mm de diámetro).
- Variable verticalmente por piñón y cremallera.
Base
- Control coaxial, mandos verticales.
- Dimensiones: 140 x 140 mm
- Área de recorrido: 70(X) x 50(Y) mm.
- Escalas graduadas a 0,1 mm.
Diafragma iris
Situado bajo el condensador y la base mecánica. Regula la cantidad de luz que pasa al
condensador.
Sistema de iluminación
Lámpara halógena de baja tensión 6V 20W, toma de corriente incorporada (220-230V,
50Hz ±10%), regulador del control de la intensidad. Incluye espejo plano- cóncavo para la
iluminación por luz natural reflejada.
Embalaje
- Caja de cartón.
- Dimensiones: 380x340x520 mm.
- Peso: 14 kg.
Page 44 Manual d’usage 50100XXX Revision 3 Novembre-07
Il y a aussi un système de control de la limite de la focalisation. Tous les modèles de cette série ont une bague
pour éviter l'élévation de la platine plus loin d'un point
que peut se déterminer une fois focalisé l'échantillon, et
éviter de cette façon des possibles chocs accidentels pendant l'observation (fig.9). Ce mécanisme permet aussi la
possibilité de réaliser une rapide focalisation de façon
d'accélérer le procès d'observation quand on travaille
avec plusieurs échantillons.
Figure 9
10. ACCESOIRES
CASTELLANO FRANÇAIS
Pág. 6 Manual de instrucciones 50100XXX Revisión 3 Noviembre-07
Especificaciones ópticas
Objetivos acromáticos: corrigen las aberraciones cromáticas para que el sistema óptico
pueda transmitir la luz blanca sin descomponer en sus colores constituyentes.
Las características de cada objetivo están codificadas por unas marcas de la siguiente
manera:
40: Aumento del objetivo
0.65: Apertura numérica
160: Longitud del tubo
0.17: Espesor del cubreobjetos
Objetivos acr
omáticos:
Aumentos 4X 10X 20X 40X 60X 100X
Distancia de trabajo (mm) 17.50 7.32 1.26 0.63 0.41 0.19
Apertura numérica 0.10 0.25 0.40 0.65 0.85 1.25
Aumento total:
Es el resultado de multiplicar el aumento del ocular por el aumento del objetivo.
Objetivos 4X 10X 20X 40X (R) 60X (R) 100X(R)(I)
Oculares
W.F / 10X Aumento total 40 100 200 400 600 1000
Campo de visión 4.50 mm 1.80 mm 0.90 mm 0.45 mm 0.30 mm 0.18 mm
P /16X Aumento total 64 160 320 640 960 1600
Campo de visión 2.75 mm 1.10 mm 0.55 mm 0.27 mm 0.18 mm 0.11 mm
- W.F.: Gran Campo.
- P.: plano acromático.
- R: retráctil.
- I: Objetivo de inmersión.
A.N.:
Es la capacidad de las lentes de unión al rayo de luz proyectada. Determina las
propiedades del objetivo y el condensador. La apertura numérica más grande hace la imagen más brillante y la resuelve mejor.
Distancia de trabajo:
distancia, en mm., entre la preparación y la lente frontal del objeti-
vo cuando el microscopio se encuentra enfocado.
Distancia focal:
distancia desde el plano principal imagen del sistema hasta su foco ima-
gen, expresada en mm.
Figura 2
Revision 3 Novembre-07 Manual d’usage 50100XXX Page 43
S'il y a de la poussière ou de la saleté dans le champ de vision:
Vérifier la non existence de la poussière dans la lentille du precondenseur, dans la lentille supérieure du condenseur et l'oculaire, ainsi que de la propreté de l'échantillon à observer. Une fois localisée la zone que cause le problème, la nettoyer en suivant les pas déjà indiqués.
Si la focalisation de l'échantillon se tourne défectueuse pendant l'observation:
Vérifier la tension de la bague de friction. Probablement la bague soit trop faible et provoque une descente involontaire de la platine.
Si un secteur du champ de vision est hors du foyer:
Vérifier que l'objective soit correctement placé dans la trajectoire du faisceau lumineux. Si
le placement n'est pas correct, tourner l'objective jusqu'à réussir à avoir la position correcte.
Vérifier que l'échantillon soit placé correctement sur la platine, et que il est fermement fixé
par la pince.
Si la lentille fr
ontale de l'objective touche l'échantillon pendant le procès de la focalisation ou en
changeant d'objective:
Vérifier si l'échantillon est bien mis (le porte objet sur le couvre objet), ainsi que l'épaisseur du couvre objet (épaisseur approprié 0,17 mm).
9. RECOMMANDATIONS
La tête est tournante pour tous les modèles de la série 100, et pourtant il est recommandable l'observation par la partie frontale de la platine, car l'accès aux commandes
mécaniques est plus facile.
Quand l'objective d'immersion est utilisé, il faut tenir en compte les points suivants:
a) Pour utiliser toute l'ouverture numérique de l'objective d'immersion, if faut que l'ob-
jective et l'échantillon soient immergés dans l'huile d'immersion. Procédez de la suivante
façon:
- Focaliser l'échantillon avec un objective de peu grossissement (4x)
- Mettre une goutte de l'huile d'immersion dans le couvre objet.
- Tourner le revolver et situer l'objective d'immersion, retoucher la focalisation avec la
commande micrométrique.
b) Il faut éviter la formation des bulles dans la pellicule d'huile, car l'image se détériore
c) Il est recommandable sécher la lentille frontale après chaque observation. N'utiliser
jamais un chamois! Il faut utiliser un papier spécial pour le nettoyage de lunettes ou une
toile de fil. Il ne faut jamais immerger l'extrême de l'objective dans aucun type de liquide,
étant donné qu'on peur provoquer le décollement de la lentille.
La tension des commandes de focalisation macrometriques, peut être modifié, selon les préférences de l'usager,
en utilisant une bague de control de la friction a coté de
la commande macrometrique droite du microscope (fig.
8). Par contre, il faut éviter relâcher trop cette bague, car
la platine pourrait souffrir une descente involontaire, et
causer des problèmes de précision de la focalisation.
Figure 8
CASTELLANOFRANÇAIS
Revisión 3 Noviembre-07 Manual de instrucciones 50100XXX Pág. 7
Resolución: es el valor reciproco del poder separador, el cual representa la mínima distancia en la cual dos pequeñas partículas bajo la lente pueden verse separadas. Se calcula
en líneas/mm.
Númer
o de campo: representa el diámetro, en mm, del diafragma de campo que es for-
mado por el ocular.
Campo de visión:
tamaño, en mm., del campo real que estamos observando.
4. INSTALACIÓN / PUESTA EN MARCHA
Inspección preliminar
Desembale el microscopio, retire el plástico que lo envuelve. Retire todas las protecciones y, sin conectar el microscopio a la red eléctrica, asegúrese de que no presenta ningún
daño debido al transporte. De ser así, comuníquelo inmediatamente a su transportista o
suministrador.
Guarde el embalaje, ya que siempre se deben realizar las devoluciones en su embalaje
original con todos los accesorios suministrados.
Compruebe los accesorios que usted debe recibir junto al equipo:
- Estativo
- Cabezal (según modelo).
- Objetivos (según modelo).
- Oculares (según modelo).
- Cable Schuko estándar
(10A, 250V, UNE 20356, EN 60 320).
- Juego de filtros (verde y azul).
No aceptaremos ningún equipo en periodo de devolución sin que vengan en su embalaje original.
Instalación
Antes de comenzar a utilizar el instrumento, es conveniente familiarizarse con sus componentes y fundamentos básicos, así como con las funciones de sus controles.
Coloque el microscopio sobre una mesa horizontal, plana y estable, creando un espacio
libre al menos de 30 cm por cada lado. No coloque el equipo en zonas próximas a fuentes
de calor (mecheros, sopletes...), ni lo exponga directamente a la luz del sol, etc.
Evite en el lugar de trabajo productos inflamables o tóxicos.
El microscopio se suministra con un cable Schuko estándar.
Inserte el cable de alimentación de corriente alterna (CA) a la base de corriente 220V
50Hz ±10% provista de toma a tierra y por el otro extremo al conector del microscopio.
- Soporte y espejo para iluminación natural.
- Lámpara halógena de recambio 6V 20W.
- Aceite de inmersión .
- Fusible.
- Funda de plástico.
- Manual de instrucciones.
- Certificado de garantía.
LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE
OPERAR CON ESTE EQUIPO CON EL FIN DE OBTENER LAS MÁXIMAS PRESTACIONES Y UNA MAYOR DURACIÓN DEL MISMO.
Page 42 Manual d’usage 50100XXX Revision 3 Novembre-07
6. CHOIX DES OBJECTIVES ET DES OCULAIRES
A mesure que le grossissement est supérieur, l'image observée perd en netteté et en superficie. L'augmentation des grossissements doit s'obtenir avec l'utilisation des objectives plus
puissants, et jamais a partir des oculaires de plus grande puissance, étant donné que l'oculaire cause le grossissement de l'image donné par l'objective, et plus grand est le grossissement de l'oculaire, plus grand sera la perte de la netteté et de la superficie de l'image.
Pour des observations routinières, utilisez les oculaires de moins grossissement avec des
objectives de plus grande puissance. Réservez les oculaires de plus grand grossissement pour
des observations plus concrètes, en tenant compte de la perte de définition et la non augmentation de la résolution.
7. CAUSES D'UNE MAUVAISE IMAGE
En cas d'obtenir une image défectueuse, vérifier:
Que l'illumination soit correcte; que l'intensité lumineuse ne soit pas excessive ni trop
faible. Ne régler jamais avec le diaphragme du condenseur. Le condenseur et la lampe
doivent être bien règles. Vérifiez qu'il n'y as pas aucun filtre diffuseur entre le diaphragme du champ et le diaphragme d'ouverture.
Que les oculaires et les objectives soient bien visés et ajustés.
Le nettoyage de tout l'ensemble du système optique: Tourner les oculaires et les nettoyer si on observe des taches. Tourner tout l'ensemble de la tête. La tête ne doit jamais se
démonter, mais elle peut être nettoyée en soufflant les superficies accessibles des prismes
avec une poire. Tourner l'objective, et le nettoyer avec un pinceau sec si les images parasites tournent au même temps en essayant d'éliminer la poussière. Observer la superficie
frontale à une loupe ou à un oculaire inverti.
Que l'huile l'immersion soit suffisante, sans bulles ni impuretés.
Que la grosseur de l'ensemble des couvre-objets, porte-objets et le moyen de montage
ne soit trop grosse, et puisse empêcher la focalisation des moyens et des grands grossissements. Il y a des dimensions standards pour les porte objets et les couvre objets. Les
porte objets et couvre objets doivent être bien nettoyés. Il faut que vous vous assurez que
le porte objets est bien placé et qu'il n'y a pas deux couvre objets superposés.
8. LOCALISATION DES PANNES
Consulter les suivants points avant d'envoyer votre appareil au Service Technique:
Si la lampe n'allume pas:
Vérifier l'existence d'une correcte connexion à une prise de courant appropriée.
Vérifier l'état de la lampe et du fusible.
Si le champ de vision apparaît coupé:
Vérifier le parfait ajustement à sa place du revolver. Tourner légèrement le revolver à
chaque coté jusqu'à arriver à avoir l'ajustement correct.
Vérifier le correct réglage du condenseur en utilisant les trois vis situés autour de la
monture du condenseur.
CASTELLANO FRANÇAIS
Pág. 8 Manual de instrucciones 50100XXX Revisión 3 Noviembre-07
Ni el fabricante ni el distribuidor asumirán responsabilidad alguna por los daños ocasionados al equipo, instalaciones o lesiones sufridas a personas debido a la inobservancia del
correcto procedimiento de conexión eléctrica. La tensión debe ser de 220V 50Hz ±10%.
Cuando no vaya a hacer uso del microscopio durante largos períodos de tiempo, asegúrese de que esté desconectado de la red y protéjalo del polvo (evitando así posibles
accidentes y prolongando la vida útil del equipo).
Puesta en funcionamiento
El observador debe adoptar una postura cómoda, bien sentado y con la espalda recta.
Es conveniente trabajar sobre una mesa oscura, a fin de eliminar toda luz parásita que deslumbra y disminuye la buena definición de las imágenes; evitándose así una fatiga absurda. Preste atención a la luz ambiental y coloque el microscopio alejado de las ventanas.
Haga bajar la platina mediante los mandos de enfoque
macro. Enrosque los objetivos en el revolver portaobjetivos siguiendo un orden ascendente (4x-10x-40x-100x) en
el sentido de las agujas de un reloj (fig. 3).
MUY IMPORTANTE: Nunca coja el microscopio por
la platina ni por el cabezal, ya que de esta manera todo el
peso del aparato descansa sobre el tornillo micrométrico,
cuyas muescas son lentamente erosionadas. Cójalo por el
estativo o la base.
Monte el cabezal ajustándolo con el tornillo que lleva
incorporado. Inserte el / los ocular/es (WF10x, P16x) (fig. 4).
El tubo binocular se coloca normalmente en dirección del
frente del microscopio, pero si fuese necesario puede colocarse en cualquier otra dirección.
Utilice la funda de plástico del microscopio siempre que
éste no esté en uso para evitar que el polvo se pose sobre las
partes ópticas. Cuando vaya a estar fuera de uso por un
período prolongado (fin de semana, vacaciones, etc.).
Instrucciones de uso
En aquellos modelos provistos con sistemas de observación binocular ante todo debe regularse correctamente
los dos tubos oculares. Esto dependerá de:
a) La distancia interpupilar (fig. 5): Regule la distancia
interpupilar separando ó juntando los oculares hasta conseguir una total fusión de las dos imágenes.
b) La compensación dióptrica de los tubos: Cerrando
alternativamente un ojo y después el otro se apreciará
una diferencia más o menos acusada del enfoque; para corregir este defecto ajuste el anillo de compensación dióptrica a cero.
Figura 3
Figura 4
Figura 5
Revision 3 Novembre-07 Manual d’usage 50100XXX Page 41
Utilisez toujours des composants et des pièces de rechange originaux. Il se peut que
d'autres dispositifs soient similaires, mais leur emploi peut endommager l'appareil.
Le microscope dispose d'un câble de réseau Schuko; celui-ci doit se connecter à une
prise de courant avec une connections de terre. Celle-ci devra être à porté de la main à fin
d'être débranchée en cas d'urgence.
N'essayez pas de réparer l'appareil vous-même car d'un côté vous perdriez la garantie,
et d'autre part, cela peut causer des dommages au fonctionnement général de l'équipe.
Cela peut également causer des lésions corporelles (brûlures, blessures…) et des dommages à l'installation électrique ou appareils électriques qui sont à proximité.
En cas de panne, contactez votre fournisseur car l'appareil devra être envoyé au Service
Technique de Ura Technic.
Si la lampe se claque, il faut la remplacer par une lampe 6v, 20w Ura Technic. Ne toucher pas l'ampoule sans protéger les mains. L'utilisation d'autre tipe des lampes, peut
provoquer un mauvais fonctionnement de l'appareil.
TRÈS IMPORTANT: avant de remplir la lampe ou le fusible il faut s'assurer que le
microscope est bien débranché.
Pour faire le changement de la lampe vous devez ouvrir la trappe située à la part inférieure de la basse de l'appareil. Dévissez la vis et tirer vers l'extérieur, délacez les vis du
porte lampes et changez la lampe, en la fixant de nouveau fermement. S'il est nécessaire,
réglez de nouveau le porte lampes.
Si vous devez changer le fusible dévissez la couvercle protectrice située à la basse du
microscope (FUSE), remplacez le fusible de 0.5 A et le mettre de nouveau à la même position, en vissant de nouveau le couvercle.
User le fourreau de protection en plastique quand l'appareil ne soit pas utilisé, et la caisse en bois si le microscope ne va pas être utilisé pour longtemps.
Garder soigneusement l'emballage en polystyrène pour le transport, en cas de n'utiliser
pas l'appareil en longtemps, ou en cas d'envoi a révision
Nettoyage
Pour le nettoyage des parties en acier inoxydable, aluminium, peinture, etc. n'utilisez
jamais d'éponge qui puisse rayer le microscope, en limitant la vie de l'équipe.
Pour le nettoyage du reste de l'appareil, nous vous conseillons d'utiliser de l'eau savonneuse sans abrasif.
Les lentilles ne doivent être jamais démontés par l'usager. La saleté des superficies
externes, s'élimine avec un tissu doux que ne laisse pas des duvets humidifié en xylol ou
toluène. Utilisez des bâtonnets en coton ou des serviettes spéciales pour des nettoyages
optiques.
Pour éliminer la poussière des lentilles, souffler avec une poire ou utiliser un pinceau
doux du poil naturel.
Pour le nettoyage des parties mécaniques, utilisez lubrifiants nos corrosifs, en faisant
attention de ne toucher pas les parties optiques.
ATTENTION! AUCUN APPAREIL NE SERA RÉPARÉ S'IL N'A PAS
PRÉALABLEMENT ÉTÉ CORRECTEMENT NETTOYÉ ET DÉSINFECTÉ.
CASTELLANOFRANÇAIS
Revisión 3 Noviembre-07 Manual de instrucciones 50100XXX Pág. 9
Mirando por el ocular derecho enfoque la preparación accionando los mandos macrométrico y micrométrico y, una vez enfocada la muestra, mire por el ocular izquierdo y
ajuste con el anillo de compensación dióptrica hasta visualizar una imagen nítida. Si el
observador tiene astigmatismo debe conservar sus gafas puestas, verificando previamente que exista una distancia de observación suficientemente alejada de la lente ocular para
evitar que ésta roce con el cristal de las gafas.
Una vez hallados estos valores será muy útil memorizarlos, sobre todo si el microscopio es compartido por más de un usuario, para evitar tener que repetir la localización de
los valores idóneos cada vez que el microscopio es manipulado.
Antes de colocar la preparación sobre la platina debe bajarse ésta a una distancia superior
a la distancia de trabajo del objetivo de menos aumentos. Hecho esto se coloca la preparación en el carro mecánico, encajándola en la escuadra de este y sujetándola mediante la
pinza móvil. Mirando por fuera se centra la muestra respecto a la apertura de la platina
Mirando con el ocular y el objetivo de menos aumentos
suba la platina con el mando macrométrico hasta que
aparezca la imagen, en este momento se empieza a accionar el mando micrométrico hasta conseguir un correcto
enfoque (fig. 6).
IMPORTANTE: Empiece siempre la observación con el
objetivo de menos aumentos, lo que facilita el enfoque,
imposibilita que estropee las preparaciones o ensucie los
objetivos, además es indispensable para regular la iluminación previa a la observación de
mayor aumento y se obtiene una imagen de conjunto de la topografía de la estructura para
centrarse posteriormente en los puntos de mayor interés para su observación a mayores
aumentos.
Accionando el revólver se pasará a otro objetivo de mayor aumento, al ser éstos parafocales bastará con retocar el enfoque con el mando micrométrico.
Regule la altura del condensador para conseguir iluminar uniformemente el campo de
visión (menor campo cuanto mayor sea el aumento), así la regulación del condensador
será más precisa cuanto mayor sea el aumento: en 40 aumentos (objetivo 4x y ocular 10x)
el condensador se bajará para cubrir un campo más amplio y evitar una iluminación
demasiado intensa. Deberá elevarlo progresivamente con los objetivos mayores para concentrar el haz de luz y ganar en iluminación y contraste. Con el objetivo de inmersión
deberá elevar el condensador a su máxima altura.
El diafragma iris permite disminuir la apertura hasta un valor similar al del objetivo, y
de este modo evitar una iluminación marginal que disminuya el contraste. Por lo tanto
estará más cerrado cuando se utilice un objetivo de poco aumento y de escasa apertura
numérica. En realidad, solamente se usará su apertura total con el objetivo de inmersión.
Para realizar el ajuste se debe partir de la máxima apertura. A medida que aumente el
contraste, por estar el diafragma más cerrado, aparecen fenómenos de difracción que limitan la resolución. El ajuste correcto se obtendrá cuando el contraste sea máximo sin que
se altere la resolución.

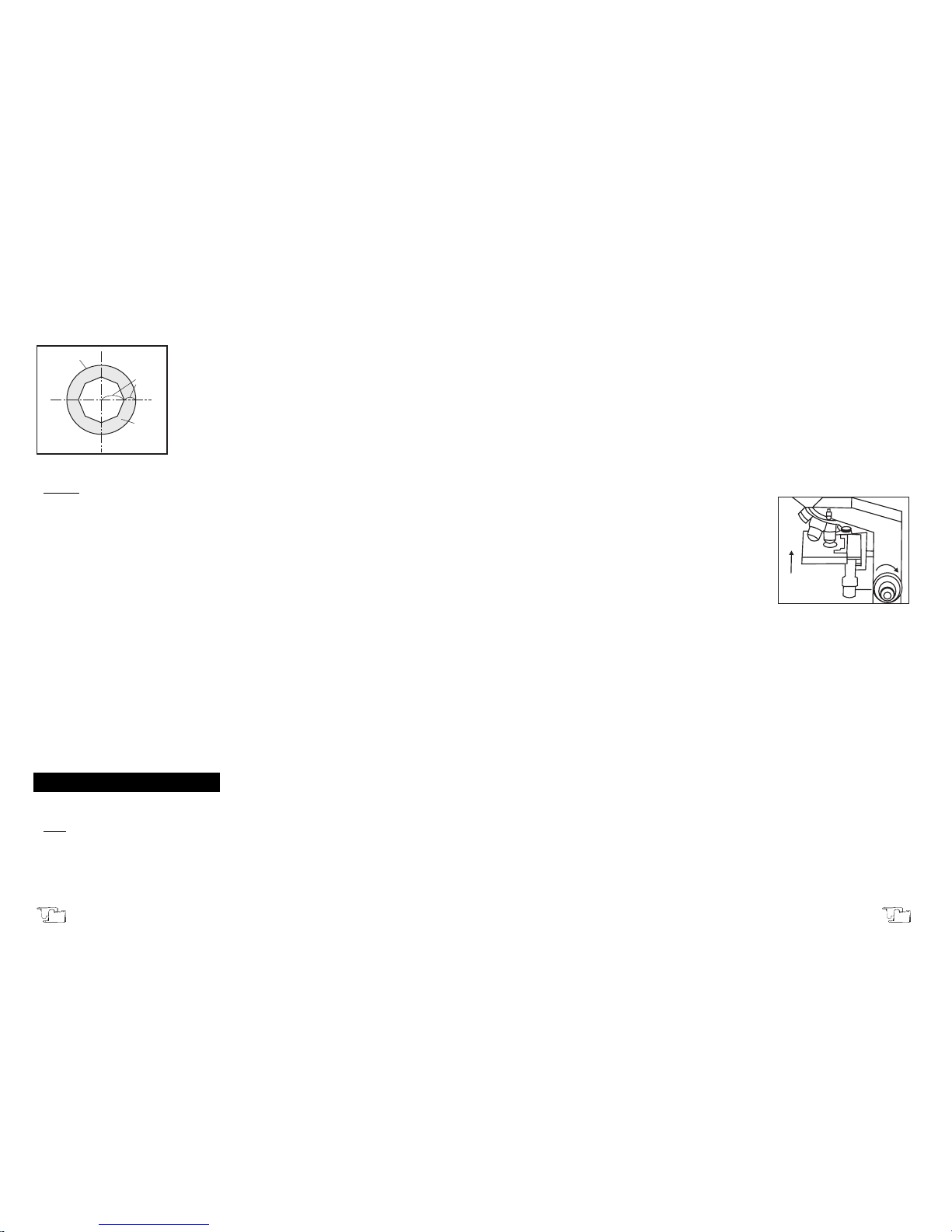

Figura 6
Page 40 Manual d’usage 50100XXX Revision 3 Novembre-07
Une façon de réaliser le réglage est:
Enlever l'oculaire et observer la pupille de sortie de l'objective à travers du tube, en réglant l'ouverture du diaphragme. En général, il est préférable de mettre l'ouverture du
diaphragme entre 70-80% de l'ouverture numérique de
l'objective (fig. 7).
La fermeture du diaphragme, en réduisant l'ouverture
numérique du système optique, augmente la profondeur
de la focalisation ou pouvoir de pénétration. Il ne faut pas
dépasser le limite de diffraction sous prétexte de augmenter la profondeur de la focalisation.
Le diaphragme ne doit pas être utilisé pour diminuer l'intensité de l'illumination.
Sécurité
Le microscope doit être utilisée par le personnel compétant pour son bon fonctionnement.
Placez l'équipe sur une table horizontale, stable en créant un espace libre d'au moins 30 cm
de chaque côté.
Ne placez pas le microscope dans des zones proches à des sources de chaleur (Bec bunsen,
chalumeau…). N'exposez pas l'appareil directement au soleil, et évitez les vibrations et la
poussière.
Durant le fonctionnement, aucun matériel dangereux tels que les liquides inflammables ou
le matériel pathologique, ne devront être autour.
Si vous n'utilisez pas l'appareil durant une longue période de temps, débranchez-le à fin
d'éviter d'éventuels accidents.
Pour le nettoyage, vérification des components ou remplisse de quelque component (Ex:
remplisse un fusible) il est indispensable de l'éteindre et de le débrancher.
N'essayez pas de réparer l'appareil vous-même car d'un côté vous perdriez la garantie, et
d'autre part, dans le circuit électronique il peut y avoir un haut voltage pouvant causer des
dommages au fonctionnement général de l'appareil ainsi qu'à l'installation électrique. Cela
peut également causer des lésions corporelles (brûlures, blessures…) et des dommages électriques.
Ne laissez pas rentrer d'eau dans le panneau de contrôle, même si celui-ci est correctement. Si vous pensez que de l'eau ou autre liquide est entré, débranchez immédiatement
l'appareil (voir la Maintenance).
Fabriqué selon les directives Européennes de sécurité électrique, compatibilité électromagnétique et de sécurité en machines.
Pupila de salida
del objetivo
Apertura del
diafragma Iris
70%-80%
30%-20%

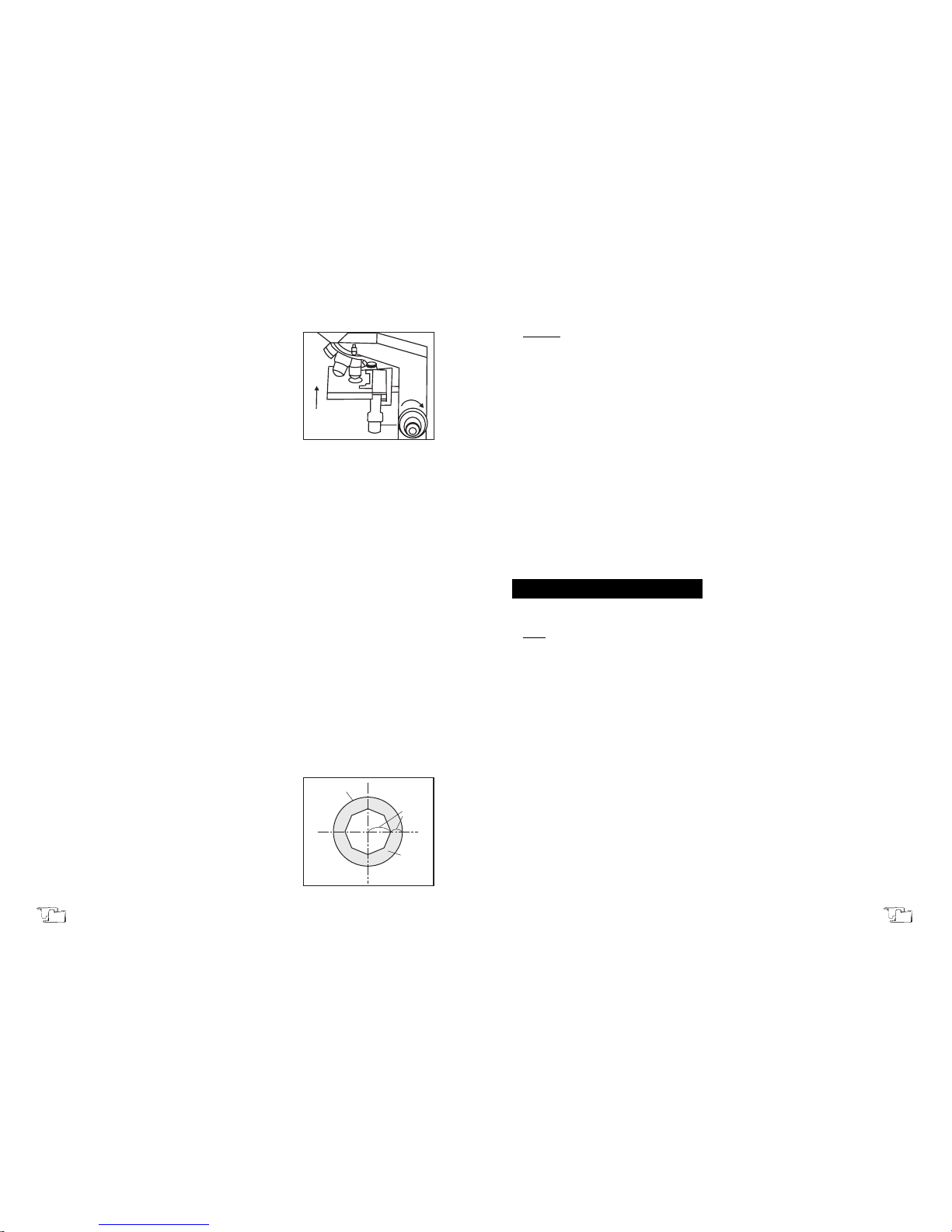

Figure 7
5. MAINTENANCE ET NETTOYAGE
Pour que l'équipe fonctionne correctement, nous vous proposons de suivre quelques
recommandations.
Note:
Il est important de faire un travail de maintenance continu de l'appareil à fin que
vous puissiez en profiter durant de nombreuses années.
Suivez les instructions et mise en garde de ce manuel.
Ayez toujours ce manuel à porté de la main pour que l'utilisateur puisse le consulter.
CASTELLANO
FRANÇAIS
Pág. 10 Manual de instrucciones 50100XXX Revisión 3 Noviembre-07
Una forma práctica de realizar el ajuste es la siguiente:
Se retira el ocular y se observa la pupila de salida del
objetivo a través del tubo vacío, ajustando la apertura del
diafragma, generalmente es preferible dejar la apertura
del diafragma sobre el 70-80% de la apertura numérica
del objetivo (fig. 7).
El cierre del diafragma, reduciendo la apertura numérica del sistema óptico, aumenta la profundidad de enfoque o poder de penetración. No se debe sobrepasar el
límite de difracción bajo el pretexto de aumentar la profundidad de enfoque.
El diafragma no debe usarse para reducir la intensidad de la iluminación.
Seguridad
Los microscopios deben ser utilizados por personal cualificado previamente, conocien-
do el equipo y su manejo mediante el manual de uso.
Coloque el microscopio sobre una mesa horizontal, plana y estable, creando un espacio
libre al menos de 30 cm por cada lado de ella.
No coloque el microscopio en zonas próximas a fuentes de calor (mecheros, sopletes...),
no exponga el equipo directamente a la luz del sol, y evite las vibraciones, el polvo, y
ambientes muy secos
Durante el funcionamiento el material peligroso, como líquidos inflamables o material
patológico, deben estar fuera de esta área.
Cuando no vaya a hacer uso del equipo por largos periodos de tiempo asegúrese de que
está desconectado de la red, (para evitar posibles accidentes).
Para cualquier manipulación de limpieza, verificación de los componentes o sustitución
de cualquier componente, ejemplo, sustitución de fusible, es imprescindible apagar el
equipo y desconectarlo de la toma de corriente.
No intente repararlo usted mismo, además de perder la garantía puede causar daños en
el funcionamiento general del equipo así como lesiones a la persona (quemaduras, heridas...) y daños a la instalación eléctrica.
Fabricado según las directivas europeas; de seguridad eléctrica, compatibilidad electromagnética, y seguridad en máquinas.
Pupila de salida
del objetivo
Apertura del
diafragma Iris
70%-80%
30%-20%
Figura 7
5. MANTENIMIENTO Y LIMPIEZA
Para un adecuado funcionamiento del microscopio es necesario seguir algunas recomendaciones.
Nota:
Todas las normas de utilización citadas anteriormente carecerán de valor sino se
realiza una continua labor de mantenimiento.
Siga las instrucciones y advertencias relativas a este manual.
Tenga este manual siempre a mano, para que cualquier persona pueda consultarlo.
Revision 3 Novembre-07 Manual d’usage 50100XXX Page 39
Si l'observateur a de l'astigmatisme il doit porter ses lunettes, en vérifiant avant tout
qu'il existe une distance d'observation suffisamment éloignée de la lentille oculaire du
microscope afin d'éviter que celle-ci frôle les verres des lunettes.
Il est souhaitable la mémorisation des valeurs de la focalisation, surtout s'il y a plusieurs usagers du même appareil, pour éviter la répétition des calcules de focalisation
chaque fois que le microscope est utilisé.
Avant de mettre l'échantillon sur la platine, elle doit se placer à une distance supérieure à la distance de travail de l'objective de moins grossissement. Placer l'échantillon sur le
coulisseau mécanique, l'ajuster dans sa règle et fixer la
préparation avec la pince mobile. Le réglage de l'échantillon sur l'aperture de la platine, ce fait en regardant par
dehors.
En utilisant l'oculaire et l'objective de moins grossissement, monter la platine avec la commande macrometrique jusqu'a ce que l'image apparaisse, et en ce moment
utilise la commande micrométrique jusqu'à réussir à
avoir une correcte focalisation (fig. 6).
TRES IMPORTANT: Commencer toujours l'observation avec l'objective de moindre
grossissement. Ça facilite la focalisation, l'échantillon est empêché de s'abîmer et les objectives de se salir, et c'est indispensable pour le réglage de la illumination préalable à l'observation avec des objectives de plus grand grossissement.
Les objectives se changent en tournant le revolver. Etant donné que les objectives sont
parafocals, il ne faudra que retoucher la focalisation avec la commande micrométrique
pour avoir une vision nette.
Il faut régler l'hauteur du condenseur pour réussir à avoir une illumination uniforme
du champ de vision (plus grand est le grossissement plus petit est le champ de vision). Le
réglage du condenseur sera plus précise plus grand soit le grossissement: avec un grossissement de 40x (objective 4x et oculaire 10x) le condenseur devra être descendu pour
couvrir un champ plus grand et éviter une illumination trop intense. Le condenseur devra
se monter progressivement avec les objectives plus grands pour concentrer faisceau lumineux et améliorer en illumination et contraste de l'image. Quand l'objective d'immersion
est utilisé, le condenseur devra être élevé au maximum.
Le diaphragme á iris permet diminuer l'ouverture jusqu'à un valeur similaire à l'ouverture de l'objective, de façon d'éviter une illumination marginale que diminue le contraste. Pourtant, le diaphragme à iris sera plus fermé quand un objective de bas grossissement
et ouverture numérique soit utilisé. En réalité, la ouverture totale est utilisé uniquement
avec l'objective d'immersion.
Pour régler l'ouverture du diaphragme, il faut commercer par l'ouverture plus grande
jusqu'à obtenir la meilleure résolution.
Figure 6
CASTELLANOFRANÇAIS
Revisión 3 Noviembre-07 Manual de instrucciones 50100XXX Pág. 11
Utilice siempre componentes y repuestos originales. Puede ser que otros dispositivos
sean parecidos, pero su empleo puede dañar el equipo.
El microscopio dispone de un cable de red Schuko; este debe conectarse a una toma de
corriente que esté conectada a tierra, debiendo quedar a mano para poder desconectarlo
en caso de emergencia.
No intente repararlo usted mismo, además de perder la garantía puede causar daños en
el funcionamiento general del microscopio, así como lesiones a la persona (quemaduras,
heridas...) y daños a la instalación eléctrica, o equipos eléctricos cercanos o próximos.
En caso de avería, diríjase a su proveedor para su reparación través del Servicio Técnico
de Ura Technic
Si se funden las lámparas reemplácelas por otras de 6V 20W originales Ura Technic
teniendo cuidado de no tocar la ampolla con las manos desnudas. No utilice lámparas de
mayor potencia ya que podría producir un sobre calentamiento u otra mala función.
IMPORTANTE: Antes de reemplazar la bombilla o el fusible asegúrese de desconectar
el microscopio de la red eléctrica.
Para efectuar el cambio de lámpara disponen de un dispositivo en la parte de abajo.
Suelte el tornillo y quítelo, afloje los tornillos del portalámparas y cámbiela agarrándola
firmemente. Centre el portalámparas de nuevo si es necesario.
Si fuese necesario remplazar el fusible desenrosque la tapa protectora que se encuentra
en la parte posterior del microscopio (FUSE), reemplace el fusible de 0.5 A y vuelva a colocarlo en su misma posición, enroscando de nuevo la tapa protectora.
Utilice la funda de plástico siempre que el microscopio no esté en uso para evitar que el
polvo se pose sobre las partes ópticas.
Guarde el embalaje original para transportarlo, así como cuando no vaya a utilizarse
durante mucho tiempo o cuando haya que enviarlo a revisar.
Limpieza
Para la limpieza de las partes metálicas, acero inoxidable, aluminio, pintura, etc. nunca
utilice estropajos, o productos que puedan rallar, limitando la vida útil del equipo.
Para la limpieza del equipo, recomendamos se utilice un trapo libre de pelusa humedecido con agua jabonosa que no contenga productos abrasivos.
Para limpiar los componentes ópticos del microscopio, lentes, oculares no deben ser
desmontadas por el usuario, si hubiese cualquier suciedad en las superficies externas de
las lentes límpielas con un paño suave, que no desprenda pelusa humedecido con un
poco de xilol o tolueno.
Para quitar el polvo que se haya posado sobre las lentes sople con una pera o límpielo con
un cepillo o pincel suave de pelo natural, o mediante alguna gasa especial para lentes.
En las partes mecánicas utilice lubricantes no corrosivos, teniendo especial cuidado de
no tocar las partes ópticas.
¡ATENCION! NO SE ADMITIRA NINGUN APARATO PARA REPARAR
QUE NO ESTE DEBIDAMENTE LIMPIO Y DESINFECTADO.
Page 38 Manual d’usage 50100XXX Revision 3 Novembre-07
Dans le cas ou la procédure de connexion ne serait pas suivie correctement suivant les
indications données, le fabricant et le distributeur n'assumerons ni la responsabilité des
dégâts causés à l'appareil ni les blessures produites aux personnes, usager ou non. La tension
doit être de 220V 50 Hz ±10%.
Si vous n'utilisez pas le microscope durant une longue période, vérifiez qu'il est bien
débranché et protégez-la de la poussière (comme ça vous évitez des accidentes et prolongez
la durée de l'équipe).
Mise en marche
L'usager doit s'asseoir le plus commodément possible. C'est mieux travailler sur une table
obscure, à fin d'éliminer la lumière du fond que peut nous éblouissais et diminuer la définition des images. Placer le microscope loin des fenêtres, et faire attention avec la lumière d'am-
biance.
Descendre la platine en utilisant les commandes de focalisation macro. Dévisser les couvercles de protection des
objectives. Visser les objectives au revolver en suivant un
ordre ascendant (4x, 10x, 40x 100x) dans le même sens des
aiguilles d'une montre (fig. 3).
TRES IMPORTANT: Ne saisir jamais le microscope par
la platine ni par la tête. De cette façon tout le poids de l'appareil se chargera sur le vis micrométrique, ce que fera éroder ses encoches. Saisissez-le de la base ou le statif.
Monter la tête du microscope en serrant la vis qu'incorpore. Mettre les oculaires (WF10x, P16x). Normalement le
tube binoculaire se place en direction du front du microscope, mais il peut se placer en autres directions (fig. 4).
User le fourreau de protection en plastique quand l'appareil ne soit pas utilisé, et la caisse en bois si le microscope ne va pas être utilisé pour longtemps.
Instructions d'usage
Le réglage correct des deux tubes oculaires en microscopes avec systèmes d'observation binoculaires, dépend de:
a) La distance interpupillaire (fig. 5): Régler la distance
interpupillaire en mouvant les oculaires jusqu'à réussir à
avoir une fusion totale des deux images.
b) La compensation dioptrique des tubes: en fermant
alternativement un oeil et puis l'autre, se verra une différence plus ou moins marqué de la focalisation. Pour sa
correction, il faudra régler la bague de compensation dioptrique en "0", en regardant à travers de l'oculaire droit, foca-
liser l'échantillon en utilisant les commandes macro et micrométriques, et une fois qu'une
focalisation nette ait été réussie, répéter les mêmes pas avec l'oculaire gauche.
Figure 3
Figure 4
Figure 5
CASTELLANO
FRANÇAIS
Pág. 12 Manual de instrucciones 50100XXX Revisión 3 Noviembre-07
6. ELECCIÓN DE OBJETIVOS Y OCULARES
La imagen observada pierde superficie y nitidez a medida que los aumentos son superiores. Este incremento de aumentos debe obtenerse mediante objetivos cada vez más
potentes y no a partir de oculares de más aumento, ya que el ocular solo aumenta la imagen dada por el objetivo, por lo que contra más aumentos tenga el ocular mayor es la pérdida de nitidez, claridad y superficie que presenta la imagen.
Para las observaciones rutinarias utilice el ocular de menos aumentos con objetivos más
potentes. El ocular de gran aumento se reservará para casos particulares, teniendo presente el hecho de que disminuye la definición y que no incrementa la resolución.
7. CAUSAS DE UNA MALA IMAGEN
En caso de una imagen deficiente comprobar:
Que la iluminación esté bien realizada, que la intensidad lumínica no sea excesiva ni
demasiado débil. No regularla nunca con el diafragma del condensador. El condensador
y la lámpara deben estar bien centrados. Comprobar que entre el diafragma de campo y
el de apertura no hay ningún filtro difusor.
Que los oculares están bien encajados y los objetivos bien enroscados.
La limpieza de todo el sistema óptico, el procedimiento será de la siguiente manera:
hacer girar los oculares contemplando si las motitas se mueven, si es así limpiarlos. Hacer
girar el cabezal en su conjunto. Nunca debe desmontarse el cabezal, pero sí pueden limpiarse delicadamente, soplando con una pera, aquellas superficies accesibles de los prismas. Girar el objetivo, si las imágenes parásitas giran limpiarlo con la ayuda de un pincel
seco intentando eliminar el polvo, observar la superficie frontal con una lupa o con un
ocular invertido.
Que el aceite de inmersión sea suficiente y que no contenga burbujas ni impurezas.
Que el grosor del portaobjetos, cubreobjetos y medio de montaje no sea demasiado
grueso e impida el enfoque a medios y grandes aumentos. Existen unas dimensiones
estándar tanto para el portaobjetos como para el cubreobjetos. Los portaobjetos y el cubreobjetos deben estar limpios. Comprobar que el primero este bien colocado y que no haya
dos cubreobjetos superpuestos.
8. RESOLUCIÓN DE PROBLEMAS
Consulte los siguientes puntos antes de remitir el microscopio al Servicio Técnico:
Si la lámpara no enciende:
Compruebe que exista una buena conexión a una toma de corriente apropiada.
Compruebe que el fusible y la lámpara están en buen estado.
Si el campo de visión apar
ece recortado:
Compruebe que el revólver se encuentra perfectamente encajado en su posición. Para
ello gire el revólver ligeramente a ambos lados hasta que este encaje correctamente.
Compruebe el correcto centrado del condensador. Esta operación se realiza mediante
tres tornillos situados alrededor de la montura del condensador.
Revision 3 Novembre-07 Manual d’usage 50100XXX Page 37
Resolution: c'est la valeur réciproque du pouvoir séparateur, et représente la distance
minimale sous laquelle deux petites particules peuvent se voir séparées sous la lentille. La
résolution se calcule en lignes / mm.
Diamètr
e du champ: le diamètre du diaphragme de champ formé par l'oculaire, en mm.
Champ de vision:
ce sont les mesures en mm. du champ real qu'on observe.
4. INSTALATION / MISE EN MARCHE
Inspection préliminaire
Déballez le microscope, puis retirez le plastique qui l'enveloppe et enlevez la protection
de poliespan dans laquelle elle est emboîtée. Retirez toutes les protections et, sans brancher le microscope au courent, vérifiez qu'elle n'a pas été endommagée durant le transport. Dans le cas contraire, communiquez-le immédiatement à votre agence de transport
ou à votre fournisseur.
Gardez l'emballage, car en cas de restitution de l'appareil, il devra toujours être renvoyé dans son emballage original, accompagné également de tous les accessoires fournis
avec celui-ci.
Vérifiez les accessoires que vous devez recevoir avec l'appareil:
- Statif
- Tête (selon le modèle)
- Objectives (selon le modèle)
- Oculaires (selon le modèle)
- Câble Schuko standard
(10A, 250V, UNE 20356, EN 60 320).
- Set de filtres (vert et bleu)
Nous n'accepterons aucun appareil en période de restitution sans son emballage original.
Installation
Avant de commencer à utiliser l'appareil, il est important de se familiariser avec ses
composants, ses fondements basiques, et ses fonctions. Par mesure de sécurité nous vous
conseillons de réviser l'appareil avant son utilisation.
Placez le microscope sur une table horizontale, stable, en créant un espace libre d'au
moins 30 cm de chaque côté. Évitez les sources de chaleur (bec Bunsen, chalumeau...),
N'exposez pas l'appareil directement au soleil, etc.
Évitez des produits inflammables ou toxiques à la place de travail.
Le microscope fonctionne avec un câble Schuko standard.
Mettez le câble de l'alimentation de courent alterne (CA) à la base de courent 220V 50
Hz ±10% équipée d'une prise de terre et par l'autre côté au connecteur de l'appareil.
- Support et miroir pour éclairage naturel
- Lampe halogène de rechange 6V 20W
- Huile de immersion
- Fusible
- Housse en plastique
- Manuel d'usage
- Certificat de garantie
LISEZ ATTENTIVEMENT CE MANUEL D'INSTRUCTIONS AVANT DE COMMENCER À UTILISER L'APPAREIL À FIN D'OBTENIR LES MEILLEURES PRESTATIONS ET PLUS LONGUE DURÉE DE VIE DE CELUI-CI.
CASTELLANOFRANÇAIS
Revisión 3 Noviembre-07 Manual de instrucciones 50100XXX Pág. 13
Si existe polvo o suciedad visible en el campo de visión:
Compruebe la existencia de polvo en la lente del precondensador, lente superior del
condensador y ocular, así como la limpieza de la muestra. Una vez localizada la zona causante del problema proceder a su limpieza según lo citado anteriormente.
Si la pr
eparación se desenfoca mientras realizamos la observación:
Comprobar la tensión del anillo de fricción ya que probablemente sea demasiado débil
y provoque una caída involuntaria de la platina.
Si un sector del campo de visión está fuera de foco:
Comprobar si el objetivo está correctamente situado en la trayectoria del haz luminoso,
si no es así girarlo hasta que se inserte correctamente en su posición.
Comprobar si la muestra se encuentra situada correctamente en la platina y asegúrese
de que queda firmemente sujeta por la pinza.
Si la lente fr
ontal del objetivo toca la preparación durante la operación de enfoque o al pasar de
un objetivo de menor aumento a otro objetivo superior:
Comprobar si la preparación está colocada al revés (el portaobjetos encima del cubreobjetos), y proceder a su correcta colocación si fuese necesario, así como si el cubreobjetos
tiene el espesor apropiado (0,17 mm).
9. RECOMENDACIONES PRÁCTICAS
Como el cabezal es giratorio en todos los modelos de la serie 100, es preferible la observación por la parte frontal de la platina, ya que facilita el acceso a los mandos mecánicos.
Cuando utilice el objetivo de inmersión debe tener en cuenta las siguientes consideraciones:
a) Para utilizar toda la apertura numérica del objetivo de inmersión tanto el objetivo
como la preparación estarán inmersos en aceite de inmersión, para ello proceda del
siguiente modo:
- Enfoque la preparación con un objetivo de pocos aumentos (4x).
- Ponga una gota de aceite de inmersión en el cubre.
- Gire el revólver y sitúe el objetivo de inmersión, retoque el enfoque con el mando
micrométrico.
b) Debe evitar la formación de burbujas en la película de aceite, ya que se deteriora en
gran medida la imagen resultante.
c) Se recomienda secar la lente frontal después de cada observación. ¡Nunca debe usar-
se gamuza! Debe hacerse con un papel especial para la limpieza de gafas o con un trozo
de tela de hilo. No debe sumergirse nunca el extremo del objetivo en ningún tipo de líquido, dado que puede provocar el desprendimiento de la
lente.
Dependiendo de las preferencias del observador se
puede modificar la tensión de los mandos de enfoque
macrométrico, para ello se dispone de un anillo de control de fricción junto al mando macrométrico derecho del
microscopio (fig. 8). Sin embargo, se debe evitar aflojarlo
excesivamente ya que esto podría causar una caída involuntaria de la platina, con los consiguientes problemas de
precisión en el enfoque.
Figura 8
Page 36 Manual d’usage 50100XXX Revision 3 Novembre-07
Spécifications optiques
Objetives achromatiques: ils corrigent des aberrations chromatiques pour que le système
optique peut transmettre de la lumière blanche sans séparer-la en ses couleurs constituants.
Les caractéristiques de chaque objective sont codifiés par des marques de la suivante façon:
40: Grossissement de l'objective
0.65: Ouverture numérique
160: Longueur du tube
0.17: Epaisseur du couvre-objets
Objetives achr
omatiques:
Grossissement 4X 10X 20X 40X 60X 100X
Distance de travail (mm) 17.50 7.32 1.26 0.63 0.41 0.19
Aperture numérique 0.10 0.25 0.40 0.65 0.85 1.25
Grossissement total:
C'est le résultat de multiplier le grossissement de l'oculaire par le grossissement de l'ob-
jective.
Objectives 4X 10X 20X 40X (R) 60X (R) 100X(R)(I)
Oculaires
W.F / 1 0X Grossissement total 40 100 200 400 600 1000
Champ de vision 4.50 mm 1.80 mm 0.90 mm 0.45 mm 0.30 mm 0.18 mm
P /16X Grossissement total 6 4 16 0 320 64 0 960 1600
Champ de vision 2.75 mm 1.10 mm 0.55 mm 0.27 mm 0.18 mm 0.11 mm
- W.F. Wide Field: grand angulaire / grand champ.
- P.: Plain - achromatique.
- R.: Rétractile
- I: Objective d'immersion.
A.N.:
Ouverture Numérique. C'est la capacité d'une lentille pour joindre rayons de
lumière projetés sur elle, et détermine les propriétés du objective et du condenseur. La
ouverture numérique plus grande, nous donne une image plus brillante et une meilleure
résolution.
Distance de travail:
distance en mm, entre l'échantillon à observer et la lentille frontal de
l'objective quand le microscope est focalisé.
Distance focale:
c'est la distance en mm. entre le plan principal image du système jusqu'à
son foyer image.
Figure 2
CASTELLANO FRANÇAIS
Pág. 14 Manual de instrucciones 50100XXX Revisión 3 Noviembre-07
También existe un dispositivo de control del límite de
enfoque. Todos los modelos de esta serie disponen de un
anillo que evita que la platina se eleve más allá de un
punto, que se puede determinar una vez enfocada la
muestra, y de este modo evitar posibles colisiones accidentales durante la observación (fig. 9). Este mecanismo
también permite la posibilidad de realizar un rápido
enfoque, acelerando el proceso de observación cuando se
trabaja con diferentes muestras.
Figura 9
10. ACCESORIOS
Revision 3 Novembre-07 Manual d’usage 50100XXX Page 35
Statif
Métallique, de grande stabilité, commandes coaxiales à chaque coté pour une mise au
point macro et micrométrique. La commande droite a une bague de contrôle de friction, et
le gauche a un dispositif de mise au point rapide. Le revolver peut être quadruple ou quintuple, selon le model.
Course du mise au point
- Macro= 25 mm, avec arrêt final.
- Micro= 25 mm, 200 microns en chaque tour gradué en 2 microns.
Tête
Cette Série offre des différentes têtes, selon le modèle:
- Monoculaire, inclinée 45º et tournante 360º. Elle peut être fixé en toutes les positions
possibles.
- Binoculaire, inclinée 45º et tournante 360º. Graduation interpupillaire symétrique avec
échelle entre 53 et 72 mm; deux bagues de compensation dioptrique.
- Trioculaire, composée d'une tête binoculaire inclinée 45º et tournante 360º. Graduation
interpupillaire symétrique avec échelle entre 53 et 72 mm; deux bagues de compensation
dioptrique et un tube vertical pour un possible adaptation des appareils photographiques
ou de vidéo.
- Multiple tête pour co-observation simultanée de deux personnes en la même direction,
éclat et grossissement; avec un séparateur du faisceau adaptateur.
Condenseur
Abbe double lentille.
- Ouverture numérique: 1.25
- Porte filtre mobile. Filtre bleu et vert (32 mm. diamètre) compris.
- Réglable verticalement par pignon et crémaillère.
Base
- Contrôle coaxial, commandes verticales.
- Dimensions: 140 x 140 mm.
- Course: 70 (X) x 50 (Y) mm.
- Echelles graduées en 0.1 mm.
Diaphragme iris
Situé sous le condenseur, règle l'entrée de la lumière au condenseur.
Illuminateur
Eclairage halogène de basse tension 6v, 20w. Alimentateur incorporé (220-230v, 50 Hz.),
interrupteur potentiomètre de contrôle de l'intensité. Miroir plat concave pour éclairage
episcopique compris.
Emballage
- Caisse en carton avec des protections pour envoi.
- Dimensions: 380x340x520 mm.
- Poids: 14 Kg.
CASTELLANOFRANÇAIS
Revisión 3 Noviembre-07 Manual de instrucciones 50100XXX Pág. 15
La serie Profesional puede ser completada con multitud de accesorios que amplían su
ámbito de aplicación:
Contraste de fases
Hay disponibles dos modelos de contraste de fases con los correspondientes objetivos.
- Contraste de fases simple (referencia 90100022)
- Torreta (referencia 90137022): si se cambia el condensador, se puede elegir los aumen-
tos que desee usando los objetivos mas adecuados.
Condensador de campo oscur
o
Puede instalarse un condensador de campo oscuro sustituyéndolo por el brillante. El
condensador de campo oscuro puede ser seco (referencia 90137024), para usarse con objetivos que no requieren inmersión en aceite o de aceite (referencia 90137026) para objetivos con un aumento mayor, que necesita inmersión en aceite.
Platina petr
ográfica (referencia 90118901)
Para la observación y estudio de las propiedades ópticas de diversas sustancias. Incluye
filtro analizador.
Platina termostática
(referencia 90100597)
Permite mantener la muestra a la temperatura adecuada. Es muy útil para la observación de muestras vivas (células, microorganismos, semen).
Set de polarización simple
El microscopio con luz polarizada proporciona información sobre las propiedades ópticas de las estructuras teniendo en cuenta su birrefringencia.
Ocular
es
Tenemos disponibles una amplia gama de objetivos de diferentes aumentos, s, campo
amplio con puntero, con micrometro, etc. Consulte a su distribuidor o en la página
www.auxilab.es
Objetivos
Disponemos también de una amplia gama de objetivos de diferentes aumentos:
Acromáticos, semiplanos, planos, etc. Consulte a su distribuidor o en la página web
www.auxilab.com
Cámara ocular
(para modelos monocular, binocular y triocular)
- Salida video compuesta, 640x480 píxels (ref. 59140052)
- Salida USB, 640x480 píxeles (ref. 59140060)
- Salida USB, 1280x1024 píxeles (ref. 59150060)
- Accesorio de dibujo (referencia 90137030)
- Adaptador fotográfico, rosca T (referencia 90100417)
- Adaptadores para cámaras fotográficas digitales compactas (referencias 90100415, 90100416
y 90100418)
- Caja de aluminio (referencia 90100980)
Page 34 Manual d’usage 50100XXX Revision 3 Novembre-07
3. SPÉCIFICATIONS TECHNIQUES
Tête
Monoculaire
Binoculaire
Trioculaire
Multiple tête
WF10x
P16x
Oculaires
Quadruple
4X,10X,40X(R),100X(R)(I)
Quintuple
4X,10X,20X,40X(R),100X(R)(I)
Revolver
Achromatique
Objetives
Abbe AN 1.25 avec
diaphragme et porte filtres
Condenseur
106 107 117 204 126 127 128 153 155
CASTELLANO FRANÇAIS
Pág. 16 Manual de instrucciones 50100XXX Revisión 3 Noviembre-07
ANEXO I: CERTIFICADO CE
AUXILAB S.L.
Esta diseñado y fabricado de acuerdo a:
Directiva 89/392/CEE, incluidas las modificaciones de la misma, y las regla-
mentaciones nacionales que la transponen.
Directiva 73/23/CEE modificada sobre seguridad eléctrica.
Directiva 89/336/CEE modificada sobre compatibilidad electromagnética.
Y que se han aplicado las siguientes normas armonizadas (o parte de ellas):
UNE 292-1, UNE 292-2, UNE 292-2/A1, UNE 614-1, UNE 1050, UNE 294,
UNE 894-1, UNE 894-2, UNE 60204, UNE 61010-1.
Polígono Morea Norte, 8 31191 Beriain (Navarra) - Spain. Tel. 948 310 513 Fax 948 312 071
Internet:
www.auxilab.com · Email: correo@auxilab.es
DECLARACIÓN CE DE CONFORMIDAD
MICROSCOPIO URA TECHNIC SERIE 100 de Auxilab, S.L a la Directiva de Máquinas
(89/392/CEE modificada) y a las reglamentaciones adoptadas para su transposición
NOMBRE DEL FABRICANTE / IMPORTADOR:
AUXILAB, S.L.
DIRECCIÓN: Polígono Morea Norte, 8
31191 Beriáin (Navarra)
DECLARAMOS QUE:
MICROSCOPIO URA TECHNIC SERIE 100
REFERENCIAS 50100106, 50100107, 50100117, 50100204, 50100126, 50100127,
50100128, 50100153 y 50100155.
BERIAIN a 16 de Julio de 2004
Fdo: ALFONSO AINCIBURU SANZ
DIRECTOR/GERENTE
Revision 3 Novembre-07 Manual d’usage 50100XXX Page 33
INDEX DE CONTENUS
1. APPLICATIONS DE L'APPAREIL
2. DESCRIPTION
3. SPÉCIFICATIONS TECHNIQUES
4. INSTALLATION / MISE EN MARCHE
5. MAINTENANCE ET NETTOYAGE
6. CHOIX DES OBJECTIVES ET DES OCULAIRES
7. CAUSES D'UNE MAUVAISE IMAGE
8. LOCALISATION DES PANNES
9. RECOMMANDATIONS
10. ACCESOIRES
ANNEXE I: CERTIFICAT CE
33
33
34
37
40
42
42
42
43
44
46
1. APPLICATIONS DE L’APPAREIL
2. DESCRIPTION
Les microscopes professionnels série 100 Ura Technic, sont des solides équipes pensés
pour satisfier la plus grande gamme des exigences. Ils sont équipés d'une optique de grande qualité et d'une grande gamme des accessoires pour compléter votre microscope.
La série 100 des microscopes professionnels Ura Technic, est indiquée même pour un
usage au champ de l'éducation, comme pour un usage professionnel au champ clinique,
vétérinaire, etc.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1. Oculaires
2. Tête
3. Objectives
4. Statif
5. Vis d’éclairage macrométrique
6. Vis d’éclairage micrométrique
7. Commandes de mouvement de la platine
8. Platine
9. Pince/ chariot
10. Condensaeur
11. Diaphragme iris
12. Precondenseur
13. Interrupteur
14. Regulateur de l’intensité de l’éclairage
Figure 1
ENGLISHFRANÇAIS
Version 3 November-07 Instruction manual 50100XXX Page 17
Thank you for choosing this equipment. We sincerely wish that you enjoy your Ura
Technic professional microscope series 100. We highly recommend looking after this equipment according to what is stated in this manual.
Ura Technic develops its products according to the CE marking regulations as well as
emphasizing the ergonomics and security for its user. The correct using of the equipment and
its good quality will permit you to enjoy this equipment for years.
The improper use of the equipment can cause accidents and electric discharges, circuit breakers, fires, damages, etc. Please read the point of Maintenance, where we expose the security
notes.
Please bear in mind the following:
This manual is inseparable from professional microscopes Ura Technic series 100, so it
should be available for all the users of this equipment.
You should carefully handle the microscope avoiding sudden movements, knocks, free
fall of heavy / sharp objects on it. Avoid spilling liquids inside the equipment.
Never dismantle the different pieces of the microscope to repair it yourself, since it
could produce a defective use of the whole equipment and a loss of the product warranty,
as well as injuries on people that handle the microscope
To prevent fire or electric discharges avoid dry or dusty environments. In case it may
happen unplug the equipment immediately.
If you have any doubt about setting up, installation or functioning do not hesitate in
contacting your wholesaler. You can also tell us any doubts or suggestions you have by
contacting Ura Technic Technical Assistance Department by email to asistencia@auxilab.com or by telephone: +34 807 117 040 (0,30 Euros/min).
This equipment is protected under the Warranties and consumer goods regulation
(10/2003).
Overhaul is not covered by the microscope warranty.
Operations made by non-qualified staff will automatically produce a loss of the microscope warranty.
Neither fuses nor accessories (including their loss), are covered by the product's
warranty. The warranty neither covers piece's deterioration due to the course of time.
Please make sure you keep the invoice, either for having the right to claim or asking for
warranty coverage. In case you have to send the equipment to Ura Technic Technical
Assistance Department you should enclose the original invoice or a copy as guarantee.
Please do not forget filling the warranty certificate and send it before 15 days after the
date of purchase.
Manufacturer reserves the right to modify or improve the manual or equipment.
ATTENTION!! IF EQUIPMENTS ARE NOT PROPERLY CLEAN AND DISINFECTED
THEY WOULD NOT BE ALLOWED TO REPAIR BY OUR TECHNICAL SERVICE.
TO GET THE BEST RESULTS AND A HIGHER DURATION OF THE EQUIPMENT IT IS ADVISABLE TO READ THOROUGHLY THIS MANUAL BEFORE
OPERATING WITH THE EQUIPMENT.
INDEX OF LANGUAGES
Spanish
English
French
2-16
17-31
32-46
Page 32 Manual d’usage 50100XXX Revision 3 Novembre-07
Merci d'avoir choisi cet appareil. Nous souhaitons sincèrement que vous profitiez du
microscope professionnel Ura Technic série 100. Nous vous conseillons de prendre soin de
l'appareil conformément à ce qui est écrit dans ce manuel.
Ura Technic développe ses produits selon les directives du marquage CE en insistant sur
l'ergonomie et la sécurité de l'utilisateur. La qualité des matériaux employés dans la fabrication et une bonne utilisation de l'appareil vous permettra de profiter de celui-ci durant de
longues années.
Une utilisation incorrecte de l'appareil peut causer des accidents, des décharges électriques, des courts circuits, des incendies, des lésions. Nous vous recommandons de lire attentivement le chapitre consacré à la Maintenance.
Tenez spécialement compte des aspects suivants:
Ce manuel est une partie inséparable de cet appareil, c'est pourquoi il devra toujours
être au porté de tous les utilisateurs.
Cet appareil doit toujours se manipuler avec précaution en évitant les mouvements
brusques, coups, chutes d'objets lourds, manipulations avec des objets pointus.
Ne démontez jamais l'appareil pour le réparer vous-même, car en plus de perdre la
garantie, cela pourrait provoquer un mauvais fonctionnement de l'ensemble de celui-ci.
Pour éviter des incendies et des décharges électriques, ne laissez pas entrer de liquide
dans le circuit électrique. Si cela arrivait débranchez immédiatement l'appareil.
En cas de doute vous pouvez consulter distributeur (installation, mise en marche, fonctionnement, etc.). Vous pouvez également nous envoyer votres doutes ou suggestions au
Service Technique Ura Technic par email à asistencia@auxilab.com ou par téléphone au
0034 807117040 (0,30 Euros/min).
Cet appareil est sous la protection de la Loi des Garanties et des Biens de
Consommation (10/2003).
Révisions de l'appareil ne sont pas en garantie.
La manipulation de l'appareil par personnel non autorisé provoquera la perte sèche de
la garantie.
Les fusibles et accessoires, aussi que sa perte, ne sont pas en garantie. Les pièces détériorées naturellement ne sont pas en garantie non plus.
Assurez vous de garder la facture d'achat pour avoir le droit de réclamation ou de prestation de la garantie. En cas d'envoyer l'équipe au Service Technique Ura Technic vous
devrez joindre la facture ou une copie comme garantie de l'appareil.
N'oubliez pas de remplir et d'envoyer votre certificat de garantie dans les quinze jours
qui suivent l'achat de l'équipe.
Le fabricant se réserve le droit de modifier et améliorer ce manuel et cette équipe.
ATTENTION ! AUCUN APPAREIL NE SERA RÉPARÉ S'IL N'A PAS
PRÉALABLEMENT ÉTÉ CORRECTEMENT NETTOYÉ ET DÉSINFECTÉ.
LISEZ ATTENTIVEMENT CE MANUEL D'INSTRUCTIONS AVANT D'UTILISER CET APPAREIL À FIN D'OBTENIR LES MEILLEURES PRESTATIONS POSSIBLES ET UNE PLUS LONGUE DURÉE DE VIE DE CELUI-CI.
TRADUCTION EN
Espagnol
Anglais
Français
2-16
17-31
32-46
ENGLISH ENGLISH
Page 18 Instruction manual 50100XXX Version 3 November-07
INDEX OF CONTENTS
1. USES OF THE INSTRUMENT
2. DESCRIPTION
3. TECHNICAL SPECIFICATIONS
4. INSTALLATION / SETTING UP
5. MAINTENANCE AND CLEANING
6. CHOICE OF OBJECTIVES AND EYEPIECES
7. CAUSES OF A DEFECTIVE IMAGE
8. TROUBLESHOOTING
9. RECOMMENDATIONS
10. ACCESSORIES
ANNEX I: CE CERTIFICATE
18
18
19
22
25
26
27
27
28
29
31
1. USES OF THE INSTRUMENT
2. DESCRIPTION
Ura Technic professional microscopes series 100 are very sturdy equipments designed
to provide the highest satisfaction in a wide range of demands. They are equipped with
high quality optics and a wide range of accessories to complete the microscope.
Ura Technic professional microscopes series 100 are suitable for education, veterinary,
clinical fields, etc.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1. Eyepieces
2. Head
3. Objectives
4. Estative
5. Coarse adjustment knob
6. Fine adjustment knob
7. Stage movement knobs
8. Stage
9. Clips / mechanical stage
10. Condenser
11. Iris diaphragm
12. Precondenser
13. Switch
14. Light’s intensity control knob
Picture 1
Version 3 November-07 Instruction manual 50100XXX Page 31
ANNEX I: CE CERTIFICATE
AUXILAB S.L.
Are designed and manufactured according to:
Directive 89/392/CEE, including the modifications and the national regulations
that transpose them.
Directive 73/23/CEE modified over the electric security.
Directive 89/336/CEE modified over the electromagnetic compatibility.
And that the following harmonized rules have been applied (or part of them):
UNE 292-1, UNE 292-2, UNE 292-2/A1, UNE 614-1, UNE 1050, UNE 294,
UNE 894-1, UNE 894-2, UNE 60204, UNE 61010-1.
Polígono Morea Norte, 8 31191 Beriain (Navarra) - Spain. Tel. 948 310 513 Fax 948 312 071
Internet:
www.auxilab.com · Email: correo@auxilab.es
CE DECLARATION OF CONFORMITY
URA TECHNIC PROFFESIONAL MICROSCOPES SERIES 100
of AUXILAB, S.L. for the Directive of Machines (89/392/CEE modified)
and the regulations adopted for their transposition
NAME OF THE MANUFACTURER/IMPORTER:
AUXILAB, S.L.
ADDRESS: Polígono Morea Norte, 8
31191 Beriáin (Navarra)
WE STATE THAT:
URA TECHNIC MICROSCOPES SERIES 100
CODES 50100106, 50100107, 50100117, 50100204, 50100126, 50100127, 50100128,
50100153 and 50100155.
BERIAIN 16th July 2004
Signed by: ALFONSO AINCIBURU SANZ
DIRECTOR/MANAGER
ENGLISHENGLISH
Version 3 November-07 Instruction manual 50100XXX Page 19
3. TECHNICAL SPECIFICATIONS
Head
Monocular
Binocular
Trinocular
Multiple head
WF10x
P16x
Eyepieces
Quadruple
4X,10X,40X(R),100X(R)(I)
Quintuple
4X,10X,20X,40X(R),100X(R)(I)
Nosepiece
Achromatic
Objectives
Abbe NA 1.25
with diaphragm & filter holder
Condenser
106 107 117 204 126 127 128 153 155
Page 30 Instruction manual 50100XXX Version 3 November-07
The professional series can be completed with several accessories that increase the
range of applications:
Phase contrast
We have available two models of phase contrast kits:
- Simple (code 90100022).
- Turret (code 90137022): If we change the condenser, we can choose the magnifications
by using the most suitable objectives.
Dark field condenser
A dark field condenser can be installed by substituting it for the bright one. The dark field
condenser can be dry (90137024) for its use with objectives that do not need immersion oil,
or oil (90137026) for objectives with higher magnifications that need immersion oil.
Petr
ographic stage (code 90118901)
To observe and study the optical properties of different substances. With analyzer filter.
Thermostatic stage
(code 90100597)
It allows keeping the sample in a suitable temperature; it is very useful for the observation of living samples (e.g. cells, micro organisms, semen).
Simple polarization set
(code 90100430)
The microscope with polarized light gives us information about the optical properties
of the structures, taking into account their birefringence.
Eyepieces
We have available a wide range of eyepieces of different magnifications, wide field with
pointer, with micrometer, etc. For more information you can either ask your distributor or
visit our website: www.auxilab.com
Objectives
There is also a wide range of objectives of different magnifications: Achromatic, semiplan, plan, etc. For more information you can either ask your distributor or visit our website: www.auxilab.es
Eyepiece videocamera
(for monocular, binocular and trinocular models)
- Composite video output, 640x480 pixels (code 59140052)
- USB output, 640x480 pixels (code 59140060)
- USB output, 1280x1024 pixels (code 59150060)
- Drawing accessory (code 90137030)
- Photography attachment, C mount (code 90100417)
- Adapters for digital cameras (codes 90100415, 90100416 and 90100418)
- Aluminium box (code 90100980)
ENGLISH ENGLISH
Page 20 Instruction manual 50100XXX Version 3 November-07
Estative
Metallic, very stable, provided with coaxial controls at both sides to enable coarse and fine
focusing. The right control has a tension adjusting ring; the left one has a fast focusing device. The nosepiece is quadruple or quintuple, up to the model.
Focusing travelling
- Macro = 25 mm with final stop.
- Micro = 25 mm, 0-200 microns each 2 microns.
Head
We have available different types of head depending on the model you choose:
- Monocular, inclined 45º and rotary 360º. It can be fixed in any position.
- Binocular, inclined 45º and rotary 360º. Symmetrical interpupillary graduation with scale
from 53 up to 72 mm, dioptric equalizing rings (2 dioptres each), with tube's equalizing scale
(160 mm).
- Trinocular, it is provided with a binocular head, inclined 45º and rotary 360º. Symmetrical
interpupillary graduation with scale from 53 up to 72 mm, dioptric equalizing rings (2 dioptres each) and a vertical tube to be adapted to a photographic camera or a video.
- Multiple head, for simultaneous observation in the same direction, bright and magnifica-
tion, with a beam's adapter divider.
Condenser
Abbe double lens.
- Numerical aperture: 1.25.
- Moveable filter holder. It includes blue and green filters (32 mm diameter).
- Vertically variable by pinion and rack.
Stage
- Coaxial and vertical control knobs.
- Dimensions: 140 x 140 mm
- Travelling area: 70(X) x 50(Y) mm.
- Graduated scales at 0,1 mm.
Iris diaphragm
- Located under the condenser and the stage, it controls the amount of light that enters the
condenser.
Illuminator
- Halogen, low tension with halogen lamp 6V 20W, built-in feeder (220-230V 50Hz ±10%),
switch and intensity adjust potentiometer. Concave mirror included for reflected life lighting.
Packaging
- Cardboard box with protective items to send the equipment.
- Dimensions: 380x340x520 mm.
- Weight: 14 kg.
Version 3 November-07 Instruction manual 50100XXX Page 29
10. ACCESSORIES
ENGLISHENGLISH
Version 3 November-07 Instruction manual 50100XXX Page 21
Optical specifications
Achromatic objectives: they correct chromatic aberrations so that the optical system can
transmit white light beams without being separated in the spectrum colours.
Specifications of each objective are coded as follows:
40: Objective magnification
0.65: Numerical aperture
160: Tube’s length
0.17: Thickness of the microscope slide
Achr
omatic objectives:
Magnifications 4X 10X 20X 40X 60X 100X
Working distance (mm) 17.50 7.32 1.26 0.63 0.41 0.19
Numerical aperture 0.10 0.25 0.40 0.65 0.85 1.25
Total magnification: This is the result of multiplying the eyepiece's magnifications by the
objective's magnifications.
Objectives 4X 10X 20X 40X (R) 60X (R) 100X(R)(I)
Eyepieces
W.F / 1 0X Total magnification 4 0 100 2 00 400 600 1000
Field of view 4.50 mm 1.80 mm 0.90 mm 0.45 mm 0.30 mm 0.18 mm
P /16X Total magnification 6 4 16 0 320 640 9 60 1600
Field of view 2.75 mm 1.10 mm 0.55 mm 0.27 mm 0.18 mm 0.11 mm
- W.F.: Wide Field
- P.: plan achromatic.
- R: retractile.
- I: Immersion objective (oil)
N.A.:
Numerical aperture, it determines the objective's properties. The numerical aperture of a microscope objective is a measure of its ability to gather light and resolve fine
sample detail at a fixed object distance. Thus, the bigger it is, the brighter and better resolved the image will be.
W
orking distance: It is the distance in millimetres between the microscope slide and the
objective's front lens when the image is focused.
Focal distance:
It is the distance, expressed in millimetres, from the main image plane to
its image focus.
Picture 2
Page 28 Instruction manual 50100XXX Version 3 November-07
Check the sample is properly located on the stage, making sure it is held by the stage
clips. Then, if it does not focus you should revise the pre-focusing control.
If the fr
ontal lens of the objective touches the prepared slide when focusing:
Check the prepared slide is not the other way round (being the cover glass over the
slide) and place it properly in case it is appropriate to do so. Check also the slide's thickness, which has to have a standard thickness of 0,17 mm.
9. RECOMMENDATIONS
As the head is rotary you should rather observe by the stage's frontal part, as it facilitates access to the mechanical control knobs.
When using the oil immersion objective you should notice the following:
In order to use all the numerical aperture of the oil immerson objective:
- Pre-focusing: Focus the sample with the objective with less magnification (4x).
- Put a drop of oil immersion on the cover glass.
- Rotate the nosepiece, place the immersion objective and arrange the focusing with the
fine adjustment knob.
You should avoid air bubbles in the oil so as not to spoil the resulting image. To do so
you should move the pre-focusing control up and down to make the oil layer uniform.
Turn the nosepiece and then locate the oil immersion objective; you can adjust focusing
with the fine knob.
We highly recommend drying the frontal lens after
each use. You should never use a duster. Instead of it you
should use specific optics cloth and liquids that are sold
to this purpose (as the ones for cleaning sunglasses or
binocular lenses). You should not submerge the objective
in any liquid, as this could provoke the lens' detachment.
Depending on the observer preferences the tension of
the coarse adjustment knobs can be modified, since it is
provided with a tension adjustment ring that is located
next to the right coarse knob of the microscope (pic.8).
However, you should avoid loosening it excessively, as
this could produce an involuntary fall of the stage and so
provoke accuracy deterioration.
There is also a control device for the focusing limit. All
models of this series are provided with a ring that avoids
the stage from rising beyond a certain point, which can be
set once the sample has been focussed and thus avoid
possible accidental collisions while observing (pic. 9).
This mechanism also enables the possibility of a quick
focusing, accelerating the observation process when you
are working with different samples.
Picture 8
Picture 9
ENGLISH
ENGLISH
Page 22 Instruction manual 50100XXX Version 3 November-07
Resolution: It is the reciprocal value of the separating power, that is to say, the smallest
distance between two points on a sample that can still be distinguished as two separate
entities. It is expressed in lines/mm.
Number of field:
It expresses the diameter (mm) of the field's diaphragm that is composed
by the eyepiece.
Field of view:
Dimensions of the real field we are observing, expressed in millimetres.
4. INSTALLATION / SETTING UP
Preliminary inspection
Unwrap the microscope, take off the involving plastic and take off the poliespan protection in which it comes fitted. Take off all the protective items and, without connecting
the microscope to the net, make sure that it does not present any damage because of the
shipment. In case the microscope presents any damage tell it immediately to your transport agent or dealer so that they can make the claims in the correct time limit.
Please keep the original wrapping; you will always need it for returns enclosed with all
the accessories supplied.
Please check that all the accessories are enclosed with the equipment:
- Estative
- Head (depending on the model)
- Objectives (depending on the model)
- Eyepieces (depending on the model)
- Standard Shuko cable
(10A, 250V, UNE 20356, EN 60 320)
- Set of filters (green and blue)
We will not accept any equipment in return period unless it comes in its original wrapping.
Installation
Before using this instrument, it is convenient for you to familiarize with its components
and basic essentials.
Please put the microscope on top of a horizontal, plane and stable table making a free
space at least at 30 cm per side. Do not put the microscope near any warm supply (burners, blowlamps…), nor expose it directly to the sun, etc.
Avoid inflammable or toxic substances in the working area.
The microscope is supplied with a Schuko standard wire
Please insert the wire that feeds the AC electric current in the base of current 220V 50Hz
±10% provided with earth wire and to the other end to the microscope connector.
- Stand and mirror for life lighting
- Spare halogen lamp of 6V 20W
- Immersion oil
- Fuse
- Plastic cover
- Instruction manual
- Warranty certificate
PLEASE READ THOROUGHLY THE INSTRUCTIONS BEFORE CONNECTING
AND OPERATING WITH THIS EQUIPMENT.
Version 3 November-07 Instruction manual 50100XXX Page 27
7. CAUSES OF A DEFECTIVE IMAGE
In case of a defective image you should check the following:
Illumination is well done and luminous intensity is neither excessive nor too weak. You
should never adjust it with the condenser's diaphragm. Both the condenser and the lamp
should be well centred. Check that between the field diaphragm and the aperture diaphragm there is not any diffuser filter.
Eyepieces are well fit and objectives well screwed.
When cleaning the entire optical system you should proceed as follows:
- Make the eyepieces turn checking the little specks are moving; if so you should clean
them. Make the head turn. You should never disassemble the head, but you can clean it
with delicacy by blowing the accessible surfaces of prisms with a plastic bulb.
- Turn the objective and, in case the parasite images also turn, clean it with the help of
a dry brush to remove the dust. Watch the front part of the microscope with a magnifying
glass or an inverted eyepiece.
Immersion oil is enough and does not contain air bubbles or impurities.
Thickness of slides, cover glasses and means of assembly is not too much as to avoid
focusing with medium or high magnification (there are standard sizes for both the slides
and cover glasses). Slides and cover glasses should be clean. Check that the slide is properly located and there are not two cover glasses superimposed.
8. TROUBLESHOOTING
Before sending the microscope back to Ura Technic Technical Assistance Department
you should check the following:
If the lamp does not switch on:
Check it is properly connected to the right current intake.
Check both fuse and lamp are in good conditions. If not you should replace the fuse.
If the field of vision is cut:
Check the nosepiece is properly fit. To do that, turn it slightly back and forth until it fits.
Check it is well centred. This operation is done by means of three screws that surround
the condenser's mount.
If ther
e is dust or dirt in the field of vision:
Check there is dust on the precondenser's lens, upper lens of the condenser or the eyepiece, as well as the cleanliness of the sample. Once you find out where the dirt is you
should clean it as explained before.
If the sample gets fuzzy while observing:
Check the tension adjusting ring, as it may be too weak and provoke an involuntary fall
of the stage.
If an ar
ea in the field of vision is out of focus:
Check the objective is properly located on the luminous beam's path. If not you should
turn it until it is appropriate position.
ENGLISHENGLISH
Version 3 November-07 Instruction manual 50100XXX Page 23
Neither the manufacturer nor the distributor will assume any responsibility for the damages produced to the equipment during its installation or damages to persons suffered by the
improper use of the electric connection. The tension should be 220V 50Hz ±10%.
If you are not using the microscope for a long period of time please make sure it is disconnected from the net and protected from dust (this way you will avoid accidents and
will extend its working-life).
Setting up
The operator has to assume a comfortable, upright position with the back straight. It is
convenient to work in a dark table in order to avoid an awkward fatigue and parasite
light, as it may dazzle the operator or decrease the image sharpness.
Lower the stage with the help of the coarse control. Notice objectives in the nosepiece
must be placed clockwise (4x-10x-40x-100x) in an ascendant way (pic. 3).
VERY IMPORTANT: Never hold the microscope by
the stage nor the tube, as all the equipment's weight
would fall on the fine screw and mechanical and precision parts would be slowly eroded.
Mount the head and tighten it with the screw provided.
Insert the eyepiece/s (WF10x, P16x) as shown in picture 4.
Binocular tube is normally facing the front of microscope,
but you can place it in any other direction if necessary.
Always use the microscope's plastic cover when you are
not using it for long periods of time so as to avoid dust
laying on the optics.
Operating instructions
In those models provided with binocular observation
system, the eyepieces should be properly adjusted. This
will depend on:
a) Interpupillary distance (pic. 5): Adjust the interpupillary distance by separating or joining the eyepieces until
you obtain a total fusion of the two images.
b) Dioptric compensation of the tubes: By closing first
one eye and then the other you will notice quite a difference if focusing. To correct this defective image you should
adjust the dioptric compensation ring to zero by looking
through the right eyepiece and focusing the sample with
coarse and fine adjustment knobs. Once you have focused
the sample you should look through the left eyepiece and
adjust the dioptric compensation ring until you obtain a
sharp image. Should the observer suffer from astigmatism,
he will have to keep his glasses on previously checking
there is enough distance to the eyepiece so as to avoid the
glasses brush the tube.
Once you have find out these values it will be very useful to memorize them to avoid
repeating this process each time you are using the microscope, above all in case the equipment is shared by more than a user.
Picture 3
Picture 4
Picture 5
Page 26 Instruction manual 50100XXX Version 3 November-07
IMPORTANT: Before changing the lamps/bulbs or fuses please make sure it is discon-
nected from the net. You must not use lamps with a higher power, as they could provoke
over heating or any malfunction. For changing the lamps the microscope is provided with
a device on the lower part. You should take off the screw, loosen the lamp holder screws
and then change the lamp holding it firmly. Then, centre the lamp holder again if necessary.
If it is necessary to change the fuse you should do as follows: Loosen the protective
cover that is on the base of the microscope (FUSE), change the 0.5 A fuse and place it in
the same position, screwing the protective cover again.
Please use the plastic cover provided to keep the microscope away from dust lying on
the optical parts when it is not used for a long period of time.
Please keep the original packaging either to transport the equipment, when it is not
being used for a long time or when you send it for an overhaul.
Cleaning
Never use scourers or substances that can grate for cleaning metallic parts such as stainless steel, aluminium, coatings, etc. as they damage the microscope and produce an early
ageing of the equipment.
Use a fluff-free cloth dampened with soaped water that does not contain abrasives.
Lenses must not be disassembled by the user. Were there any dust or dirt to be cleaned,
you should clean it with a natural horse hair brush or a smooth piece of cloth, fluff-free,
dampened with a bit of xilol or toluene.
You should use non-corrosive lubricants in metallic parts, being careful of not touching
optical parts.
ATTENTION!! IF EQUIPMENTS ARE NOT PROPERLY CLEAN AND DISINFECTED
THEY WOULD NOT BE ALLOWED TO REPAIR BY OUR TECHNICAL SERVICE.
6. CHOICE OF OBJECTIVES AND EYEPIECES
The observed image loses surface and sharpness as magnification increases. The mentioned increase should be done by changing objectives and putting each time a more
powerful one and not by changing eyepieces to a higher magnification, as eyepieces only
magnify the image obtained with the objective. Thus, the more magnification the eyepiece has, the higher will be the loss of sharpness, clarity and surface of the resulting image.
For routine observations you should use the eyepiece with lesser magnification with
more powerful objectives. The eyepiece with the higher magnification should be kept
back for particular occasions, bearing in mind that it decreases definition and does not
increase resolution.
ENGLISHENGLISH
Page 24 Instruction manual 50100XXX Version 3 November-07
You should lower the stage according to the appropriate working distance for the objective with lesser magnification before placing the sample on it. Once you have
done this, you should place the slide by looking directly
at it (not by the eyepiece) and placing the sample centred
on the stage opening.
Looking through the eyepiece using the objective with
lesser magnification you should now raise the stage by
using the coarse knob until the sample appears. Then,
you should move the fine knob until the image is focused
(picture 6).
IMPORTANT: You should always start operating by using the objective with lesser
magnification, as it facilitates focusing and makes impossible to ruin the slides or get the
objectives dirty. Furthermore, it is essential to adjust the previous lighting to using the
higher magnification, and it helps you to see the whole topographic structure of the sample so as you can concentrate on the more appealing parts to observe them at higher magnifications.
By turning the nosepiece you will pass to an objective with higher magnification. As
they are paracentric you will only have to adjust focusing with the fine adjustment knob.
Adjust the condenser's height as to obtain a uniform field of view (the higher the magnification is, the lower the field will be). Thus, condenser's adjustment will be more precise as the magnification value increases: when working with 40 magnifications (4x objective and 120x eyepiece) you should lower the condenser to cover a wide field and avoid
too much lighting intensity, raising it in a progressive way with higher magnification
objectives in order to gather the light beam and gain contrast and illumination. With the
oil immersion objective you should play with the condenser's height to focus properly.
Iris diaphragm enables decreasing the numerical aperture to a value similar to objective's. Thus you avoid marginal illumination that decreases contrast and therefore it will
be more closed when you use a lesser magnification objective and with a small numerical
aperture. You will only use its total aperture when you use the oil immersion objective.
In order to properly adjust the microscope you should start using the maximum aperture. As contrast increases diffraction phenomena appear, limiting resolution because the
diaphragm is more closed. You will obtain the adequate adjustment value when you reach
the maximum contrast without distorting resolution.
A useful way of making the adjustment is the following one:
Take off the eyepiece and observe the objective's exit
pupil through the empty tube adjusting the diaphragm
aperture. Normally it is convenient to maintain the
diaphragm aperture on approx. 70-80% of the objective's
numerical aperture. (pic.7)
Closing the diaphragm by reducing the optical system's numerical aperture increases the focusing depth.
You must not surpass the diffraction limit as an excuse to
increase the focusing depth. Diaphragm must not be
used to reduce luminous diffraction.
Picture 6
Pupila de salida
del objetivo
Apertura del
diafragma Iris
70%-80%
30%-20%
Picture 7
Version 3 November-07 Instruction manual 50100XXX Page 25
Security
The microscope must be used by previously qualified staff that knows how it works
thanks to the user manual.
You should put the microscope in a horizontal plane stable table, having a safety area
of at least 30 cm per side.
Do not place the microscope near any warm supply (burners, blowlamps, etc), nor
expose it directly to the sun. Avoid vibrations, dust and dry environments.
During its functioning dangerous materials such as flammable or pathological substan-
ces must be out of the safety area.
When you are not using the microscope for a long period of time please make sure it is
unplugged in order to avoid possible accidents.
It is essential to have the equipment switched off and unplugged from the net before
cleaning, checking components or replacing any piece (e.g. replacement of a fuse).
Never try to repair the microscope by yourself, since you will lose the warranty and
may provoke damages to the general operating system or the electrical installation, as
well as injuries to the people that usually handle the equipment (burns, hurts…).
Made under the European regulations for electrical security, electromagnetic compatibility and security on machines.
5. MAINTENANCE AND CLEANING
To get the best results and a higher duration of this equipment it is essential to follow
the processes of use.
Note:
All the processes of use mentioned below will not have any value unless you keep
a continued and careful maintenance.
Please follow the processes of use of this manual.
This manual should be available for all users of this equipment.
Always use original components and supplies. Other devices can be similar but they
can damage the equipment.
The microscope is supplied with a Schuko standard wire and it should be connected to
a current wire provided with an earth wire, it should be handy to be disconnected in case
of emergency.
Never try to repair the microscope by yourself, since you will lose the warranty and
may provoke damages to the general operating system or the electrical installation, as
well as injuries to the people that usually handle the microscope (burns, hurts…) or damages in nearby equipments.
In the event of breakdown please contact your distributor to overhaul through Ura
Technic Technical Assistance Department.
In case the lamp blows you should replace it for another one, making sure it is an Ura
Technic halogen lamp 6V 20W original. Please take care and do not touch the lamp with
bare hands.
Loading...
