Technibel MCW-B series, MCW-BE series, MCW 1 B 5B, MCW 2 B 5B, MCW 1 BE 5B Installation Instructions Manual

1

GB

I
E
D

F

Janvier 2006 10 11 379 - F.GB.I.E.D - 03

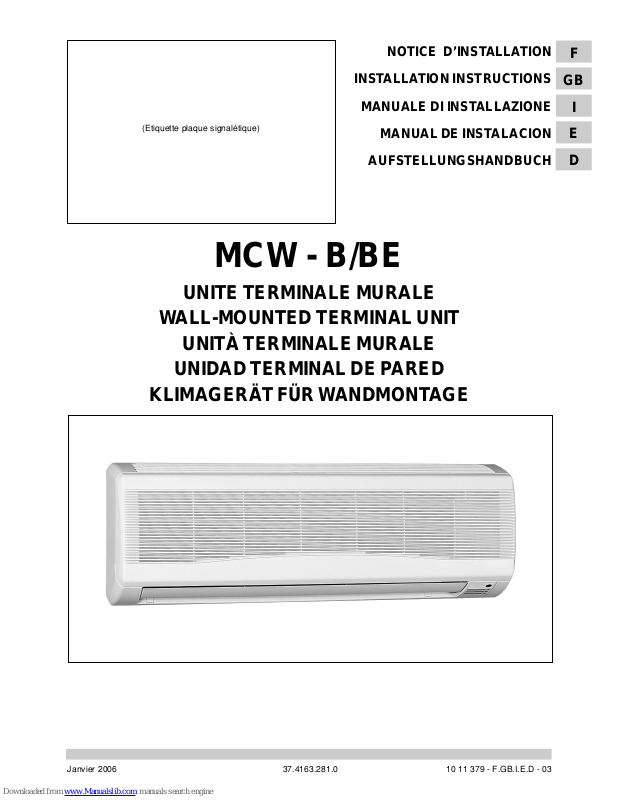

NOTICE D’INST ALLATION

INST ALLA TION INSTRUCTIONS

MANUALE DI INST ALLAZIONE

MANUAL DE INST ALACION

AUFSTELLUNGSHANDBUCH

MCW - B/BE

UNITE TERMINALE MURALE

W ALL-MOUNTED TERMINAL UNIT

UNITÀ TERMINALE MURALE

UNIDAD TERMINAL DE P ARED

KLIMAGERÄT FÜR WANDMONTAGE

(Etiquette plaque signalétique)

37.4163.281.0

2

F

GB

I

E

D

MARQUAGE

Ce produit marqué est conforme aux exigences essentielles des Directives :

- Basse Tension n° 73/23 CEE modifiée 93/68 CEE,

- Compatibilité Electromagnétique n° 89/336 CEE modifiée 92/31 CEE et 93/68 CEE.

SOMMAIRE

1 - Généralités .................................................................. 2

2 - Présentation ................................................................ 2

3 - Mise en place .............................................................. 3

4 - Raccordements ........................................................... 4

5 - Accessoires ................................................................. 9

6 - Mise en service ......................................................... 10

7 - Maintenance .............................................................. 10

8 - Schémas électriques ................................................. 11

2 - PRESENTATION

2.1 - DESCRIPTION

5

1

2

4

3

1 - Entrée d'air (aspiration)
2 - Sortie d'air (soufflage)
3 - Volet de déflexion verticale
4 - Volet de déflexion horizontale
5 - Filtres à air

Matériaux :

• Carrosserie plastique.

• Tuyaux en cuivre.

• Echangeur cuivre/aluminium.

• Le modèle BE est équipé d'une résistance électrique 500 W et de deux thermostats de sécurité (un à réarmement automatique
et un à réarmement manuel).

1 - GENERALITES

1.1 - PREAMBULE

• Le matériel doit être installé, mis en service et entretenu par
du personnel qualifié et habilité, en accord avec les
réglementations locales et dans les règles de l'art.

1.2 - CONDITIONS GENERALES DE LIVRAISON

• D’une façon générale, le matériel voyage aux risques et périls
du destinataire.

• Celui-ci doit faire immédiatement des réserves écrites auprès
du transporteur s'il constate des dommages provoqués au
cours du transport.

1.3 - TENSION

• Avant toutes opérations, vérifier que la tension et la
fréquence plaquées sur l’appareil correspondent bien à
celles du réseau.

1.4 - PRECAUTIONS

1.4.1 - CIRCUIT HYDRAULIQUE

- Température mini d’entrée d’eau : 4°C.

- Température maxi d’entrée d’eau : 60°C.

- Pression maxi de service : 16 bar.

1.4.2 - AIR AMBIANT

- Température mini de reprise : 5°C.

- Température maxi de reprise : 32°C.

Attention : Pendant l’arrêt de l’installation, en cas de
température ambiante voisine de 0°C, il y a risque de gel des
tuyauteries. Prévoir la vidange du circuit hydraulique.

1.5 - USAGE

• Cet appareil est destiné à la climatisation de locaux pour le
confort des personnes.

1.6 - MODELES

• "2 tubes" pour toutes les tailles.

• "2 tubes + 2 fils" (avec résistance électrique) pour MCW 1 BE.

3

GB

I
E
D

F

2.2 - ACCESSOIRES LIVRES AVEC L'APPAREIL

Accessoire

Q

té

Utilisation

1 Support mural de l'appareil.1 - Plaque support

2 - Notices 2 Notice d'installation.

Notice d'utilisation.

3 - Chevilles 6 Fixation de la plaque support.

Accessoire

Q

té

Utilisation

6

Fixation de la plaque sup­port avec les chevilles.

4 - Vis

2

Raccordement des tuyaux
flexibles sur l’installation
(Ø 1/2" - 15 x 21)

5 - Joints

2.3 - POIDS 2.4 - DIMENSIONS

B

C

A

3 - MISE EN PLACE DE L'APPAREIL

3.1 - CHOIX DE L'EMPLACEMENT

• Sélectionner l'emplacement de l'appareil en fonction des
critères suivants :

- Appareil prévu pour être installé dans des locaux abrités

(IP 20). Ne pas l'installer dans des pièces très humides ou
exposées à des projections d'eau.

- Ne pas le placer au-dessus de prises électriques.

- Les grilles de reprise d'air et de soufflage doivent être

dégagées de tout obstacle afin que le soufflage puisse se
faire correctement dans toute la pièce.

- Le mur sur lequel l’appareil sera monté devra être

suffisament épais pour ne pas avoir de résonnance et pour
ne pas produire de bruit.

- Prévoir le passage des tubes et des câbles électriques.

- Il est nécessaire que l'espace libre autour de l'appareil (voir

dessin) soit scrupuleusement respecté.

3.2 - INSTALLATION DE LA PLAQUE SUPPORT

• Enlever la vis de fixation de
la plaque support.

• Appuyer aux endroits
marqués par un triangle
pour décrocher les deux
pattes de la plaque.

• L'unité peut être connectée
vers cinq directions :

- latérale gauche et droite,

- arrière gauche et droite,

- en bas côté droit.

• Pour les sorties arrières, utiliser la plaque support comme
gabarit. La mettre de niveau et repérer le trou à effectuer.
Pour la sortie arrière côté gauche, utiliser la marque la plus à
l'extérieur de la plaque.
On peut aussi utiliser le trou Ø 65 mm en haut à droite de

• Fixer la plaque
sur le mur à
l'aide des vis et
chevilles
fournies.
S'assurer que le

OUINON NON

Ø 65 mm (MCW1-2)

111

70

la

plaque sup­port.
Cette solution
permet de faire
sortir les tubes
tout droit.

panneau est bien plaqué contre le mur, pour éviter les
vibrations.

- Ne pas installer les appareils avec chauffage électrique à

proximité de matériaux ou de surfaces combustibles.

Poids emballé (kg)

10
14

Poids net (kg)

8

12

MCW1-2
MCW3-4

ABC
MCW1-2 270 805 177
MCW3-4 285 995 206

4

F

GB

I

E

D

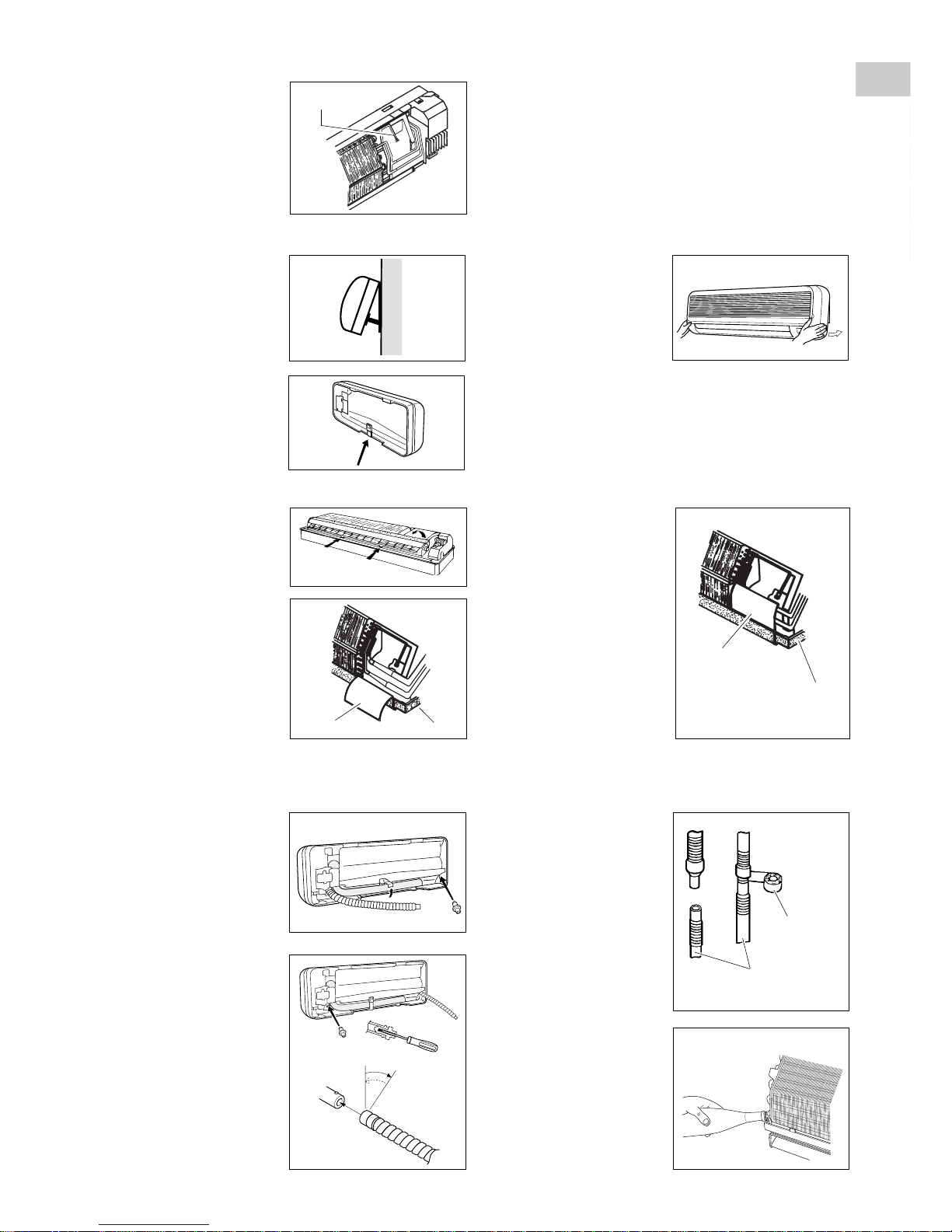

3.3 - ACCROCHAGE DE L’APPAREIL

• L’appareil peut être
accroché sans enlever le
capot.

• L’accrocher sur les ergots
de la plaque support.

• Pour enlever le capot, si
nécessaire, dévisser les vis
de fixation après avoir
soulevé les petits
couvercles.

• Pour décrocher le capot,
tirer la partie inférieure vers
soi, puis faire glisser le capot
de bas en haut.

• Pour remettre en place le
capot, présenter la partie
inférieure, puis accrocher la
partie supérieure.
Appuyer doucement aux
endroits indiqués.

4 - RACCORDEMENTS

• Suivant le sens de sortie choisi pour les tubes, ouvrir, si
nécessaire, un trou prédécoupé.

4.1 - RACCORDEMENT HYDRAULIQUE

4.1.1 - GENERALITES

• L’appareil est livré avec
deux tuyaux flexibles
isolés montés d’usine,
raccordés sur la batterie à
l’intérieur de l’unité.

• Ils sont placés sur l’arrière

Isoler les raccords

Joint

Tube
installation

Tube
appareil

4.1.2 - INSTALLATION

A - Sortie côté gauche de l’appareil (latérale ou arrière).

• Laisser les tubes en place
sur l’appareil.

• Les raccorder sur les
tubes de l’installation.

• Nota :
Après l’installation de
l’apppareil au mur, ces raccords peuvent être accessibles.
Voir paragraphe 4.1.5.

B - Sortie côté droit de l’appareil (latérale ou arrière).

• Déplier les tubes flexibles
au niveau du coude.

• Les couder dans l’autre
sens pour les orienter du
côté droit.

C - Sortie arrière de l’appareil (seulement MCW1-2).

• On peut faire passer les
tubes par le trou Ø 65 mm
réalisé dans la plaque
support (voir page 3).

• Dans ce cas, enlever la
bride plastique d’obtura­tion de passage des tubes
(2 vis derrière l’appareil).

• Déplier les tuyaux
flexibles pour les faire
sortir tout droit.

Bride
plastique

4.1.3 - ISOLATION DES TUBES

• Cette opération est à faire soigneusement pour éviter tout risque de condensation.

• Isoler les tubes d'arrivée et de retour d'eau qui ne sont pas fournis avec l’appareil.

• Utiliser de la gaine polyéthylène (épaisseur 6 mm mini).

Attention :

• Respecter le sens de circulation de l'eau (voir l'etiquette).

• Ne pas oublier les joints et bien isoler les raccords pour
éviter la condensation.

de l’appareil et peuvent être mis en forme à la demande.

Ils ne s’écrasent pas au cintrage.

• Ils sont équipés de raccords laiton 1/2" Gaz femelle pour le
raccor-dement sur

l’installation.

5

GB

I
E
D

F

4.1.4 - PURGE DU CIRCUIT D'EAU DE L'APPAREIL

Vis de purge

• En fin d’installation, pousser
légèrement l’appareil pour
l’accrocher à la plaque
support.

4.1.5 - NOTA

• Si besoin, pour faciliter
certaines opérations
pouvant être faites en fin
d’installation (notamment
accéder aux raccords
dans le cas d’une sortie
côté gauche), on peut
mettre l’appareil dans la
position indiquée ci­contre.

• Pour cela, enlever la petite
plaque amovible située
sous l’appareil et déplier
le support en plastique.

• Réalisée au moyen d'une
vis de purge placée sur la
tuyauterie interne.

• Pour y accéder, enlever le
capot de l’appareil (voir
par. 3-3 seulement pour
K011/021).

• Agir ensuite sur la vis de
purge avec un tourne-vis
ou une clé hexagonale.

4.1.6 - ACCES AUX RACCORDS INTERNES (SEULEMENT MCW1)

• Lors de l’installation, il
peut être nécessaire
d’intervenir sur les
raccords situés dans
l’appareil (au niveau de la
vanne ou de la batterie).

• Pour améliorer l’accès à
ces raccords, notamment
pour le passage éventuel
de clés, retirer légèrement
le bac à condensats en
décrochant les ergots
comme indiqué, et en
tirant le bac vers soi.

• Dégager aussi la plaque
isolante.

• Après l’intervention, bien
remettre en place le bac et
la plaque isolante.

Plaque
isolante

Bac

Plaque isolante

Bac

4.2 - RACCORDEMENT DES CONDENSATS

(Pour appareils pouvant fonctionner en mode refroidissement)

• Le bac de récupération des
condensats de l’appareil est
équipé de deux sorties.
Le tuyau d’évacuation est
raccordé au côté droit de
l’appareil.
Un bouchon en caoutchouc
ferme la sortie côté gauche.

• On peut changer le tuyau
d’évacuation de côté.
Pour cela, enlever le tuyau
en le tournant légèrement
dans le sens inverse des
aiguilles d’une montre.
Enlever ensuite le bouchon
caoutchouc placé sur l’autre
sortie en le tirant à l’aide
d’une pince plate.
Inverser les positions et
remonter.
Utiliser un tourne-vis
cruciforme pour remettre

Pour

connecter

Pour
enlever

• Raccorder le tube des
condensats à un tuyau
d’évacuation.

• Fixer les deux tuyaux à l’aide
d’un ruban adhésif.
Ø extérieur de l’extrémité du
tuyau : 18 mm.

• Assurer une bonne pente
et

faire un siphon si

nécessaire.

• Vérifier la bonne évacuation
des condensats.
Pour celà verser, à l'aide
d'une bouteille, de l'eau
dans le bac de récupération
des condensats.

Ruban
adhésif

Evacuation
des condensats

correctement le bouchon.
Veiller à ne pas le percer en
le remettant.

6

F

GB

I

E

D

4.3 - RACCORDEMENT ELECTRIQUE

4.3.1 - GENERALITES

• Les canalisations de raccordement doivent être fixes.

• Appareil de classe 1.

• L'installation électrique doit être réalisée en conformité avec les normes et réglementations en vigueur (notamment NFC 15­100 CEI 364).

4.3.2 - DETAILS DU RACCORDEMENT

• Pour accéder au bornier :

- on peut enlever le capot de l’appareil (voir page 3), mais

ceci n’est pas indispensable,

- on peut simplement ouvrir la porte d’accès au bornier.

Pour cela :

- relever la façade,

- dévisser la vis de la petite porte pour atteindre le
bornier.

• Introduire les câbles électriques dans le passage arrière.

• Raccorder les fils sur le bornier.

• Utiliser le serre-câble placé à côté du bornier principal.

• S'assurer que les fils sont correctement raccordés au

Serre-câble

Bornier

bornier. Une mauvaise connexion peut provoquer des problèmes de fonctionnement ainsi qu'une surchauffe pouvant causer
des incendies.

4.3.3 - ALIMENTATION

• Alimentation 230V / 1+T / 50Hz à partir d'un dispositif de protection et de sectionnement (hors fourniture) en conformité avec
les normes et réglementations en vigueur et notamment NFC 15-100 (

CEI 364).

Modèles

Puissance chauffage électrique W
Intensité maxi absorbée A
Section mm

2

MCW1-2B

---

0,11

1,5

MCW1BE

500

2,3
1,5

• La tolérance de variation de tension est de ± 10
% pendant le fonctionnement.

• Calibre maxi de la protection : 6 A.

• Le raccordement de l'alimentation se fait sur le
bornier principal (bornes U, N et Terre).

A - Montage / Installation

• Voir caractéristiques principales dans la notice technique correspondante (pour les "RCC").

• Consulter la notice d'installation livrée avec la commande.

• Raccordement à l'appareil par câble 0,75 mm2 mini (1,5 mm2 maxi).

• Les câbles utilisés doivent satisfaire aux exigences d'isolation pour la tension utilisée (230 V).

Cette remarque concerne notamment les entrées sondes des commandes qui sont reliées au 230 V.

• Il est possible de limiter la plage de réglage de la température grâce à des plots de limitation mécanique situés sur le bouton

de réglage.

Montage mural :

• Fixer le boîtier à une hauteur de 1,5 m environ du sol à un emplacement représentatif des courants de convection normaux

en évitant :

- les parois mal isolées ou pouvant vibrer,

- la proximité de sources de chaleur parasites pouvant influencer négativement la régulation (rayonnement solaire,
appareils de chauffage, lampes, cheminées, téléviseurs, etc...),

- les courants d’air dus aux portes ou fenêtres,

- les emplacements abrités comme les étagères ou derrière des rideaux,

- la proximité de prises de courant.

4.3.4 - COMMANDES A DISTANCE (accessoires)

• 3 types : - Code 70250076 ("RAB 30")
Avec change/over

(basculement chaud/froid)

manuel : Pour unités "2 tubes" ou "2 tubes froid + 2 fils"

- Code 70250051 ("RCC 10")
Avec change/over

(basculement chaud/froid)

automatique : Pour unités "2 tubes"

- Code 70250052 ("RCC 20")
Avec change/over

(basculement chaud/froid)

automatique : Pour unités "2 tubes + 2 fils"

Interrupteur de

mise en fonctionnement

avec sélection

de vitesse de ventilation

Bouton d'ajustage de la

consigne de température

Interrupteur de sélection

chauffage/refroidissement

Interrupteur de mise en fonctionnement

avec sélection de vitesse de ventilation

Bouton d'ajustage de la

consigne de température

Voyant marche ventilation

Voyant marche refroidissement

Voyant marche chauffage

70250076

70250051 / 70250052

Pour les MCW1 et 2B, un câble d'alimentation de longueur 2,50 m est fourni avec l'appareil et est raccordé sur le bornier.

MCW3-4B

---

0,40

1,5

7

GB

I
E
D

F

70250051

N

LL

N

Y11

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

70250051

N

LL

N

Y11

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

• Pour la commande manuelle 70250076, vérifier et éventuellement modifier le branchement du pont SR de sélection de la
ventilation selon l'application (voir ci-après).

• Pour la commande automatique (70250051 et 70250052), vérifier et éventuellement modifier les réglages des micro­interrupteurs DIP 1 à 5 (placés à l'intérieur de la commande) selon l’application (voir indications ci-après et notices techniques
des commandes).

B - Raccordements avec commande manuelle - code 70250076 ("RAB 30")

• Pour MCW-B et BE (versions "2 tubes" et "2 tubes froid + chauffage électrique").

• Sélection manuelle du mode de fonctionnement (Chauffage ou Refroidissement).

• Régulation par action sur vanne "Tout ou Rien" en 230 V et/ou sur la ventilation.

MCW-B

"2 tubes"

Régulation sur ventilation

Positionner le pont SR placé à l'intérieur
de la commande sur SR2 (Auto)

MCW-B

"2 tubes"

Régulation sur vanne

Alimentation 230V / 1 / 50HzAlimentation 230V / 1 / 50Hz

Vanne

TERMINAL UNIT

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

Position du pont SR placé à l'intérieur de
la commande :

- sur SR1 =

Ventilation permanente.

- sur SR2 (Auto)=

Ventilation actionnée avec la vanne.

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

TERMINAL UNIT

MCW-BE

"2 tubes - Froid + chauffage électrique"

Régulation sur vanne

Alimentation 230V / 1 / 50Hz

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

TERMINAL UNIT

Vanne

Position du pont SR placé à l'intérieur de
la commande :

- sur SR1 =

Ventilation permanente.

- sur SR2 (Auto)=

Ventilation actionnée avec la vanne
ou le chauffage

C - Raccordements avec commande automatique - code 70250051 ("RCC 10")

• Pour MCW-B (version "2 tubes").

• Commutation automatique du mode de fonctionnement, par sonde ou contact extérieur.

• Nota : Si la commande ne doit fonctionner qu’en mode refroidissement, shunter les bornes M et B2 (sinon l’appareil reste
en mode chauffage).

• Régulation par action sur vanne "Tout ou Rien" en 230 V et/ou sur la ventilation.

• Ventilation permanente ou asservie.

• Possibilité de changement de régime (Eco ou veille) par contact extérieur.

• Pour toute information technique concernant le fonctionnement de cette commande, consulter la notice technique n° 10 12 151.

MCW-B "2 tubes"

Régulation sur ventilation

Alimentation 230V / 1 / 50Hz

Signal change/over
(basculement chaud/froid)
venant d'une sonde 70250053
ou d'un contact externe

Commun
Signal sonde température d'air

(éventuelle) 70250054

Commutateur

régime

(Eco/Veille )

(éventuel)

Nota : Positionner le micro-interrupteur n°1 placé à l'intérieur

de la commande sur "ON".

Signal change/over
(basculement chaud/froid)
venant d'une sonde 70250053
ou d'un contact externe

Commun

Signal sonde température d'air
(éventuelle) 70250054

Commutateur

régime

(Eco/Veille )

(éventuel)

Vanne

Alimentation 230V / 1 / 50Hz

MCW-B "2 tubes"

Régulation sur vanne

8

F

GB

I

E

D

70250052

N

LL

N

Y11
Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

D - Raccordements avec commande automatique - code 70250052 ("RCC 20")

• Pour MCW-BE (version "2 tubes + chauffage électrique").

• Commutation automatique du mode de fonctionnement, par sonde ou contact extérieur.

• Nota : Si la commande ne doit fonctionner qu’en mode refroidissement, shunter les bornes M et B2 (sinon l’appareil reste

en mode chauffage).

• Régulation par action sur vanne "Tout ou Rien" en 230 V (ou éventuellement sur la ventilation).

• Ventilation permanente ou asservie.

• Possibilité de changement de régime (Eco ou veille) par contact extérieur.

• Pour toute information technique concernant le fonctionnement de cette commande, consulter la notice technique n° 10 12 152.

MCW-BE

"2 tubes Froid + chauffage électrique"

Régulation sur vanne

MCW-BE

"2 tubes Chaud/Froid + chauffage électrique"

Régulation sur vanne

Vanne

Commutateur

régime

(Eco/Veille )

(éventuel)

Alimentation 230V / 1 / 50Hz

Signal change/over
(basculement chaud/froid)
venant d'une sonde 70250053
ou d'un contact externe

Commun

Signal sonde température d'air
(éventuelle) 70250054

Nota :

Le chauffage électrique est prévu pour fonctionner en appoint de
l’échangeur à eau en mode chauffage.
Il est possible d’activer aussi le chauffage électrique en mode
refroidissement (chauffage "mi-saison"). Pour cela positionner le
micro-interrupteur n° 8 placé à l'intérieur de la commande à
distance sur "ON".

70250052

N

LL

N

Y11
Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

Commutateur

régime

(Eco/Veille )

(éventuel)

Alimentation 230V / 1 / 50Hz

Vanne

Commun

Signal sonde température d'air

(éventuelle)

70250054

Shunter M et B2

Nota :

Positionner le micro-interrupteur n° 8 placé à l'intérieur de la
commande à distance sur "ON".

MCW-BE

"2 tubes Chaud/Froid + chauffage électrique"

Régulation sur ventilation

70250052

N

LL

N

Y11

Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

Commutateur

régime

(Eco/Veille )

(éventuel)

Alimentation 230V / 1 / 50Hz

Signal change/over (basculement chaud/froid)
venant d'une sonde 70250053

ou d'un contact externe

Commun

Signal sonde température d'air
(éventuelle) 70250054

Nota :

La régulation étant sur la ventilation, positionner le
micro-interrupteur n° 1, placé à l'intérieur de la
commande à distance, sur "ON".

Attention :
Dans ce cas le chauffage électrique en mode
refroidissement n'est pas autorisé et il faut
positionner le micro-interrupteur n° 8, placé à
l'intérieur de la commande à distance, sur
"OFF".

9

GB

I
E
D

F

E - Accessoires sonde de température

Attention :

- Les entrées de sondes (B1-M et B2-M) des commandes étant reliées au 230 V, utiliser du câble satisfaisant aux
exigences d’isolation correspondantes.

- Longueur maxi de la liaison : 10 m en 1,5 mm2.

- Ne pas faire cheminer les liaisons sondes à proximité de câbles de puissance pour éviter les perturbations

électromagnétiques.

• Sonde de température nue pour commandes "RCC" - code 70250053

- Type CTN 3 kΩ à 25°C.

- IP 65 - classe II.

- Utilisation possible :

- Sonde change / over (basculement chaud / froid) pour les appareils 2 tubes chaud et froid :

Fixer cette sonde à l’aide d’un clip de maintien sur une partie de la tuyauterie représentative de la température de
l’eau dans le circuit.
Utiliser de la pâte thermoconductrice et recouvrir la sonde d’isolant (non fourni) pour garantir l’enregistrement
de la température réelle.

• Sonde de température d’air en boîtier pour commandes "RCC" - code 70250054

- Type CTN 3 kΩ à 25°C.

- IP 30 - classe II.

- Sonde de température d’air :

Les thermostats régulent en fonction de la température ambiante mesurée de façon interne ou de la température
indiquée par une sonde externe (la commutation se fait automatiquement dès que la sonde externe est raccordée).
Raccordement à la commande selon schémas ci-avant.

F - Particularités des commandes "RCC" - code 70250051 - 70250052

• Change / over (basculement chaud / froid)

- A la place de la sonde de température, il peut être
raccordé un contact externe (non fourni) libre de
potentiel, dont la fermeture provoque le passage du
thermostat en mode refroidissement et l’ouverture le
passage en mode chauffage.

- Un même contact peut piloter jusqu’à dix commandes
en reliant en parallèle les entrées sonde (B2-M) des
différents thermostats.

M B2 M B2 M B2 M B2

10 commandes maximum

Contact change/over

(basculement

chaud / froid)

- Attention :

-L’alimentation 230 V des commandes ainsi reliées doit provenir de la même source. Les polarités doivent
être scrupuleusement respectées.

- Longueur totale maximum de la liaison : 80 m en 1,5 mm2.

- Les entrées sondes étant reliées au 230 V, utiliser un contact et du câble satisfaisant aux exigences
d’isolation correspondantes.

- Ne pas faire cheminer cette liaison à proximité de câbles de puissance pour éviter les perturbations

électromagnétiques.

• Commutateur de régime (Eco / Veille) :

- Un même contact externe (non fourni) peut piloter
jusqu’à dix commandes en reliant en parallèle les
entrées correspondantes (D1 - GND) des différents
thermostats.

- Attention :

-L’alimentation 230 V des commandes ainsi
reliées doit provenir de la même source.

Les
polarités doivent être scrupuleusement
respectées.

D1 GND D1 GND D1 GNDD1 GND

Coommutateur

de régime

10 commandes maximum

- Longueur totale maximum de la liaison : 80 m en 1,5 mm2.

- Ne pas faire cheminer cette liaison à proximité de câbles de puissance pour éviter les perturbations
électromagnétiques.

5 - ACCESSOIRES

5.1 - FILTRE A CHARBON ACTIF - code 397021909 (MCW1-2) - 397021910 (MCW3-4)

• Voir notice d'utilisation.

5.2 - VANNE 3 VOIES + BY-PASS - code 70600071

• La vanne est fournie sans raccord ni tube et est à monter en dehors de l'appareil.

10

F

GB

I

E

D

6.1 - VERIFICATIONS PRELIMINAIRES

• S'assurer :

- que l'eau circule correctement dans l'appareil,

- que la purge de l'échangeur a été éffectuée,

- du serrage correct des raccords et de leur bonne isolation
thermique,

- qu'il n'y ait pas de fuites,

- de la bonne stabilité de l'appareil,

- de la bonne tenue des câbles électriques sur leurs bornes
de raccordement. Des bornes mal serrées peuvent
provoquer un échauffement du bornier,

- d'une bonne isolation des câbles électriques de toutes
tranches de tôle ou parties métalliques pouvant les blesser,

- du raccordement à la terre,

- qu'il n'y ait plus d'outil ni autres objets étrangers dans l'unité,

- que le filtre soit bien en place,

- que l'évacuation des condensats soit bien raccordée et
fonctionnelle,

- de la propreté du bac de récupération des condensats.

6 - MISE EN SERVICE

IMPORTANT

Avant toute intervention sur le climatiseur, s'assurer de sa mise hors tension et de sa consignation.

Toute intervention doit être réalisée par du personnel habilité et qualifié pour ce genre de climatiseur.

7 - MAINTENANCE

IMPORTANT

Avant toute intervention sur le climatiseur, s'assurer de sa mise hors tension et de sa consignation.

Toute intervention doit être réalisée par du personnel habilité et qualifié pour ce genre de climatiseur.

Bouton de réarmement

• Filtre à air :

- Nettoyage recommandé tous les 15 jours. Voir la "Notice

d'Utilisation".

• Connexions électriques :

- Vérification, une fois par an, de la bonne tenue des fils

électriques sur leurs bornes de raccordement.

• Coffret électrique :

- Dépoussiérage recommandé une fois par an.

• Sécurités chauffage électrique :

- Les MCW-BE avec chauffage électrique sont équipés

d’un thermostat de sécurité à réarmement automatique
et d’un autre à réarmement manuel.

- Ce dernier agit en cas de débit d’air trop faible ou

inexistant.

Causes possibles :

- moteur de ventilation défectueux,

- turbine bloquée ou freinée,

- filtres trop encrassés,

- échangeur thermique trop encrassé,

- entrée ou sortie d’air obstruées.

6.2 - METTRE L'UNITE SOUS TENSION

• Par l'intermédiaire du dispositif de protection et de
sectionnement.

6.3 - MISE EN SERVICE

• Par l'intermédiaire de l'interrupteur Marche/ Arrêt placé sur la
commande à distance.

• Sélectionner une des vitesses de ventilation grâce à
l'interrupteur prévu à cet effet sur la commande à distance.

• Agir sur le réglage de la consigne de température afin de
vérifier le fonctionnement et le sens d'action de la
régulation.

• Régler la valeur de consigne de température à la valeur désirée.

• Régler éventuellement la position des volets de déflexion.

- Remédier au défaut puis réarmer le thermostat de
sécurité comme indiqué.

• Système d'évacuation des condensats :

- Il nécessite un entretien spécifique régulier.

- Périodicité selon conditions d'utilisation (au minimum
à chaque redé marrage de l'installation en
refroidissement).

- Nettoyage du bac de récupération des condensats
placé sous l'échangeur thermique et vérification des
tuyauteries.

- Le nettoyage se fait avec une solution d'eau
additionnée de 5% de javel.

ENTRETIEN GENERAL

Tout matériel doit être entretenu pour conserver ses performances dans le temps. Un défaut d’entretien peut avoir pour effet
d’annuler la garantie sur le produit. Les opérations consistent entre autres et suivant les produits, au nettoyage des filtres (air,
eau), des échangeurs intérieur et extérieur, des carrosseries, au nettoyage et à la protection des bacs de condensats. Le
traitement des odeurs et la désinfection des surfaces et volumes de pièces, concourent également à la salubrité de l’air respiré
par les utilisateurs.
TECHNIBEL propose une large gamme de produits d’entretien, maintenance et réparation totalement adaptée permettant au
professionnel de réaliser un entretien complet et efficace. Pour bénéficier d’un résultat optimum, les climatiseurs TECHNIBEL
doivent être entretenus avec la gamme d’entretien TECHNIBEL.

11

GB

I
E
D

F

8 - SCHEMAS ELECTRIQUES

B1 Sécurité thermique à réarmement automatique
B11 Sécurité thermique à réarmement manuel
C1 Condensateur de M1
EV1 Vanne
M1 Ventilation
R1 Résistance chauffage

G Gris
J Jaune
L Violet

COULEURS DES FILS

SYMBOLES DES COMPOSANTS

M Marron
N Noir
O Orange

P Rose
R Rouge
W Blanc

MCW 1 B 5B - MCW 2 B 5B MCW 1 BE 5B

MCW 3 B 5B - MCW 4 B 5B

2

F

GB

I

E

D

MARKING

This product marked conforms to the essential requirements of the European Directives:

- Low voltage no. 73/23 EEC, modified 93/68 EEC,

- Electromagnetic Compatibility no. 89/336 EEC, modified 92/31 and 93/68 EEC.

CONTENTS

1 - General........................................................................ 2

2 - Presentation ................................................................ 2

3 - Installation of the unit .................................................. 3

4 - Connections ................................................................ 4

5 - Accessories ................................................................. 9

6 - Starting ...................................................................... 10

7 - Maintenance .............................................................. 10

8 - Wiring diagrams ........................................................ 11

2 - PRESENTATION

2.1 - DESCRIPTION

5

1

2

4

3

1 - Air inlet (suction).
2 - Air outlet (blowing).
3 - Vertical deflection louvre.
4 - Horizontal deflection louvre.
5 - Air filters.

Materials:

• Plastic body.

• Copper piping.

• Copper/aluminum exchanger.

• The BE is equipped with a 500 W electrical heating element and two safety thermostats (one automatic reset and one
manual reset).

1 - GENERAL

1.1 - FOREWORD

• The equipment must be installed, started-up and maintained
by authorised and qualified personnel, in accordance with
local rules and professional standards.

1.2 - GENERAL SUPPLY CONDITIONS

• Generally speaking, the material is transported at the
consignee's risk.

• The consignee must immediately provide the carrier with
written reserves if he finds any damage caused during
transport.

1.3 - VOLTAGE

• Before any operation, check that the voltage and the
frequency indicated on the device corresponds with that of the
mains.

1.4 - PRECAUTIONS

1.4.1 - HYDRAULIC CIRCUIT

- Minimum water inlet temperature : 4°C.

- Maximum water inlet temperature : 60°C.

- Maximum operating pressure : 16 bar.

1.4.2 - AMBIENT AIR

- Minimum air recirculation temperature : 5°C.

- Maximum air recirculation temperature : 32°C.

Important: During installation shut-down, in case of ambient
temperature near 0°C, there is a risk that the hoses may freeze.
Envisage draining the hydraulic circuit.

1.5 - USE OF EQUIPMENT

• This equipment is intented for the air-conditioning of premises
and to provide comfort for the personnel.

1.6 - MODELS

• "2-pipe" for all sizes.

• "2-pipe + electric heating" (with electric heating element) for
MCW 1 BE.

3

GB

I
E
D

F

2.2 - ACCESSORIES SUPPLIED WITH THE UNIT

Accessory

Q

ty

Use

1 Wall support for the unit.1 - Support plate

2 - Instructions 2 Installation instructions.

Operating instructions.

3 - Dowels 6 For fixing the support plate.

Accessory

Q

ty

Utse

6

For fixing the support plate
with the dowels.

4 - Screws

2

Connection of flexible tubes
on the installation
(Ø 1/2" - 15 x 21)

5 - Seals

2.3 - WEIGHT 2.4 - DIMENSIONS

B

C

A

3 - INSTALLATION OF THE UNIT

3.1 - CHOOSING THE LOCATION

• Select the location for the unit on the basis of the following
criteria:

- The device is intended for installation in sheltered premises

(IP 20). Do not install in very damp places or exposed to
projHigh speedections of water.

- Do not place above electrical sockets.

- The air intake and blowing grilles must be free from any

obstacle so that blowing can occur correctly in the whole
room.

- The wall on which the air handler will be fixed must be

sufficiently thick for there not to be any resonance and so as
not to produce any noise.

- Provide for the pipes and electric cables.

- It is essential to leave the clear space around the unit (see

drawing).

3.2 - INSTALLATION OF THE SUPPORT PLATE

• Remove the mounting
screw from the support
plate.

• Press at the points indicated
by a triangle to unhook the
plate's two lugs.

• The unit may be connected
at 5 different points:

- on either the right or left-

hand side,

- at either the right or left-

hand rear,

-

on the lower right-hand side.

• Use the support plate as a jig to locate the rear outlets. Place
the plate level against the wall and mark the hole to be made.
For an outlet at the left-hand rear of the unit, use the plate's
most outside mark.
The Ø 65 mm hole in the upper right-hand corner of the

• Mount the plate
on the wall
using the
supplied
screws and
dowels.

YESNO NO

Ø 65 mm (MCW1-2)

111

70

plate can also
be used thus
allowing the
tubes to exit
straight into the
wall.

- Do not install units with electric heating near combustible

materials or surfaces.

To avoid vibrations, ensure that the panel is mounted securely
against the wall.

Packed weight (kg)

10
14

Net weight (kg)

8

12

MCW1-2
MCW3-4

ABC
MCW1-2 270 805 177
MCW3-4 285 995 206

4

F

GB

I

E

D

3.3 - HOOKING OF THE UNIT

• The unit can be mounted
without removing the cover.

• Hook the unit onto the
support plate nibs.

• To remove the cover, lift the
small screw covers and
remove the mounting
screws.

• To unhook the cover, pull
the lower portion toward
yourself, then slide the cover
upward.

• To replace the cover, fit the
lower portion of the cover
first, then hook the upper
portion.
Press gently on the zones
indicated.

4 - CONNECTIONS

• Depending on the direction of the tube outlet chosen, open
the pre-cut hole as required.

4.1 - HYDRAULIC CONNECTION

4.1.1 - GENERAL

• The unit is supplied with

two ready-fitted flexible,
insulated hoses, con­nected to the battery
inside the unit.

• They are located on the

Insulate connections

Seal

Installation
tube

Unit tube

4.1.2 - INSTALLATION

A - Left side outlet of the unit (side or back).

• Leave the tubes in place

on the unit.

• Connect them to the

installation tubes.

• Note:

After wall-mounting the
unit, these connections can be accessible.
See paragraph 4.1.5.

B - Right side outlet of the unit (side or back).

• Unfold the tubes at elbow.

• Bend them the other way

so as to orientate them
from the right.

C - Rear outlet of the unit (only MCW1-2)

• The tubes can be passed /
through the 65 mm Ø hole
made in the support plate
(see page 3)

• In this case, take off the
plastic tube-passage
sealing flange (2 screws
at back of unit)

• Unfold the hoses so as
they are straight when
removed.

Plastic flange

4.1.3 - INSULATION OF PIPES

• This operation must be done carefully to avoid any risk of condensation.

• Insulate the input and water inlet tubes which are not supplied with the unit.

• Use polyethylene sheathing at least 6 mm thick.

Caution:

• Respect the water circulation direction (see the label).

• Do not forget the seals, and insulate the connections
properly to avoid condensation.

back of the unit and can be shaped on request.

They do not crush on bending.

• To connect them to the
installation, they are fitted
with 1/2" female brass
connectors for gas.

5

GB

I
E
D

F

4.1.4 - PURGING THE AIR HANDLER'S WATER CIRCUIT

Drain plug

• When installation is
completed, gently press the
unit to hook it onto the
support plate.

4.1.5 - NOTE

• If necessary, to facilitate
certain operations which
can be made at the end of
installation (notably for
access to connections in
the case of a left-hand
outlet), the unit can be
placed in the position
shown opposite.

• To do this, remove the
small plate located under
the unit and swing out the
plastic support.

• This is done by means of a
screw plug positioned on
the internal piping.

• To gain access to the drain
plug, remove the unit's
cover (see par. 3-3 only for
K011/021).

• Turn the drain plug with
either a screwdriver or hex
key.

4.1.6 - ACCESS TO INTERNAL CONNECTIONS (ONLY MCW1)

• During installation, it may
be necessary to intervene
on the connections
located inside the device
(on the valve or the
battery).

• To improve access to
these connections,
notably for the possible
passage of spanners,
slightly pull out the
condensate tray by
unhooking the snugs as
shown, and pull the tray
towards you.

• In this way detach the
insulating plate.

• After intervention, put the
tray and insulating plate
back in place correctly.
Caution: this part must
be carefully pressed down
between the valve and
cover, for it prevents
condensation from the
valve dripping outside the
tray.

Insulating
plate

Tray

Insulating plate

Tray

4.2 - CONNECTING THE CONDENSATE DISCHARGE PIPE

(For air handlers which can operate in cooling mode)

• The unit's condensation
drain pan is fitted with two
outlets.
The drain tube is connected
on the right-hand side of the
unit.
A rubber plug seals the left­hand side outlet.

• The drain tube may be
placed on the other side.
To do this, simply remove
the tube by gently turning it
counterclockwise.
Then remove the rubber
stopper placed at the outlet
by pulling it with adjusting
pliers.
Switch the positions and
replace the plug.
Use a Phillips screwdriver to
replace the stopper
correctly.

To connect

To remove

• Connect the condensate
pipe to a discharge pipe.

• Fix the two pipes using
adhesive tape:
Tube end OD: 18 mm.

• Ensure that the slope is
correct and make a water
trap, as required.

• Check that the condensation
water drains correctly.
To do this, use a bottle to
pour water into the
condensate recovery tray.

Adhesive
tape

Condensate
discharge

Take care not to pierce it
when replacing.

6

F

GB

I

E

D

4.3 - ELECTRICAL CONNECTION

4.3.1 - GENERAL

• The electrical connection conduits must be fixed.

• Class 1 unit.

• The electrical installation must be carried out in compliance with the rules in force (especially NFC 15-100 CEI 364).

4.3.2 - DETAIL OF THE CONNECTION

• To have access to the terminal board:

- the unit's cover may be removed (see page 3), but is not
required,

- simply open the terminal access hatch.
To do this:

- lift the front panel,

- remove the screw from the hatch to gain access to the
terminal strip.

• Thread the electric cables through the rear passage.

• Connect the wires to terminal.

• Use the cable clamp next to the main terminal strip.

• Make sure that the wires are correctly connected to the

Cable clamp

Terminal

terminal board. Incorrect connection can cause operating problems as well as overheating which can cause fires.

A - Montage / Installation

• See the main characteristics in the Technical Instructions (for the "RCC").

• Consult the "Installation instructions" supplied with the control.

• The unit is connected using 0.75mm2 cable (minimum) (1.5mm2 max.).

• The cables used must comply with the insulation requirements for the voltage used (230V).
This information relates above all to the sensor input of the automatic control connected to the 230V supply.

• The temperature adjustment range can be limited by means of the mechanical limit stops located on the control knob.

Wall mounting:

• Secure the unit at a height of approximately 1.5 m from the floor in a location representative of normal convection currents,
while avoiding:

- wall which are poorly insulated or liable to vibrate,

- the proximity of parasitic heat sources (sunshine, heating appliances, lamps, fireplaces, televisions, etc.),

- currents of air from doors or windows,

- sheltered locations such as shelves or behind curtains,

- near electrical outlets.

4.3.4 - REMOTE CONTROLS (accessories)

• 3 types: - Code 70250076 ("RAB 30")
With

manual change-over

(cooling/heating switching)

: For "2-pipe" or "2-pipe cooling + electric heating" units

- Code 70250051 ("RCC 10")
With automatic change-over

(cooling/heating switching)

: For "2-pipe" units

- Code 70250052 ("RCC 20")
With

automatic change-over

(cooling/heating switching)

: For "2-pipe + 2 electric heating" units

4.3.3 - POWER SUPPLY

• 230V / 1+Earth / 50Hz power supply from a power supply and protection device (not included) in accordance with with the
rules in force especially NFC 15-100 (

CEI 364).

• The voltage variation tolerance is ± 10 %
during operation.

• Max. protection rating: 6 A.

• The power connection is made on the main
terminal strip (terminals U, N and Earth).
For MCW1 and 2B units, a 2.50 m power cord
is supplied with the unit and is connected to
the terminal strip.

Operating switch

with fan speed selection

Temperature setting knob

Heating / cooling selector switch

Operating switch with fan speed selection

Temperature setting knob

Ventilation on indicator light

Cooling on indicator light

Heating on indicator light

70250076

70250051 / 70250052

MCW1-2B

---

0,11

1,5

MCW1BE

500

2,3
1,5

MCW3-4B

---

0,40

1,5

Models

Electric heating power W
Max. current consumption A
Section mm

2

7

GB

I
E
D

F

70250051

N

LL

N

Y11

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

70250051

N

LL

N

Y11

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

• For manual control 70250076, check and modify as required the ventilation selection jumper connection SR depending on
the appliance (see below).

• For automatic control (70250051 and 70250052), check and modify as required the settings on DIP switches 1 to 5 (located
inside the control) depending on the application (refer to the indications below and the controller’s technical manuals).

B - Connections with manual remote control - code 70250076 ("RAB 30")

• For MCW-B and BE "2-pipe" or "2-pipe cooling + electric heating".

• Manual selection of the operating mode (heating or cooling).

• Control by action on the 230V "On/Off" valve and/or on ventilation.

MCW-B

"2-pipe"

Control on ventilation

Position of the SR bridge located inside
the controller on SR2 (Auto).

MCW-B

"2-pipe"

Control on a valve

Power supply 230V / 1 / 50HzPower supply 230V / 1 / 50Hz

Valve

TERMINAL UNIT

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

Position of the SR bridge located inside
the controller:

- on SR1 =

Permanent ventilation.

- on SR2 (Auto)=

Ventilation actuated with the valve.

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

TERMINAL UNIT

MCW-BE

"2-pipe - Cooling + electric heating"

Control on a valve

Power supply 230V / 1 / 50Hz

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

TERMINAL UNIT

Valve

Position of the SR bridge located inside
the controller:

- on SR1 =

Permanent ventilation.

- on SR2 (Auto)=

Ventilation actuated with the valve
or with the heating.

C - Connections with automatic remote control - code 70250051 ("RCC 10")

• For MCW-B ("2-pipe").

• Automatic switching of the operating mode, by sensor or external contact.

• Note: If the control is to operate only in cooling mode, shunt terminals M and B2 (otherwise the unit will remain in heating
mode).

• Control by action on the 230V "On/Off" valve and/or on ventilation.

• Permanent or slaved ventilation.

• Mode change possible (Eco or Stand-by) by external contact.

• For all technical information concerning the operation of this controller, consult Technical Instructions No. 10 12 151.

MCW-B "-pipe"

Control on ventilation

Power supply 230V / 1 / 50Hz

Change-over signal
(heating/cooling switching)
from a 70250053 sensor
or an external contact

Common
Air temperature sensor signal

(if used) 70250054

Regime switch

(Eco/Stand-by)

(if used)

Note: Position microswitch No. 1, located in the remote

control, to "ON"

Change-over signal
(heating/cooling switching)
from a 70250053 sensor
or an external contact

Common

Air temperature sensor signal
(if used) 70250054

Regime switch

(Eco/Stand-by)

(if used)

Valve

Power supply 230V / 1 / 50Hz

MCW-B "2-pipe"

Control on a valve

8

F

GB

I

E

D

70250052

N

LL

N

Y11
Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

D - Connections with automatic remote control - code 70250052 ("RCC 20")

• For MCW-BE ("2-pipe + electric heating").

• Automatic switching of the operating mode, by sensor or external contact.

• Note: If the control is to operate only in cooling mode, shunt terminals M and B2 (otherwise the unit will remain in heating
mode).

• Control by action on the 230V "On/Off" valve (or on the ventilation control).

• Permanent or slaved ventilation.

• Mode change possible (Eco or Stand-by) by external contact.

• For all technical information concerning the operation of this controller, consult Technical Instructions No. 10 12 152.

MCW-BE

"2-pipe Cooling + electric heating"

Control on a valve

MCW-BE

"2-pipe Heating/Cooling + electric heating"

Control on a valve

Valve

Regime switch
(Eco/Stand-by)

(if used)

Power supply 230V / 1 / 50Hz

Change-over signal
(heating/cooling switching)
from a 70250053 sensor
or an external contact

Common

Air temperature sensor signal
(if used) 70250054

Note:

Electric heating is provided for to operate as back-up for the
water exchanger in heating mode.
The electric heating can also be activated in cooling mode
("mid-season" heating). To do this, position microswitch No. 8,
located in the remote control, to "ON"

70250052

N

LL

N

Y11
Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

Regime switch

(Eco/Stand-by)

(if used)

Power supply 230V / 1 / 50Hz

Valve

Common

Air temperature sensor signal

(if used)

70250054

Shunt M and B2

Note:

Position microswitch No. 8, located in the remote control, to
"ON".

MCW-BE

"2-pipe Heating/Cooling + electric heating"

Control on ventilation

70250052

N

LL

N

Y11

Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

Regime switch
(Eco/Stand-by)

(if used)

Power supply 230V / 1 / 50Hz

Change-over signal (heating/cooling switching)
from a 70250053 sensor

or an external contact

Common

Air temperature sensor signal
(if used) 70250054

Note:

With the control being on the fan, set micro-switch
n° 1, located inside the remote control, to "ON".

Important:
In this case, electric heating in cooling mode is
not authorized and micro-switch n° 8, located
inside the remote control, must be set to "OFF".

9

GB

I
E
D

F

E - Temperature sensor accessories

Important:

- The sensor inputs (B1-M and B2-M) of the remote controls being connected to the 230V, use cable which satisfies
the corresponding insulation requirements.

- Maximum connection length: 10 m with 1.5 mm2.

- To avoid electromagnetic disturbance, do not route sensor connection next to power cables.

• Temperature sensor (bare) for the remote controls "RCC" - code 70250053

- Type CTN 3 kΩ at 25°C.

- IP 65 - cl. II.

- Possible use:

- Change-over sensor (heating/cooling switch) for the units 2-pipe heating and cooling:

Use a retaining clip to secure this sensor to part of the piping representative of the water temperature in the
system.
Use thermoconductive paste and cover the sensor with insulation (not supplied) to ensure that the true temperature
is recorded.

• Air temperature sensor in box for the remote controls "RCC" - code 70250054

- Type CTN 3 kΩ at 25°C.

- IP 30 - cl. II.

- Air temperature sensor:

The thermostats operate according to the ambient air temperature measured internally or according to the
temperature indicated by the external sensor (switching takes place automatically as soon as the external sensor
is connected).
Control connection as per the following diagrams.

F - Special features of the remote controls "RCC" - codes 70250051 - 70250052

• Change-over (heating/cooling switch)

- Instead of the temperature sensor, a potential-free
external contact (not supplied) can be connected, the
closing of which causes the thermostat to switch to
cooling mode and the opening causes it to switch to
heating mode.

- The same contact can control up to ten controls by
connecting the sensor inputs (B2-M) of the various
thermostats in parallel.

M B2 M B2 M B2 M B2

10 commands maximum

Change-over contact

(heating/cooling switch)

- Important:

- The 230V power supply of the controls connected in this manner must come from the same source. The
polarities must be strictly respected.

- Maximum total connection length: 80 m with 1.5 mm2.

- As the sensor inputs are connected to 230V, use a contact and cable which satisfy the corresponding
insulation requirements.

- To avoid electromagnetic disturbance, do not route this connection next to power cables.

• Mode switch Eco/Stand-by:

- The same external contact (not supplied) can control
up to ten commands by connecting the corresponding
inputs in parallel (D1 - GND).

- Important:

- The 230V power supply of the controls
connected in this manner must come from
the same source.

The polarities must be

strictly respected.

D1 GND D1 GND D1 GNDD1 GND

Mode switch

10 commands maximum

- Maximum total connection length: 80 m with 1.5 mm2.

- To avoid electromagnetic disturbance, do not route this connection next to power cables.

5 - ACCESSORIES

5.1 - ACTIVATED CARBON AIR FILTER - code 397021909 (MCW1-2) - 397021910 (MCW3-4)

• See "Operating instructions".

5.2 - 3-WAY VALVE + BY-PASS - code 70600071

• The valve is supplied without coupling or tube and is to be installed outside of the unit.

10

F

GB

I

E

D

6.1 - PRELIMINARY CHECKS

• Make sure:

- that the water circulates correctly in the air handler,

- that the heat exchanger has been purged,

- that the connections are correctly tightened and have good
thermal insulation,

- that there are no leaks,

- that the air handler is well fixed,

- that the power cables are well fixed to their connection
terminals,

- that the electric cables are properly insulated from any
pieces of sheet or metal parts which could damage them,

- that the unit is connected to earth,

- that no tools or any other objects have been left in the units
(specially form packing-pieces in the discharge louvers),

- that the filter is correctly fitted,

- that the condensate discharge outlet is correctly connected,

- that the condensate collection tank is clean.

6 - STARTING

IMPORTANT

Before doing any work on the air conditioner, make sure it is switched off and put out of bounds.

Any work must be carried out by personnel qualified and authorised to work on this type of air conditioner.

7 - MAINTENANCE

IMPORTANT

Before doing any work on the air conditioner, make sure it is switched off and put out of bounds.

Any work must be carried out by personnel qualified and authorised to work on this type of air conditioner.

Reset button

• Air filter:

- Clean every two weeks. See "Operating instructions".

• Electric connections:

- Once a year, check that the electric wires are well fastened

to their terminals.

• Electric box:

- Dusting is recommended once a year.

• Safeties for electric heating :

- The MCW-BE with electric heating are fitted with a safety

thermostat with automatic reset and another with manual
reset.

- The latter cuts in when air flow is too low or non-existent.

Possible causes :

- faulty ventilation motor,

- blocked or braked turbine,

- filters clogged,

- heat exchanger clogged,

- blocked air inlet or outlet.

6.2 - SWITCH ON THE UNIT

• Using the isolation and protection device.

6.3 - STARTING

• Via the On/Off switch located on the remote control.

• Select one of the fan speeds using the switch on the remote
control.

• Move the temperature setting in order to check the operation
and direction of action of control.

• Adjust the temperature setpoint value to the required value.

• Adjust the position of the deflection flaps if necessary.

- Repair the fault, then reset safety thermostat as shown.

• Condensate pumping system:

- This requires regular specific maintenance.

- The maintenance cycle is determined by the
conditions of operation (minimum operations to be
performed each time the installation is restarted in
cooling mode).

- Clean the condensate recovery tray located under the
heat exchanger and check hoses/pipes.

- Clean with water containing 5% bleach.

GENERAL MAINTENANCE

All equipment must be properly maintained in order to provide optimum performance over time. Faulty maintenance can result
in the cancellation of the product guaranty. Depending on the products, maintenance operations consist in the cleaning of filters
(air, water), internal and external exchangers, casings, and the cleaning and protection of condensate tanks. Treating odours
and the disinfection of room surfaces and volumes also contributes to the cleanliness of the air breathed by users.
TECHNIBEL proposes a wide range of perfectly adapted professional cleaning, maintenance and repair products for complete
and efficient maintenance. For an optimum result, TECHNIBEL air-conditioners must be maintained with TECHNIBEL
maintenance products.

11

GB

I
E
D

F

8 - ELECTRICAL DIAGRAMS

B1 Automatic reset thermal safety device
B11 Manual reset thermal safety device
C1 Capacitor of M1
EV1 Valve
M1 Fan
R1 Eelectrical heating resistance

G Grey
J Yellow
L Purple

COLOURS OF WIRES

SYMBOLS OF COMPONENTS

M Brown
N Black
O Orange

P Pink
R Red
W White

MCW 1 B 5B - MCW 2 B 5B MCW 1 BE 5B

MCW 3 B 5B - MCW 4 B 5B

2

F

GB

I

E

D

MARCATURA

Questo prodottomarcato é conforme ai requisiti essenziali delle Direttive :

- Bassa Tensione n. 73/23 CEE modificata 93/68 CEE,

- Compatibilità Elettromagnetica n. 89/336 CEE modificata 92/31 CEE e 93/68 CEE.

INDICE

1 - Generalità .................................................................... 2

2 - Presentazione ............................................................. 2

3 - Montaggio dell’apparecchio ........................................ 3

4 - Collegamenti ............................................................... 4

5 - Accessori ..................................................................... 9

6 - Accensione ................................................................ 10

7 - Manutenzione............................................................ 10

8 - Schemi elettrici .......................................................... 11

2 - PRESENTAZIONE

2.1 - DESCRIZIONE

5

2

4

3

1 - Entrata d'aria (aspirazione).
2 - Uscita d'aria (mandata).
3 - Aletta di deflessione verticale.
4 - Aletta di deflessione orizzontale.
5 - Filtri ad aria.

Materiali :

• Carrozzeria plastica.

• Tubazioni in rame.

• Scambiatore rame/alluminio.

• Il modello BE è dotato di una resistenza elettrica 500 W e di due termostati di sicurezza (uno a riarmo automatico e uno a
riarmo manuale).

1 - GENERALITÀ

1.1 - PREMESSA

• Il materiale deve essere installato, messo in servizio e

conservato in buono stato di funzionamento da personale
qualificato e abilitato, nel rispetto delle norme locali vigenti e
con interventi eseguiti a regola d'arte.

1.2 - CONDIZIONI GENERALI DI CONSEGNA

• In generale, il materiale viaggia a rischio e pericolo del

destinatario.

• Il destinatario deve immediatamente esprimere delle riserve

scritte allo spedizioniere qualora riscontri dei danni subiti
dalla merce durante il trasporto.

1.3 - TENSIONE

• Prima di effettuare qualsiasi operazione, verificare che la

tensione e la frequenza dell’apparecchio corrispondano
esattamente a quelle della rete.

1.4 - PRECAUZIONI

1.4.1 - CIRCUITO IDRAULICO

- Temperatura minima entrata d’acqua : 4°C.

- Temperatura massima entrata d’acqua : 60°C.

- Pressione massima di servizio :16 bar.

1.4.2 - ARIA AMBIENTE

- Temperatura minima di ripresa d’aria : 5°C.

- Temperatura massima di ripresa d’aria : 32°C.

Attenzione : Durante l’arresto per l’installazione, nel caso di
temperatura ambiente che si avvicini a 0°C, si corre il rischio di
gelo delle tubazioni. Prevedere lo scarico del circuito idraulico.

1.5 - USO

• Questo apparecchio è destinato al condizionamento d’aria di
locali per il massimo benessere delle persone.

1.6 - MODELLI

• "2 tubi" per tutte les grandezze.

• "2 tubi + riscaldamento elettrico" (con resistenza elettrica) per
MCW 1 BE.

1

3

GB

I
E
D

F

2.2 - ACCESSORI FORNITI INSIEME ALL'APPARECCHIO

Accessorio

Q

ta

Utilizzo

1 Sostegno a muro dell'

apparecchio.

1 - Piastra di supporto

2 - Istruzioni 2 Istruzioni di installazione.

Istruzioni d'uso.

3 - Tasselli 6 Fissaggio della piastra di

supporto.

Accessorio

Q

ta

Utilizzo

6

Fissaggio della piastra di
supporto con i perni.

4 - Viti

2

Collegamento dei tubi
flessibili sull'installazione
(Ø 1/2" - 15 x 21)

5 - Giunti

Peso imballato (kg)

10
14

Peso netto (kg)

8

12

MCW1-2
MCW3-4

2.3 - PESI 2.4 - DIMENSIONI

B

C

A

3 - MONT AGGIO DELL ’ APP ARECCHIO

3.1 - SCELTA DEL COLLOCAMENTO

• Scegliere il punto dove collocare l'apparecchio in base ai
seguenti criteri :

- Apparecchio previsto per essere installato in locali riparati

(IP 20). Non montare questo apparecchio in locali molto
umidi o esposti a proiezioni d’acqua.

- Non posizionarlo sopra a prese elettriche.

- Le griglie di ripresa d'aria e di mandata devono essere

libere da qualsiasi ostacolo affinché la mandata avvenga
correttamente in tutta la stanza.

- Il muro su cui verrà fissato il trattamento d'aria deve essere

sufficientemente spesso per non creare risonanza e rumore.

- La realizzazione del foro per il passaggio dei tubi deve

risultare facilmente realizzabile.

- È necessario che lo spazio libero intorno all'apparecchio

(vedere la figura) sia scrupolosamente rispettato.

3.2 - INSTALLAZIONE DELLA PIASTRA DI SUPPORTO

• Togliere la vite di fissaggio
della piastra supporto.

• Premere nei punti marcati
con un triangolo per
staccate le due flange della
piastra.

• L'unità può essere collegata
verso cinque direzioni :

- laterale sinistra e destra,

- posteriore sinistra e destra,

- in basso lato destro.

• Per le uscite posteriori, utilizzare la piastra supporto come
modello. Metterla esattamente in posizione ed evidenziare i
fori da effettuare.
Per l'uscita posteriore lato sinistro, utilizzare il segno più
esterno della piastra.

• Fissare la
piastra sul muro
con le viti e i
tasselli forniti.
Assicurarsi che
il pannello sia

SINO NO

Ø 65 mm (MCW1-2)

111

70

Si può anche
utilizzare il foro
Ø 65 mm in alto
a destra della
piastra
supporto.
Questa solu­zione permette

ben aderente al muro per evitare vibrazioni.

- Non installare gli apparecchi con riscaldamento elettrico in

prossimità di materiali o di superfici combustibili.

di far uscire i tubi diritti.

ABC
MCW1-2 270 805 177
MCW3-4 285 995 206

4

F

GB

I

E

D

3.3 - AGGANCIAMENTO DELL’APPARECCHIO

• L'apparecchio può essere
agganciato senza togliere il
frontale.

• Agganciarlo sui ganci della
piastra supporto.

• Per togliere il frontale, se
necessario svitare le viti di
fissaggio dopo aver
sollevato i coperchietti.

• Per staccare il frontale,
tirare verso sé la parte
inferiore, poi far scivolare il
frontale dal basso in alto.

• Per ricollocare in sede il
frontale, posizionare la parte
inferiore, poi agganciare la
parte superiore.
Premere lievemente nei
punti indicati.

4 - COLLEGAMENTI

• Secondo il senso d'uscita scelto per i tubi, aprire, se
necessario, un foro già predisposto.

4.1 - COLLEGAMENTO IDRAULICO

4.1.1 - GENERALITÀ

• L'apparecchio viene
consegnato con due tubi
flessibili isolati montati in
fabbrica, collegati sulla
batteria all'interno
dell’unità.

Isolare i collegamenti

Giunto

Tubo
installazione

Tubo
apparecchio

4.1.2 - INSTALLAZIONE

A-

Uscita lato sinistro dell’apparecchio

(laterale o posteriore)

• Lasciare i tubi in sede
sull’apparecchio.

• Collegarli sui tubi di
installazione.

• Nota :
D

opo l’installazione
dell’apparecchio al muro, questi collegamenti possono
essere accessibili. Vedere paragrafo 4.1.5.

B - Uscita lato destro dell’apparecchio (laterale o posteriore)

C - Uscita posteriore dell’apparecchio (solo MCW1-2)

• Si possono far passare i
tubi attraverso il foro
Ø 65 mm realizzato sulla
piastra supporto (vedere
pagina 3).

• In questo caso togliere la
flangia di plastica di
otturazione di passaggio
dei tubi (2 viti dietro
l’apparecchio).

• Spiegare i tubi flessibili
per farli uscire dritti.

Flangia
plastica

4.1.3 - ISOLAMENTO DEI TUBI

• Questa operazione si deve eseguire con estrema cura per evitare rischi di condensa.

• Isolare i tubi d'arrivo e di ritorno d'acqua che non sono forniti con l'apparecchio.

• Utilizzare una guaina di polietilene (spessore 6 mm minima).

Attenzione :

• Rispettare il senso di circolazione dell'acqua (v. etichetta).

• Non dimenticare le guarnizioni e di isolare correttamente i
collegamenti per evitare la condensa.

• Sono collocati sulla parte posteriore dell’apparecchio e
possono essere messi in forma su richiesta.

Non si schiacciano alla curvatura.

• Sono dotati di raccordi in
ottone 1/2" gas femmina
per il collegamento
sull'installazione.

• Spiegare i tubi flessibili a
livello del gomito.

• Piegarli nell’altro senso
per orientarli sul lato
destro.

5

GB

I
E
D

F

4.1.4 - SPURGO DEL CIRCUITO DELL’ACQUA DELL’APPARECCHIO

Vite di scarico

• Alla fine del montaggio,
spingere leggermente
l'apparecchio per aggan­ciarlo alla piastra supporto.

4.1.5 - NOTA

• Se necessario per
facilitare certe operazioni
che possono essere fatte
a fine installazione (in
particolare accedere ai
collegamenti nel caso di
un'uscita lato sinistro) si
può mettere l’apparecchio
nella posizione indicata
qui di fianco.

•

Per far ciò, togliere la piastra
piccola amovibile situata
sotto l'apparecchio e aprire
il supporto di plastica.

• Realizzato tramite una
vite di scarico posta sulla
tubazione interna.

• Per accedervi, togliere il
frontale dell'apparecchio
(vedere par. 3-3 solo per
K011/021).

• Agire in seguito sulla vite di
scarico con un cacciavite o
una chiave esagonale.

4.1.6 - ACCESSO AI COLLEGAMENTI INTERNI (SOLO MCW1)

• Al momento dell’instal­lazione può essere neces­sario intervenire sui
collegamenti nell’ap­parecchio (a livello della
valvola o della batteria).

•

Per migliorare l’accesso
a questi collegamenti,
soprattutto per il passaggio
eventuale di chiavi, ritirare
leggermente il serbatoio
della condensa sganciando
i ganci come indicato e
tirando il serbatoio verso sé

.

• Togliere anche la piastra
isolante.

• Dopo l’intervento rimettere
in sede correttamente il
serbatoio e la piastra
isolante.

Piastra
isolante

Serbatoio

Piastra isolante

Serbatoio

4.2 - COLLEGAMENTO DELLO SCARICO DELLA CONDENSA

(Per apparecchi che possono funzionare in modo raffreddamento)

• La vaschetta di recupero
della condensa dell'appa­recchio è dotata di due uscite.
Il tubo d’evacuazione è
collegato sul lato destro
dell'apparecchio.
Un tappo di gomma chiude
l'uscita lato sinistro.

• Si può invertire lo scarico
condensa.
Per far ciò togliere il tubo
girandolo leggermente in
senso antiorario.
Togliere in seguito il tappo di
gomma posto sull'altra
uscita tirandolo con una
pinza piatta.
Invertire le posizioni e
rimontare.
Utilizzare un cacciavite
crociforme per rimettere
correttamente il tappo. Nel

Per

collegare

Per
togliere

• Collegare il tubo della
condensa a un tubo di
scarico.

• Fissare i tubi con del nastro
adesivo.
Ø esterno dell'estremità del
tubo : 18 mm.

•

Prevedere una pendenza
corretta e se necessario
predisporre un sifone.

• Verificare l'evacuazione
corretta della condensa.
Per far ciò,

versare, con una
bottiglia, dell’acqua nel
serbatoio di ricupero della
condensa.

Nastro adesivo

Scarico
delle condense

rimetterlo abbiate cura di
non forarlo

6

F

GB

I

E

D

4.3 - COLLEGAMENTO ELETTRICO

4.3.1 - GENERALITÀ

• Il cavo di alimentazione deve essere fisso.

• Apparecchio di classe 1.

• L'installazione elettrica deve essere realizzata nel rispetto delle norme e delle regolamentazioni in vigore, con attenzione
particolare alle norme NFC 15-100

CEI 364).

4.3.2 - PARTICOLARI DEL COLLEGAMENTO

• Per accedere alla morsettiera :

- si può togliere il frontale dell'apparecchio (vedere

pagina 3), ma non è indispensabile,

- si può semplicemente aprire la porta d'accesso alla

morsettiera.
Per far ciò :

- sollevare il frontale,

- svitare la vite dello sportello per avere accesso alla
morsettiera.

• Introdurre i cavi elettrici nel passaggio posteriore.

• Collegare i fili sulla morsettiera.

• Utilizzare il serracavo collocato vicino alla morsettiera principale.

Serracavi

Morsettiera

• Verificare il corretto collegamento dei fili alla morsettiera. Il cattivo collegamento dei fili può provocare problemi di
funzionamento e il surriscaldamento e quindi incendi.

4.3.3 - ALIMENTAZIONE

• Alimentazione 230V/1+Terra/50Hz con dispositivo di protezione e di sezionamento (non fornito), in conformità con delle norme
e delle regolamentazioni in vigore, con attenzione particolare alle norme NFC 15-100 (

CEI 364).

• Durante il funzionamento, è tollerabile una
variazione di tensione di ±10 %.

• Calibro massimo di protezione : 6 A.

• Il collegamento dell'alimentazione si effettua
sulla morsettiera principale (morsetti U, N e
Terra).
Per i MCW1 e 2B, un cavo d’alimentazione di 2,50 m di lunghezza è fornito con l’apparecchio ed è collegato sulla morsettiera.

A - Montaggio / Installazione

• Vedere caratteristiche principali nella notizia tecnica (per "RCC").

• Consultare le "Manuale di installazione" fornite con il comando.

• Collegamento all’apparecchio con cavo 0,75 mm2 minimo (1,5 mm2 massimo).

• I cavi utilizzati devono soddisfare le esigenze d’isolamento per la tensione utilizzata (230V).

Quest’osservazione riguarda in particolare l’entrata sonda del comando automatico che è collegata al 230 V.

• È possibile limitare il campo di regolazione della temperatura utilizzando i contatti di limitazione meccanica situati sul pulsante

di regolazione.

Montaggio a muro :

• Fissare il dispositivo ad una altezza di circa 1,5 m dal suolo in luogo rappresentativo delle correnti convettive normali

evitando :

- e pareti isolate male o soggette a vibrazioni,

- la prossimità di fonti di calore parassite che possono influenzare negativamente la regolazione (raggi solari, apparecchi
di riscaldamento, lampade, caminetti, televisori, ecc.,...),

- le correnti d’aria dovute a porte o a finestre,

- i luoghi riparati come gli scaffali o dietro le tende,

- la vicinanza di prese di corrente.

4.3.4 - COMANDI A DISTANZA (accessori)

• 3 tipi : - Codice 70250076 ("RAB 30")
Con change/over

(commutazione caldo/freddo)

manuale :

Per unità "2 tubi" o "2 tubi freddo + riscaldamento elettrico"

-Codice 70250051 ("RCC 10")
Con change/over

(commutazione caldo/freddo)

automatico: Per unità "2 tubi"

- Codice 70250052 ("RCC 20")
Con change/over

(commutazione caldo/freddo)

automatico: Per unità "2 tubi + riscaldamento elettrico"

Selettore di messa in

funzionamento con

selezione delle velocità

di ventilazione

Manopola di regolazione

temperatura

Selettore

riscaldamento / raffreddamento

Selettore di messa in funzionamento con selezione

delle velocità di ventilazione

Manopola di regolazione temperatura

Spia funzionamento ventilazione

Spia funzionamento raffreddamento

70250076

Spia funzionamento riscaldamento

70250051 / 70250052

MCW1-2B

---

0,11

1,5

MCW1BE

500

2,3
1,5

MCW3-4B

---

0,40

1,5

Modelli

Potenza riscaldamento elettrico W
Intensità massima assorbita A
Sezione mm

2

7

GB

I
E
D

F

70250051

N

LL

N

Y11

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

70250051

N

LL

N

Y11

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

• Per il comando manuale 70250076, verificare ed eventualmente modificare l’inserimento del ponte SR di selezione della
ventilazione secondo l’applicazione (vedere qui di seguito).

• Per il comando automatico (70250051 e 70250052), verificare ed eventualmente modificare le regolazioni dei
microinterruttori DIP1 a 5 (posti all’interno del comando) secondo l’applicazione (vedere le indicazioni qui di seguito e le
istruzioni tecniche dei comandi).

B - Collegamenti con comando manuale - codice 70250076 ("RAB 30")

• Per MCW-B e BE (versioni "2 tubi" e "2 tubi freddo + riscaldamento elettrico").

• Selezione manuale del modo di funzionamento (riscaldamento o raffreddamento).

• Regolazione con azione su valvola "Tutto o niente" in 230 V e/o sulla ventilazione.

MCW-B
"2 tubi"

Regolazione su ventilazione

Posizionare il ponte SR posto all’interno
del comando su SR2 (Auto).

MCW-B

"2 tubi"

Regolazione su una valvola

Alimentazione 230V / 1 / 50HzAlimentazione 230V / 1 / 50Hz

Valvola

TERMINAL UNIT

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

Posizione del ponte SR posto all’interno
del comando :

- su SR1 =

Ventilazione permanente.

- su SR2 (Auto)=

Ventilazione azionata con la valvola.

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

TERMINAL UNIT

MCW-BE

"2 tubi - Freddo + riscaldamento elettrico"

Regolazione su una valvola

Alimentazione 230V / 1 / 50Hz

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

TERMINAL UNIT

Valvola

Posizione del ponte SR posto all’interno
del comando :

- su SR1 =

Ventilazione permanente.

- su SR2 (Auto)=

Ventilazione azionata con la valvola
o il riscaldamento

C - Collegamenti con comando automatico - codice 70250051 ("RCC 10")

• Per MCW-B (versione "2 tubi").

• Commutazione automatica del modo di funzionamento, con sonda o contatto esterno.

• Nota : Se il comando deve funzionare solo in modo raffreddamento, inserire in derivazione i morsetti M e B2, altrimenti
l’apparecchio resta in modo riscaldamento.

• Regolazione con azione su valvola "Tutto o niente" in 230 V e/o sulla ventilazione.

• Ventilazione permanente o asservita.

• Possibilità di cambiamento di regime (Eco o in Stand by) con contatto esterno.

• Per ogni informazione tecnica riguardante il funzionamento di questo comando, consultare le istruzioni tecniche
n° 10 12 151.

MCW-B "2 tubi"

Regolazione su ventilazione

Alimentazione 230V / 1 / 50Hz

Segnale change/over (commutazione
caldo / freddo) proveniente
da una sonda 70250053
o da un contatto esterno

Comune
Segnale sonda per la temperatura

dell’aria (eventuale) 70250054

Commutatore

regime

(Eco/Stand by)

(eventuale)

Nota : Posizionare il microinterruttore n°1, posto nel comando

a distanza su, "ON".

Segnale change/over (commutazione
caldo / freddo) proveniente
da una sonda 70250053
o da un contatto esterno

Comune

Segnale sonda per la temperatura
dell’aria (eventuale) 70250054

Commutatore

regime

(Eco/Stand by)

(eventuale)

Valvola

Alimentazione 230V / 1 / 50Hz

MCW-B "2 tubi"

Regolazione su una valvola

8

F

GB

I

E

D

70250052

N

LL

N

Y11
Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

D - Collegamenti con comando automatico - codice 70250052 ("RCC 20")

• Per MCW-BE (versione "2 tubi + riscaldamento elettrico").

• Commutazione automatica del modo di funzionamento, con sonda o contatto esterno.

• Nota : Se il comando deve funzionare solo in modo raffreddamento, inserire in derivazione i morsetti M e B2, altrimenti
l’apparecchio resta in modo riscaldamento.

• Regolazione con azione su valvola "Tutto o niente" in 230 V (o eventualmente sulla ventilazione).

• Ventilazione permanente o asservita.

• Possibilità di cambiamento di regime (Eco o in Stand by) con contatto esterno.

• Per ogni informazione tecnica riguardante il funzionamento di questo comando, consultare le istruzioni tecniche

n° 10 12 152.

MCW-BE

"2 tubi Freddo + riscaldamento elettrico"

Regolazione su una valvola

MCW-BE

"2 tubi Caldo/Freddo + riscaldamento elettrico"

Regolazione su una valvola

Valvola

Commutatore

regime

(Eco/Stand by)

(eventuale)

Alimentazione 230V / 1 / 50Hz

Segnale change/over (commutazione
caldo / freddo) proveniente
da una sonda 70250053
o da un contatto esterno

Comune

Segnale sonda per la temperatura
dell’aria (eventuale) 70250054

Nota :

Il riscaldamento elettrico è previsto per funzionare in
integrazione dello scambiatore ad acqua in modo riscaldamento.
È possibile anche attivare il riscaldamento elettrico in modo
raffreddamento (riscaldamento "mezza stagione").

Per far ciò,

posizionare il microinterruttore n°8, posto nel comando a
distanza, su "ON".

70250052

N

LL

N

Y11
Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

Commutatore

regime

(Eco/Stand by)

(eventuale)

Alimentazione 230V / 1 / 50Hz

Valvola

Comune

Segnale

sonda per la temperatura dell’aria

(eventuale)

70250054

Derivare M e B2

Nota :

Posizionare il microinterruttore n°8, posto nel comando a
distanza, su "ON".

MCW-BE

"2 tubi Caldo/Freddo + riscaldamento elettrico"

Regolazione su ventilazione

70250052

N

LL

N

Y11

Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

Commutatore

regime

(Eco/Stand by)

(eventuale)

Alimentazione 230V / 1 / 50Hz

Segnale change/over (commutazione caldo / freddo)
proveniente da una sonda 70250053
o da un contatto esterno

Comune

Segnale sonda per la temperatura dell’aria
(eventuale)
70250054

Nota :

Essendo la regolazione sulla ventilazione,
posizionare il microinterruttore n°1, posto all'interno
del comando a distanza, su "ON".

Attenzione :
In questo caso il riscaldamento elettrico in modo
raffreddamento non è autorizzato ed è
necessario posizionare il microinterruttore n°8,
posto all’interno del comando a distanza, su
“OFF”.

9

GB

I
E
D

F

E - Accessori sonda di temperatura

Attenzione :

- Essendo le entrate delle sonde (B1-M e B2-M) per i comandi collegate a 230 V, utilizzare cavi che soddisfino le
esigenze d’isolamento corrispondenti.

- Lunghezza massima del collegamento : 10 m in 1,5 mm2.

- Non far passare i collegamenti sonde nelle vicinanze di cavi di potenza per evitare disturbi elettromagnetici.

• Sonda nuda per la temperatura dell’aria per i comandi "RCC" - codice 70250053

- Tipo CTN 3 kΩ a 25°C.

- IP 65 - cl. II.

- Utilizzazione possibile :

- Sonda change / over (commutazione caldo / freddo) per apparecchi "2 tubi" caldo e freddo :

Fissare la sonda su una parte della tubazione più idonea per il rilevamento della temperatura dell’acqua nel circuito.
Utilizzare la pasta termoconduttrice e ricoprire la sonda con un isolante per garantire un migliore rilevamento della
temperatura (materiale non fornito).

• Sonda per la temperatura dell’aria su quadro per i comandi "RCC" - codice 70250054

- Tipo CTN 3 kΩ a 25°C.

- IP 30 - cl. II.

- Sonda per la temperatura dell’aria :

I termostati regolano in funzione della temperatura ambiente misurata o della temperatura indicata da una sonda
esterna (la commutazione si fa automaticamente non appena la sonda esterna viene collegata).
Collegamento al comando secondo schema seguente.

F - Particolarità dei comandi "RCC" - codice 70250051 - 70250052

• Change / over (commutazione caldo / freddo)

- Al posto della sonda di temperatura, un contatto
esterno può essere collegato (non fornito) libero di
potenziale, la cui chiusura provoca il passaggio del
termostato in modo raffreddamento e l’apertura, il
passaggio in modo riscaldamento.

- Uno stesso contatto può pilotare fino a 10 comandi
collegando in parallelo le entrate sonda (B2-M) dei vari
termostati.

M B2 M B2 M B2 M B2

10 comandi massimo

Contatto change / over

(Commutazione

caldo / freddo)

- Attenzione :

-L’alimentazione 230 V dei comandi così collegati deve provenire dalla stessa fonte. Le polarità devono
essere scrupolosamente rispettate.

- Lunghezza massima del collegamento : 80 m in 1,5 mm2.

- Essendo le entrate delle sonde collegate a 230 V, utilizzare un contatto e cavi che soddisfino le esigenze
d’isolamento corrispondenti.

- Non far passare questo collegamento nelle vicinanze di cavi di potenza per evitare disturbi elettromagnetici.

• Commutatore di regime Eco/Stand by :

- Uno stesso contatto esterno (non fornito) può pilotare
fino a dieci comandi collegando in parallelo le entrate
corrispondenti (D1-GND).

- Attenzione :

-L’alimentazione 230 V dei comandi così
collegati deve provenire dalla stessa fonte.
Le polarità devono essere scrupolosamente
rispettate.

- Lunghezza massima del collegamento : 80 m

D1 GND D1 GND D1 GNDD1 GND

Commutatore

di regime

10 comandi massimo

in 1,5 mm2.

- Non far passare questo collegamento nelle vicinanze di cavi di potenza per evitare disturbi elettromagnetici.

5 - ACCESSORI

5.1 - FILTRO AD ARIA A CARBONE ATTIVO - codice 397021909 (MCW1-2) - 397021910 (MCW3-4)

• Vedere "Istruzioni d'uso.

5.2 - VALVOLA 3 VIE + BY-PASS - codice 70600071

• La valvola è fornita senza raccordo né tubo e si deve montare al di fuori dell’apparecchio.

10

F

GB

I

E

D

6.1 - CONTROLLI PRELIMINARI

• Assicurarsi :

- che l’acqua circoli correttamente nell’apparecchio,

- che lo spurgo dello scambiatore sia stato effettuato,

- del serraggio corretto dei raccordi e del loro completo
isolamento termico,

- che non ci siano perdito d'acqua,

- della stabilità dell'unità interna,

- della buona tenuta dei cavi elettrici sui loro morsetti di
collegamento (se non sono ben serrati, i morsetti possono
provocare il surriscaldamento della morsettiara),

- che i cavi elettrici siano isolati dalla lamiera o da qualsiasi
parte metallica che possa danneggiarli,

- del collegamento a terra,

- che non ci siano arnesi o altri oggetti estranei nelle unità
(specialmente le zeppe di bloccaggio dei deflettori),

- che il filtro sia ben installato,

- che la vaschetta di recupero della condensa sia pulita.

6 - ACCENSIONE

IMPORTANTE

Prima di effetuare qualsiasi intervento sul climatizzatore,assicurarsi di aver tolto la corrente.

Gli interventi devono essere effettuati da personale abilitato ad operare su questo tipo di climatizzatore.

7 - MANUTENZIONE

IMPORTANTE

Prima di effetuare qualsiasi intervento sul climatizzatore,assicurarsi di aver tolto la corrente.

Gli interventi devono essere effettuati da personale abilitato ad operare su questo tipo di climatizzatore.

Pulsante di ripristino

• Filtro d'aria :

- Da pulire ogni 15 giorni (consultare il Libretto di istruzioni).

• Collegamenti elettrici :

- Verifica, una volta all'anno, della buona tenuta dei fili

elettrici sui morsetti di raccordo.

• Quadro elettrico :

- Da spolverare una volta all'anno.

• Sicurezze riscaldamento elettrico :

- I MCW-BE con riscaldamento elettrico sono dotati di un

termostato di sicurezza a ripristino automatico e da un
altro a ripristino manuale.

- Quest’ultimo agisce in caso di portata d’aria troppo bassa

o inesistente.

Cause possibili :

- motore di ventilazione difettoso,

- ventola bloccata o frenata,

- filtri troppo sporchi,

- scambiatore troppo sporco,

- entrata o uscita d’aria ostruite.

6.2 - METTERE L'UNITÀ IN TENSIONE

• Per mezzo di un dispositivo di protezione e di sezionamento.

6.3 - ACCENSIONE

• Tramite l’interruttore Funzionamento / Arresto posto sul
comando a distanza.

• Selezionare una delle velocità di ventilazione grazie
all’interruttore previsto a tale scopo sul comando a
distanza.

• Agire sulla regolazione della temperatura di impostazione
per verificare il funzionamento e il senso di azione della
regolazione stessa.

• Impostare il valore di riferimento della temperatura
desiderato.

• Regolare eventualmente la posizione delle alette-deflettori.

- Rimediare al difetto poi ripristinare il termostato di
sicurezza come indicato.

• Sistema di scarico della condensa :

- Necessita una manutenzione specifica regolare.

- Periodicità secondo condizioni di utilizzazione (al
minimo ad ogni riavviamento dell'impianto in
raffreddamento).

- Pulizia del recipiente di ricupero della condensa posto
sotto lo scambiatore termico e verifica della tubazione.

- La pulizia viene effettuata con un soluzione d’acqua
addizionata al 5% di candeggina.

MANUTENZIONE GENERALE

l materiale deve essere sottoposto a manutenzione per conservare le sue caratteristiche nel tempo. Un difetto di manutenzione
può avere come effetto l’annullamento della garanzia sul prodotto. Le operazioni consistono tra l’altro e secondo i prodotti, nella
pulizia dei filtri (aria, acqua), degli scambiatori interni ed esterni, del mobile di copertura, nella pulizia e nella protezione delle
bacinelle condensa. Anche il trattamento degli odori e la disinfezione delle superfici e dei volumi dei locali concorrono alla
salubrità dell’aria respirata dagli utilizzatori.
TECHNIBEL propone un’ampia gamma di prodotti per il mantenimento, la manutenzione e la riparazione totalmente adeguati
che consentono ai professionisti di realizzare una manutenzione completa ed efficace. Per ottenere un risultato garantito, la
manutenzione dei climatizzatori TECHNIBEL deve essere realizzata con la gamma per manutenzione TECHNIBEL.

11

GB

I
E
D

F

8 - SCHEMI ELETTRICI

B1 Sicurezza termica a ripristino automatico
B11 Sicurezza termica a ripristino manuale
C1 Condensatore di M1
EV1 Valvola
M1 Ventilazione
R1 Resistenza riscaldamento

G Grigio
J Giallo
L Viola

COLORE DEI FILI

SIMBOLI DEI COMPONENTI

M Marrone
N Nero
O Arancione

P Rosa
R Rosso
W Bianco

MCW 1 B 5B - MCW 2 B 5B MCW 1 BE 5B

MCW 3 B 5B - MCW 4 B 5B

2

F

GB

I

E

D

MARCAJE

Este producto marcado está en conformidad con las exigencias esenciales de las Directivas :

- Baja Tensión n° 73/23 CEE modificada 93/68 CEE,

- Compatibilidad Electromagnetica n° 89/336 CEE modificada 92/31 CEE y 93/68 CEE.

ÍNDICE

1 - Generalidades ............................................................. 2

2 - Presentación ............................................................... 2

3 - Colocación del aparato ............................................... 3

4 - Conexiones ................................................................. 4

5 - Accesorios ................................................................... 9

6 - Puesta en funcionamiento......................................... 10

7 - Mantenimiento........................................................... 10

8 - Esquemas eléctricos ................................................. 11

2 - PRESENT ACIÓN

2.1 - DESCRIPCIÓN

5

1

2

4

3

1 - Entrada de aire (aspiración).
2 - Salida de aire (ventilación).
3 - Barra de deflexión vertical.
4 - Aleta de deflexión horizontal.
5 - Filtros de aire.

Materiales :

• Tapas de plástico.

• Tuberías de cobre.

• Cambiador cobre/aluminio.

• El modelo BE está equipado con una resistencia eléctrica de 500 W y con dos termostatos de seguridad (uno de reposición
automática y uno de reposición manual).

1 - GENERALIDADES

1.1 - PREÁMBULO

• El material debe ser instalado, puesto en mantenido y
seguido por personal cualificado y habilitado, en conformidad
con los reglamentos locales y las reglas profesionales.

1.2 -

CONDICIONES GENERALES DE ENTREGA

• De forma general, el material viaja a riesgos del destinario.

• Este debe hacer inmediatamente las reservas escritas ante
el transportista si observa daños provocados durante el
transporte.

1.3 - TENSIÓN

• Antes de realizar cualquier operación, comprobar que la
tensión y la frecuencia de la placa del aparato son las de la
red.

1.4 - PRECAUCIONES

1.4.1 - CIRCUITO HYDRÁULICO

- Temperatura mínima de entrada de agua : 4°C.

- Temperatura máxima de entrada de agua : 60°C.

- Presión máxima de servicio :16 bar.

1.4.2 - AIRE AMBIENTAL

- Temperatura mínima de toma de aire : 5°C.

- Temperatura máxima de toma de aire : 32°C.

Atención :Durante la parada en la instalación, en caso de
temperatura ambiente cercana a 0°C, se corre el riesgo de hielo
en las tuberías. Prever el vaciado del circuito hidráulico.

1.5 - UTILIZACIÓN

• Este aparato está destinado a la climatización de locales para
el confort de las personas.

1.6 - MODELOS

• "2 tubos" para todos los tamaños.

• "2 tubos + calefacción eléctrica" (con resistancia eléctrica)
para MCW 1 BE.

3

GB

I
E
D

F

2.2 - ACCESORIOS SUMINISTRADOS CON EL APARATO

Accesorio

Q

ad

Utilisación

1 Soporte mural del aparato.1 - Placa soporte

2 - Manuales 2 Manual de instalación.

Manual de uso.

3 - Tacos 6 Fijación de la placa soporte.

Accesorio

Q

ad

Utilisación

6

Fijación de la placa soporte
con los tacos.

4 - Tornillos

2

Conexión de los tubos
flexibles en la instalación
(Ø 1/2" - 15 x 21)

5 - Juntas

2.3 - PESOS 2.4 - DIMENSIONES

B

C

A

3 - COLOCACIÓN DEL APARATO

3.1 - ELECCIÓN DE LA UBICACIÓN

• Seleccionar la ubicación del aparato en función de los
siguientes criterios :

- Aparato previsto para ser instalado en locales protegidos

(IP 20). No instalar en salas demasiado húmedas o
expuestas a proyecciones de agua

- No instalarlo encima de tomas eléctricas.

- Las rejillas de entrada de aire y de impulsión deben estar

libres de todos los obstáculos para que la impulsión pueda
hacerse correctamente en toda la sala.

- La pared en la que se monta la unidad terminal debe ser lo

bastante gruesa para no provocar resonancias ni producir
ruidos.

- Prever el paso de los tubos y de los cables eléctricos.

- Es necesario que el espacio libre alrededor del aparato

(véase dibujo) se respete escrupulosamente.

3.2 - INSTALACIÓN DE LA PLACA SOPORTE

• Retirar el tornillo de fijación
de la placa soporte.

• Pulsar en los lugares
marcados con un triángulo
para desenganchar las dos
patillas de la placa.

• La unidad puede conectarse
hacia cinco direcciones :

-

lateral izquierda y derecha,

-

trasera izquierda y derecha,

- inferior lado derecho.

• Para las salidas traseras, utilizar la placa soporte como
plantilla de taladrado. Nivelarla e identificar el lugar de los
agujeros. Para la salida trasera del lado izquierdo, utilizar la
marca más al exterior de la placa.
También puede realizarse un agujero de Ø 65 mm en la

• Fijar la placa
en la pared
utilizando los
tornillos y tacos
suministrados.
Comprobar que

SINO NO

Ø 65 mm (MCW1-2)

111

70

parte superior
derecha de la
placa soporte.
Esta solución
permite sacar
los tubos en
línea recta.

el panel está bien sujeto contra la pared, para evitar las
vibraciones.

- No instalar los aparatos con calefacción eléctrica en la

proximidad de materiales o de superficies combustibles.

Peso embalado (kg)

10
14

Peso neto (kg)

8

12

MCW1-2
MCW3-4

ABC
MCW1-2 270 805 177
MCW3-4 285 995 206

4

F

GB

I

E

D

3.3 - ENGANCHE DEL APARATO

• El aparato puede ser
colgado sin retirar la tapa.

• Enganchar el aparato en las
argollas de la placa soporte.

• Para retirar la tapa, si es
necesario, aflojar los
tornillos de fijación después
de haber levantado las
pequeñas cubiertas de
protección.

• Para desenganchar el
aparato, tirar de la parte
inferior hacia uno mismo y
luego deslizar la tapa de
abajo hacia arriba.

• Para colocar la tapa,
insertar la parte inferior y
luego enganchar la parte
superior.
Presionar suavemente en
los lugares indicados.

4 - CONEXIONES

• En función del sentido de salida escogido para los tubos, abrir
si es necesario un orificio precortado.

4.1 - CONEXIÓN HIDRÁULICA

4.1.1 - GENERALIDADES

• El aparato se suministra

con dos tubos flexibles
aislados, montados de
fábrica, conectados a la
batería en el interior de la
unidad.

Aislar las conexiones

Junta

Tubo
instalación

Tubo del
aparato

4.1.2 - INSTALACIÓN

A - Salida del lado izquierdo del aparato (lateral o trasera).

• Dejar los tubos en su lugar

en el aparato.

• Conectarlos en los tubos

de la instalación.

• Nota :

Después de la instalación
del aparato en la pared, estas conexiones pueden quedar
accesibles. Ver el apartado 4.1.5.

B - Salida del lado derecho del aparato (lateral o trasera).

• Desplegar los tubos

flexibles a nivel del codo.

• Enlazarlos en el otro

sentido para orientarlos
del lado derecho.

C - Salida por la parte trasera del aparato (solo MCW1-2).

• Los tubos pueden
pasarse por el orificio de
65 mm de diámetro,
realizado en la placa
soporte (ver la página 3).

• En este caso, retirar la
brida plástica de
obturación de paso de los
tubos (2 tornillos detrás
del aparato).

• Desplegar los tubos
flexibles para que salgan
todo recto.

Brida de
plástico

4.1.3 - AISLAMIENTO DE LOS TUBOS

• Esta operación debe hacerse cuidadosamente para evitar los riesgos de condensación.

• Aislar los tubos de llegada y de retorno de agua que no se suministran con el aparato.

• Utilizar funda de polietileno de 6 mm de espesor, como mínimo.

Atención :

• Respectar la dirección de circulación del agua (ver la
etiqueta).

• No olvidar las juntas y aislar bien las conexiones, para evitar
la condensación.

• Están situados en la parte trasera del aparato y pueden ser
instalados bajo pedido.

No se aplastan en el curvado.

• Están equipados con
racores de latón de 1/2"
Gaz hembra para la
conexión a la instalación.

5

GB

I
E
D

F

4.1.4 - PURGA DEL CIRCUITO DE AGUA DEL APARATO

Tornillo de purga

• Al final de la instalación,
empujar ligeramente el
aparato para engancharlo
en la placa soporte.

4.1.5 - NOTA

• Si es necesario, para
facilitar determinadas
operaciones que pueden
ser realizadas al final de la
instalación (especialmente
acceder a las conexiones
en el caso de una salida del
lado izquierdo), el aparato
puede ponerse en la
posición indicada al lado.

• Para ello, retirar la pequeña
placa móvil situada debajo
del aparato y desplegar el
soporte de plástico.

• Realizada por medio de un
tornillo de purga colocado
sobre la tubería interna.

• Para acceder, retirar la
tapa del aparato (ver
párrafo 3-3 solo para
K011/021).

•

Actuar luego en el tornillo de
purga con un destornillador
o una llave hexagonal.

4.1.6 - ACCESO A LAS CONEXIONES INTERNAS (SOLO MCW1)

• En la instalación, puede
ser necesario intervenir en
las conexiones situadas
en el aparato (al nivel de la
válvula o de la batería).

• Para mejorar el acceso
a estas conexiones,
principalmente para el
paso eventual de las
llaves, retirar ligeramente
el recipiente de conden­sados desenganchando
las argollas como se indica
y estirando el recipiente
hacia uno mismo.

• Retirar también la placa
aislante.

• Después de la interven­ción, colocar el recipiente
y la placa aislante.

Placa
aislante

Recipiente

Placa aislante

Recipiente

4.2 - CONEXIÓN DE LA EVACUACIÓN DE CONDENSADOS

(Para aparatos que pueden funcionar en modo frío)

• El recipiente de recupe­ración de la condensación
del aparato está provisto de
dos salidas.
El tubo de evacuación es
conectado en el lado
derecho del aparato.
La salida del lado izquierdo
está cerrado con un tapón de
goma.

• El tubo de evacuación
puede cambiarse de lado.
Para ello, retirar el tubo
girándolo ligeramente en el
sentido contrario a las
agujas de un reloj.
Retirar luego el tapón de
goma colocado en la otra
salida, tirando con ayuda de
unos alicates planos.
Cambiar las posiciones y
volver a montar.
Utilizar un destornillador de

Para conectar

Para retirar

• Empalmar el conducto de
desagüe a un conducto de
evacuación.

• Asegurar la conexión de
ambos tubos por medio de
cinta adhesiva.
Ø exterior del extremo del
tubo : 18 mm.

•

Comprobar que la
pendiente es correcta y
hacer un sifón si es
necesario.

• Comprobar la correcta
evacuación de las conden­saciones.
Para ello, verter agua con la
ayuda de una botella, en la
bandeja de recuperación de
condensados.

Cinta
adhesiva

Evacuación de
condensados

cruz para colocar correc­tamente el tapón. Tener
cuidado de no perforarlo al
volverlo a montar.

6

F

GB

I

E

D

4.3 - CONEXIÓN ELÉCTRICA

4.3.1 - GENERALIDADES

• Las canalizaciones de conexiones eléctricas deben ser fijas.

• Aparato de clase 1.

• La instalación eléctrica debe ser realizada en conformidad con las normas y reglamentos vigentes (y principalmente NFC
15-100 CEI 364).

4.3.2 - DETALLE DE LA CONEXIÓN

• Para acceder a la caja :

- se puede retirar la tapa del aparato (ver página 3) pero

no es indispensable,

- se puede abrir sencillamente la puerta de acceso al caja

de bornes. Para ello :

- retirar el panel frontal,

- aflojar el tornillo de la pequeña puerta para llegar al
caja de bornes.

• Introducir los cables eléctricos en el paso trasero.

• Conectar los cables en la caja de bornes.

• Utilizar el sujeta- cables situado al lado del bornero principal.

• Comprobar que los cables están conectados

Aprietacables

Caja de bornes

correctamente a los bornes. Una mala conexión puede provocar problemas de funcionamiento así como una sobrecarga que
puede causar incendios.

4.3.3 - ALIMENTACIÓN

• Alimentación 230V / 1+Tierra / 50Hz a partir de un dispositivo de protección y de seccionamiento (no suministrado) en
conformidad con las normas y reglamentaciones vigentes, principalmente NFC 15-100 (

CEI 364).

• La tolerancia de variación de tensión es de ±
10% durante el funcionamiento.

• Calibre máximo de protección : 6 A.

• El conexionado de la alimentación se realiza en
el bornero principal (bornes U, N y Tierra).
Para las MCW1 y 2B, se suministra un cable de alimentación de longitud 2,50 m con el aparato, que se halla conectado en el
bornero.

A - Montaje / Instalación

• Ver características principales en la información técnica (para los "RCC").

• Consultar el "manual de instalación" entregado con el mando.

• Conexionado del aparto por cable de 0,75 mm2 mínimo (1,5 mm2 máximo).

• Los cables utilizados deben ser lo suficientemente aislantes para la tensión utilizada (230 V).

Esta nota concierne principalmente a la entrada de la sonda del mando automático que está conectada a 230 V.

• Se puede limitar el campo de ajuste de la temperatura gracias a los contactos fijadores de nivel mecánico situados sobre

el botón de regulación.

Montaje mural :

• Fijar la caja a una altura de 1,5 m del suelo más o menos, en un lugar representativo para las corrientes eléctricas de

convección normales evitando :

- las paredes mal aisladas o que puedan vibrar,

- la proximidad de fuentes de calor que puedan interferir negativamente en la regulación (rayos de sol, aparatos de
calefacción, lámparas, chimeneas, televisores, etc...),

- las corrientes de aire provocadas por puertas o ventanas,

- los lugares protegidos como las estanterías o detrás de las cortinas,

- la proximidad de enchufes.

4.3.4 - MANDOS A DISTANCIA (accesorios)

• 3 tipos : -Código 70250076 ("RAB 30")
Con change/over

(basculamiento calor/frío)

manual :

Para unidades "2 tubos" o "2 tubos frío + calefacción eléctrica"

-Código 70250051 ("RCC 10")
Con change/over

(basculamiento calor/frío)

automático : Para unidades "2 tubos"

-Código 70250052 ("RCC 20")
Con change/over

(basculamiento calor/frío)

automático : Para unidades "2 tubos + calefacción eléctrica"

Interruptor de puesta en

funcionamiento

con selección de la

velocidad de ventilación

Botón de ajuste de la

temperatura

Interruptor de selección

calor / frío

Interruptor de puesta en funcionamiento

con selección de la velocidad de ventilación

Botón de ajuste de la

temperatura

Piloto marcha ventilación

Piloto marcha enfriamiento

Piloto marcha calefacción

70250076

70250051 / 70250052

MCW1-2B

---

0,11

1,5

MCW1BE

500

2,3
1,5

MCW3-4B

---

0,40

1,5

Modelos

Potencia calefacción eléctrica W
Intensidad máxima absorbida A
Sección mm

2

7

GB

I
E
D

F

70250051

N

LL

N

Y11

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

70250051

N

LL

N

Y11

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

• Para el mando manual 70250076, verificar y eventualmente modificar la conexión del puente SR de selección de la
ventilación según la aplicación (ver a continuación).

• Para el mando automático (70250051 y 70250052), verificar y modificar eventualmente las regulaciones de los micro­interruptores DIP 1 a 5 (situados en el interior del mando) según la aplicación (ver indicación a continuación y las
informaciones técnicas de los mandos).

B - Conexiones con mando manual - código 70250076 ("RAB 30")

• Para MCW-B y BE (versiones "2 tubos" y "2 tubos frío + calefacción eléctrica").

• Selección manual del modo de funcionamiento (Calefacción o Enfriamiento).

• Regulación por acción sobre una válvula "Todo o nada" en 230 V y/o sobre la ventilación.

MCW-B

"2 tubos"

Regulación sobre ventilación

Colocar el puente SR situado en el
interior del mando en SR2 (Auto).

MCW-B

"2 tubos"

Regulación sobre válvula

Alimentación 230V / 1 / 50HzAlimentación 230V / 1 / 50Hz

Válvula

TERMINAL UNIT

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

Posición del puente SR situado en el
interior del mando :

- en SR1 =

Ventilación permanente.

- en SR2 (Auto)=

Ventilación accionada con la válvula.

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

TERMINAL UNIT

MCW-BE

"2 tubos - Frío + calefacción eléctrica"

Regulación sobre válvula

Alimentación 230V / 1 / 50Hz

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

TERMINAL UNIT

Válvula

Posición del puente SR situado en el
interior del mando :

- en SR1 =

Ventilación permanente.

- en SR2 (Auto)=

Ventilación accionada con la válvula
o la calefacción

C - Conexiones con mando automático - código 70250051 ("RCC 10")

• Para MCW-B (versión "2 tubos").

• Conmutación automática del modo de funcionamiento, por sonda o contacto exterior.

• Nota : Si el control sólo tiene que funcionar en modo enfriamiento, unir los bornes M y B2 (si no el aparato se queda en
modo calefacción).

• Regulación por acción sobre una válvula "Todo o nada" en 230 V y/o sobre la ventilación.

• Ventilación permanente o subordinada.

• Posibilidad de cambio de régimen (Eco o en Espera) por contacto exterior.

•

Para cualquier información técnica concerniente al funcionamiento de este mando, consultar la información técnica
n° 10 12 151.

MCW-B "2 tubos"

Regulación sobre ventilación

Alimentación 230V / 1 / 50Hz

Señal cambio/ conmutador
(basculamiento Calor/Frío)
proveniente de una sonda 70250053
o de un contacto externo

Común
Señal sonda temperatura del aire

(eventual) 70250054

Conmutador

de régimen

(Eco/Espera)

(eventual)

Nota : Poner el micro-interruptor n° 1 situado en el mando a

distancia, en "ON".

Señal cambio/ conmutador
(basculamiento Calor/Frío)
proveniente
de una sonda 70250053
o de un contacto externo

Común

Señal sonda temperatura del aire
(eventual) 70250054

Conmutador

de régimen

(Eco/Espera)

(eventual)

Válvula

Alimentación 230V / 1 / 50Hz

MCW-B "2 tubos"

Regulación sobre válvula

8

F

GB

I

E

D

70250052

N

LL

N

Y11
Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

D - Conexiones con mando automático - código 70250052 ("RCC 20")

• Para MCW-BE (versión "2 tubos + calefacción eléctrica").

• Conmutación automática del modo de funcionamiento, por sonda o contacto exterior.

• Nota : Si el control sólo tiene que funcionar en modo enfriamiento, unir los bornes M y B2 (si no el aparato se queda en
modo calefacción).

• Regulación por acción sobre una válvula "Todo o nada" en 230 V (o eventualmente sobre la ventilación).

• Ventilación permanente o subordinada.

• Posibilidad de cambio de régimen (Eco o en Espera) por contacto exterior.

•

Para cualquier información técnica concerniente al funcionamiento de este mando, consultar la información técnica
n° 10 12 152.

MCW-BE

"2 tubos Frío + calefacción eléctrica"

Regulación sobre válvula

MCW-BE

"2 tubos Calor / Frío + calefacción eléctrica"

Regulación sobre válvula

Válvula

Conmutador

de régimen

(Eco/Espera)

(eventual)

Alimentación 230V / 1 / 50Hz

Señal cambio/ conmutador
(basculamiento Calor/Frío)
proveniente de una sonda 70250053
o de un contacto externo

Común

Señal sonda temperatura del aire
(eventual) 70250054

Nota :

La calefacción eléctrica está prevista para que funcione
adicionalmente del intercambiador de agua en modo
calefacción.
Se puede activar también la calefacción eléctrica en modo
enfriamiento (calefacción “entretiempo”).
Para esto, posicionar el interruptor n° 8, situado en el mando a
distancia, en "ON".

70250052

N

LL

N

Y11
Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

Conmutador

de régimen

(Eco/Espera)

(eventual)

Alimentación 230V / 1 / 50Hz

Válvula

Común

Señal

sonda temperatura del aire

(eventual)
70250054

Unir M y B2

Nota :

Poner el micro-interruptor n° 8, situado en el mando a distancia,
en “ON”.

MCW-BE

"2 tubos Calor / Frío + calefacción eléctrica"

Regulación sobre ventilación

70250052

N

LL

N

Y11

Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

Conmutador

de régimen

(Eco/Espera)

(eventual)

Alimentación 230V / 1 / 50Hz

Señal cambio/ conmutador (basculamiento Calor/Frío)
proveniente de una sonda 70250053
o de un contacto externo

Común

Señal sonda temperatura del aire
(eventual) 70250054

Nota :

Si la regulación se hace sobre la ventilación, colocar
el micro-interruptor n° 1, situado en el interior del
mando a distancia, en posiciòn "ON".

Atención :
En este caso, la calefacción eléctrica en modo
de enfriamiento no está permitida y hay que
colocar el micro-interruptor n° 8, situado en el
interior del mando a distancia, en posición
"OFF".

9

GB

I
E
D

F

E - Accesorios sonda de temperatura

Atención :

- Las entradas de sondas (B1-M y B2-M) de los mandos están unidas a 230 V; utilizar un cable adecuado para las
exigencias de aislamiento correspondientes.

- Longitud máxima del enlace : 10 m en 1,5 mm2.

- No tender los enlaces de las sondas cerca de los cables de potencia para evitar perturbaciones
electromagnéticas.

• Sonda de temperatura desnuda para mandos "RCC" - código 70250053

- Tipo CTN 3 kΩ a 25°C.

- IP 65 - cl. II.

- Utilización posible :

- Sonda change / over (basculamiento Calor/Frío) para los aparatos "2 tubos calor y frio" :

Fijar esta sonda con ayuda de un clip de sujeción en una parte de la cañería en que sea representativa la
temperatura del agua en el circuito.
Utilizar pasta termo conductora y recubrir la sonda con aislamiento (no suministrado) para garantizar el registro de
la temperatura real.

• Sonda de temperatura de aire en caja para mandos "RCC" - código 70250054

- Tipo CTN 3 kΩ a 25°C.

- IP 30 - cl. II.

- Sonda de temperatura de aire :

Los termostatos regulan en función de la temperatura ambiente medida de forma interna o de la temperatura
indicada por una sonda externa (la conmutación se hace automáticamente desde el momento en que la sonda
externa está conectada).
Conexión al mando según los pasos siguientes.

F - Particularidades de los mandos "RCC" - código 70250051 - 70250052

• Change / over (basculamiento Calor/Frío)

- En lugar de la sonda de temperatura, se puede
conectar un contacto externo (no proporcionado) libre
de potencial, cuyo cierre provoca el paso del
termostato a modo enfriamiento y la abertura el paso
a modo calentamiento.

- Un mismo contacto puede controlar hasta diez
mandos uniendo en paralelo las entradas sonda (B2­M) de los diferentes termostatos.

M B2 M B2 M B2 M B2

10 mandos máximo

Contacto change/over

(Basculamiento

Calor/Frío)

- Atención :

- La alimentación a 230 V de los mandos así unidos, debe provenir de la misma fuente. Las polaridades deben
ser escrupulosamente respetadas.

- Longitud total máxima del enlace : 80 m en 1,5 mm2.

- Para las entradas sondas que están unidas a 230 V, utilizar un contacto y cable que satisfaga las exigencias
de aislamiento correspondientes.

- No tender los enlaces de las sondas cerca de los cables de potencia para evitar perturbaciones
electromagnéticas.

• Conmutador de régimen (Eco/en Espera) :

- Un mismo contacto externo (no proporcionado)
puede controlar hasta diez mandos al unir en
paralelo las entradas correspondientes (D1 - GND).

- Atención :

- La alimentación a 230 V de los mandos así
unidos, debe provenir de la misma fuente.
Las polaridades deben ser escrupulosamente
respetadas.

D1 GND D1 GND D1 GNDD1 GND

Conmutador

de régimen

10 mandos máximo

- Longitud total máxima del enlace : 80 m en 1,5 mm2.

- No tender los enlaces de las sondas cerca de los cables de potencia para evitar perturbaciones
electromagnéticas.

5 - ACCESORIOS

5.1 - FILTRO AIRE DE CARBÓN ACTIVO - código 397021909 (MCW1-2) - 397021910 (MCW3-4)

• Ver "Instrucciones de uso" n° 10 11 337.

5.2 - VÁLVULA 3 VÍAS + BY-PASS - código 70600071

• La válvula se suministra sin racord ni tubo y hay que montarla fuera del aparato.

10

F

GB

I

E

D

6.1 - VERIFICACIONES PRELIMINARES

• Asegurarse de que :

- el agua circula correctamente en el aparato,

- ha sido realizada la purga del intercambiador,

- el apriete correcto de las conexiones y su correcto
aislamiento térmico,

- no hay fugas,

- el aparato tiene una buena estabilidad,

- los cables eléctricos están bien conectados en sus bornes
de conexión. Los terminales mal apretados pueden
provocar el recalentamiento del borne,

- los cables eléctricos están bien aislados y que no tienen
roces con chapas o partes metálicas que pudieran
deteriorarlos,

- la conexión tiene toma de tierra,

- no hay ninguna herramienta u otros cuerpos extraños en la
unidad (principalmente calces de bloqueo de las barras de
deflexión),

- el filtro está en su lugar,

6 - PUESTA EN FUNCIONAMIENTO

7 - MANTENIMIENTO

IMPORTANTE

Antes de cualquier intervención sobre el acondicionador,

asegurarse de que esté desconectada de la red y con el seguro de desconexión puesto.

Las intervenciones deben ser realizadas por un personal experimentado en este tipo de máquina.

Botón de rearme

• Filtro de aire :

- Limpieza recomendada cada 15 días. Véase las

instrucciones de utilización.

• Conexiones eléctricas :

- Verificación, una vez al año, de la buena sujeción de los

cables eléctricos en los bornes de conexión.

• Caja eléctrica :

- Desempolvamiento recomendado una vez al año.

• Seguridades de calefacción eléctrica :

- Los MCW-BE con calefacción eléctrica están provistos de

un termostato de seguridad de rearme automático y de
otro de rearme manual.

- Este último actúa en caso de caudal de aire demasiado

bajo o inexistente.

Causas posibles :

- motor de ventilación defectuoso,

- turbina bloqueada o frenada,

- filtros demasiado sucios,

- intercambiador térmico demasiado sucio,

- entrada o salida de aire obstruida.

- la evacuación de la condensación está bien conectada y
funciona bien,

- la bandeja de recuperación de condensación está limpia.

6.2 - PONER LA UNIDAD BAJO TENSIÓN

• Por medio del dispositivo de protección y seccionamiento.

6.3 - PUESTA EN SERVICIO

• Por medio del interruptor Marcha/Paro situado en el mando a
distancia.

• Seleccionar una de las velocidades de ventilación, por medio
del interruptor previsto a tal efecto en el mando a distancia.

• Obrar en el reglaje de ajuste de la temperatura para
comprobar el funcionamiento y el sentido de acción de la
regulación.

• Ajustar el valor de consigna de temperatura según el valor
deseado.

• Ajustar eventualmente la posición de las trampillas del
deflector.

- Solucionar el fallo y luego rearmar el termostato de
seguridad como indicado.

• Sistema de elevación de condensación :

- Necesita un mantenimiento específico regular.

- Periodicidad según condiciones de utilización (por lo
menos cada vez que se pone de nuevo en marcha la
instalación en refrigeración).

- Limpieza de la bandeja de recuperación de
condensados situada bajo el intercambiador térmico y
verificación de las tuberías.

- La limpieza se hace con una solución de agua con 5%
de lejía.

MANTENIMIENTO GENERAL

Todo el material debe mantenerse para conservar su rendimiento durante toda su vida útil. Una falta de mantenimiento puede
tener como consecuencia la anulación de la garantía del producto. Las operaciones consisten, entre otras y según los productos,
en la limpieza de los filtros (aire, agua), de los intercambiadores interior y exterior, las carrocerías así como en la limpieza y
protección de las bandejas de condensados. El tratamiento de los olores y la desinfección de las superficies y volúmenes de
las unidades, también contribuyen a la salubridad del aire respirado por los usuarios.
TECHNIBEL propone una amplia gama de productos de mantenimiento, conservación y reparación totalmente adaptada, que
permite a los profesionales llevar a cabo un mantenimiento completo y eficaz. Para beneficiarse de un resultado garantizado,
los climatizadores TECHNIBEL deben ser mantenidos con la gama de productos para mantenimiento TECHNIBEL.

IMPORTANTE

Antes de cualquier intervención sobre el acondicionador,

asegurarse de que esté desconectada de la red y con el seguro de desconexión puesto.

Las intervenciones deben ser realizadas por un personal experimentado en este tipo de máquina.

11

GB

I
E
D

F

8 - ESQUEMAS ELÉCTRICOS

B1 Seguridad térmica de rearme automático
B11 Seguridad térmica de rearme manual
C1 Condensador de M1
EV1 Válvula
M1 Ventilador
R1 Resistencia de calefacción

G Gris
J Amarillo
L Violeta

COLORES DE LOS HILOS

SÍMBOLOS DE LOS COMPONENTES

M Marrón
N Negro
O Naranja

P Rosa
R Rojo
W Blanco

MCW 1 B 5B - MCW 2 B 5B MCW 1 BE 5B

MCW 3 B 5B - MCW 4 B 5B

2

F

GB

I

E

D

BEZEICHNUNG

Dieses Gerät trägt das

Kennzeichen und entspricht den wesentlichen Bestimmungen der EG-Richtlinien

:

- Niederspannungsrichtlinie 73/23 EWG, i.d.Fassung 93/68 EWG,

- Elektromagnetische Verträglichkeit 89/336 EWG, i. d. Fassung 92/31 und 93/68 EWG.

INHALTSVERZEICHNIS

1 - Allgemeines ................................................................. 2

2 - Präsentation ................................................................ 2

3 - Installation ................................................................... 3

4 - Anschlüsse .................................................................. 4

5 - Zubehör ....................................................................... 9

6 - Inbetriebnahme ......................................................... 10

7 - Wartungshinweise ..................................................... 10

8 - Schaltpläne................................................................ 11

2 - PRÄSENTATION

2.1 - BESCHREIBUNG

5

1

2

4

3

1 - Lufteinlaß (Ansaugung).
2 - Luftauslaß (Gebläse).
3 - Vertikale Ablenkklappe.
4 - Horizontale Ablenkklappe.
5 - Luftfilter.

Werkstoffe :

• Kunststoffverkleidung.

• Rohrleitungen Kupfer.

• Kupfer/Aluminium Wärmetauscher.

• Der Typ BE ist mit einem 500 W-Heizwiderstand und zwei Sicherheitsthermostaten (mit automatischer und manueller
Rückstellung) ausgestattet.

1 - ALLGEMEINES

1.1 - EINLEITUNG

• Das Gerät darf nur von qualifizierten und dazu befugten
Personen entsprechend den geltenden Vorschriften und
Normen installiert und gewartet werden.

1.2 - ALLGEMEINE LIEFERBEDINGUNGEN

• In der Regel erfolgt der Transport der Anlagen auf Gefahr des
Empfängers.

• Stellt dieser Transportschäden fest, hat er seine Vorbehalte
gegenüber dem Transporteur unverzüglich schriftlich geltend
zu machen.

1.3 - SPANNUNG

• Vor der Installation des Gerätes prüfen, ob die auf dem
Typenschild angegebene Spannung und Frequenz mit der
Netzspannung und -frequenz übereinstimmen.

1.4 - VORSICHTSMASSNAHMEN

1.4.1 - HYDRAULIKKREISLAUF

- Min. Wassereintrittstemperatur : 4°C.

- Max. Wassereintrittstemperatur : 60°C.

- Maximaler Betriebsdruck :16 bar.

1.4.2 - RAUMLUFT

- Min. Umlufttemperatur : 5°C.

- Max. Umlufttemperatur : 32°C.

Achtung :Bei Umgebungstemperaturen um 0°C besteht bei
abgeschalteter Anlage Frostgefahr für die Leitungen.
Wasserkreislauf entleeren.

1.5 - VERWENDUNGSZWECK

• Das Gerät ist für die Klimatisierung von Räumen, zur
Erhöhung des Komforts der Personen bestimmt.

1.6 - MODELLE

• "2 Leiter" für alle Größen.

• "2 Leiter + elektrische Heizung" (mit Elektrischewiderstand)
für MCW 1 BE.

3

GB

I
E
D

F

2.2 - MIT DEM GERÄT MITGELIEFERTES ZUBEHÖR

Zubehör

Stck. Verwendung

1 Wandhalterung der

Inneneinheit.

1 - Tragplatte

2 - Anleitungen 2 Aufstellungshandbuch.

Bedienungsanleitung.

3 - Dübel 6 Befestigung der Tragplatte.

Zubehör

Stck. Verwendung

6

Befestigung der Tragplatte
mit Dübel.

4 - Schrauben

2

Schlauchanschlüsse an der
Anlage
(Ø 1/2" - 15 x 21)

5 - Dichtringe

2.3 - GEWICHT 2.4 - ABMESSUNGEN

B

C

A

3 - INSTALLATION

3.1 - WAHL DES MONTAGEORTS

• Die Stelle, an der das Gerät angebracht werden soll, wird
nach folgenden Kriterien ausgewählt :

- Das Gerät ist für eine Aufstellung in geschützten Räumen

vorgesehen (IP 20). Nicht in Räumen mit feuchter
Atmosphäre oder mit Spritzwasserrisiko aufstellen.

- Gerät nicht oberhalb von Steckdosen anbringen.

- Die Lufteintritt- und Ausblasgitter müssen frei von jedem

Hindernis sein.

- Die für die Montage der Luftaufbereitungsanlage bestimmte

Wand muß genügend dick sein, um jegliche Resonanz zu
vermeiden und kein Geräusch zu produzieren.

- Darauf achten, daß die Durchführung der Rohre und

Stromkabel möglich ist.

- Der Freiraum im Umfeld des Gerätes (siehe Abbildung)

muß unbedingt eingehalten werden.

3.2 - INSTALLATION DER TRAGPLATTE

• Befestigungsschraube der
Trägerplatte entfernen.

• An den mit einem Dreieck
markierten Stellen Druck
ausüben und die
Befestigungsklemmen der
Trägerplatte lösen.

• Das Gerät bietet fünf
Anschlußmöglichkeiten :

- seitlich links und rechts,

- rückseitig links und rechts,

- an der Unterseite rechts.

• Für die rückseitigen Rohrausgänge Trägerplatte als Schablone
verwenden. Waagerecht ausrichten und Bohrung anreißen.
Für einen rückseitigen Rohrausgang an der linken Seite die
Markierung am äußersten Ende der Trägerplatte benutzen.
Bei Verwendung der Bohrung Ø 65 mm oben rechts in der

• Die Trägerplatte

mit Hilfe der
mitgelieferten
Schrauben und
Dübel an der
Wand befestigen.

JANEIN NEIN

Ø 65 mm (MCW1-2)

111

70

Trägerplatte
können die
Rohrleitungen
geradlinig
verlegt werden.

Um Vibrationen zu vermeiden, muß die Trägerplatte ohne
Zwischenraum an der Wand anliegen.

- Geräte mit elektrischer Heizung nicht in der Nähe von
brennbaren Stoffen oder Oberflächen aufstellen.

Gewicht, verpackt (kg)

10
14

Nettogewicht (kg)

8

12

MCW1-2
MCW3-4

ABC
MCW1-2 270 805 177
MCW3-4 285 995 206

4

F

GB

I

E

D

3.3 - AUFHÄNGEN DER INNENEINHEIT

• Zum Befestigen des Gerätes
braucht die Gerätehaube
nicht abgenommen werden.

• Das Gerät an den Laschen
der Trägerplatte einrasten.

• Sollte sich ein Abnehmen der
Gerätehaube als notwendig
erweisen, die kleinen
Abdeckungen hochklappen
und die Befestigungs­schrauben lösen.

• Zum Abnehmen der
Gerätehaube dieselbe
unten gegen sich ziehen,
dann von unten nach oben
herausschieben.

• Zum Wiedereinsetzen der
Gerätehaube dieselbe
zuerst unten ansetzen und
dann oben einrasten lassen.
Dazu an den markierten
Stellen leicht andrücken.

4 - ANSCHLÜSSE

• In Abhängigkeit von der Richtung der Rohrausgänge
gegebenenfalls die vorgestanzten Bohrungen
herausdrücken.

4.1 - HYDRAULISCHER ANSCHLUSS

4.1.1 - ALLGEMEINES

• Das Gerät wird ab Werk

mit zwei isolierten
Schlauchleitungen
geliefert, die im
Geräteinnern an der
Batterie angeschlossen

Anschlüsse isolieren

Dichtring

Rohr

installationsseitig

Geräterohr

4.1.2 - INSTALLATION

A - Ausgang linke Geräteseite (seitlich oder hinten).

• Rohre am Gerät nicht

abnehmen.

•

Diese an die anlagenseitigen
Rohre anschließen.

• Hinweis :

Bei Wandmontage ist ein
Zugang zu den Anschlüssen möglich. Siehe Abschnitt 4.1.5.

B - Ausgang rechte Geräteseite (seitlich oder hinten).

• Geknickte Schlauchleitungen geradebiegen.

• Dann in die entgegen-

gesetzte Richtung
biegen, um sie nach
rechts zu verlegen.

C - Ausgang Geräterückseite (nur MCW1-2).

• Die Rohre können durch
die in der Trägerplatte
vorhandene Bohrung
Ø 65 mm (siehe Seite 3)
durchgeführt werden.

• Dazu die Kunststoff­Verschlußscheibe, die die
Rohrdurchführungen
abdeckt, entfernen (2
Schrauben an der
Rückseite des Gerätes)

• Die Schlauchleitungen
geradebiegen, um sie nach
hinten herauszuführen.

Kunststoff­Verschlußscheibe

4.1.3 - ISOLIERUNG DER ROHRE

• Zur Vermeidung jeglicher Kondensation muß bei der Isolierung sehr gewissenhaft vorgegangen werden.

• Die Rohre für den Wasservor- und -rücklauf, die nicht zum Lieferumfang gehören, isolieren.

• Eine Polyethylen-Hülle mit einer Mindeststärke von 6 mm verwenden.

Achtung :

• Aufmerksamkeit verdienen an der Richtung von
Wasserumlauf (Siehe das Schild).

• Unbedingt darauf achten, daß die Dichtringe eingesetzt und
die Anschlüsse zur Vermeidung von Kondensatbildung
korrekt isoliert werden.

sind.

• Die Schlauchleitungen liegen an der Geräterückseite bereit

und können je nach Bedarf gebogen werden. Diese

Schläuche knicken beim
Biegen nicht ein.

•

Die Schlauchleitungen
sind für den anlagenseitigen
Anschluss mit Messing­Anschlussstutzen 1/2" G
Innengewinde versehen.

5

GB

I
E
D

F

4.1.4 - ENTLÜFTUNG DES WASSERKREISLAUFS DES GERÄTES

Ablaßschraube

• Am Ende der Montage das Gerät leicht andrücken, damit es

4.1.5 - HINWEIS

• Um die Arbeit zu Installationsende zu erleichtern, kann das

• Geschieht eine Ablaß­schraube im Innern des
Geräts.

• Nach Abnehmen der
Gerätehaube wird die
Ablaßschraube zugänglich
(siehe 3-3 nur für K011/

021).

4.1.6 - ZUGANG ZU DEN INTERNEN ROHRANSCHLÜSSEN (NUR MCW1)

• Bei der Installation kann
ein Eingriff an den im
Innern des Geräts
befindlichen Anschlüssen
(am Ventil oder an der
Batterie) notwendig
werden.

• Um den Zugang zu
diesen Anschlüssen (für
die Handhabung von
Schraubenschlüsseln)
zu erleichtern, den
Kondensat-behälter
geringfügig vorziehen,
dazu die Laschen wie
angegeben aushaken.

•

Isolierplatte herunterklappen.

• Nach dem Eingriff Kondensatbehälter und Isolierplatte
wieder korrekt anbringen.

Isolierplatte

Kondensatbehälter

Isolierplatte

Kondensatbehälter

4.2 - ANSCHLUSS DES ABLAUFES FÜR KONDENSAT

(Für Geräte, die auch im Kühlbetrieb arbeiten)

• Der Kondensatauffangbehälter ist mit zwei Ausgängen

• Der Kondensatablaßschlauch kann auch auf der anderen

Schlauch

anschließen

Schlauch
abnehmen

• Die Kondensatrohre an ein
Ablaufrohr anschließen.

• Die beiden Rohre mit
Klebeband befestigen.
Außen Ø des
Schlauchendes : 18 mm.

•

Auf korrektes Gefälle
achten. Wenn nötig, einen
Siphon einbauen.

• Korrekte Ableitung des
Kondensats überprüfen.
Dazu mit Hilfe einer Flasche
Wasser in den
Kondensatauffangbehälter
füllen.

Klebeband

Ablauf des
Kondensats

• Anschließend Schraube mit Hilfe eines Schraubendrehers
oder Sechskantschlüssels lösen.

Gerät in die nebenstehende
Position (insbesonders für
d

en Zugang der
Rohranschlüsse bei
linksseitigen
Rohrausgängen) gebracht
werden.

• Dazu die an der Unterseite
des Gerätes befindliche
bewegliche kleine Platte
abnehmen und die
Kunststoffhalterung
herunterklappen.

wieder an der Trägerplatte
einrastet.

ausgestattet.
Der Kondensatableitungs­schlauch ist an der rechten
Seite des Gerätes
angeschlossen.
Ein Gummistopfen
verschließt den Ausgang
auf der linken Seite.

Seite angebracht werden.
Dazu den Schlauch durch
leichtes Drehen gegen den
Uhrzeigersinn abziehen.
Anschliessend den am
anderen Kondensatablaß
angebrachten Gummistopfen
mit Hilfe einer Flachzange
herausziehen.
Den Schlauch auf der
anderen Seite einsetzen
und befestigen.
Den Stopfen mit Hilfe eines

Kreuzschlitzschraubenziehers
sorgfältig wieder einsetzen.
Dabei den Stopfen nicht
beschädigen.

6

F

GB

I

E

D

4.3 - ELEKTRISCHE ANSCHLÜSS

4.3.1 - ALLGEMEINES

• Die elektrischen Anschlußleitungen müssen fest verlegt werden.

• Gerät aus der Kategorie 1.

• Die elektrische Installation muß entsprechend den geltenden Vorschriften und Normen ausgeführt werden. (Insbesondere ist
dabei die Norm NFC 15-100 IEC 364 zu beachten).

4.3.2 - EINZELNE SCHRITTE DES STROMANSCHLUSSES DER LUFTAUFBEREITUNGSEINHEIT

Kabelschelle

Klemmenleiste

Klemmenleiste angeschlossen sind. Unsachgemäß ausgeführe Anschlüsse können Betriebsstörungen und eine Überhitzung
des Gerätes hervorrufen, die Brände auslösen können.

A - Montage / Installation

• Wichtige technische Daten : Siehe Technische Anleitung (für "RCC").

• Mitgelieferte Bedienungsanleitung der Steuerung lesen.

• Anschluss an das Gerät über ein Verbindungskabel : min. Kabelquerschnitt 0,75 mm

2

(max. 1,5 mm2).

• Die Isolierung der verwendeten Kabel muss der Spannung (230 V) angepasst sein.

Diese Anmerkung bezieht sich insbesondere auf den Eingang der Sonde der automatischen Fernbedienung, die an 230 V
angeschlossen ist.

• Der Regelbereich für die Temperatur kann mit Hilfe von mechanischen Anschlägen am Einstellknopf begrenzt werden.

Wandmontage :

• Das Gehäuse in einer Höhe von 1,5 m über dem Boden anbringen. Dabei einen Platz auswählen, der für die im Raum

herrschende Konvektionsströmung repräsentativ ist und folgende Umstände vermeiden :

- schlecht isolierte oder schwingungsübertragende Wände,

- die Nähe von störenden Wärmequellen, die eine korrekte Regelung negativ beeinflussen können, (Sonneneinstrahlung,
Heizgeräte, Lampen, Kamine, Fernsehgeräte, usw.),

- durch offene Fenster oder Türen entstehende Zugluft,

- die Anbringung an geschützten Plätzen wie Regalen oder hinter Vorhängen,

- die Nähe von Steckdosen.

4.3.4 - FERNBEDIENUNGEN (Zubehör)

• 3 Ausführungen :

- Code 70250076 ("RAB 30")
mit

manueller Umschaltung Kühlen/Heizen (change-over) :

für Gerät "2 Leiter" oder "2 Leiter Kühlen + elektrische Heizung"

- Code 70250051 ("RCC 10")
mit automatischer Umschaltung Kühlen/Heizen (change-over) : für Gerät "2 Leiter"

- Code 70250052 ("RCC 20")
mit

automatischer Umschaltung Kühlen/Heizen (change-over) : für Gerät "2 Leiter + elektrische Heizung"

• Zugang zur Klemmenleiste :

- Man kann die Gerätehaube abnehmen, dies ist aber nicht
unbedingt notwendig (siehe Seite 3).

- Es reicht aus, wenn die kleine Zugangsklappe zur
Klemmenleiste geöffnet wird. Dazu :

- die Frontverkleidung hochklappen,

- Schraube an der kleinen Zugangsklappe lösen, die
Klemmenleiste wird so zugänglich.

• Kabel durch die Öffnungen auf der Geräterückseite einführen.

• Adern an die Klemmenleiste anschließen.

• Dazu die Kabelschellen seitlich von der Klemmenleiste verwenden.

• Darauf achten, daß die Drähte korrekt an der

4.3.3 - STROMVERSORGUNG

• Die Stromversorgung (230V / 1+Erde / 50Hz) muß über eine (nicht mitgelieferte) elektrische Schutz- und Trennvorrichtung
verfügen, die den geltenden Bestimmungen entspricht (Insbesondere ist dabei die Norm NFC 15-100 NFC 15-100 CEI 364).

• Die Toleranz der Spannungsschwankung beträgt ± 10 % während des Betriebs.

• Sicherungsnennstrom : 6 A.

• Der Anschluss erfolgt auf der Klemmenleiste
des Geräts (Klemmen U, N und Erde).
Bei den MCW1 und 2B-Geräten ist ein 2,50 m
langes Netzkabel im Lieferumfang enthalten
und schon an der Klemmenleiste
angeschlossen.

Lüfterschalter

mit Drehzahlauswahl

Temperatureinstellungsknopf

Heizung / Kühlung Schalter

Lüfterschalter mit Drehzahlauswahl

Temperatureinstellungsknopf

LED Lüfter Ein

LED Kühlen Ein

Temperatursollwerteinstellung

LED Heizen Ein

70250076

70250051 / 70250052

MCW1-2B

---

0,11

1,5

MCW1BE

500

2,3
1,5

MCW3-4B

---

0,40

1,5

Modelle

Leistungsaufnahme der elektrischen Heizung

W
Max. Stromaufnahme A
Kabelquerschnitt mm

2

7

GB

I
E
D

F

70250051

N

LL

N

Y11

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

70250051

N

LL

N

Y11

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

• Bei der manuellen Steuerung 70250076, die Verdrahtung der Brücke SR für die Drehzahlauswahl überprüfen und je nach
Anwendungsfall ändern (wie folgt).

• Bei der automatischer Steuerung (70250051 und 70250052), die Einstellungen der Mikroschalter DIP 1 bis 5 (im Innern der
Fernbedienung) prüfen und gegebenenfalls neu einstellen (siehe folgende Hinweise sowie Technischen Anleitungen der
Steuerungen).

B - Anschlusse mit manueller Steuerung - Code 70250076 ("RAB 30")

• Für MCW-B und BE (Ausführungen "2 Leiter" und "2 Leiter Kühlen + elektrische Heizung").

• Manuelle Wahl der Betriebsart (Heizen oder Kühlen).

• Ansteuerung über Zweipunktventil (230 V) und/oder über den Lüfter.

MCW-B

"2 Leiter"

Regelung über Lüftung

Brücke zwischen SR im Innern der
Steuerung und SR2 (Auto) herstellen.

MCW-B

"2 Leiter"

Regelung über Ventil

Stromversorgung 230V / 1 / 50HzStromversorgung 230V / 1 / 50Hz

Ventil

TERMINAL UNIT

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

Brücke SR im Innern der Steuerung :

- über SR1 =

Kontinuierliche Lüftung.

- über SR2 (Auto) =

Lüfter wird über das Ventil
angesteuert.

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

TERMINAL UNIT

MCW-BE

"2 Leiter- Kühlen + elektrische Heizung"

Regelung über Ventil

Stromversorgung 230V / 1 / 50Hz

70250076

N

LL

Y1

3

4Q1

Q2

Q3

2

1

SR2

SR1

SR

Auto

Y2

TERMINAL UNIT

Ventil

Brücke SR im Innern der Steuerung :

- über SR1 =

Kontinuierliche Lüftung.

- über SR2 (Auto) =

Lüfter wird über das Ventil
angesteuert oder elektrische
Heizung

C - Anschlusse mit automatischer Steuerung - Code 70250051 ("RCC 10")

• Für MCW-B (Ausführung "2 Leiter").

• Automatische Umschaltung der Betriebsart über einen Fühler oder einen externen Kontakt.
Hinweis : Soll die Steuerung nur bei Kühlbetrieb wirken, die beiden Klemmen M und B2 kurzschliessen, da andernfalls das
Gerät im Heizbetrieb bleibt.

• Ansteuerung über Zweipunktventil (230 V) und/oder über den Lüfter.

• Lüftung kontinuierlich oder gesteuert.

• Betriebsartumschaltung (Sparbetrieb oder Stand-by) über externen Kontakt.

• Für technische Informationen zur Funktionsweise dieser Steuerung , siehe Technische Anleitung Nr. 10 12 151.

MCW-B "Leiter"

Regelung über Lüftung

Stromversorgung 230V / 1 / 50Hz

Von Fühler 70250053 oder externem
Kontakt kommendes Umschaltsignal
(Heizen / Kühlen)

Masse
Signal Lufttemperatur-fühler

(eventuell) 70250054

Hinweis : Den in der weggebauten Steuerung befindlichen

Mikroschalter Nr. 1 auf "ON" stellen.

Von Fühler 70250053 oder externem
Kontakt kommendes Umschaltsignal
(Heizen / Kühlen)

Masse

Signal Lufttemperatur-fühler
(eventuell) 70250054

Ventil

Stromversorgung 230V / 1 / 50Hz

MCW-B "2 Leiter"

Regelung über Ventil

Betriebsartumschalter

(Sparbetrieb/Stand by)

(eventuell)

Betriebsartumschalter

(Sparbetrieb/Stand by)

(eventuell)

8

F

GB

I

E

D

70250052

N

LL

N

Y11

Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

D - Anschlusse mit automatischer Steuerung - Code 70250052 ("RCC 20")

• Für MCW-BE (Ausführung "2 Leiter + elektrische Heizung").

• Automatische Umschaltung der Betriebsart über einen Fühler oder einen externen Kontakt.

Hinweis : Soll die Steuerung nur bei Kühlbetrieb wirken, die beiden Klemmen M und B2 kurzschliessen, da andernfalls das
Gerät im Heizbetrieb bleibt.

• Ansteuerung über Zweipunktventil (230 V) (oder eventuell über das Gebläse).

• Lüftung kontinuierlich oder gesteuert.

• Betriebsartumschaltung (Sparbetrieb oder Stand-by) über externen Kontakt.

• Für technische Informationen zur Funktionsweise dieser Steuerung , siehe Technische Anleitung Nr. 10 12 152.

MCW-BE

"2 Leiter Kühlen + elektrische Heizung"

Regelung über Ventil

MCW-BE

"2 Leiter Heizen / Kühlen + elektrische Heizung"

Regelung über Ventil

Ventil

Stromversorgung 230V / 1 / 50Hz

Von Fühler 70250053 oder externem
Kontakt kommendes Umschaltsignal
(Heizen / Kühlen)

Masse

Signal Lufttemperatur-fühler
(eventuell) 70250054

Hinweis :

Die elektrische Heizung dient der Unterstützung des
Wärmetauschers bei Heizbetrieb.
Die elektrische Heizung kann auch bei Kühlbetrieb aktiviert
werden (Heizen in der "Übergangszeit").
Dazu den in der weggebauten Steuerung befindlichen
Mikroschalter Nr. 8 auf "ON" stellen.

70250052

N

LL

N

Y11
Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

Stromversorgung 230V / 1 / 50Hz

Ventil

Masse

Signal Lufttemperatur-fühler

(eventuell)

70250054

M und B2 kurzschliessen

Hinweis :

Den in der weggebauten Steuerung befindlichen Mikroschalter
Nr. 8 auf "ON" stellen.

MCW-BE

"2 Leiter Heizen / Kühlen + elektrische Heizung"

Regelung über Lüftung

70250052

N

LL

N

Y11
Y21

3

4Q1

Q2

Q3

2

1

MB2B1

D1

GND

TERMINAL UNIT

Stromversorgung 230V / 1 / 50Hz

Von Fühler 70250053 oder externem Kontakt
kommendes Umschaltsignal (Heizen / Kühlen)

Masse

Signal Lufttemperatur-fühler
(eventuell) 70250054

Hinweis :

Erfolgt die Regelung über das Geblä se,
Mikroschalter n° 1 der weggebauten Steuerung auf
"ON" stellen.

Hinweis :
Der Einsatz der elektrischen Heizung im
Kühlbetrieb ist dabei nicht zugelassen,
Mikroschalter n° 8 der weggebauten Steuerung
auf "OFF" stellen.

Betriebsartumschalter

(Sparbetrieb/Stand by)

(eventuell)

Betriebsartumschalter

(Sparbetrieb/Stand by)

(eventuell)

Betriebsartumschalter

(Sparbetrieb/Stand by)

(eventuell)

9

GB

I
E
D

F

E - Zubehör Temperaturfühler

Achtung :

- Die Eingänge der Fühler (B1-M und B2-M) der Steuerungen liegen auf 230-V-Potenzial, die Isolation der
verwendeten Kabel muss an diese Spannung angepasst sein.

- Max. Länge des Verbindungskabels: 10 m bei 1,5 mm2 Kabelquerschnitt.

-Fühlerkabel nicht in der Nähe von Leistungskabeln verlegen, um elektromagnetische Störungen zu vermeiden.

• Unverkleideter Temperaturfühler für Fernsteuerungen "RCC" - Code 70250053

- Typ CTN 3 kΩ bei 25°C.

- IP 65 - Klasse II.

- Einsatzmöglichkeit :

- Fühler für Betriebsartumschaltung (Heizen/Kühlen) für Gerate 2 Leiter Heizen und Kühlen :

Den Fühler mit Hilfe einer Befestigungsklemme an einer Stelle auf dem Leitungssystem befestigen, die für die
Wassertemperatur im Kreislauf repräsentativ ist.
Dazu Wärmeleitpaste verwenden und die Kontaktstelle mit Isoliermaterial (nicht im Lieferumfang enthalten)
abdecken, um zu gewährleisten, dass die wahre Temperatur gemessen wird.

• Lufttemperaturfühler mit Gehäuse für Fernsteuerungen "RCC" - Code 70250054

- Typ CTN 3 kΩ bei 25°C.

- IP 30 - Klasse II.

- Lufttemperaturfühler :

Der Regelbetrieb der Thermostate hängt von der intern gemessenen Raumlufttemperatur oder von einem von
einem externen Fühler festgestellten Temperaturwert ab (die Umschaltung erfolgt automatisch, sobald ein externer
Temperaturfühler angeschlossen wird).
Anschluss der Steuerung gemäss den folgenden Anschlussplänen.

F - Besonderheiten der Steuerungen "RCC" - Code 70250051 - 70250052

• Betriebsartumschaltung (Heizen/Kühlen)

- An Stelle des Temperaturfühlers kann ein externer,
potenzialfreier Kontakt angeschlossen werden (nicht
im Lieferumfang enthalten). Beim Schliessen
desselben wird der Thermostat auf Kühlbetrieb
umgeschaltet, bei, Öffnen auf Heizbetrieb.

- Ein Kontakt kann bis zu 10 Steuerungen ansteuern,
dabei werden die Fühlereingänge (B2-M) der
verschiedenen Thermostate parallelgeschaltet.

M B2 M B2 M B2 M B2

max. 10 Steuerungen

Umschaltkontakt

(Heizen/Kühlen)

- Achtung :

- Die 230 V Stromversorgung der so mit miteinander verdrahteten Steuerungen muss von derselben
Stromquelle kommen. Die Polarität muss genauestens beachtet werden.

- Max. Länge des Verbindungskabels: 80 m bei 1,5 mm2 Kabelquerschnitt.

- Die Eingänge der Fühler liegen auf 230-V-Potenzial, die Isolation des verwendeten Kontakts und der Kabel
müssen an diese Spannung angepasst sein.

-Fühlerkabel nicht in der Nähe von Leistungskabeln verlegen, um elektromagnetische Störungen zu
vermeiden.

• Betriebsartumschalter (Sparbetrieb/Stand by) :

- Ein und derselbe externe Kontakt kann bis zu 10
Steuerungen ansteuern (nicht im Lieferumfang
enthalten), dabei werden die entsprechenden
Eingänge parallelgeschaltet (D1 - GND).

- Achtung :

- Die 230 V Stromversorgung der so mit
miteinander verdrahteten Steuerungen muss
von derselben Stromquelle kommen.

Die

D1 GND D1 GND D1 GNDD1 GND

Betriebsartumschalter

max. 10 Steuerungen

Polarität muss genauestens beachtet werden.

- Max. Länge des Verbindungskabels: 80 m bei 1,5 mm2 Kabelquerschnitt.

-Fühlerkabel nicht in der Nähe von Leistungskabeln verlegen, um elektromagnetische Störungen zu
vermeiden.

5 - ZUBEHÖR

5.1 - AKTIVKOHLEFILTER - Code 397021909 (MCW1-2) - 397021910 (MCW3-4)

• Siehe Bedienungsanleitung 10 11 337.

5.2 - 3-WEGEVENTIL - Code 70600071

• Das Ventil wird ohne Rohr und Anschluss geliefert und ist außerhalb des Gerätes anzubringen.

10

F

GB

I

E

D

6.1 - EINLEITENDE PRÜFUNGEN

• Zunächst sind folgende Punkte zu überprüfen :

- korrekte Zirkulation des Wassers im Gerät,

- Entlüftung des Austauschers durchgeführt,

- ob die Anschlüsse korrekt angezogen sind und die
Isolierung korrekt vorgenommen wurd,

- keine undichten Stellen,

- ausreichende Stabilität der Luftaufbereitungsanlage,

- stabile Befestigung der Stromkabel an den
Anschlußklemmen (nicht genügend angezogene Klemmen
können zur Überhitzung der Klemmenleiste führen),

- ausreichende Isolierung der Stromkabel gegenüber
Blechkanten und metallischen Teilen, die sie verletzen
könnten,

- Erdverbindung vorhanden,

- keine Werkzeuge oder sonstigen Fremdkörper im Innern
(insbesondere Sperrkeile der Klappen),

6 - INBETRIEBNAHME

ACHTUNG

Vor jedem Eingriff an der Anlage muß überprüft werden, ob diese abgeschaltet und gesichert ist.

Eingriffe dürfen ausschließlich von qualifiziertem Fachpersonal vorgenommen werden,

das befähigt ist, Arbeiten an diesem Anlagentyp auszuführen.

7 - W ARTUNGSHINWEISE

ACHTUNG

Vor jedem Eingriff an der Anlage muß überprüft werden, ob diese abgeschaltet und gesichert ist.

Eingriffe dürfen ausschließlich von qualifiziertem Fachpersonal vorgenommen werden,

das befähigt ist, Arbeiten an diesem Anlagentyp auszuführen.

Rückstellknopf

• Luftfilter :

- Es wird empfohlen, das Gerät alle 2 Wochen zu reinigen.

Siehe "Bedienungsanleitung".

• Elektrische Anschlüsse :

- 1 mal jährlich sämtliche Klemmenanschlüsse überprüfen.

• Elektrokasten :

- Es wird empfohlen, den Kasten 1 mal jährlich vom Staub

zu reinigen.

• Absicherung der elektrischen Heizung :

- Der Typ MCW-BE besitzt einen Sicherheitsthermostat

mit automatischer Rückstellung und einen
Sicherheitsthermostat mit manueller Rückstellung.

- Letzterer wird ausgelöst, sobald der Luftstrom zu

schwach ist oder ganz ausfällt.

Mögliche Ursachen :

-Lüftermotor defekt,

-Lüfterschaufeln blockiert oder behindert,

- Filter zu stark verschmutzt,

-Wärmetauscher zu stark verschmutzt,

- Luftein- oder austritt verstopft.

- Filter korrekt installiert,

- korrekter Anschluß der Ablaufleitung für Kondensat,

- Sauberkeit des Kondensat-Auffangbehälters.

6.2 - EINSCHALTEN DER EINHEIT

•Über eine Schutz- und Trennvorrichtung.

6.3 - INBETRIEBNAHME

• Mit Hilfe des Ein/Ausschalters auf der Fernbedienung.

• An der Fernbedienung eine Lüfterdrehzahl mit Hilfe des dafür

vorgesehenen Schalters einstellen.

• Das Temperatureinstellrädchen betätigen, um die Funktion
und Wirkungsrichtung der Regelung zu überprüfen.

• Den Temperatursollwert auf den gewünschten Wert
einstellen.

• Gegebenenfalls die Stellung der Umlenkklappen ändern.

- Fehler beheben und Rückstellung des Thermostats wie
angegeben vornehmen.

• Kondensatabführsystem :

- Es erfordert eine regelmäßige, besondere Wartung.

- Reinigungsintervalle in Anhängigkeit von den
Betriebsbedingungen (mindestens bei jedem
Umschalten der Anlage in die Betriebsart Kühlung).

- Reinigung des unterhalb des Wärmetauscher
befindlichen Kondensatauffangbehälters und
Überprüfen der Schlauchleitungen.

- Die Reinigung erfolgt mit Wasser mit 5% Chlorlauge.

ALLGEMEINE WARTUNGSHINWEISE

Um die Leistungen ihres Klimagerätes auf Dauer zu gewährleisten, muß dies regelmäßig gewartet werden. Bei mangelnder
Wartung können Garantieansprüche auf Geräte nicht mehr geltend gemacht werden. Abhängig vom Gerät umfasst die Wartung
u.a. die Reinigung der Filter (Luft-, Wasserfilter), der Wärmetauscher (innen und außen)- und die Reinigung der
Kondensatbehälter. Maßnahmen gegen Geruchsbelästigung sowie die Desinfektion von Oberflächen und verbessern die
Qualität/Hygiene der Luft.
TECHNIBEL verfügt über ein breites Angebot von Produkten zur Wartung, Instandsetzung und Reparatur die spezifisch
abgestimmt sind um eine umfassende und effiziente Wartung durch zuführen. Wir beraten sie gern.

11

GB

I
E
D

F

8 - SCHALTPLÄNE

B1 Temperaturschalter mit automatischer Rückstellung
B11 Temperaturschalter mit manueller Rückstellung
C1 M1 Kondensator
EV1 Ventil
M1 Ventilator
R1 Heizungswiderstand

G Grau
J Gelb
L Violett

KABELFARBEN

SYMBOLBEZEICHNUNG DER BAUTEILE

M Braun
N Schwarz
O Orange

P Rosa
R RoT
W Weiß

MCW 1 B 5B - MCW 2 B 5B MCW 1 BE 5B

MCW 3 B 5B - MCW 4 B 5B

52

F

GB

I

E

D

R.D. 28 Reyrieux BP 131 01601 Trévoux CEDEX France
Tél. [phone] - Fax [phone]

Tel. [phone] - Fax [phone]

R.C.S. Bourg-en-Bresse B 759 200 728

Par souci d'amélioration constante, nos produits peuvent être modifiés sans préavis.

Due to our policy of continuous development, our products are liable to modification without notice.

Per garantire un costante miglioramento dei nostri prodotti, ci riserviamo di modificarli senza preaviso.

En el interés de mejoras constantes, nuestros productos pueden modificarse sin aviso prévio.

Unsere Produkte werden laufend verbessert und können ohne Vorankündigung abgeändert werden.
