Technibel K70DO43ZAA Instruction Manual

Save These Instructions! Conserver ce mode d’emploi Bewahren Sie bitte diese Bedienungsanleitung auf. Conservate queste istruzioni Guarde estas instruções

Φυλάξτε τις οδηγίες αυτές

Guarde estas instrucciones

K70DO43ZAA

System Controller for Split System Air Conditioner

Contrôleur de système pour climatiseur d’air à deux blocs

Systemsteuerung Split-Klimagerät

Controllore di sistema per condizionatore d’aria a sistema Split

Controlador do sistema de ar condicionado com sistema distribuído

Ελεγκτής συστήµατος για κλιµατιστικ µε εσωτερική και εξωτερική µονάδα

Controlador de sistema para acondicionador de aire tipo separado

•

INSTRUCTION MANUAL

•

MODE D’EMPLOI

•

BEDIENUNGSANLEITUNG

•

ISTRUZIONI PER L’USO

•

MANUAL DE INSTRUÇÕES

• ΕΓΧΕΙΡΙ∆ΙΟ Ο∆ΗΓΙΩΝ

•

MANUAL DE INSTRUCCIONES

Pub. OI-85464189725000

2005

Contents

Page

Product Information ........................................................................................... 2

Alert Symbols.................................................................................................... 2

Installation Location .......................................................................................... 3

Electrical Requirements .................................................................................... 3

Safety Instructions............................................................................................. 3

How to Use the System Controller .................................................................... 4

 Functions of buttons ............................................................................. 4

 Display .................................................................................................. 7

 How to start group operation ................................................................ 8

 How to start collective operation........................................................... 9

Product Information

If you have problems or questions concerning your Air Conditioner, you will need the following information. Model and serial numbers are on the nameplate on the bottom of the cabinet.

Model No. Serial No. ____________________

Date of purchase ________________________________________________

Dealer’s address ________________________________________________

DECLARATION OF CONFORMITY

This product is marked « » as it satisfies EEC Directive No. 89/336/EEC, 73/ 23/EEC and 93/68/EEC. This declaration will become void in case of misusage and/or from non observance though partial of Manufacturer’s installation and/or operating instructions.

K70D043ZAA

Phone number ________________

Alert Symbols

The following symbols used in this manual, alert you to potentially dangerous conditions to users, service personnel or the appliance:

This symbol refers to a hazard or unsafe practice which can result in severe personal injury or death.

CAUTION

This symbol refers to a hazard or unsafe practice which can result in personal injury or product or property damage.

OI-725-2-EG

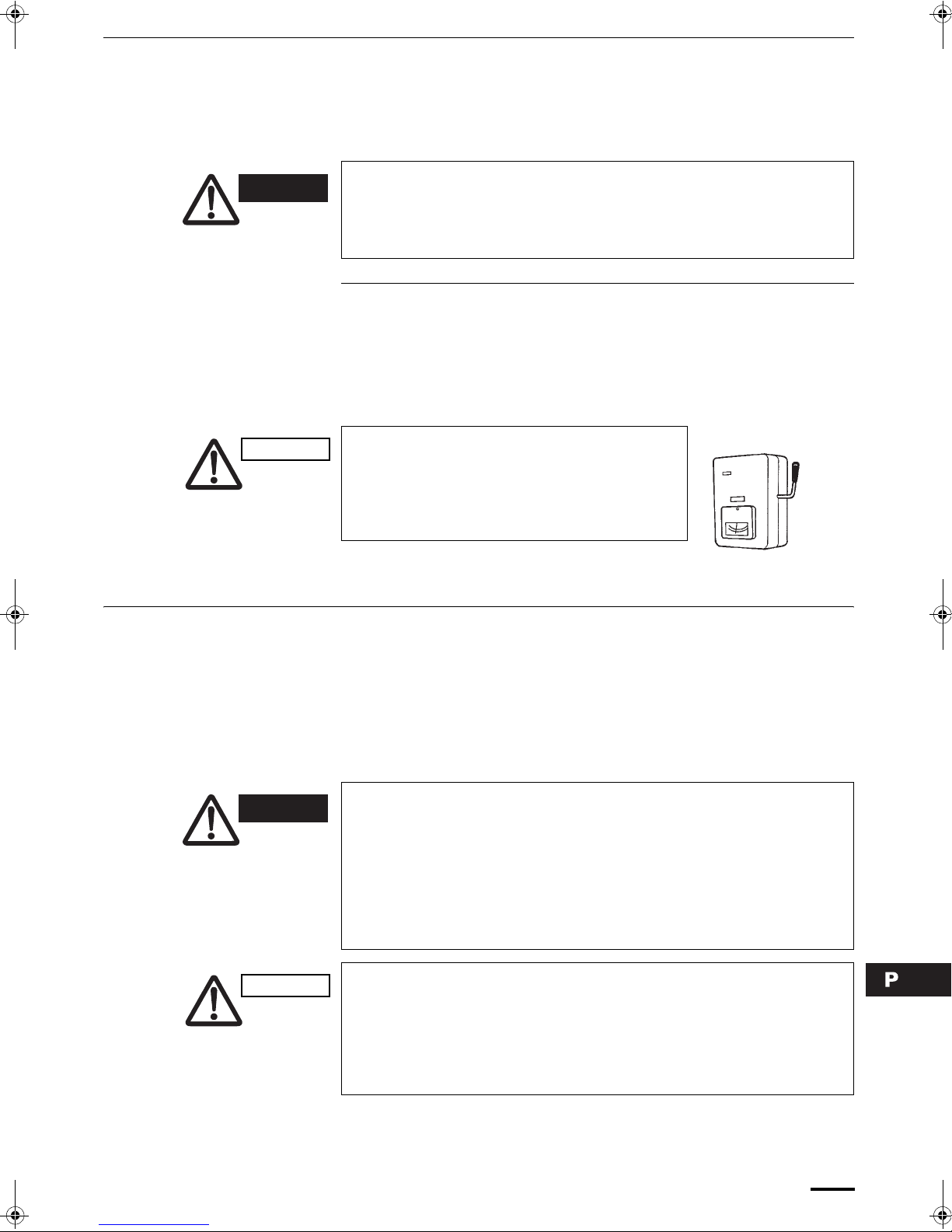

Installation Location

• We recommend that this system controller be installed properly by

qualified installation technicians in accordance with the Installation Instructions provided with the system controller.

• Do not install the system controller where there are fumes or flammable gases, or in an extremely humid space such as a greenhouse.

• Do not install the system controller where excessively high heatgenerating objects are placed.

Electrical Requirements

1. All wiring must conform to the local electrical codes. Consult your dealer or a qualified electrician for details.

2. Wiring must be done by a qualified electrician.

CAUTION

To warm up the system, the power mains must be turned on at least five (5) hours before operation. Leave the power mains ON unless you will not be using this appliance for an extended period.

Power mains

Safety Instructions

• Read this Instruction Manual carefully before using this system controller. If you still have any difficulties or problems, consult your dealer for help.

• The air conditioner is designed to give you comfortable room conditions. Use this only for its intended purpose as described in this Instruction Manual.

• Never touch the unit with wet hands.

• Never use or store gasoline or other flammable vapor or liquid near the air conditioner — it is very dangerous.

• The air conditioner has no ventilator for intaking fresh air from outdoors. You must open doors or windows frequently when you use gas or oil heating appliances in the same room, which consume a lot of oxygen from the air. Otherwise there is a risk of suffocation in an extreme case.

CAUTION

OI-725-3-EG

• Do not turn the air conditioner on and off from the power mains switch. Use the ON/OFF operation button.

• Do not stick anything into the air outlet of the outdoor unit. This is dangerous because the fan is rotating at high speed.

• Do not let children play with the air conditioner.

• Do not cool or heat the room too much if babies or invalids are present.

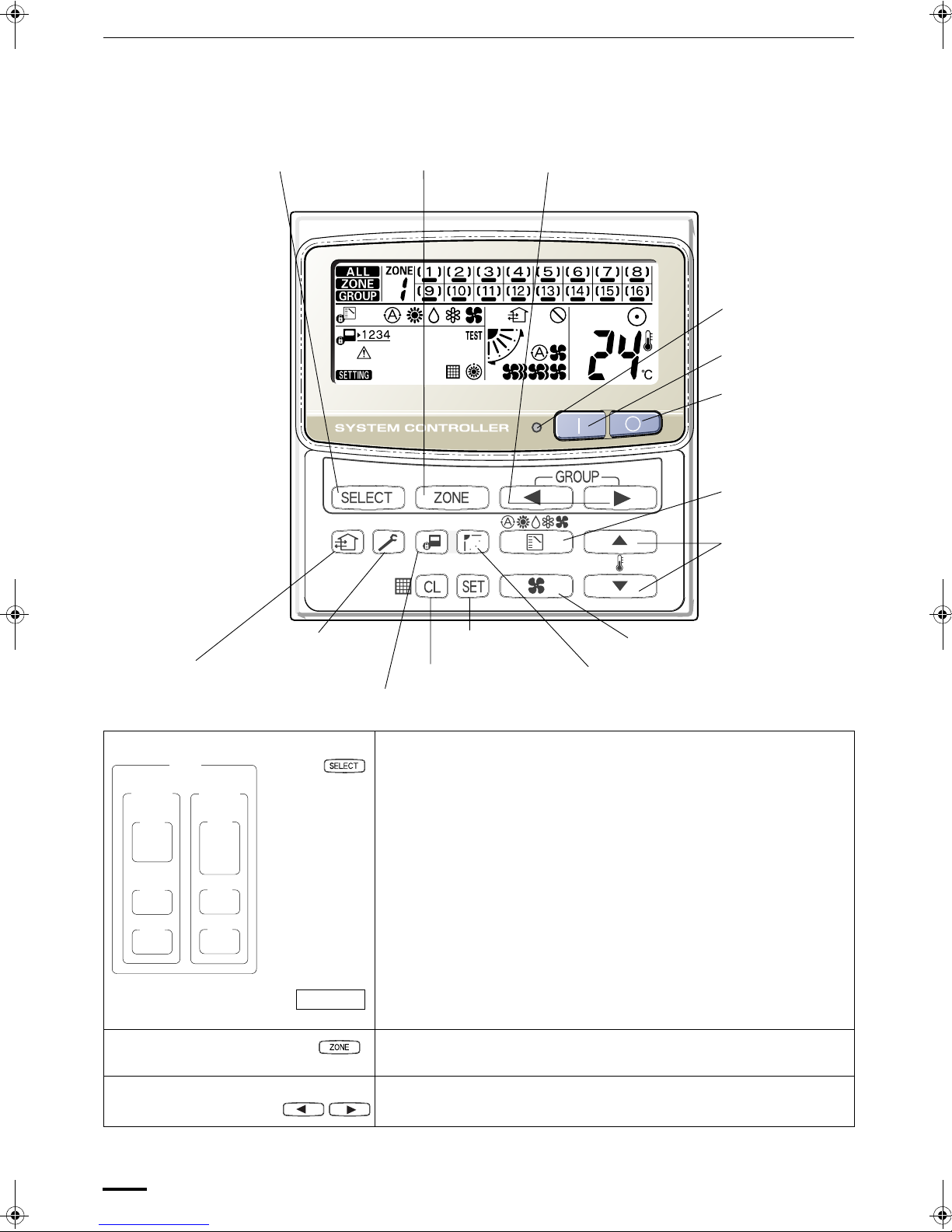

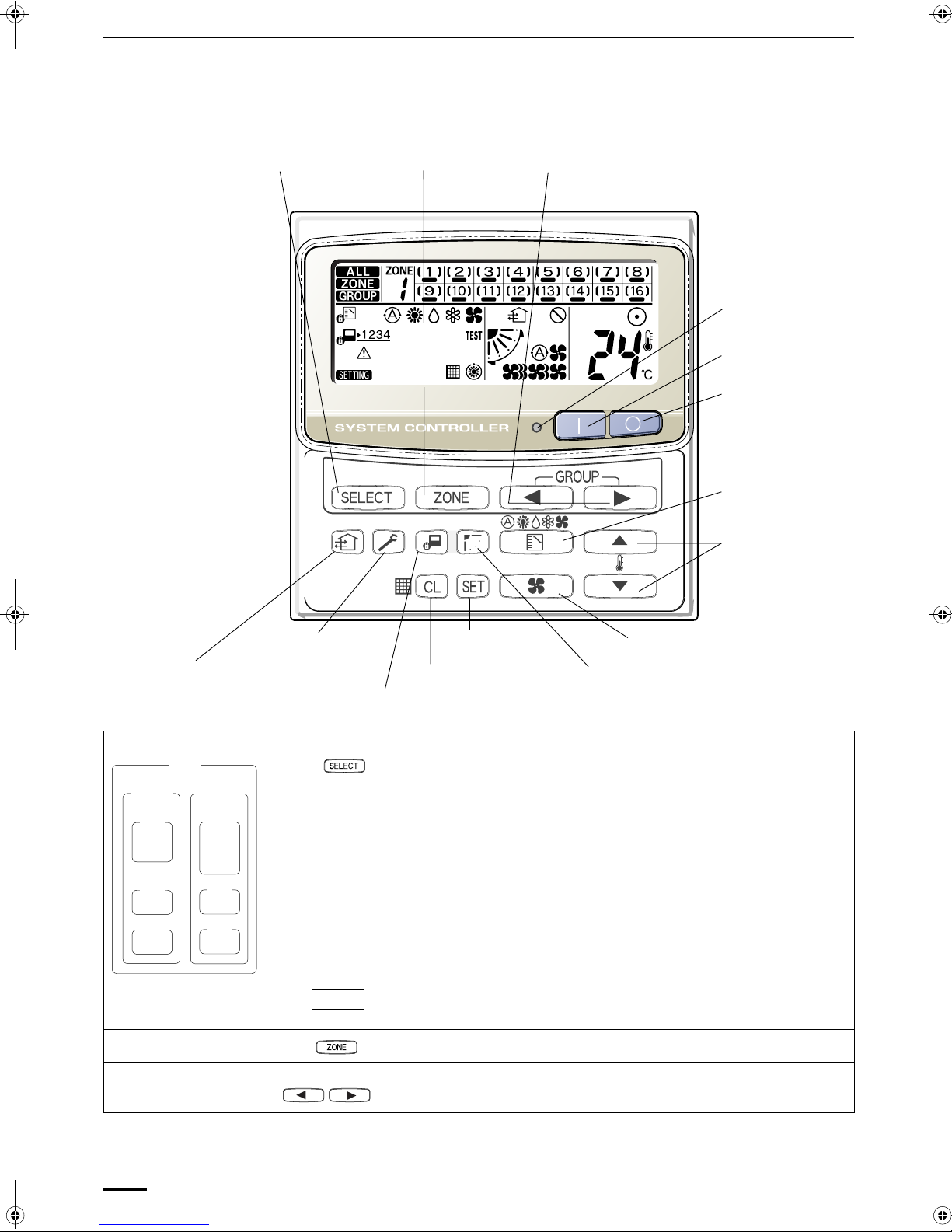

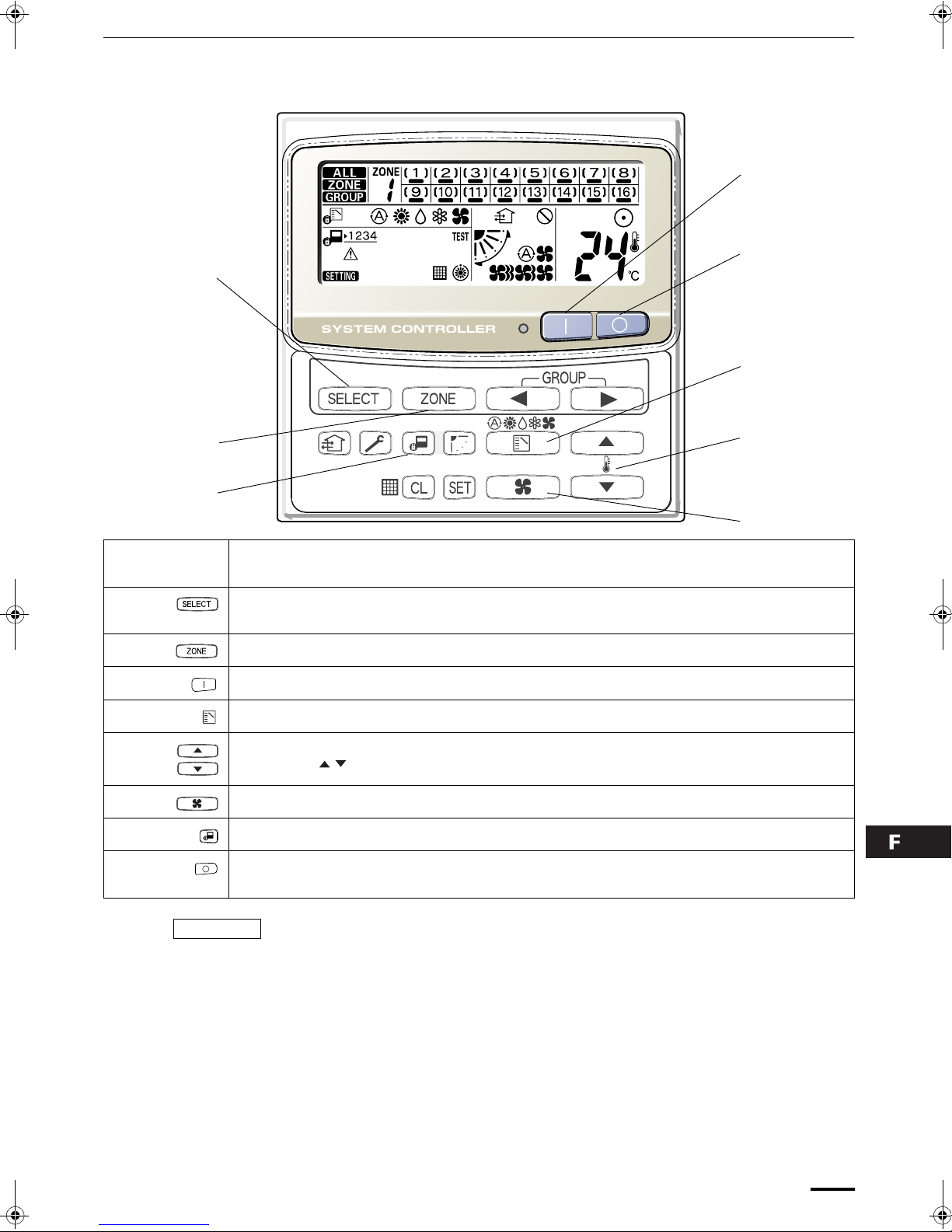

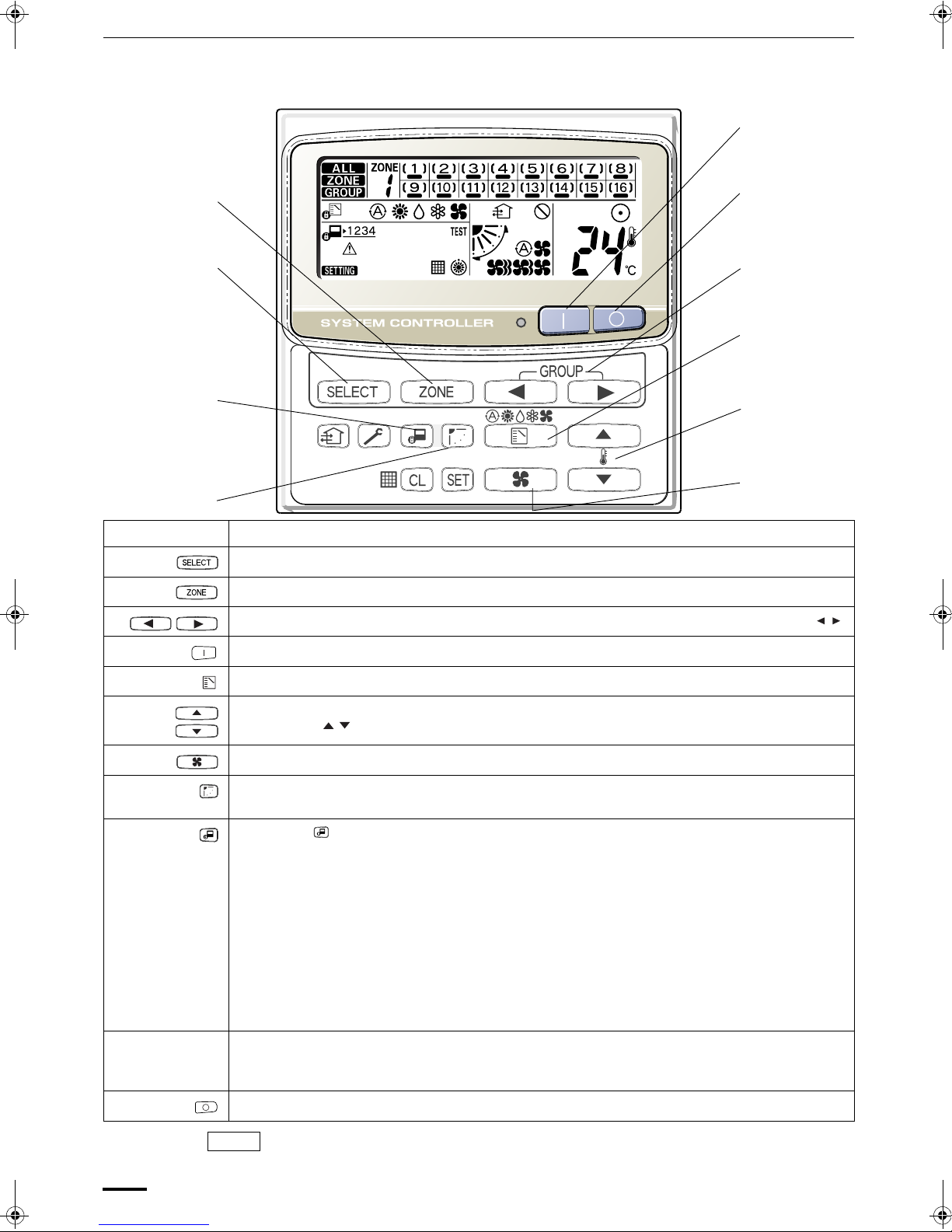

 Functions of buttons

How to Use the System Controller

A: ALL/ZONE/GR

SELECT button

B: ZONE select

button

C: GROUP select

buttons

F: Operation

lamp

D: ON button

E: OFF button

G: MODE

button

H: Temperature

setting buttons

M: SET button

N: CL button

CTRL button

I: FAN SPEED button

J: FLAP button

O: VENTILATION

button

K: CHECK

button

L: CENTRAL

A: ALL/ZONE/GR SELECT button Use this button to select one of the following:

ALL

ZONE1

ZONE2

ALL: Used for turning all the air conditioners on and off.

GR1 UNIT UNIT

GR2 UNIT

GR3 UNIT

GR1 UNIT UNIT UNIT

GR2 UNIT

GR3 UNIT

NOTE

ZONE: Used for turning all the air conditioners of each zone on and

off.

GR: Used for turning all the air conditioners of each group on and

off.

A maximum of four zones and 16 groups (units) in a zone can be set.

B: ZONE select button Use this button to select a zone (1 to 4) to operate individually.

C: GROUP select buttons Use these buttons to select a group (1 to 16) to operate individually.

OI-725-4-EG

 Functions of buttons (Continued)

D: ON button This button is for turning the selected air conditioner on.

E: OFF button This button is for turning the selected air conditioner off.

F: Operation lamp This lamp lights when the unit is turned on.

G: MODE button Use this button to select one of the following five operations:

(AUTO) : Used to automatically set cooling or heating operation.

Only for heat pump type

(temperature range: 17 to 27 °C)

(HEAT) : Used for normal heating operation.

Only for heat pump type

(temperature range: 16 to 26 °C)

(DRY) : Used for dehumidifying without changing the room temperature.

(temperature range: 18 to 30 °C)

(COOL) : Used for normal cooling operation.

(temperature range: 18 to 30 °C)

(FAN) : Used to run the fan only, without heating or cooling operation.

H: Temperature setting

buttons

I: FAN SPEED button

J: FLAP button

NOTE

When the indication is displayed, you cannot change the

and

units once then select the mode again.

or to or and . To change the mode, turn off all

: Press this button to increase the temperature setting.

: Press this button to decrease the temperature setting.

(AUTO) : The air conditioner automatically decides the fan speed.

(HI.) : High fan speed.

(MED.) : Medium fan speed.

(LO.) : Low fan speed.

1. Use this button to set the airflow direction to a specific angle.

The airflow direction is displayed on the remote control unit. Operation mode

Number of airflow direction settings (COOL) or (DRY) 3 (HEAT) or (FAN) 5 (AUTO)

Cooling mode: 3 Heating mode: 5

CAUTION

• In the cool mode and dry mode, when the flaps are set in a downward position, condensation may form and drip around the vent.

• Do not move the flap with your hands.

mode from

NOTE

()

NOTE

OI-725-5-EG

This function is available only for models ASS and ACS.

2. Use this button to make the airflow direction sweep up and down automatically.

Press this button several times until the ( ) symbol appears on the display.

This function is available only for models ASS, AWS and ACS.

1) The flap setting can be performed only for units that have no remote controllers.

2) In the ALL or ZONE mode, no flap setting can be performed. If necessary, you should select the GR mode and use the FLAP button.

 Functions of buttons (Continued)

K: CHECK button This button is used only when servicing the air conditioner.

Do not use the CHECK button for normal operation.

L: CENTRAL

CAUTION

CTRL button Use this button to inhibit individual operation by remote controller as

follows:

1: Individual ON/OFF operation is inhibited. 2: Individual ON/OFF, MODE and Temperature setting operation is

inhibited.

3: Individual MODE and Temperature setting operation is inhibited. 4: Individual MODE operation is inhibited.

No indication: Central control is cleared. (Individual operation)

M: SET button This button is used for setting indoor unit’s address when installing the

air conditioner.

NOTE

Do not use the SET button for normal operation.

N: CL button Use this button to reset the filter sign .

The air conditioner has the timer for the filter and informs you when the filter needs cleaning.

O: VENTILATION button Use this button when you installed a fan available in the market.

Pressing this button turns on and off the fan. When turning off the air conditioner, the fan will also turned off. While the fan is operating, will appear in the display. If is displayed when pressing the ventilation button, no fans are installed.

OI-725-6-EG

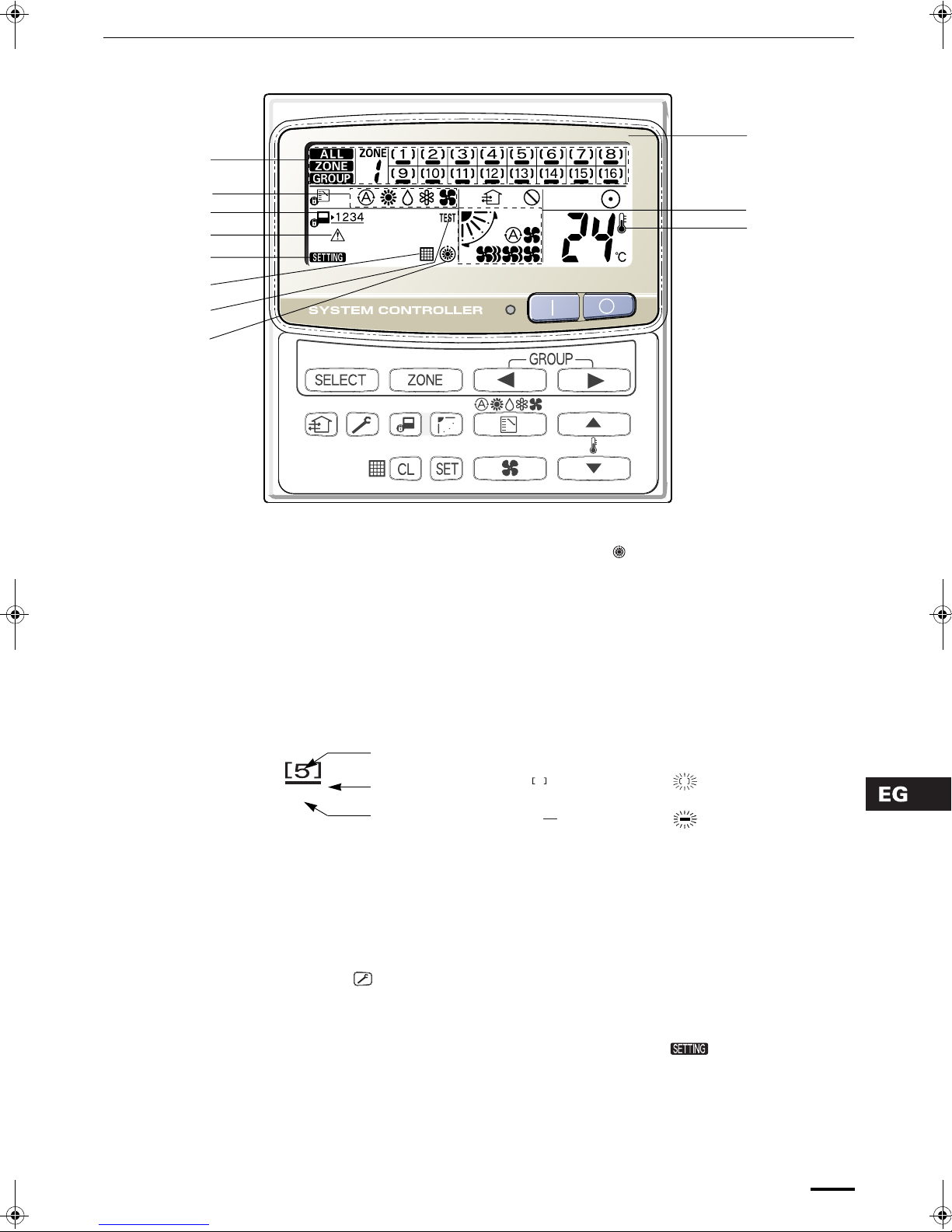

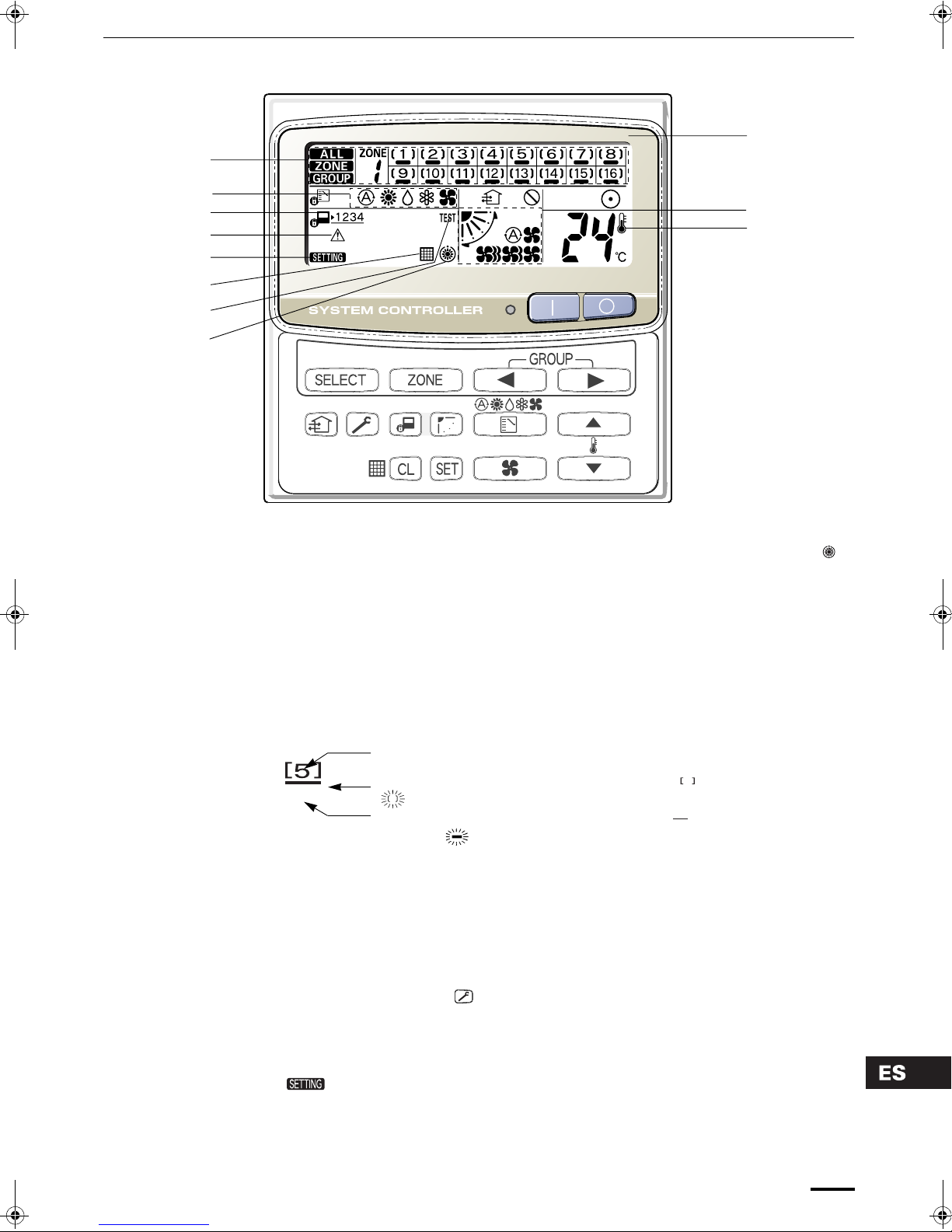

 Display

Description

A: When the unit is in the heating standby mode, the indicator appears.

B: The currently selected operation mode is displayed.

C: The currently selected FAN SPEED, Airflow Direction and SWEEP settings are

displayed.

D: This indication appears when the filter needs cleaning.

E: This indication appears only when an abnormality occurs within a unit.

F: The currently selected mode (ALL, ZONE or GROUP), ZONE number and GROUP

number are displayed.

GROUP number display (no figure: no number registered)

GROUP state display ( : registered group, : currently selected group)

Operation state display ( : on, no sign: off, : alarm)

G: The currently selected central control mode (1, 2, 3 or 4) is displayed.

H: Lights when any of the air conditioners under the system control is operating; turns off

when none of the air conditioners under the system control is operating. Blinks when any conditioner is operating under abnormal conditions and its protection functionality is working.

I: When the button is pressed for more than four seconds, the TEST indicator

appears.

J: This indication appears when the temperature is set.

K: When turning on the power switch of the system controller, sign blinks for a few

minutes. While blinking, any controls using the system controller are inhibited. This is because the system controller is verifying connected groups.

OI-725-7-EG

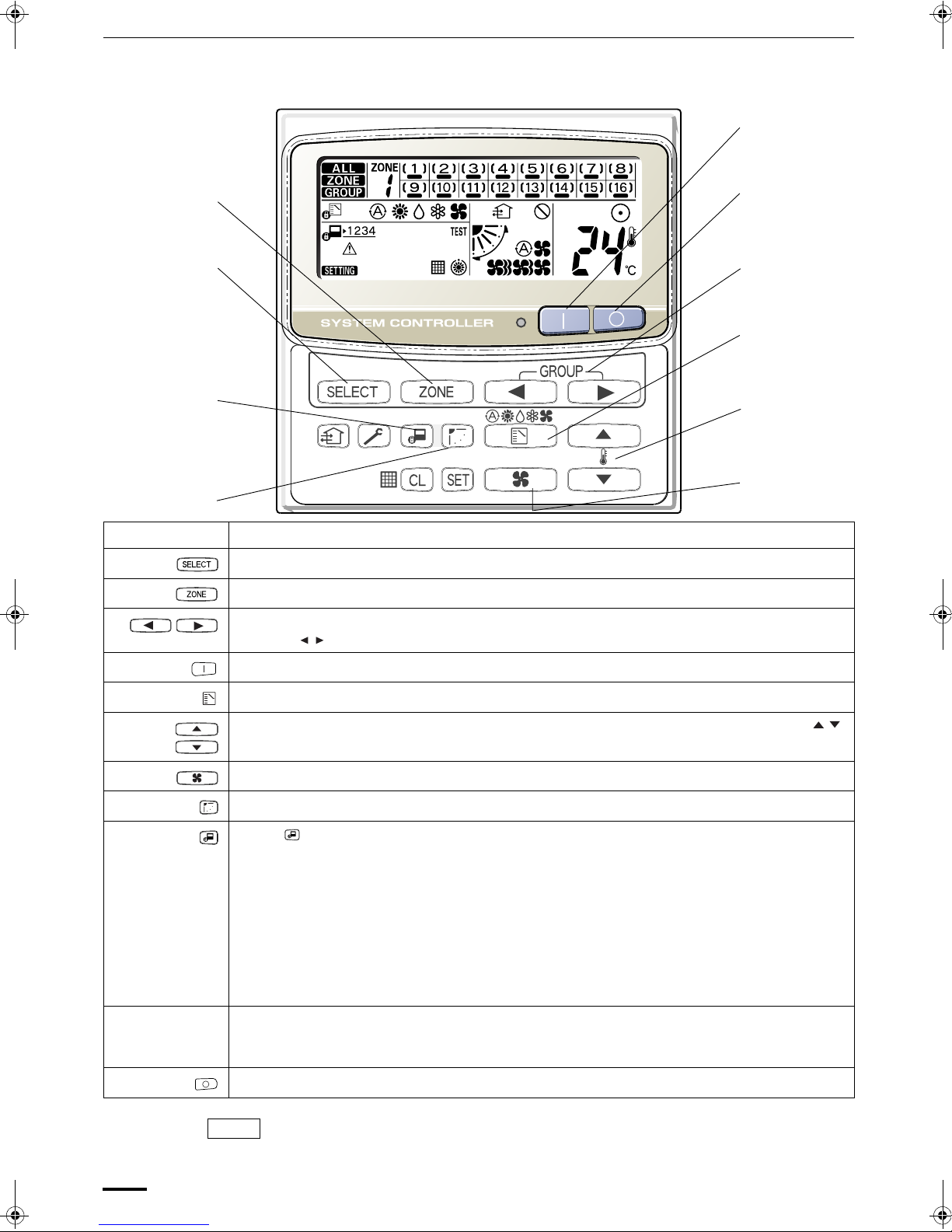

 How to start group operation

To start group operation

Power Turn the power supply switch on more than 5 hours before starting operation.

1 Press the SELECT button and select GROUP.

2 Select the ZONE No. including the group to be operated by pressing ZONE button.

3 Select the GROUP No. to be operated by pressing GROUP select buttons .

Stop

4 Press the ON button.

5 Set the operation mode by pressing the MODE button.

6 Set the desired temperature by pressing one of the temperature setting buttons .

7 Set the desired fan speed by pressing the FAN SPEED button.

8 Set the airflow direction to a specific angle or sweep mode.

9 By pressing , select your desired setting.

Individual: → Controls with the remote controller are possible. Central 1: → Individual ON/OFF operation with the remote controller is inhibited. Central 2: → Individual ON/OFF, MODE, and Temp. setting operations with the remote

controller are inhibited.

Central 3: → Individual MODE and Temp. setting operations with the remote controller are

inhibited.

Central 4: → Individual MODE operation with the remote controller is inhibited.

• Under Central/Individual settings other than listed above, “CENTRAL” is displayed.

AUTO Operation

Depending on the difference between the temperature setting and the room temperature, heating and cooling alternate automatically so that a uniform room temperature is maintained.

Stop Confirming the GROUP No. to be selected, press the OFF button.

NOTE

The flap setting can be performed only for units that have no remote controllers.

OI-725-8-EG

 How to start collective operation

To start collective operation (ALL or ZONE)

Stop

Power Turn the power supply switch on 5 hours or more before starting operation.

1 Press the SELECT button and select ALL or ZONE.

In case of ZONE collective operation.

2 Select the ZONE No. to be operated by pressing ZONE button.

3 Press the ON button.

4 Set the operation mode by pressing the MODE button.

5 Set the desired temperature by pressing one of the temperature setting buttons .

6 Set the desired fan speed by pressing the FAN SPEED button.

7 Select the control mode.

Stop Confirming the ZONE No. to be selected or ALL indication, press the OFF button.

NOTE

In the ALL or ZONE mode, no flap setting can be performed. If necessary, you should select the GR mode and use the FLAP button.

OI-725-9-EG

Table des matières

Page

Informations sur le produit .............................................................................. 10

Symboles d’avertissement .............................................................................. 10

Emplacement d’installation ............................................................................. 11

Instructions relatives à l’alimentation .............................................................. 11

Conseils de sécurité........................................................................................ 11

Comment utiliser le contrôleur de système..................................................... 12

 Fonctions des boutons........................................................................ 12

 Affichage............................................................................................. 15

 Comment lancer le fonctionnement d’un groupe ................................ 16

 Comment démarrer le fonctionnement collectif .................................. 17

Informations sur le produit

Pour tout problème ou toute question relatifs au climatiseur d’air, il faudra les informations ci-dessous. Les numéros de série et de modèle figurent sur la plaque signalétique placée sur le fond du coffret.

N° modèle N° série______________________

Date d’achat____________________________________________________

Adresse du concessionnaire _______________________________________

K70D043ZAA

Numéro de téléphone ___________

DÉCLARATION DE CONFORMITÉ

Cet appareil porte l’indication « » parce qu’il est conforme aux Directives 89/ 336/CEE, 73/23/CEE et 93/68/CEE. Cette déclaration sera nulle en cas d’une utilisation différente de celle déclarée par le Constructeur et/ou de la non observation, même si partiale des instructions d’installation et/ou d’usage.

Symboles d’avertissement

Les symboles suivants utilisés dans ce manuel avertissent d’un danger potentiel pour l’utilisateur, le personnel d’entretien ou l’appareil :

AVERTISSEMENT

ATTENTION

Ce symbole signale un danger ou des opérations dangereuses qui risquent d’entraîner des blessures physiques graves, ou mortelles.

Ce symbole signale un danger ou des opérations dangereuses qui risquent d’entraîner des blessures physiques ou des dommages matériels, notamment de l’appareil.

OI-725-2-F

Emplacement d’installation

• Nous recommandons que ce contrôleur de système soit installé

correctement par des techniciens spécialisés, conformément aux Instructions d’installation qui l’accompagnent.

AVERTISSEMENT

ATTENTION

• N’installez pas le contrôleur de système dans un endroit où il y a de la fumée ou des gaz inflammables, ni dans un endroit extrêmement humide, comme une serre par exemple.

• N’installez pas le contrôleur de système dans un endroit où sont placés des objets qui génèrent une chaleur excessivement élevée.

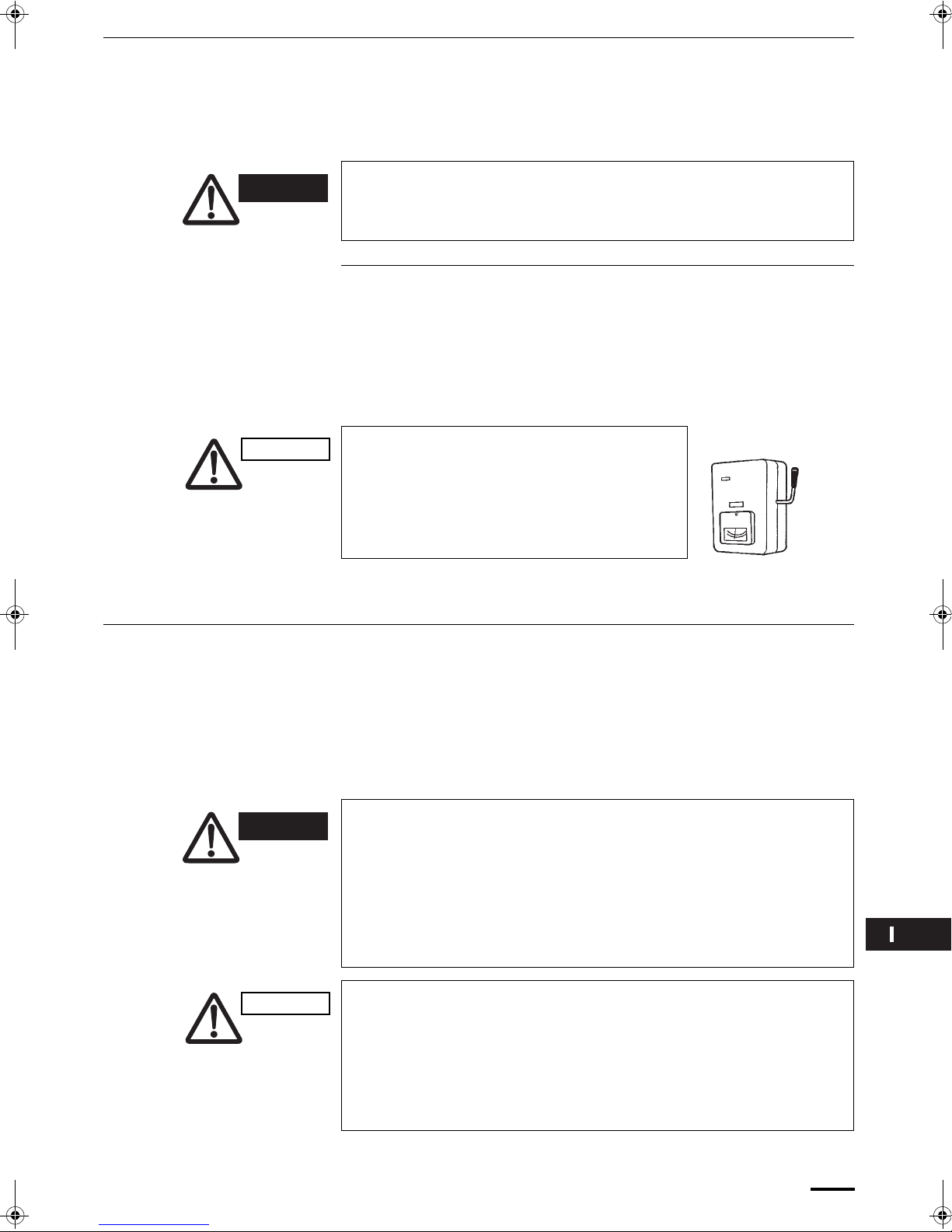

Instructions relatives à l’alimentation

1. Tous les câbles doivent respecter les codes électriques locaux. Pour les

détails, consultez son magasin ou un électricien qualifié.

2. Les raccordements devront être confiés à un électricien qualifié.

Pour chauffer le système, l’alimentation du système doit être mise sous tension au moins cinq (5) heures avant son fonctionnement. Laissez le système sous tension, en position ON, sauf si vous n’allez pas l’utiliser pendant une période de temps importante.

Alimentation du système

AVERTISSEMENT

ATTENTION

Conseils de sécurité

• Lisez attentivement le Mode d’emploi avant d’utiliser ce contrôleur de système. Si l’on rencontre des difficultés ou des problèmes, consultez son concessionnaire.

• Le climatiseur d’air est conçu pour créer un environnement confortable chez soi. Ne l’utilisez qu’aux fins pour lesquelles il a été prévu, en suivant les instructions de ce manuel.

• Ne touchez jamais l’appareil avec des mains humides.

• N’utilisez jamais ni entreposez d’essence ni aucune autre vapeur ou liquides inflammables près du climatiseur d’air — cela serait extrêmement dangereux.

• Le climatiseur d’air ne possède pas de ventilateur d’admission d’air frais extérieur. Il faudra donc ouvrir fréquemment les portes ou les fenêtres si l’on utilise dans la même pièce des appareils de chauffage à gaz ou au mazout, qui consomment beaucoup d’oxygène. Sinon, il y aurait risque d’asphyxie dans les cas extrêmes.

• Ne mettez pas le climatiseur d’air sous et hors tension à l’aide de l’interrupteur d’alimentation du système. Utiliser le bouton de marche/arrêt de fonctionnement (ON/OFF).

• N’introduisez rien dans la sortie d’air de l’élément extérieur. Cela est très dangereux car le ventilateur marche à grande vitesse.

• Ne laissez pas les enfants jouer avec le climatiseur d’air.

• Ne refroidissez ni chauffez pas trop une pièce où se trouvent des bébés ou des malades.

OI-725-3-F

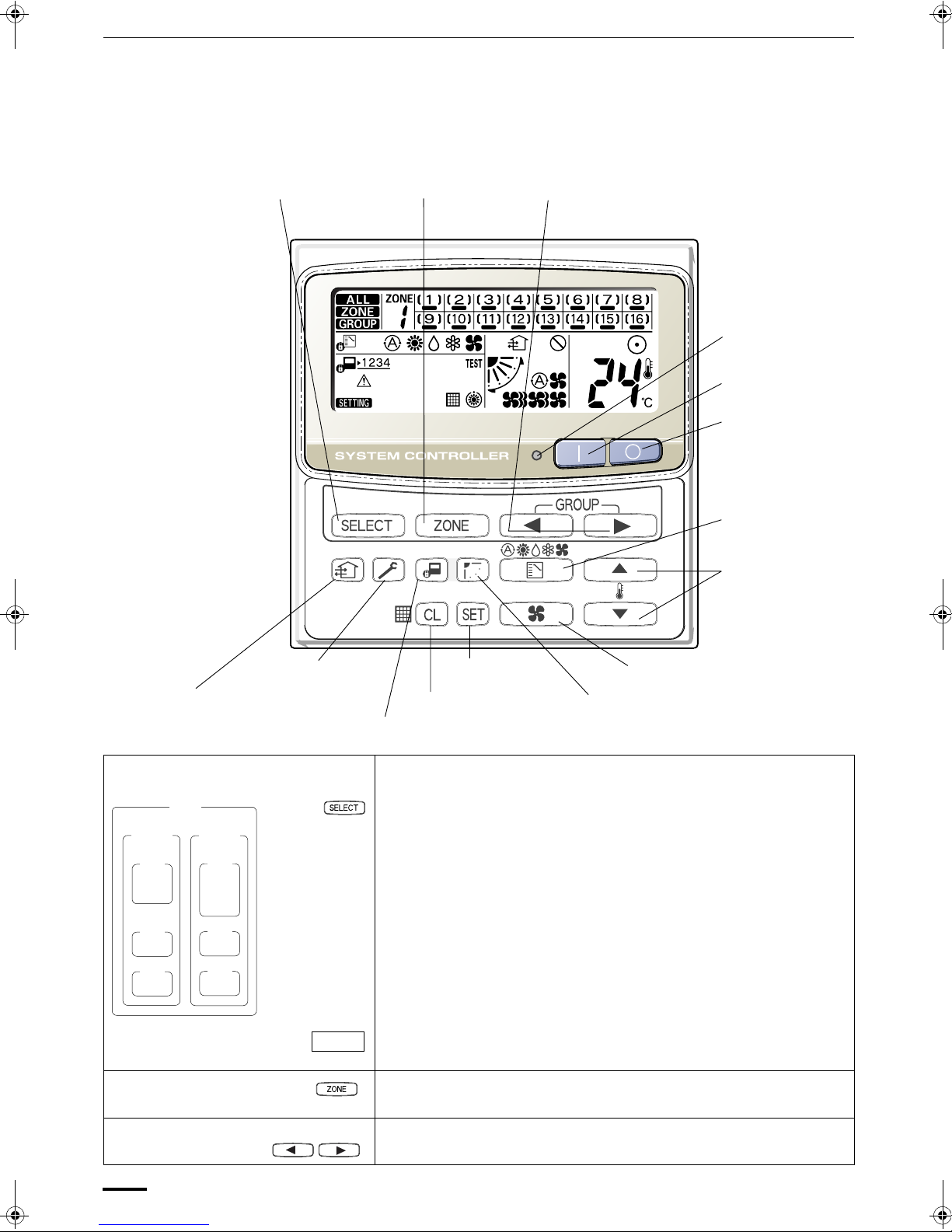

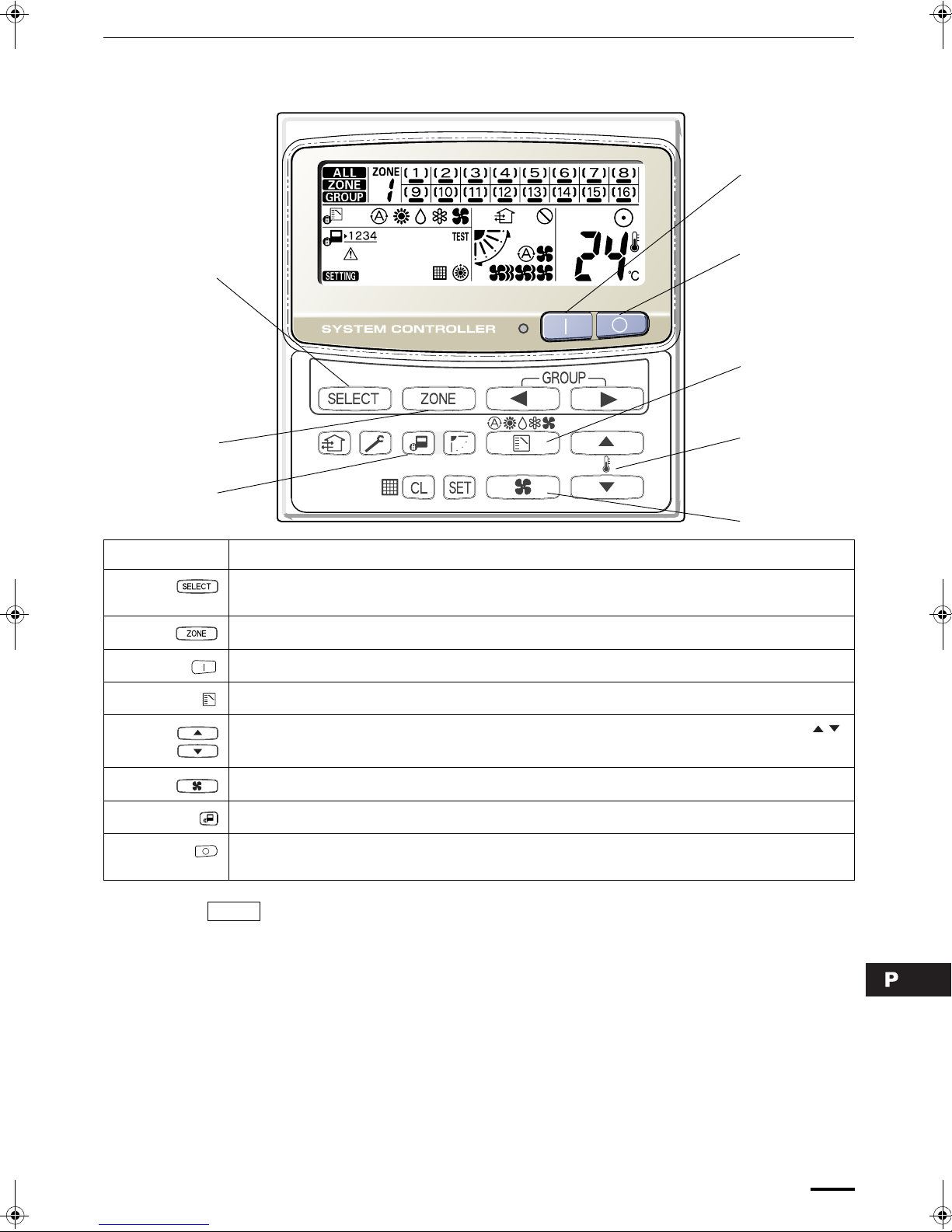

 Fonctions des boutons

Comment utiliser le contrôleur de système

A : Bouton ALL/

ZONE/GR SELECT

B : Bouton de

sélection ZONE

C : Boutons de

sélection GROUP

F : Voyant de

fonctionnement

D : Bouton ON

E : Bouton OFF

G : Bouton

MODE

H : Boutons de

réglage de la température

M : Bouton SET

N : Bouton CL

CTRL

I : Bouton FAN SPEED

J : Bouton FLAP

O : Bouton

VENTILATION

K : Bouton

CHECK

L : Bouton CENTRAL

A : Bouton ALL/ZONE/GR SELECT Utilisez ce bouton pour sélectionner une des options suivantes :

ALL

ZONE1

ZONE2

ALL : Utilisé pour démarrer et arrêter tous les climatiseurs d’air.

GR1 UNIT UNIT

GR2 UNIT

GR3 UNIT

GR1 UNIT UNIT UNIT

GR2 UNIT

GR3 UNIT

REMARQUE

ZONE : Utilisé pour démarrer et arrêter tous les climatiseurs d’air de

chaque zone.

GR : Utilisé pour démarrer et arrêter tous les climatiseurs d’air de

chaque groupe.

Un maximum de quatre zones et de 16 groupes (unités) par zone peuvent être réglés.

B : Bouton de sélection

ZONE

Utilisez ce bouton pour sélectionner une zone (1 à 4) à faire fonctionner séparément.

C : Boutons de sélection GROUP Utilisez ces boutons pour sélectionner un groupe (1 à 16) à faire

fonctionner séparément.

OI-725-4-F

 Fonctions des boutons (suite)

D : Bouton ON Ce bouton sert à démarrer le climatiseur d’air sélectionné.

E : Bouton OFF Ce bouton sert à arrêter le climatiseur d’air sélectionné.

F : Voyant de fonctionnement Ce voyant s’allume lorsque l’appareil est démarré. G : Bouton MODE Utilisez ce bouton pour sélectionner une des cinq opérations suivantes :

(AUTO) : Utilisé pour le réglage automatique du refroidissement ou du

chauffage.

Uniquement pour les modèles à pompe à chaleur

(plage de température : 17 à 27 °C)

(HEAT) : Utilisé pour le chauffage normal.

Uniquement pour les modèles à pompe à chaleur

(plage de température : 16 à 26 °C)

(DRY) : Utilisé pour déshumidifier la pièce sans changer sa température.

(plage de température : 18 à 30 °C)

(COOL) : Utilisé pour le refroidissement normal.

(plage de température : 18 à 30 °C)

(FAN) : Utilisé pour faire fonctionner uniquement le ventilateur, sans

chauffage ni refroidissement.

H : Boutons de réglage

de la température

I : Bouton FAN SPEED

J : Bouton FLAP

REMARQUE

Lorsque l’indication s’affiche, il n’est pas possible de faire passer le mode de

arrêtez d’abord tous les appareils puis sélectionnez le nouveau mode.

et ou à ou et . Pour changer de mode,

: Appuyez sur ce bouton pour élever le réglage de la température.

: Appuyez sur ce bouton pour baisser le réglage de la température.

(AUTO) : Le climatiseur d’air règle automatiquement la vitesse de ventilation.

(HI.) : Vitesse de ventilation élevée.

(MED.) : Vitesse de ventilation moyenne.

(LO.) : Vitesse de ventilation faible.

1. Utilisez ce bouton pour régler la direction du flux d’air sur un angle spécifique.

La direction du flux d’air s’affiche sur la télécommande. Mode de fonctionnement Nombre de réglages de la direction du flux d’air

(COOL) ou (DRY) 3 (HEAT) ou (FAN) 5

(AUTO) Mode de refroidissement : 3 Mode de chauffage : 5

ATTENTION

• En mode de refroidissement et en mode de séchage, de la condensation risque de se former et de couler le long de l’orifice de ventilation si les volets sont orientés vers le bas.

• Ne déplacez pas le volet manuellement.

REMARQUE

()2. Utilisez ce bouton pour obtenir un balayage automatique du flux d’air

REMARQUE

OI-725-5-F

Cette fonction est disponible uniquement pour les modèles ASS et ACS.

vers le haut et le bas.

Appuyez sur ce bouton plusieurs fois, jusqu’à ce que le symbole ( ) apparaisse sur l’afficheur.

Cette fonction est disponible uniquement pour les modèles ASS, AWS et ACS.

1) Le réglage de volet est disponible uniquement pour les appareils sans télécommande.

2) En mode ALL ou ZONE, aucun réglage de volet n’est disponible. Si nécessaire, vous devrez sélectionner le mode GR et utiliser le bouton FLAP.

 Fonctions des boutons (suite)

K : Bouton CHECK Ce bouton est utilisé uniquement lors de la réparation du climatiseur

d’air.

N’utilisez pas le bouton CHECK lors du fonctionnement normal.

L : Bouton CENTRAL

ATTENTION

CTRL Utilisez ce bouton pour empêcher le fonctionnement séparé par

télécommande, comme suit :

1 : Empêche le démarrage ou l’arrêt séparé. 2 : Empêche le démarrage ou l’arrêt séparé, ainsi que le réglage séparé du

mode et de la température.

3 : Empêche le réglage séparé du mode et de la température. 4 : Empêche le réglage séparé du mode.

Aucune indication : Le contrôle central est annulé. (Fonctionnement séparé)

M : Bouton SET Ce bouton est utilisé pour spécifier l’adresse du bloc intérieur lors de

l’installation du climatiseur d’air.

REMARQUE

N’utilisez pas le bouton SET lors du fonctionnement normal.

N : Bouton CL Utilisez ce bouton pour rétablir le signe initial du filtre .

Le climatiseur d’air est équipé d’un temporisateur de filtre et il vous prévient lorsque le filtre doit être nettoyé.

O : Bouton VENTILATION Utilisez ce bouton si vous avez installé un ventilateur disponible dans le

commerce. Le ventilateur démarre et s’arrête sur pression de ce bouton. Le ventilateur s’arrête également lorsque le climatiseur d’air s’arrête. Pendant le fonctionnement du ventilateur, apparaît sur l’afficheur. Si s’affiche suite à la pression sur le bouton de ventilation, cela signifie qu’aucun ventilateur n’est installé.

OI-725-6-F

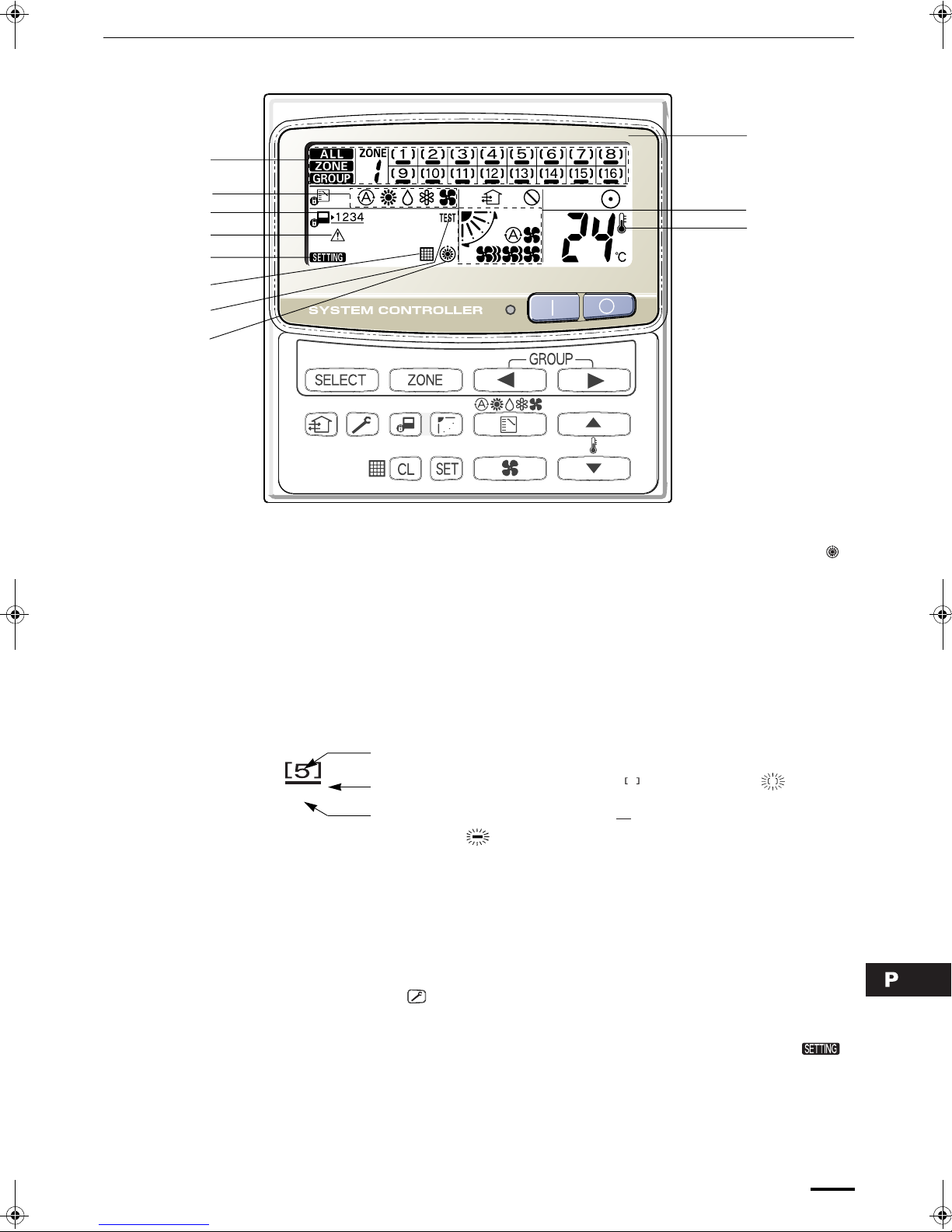

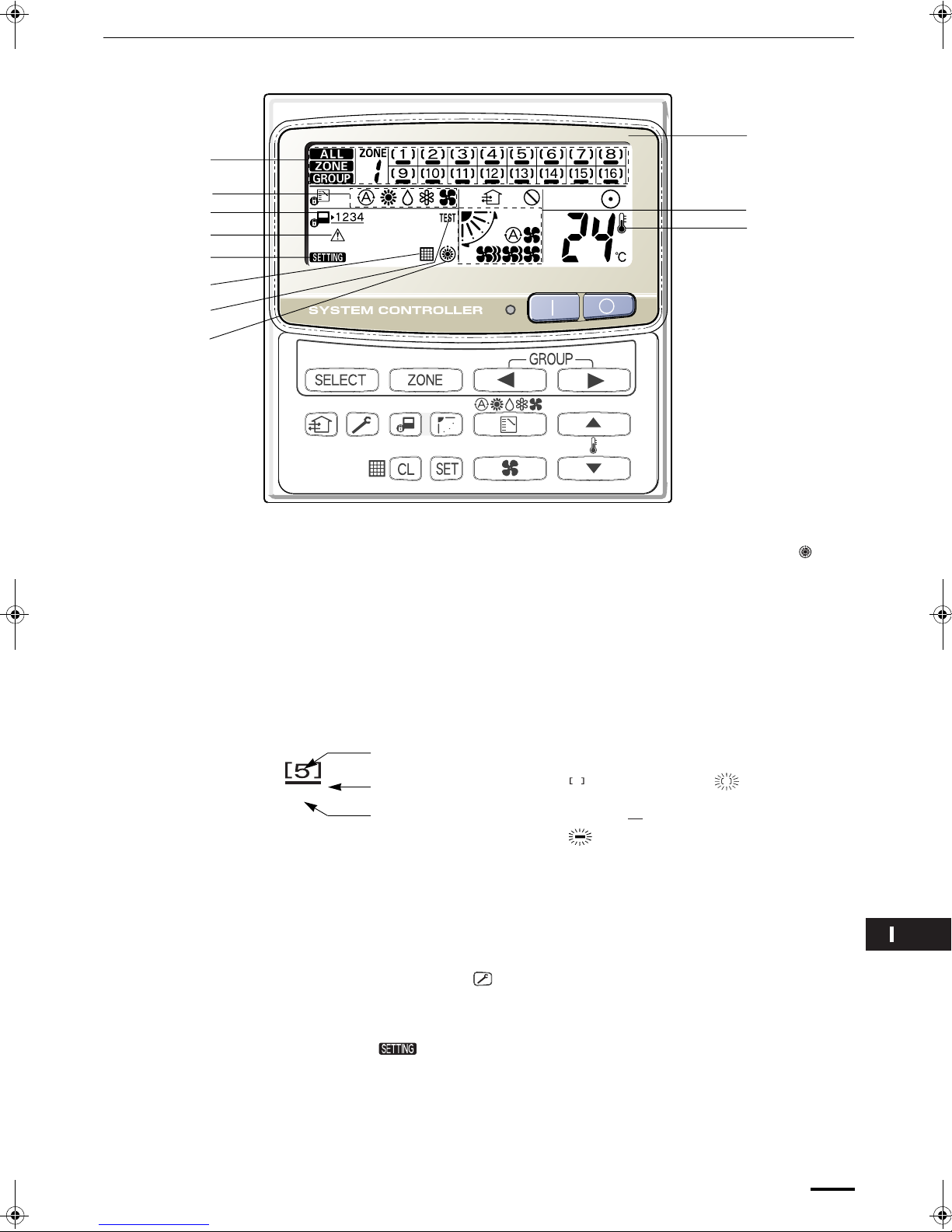

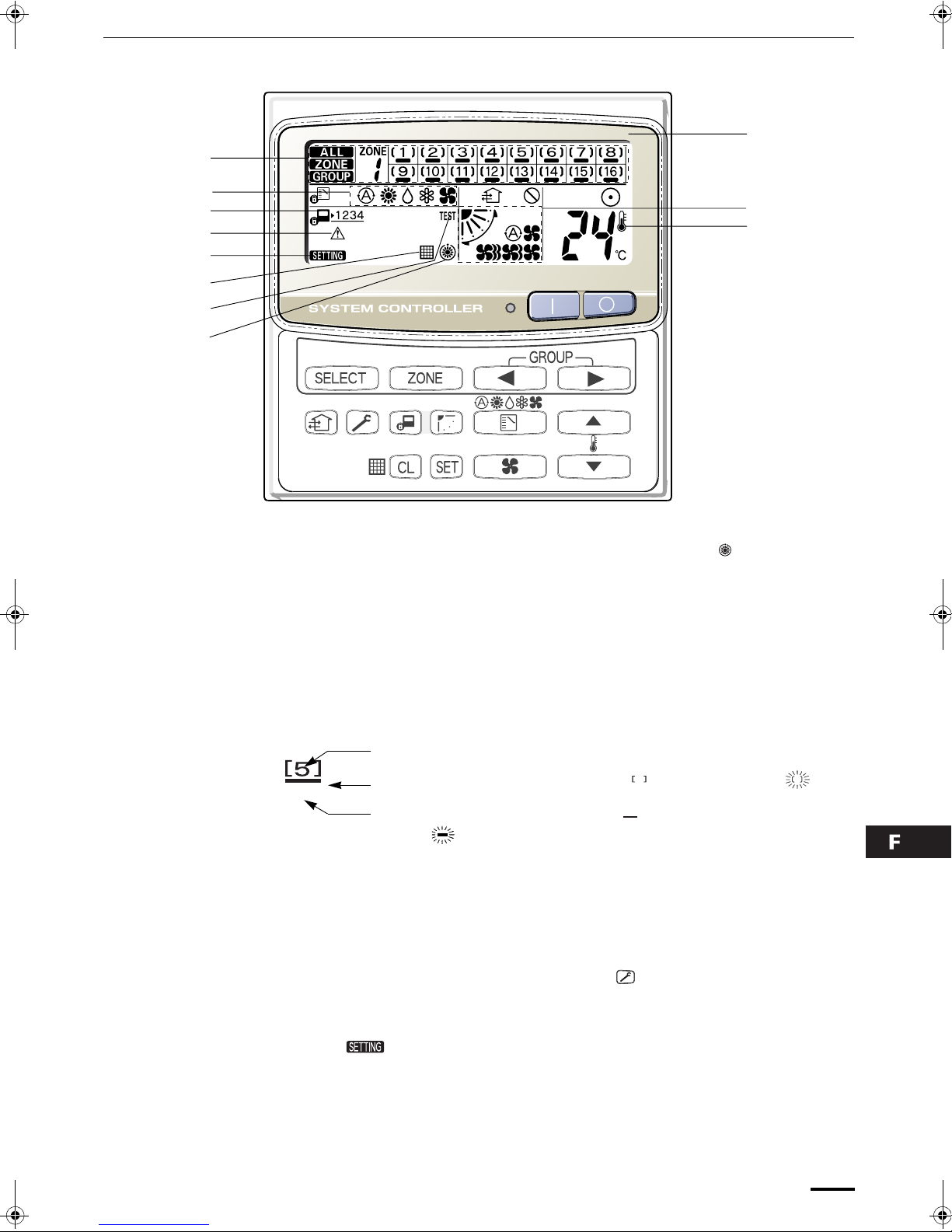

 Affichage

E K

Description A : Lorsque l’appareil est en mode d’attente de chauffage, l’indicateur apparaît. B : Le mode de fonctionnement alors sélectionné s’affiche. C : Les réglages alors sélectionnés pour FAN SPEED (vitesse de ventilation), pour la

direction du flux d’air et pour SWEEP (balayage) s’affichent.

D : Cette indication apparaît lorsque le filtre doit être nettoyé. E : Cette indication apparaît uniquement lorsqu’une anomalie survient sur un appareil.

F : Le mode alors sélectionné (ALL, ZONE ou GROUP), le numéro de zone (ZONE) et le

numéro de groupe (GROUP) s’affichent.

Affichage du numéro de groupe (GROUP) (pas de chiffre : aucun numéro n’est enregistré)

Affichage d’état du groupe (GROUP) ( : groupe enregistré, : groupe alors sélectionné)

Affichage d’état de fonctionnement ( : démarré ; aucun signe : arrêté ; : alarme)

G : Le mode de contrôle central alors sélectionné (1, 2, 3 ou 4) s’affiche. H : S’allume lorsque l’un ou l’autre des climatiseurs d’air contrôlés par le système

fonctionne ; s’éteint lorsque aucun des climatiseurs d’air contrôlés par le système ne fonctionne. Clignote lorsque l’un ou l’autre des climatiseurs fonctionne dans des conditions anormales et que son circuit de protection est enclenché.

I : L’indicateur TEST apparaît sur pression du bouton pendant plus de quatre

secondes.

J : Cette indication apparaît lorsque la température est spécifiée.

K : Le signe clignote pendant quelques minutes lorsque l’interrupteur

d’alimentation du contrôleur de système est placé en position de marche. Pendant le clignotement, toute commande au moyen du contrôleur de système est interdite. Cela est dû au fait que le contrôleur de système est en train de vérifier les groupes raccordés.

OI-725-7-F

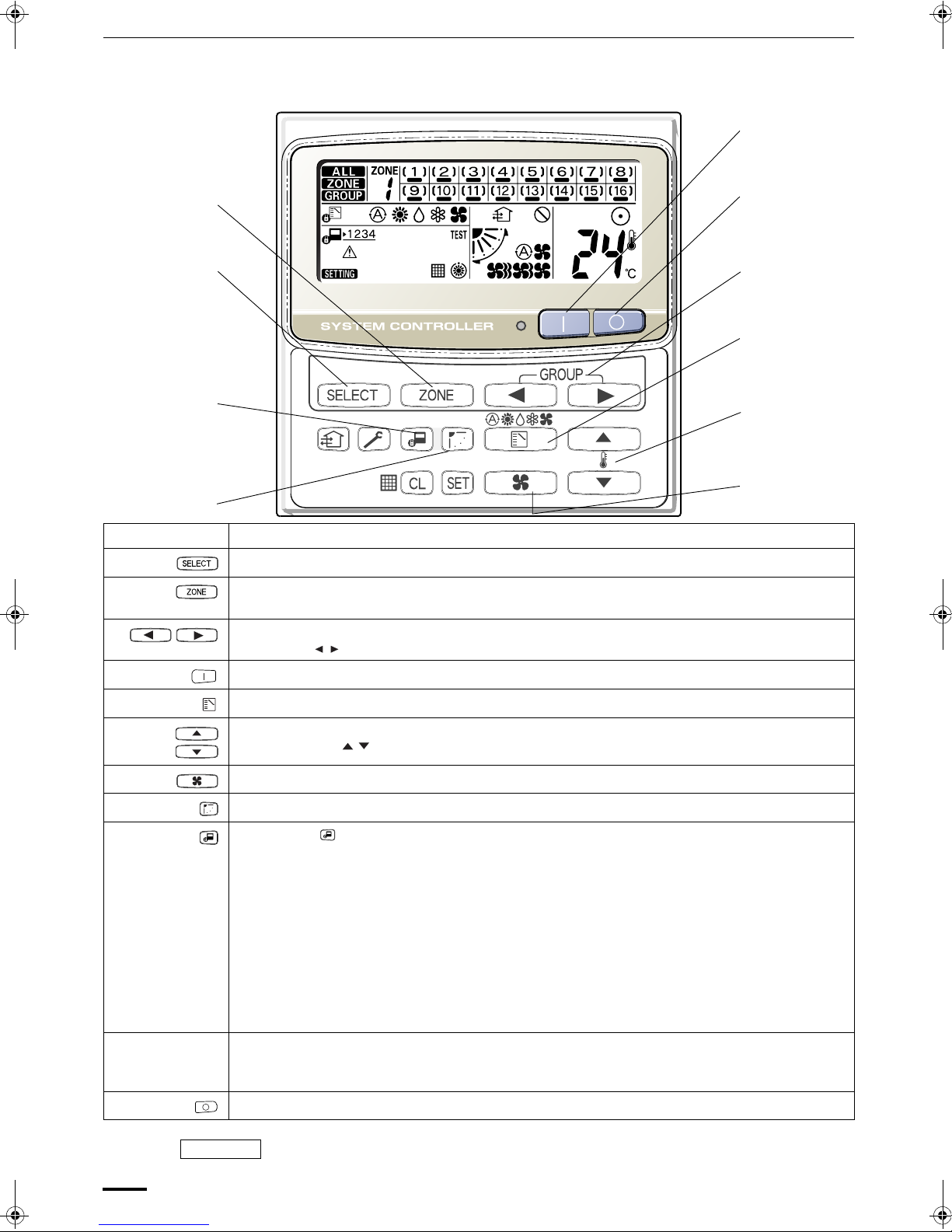

 Comment lancer le fonctionnement d’un groupe

Pour lancer le fonctionnement d’un groupe

Alimentation Placez l’interrupteur d’alimentation en position de marche plus de cinq heures avant le

démarrage.

1 Appuyez sur le bouton SELECT et sélectionnez GROUP.

2 Sélectionnez le n° de zone (ZONE) où se trouve le groupe à faire fonctionner, en appuyant sur

le bouton ZONE.

Arrêt

3 Sélectionnez le n° du groupe (GROUP) à faire fonctionner en appuyant sur les boutons de

sélection GROUP .

4 Appuyez sur le bouton ON.

5 Spécifiez le mode de fonctionnement en appuyant sur le bouton MODE.

6 Spécifiez la température désirée en appuyant sur un des boutons de réglage de la

température .

7 Spécifiez la vitesse de ventilation désirée en appuyant sur le bouton FAN SPEED.

8 Réglez la direction du flux d’air sur un angle spécifique ou sur le mode de balayage.

9 En appuyant sur , sélectionnez le réglage désiré.

Individual (séparé) : →Les commandes par télécommande sont possibles. Central 1 : → Empêche le démarrage ou l’arrêt séparé avec la télécommande. Central 2 : → Empêche le démarrage ou l’arrêt séparé, ni les réglages séparés de mode et

de température avec la télécommande.

Central 3 : → Empêche les réglages séparés de mode et de température avec la

télécommande.

Central 4 : → Empêche le réglage séparé du mode avec la télécommande.

• « CENTRAL » s’affiche sous le réglage central et sous les réglages séparés autres que ceux listés ci-dessus.

Fonctionnement automatique

(AUTO)

Suivant l’écart entre le réglage de la température et la température de la pièce, il y a alternance automatique du chauffage et du refroidissement pour assurer le maintien d’une température uniforme dans la pièce.

Arrêt Après avoir vérifié le n° du groupe (GROUP) à sélectionner, appuyez sur le bouton OFF.

REMARQUE

Le réglage de volet est disponible uniquement pour les appareils sans télécommande.

OI-725-8-F

 Comment démarrer le fonctionnement collectif

Pour démarrer le fonctionnement collectif (ALL ou ZONE)

Arrêt

Alimentation Placez l’interrupteur d’alimentation en position de marche cinq heures ou plus avant le

démarrage.

1 Appuyez sur le bouton SELECT et sélectionnez ALL ou ZONE.

Dans le cas du fonctionnement collectif de ZONE.

2 Sélectionnez le n° de la zone (ZONE) à faire fonctionner en appuyant sur le bouton ZONE.

3 Appuyez sur le bouton ON.

4 Spécifiez le mode de fonctionnement en appuyant sur le bouton MODE.

5 Spécifiez la température désirée en appuyant sur un des boutons de réglage de la

température .

6 Spécifiez la vitesse de ventilation désirée en appuyant sur le bouton FAN SPEED.

7 Sélectionnez le mode de contrôle.

Arrêt Après avoir vérifié le n° de la zone (ZONE) à sélectionner ou l’indication ALL, appuyez sur le

bouton OFF.

REMARQUE

En mode ALL ou ZONE, aucun réglage de volet n’est disponible. Si nécessaire, vous devez sélectionner le mode GR et utiliser le bouton FLAP.

OI-725-9-F

Inhalt

Seite

Produkt-Information ........................................................................................ 18

Wichtige Symbole ........................................................................................... 18

Aufstellungsort ................................................................................................ 19

Elektrische Erfordernisse ................................................................................ 19

Sicherheitsvorschriften.................................................................................... 19

So wenden Sie die Systemsteuerung an........................................................ 20

 Tastenfunktionen................................................................................. 20

 Display................................................................................................ 23

 Starten des Gruppenbetriebs ............................................................. 24

 Starten des Gemeinschaftsbetriebs ................................................... 25

Produkt-Information

Falls Probleme oder Fragen zu Ihrem Klimagerät auftreten sollten, werden die folgenden Angaben benötigt. Die Modell- und die Seriennummer befinden sich auf dem Typenschild an der Unterseite des Gehäuses.

Modellnummer Seriennummer ________________

Kaufdatum _____________________________________________________

Anschrift des Fachhändlers ________________________________________

K70DO43ZAA

Telefonnummer ________________

KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit dem « »-Zeichen gekennzeichnet, da es die Anforderungen der EG-Richtlinien Nr. 89/336/EEC, 73/23/EEC und 93/68/EEC erfüllt. Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und den Installationsanweisungen wird diese Erklärung ungültig.

Wichtige Symbole

In dieser Bedienungsanleitung werden die folgenden Symbole verwendet, um Benutzer und Kundendienstpersonal auf die Gefahr von Verletzungen bzw. Sachschäden und eine mögliche Beschädigung des Gerätes hinzuweisen:

WARNUNG

VORSICHT

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, wodurch Verletzungen mit möglicherweise tödlichem Ausgang entstehen können.

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, die zu Verletzungen, einer Beschädigung des Gerätes und anderen Sachschäden führen können.

OI-725-2-D

Aufstellungsort

• Wir empfehlen, diese Systemsteuerung von einem qualifizierten

Montagetechniker gemäß der Montageanleitung, die der Steuerung beigefügt ist, richtig installieren zu lassen.

WARNUNG

VORSICHT

• Diese Systemsteuerung nicht an einem Ort installieren, an dem Dämpfe oder entflammbare Gase auftreten, oder an einem extrem feuchten Ort, z.B. in einem Gewächshaus.

• Diese Systemsteuerung nicht an einem Ort installieren, an dem sich starke Wärme erzeugende Geräte befinden.

Elektrische Erfordernisse

1. Die gesamte Verdrahtung muss in Übereinstimmung mit dem örtlichen

Elektrizitätsgesetz erfolgen. Einzelheiten erfahren Sie von Ihrem Fachhändler oder einem qualifizierten Elektriker.

2. Die Verdrahtung muss von einem qualifizierten Elektriker vorgenommen

werden.

Um das Gerät warmlaufen zu lassen, muss die Stromversorgung mindestens fünf (5) Stunden vor dem Betrieb eingeschaltet werden. Lassen Sie die Stromversorgung eingeschaltet, es sei denn, dass Sie das Gerät für lange Zeit nicht zu verwenden beabsichtigen.

tromversorgung

EIN

Sicherheitsvorschriften

• Vor Inbetriebnahme der Systemsteuerung sollten Sie diese Bedienungsanleitung aufmerksam durchlesen. Falls Sie danach immer noch irgendwelche Schwierigkeiten oder Fragen haben sollten, wenden Sie sich bitte an Ihren Fachhändler.

• Das Klimagerät ist so konstruiert, dass es für ein angenehmes Raumklima sorgt. Verwenden Sie dieses Gerät nur für seinen beabsichtigten Zweck, gemäß der Beschreibung in dieser Bedienungsanleitung.

WARNUNG

VORSICHT

• Fassen Sie das Gerät nie mit nassen Händen an.

• Auf keinen Fall Benzin oder andere entflammbare Gase oder Flüssigkeiten in der Nähe des Klimageräts verwenden oder lagern — Explosionsgefahr!

• Das Klimagerät besitzt keinen Ventilator zum Ansaugen von Frischluft from outdoors. Werden Gas- und Ölheizgeräte, die viel Sauerstoff verbrauchen, im gleichen Raum betrieben, so müssen Fenster und Türen häufig geöffnet werden, um die Luft im Raum zu erneuern. Anderenfalls besteht in extremen Fällen Erstickungsgefahr!

• Schalten Sie das Klimagerät nicht mit Hilfe des Netztrennschalters ein und aus. Verwenden Sie dazu grundsätzlich die Betriebstaste (ON/OFF).

• Stecken Sie keine Gegenstände in den Luftauslass der Außeneinheit. Dies ist gefährlich, weil das Gebläse mit hoher Drehzahl rotiert.

• Lassen Sie nicht zu, dass Kinder mit dem Klimagerät spielen.

• Achten Sie stets darauf, den Raum nicht zu stark zu kühlen oder heizen, wenn Kleinkinder oder Kranke anwesend sind.

OI-725-3-D

 Tastenfunktionen

So wenden Sie die Systemsteuerung an

A: Wahltaste ALL/

ZONE/GR SELECT

B: Zonenwahl-

taste (ZONE)

C: Gruppen-

wahltasten (GROUP)

F: Betriebs-

lampe

D: Einschalt-

taste (ON)

E: Ausschalt-

taste (OFF)

G: Betriebsarten-

taste (MODE)

H: Temperatur-

einstellungstasten

K: Prüftaste

(CHECK)

O: Belüftungstaste

(VENTILATION)

L: Zentralsteuerungstaste

(CENTRAL

A: Wahltaste ALL/ZONE/GR SELECT

ALL

ZONE1

ZONE2

Verwenden Sie diese Taste, um eine der folgenden Funktionen auszuwählen:

M: Einstelltaste

(SET)

N: CL-Taste

CTRL)

I: Gebläsedrehzahl-Wahltaste

(FAN SPEED)

J: Klappentaste (FLAP)

ALL: Zum Ein- und Ausschalten aller Klimageräte.

GR1 UNIT UNIT

GR2 UNIT

GR3 UNIT

GR1 UNIT UNIT UNIT

GR2 UNIT

GR3 UNIT

HINWEIS

ZONE: Zum Ein- und Ausschalten aller Klimageräte einer

bestimmten Zone.

GR: Zum Ein- und Ausschalten aller Klimageräte einer

bestimmten Gruppe.

Es können maximal vier Zonen und 16 Gruppen (Einheiten) pro Zone eingestellt werden.

B: Zonenwahltaste (ZONE) Verwenden Sie diese Taste, um eine Zone (1 bis 4) auszuwählen, die

individuell bedient wird.

C: Gruppenwahltasten (GROUP) Verwenden Sie diese Tasten, um eine Gruppe (1 bis 16) auszuwählen,

die individuell bedient wird.

OI-725-4-D

 Tastenfunktionen (Fortsetzung)

D: Einschalttaste (ON) Mit dieser Taste wird das ausgewählte Klimagerät eingeschaltet.

E: Ausschalttaste (OFF) Mit dieser Taste wird das ausgewählte Klimagerät ausgeschaltet.

F: Betriebslampe Diese Lampe leuchtet, wenn die Einheit eingeschaltet ist. G: Betriebsartentaste (MODE) Verwenden Sie diese Taste, um eine der folgenden Funktionen

auszuwählen:

(AUTO) : Dient zum automatischen Einstellen des Kühl- oder Heizbetriebs.

Nur für Geräte mit Wärmepumpe

(Temperaturbereich: 17 bis 27 °C)

(HEIZEN) : Wird für den normalen Heizbetrieb verwendet.

Nur für Geräte mit Wärmepumpe

(Temperaturbereich: 16 bis 26 °C)

(TROCKNEN)

(KÜHLEN) : Wird für den normalen Kühlbetrieb verwendet.

(LÜFTEN) : Wird für den Gebläsebetrieb verwendet, ohne zu heizen oder zu

HINWEIS

H: Temperatureinstellungs-

tasten

I: Gebläsedrehzahl-

Wahltaste (FAN SPEED)

(AUTO) : Die Gebläsedrehzahl wird automatisch festgelegt.

(HOCH) : Hohe Gebläsedrehzahl

(MITTEL) : Mittlere Gebläsedrehzahl

(NIEDRIG) : Niedrige Gebläsedrehzahl

J: Klappentaste (FLAP)

VORSICHT

HINWEIS

: Für die Entfeuchtung der Luft, ohne die Zimmertemperatur zu ändern.

(Temperaturbereich: 18 bis 30 °C)

kühlen.

Wenn die -Anzeige eingeblendet ist, können Sie nicht die Betriebsart von

die Betriebsart zu ändern, schalten Sie alle Einheiten einmal aus, und wählen Sie dann den Modus erneut aus.

und oder auf oder und ändern. Um

: Drücken Sie diese Taste, um die Temperatureinstellung zu erhöhen. :

Drücken Sie diese Taste, um die Temperatureinstellung zu verringern.

1. Verwenden Sie diese Taste, um die Luftstromrichtung auf einen bestimmten Winkel einzustellen.

Die Luftstromrichtung wird auf der Fernbedienung angezeigt. Betriebsart Anzahl der Luftstromrichtungs-Einstellungen

(KÜHLEN) oder (TROCKNEN) 3 (HEIZEN) oder (LÜFTEN) 5

(AUTO) Kühlbetrieb: 3 Heizbetrieb: 5

• Im Kühlbetrieb und Heizbetrieb kann sich Kondenswasser in der Auslassöffnung bilden und auf den Boden tropfen, wenn die Klappen nach unten gerichtet sind.

• Verstellen Sie die Klappe nicht mit den Händen.

Diese Funktion steht nur für die Modelle ASS und ACS zur Verfügung.

()

HINWEIS

OI-725-5-D

2. Verwenden Sie diese Taste, um den Luftstrom automatisch nach oben und nach unten schwenken zu lassen.

Drücken Sie diese Taste mehrmals, bis das Symbol ( ) auf dem Display angezeigt wird.

Diese Funktion steht nur für die Modelle ASS, AWS und ACS zur Verfügung.

1) Die Klappeneinstellung lässt sich nur bei Geräten ohne Fernbedienung durchführen.

2) In den Betriebsarten ALL und ZONE kann keine Klappeneinstellung ausgeführt werden. Bei Bedarf sollten Sie den Modus GR (Gruppe) wählen und die Klappentaste (FLAP) benutzen.

 Tastenfunktionen (Fortsetzung)

K: Prüftaste (CHECK) Diese Taste wird nur für Wartungs- bzw. Reparaturarbeiten am

Klimagerät verwendet.

VORSICHT

L: Zentralsteuerungstaste

(CENTRAL

CTRL)

Verwenden Sie die Prüftaste nicht für den Normalbetrieb.

Verwenden Sie diese Taste, um den individuellen Betrieb über die Fernbedienung zu deaktivieren. Folgende Einstellungen sind verfügbar:

1: Individuelles Ein- und Ausschalten ist nicht möglich. 2: Individuelles Ein- und Ausschalten, Betriebsartenwahl und

Temperatureinstellung sind nicht möglich.

3: Individuelle Betriebsartenwahl und Temperatureinstellung sind nicht

möglich.

4: Individuelle Betriebsartenwahl ist nicht möglich.

Keine Anzeige: Zentralsteuerung ist deaktiviert. (Individueller Betrieb)

M: Einstelltaste (SET) Diese Taste wird beim Anschließen des Klimageräts zum Einstellen der

Adresse der Inneneinheit verwendet.

HINWEIS

Verwenden Sie die Taste SET nicht für den Normalbetrieb.

N: CL-Taste Verwenden Sie diese Taste, um das Filtersymbol zurückzusetzen.

Das Klimagerät verfügt über eine Zeiterfassung für den Filter und informiert Sie, wenn der Filter gereinigt werden muss.

O: Belüftungstaste

(VENTILATION)

Diese Taste wird verwendet, wenn ein (im Fachhandel erhältliches) Lüftungsgebläse angeschlossen ist. Um das Belüftungsgebläse einoder auszuschalten, drücken Sie diese Taste. Beim Ausschalten des Klimageräts wird das Gebläse ebenfalls ausgeschaltet. Während des Gebläsebetriebs wird das Symbol angezeigt. Wenn beim Drücken der Belüftungstaste das Symbol angezeigt wird, ist kein Belüftungsgebläse installiert.

OI-725-6-D

 Display

E K

Beschreibung A: Wenn sich die Einheit in Heizbereitschaft befindet, wird das Symbol angezeigt. B: Die aktuelle Betriebsart wird angezeigt. C: Die aktuell ausgewählten Gebläsedrehzahl-, Luftstromrichtungs- und

Schwenkeinstellungen (SWEEP) werden angezeigt.

D: Diese Anzeige wird eingeblendet, wenn der Filter gereinigt werden muss. E: Diese Anzeige wird nur eingeblendet, wenn eine Störung in einer Einheit auftritt.

F: Der aktuell ausgewählte Modus (ALL, ZONE oder GROUP), Zonennummer und

Gruppennummer werden angezeigt.

Anzeige der Gruppennummer (keine Angabe: keine Nummer registriert)

Gruppenstatusanzeige ( : registrierte Gruppe, : gegenwärtig ausgewählte Gruppe)

Betriebsstatusanzeige ( : Ein, Kein Symbol: Aus, : Alarm)

G: Der gegenwärtig ausgewählte Zentralsteuerungsmodus (1, 2, 3 oder 4) wird angezeigt. H: Leuchtet, wenn ein oder mehrere Klimageräte unter der Systemsteuerung in Betrieb

sind. Schaltet aus, wenn kein Klimagerät unter der Systemsteuerung in Betrieb ist. Blinkt, wenn ein Klimagerät unter anormalen Bedingungen läuft und die Schutzfunktion aktiviert ist.

I: Wenn die Taste länger als vier Sekunden gedrückt wird, erscheint die TEST-

Anzeige.

J: Diese Anzeige wird beim Einstellen der Temperatur eingeblendet.

K: Wenn die Stromversorgung der Systemsteuerung eingeschaltet wird, blinkt das -

Symbol für einige Minuten. Während des Blinkens sind sämtliche Steuerungsfunktionen der Systemsteuerung deaktiviert. Während dieser Zeit überprüft die Systemsteuerung die angeschlossenen Gruppen.

OI-725-7-D

 Starten des Gruppenbetriebs

So starten Sie den Gruppenbetrieb

Stromversorgung

Schalten Sie die Stromversorgung mindestens fünf Stunden vor dem Betriebsstart ein.

1 Drücken Sie die Taste SELECT, und wählen Sie GROUP.

2 Wählen Sie die Nummer der ZONE einschließlich der zu betreibenden Gruppe aus, indem Sie

die Taste ZONE drücken.

3 Wählen Sie die Nummer der zu betreibenden Gruppe aus, indem Sie die GROUP-

Auswahltasten drücken.

Stopp

4 Drücken Sie die Einschalttaste.

5 Stellen Sie die Betriebsart ein, indem Sie auf die Betriebsartentaste drücken.

6 Stellen Sie die gewünschte Temperatur ein, indem Sie eine der Temperatureinstellungstasten

drücken.

7 Stellen Sie mit der Gebläsedrehzahl-Wahltaste die gewünschte Gebläsedrehzahl ein.

8 Stellen Sie die Luftstromrichtung auf einen bestimmten Winkel oder Schwenkmodus ein.

9 Drücken Sie auf , um die gewünschte Einstellung auszuwählen.

Individual (Individuell): →Steuerung mit der Fernbedienung ist möglich. Central 1 (Zentral 1): → Individuelles Ein- und Ausschalten mit der Fernbedienung ist nicht

möglich.

Central 2 (Zentral 2): → Individuelles Ein- und Ausschalten, Betriebsartenwahl und

Temperatureinstellung mit der Fernbedienung sind nicht möglich.

Central 3 (Zentral 3): → Individuelle Betriebsartenwahl und Temperatureinstellung mit der

Fernbedienung sind nicht möglich.

Central 4 (Zentral 4): → Individuelle Betriebsartenwahl mit der Fernbedienung ist nicht möglich.

• Bei anderen als den oben aufgelisteten Zentral/Individuell-Einstellungen, wird ”CENTRAL” angezeigt.

Automatikbetrieb (AUTO)

Entsprechend dem Unterschied zwischen Temperatureinstellung und Raumtemperatur, wird zwischen Heiz- und Kühlbetrieb gewechselt, sodass die Raumtemperatur gleich bleibt.

Stopp Um die Nummer der auszuwählenden Gruppe zu bestätigen, drücken Sie die Ausschalttaste.

HINWEIS

Die Klappeneinstellung lässt sich nur bei Geräten ohne Fernbedienung durchführen.

OI-725-8-D

 Starten des Gemeinschaftsbetriebs

So starten Sie den Gemeinschaftsbetrieb (ALL oder ZONE)

Stopp

Stromversorgung

Schalten Sie die Stromversorgung mindestens fünf Stunden vor dem Betriebsstart ein.

1 Drücken Sie die Taste SELECT, und wählen Sie ALL oder ZONE.

Bei ZONE-Gemeinschaftsbetrieb.

2 Wählen Sie die Nummer der zu betreibenden ZONE aus, indem Sie die Taste ZONE drücken.

3 Drücken Sie die Einschalttaste.

4 Stellen Sie die Betriebsart ein, indem Sie auf die Betriebsartentaste drücken.

5 Stellen Sie die gewünschte Temperatur ein, indem Sie eine der Temperatureinstellungstasten

drücken.

6 Stellen Sie mit der Gebläsedrehzahl-Wahltaste die gewünschte Gebläsedrehzahl ein.

7 Wählen Sie die Steuerungsart aus.

Stopp Um die Nummer der auszuwählenden ZONE oder die ALL-Anzeige zu bestätigen, drücken

Sie die Ausschalttaste.

HINWEIS

In den Betriebsarten ALL und ZONE kann keine Klappeneinstellung ausgeführt werden. Bei Bedarf sollten Sie die Betriebsart GR wählen und die Klappentaste (FLAP) benutzen.

OI-725-9-D

Indice

Pagina

Informazioni sul prodotto................................................................................. 26

Simboli di avvertimento ................................................................................... 26

Luogo di installazione ..................................................................................... 27

Requisiti elettrici.............................................................................................. 27

Istruzioni di sicurezza...................................................................................... 27

Come usare il controllore di sistema............................................................... 28

 Funzioni dei pulsanti ........................................................................... 28

 Display................................................................................................ 31

 Come avviare il funzionamento del gruppo ........................................ 32

 Come avviare il funzionamento collettivo............................................ 33

Informazioni sul prodotto

In caso di difficoltà o se si hanno dei dubbi riguardo al condizionatore d’aria, sono necessarie le informazioni seguenti. I numeri del modello e di serie si trovano sulla targhetta di identificazione, sulla parte inferiore dell’armadio.

Nr. del modello Nr. di serie ___________________ Data di acquisto _________________________________________________ Indirizzo del rivenditore ___________________________________________

K70D043ZAA

Numero di telefono _____________

DICHIARAZIONE DI CONFORMITÀ

Questo prodotto è contrassegnato « » in quanto è conforme alle Direttive CEE nr. 89/336/CEE, 73/23/CEE e 93/68/CEE. Questa dichiarazione sarà nulla nel caso di impiego diverso da quello dichiarato dal fabbricante e/o di mancata osservanza, anche solo parziale, delle istruzioni d’installazione e/o d’uso.

Simboli di avvertimento

I simboli seguenti sono usati in questo manuale per mettere in guardia l’utente e il personale di servizio circa le condizioni potenzialmente pericolose per gli utenti, il personale di servizio o l’apparecchiatura:

AVVERTIMENTO

PRECAUZIONE

Questo simbolo si riferisce a pericoli o a interventi poco sicuri che possono causare gravi lesioni personali o la morte.

Questo simbolo si riferisce a pericoli o a interventi poco sicuri che possono provocare lesioni personali o danneggiare il prodotto stesso o altre cose.

OI-725-2-IT

Luogo di installazione

• Si raccomanda di far installare questo controllore di sistema da tecnici

qualificati per l’installazione seguendo le istruzioni di installazione fornite con il controllore di sistema.

AVVERTIMENTO

PRECAUZIONE

• Non installare il controllore di sistema dove ci sono fumi o gas infiammabili, o in un posto molto umido come una serra.

• Non installare il controllore di sistema dove sono collocate apparecchiature che generano un calore eccessivo.

Requisiti elettrici

1. Tutti gli allacciamenti elettrici devono essere conformi alle normative

elettriche locali. Per i dettagli consultare il rivenditore o un elettricista specializzato.

2. Gli allacciamenti elettrici devono essere eseguiti da un elettricista

specializzato.

Per riscaldare il sistema occorre accendere l’interruttore principale almeno cinque (5) ore prima della messa in funzione. L’interruttore principale dell’alimentazione di rete va lasciato acceso (ON), a meno che non si preveda di non utilizzare l’apparecchio per un periodo di tempo prolungato.

Interruttore principale

AVVERTIMENTO

PRECAUZIONE

Istruzioni di sicurezza

• Leggere attentamente questo manuale di istruzioni prima di usare questo controllore di sistema. In caso di dubbi o problemi, rivolgersi al proprio rivenditore.

• Questo condizionatore d’aria è progettato per rendere confortevoli le condizioni ambientali della vostra stanza. Utilizzarlo soltanto per lo scopo previsto, come descritto in questo manuale di istruzioni.

• Mai toccare l’unità con le mani bagnate.

• Mai usare o conservare benzina o altri vapori o liquidi infiammabili vicino al condizionatore, perché ciò è molto pericoloso.

• Questo condizionatore d’aria non ha una ventola di aspirazione dell’aria fresca dall’esterno. Occorre pertanto aprire frequentemente le porte e le finestre se si utlizzano apparecchiature di riscaldamento a gas o cherosene nella stessa stanza, perché consumano molto ossigeno. In caso contrario, potrebbe esserci pericolo di asfissia.

• Non accendere e spegnere il condizionatore d’aria mediante l’interruttore principale. Usare sempre il pulsante di accensione/ spegnimento (ON/OFF).

• Non inserire alcun oggetto nell’uscita d’aria dell’unità esterna. Ciò è molto pericoloso perché la ventola gira ad alta velocità.

• Non lasciar giocare i bambini con il condizionatore d’aria.

• Non raffreddare o riscaldare eccessivamente la stanza in presenza di bambini molto piccoli o di invalidi.

OI-725-3-IT

 Funzioni dei pulsanti

Come usare il controllore di sistema

A: Pulsante ALL/

ZONE/GR SELECT

B: Pulsante di

selezione ZONE

C: Pulsanti di

selezione GROUP

F: Spia di fun-

zionamento

D: Pulsante ON

E: Pulsante

OFF

G: Pulsante

MODE

H: Pulsanti di

impostazione della temperatura

M: Pulsante

SET

N: Pulsante CL

CTRL

I: Pulsante FAN SPEED

J: Pulsante FLAP

O: Pulsante

VENTILATION

K: Pulsante

CHECK

L: Pulsante CENTRAL

A: Pulsante ALL/ZONE/GR SELECT Usare questo pulsante per selezionare una delle seguenti opzioni:

ALL

ZONE1

ZONE2

ALL: Serve per accendere e spegnere tutti i condizionatori d’aria.

GR1 UNIT UNIT

GR2 UNIT

GR3 UNIT

GR1 UNIT UNIT UNIT

GR2 UNIT

GR3 UNIT

NOTA

ZONE: Serve per accendere e spegnere tutti i condizionatori d’aria di

ciascuna zona.

GR: Serve per accendere e spegnere tutti i condizionatori d’aria di

ciascun gruppo.

È possibile impostare un massimo di quattro zone e 16 gruppi (unità) in una zona.

B: Pulsante di selezione

ZONE

Usare questo pulsante per selezionare una zona (da 1 a 4) da far funzionare separatamente.

C: Pulsanti di selezione GROUP Usare questi pulsanti per selezionare un gruppo (da 1 a 16) da far

funzionare separatamente.

OI-725-4-IT

 Funzioni dei pulsanti (seguito)

D: Pulsante ON Questo pulsante serve ad accendere il condizionatore d’aria selezionato.

E: Pulsante OFF Questo pulsante serve a spegnere il condizionatore d’aria selezionato.

F: Spia di funzionamento Questa spia si illumina quando l’unità viene accesa. G: Pulsante MODE Usare questo pulsante per selezionare una delle cinque modalità

seguenti di funzionamento:

(AUTO) : Serve per impostare automaticamente il raffreddamento o il

riscaldamento.

Solo per il tipo a pompa di calore

(campo di regolazione della temperatura: da 17 a 27 °C)

(HEAT) (Riscaldamento) : Serve per il normale riscaldamento.

Solo per il tipo a pompa di calore

(campo di regolazione della temperatura: da 16 a 26 °C)

(DRY) (Deumidifcazione) : Serve per deumidificare senza modificare la temperatura

dell’ambiente.

(campo di regolazione della temperatura: da 18 a 30 °C)

(COOL) (Raffreddamento) : Serve per il raffreddamento normale.

(campo di regolazione della temperatura: da 18 a 30 °C)

(FAN) (Ventola) : Serve per azionare solo la ventola, senza attivare il riscaldamento

o il raffreddamento.

NOTA

H: Pulsanti di impostazione

della temperatura

I: Pulsante FAN SPEED

(AUTO) :

(HI.) (alta) : Velocità alta della ventola.

(MED.) (media) : Velocità media della ventola.

(LO.) (bassa) : Velocità bassa della ventola.

J: Pulsante FLAP

PRECAUZIONE

NOTA

Quando si visualizza l’indicazione , non è possibile cambiare la modalità da

spegnere una volta tutte le unità e poi selezionare di nuovo la modalità.

Premere questo pulsante per aumentare l’impostazione della temperatura.

Premere questo pulsante per diminuire l’impostazione della temperatura.

Il condizionatore d’aria stabilisce automaticamente la velocità della ventola.

1. Usare questo pulsante per impostare la direzione del flusso d’aria ad un’angolazione specifica.

e o a o e . Per cambiare la modalità,

La direzione del flusso d’aria si visualizza sul telecomando. Modalità di funzionamento

Numero di impostazioni per la direzione

del flusso d’aria (Raffreddamento) o (Deumidificazione) 3 (Riscaldamento) o (Ventola) 5 (AUTO)

Modalità di raffreddamento: 3 Modalità di riscaldamento: 5

• Nella modalità di raffreddamento e di deumidificazione, quando i deflettori sono rivolti verso il basso, della condensa può formarsi e gocciolare attorno all’uscita dell’aria.

• Non spostare il deflettore con le mani.

Questa funzione è disponibile solo per i modelli ASS e ACS.

()

NOTA

OI-725-5-IT

2. Usare questo pulsante in modo che la direzione del flusso d’aria esegua automaticamente un movimento circolare su e giù.

Premere più volte questo pulsante finché sul display appare il simbolo ( )

Questa funzione è disponibile solo per i modelli ASS, AWS e ACS.

1) L’impostazione del deflettore può essere eseguita solo per le unità che non sono dotate di telecomando.

2) Nella modalità ALL o ZONE, non è possibile eseguire nessuna impostazione del deflettore. Se è necessario, si deve selezionare la modalità GR e usare il pulsante FLAP.

 Funzioni dei pulsanti (seguito)

K: Pulsante CHECK Questo pulsante serve solo quando si esegue la manutenzione del

condizionatore d’aria.

Non usare il pulsante CHECK per il funzionamento normale.

L: Pulsante CENTRAL

PRECAUZIONE

CTRL Usare questo pulsante per disabilitare il funzionamento separato con il

telecomando nel seguente modo:

1: Il funzionamento separato di accensione/spegnimento (ON/OFF) è

disabilitato.

2: Il funzionamento separato di accensione/spegnimento (ON/OFF), della

modalità (MODE) e di impostazione della temperatura è disabilitato.

3: Il funzionamento separato della modalità (MODE) e di impostazione

della temperatura è disabilitato.

4: Il funzionamento separato della modalità (MODE) è disabilitato.

Nessuna indicazione: Il controllo centrale è annullato. (Funzionamento separato)

M: Pulsante SET Questo pulsante serve per impostare l’indirizzo dell’unità interna

quando si installa il condizionatore d’aria.

NOTA

Non usare il pulsante SET per il funzionamento normale.

N: Pulsante CL Usare questo pulsante per ripristinare il contrassegno del filtro .

Il condizionatore d’aria è dotato del timer per il filtro e informa quando è necessario pulire il filtro.

O: Pulsante VENTILATION Usare questo pulsante quando si installa una ventola disponibile sul

mercato. Premendo questo pulsante si accende e si spegne la ventola. Quando si spegne il condizionatore d’aria, anche la ventola viene spenta. Mentre la ventola è in funzione, sul display appare . Se si visualizza quando si preme il pulsante di ventilazione, non è installata alcuna ventola.

OI-725-6-IT

 Display

E K

Descrizione A: Quando l’unità è nella modalità di attesa del riscaldamento, appare l’indicatore . B: Si visualizza la modalità di funzionamento attualmente selezionata. C: Si visualizzano le impostazioni attualmente selezionate per la velocità della ventola

(FAN SPEED), per la direzione del flusso d’aria e per il movimento circolare (SWEEP).

D: Questa indicazione appare quando è necessario pulire il filtro. E: Questa indicazione appare solo quando si verifica un’anomalia all’interno di un’unità.

F: Si visualizzano la modalità (ALL, ZONE o GROUP), il numero ZONE e il numero

GROUP attualmente selezionati.

Display del numero GROUP (nessuna cifra: nessun numero registrato)

Display dello stato GROUP ( : gruppo registrato, : gruppo attualmente registrato)

Display dello stato di funzionamento ( : accensione, nessun contrassegno: spegnimento, : allarme)

G: Si visualizza la modalità di controllo centrale (1, 2, 3 o 4) attualmente selezionata. H: Si illumina quando qualche condizionatore d’aria sotto il controllo di sistema è in

funzione; si spegne quando nessun condizionatore d’aria sotto il controllo di sistema è in funzione. Lampeggia quando qualche condizionatore funziona in condizioni anomali e la sua funzionalità di protezione è operativa.

I: Quando si preme il pulsante per più di quattro secondi, appare l’indicatore TEST.

J: Questa indicazione appare quando si imposta la temperatura.

K: Quando si attiva l’interruttore di alimentazione del controllore di sistema, il

contrassegno lampeggia per alcuni minuti. Mentre lampeggia, qualsiasi comando che usa il controllore di sistema è disabilitato. Ciò è dovuto al fatto che il controllore di sistema sta verificando i gruppi collegati.

OI-725-7-IT

 Come avviare il funzionamento del gruppo

Per avviare il funzionamento del gruppo

Alimentazione Attivare l’interruttore di alimentazione più di 5 ore prima di avviare il funzionamento. 1 Premere il pulsante SELECT e selezionare GROUP.

2 Selezionare il numero ZONE incluso il gruppo da far funzionare premendo il pulsante ZONE.

Arresto

Selezionare il numero GROUP da far funzionare premendo i pulsanti di selezione GROUP .

4 Premere il pulsante ON.

5 Impostare la modalità di funzionamento premendo il pulsante MODE.

6 Impostare la temperatura desiderata premendo uno dei pulsanti di impostazione della

temperatura .

7 Impostare la velocità della ventola desiderata premendo il pulsante FAN SPEED.

8 Impostare la direzione del flusso d’aria su un’angolazione specifica o sulla modalità di

movimento circolare.

9 Premendo , selezionare l’impostazione desiderata.

Separato: → È possibile eseguire i comandi con il telecomando. Centrale 1: → Il funzionamento separato di accensione/spegnimento (ON/OFF) con il

telecomando è disabilitato.

Centrale 2: → Il funzionamento separato di accensione/spegnimento (ON/OFF), della

modalità (MODE) e di impostazione della temperatura con il telecomando è disabilitato.

Centrale 3: → Il funzionamento separato della modalità (MODE) e di impostazione della

temperatura con il telecomando è disabilitato.

Centrale 4:

→ Il funzionamento separato della modalità (MODE) con il telecomando è disabilitato.

• Con le impostazioni Centrale/Separato diverse da quelle impostate sopra, si visualizza “CENTRAL”.

Funzionamento AUTO

A seconda della differenza fra l’impostazione della temperatura e la temperatura della stanza, il riscaldamento e il raffreddamento si alternano automaticamente in modo da mantenere una temperatura uniforme della stanza.

Arresto Confermando il numero GROUP da selezionare, premere il pulsante OFF.

NOTA

L’impostazione del deflettore può essere eseguita solo per le unità che non sono dotate di telecomando.

OI-725-8-IT

 Come avviare il funzionamento collettivo

Per avviare il funzionamento collettivo (ALL o ZONE)

Arresto

Alimentazione Attivare l’interruttore di alimentazione 5 ore o più prima di avviare il funzionamento.

1 Premere il pulsante SELECT e selezionare ALL o ZONE.

In caso di funzionamento collettivo ZONE.

2 Selezionare il numero ZONE da far funzionare premendo il pulsante ZONE.

3 Premere il pulsante ON.

4 Impostare la modalità di funzionamento premendo il pulsante MODE.

5 Impostare la temperatura desiderata premendo uno dei pulsanti di impostazione della

temperatura .

6 Impostare la velocità della ventola desiderata premendo il pulsante FAN SPEED.

7 Selezionare la modalità di controllo.

Arresto Confermando il numero ZONE da selezionare o l’indicazione ALL, premere il pulsante OFF.

NOTA

Nella modalità ALL o ZONE, non è possibile eseguire nessuna impostazione del deflettore. Se è necessario, si deve selezionare la modalità GR e usare il pulsante FLAP.

OI-725-9-IT

Índice

Página

Informações sobre o produto.......................................................................... 34

Símbolos de alerta.......................................................................................... 34

Localização da instalação............................................................................... 35

Requisitos eléctricos....................................................................................... 35

Instruções de segurança................................................................................. 35

Como utilizar o controlador do sistema........................................................... 36

 Funções dos botões ........................................................................... 36

 Visor.................................................................................................... 39

 Como iniciar o funcionamento em grupo ............................................ 40

 Como iniciar o funcionamento coletivo............................................... 41

Informações sobre o produto

Se tem alguma questão ou problema respeitante ao seu aparelho de ar condicionado vai necessitar da informação que se segue. O número do modelo e da série encontram-se na placa identificadora na parte inferior do aparelho.

Número do modelo Número de série ___________ Data de compra _________________________________________________ Endereço do concessionário _______________________________________

K70D043ZAA

Telefone _____________________

DECLARAÇÃO DE CONFORMIDADE

Este produto tem a marca « » que indica a conformidade com as directivas 89/336/CEE, 73/23/CEE e 93/68/CEE. Esta declaração será considerada nula se a sua utilização for diferente da do construtor e/ou se não forem seguidas, mesmo que parcialmente, as instruções de instalação e/ou de modo de emprego.

Símbolos de alerta

Os símbolos que se seguem são utilizados neste manual para o alertar sobre condições potencialmente perigosas para os utilizadores, pessoal de manutenção ou o próprio aparelho:

ADVERTÊNCIA

PRECAUÇÃO

Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais severos ou morte.

Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais, danos ao produto ou aos objectos que o cercam.

OI-725-2-P

Localização da instalação

• Recomendamos que o controlador do sistema seja instalado

correctamente por técnicos de instalação qualificados que cumpram as instruções de instalação fornecidas com o controlador do sistema.

ADVERTÊNCIA

PRECAUÇÃO

• Não instale o controlador do sistema em locais expostos a fumos ou gases inflamáveis nem em locais com um elevado grau de humidade, como uma estufa.

• Não instale o controlador do sistema em locais onde existam objectos geradores de calor intenso.

Requisitos eléctricos

1. Todas as ligações devem estar de acordo com os requisitos eléctricos

locais. Consulte o seu concessionário ou um electricista qualificado para mais detalhes.

2. As ligações devem ser feitas por um electricista qualificado.

Para aquecer o sistema, tem de o ligar à corrente eléctrica pelo menos cinco (5) horas antes de o utilizar. Mantenha o aparelho ligado à corrente eléctrica excepto se não o pretender utilizar durante um período de tempo prolongado.

orrente eléctrica

ADVERTÊNCIA

PRECAUÇÃO

Instruções de segurança

• Leia este manual de instruções cuidadosamente antes de utilizar este controlador do sistema. Se ainda tiver algumas dificuldades ou problemas, consulte o seu concessionário.

• Este aparelho tem por finalidade oferecer-lhe condições confortáveis na sala. Utilize-o apenas para esse fim como descrito neste manual de instruções.

• Não toque na unidade com as mãos molhadas.

• Nunca utilize ou armazene gasolina ou outros vapores ou líquidos inflamáveis perto do aparelho de ar condicionado — é muito perigoso.

• Este aparelho de ar condicionado não tem ventilador para retirar ar fresco do exterior. Deve abrir frequentemente portas e janelas quando utiliza aquecimentos a gás ou óleo na mesma sala, pois estes consomem grande quantidade de oxigénio do ar. De outra maneira, em casos extremos, podem ocorrer casos de sufocação.

• Não ligue e desligue o aparelho de ar condicionado utilizando o interruptor principal. Use o botão de operação ON/OFF.

• Não coloque nada na saída de ar da unidade exterior. É muito perigoso devido à alta velocidade de rotação do ventilador.

• Não deixe crianças brincar com o aparelho de ar condicionado.

• Não arrefeça ou aqueça demasiado o sala quando estiverem presentes bebés ou pessoas inválidas.

OI-725-3-P

 Funções dos botões

Como utilizar o controlador do sistema

A: Botão ALL/

ZONE/GR SELECT

B: Botão de

selecção ZONE

C: Botões de

selecção GROUP

F: Luz indica-

dora de funcionamento

D: Botão ON

E: Botão OFF

G: Botão MODE

H: Botões de

regulação da temperatura

M: Botão SET

N: Botão CL

CTRL

I: Botão FAN SPEED

J: Botão FLAP

O: Botão

VENTILATION

K: Botão

CHECK

L: Botão CENTRAL

A: Botão ALL/ZONE/GR SELECT Utilize este botão para seleccionar um dos seguintes itens:

ALL

ZONE1

ZONE2

ALL: liga e desliga todos os aparelhos de ar condicionado.

GR1 UNIT UNIT

GR2 UNIT

GR3 UNIT

GR1 UNIT UNIT UNIT

GR2 UNIT

GR3 UNIT

NOTA

ZONE: liga e desliga todos os aparelhos de ar condicionado de cada

zona.

GR: liga e desliga todos os aparelhos de ar condicionado de cada

grupo.

Pode definir um máximo de quatro zonas com 16 grupos (aparelhos) para cada zona.

B: Botão de selecção

ZONE

Utilize este botão para seleccionar a zona (de 1 a 4) a controlar individualmente.

C: Botões de selecção GROUP Utilize estes botões para seleccionar um grupo (de 1 a 16) a controlar

individualmente.

OI-725-4-P

 Funções dos botões (continuação)

D: Botão ON Este botão liga o aparelho de ar condicionado seleccionado.

E: Botão OFF Este botão desliga o aparelho de ar condicionado seleccionado.

F: Luz indicadora de funcionamento

Esta luz acende-se quando o aparelho está ligado.

G: Botão MODE Utilize este botão para seleccionar um dos seguintes cinco modos de

funcionamento:

(AUTO) : Utilizado para definir automaticamente a operação de

arrefecimento ou aquecimento.

Apenas para o tipo de bomba de aquecimento

(intervalo de temperatura: 17 a 27 °C)

(HEAT) : Utilizado na operação de aquecimento normal.

Apenas para o tipo de bomba de aquecimento

(intervalo de temperatura: 16 a 26 °C)

(DRY) : Utilizado para desumidificar sem alterar a temperatura da sala.

(intervalo de temperatura: 18 a 30 °C)

(COOL) : Utilizado na operação de arrefecimento normal.

(intervalo de temperatura: 18 a 30 °C)

(FAN) : Utilizado para só activar a ventoinha sem a operação de

aquecimento ou arrefecimento.

H: Botões de regulação

da temperatura

NOTA

Quando a indicação aparece, não pode alterar o modo de

ou para ou e . Para alterar o modo, desligue todos os aparelhos uma vez e, em seguida, seleccione novamente o modo.

: Prima este botão para aumentar a temperatura. : Prime este botão para diminuir a temperatura.

I: Botão FAN SPEED

(AUTO) : O aparelho de ar condicionado regula automaticamente a

velocidade da ventoinha.

J: Botão FLAP

(HI.) : Velocidade elevada da ventoinha.

(MED.) : Velocidade média da ventoinha.

(LO.) : Velocidade baixa da ventoinha.

1. Utilize este botão para definir a direcção do fluxo de ar para um ângulo específico.

A direcção do fluxo de ar aparece na unidade de controlo remoto. Modo de funcionamento

(COOL) ou (DRY) 3 (HEAT) ou (FAN) 5

(AUTO) Modo de arrefecimento: 3 Modo de aquecimento: 5

PRECAUÇÃO

• Nos modos de arrefecimento e desumidificação, pode ocorrer a formação de condensação e aparecerem pingos à volta do ventilador quando as placas estão viradas para baixo.

• Não movas as placas com as mãos.

NOTA

()

Esta função só está disponível para os modelos ASS e ACS.

2. Utilize este botão para que a direcção do fluxo de ar suba e desça automaticamente.

Prima este botão várias vezes até o símbolo ( ) aparecer no visor.

NOTA

Esta função só está disponível para os modelos ASS, AWS e ACS.

1) A regulação da placa só pode ser efectuada para unidades sem comandos remotos.

2) No modo ALL ou ZONE, não pode regular a posição da placa. Se for necessário, seleccione o modo GR e utilize o botão FLAP.

Número de definições da direcção do fluxo de ar

OI-725-5-P

 Funções dos botões (continuação)

K: Botão CHECK Este botão só é utilizado quando o aparelho de ar condicionado é

reparado.

Não utilize o botão CHECK para condições de funcionamento normais.

L: Botão CENTRAL

PRECAUÇÃO

CTRL Utilize este botão para impedir a utilização individual do controlo

remoto da seguinte forma:

1: A operação individual de ligar/desligar (ON/OFF) é impedida. 2: A utilização individual de ON/OFF, MODE e da regulação da

temperatura é impedida.

3: A utilização individual de MODE e da regulação da temperatura é

impedida.

4: A utilização individual de MODE é impedida.

Sem indicação: O controlo central é desactivado. (Operação individual)

M: Botão SET Este botão é utilizado para definir o endereço do aparelho de interior

quando instalar o ar condicionado.

NOTA

Não utilize o botão SET para condições de funcionamento normais.

N: Botão CL Utilize este botão para repor o sinal do filtro .

O aparelho de ar condicionado integra o temporizador do filtro e informa-o sobre os requisitos de limpeza do filtro.

O: Botão VENTILATION Utilize este botão quando instalar uma ventoinha disponível no

mercado. Premir este botão liga e desliga a ventoinha. Quando desligar o aparelho de ar condicionado, a ventoinha é também desligada. Quando a ventoinha está a funcionar, aparece no visor. Se aparecer quando premir o botão de ventilação, tal indica que não existem ventoinhas instaladas.

OI-725-6-P

 Visor

E K

Descrição A: Quando o aparelho está em modo de espera de aquecimento, aparece o indicador . B: Aparece o modo de funcionamento actualmente seleccionado. C: As definições seleccionadas para FAN SPEED, direcção do fluxo de ar e SWEEP

aparecem no visor.

D: Esta indicação aparece quando o filtro tem de ser limpo. E: Esta indicação só aparece quando ocorre uma avaria no aparelho.

F: O modo actualmente seleccionado (ALL, ZONE ou GROUP), o número da zona

(ZONE) e o número do grupo (GROUP) aparecem no visor.

Visor do número do grupo (GROUP) (sem número: não existe um número registado)

Visor de estado do grupo (GROUP) ( : grupo registado, : grupo actualmente seleccionado)

Visor do estado de funcionamento ( : activado, sem sinal: desactivado, : alarme)

G: Aparece o modo de controlo central seleccionado (1, 2, 3 ou 4). H: Acende-se quando um dos aparelhos de ar condicionado pertencentes ao controlo do

sistema está a funcionar. Desliga-se quando nenhum dos aparelhos de ar condicionado pertencentes ao controlo do sistema está a funcionar. Pisca quando qualquer um dos aparelhos de ar condicionado está a funcionar incorrectamente e a funcionalidade de protecção é activada.

I: Se premir o botão durante mais de quatro segundos, aparece o indicador TEST.

J: Esta indicação aparece quando a temperatura é regulada.

K: Quando desliga o interruptor de alimentação do controlador do sistema, o sinal

pisca durante alguns minutos. Enquanto piscar, não conseguirá utilizar nenhum controlo do controlador do sistema. Tal ocorre porque o controlador do sistema está a verificar os grupos ligados.

OI-725-7-P

 Como iniciar o funcionamento em grupo

Para iniciar o funcionamento em grupo

Ligar/desligar Ligue o interruptor de alimentação durante mais de 5 horas antes de iniciar a operação. 1 Prima o botão SELECT e seleccione GROUP.

2 Seleccione o número da zona (ZONE), incluindo o grupo a controlar, premindo o botão ZONE.

3 Seleccione o número do grupo (GROUP) a controlar premindo os botões de selecção

GROUP .

Parar

4 Prima o botão ON.

5 Defina o modo de funcionamento premindo o botão MODE.

6 Defina a temperatura pretendida premindo um dos botões de regulação de temperatura .

7 Defina a velocidade de ventoinha pretendida premindo o botão FAN SPEED.

8 Defina a direcção do fluxo de ar para um ângulo específico ou modo de varrimento.

9 Prima para seleccionar a definição pretendida.

Individual: → É possível utilizar o comando remoto. Central 1: → Não é possível utilizar individualmente a função ON/OFF com o comando

remoto.

Central 2: → Não é possível utilizar individualmente as funções ON/OFF, MODE e Temp.

com o comando remoto.

Central 3: → Não é possível utilizar individualmente as funções MODE e Temp. com o

comando remoto.

Central 4: → Não é possível utilizar individualmente a função MODE com o comando remoto.

• “CENTRAL” aparece com outras definições Central/Individual que não as listadas acima.

Funcionamento AUTO

Consoante a diferença entre a temperatura regulada e a temperatura ambiente, o aparelho alterna automaticamente entre as funções de arrefecimento e de aquecimento para manter uma temperatura ambiente uniforme.

Parar Depois de confirmar o número do grupo (GROUP) a seleccionar, prima o botão OFF.

NOTA

A regulação da placa só pode ser efectuada para unidades sem comandos remotos.

OI-725-8-P

 Como iniciar o funcionamento coletivo

Para iniciar o funcionamento coletivo (ALL ou ZONE)

Parar

Ligar/desligar Ligue o interruptor de alimentação durante mais de 5 horas antes de iniciar a operação.

1 Prima o botão SELECT e seleccione ALL ou ZONE.

No caso do funcionamento coletivo em modo ZONE.

2 Seleccione o número da zona (ZONE) a controlar premindo o botão ZONE.

3 Prima o botão ON.

4 Defina o modo de funcionamento premindo o botão MODE.

5 Defina a temperatura pretendida premindo um dos botões de regulação de temperatura .

6 Defina a velocidade de ventoinha pretendida premindo o botão FAN SPEED.

7 Seleccione o modo de controlo.

Parar Depois de confirmar o número da zona (ZONE) a seleccionar ou a indicação ALL, prima o

botão OFF.

NOTA

No modo ALL ou ZONE, não pode regular a posição da placa. Se necessário, deve seleccionar o modo GR e utilizar o botão FLAP.

OI-725-9-P

Περιεχµενα

Σελίδα

Πληροφορίεσ για το προϊν ......................................................................... 42

Σύβολα προειδοποίησησ ............................................................................ 42

Θέση εγκατάστασησ ..................................................................................... 43

Ηλεκτρικέσ προϋποθέσεισ........................................................................... 43

Οδηγίεσ ασφάλειασ ...................................................................................... 43

Πώσ να χρησιµοποιείτε τον ελεγκτή συστήµατοσ .................................... 44

Λειτουργίεσ πλήκτρων ....................................................................... 44

Ενδείξεισ .............................................................................................. 47

Πώσ να ξεκινήσετε µια λειτουργία οµάδασ...................................... 48

Πώσ να ξεκινήσετε µια συλλογική λειτουργία ................................. 49

Πληροφορίεσ για το προϊν

Αν έχετε προβλήµατα ή απορίεσ σχετικά µε το κλιµατιστικ σασ, θα χρειαστείτε τισ παρακάτω πληροφορίεσ. Ο αριθµσ µοντέλου και ο σειριακσ αριθµσ βρίσκονται στην πινακίδα τησ συσκευήσ.

Ηµεροµηνία αγοράσ _________________________________________________

∆ιεύθυνση προµηθευτή ______________________________________________

Τηλέφωνο _____________________

∆ΗΛΩΣΗ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ

Το προϊν αυτ φέρει την ένδειξη «» επειδή πληροί τισ υπ’ αριθµν 89/336/EΟΚ, 73/23/EΟΚ και 93/68/EΟΚ οδηγίεσ τησ EΟΚ. Η δήλωση αυτή δεν ισχύει σε περίπτωση κακήσ χρήσησ ή/και έλλειψησ τησ τήρησησ των οδηγιών εγκατάστασησ ή/και χειρισού του κατασκευαστή.

Σύβολα προειδοποίησησ

Τα παρακάτω σύµβολα που χρησιµοποιούνται στο παρν εγχειρίδιο σάς προειδοποιούν για ενδεχµενες επικίνδυνες καταστάσεις για τους χρήστες, το προσωπικ επισκευής ή το µηχάνηµα:

Αυτ το σύµβολο αναφέρεται σε µια επικίνδυνη ή µη ασφαλή ενέργεια που µπορεί να οδηγήσει σε σοβαρ προσωπικ τραυµατισµ ή θάνατο.

Αυτ το σύµβολο αναφέρεται σε µια επικίνδυνη ή µη ασφαλή ενέργεια που µπορεί να οδηγήσει σε προσωπικ τραυµατισµ ή ζηµιά του προϊντος ή της περιουσίας σας.

OI-725-2-GR

Θέση εγκατάστασησ

• Συνιστούµε η εγκατάσταση του ελεγκτή συστήµατος να γίνει σωστά απ ειδικευµένους τεχνικούς εγκατάστασης σύµφωνα µε τις οδηγίες εγκατάστασης που τον συνοδεύουν.

• Μην εγκαταστήσετε αυτν τον ελεγκτή συστήµατοσ σε µέρη που υπάρχουν αναθυµιάσεισ ή εύφλεκτα αέρια, ή σε µέρη που υπάρχει πολύ υγρασία, πωσ, για παράδειγµα, σε θερµοκήπιο.

• Μην εγκαταστήσετε τον ελεγκτή συστήµατοσ σε µέρη που βρίσκονται αντικείµενα που παράγουν µεγάλεσ ποστητεσ θερµτητασ.

Ηλεκτρικέσ προϋποθέσεισ

1. λεσ οι καλωδιώσεισ πρέπει να συορφώνονται ε τουσ κατά τπον κανονισµούσ περί ηλεκτρολογίασ. Συβουλευθείτε τον προηθευτή σασ ή έναν ειδικευένο ηλεκτρολγο για λεπτοέρειεσ.

2. Οι καλωδιώσεισ πρέπει να γίνουν απ έναν ειδικευένο ηλεκτρολγο.

Για να προθερµανθεί το σύστηµα, πρέπει να είναι ενεργοποιηµένη η κεντρική ηλεκτρική παροχή πέντε (5) τουλάχιστον ώρες πριν τη λειτουργία. Αφήστε την κεντρική ηλεκτρική παροχή στην ενεργή θέση (ON), εκτς αν δεν χρησιµοποιήσετε τη συσκευή αυτή για µεγάλο χρονικ διάστηµα.

Κεντρική ηλεκτρική παροχή

Έναρξη

Οδηγίεσ ασφάλειασ

• ∆ιαβάστε προσεκτικά το παρν εγχειρίδιο οδηγιών πριν χρησιµοποιήσετε αυτν τον ελεγκτή συστήµατος. Αν συναντήσετε τυχν δυσκολίες ή προβλήµατα, συµβουλευθείτε τον προµηθευτή σας για βοήθεια.

• Αυτ το κλιµατιστικ έχει σχεδιαστεί για να σας παρέχει άνετες συνθήκες δωµατίου. Χρησιµοποιήστε το µνο για το σκοπ που προορίζεται, πως περιγράφεται στο παρν εγχειρίδιο οδηγιών.

• Μην αγγίζετε ποτέ τη συσκευή µε βρεγµένα χέρια.

• Ποτέ µη χρησιµοποιείτε, ούτε να αποθηκεύετε, βενζίνη ή άλλο εύφλεκτο αέριο ή υγρ κοντά στο κλιµατιστικ. Είναι πολύ επικίνδυνο.

• Αυτ το κλιµατιστικ δεν έχει εξαεριστήρα για να παίρνει καθαρ αέρα απ' έξω. Κάθε φορά που χρησιµοποιείτε συσκευέσ θέρµανσησ µε υγραέριο ή πετρέλαιο στο ίδιο δωµάτιο, πρέπει να ανοίγετε συχνά τισ πρτεσ και τα παράθυρα επειδή καταναλώνουν πολύ απ το οξυγνο του αέρα. ∆ιαφορετικά, σε έσχατη περίπτωση, υπάρχει κίνδυνοσ ασφυξίασ.

OI-725-3-GR

• Μην ανοιγοκλείνετε το κλιµατιστικ απ τον κεντρικ διακπτη ηλεκτρικού. Χρησιµοποιήστε το κουµπί λειτουργίασ ON/OFF.

• Μη τοποθετείτε τίποτα στην έξοδο αέρα τησ εξωτερικήσ µονάδασ. Αυτ είναι επικίνδυνο επειδή ο ανεµιστήρασ περιστρέφεται µε µεγάλη ταχύτητα.

• Μην αφήνετε τα παιδιά να παίζουν µε το κλιµατιστικ.

• Η θερµοκρασία ενσ δωµατίου που βρίσκονται µωρά ή ηλικιωµένοι δεν πρέπει να είναι υπερβολικά χαµηλή ή υψηλή.

 Λειτουργίες πλήκτρων

Πώσ να χρησιµοποιείτε τον ελεγκτή συστήµατοσ

A: Πλήκτρο ALL/

ZONE/GR SELECT

B: Πλήκτρο

επιλογής ZONE

C: Πλήκτρα

επιλογής GROUP

F: Φωτεινή

ένδειξη λειτουργίας

D: Πλήκτρο ON

E: Πλήκτρο

OFF

G: Πλήκτρο

MODE

H: Πλήκτρα

ρύθµισης θερµοκρασίας

M: Πλήκτρο

SET

N: Πλήκτρο CL

CTRL

I: Πλήκτρο FAN SPEED

J: Πλήκτρο FLAP

O: Πλήκτρο

VENTILATION

K: Πλήκτρο

CHECK

L: Πλήκτρο CENTRAL

A: Πλήκτρο ALL/ZONE/GR SELECT Χρησιµοποιήστε το πλήκτρο αυτ για να επιλέξετε ένα απ τα

ακλουθα:

ZONE1

ALL

ZONE2

ALL: Χρησιµοποιήστε το για την ενεργοποίηση και

GR1 UNIT UNIT

GR2 UNIT

GR3 UNIT

GR1 UNIT UNIT UNIT

GR2 UNIT

GR3 UNIT

ΣΗΜΕΙΩΣΗ

απενεργοποίηση λων των κλιµατιστικών.

ZONE: Χρησιµοποιήστε το για την ενεργοποίηση και

απενεργοποίηση λων των κλιµατιστικών κάθε ζώνησ.

GR: Χρησιµοποιήστε το για την ενεργοποίηση και

απενεργοποίηση λων των κλιµατιστικών κάθε οµάδασ.

Μπορείτε να ρυθµίσετε, το µέγιστο, τέσσερις ζώνες και 16 οµάδες (µονάδες) σε κάθε ζώνη.

B: Πλήκτρο επιλογής ZONE

Χρησιµοποιήστε το πλήκτρο αυτ για να επιλέξετε µια ζώνη (1 έωσ 4) για να χειριστείτε µεµονωµένα.

C: Πλήκτρα επιλογής GROUP Χρησιµοποιήστε τα πλήκτρα αυτά για να επιλέξετε µια οµάδα

(1 έωσ 16) για να χειριστείτε µεµονωµένα.

OI-725-4-GR

 Λειτουργίες πλήκτρων (συνέχεια)

D: Πλήκτρο ON Το πλήκτρο αυτ χρησιµοποιείται για την ενεργοποίηση του

επιλεγµένου κλιµατιστικού.

E: Πλήκτρο OFF Το πλήκτρο αυτ χρησιµοποιείται για την απενεργοποίηση του

επιλεγµένου κλιµατιστικού.

F: Φωτεινή ένδειξη λειτουργίας Αυτή η φωτεινή ένδειξη ανάβει ταν ενεργοποιείται η συσκευή.

G: Πλήκτρο MODE Χρησιµοποιήστε αυτ το πλήκτρο για να επιλέξετε µία απ τισ

ακλουθεσ πέντε λειτουργίεσ:

(ΑΥΤΟΜΑΤΟ) : Χρησιµοποιήστε το για την αυτµατη ρύθµιση τησ

λειτουργίασ ψύξησ ή θέρµανσησ.

Μνο για τον τύπο µε αντλία θέρµανσης

(θερµοκρασιακ εύροσ: 17 έωσ 27°C)

(ΘΕΡΜΑΝΣΗ) : Χρησιµοποιήστε το για κανονική λειτουργία θέρµανσησ.

Μνο για τον τύπο µε αντλία θέρµανσης

(θερµοκρασιακ εύροσ: 16 έωσ 26°C)

(ΑΦΥΓΡΑΝΣΗ) : Χρησιµοποιήστε το για αφύγρανση χωρίσ αλλαγή τησ

θερµοκρασίασ δωµατίου.

(θερµοκρασιακ εύροσ: 18 έωσ 30°C)

(ΨΥΞΗ) : Χρησιµοποιήστε το για κανονική λειτουργία ψύξησ.

(θερµοκρασιακ εύροσ: 18 έωσ 30°C)

(ΑΝΕΜΙΣΤΗΡΑΣ) : Χρησιµοποιήστε το για τη λειτουργία µνο του ανεµιστήρα,

χωρίσ λειτουργία θέρµανσησ ή ψύξησ.

ΣΗΜΕΙΩΣΗ

H: Πλήκτρα ρύθµισης

θερµοκρασίας

I: Πλήκτρο FAN SPEED

ταν εµφανίζεται η ένδειξη , δεν µπορείτε να αλλάξετε τη θέση απ

απενεργοποιήσετε λεσ τισ µονάδεσ και κατπιν επιλέξτε ξανά τη θέση.

και ή σε ή και . Για να αλλάξετε τη θέση,

Πιέστε αυτ το πλήκτρο για να αυξήσετε τη ρύθµιση τησ θερµοκρασίασ.

Πιέστε αυτ το πλήκτρο για να µειώσετε τη ρύθµιση τησ θερµοκρασίασ.

J: Πλήκτρο FLAP

(ΑΥΤΟΜΑΤΟ)

: Το σύστηµα κλιµατισµού επιλέγει αυτµατα την ταχύτητα ανεµιστήρα.

(ΥΨΗΛΗ) : Υψηλή ταχύτητα ανεµιστήρα.

(ΜΕΣΑΙΑ) : Μεσαία ταχύτητα ανεµιστήρα.

(ΧΑΜΗΛΗ) : Χαµηλή ταχύτητα ανεµιστήρα.

1. Χρησιµοποιήστε το πλήκτρο αυτ για να ρυθµίσετε την κατεύθυνση τησ ροήσ αέρα προσ µια συγκεκριµένη γωνία.

Η κατεύθυνση τησ ροήσ αέρα εµφανίζεται στο

τηλεχειριστήριο. Θέση λειτουργίασ Αριθµσ των ρυθµίσεων κατεύθυνσησ ροήσ αέρα

(ΨΥΞΗ) ή (ΑΦΥΓΡΑΝΣΗ) 3 (ΘΕΡΜΑΝΣΗ) ή (ΑΝΕΜΙΣΤΗΡΑΣ) 5

(ΑΥΤΟΜΑΤΟ) Θέση ψύξησ: 3 Θέση θέρµανσησ: 5

• Στη θέση ψύξης και στη θέση αφύγρανσης, ταν τα πτερύγια βρίσκονται στην κάτω θέση, µπορεί να σχηµατιστούν συµπυκνώµατα γύρω απ τον αγωγ του αέρα και να στάξουν.

• Μην κινείτε το πτερύγιο µε τα χέρια σας.

ΣΗΜΕΙΩΣΗ

()

Η λειτουργία αυτή διατίθεται µνο για τα µοντέλα ASS και ACS.

2. Χρησιµοποιήστε αυτ το πλήκτρο για να κατευθύνεται η ροή αέρα αυτµατα πάνω και κάτω.

Πιέστε αυτ το πλήκτρο αρκετέσ

φορέσ έωσ του εµφανιστεί η ένδειξη ( ).

ΣΗΜΕΙΩΣΗ

Η λειτουργία αυτή διατίθεται µνο για τα µοντέλα ASS, AWS και ACS.

ΣΗΜΕΙΩΣΗ

OI-725-5-GR

1) Η ρύθµιση πτερυγίων µπορεί να εκτελεστεί µνο για συσκευέσ που δεν διαθέτουν τηλεχειριστήρια.

2) Στη θέση ALL ή ZONE, δεν µπορεί να εκτελεστεί ρύθµιση πτερυγίων. Αν είναι απαραίτητο, θα πρέπει να επιλέξετε τη θέση GR και να χρησιµοποιήσετε το πλήκτρο FLAP.

 Λειτουργίες πλήκτρων (συνέχεια)

K: Πλήκτρο CHECK Αυτ το πλήκτρο χρησιµοποιείται µνο κατά τισ εργασίεσ

συντήρησησ του κλιµατιστικού.

Μη χρησιµοποιείτε το πλήκτρο CHECK για κανονική λειτουργία.

L: Πλήκτρο CENTRAL

CTRL Χρησιµοποιήστε το πλήκτρο αυτ για να αναστείλετε

µεµονωµένεσ λειτουργίεσ απ το τηλεχειριστήριο ωσ εξήσ:

1: Αναστέλλεται η µεµονωµένη λειτουργία ενεργοποίησησ/

απενεργοποίησησ.

2: Αναστέλλεται η µεµονωµένη λειτουργία ενεργοποίησησ/

απενεργοποίησησ, MODE και ρύθµισησ θερµοκρασίασ.

3: Αναστέλλεται η µεµονωµένη λειτουργία MODE και ρύθµισησ

θερµοκρασίασ.

4: Αναστέλλεται η µεµονωµένη λειτουργία MODE.

Καµία ένδειξη: Ο κεντρικσ έλεγχοσ δεν ισχύει. (Μεµονωµένη

λειτουργία)

M: Πλήκτρο SET Το πλήκτρο αυτ χρησιµοποιείται για τη ρύθµιση τησ διεύθυνσησ

τησ εσωτερικήσ µονάδασ ταν γίνεται εγκατάσταση του κλιµατιστικού.

ΣΗΜΕΙΩΣΗ

Μη χρησιµοποιείτε το πλήκτρο SET για κανονική λειτουργία.

N: Πλήκτρο CL Χρησιµοποιήστε το πλήκτρο αυτ για να επαναφέρετε το

σύµβολο φίλτρου . Το κλιµατιστικ διαθέτει χρονοδιακπτη για το φίλτρο και σάσ προειδοποιεί ταν χρειάζεται καθάρισµα το φίλτρο.

O: Πλήκτρο VENTILATION Χρησιµοποιήστε το πλήκτρο αυτ ταν έχετε εγκαταστήσει

ανεµιστήρα που διατίθεται στην αγορά. Αν πιέσετε το πλήκτρο αυτ, ενεργοποιείτε και απενεργοποιείτε τον ανεµιστήρα. ταν απενεργοποιείτε το κλιµατιστικ, θα απενεργοποιηθεί και ο ανεµιστήρασ. ταν ο ανεµιστήρασ λειτουργεί, εµφανίζεται η ένδειξη . Αν εµφανιστεί η ένδειξη ταν πιέζετε το πλήκτρο εξαερισµού, δεν υπάρχουν εγκατεστηµένοι ανεµιστήρεσ.

OI-725-6-GR

 Ενδείξεις

Περιγραφή

A: ταν η συσκευή βρίσκεται στη θέση αναµονήσ θέρµανσησ, εµφανίζεται η

ένδειξη .

B: Εµφανίζεται η θέση λειτουργίασ που είναι τώρα επιλεγµένη.

C: Εµφανίζονται οι ρυθµίσεισ FAN SPEED, κατεύθυνσησ ροήσ αέρα και SWEEP που

είναι τώρα επιλεγµένεσ.

D: Η ένδειξη αυτή εµφανίζεται ταν χρειάζεται καθάρισµα το φίλτρο.

E: Η ένδειξη αυτή εµφανίζεται µνο ταν προκύψει πρβληµα εντσ τησ

συσκευήσ.

F: Εµφανίζονται η θέση (ALL, ZONE ή GROUP), ο αριθµσ ZONE και ο αριθµσ

GROUP που είναι τώρα επιλεγµένοι.

Ένδειξη αριθµού GROUP (κανένασ αριθµσ: δεν έχει καταχωρηθεί αριθµσ) Ένδειξη κατάστασησ GROUP ( : καταχωρηµένη οµάδα, : τρέχουσα επιλεγµένη οµάδα)

Ένδειξη κατάστασησ λειτουργίασ ( : ενεργ, κανένα σύµβολο: ανενεργ, : συναγερµσ)

G: Εµφανίζεται η θέση κεντρικού ελέγχου (1, 2, 3 ή 4) που είναι τώρα επιλεγµένη.

H: Ανάβει ταν λειτουργεί κάποιο απ τα κλιµατιστικά µε έλεγχο απ το σύστηµα.

Σβήνει ταν κανένα κλιµατιστικ δεν λειτουργεί µε έλεγχο απ το σύστηµα. Αναβοσβήνει ταν κάποιο κλιµατιστικ λειτουργεί σε αντίξοεσ συνθήκεσ και είναι ενεργοποιηµένη η λειτουργία προστασίασ του.

I: ταν είναι πιεσµένο το πλήκτρο για περισστερα απ τέσσερα

δευτερλεπτα, εµφανίζεται η ένδειξη TEST.

J: Εµφανίζεται η ένδειξη αυτή ταν έχει ρυθµιστεί η θερµοκρασία.

K: ταν ενεργοποιείτε το διακπτη λειτουργίασ του ελεγκτή συστήµατοσ,

αναβοσβήνει για µερικά λεπτά η ένδειξη . Ενώ αναβοσβήνει, αναστέλλονται τυχν έλεγχοι απ τον ελεγκτή συστήµατοσ. Αυτ συµβαίνει επειδή ο ελεγκτήσ συστήµατοσ επιβεβαιώνει τισ συνδεδεµένεσ οµάδεσ.

OI-725-7-GR

 Πώς να ξεκινήσετε µια λειτουργία οµάδας

Για να ξεκινήσετε µια λειτουργία οµάδασ

Λειτουργία

∆ιακοπή

Ενεργοποιήστε το διακπτη λειτουργίασ 5 τουλάχιστον ώρεσ πριν ξεκινήσετε τη λειτουργία.

Πιέστε το πλήκτρο SELECT και επιλέξτε GROUP.

Επιλέξτε τον αριθµ ZONE, µαζί µε την οµάδα τησ οποίασ θα γίνει η λειτουργία µε το πάτηµα του πλήκτρου ZONE.

Επιλέξτε τον αριθµ GROUP του οποίου θα γίνει η λειτουργία µε το πάτηµα των πλήκτρων .

Πιέστε το πλήκτρο ON.

Λειτουργία AUTO

∆ιακοπή

Ρυθµίστε τη θέση λειτουργίασ µε το πάτηµα του πλήκτρου MODE.

Ρυθµίστε την επιθυµητή θερµοκρασία πιέζοντασ ένα απ τα πλήκτρα ρύθµισησ θερµοκρασίασ .

Ρυθµίστε την επιθυµητή ταχύτητα ανεµιστήρα πιέζοντασ το πλήκτρο FAN SPEED.

Ρυθµίστε την κατεύθυνση ροήσ αέρα σε µια συγκεκριµένη γωνία ή θέση σάρωσησ.

Αν πιέσετε , επιλέγετε τισ επιθυµητέσ ρυθµίσεισ σασ. Μεµονωµένα: Κεντρικά 1:

Κεντρικά 2:

Κεντρικά 3:

Κεντρικά 4:

• Σε κεντρικέσ/µεµονωµένεσ ρυθµίσεισ διαφορετικέσ απ αυτέσ που παρατίθενται

Ανάλογα µε τη διαφορά µεταξύ τησ ρύθµισησ θερµοκρασίασ και τησ θερµοκρασίασ δωµατίου, εναλλάσσονται αυτµατα η θέρµανση και η ψύξη έτσι ώστε να διατηρείται οµοιµορφη θερµοκρασία δωµατίου.

Για να επιβεβαιώσετε τον αριθµ GROUP που θα επιλεχθεί, πιέστε το πλήκτρο OFF.

ΣΗΜΕΙΩΣΗ

→

Οι έλεγχοι απ το τηλεχειριστήριο είναι δυνατν να γίνουν.

→ Αναστέλλεται η µεµονωµένη λειτουργία ενεργοποίησησ/

απενεργοποίησησ απ το τηλεχειριστήριο.

→ Αναστέλλονται οι µεµονωµένεσ λειτουργίεσ ενεργοποίησησ/

απενεργοποίησησ, MODE και ρύθµισησ θερµοκρασίασ απ το τηλεχειριστήριο.

→ Αναστέλλονται οι µεµονωµένεσ λειτουργίεσ MODE και ρύθµισησ

θερµοκρασίασ απ το τηλεχειριστήριο.

→ Αναστέλλεται η µεµονωµένη λειτουργία MODE απ το τηλεχειριστήριο.

παραπάνω, εµφανίζεται η ένδειξη “CENTRAL”.

Η ρύθµιση πτερυγίων µπορεί να εκτελεστεί µνο για συσκευέσ που δεν διαθέτουν τηλεχειριστήρια.

OI-725-8-GR

 Πώς να ξεκινήσετε µια συλλογική λειτουργία

Για να ξεκινήσετε µια συλλογική λειτουργία (ALL ή ZONE)

∆ιακοπή

Λειτουργία Ενεργοποιήστε το διακπτη λειτουργίασ 5 τουλάχιστον ώρεσ πριν ξεκινήσετε τη

λειτουργία.

1 Πιέστε το πλήκτρο SELECT και επιλέξτε ALL ή ZONE.

Σε περίπτωση συλλογικήσ λειτουργίασ ZONE.

2 Επιλέξτε τον αριθµ ZONE του οποίου θα γίνει η λειτουργία µε το πάτηµα του

πλήκτρου ZONE.

3 Πιέστε το πλήκτρο ON.

4 Ρυθµίστε τη θέση λειτουργίασ µε το πάτηµα του πλήκτρου MODE.

5 Ρυθµίστε την επιθυµητή θερµοκρασία πιέζοντασ ένα απ τα πλήκτρα ρύθµισησ

θερµοκρασίασ .

6 Ρυθµίστε την επιθυµητή ταχύτητα ανεµιστήρα πιέζοντασ το πλήκτρο FAN SPEED.

7 Επιλέξτε τη θέση ελέγχου.

∆ιακοπή Για να επιβεβαιώσετε τον αριθµ ZONE που θα επιλεχθεί ή την ένδειξη ALL, πιέστε το

πλήκτρο OFF.

ΣΗΜΕΙΩΣΗ

Στη θέση ALL ή ZONE, δεν µπορεί να εκτελεστεί ρύθµιση πτερυγίων. Αν είναι απαραίτητο, θα πρέπει να επιλέξετε τη θέση GR και να χρησιµοποιήσετε το πλήκτρο FLAP.

OI-725-9-GR

Índice

Página

Información del producto ................................................................................ 50

Símbolos de aviso........................................................................................... 50

Lugar de instalación........................................................................................ 51

Requisitos eléctricos....................................................................................... 51

Instrucciones de seguridad ............................................................................. 51

Cómo utilizar el controlador de sistema.......................................................... 52

 Funciones de los botones................................................................... 52

 Visualizador ........................................................................................ 55

 Cómo iniciar la operación de grupo.................................................... 56

 Cómo iniciar la operación colectiva .................................................... 57

Información del producto

Si tiene preguntas o problemas relacionados con su acondicionador de aire necesitará la siguiente información. Los números de modelo y de serie se encuentran en la placa de características situada en la parte inferior del aparato.

N.° de modelo N.° de serie___________________

Fecha de adquisición_____________________________________________

K70D043ZAA

Dirección del concesionario________________________________________

Número de teléfono ____________

DECLARACIÓN DE CONFORMIDAD

Este producto lleva la marca « » porque satisface la directiva de la CEE N.° 89/336/EEC, 73/23/EEC y 93/68/EEC. Esta declaración quedará anulada en caso de uso indebido y/o por no observarse completamente las instrucciones del fabricante para la instalación y/o el funcionamiento.

Símbolos de aviso

Los símbolos siguientes utilizados en este manual le avisan de que existen condiciones potencialmente peligrosas para los usuarios, el personal de servicio o el propio aparato.

ADVERTENCIA

PRECAUCIÓN

Este símbolo indica un riesgo o uso peligroso que podría causar graves heridas personales o incluso la muerte.

Este símbolo indica un riesgo o uso peligroso que podría causar heridas personales o daños al aparato o a otras propiedades.

OI-725-2-ES

Lugar de instalación

• Se recomienda que este controlador de sistema sea correctamente

instalado por un técnico especializado en instalaciones, de acuerdo con las instrucciones de instalación suministradas con el controlador de sistema.

ADVERTENCIA

PRECAUCIÓN

• No instale el controlador de sistema donde existan humos o gases inflamables, ni tampoco en un lugar muy húmedo, tal como en un invernadero.

• No instale el controlador de sistema donde haya objetos que produzcan un calor excesivo.

Requisitos eléctricos

1. Todas las conexiones deben cumplir con los códigos eléctricos locales.

Póngase en contacto con su concesionario o electricista cualificado para obtener más detalles.

2. Las conexiones debe realizarlas un electricista cualificado.

Para calentar el sistema, se deberá conectar el interruptor de alimentación al menos cinco (5) horas antes de la operación. Deje conectado el interruptor de alimentación a menos que no vaya a utilizar el aparato durante un periodo de tiempo prolongado.

Interruptor de alimentación

ON (encendido)

ADVERTENCIA

PRECAUCIÓN

Instrucciones de seguridad

• Lea con atención este manual de instrucciones antes de utilizar este controlador de sistema. Si sigue teniendo alguna dificultad o problema, póngase en contacto con su concesionario para que le ayude a solucionarlo.

• El acondicionador de aire ha sido diseñado para proporcionarle un ambiente agradable en su habitación. Utilícelo solamente con la finalidad para la que ha sido diseñado según se describe en este manual de instrucciones.

• No toque nunca la unidad con las manos mojadas.

• Nunca utilice ni guarde gasolina u otros productos o líquidos inflamables cerca del acondicionador de aire porque es muy peligroso.

• El acondicionador de aire no dispone de ventilador para introducir aire fresco del exterior. Cuando utilice en la misma sala aparatos de calefacción de gas o queroseno, que consumen mucho oxígeno del aire, debe abrir con frecuencia las puertas o ventanas. De lo contrario, en casos extremos, existe el riesgo de asfixia.

• No apague ni encienda el acondicionador de aire con el interruptor de alimentación. Utilice para ello el botón de operación de encendido/apagado (ON/OFF).

• No introduzca nada en las salidas de aire de la unidad exterior. Esto es muy peligroso porque el ventilador gira a alta velocidad.

• No permita que los niños jueguen con el acondicionador de aire.

• No caliente ni enfríe demasiado la sala si en ella se encuentran bebés o personas inválidas.

OI-725-3-ES

 Funciones de los botones

Cómo utilizar el controlador de sistema

A: Botón de selección

de todos/zona/grupo (ALL/ZONE/GR SELECT)

B: Botón de

selección de zona (ZONE)

C: Botones de

selección de grupo (GROUP)

F: Lámpara de

funcionamiento

D: Botón de

encendido (ON)

E: Botón de

apagado (OFF)

G: Botón de

modo (MODE)

H: Botones de

ajuste de la temperatura

K: Botón de

comprobación

O: Botón de

(CHECK)

ventilación (VENTILATION)

L: Botón central (CENTRAL

A: Botón de selección de todos/zona/

grupo (ALL/ZONE/GR SELECT)

ALL

ZONE1

GR1 UNIT UNIT

GR2 UNIT

GR3 UNIT

ZONE2

GR1 UNIT UNIT UNIT

GR2 UNIT

GR3 UNIT

NOTA

B: Botón de selección de

zona (ZONE)

M: Botón de

ajuste (SET)

N: Botón de

cancelación (CL)

CTRL)

I: Botón de velocidad del

ventilador (FAN SPEED)

J: Botón de aleta

(FLAP)

Utilice este botón para seleccionar una de las siguientes opciones:

ALL: Se utiliza para encender y apagar todos los acondicionadores

de aire.

ZONE: Se utiliza para encender y apagar todos los acondicionadores

de aire de cada zona.

GR: Se utiliza para encender y apagar todos los acondicionadores

de aire de cada grupo.

En un área se puede establecer un máximo de cuatro zonas y 16 grupos (unidades).

Utilice este botón para seleccionar una zona (1 a 4) a funcionar individualmente.

C: Botones de selección de grupo

(GROUP)

Utilice estos botones para seleccionar una grupo (1 a 16) a funcionar individualmente.

OI-725-4-ES

 Funciones de los botones (Continuación)

D: Botón de encendido (ON) Este botón es para encender el acondicionador de aire seleccionado.

E: Botón de apagado (OFF) Este botón es para apagar el acondicionador de aire seleccionado.

F: Lámpara de funcionamiento Esta lámpara se ilumina cuando está encendida la unidad. G: Botón de modo (MODE)

(AUTO) : Se utiliza para establecer automáticamente la operación de

(HEAT) : Se utiliza para la operación de calefacción normal.

(DRY)

(COOL) : Se utiliza para la operación de enfriamiento normal.

(FAN) : Se utiliza para funcionamiento del ventilador solamente, sin

NOTA

H: Botones de ajuste de

la temperatura

I: Botón de velocidad del

ventilador (FAN SPEED)

(AUTO) : El acondicionador de aire decide automáticamente la velocidad

(MED.) : Velocidad del ventilador media.

(LO.) : Velocidad del ventilador baja.

J: Botón de aleta (FLAP)

PRECAUCIÓN

NOTA

Utilice este botón para seleccionar una de las cinco operaciones siguientes:

enfriamiento o calefacción.

Solamente para el tipo de bomba de calor

(gama de temperatura: 17 a 27 °C)

Solamente para el tipo de bomba de calor

(gama de temperatura: 16 a 26 °C)

: Se utiliza para deshumidificar sin cambiar la temperatura de la habitación.

(gama de temperatura: 18 a 30 °C)

operación de calefacción o enfriamiento.

Cuando esté visualizada la indicación , no podrá cambiar el modo de

y o a o y . Para cambiar el modo, apague todas

las unidades una vez y después seleccione el modo otra vez.

: Pulse este botón para aumentar el ajuste de temperatura. : Pulse este botón para reducir el ajuste de temperatura.

del ventilador.

(HI.) : Velocidad del ventilador alta.

1. Utilice este botón para ajustar la dirección de circulación del aire a un ángulo específico.

La dirección de circulación del aire se muestra en la unidad de mando a distancia. Modo de operación

Número ajustes de la dirección de circulación del aire (COOL) o (DRY) 3 (HEAT) o (FAN) 5 (AUTO)

Modo enfriamiento: 3 Modo calefacción: 5

• En el modo enfriamiento y modo deshumidificación, si las aletas están puestas en posición hacia abajo, podrá formarse condensación y gotear alrededor de la rejilla de ventilación.

• No mueva la aleta con sus manos.

Esta función está disponible para los modelos ASS y ACS solamente.

()

NOTA

OI-725-5-ES

2. Utilice este botón para hacer que la dirección de circulación del aire realice barrido hacia arriba y abajo automáticamente.

Pulse este botón varias veces hasta que aparezca el símbolo ( ) en el visualizador.

Esta función está disponible para los modelos ASS, AWS y ACS solamente.

1) El ajuste de la aleta se puede realizar solamente para las unidades que no tienen mando a distancia.

2) En el modo ALL o ZONE, no se puede realizar ajuste de aleta. Si es necesario, deberá seleccionar el modo GR y utilizar el botón FLAP.

 Funciones de los botones (Continuación)

K: Botón de comprobación

(CHECK)

PRECAUCIÓN

L: Botón central (CENTRAL

CTRL)

Este botón se utiliza solamente para hacer el servicio de mantenimiento al acondicionador de aire.

No utilice el botón CHECK para la operación normal.

Utilice este botón para inhibir una operación individual con el mando a distancia de la forma siguiente:

1: Se inhibe la operación ON/OFF individual. 2: Se inhiben las operaciones ON/OFF, MODE y ajuste de temperatura

individuales.

3: Se inhiben las operaciones MODE y ajuste de temperatura individuales. 4: Se inhibe la operación MODE individual.

Sin indicación: Se cancela el control central. (Operación individual)

M: Botón de ajuste (SET) Este botón se utiliza para ajustar la dirección de la unidad interior

cuando se instala el acondicionador de aire.

NOTA

N: Botón de cancelación

(CL)

No utilice el botón SET para la operación normal.

Utilice este botón para reponer el aviso del filtro . El acondicionador de aire tiene un temporizador para el filtro que le avisará cuándo tendrá que limpiar el filtro.

O: Botón de ventilación

(VENTILATION)

Utilice este botón cuando haya instalado un ventilador disponible en el comercio. Al pulsar este botón se encenderá y apagará el ventilador. Cuando apague el acondicionador de aire, también se apagará el ventilador. Mientras el ventilador esté funcionando, aparecerá en el visualizador. Si se visualiza cuando pulse el botón de ventilación, será porque no hay instalados ventiladores.

OI-725-6-ES

 Visualizador

E K

Descripción A: Cuando la unidad esté en el modo de espera de calefacción, aparecerá el indicador . B: Se visualiza el modo de operación seleccionado actualmente. C: Se visualizan los ajustes de velocidad del ventilador (FAN SPEED), dirección de

circulación del aire y barrido (SWEEP) seleccionados actualmente.

D: Esta indicación aparece cuando el filtro de aire necesita ser limpiado. E: Esta indicación se visualiza solamente si ocurre una anormalidad en una unidad.

F: Se visualizan el modo (ALL, ZONE o GROUP), número de zona (ZONE) y número de

grupo (GROUP) seleccionados actualmente.

Visualización de número de grupo (GROUP) (sin número: no se ha registrado número)

Visualización de estado del grupo (GROUP) ( : grupo registrado,

: grupo seleccionado actualmente)

Visualización del estado de funcionamiento ( : encendido, sin señal: apagado, : alarma)

G: Se visualiza el modo de control central seleccionado actualmente (1, 2, 3 ó 4). H: Se enciende cuando está funcionando cualquiera de los acondicionadores de aire

controlados por el sistema; se apaga cuando no está funcionando ninguno de los acondicionadores de aire controlados con el sistema. Parpadea cuando cualquiera de los acondicionadores está funcionando en condiciones anormales y su función de protección está activada.

I: Cuando se pulse el botón durante más de cuatro segundos, aparecerá el indicador

TEST.

J: Esta indicación aparece cuando se ajusta la temperatura.

K: Cuando se active el interruptor de alimentación del controlador de sistema, la señal

inhibirá cualquier control utilizado con el controlador de sistema. Esto se debe a que el controlador de sistema está verificando los grupos conectados.

OI-725-7-ES

parpadeará durante unos pocos minutos. Mientras esté parpadeando, se

 Cómo iniciar la operación de grupo

Para iniciar la operación de grupo

Alimentación Active el interruptor de alimentación más de 5 horas antes de iniciar la operación.

1 Pulse el botón SELECT y seleccione GROUP.

2 Seleccione el número de zona (ZONE) incluyendo el grupo que quiera utilizar pulsando el

botón ZONE.

Parada

3 Seleccione el número de grupo (GROUP) a utilizar pulsando los botones de selección de

grupo (GROUP) .

4 Pulse el botón ON.

5 Ajuste el modo de funcionamiento pulsando el botón MODE.

6 Ajuste la temperatura deseada pulsando uno de los botones de ajuste de temperatura .

7 Ajuste la velocidad del ventilador deseada pulsando el botón FAN SPEED.

8 Ajuste la dirección de circulación del aire a un ángulo específico o al modo de barrido.

9 Pulsando , seleccione su ajuste deseado.

Individual: → Se pueden realizar los controles con el mando a distancia. Central 1: → Se inhibe la operación ON/OFF individual con el mando a distancia. Central 2: → Se inhiben las operaciones ON/OFF, MODE y ajuste de temperatura

individuales con el mando a distancia.

Central 3: → Se inhiben las operaciones MODE y ajuste de temperatura individuales con el

mando a distancia.

Central 4: → Se inhibe la operación MODE individual con el mando a distancia.

• Bajo ajustes Central/Individual diferentes a los indicados arriba, se visualizará “CENTRAL”.

Operación automática (AUTO)

Dependiendo de la diferencia entre el ajuste de temperatura y la temperatura de la habitación, alternará automáticamente la operación de calefacción o enfriamiento para mantener una temperatura de habitación uniforme.

Parada Para confirmar el número de grupo (GROUP) a seleccionar, pulse el botón OFF.

NOTA

El ajuste de la aleta se puede realizar solamente para las unidades que no tienen mando a distancia.

OI-725-8-ES

 Cómo iniciar la operación colectiva

Para iniciar la operación colectiva (ALL o ZONE)

Parada

Alimentación Active el interruptor de alimentación 5 horas o más antes de iniciar la operación.

1 Pulse el botón SELECT y seleccione ALL o ZONE.

En el caso de la operación colectiva ZONE.

2 Seleccione el número de zona (ZONE) a utilizar pulsando el botón ZONE.

3 Pulse el botón ON.

4 Ajuste el modo de funcionamiento pulsando el botón MODE.

5 Ajuste la temperatura deseada pulsando uno de los botones de ajuste de temperatura .

6 Ajuste la velocidad del ventilador deseada pulsando el botón FAN SPEED.

7 Seleccione el modo de control.

Parada Para confirmar el número de zona (ZONE) a seleccionar o la indicación ALL, pulse el botón

OFF.

NOTA

En el modo ALL o ZONE, no se puede realizar ajuste de aleta. Si es necesario, deberá seleccionar el modo GR y utilizar el botón FLAP.

OI-725-9-ES

Technibel K70DO43ZAA Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
